SP(スピーカー)接続端子の修理・交換
  最近は、音質改善の為、極太のSP(スピーカー)ケーブルを使用する人が多い。
しかし、古い機器はそれら使用を想定しておらず、端子破損に成りやすい、出来る事なら、事前に補強すると良い。
 又、ケーブルの重みで端子その物に負担が掛かり、接触不良や破壊に成りやすいので、架台等を利用してケーブルを固定して、端子に荷重が架からないようにすると良い。
A. SP(スピーカー)接続端子交換例
ACCUPHASE E−303. 2台目
ACCUPHASE P−260
Acoustic Research AMP.3台目
Acoustic Research AMP.4台目
Acoustic Research AMP.5台目
AIRTIGHT(ATM−1)
BGW−1000
CounterPoint SA−4
CounterPoint SA−4. 2台目
Dynaco Mark V. 3台目
Dynaco Mark V. 4台目
GAS AMPZILLA 2A 5台目
GAS AMPZILLA 2A 8台目
HMA−8500. 3台目
HMA−9500mkU.
HMA−9500mk. 41台目
HMA−9500mkU. 56台目
HMA−9500mkU. 60台目
HMA−9500mkU. 63台目
HMA−9500mkU. 66台目
HMA−9500mkU. 68台目
HMA−9500. 17台目
HMA−9500. 34台目
HMA−9500. 36台目
HMA−9500. 37台目
JBL SA600
JMTEC M−100SL
KENWOOD L−02a. 4台目
KENWOOD L−02a. 6台目
KENWOOD L−02a. 8台目
KENWOOD L−02a. 15台目
KENWOOD L−02a. 16台目
KENWOOD L−02a. 17台目
KENWOOD L−02a. 18台目
KENWOOD L−02a. 22台目
KYOCERA B−910
KYOCERA B−910. 3台目
LUX KMQ60. 2台目
LUX KMQ60. 3台目
LUX L550X
LUX SQ-38FD. 7台目
Marantz 8B. 3台目
Marantz #510M
Marantz PA02
Marantz PM−5
Marantz SM−9. 3台目
Mark Levinson No.29L
Mark Levinson No.23.5L
Mcintosh MC275. 4台目
Mcintosh MC275. 6台目
Mcintosh MC275. 7台目
Mcintosh MC240.
Mcintosh MC240. 3台目
Mcintosh MC240. 4台目
Michaelson & Austin TVA−1. 7台目
Michaelson & Austin TVA−1. 10台目
Musical Fidelity A−1. 4台目
Musical Fidelity A−1. 12台目
Musical Fidelity A−1 Reference.16台目
Musical Fidelity A−1. 18台目
Musical Fidelity A−1. 19台目
Musical Fidelity A−1. 20台目
Musical Fidelity A−1000. 2台目
Musical Fidelity A−1000A. 3台目
MusicRefarence RM−9
Nakamichi PA−70
ONKYO M−509
QUAD 405. 7台目
QUAD 405. 10台目
QUAD 405. 13台目
QUAD 606. 2台目
QUAD 606. 3台目
QUAD 606. 4台目
Sansui AU−D907X. 13台目
Sansui AU−X11. 5台目
Sansui AU−X11. 3台目
Sansui AU−X1. 8台目
Sansui B−2301L. 5台目
Sansui B−2301L. 6台目
Sansui B−2301L. 7台目
Sansui B−2301L. 8台目
Sansui B−2103 MOS VINTAGE
Sony TA−1120A
STELLAVOX PW1
SUMO The Power
Technics SE−A3. 2台目
YAMAHA B2
YAMAHA B3
YAMAHA B4. 2台目
YAMAHA B4. 3台目
YAMAHA B−1. 5台目
YAMAHA B−1. 7台目
YAMAHA B−1. 8台目
YAMAHA B−1. 10台目
YAMAHA B−1. 11台目
YAMAHA B−1. 17台目
YAMAHA CR−800台目
B. SP(スピーカー)接続端子修理・補強例
Aura VA−50. 2台目
Aura VA−100EVU
Sansui AU−α907i MOSLimited. 4台目
LUX LV−109
Technics SE−A7000. 3台目
YAMAHA B2X
A. SP接続端子交換例
場所が取れれば交換する方が良いです

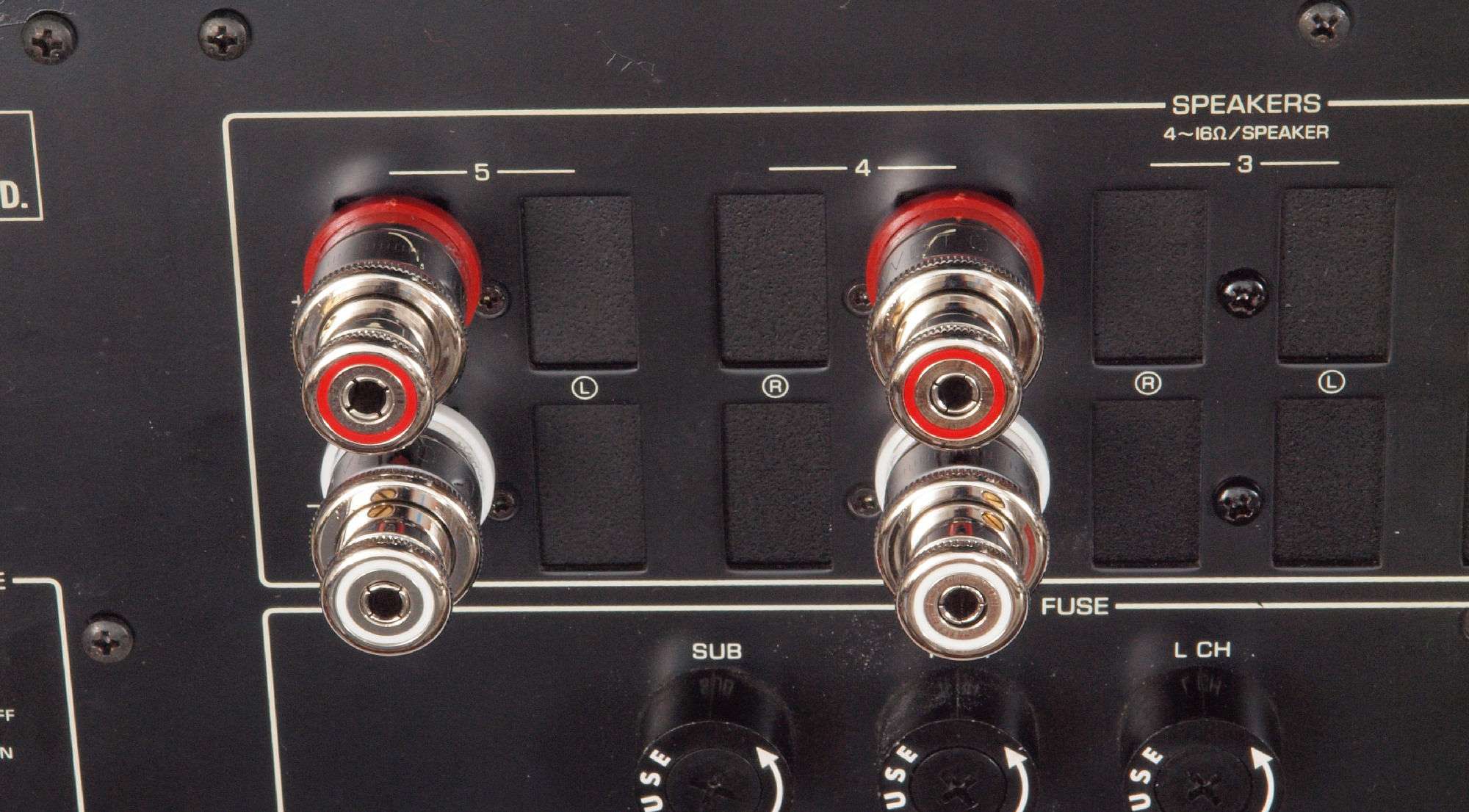

* ACCUPHASE E−303. 2台目     修理の様子はこちら

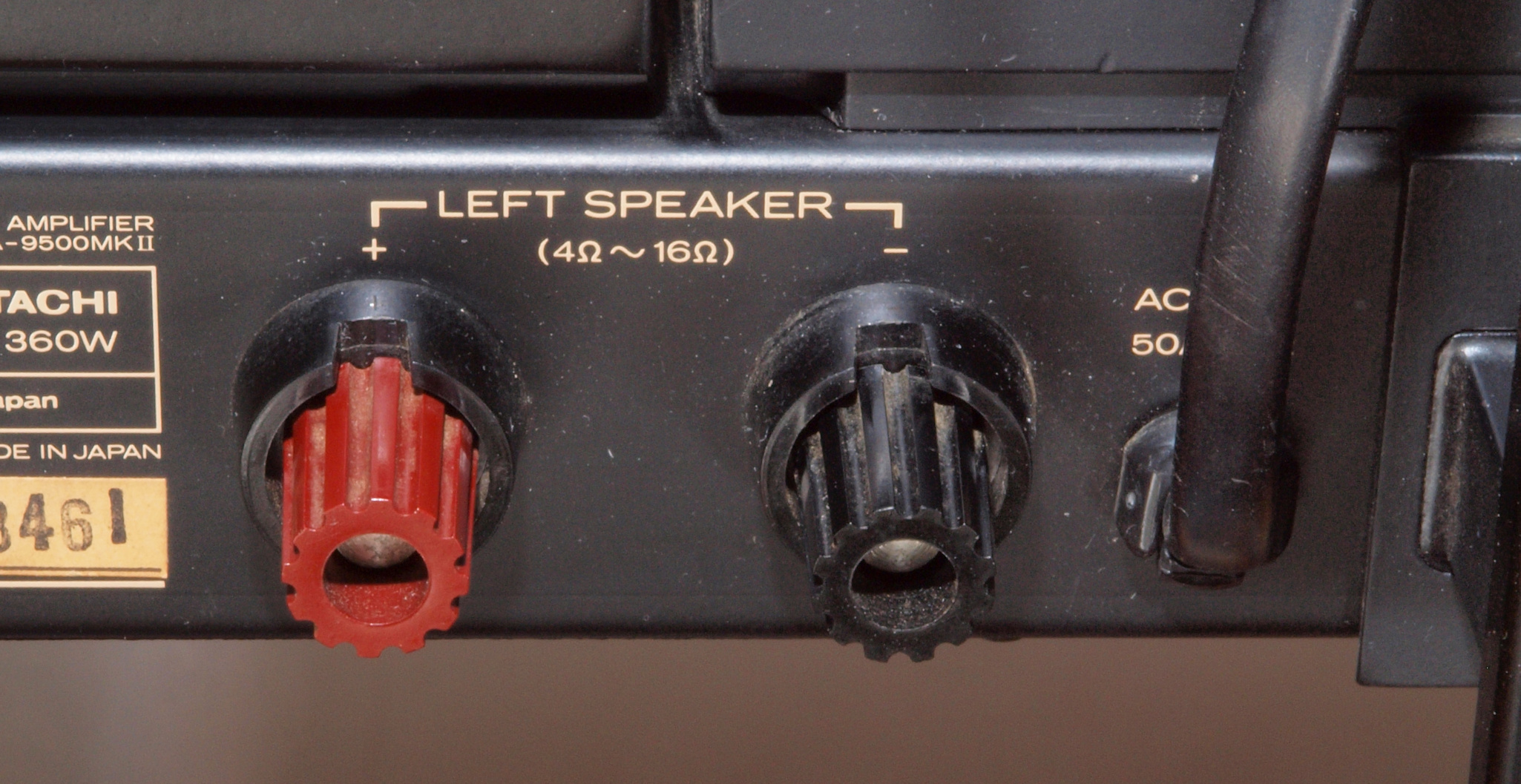

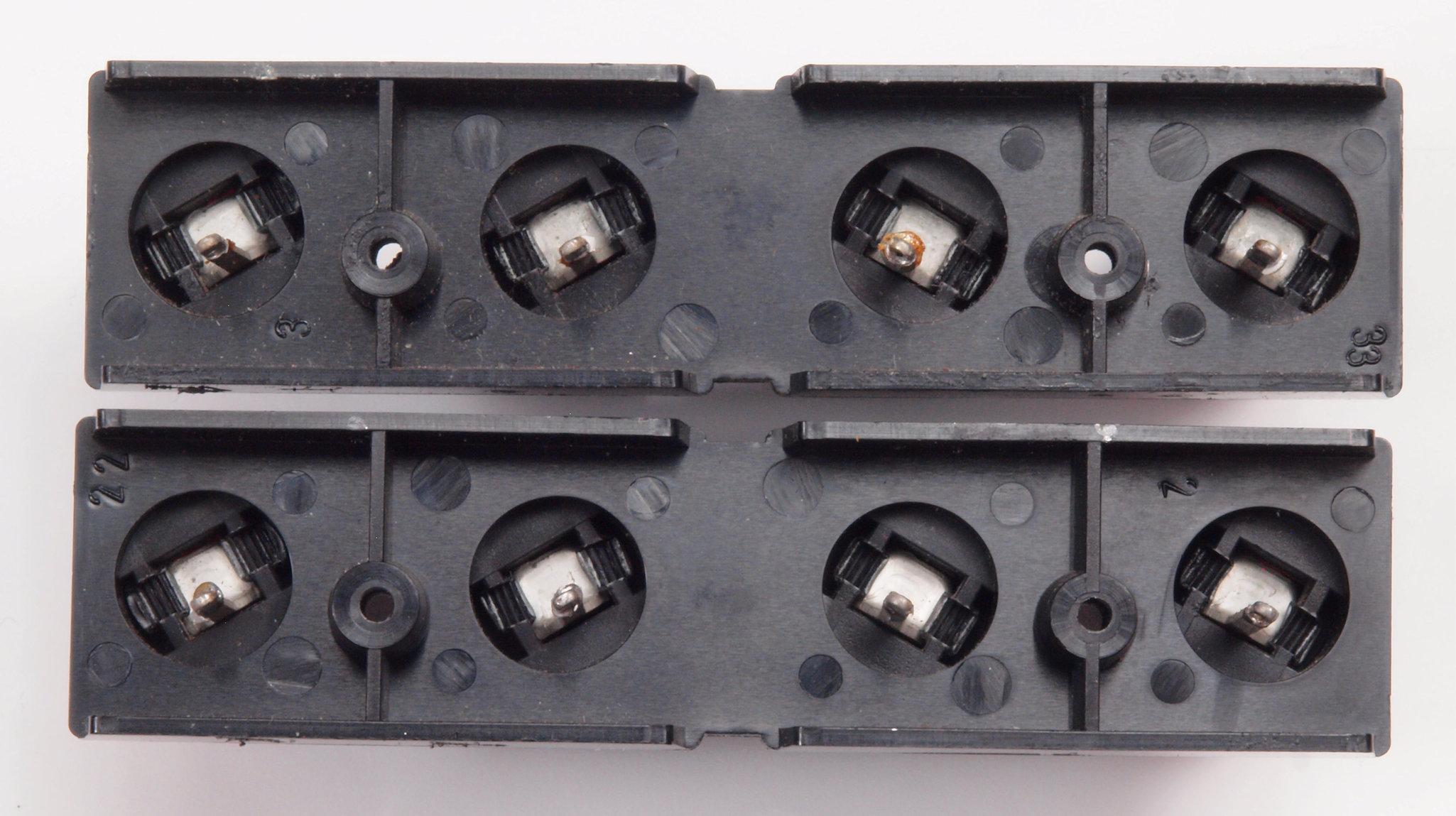

    上=修理前、  下=修理後
* ACCUPHASE P−260       修理の様子はこちら
    上=修理前、  下=修理後
*Acoustic Research AMP.3台目          修理の様子はこちら
    上=修理前、  下=修理後

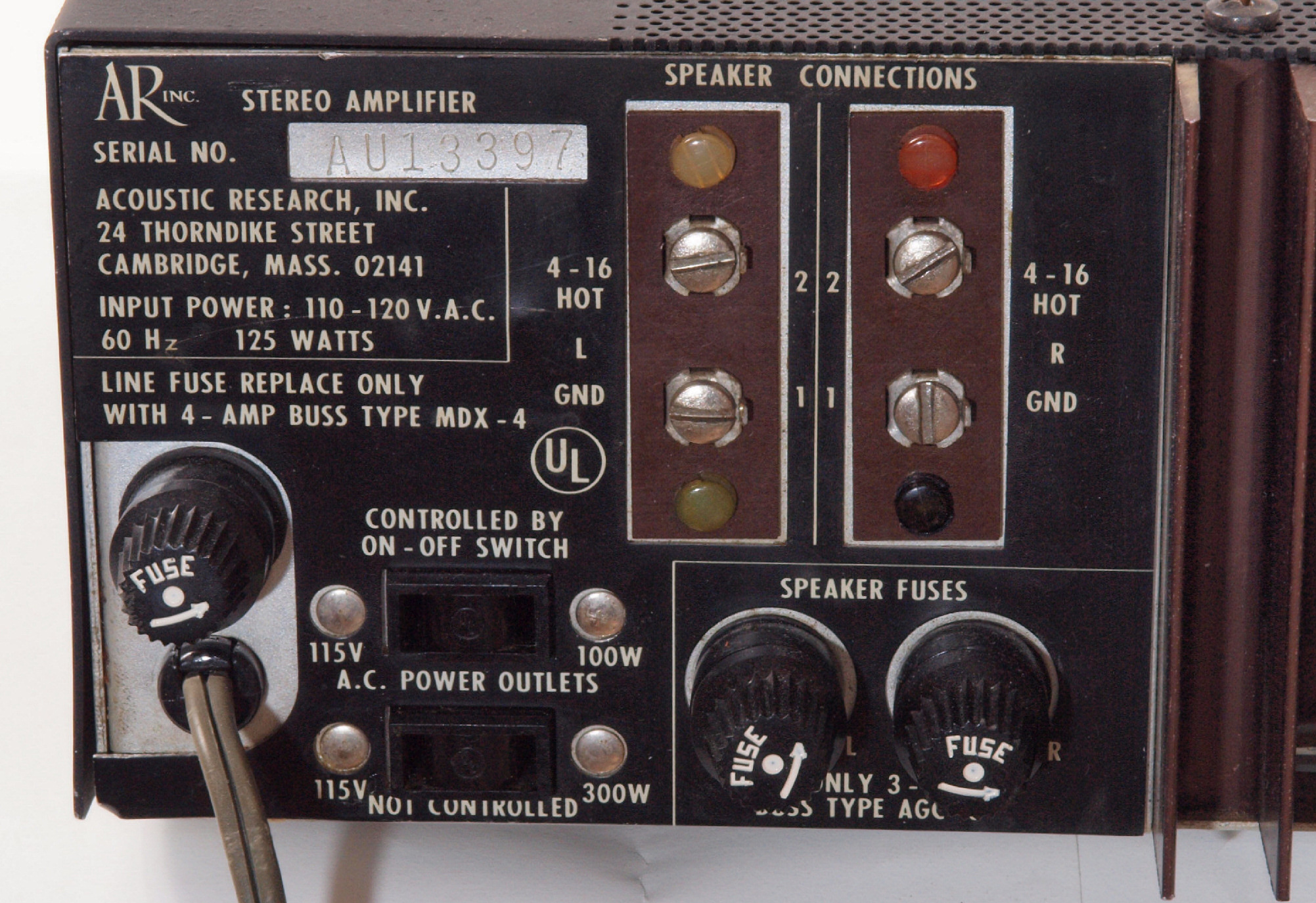

*Acoustic Research AMP.4台目        修理の様子はこちら
    上=修理前、  下=修理後
*Acoustic Research AMP.5台目        修理の様子はこちら
    上=修理前、  下=修理後
* BGW−1000          修理の様子はこちら
       上=修理前、  下=修理中・後。
*CounterPoint SA−4        修理の様子はこちら
    上=修理前、  下=修理後
*CounterPoint SA−4. 2台目        修理の様子はこちら
    上=修理前、  下=修理後

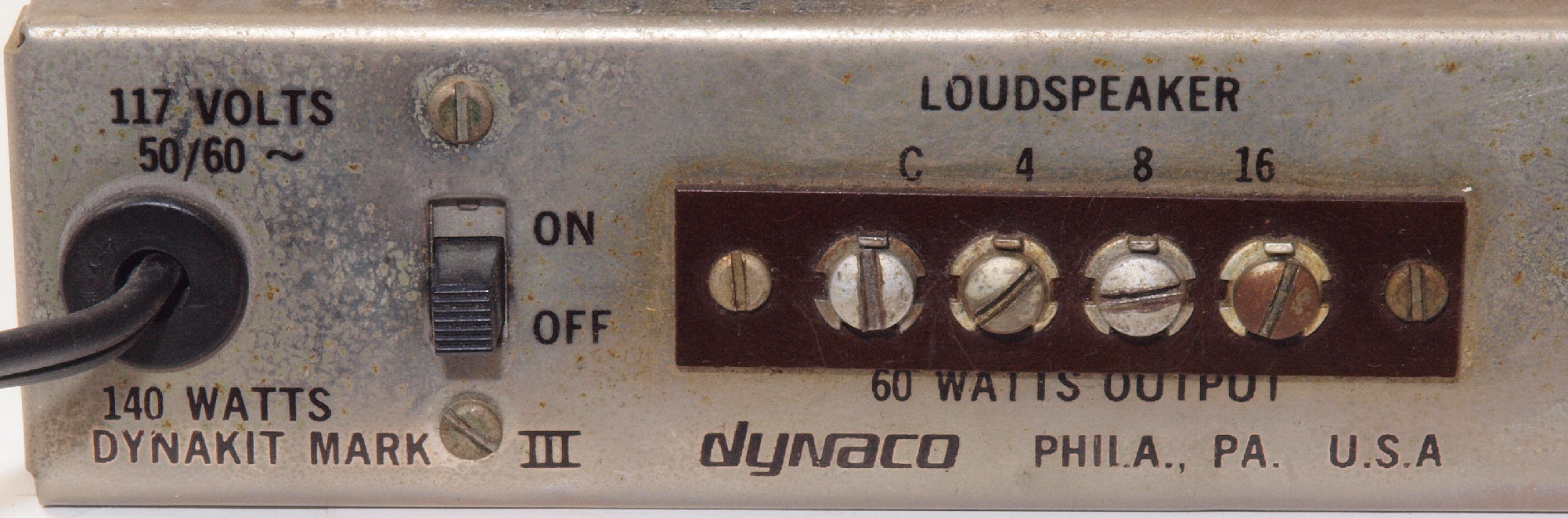

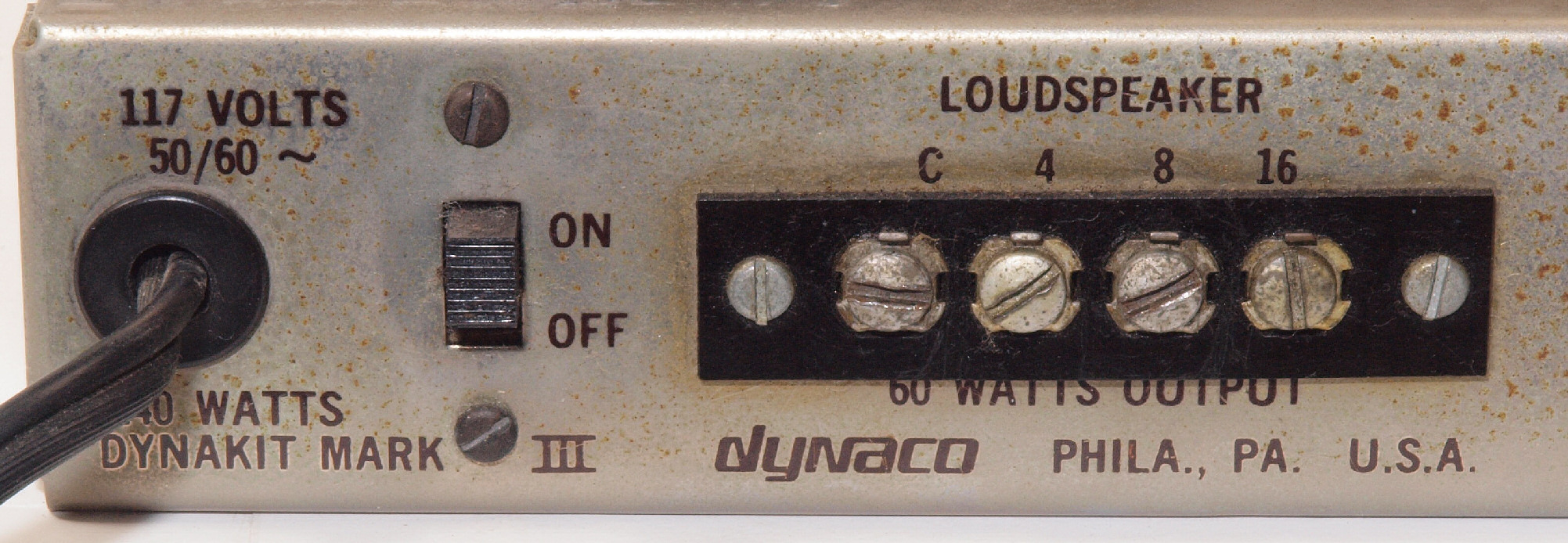

*Dynaco Mark V. 3台目        修理の様子はこちら

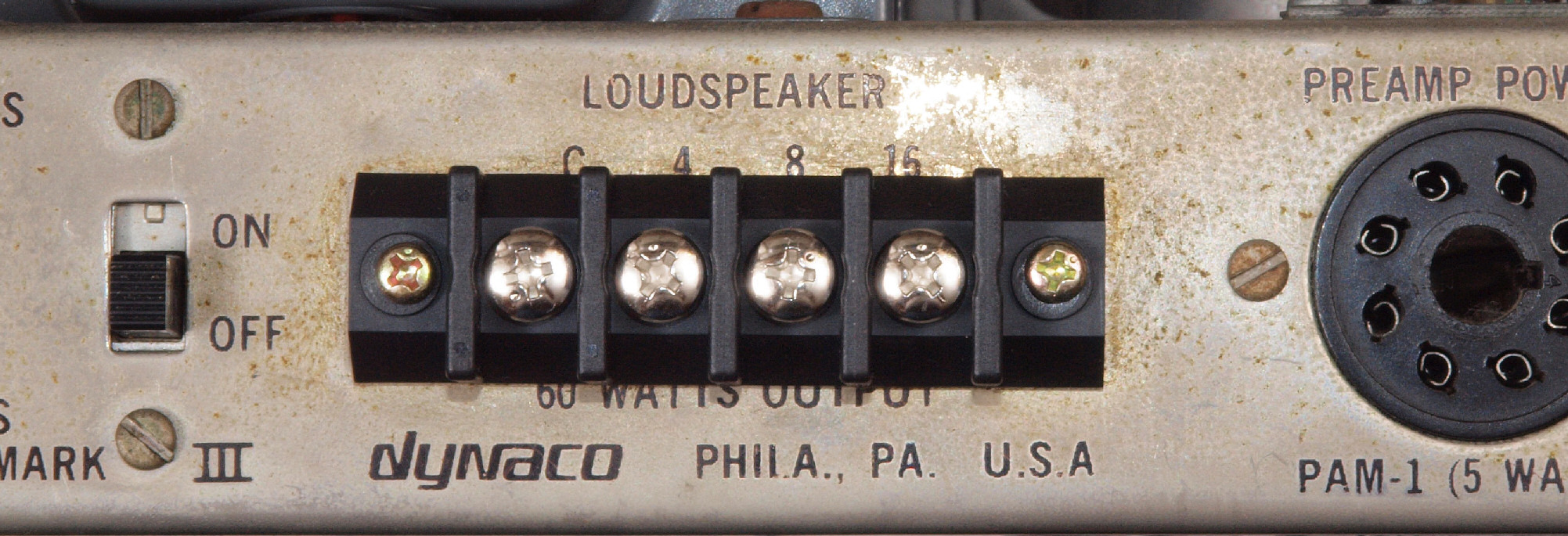

    上=修理前、  下=修理後
*Dynaco Mark V. 4台目        修理の様子はこちら
    上=修理前、  下=修理後
*GAS AMPZILLA 2A 5台目      修理の様子はこちら
    上=修理前、  下=修理後

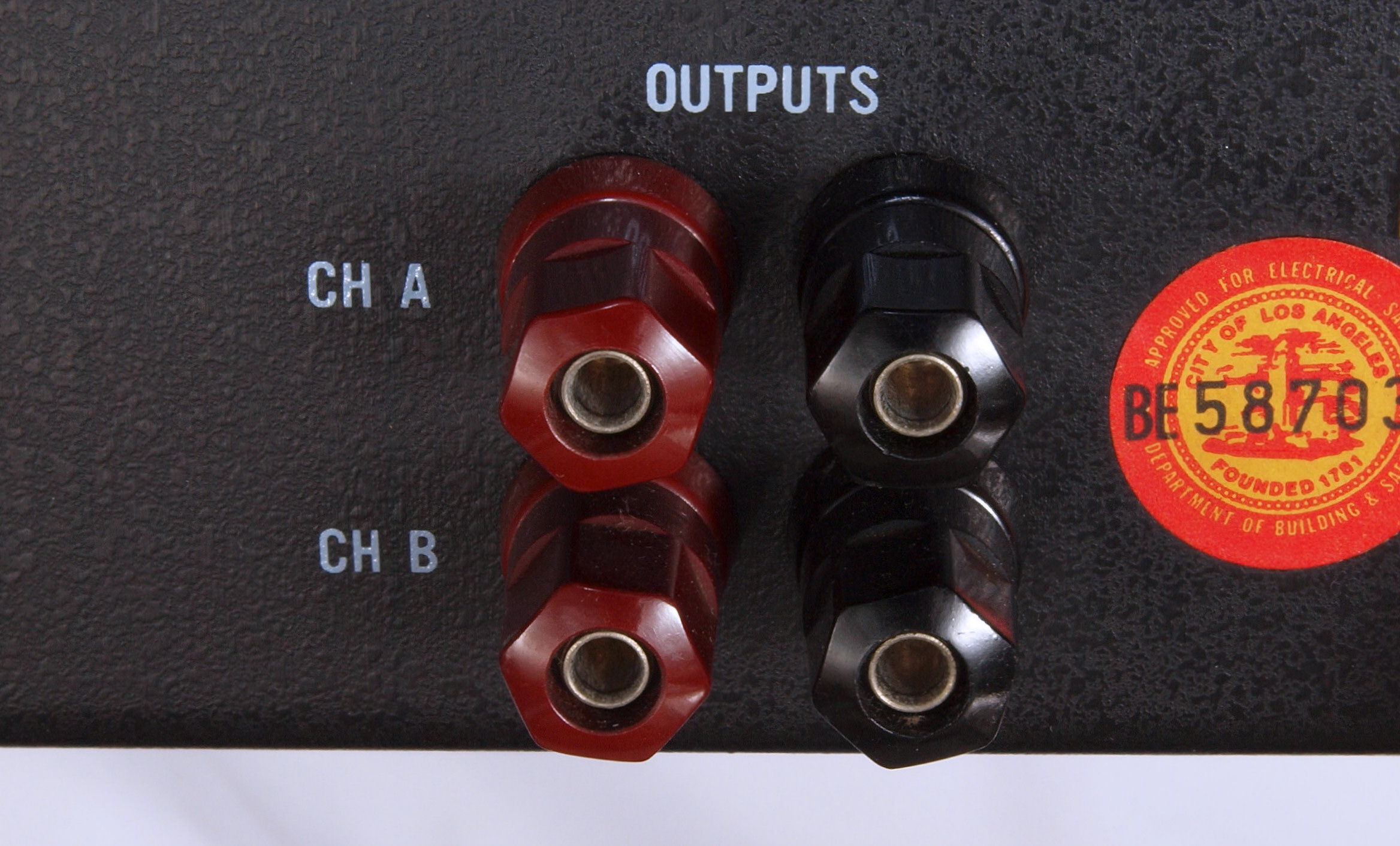

*GAS AMPZILLA 2A 8台目      修理の様子はこちら
    上=修理前、  下=修理後
*Marantz 8B. 3台目       修理の様子はこちら
    上=修理前、  下=修理後
*Marantz #510M       修理の様子はこちら
Marantz #510
    上=修理前、  下=修理後
Marantz #510
* Marantz PA02         修理の様子はこちら
    上=修理前、  下=修理後
* Marantz PM−5        修理の様子はこちら
    上=修理前、  下=修理後
* Marantz SM−9. 3台目        修理の様子はこちら
    上=修理前、  下=修理後

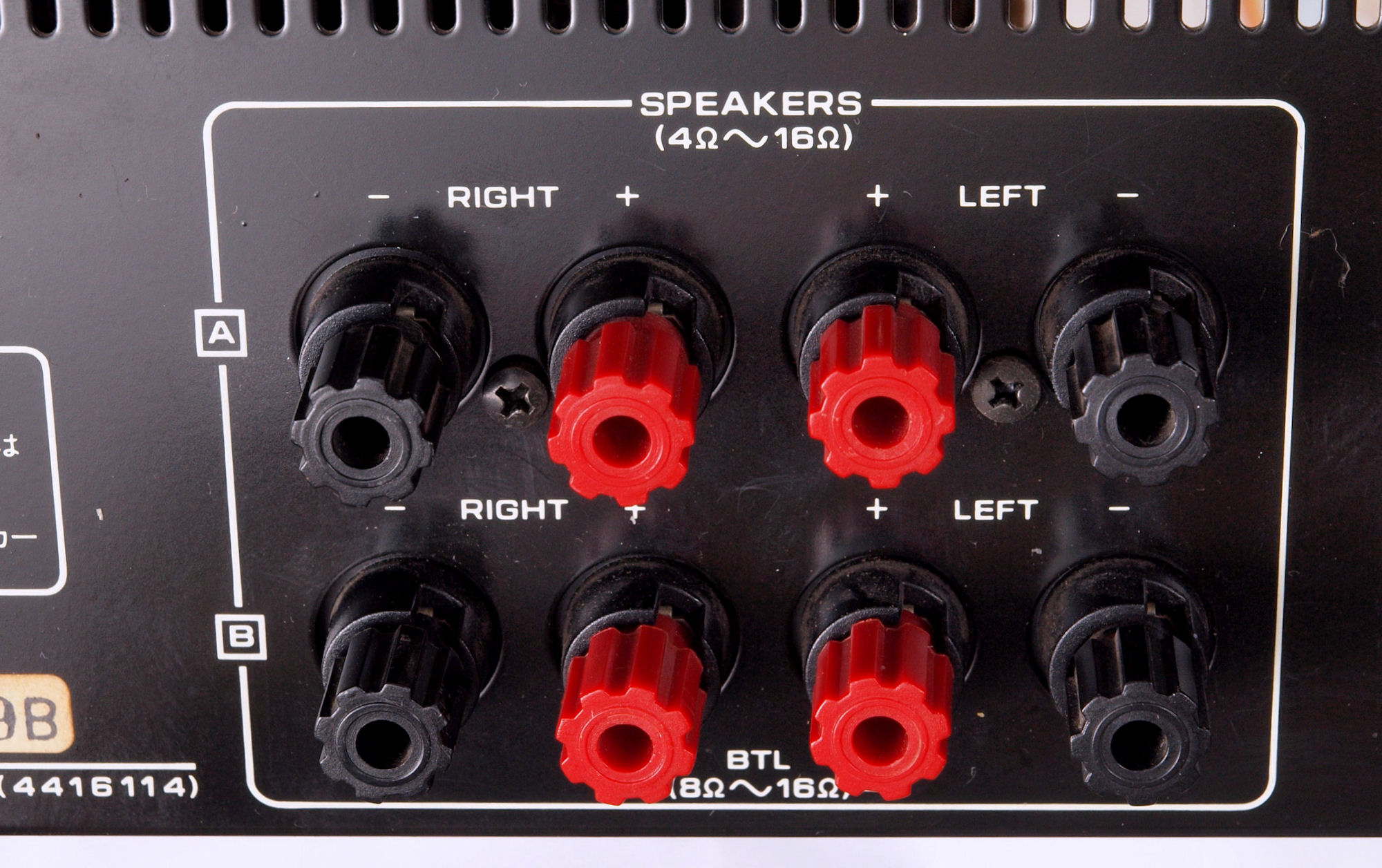

* HMA−8500. 3台目       修理の様子はこちら
    上=修理前、  下=修理後

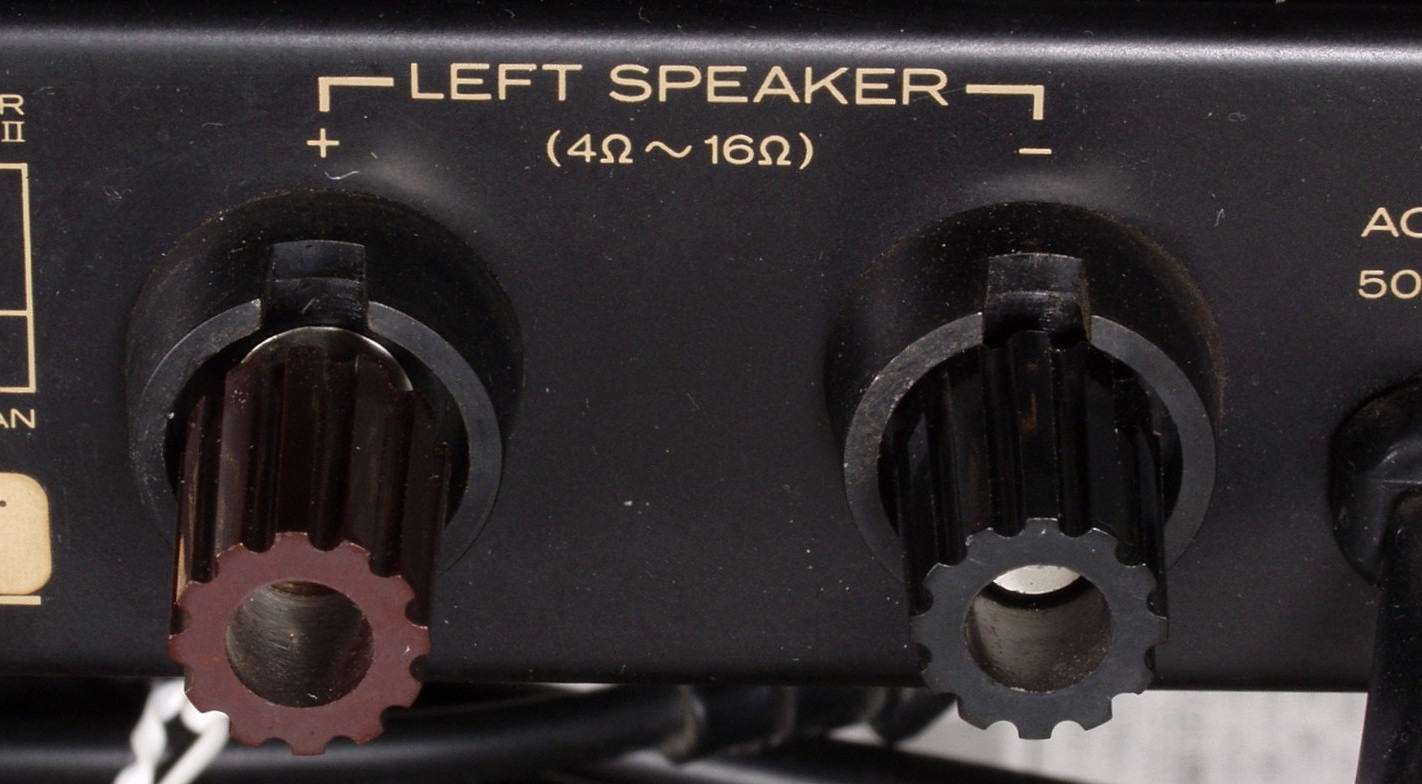

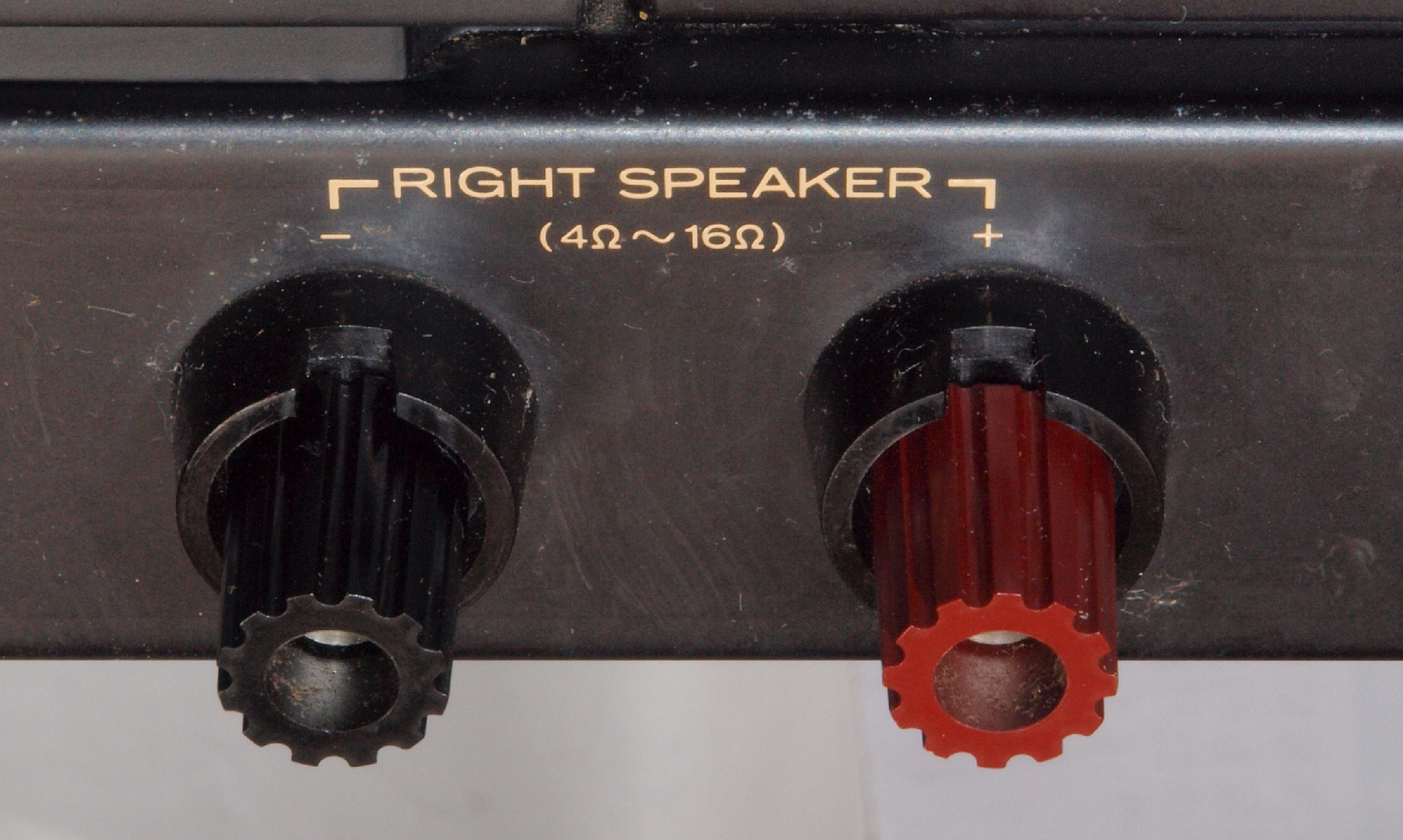

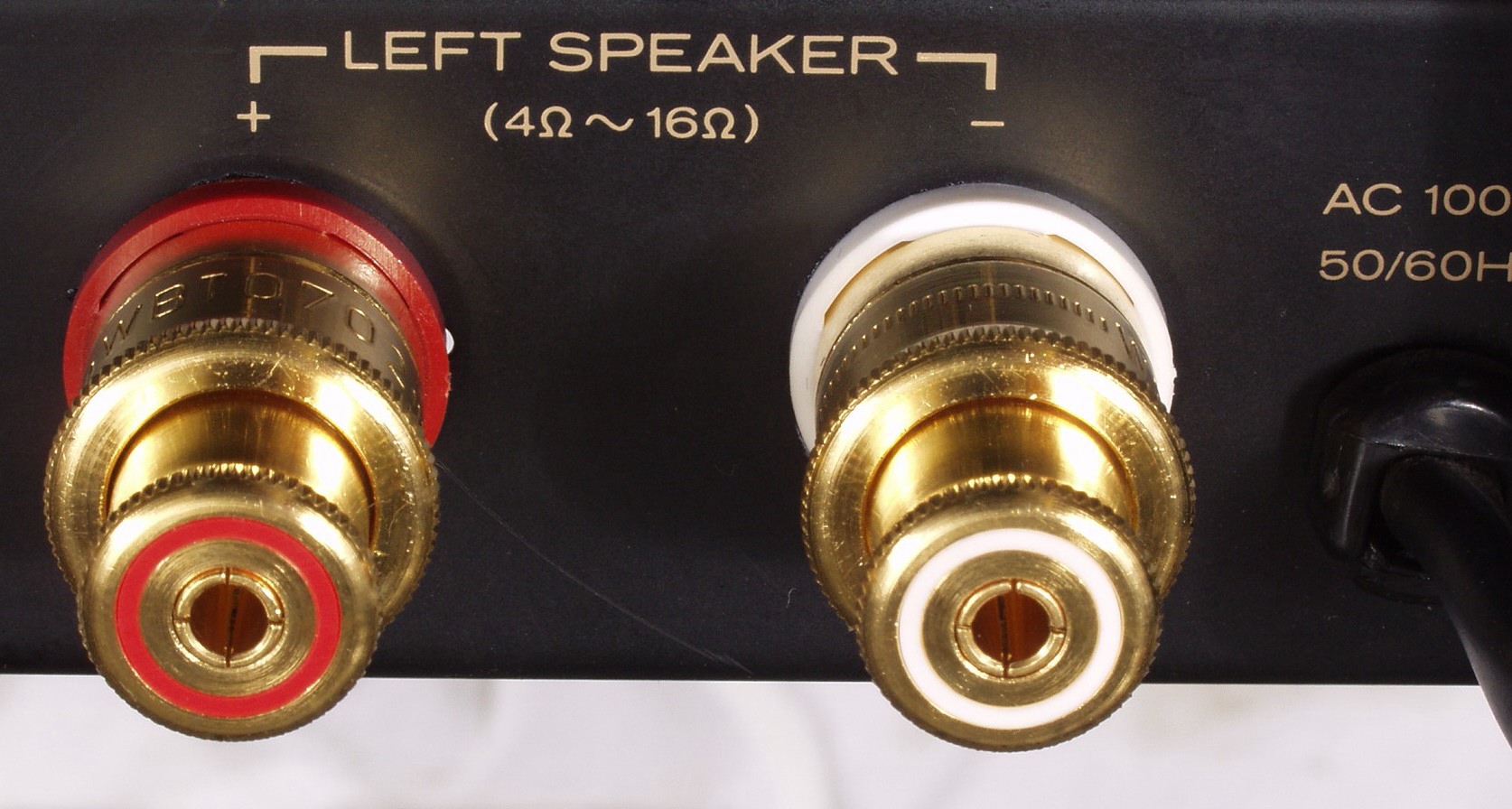

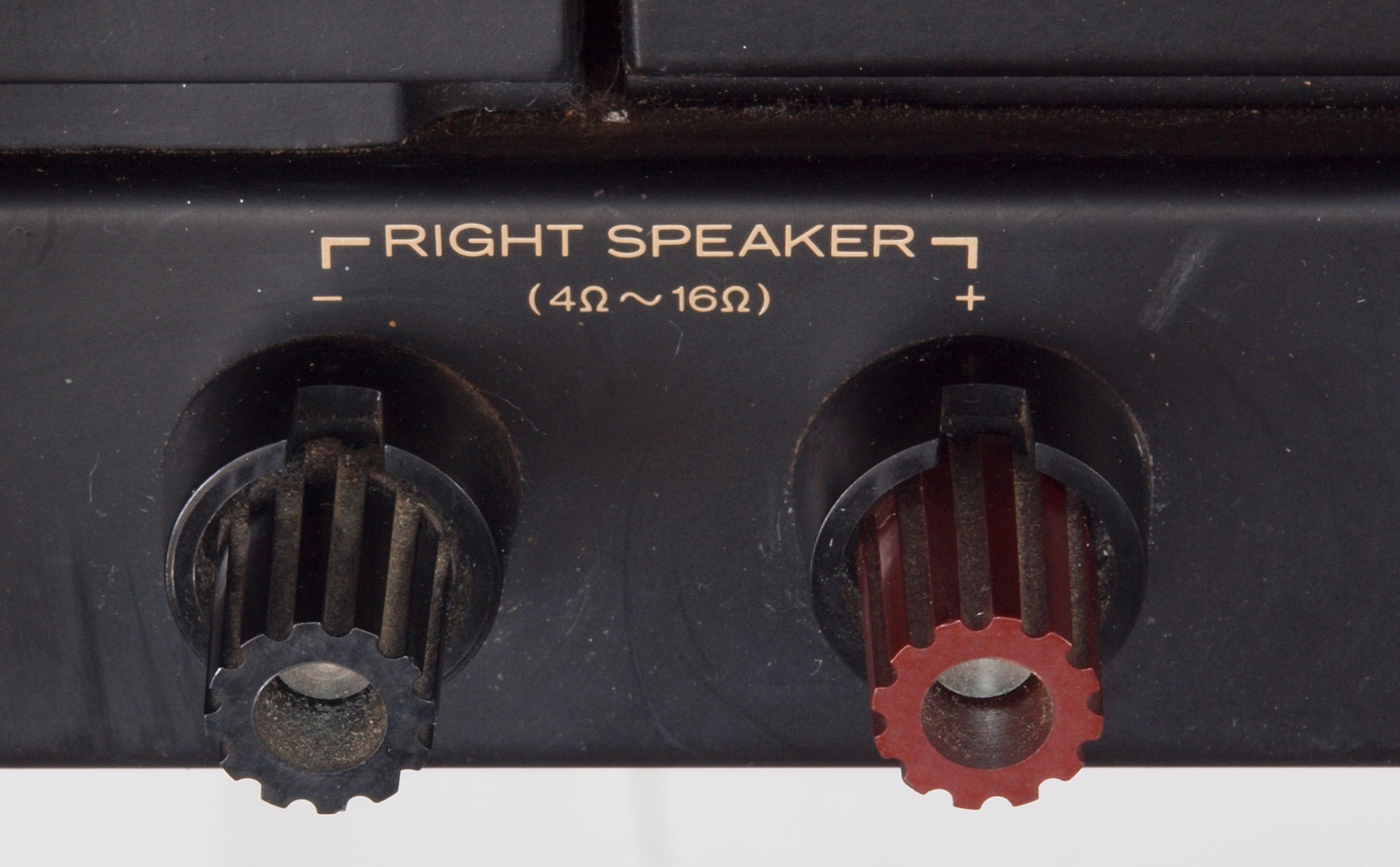

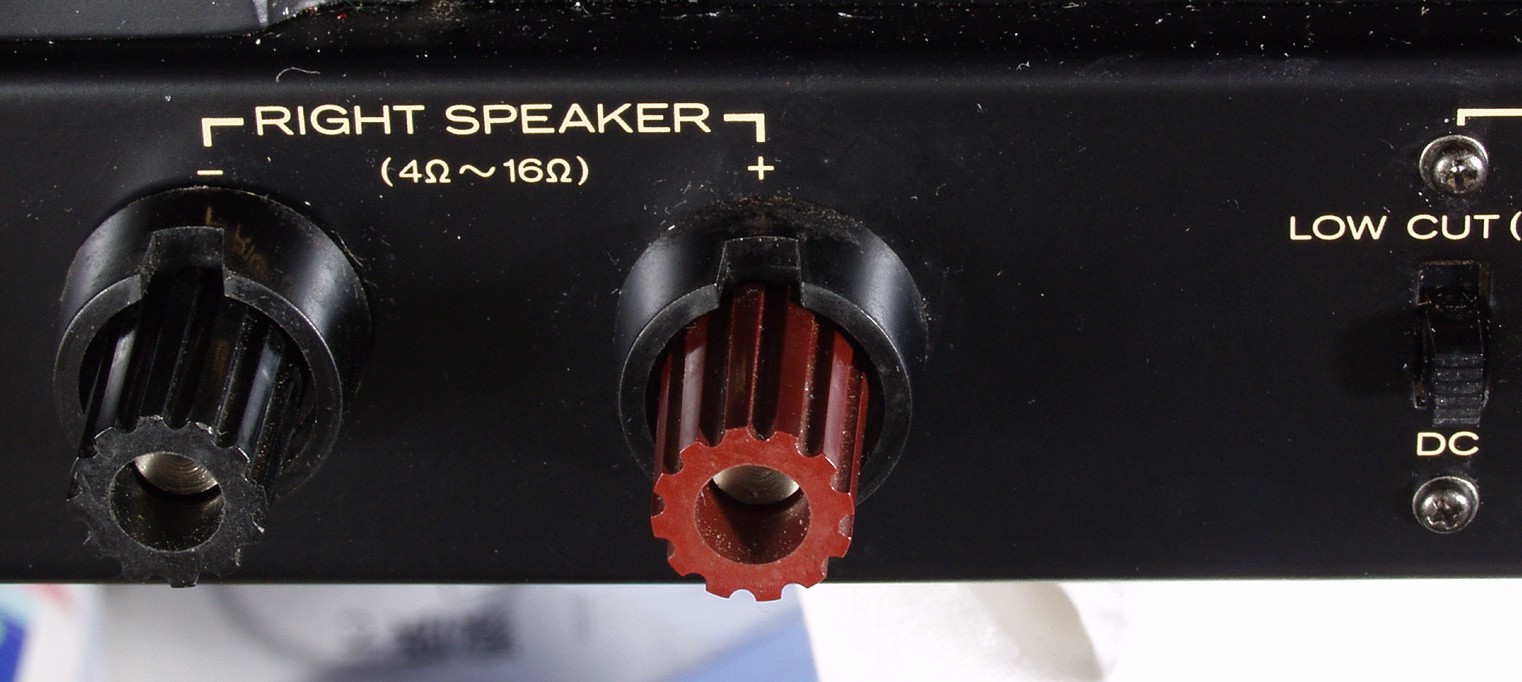

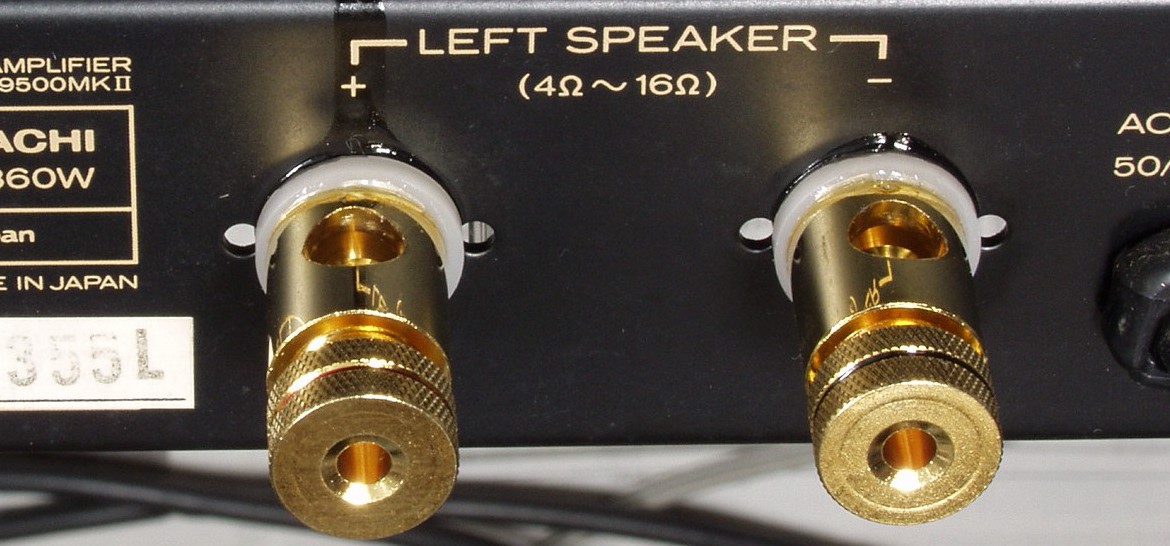

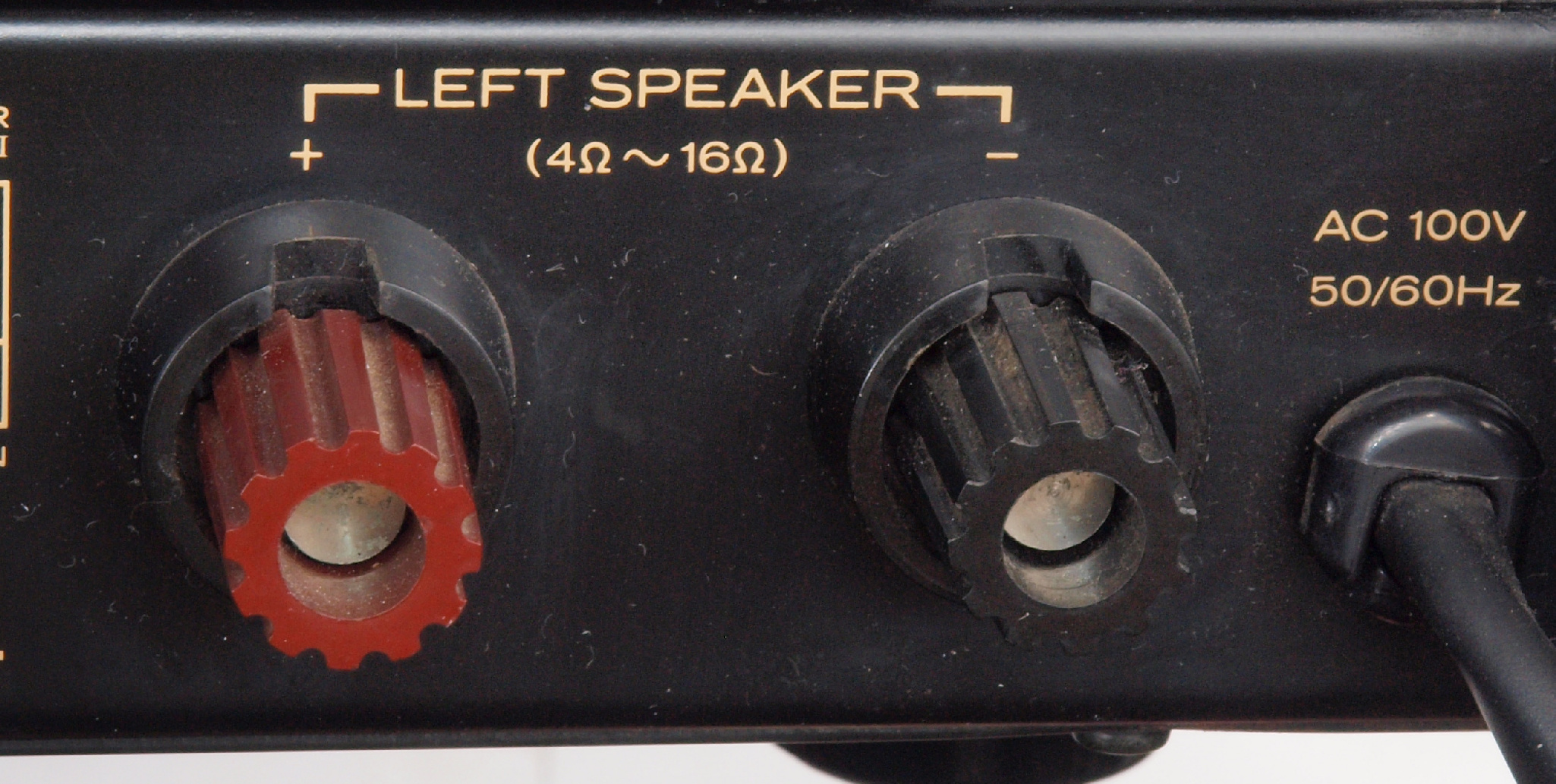

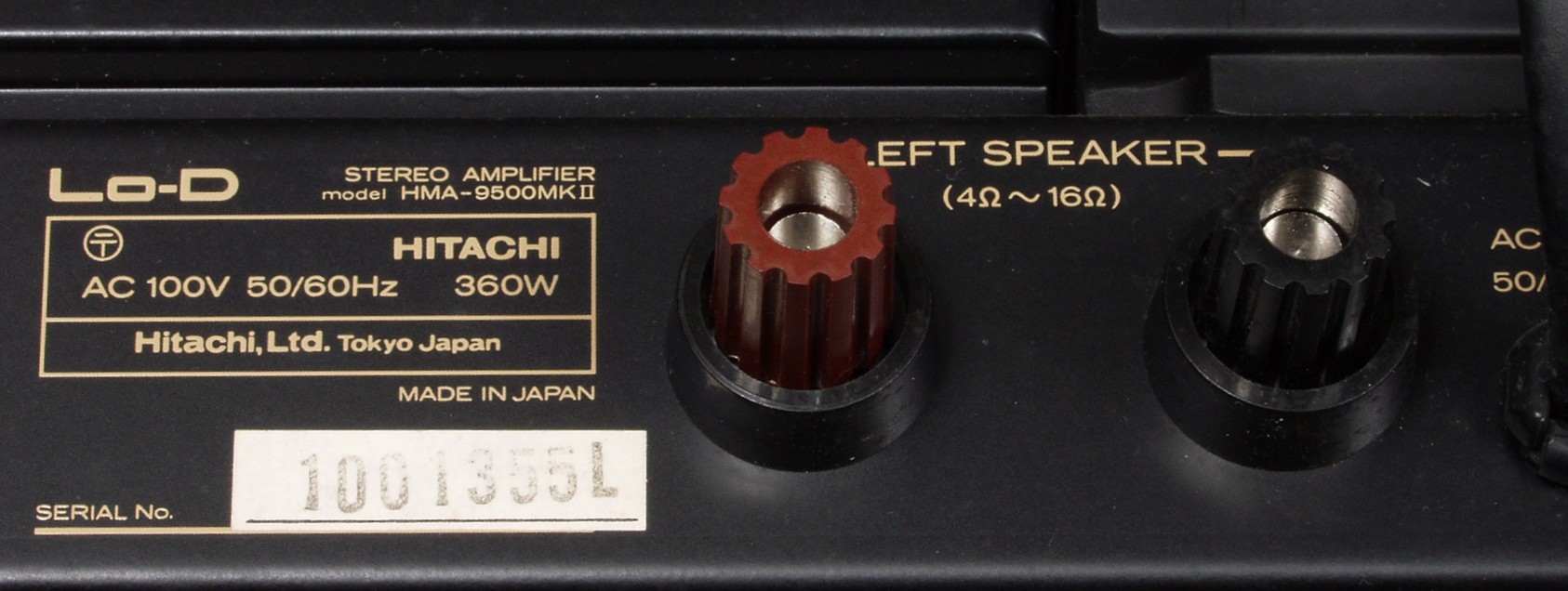

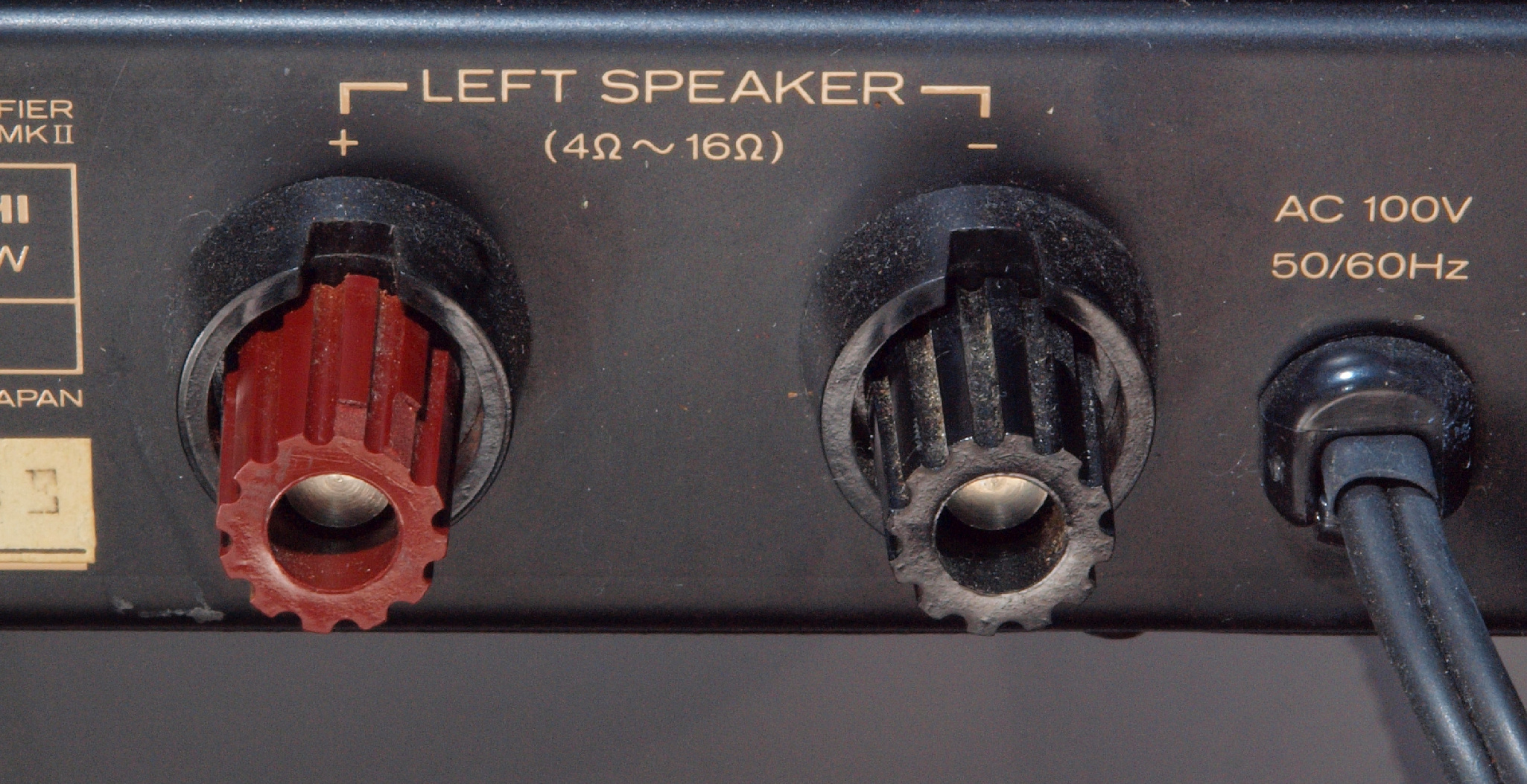

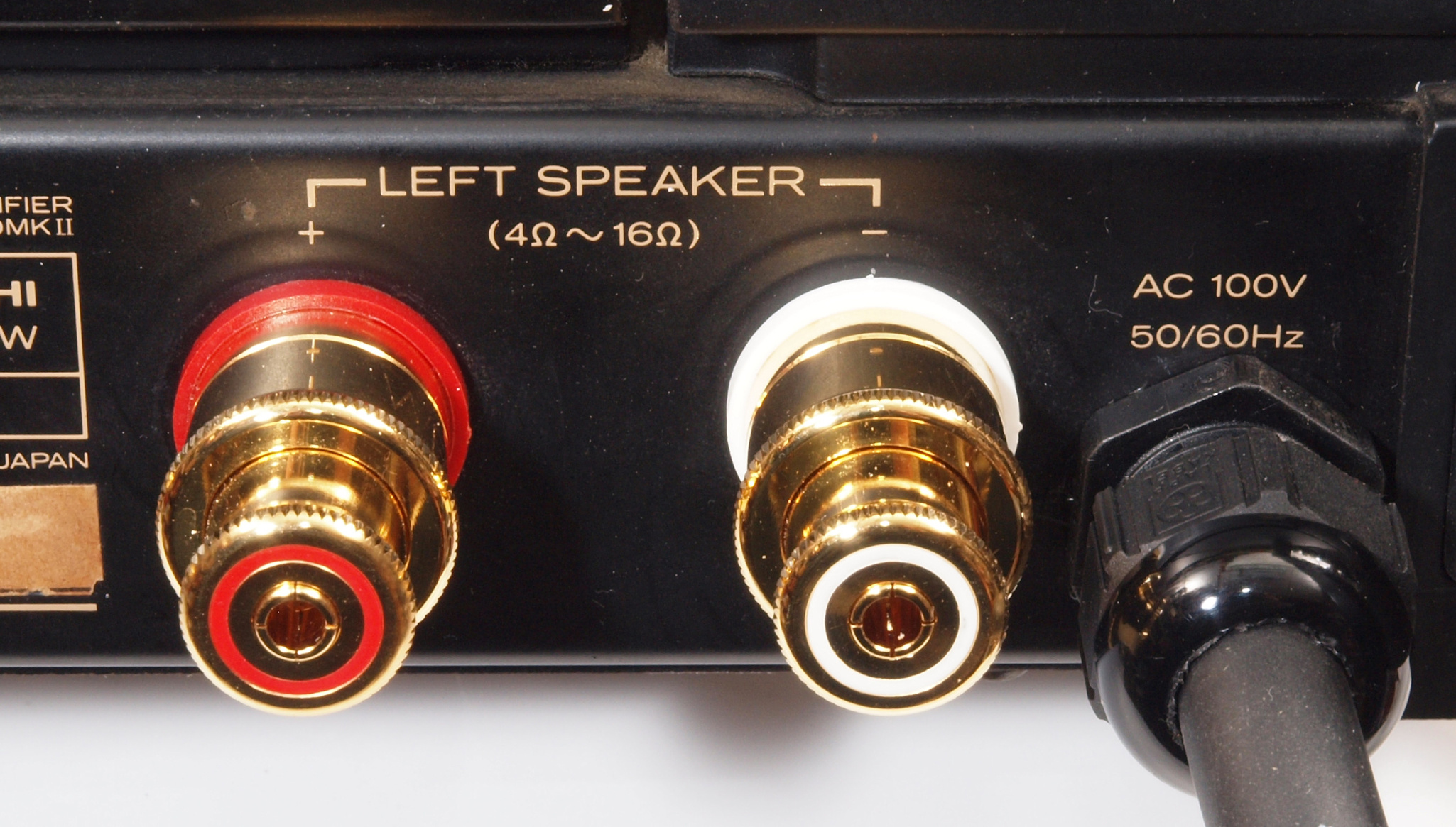

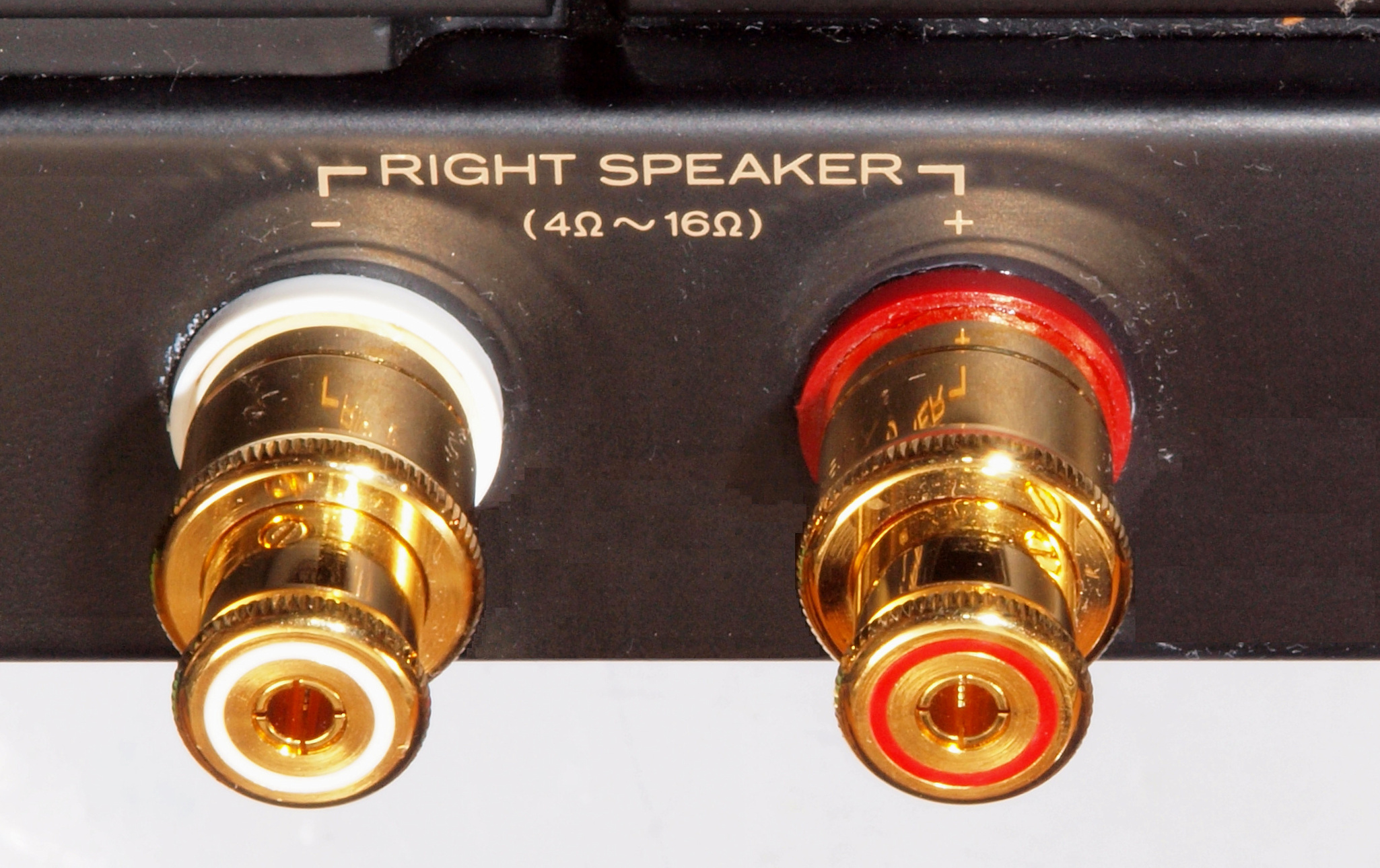

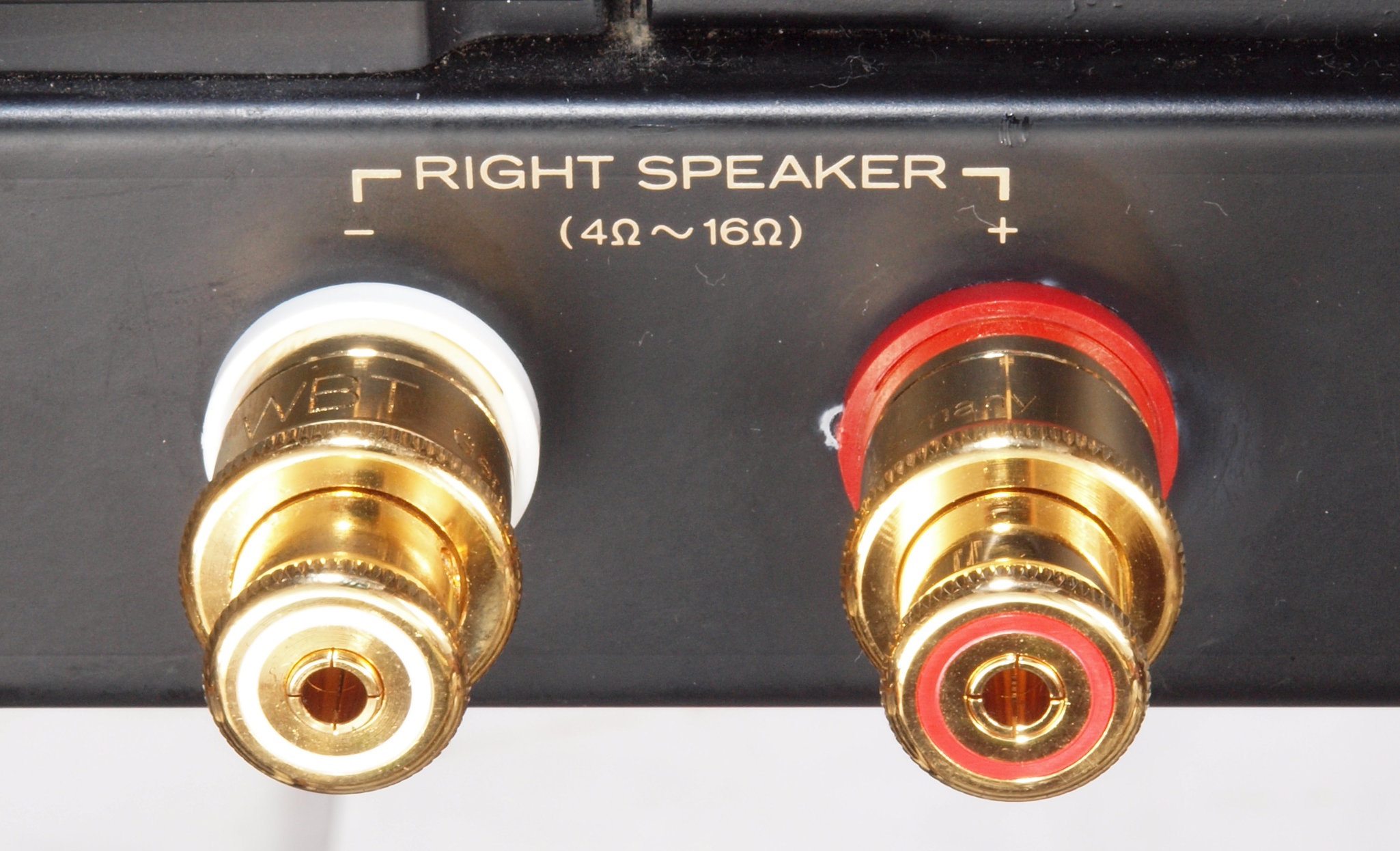

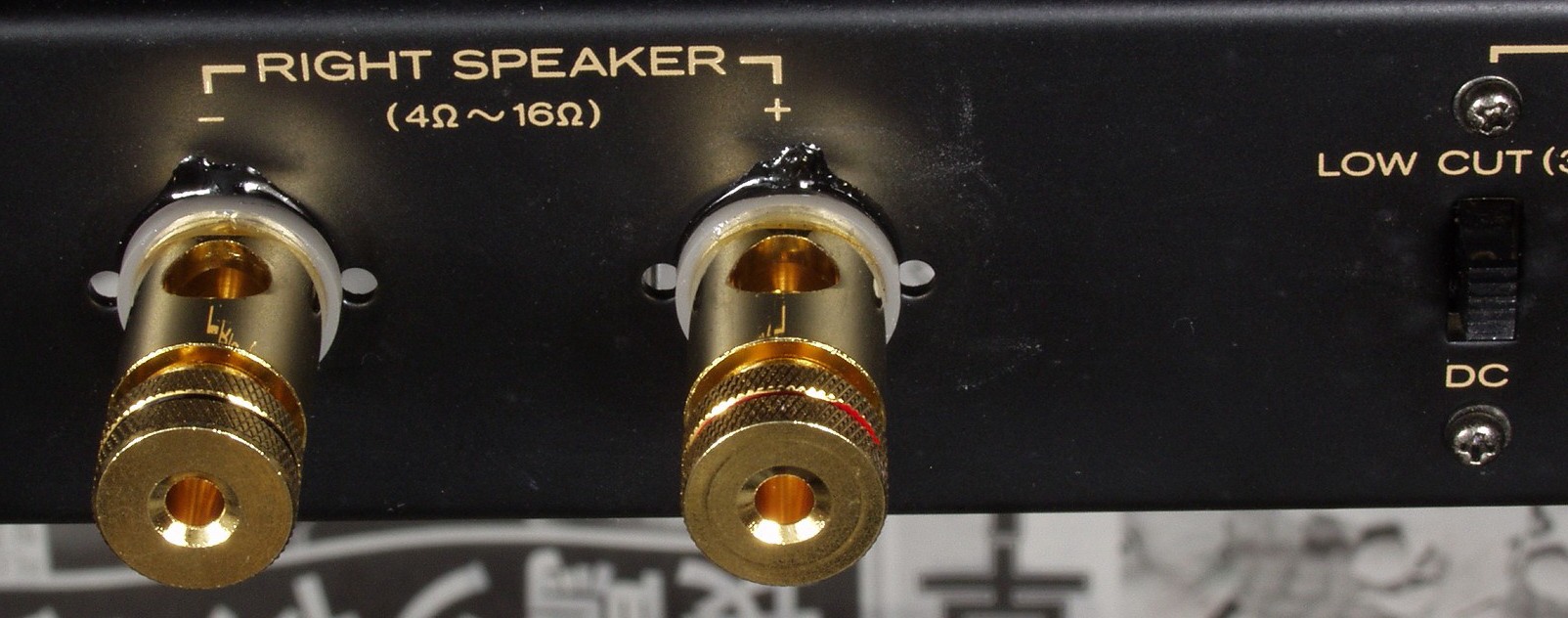

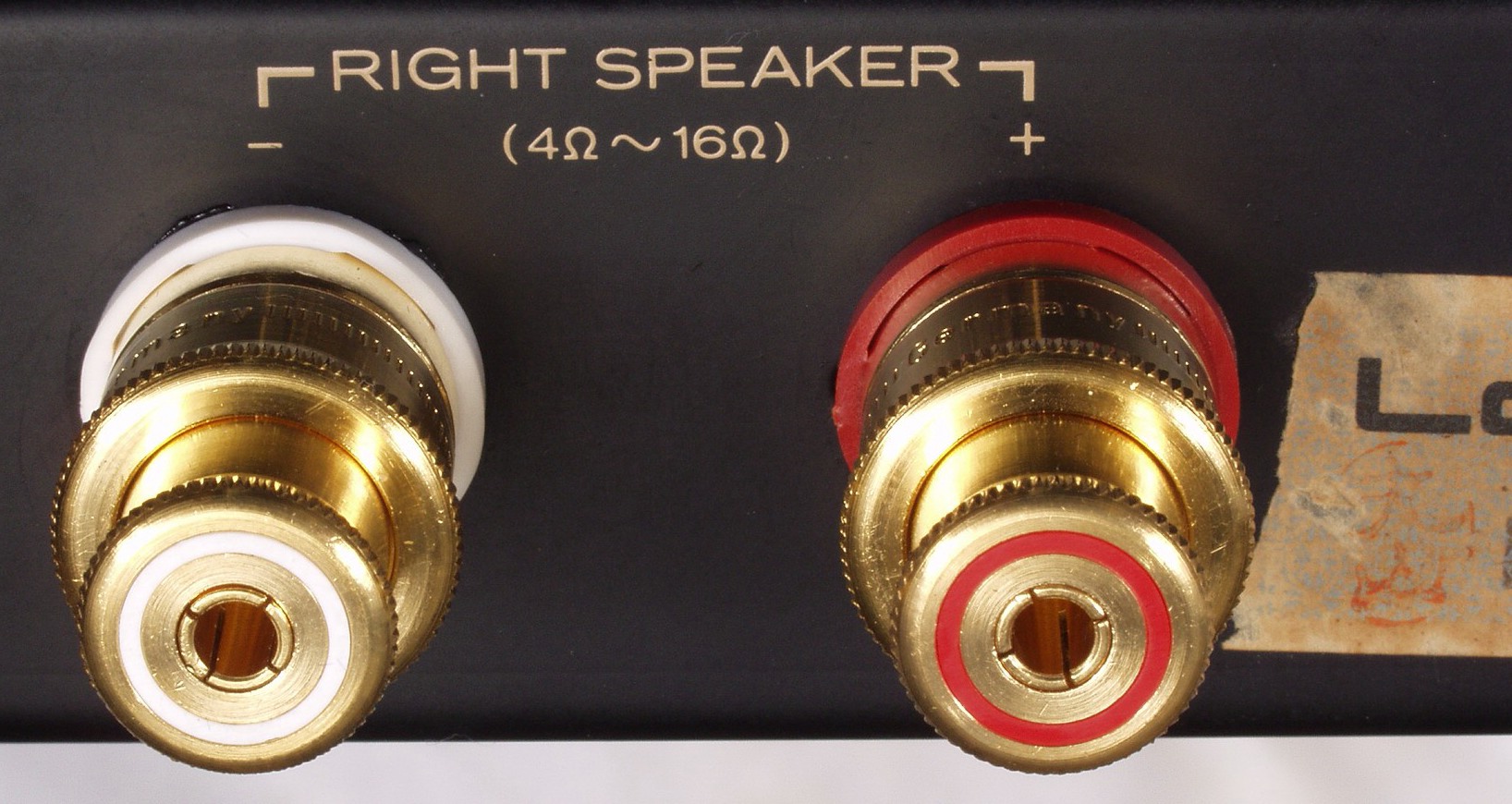

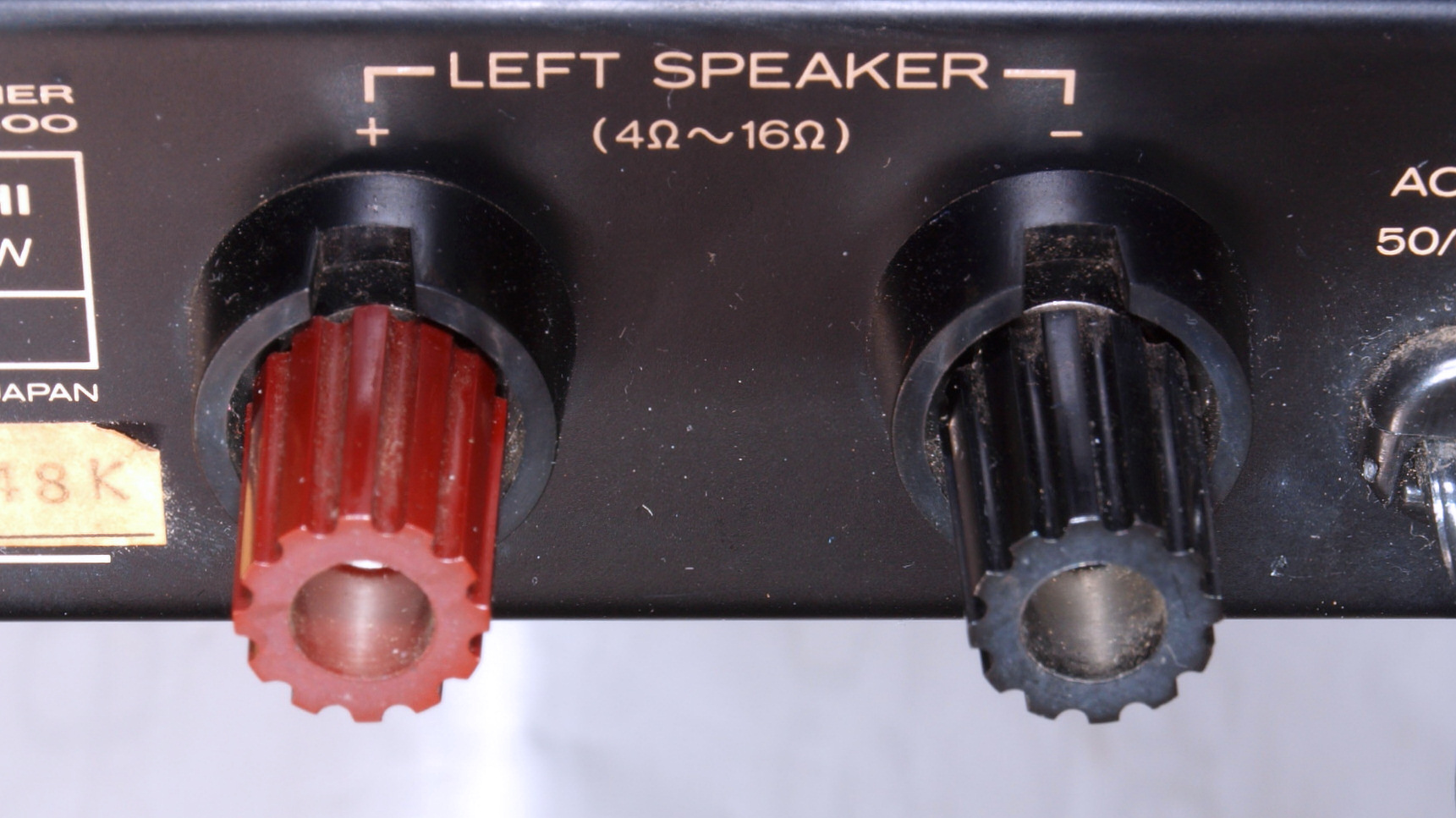

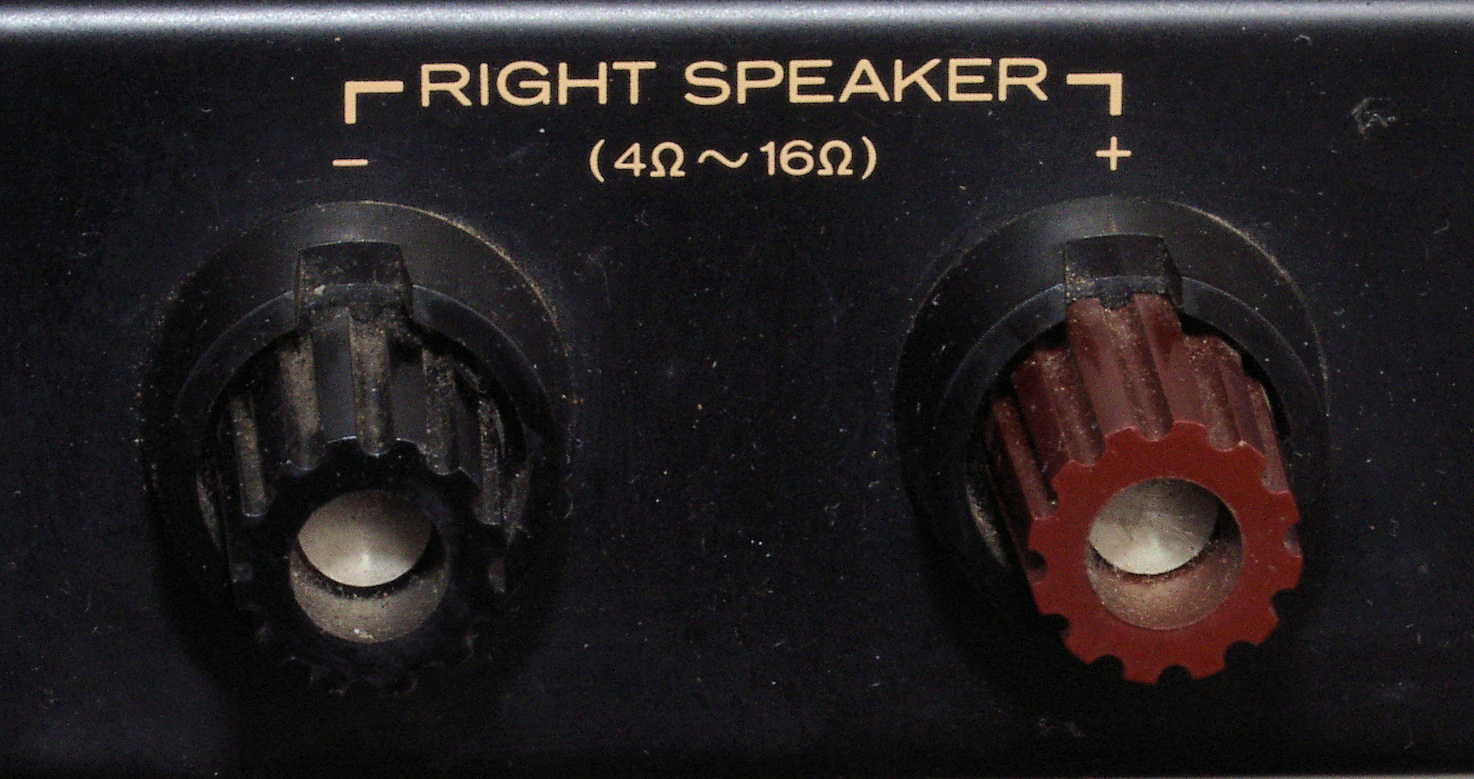

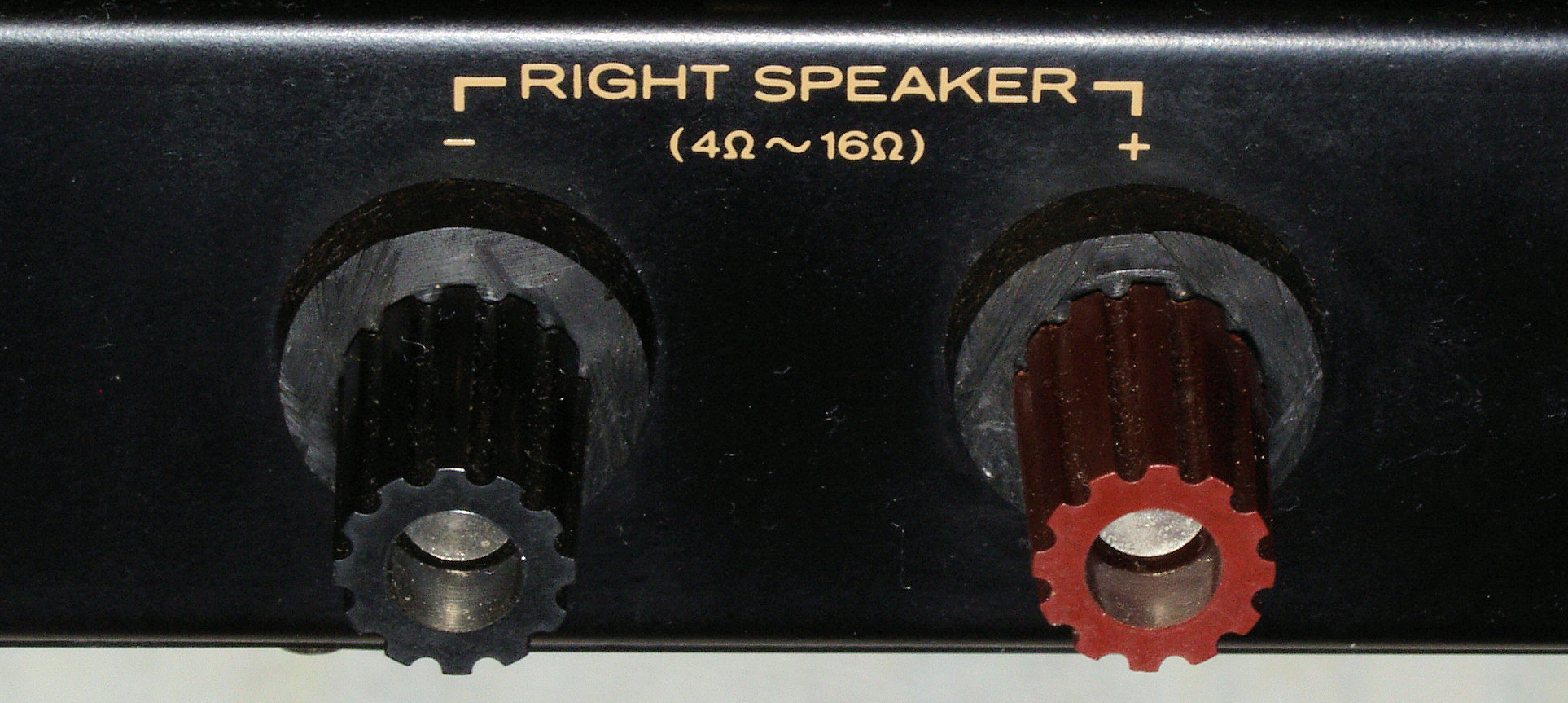

* HMA−9500mkU. 18台目       修理の様子はこちら
HMA-9500mkU

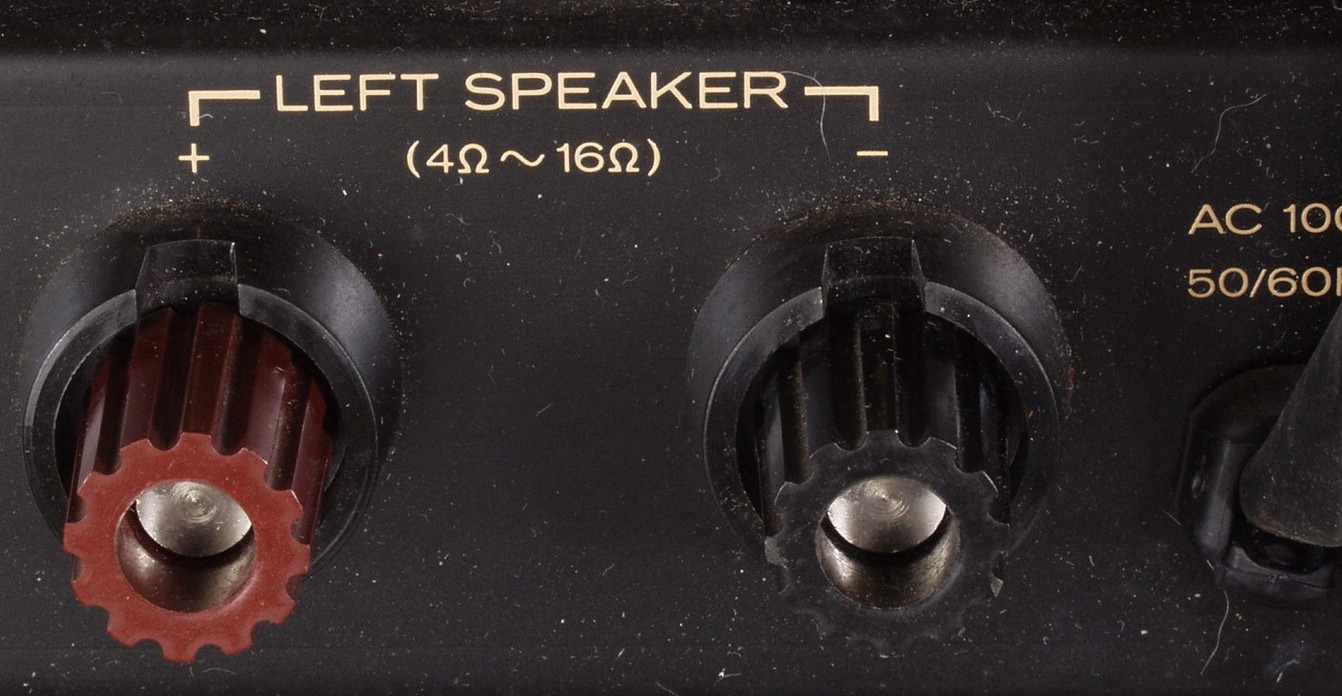

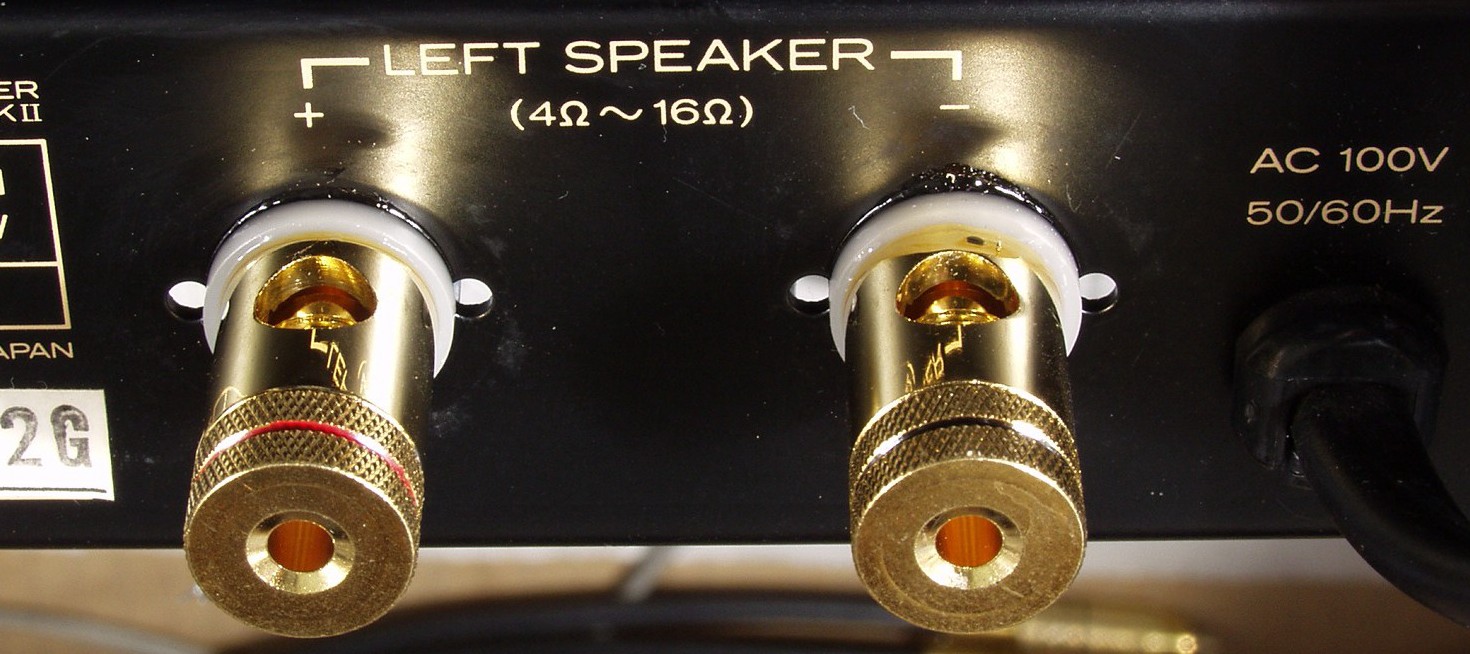

* HMA−9500mkU. 56台目       修理の様子はこちら
    上=修理前、  下=修理後

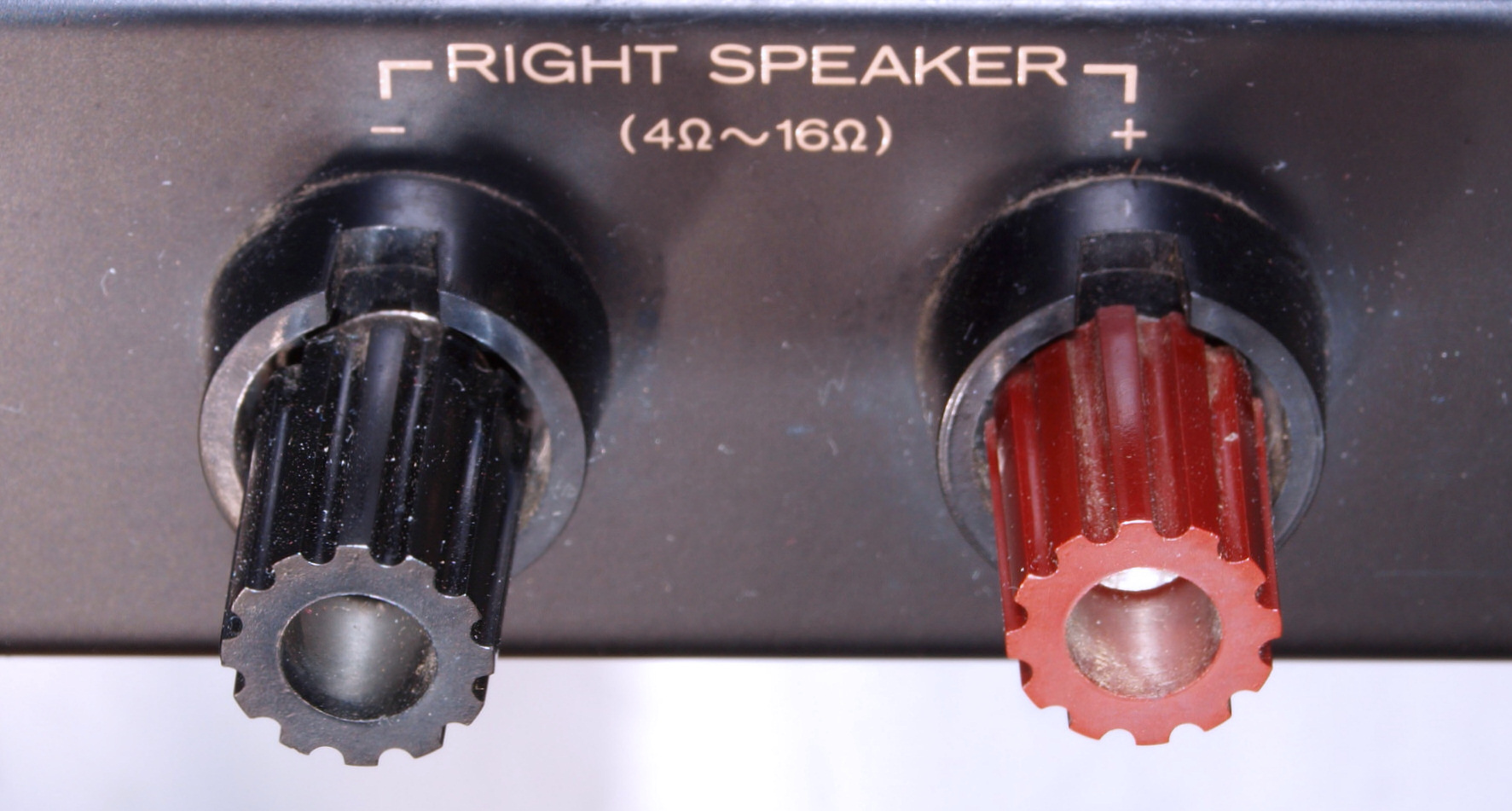

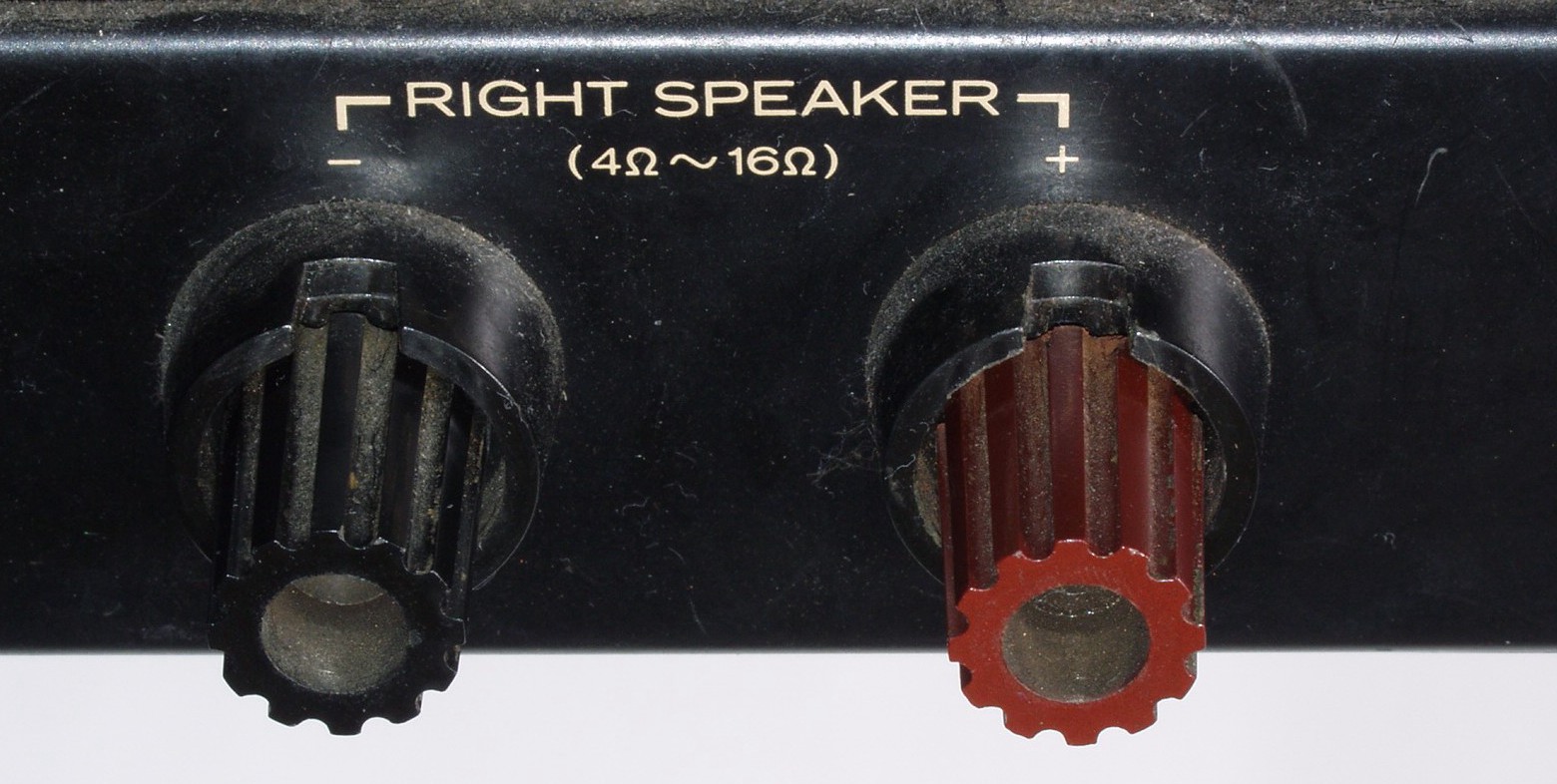

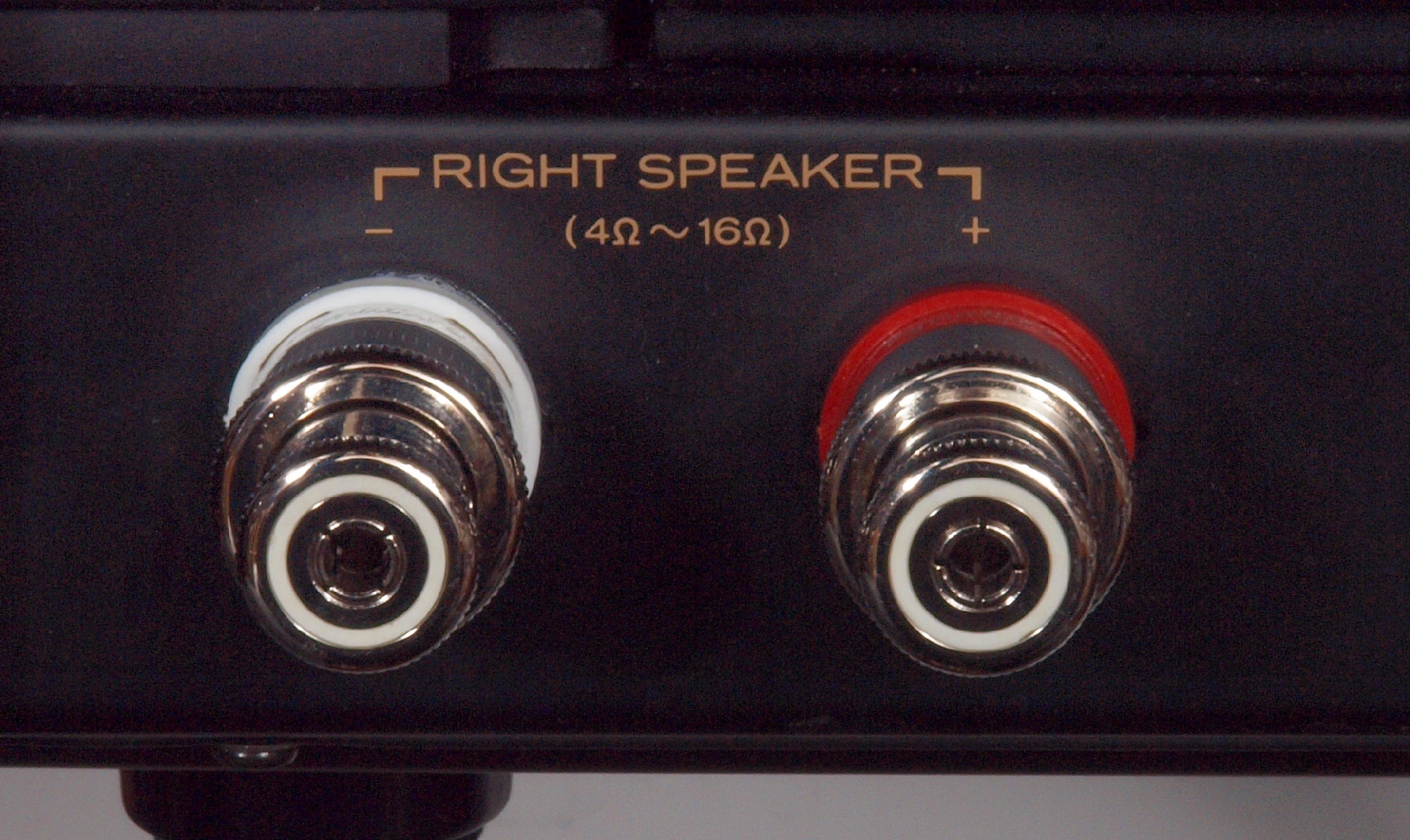

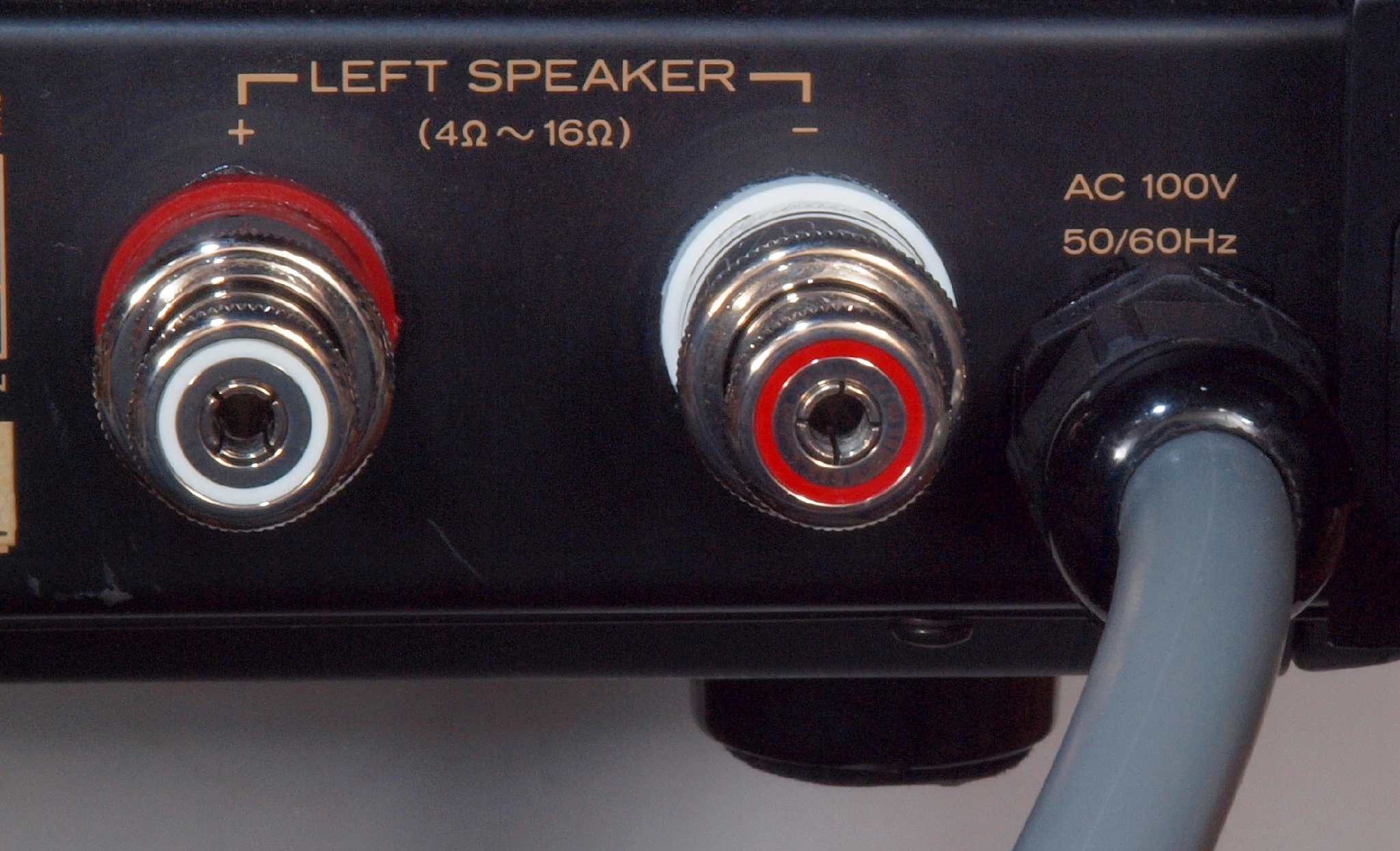

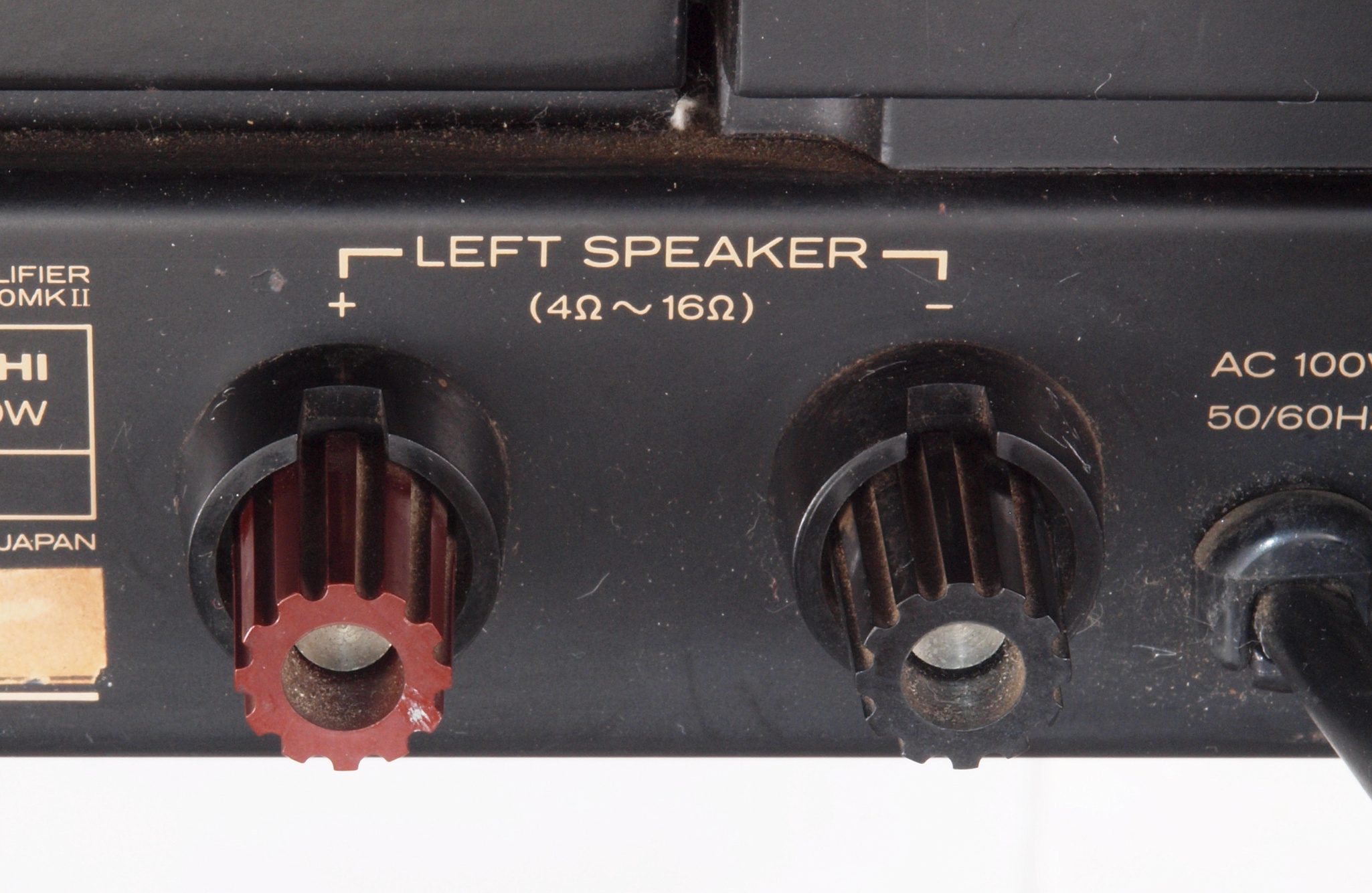

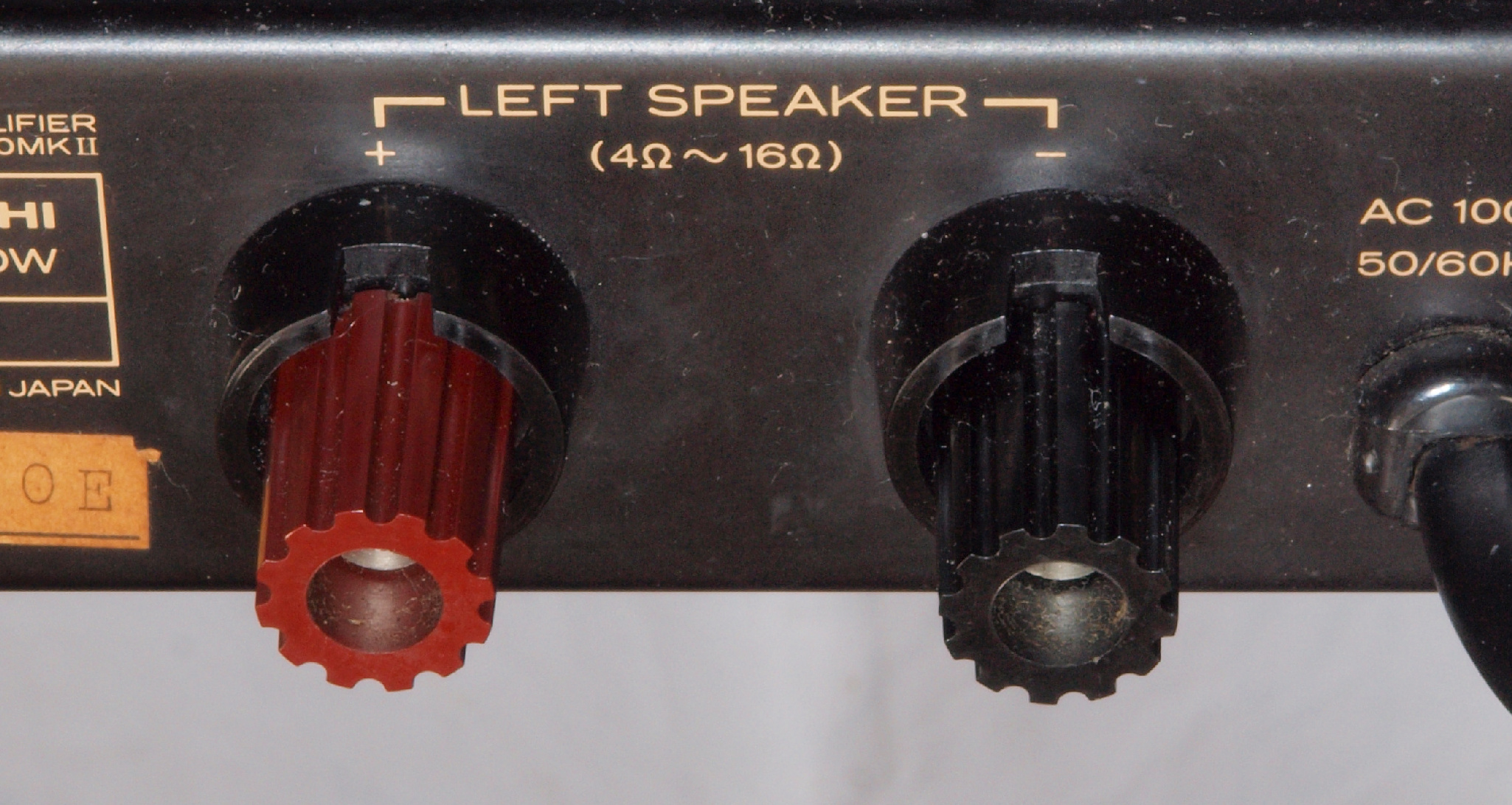

* HMA−9500. 17台目       修理の様子はこちら

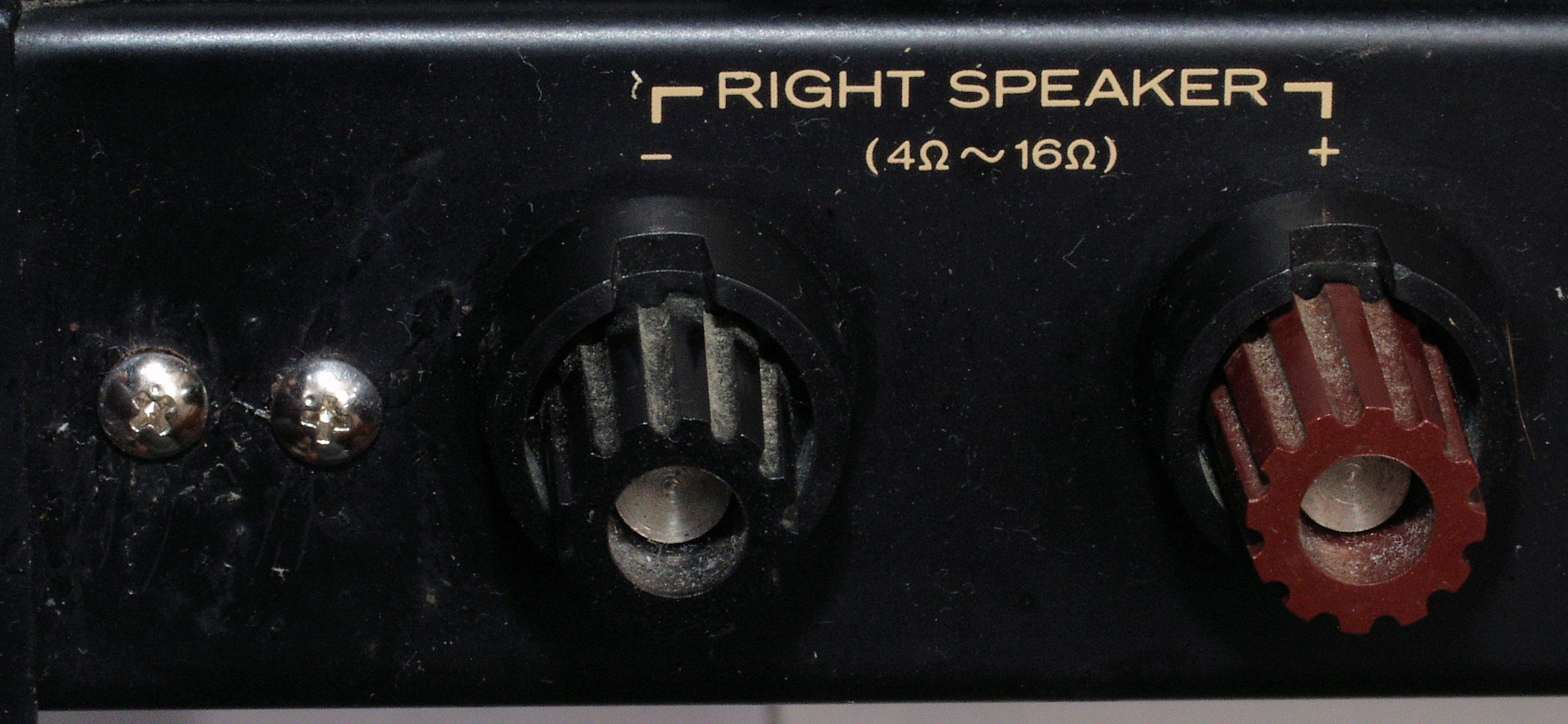

HMA-9500
* HMA−9500. 34台目       修理の様子はこちら

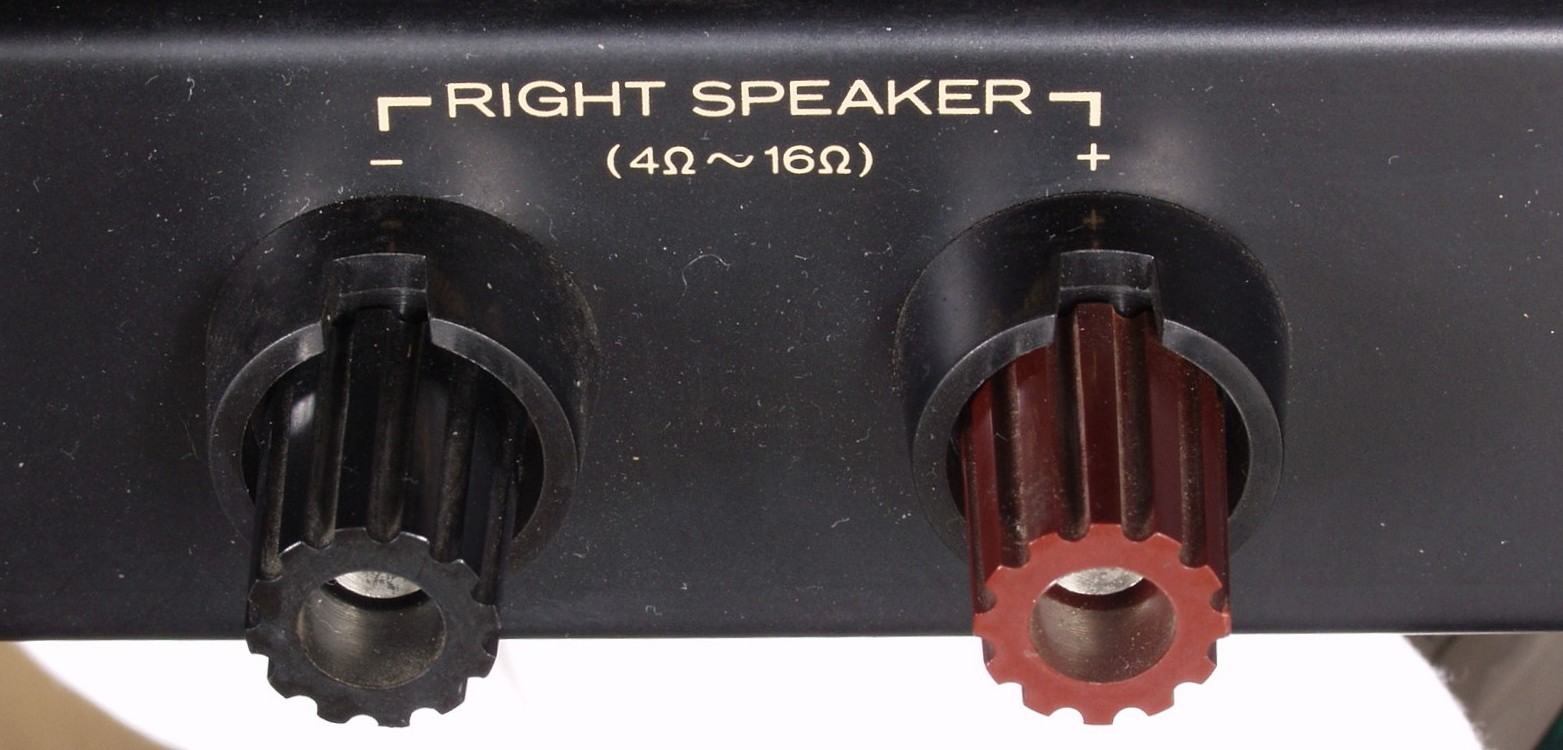

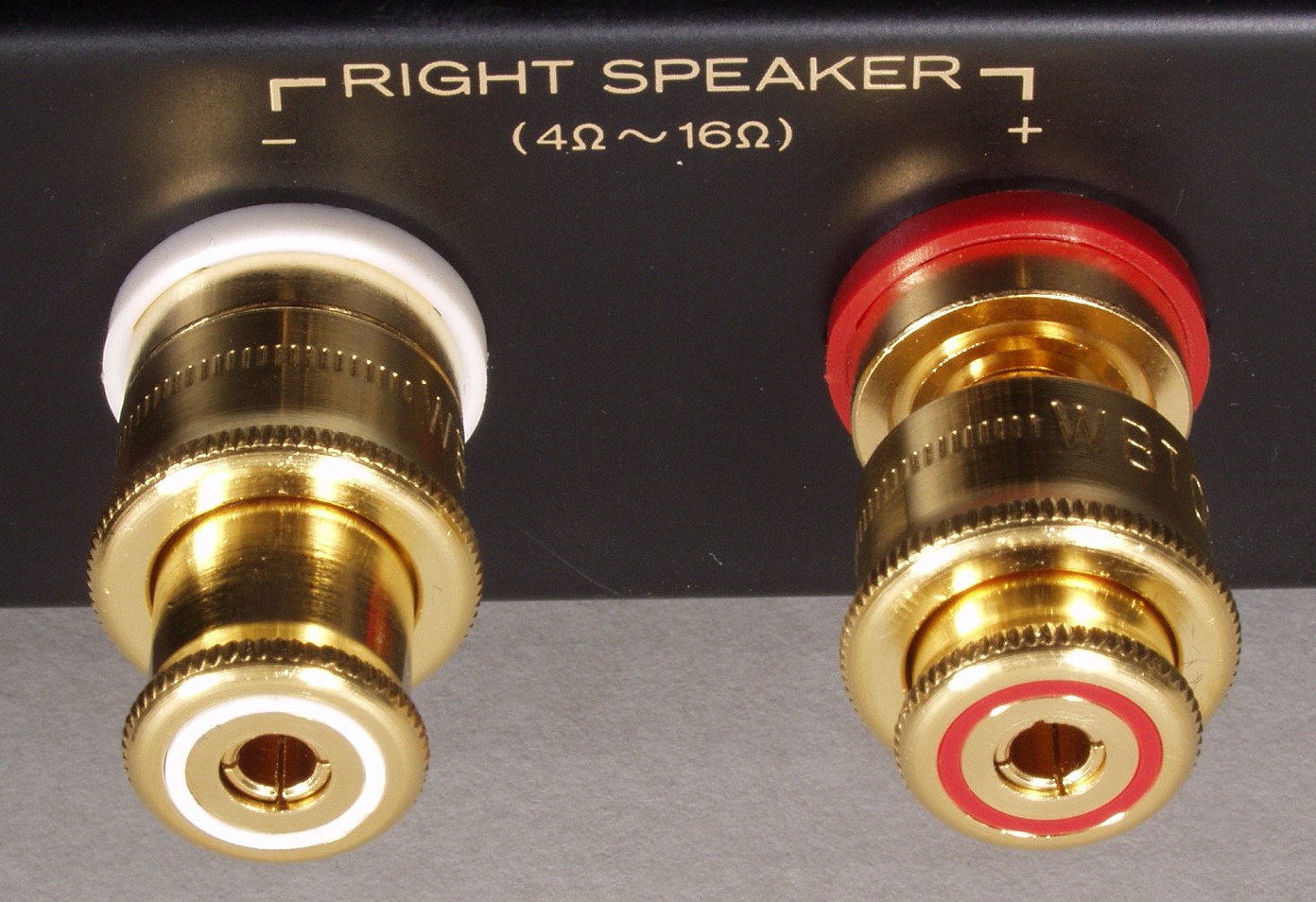

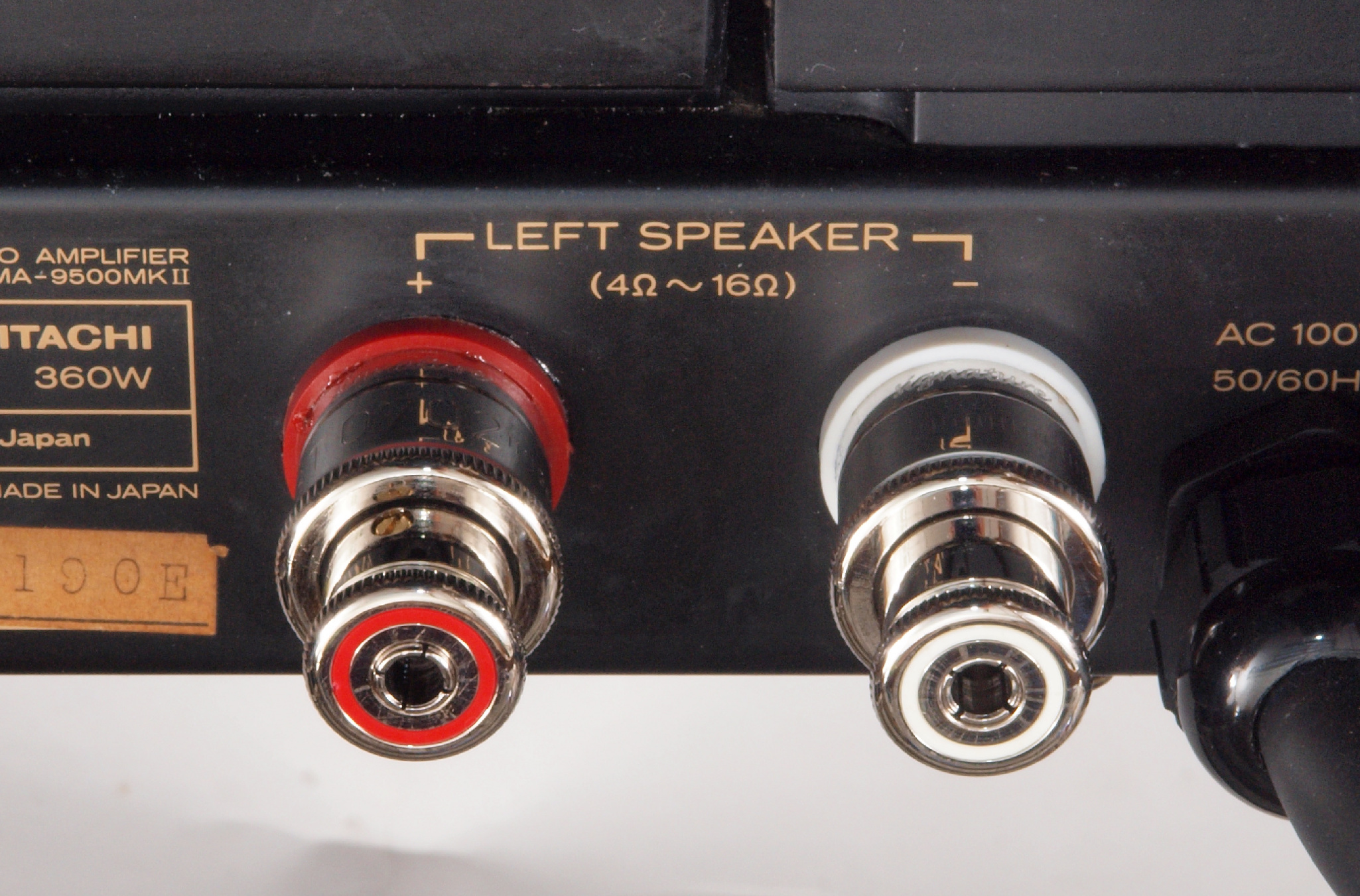

R−SP接続端子

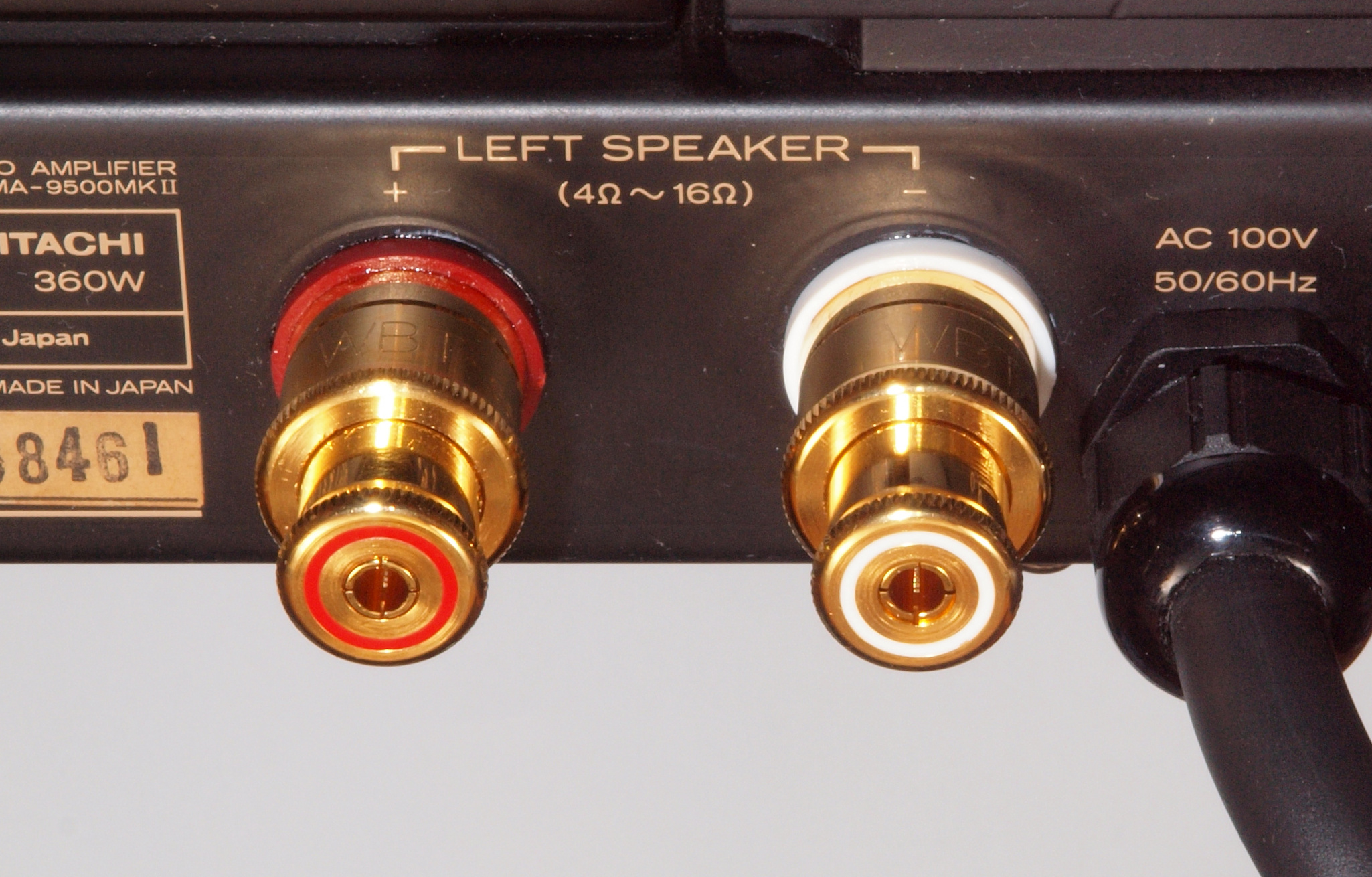

    上=修理前、  下=修理後

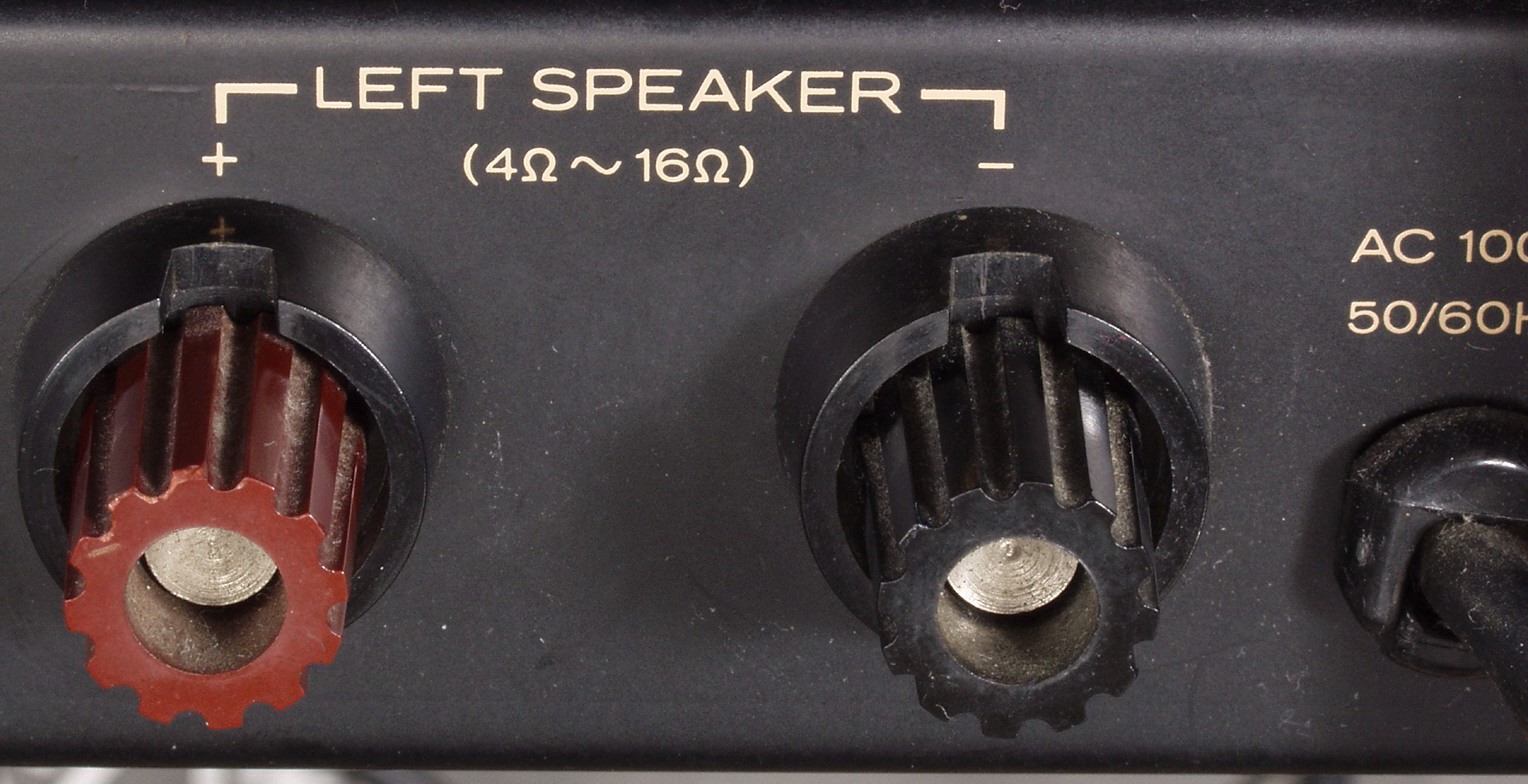

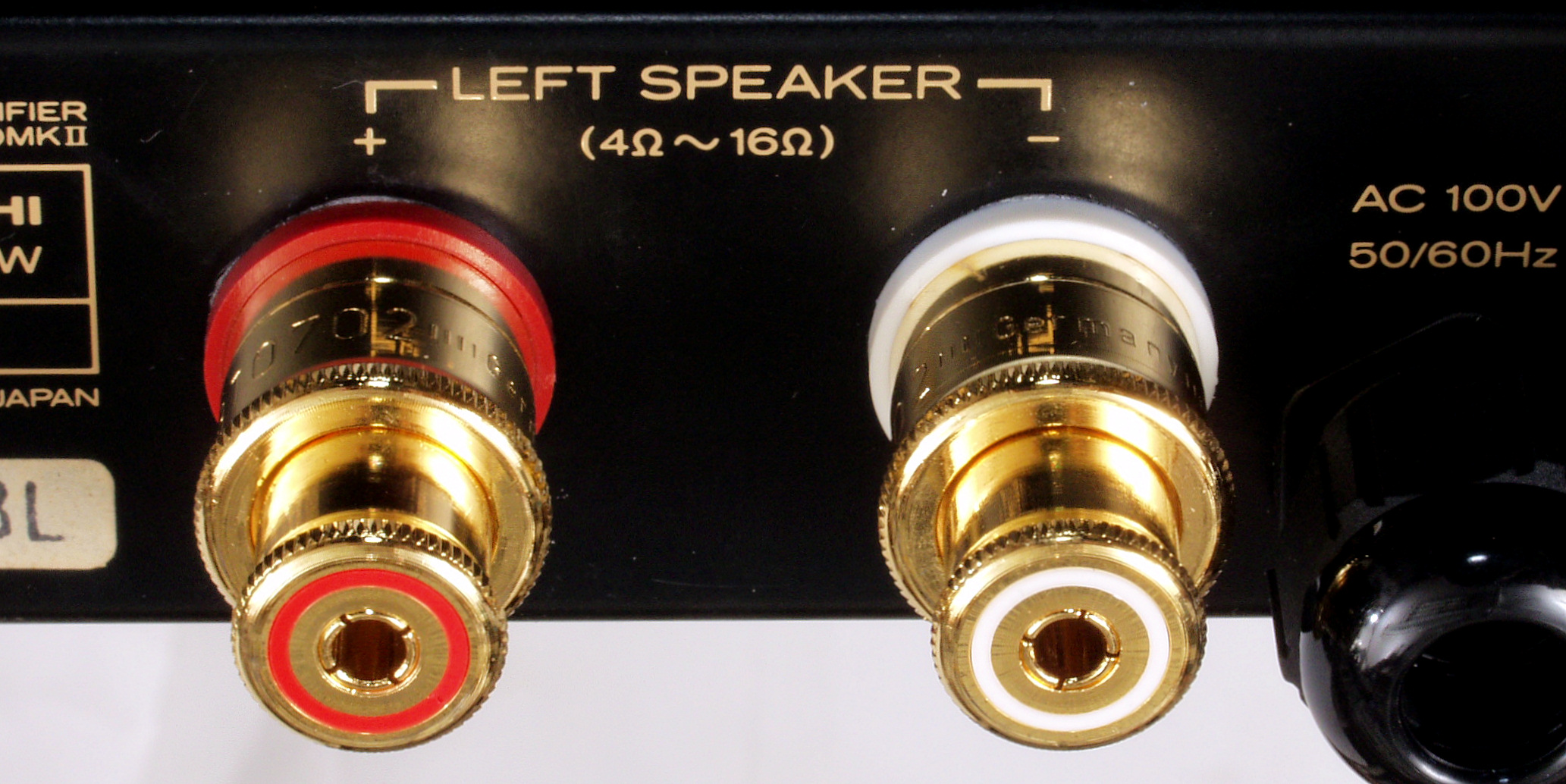

L−SP接続端子
    上=修理前、  下=修理後
* HMA−9500. 36台目       修理の様子はこちら

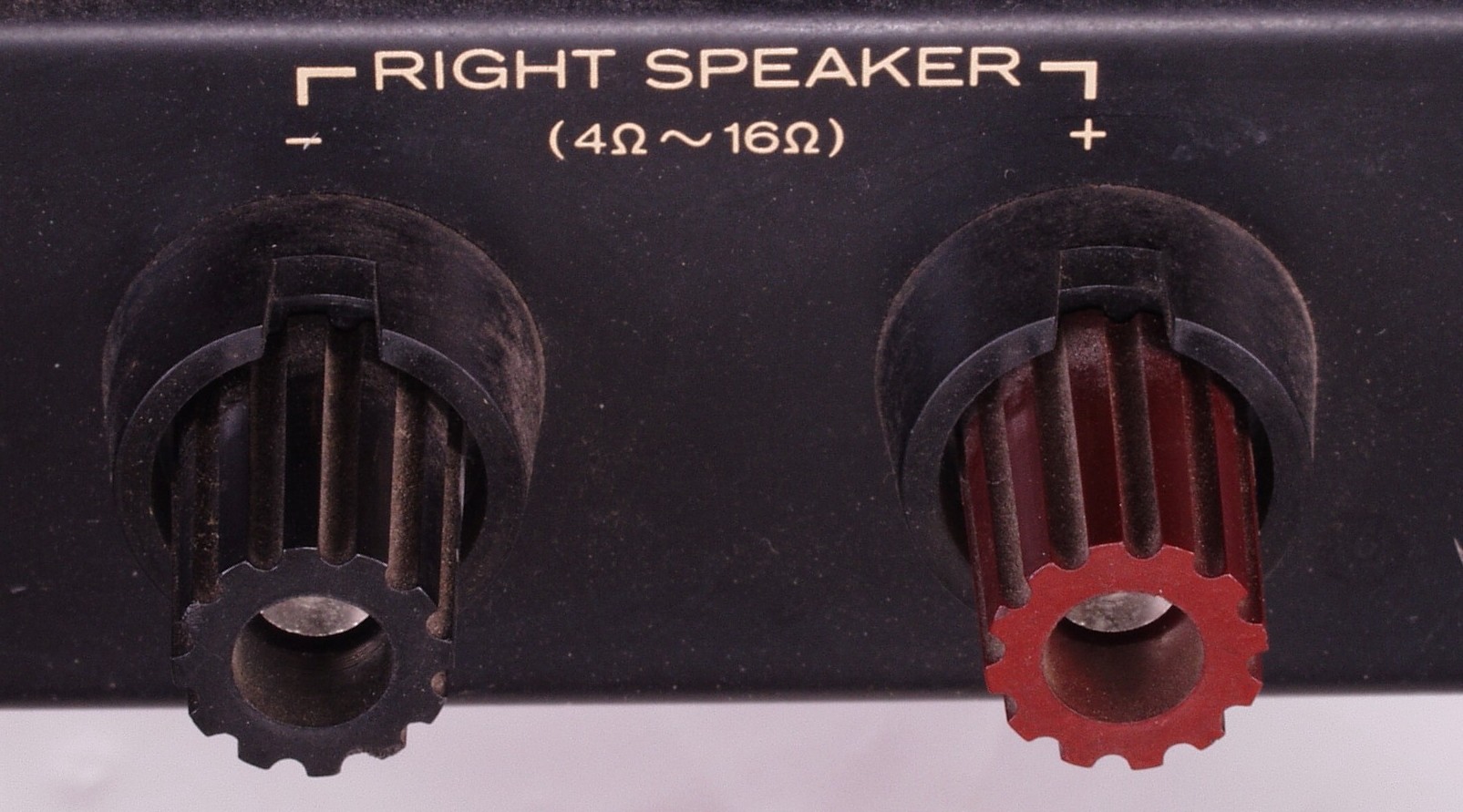

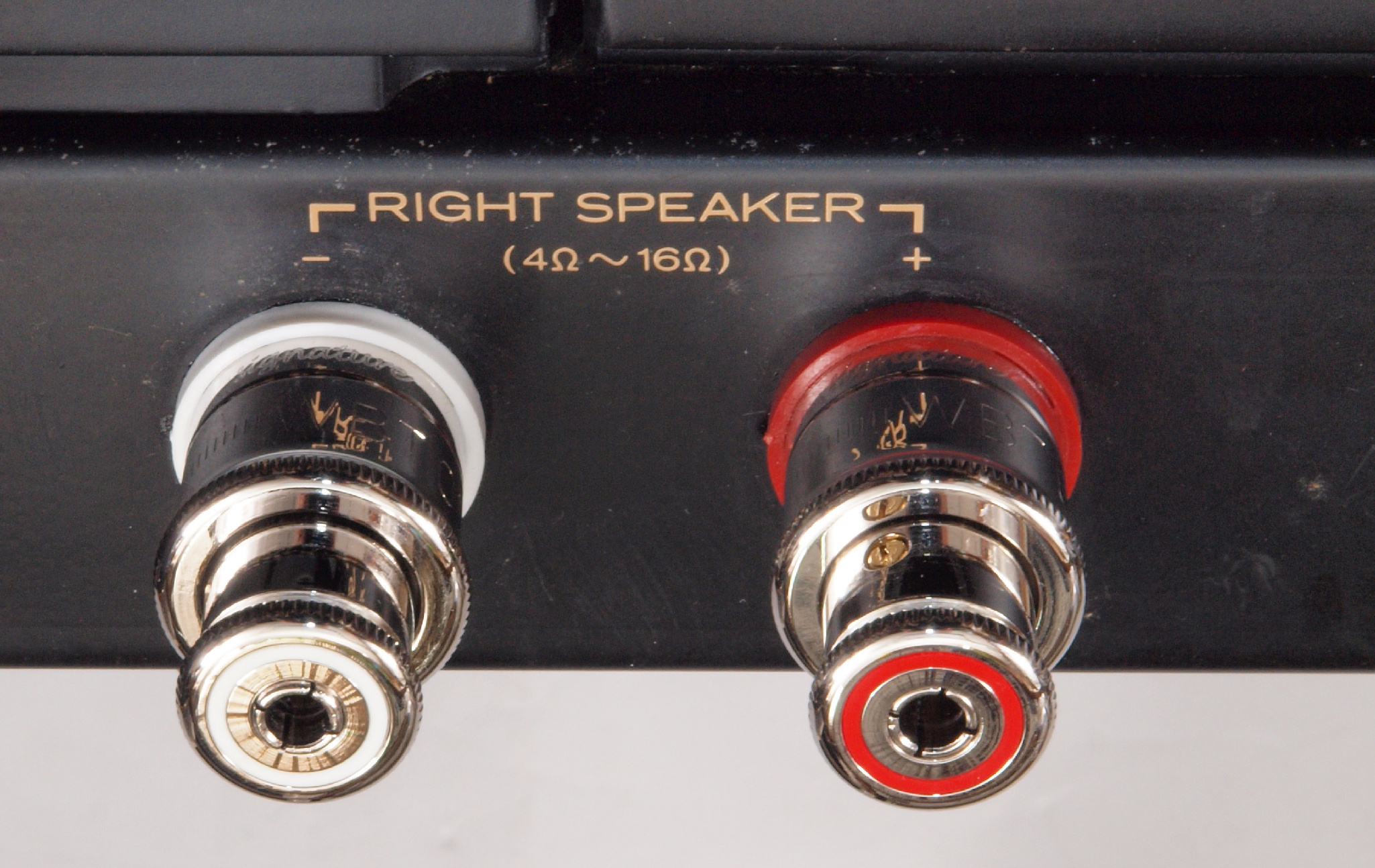

R−SP接続端子
    上=修理前、  下=修理後
L−SP接続端子
    上=修理前、  下=修理後
* HMA−9500. 37台目       修理の様子はこちら
R−SP接続端子
    上=修理前、  下=修理後
L−SP接続端子
    上=修理前、  下=修理後

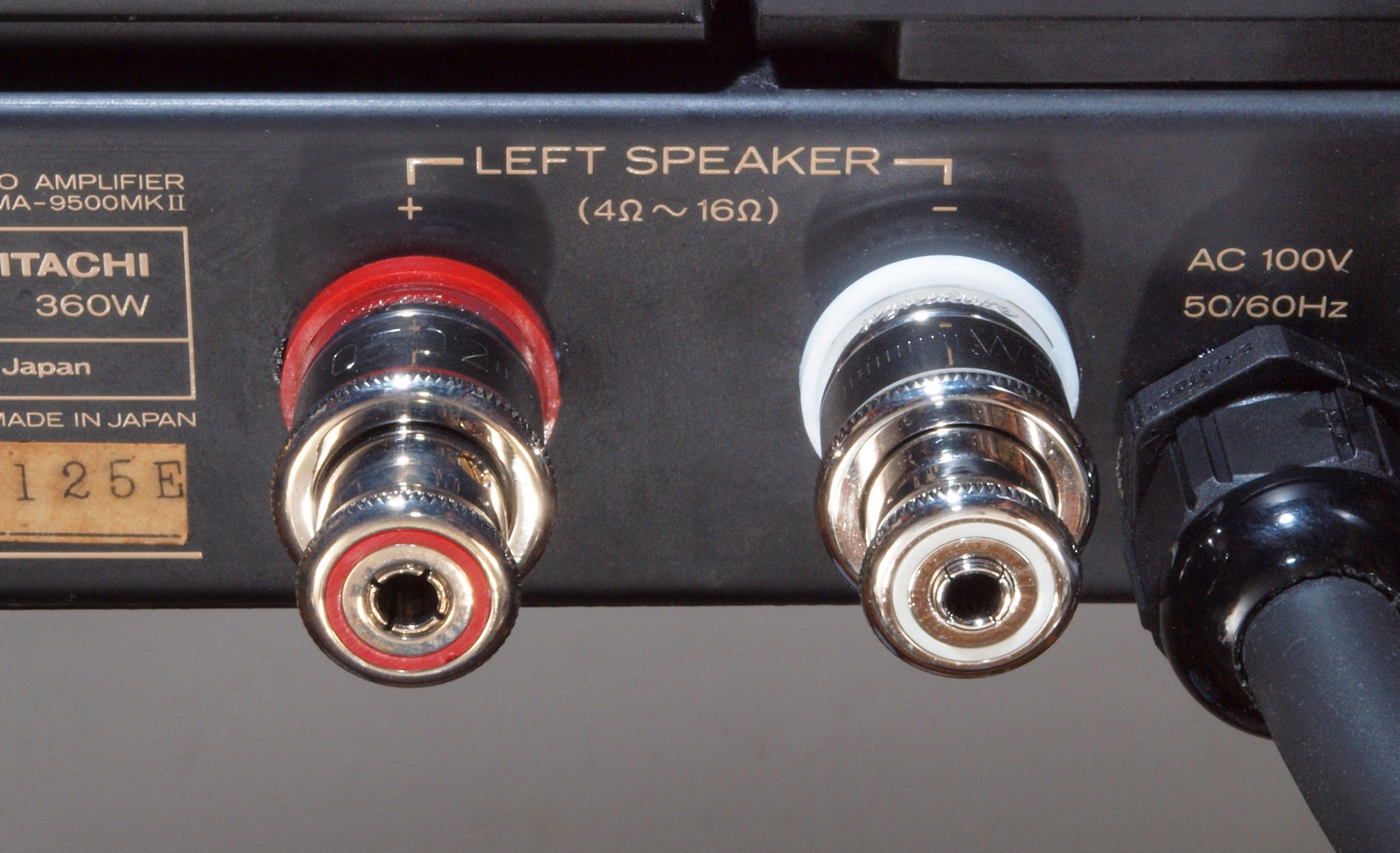

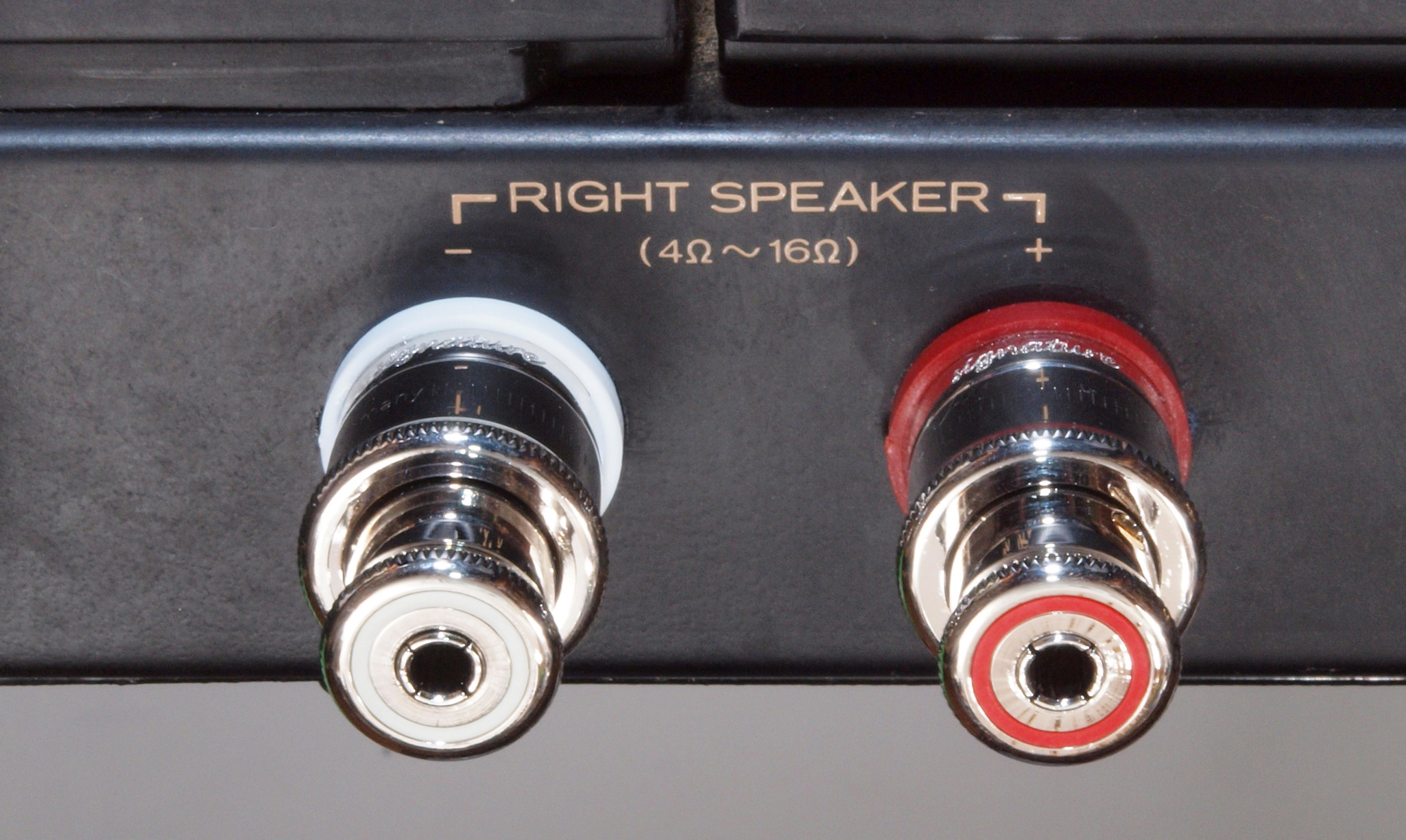

* HMA−9500mkU. 41台目       修理の様子はこちら

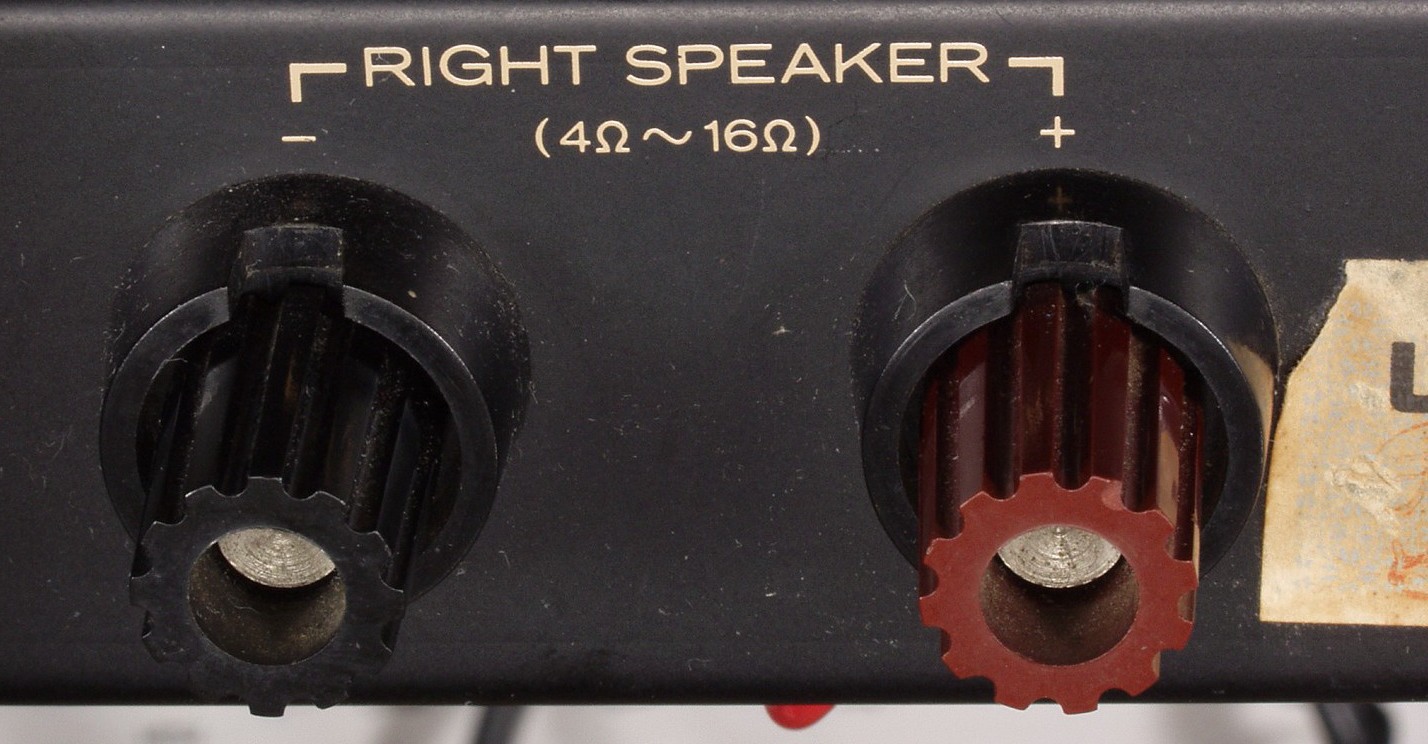

R−SP接続端子
    上=修理前、  下=修理後
L−SP接続端子
    上=修理前、  下=修理後

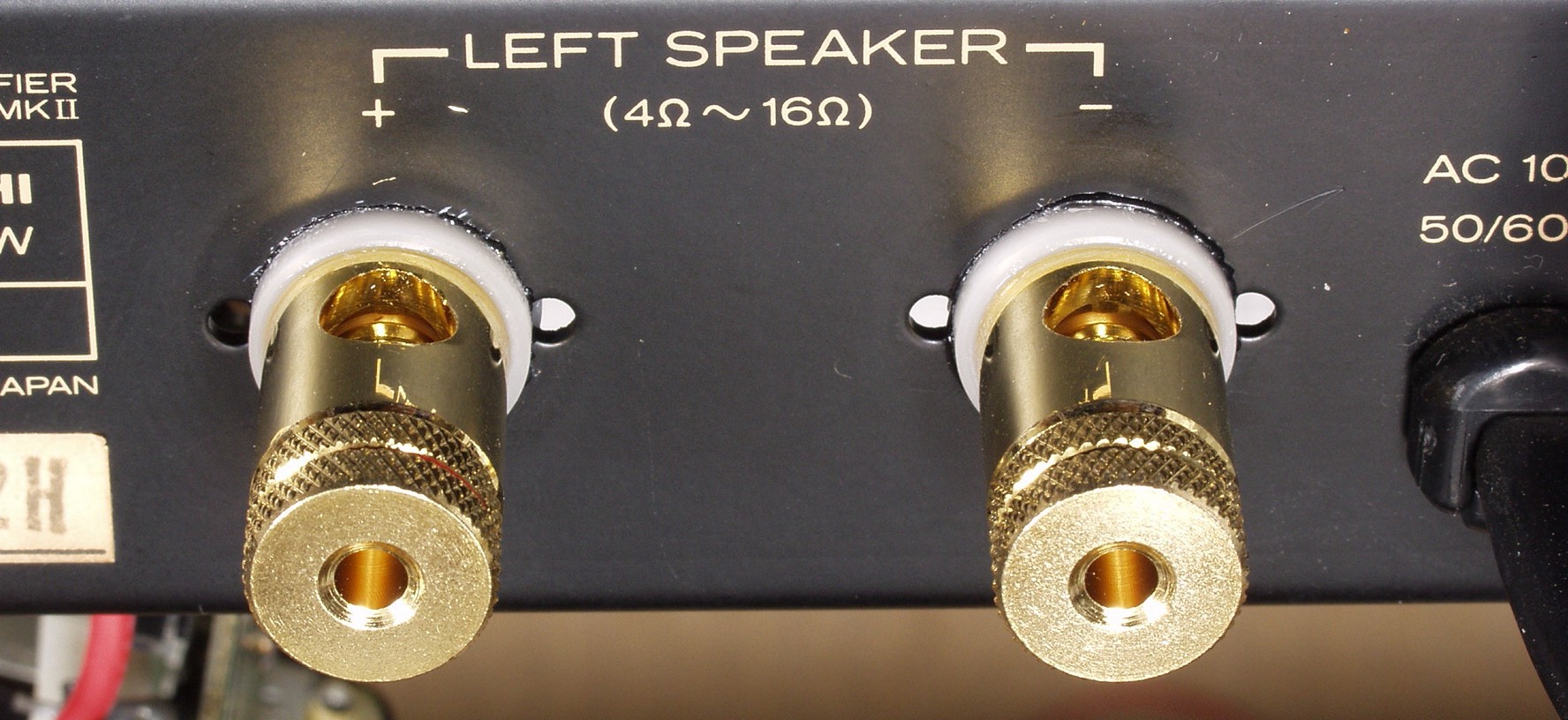

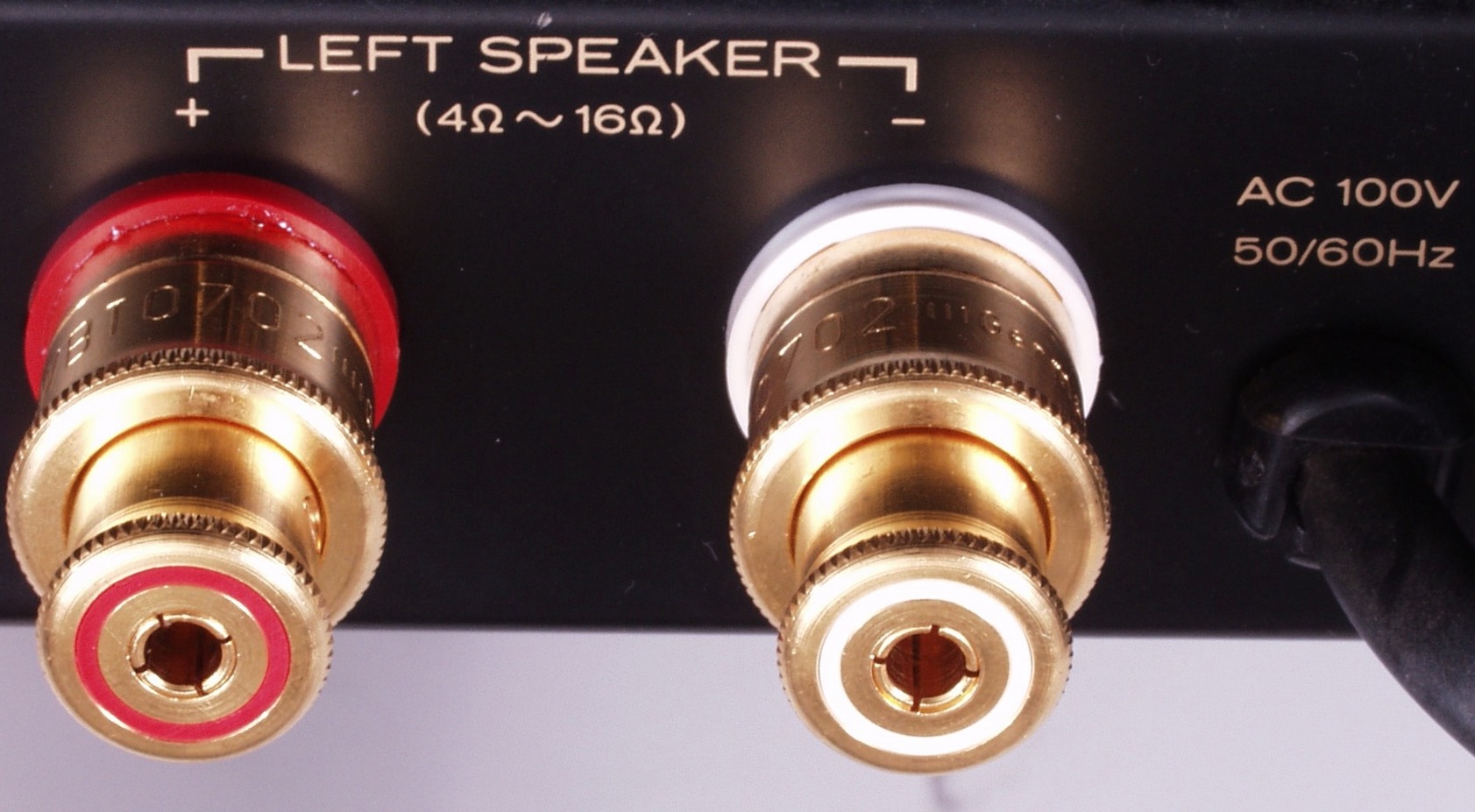

* HMA−9500mkU. 60台目        修理の様子はこちら

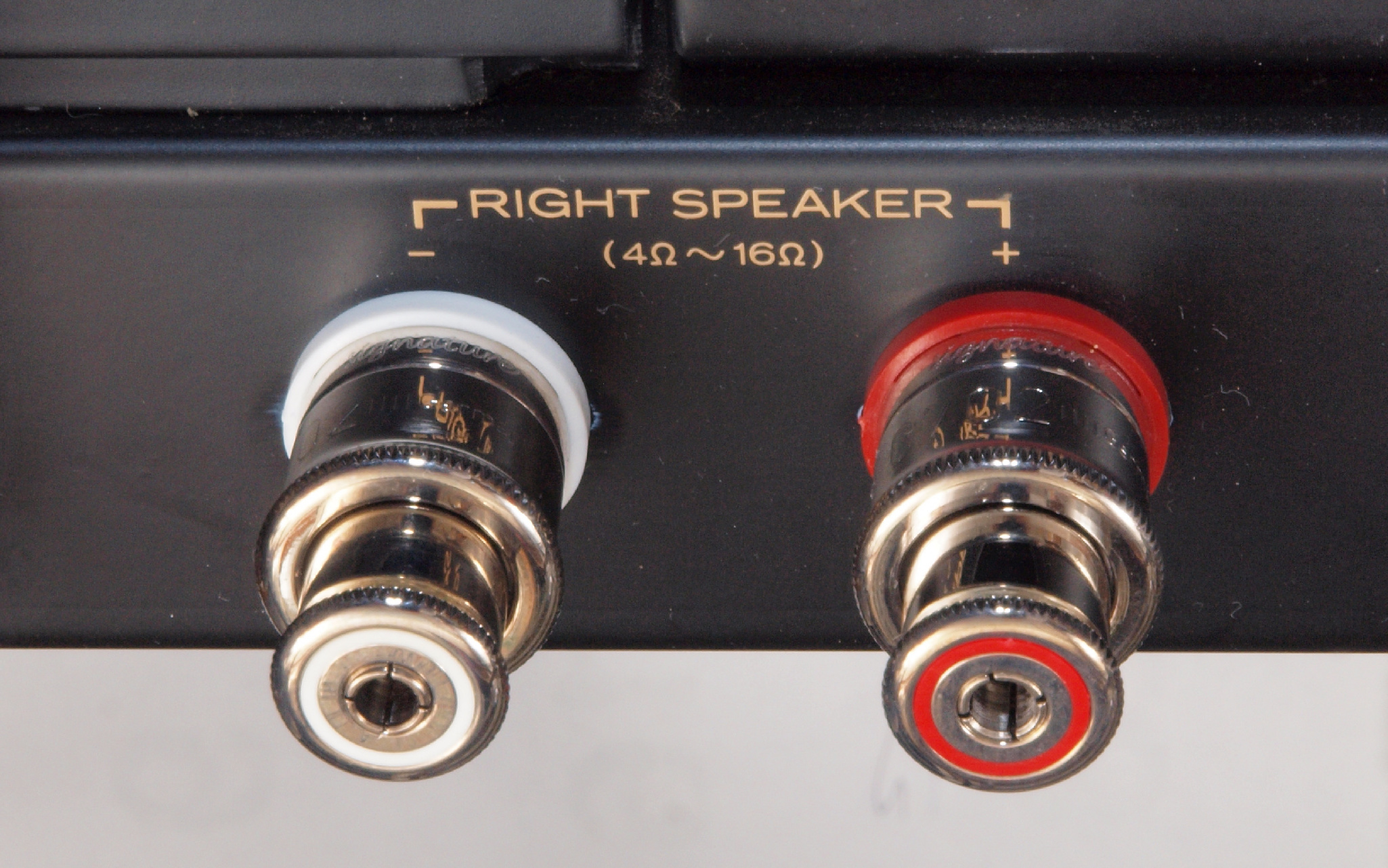

R−SP接続端子
    上=修理前、  下=修理後

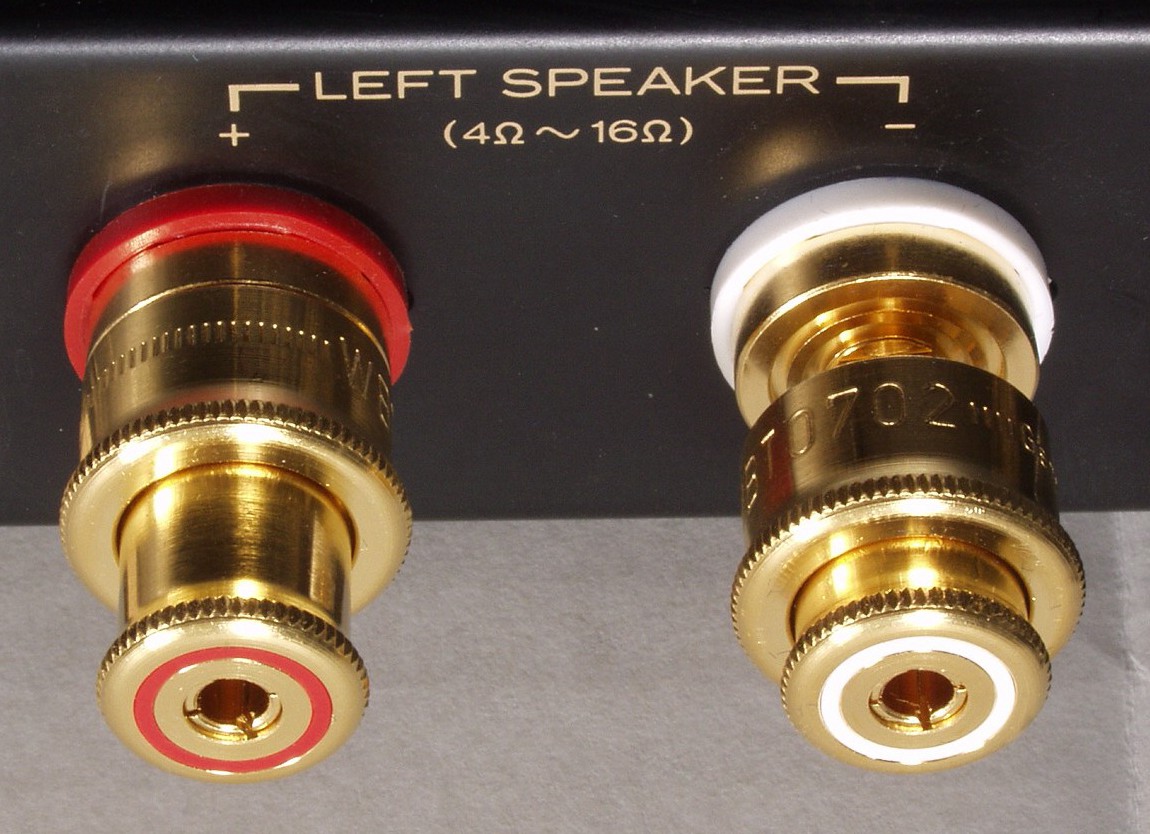

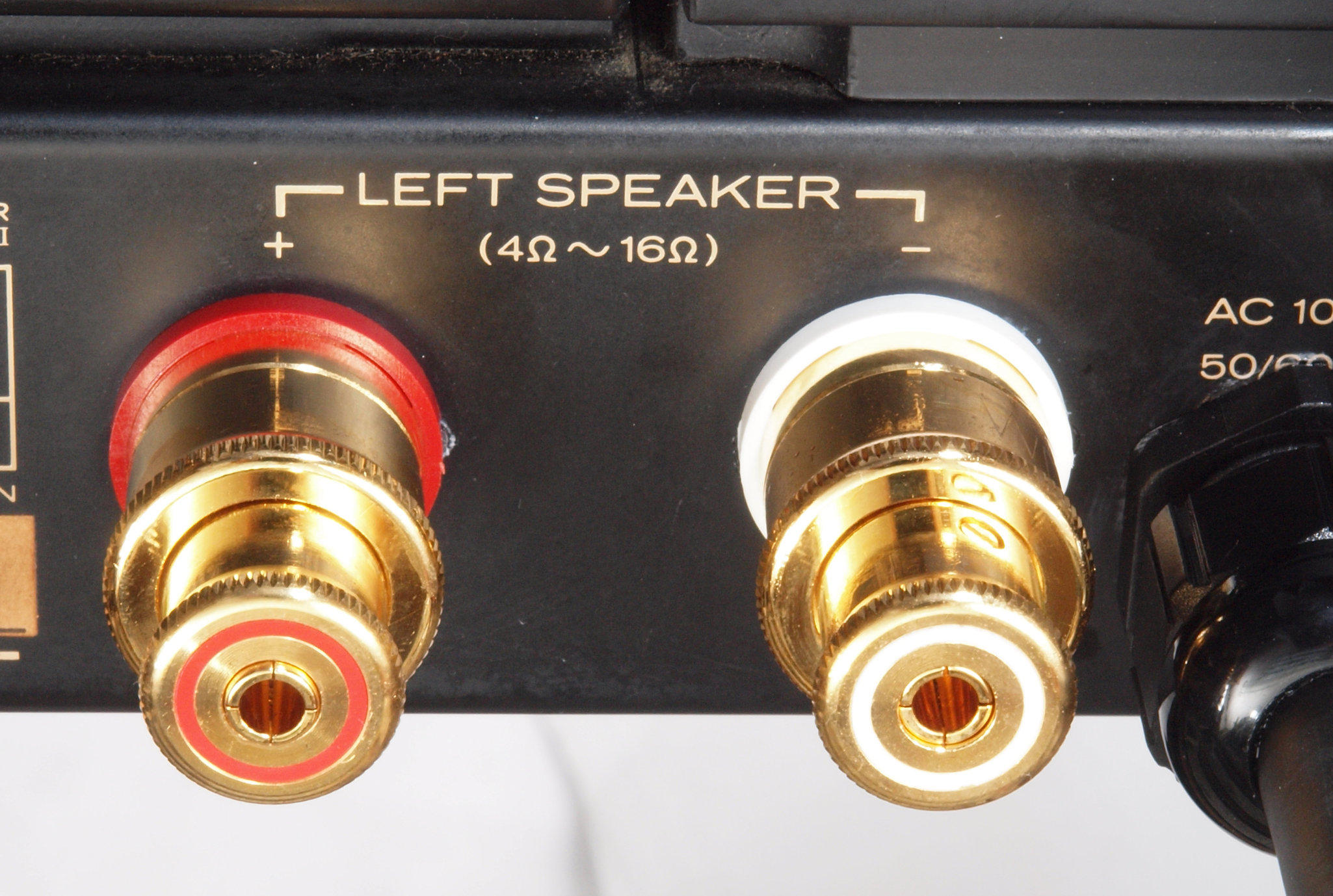

L−SP接続端子
    上=修理前、  下=修理後
* HMA−9500mkU. 63台目       修理の様子はこちら

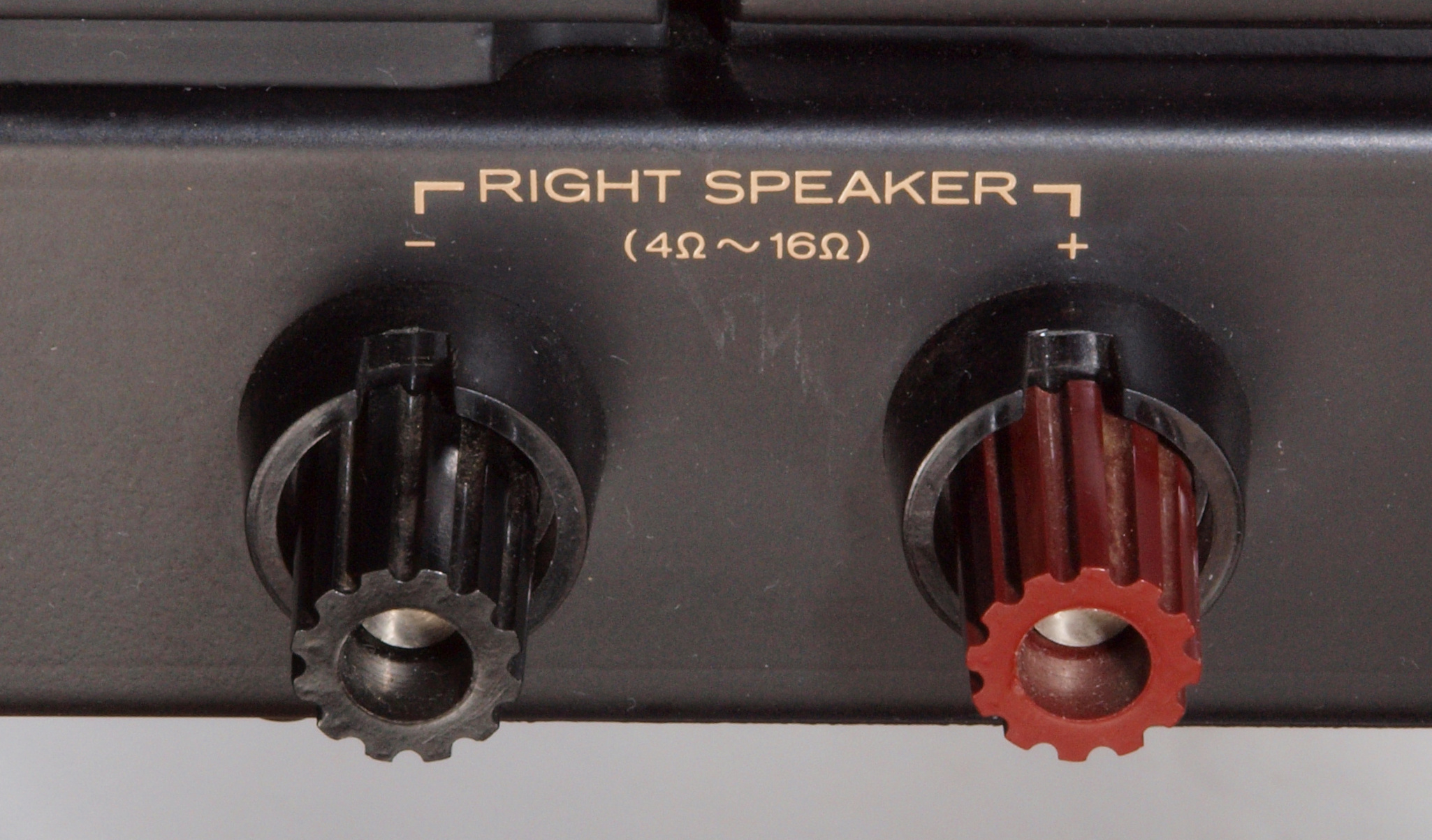

R−SP接続端子
    上=修理前、  下=修理後
L−SP接続端子
    上=修理前、  下=修理後
* HMA−9500mkU. 66台目      修理の様子はこちら
R−SP接続端子
    上=修理前、  下=修理後
L−SP接続端子
    上=修理前、  下=修理後
* HMA−9500mkU. 68台目      修理の様子はこちら
R−SP接続端子
    上=修理前、  下=修理後
L−SP接続端子
    上=修理前、  下=修理後

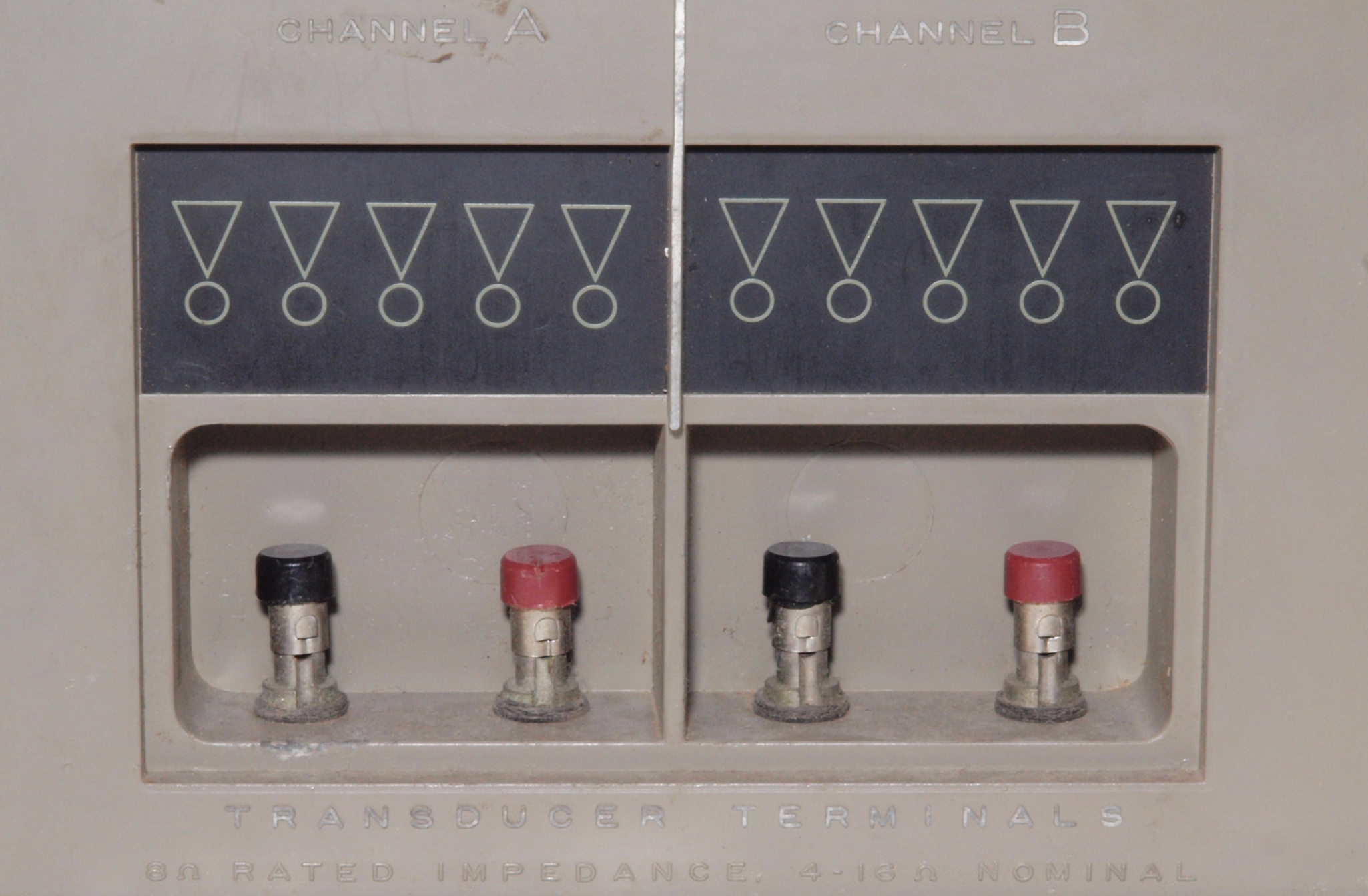

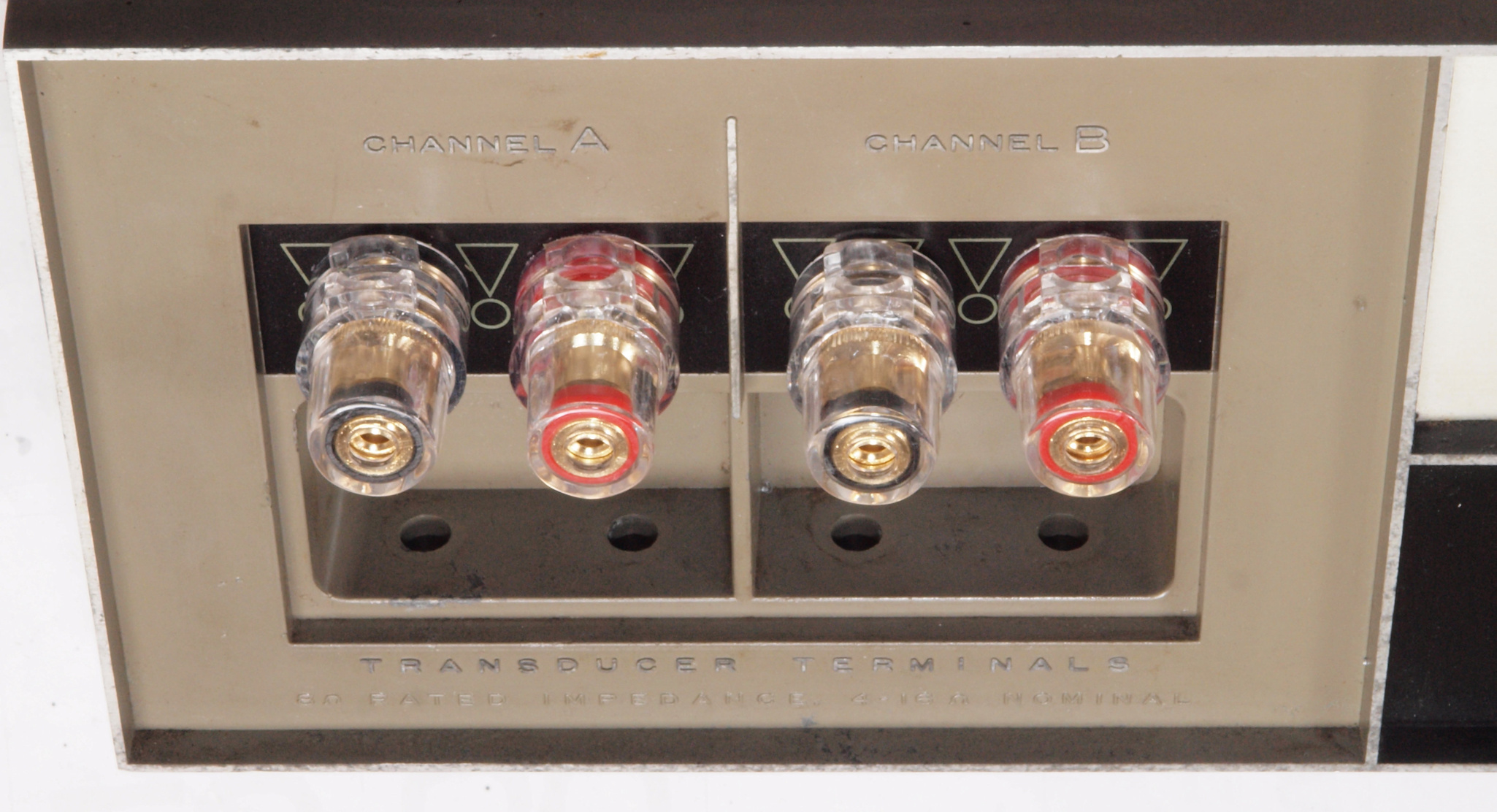

*JBL SA600                修理の様子はこちら
    上=修理前、  下=修理後
* Sansui AU−X11. 3台目       修理の様子はこちら
Sansui AU-X11
    上=修理前、  下=修理後
Sansui AU-X11
* Sansui AU−X1. 8台目       修理の様子はこちら
Sansui AU-X1
    上=修理前、  下=修理後
Sansui AU-X1

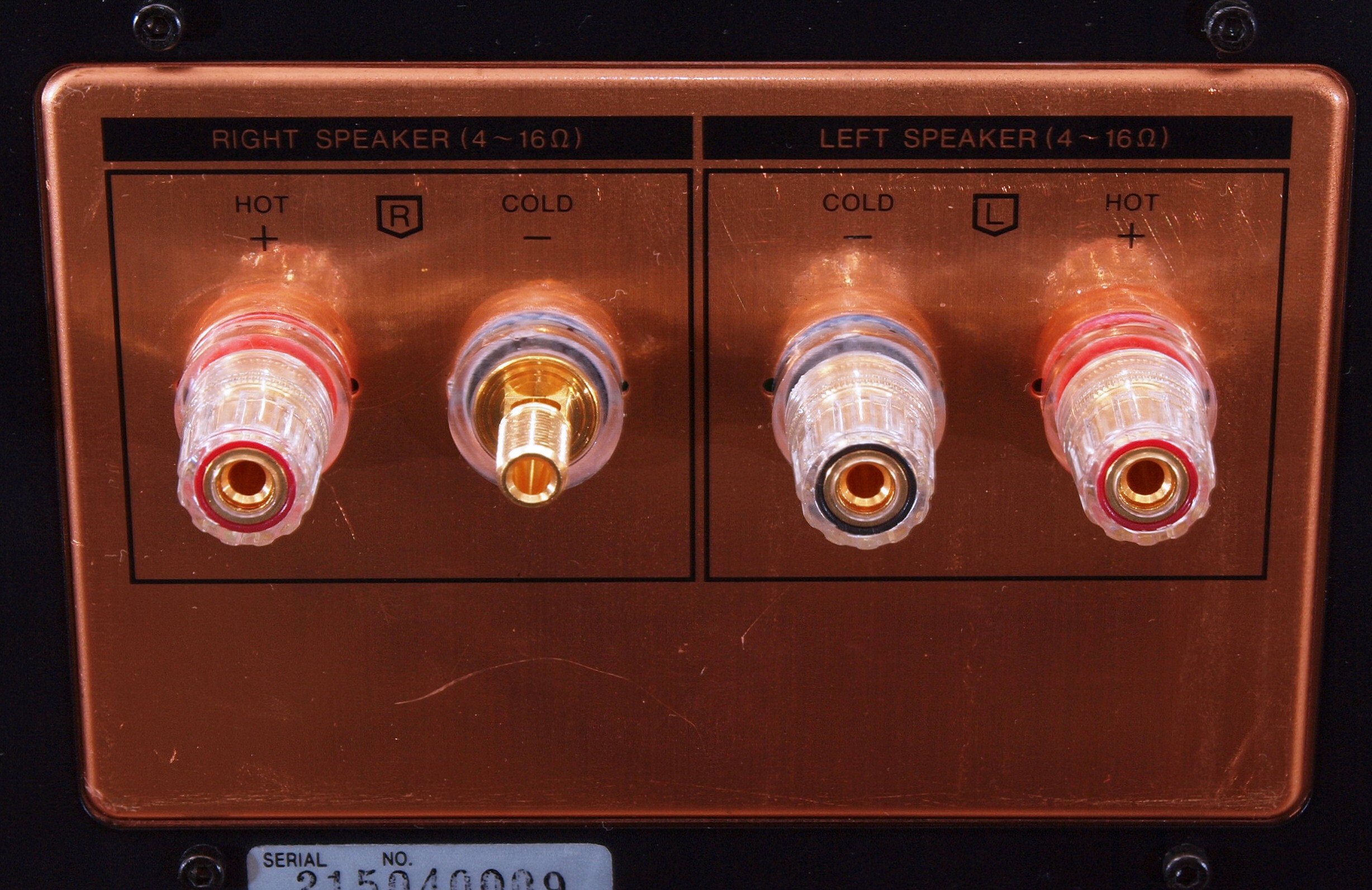

* Sansui B−2301L. 5台目       修理の様子はこちら
    上=修理前、  下=修理後
* Sansui B−2301L. 6台目       修理の様子はこちら
    上=修理前、  下=修理後
* Sansui B−2301L. 7台目       修理の様子はこちら
    上=修理前、  下=修理後
* Sansui B−2301L. 8台目       修理の様子はこちら
    上=修理前、  下=修理後
*Sansui B−2103 MOS VINTAGE     修理の様子はこちら
    上=修理前、  下=修理後
    上=修理前、  下=修理後

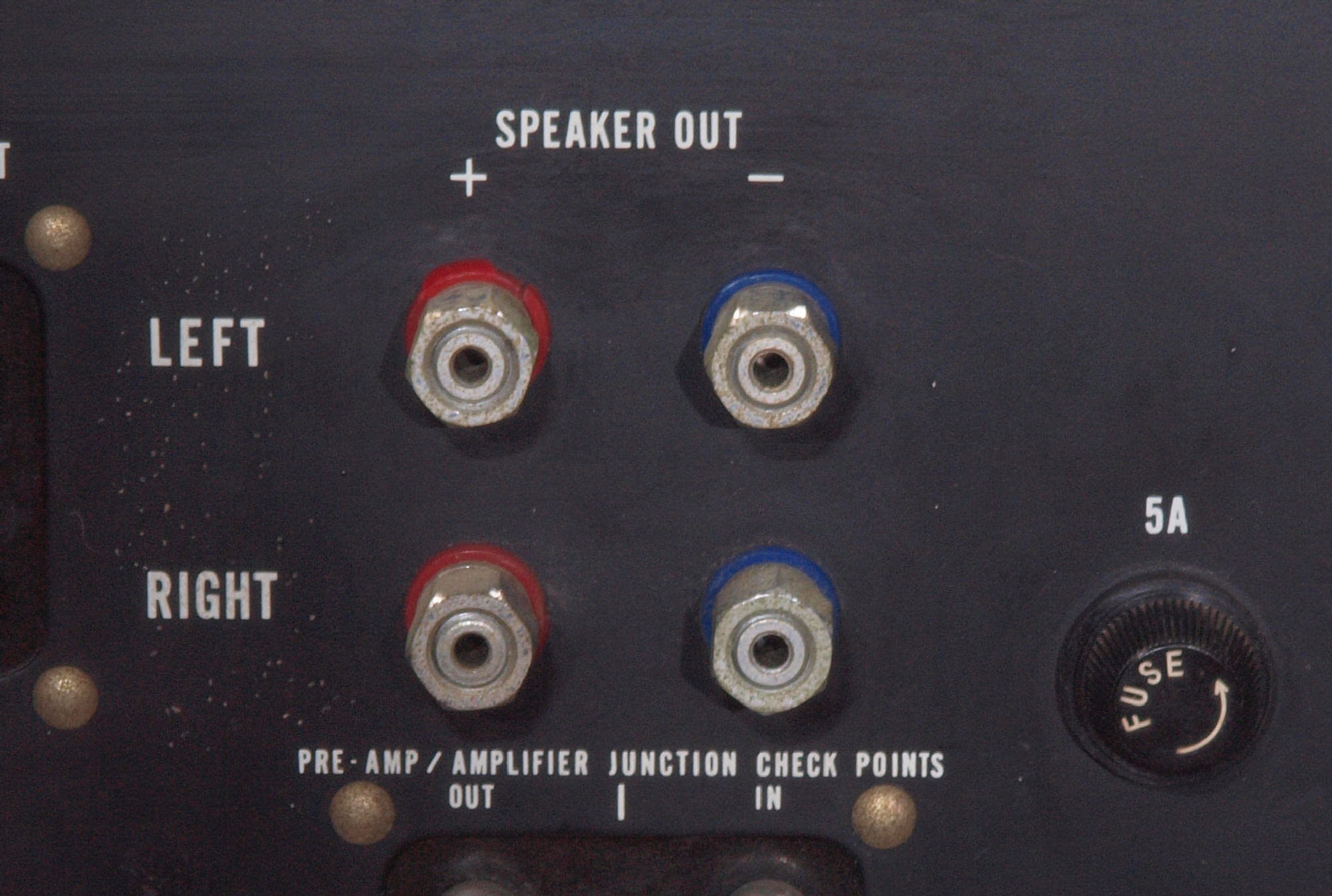

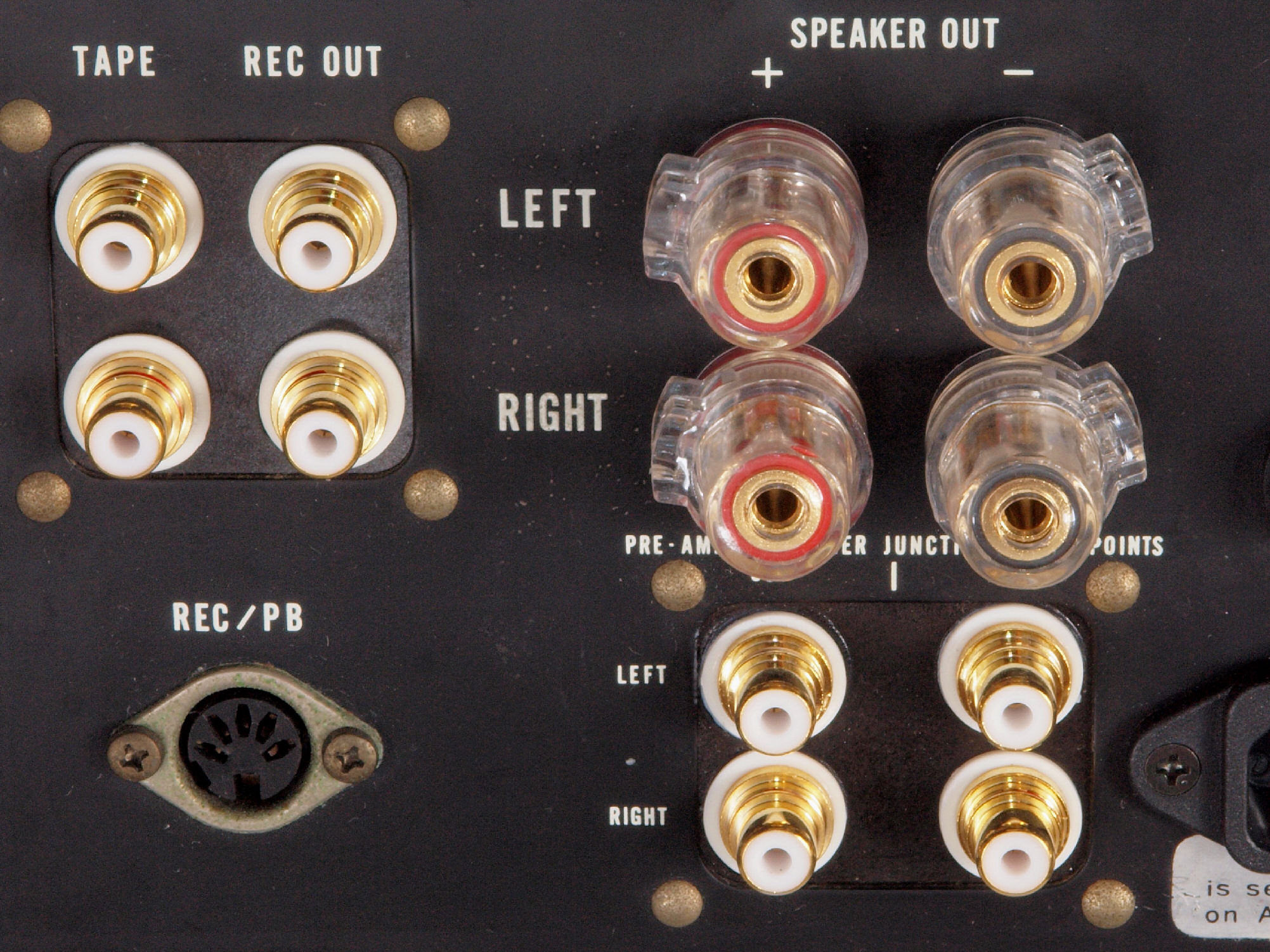

* Sony TA−1120A          修理の様子はこちら
    上=修理前、  下=修理後

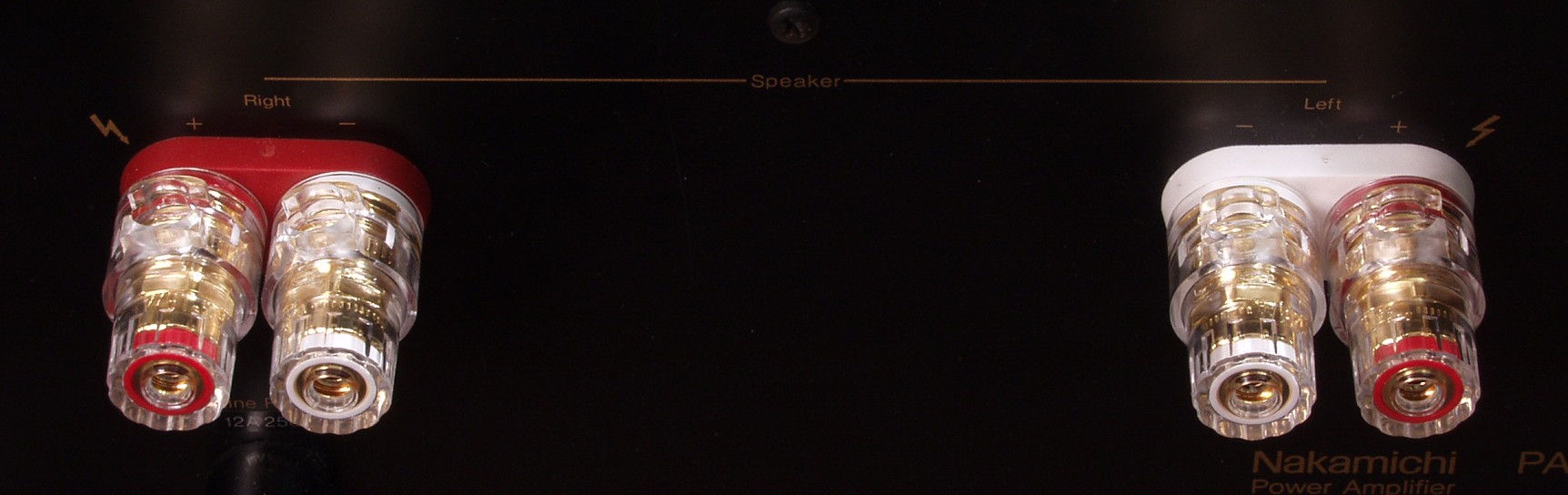

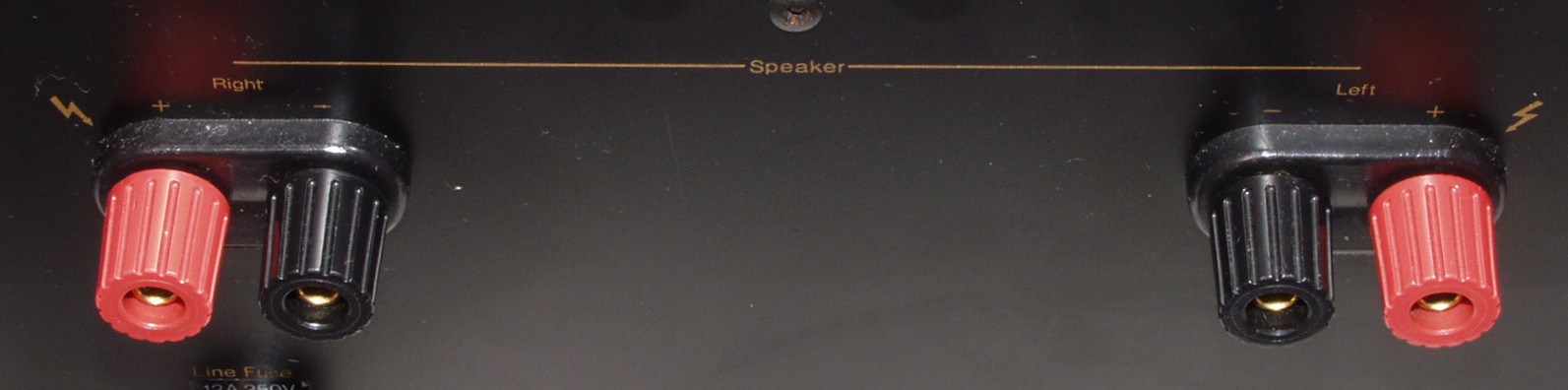

* Nakamichi PA−70          修理の様子はこちら
Nakamichi PA-70
    上=修理前、  下=修理後
Nakamichi PA-70

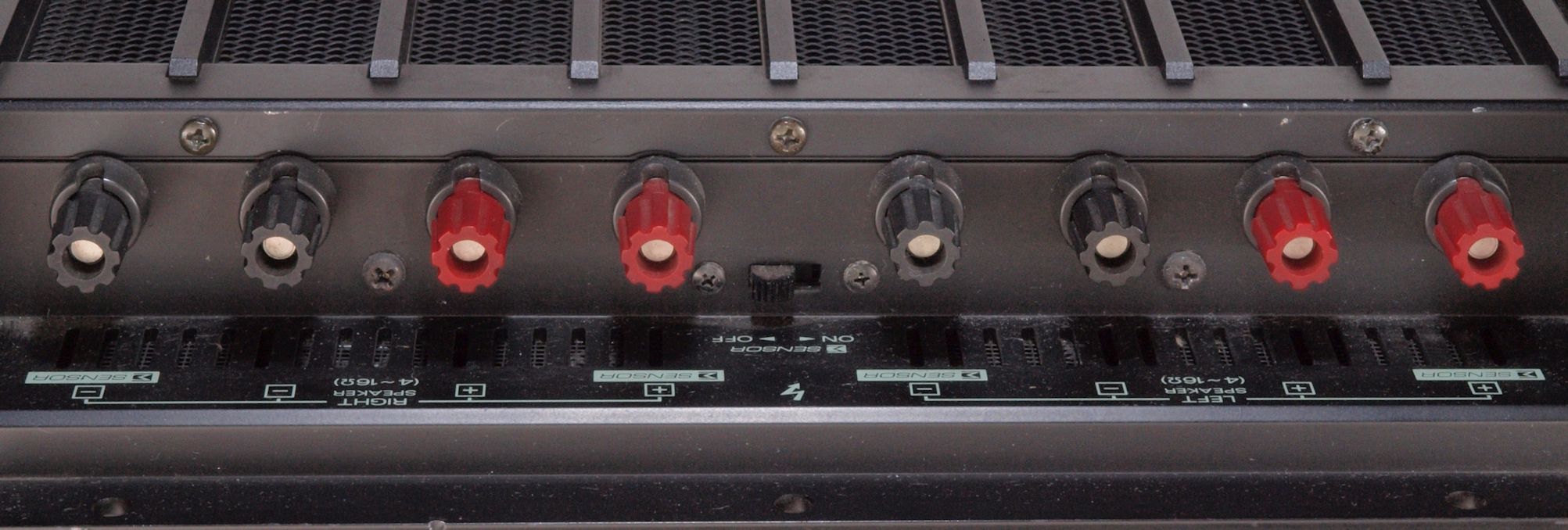

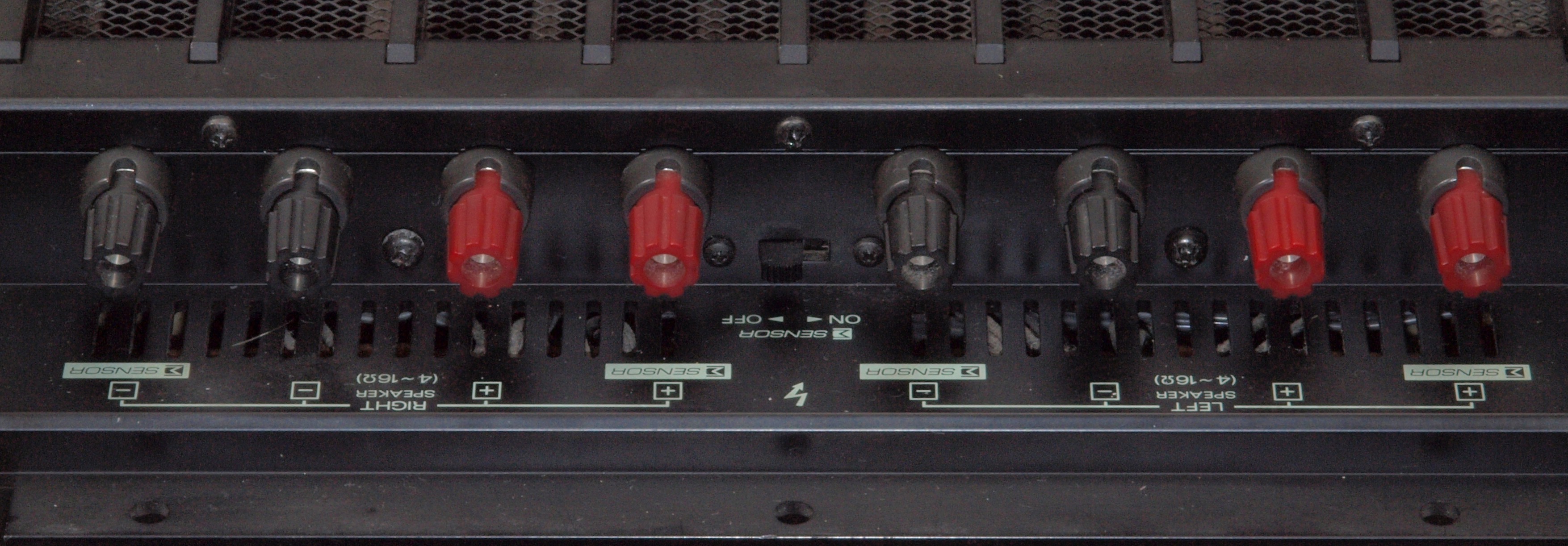

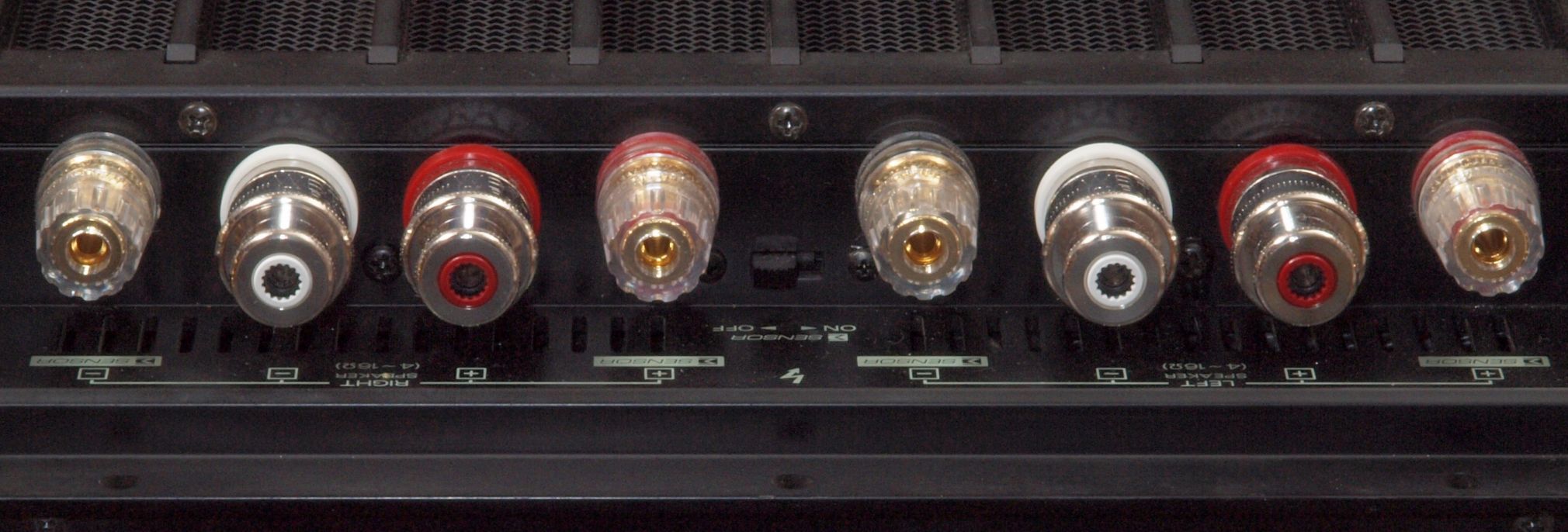

* KENWOOD L−02a. 4台目          修理の様子はこちら
KENWOOD L-02a
    上=修理前、  下=修理後
KENWOOD L-02a
* KENWOOD L−02a. 6台目          修理の様子はこちら
    上=修理前、  下=修理後
* KENWOOD L−02a. 8台目       修理の様子はこちら
    上=修理前、  下=修理後
* KENWOOD L−02a. 15台目       修理の様子はこちら
    上=修理前、  下=修理後
* KENWOOD L−02a. 16台目       修理の様子はこちら
    上=修理前、  下=修理後
* KENWOOD L−02a. 17台目       修理の様子はこちら
    上=修理前、  下=修理後
* KENWOOD L−02a. 18台目       修理の様子はこちら
    上=修理前、  下=修理後
* KENWOOD L−02a. 22台目       修理の様子はこちら

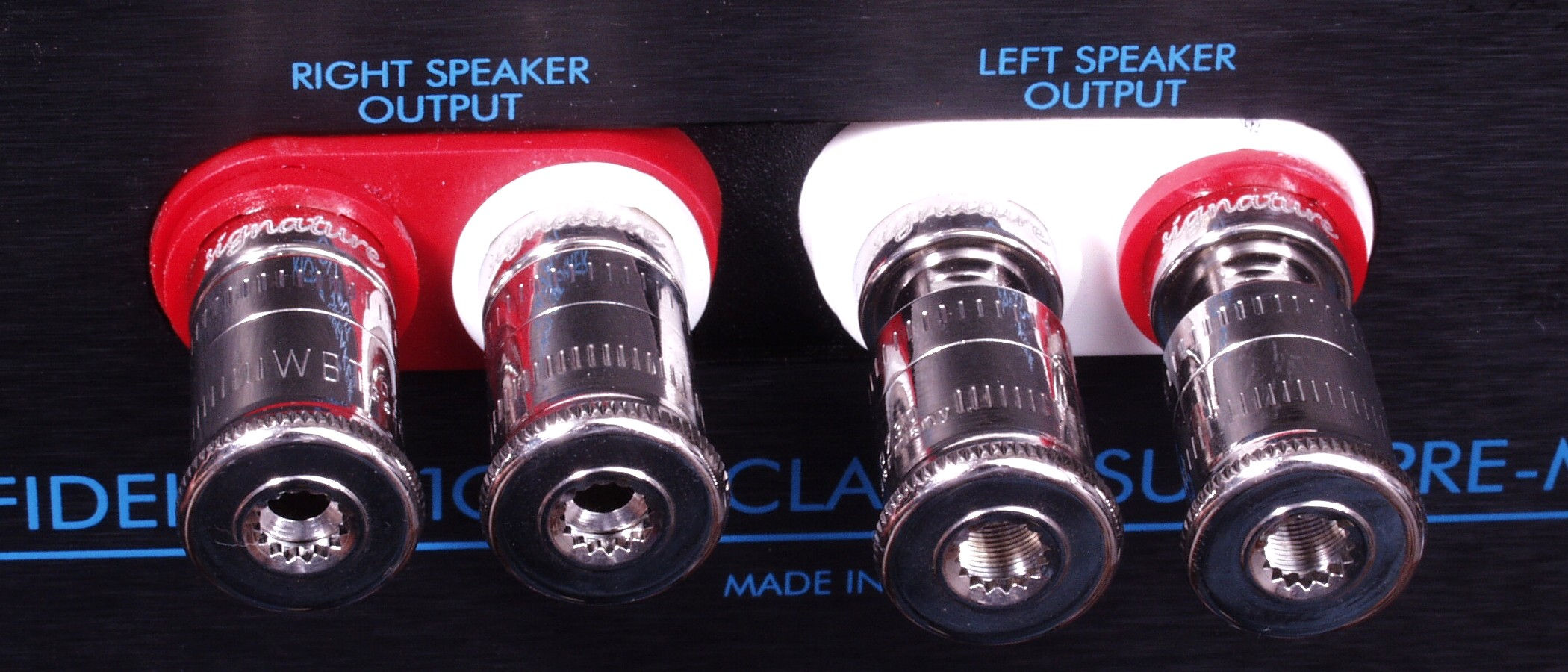

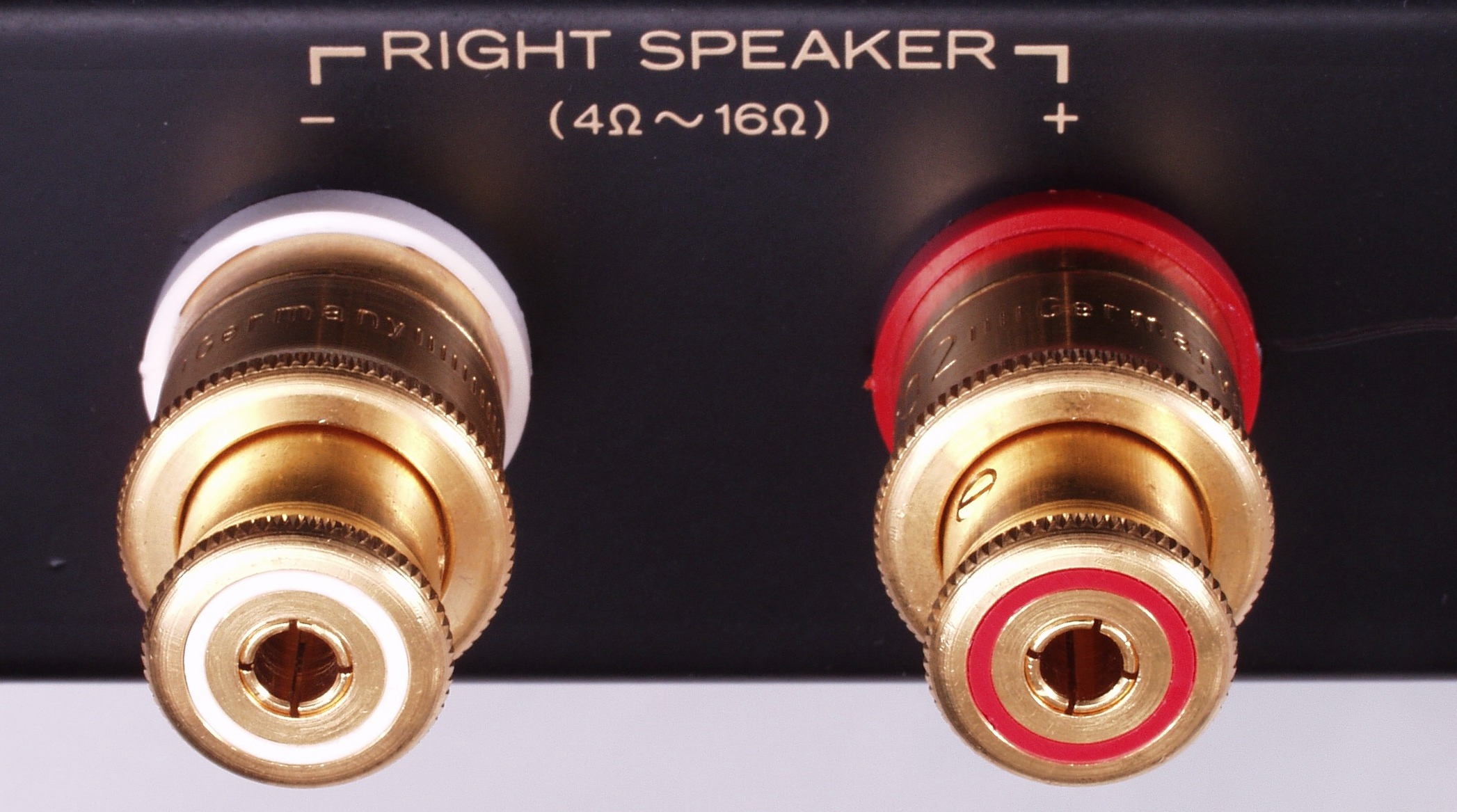

    上=修理前、  下=修理後。 半分WBT−0710Cu使用。
   交換後。 WBT−0710Cuは絶縁プラスチックが360度回転します、接続穴も2種類。

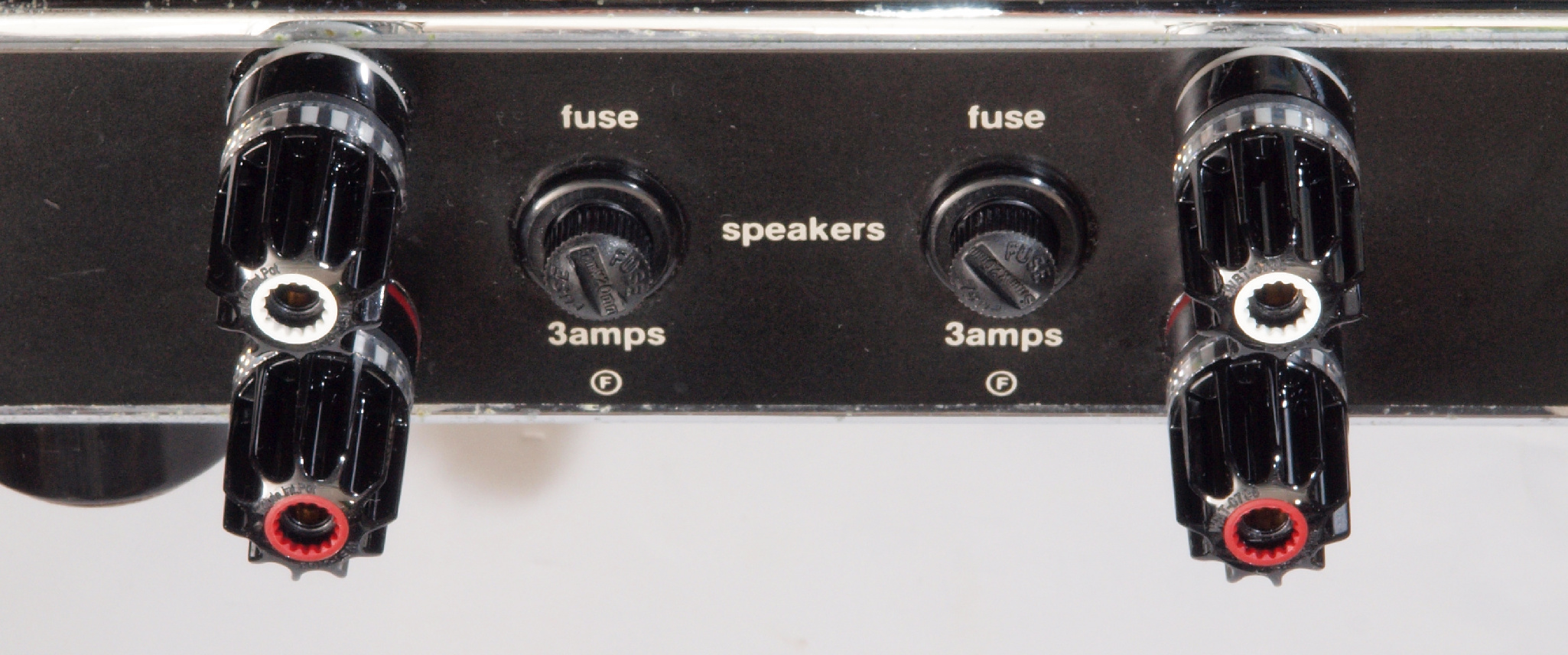

* Michaelson & Austin TVA−1. 7台目      修理の様子はこちら
Michaelson $ Austin TVA-1
    上=修理前、  下=修理後
Michaelson $ Austin TVA-1
* Michaelson & Austin TVA−1. 10台目        修理の様子はこちら
    上=修理前、  下=修理後

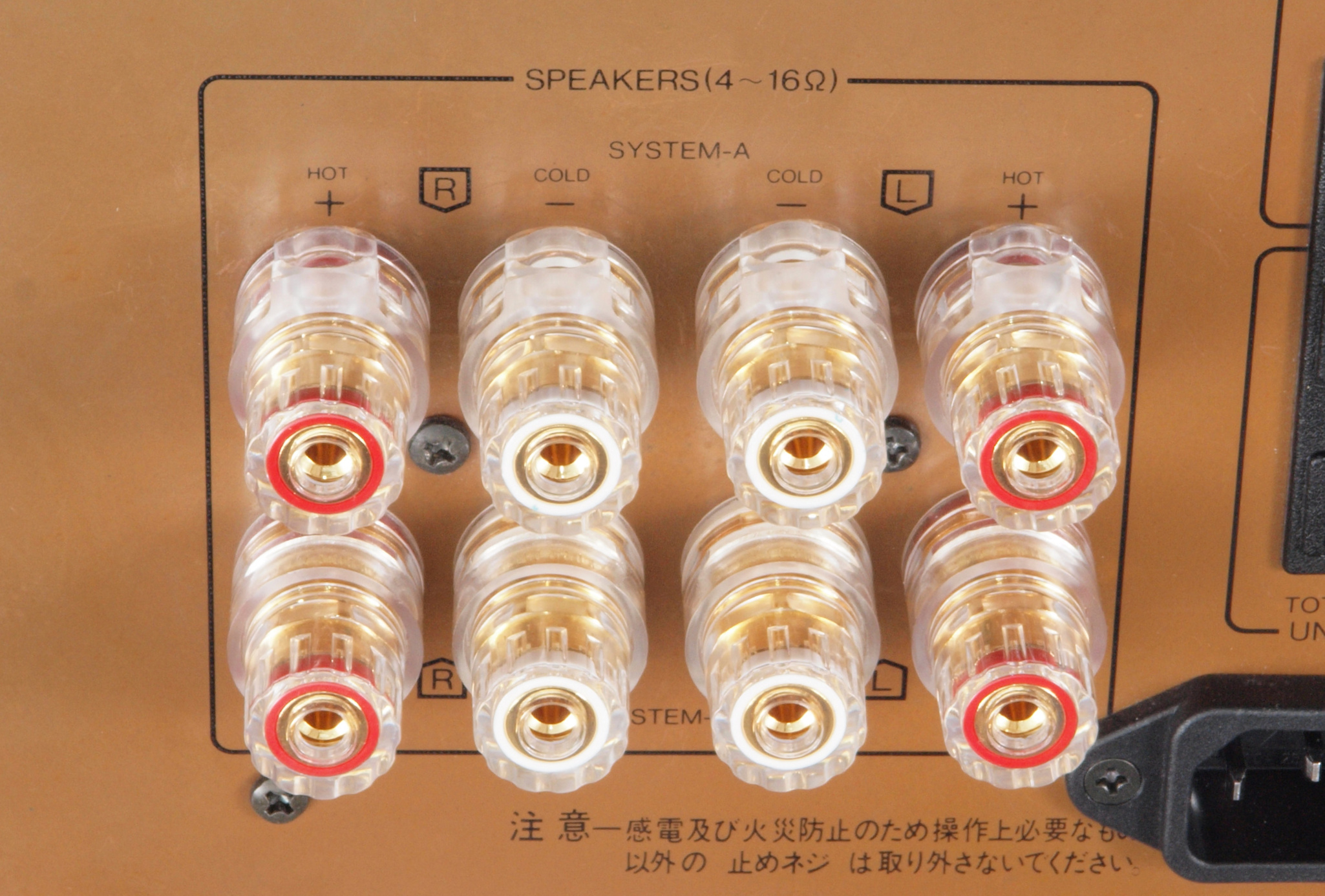

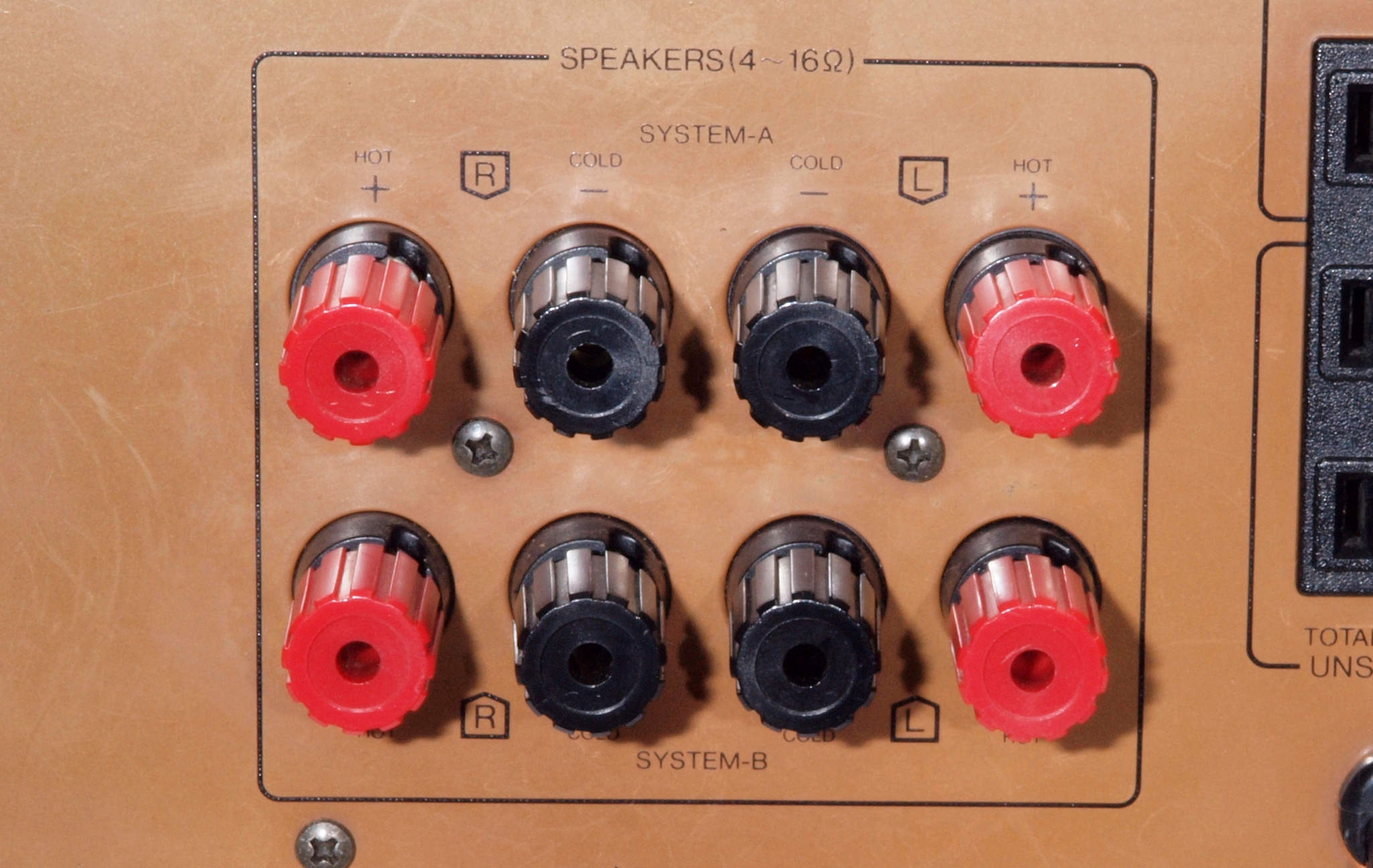

*Sansui AU−D907X. 13台目       修理の様子はこちら
    上=修理前、  下=修理後。 WBT0765WBT0735互換)2組使用
* Sansui AU−X11. 5台目       修理の様子はこちら
    上=修理前、  下=修理後
* SUMO The Power.       修理の様子はこちら
SUMO The Power
    上=修理前、  下=修理後
SUMO The Power
* MusicalFidelity A−1. 4台目        修理の様子はこちら
Musical Fidelity A1
    上=修理前、  下=修理後
Musical Fidelity A1
* MusicalFidelity A−1. 12台目       修理の様子はこちら
    上=修理前、  下=修理後
* MusicalFidelity A−1 Reference.16台目       修理の様子はこちら
    上=修理前、  下=修理後
* MusicalFidelity A−1.18台目       修理の様子はこちら
    上=修理前、  下=修理後
* MusicalFidelity A−1.19台目       修理の様子はこちら
    上=修理前、  下=修理後
* MusicalFidelity A−1.20台目       修理の様子はこちら
    上=修理前、  下=修理後
* MusicalFidelity A−1000A. 3台目       修理の様子はこちら
    上=修理前、  下=修理後

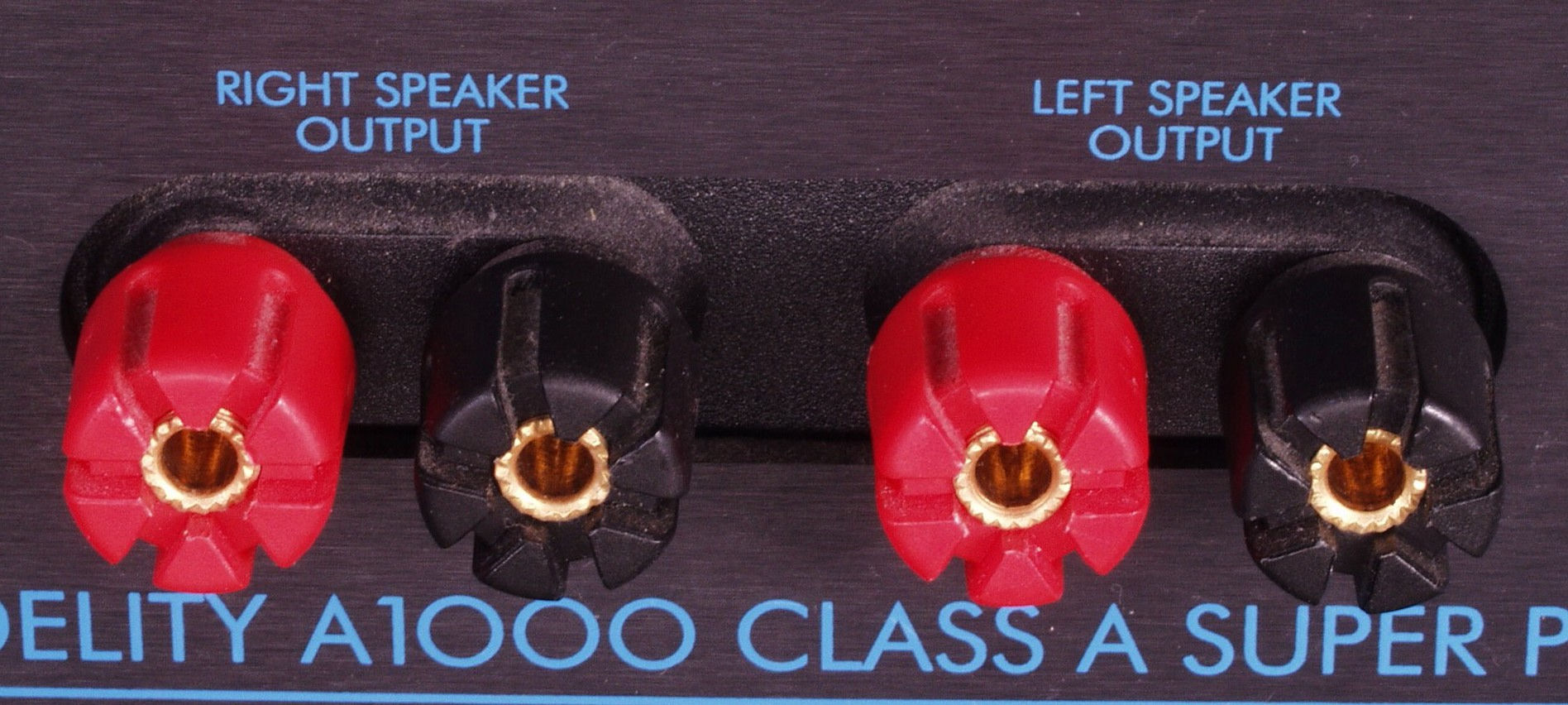

* MusicalFidelity A−1000. 2台目       修理の様子はこちら
Musical Fidelity A1000
    上=修理前、  下=修理後
Musical Fidelity A1000
* QUAD 405. 7台目     修理の様子はこちら
QUAD 405
    上=下=修理後
QUAD 405
* QUAD 405. 10台目     修理の様子はこちら
QUAD 405
    上=修理前、  下=修理後
QUAD 405
* QUAD 405. 13台目     修理の様子はこちら
    上=修理前、  下=修理後
* QUAD 606. 2台目     修理の様子はこちら
    上=修理前、  下=修理後
* QUAD 606. 3台目     修理の様子はこちら
    上=修理前、  下=修理後
* QUAD 606. 4台目     修理の様子はこちら
    上=修理前、  下=修理後
*Mark Levinson No.29L     修理の様子はこちら
    上=修理前、  下=修理後
*Mark Levinson No.23.5L     修理の様子はこちら
    上=修理前、  下=修理後
* Mcintosh MC275. 4台目     修理の様子はこちら
    上=修理前、  下=修理後
* Mcintosh MC275. 6台目        修理の様子はこちら
    上=修理前、  下=修理後
* Mcintosh MC275. 7台目        修理の様子はこちら
    上=修理前、  下=修理後

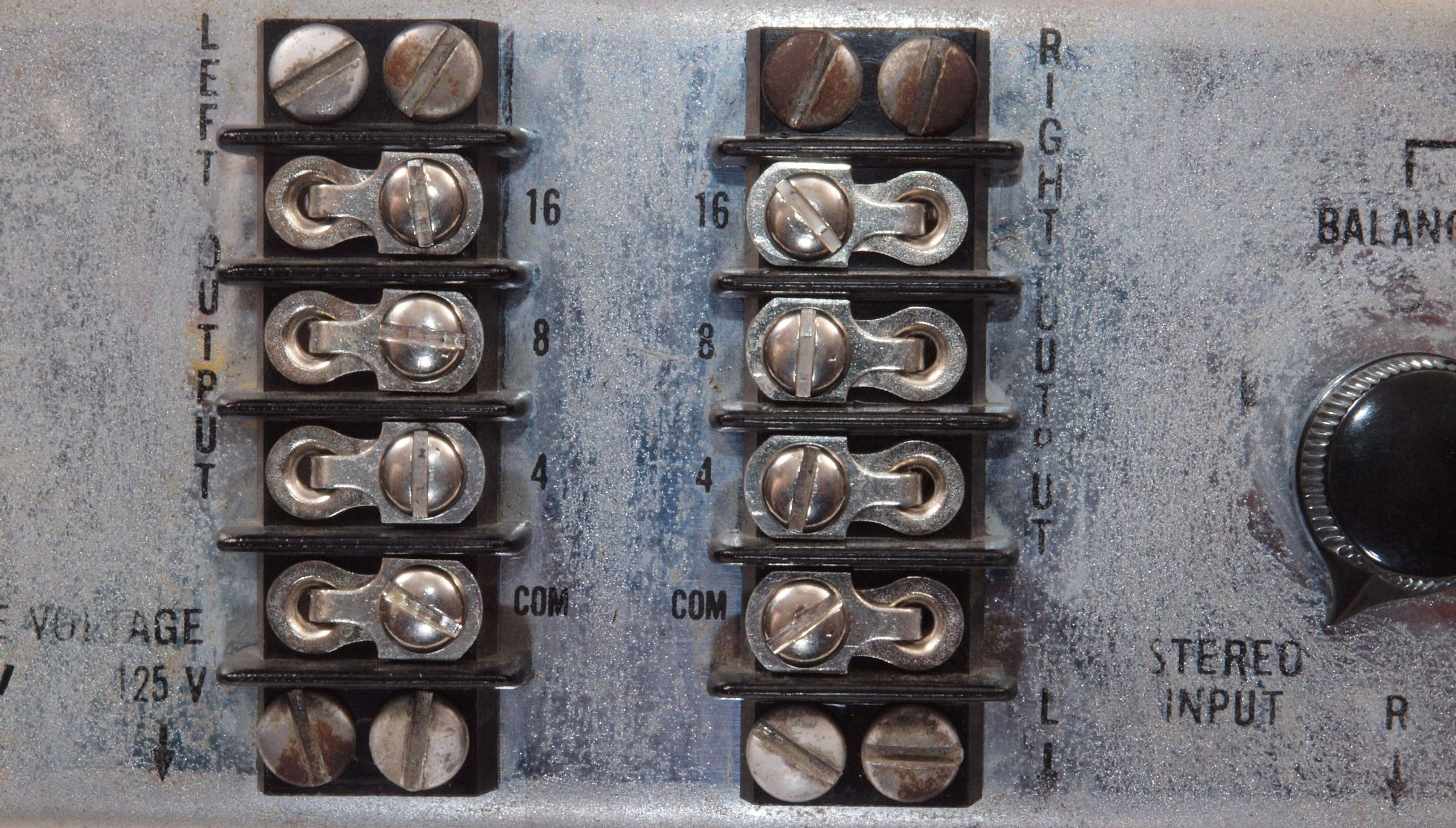

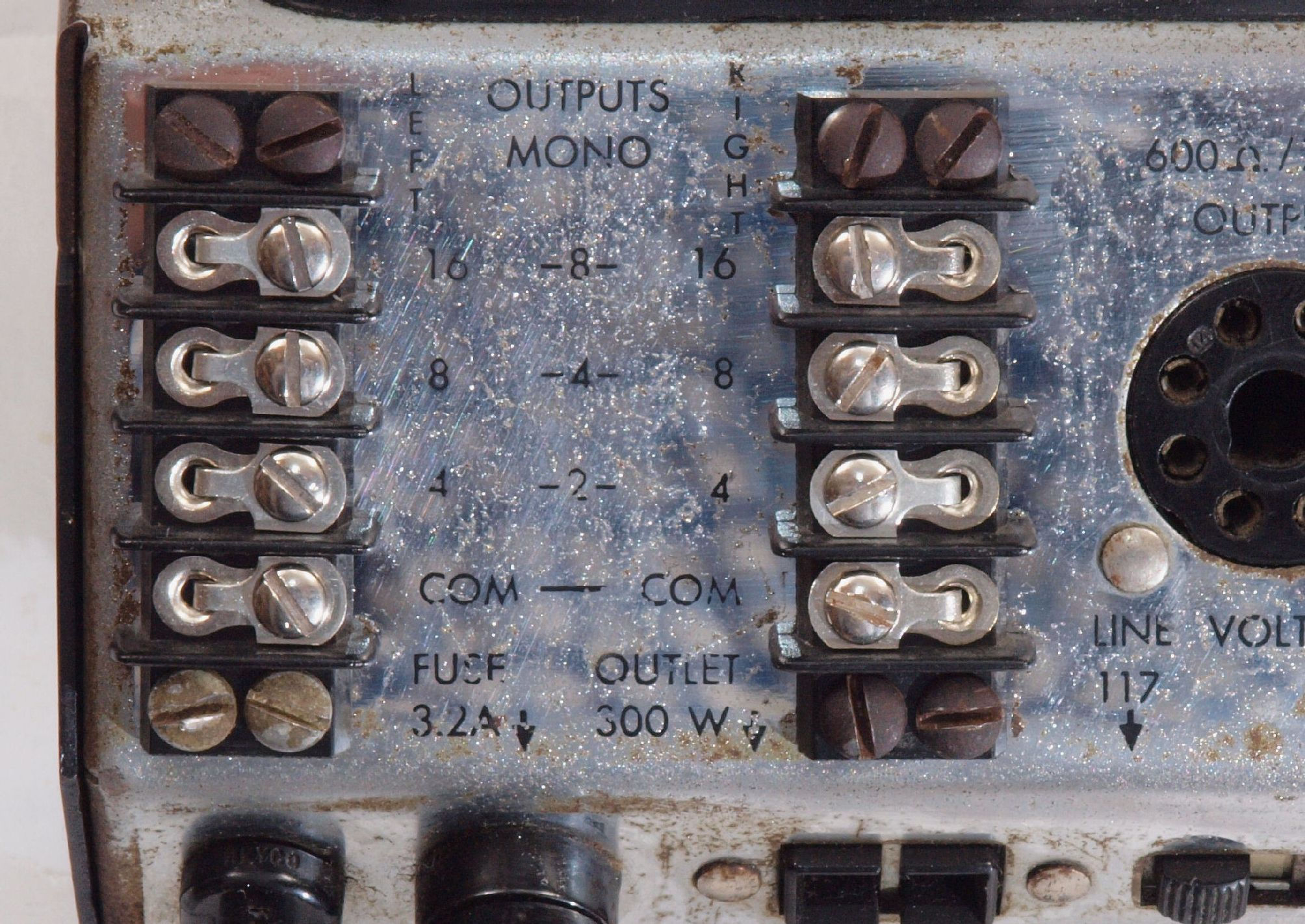

* Mcintosh MC240     修理の様子はこちら
    上=修理前、  下=修理後
* Mcintosh MC240. 3台目     修理の様子はこちら
    上=修理前、  下=修理後
* Mcintosh MC240. 4台目     修理の様子はこちら
    上=修理前、  下=修理後

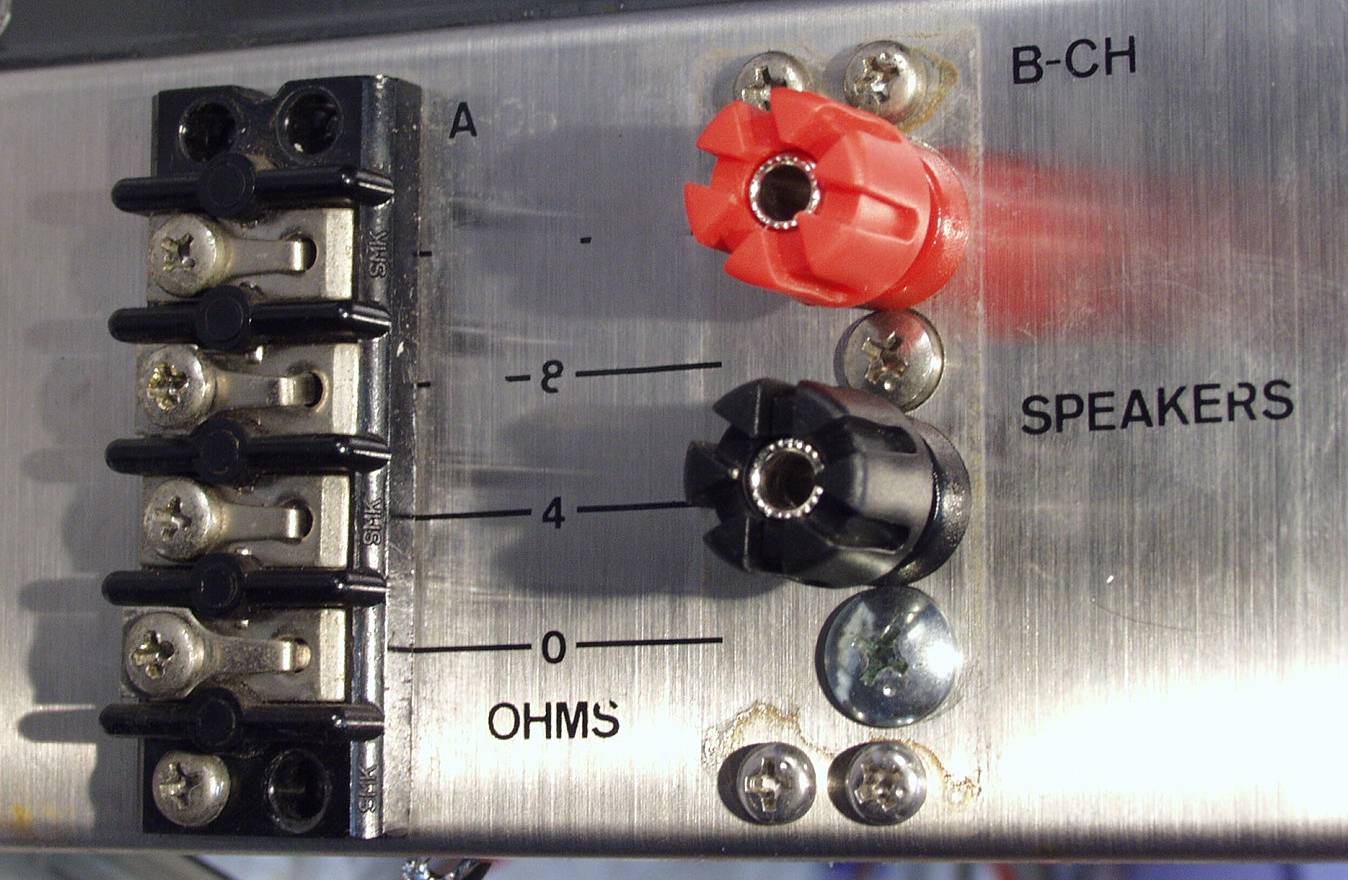

*JMTEC M−100SL  左=交換前、右=交換後     修理の様子はこちら
*AIRTIGHT(ATM−1)     修理の様子はこちら
    上=修理前、  下=修理後

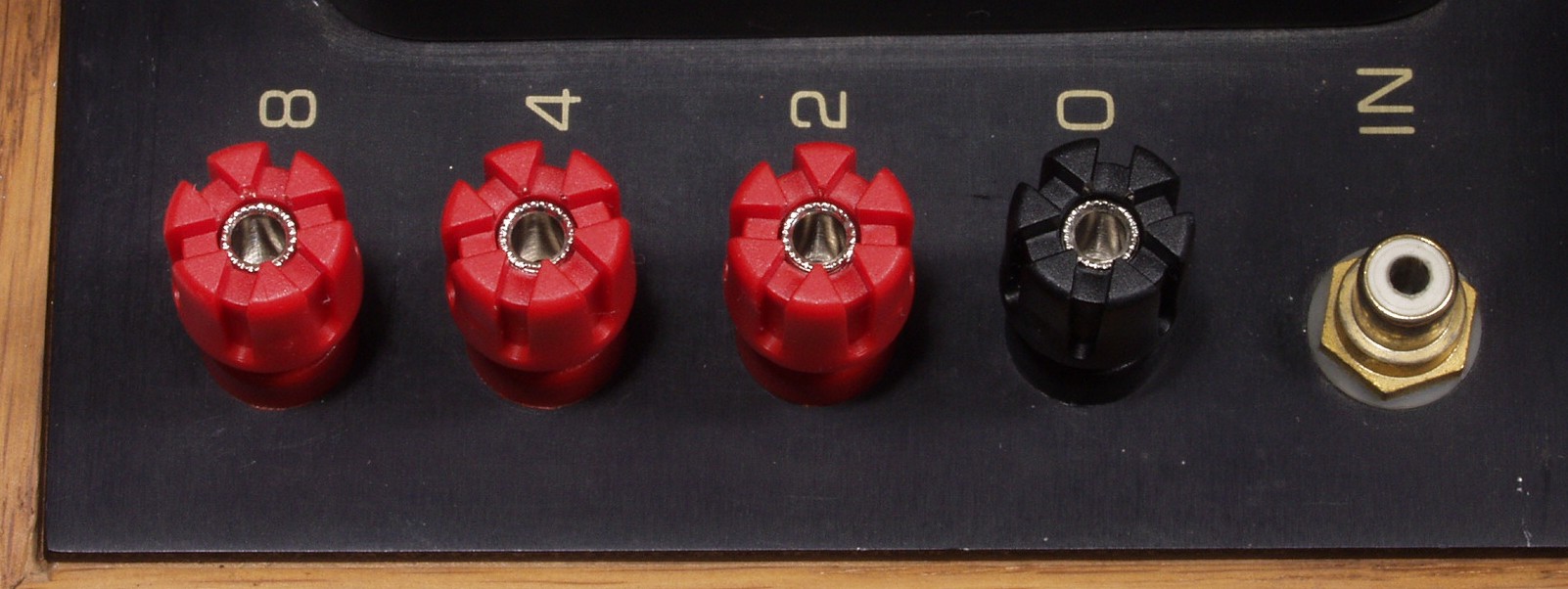

* MusicRefarence RM−9     修理の様子はこちら
 R-SP端子。 上=修理前、  下=修理後
 L-SP端子。 上=修理前、  下=修理後
*ONKYO M−509     修理の様子はこちら
          上=修理前、  下=修理後
* YAMAHA B4. 2台目    修理の様子はこちら
          上=修理前、  下=修理後
* YAMAHA B4. 3台目    修理の様子はこちら
上=修理前、  下=修理後
* KYOCERA B−910      修理の様子はこちら
上=修理前、  下=修理後
* KYOCERA B−910. 3台目      修理の様子はこちら
上=修理前、  下=修理後
* LUX KMQ60. 2台目     修理の様子はこちら
          上=修理前、  下=修理後
*LUX KMQ60. 3台目     修理の様子はこちら
          上=修理前、  下=修理後
*LUXMAN L550X     修理の様子はこちら
          上=修理前、  下=修理後

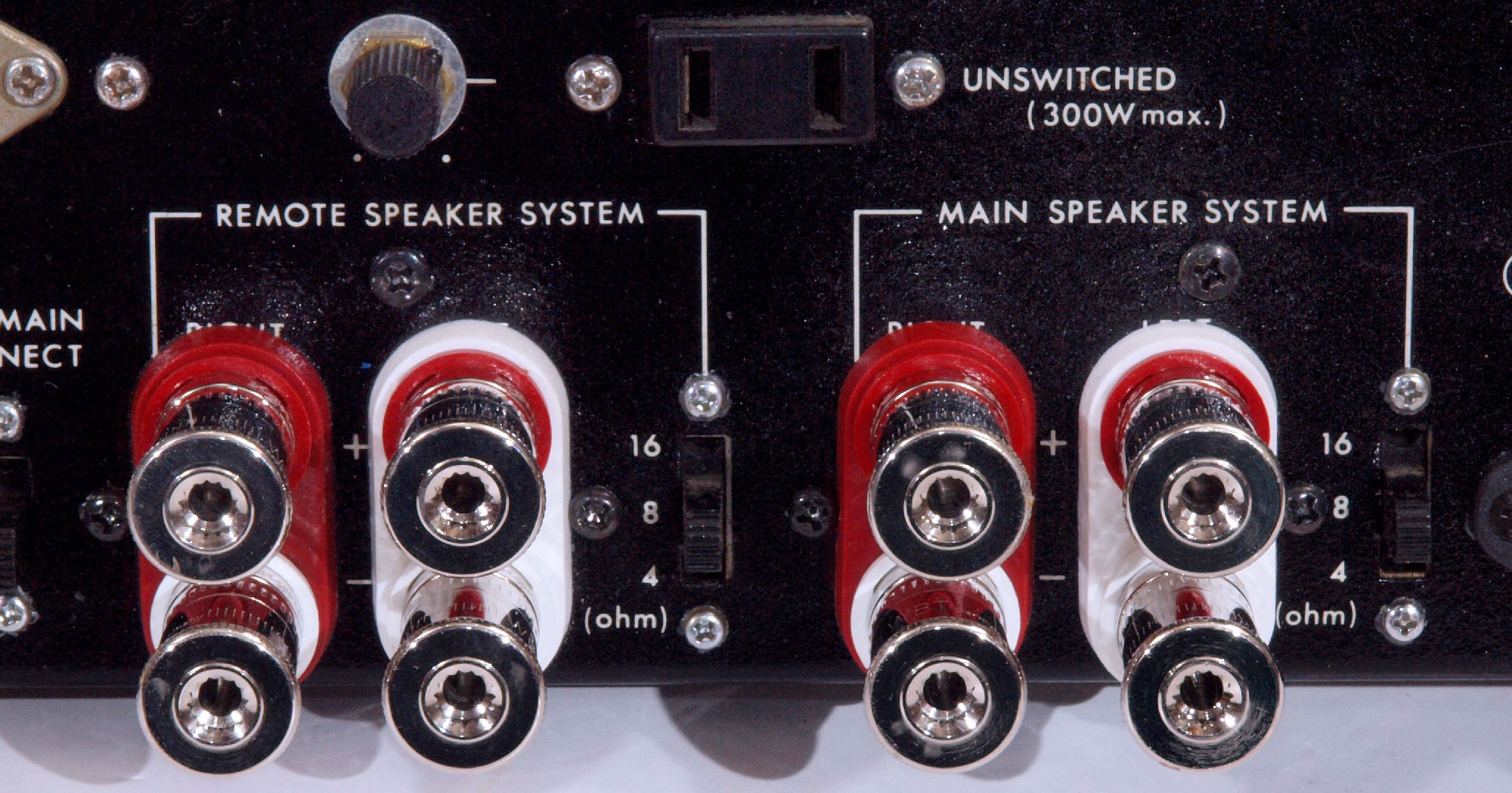

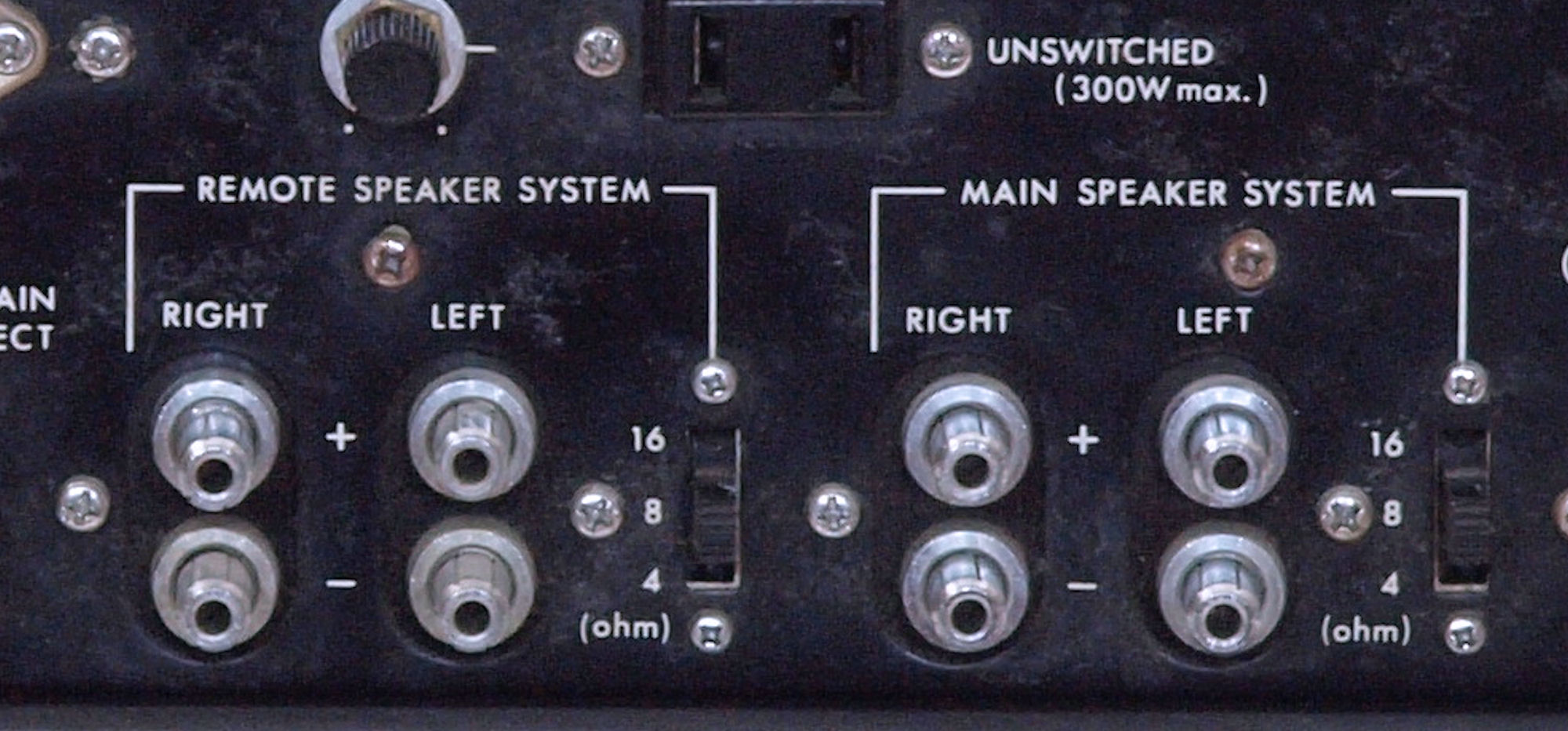

*LUX SQ−38FD. 7台目     修理の様子はこちら
          上=修理前、  下=修理後
*STELLAVOX PW1     修理の様子はこちら
          上=修理前、  下=修理後
*Technics SE−A3. 2台目      修理の様子はこちら
          上=修理前、  下=修理後

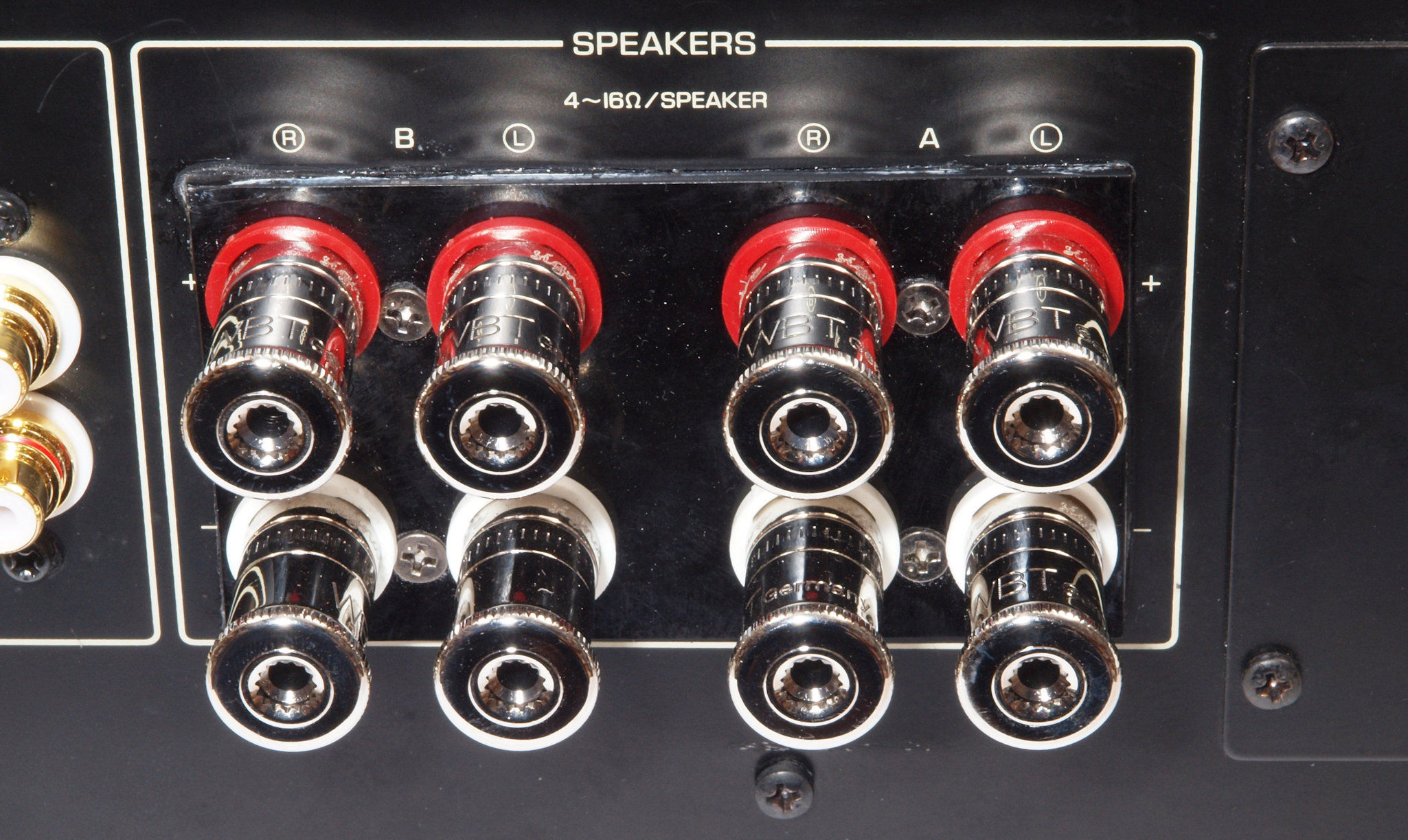

*YAMAHA B3               修理の様子はこちら
          上=修理前、  下=修理後

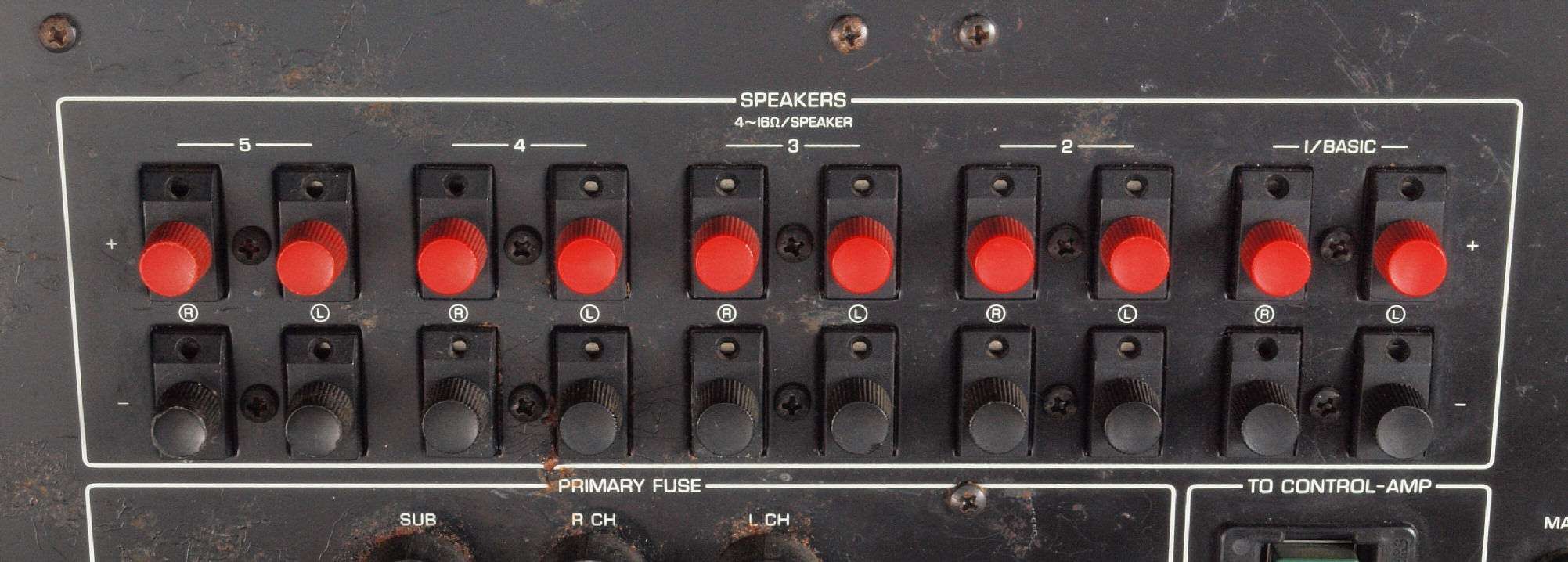

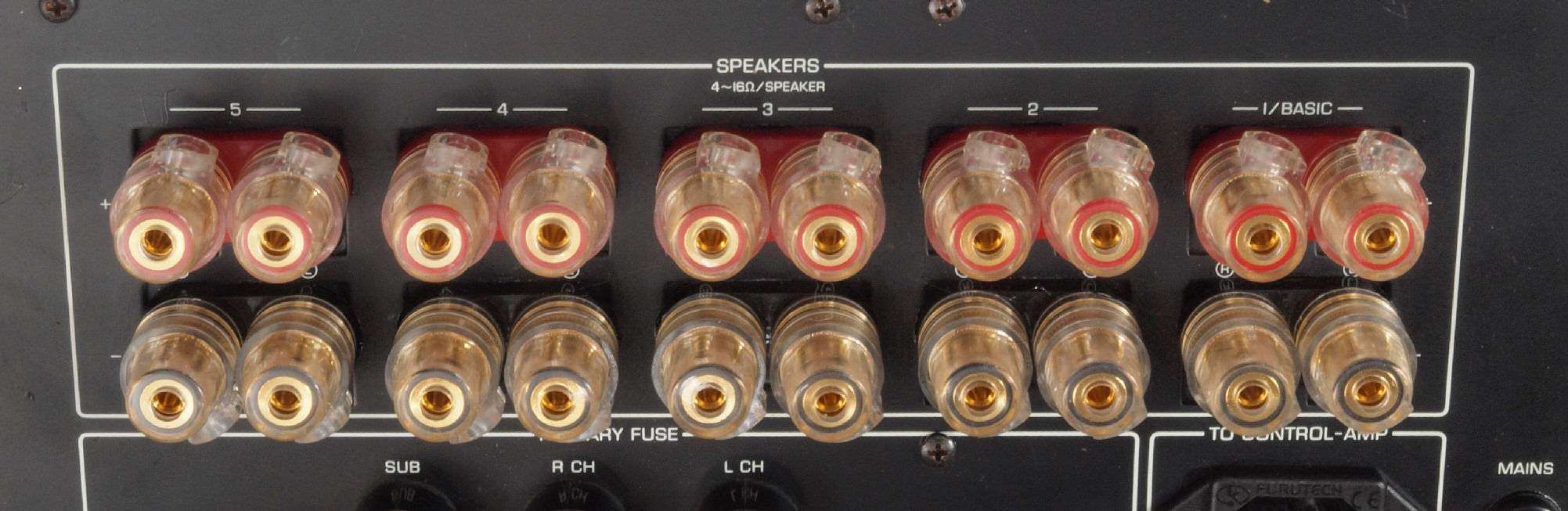

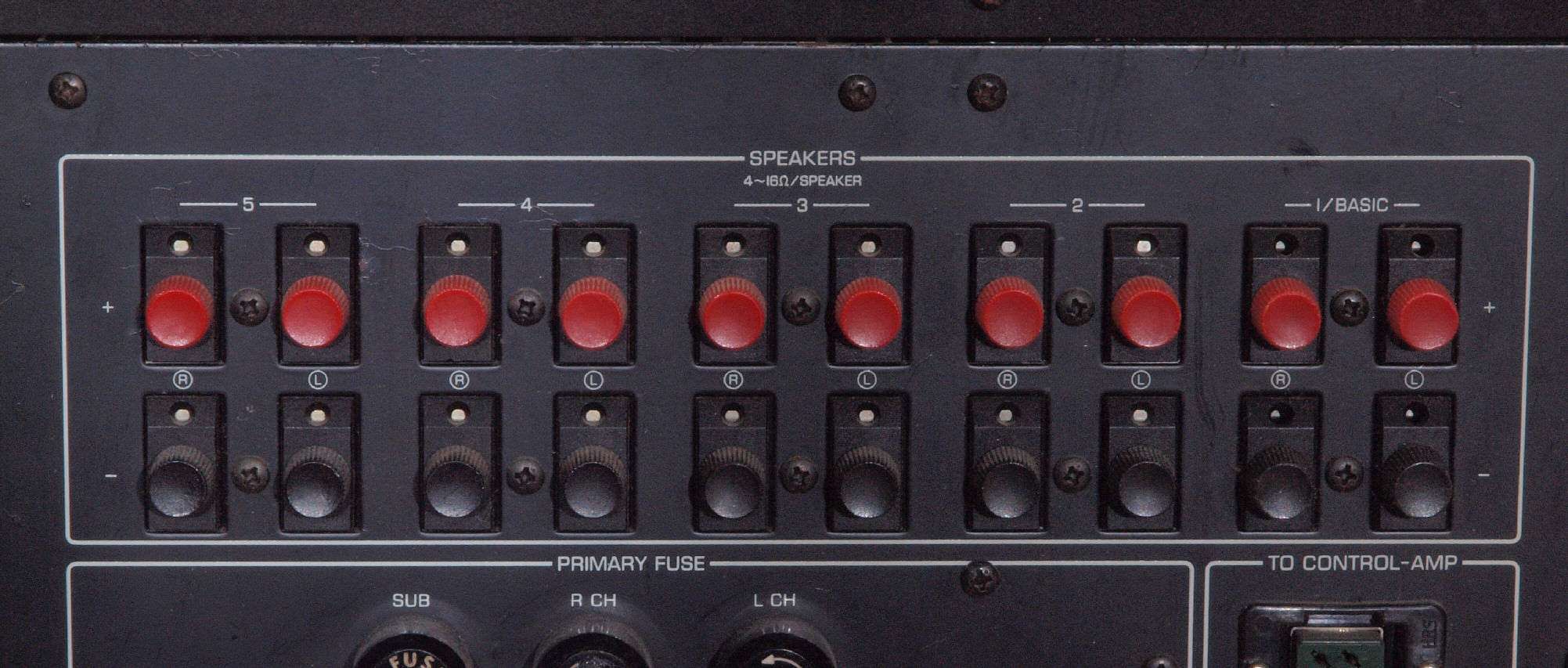

*YAMAHA B−1. 5台目       修理の様子はこちら
          上=修理前、  下=修理後

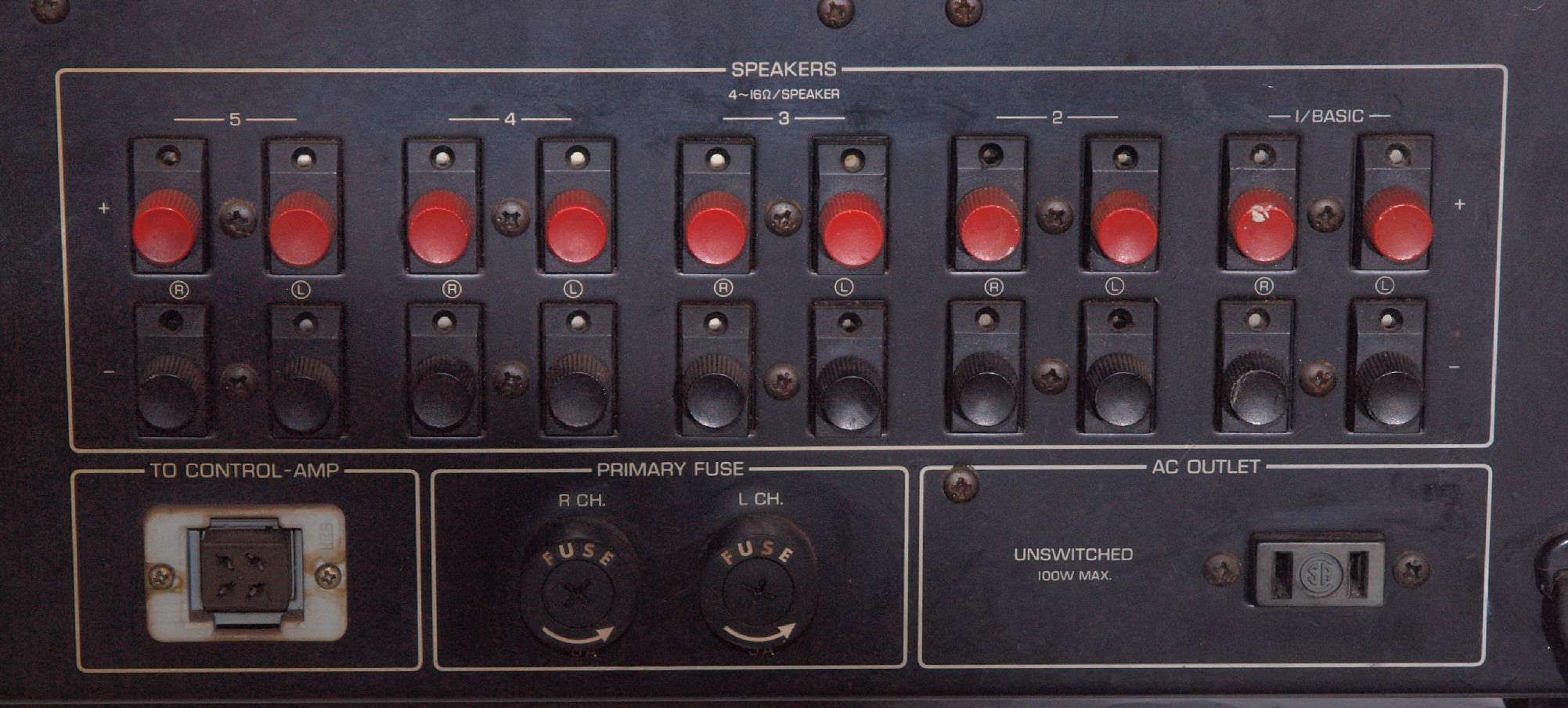

*YAMAHA B−1. 7台目       修理の様子はこちら
          上=修理前、  下=修理後
*YAMAHA B−1. 8台目       修理の様子はこちら
          上=修理前、  下=修理後
*YAMAHA B−1. 10台目       修理の様子はこちら
          上=修理前、  下=修理後
*YAMAHA B−1. 11台目       修理の様子はこちら
          上=修理前、  下=修理後
*YAMAHA B−1. 17台目       修理の様子はこちら
          上=修理前、  下=修理後
*YAMAHA B−2      修理の様子はこちら
          上=修理前、  下=修理後
*YAMAHA CR−800       修理の様子はこちら
          上=修理前、  下=修理後
B. SP接続端子修理例
* Aura VA−50. 2台目
    修理の様子はこちら
    上=修理前、  下=修理後
* Aura VA−100EVU    修理の様子はこちら
    上=修理前、  下=修理後

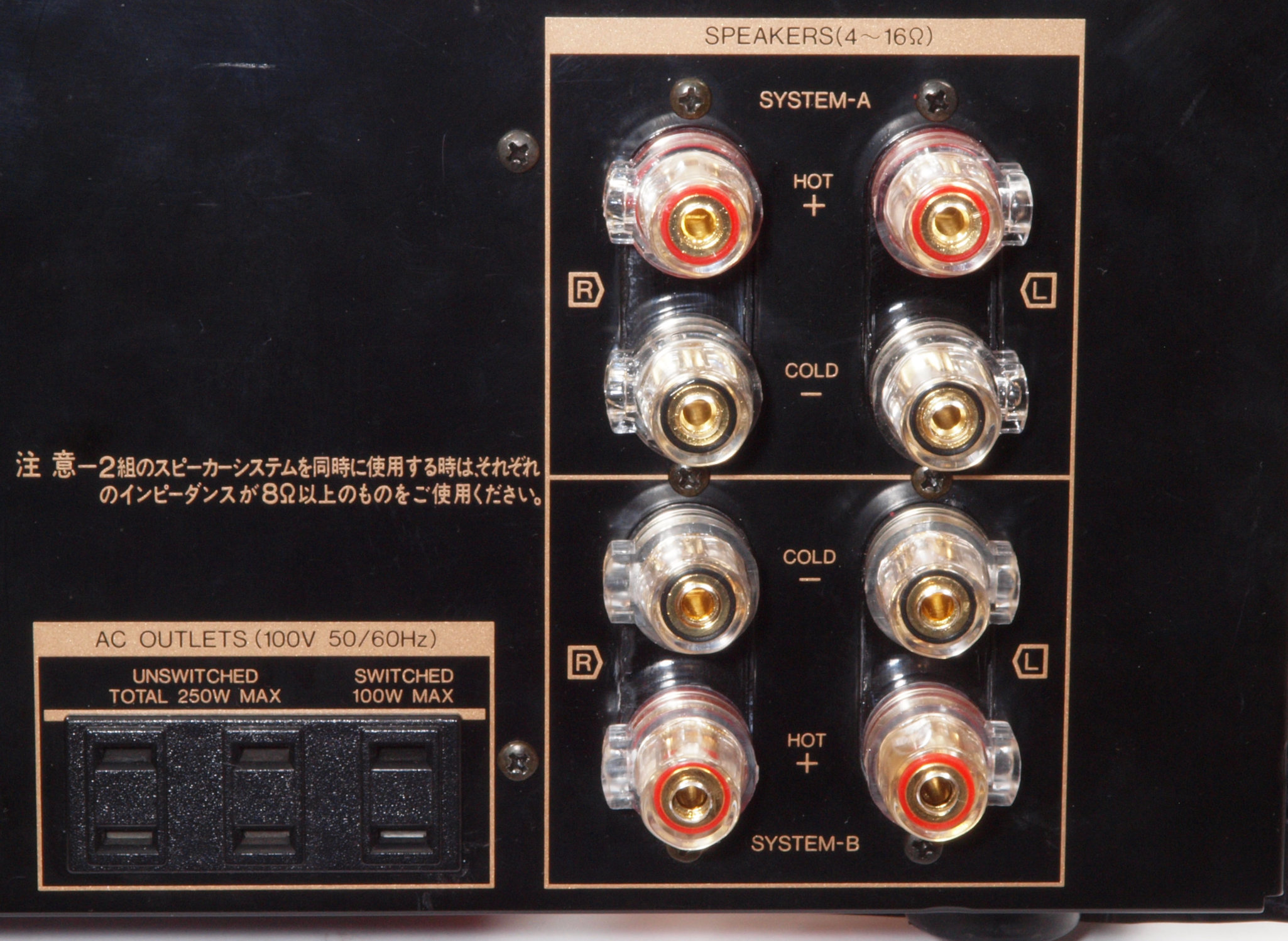

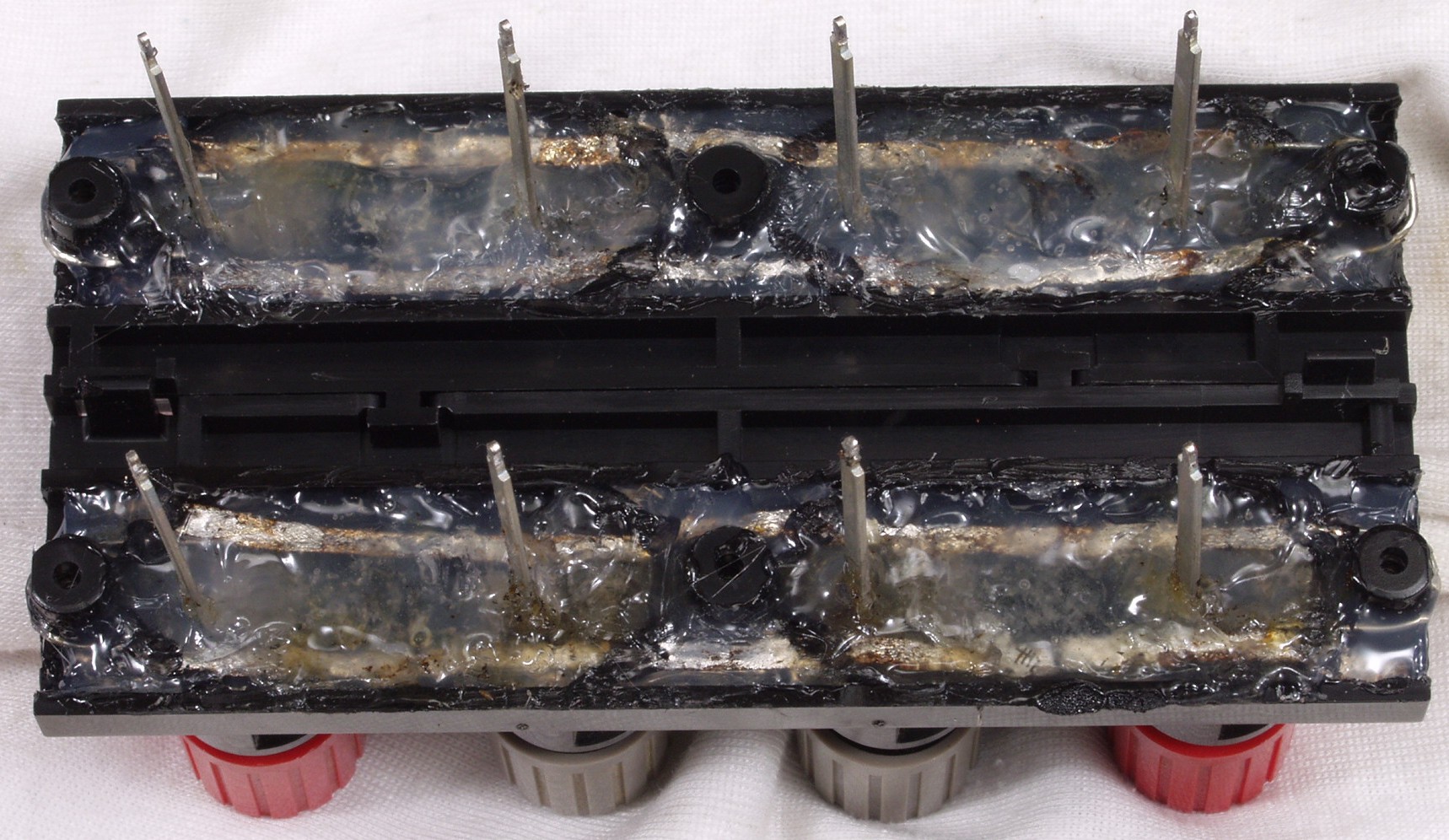

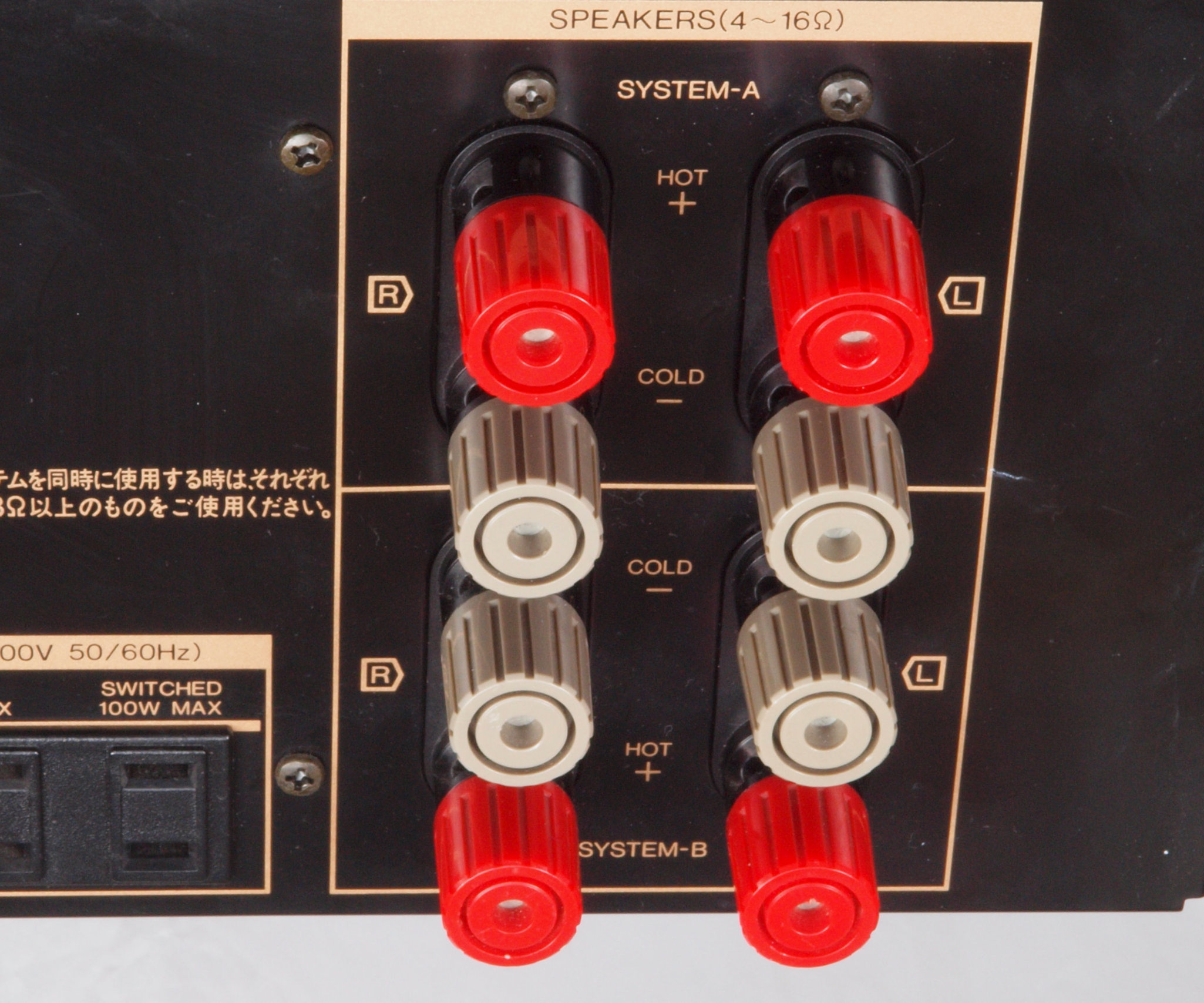

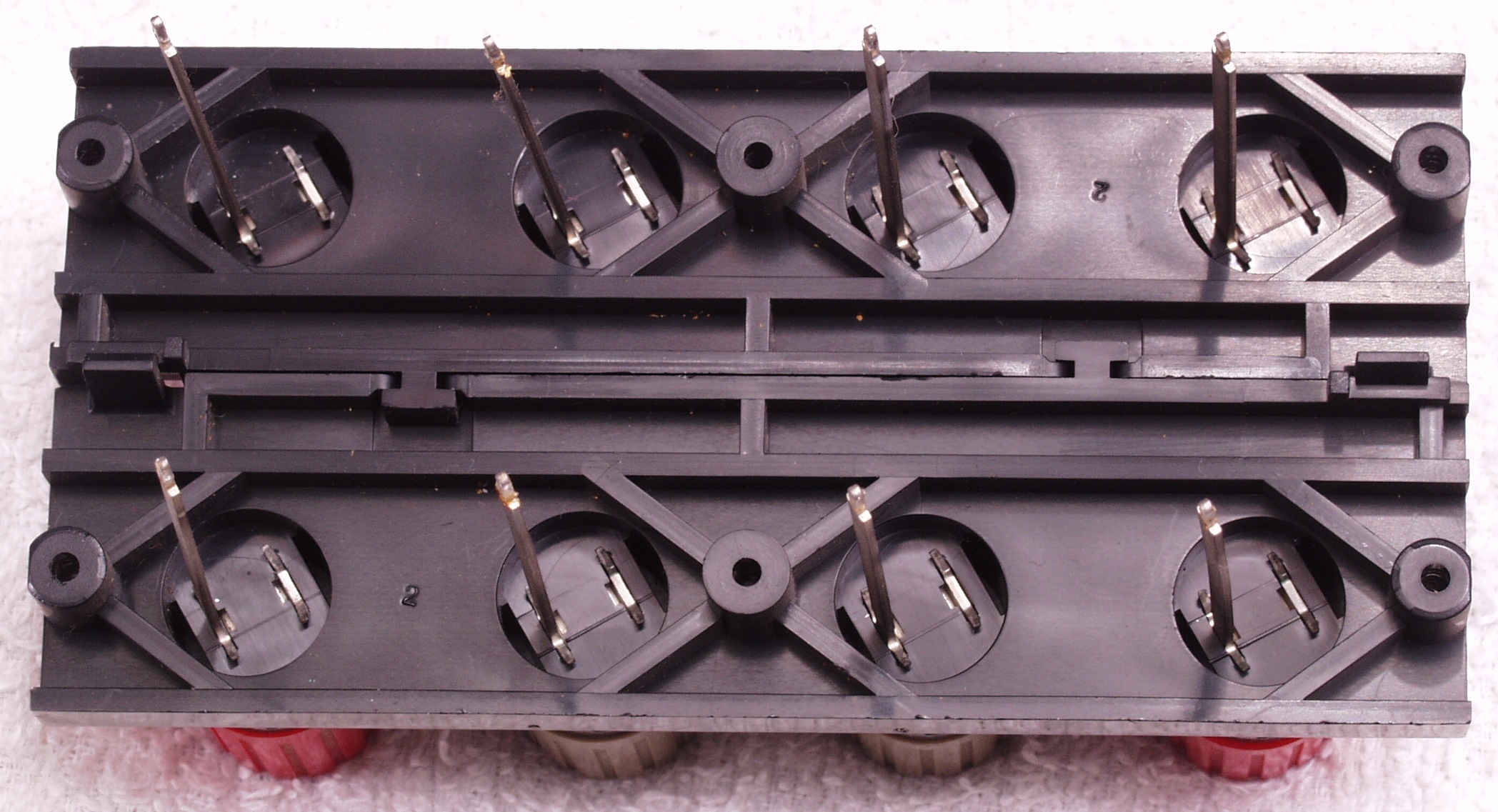

* Sansui AU−α907i MOSLimited. 4台目    修理の様子はこちら
Sansui AU-α907i MOS Limited
    上=修理前、  下=修理後
Sansui AU-α907i MOS Limited
* Sansui AU−X1111. 4台目   修理の様子はこちら
Sansui AU-X1111
    上=修理前、  下=修理中
Sansui AU-X1111
      修理後
Sansui AU-X1111

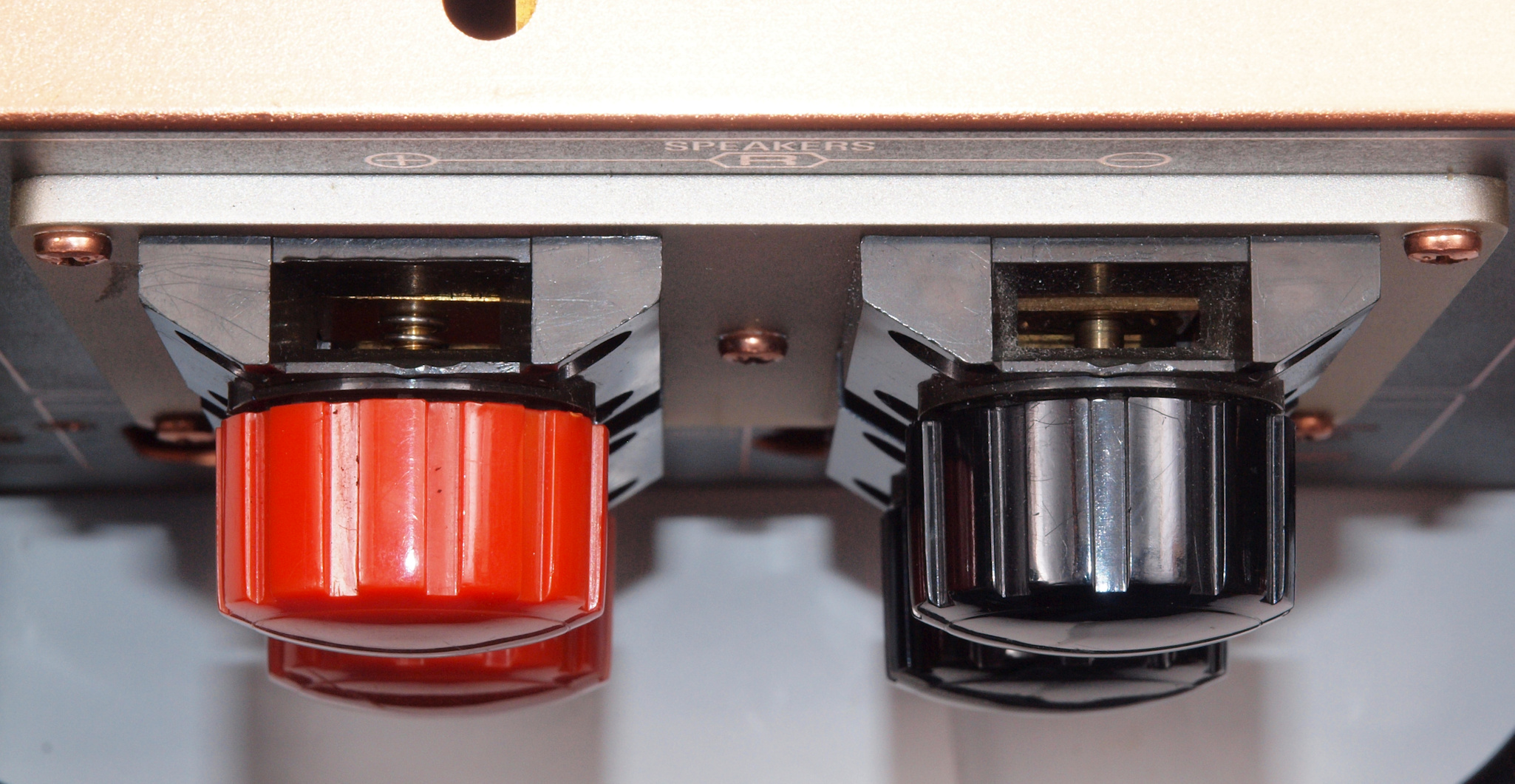

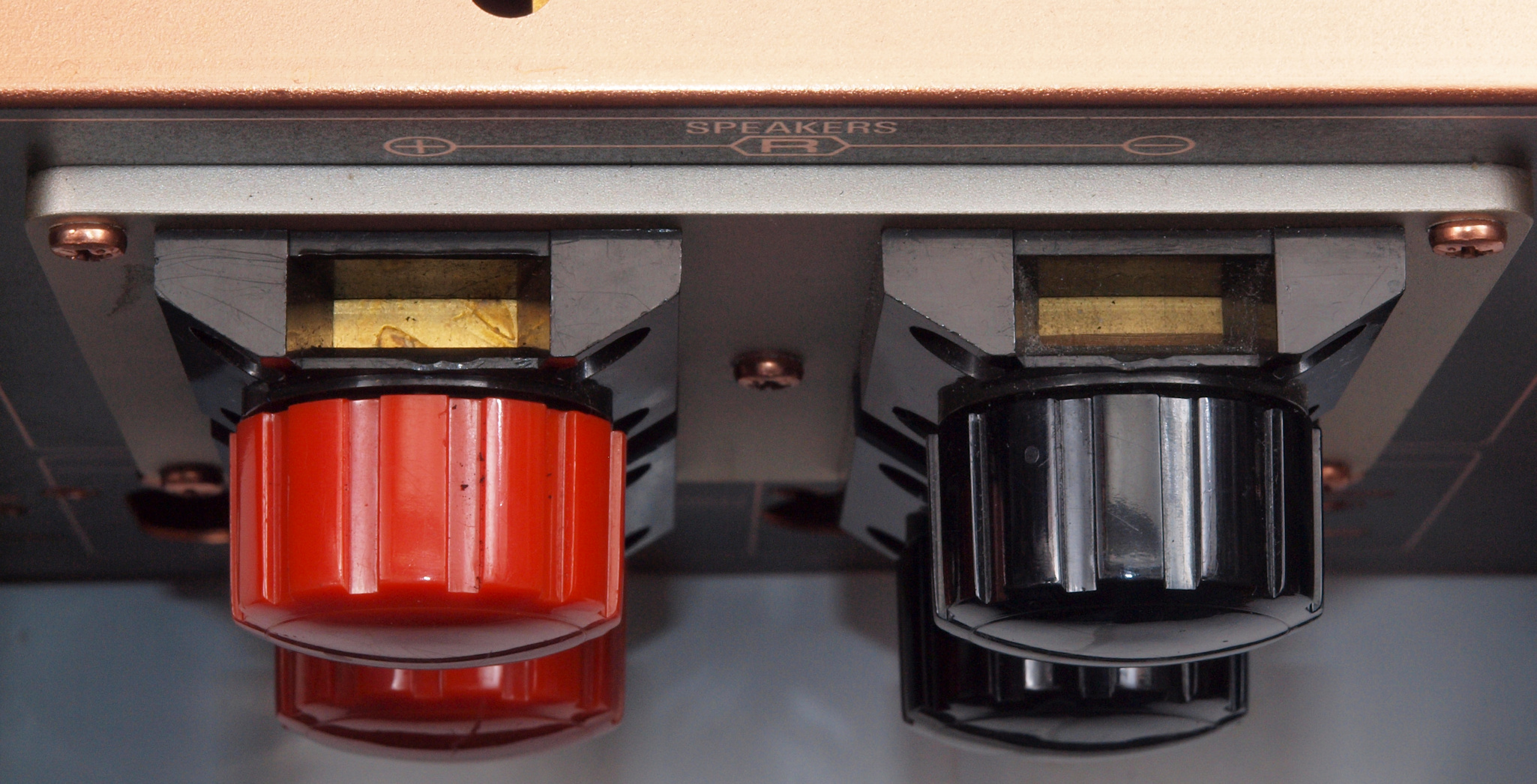

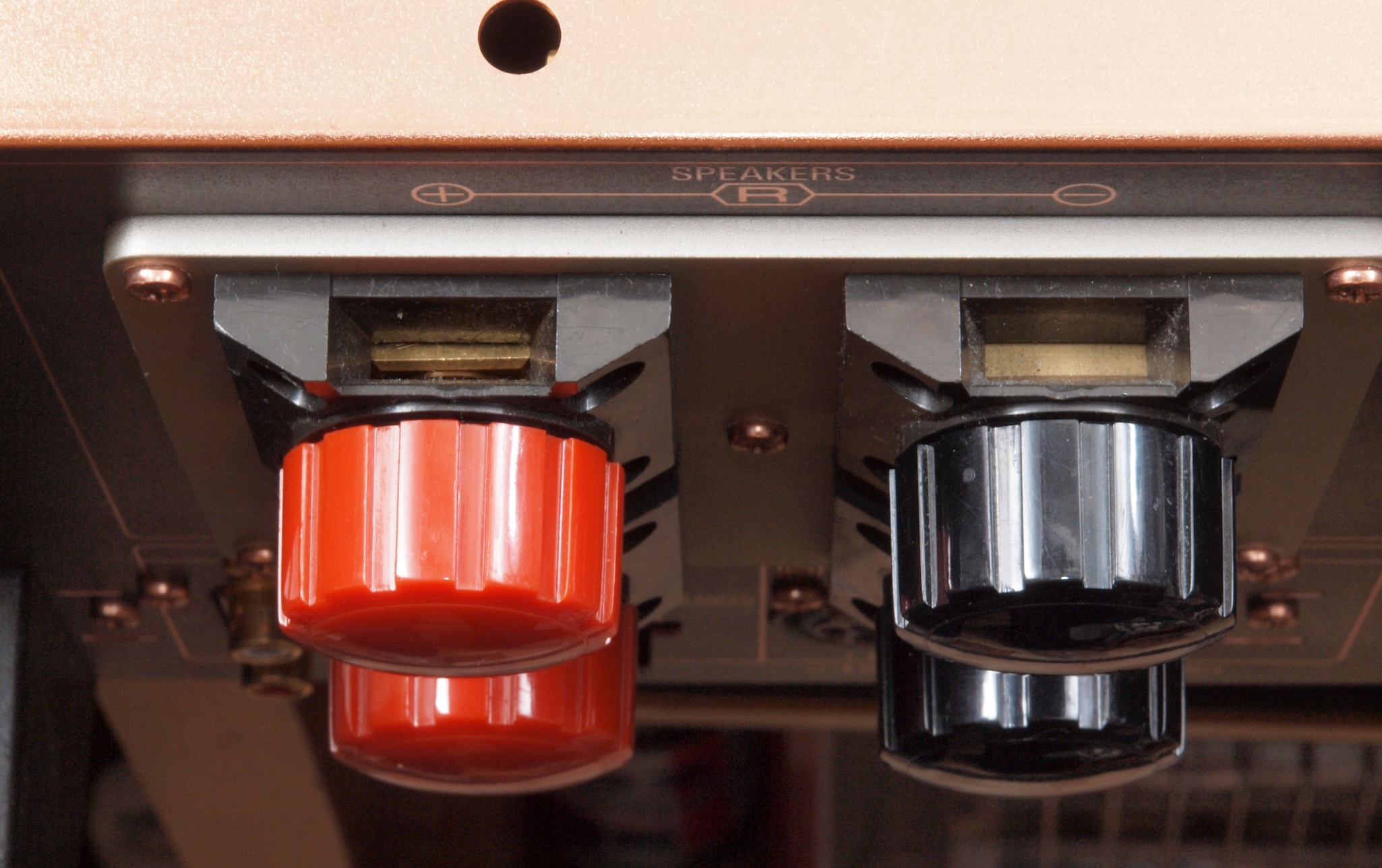

* Technics SE−A7000. 3台目       修理の様子はこちら
     上=修理前、  下=修理後
* YAMAHA B2X       修理の様子はこちら
YAMAHA B2X
     上=修理前、  下=修理後
YAMAHA B2X
* LUX LV−109      修理の様子はこちら
Lux LV-109
    上=修理前、  下=修理(接着)中、  下下=修理後
Lux LV-109
     内側も補強する
Lux LV-109
