Ｍｉｃｈａｅｌｓｏｎ　＆　Ａｕｓｔｉｎ　ＴＶＡ−１　７台目修理

寸評 音を聞くと、初めＴＲ（トランジスター）ＡＭＰと思わせる、これ真空管ＡＭＰと疑う！ この巨大（強力）なトランスがその原動力でしょう マッキンのＭＣ６０／２７５の「サンドイッチ巻き＋カソード帰還」による、高域の歪みの軽減の音とは対照的な、 力強いく荒々しい低音の音が光ります 真空管ＡＭＰの中では、一度は聞きたい機種です

平成1８年５月１２日到着　　　７月１８日完成

A．　修理前の状況 　　購入時期は約20年前と思います。最近まで7年ほど使用せずに保管しておりました。 　　電源はつき、音はでるのですが、両スピーカーより「ガリガリ」といった雑音がでます。 B．　原因 　　 Ｃ．　修理状況 　　終段（ＫＴ−８８）ＵＳソケット・前段ＭＴ管ソケット交換 　　フイルムコンデンサー交換 　　電解コンデンサー増量・交換 　　高圧電解コンデンサー増量・交換 　　整流ダイオード交換 　　電源ＳＷ交換 　　SP端子ＷＢＴ　ＳＰ端子に交換 　　ＲＣＡ端子ＷＢＴ　ＲＣＡ端子に交換 　　配線手直し、補強 　　電源投入リレー取り付け 　　突入電流抑制回路組み込み 　　ゴム足交換 Ｄ．　使用部品 　　フイルムコンデンサー　　　　　　　　　　　　　　　　　９個 　　ＵＳソケット　　　　　　　　　　　　　　　　　　　　　　　４個 　　ＭＴソケット　　　　　　　　　　　　　　　　　　　　　　　４個 　　電解コンデンサー　　　　　　　　　　　　　　　　　　１０個 　　抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　　　個 　　整流ダイオード　　　　　　　　　　　　　　　　　　　　　５個 　　ＷＢＴ　ＳＰ端子　ＷＢＴ−０７０２　　　　　　　　　　　２組（定価で工賃込み） 　　ＷＢＴ　ＲＣＡ端子　ＷＢＴ−０２０１　　　　　　　　　　１組（定価で工賃込み） 　　高圧電解コンデンサー　　　　　　　　　　　　　　　　２個 　　ゴム足　　　　　　　　　　　　　　　　　　　　　　　　　　４個 Ｅ．　調整・測定 Ｆ．　修理費　　１３０，０００円　　　　　＜＜オーバーホール修理＞＞ 　　　　　　　　　　　　　　　　　　　　　　　　＜＜但し、真空管は別途です＞＞

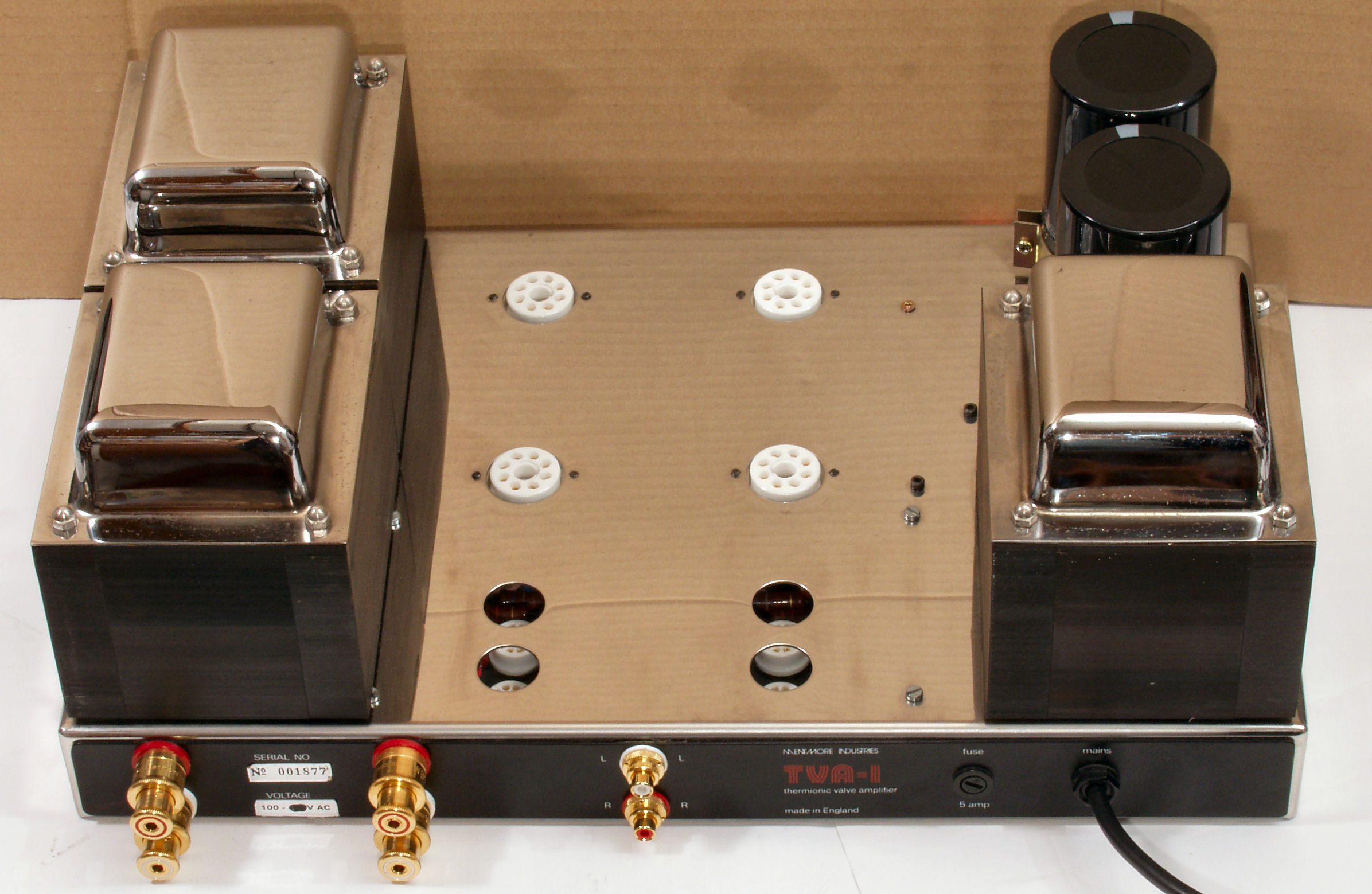

A．　修理前の状況 Ａ−１Ａ．　修理前点検　上から見る

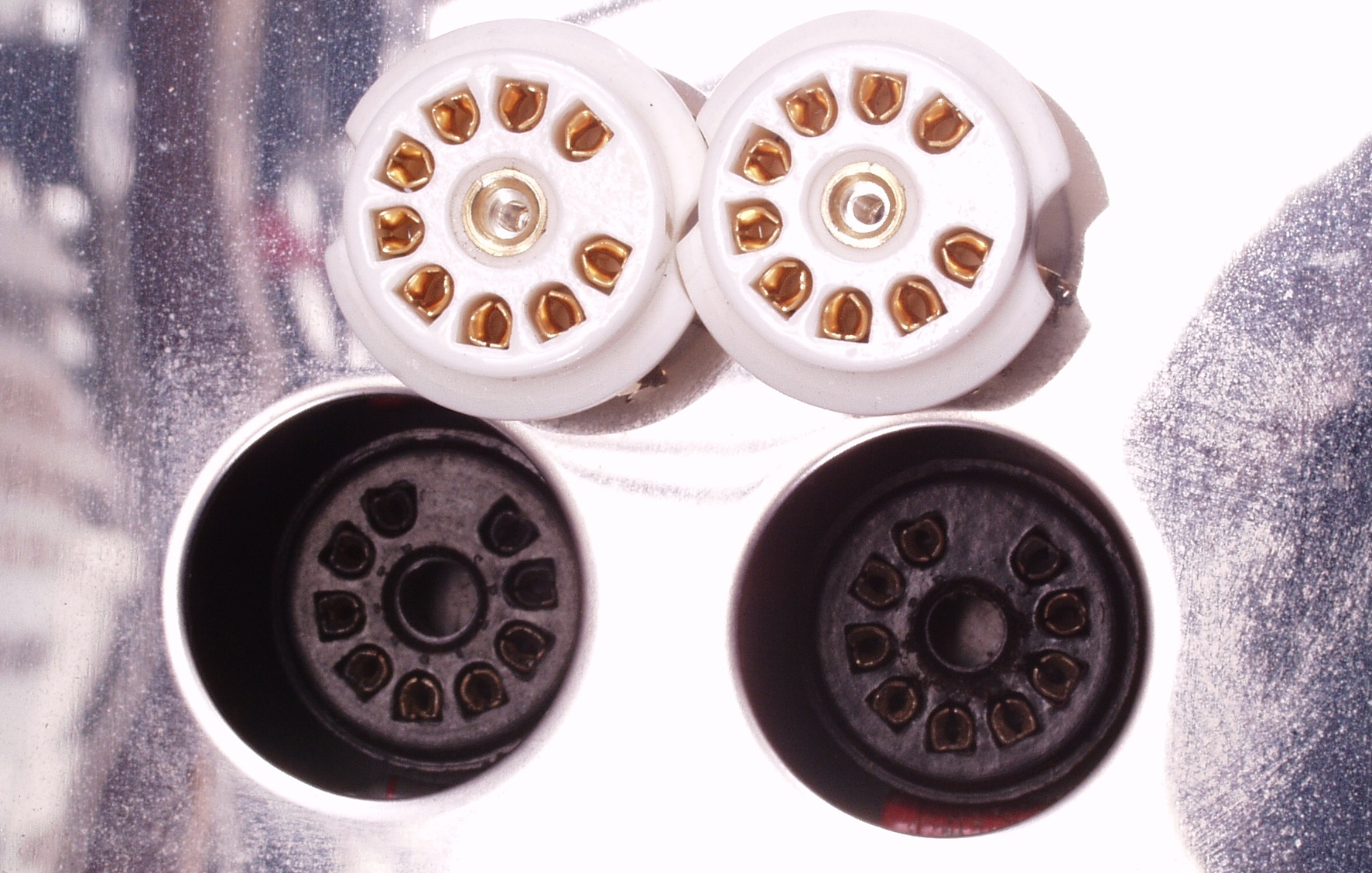

Ａ−１Ｂ．　修理前点検　ＵＳソケット比較

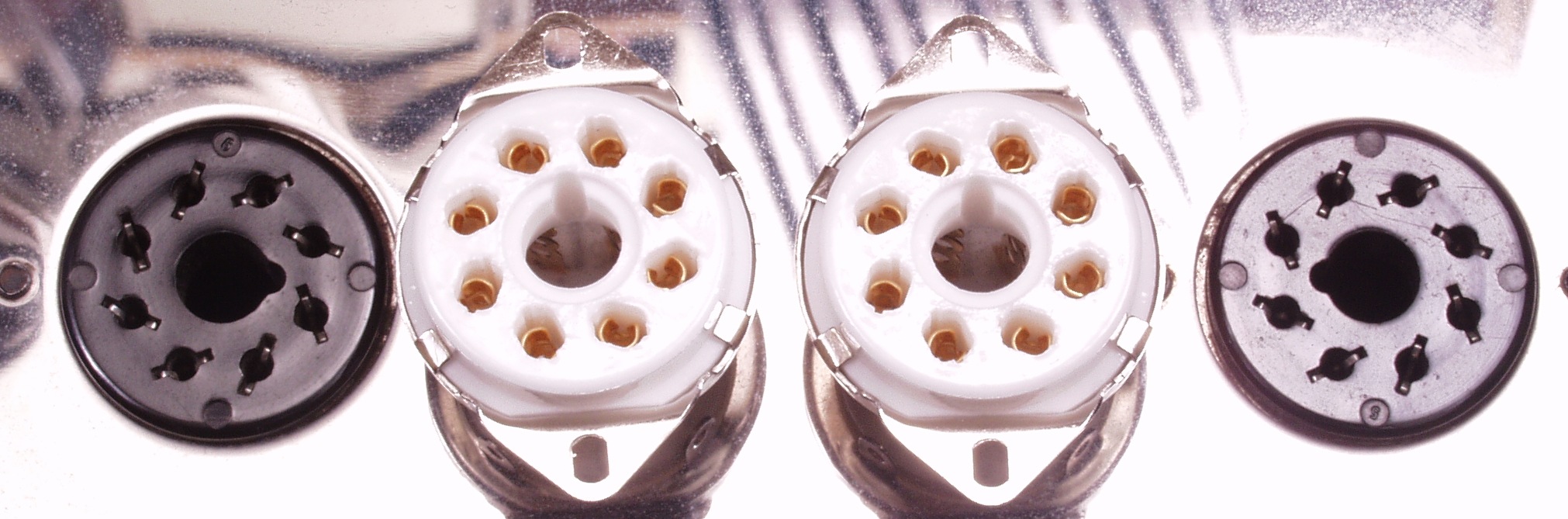

Ａ−１Ｃ．　修理前点検　ＭＴソケット比較

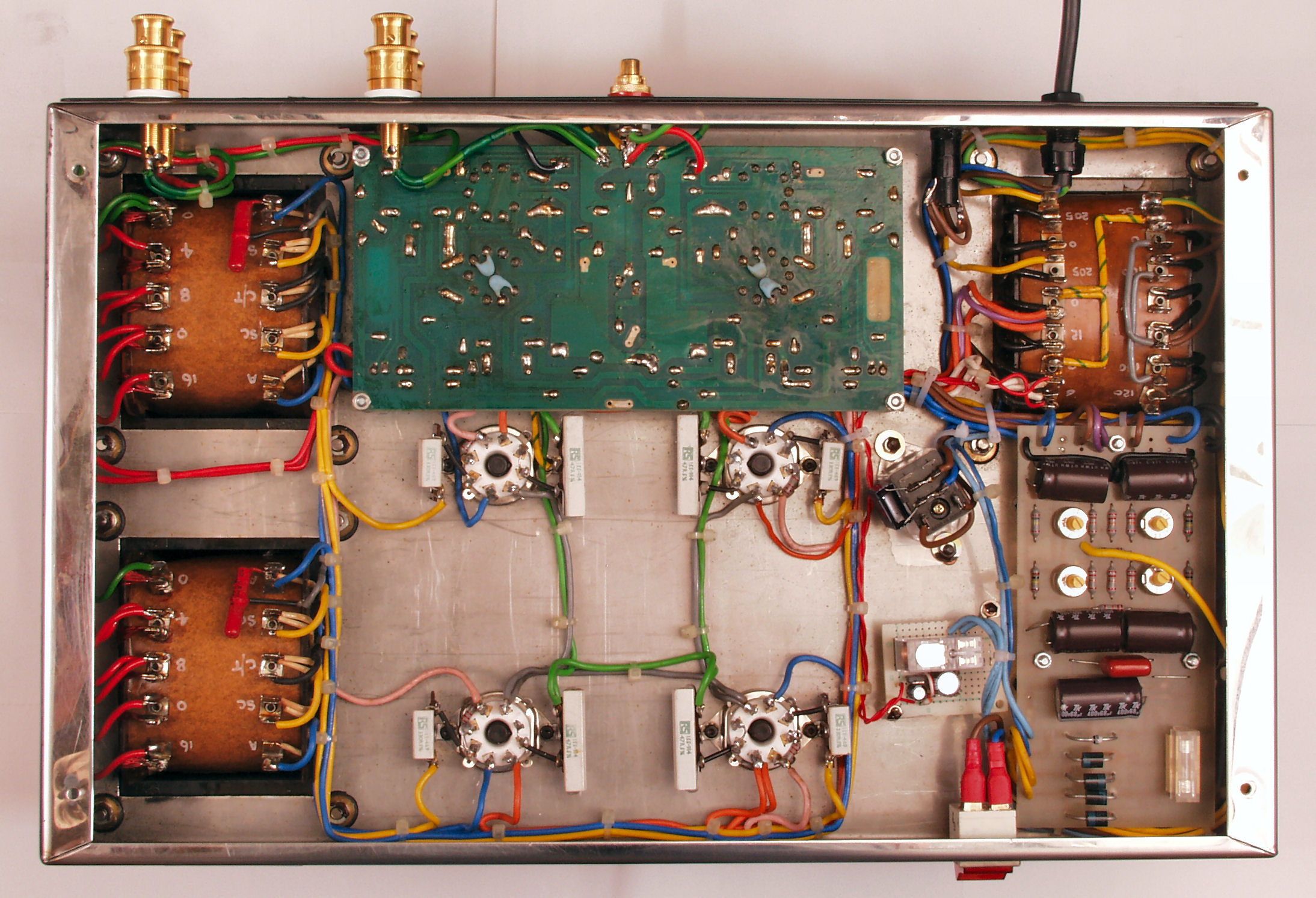

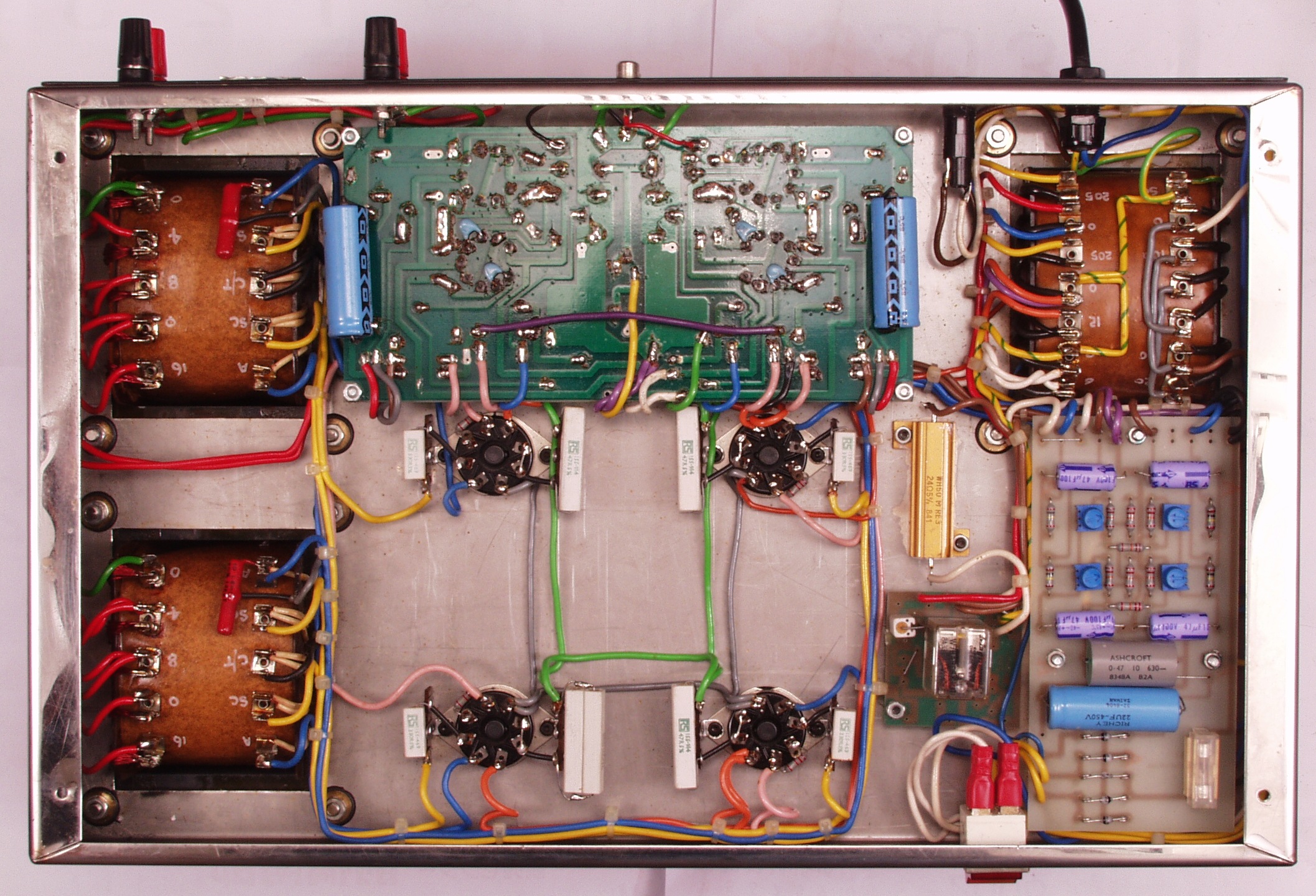

Ａ−２Ａ．　修理前点検　下から見る

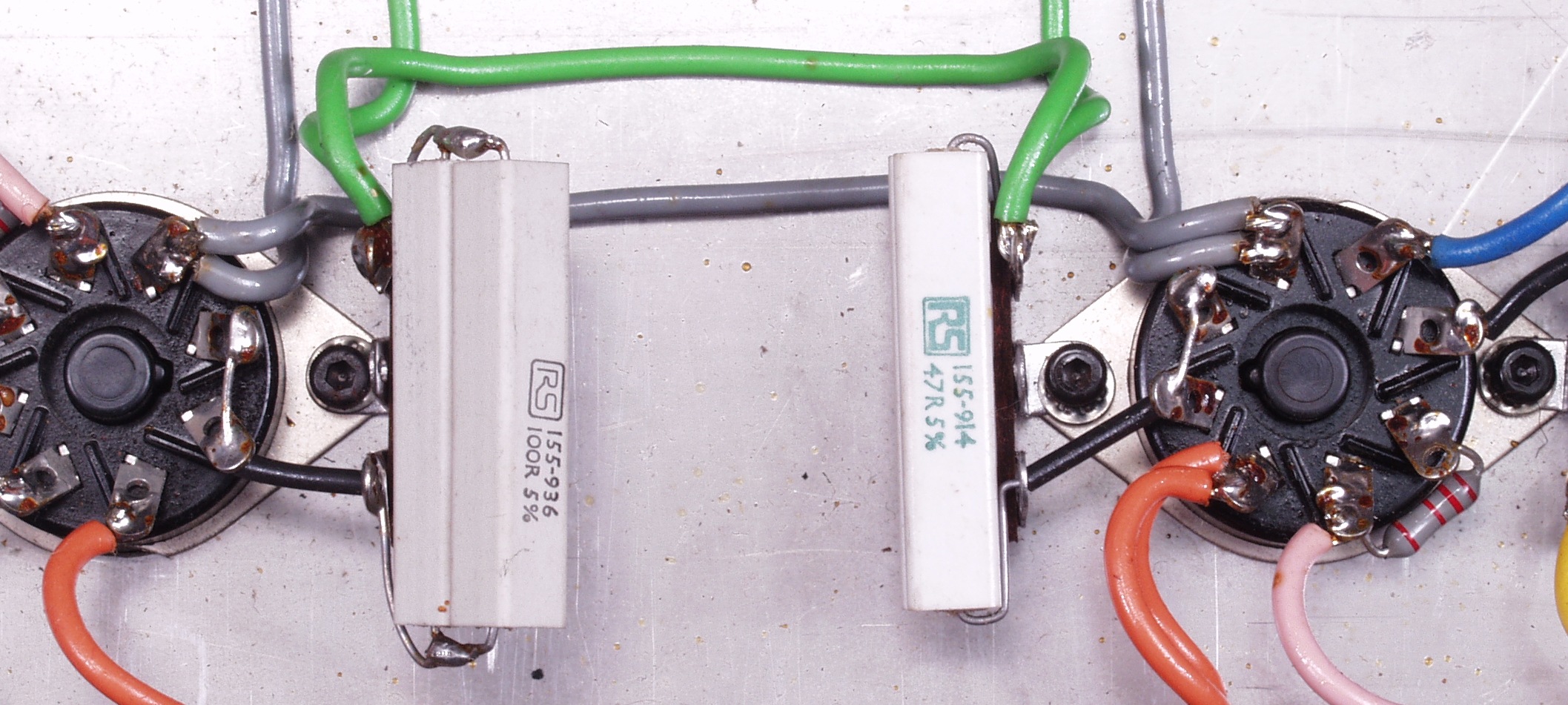

Ａ−２Ｂ．　修理前点検　交換されたカソード抵抗、これでは２倍のＷ数になり、事故の時、ＫＴ−８８が昇天してしまう！

Ａ−２Ｃ．　修理前点検　割れた整流ダイオード

Ａ−３．　修理前点検　このＡＭＰは新しいバージョンなので、突入電流抑制回路が付けられている、日本向けだけか？ 　　　　　　　　　　　　　但し、ＡＣ１００Ｖ回路に２４オームの抵抗を入れ、２次回路の高圧電圧でリレーを動作させ、短絡させている 　　　　　　　　　　　　　真空管を理解していない、設計者の考え！　不十分

Ａ−４．　修理前点検　電解コンデンサーの安全弁の出口にある端子が腐食している

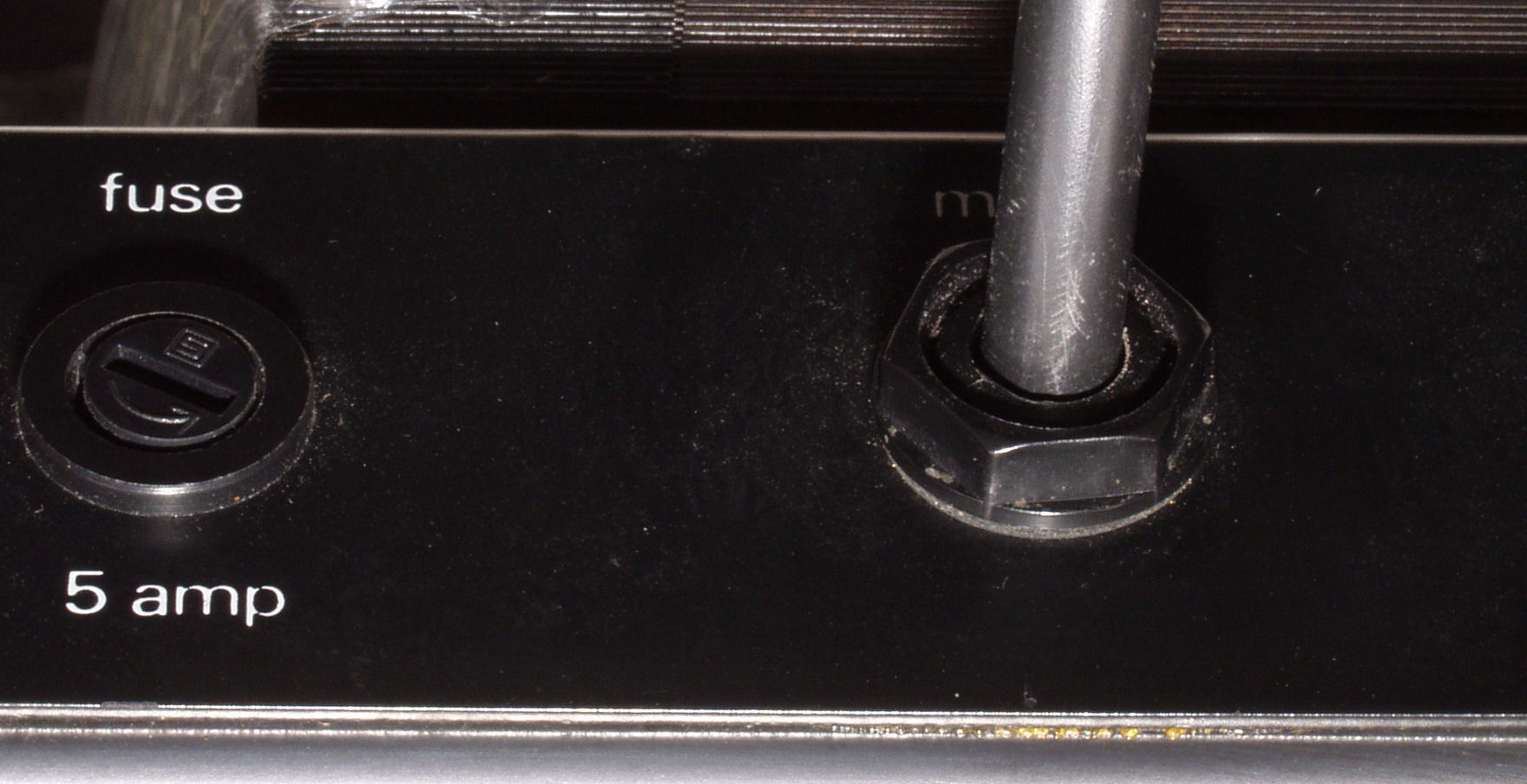

Ａ−５．　修理前点検　大分疲労した電源ケーブル付け根

Ａ−６Ａ．　修理前点検　真空管比較　ＫＴ−８８　左が手持ち新品

Ａ−６Ｂ．　修理前点検　真空管比較　１２ＡＴ７　左が手持ち新品

Ａ−６Ｃ．　修理前点検　真空管比較　１２ＡＸ７　左が手持ち新品

Ａ−６Ｃ．　修理前点検　ゴム足比較　１２ＡＸ７　上が交換する物

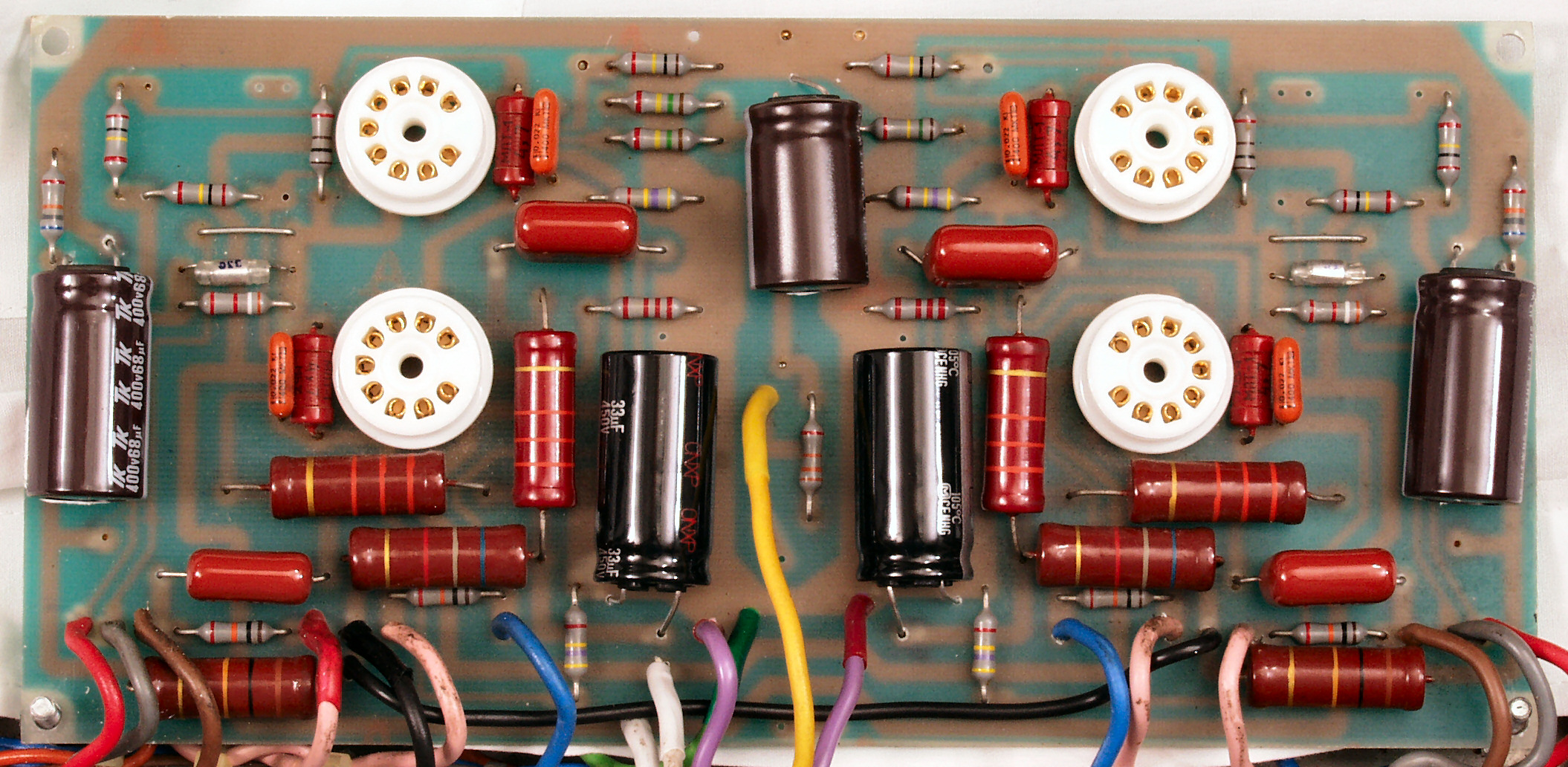

Ｃ．　修理状況 Ｃ−１Ａ．　修理前　前段ＡＭＰ基板

Ｃ−１Ａ−１．　修理中　前段ＡＭＰ基板　場所が取れず、かなり離され、直列にされた電解コンデンサー

Ｃ−１Ｂ．　修理後　前段ＡＭＰ基板　真空管ソケット４個、電解コンデンサー５個、フイルムコンデンサー４個交換

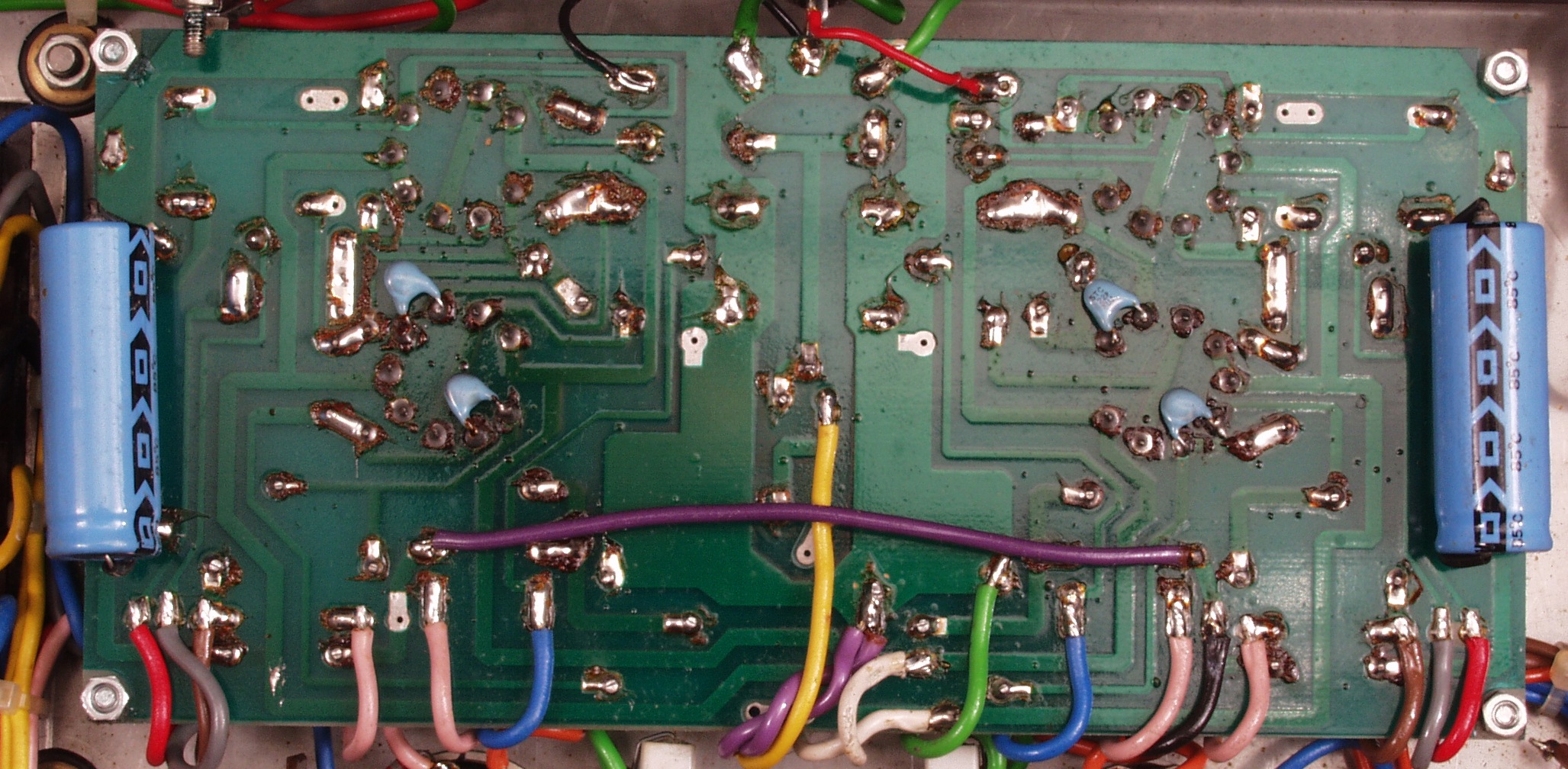

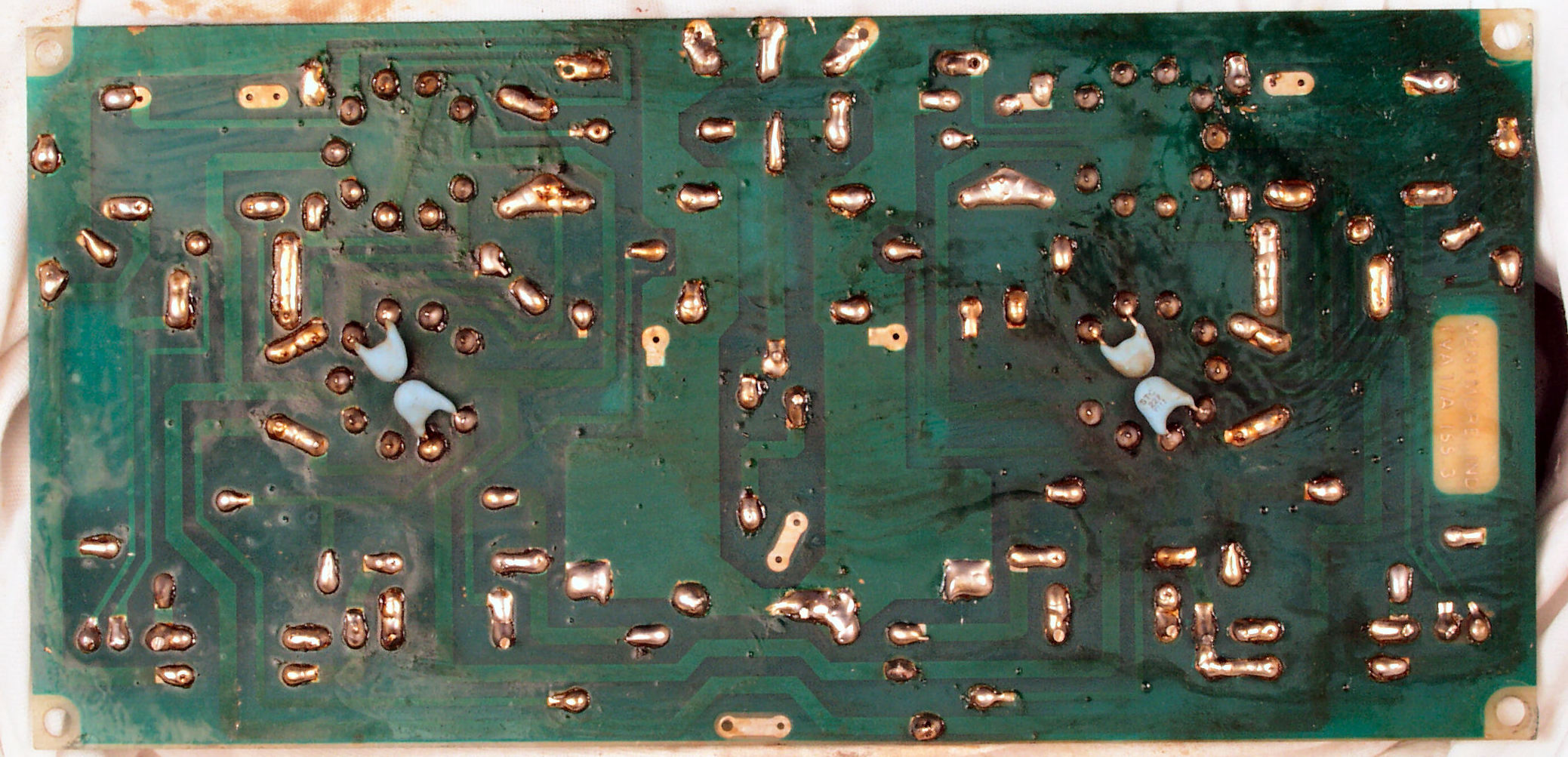

Ｃ−１Ｃ．　修理前　前段ＡＭＰ基板裏　銅箔への配線が多い！

Ｃ−１Ｄ．　修理（半田補正）後　前段ＡＭＰ基板裏

Ｃ−１Ｅ．　完成前段ＡＭＰ基板裏　洗浄後

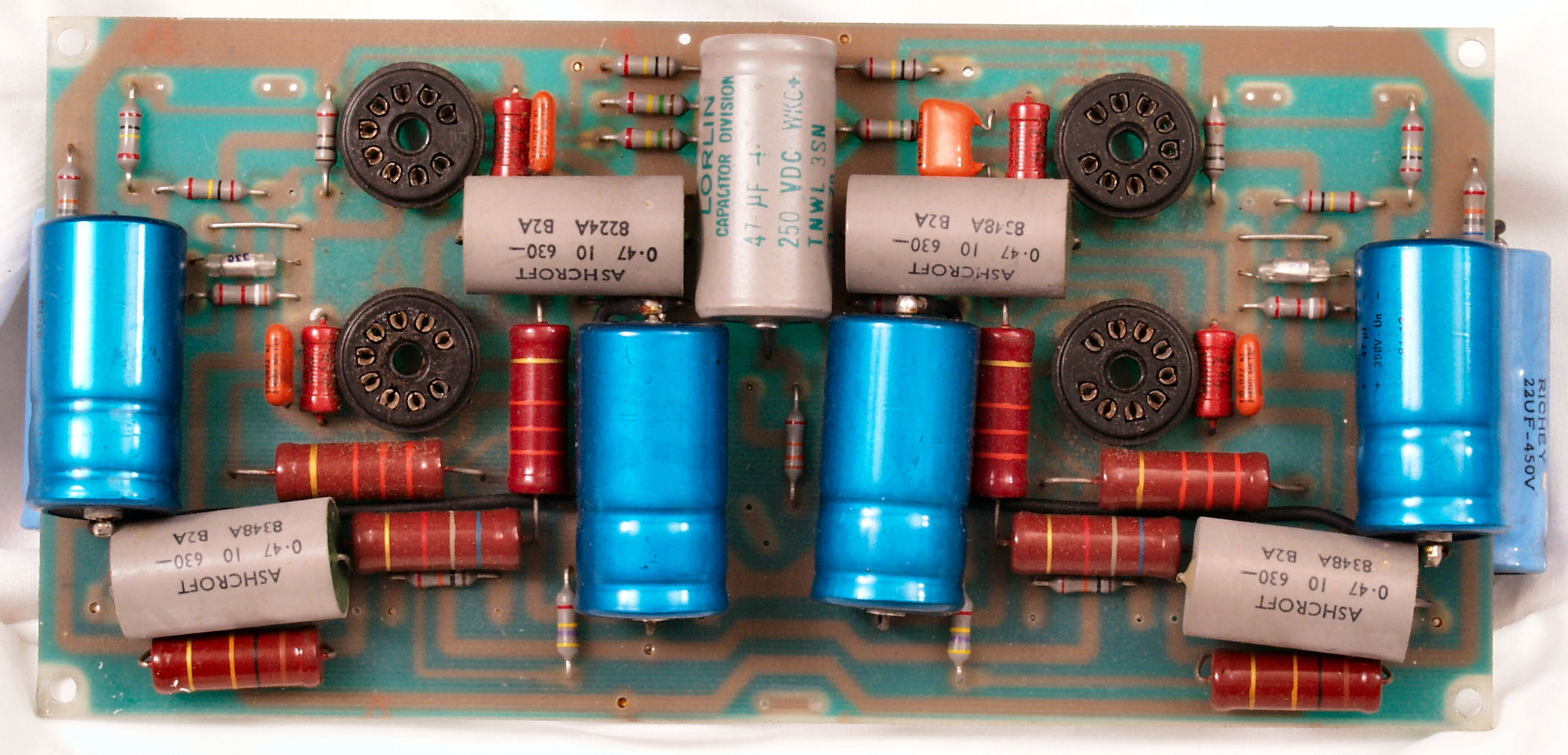

Ｃ−２Ａ．　修理前　整流・バイアス基盤　右端のダイオードに電解コンデンサー液漏れの後がある

Ｃ−２Ｂ．　修理後　整流・バイアス基盤　整流ダイオード５個、半固定ＶＲ４個、電解コンデンサー５個、フイルムコンデンサー交換

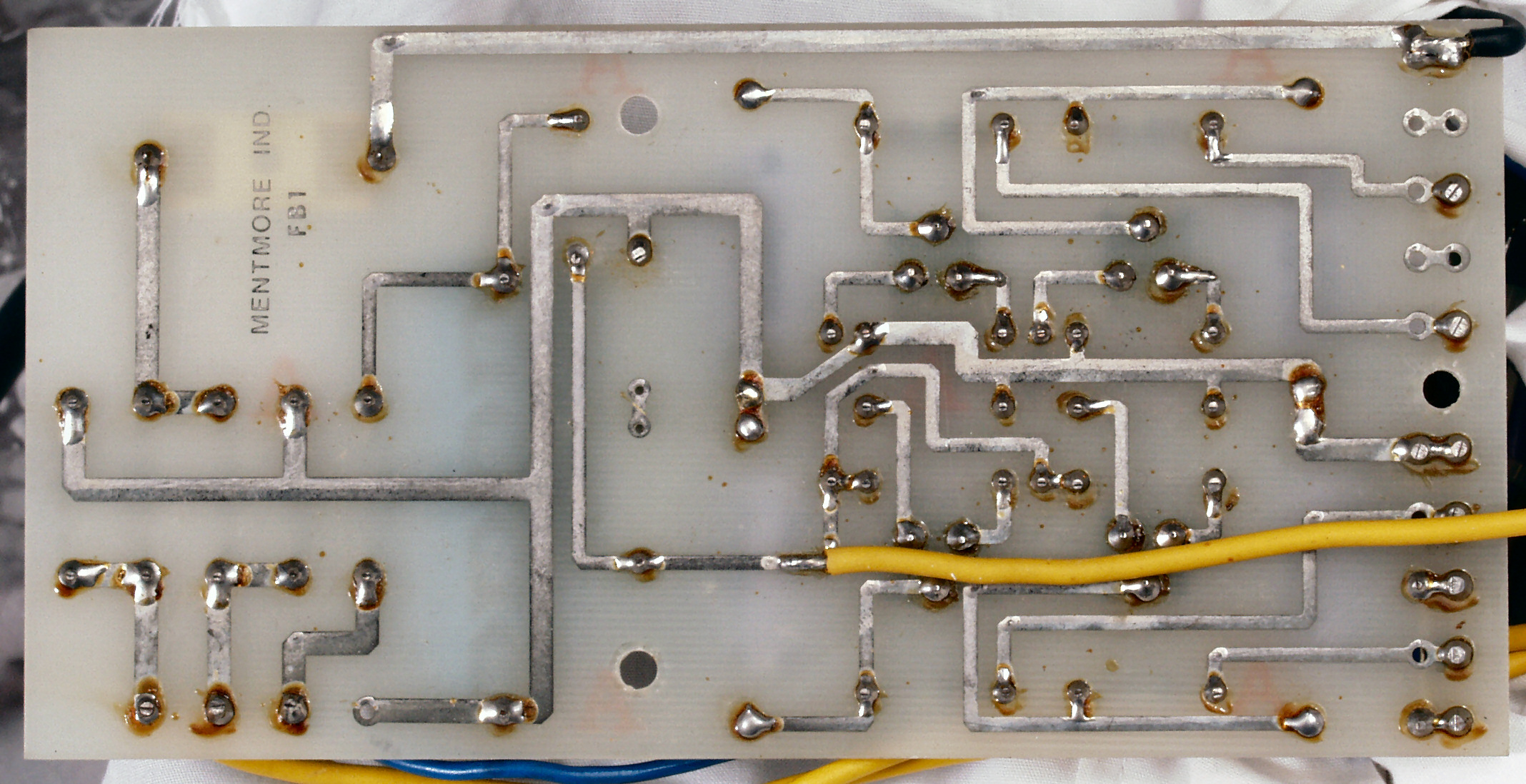

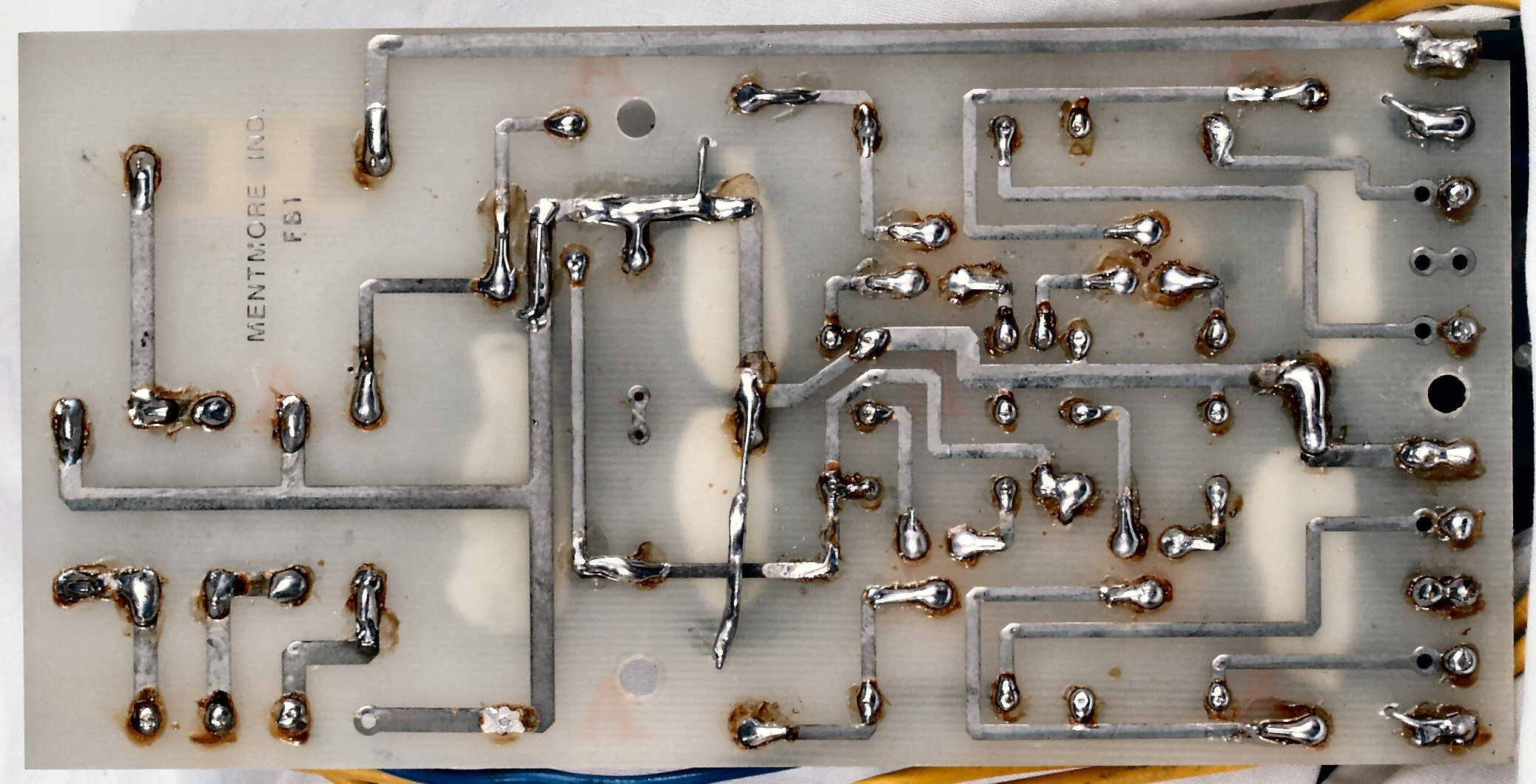

Ｃ−２Ｃ．　修理前　整流・バイアス基盤裏

Ｃ−２Ｄ．　修理（半田補正）後　整流・バイアス基盤裏

Ｃ−２Ｅ．　完成整流・バイアス基盤裏　洗浄後

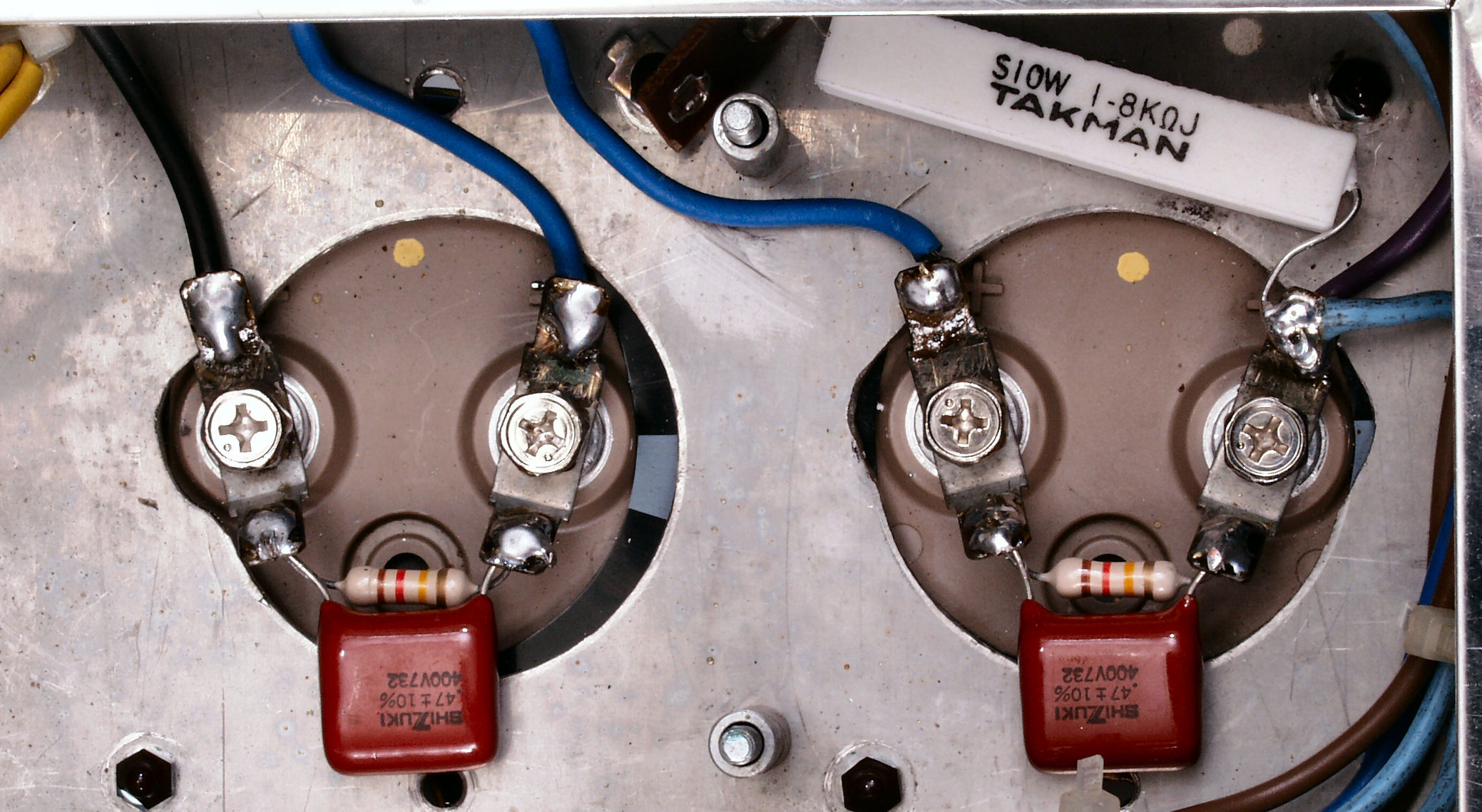

Ｃ−３Ａ．　修理前　高圧電解コンデンサー

Ｃ−３Ｂ．　修理後　高圧電解コンデンサー

Ｃ−４．　修理中　ＲＣＡ端子とSP端子の穴加工　ステンレスシャーシ+鉄パネルの合わせ

Ｃ−４Ａ．　修理前　ＲＣＡ端子

Ｃ−４Ｂ．　修理後　ＲＣＡ端子　ＷＢＴ　ＲＣＡ端子　ＷＢＴ−０２０１　を使用

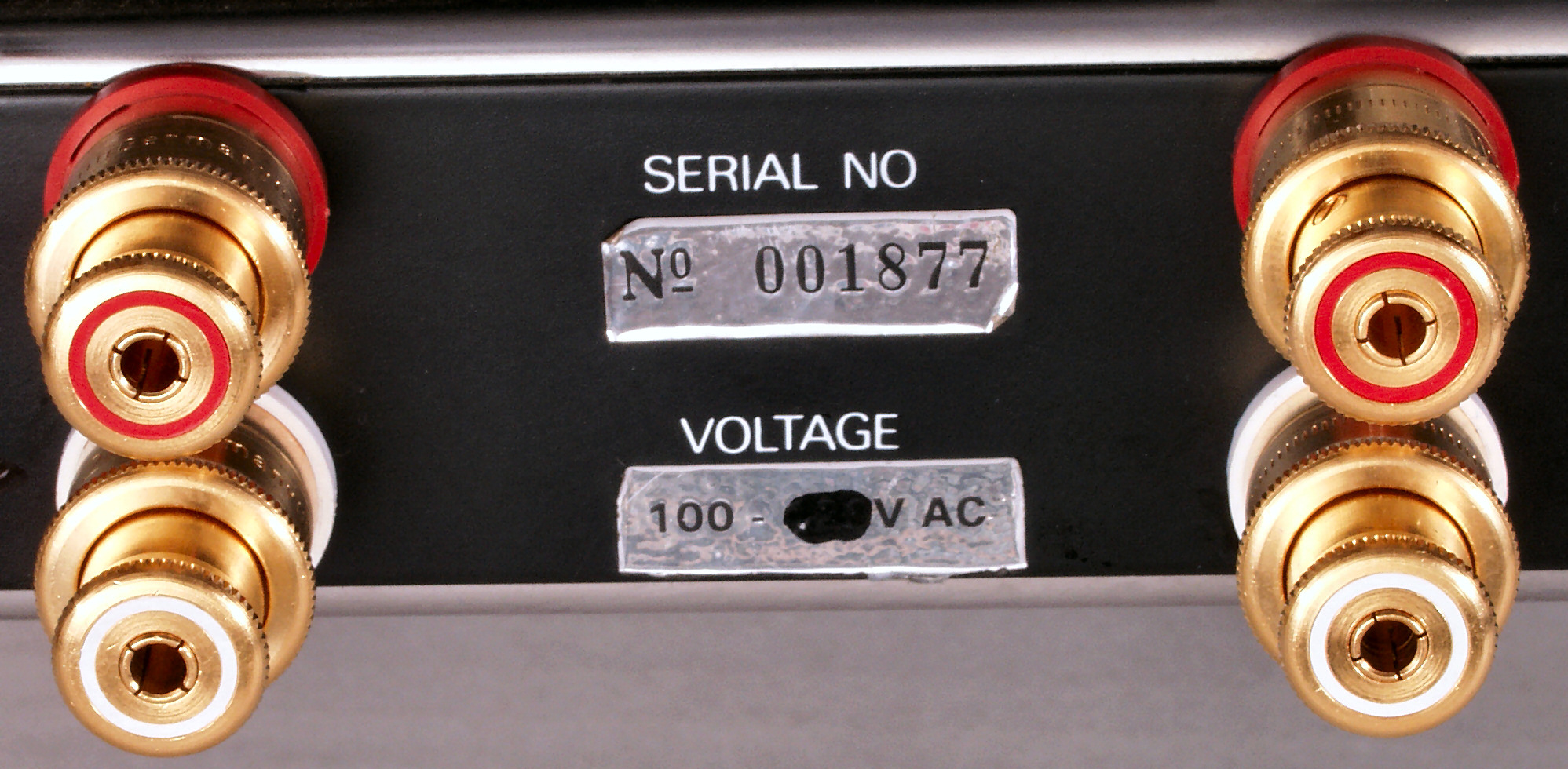

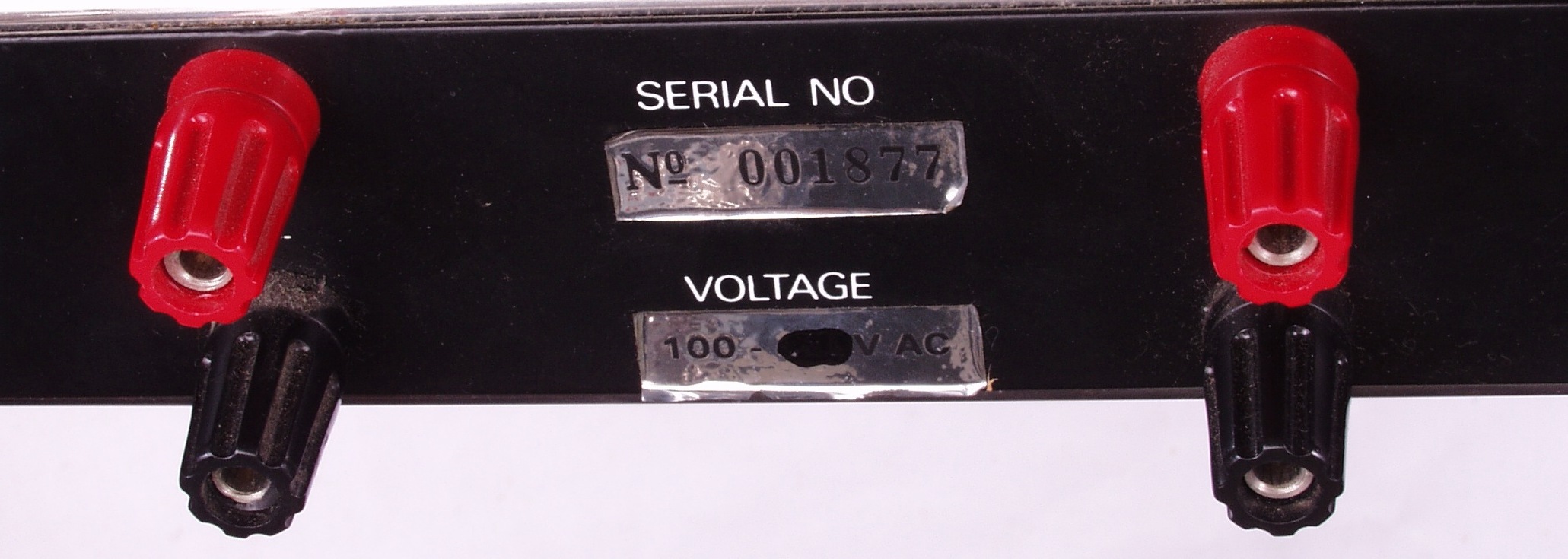

Ｃ−５Ａ．　修理前　ＳＰ端子

Ｃ−５Ｂ．　修理後　ＳＰ端子　　ＷＢＴ　ＳＰ端子　ＷＢＴ−０７０２　を使用

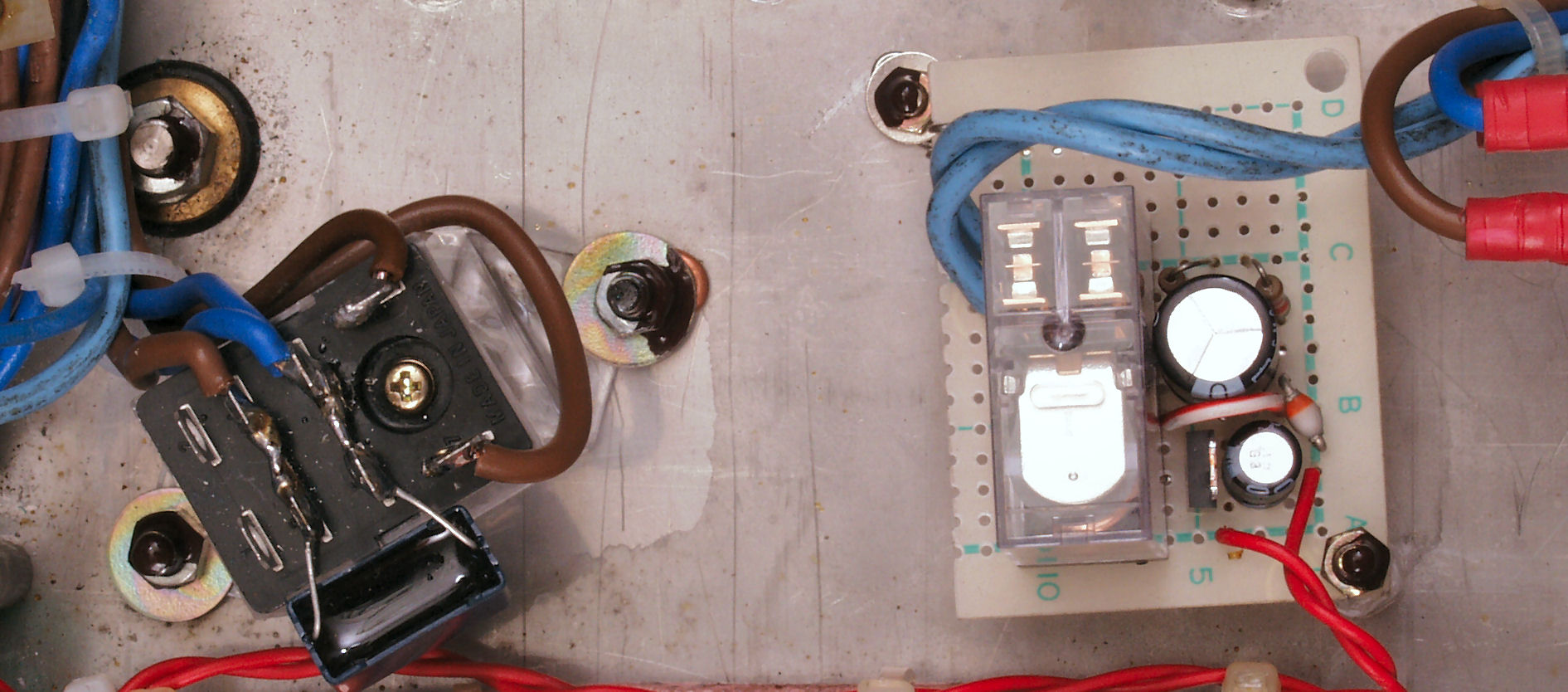

Ｃ−６．　修理後　突入電流抑制回路

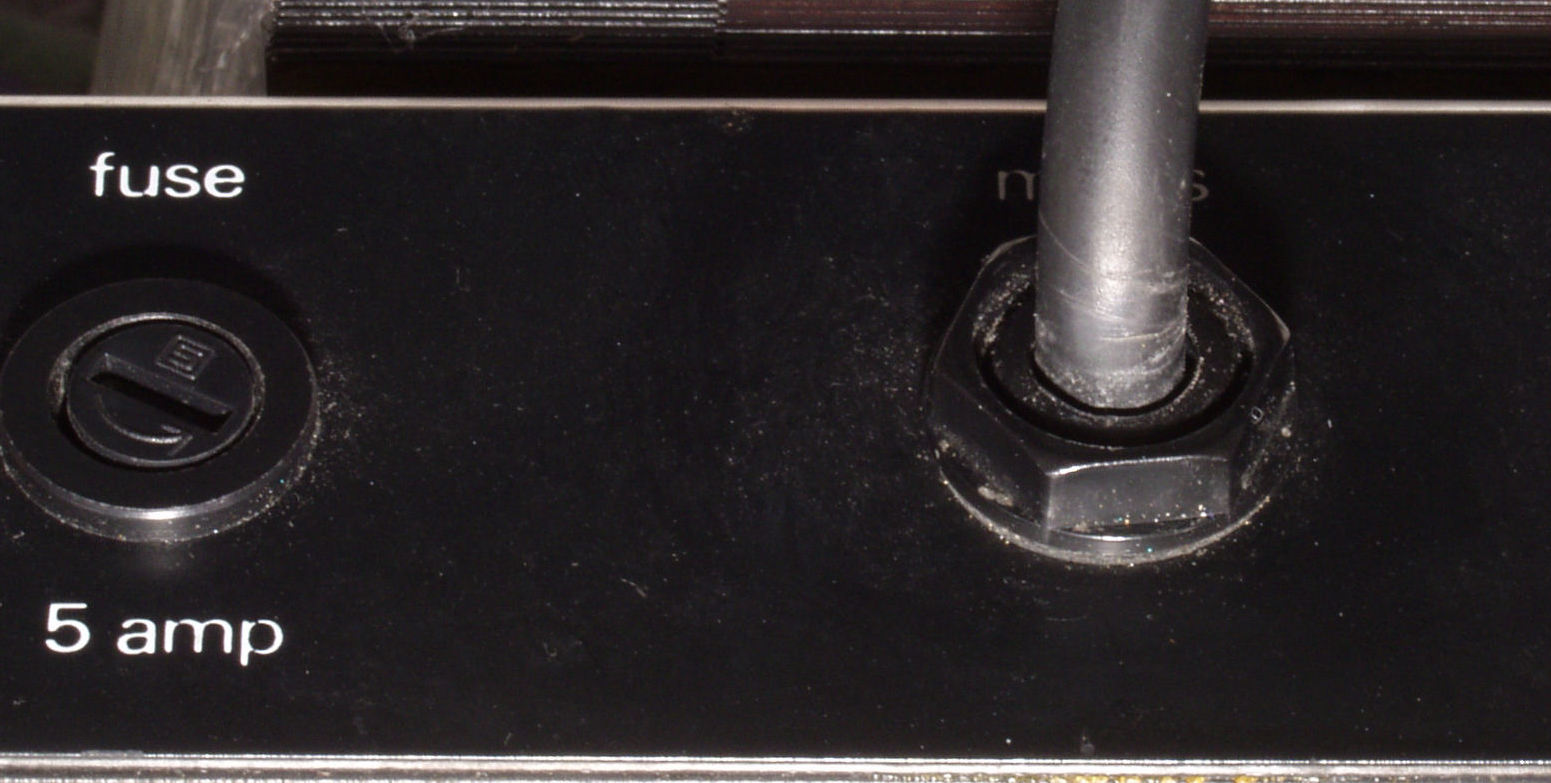

Ｃ−７Ａ．　修理前　電源ケーブル

Ｃ−７Ｂ．　修理後　電源ケーブル

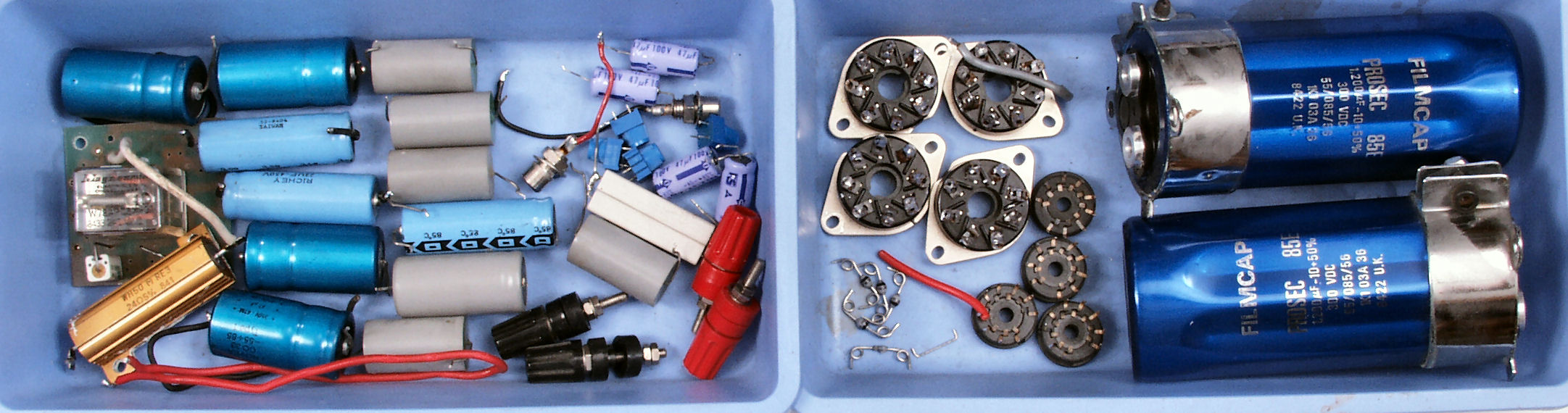

Ｃ−８．　交換部品

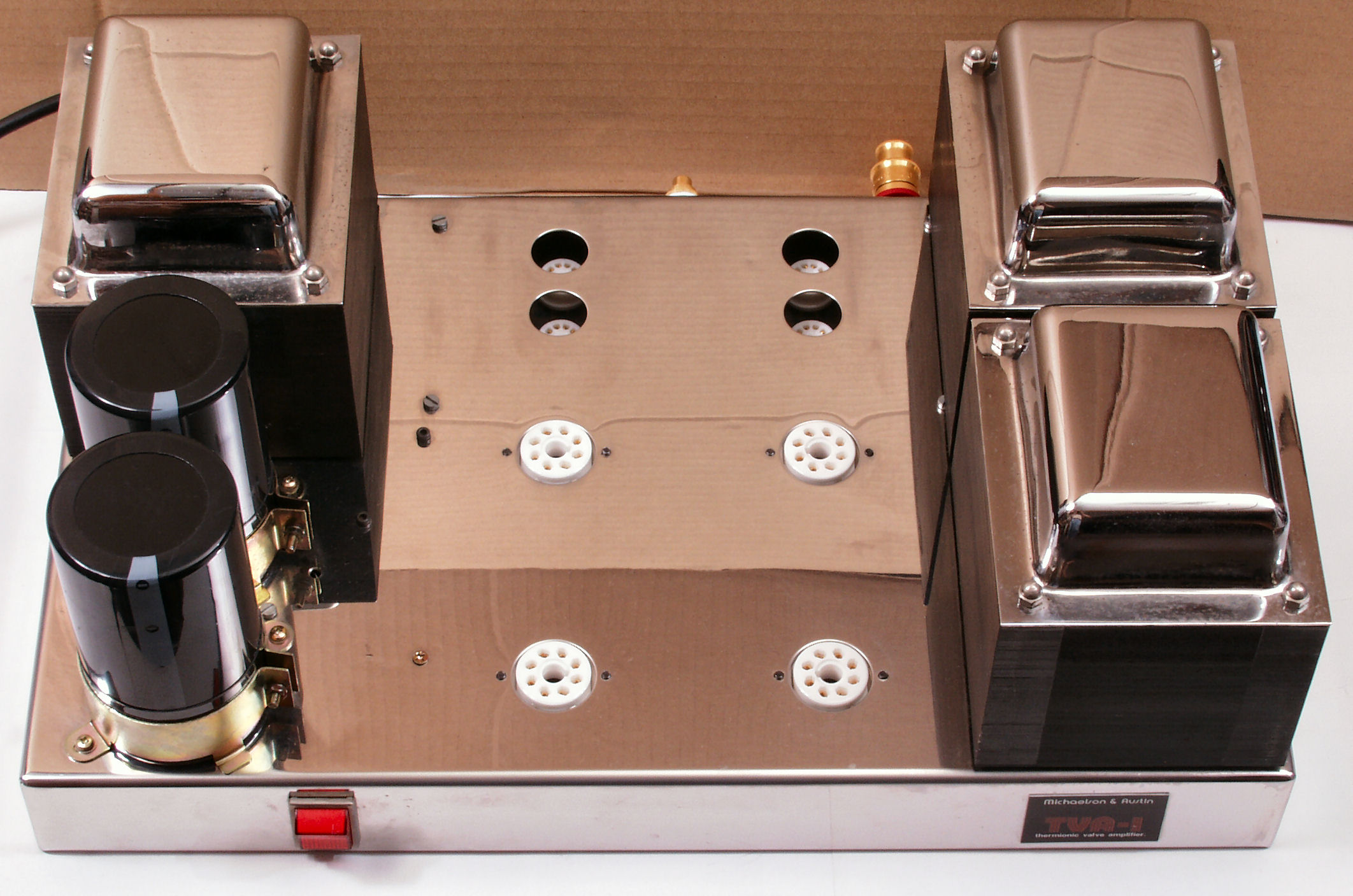

Ｃ−９Ａ．　修理前　完成　上から見る

Ｃ−９Ｂ．　修理後　完成　上から見る

Ｃ−９Ｃ．　修理前　下から見る

Ｃ−９Ｄ．　修理後　下から見る

Ｃ−９Ｅ．　完成　前上から見る

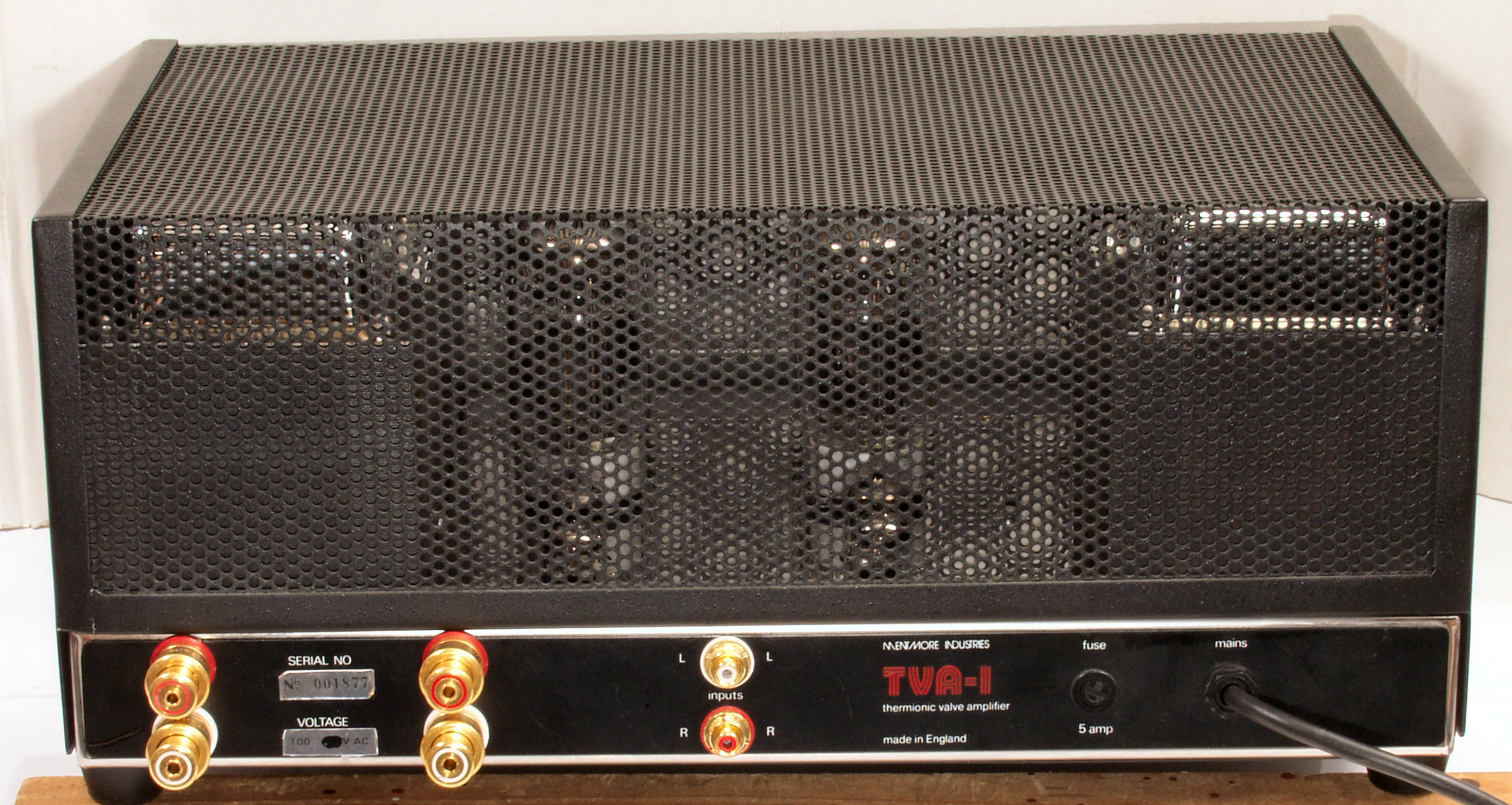

Ｃ−９Ｆ．　完成　後上から見る

Ｃ−Ａ．　電解コンデンサー保護のため、遮熱板を付けると良い、厚紙にアルミホイールを貼っただけ

Ｅ．　調整・測定 Ｅ−１．　出力・歪み率測定・調整 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、ＳＰ出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側ＳＰ出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝ＳＰ出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側ＳＰ出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝ＳＰ出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝ＳＰ出力電圧測定ＲＬは切り替えて測定

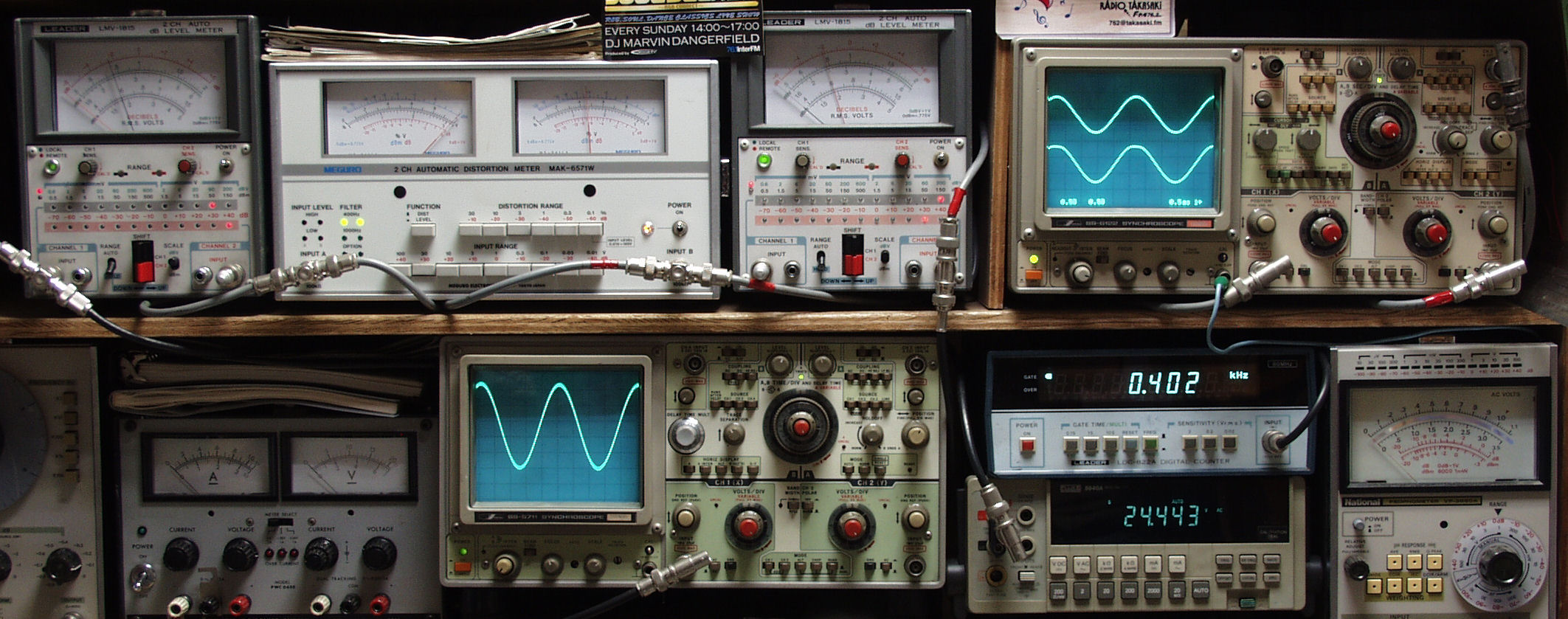

Ｅ−２Ａ．　ＳＰ出力２４．６Ｖ＝７５Ｗ　歪み率＝3％　　１０００ＨＺ

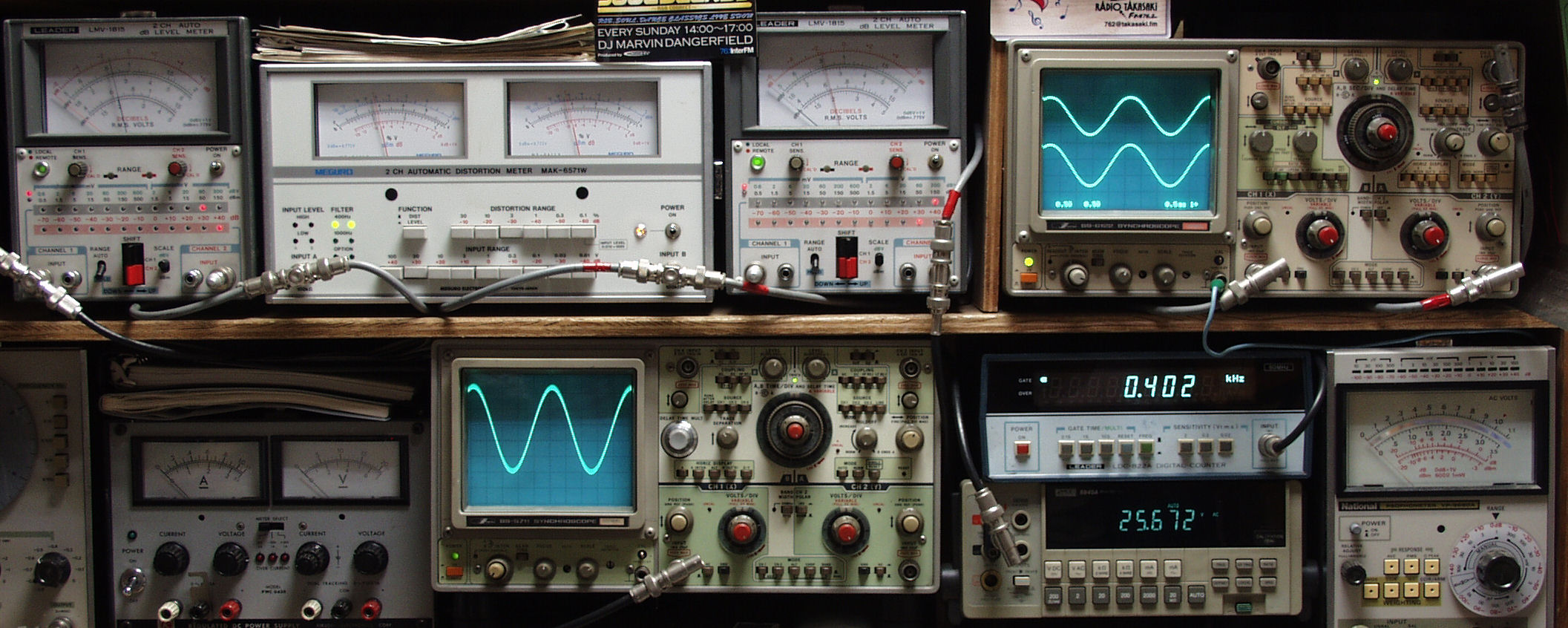

Ｅ−２Ｂ．　ＳＰ出力２４．４Ｖ＝７５Ｗ　歪み率＝３％　　４００ＨＺ

Ｅ−３Ａ．　手持真空管使用　ＳＰ出力２５Ｖ＝７８Ｗ　歪み率＝１．５％　　１０００ＨＺ

Ｅ−３Ｂ．　手持真空管使用　ＳＰ出力２５Ｖ＝７８Ｗ　歪み率＝１．５％　　４００ＨＺ

Ｅ−４．　残留雑音　０．８ｍＶ（１０００ｍＶ＝１Ｖ） 　　　　　　　初段がECC83（12AX7）差動プッシュプルです。共通カソードになっていて、差動回路として動作します。 　　　　　　　よって、ヒーターからのハム・ノイズの影響が有りますので、出来るだけ、ヒーター・カソード間の絶縁特性の良い物を 　　　　　　　選別して、使用してください 　　　　　　　トランスレス真空管TVが全盛の時代には、良い製品が沢山製作されましたが、 　　　　　　　現在ではその様な需要が有りませんので、選別で探すしか方法が有りません。

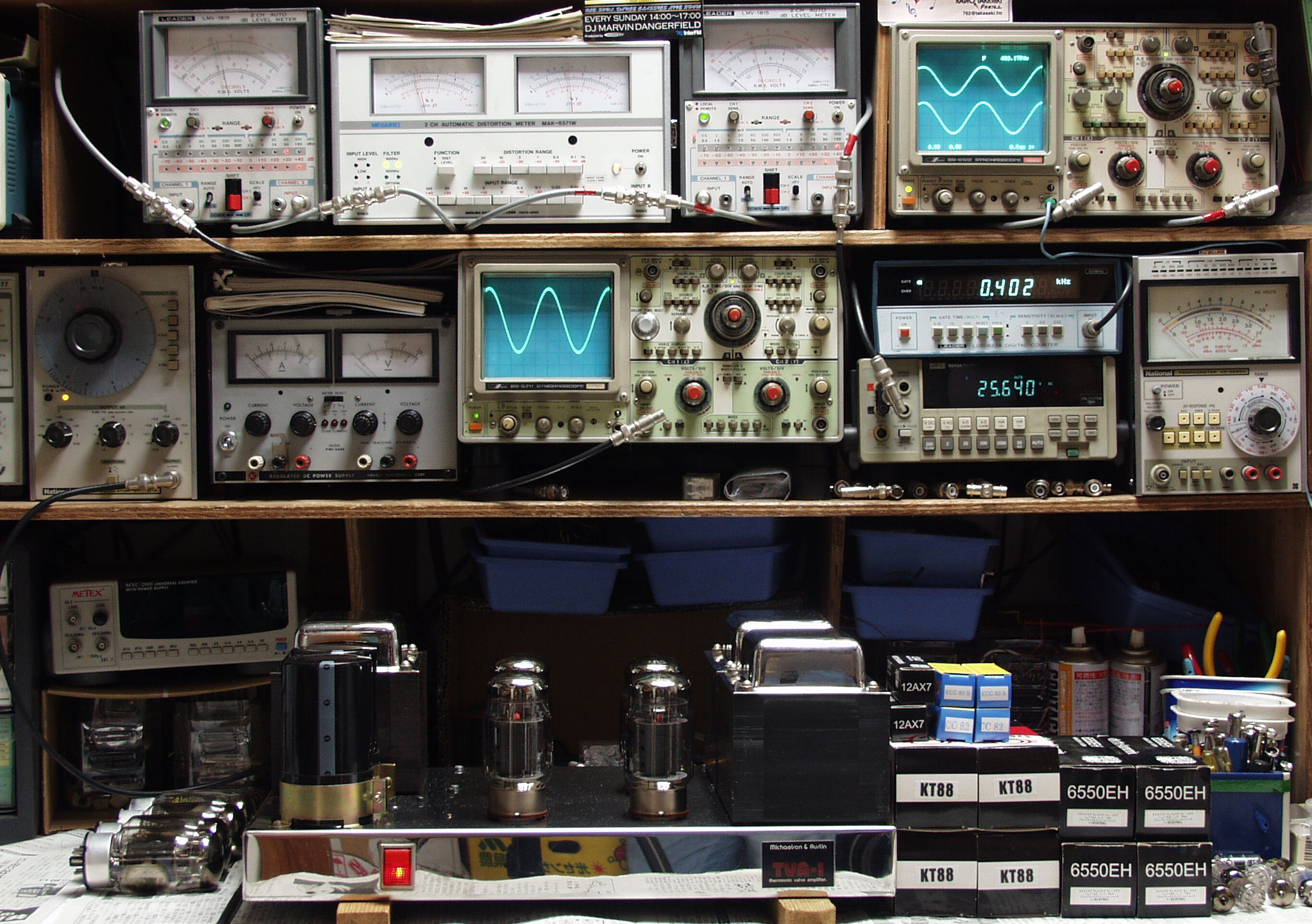

Ｅ−５．　　完成
