突入電流（ラッシュ・カーレント）の抑制
電源のコード等、電源回路の抵抗を無くすと、電源を投入時、２次回路に接続してある大型電解コンデンサーは、抵抗が「０」オームに等しいので、２次回路に大電流がながれ、トランスや、整流器、電源投入ＳＷ、大型電解コンデンサー自身にも悪影響を与える。　電源ＳＷや温度保護のサーミスターが入っている場合、これを取り除き、リレー接点に置き換えるだけで、電源コード交換の数１０倍になる事が多い 　真空管ＡＭＰでも、ヒーターが暖まらない（電子が生まれない）内に、高電圧が各回路に掛かるため、コンデンサーが通常使用状態の電圧より、はるかに高い電圧にさらされる。　最近の高級真空管ＡＭＰは高圧回路にも、大きな容量のコンデンサーを使用しているので、この抑制回路が組み込まれているものが多い 　原理は、簡単です。　電源投入時に、抵抗を直列にいれ、ＡＭＰにかかる電圧を低くするのです。　１定時間経過後、直列抵抗を取り除きます。
１−Ａ．　電源SWの改良例　（Musical Fidelity Ａ−1000 ） 　　　　　　　　　　　　　　　　　修理前、この小さなSWでメインＡＭＰの電源線の両方を「ON＝入り」「OFF＝切り」していた 　　　　　　　　　　　　　　　　　＜＜詳細はこちら参照＞＞
１−Ｂ．　電源SWの改良例　遅延リレー組み込み　（Musical Fidelity Ａ−1000 ）　＜＜詳細はこちら参照＞＞ 　　　　　　　　　　　　　　　　　電源部にリレーを２個新設＝真ん中下に見える物 　　　　　　　　　　　　　　　　　トロイダル・トランスを使用しているので、「２段階（steps）」に電源を投入する 　　　　　　　　　　　　　　　　　上右＝新設した制御用電源部　右端＝ラッシュ・カーレント（突入電流）防止用セメント抵抗
１−C．　電源SWの改良例　遅延リレー組み込み　（Musical Fidelity Ａ−1000　２台目 ）　＜＜詳細はこちら参照＞＞ 　　　　　　　　　　　　　　　　　電源部にリレーを２個新設＝真ん中下に見える物 　　　　　　　　　　　　　　　　　トロイダル・トランスを使用しているので、「２段階（steps）」に電源を投入する 　　　　　　　　　　　　　　　　　右端＝ラッシュ・カーレント（突入電流）防止用セメント抵抗
２−Ａ．　電源投入リレーに遅延回路組み込（　Ｊｕｌｉｕｓ　Ｆｕｔｔｅｒ　Ｍａｎ　ＯＴＬ　ＡＭＰ） 　　　　　　　　　　　　　　左＝ラッシュ・カーレント（突入電流）で焼けたリレーの可動接点　右＝焼けた電源投入リレーの固定接点 　　　　　　　　　　　　　　　　　＜＜詳細はこちら参照＞＞
２−Ｂ．　増設した遅延回路、その下に電源１次投入リレー　　＜＜詳細はこちら参照＞＞

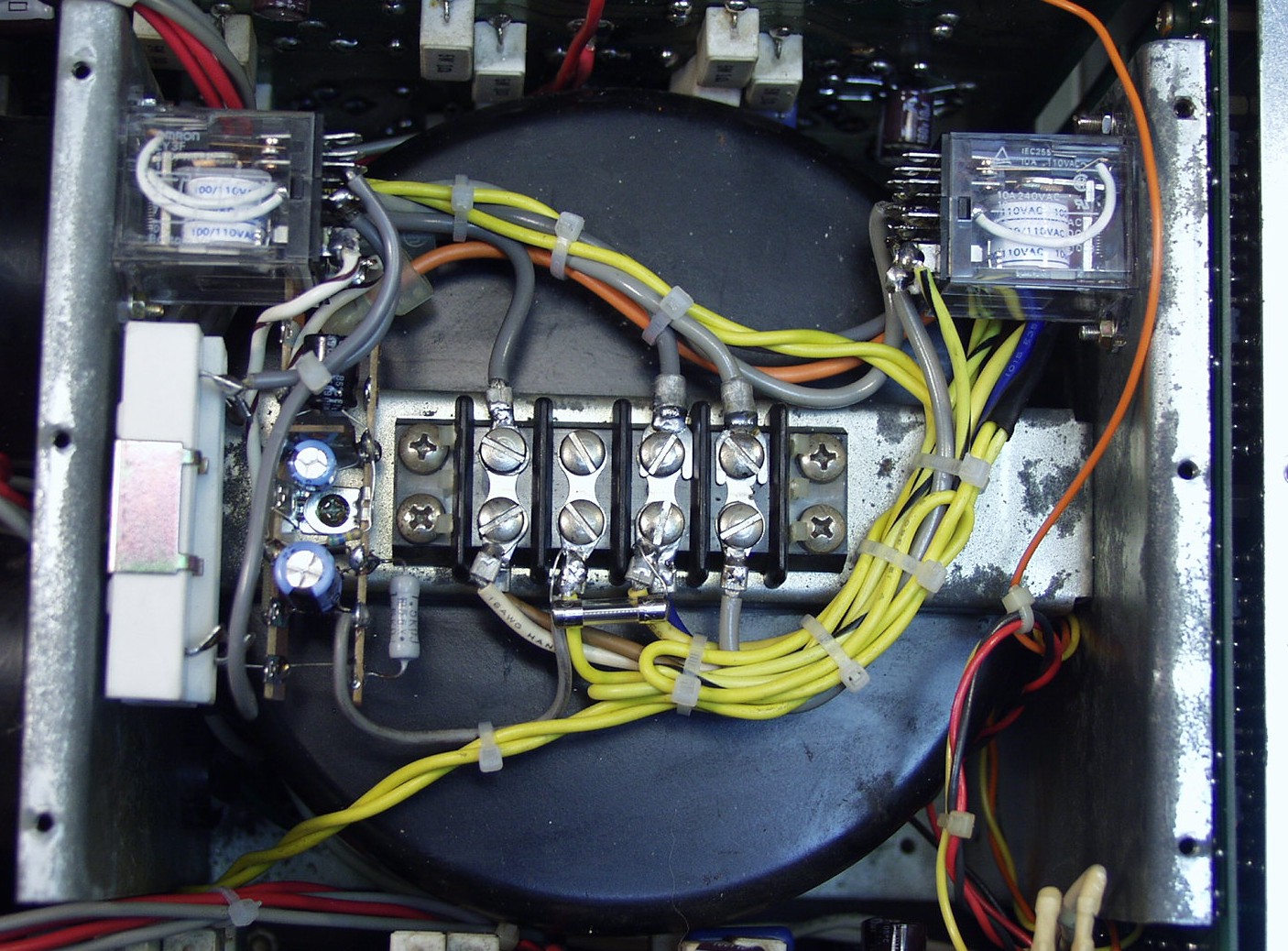

３．　電源投入リレー＋遅延回路組み込（ＳＡＥ　Ａ１００１） 　　　　　　　　　　　　　　　　　　　　　　　　＜＜詳細はこちら参照＞＞

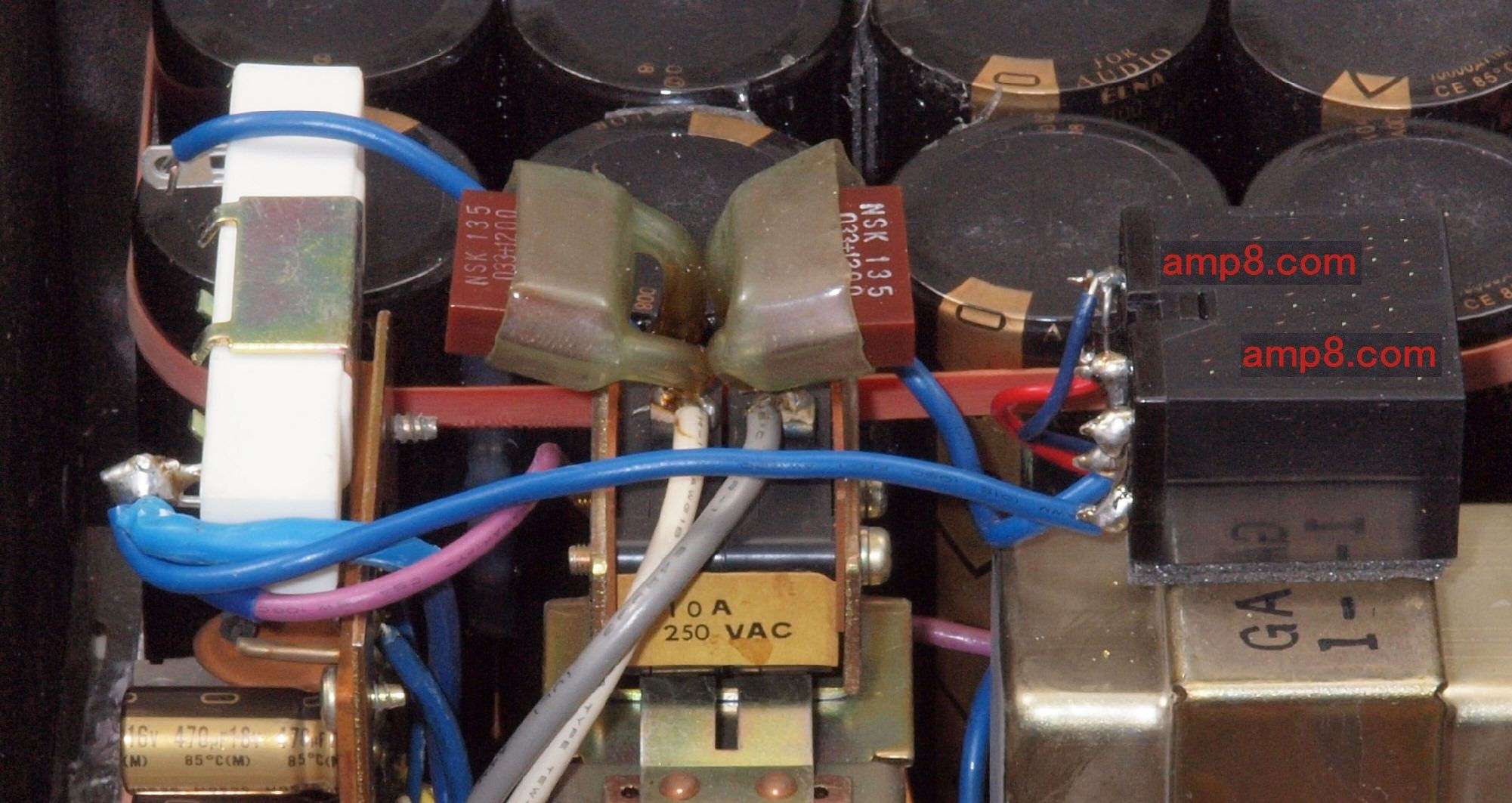

４．　電源投入リレー＋遅延回路組み込（ＳＡＥ　ＭＡＫ２６００） 　　　　　　　　　　　　　　　　　　　　　　　　＜＜詳細はこちら参照＞＞
５−Ａ．　真空管ＡＭＰの場合（Ｍｃｉｎｔｏｓｈ　ＭＣ２７５） 　　　　　　高い遅延回路を使わず、サーミスターを使用した例その１　上の真ん中の黒い丸２個 　　　　　　完全に抵抗が０オームには成らないが、費用は１／１００位なので、メーカーは採用する 　　　　　　安い機器では無いのだから、本来は遅延リレーを採用すべき？
５−Ｂ．　高い遅延回路を使わず、サーミスターを使用した例その２　上の真ん中の黒い丸２個
５−Ｃ．　高い遅延回路を使わず、サーミスターを使用した例　拡大 　　　　　　約１〜３オームの抵抗が、トランスの１００Ｖ回路に入っているのと同じです。 　　　　　　電源コードを替えても０．０＊のオーダーが変化するくらい。比較に成らない大きさです

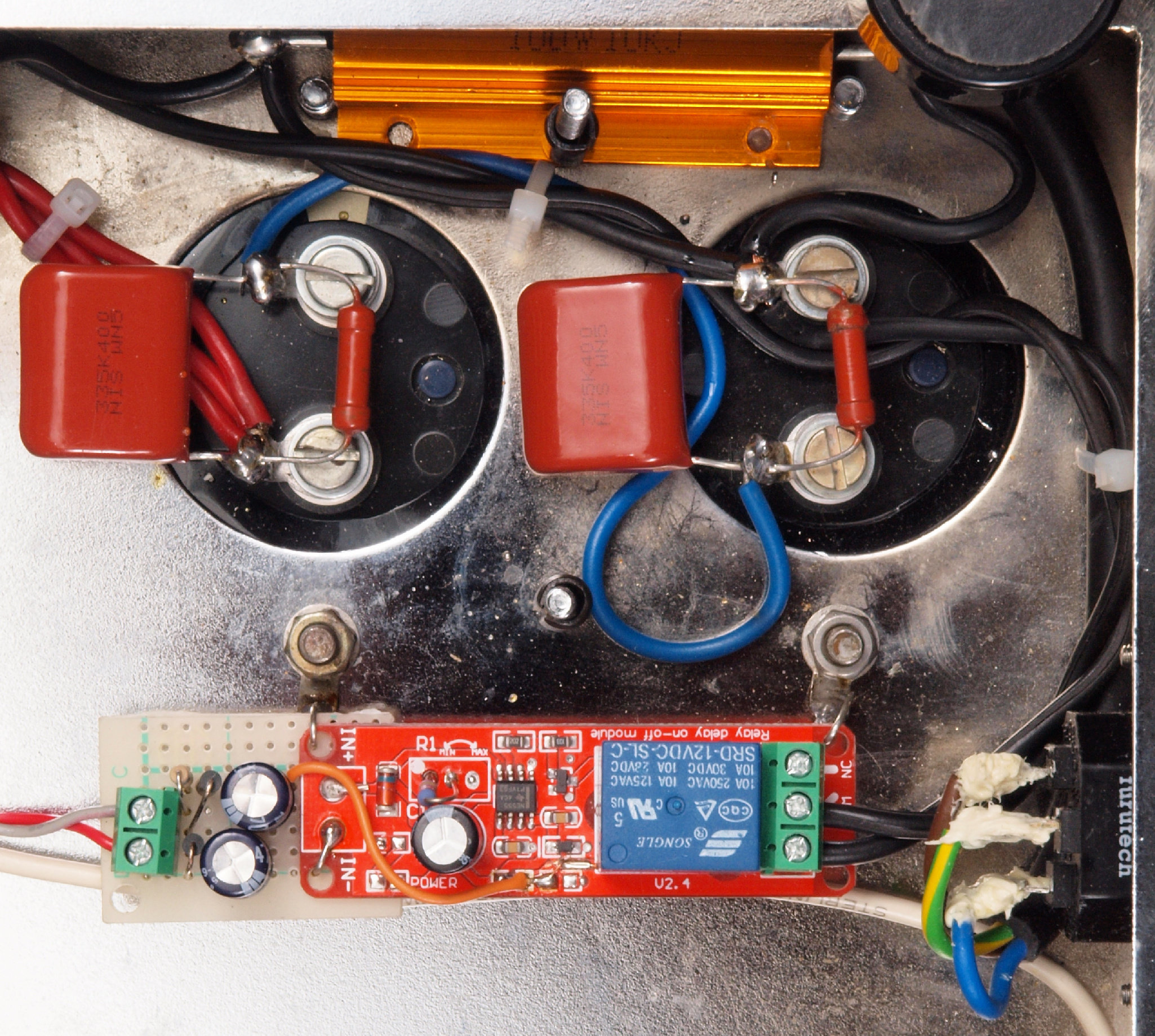

６−Ａ．　真空管ＡＭＰの場合２（Ｍｉｃｈａｅｌｓｏｎ　＆　Ａｕｓｔｉｎ　ＴＶＡ−１） 　　　　　　　　　　高圧倍電圧回路のコンデンサー容量を増強したので、新規に組み込み　　＜＜詳細はこちら参照＞＞

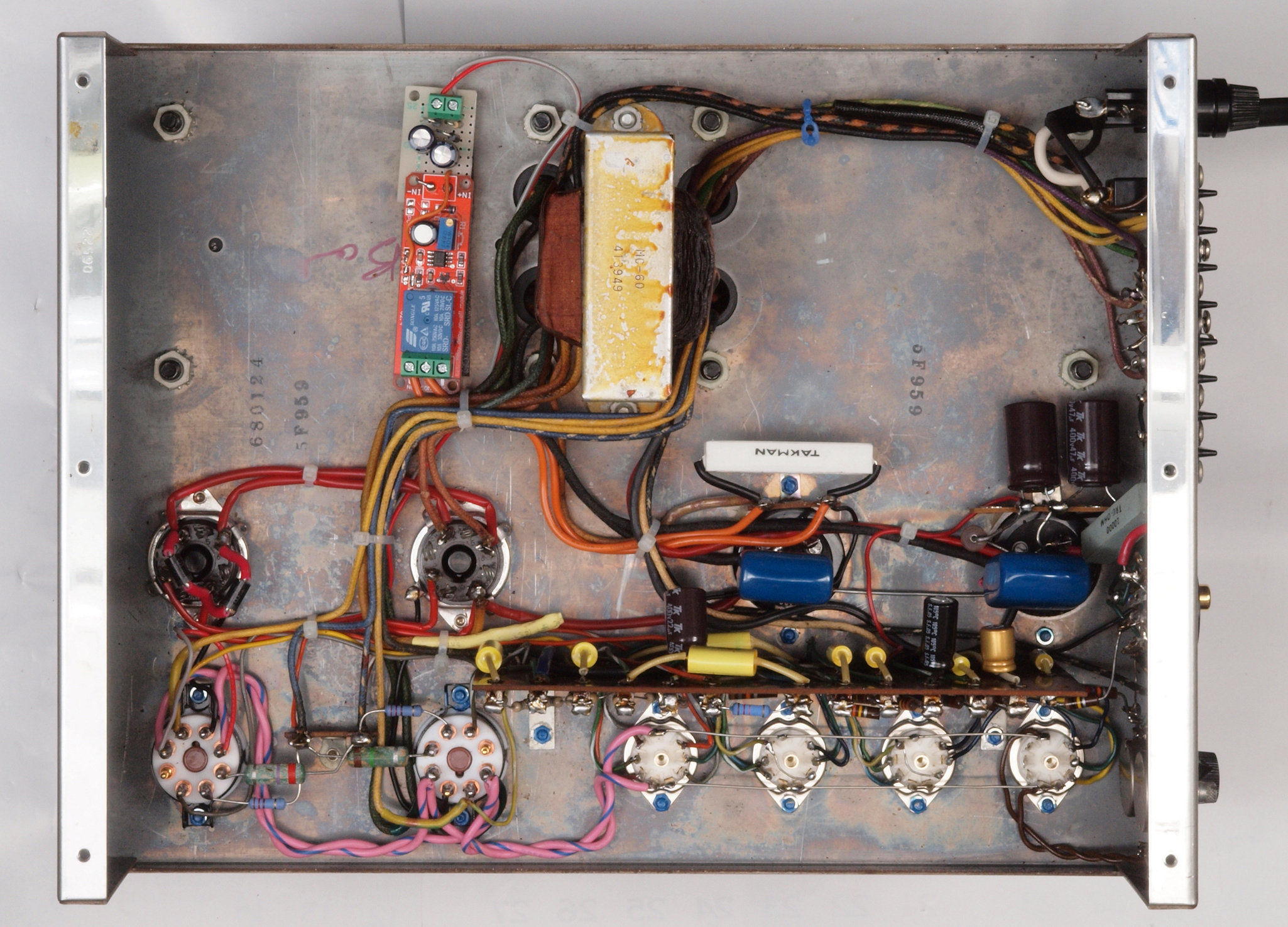

７−Ａ．　高圧倍電圧回路のコンデンサー容量を増強したので、新規に組み込み　　＜＜詳細はこちら参照＞＞

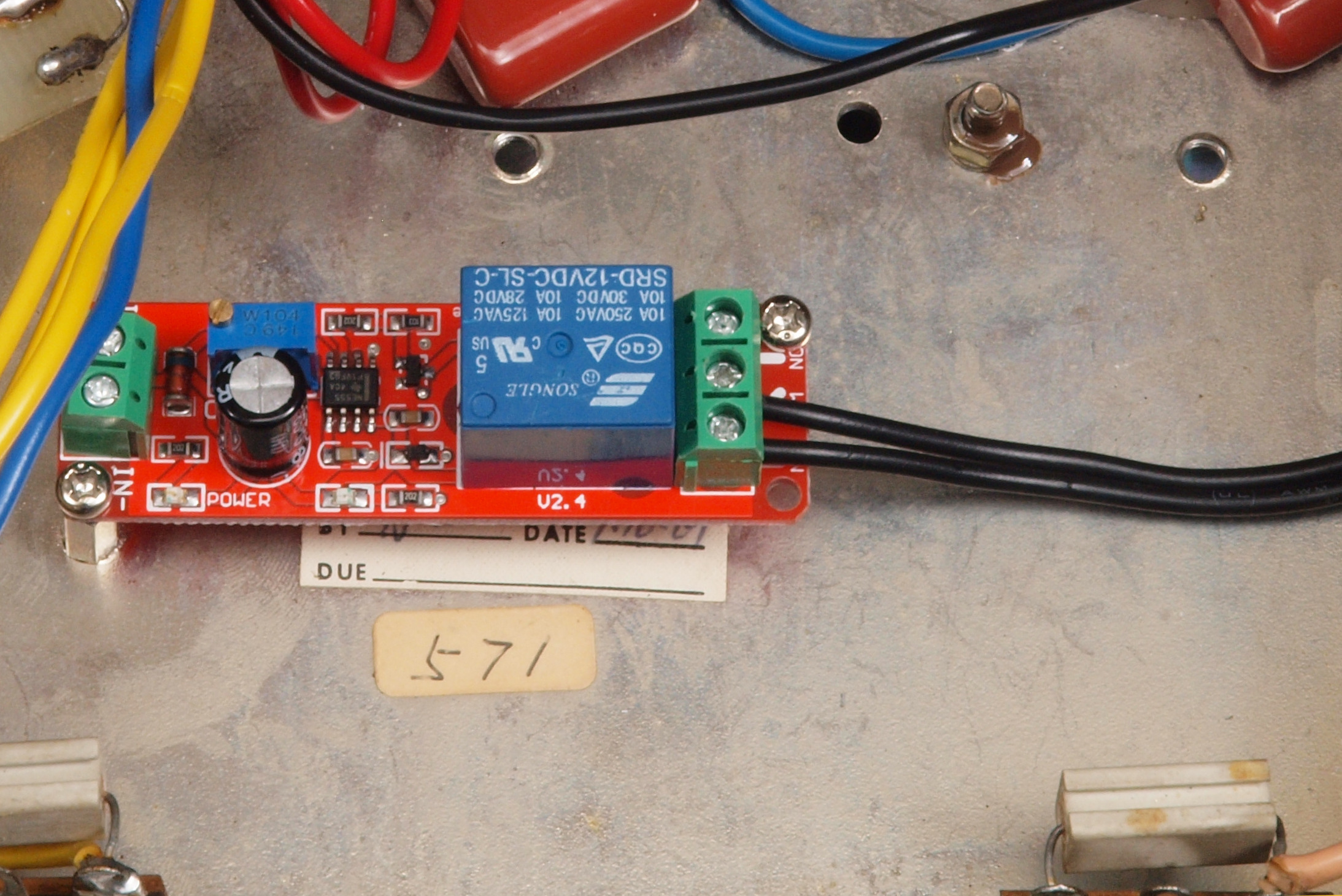

７−Ｂ．　高圧電圧回路のコンデンサー容量を増強したので、新規に組み込み　＜＜詳細はこちら参照＞＞
