Musical Fidelity A-1000 修理記録
平成15年6月9日到着  7月2日完成
このAMPはSP接続リレーが装備されておりません。
電源入/切り時にSPに直流が流れます、ネットワークを装備していないSPを接続する時は、十分注意してください
A. 修理前の状況
  • 電源が入らず。

B. 原因。
  • 整流器短絡。

C. 修理状況
  • 電源基板修理。
    メインAMPの修理。
    プリAMPの修理。
    電源SW入切改造、リレーによる電源入り切り、およびラッシュカーレント抑制回路新設。
    配線手直し、補強。
    経年劣化による各部ハンダ補正。

D. 使用部品
  • 整流器                    3個。
    抵抗                     4個。
    TR(トランジスター)            2個。
    電解コンデンサー             46個。
    リレー新設                  2個。
    リレー交換                  1個。
    ブロック電解コンデンサー        8個。

E. 調整・測定

F. 修理費。  110,000円   オーバーホール修理


S. MusicalFidelity A−1000. の仕様(マニアル・カタログより)

A. 修理前の状況
A1. 修理前 電源部上から見る。
          せっかく高いトロイダルトランスを使用しているのに、ラッシュカーレント防止抵抗が入れてある。
          しかも巻き線はRL共通。
A2. 修理前 電源部のラッシュカーレントを防ぐ抵抗が焼損
A3. 修理前 電源部の抵抗が焼損の飛沫跡
A4. 修理前 上から見る
C. 修理状況
C1A. 修理前 電源部上から見る
C1B. 修理・改造後 電源部上から見る、リレーによる電源入り切り、およびラシュカレント抑制回路新設
               電源部にリレーを2個新設=真ん中下に見える物
               トロイダル・トランスを使用しているので、「2段階(steps)」に電源を投入する
               上右=新設した制御用電源部。 右端=ラッシュ・カーレント(突入電流)防止用セメント抵抗
C2A. 修理前 R整流基板 真ん中の整流器が短絡
           ここにも抵抗が入っている
C2A2.整流器比較 中2個=付いていた400V25A 両端=交換する物800V35A
C2B. 修理後 R整流基板 電解コンデンサー4個、整流ダイオード・ブリッジ交換
C2C. 修理前 R整流基板裏
C2D. 修理後 R整流基板裏 コンデンサーの足が細いので錫メッキ線を巻いて半田する
C2D−2. 修理(半田補正)後 R整流基板裏、 全ての半田をやり直す。
C2E. 修理前 L整流基板
           ここにも抵抗が入っている
C2F. 修理後 L整流基板 電解コンデンサー4個、整流ダイオード・ブリッジ交換
C2G. 修理前 L整流基板裏
C2H. 修理(半田補正)後 L整流基板裏、 全ての半田をやり直す。
C3A. 修理前 RメインAMP基板
C3B. 修理後 RメインAMP基板   電解コンデンサー8個交換
C3C. 修理前 RメインAMP基板裏
C3D. 修理(半田補正)後 RメインAMP基板裏、 全ての半田をやり直す。
C3E. 修理前 LメインAMP基板
C3F. 修理後 LメインAMP基板  電解コンデンサー8個交換
C3G. 修理前 LメインAMP基板裏
C3H. 修理(半田補正)後 LメインAMP基板裏、 全ての半田をやり直す。
C4A. 修理前 プリ基板
C4B. 修理後 プリ基板  電解コンデンサー29個、リレー1個、フイルムコンデンサー10個交換
C4C. 修理前 プリ基板裏
C4D. 修理(半田補正)後 プリ基板裏、 全ての半田をやり直す。
C5A. 修理前 電源SW
          何とメインAMPの供給電圧を入切している、プリAMPの電源は入りっぱなし!
          改造後、このSWはリレーの入り切りのみ
C4B. 修理後 電源SW周り配線
C5A. 修理前 上から見る
C5B. 修理後 上から見る
C6. 交換部品
E. 調整
E1. 出力/歪み測定・調整

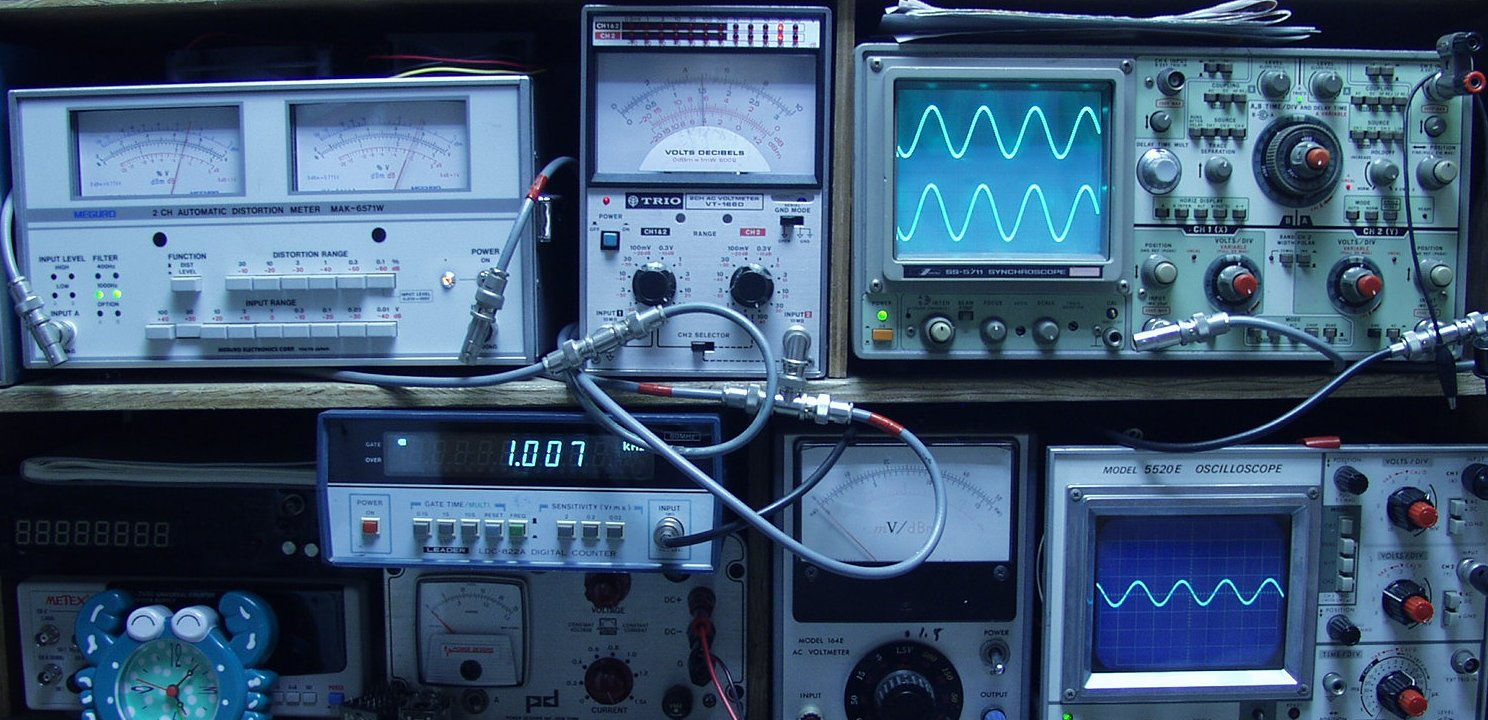

E2A. SP出力 15V=28W 0.08%歪み率 AUX入力 1000HZ
E2B. SP出力 15V=28W 0.09%歪み率 AUX入力 400HZ

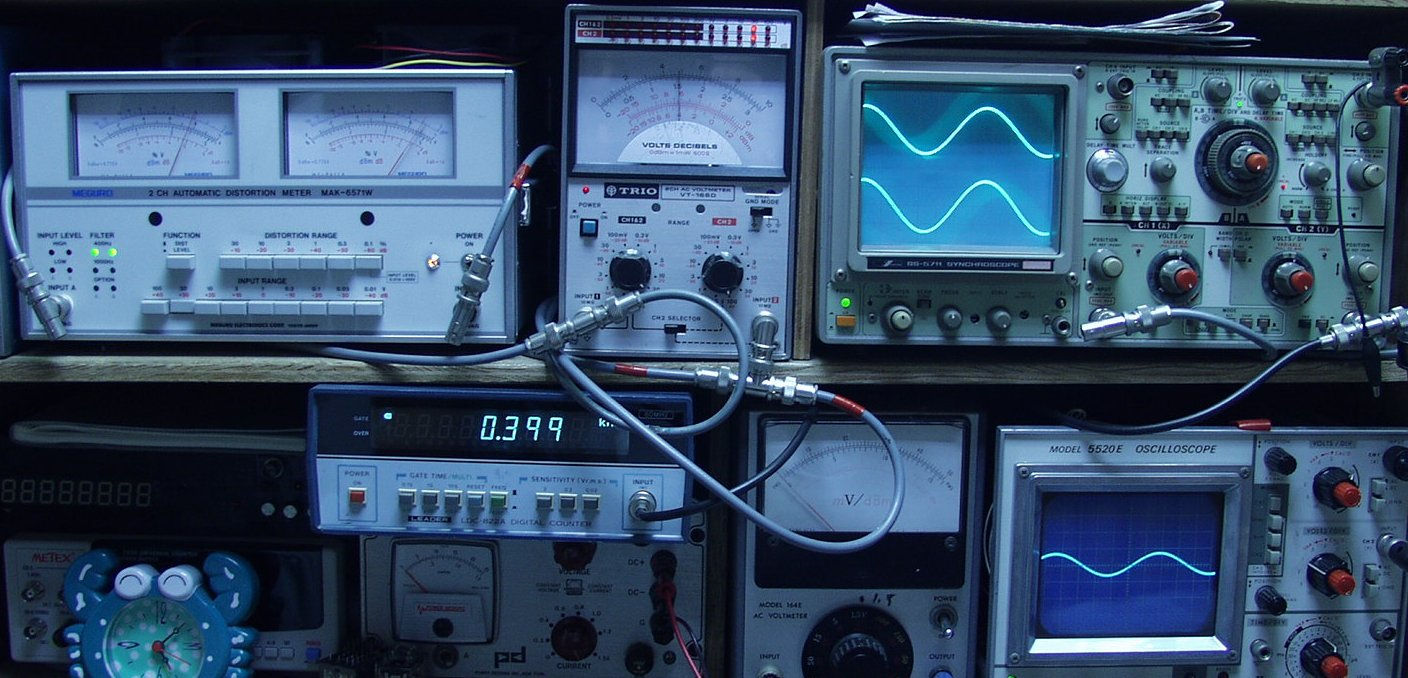

E3A. SP出力 15V=28W 0.07%歪み率 MM入力 1000HZ
E3B. SP出力 15V=28W 0.09%歪み率 MM入力 400HZ
E5. 完成 24時間エージング
S. MusicalFidelity A−1000. の仕様(マニアル・カタログより)
型式 プリメインアンプ Musical Fidelity A1000、A1000B
A1000A=ミュージカルフィデリティー社創立10周年特別生産モデル
定格出力 50W+50W(8Ω)
入力感度/インピーダンス Phono MC= 0.6mV/120Ω
Phono MM= 8mV/47kΩ
CD、Tuner、Aux、Tape= 350mV/47kΩ
再生帯域 21Hz〜21kHz ±1dB
RIAA偏差 ±0.7dB以下
高調波歪率(20Hz〜20kHz) 0.5%以下
SN比 Phono MC= 60dB以上
Phono MM= 75dB以上
CD、Tuner、Aux、Tape= 90dB
クロストーク 85dB以上
電源電圧 100/120/220/240V対応、 50/60Hz
消費電力 215W(連続)
外形寸法 本体=幅483×高さ120×奥行350mm
電源=幅195×高さ120×奥行340mm
重量 本体=11.6kg
電源=8.2kg
価格 1993年発売、\650,000→¥580,000、
