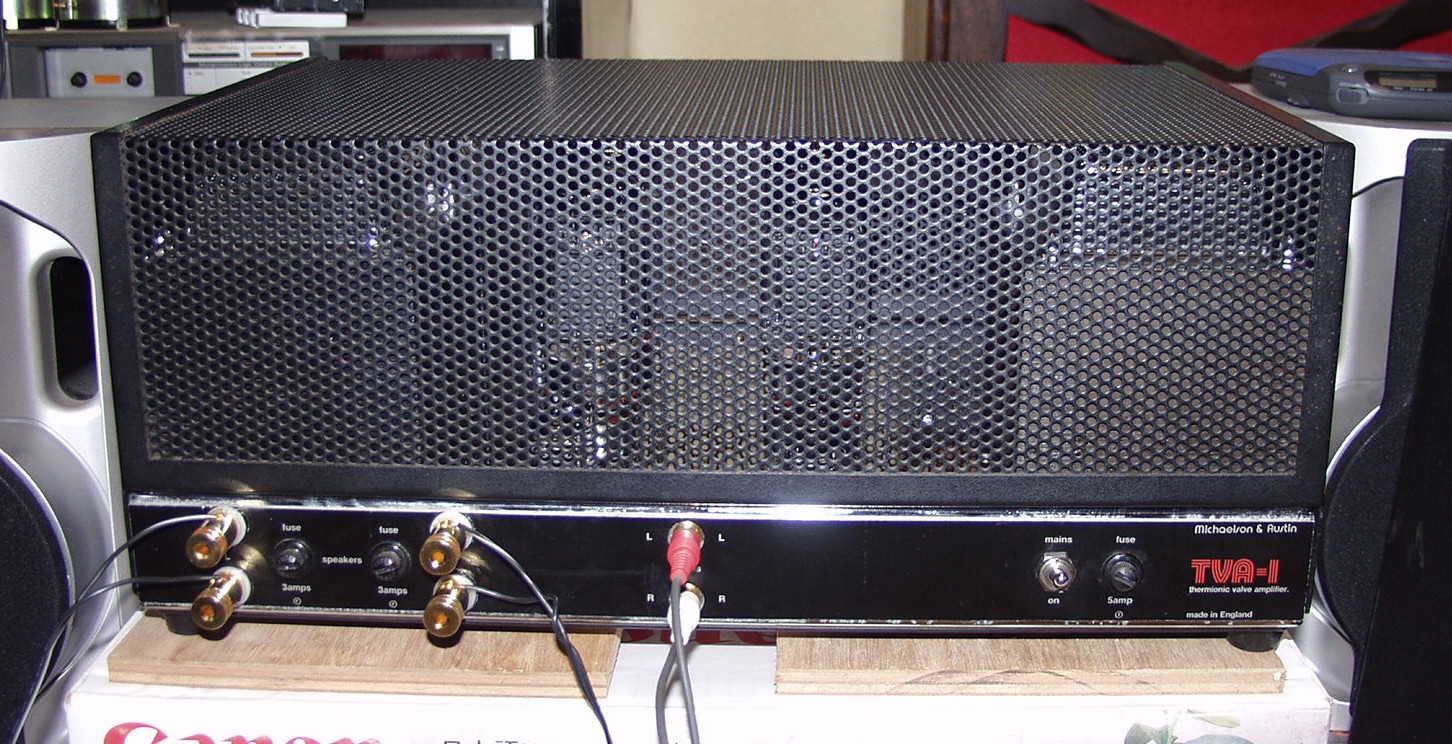

Michaelson & Austin TVA−1 3台目修理
寸評
  • 音を聞くと、初めTR(トランジスター)AMPと思わせる、これ真空管AMPと疑う!
    この巨大(強力)なトランスがその原動力でしょう
    マッキンのMC60/275の「サンドイッチ巻き+カソード帰還」による、高域の歪みの軽減の音とは対照的な、
    力強いく荒々しい低音の音が光ります
    真空管AMPの中では、一度は聞きたい機種です
平成15年8月9日到着   10月1日完成
A. 修理前の状況
  • 歪み多し

B. 原因
  • 経年変化による、コンデンサーの容量抜け

C. 修理状況
  • 終段(KT−88)、前段MT管ソケット交換
    フイルムコンデンサー交換
    電解コンデンサー増量・交換
    配線手直し、補強
    整流ダイオード交換
    SP端子交換
    RCA端子交換
    高圧電解コンデンサー増量・交換
    電源投入による突入電流抑制回路組み込み

D. 使用部品
  • フイルムコンデンサー             9個
    USソケット                    4個
    MTソケット                    4個
    電解コンデンサー               10個
    抵抗                         個
    整流ダイオード                 5個
    半固定VR                    4個
    SP端子                      4個
    RCA端子                     2個
    高圧電解コンデンサー             2本
    電流抑制回路(リレー2個他)
    KT−88(支給品)                4本

E. 調整・測定

  • F. 修理費  85,000円   お馴染み様価格、 オーバーホール修理。
                          但し、真空管は別途です。

S. Michaelson & Austin TVA−1 の仕様(マニアルより)

A. 修理前の状況
A1A. 修理前の点検、 上から見る
A1B. 修理前の点検、 下から見る

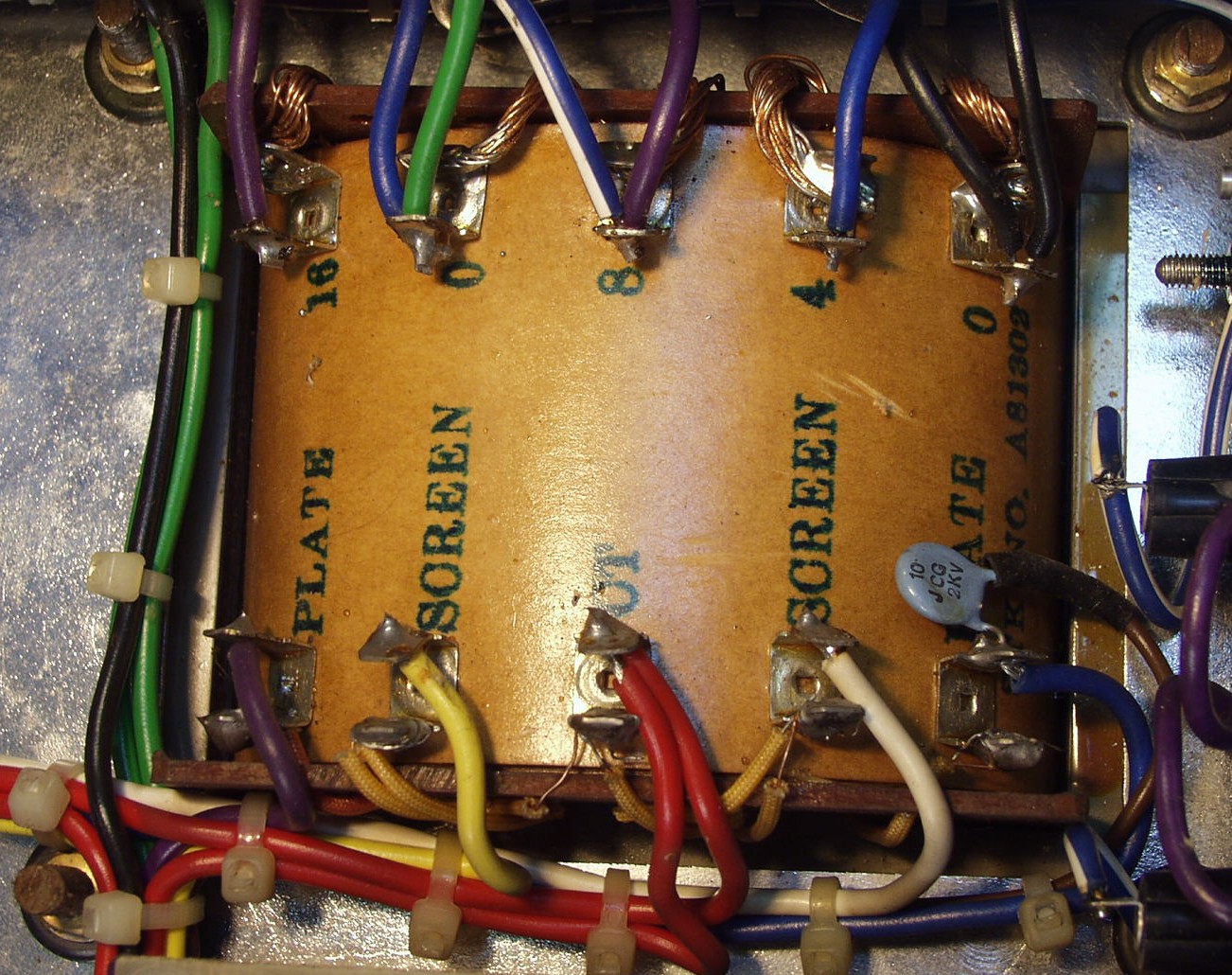

A2A. 修理前の点検、 改良された出力トランス 2次巻き線は細い線を並列で使用

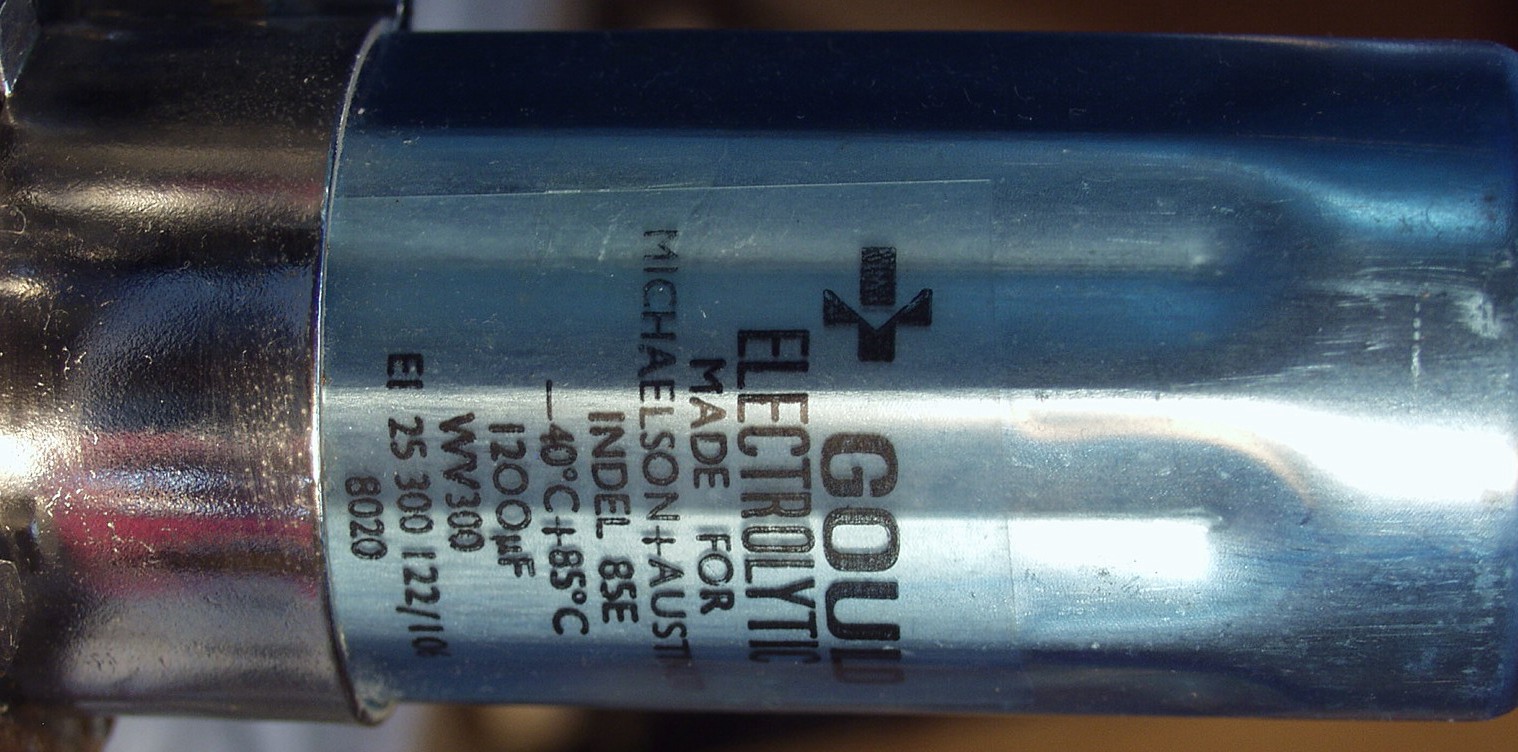

A2B. 修理前の点検、 高圧電解コンデンサーは300WV/1200μ2本カスケード

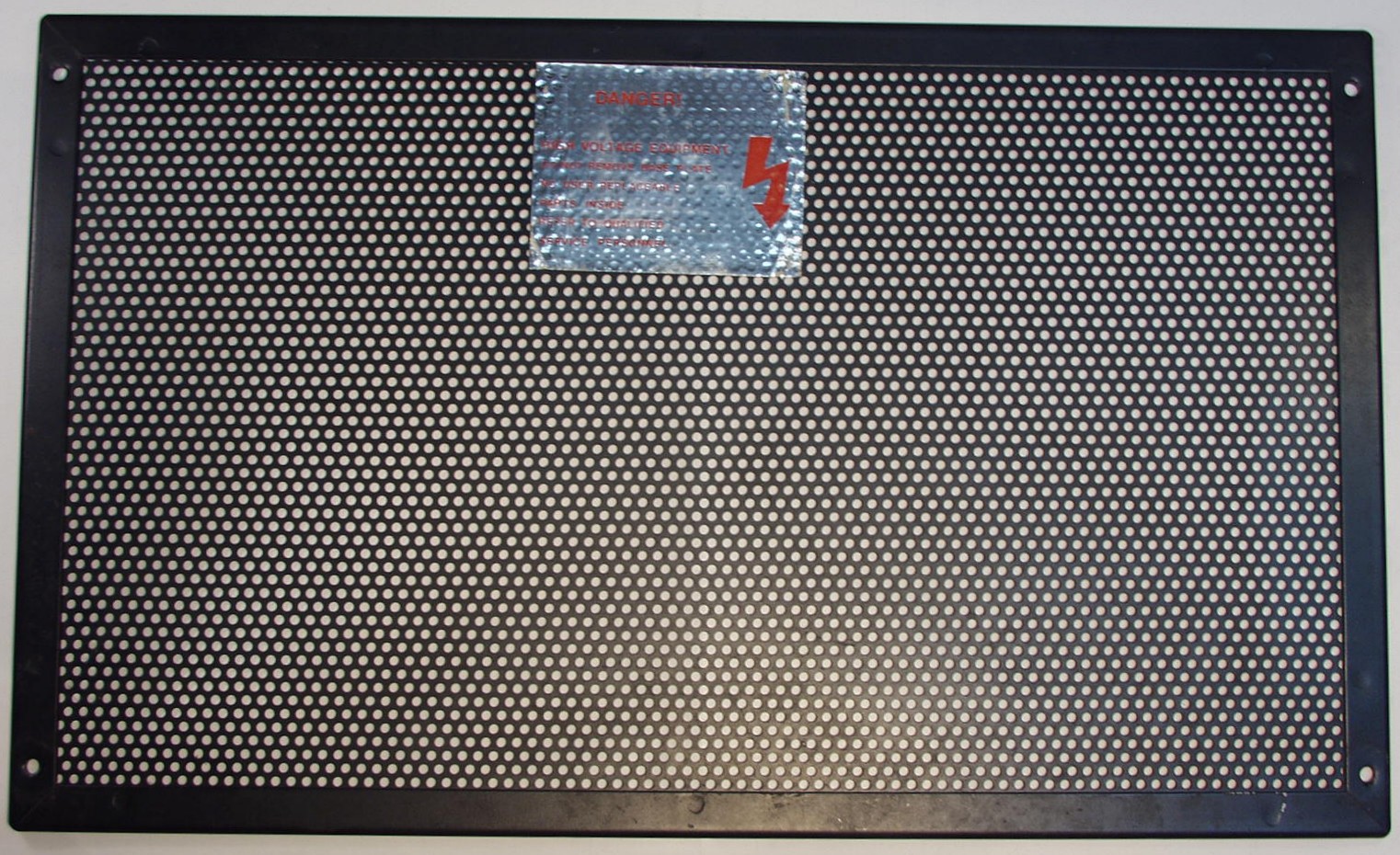

A3. 修理前の点検、 放熱の為、メッシュになった底板

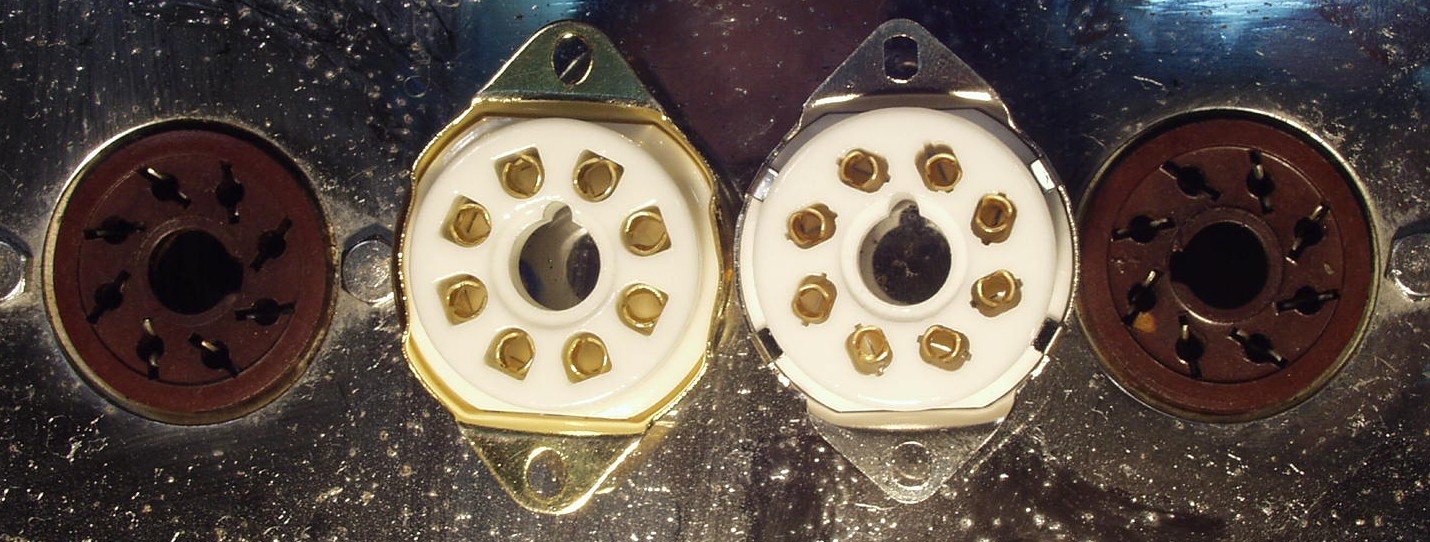

A4. 修理前の点検、 KT−88のソケット比較 中=交換するステアタイト製、両側=古いモールド製

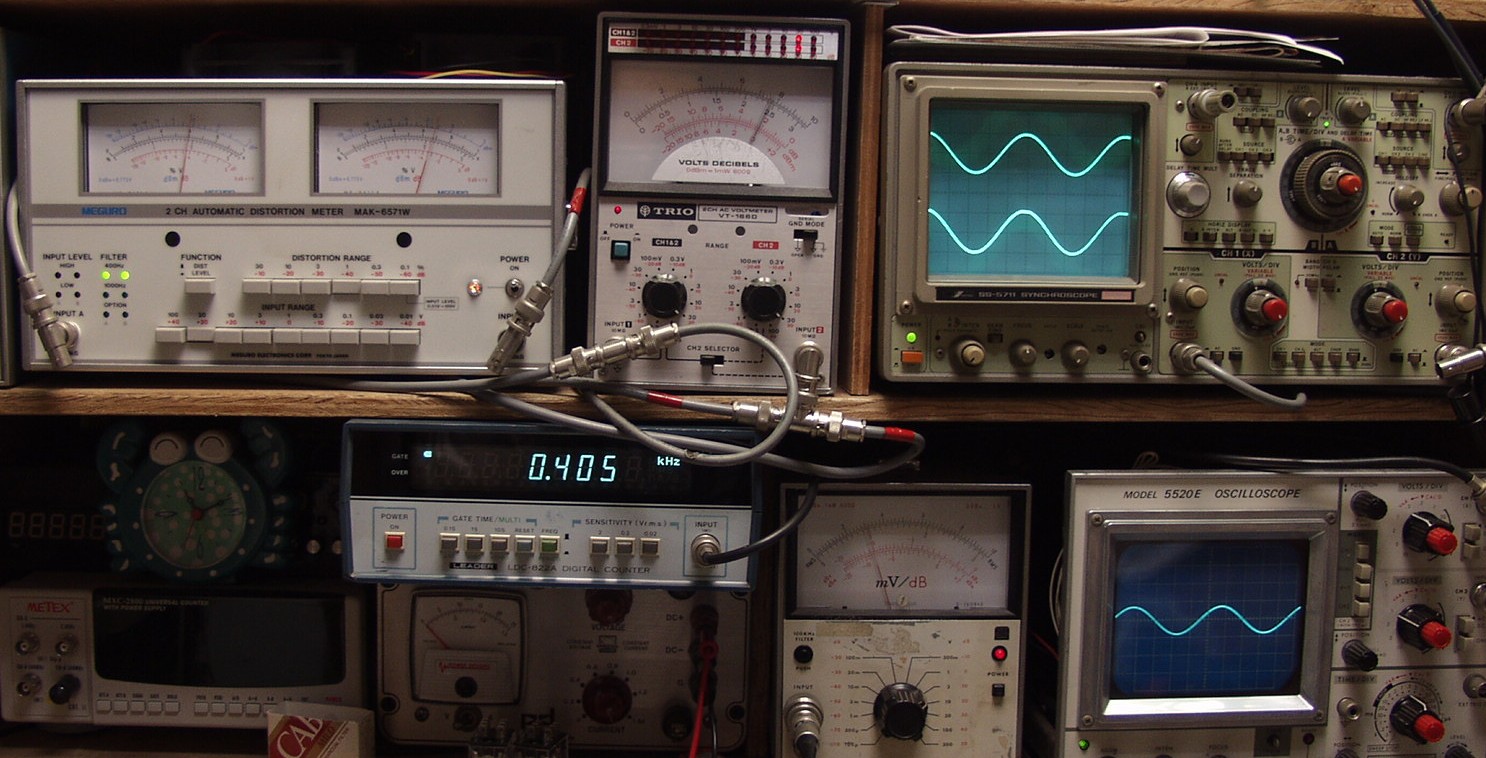

A5. 修理前の点検、 応急処置で出力・歪み測定
     R側=20V=50W 歪み率=1.5% 400HZ
     L側=16V=32W 歪み率=3% 400HZ

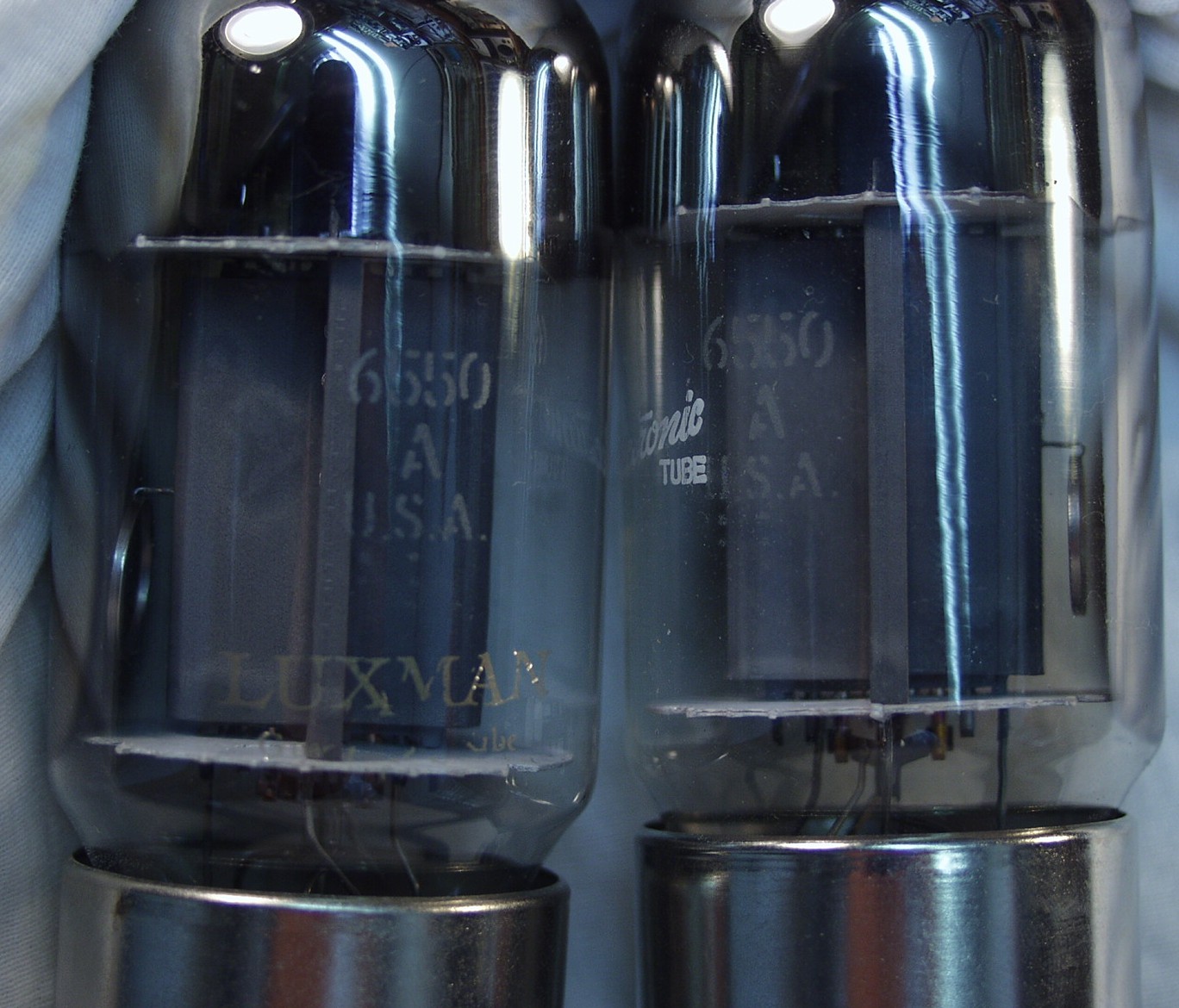

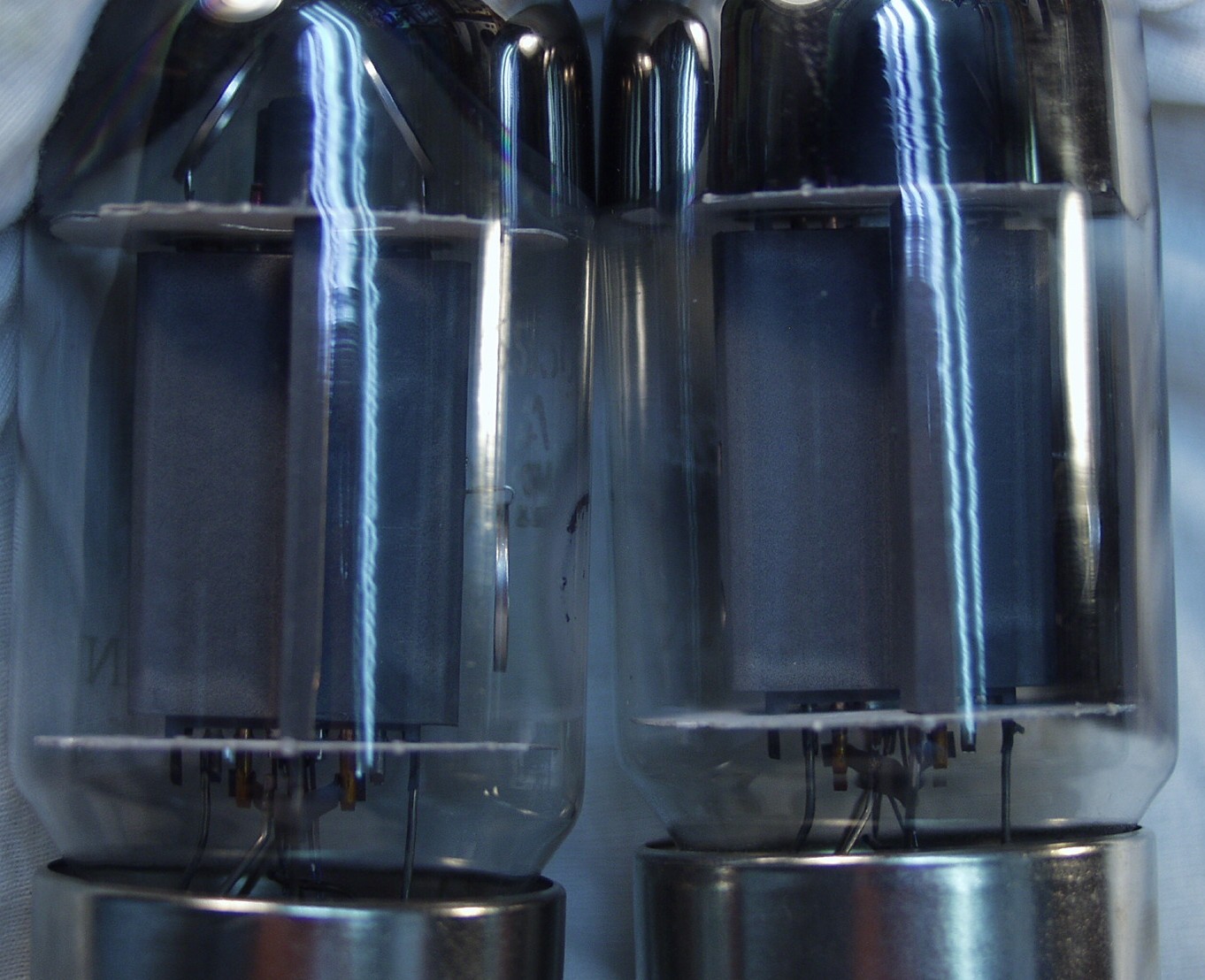

A6A. 修理前の点検、 使われていた終段6550A R側 プレートの色が異なる。 過大電流で赤熱するとこの様になる
A6B. 修理前の点検、 使われていた終段6550A L側 プレートの色が異なる。 過大電流で赤熱するとこの様になる
C. 修理状況

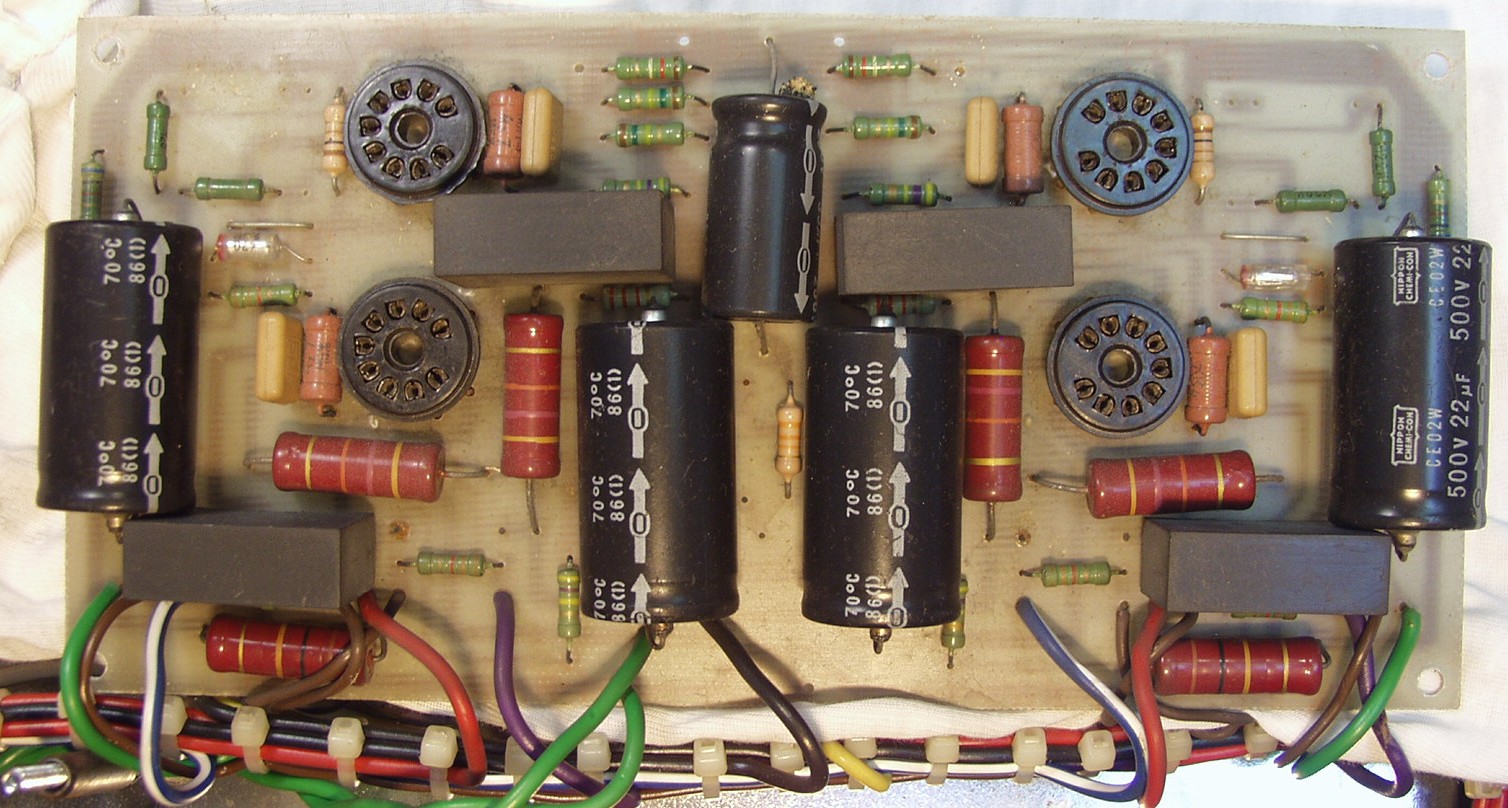

C1A. 修理前 前段AMP基板

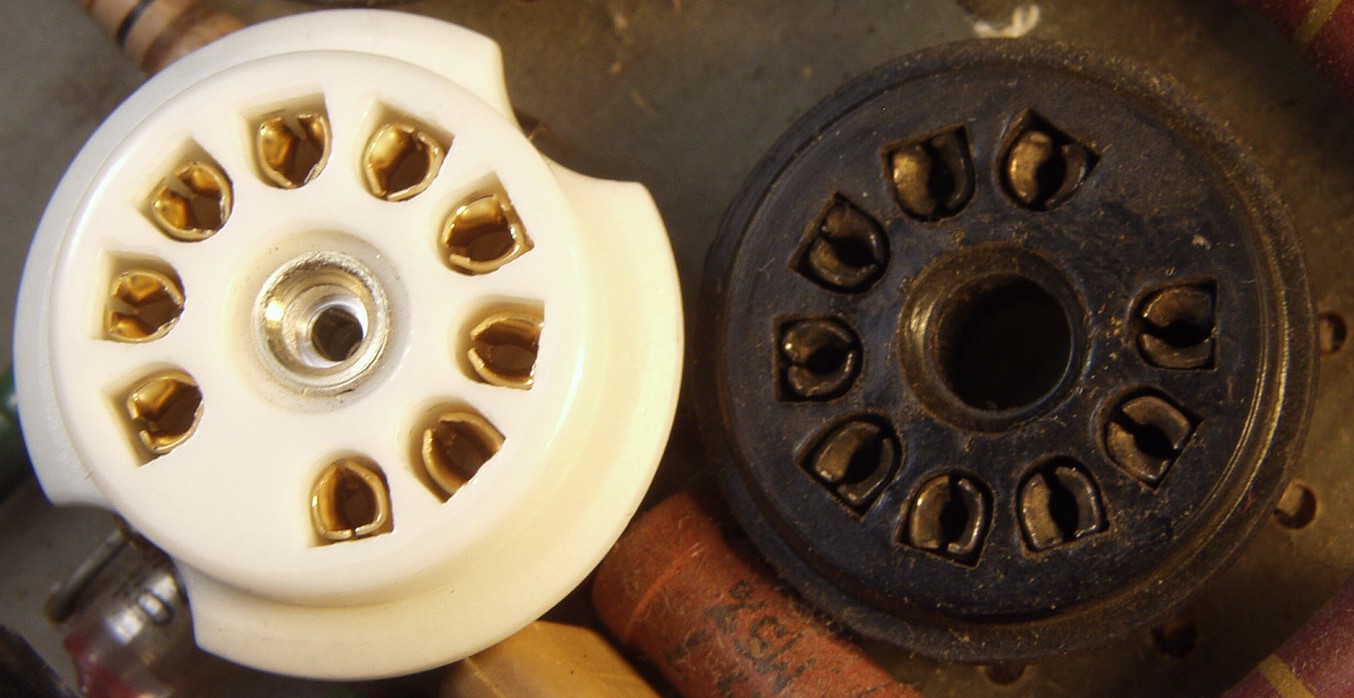

C1A1. 修理前 前段AMP基板 真空管ソケットの比較 左=交換するステアタイト製、右=古いモールド製

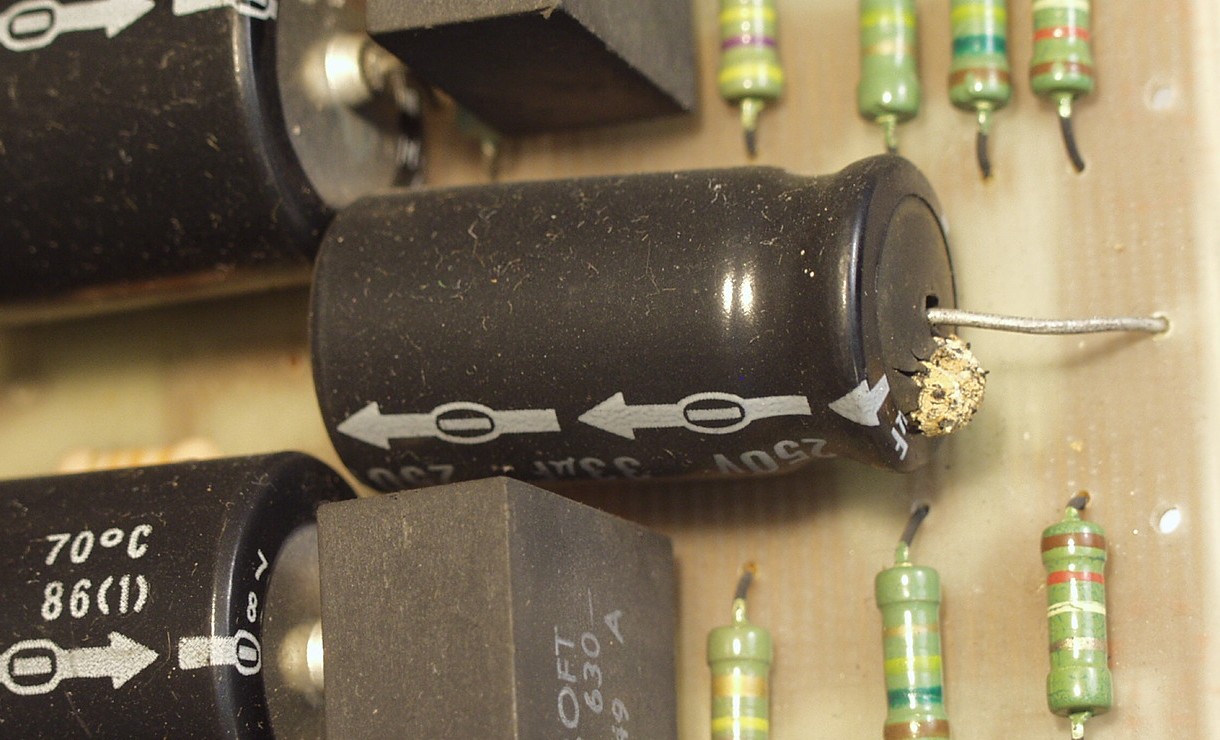

C1A2. 修理前 前段AMP基板 液漏れした電解コンデンサー

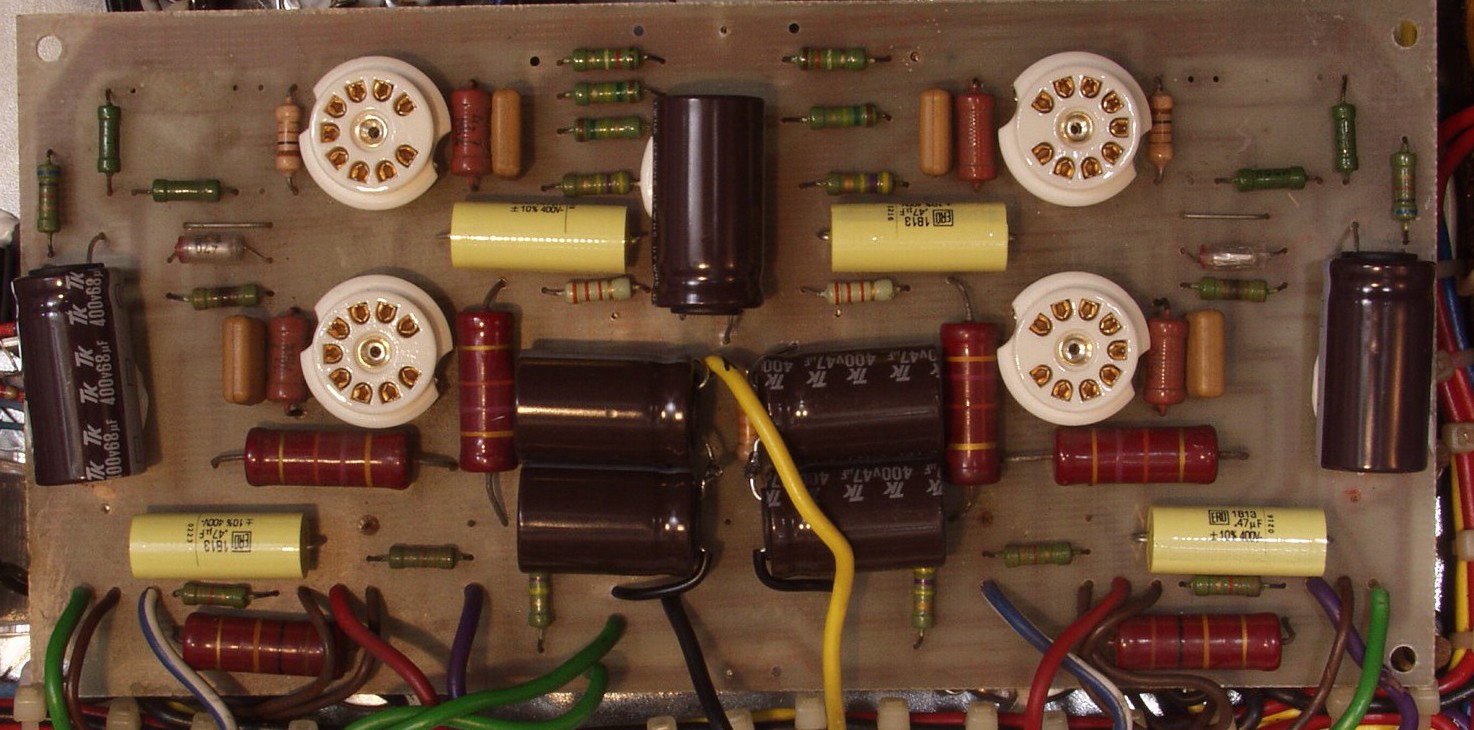

C1B. 修理後 前段AMP基板 真空管ソケット4個、電解コンデンサー5個、フイルムコンデンサー4個交換

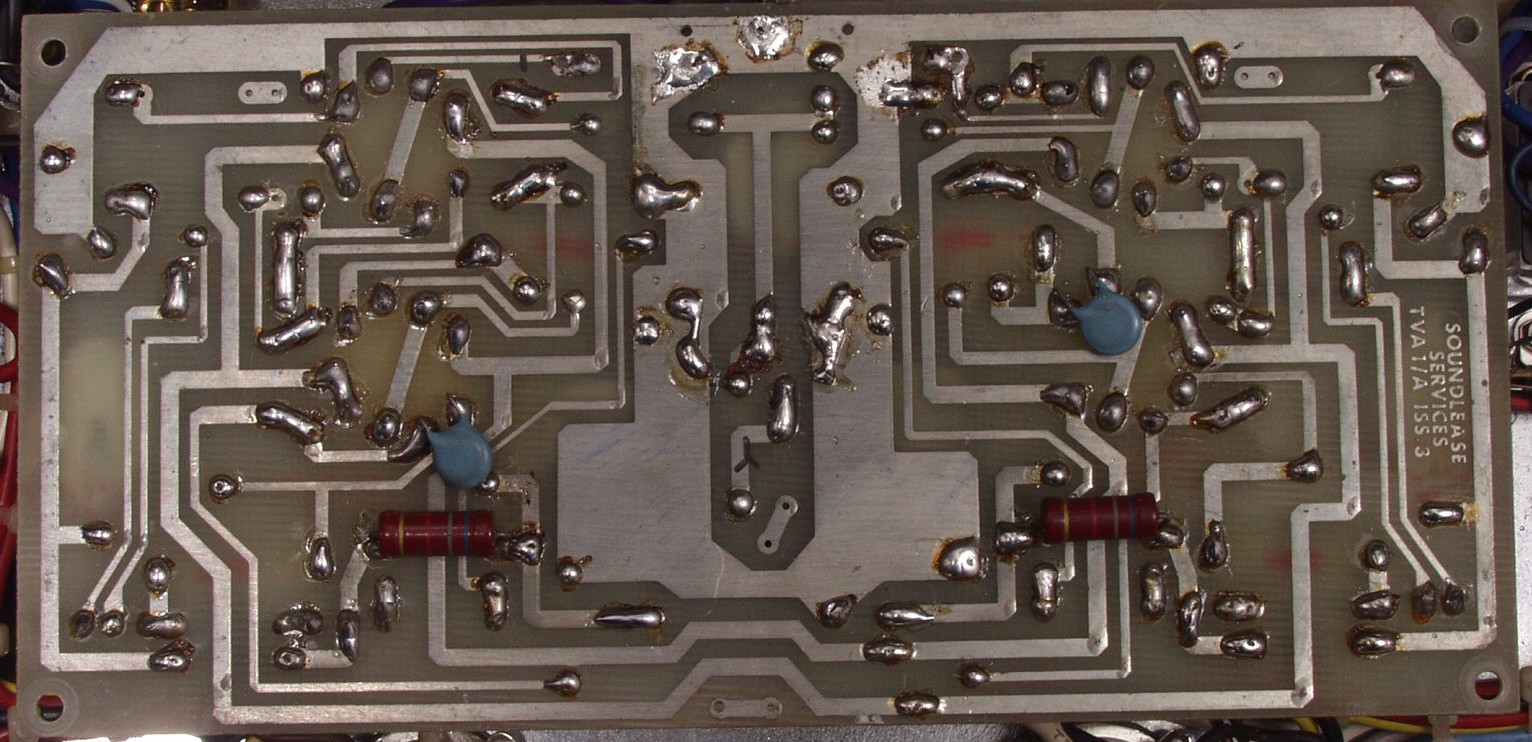

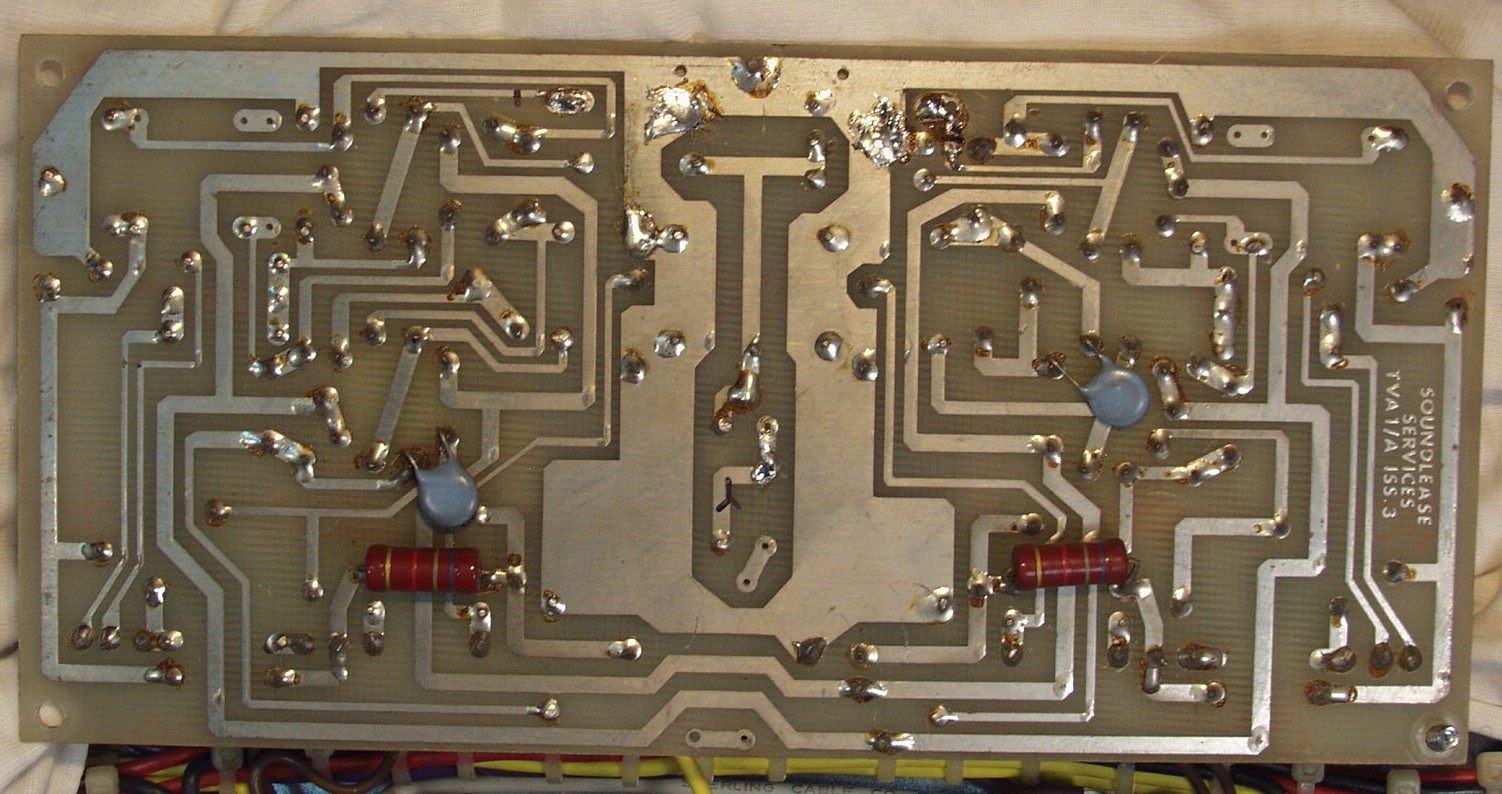

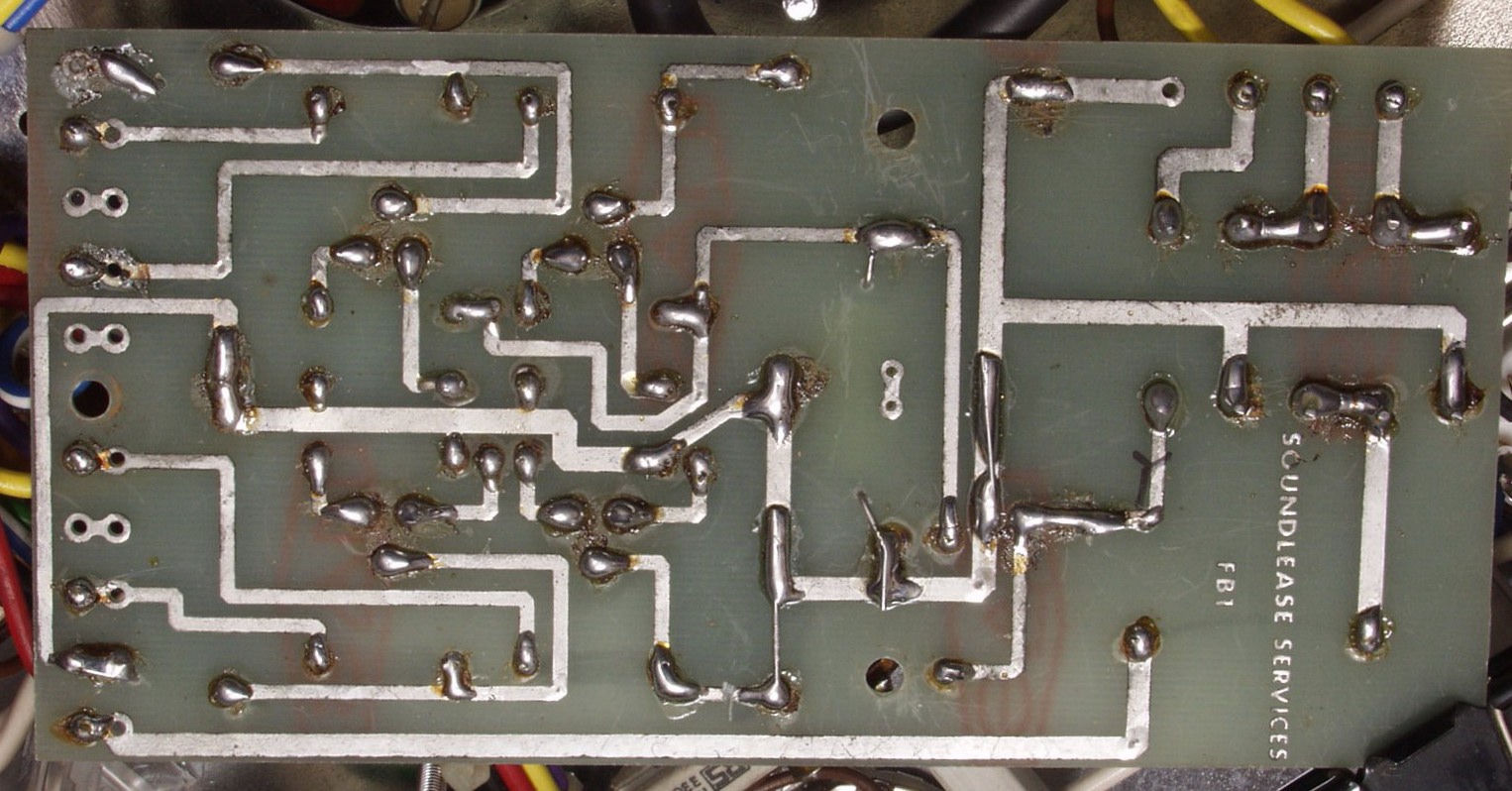

C1C. 修理前 前段AMP基板裏

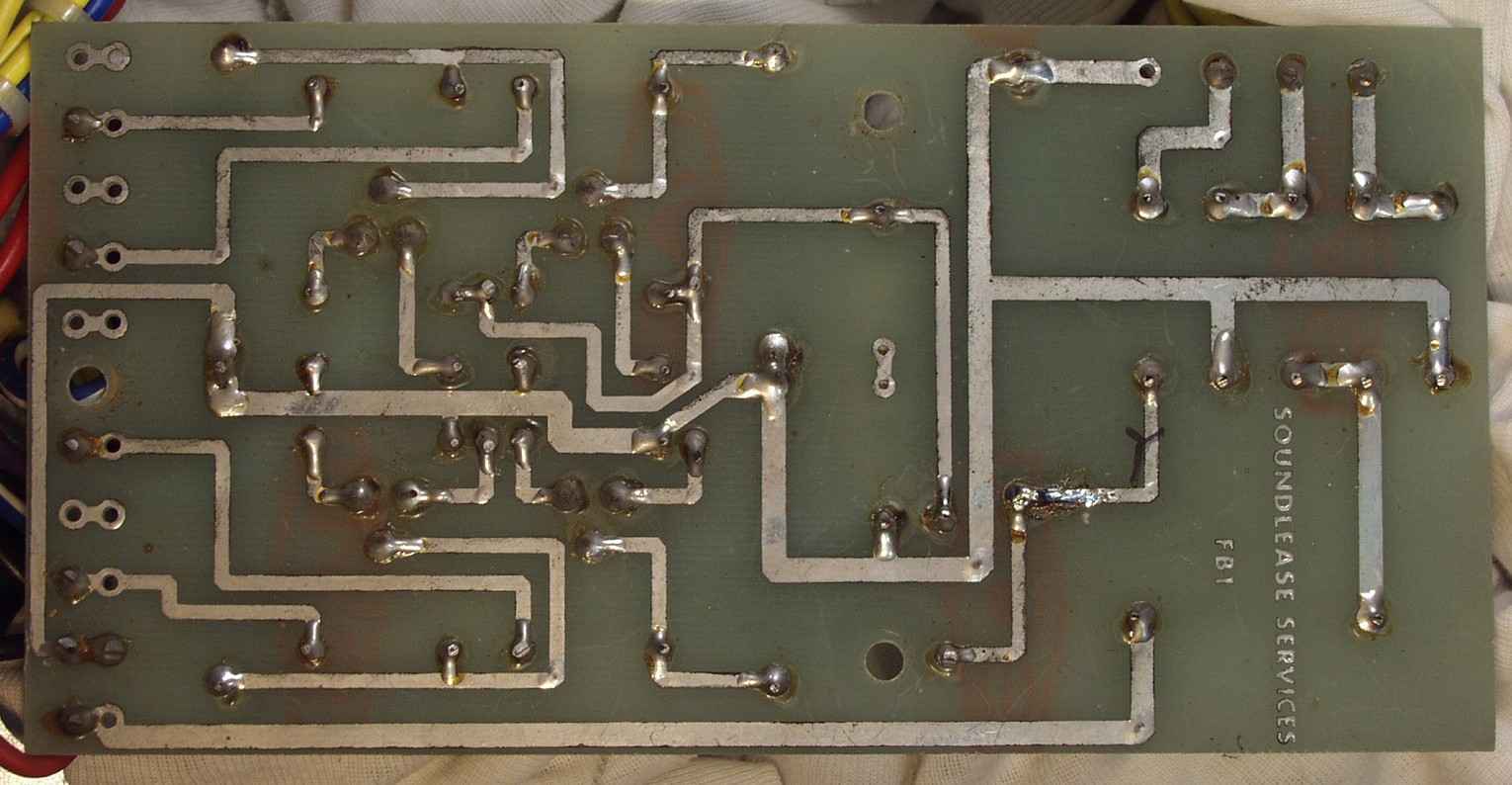

C1D. 修理(半田補正)後 前段AMP基板裏

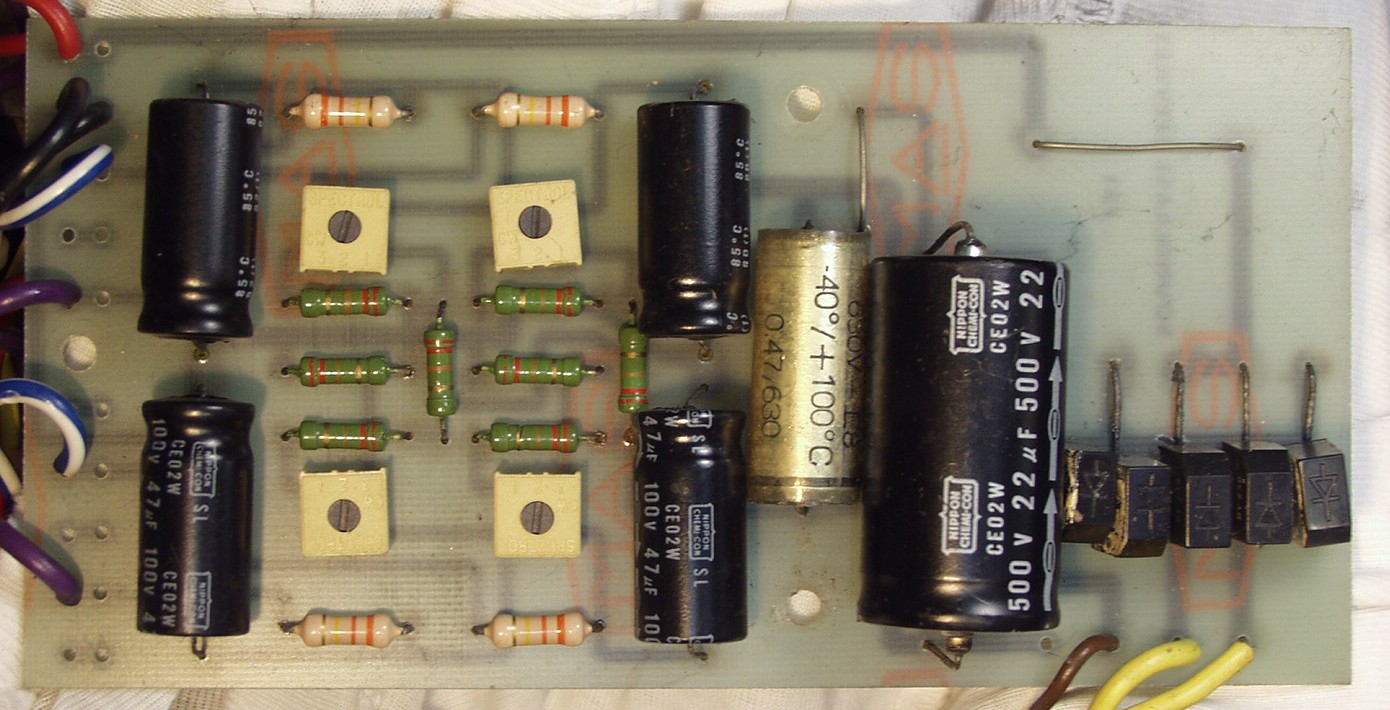

C2A. 修理前 整流・バイアス基盤

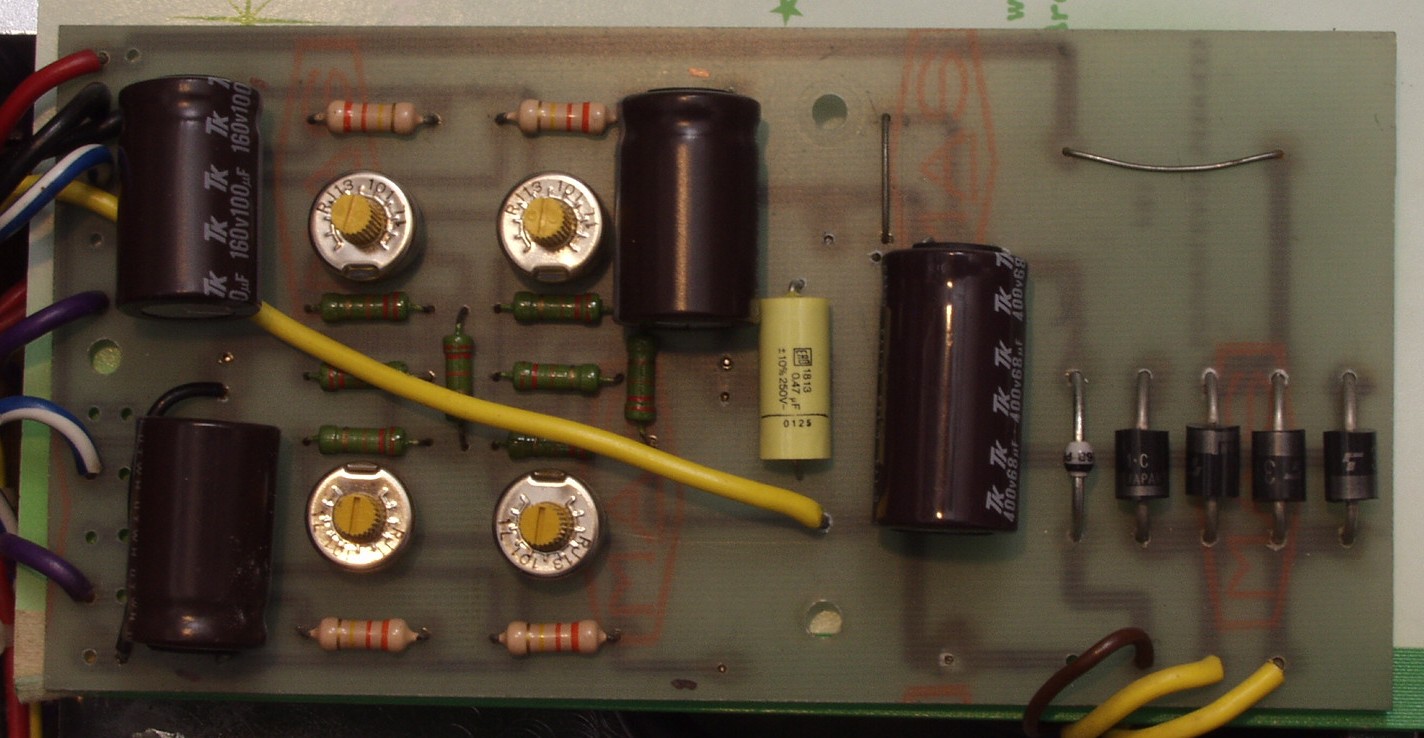

C2B. 修理後 整流・バイアス基盤 整流ダイオード5個、半固定VR4個、電解コンデンサー5個、フイルムコンデンサー交換
C2C. 修理前 整流・バイアス基盤裏
C2D. 修理(半田補正)後 整流・バイアス基盤裏

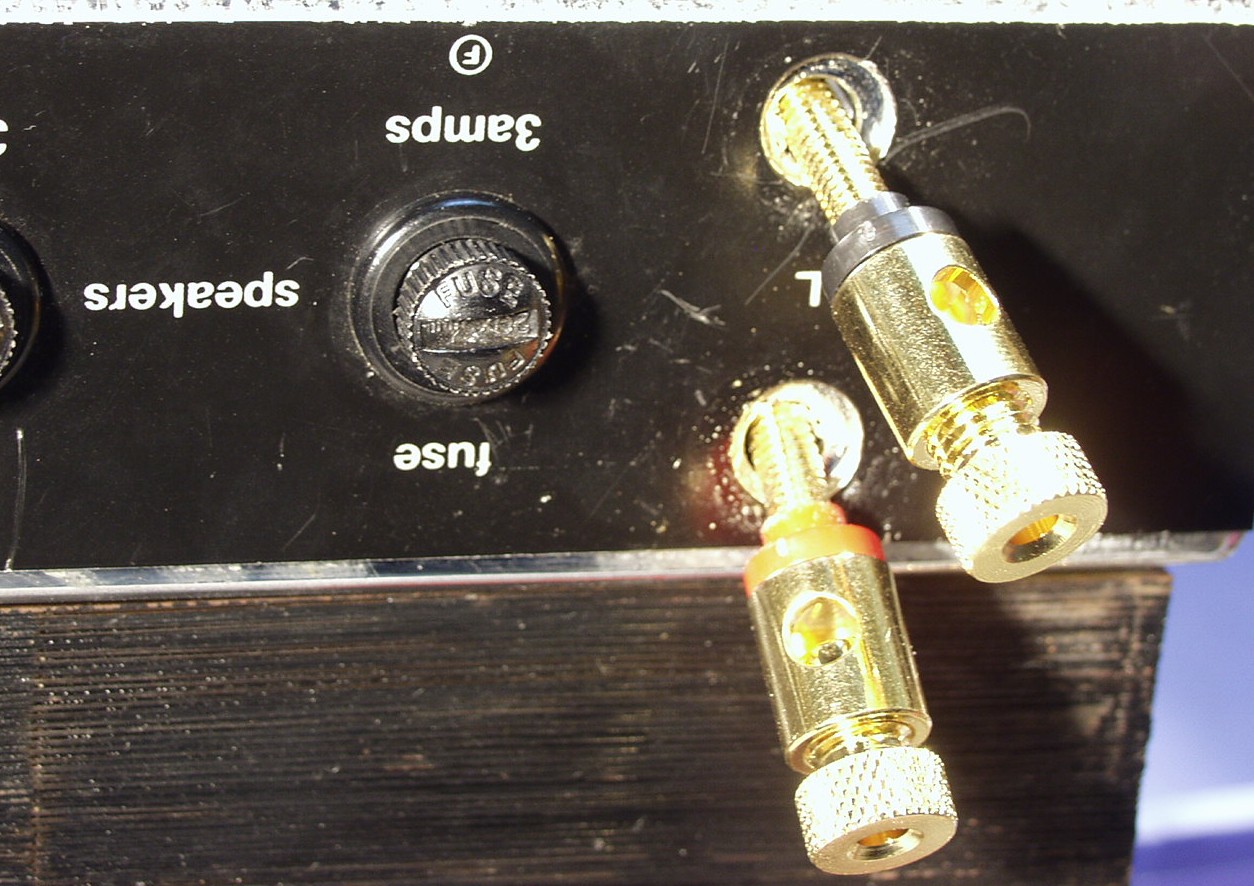

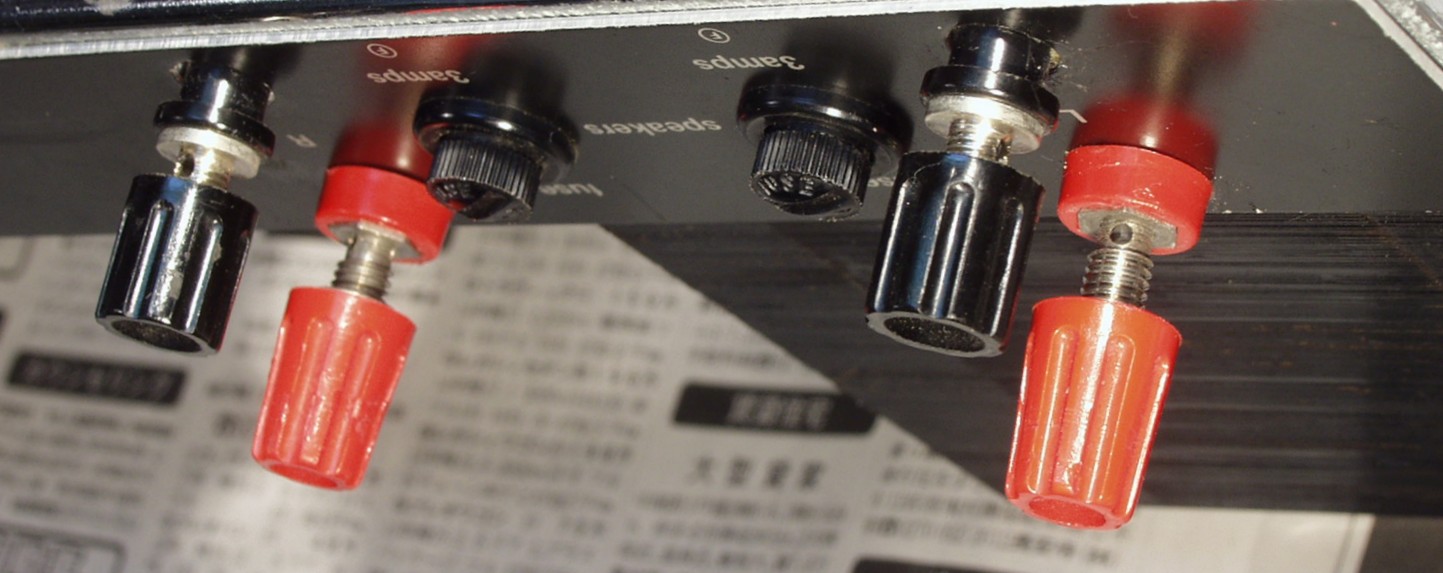

C3A. 修理前 SP端子 2個の黒端子は交換されている
C3B. 修理中 支給SP端子はパネルの穴の位置が悪く、穴加工が必要

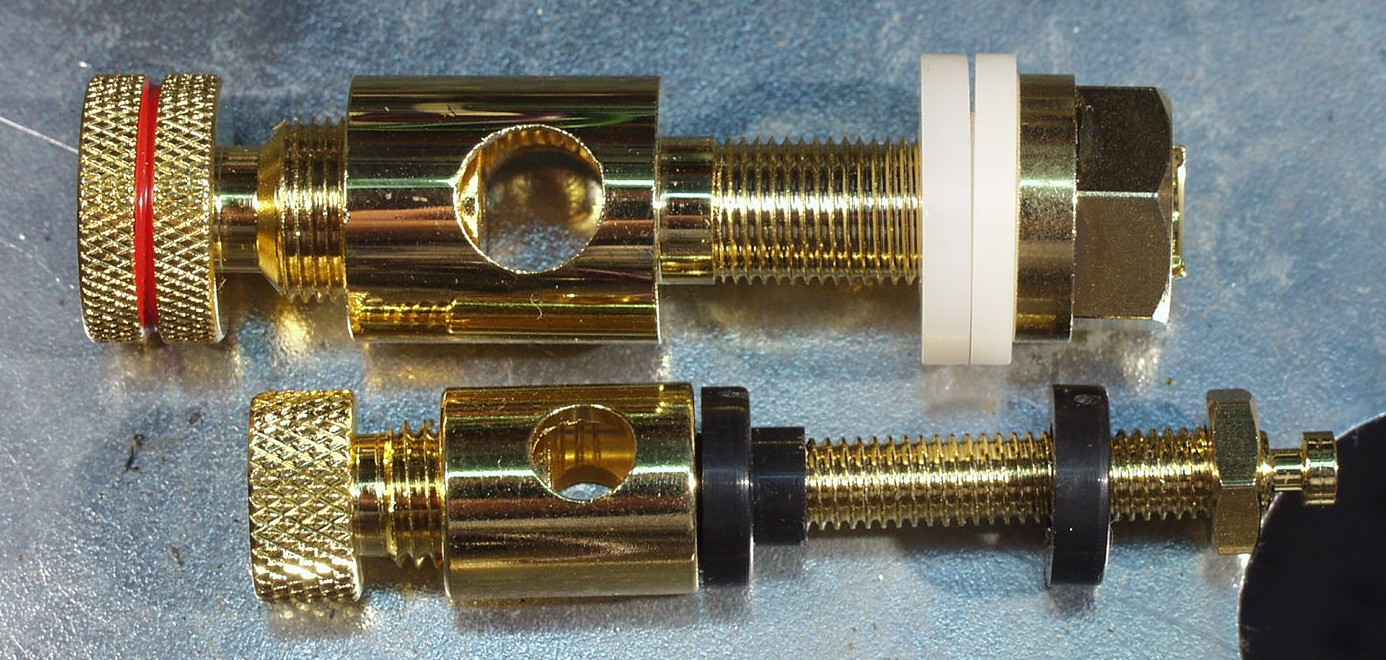

C3C. 修理中 下=支給SP接続端子 上=手持ち大型SP接続端子、 同じ穴加工するなら大型を使うほうが良いでしょう

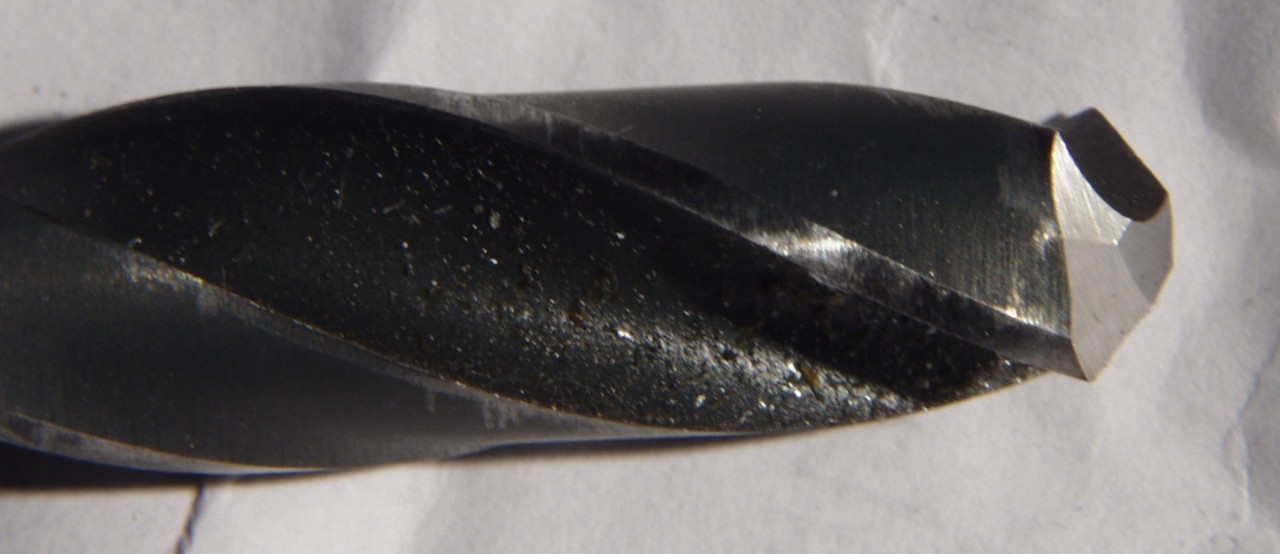

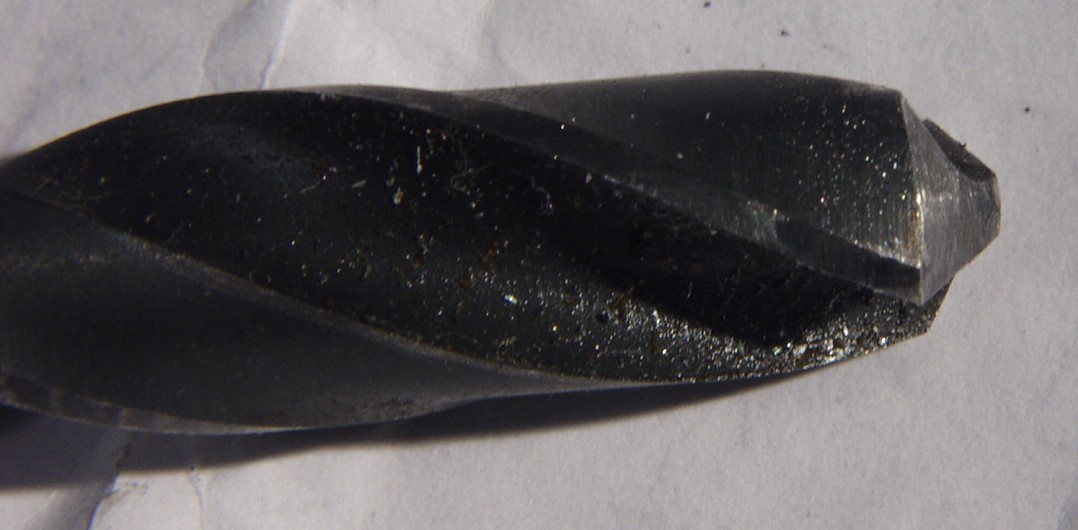

C3D. 修理中 シャーシはステンレス製なので、2本空けると、ご覧の様にドリルの歯が鈍る!
C3E. 修理中 グラインダーで研げば、ご覧の様になる

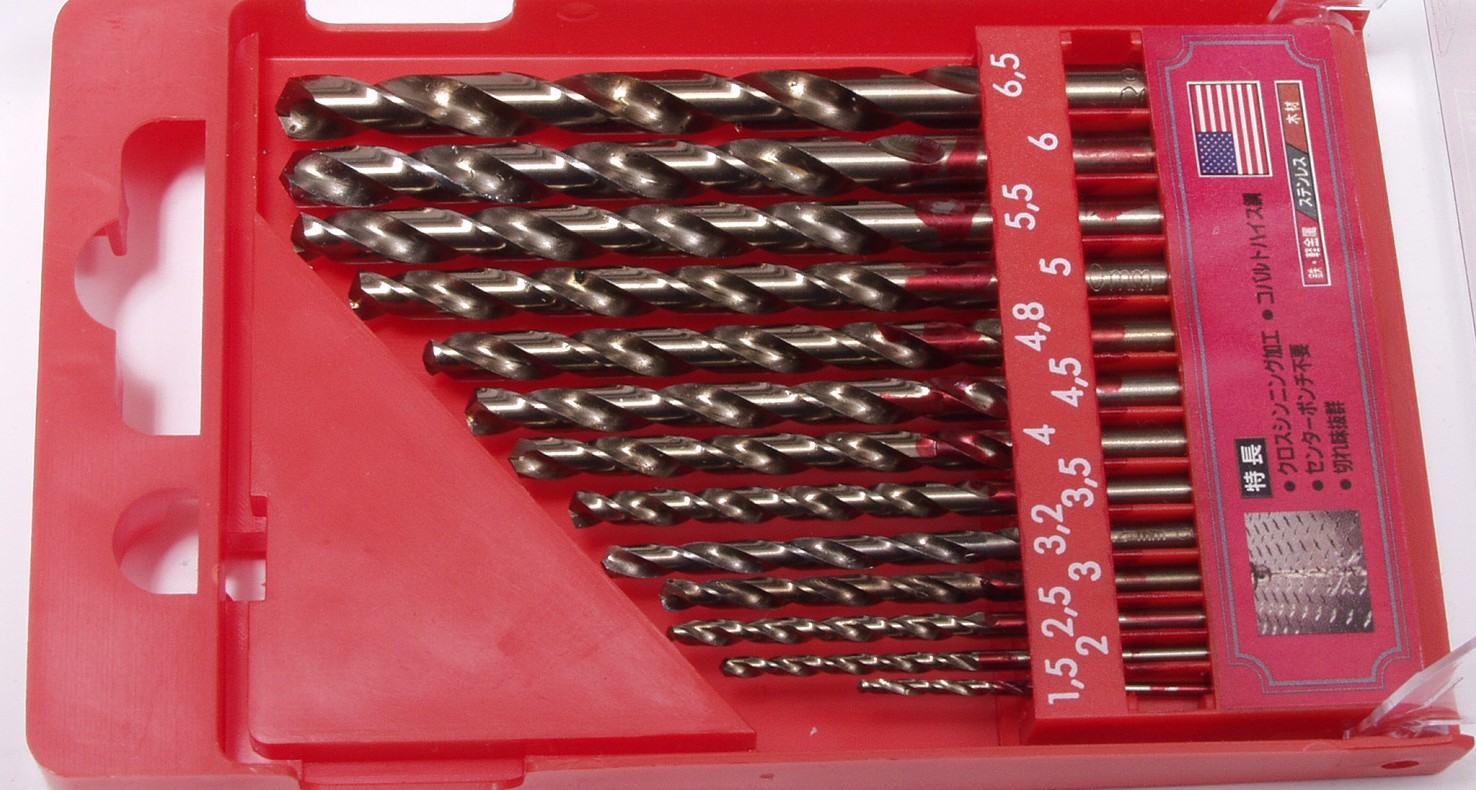

C3F. 修理中 細いのは「ステンレス対応」が有る、しかし脆い

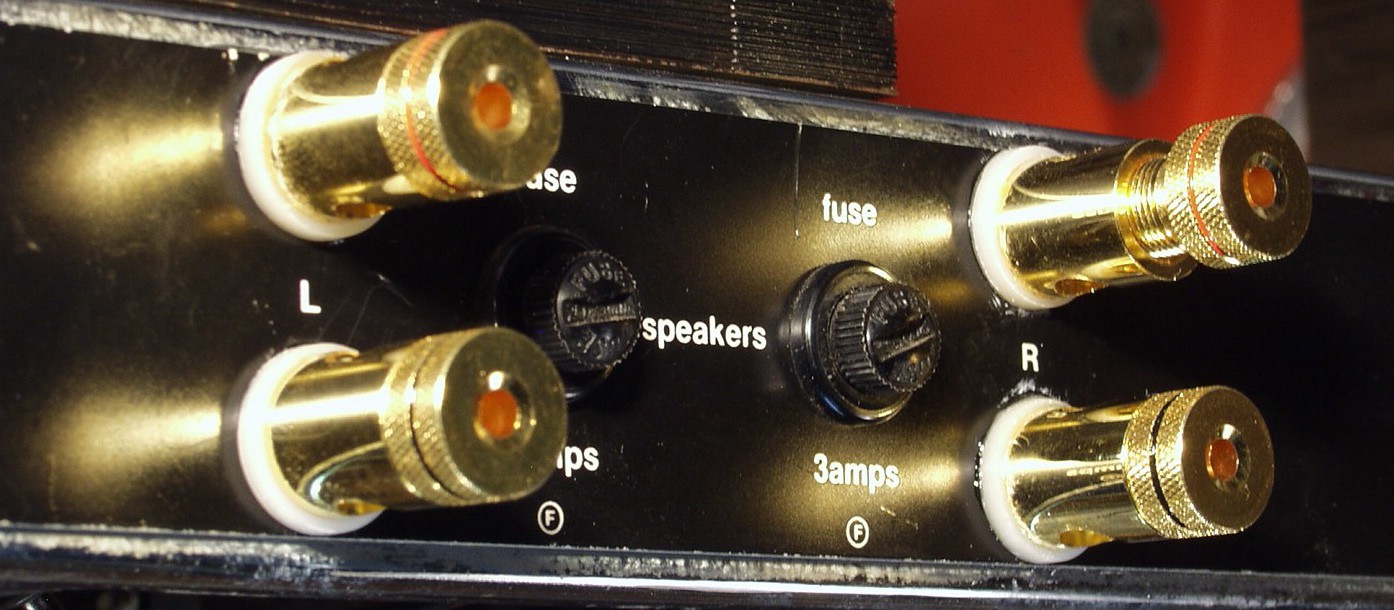

C3F. 修理後 SP端子

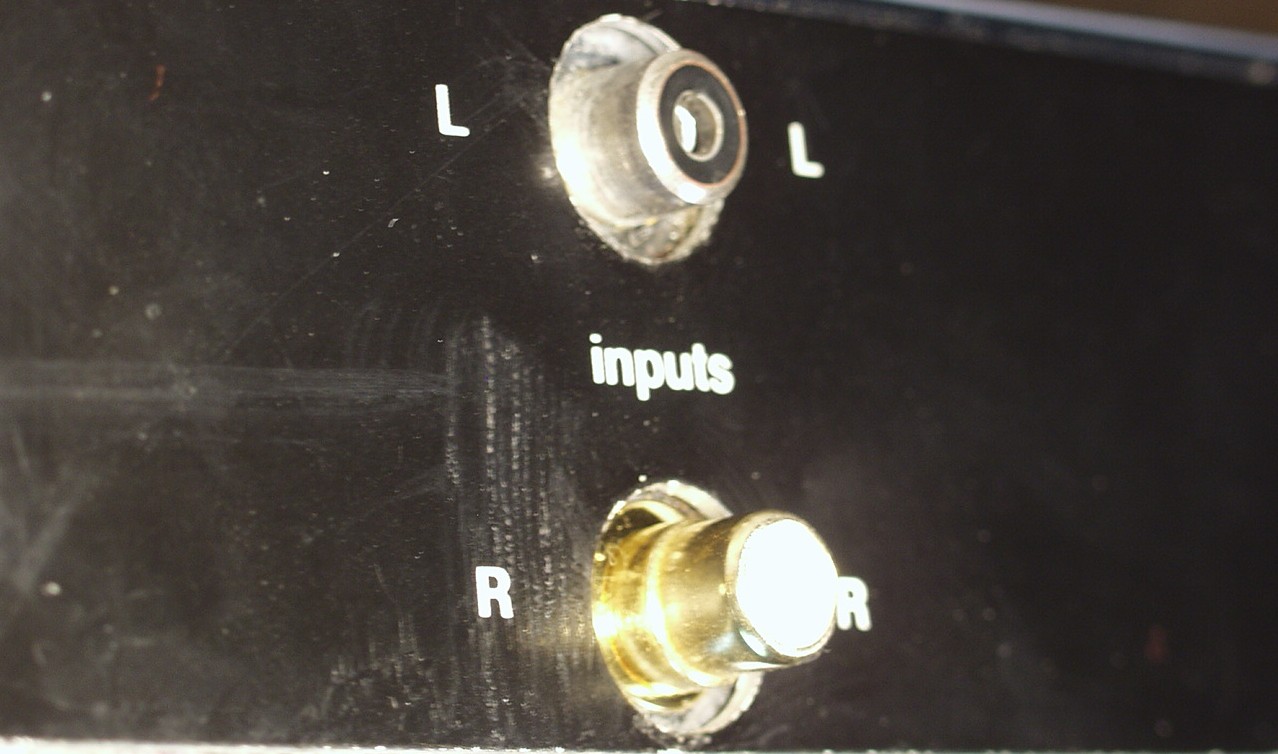

C4A. 修理中 RCA端子 下=交換後 上=交換前

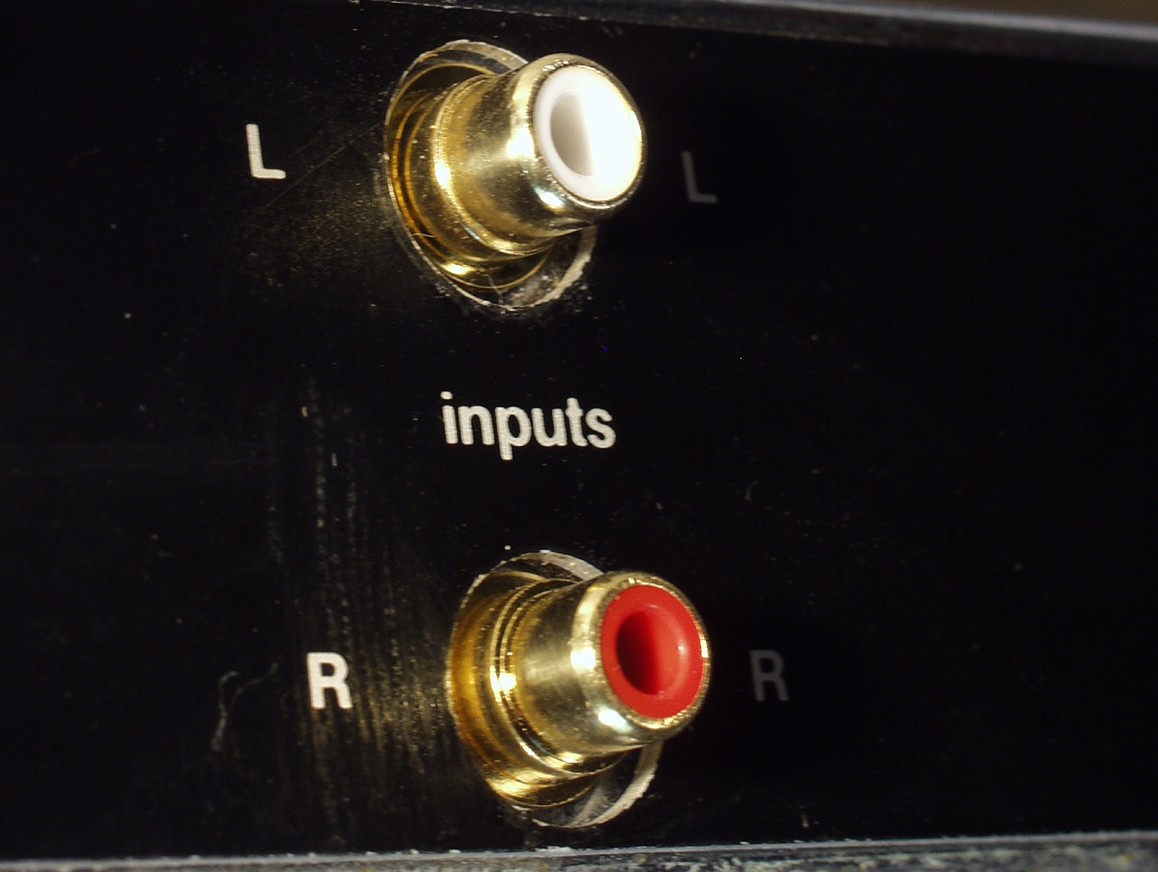

C4B. 修理後 RCA端子

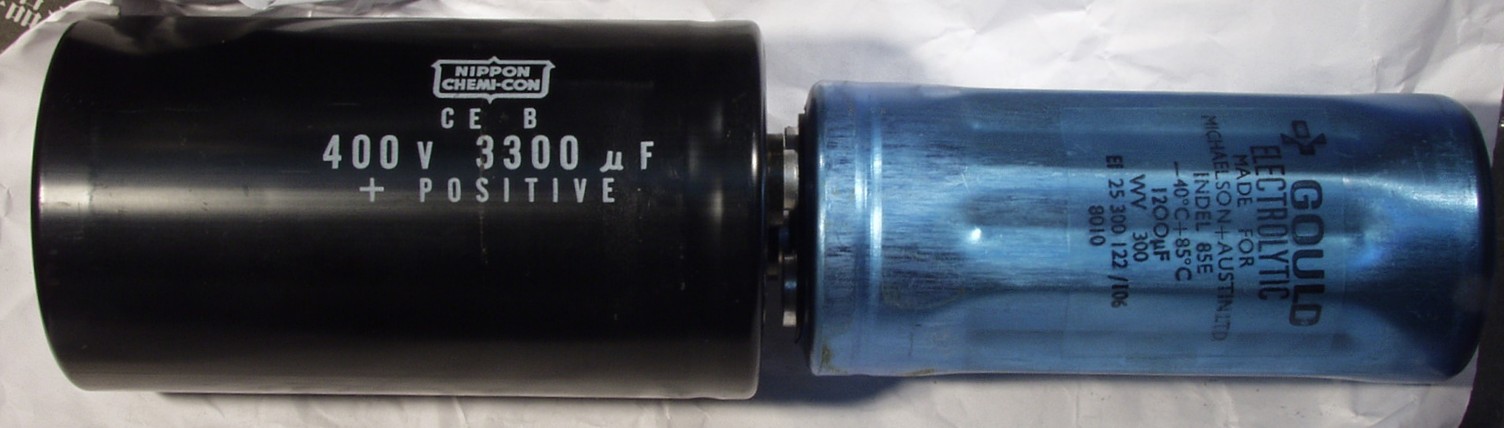

C5A. 修理中 電解コンデンサーの比較  左=検討中の 3300μ/400WV   右=付いていた物 1200μ/300WV
           但し、電源投入時のラッシュ・カーレント保護回路が必要  最終に使用したのは3900μ/400WV

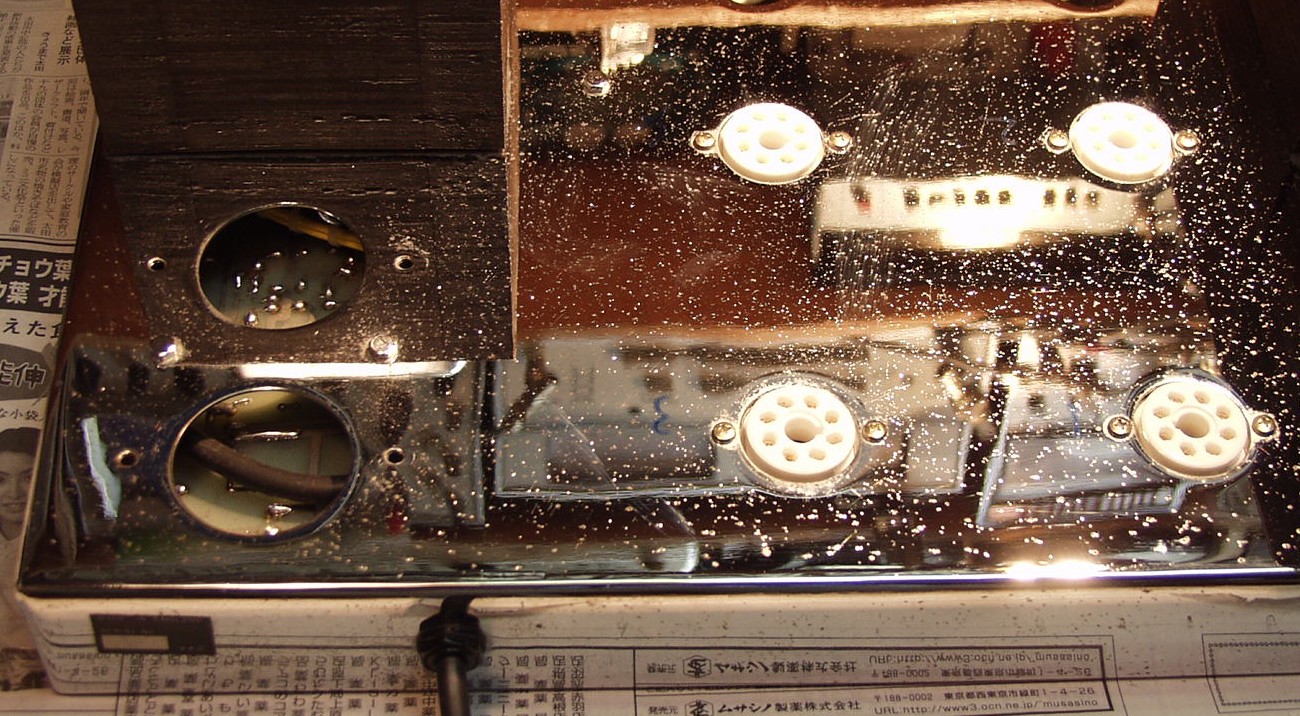

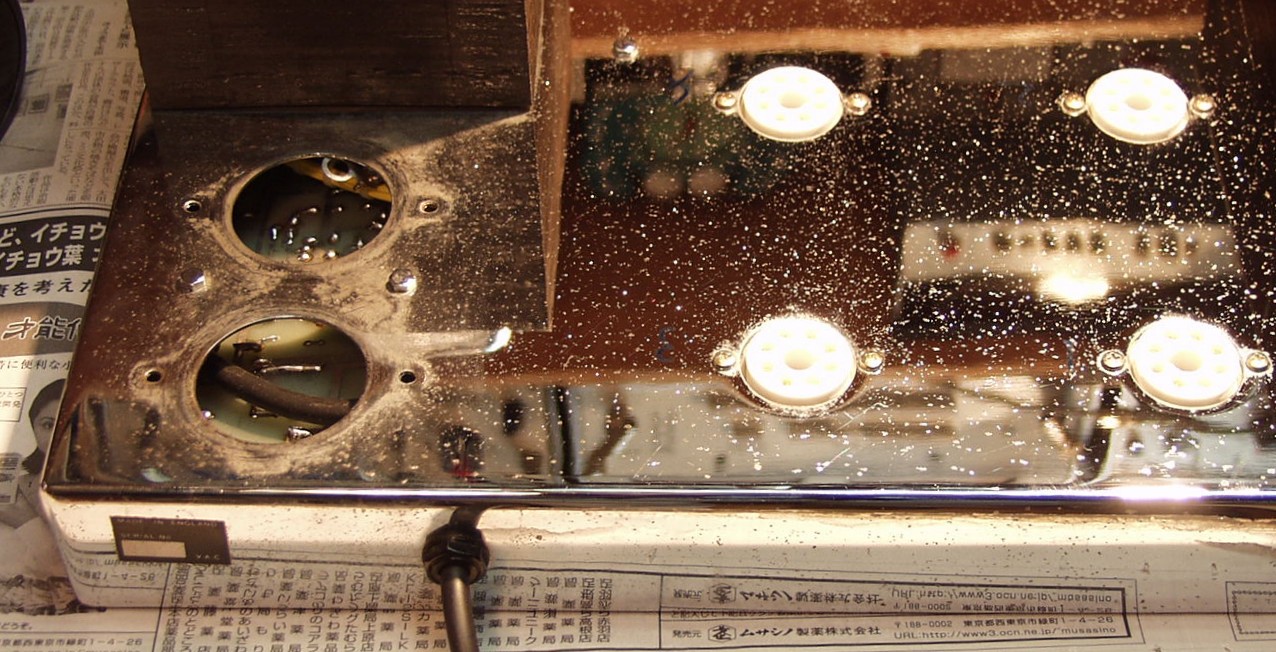

C5B. シャーシ清掃中
C5C. シャシ清掃後

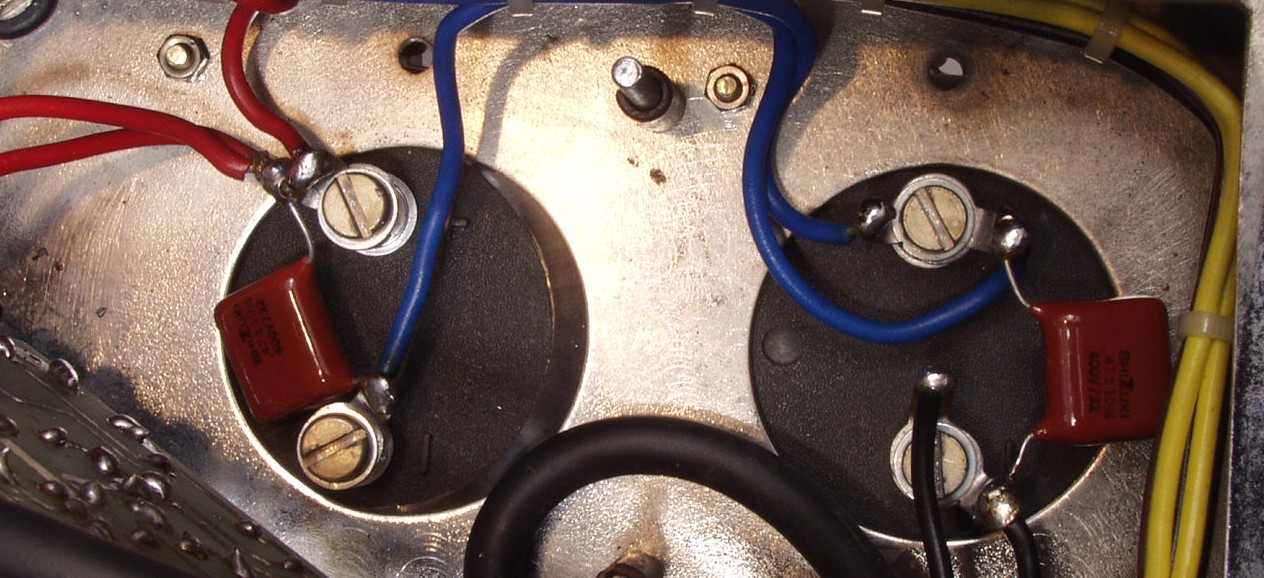

C5D. 修理後 電解コンデンサーを交換し、雑音防止コンデンサー増設

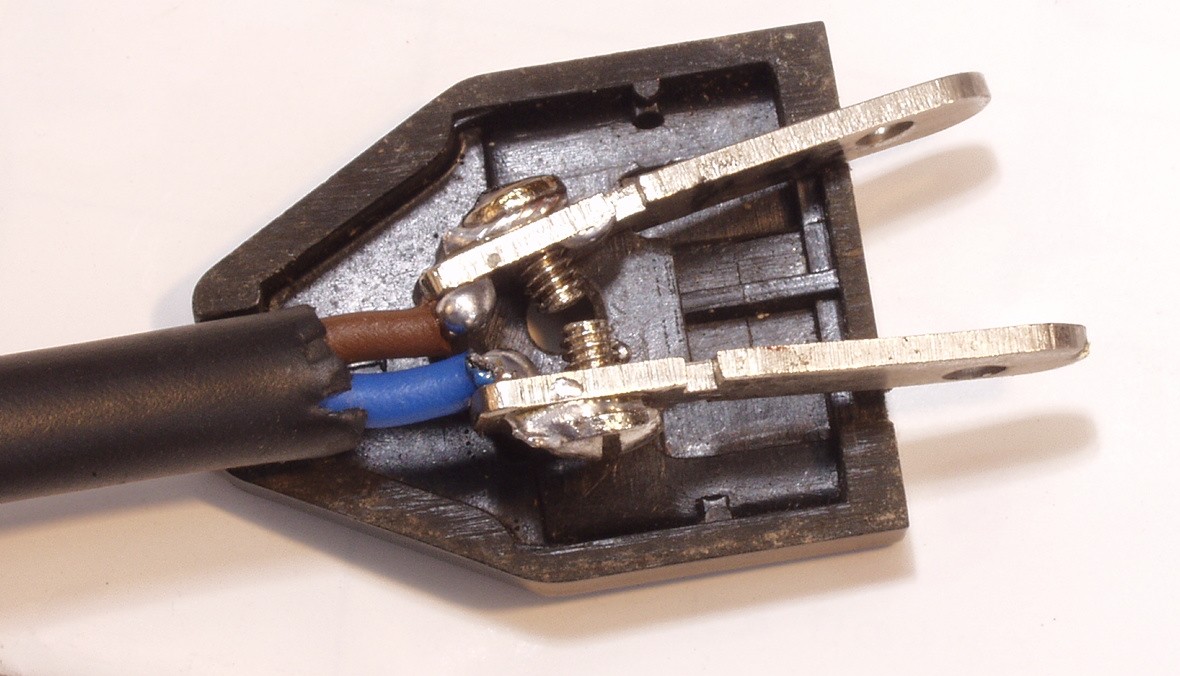

C6A. 修理中 プラグもしっかり取り付ける、この様に半田を盛るのも1つの方法、但し取るのは技術が入る

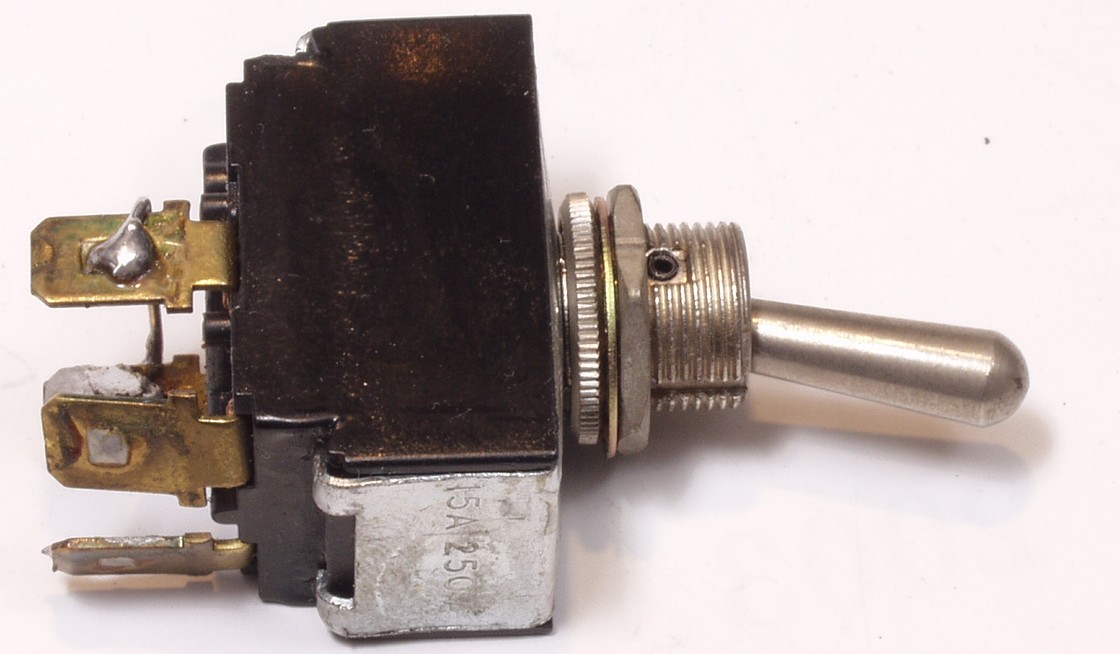

C6B. 電源投入SWがおかしいのでバラして見る アークで削れた接点

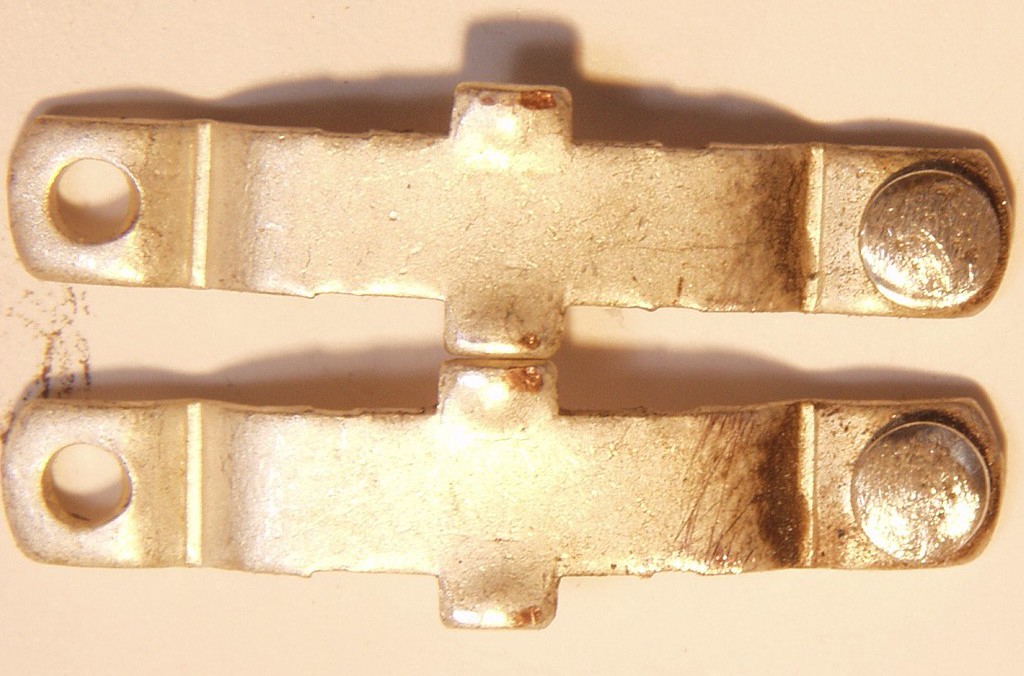

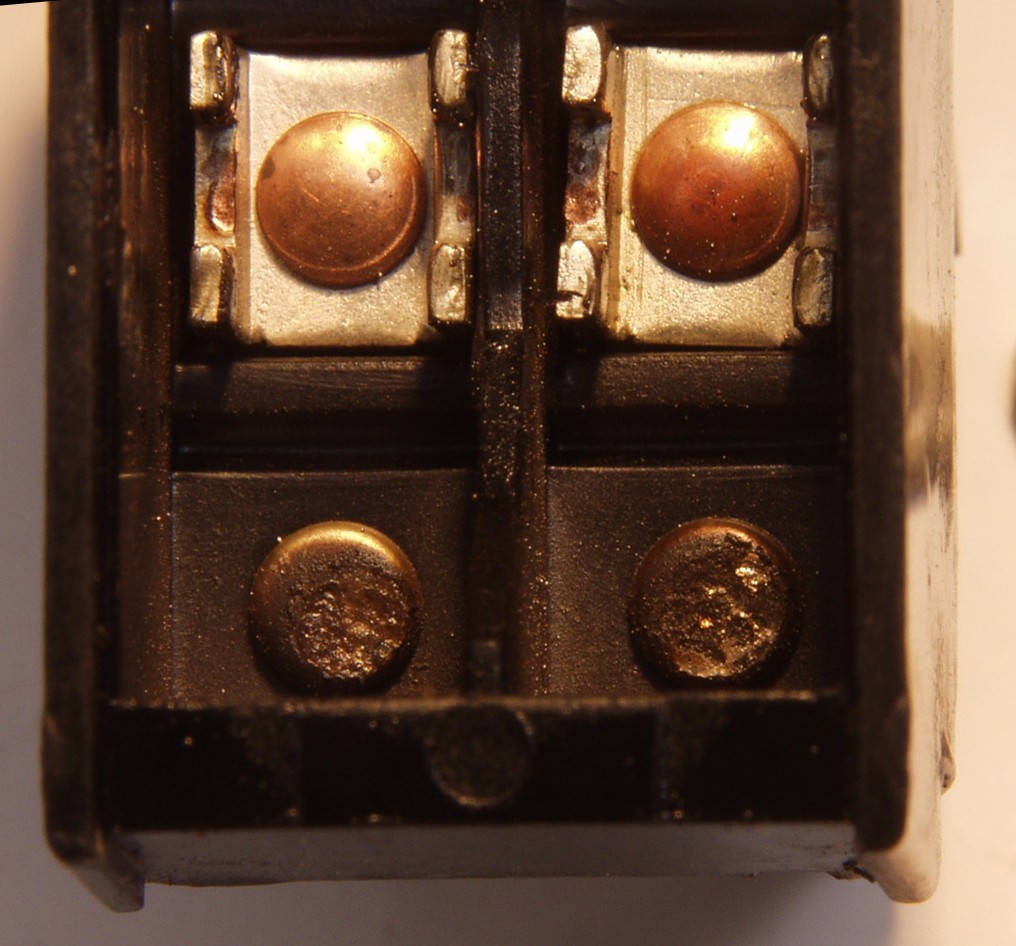

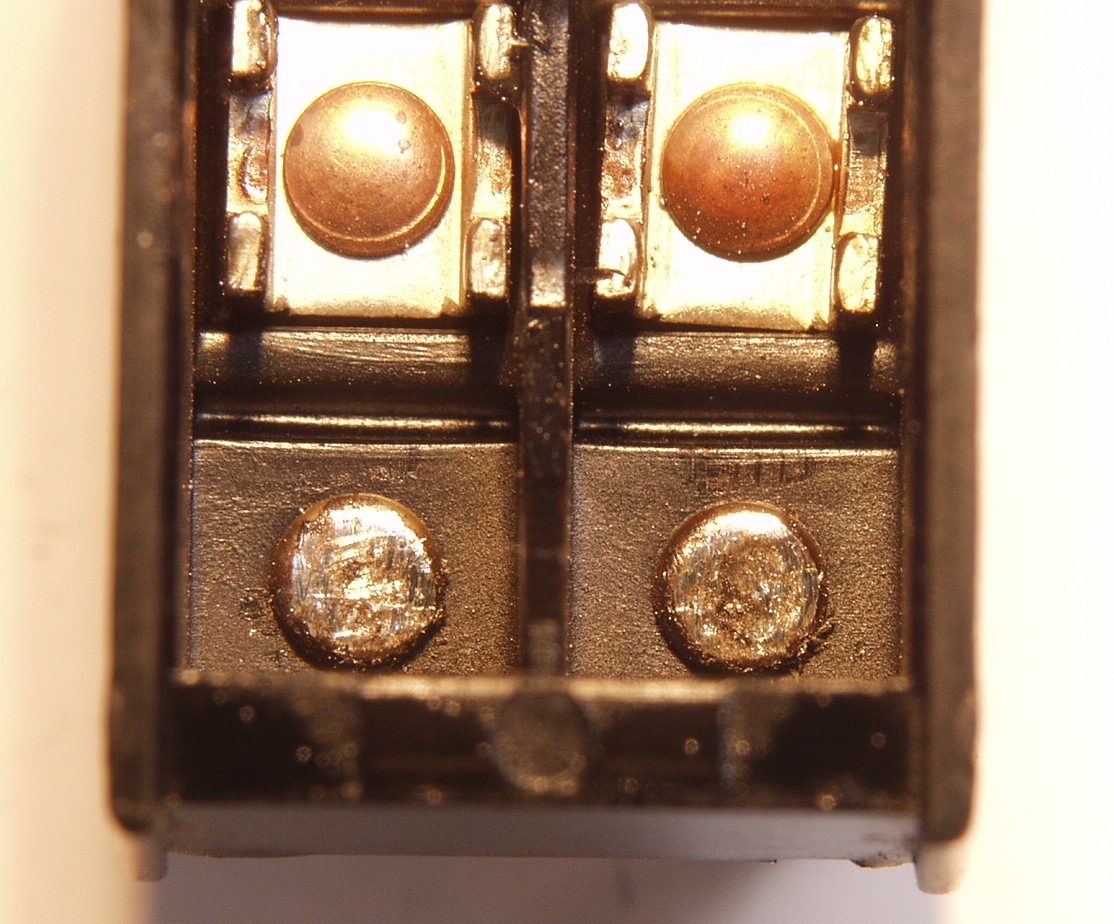

C6C. 電源投入SW アークで削れた固定接点
C6C. 電源投入SW 研磨後固定接点

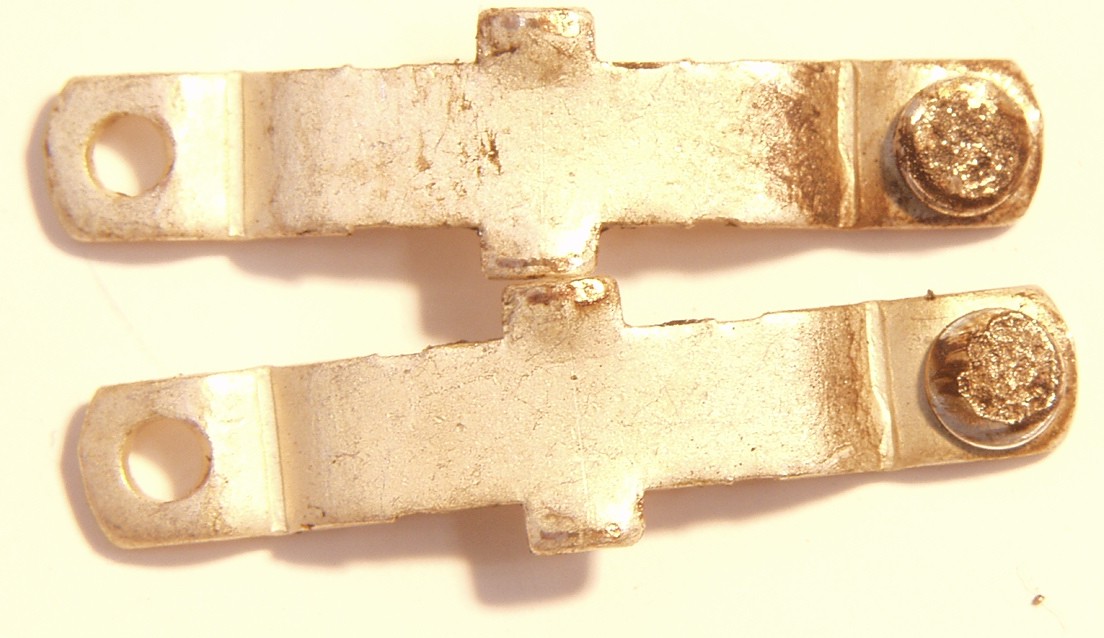

C6D. 電源投入SW アークで削れた可動接点
C6E. 電源投入SW 研磨後可動接点
C6E. 電源投入SW 修理完了

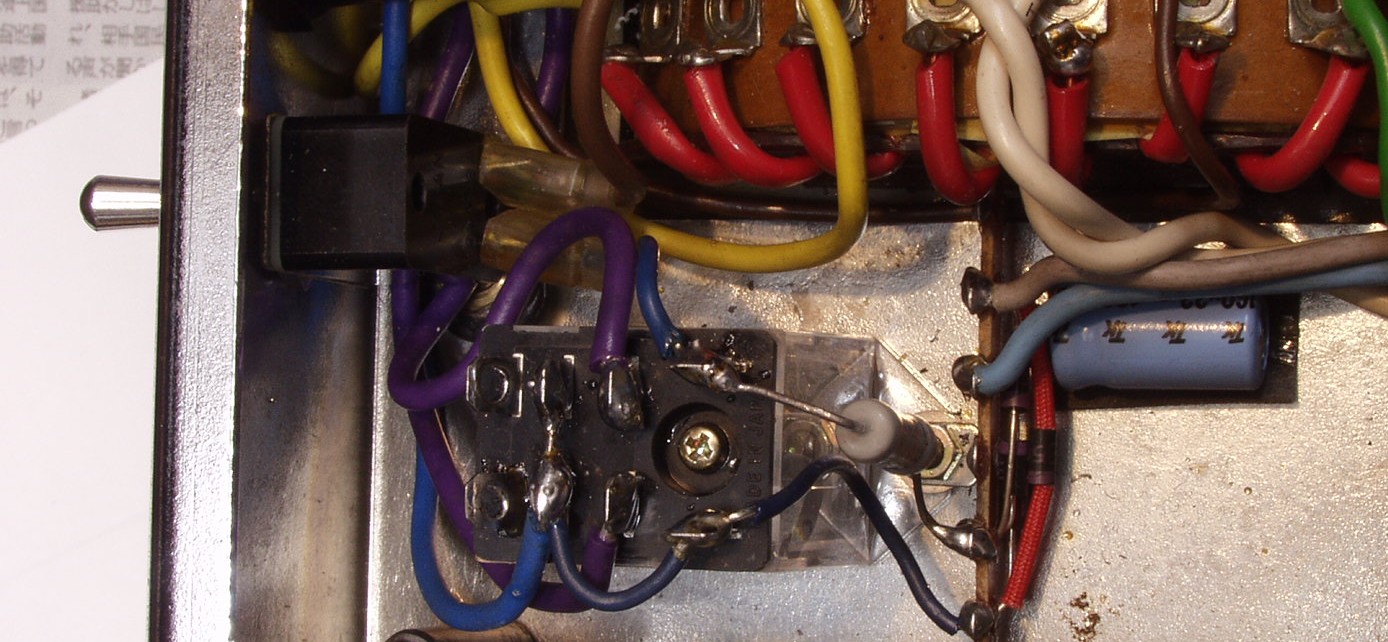

C6F. 修理後 結局上記の電源投入SWは交換 下のリレーが実際には電源投入  電源投入SWはリレーの入り切りのみ

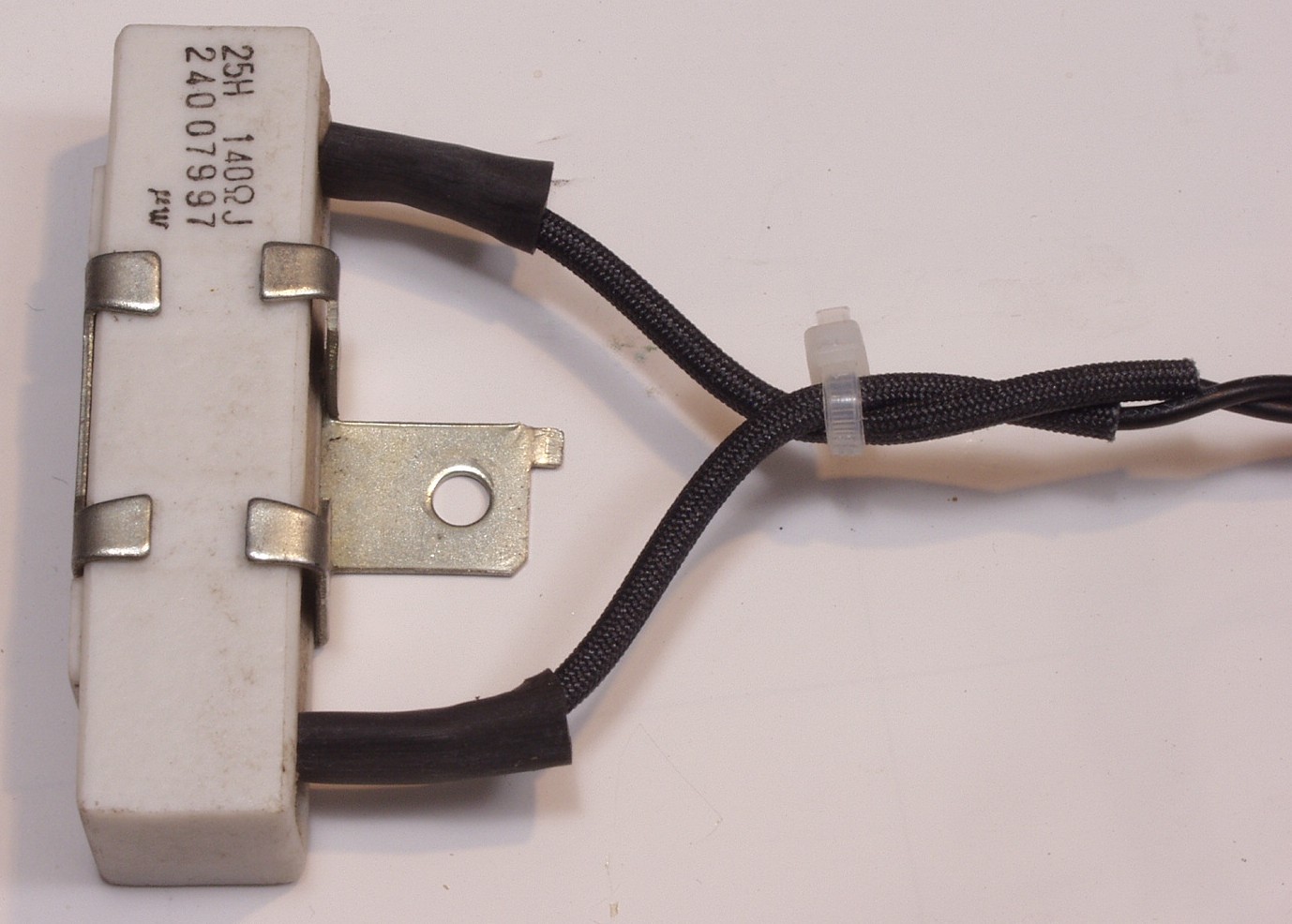

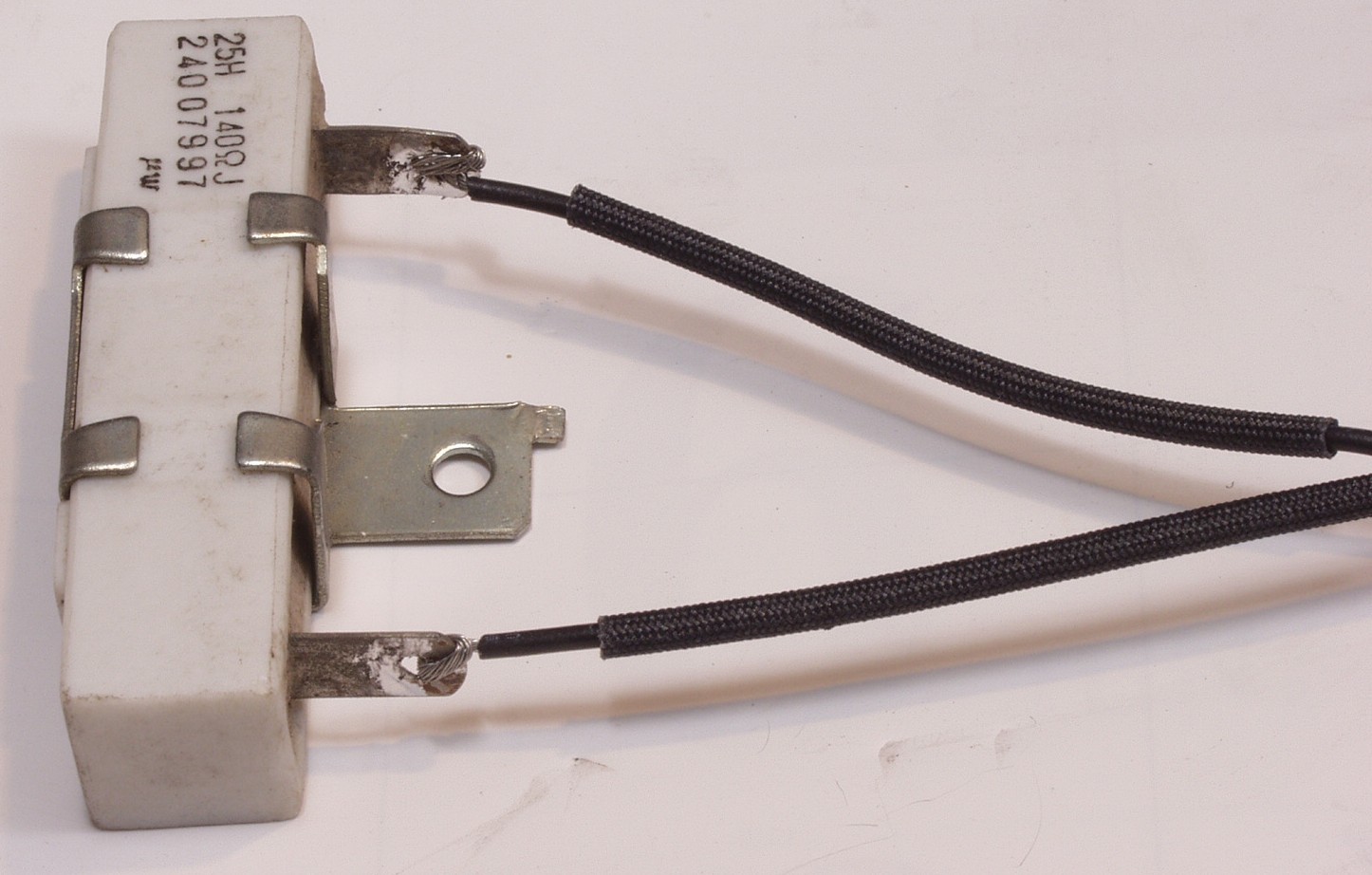

C7A. 突入電流抑制抵抗作成 高熱で半田が解けても接触が保たれる用、配線は必ず絡ませる。
                      ビニール電線なので、エンパイヤーチューブを被せる。
C7B. 突入電流抑制抵抗作成 さらに半田部分は熱収縮チューブを被せる。

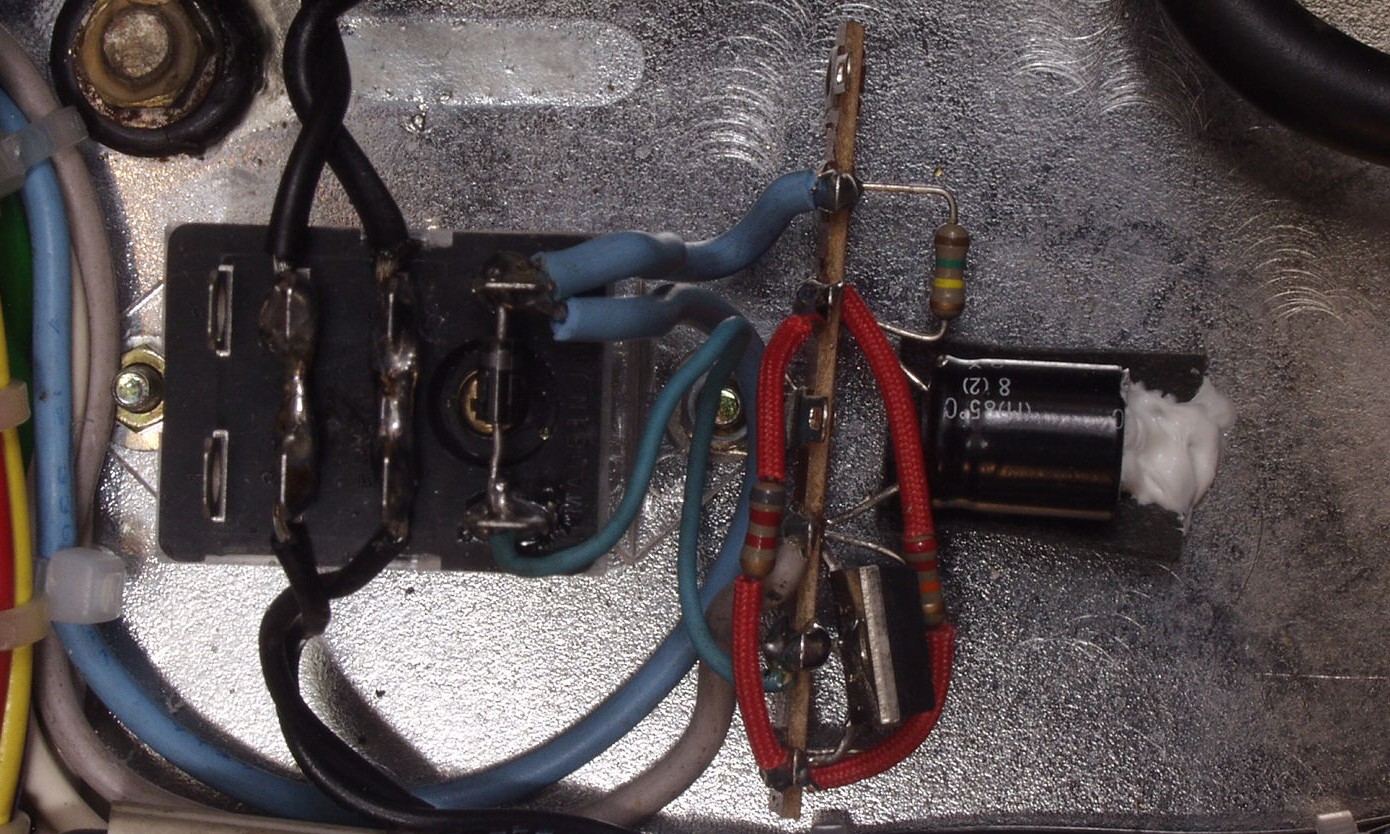

C7C. 突入電流抑制回路。        詳しくはこちら

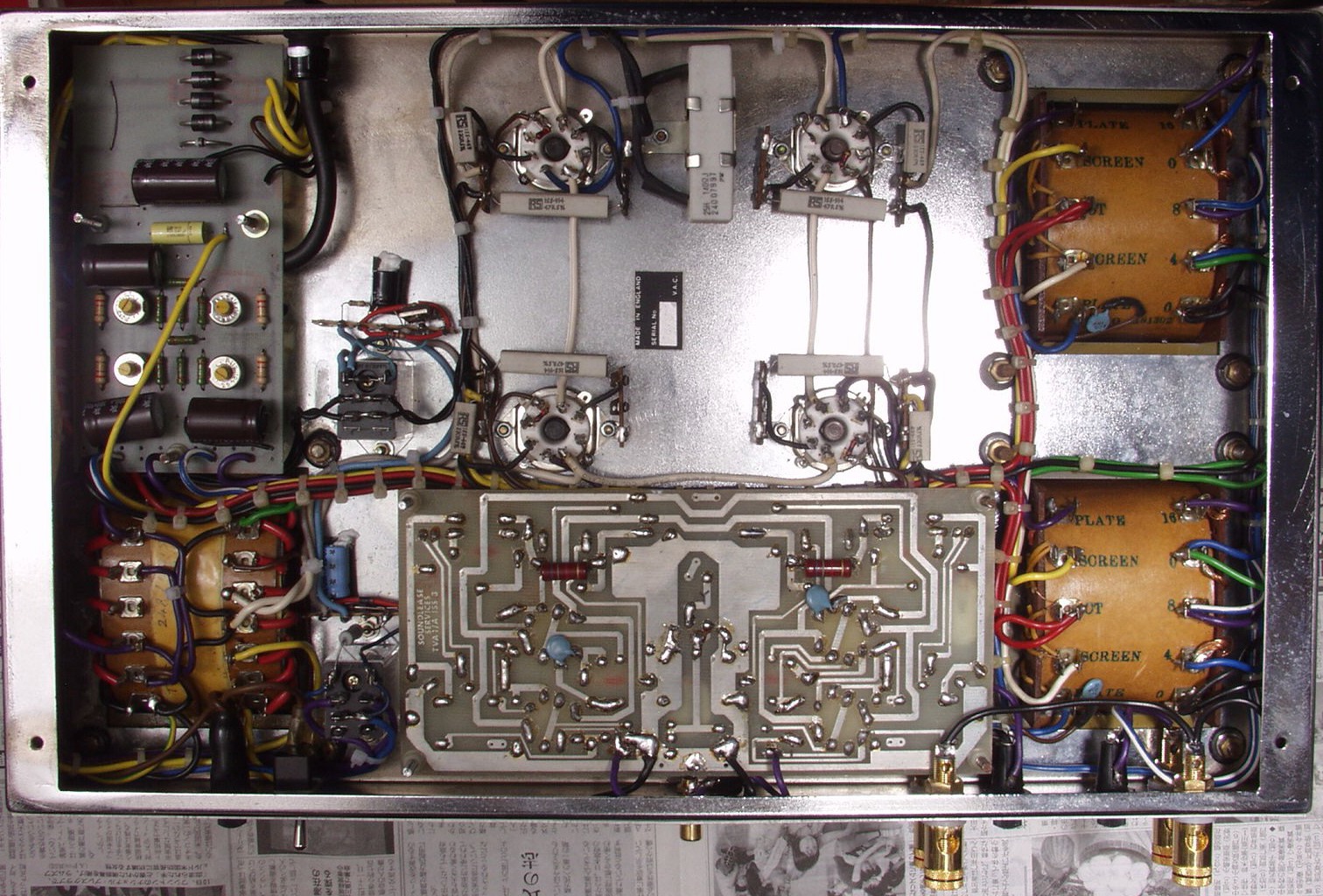

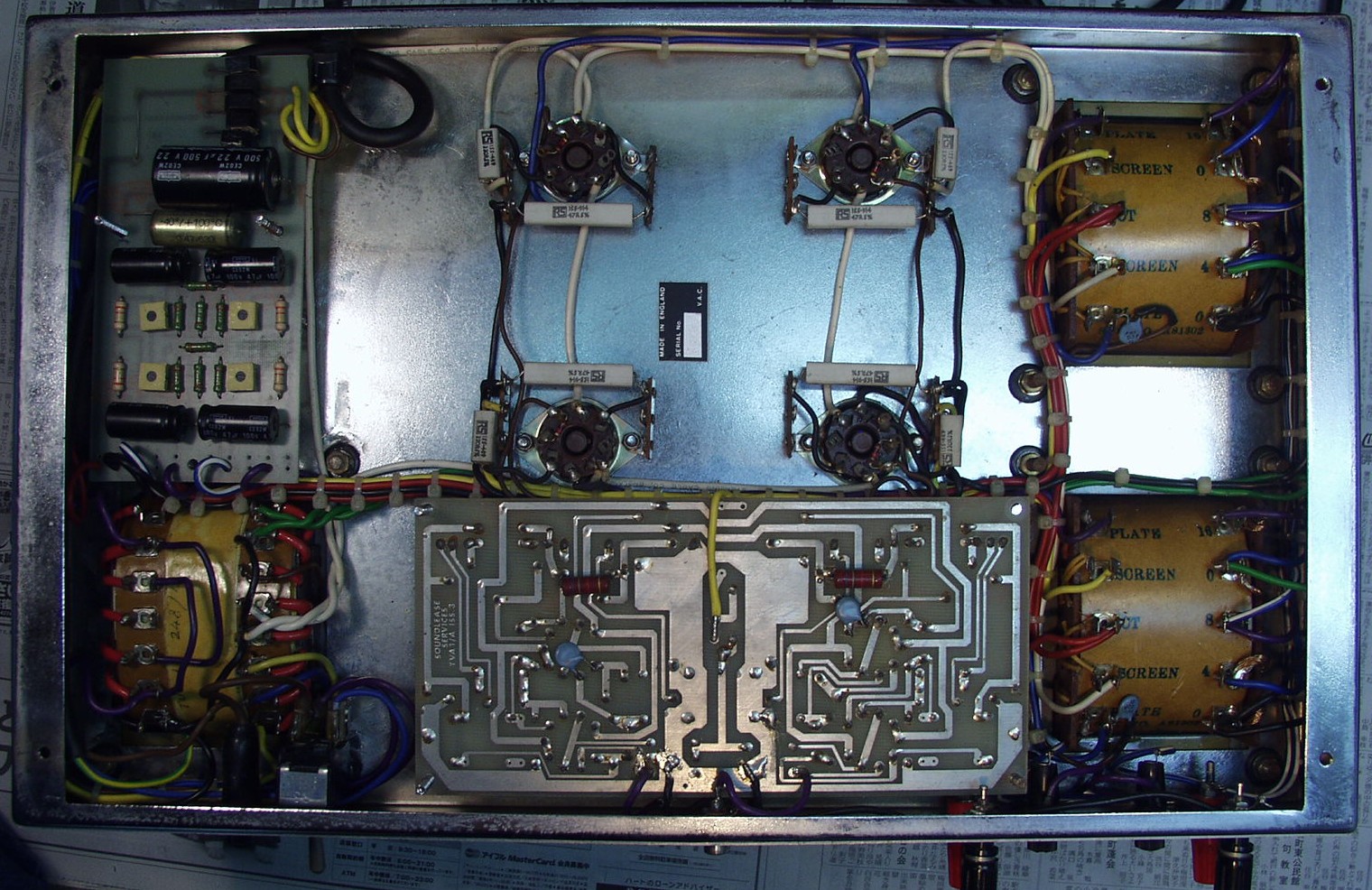

C8A. 修理前 下から見る
C8B. 修理後 下から見る

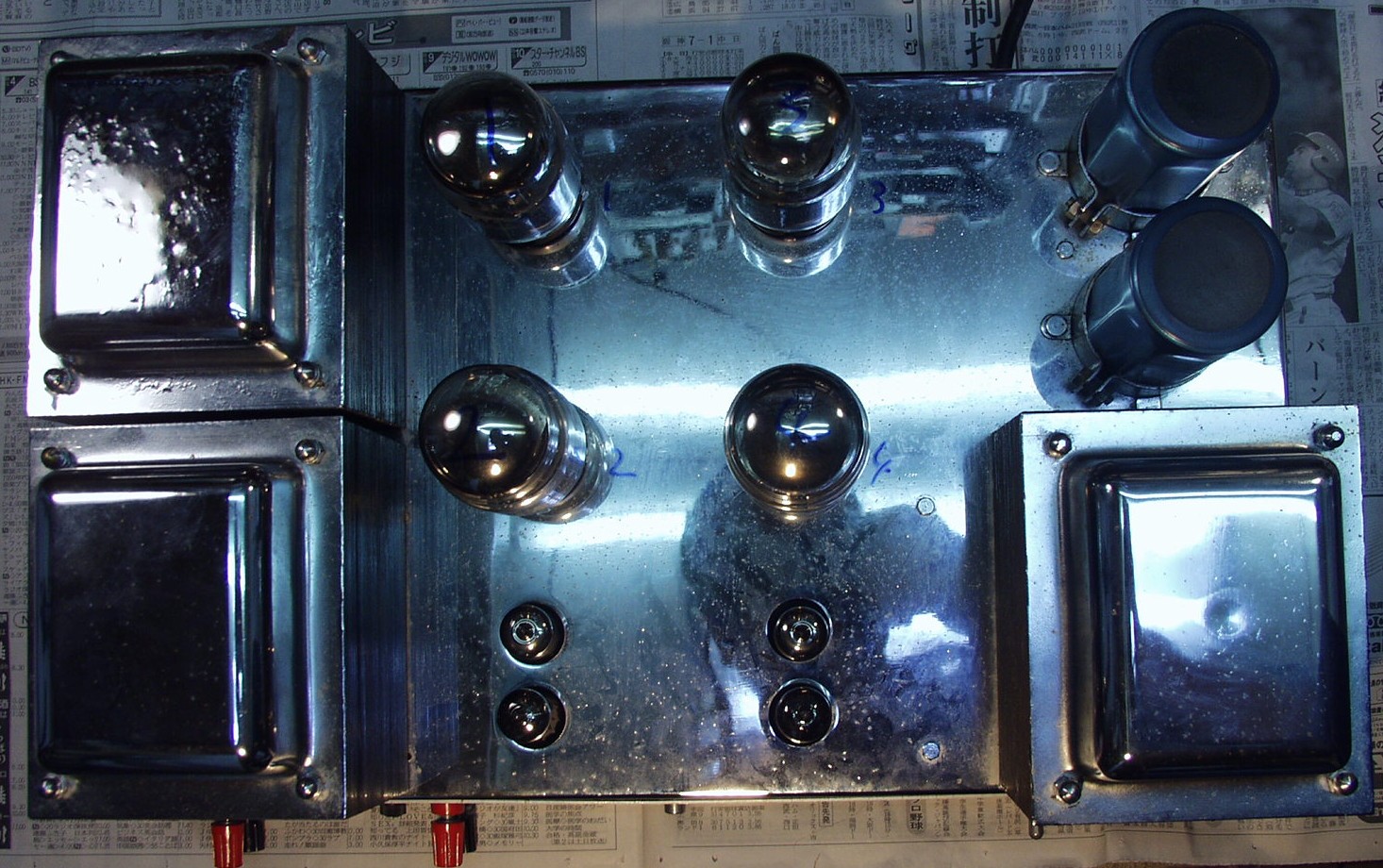

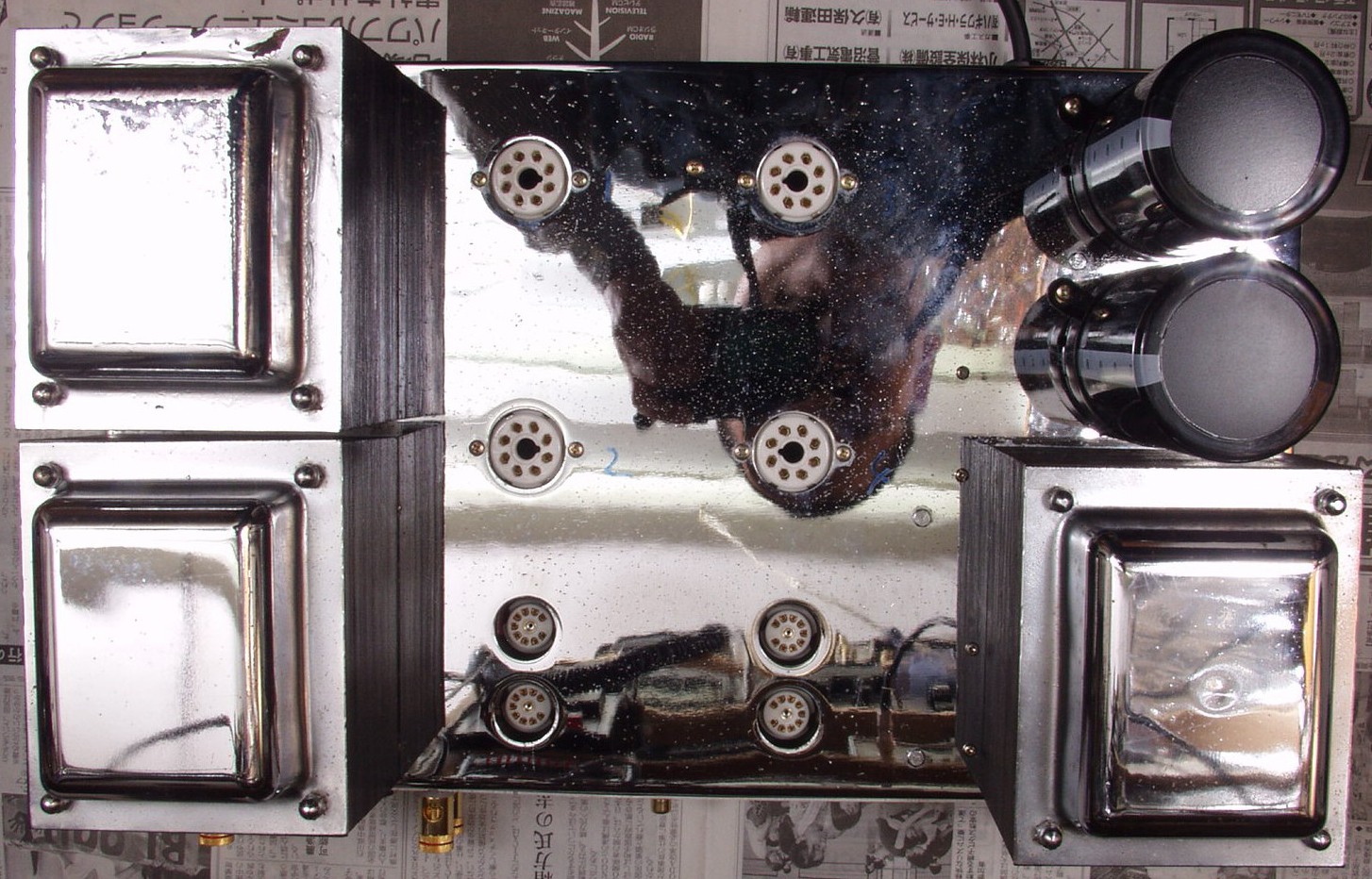

C8C. 修理前 上から見る
C8D. 修理後 上から見る

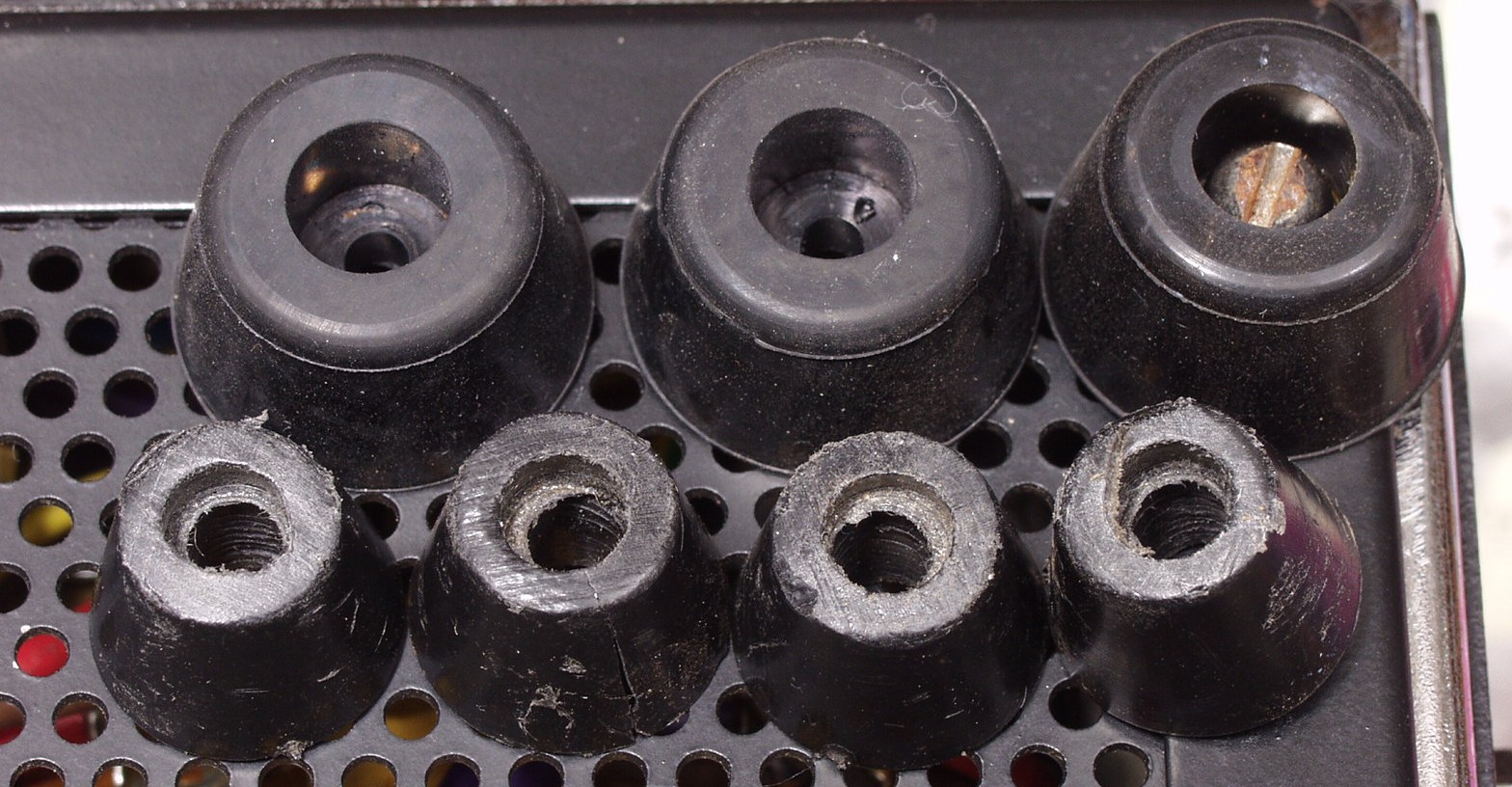

C9A. ゴム足も交換する 上=交換する物 下=付いていた古い物

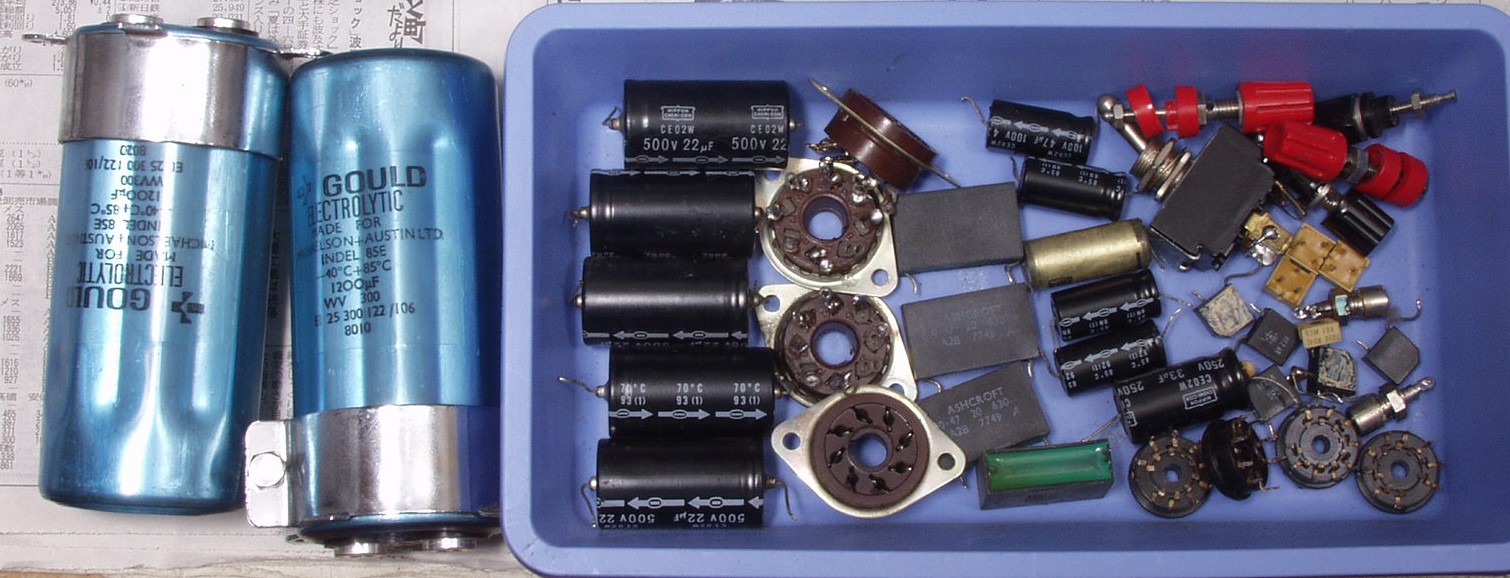

C9B. 交換部品
E. 調整・測定

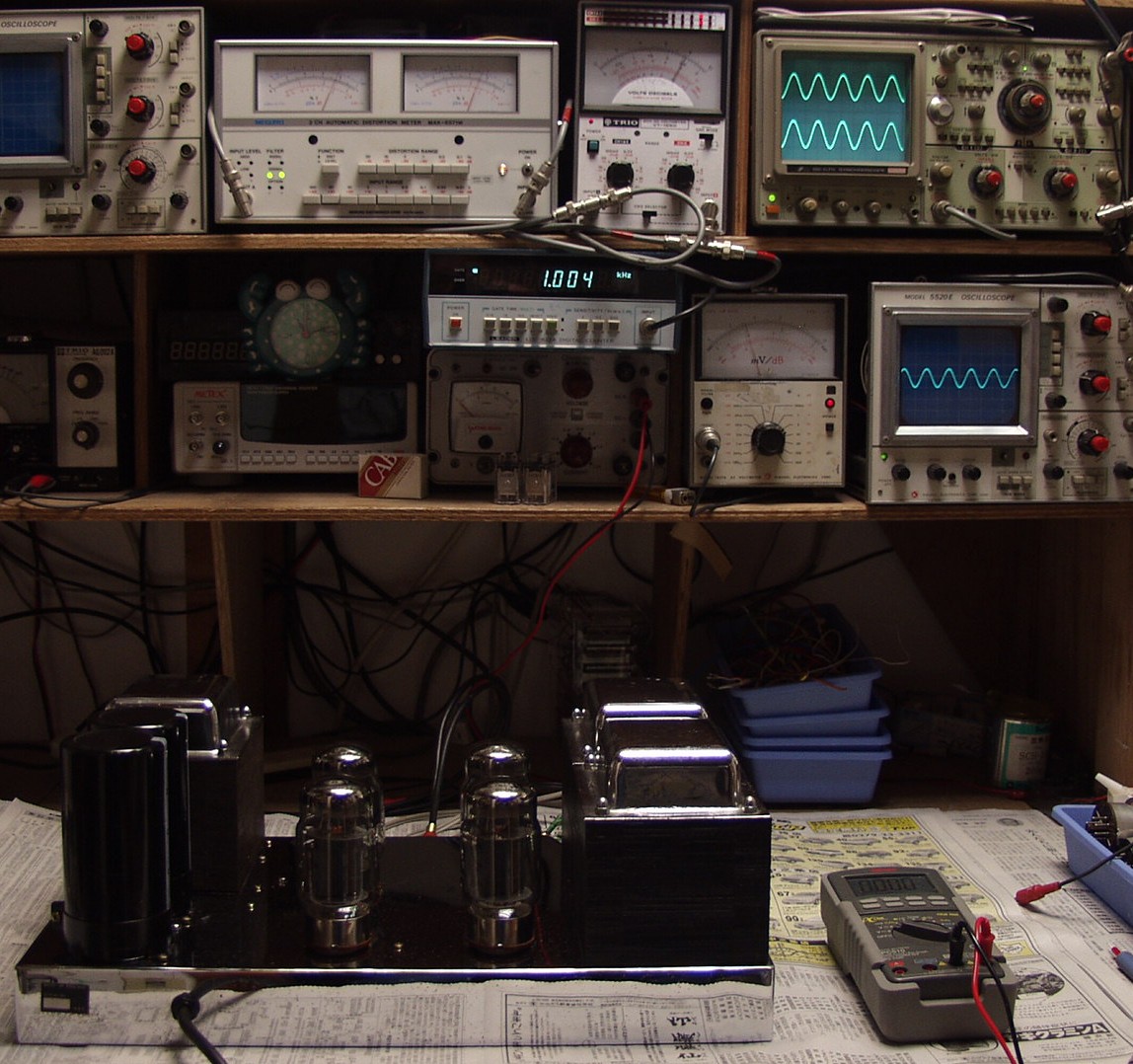

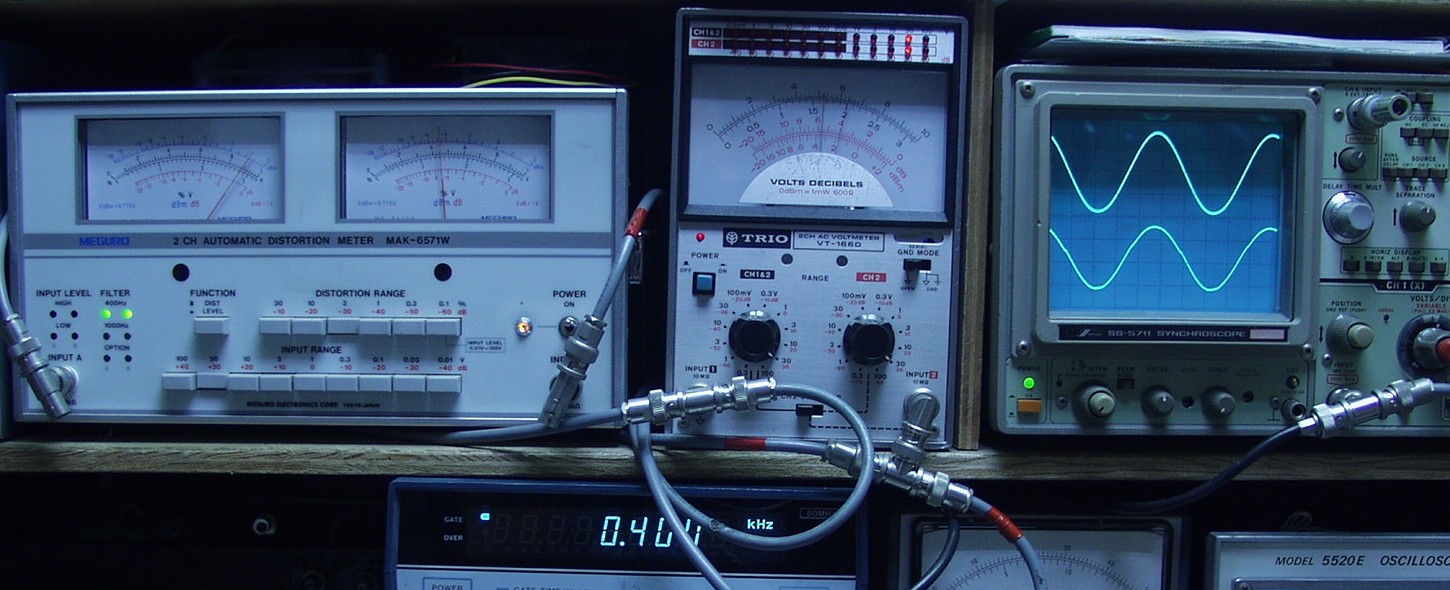

E−1. 調整・出力測定
E−2. SP出力24V=72W 歪み率=0.7%  1000HZ
E−3. SP出力24V=72W 歪み率=0.7%  400HZ

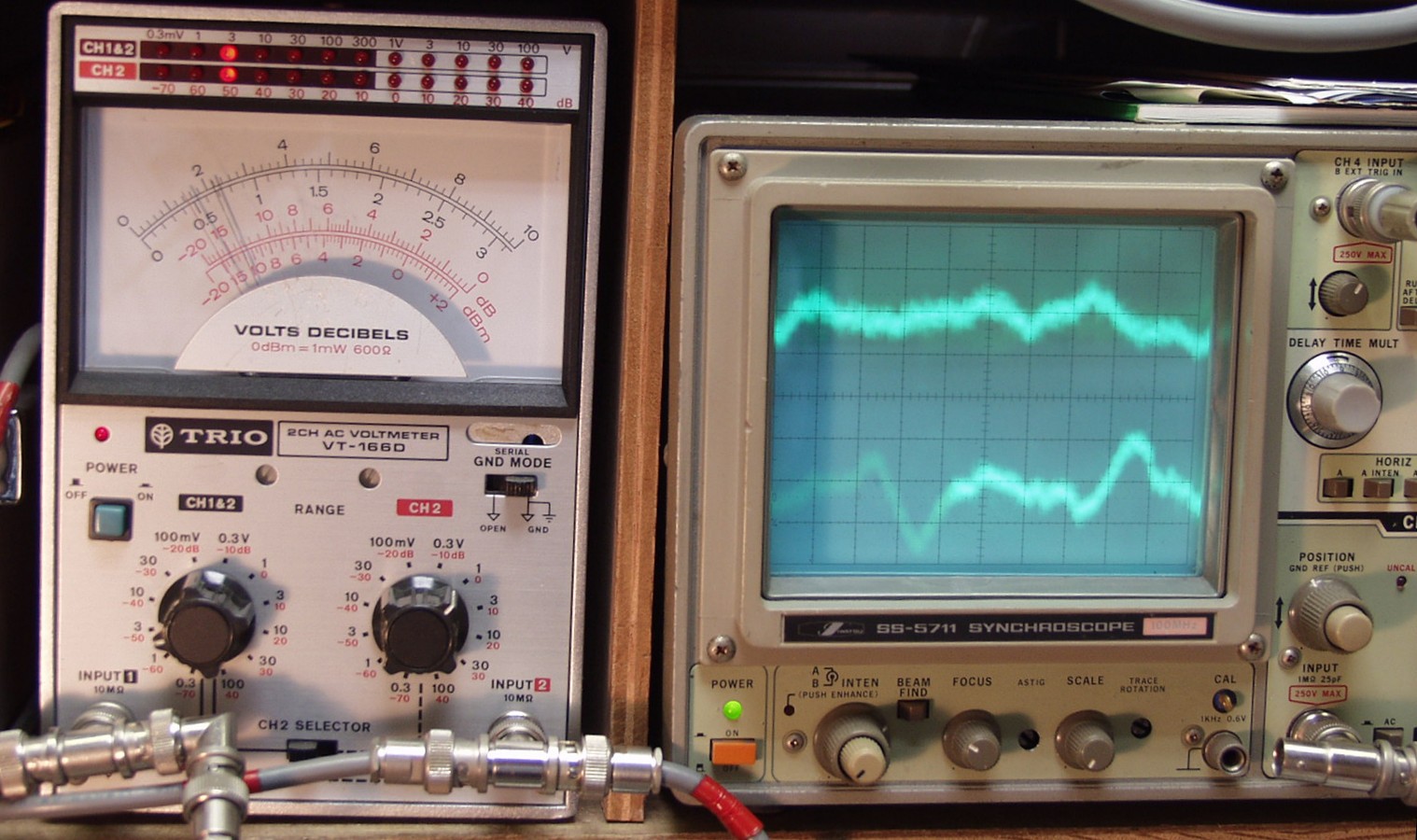

E−4. 残留雑音測定 0.7mV 1000mV=1V
               初段の12AX7差動AMP回路の為、ノイズが出やすい。 しかしよほど静かにしないと聞こえないレベル。
E−5. 12時間エージング中。
S. Michaelson & Austin TVA−1 の仕様(マニアルより)
型式 管球式(終段KT-88 PP)ステレオパワーアンプ
実効出力 70W+70W
周波数特性 20Hz〜20kHz ±0.2dB、 10Hz〜25kHz -1.0dB
出力帯域幅 8Hz〜45kHz
SN比 -88dB以上
高調波歪率 0.05%以下(1kHz、5W出力時)
入力感度/インピーダンス 750mV/100kΩ
出力インピーダンス 4〜8Ω
電源 AC100V、50Hz/60Hz
外形寸法 幅457mm×高さ190mm×奥行280mm
重量 約32kg
