Julius Futter Man OTL AMP の修理
平成14年2月5日到着 3月28日完成
  1. 修理前の状況
    電源入れるとき、リレ−から火花が散る
    電源切りると 大きな音がする
    冷却フアンがうるさい
    AMPが不安定??
  2. 原因
    設計が悪い?
  3. 修理状況
    電源投入時に抵抗を挿入し、1秒くらいに
    さらに、20秒くらい後にSPを接続する、電源切り後5分以内は短い時間で接続する
  4. 使用部品
    電源用リレ−(10A×3接点)    2個
    制御用リレ−              2個
    TR(トランジスタ−)          2個
    ダイオ−ド                4個
    コンデンサ−/抵抗/他
  5. 修理費  40,000円    通常修理

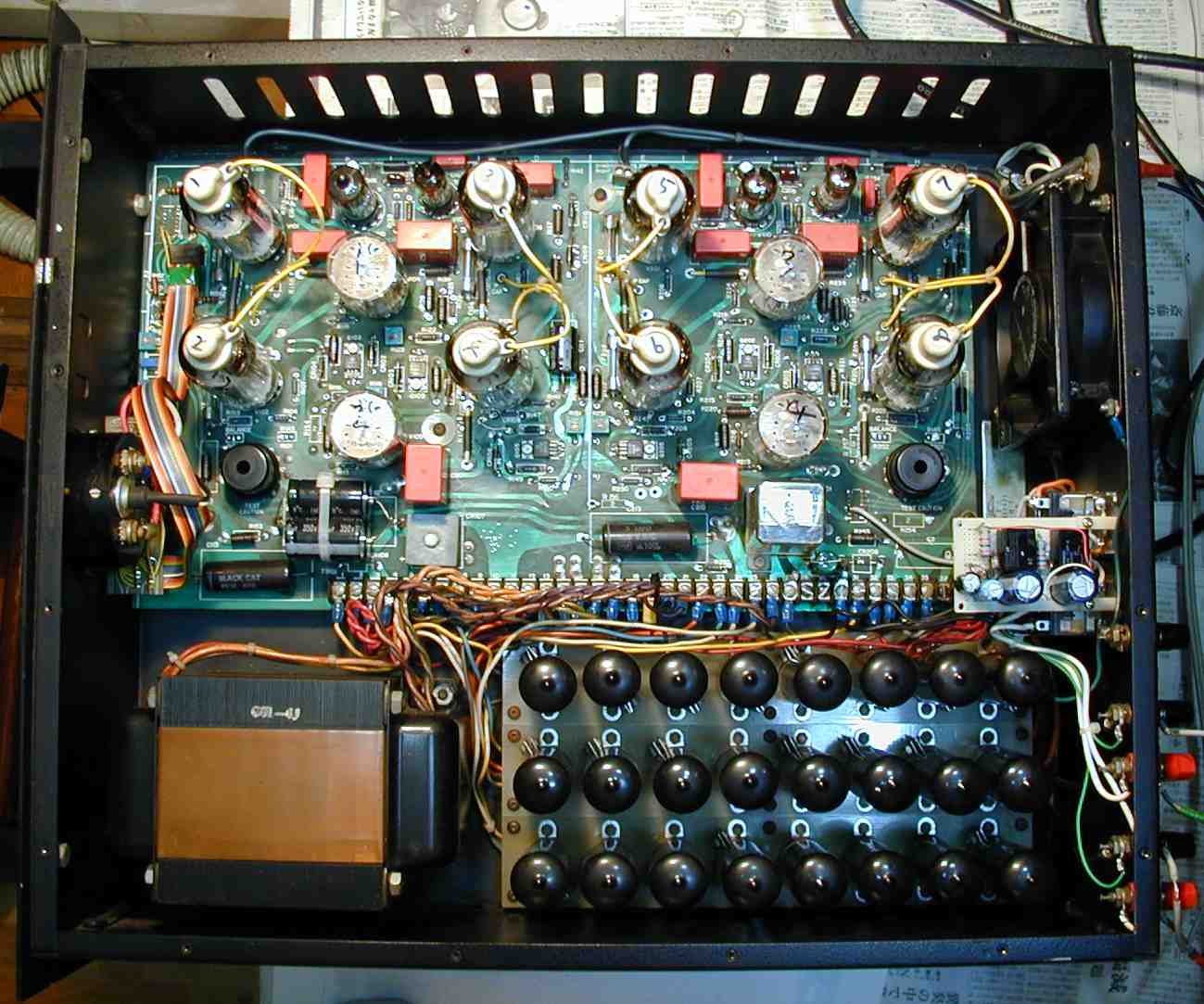

1.上蓋を開けた所
  フアンは吸い出しに成っている、しかし横(写真では下)には沢山穴があり、右側は全く効果無し、上蓋にも穴有り。
  よって、フアンを逆にして、真空管に風を当てるよう変更する。

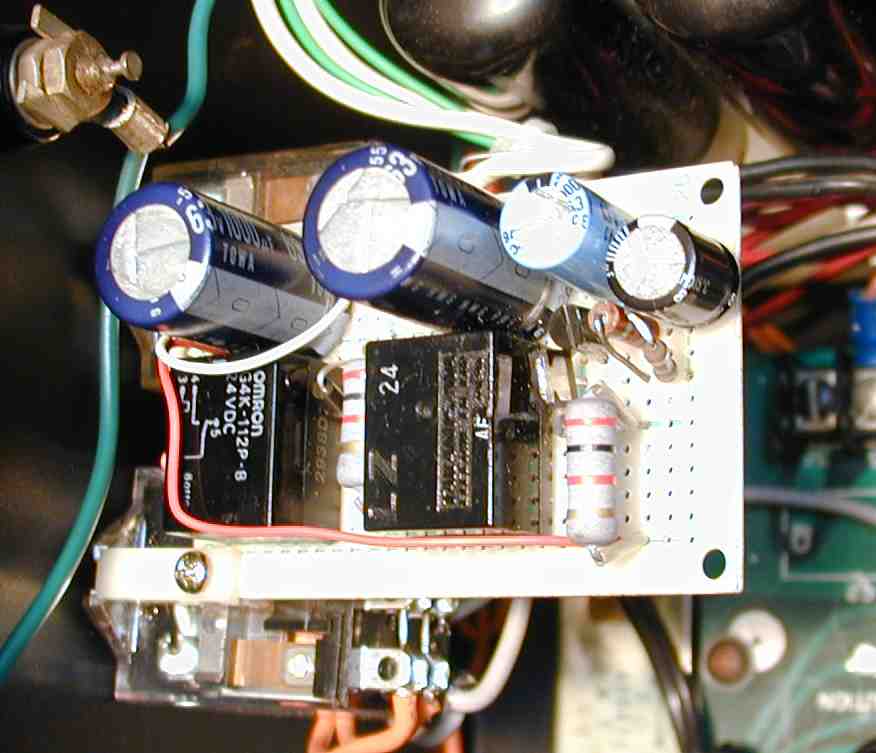

2.後から取り付けられたSP接続リレ−、遅延回路が無く、又、プロテクト回路も無い様子!!飾りだけ
  右下の大きいのが電源投入リレ−只入るだけ??
  よって、コンデンサ−のラッシュカ−レントで火花が出るのは当然。

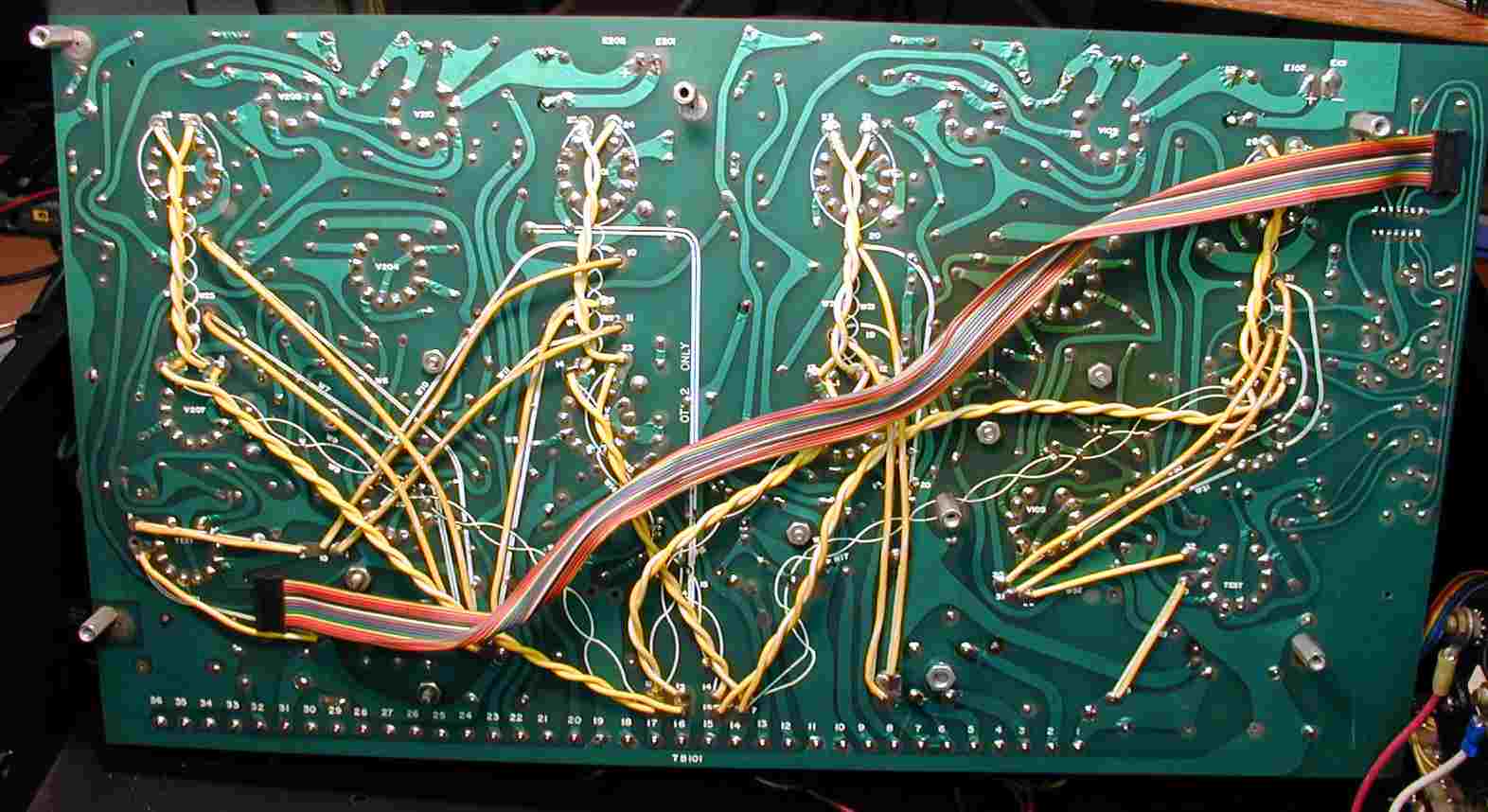

3.基板裏、スルフォ−ル基板、黄色の撚り配線はヒ−タ配線、半田補正10ヶ所。

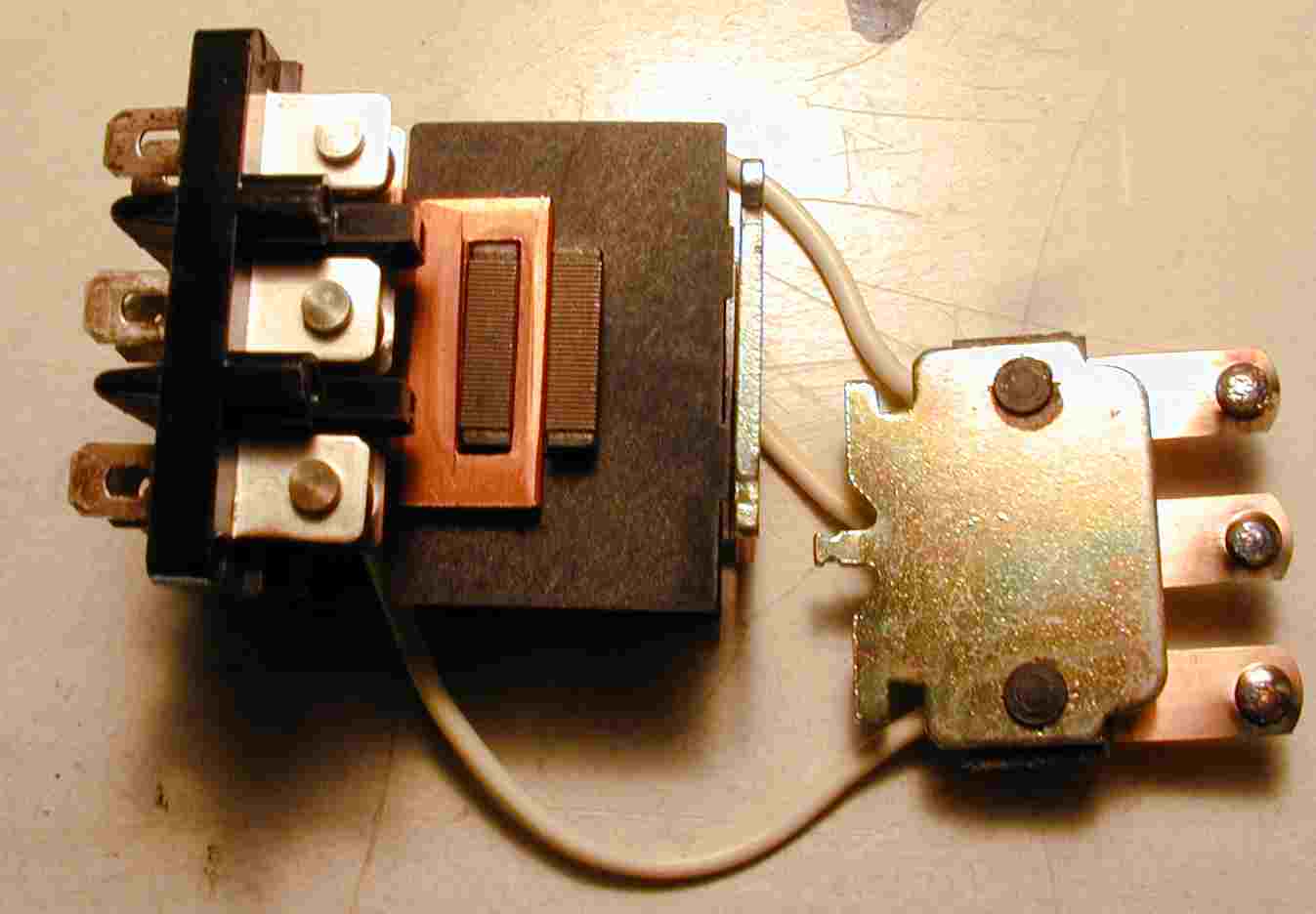

4.焼けた電源投入リレ−の可動接点

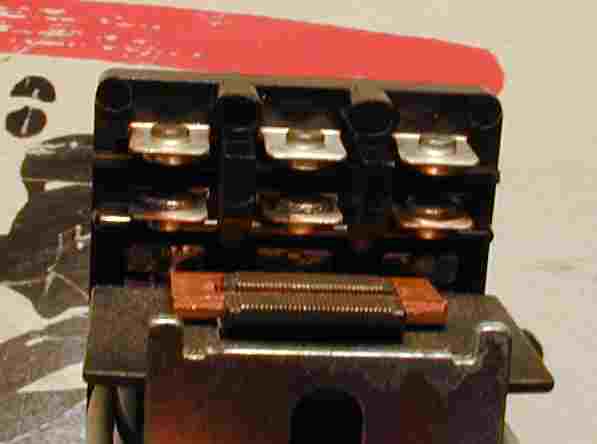

5.焼けた電源投入リレ−の固定接点

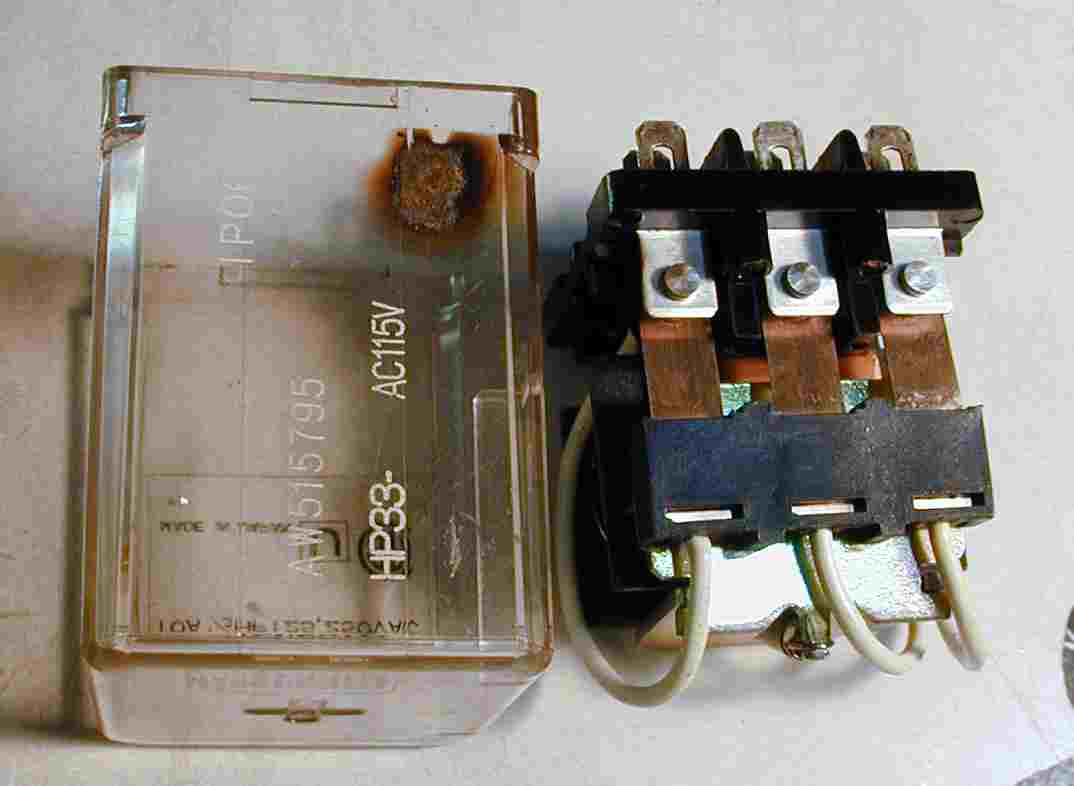

6.焼けた電源投入リレ−のケ−ス

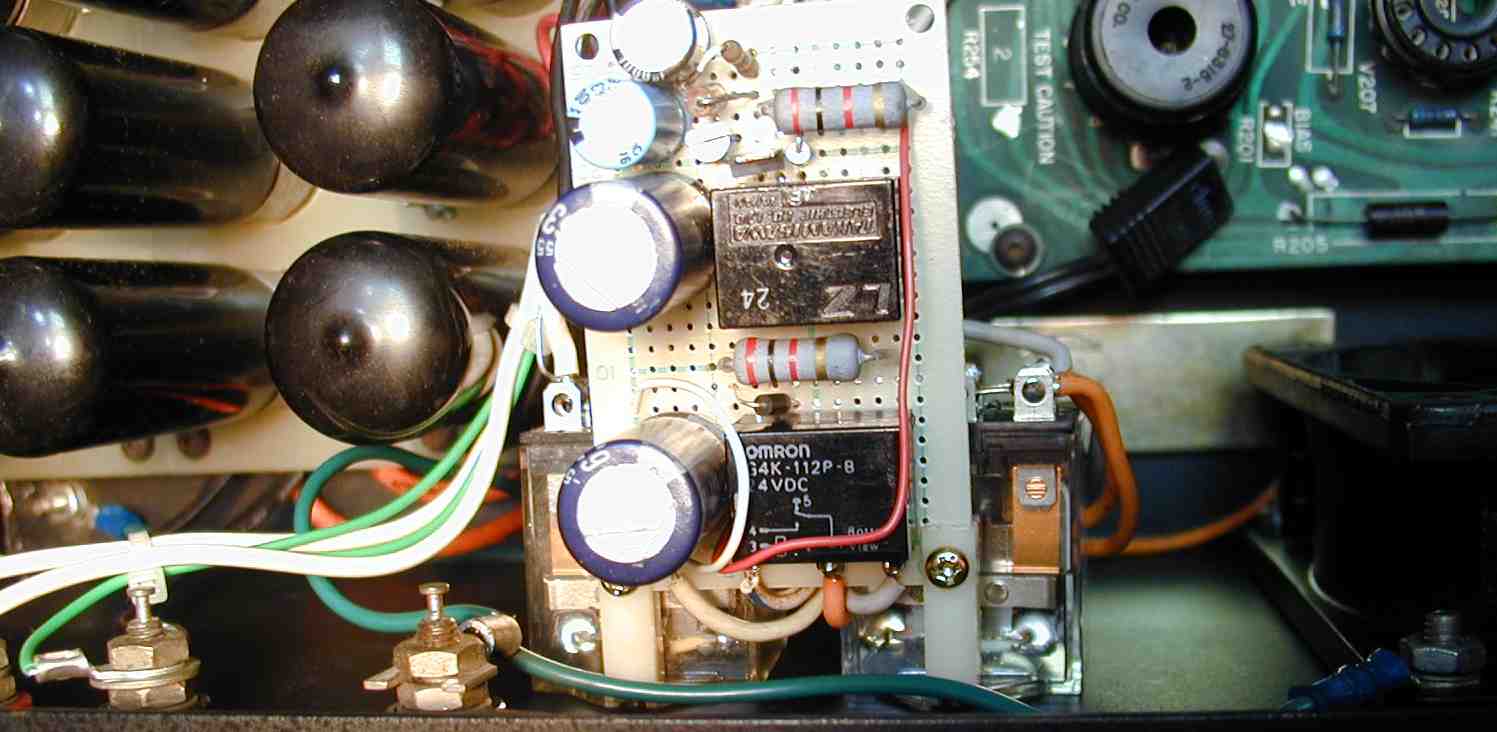

7.増設した制御リレ−その下に電源1次投入リレ−

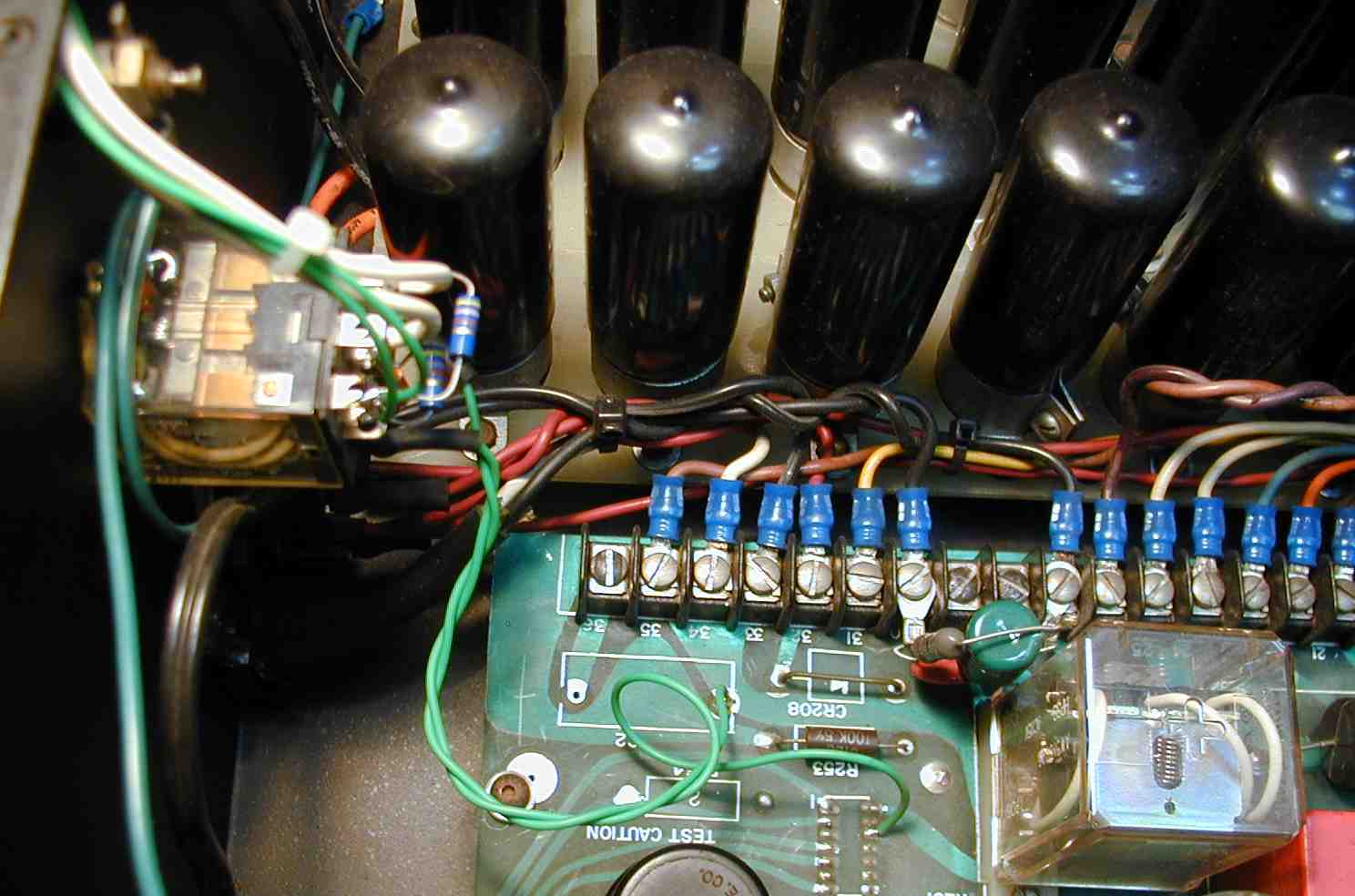

8.右真ん中に投入制御抵抗

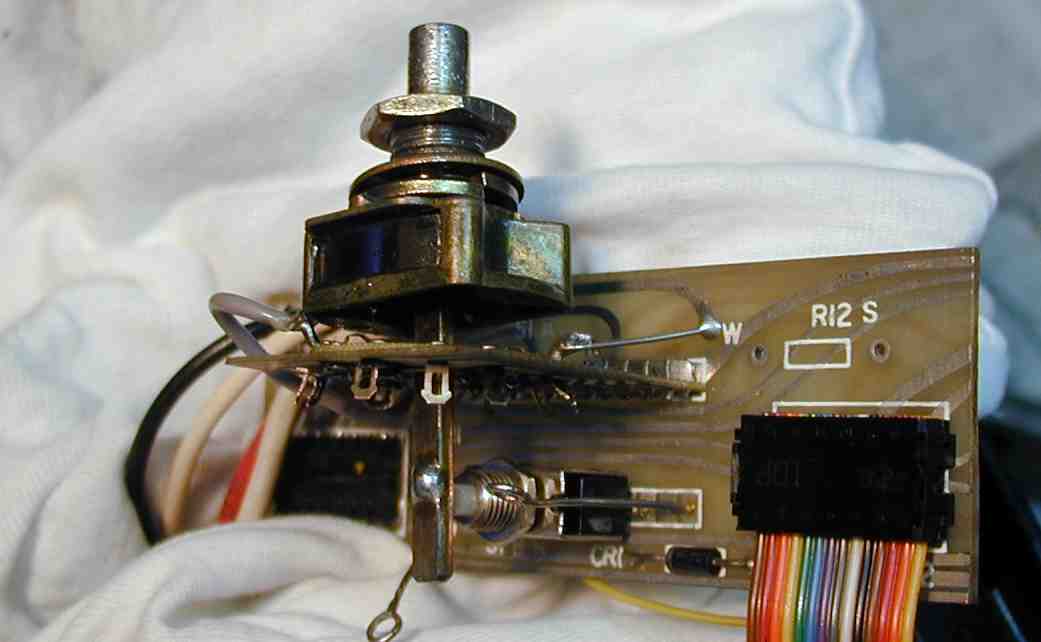

9.電源SW兼メ−タ−切り替えSWの修理=接触不良
  リミットSWを軸で入れる、しかも半田を軸にもる=職人芸!!!

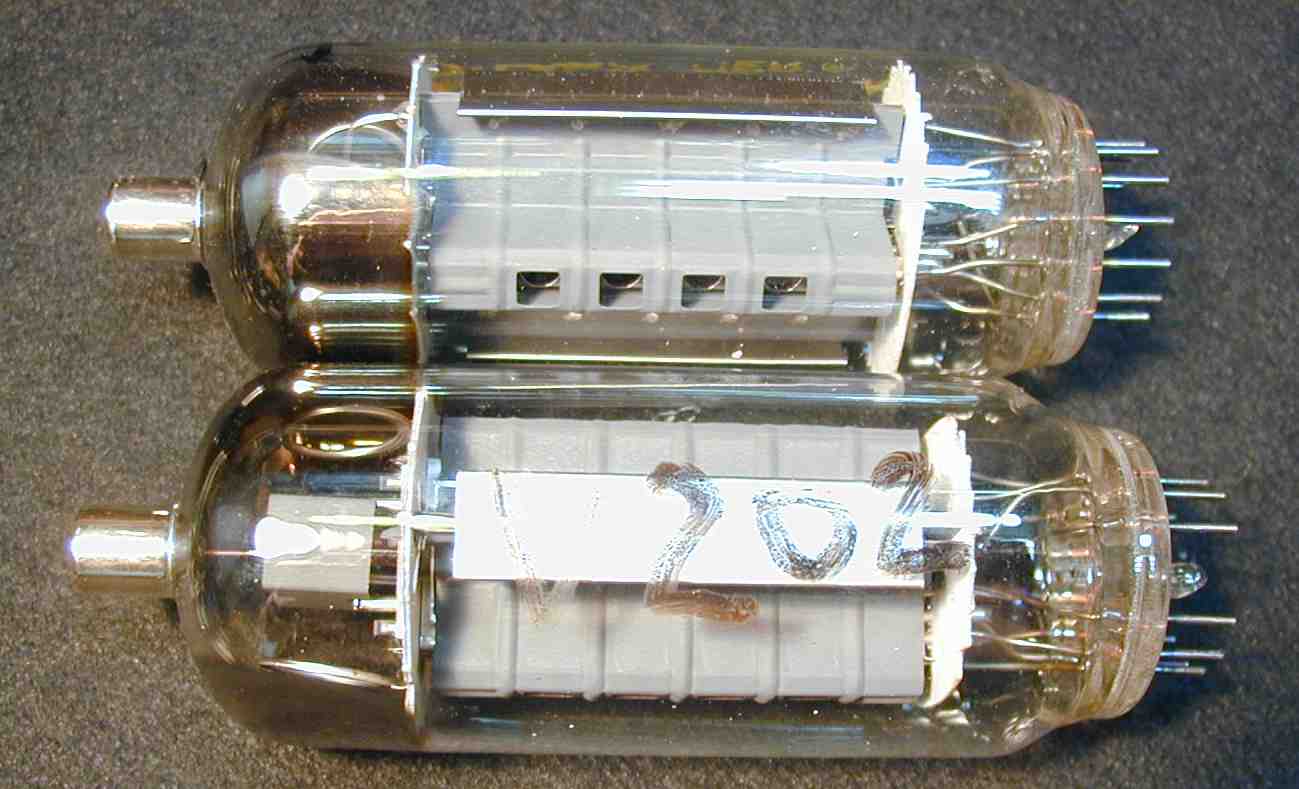

10.カソ−ドが剥離してきて管球に付いている、劣化の始まり
   管壁に白い点々が見えるのが、剥離してきたカソ−ド。

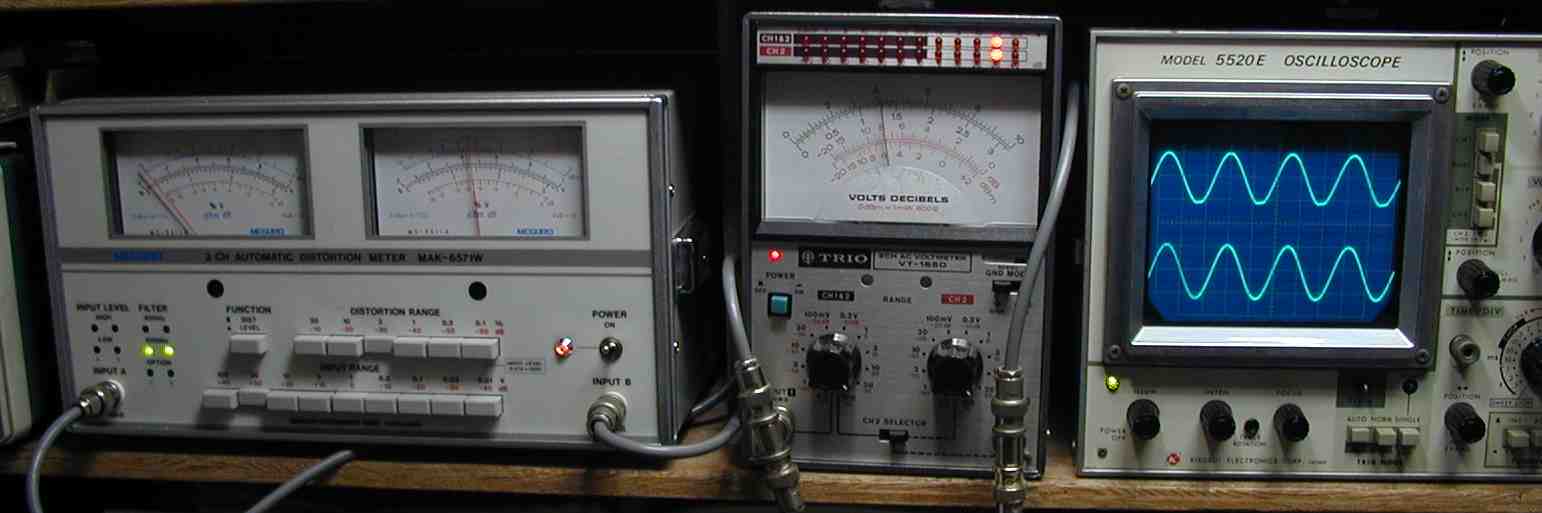

10.出力/歪み測定
11.13V=21W(8オ−ム) 右側のみ歪み率多く1.4% 右側はフアンから遠く、真空管がぼけたのでしょう。

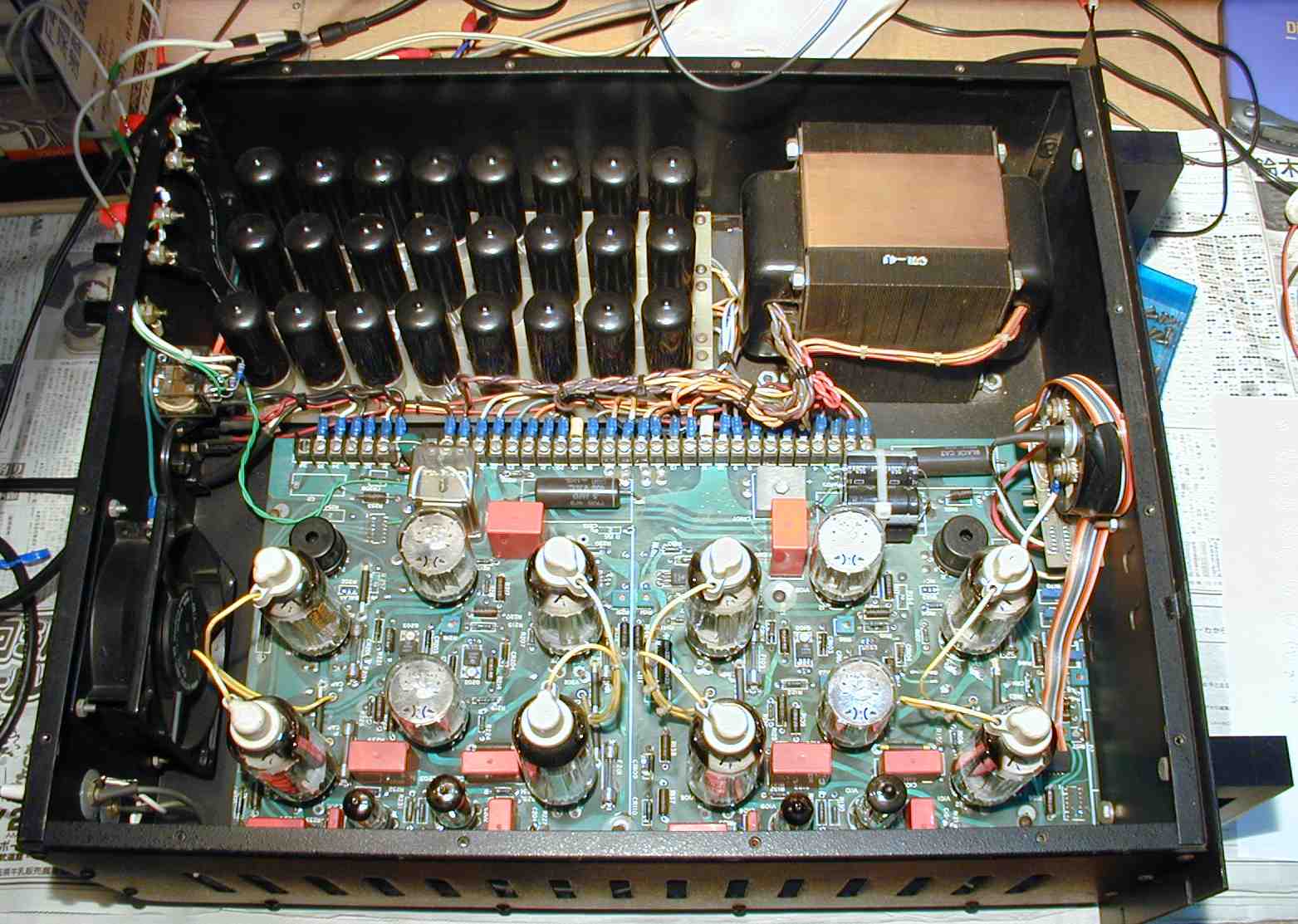

12.完成上から見る、鉄のかたまりを思わせる重さ
13.24時間エ−ジング
