| ＱＵＡＤ ４０５． ７台目修理記録 |
| 平成１７年２月２０日到着 ３月２日完成 |
Ａ． 修理前の状況
Ｆ． 修理費 ６５，０００円 ＜＜３台目からの、お馴染みさん価格＞＞ |

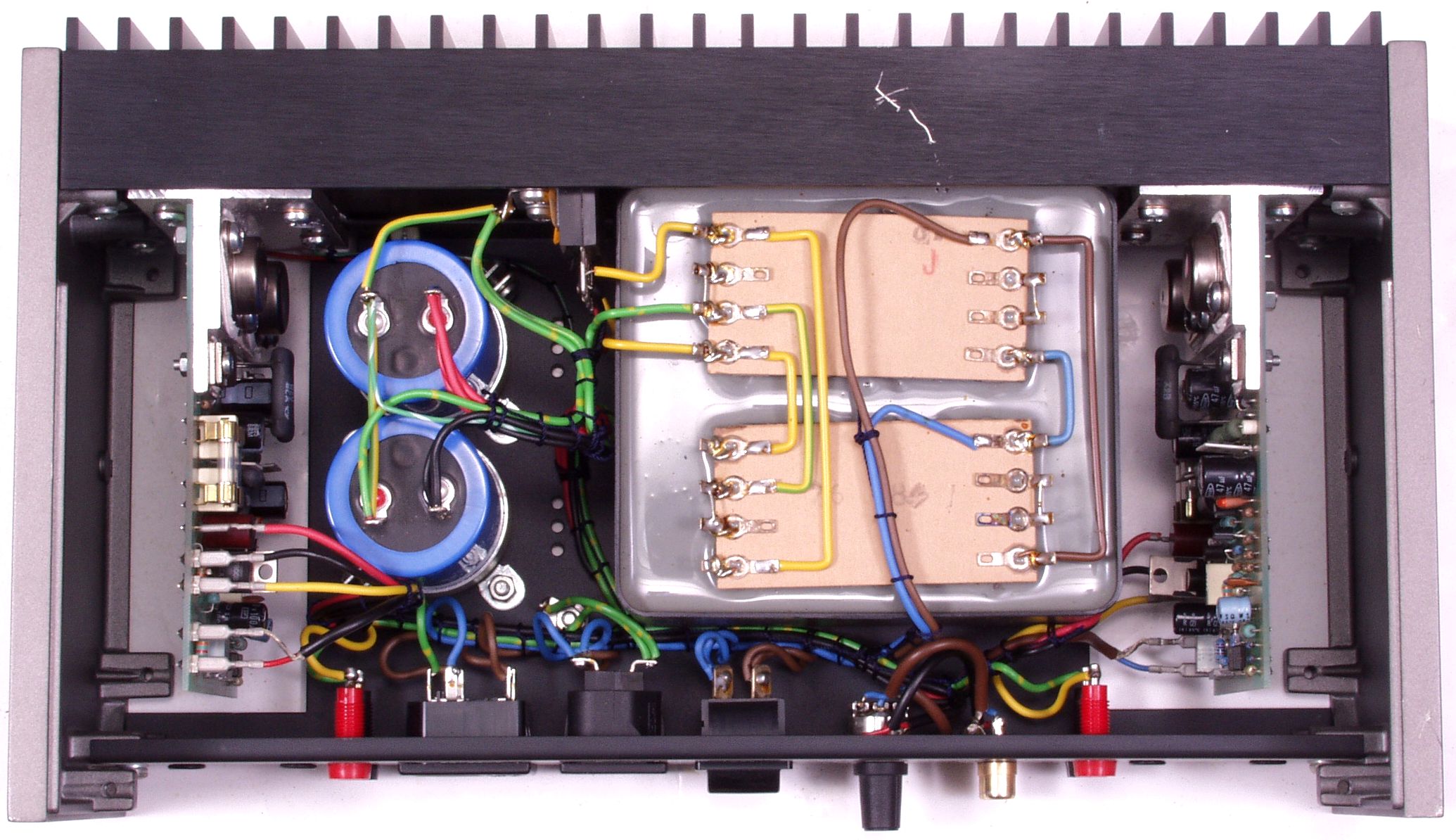

| Ａ． 修理前の状況 Ａ−１． 点検中 上から見る |
 |
| Ａ−２． 点検中 電解トランスは２００Ｖ対応、２００Ｖ使用にすると電源ラインの４倍損失が少なくなる |
 |

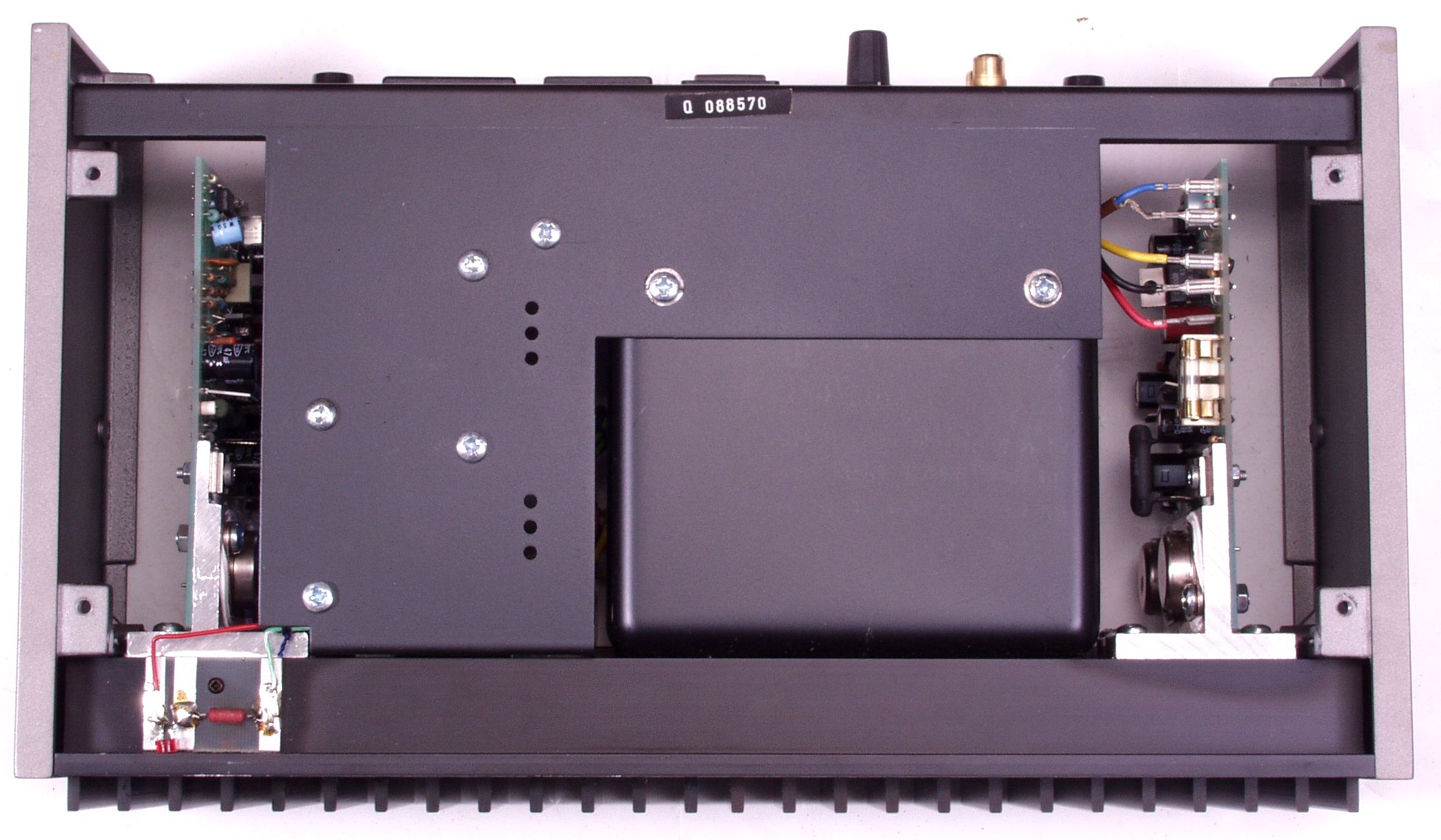

| Ａ−３． 点検中 下から見る |
 |

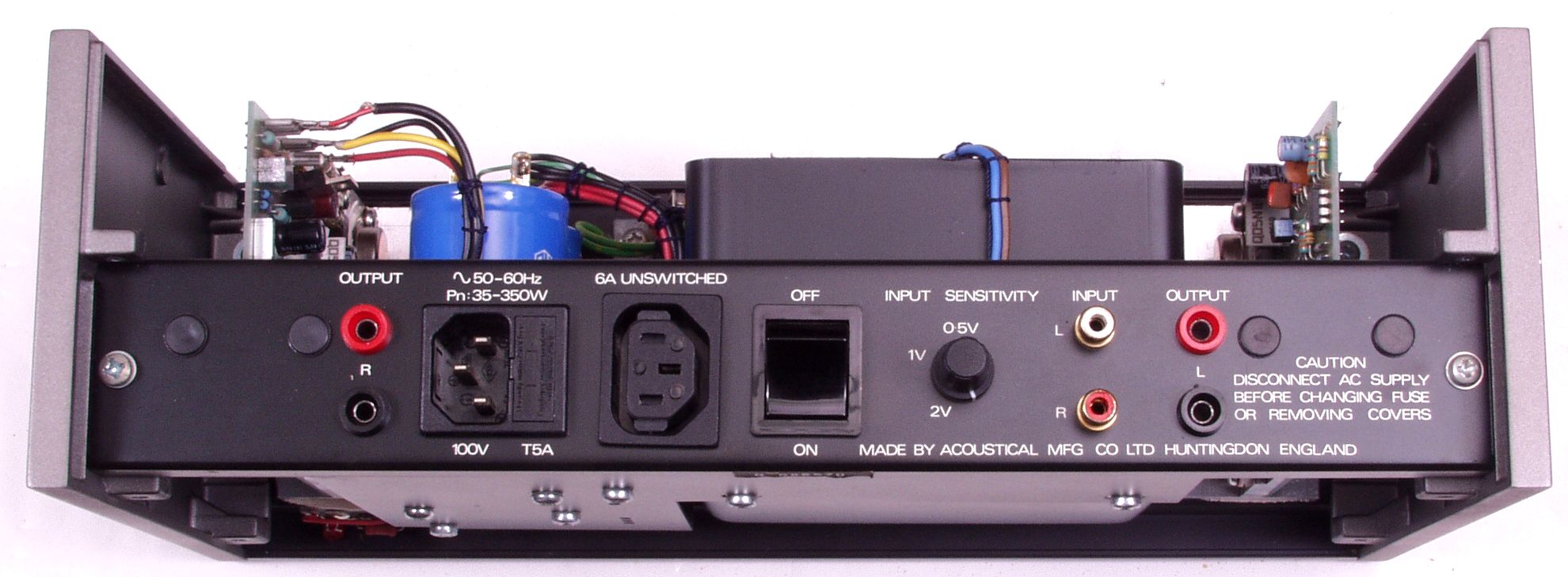

| Ａ−４． 点検中 電源ＳＷ、送りコンセントが付き、入力もＤＩＮからＲＣＡ端子に変更された最新型？ |
 |

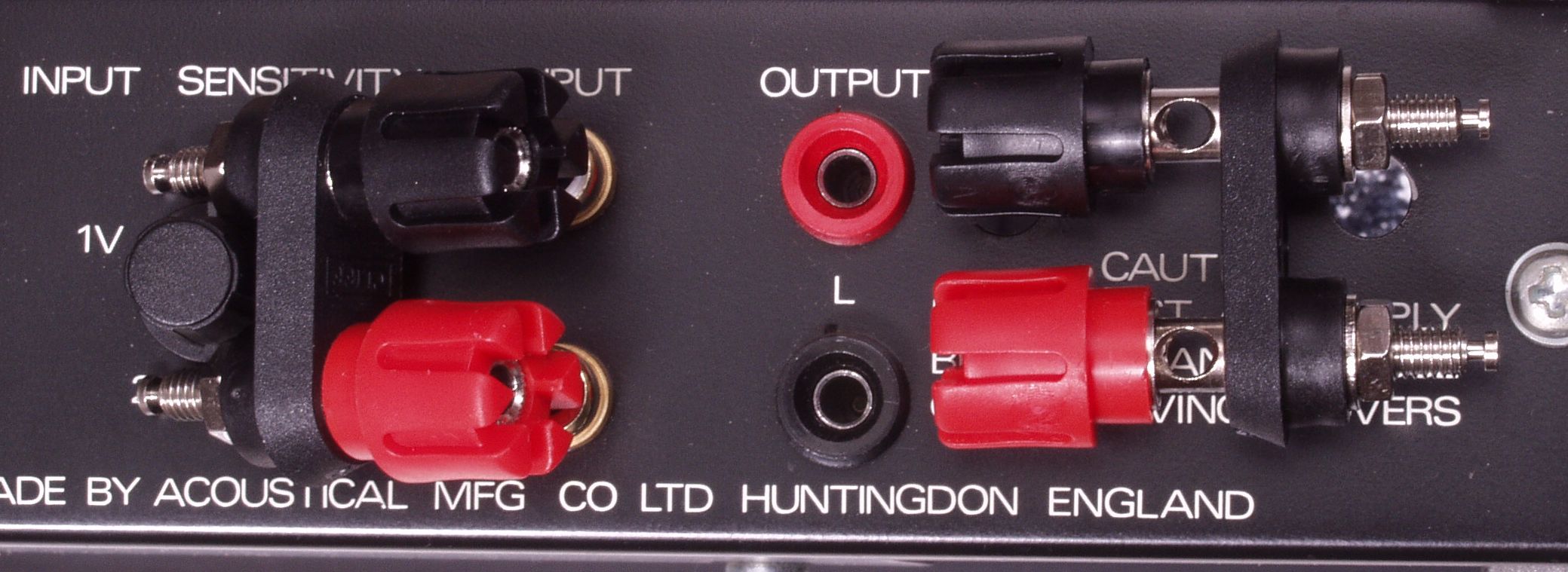

| Ａ−５． 点検中 ＳＰ端子比較 |
 |

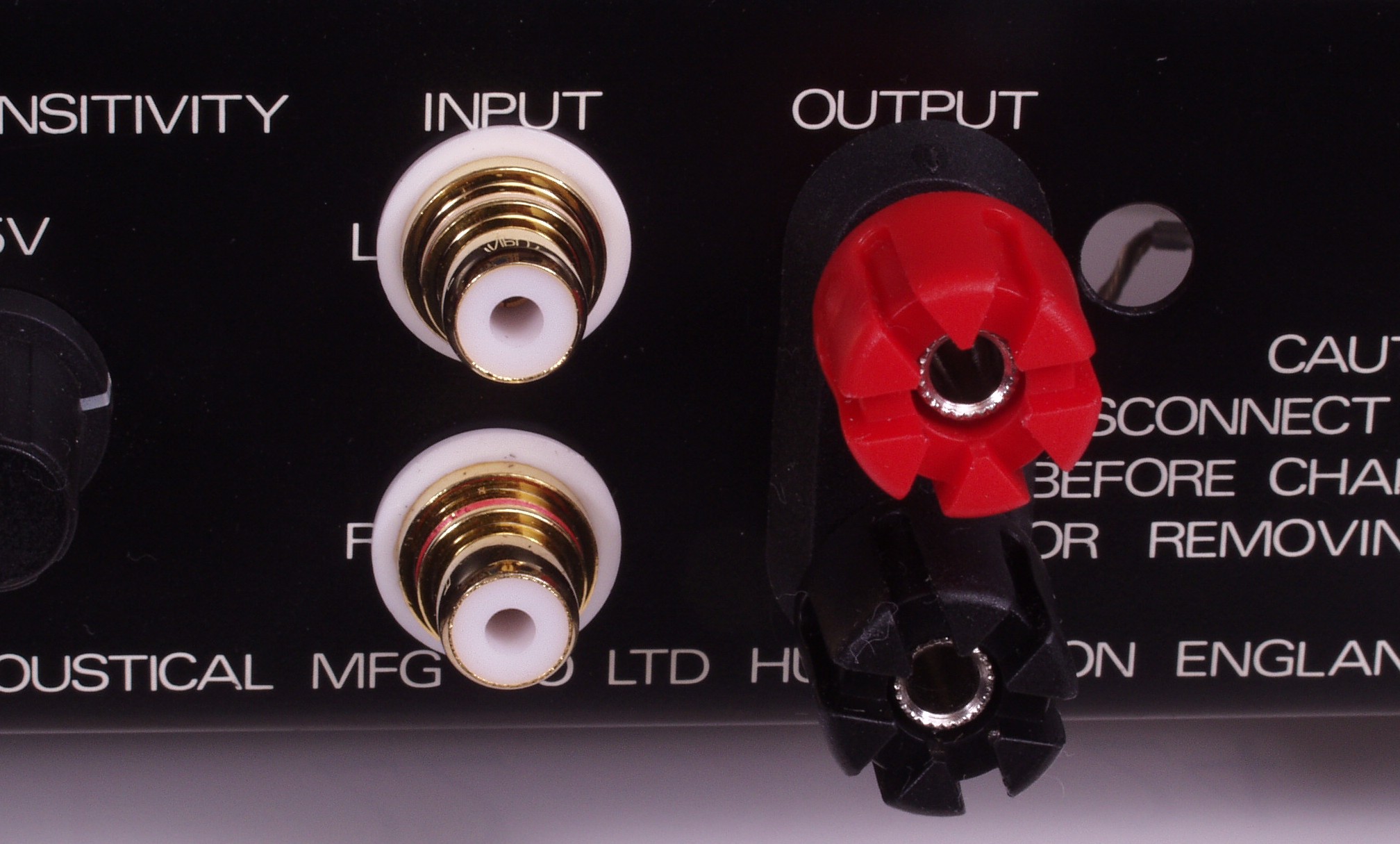

| Ａ−６． 点検中 ＲＣＡ端子の比較 |
 |
| Ａ−７． 点検中 電解コンデンサー比較 古いのは６３Ｖ／１００００μ 使用するのは７１Ｖ／１８０００μ |
 |
| Ｃ． 修理状況 Ｃ−１Ａ． 修理前 Ｒ側ＡＭＰ基板 モジュール使用 |
 |

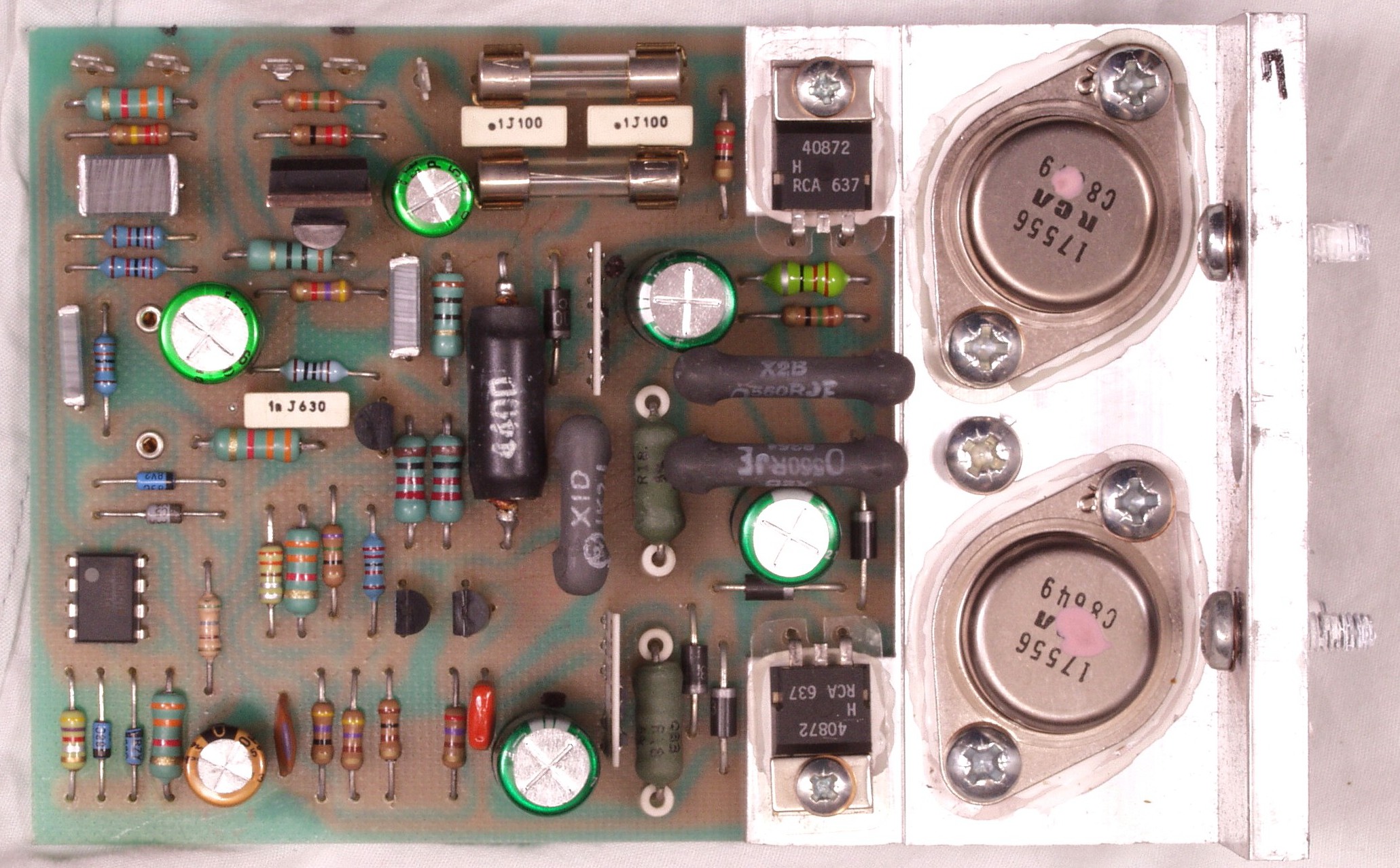

| Ｃ−１Ｂ． 修理後 Ｒ側ＡＭＰ基板 電解コンデンサー６個、ＯＰ−ＡＭＰ交換 |
 |

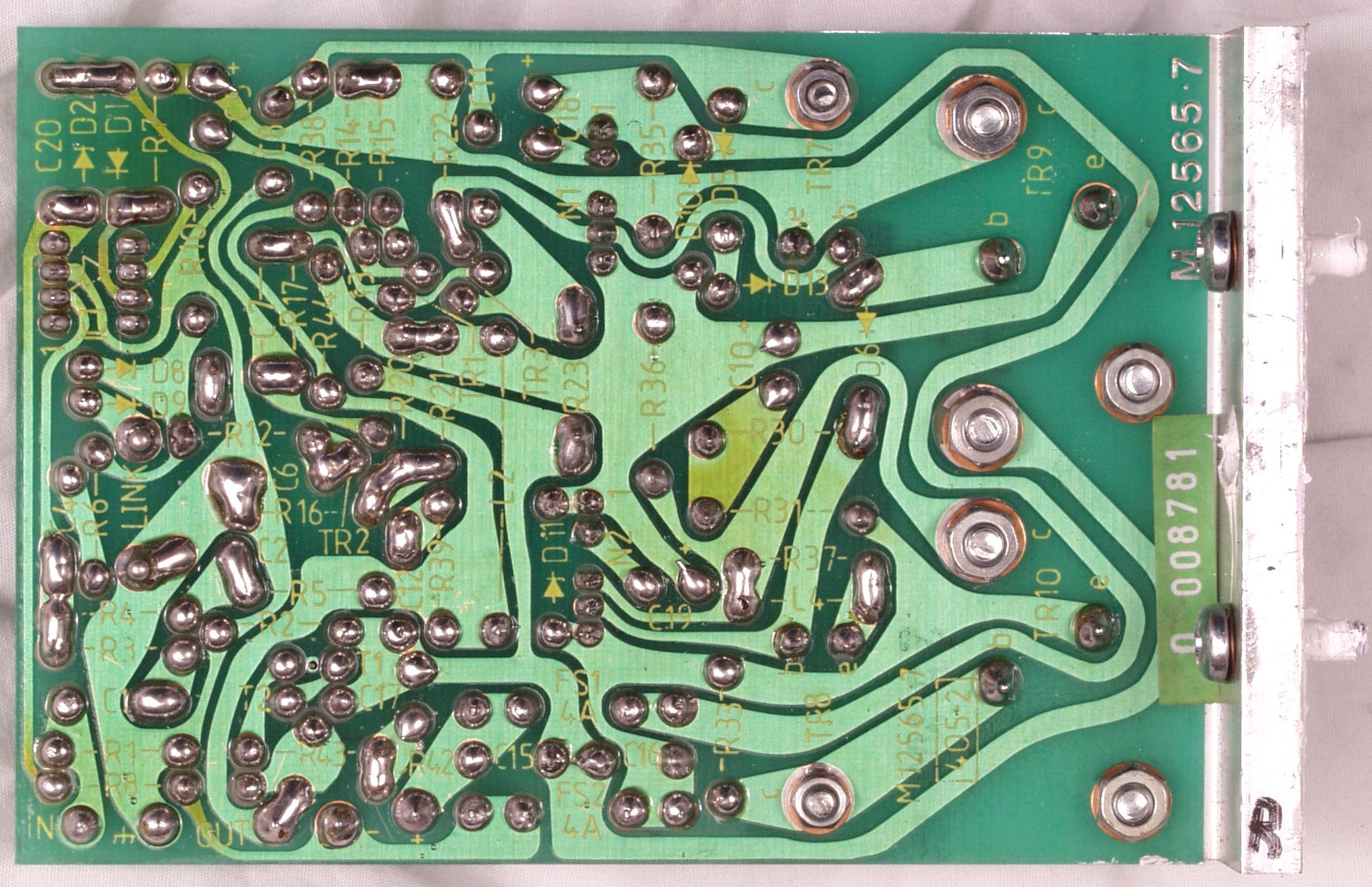

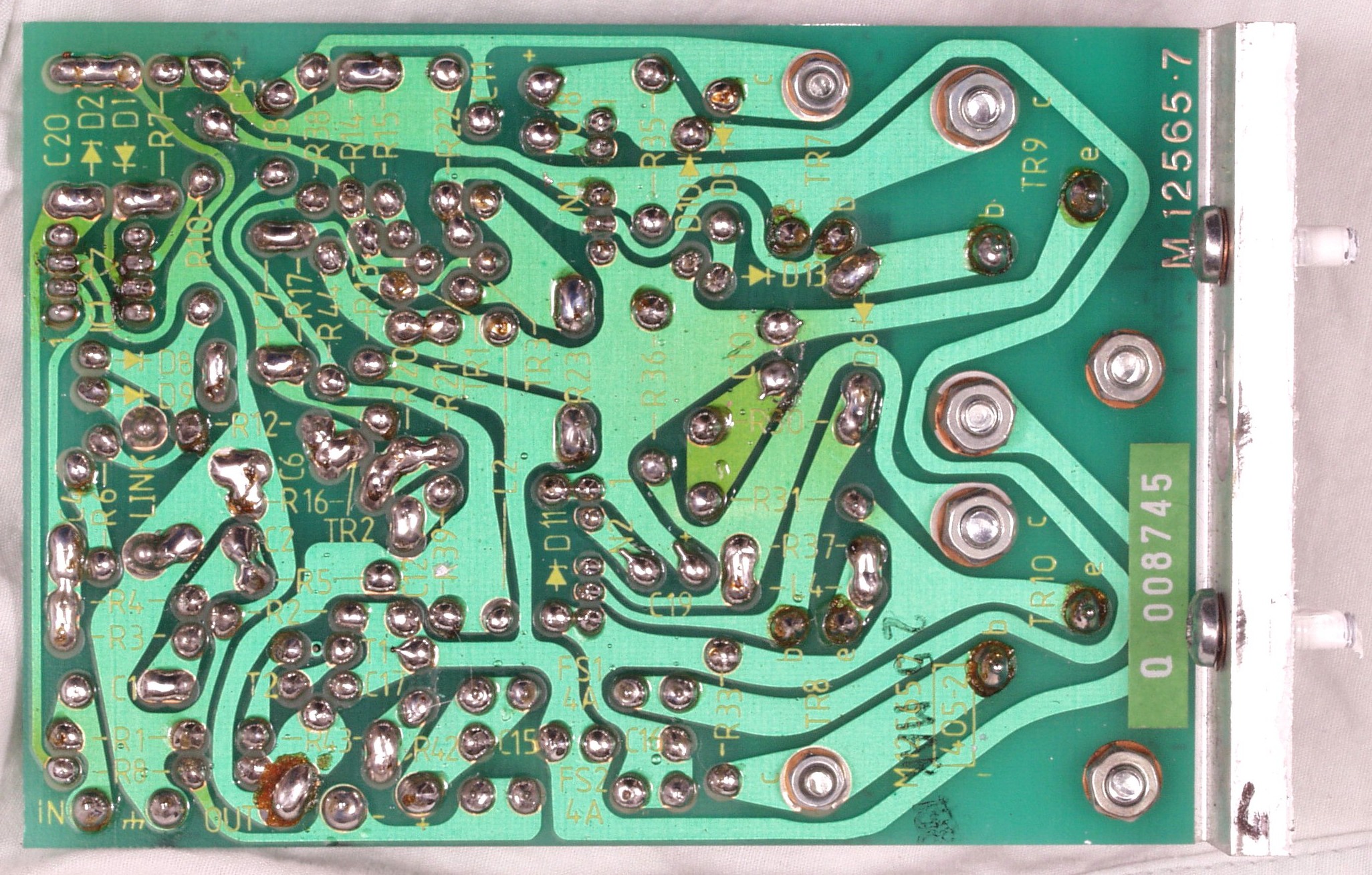

| Ｃ−１Ｃ． 修理前 Ｒ側ＡＭＰ基板裏 |
 |

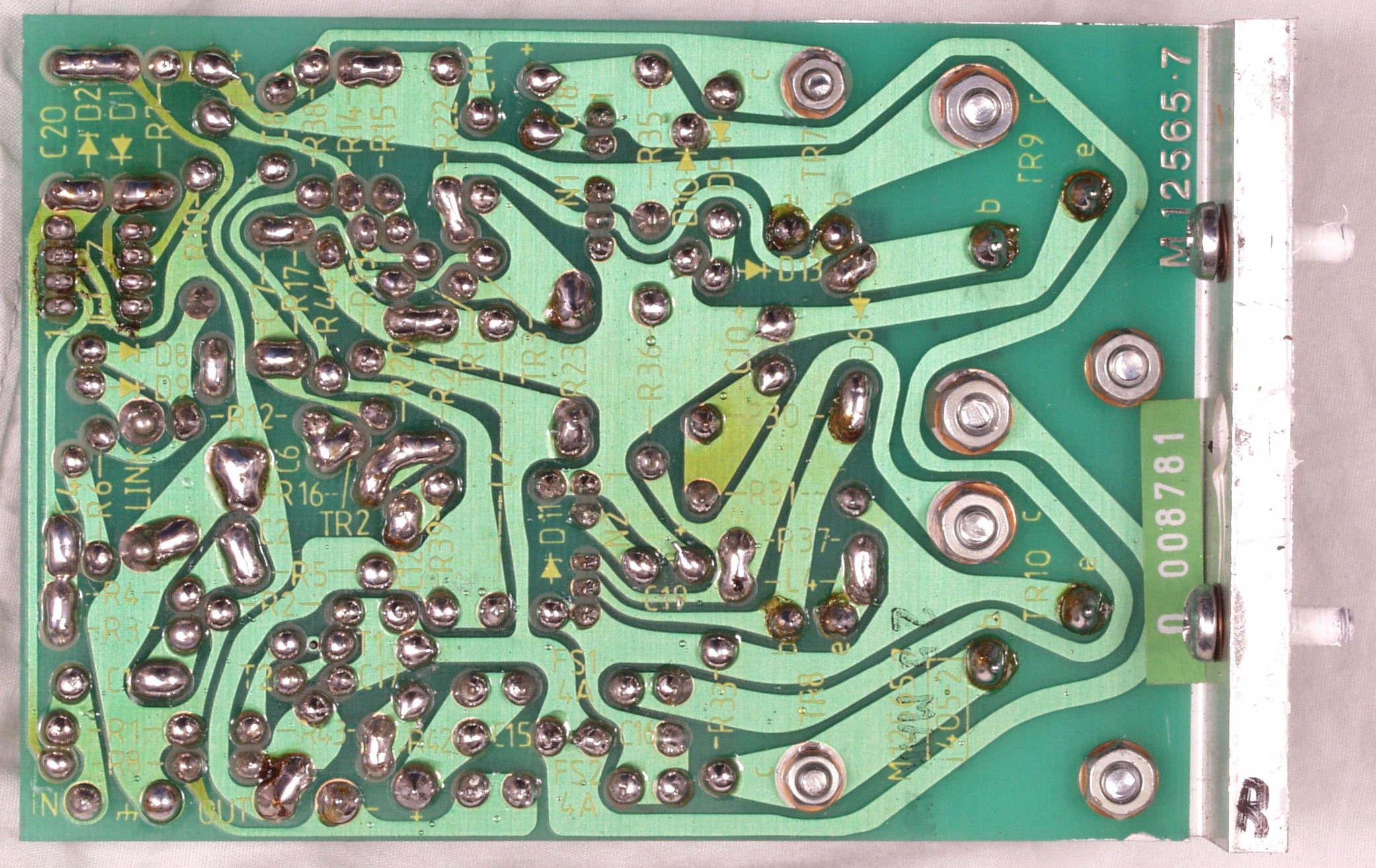

| Ｃ−１Ｄ． 修理（半田補正）後 Ｒ側ＡＭＰ基板裏 全半田やり直し |
 |
| Ｃ−１E． 完成Ｒ側ＡＭＰ基板裏 洗浄後 |
 |
| Ｃ−２Ａ． 修理前 Ｌ側ＡＭＰ基板 |
 |
| Ｃ−２Ｂ． 修理後 Ｌ側ＡＭＰ基板 電解コンデンサー６個、ＯＰ−ＡＭＰ交換 |
 |

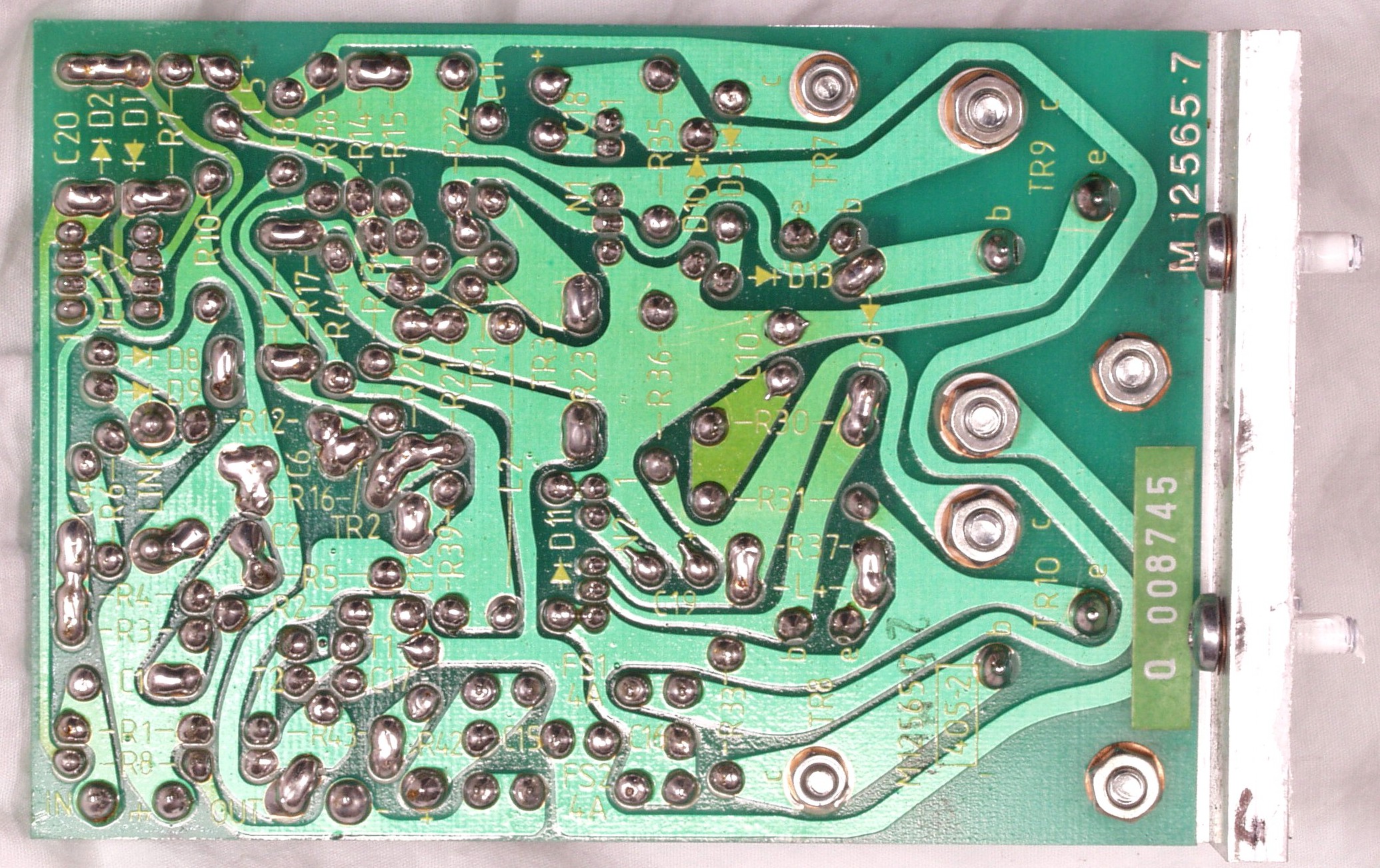

| Ｃ−２Ｃ． 修理前 Ｌ側ＡＭＰ基板裏 |
 |
| Ｃ−２Ｄ． 修理（半田補正）後 Ｌ側ＡＭＰ基板裏 全半田やり直し |
 |
| Ｃ−２E． 完成L側ＡＭＰ基板裏 洗浄後 |
 |
| Ｃ−３Ａ． 修理後 ＲＣＡ端子とＬ−ＳＰ端子 |
 |
| Ｃ−３Ｂ． 修理後 ＲＣＡ端子とＲ−ＳＰ端子 |
 |

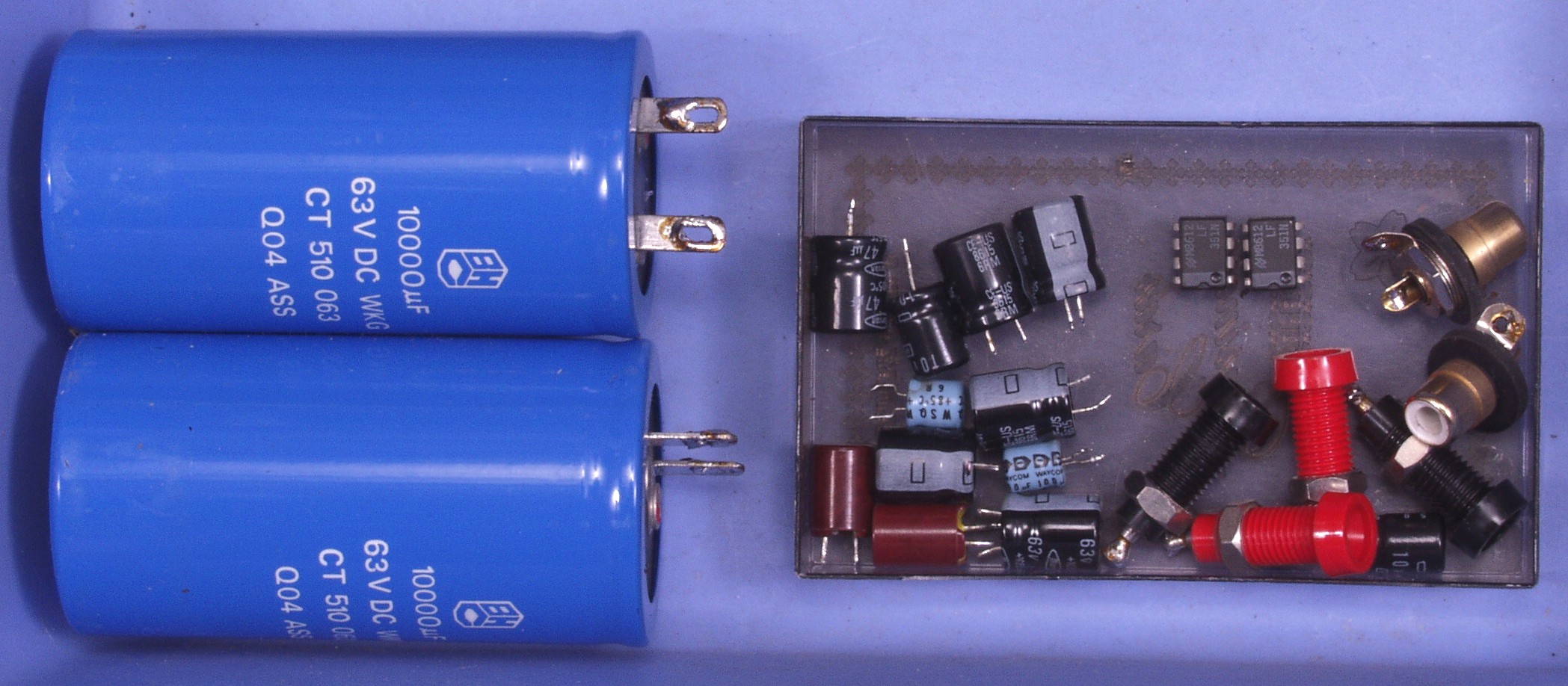

| Ｃ−４． 交換部品 |
 |
| Ｃ−５Ａ． 修理前 上から見る |
|
| Ｃ−５Ｂ． 修理後 上から見る |
 |
| Ｃ−５Ｃ． 修理前 下から見る |
|
| Ｃ−５Ｄ． 修理後 下から見る |
 |

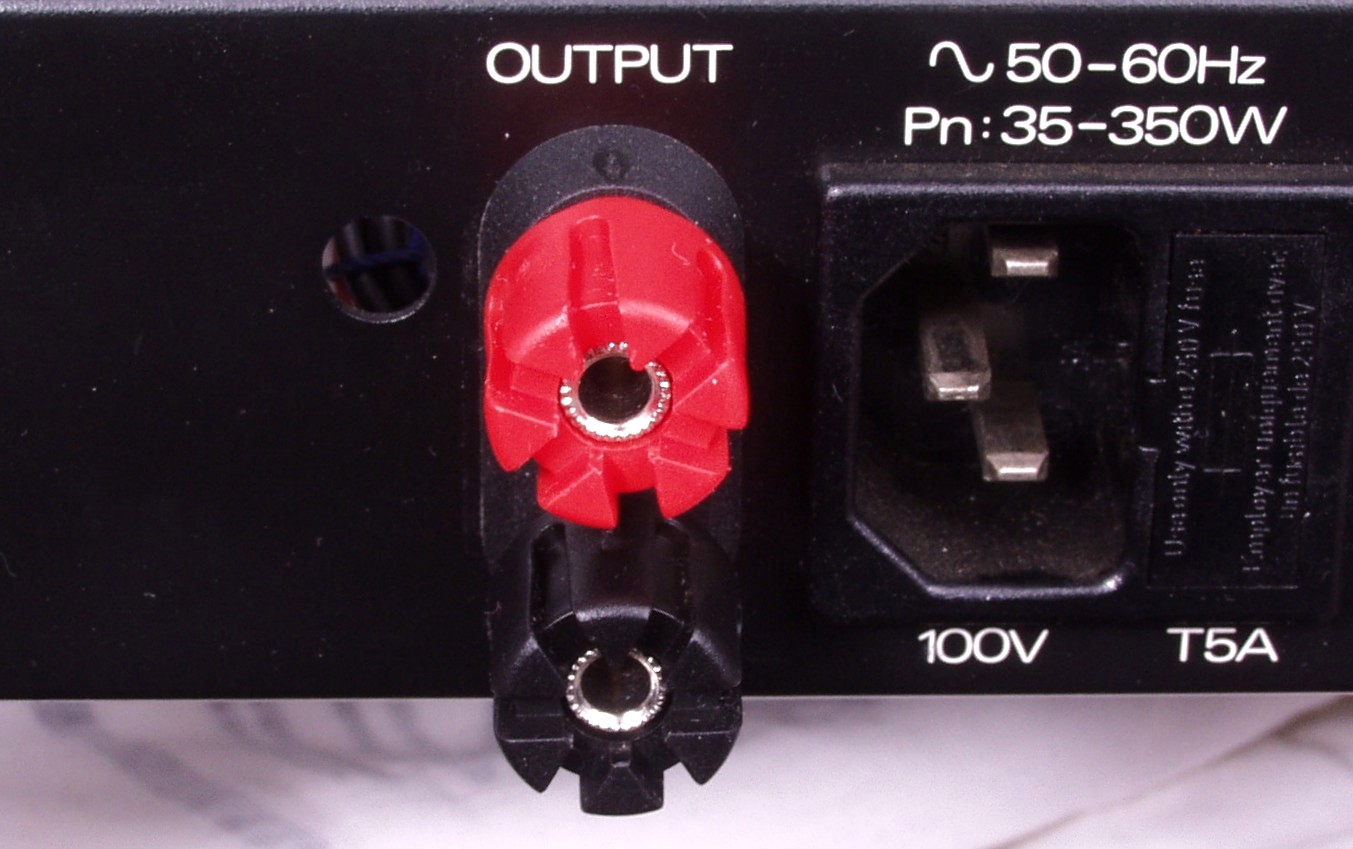

| Ｃ−６． 完成 後を見る |
 |

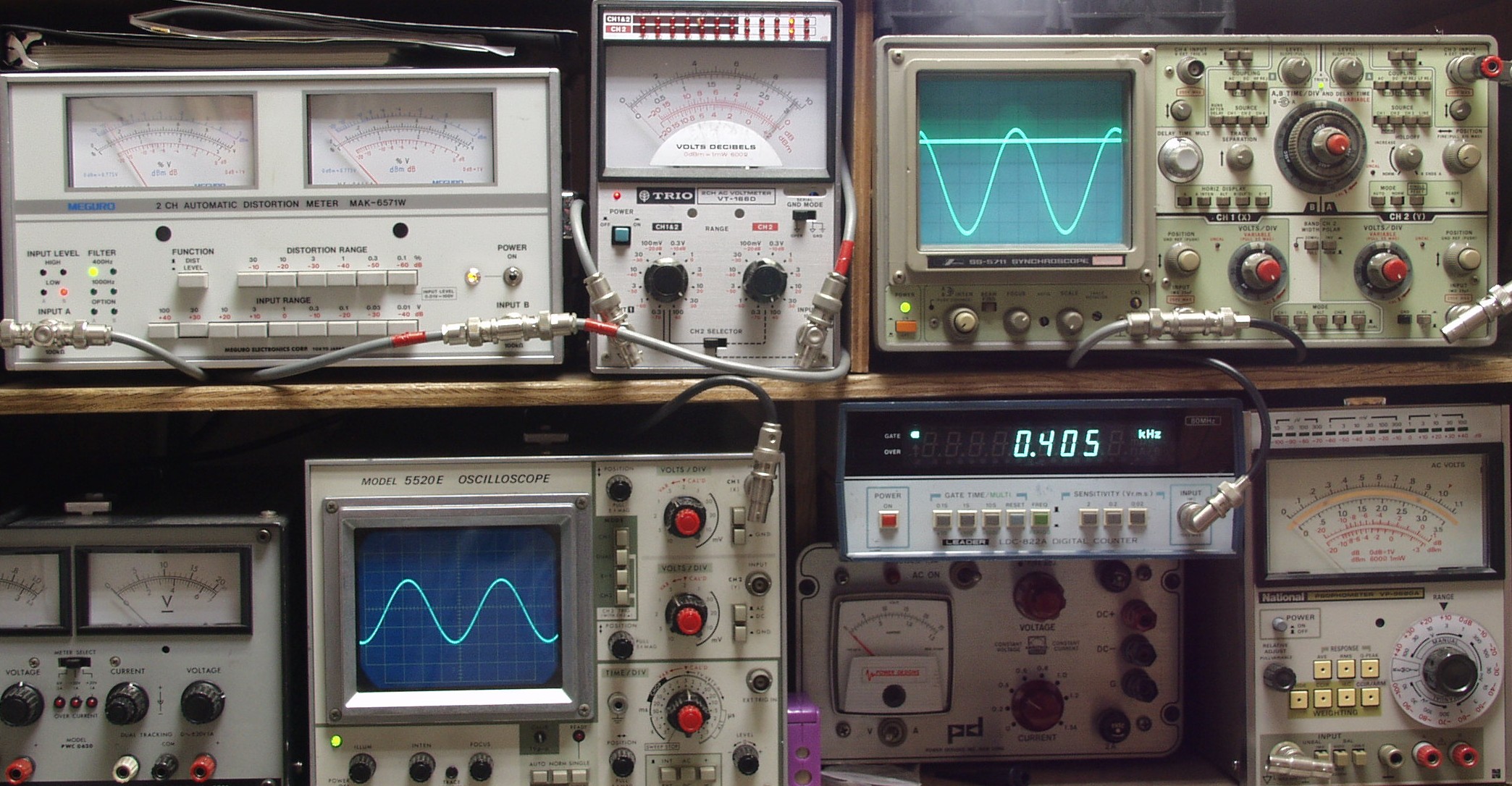

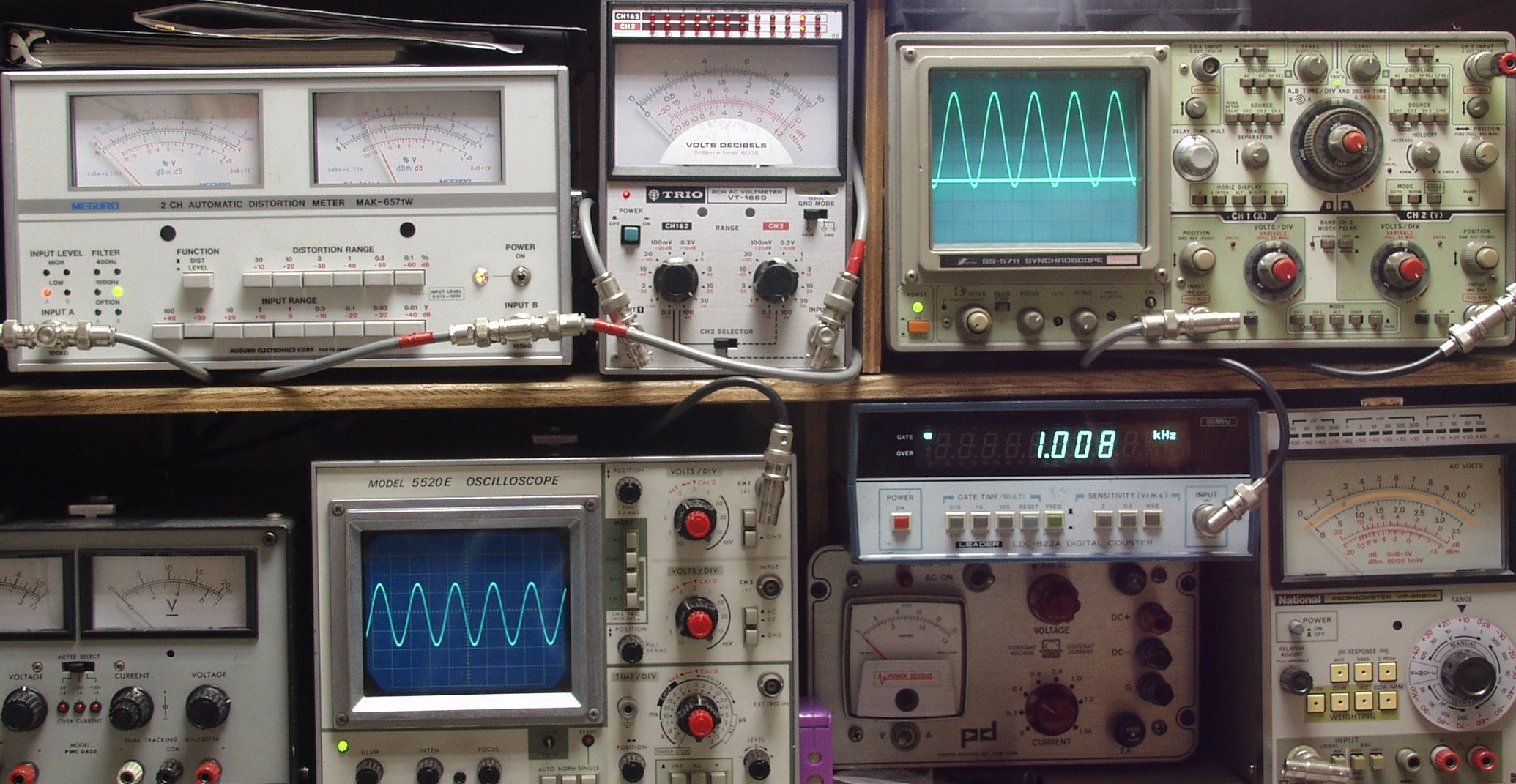

| Ｅ． 調整・測定 Ｅ−１． 出力、歪み調整・測定 電源電圧は１００Ｖにて測定 ＜見方＞ 上左のオーディオ発振器より４００ＨＺ ＆ １KHZの信号を出す（歪み率＝約０．００３％） 下中の測定器−−入力波形（オーディオ発振器のTTLレベル） 下右の測定器−−周波数計 上左の測定器−−ＳＰ出力の歪み率測定。 左メータ＝Ｌeft出力。 右メータ＝Ｒight出力 上中の測定器−−ＳＰ出力電圧測定器。 赤針＝Ｒight出力。 黒針＝Ｌeft出力 上右の測定器−−ＳＰ出力波形オシロ。 上＝Ｒight出力。 下＝Ｌeft出力（出力電圧測定器の出力） |
 |
| Ｅ−２Ａ． Ｒ−ＳＰ出力 ２９Ｖ＝１０５Ｗ 歪み率＝０．０３％ １０００ＨＺ |
 |
| Ｅ−２Ｂ． Ｒ−ＳＰ出力 ２９Ｖ＝１０５Ｗ 歪み率＝０．０３％ ４００ＨＺ |
 |
| Ｅ−２Ｃ． Ｌ−ＳＰ出力 ２９Ｖ＝１０５Ｗ 歪み率＝０．０３％ １０００ＨＺ |
 |
| Ｅ−２Ｄ． Ｌ−ＳＰ出力 ２９Ｖ＝１０５Ｗ 歪み率＝０．０３％ ４００ＨＺ |
 |
| Ｅ−３． ２４時間エージング |
 |
