HMA−9500mkU. 24台目 修理記録
平成17年4月4日到着    5月2日完成
注意 このAMPはアースラインが浮いています
    AMPのシャーシにSPの線(アース側)や入力のRCAプラグのアース側も接続してはいけません
    RL−SPのアース線も接続(共通)してもいけません

    又、DC(directconnection)入力が可能ですが、絶対に使用しないこと=ここ参照
A. 修理前の状況
  • 電源オン直後、リレーの動作音はするが音が出ないことがある。
    スピーカのコーン紙を軽くたたく(逆起電力を送る?)と残留ノイズが聞こえるようになる。
    その後はノイズ等聞こえることは無く使用できる。

B. 原因
  • 経年変化で各部劣化がです

C. 修理状況
  • SP接続リレー交換
    初段FET(電解トランジスター)交換
    RLバイアス/バランスVR交換

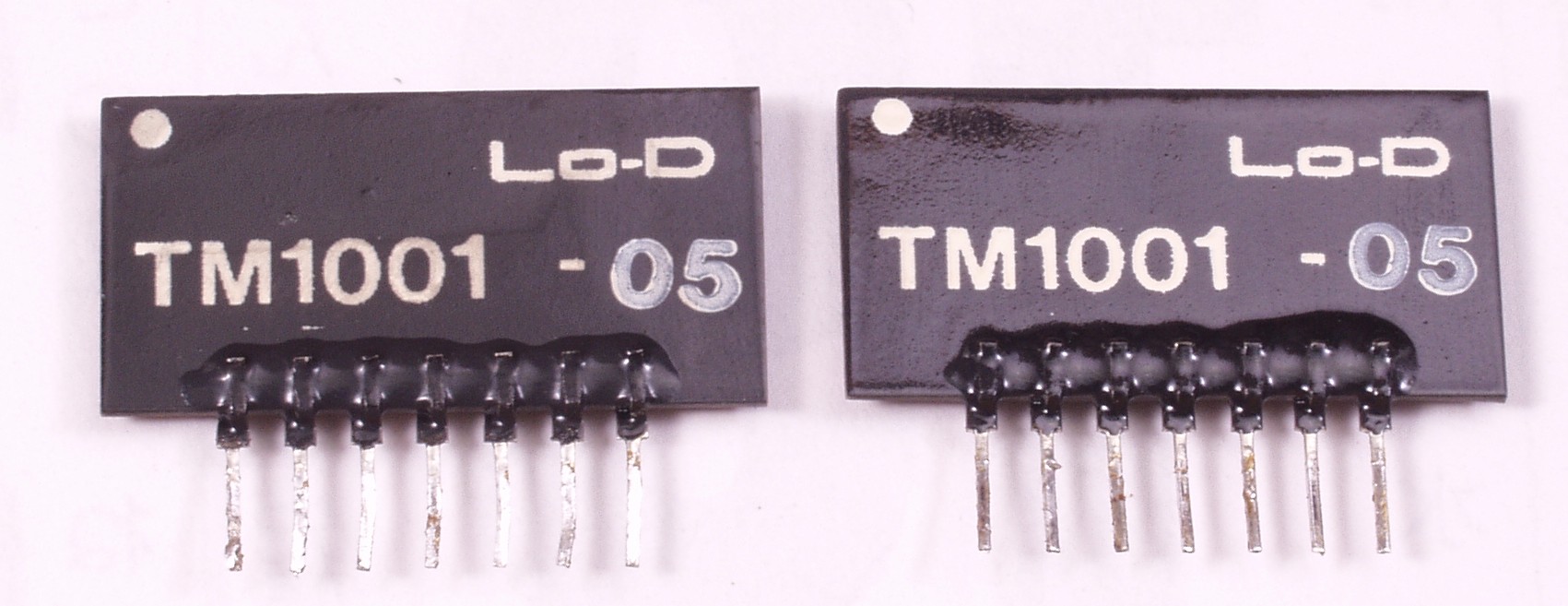

    モジュール修理??
    電解コンデンサー交換(オーディオコンデンサー使用)
    WBT SP端子に交換
    WBT RCA端子に交換

D. 使用部品
  • SP接続リレー交換                     2個
    初段FET                           2個
    バイアス/バランス半固定VR              6個
    フューズ入り抵抗                      30個
    モジュ−ル修理                       2個
    電解コンデンサー                     31個
    WBT SP端子 WBT−0702             2組(定価で工賃込み)
    WBT RCA端子 WBT−0201            1組(支給品)
                  WBT製品は大量現金購入していますので、当方で購入した方が結果的には、修理費は安いです
    フイルムコンデンサー                    4個

E. 調整・測定

F. 修理費  107,500円

S. HITACHI Lo−D HMA−9500mkU の仕様(マニアルより)
A. 修理前の状況
A−1. 点検中 下から見る
C. 修理状況

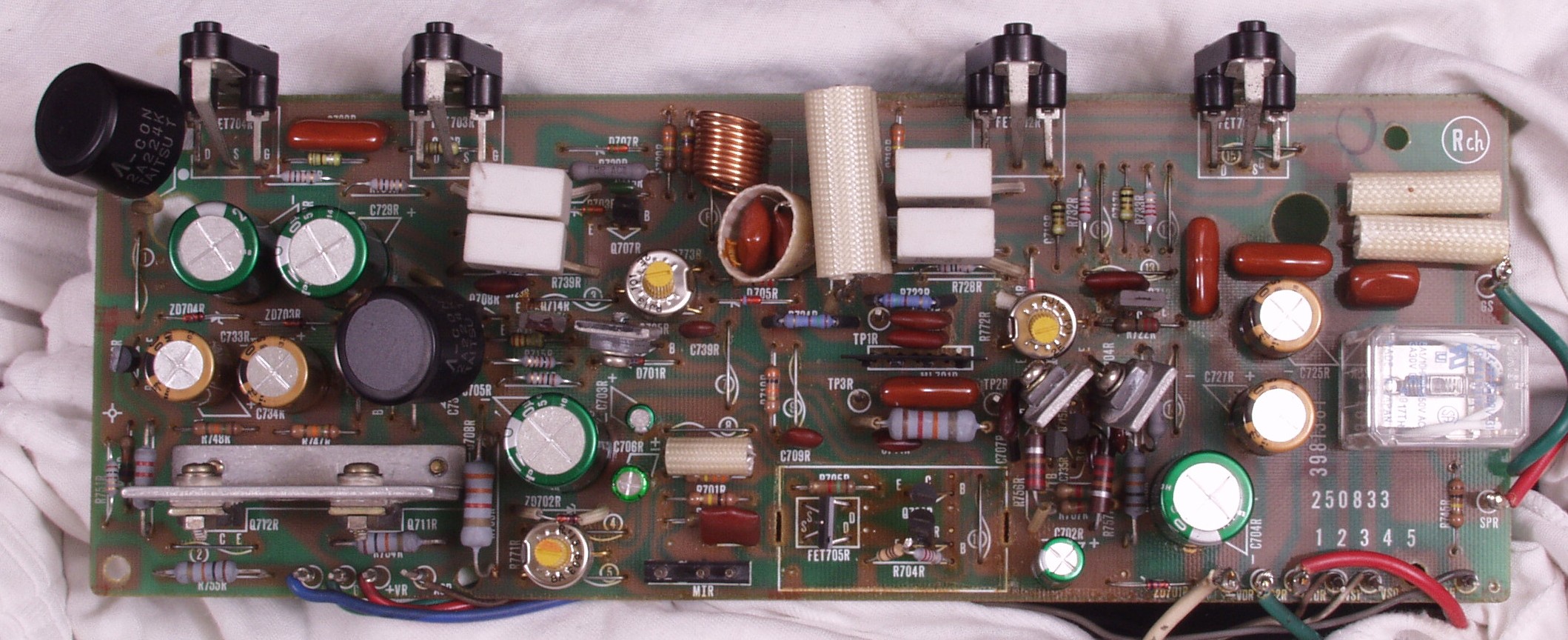

C−1A. 修理前 Rドライブ基板
C−1B. 修理後 Rドライブ基板 初段FET、バランス・バイアス調整用半固定VR3個、SP接続リレー交換
           フューズ入り抵抗全部、電解コンデンサー11個交換

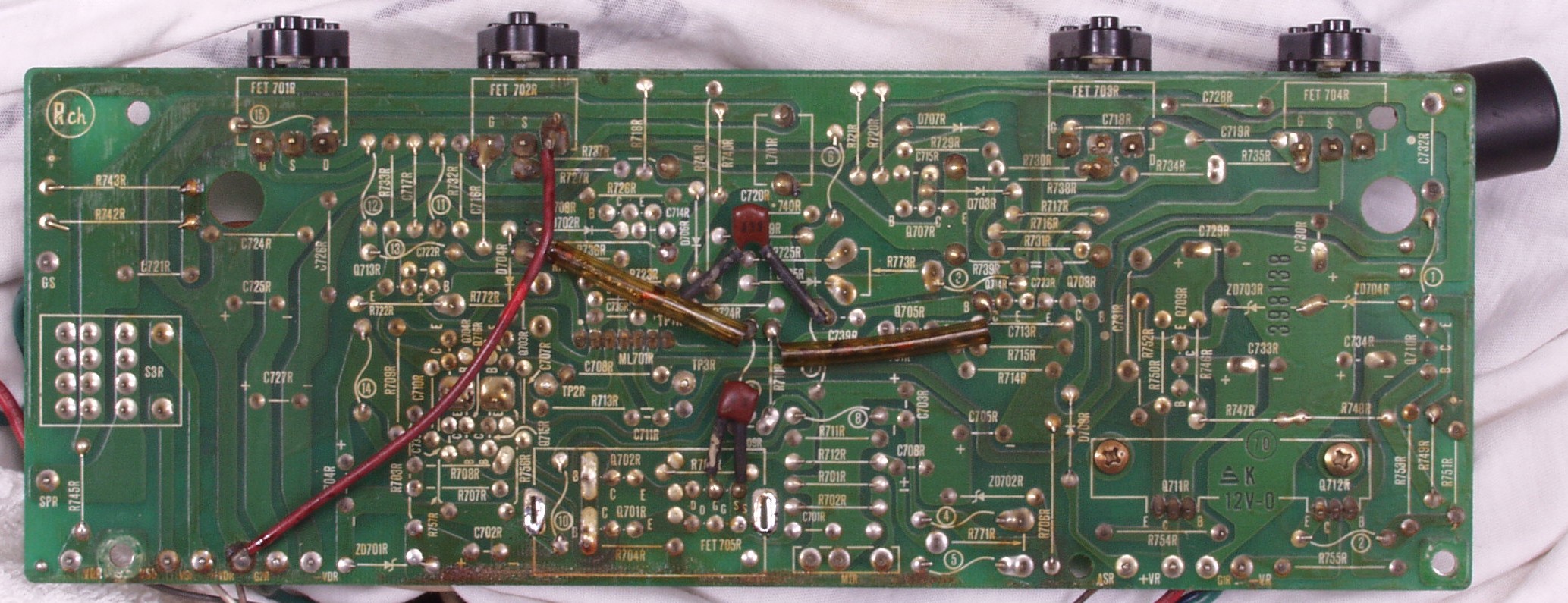

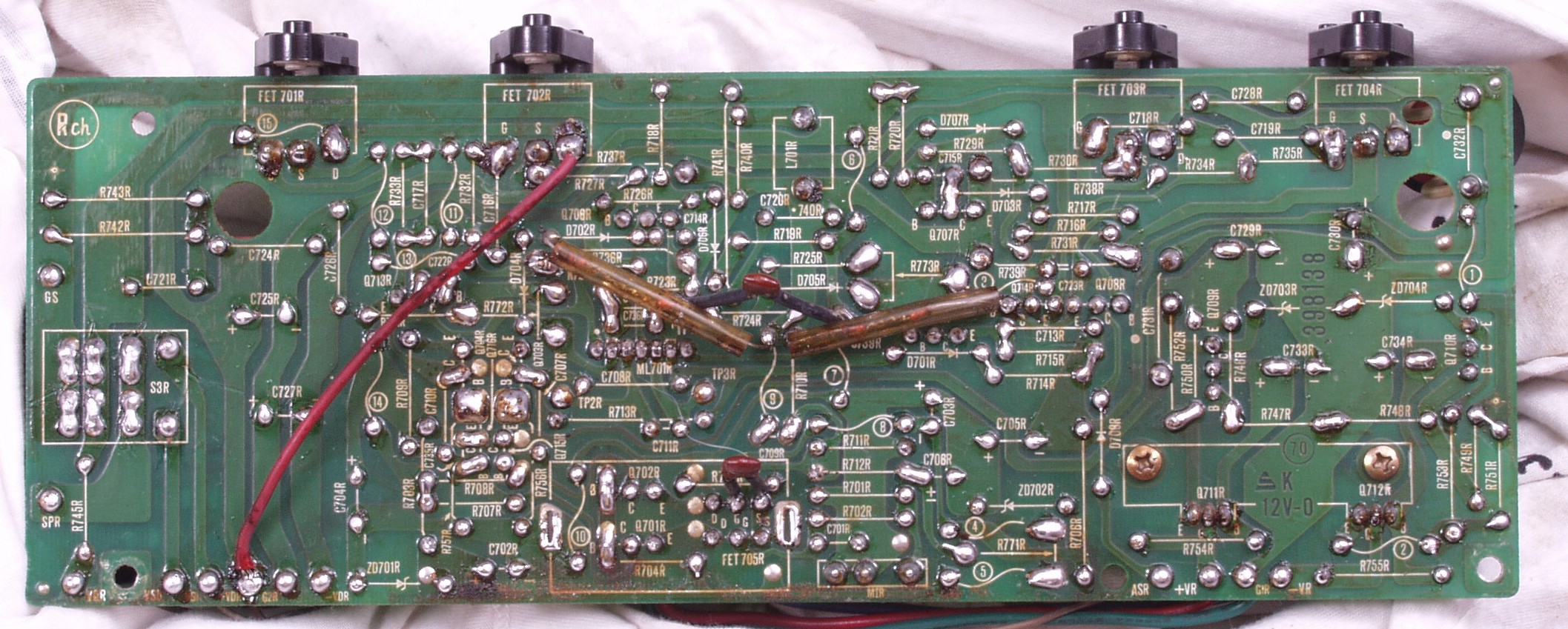

C−1C. 修理前 Rドライブ基板裏
C−1C−2. 修理中 Rドライブ基板裏 電解コンデンサーの足幅が異なるので、穴開けする
C−1D. 修理(半田補正)後 Rドライブ基板裏 半田を全部やり直す 普通はこれで完成
C−1E. 完成Rドライブ基板裏  洗浄後
C−2A. 修理前 Lドライブ基板
C−2B. 修理後 Lドライブ基板 初段FET、バランス/バイアス調整用半固定VR3個、SP接続リレー交換
           フューズ入り抵抗全部、電解コンデンサー11個交換

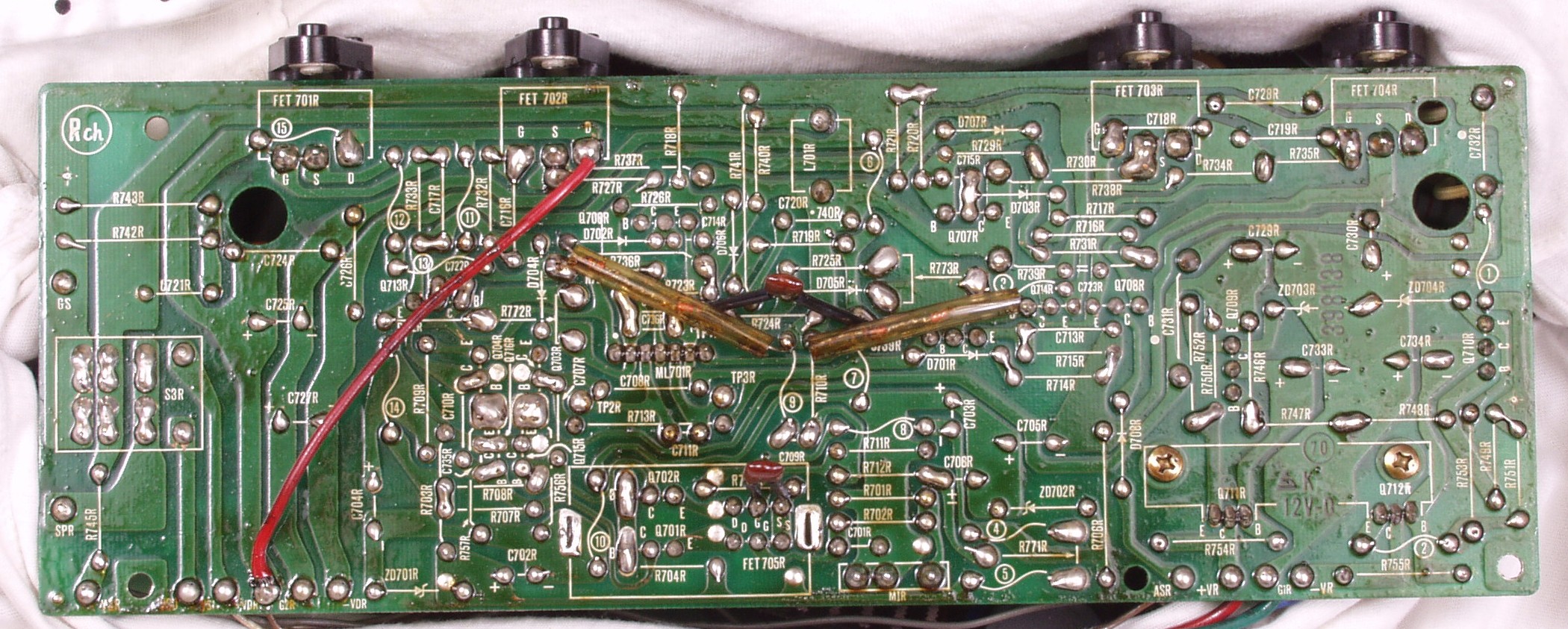

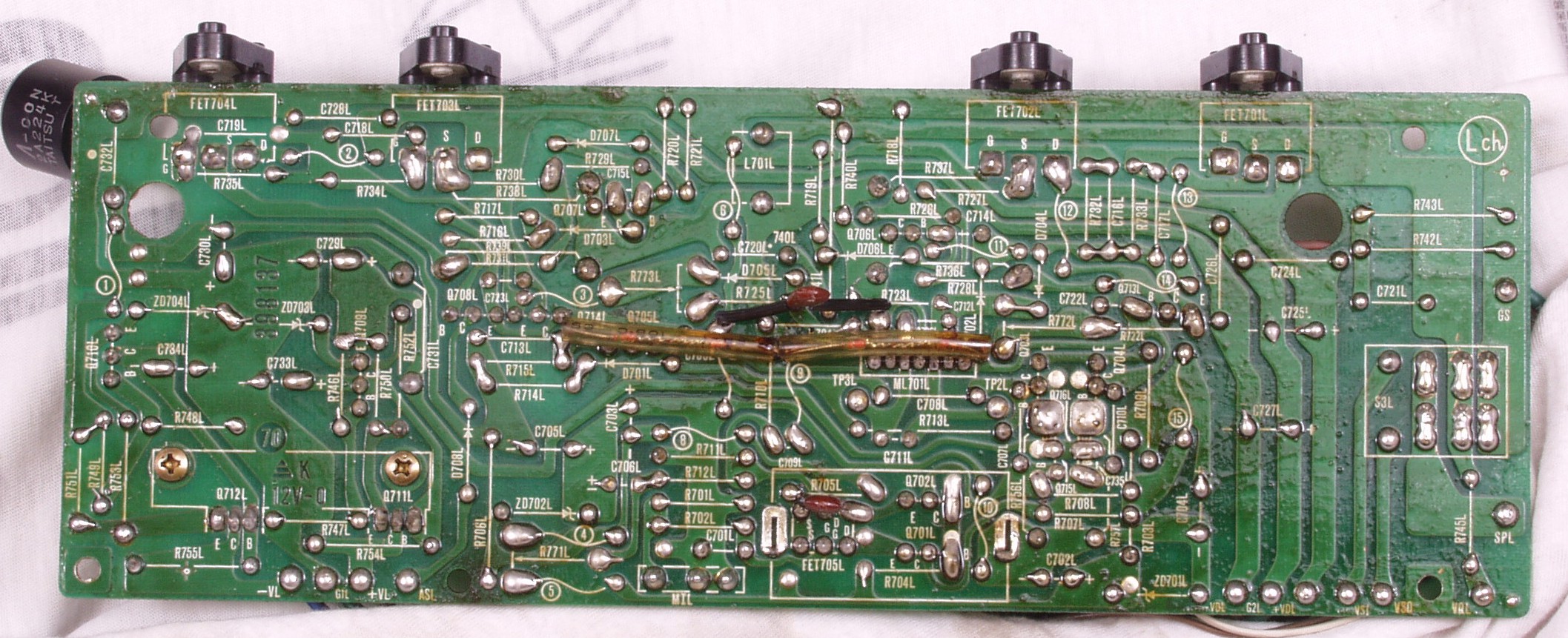

C−2C. 修理前 Lドライブ基板裏

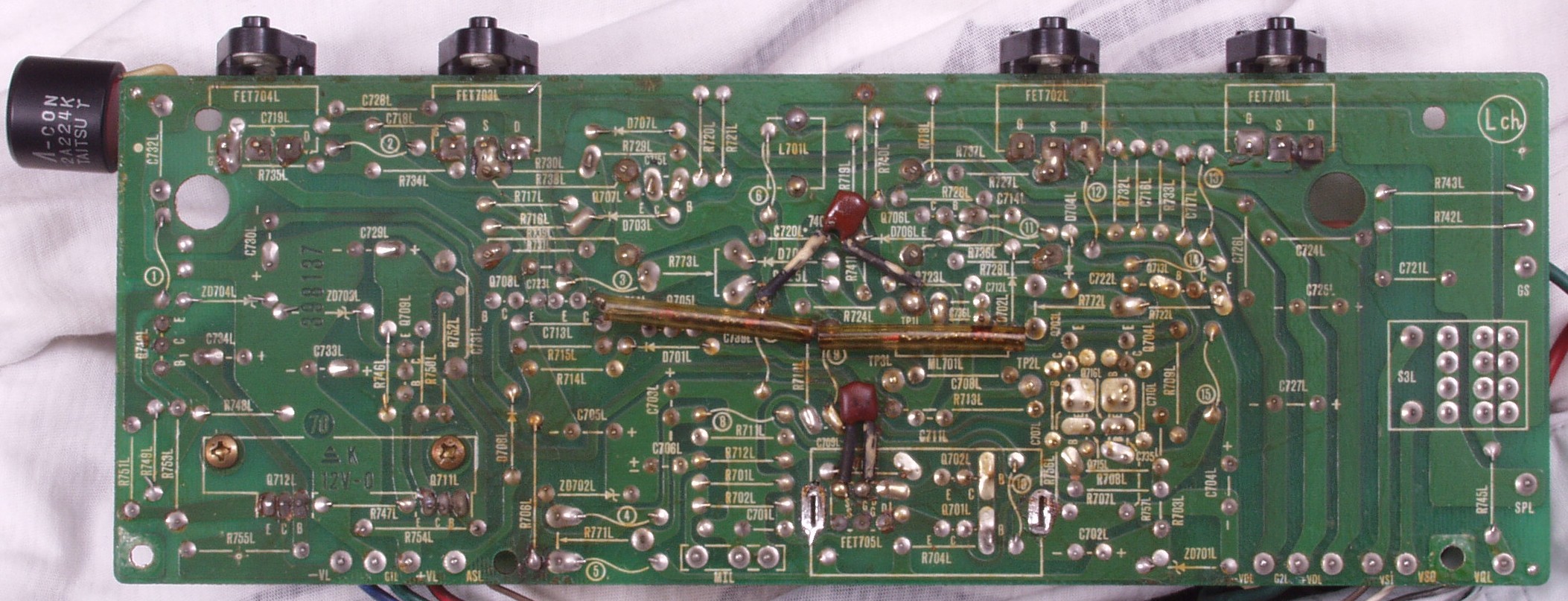

C−2D. 修理(半田補正)後 Lドライブ基板裏 半田を全部やり直す 普通はこれで完成
C−2E. 完成Lドライブ基板裏  洗浄後

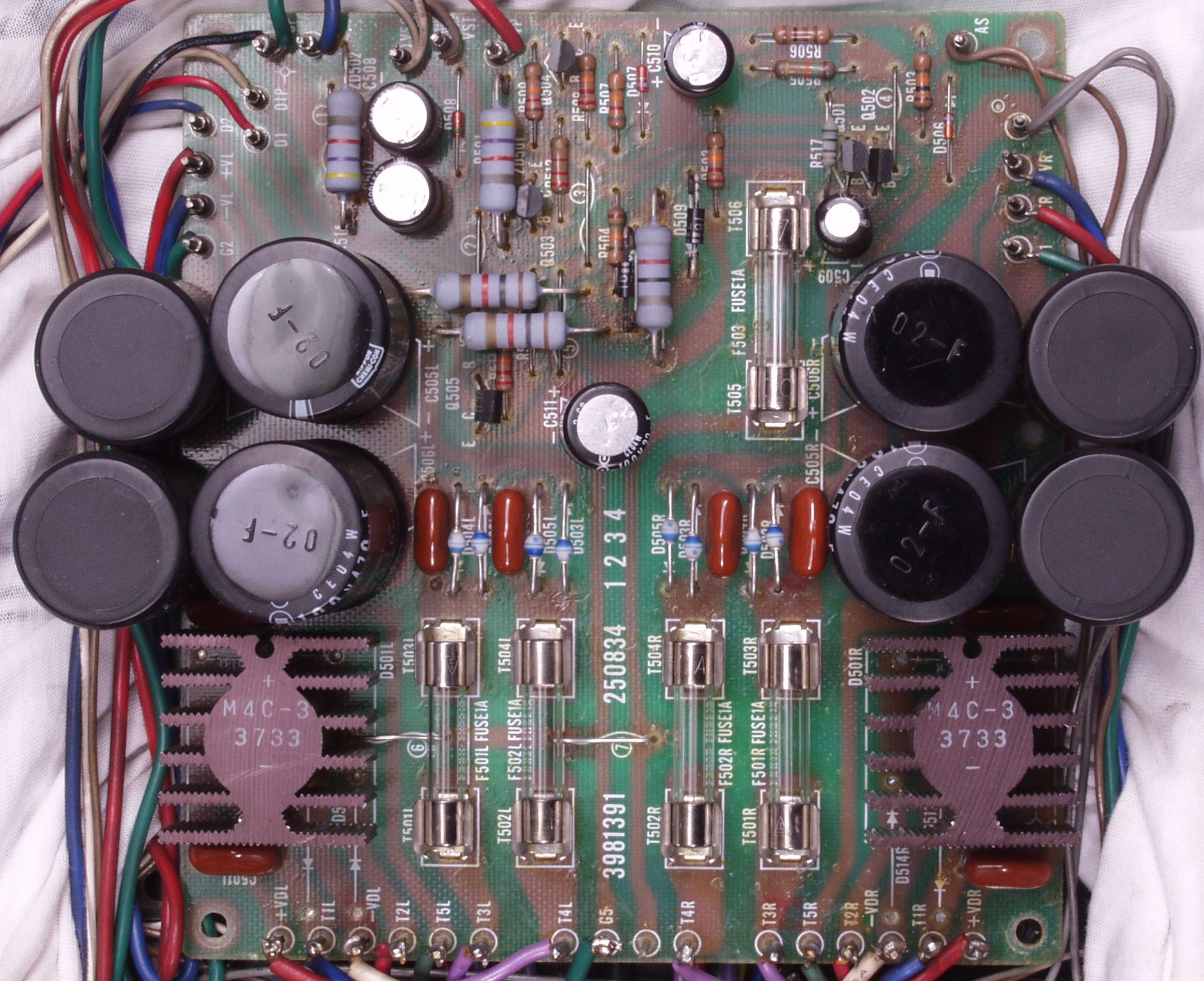

C−3A. 修理前 電源基盤
C−3B. 修理後 電源基盤 フューズ入り抵抗全部、電解コンデンサー9個交換
           ジャンパー線のラッピングに半田を浸み込ませる

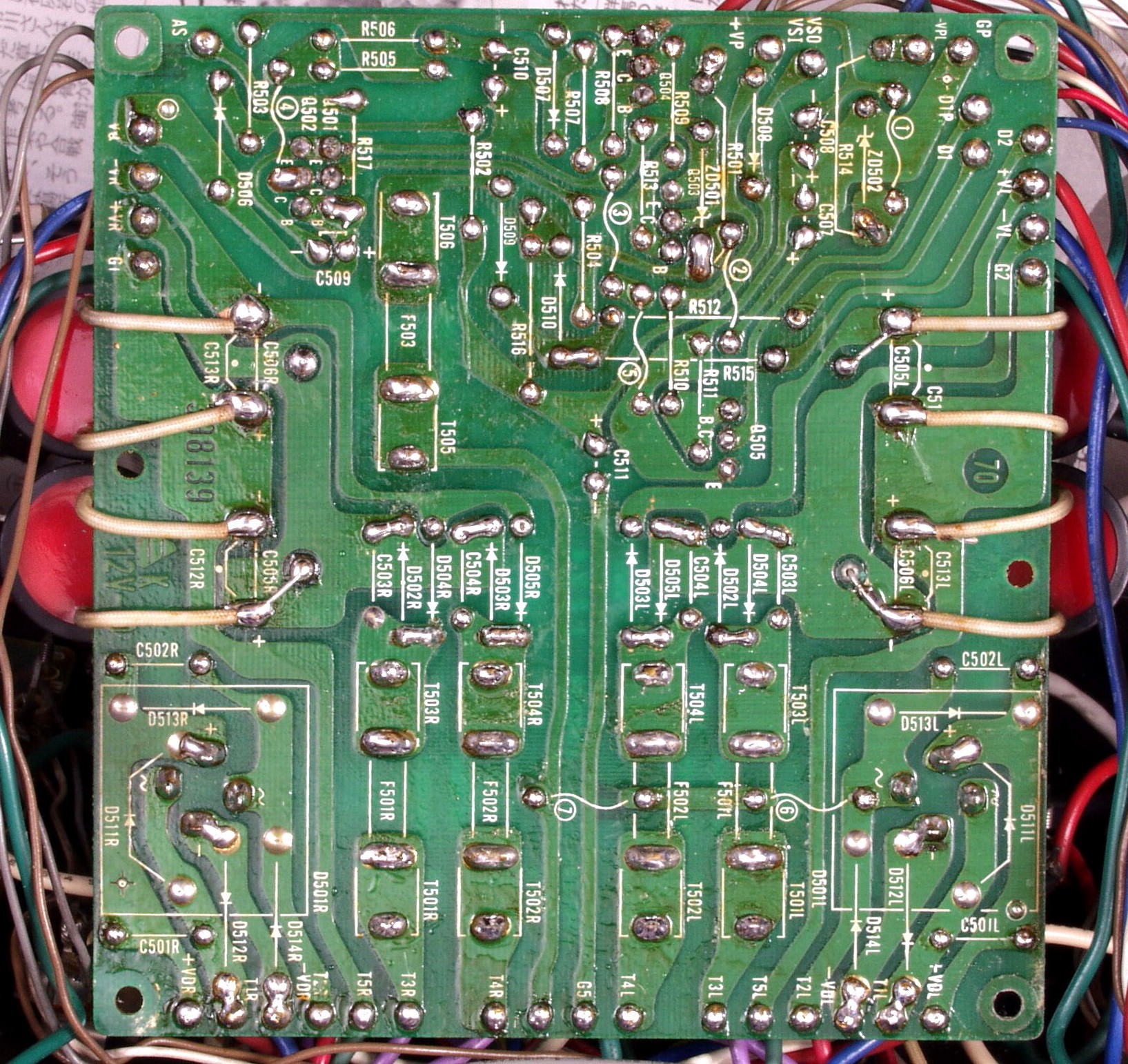

C−3C. 修理前 電源基盤裏
C−3D. 修理(半田補正)後 電源基盤裏 半田を全部やり直す
C−3E. 完成電源基盤裏 洗浄後

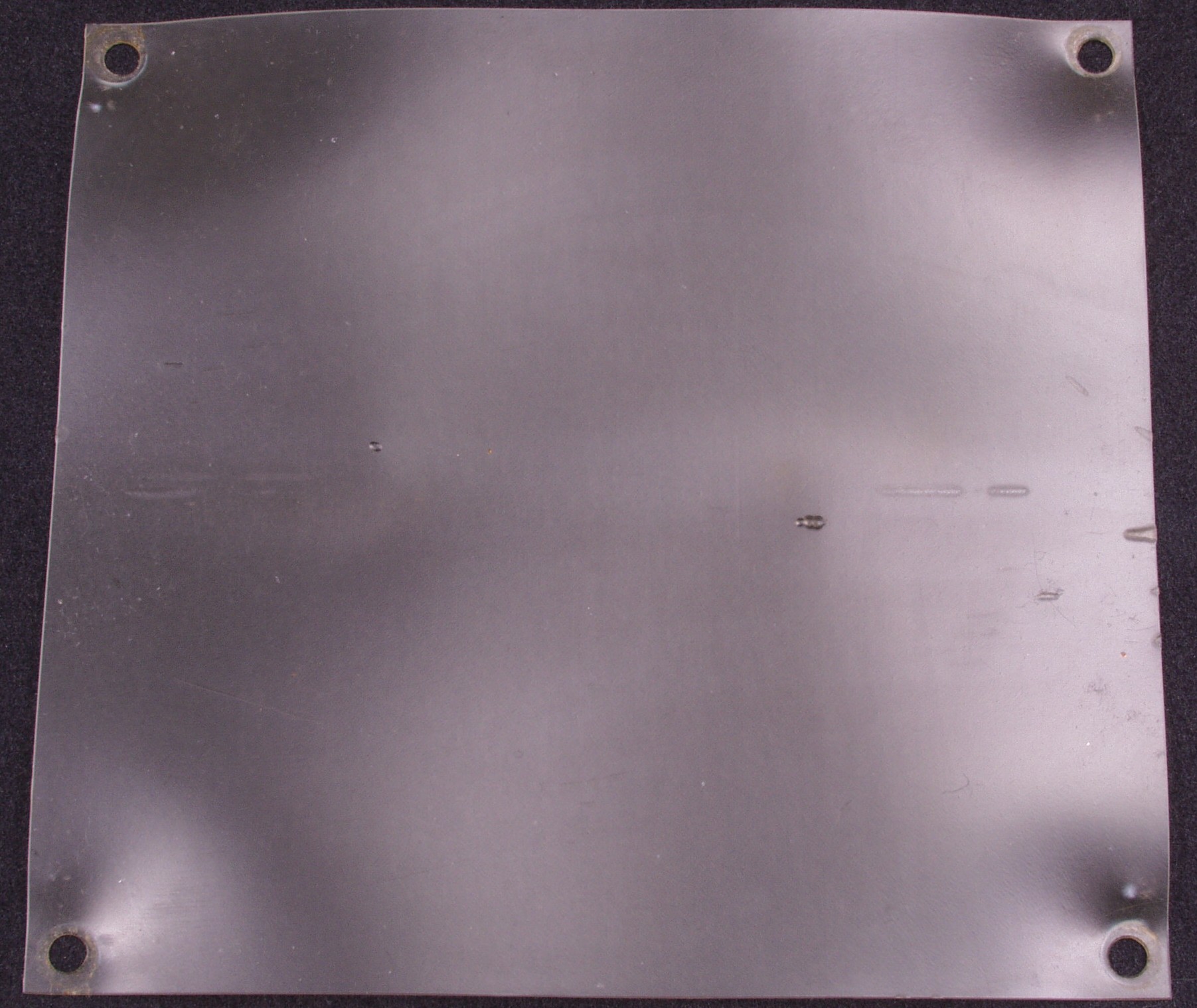

C−3F. 修理中 絶縁シートは綺麗です

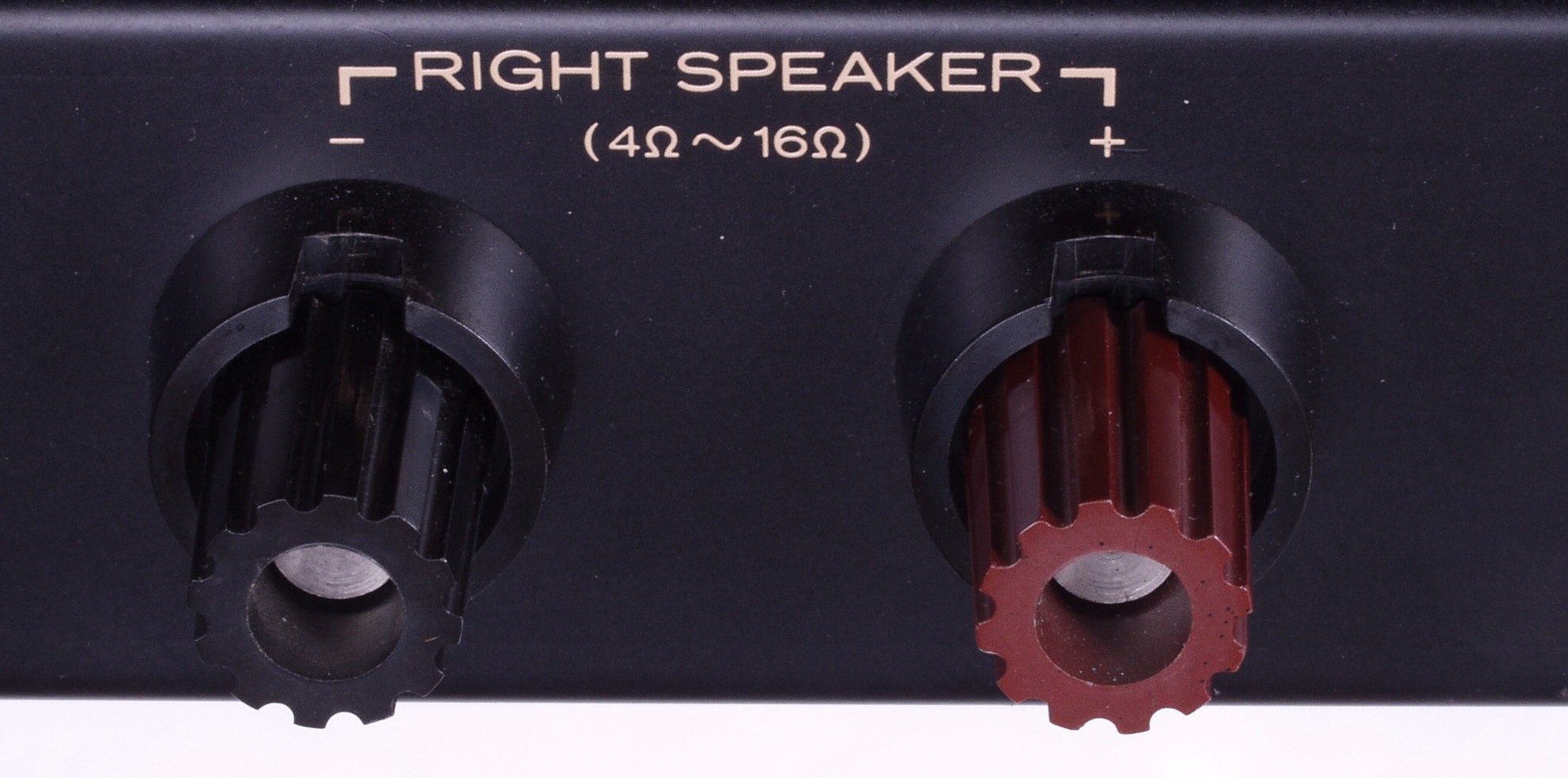

C41. 修理前 R側SP端子

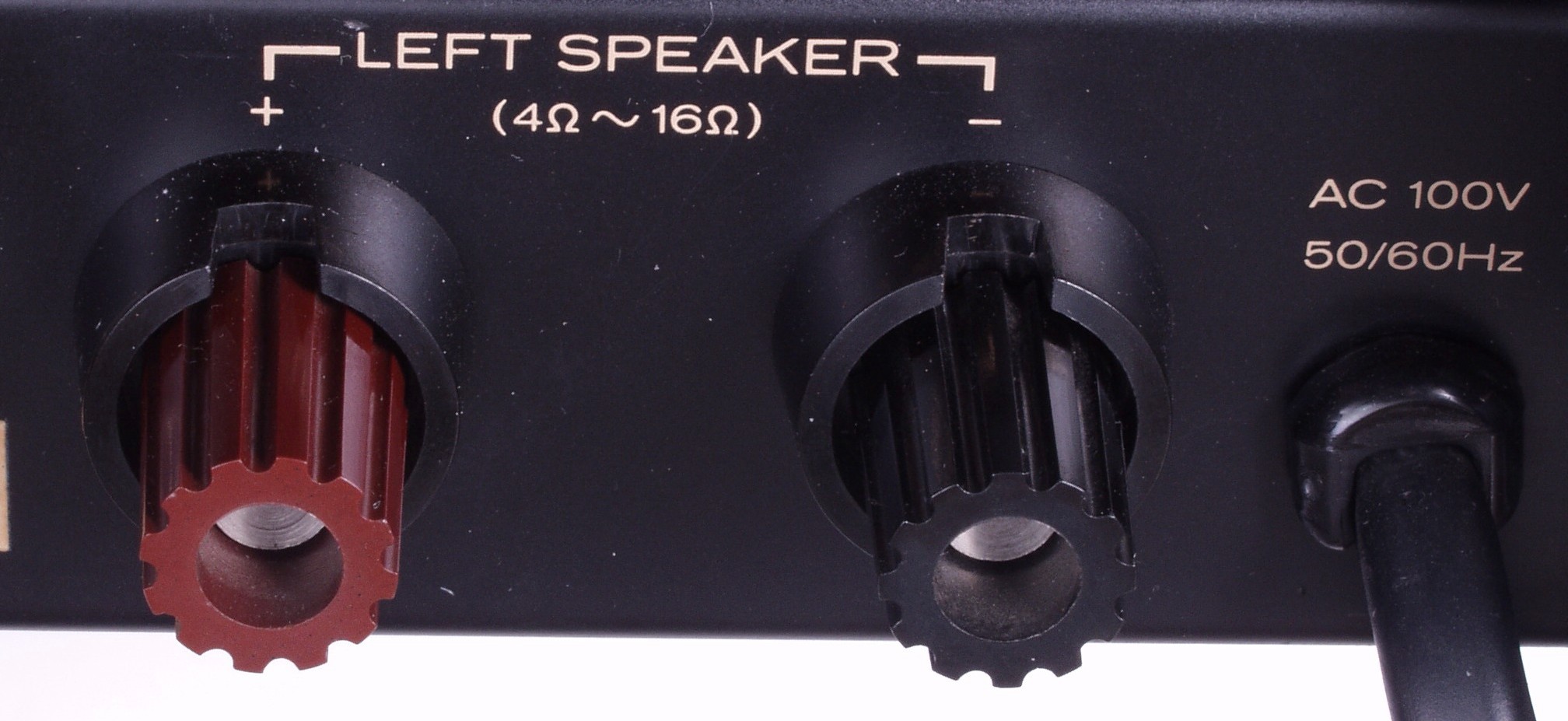

C42. 修理前 L側SP端子
C43. 修理中 R側SP端子の穴空作業
C44. 修理中 L側SP端子の穴空作業

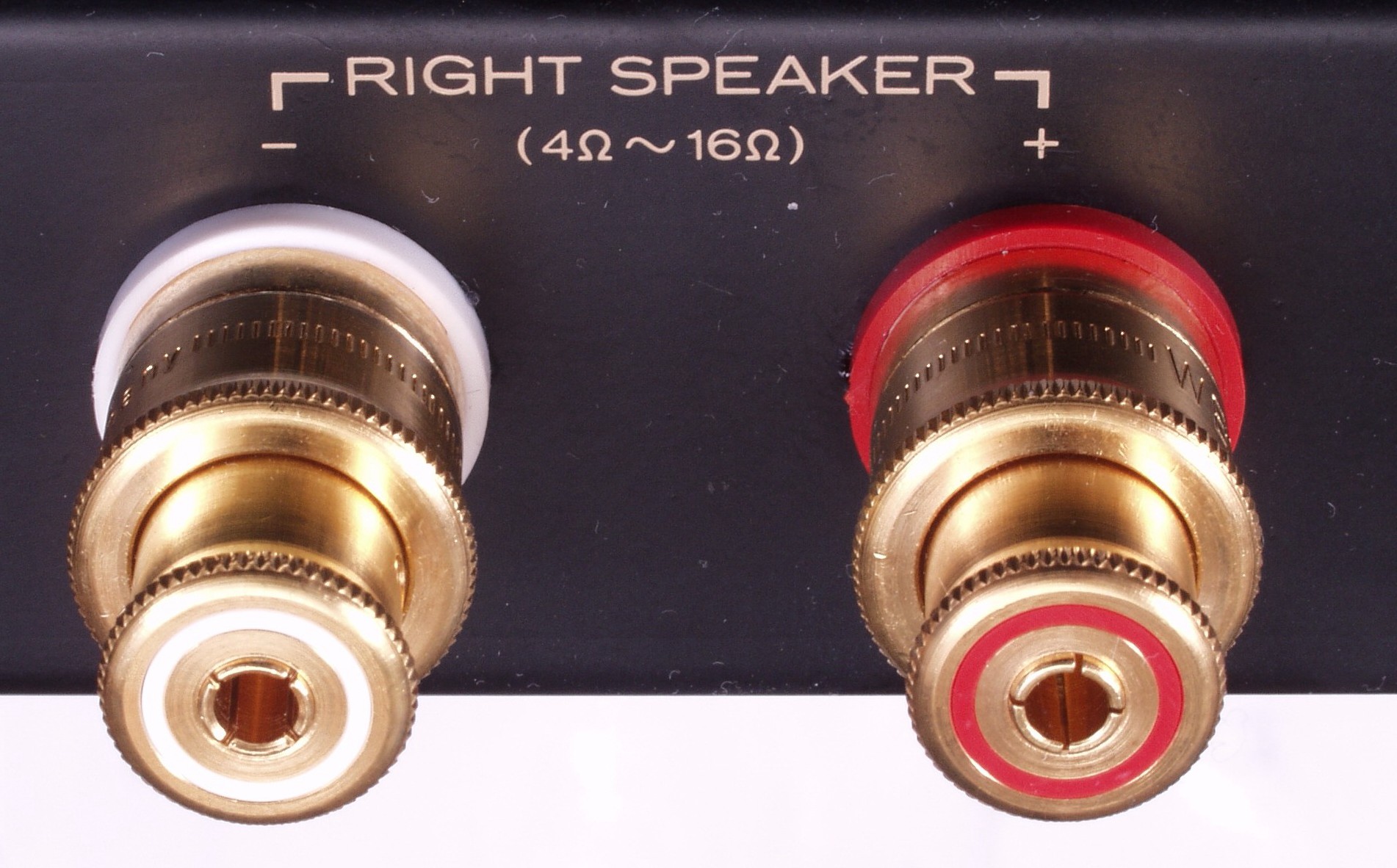

C45. 修理後 R側SP端子
C46. 修理後 L側SP端子
C47. 修理後 R側SP端子への接続 WBTのネジ止めを生かし、ネジ止め接続+半田接続のW配線にした
                                                  <<理由は此方参照>>

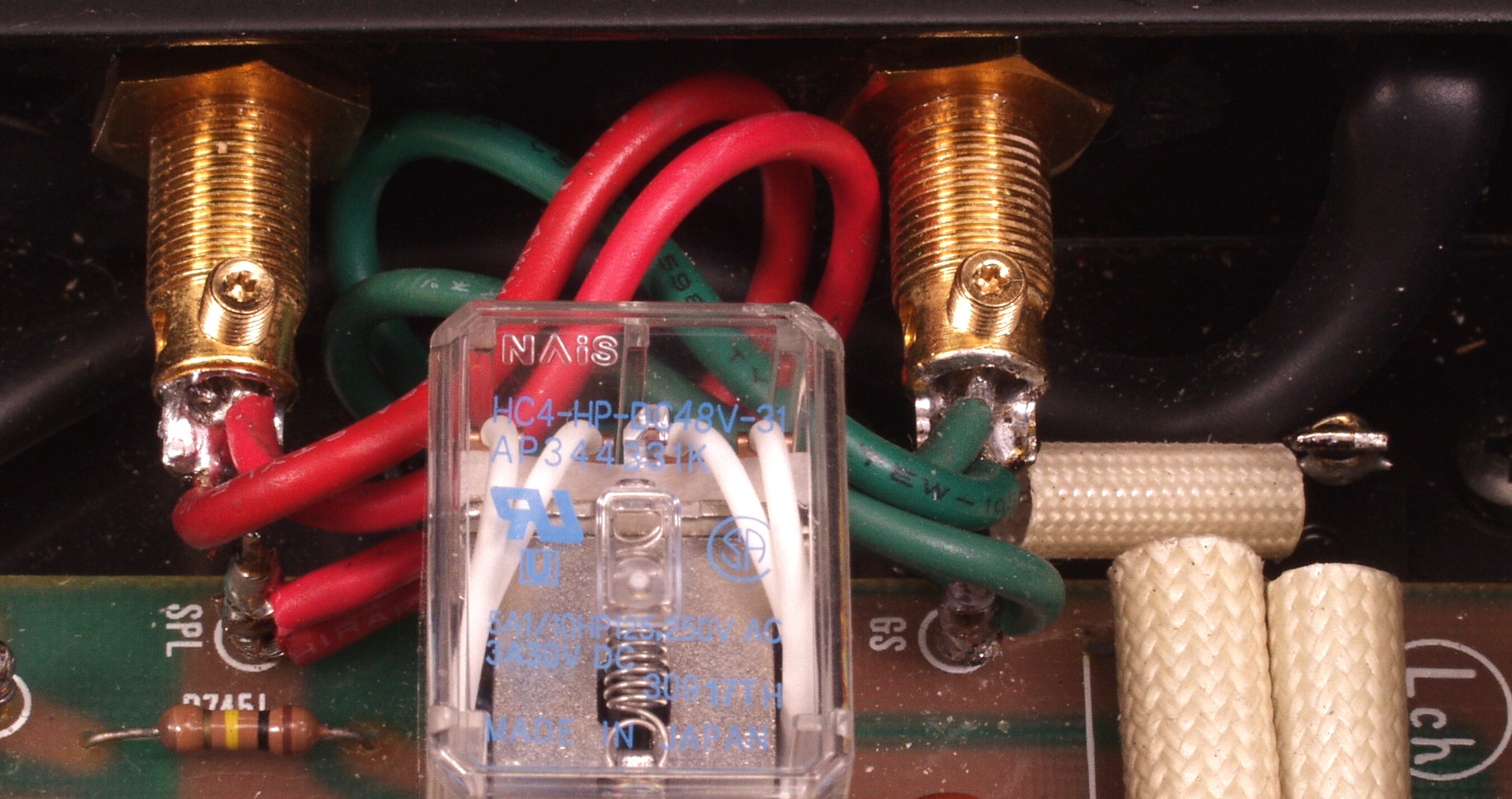

C48. 修理後 L側SP端子への接続 WBTのネジ止めを生かし、ネジ止め接続+半田接続のW配線にした
                                                  <<理由は此方参照>>
C−5A. 修理前 RCA端子
C−5B. 修理後 RCA端子

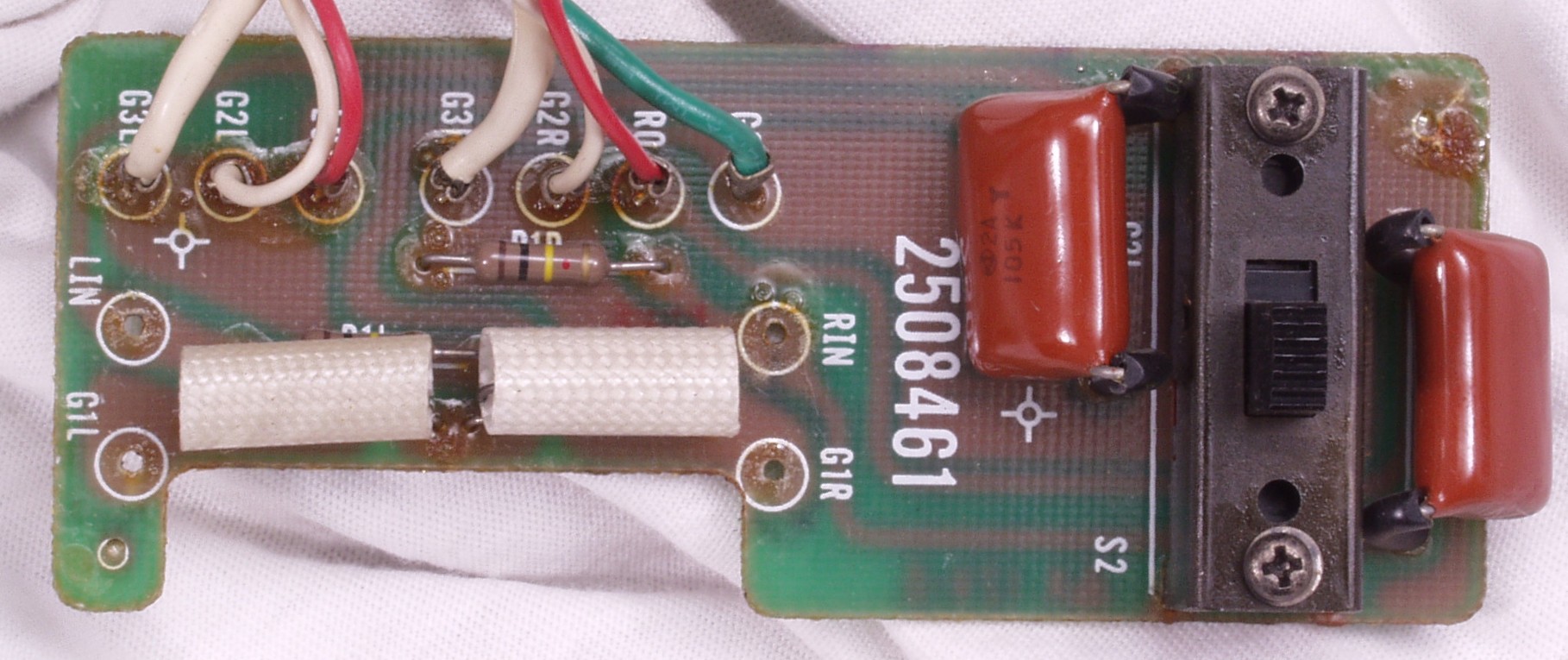

C−5C. 修理前 RCA端子基板
C−5D. 修理前 RCA端子基板裏

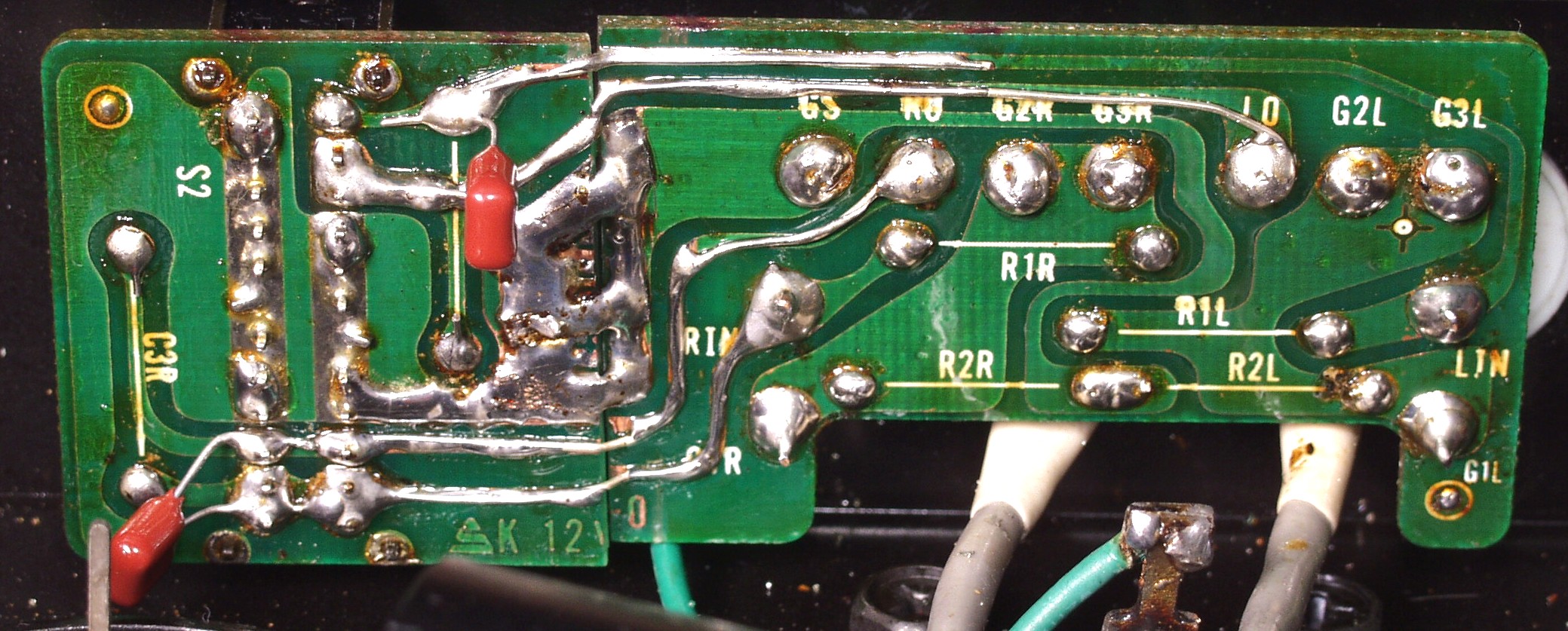

C−5E. 修理(半田補正)後 RCA端子基板裏  半田を全部やり直す
                   フイルムコンデンサー2個交換、2個増設

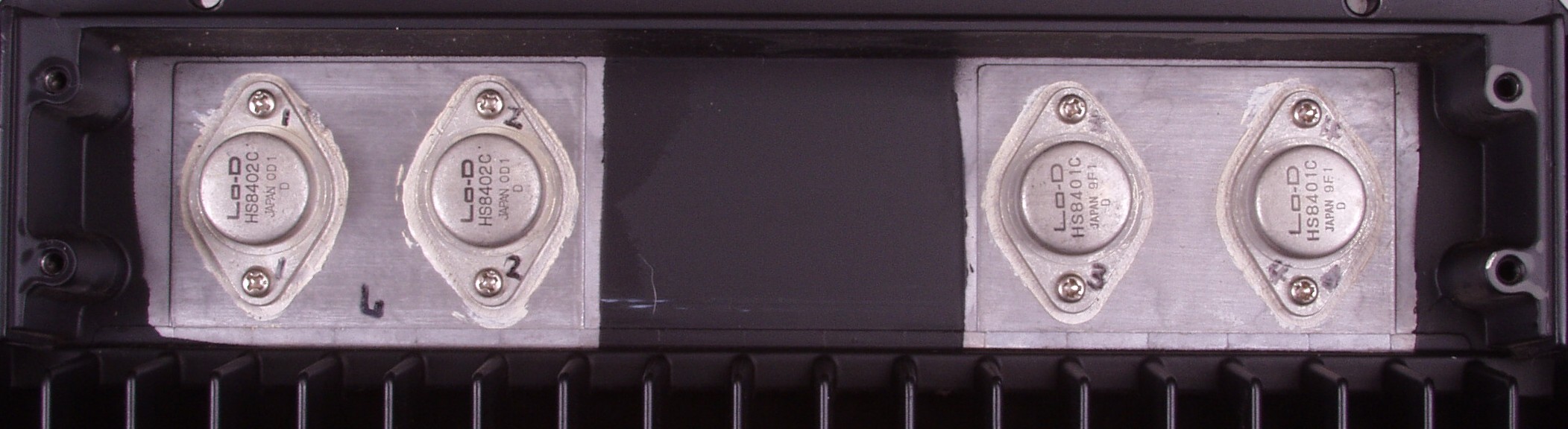

C−6A. 修理前 R終段FET(電界トランジスター)
C−6B. 修理後 R終段FET

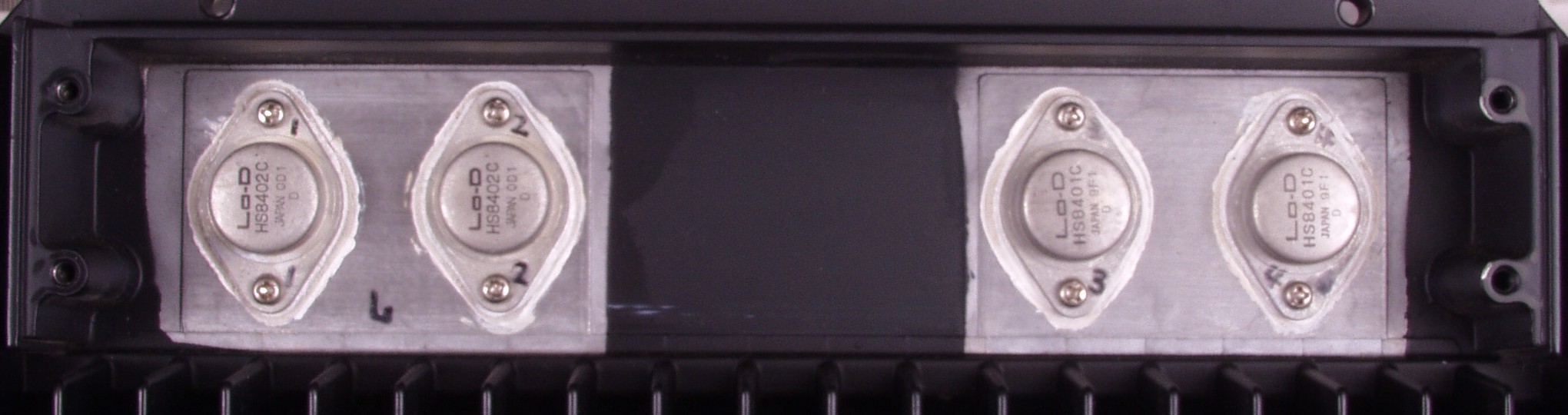

C−6C. 修理前 L終段FET(電界トランジスター)
C−6D. 修理後 L終段FET

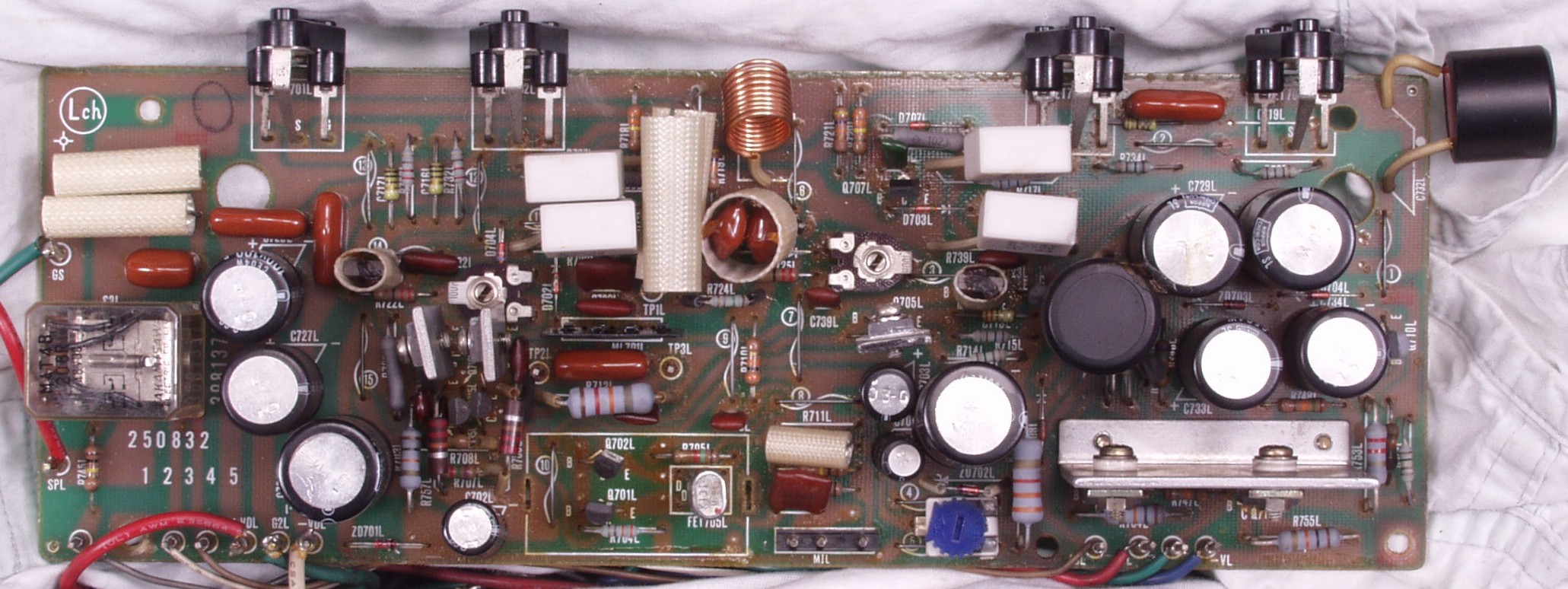

C−7A. 修理後 RLモジュール 久しぶりに完動品

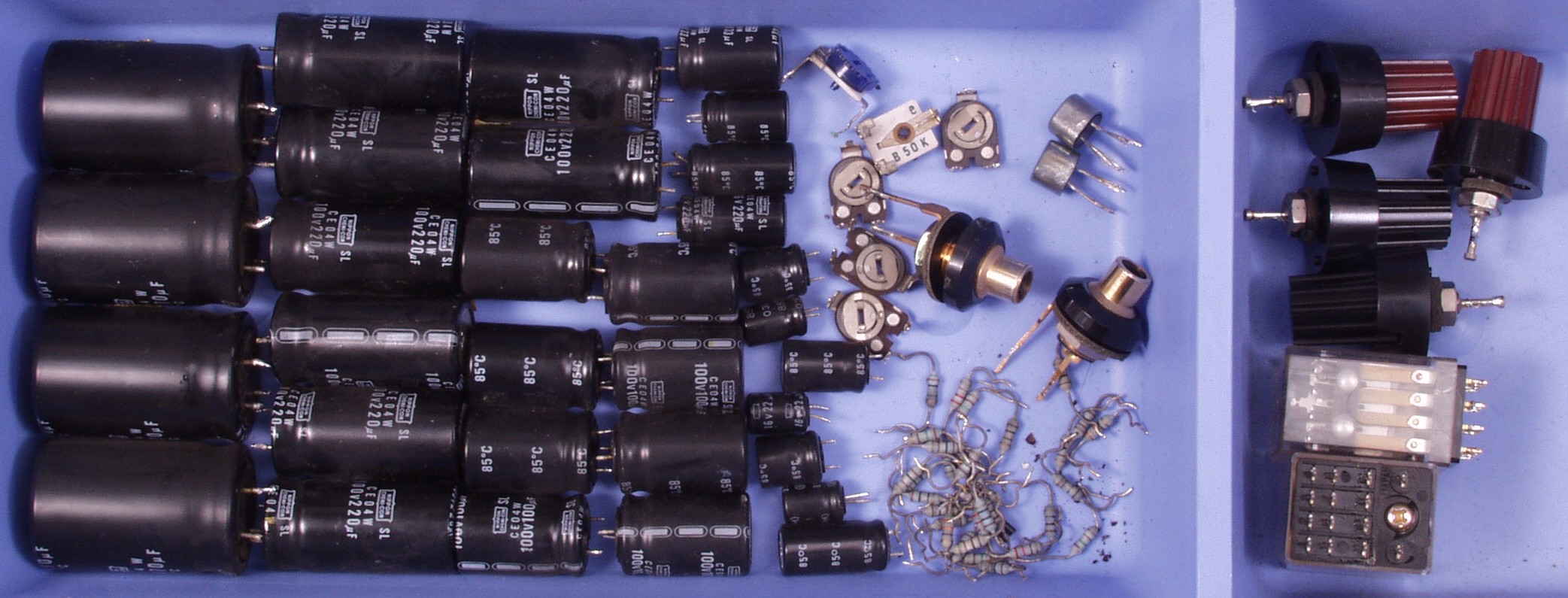

C−9A. 交換した部品
C−9B. 上のビニールは良くても、下のビニールが剥けている電解コンデンサーも多い
C−AA. 修理前 下から見る
C−AB. 修理後 下から見る
C−AC. 修理後 後ろからWBTの端子郡を見る
            長年お世話に成ったAMP、この位の「ご褒美」は付けて上げても良いのでは?
E. 調整・測定

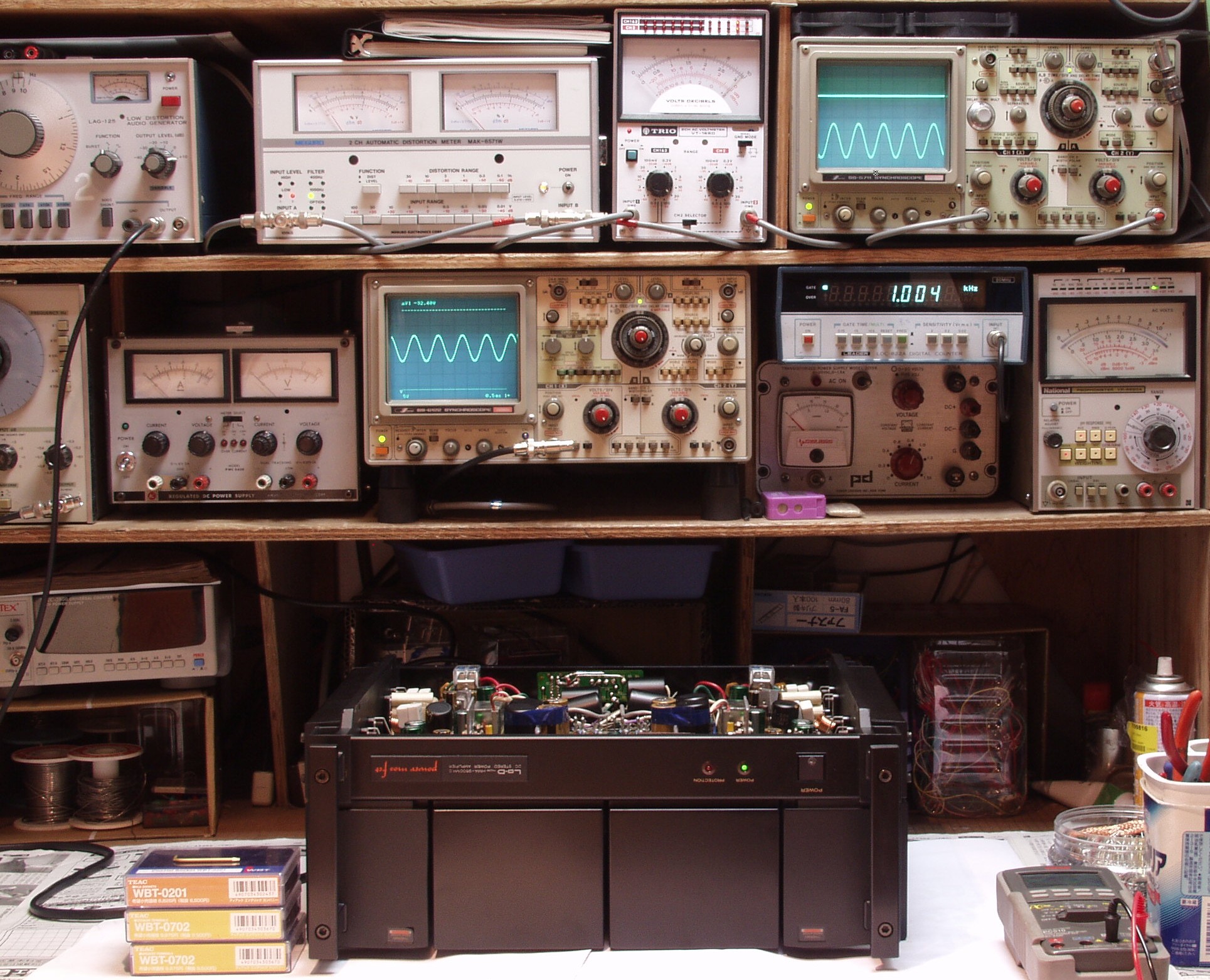

E−1. 出力/歪み率測定・調整
    <見方>

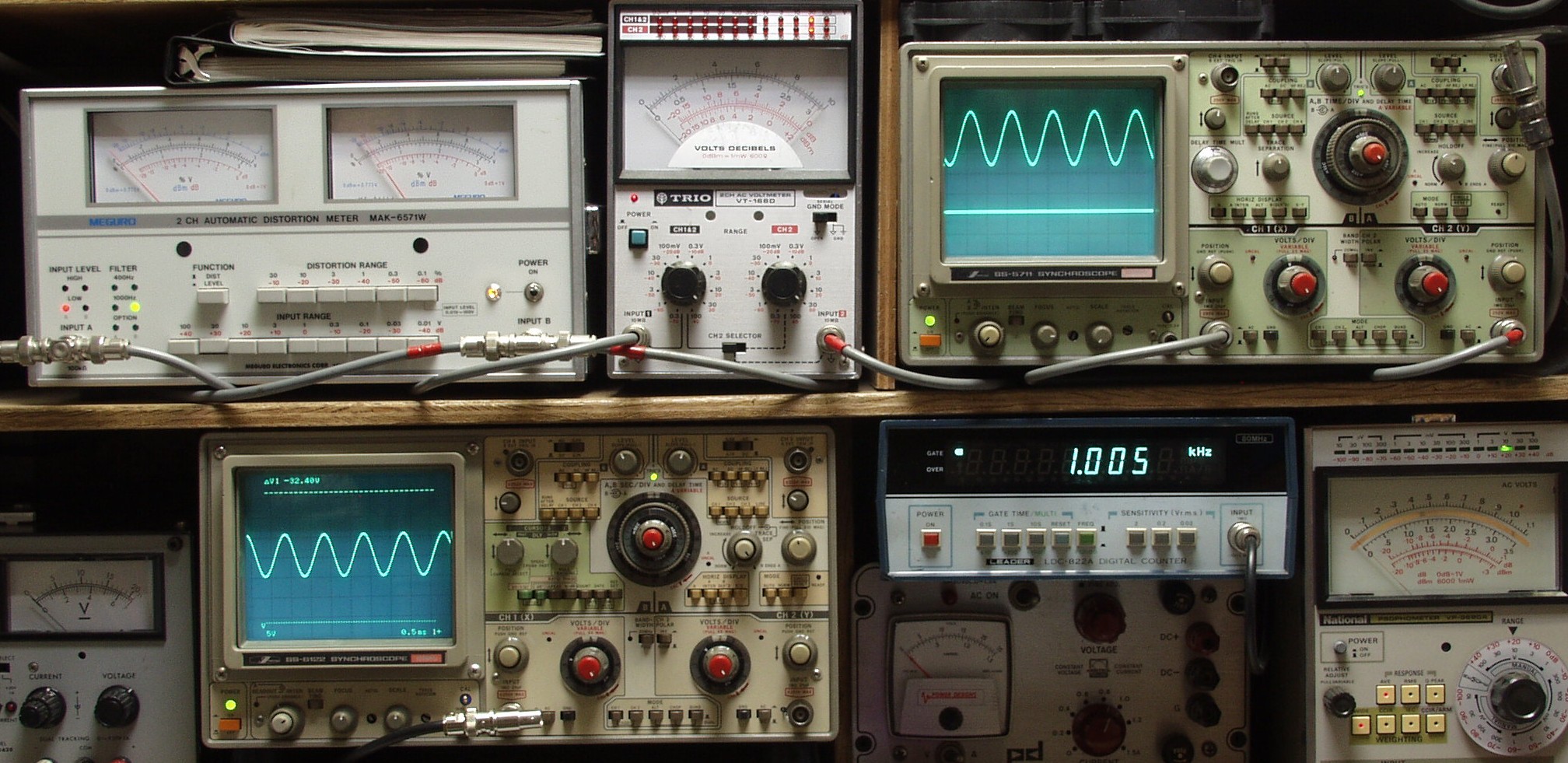

     下左オーディオ発振器より400HZ・1KHZの信号を出す(歪み率=約0.003%)
     下中=入力波形(オーディオ発振器のTTLレベル) 下右=周波数計
     上左=SP出力の歪み率測定 左メータ=L出力、右メータ=R出力
     上中=SP出力電圧測定器、赤針=R出力、黒針=L出力
     上右=SP出力波形オシロ 上=R出力、下=L出力(出力電圧測定器の出力)
E−2A. R側、31V=128W出力 0.02%歪み 1000HZ
E−2B. R側、31V=128W出力 0.02%歪み 400HZ
E−2C. L側、31V=128W出力 0.02%歪み 1000HZ
E−2D. L側、31V=128W出力 0.02%歪み 400HZ
E−3. 完成  24時間エージング。 暫しの安らぎを23台目と、仲良く過ごす
