HMA−9500mkU. 15台目 修理記録
平成15年8月8日到着   平成21年5月28日完成
注意 このAMPはアースラインが浮いています
    AMPのシャーシにSPの線(アース側)や入力のRCAプラグのアース側も接続してはいけません
    RL−SPのアース線も接続(共通)してもいけません

    又、DC(directconnection)入力が可能ですが、絶対に使用しないこと=ここ参照
A. 修理前の状況
  •  片チャンネルから音がでなくなりました

B. 原因
  • 右側電源トランス焼損
    電源トランス修理
C. 修理状況
  • SP接続リレー交換
    初段FET(電解トランジスター)交換
    RLバイアス/バランスVR交換
    モジュール修理
    電解コンデンサー交換(オーディオコンデンサー使用)
    電源トランス修理

CT. 電源トランス修理

D. 使用部品
  • SP接続リレー交換                      2個
    初段FET(電解トランジスター)               2個
    バイアス/バランス半固定VR               6個
    フューズ入り抵抗                      30個
    モジュール修理                        2個
    電解コンデンサー                      31個

E. 調整・測定

F. 修理費   110,000円  <<電源トランス修理含む>>

S. HITACHI Lo−D HMA−9500mkU の仕様(マニアルより)
A. 修理前の状況
A1. 修理前 下から見る、非常に綺麗です
          AMP部の電解コンデンサーのビニールの後退も少ない
          依頼者コメント ”小生は転勤族でアンプは実家に置いてあり年に数回しか鳴らしていなかったので、使用時間は            それほどでもなかったのですが?” を裏付ける。
A2A. 点検中 右側電源トランスの100Vの1次巻き線断線
A2B. 点検中 右側電源トランス 詰め物にひびの後がある
          この詰め物は非常に堅くコンクリート・ドリルでないと削れない
          保管場所の湿度が高い?

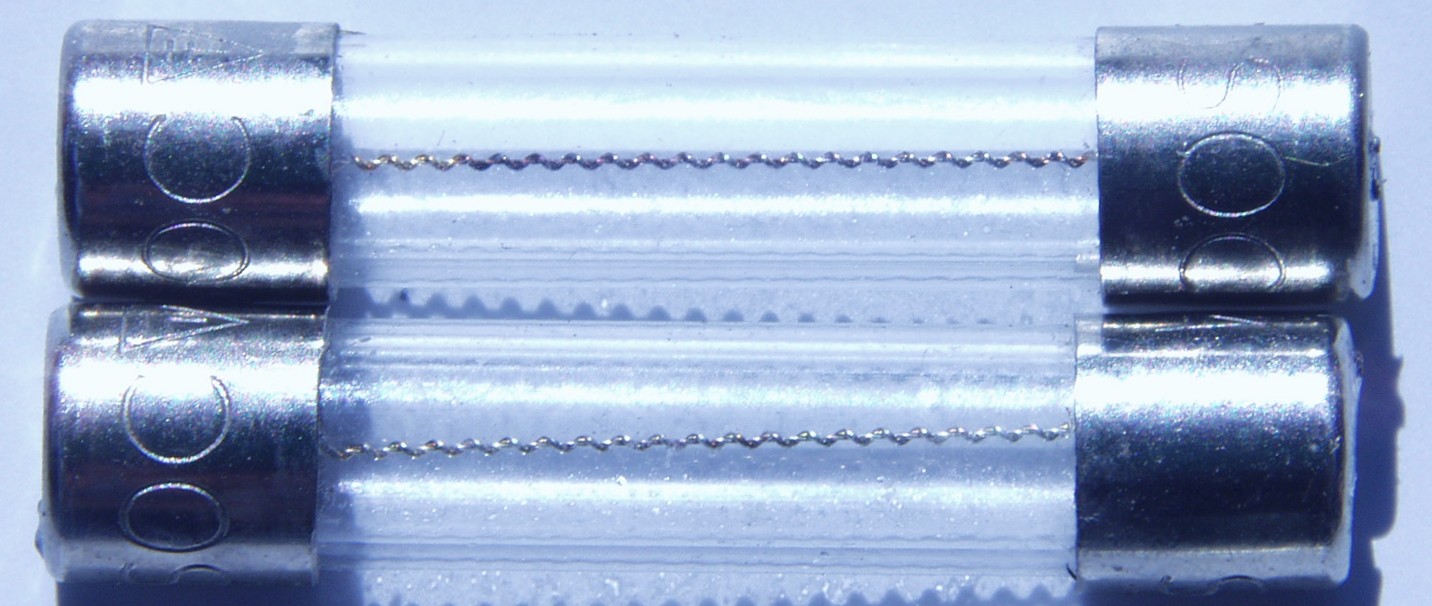

A3. 点検中 電源トランスの100Vの1次巻き線の前に入るフューズ
          上が断線したトランスに入っていた物、焼けた後が有る

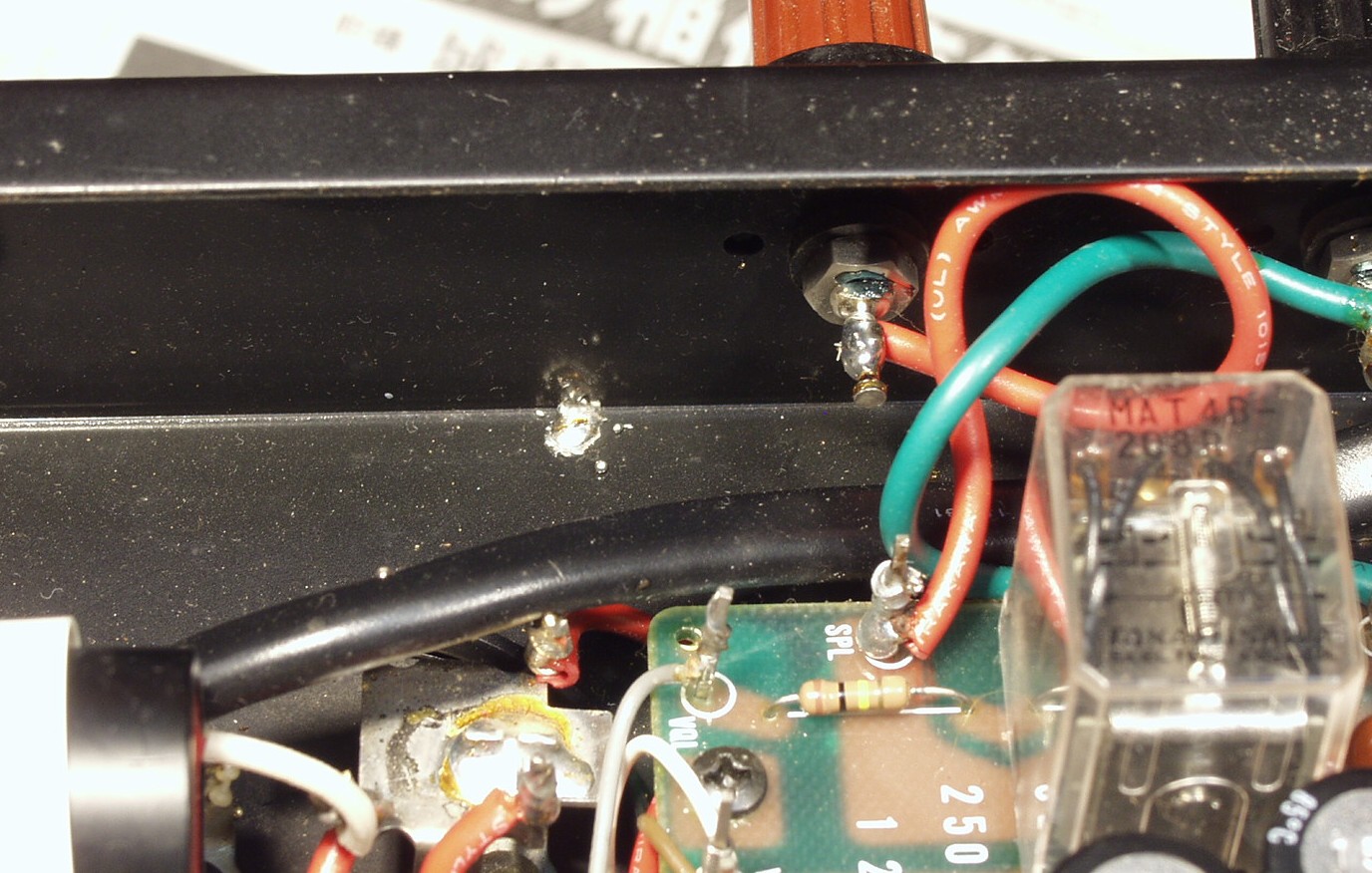

A4. 点検中 何故か半田くずが有る?
A5. 点検中 何故か半田くずが有る?
C. 修理状況
C1A. 修理前 Rドライブ基板 フューズ入抵抗が判断線してバイアス・電流が異常に多い
           半固定VRは皆真ん中?

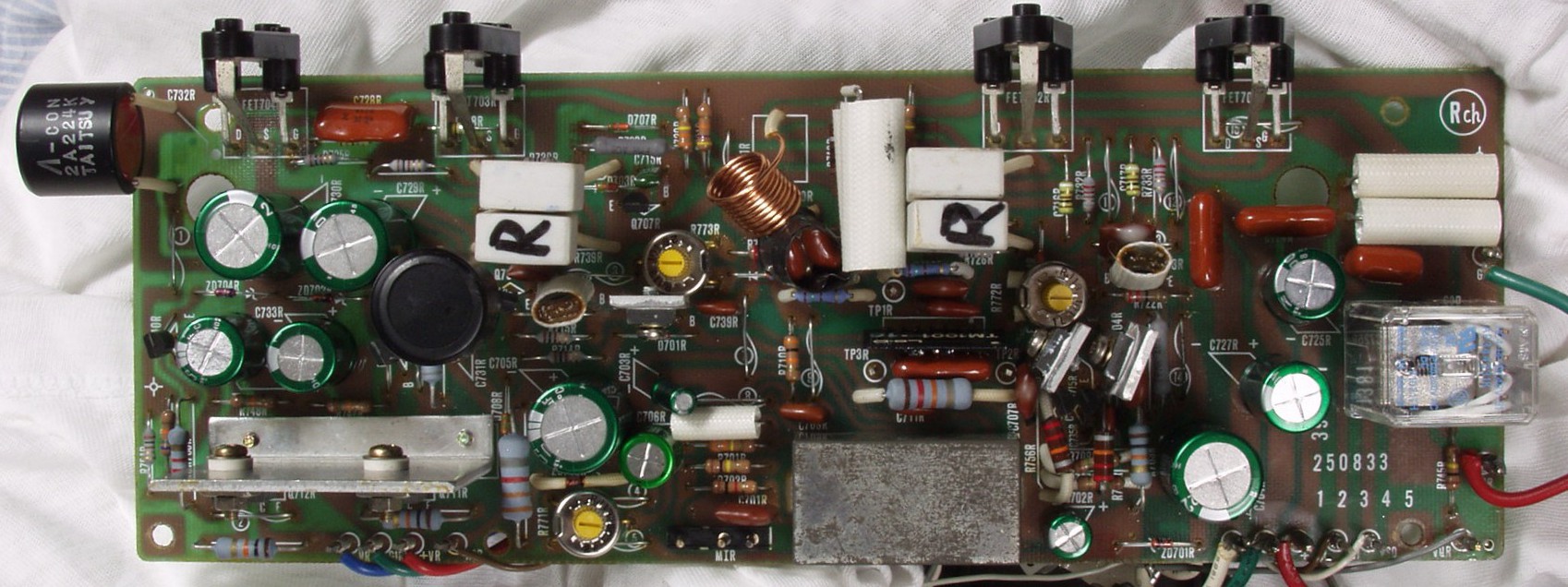

C1B. 修理後 Rドライブ基板 初段FET、バランス/バイアス調整用半固定VR3個、SP接続リレ−交換
           フュ−ズ入り抵抗全部、電解コンデンサー11個交換 モジュール修理

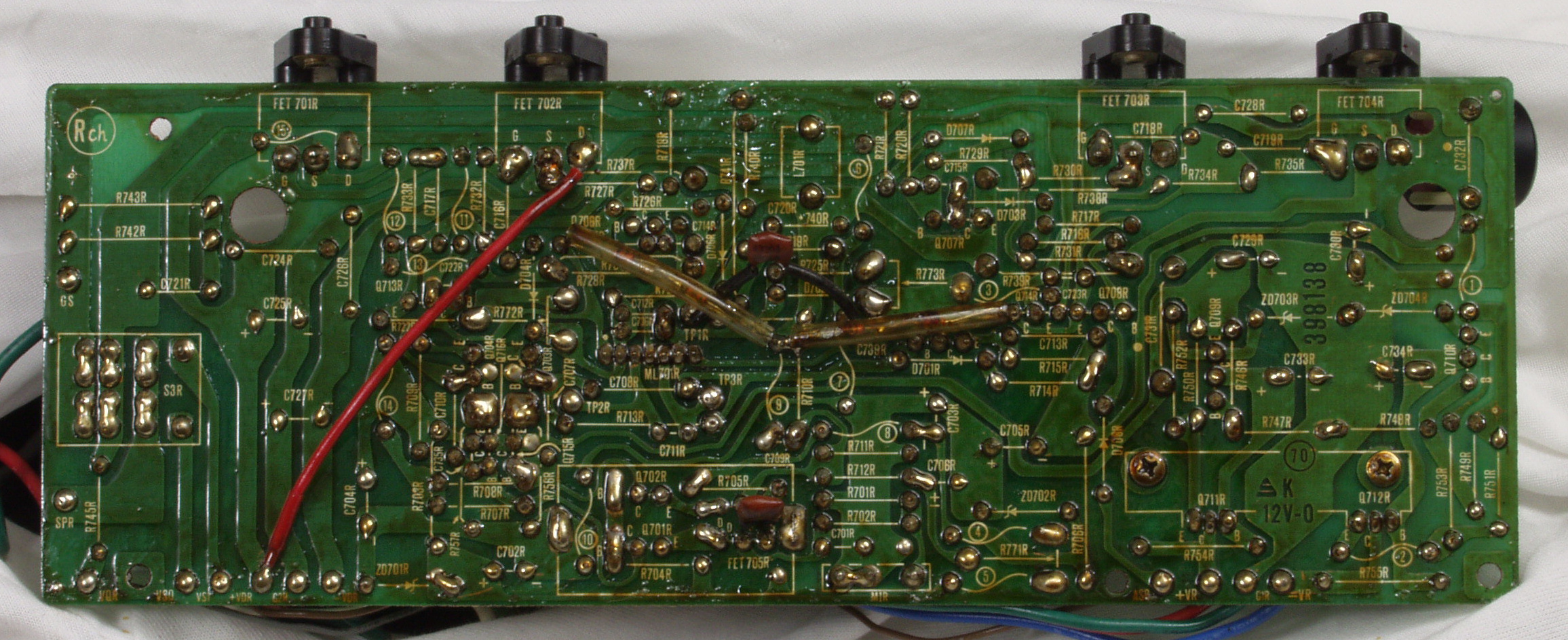

C1C. 修理前 Rドライブ基板裏

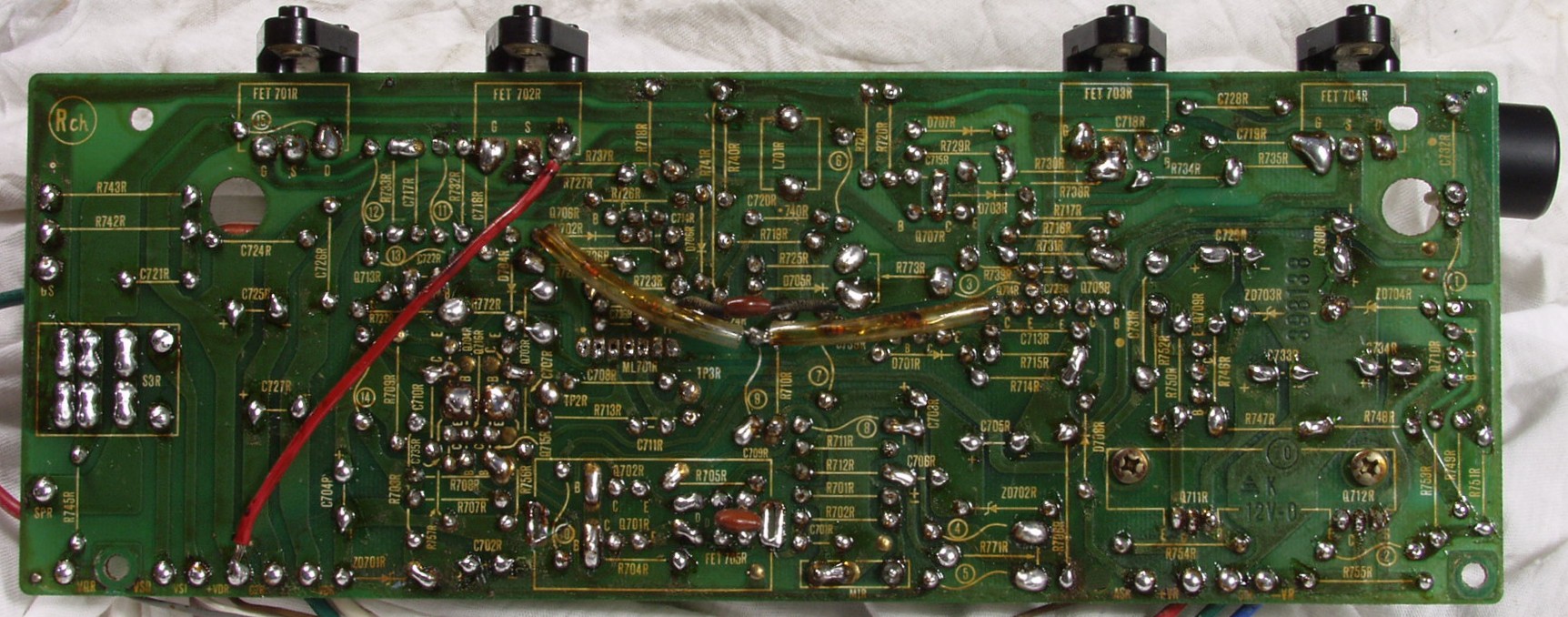

C1D. 修理(半田補正)後 Rドライブ基板裏 半田を全部やり直す
C1E. 修理中 R側ドライブ基板裏 不要なフラックスを落とす、 普通は掃除機で吸いながら行うので写真は撮らず。

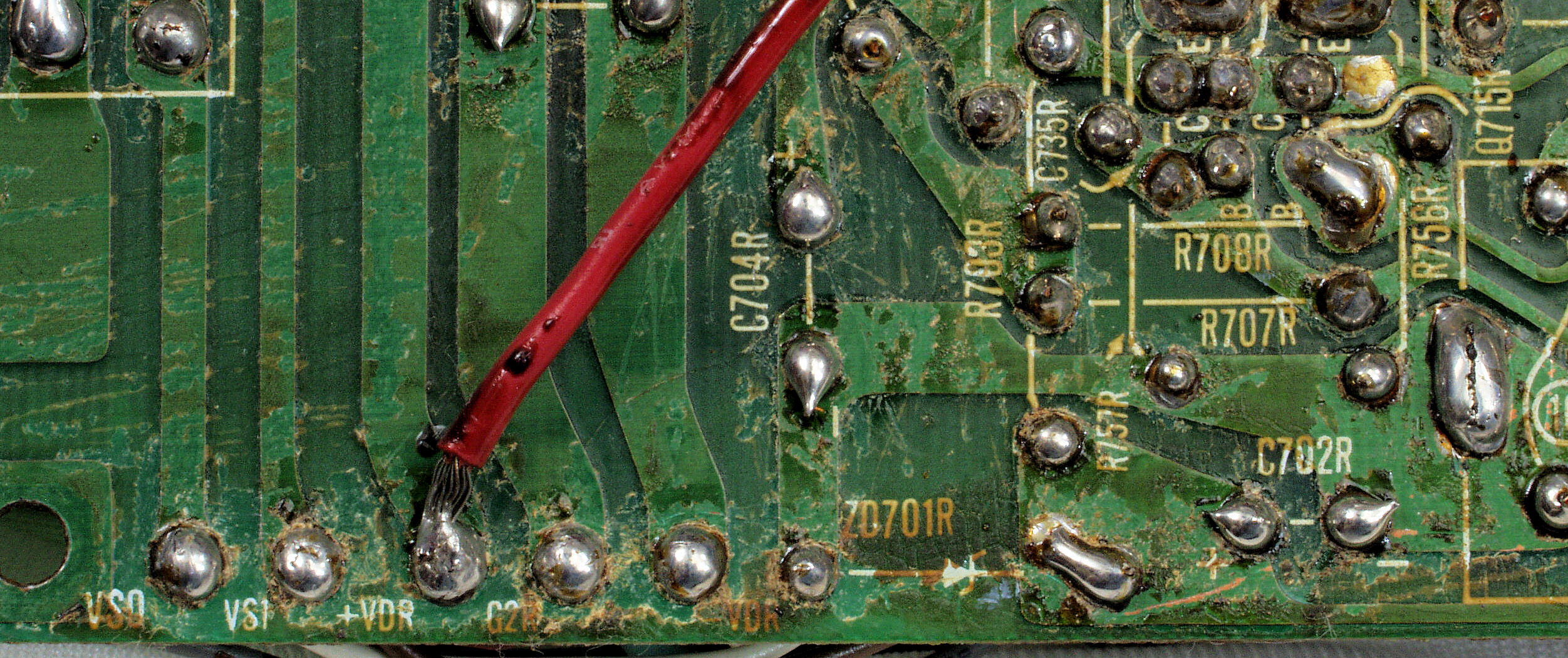

C1E1. 修理中 R側ドライブ基板裏 送り配線の被覆が剥けている。
C1E2. 修理中 R側ドライブ基板裏 送り配線の被覆、念のため保護する。
C1F. 完成R側ドライブ基板裏  洗浄後

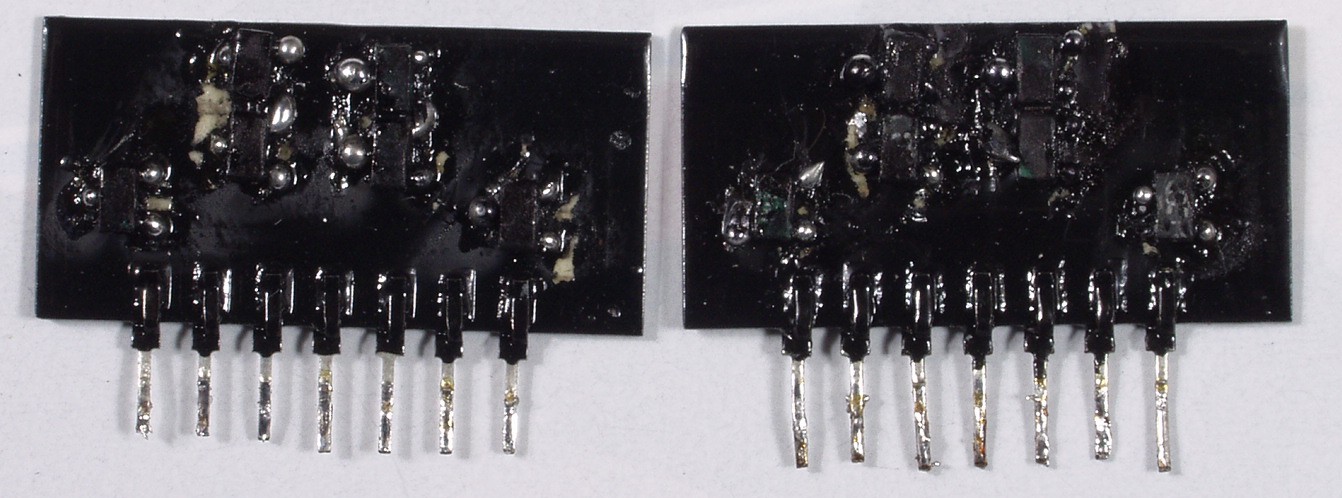

C1G. 修理後 モジュール TR(トランジスター)をマジックを塗って有ります
C2A. 修理前 Lドライブ基板 フューズ入抵抗が断線して、前段TR(トランジスター)短絡し、終段FETが短絡状態
           終段FETが心配? 半固定VRは皆真ん中?

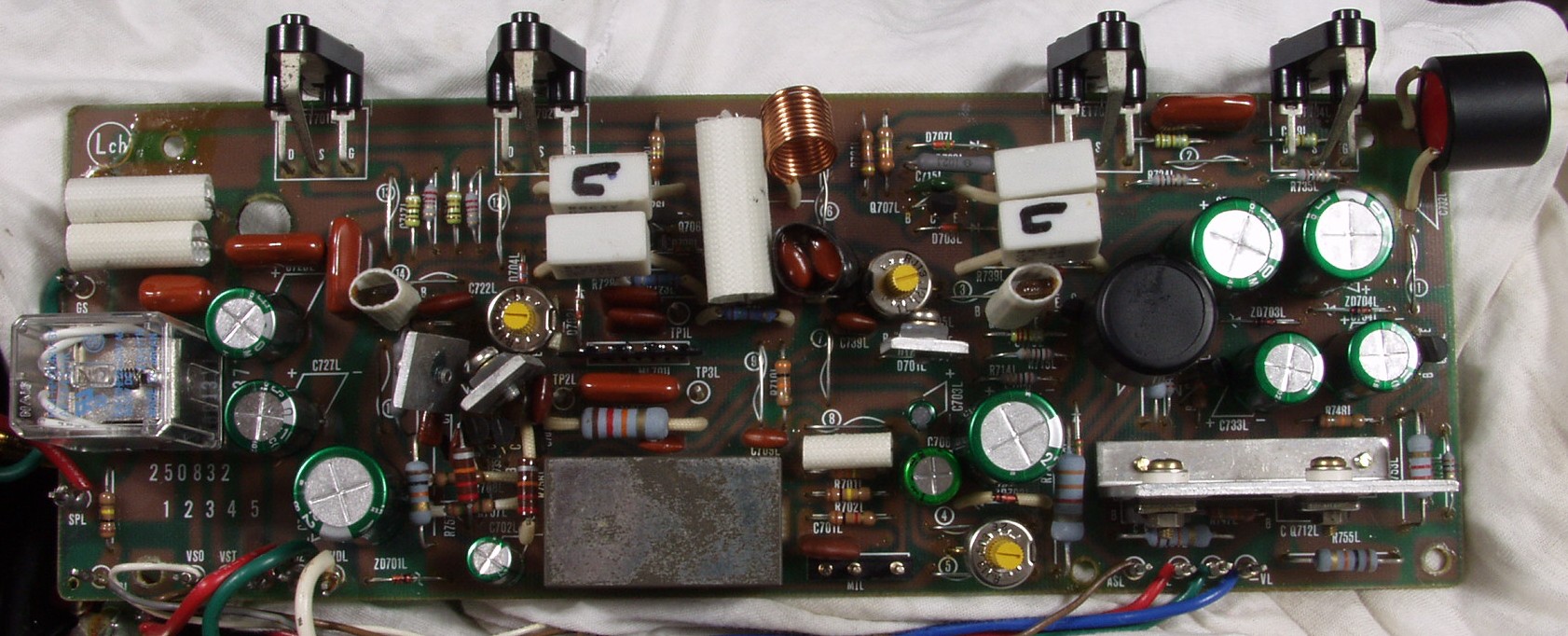

C2B. 修理後 Lドライブ基板 初段FET、バランス/バイアス調整用半固定VR3個、SP接続リレー交換
           フューズ入り抵抗全部、電解コンデンサー11個交換 モジュール修理

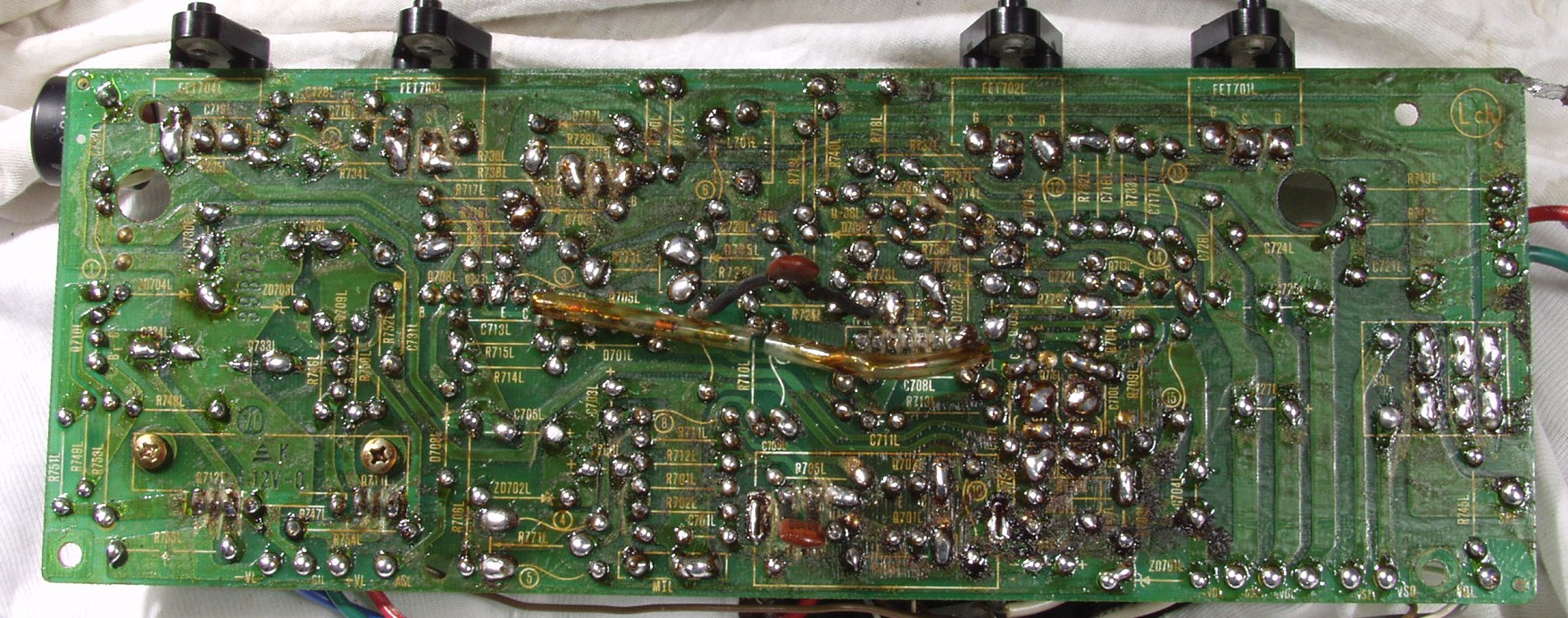

C2C. 修理前 Lドライブ基板裏   熱の為焼けた基板 C−1C.と比較すると良く解る
C2D. 修理(半田補正)後 Lドライブ基板裏 半田を全部やり直す
C2E. 修理中 R側ドライブ基板裏 不要なフラックスを落とす、 普通は掃除機で吸いながら行うので写真は撮らず。
C2F. 完成Lドライブ基板裏C1F. 完成R側ドライブ基板裏  洗浄後

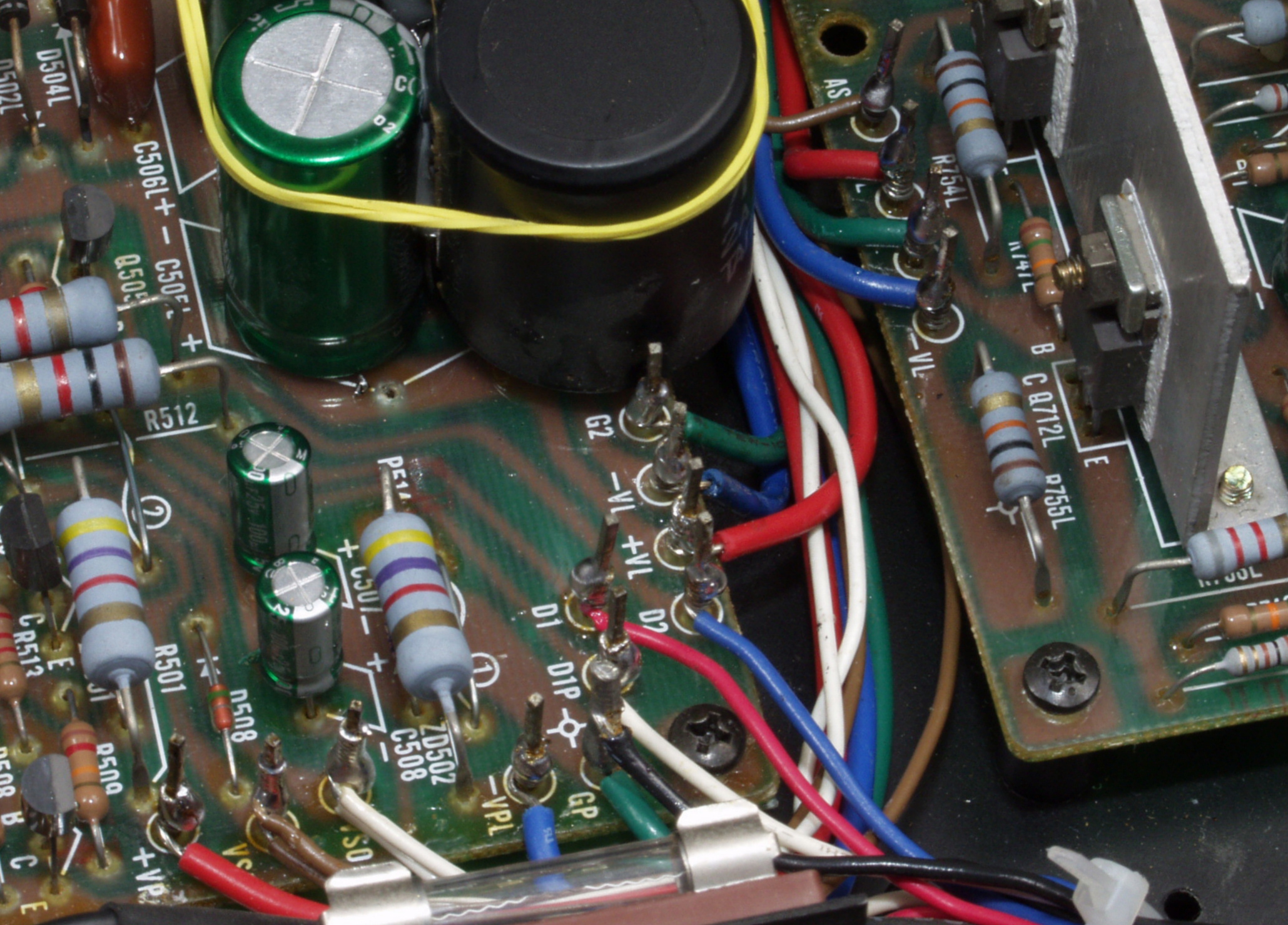

C3A. 修理前 電源基盤

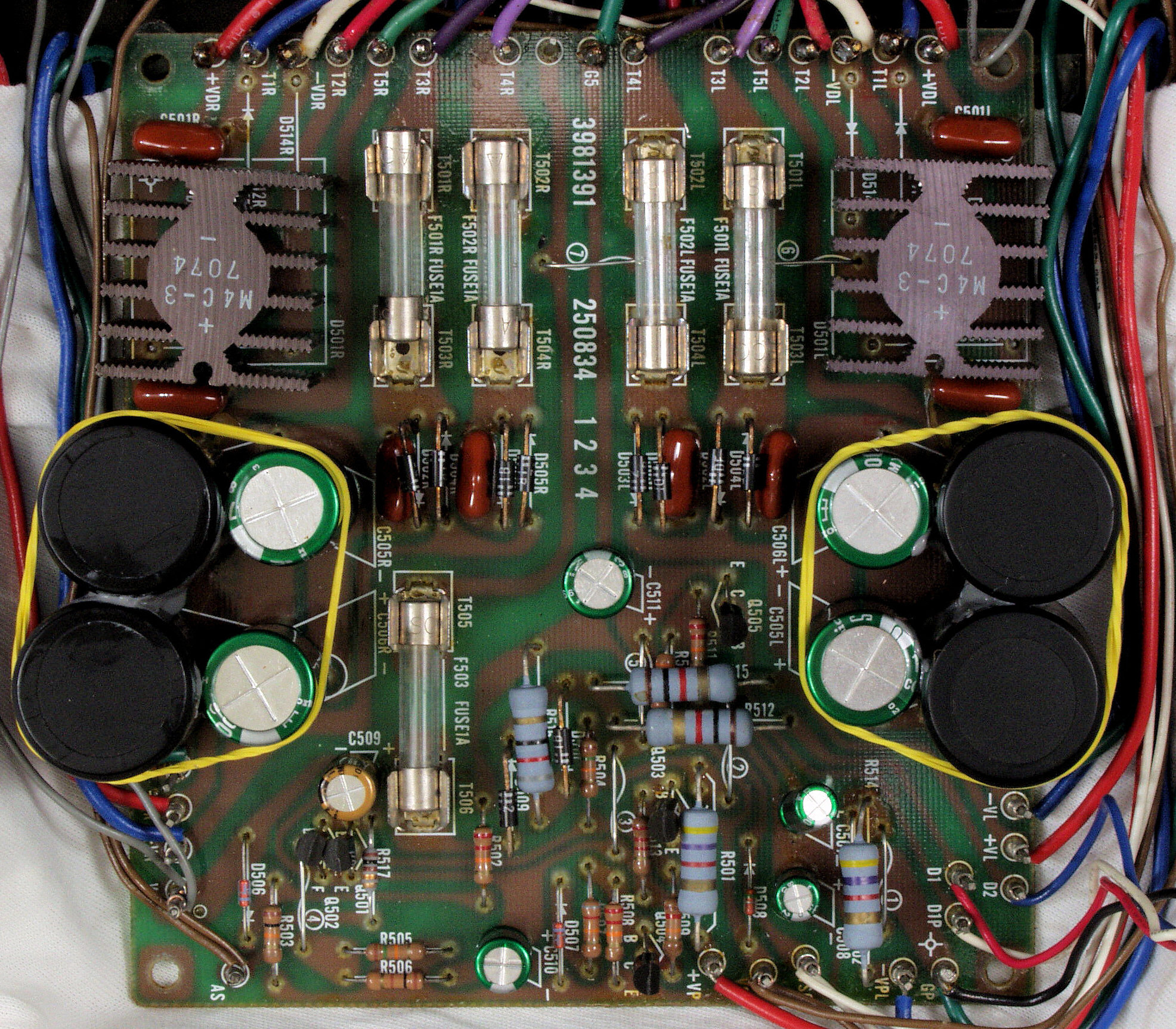

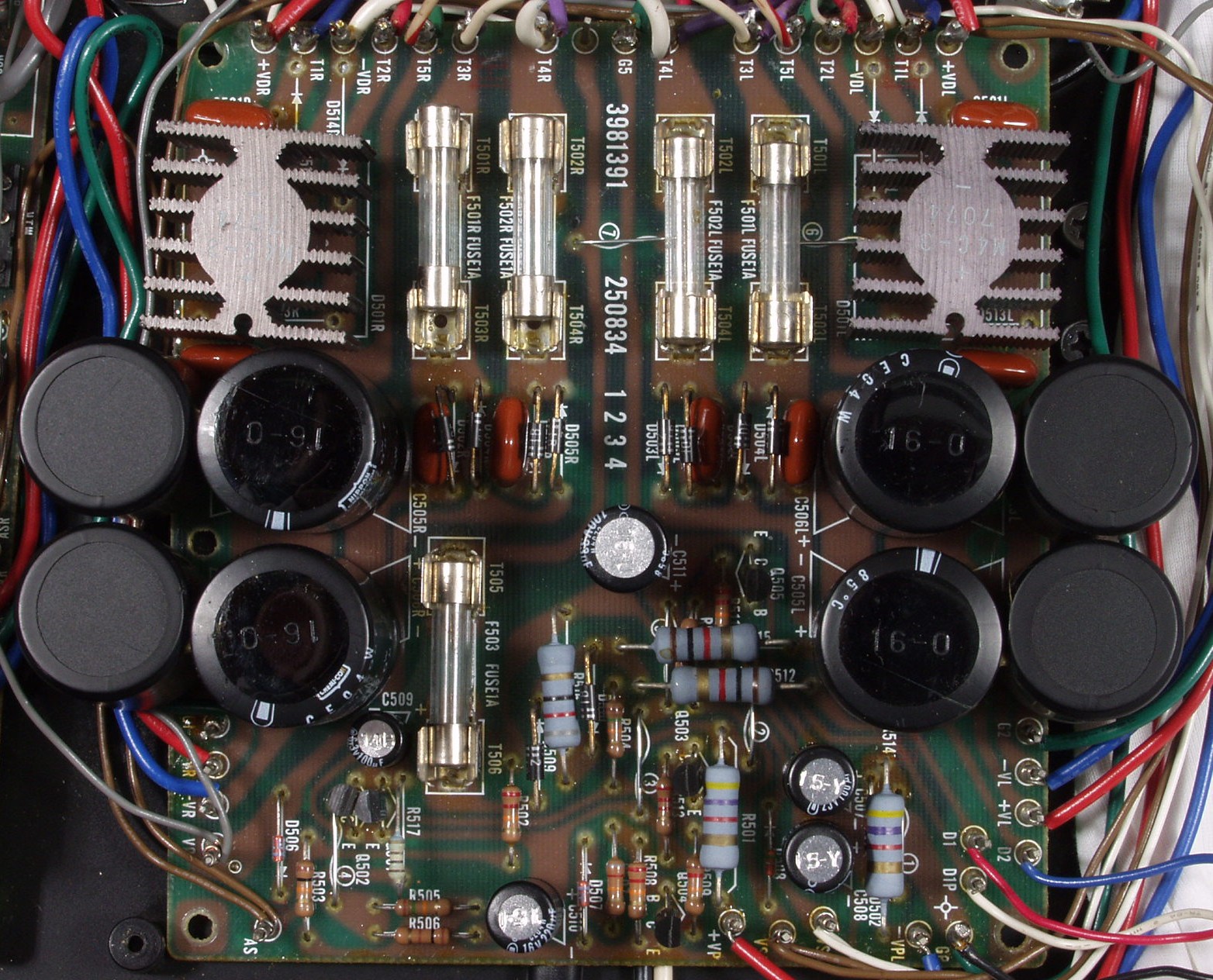

C3B. 修理後 電源基盤 フュ−ズ入り抵抗全部、電解コンデンサー9個交換

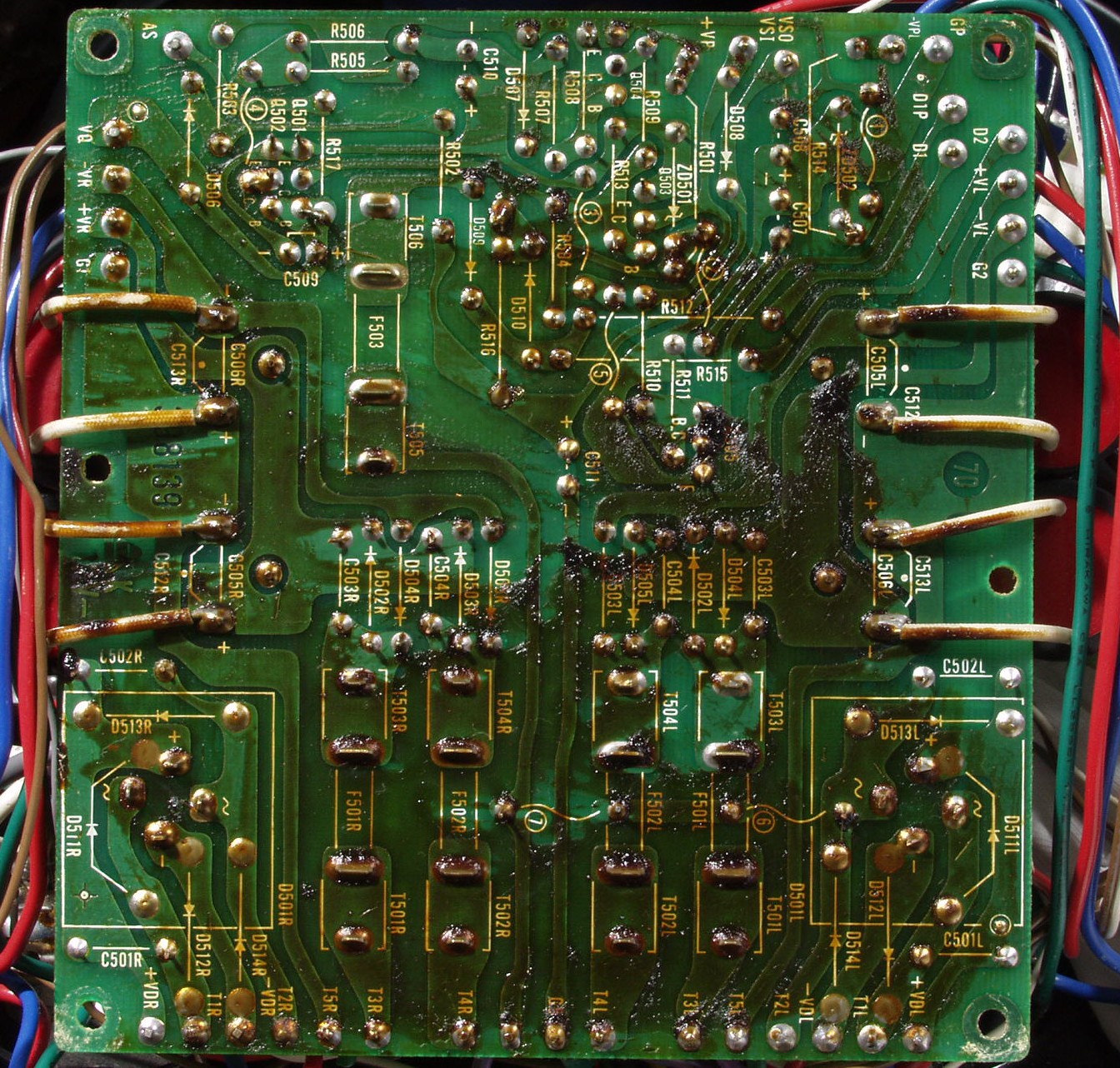

C3C. 修理前 電源基盤裏
C3D. 修理(半田補正)後 電源基盤裏
C3E. 完成電源基盤裏、洗浄後

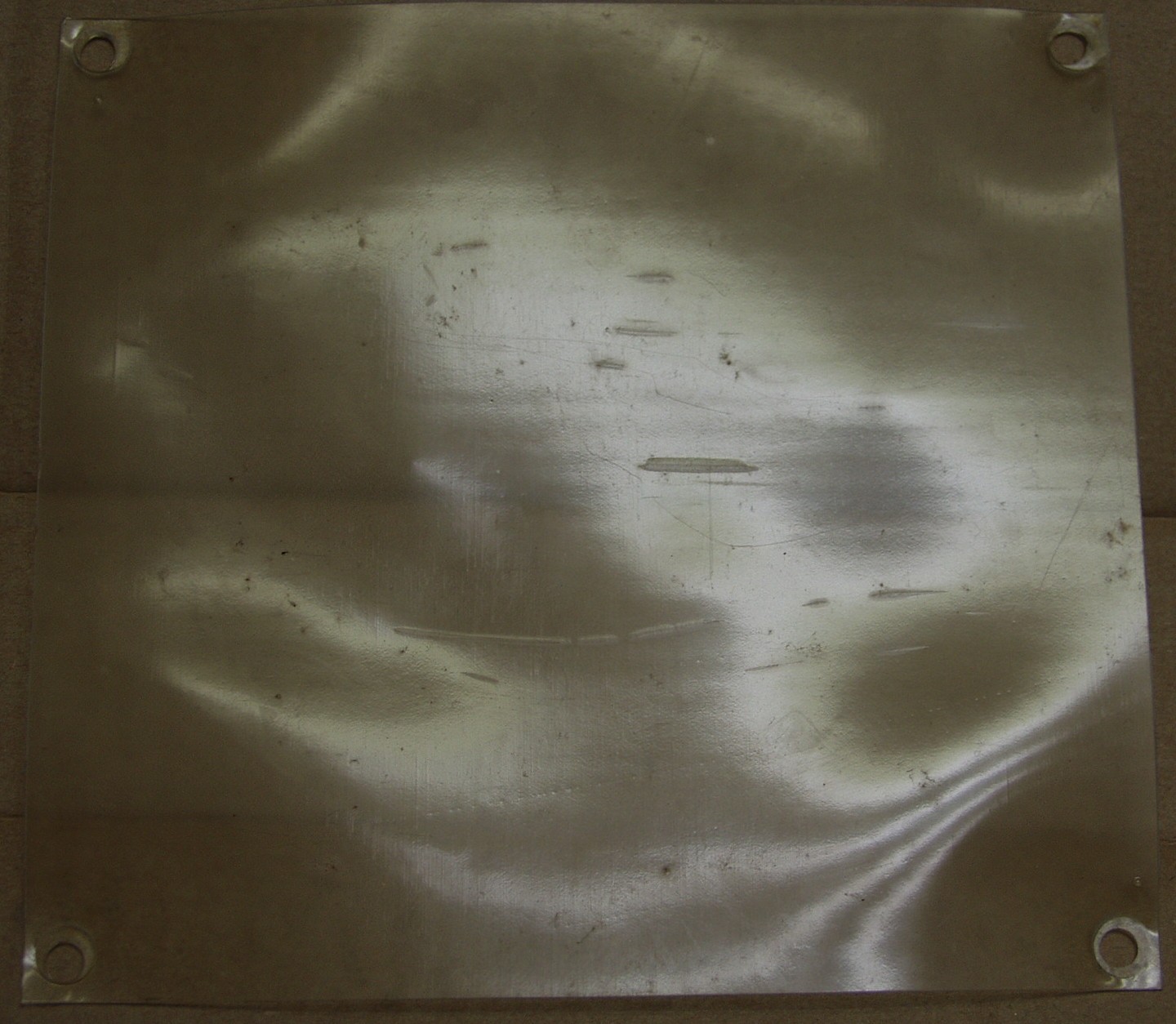

C3F. 発振で基板の銅伯が熱を帯び、解けた跡が残る絶縁シート

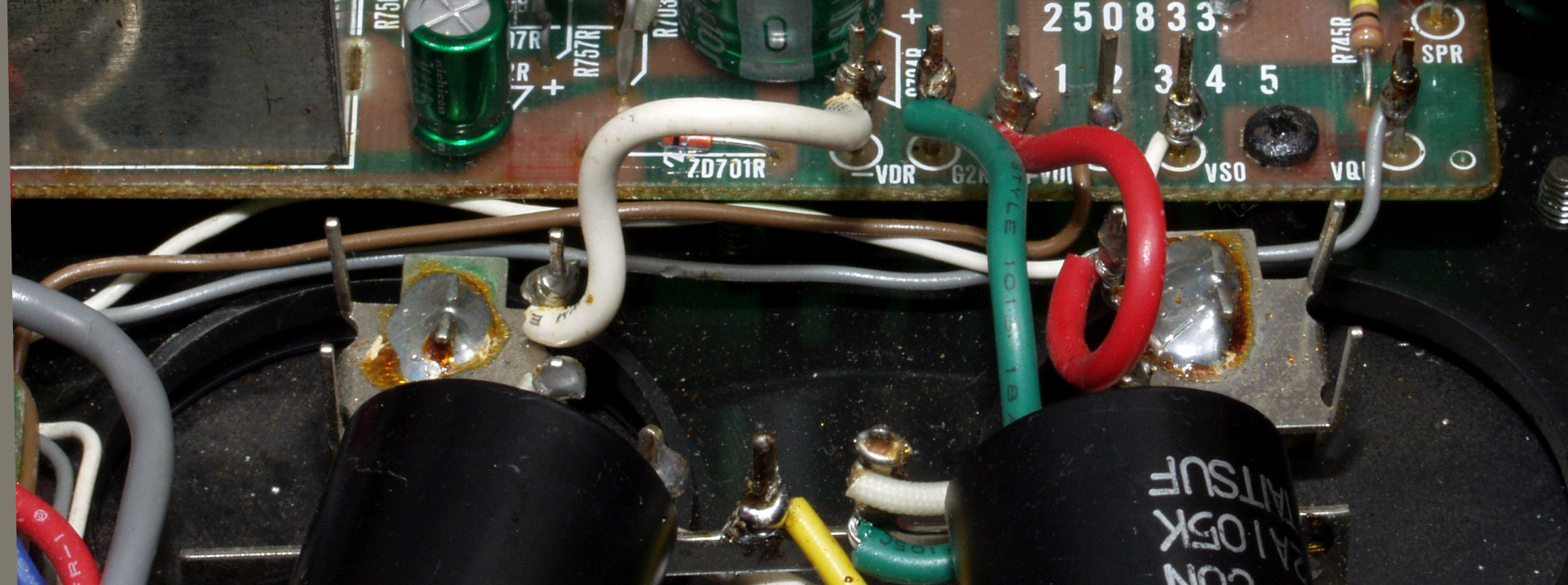

C4A. 修理前 L側SP端子
C4B. 修理(交換)後 L側SP端子
C4C. 修理前 R側SP端子
C4D. 修理(交換)後 R側SP端子

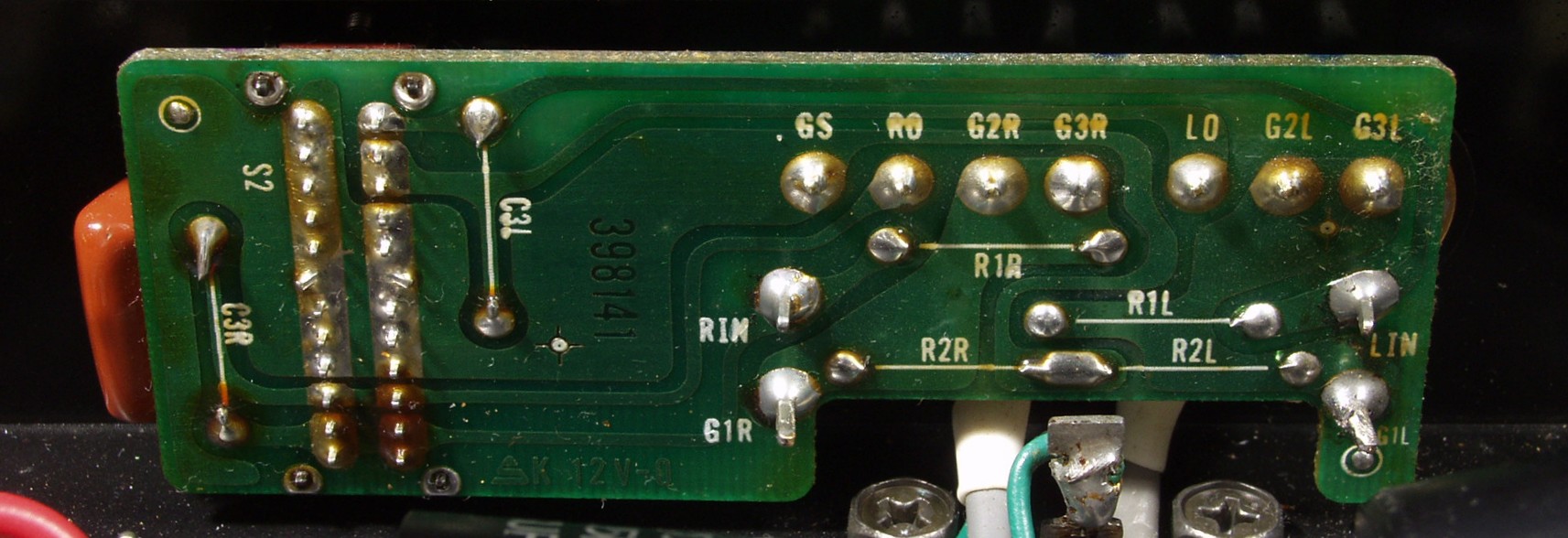

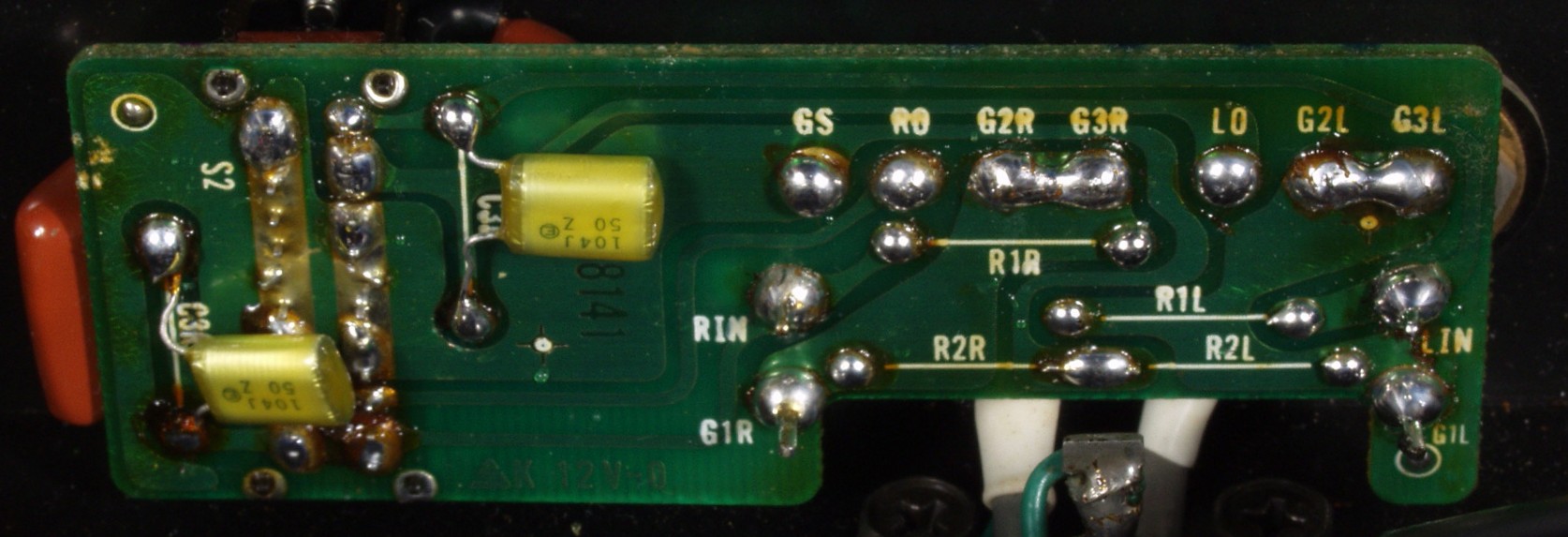

C5A. 修理前 RCA端子裏
C5B. 修理後 RCA端子裏

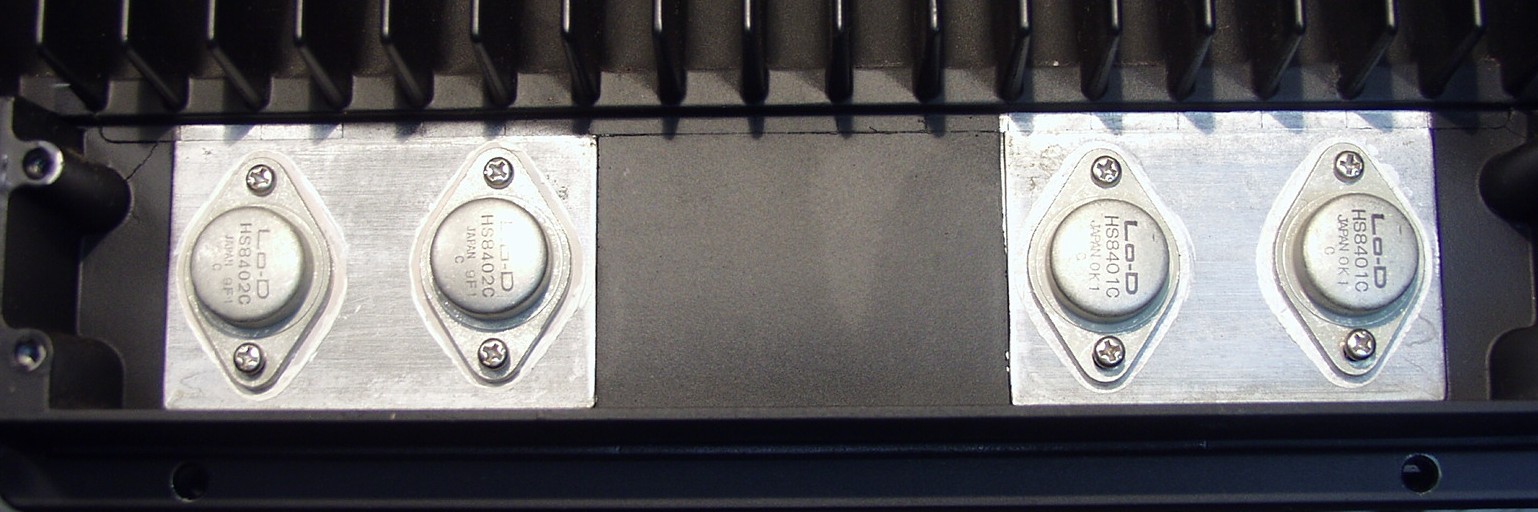

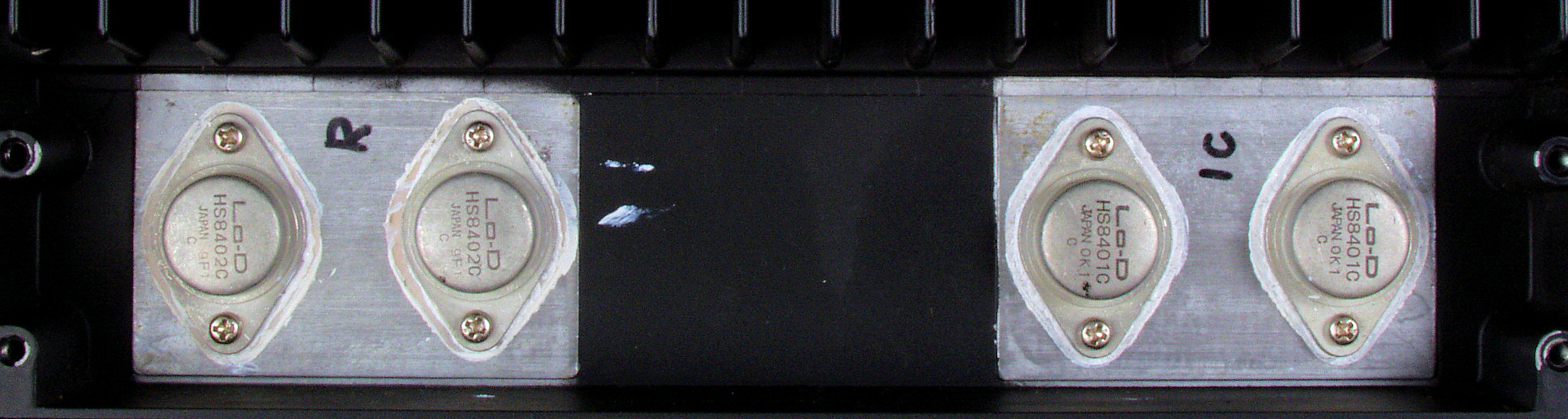

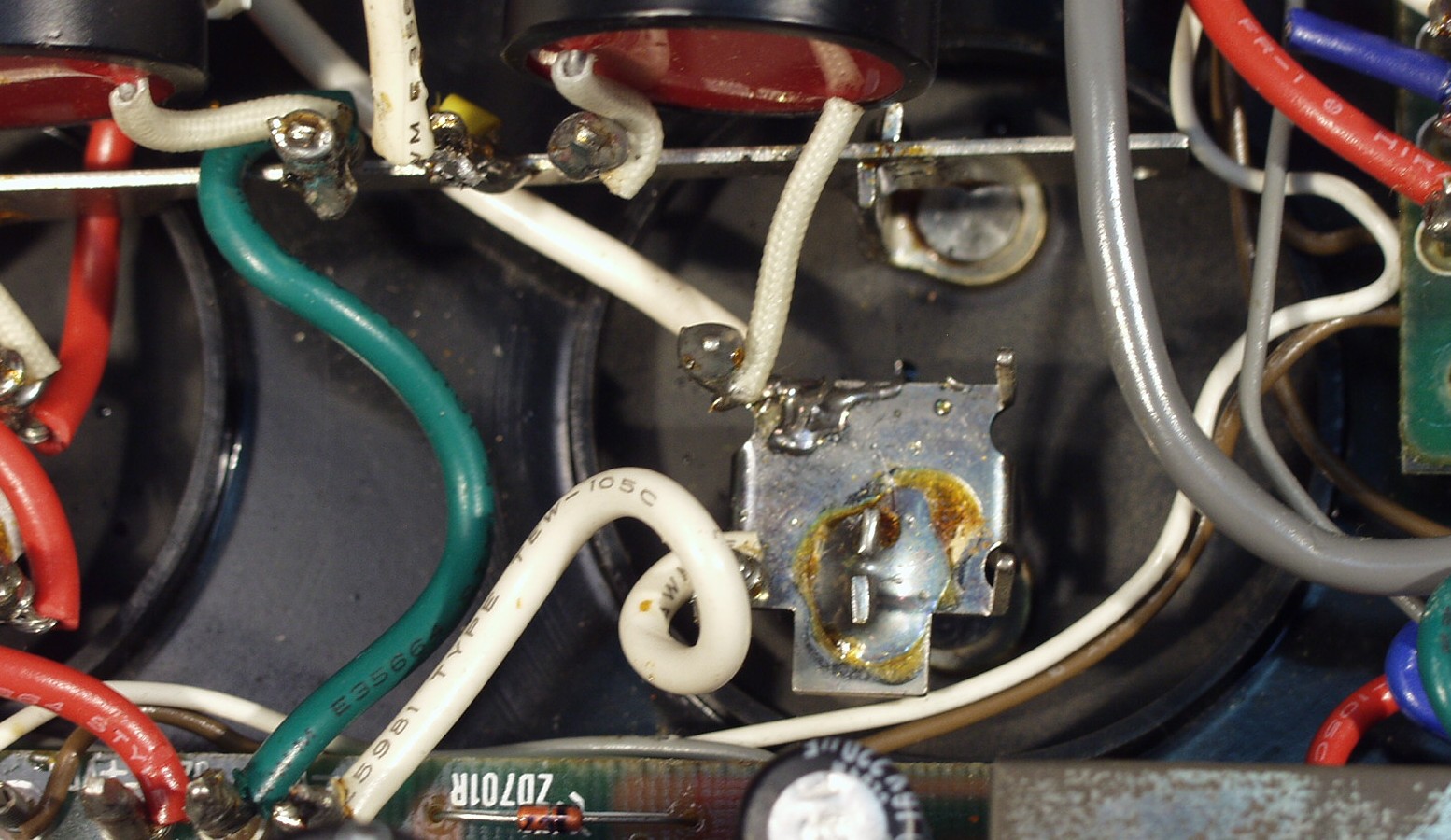

C6A. 修理前 R終段FET

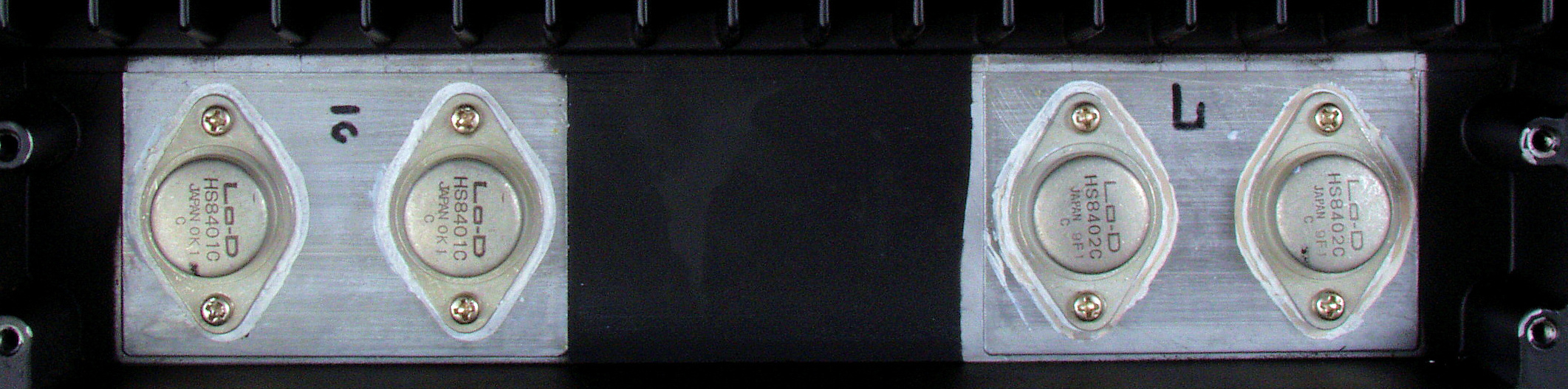

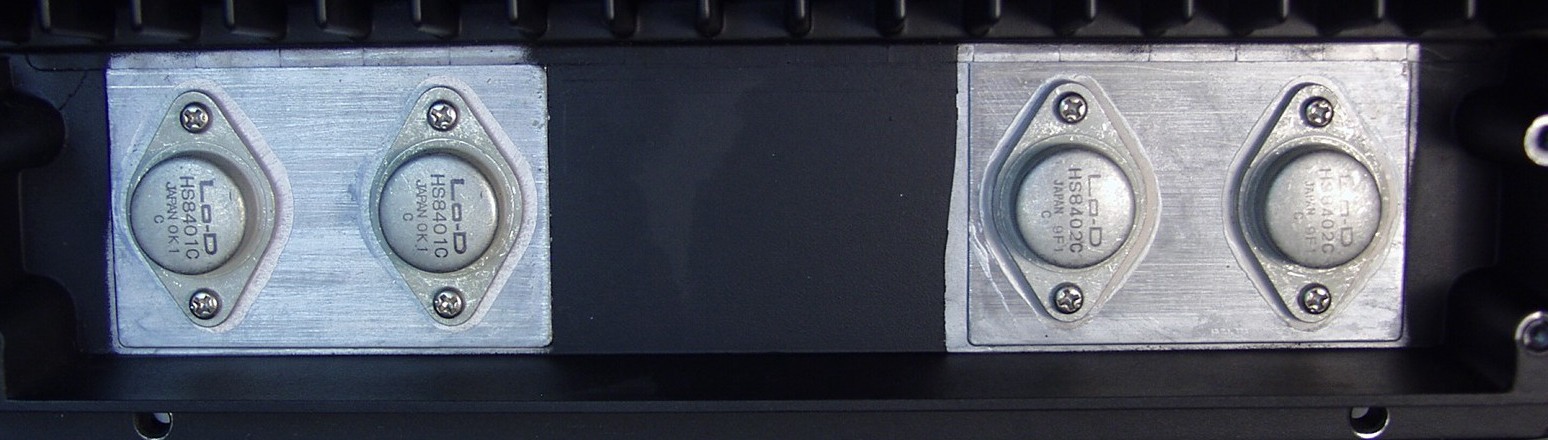

C6B. 修理後 R終段FET

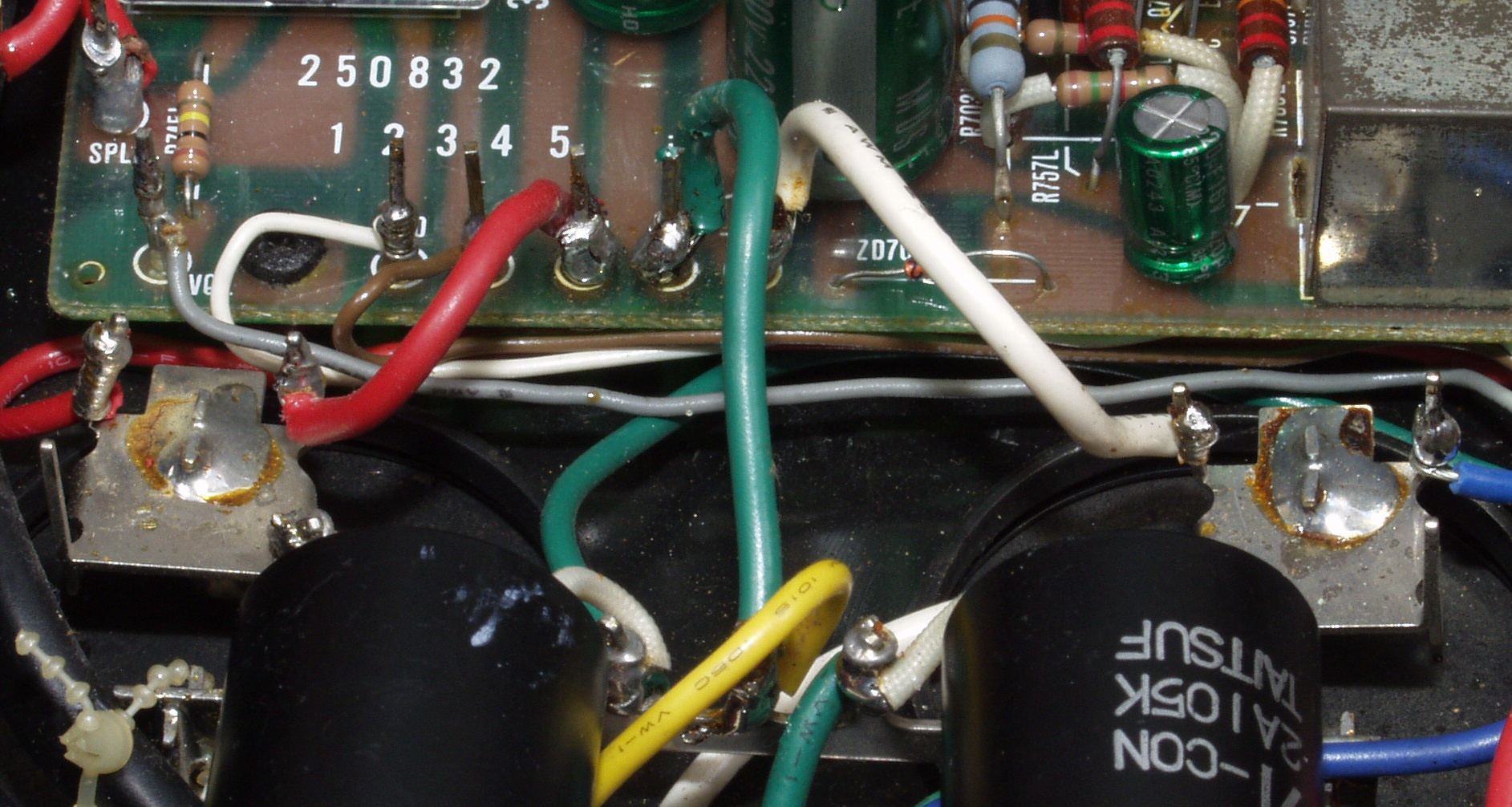

C6C. 修理前 L終段FET
C6D. 修理後 L終段FET
C7A. 修理後 R側ドライブ基板へのラッピング線に半田を浸み込ませる
C7B. 修理後 L側ドライブ基板へのラッピング線に半田を浸み込ませる
C7C. 修理後 R側ドライブ基板−電源基板へのラッピング線に半田を浸み込ませる
C7D. 修理後 L側ドライブ基板−電源基板へのラッピング線に半田を浸み込ませる

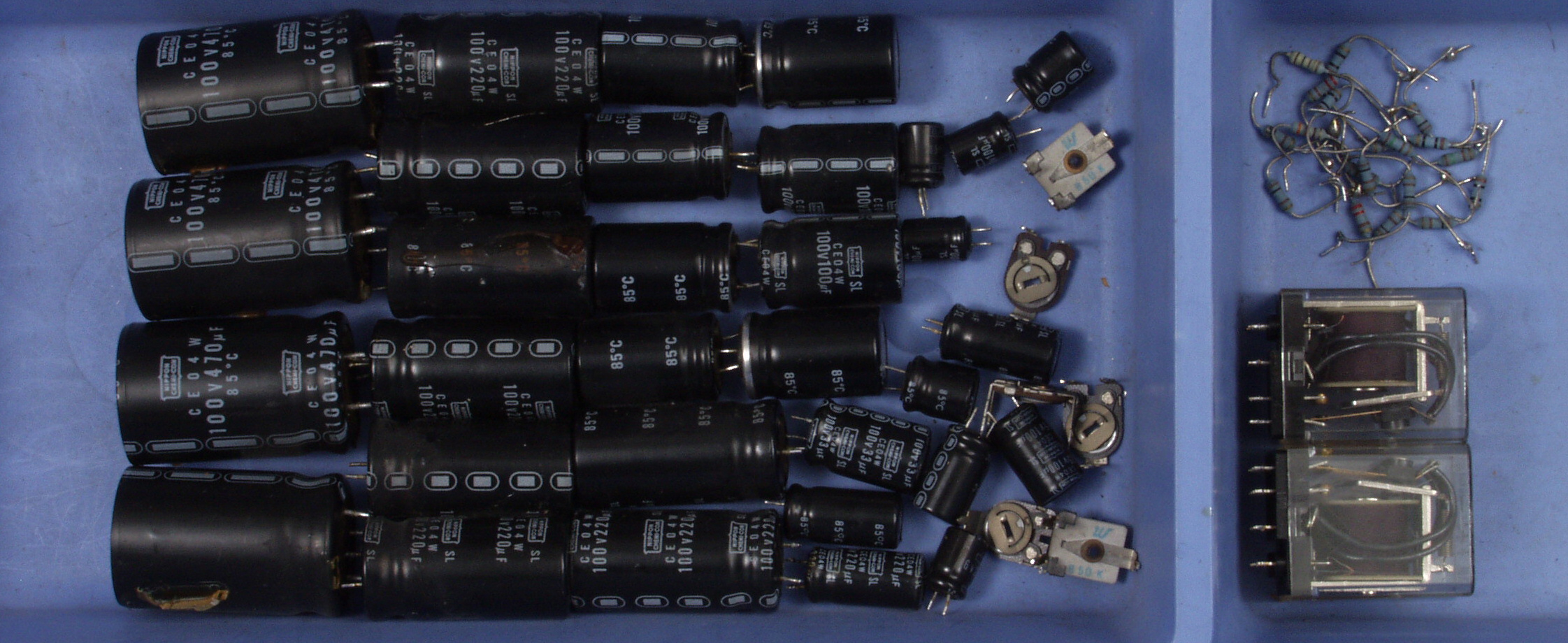

C8.交換した部品

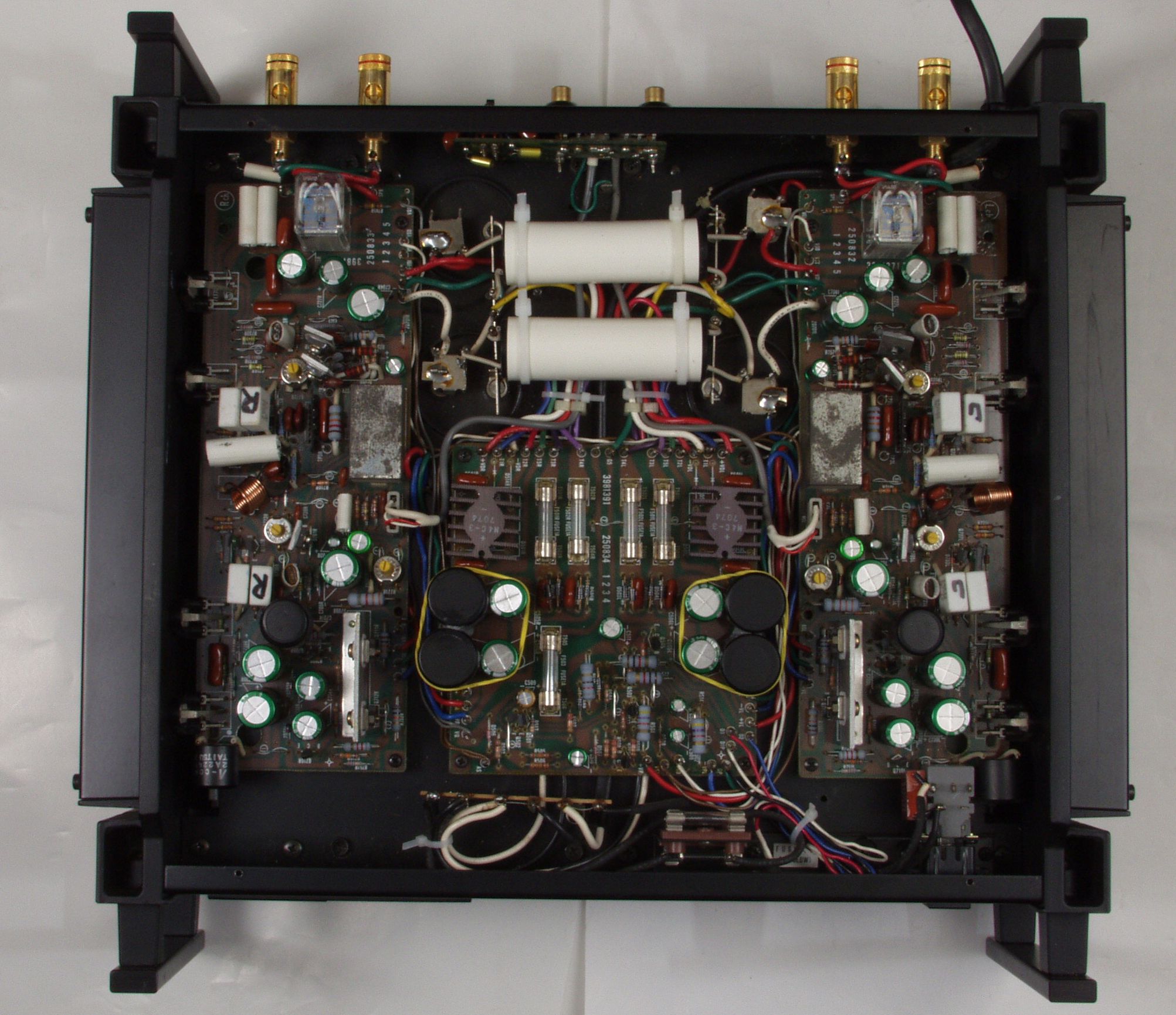

C9A. 修理前 下から見る

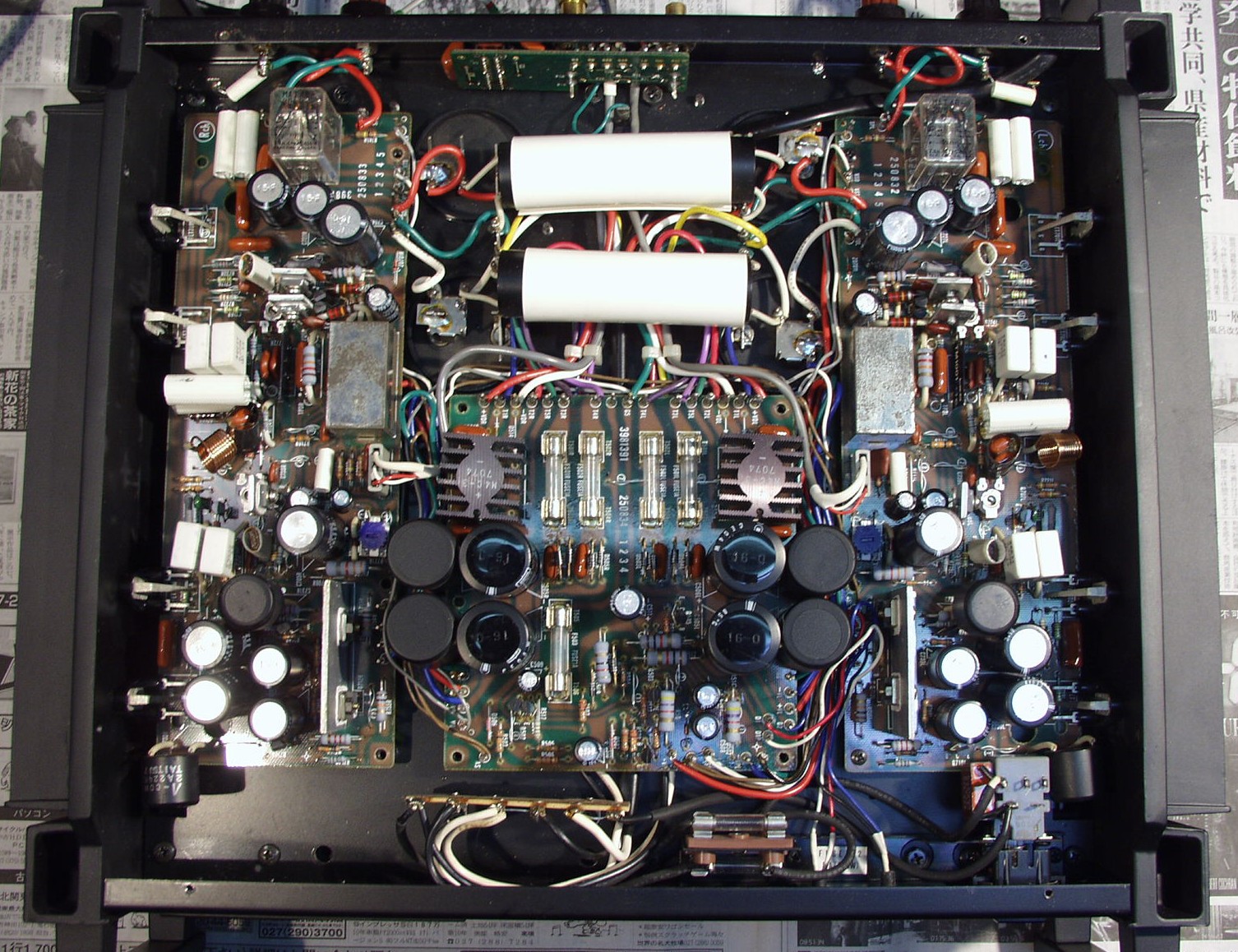

C9B. 修理後 上から見る
CT. 電源トランス修理
CT1. ジャンクのHMA9500を入手したので、修理に挑戦しました。10個くらい有れば鉄工所に持ち込み修理したのですが、

      試みに、ハンド工具で行ったので、ダイヤ・ビットが飛び、キズがつきました。右側が修理したもの。
注意
    このトランスの詰め物は自己凝固タイプの物で、熱伝導を良くするため砂鉄等の物質が混ぜてある。
    よって、使用する刃物はダイヤモンド・ビットを持つ物でないと削れません。
    ダイヤモンド・ビットは熱に弱いので、休み休み行う、高熱になると、ダイヤモンド・ビットが抜けて飛びます。
    作業時は当然、マスク・メガネ・革靴等を装着する。
CT12. 取り出した電源トランス、 漏洩磁束を防ぐ「巻鉄心」が緩んでいるので、「Cクランプ」で固定し、接着する。
CT13. 取り出した電源トランス、 漏洩磁束を防ぐ「巻鉄心」が緩んでいるので、「Cクランプ」で固定し、接着する。反対側。
CT14. 取り出した電源トランスからの詰め物、 「PCB入り??」なので、出来るだけ再利用する。
CT21. 上から見る、 右側が修理したもの。ビットが飛びキズが幾つかついた。
CT22. 前から見る、 右側が修理したもの。
E. 調整・測定

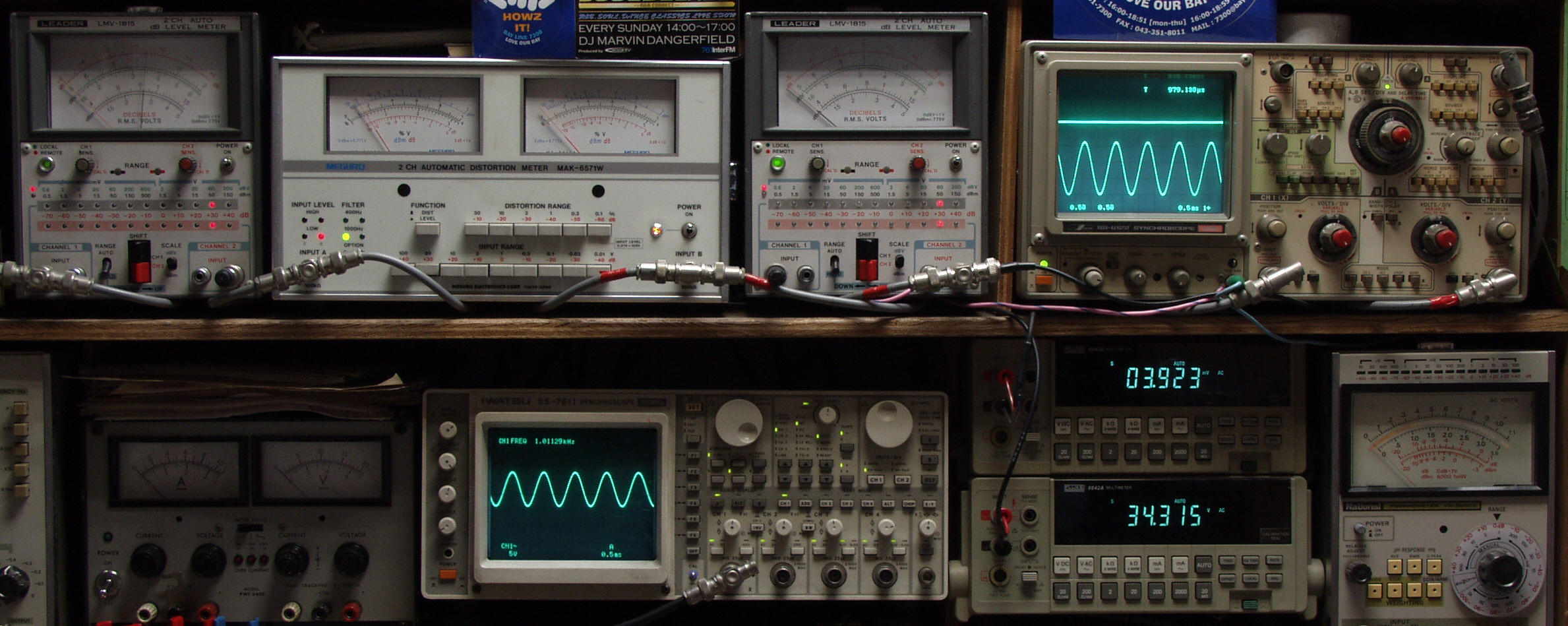

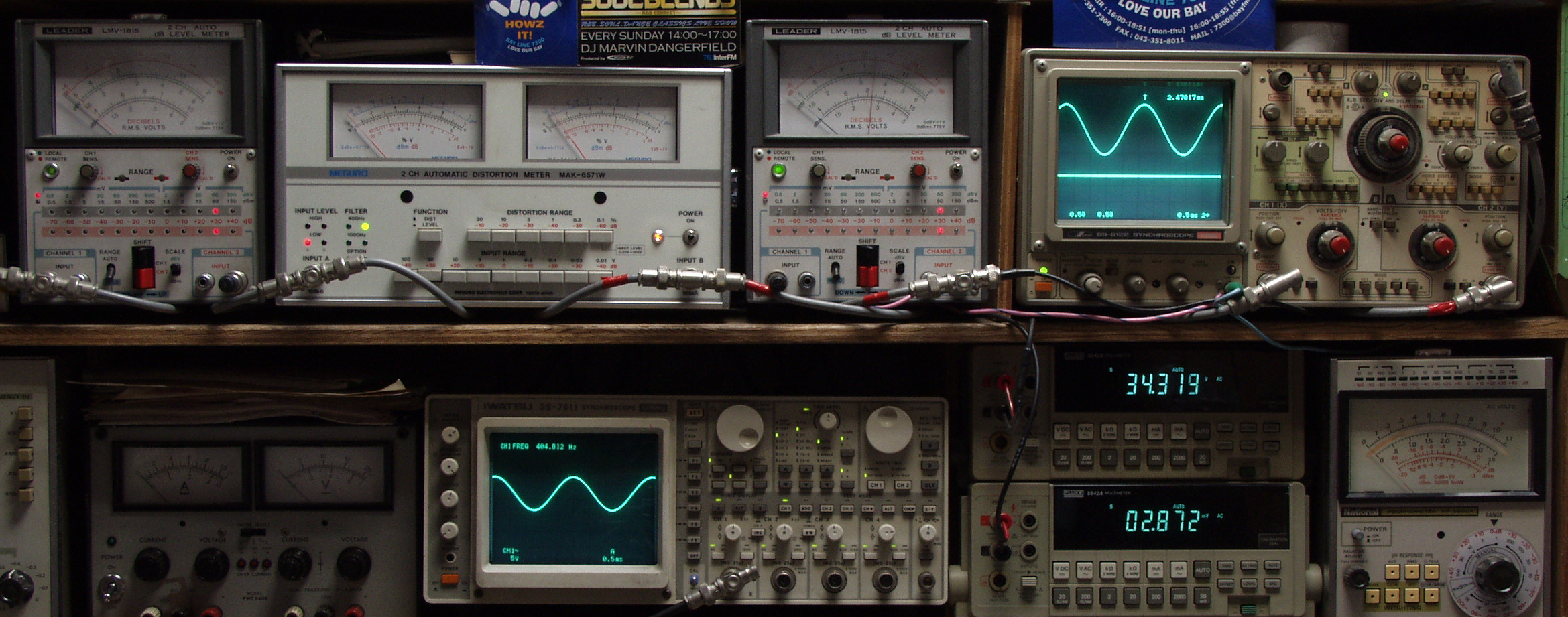

E1. 出力・歪み率測定・調整

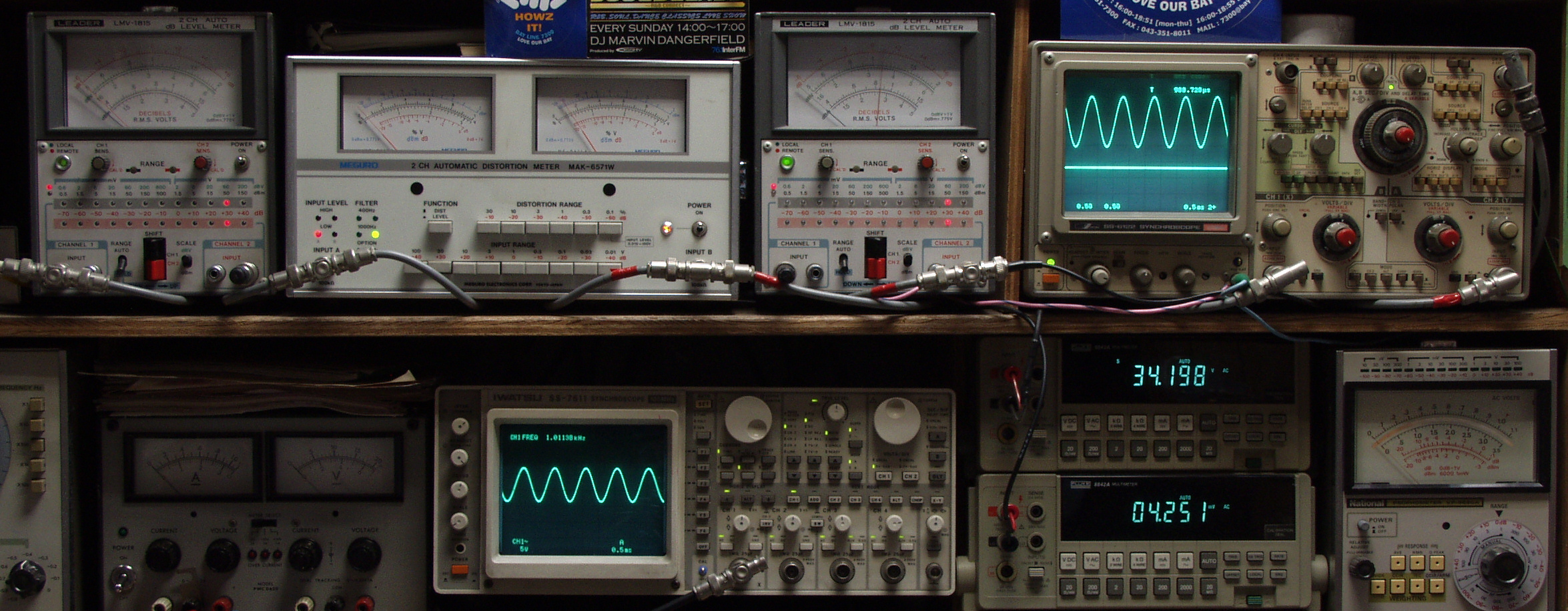

    <見方>
   下段左端 オーディオ発振器より400HZ・1KHZの信号を出し(歪み率=約0.003%)これをAMPに入力し、出力を測定
   下段中左 オシロ=入力波形(オーディオ発振器のTTLレベル)   下段中右上=周波数計
   上段左端 電圧計=L側出力電圧測定、黒針のみ使用
   上段中左 歪み率計=出力の歪み率測定 左メータ=L出力、右メータ=R出力
   上段中右 電圧計=R側出力電圧測定、赤針のみ使用
   上段右端 オシロ=出力波形 上=R出力、下=L出力(実際にはRL電圧計の出力「Max1V」を観測)
   下段中右上 デジタル電圧計=R出力電圧測定 下段中右下 デジタル電圧計=L出力電圧測定
E2A. R側SP出力電圧34V=144W出力 0.01%歪み 1000HZ
E2A. L側SP出力電圧34V=144W出力 0.01%歪み 1000HZ
E2D. R側SP出力電圧34V=144W出力 0.01%歪み 400HZ
E2D. L側SP出力電圧34V=144W出力 0.01%歪み 400HZ

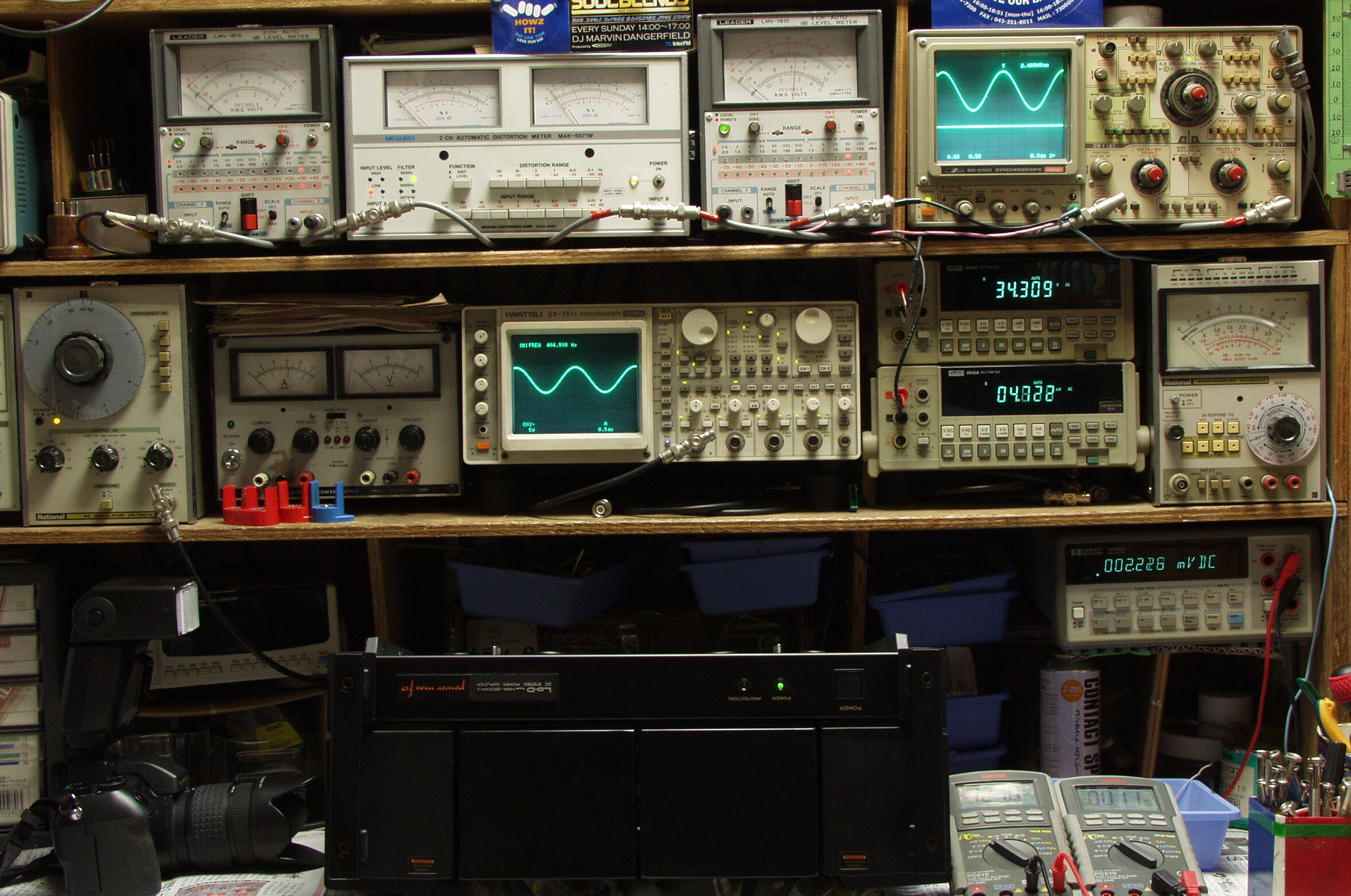

E4.完成  24時間エージング、右は HMA−9500mkU. 38台目
