ＹＡＭＡＨＡ　Ｂ−１．　５台目修理記録
Ｂ−１．４台目、ＰＲＡ−２０００ＲＧ、ＨＭＡ−８５００．２台目 ユーザー。平成２３年５月１８日到着　平成２６年２月１４日完成
再修理ＲＣＡ端子とSP接続端子交換、平成２６年１２月２２日持込。　　平成２７年１月４日完成
再〃修理　プロテクト動作。　　　２０２１／７／１持込。　　　　２０２１／９／５完成
寸評
  • ヤマハがＯＥＭで作らせたＦＥＴが使用されております（写真Ｃ８１〜Ｃ９６）。

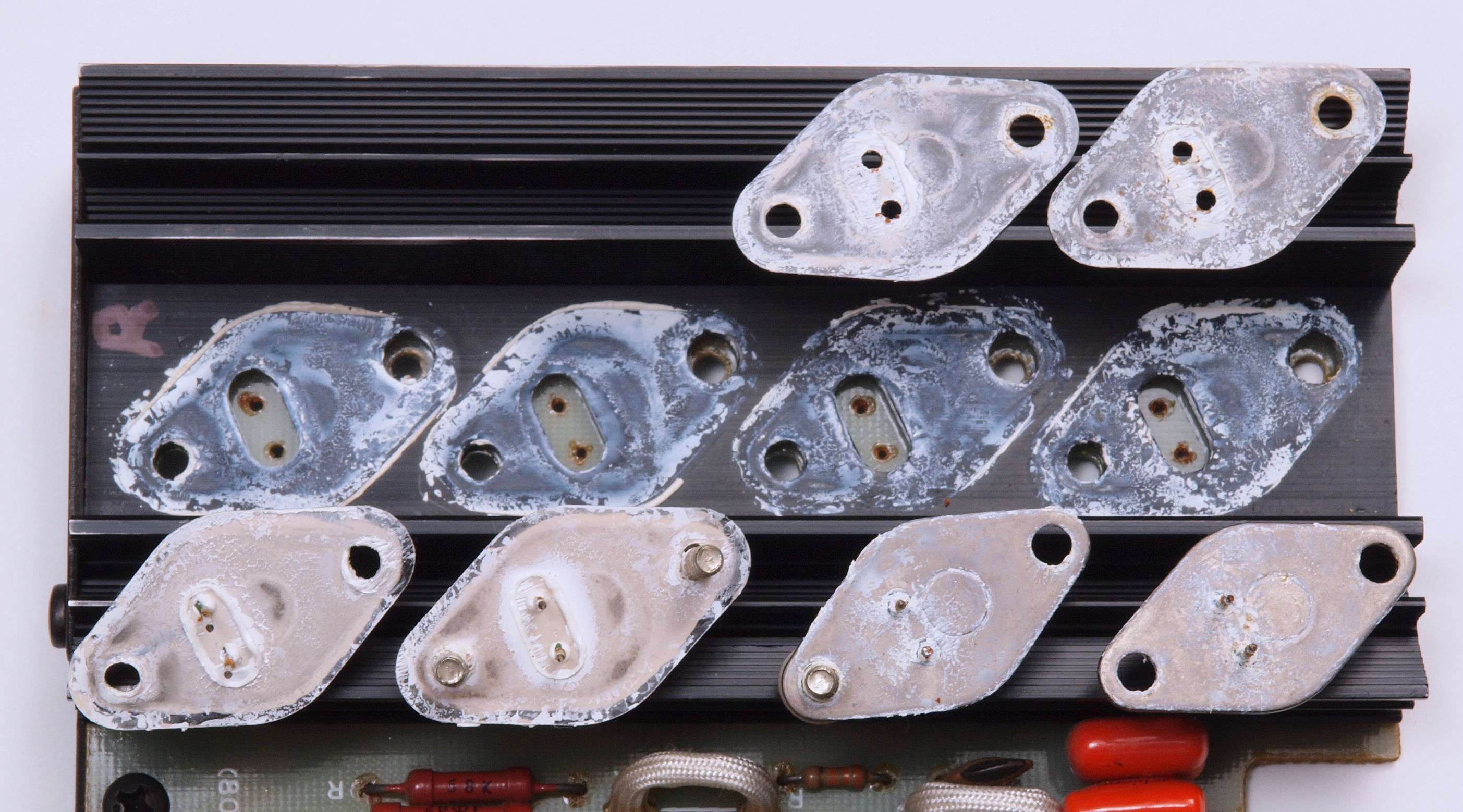

    これの代替えは大変です、２〜３個パラにしないと損失が足りませんし、物理的に大変です。
    放熱器に異常に熱くなる（熱センサーが働く）、「ポップ」ノイズ出る、電源ＯＦＦ時やスピーカ接続時に“ボツ”と鳴る等は直ぐに点検しましょう。
    UC-1を使用時、SPのマイナスラインは切り替えていませんので、RLの短絡に注意する。
    プロテクト回路に、未熟な所が有り、「４台目Ｂ−１」の様に終段ＳＩＴ（静電誘導型トランジスター）が死にました！
    問題は、終段ＳＩＴ（静電誘導型トランジスター）ブロックに温度感知サーミスタが付いていますが、動作が１００％では有りません。
    温度感知して作動（多分８０度Ｃ）しても、終段ＳＩＴ（静電誘導型トランジスター）に電気が遮断されない事が、希に起こります。
    改造方法は修理の中にヒント有り。
    長期間使用しない場合は、待機電力　節約の為、電源コードを抜いて下さい。
Ａ．　修理前の状況。
  • ４台目ユーザが部品「大型電解コンデンサー」取り用（ジャンク品）の購入品を修理依頼。
    終段FET(Field Effect Transistor)電源の、電源ブロックコンデンサーを捜すのに、時間がかかりました。
    純正品は「１５，０００μ」／１００V。
    交換したのは「１０，０００μ×２」／１００V。
    電解コンデンサーのパラレル（並列）接続は、十分な配慮をしないと、２倍容量には成りにくいです（動的動作時）。
    電解コンデンサー電極配線は、ガラスエポキシ基板をエッチングして製作し、電極用ビス、ワッシャ、スプリングワッシャ、ナットは黄銅製＋ニッケルメッキ使用、配線には銅板を使用したので悪く見ても純正の「１５，０００μ」以上には成るでしょう。各電解コンデンサーへの配線は同じ長さに、且つ＋−対称が理想です。

Ｂ．　原因・現状
  • 片側終段ＳＩＴ（静電誘導型トランジスター）焼損。
    電源大型電解コンデンサーを他機種へ供給。
    現在プロテクト外ずれない。
    電源制御ＴＲ（トランジスター）焼損。
    Ｒ側ドライブ基板ＦＥＴ（電界トランジスター）不良。
    Ｒ側ドライブ基板ＴＲ（トランジスター）不良。


Ｃ．　修理状況
  • 全電解コンデンサー交換。
    ペーパーコンデンサーをメタライズド・フイルム・コンデンサーに交換。
    半固定ＶＲ交換。
    劣化ＴＲ（トランジスター）交換劣化。
    不良ＦＥＴ（電界トランジスター）交換。
    入力切り替えリレー交換。
    ＳＰ接続リレー交換。
    終段ＳＩＴ（静電誘導型トランジスター）交換（支給品）。
    電源制御ＴＲ（トランジスター）交換。
    ＲＬ側ドライブ基板ＴＲ（トランジスター）交換。
    ドライブ基板ＴＲ（トランジスター）交換。
    終段ＳＩＴ（静電誘導型トランジスター）温度検知器（サーモスタット）増設。
    電源コードを取り、３Pインレット取り付け。
    ＳＰ接続端子交換。
    入力ＲＣＡ端子交換。
    終段ＳＩＴ（静電誘導型トランジスター）電源ブロックコンデンサー交換。
    入力切換SW（Normal/Direct）分解清掃。
    RumbleFilterSW（Normal/Direct）分解清掃。

Ｋ．　電解コンデンサー比較・検討　別ファイルが開きます。

Ｄ．　使用部品
  • ＳＩＴ（静電誘導型トランジスター）電源ブロックコンデンサー　２組製作。
    電解コンデンサー　　　　　　　　　　　　　　３８個（ニチコン・ミューズ使用）。
    フイルム・コンデンサー　　　　　　　　　　　２４個。
    半固定ＶＲ　　　　　　　　　　　　　　　　　　１２ 個。
    ＴＲ（トランジスター）　　　　　　　　　　　　　２７個。
    FET(Field Effect Transistor)　　　　　　　　　　２個。
    リレー　　　　　　　　　　　　　　　　　　　　　　　１個。
    ＳＰ接続リレー　　　　　　　　　　　　　　　　　　１個。
    ３Pインレット　　　　　　　　　　　　　　　　　　　　　１個　FURUTECH　FI-10(R) ロジウムメッキ。
    温度検知器（サーモスタット）　　　　　　　　　　　２個。
    ＳＩＴ（静電誘導型トランジスター）　　　　　　　２個（支給品）。
    ＳＰ接続端子　　　　　　　　　　　　　　　　　　　　１組２個。
    ＲＣＡ端子　　　　　　　　　　　　　　　　　　　　　　２組４個。

L．　終段ＳＩＴ（静電誘導型トランジスター）電源ブロックコンデンサー製作。

Ｅ．　調整・測定

Ｈ．　修理費　　　　　　１４０，０００円　　　オ−バ−ホ−ル修理。
　　　　　　　　　　　　　　　　　　　　　　　　　３台目からの、お馴染みさん価格。

Ｆ．　再修理　ＲＣＡ端子とSP接続端子の交換。平成２６年１２月２２日持込。　　平成２７年１月４日完成。

Ｇ．　再〃修理　プロテクト動作。　　　　２０２１／７／１持込。　　　　　　２０２１／９／５完成。

Ｓ．　YAMAHA Ｂ−１　の仕様（マニアルより）

Ｕ．　YAMAHA ＵＣ−１　の仕様（マニアルより）
Ａ．　修理前の状況。画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ａ１１．　点検中、前から見る。
Ａ１２．　点検中、前左から見る。
Ａ１３．　点検中、左から見る。

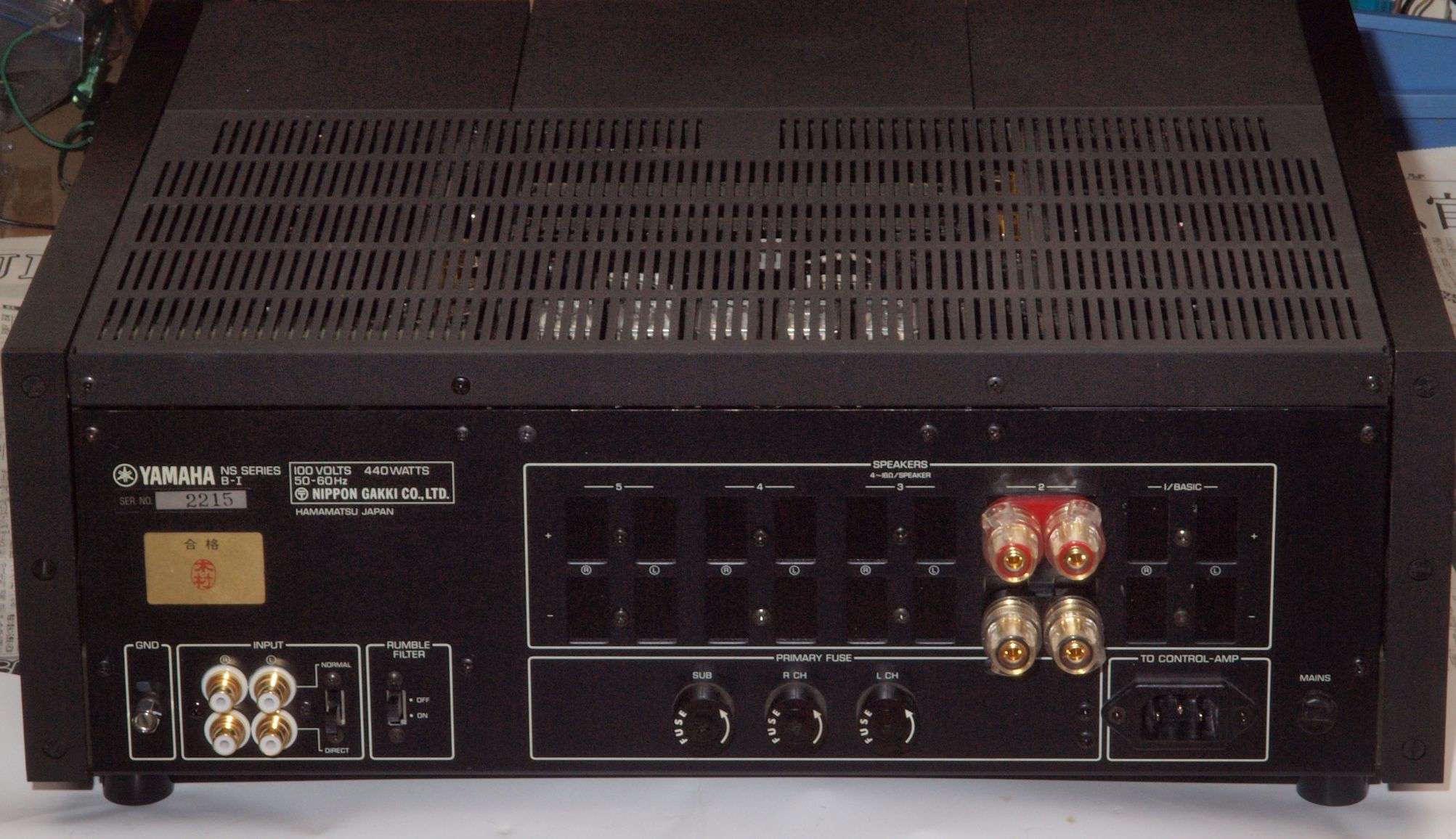

Ａ１４．　点検中、後から見る。
Ａ１５．　点検中、後右から見る。
Ａ１６．　点検中、右から見る。
Ａ２１．　点検中、上から見る
Ａ２２．　点検中、上蓋を取り、上から見る。
Ａ３１．　点検中、下前から見る。
Ａ３２．　点検中、下前右から見る。
Ａ３３．　点検中、下後から見る。
Ａ３４．　点検中、下後左から見る。
Ａ４１．　点検中、下から見る。

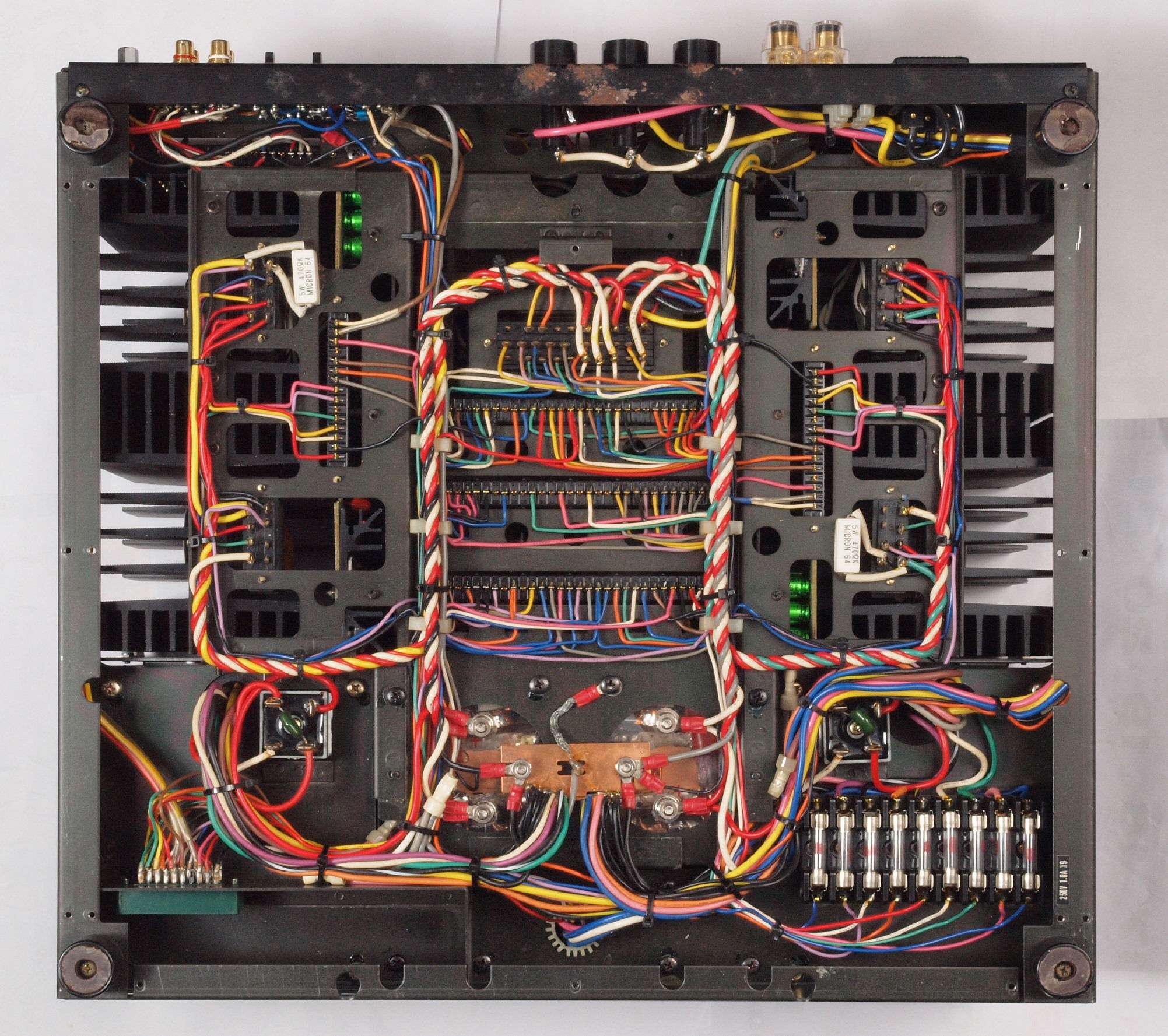

Ａ４２．　点検中、下蓋を取り、下から見る。
Ａ４３．　点検中、下蓋を取り、ヒューズを見る。
Ａ４４．　修理中　電源投入回路周り。　前回の修理の時、注意不足で電線を鋏み込んでいる！
　　　　　　　　　　　　　　　　　　　　　　　　　　修理の技量不足だと、この所まで、配慮が回らない。
Ｃ．　修理状況。画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｃ１．　修理中　基板を外したシャーシ

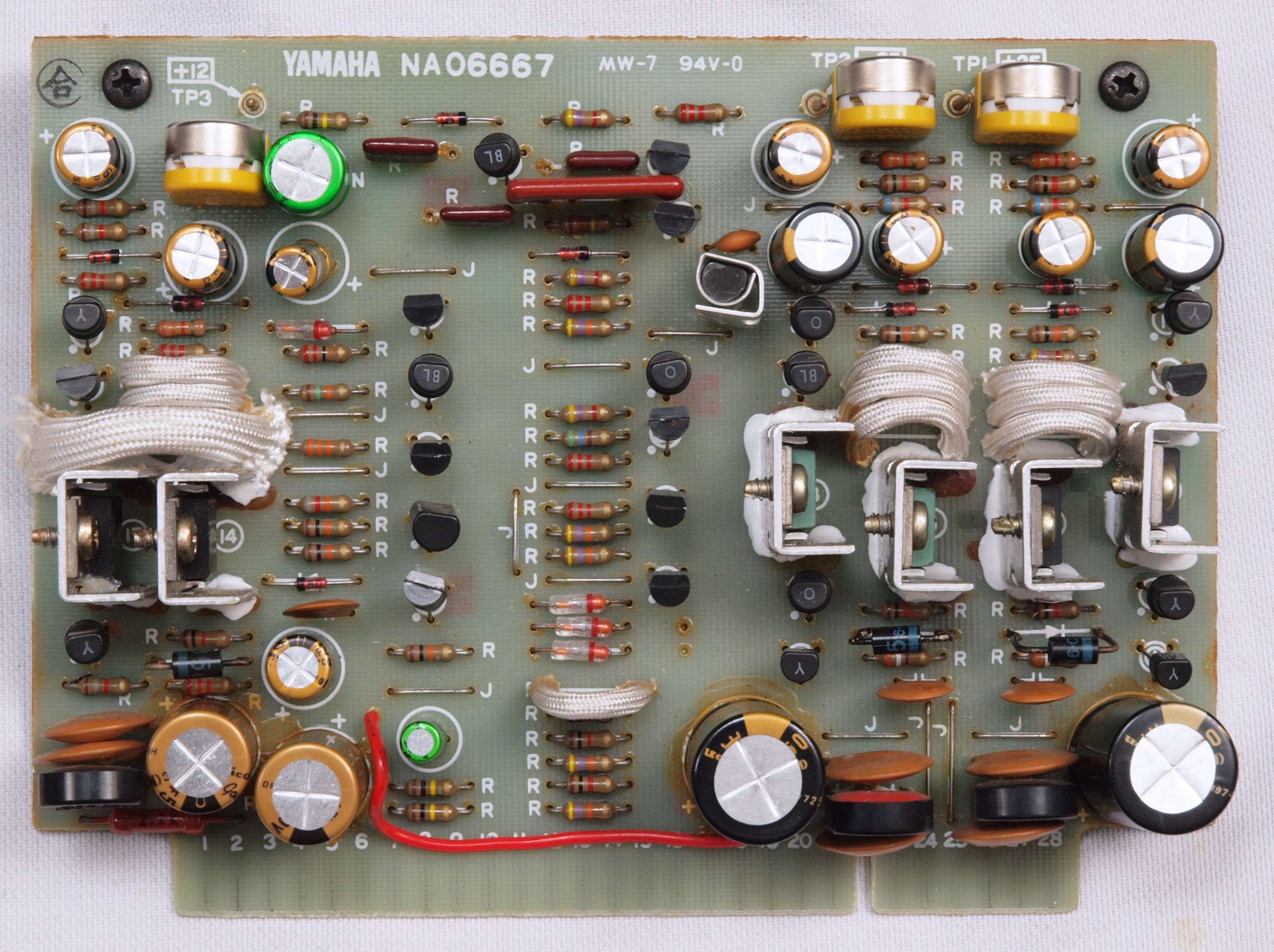

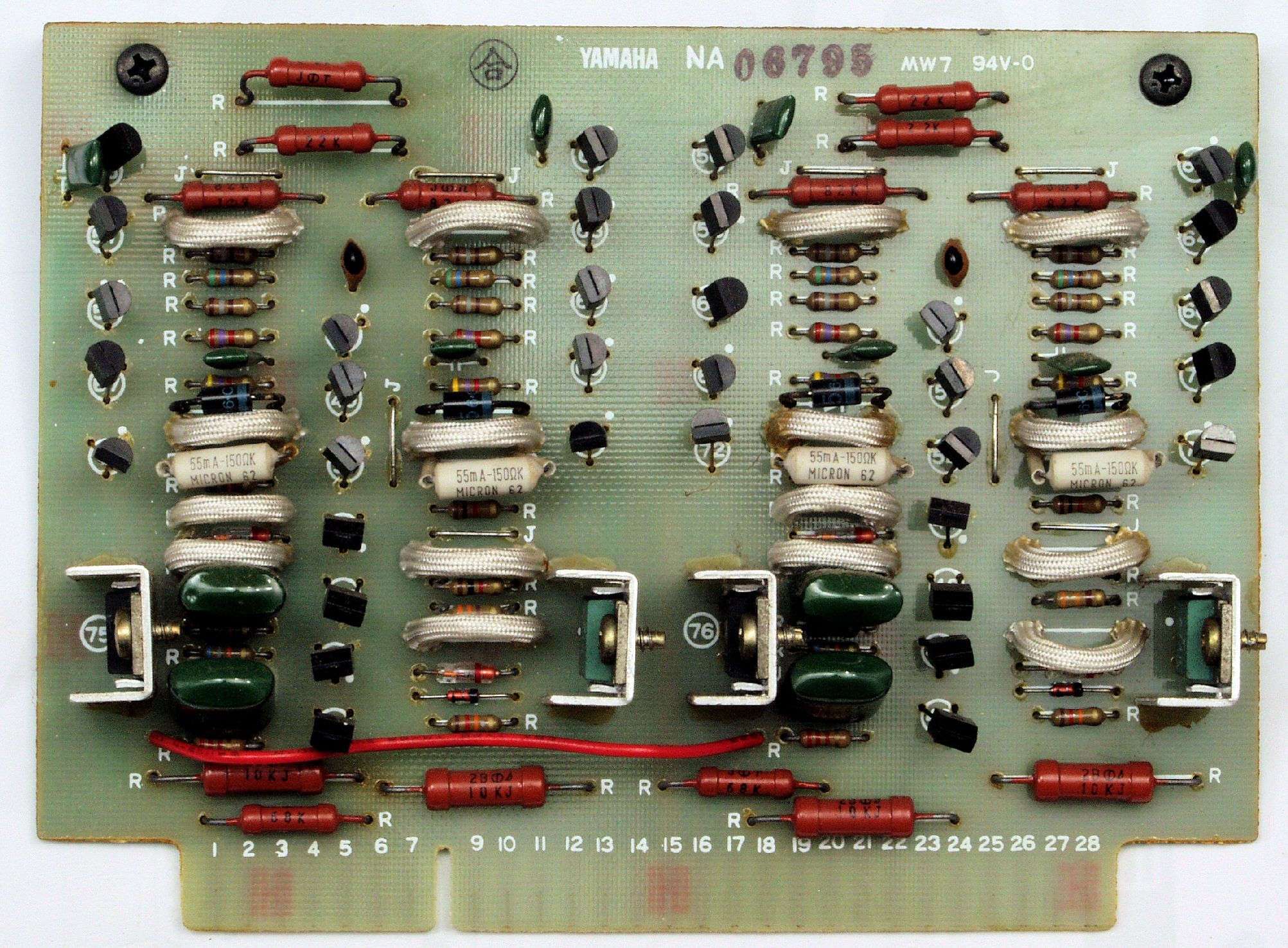

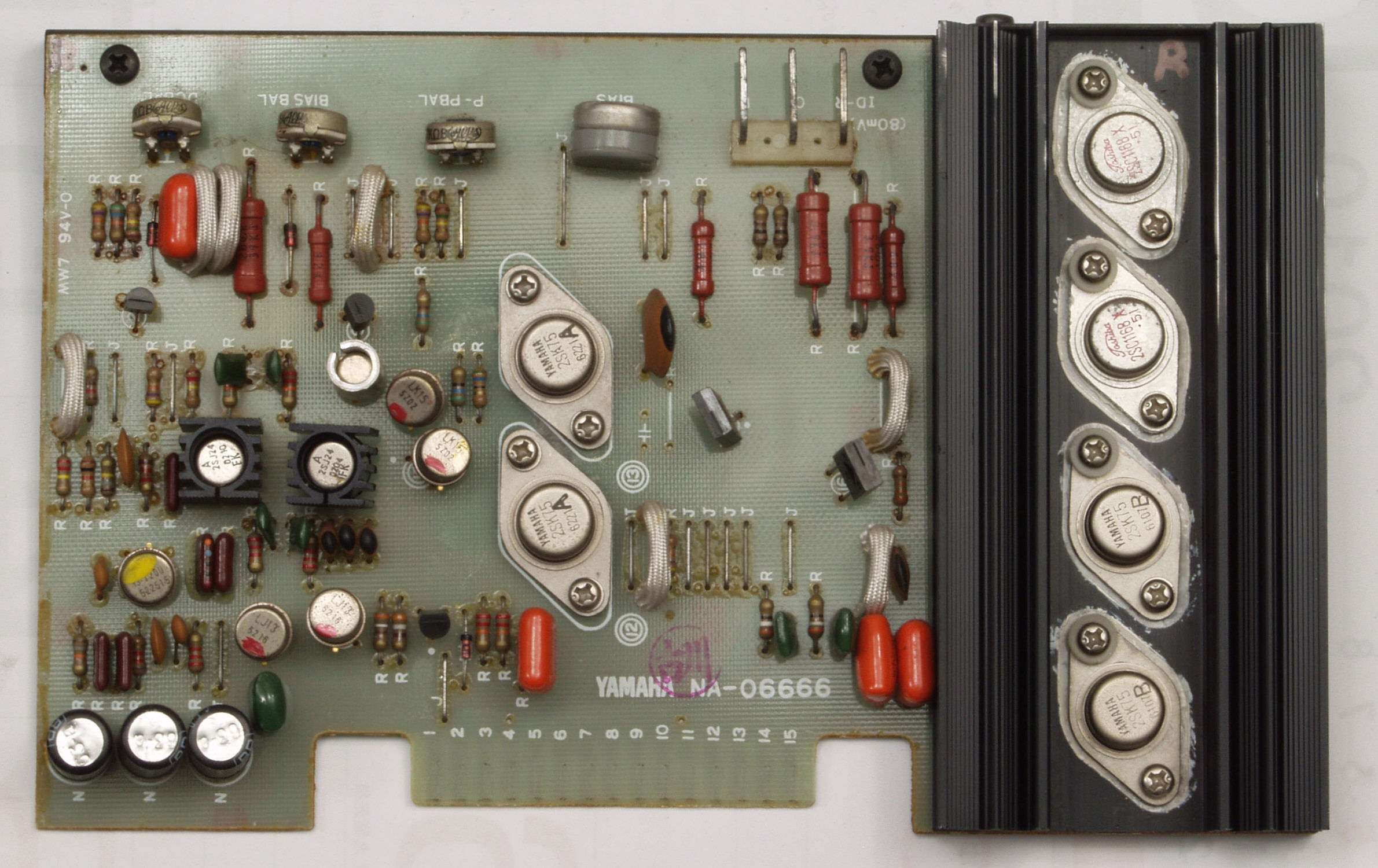

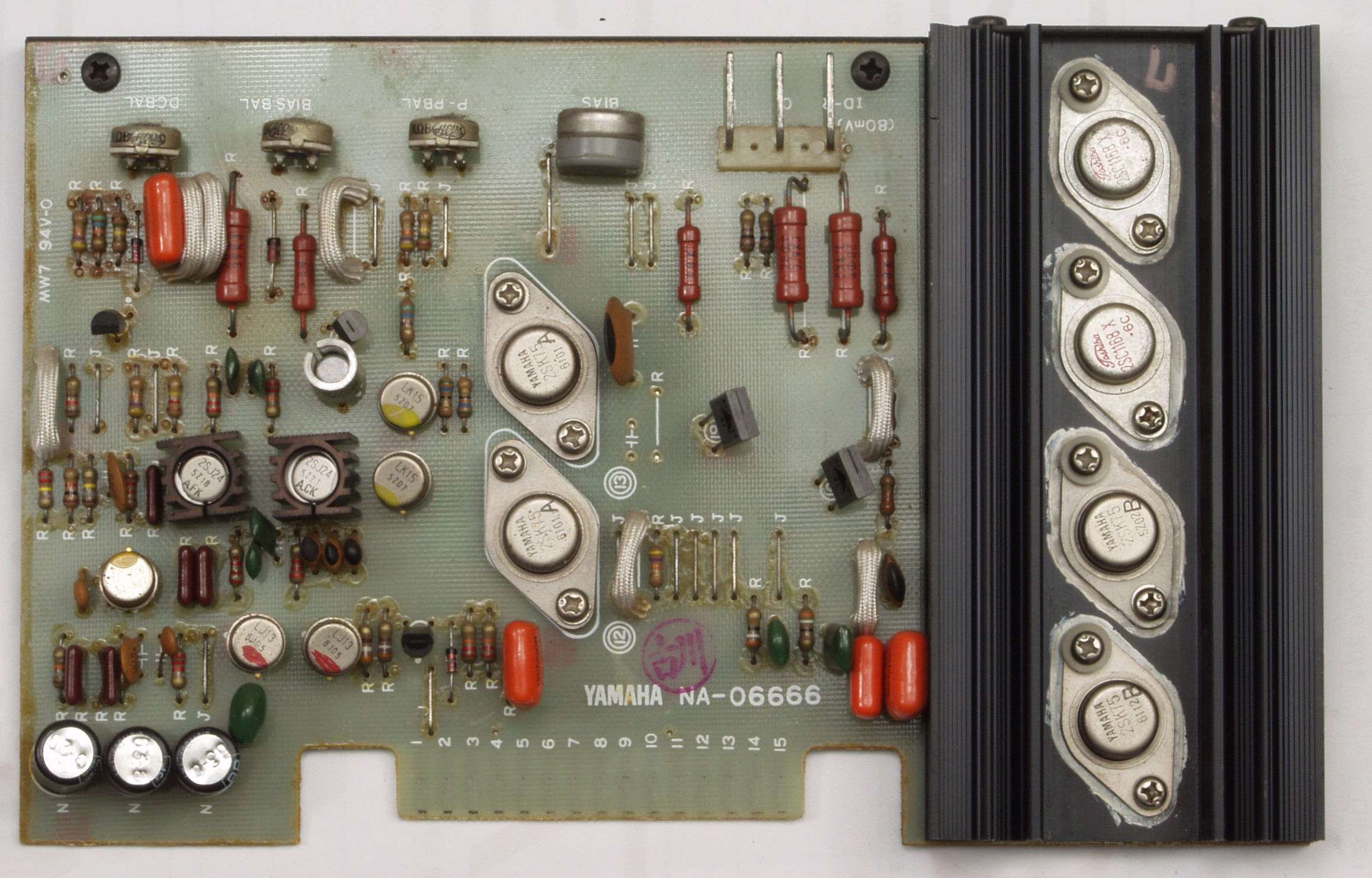

Ｃ１１．　修理前　Ｒ側ドライブ基板
Ｃ１１２．　修理前　Ｒ側ドライブ基板、出力FET(Field Effect Transistor)とＴＲ（トランジスター）
Ｃ１１３．　修理中　Ｒ側ドライブ基板、出力FET(Field Effect Transistor)とＴＲ（トランジスター）
Ｃ１１４．　修理後　Ｒ側ドライブ基板、出力FET(Field Effect Transistor)とＴＲ（トランジスター）

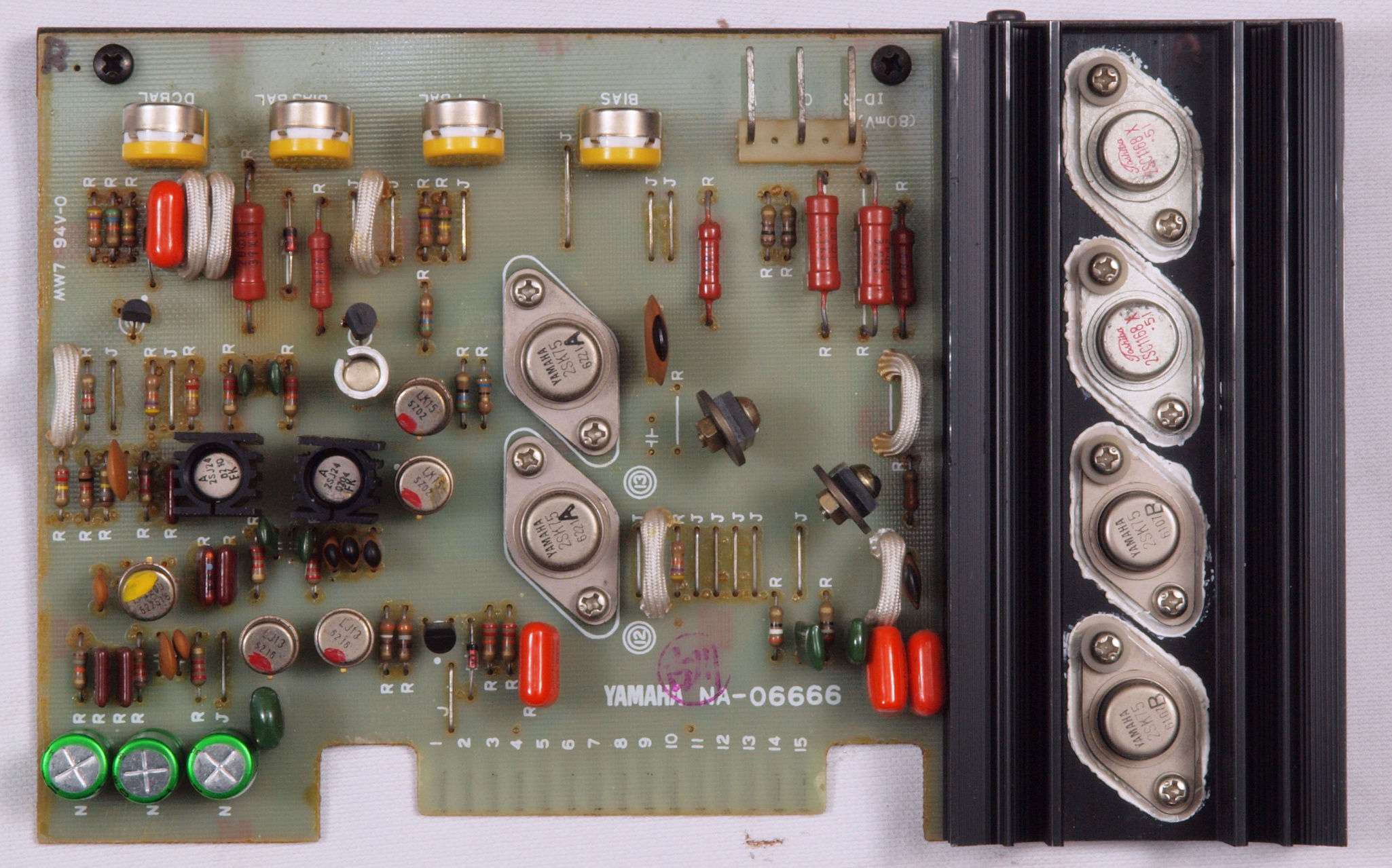

Ｃ１２．　修理後　Ｒ側ドライブ基板　　半固定VR４個、電解コンデンサー３個、フィルムコンデンサー３個交換
　　　　　　　　　　　　　　　　　　　　　　　ＴＲ（トランジスター）３個交換

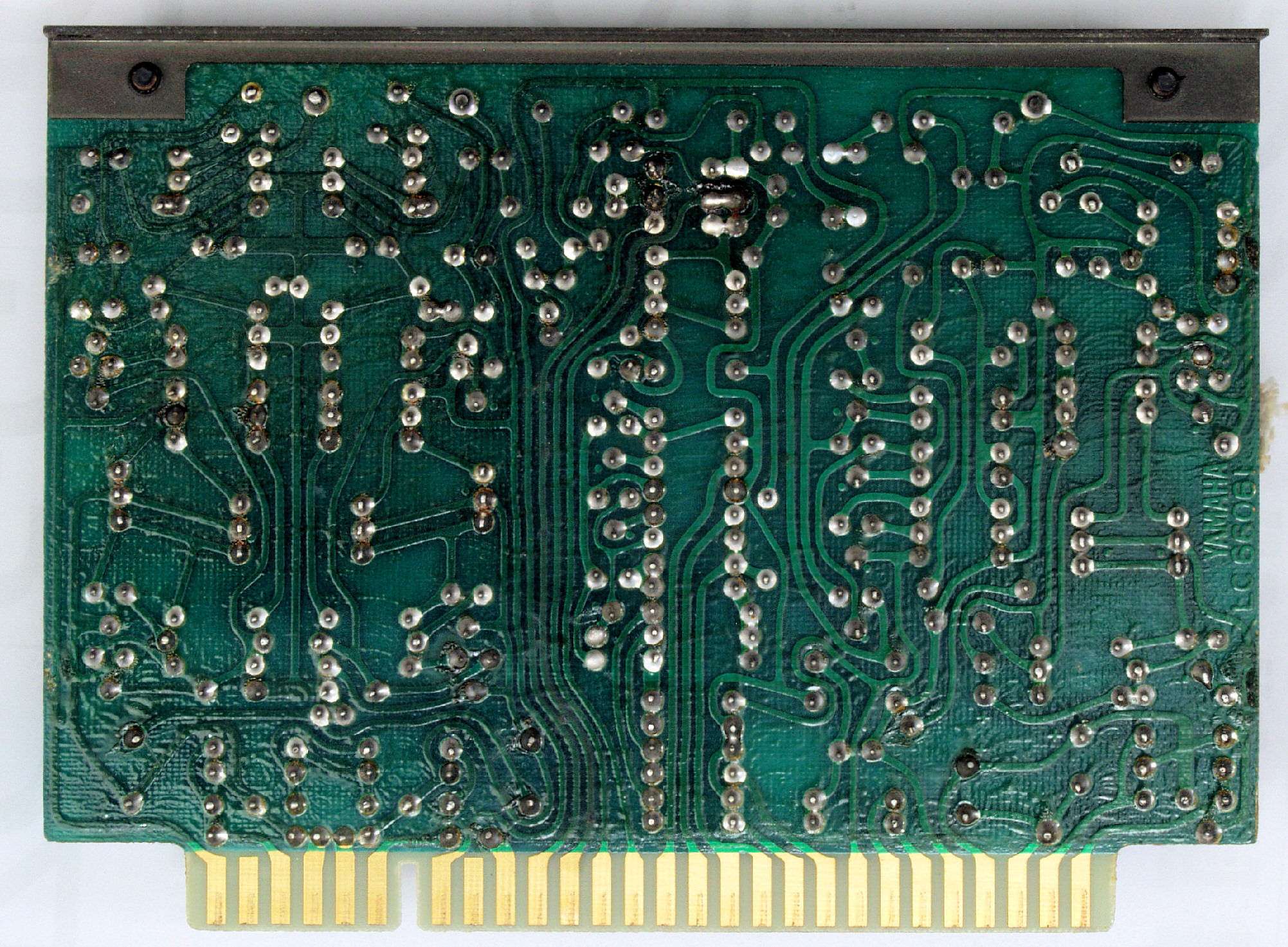

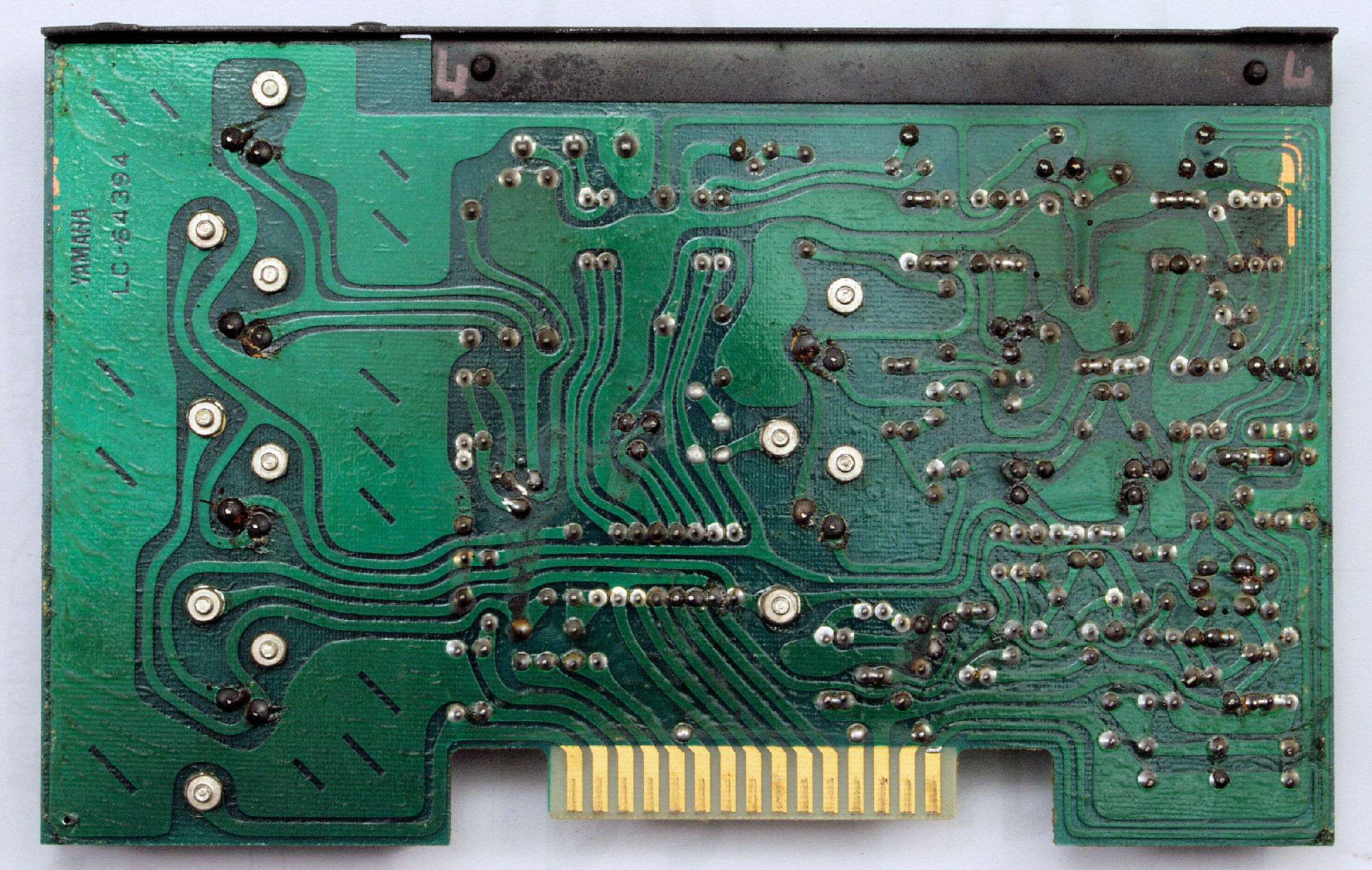

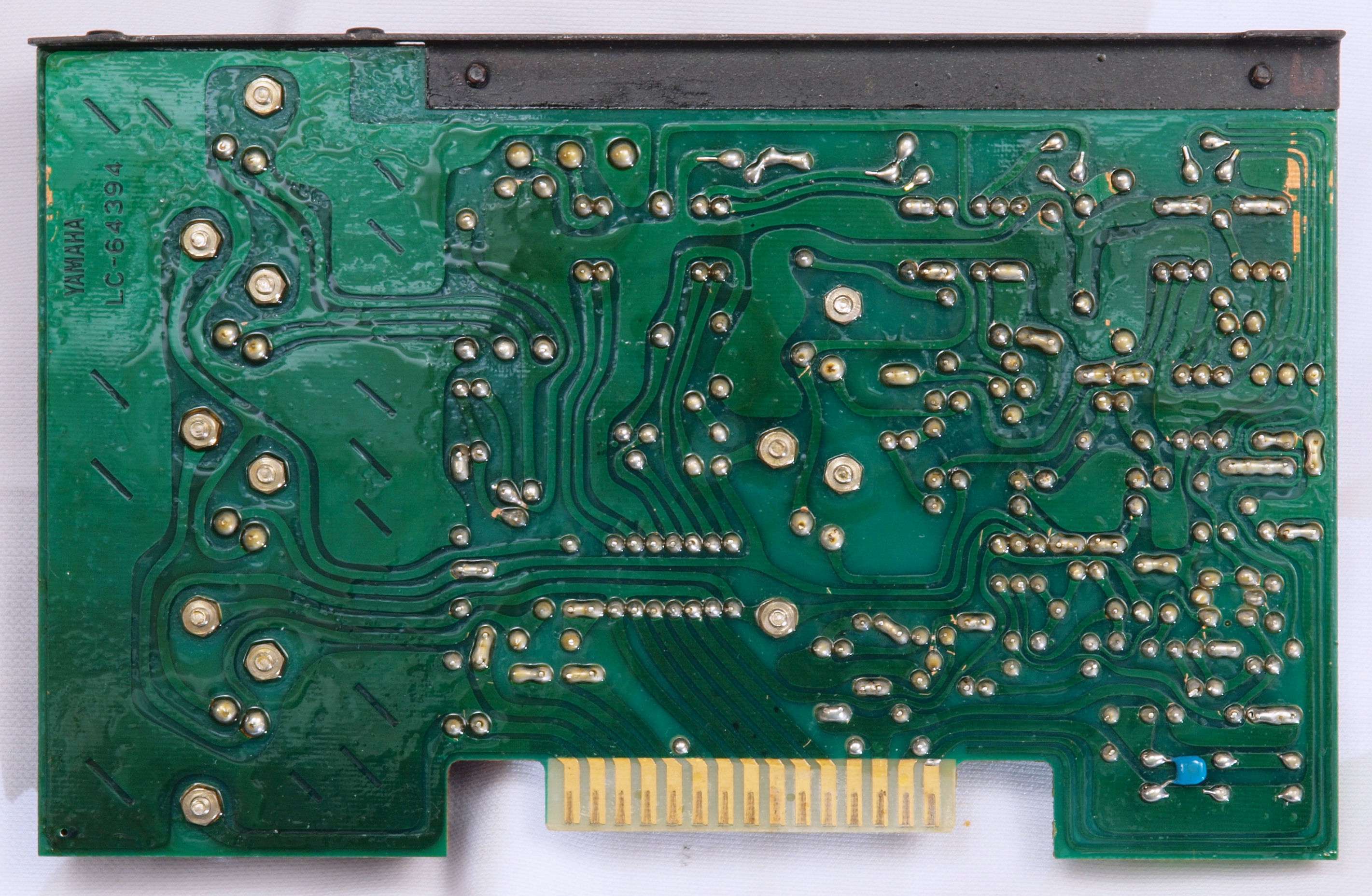

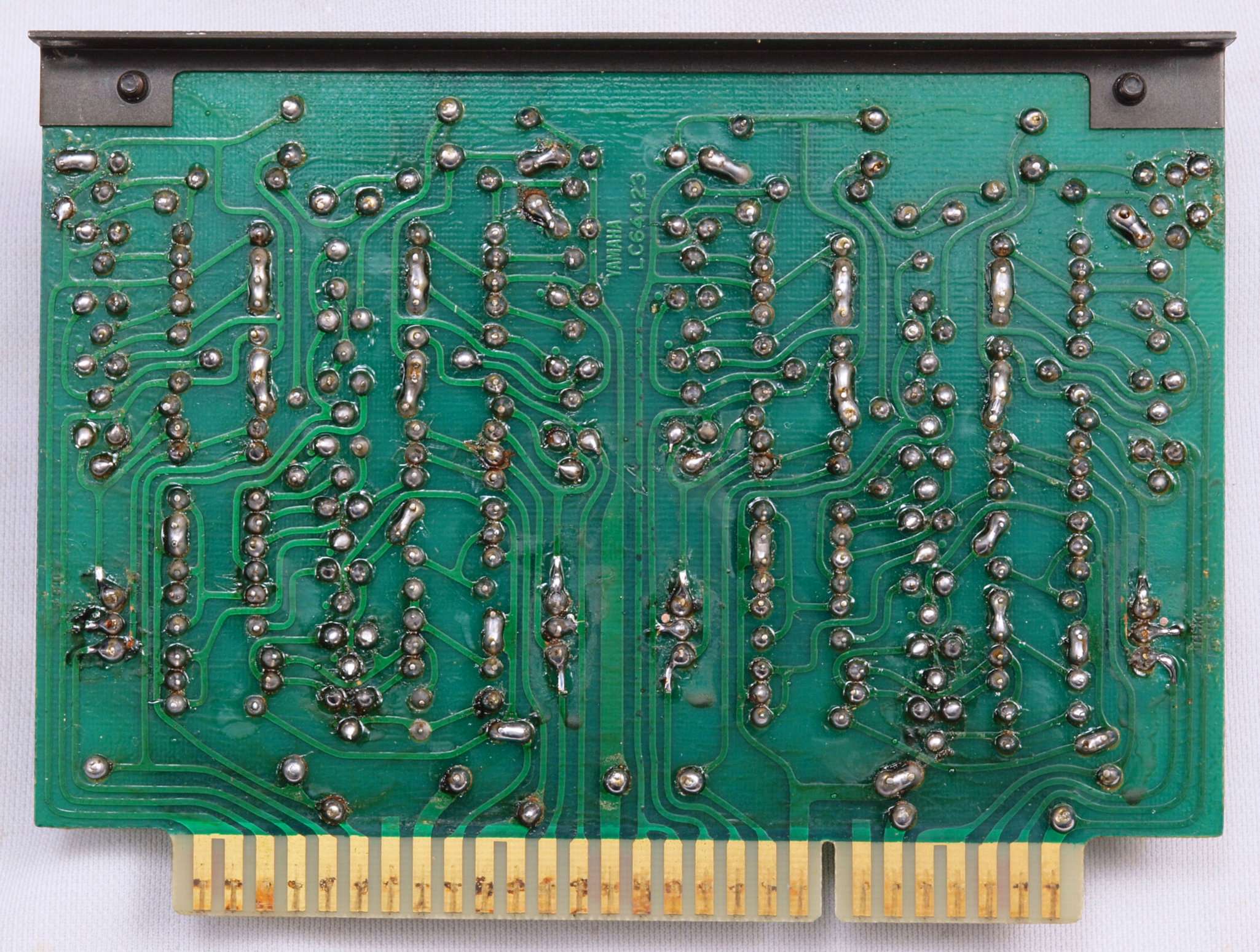

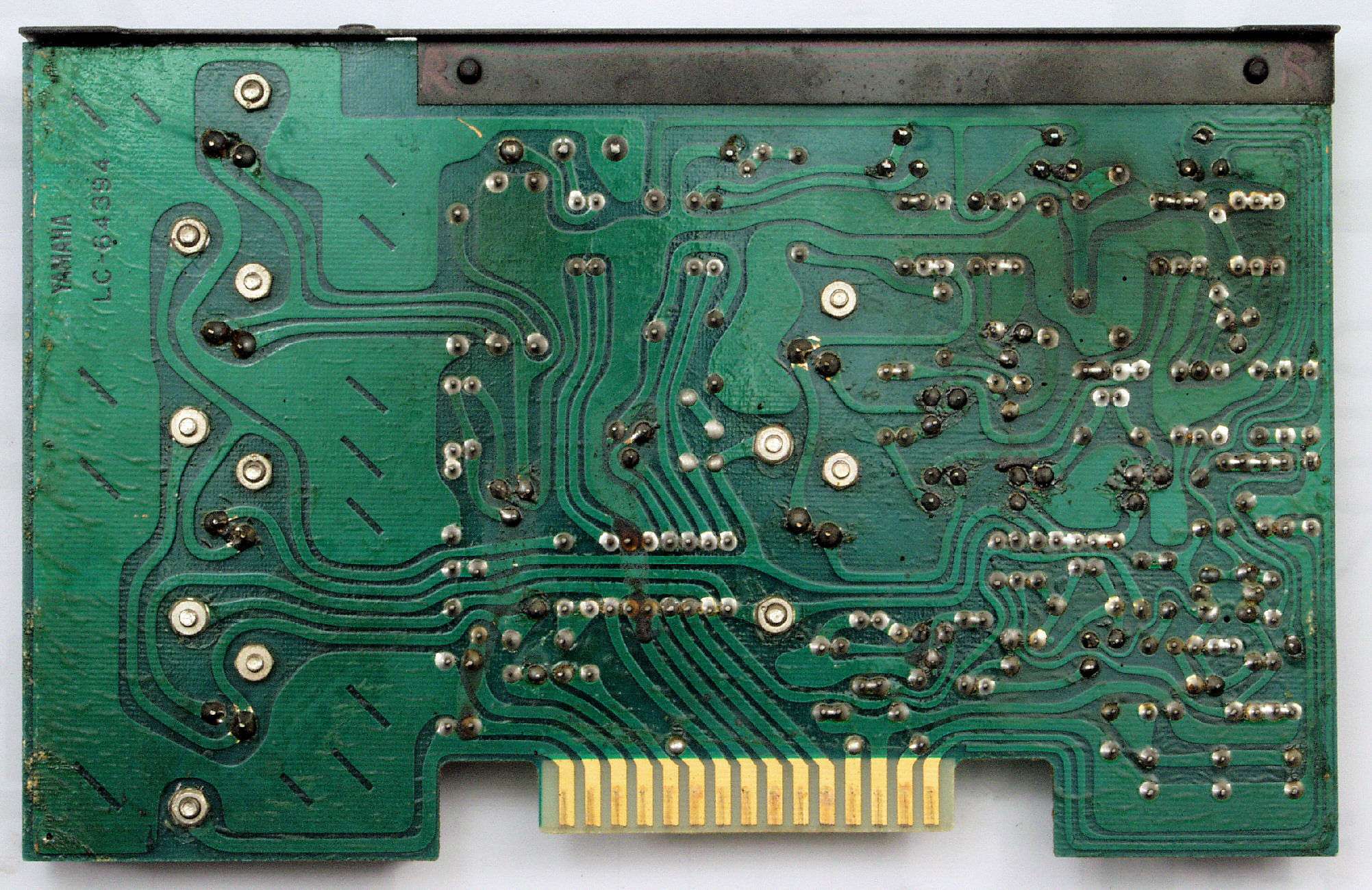

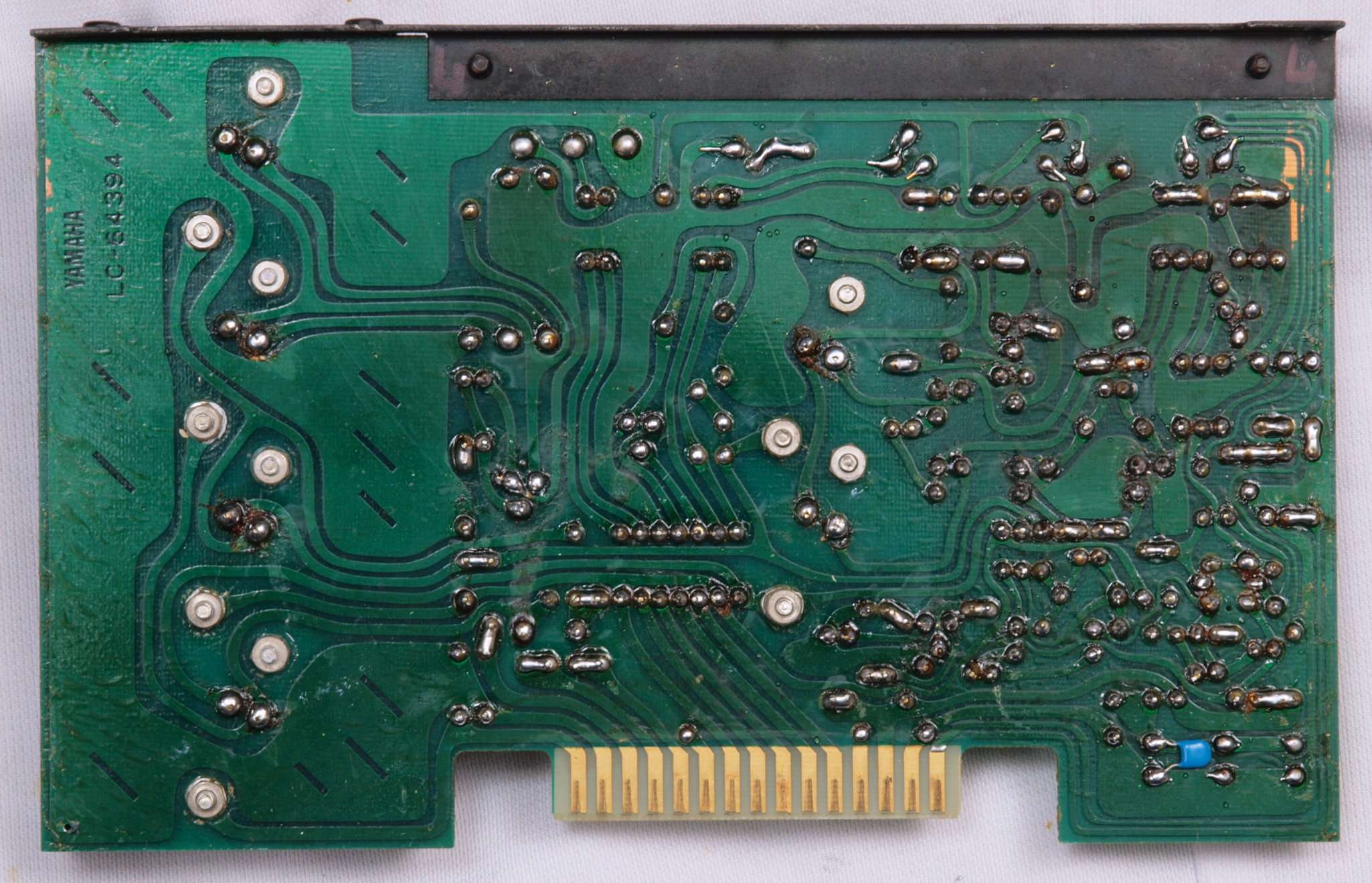

Ｃ１３．　修理前　Ｒ側ドライブ基板裏

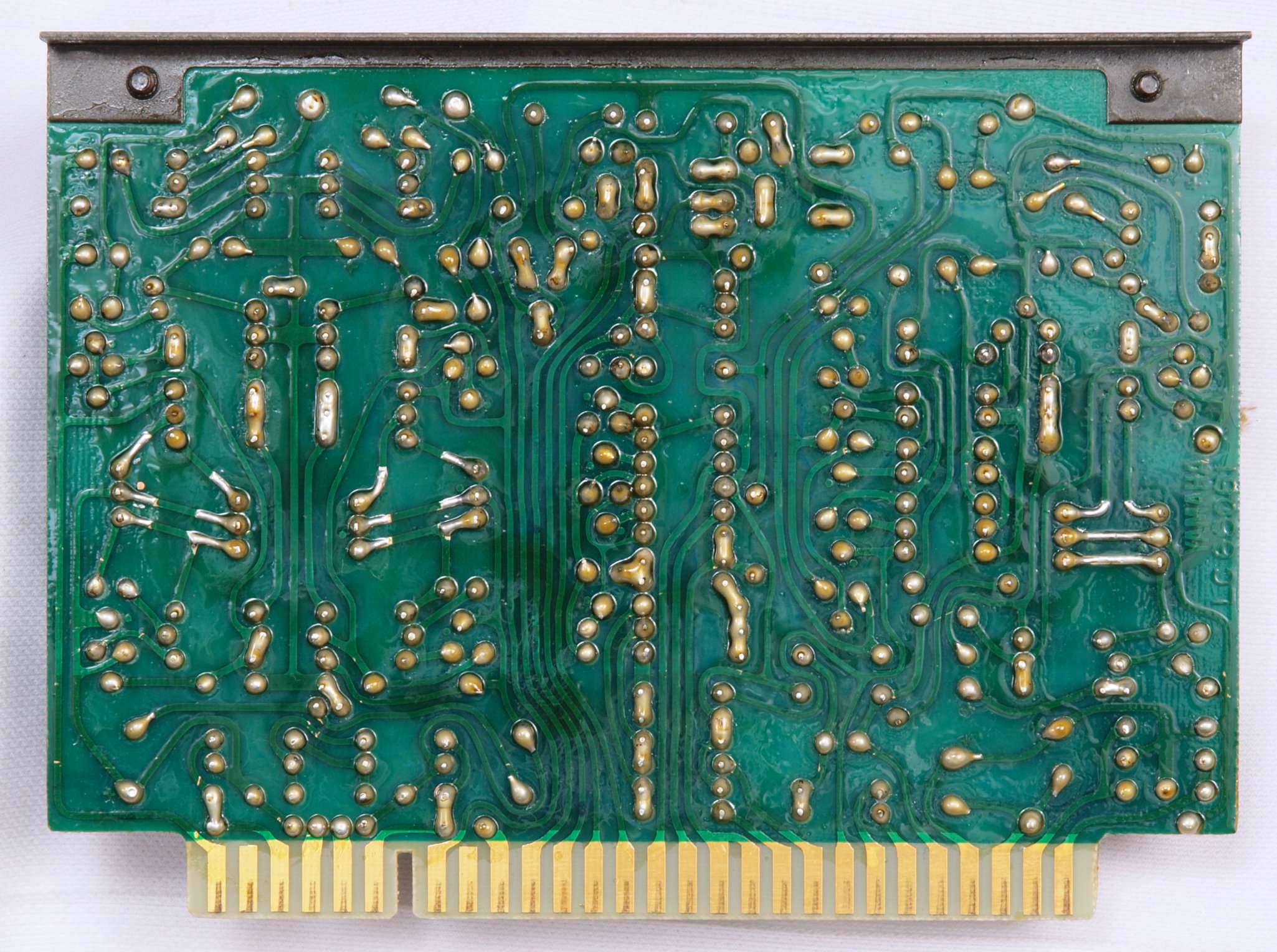

Ｃ１４．　修理（半田補正）後　Ｒ側ドライブ基板裏。　全ての半田をやり修す。

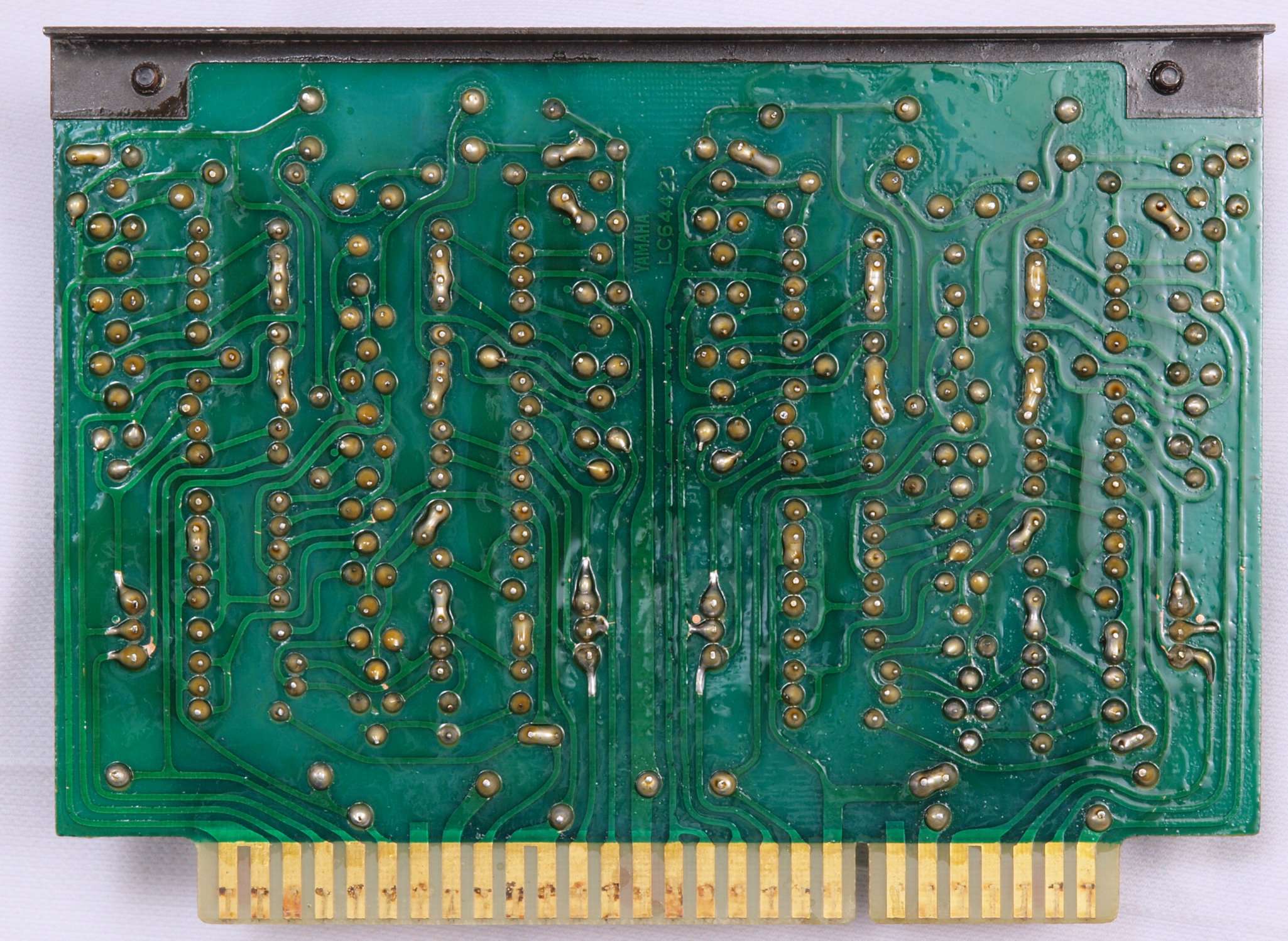

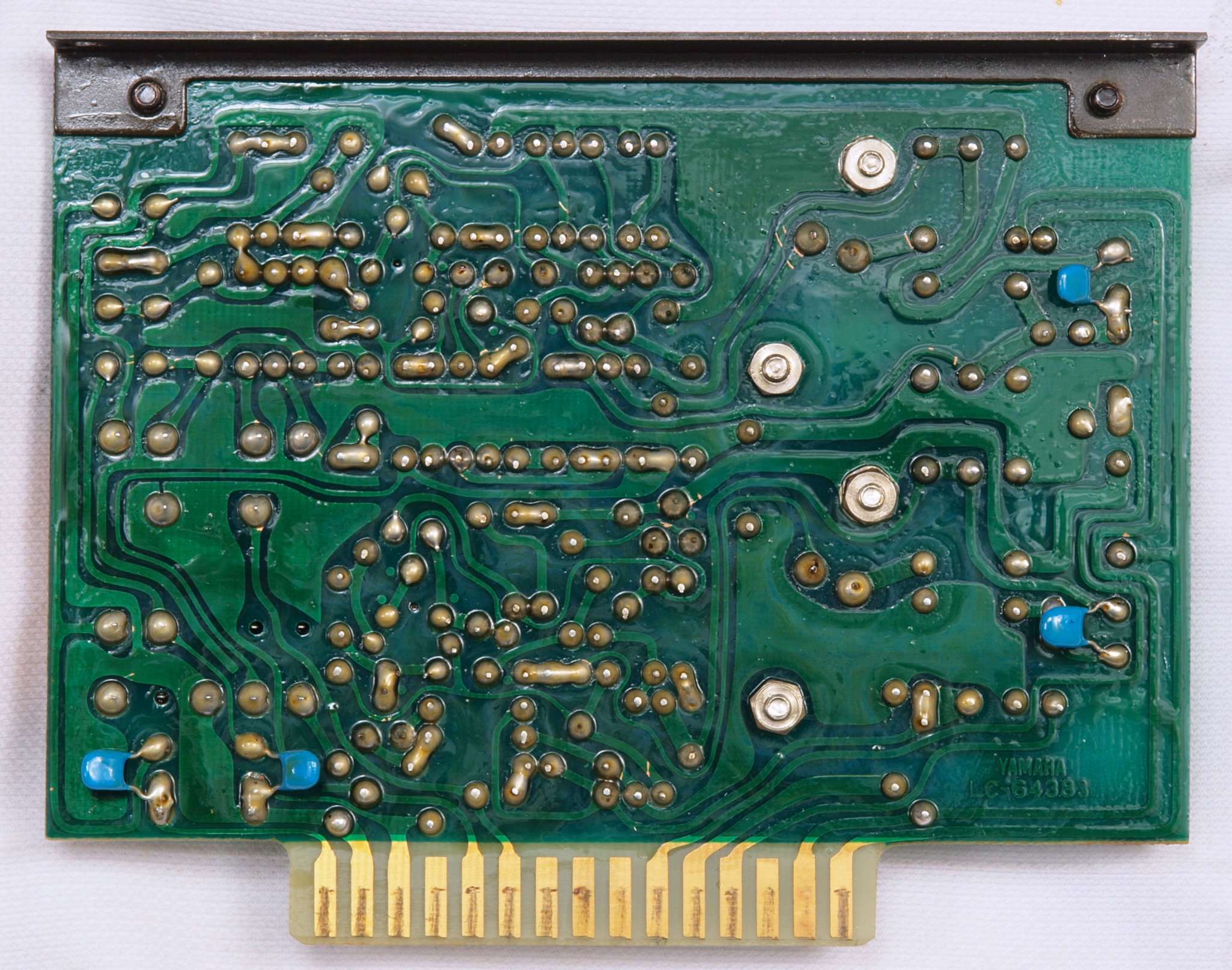

Ｃ１６．　完成Ｒ側ドライブ基板裏　洗浄後防湿材を塗る
Ｃ２１．　修理前　Ｌ側ドライブ基板

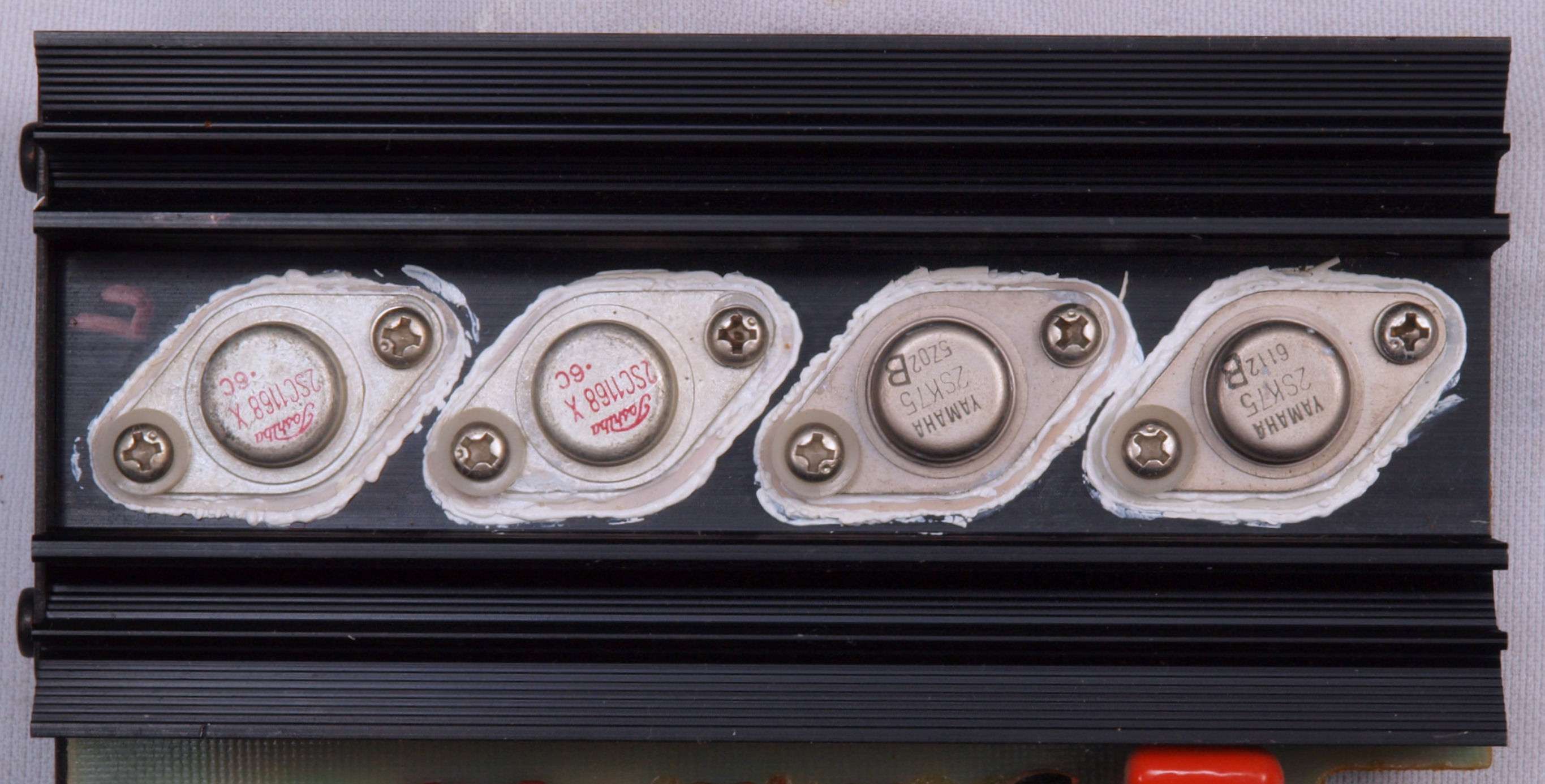

Ｃ２１２．　修理前　L側ドライブ基板、出力FET(Field Effect Transistor)とＴＲ（トランジスター）

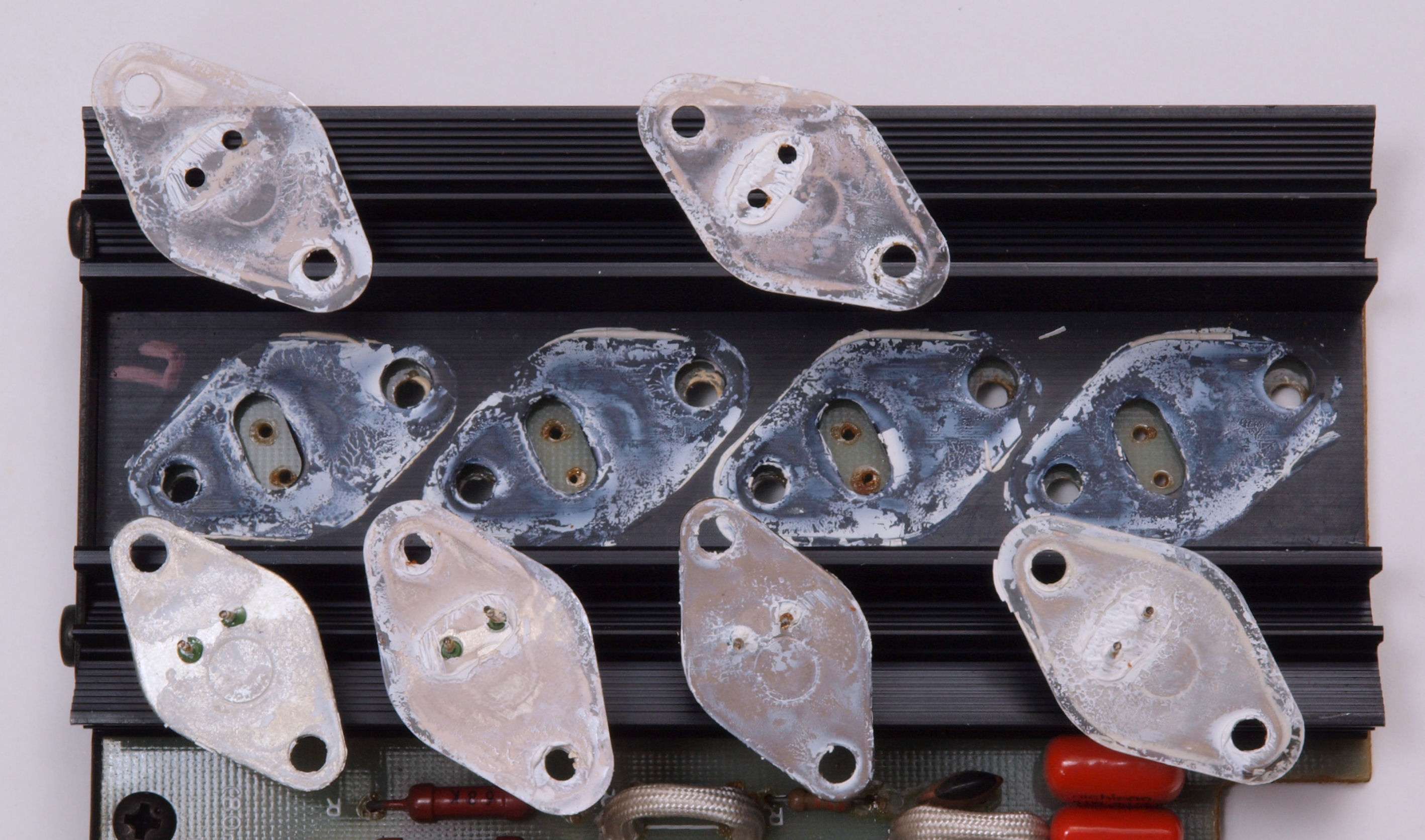

２１３．　修理中　L側ドライブ基板、出力FET(Field Effect Transistor)とＴＲ（トランジスター）
２１４．　修理後　L側ドライブ基板、出力FET(Field Effect Transistor)とＴＲ（トランジスター）
Ｃ２２．　修理後　Ｌ側ドライブ基板　　半固定VR４個、電解コンデンサー３個、フィルムコンデンサー３個交換
　　　　　　　　　　　　　　　　　　　　　　　ＴＲ（トランジスター）３個交換

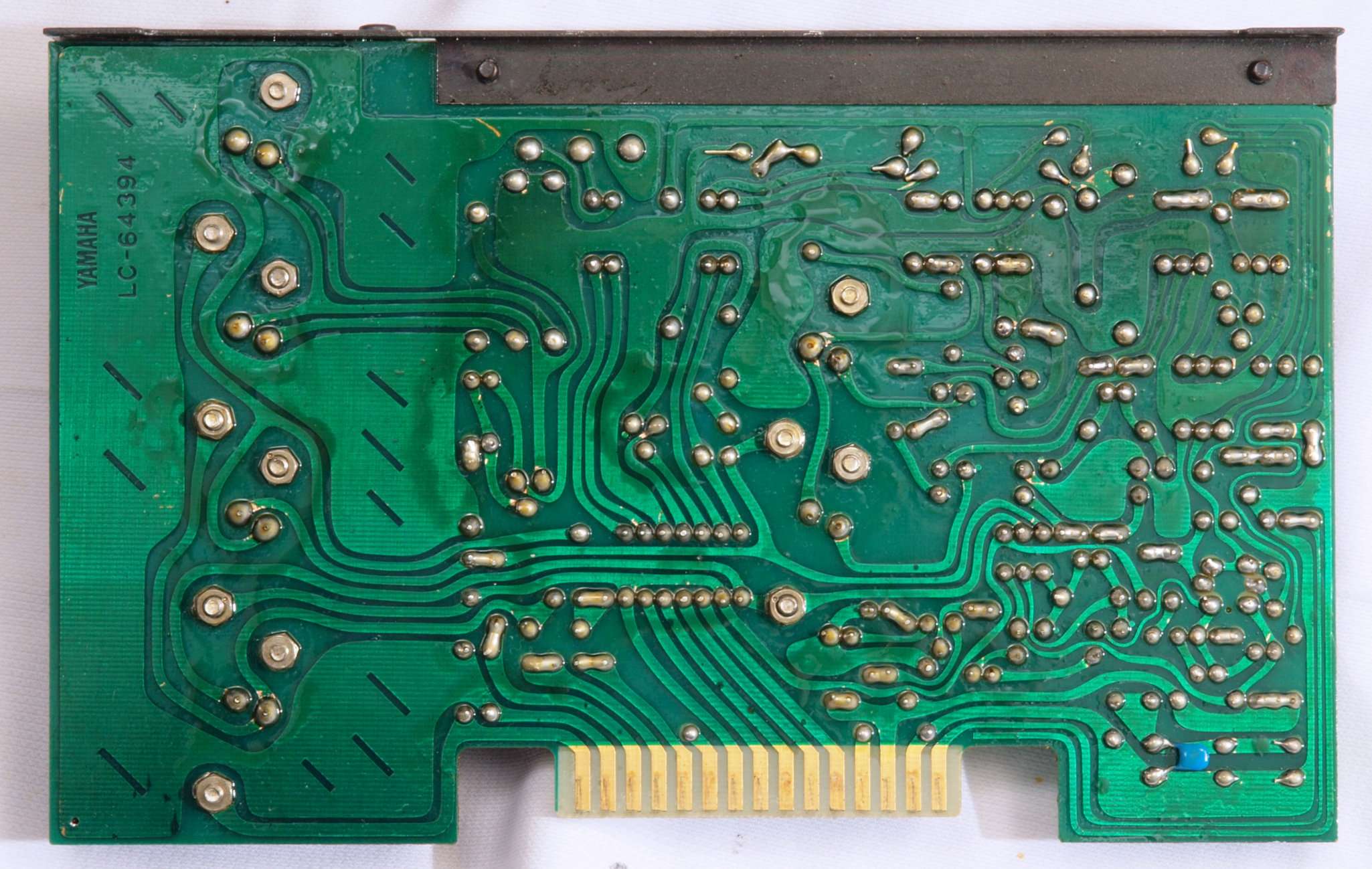

Ｃ２３．　修理前　Ｌ側ドライブ基板裏
Ｃ２４．　修理（半田補正）後　Ｌ側ドライブ基板裏。　全ての半田をやり修す。
Ｃ２６．　完成Ｌ側ドライブ基板裏　洗浄後防湿材を塗る

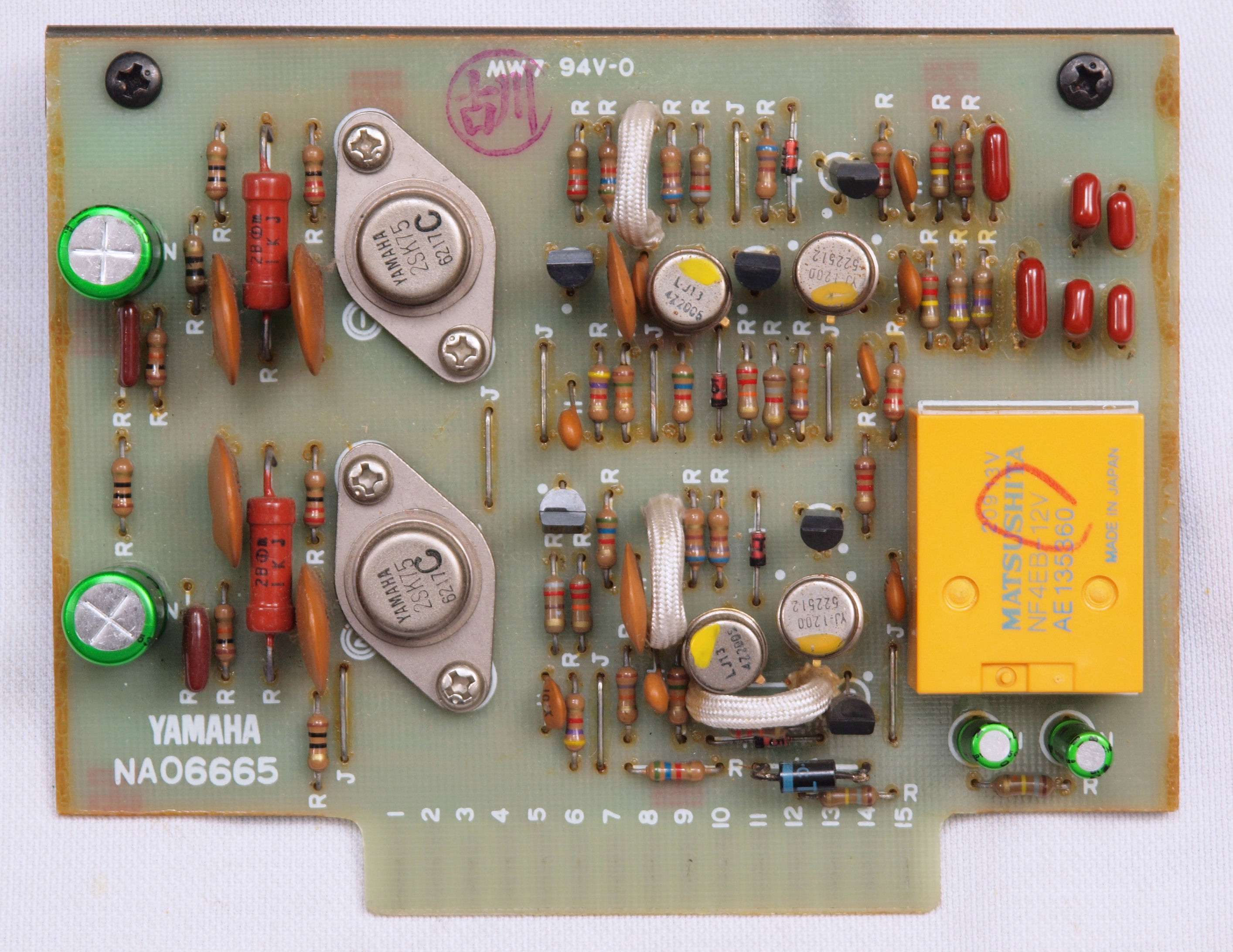

Ｃ３１．　修理前　Ｆｉｌｔｅｒ基板
Ｃ３２．　修理後　Ｆｉｌｔｅｒ基板　リレー、電解コンデンサー４個、FET(Field Effect Transistor)交換

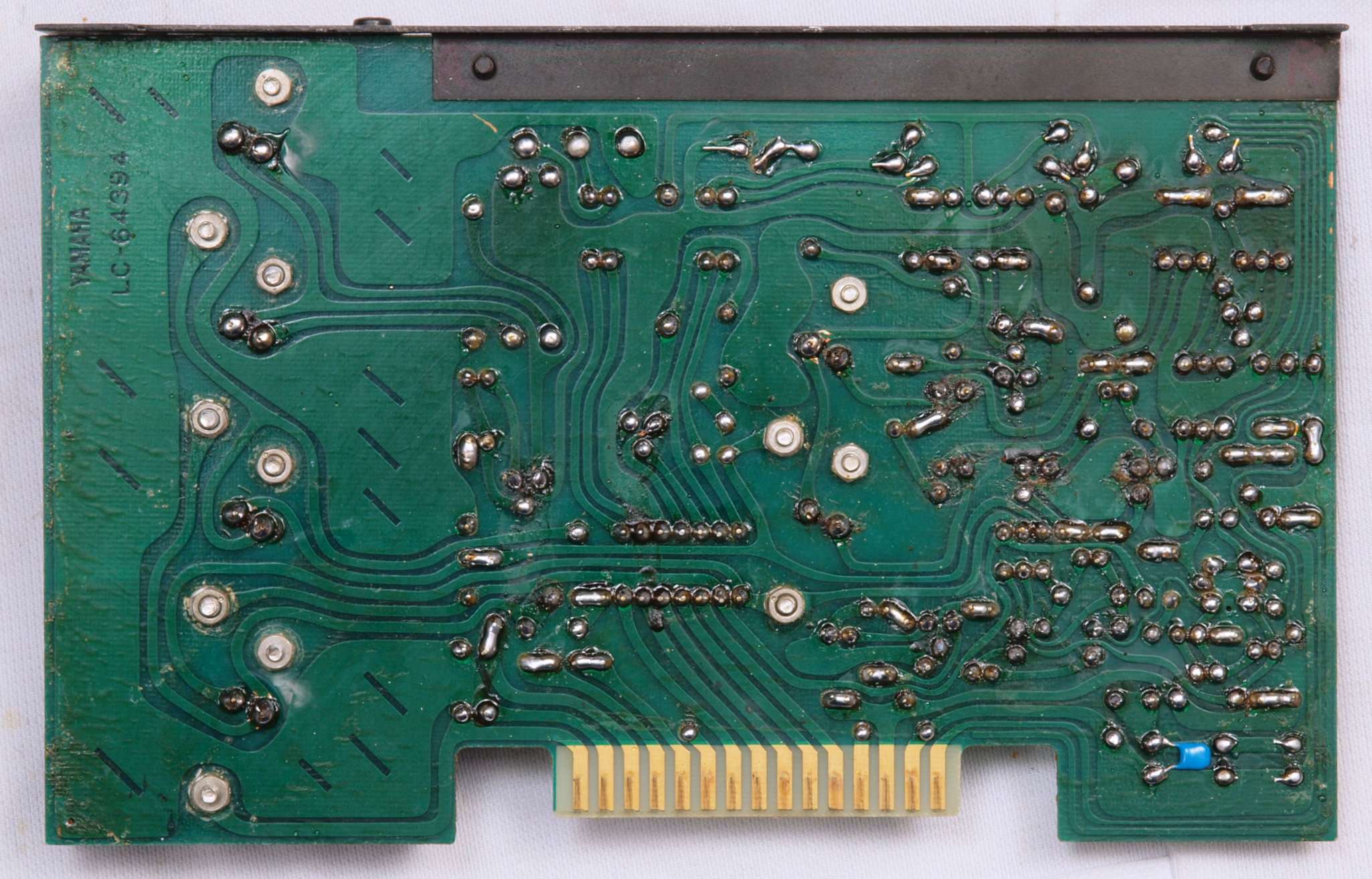

Ｃ３４．　修理前　Ｆｉｌｔｅｒ基板裏
Ｃ３５．　修理（半田補正）後　Ｆｉｌｔｅｒ基板裏、フィルムコンデンサー４個追加。　全ての半田をやり修す。

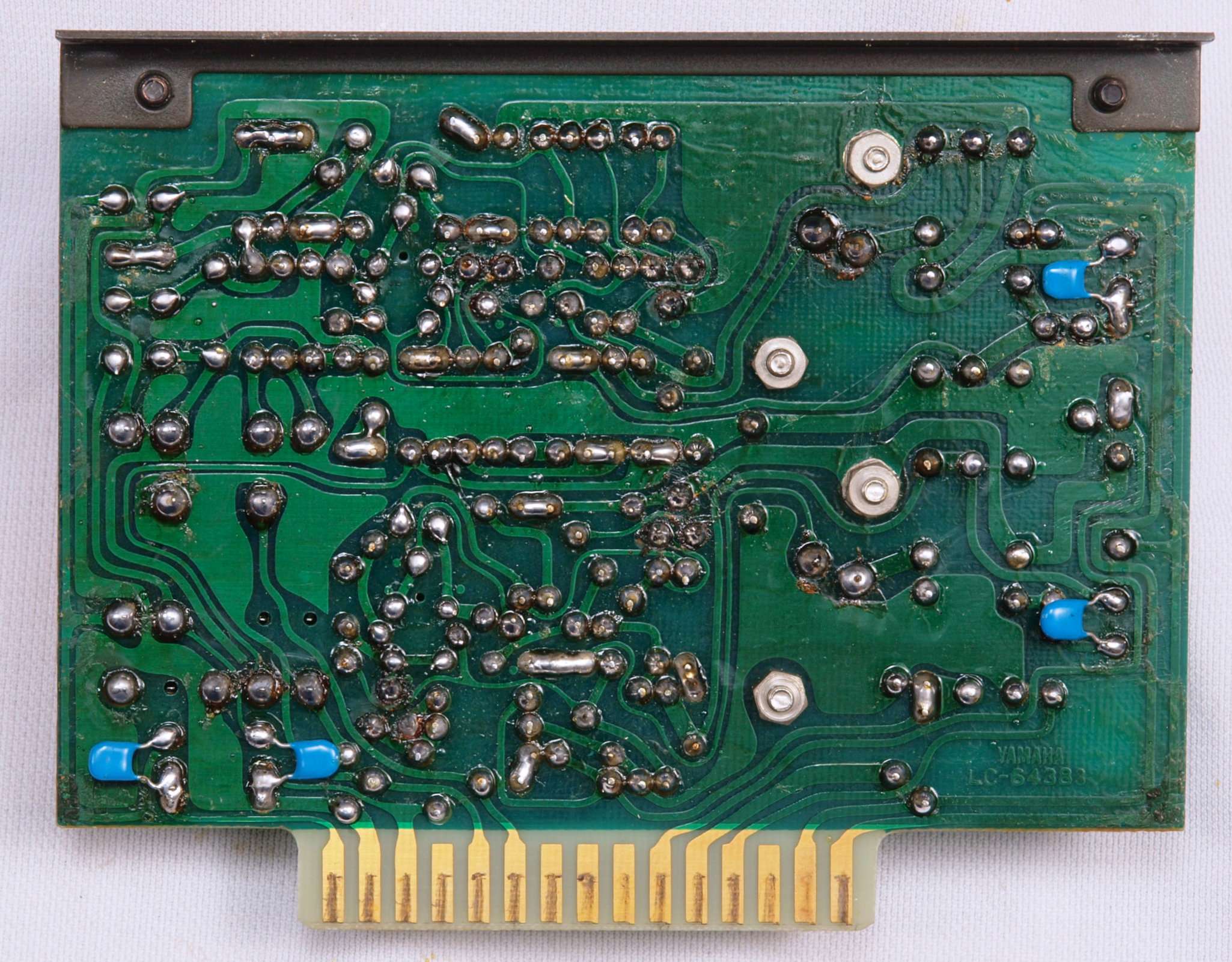

Ｃ３７．　完成Ｆｉｌｔｅｒ基板裏、洗浄後防湿材を塗る
Ｃ４１．　修理前　電源１基板
Ｃ４２．　修理後　電源１基板　　半固定ＶＲ１、電解コンデンサー８個、抵抗２個 交換
Ｃ４２２．　修理後　電源１基板、ＴＲ（トランジスター）の放熱器、放熱器をしっかり接着する。

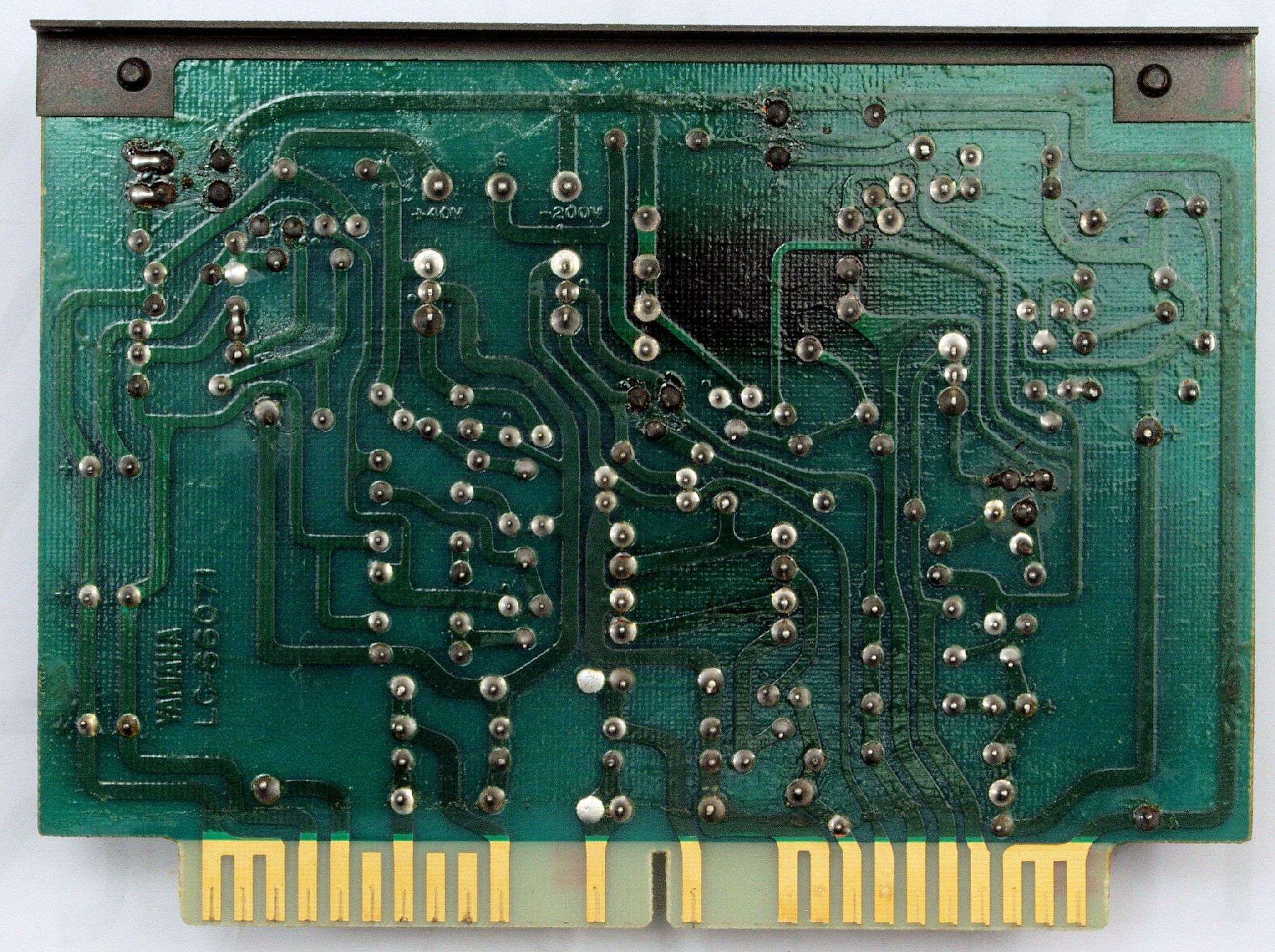

Ｃ４３．　修理前　電源１基板裏

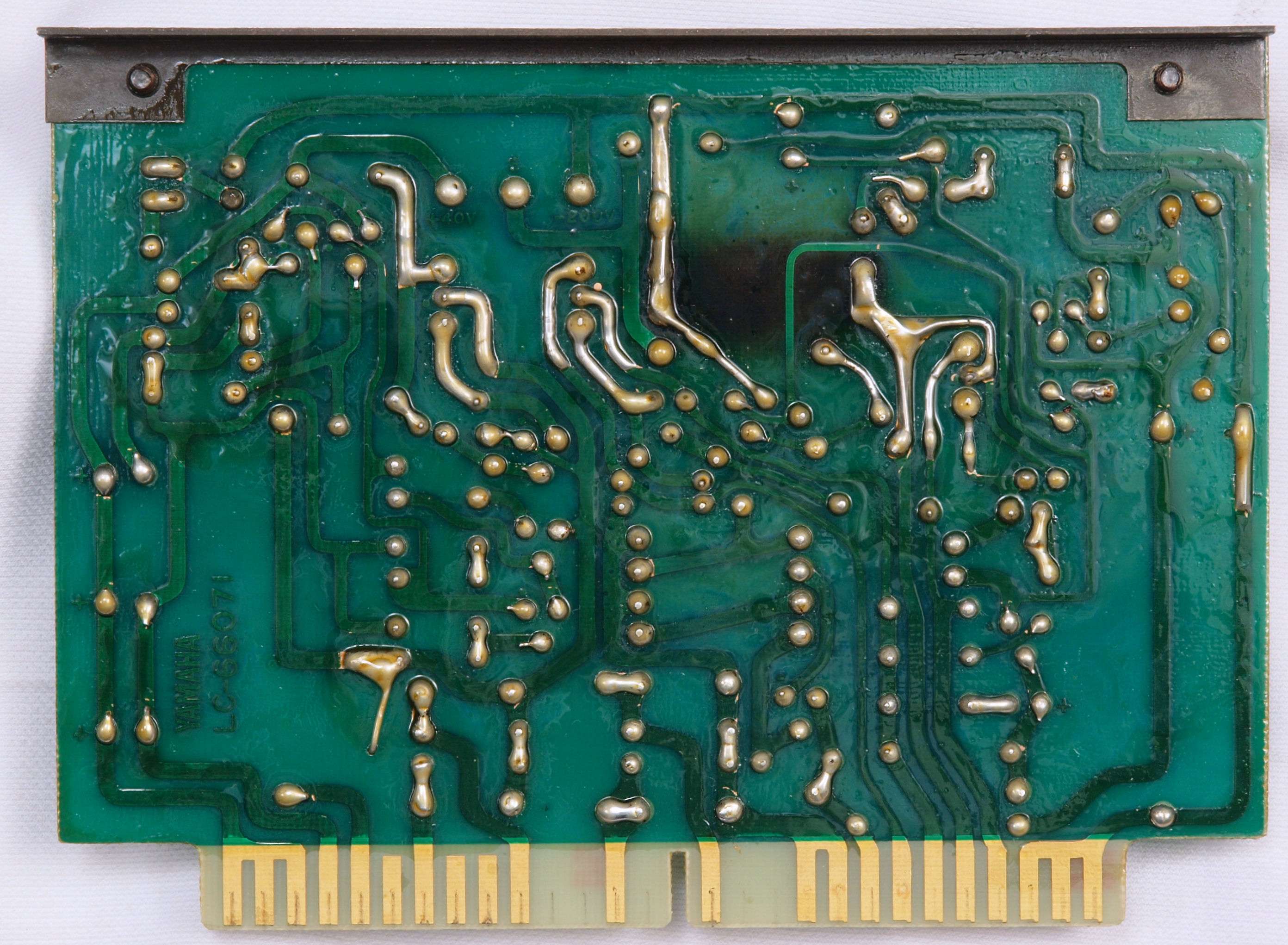

Ｃ４４．　修理（半田補正）後　電源１基板裏。　全ての半田をやり修す。
Ｃ４６．　完成電源１基板裏、洗浄後防湿材を塗る

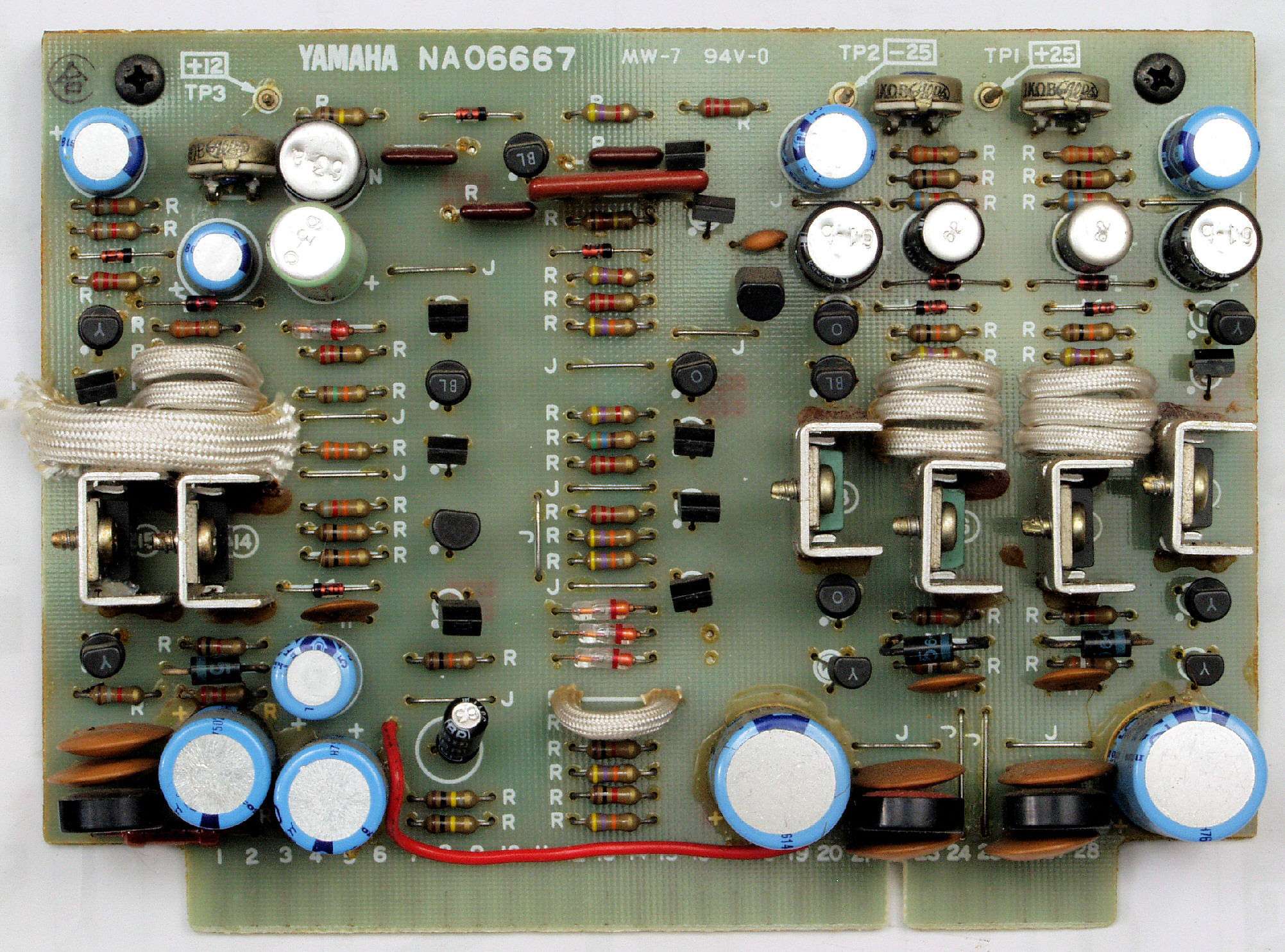

Ｃ５１．　修理前　電源２基板

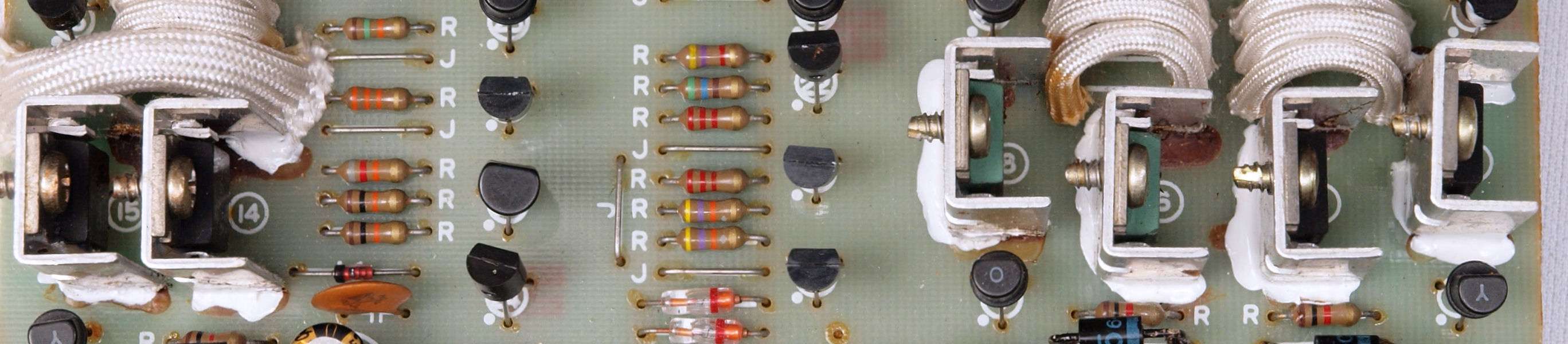

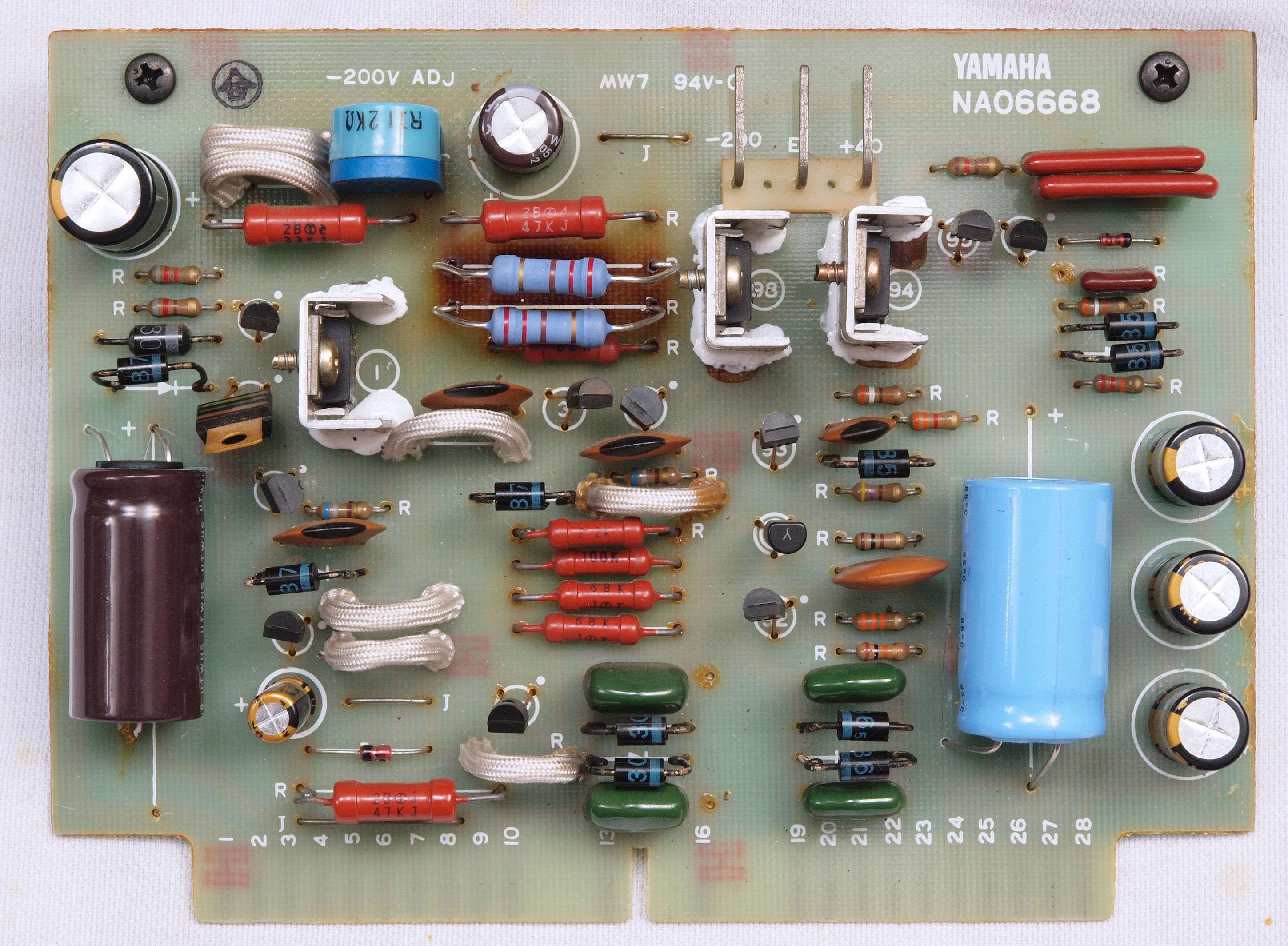

Ｃ５２．　修理後　電源２基板　　ＴＲ（トランジスター）１２個、半固定ＶＲ３、電解コンデンサー１６個 交換
Ｃ５２２．　修理後　電源２基板、ＴＲ（トランジスター）の放熱器、放熱器をしっかり接着する。

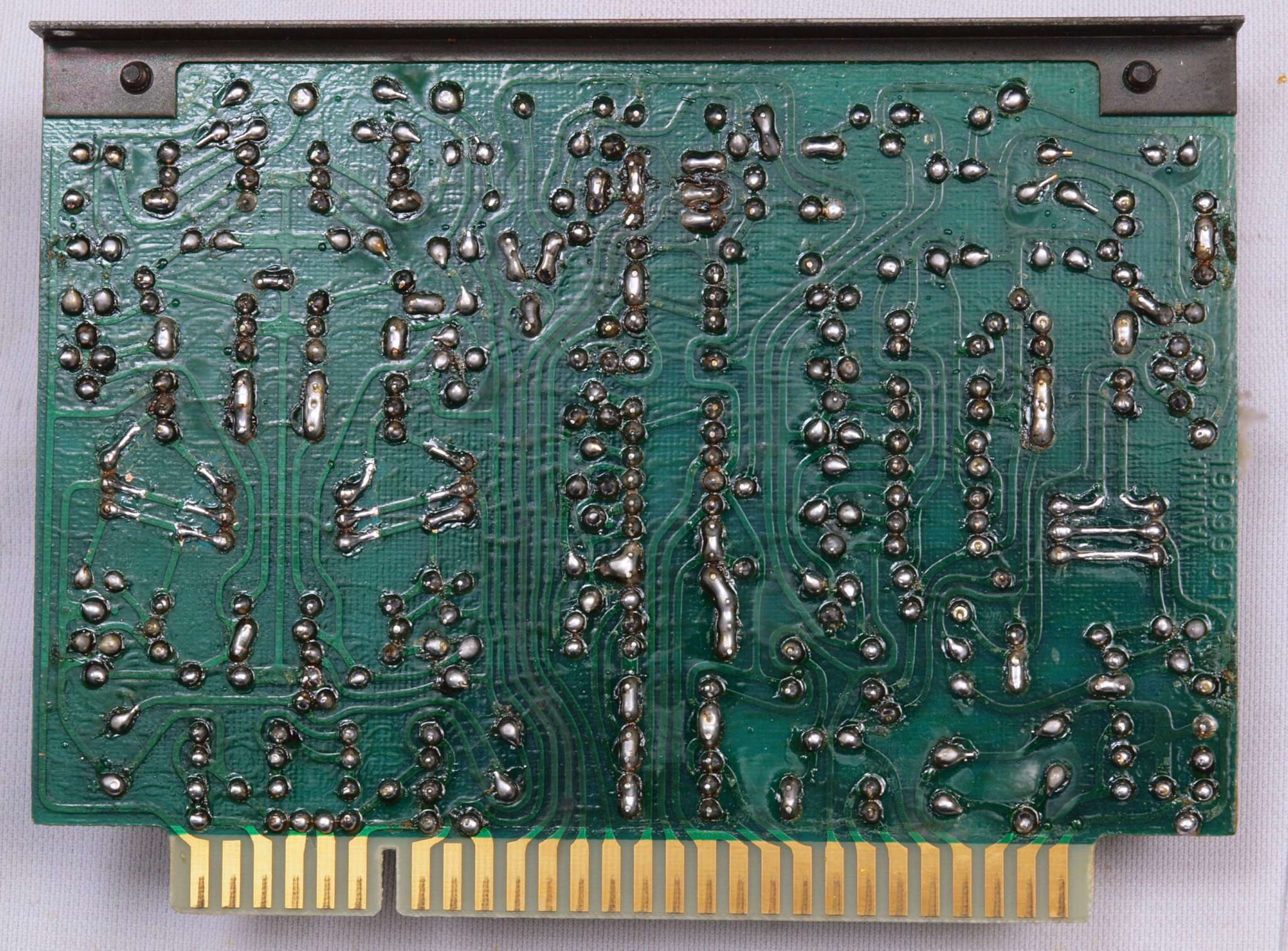

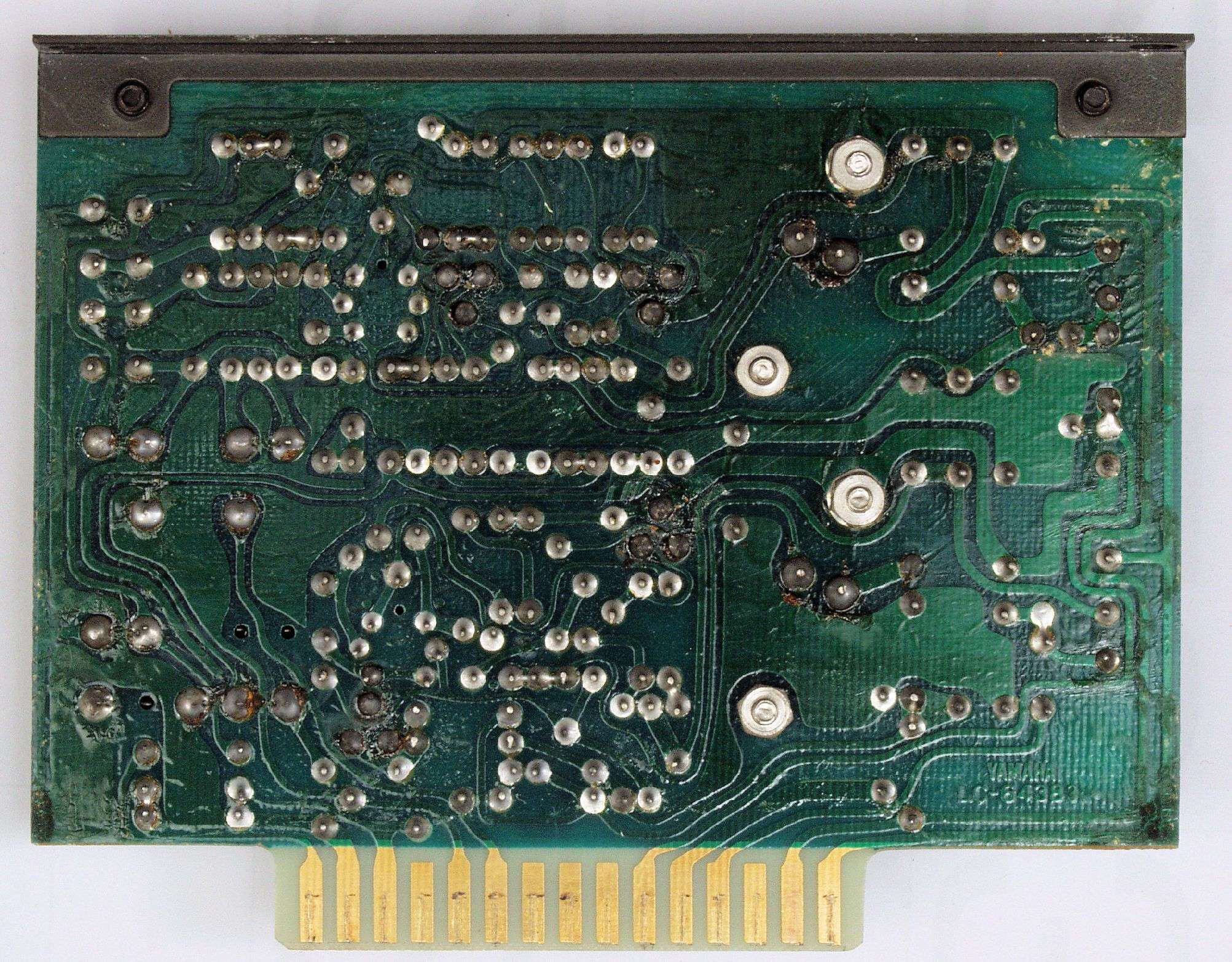

Ｃ５３．　修理前　電源２基板裏

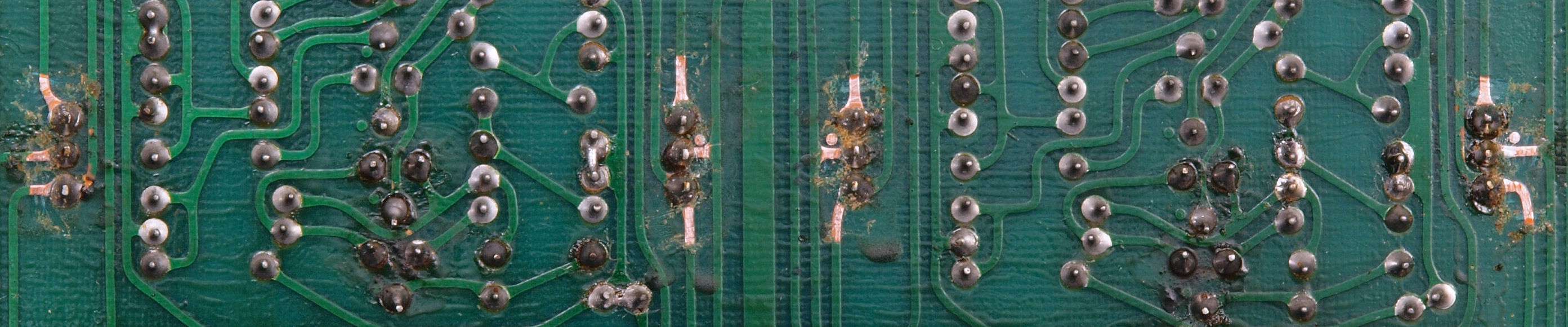

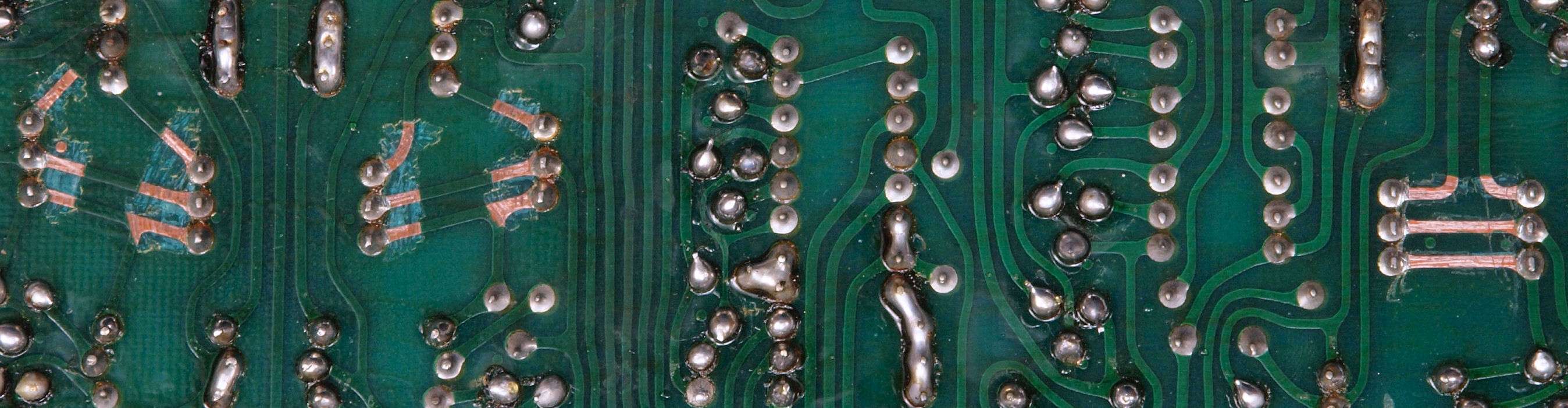

Ｃ５３１．　修理中　電源２基板裏、　半田の糊代を増す。
Ｃ５４．　修理（半田補正）後　電源２基板裏。　全ての半田をやり修す。
Ｃ５６．　完成電源２基板裏、洗浄後防湿材を塗る

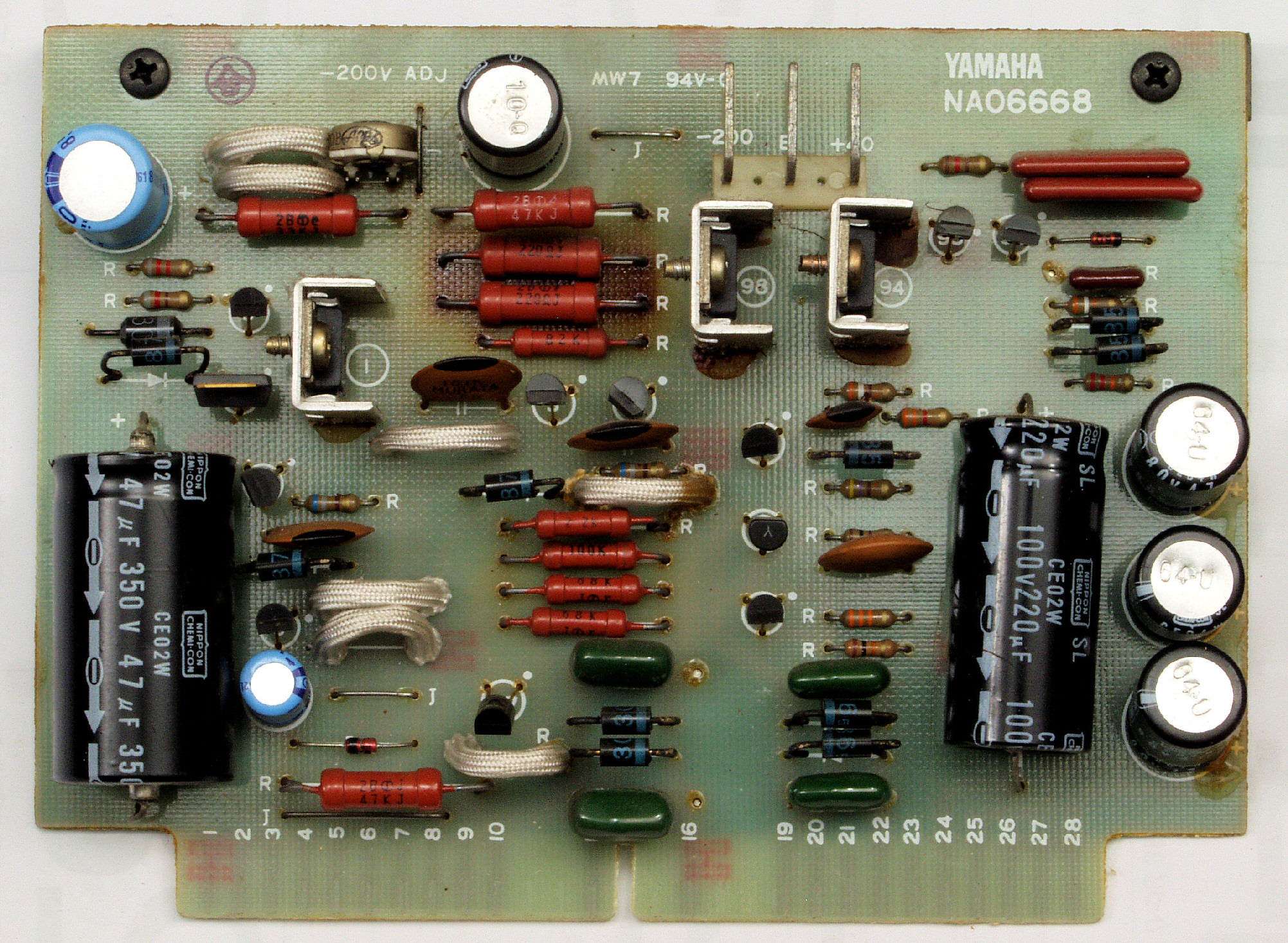

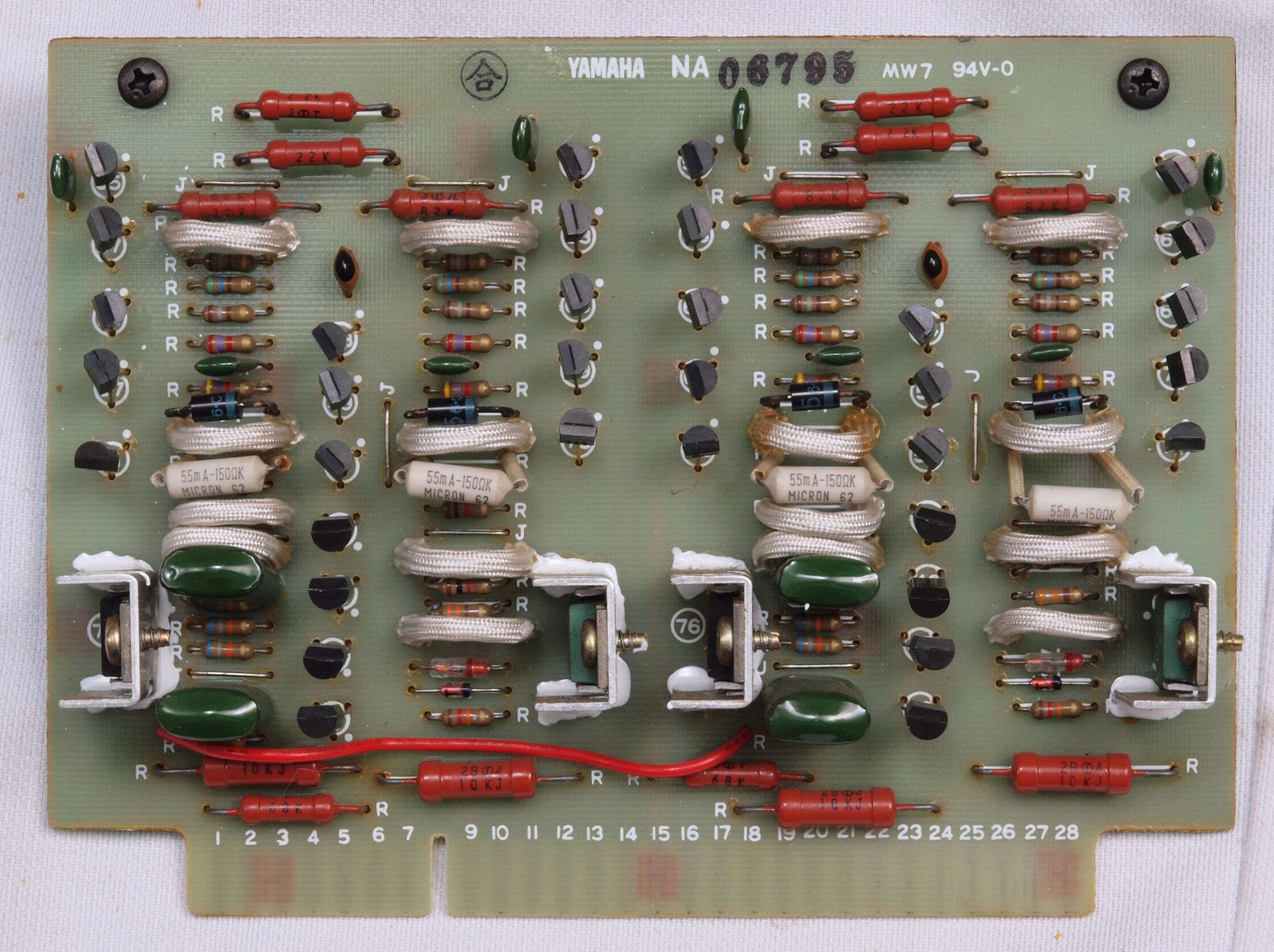

Ｃ６１．　修理前　電源３基板
Ｃ６２．　修理後　電源３基板　　ＴＲ（トランジスター）８個交換
Ｃ６２２．　修理後　電源３基板、ＴＲ（トランジスター）の放熱器、放熱器をしっかり接着する。
Ｃ６３．　修理前　電源３基板裏
Ｃ６３１．　修理中　電源３基板裏、　半田の糊代を増す。
Ｃ６４．　修理（半田補正）後　電源３基板裏。　全ての半田をやり修す。
Ｃ６６．　完成電源３基板裏、洗浄後防湿材を塗る
Ｃ７１．　修理前　電源出力ＴＲ基板

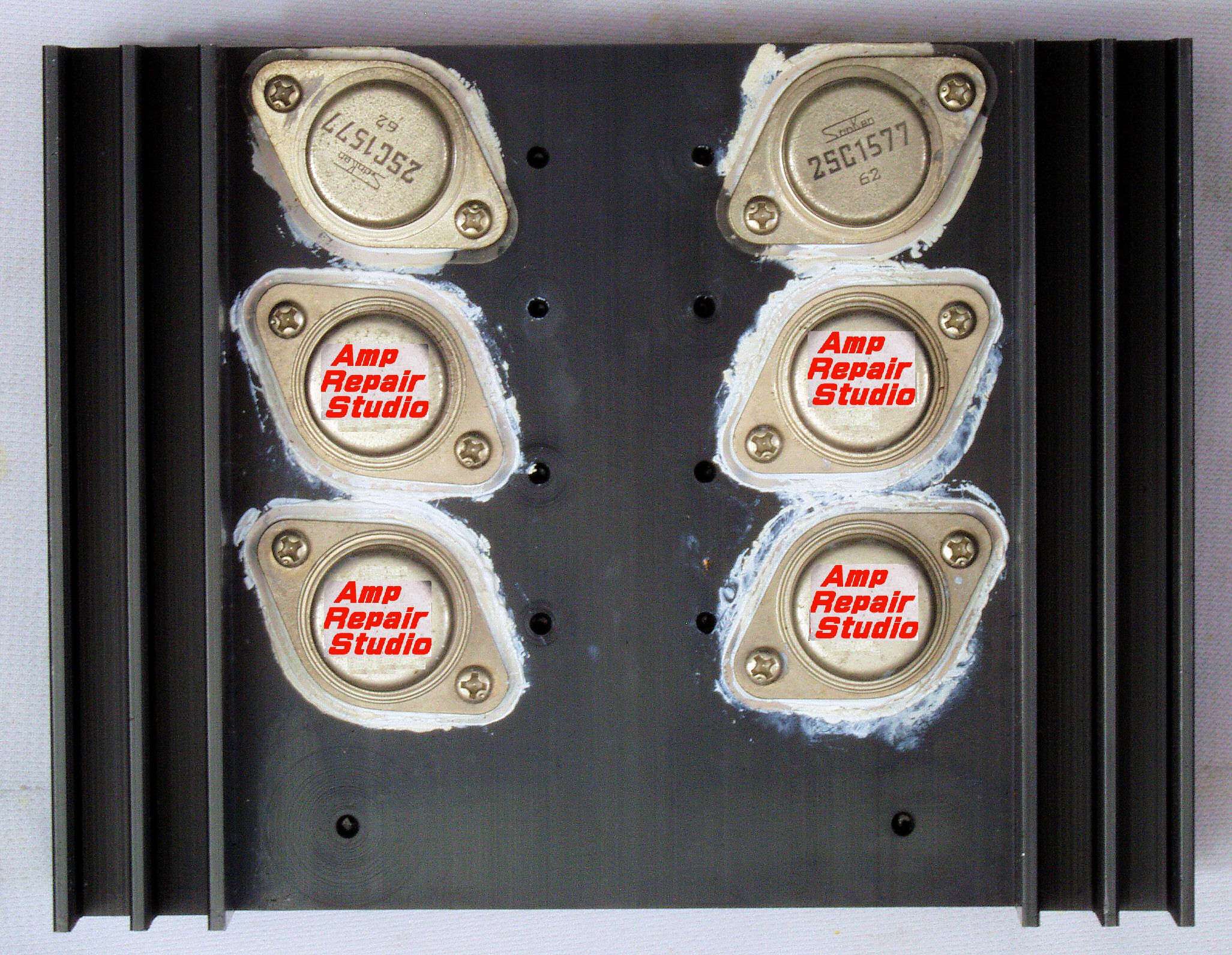

Ｃ７２．　修理後　電源出力ＴＲ基板、ＴＲ（トランジスター）４個交換、交換ＴＲ（トランジスター）名はマスキングしました。
Ｃ７３．　修理前　電源出力ＴＲ基板裏
Ｃ７４．　完成電源出力ＴＲ基板裏、ダイオード４個追加。
Ｃ７５．　修理前　電源出力ＴＲ基板コネクター足
Ｃ７６．　修理（清掃）後　電源出力ＴＲ基板コネクター足

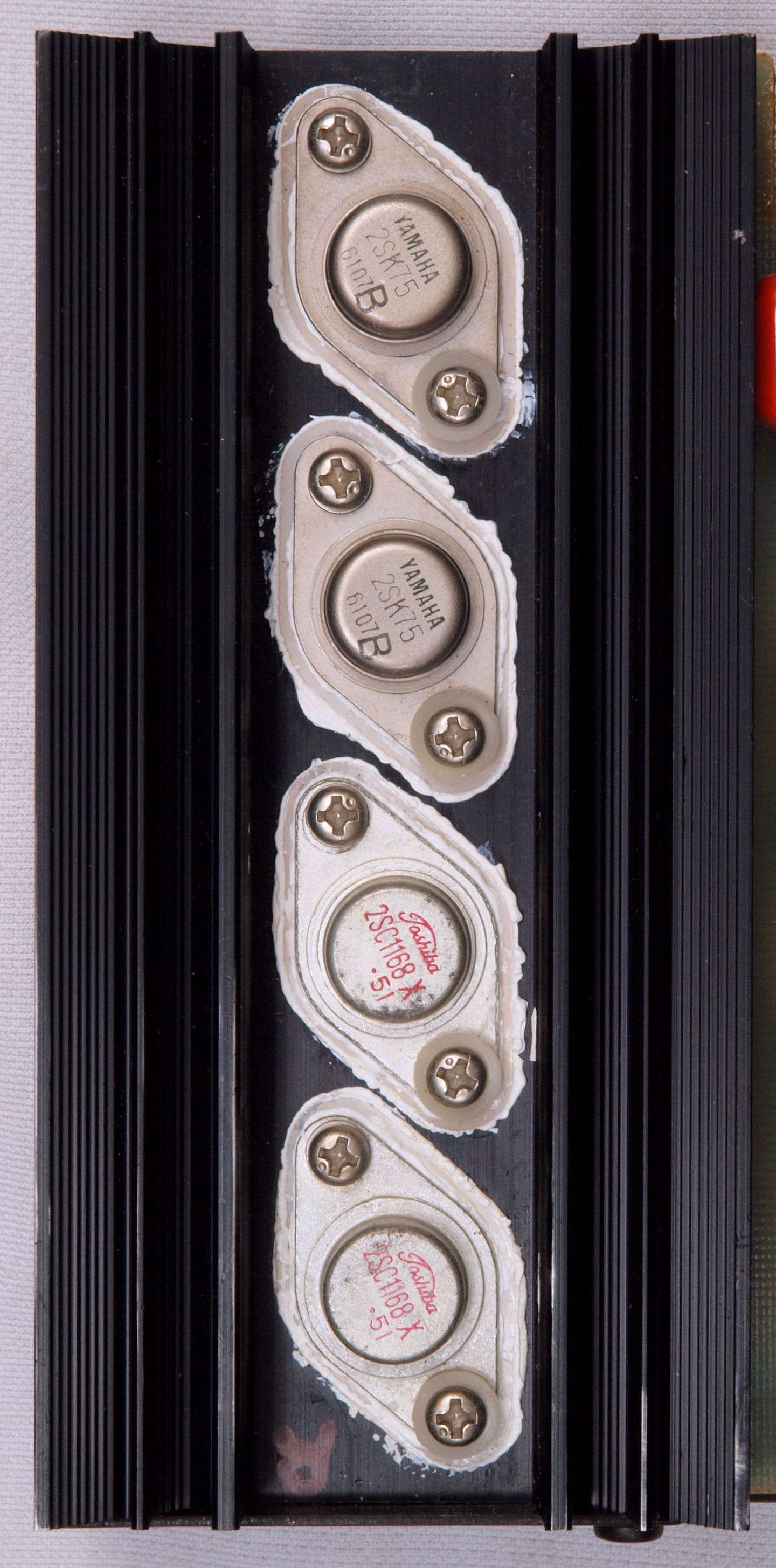

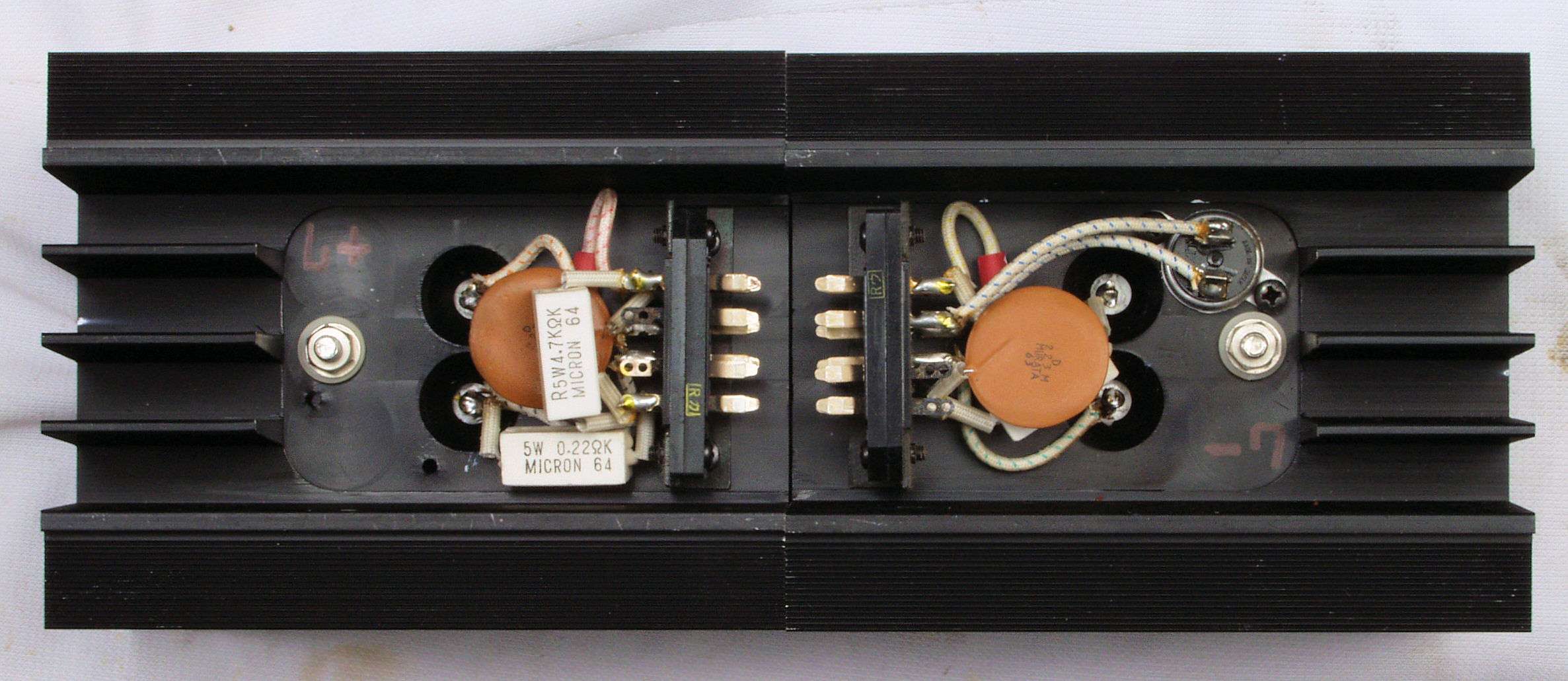

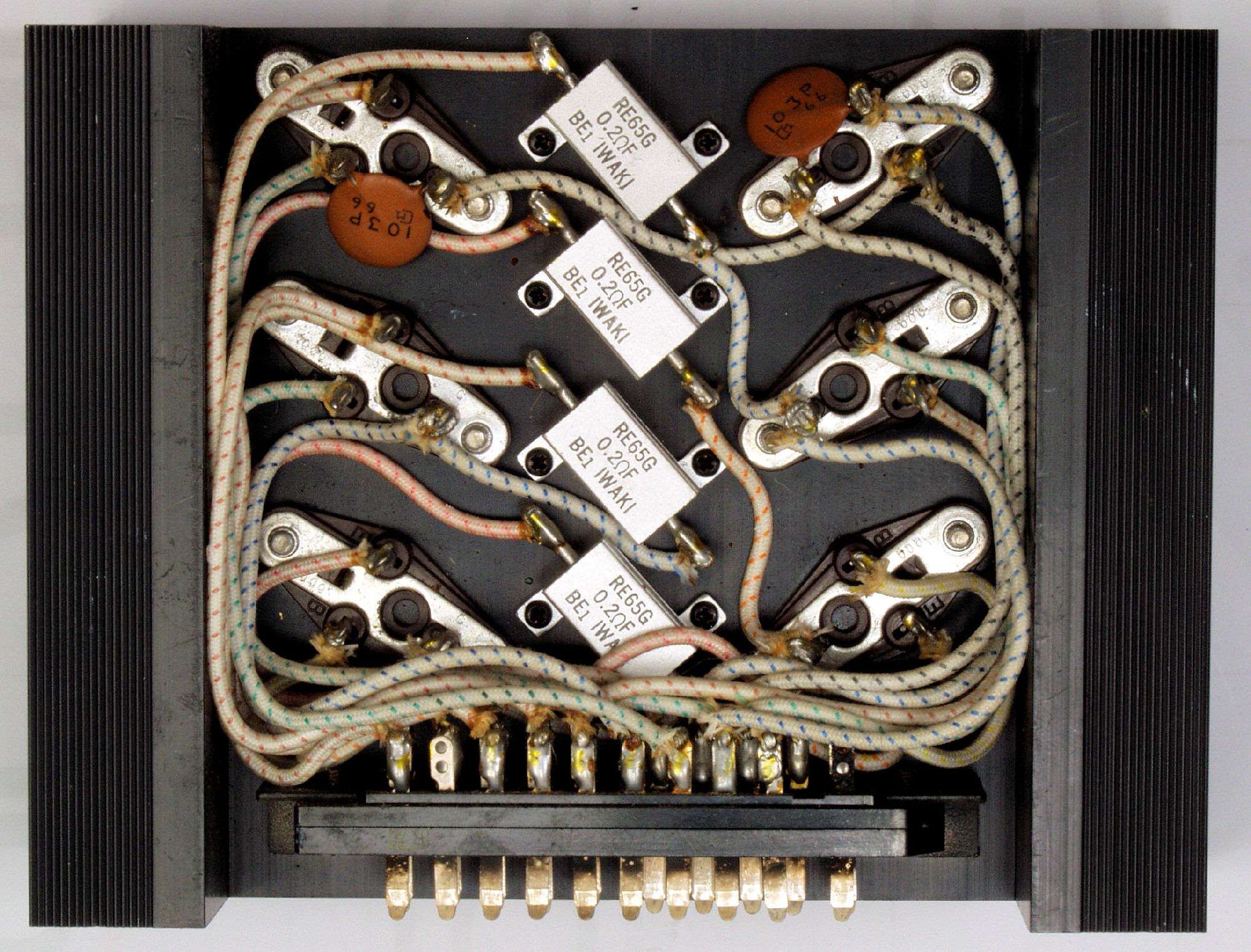

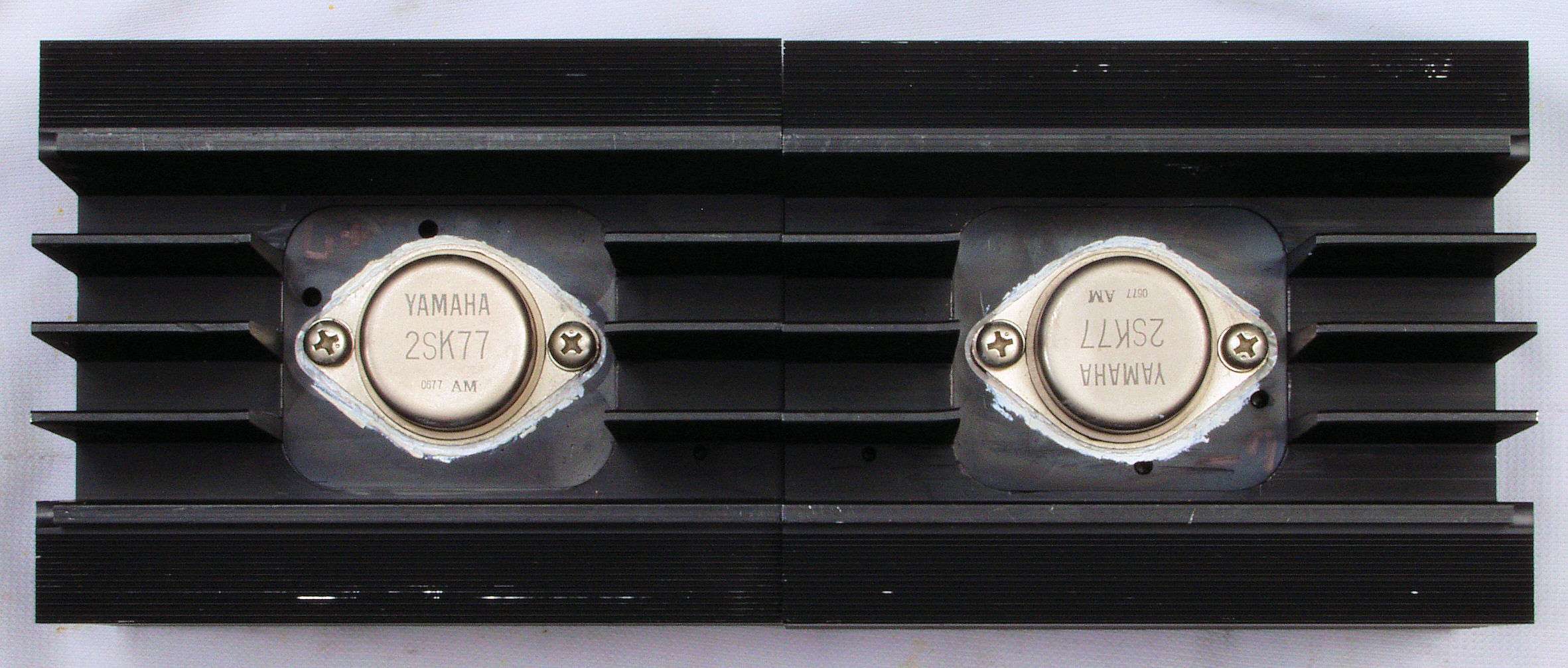

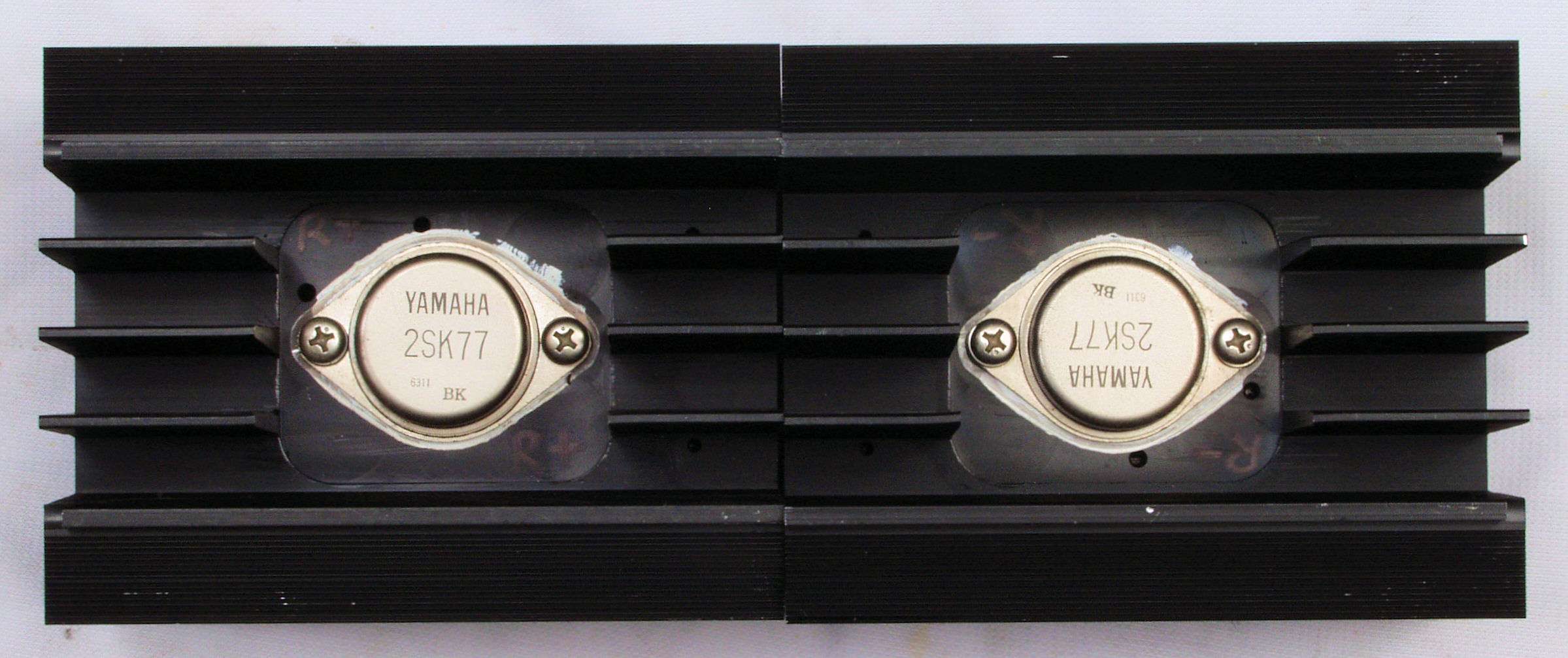

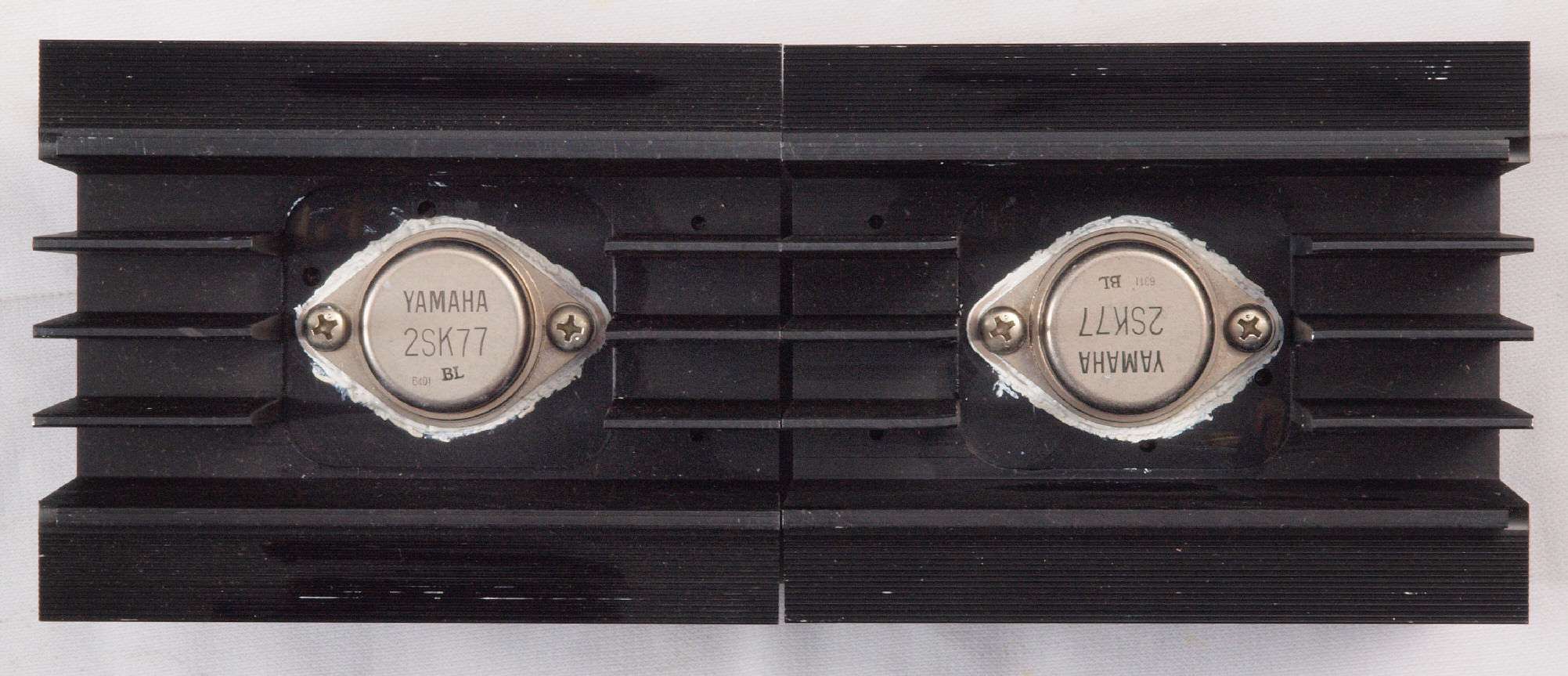

C８１．　修理前　Ｒ側終段出力ＳＩＴ（静電誘導型トランジスター）

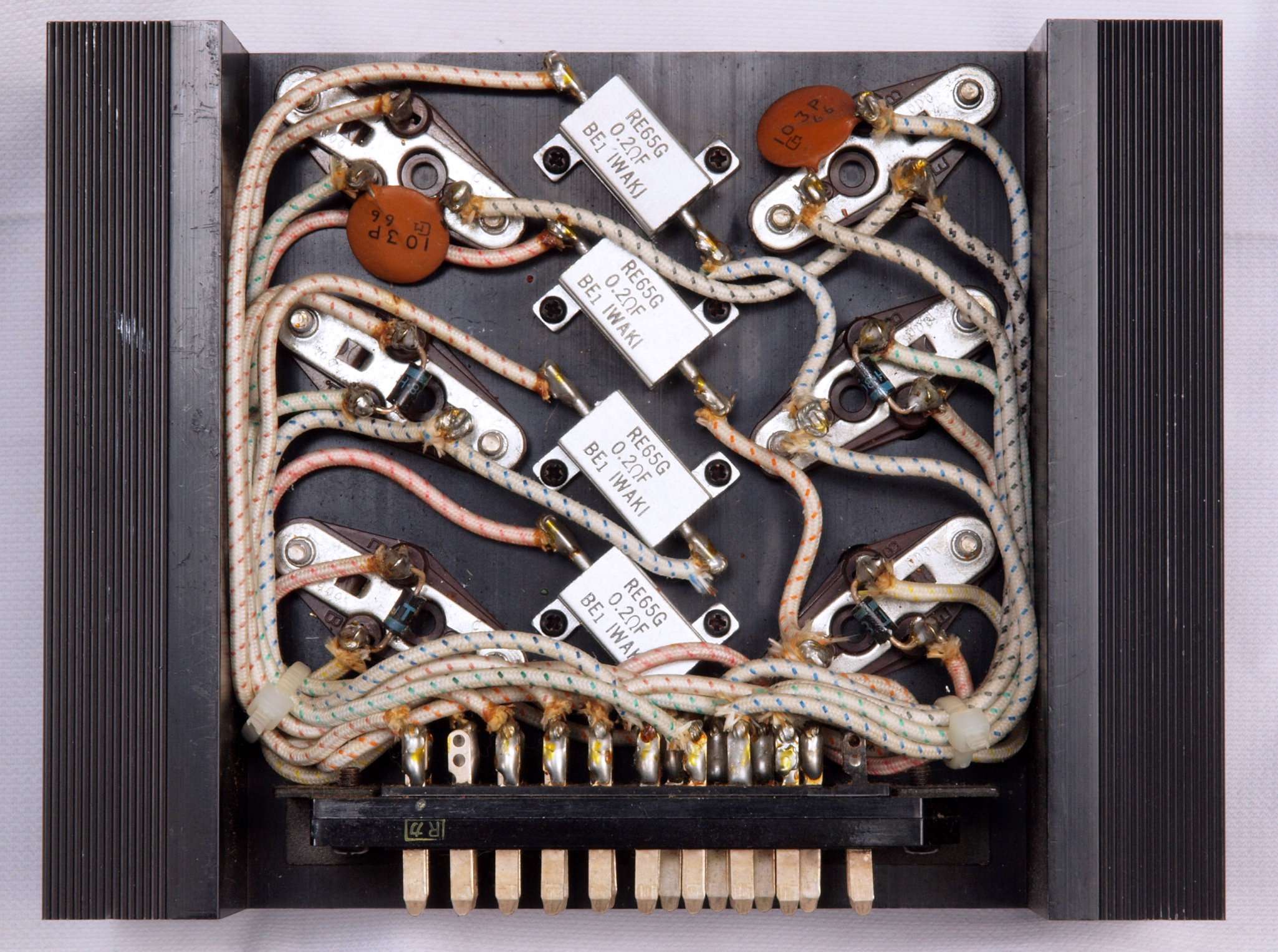

Ｃ８３．　修理前　Ｒ側終段出力ＳＩＴ（静電誘導型トランジスター）裏
Ｃ８４．　修理後　Ｒ側終段出力ＳＩＴ（静電誘導型トランジスター）裏、サーモスタット増設。

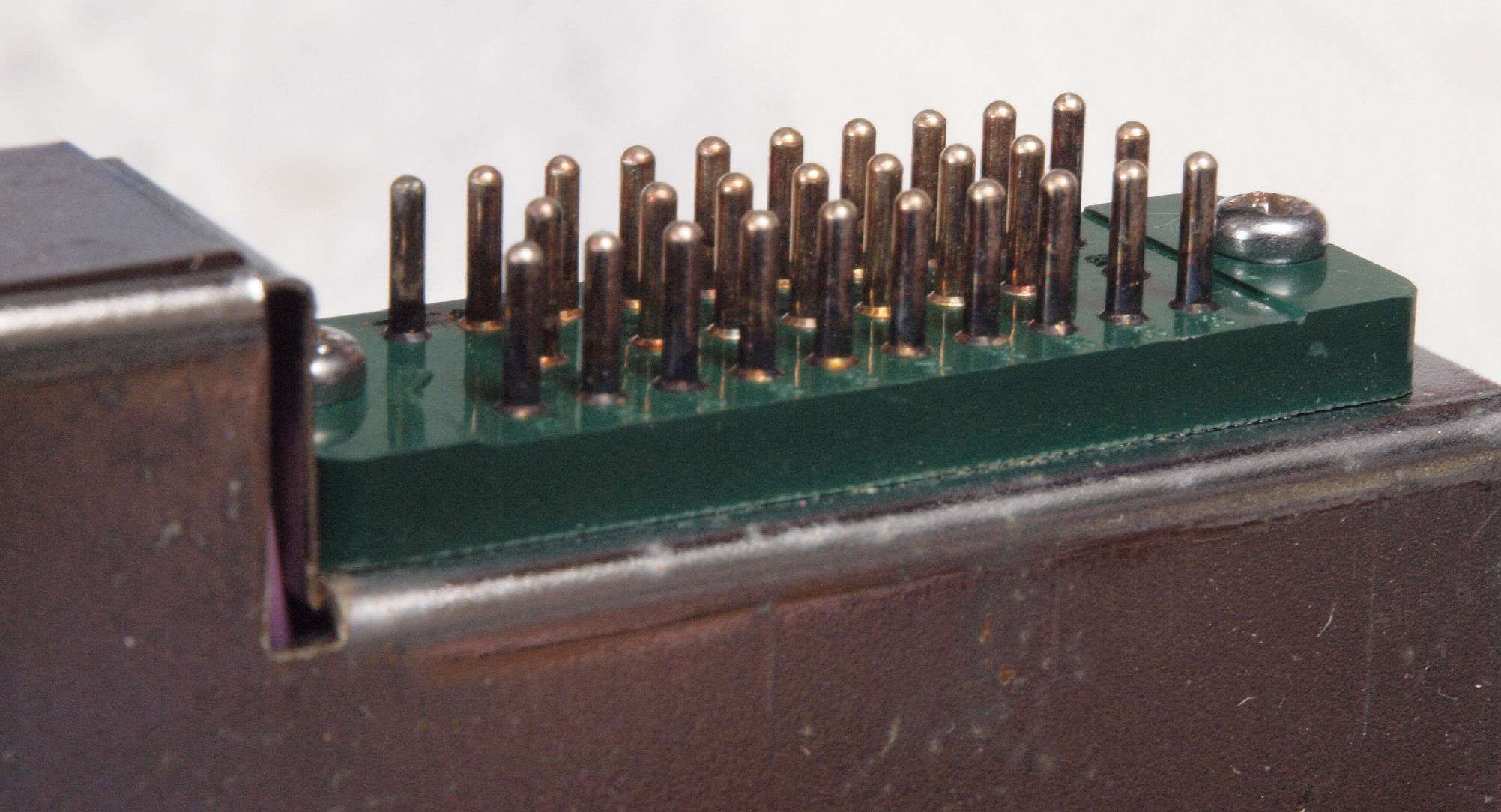

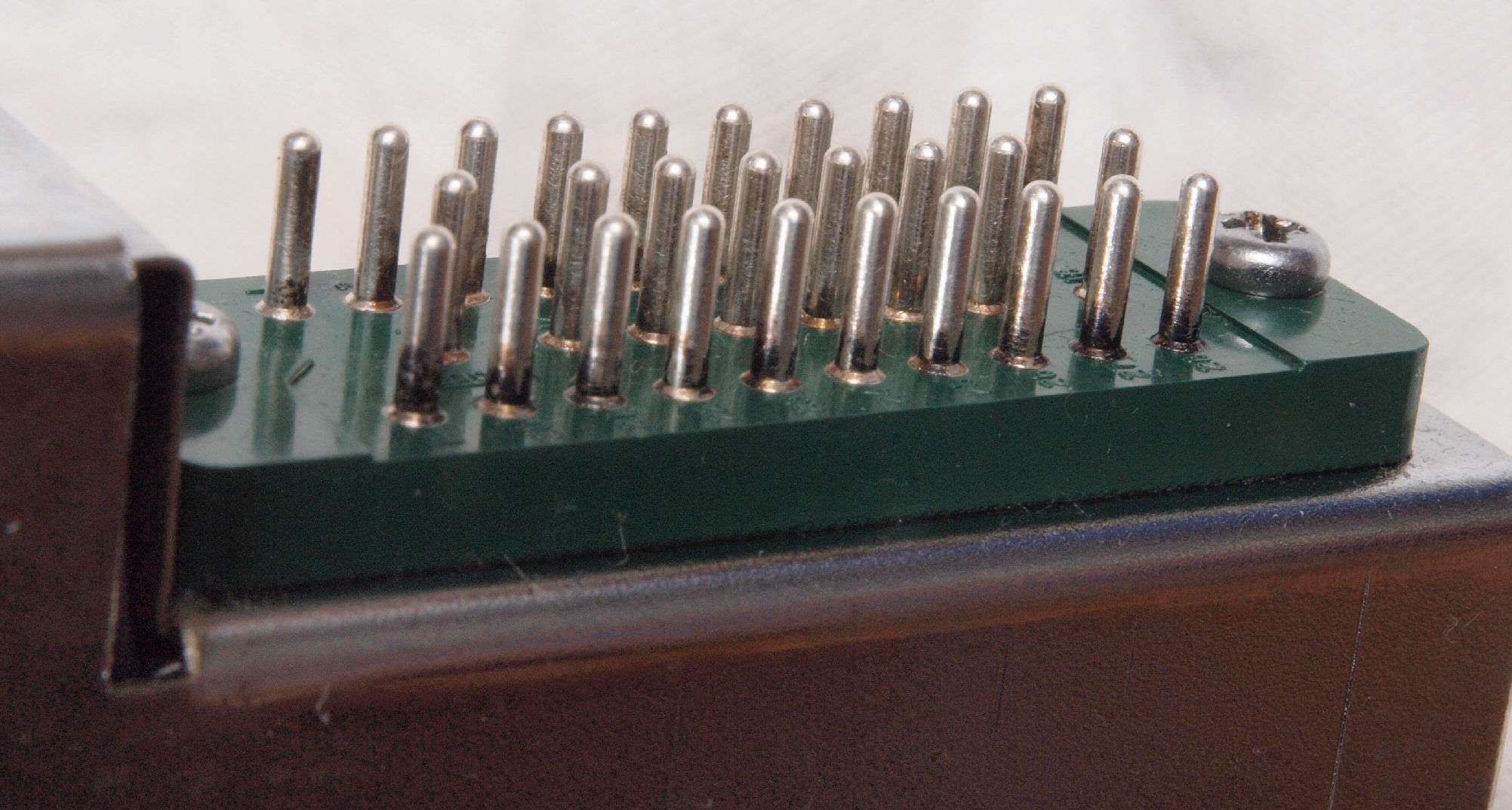

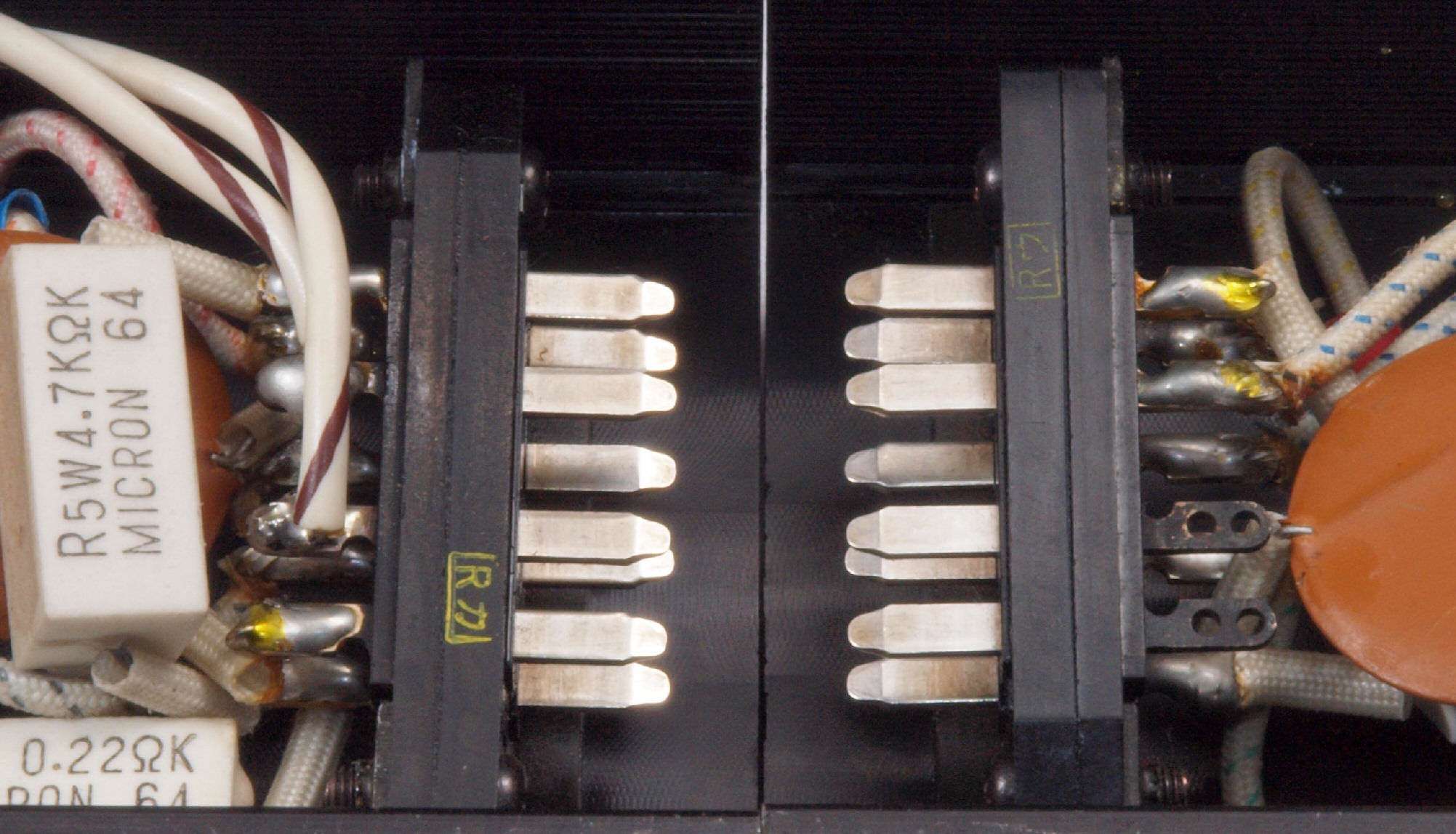

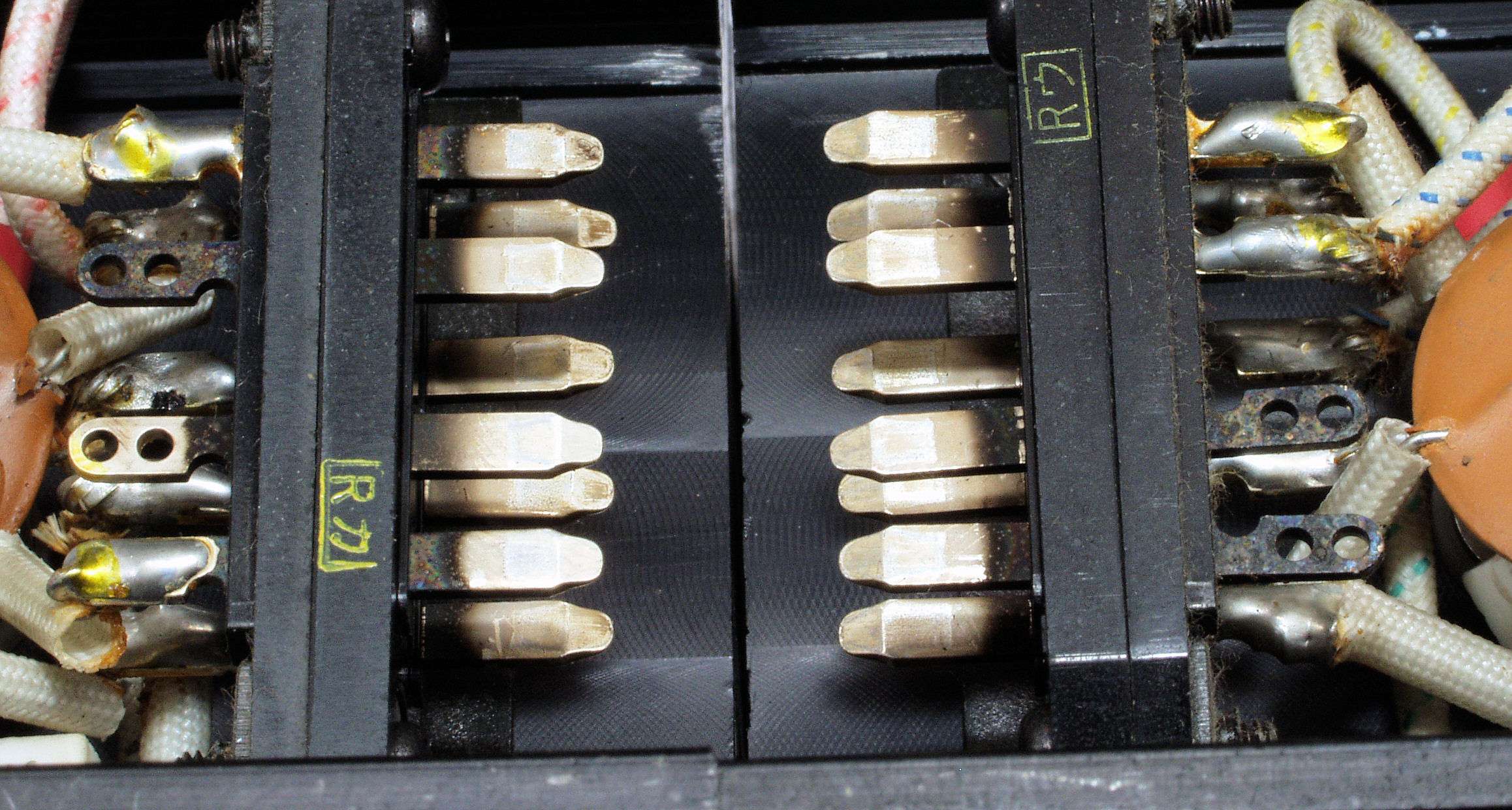

Ｃ８５．　修理前　Ｒ側終段出力ＳＩＴ（静電誘導型トランジスター）コネクター足
Ｃ８６．　修理（清掃）後　Ｒ側終段出力ＳＩＴ（静電誘導型トランジスター）コネクター足

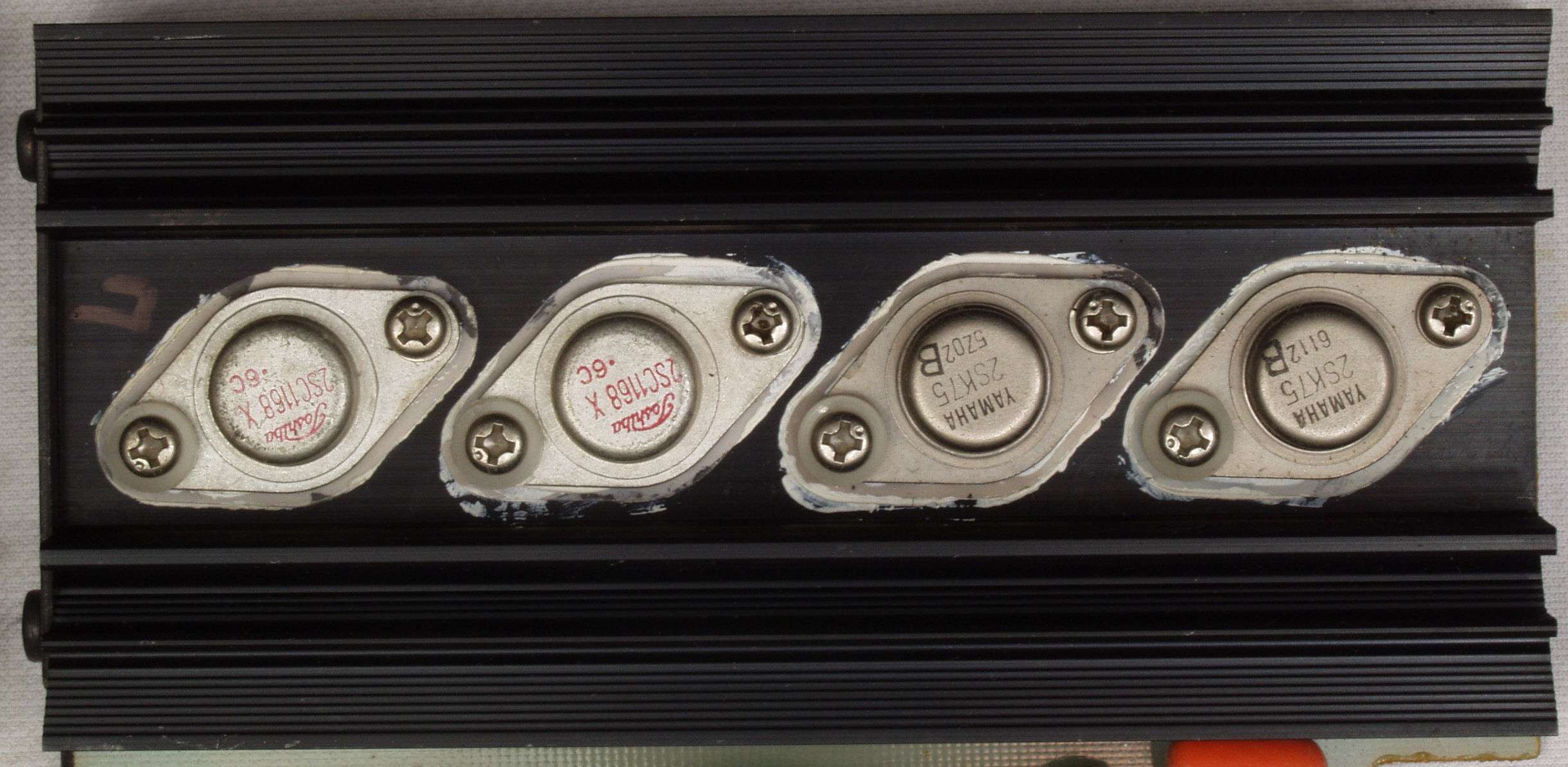

Ｃ９１．　修理前　Ｌ側終段出力ＳＩＴ（静電誘導型トランジスター）
Ｃ９２．　修理（交換）後　L側終段出力ＳＩＴ（静電誘導型トランジスター）、ＳＩＴ（静電誘導型トランジスター）２個交換。
Ｃ９３．　修理前　Ｌ側終段出力ＳＩＴ（静電誘導型トランジスター）裏
Ｃ９４．　修理後　Ｌ側終段出力ＳＩＴ（静電誘導型トランジスター）裏、サーモスタット増設。
Ｃ９５．　修理前　Ｌ側終段出力ＳＩＴ（静電誘導型トランジスター）コネクター足
Ｃ９６．　修理（研磨）後　Ｌ側終段出力ＳＩＴ（静電誘導型トランジスター）コネクター足

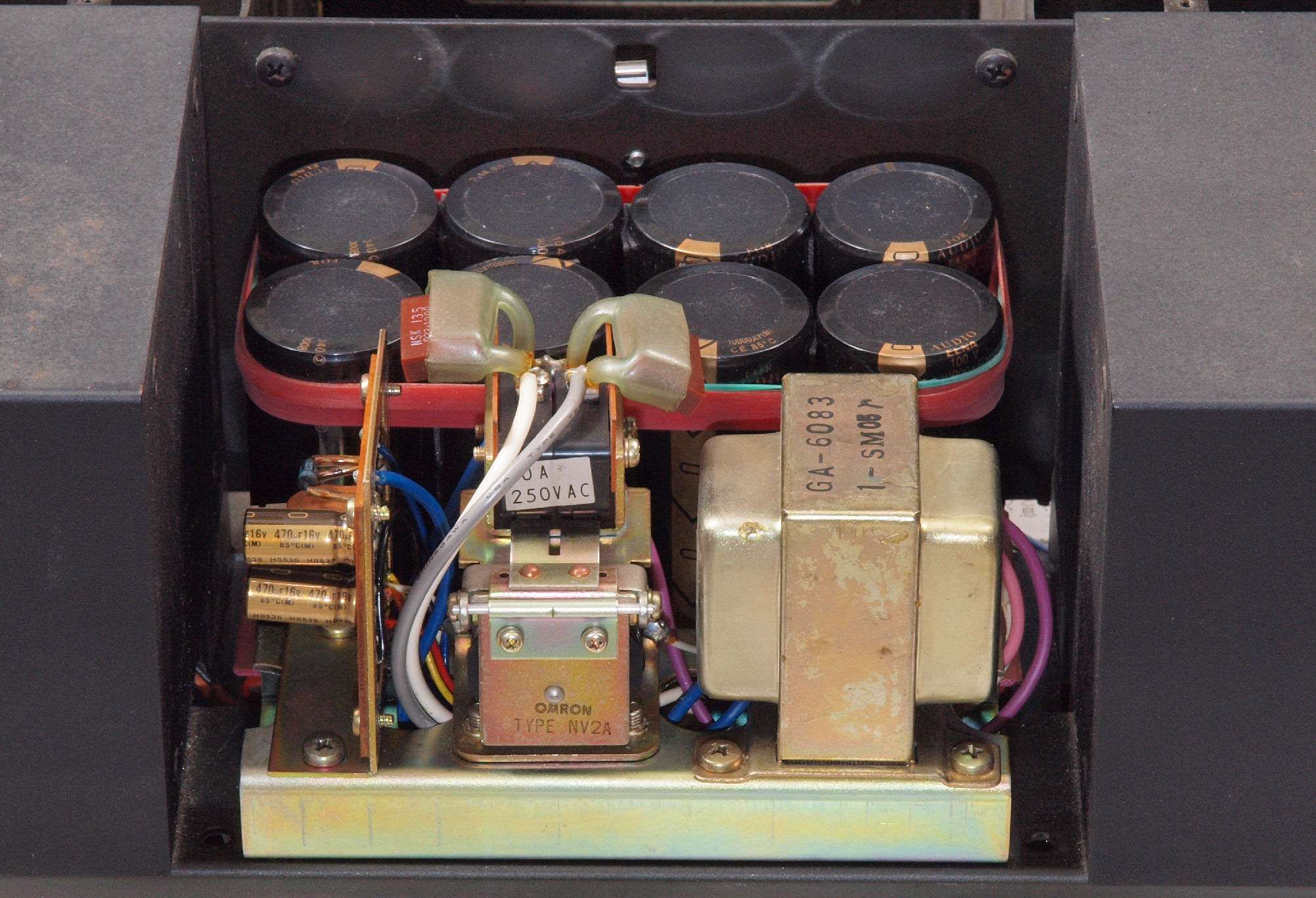

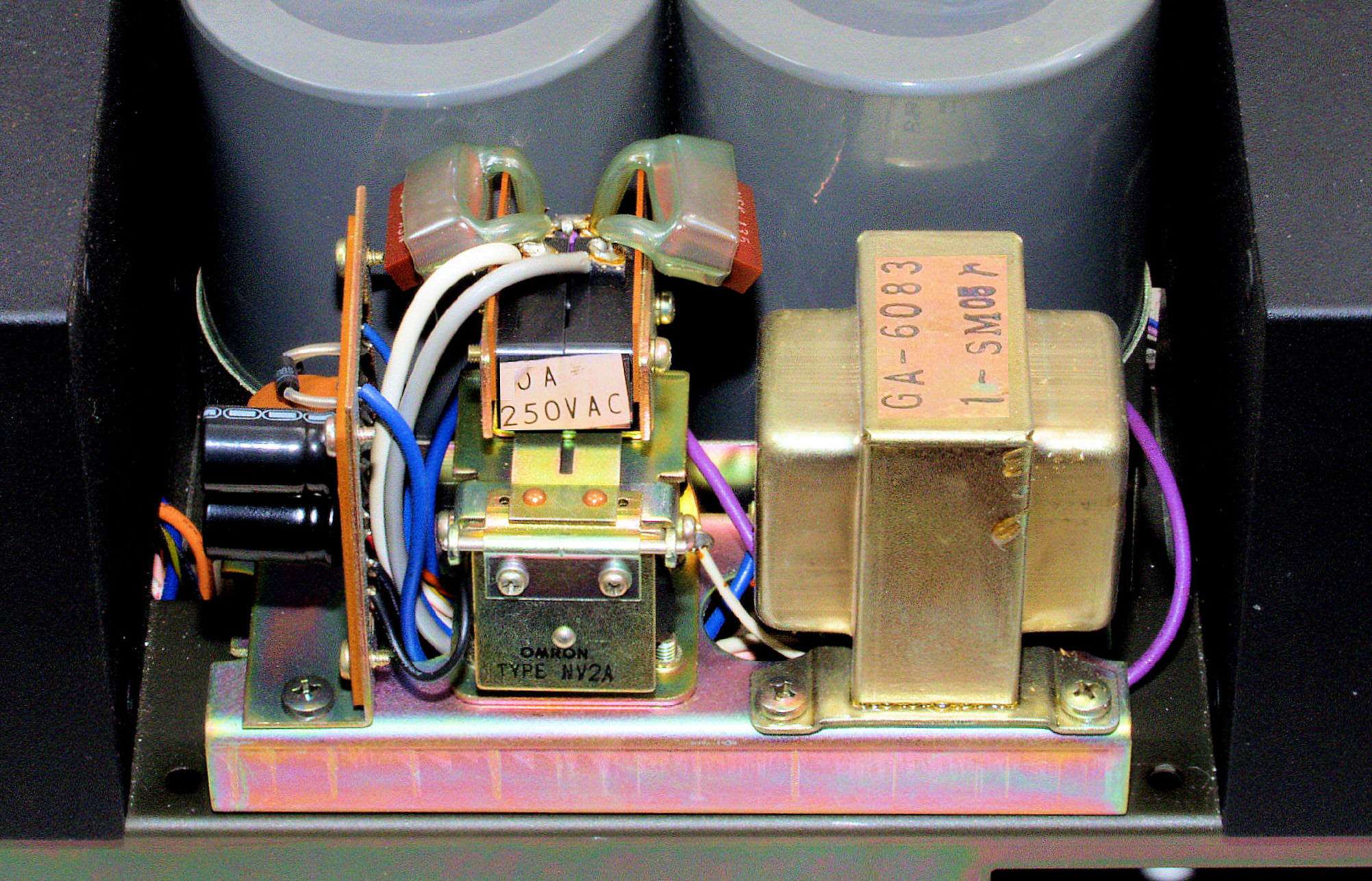

ＣＡ１．　修理前　　電源投入SW回路
ＣＡ１２．　修理中　電源投入回路周り。　前回の修理の時、注意不足で電線を鋏み込んでいる！
　　　　　　　　　　　　　　　　　　　　　　　　　　修理の技量不足だと、この所まで、配慮が回らない。
ＣＡ２．　修理後　　電源投入SW回路。

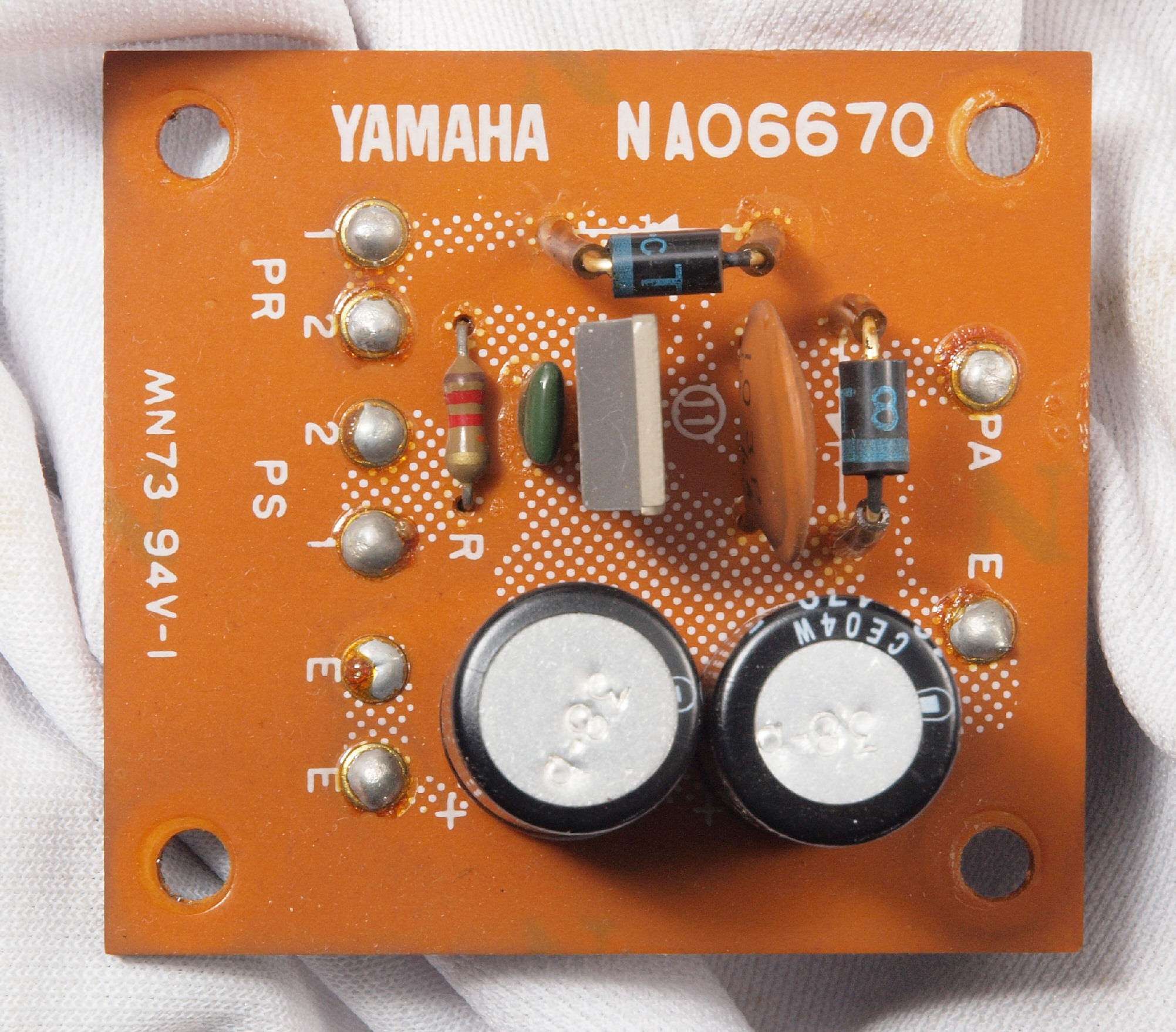

ＣＡ３．　修理前　　電源投入SW基板
ＣＡ４．　修理後　　電源投入SW基板　電解コンデンサー２個交換

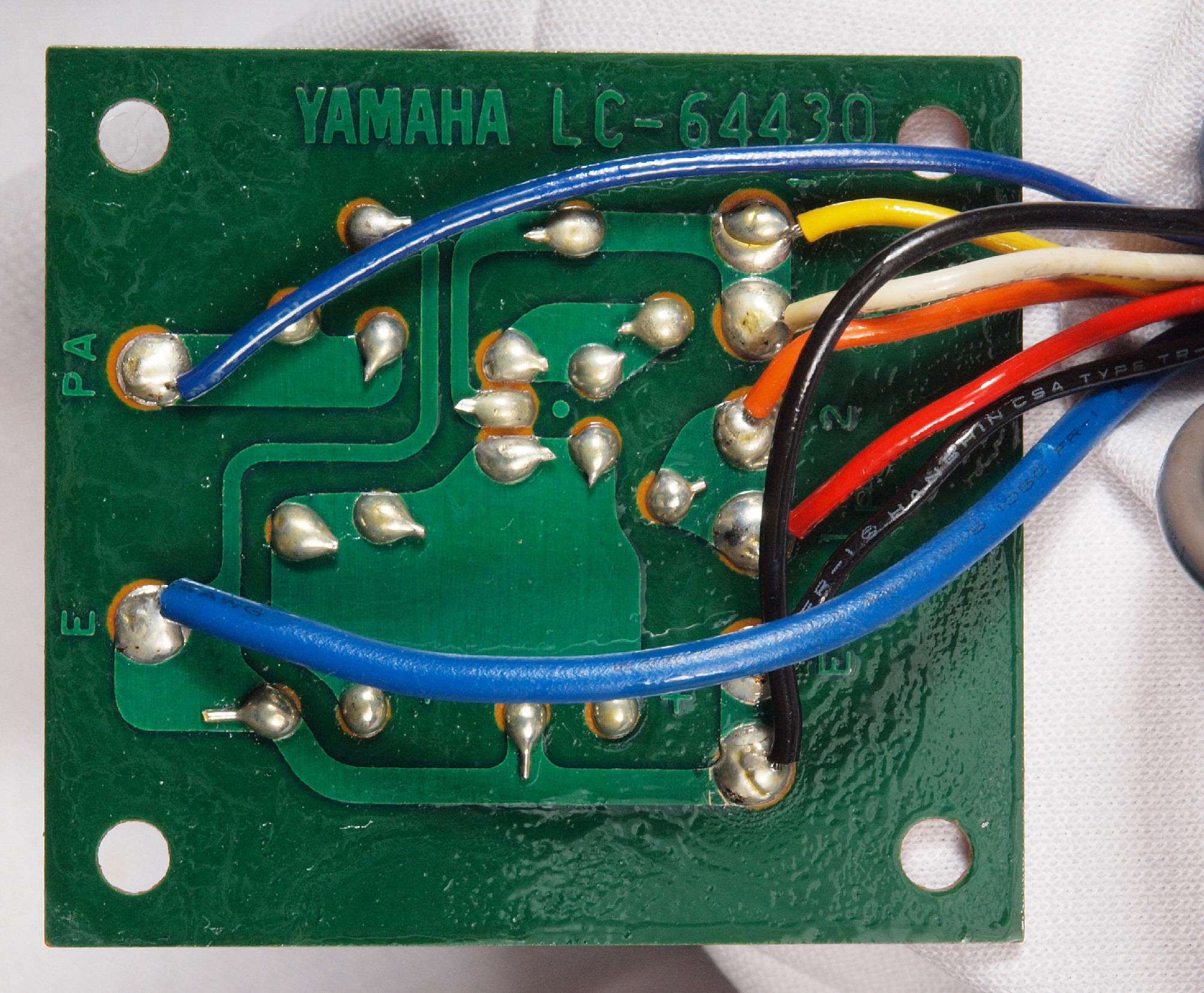

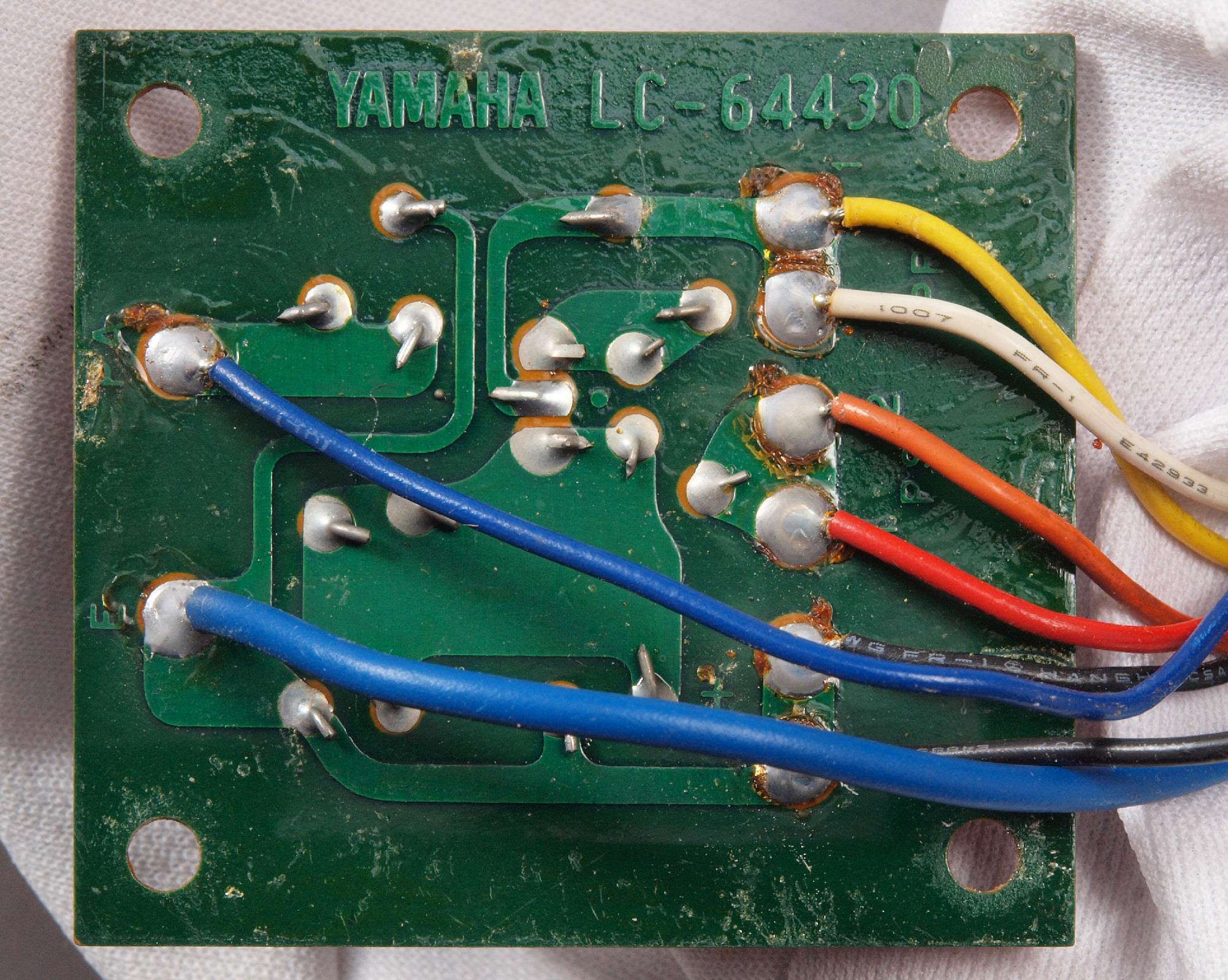

ＣＡ６．　修理前　電源投入SW基板裏

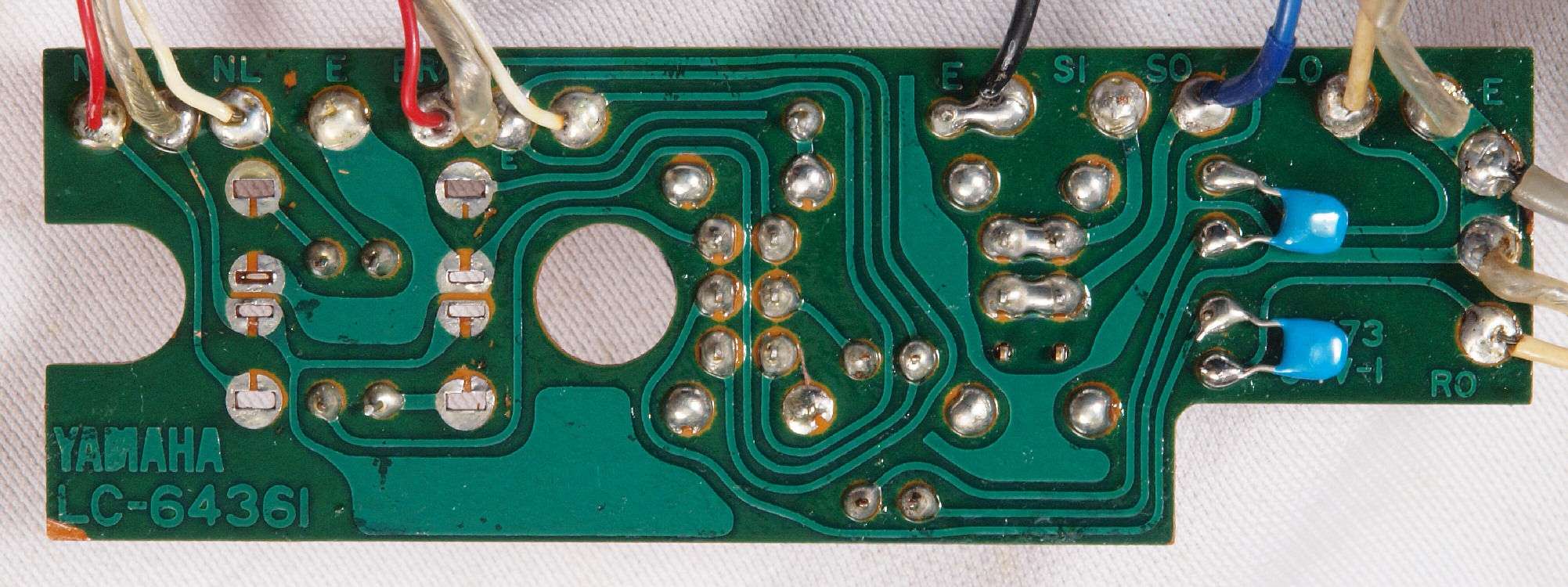

ＣＡ７．　修理（半田補正）後　電源投入SW基板裏。　全ての半田をやり修す。

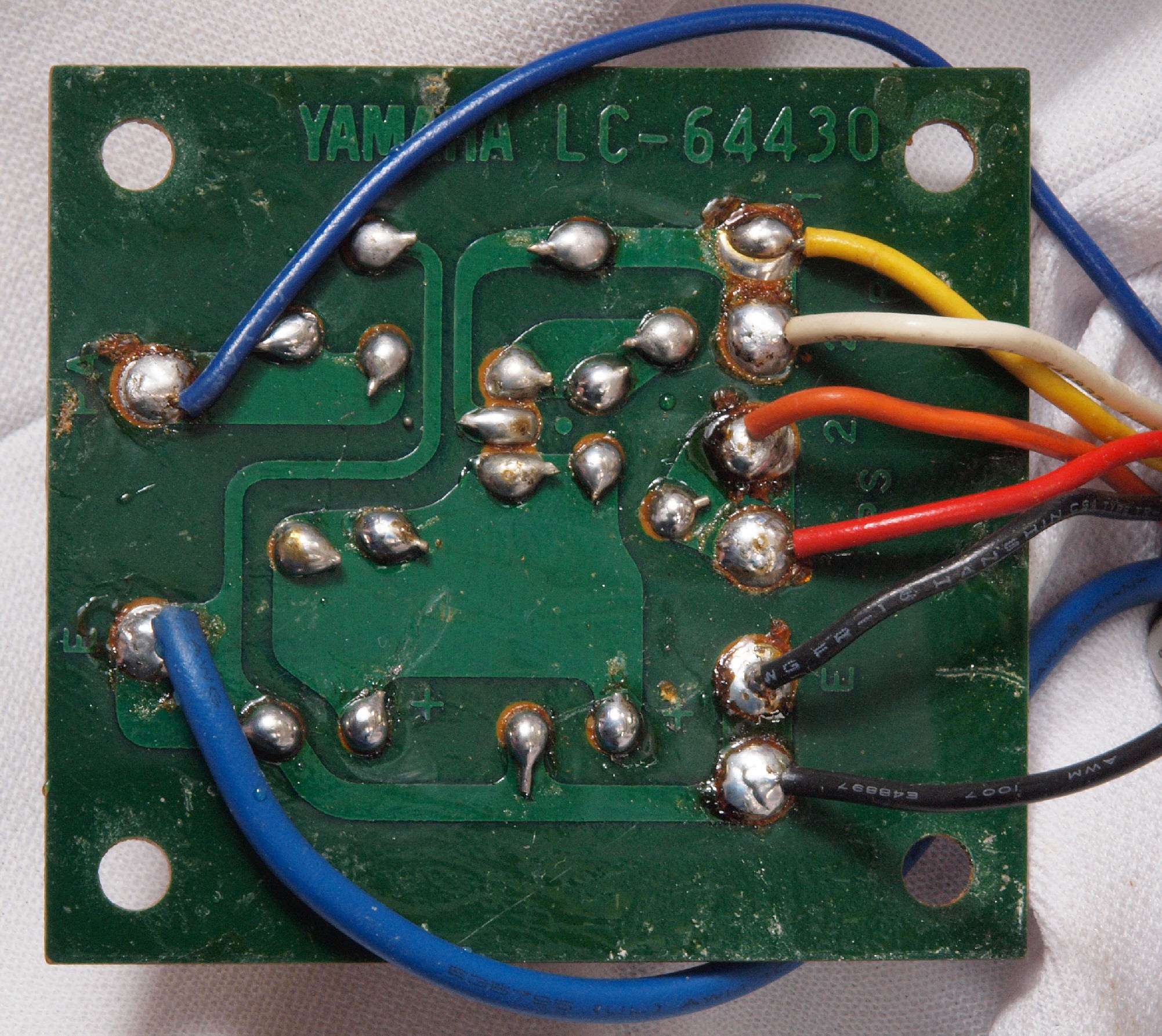

ＣＡ８．　完成電源投入SW基板裏、洗浄後防湿材を塗る

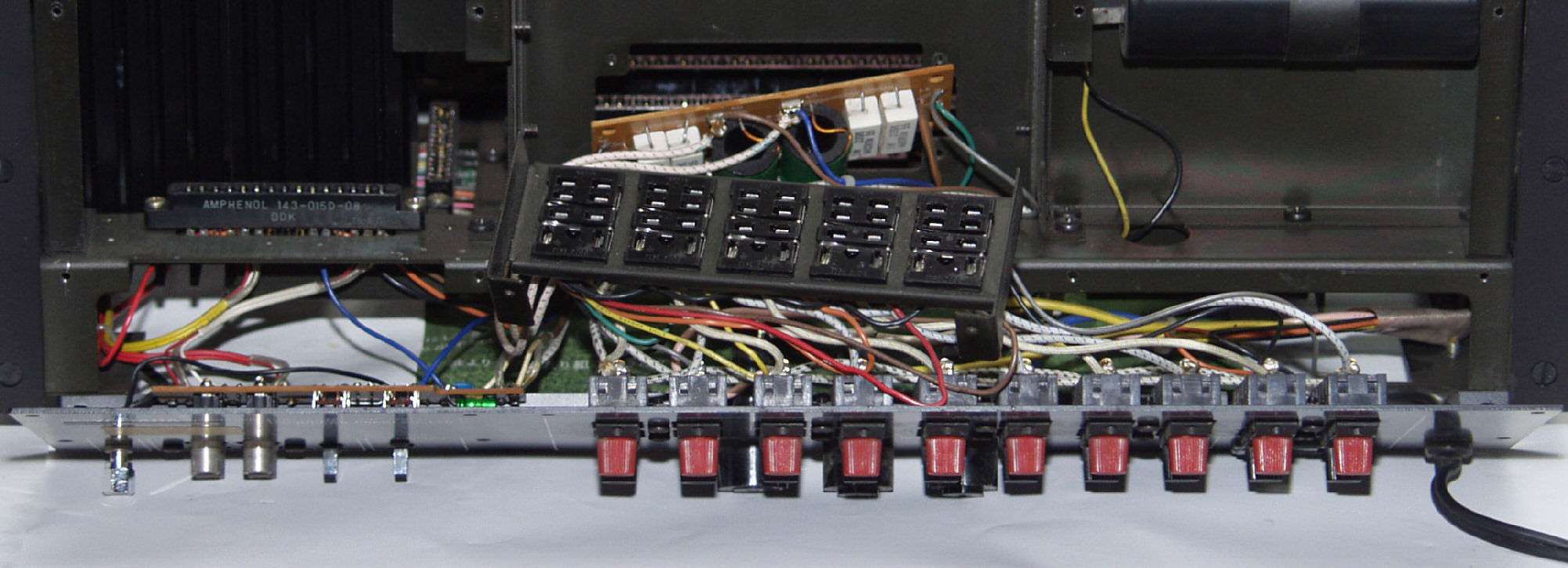

ＣＢ０．　後パネルを取り修理中

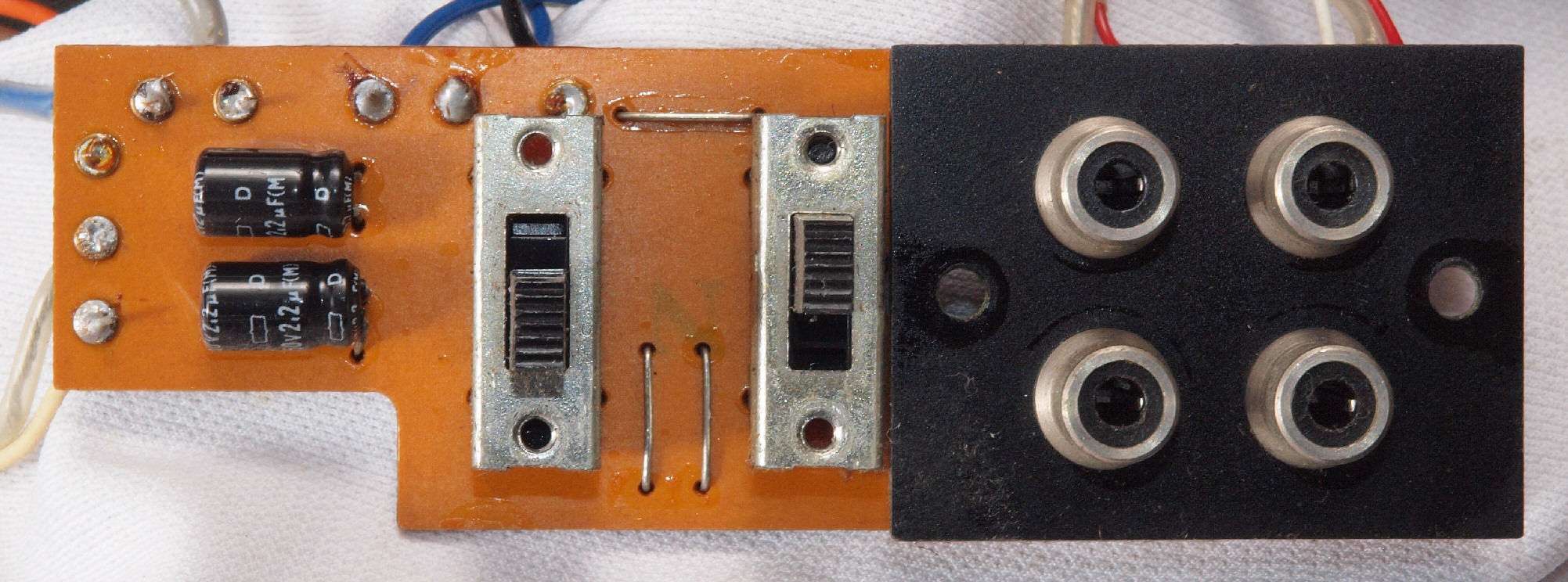

ＣＢ１．　修理前　ＲＣＡ端子基板
ＣＢ１２．　修理中 入力切換SW（Normal/Direct）、RumbleFilterSW（Normal/Direct）分解清掃
ＣＢ１３．　修理中 入力切換SW（Normal/Direct）、RumbleFilterSW（Normal/Direct）分解清掃後

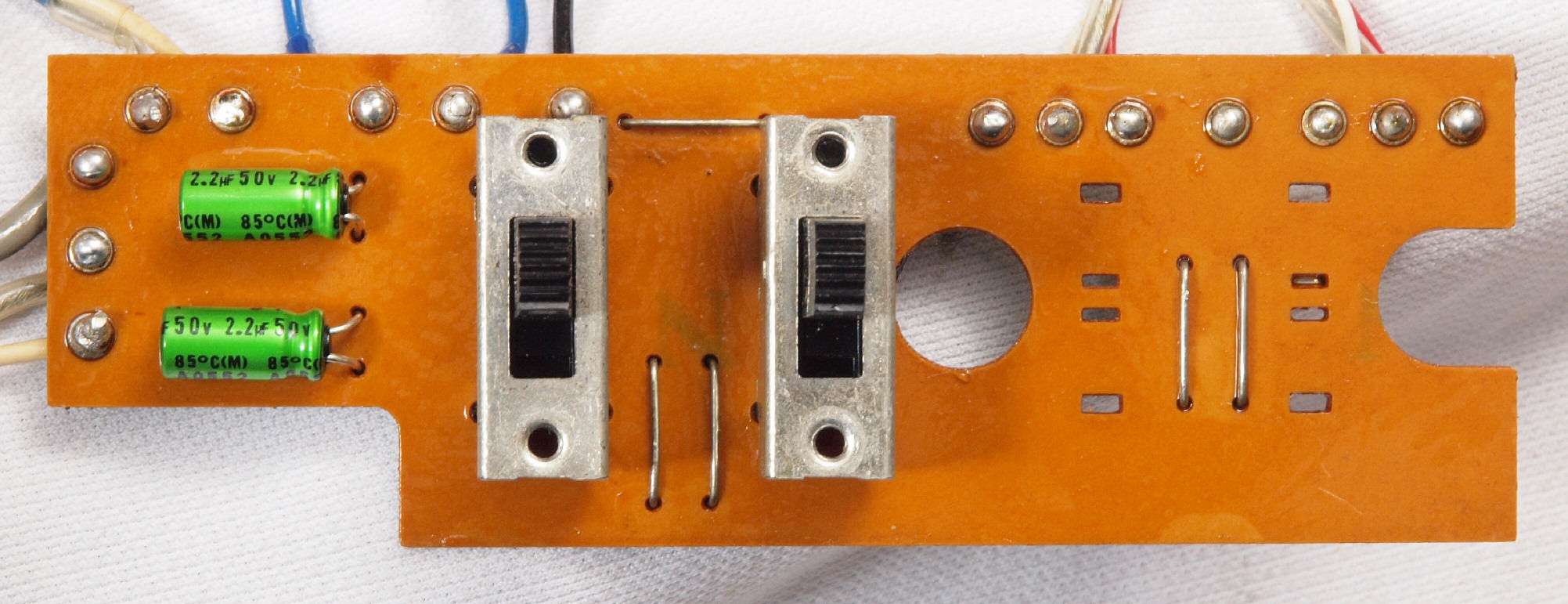

ＣＢ２．　修理後　ＲＣＡ端子基板　電解コンデンサー２個交換

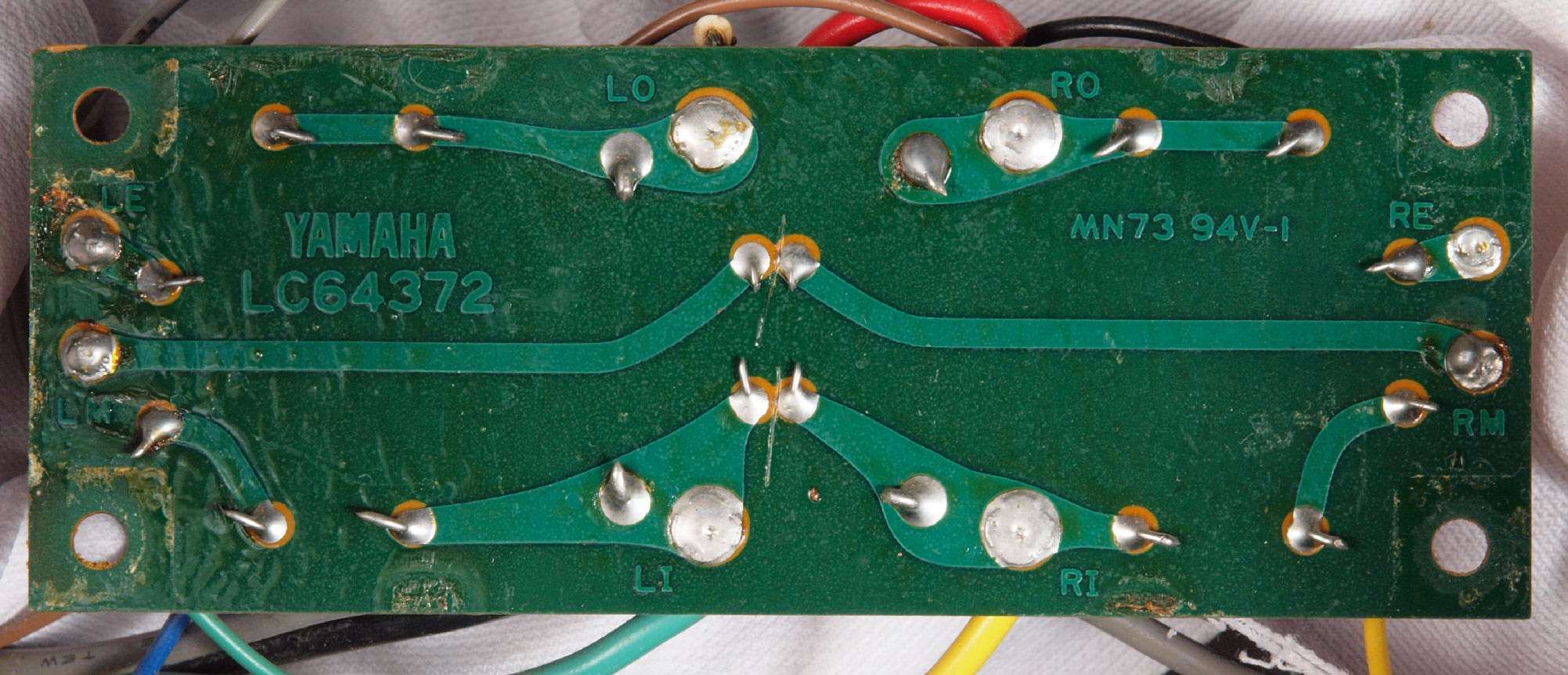

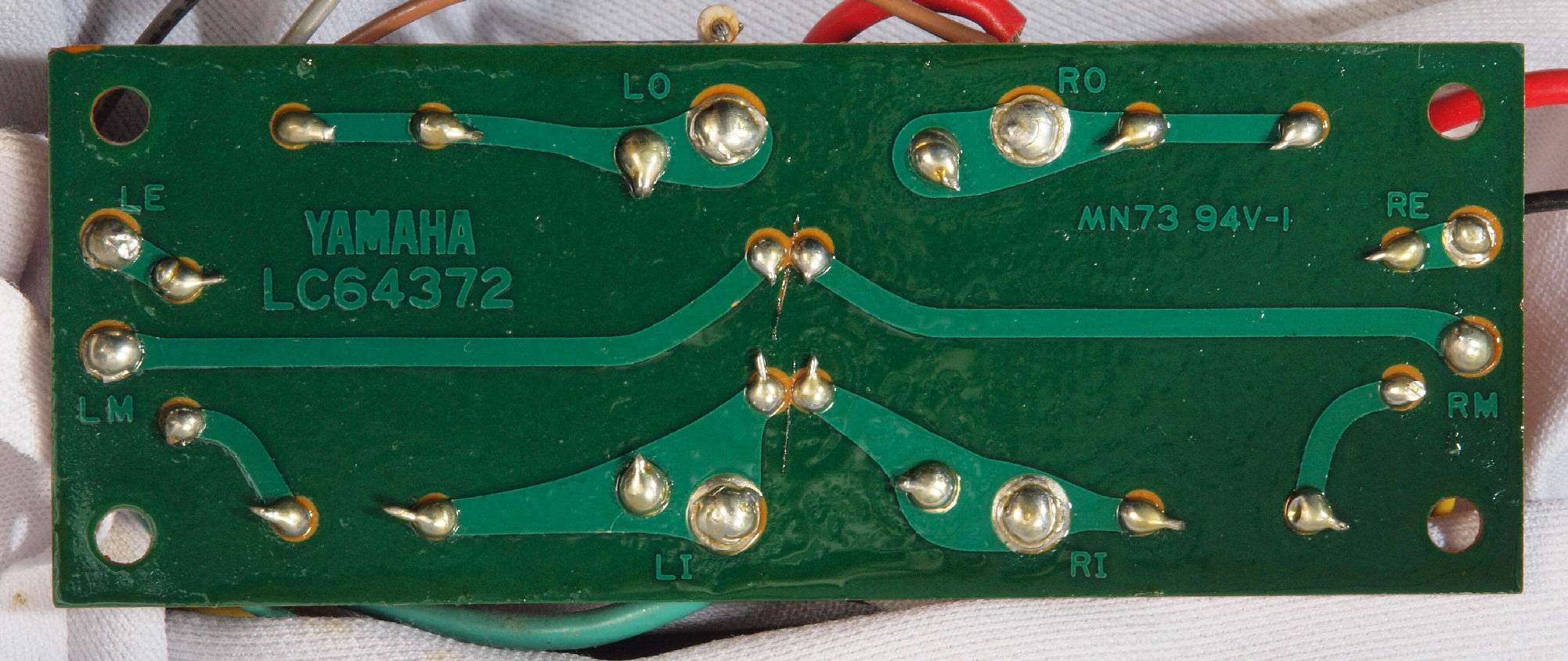

ＣＢ３．　修理前　ＲＣＡ端子基板裏
ＣＢ４．　修理（半田補正）後　ＲＣＡ端子基板裏、フイルムコンデンサー２個追加。　全ての半田をやり修す。
ＣＢ５．　完成ＲＣＡ端子基板裏、洗浄後防湿材を塗る

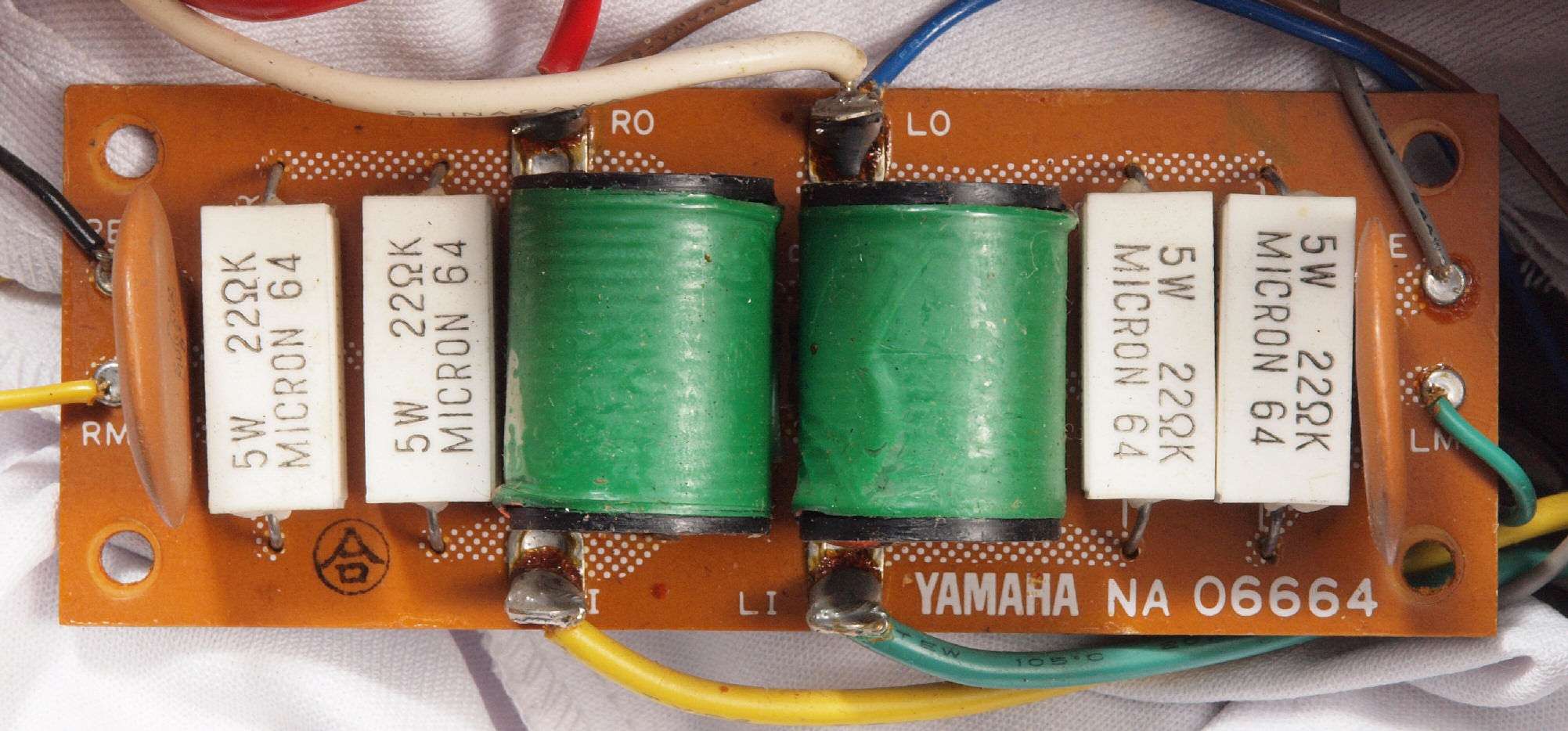

ＣＣ１．　修理前　出力フイルター基板
ＣＣ２．　修理前　出力フイルター基板裏
ＣＣ３．　修理（半田補正）後　出力フイルター基板裏。　全ての半田をやり修す。

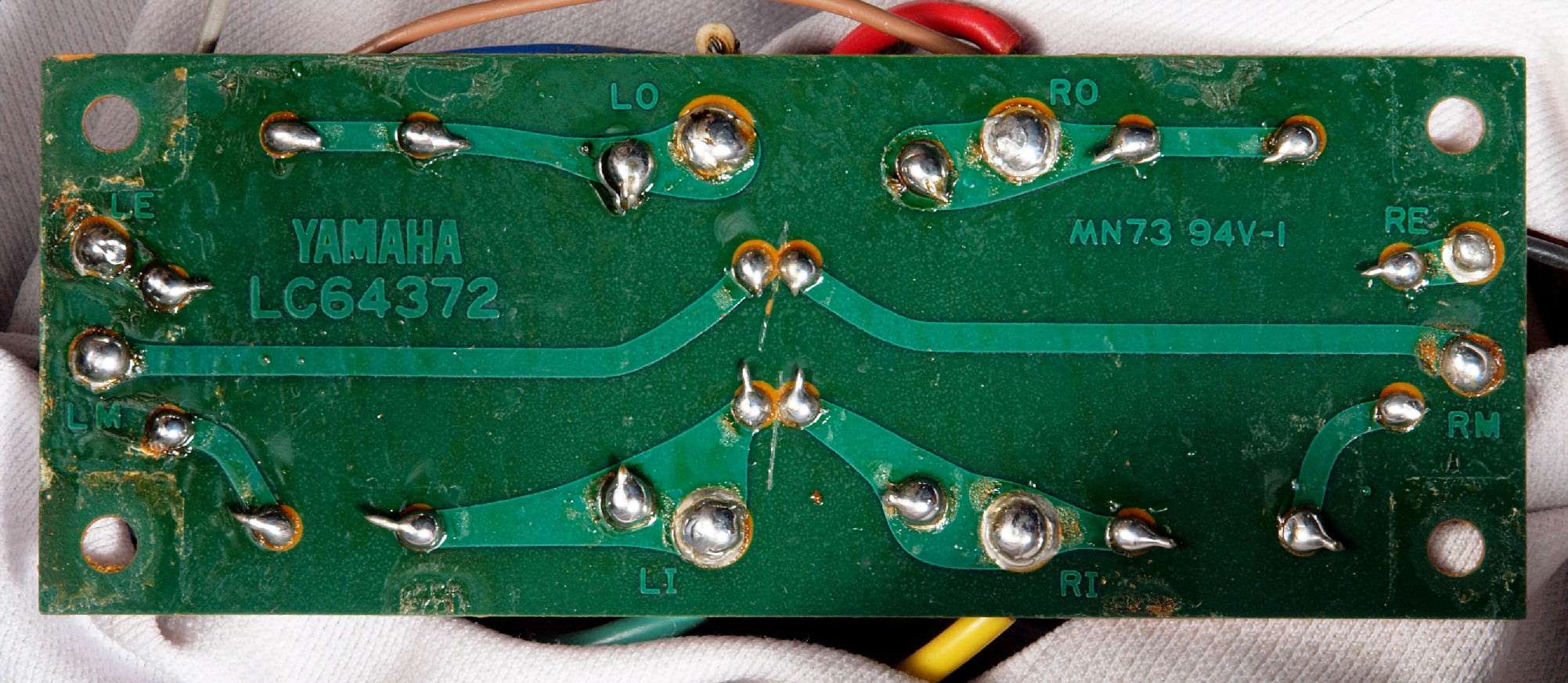

ＣＣ４．　完成出力フイルター基板裏、洗浄後防湿材を塗る
ＣＤ１．　修理前　ＳＰ接続端子
ＣＤ２．　修理（交換）後　ＳＰ接続端子に交換。

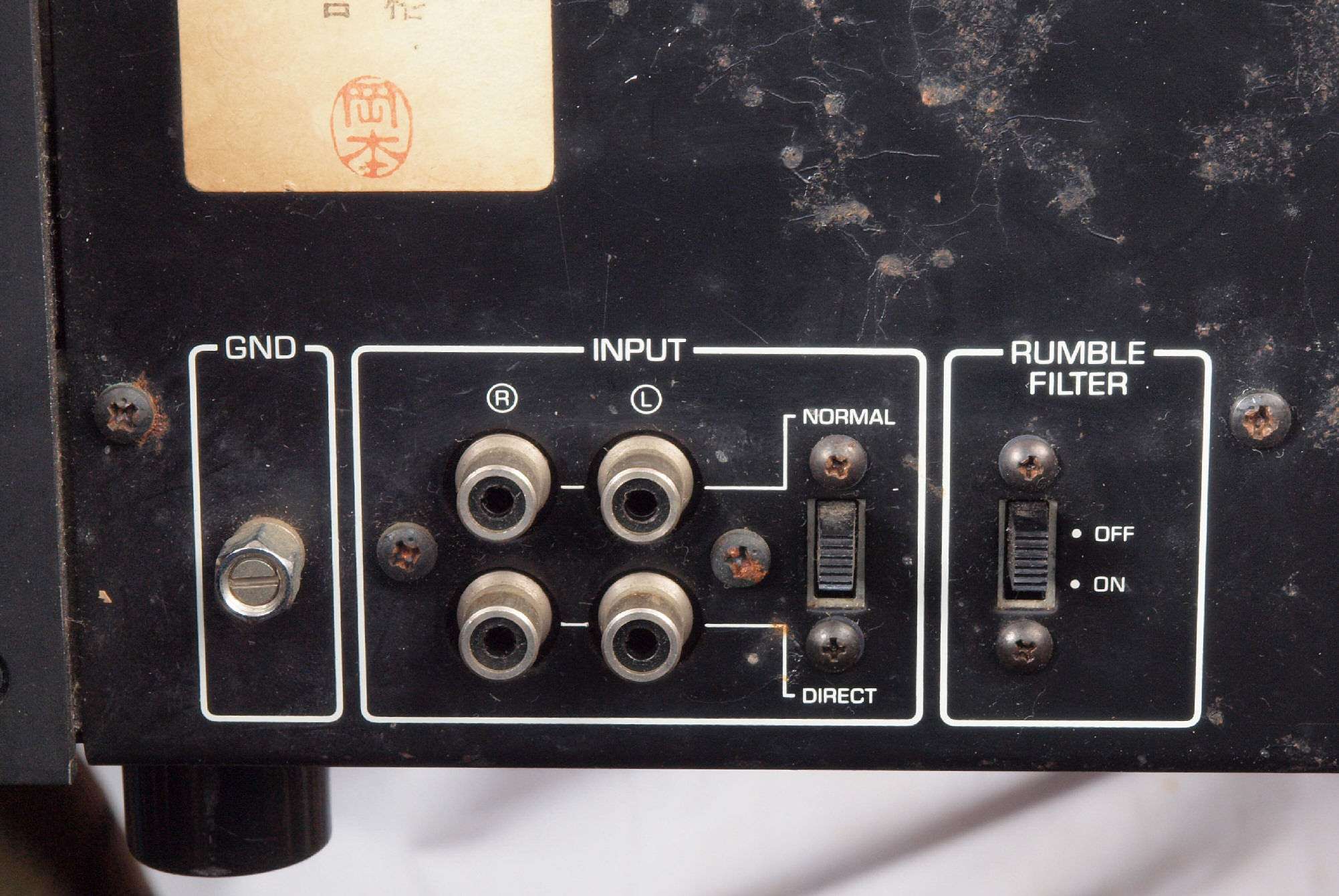

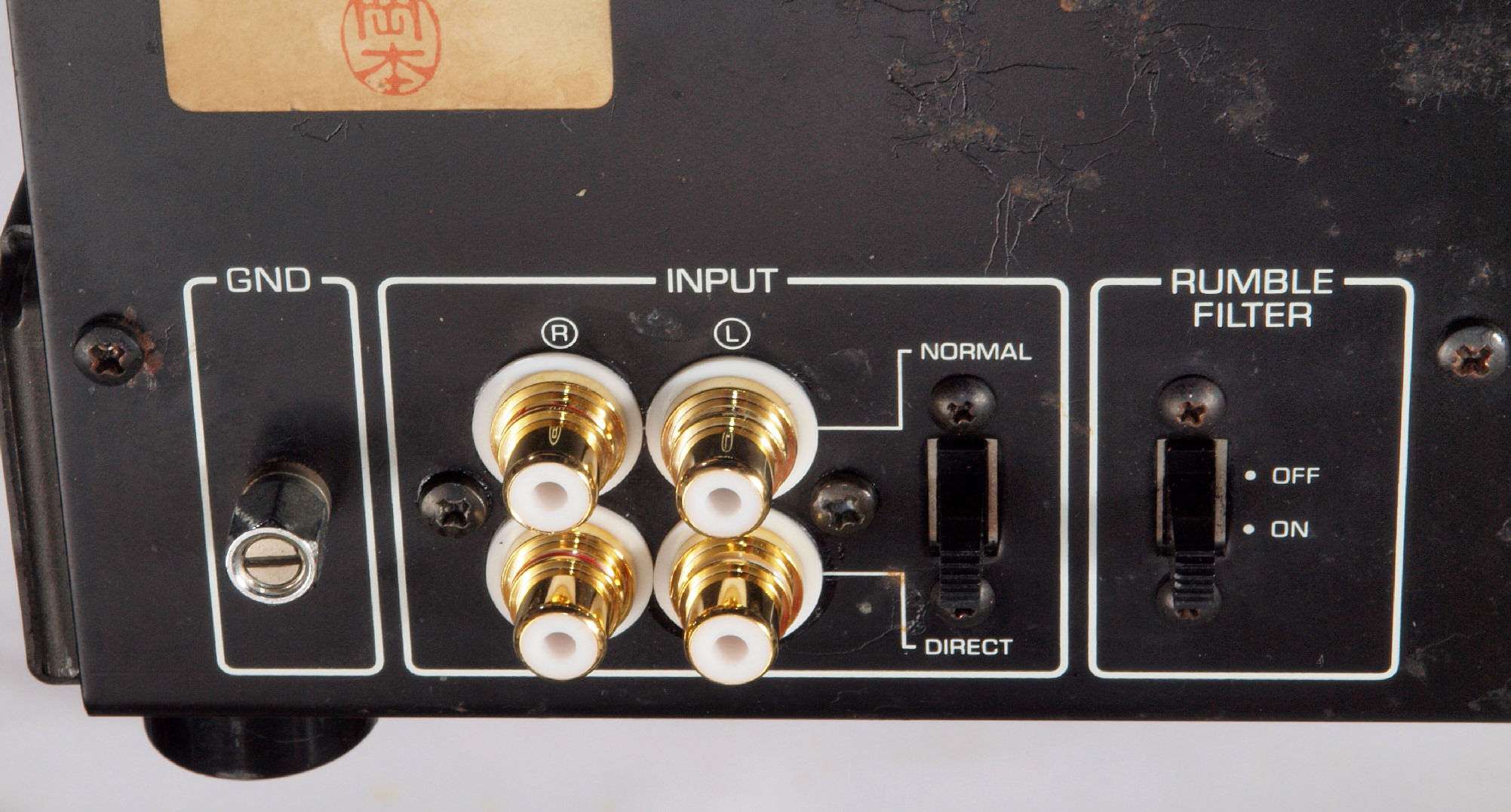

ＣＤ３．　修理前　ＲＣＡ端子。
ＣＤ４．　修理（交換後）後　ＲＣＡ端子。
ＣＤ５．　修理前　電源コード取り付け。

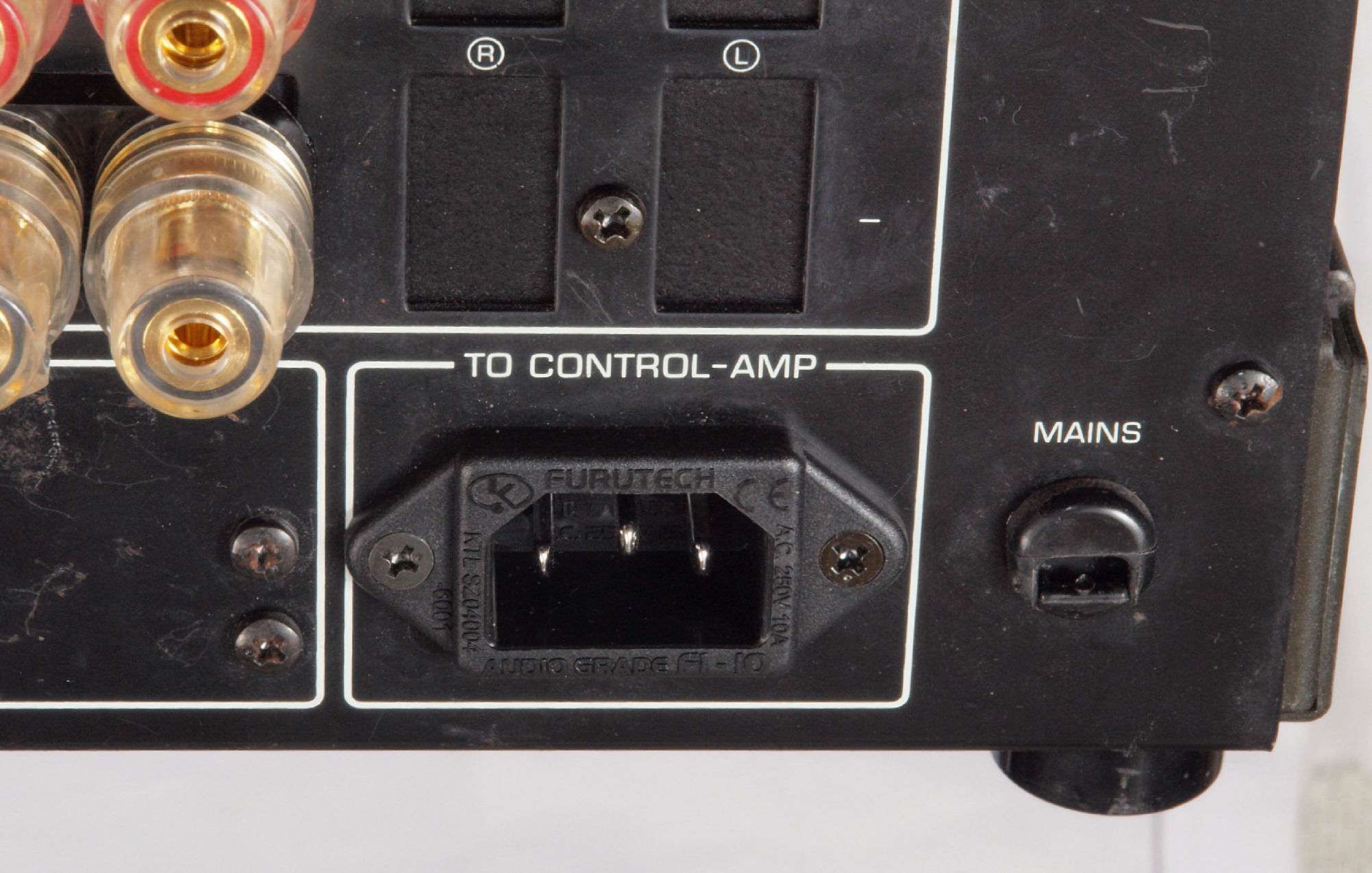

ＣＤ６．　修理後　３Ｐインレット取り付け。
　　　　　　　　　　　　　　　　　　　　　　　　　使用する３PインレットはFURUTECH　FI-10(R) ロジウムメッキ。

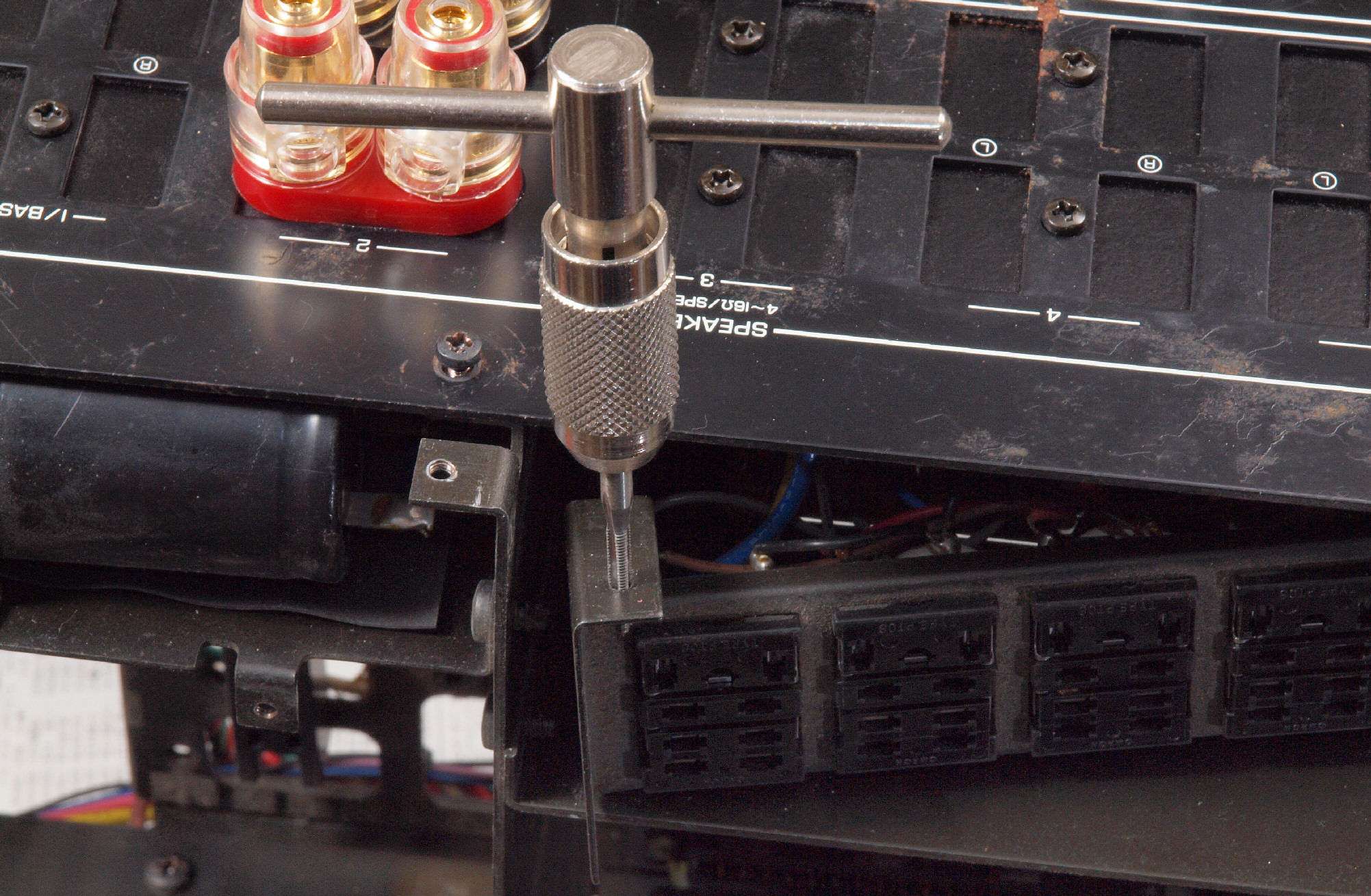

ＣＤ７．　修理中　無理して締め付けて、ネジ山が潰れているので、タップ立て。

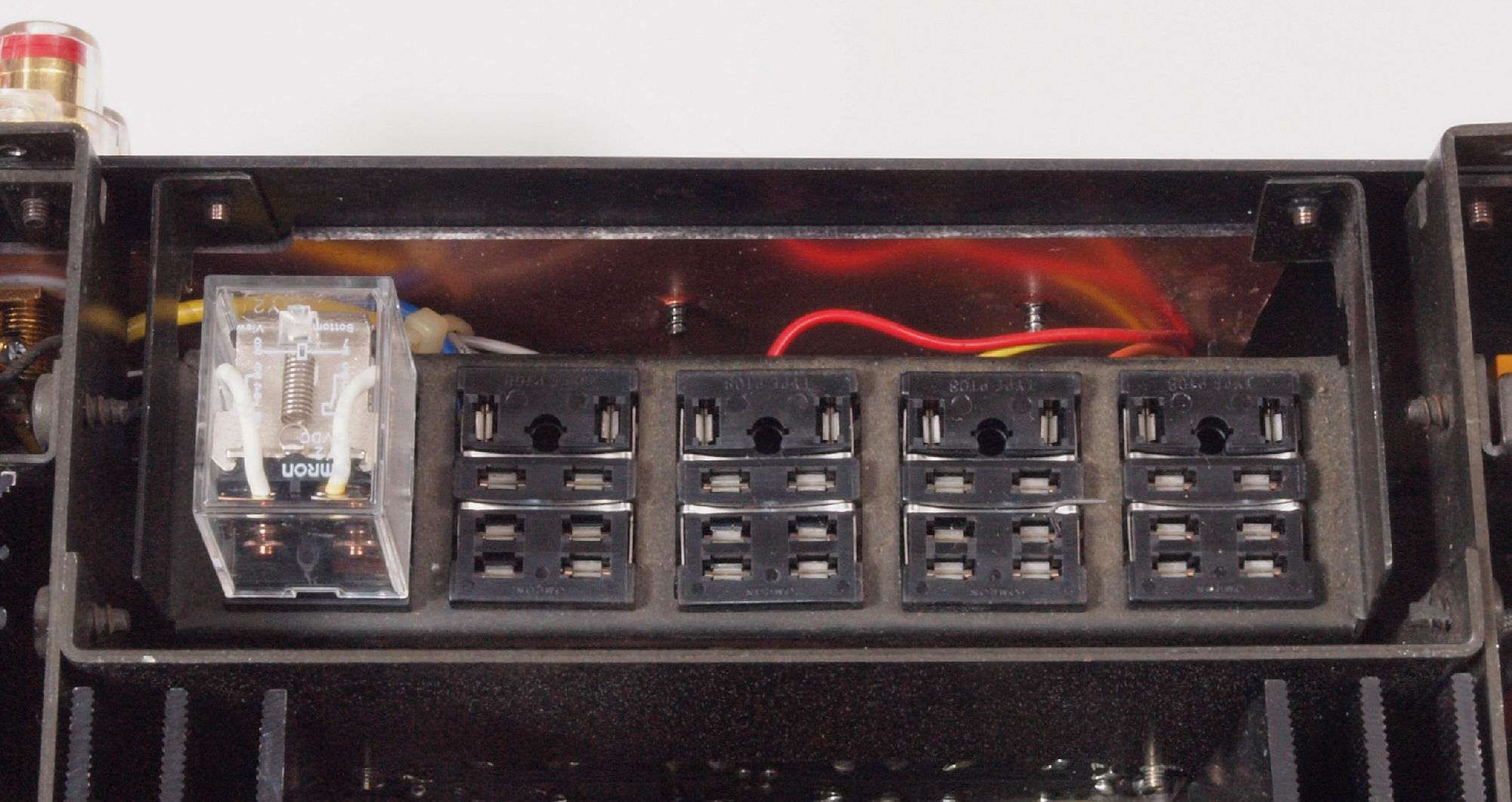

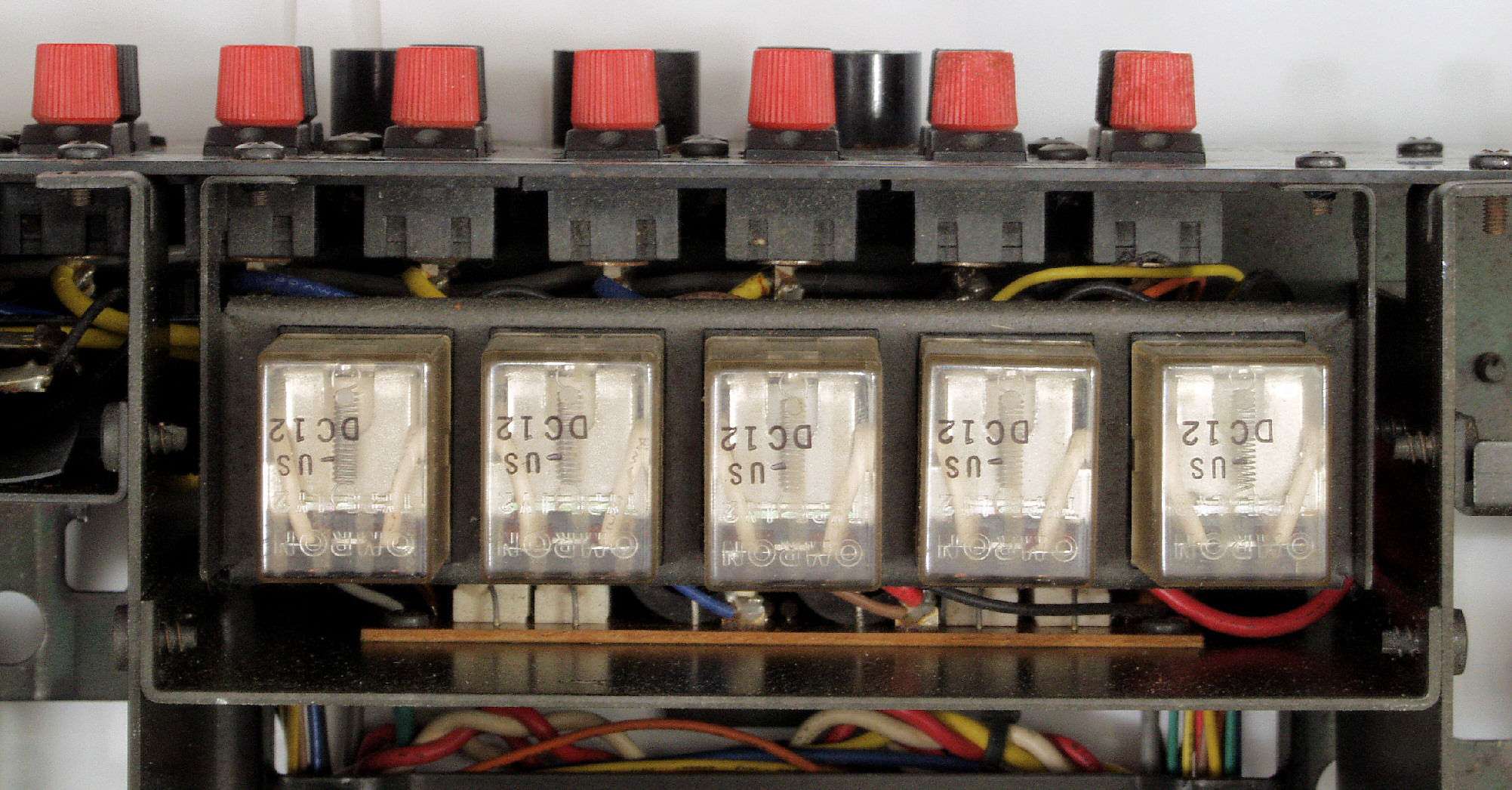

ＣＥ１．　修理前　ＳＰ接続リレー
ＣE2．　修理（交換）後　ＳＰ接続リレー

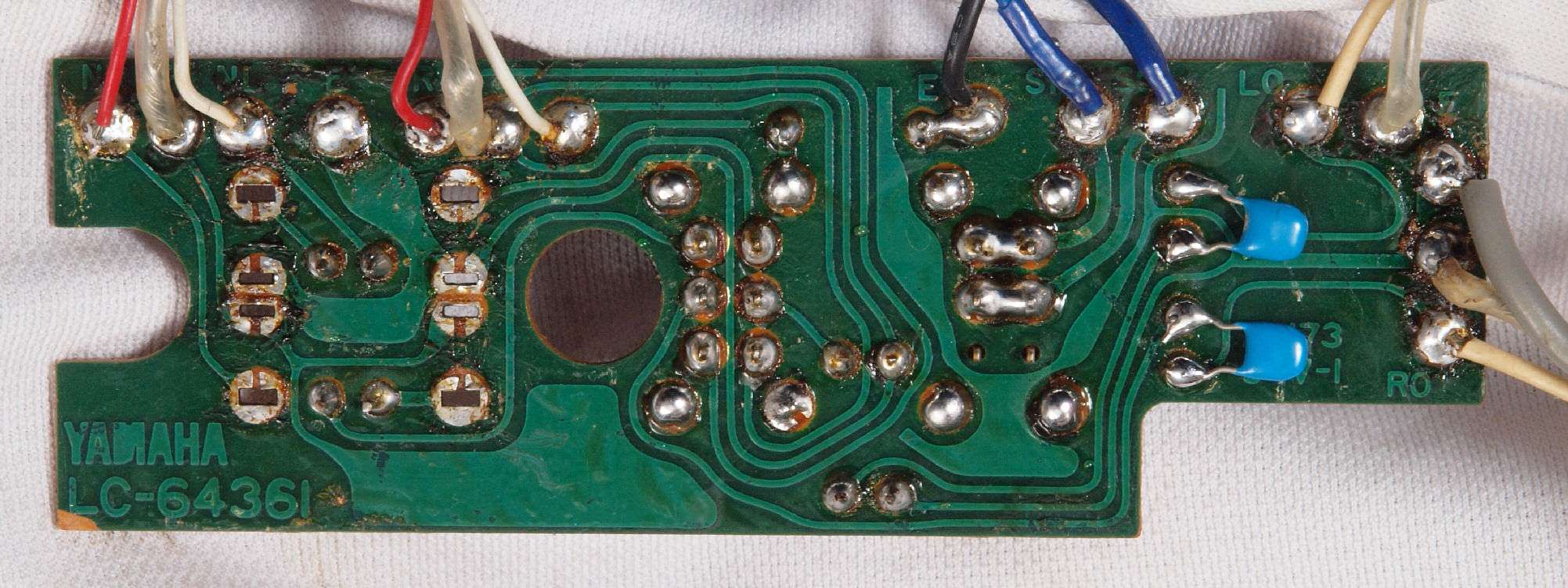

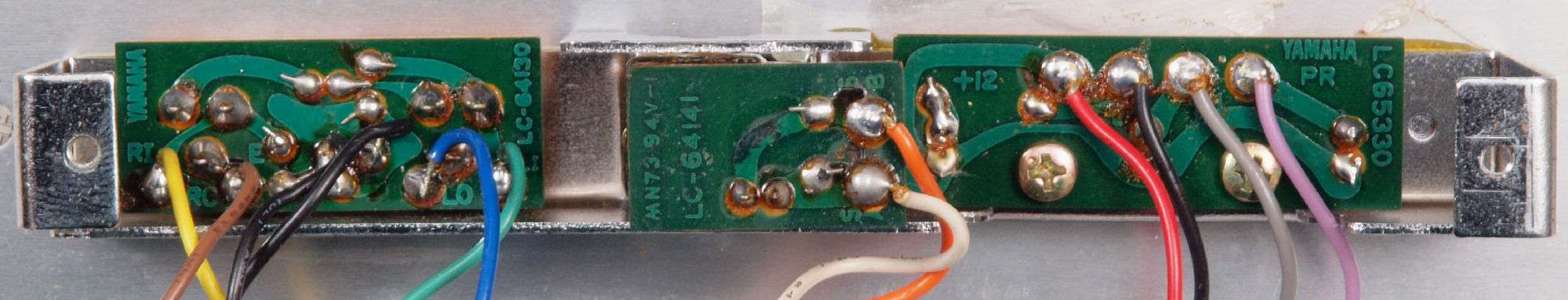

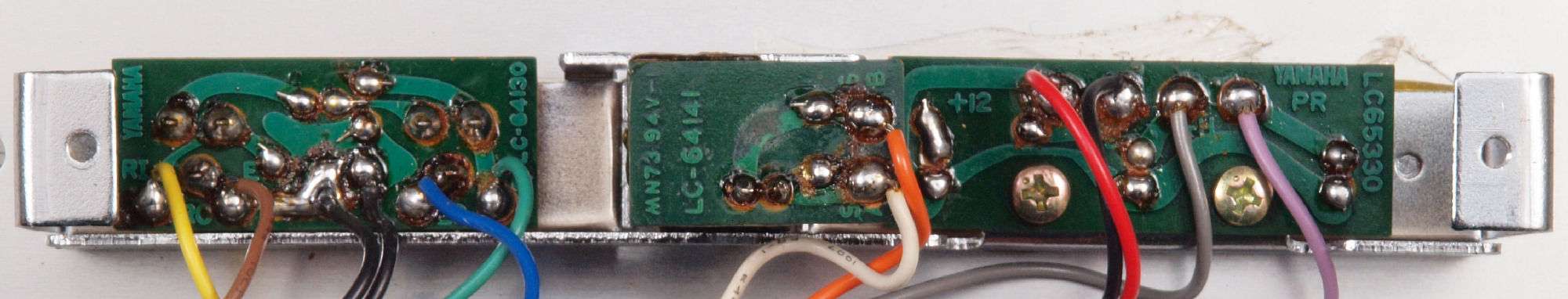

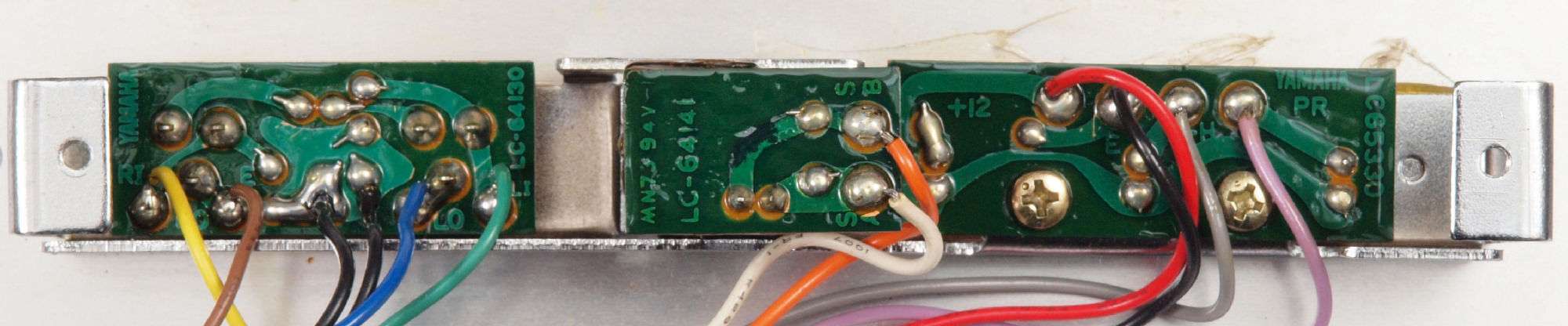

ＣＧ1．　修理前　前パネルＶＲ・電源ＳＷ基板裏
ＣＧ２．　修理（半田補正）後　前パネルＶＲ・電源ＳＷ基板裏。　全ての半田をやり修す。
ＣＧ3．　完成前パネルＶＲ・電源ＳＷ基板裏、洗浄後防湿材を塗る

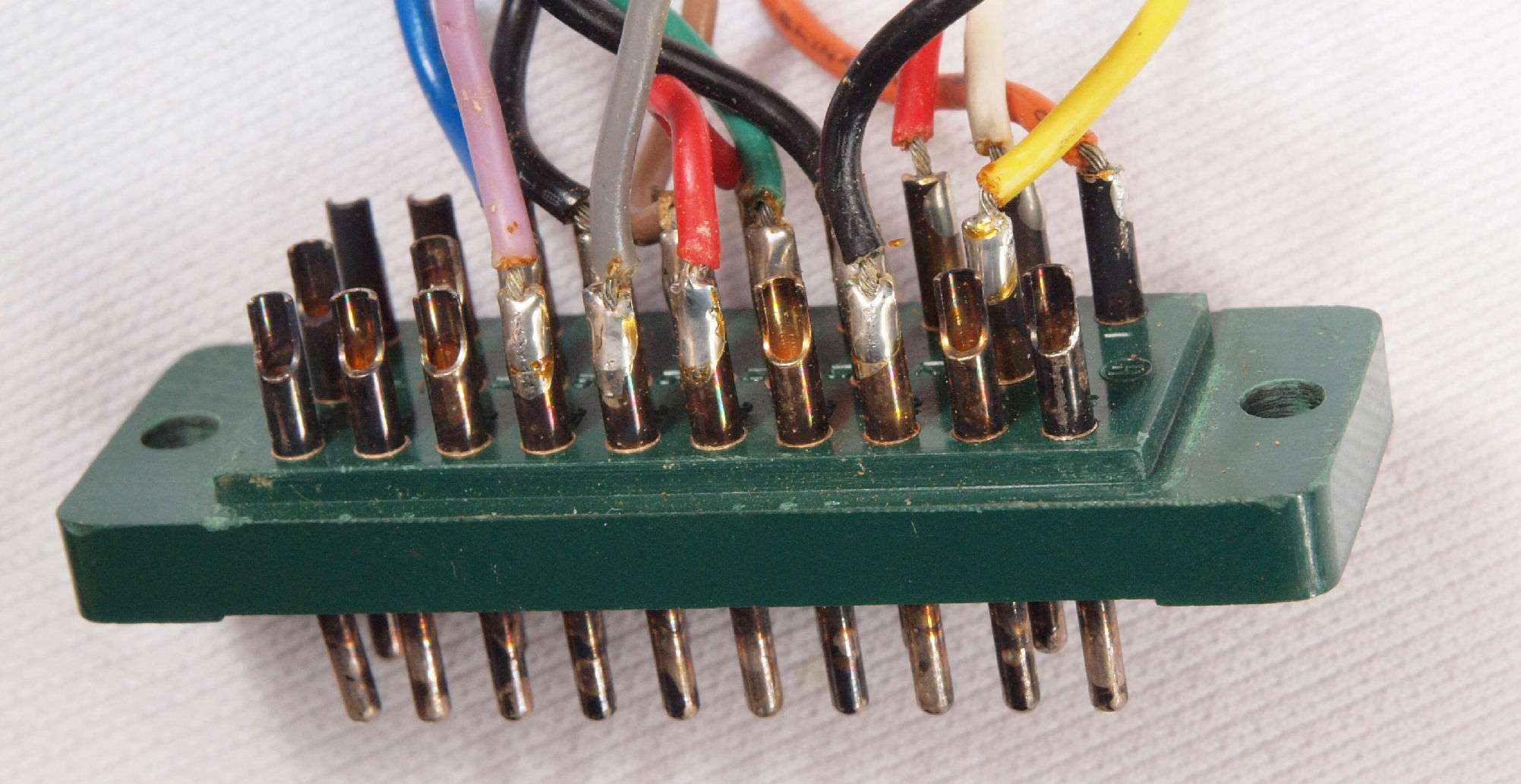

ＣＧ４．　修理前　前パネルコネクター端子
ＣＧ５．　修理（清掃）後　前パネルコネクター端子。　メッキ処理なので研磨はしないで清掃のみ。
ＣＧ６．　修理中　前パネルコネクター端子の配線点検。

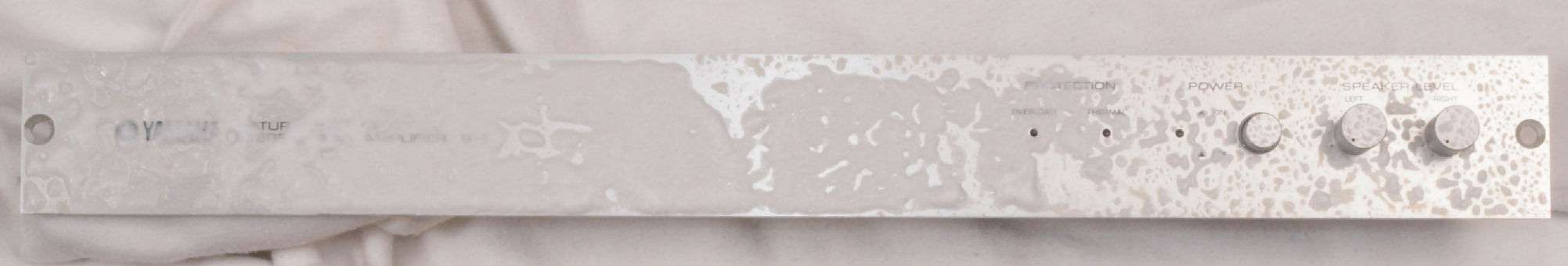

ＣＨ．　パネル清掃

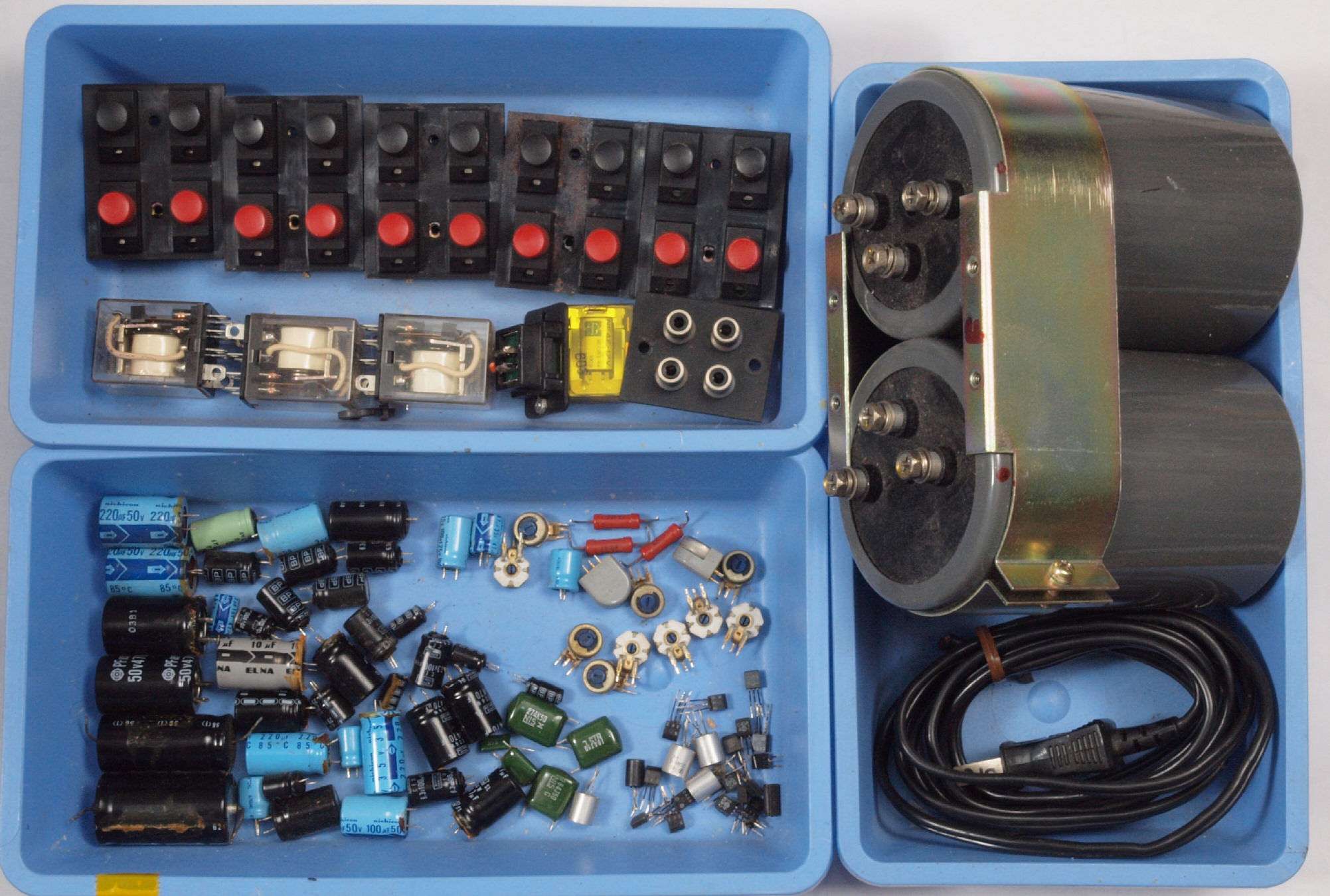

ＣＪ．　交換部品。右側の純正ブロック電解コンデンサーは４台目に使用する。
ＣＫ１．　交換部品。　純正品は「１５，０００μ」／１００V、　交換したのは「１０，０００μ×２」／１００V。
  • 電解コンデンサーのパラレル（並列）接続は、十分な配慮をしないと、２倍容量には成りにくいです（動的動作時）。
    電解コンデンサー電極配線は、ガラスエポキシ基板をエッチングして製作し、電極用ビス、ワッシャ、スプリングワッシャ、ナットは黄銅製＋ニッケルメッキ使用、配線には銅板を使用したので悪く見ても純正の「１５，０００μ」以上には成るでしょう。各電解コンデンサーへの配線は同じ長さに、且つ＋−対称が理想です。
ＣＫ２．　交換部品　取り付けるブロック電解コンデンサー。
ＣＫ１．　修理前　上から見る
ＣＫ２．　修理後　上から見る
ＣＫ３．　修理前　下から見る
ＣＫ４．　修理後　下から見る
Ｅ．　測定・調整。画像をクリックすると、大きく（横幅2050ドット）表示されます。

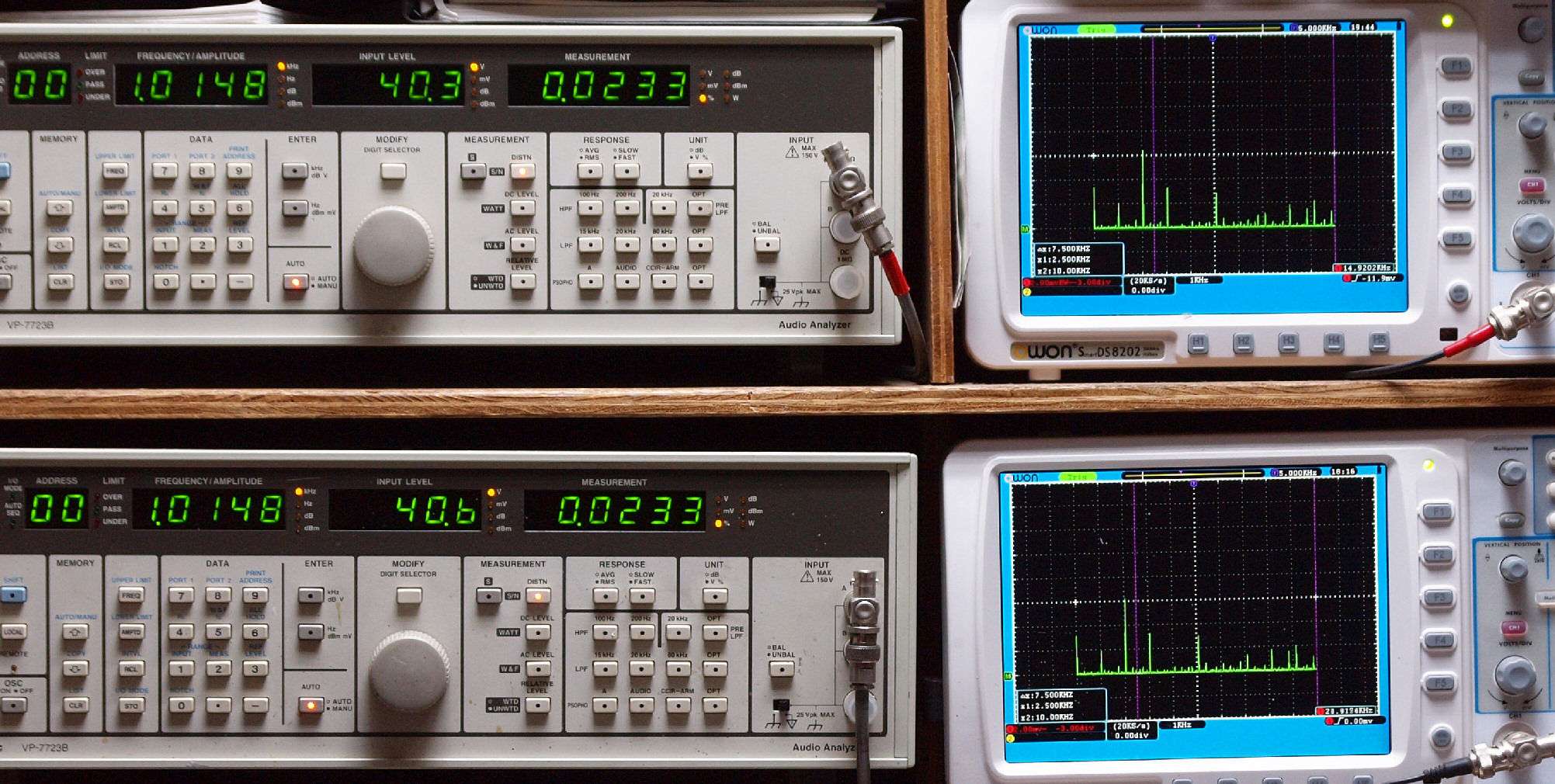

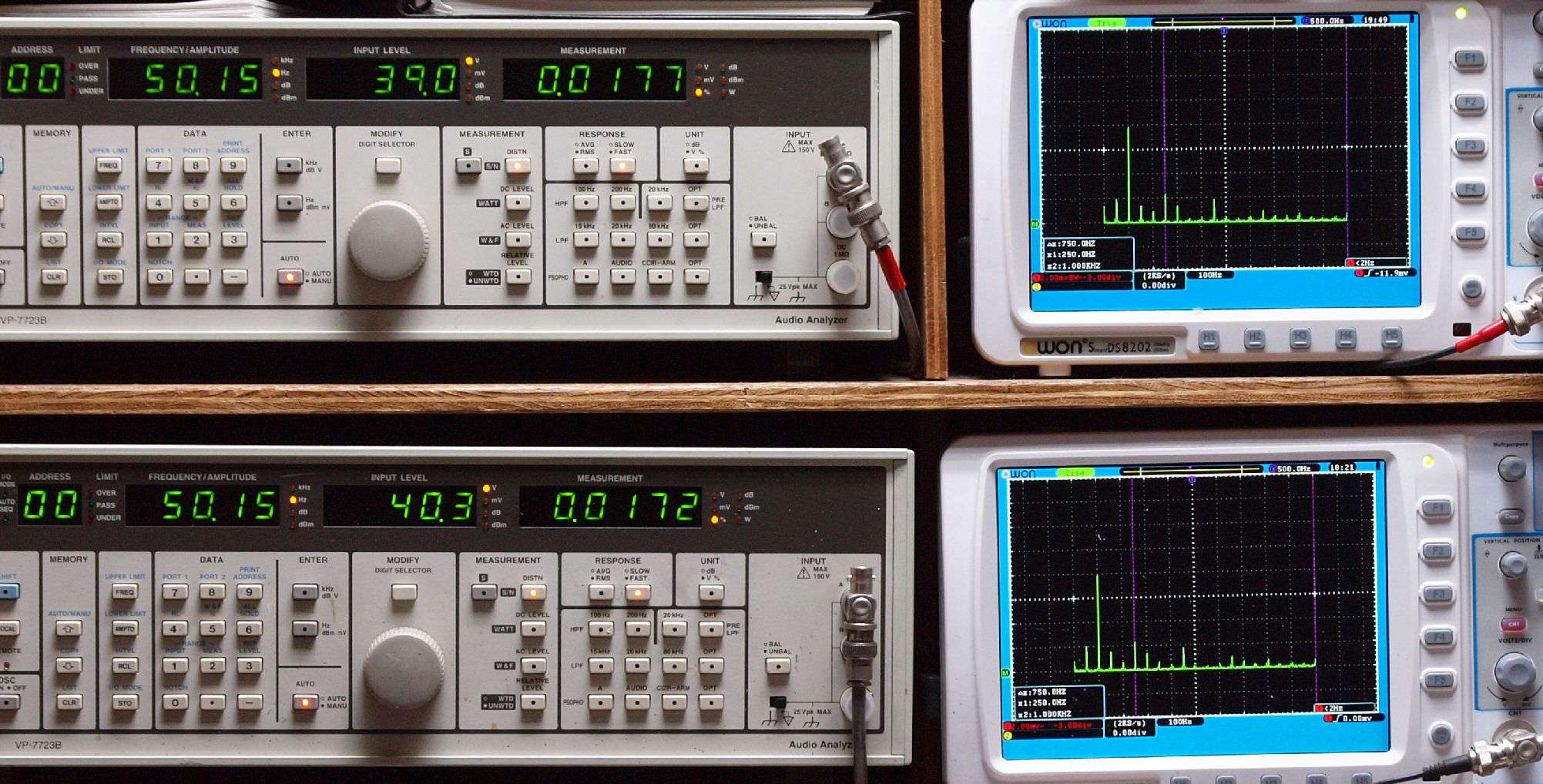

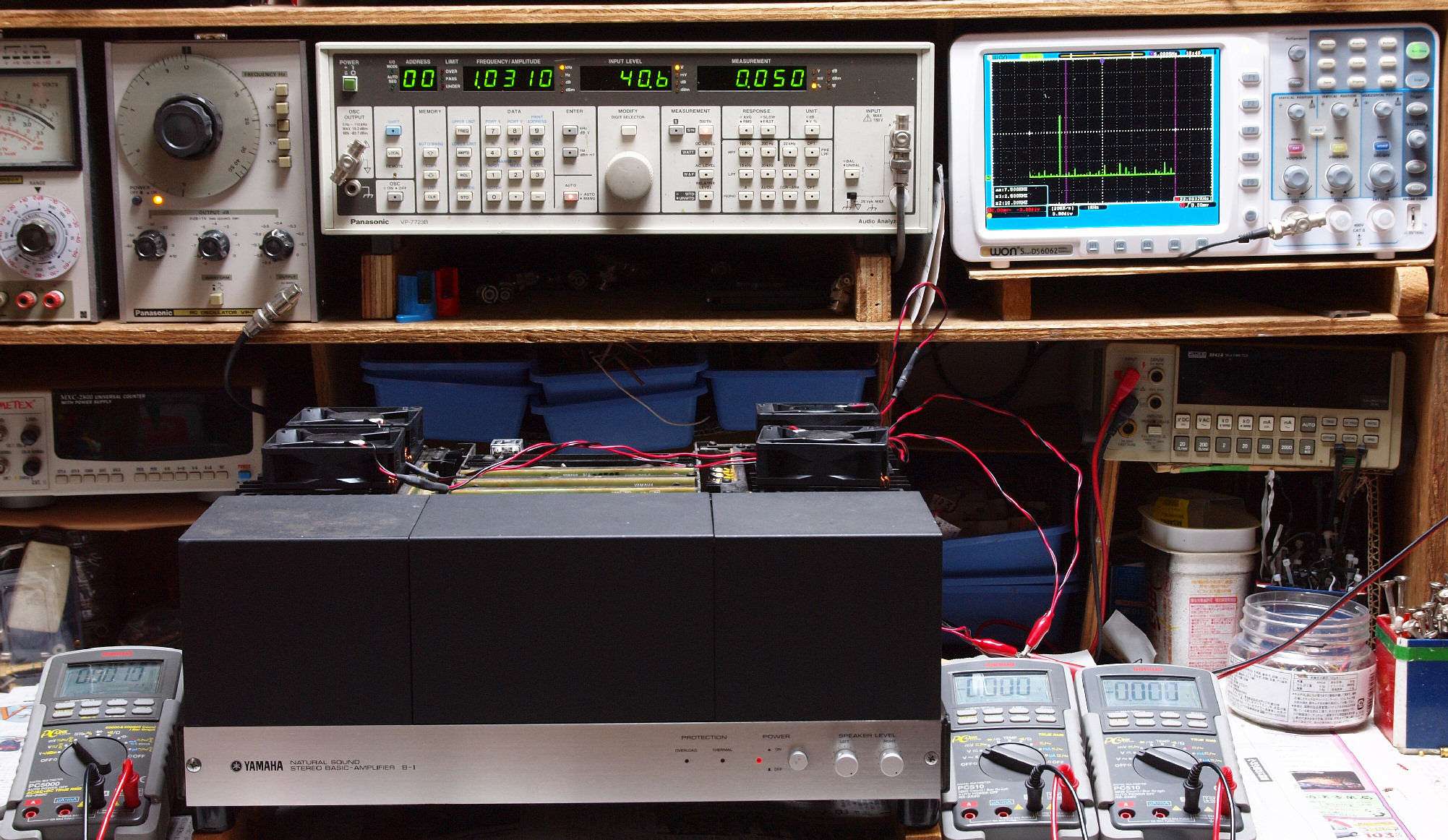

Ｅ１．　出力・歪み率測定・調整
　　　　「見方」。
　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。
　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。
Ｅ２１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０１８％％歪み。
　　　　　　　　 　　　　　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０１７％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。
Ｅ２２．　１００Ｈｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０１６％歪み。
　　　　　　　 　　　　　　　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０１６％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。
Ｅ２３．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０１９％歪み。
　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０１９％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｅ２４．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０２３％歪み。
　　　　　　　　　　　 　　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０２３％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｅ２５．　５ｋＨｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０５４％歪み。
　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０５３％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。
Ｅ２６．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０６９％歪み。
　　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．０６９％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

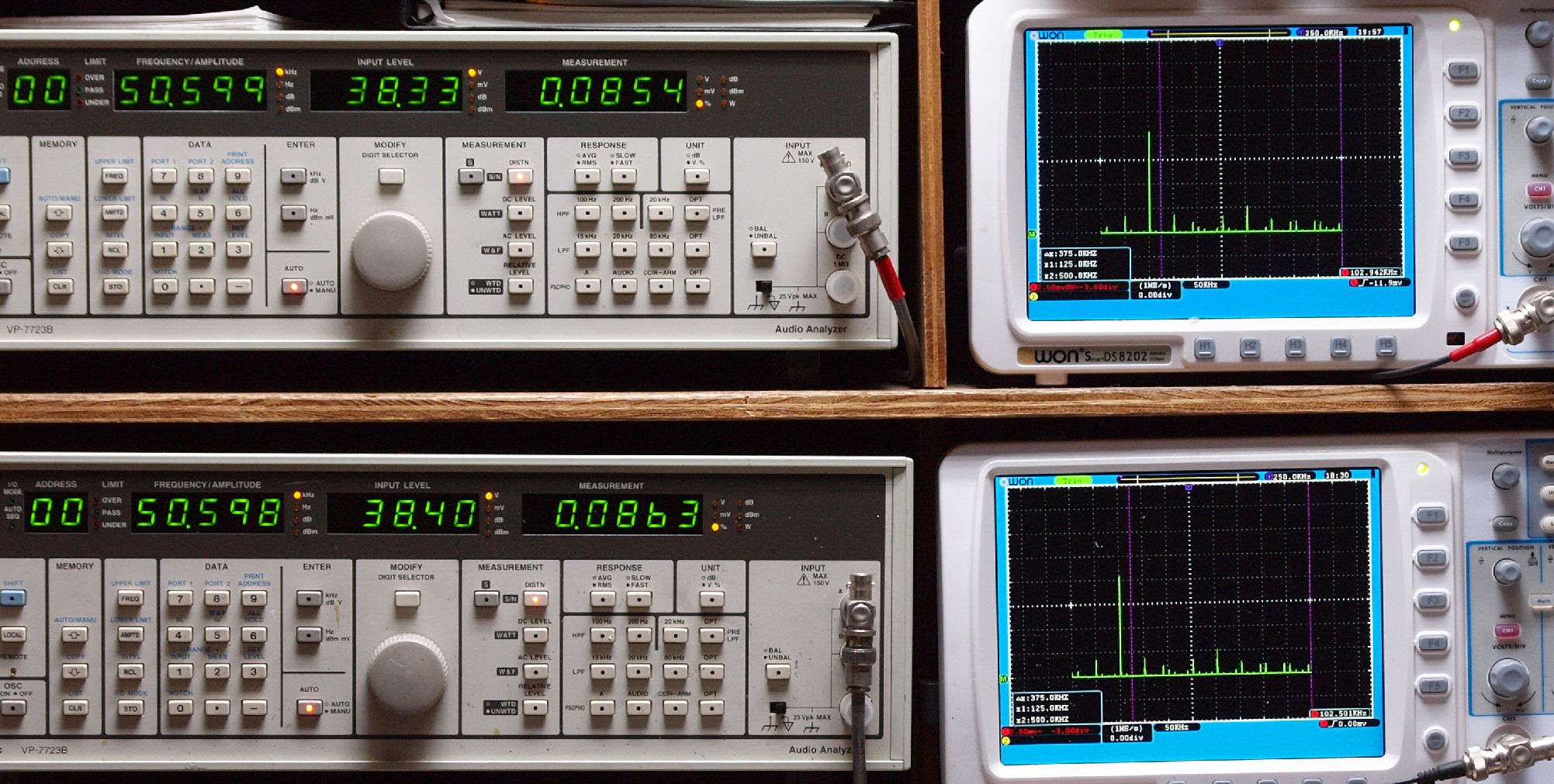

Ｅ２７．　５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３８Ｖ＝１８０Ｗ出力　０．０８５％歪み。
　　　　　　　　　　　　 　　Ｌ側ＳＰ出力電圧３８Ｖ＝１８０Ｗ出力　０．０８６％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。
Ｅ２８．　１００ｋＨｚ入力、Ｒ側ＳＰ出力電圧３０Ｖ＝１１２Ｗ出力　０．３１歪み。
　　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧３０Ｖ＝１１２Ｗ出力　０．３１％歪み。
　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。
　　　　　　　　　　　　　　この当たりから、フイルターが効いてきます。
Ｅ３．　フルパワー出力なので、　２４Ｖ高速フアンが全回転でクーリング。
Ｅ５．　２４時間エージング、右は　「ＹＡＭＡＨＡ　Ｂ−１．　１０台目」
Ｆ．　再修理
Ｆ１．　ＲＣＡ端子とSP接続端子の交換。平成２６年１２月２２日持込　　平成２７年１月４日完成
Ｇ．　再〃修理、２０２１／７／１持込　　完成。画像をクリックすると、大きく（横幅2050ドット）表示されます。
ＧＡ．　修理前の状況。
  • プロテクト解除しない。

ＧＢ．　原因・現状
  • 電源３基板の端子汚れ、カードエッジ・コネクターの劣化。
    右側ドライブ基板カードエッジ・コネクターの劣化。
    上記の原因で、電源出力ＴＲ基板のＴＲ（トランジスター）２個焼損。
    Ｒ側ドライブ基板ＦＥＴ（電界トランジスター）不良＝４台目から交換する。


ＧＣ．　修理状況

ＧＤ．　使用部品
  • ＴＲ（トランジスター）　　　　　　　　　　　　　２個。
    テフロンシート　　　　　　　　　　　　　　　　　６枚。
    カードエッジ・コネクター　　　　　　　　　　　　５個。

ＧＧ．　修理費　　　　　　４５，０００円　　　オ−バ−ホ−ル修理（Ｒ側ドライブ基板修理は４台目に入れる。
　　　　　　　　　　　　　　　　　　　　　　　　　３台目からの、お馴染みさん価格。

　
ＧＣ１．　修理前　電源出力ＴＲ基板。ＴＲ（トランジスター）２個焼損。
ＧＣ２．　修理（交換）後　電源出力ＴＲ基板。ＴＲ（トランジスター）２個交換、テフロンシート６枚交換。
ＧＣ３．　修理前　電源３基板の端子汚れ。

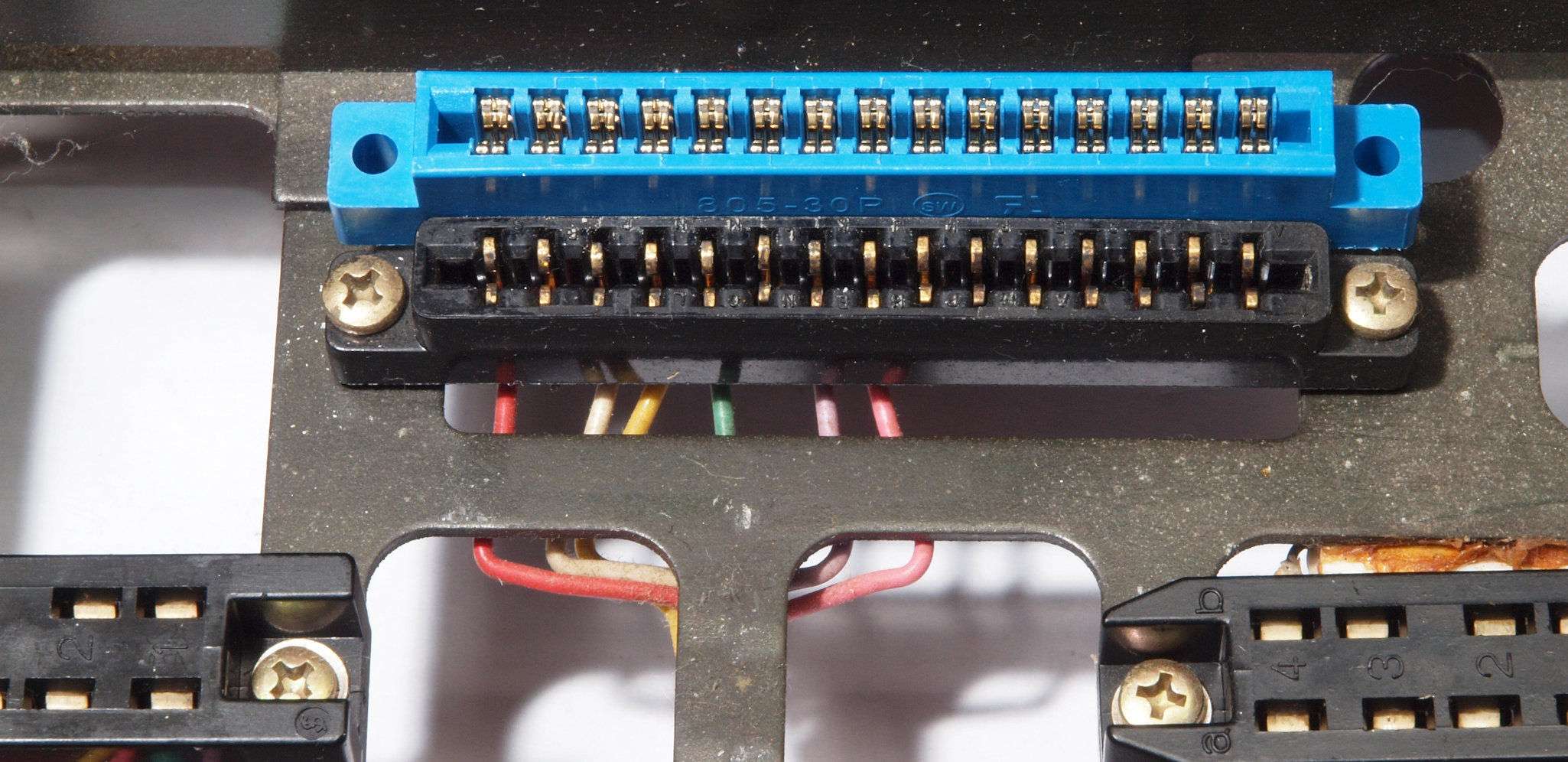

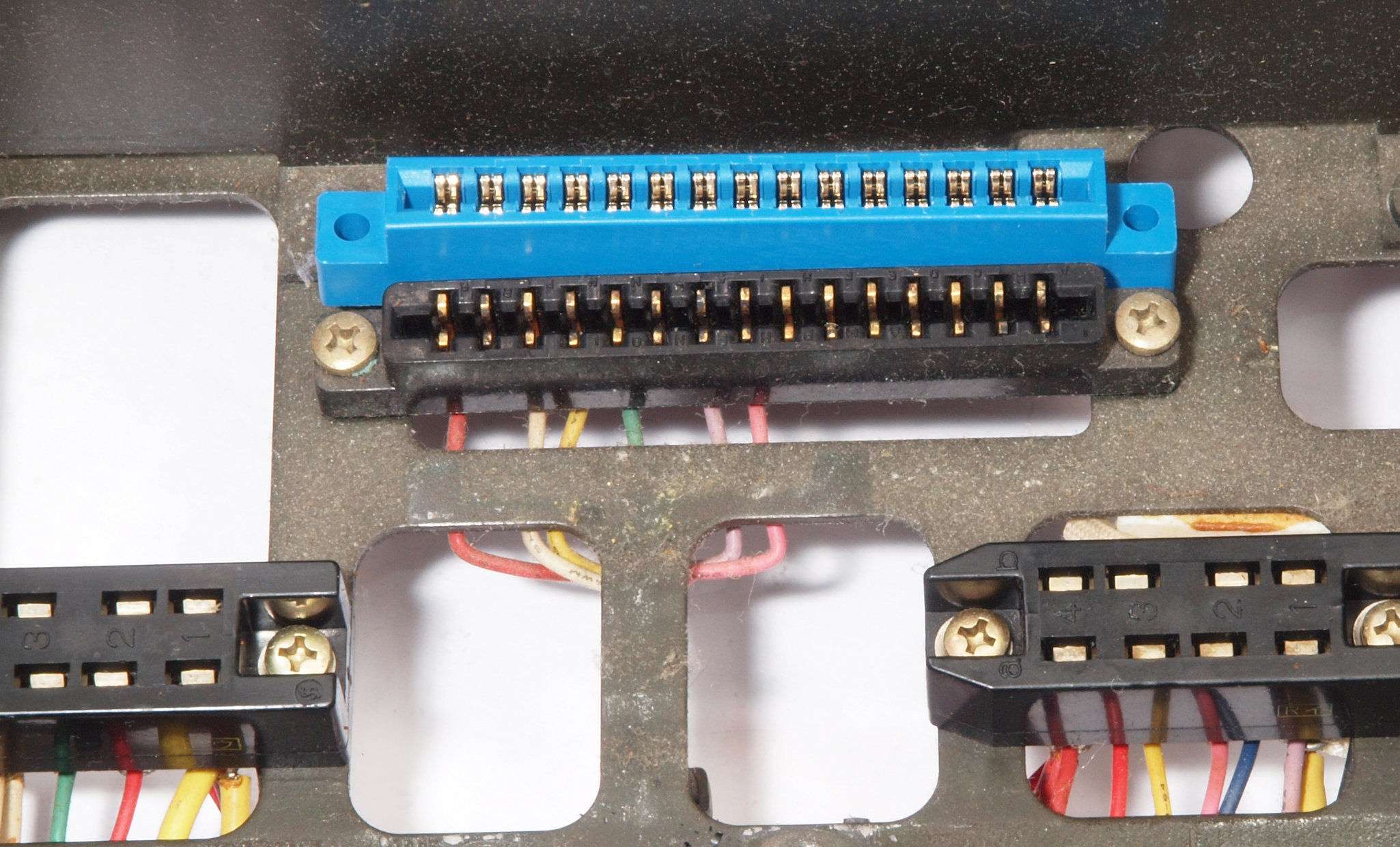

ＧＣ４．　修理前　カードエッジ・コネクター比較。　黒色＝付いている物、緑色＝交換する物。

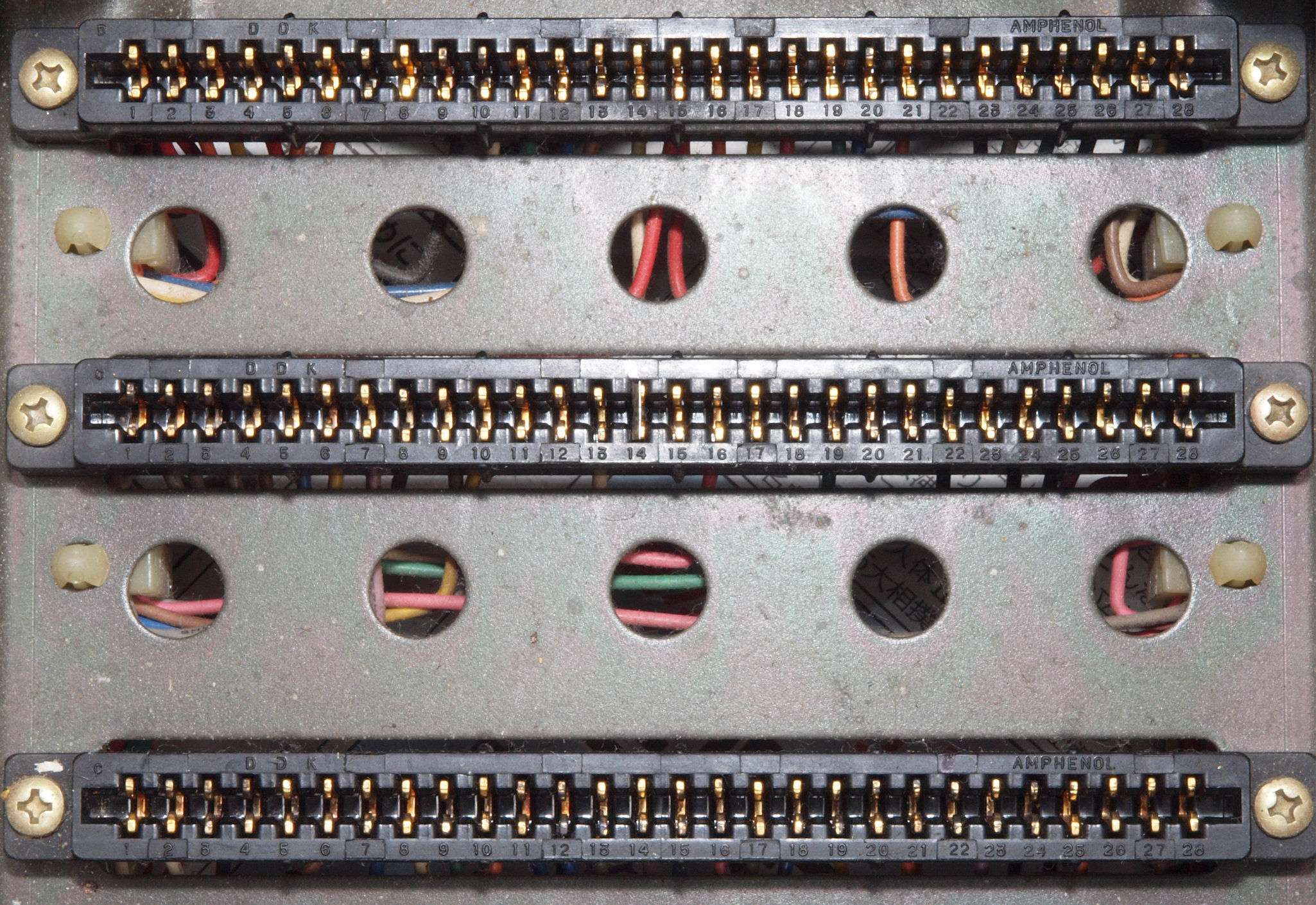

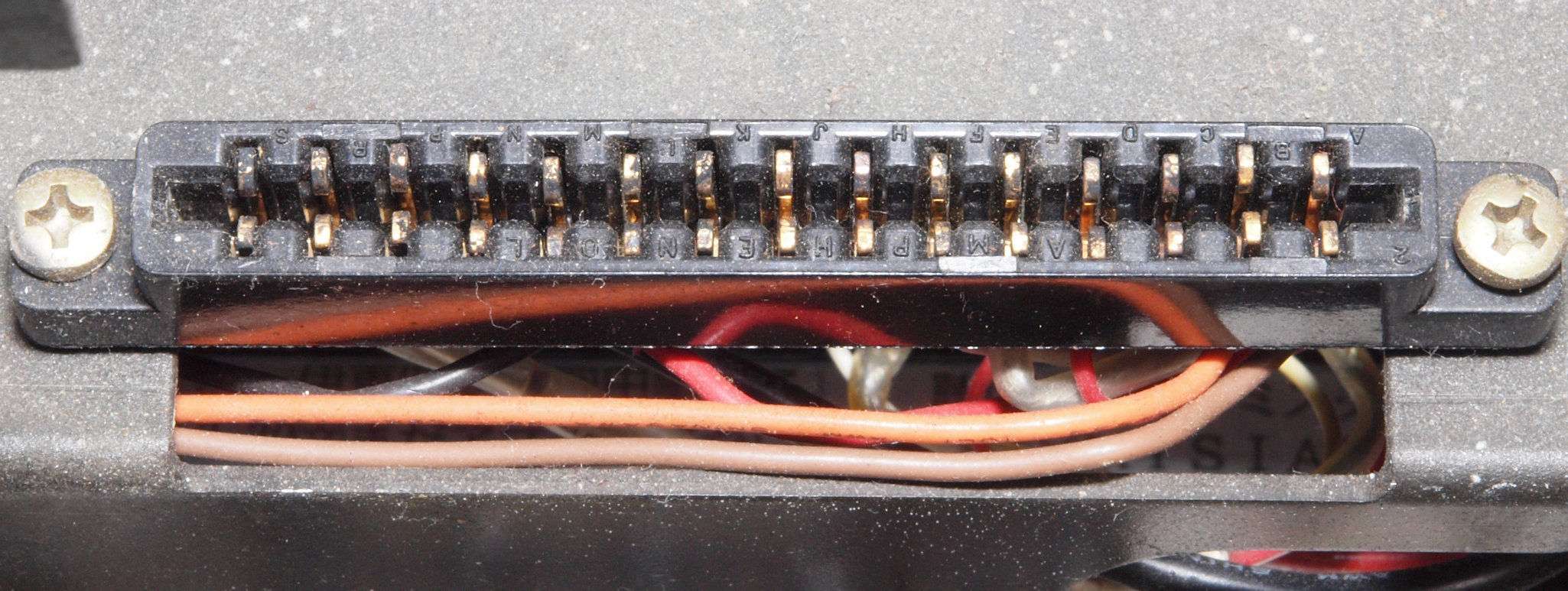

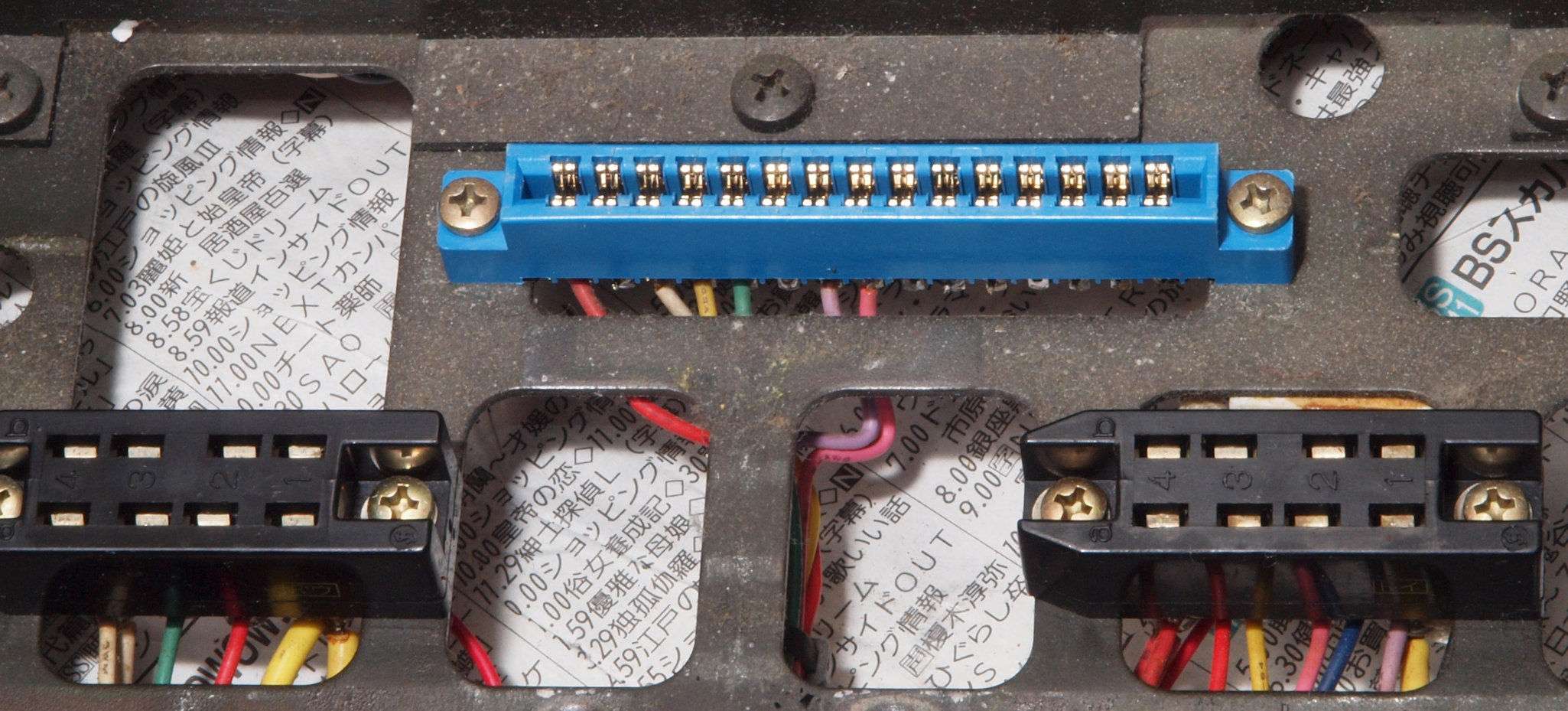

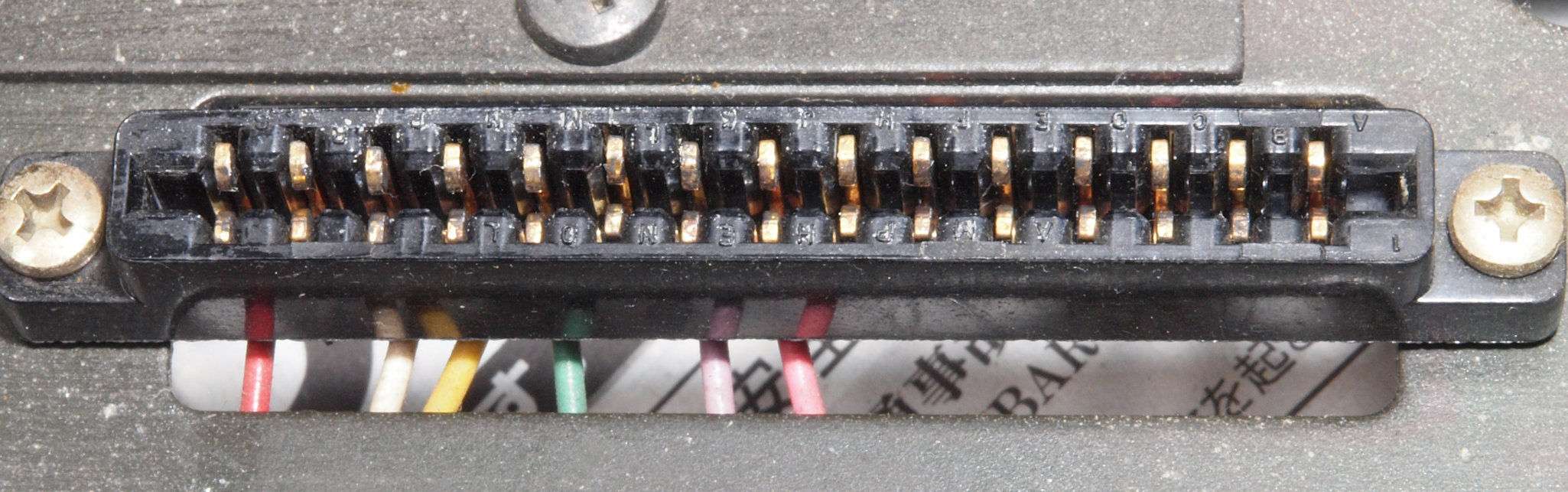

ＧＣ５．　修理前　電源基板のカードエッジ・コネクター。
ＧＣ６．　修理中　電源基板のカードエッジ・コネクター。上が交換する物。

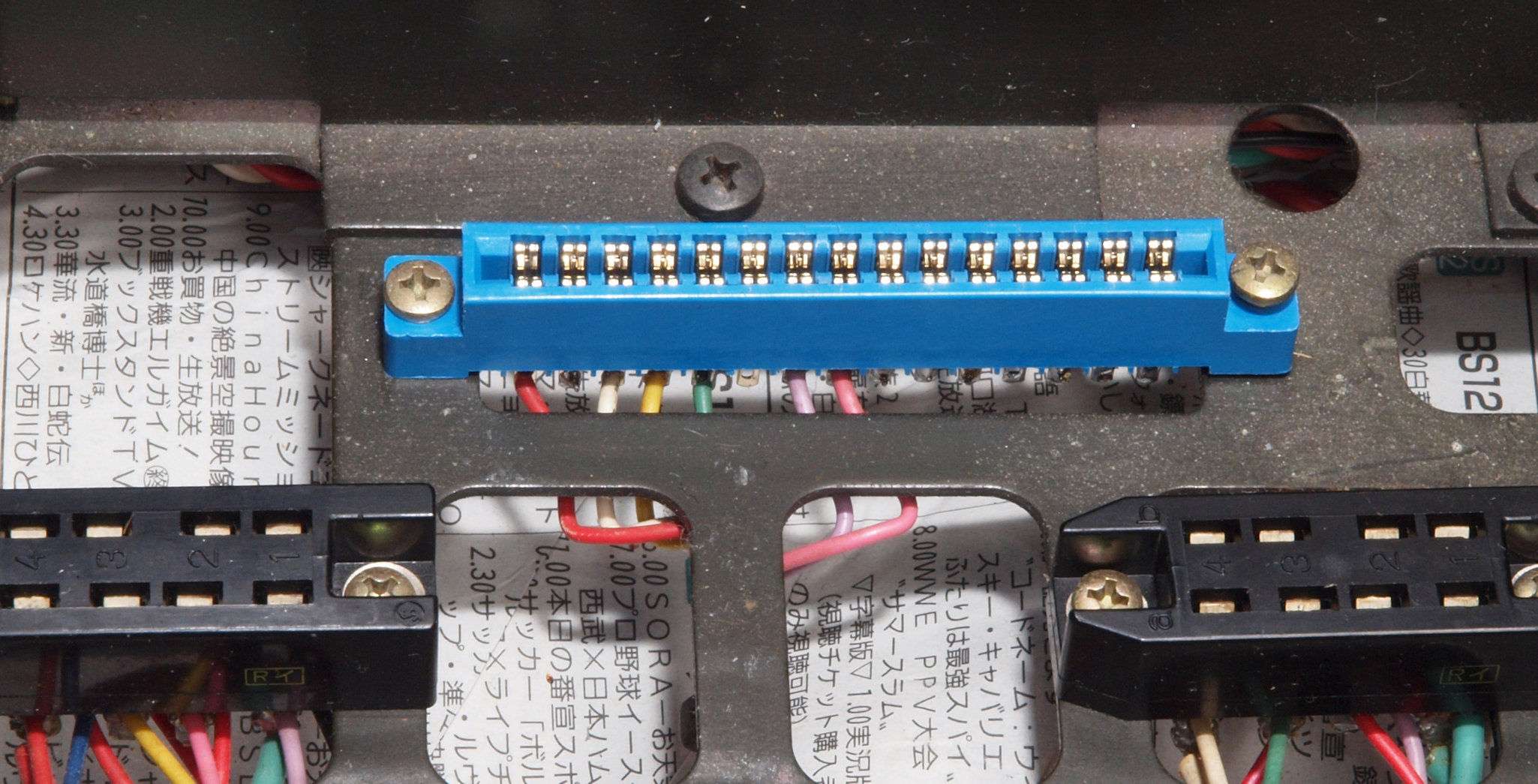

ＧＣ７．　修理（交換（後）　電源基板のカードエッジ・コネクター。

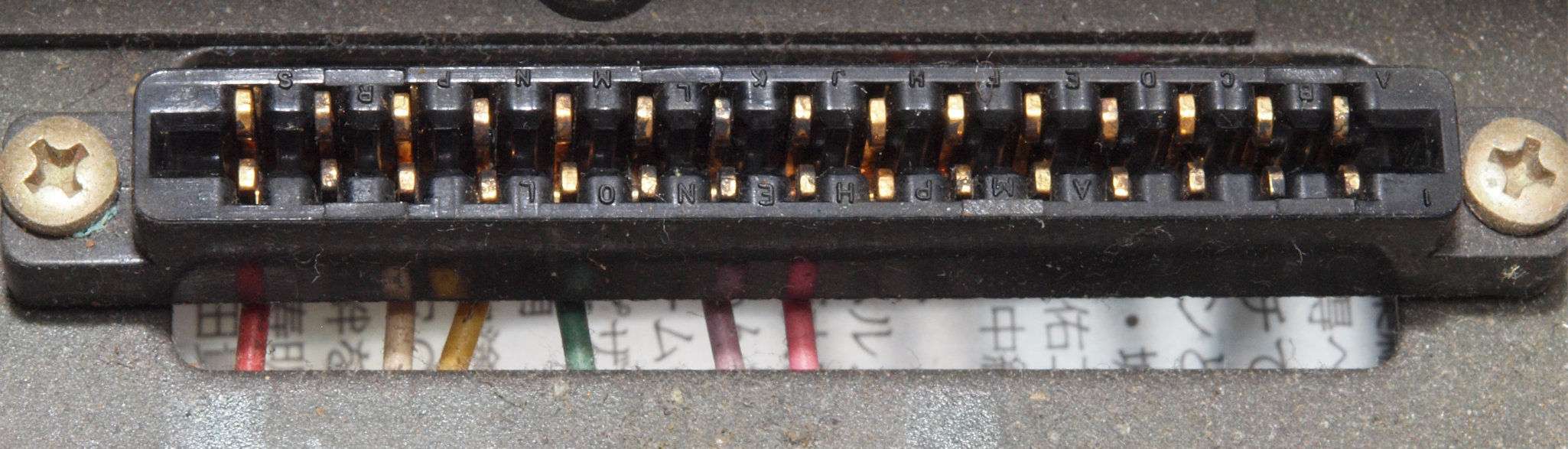

ＧＣ８．　修理前　右側ドライブ基板のカードエッジ・コネクター。
ＧＣ９．　修理中　右側ドライブ基板のカードエッジ・コネクター。上が交換する物。
ＧＣＡ．　修理（交換（後）　右側ドライブ基板のカードエッジ・コネクター。
ＧＣＢ．　修理前　左側ドライブ基板のカードエッジ・コネクター。
ＧＣＣ．　修理中　左側ドライブ基板のカードエッジ・コネクター。上が交換する物。
ＧＣＤ．　修理（交換（後）　左側ドライブ基板のカードエッジ・コネクター。
ＧＣＥ．　修理前　フイルター基板のカードエッジ・コネクター。
ＧＣＦ．　修理（交換（後）　フイルター基板のカードエッジ・コネクター。使用しないので交換無。

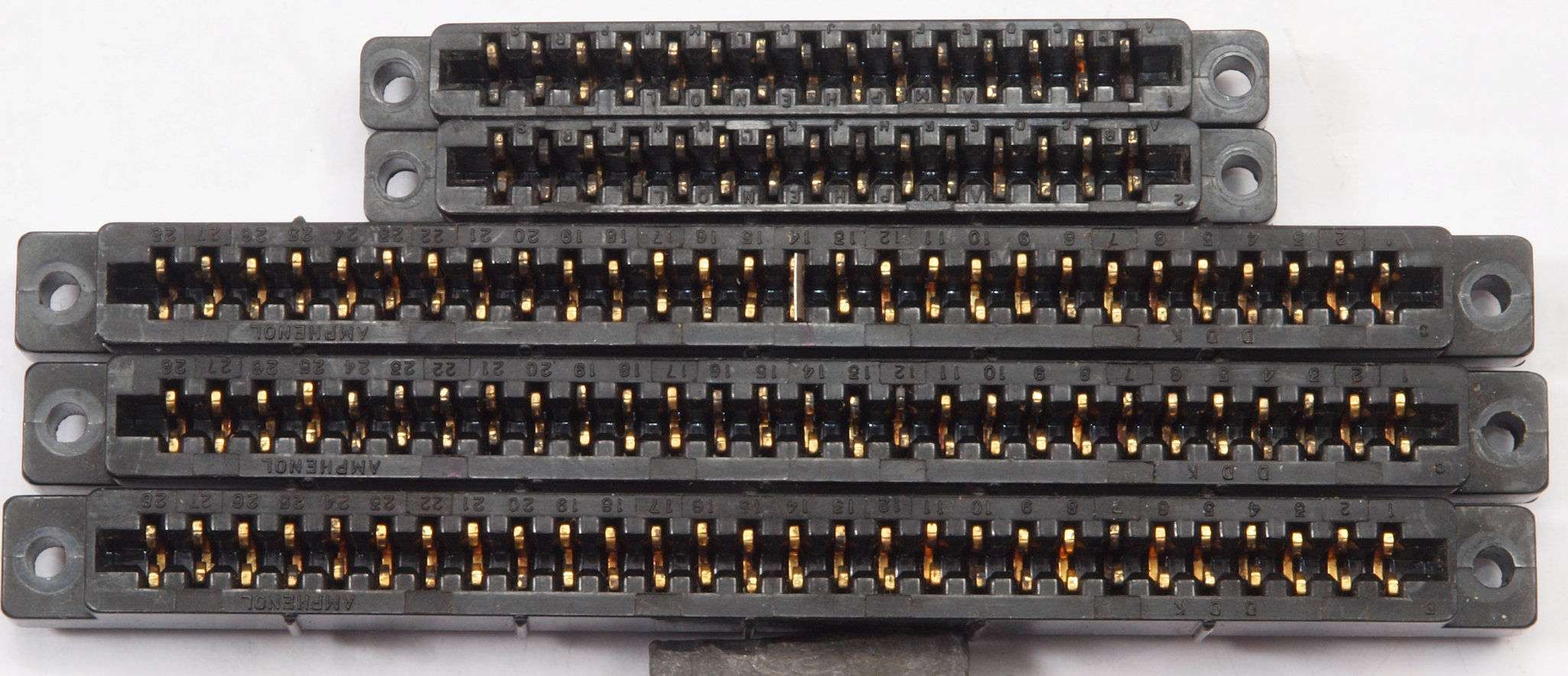

ＧＣＧ．　交換したカードエッジ・コネクター。
Ｓ．　YAMAHA Ｂ−１　の仕様（カタログ・マニアルより）　
型式 ステレオ・パワーアンプ　B-1
回路方式 シングルプッシュプルOCL、SEPP回路
パワー段用電源 Ｌ・Ｒ独立のトランス及びケミコン（１５，０００μＦ×２）×両ｃｈ
ダイナミックパワー ３６０Ｗ（８Ω）、（１ｋＨｚ，歪０．１％）
実効出力 １５０Ｗ＋１５０Ｗ（８Ω／４Ω共）、（両ｃｈ，２０〜２０，０００Ｈｚ，歪み０．１％）
１６０Ｗ＋１６０Ｗ（８Ω／４Ω共）、（両ｃｈ，１ｋＨｚ，歪み０．１％）
パワーバンド幅 ５Ｈｚ〜５０ｋＨｚ（８Ω）、（ＩＨＦ，歪み０．５％）
ダンピングファクター ８０（８Ω）、（両ｃｈ，１００Ｗ時，８Ω）
全高調波歪率 ０．０２％（１ｋＨｚ），０．０６％（２０ｋＨｚ）、（両ｃｈ，１００Ｗ時，８Ω）
０．０２％（１ｋＨｚ），０．０３％（２０ｋＨｚ）、（両ｃｈ，１Ｗ時，８Ω）
混変調歪率 ０．０４％、（７０Ｈｚ：７ｋＨｚ＝４：１，１００Ｗ，８Ω）
周波数特性 ５Ｈｚ〜１００ｋＨｚ（＋０，−１dB）、（１Ｗ，８Ω）
入力インピーダンス １００ｋΩ
入力感度 ７７５ｍＶ
レベル可変幅 １８dB（７７５ｍＶ〜６Ｖ）
残留雑音 ０．３ｍＶ
ＳＮ比 １００dB
ランブルフィルターｆｃ １０Ｈｚ，−１２dB／ｏｃｔ
入力端子 ＮＯＲＭＡＬ-ＤＩＲＥＣＴ（ＳＷ切換）
出力端子 １-２-３-４-５（ＵＣ−１使用時）
（Ｂ-１単体の場合は１のみ）
付属回路 オーバーロード・インジケーター
パワーFET(Field Effect Transistor)保護回路（自動復帰・純電子式過電流保護回路）
スピーカー保護回路（電圧検出リレー駆動方式）
サーマルインジケーター（温度上昇検出保護回路）
ランブルフィルタースイッチ
主な使用半導体 FET(Field Effect Transistor)=39個
ＴＲ（トランジスター）=113個、 LED=3個、 ツェナーダイオード=7個、 ダイオード=64個
電源 AC100V、50Hz/60Hz
定格消費電力 440W（電気用品取締法による表示）
寸法 ４６０Ｗ×１５０Ｈ×３９０Ｄmm
重量 ３７ｋｇ
別売品 専用アダプター　ＵＣ-1
価格 ３３５，０００円（１９７４年当時）
Ｕ．　YAMAHA ＵＣ−１　の仕様（マニアルより）
ピークメーター部 −５０dB〜＋５dBまで表示するピークＶＵメーターとメータードライブ回路
スピーカー切換部 ５組のスピーカー切換ＳＷと左右独立レベルコントロールボリューム
その他 パワーインジケーター，オーバーロードインジケーター，サーマルインジケーター
Ｂ-１との接続 直接Ｂ-１前面に実装，または，別売専用コネクターコードにて接続使用
仕上げ ブラックアルマイト，梨地仕上げ
寸法 ４６０Ｗ×１５０（＋５）Ｈ×８３（＋５０）Ｄmm
重量 ５．５ｋｇ
別売品 専用コネクターコード
価格 ５万円（１９７４年当時）
