Ａｕｒａ　ＶＡ−１００�U　修理記録
平成１５年1１月７日到着　　　１２月２２日完成
Ａ．修理前の状況 　電源入らない 　 B．原因 経年変化による整流ブリッジの短絡 Ｃ．修理状況 ＳＰ接続リレ−交換 ＲＬバイアス／バランスＶＲ交換 整流ブリッジ交換 電解コンデンサー交換（オーデオコンデンサー使用） ブロック電解コンデンサー交換 Ｄ．使用部品 ＳＰ接続リレ−交換　　　　　　　　　　　　　　　　　　　　　　１個 バイアス／バランス半固定ＶＲ　　　　　　　　　　　　　　　２個 抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個 整流ブリッジ　　　　　　　　　　　　　　　　　　　　　　　　　　　１個 電解コンデンサー（オーデオコンデンサー使用）　　　　１０個 ブロック電解コンデンサー　　　　　　　　　　　　　　　　　　　２個 Ｅ．調整・測定 Ｆ．修理費　　　７８，０００円　　＜＜オーバーホール修理＞＞

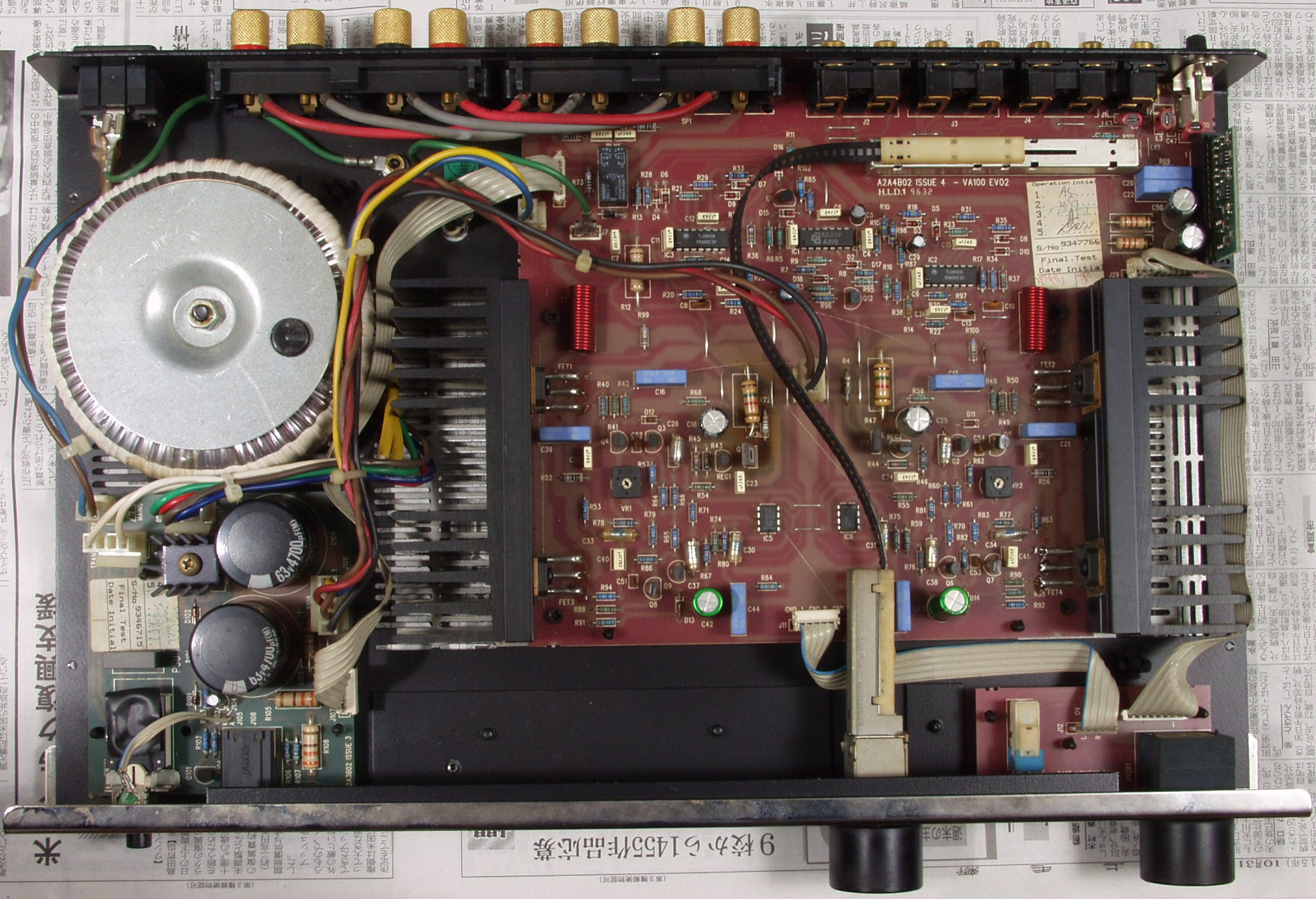

Ａ．修理前の状況 Ａ−１．修理前点検中　上から見る

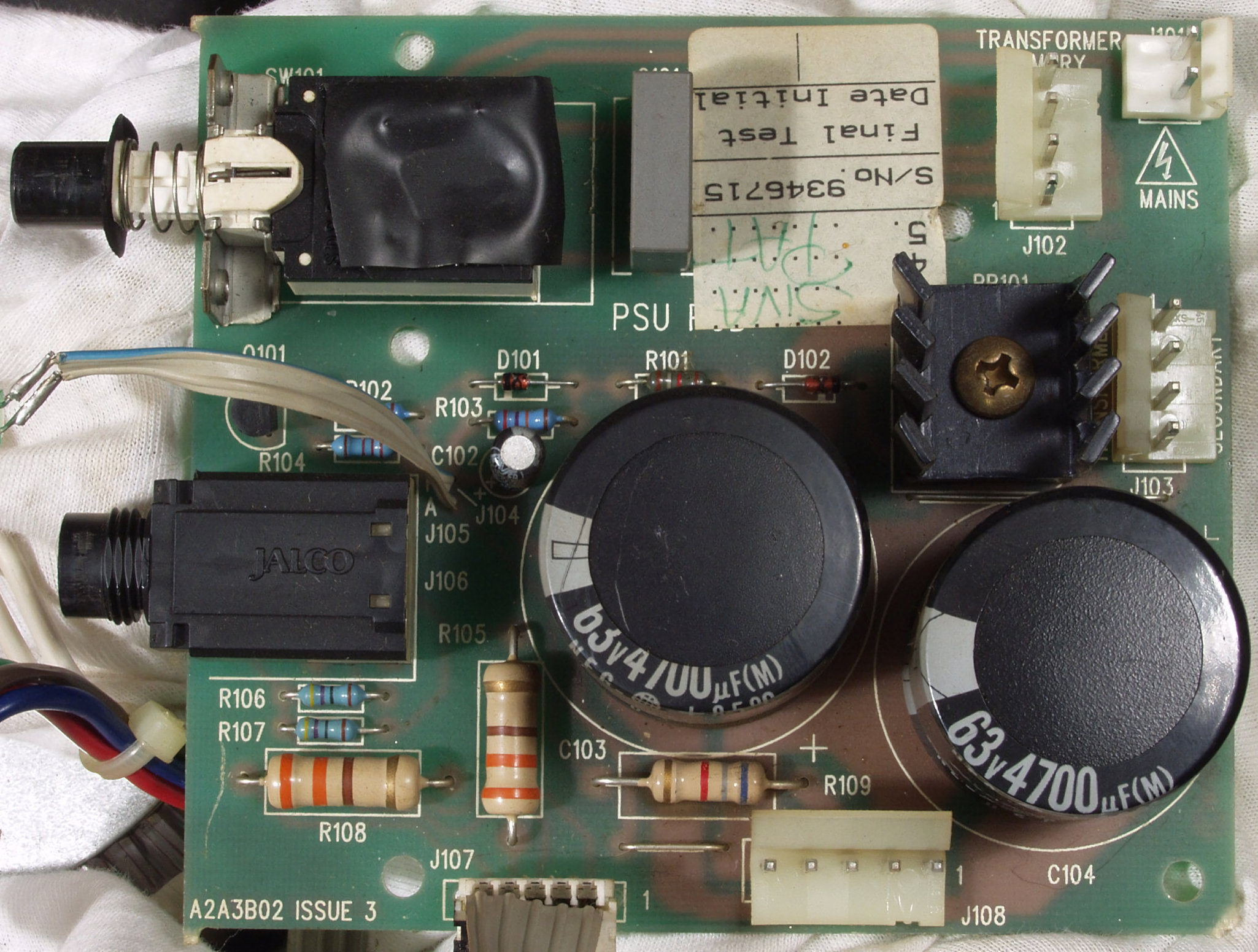

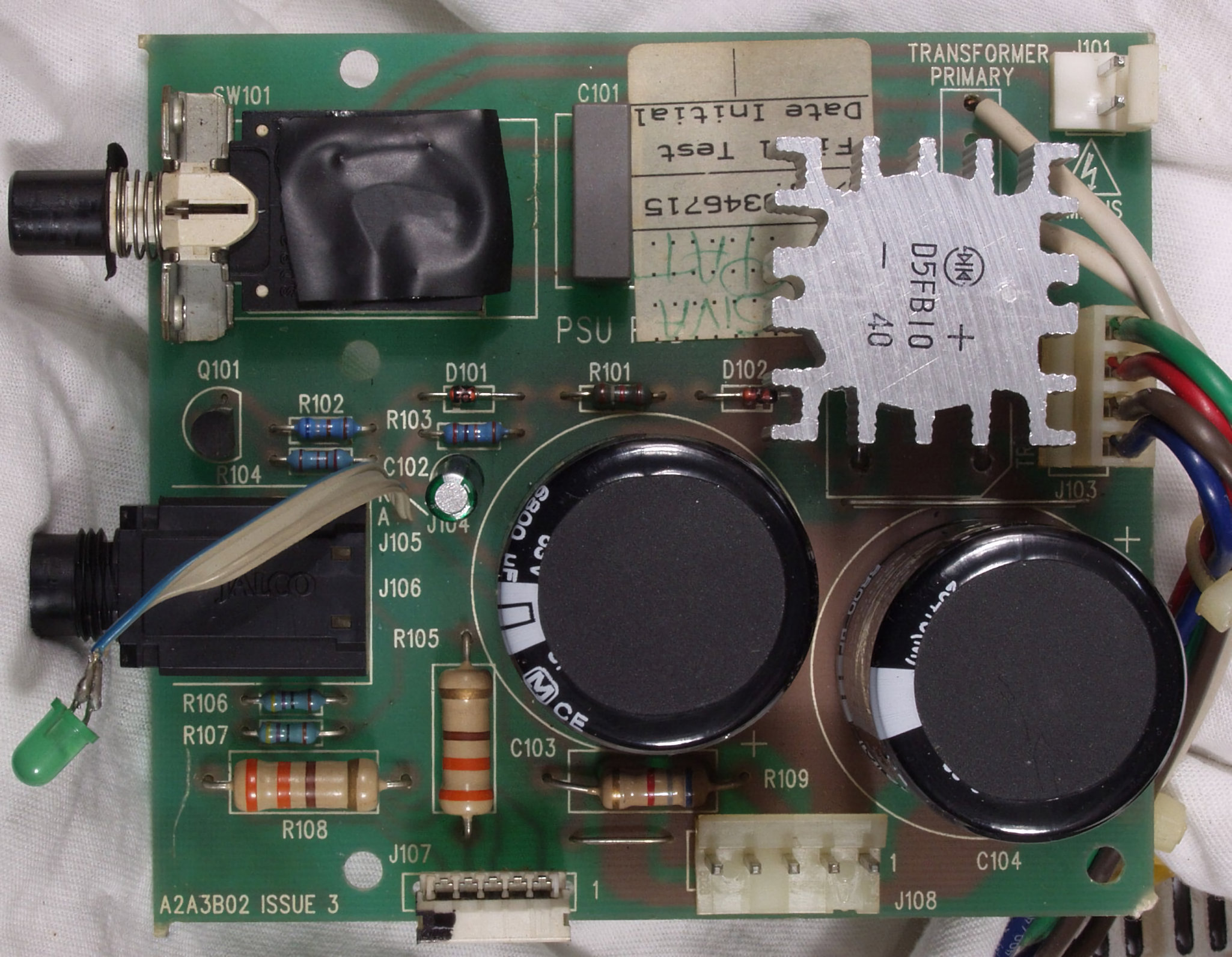

Ｃ．修理状況 Ｃ−１Ａ．修理前　電源基板　整流ブリッジ短絡
Ｃ−１Ｂ．修理後　電源基板　整流ブリッジ短絡、電解コンデンサー３個交換

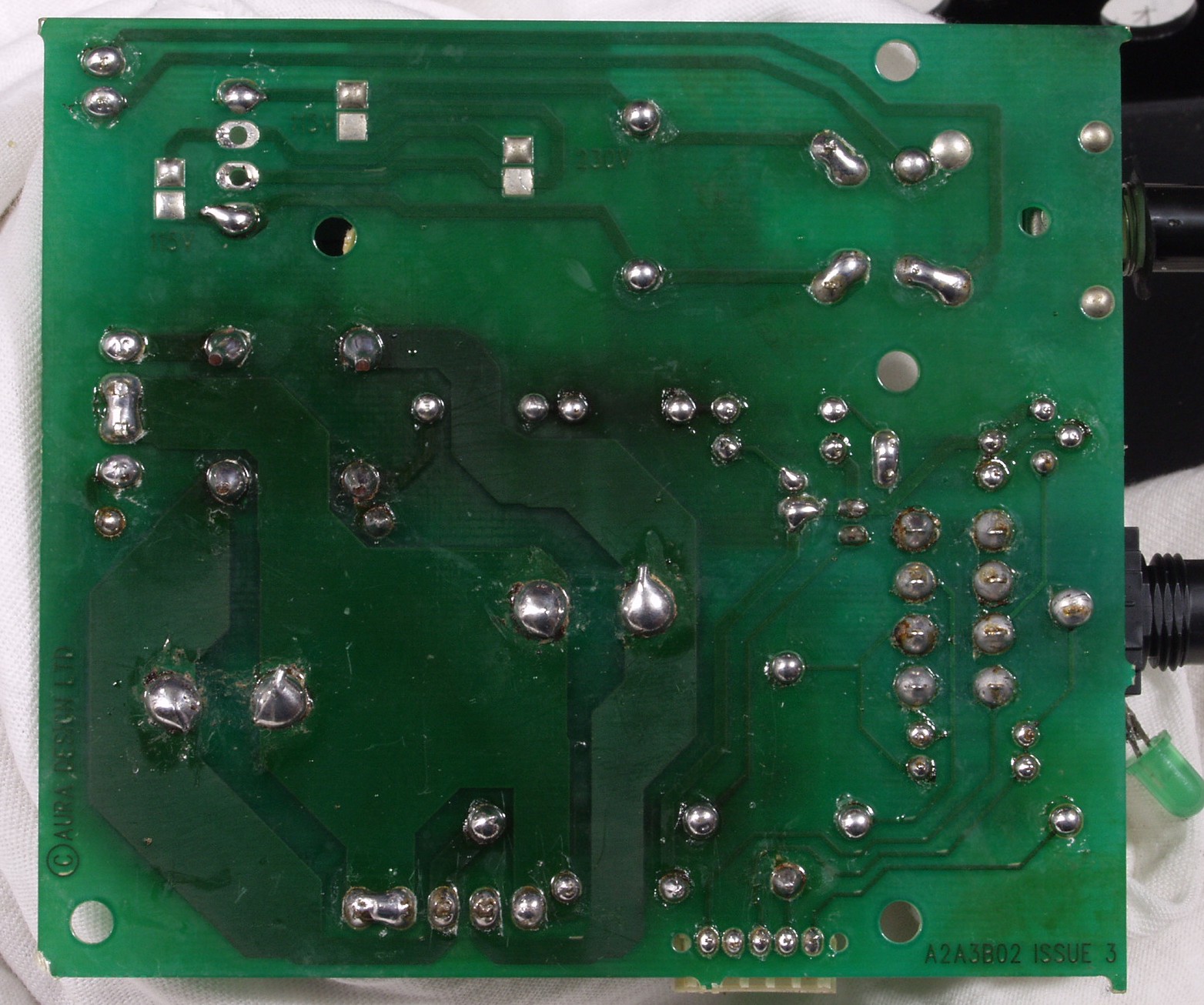

Ｃ−１Ｃ．修理前　電源基板　裏
Ｃ−１Ｄ．修理前　電源基板　裏　半田不良ヶ所

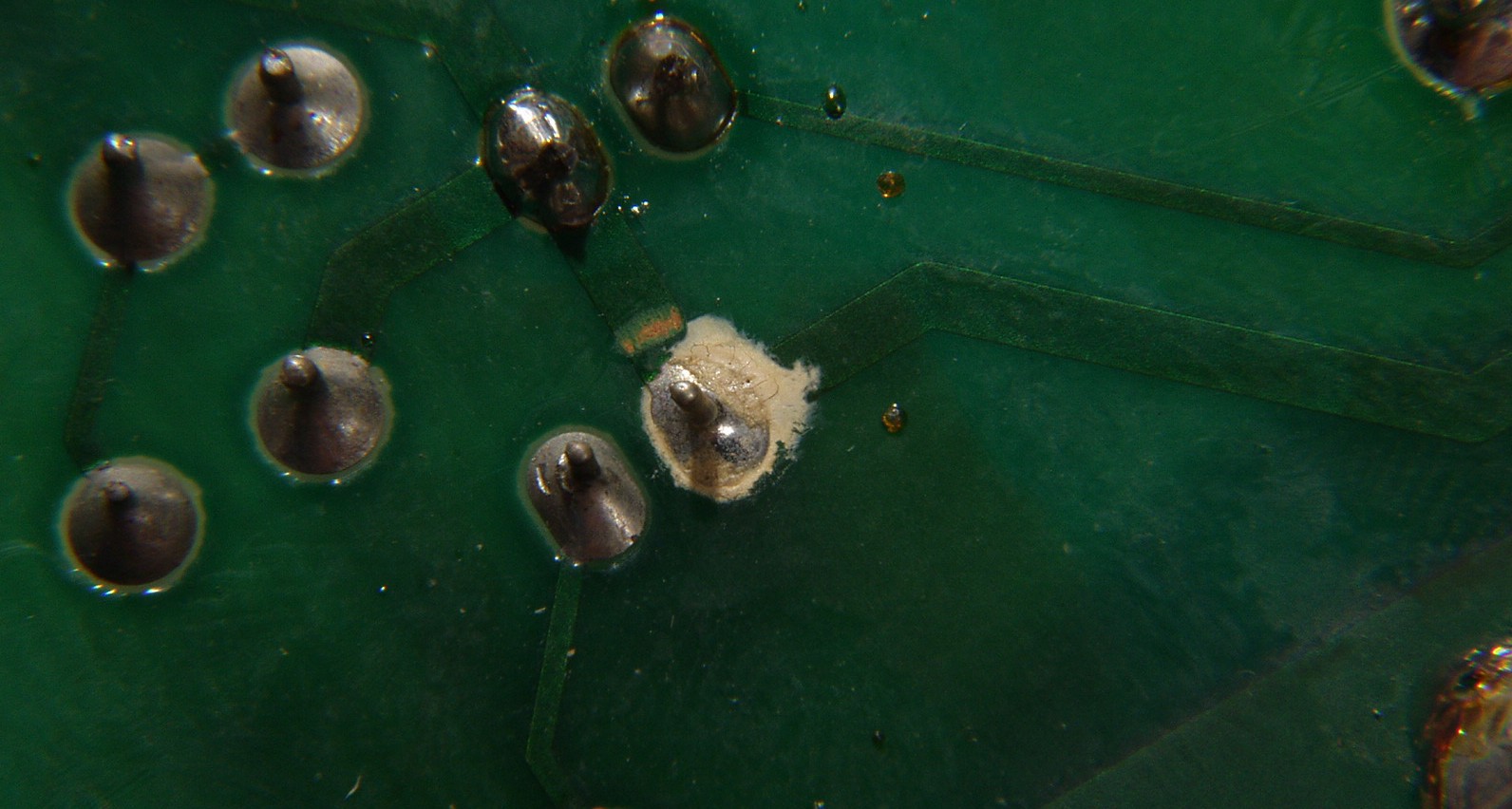

Ｃ−１Ｅ．修理前　電源基板　裏　半田不良ヶ所
Ｃ−１Ｆ．修理前　電源基板　裏　電解コンデンサー液漏れ
Ｃ−１Ｇ．修理（半田補正）後　　電源基板　裏　半田を全部やり直す

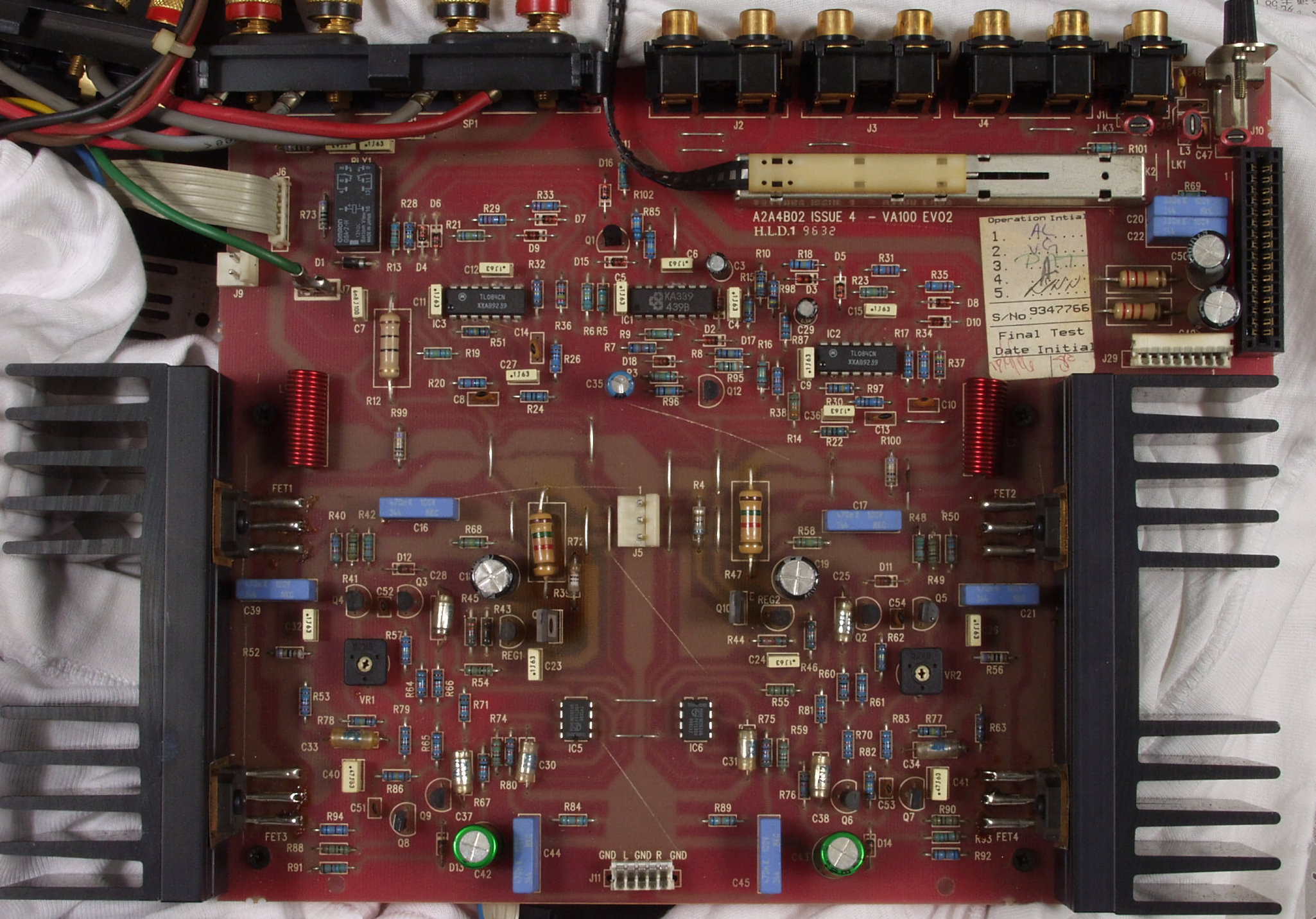

Ｃ−２Ａ．修理前　ＡＭＰ基盤

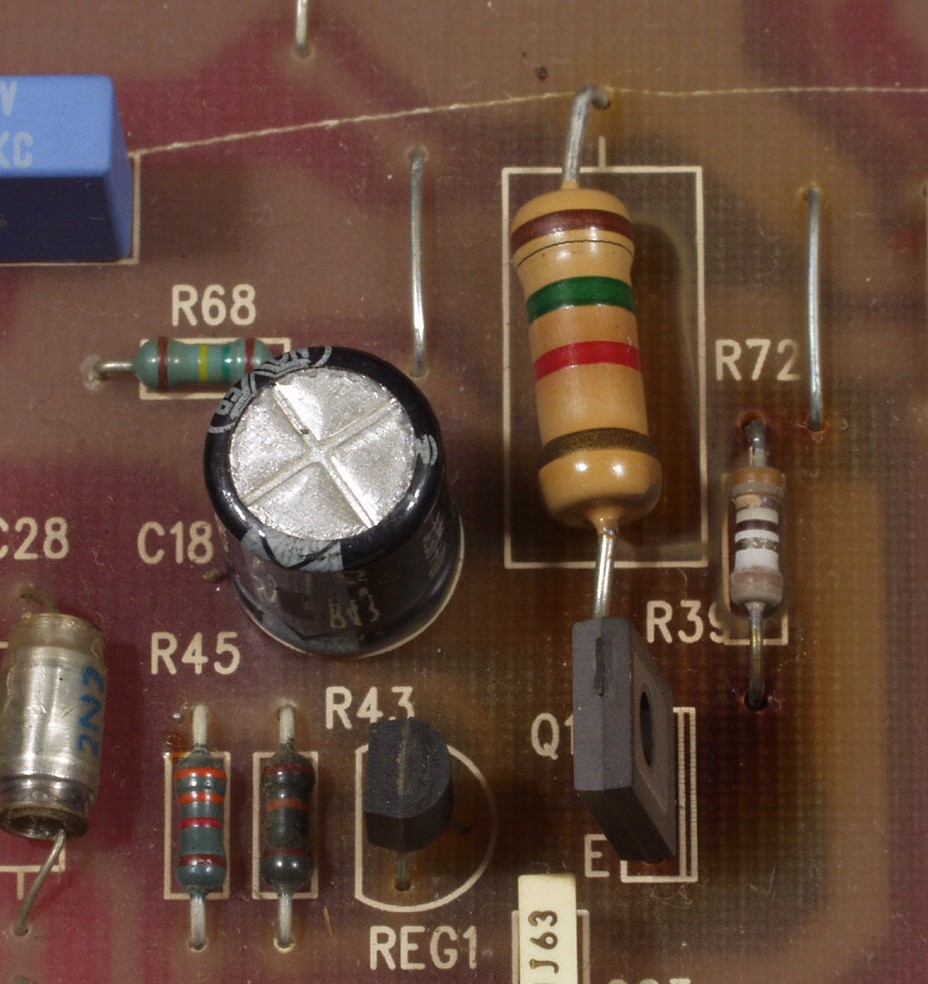

Ｃ−２Ｂ．修理前　ＡＭＰ基盤　経年変化でバイアスが変化し抵抗が焼損した
Ｃ−２Ｃ．修理後　　ＡＭＰ基盤　電解コンデンサー個交換

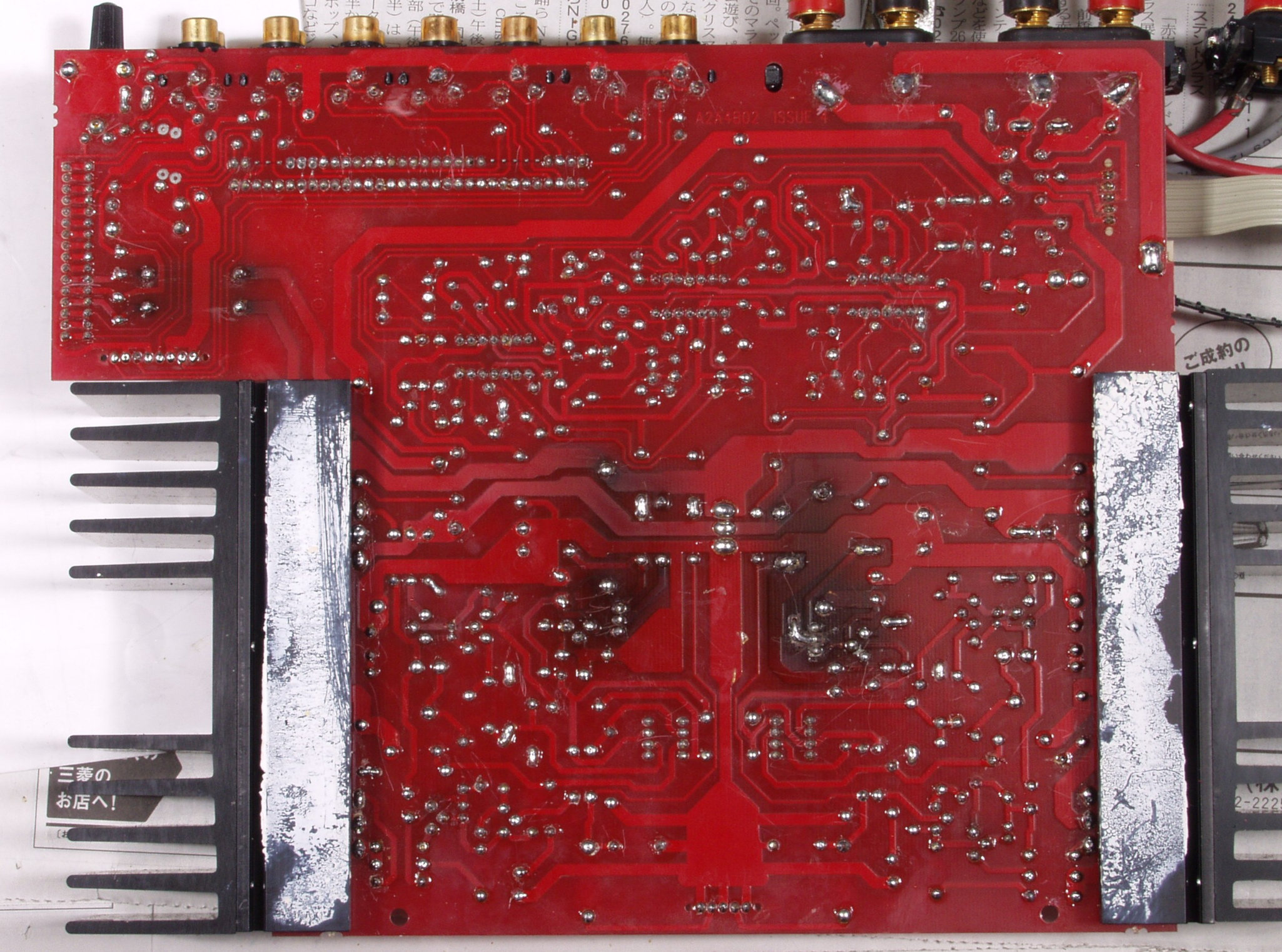

Ｃ−２Ｄ．修理前　　ＡＭＰ基盤　裏
Ｃ−２Ｅ．修理（半田補正）後　　ＡＭＰ基盤　裏　半田を全部やり直す

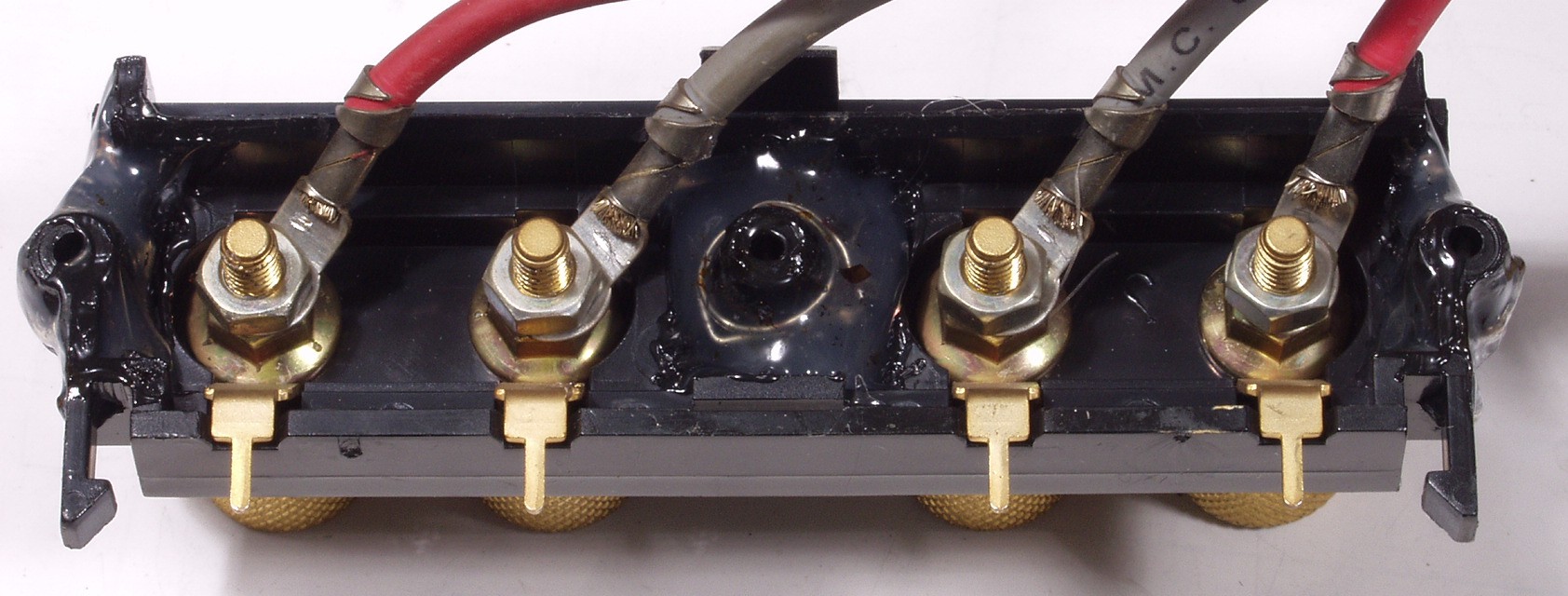

Ｃ−３Ａ．修理前　　ＳＰ端子　最近は太いケーブルを付けるので、薄いので割れやすい

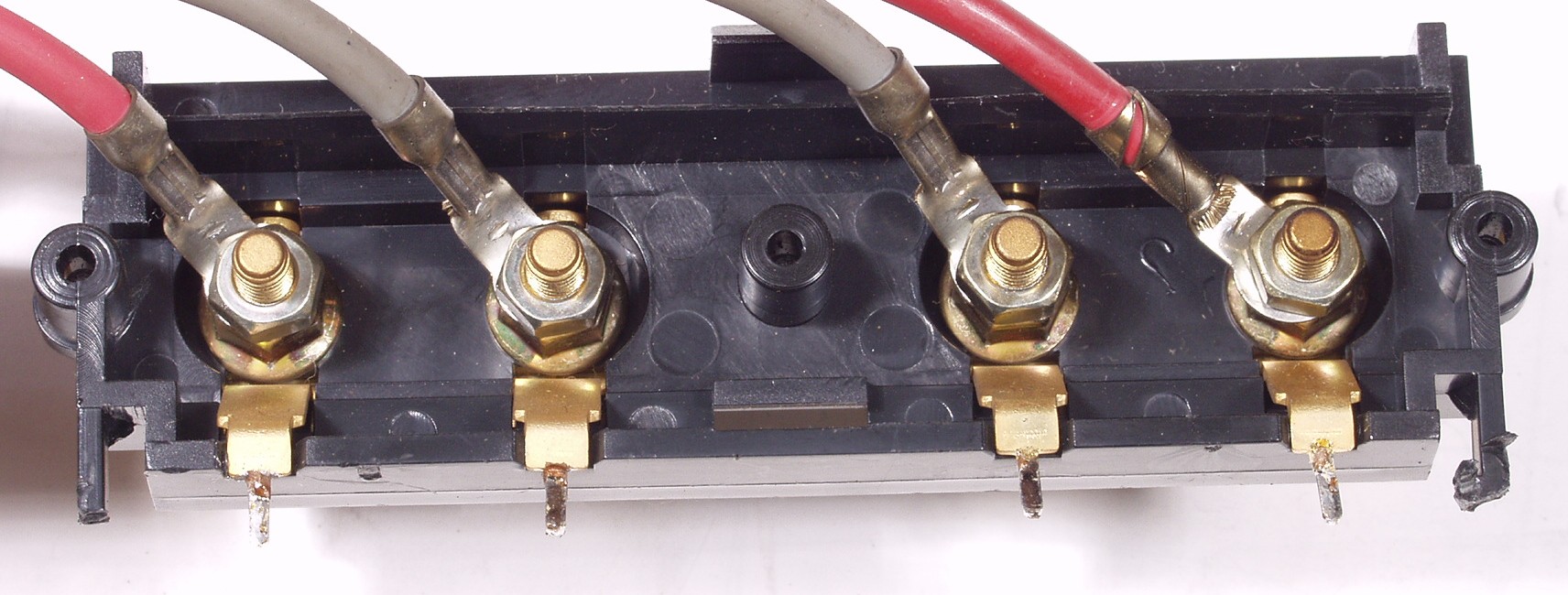

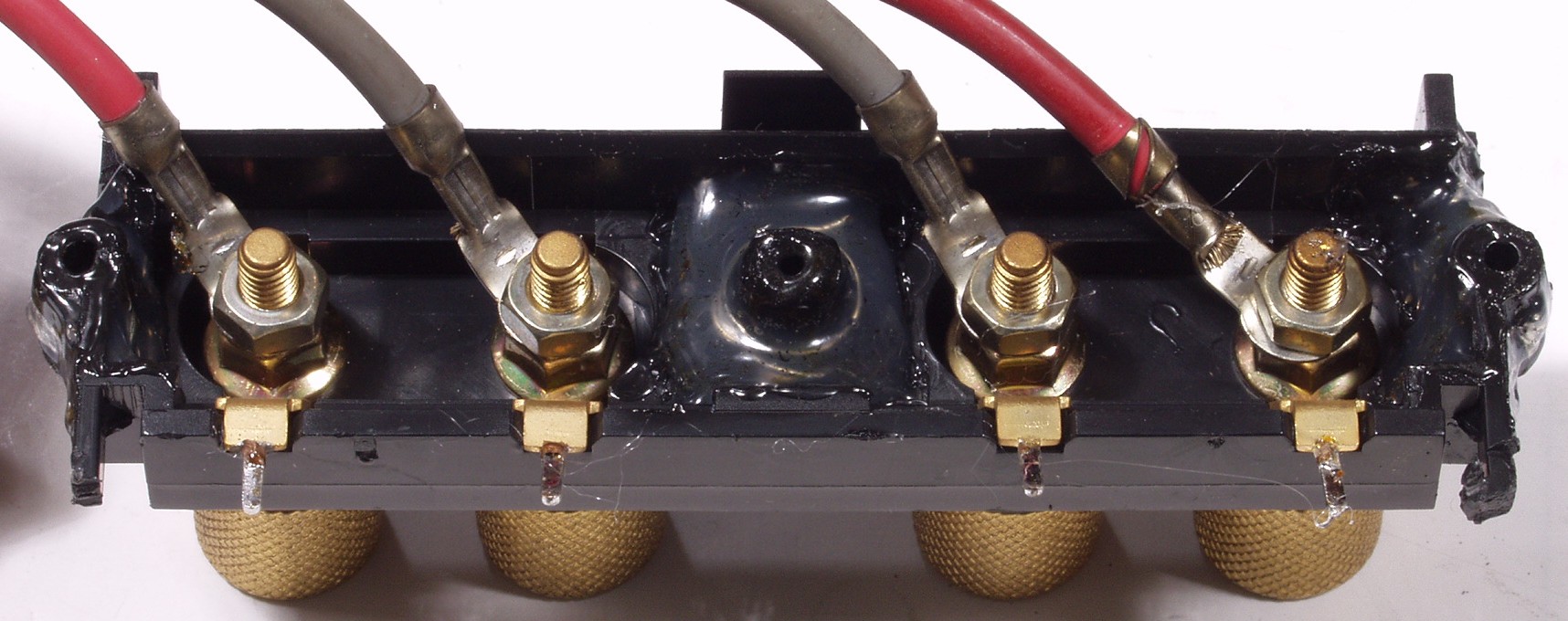

Ｃ−３Ｂ．修理後　　ＳＰ端子
Ｃ−３Ｃ．修理後　　ＳＰ端子２

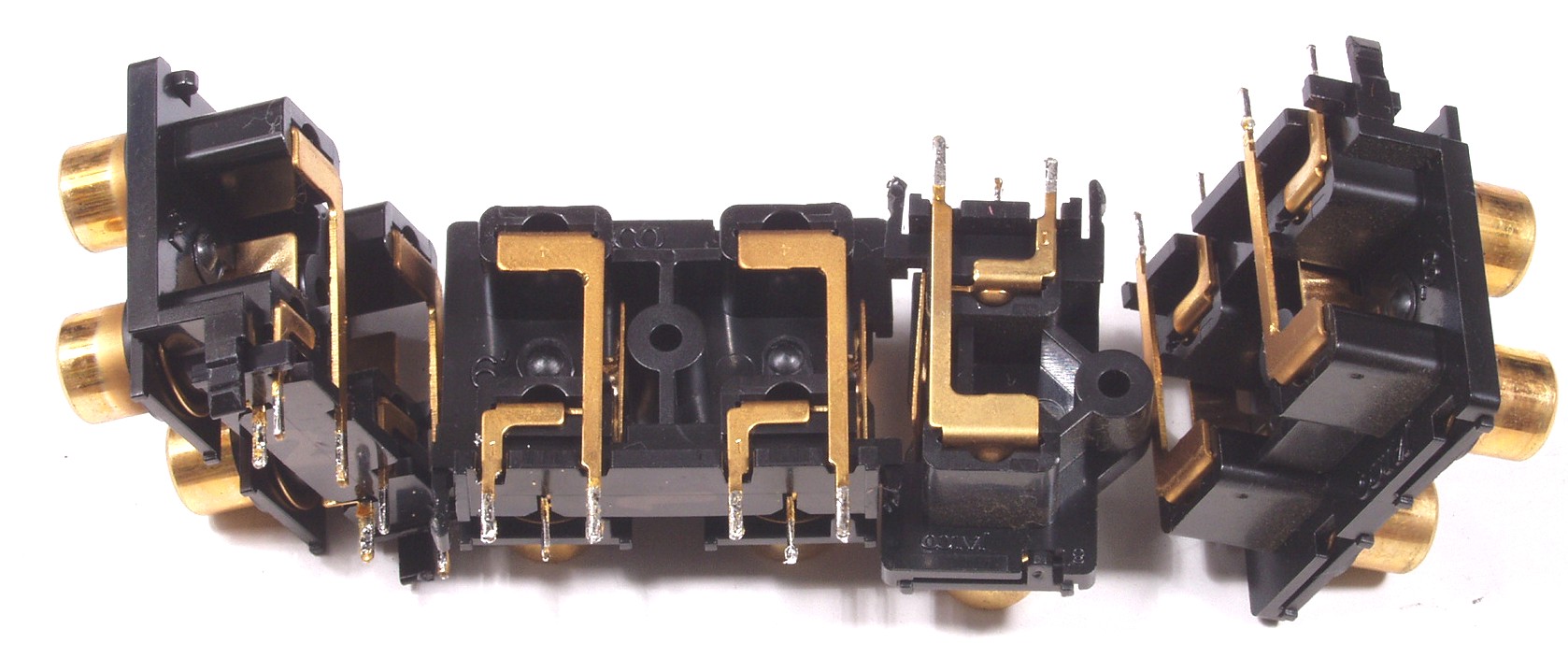

Ｃ−４Ａ．修理前　　ＲＣＡ端子　最近は太いケーブルを付けるので、薄いので割れやすい
Ｃ−４Ａ．修理後　　ＲＣＡ端子、真ん中は修理前

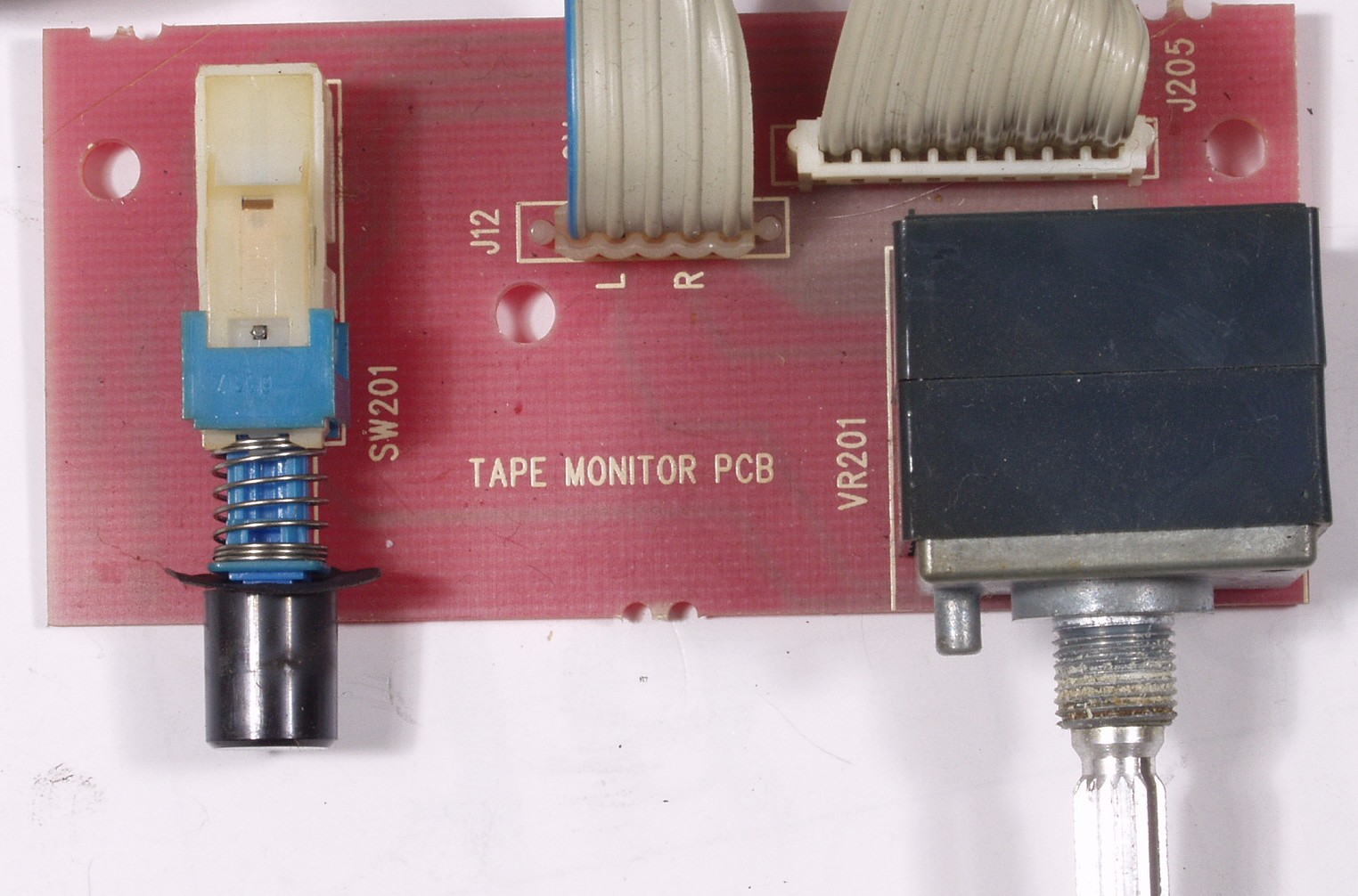

Ｃ−５Ａ．修理前　メインＶＴ６テープＳＷ基盤

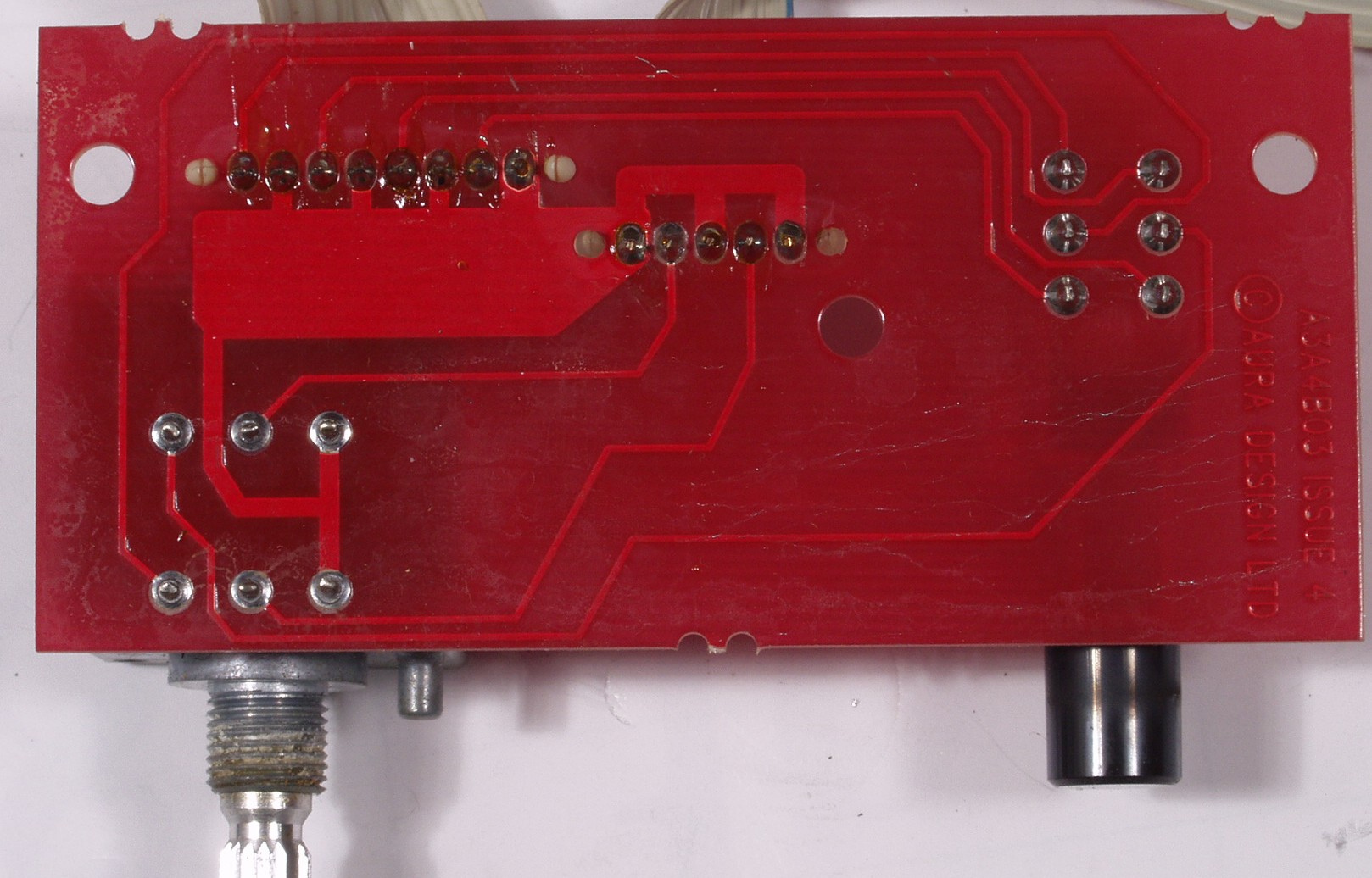

Ｃ−５Ｂ．修理前　メインＶＴ６テープＳＷ基盤　裏
Ｃ−５Ｃ．修理（半田補正）後　メインＶＴ６テープＳＷ基盤　裏
Ｃ−６Ａ．修理前　ＥＱ−ＡＭＰ基盤

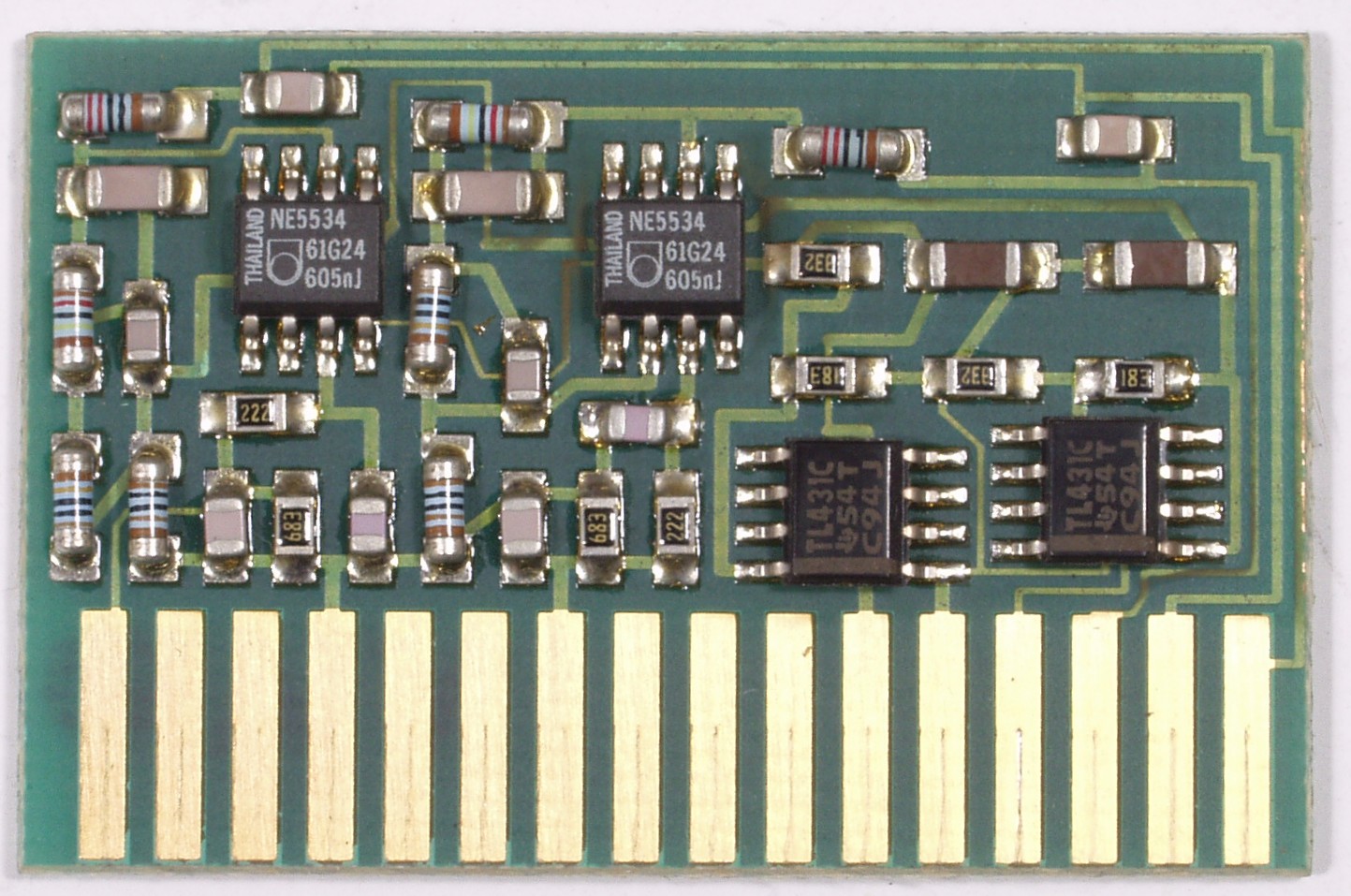

Ｃ−６Ｂ．修理（半田補正）後　ＥＱ−ＡＭＰ基盤
Ｃ−７．交換した部品
Ｃ−８Ａ．修理前　下から見る

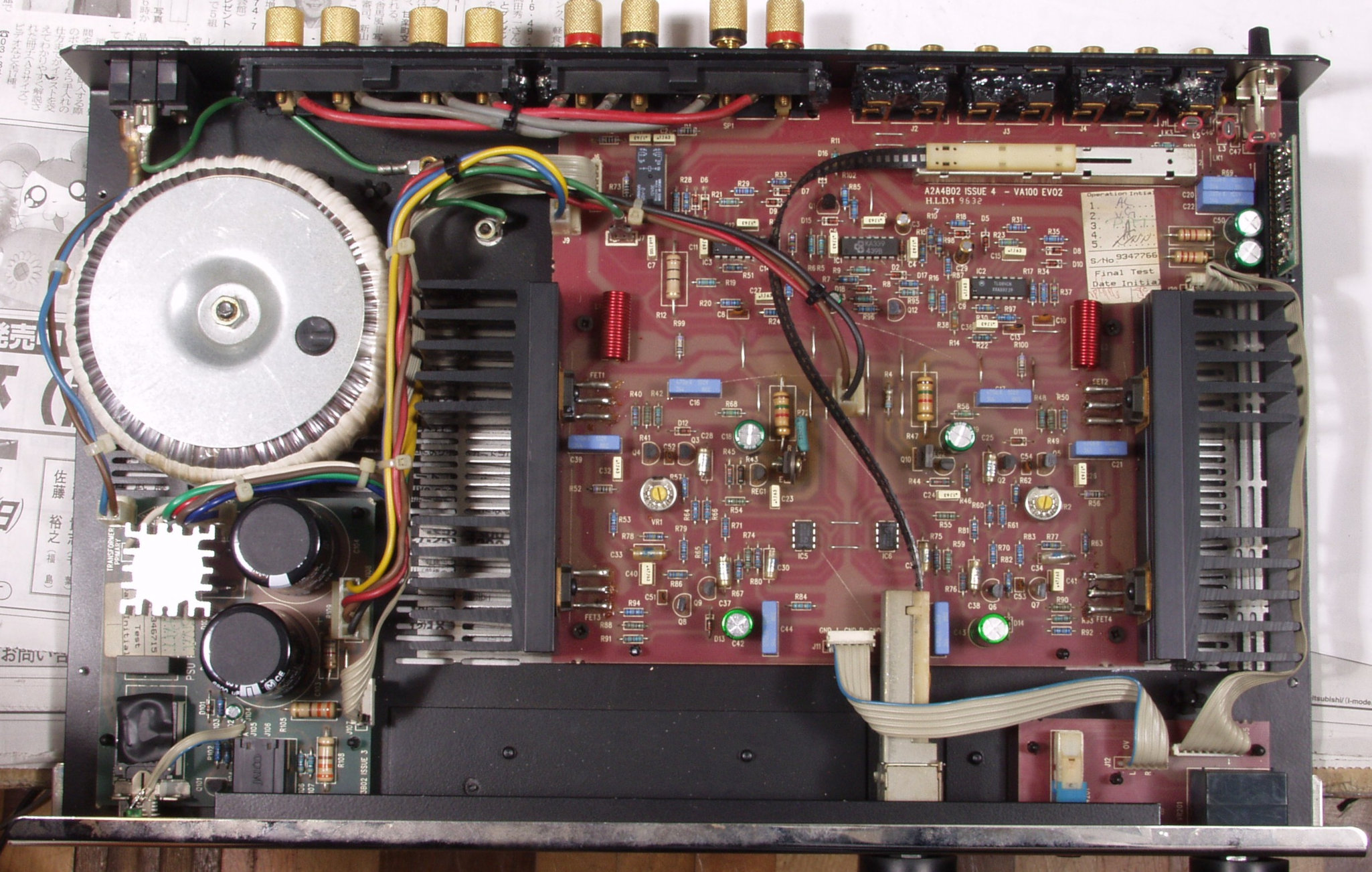

Ｃ−８Ｂ．修理後　上から見る
Ｅ．調整・測定 Ｅ−１．出力／歪み率測定・調整

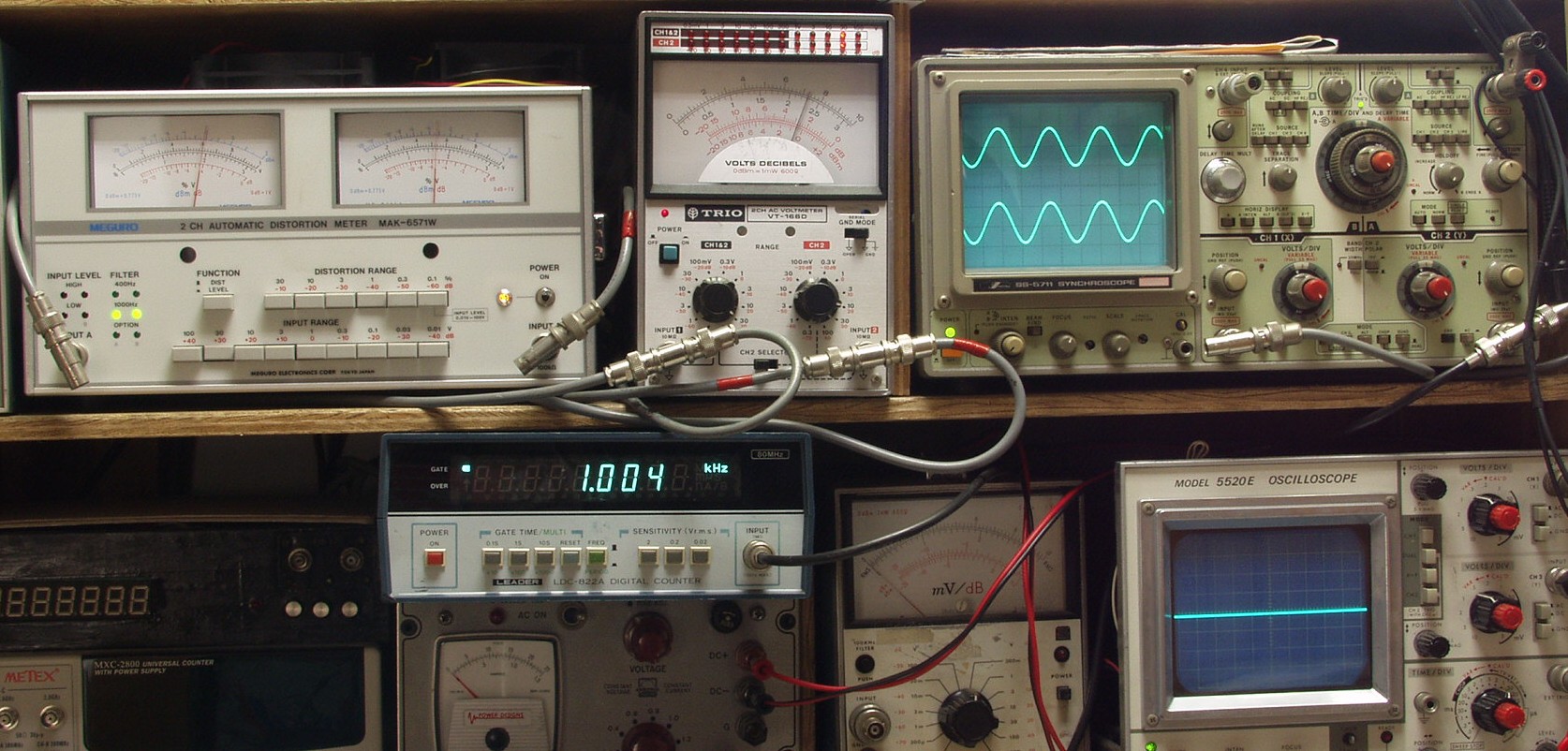

Ｅ−２Ａ．ＳＰ出力＝２３Ｖ＝６６Ｗ　歪率＝０．５％　ＡＵＸ入力　１０００ＨＺ
Ｅ−２Ｂ．ＳＰ出力＝２３Ｖ＝６６Ｗ　歪率＝０．６％　　ＡＵＸ入力　４００ＨＺ
Ｅ−３Ａ．ＳＰ出力＝２３Ｖ＝６６Ｗ　歪率＝０．６％　　ＭＭ入力　１０００ＨＺ
Ｅ−３Ｂ．ＳＰ出力＝２３Ｖ＝６６Ｗ　歪率＝０．６％　　ＭＭ入力　４００ＨＺ

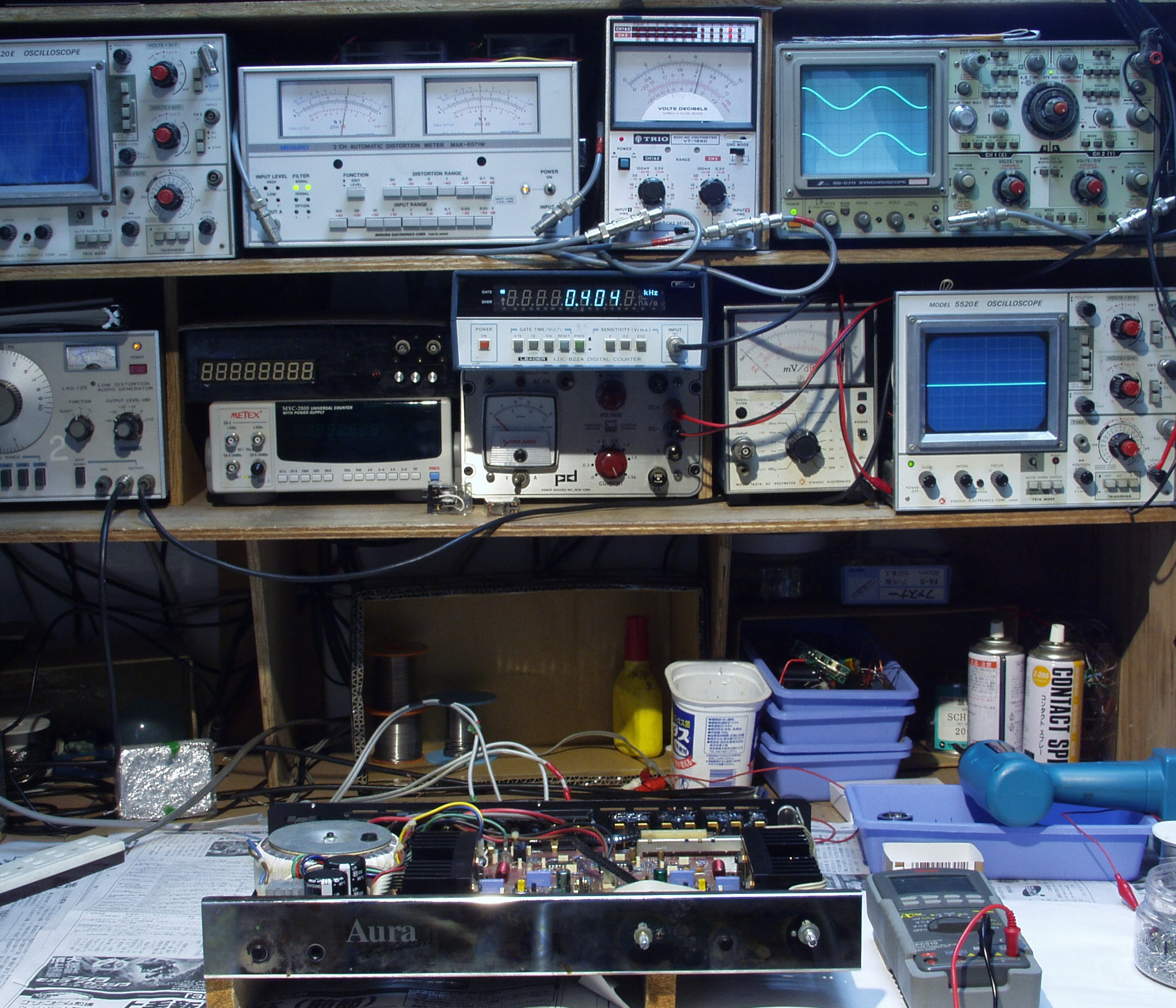

Ｅ−４．完成　　２４時間エ−ジング
