ＭｕｓｉｃａｌＦｉｄｅｌｉｔｙ　Ａ−１．　２１台目修理記録

２０２３／１／２９到着　　３／１５完成

Ａ．　修理前の状況。 私が就職して暫くして少しばかり収入があり、手が届く範囲で高級オーディオ として購入したMusical Fidelityです。 当時は職業柄（FAソフト開発から工場現場管理へ転属）午前様は当たり前でAssembraと戦っておりました。 と言う事でこのアンプに灯を入れて楽しむ機会も少なく、還暦も間近となった折り、再び“現役復帰“してもらいたく思っています。 １０年以上通電履歴なし。 使用中断前の状況（いずれも記憶している内容です。）。 セレクター不良（片ch.のみ音がでる箇所、歪む箇所など混在）。 セレクタ操作にガリ音発生。 セレクタの接触状態で方チャンから音が出なかった。 ボリューム操作時にガリ音発生。 Ｔ．　終段ＴＲ（トランジスター）測定 Ｂ．　原因。 １部電解コンデンサー容量抜け。 各部経年劣化。 Ｃ．　修理状況。 全電解コンデンサー交換。 配線手直し、補強。 経年劣化による各部ハンダ補正。 入力切り替えＳＷカップリング交換。 テフロン絶縁ＲＣＡ端子に交換。 ＳＰ接続端子交換。 電源コードをヒューズ付き３Ｐインレットに交換。 入力切換ＳＷ洗浄・清掃。 電源トランス下厚紙挿入。 メインＶＲ交換。 終段エミッター抵抗（低歪タイプ）交換、福島双羽電機(株)製。 Ｄ．　使用部品。 電解コンデンサー（オーディオコンデンサー使用）　３１個。 フイルムコンデンサー　　　　　　　　　　　　　　　４個。 タイト製のユニバーサル・カップリング　　　　　　　１個。 テフロン絶縁ＲＣＡ端子　　　　　　　　　　　６組１２個。 ＳＰ接続端子　　　　　　　　　　　　　　　　　２組４個。 フューズ付き３Ｐインレットソケット　　　　　　　　１個。 ２連ＶＲ　　　　　　　　　　　　　　　　　　　　　１個。 プッシュＳＷ　　　　　　　　　　　　　　　　　　　２個。 ＯＰ−ＡＭＰ　　　　　　　　　　　　　　　　　　　２個。 終段エミッター抵抗（低歪タイプ）、福島双羽電機(株)製　４個。 Ｅ．　調整・測定。 Ｆ．　修理費　　１１０，０００円　　　「オーバーホール修理」 Ｙ．　ユーザー宅の設置状況 Ｓ．　ＭｕｓｉｃａｌＦｉｄｅｌｉｔｙ　Ａ−１．　の仕様（マニアル・カタログより）

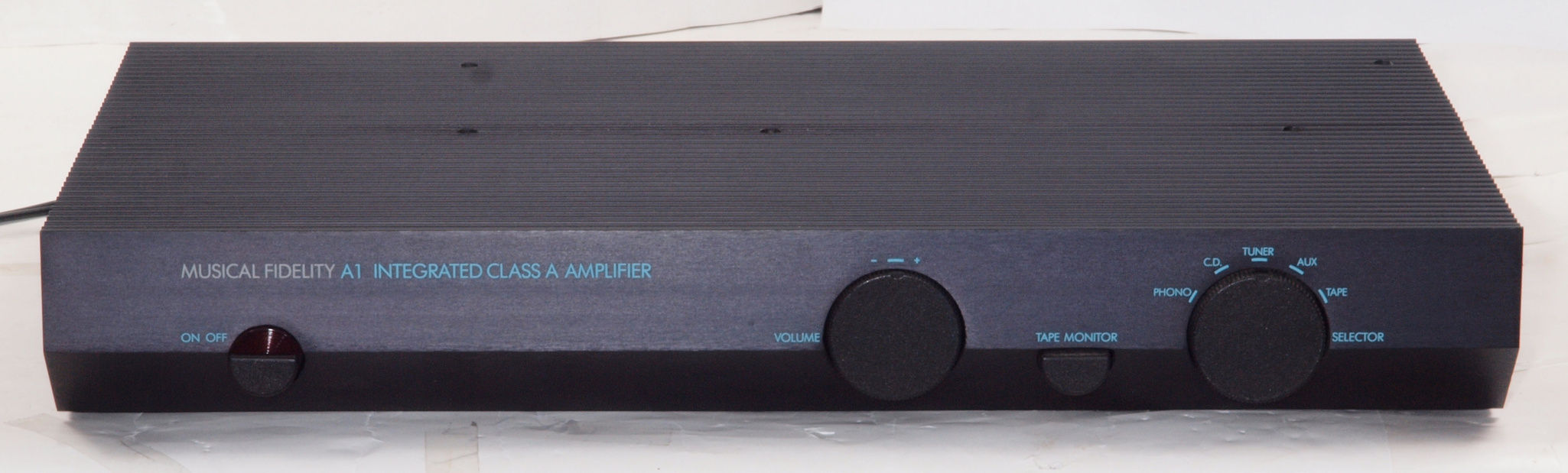

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る。

Ａ１２．　点検中　前右から見る。

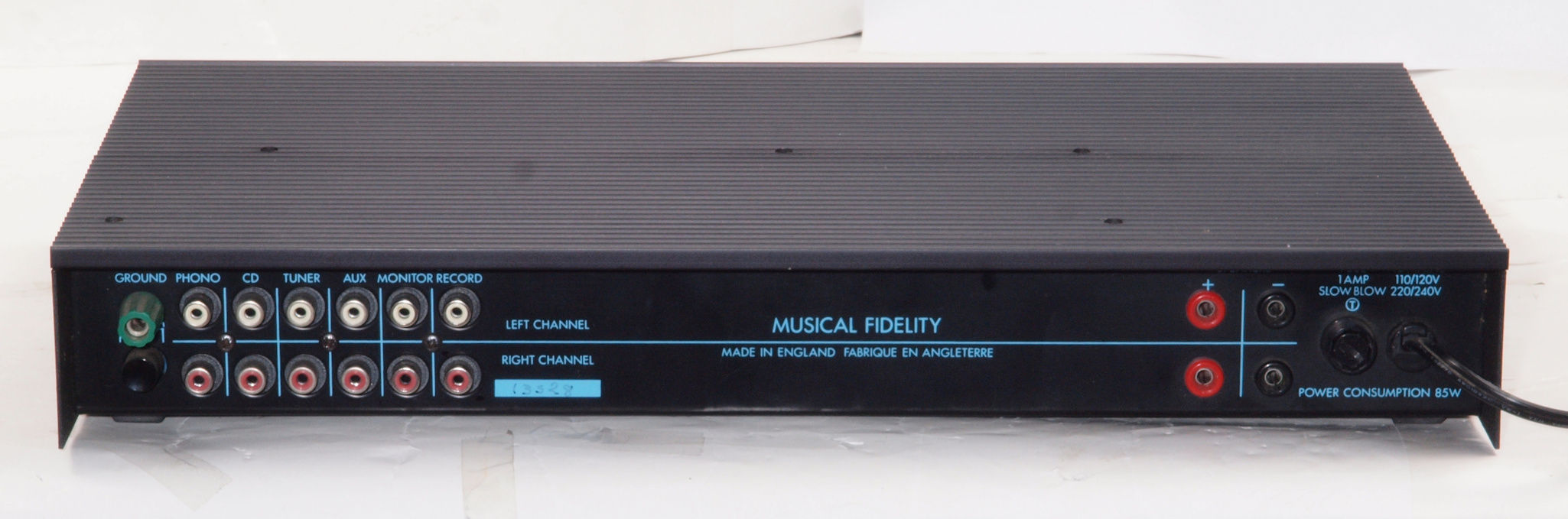

Ａ１３．　点検中　後から見る。

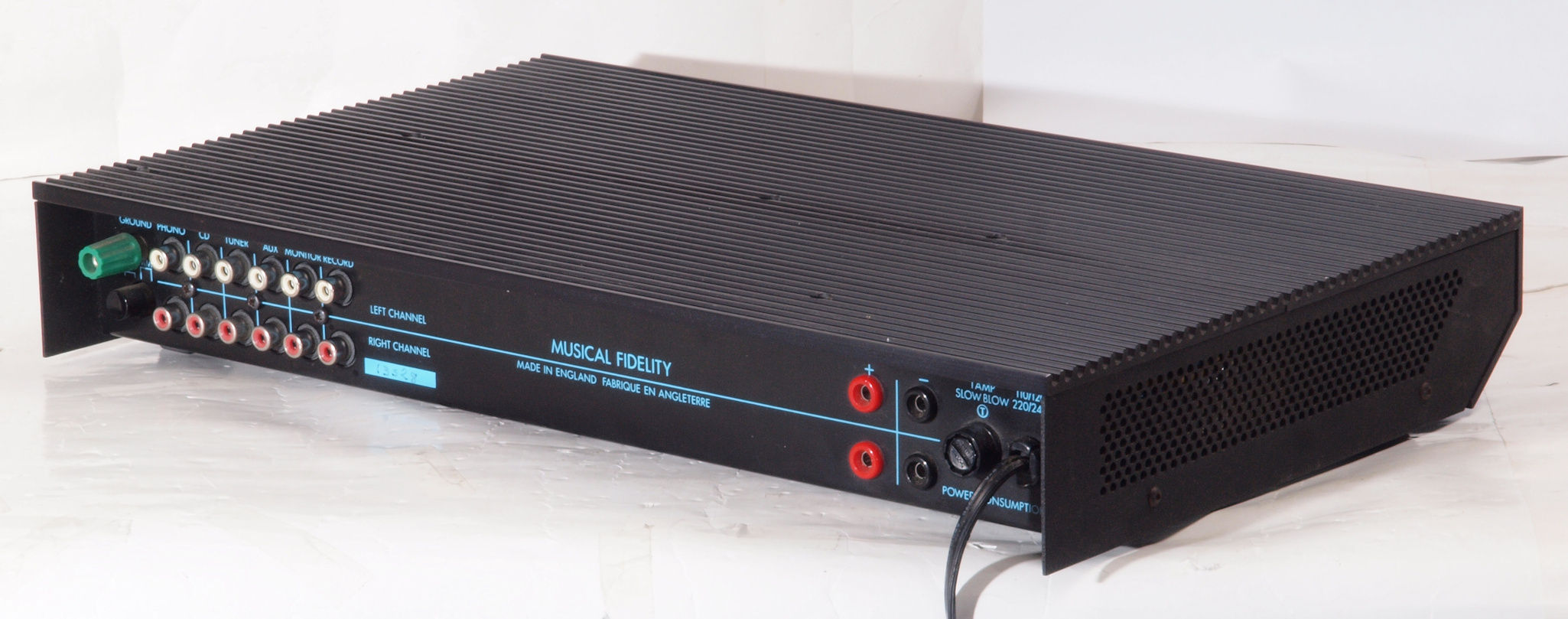

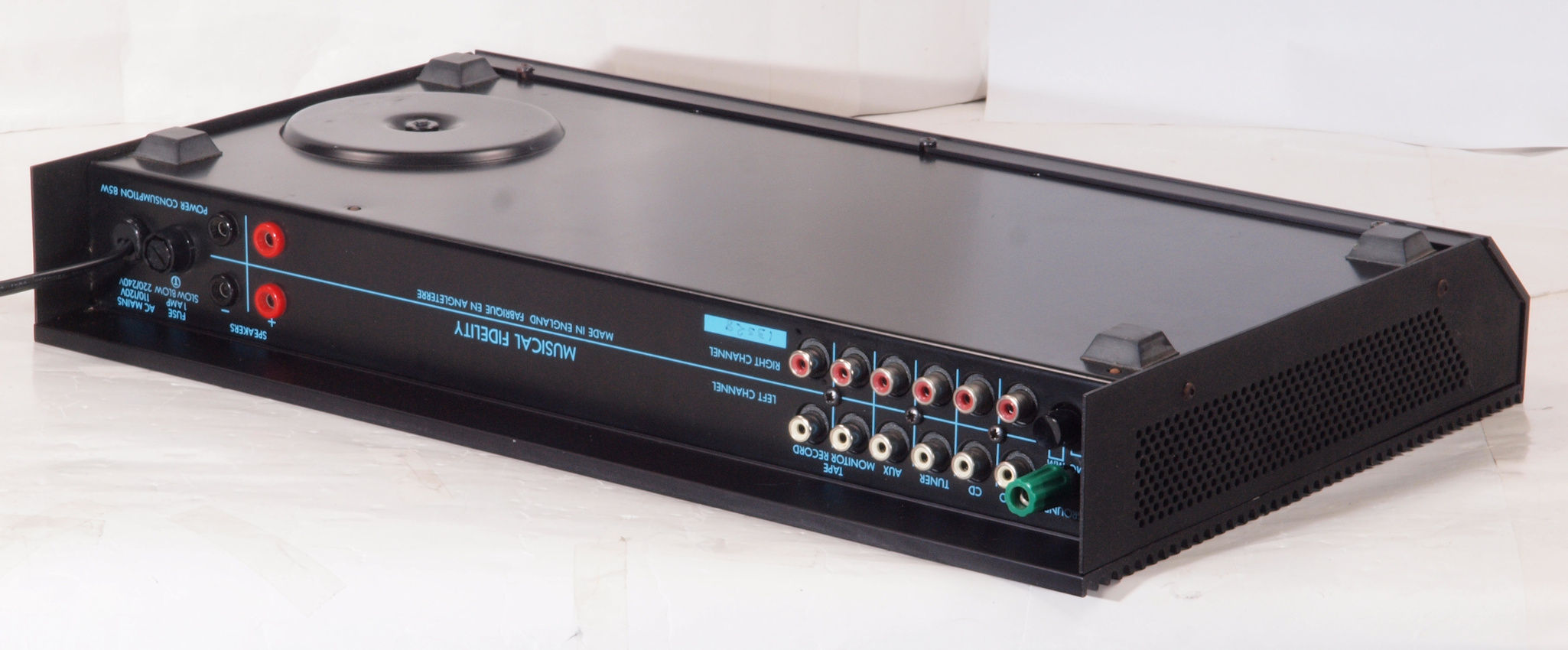

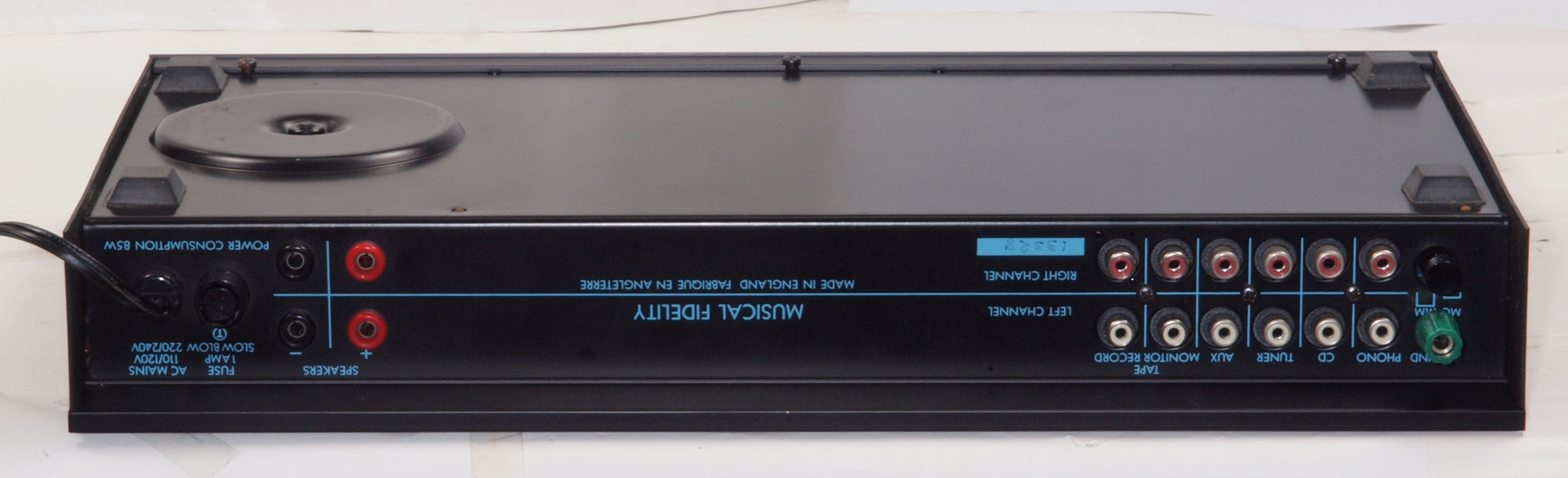

Ａ１４．　点検中　後左から見る。

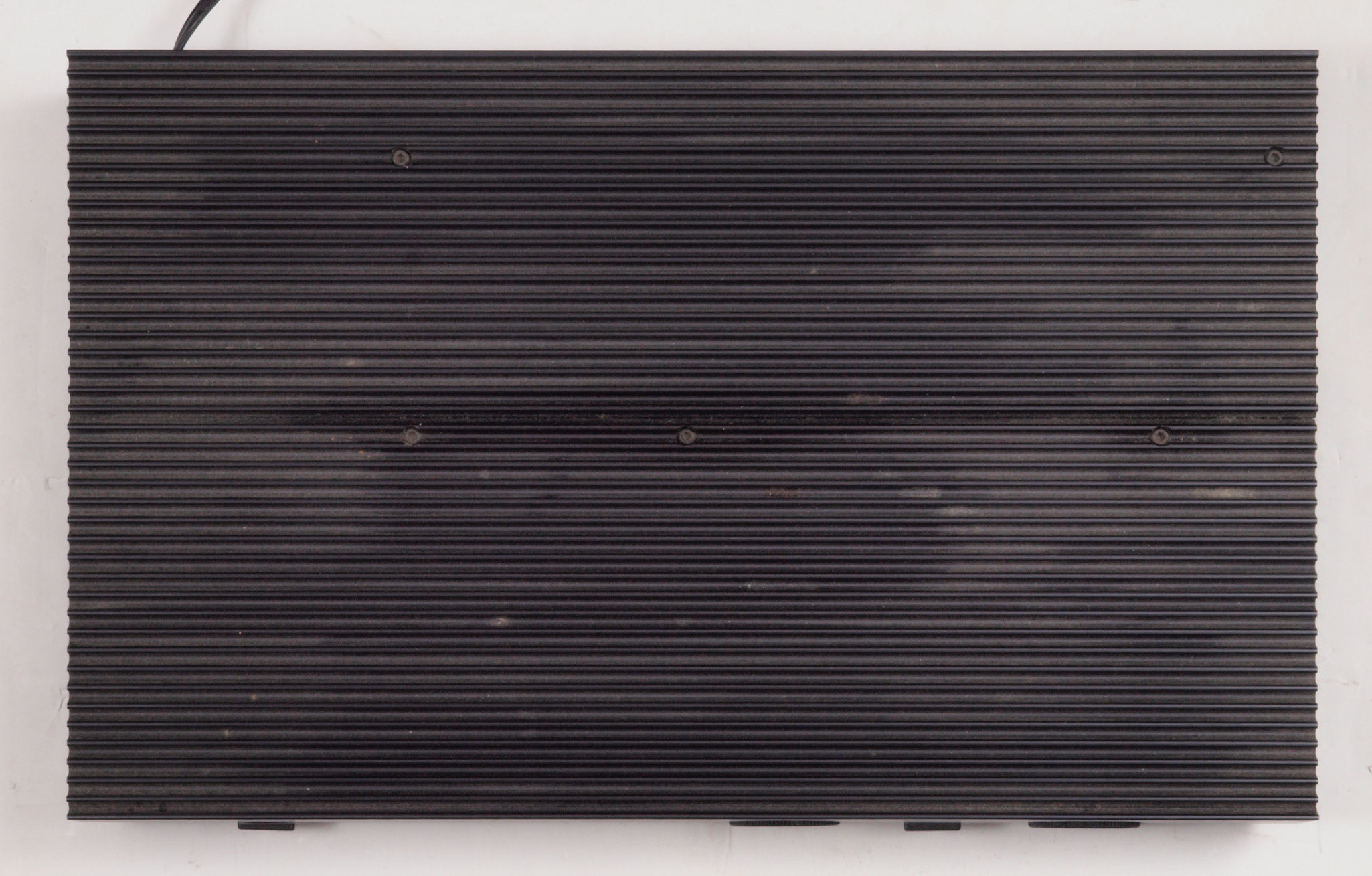

Ａ１５．　点検中　上から見る。

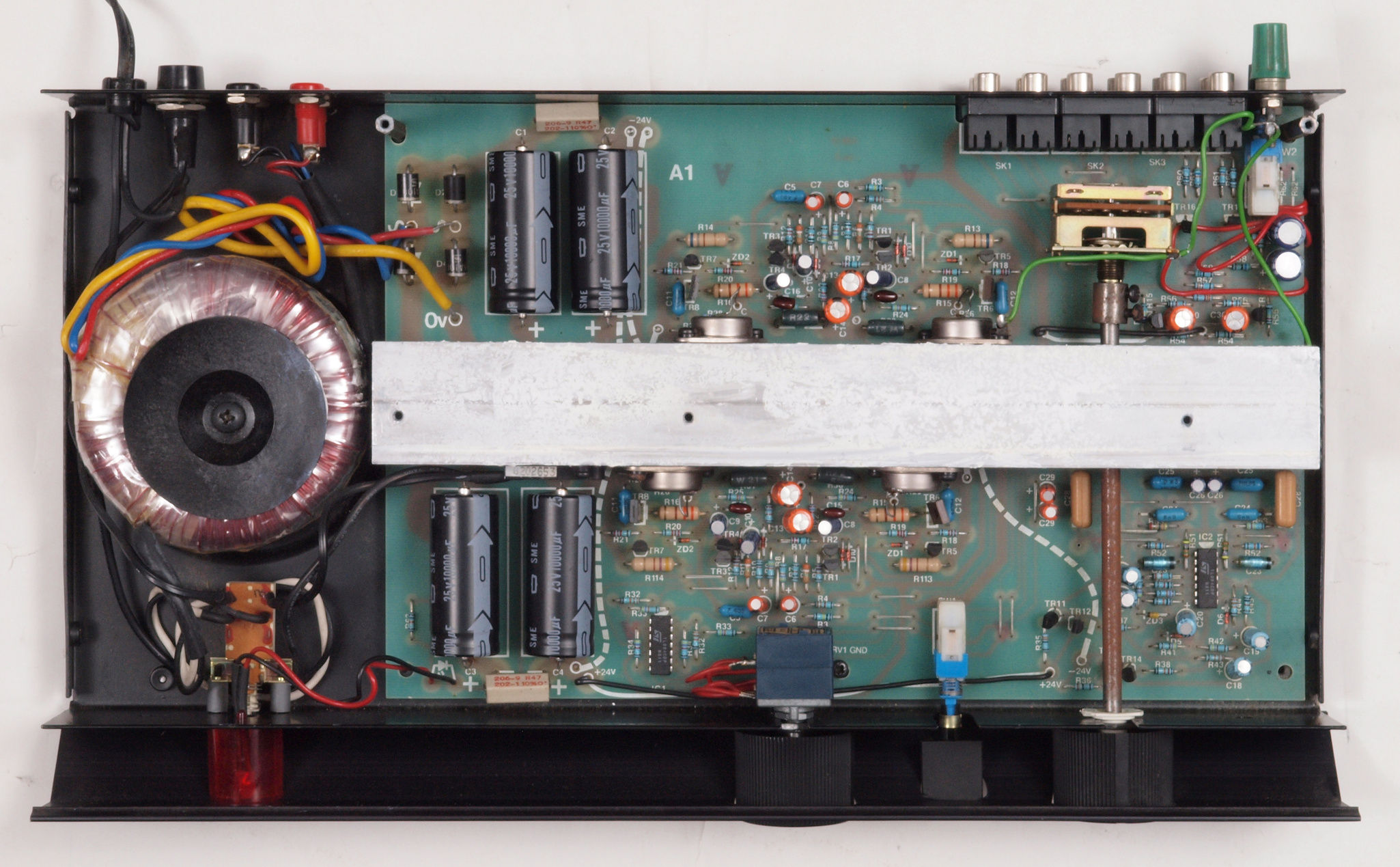

Ａ１６．　点検中　上蓋（放熱器）を取り、上から見る。

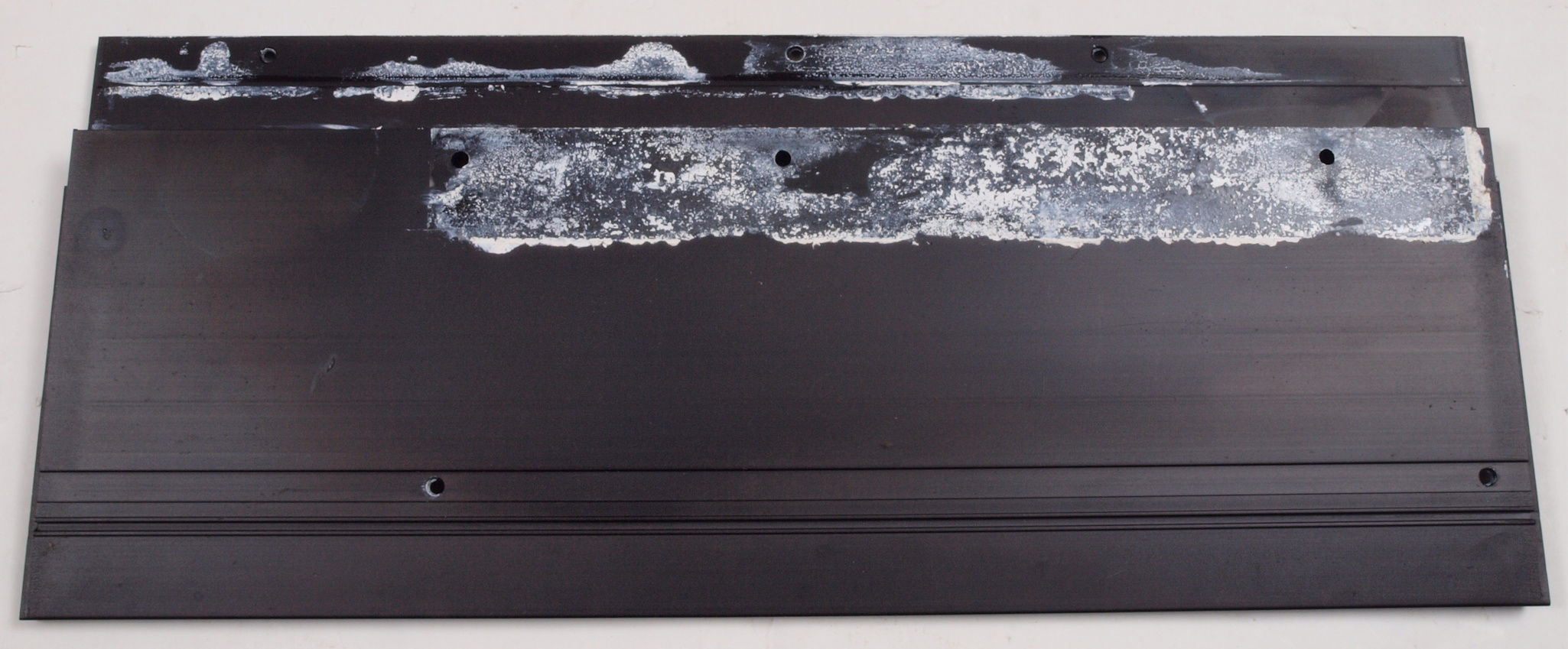

Ａ１７．　点検中、　上蓋裏の放熱シリコングリス。

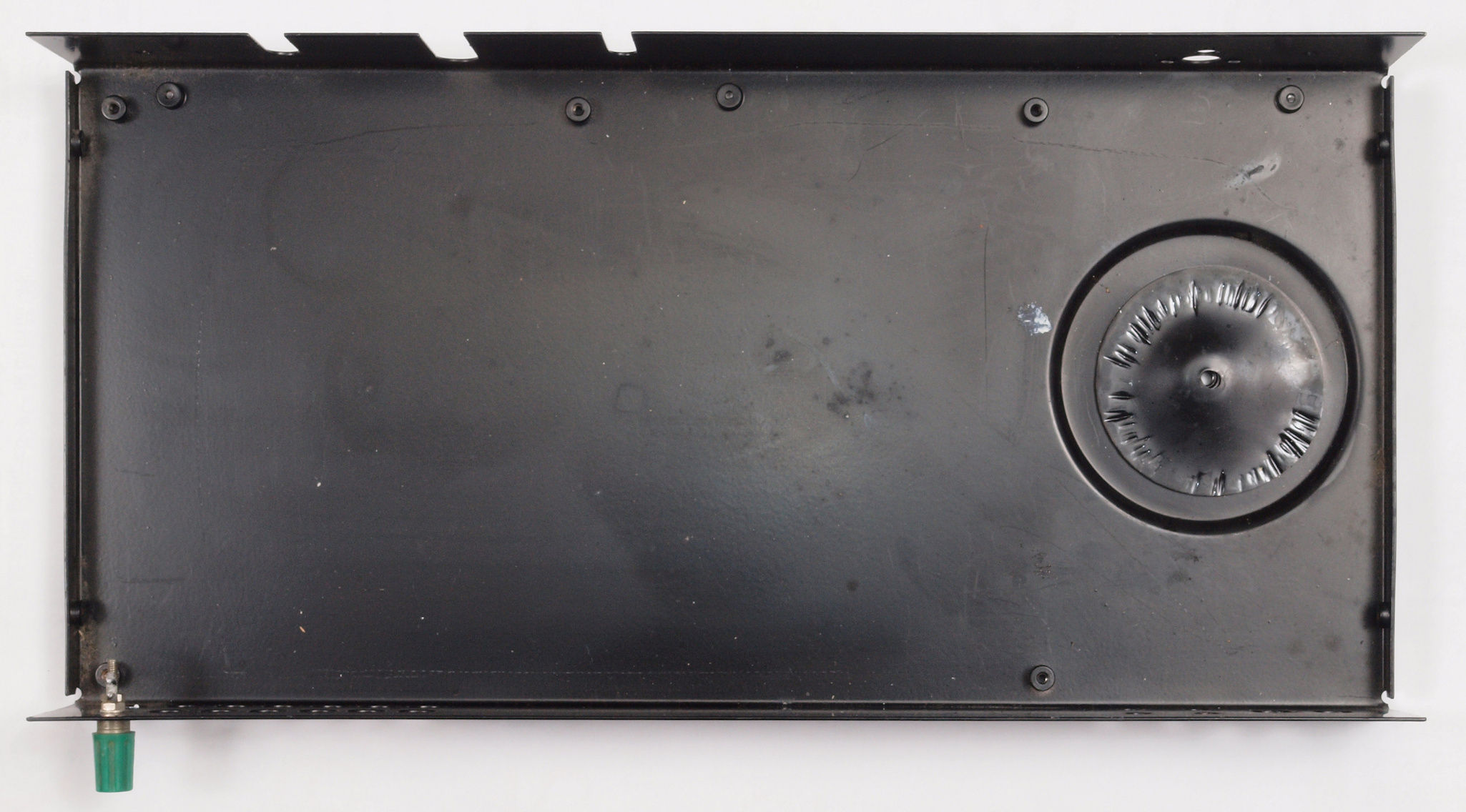

Ａ２１．　点検中　下から見る。

Ａ２２．　点検中　下前から見る

Ａ２３．　点検中　下前左から見る

Ａ２４．　点検中　下後から見る

Ａ２５．　点検中　下後右から見る

Ａ３１．　点検中、　右側終段ＴＲ（トランジスター）。

Ａ３２．　点検中、　左側終段ＴＲ（トランジスター）。

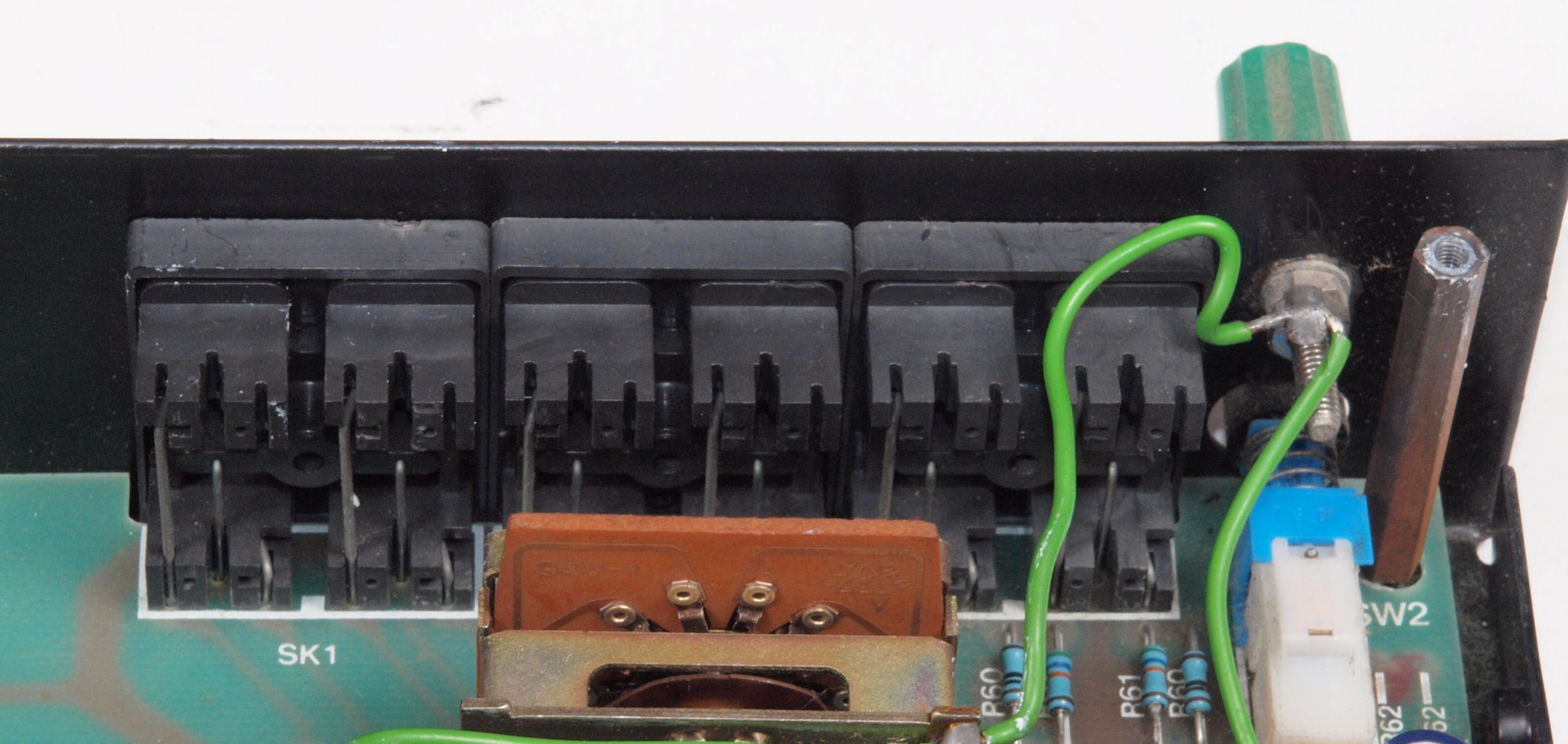

Ａ４１．　点検中、　入力切り替えＳＷがかなり揺れる 　　　　　　　　　　　　カップリングも安い物で、「ユニバーサル型」でないので、この「ブレ」を吸収しない

Ａ５１．　点検中　ＳＰ接続端子

Ａ５２．　点検中　　ＳＰ接続端子。　ＷＢＴ−０７３０ＰＬロジウムメッキ端子に交換可能、穴は横向き。

Ａ５３．　点検中　　ＳＰ接続端子。　一般の端子に交換。

Ａ６１．　点検中　電源コード。

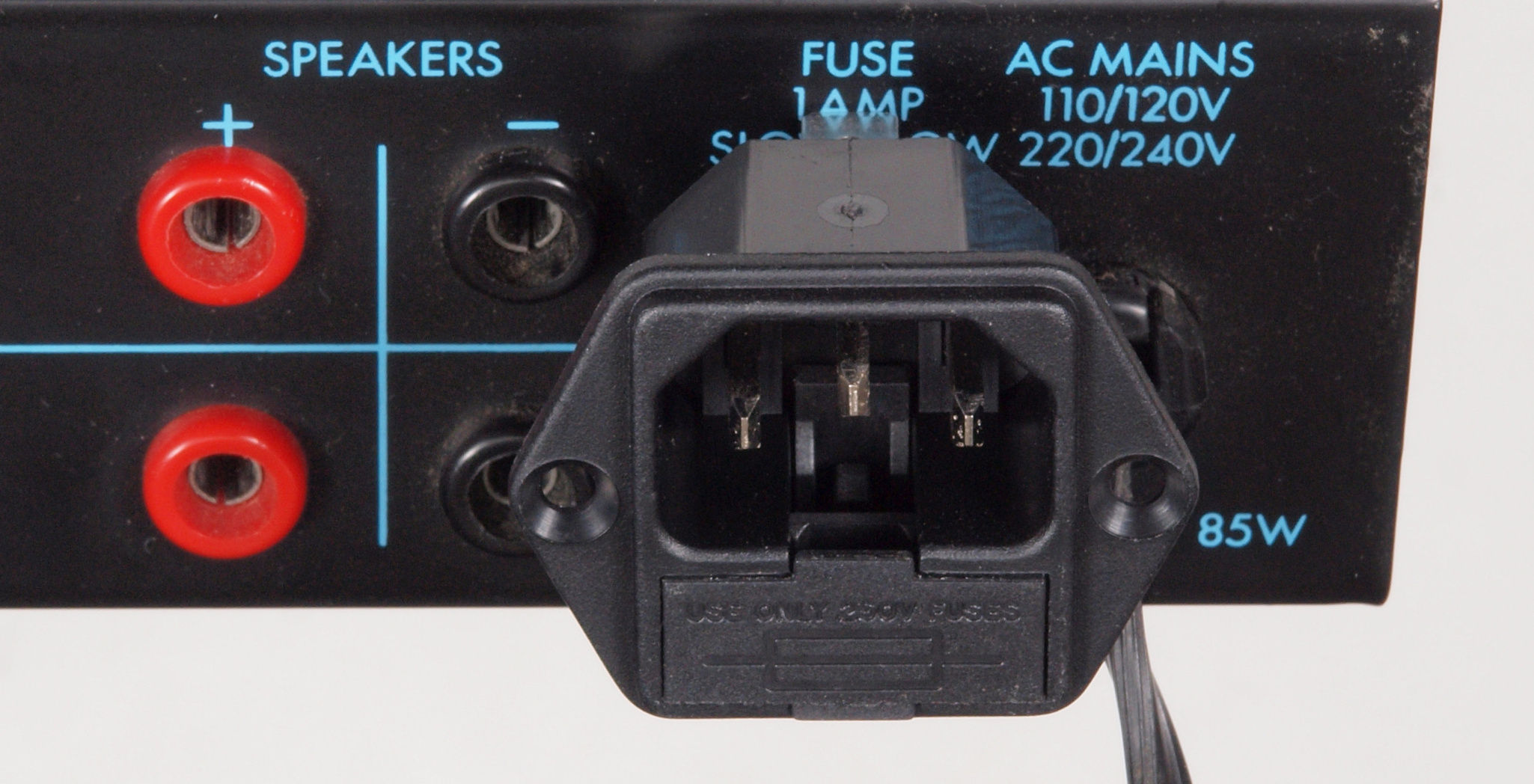

Ａ６２．　点検中　電源コードをヒューズ付き３Pインレットに交換。

Ａ７１．　点検中　入出ＲＣＡ端子郡

Ａ７２．　点検中　入出ＲＣＡ端子郡、　テフロン絶縁のＲＣＡ端子と交換。

Ａ７３．　点検中　交換するテフロン絶縁製ＲＣＡ端子。　中心電極は円筒状で４つ割方式。

Ａ７４．　点検中　ＷＢＴ製ＲＣＡ端子ＷＢＴ−０２０１。　さらに複雑な構造で「カチ」と差し込み感を与える。

Ａ７５．　点検中　最近の「ＲＣＡプラグ」の中心電極は２割になっているので接触不良が起きにくい。

Ａ８１．　点検中　メインＶＲ。右日本製ＡＬＰＳに交換。

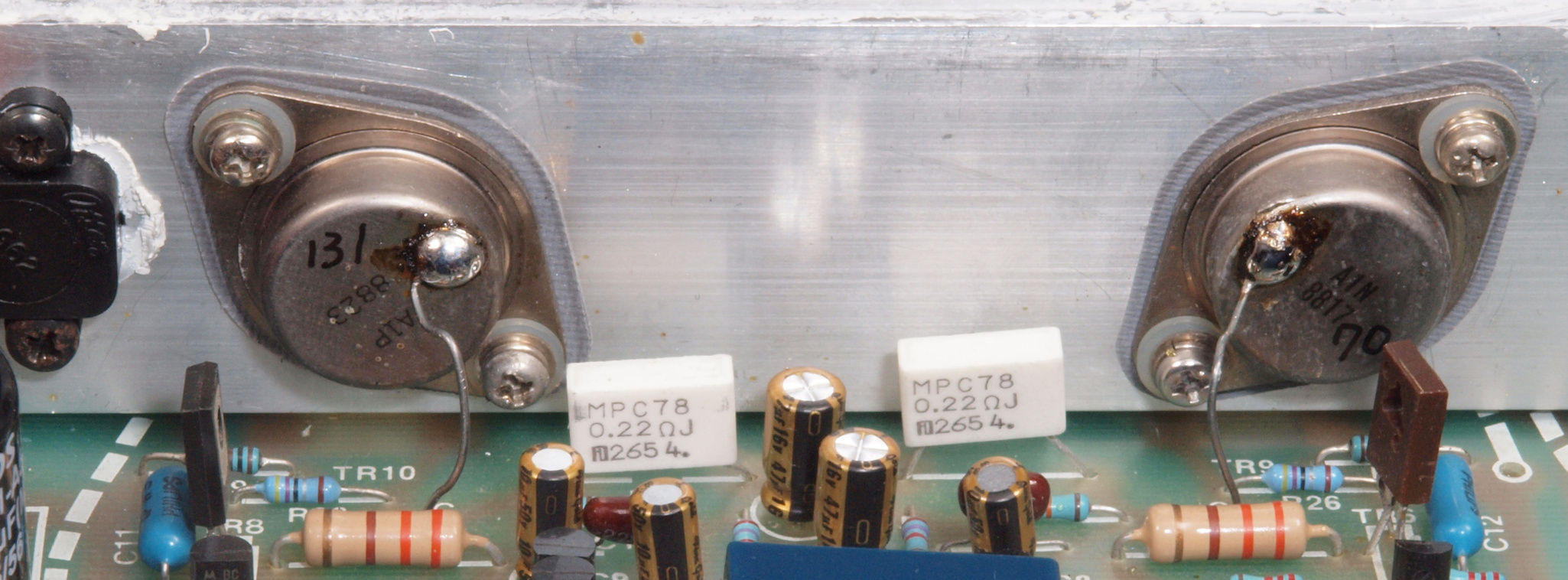

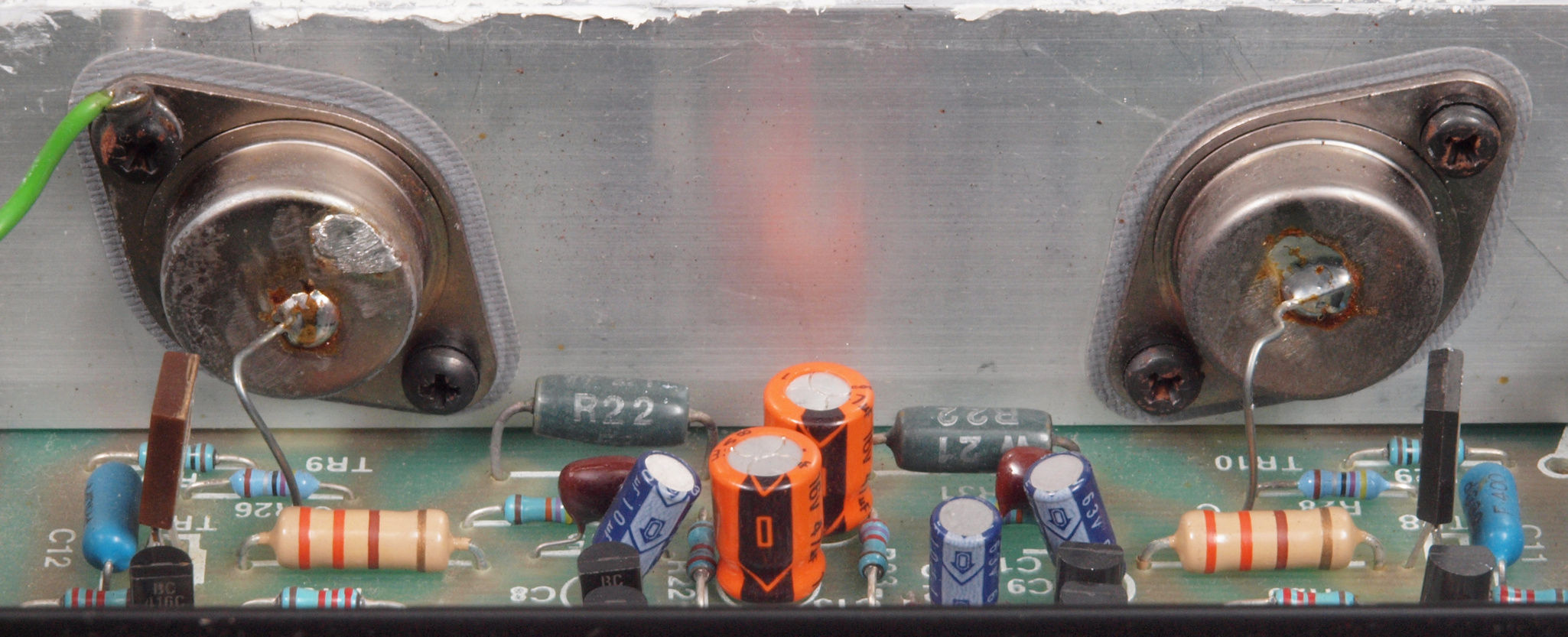

Ａ９１．　点検中　終段ＴＲ（トランジスター）のエミッター抵抗（低歪タイプ）は測定中して選別使用。福島双羽電機(株)製。

Ａ９２．　点検中　終段ＴＲ（トランジスター）のエミッター抵抗（低歪タイプ）は測定中して選別使用。福島双羽電機(株)製。 　　　　　　　　　　　　　　　　　　　２２２を４本選択する。

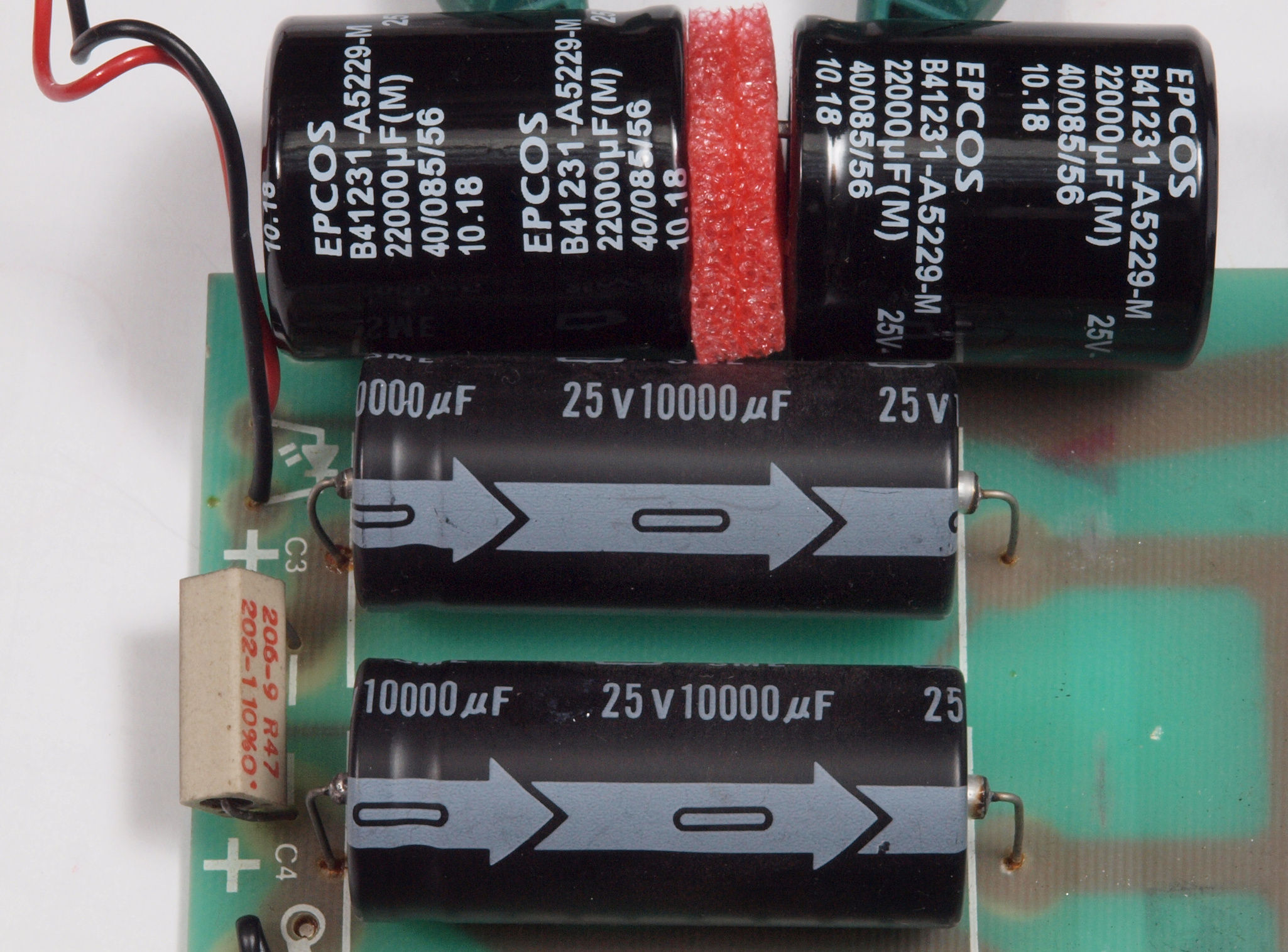

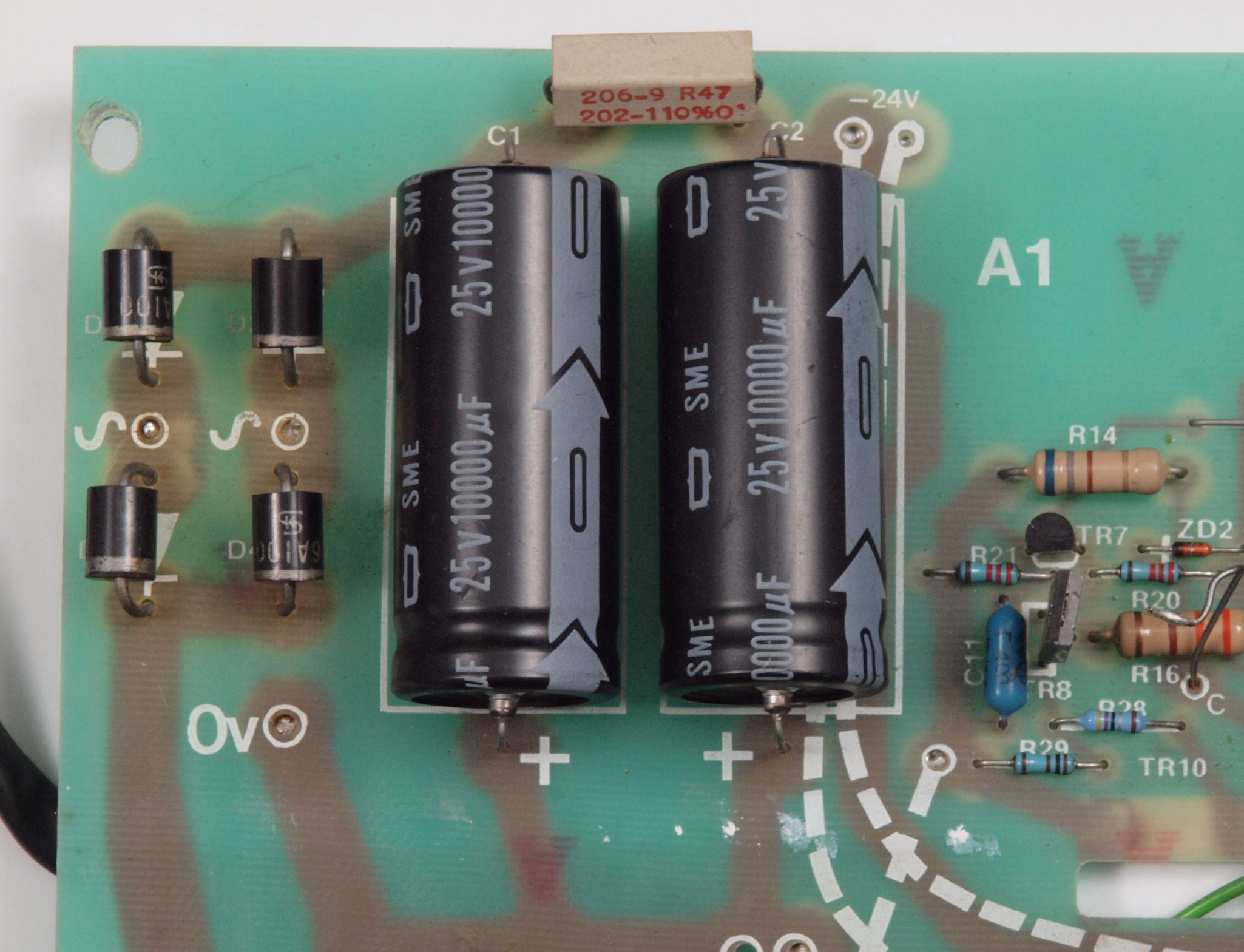

ＡＡ１．　点検中　電源ブロック電解トランジスター比較。　 　　　　　　　　　　　上＝交換するTDK製　２２０００μ／２５ＷＶ、下＝付いている日本ケミコン　１００００μ／２５ＷＶ。

Ｃ．修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１０．　修理中　基板等を取り外したシャーシ。　後パネル加工があるので、トランスや電源ＳＷも外す。

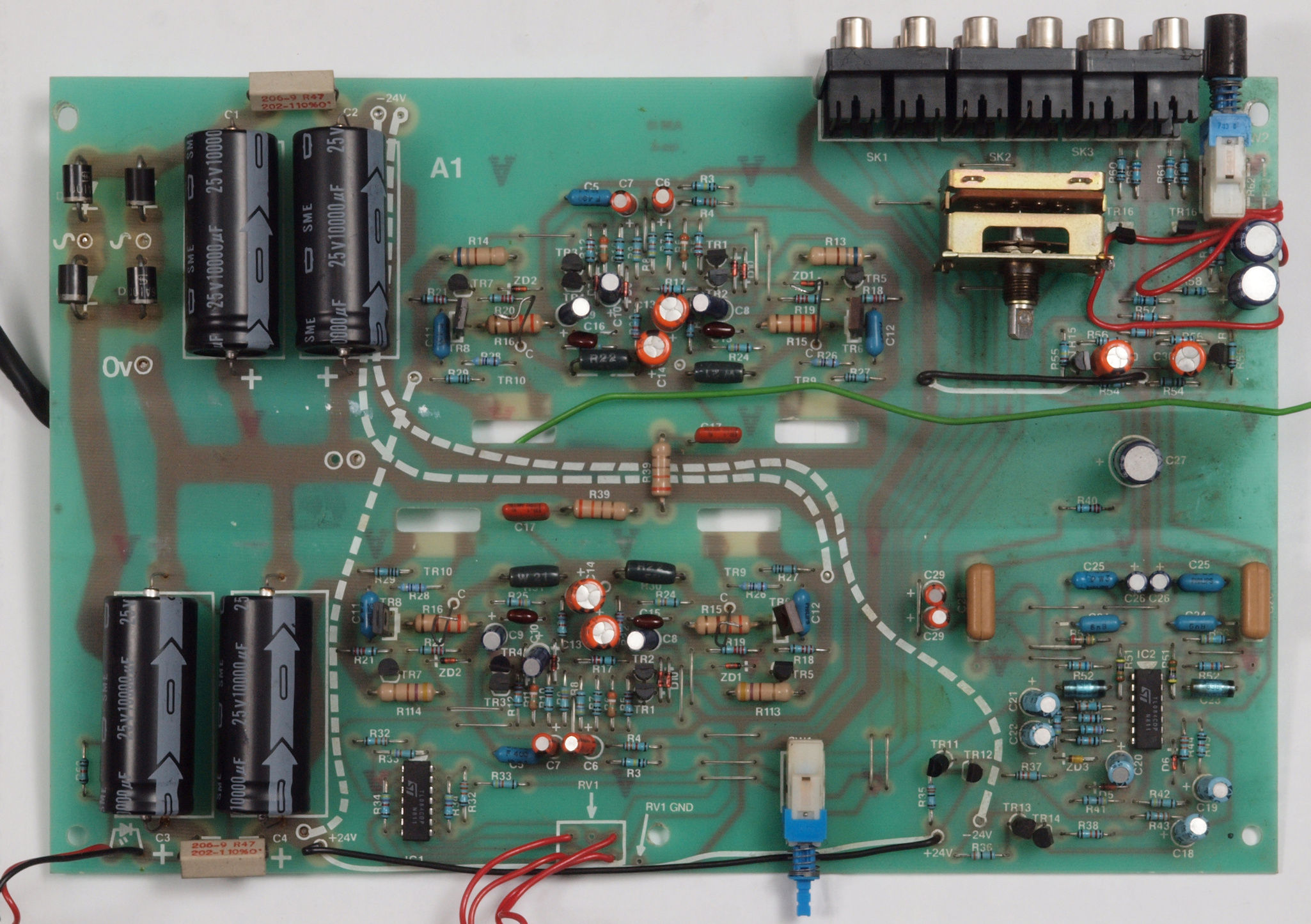

Ｃ１１．　修理前　基板

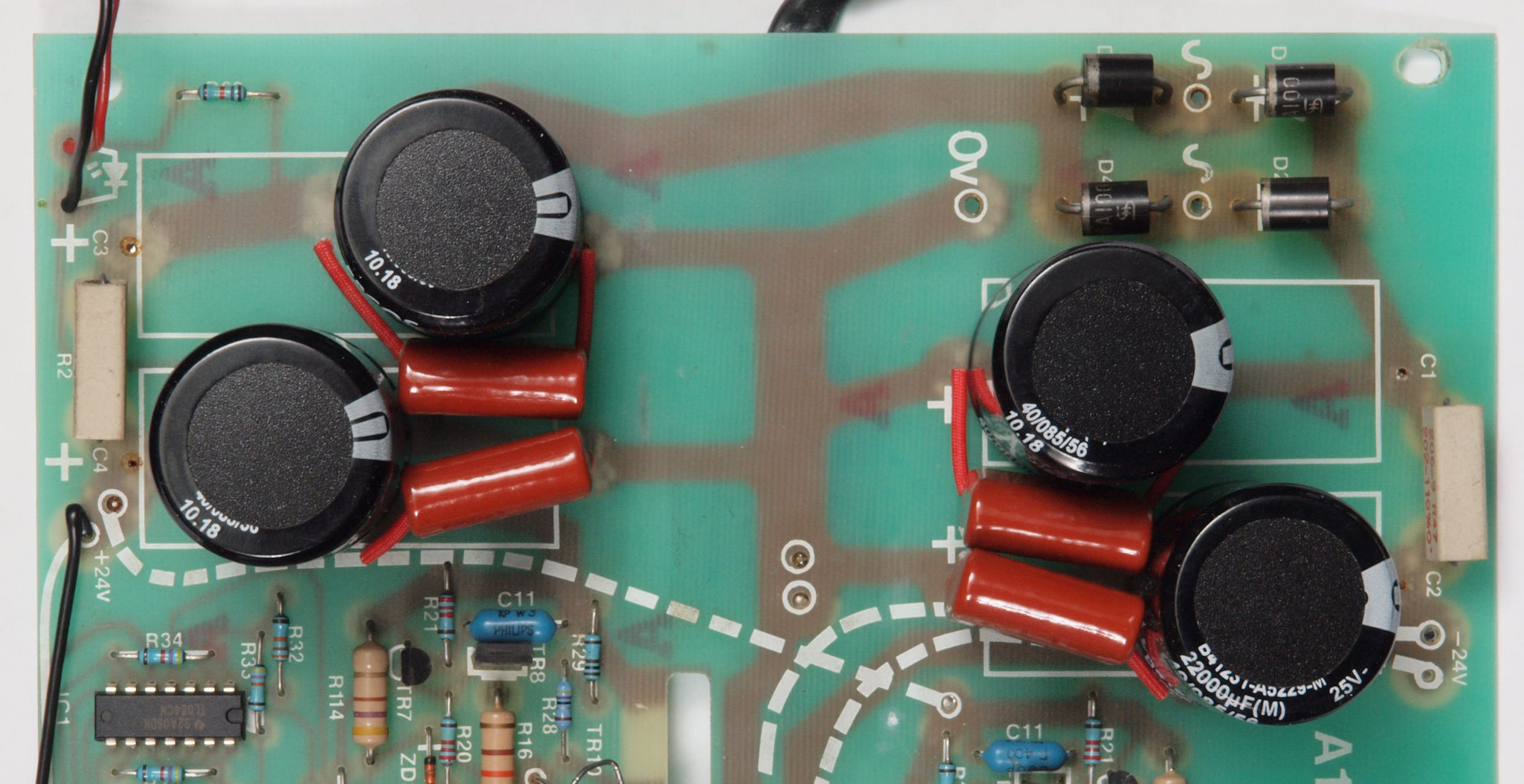

Ｃ１２．　修理後　基板　電解コンデンサー３１個、ＯＰ−ＡＭＰ２個交換。フイルムコンデンサー９個追加。エミッター抵抗（低歪タイプ）交換福島双羽電機(株)製。

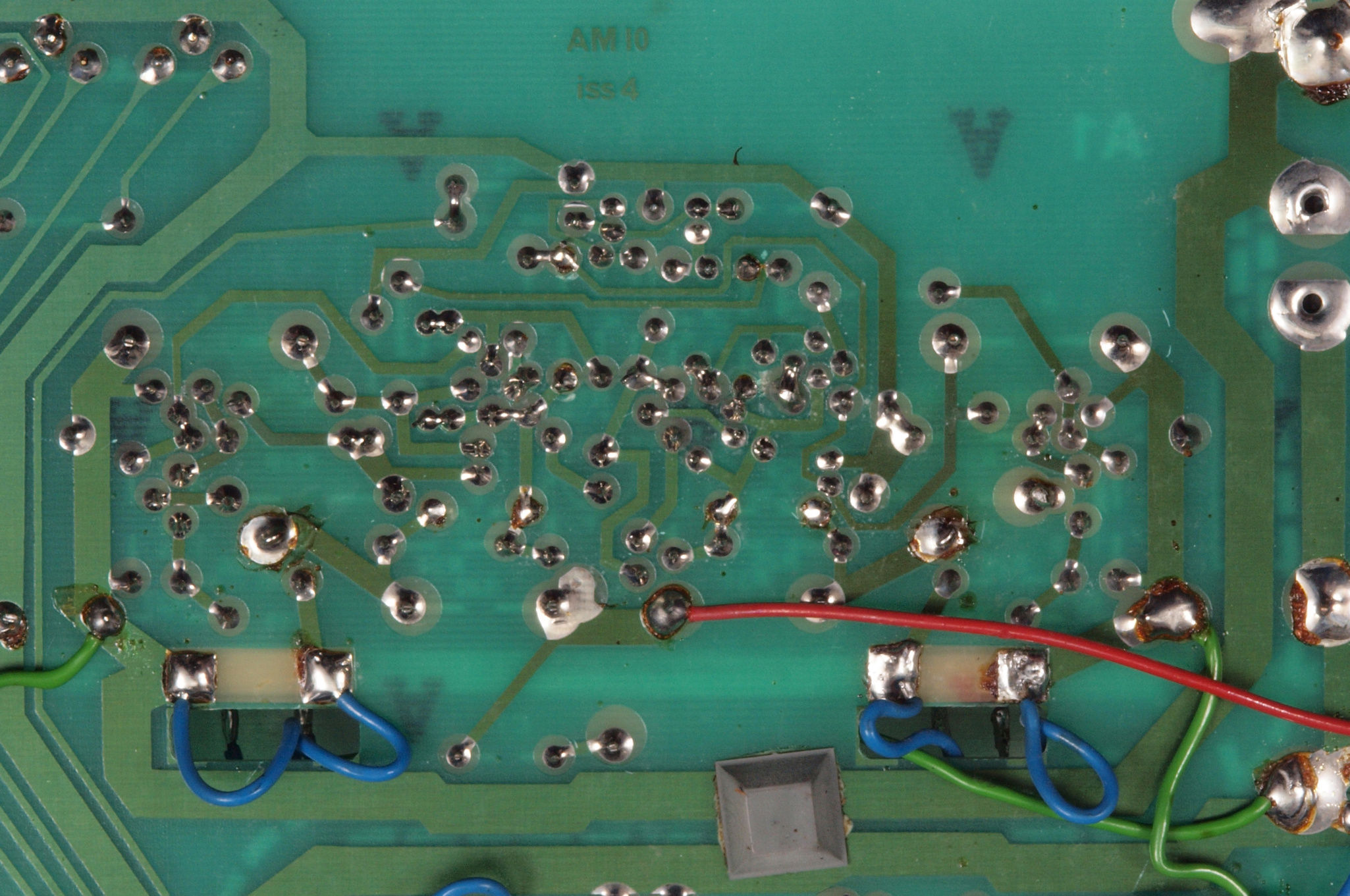

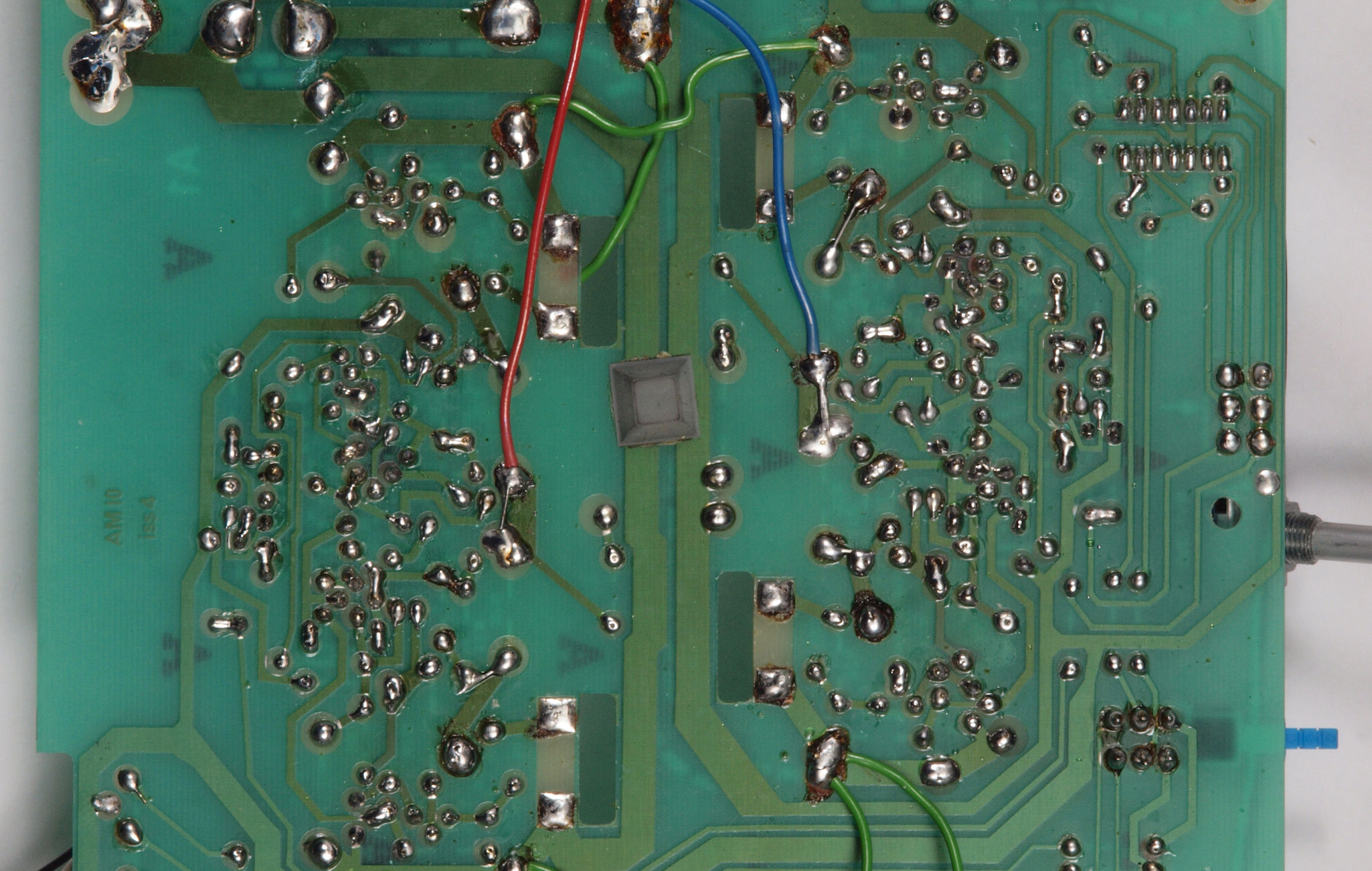

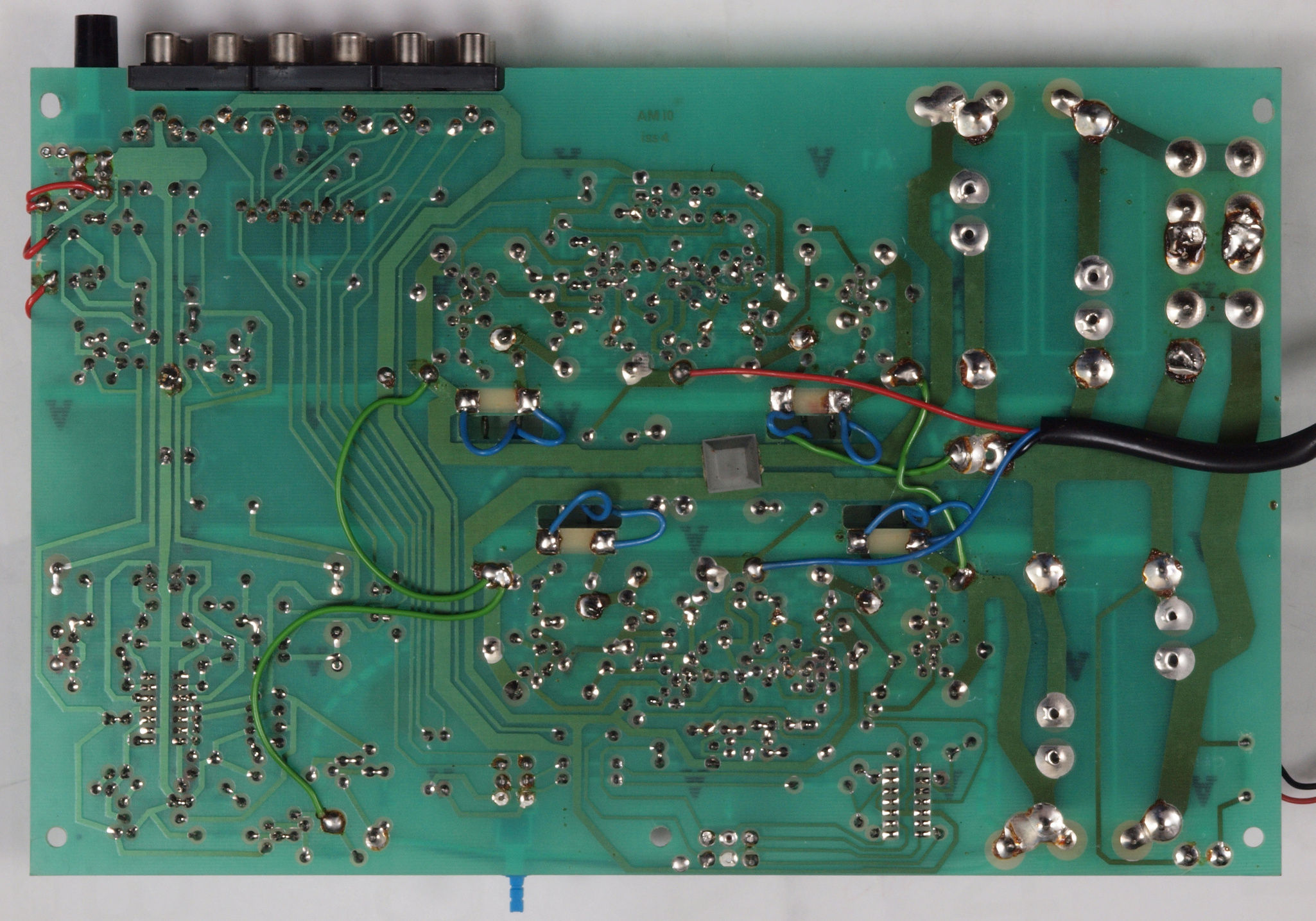

Ｃ１３．　修理前　基板裏

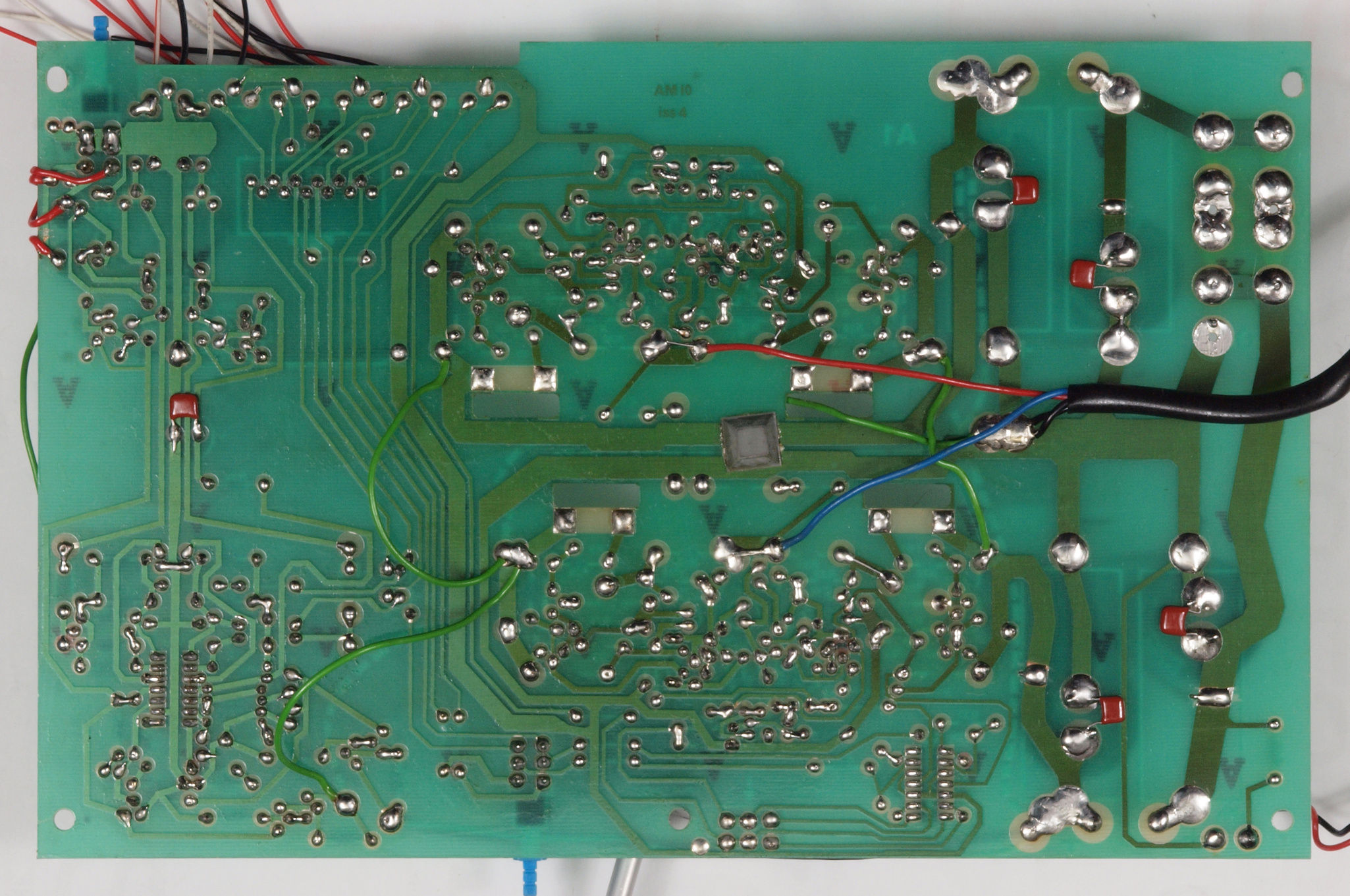

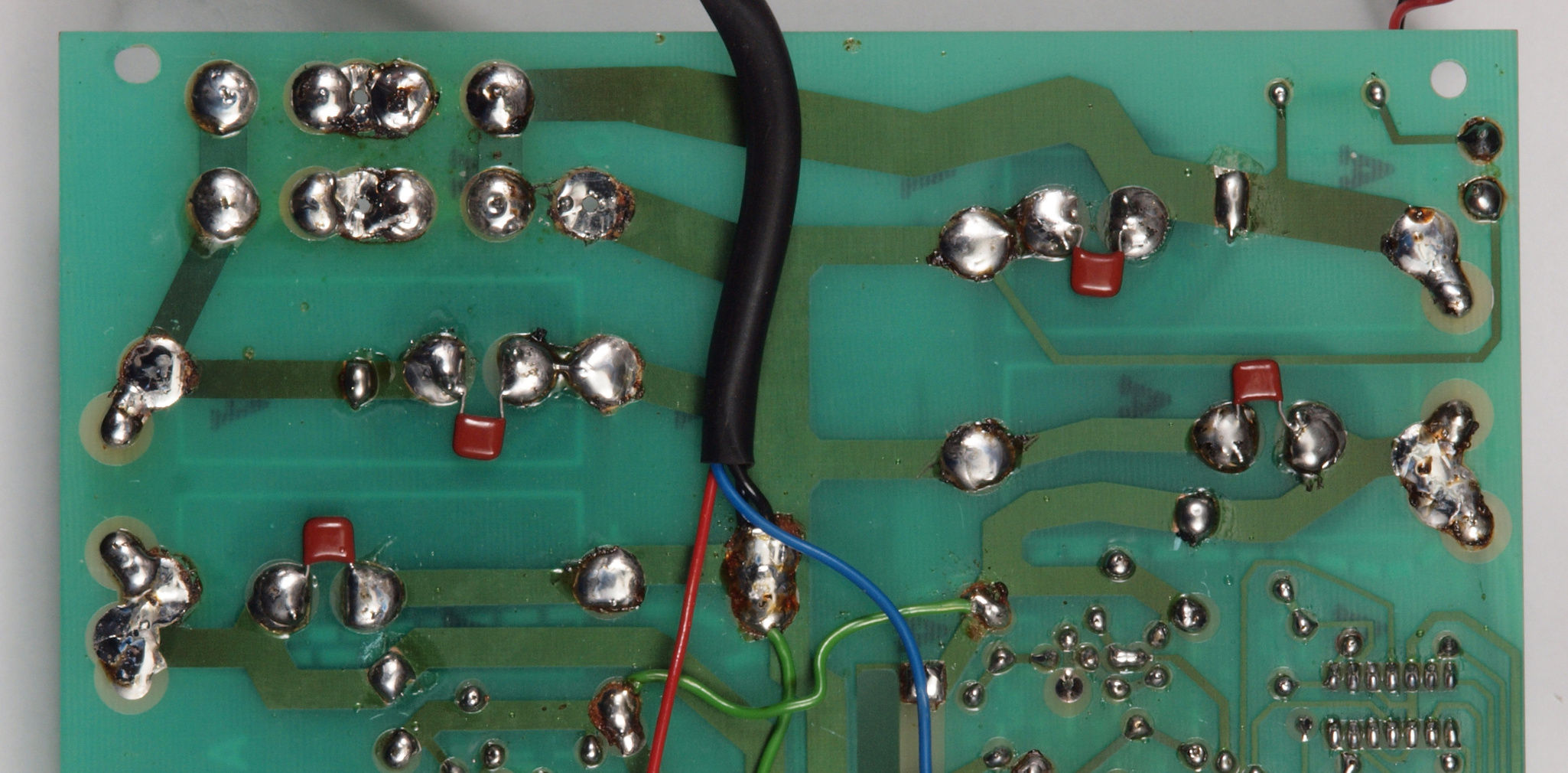

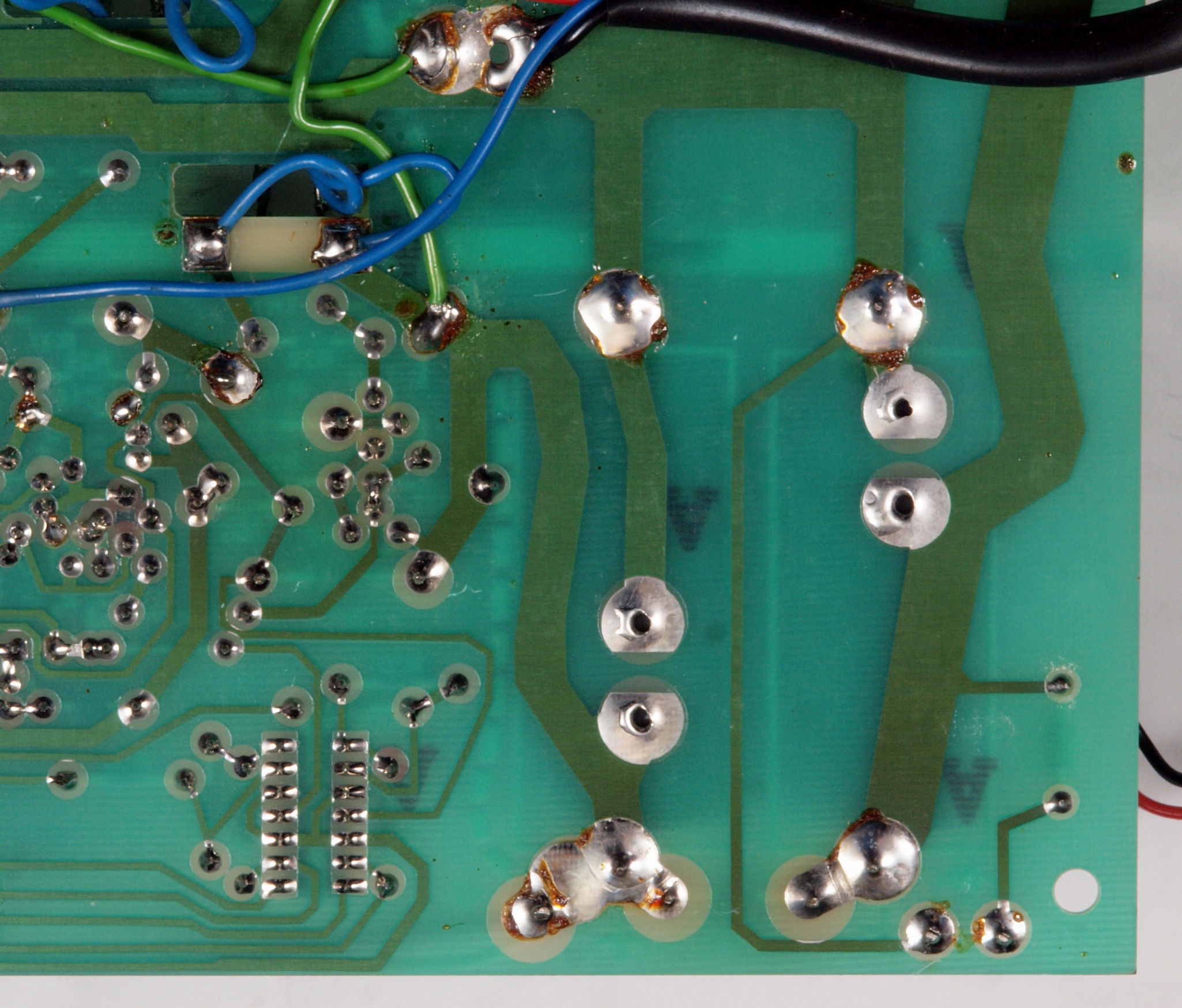

Ｃ１４．　修理（半田補正）後　基板裏、　半田を全部やり直す。

Ｃ１５．　完成基板裏　洗浄後コーテング材を塗る

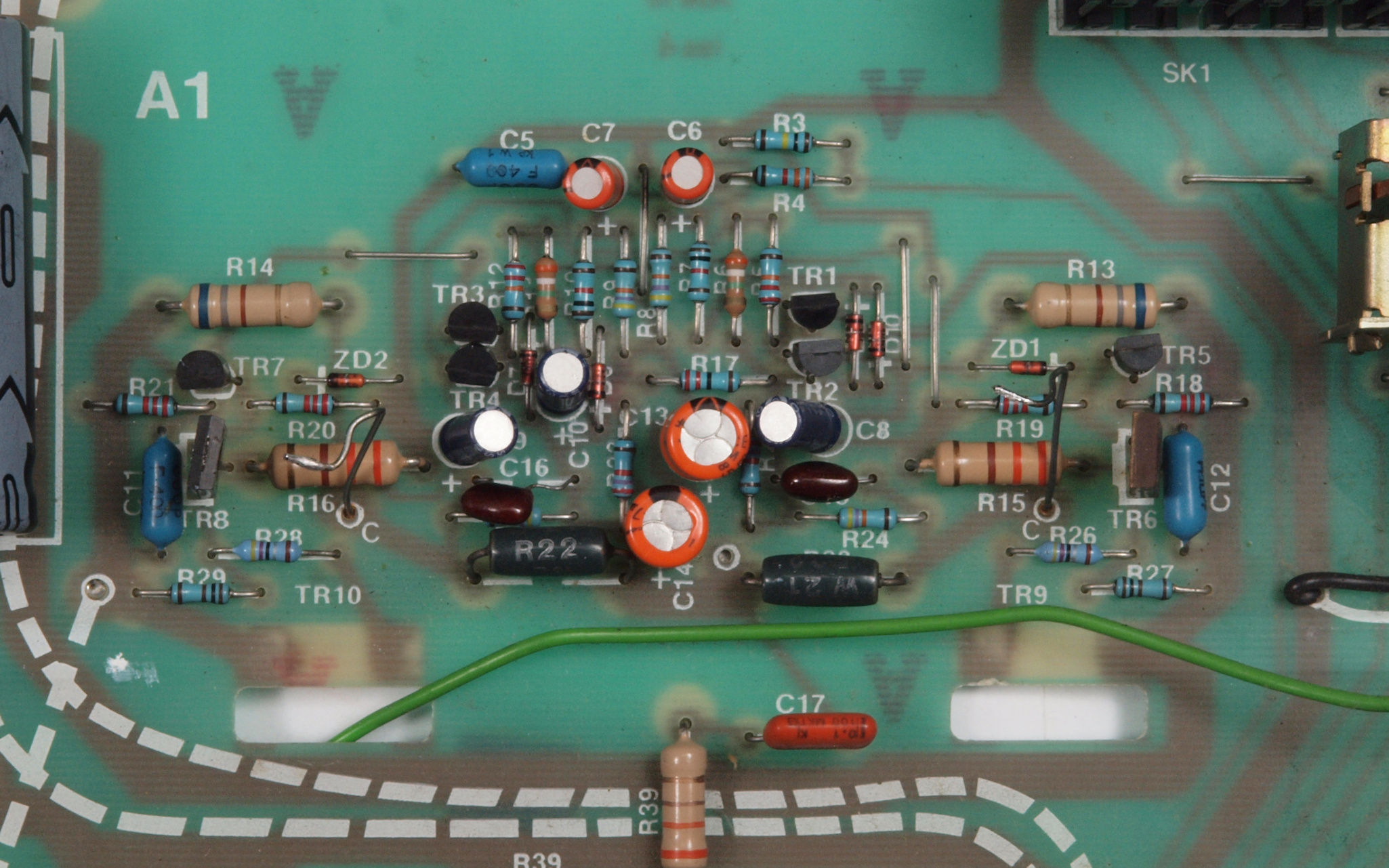

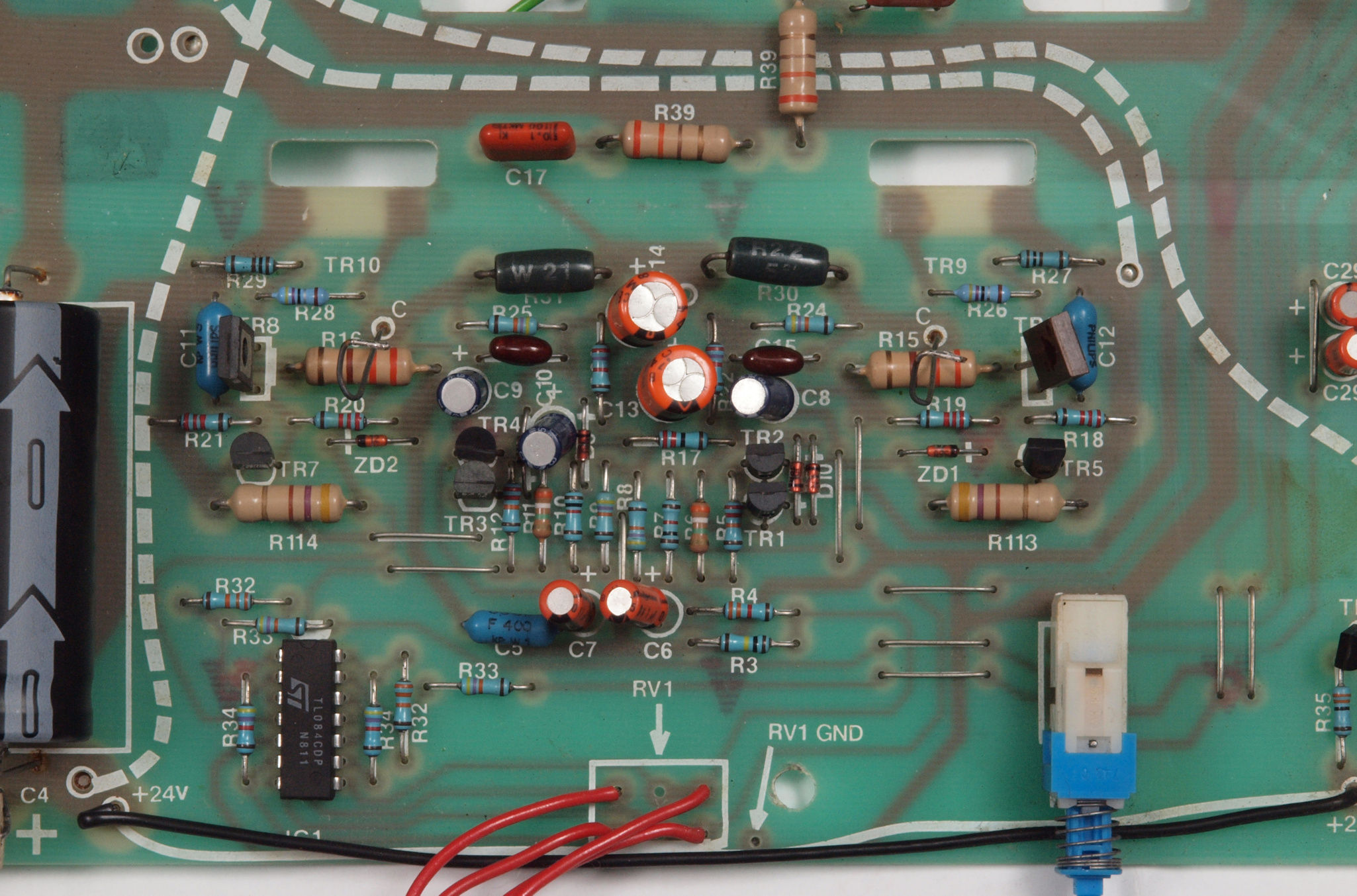

Ｃ２１．　修理前　ＡＭＰ基板

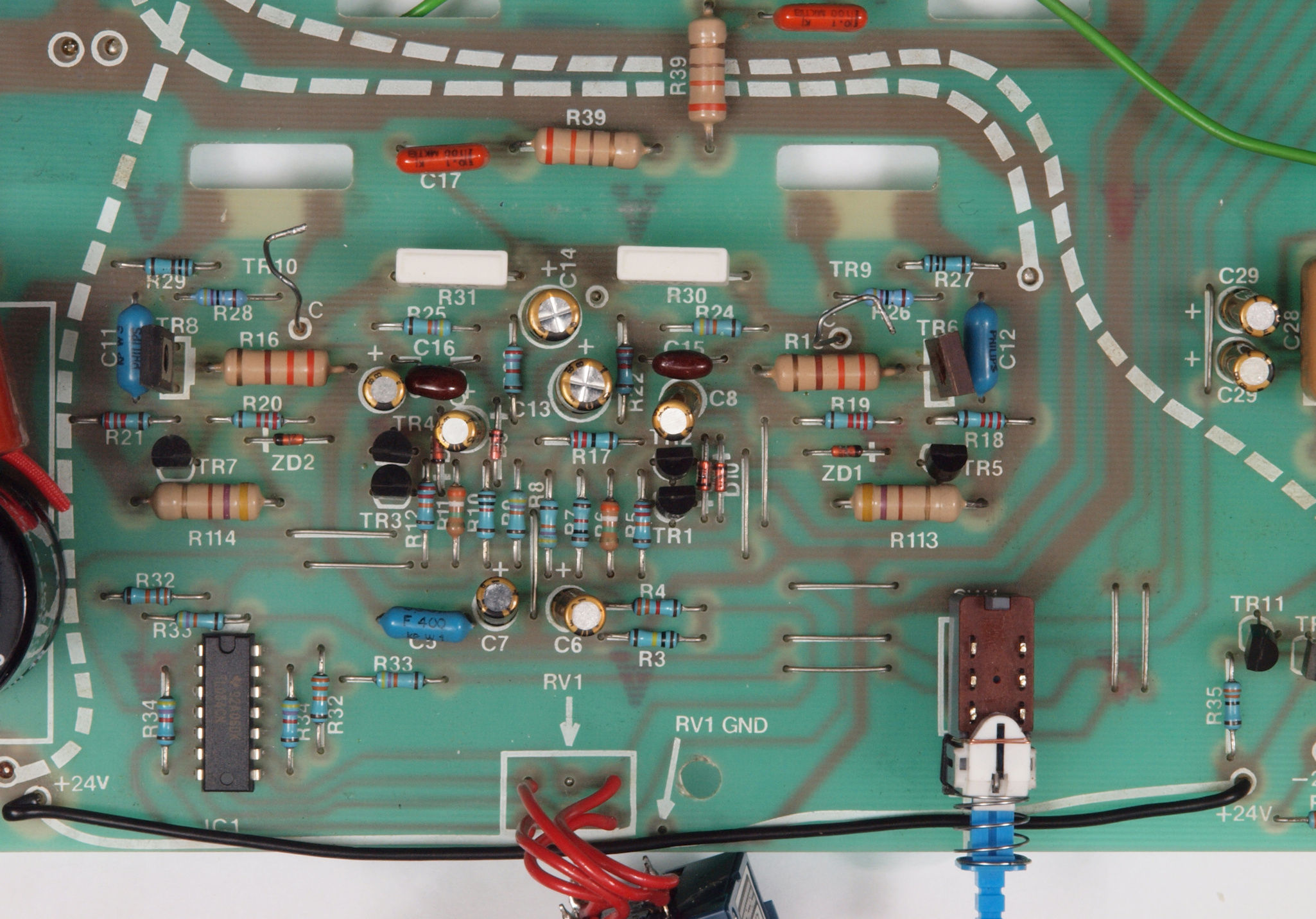

Ｃ２２．　修理後　ＡＭＰ基板。

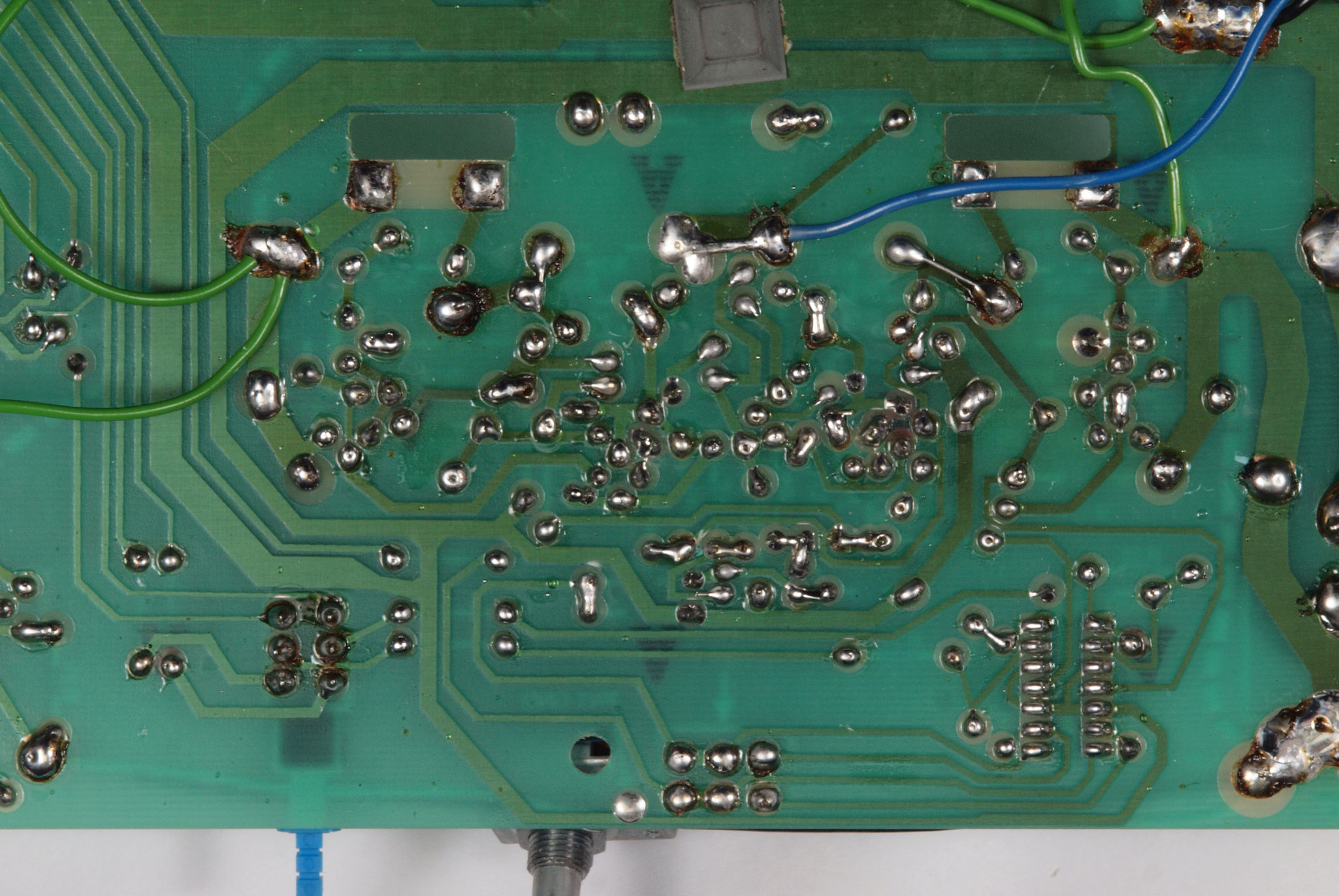

Ｃ２３．　修理前　ＡＭＰ基板裏

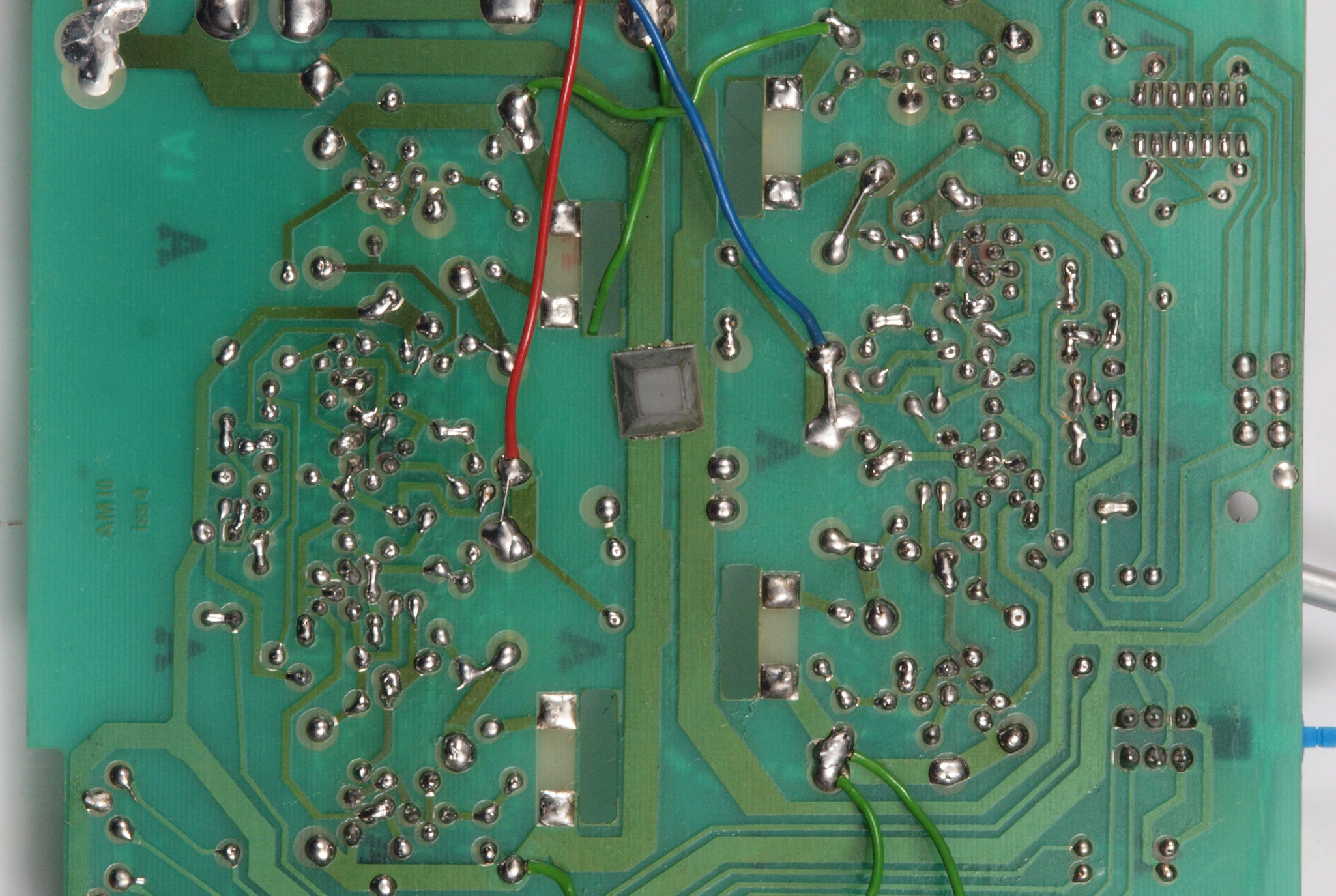

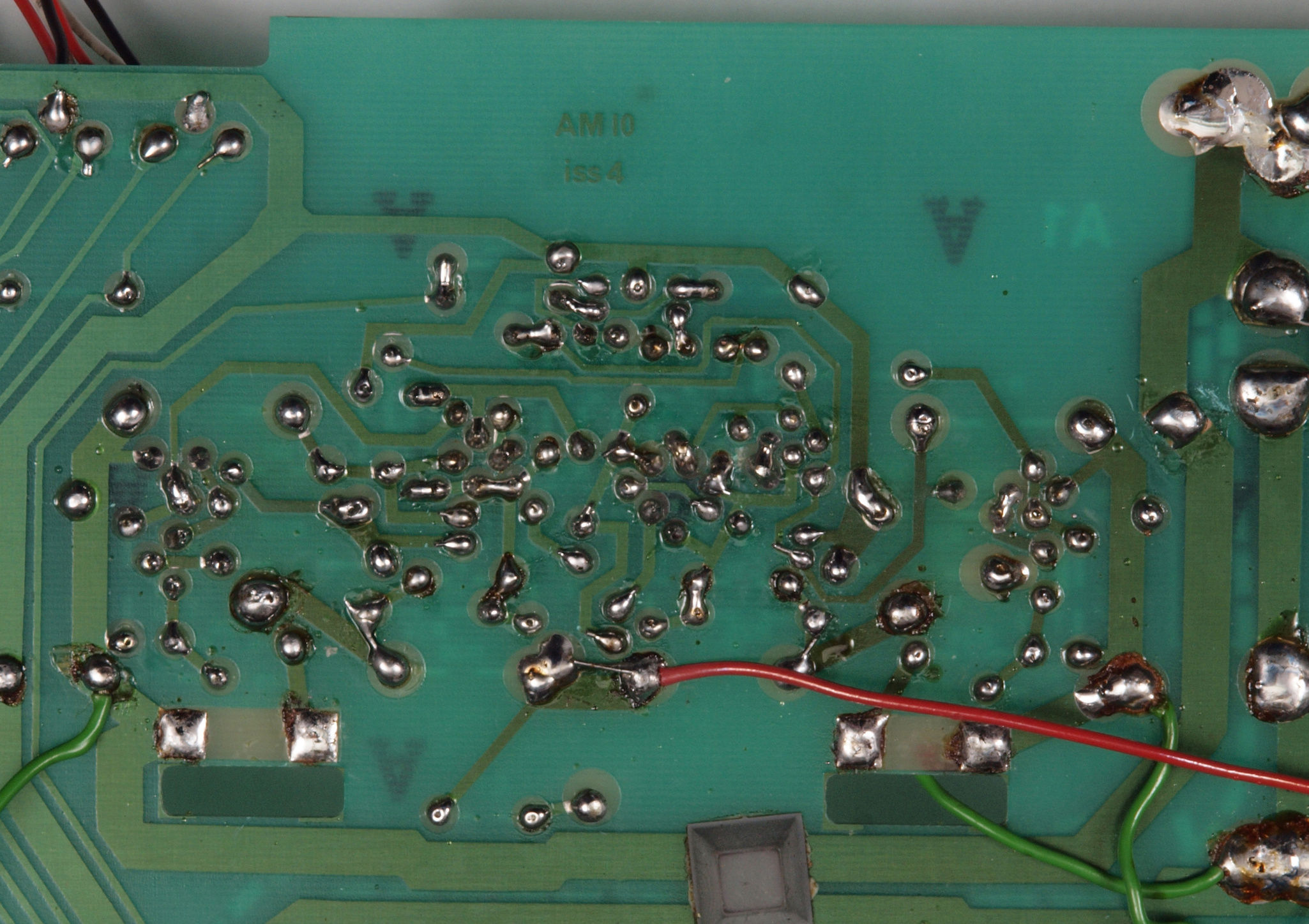

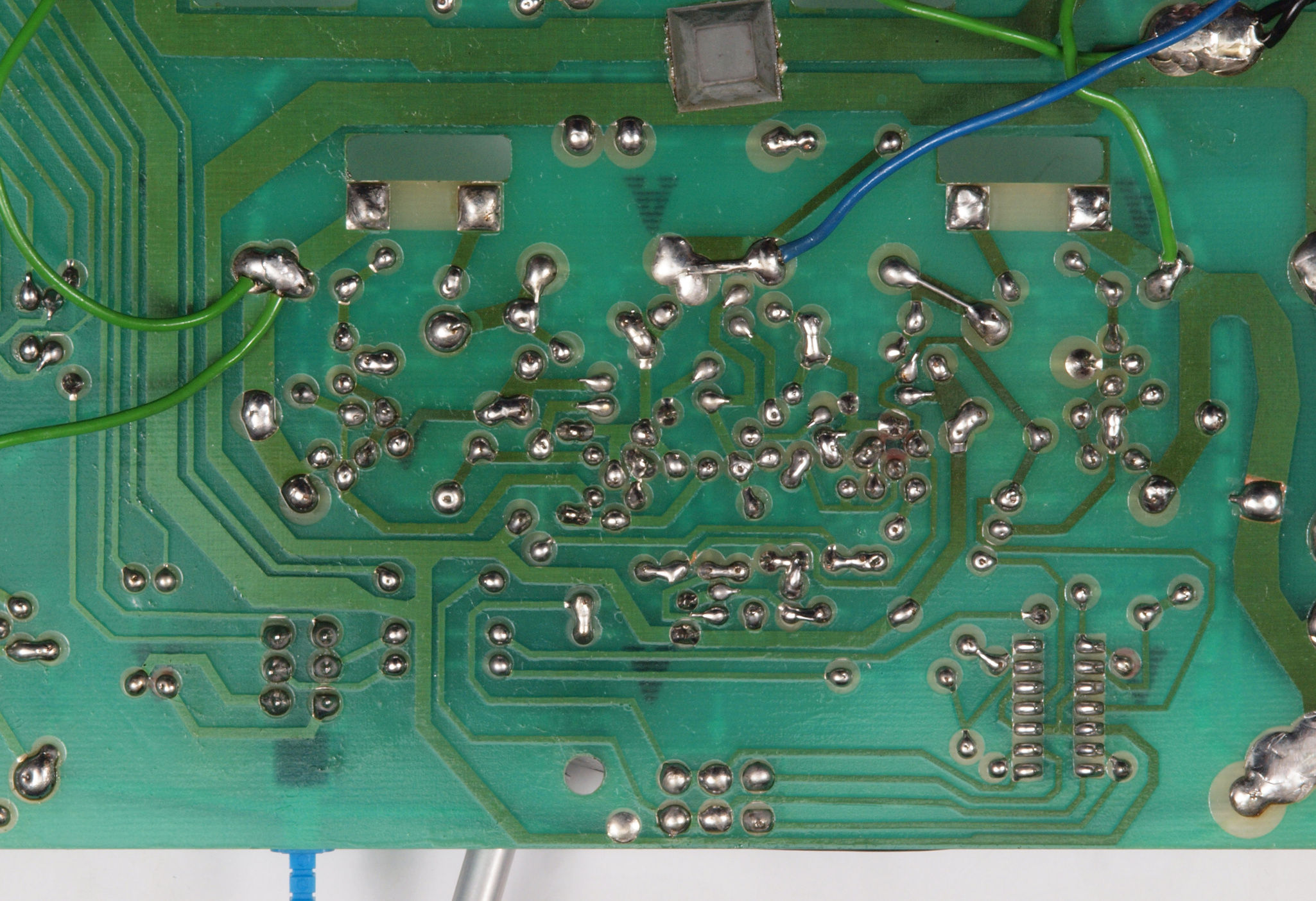

Ｃ２４．　修理（半田補正）後　ＡＭＰ基板裏、　半田を全部やり直す。

Ｃ２５．　完成ＡＭＰ基板裏　洗浄後コーテング材を塗る

Ｃ３１．　修理前　Ｒ側ＡＭＰ基板

Ｃ３２．　修理後　Ｒ側ＡＭＰ基板

Ｃ３３．　修理前　Ｒ側ＡＭＰ基板裏

Ｃ３４．　修理（半田補正）後　Ｒ側ＡＭＰ基板裏、　半田を全部やり直す。

Ｃ３５．　完成Ｒ側ＡＭＰ基板裏　洗浄後コーテング材を塗る

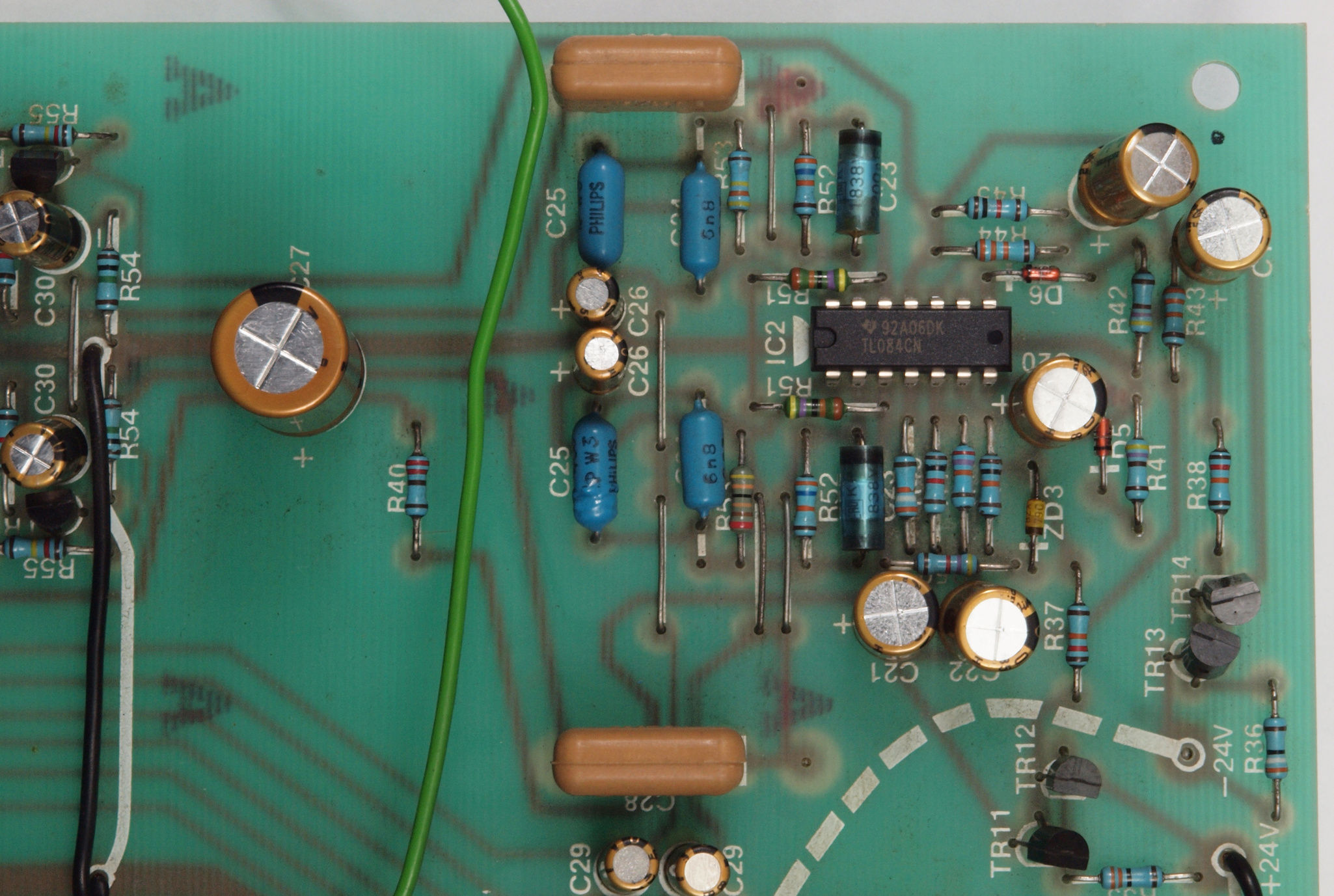

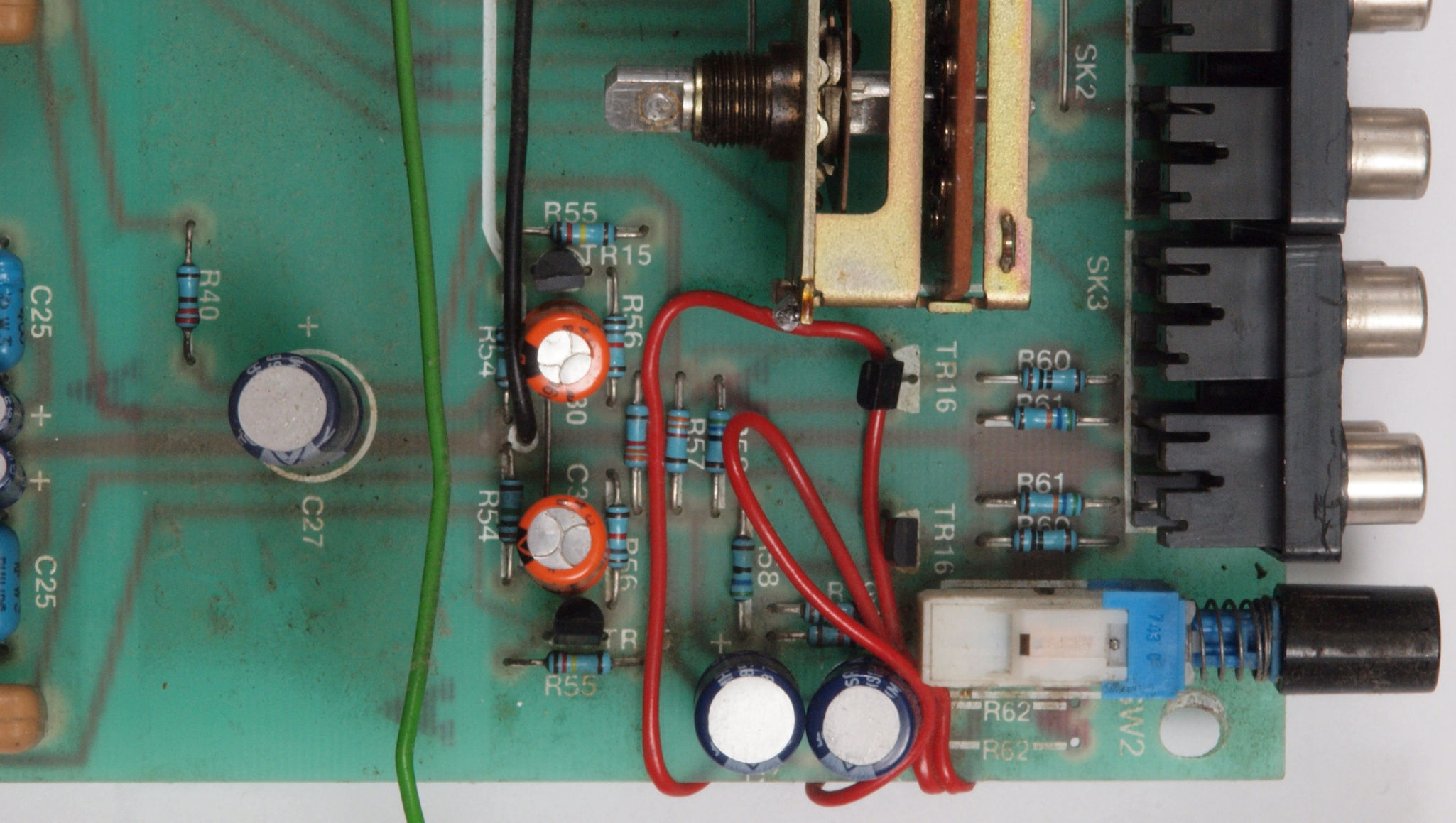

Ｃ４１．　修理前　Ｌ側ＡＭＰ基板

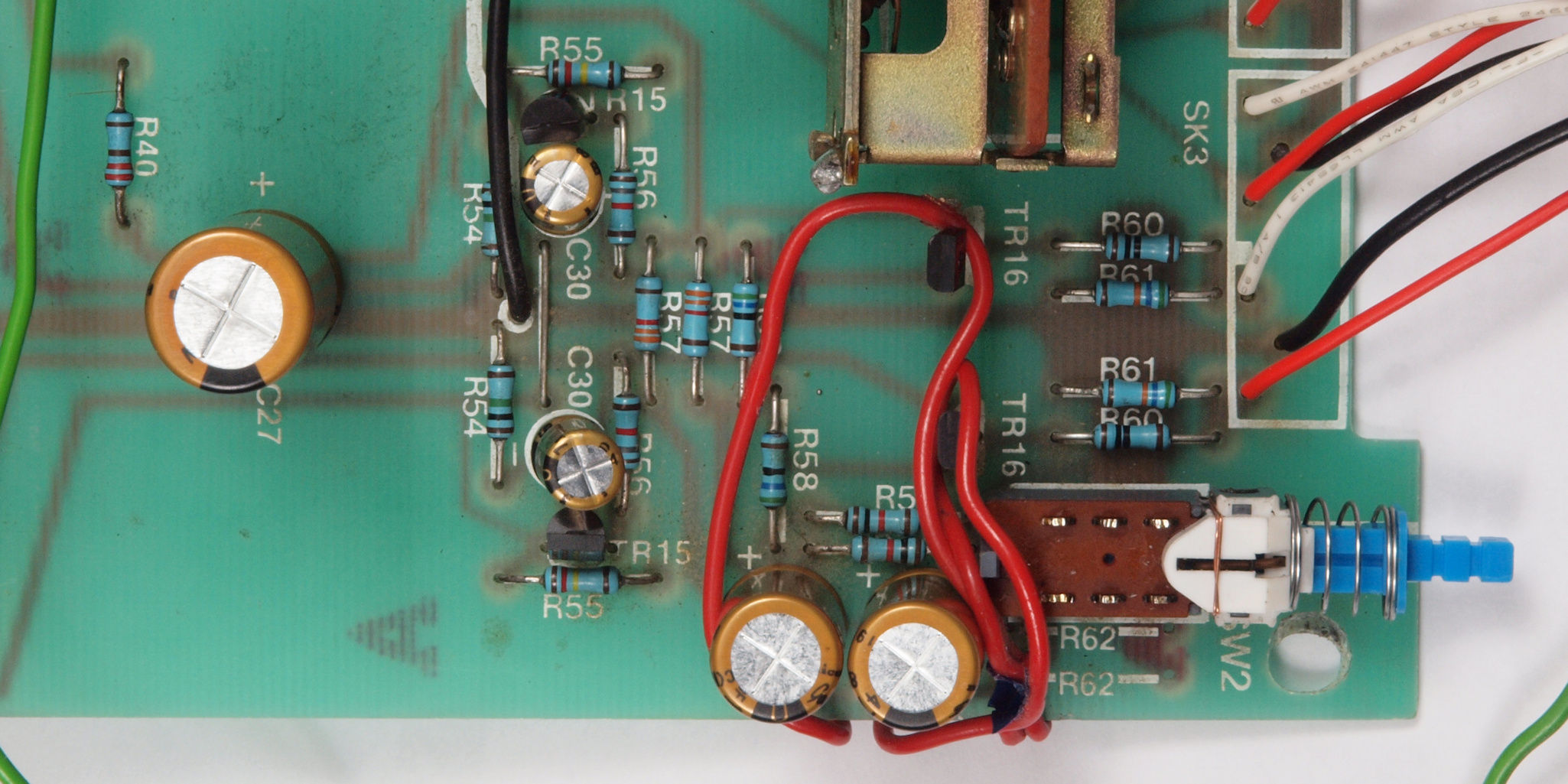

Ｃ４２．　修理後　Ｌ側ＡＭＰ基板。　テープモニターＳＷ交換。

Ｃ４３．　修理前　Ｌ側ＡＭＰ基板裏

Ｃ４４．　修理（半田補正）後　Ｌ側ＡＭＰ基板裏、　半田を全部やり直す。

Ｃ４５．　完成Ｌ側ＡＭＰ基板裏　洗浄後コーテング材を塗る

Ｃ５１．　修理前　　ＥＱ基板

Ｃ５２．　修理後　　ＥＱ基板

Ｃ５３．　修理前　　ＥＱ基板裏

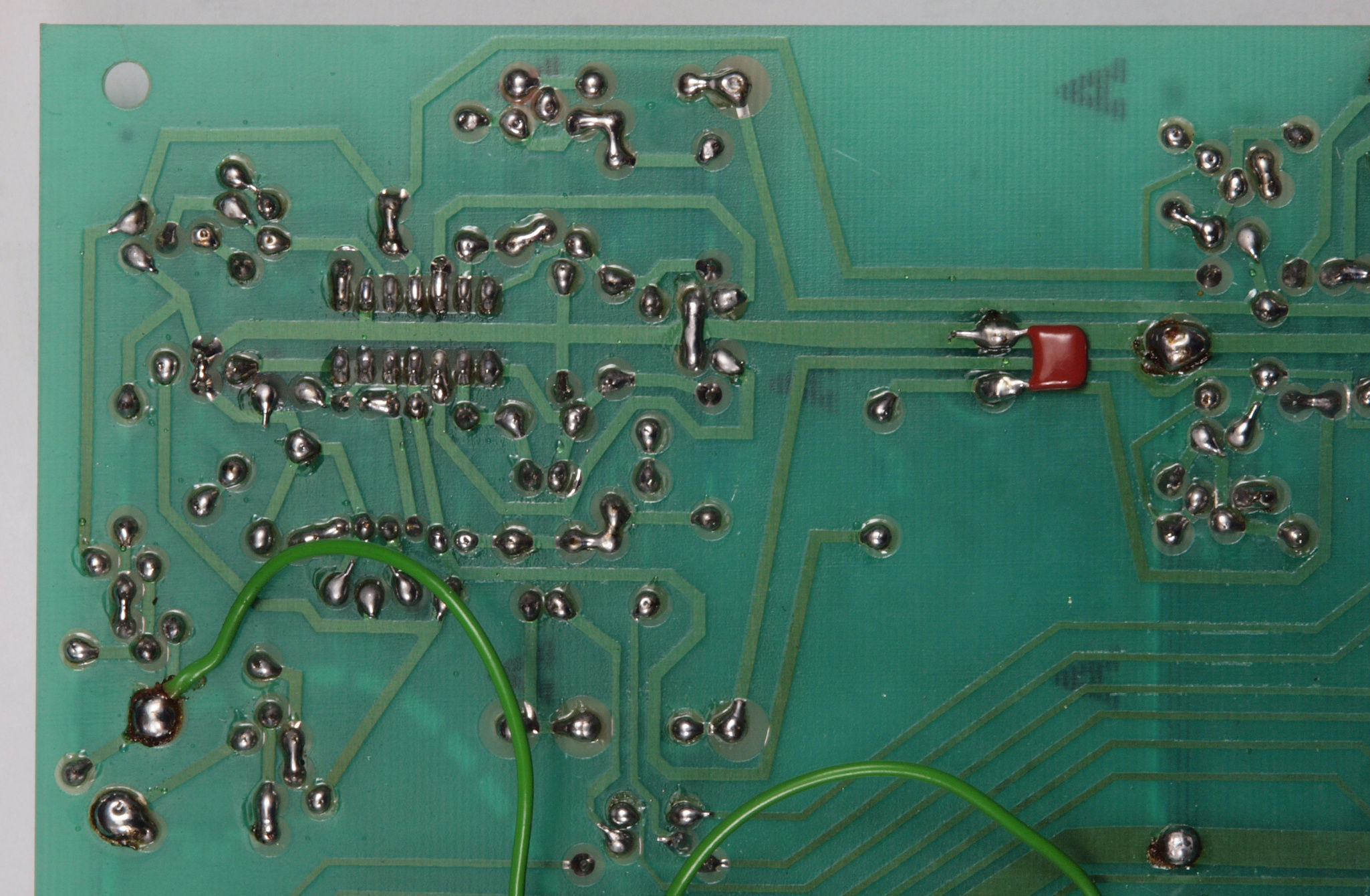

Ｃ５４．　修理（半田補正）後　　ＥＱ基板裏、　半田を全部やり直す。

Ｃ５５．　完成　ＥＱ基板裏　洗浄後コーテング材を塗る

Ｃ６１．　修理前　　ＭＣ基板

Ｃ６２．　修理後　　ＭＣ基板。　ＭＣ／ＭＭ切り替えＳＷ交換。

Ｃ６３．　修理前　　ＭＣ基板裏

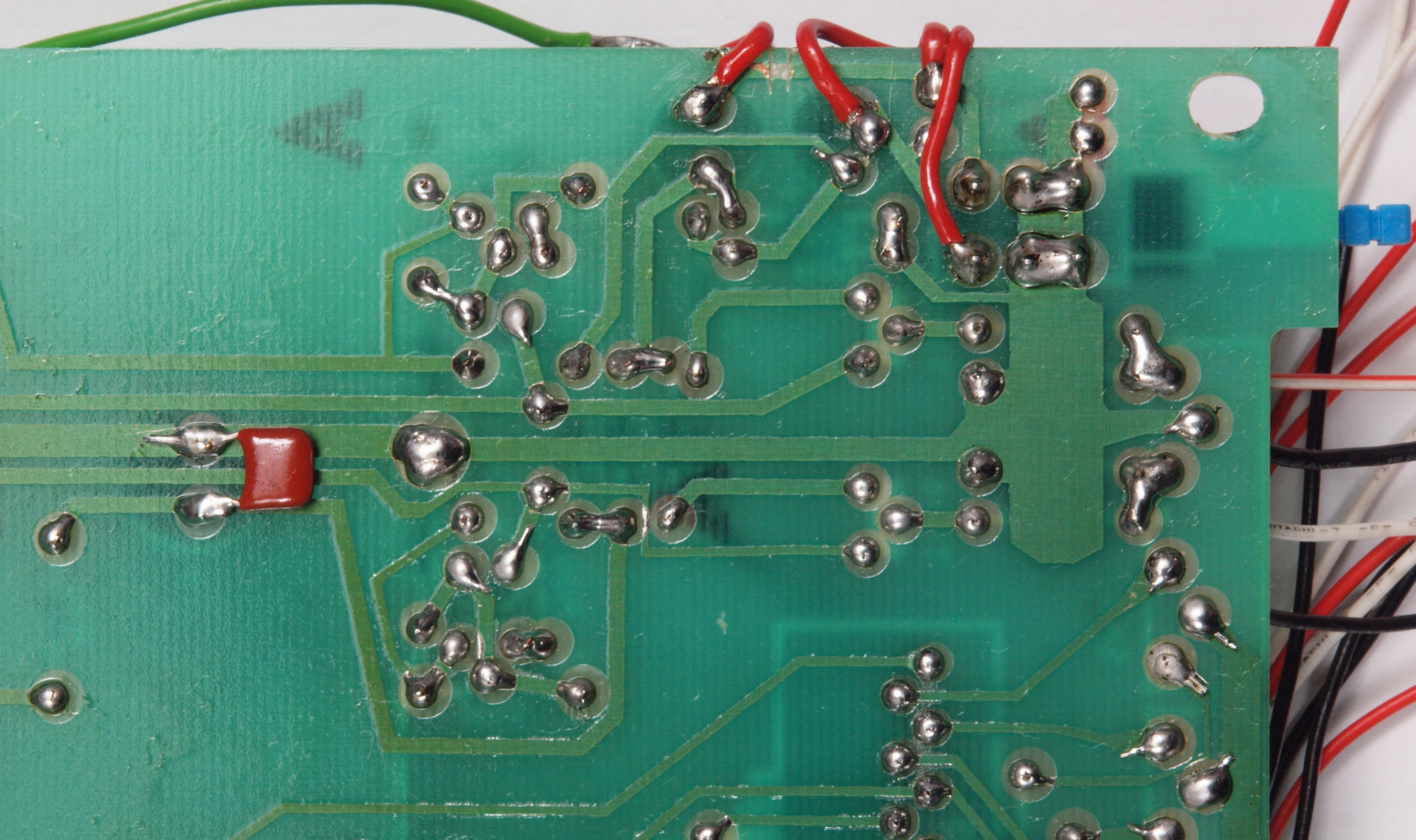

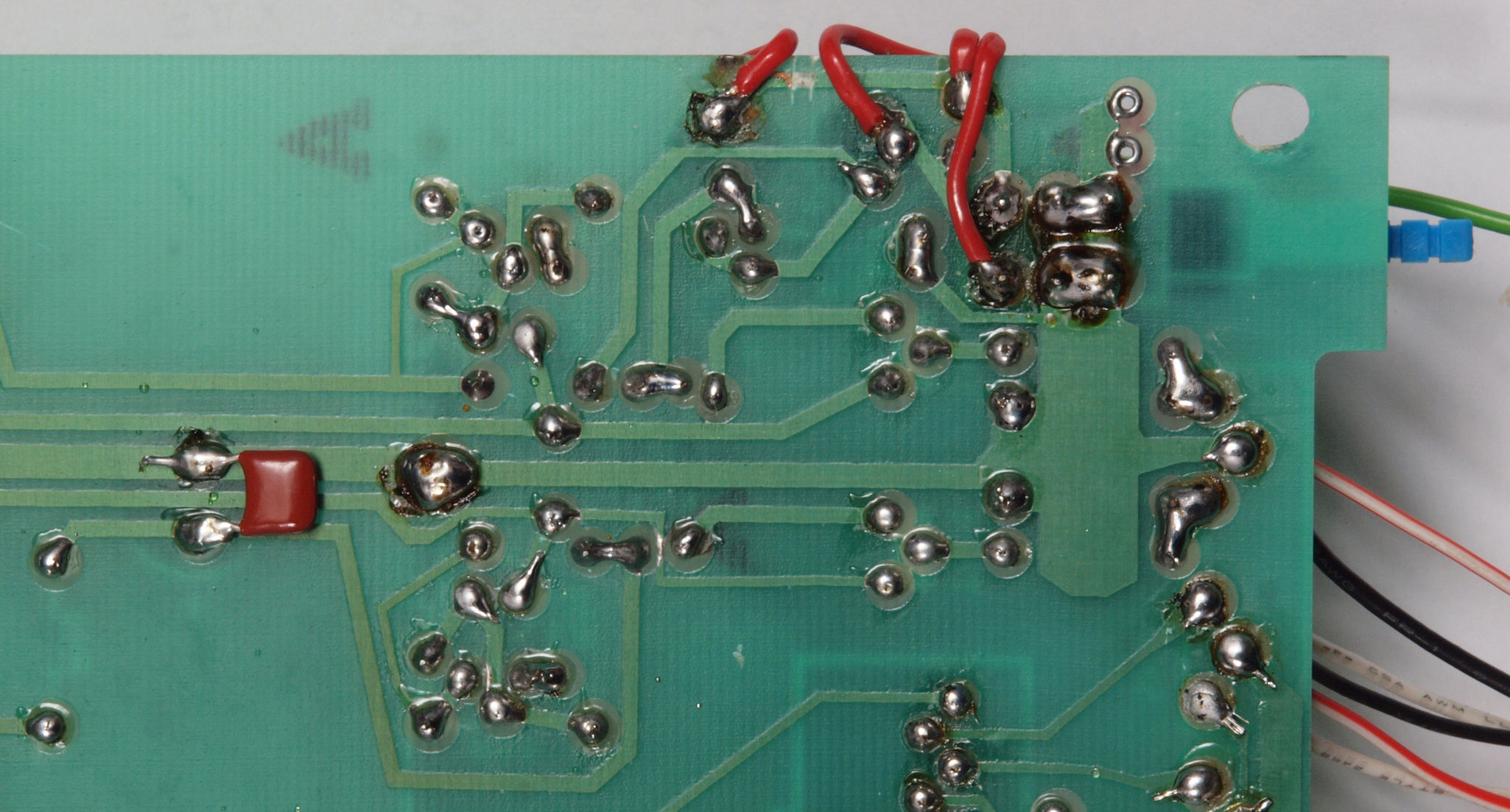

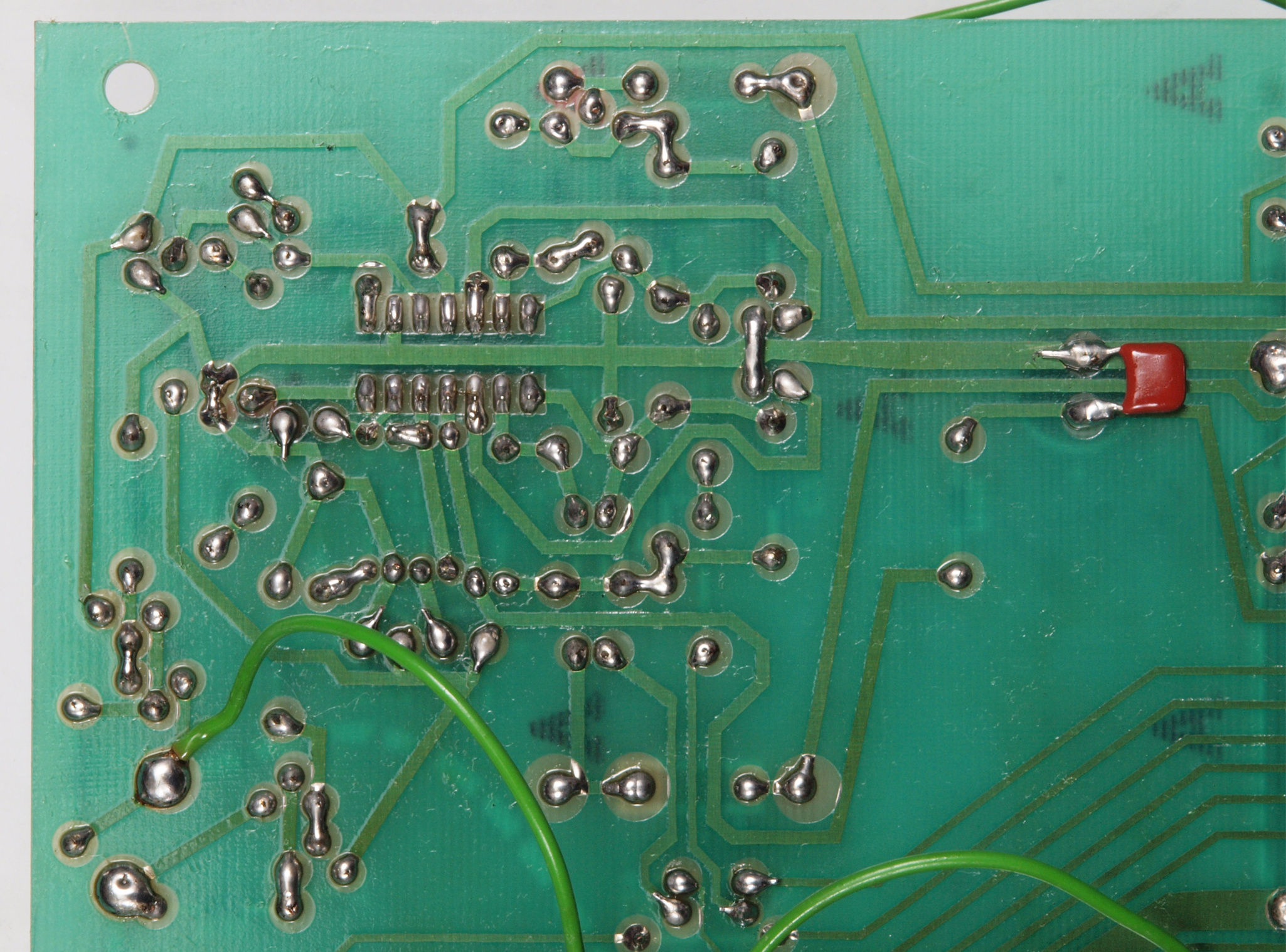

Ｃ６４．　修理（半田補正）後　　ＭＣ基板裏、　半田を全部やり直す。　フイルムコンデンサー１個追加。

Ｃ６５．　完成ＭＣ基板裏　洗浄後コーテング材を塗る

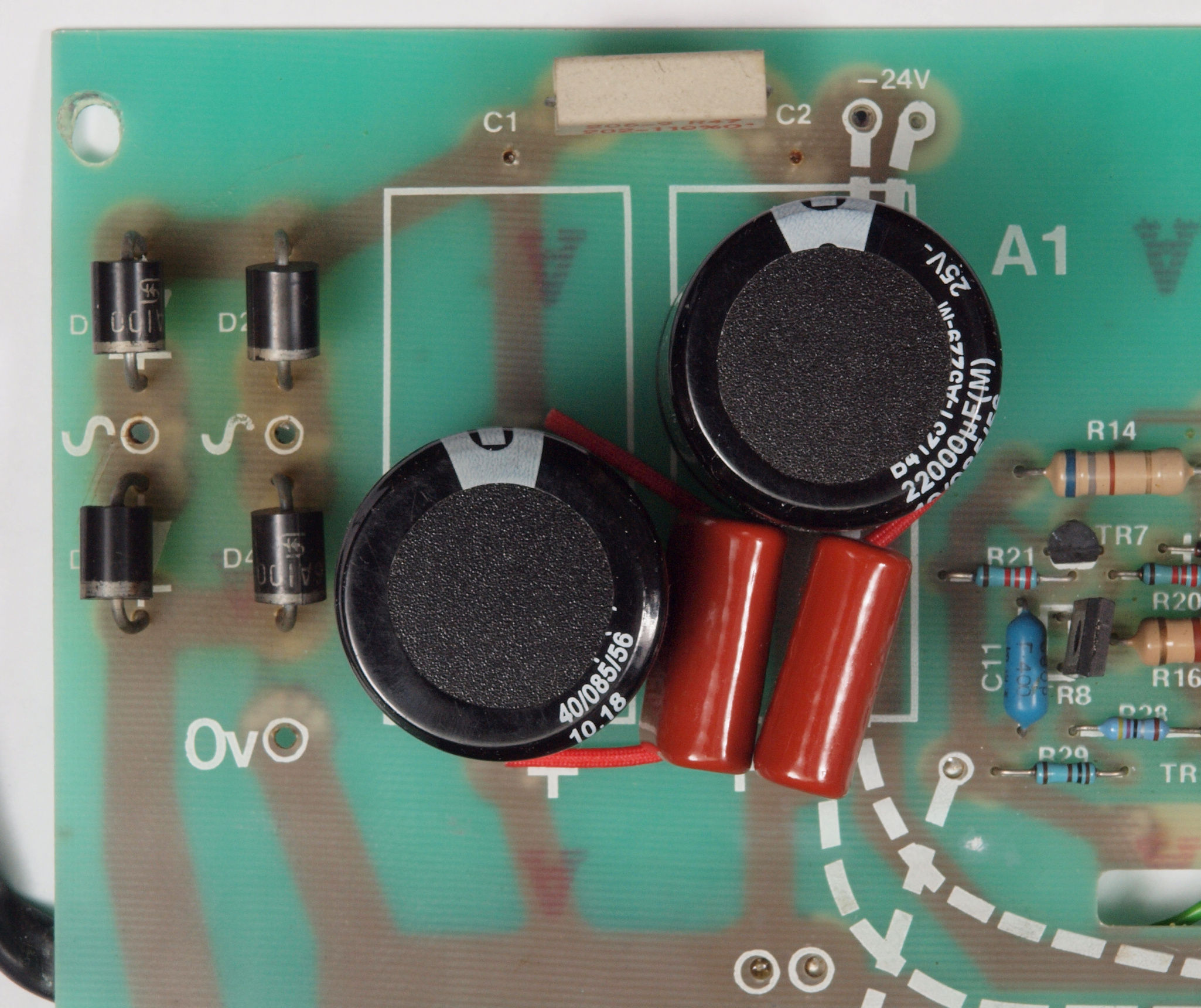

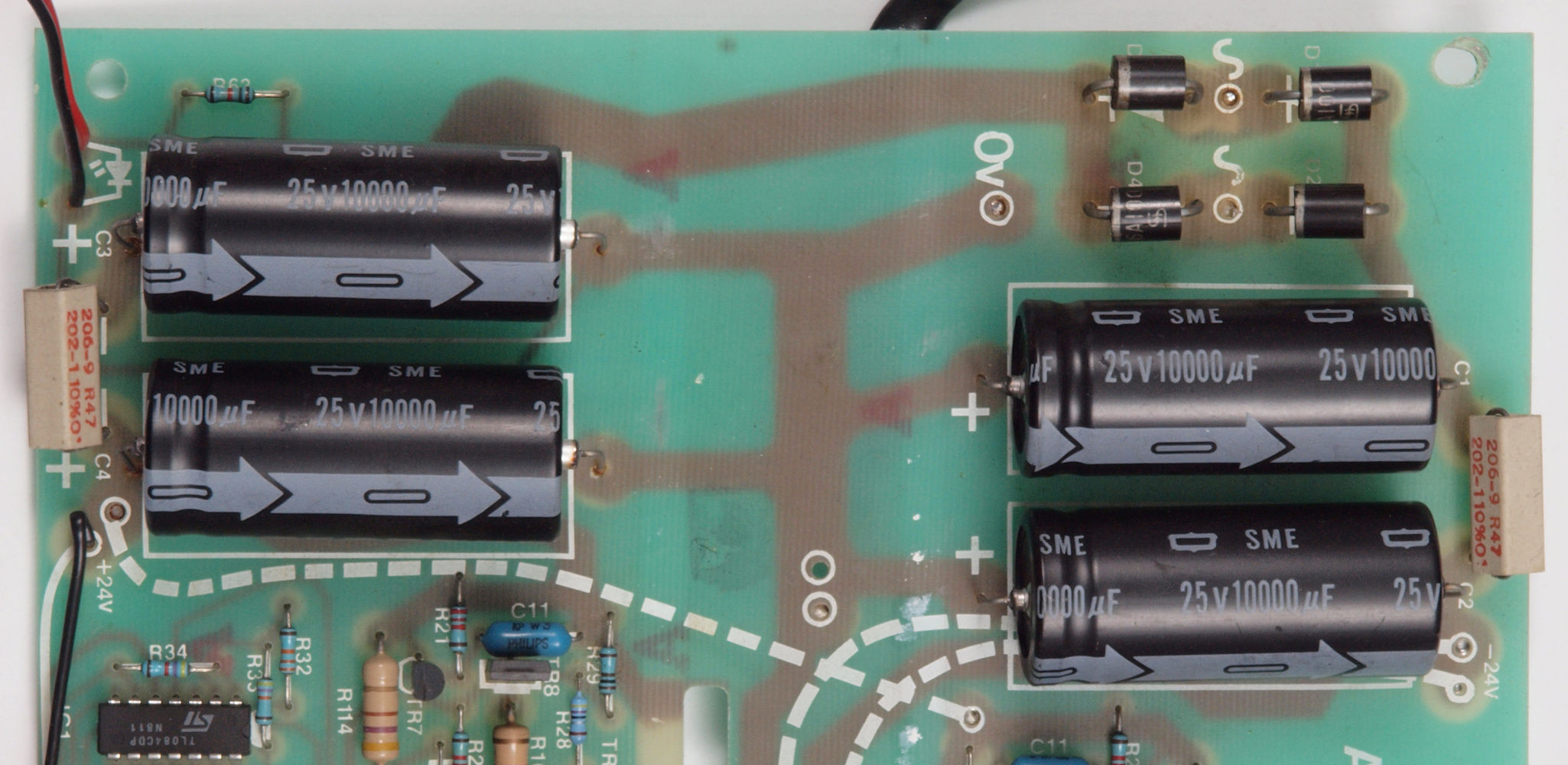

Ｃ７１．　修理前　電源基板

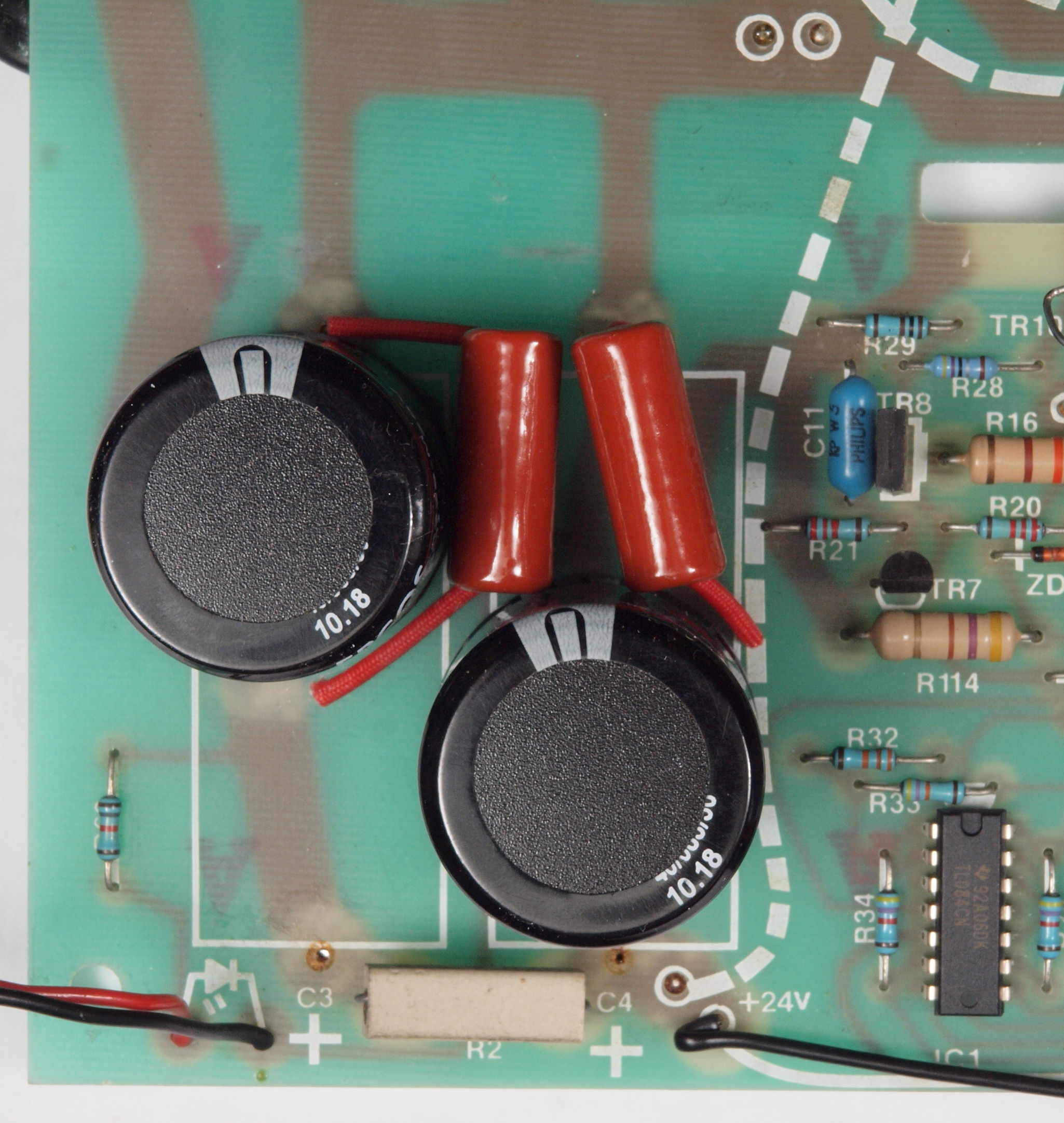

Ｃ７２．　修理後　電源基板。　電解コンデンサー４個交換、フイルムコンデンサー４個追加。

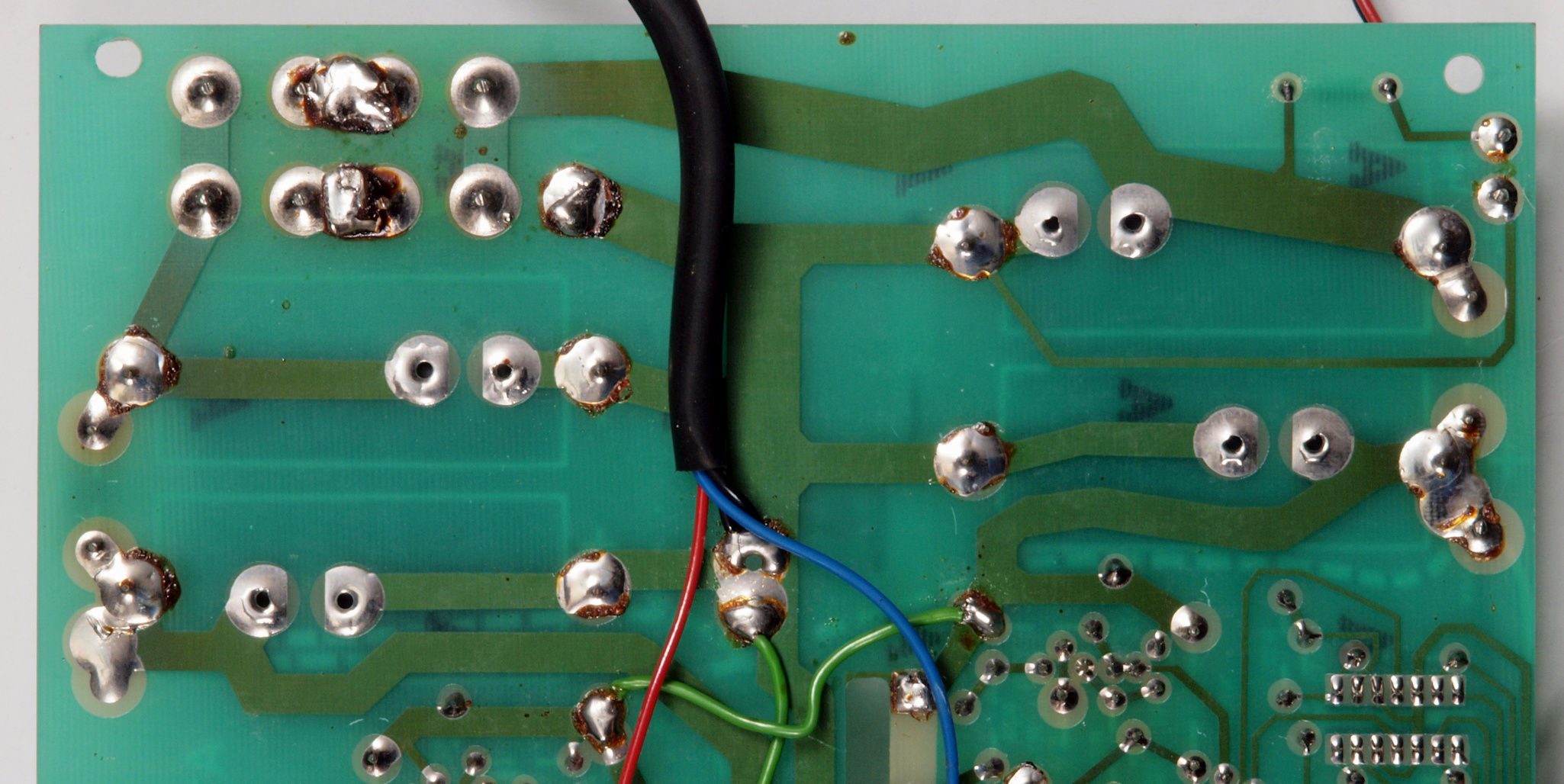

Ｃ７３．　修理前　電源基板裏

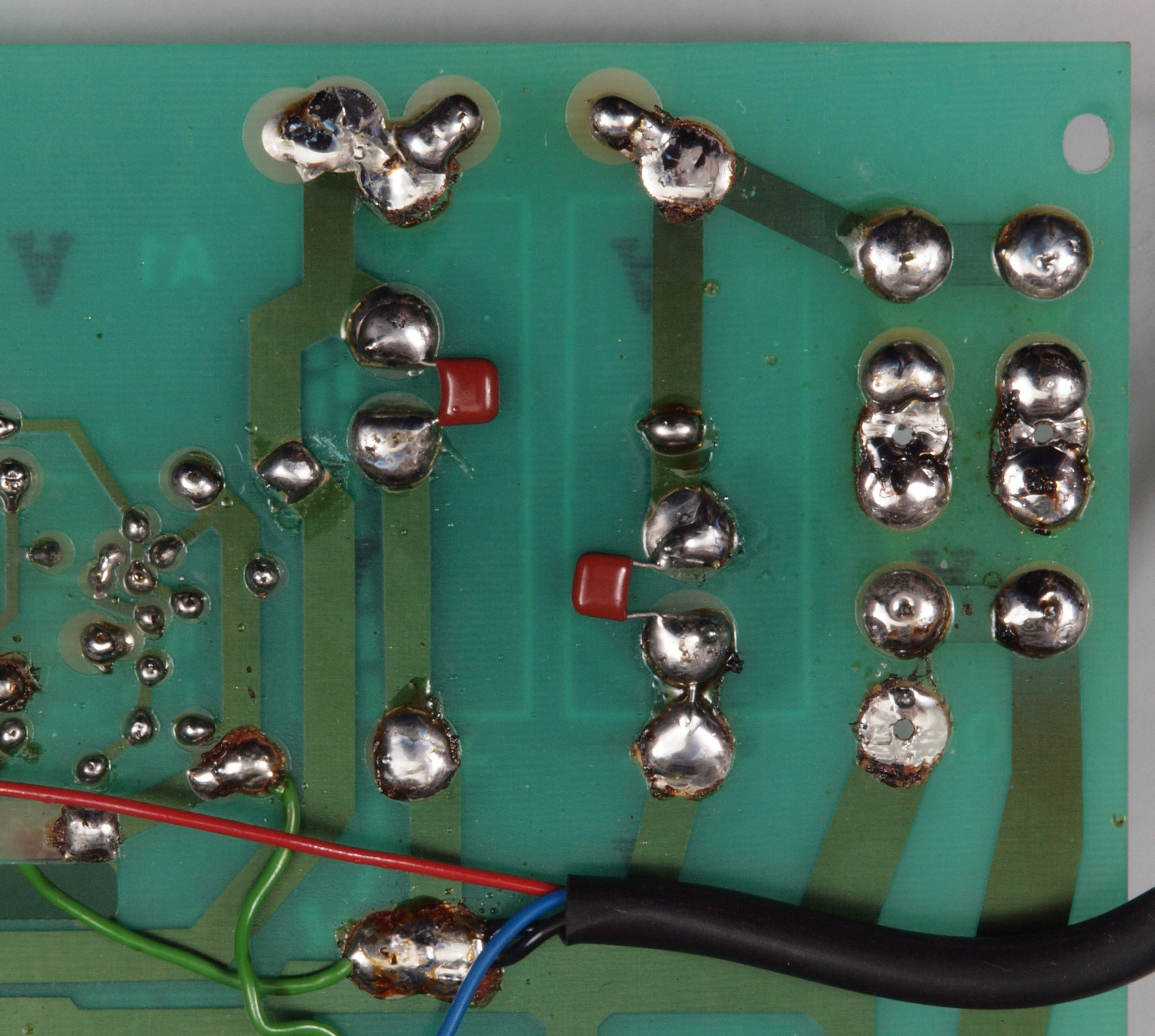

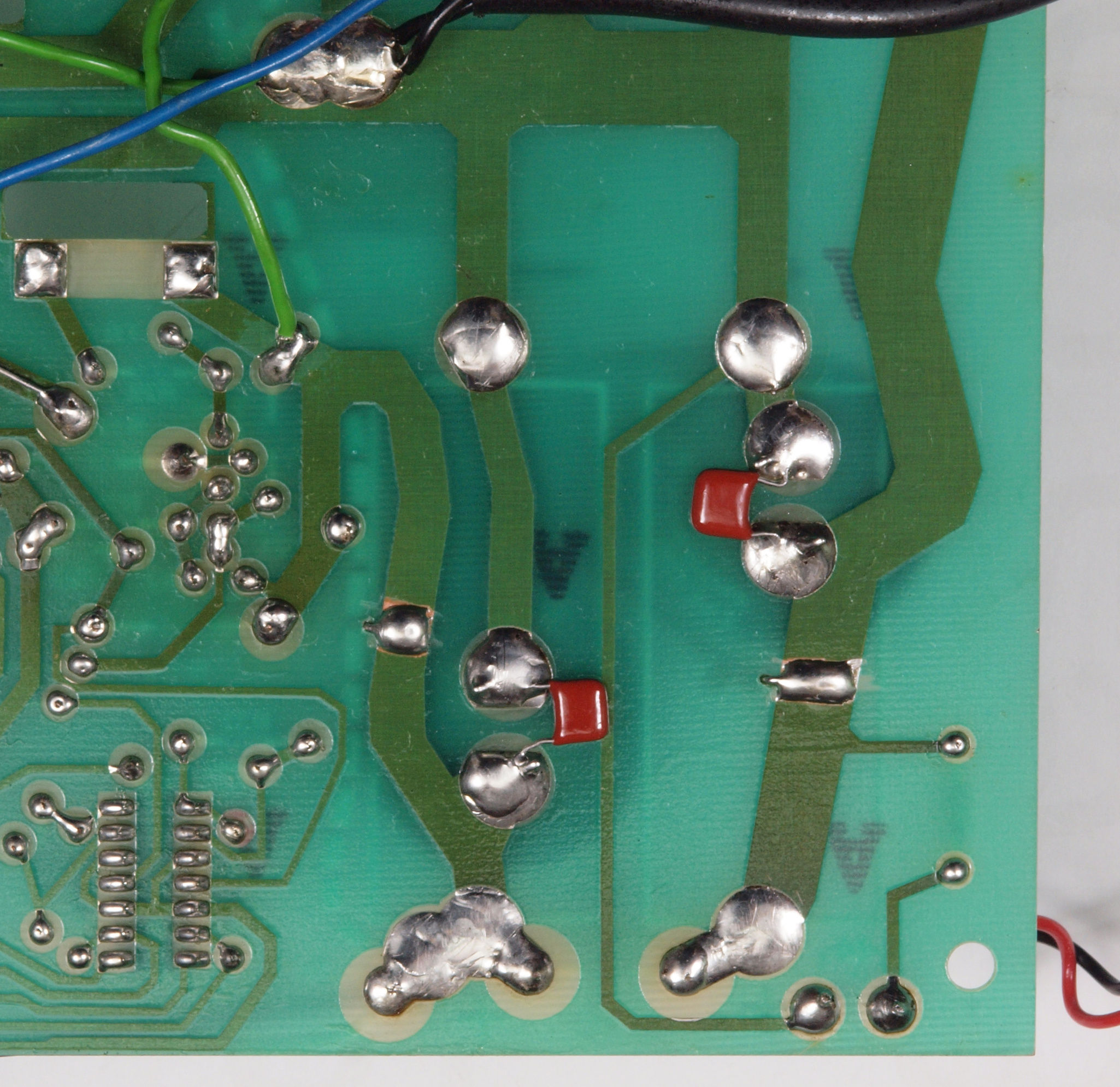

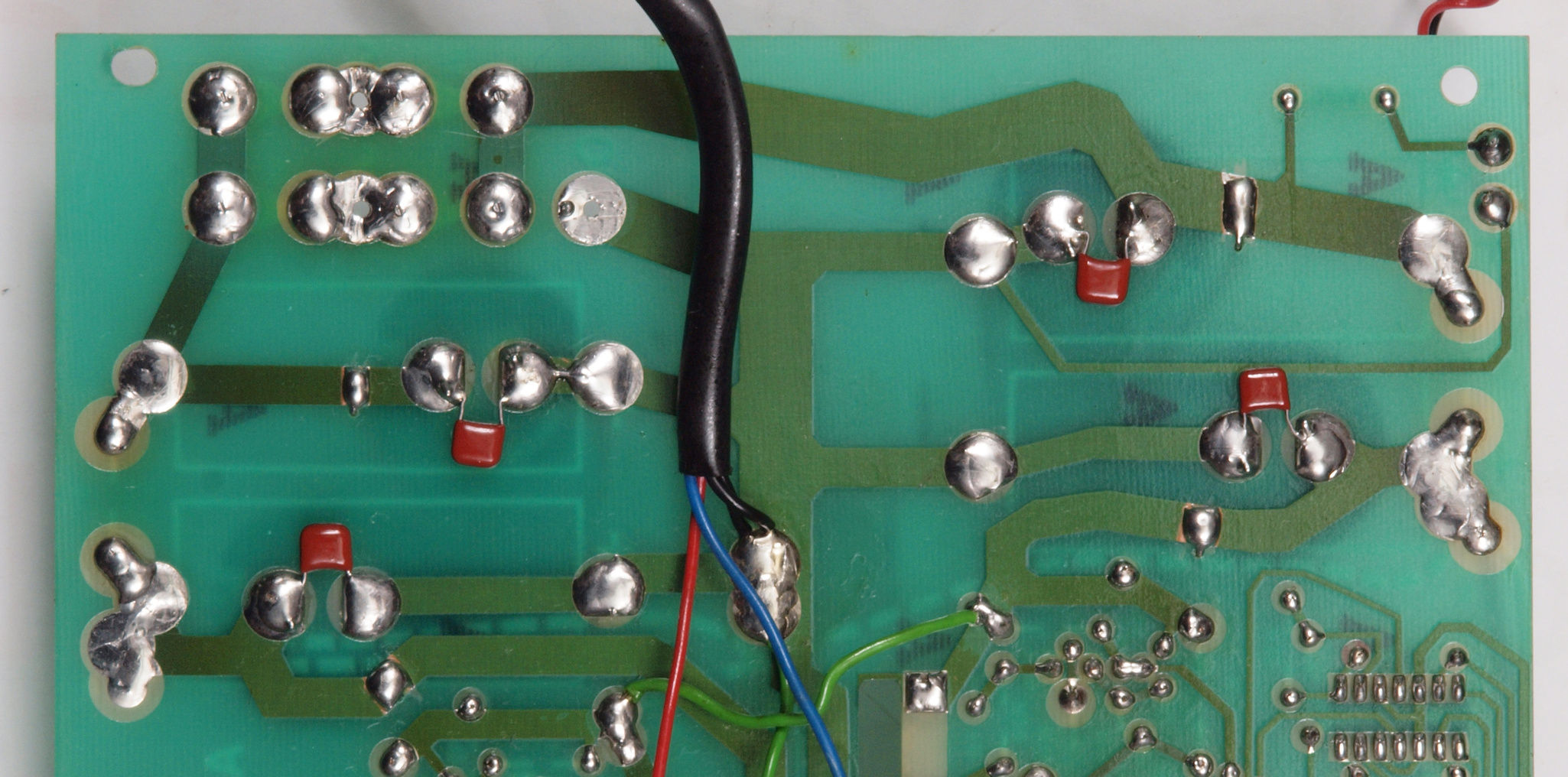

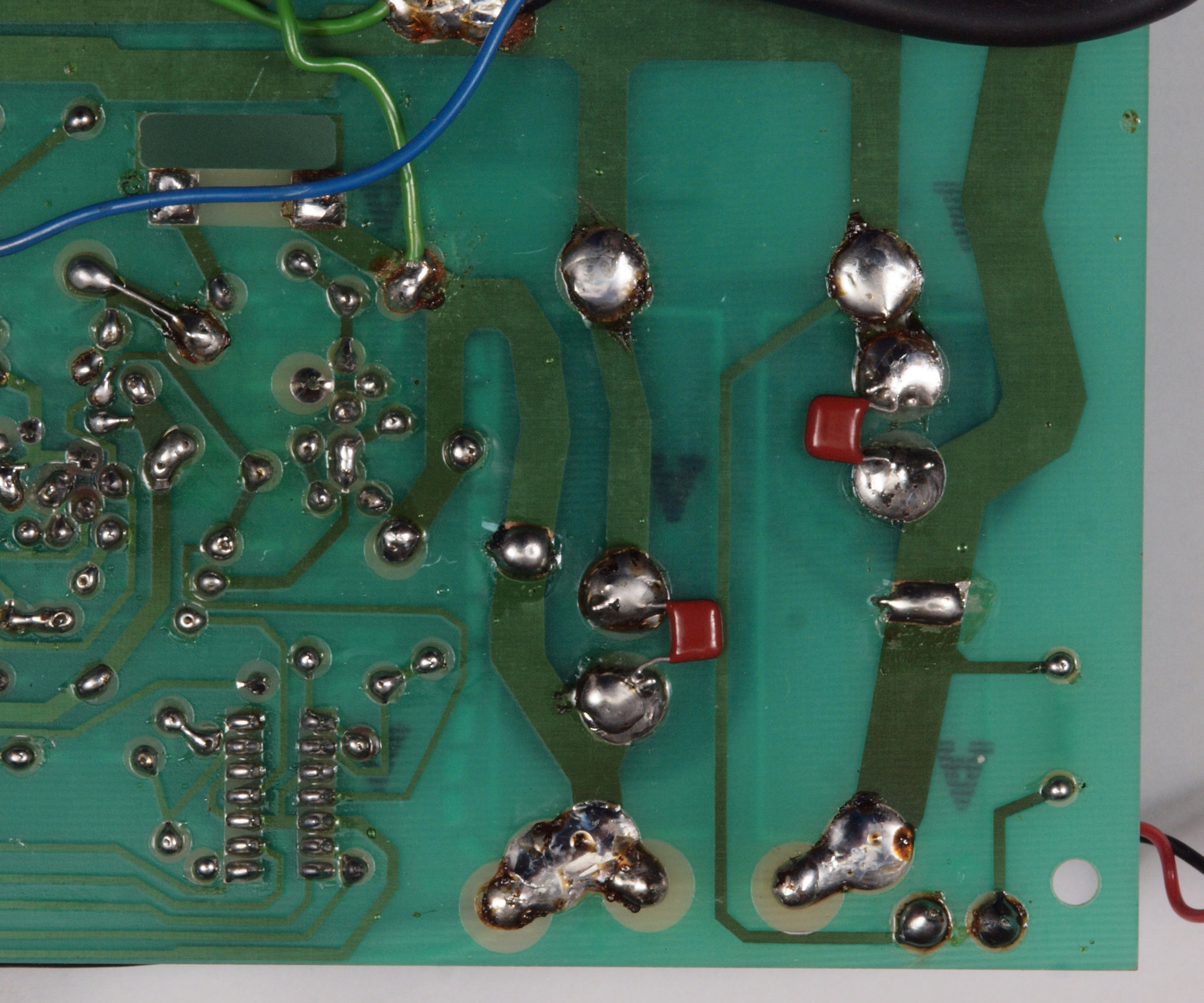

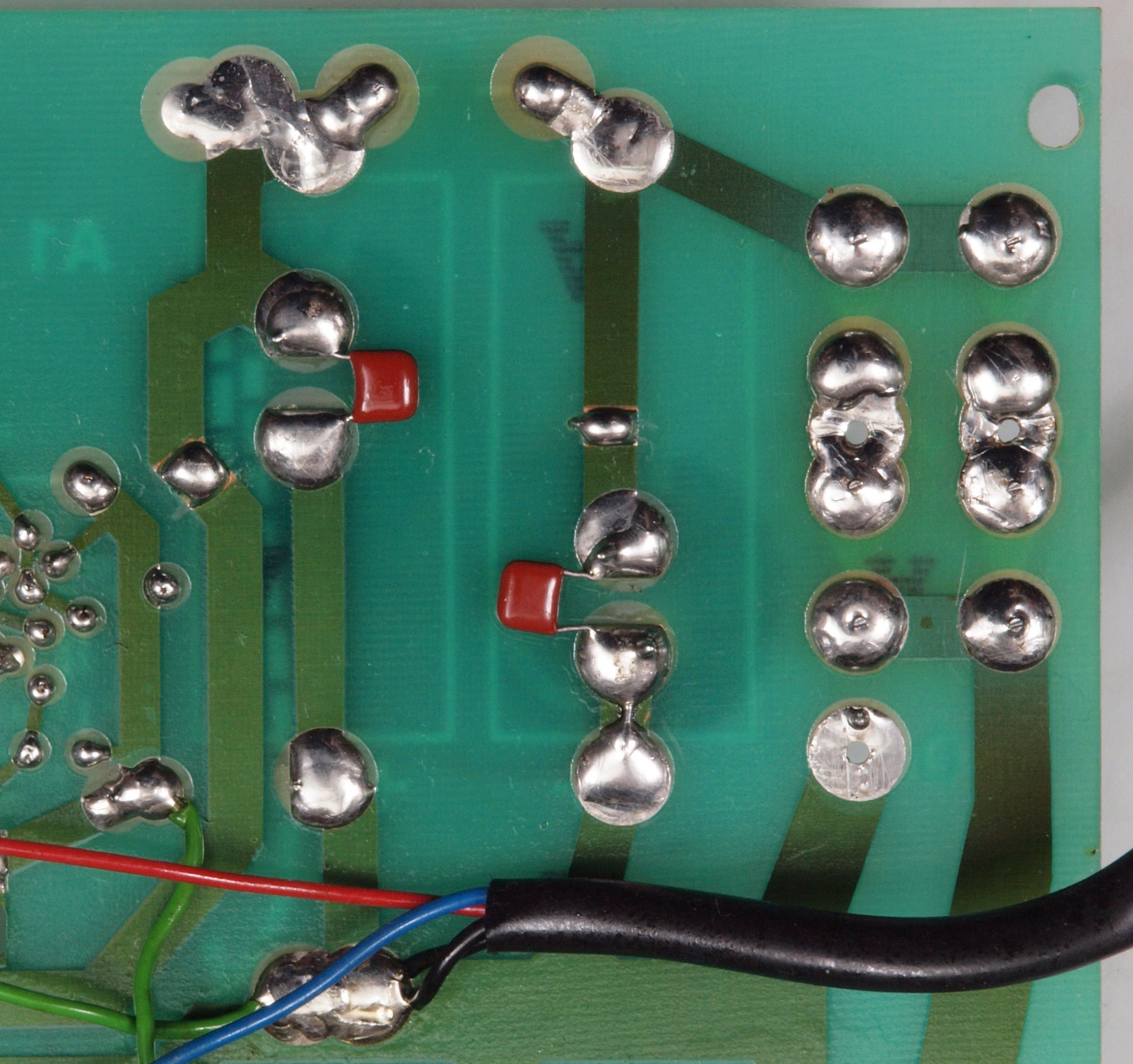

Ｃ７４．　修理（半田補正）後　電源基板裏、　半田を全部やり直す。　フイルムコンデンサー４個追加。

Ｃ７５．　完成電源基板裏　洗浄後コーテング材を塗る

Ｃ８１．　修理前　−側電源基板

Ｃ８２．　修理後　−側電源基板

Ｃ８３．　修理前　−側電源基板裏

Ｃ８４．　修理（半田補正）後　−側電源基板裏、　半田を全部やり直す。

Ｃ８５．　完成　−側電源基板裏　洗浄後コーテング材を塗る

Ｃ９１．　修理前　＋側電源基板

Ｃ９２．　修理後　＋側電源基板

Ｃ９３．　修理前　＋側電源基板裏

Ｃ９４．　修理（半田補正）後　＋側電源基板裏、　半田を全部やり直す。

Ｃ９５．　完成　＋側電源基板裏　洗浄後コーテング材を塗る

ＣＡ１．　修理前　ＳＷのカップリング、「ユニバーサル型」でないので、「ブレ」を吸収しない

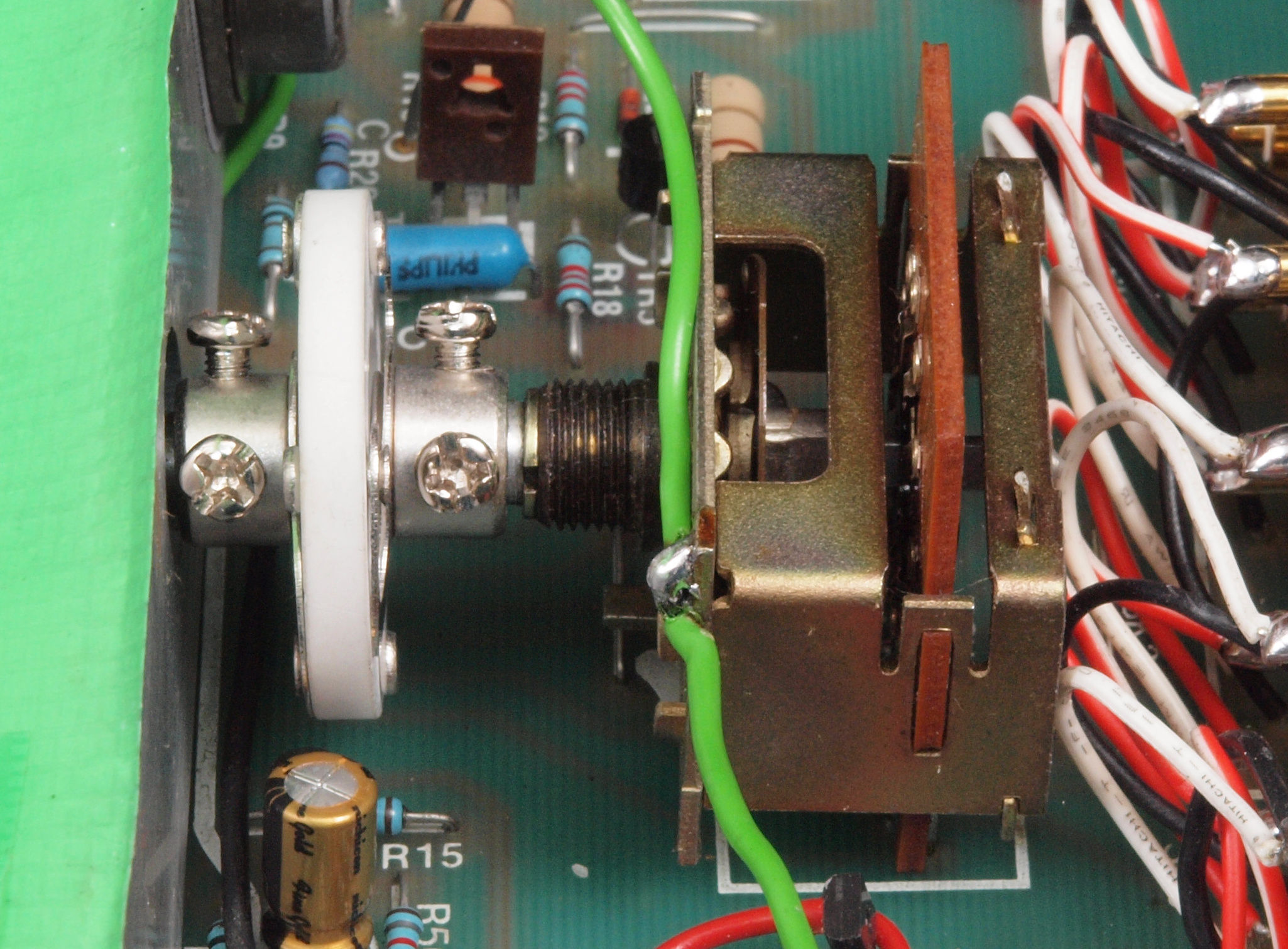

ＣＡ２．　修理後、タイト製のユニバーサル・カップリングを使用。

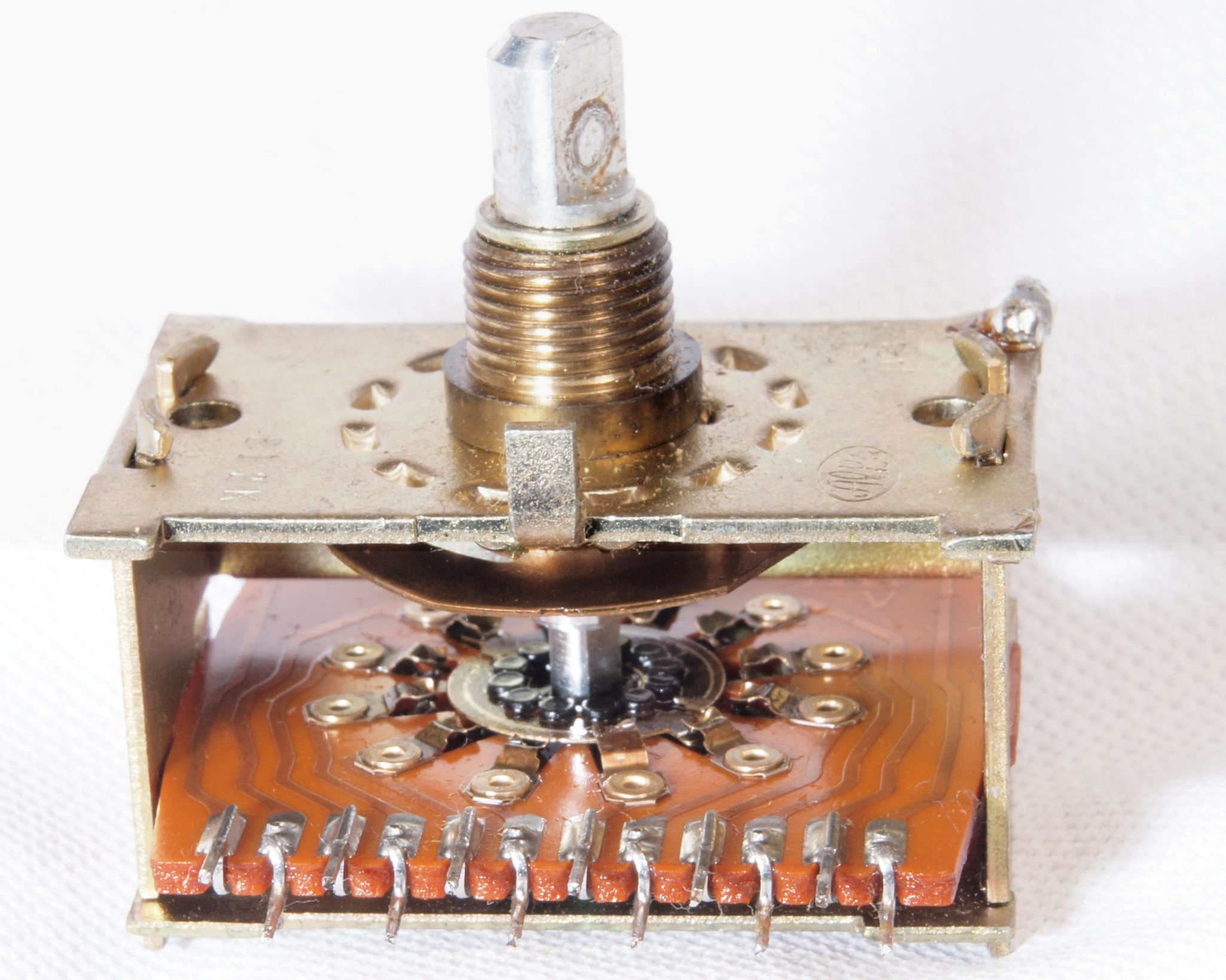

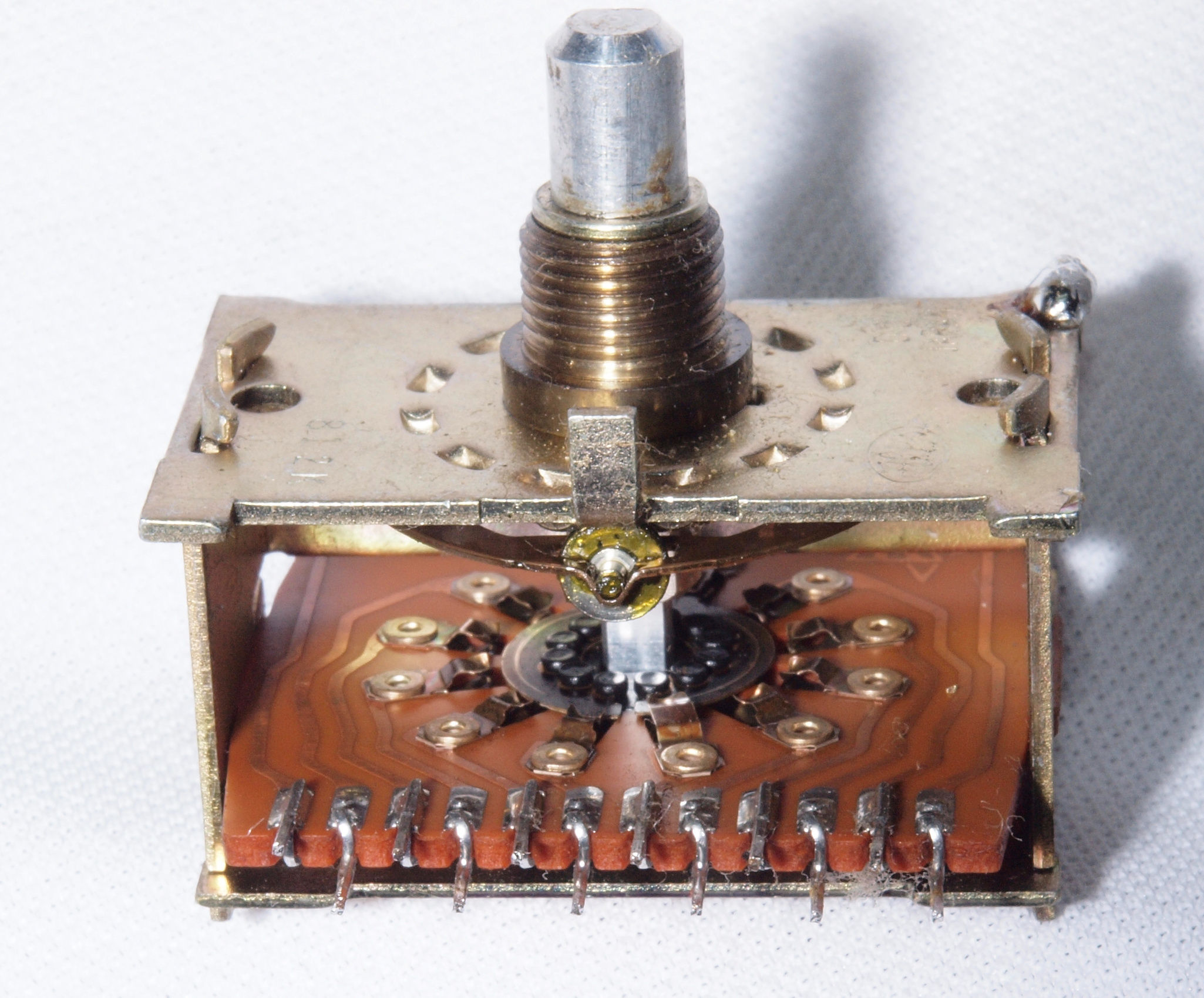

ＣＡ３．　修理中　入力切換ＳＷ。

ＣＡ４．　修理（清掃）後　入力切換ＳＷ。　カシメ構造なので清掃のみ。

ＣＢ１．　修理前　入出力ＲＣＡ端子

ＣＢ２．　修理（交換）後　入出力ＲＣＡ端子、太いケーブルを使用出来るよう、接着材を使用する。

ＣＢ３．　修理前　入出力ＲＣＡ端子裏。

ＣＢ４．　修理（交換）後　入出力ＲＣＡ端子裏、太いケーブルを使用出来るよう、接着材を使用する。

ＣＣ１．　修理前　ＳＰ接続端子、電源コード

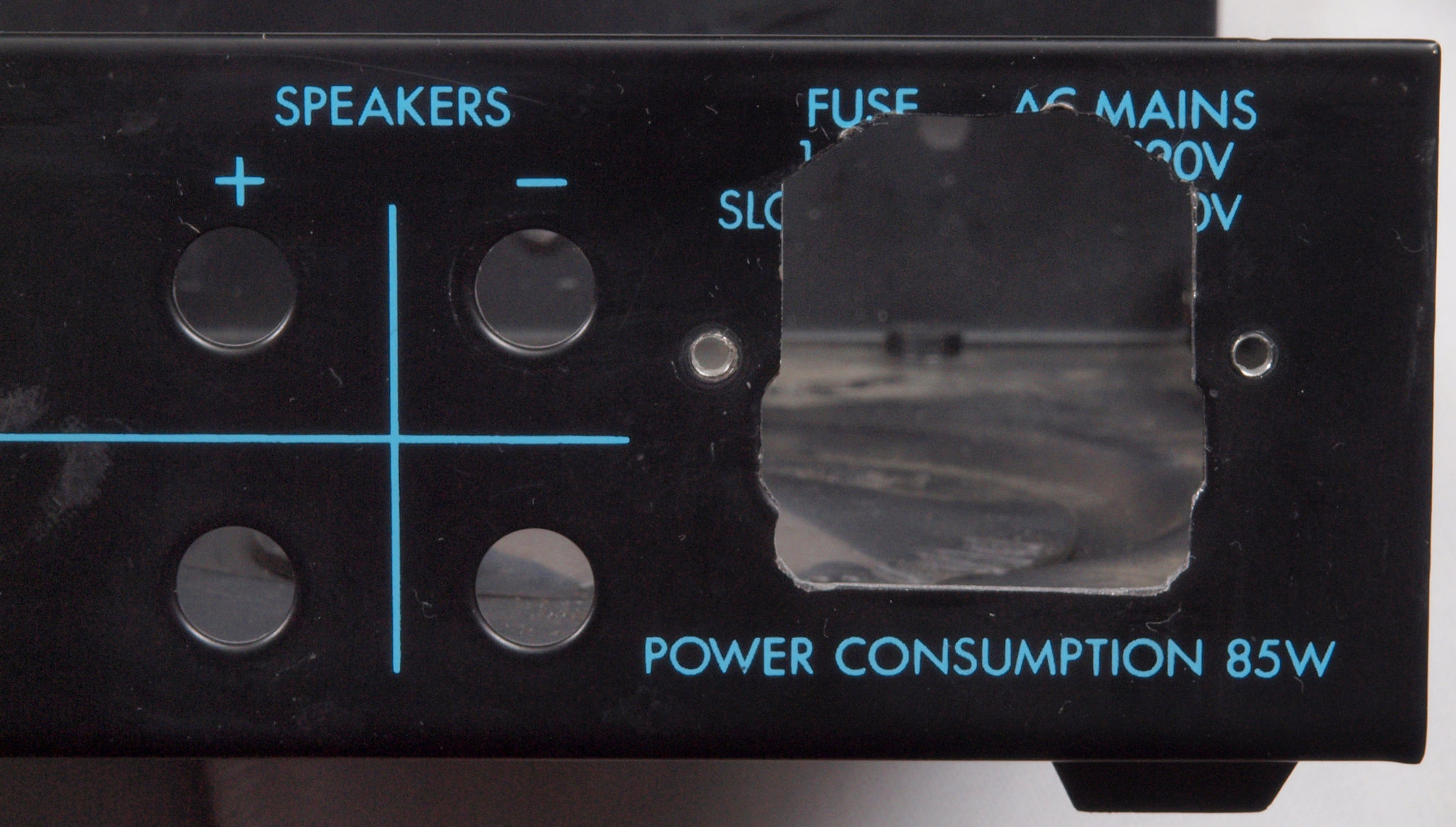

ＣＣ２．　修理中　３Ｐインレット取り付け穴加工中。

ＣＣ３．　修理中　３Ｐインレット取り付け穴加工中。ハンドツールなので加工は大変。

ＣＣ４．　修理後　ＳＰ接続端子交換、端子の穴は横向き。　電源コードをインレットソケットに交換。

ＣＣ５．　修理後　ＳＰ接続端子交換、端子の穴は横向き。

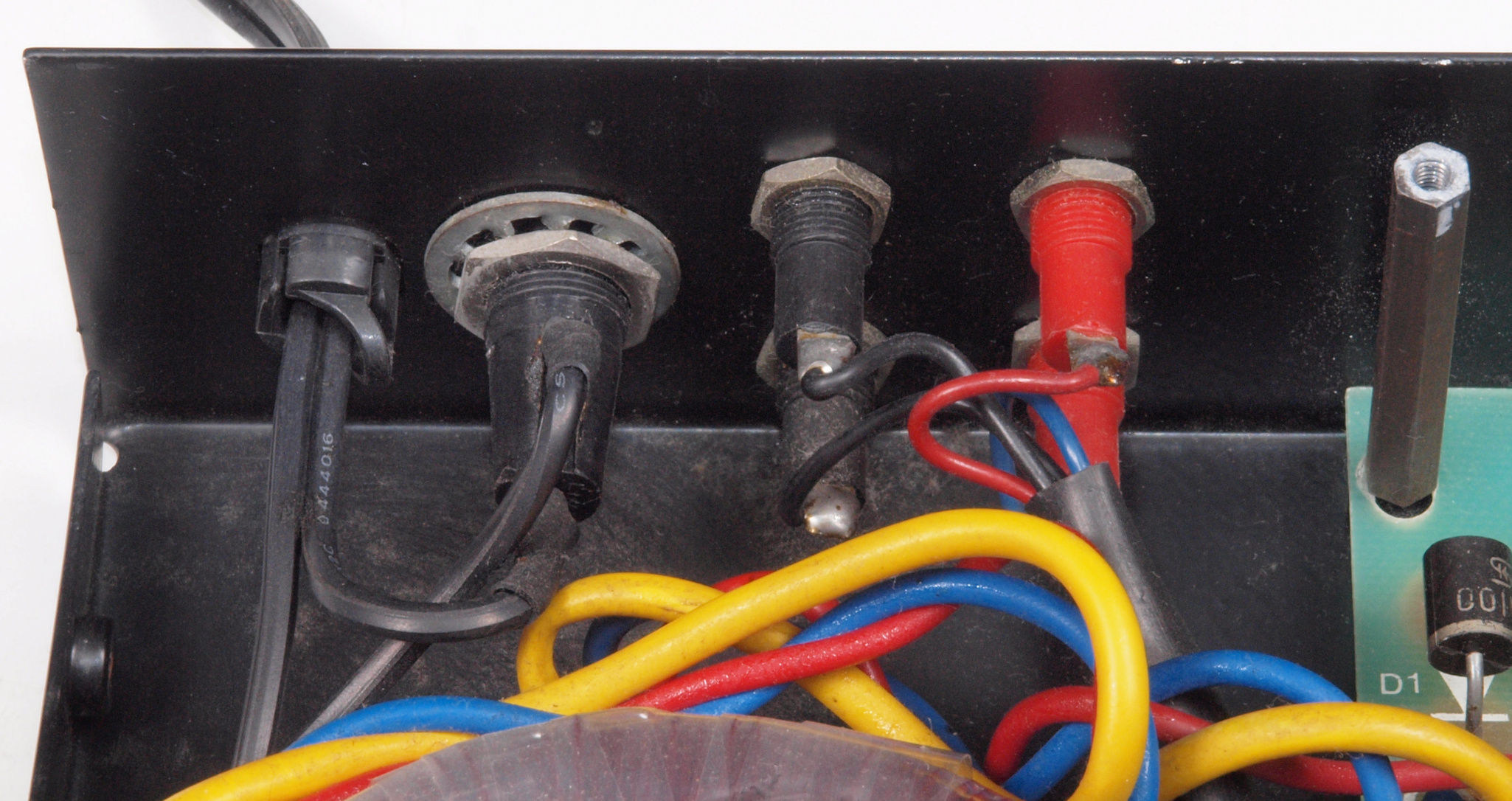

ＣＣ６．　修理前　ＳＰ接続端子裏、電源コード裏。

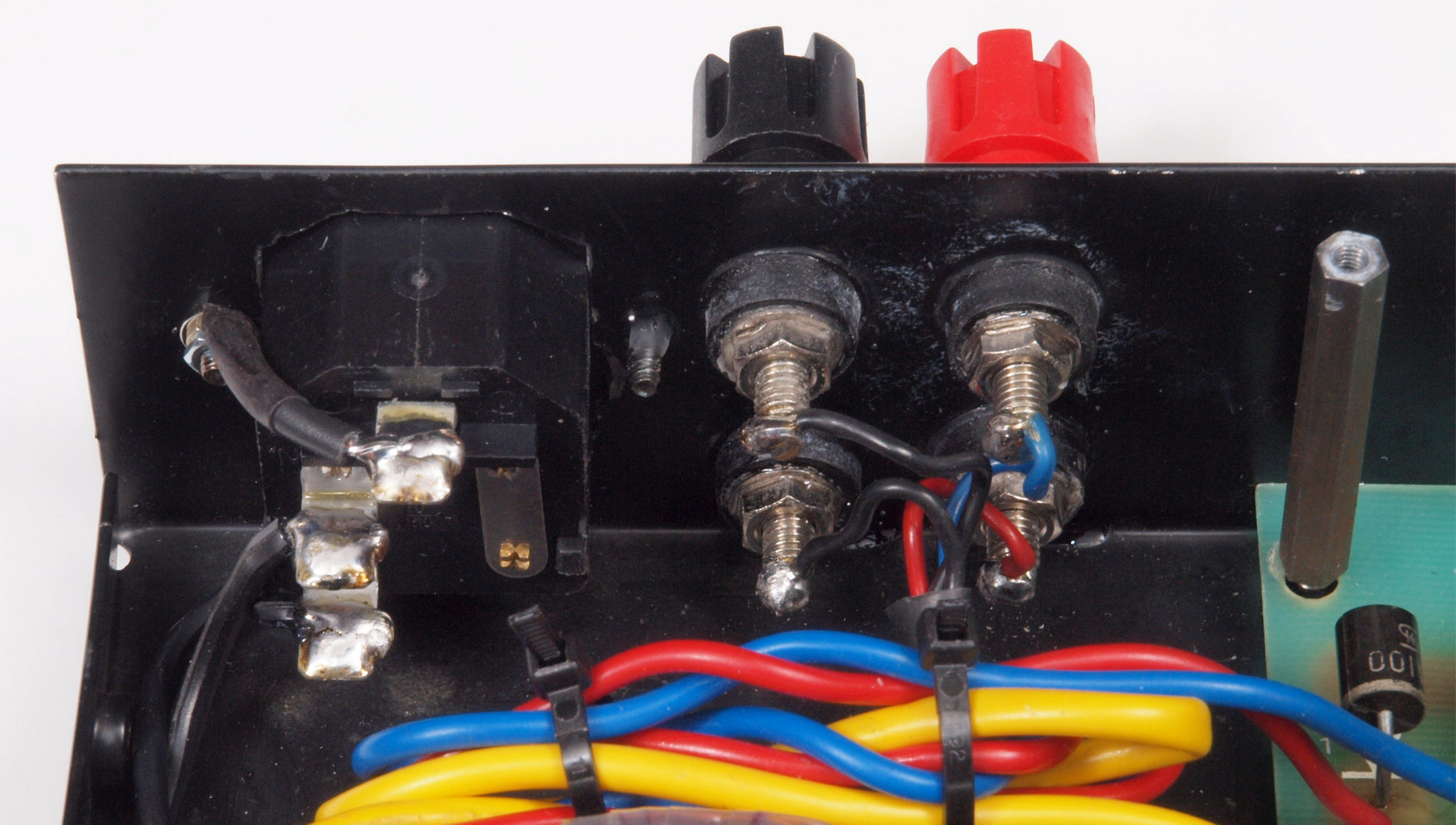

ＣＣ７．　修理後　ＳＰ接続端子裏、太いケーブルを使用出来るよう、接着材を使用する。 　　　　　　　　　　インレットソケット裏、アースもしっかり取付。

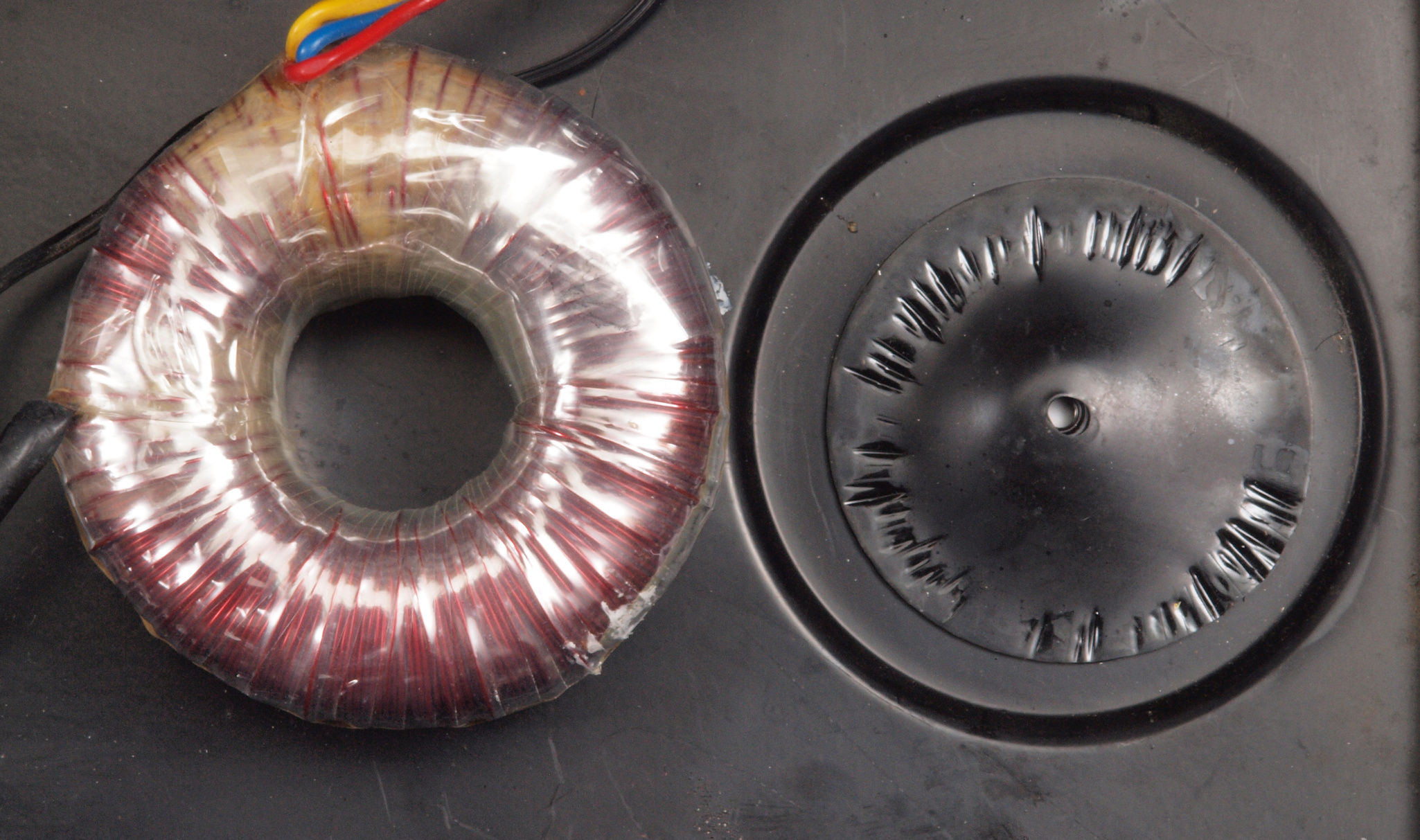

ＣD１．　修理中　電源トランス下絶縁ゴムが小さい。

ＣD２．　修理後　電源トランス下絶縁ゴムが小さいので、厚紙を重ねる。

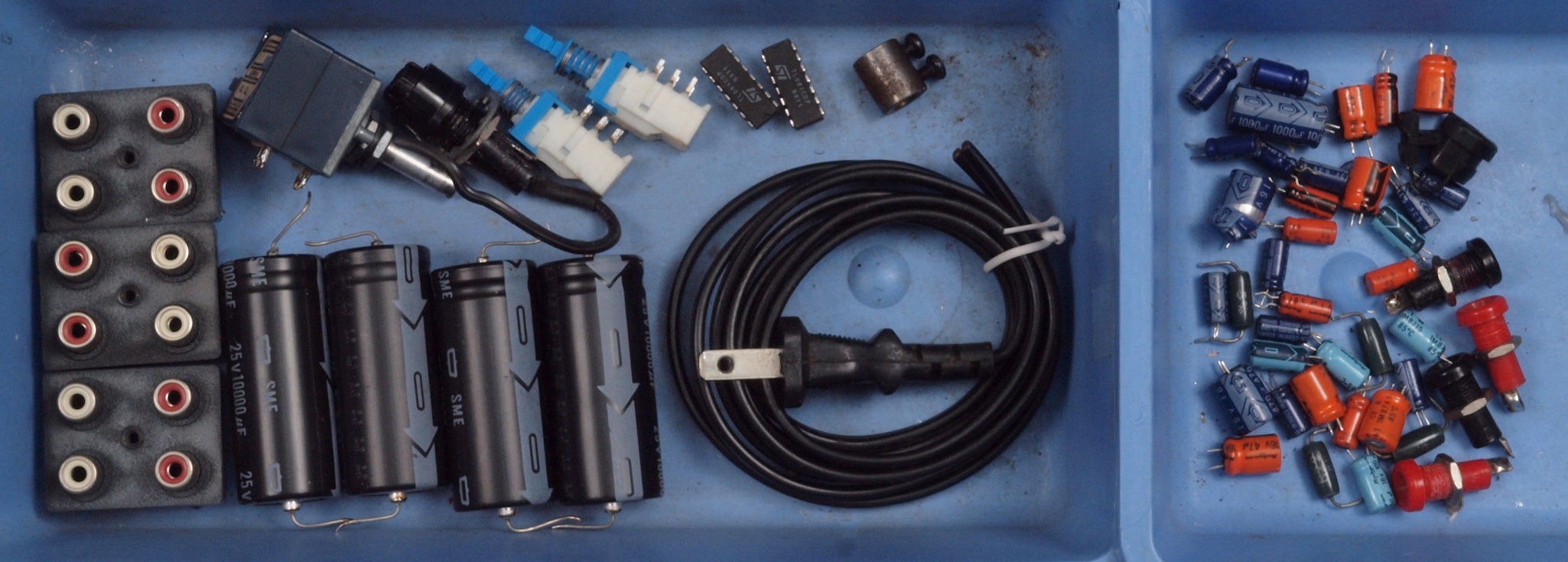

ＣE１．　交換部品

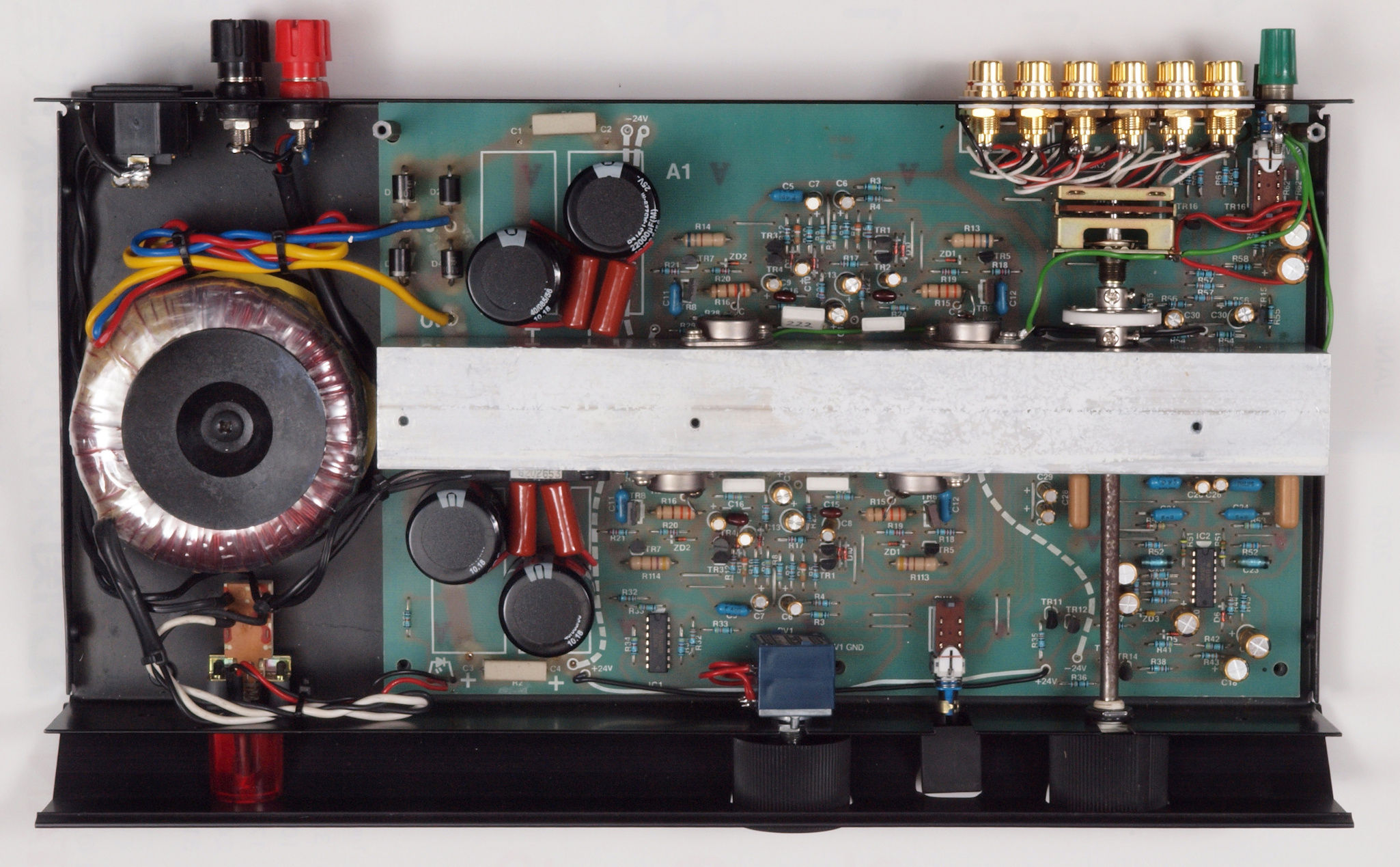

ＣF１．　修理前　上から見る

ＣF２．　修理後　上から見る。下の基板止めビス３本はこの後取付。

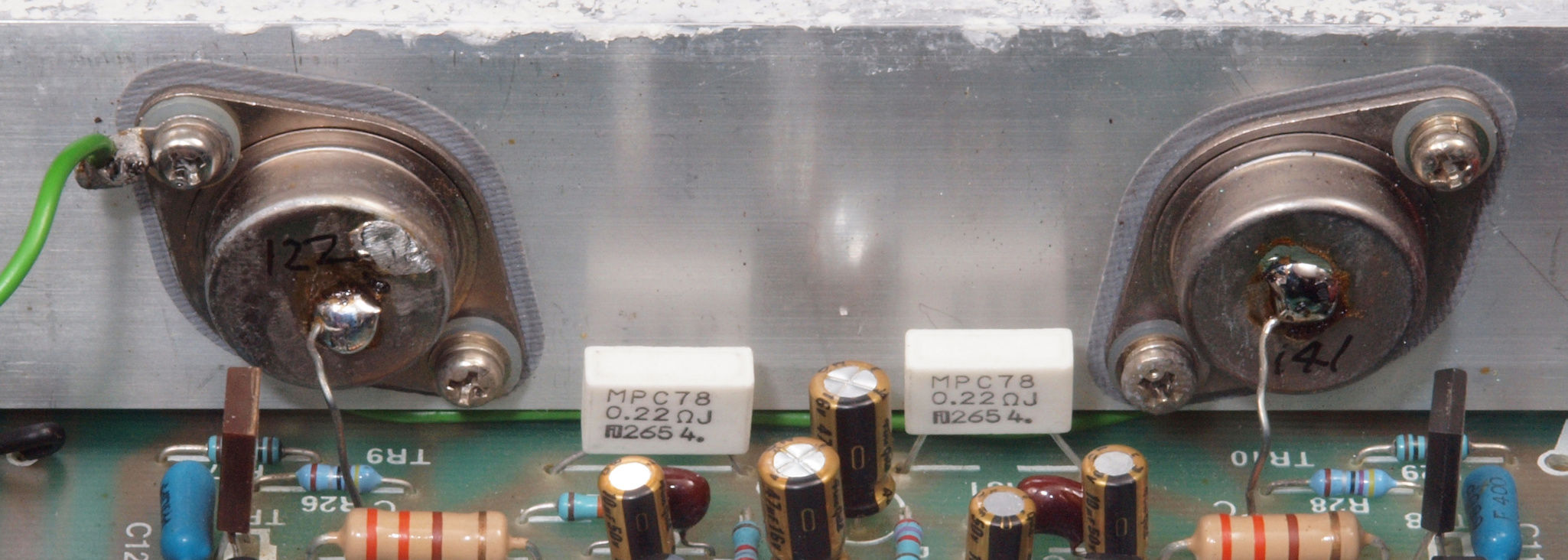

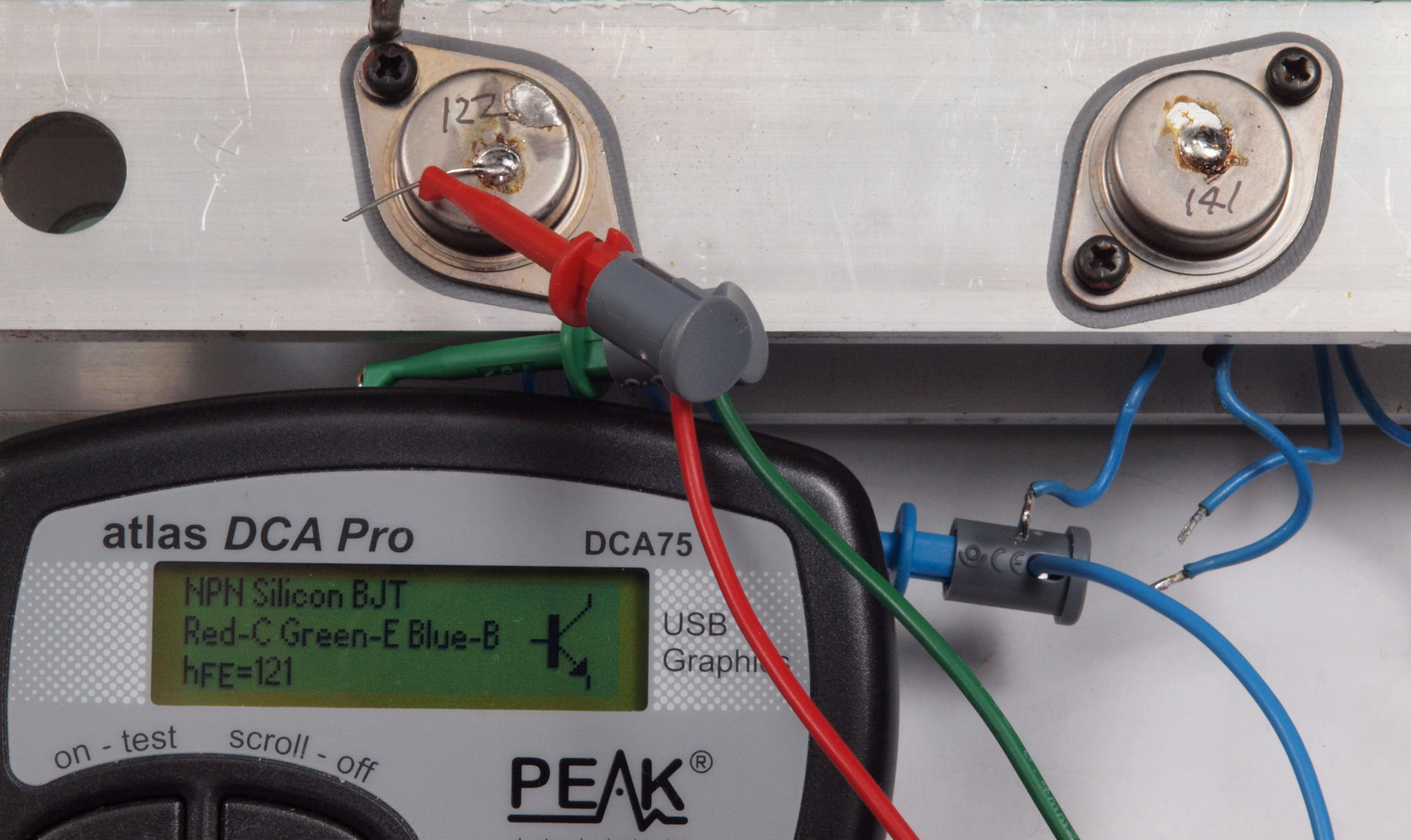

Ｔ１．　修理中　Ｌ側終段ＴＲ（トランジスター）測定、ｈｆｅ＝１２２、１４１。

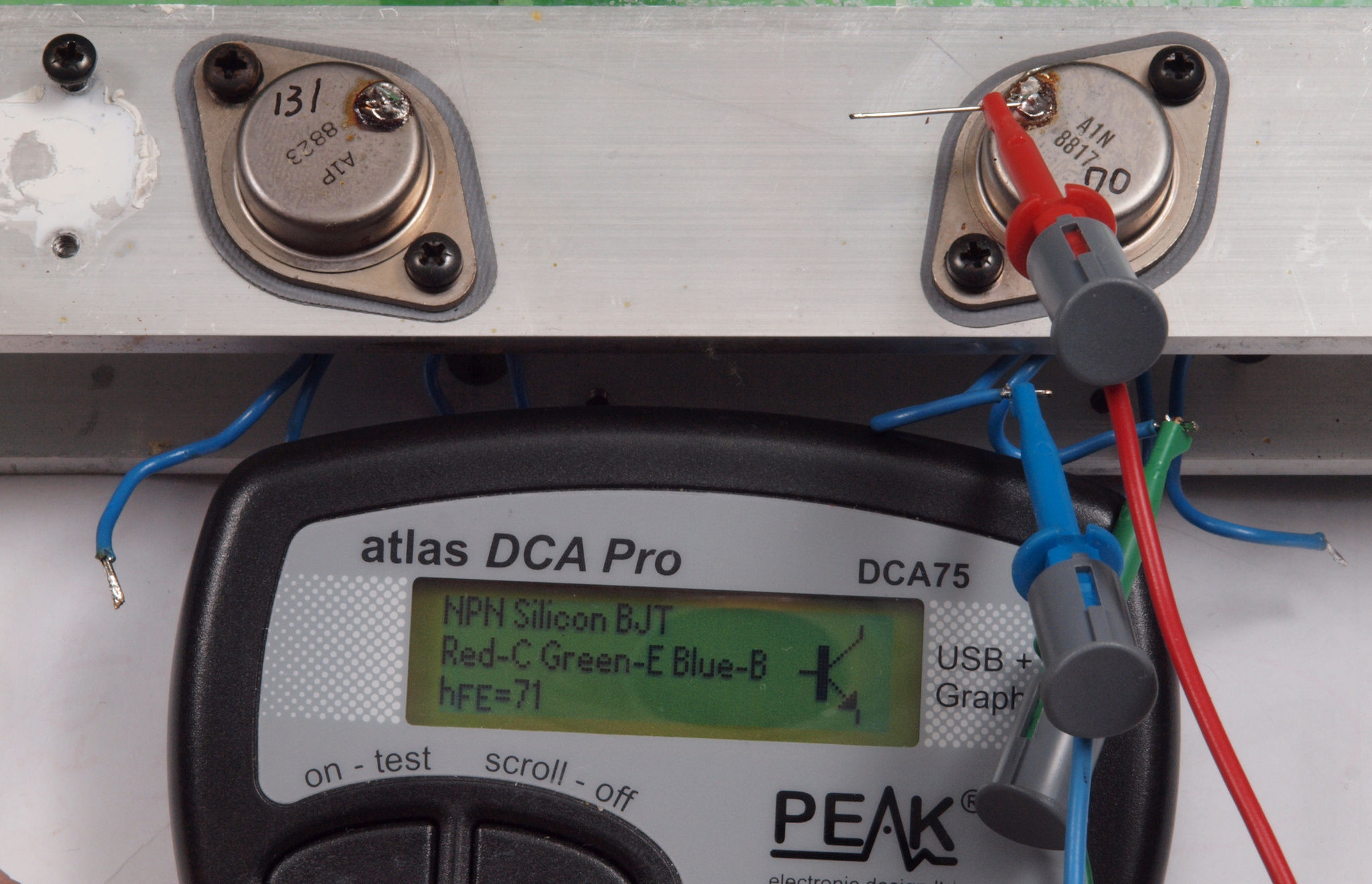

Ｔ２．　修理中　Ｒ側終段ＴＲ（トランジスター）測定、ｈｆｅ＝１３１，７０

Ｔ３．　修理中　Ｒ側終段ＴＲ（トランジスター）

Ｔ４．　修理後　Ｒ側終段ＴＲ（トランジスター）。　絶縁座、止めビス交換。

Ｔ５．　修理中　Ｌ側終段ＴＲ（トランジスター）

Ｔ６．　修理後　Ｌ側終段ＴＲ（トランジスター）。　絶縁座、止めビス交換。

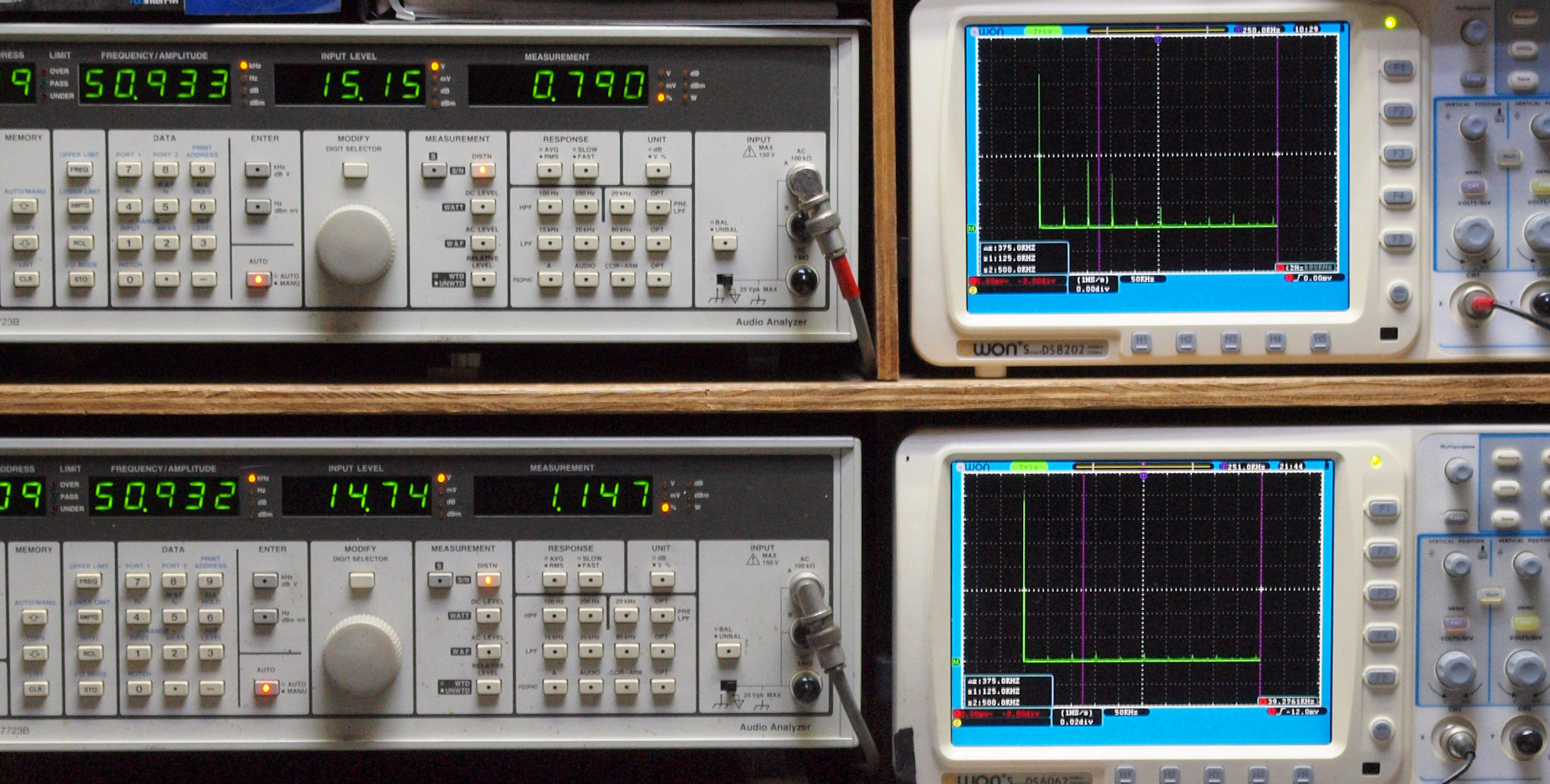

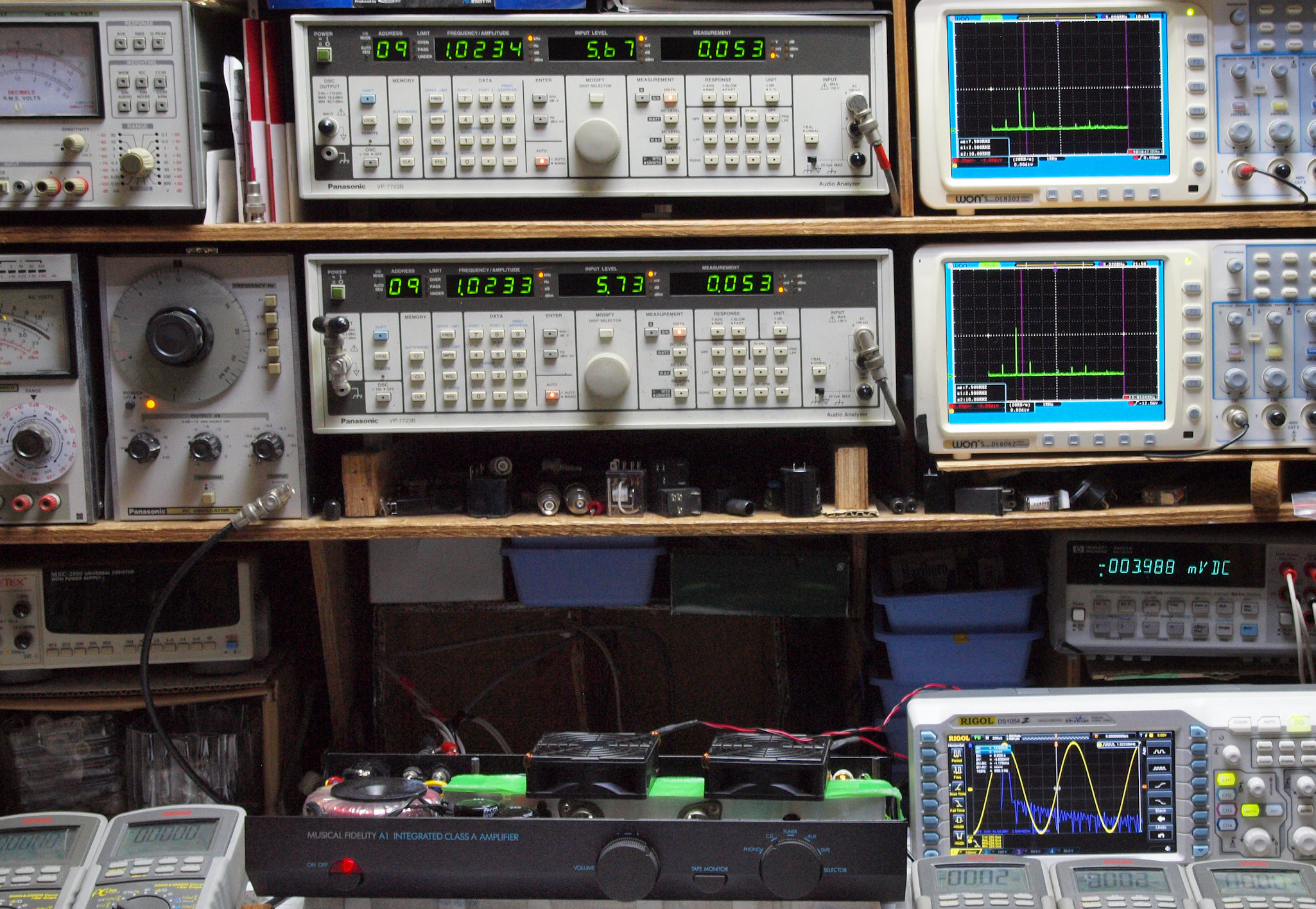

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

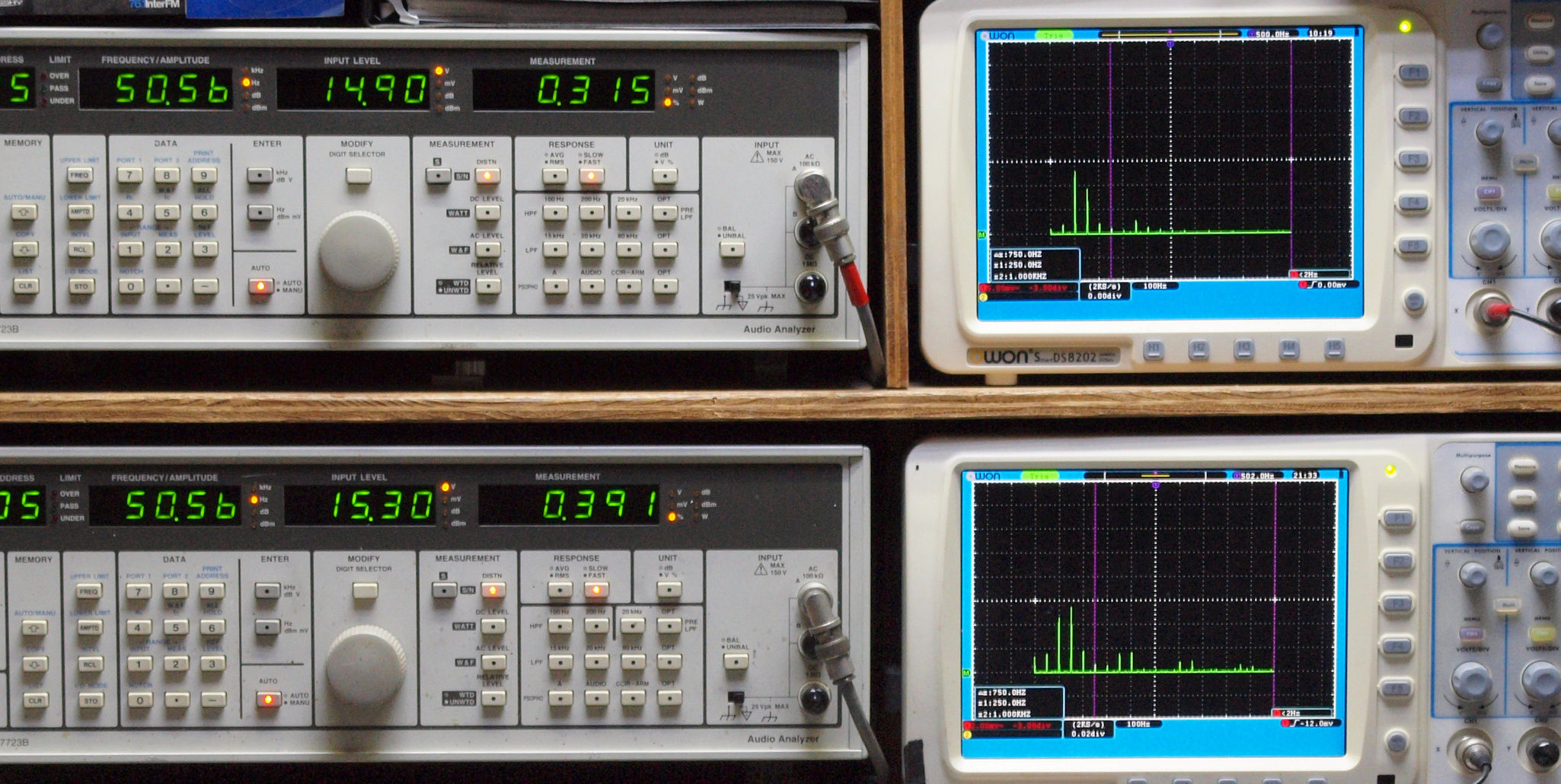

Ｅ１１．　ＣＤ，５０Ｈｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．３１５％歪み。 　　　　　　　 　　　　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．３９１％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ１２．　ＣＤ，１００Ｈｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．２７７％歪み。 　　　　　　　　　　 　　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．３７４％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ１３．　ＣＤ，５００Ｈｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．２７３％歪み。 　　　　　　　　　 　　　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．３２６％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ１４．　ＣＤ，１ｋＨｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．２６０％歪み。 　　　　　　　　　　　 　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．３０９％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

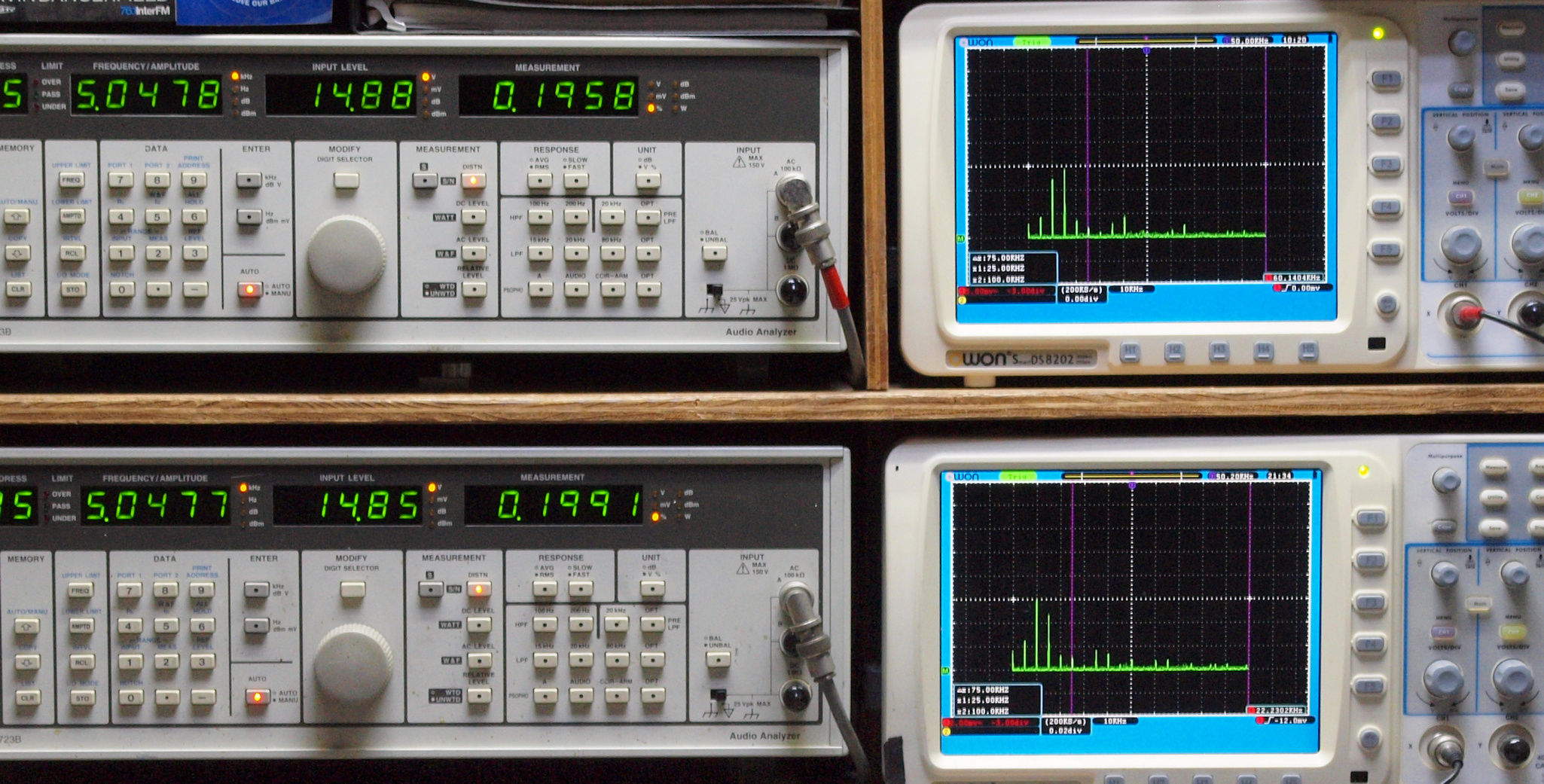

Ｅ１５．　ＣＤ，５ｋＨｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．１９５８％歪み。 　　　　　　　　　　　 　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．１９９１％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ１６．　ＣＤ，１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．１１１０％歪み。 　　　　　　　　　　 　　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．１０２９％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

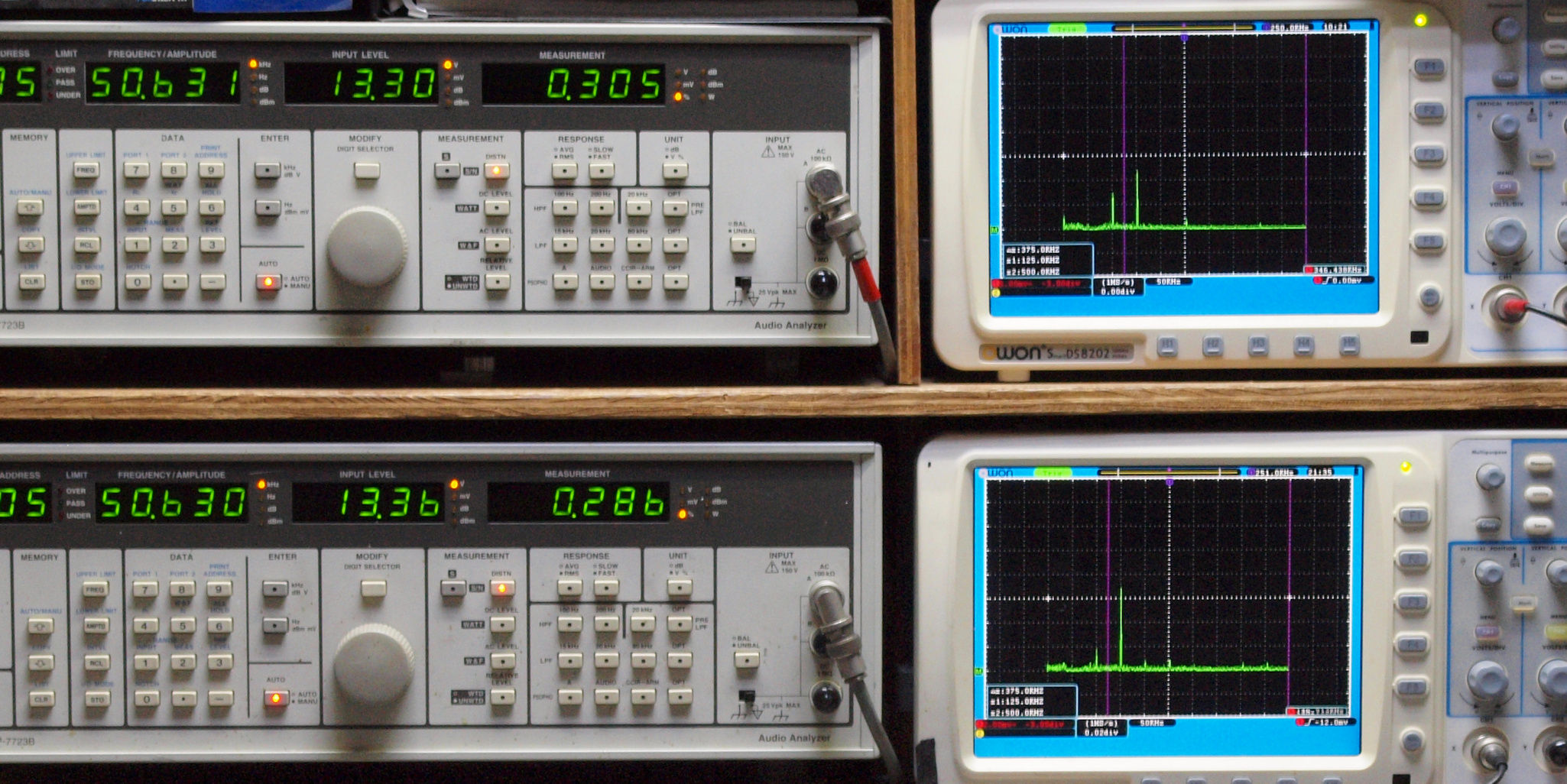

Ｅ１７．　ＣＤ，５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．３０５％歪み。 　　　　　　　　　　　 　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．２８６％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

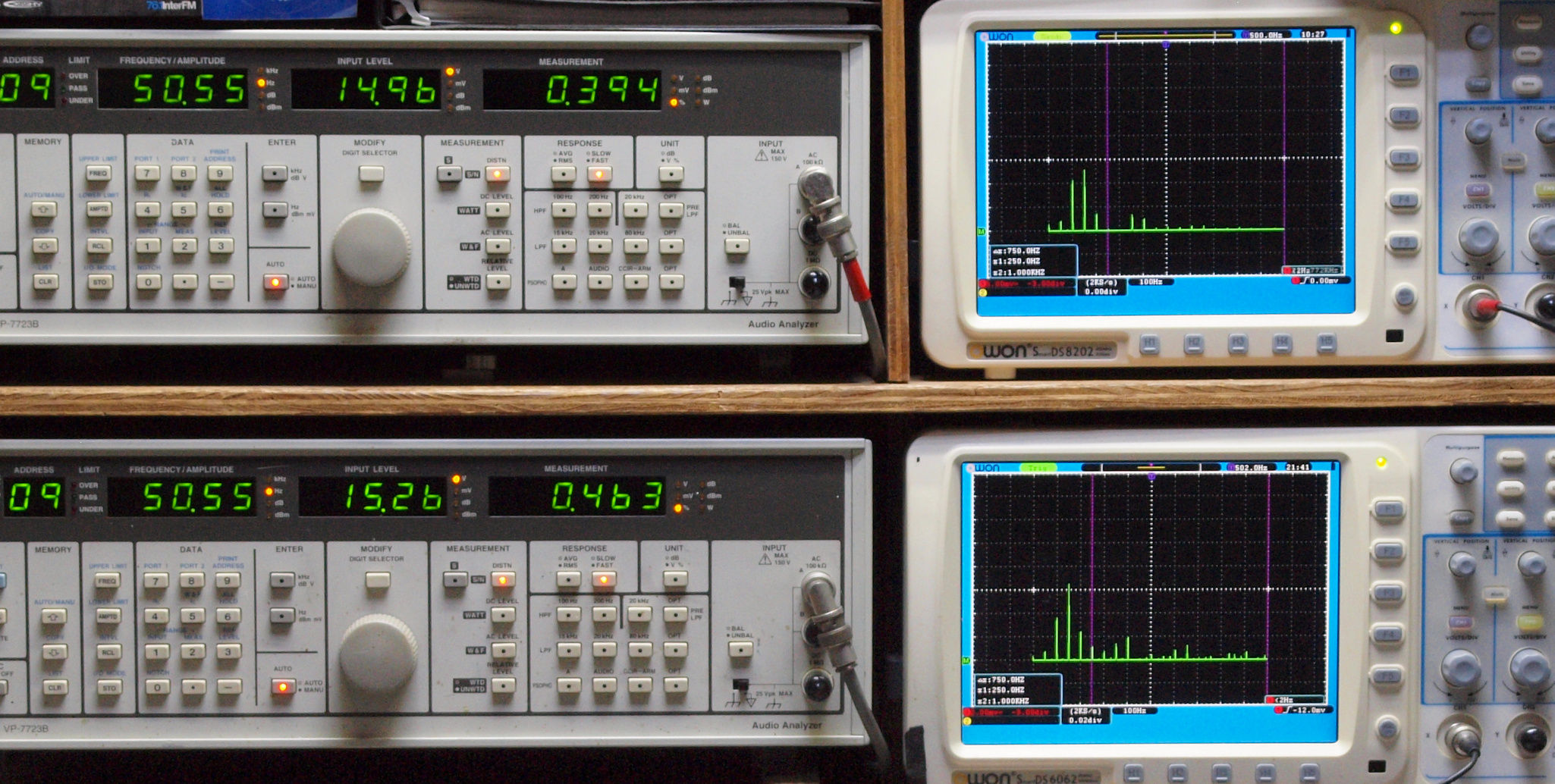

Ｅ２１．　ＭＭ，５０Ｈｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．３９４％歪み。 　　　　　　　　　　　 　　　　　 Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．４６３％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

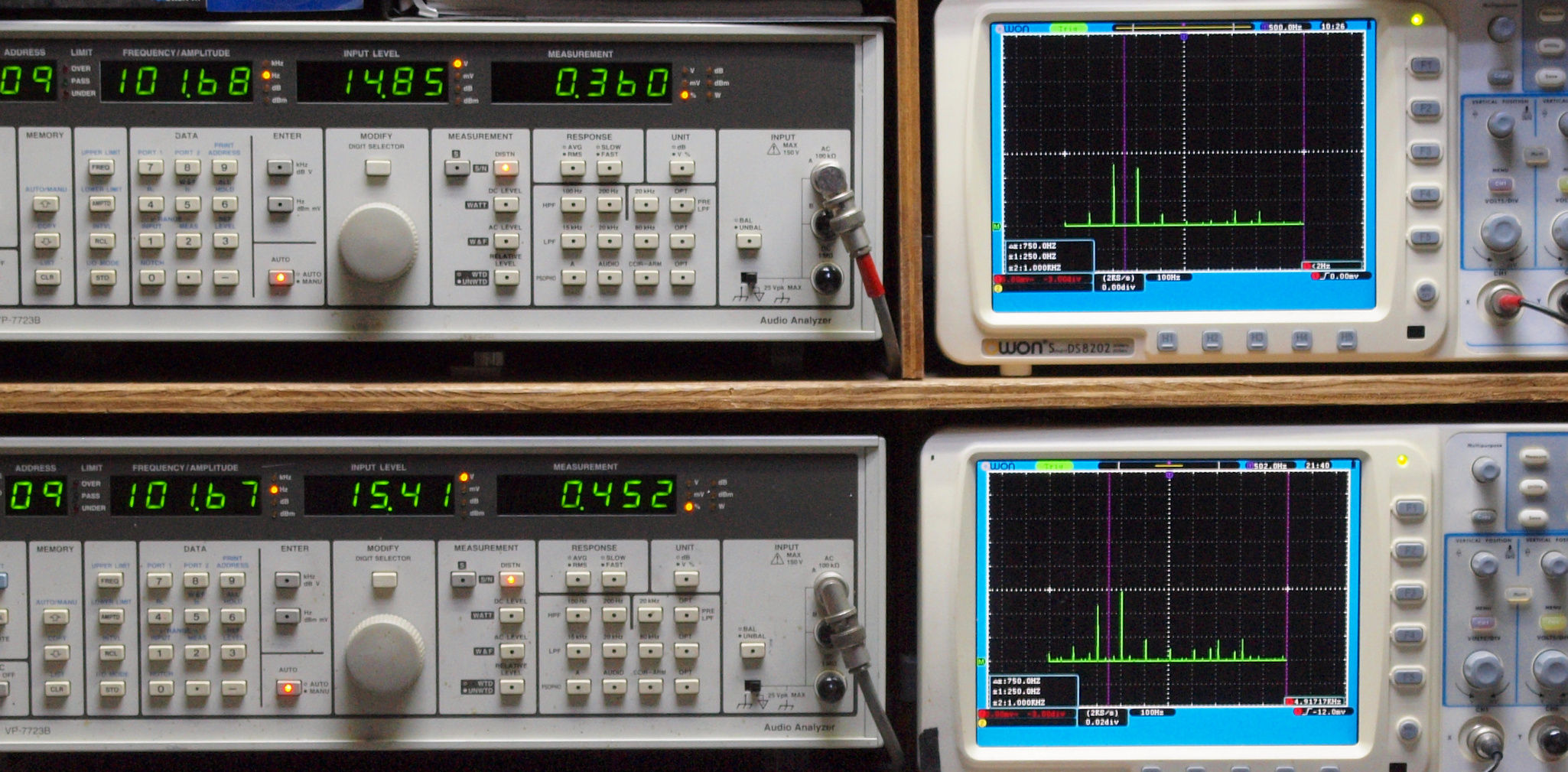

Ｅ２２．　ＭＭ，１００Ｈｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．３６０％歪み。 　　　　　　　　　　　 　　　　 　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．４５２％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

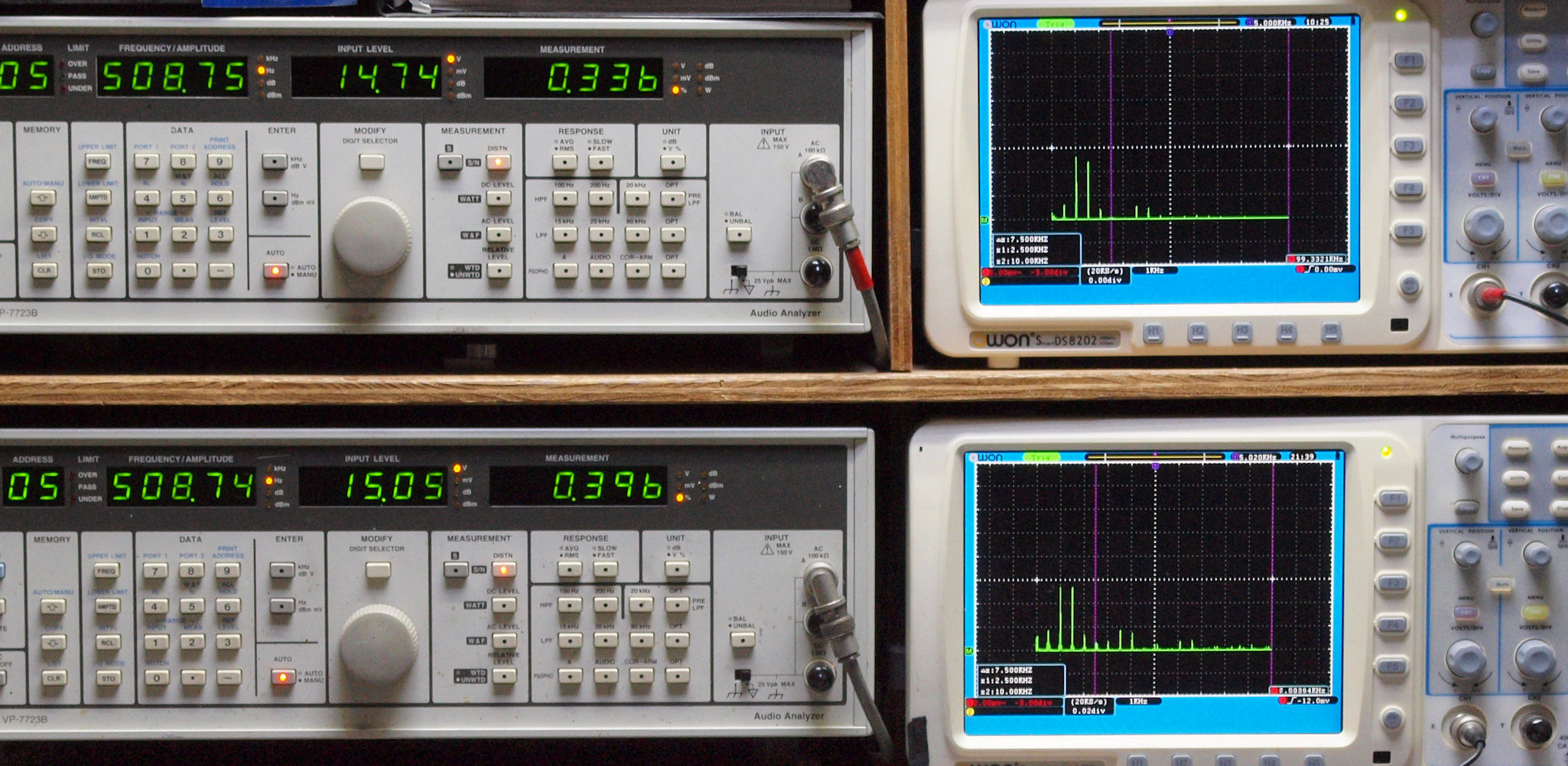

Ｅ２３．　ＭＭ，５００Ｈｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．３３６％歪み。 　　　　　　　　　　　 　　 　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．３９５％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

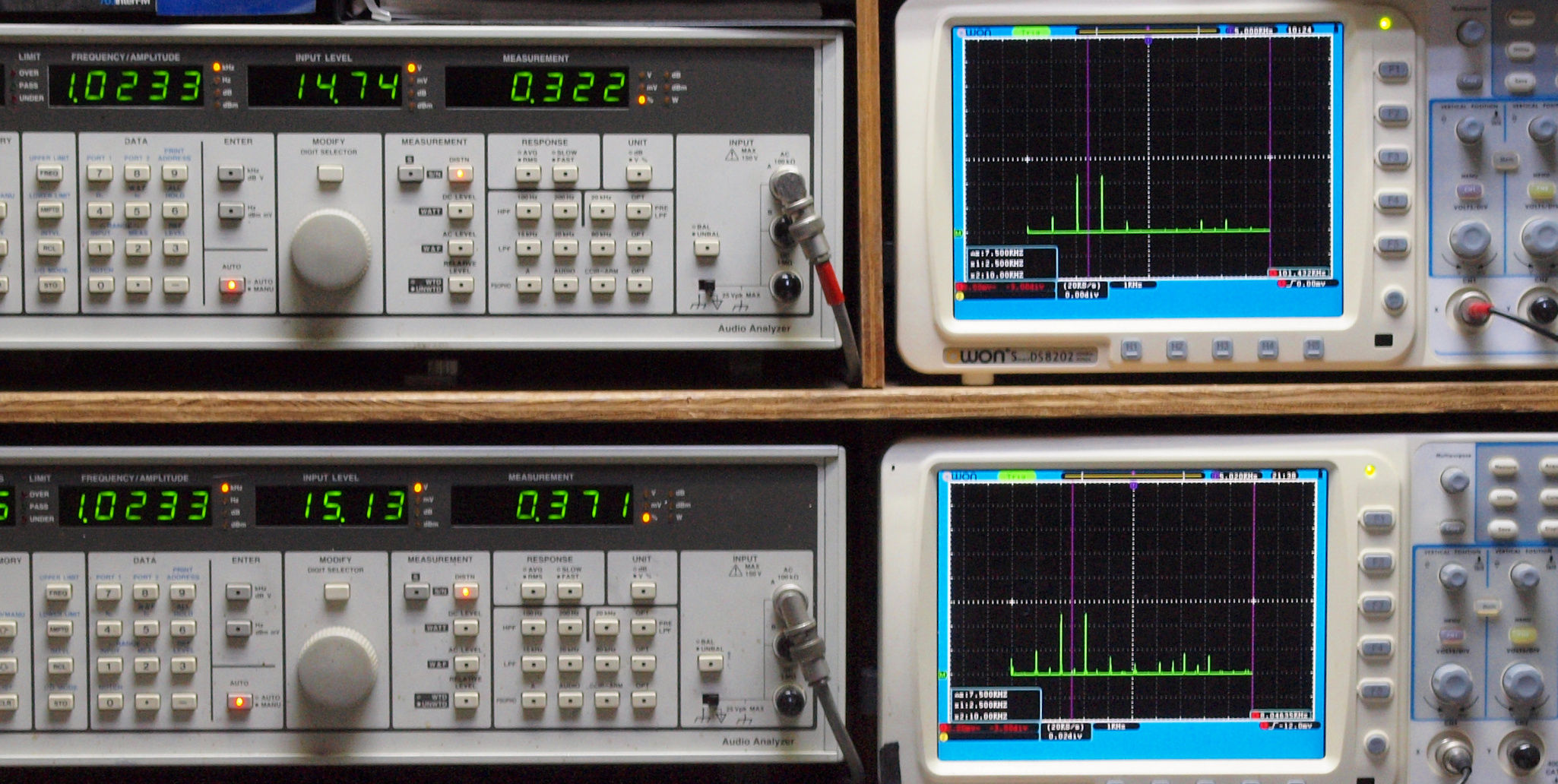

Ｅ２４．　ＭＭ，１ｋＨｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．３２２％歪み。 　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．３７１％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

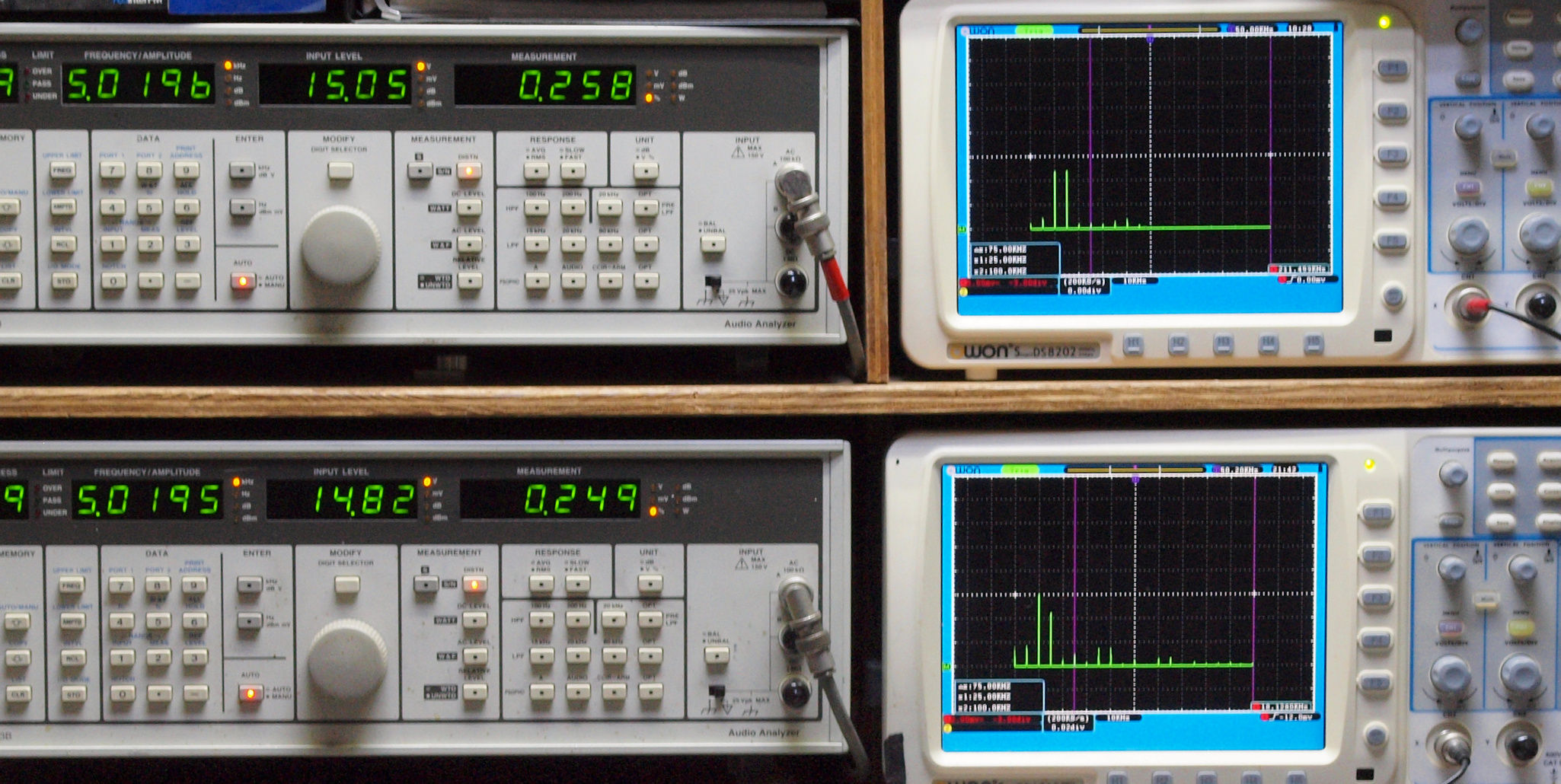

Ｅ２５．　ＭＭ，５ｋＨｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．２５８％歪み。 　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．２４９％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

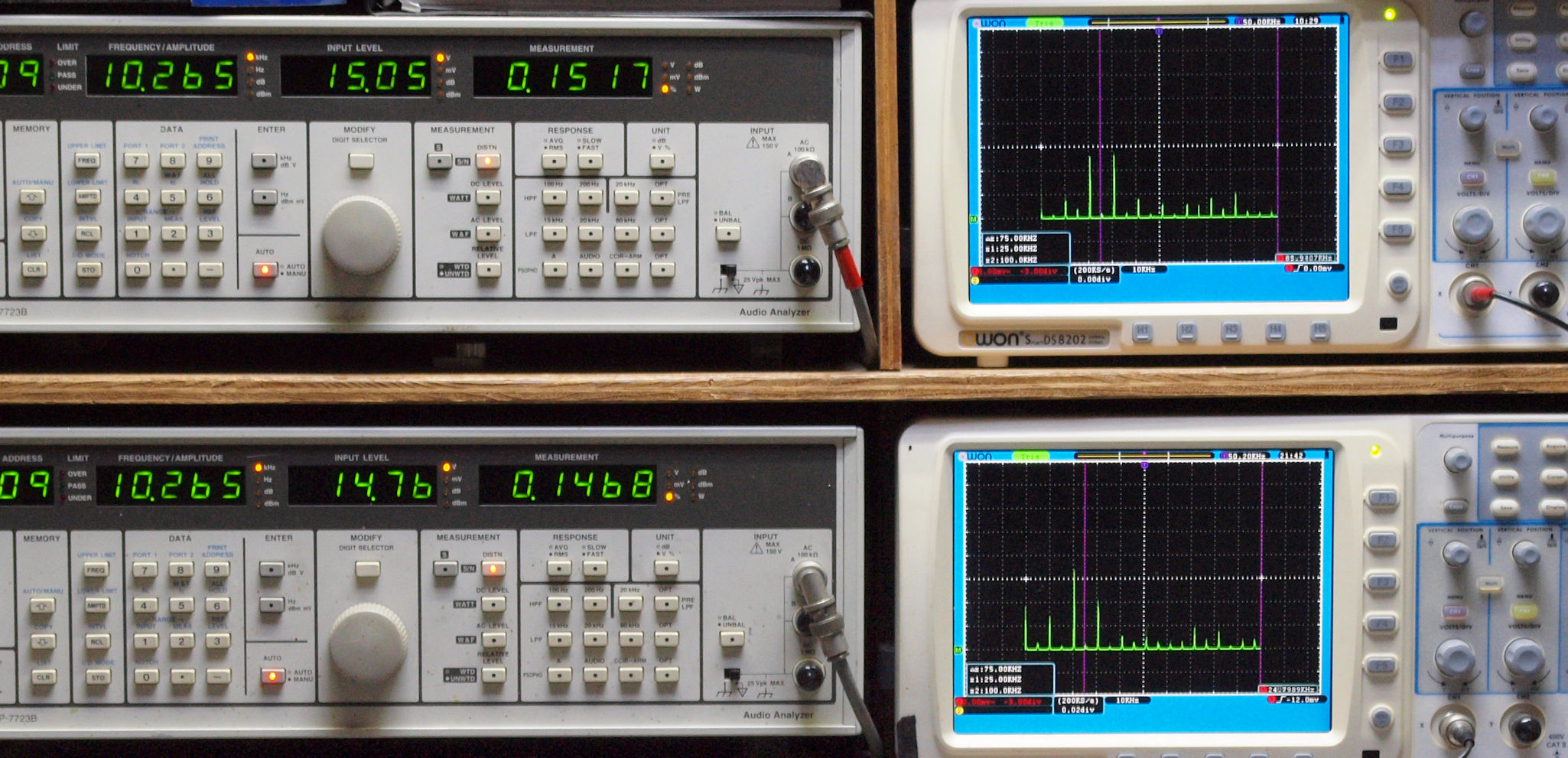

Ｅ２６．　ＭＭ，１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．１５１７％歪み。 　　　　　　　　　　　　 　　　 　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．１４６８％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２７．　ＭＭ，５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．７９８％歪み。 　　　　　　　　　　　　　　 　 　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　１．１４７％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

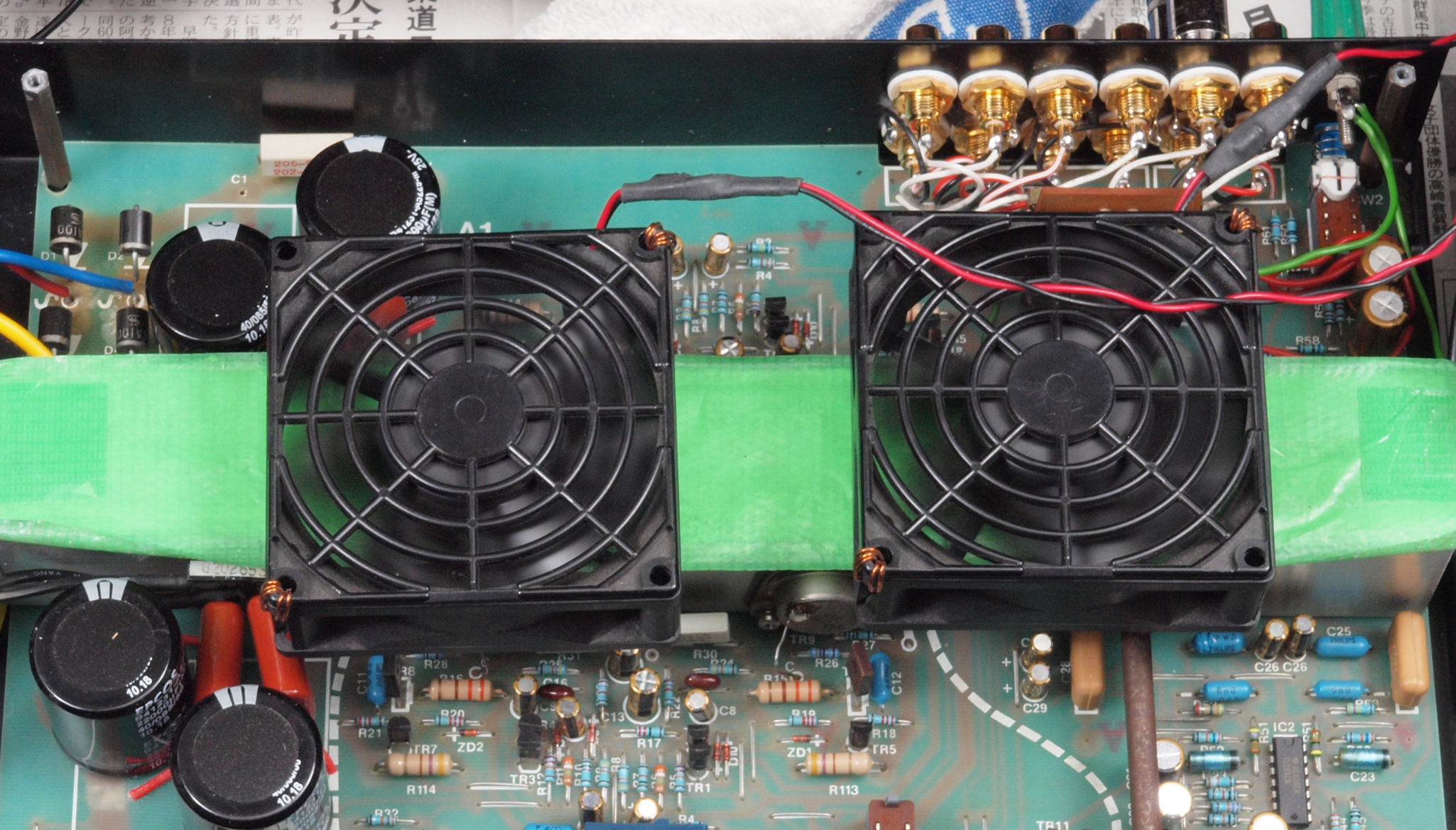

Ｅ３．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。

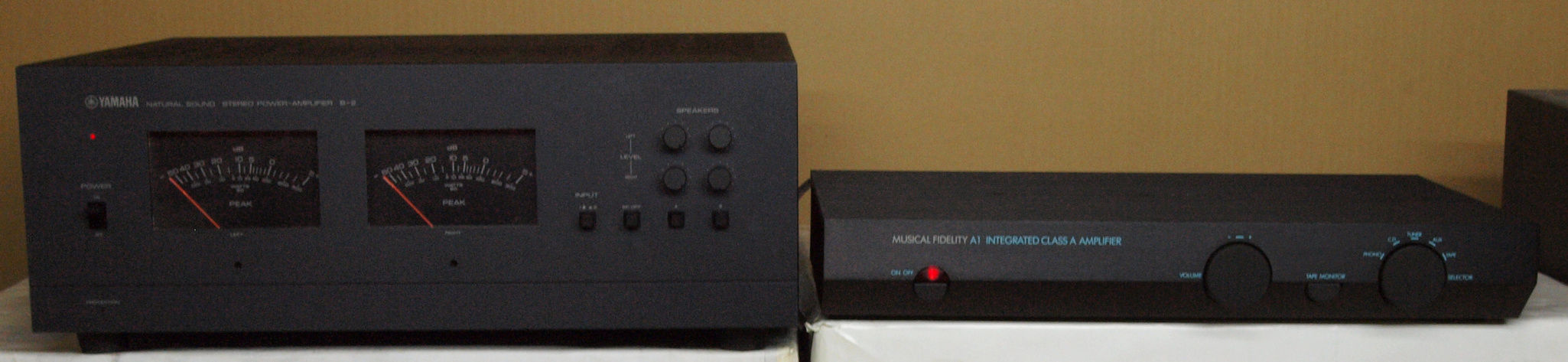

Ｅ４．　完成　引き続き２４時間エージング。　左は　ＹＡＭＡＨＡ　Ｂ−２

Ｙ．　ユーザー宅の設置状況 Ｙ１．　設置状況.

Ｓ．　ＭｕｓｉｃａｌＦｉｄｅｌｉｔｙ　Ａ−１．　の仕様（マニアル・カタログより）

型式 プリメインアンプ Musical Fidelity A1 定格出力 20W＋20W（8Ω） 入力感度/インピーダンス Phono MC= 0.2mV/120Ω Phono MM= 2mV/47kΩ CD、Tuner、Aux、Tape= 200mV/47kΩ RIAA偏差 30Hz〜40kHz ±0.5dB SN比 Phono MC= 55dB以上 Phono MM= 60dB以上 CD、Tuner、Aux、Tape= 80dB以上 高調波歪率 0.5％未満（8Ω、定格出力時） 消費電力 85W（連続） 外形寸法 幅408×高さ60×奥行249mm 重量 5.5kg 価格 1984年発売、\138,000。　￥128,000(1990年頃)
