Ｓａｎｓｕｉ　ＡＵ−α６０７Ｌ　Ｅｘｔｒａ　修理記録

２０２３／３／２２持込　　６／３完成

注意　このＡＭＰはＲＬ−ＳＰのアース側にもＡＭＰが入っています 　　　　よって、ＡＭＰのシャーシにＳＰの線（アース側）を接続してはいけません、共通にしてもいけません、終段ＴＲが死にます

A．　修理前の状況 電源入らず。 オーバーホール修理依頼。 B．　原因 電源ＳＷ焼損。 各部経年劣化。 Ｃ．　修理状況 ＳＰ接続リレー交換。 バランス・バイアス半固定ＶＲ交換。 各基板の半田不良を修理します、所謂、半田補正作業。 大型を除く全電解コンデンサーをオーディオコンデンサーに交換。 ＳＰ接続端子交換。 入出力ＲＣＡ端子交換。 電源コードを取り３Ｐインレット取り付け。 電源ＳＷ交換。 Ｄ．　使用部品 バランス／バイアス半固定ＶＲ　１３ｍｍΦ高級品　１０個。 SP接続リレー　　　　　　　　　　　　　　　２個。 電解コンデンサー（ミューズ使用）　　　　　５３ 個。 フイルムコンデンサー　　　　　　　　　　　　２個。 セラミックコンデンサー　　　　　　　　　　　６個。 抵抗　　　　　　　　　　　　　　　　　　　２個。 ＳＰ接続端子、中国製　　　　　　　　　　４組８個。 テフロン絶縁製ＲＣＡ端子　　　１３組２６個＋ＴＶ用黄色２個。 ３ＰインレットFURUTECH　FI-10(R) ロジウムメッキ　　　１個。 電源ＳＷ　　　　　　　　　　　　　　　　　　　１個。 Ｅ．　調整・測定 Ｆ．　修理費　　１５０，０００円　　　　　オーバーホール修理。 Ｙ．　ユーザー宅の設置状況 Ｓ．　Ｓａｎｓｕｉ　ＡＵ−α６０７Ｌ　Ｅｘｔｒａ　の仕様（マニアル・カタログより）

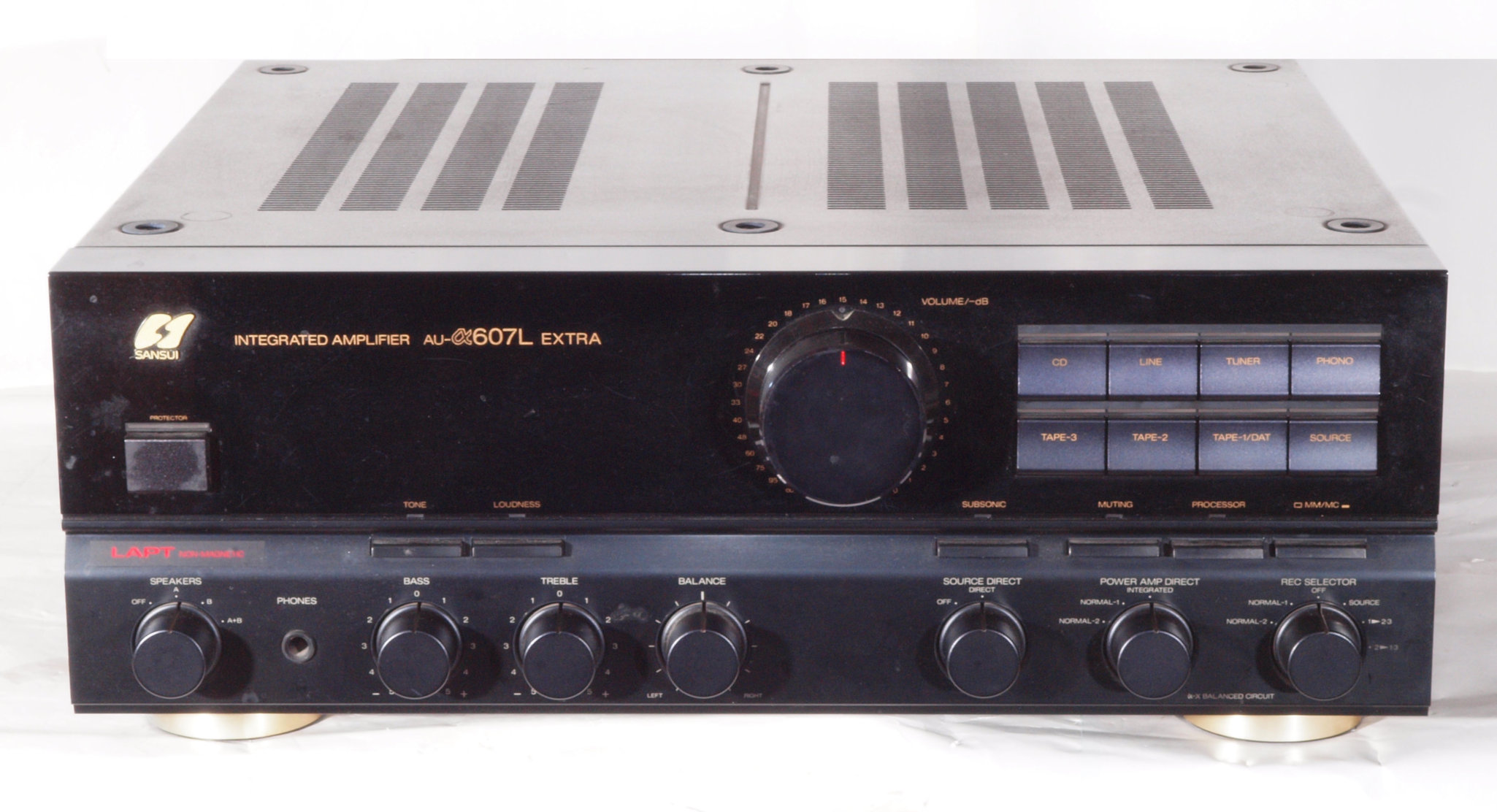

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

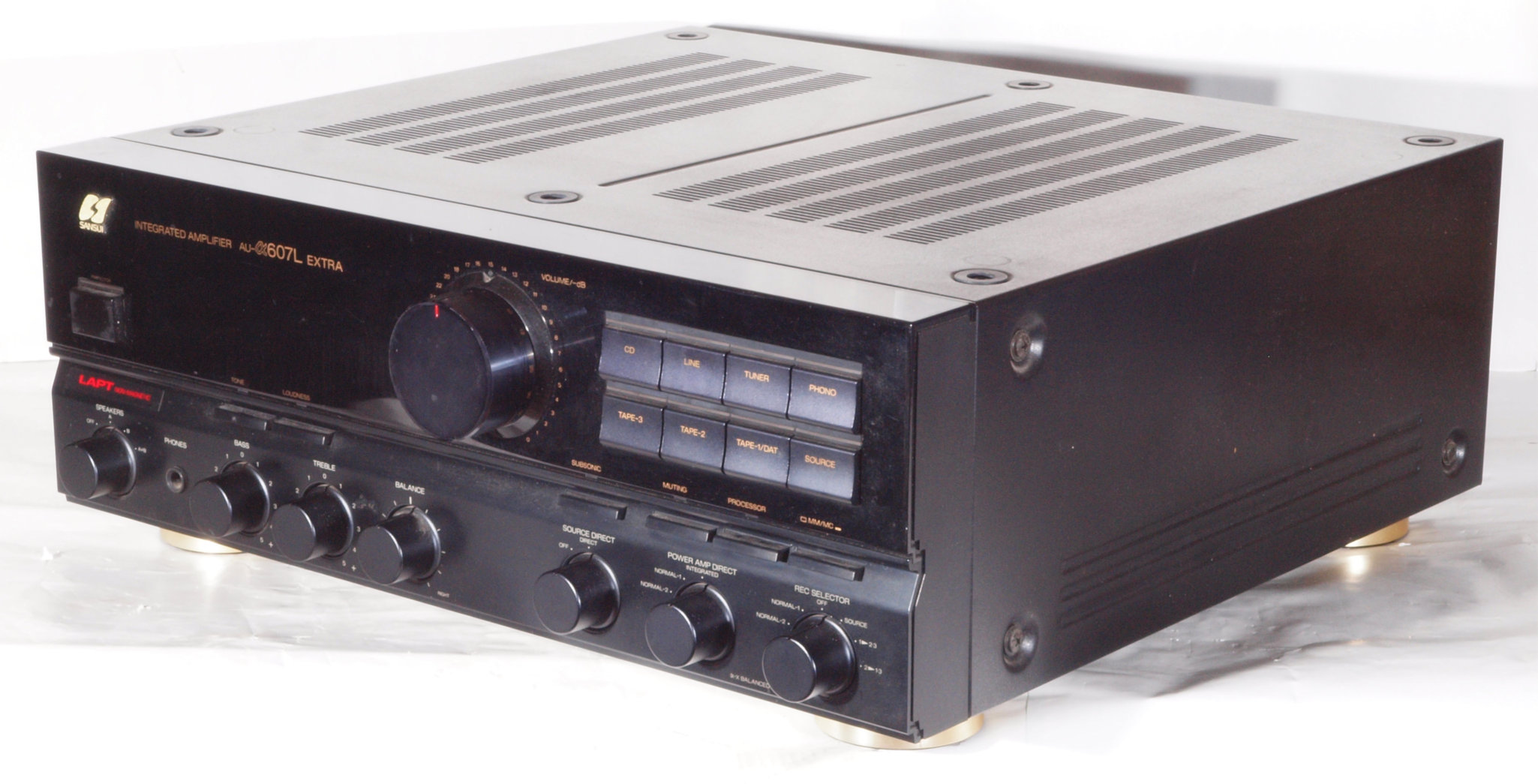

Ａ１２．　点検中　前右から見る

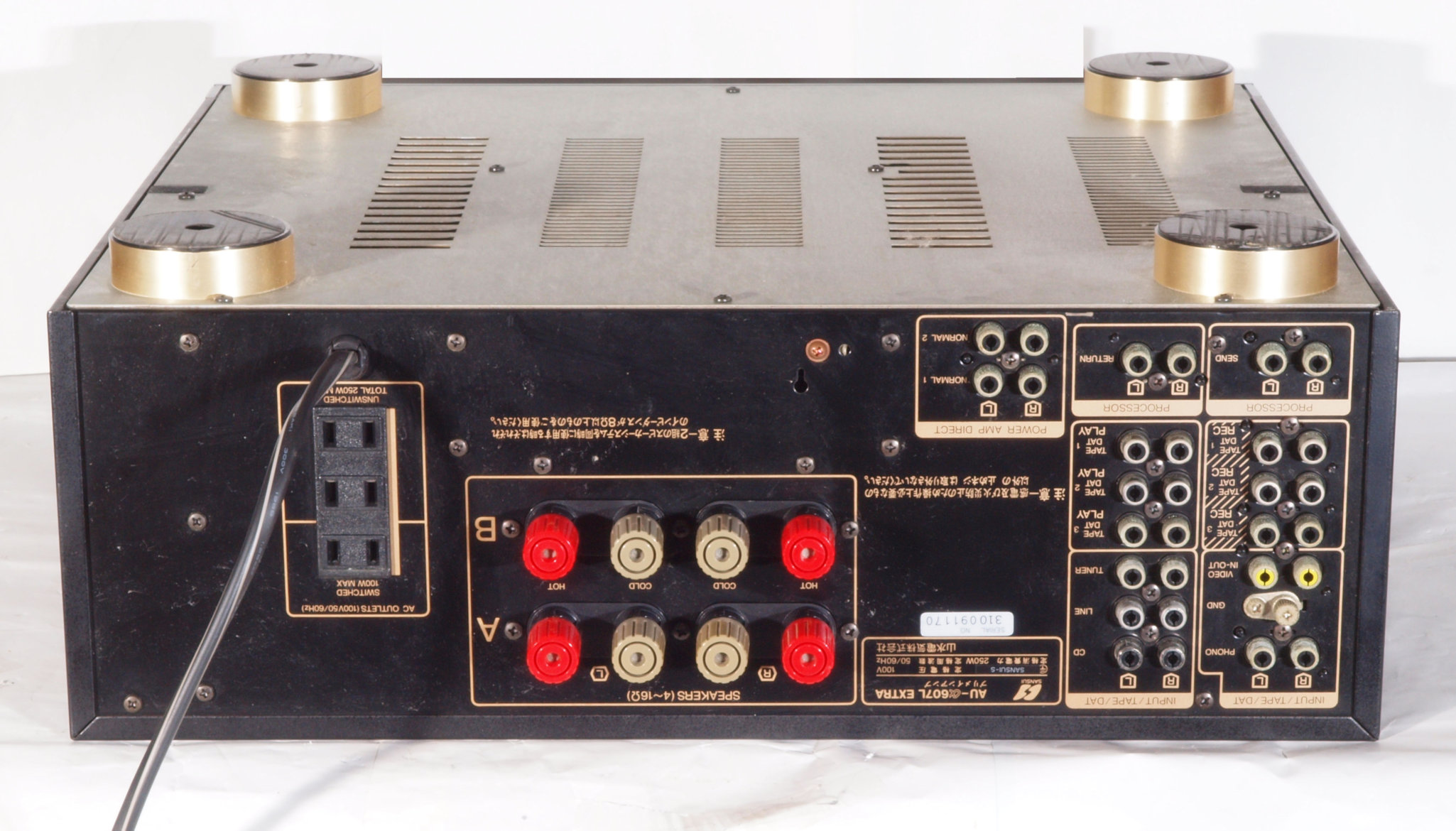

Ａ１３．　点検中　後から見る

Ａ１４．　点検中　後左から見る

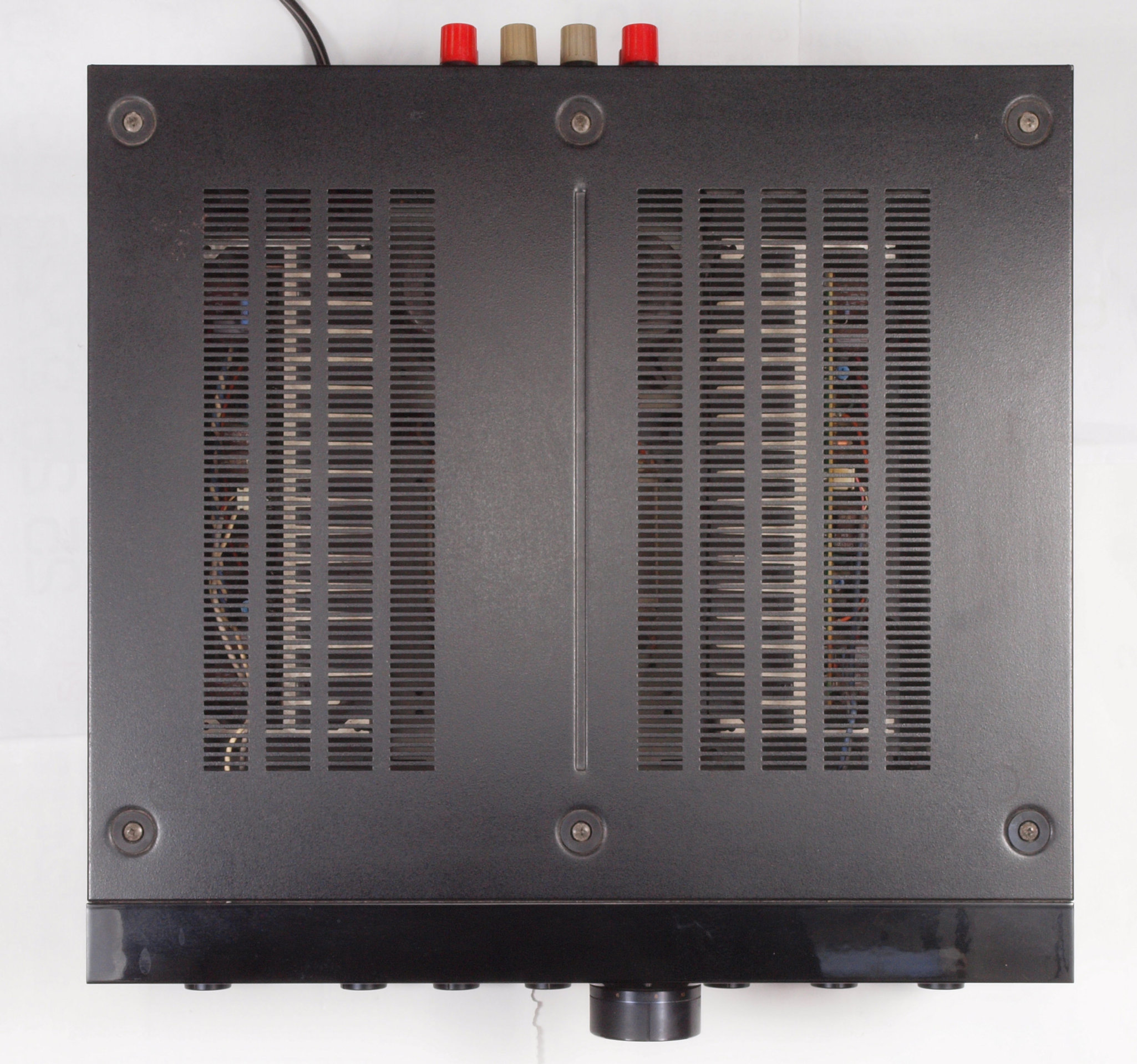

Ａ１５．　完成後　上から見る

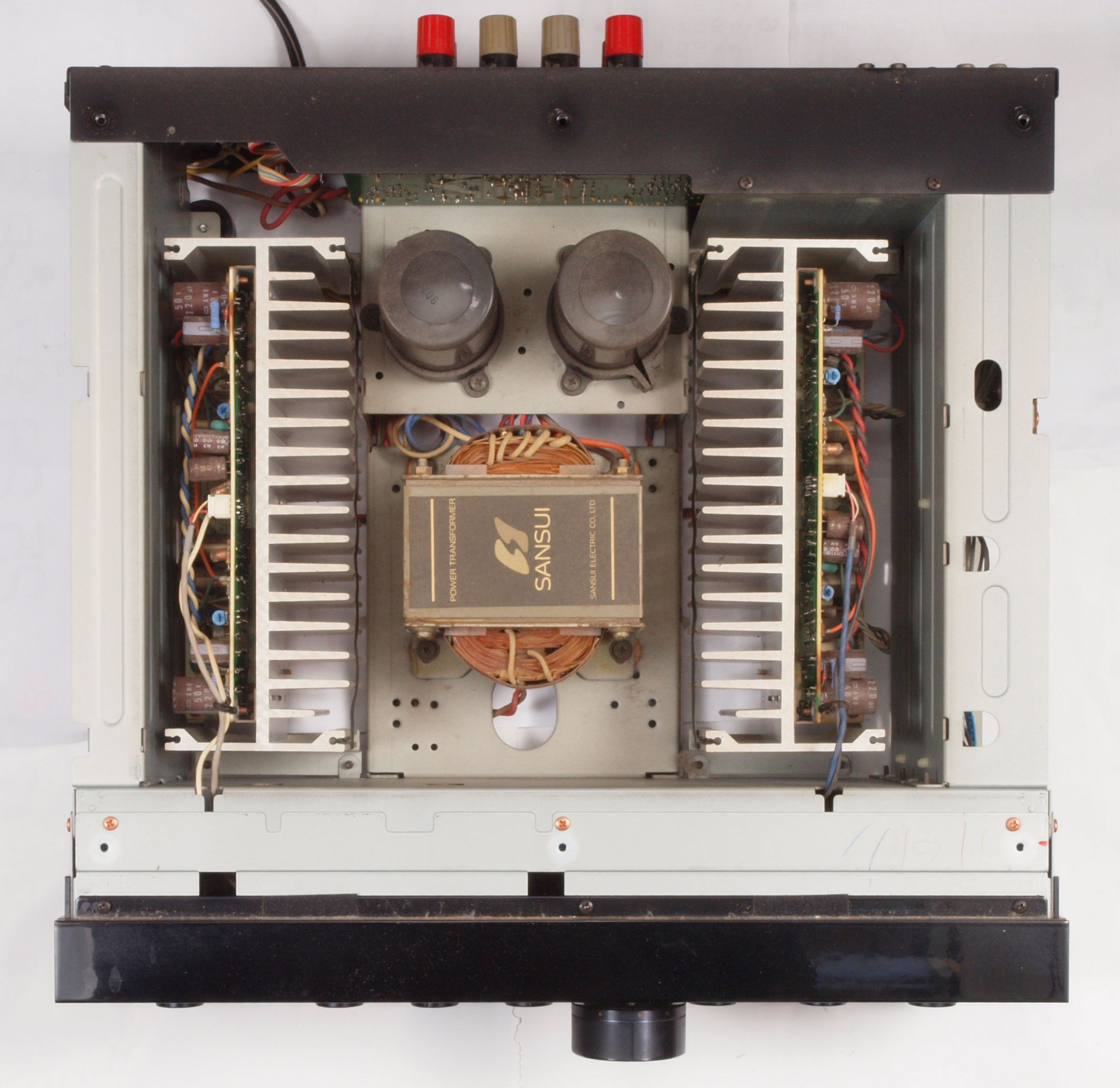

Ａ１６．　点検中　上下蓋を取り、上から見る

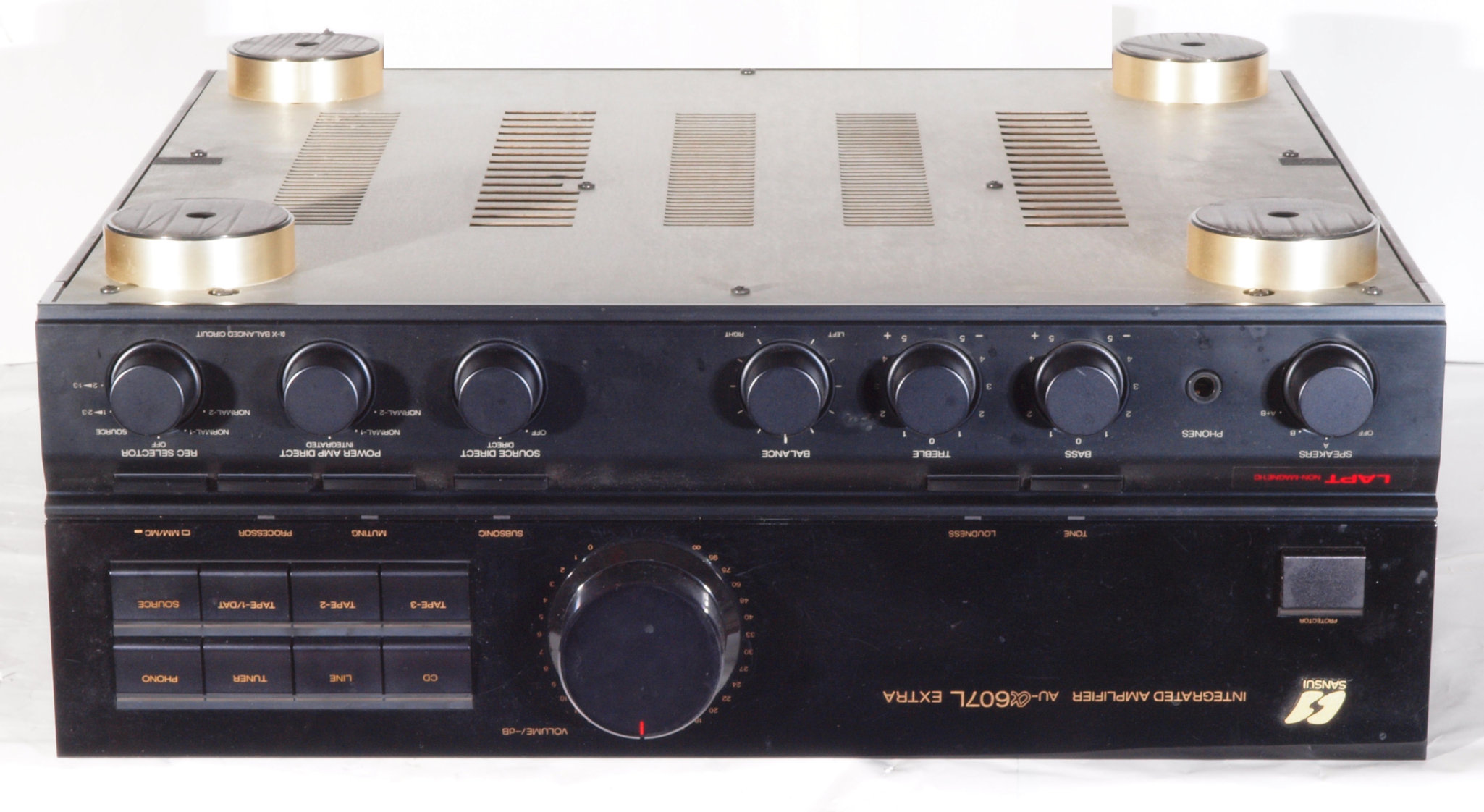

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る。

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

Ａ２５．　点検中　下から見る

Ａ２６．　点検中　下蓋を取り、下から見る

Ａ２７．　点検中　下蓋を取り、下から見る。　埃が沢山！

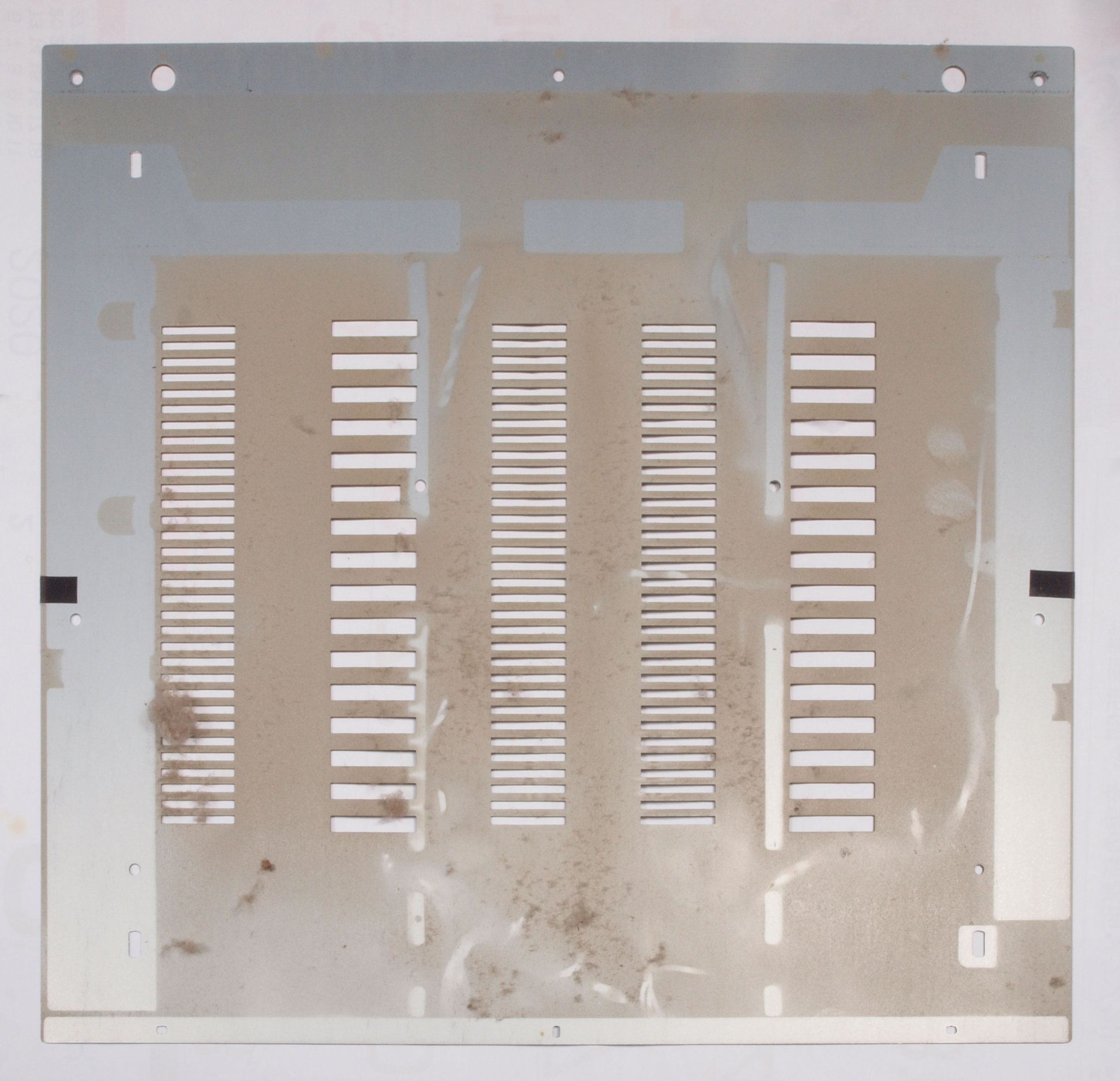

Ａ２８．　点検中　下蓋裏の埃が沢山！

Ａ３１．　点検中　電源コード取り付け。

Ａ３２．　点検中　電源コード取り、３Pインレットに交換可能。使用する３Ｐインレットは　FURUTECH　FI-10(R) ロジウムメッキ。

Ａ４１．　点検中　ＳＰ接続端子。取り付け穴が大きく、後ろに基板あるので使用出来る端子は限られます。

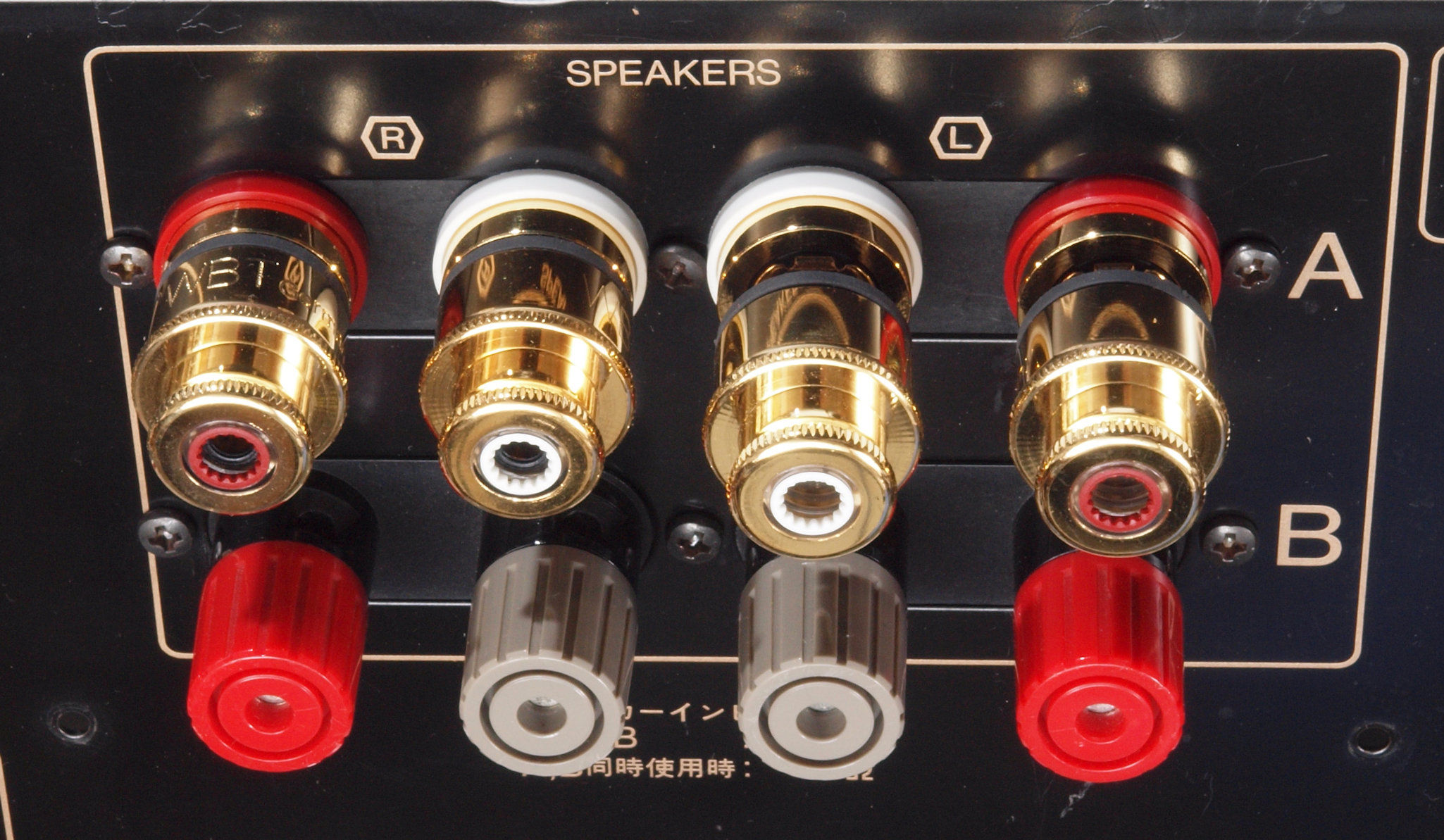

Ａ４２．　点検中　ＳＰ接続端子。取り付け穴が大きく、後ろに基板ある。大きい取付穴なのでＷＢＴ製品に交換可能。 　　　　　　　　　　　ＷＢＴ−０７０５Ｃｕに上１組交換。　ＷＢＴ−０７０５Ａｇも使用可能。

Ａ４３．　点検中　ＳＰ接続端子。手持ち中国製に交換。　ラグ端子を使用しないので、直線専用を選択、下はラグ板対応。混在可能。

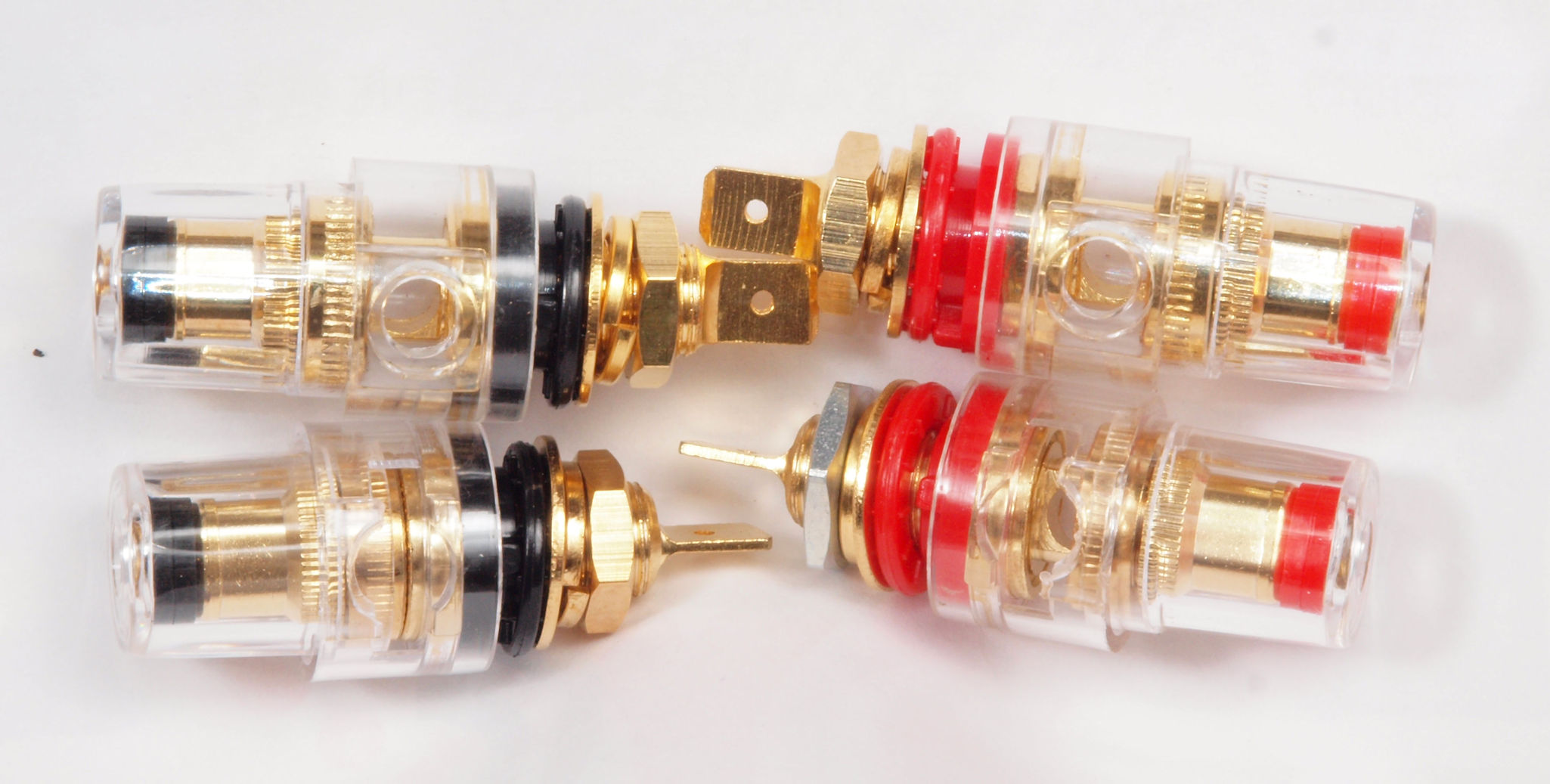

Ａ４４．　点検中　手持ち中国製に交換例。

Ａ４５．　点検中　手持ち中国製に交換。　ＷＢＴ　０６８１Ａｇを挿した所。

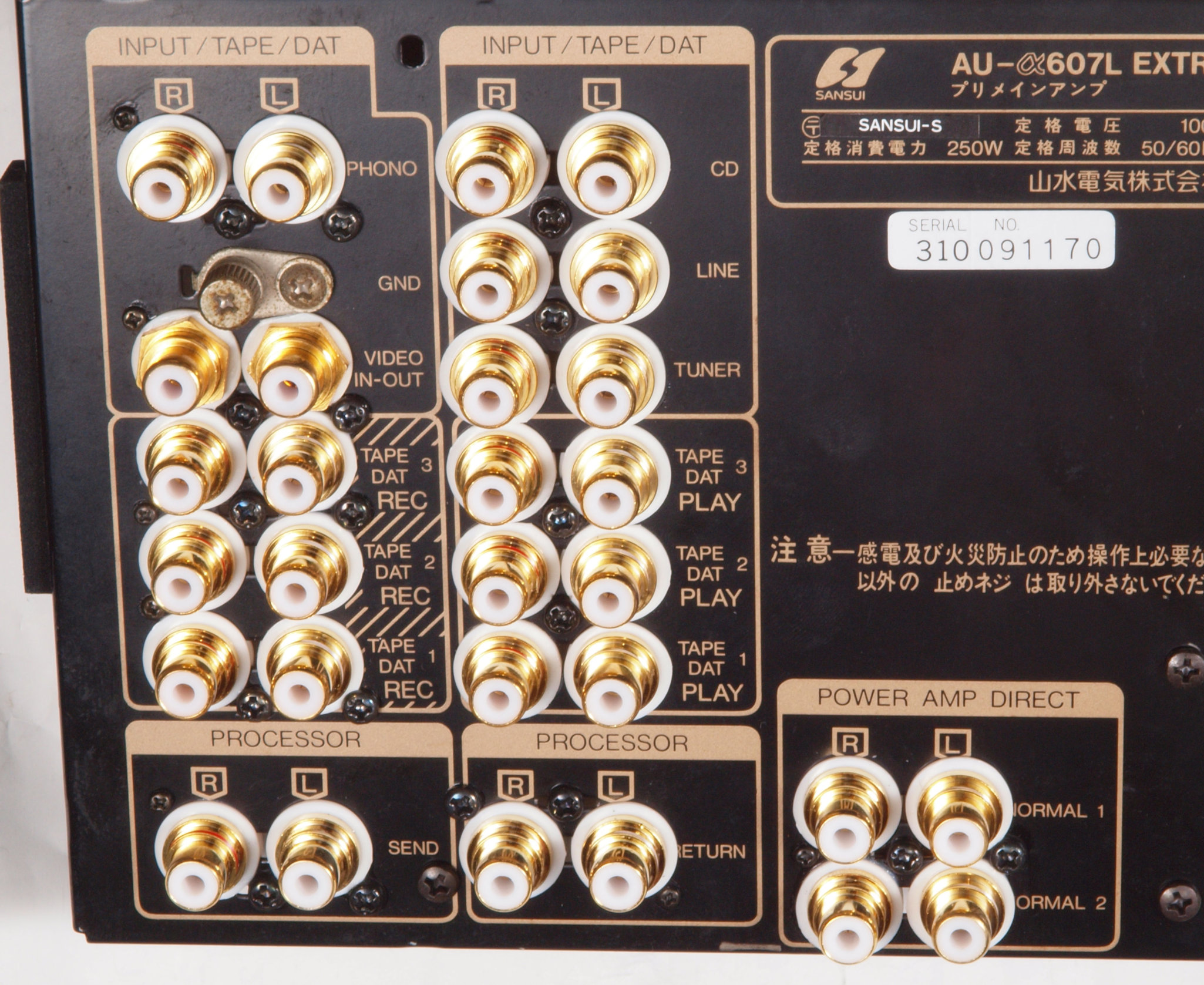

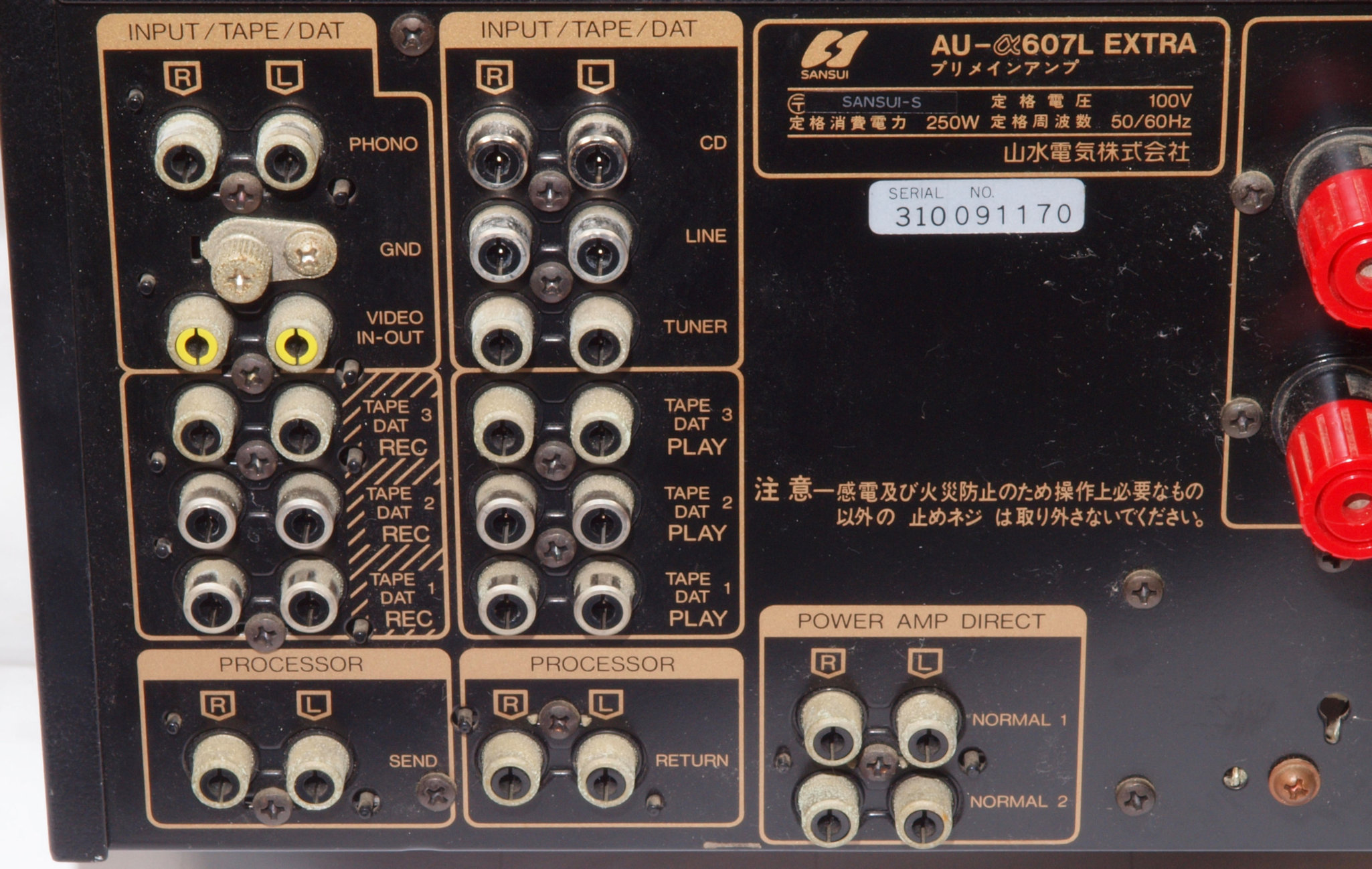

Ａ５１．　点検中　入出力ＲＣＡ端子。

Ａ５２．　点検中　入出力ＲＣＡ端子。　テフロン絶縁製に交換、ＴＶ用黄色２個は非テフロン絶縁。

Ａ５３．　点検中　交換するテフロン絶縁製ＲＣＡ端子。　中心電極は円筒状で４つ割方式。

Ａ５４．　点検中　ＷＢＴ製ＲＣＡ端子ＷＢＴ−０２０１。　さらに複雑な構造で「カチ」と差し込み感を与える。

Ａ５５．　点検中　最近の「ＲＣＡプラグ」の中心電極は２割になっているので接触不良が起きにくい。

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１．　後パネルを外して倒し、修理中。

Ｃ１１．　修理前　Ｐｒｏｔｅｃｔor（ＳＰ接続リレー）基板。

Ｃ１２．　修理中　Ｐｒｏｔｅｃｔor（ＳＰ接続リレー）基板。　ＳＰ接続端子２個を取る。

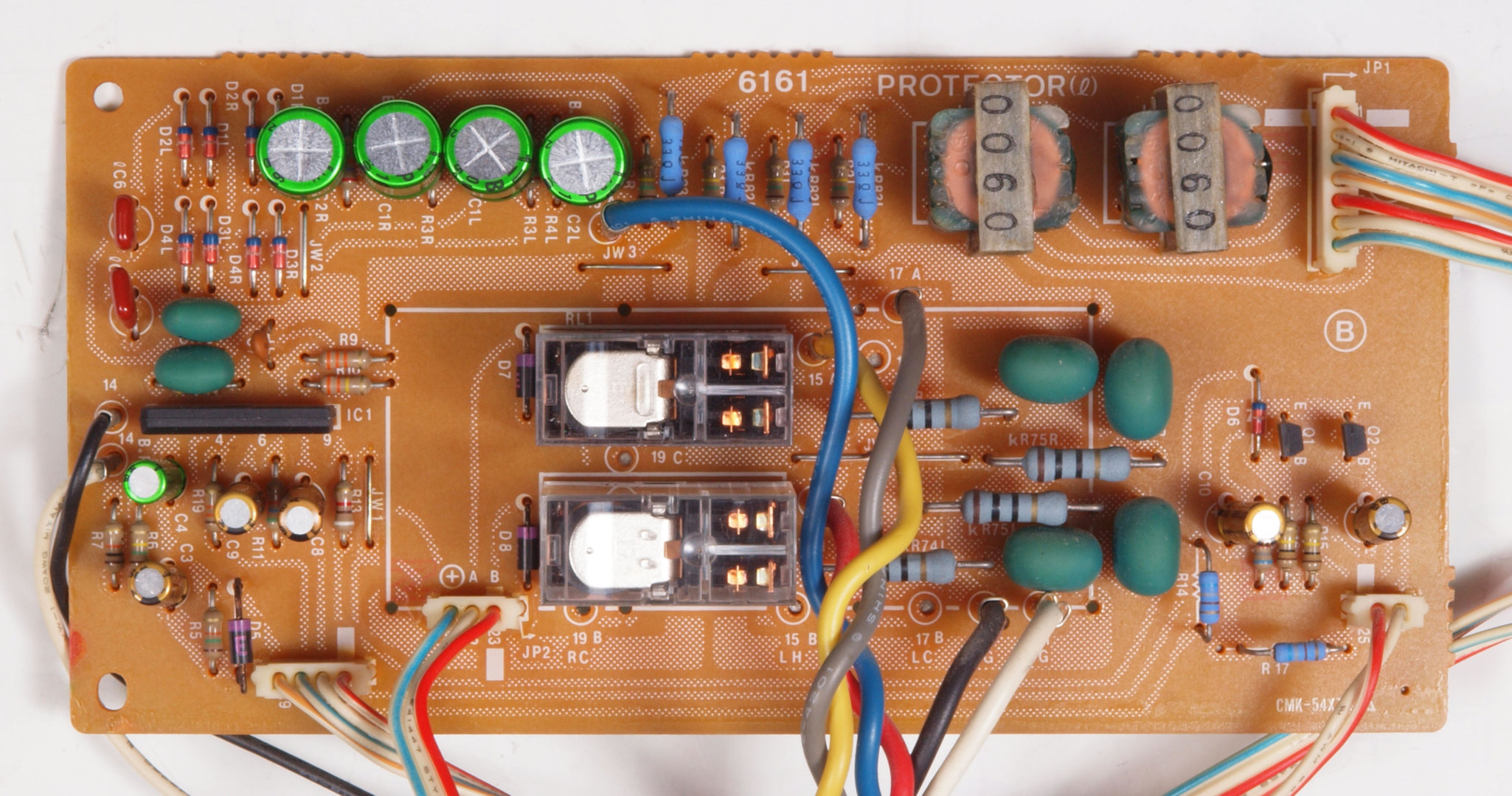

Ｃ１３．　修理後　Ｐｒｏｔｅｃｔor（ＳＰ接続リレー）基板。　接続リレー２個、電解コンデンサー１２個交換。

Ｃ１４．　修理前　Ｐｒｏｔｅｃｔor（ＳＰ接続リレー）基板裏。

Ｃ１５．　修理（半田補正）後　Ｐｒｏｔｅｃｔor（ＳＰ接続リレー）基板裏、　全半田やり直し。

Ｃ１６．　完成Ｐｒｏｔｅｃｔor（ＳＰ接続リレー）基板裏　洗浄後防湿材を塗る。

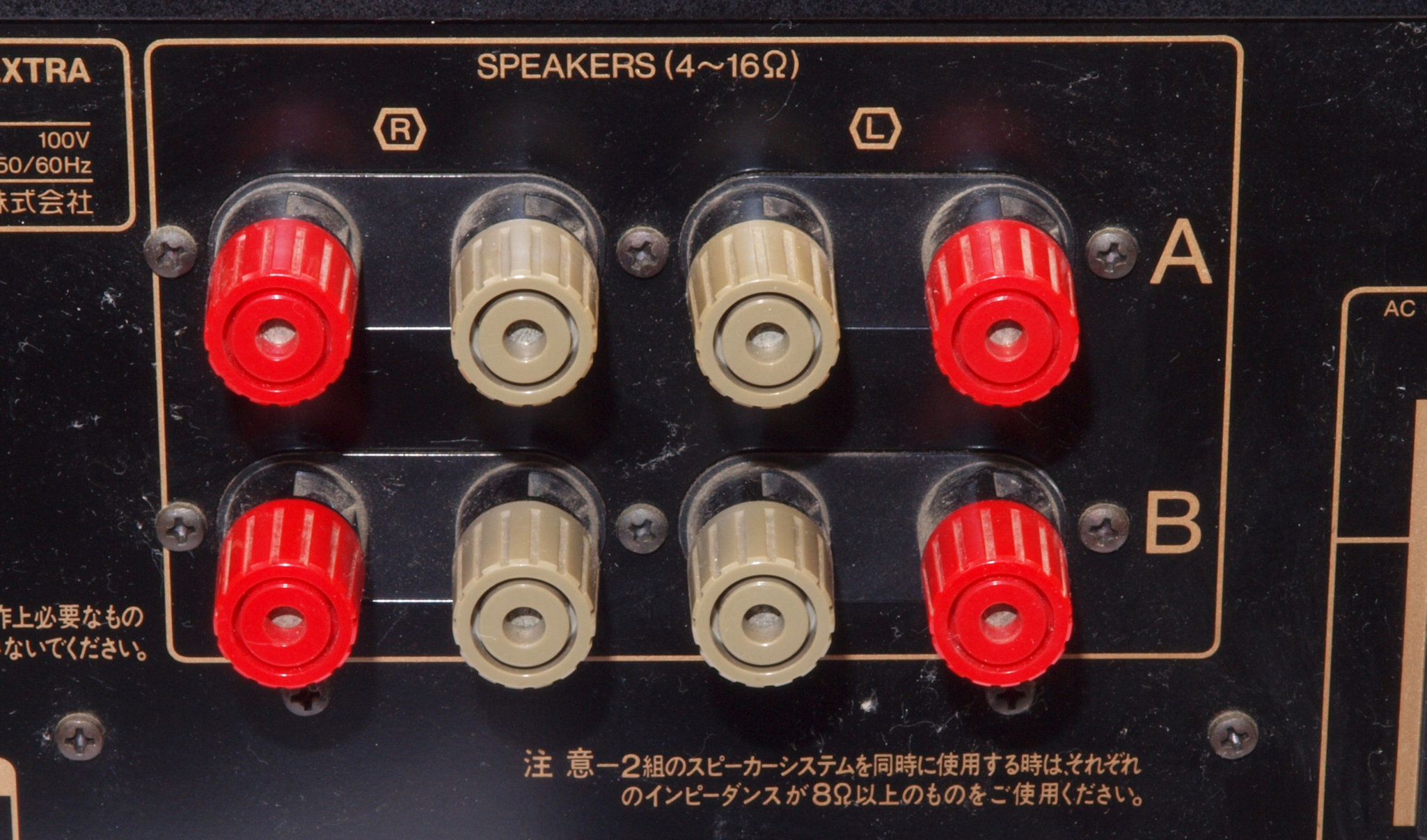

Ｃ１７．　修理前　ＳＰ接続端子。

Ｃ１８．　修理（交換）後　ＳＰ接続端子。手持ち中国製に交換、ラグ端子を使用しないので、直線専用を選択。

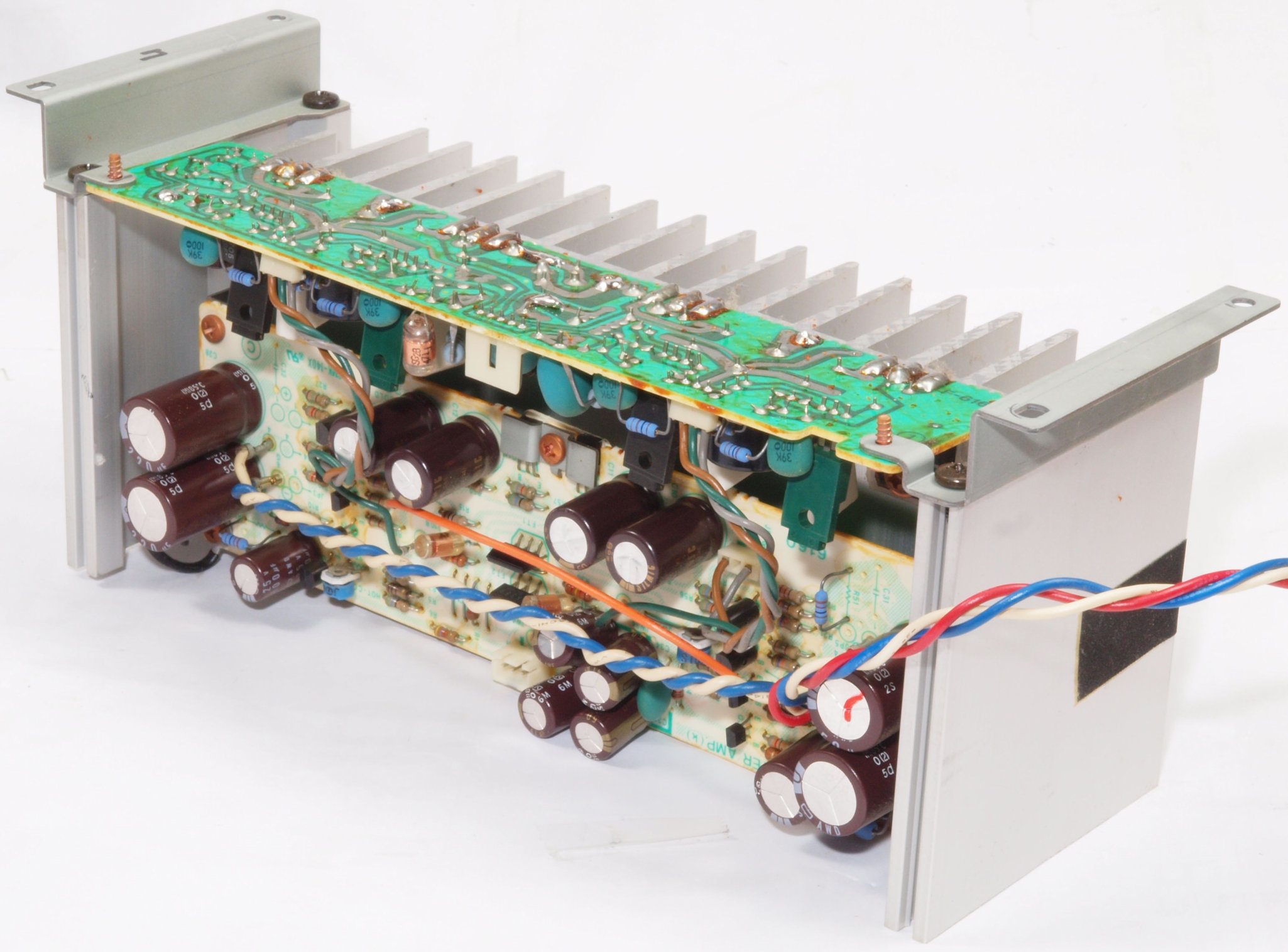

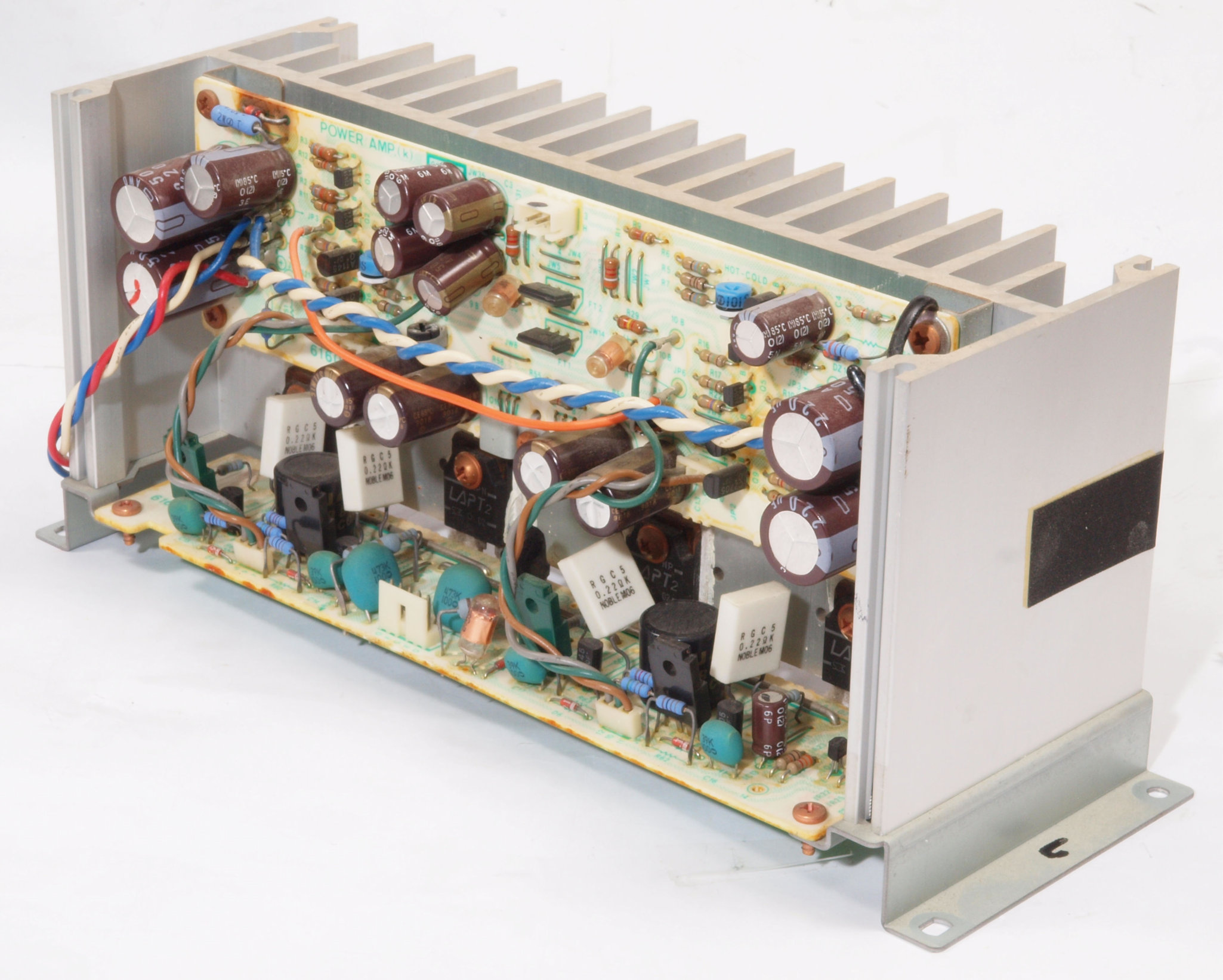

Ｃ２１．　修理前　Ｒ側終段ＡＭＰブロック

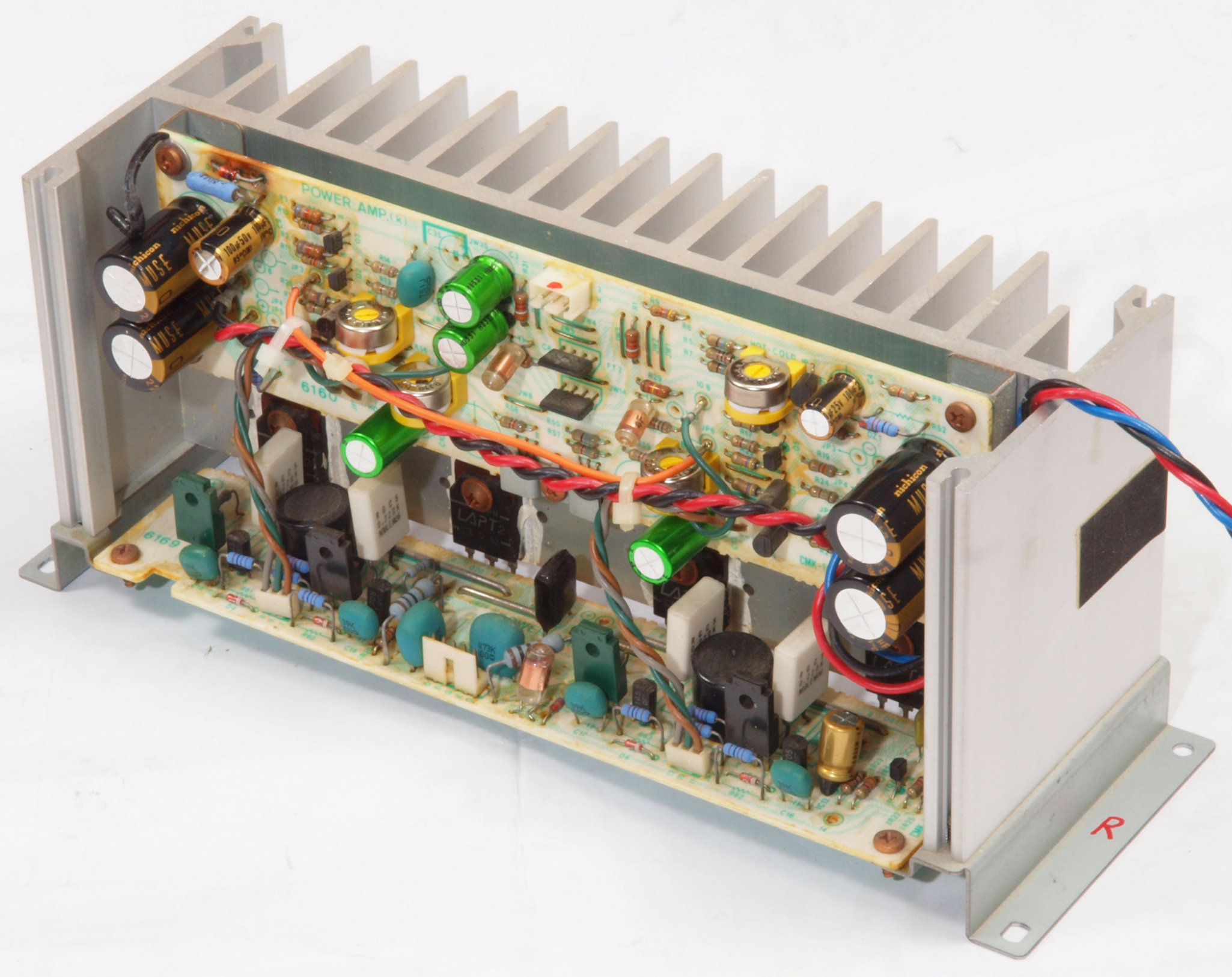

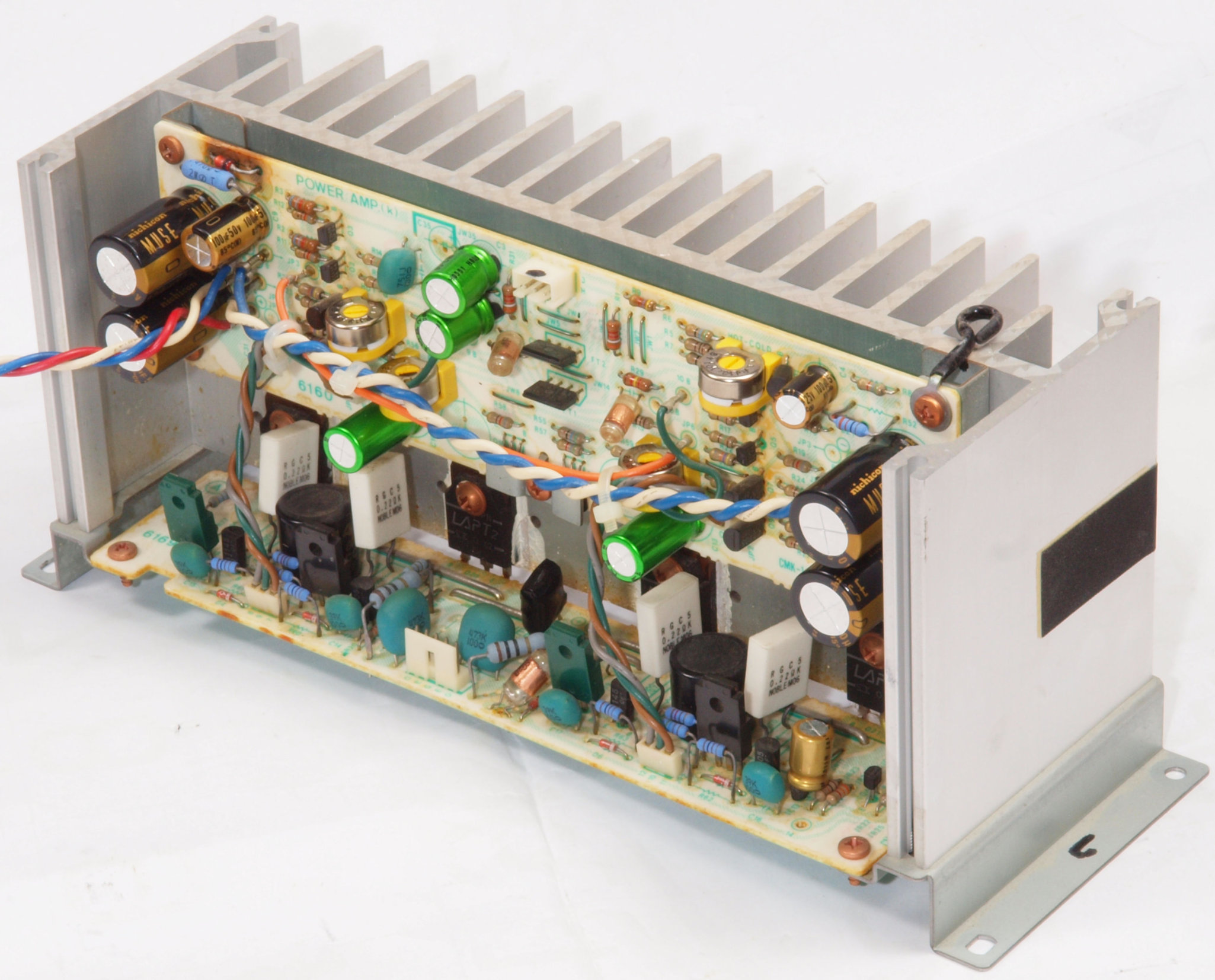

Ｃ２２．　修理後　Ｒ側終段ＡＭＰブロック

Ｃ２３．　修理前　Ｒ側終段ＡＭＰブロック下

Ｃ２４．　修理後　Ｒ側終段ＡＭＰブロック下

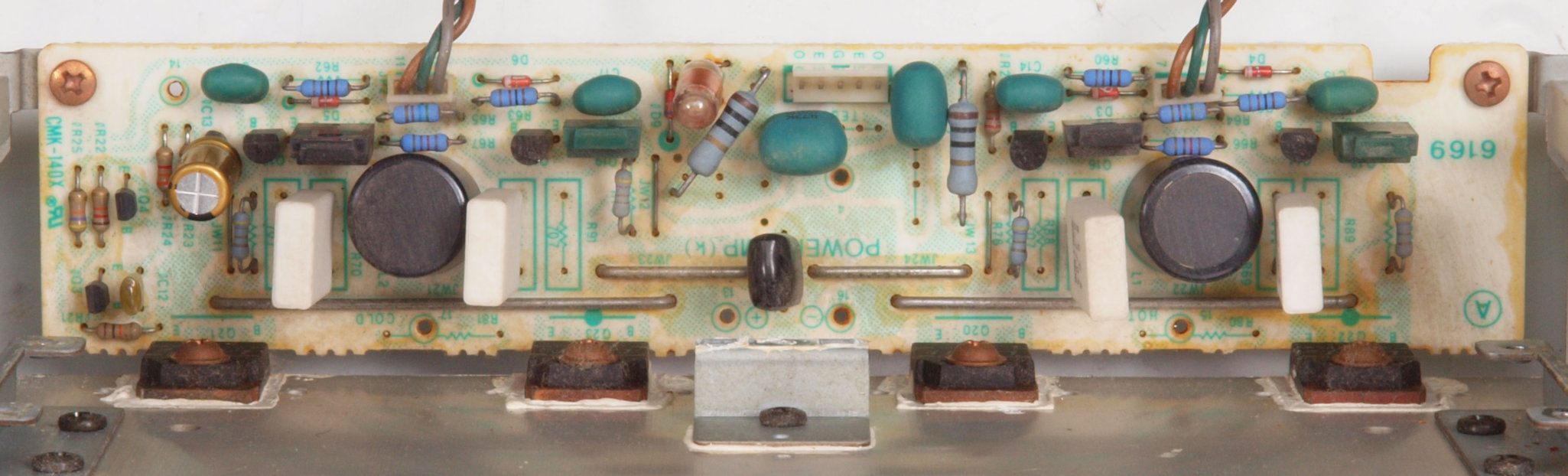

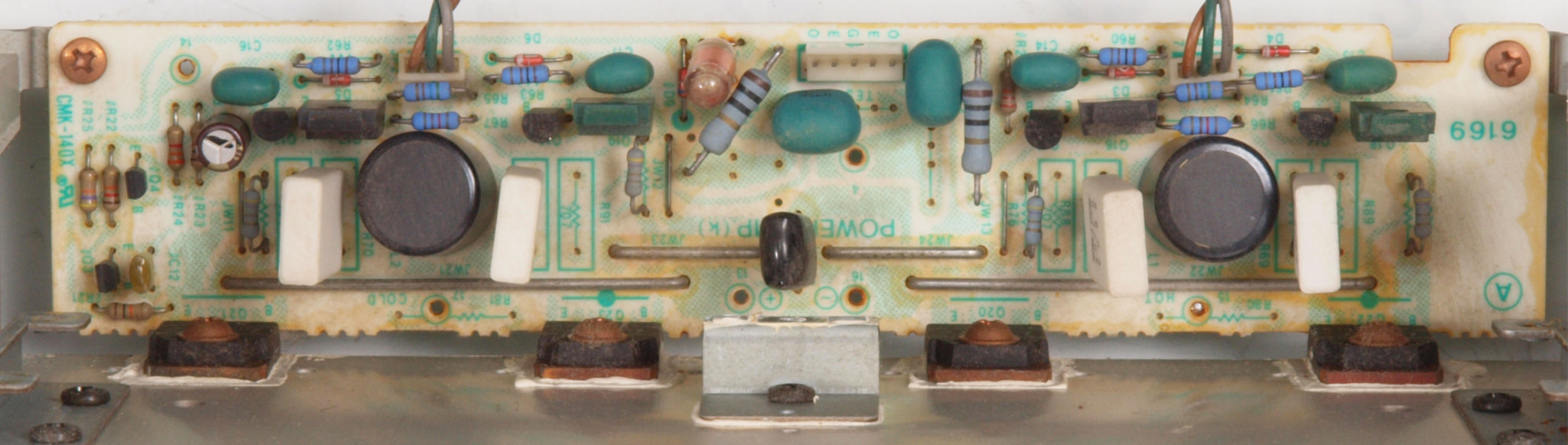

Ｃ３１．　修理前　Ｒ側終段基板

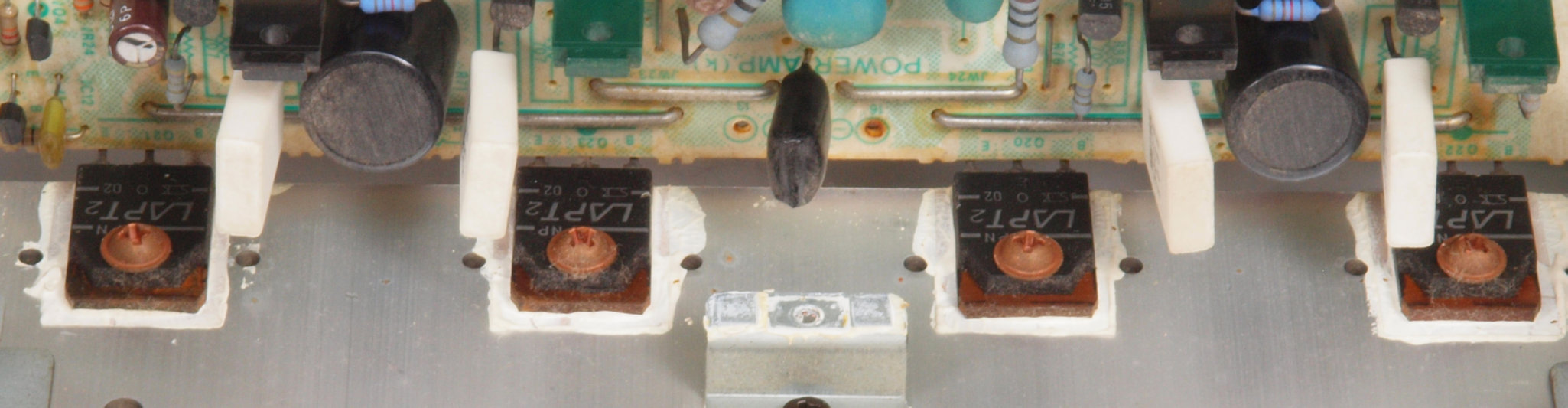

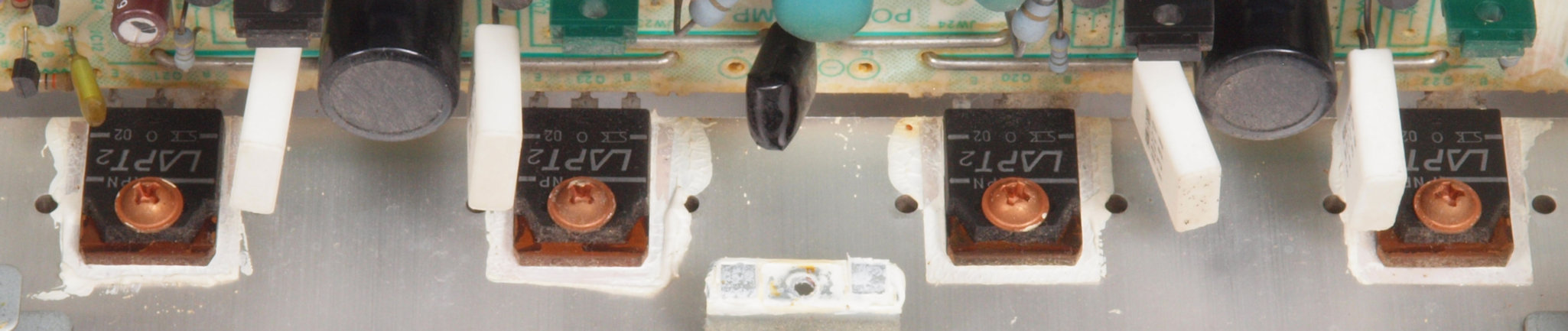

Ｃ３１１．　修理後　Ｒ側終段ＴＲ（トランジスター）　ＬＡＰＴ２＝Linear amplifier power transistor．

Ｃ３２．　修理後　Ｒ側終段基板　電解コンデンサー１個交換。

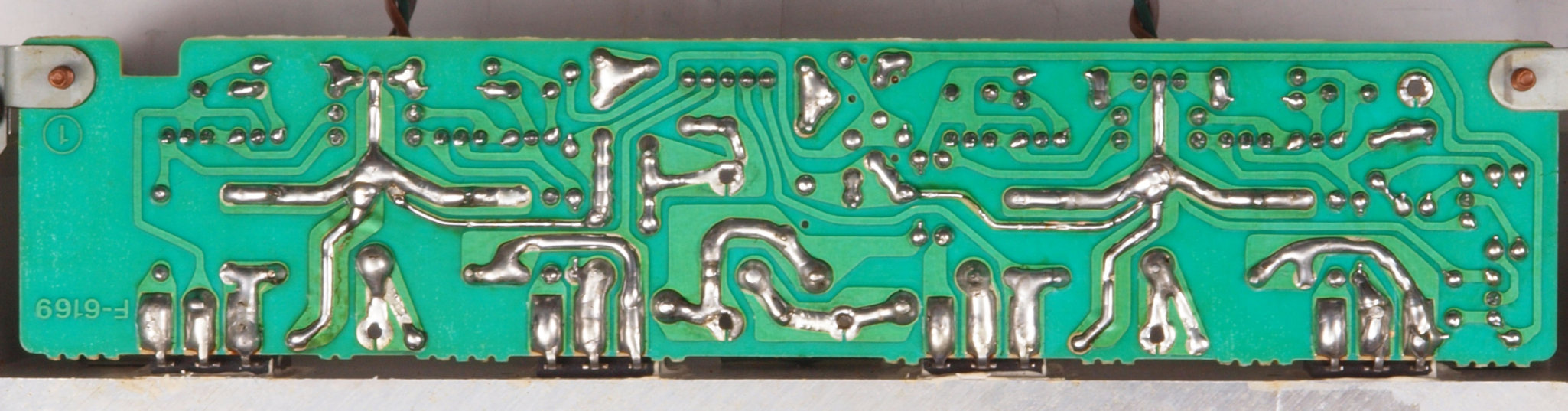

Ｃ３３．　修理前　Ｒ側終段基板裏

Ｃ３４．　修理（半田補正）後　Ｒ側終段基板裏。　全半田やり直し。

Ｃ３５．　完成Ｒ側終段基板裏。　洗浄後防湿材を塗る。

Ｃ４１．　修理前　Ｒ側ドライブ基板

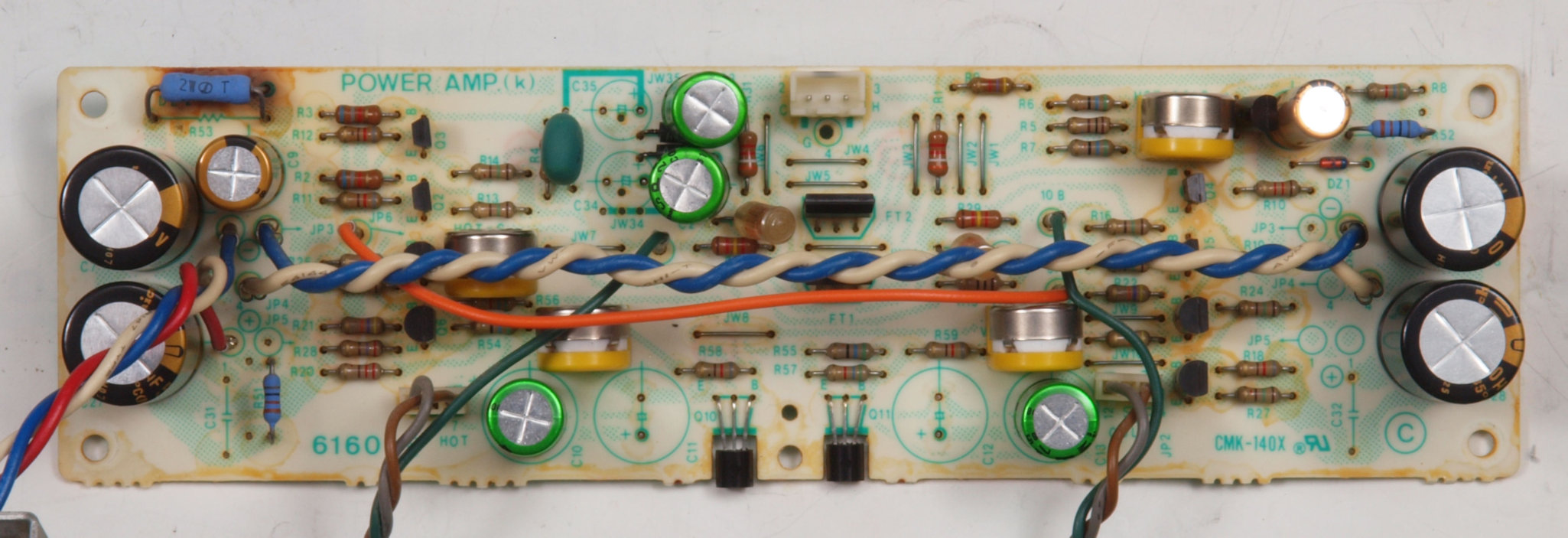

Ｃ４２．　修理後　Ｒ側ドライブ基板　半固定ＶＲ４個、電解コンデンサー１４個交換。

Ｃ４３．　修理前　Ｒ側ドライブ基板裏

Ｃ４４．　修理（半田補正）後　Ｒ側ドライブ基板裏、　全半田やり直し。

Ｃ４５．　完成Ｒ側ドライブ基板裏　洗浄後防湿材を塗る。

Ｃ５１．　修理前　Ｌ側終段ＡＭＰブロック。

Ｃ５２．　修理後　Ｌ側終段ＡＭＰブロック。

Ｃ５３．　修理後　Ｌ側終段ＡＭＰブロック下

Ｃ５４．　修理後　Ｌ側終段ＡＭＰブロック下

Ｃ６１．　修理前　Ｌ側終段基板。

Ｃ６１１．　修理後　Ｌ側終段ＴＲ（トランジスター）　ＬＡＰＴ２＝Linear amplifier power transistor．

Ｃ６２．　修理後　Ｌ側終段基板　電解コンデンサー１個交換。

Ｃ６３．　修理前　Ｌ側終段基板裏。

Ｃ６４．　修理（半田補正）後　Ｌ側終段基板裏。　全半田やり直し。

Ｃ６５．　完成Ｌ側終段基板裏。　洗浄後防湿材を塗る。

Ｃ７１．　修理前　Ｌ側ドライブ基板。

Ｃ７２．　修理後　Ｌ側ドライブ基板　半固定ＶＲ４個、電解コンデンサー１４個交換。

Ｃ７３．　修理前　Ｌ側ドライブ基板裏

Ｃ７４．　修理（半田補正）後　Ｌ側ドライブ基板裏、　全半田やり直し。

Ｃ７５．　完成Ｌ側ドライブ基板裏　洗浄後防湿材を塗る。

Ｃ８．　前パネルを外し修理中。

Ｃ８１．　修理前　コントロール基板

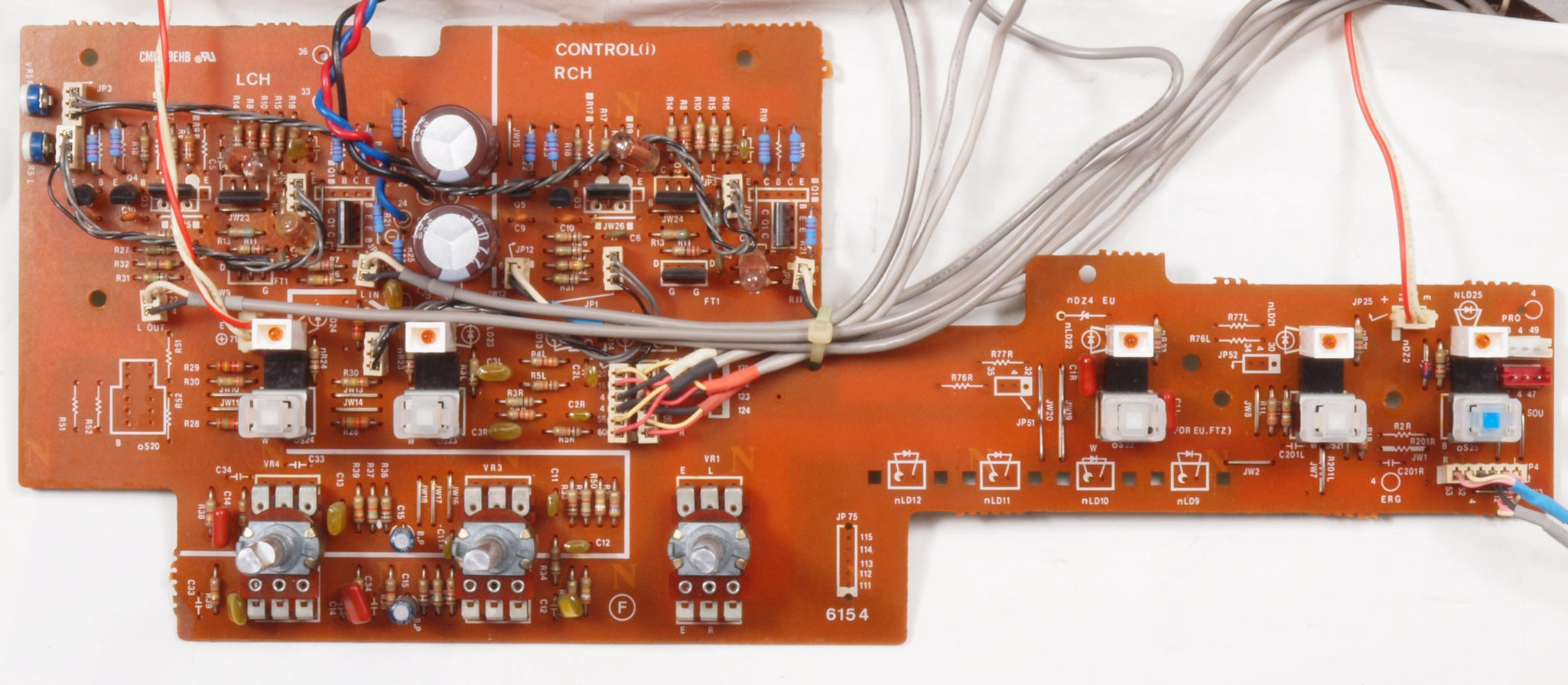

Ｃ８２．　修理後　コントロール基板　半固定ＶＲ２個、電解コンデンサー１個交換。

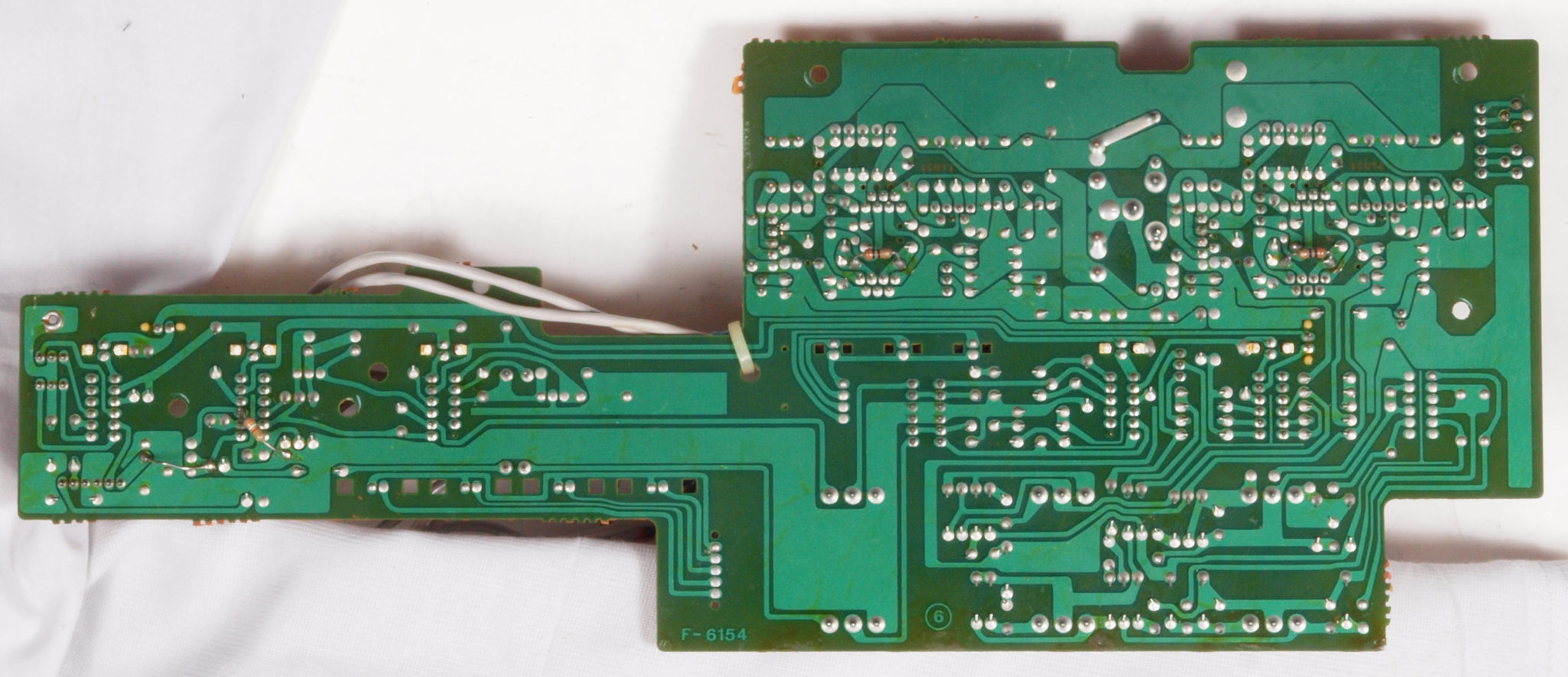

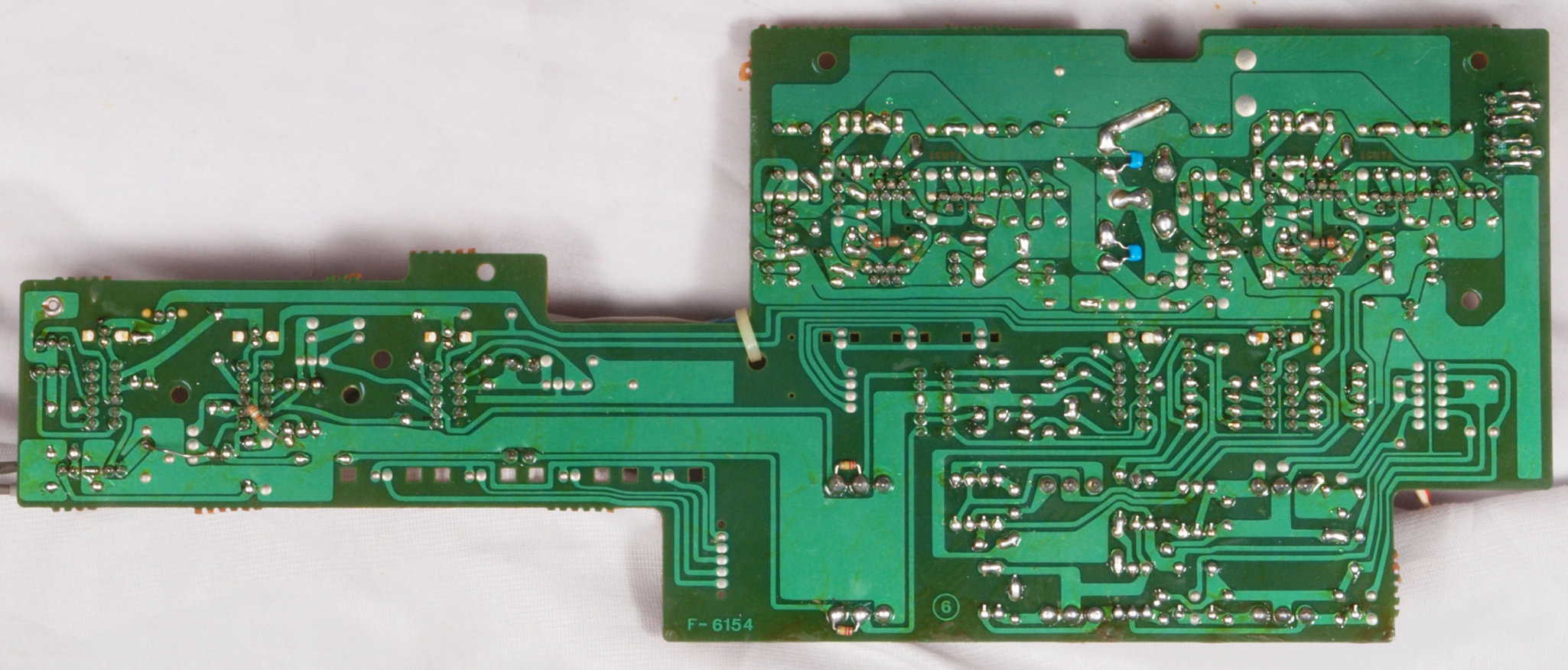

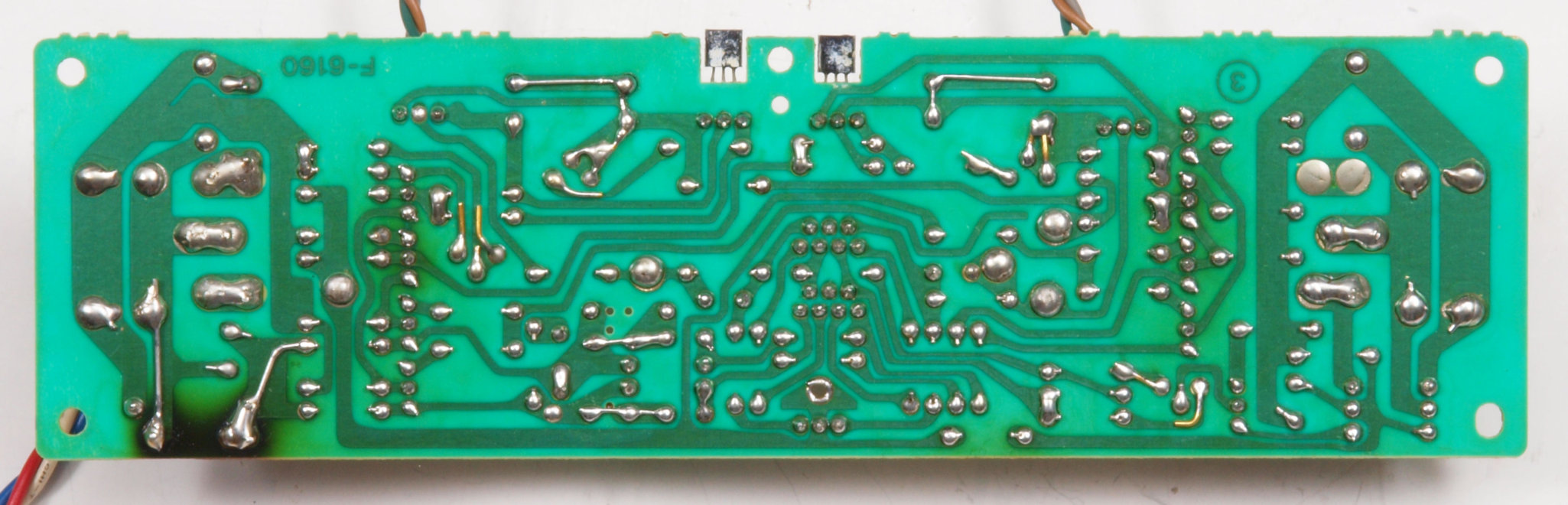

Ｃ８３．　修理前　コントロール基板裏

Ｃ８４．　修理（半田補正）後、全半田やり直し。　コントロール基板裏。　セラミックコンデンサー２個、抵抗２本追加。

Ｃ８５．　完成コントロール基板裏　洗浄後防湿材を塗る。

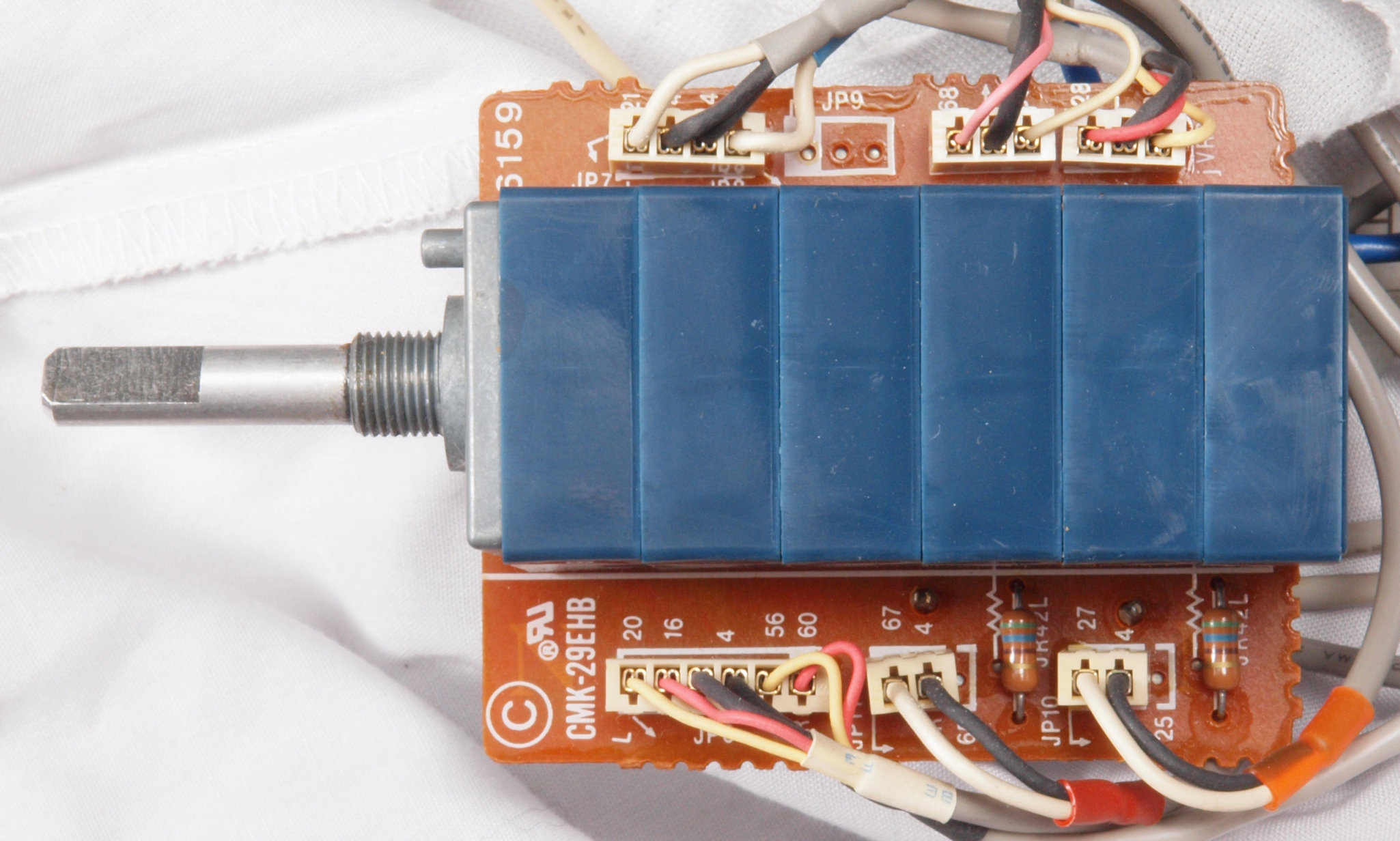

Ｃ９１．　修理中　メインＶＲ基板

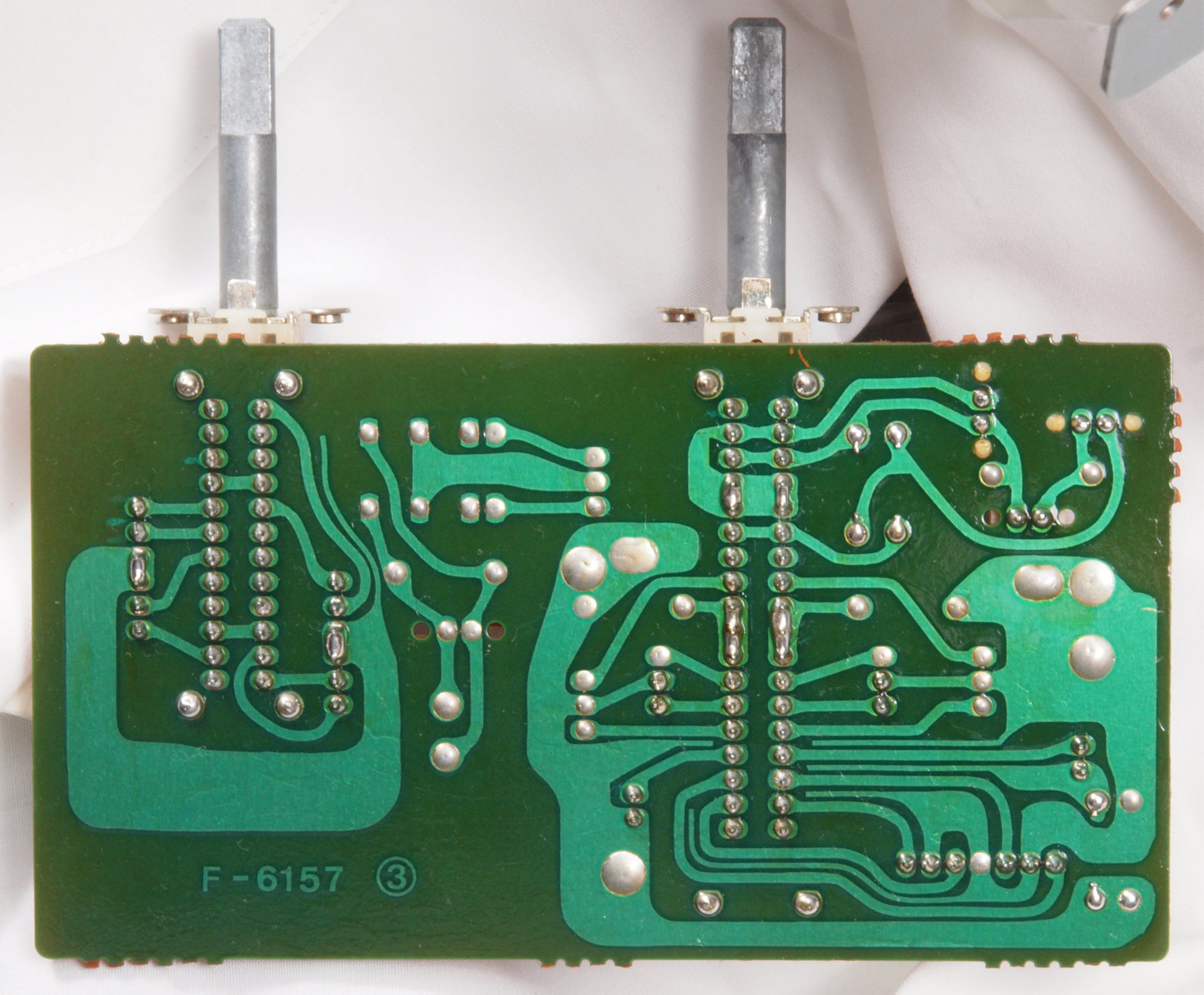

Ｃ９２．　修理前　メインＶＲ基板裏

Ｃ９３．　修理（半田補正）後　メインＶＲ基板裏、全半田やり直し。

Ｃ９４．　完成メインＶＲ基板裏、　洗浄後防湿材を塗る。

Ｃ９５．　修理中　LED表示基板

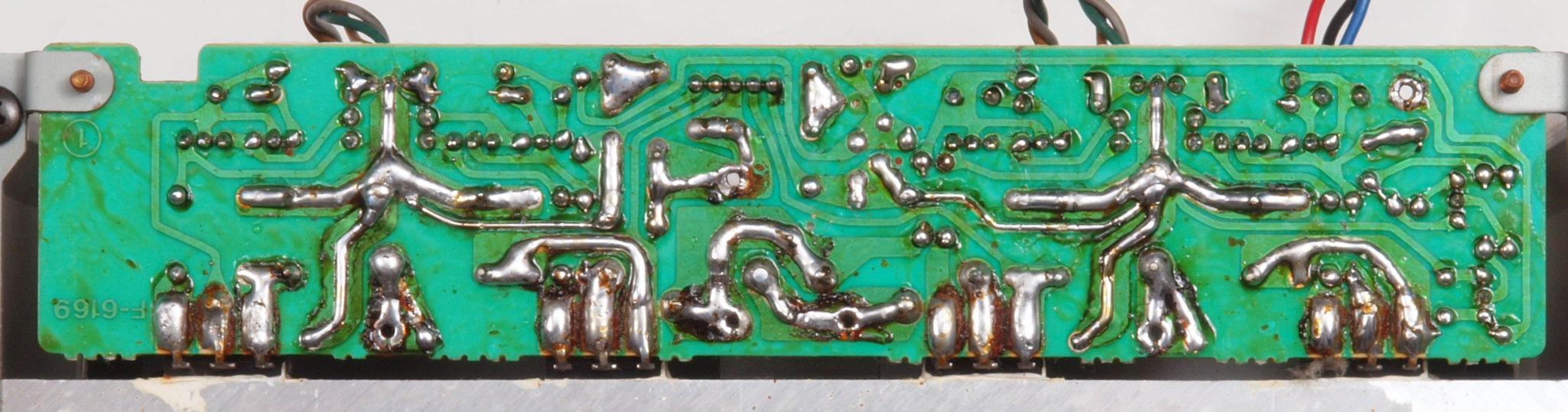

Ｃ９６．　修理中　LED表示基板裏

Ｃ９７．　修理（半田補正）後　LED表示基板裏、全半田やり直し。

Ｃ９８．　完成LED表示基板裏、　洗浄後防湿材を塗る。

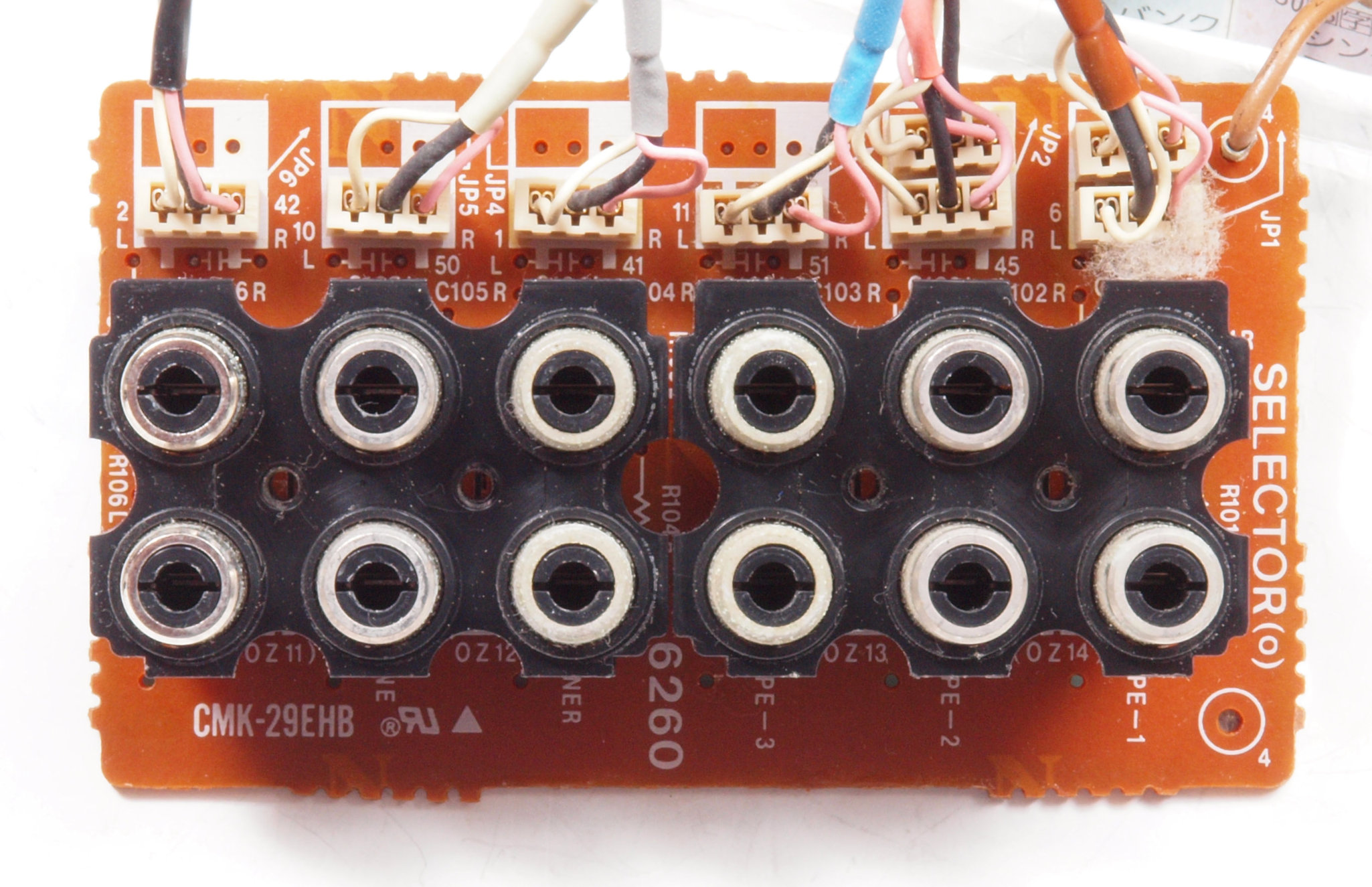

ＣＡ１．　修理前　入力選択切替ＳＷ基板。

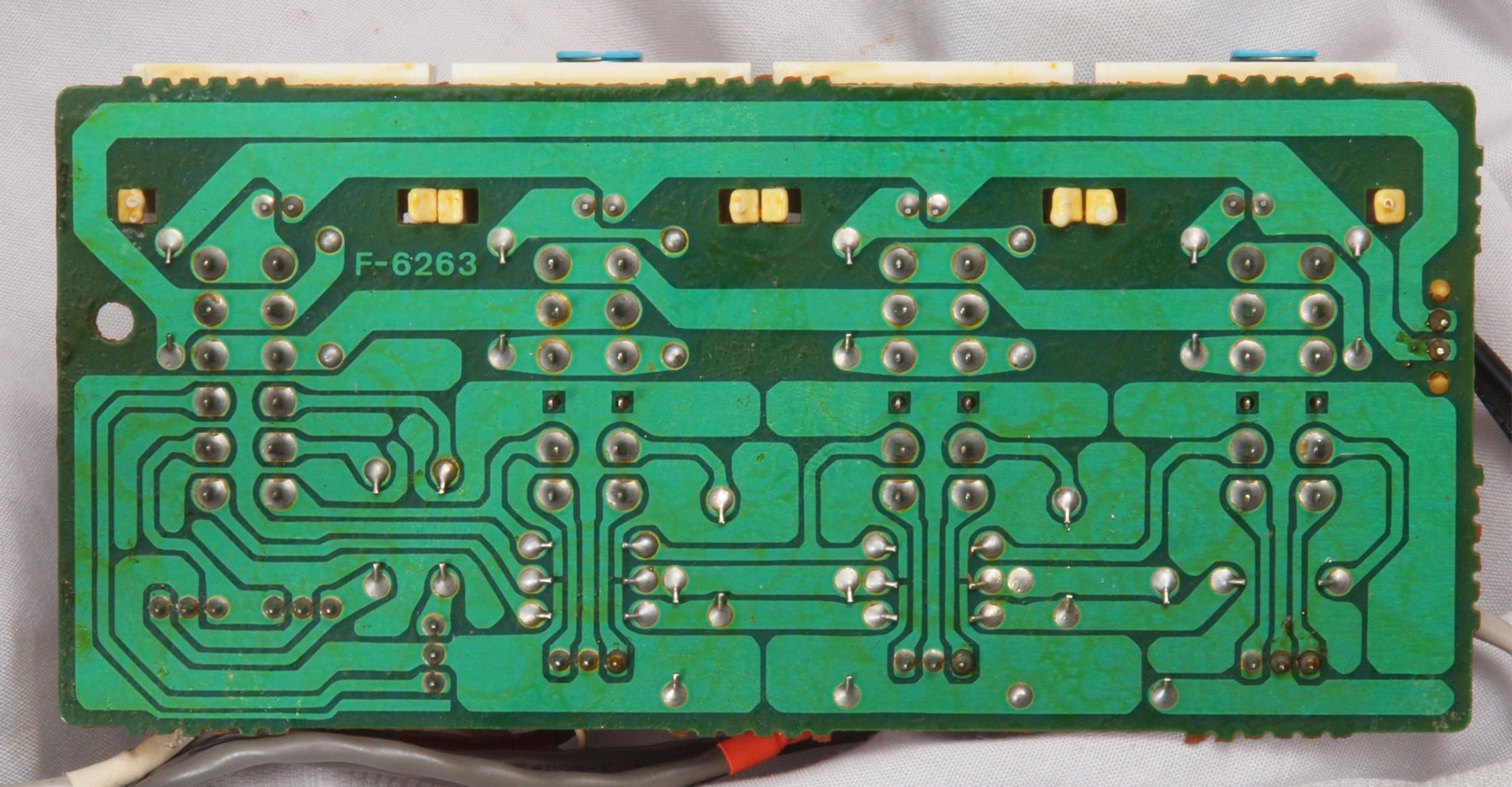

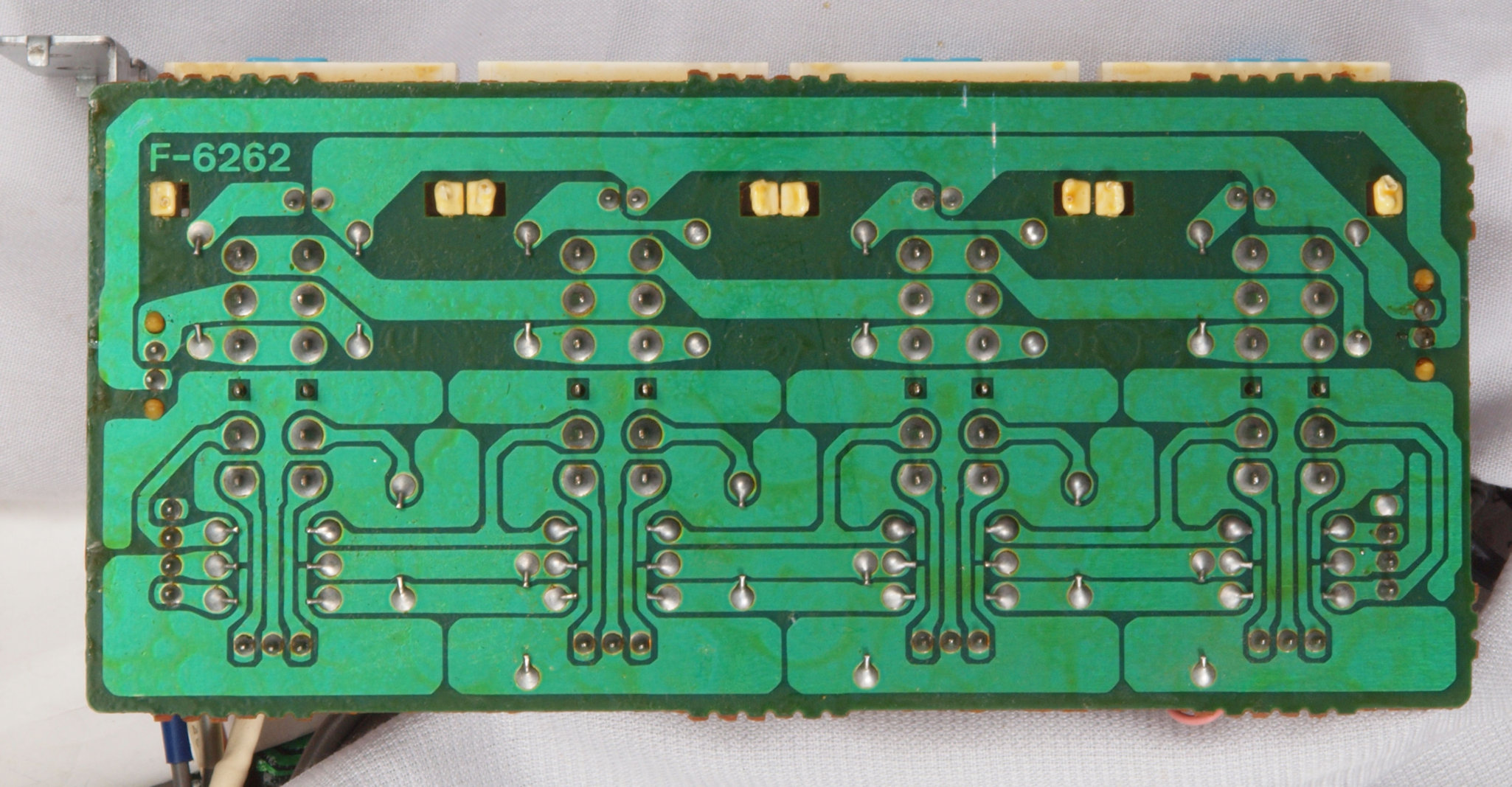

ＣＡ２．　修理前　入力選択切替ＳＷ基板裏

ＣＡ３．　修理（半田補正）後　入力選択切替ＳＷ基板裏、全半田やり直し。

ＣＡ４．　完成入力選択切替ＳＷ基板裏、　洗浄後防湿材を塗る。

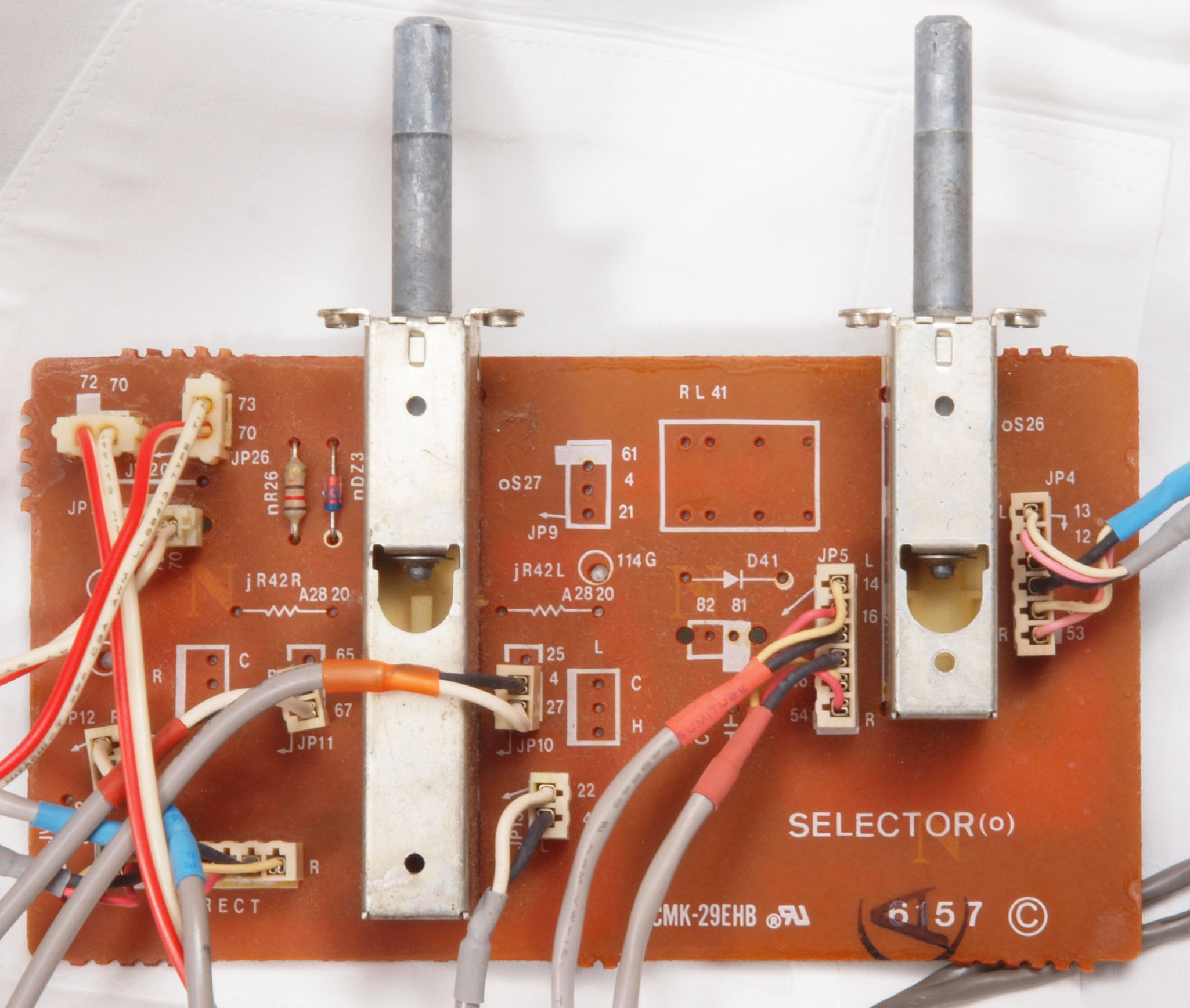

ＣＢ１．　修理中　ＴａｐｅＳｅｌｅｃｔｏｒＳＷ基板

ＣＢ２．　修理前　ＴａｐｅＳｅｌｅｃｔｏｒＳＷ基板裏

ＣＢ３．　修理（半田補正）後　ＴａｐｅＳｅｌｅｃｔｏｒＳＷ基板裏、全半田やり直し。

ＣＢ４．　完成ＴａｐｅＳｅｌｅｃｔｏｒＳＷ基板裏、　洗浄後防湿材を塗る。

ＣＣ１．　修理中　ＰｏｗｅｒＡｍｐＤｉｒｅｃｔＳＷ基板

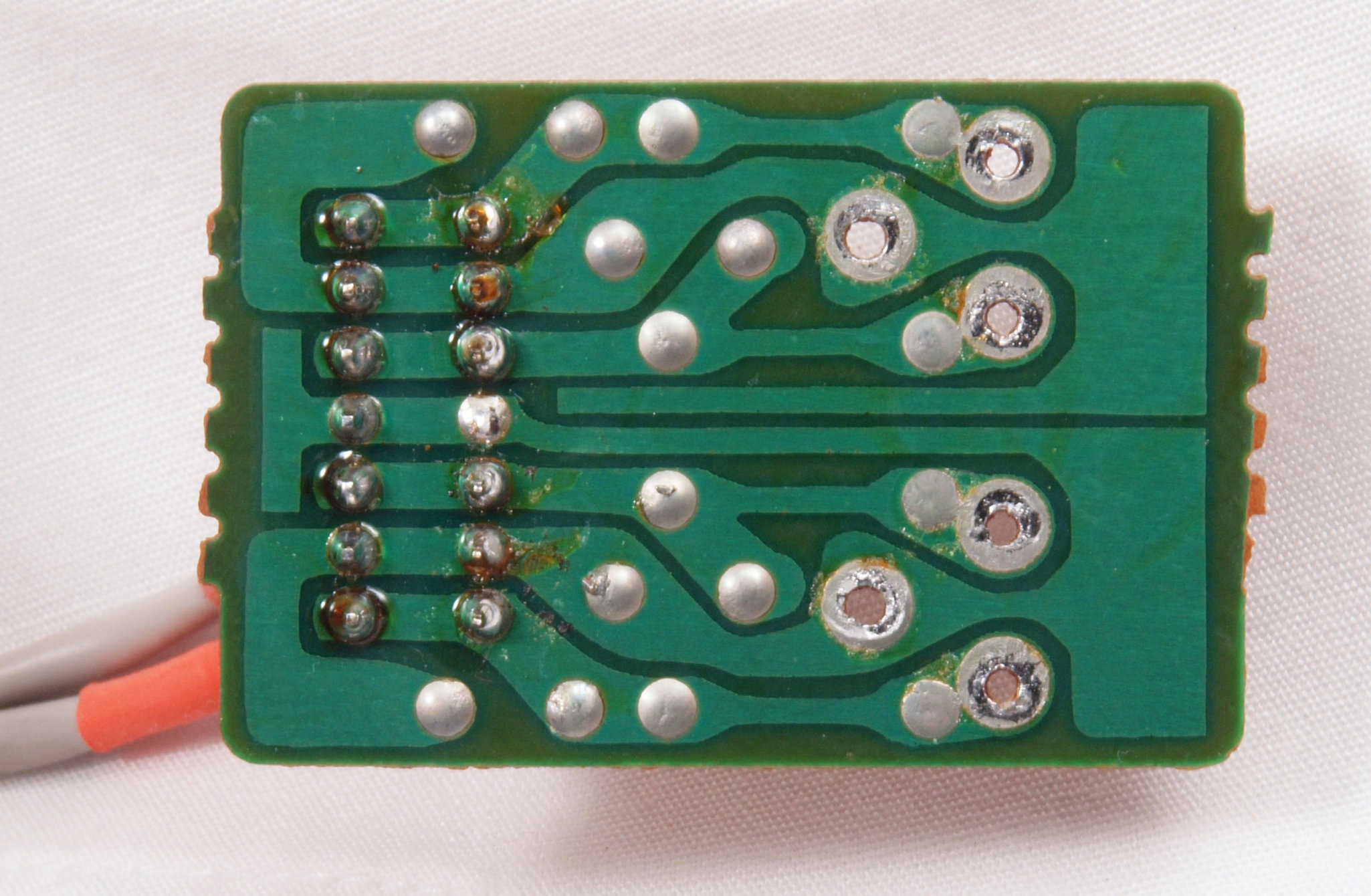

ＣＣ２．　修理前　ＰｏｗｅｒＡｍｐＤｉｒｅｃｔＳＷ基板裏

ＣＣ３．　修理（半田補正）後　ＰｏｗｅｒＡｍｐＤｉｒｅｃｔＳＷ基板裏、全半田やり直し。

ＣＣ４．　完成ＰｏｗｅｒＡｍｐＤｉｒｅｃｔＳＷ基板裏、　洗浄後防湿材を塗る。

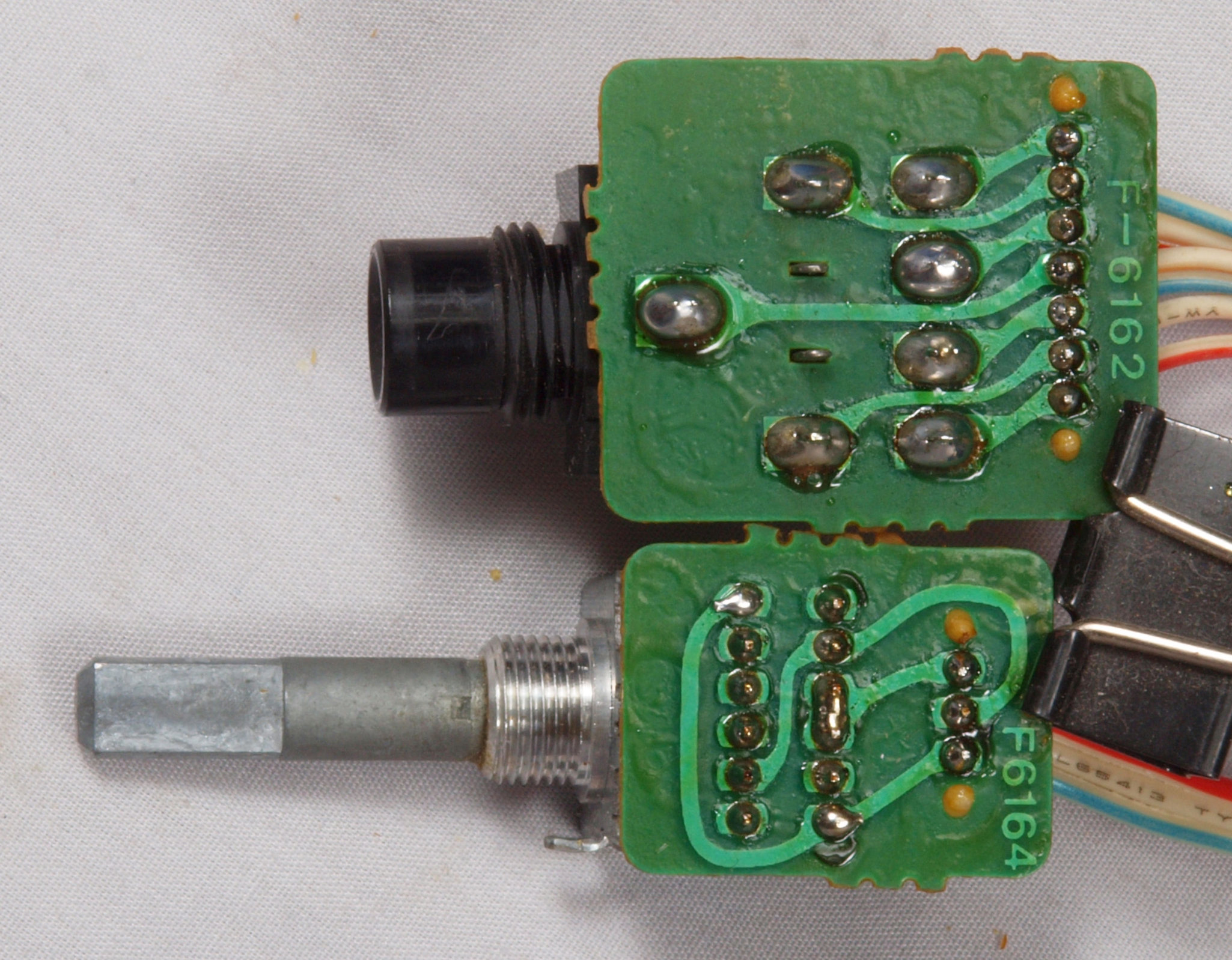

ＣＤ１．　修理中　Ｈｅａｄ Ｐｈｏｎｅ Ｊａｃｋ基板

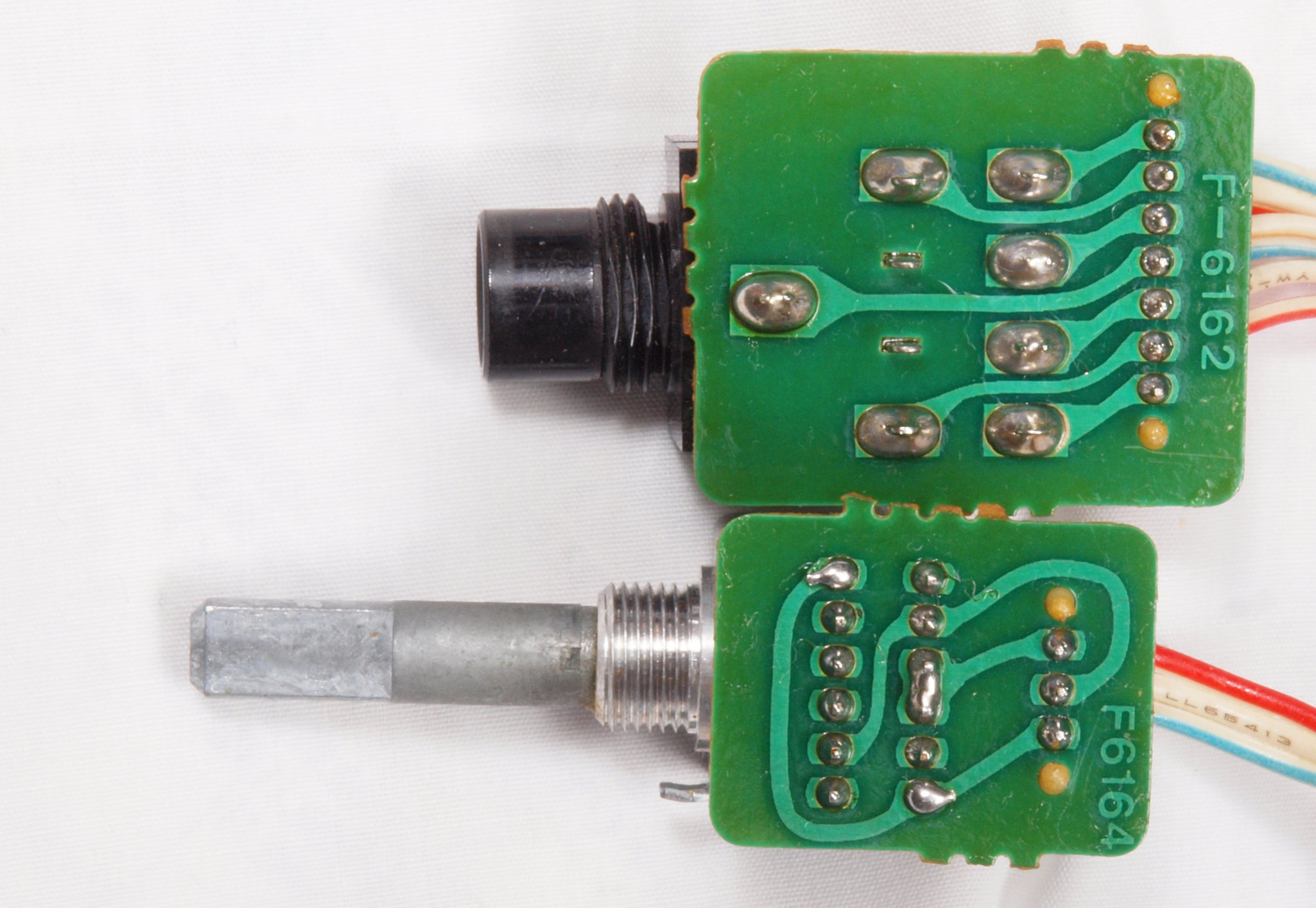

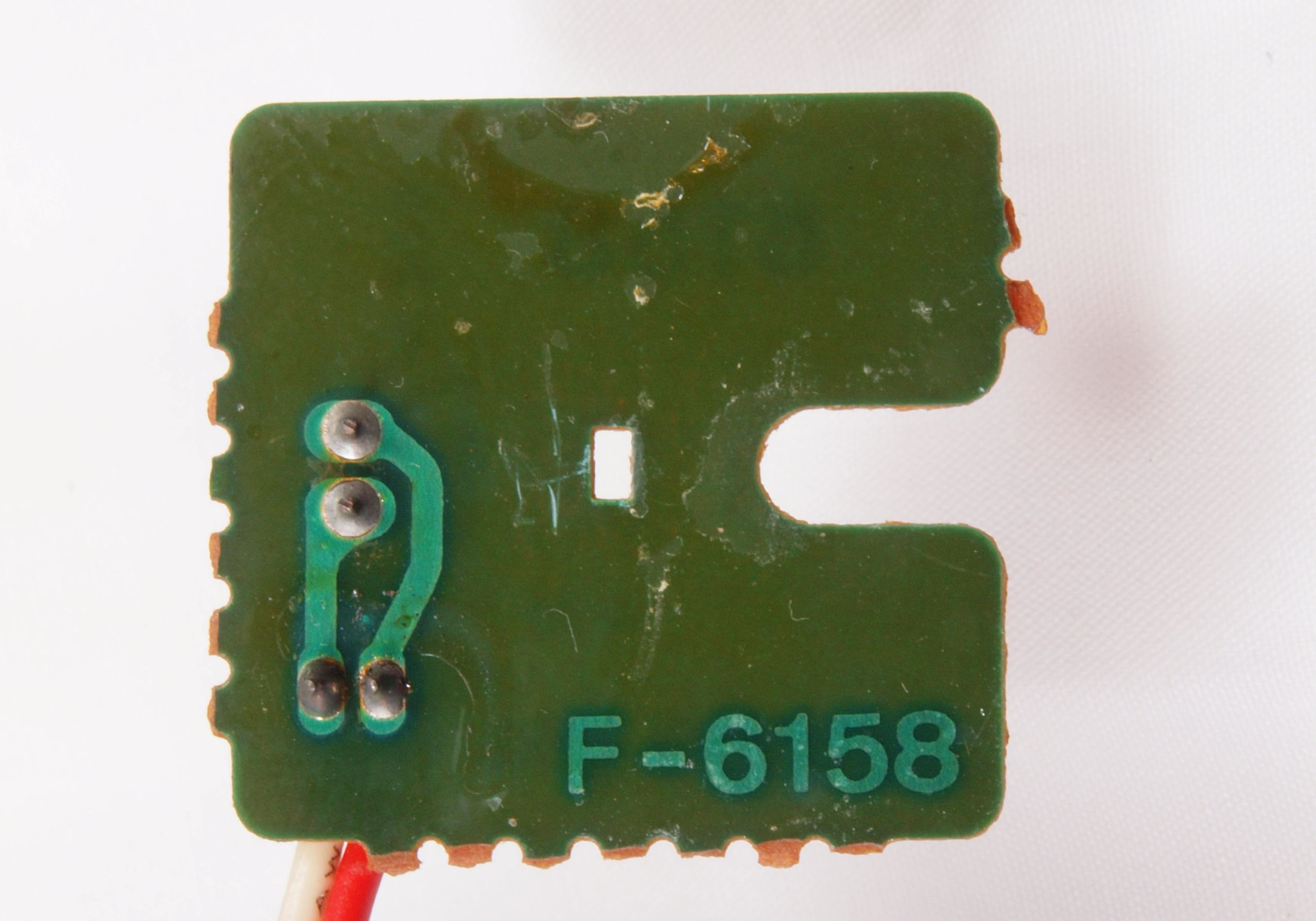

ＣＤ２．　修理中　Ｈｅａｄ Ｐｈｏｎｅ Ｊａｃｋ基板裏

ＣＤ３．　修理（半田補正）後　Ｈｅａｄ Ｐｈｏｎｅ Ｊａｃｋ基板裏、全半田やり直し。

ＣＤ４．　完成Ｈｅａｄ Ｐｈｏｎｅ Ｊａｃｋ基板裏、　洗浄後防湿材を塗る。

ＣＥ１．　修理中　電源ＳＷ基板。

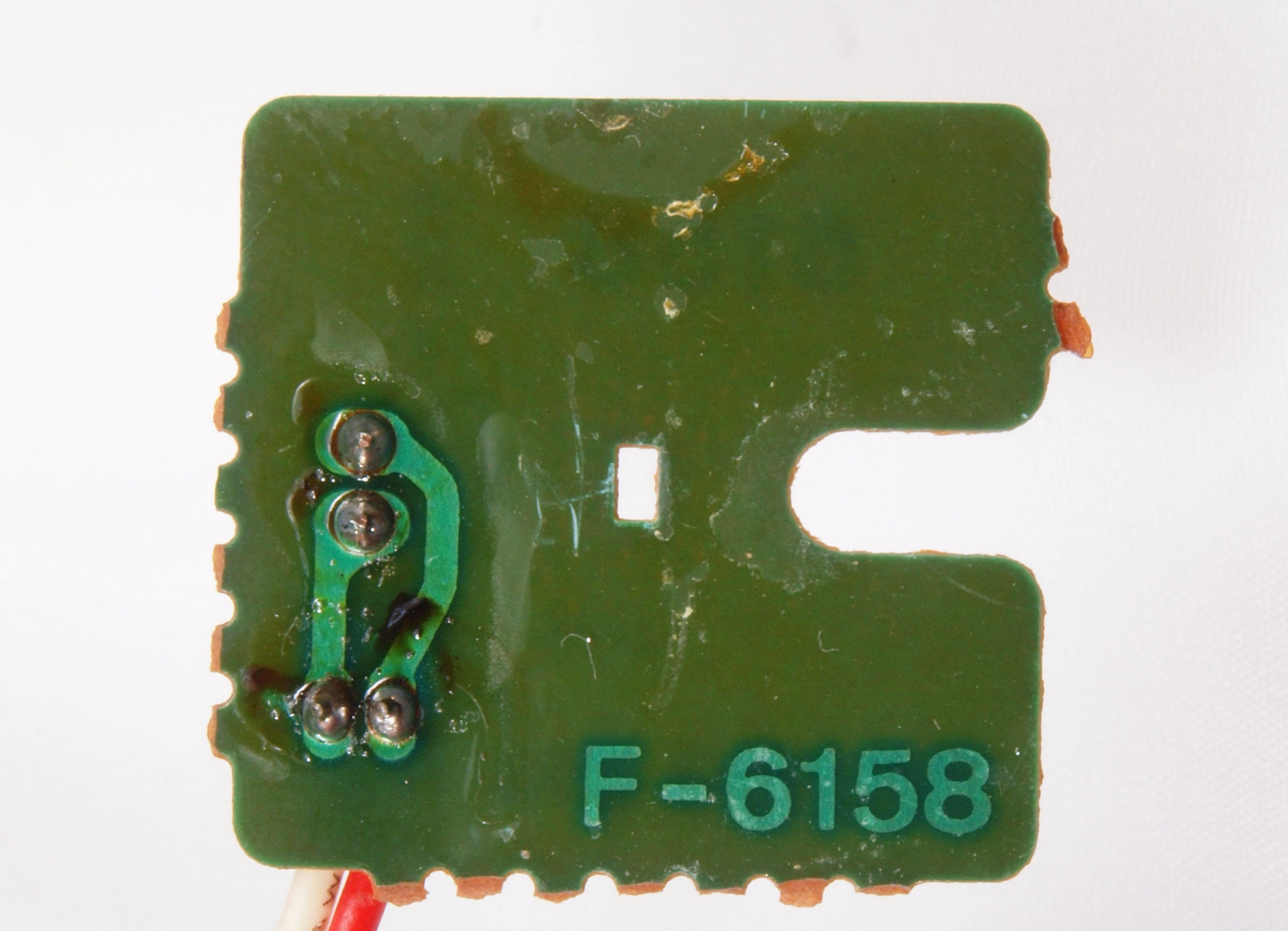

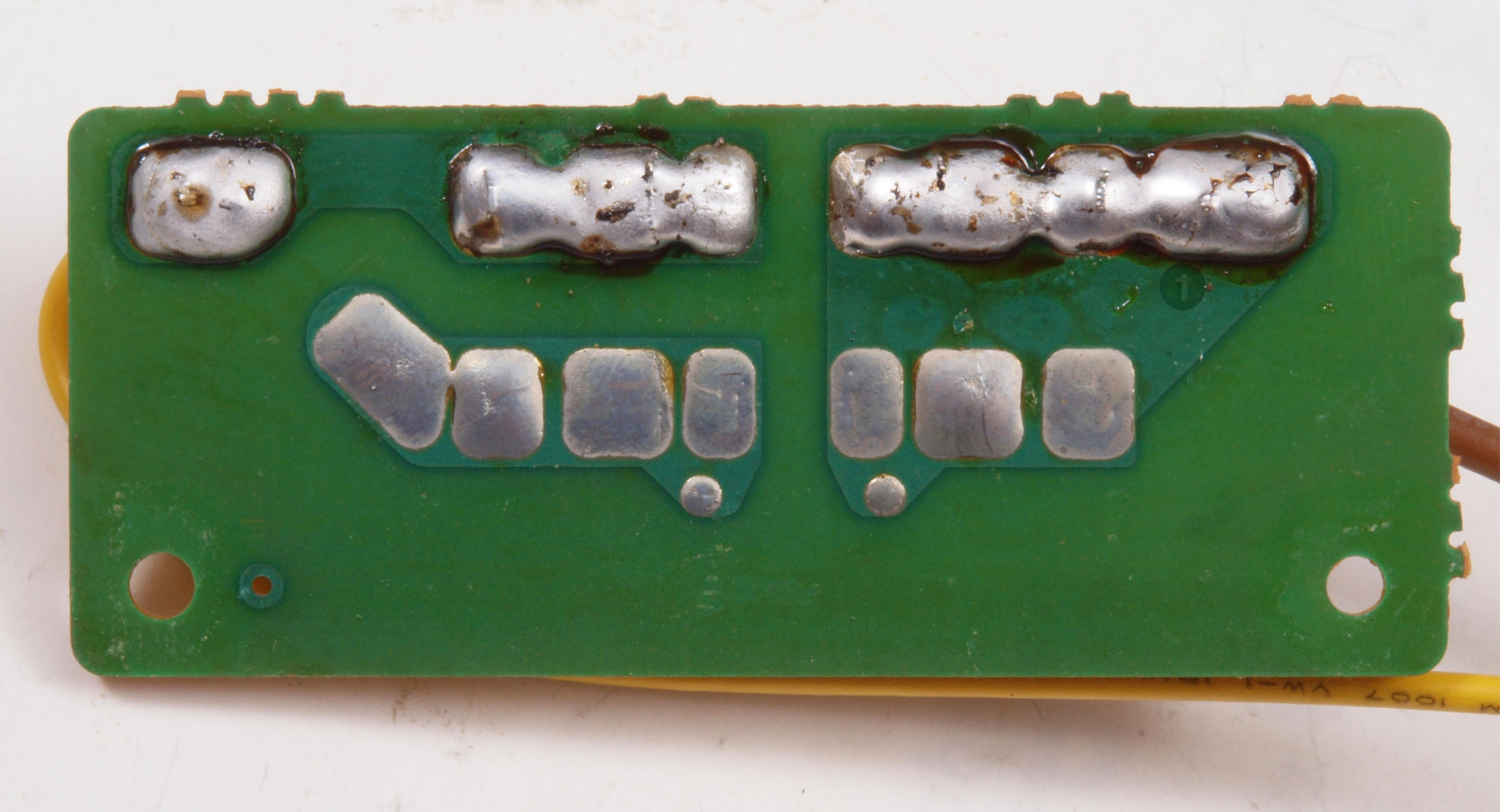

ＣＥ２．　修理中　電源ＳＷ基板裏。

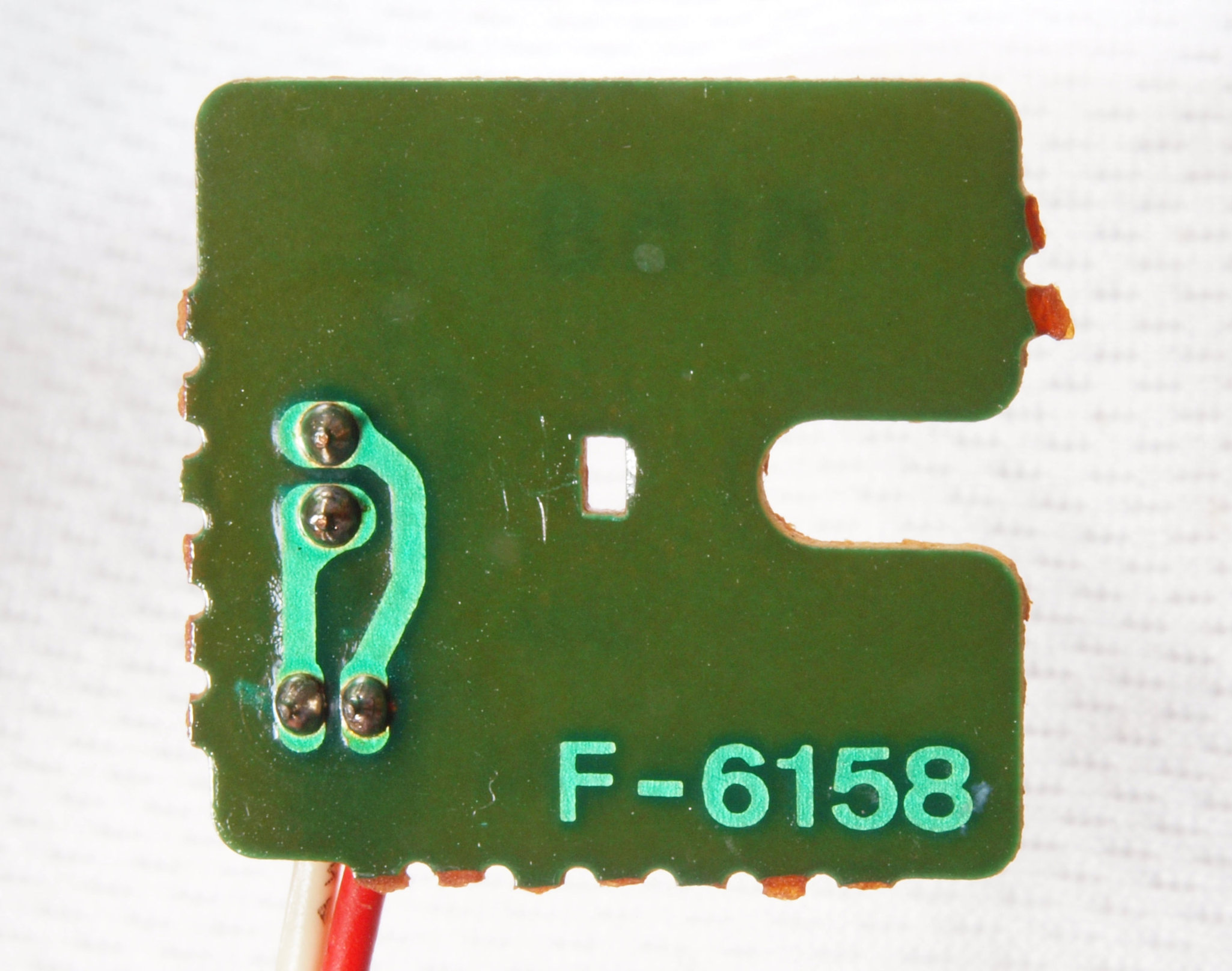

ＣＥ３．　修理（半田補正）後　電源ＳＷ基板裏。　全半田やり直し。

ＣＥ４．　完成電源ＳＷ基板裏　洗浄後防湿材を塗る。

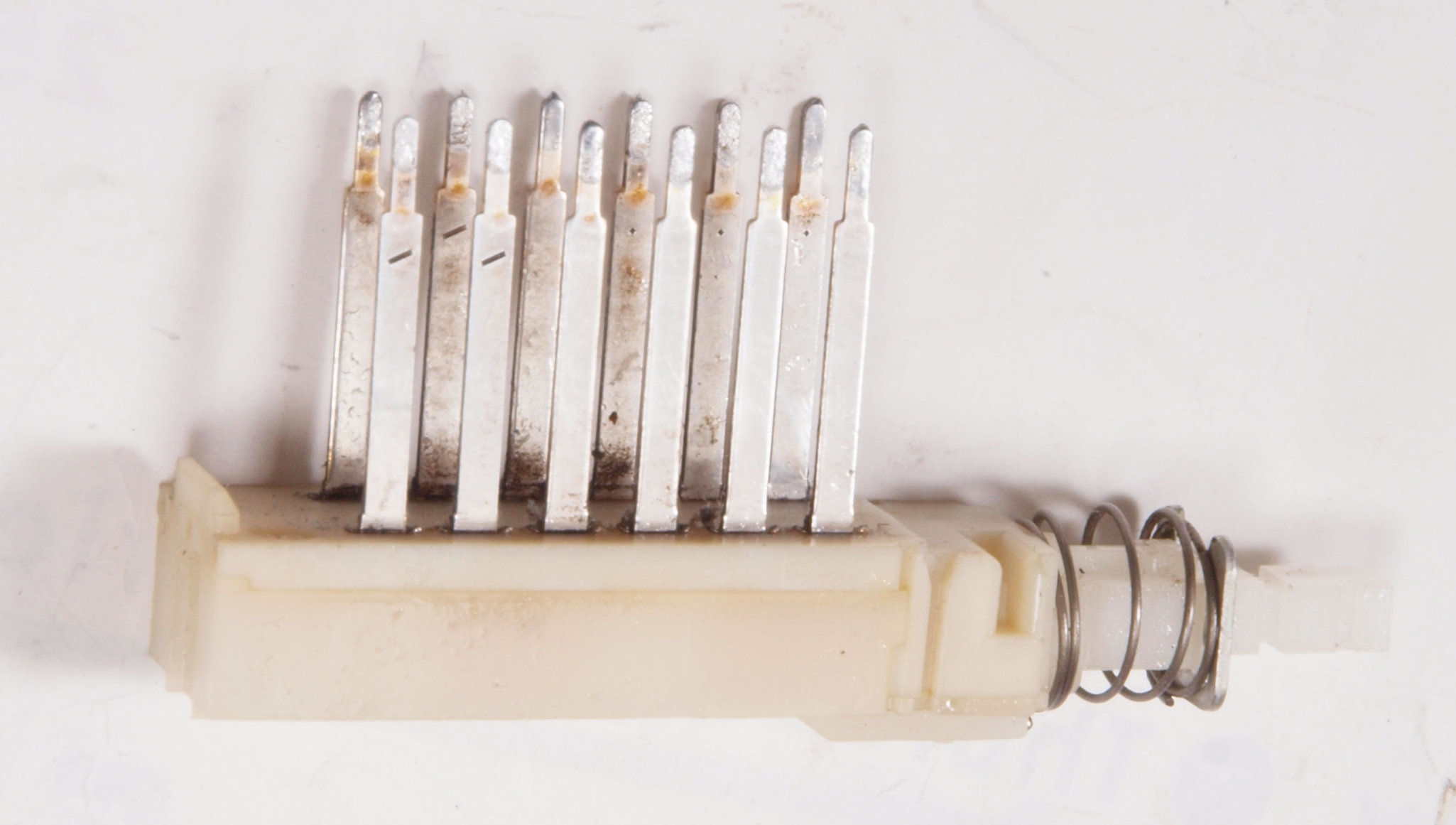

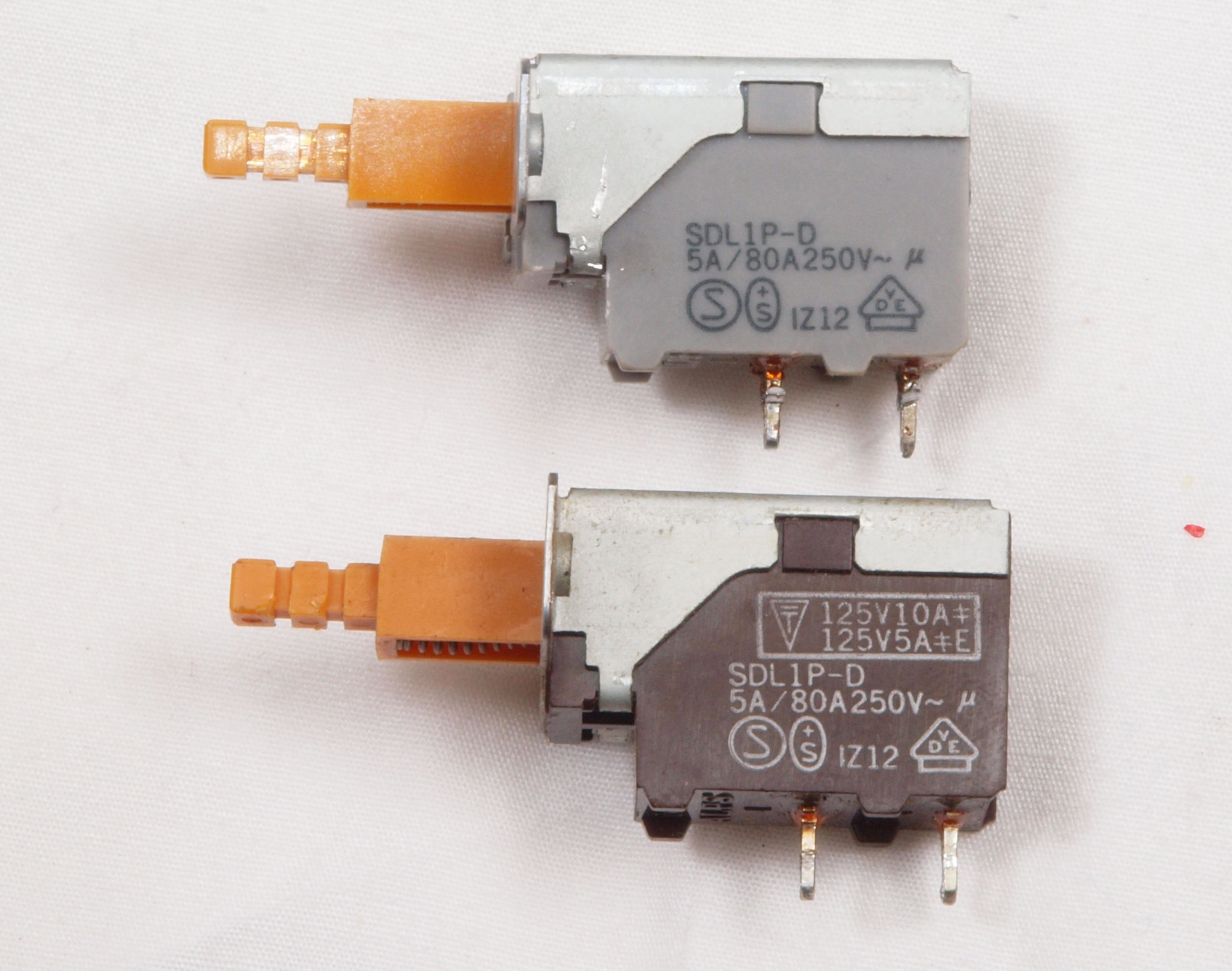

ＣＥ５．　修理中　電源ＳＷ比較。　上＝着いていた焼損品、下＝交換品。

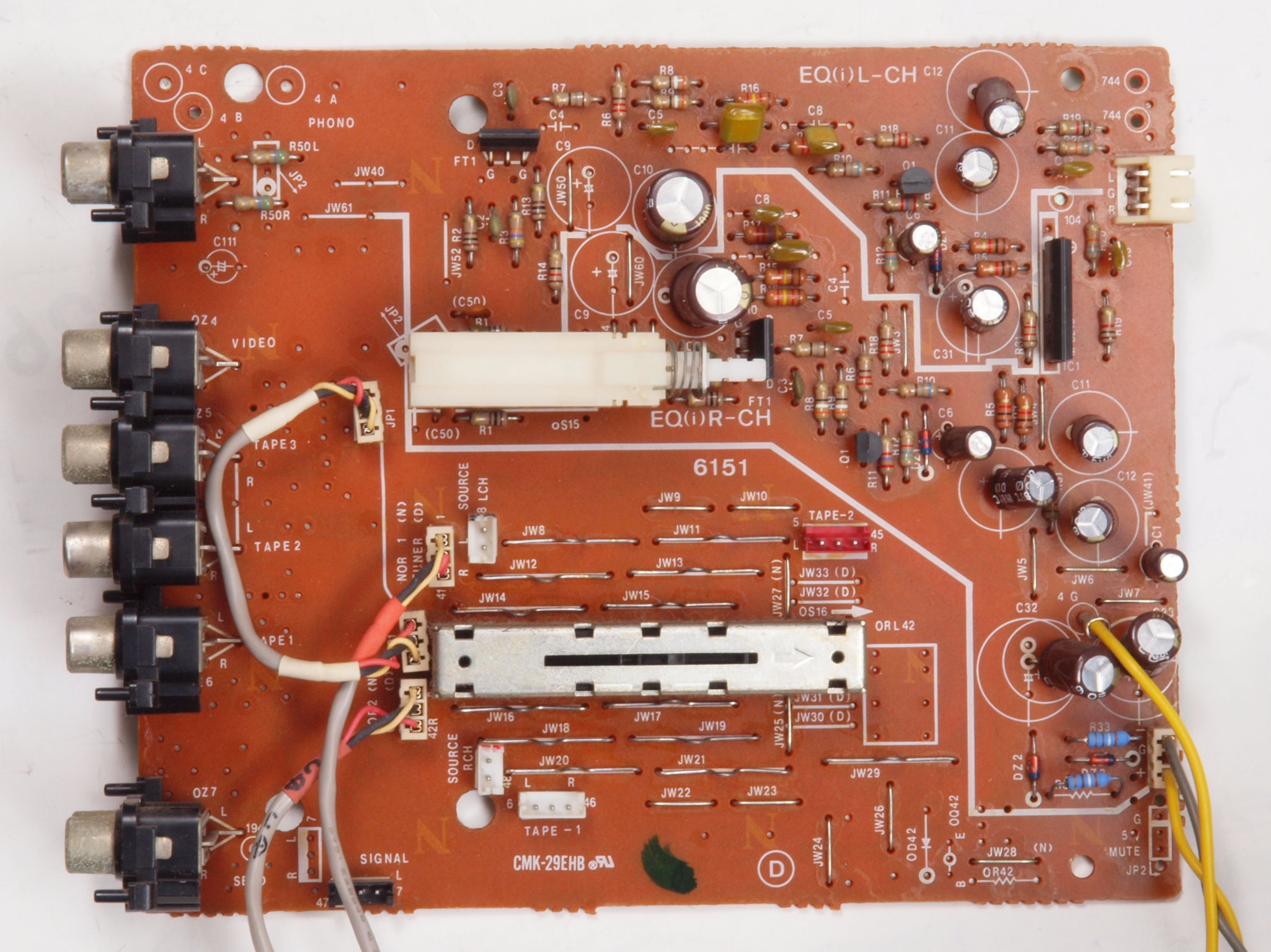

ＣＦ１．　修理前　ＥＱアンプ基板

ＣＦ２．　修理後　ＥＱアンプ基板　電解コンデンサー１３個交換。

ＣＦ２１．　修理中　ＥＱアンプ基板　ＭＭ／ＭＣ切り替えＳＷ端子。

ＣＦ２２．　修理（清掃）後　ＥＱアンプ基板　ＭＭ／ＭＣ切り替えＳＷ端子。

ＣＦ３．　修理前　ＥＱアンプ基板裏

ＣＦ４．　修理（半田補正）後　ＥＱアンプ基板裏、　全半田やり直し。

ＣＦ５．　完成ＥＱアンプ基板裏　洗浄後防湿材を塗る。

ＣＧ１．　修理前　入出力ＲＣＡ端子。

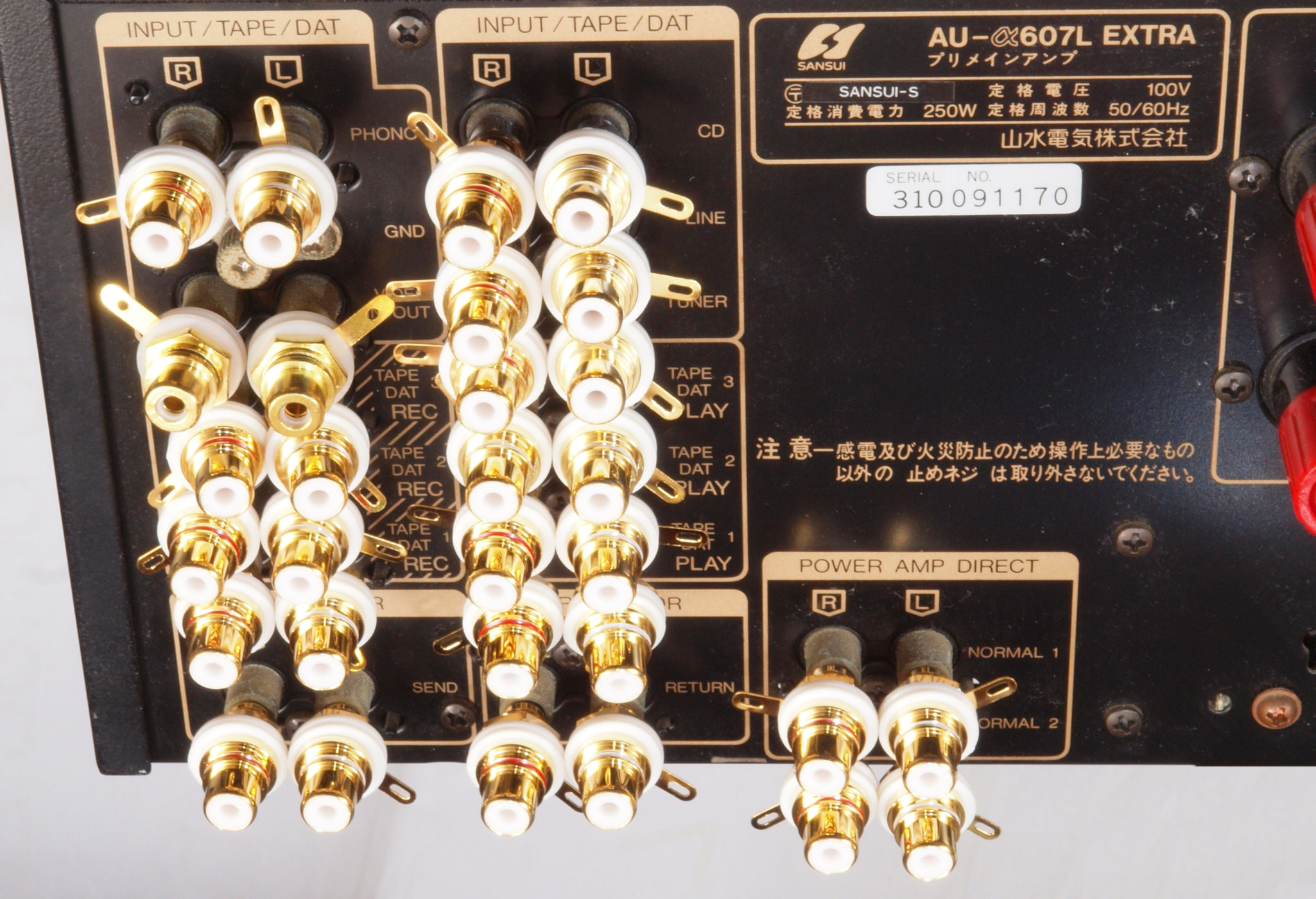

ＣＧ２．　修理（交換）後　入出力ＲＣＡ端子。テフロン絶縁製に交換。不要ビス穴はビスで埋める。

ＣＨ１．　修理中　入出力ＲＣＡ端子基板。ＲＣＡ端子交換の為、直付に変更するので不要。

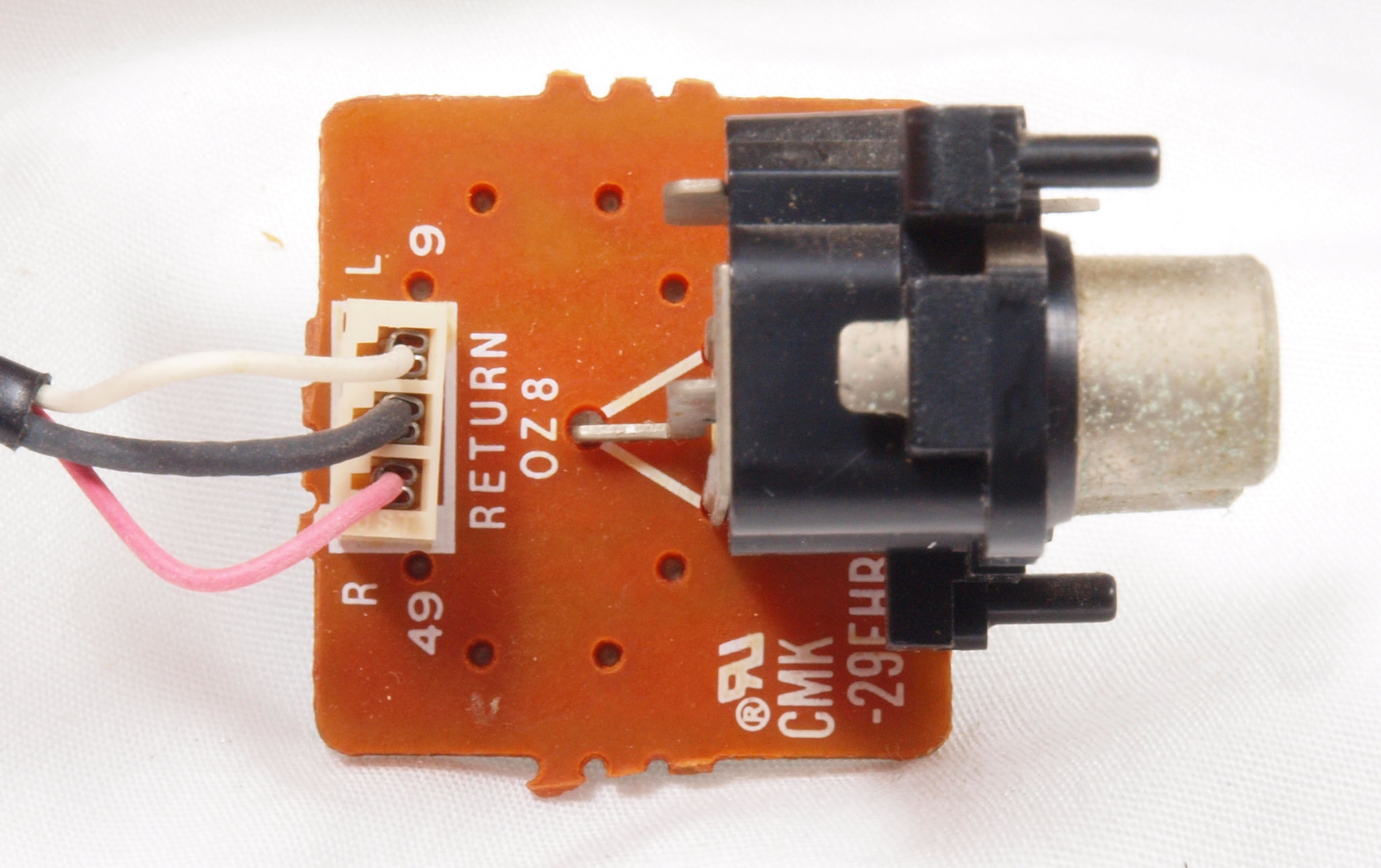

ＣＨ２．　修理中　プロセッサー帰ＲＣＡ端子基板。ＲＣＡ端子交換の為、直付に変更するので不要。

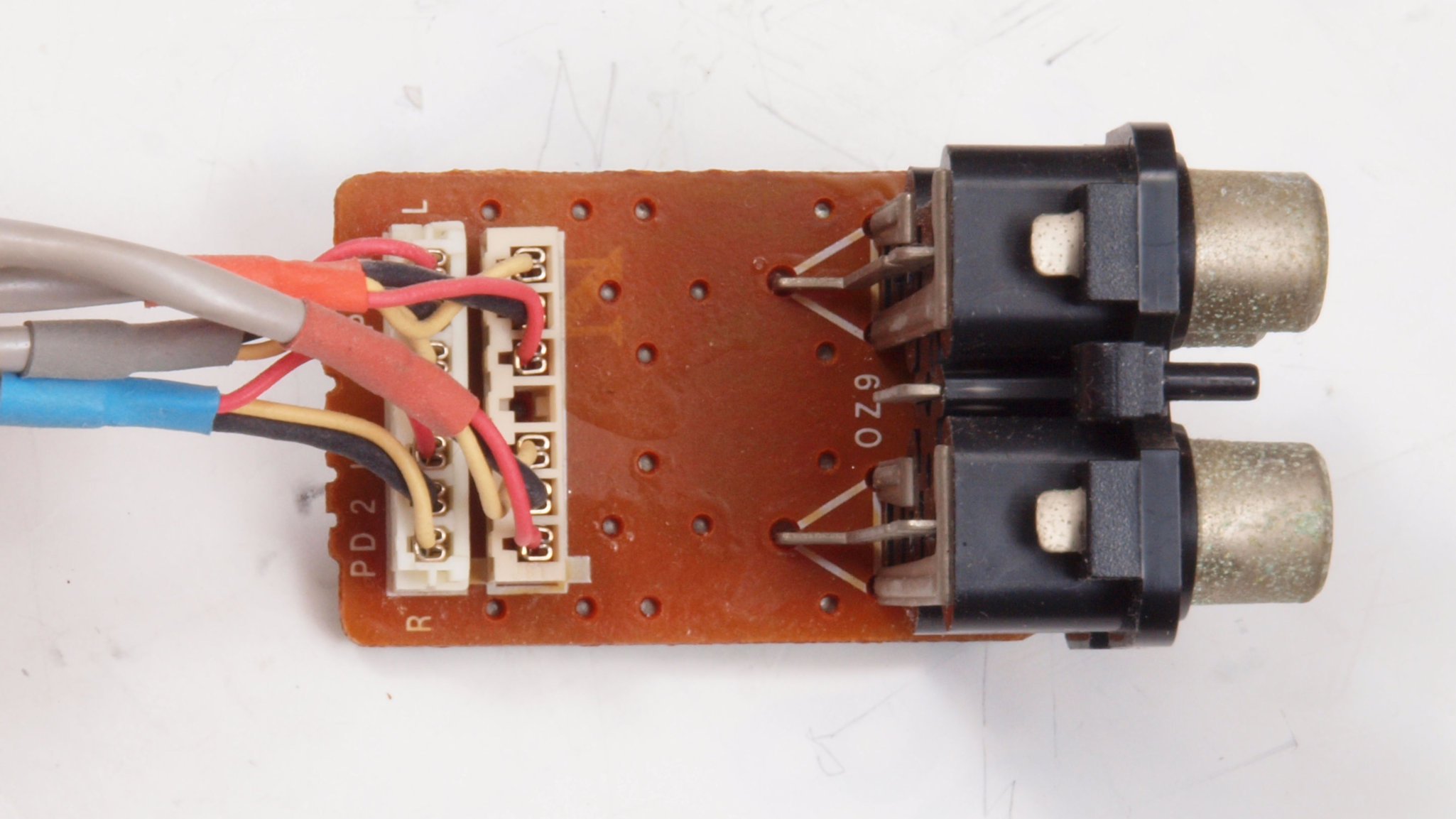

ＣＩ１．　修理中　パワーＡＭＰダイレクトＲＣＡ端子基板。

ＣＩ２．　修理中　パワーＡＭＰダイレクトＲＣＡ端子基板裏。

ＣＩ３．　修理（半田補正）後　パワーＡＭＰダイレクトＲＣＡ端子基板裏。　全半田やり直し。

ＣＩ４．　完成パワーＡＭＰダイレクトＲＣＡ端子基板裏　洗浄後防湿材を塗る。

ＣＪ１．　修理前　整流・定電圧基板。

ＣＪ２．　修理後　整流・定電圧基板　電解コンデンサー１０個交換。

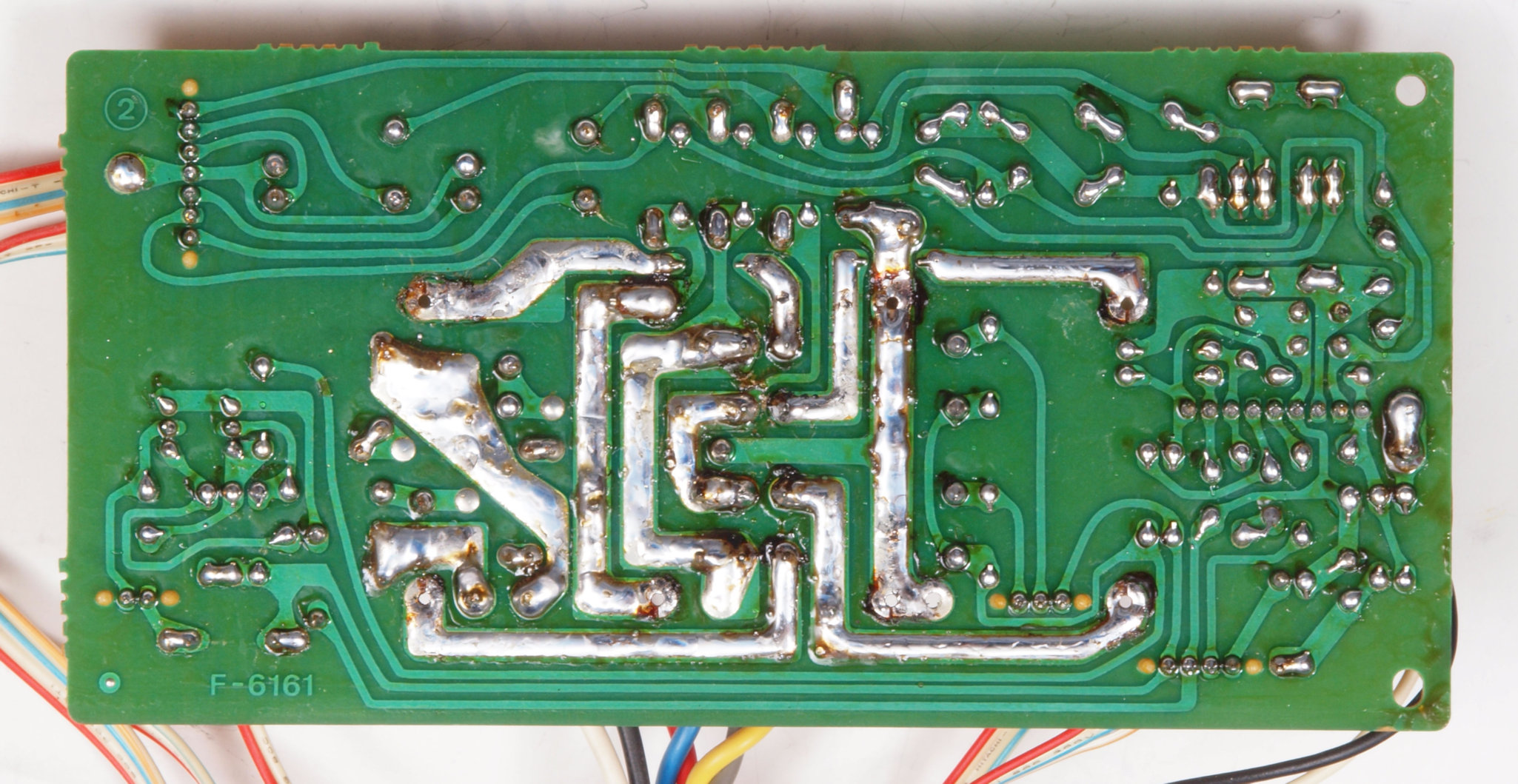

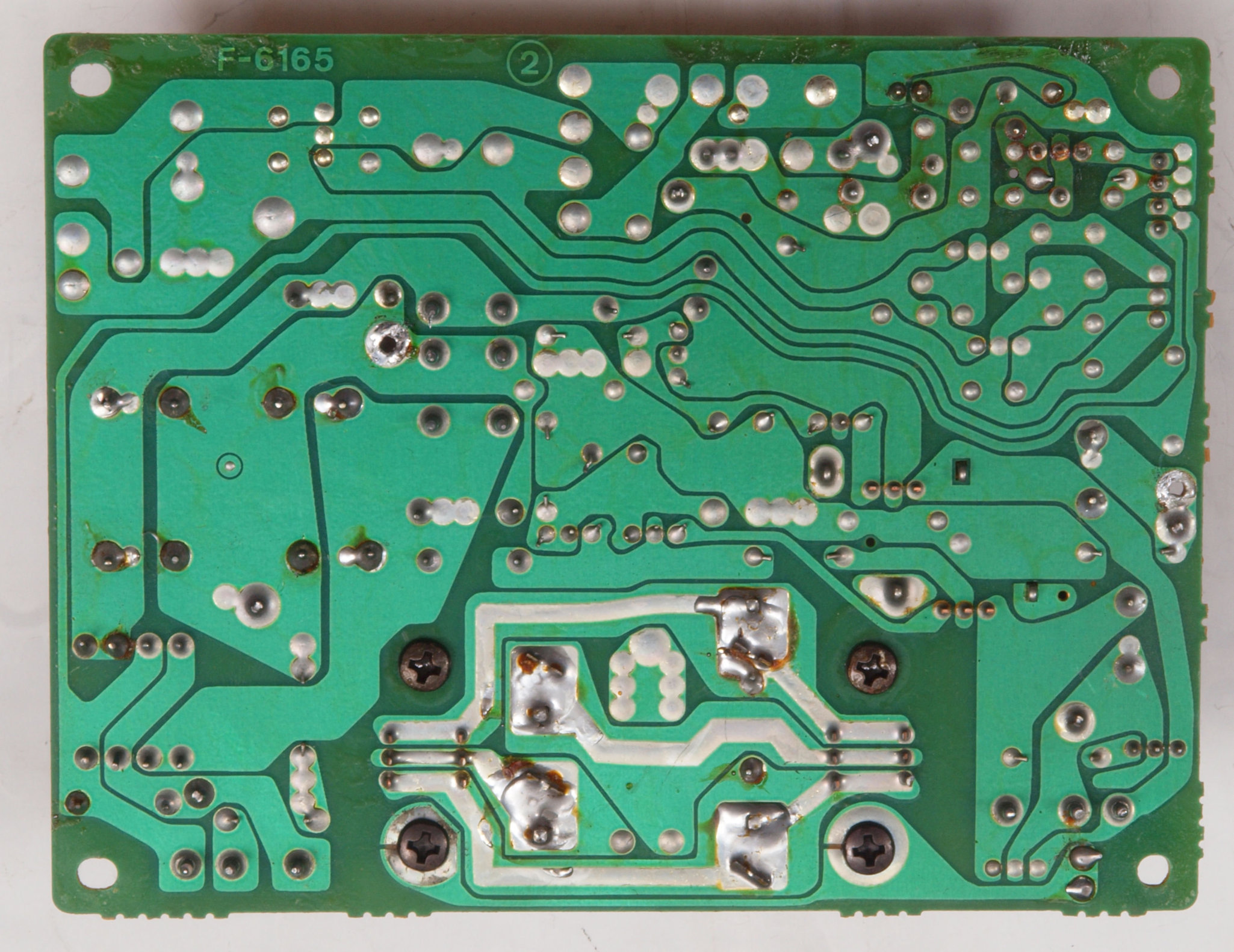

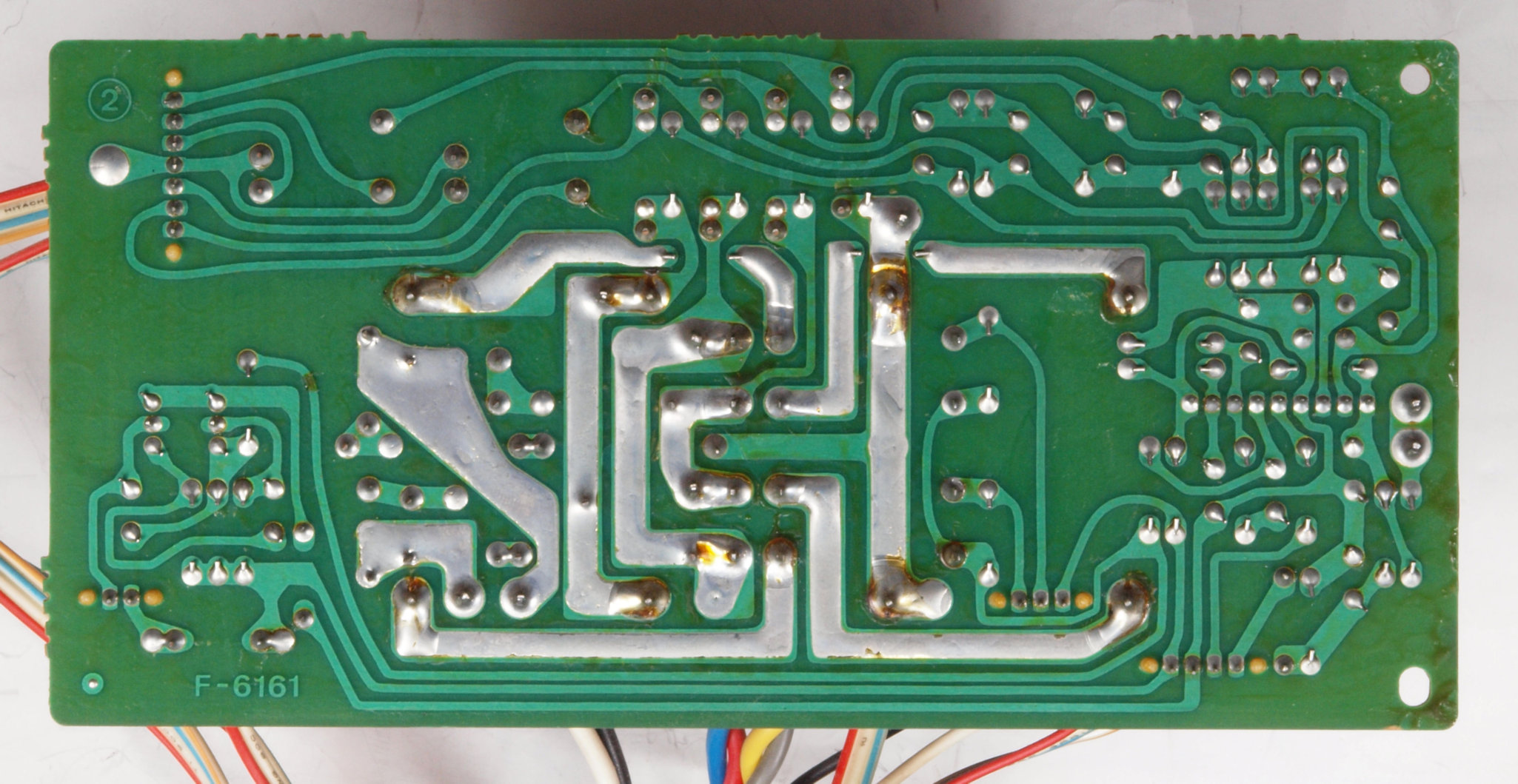

ＣＪ３．　修理前　整流・定電圧基板裏。

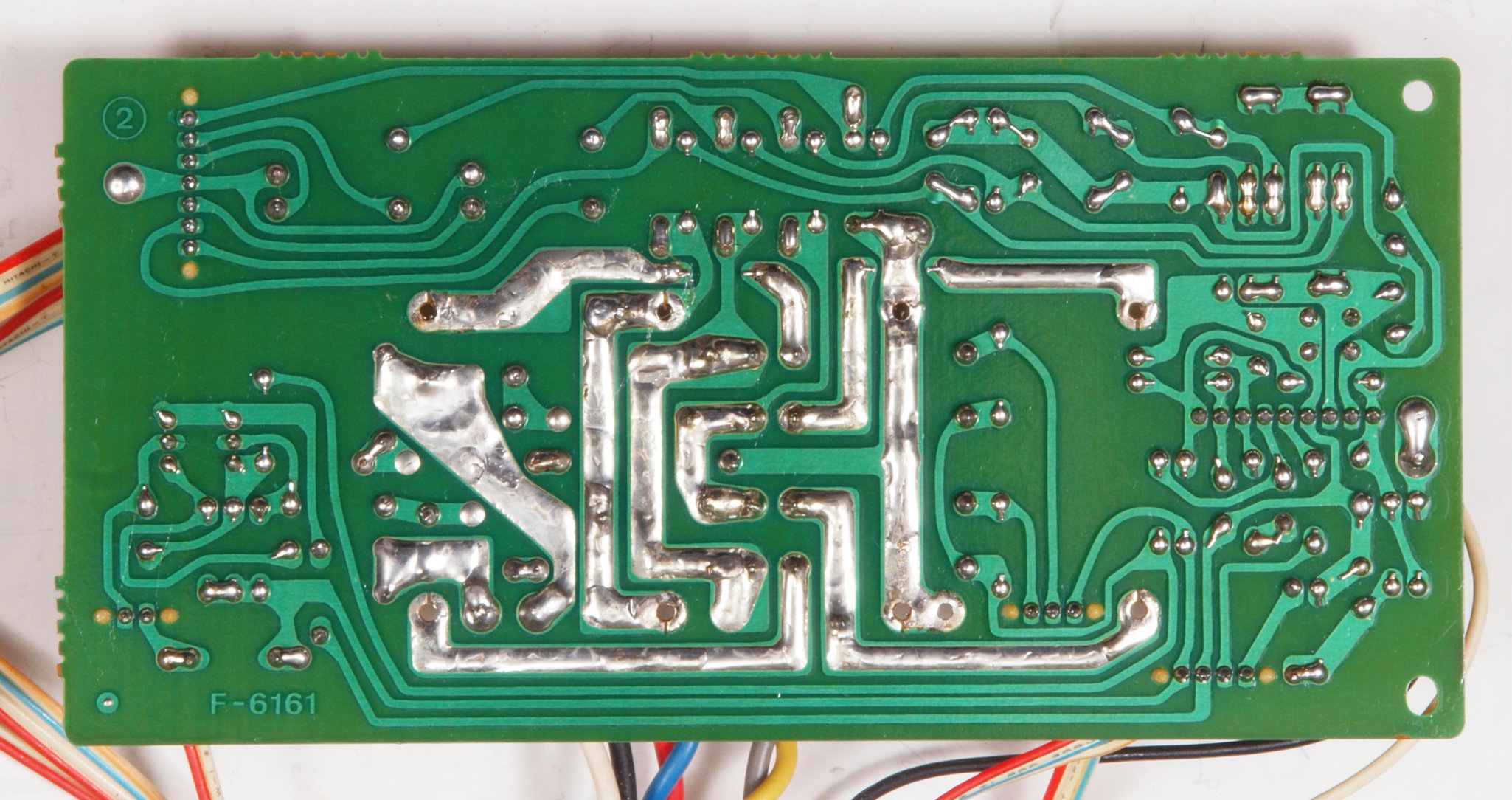

ＣＪ４．　修理（半田補正）後　定電圧基板裏。　全半田やり直し。セラミックコンデンサー４個追加。

ＣＪ５．　完成整流・定電圧基板裏　洗浄後防湿材を塗る。

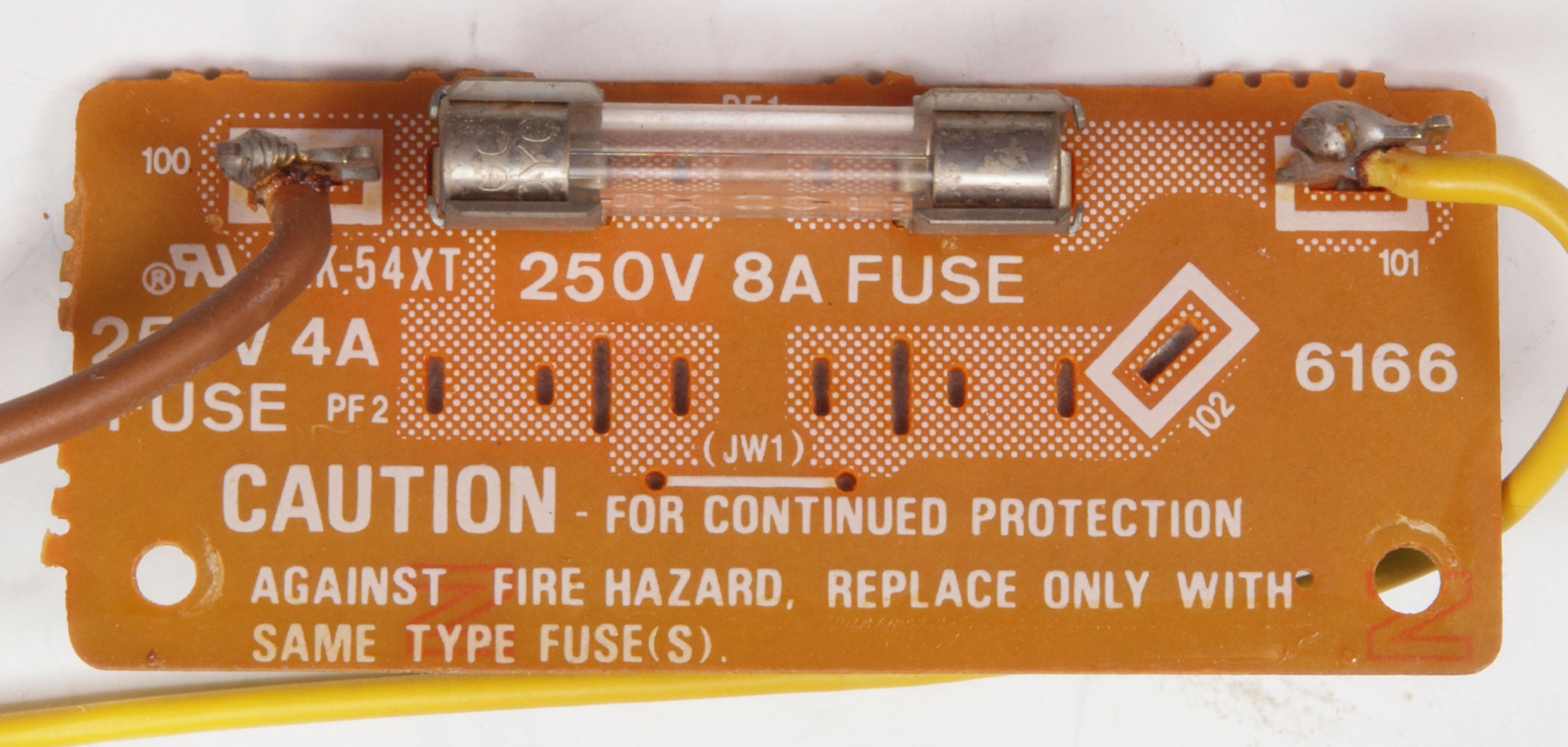

ＣＫ１．　修理前　ヒューズ基板。

ＣＫ２．　修理前　ヒューズ基板裏。

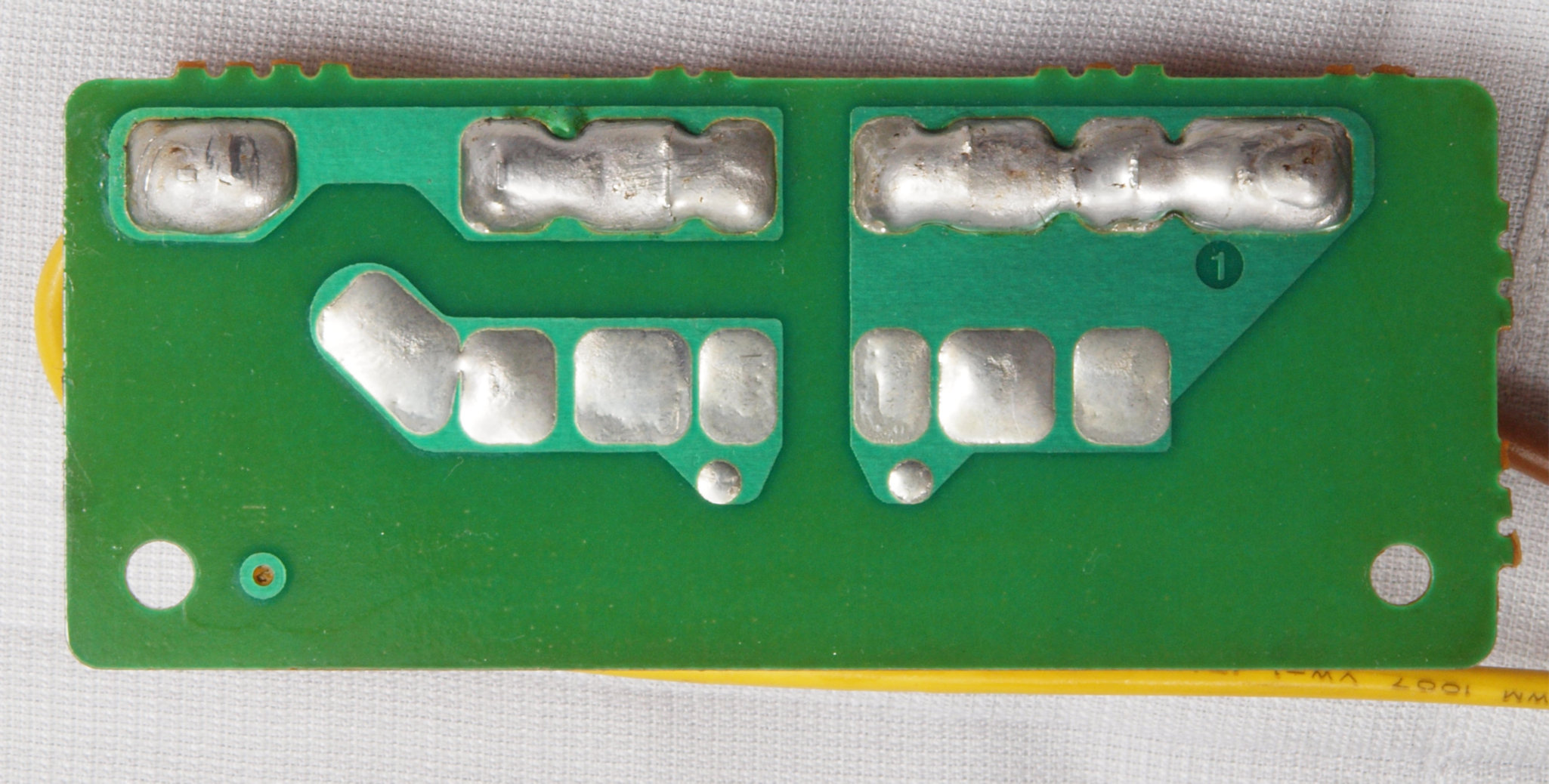

ＣＫ３．　修理（半田補正）後　ヒューズ基板裏。　全半田やり直し。

ＣＫ４．　完成ヒューズ基板裏　洗浄後防湿材を塗る。

ＣＬ１．　修理前　電源ブロック電解コンデンサー下。

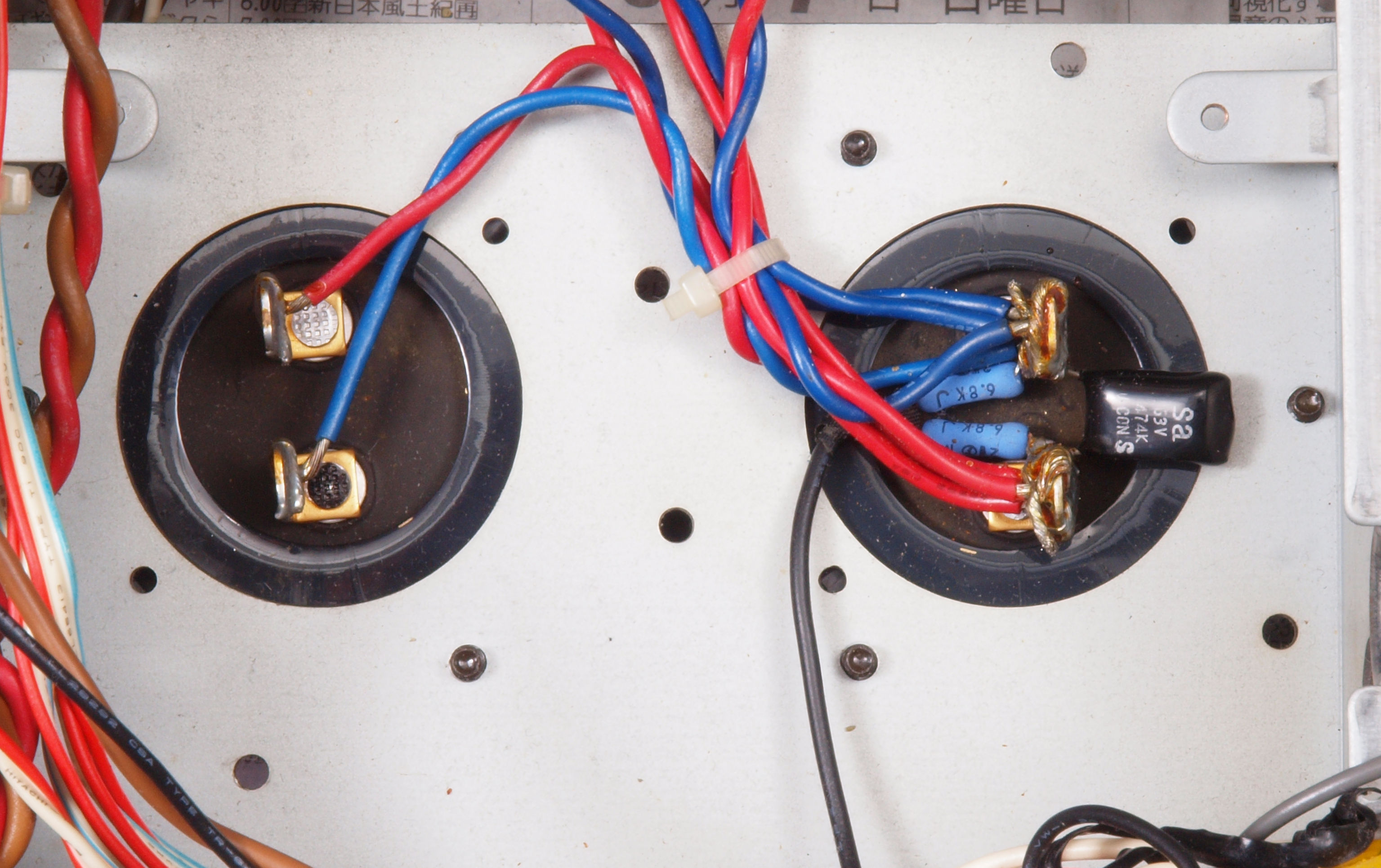

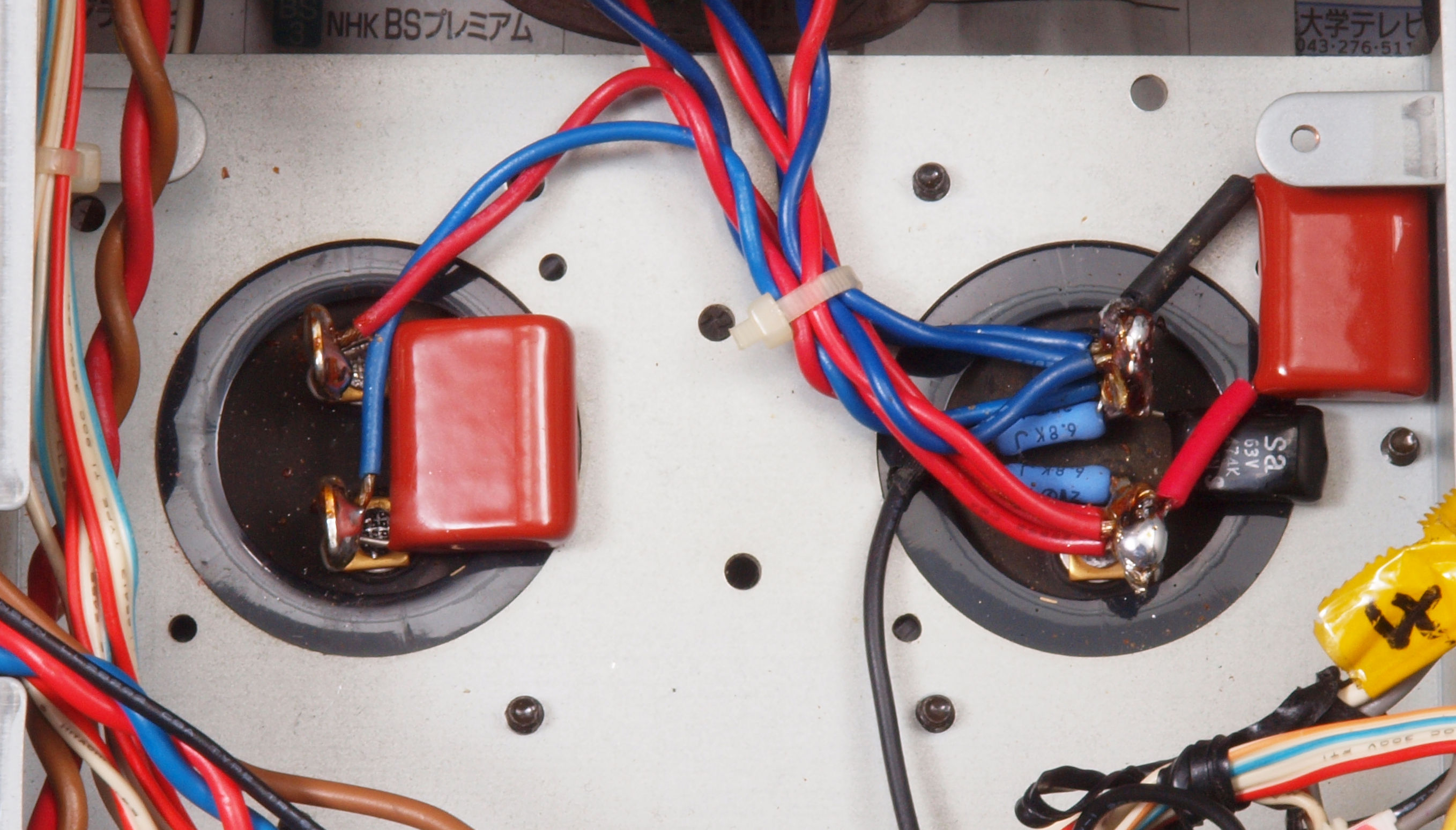

ＣＬ２．　修理後　電源ブロック電解コンデンサー下。　フイルムコンデンサー２個追加。

ＣＭ１．　パネル清掃

ＣＮ１．　修理前　電源コード取り付け。

ＣＮ２．　修理中　電源コード取り、３Pインレット取り付け穴開け。

ＣＮ３．　修理（交換）後　電源コード取り、３Pインレットに交換。使用する３Ｐインレットは　FURUTECH　FI-10(R) ロジウムメッキ。

ＣＮ４．　修理（交換）後　３Pインレット裏配線、アースはしっかり取る。

ＣＯ１．　交換部品

ＣＯ２．　交換部品　熱で割れた半固定ＶＲ。

ＣＯ３．　交換部品３　ＳＰ接続リレー、接点が酸化して真っ黒。

ＣＯ４．　交換部品４　ＳＰ接続リレー拡大、接点が酸化して真っ黒。

ＣＰ１．　修理前　上から見る

ＣＰ２．　修理後　上から見る

ＣＰ３．　修理前　下から見る

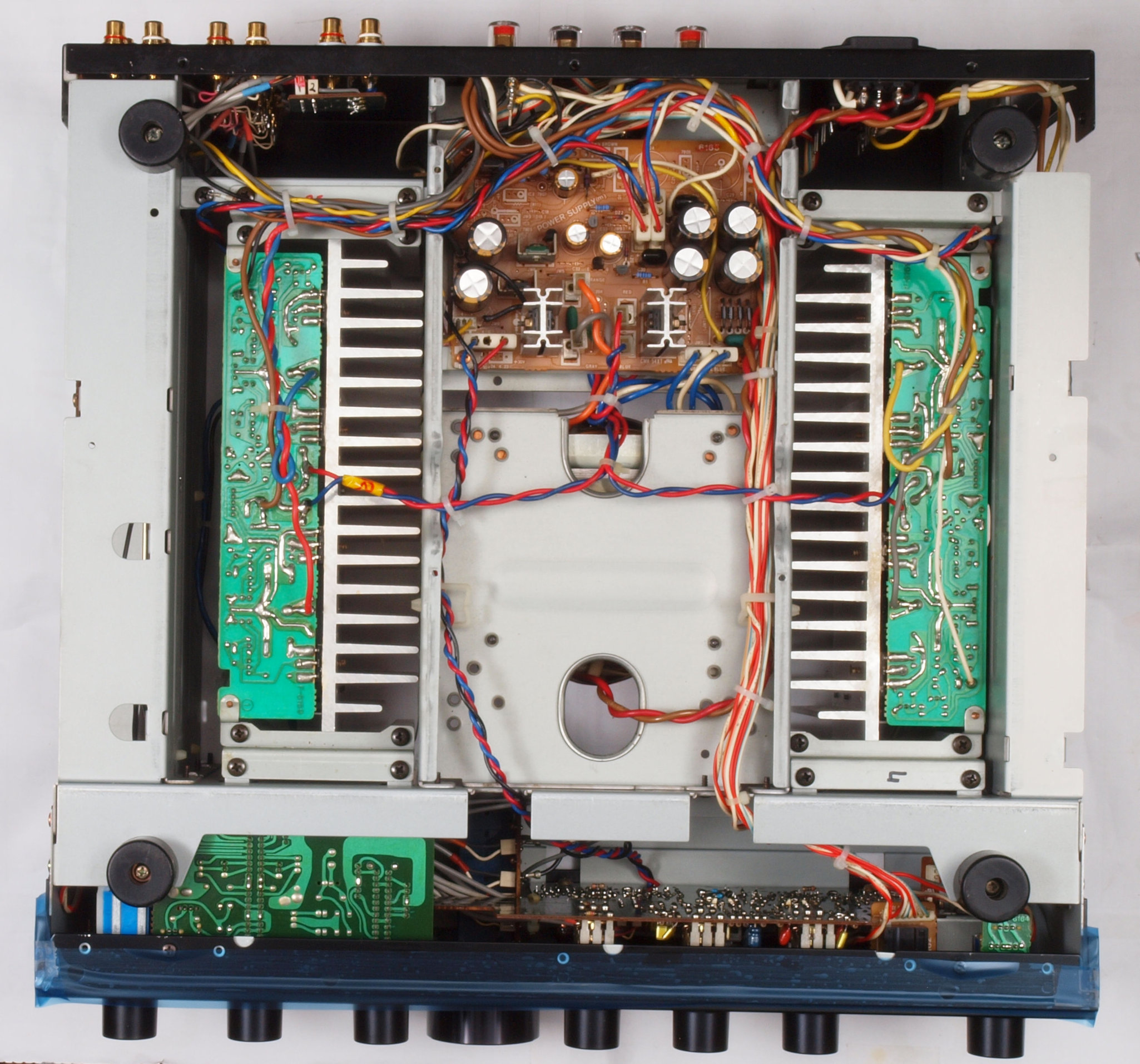

ＣＰ４．　修理後　下から見る

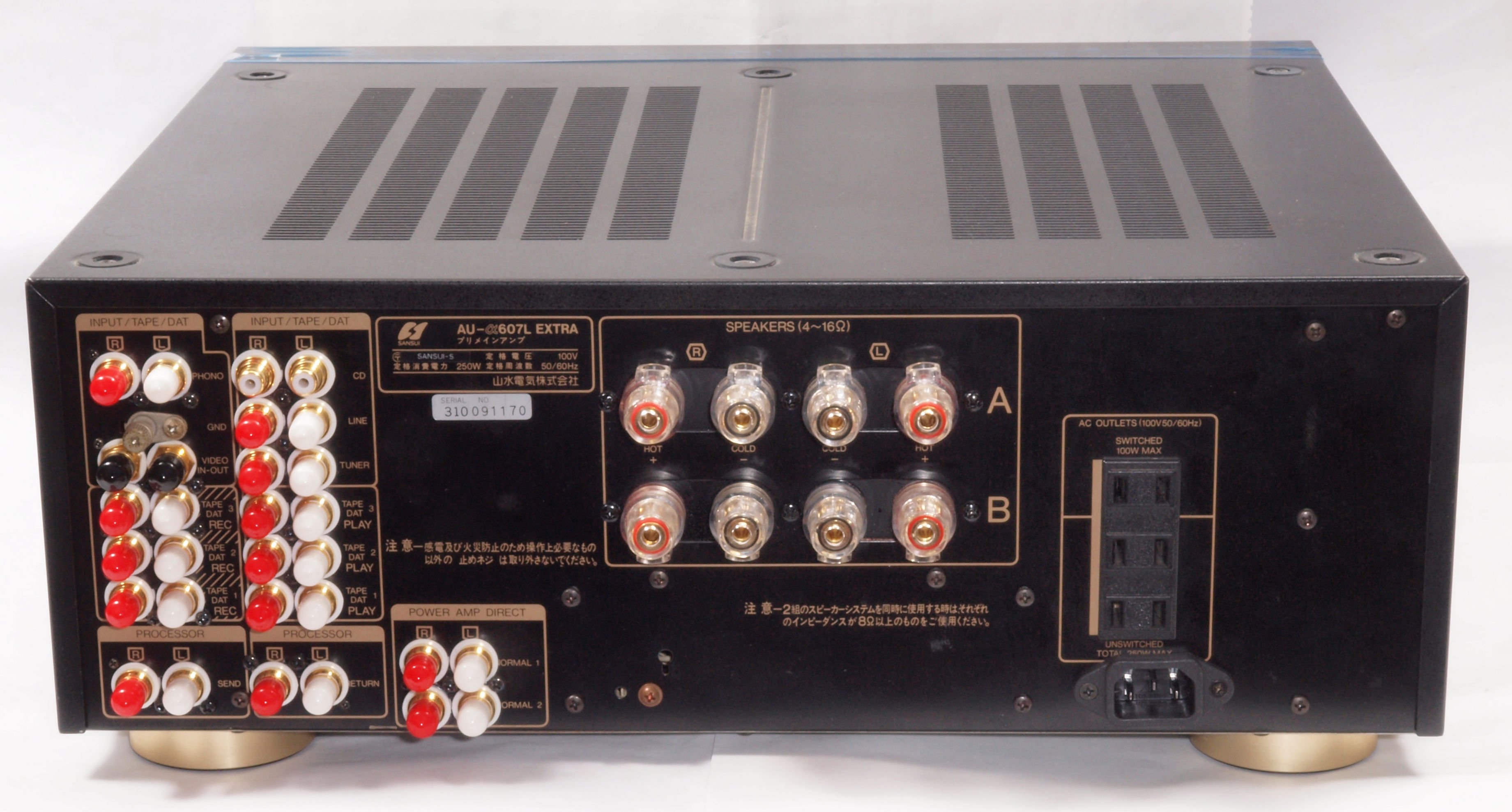

ＣＰ５．　完成後から見る。

ＣＰ６．　完成綺麗になって帰ります。

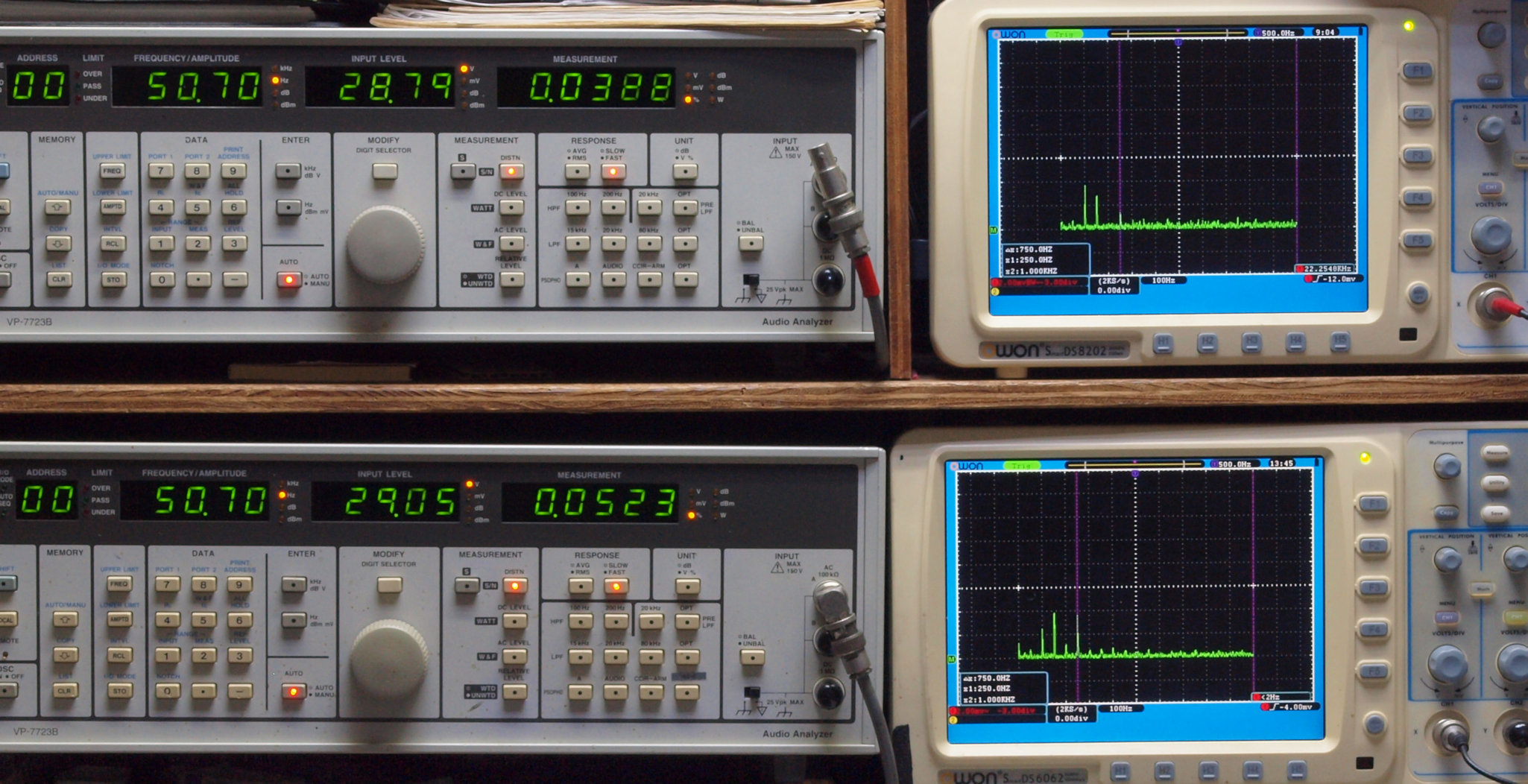

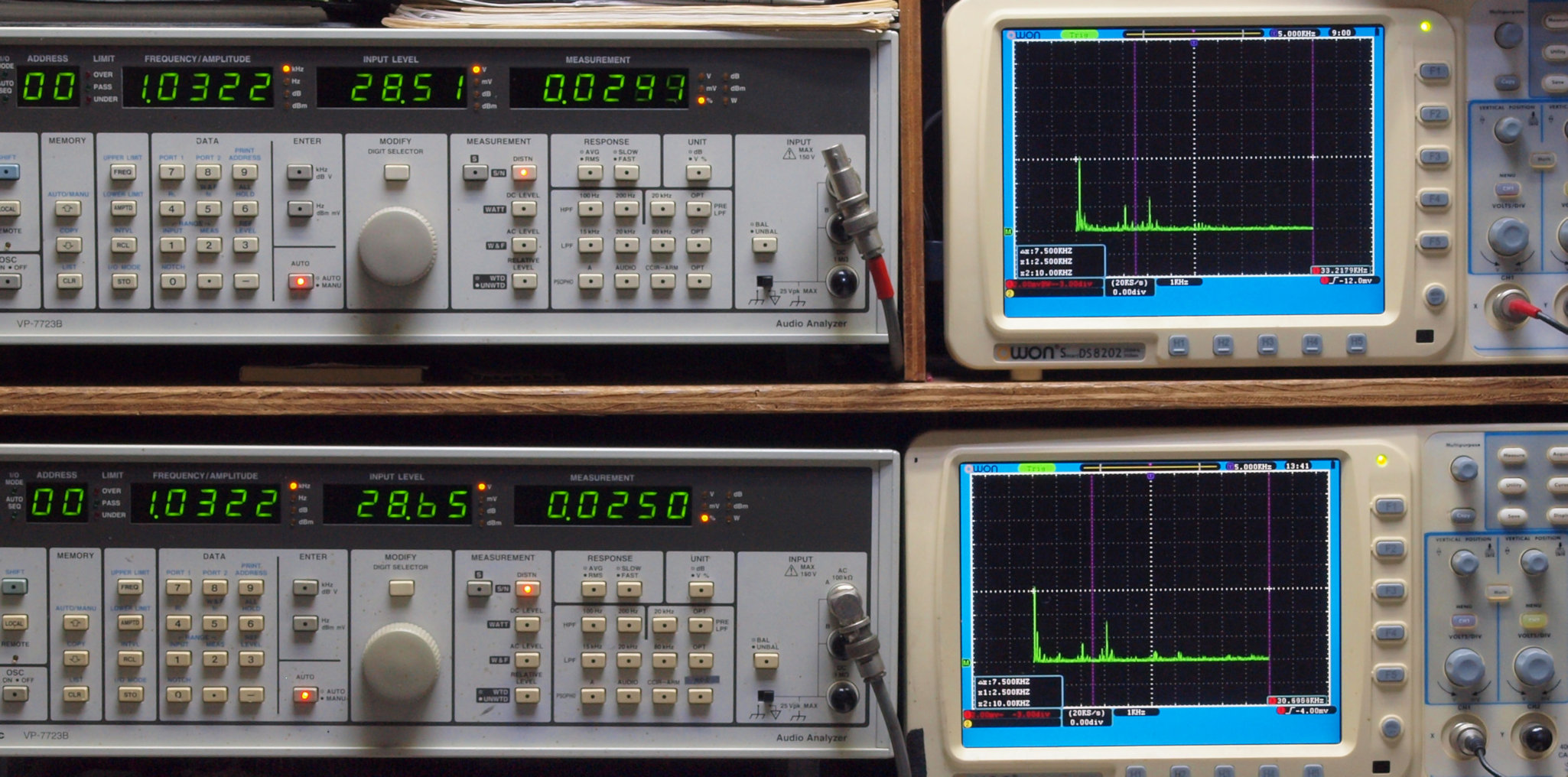

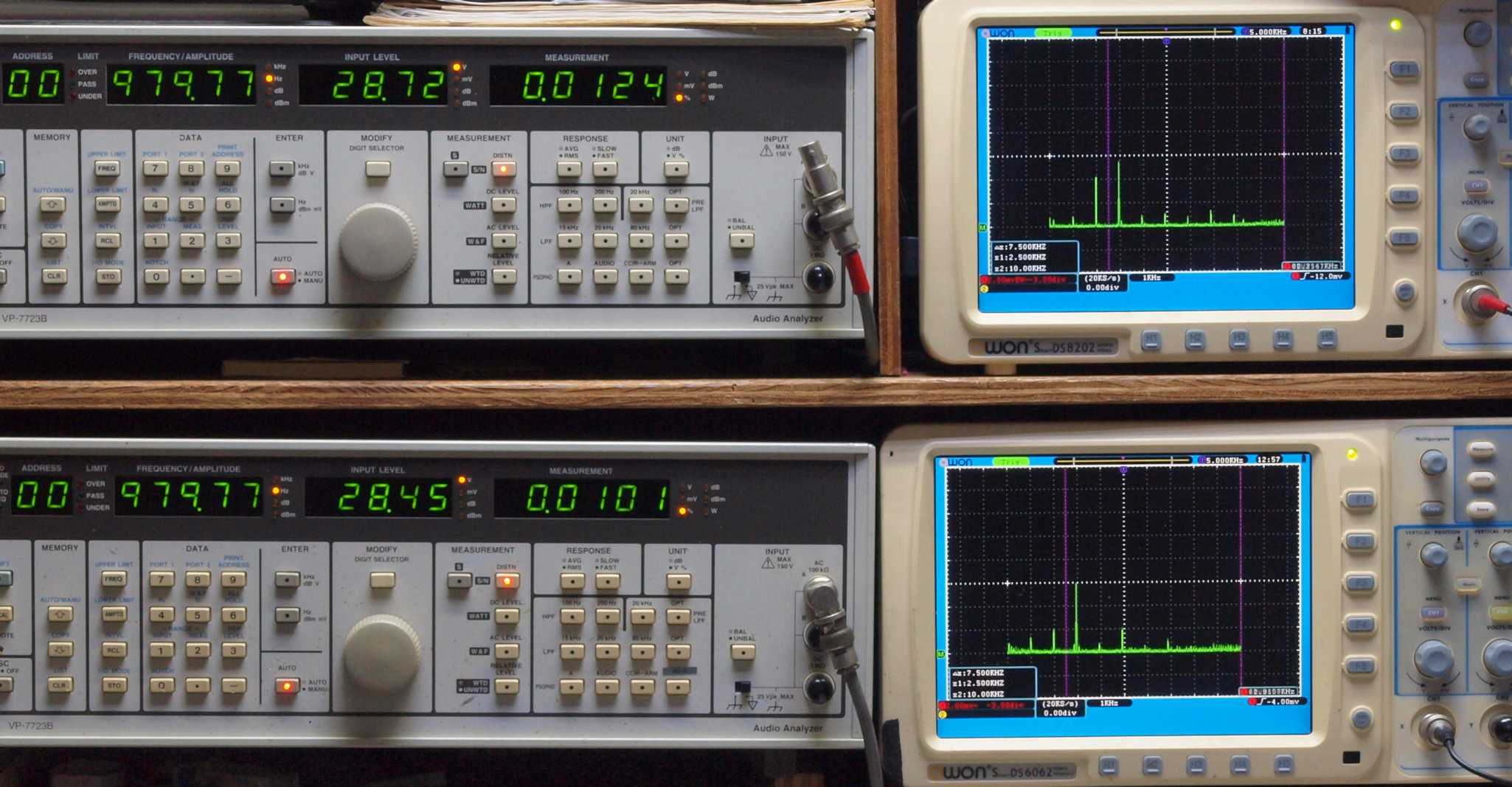

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

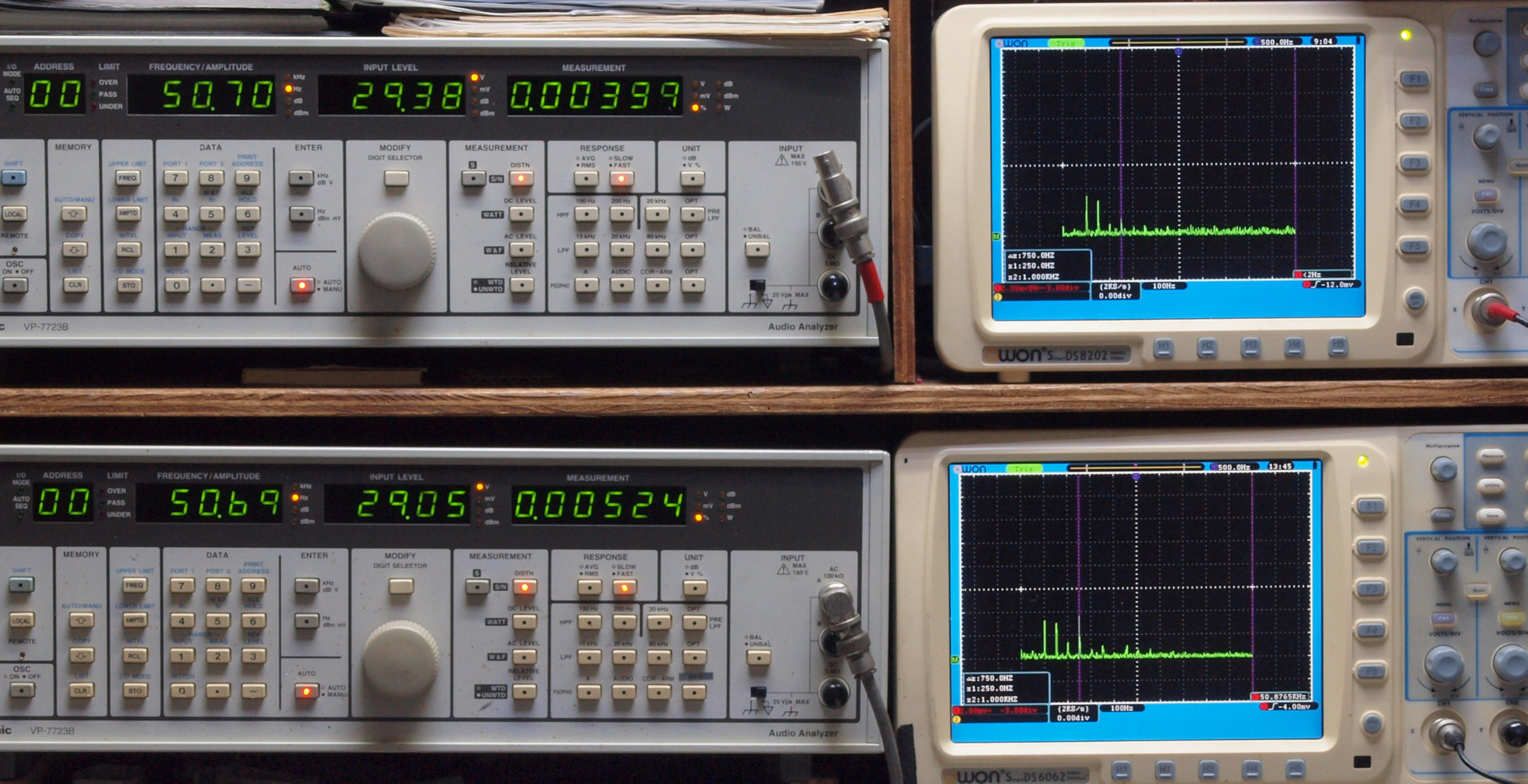

Ｅ１１．　ＣＤ_５０Ｈｚ入力、Ｒ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．００３９９％歪み。 　　　　　　　　 　　　　　　　Ｌ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．００５２４％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ１２．　ＣＤ_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧２８Ｖ＝９８Ｗ出力、　０．００８４３％歪み。 　　　　　　　 　　　　　　　　　Ｌ側ＳＰ出力電圧２８Ｖ＝９８Ｗ出力、　０．００６９４％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ１３．　ＣＤ_５００Ｈｚ入力、Ｒ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．００８４７％歪み。 　　　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．００８９９％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ１４．　ＣＤ_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．０１２４％歪み。 　　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．０１０１％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ１５．　ＣＤ_５ｋＨｚ入力、Ｒ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．０１２８％歪み。 　　　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．０２６６％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ１６．　ＣＤ_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．０１５０％歪み。 　　　　　　　　　　　　　 　　　Ｌ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．０１６４％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ１７．　ＣＤ_２０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２８Ｖ＝９８Ｗ出力、　０．０１１２％歪み。 　　　　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧２８Ｖ＝９８Ｗ出力、　０．０１４５％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ２１．　ＭＭ_５０Ｈｚ入力、Ｒ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．０３８８％歪み。 　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．０５２３％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　ＭＭ_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧２８Ｖ＝９８Ｗ出力、　０．０３７２％歪み。 　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧２８Ｖ＝９８Ｗ出力、　０．０２７７％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２３．　ＭＭ_５００Ｈｚ入力、Ｒ側ＳＰ出力電圧２８Ｖ＝９８Ｗ出力、　０．０２０８％歪み。 　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．０１９８％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　ＭＭ_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．０２９９％歪み。 　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．０２５０％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２５．　ＭＭ_５ｋＨｚ入力、Ｒ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．０３０４％歪み。 　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．０３７９％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２６．　ＭＭ_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２８Ｖ＝９８Ｗ出力、　０．０３３９％歪み。 　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧２８Ｖ＝９８Ｗ出力、　０．０４４７％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２７．　ＭＭ_２０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２８Ｖ＝９８Ｗ出力、　０．０３１８％歪み。 　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧２８Ｖ＝９８Ｗ出力、　０．０４３４％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ３．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況、　正面から見る。

Ｓ．　Ｓａｎｓｕｉ　ＡＵ−α６０７Ｌ　Ｅｘｔｒａ　の仕様（マニアル・カタログより）

型式 インテグレーテッドアンプ　ＡＵ−α６０７Ｌ　Ｅｘｔｒａ パワーアンプ部 実効出力(10Hz〜20kHz、両ch駆動) 105W+105W(6Ω)、　90W+90W(8Ω) ダイナミックパワー 280W(2Ω)、　220W(4Ω)、　155W(6Ω) 全高調波歪率(実効出力時) 0.003%以下(8Ω) 混変調歪率 0.003%以下(8Ω) ダンピングファクター 150(8Ω) 周波数特性(1W) DC〜300kHz +0 -3dB 入力感度/インピーダンス(1kHz) 1V/5kΩ SN比(Aネットワーク) 120dB以上 TIM歪(SAWTOOTH) 測定限界値以下 スルーレイト 180V/μsec ライズ・タイム 0.6μsec プリアンプ部 入力感度/インピーダンス(1kHz) Phono MM=2.5mV/47kΩ、　Phono MC=390μV/100Ω CD、Tuner、Line、Tape/DAT1、2、3=150mV/20kΩ Phono最大許容入力 MM(THD 0.01%)=210mV、　MC(THD 0.1%)=21mV 周波数特性 Phono MM=20Hz〜20kHz ±0.2dB CD、Tuner、Line、Tape/DAT1、2、3=DC〜200kHz +0 -3dB SN比 Phono MM=88dB以上、　Phono MC=70dB以上 CD、Tuner、Line、Tape/DAT1、2、3=110dB以上 トーンコントロール Bass=±6dB(50Hz)、　Treble=±6dB(15kHz) サブソニックフィルター 16Hz(-3dB)、6dB/oct ラウドネス +6dB(50Hz)、+4dB(10kHz) 総合 定格消費電力 250W 外形寸法 幅430x高さ160x奥行450mm 重量 18.0kg 別売 リアルサイドウッド SW-AU1(￥10,000) 価格 ￥85,000(1989年頃)
