ＲＣＡ端子の修理・交換

ＲＣＡ端子修理・補強 　最近は、音質改善の為、極太のRCAケーブルを使用する人が多い。しかし、古い機器はそれら使用を想定しておらず、RCA端子破損に成りやすい、出来る事なら、事前に補強すると良い。　又、ケーブルの重みで端子その物に負担が掛かり、接触不良や破壊に成りやすいので、架台等を利用してケーブルを固定して、端子に荷重が架からないようにすると良い。

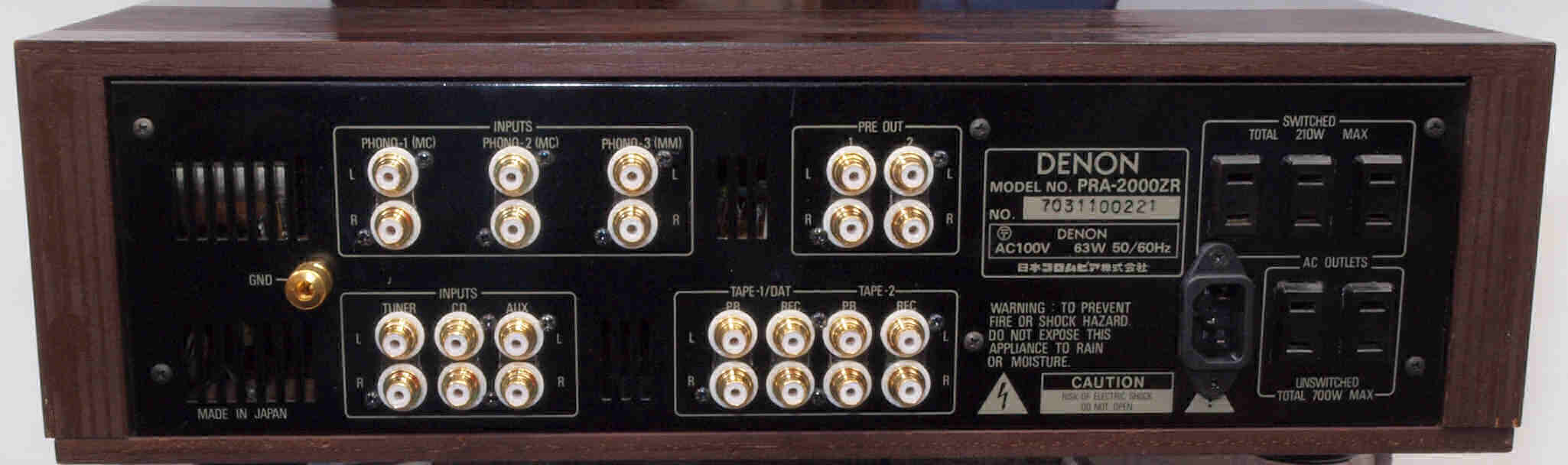

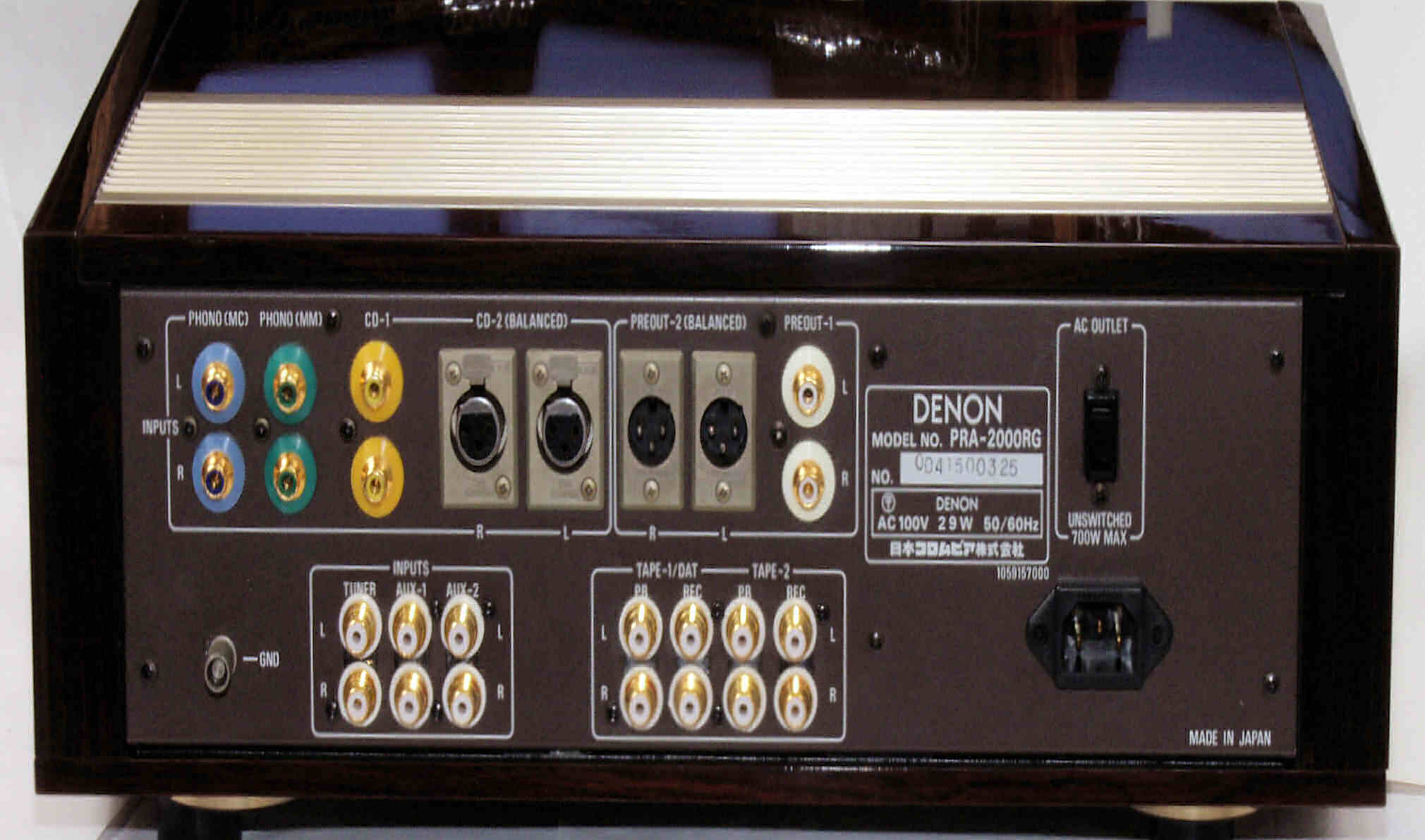

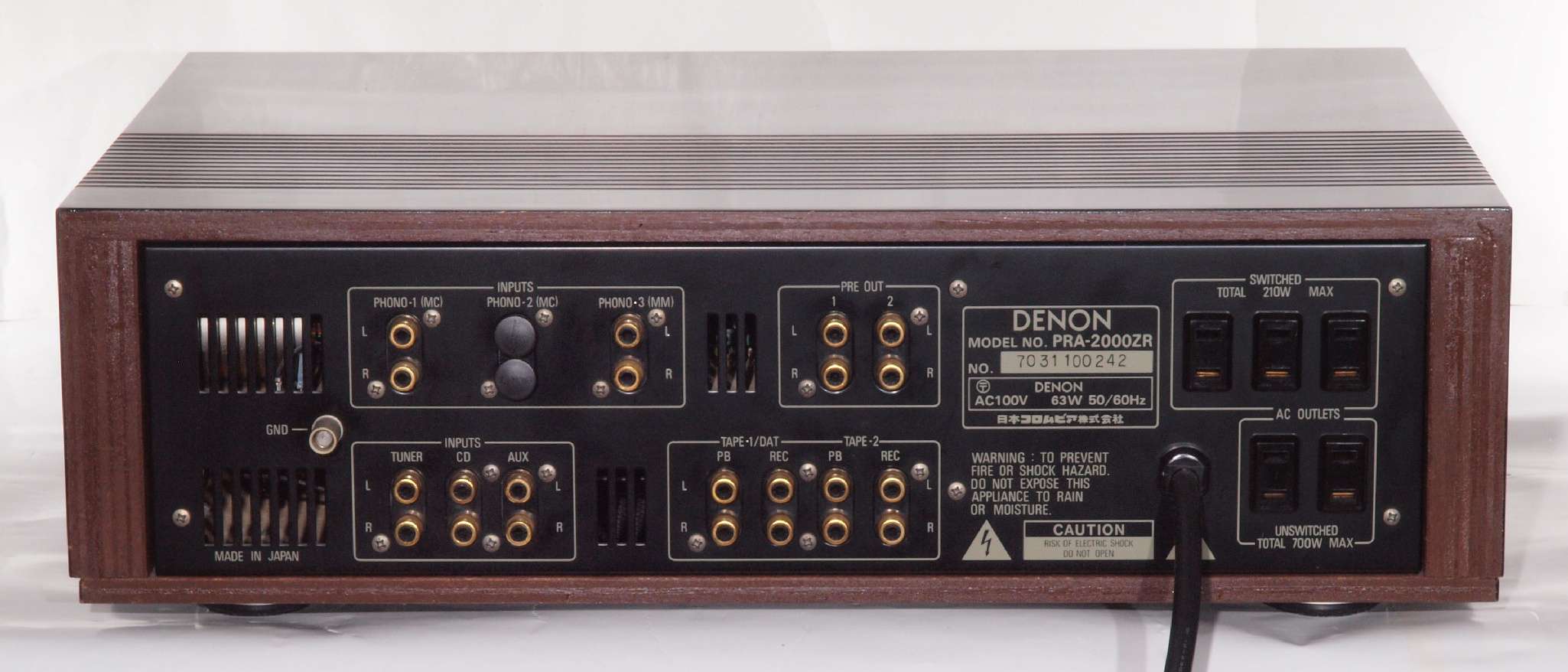

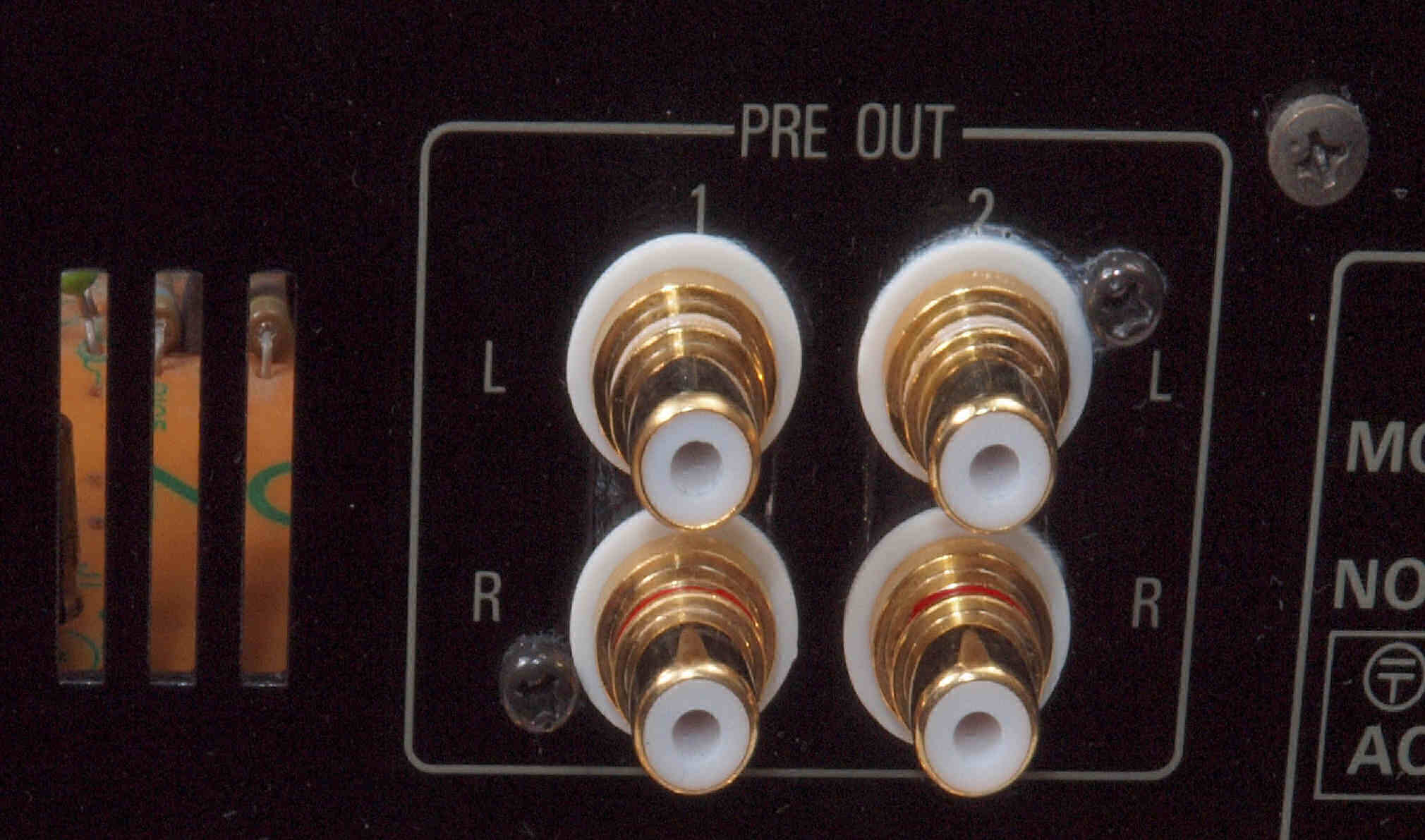

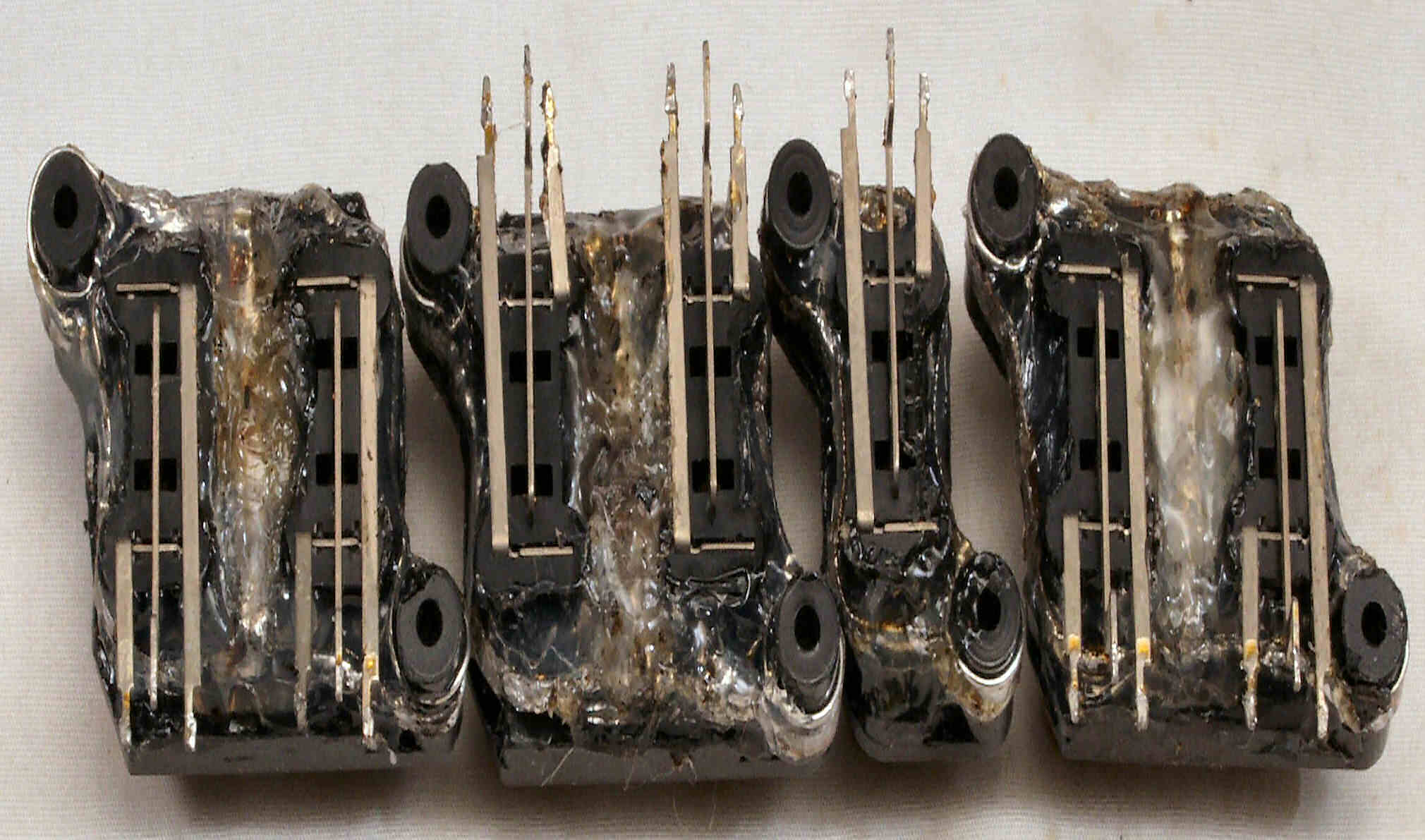

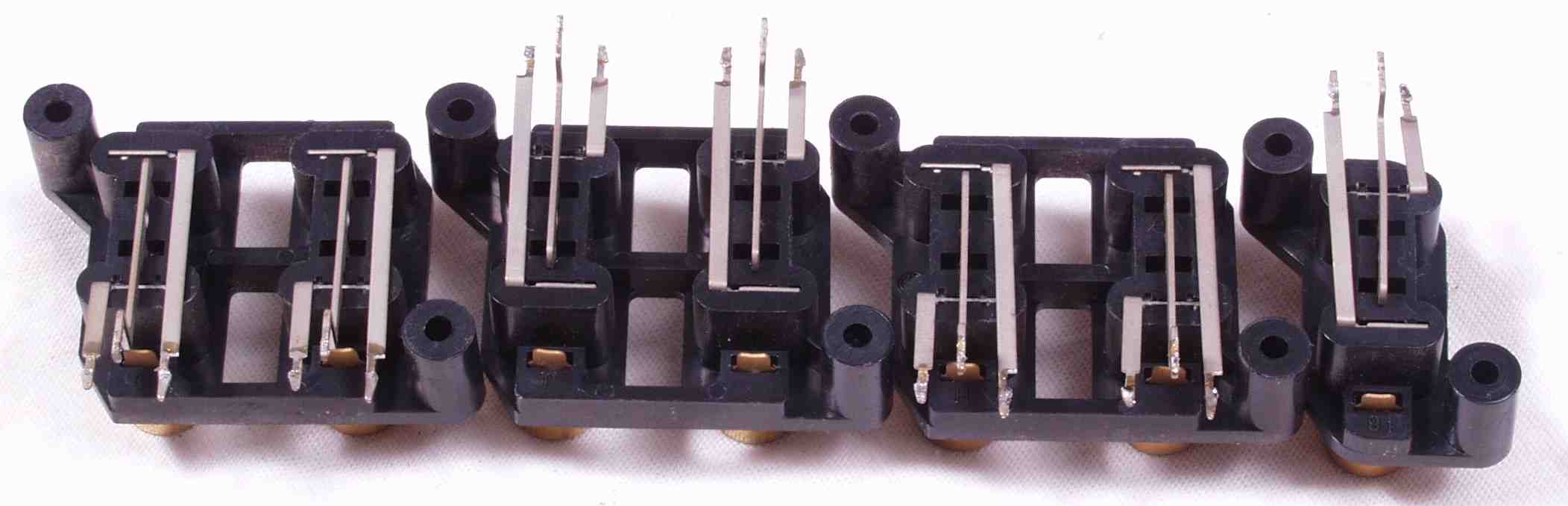

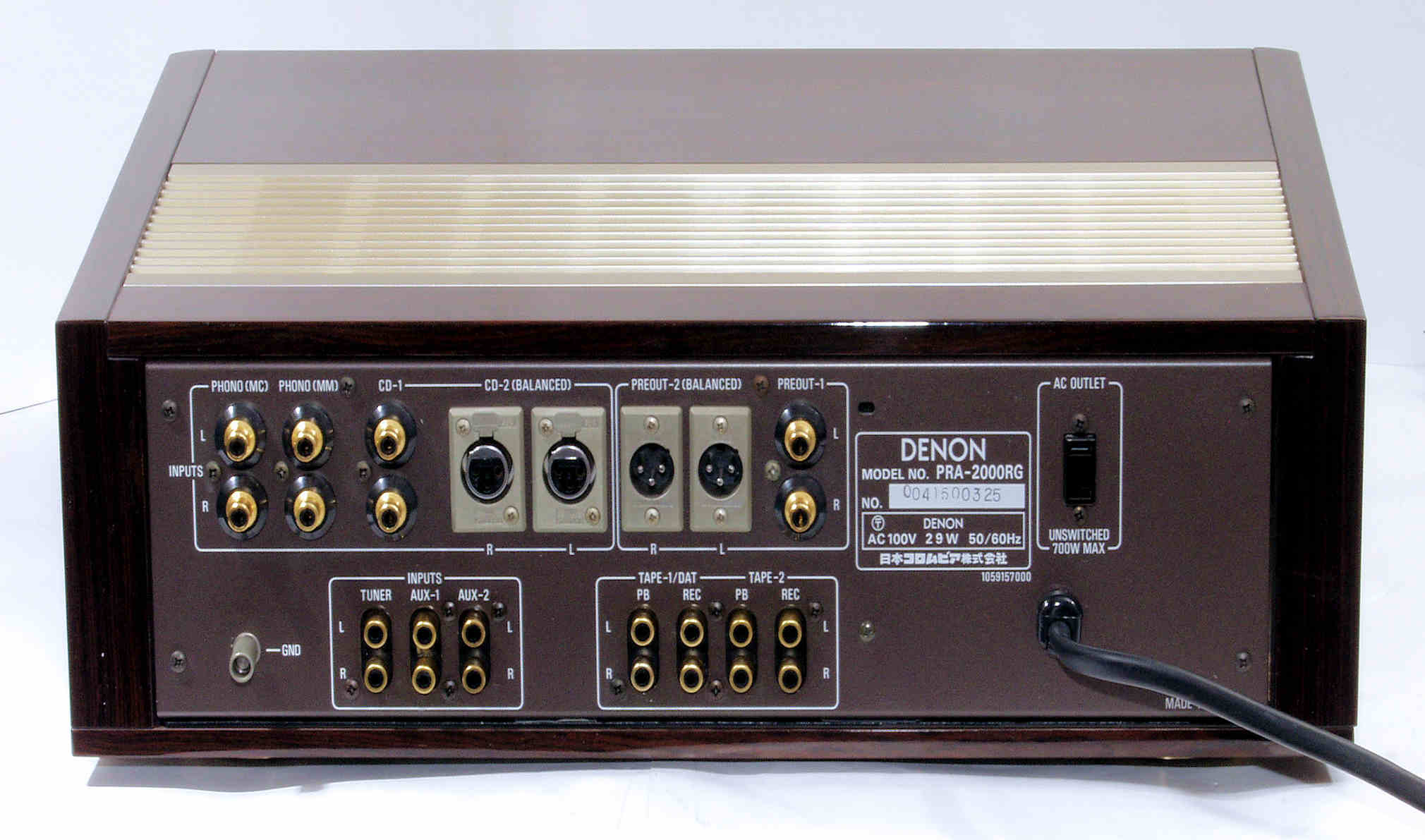

Ａ−１．　ＤＥＮＯＮ　ＰＲＡ−２０００ＺＲの修理　　　　＜＜修理の様子はこちら＞＞

上＝修理前、　　下＝修理後

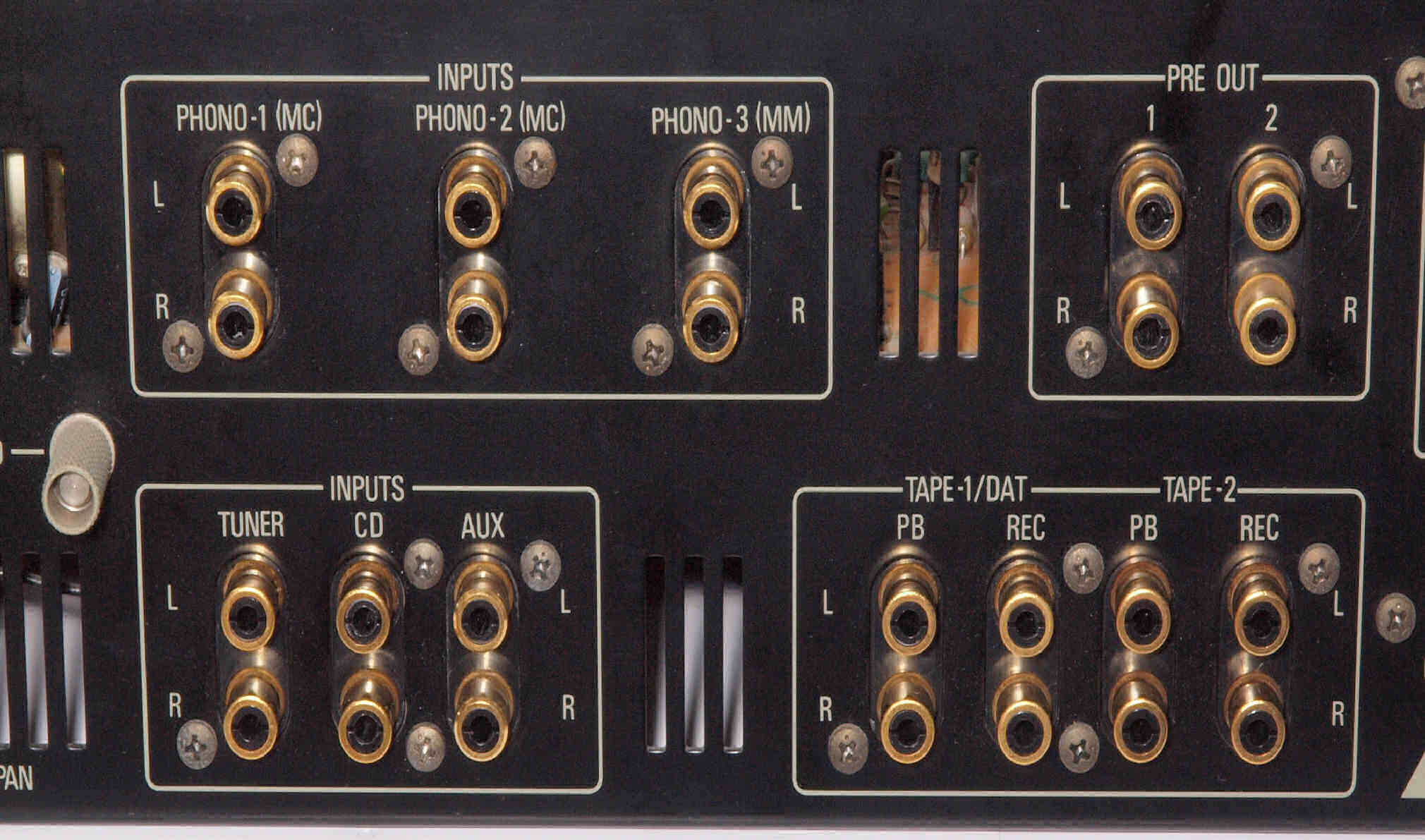

Ａ−１−１．　ＤＥＮＯＮ　ＰＲＡ−２０００ＺＲの修理　　　　＜＜修理の様子はこちら＞＞

上＝修理前、　　下＝修理後

Ａ−２．　Ｍａｒａｎｔｚ　ＳＣ−６の修理　　　　　　＜＜修理の様子はこちら＞＞

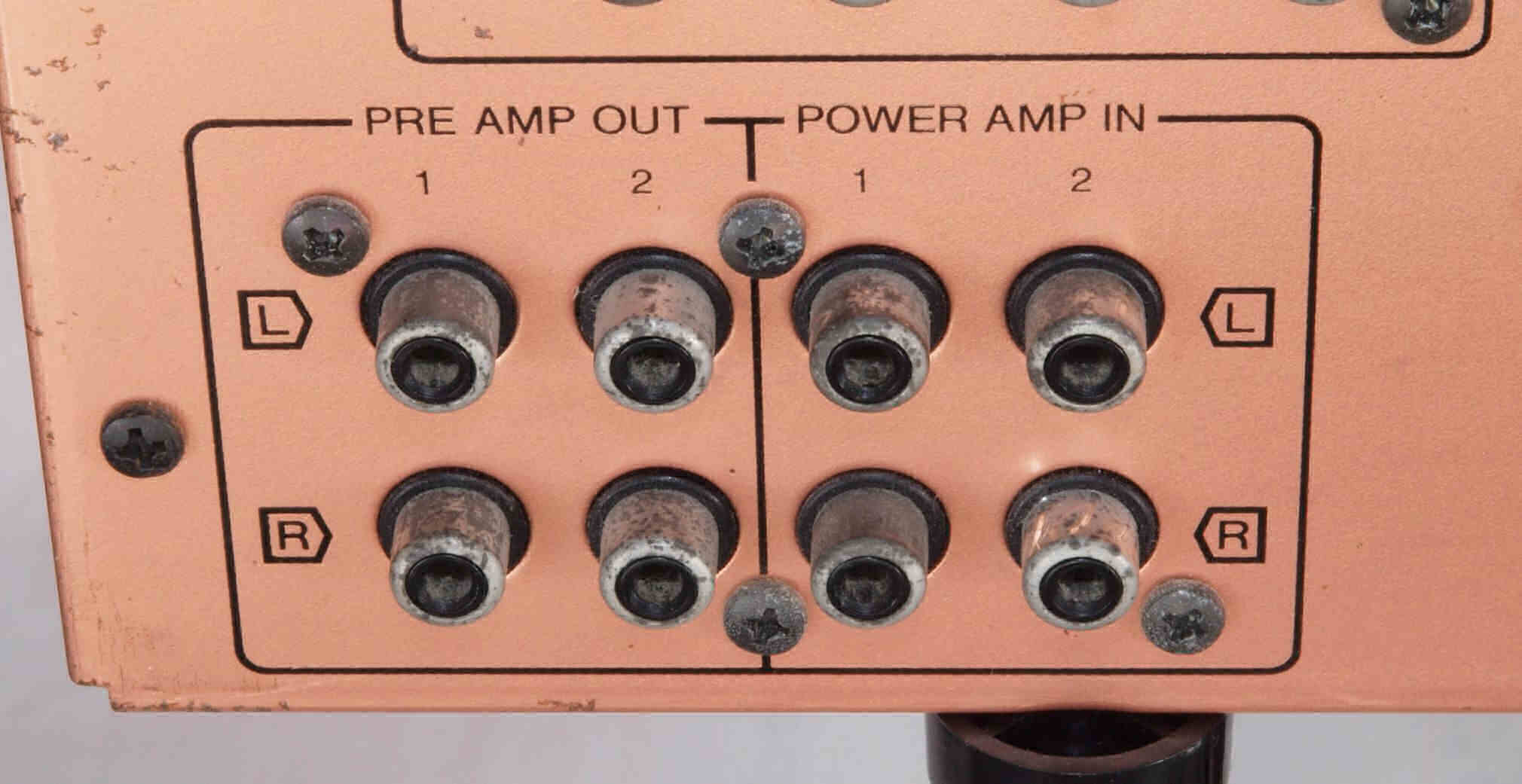

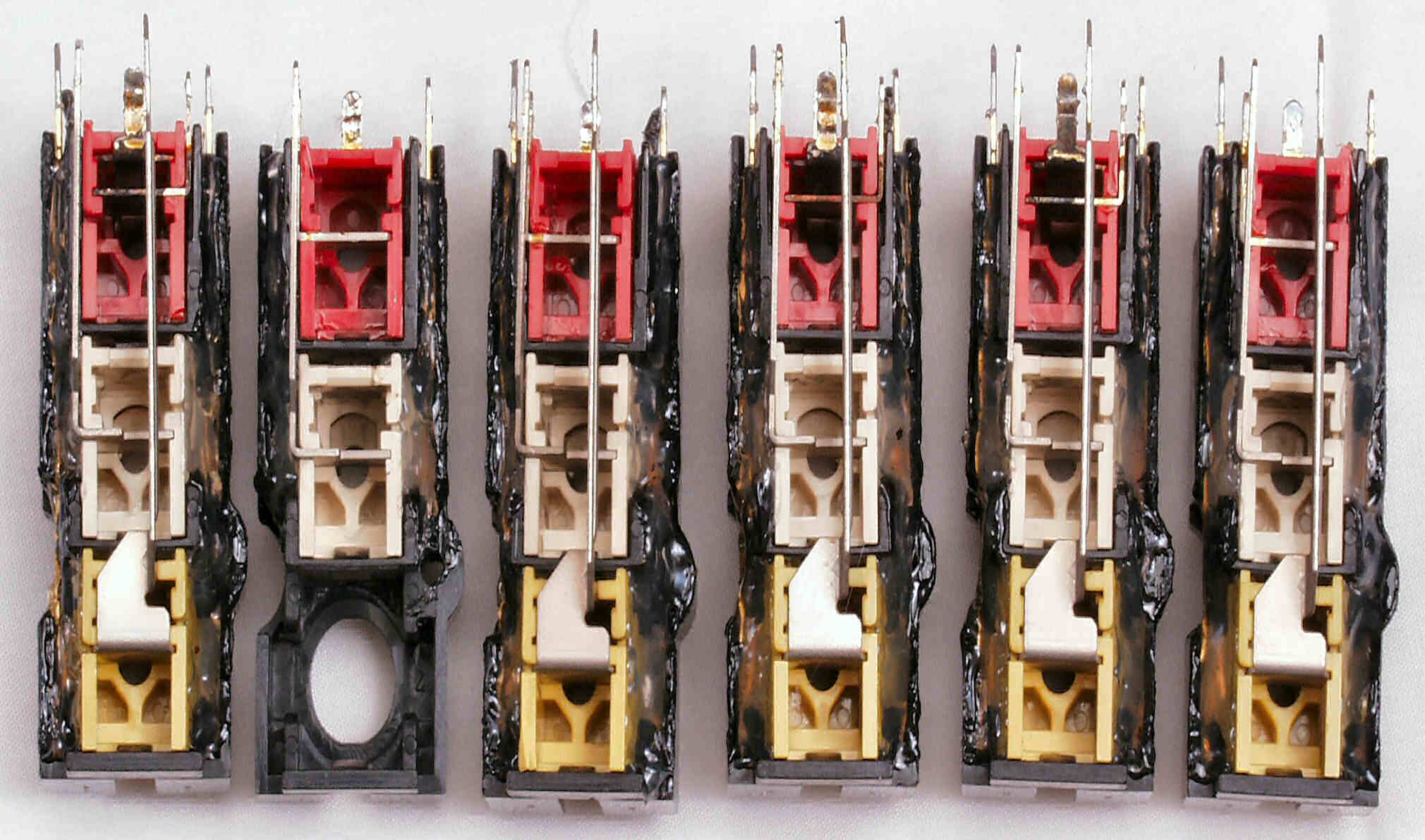

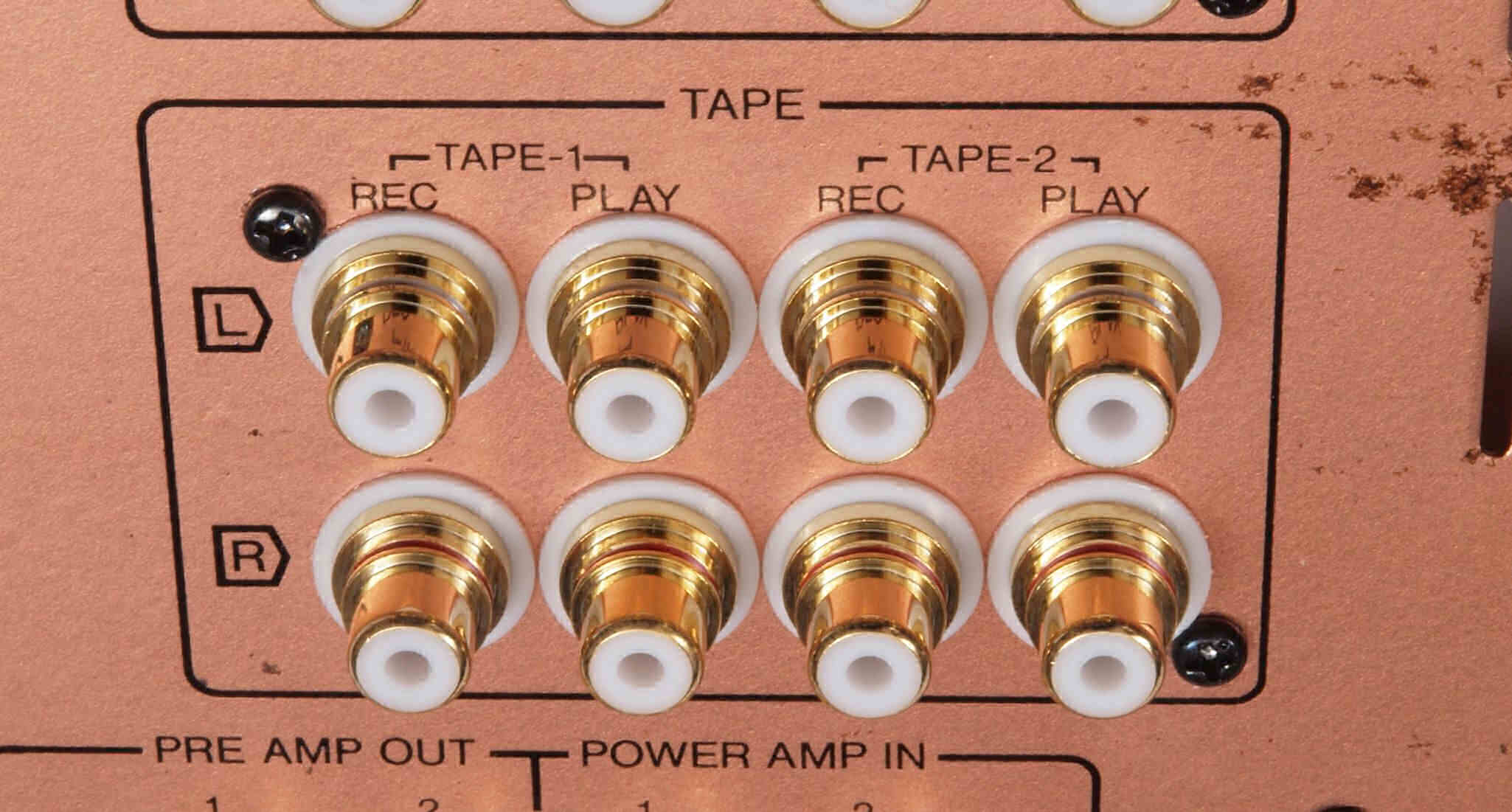

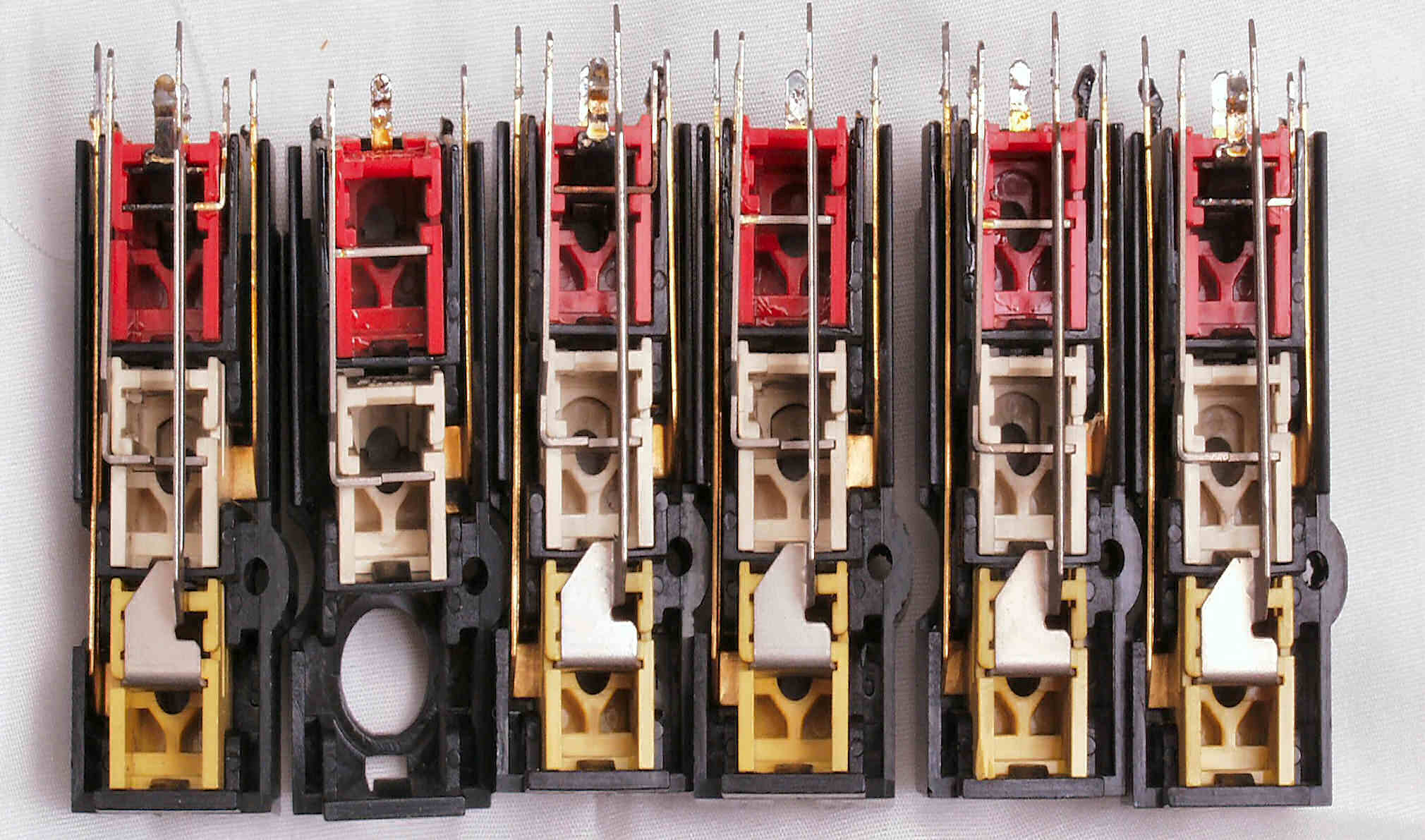

Ａ−３．　Ｓａｎｓｕｉ　ＡＵ−Ｘ１１１１　　　　　＜＜修理の様子はこちら＞＞

上＝修理前、　　下＝修理後

Ａ−４．　ＬＵＸ　Ｅ−０６　　　　　＜＜修理の様子はこちら＞＞

上＝修理前、　　下＝修理中、　　下下＝修理後

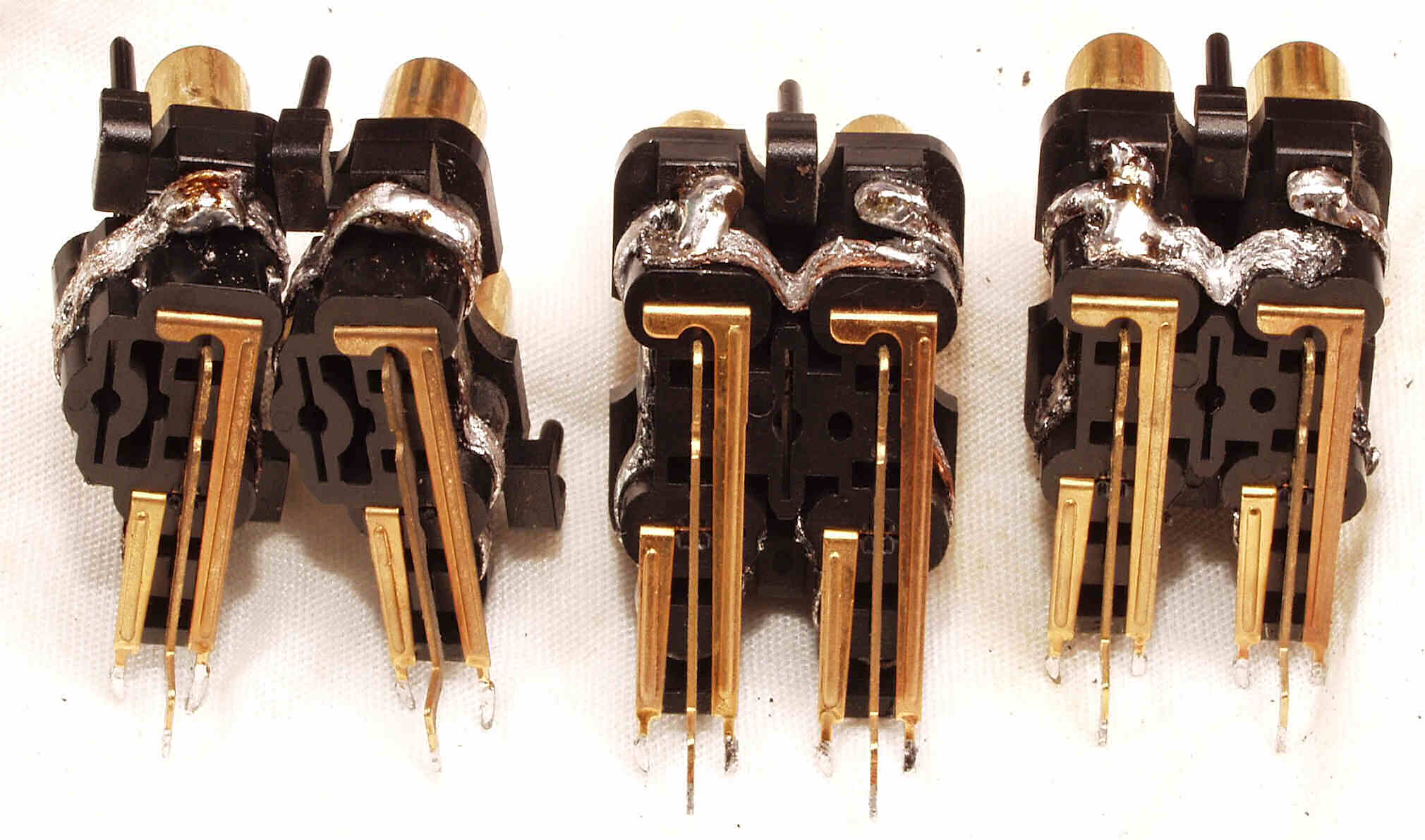

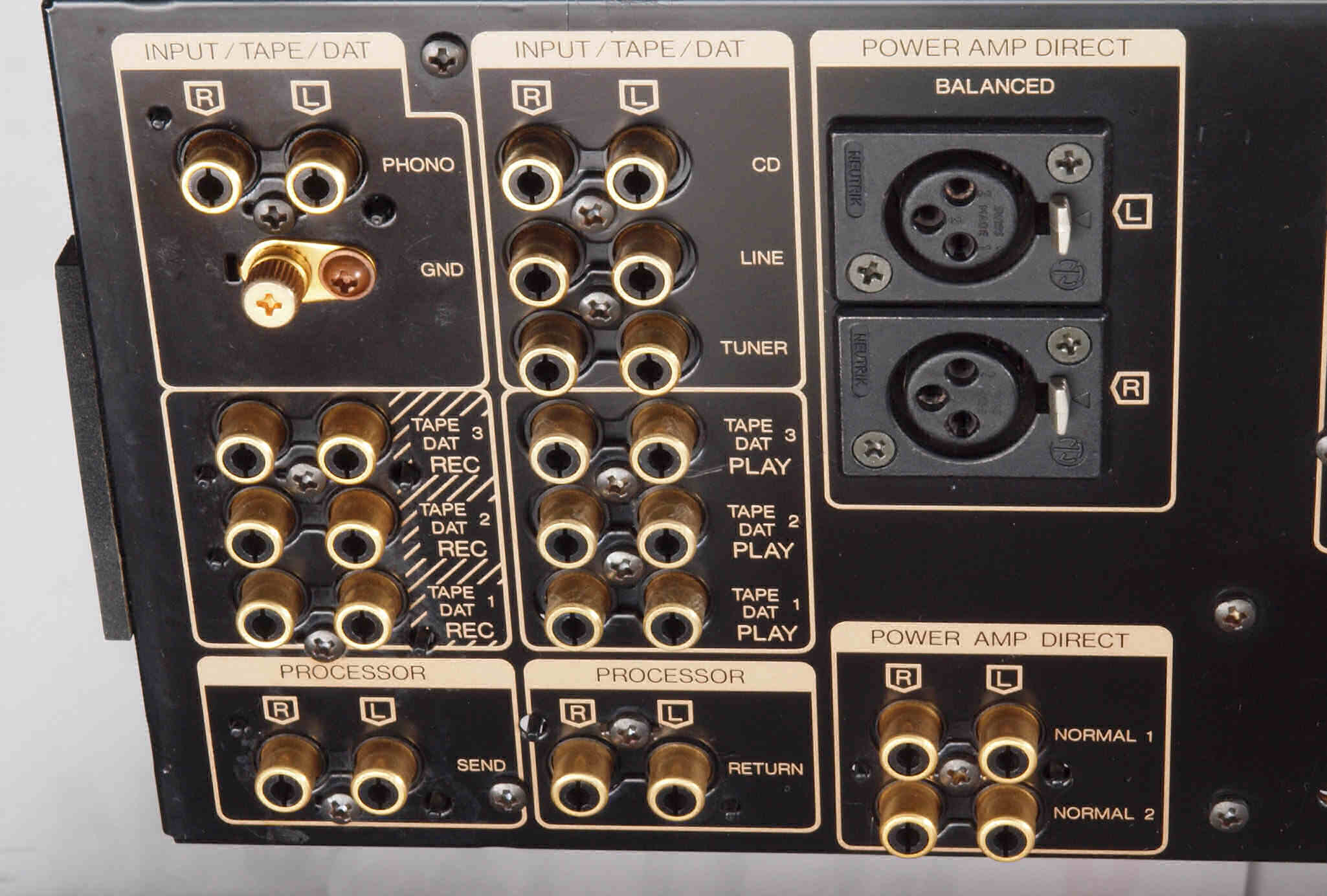

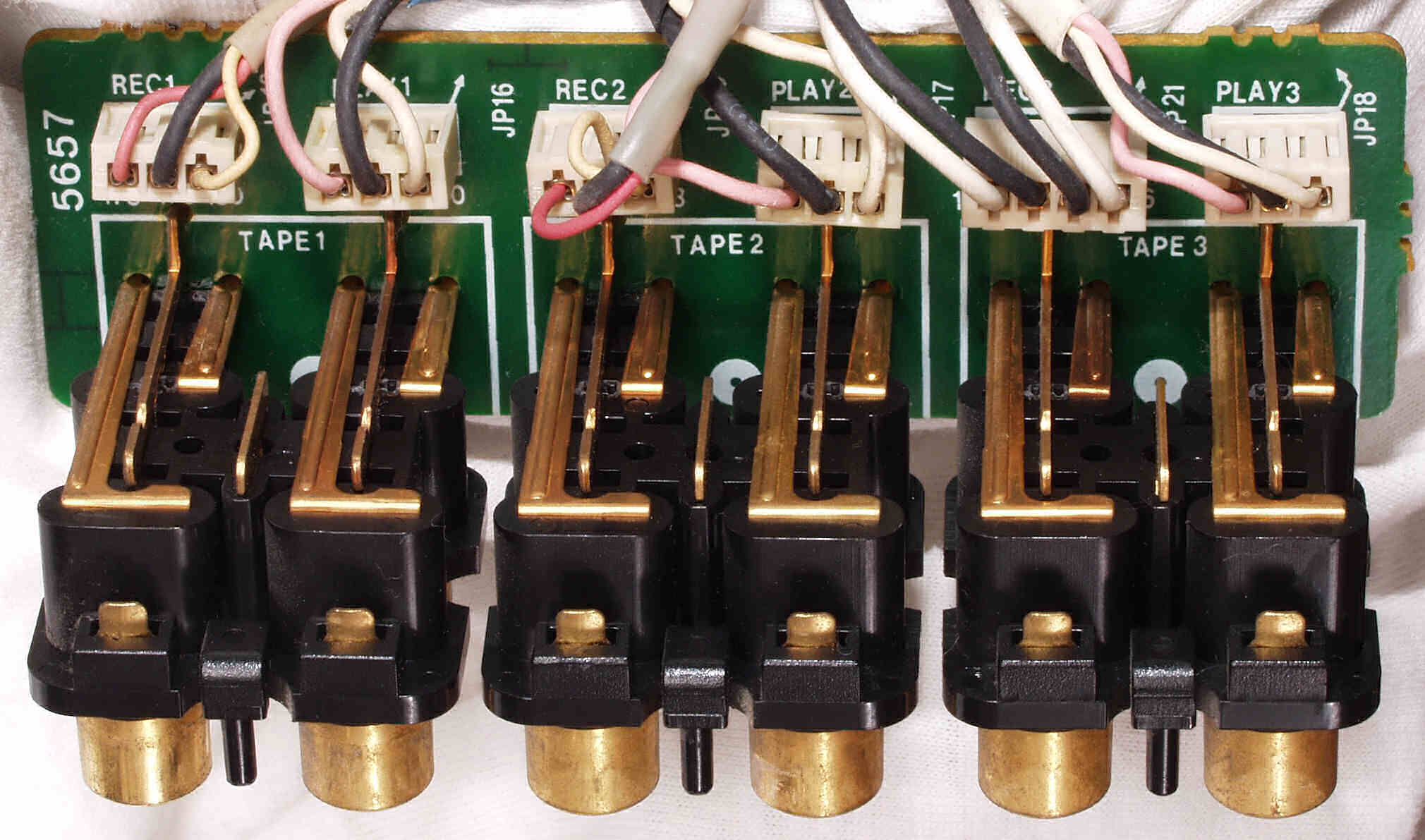

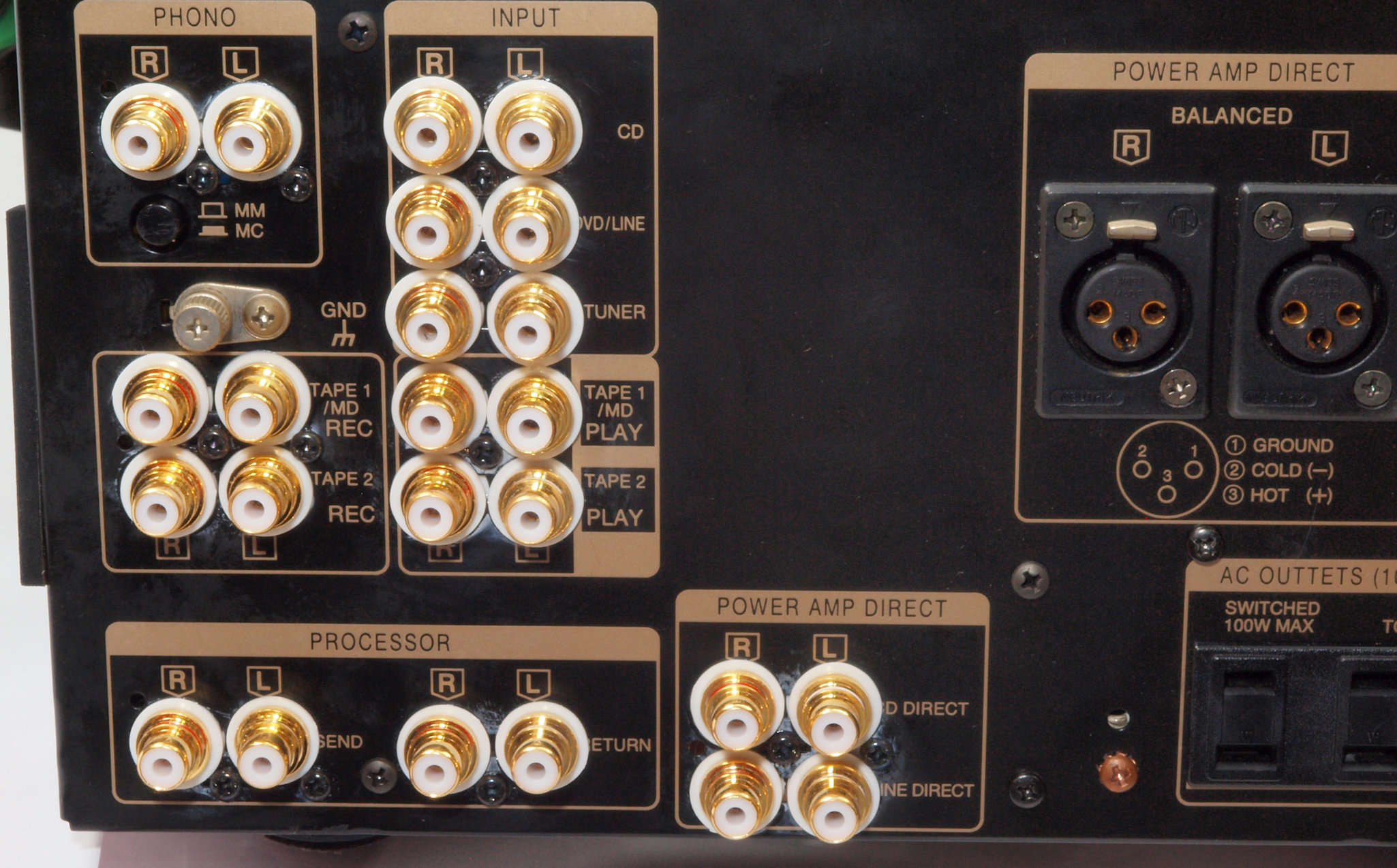

Ａ−５．　Ｓａｎｓｕｉ　ＡＵ−α９０７ｉ　ＭＯＳＬｉｍｉｔｅｄ　　　　＜＜修理の様子はこちら＞＞

上＝修理前、　　下＝修理後

ＲＣＡ端子交換修理

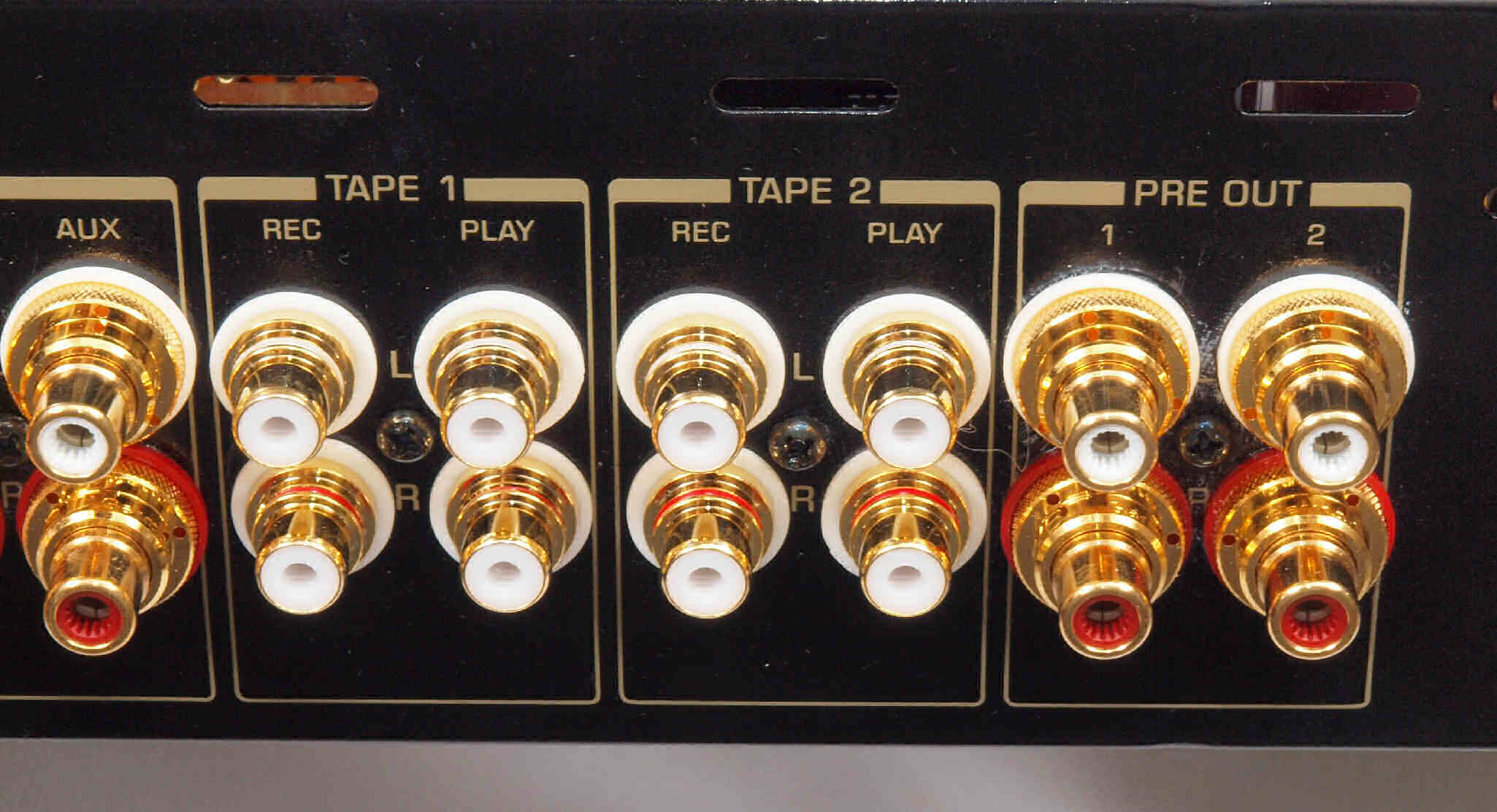

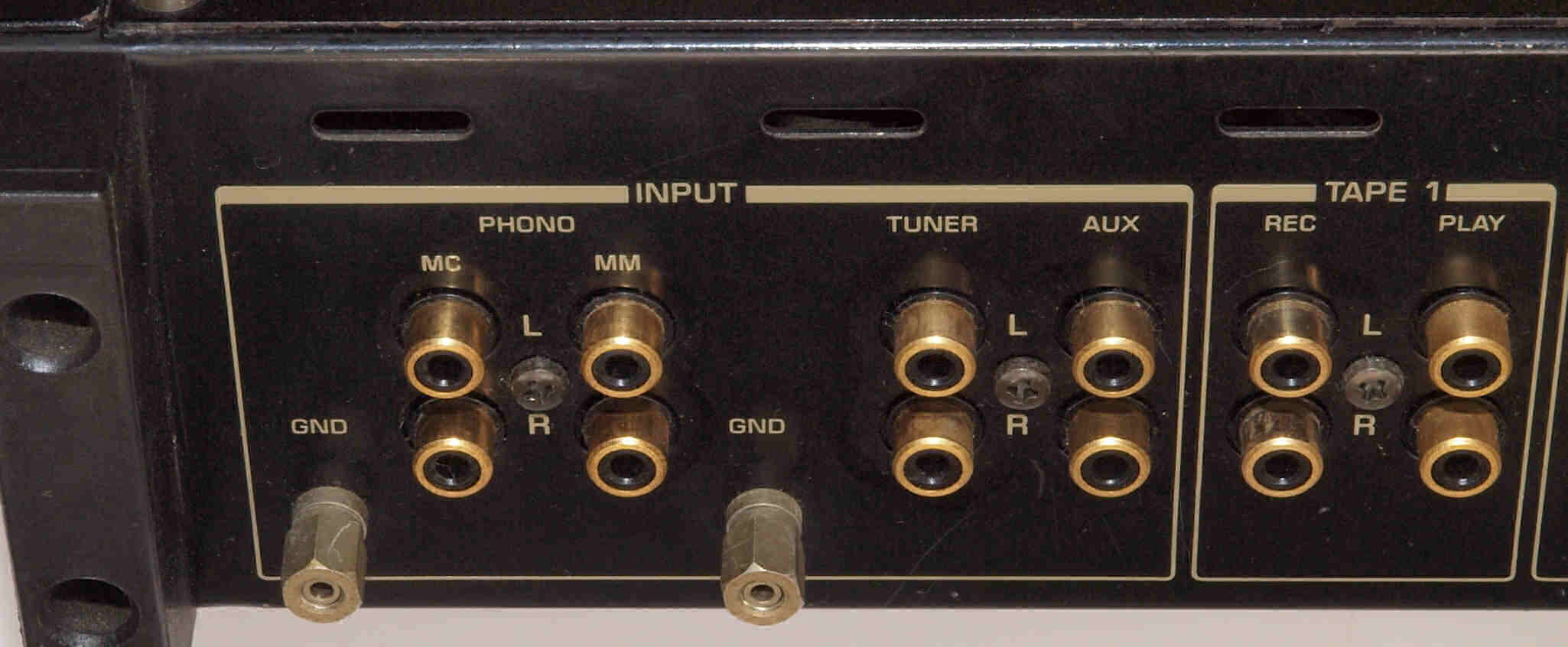

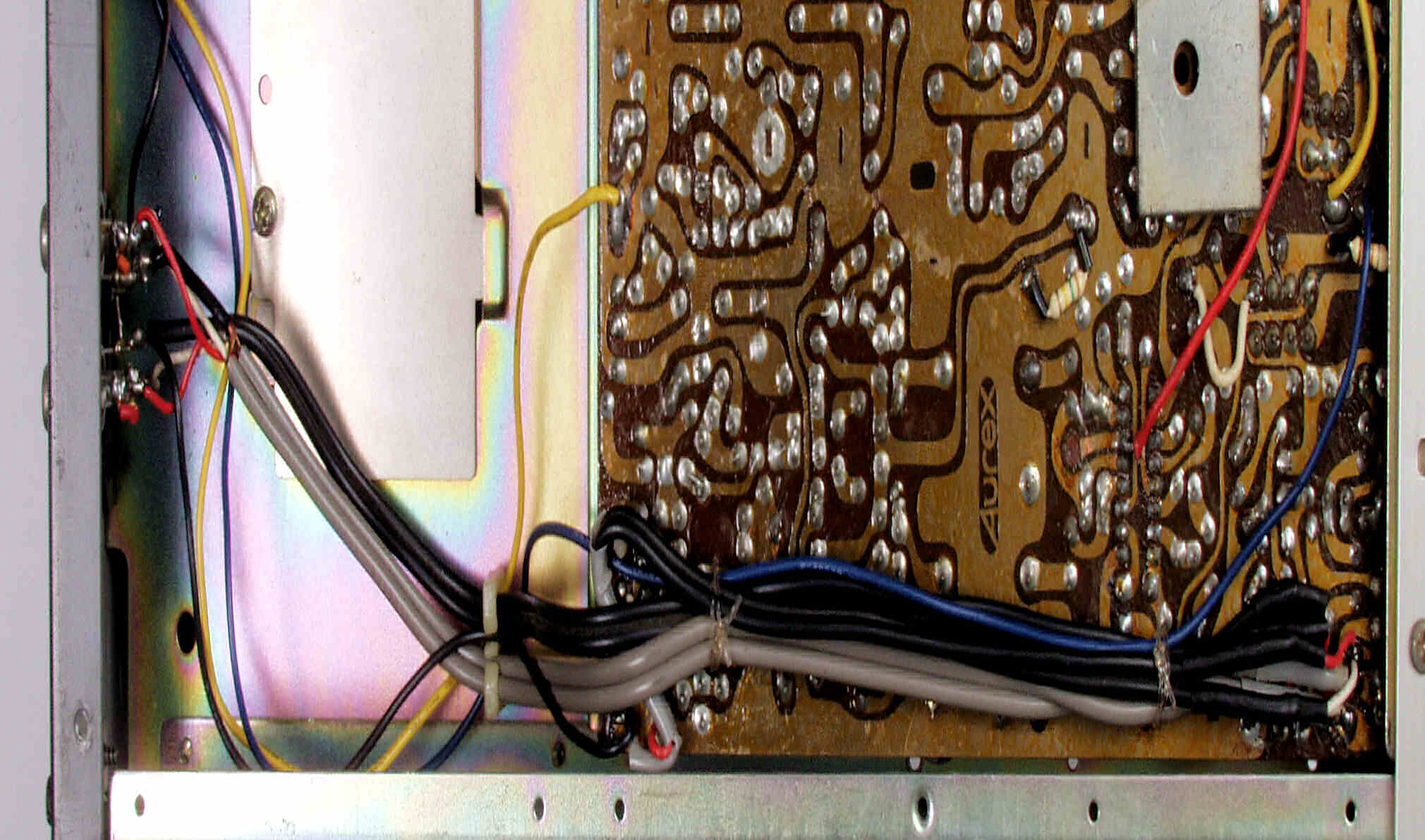

Ｂ−１．　Ａｕｒｅｘ　ＳＹ−Λ８８�U　　　　＜＜修理の様子はこちら＞＞

Ｂ−２．　Ａｕｒｅｘ　ＳＹ−Λ８８�U　　　　＜＜修理の様子はこちら＞＞

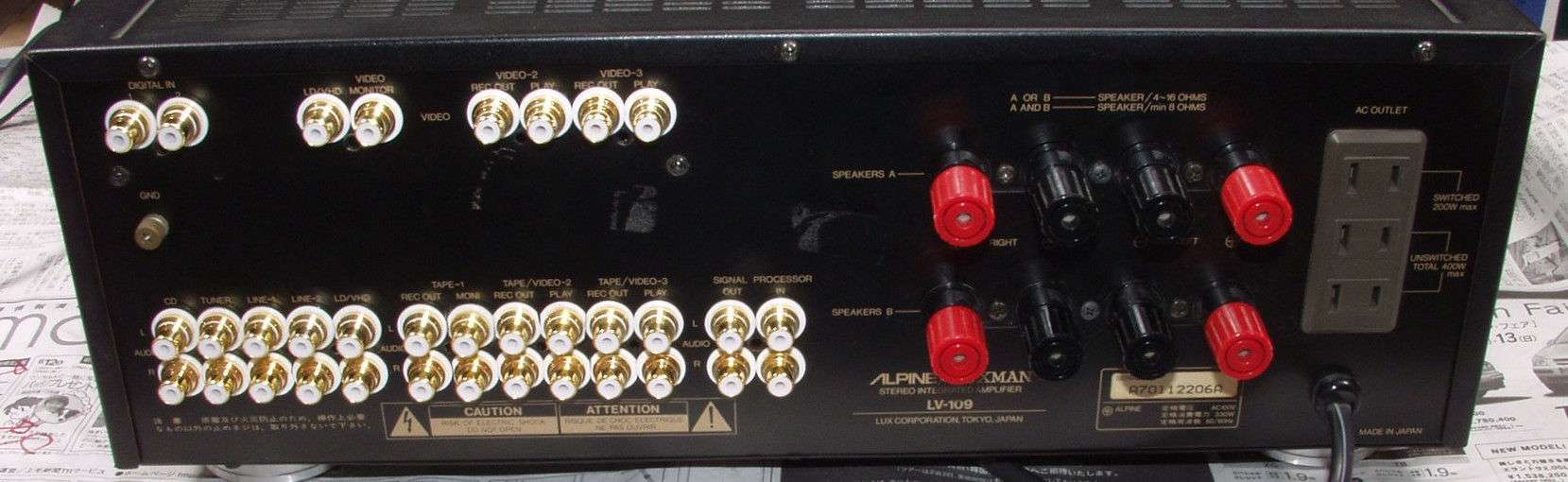

Ｂ−３．　ＬＵＸ　ＬＶ−１０９　　　　　　＜＜修理の様子はこちら＞＞

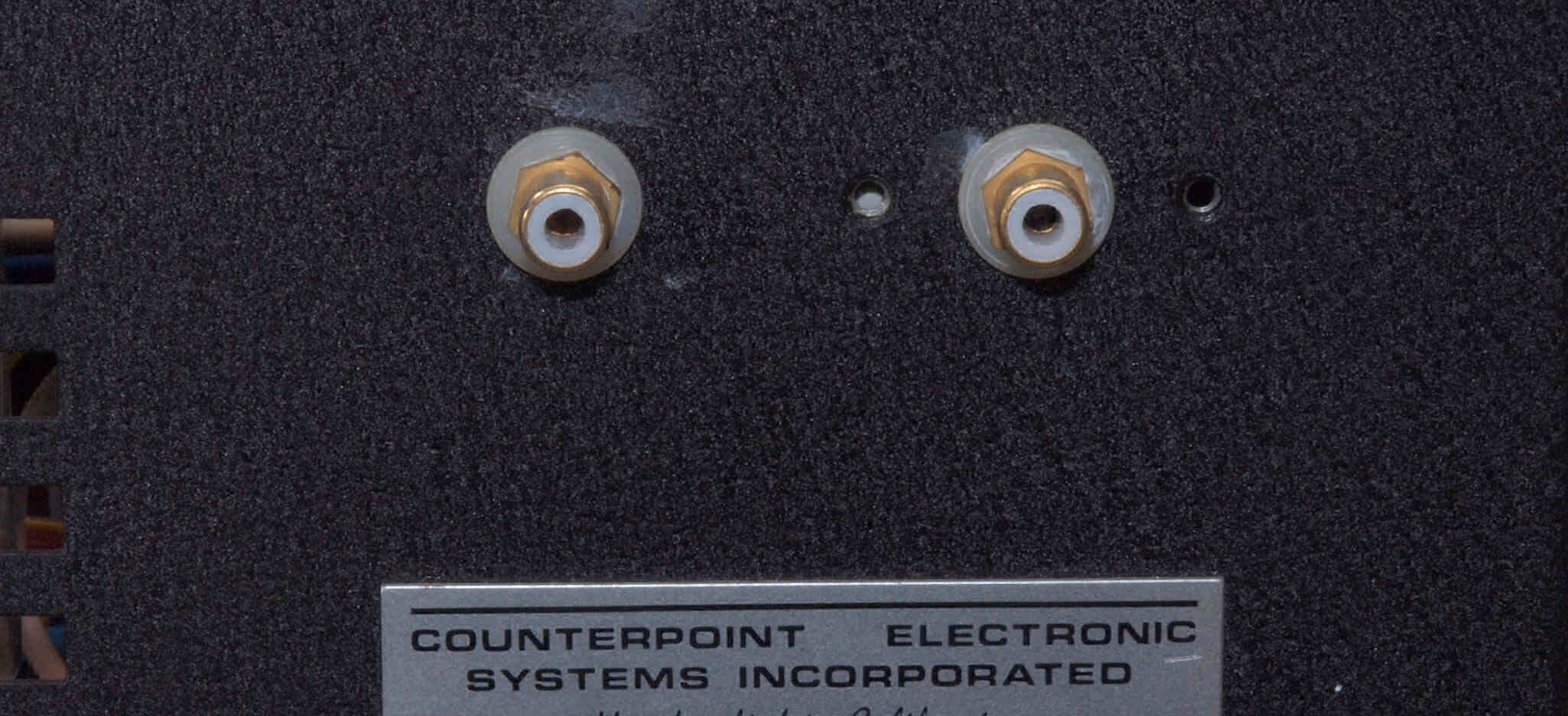

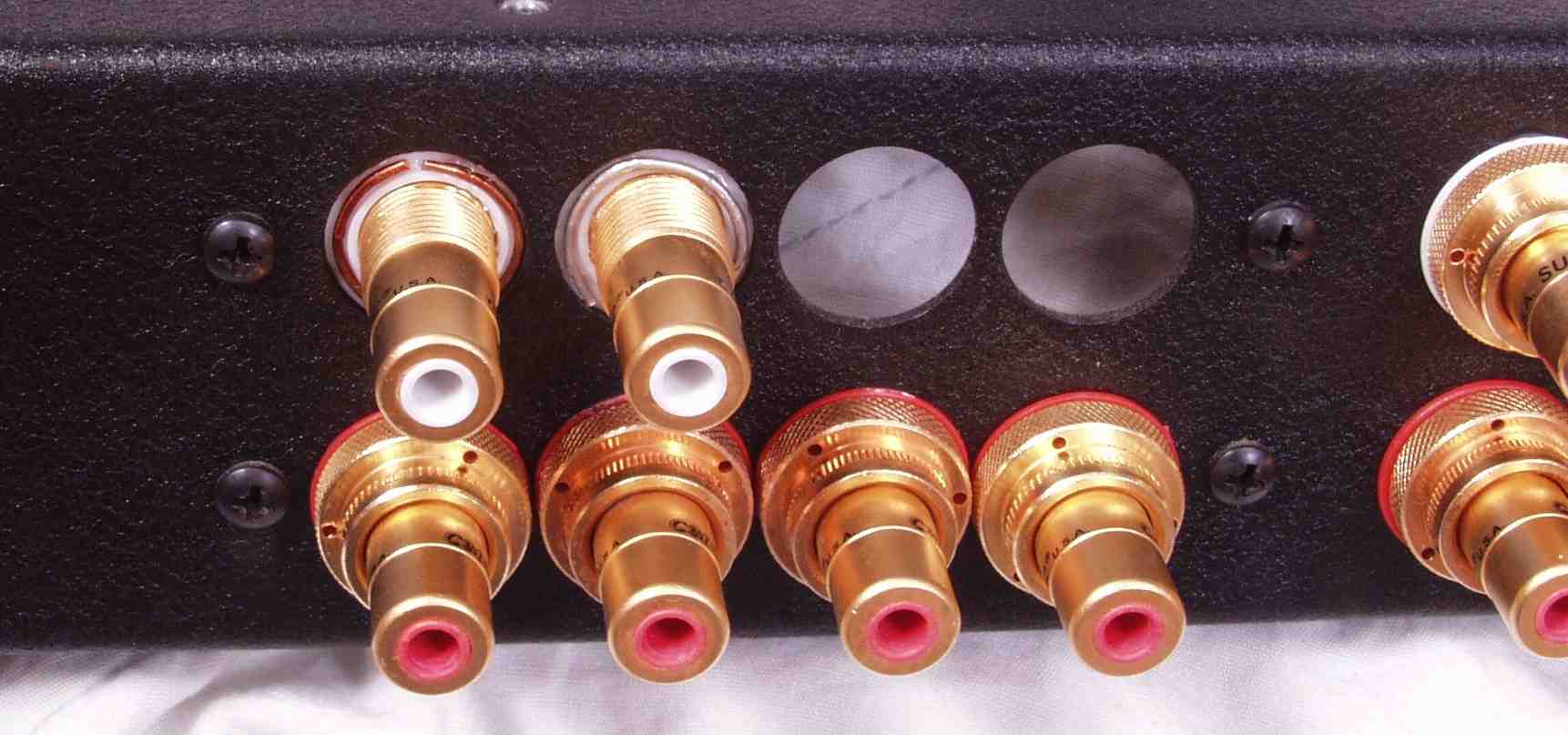

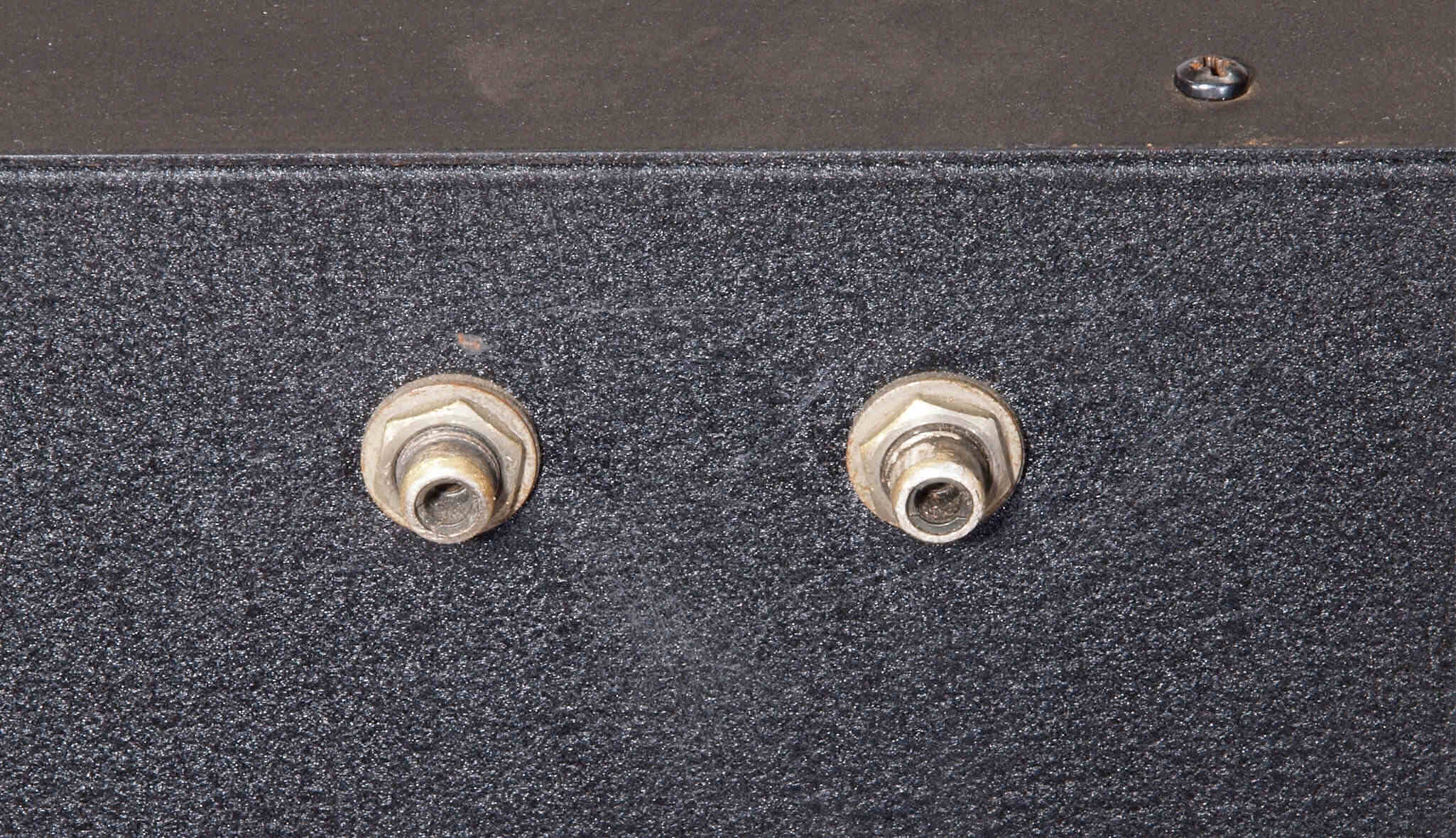

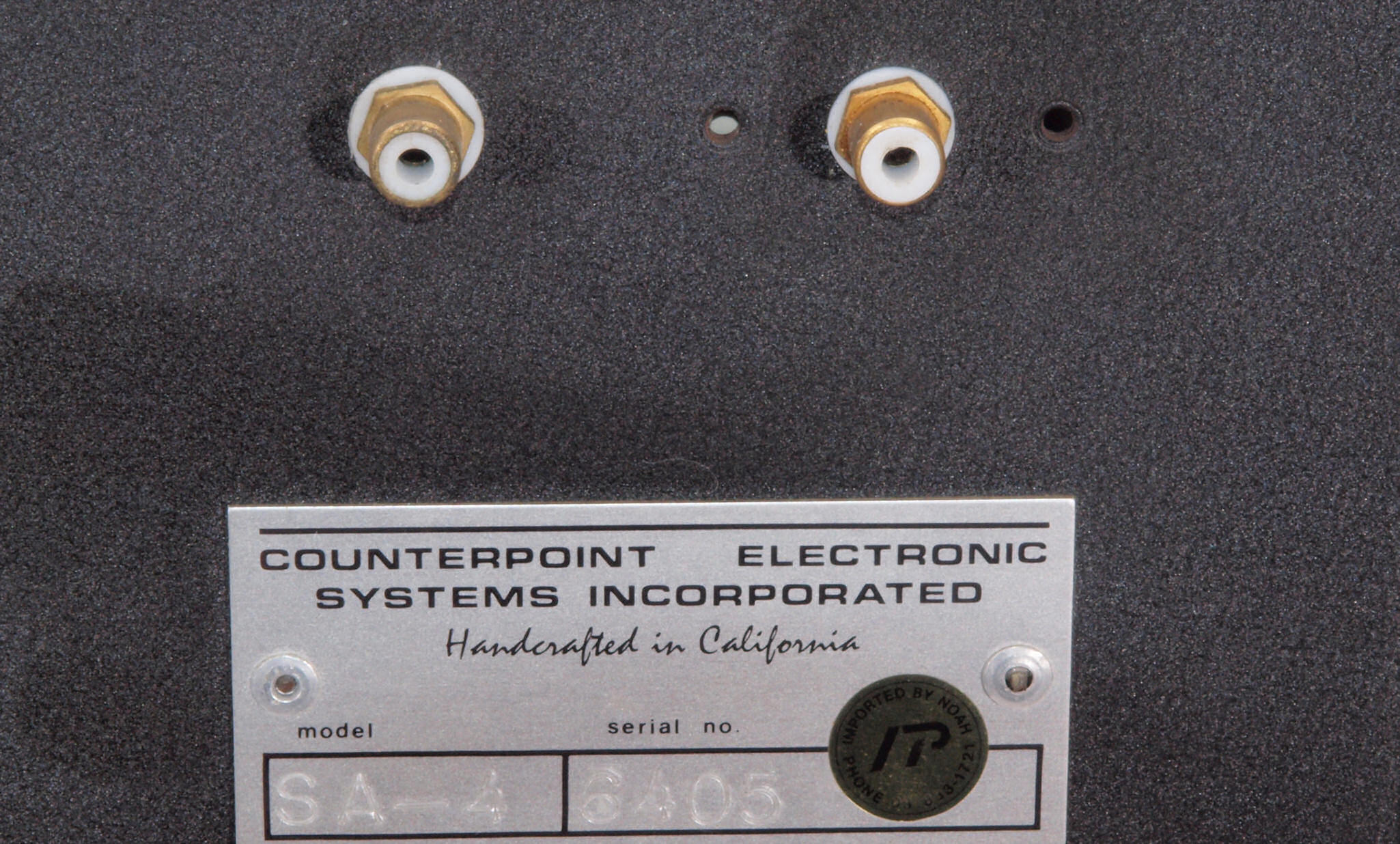

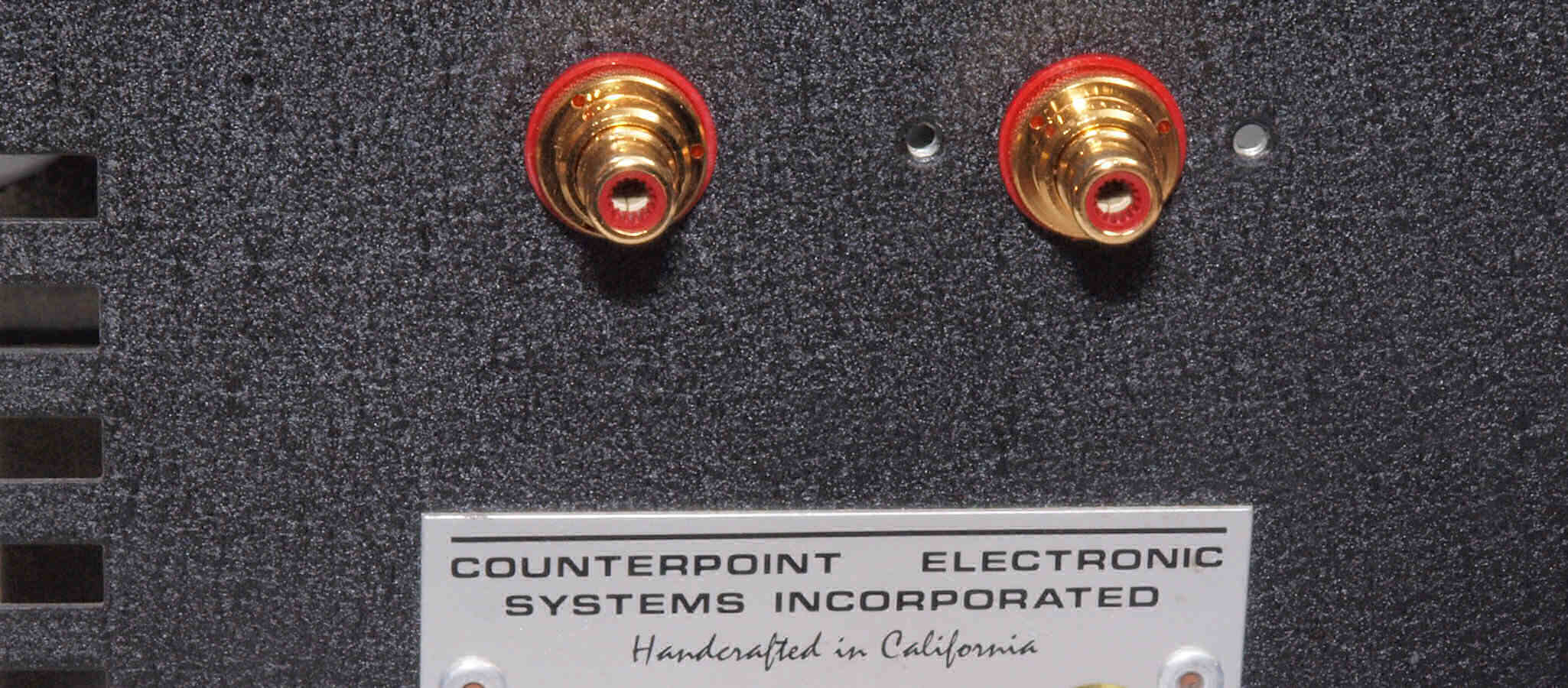

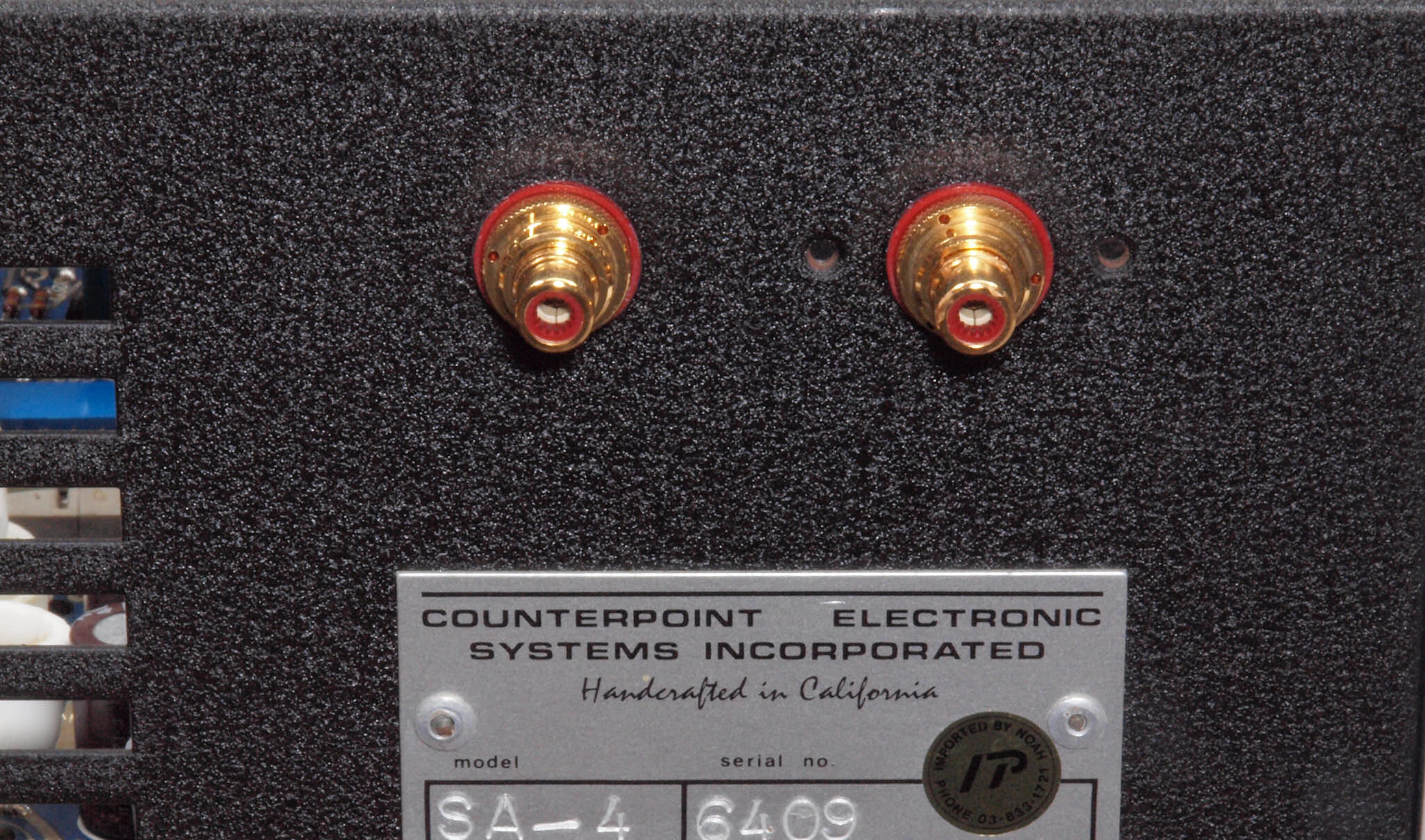

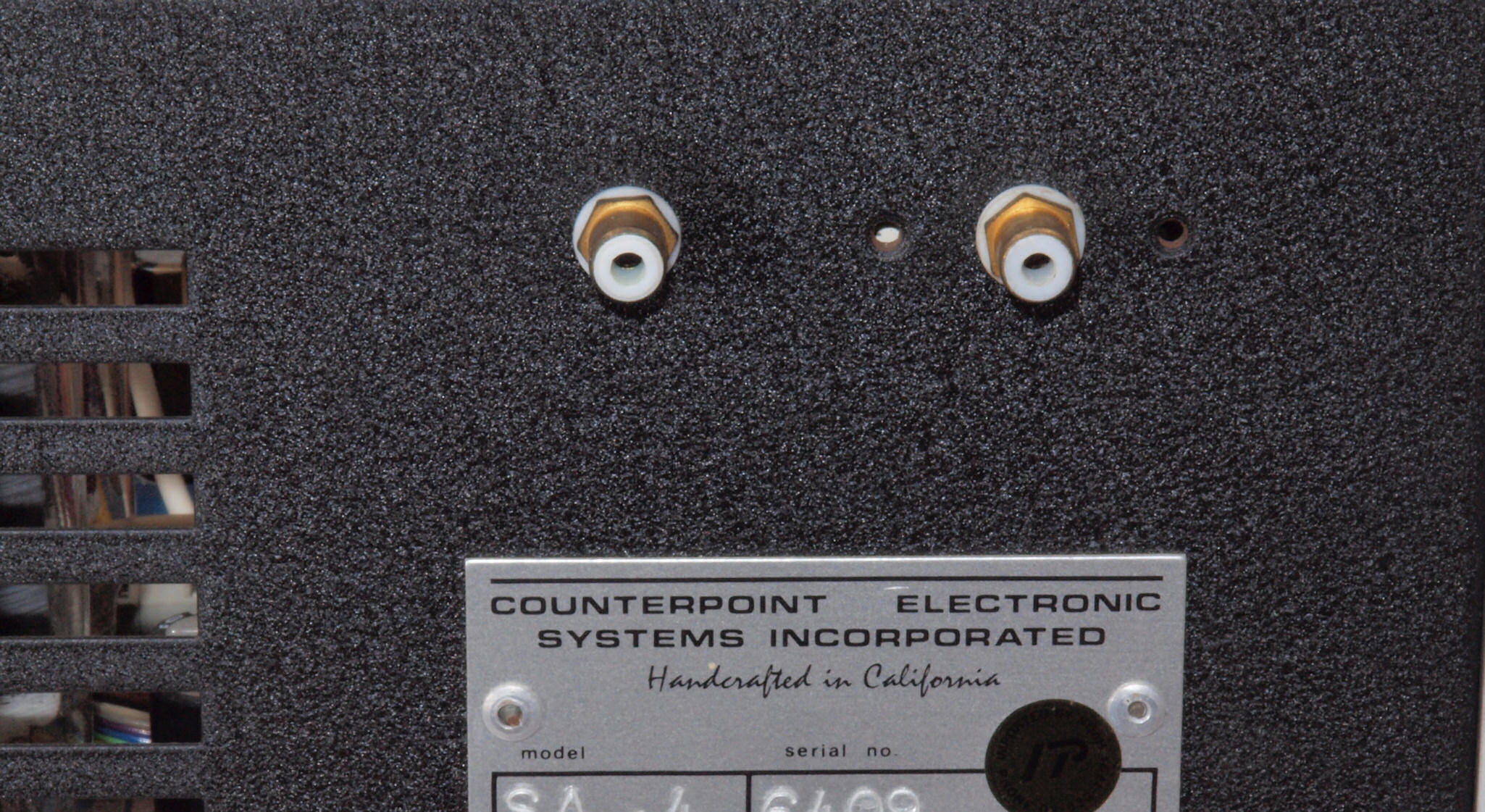

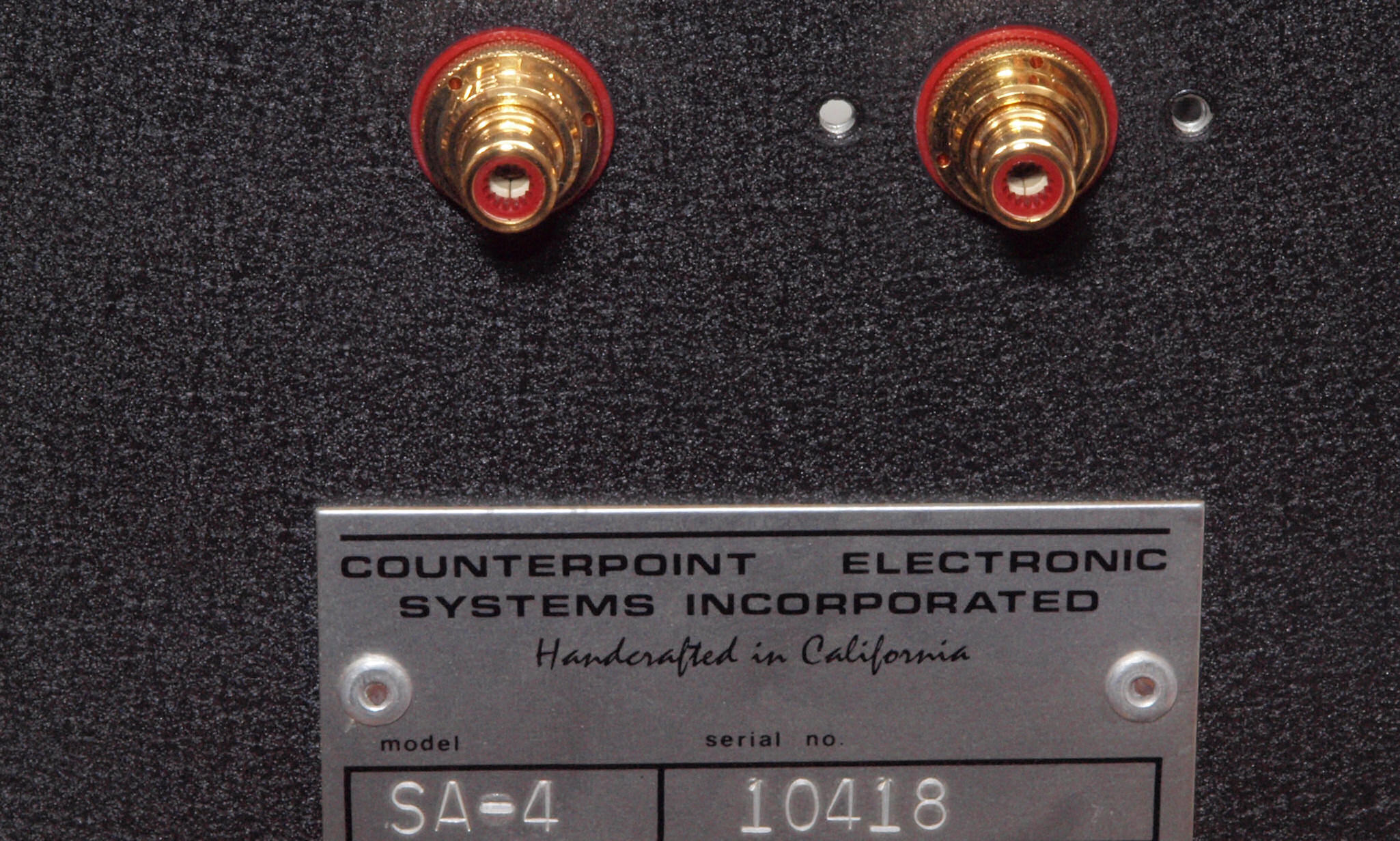

Ｂ−４．　ＣｏｕｎｔｅｒＰｏｉｎｔ　ＳＡ−５．１　　　　　　　＜＜修理の様子はこちら＞＞

取り付け穴が大きいのでかいものを入れる

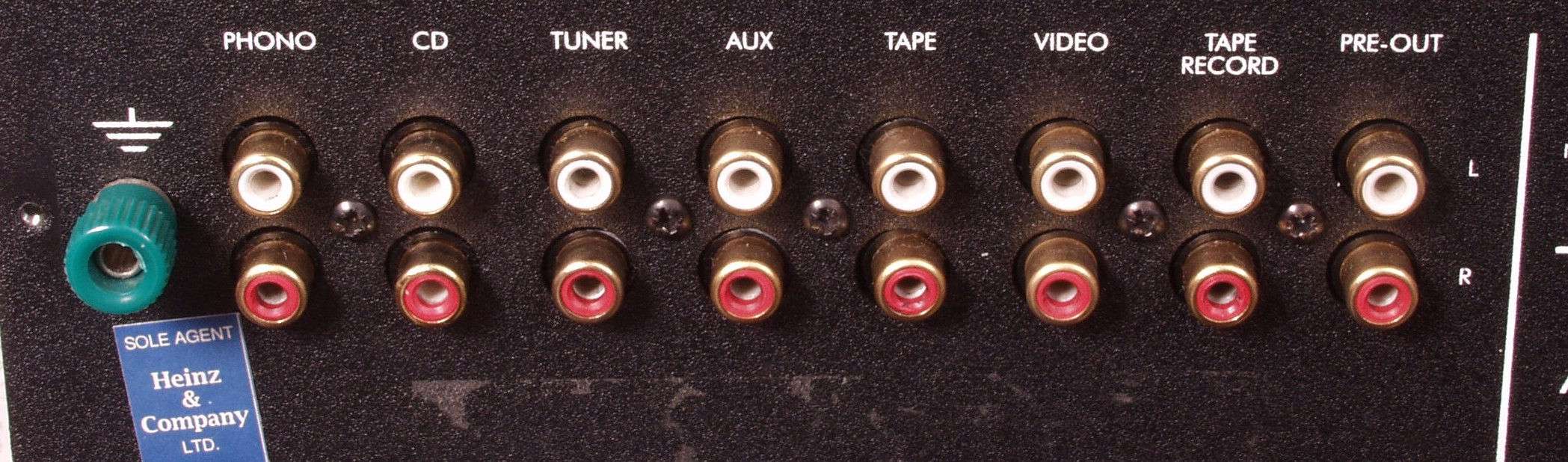

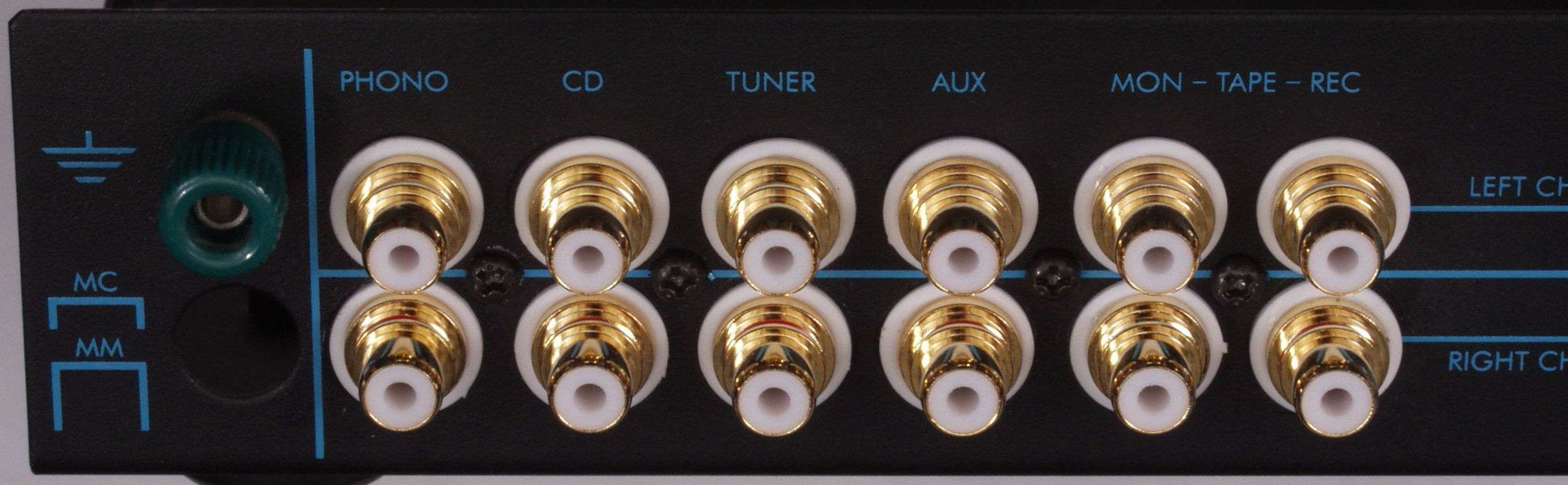

Ｂ−５．　Ｍｕｓｉｃａｌ　Ｆｉｄｅｌｉｔｙ　Ａ２　　　　　　　＜＜修理の様子はこちら＞＞

上＝修理前、　　下＝修理後

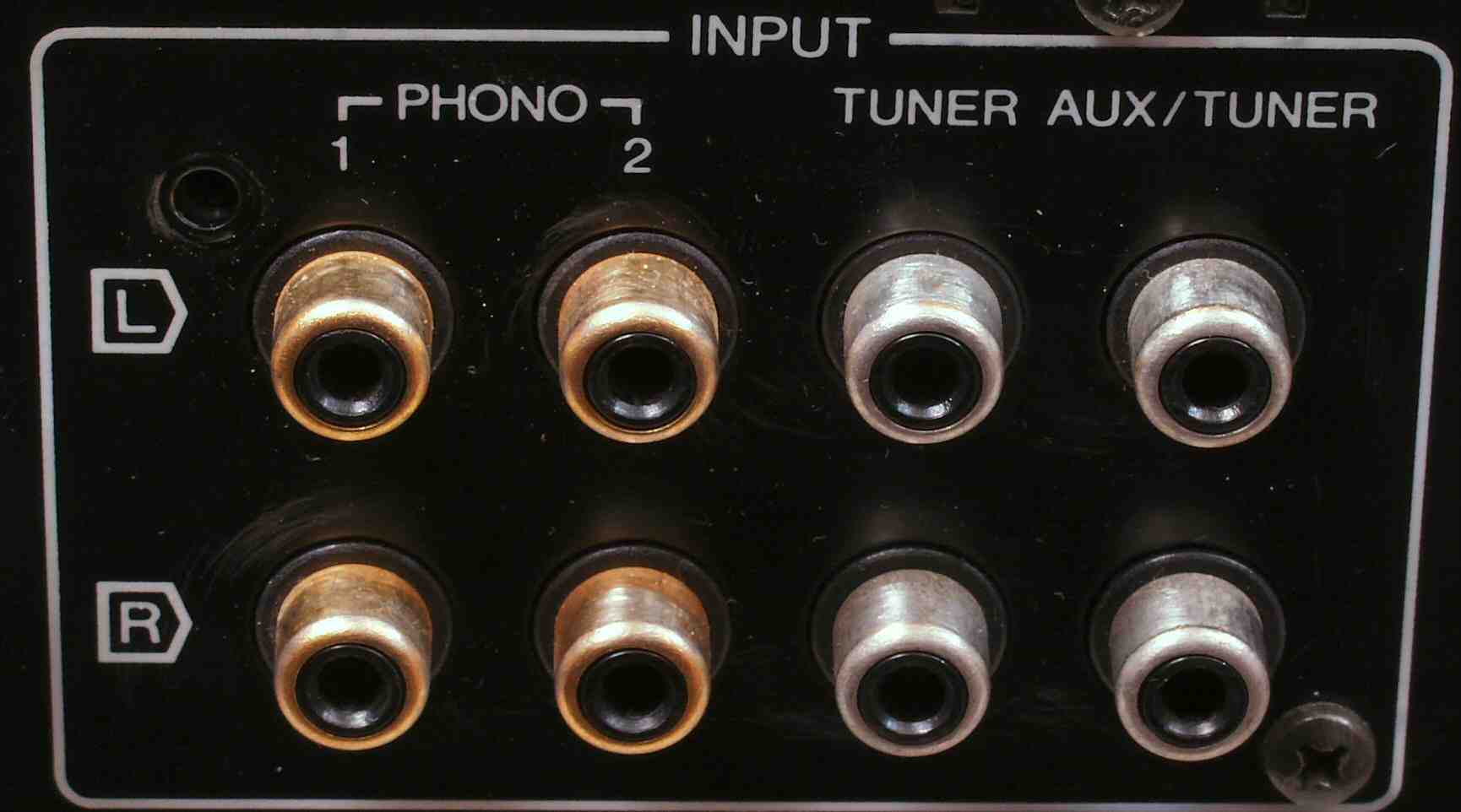

Ｂ−６．　Ｓａｎｓｕｉ　ＡＵ−Ｘ１　　　　　　　＜＜修理の様子はこちら＞＞

Ｂ−７．　Ｓａｎｓｕｉ　ＡＵ−Ｘ１　　　　　＜＜修理の様子はこちら＞＞

上＝修理前、　　下＝修理後

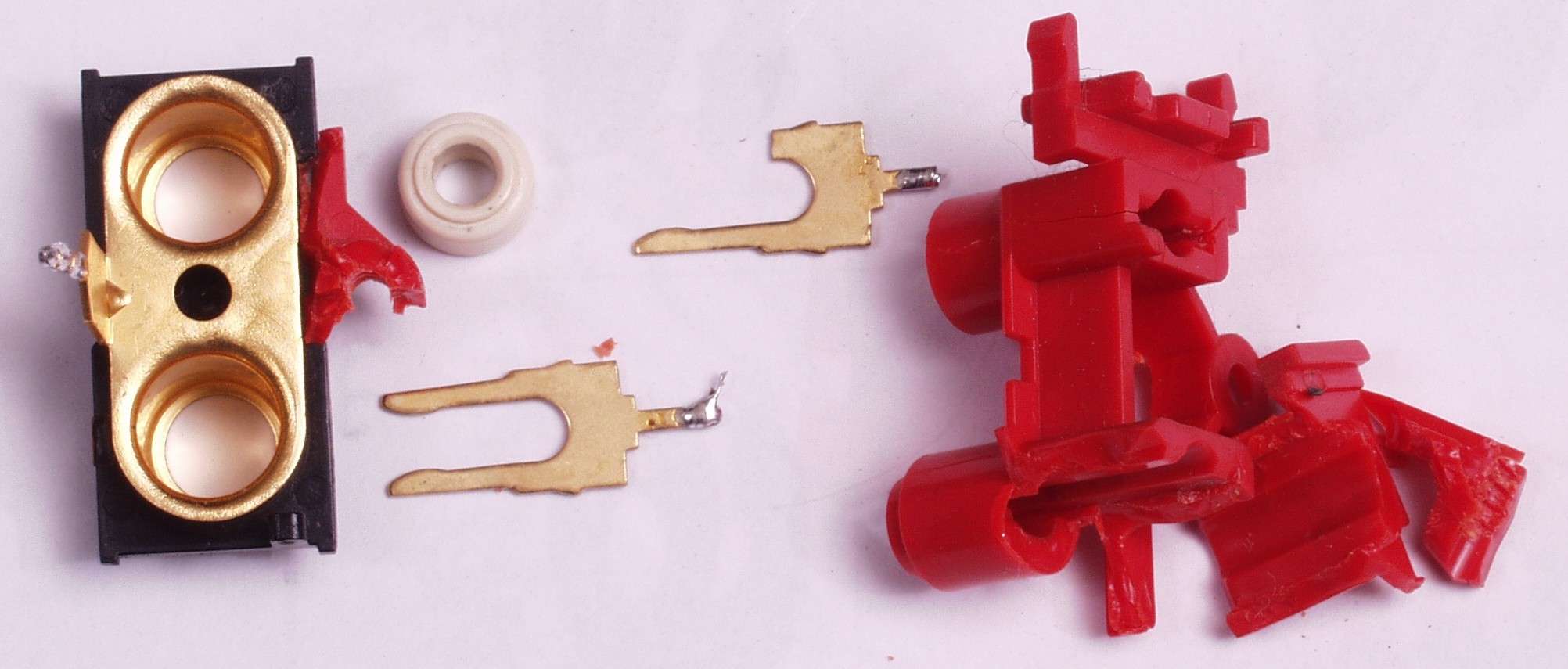

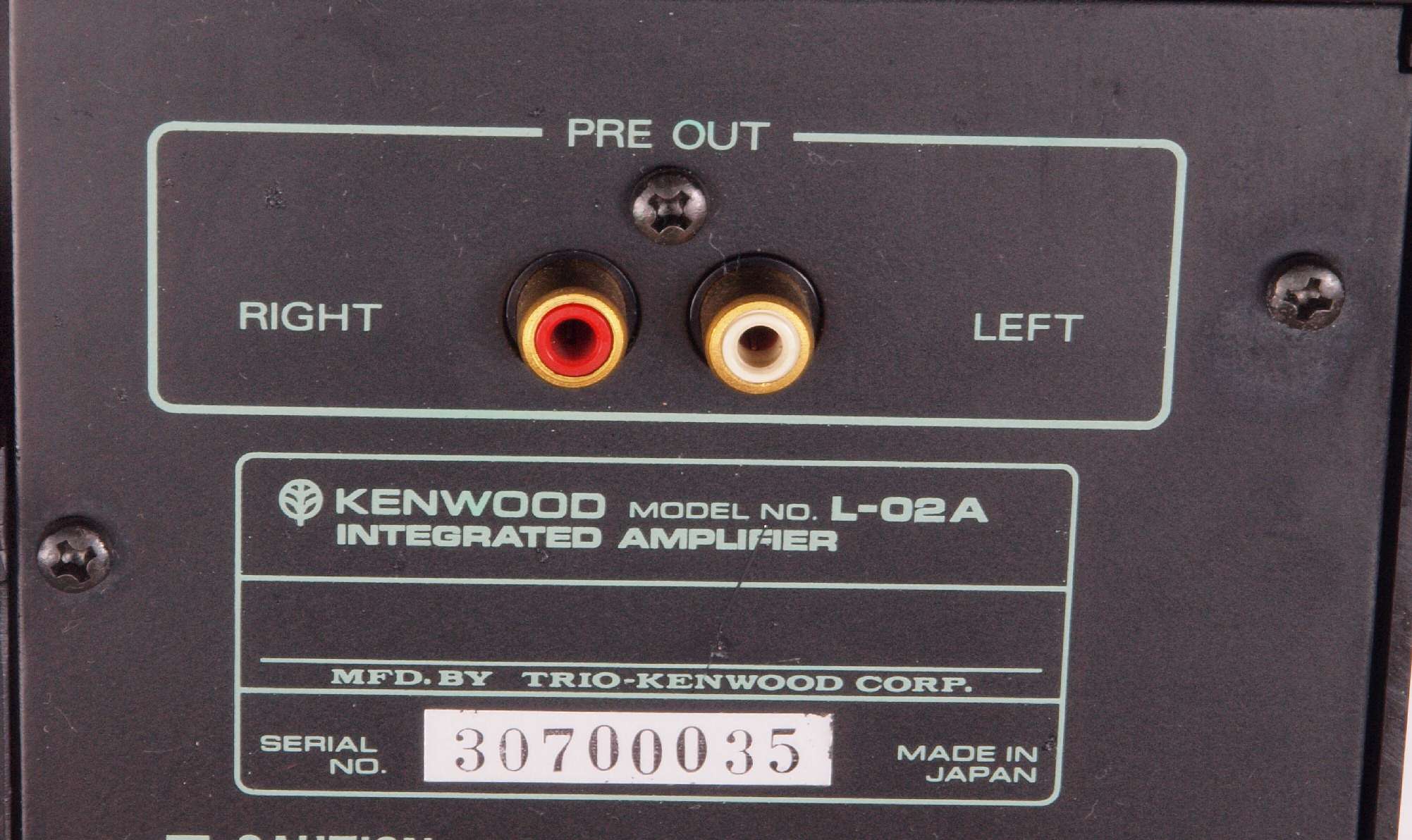

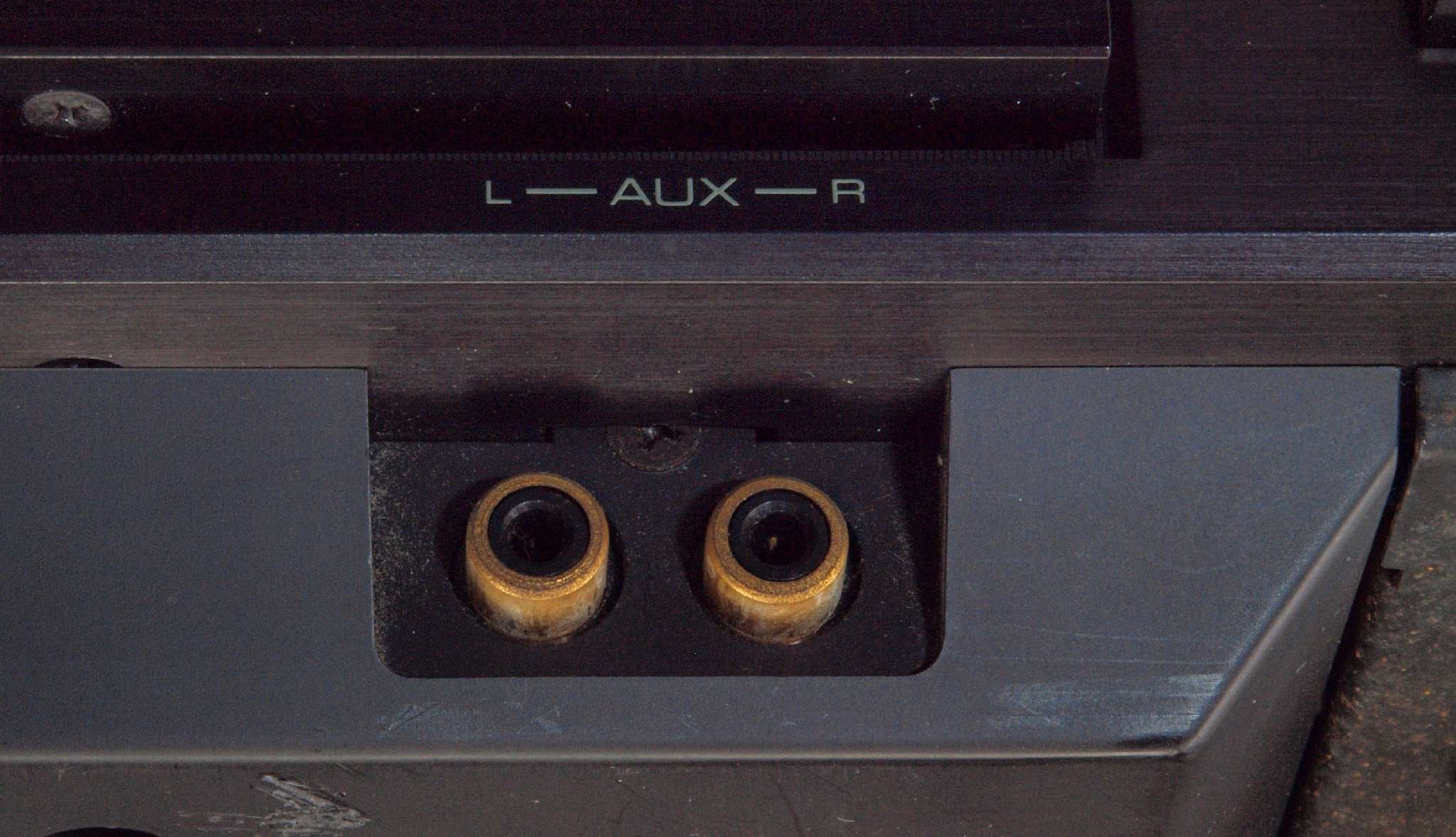

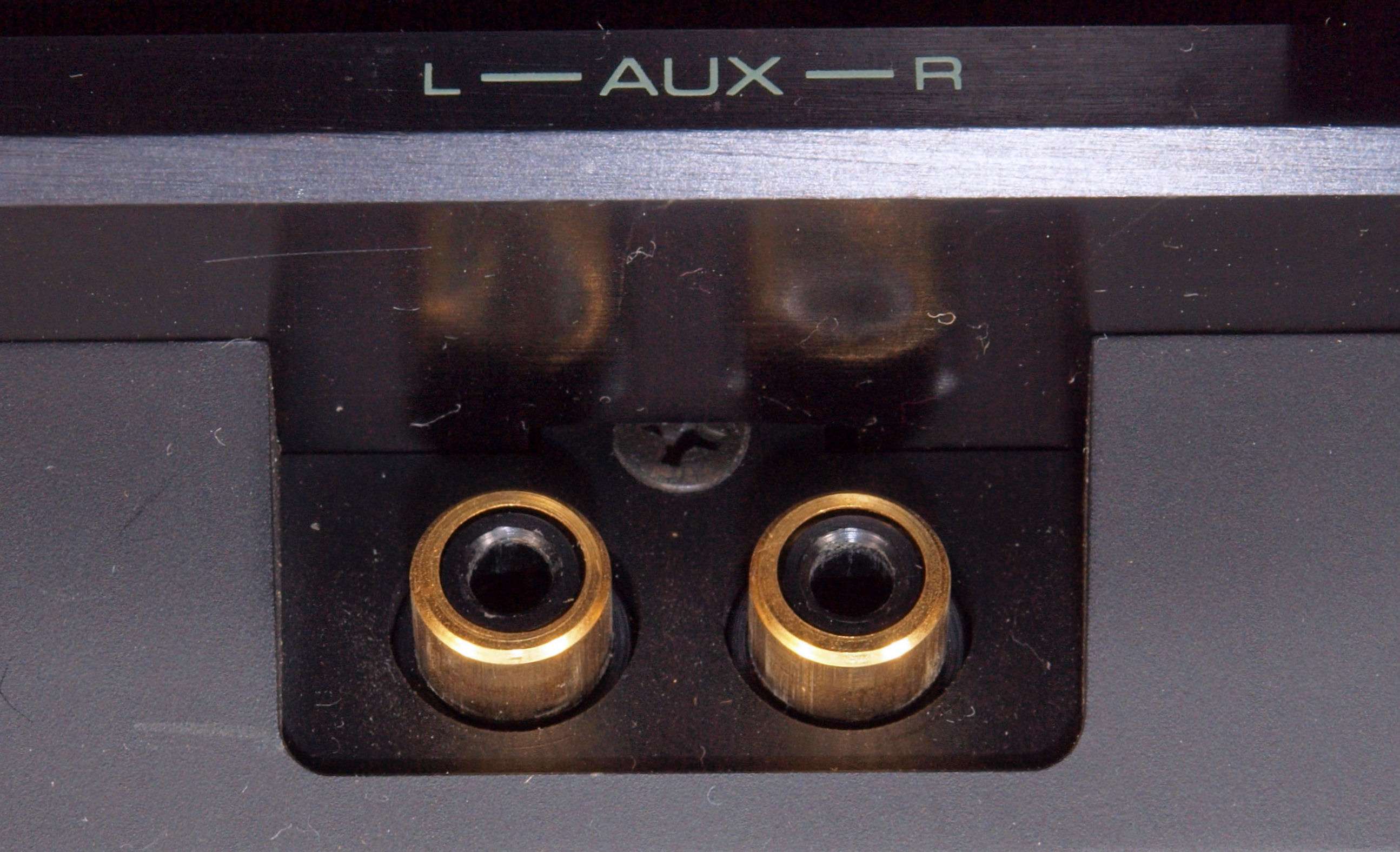

Ｂ−８．　ＫＥＮＷＯＯＤ　Ｌ−０２ａ　　　　　　　＜＜修理の様子はこちら＞＞

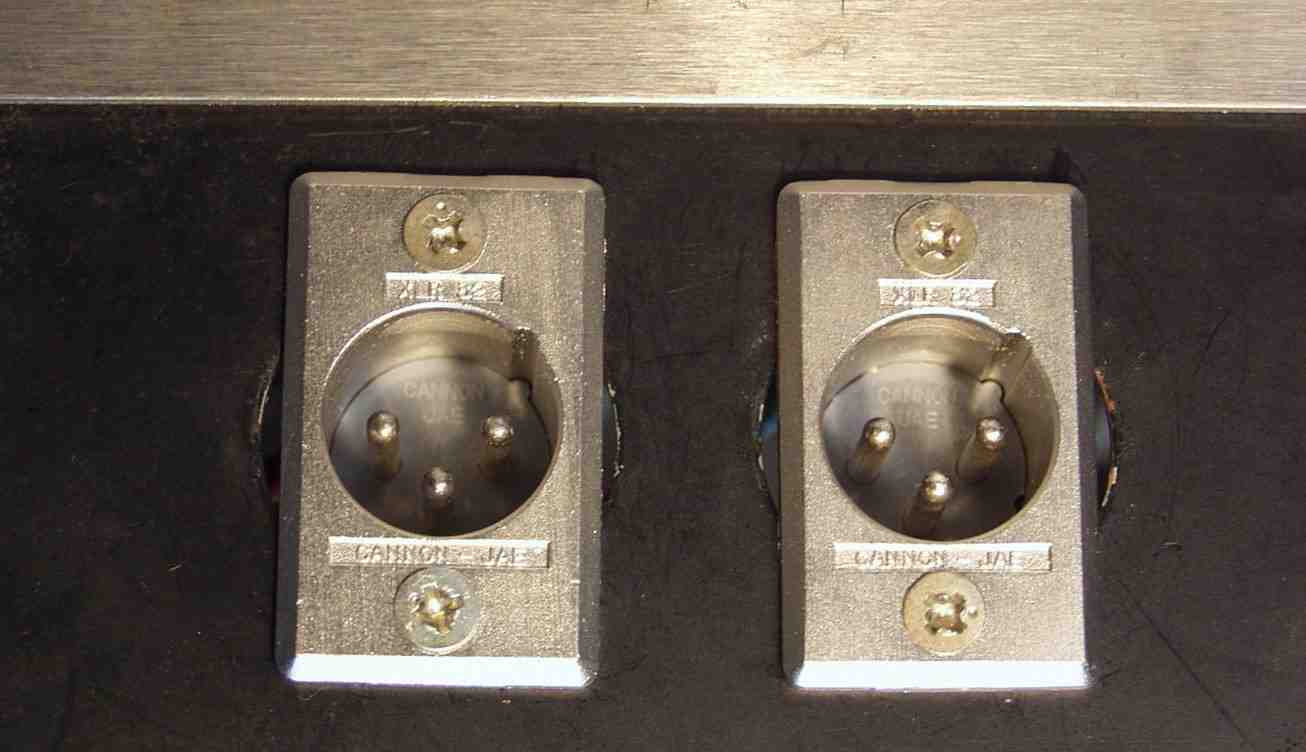

Ｂ−９．　自作２１１−ＡＭＰ　場所があればキャノンに交換できる　　　　　　＜＜修理の様子はこちら＞＞

上＝修理前、　　下＝修理後

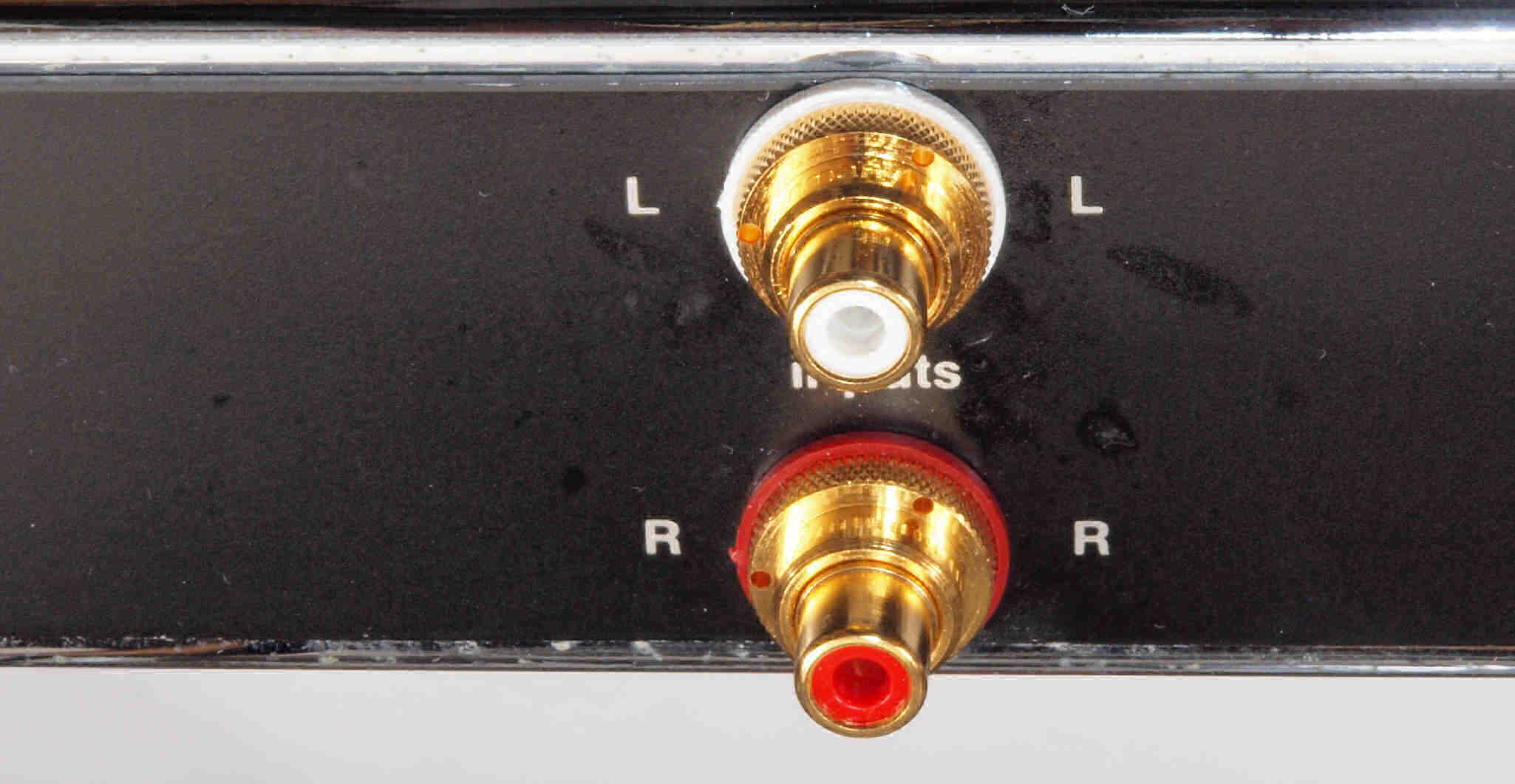

Ｂ−１０．　Ｍｉｃｈａｅｌｓｏｎ　＆　Ａｕｓｔｉｎ　ＴＶＡ−１　　　　　　＜＜修理の様子はこちら＞＞

上＝修理前、　　下＝修理後

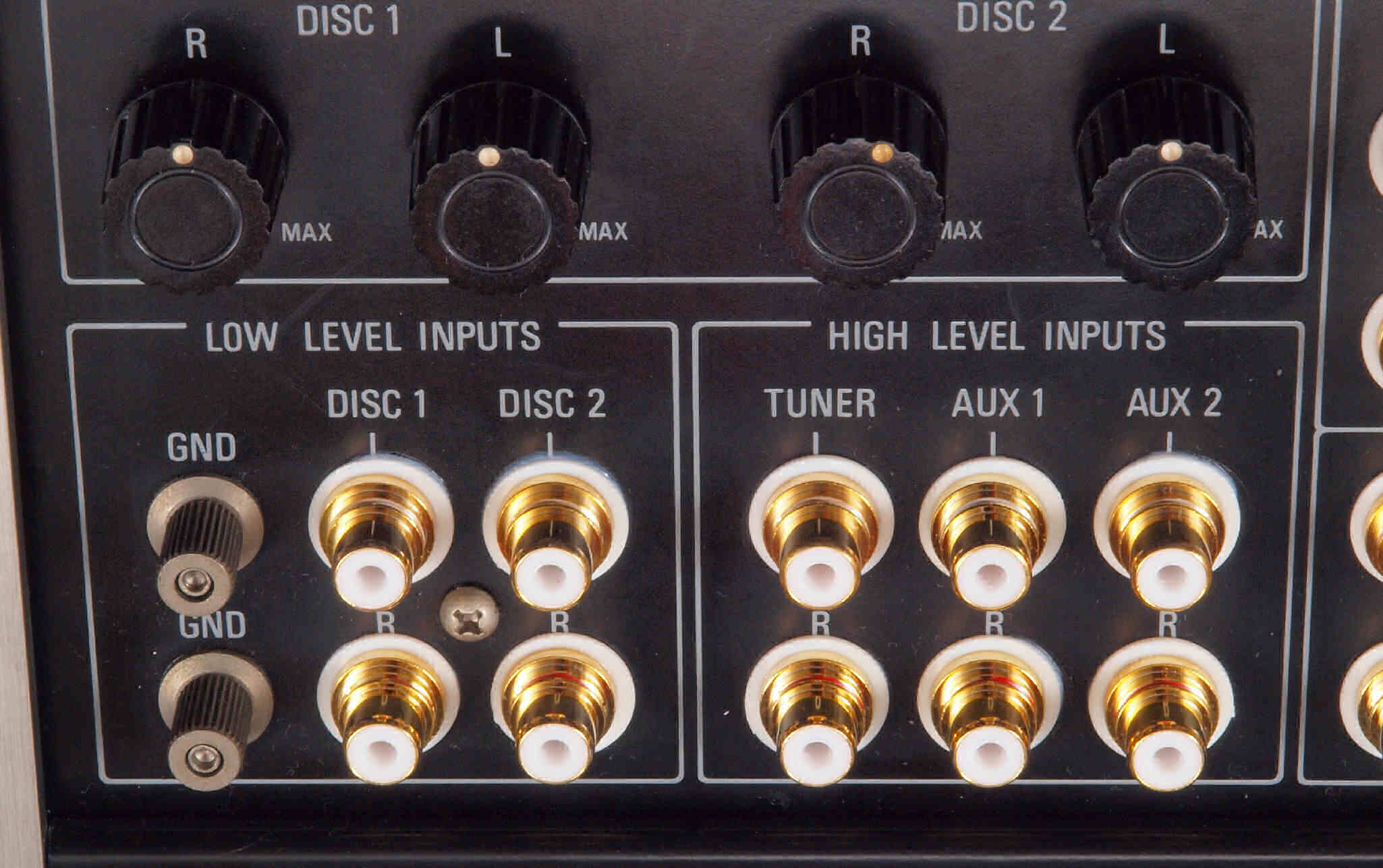

Ｂ−１１．　Ａｃｃｕｐｈａｓｅ　Ｃ−２２０　　　　　　＜＜修理の様子はこちら＞＞

Ｂ−１２．　Ａｃｃｕｐｈａｓｅ　Ｃ−２２０　　　　　　＜＜修理の様子はこちら＞＞

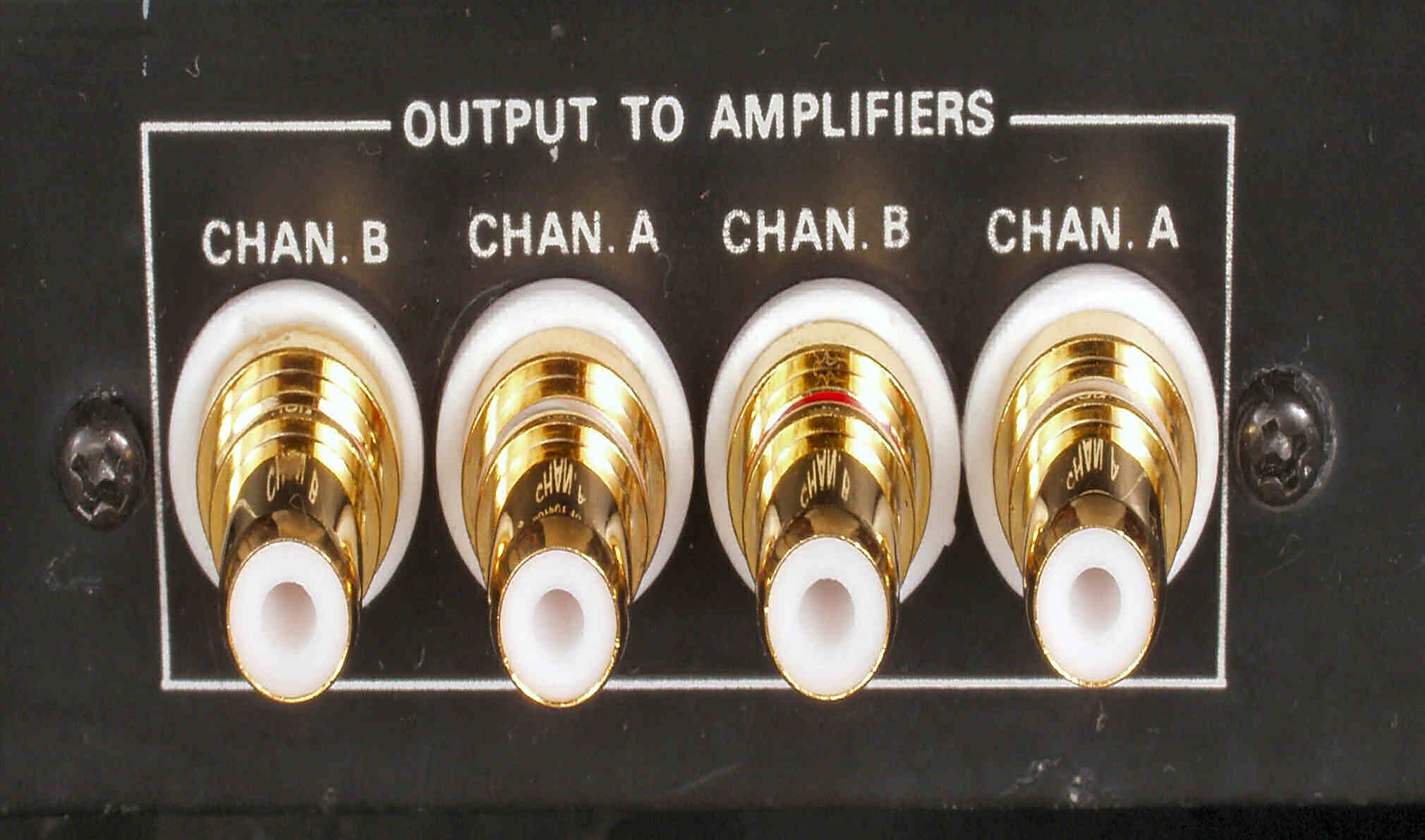

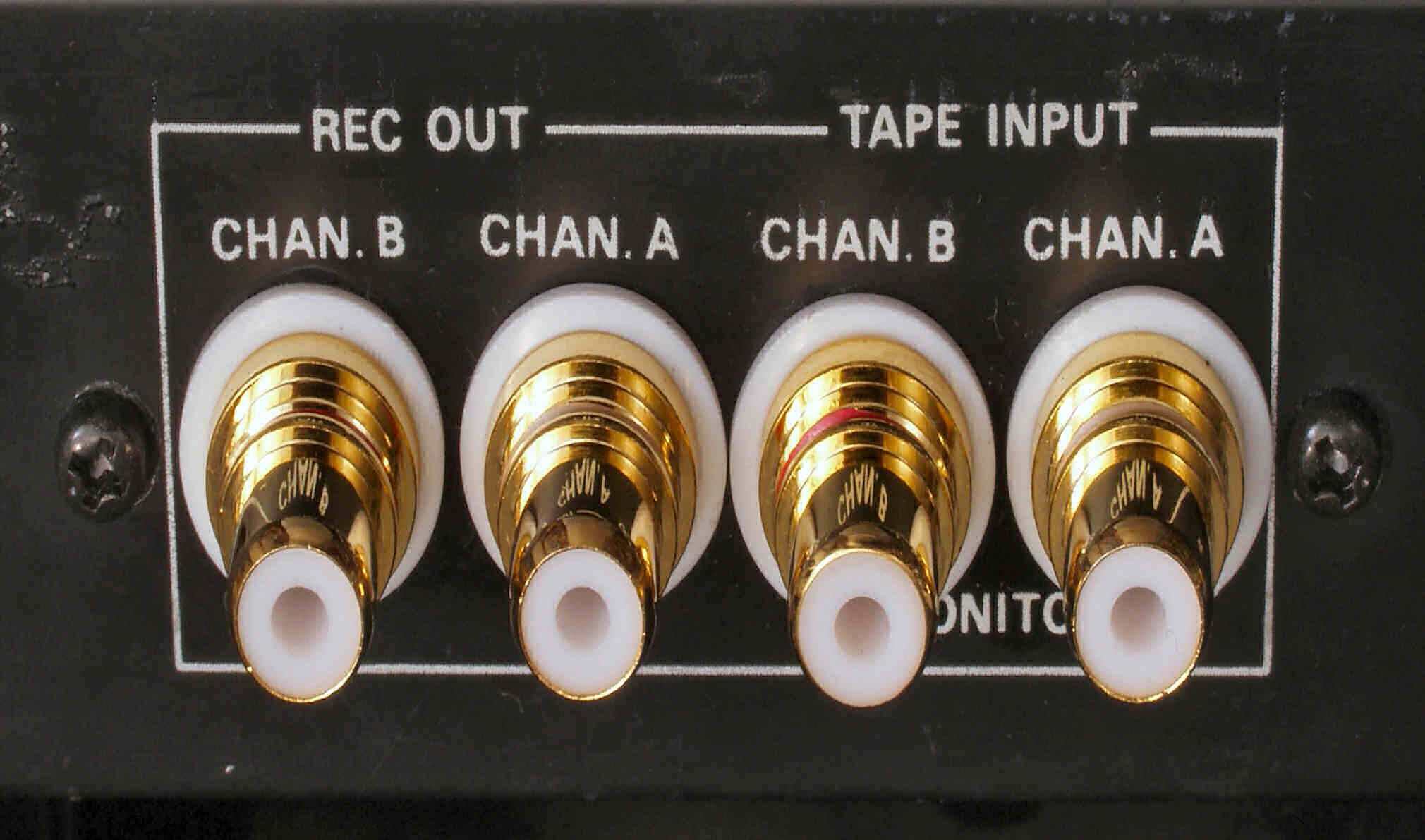

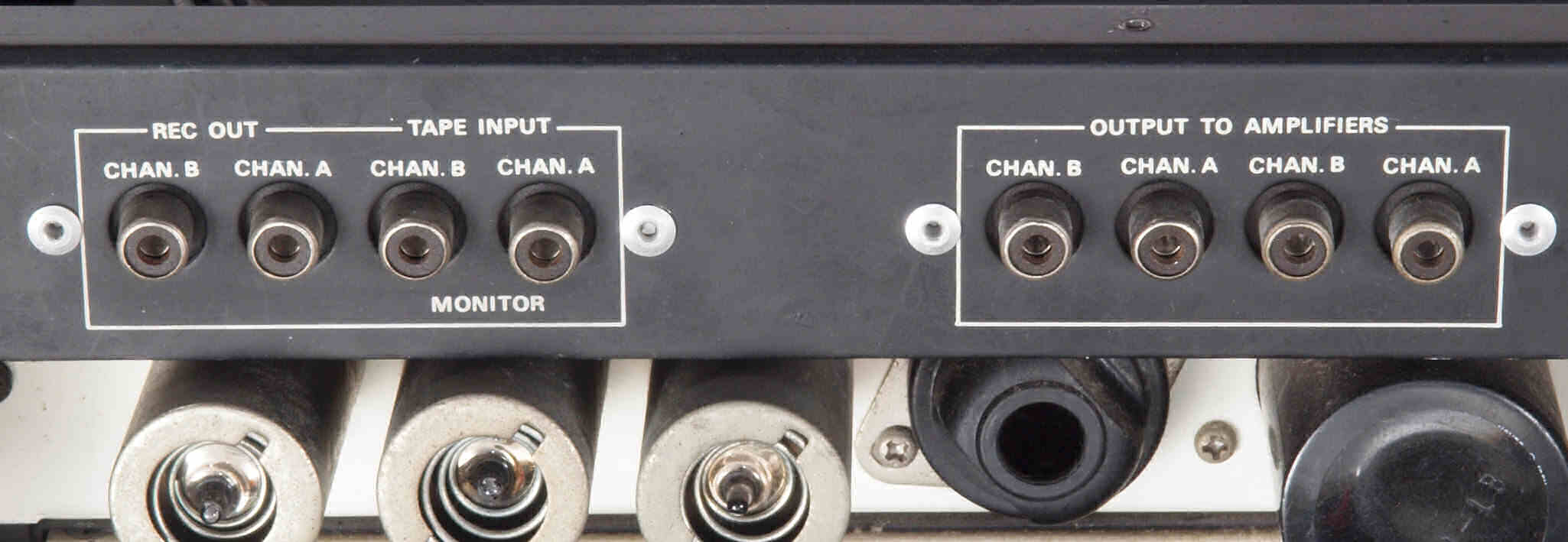

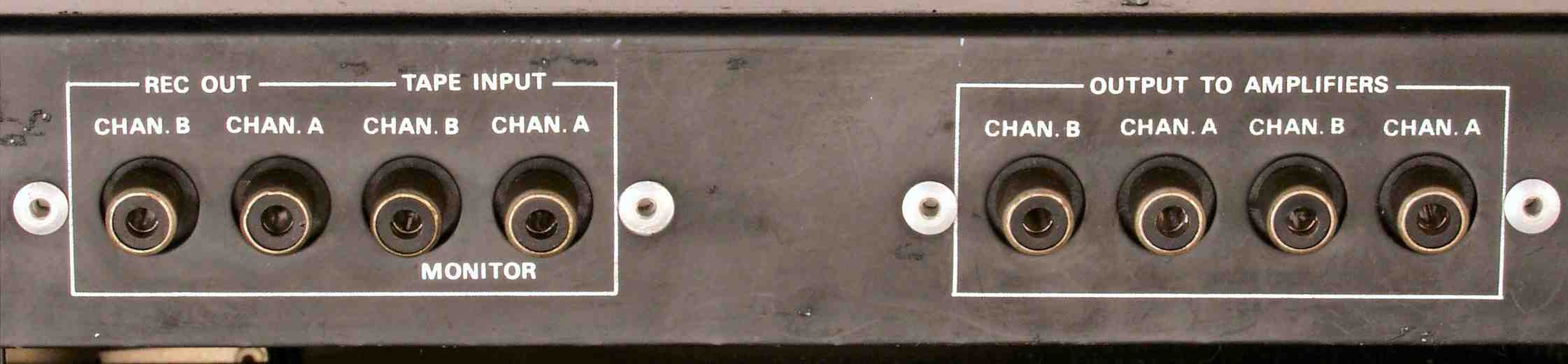

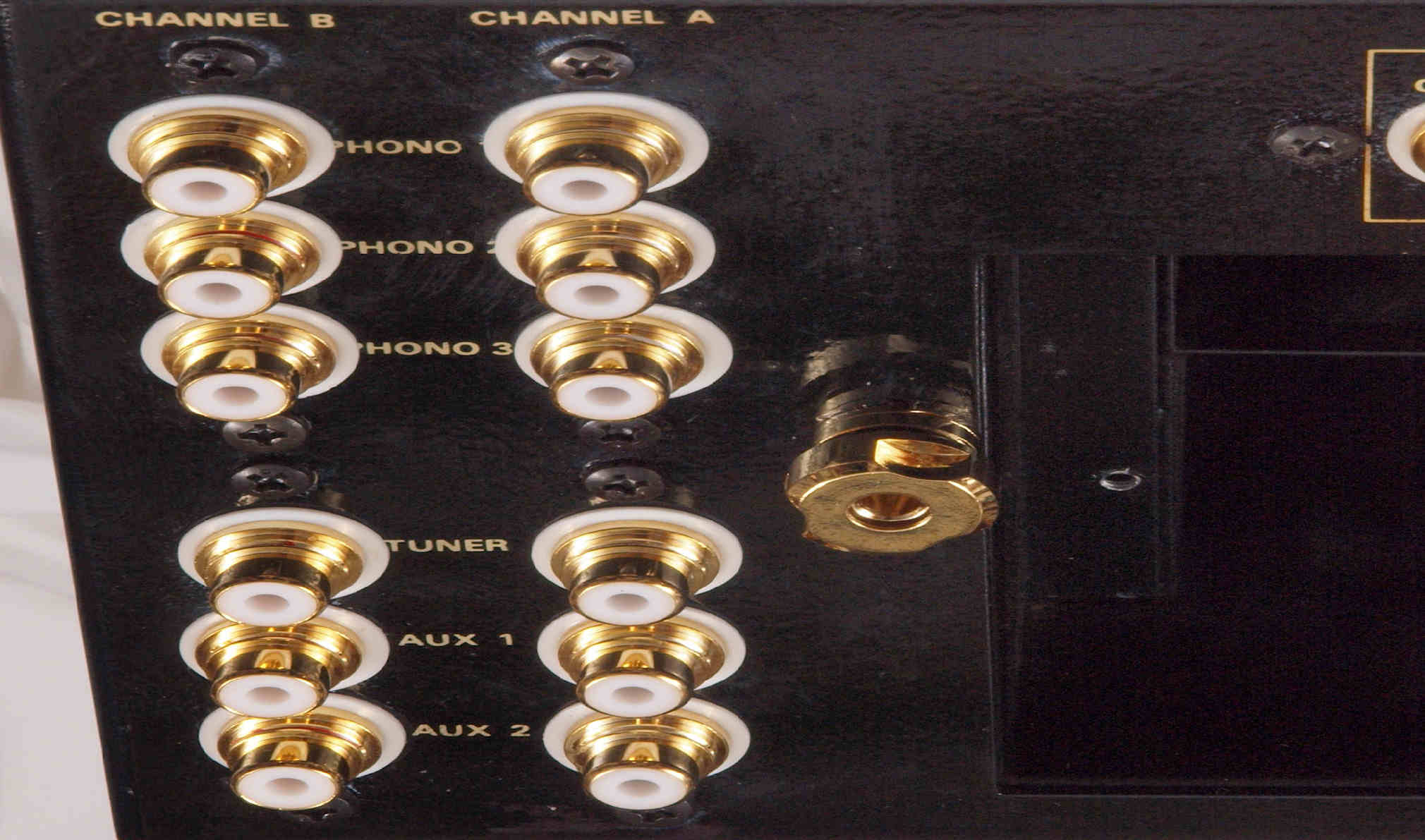

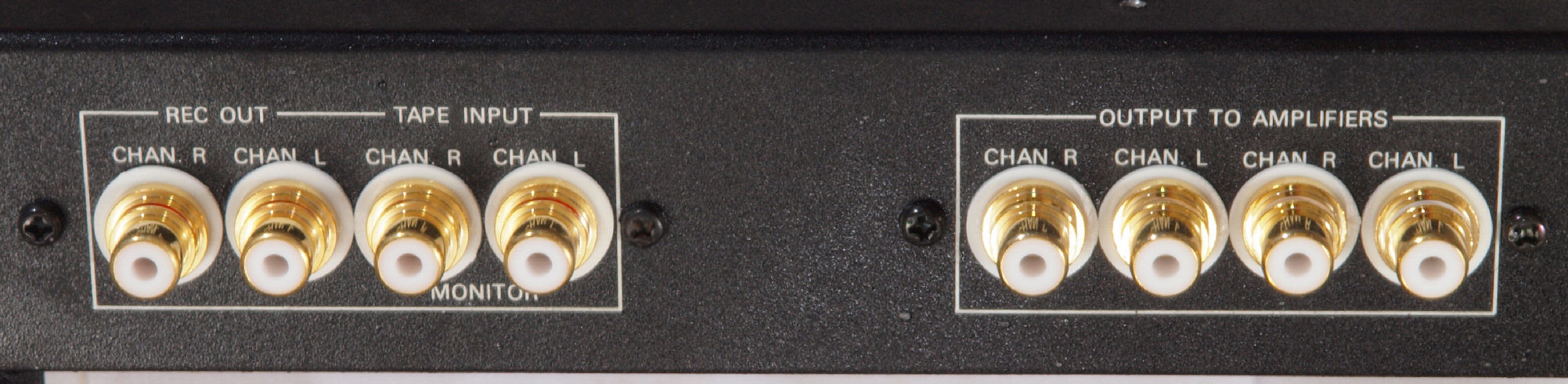

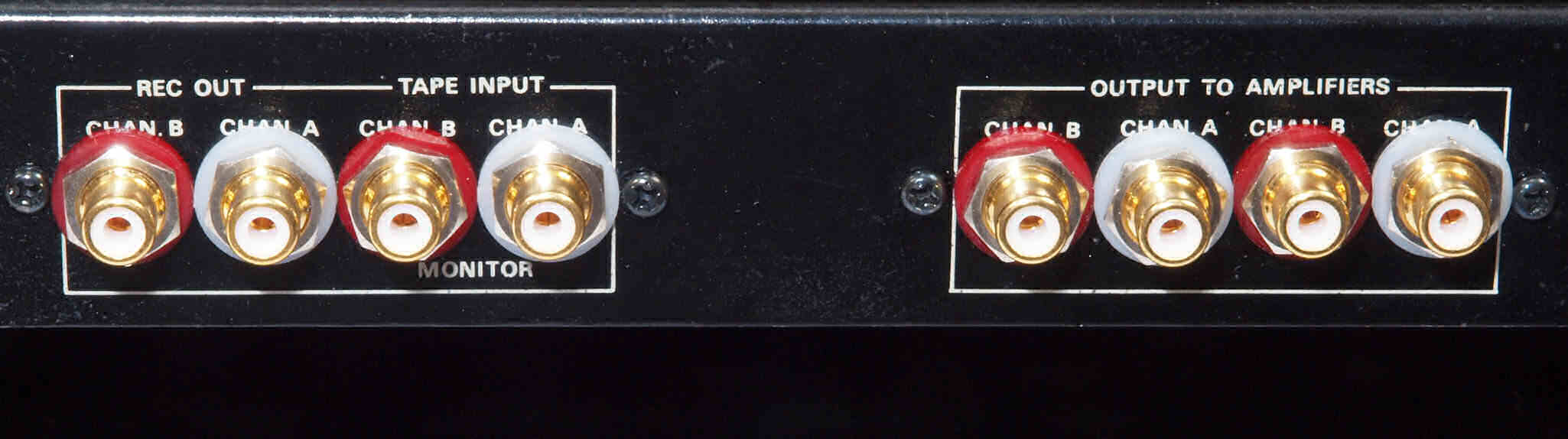

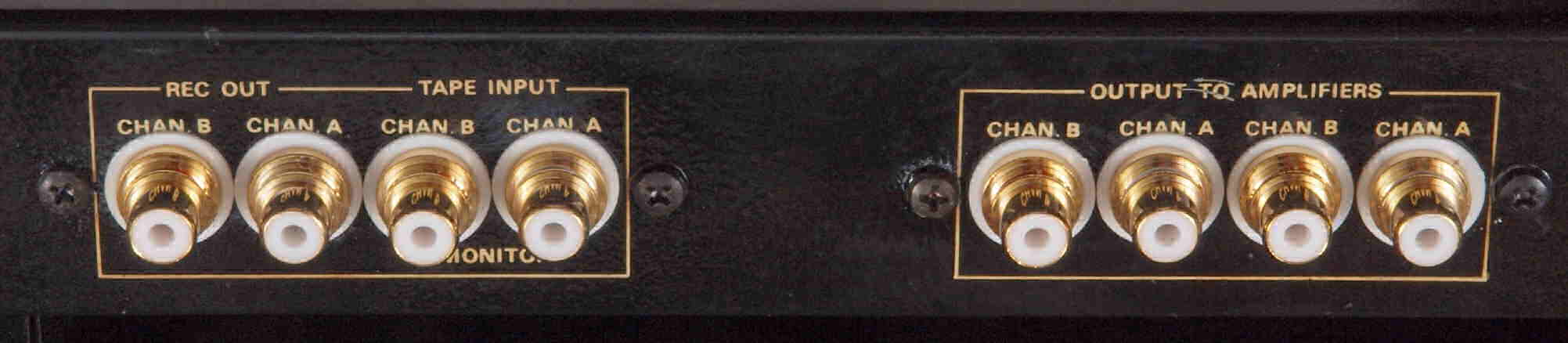

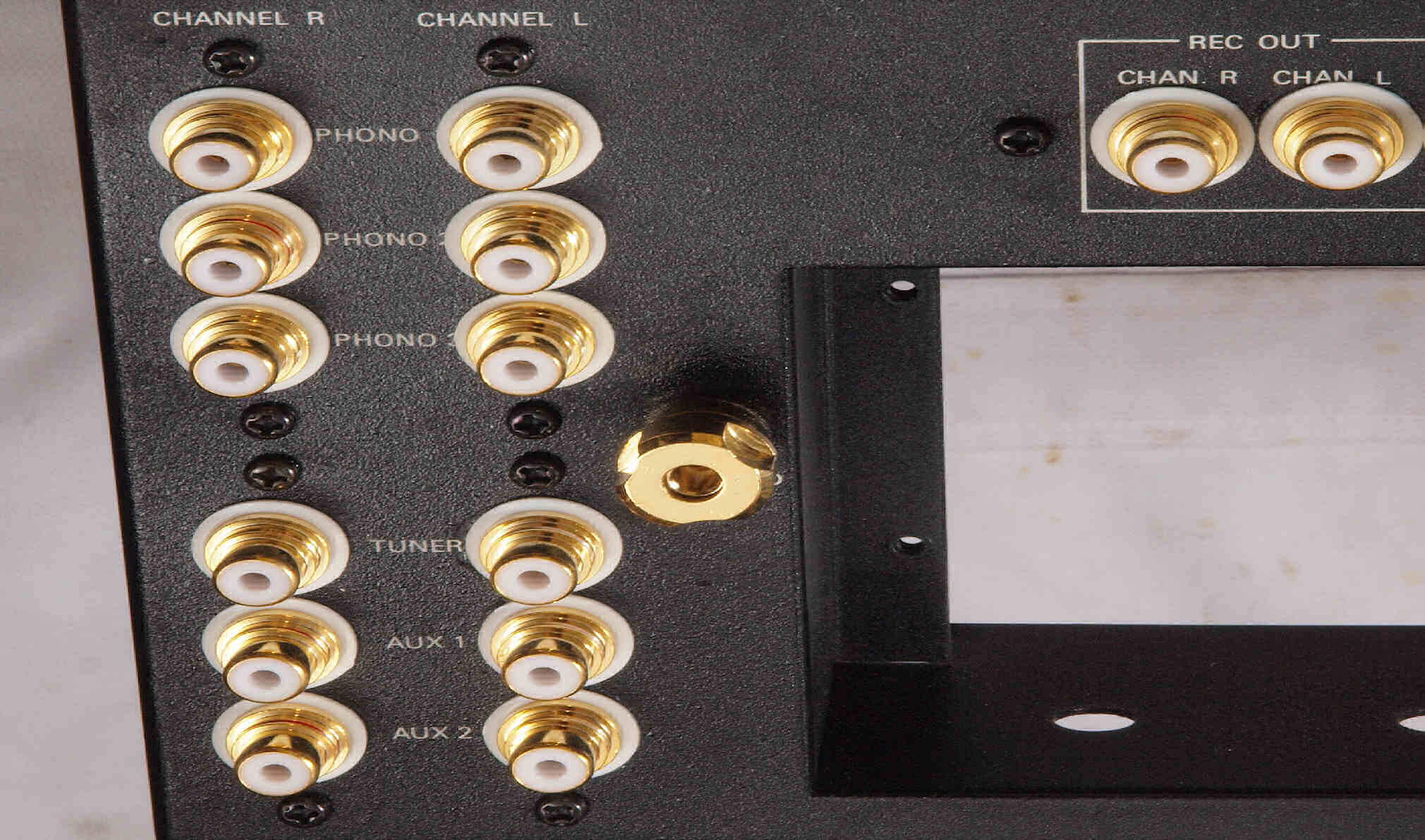

Ｂ−１３．　ＯＮＬＩＦＥ　Ｕ−２２　　　　　　＜＜修理の様子はこちら＞＞

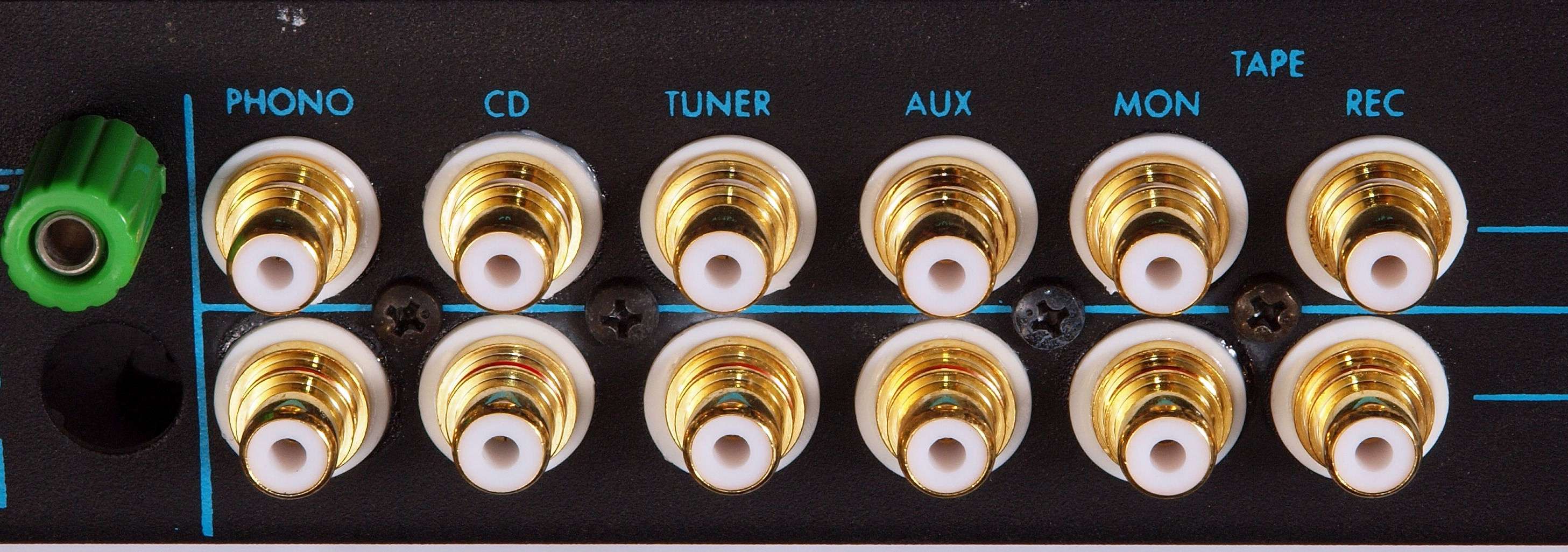

Ｂ−１４．　ＭｕｓｉｃａｌＦｉｄｅｌｉｔｙ　Ａ−１　　　　　　　＜＜修理の様子はこちら＞＞

上＝修理前、　　下＝修理後

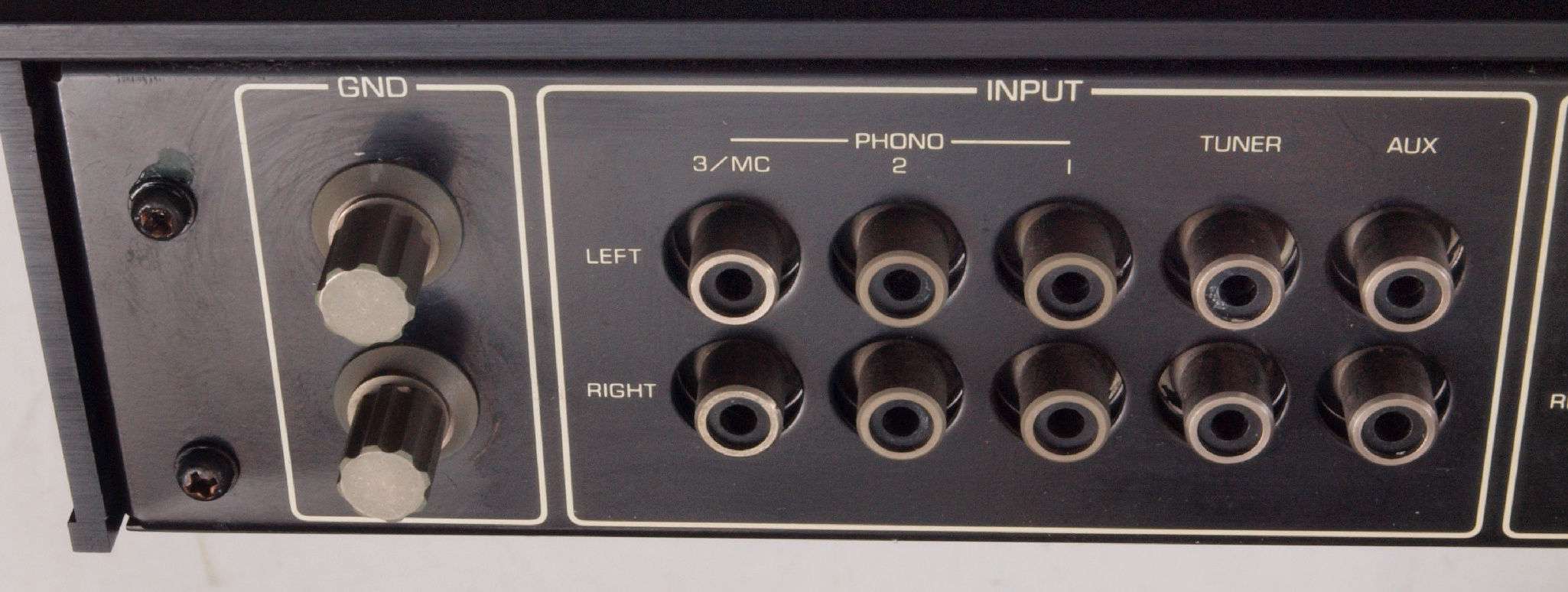

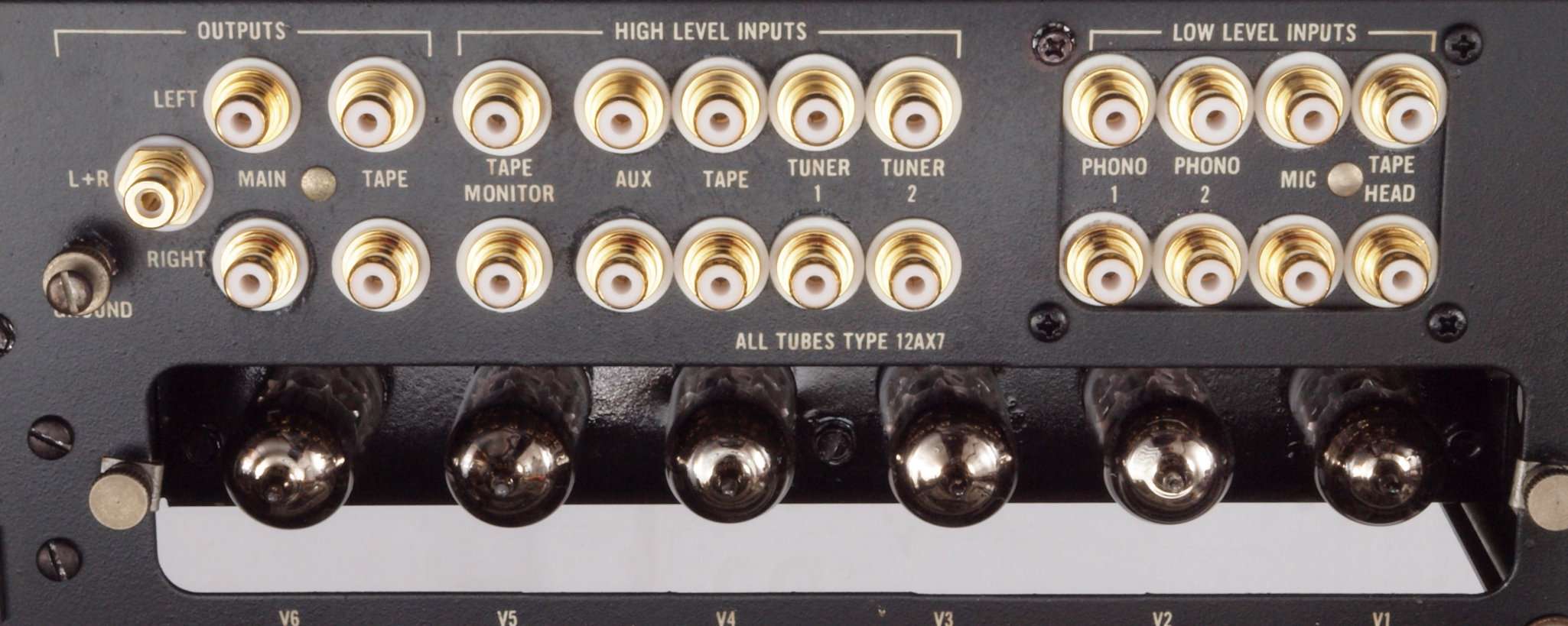

Ｂ−１５．　ＭｃＩｎｔｏｓｈ　Ｃ２８　　　　　　　＜＜修理の様子はこちら＞＞

上＝修理前、　　下＝修理後

これで太いケーブルが使用出来る　　　　　＜＜修理の様子はこちら＞＞

Ｃ−１．　昔の古いＲＣＡ端子　太いケーブル使用を想定していない。　金メッキは外側端子のみ

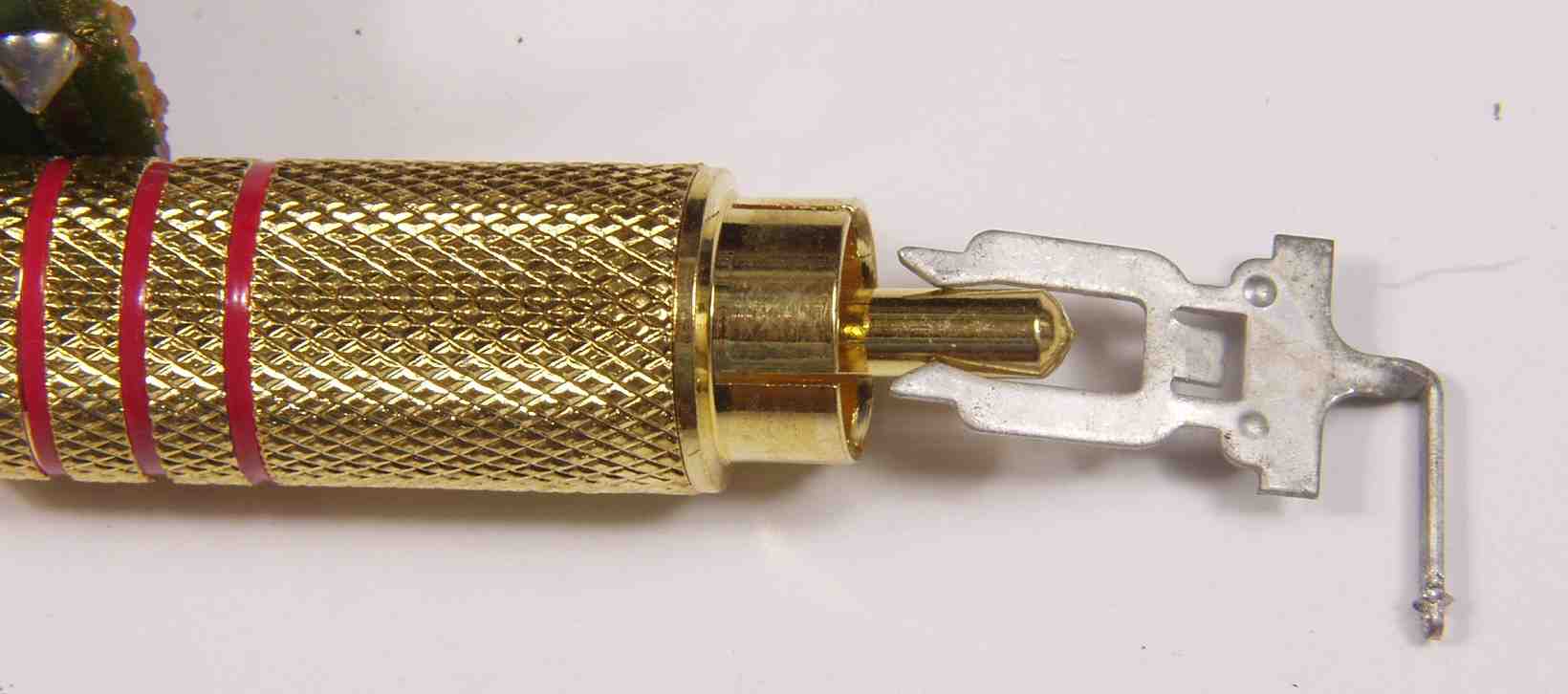

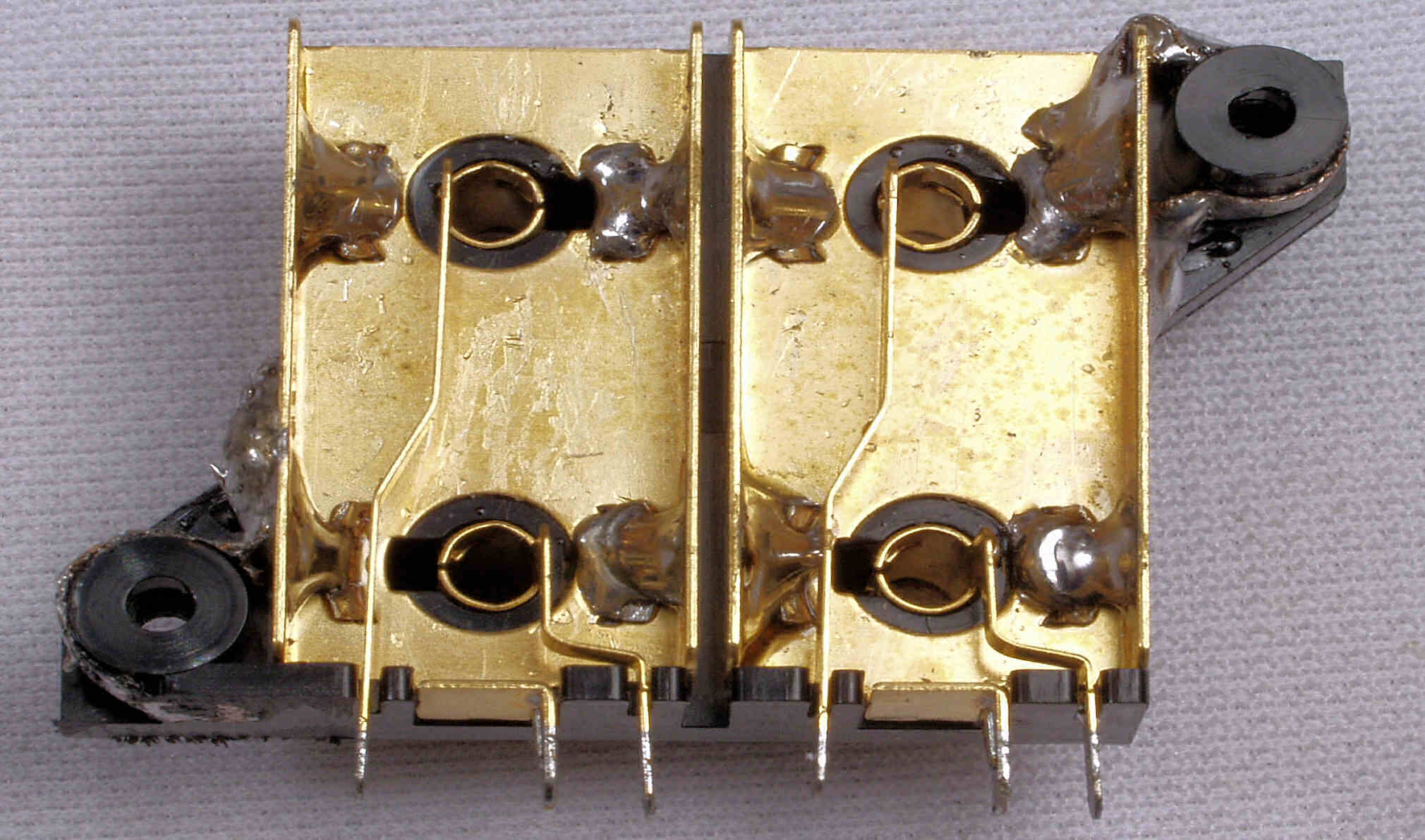

Ｃ−２．　昔の古いＲＣＡ端子　挟み込むタイプなので、接触は２点のみ

Ｃ−３．　小生使用のＲＣＡ端子　４つ割になっており、接触は４点〜４線 　　　　　　＜＜ＷＢＴは更に良い＞＞

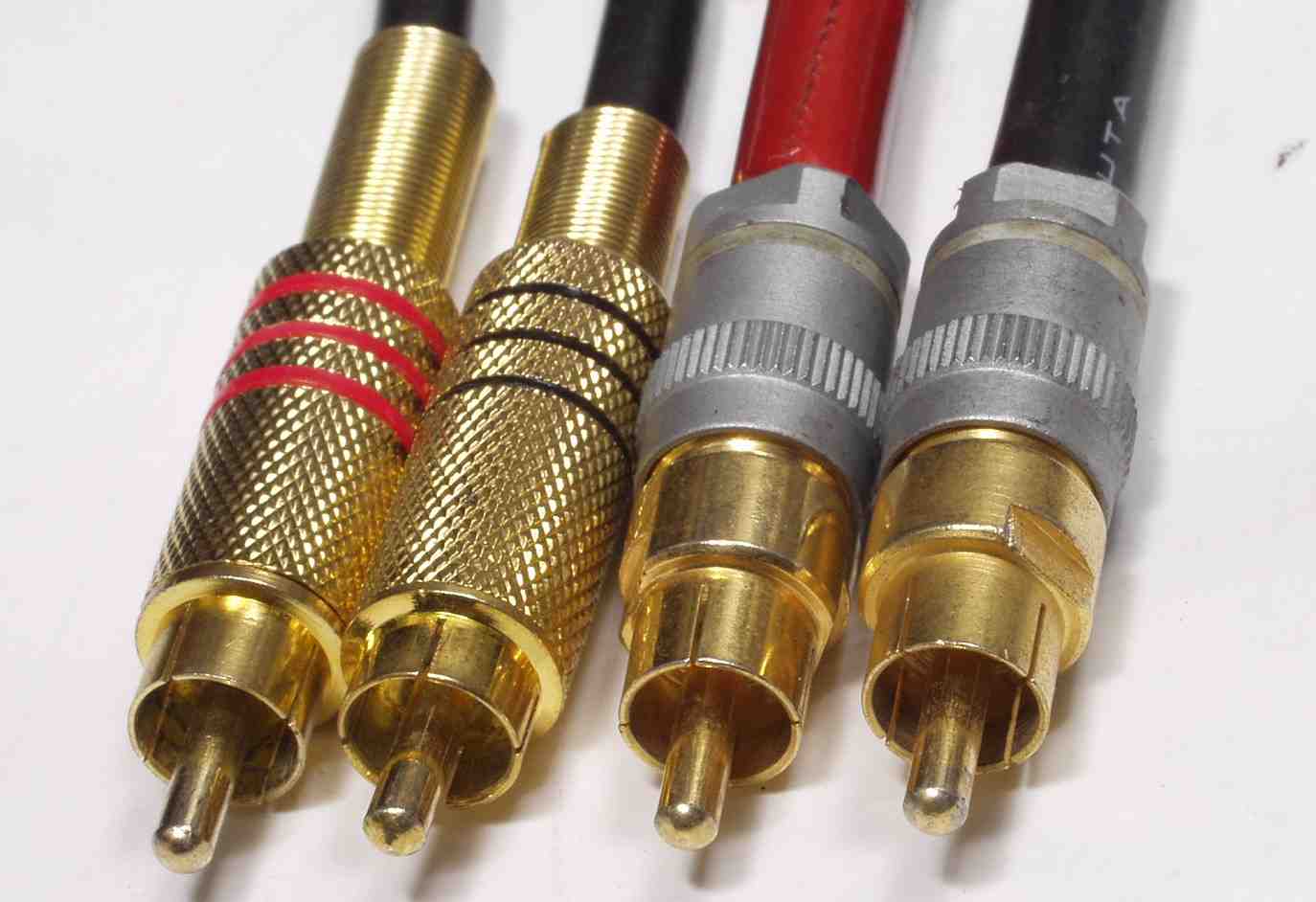

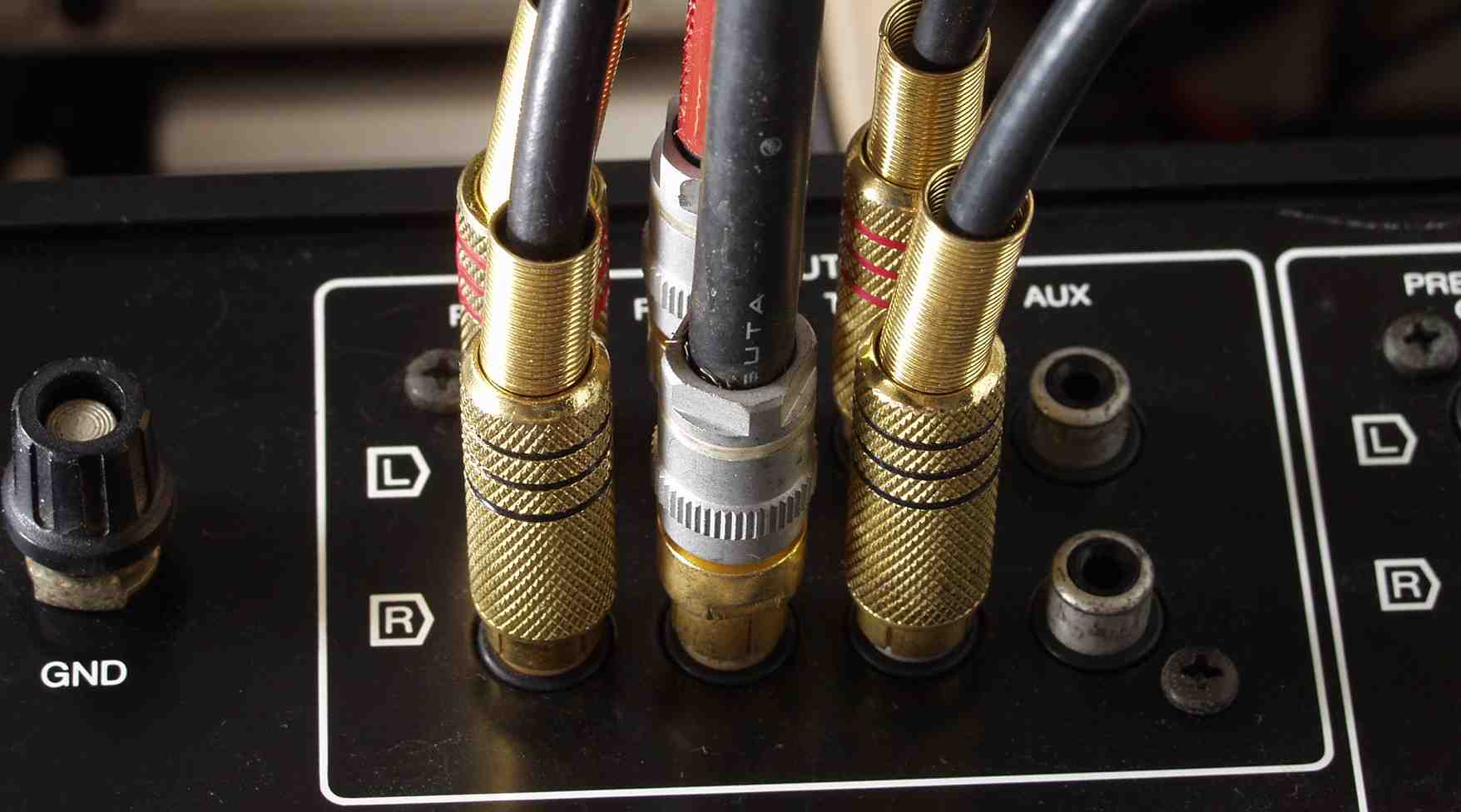

Ｃ−４．　太く重いケーブルを使用したＲＣＡ端子接続コード

Ｃ−５．　ケーブルの自重で、外側のアース極が広がり、接触不良に成る

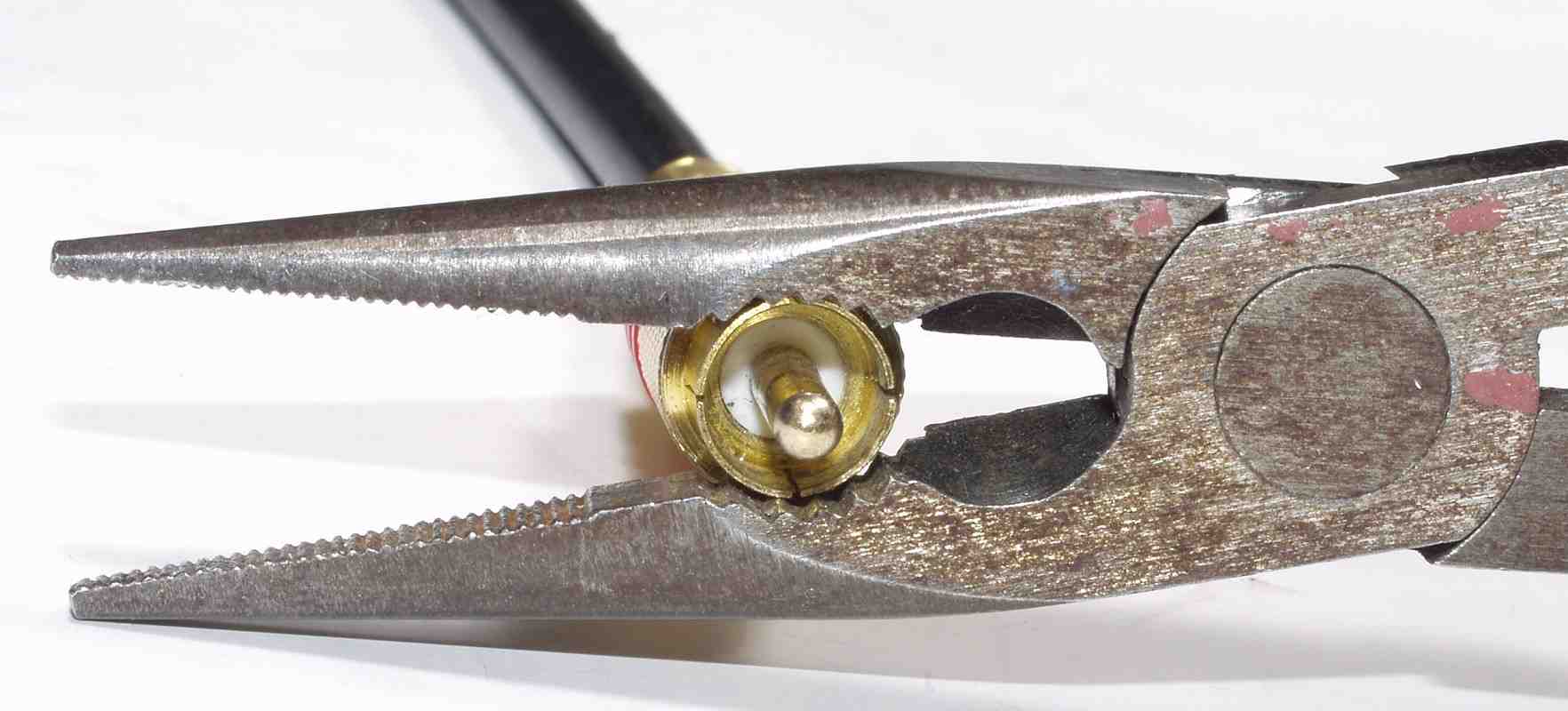

Ｃ−６．　ラジオ・ペンチで内側に戻す

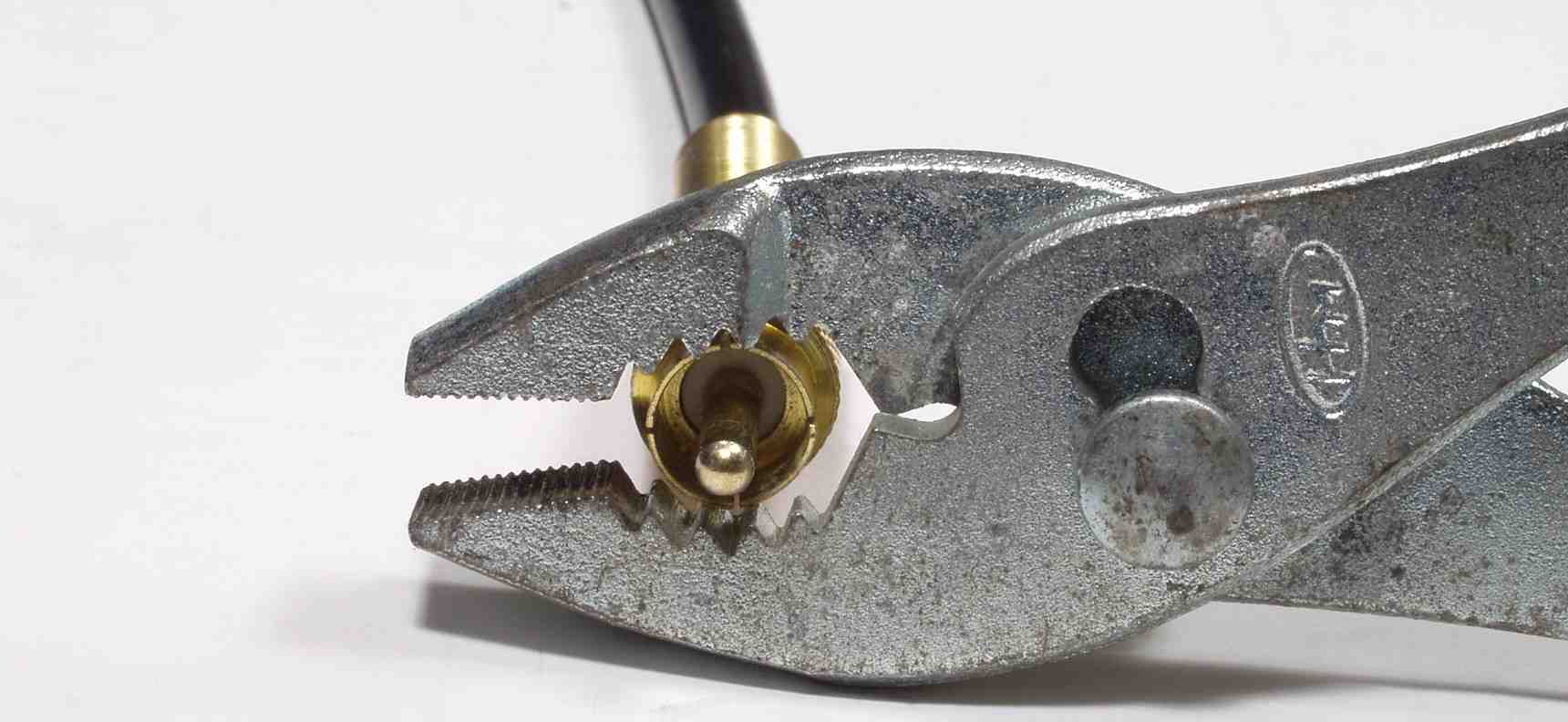

Ｃ−７．　プライヤーでも出来ます

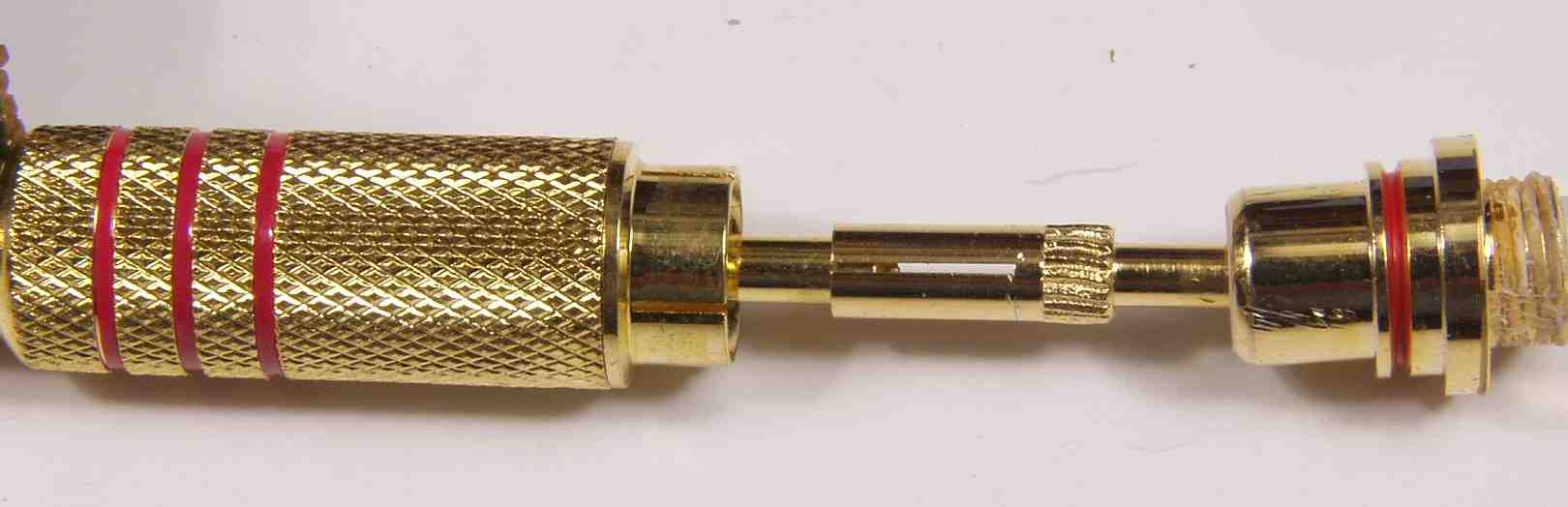

Ｃ−８．　締め付け型を使用するのも良い、下記はＷＢＴ０１０
