Musical Fidelity Ａ２

Musical Fidelity Ａ２修理記録

平成１７年３月２日到着　　３月２２日完成

このＡＭＰはＳＰ接続リレーが装備されておりません。
電源入切り時にＳＰに直流が流れます、ネットワークを装備していないＳＰを接続する時は、十分注意してください。

Ａ．　修理前の状況。

音出ずに、ハムでる。

Ｂ．　原因。

各部劣化。

Ｃ．　修理状況。

ＲＣＡ端子交換。
電解コンデンサー交換。
半固定ＶＲ交換。
ＳＰ接続端子交換。
配線手直し、補強。
経年劣化による各部ハンダ補正。

Ｄ．　使用部品。

ＲＣＡ端子交換　　　　　　　　　　　　　　　　　　　　　　１６個。
電解コンデンサー　　　　　　　　　　　　　　　　　　　　３３個。
フイルムコンデンサー　　　　　　　　　　　　　　　　　　２個。
半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　　　２個。
ＳＰ接続端子　　　　　　　　　　　　　　　　　　　　　　　２組。　ＷＢＴ－０７３０ＰＬ使用

Ｅ．　調整・測定。

Ｆ．　修理費　　　　７８，９００円　　　オーバーホール修理
　　　　　　　　　　　　　　　　　　　　　　終段交換の場合は別途

Ｓ．　Musical Fidelity Ａ２　の仕様（マニアル・カタログより）

Ａ．　修理前の点検。

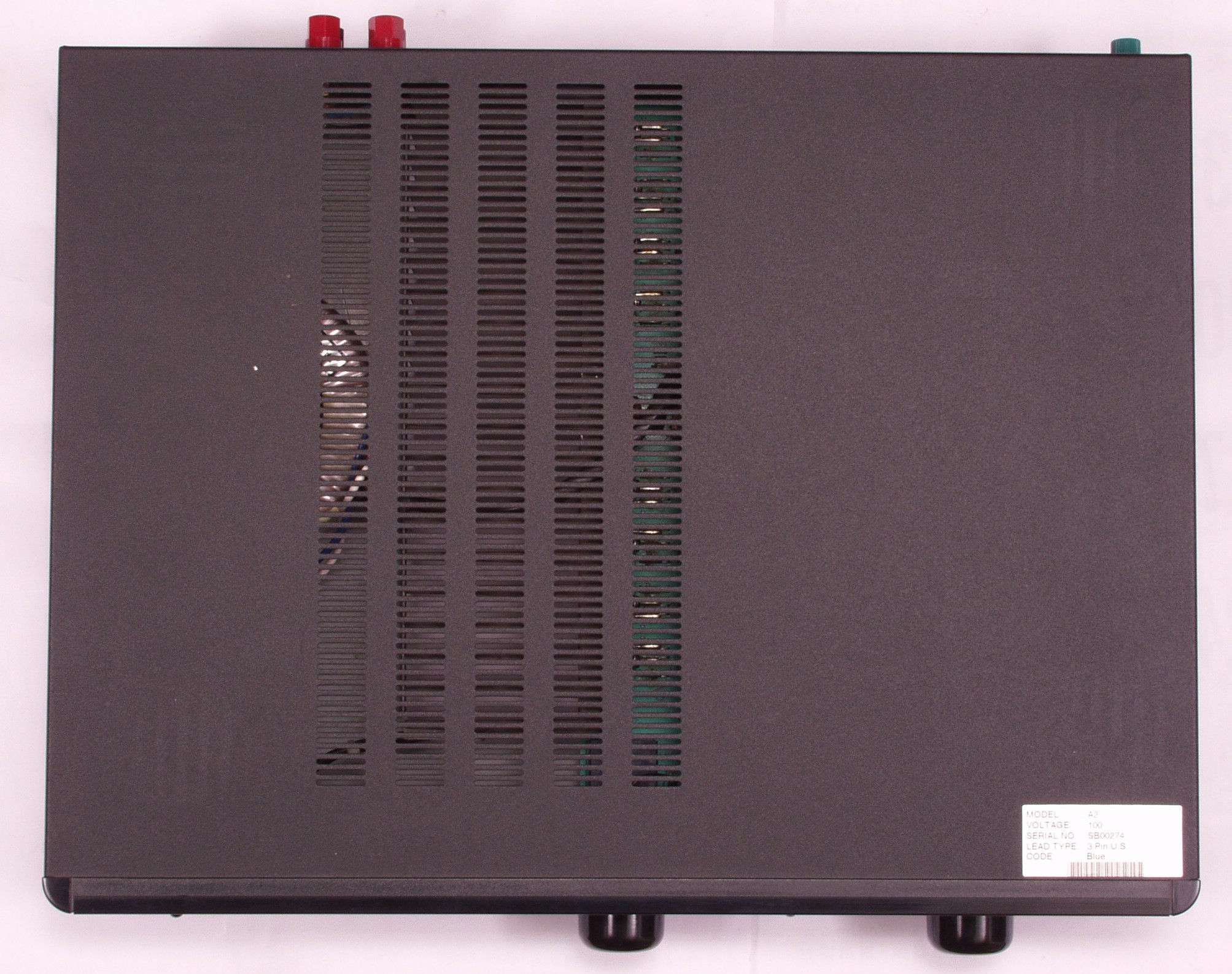

Ａ１Ａ．　点検中　ケース上から見る　Ａ１と異なり放熱用のスリットがある

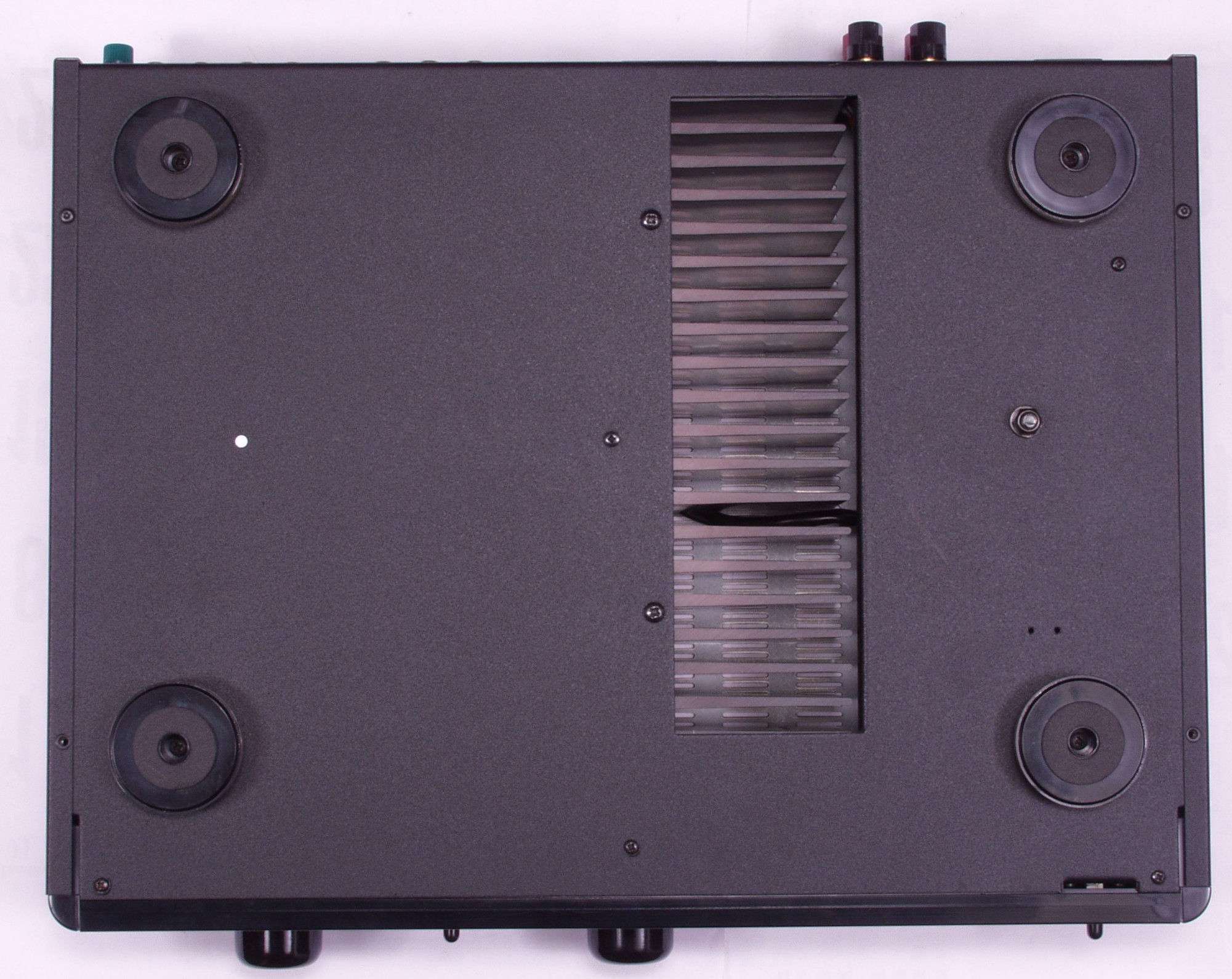

Ａ１Ｂ．　点検中　ケース下から見る　Ａ１と異なり放熱用のスリットがある

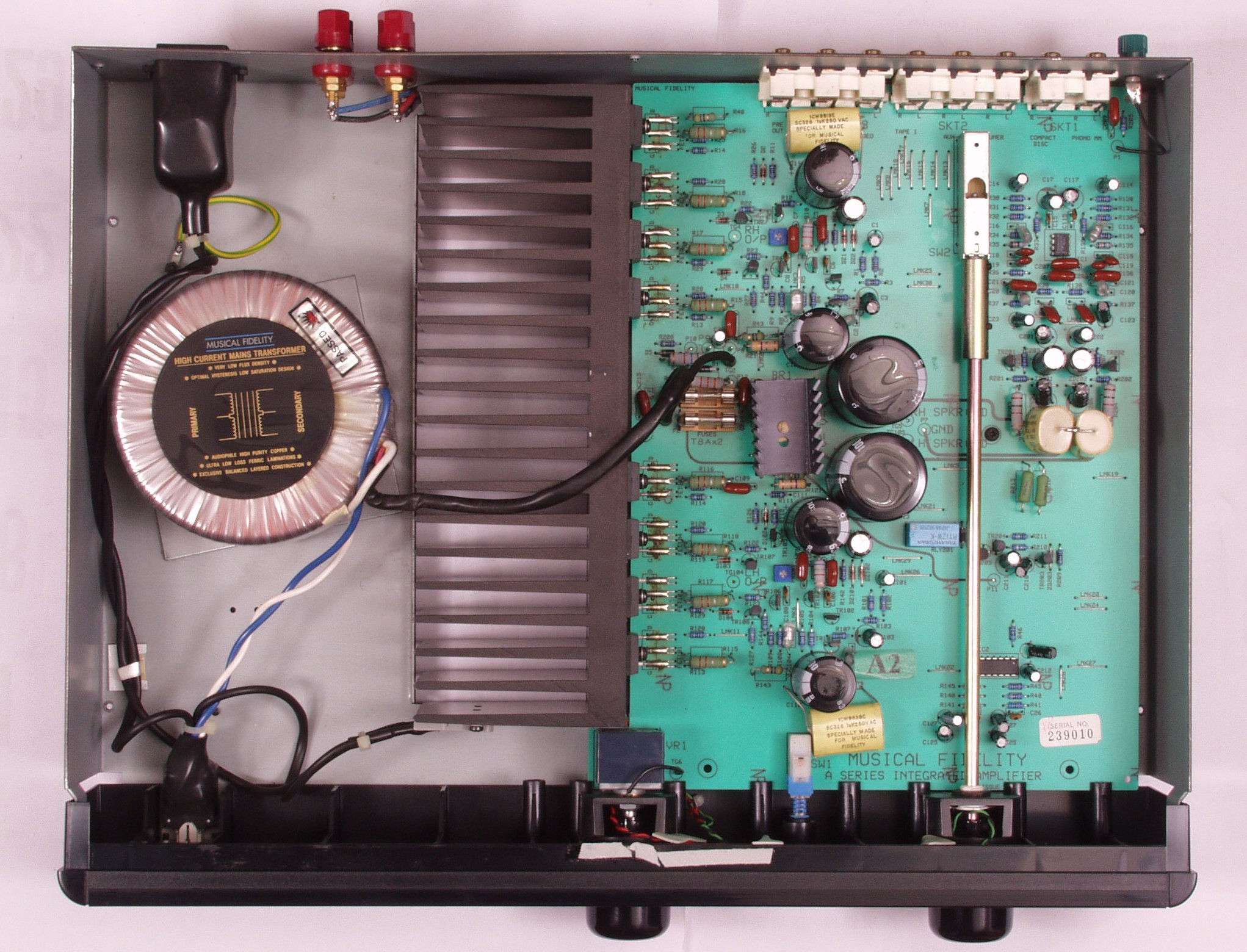

Ａ２．　点検中　上から見る　トランスの固定ネジが緩んで動く状態！

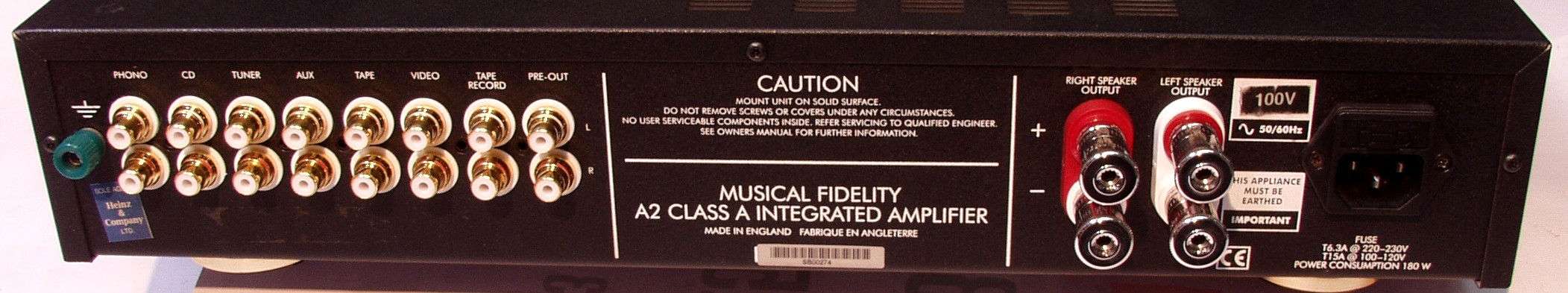

Ａ３Ａ．　点検中　ＲＣＡ端子

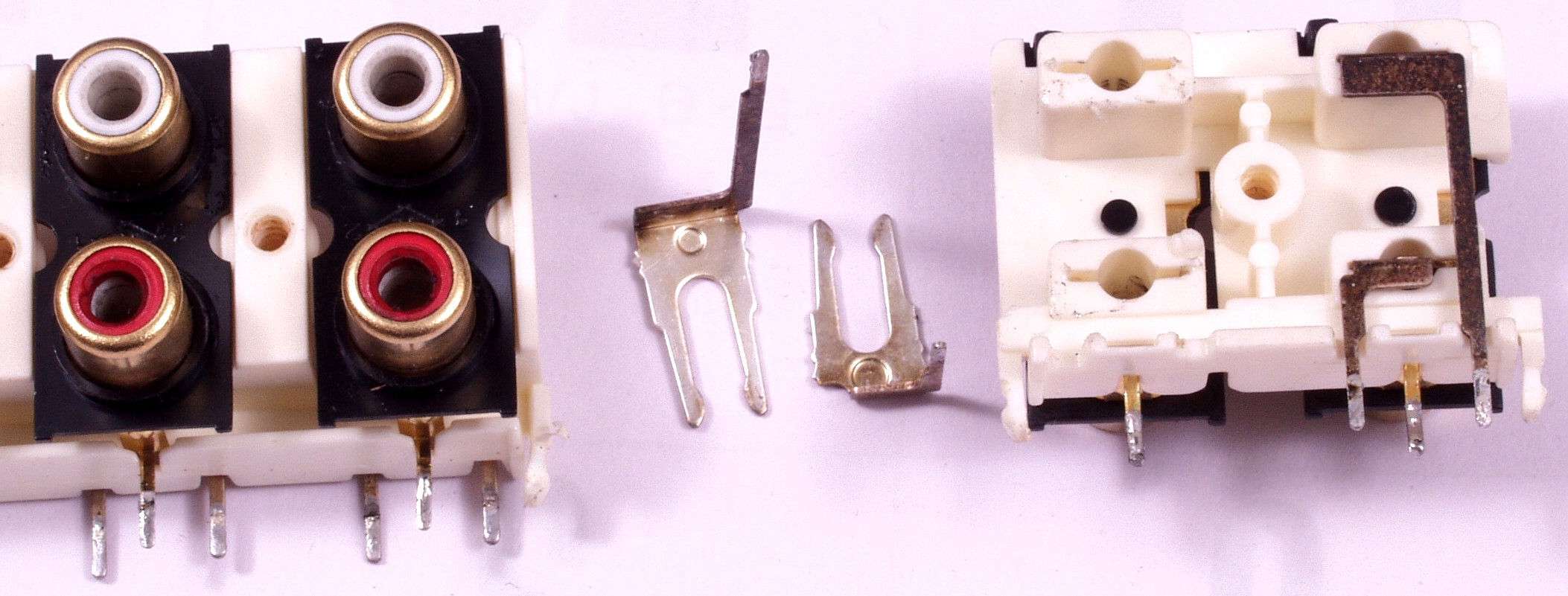

Ａ３Ｂ．　点検中　外観は金メッキでも肝心の芯電極はご覧の通り　　　　　　ＲＣＡ端子の説明は此方

Ａ３Ｃ．　点検中　仮付けのテフロン製のＲＣＡ端子

Ａ４．　点検中　ＳＰ端子　交換するならＷＢＴです

Ａ５．　点検中　電解コンデンサー比較　左＝付いていた物　　　　右＝交換する新しい物
　　　　　　　　　　　　　　　　　　　　　　　　　電圧・容量は同じですが、保証温度が異なります

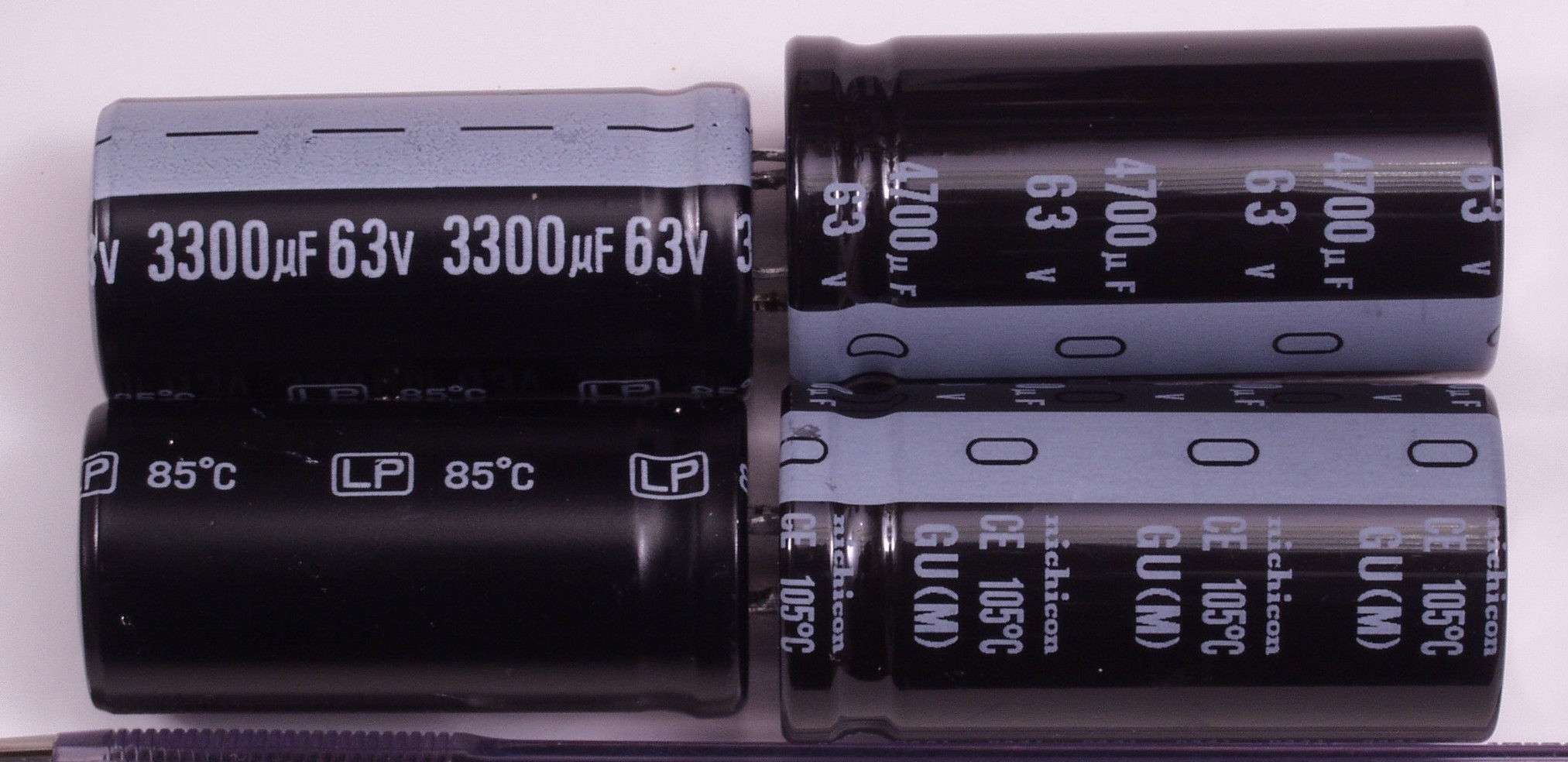

Ａ６．　点検中　電解コンデンサー比較　左＝付いていた物　　　　　右＝交換する新しい物
　　　　　　　　　　　　　　　　　　　　　　　　　３３００μ/６３Ｖ/８５度Ｃ　　４７００μ/６３/１０５度Ｃ

Ｃ．　修理状況

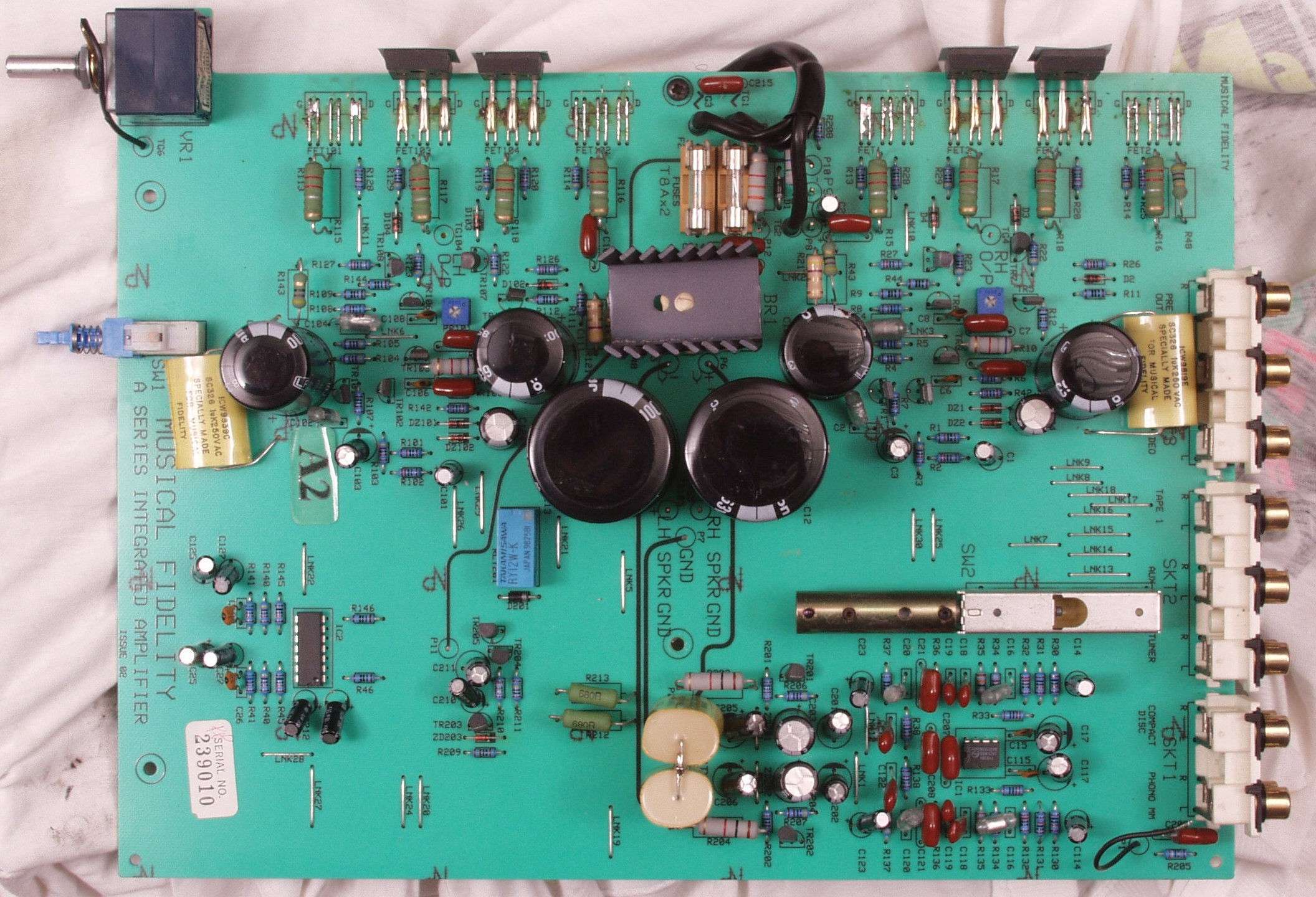

Ｃ１Ａ．　修理前　基板

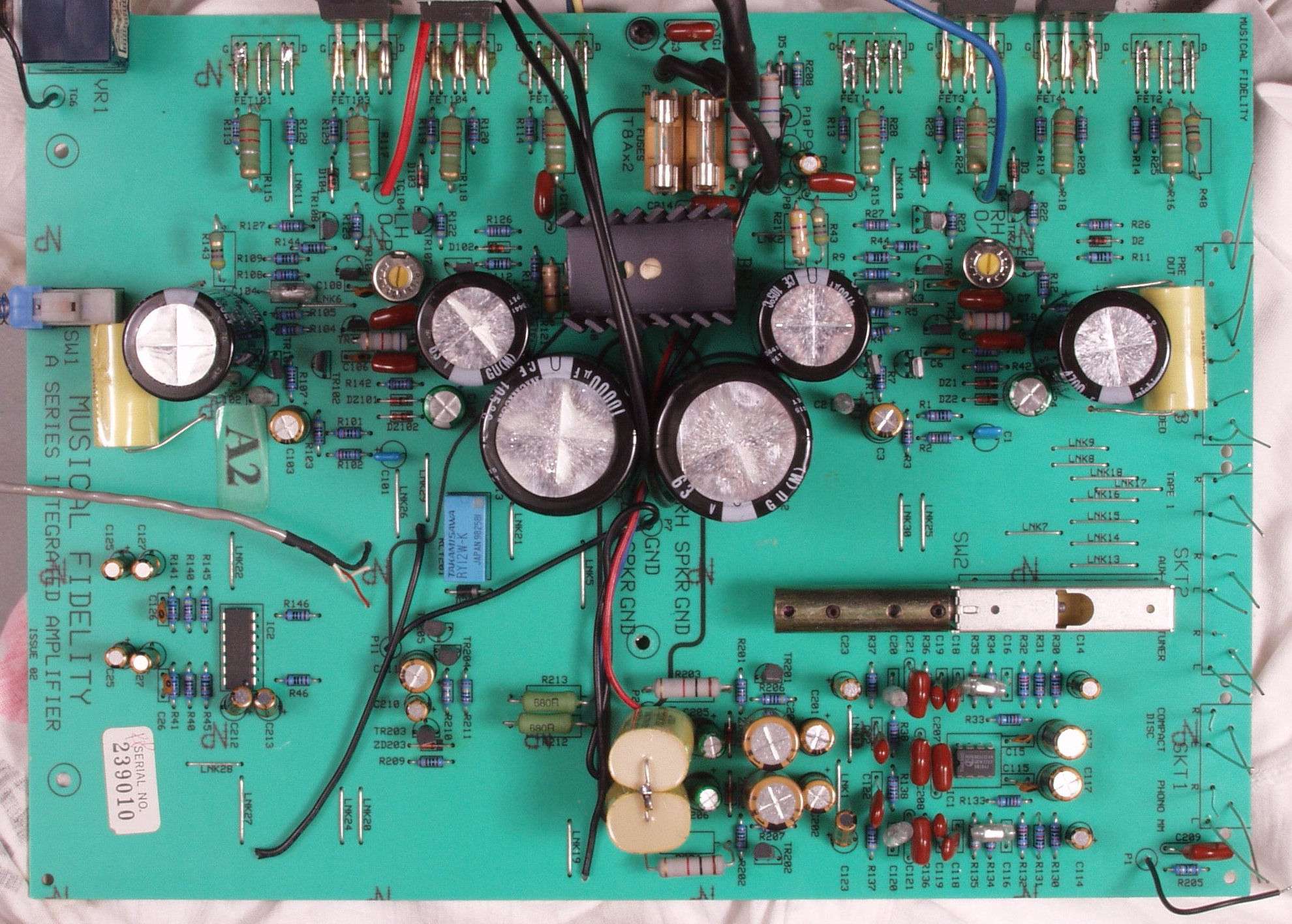

Ｃ１Ｂ．　修理後　基板

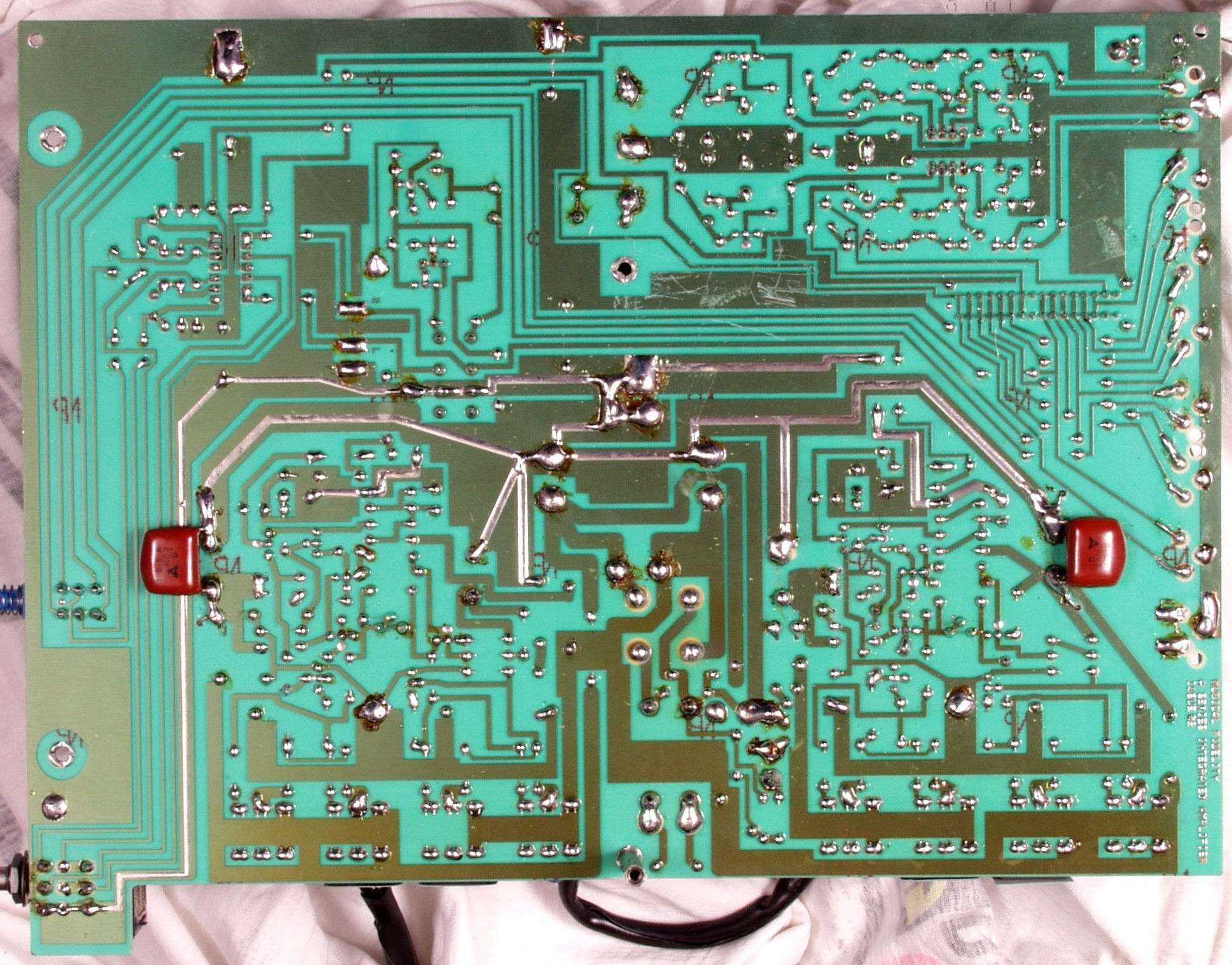

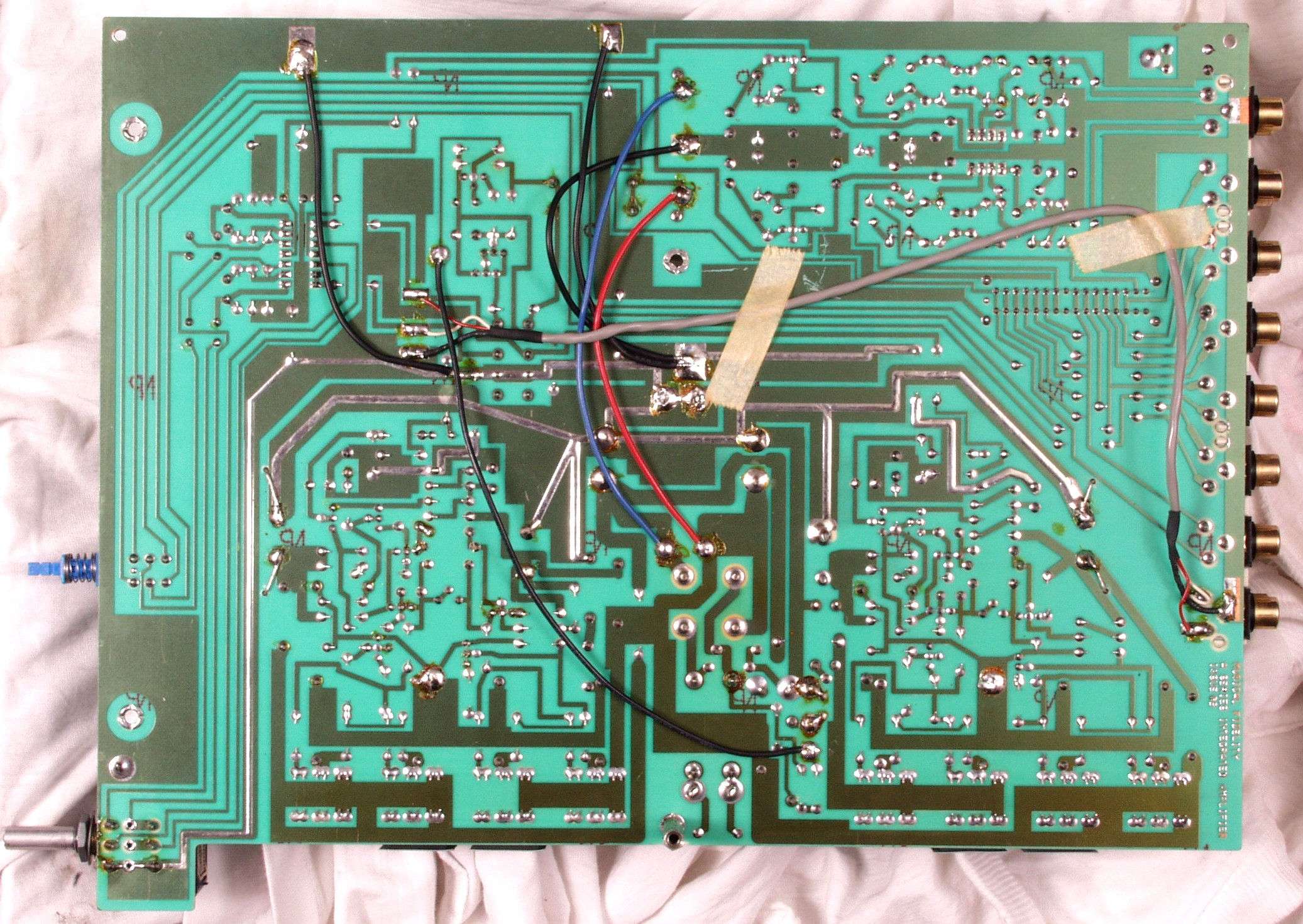

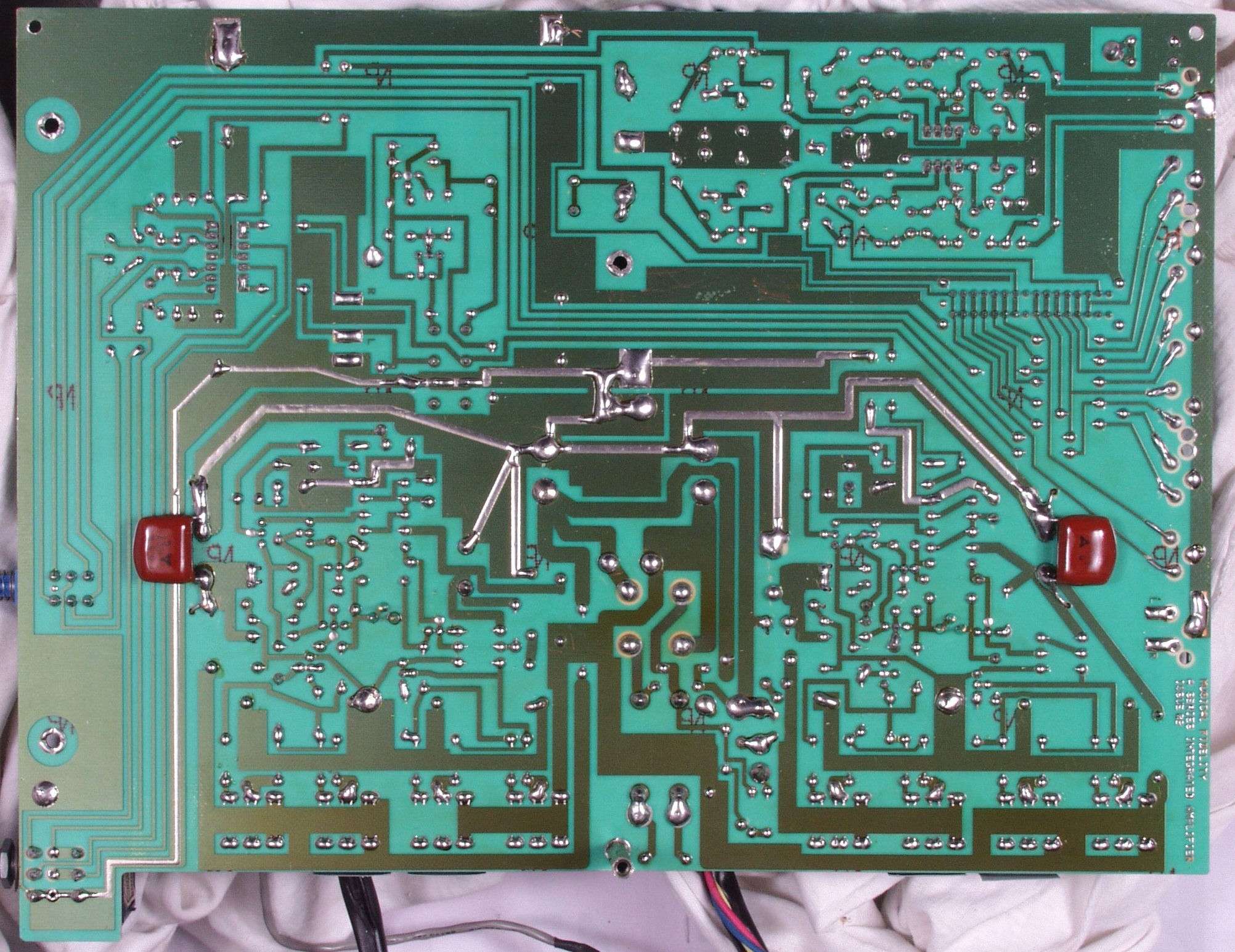

Ｃ１Ｃ．　修理前　基板裏

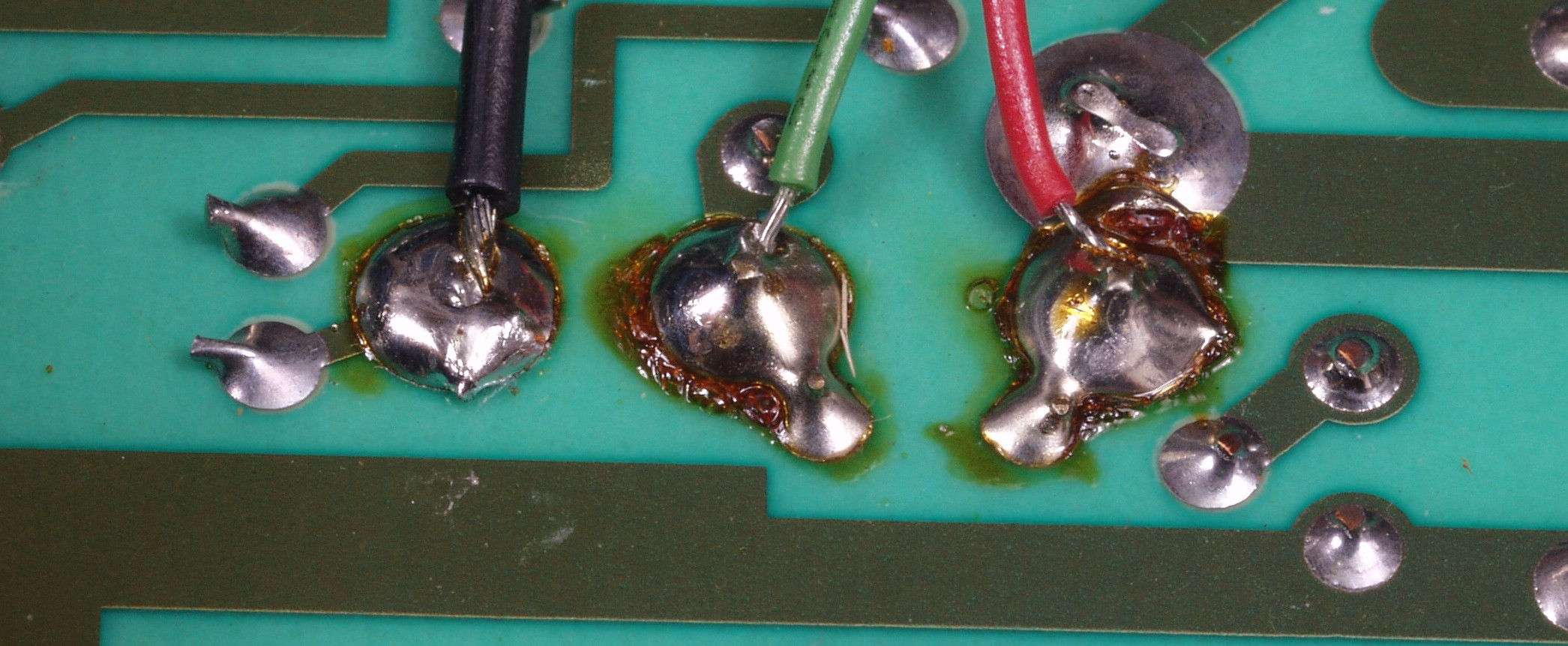

Ｃ１Ｃ１．　修理前　基板裏　もう少し丁寧に半田付けして欲しい

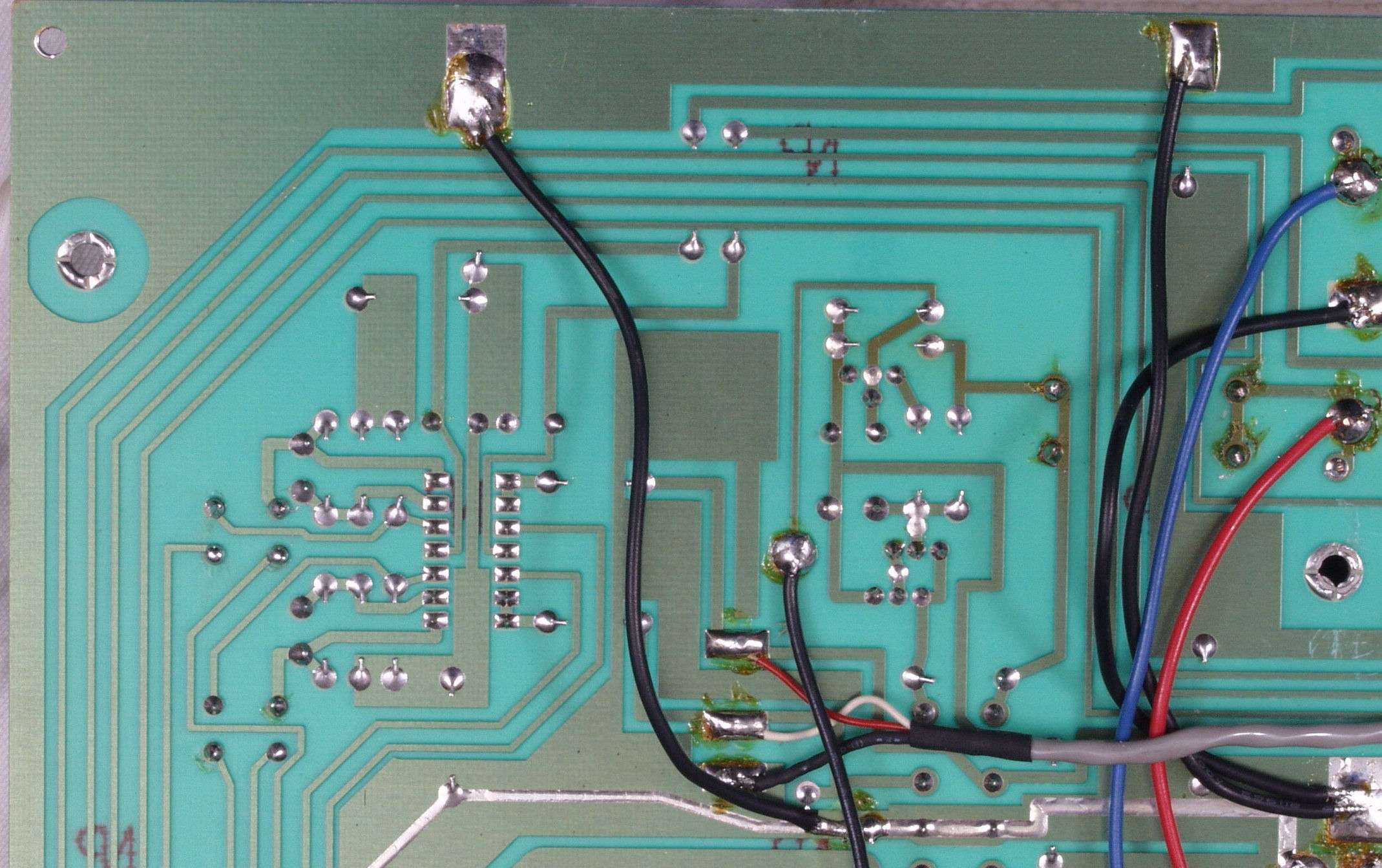

Ｃ１Ｄ．　修理（半田補正）後　基板裏、　半田を全部やり直す。　ジャンパー線や引き出し線は、基板の為に、表に移動

Ｃ１Ｅ．　完成基板裏　洗浄後、　洗浄後コーテング材を塗る。

Ｃ２Ａ．　修理前　ＡＭＰ基板

Ｃ２Ｂ．　修理後　AMP基板　電解コンデンサー１３個、半固定VR２個交換

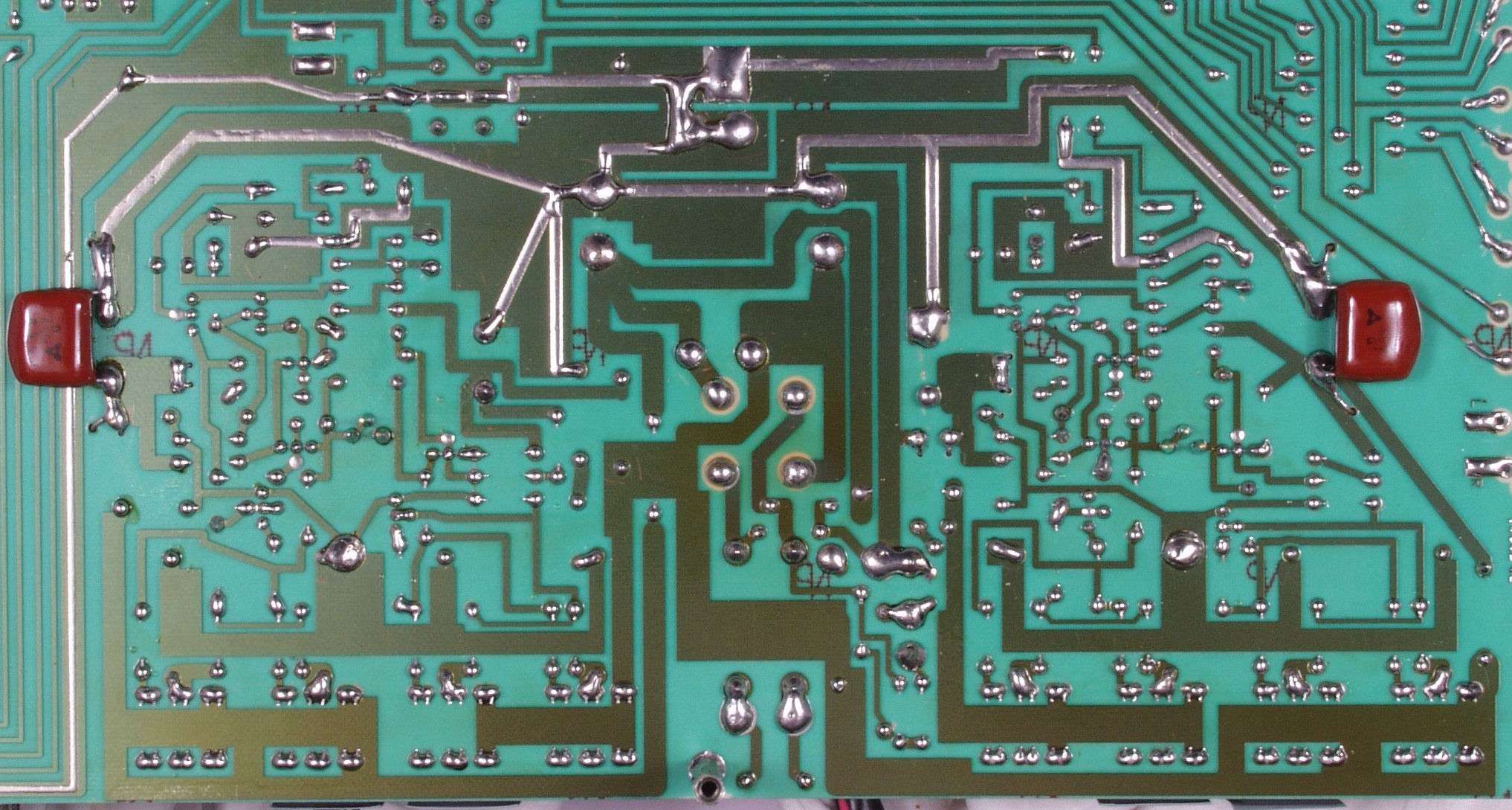

Ｃ２Ｃ．　修理前　ＡＭＰ基板裏

Ｃ２Ｄ．　修理（半田補正）後　ＡＭＰ基板裏、　半田を全部やり直す。　ジャンパー線や引き出し線は、基板の為に、表に移動

Ｃ２Ｅ．　完成ＡＭＰ基板裏　洗浄後、　洗浄後コーテング材を塗る。

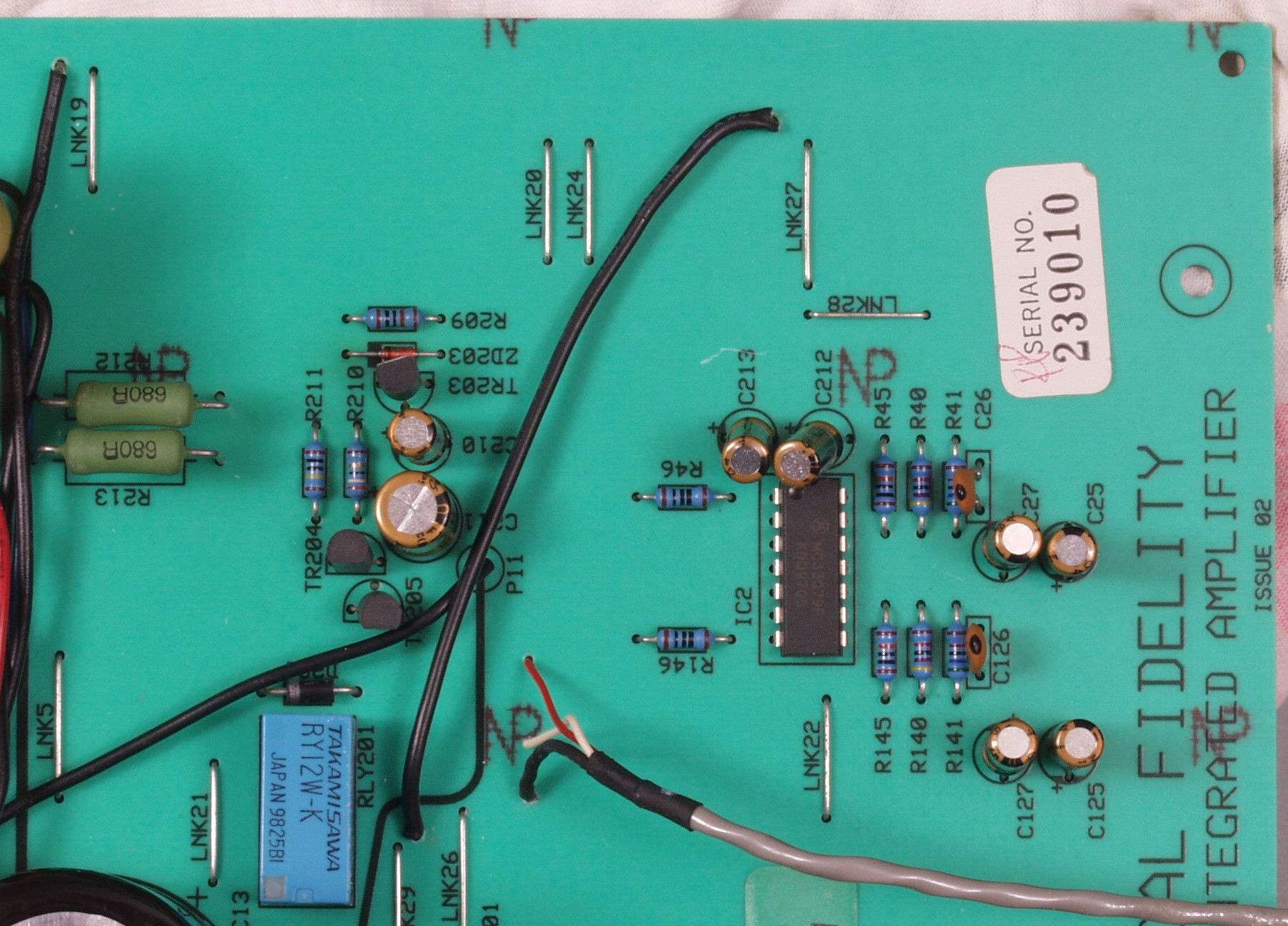

Ｃ３Ａ．　修理前　プリ基板

Ｃ３B．　修理後　プリ基板　電解コンデンサー８個交換

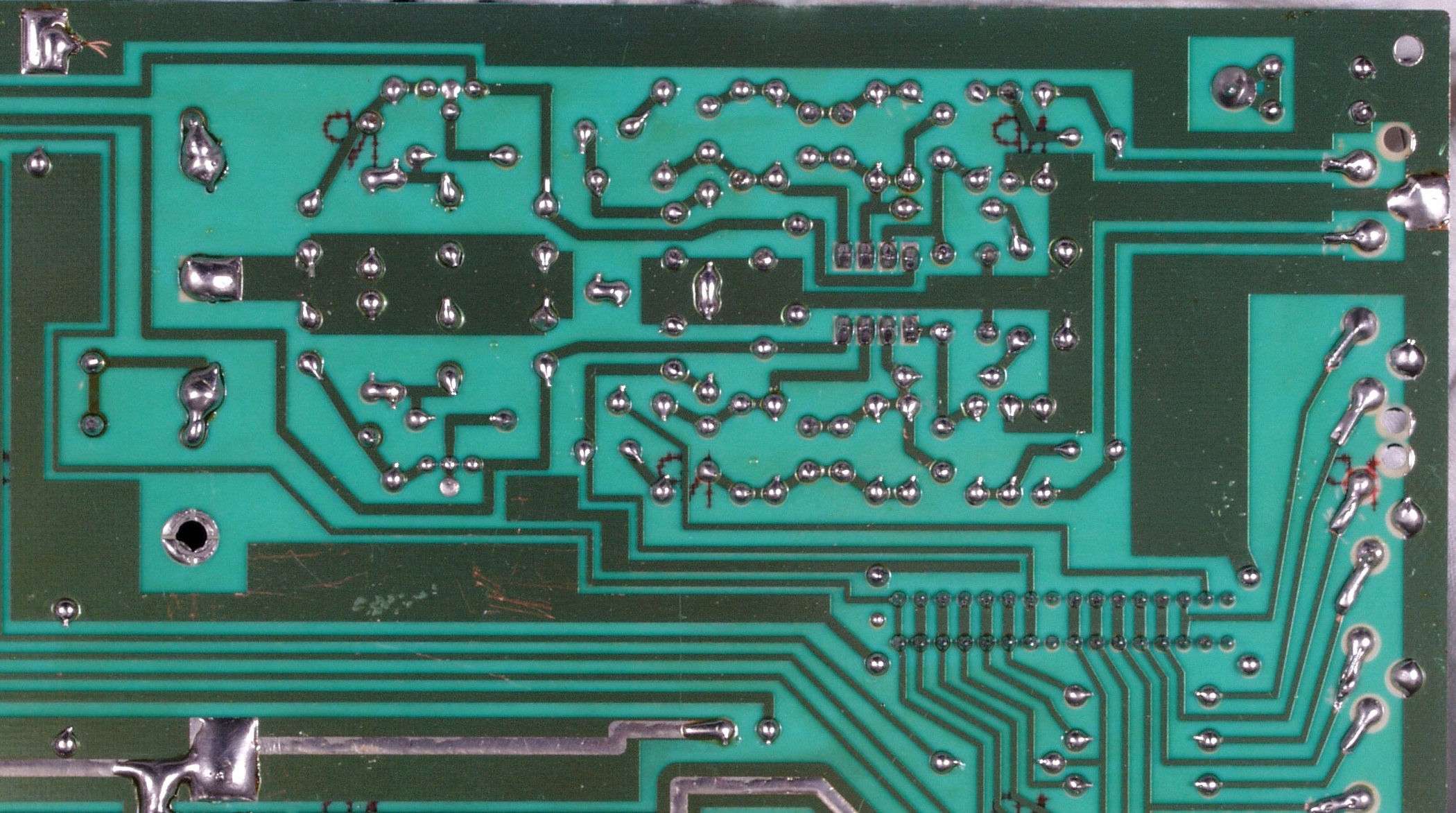

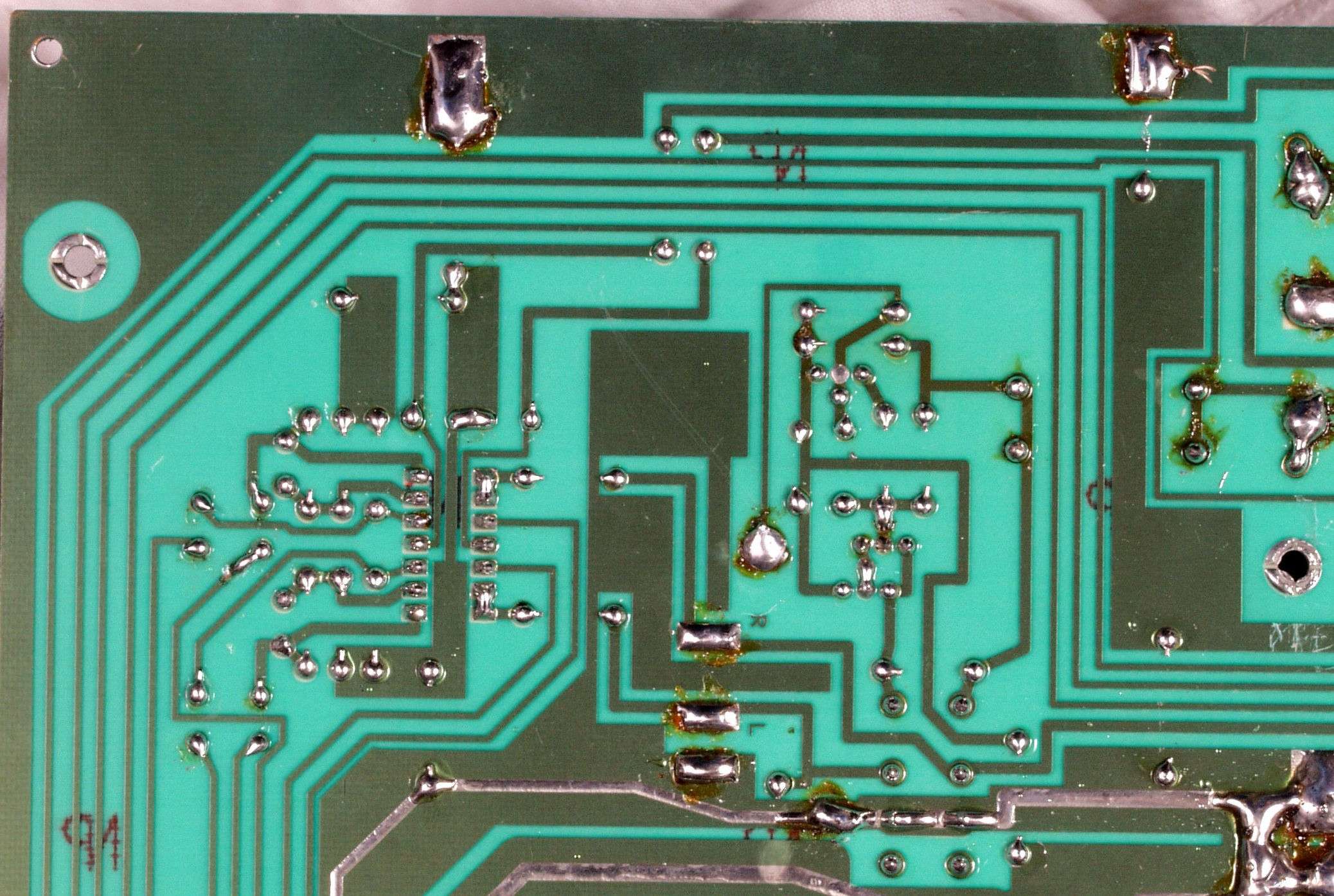

Ｃ３C．　修理前　　プリ基板裏

Ｃ３D．　修理（半田補正）後　プリ基板裏、　半田を全部やり直す。　ジャンパー線や引き出し線は、基板の為に、表に移動

Ｃ３Ｅ．　完成プリ基板裏　洗浄後、　洗浄後コーテング材を塗る。

Ｃ４Ａ．　修理前　ＥＱ電源基板

Ｃ４Ｂ．　修理後　ＥＱ基板　電解コンデンサー１２個

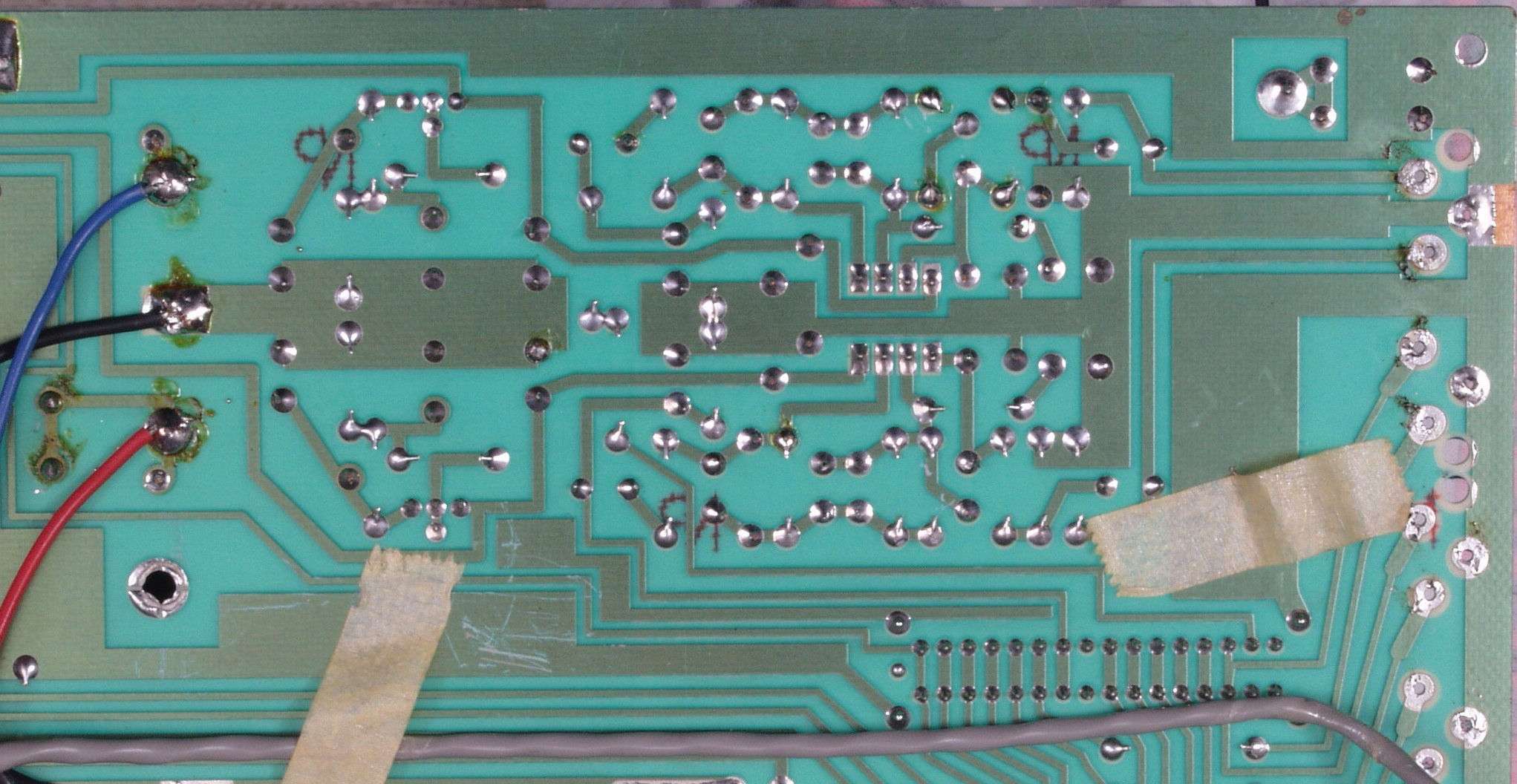

Ｃ４Ｃ．　修理前　ＥＱ基板裏

Ｃ４Ｄ．　修理（半田補正）後　ＥＱ基板裏、　半田を全部やり直す。　ジャンパー線や引き出し線は、基板の為に、表に移動

Ｃ４Ｅ．　完成ＥＱ基板裏　洗浄後、　洗浄後コーテング材を塗る。

Ｃ５Ａ．　修理中　前回の修理の手際が悪く、SPへの線を放熱器が噛んでいた

Ｃ５B．　修理中　内部の線も凹んで、もう少しでショウート！

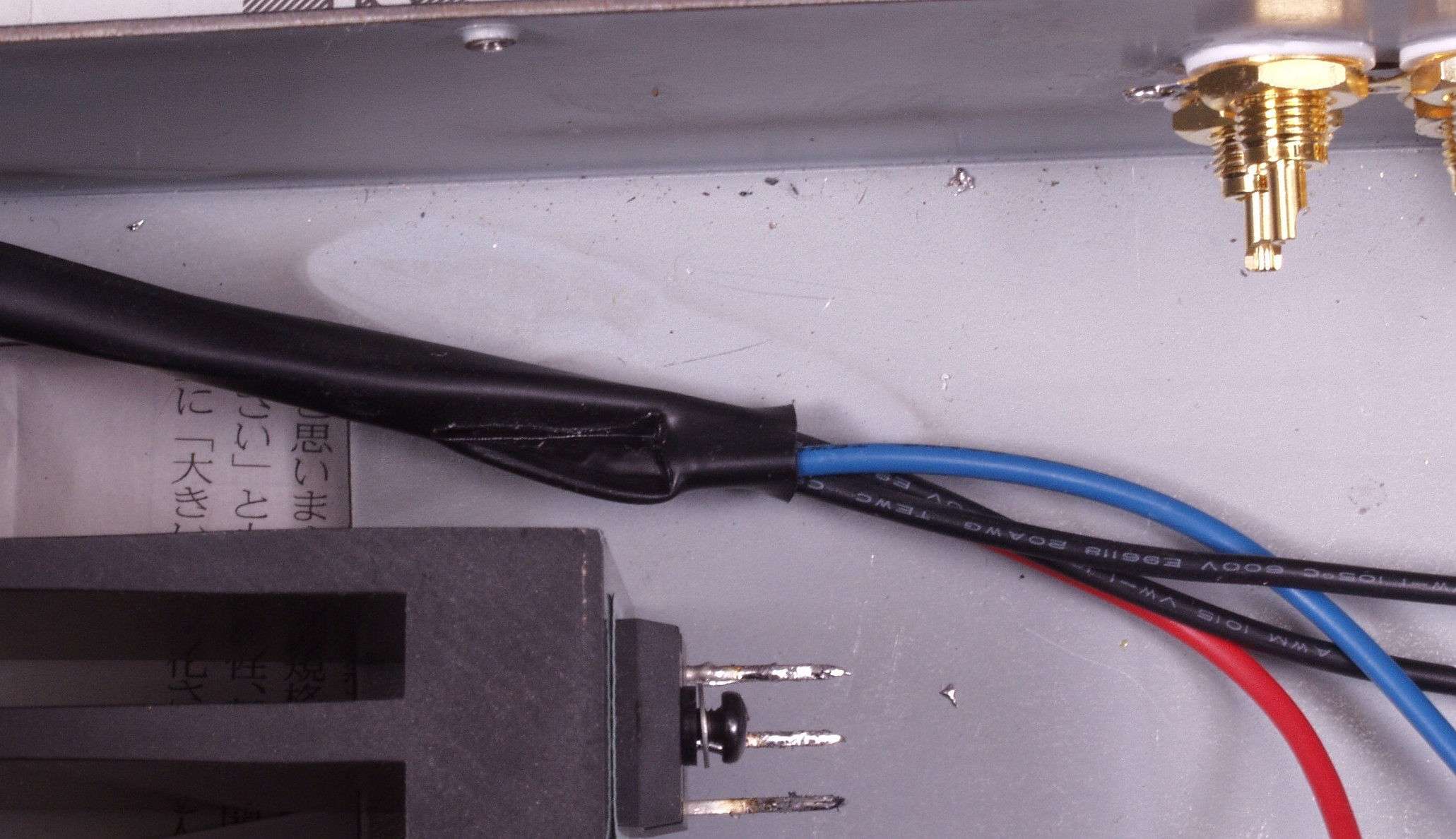

Ｃ５C．　修理後　ヒシチューブで絶縁する

Ｃ６Ａ．　修理前　ＲＣＡ端子

Ｃ６B．　修理後　ＲＣＡ端子

Ｃ７Ａ．　修理前　ＳＰ端子

Ｃ７Ｂ．　修理後　ＳＰ端子　ＷＢＴ－０７３０ＰＬダブルポールターミナル使用

Ｃ７Ｃ．　修理後　SP端子への接続　ＷＢＴのネジ止めを生かし、ネジ止め接続＋半田接続のＷ
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　理由は此方参照　

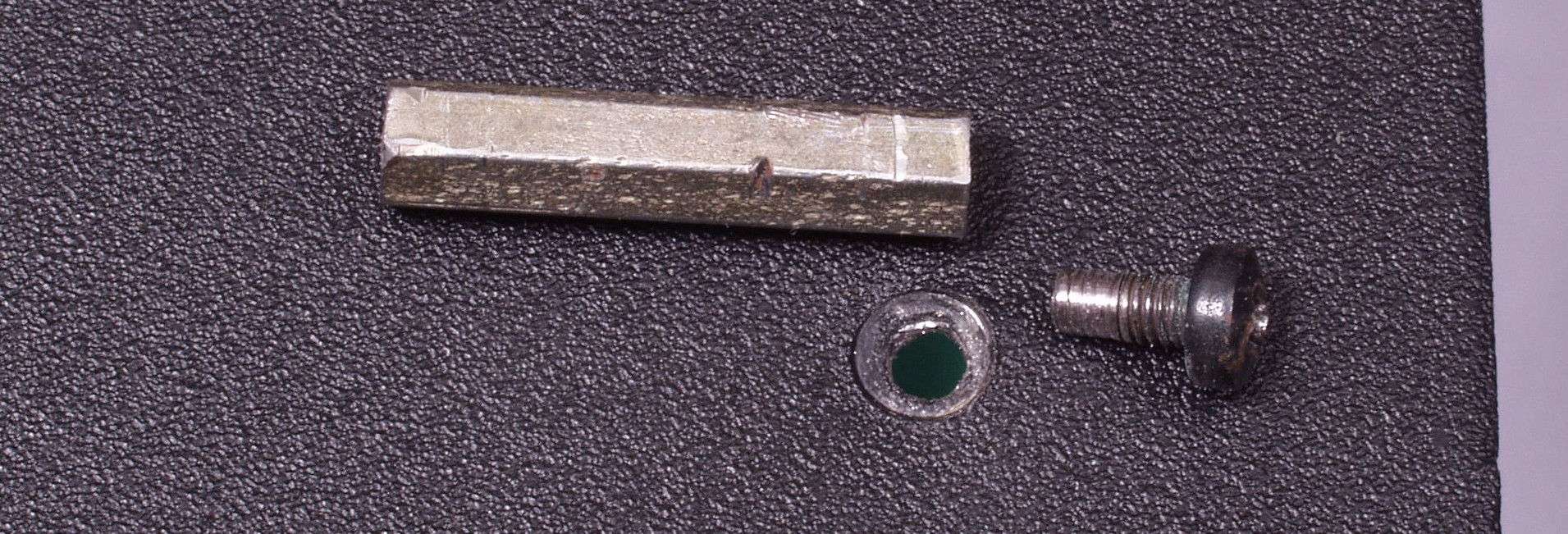

Ｃ８Ａ．　修理中　無理に取り付けたのでなめたネジとスペンサー

Ｃ８Ｂ．　修理中　スペンサーにタップでネジを切り直す

Ｃ９．　修理中　この重いトランスがセンターの１個のネジ止めなので、角に止めネジ追加する

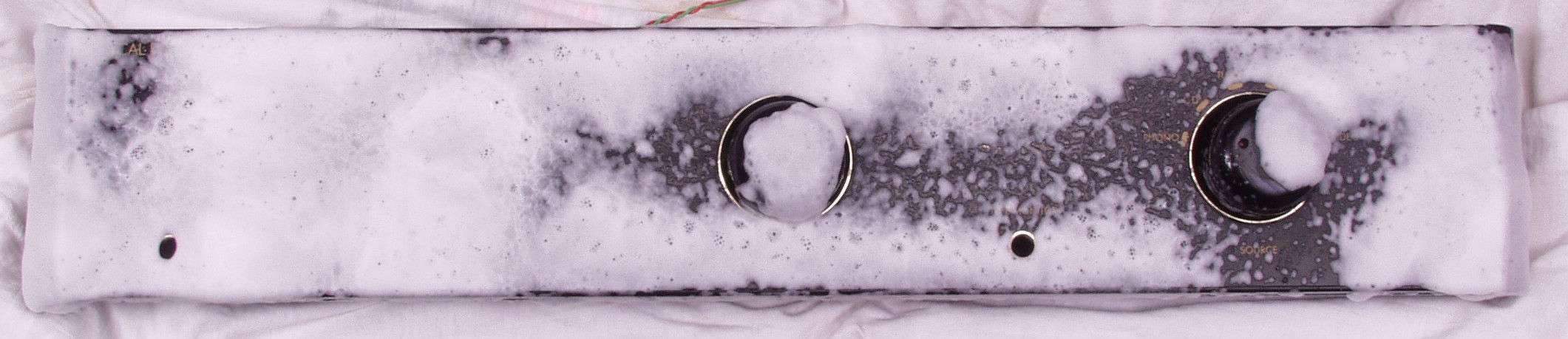

ＣＡ．　修理中　パネル清掃

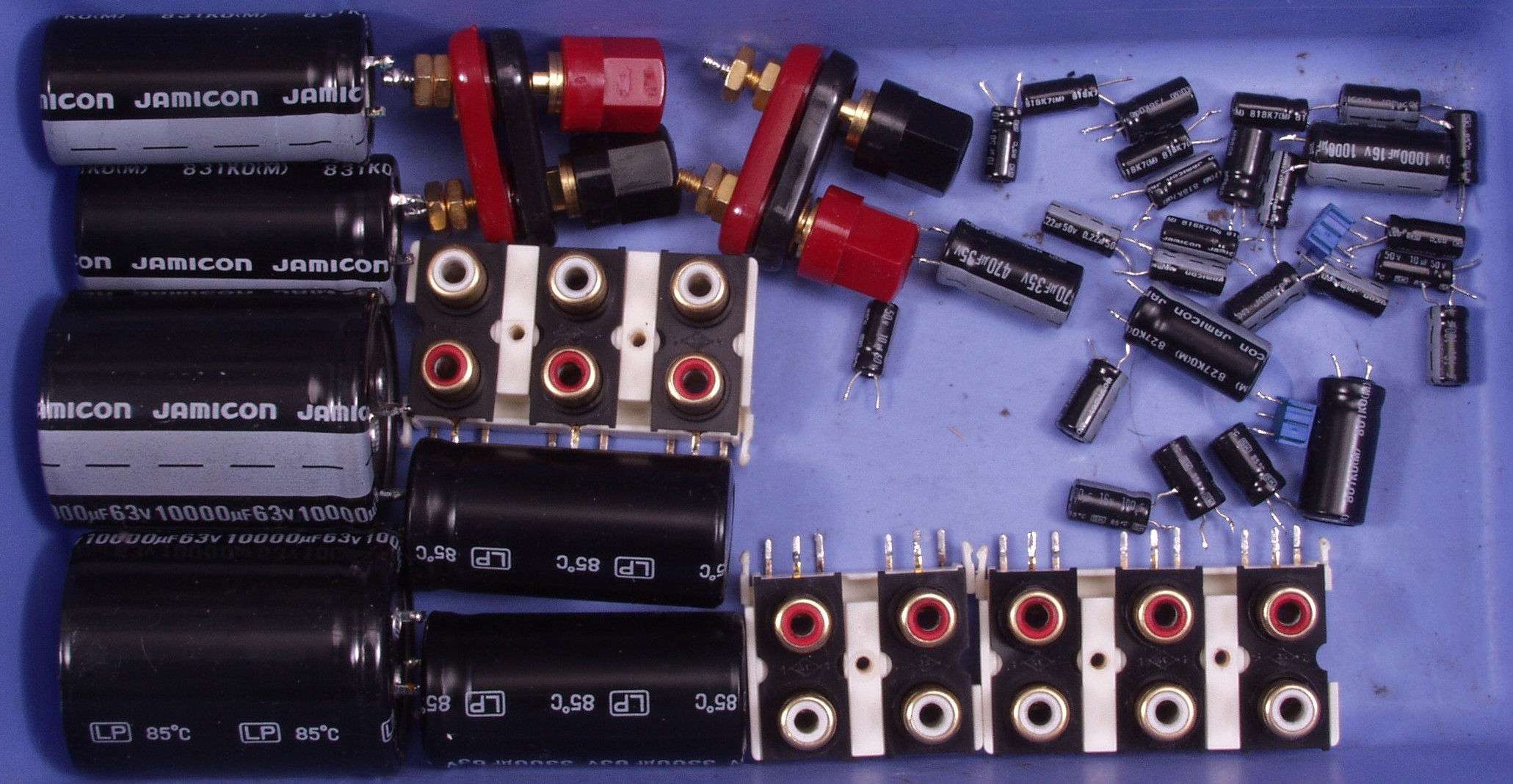

ＣＢ．　交換部品

ＣＣＡ．　修理前　上から見る

ＣＣＢ．　修理後　上から見る

ＣＣＣ．　完成　綺麗なお尻で帰ります

Ｅ．　測定・調整。

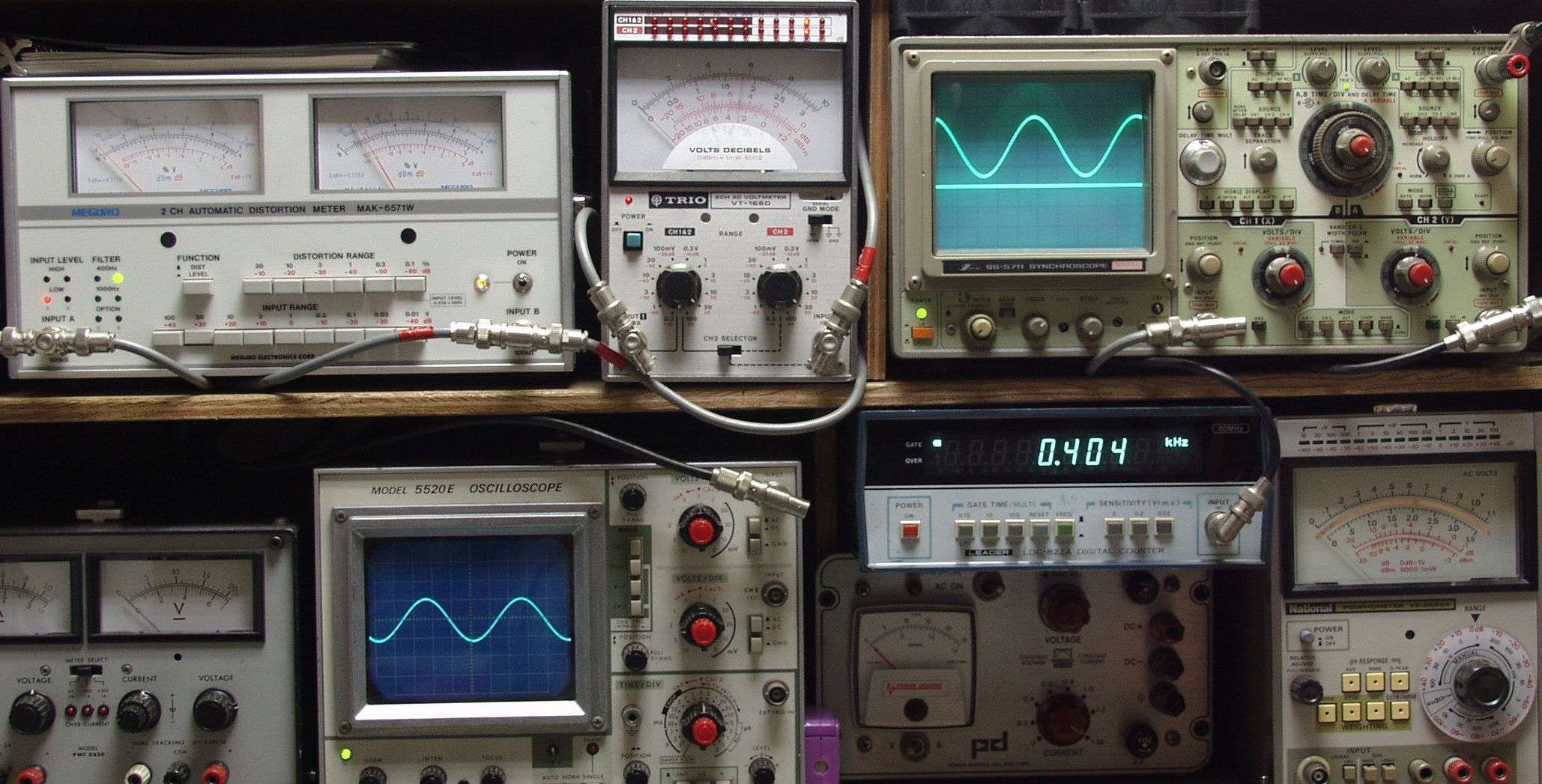

Ｅ１Ａ．　出力・歪み測定・調整　ノンＮＦＢなので歪みは真空管ＡＭＰなみ。
　　　　見方
　　　　　下左オーディオ発振器より４００ＨＺ・１KHZの信号を出す（歪み率＝約０．００３％）。
　　　　　下中＝入力波形（オーディオ発振器のTTLレベル）　下右＝周波数計。
　　　　　上左＝ＳＰ出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力。
　　　　　上中＝ＳＰ出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力。
　　　　　上右＝ＳＰ出力波形オシロ　上＝Ｒ出力、下＝Ｌ出力（出力電圧測定器の出力）。

Ｅ２Ａ．　R－ＳＰ出力　１８Ｖ＝４０Ｗ　０．０２％歪み率　ＡＵＸ入力　１０００ＨＺ

Ｅ２Ｂ．　R－ＳＰ出力　１８Ｖ＝４０Ｗ　０．０２％歪み率　ＡＵＸ入力　４００ＨＺ

Ｅ２C．　L－ＳＰ出力　１８Ｖ＝４０Ｗ　０．０４％歪み率　ＡＵＸ入力　１０００ＨＺ

Ｅ２D．　L－ＳＰ出力　１８Ｖ＝４０Ｗ　０．０２％歪み率　ＡＵＸ入力　４００ＨＺ

Ｅ３Ａ．　R－ＳＰ出力　２０Ｖ＝４０Ｗ　０．０２％歪み率　MM入力　１０００ＨＺ

Ｅ３Ｂ．　R－ＳＰ出力　２０Ｖ＝４０Ｗ　０．０２％歪み率　MM入力　４００ＨＺ

Ｅ３C．　L－ＳＰ出力　２０Ｖ＝４０Ｗ　０．０２％歪み率　MM入力　１０００ＨＺ

Ｅ３D．　L－ＳＰ出力　２０Ｖ＝４０Ｗ　０．０２％歪み率　MM入力　４００ＨＺ

Ｅ５．　完成　２４時間エージング

Ｓ．　Musical Fidelity Ａ２　の仕様（マニアル・カタログより）

型式	Musical Fidelity Ａ２
定格出力	25W+25W(8Ω)
周波数特性	10Hz～20kHz
全高調波歪率	0.005%
入力感度	MM=3.5mV,Line=300mV
SN比	MM=70dB,Line=70dB
セパレーション	75dB以上
消費電力
外形寸法	幅440x高さ95x奥行340mm
重量	約10kg
価格	?円 1997年
