ＬＵＸＭＡＮ　Ｌ−５５０Ｘ　修理記録

平成２４年４月３日到着　　　平成２５年１月２４日完成

Ａ．　修理前の状況 オーバホール修理依頼。 到着時プロテクト解除せず。 Ｃ．　修理状況 ブロックコンを除く電解コンデンサー交換。 フイルムコンデンサー１部交換。 配線手直し、補強。 ＳＰ接続リレー交換。 ＳＰ接続端子交換。 半固定ＶＲ交換。 電源コードを３Pインレットに交換。 １部ＲＣＡ端子交換。 Ｄ．　使用部品 電解コンデンサー　　　　　　　　　　　　　　　５９個。 フイルムコンデンサー　　　　　　　　　　　　８個。 セラミックコンデンサー　　　　　　　　　　　　６個。 抵抗　　　　　　　　　　　　　　　　　　　　　　　２個。 半固定ＶＲ　　　　　　　　　　　　　　　　　　　１０個。 ＳＰ接続端子　　　　　　　　　　　　　　　　２組４個。 ＳＰ接続リレー　　　　　　　　　　　　　　　　　２個。 ３Pインレット　　　　　　　　　　　　　　　　　　　　１個。　FURUTECH　FI-10(R) ロジウムメッキ。 ＲＣＡ端子　　　　　　　　　　　　　　　　　　　　　９組１８個。 Ｅ．　調整・測定 Ｆ．　修理費　　　１３９，０００円　　　　オーバーホール修理 Ｓ．　ＬＵＸＭＡＮ　Ｌ−５５０Ｘ　の仕様（マニアル・カタログより）

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

Ａ１２．　点検中　前右から見る

Ａ１３．　点検中　右から見る

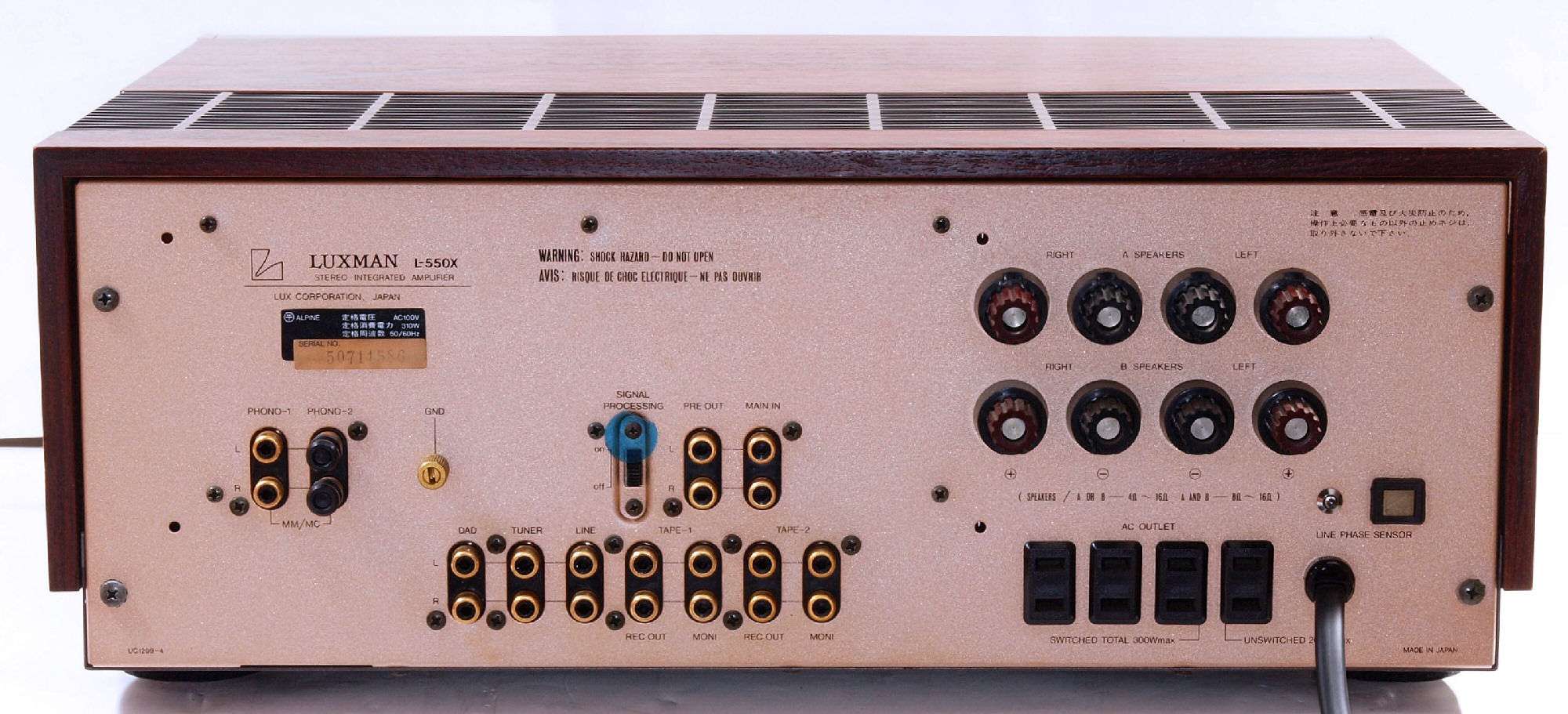

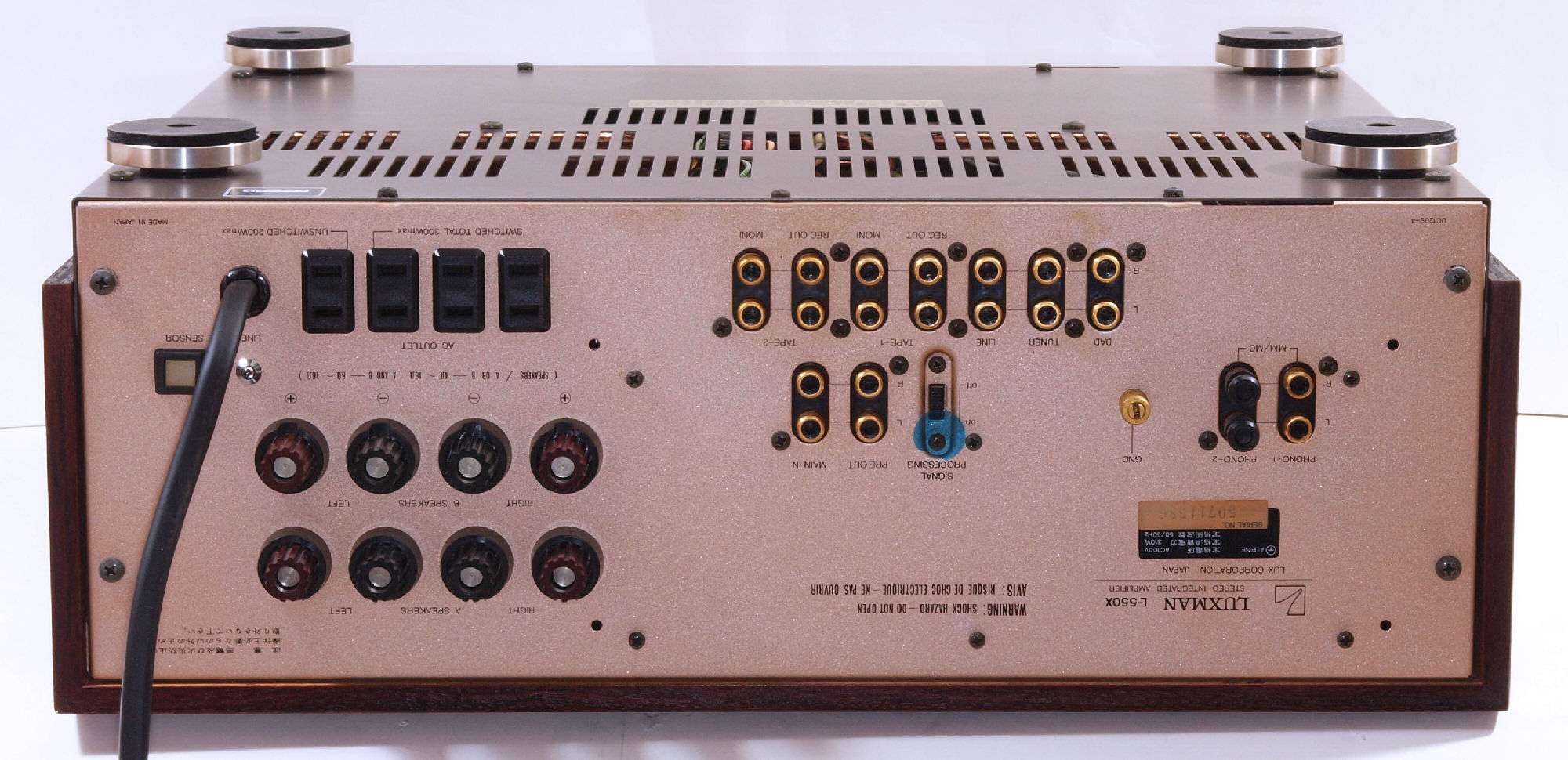

Ａ１４．　点検中　後から見る

Ａ１５．　点検中　後左から見る

Ａ１６．　点検中　左から見る

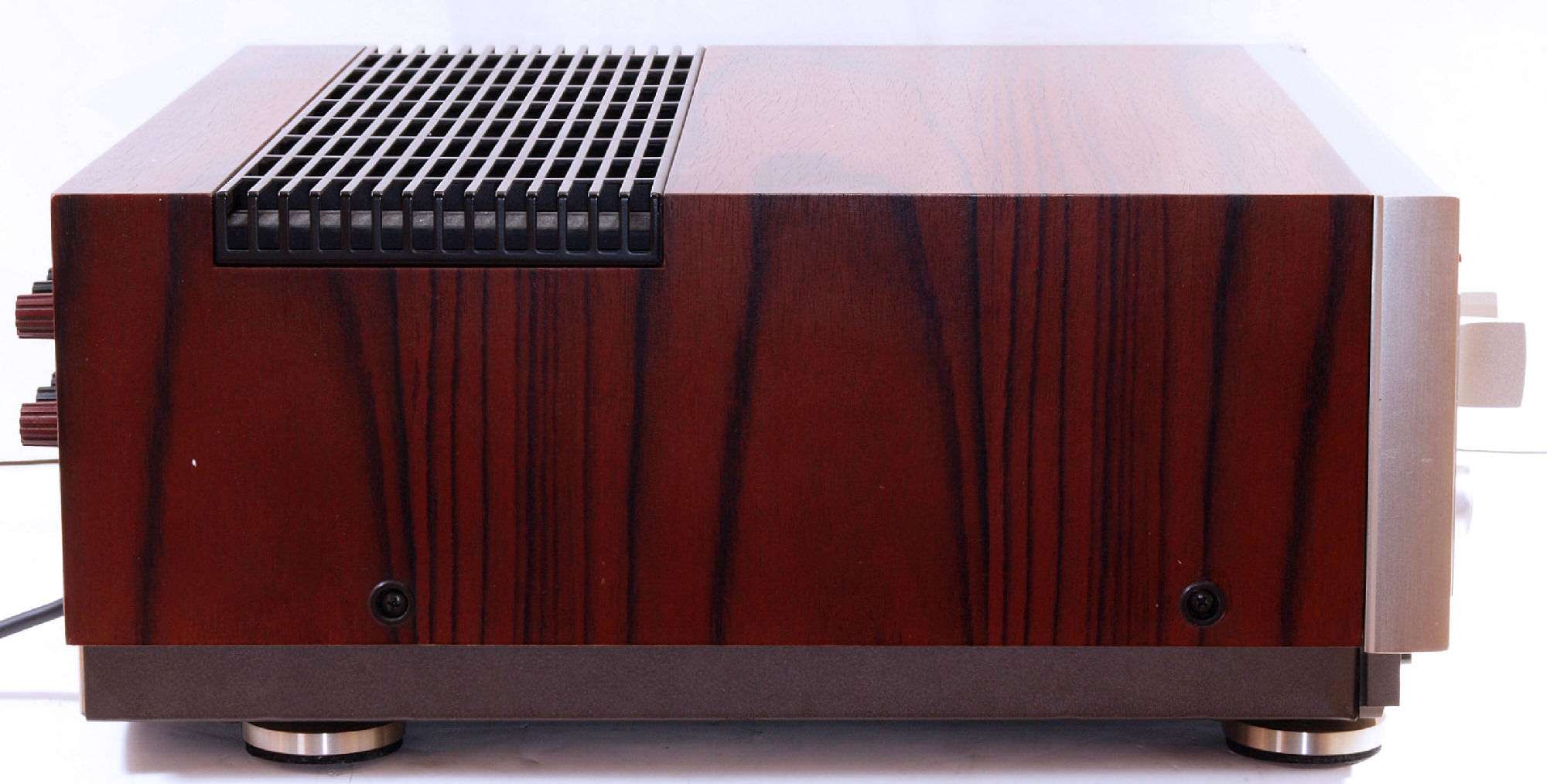

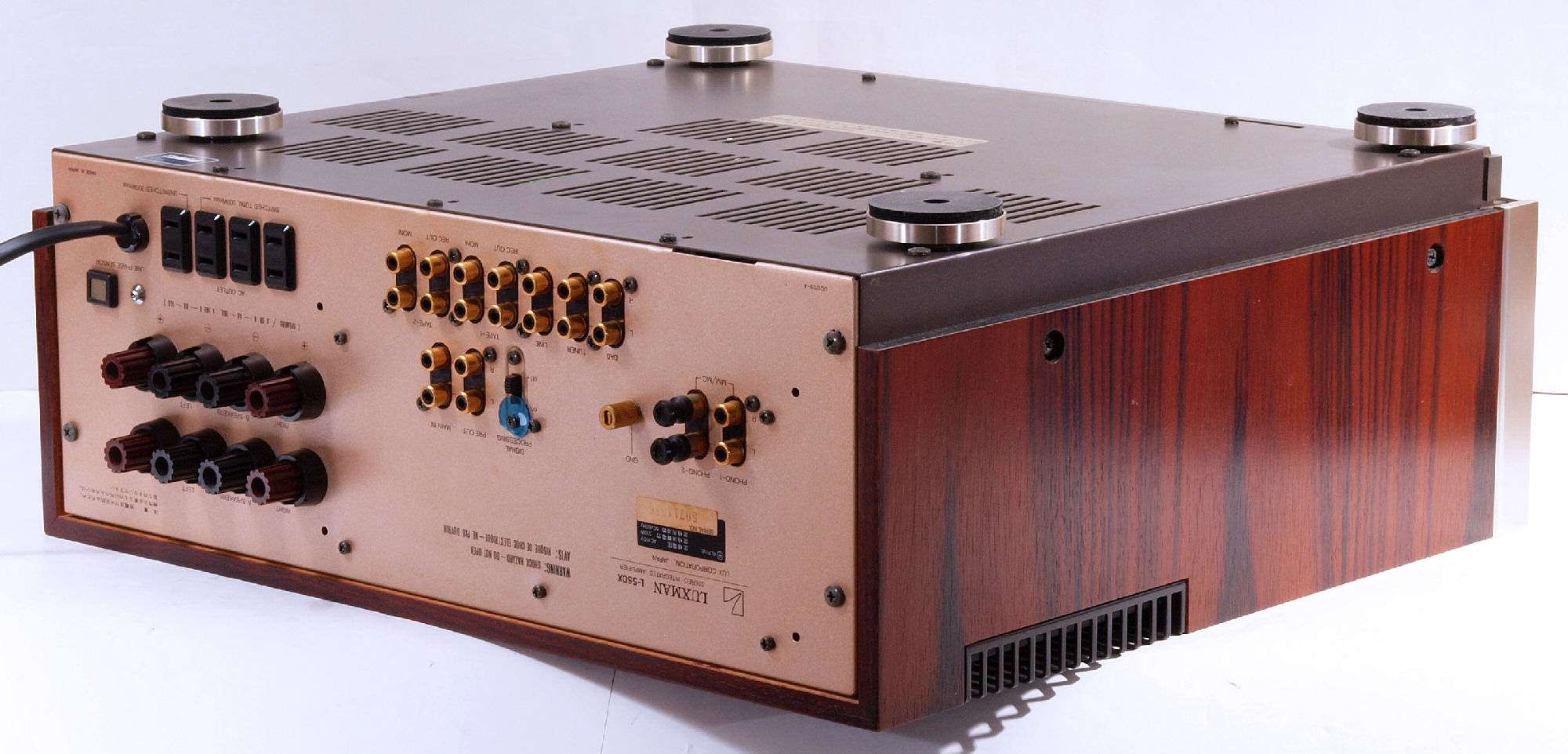

Ａ１７．　点検中　上から見る

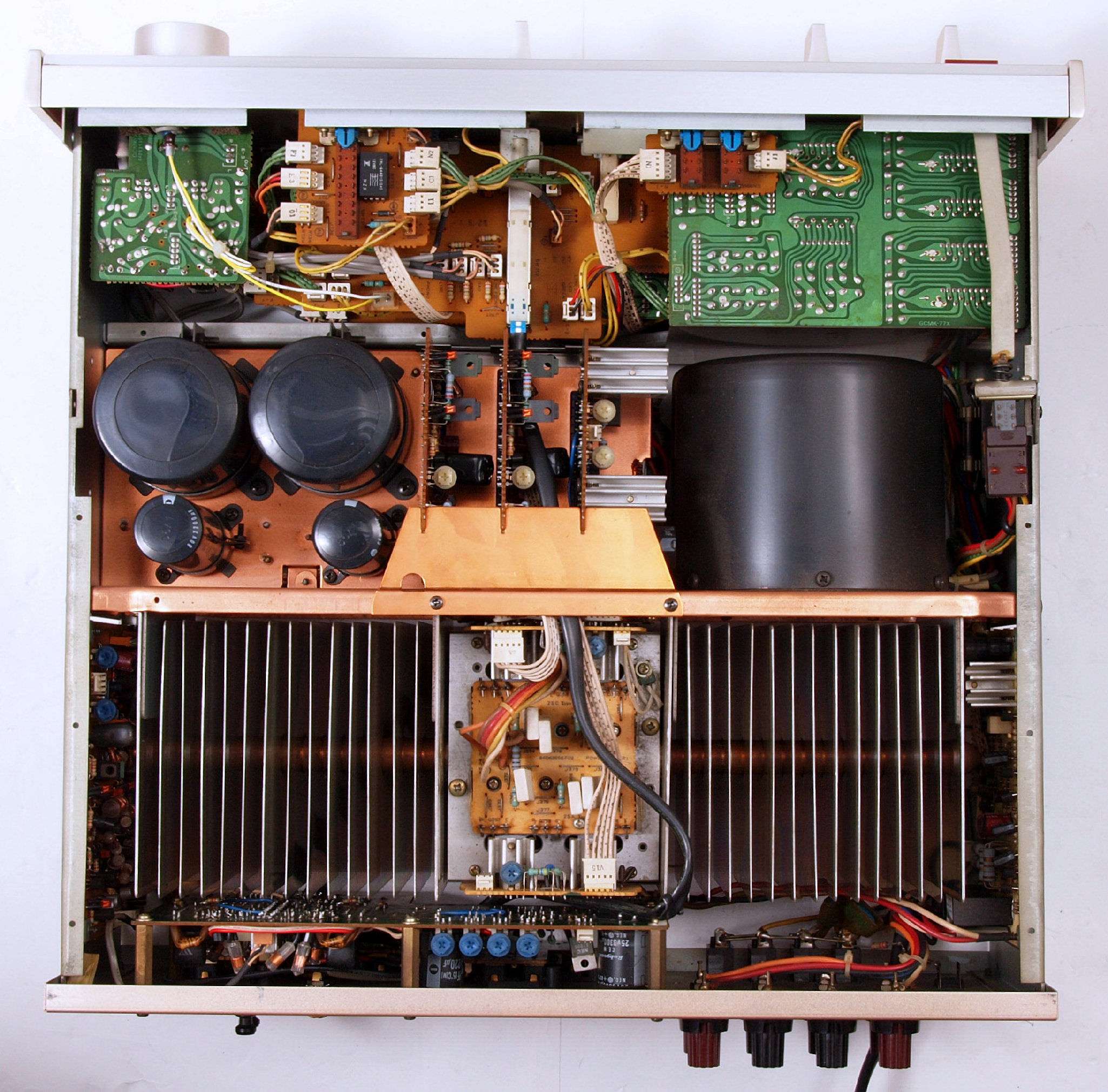

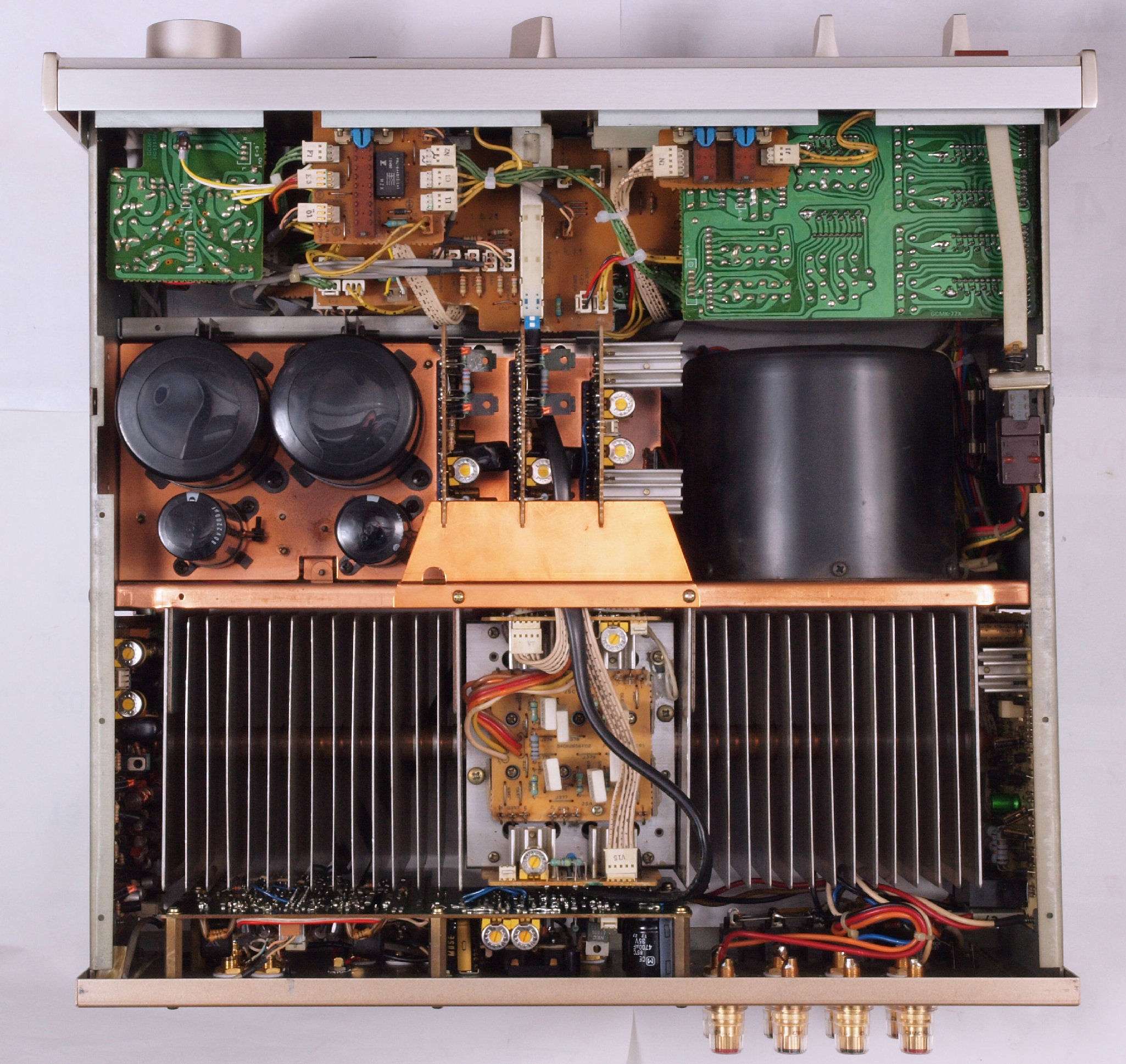

Ａ１８．　点検中　上ケースを取り、上から見る

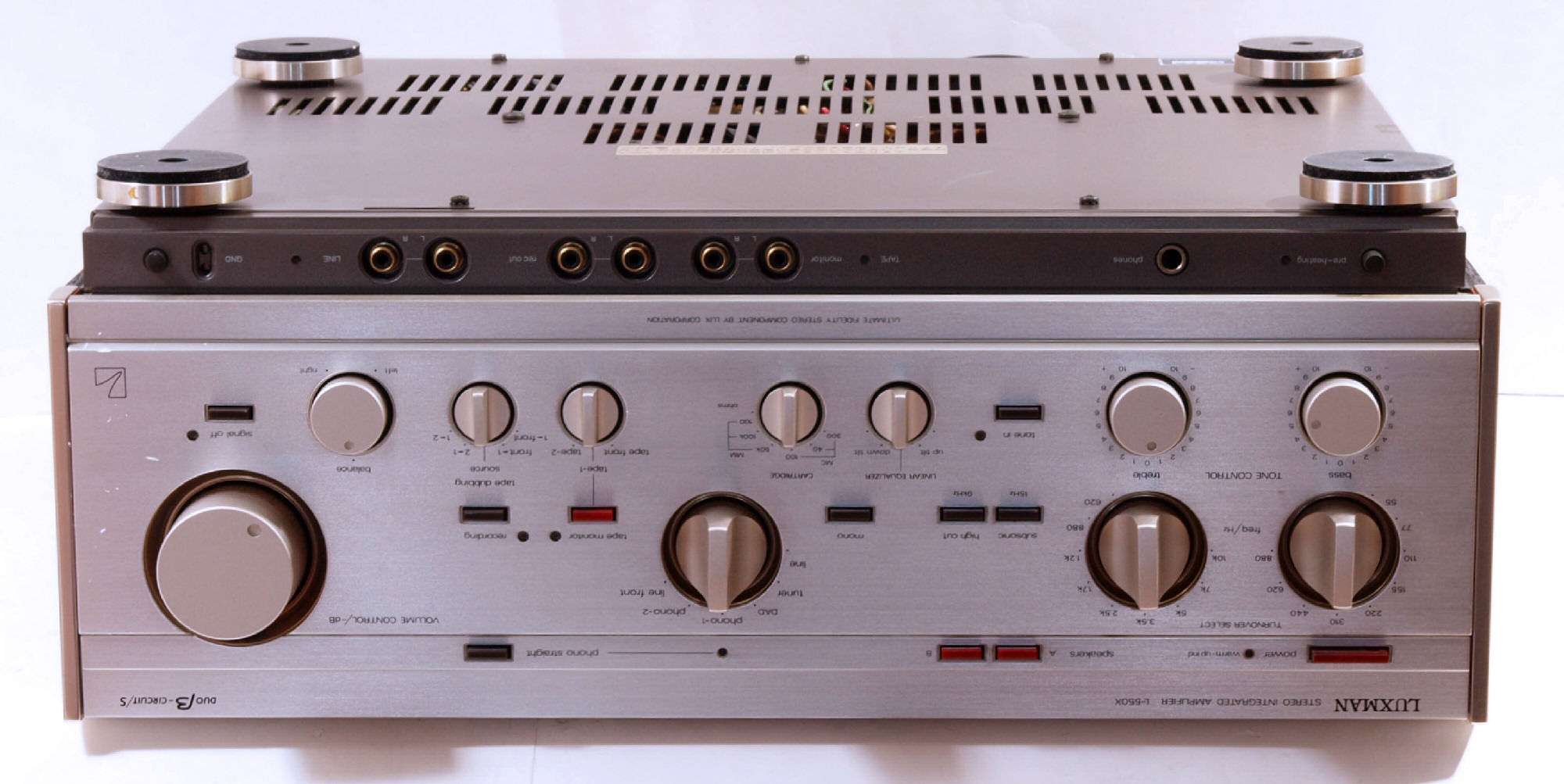

Ａ２１．　点検中　下から見る

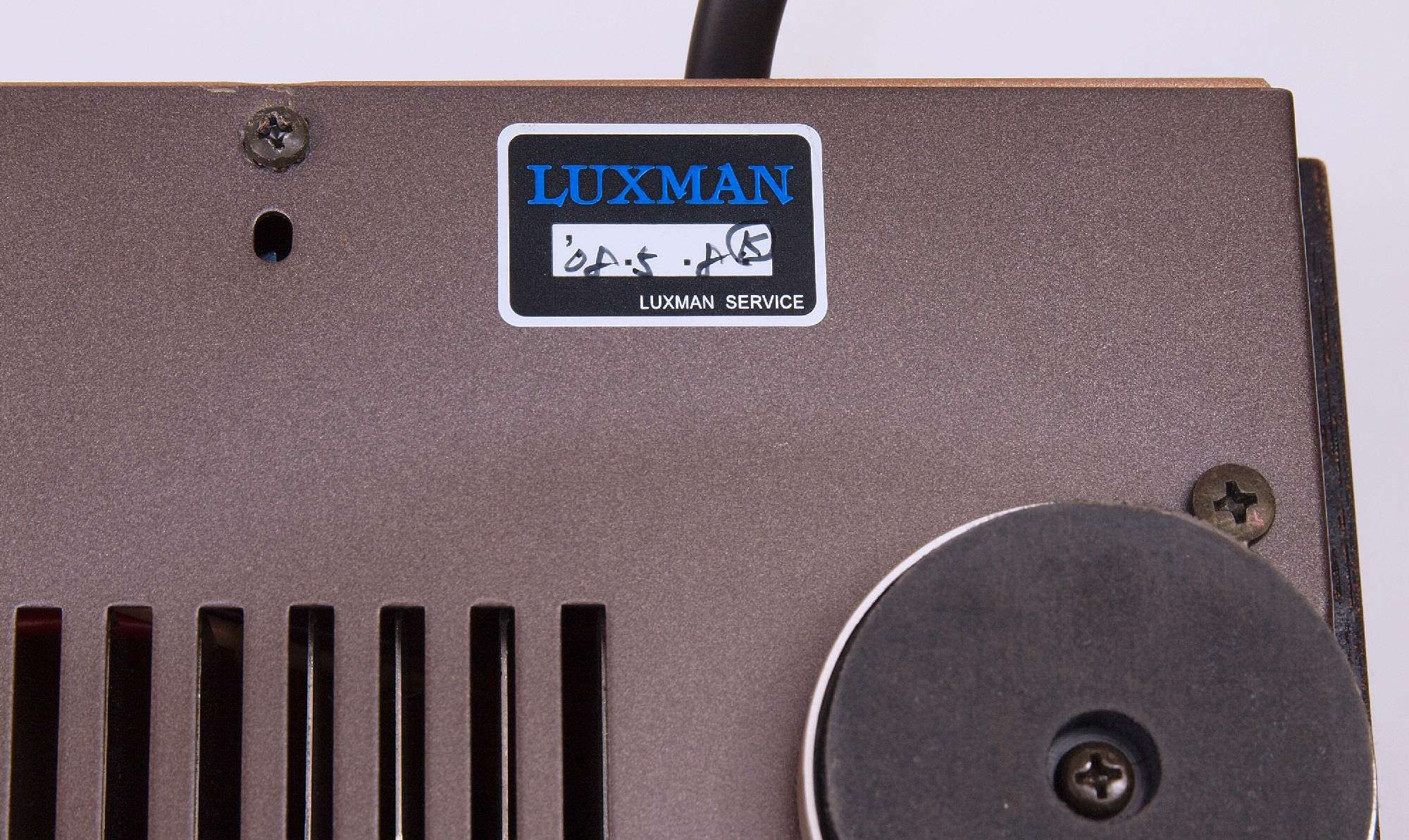

Ａ２１２．　点検中　ＬＵＸＭＡＮの修理標

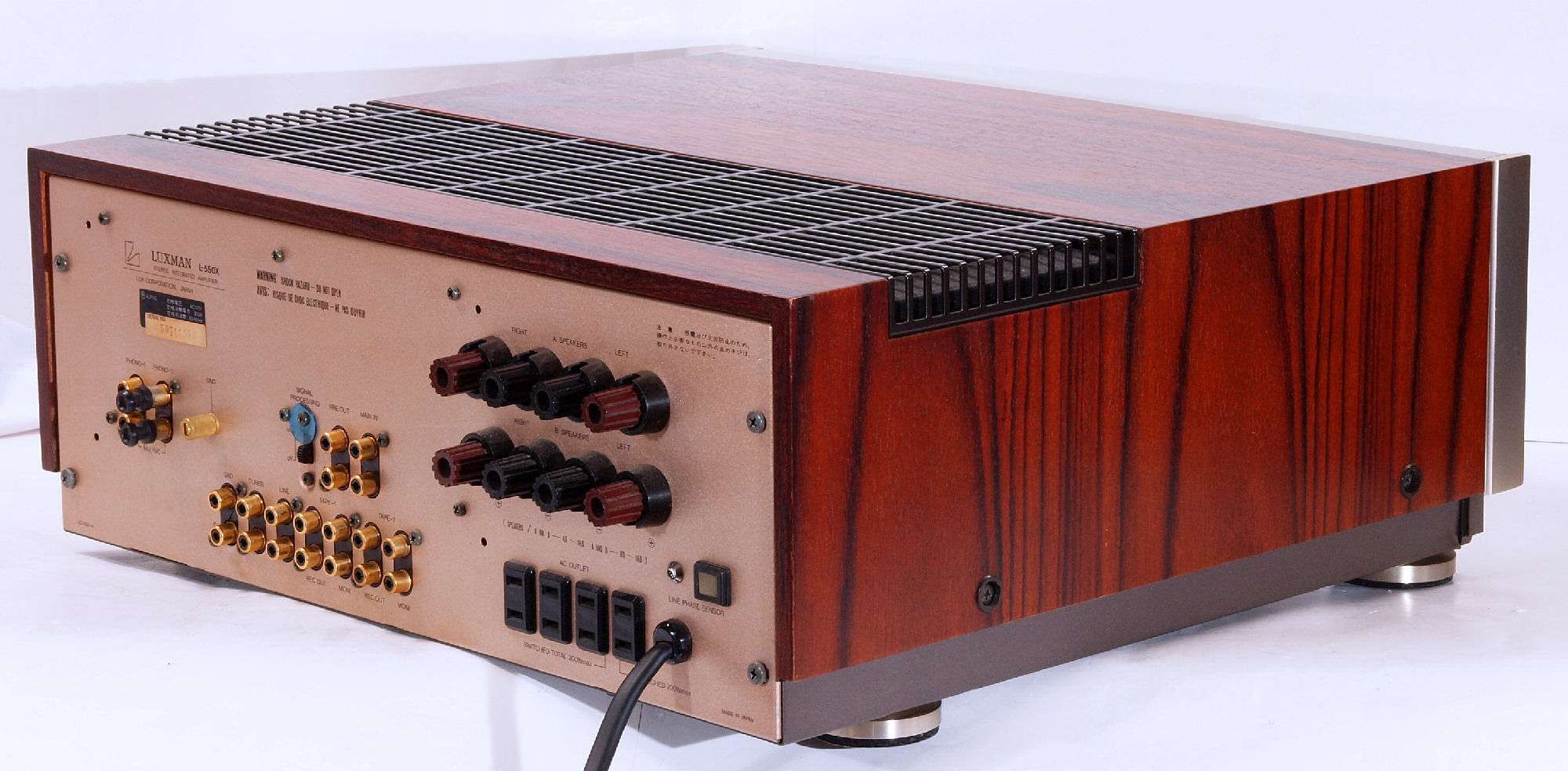

Ａ２２．　点検中　下前から見る

Ａ２３．　点検中　下前左から見る

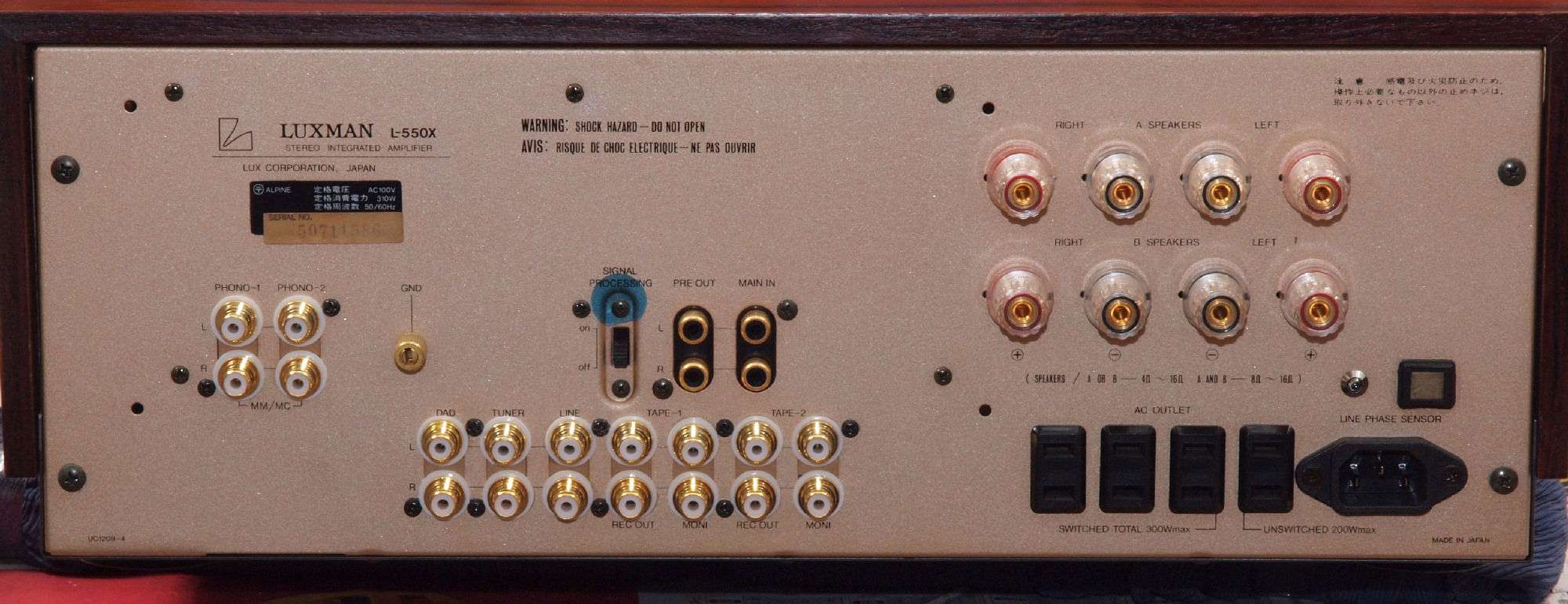

Ａ２４．　点検中　下後から見る

Ａ２５．　点検中　下後右から見る

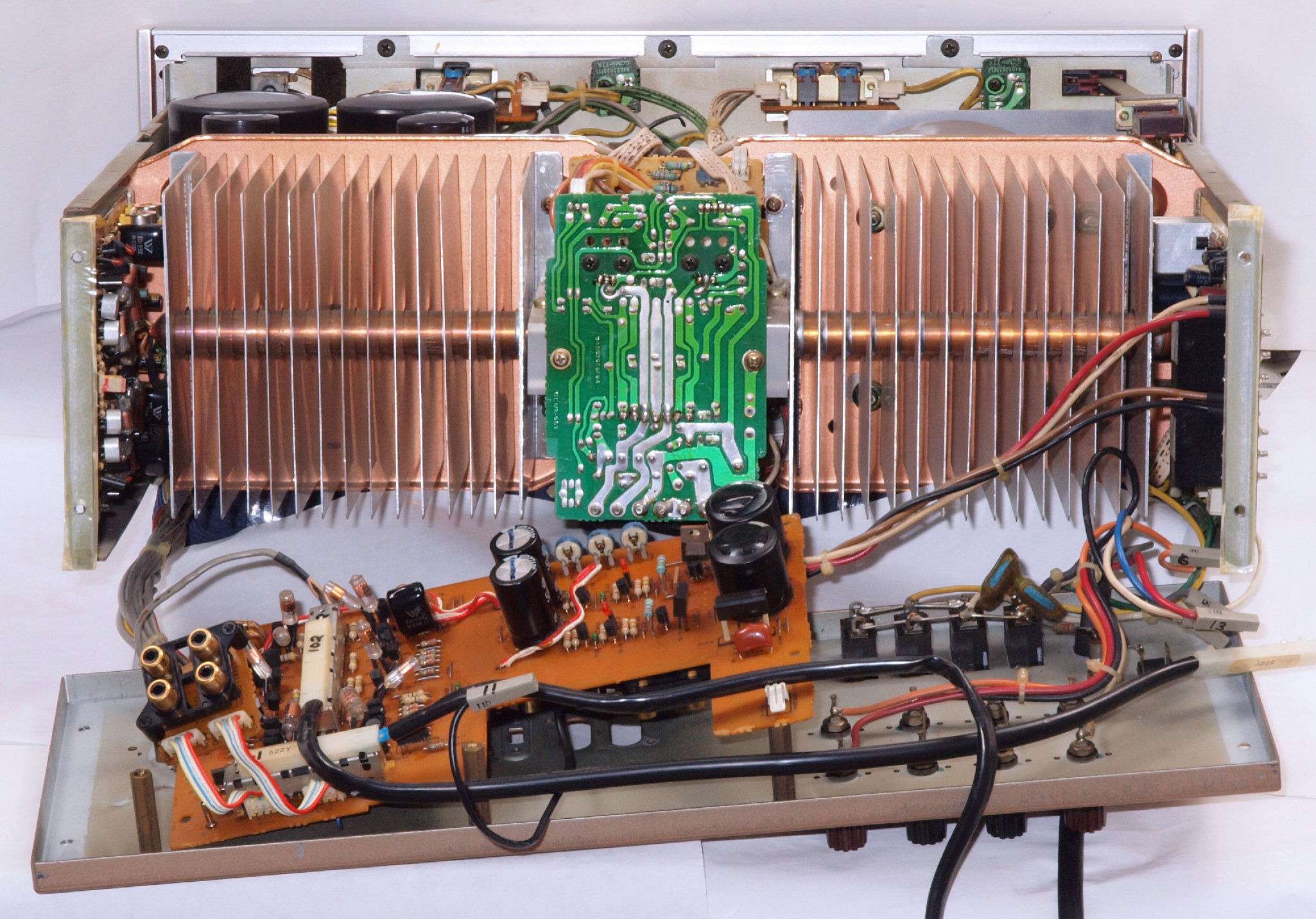

Ａ２６．　点検中　下蓋を取り、下から見る

Ａ３．　点検中　　交換する、ＳＰ接続端子。

Ａ４．　点検中　交換する電源電解コンデンサー比較、左＝交換する４７００μ／３５Ｖ、右＝付属３３００μ／２５Ｖ。

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１．　修理中　後パネルを取り外し、修理中。

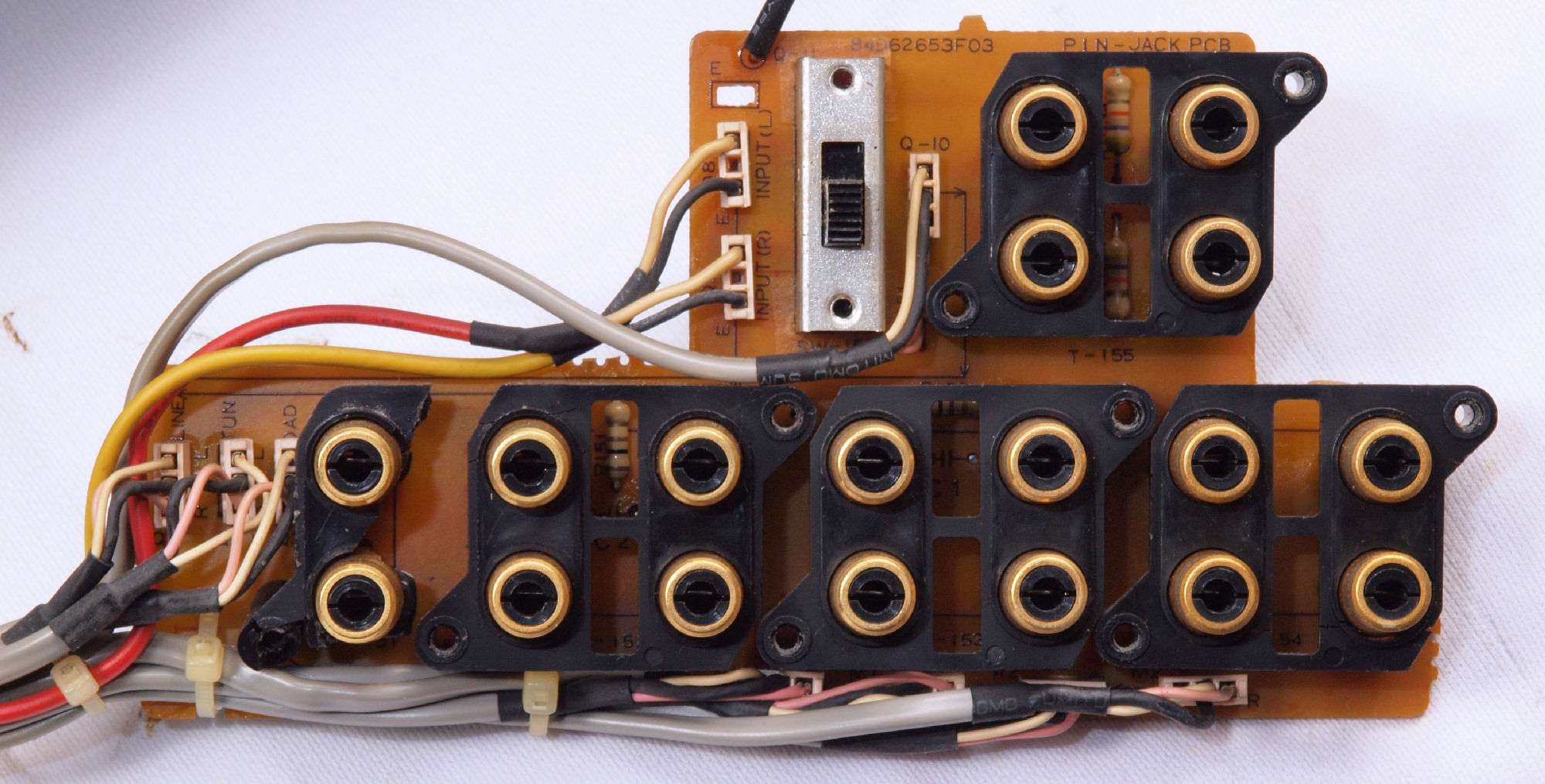

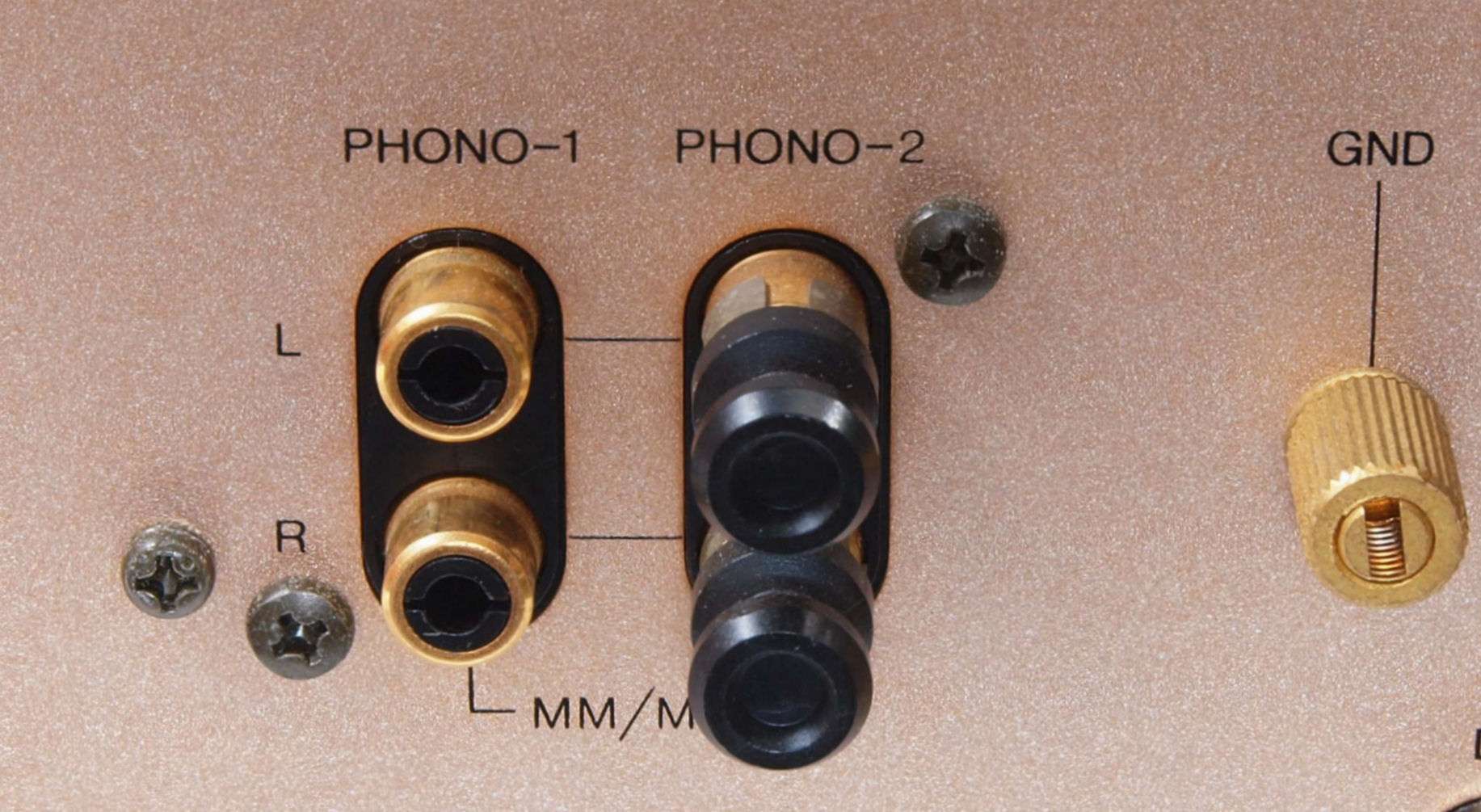

Ｃ１１１．　修理前　PHONO端子基板

Ｃ１１２．　修理中　PHONO端子基板、　ＲＣＡ端子にヒビが入っている。

Ｃ１１３．　修理中　テフロン絶縁ＲＣＡ端子に交換可能。

Ｃ１２１．　修理前　入出力ＲＣＡ端子郡

Ｃ１２２．　修理中　入出力ＲＣＡ端子基板、　ＤＡＤ_ＲＣＡ端子は欠けている。

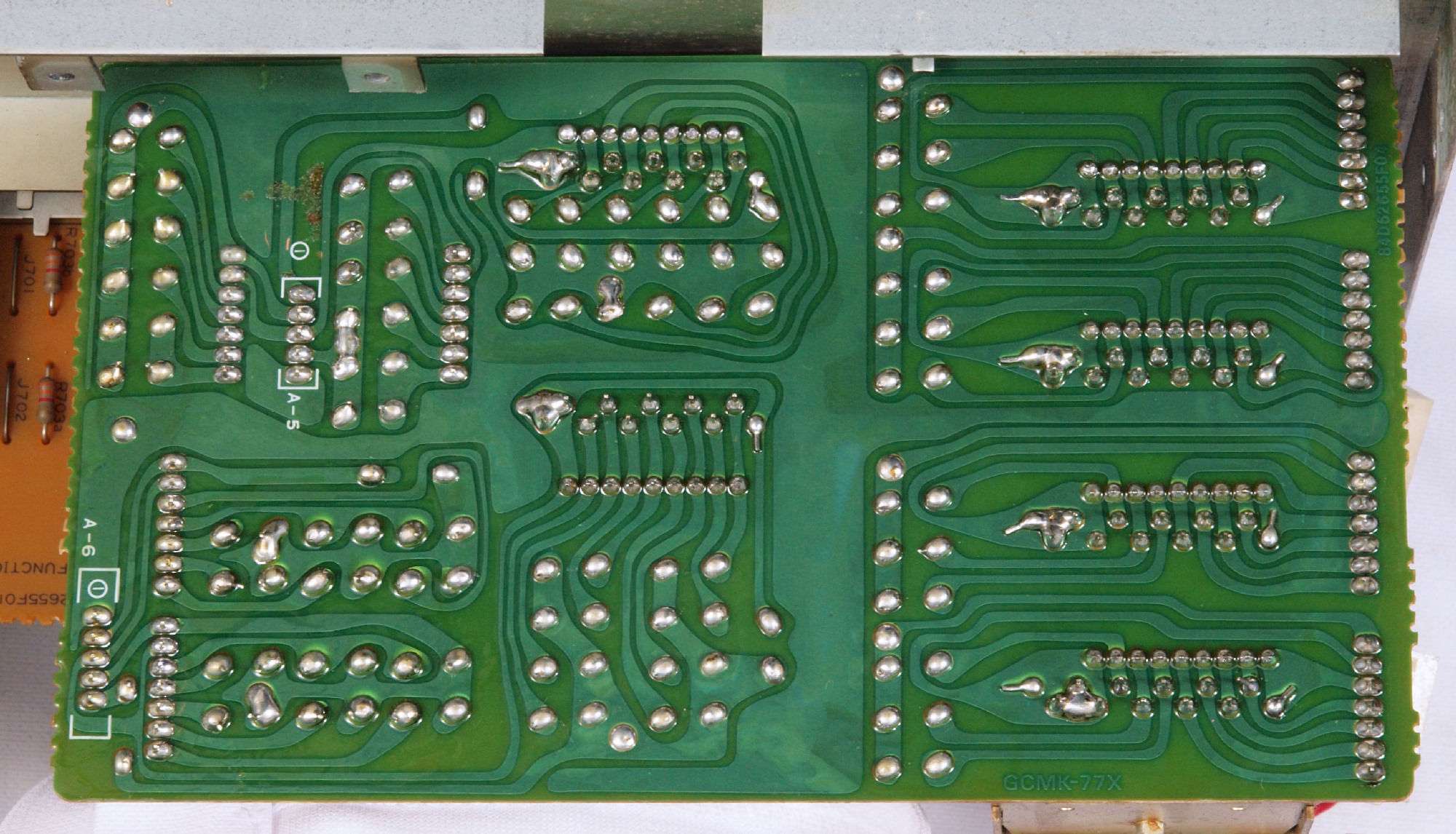

Ｃ１２３．　修理前　入出力ＲＣＡ端子基板裏

Ｃ１２４．　修理後　入出力ＲＣＡ端子基板裏、　電解コンデンサー２個交換。

Ｃ１２５．　完成入出力ＲＣＡ端子基板裏、　余分なフラックスを落として、コート液を塗る。

Ｃ１２６．　修理（交換）後　入出力ＲＣＡ端子郡

Ｃ２１．　修理前　ＭC_AMP＋電源基板

Ｃ２１２．　修理中　ＭC_AMP＋電源基板、　熱の為電解コンデンサーの頭のビニールが剥けた。

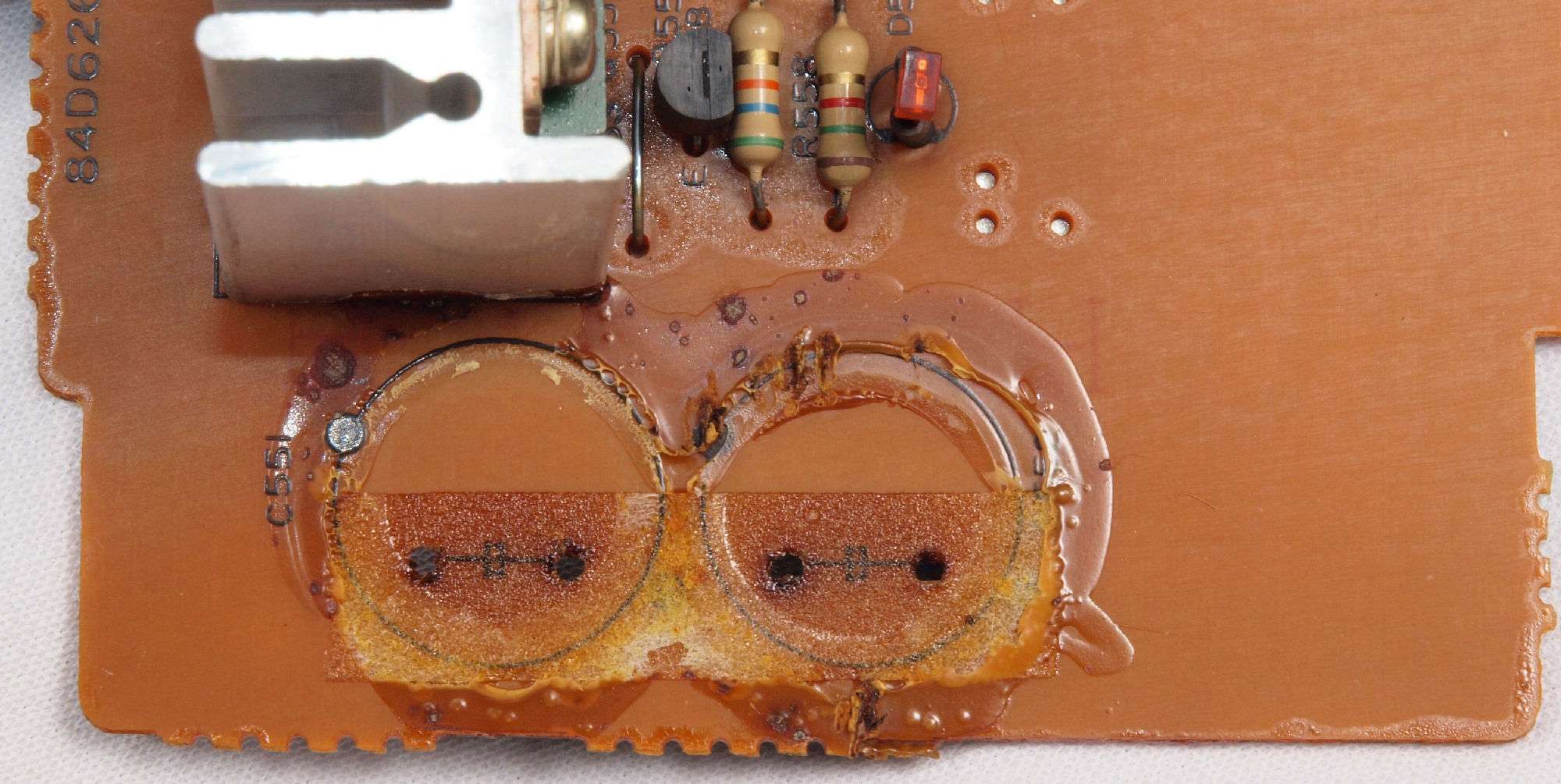

Ｃ２１３．　修理中　ＭC_AMP＋電源基板、　電解コンデンサー固定するトルエン溶媒の接着剤。

Ｃ２１４．　修理中　ＭC_AMP＋電源基板、　トルエン溶媒の接着剤を取り去り、コートを塗布後。

Ｃ２２．　修理後　ＭC_AMP＋電源基板、　電解コンデンサー４個、半固定ＶＲ２個、抵抗１個交換。

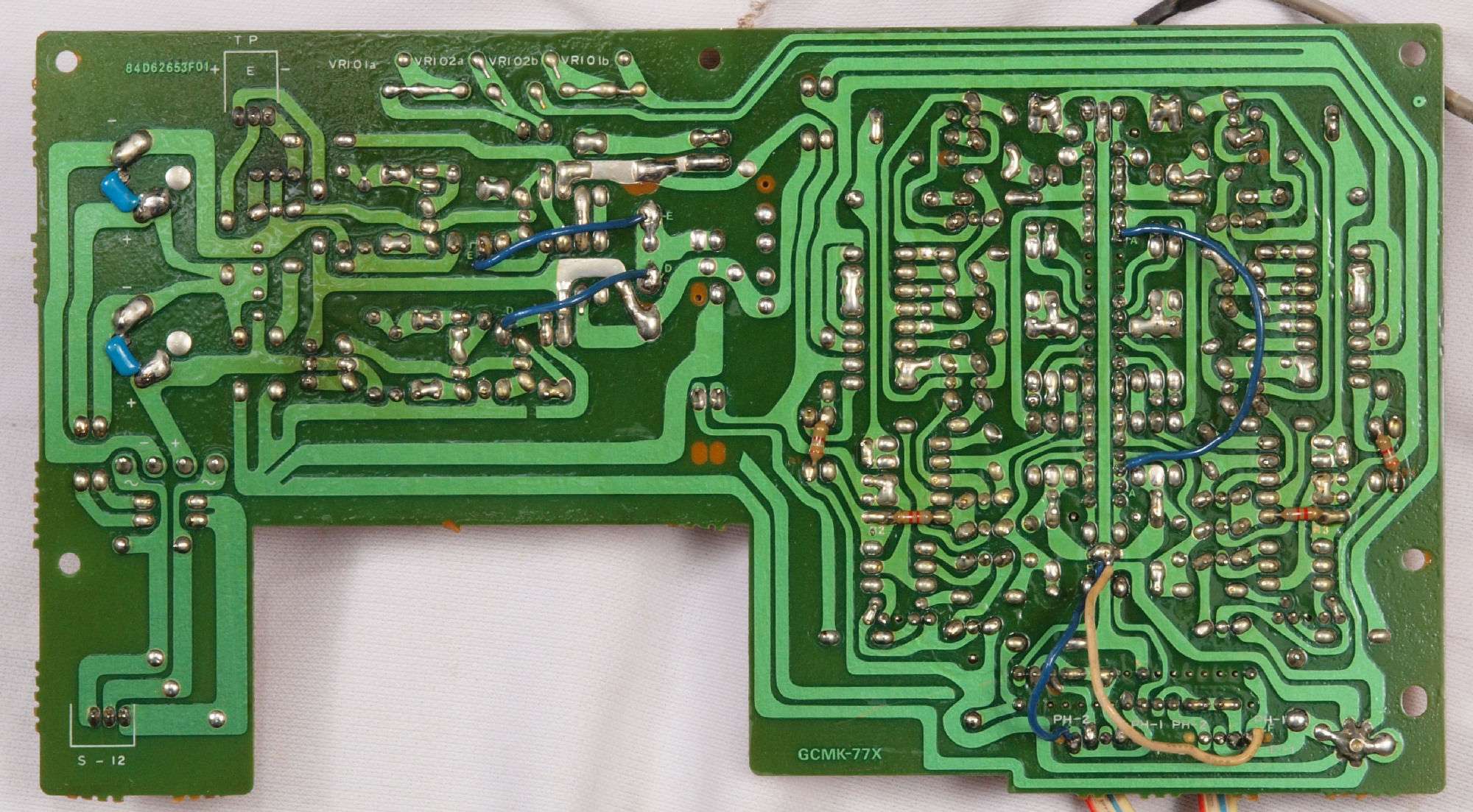

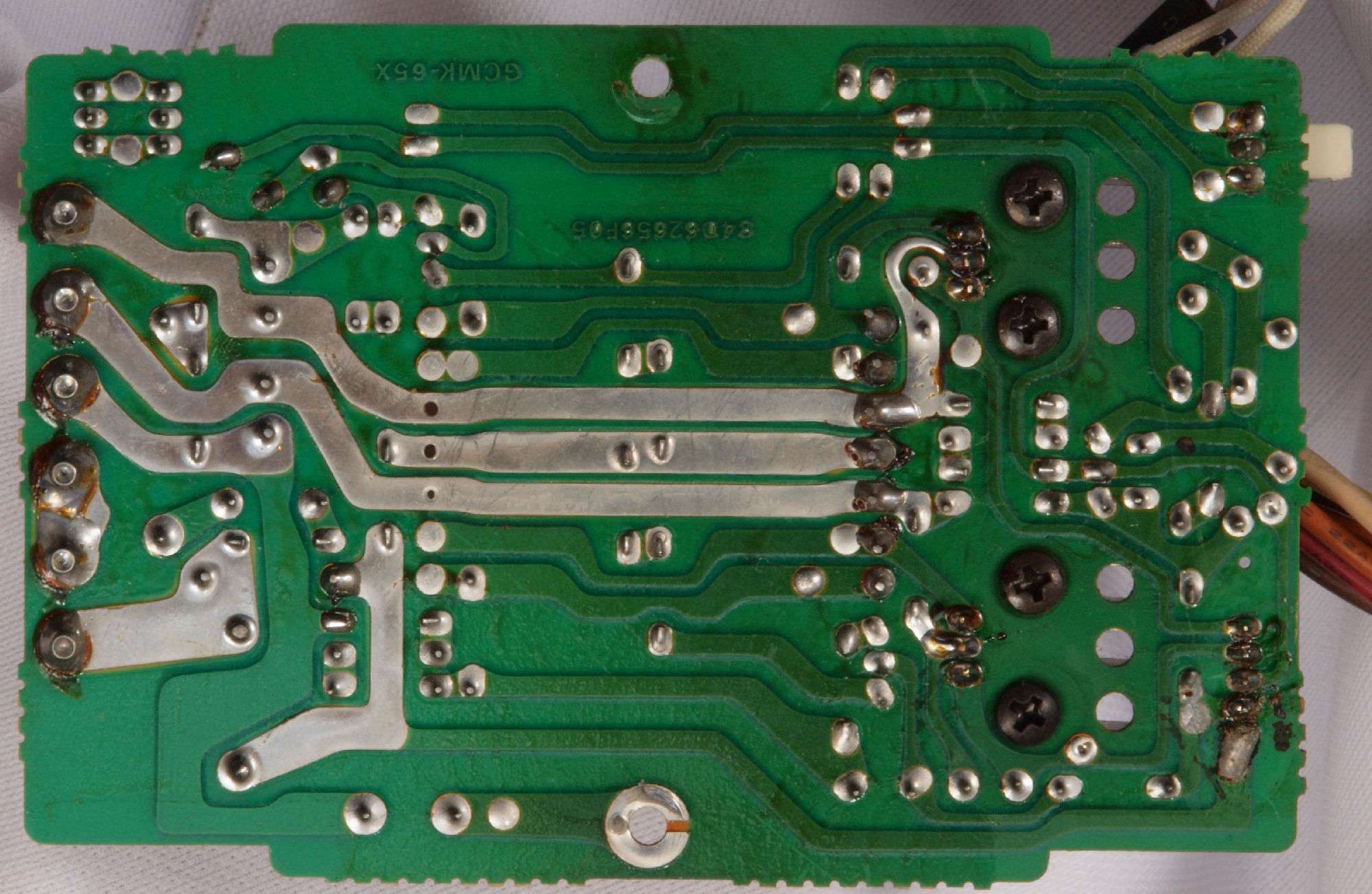

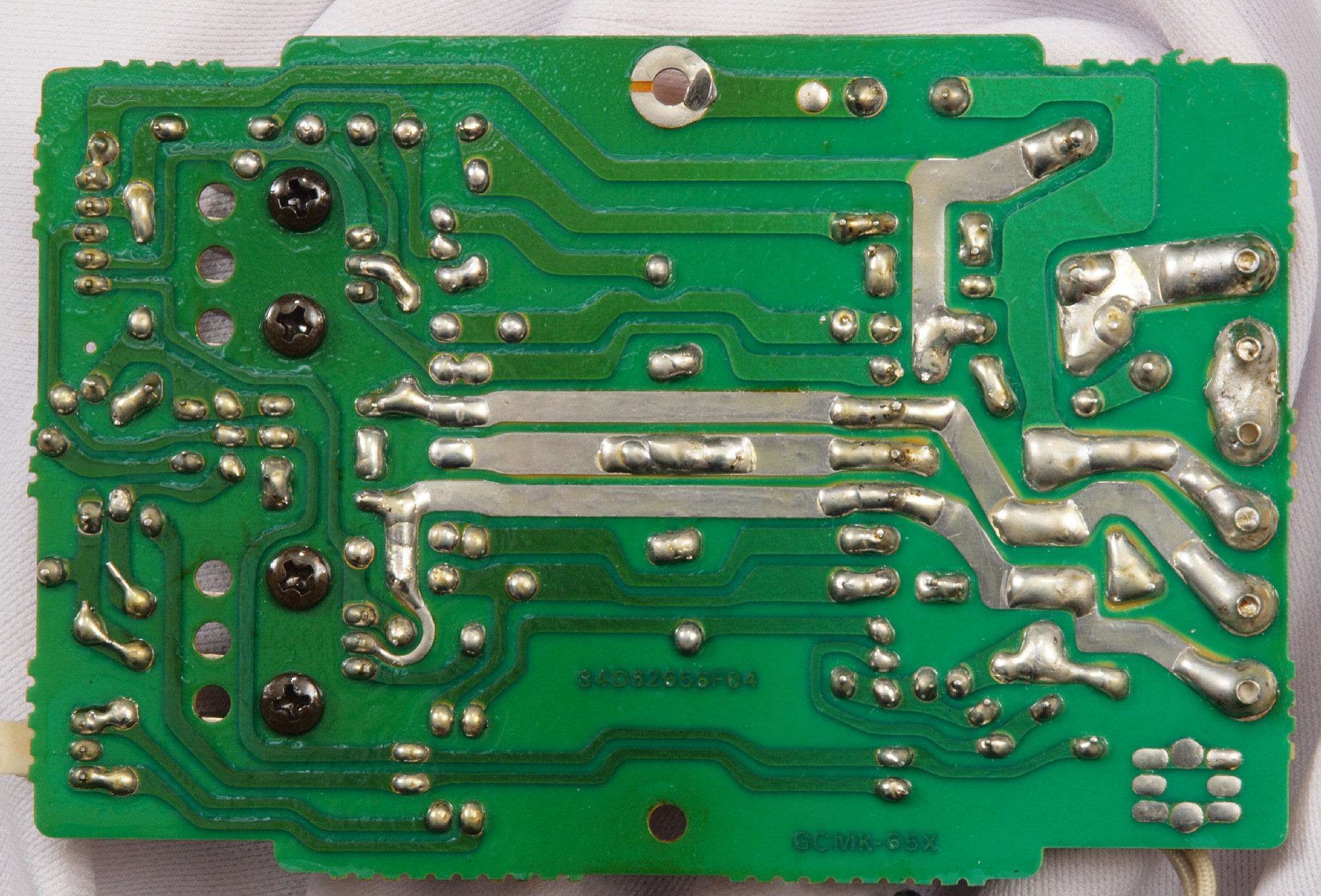

Ｃ２３．　修理前　ＭC_AMP＋電源基板裏

Ｃ２３２．　修理前　ＭC_AMP＋電源基板裏、　半田不良。

Ｃ２３３．　修理前　ＭC_AMP＋電源基板裏、　半田不良２。

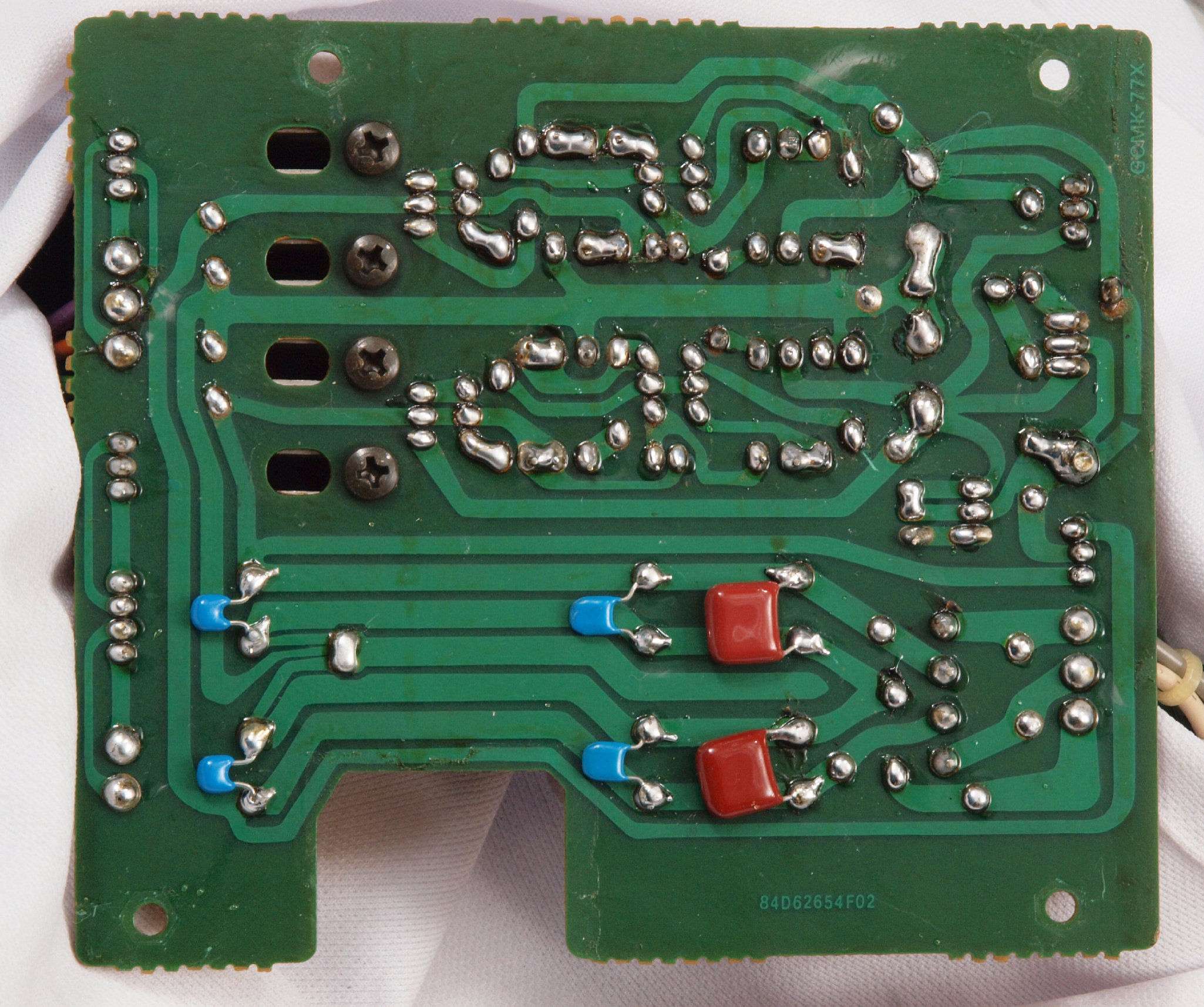

Ｃ２４．　修理（ハンダ補正）後　ＭC_AMP＋電源基板裏、　フイルムコンデンサー２個追加。

Ｃ２５．　完成ＭC_AMP＋電源基板裏、　余分なフラックスを落として、コート液を塗る。

Ｃ３１．　修理前　ＥＱ_ＡＭＰ　＆　ＥＱ電源基板

Ｃ３２．　修理後　ＥＱ_ＡＭＰ　＆　ＥＱ電源基板、　電解コンデンサー４個、半固定ＶＲ２個交換。

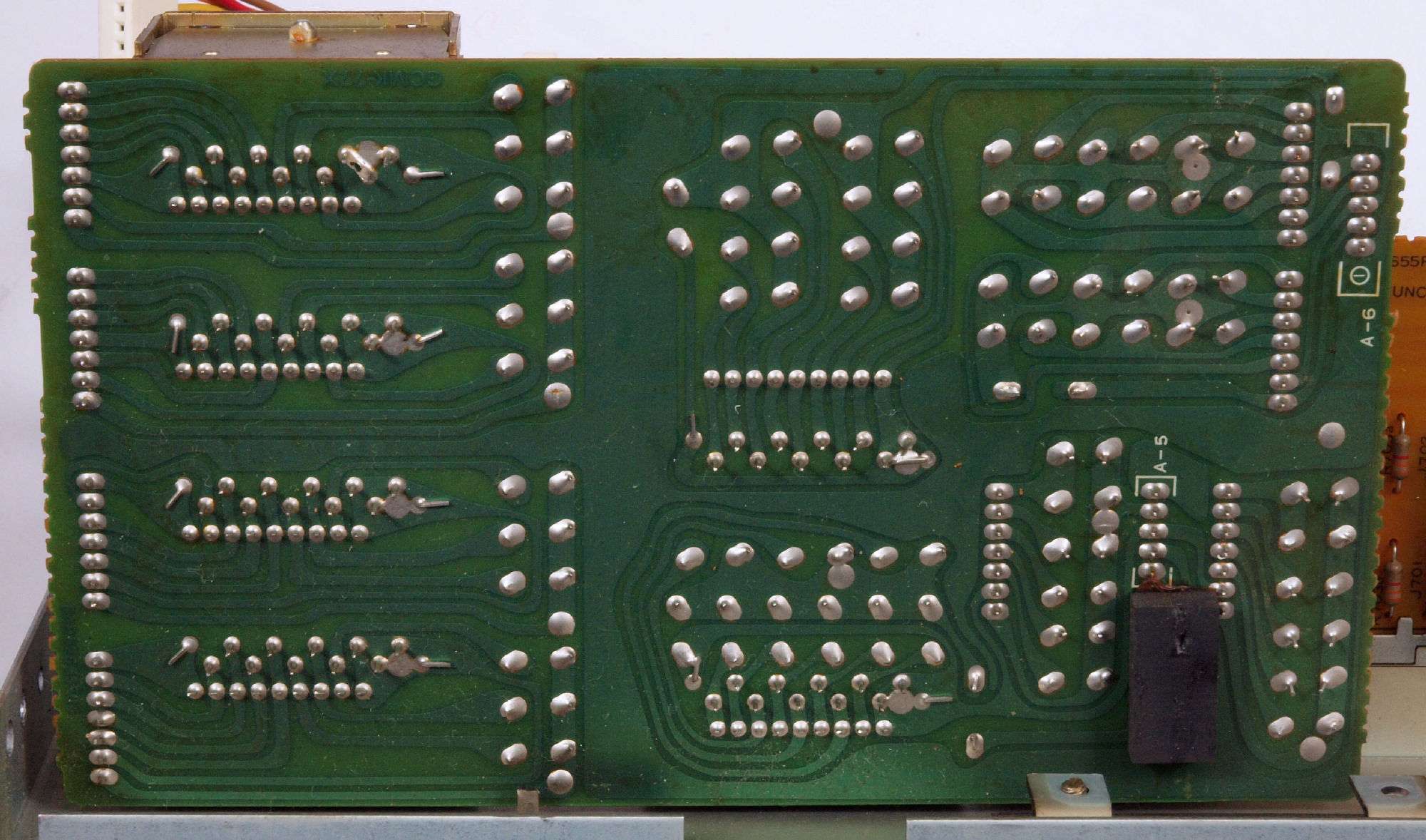

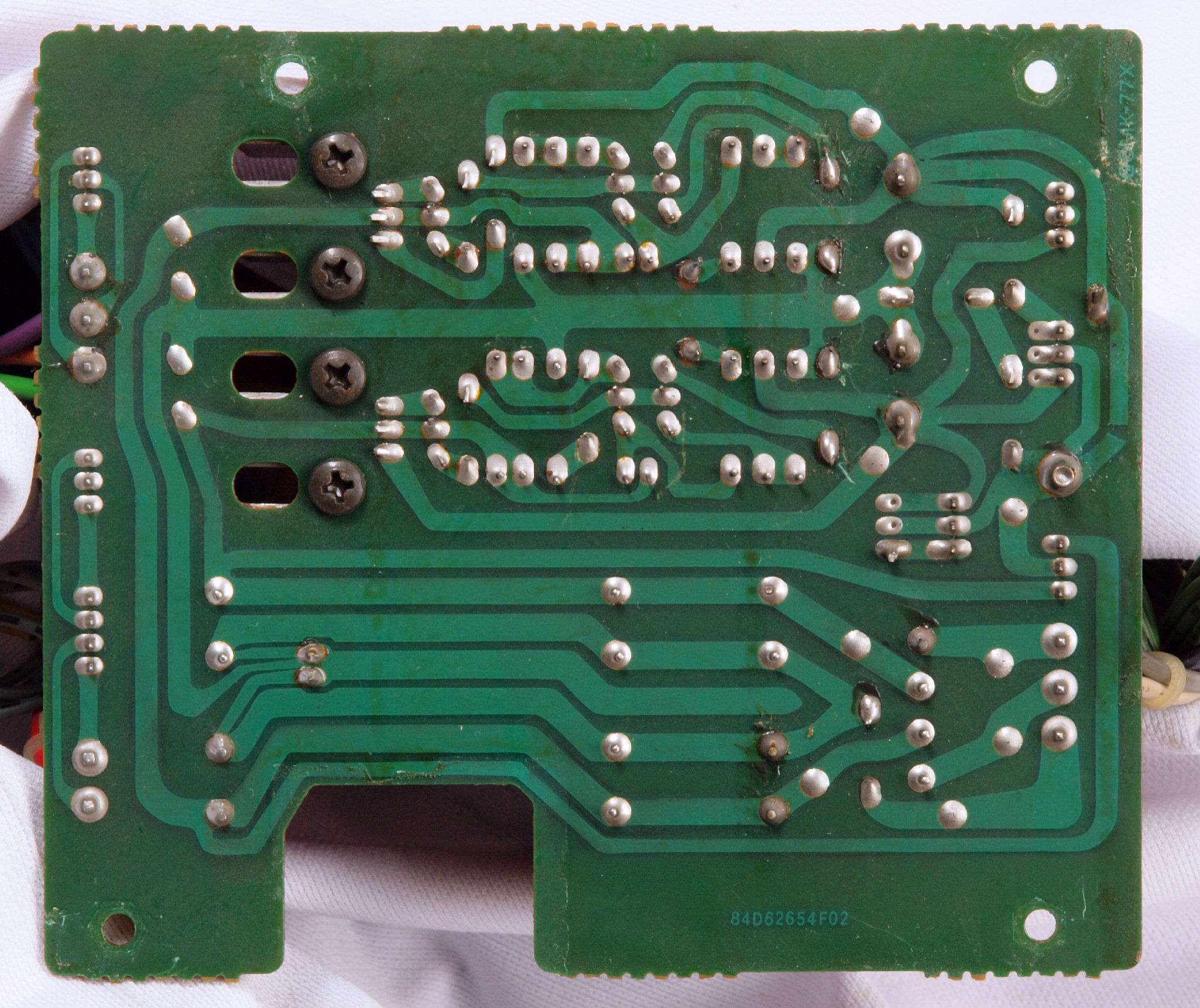

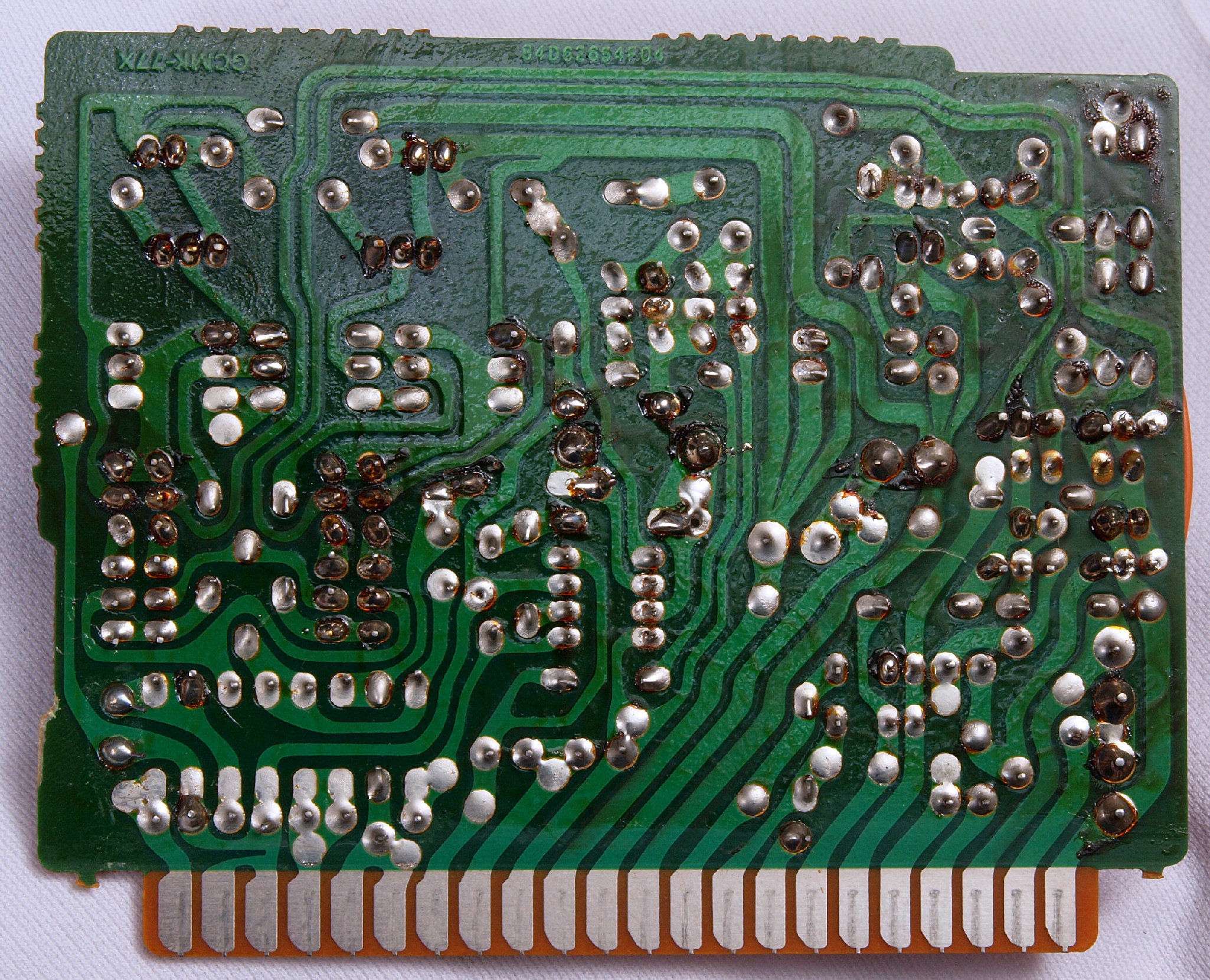

Ｃ３３．　修理前　ＥＱ_ＡＭＰ　＆　ＥＱ電源基板裏

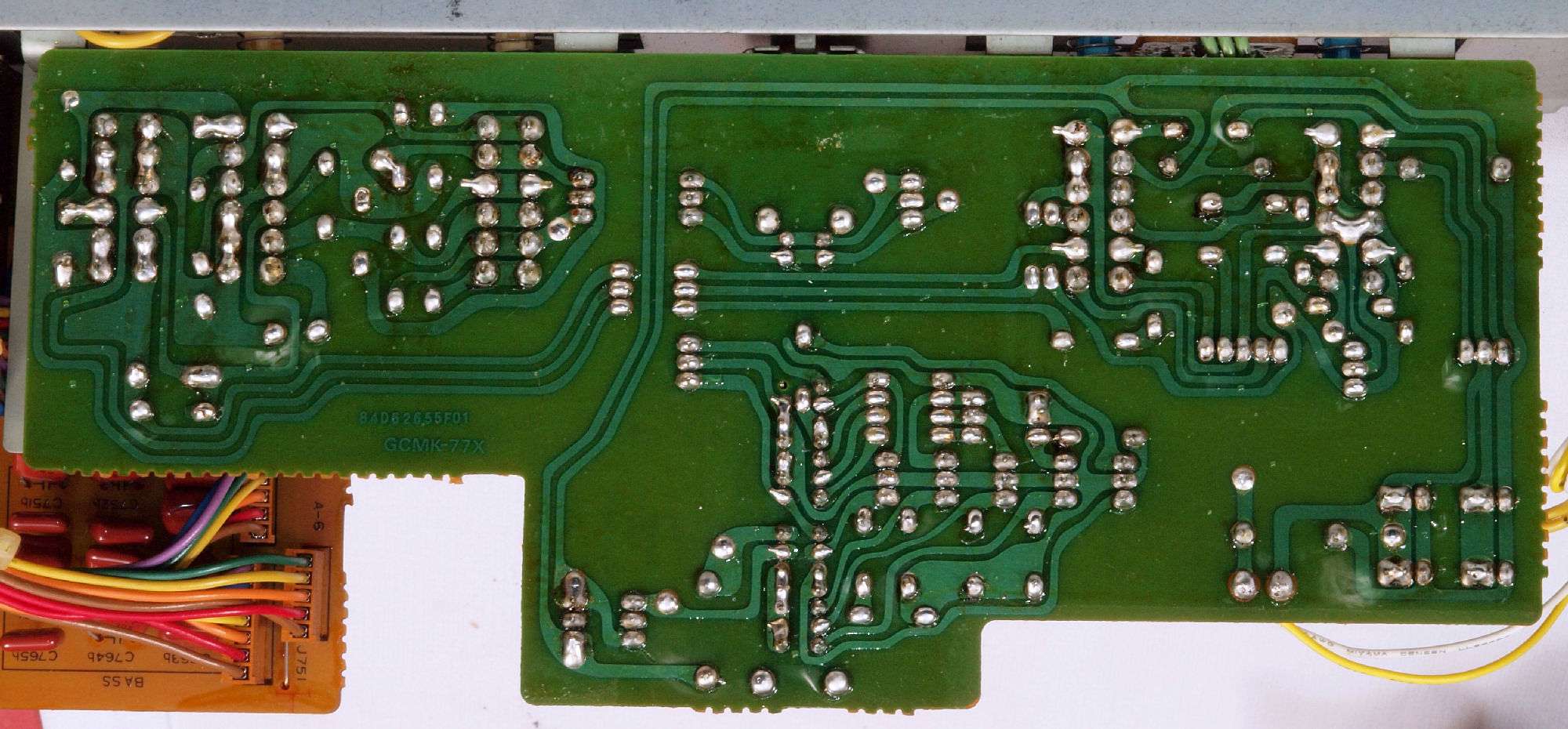

Ｃ３４．　修理（ハンダ補正）後　ＥＱ_ＡＭＰ　＆　ＥＱ電源基板裏

Ｃ３５．　完成ＥＱ_ＡＭＰ　＆　ＥＱ電源基板裏、余分なフラックスを落として、コート液を塗る

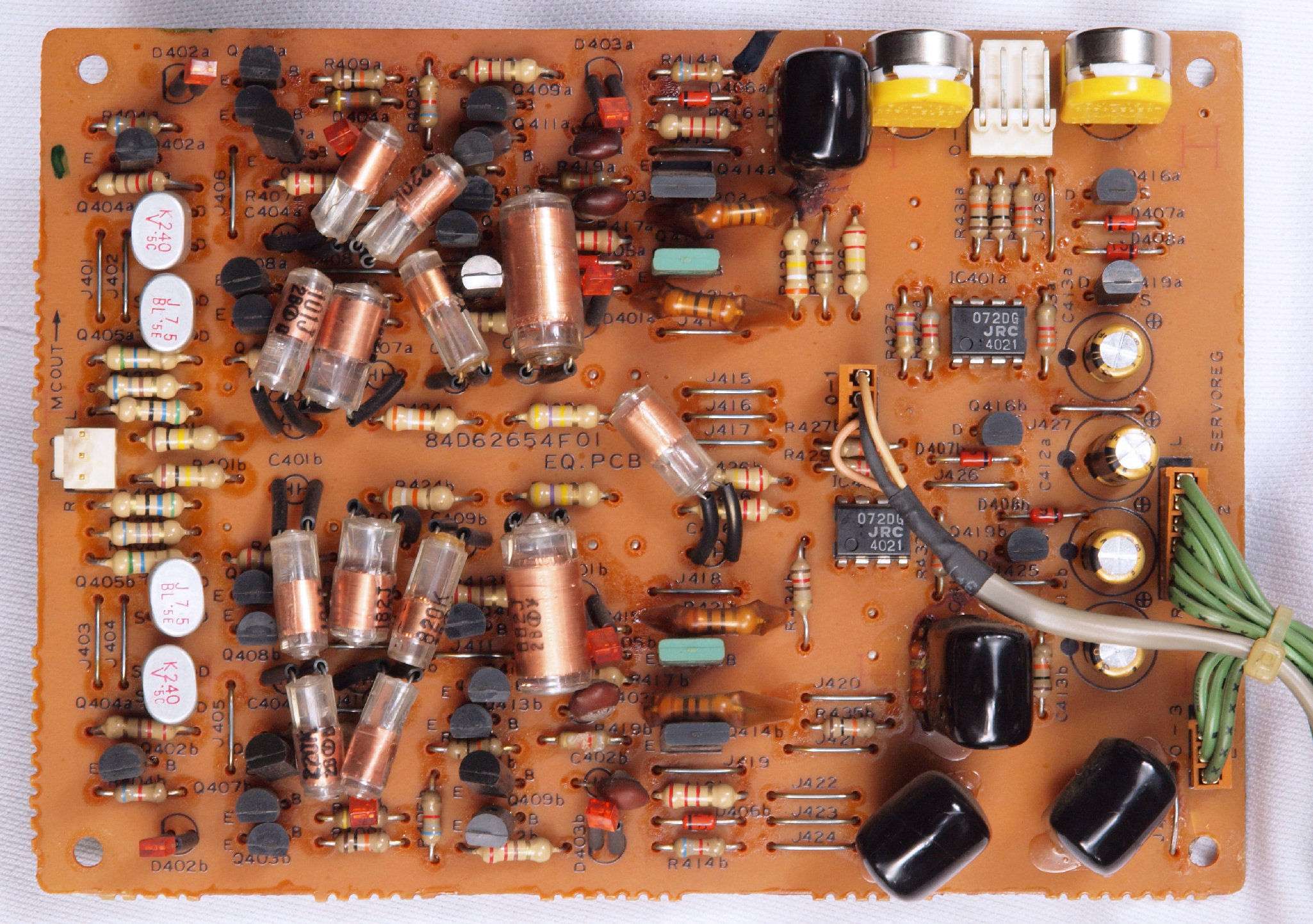

Ｃ４１．　修理前　プリ電源・ＭＭ−ＥＱ．Ｂｏａｒｄ

Ｃ４２．　修理後　プリ電源・ＭＭ−ＥＱ．Ｂｏａｒｄ、電解コンデンサー８個交換

Ｃ４３．　修理前　プリ電源・ＭＭ−ＥＱ．Ｂｏａｒｄ裏

Ｃ４４．　修理（ハンダ補正）後　プリ電源・ＭＭ−ＥＱ．Ｂｏａｒｄ裏

Ｃ４５．　完成プリ電源・ＭＭ−ＥＱ．Ｂｏａｒｄ裏、余分なフラックスを落として、コート液を塗る。

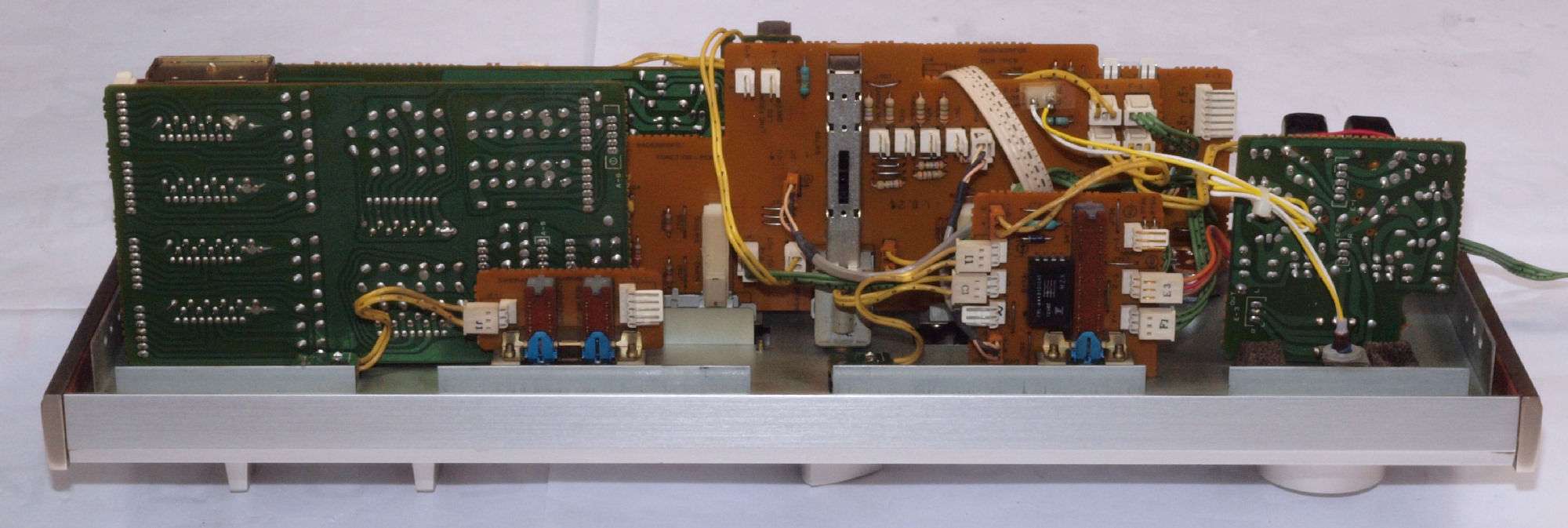

Ｃ５０．　修理中　前パネルを外した所。

Ｃ５０２．　修理中　前パネルを上から見る。

Ｃ５０３．　修理中　前パネルを下から見る。

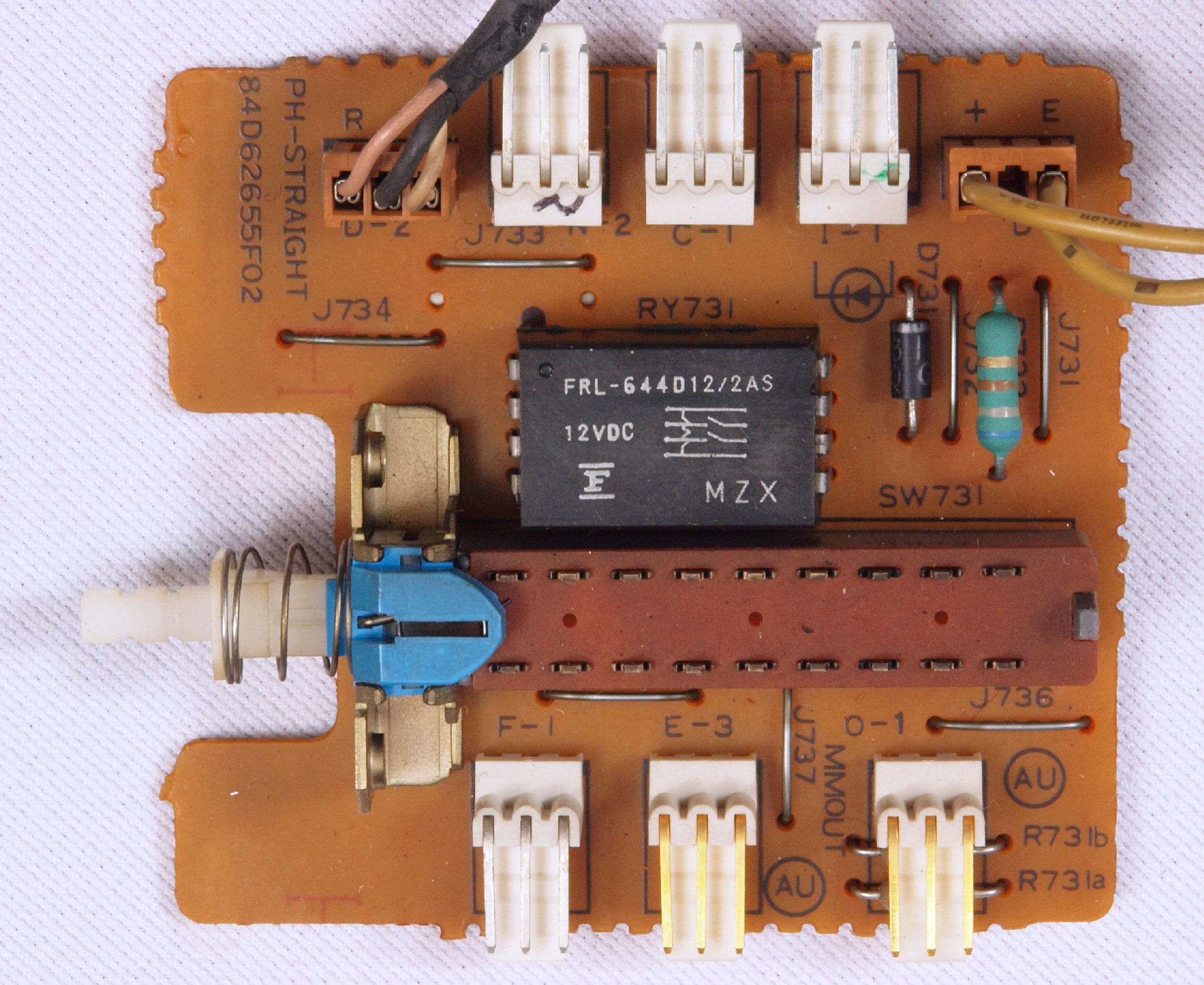

Ｃ５１．　修理前　ＰＨＯＮＯ＿ＳＴＲＡＩＧＨＴ基板。

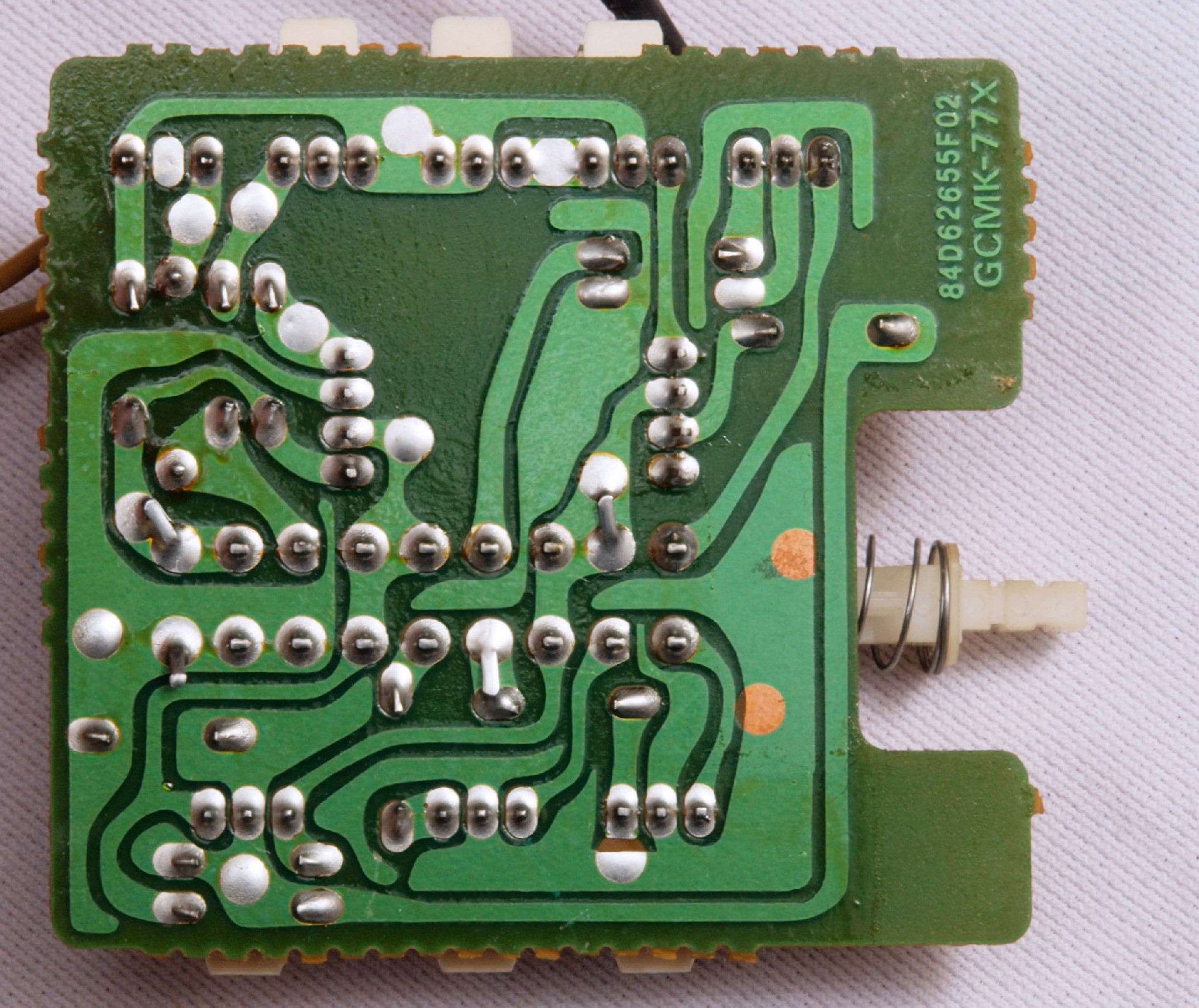

Ｃ５１２．　修理前　ＰＨＯＮＯ＿ＳＴＲＡＩＧＨＴ基板裏。

Ｃ５１３．　修理（ハンダ補正）後　ＰＨＯＮＯ＿ＳＴＲＡＩＧＨＴ基板裏。

Ｃ５１４．　完成ＰＨＯＮＯ＿ＳＴＲＡＩＧＨＴ裏、　余分なフラックスを落として、コート液を塗る。

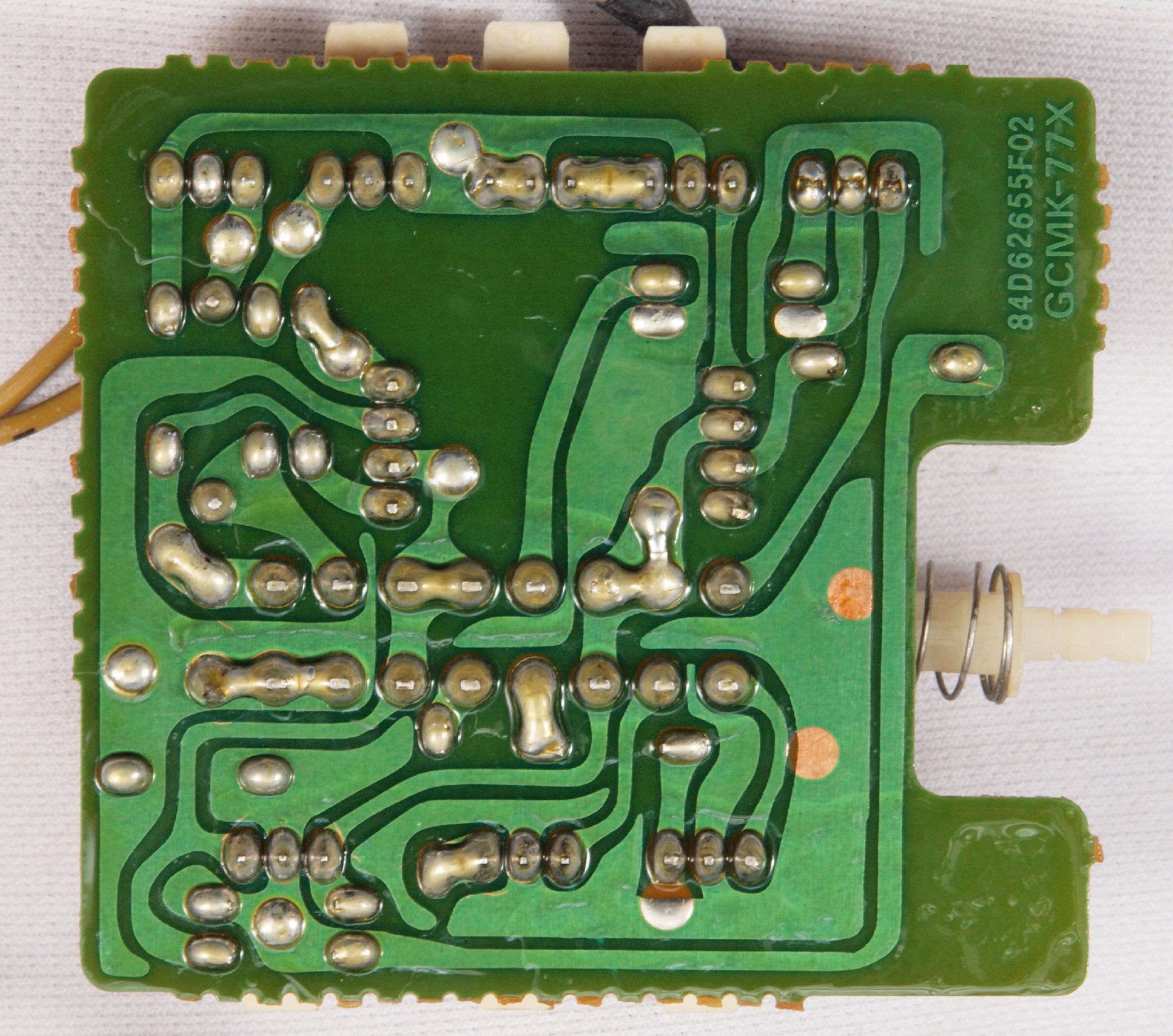

Ｃ５２．　修理前　ＦＵＮＣＴＩＯＮ＿ＳＷ基板。

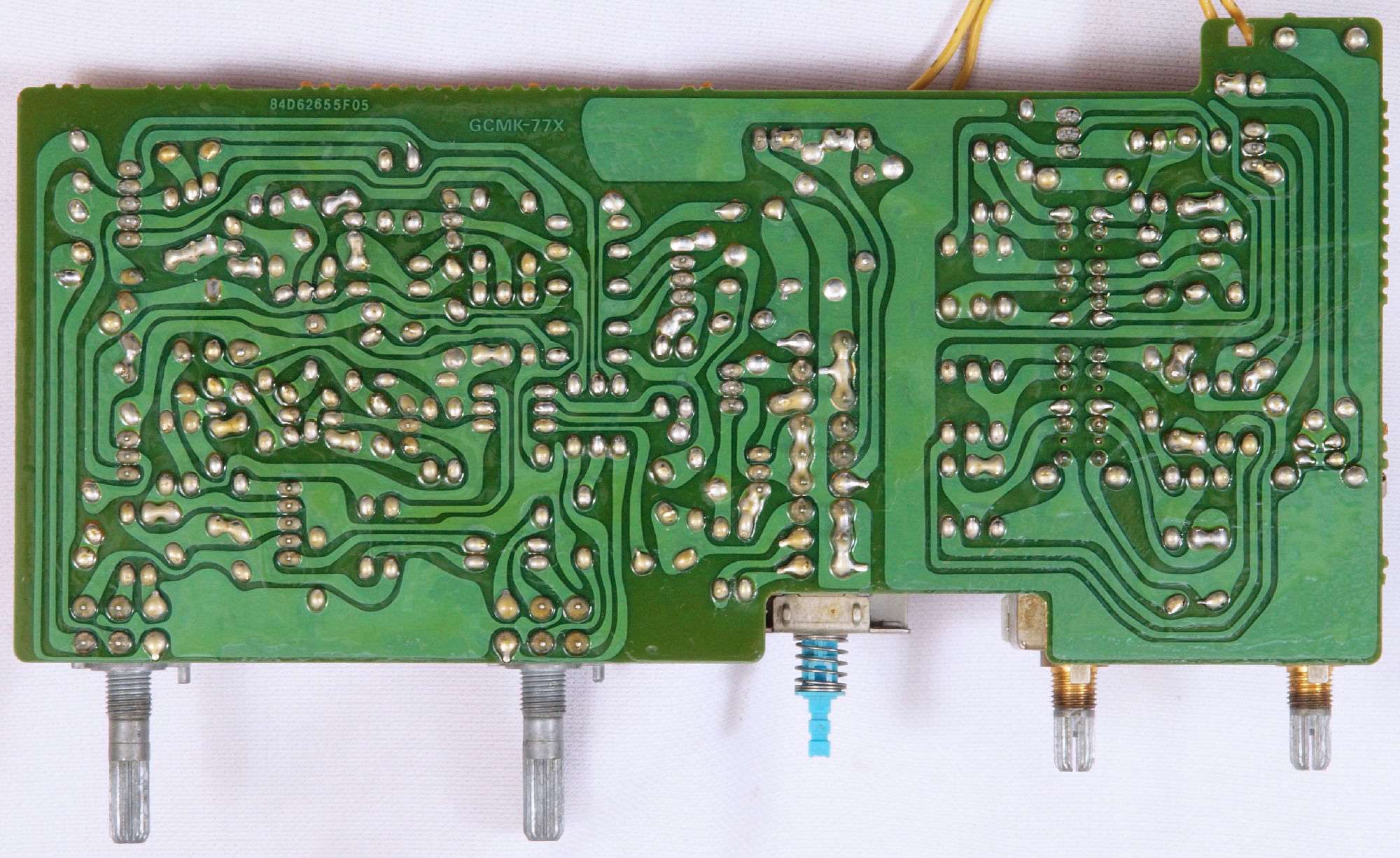

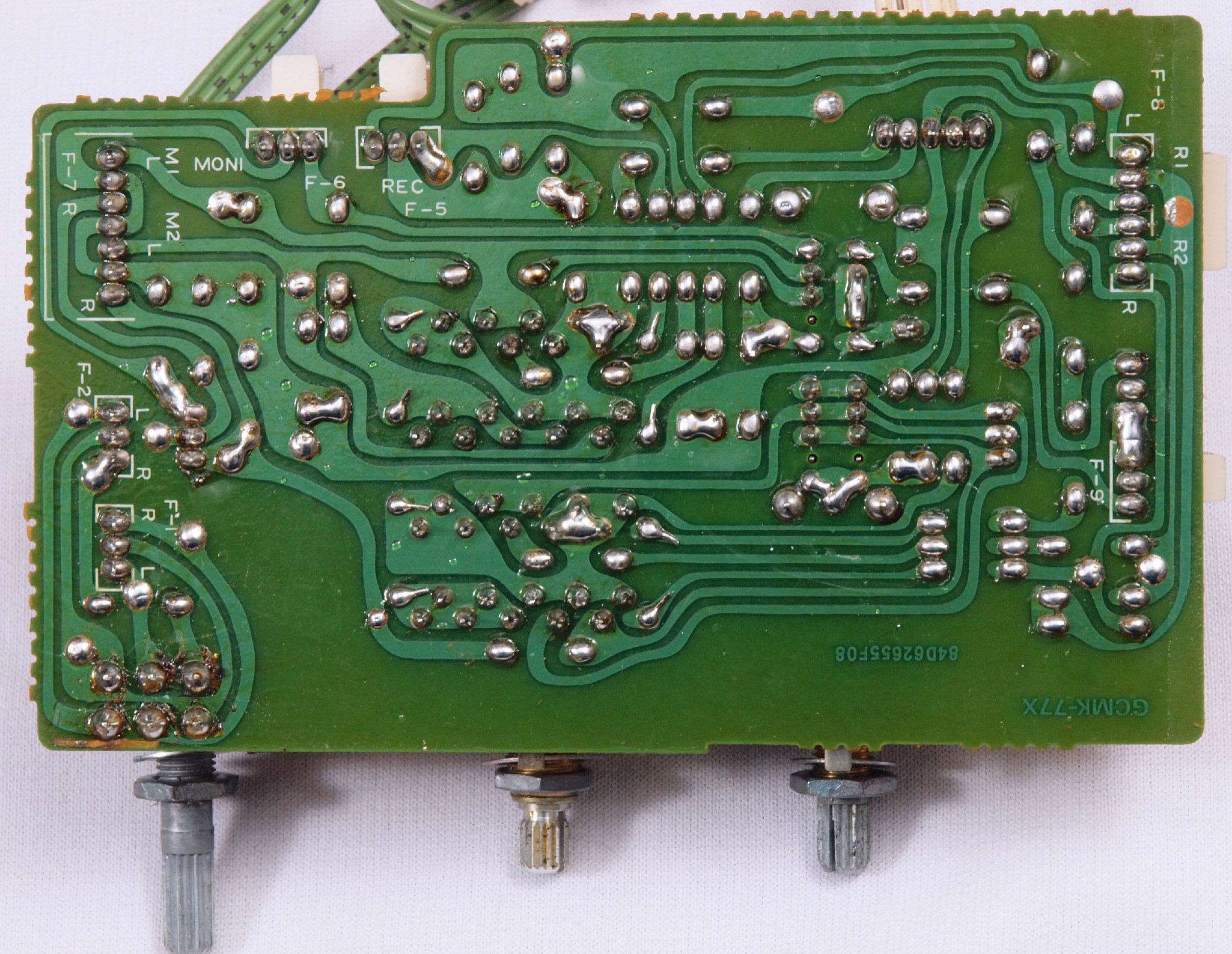

Ｃ５２２．　修理前　ＦＵＮＣＴＩＯＮ＿ＳＷ基板裏。

Ｃ５２３．　修理（ハンダ補正）後　ＦＵＮＣＴＩＯＮ＿ＳＷ基板裏。

Ｃ５２４．　完成ＦＵＮＣＴＩＯＮ＿ＳＷ裏、　余分なフラックスを落として、コート液を塗る

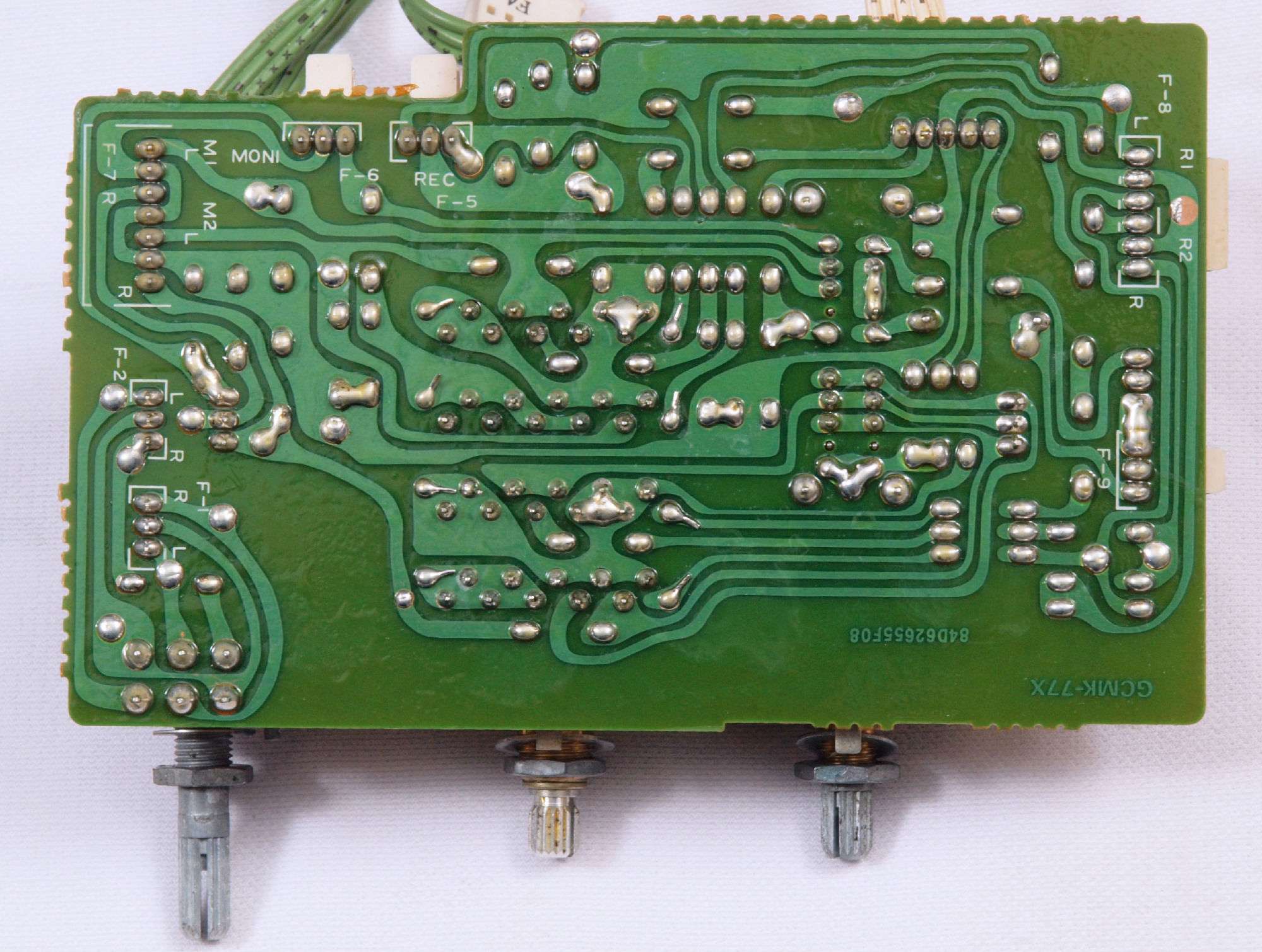

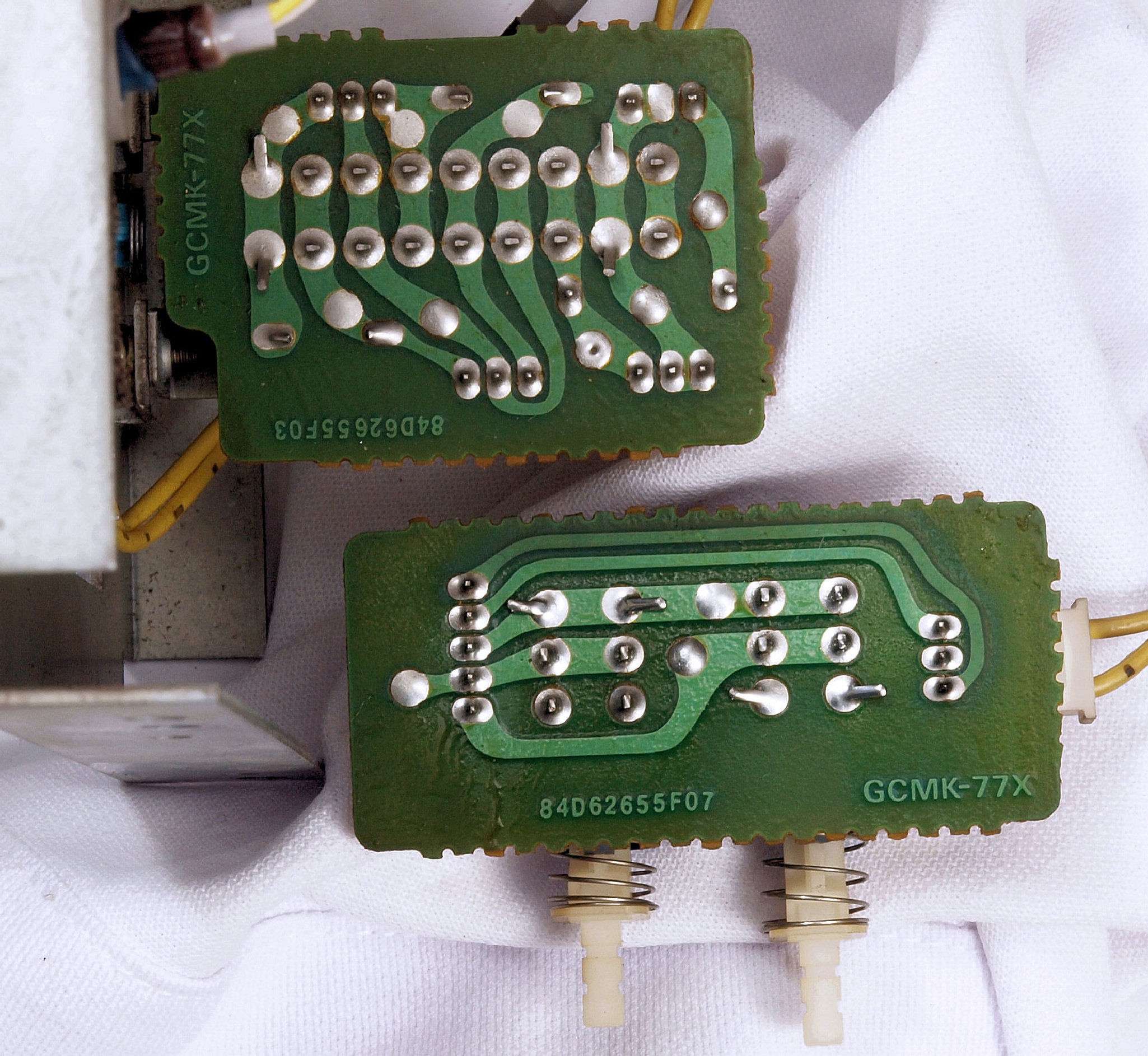

Ｃ５３．　修理前　ＢＡＬＡＮＣＥ＿ＶＲ、ＴＡＰＥ＿ＭＯＮＩＴＯＲ＿ＳＷ基板。

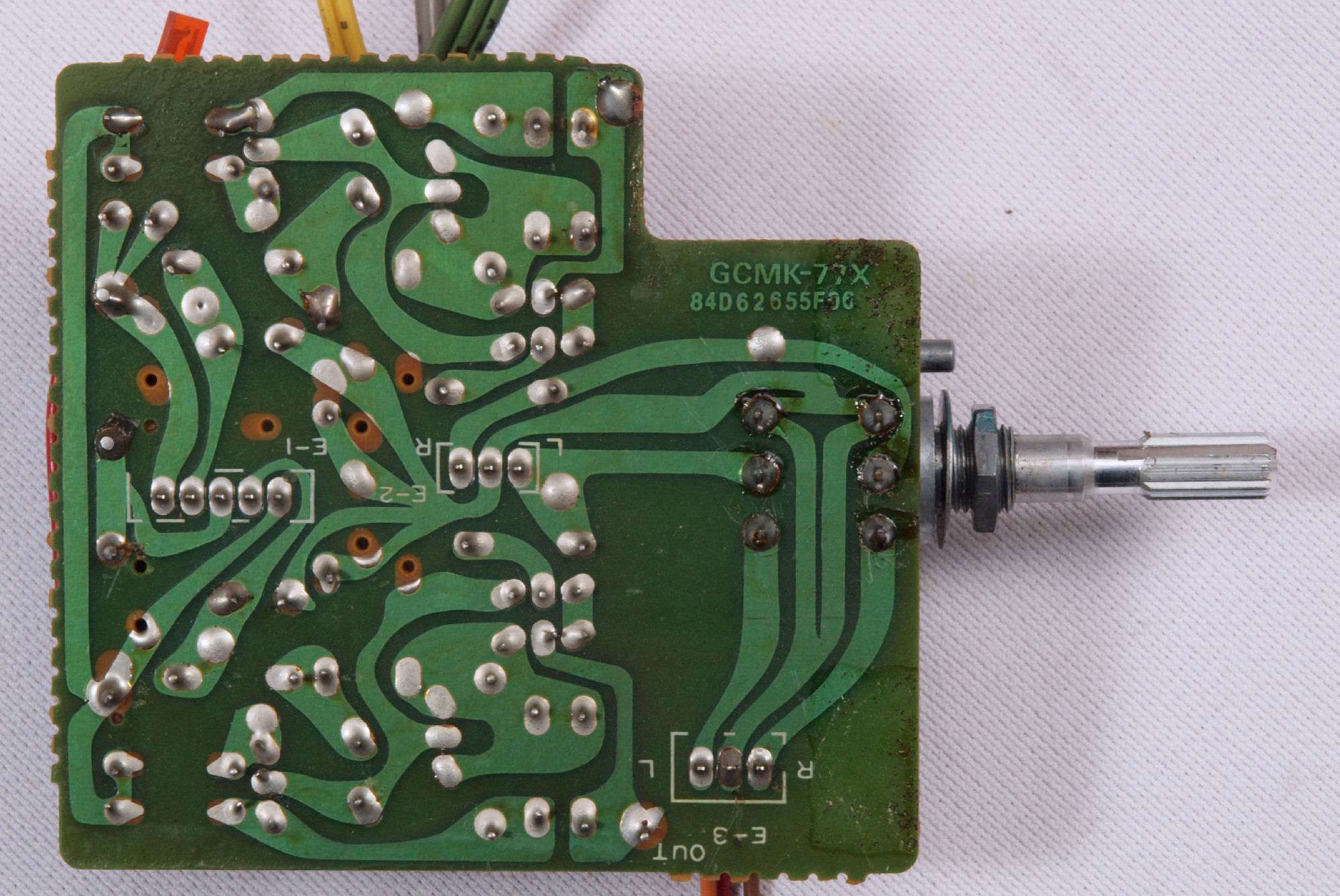

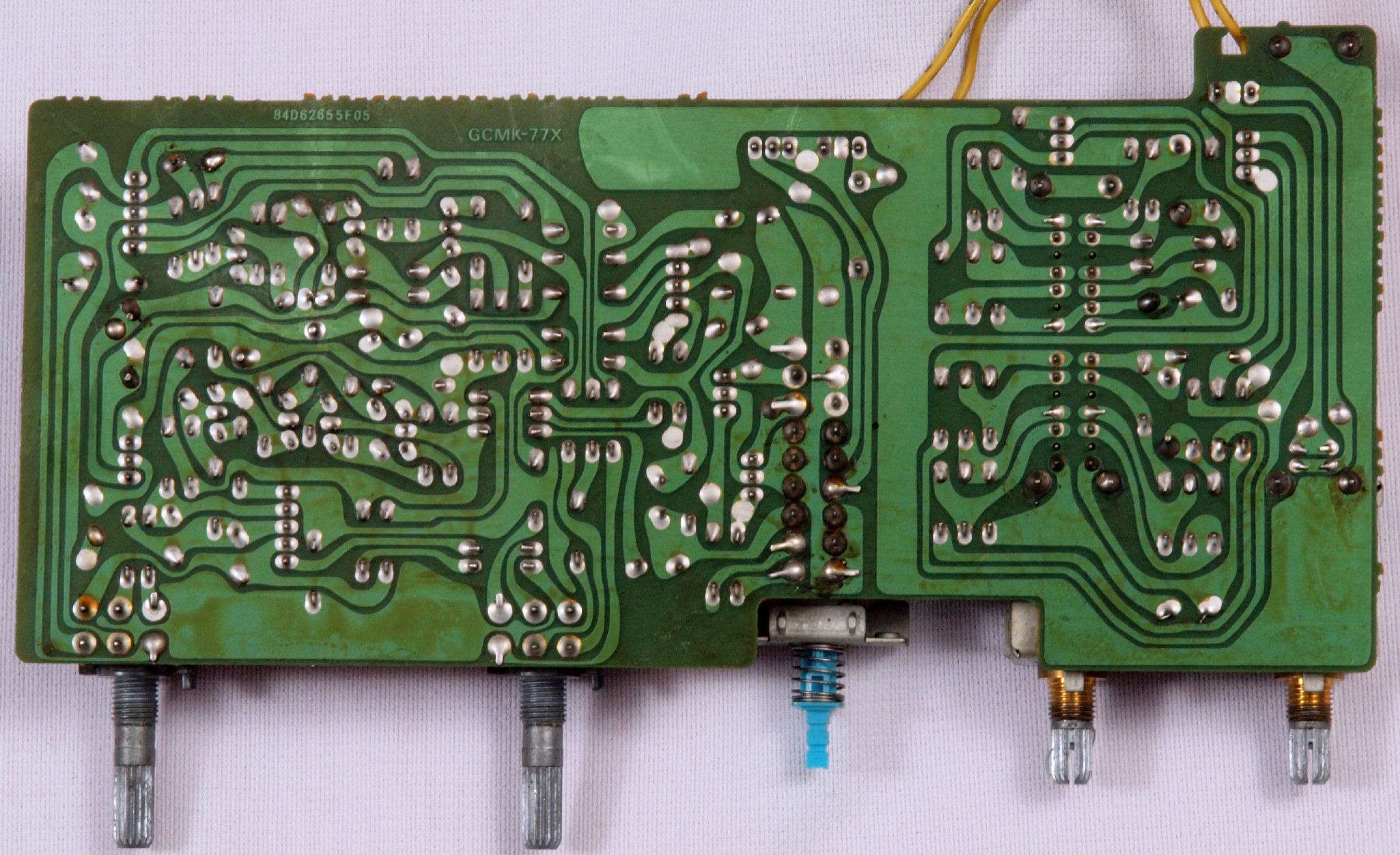

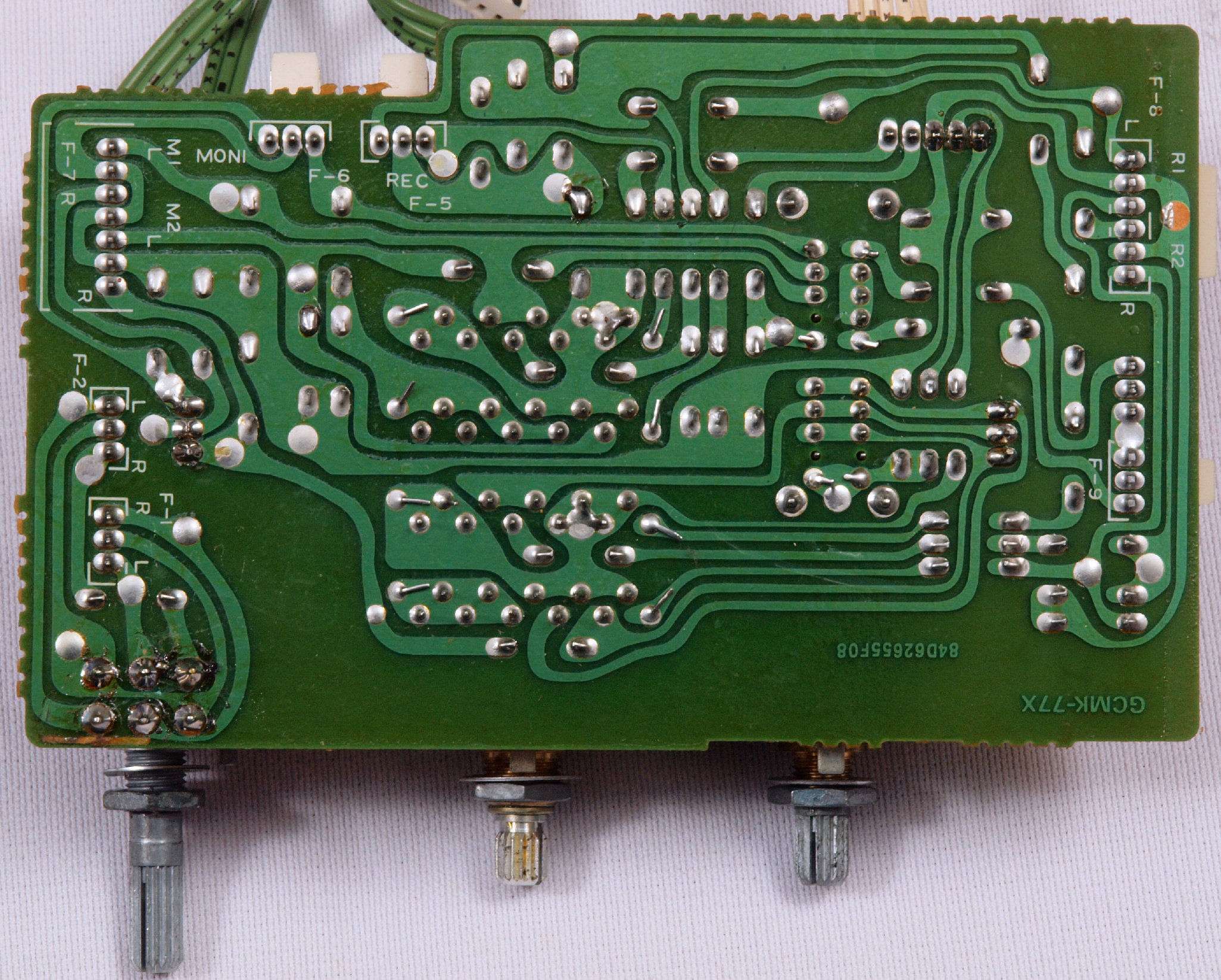

Ｃ５３２．　修理前　ＢＡＬＡＮＣＥ＿ＶＲ、ＴＡＰＥ＿ＭＯＮＩＴＯＲ＿ＳＷ基板裏。

Ｃ５３３．　修理（ハンダ補正）後　ＢＡＬＡＮＣＥ＿ＶＲ、ＴＡＰＥ＿ＭＯＮＩＴＯＲ＿ＳＷ基板裏。

Ｃ５３３．　完成ＢＡＬＡＮＣＥ＿ＶＲ、ＴＡＰＥ＿ＭＯＮＩＴＯＲ＿ＳＷ裏、　余分なフラックスを落として、コート液を塗る。

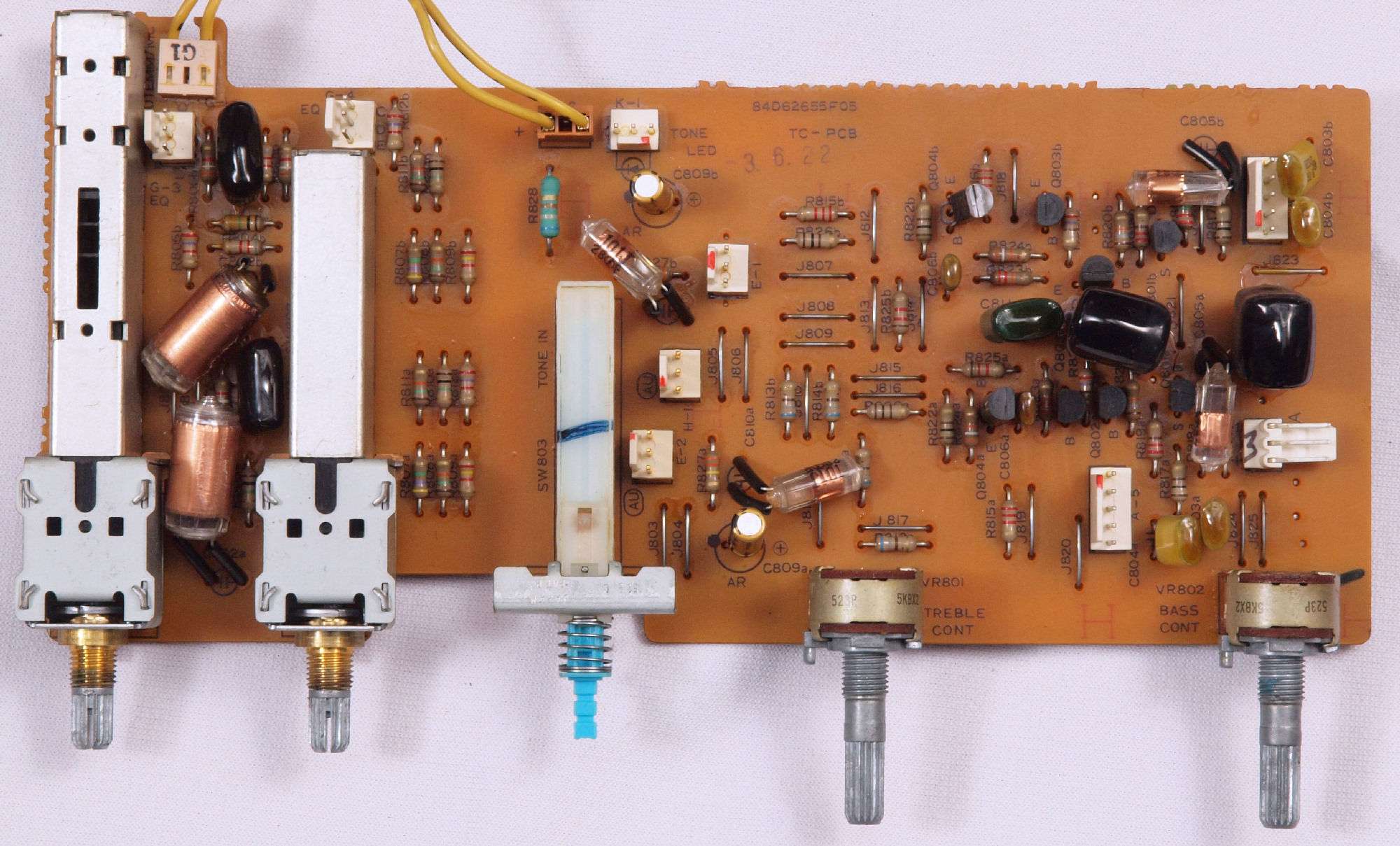

Ｃ５４．　修理前　ＴＯＮＥ＿ＶＲ、ＥＱ＿ＶＲ基板。

Ｃ５４２．　修理後　ＴＯＮＥ＿ＶＲ、ＥＱ＿ＶＲ基板、　電解コンデンサー２個交換。

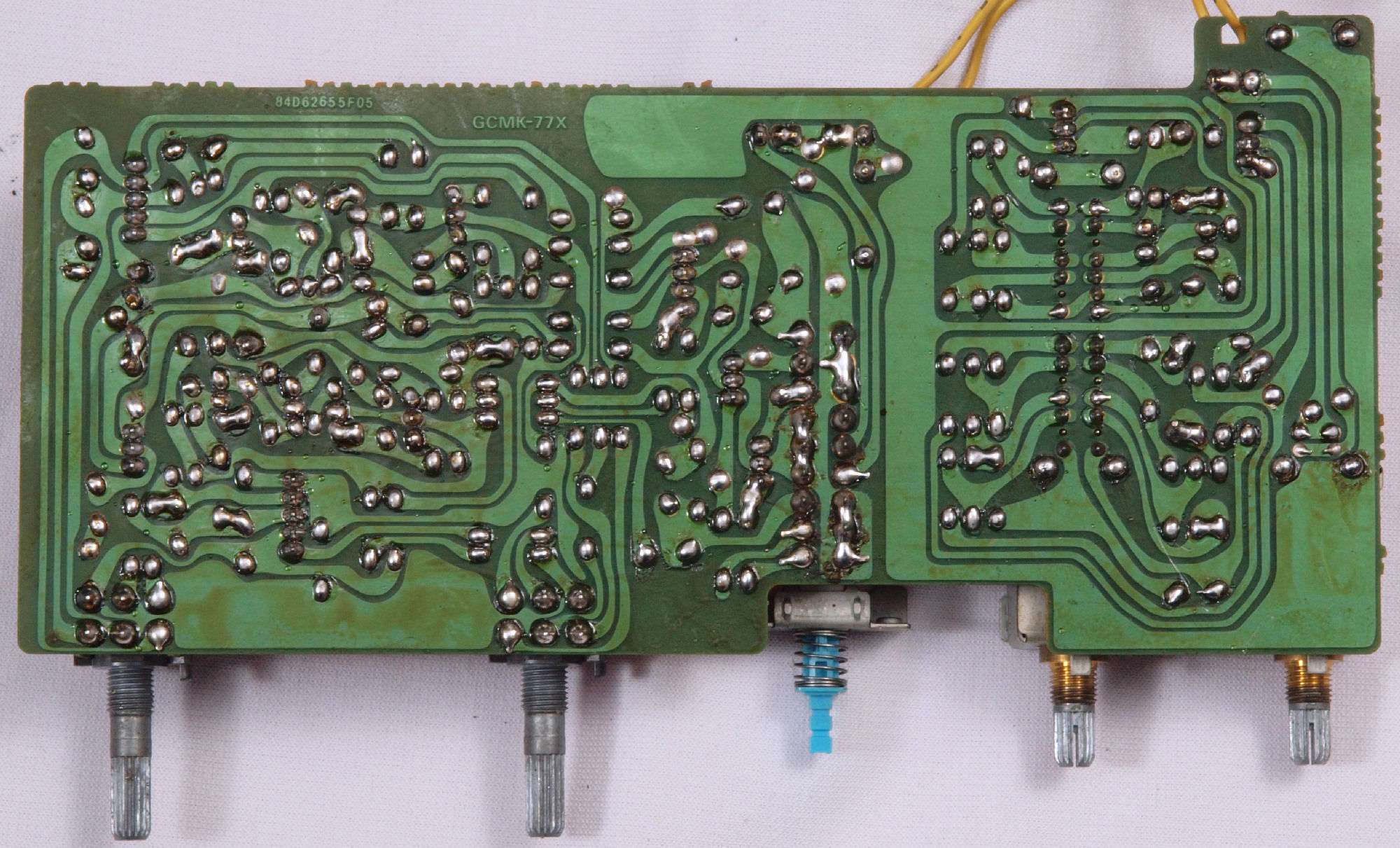

Ｃ５４３．　修理前　ＴＯＮＥ＿ＶＲ、ＥＱ＿ＶＲ基板裏。

Ｃ５４４．　修理（ハンダ補正）後　ＴＯＮＥ＿ＶＲ、ＥＱ＿ＶＲ基板裏。

Ｃ５４５．　完成ＴＯＮＥ＿ＶＲ、ＥＱ＿ＶＲ裏、　余分なフラックスを落として、コート液を塗る。

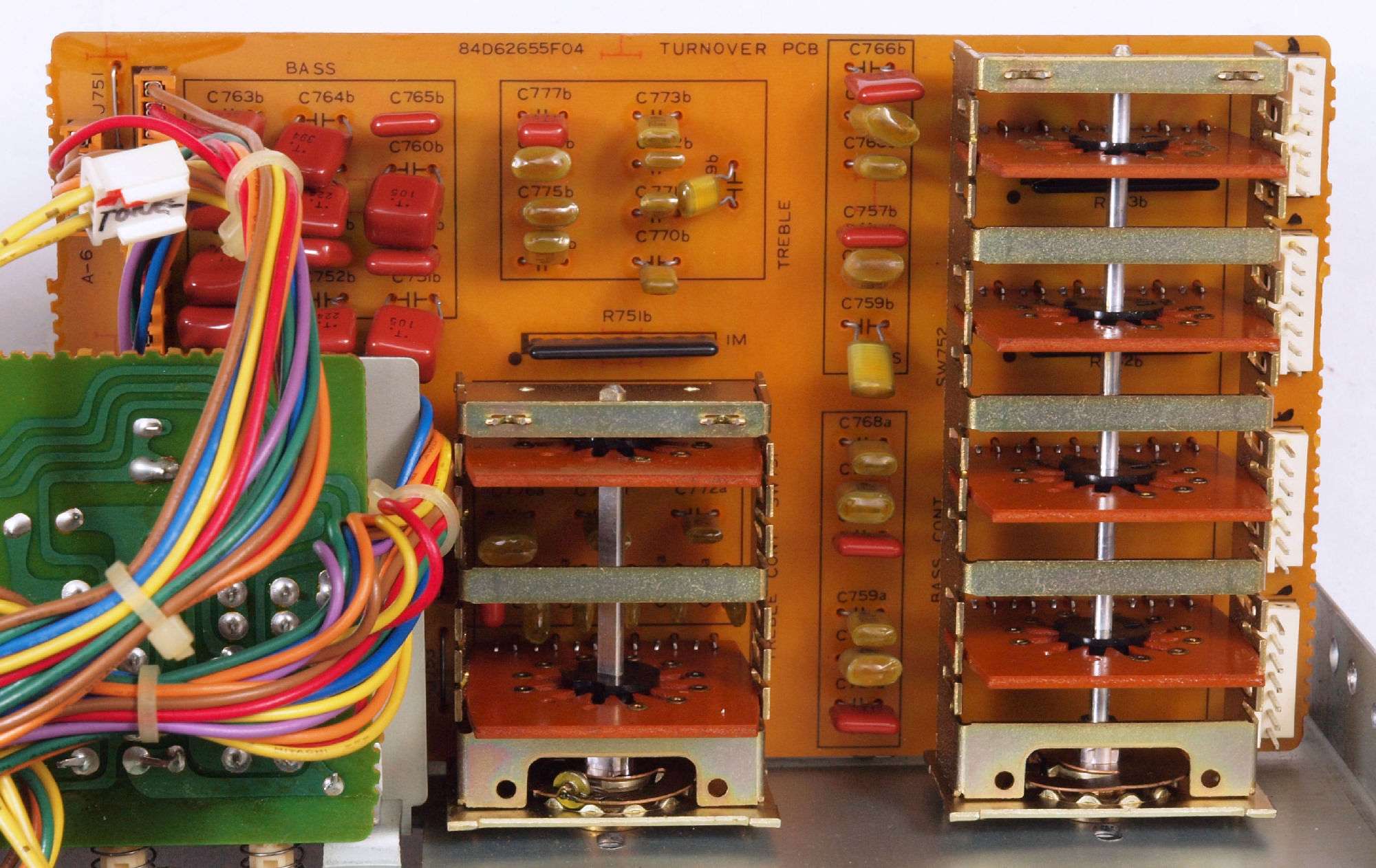

Ｃ５５．　修理前　ＴＵＲＮＯＶＥＲ＿ＳＥＬＥＣＴＯＲ基板。

Ｃ５５２．　修理前　ＴＵＲＮＯＶＥＲ＿ＳＥＬＥＣＴＯＲ基板裏。

Ｃ５５３．　修理（ハンダ補正）後　ＴＵＲＮＯＶＥＲ＿ＳＥＬＥＣＴＯＲ基板裏。

Ｃ５５４．　完成ＴＵＲＮＯＶＥＲ＿ＳＥＬＥＣＴＯＲ裏、　余分なフラックスを落として、コート液を塗る。

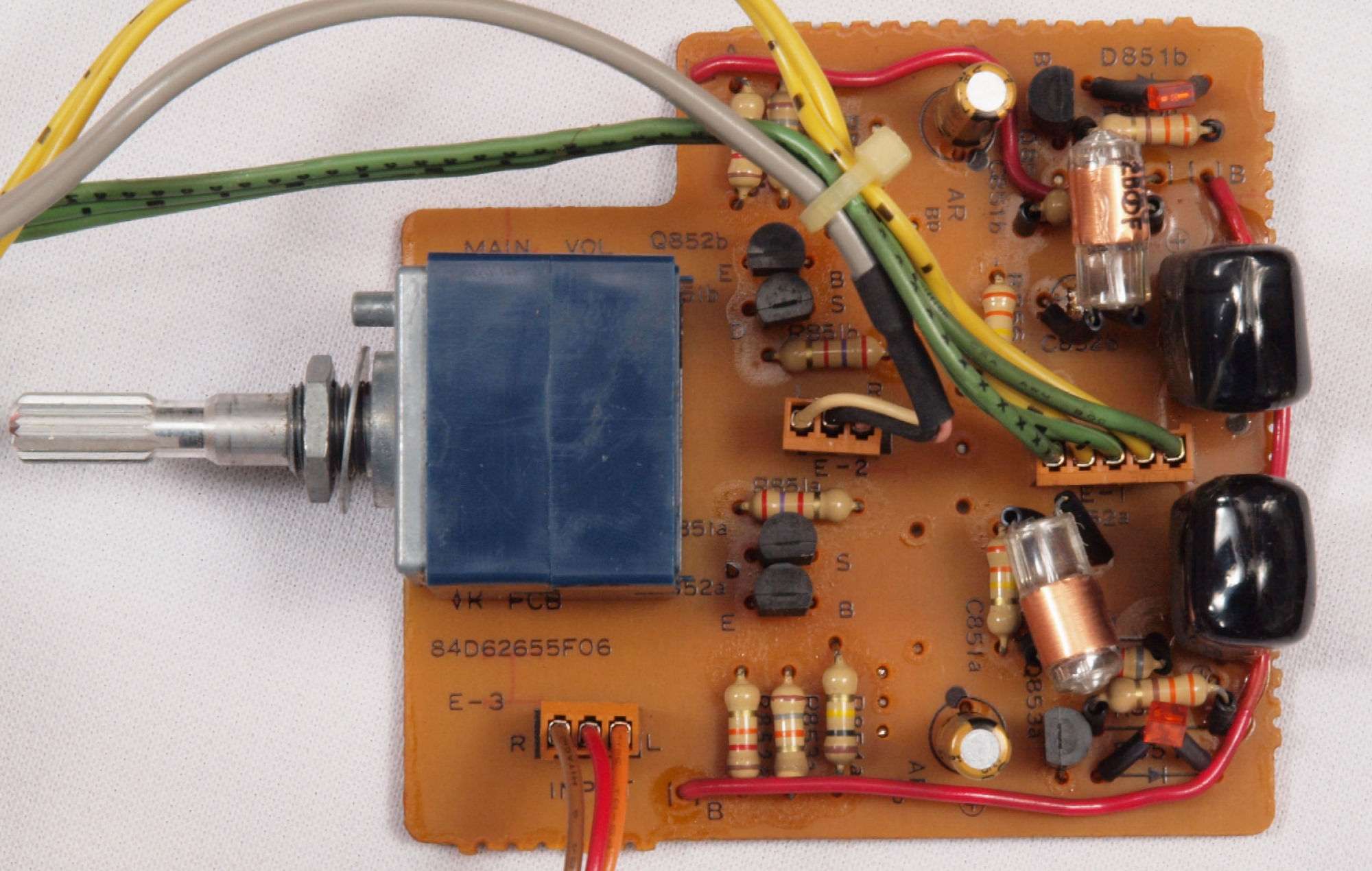

Ｃ５６．　修理前　ＭＡＩＮ＿ＶＲ基板。

Ｃ５６２．　修理後　ＭＡＩＮ＿ＶＲ基板、　電解コンデンサー２個交換。

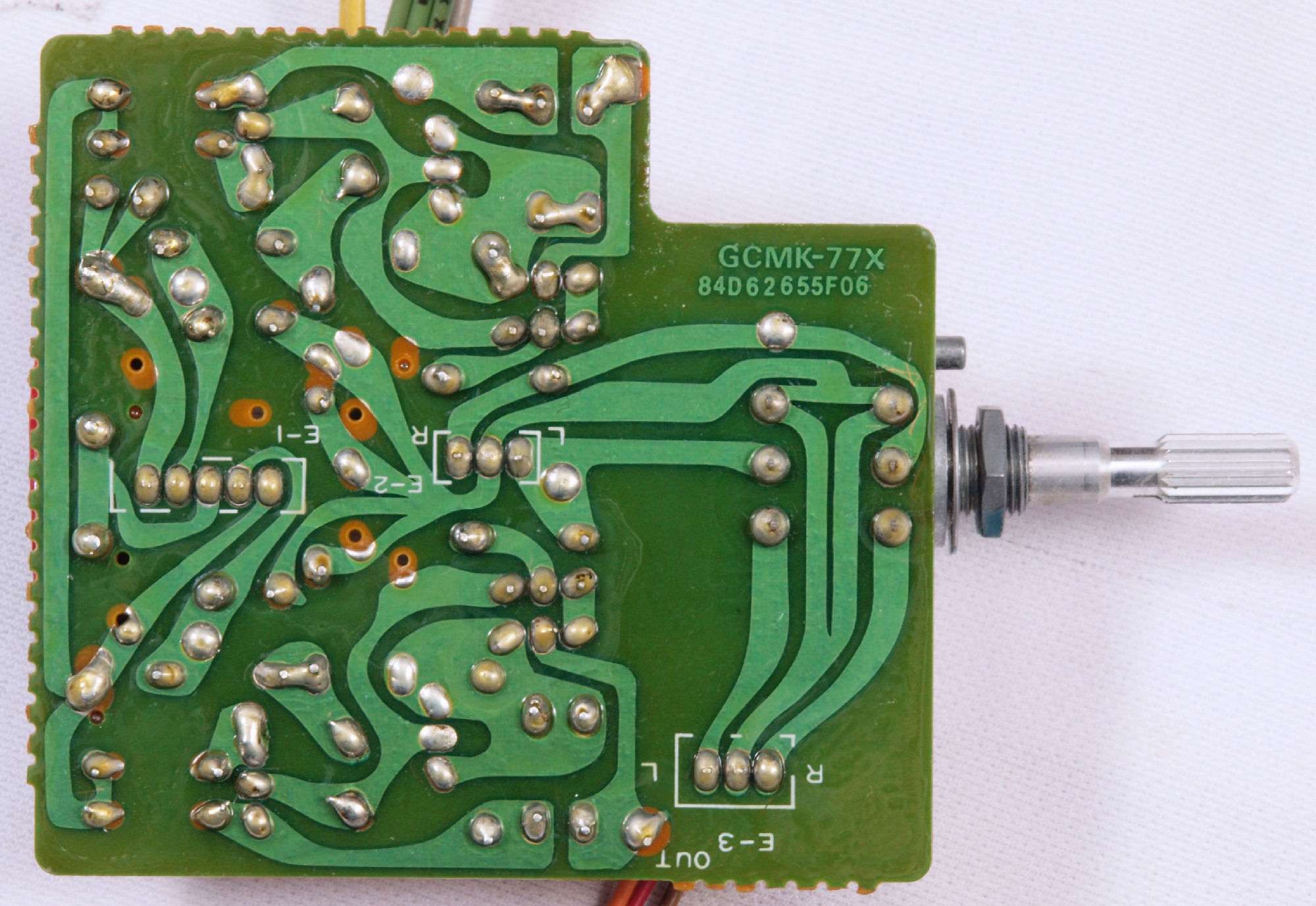

Ｃ５６３．　修理前　ＭＡＩＮ＿ＶＲ基板裏。

Ｃ５６４．　修理（ハンダ補正）後　ＭＡＩＮ＿ＶＲ基板裏。

Ｃ５６５．　完成ＭＡＩＮ＿ＶＲ裏、　余分なフラックスを落として、コート液を塗る。

Ｃ５７２．　修理前　その他＿ＳＷ基板裏。

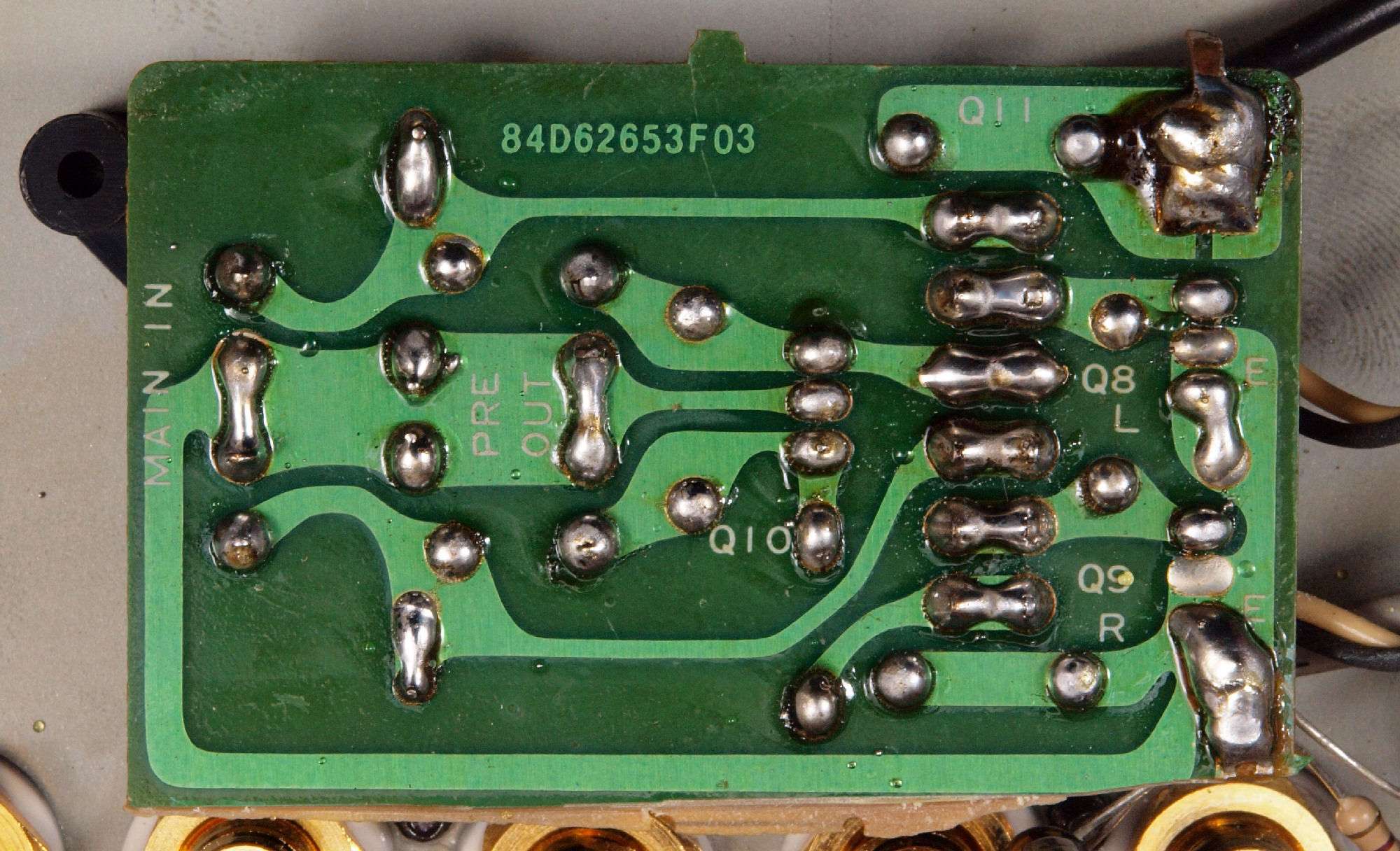

Ｃ５７３．　修理（ハンダ補正）後　その他＿ＳＷ＿ＳＷ基板裏。

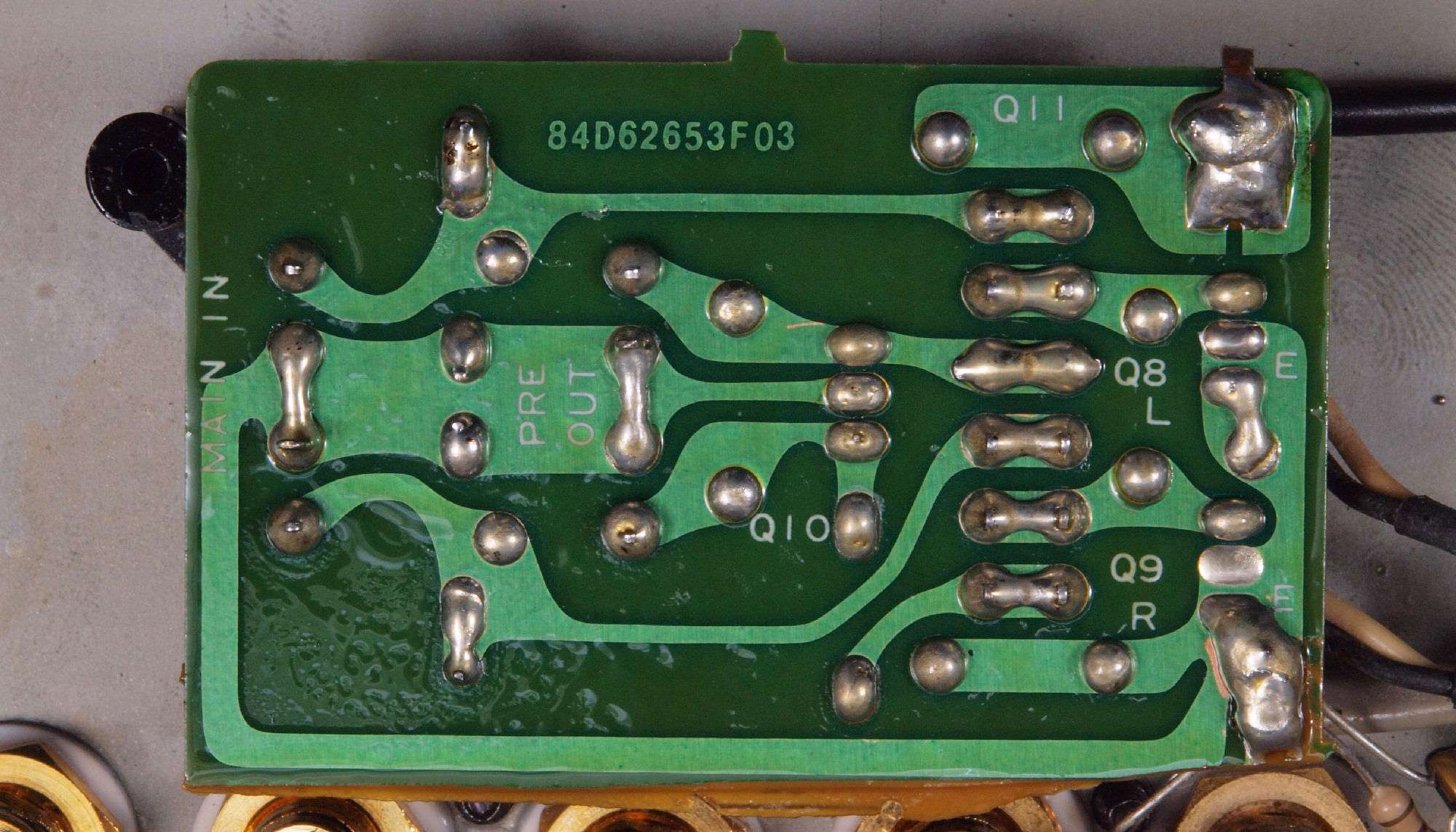

Ｃ５７４．　完成その他＿ＳＷ裏、　余分なフラックスを落として、コート液を塗る。

Ｃ５７５．　完成その他　ＬＥＤ表示基板裏。

Ｃ６１．　修理前　プリＡＭＰ定電圧基板

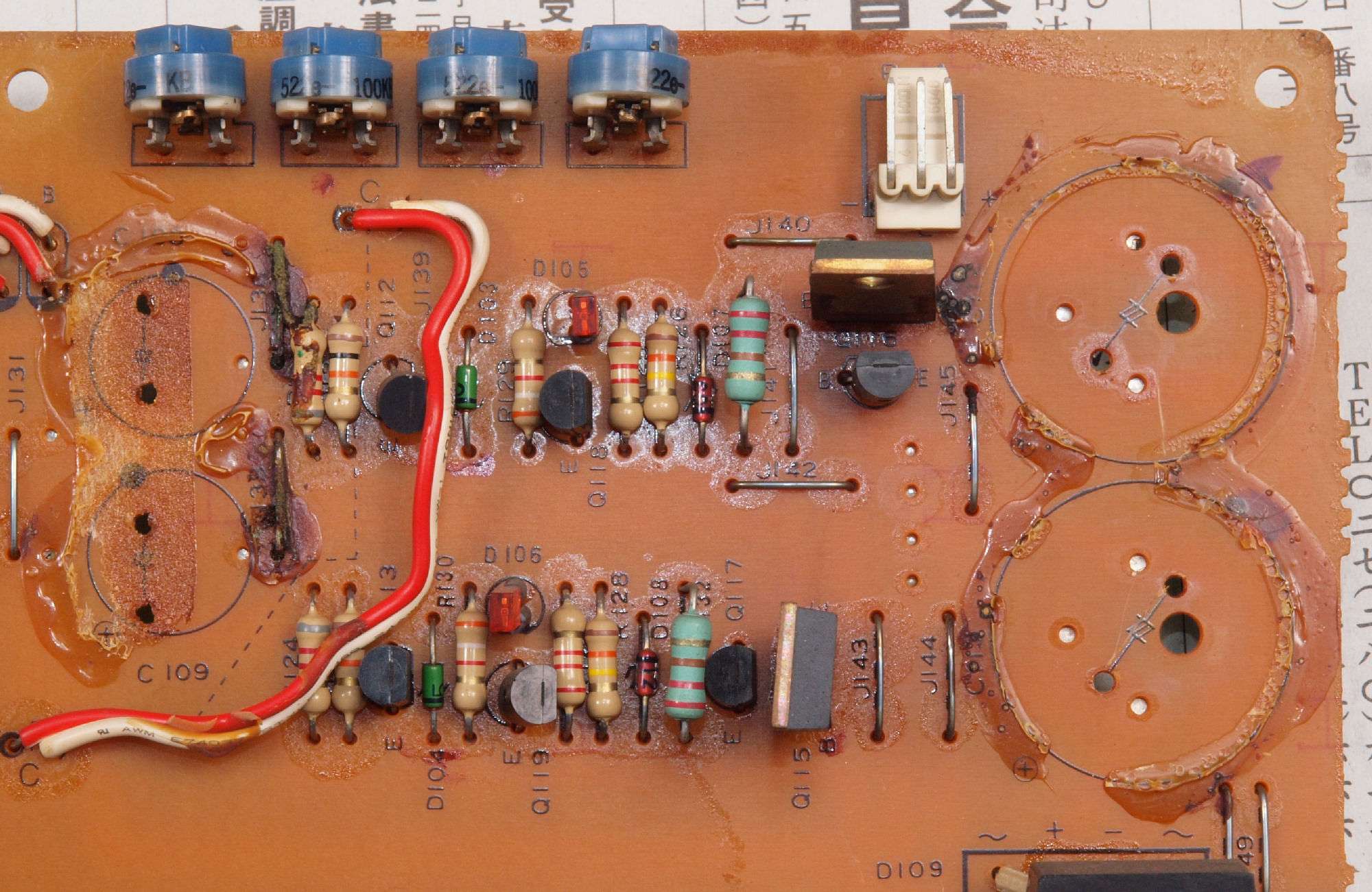

Ｃ６１２．　修理中　プリＡＭＰ定電圧基板、　電解コンデンサー固定するトルエン溶媒の接着剤。

Ｃ６１３．　修理中　プリＡＭＰ定電圧基板、　トルエン溶媒の接着剤を取り去り、コートを塗布後。

Ｃ６２．　修理後　プリＡＭＰ定電圧基板、　電解コンデンサー８個、抵抗１個、ジャンパー線３個交換。

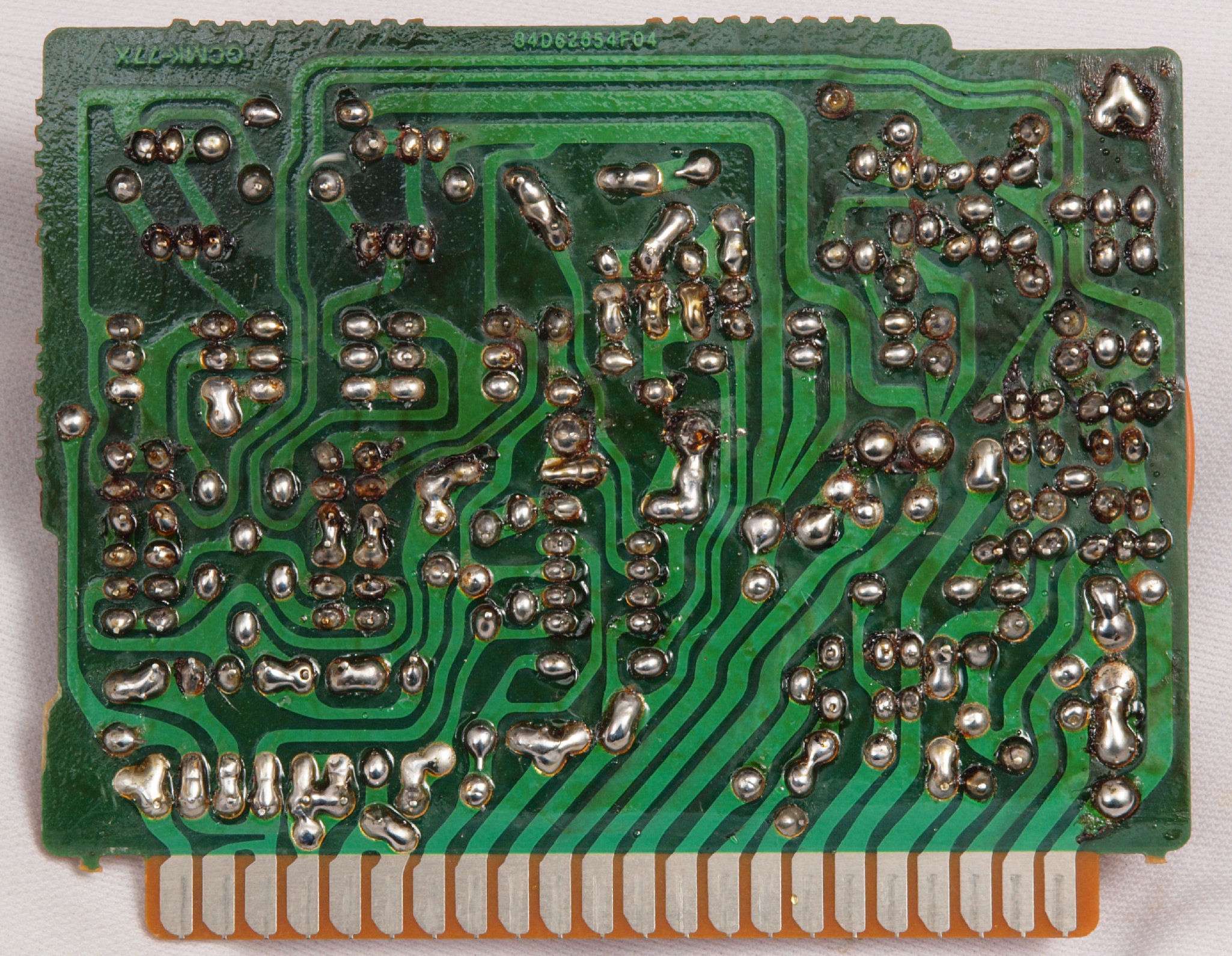

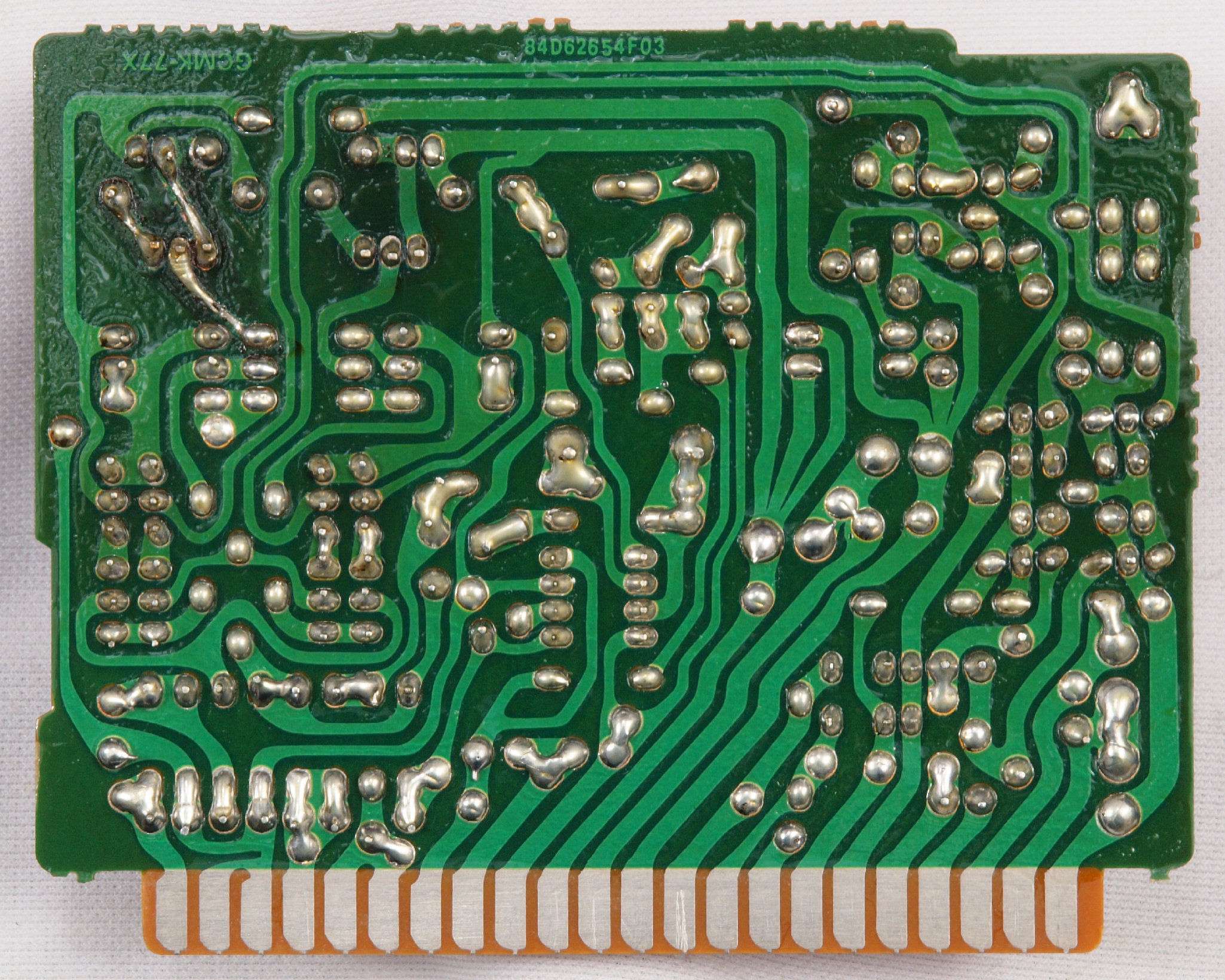

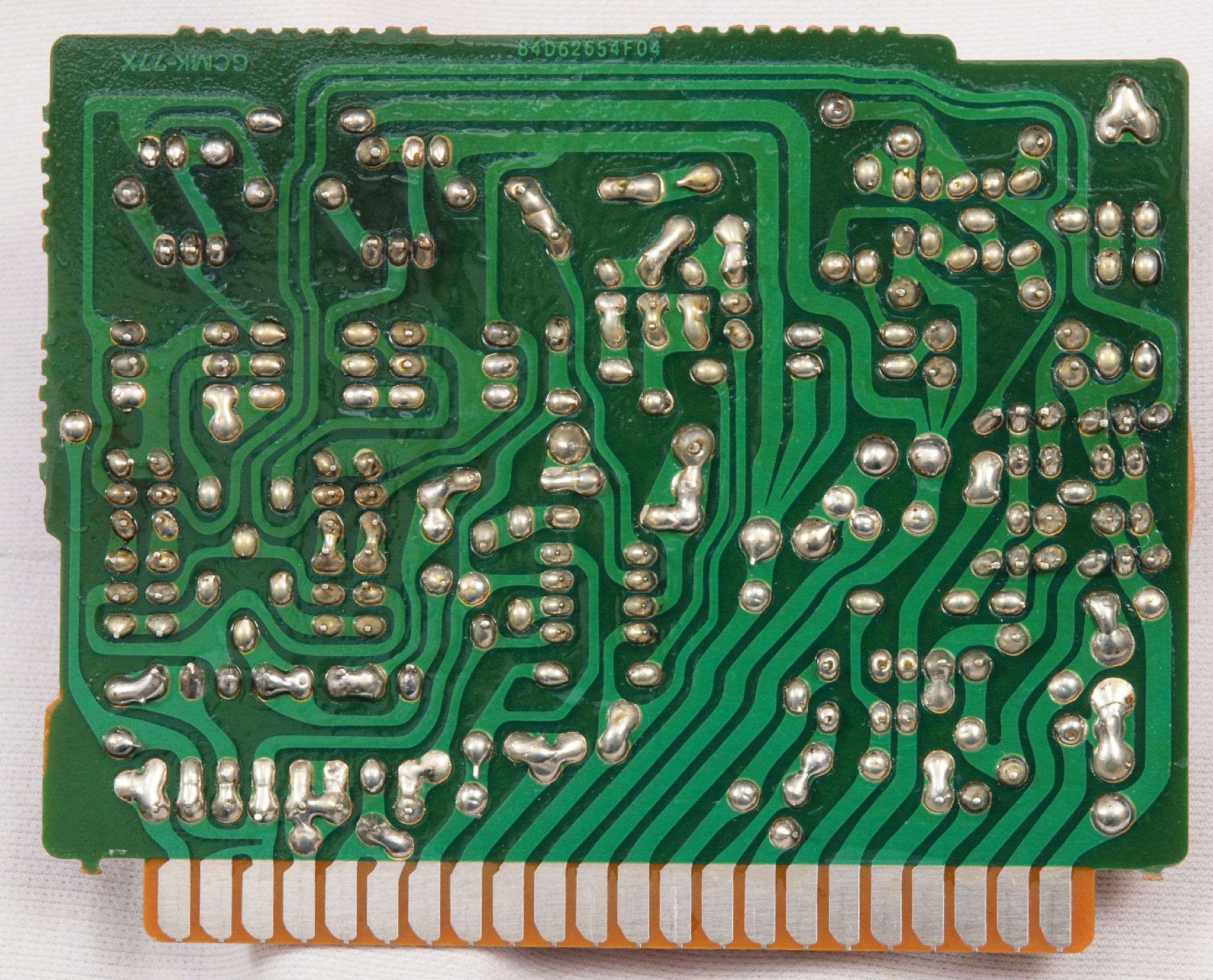

Ｃ６３．　修理前　プリＡＭＰ定電圧基板裏

Ｃ６４．　修理（ハンダ補正）後　プリＡＭＰ定電圧基板裏、　フイルムコンデンサー２個、セラミックコンデンサー４個追加。

Ｃ６５．　完成プリＡＭＰ定電圧基板裏、余分なフラックスを落として、コート液を塗る。

Ｃ７１．　修理前　ＤｒｉｖｅＲｅｇｕｌａｒ　Ｐ．Ｃ．Ｂｏａｒｄ

Ｃ７１２．　修理中　ＤｒｉｖｅＲｅｇｕｌａｒ　Ｐ．Ｃ．Ｂｏａｒｄ、　電解コンデンサー固定するトルエン溶媒の接着剤。

Ｃ７１３．　修理中　ＤｒｉｖｅＲｅｇｕｌａｒ　Ｐ．Ｃ．Ｂｏａｒｄ、　トルエン溶媒の接着剤を取り去り、コートを塗布後。

Ｃ７２．　修理後　ＤｒｉｖｅＲｅｇｕｌａｒ　Ｐ．Ｃ．Ｂｏａｒｄ、電解コンデンサー２個、半固定ＶＲ２個交換。

Ｃ７３．　修理前　ＤｒｉｖｅＲｅｇｕｌａｒ　Ｐ．Ｃ．Ｂｏａｒｄ裏

Ｃ７４．　修理（ハンダ補正）後　ＤｒｉｖｅＲｅｇｕｌａｒ　Ｐ．Ｃ．Ｂｏａｒｄ裏、セラミックコンデンサー２個追加。

Ｃ７５．　完成ＤｒｉｖｅＲｅｇｕｌａｒ　Ｐ．Ｃ．Ｂｏａｒｄ裏、余分なフラックスを落として、コート液を塗る。

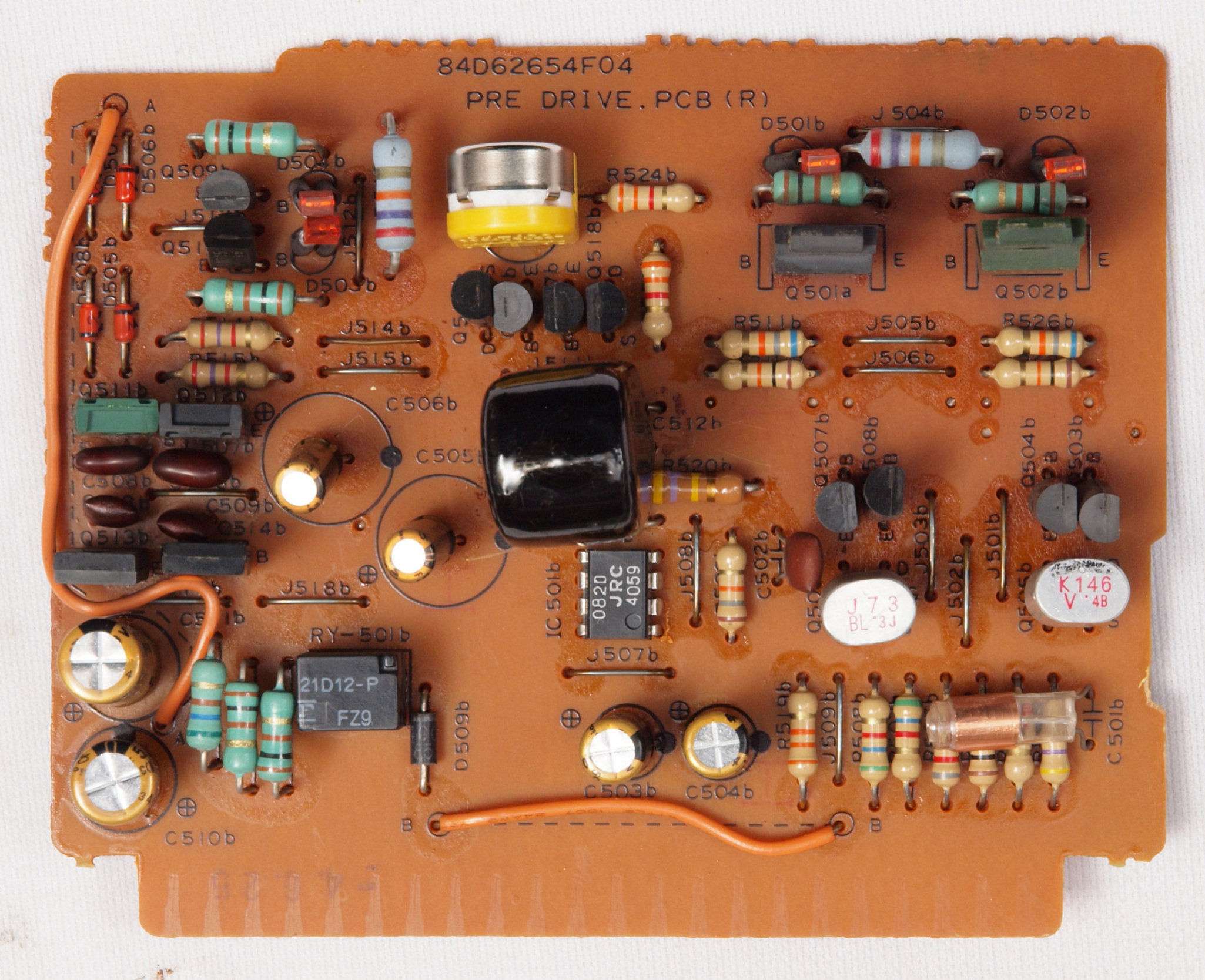

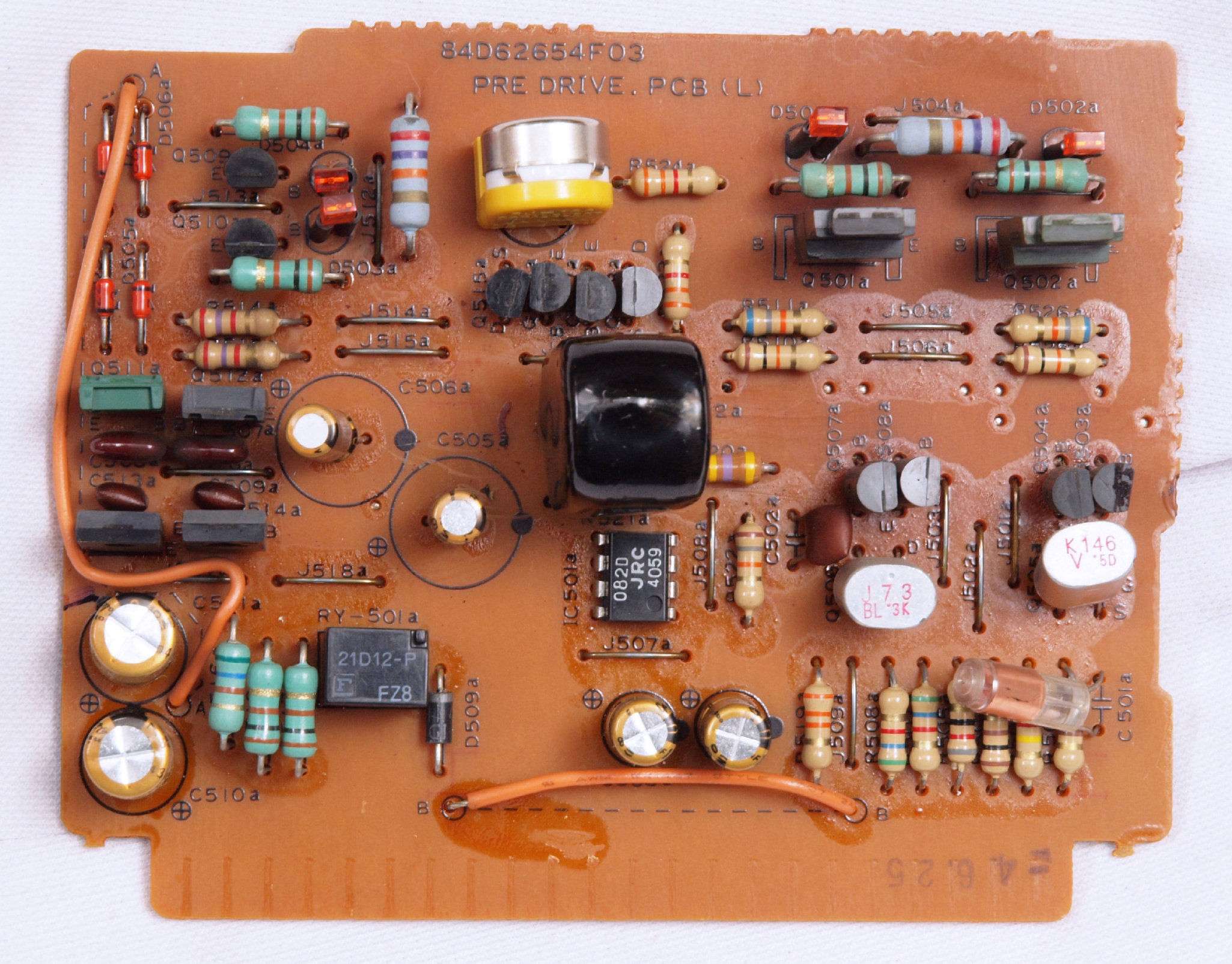

Ｃ８１．　修理前　Ｐｒｅ−Ｄｒｉｖｅ−Ｒ　Ｐ．Ｃ．Ｂｏａｒｄ

Ｃ８２．　修理後　Ｐｒｅ−Ｄｒｉｖｅ−Ｒ　Ｐ．Ｃ．Ｂｏａｒｄ、半固定ＶＲ１個、電解コンデンサー６個交換。

Ｃ８３．　修理前　Ｐｒｅ−Ｄｒｉｖｅ−Ｒ　Ｐ．Ｃ．Ｂｏａｒｄ裏

Ｃ８４．　修理（ハンダ補正）後　Ｐｒｅ−Ｄｒｉｖｅ−Ｒ　Ｐ．Ｃ．Ｂｏａｒｄ裏。

Ｃ８５．　完成Ｐｒｅ−Ｄｒｉｖｅ−Ｒ　Ｐ．Ｃ．Ｂｏａｒｄ裏、余分なフラックスを落として、コート液を塗る。

Ｃ９１．　修理前　Ｐｒｅ−Ｄｒｉｖｅ−Ｌ　Ｐ．Ｃ．Ｂｏａｒｄ

Ｃ９２．　修理後　Ｐｒｅ−Ｄｒｉｖｅ−Ｌ　Ｐ．Ｃ．Ｂｏａｒｄ、半固定ＶＲ１個、電解コンデンサー６個交換。

Ｃ９３．　修理前　Ｐｒｅ−Ｄｒｉｖｅ−Ｌ　Ｐ．Ｃ．Ｂｏａｒｄ裏

Ｃ９４．　修理（ハンダ補正）後　Ｐｒｅ−Ｄｒｉｖｅ−Ｌ　Ｐ．Ｃ．Ｂｏａｒｄ裏。

Ｃ９５．　完成Ｐｒｅ−Ｄｒｉｖｅ−Ｌ　Ｐ．Ｃ．Ｂｏａｒｄ裏、余分なフラックスを落として、コート液を塗る。

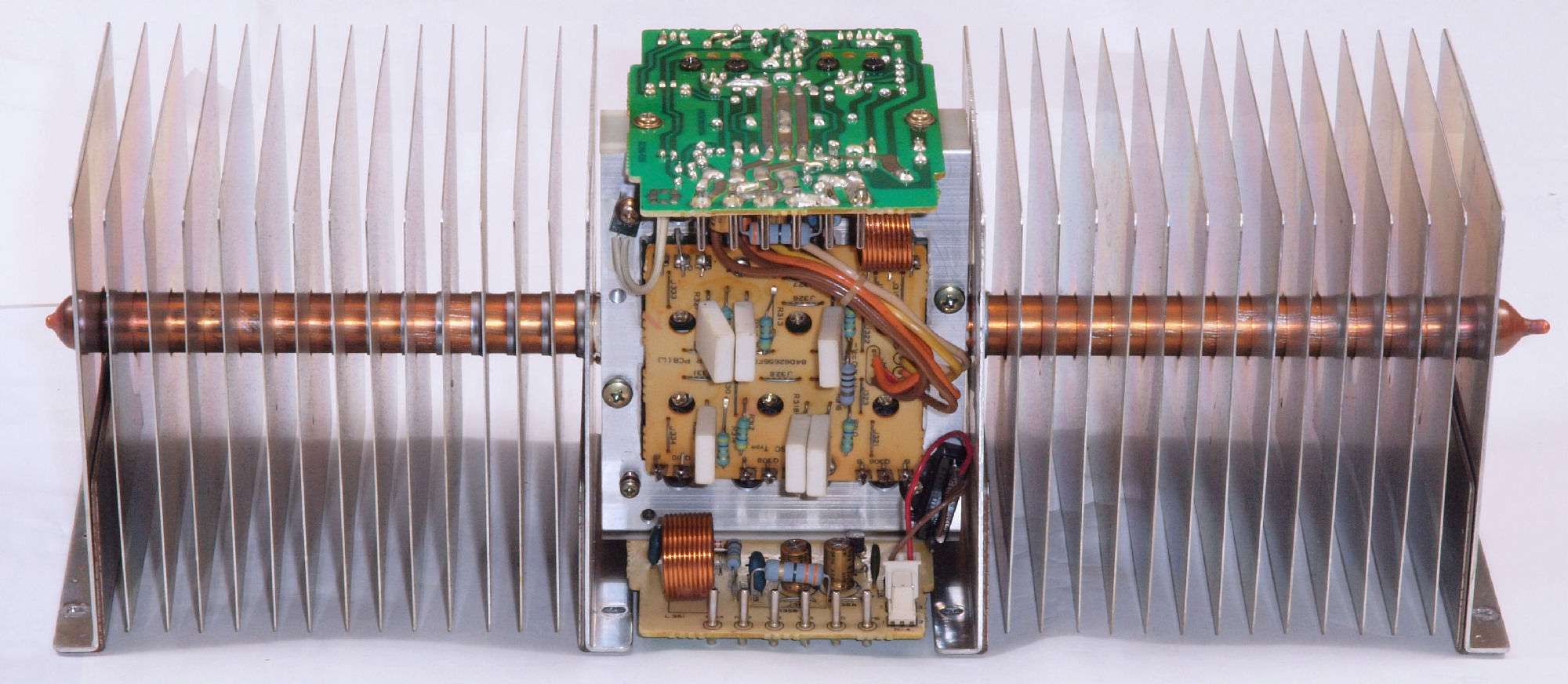

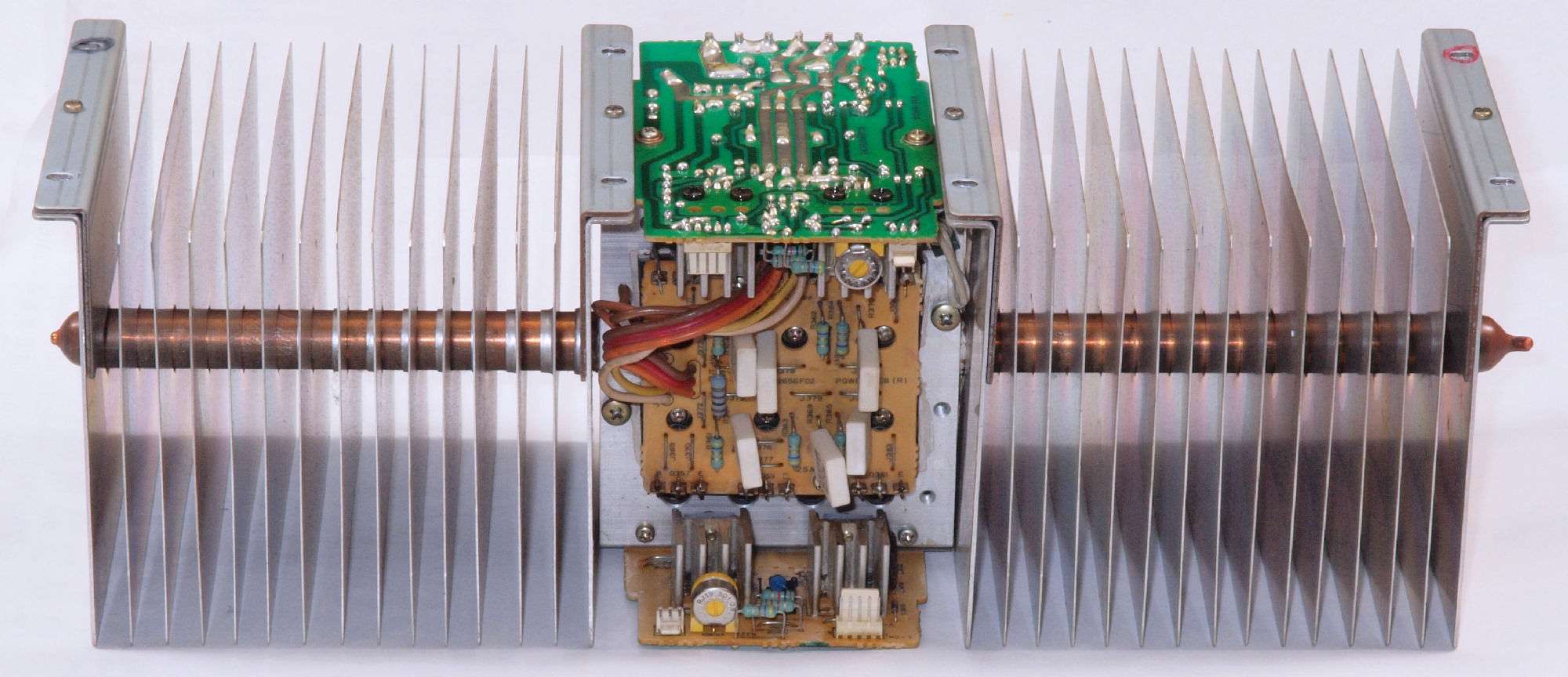

ＣＡ０．　修理中　終段ユニット。

ＣＡ０２．　修理後　終段ユニット。

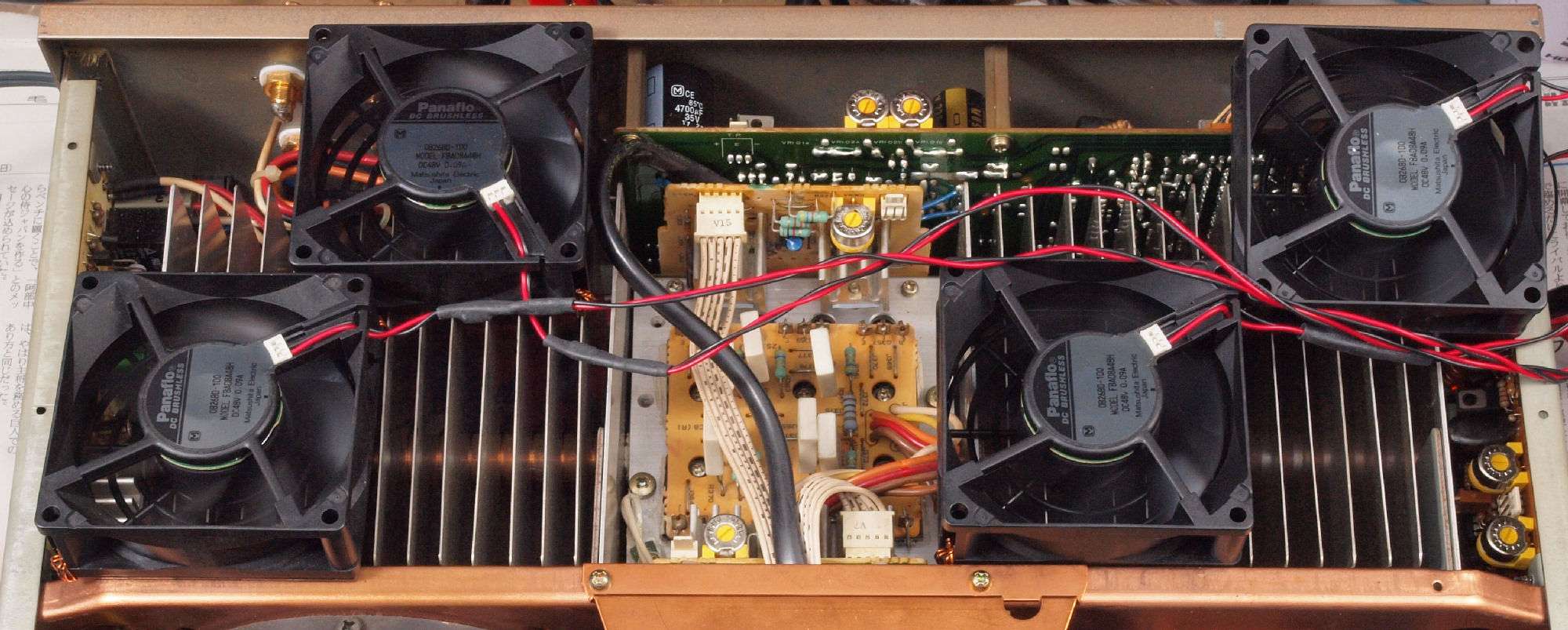

ＣＡ０３．　修理中　終段ユニット、　下から見る。

ＣＡ０４．　修理後　終段ユニット、　下から見る。

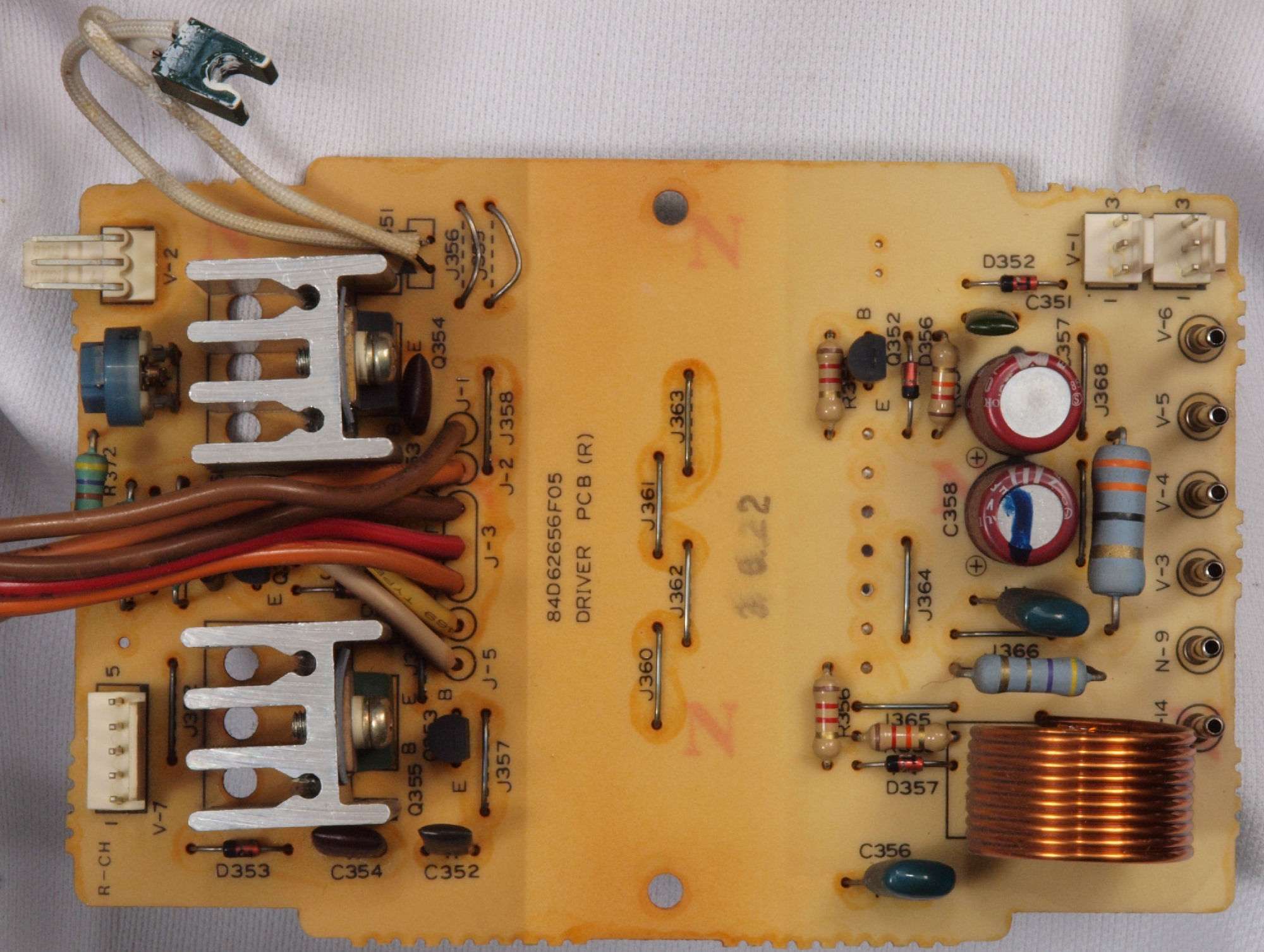

ＣＡ１．　修理前　右側終段ドライブ基板。

ＣＡ２．　修理後　右側終段ドライブ基板、　電解コンデンサー２個、半固定ＶＲ１個交換。。

ＣＡ３．　修理前　右側終段ドライブ基板裏。

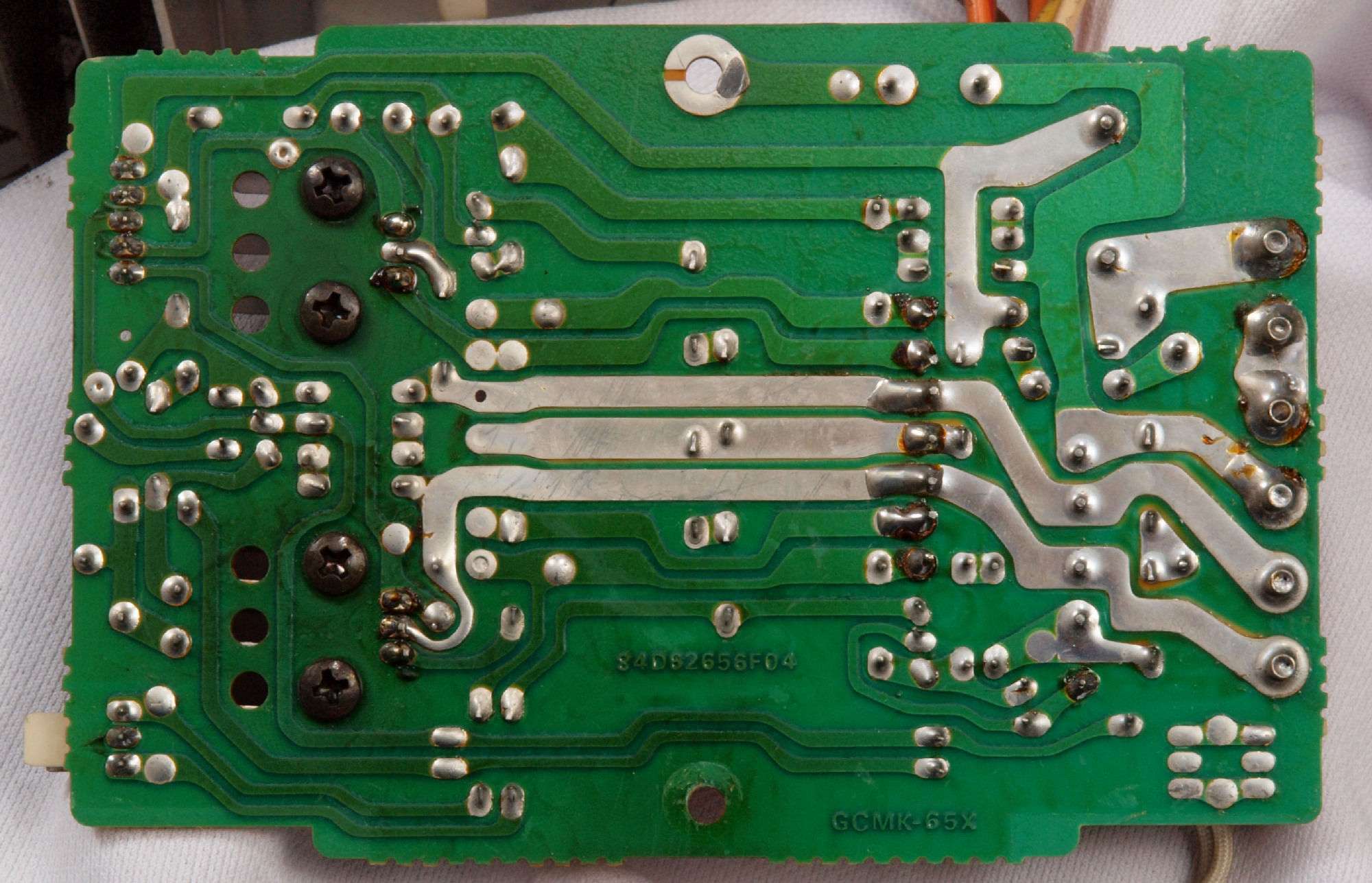

ＣＡ４．　修理（ハンダ補正）後　右側終段ドライブ基板裏。

ＣＡ５．　完成右側終段ドライブ基板裏、　余分なフラックスを落として、コート液を塗る。

ＣＢ１．　修理前　左側終段ドライブ基板。

ＣＢ２．　修理後　左側終段ドライブ基板、　電解コンデンサー２個、半固定ＶＲ１個交換。。

ＣＢ３．　修理前　左側終段ドライブ基板裏。

ＣＢ４．　修理（ハンダ補正）後　左側終段ドライブ基板裏。

ＣＢ５．　完成左側終段ドライブ基板裏、　余分なフラックスを落として、コート液を塗る。

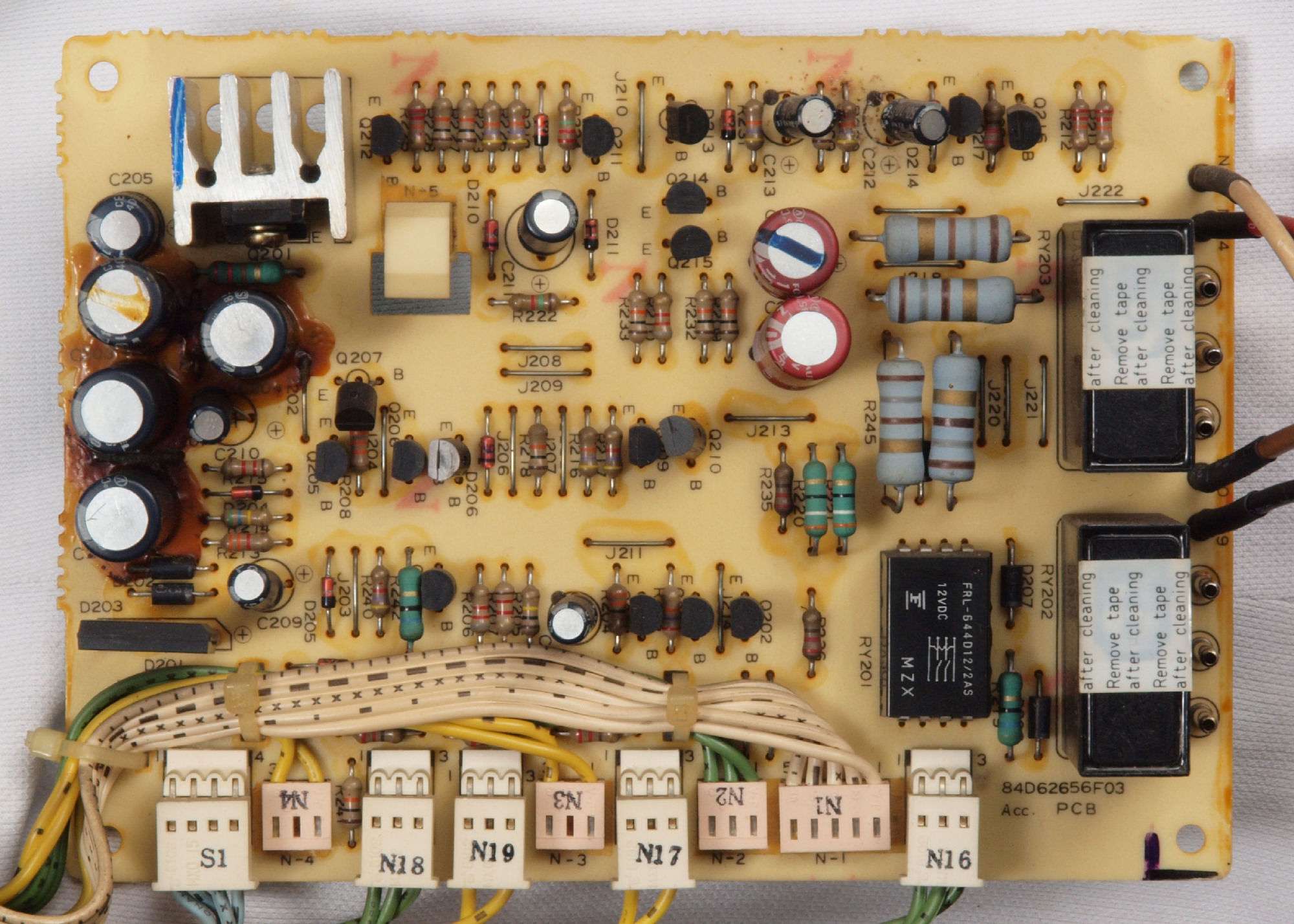

ＣＣ１．　修理前　プロテクト基板。

ＣＣ１２．　修理中　プロテクト基板、　電解コンデンサー固定するトルエン溶媒の接着剤。

ＣＣ１３．　修理中　プロテクト基板、　トルエン溶媒の接着剤を取り去り、コートを塗布後。

ＣＣ２．　修理後　プロテクト基板、　電解コンデンサー１３個、リレー２個、抵抗１個、ジャンパー線２個交換。

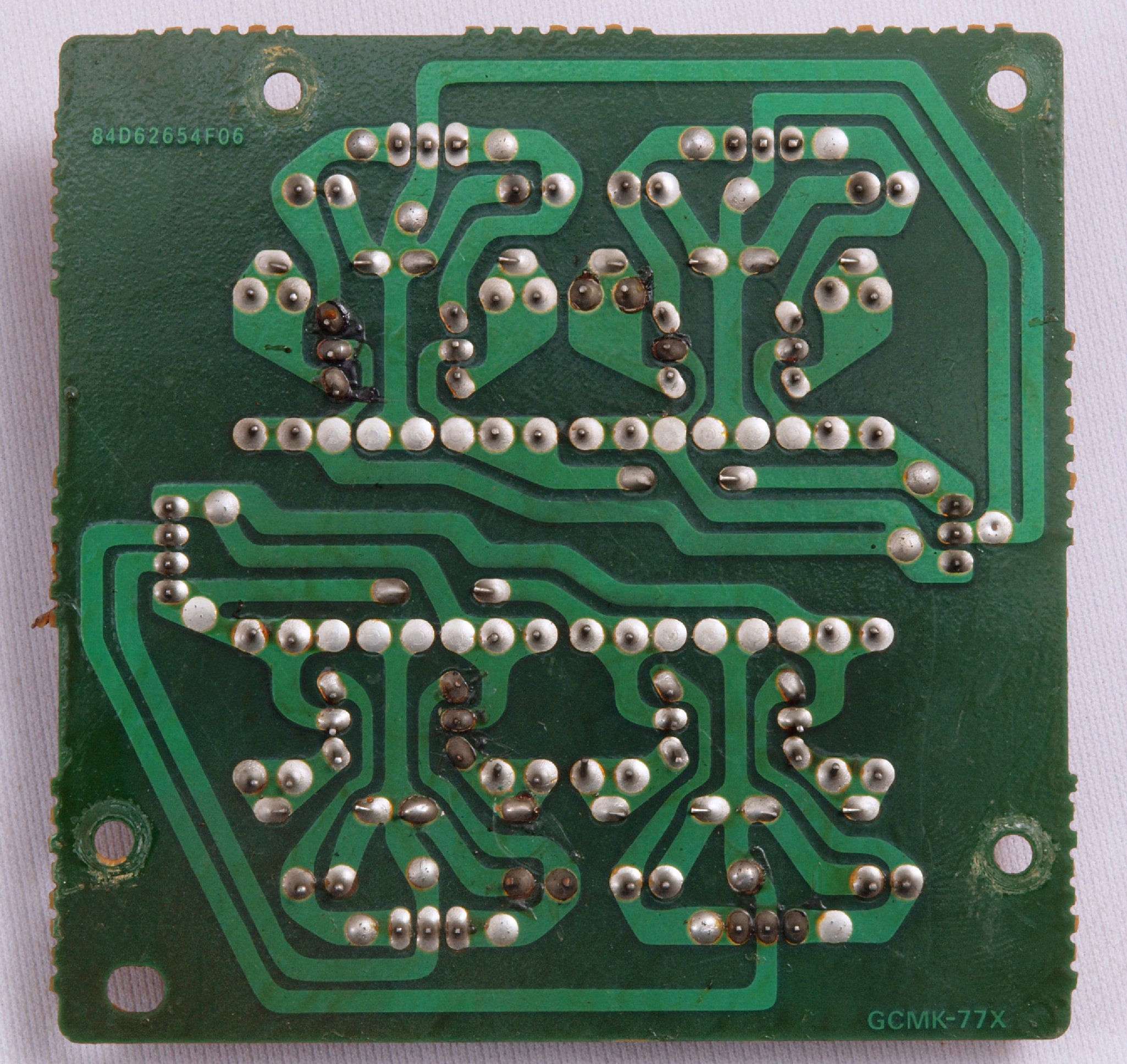

ＣＣ３．　修理前　プロテクト基板裏。

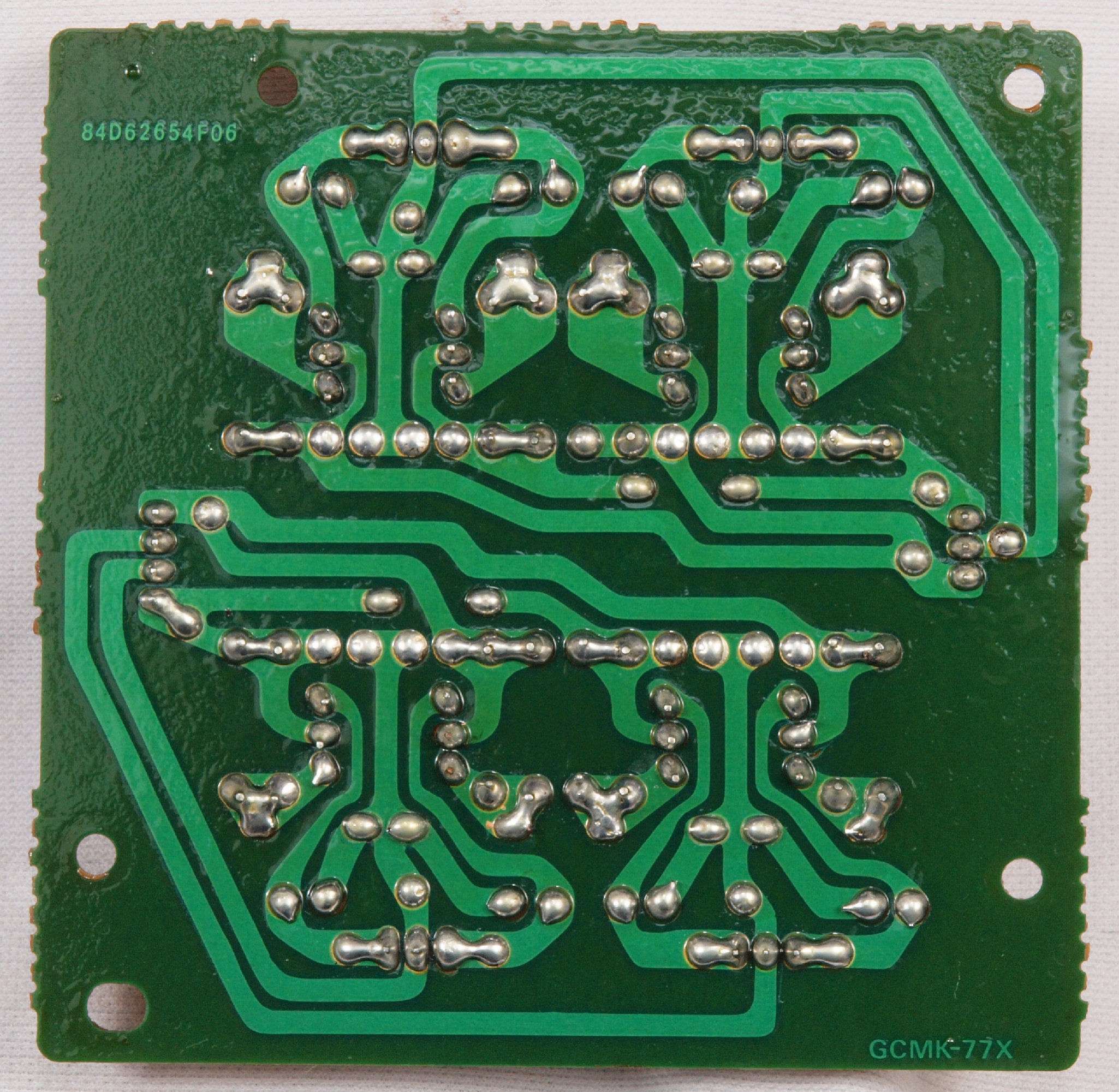

ＣＣ４．　修理（ハンダ補正）後　プロテクト基板裏。

ＣＣ５．　完成ドプロテクト基板裏、余分なフラックスを落として、コート液を塗る。

ＣＤ１．　修理前　SP接続端子

ＣＤ２．　修理中　SP接続端子、取付け穴開け加工。

ＣＤ３．　修理中　SP接続端子、取付け向きを選択、右の横向きを選ぶ。

ＣＤ４．　修理後　SP接続端子

ＣＥ１．　修理前　電源コード取り付け部。

ＣＥ２．　修理中　コードを取り去り穴開け加工。

ＣＥ３．　修理後　３Ｐインレットソケット取り付け。　FURUTECH製FURUTECH　FI-10(R) ロジウムメッキ使用。

ＣＦ１．　修理前　電源ブロック電解コンデンサー。

ＣＦ２．　修理後　電源ブロック電解コンデンサー、　フイルムコンデンサー４個追加。

ＣＧ．　パネル清掃中。

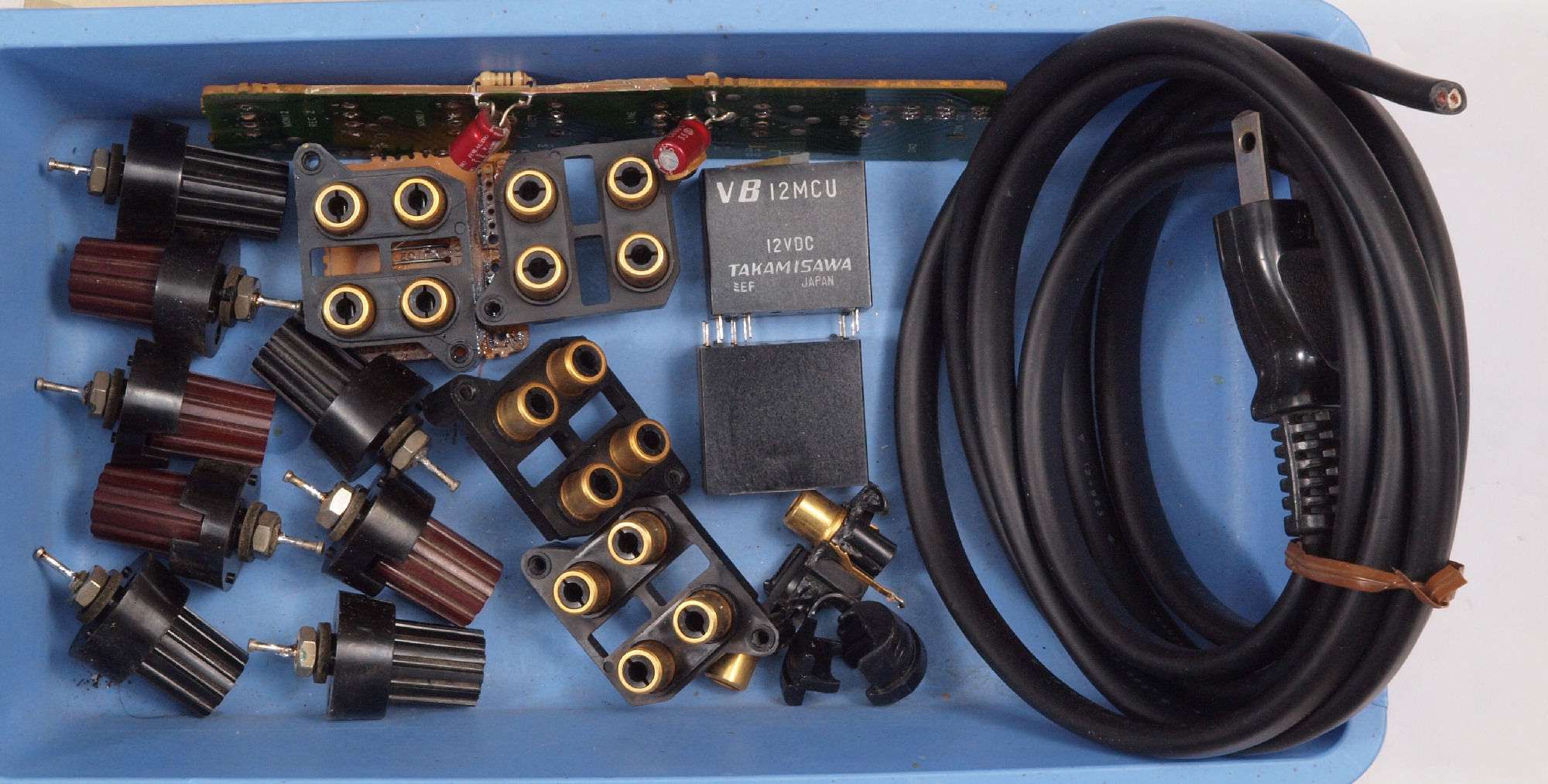

CＨ１．　交換部品

CＨ２．　交換部品

ＣI１．　修理前　上から

ＣI２．　修理後　上から

ＣI３．　修理前　下から

ＣI４．　修理後　下から

ＣI４．　完成、綺麗なお尻で帰ります。

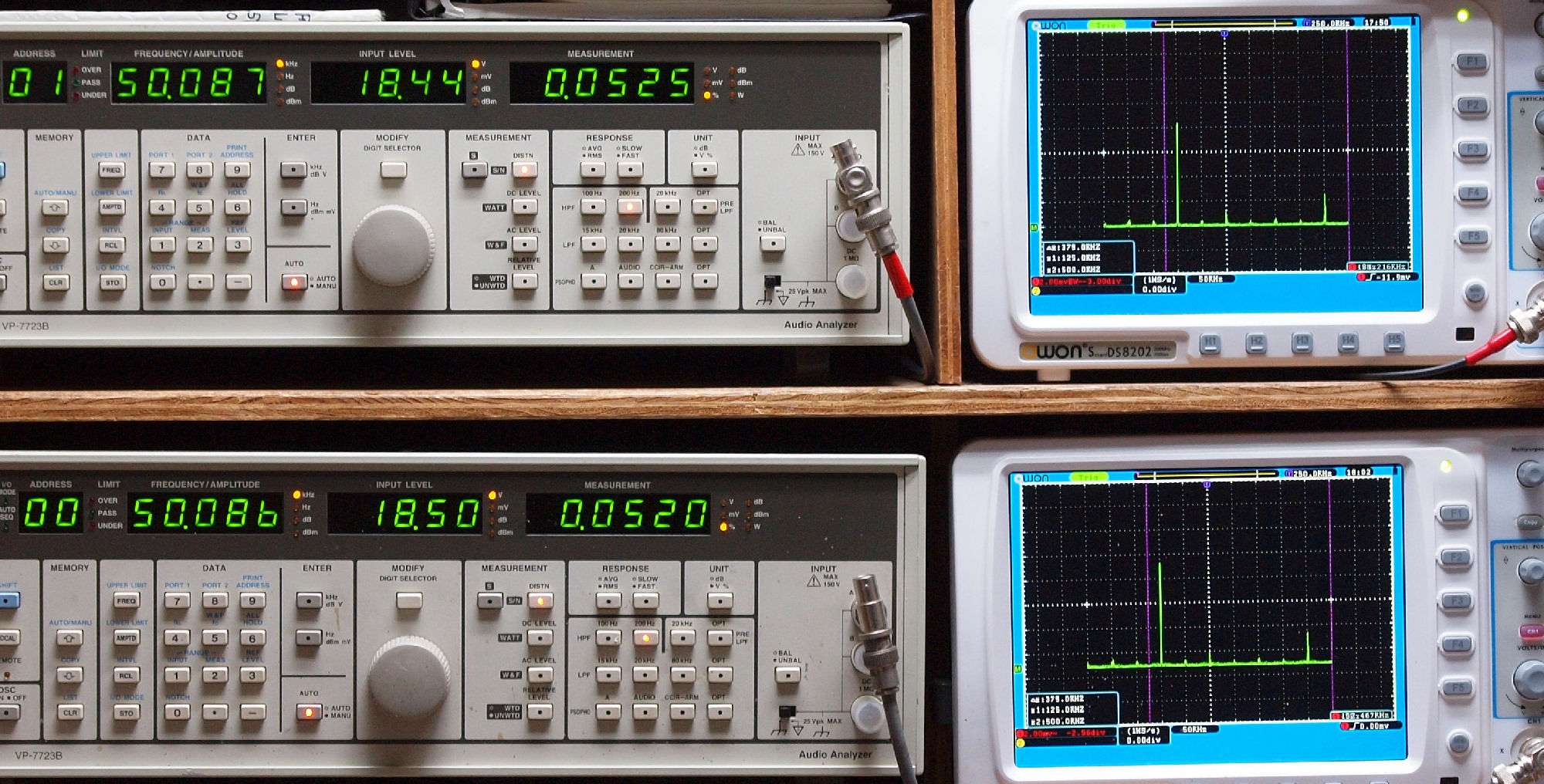

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ１．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

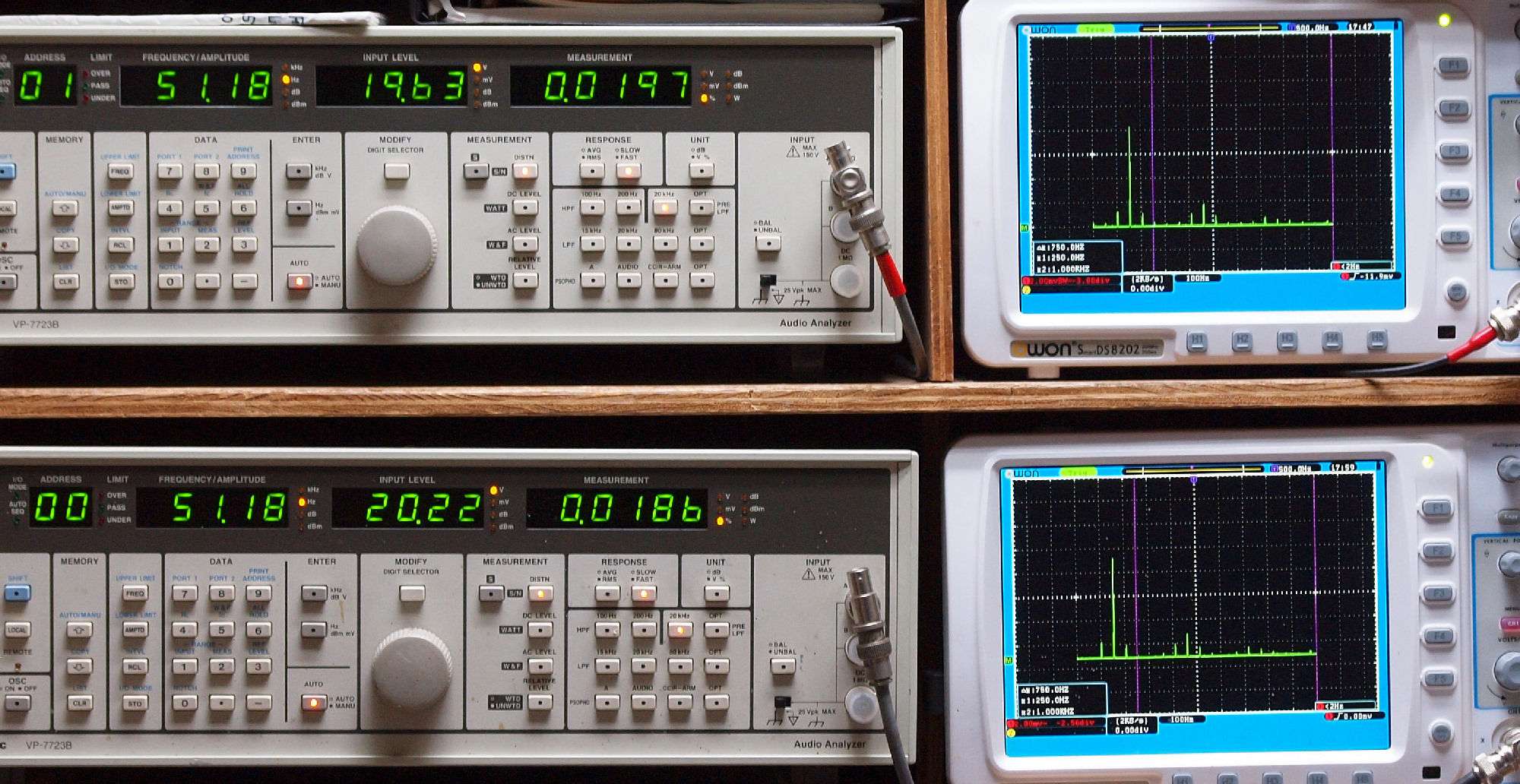

Ｅ２１．　「ＤＡＴ_５０Ｈｚ入力、Ｒ側ＳＰ出力電圧２０Ｖ＝５０Ｗ、　０．０１９７％歪み。 　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧２０Ｖ＝５０Ｗ、　０．０１８６％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　「ＤＡＴ_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　０．０１９６％歪み。 　　　　　　　 　　　　　　　　 　　　Ｌ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　０．０１８６％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

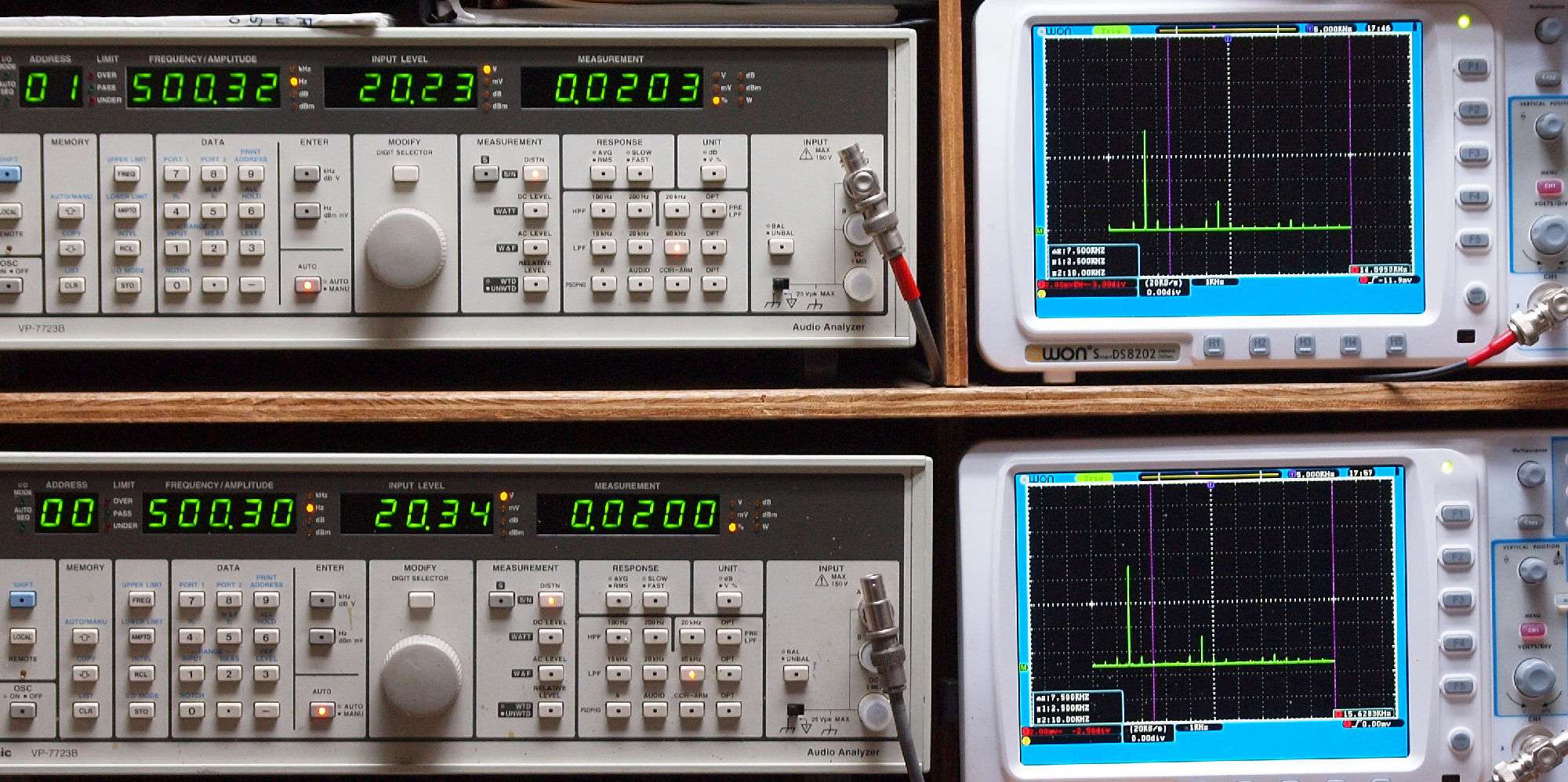

Ｅ２３．　「ＤＡＴ_５００Ｈｚ入力、Ｒ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　０．０２０３％歪み。 　　　　　 　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　０．０２％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　「ＤＡＴ_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　０．０２％歪み。 　　　　　　　　　　　　　　　　 　 Ｌ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　０．０１９７％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２５．　「ＤＡＴ_５ｋＨｚ入力、Ｒ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　０．０２０１％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　０．０１９７％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

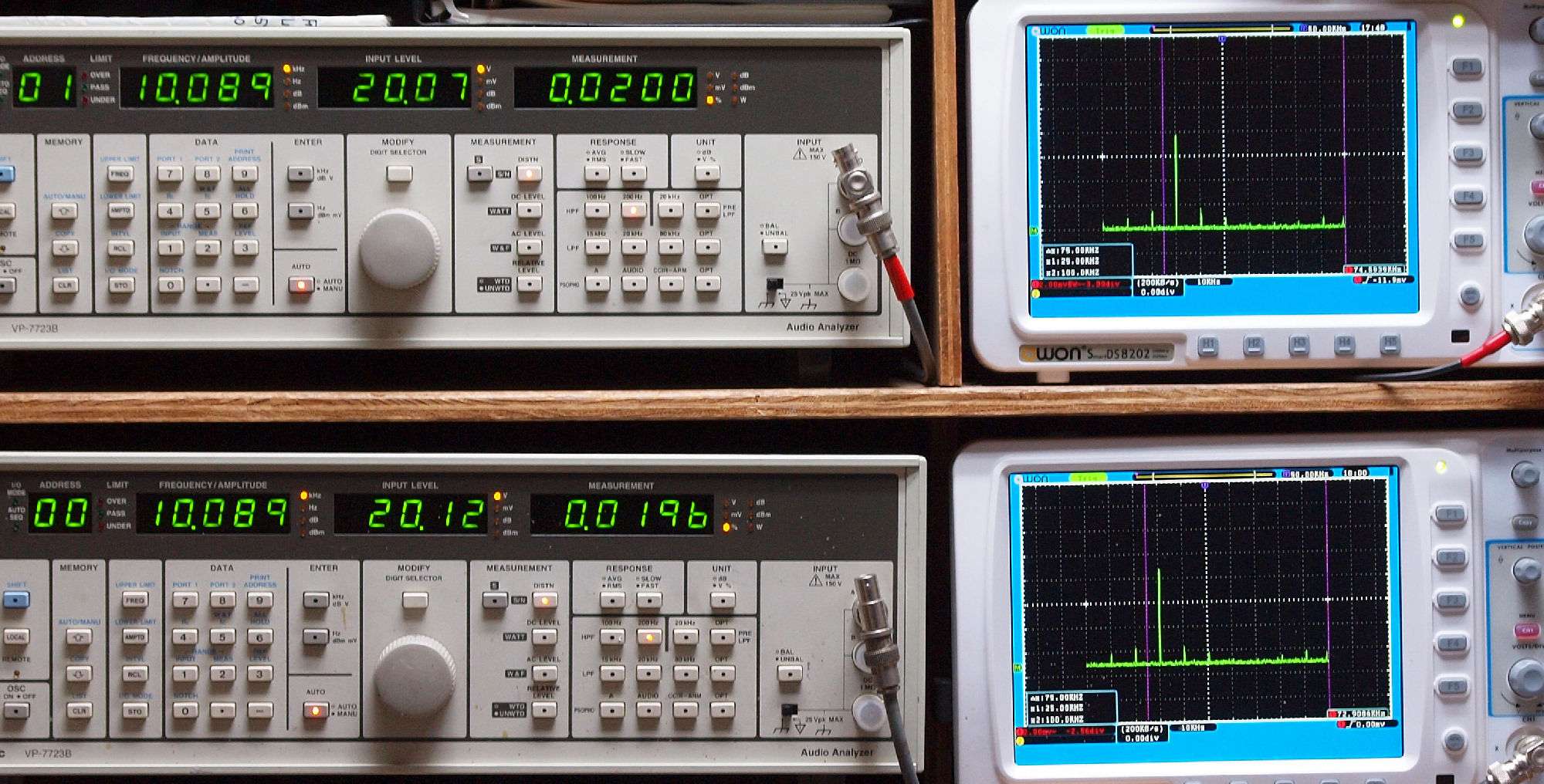

Ｅ２６．　「ＤＡＴ_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　０．０２％歪み。 　　　　　　　　　　　 　　　 　　　Ｌ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　０．０１９６％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

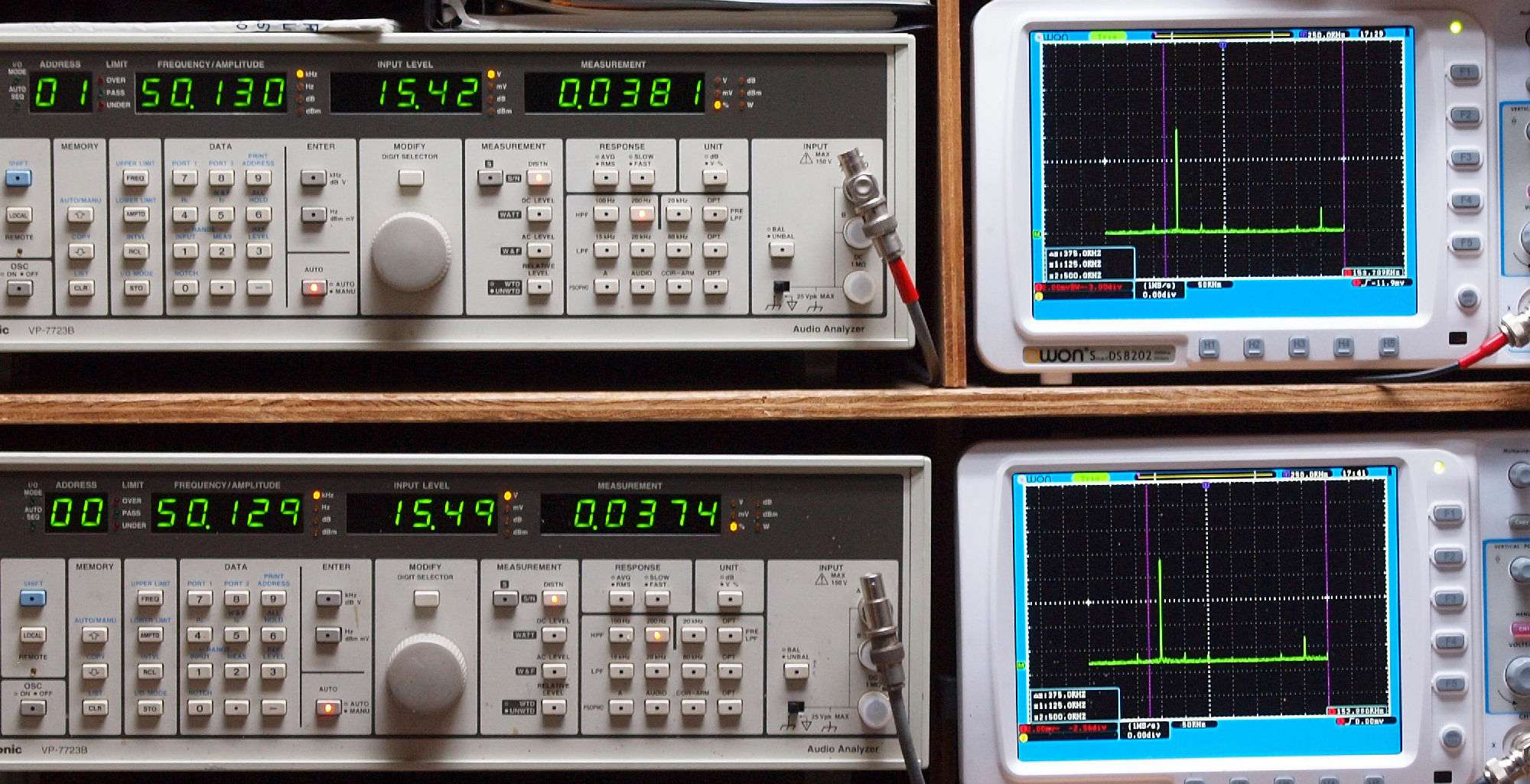

Ｅ２７．　「ＤＡＴ_５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ出力、　０．０３８１％歪み。 　　　　　　　　　　　　　　 　　 　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ出力、　０．０３７４％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

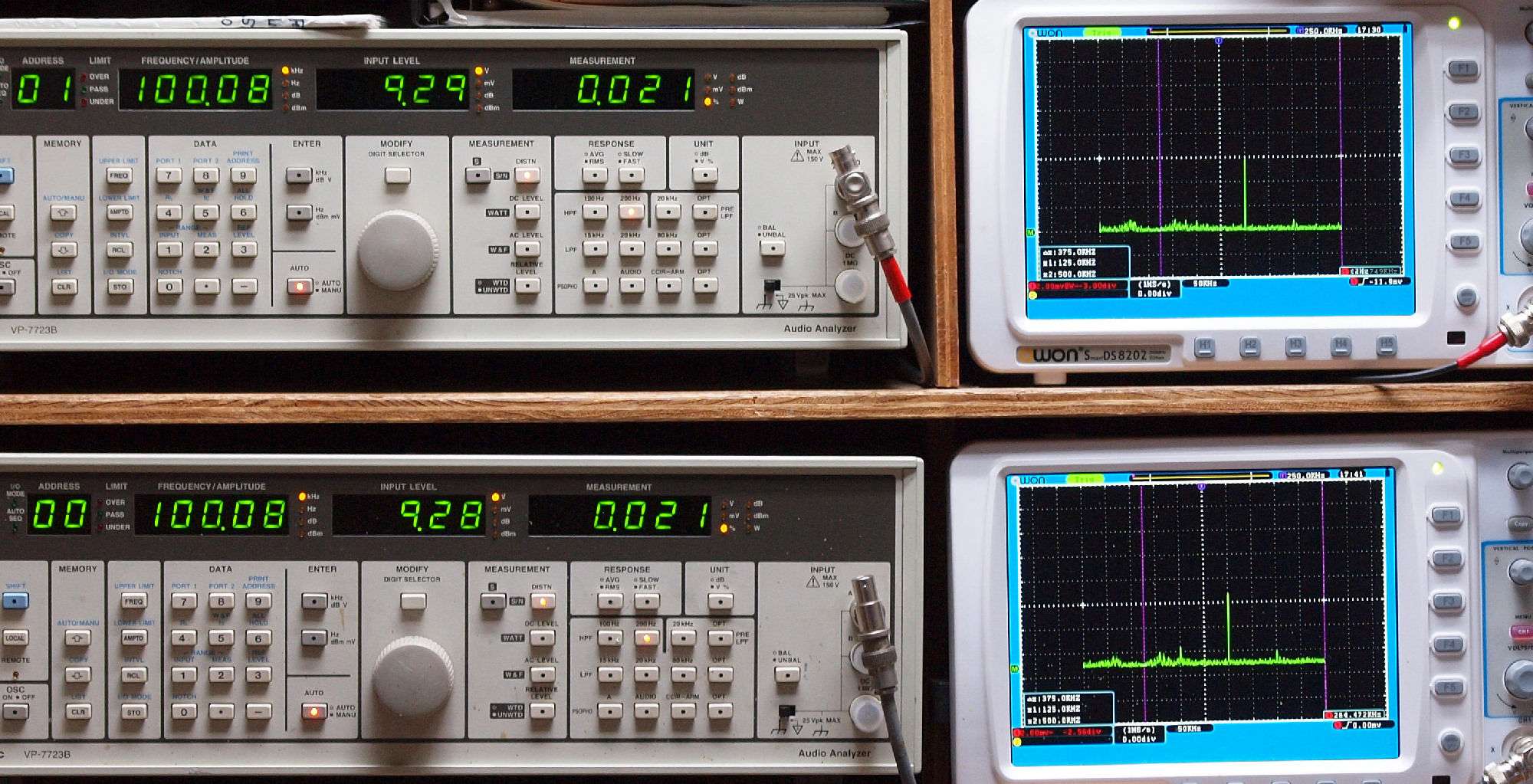

Ｅ２８．　「ＤＡＴ_１００ｋＨｚ入力、Ｒ側ＳＰ出力電圧９Ｖ＝１０Ｗ出力、　０．０２１％歪み。 　　　　　　　　　　　　　　 　　 　　　Ｌ側ＳＰ出力電圧９Ｖ＝１０Ｗ出力、　０．０２１％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

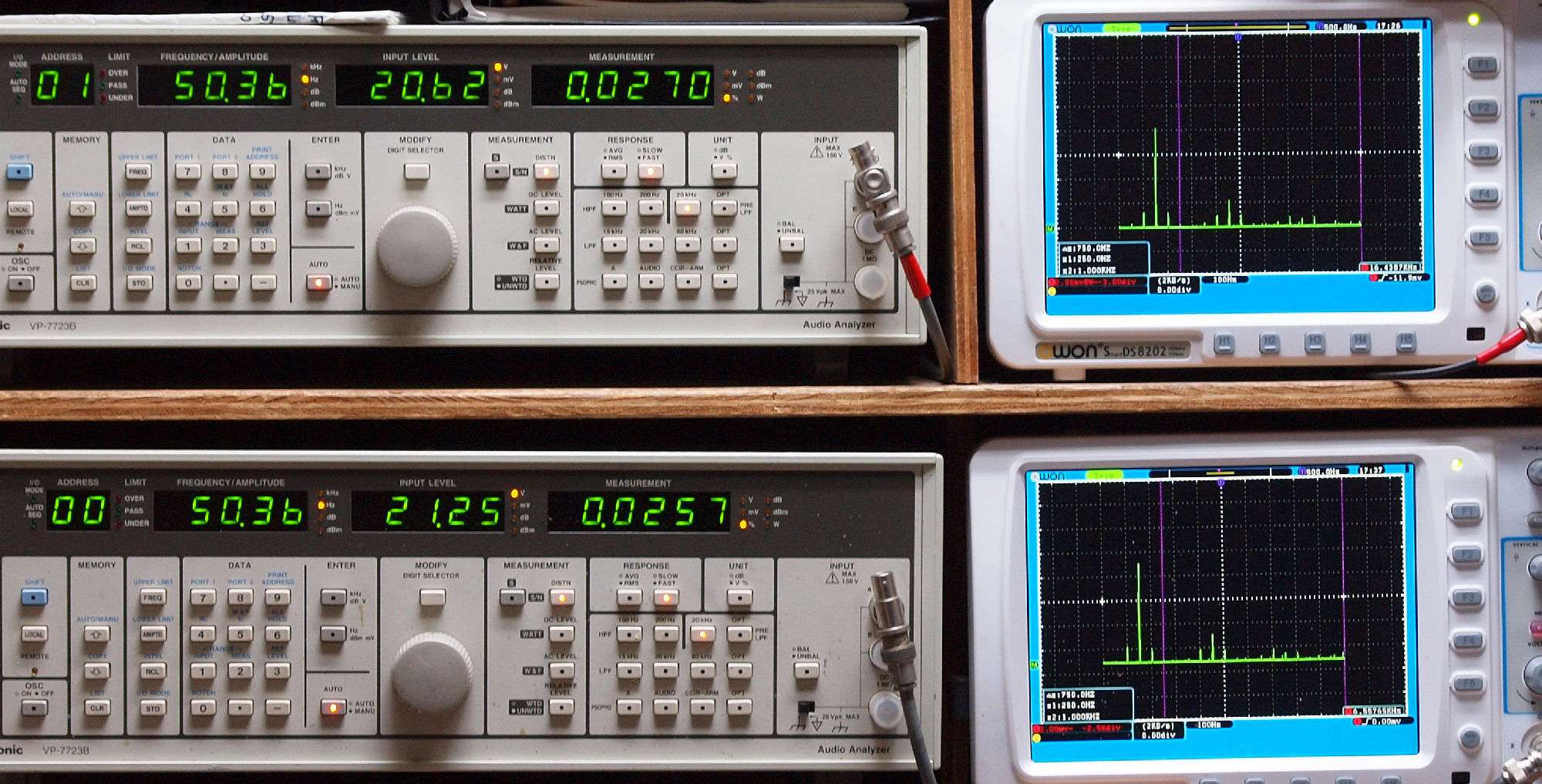

Ｅ３１．　MM_５０Ｈｚ入力、Ｒ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　０．０２７％歪み。 　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧２０Ｖ＝５５Ｗ出力、　０．０２５７％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ３２．　MM_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　０．０２６２％歪み。 　　　　　　　 　　　　　　　　　　Ｌ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力、　０．０２５９％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０ｋＨｚ、右＝１ｋＨｚ。

Ｅ３３．　MM_５００Ｈｚ入力、Ｒ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力、　０．０２８３％歪み。 　　　　　　　 　　　　　　　　　 Ｌ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力、　０．０２８２％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ３４．　MM_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力、　０．０２７２％歪み。 　　　　　　　 　　　　　　　　 Ｌ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力、　０．０２７１％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ３５．　MM_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力、　０．０２２８％歪み。 　　　　　　　　　　　　 　 　　　Ｌ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力、　０．０２２４％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ３６．　MM_５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１８Ｖ＝４０Ｗ出力、　０．０５２５％歪み。 　　　　　　　　　　　　 　 　　　Ｌ側ＳＰ出力電圧１９Ｖ＝４５Ｗ出力、　０．０５２％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

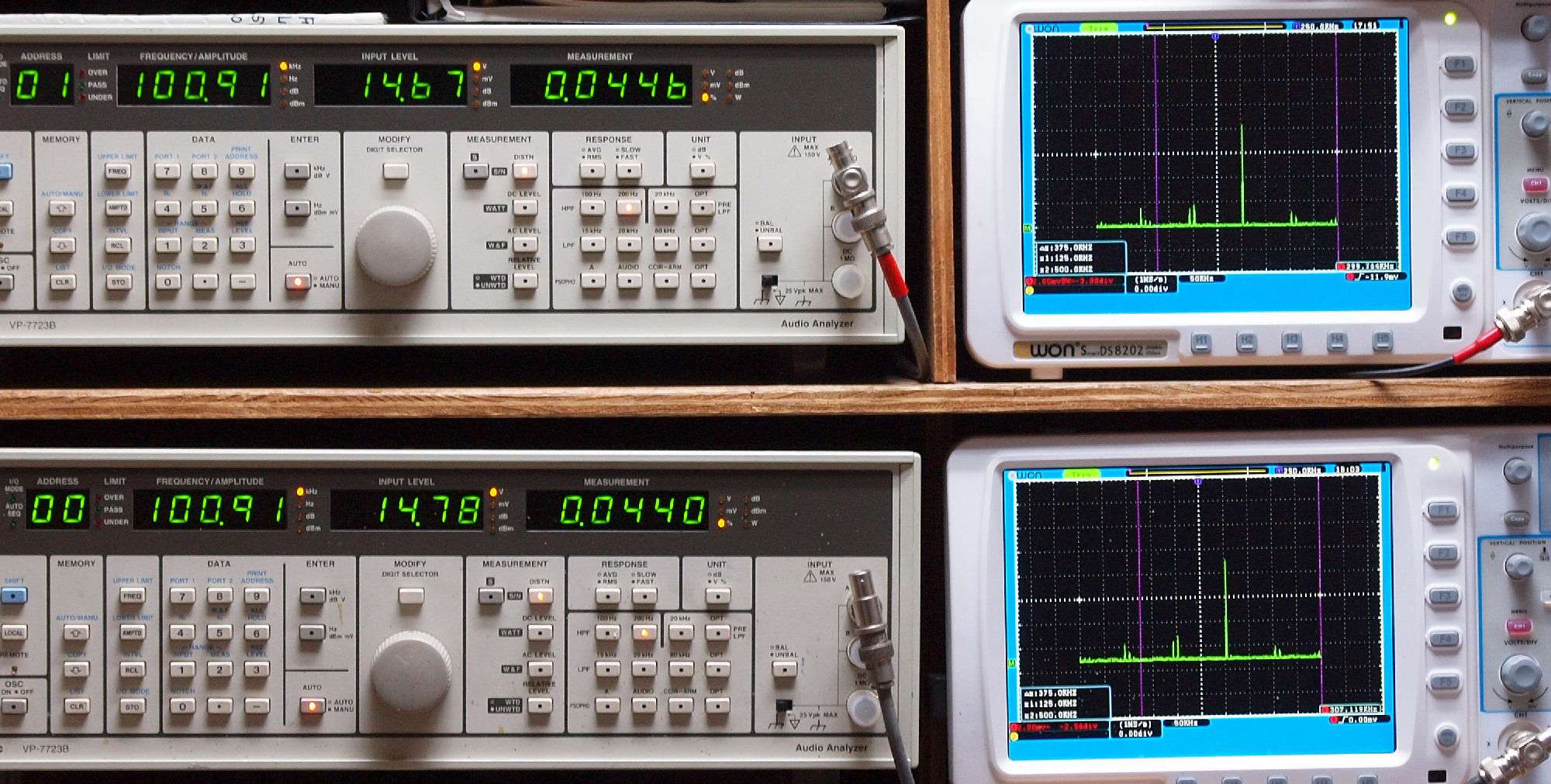

Ｅ３７．　MM_１００ｋＨｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ出力、　０．０４４６％歪み。 　　　　　　　　　　　　 　　　　 　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ出力、　０．０４４％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ４．　フルパワー出力なので、　２４Ｖ高速フアンが全回転でクーリング。

Ｓ．　ＬＵＸＭＡＮ　Ｌ−５５０Ｘ　の仕様（マニアル・カタログより）

型式 ステレオパワーアンプ　Ｌ５５０Ｘ 連続実効出力 50W＋50W（A級動作、8Ω、両ch動作） 全高調波歪率 0.008％以下（8Ω、-3dB、20Hz〜20kHz） 混変調歪率 0.008％以下（8Ω、-3dB、60Hz：7kHz＝4：1） 入力感度 Phono MM＝2mV、　Phono MC＝90μV（イコライザ部へダイレクト） Tuner、DAD、Line＝150mV、　main in＝150mV 入力インピーダンス Phono MM＝100Ω、50kΩ、100kΩ、　Phono MC＝40Ω、100Ω、300Ω Tuner、DAD、Line＝40kΩ、　main in＝47kΩ 周波数特性 Phono MM＝20Hz〜20kHz ±0.2dB以内、　Phono MC＝20Hz〜20kHz ±0.2dB以内 Tuner、DAD、Line＝10Hz〜100kHz -1dB以内、　main in＝10Hz〜100kHz -1dB以内 SN比 Phono MM＝86dB以上（5mV入力）、　Phono MC＝80dB以上（250μV入力） Tuner、DAD、Line＝105dB以上（入力ショート）、　main in＝105dB以上 トーンコントロール 低域ターンオーバ＝55Hz、77Hz、110Hz、155Hz、220Hz、310Hz、440Hz、620Hz、820Hz 高域ターンオーバ＝620Hz、880Hz、1.2kHz、1.7kHz、2.5kHz、3.5kHz、5kHz、7kHz、10kHz 最大変化量＝±9dB リニアイコライザ up tilt、down tilt＝各2ステップ（1ステップ1dB） テープモニタ 3系統（Tape1、2、Tape Front） テープダビング 4系統（1→2、2→1、1→Front、Front→1） ＰＨＯＮＯ_ＳＴＲＡＩＧＨＴ_ＳＷ 本機はレコード再生専用アンプになる。 使用時はバランス、モニタ、テープセレクタ、レコーディングＳＷ、モノーラルＳＷは機能しません。 プリ部出力 pre out＝150mV 付属装置 ラインフェーズ・センサ、　サブソニックフィルタ(15Hz) ハイカットフィルタ(9kHz)、　プリ･ヒーティング・スイッチ ウォームアップインジケーター、　 フォノ･ストレートスイッチ シグナルoffスイッチ、　 リニア・イコライザ トーン・イン・スイッチ、　 レコーディングスイッチ テープモニタ・スイッチ、　 テープ・ダビング スピーカーセレクタ、　 Lineフロントジャック ヘッドホンジャック、 プリメイン分離機能 ACアウトレット switched＝3系統、max300W、　unswitched＝1系統、max200W 電源電圧 AC100V、50Hz/60Hz 消費電力 310W(電気用品取締法) 外形寸法 約幅453mm×高さ174mm×奥行460mm 重量 約2１．４kg 価格 269,000円(1983年12月発売)
