Lo-D HMA 9500

ＨＭＡ９５００．　２０台目修理

平成１９年５月３１日到着　　　７月１７日完成

注意　このＡＭＰはアースラインが浮いています
　　　　よって、ＡＭＰのシャーシにＳＰの線（アース側）や入力のＲＣＡプラグのアース側も接続してはいけません
　　　　ＲＬ－ＳＰのアース線も接続（共通）してもいけません
　　　　又、ＤＣ（directconnection）入力が可能ですが、絶対に使用しないこと＝ここ参照

Ａ．　修理前の状況
　　　プロテクト解除しない。（２１台目と同じユーザー）
　　　過去の修理履歴なし。
Ｂ．　原因
　　　経年変化による劣化。
Ｃ．　修理状況
　　　 SP接続リレー交換。
　　　初段ＦＥＴ（電界効果トランジスター）交換。
　　　中段ＴＲ（トランジスター）。
　　　バイアス/バランスＶＲ交換ＶＲ交換。
　　　フューズ入抵抗交換。
　　　ＳＰ接続端子交換。
　　　ＲＣＡ端子交換。
　　　電解コンデンサー交換（オーディオコンデンサー使用）。
　　　電源コード交換。
　　　配線手直し、補強。
Ｄ．　使用部品
　　　 SP接続リレー交換　　　　　　　　２個。
　　　初段ＦＥＴ（電界効果トランジスター）　２個。
　　　ＴＲ（トランジスター）　　　　　　　　　　１０個。
　　　ＷＢＴ－０７０２　　２組（定価で工賃込み）。
　　　ＷＢＴ－０２０１　　１組（定価で工賃込み）。
　　　電解コンデンサー（オーディオコンデンサー使用）　２７個。
　　　バイアス/バランス半固定ＶＲ　　　　４個。
　　　フューズ入り抵抗　　　　　　　　　　１６個。
　　　フイルムコンデンサー　　　　　　　４個。
　　　電源コード　　　　　　　　　　　　　　１個。
Ｅ．　調整・測定
Ｆ．　修理費　　　１０３，０００円
Ｇ．　納品後のユーザーメール
Ｓ．　ＨＩＴＡＣＨＩＬｏ－Ｄ　ＨＭＡ９５００　の仕様（マニアルより）

Ａ．　修理前の状況
Ａ１．　修理前見積り点検中　下から見る

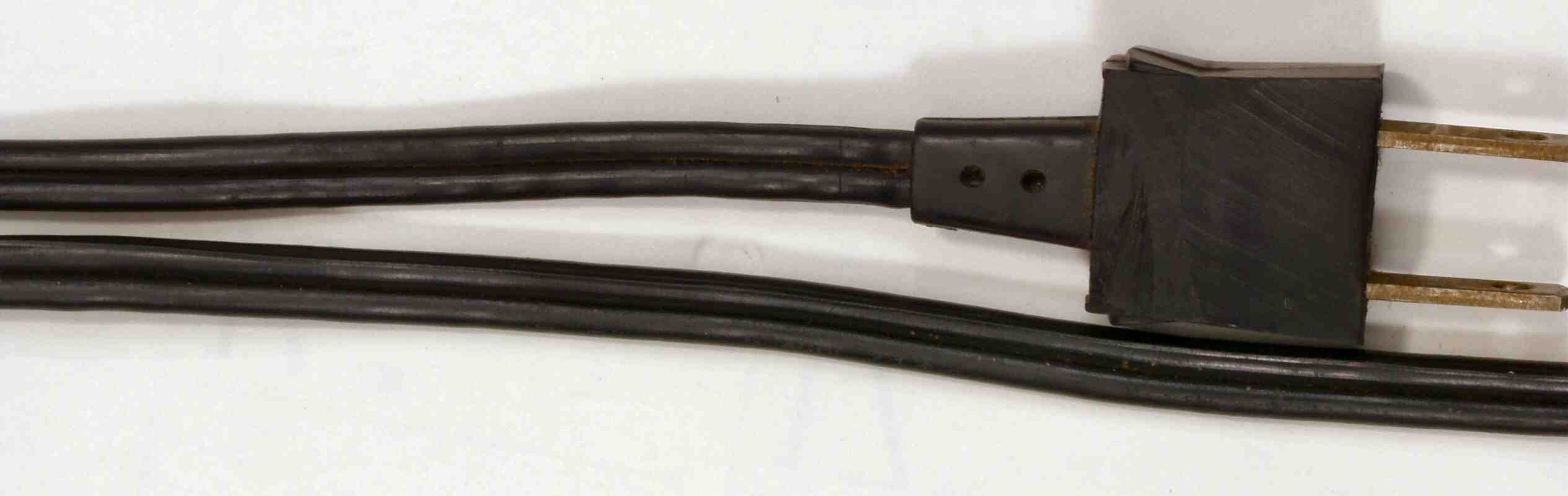

Ａ２Ａ．　修理前見積り点検中　ＡＣコード

Ａ２Ｂ．　修理前見積り点検中　ＡＣコード

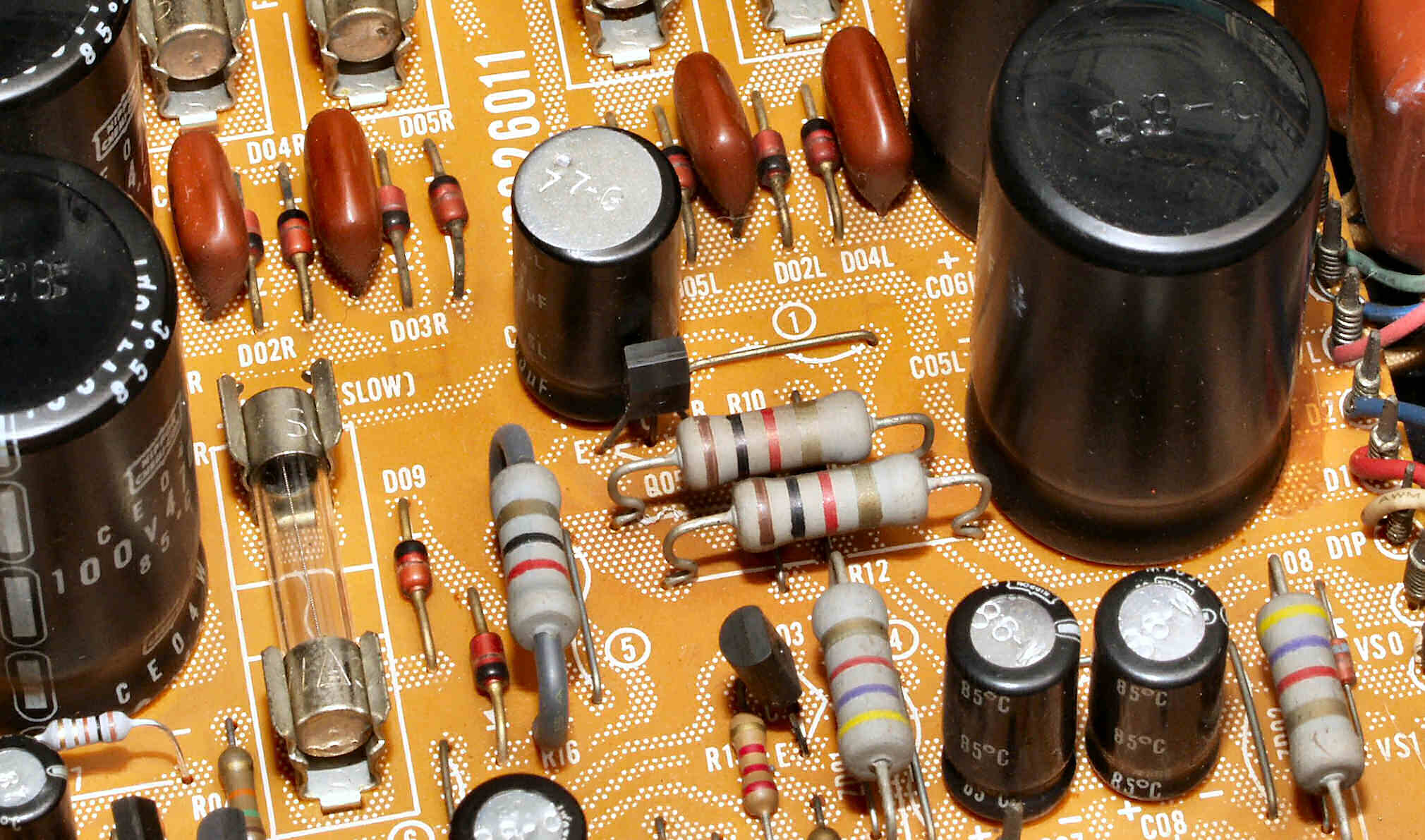

Ａ３．　修理前見積り点検中　電源基盤の頭のビニールが剥けた電解コンデンサー

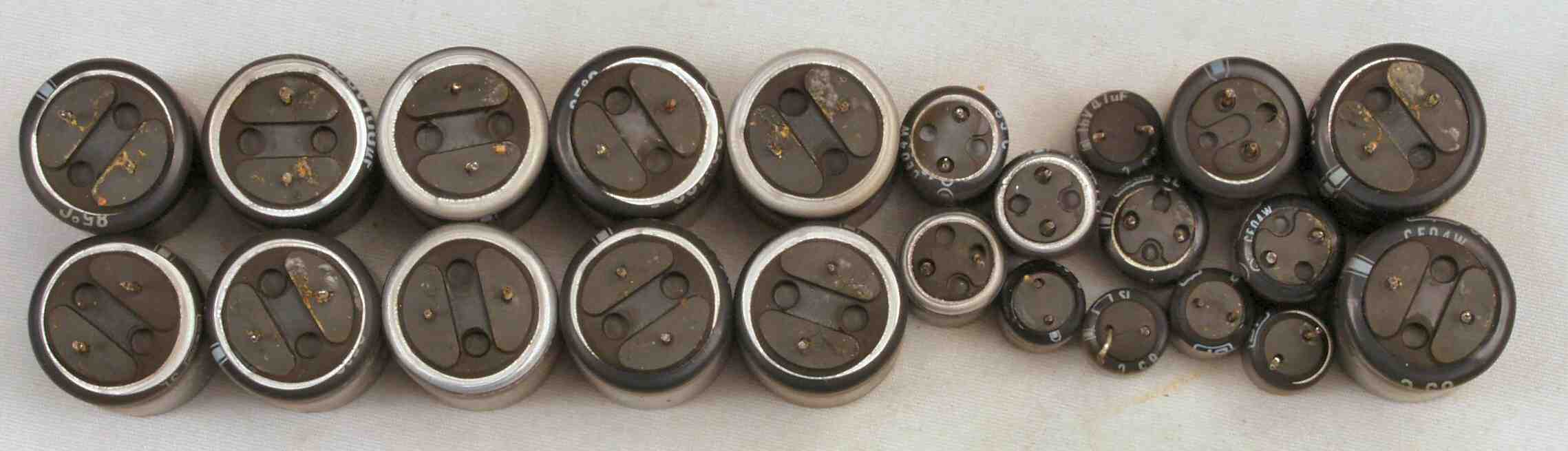

Ａ４．　修理前見積り点検中　使用する電解コンデンサーの比較。　原則電源回りにＫＺを使用しますが、大きさ・電気性能が異なるので、
　　　　　　　　　　　　　　　　　　　　使用出来ない場所があります
　　　　　　　　　　　　　　　　　　　　左＝ｎｉｃｈｉｃｏｎＫＺ、中＝ｎｉｃｈｉｃｏｎＦＧ（ＦｉｎＧｏｌｄ）、右＝ｎｉｃｈｉｃｏｎＦＸ（製造中止に付、保守品）

Ｃ．　修理状況
Ｃ１Ａ．　修理前　Ｒドライブ基板

Ｃ１Ｂ．　修理後　Ｒドライブ基板　初段ＦＥＴ（電界効果トランジスター）、バランス／バイアス調整用半固定ＶＲ２個、ＳＰ接続リレー交換
　　　　　　　　　　　　ＴＲ（トランジスター）５個、フューズ入り抵抗も全部交換　電解コンデンサー９個交換

Ｃ１Ｃ．　修理前　Ｒドライブ基板裏

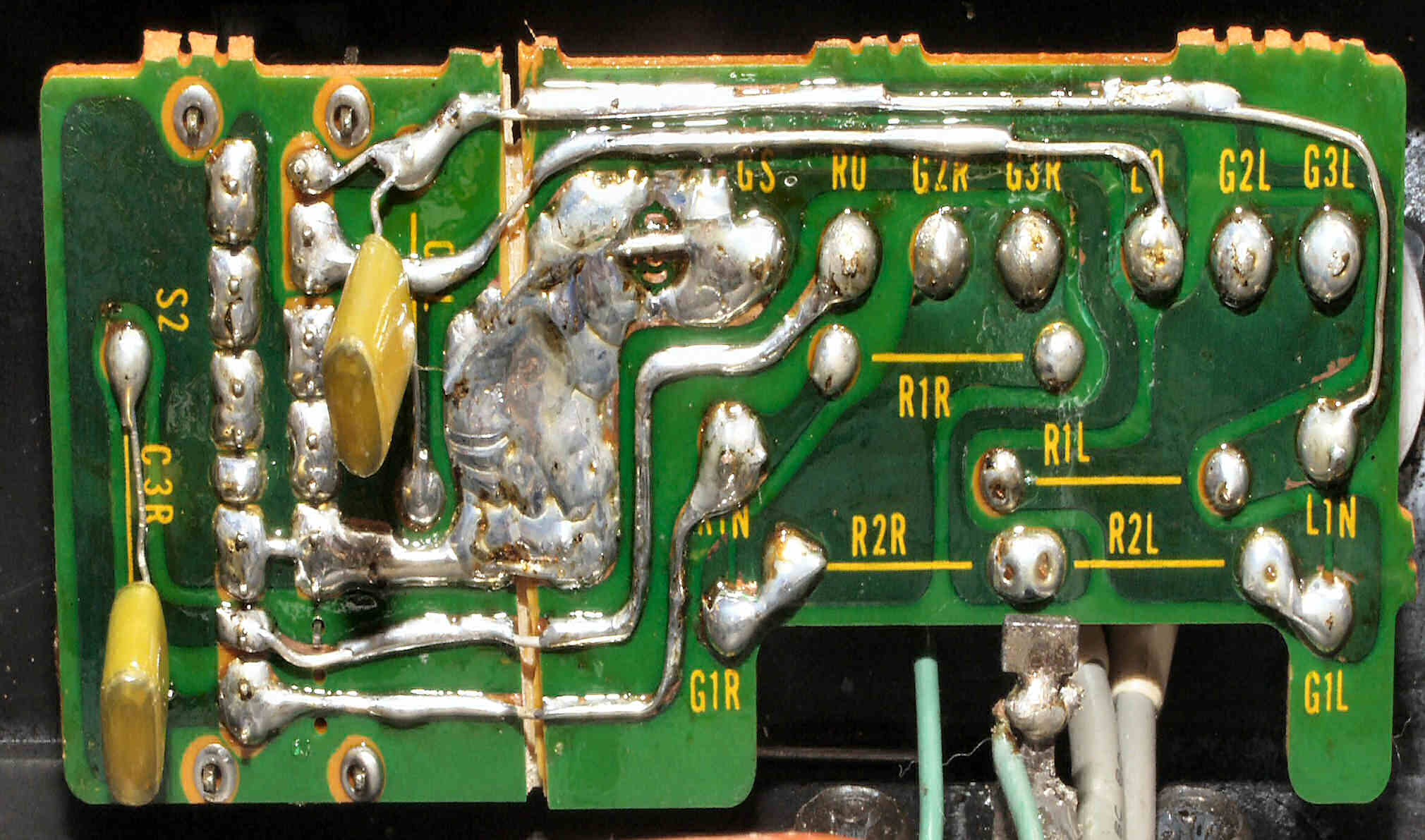

Ｃ１Ｄ．　修理（半田補正）後　Ｒドライブ基板裏　　全ての半田をやり修す

Ｃ１Ｆ．完成Ｒドライブ基板裏　余分なフラックスを取り、洗浄後

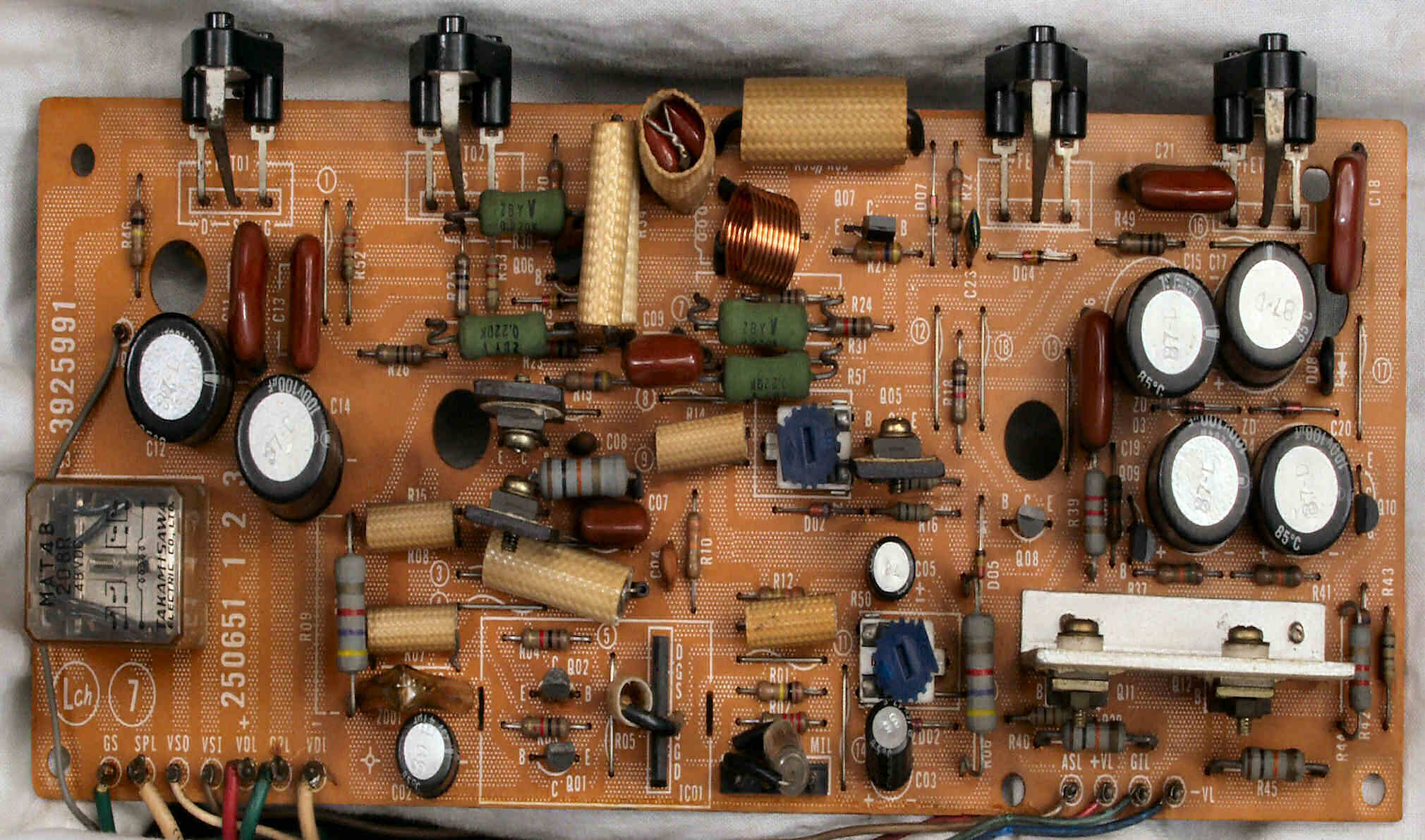

Ｃ２Ａ．　修理前　Ｌドライブ基板

Ｃ２Ｂ．　修理後　Ｌドライブ基板　初段ＦＥＴ（電界効果トランジスター）、バランス／バイアス調整用半固定ＶＲ２個、ＳＰ接続リレー交換
　　　　　　　　　　　　ＴＲ（トランジスター）５個、フューズ入り抵抗も全部交換　電解コンデンサー９個交換

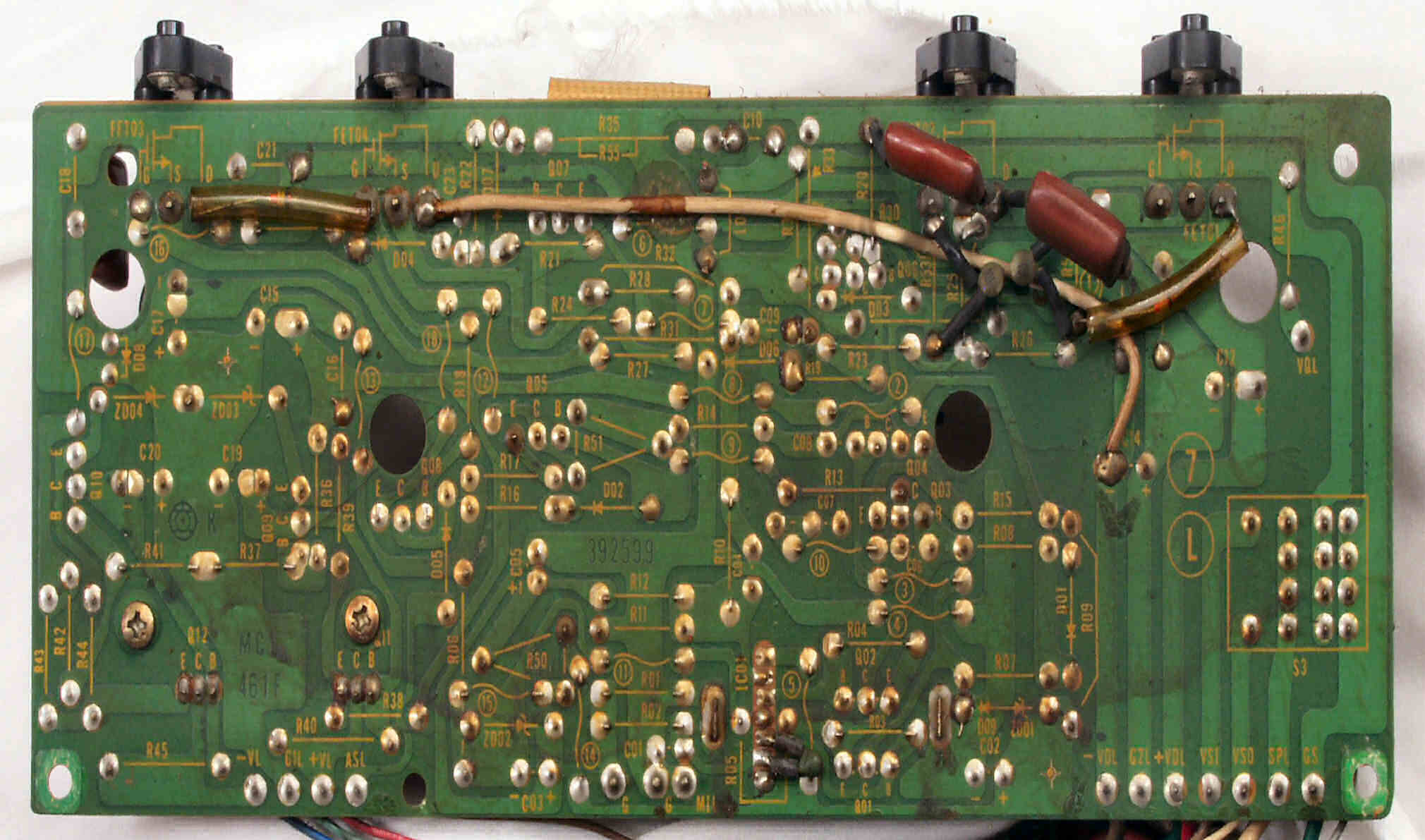

Ｃ２Ｃ．　修理前　Ｌドライブ基板裏

Ｃ２Ｄ．　修理（半田補正）後　Ｌドライブ基板裏　　全ての半田をやり修す

Ｃ２Ｆ．　完成Ｌドライブ基板裏　余分なフラックスを取り、洗浄後

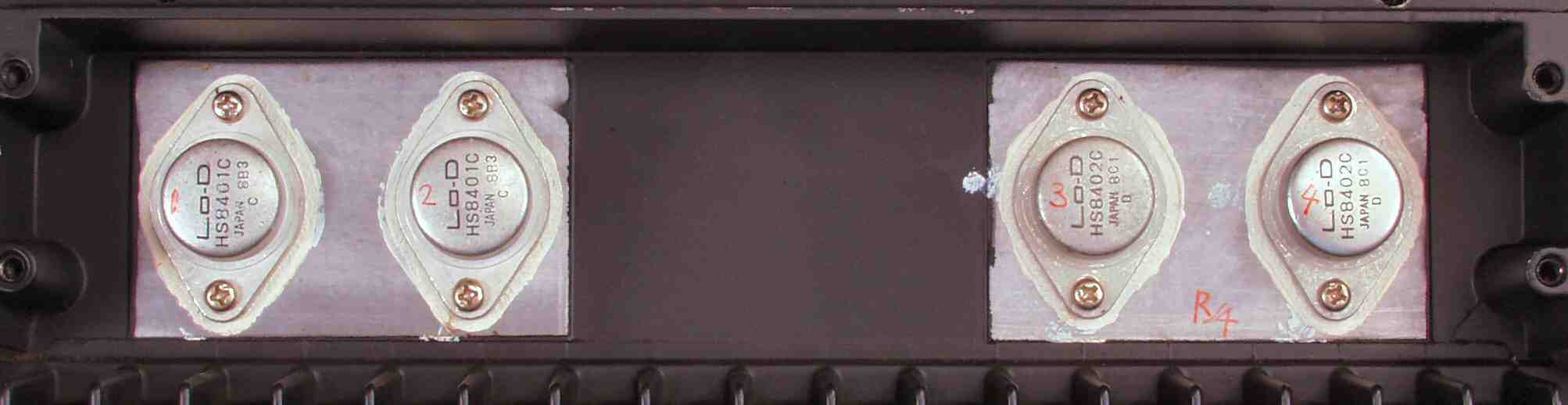

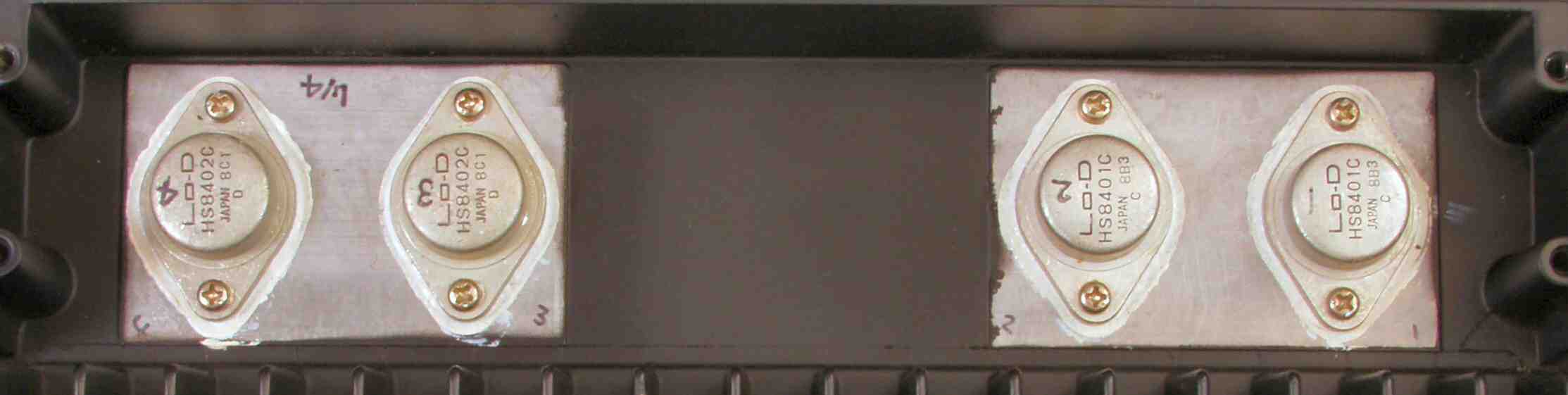

Ｃ３Ａ．　修理前　Ｒ側　終段FET（電界トランジスター）

Ｃ３Ｂ．　修理後　Ｒ側　終段FET（電界トランジスター）

Ｃ３Ｃ．　修理前　Ｌ側　終段FET（電界トランジスター）

Ｃ３Ｄ．　修理後　Ｌ側　終段FET（電界トランジスター）

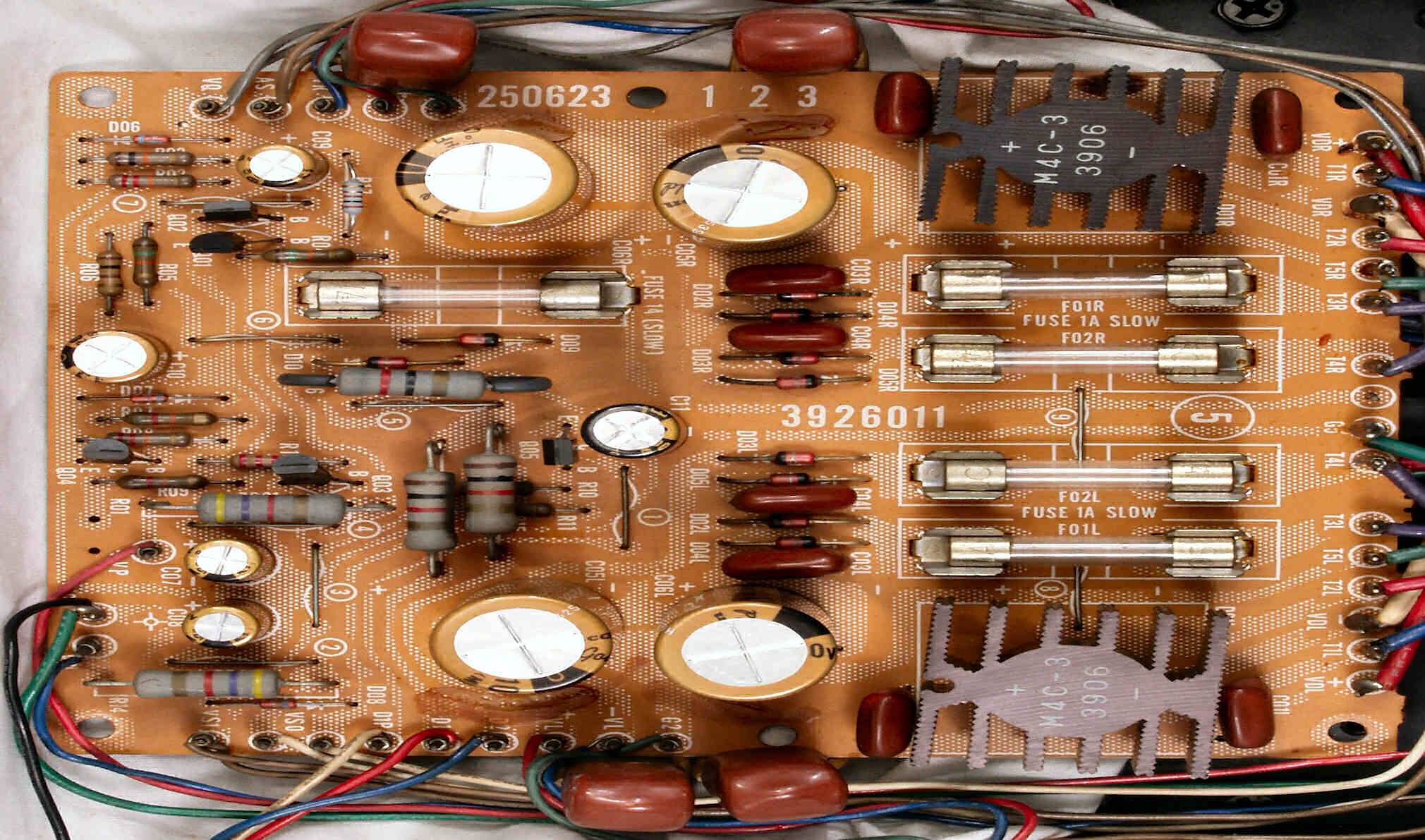

Ｃ４Ａ．　修理前　電源基盤

Ｃ４Ｂ．　修理後　電源基盤　電解コンデンサー９個、フューズ入り抵抗交換、フイルムコンデンサー４個追加

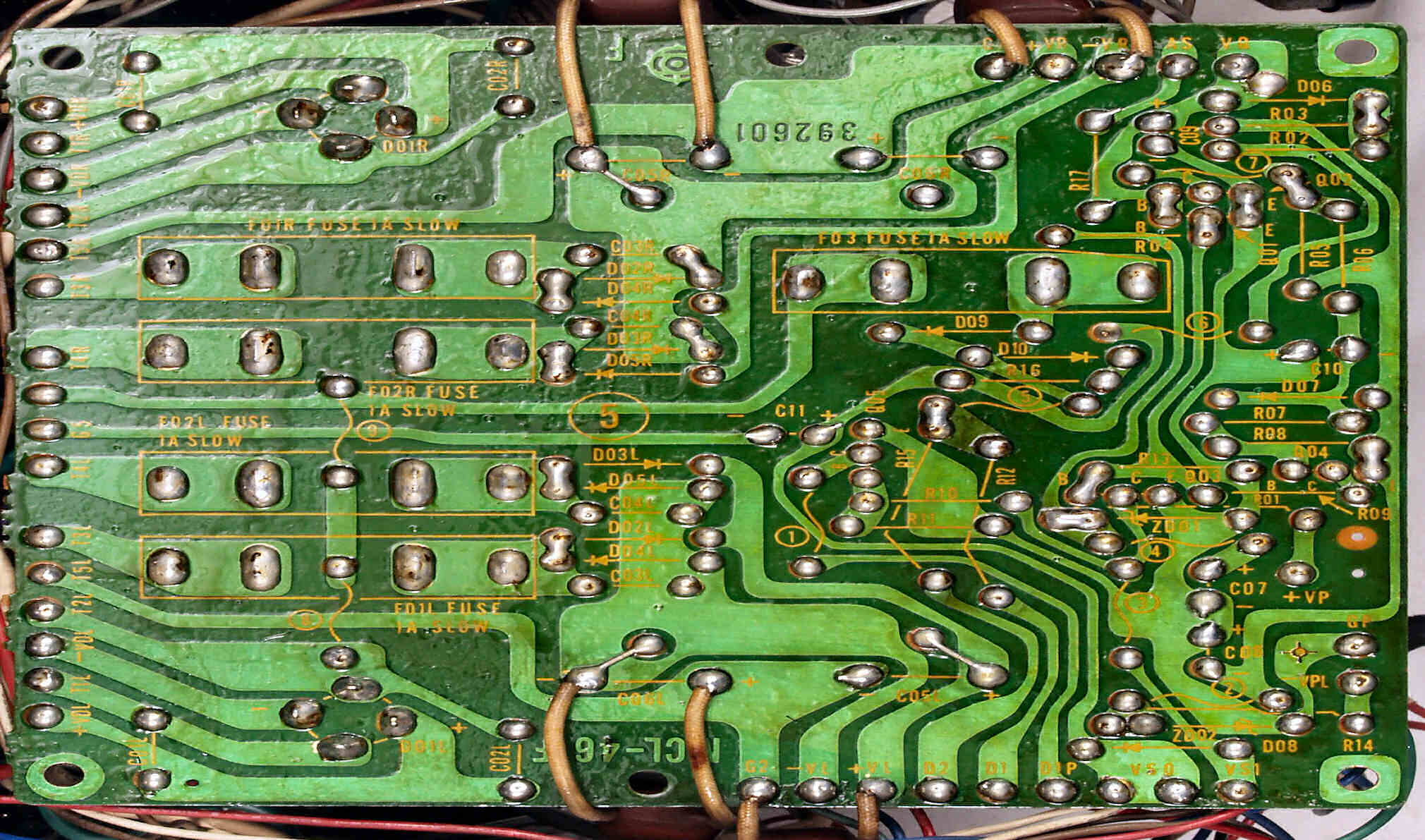

Ｃ４Ｃ．　修理前　電源基盤裏

Ｃ４Ｄ．　修理（半田補正）後　電源基盤裏　全ての半田をやり修す

Ｃ４Ｆ．　完成電源基盤裏　洗浄後

Ｃ４Ｇ．　綺麗な絶縁シート

Ｃ５Ａ．　修理前　入力ＲＣＡ端子

Ｃ５Ｂ．　修理後　入力ＲＣＡ端子　　ＷＢＴ－０２０１　使用。

Ｃ５Ｃ．　修理前　入力ＲＣＡ端子基盤

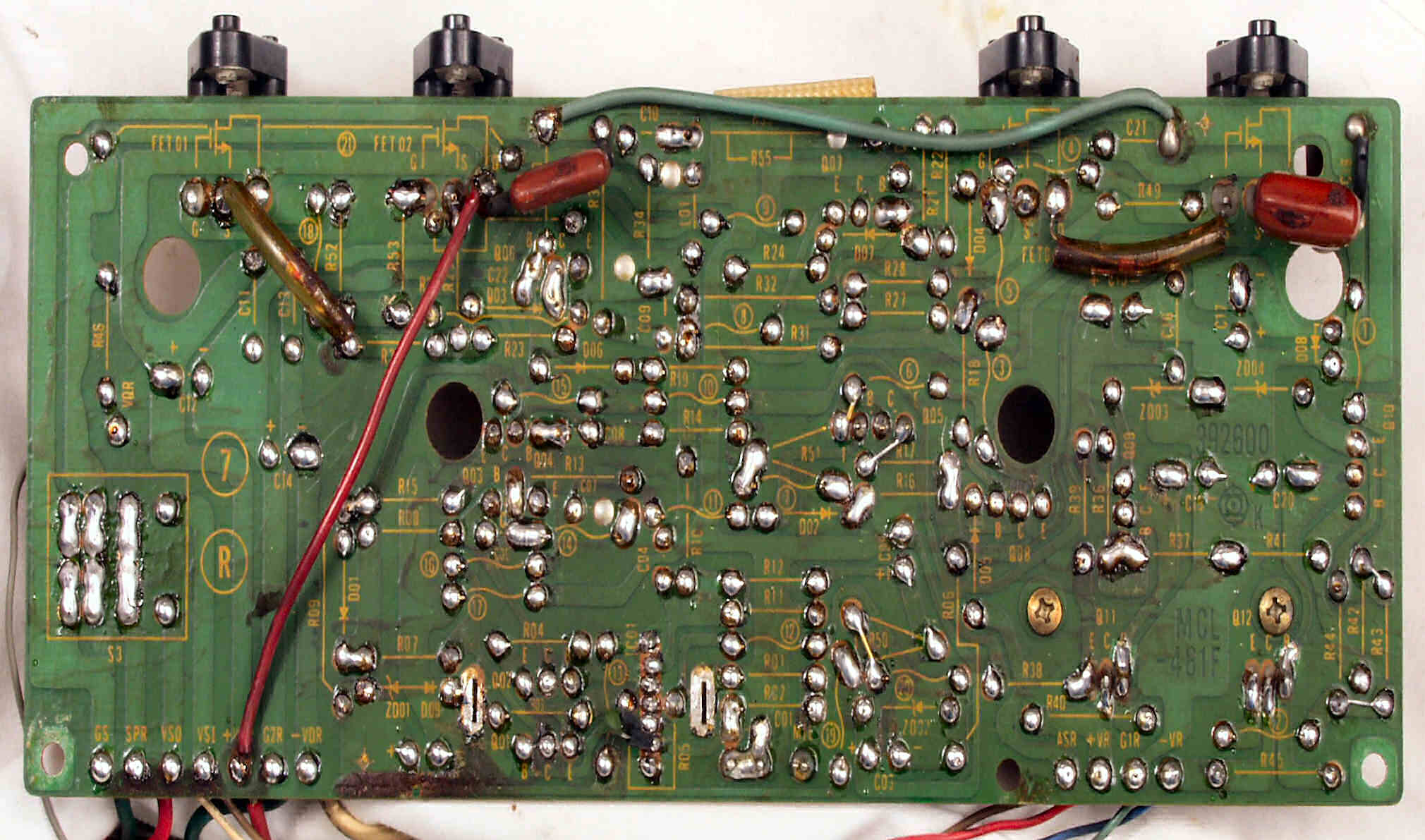

Ｃ５Ｄ．　修理前　入力ＲＣＡ端子基盤裏

Ｃ５Ｅ．　修理（半田補正）中　修理後　入力ＲＣＡ端子基盤裏、　フイルムコンデンサー２個交換、２個追加

Ｃ５Ｆ．　完成入力ＲＣＡ端子基盤裏、洗浄後

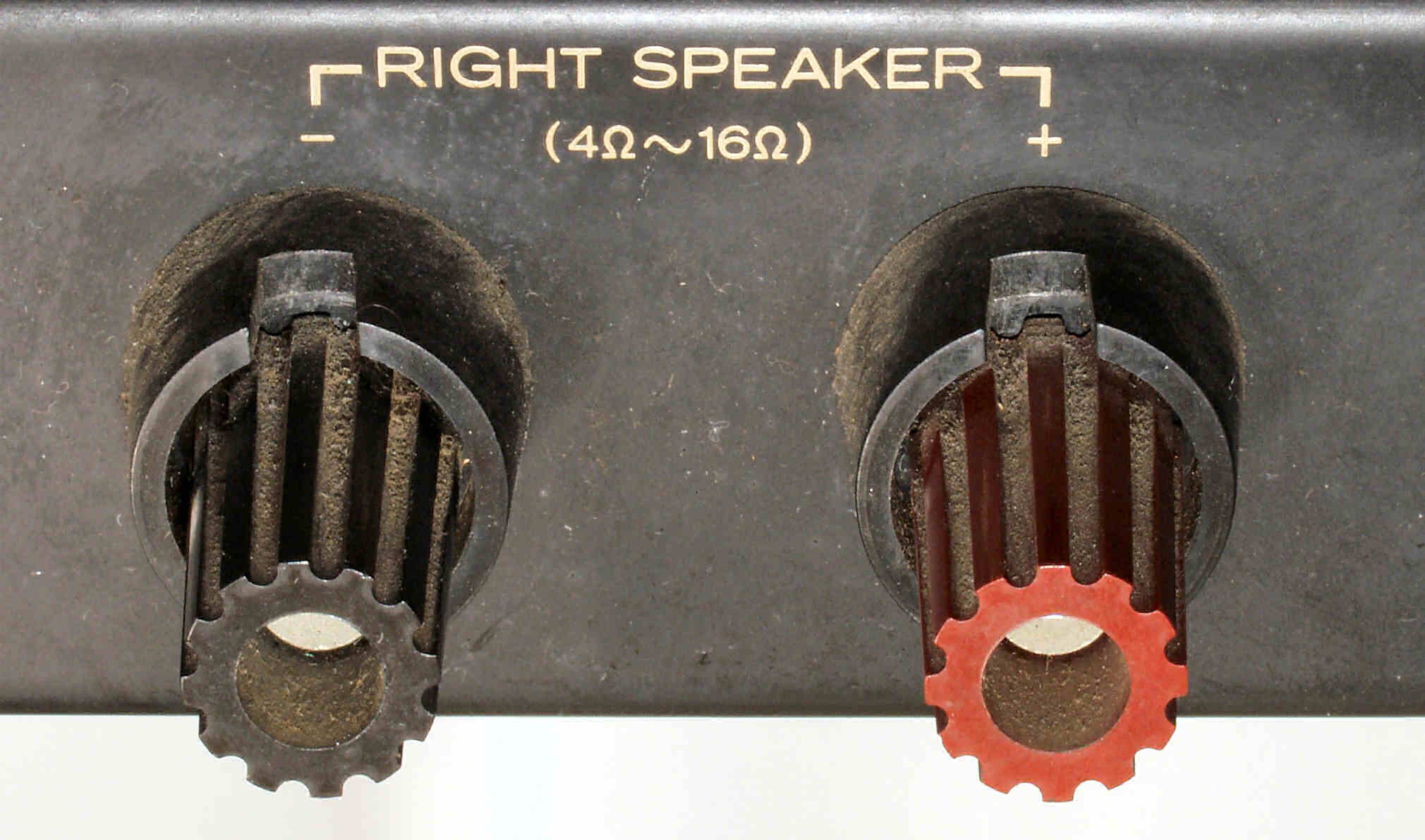

Ｃ６Ａ．　修理前　Ｒ－ＳＰ接続端子

Ｃ６Ｂ．　修理前　Ｌ－ＳＰ接続端子

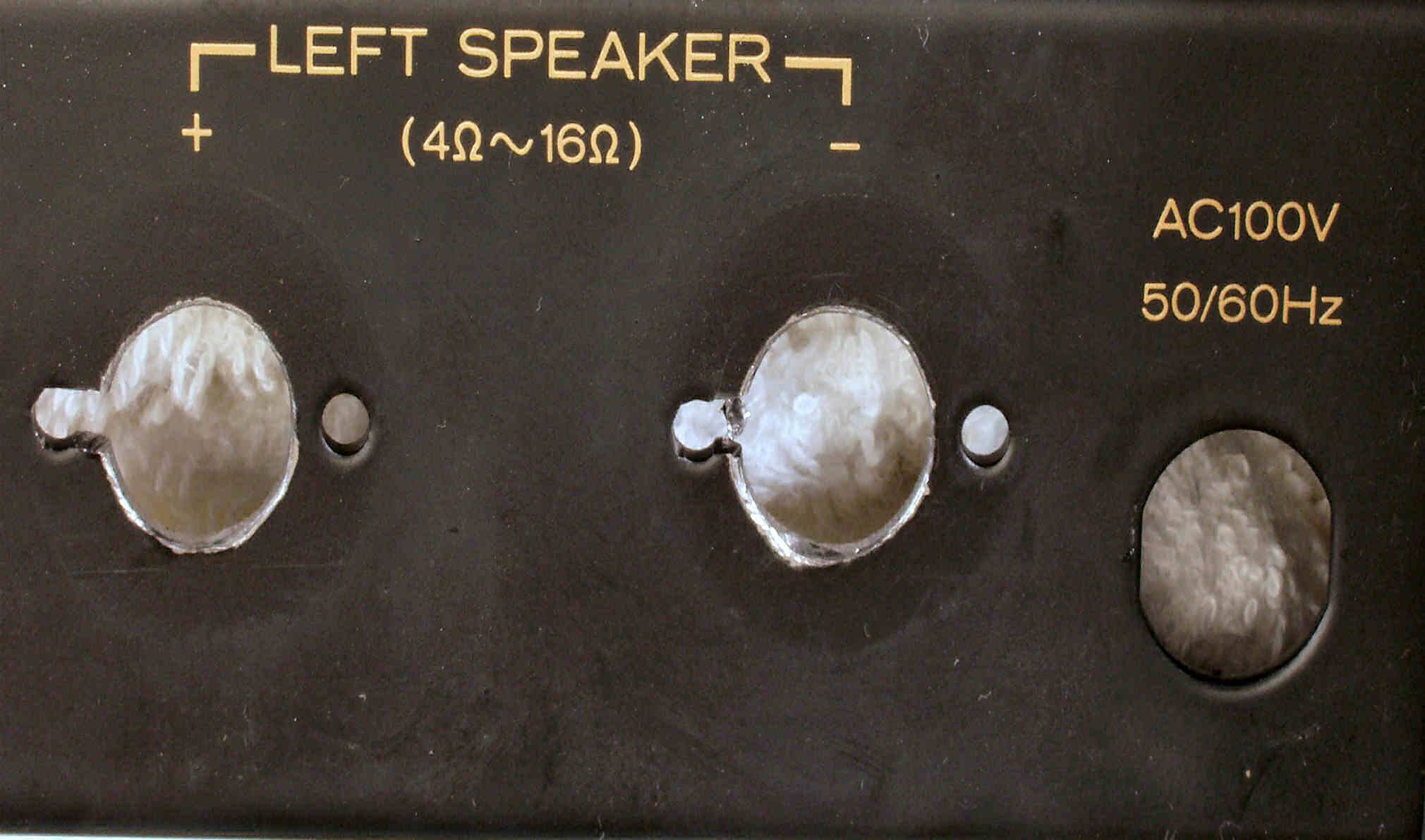

Ｃ６Ｃ．　修理中　Ｒ－ＳＰ接続端子穴加工

Ｃ６Ｄ．　修理中　Ｌ－ＳＰ接続端子穴加工

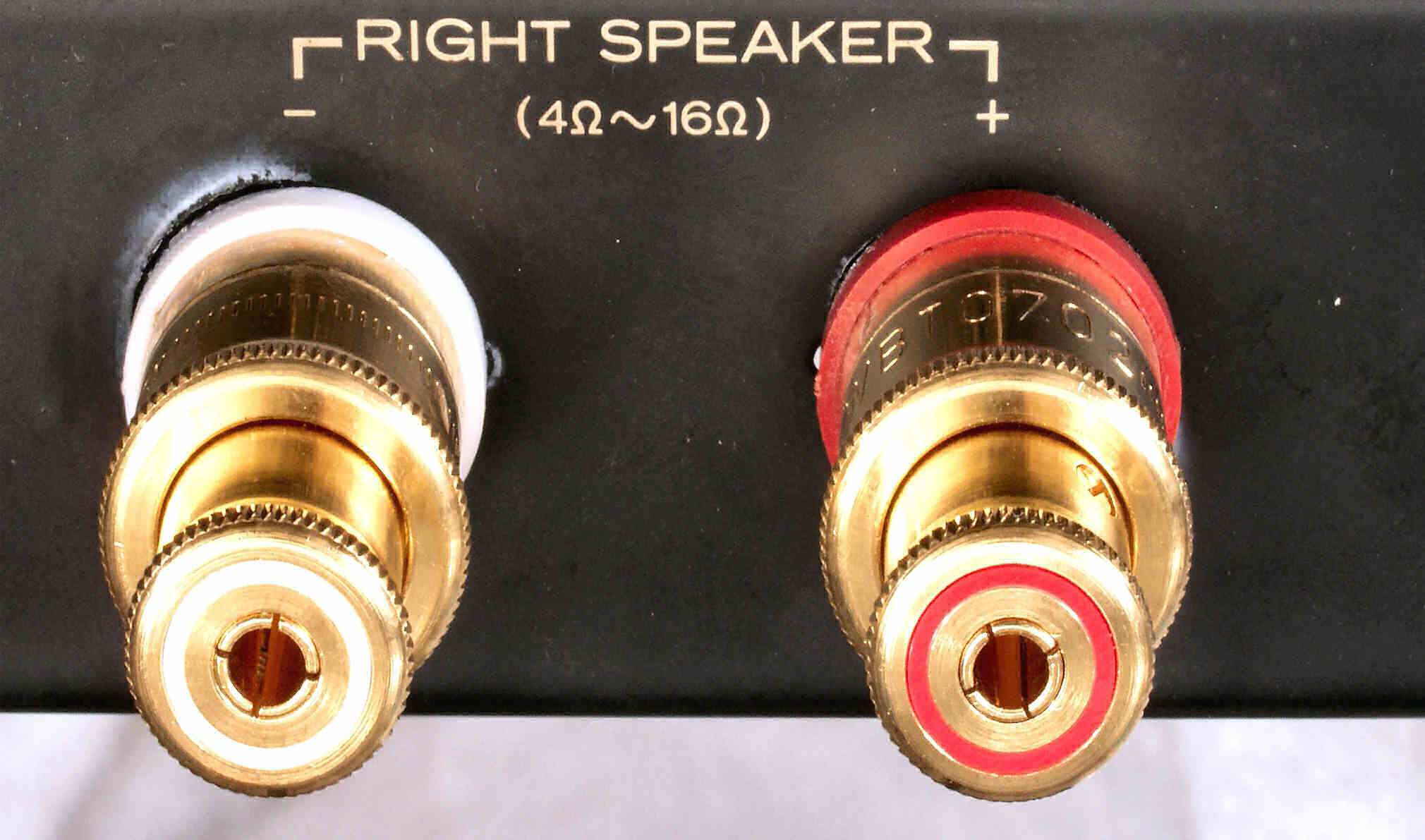

Ｃ６Ｅ．　修理後　Ｒ－ＳＰ接続端子　ＷＢＴ－０７０２　使用。

Ｃ６Ｆ．　修理後　Ｌ－ＳＰ接続端子　ＷＢＴ－０７０２　使用。

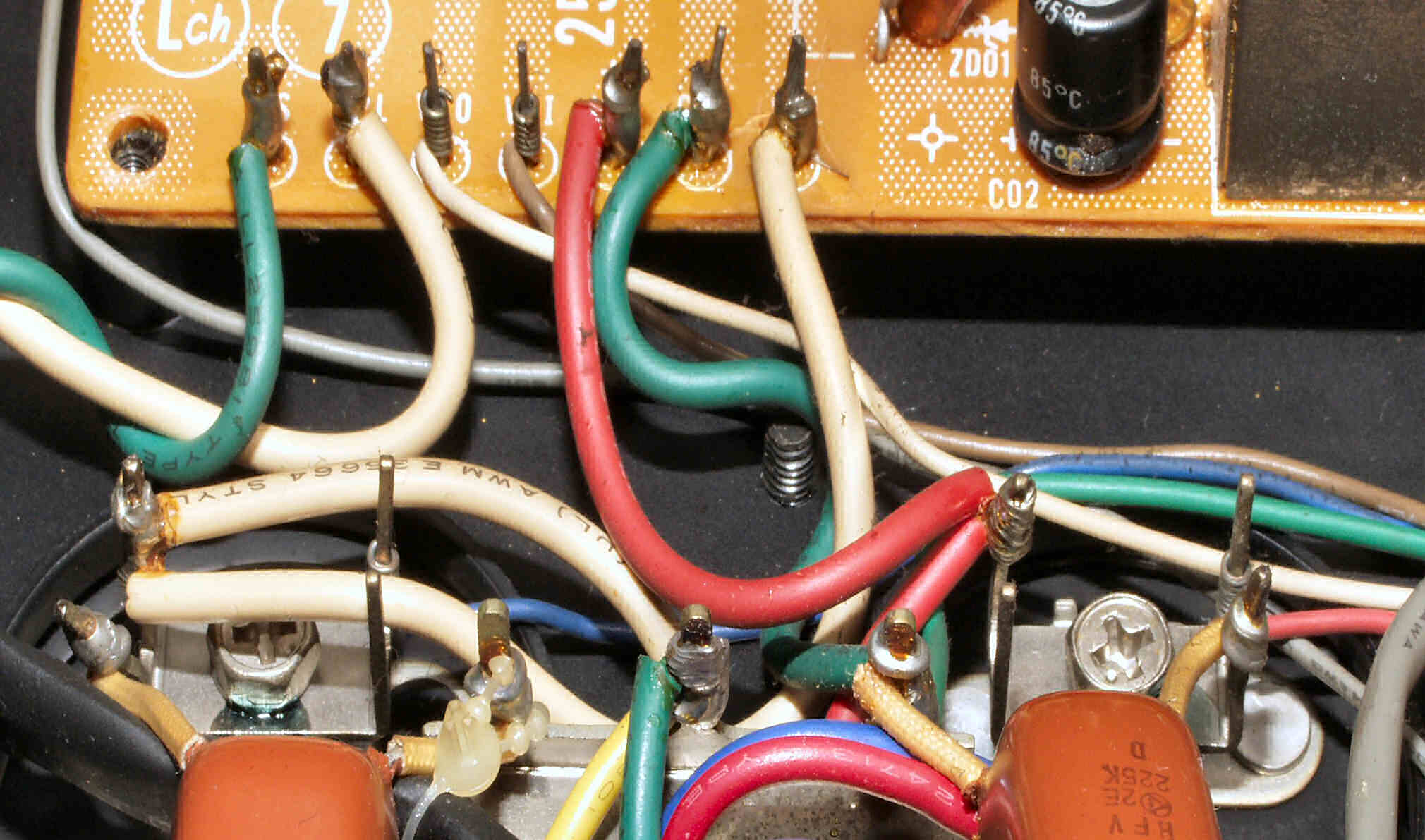

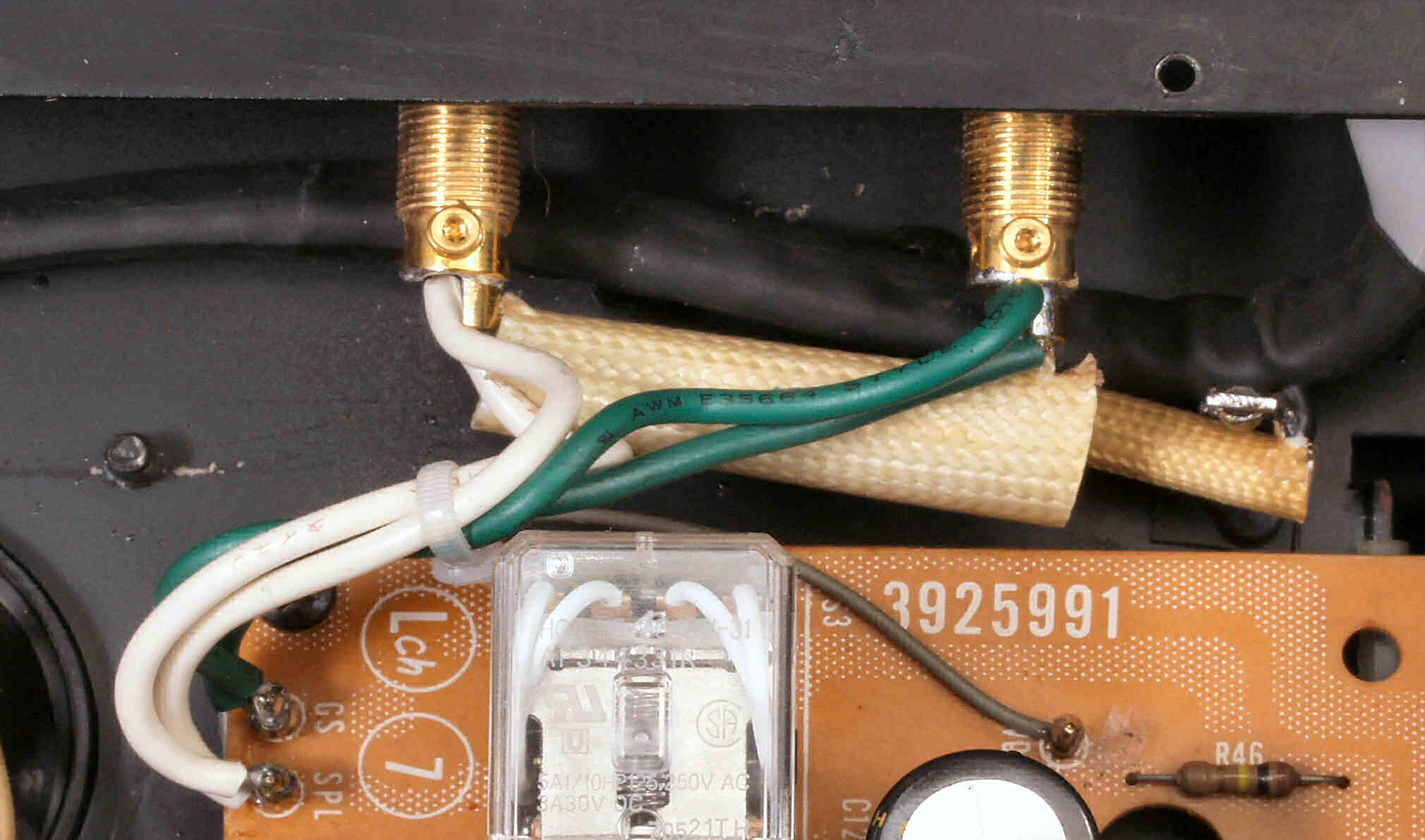

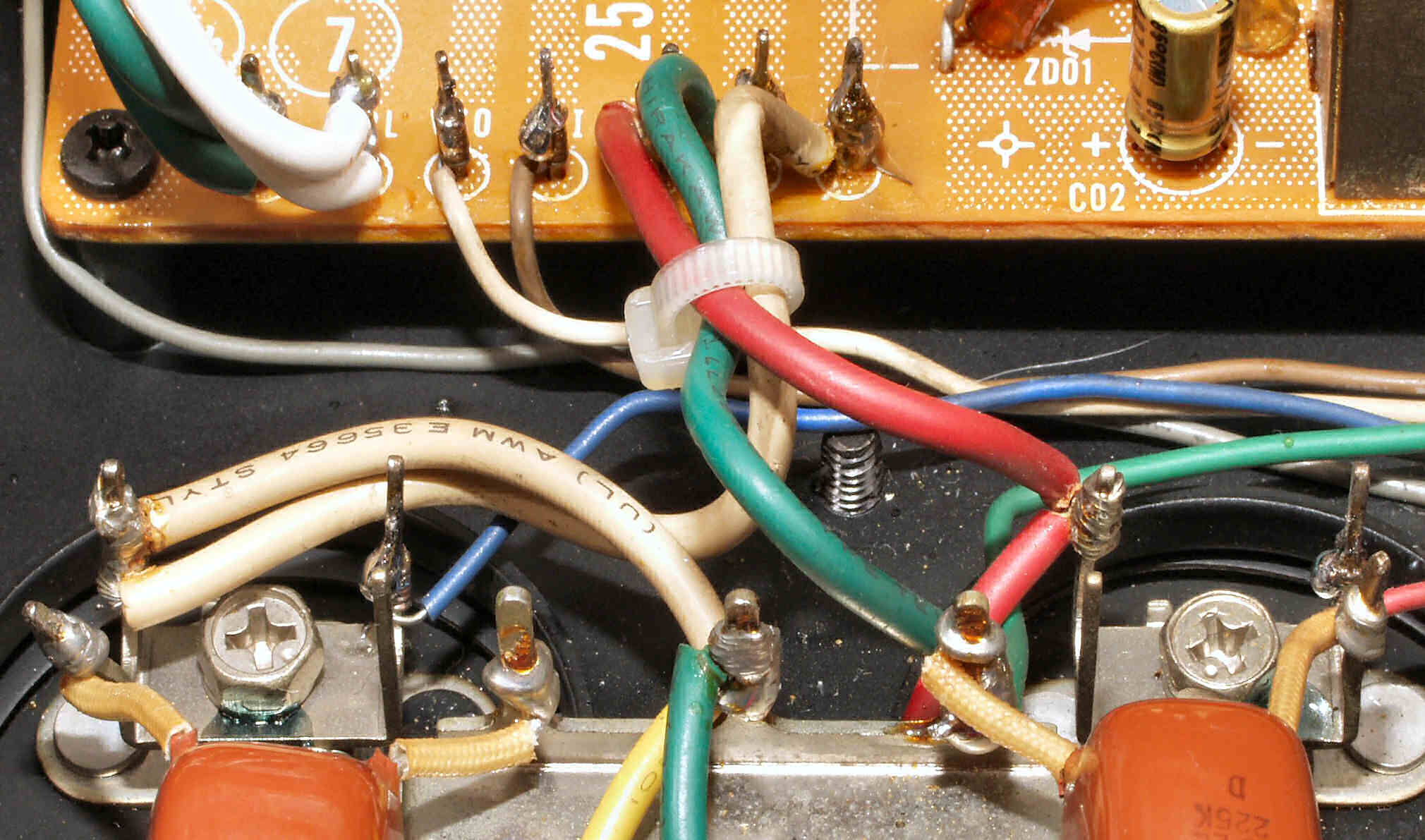

Ｃ６Ｇ．　修理後　Ｒ－SP端子への接続　ＷＢＴのネジ止めを生かし、ネジ止め接続＋半田接続のＷ配線にした
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　理由はこちら参照

Ｃ６Ｈ．　修理後　Ｌ－ＳＰ端子への接続　ＷＢＴのネジ止めを生かし、ネジ止め接続＋半田接続のＷ配線にした
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　理由はこちら参照

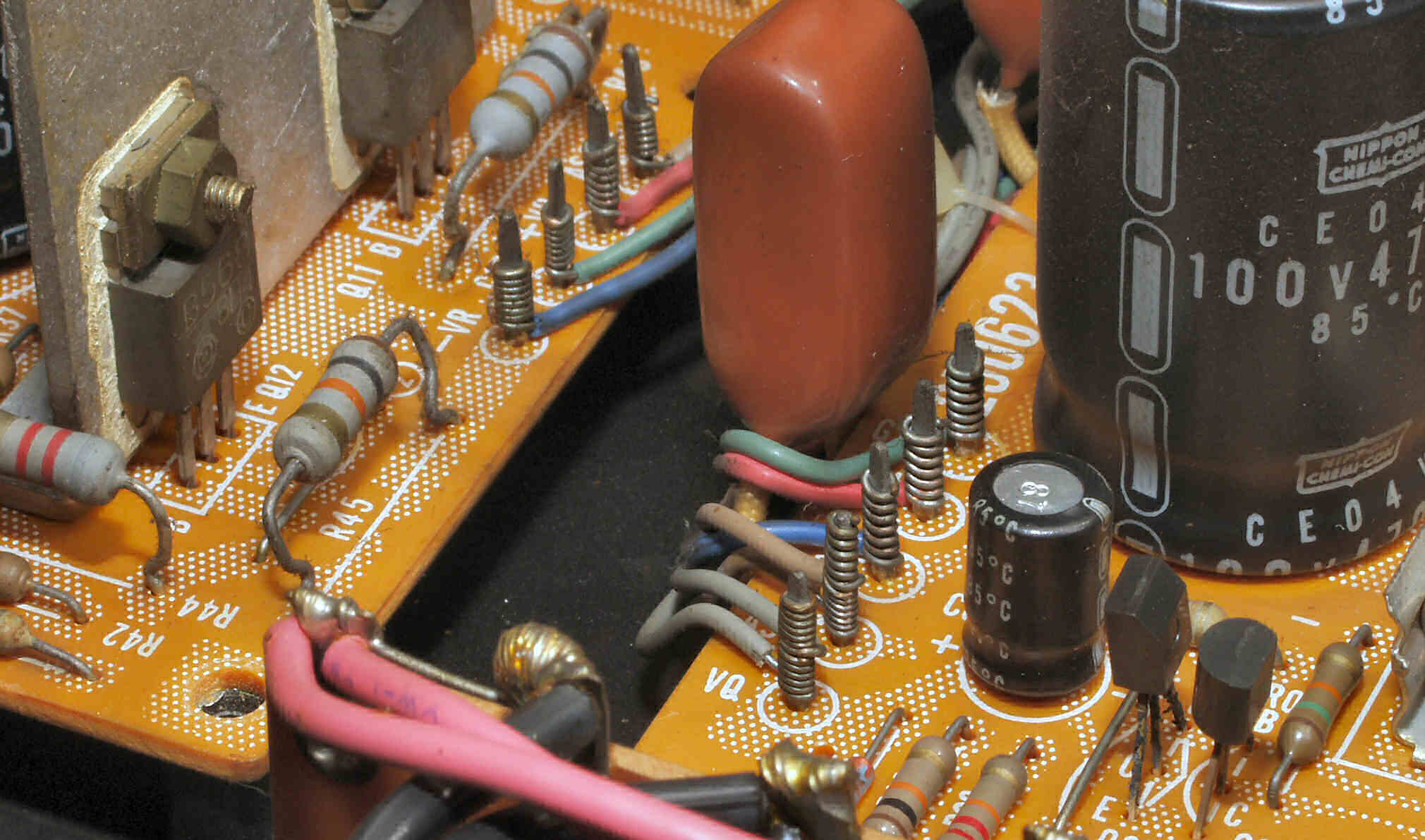

Ｃ７Ａ．　修理前　Ｒ基板ラッピング

Ｃ７Ｂ．　修理後　Ｒ基板ラッピング　ハンダを浸み込ませる

Ｃ７Ｃ．　修理前　Ｌ基板ラッピング

Ｃ７Ｄ．　修理後　Ｌ基板ラッピング　ハンダを浸み込ませる

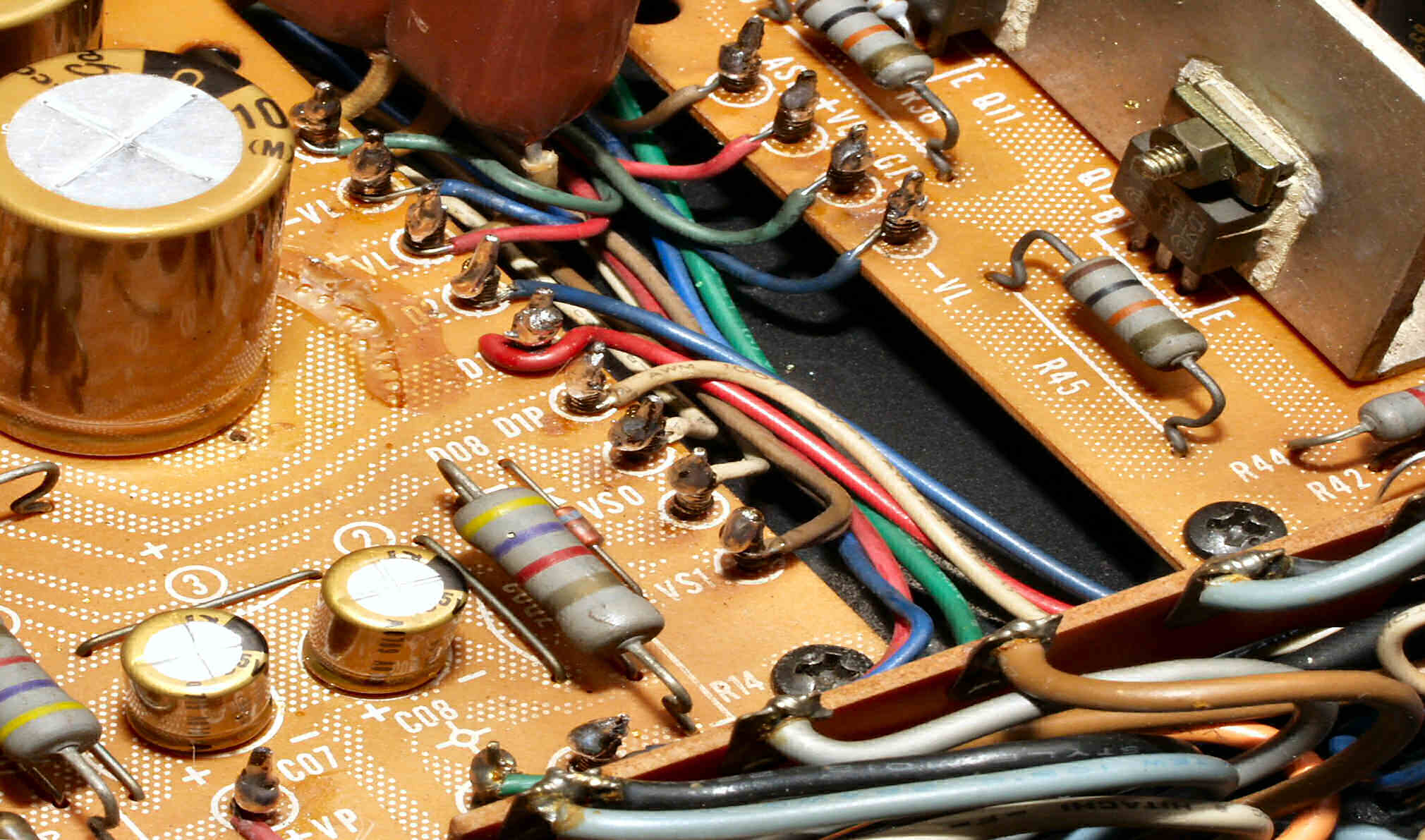

Ｃ７Ｅ．　修理前　電源基板Ｒ側ラッピング

Ｃ７Ｆ．　修理後　電源基板Ｒ側ラッピング　ハンダを浸み込ませる

Ｃ７Ｇ．　修理前　電源基板Ｌ側ラッピング

Ｃ７Ｈ．　修理後　電源基板Ｌ側ラッピング　ハンダを浸み込ませる

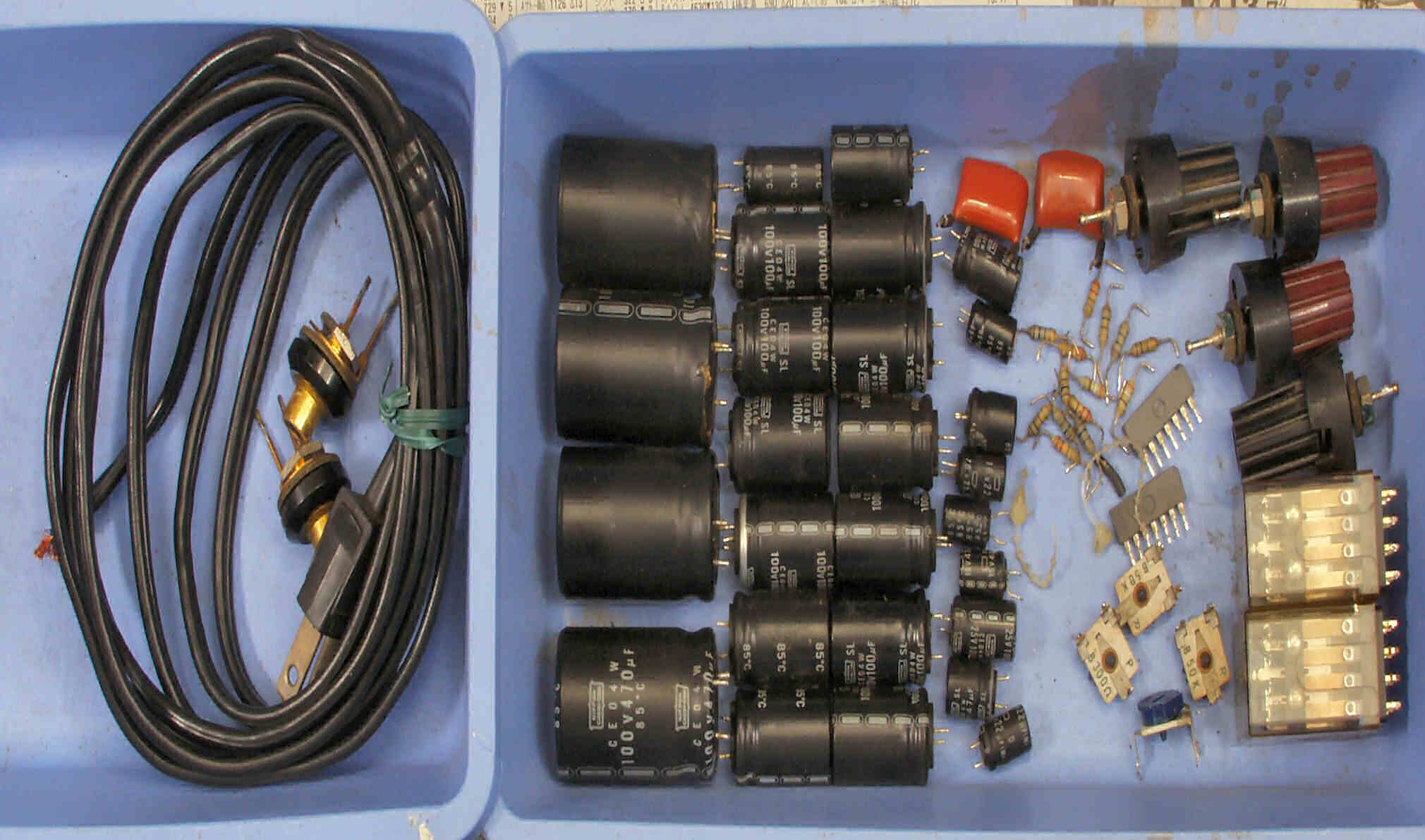

Ｃ９Ａ．　交換した部品

Ｃ９Ｂ．　交換した部品　電解コンデンサーが熱のため、頭はＯＫでも、尻のビニールが剥けた。

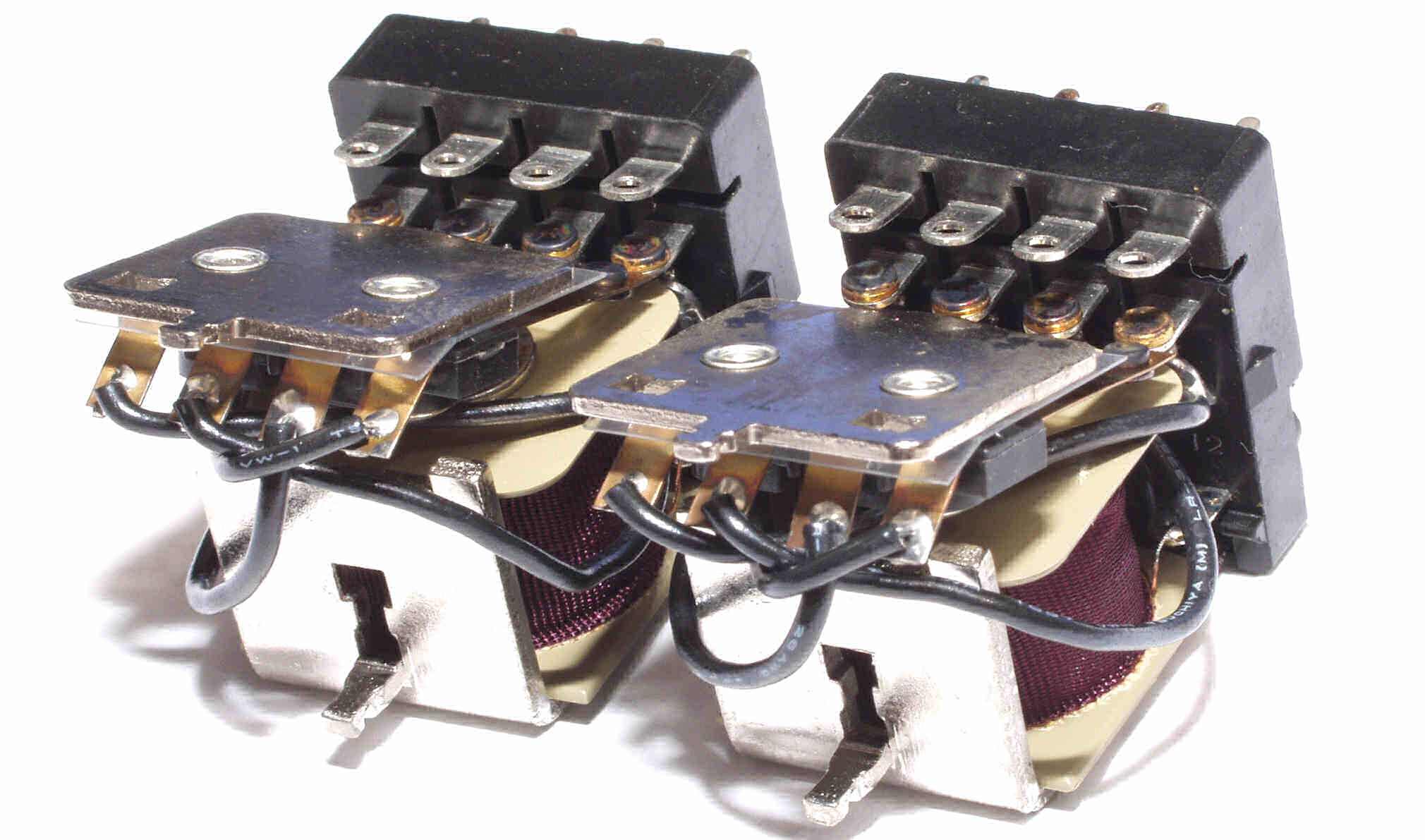

Ｃ９Ｄ．　交換した部品　ＳＰ接続リレー、洋銀製なので真っ黒

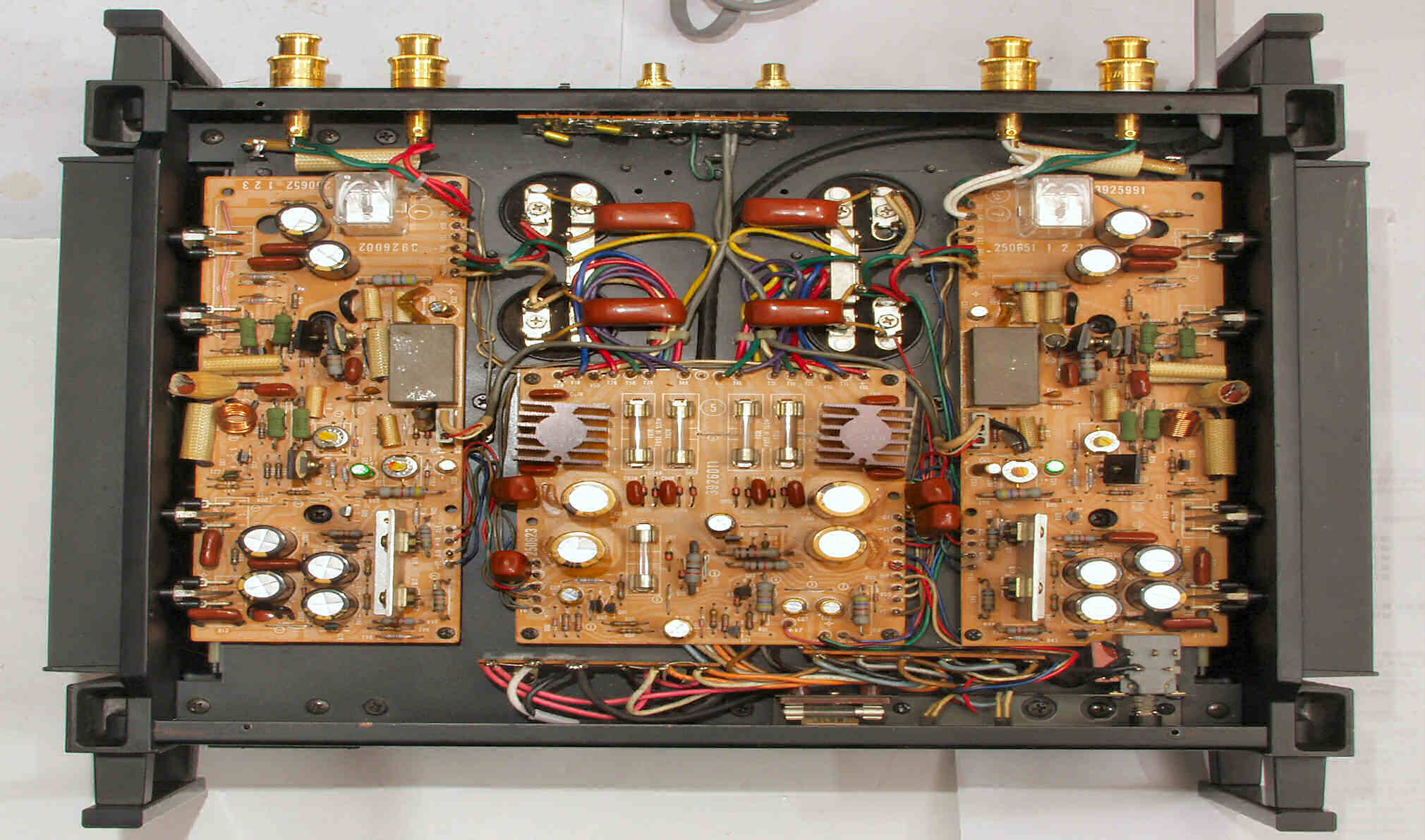

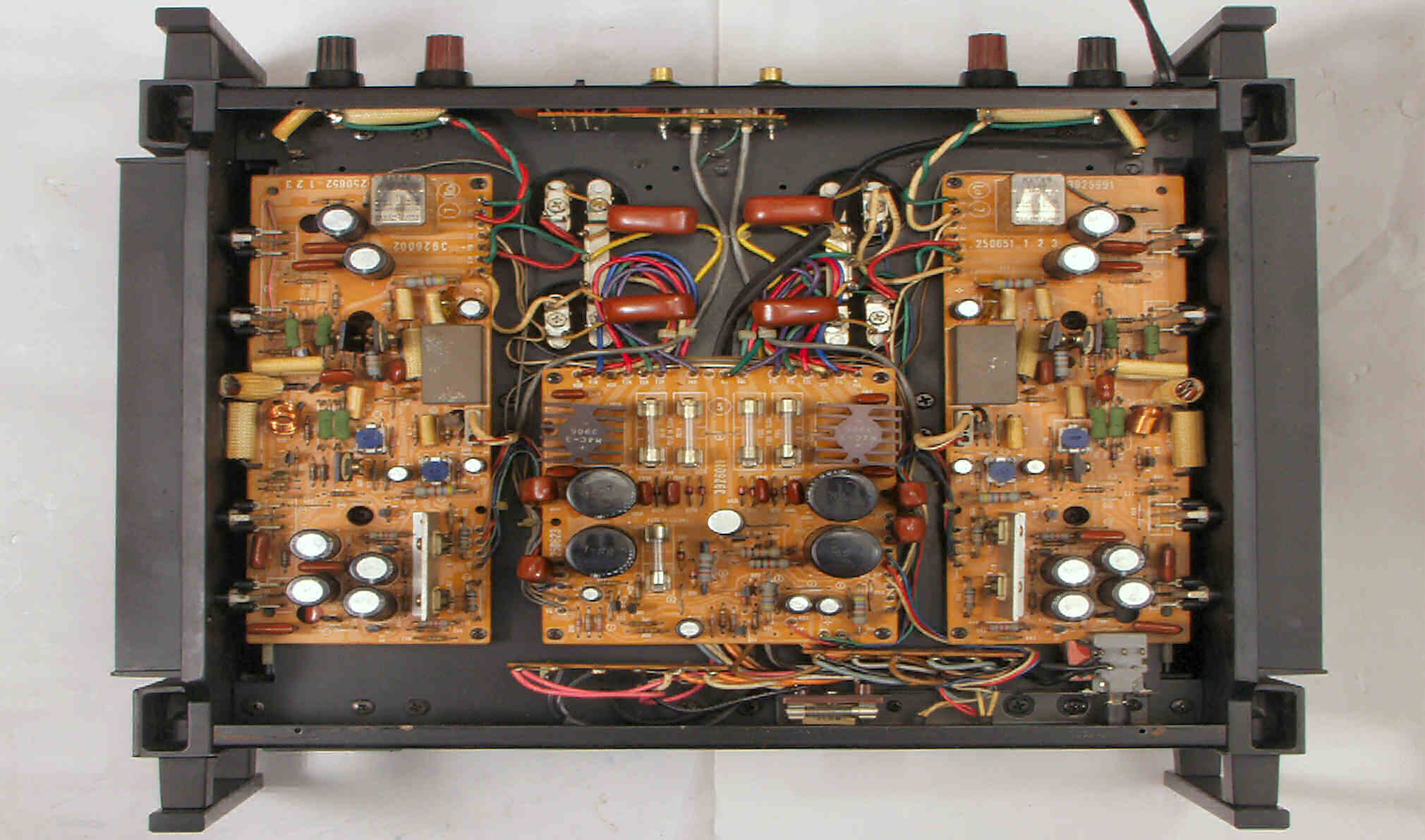

ＣＡＡ．　修理前　下から見る

ＣＡＢ．　修理後　下から見る

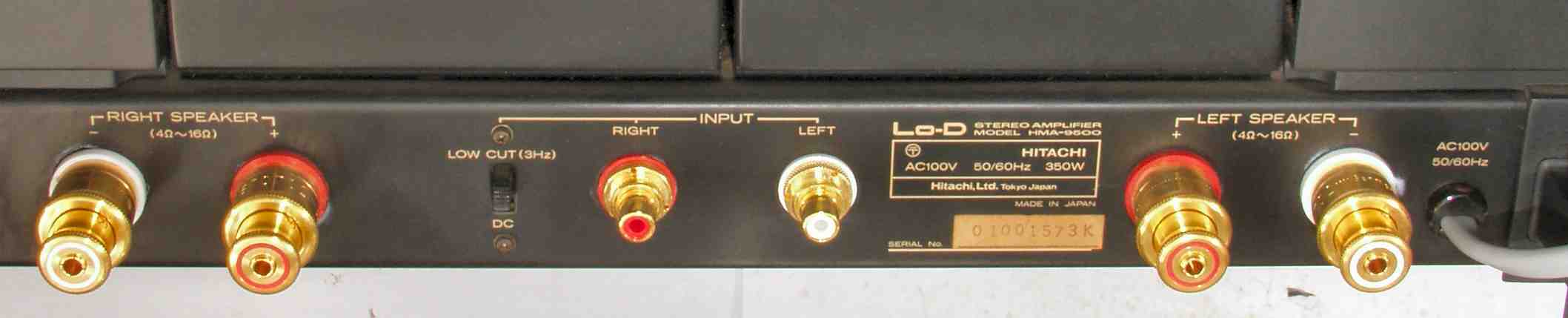

ＣＡＣ．　修理後　後ろ見る

Ｅ．　調整・測定
Ｅ１．　出力／歪み率測定・調整
　　　　＜見方＞
　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、ＳＰ出力を測定
　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計
　　　上段左端　電圧計＝Ｌ側ＳＰ出力電圧測定、黒針のみ使用
　　　上段中左　歪み率計＝ＳＰ出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力
　　　上段中右　電圧計＝Ｒ側ＳＰ出力電圧測定、赤針のみ使用
　　　上段右端　オシロ＝ＳＰ出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測）
　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定
やはり１ユザー機器は違います。　夕食の時期の電源事情の悪い中でも、下記のデータです。

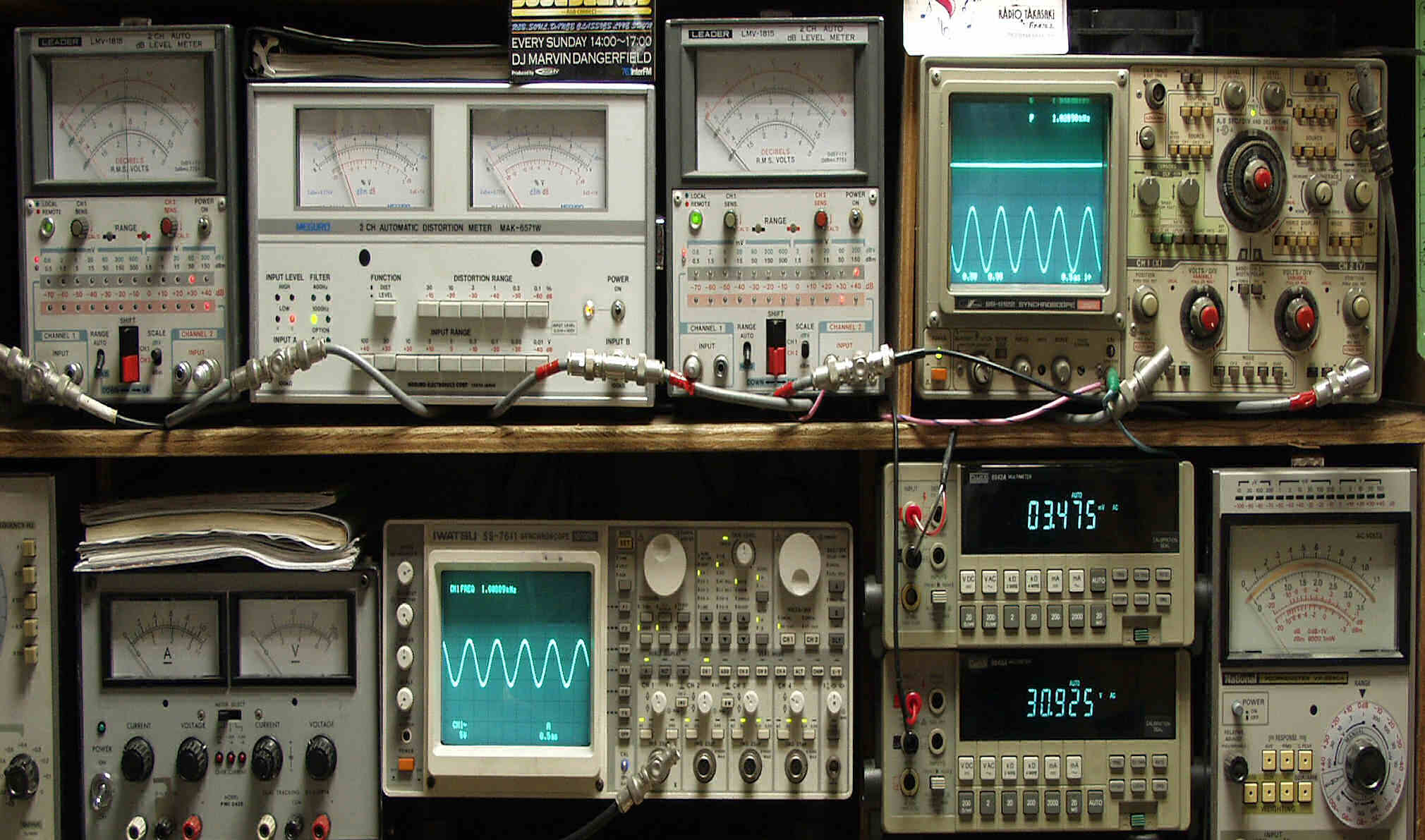

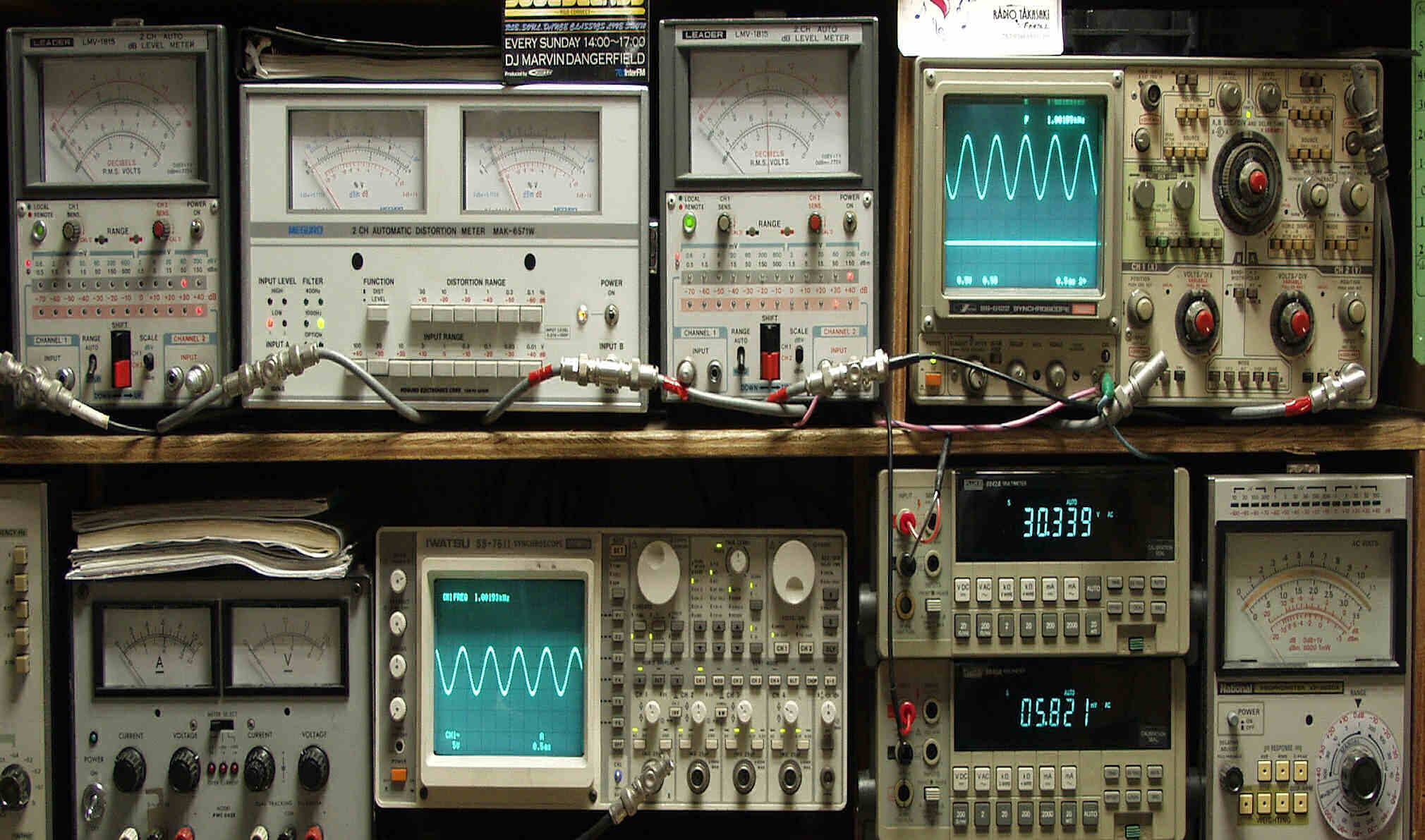

Ｅ２Ａ．　Ｒ側ＳＰ出力＝３０Ｖ＝１１２Ｗ出力　０．０２％歪み　１０００ＨＺ

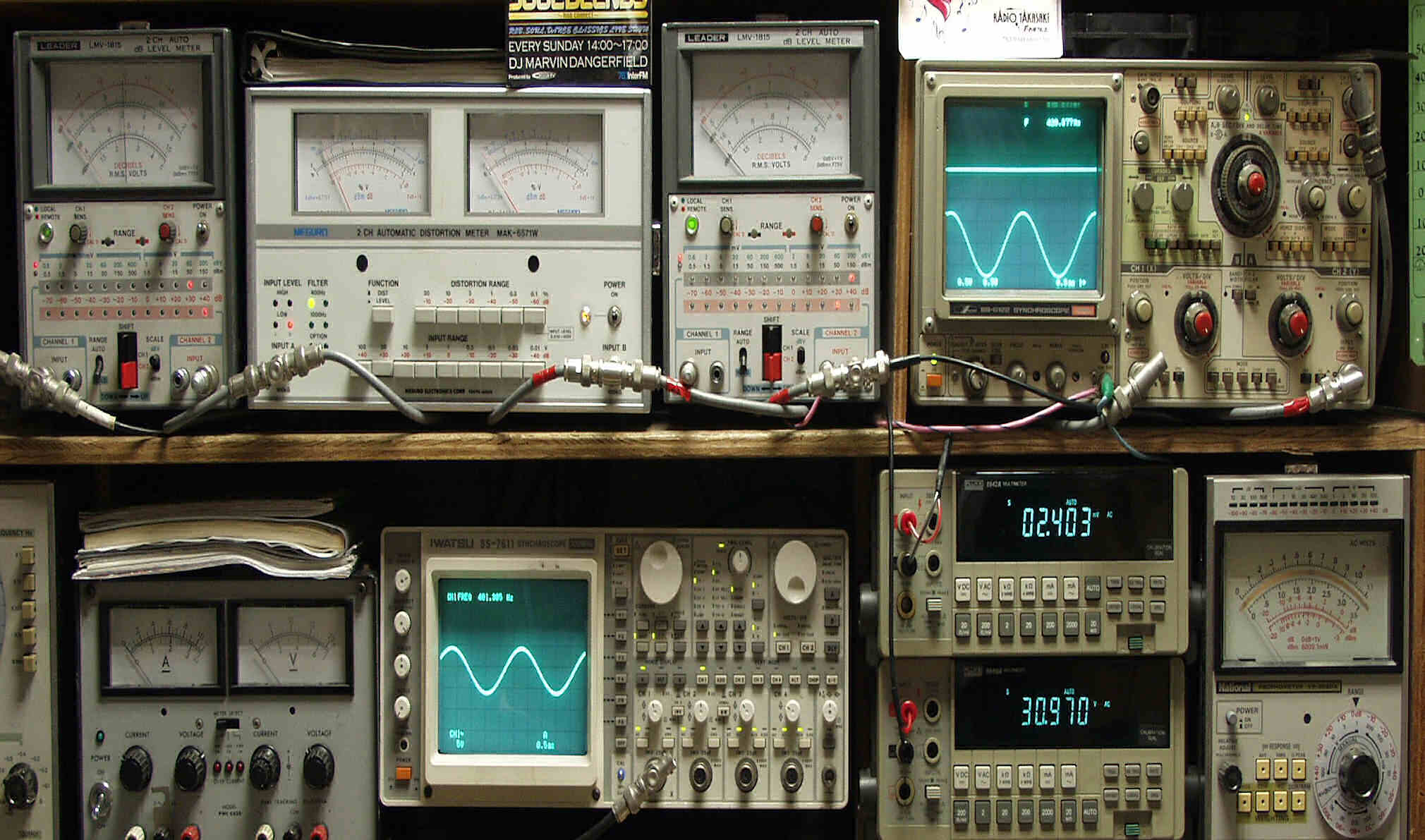

Ｅ２Ｂ．　Ｒ側ＳＰ出力＝３１Ｖ＝１１２Ｗ出力　０．０２％歪み　４００ＨＺ

Ｅ３Ａ．　Ｌ側ＳＰ出力＝３１Ｖ＝１１２Ｗ出力　０．０２％歪み　１０００ＨＺ

Ｅ３Ｂ．　Ｌ側ＳＰ出力＝３１Ｖ＝１１２Ｗ出力　０．０２％歪み　４００ＨＺ

Ｅ４．　２４時間エージング。　右は　ＡｃｃｕｐｈａｓｅＣ－２２０．　６台目

Ｇ．　納品後のユーザーメール
　　　じっくりと拝見（聴？）させていただきました。おそらく、長年の使用の内に、随分古びた音になっていたのでしょう。新鮮な音に驚きました。
早速ですが、２台目の修理依頼分を送らせていただきました。同じ仕様での修理を、改めてお願い致したく存じます。
