Marantz 510M

Ｍａｒａｎｔｚ　５１０Ｍ　修理記録

平成１５年５月１８日到着　　６月５日完成

A．　修理前の状況

Ｒ側入力端子不良。
ピークレベル表示回路故障。
オーバーホール修理。

Ｂ．　症状、原因

電解コンデンサー劣化。
フォノ（Ｐｈｏｎｏ）入力端子不良。
ピークレベル表示回路修理。

Ｃ．　修理状況

電解コンデンサー交換＝オーディオ・コンデンサー（ミューズ）使用。
フォノ（Ｐｈｏｎｏ）入力端子をＲＣＡ端子に交換。
配線手直し、補強。
経年劣化による各部ハンダ補正。
ＳＰ端子ＷＢＴの製品に交換。

Ｄ．　使用部品

半固定ＶＲ　　　　　　　　　　　　　　　　　　６個。
電解コンデンサー　　　　　　　　　　　　　　　２６個。
フイルムコンデンサー　　　　　　　　　　　　　２個。
ＲＣＡ端子　　　　　　　　　　　　　　　　　　２個。
ＳＰ端子（ＷＢＴ－０７３０　ダブルポールターミナル）。
抵抗。
ゼナーダイオード（ツェナーダイオード）。

Ｅ．　調整・測定

Ｆ．　修理費　　　１０７，８００円　　　オーバーホール修理。

Ｓ．　Ｍａｒａｎｔｚ　Model ５１０Ｍ　の仕様（マニアル・カタログより）
　　

Ａ．　修理前の状況
Ａ１．　点検中　上から見る

Ａ２．　点検中　後ろ見る　ＳＰ端子が強化された

Ａ３A．　点検中　上蓋のスポンジそろそろ寿命

Ａ３B．　点検中　上蓋のスポンジを拡大表示

Ａ４．　点検中　　電源突入電流抑制回路

Ａ５．　点検中　　左＝交換するテフロン絶縁ＲＣＡ端子　右＝古いフォノ端子

Ａ６．　点検中　　新旧ＳＰ端子比較

Ｃ．　修理状況

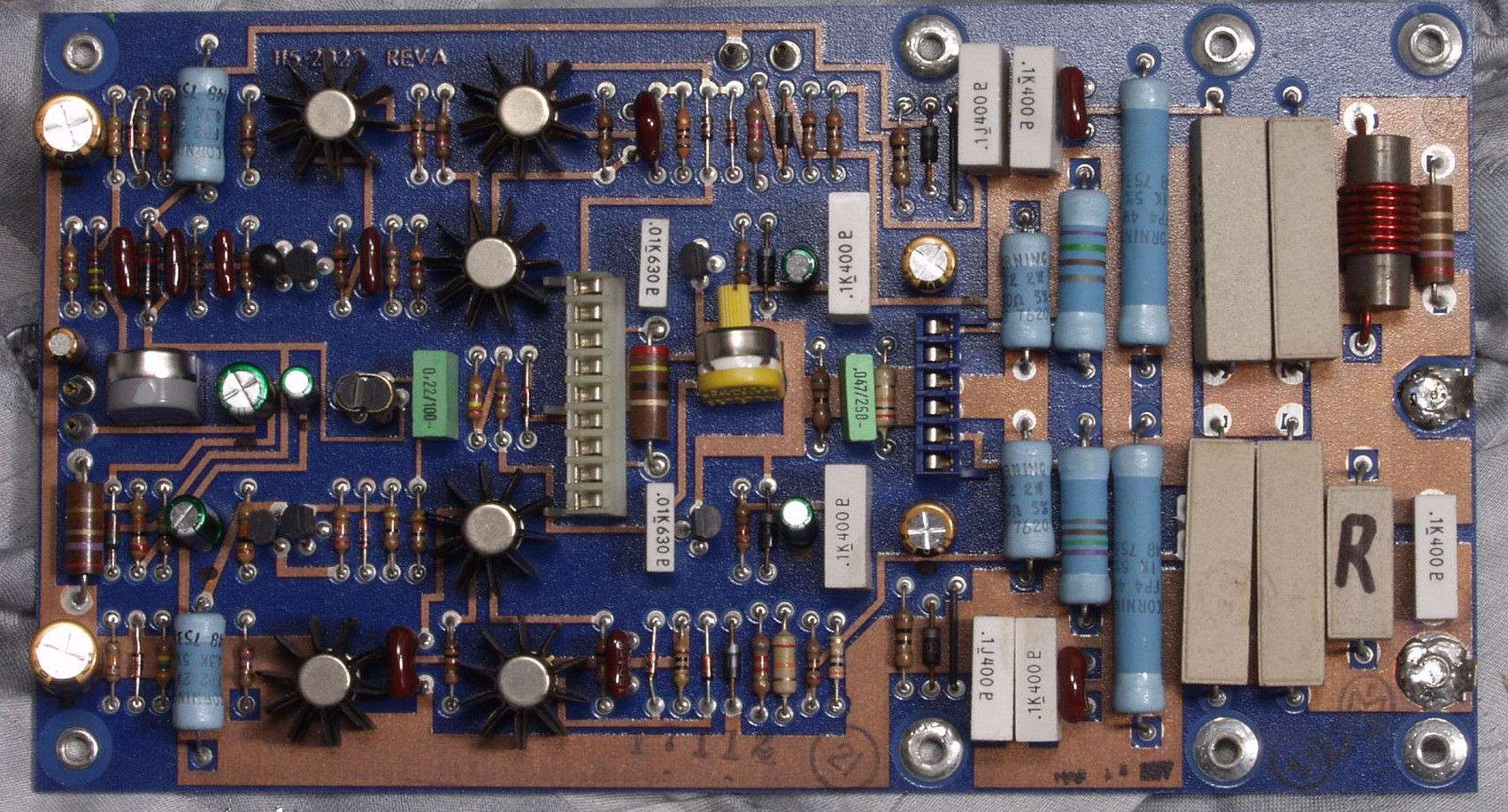

Ｃ１Ａ．　修理前　　Ｒ側終段基板

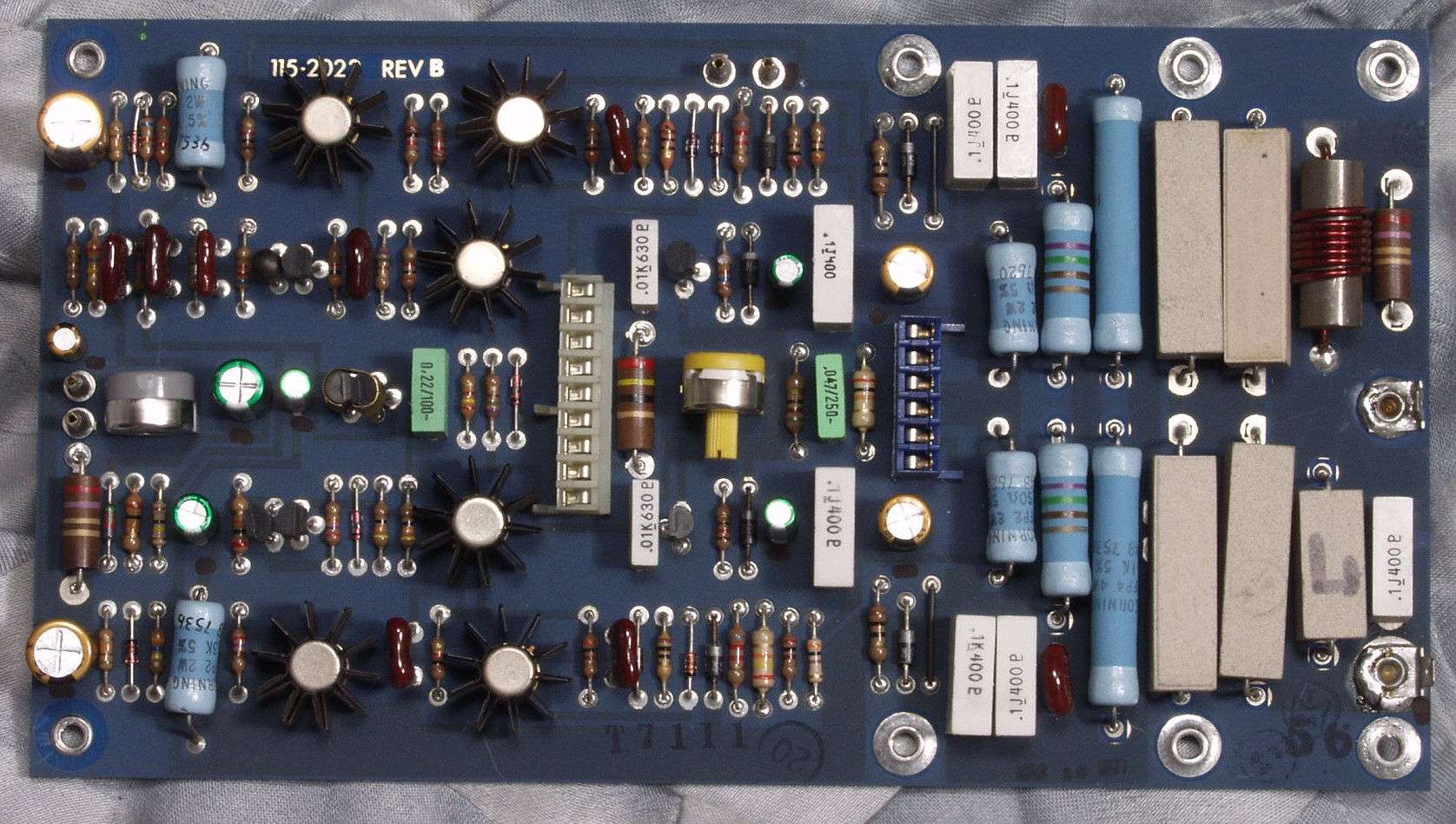

Ｃ１Ｂ．　修理後　　Ｒ側終段基板　　電解コンンサー１０個、半固定ＶＲ２個交換

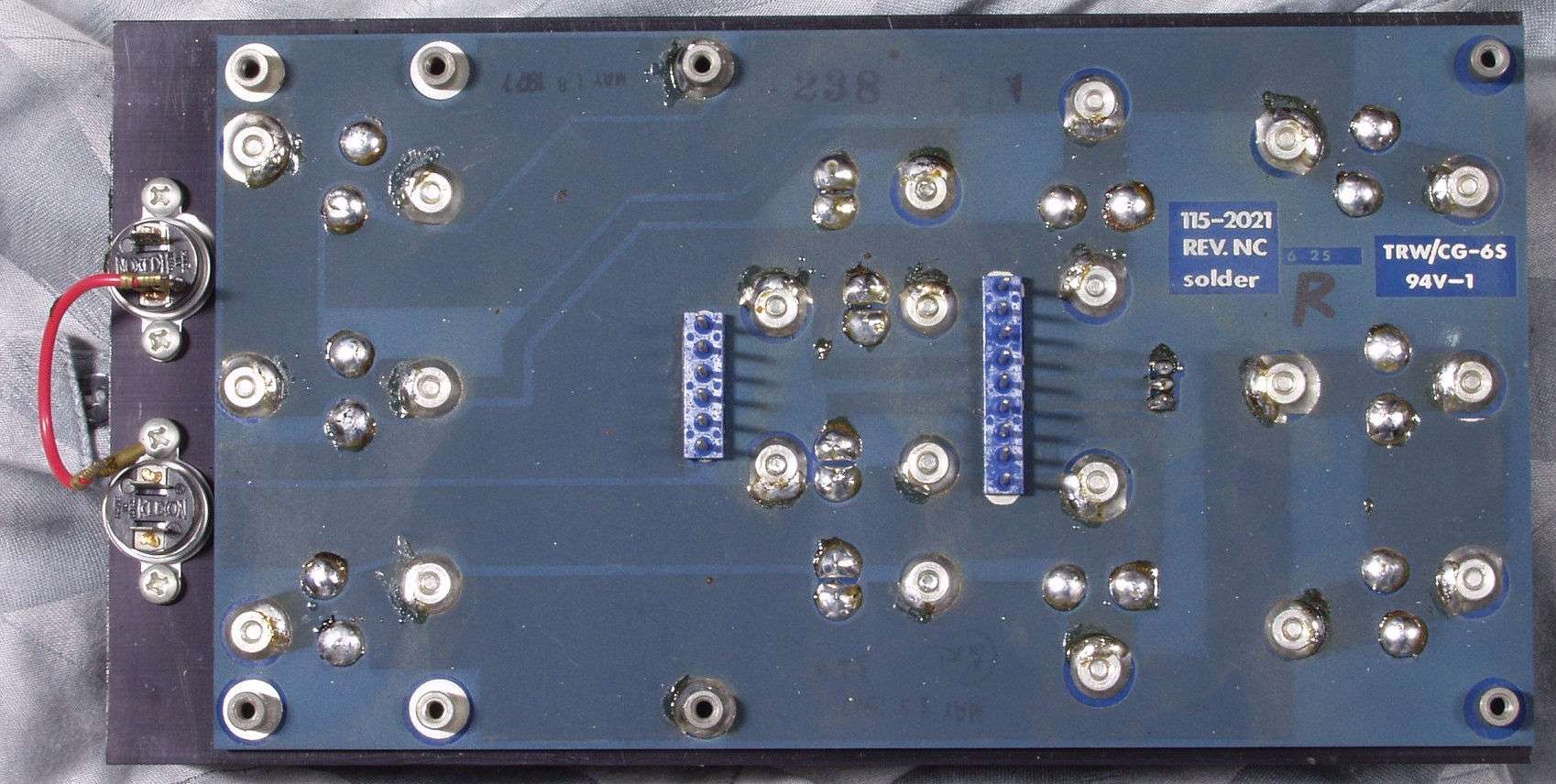

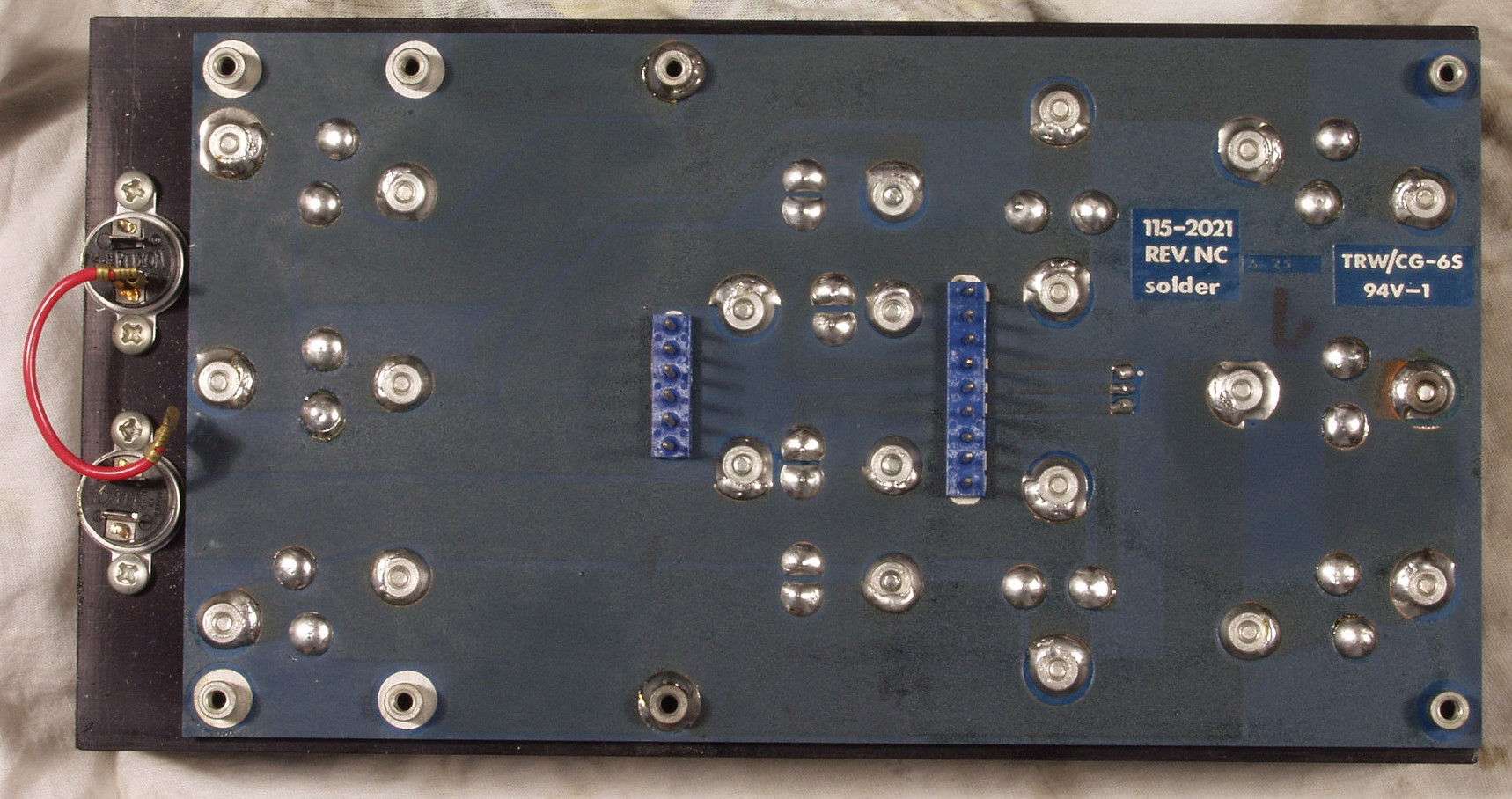

Ｃ１Ｃ．　修理後　　Ｒ側終段基板裏

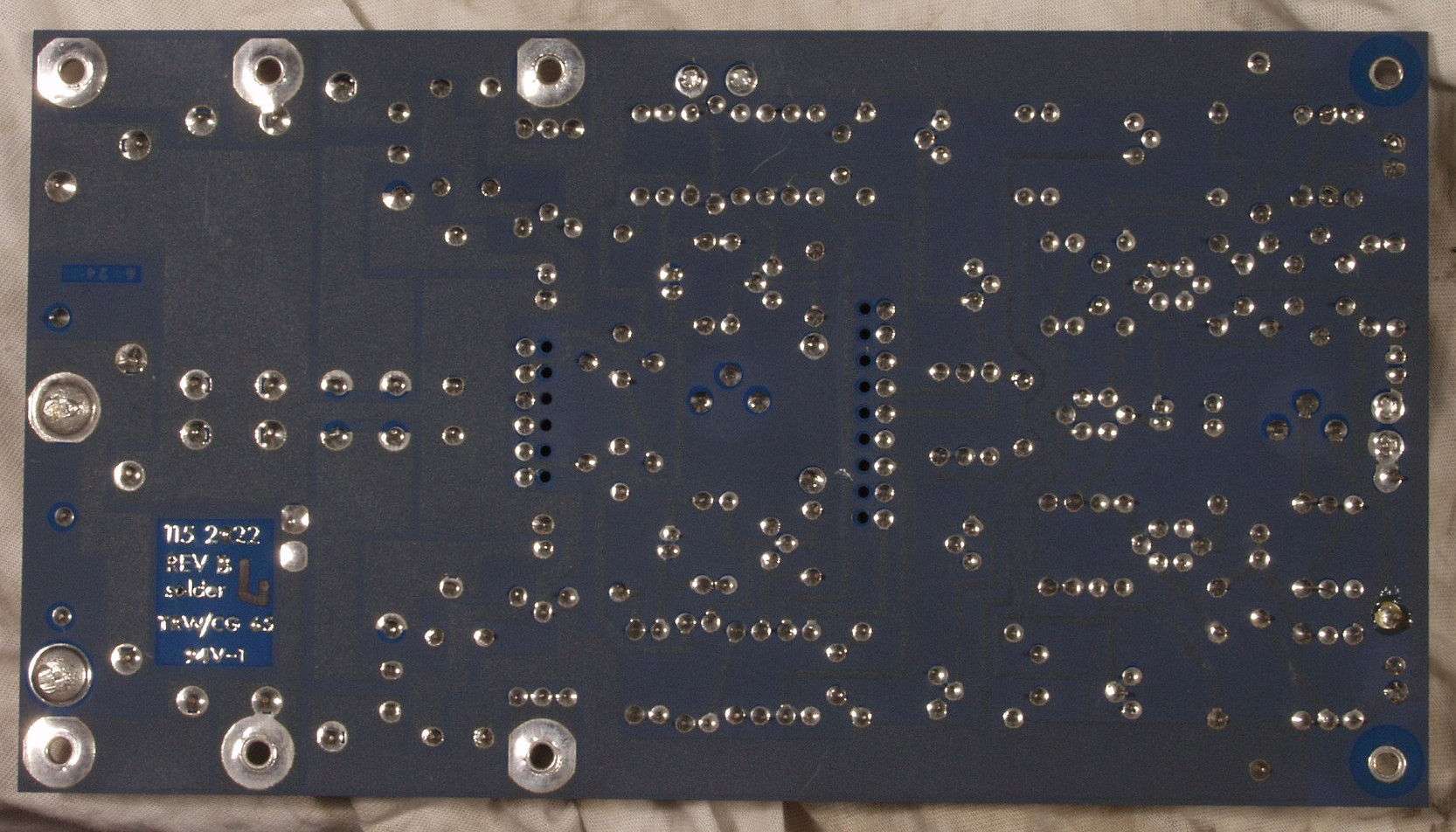

Ｃ１Ｄ．　修理（半田補正）後　　Ｒ側終段基板裏　全半田やり直す

ＣＥ．　Ｒ側終段基板裏完成　普通の所の修理は、上記で終わり。　不要なフラックスを取り、清掃後

Ｃ１Ｆ．　修理前　Ｒ側終段ＴＲ（トランジスター）基盤　　　　　　　　　　

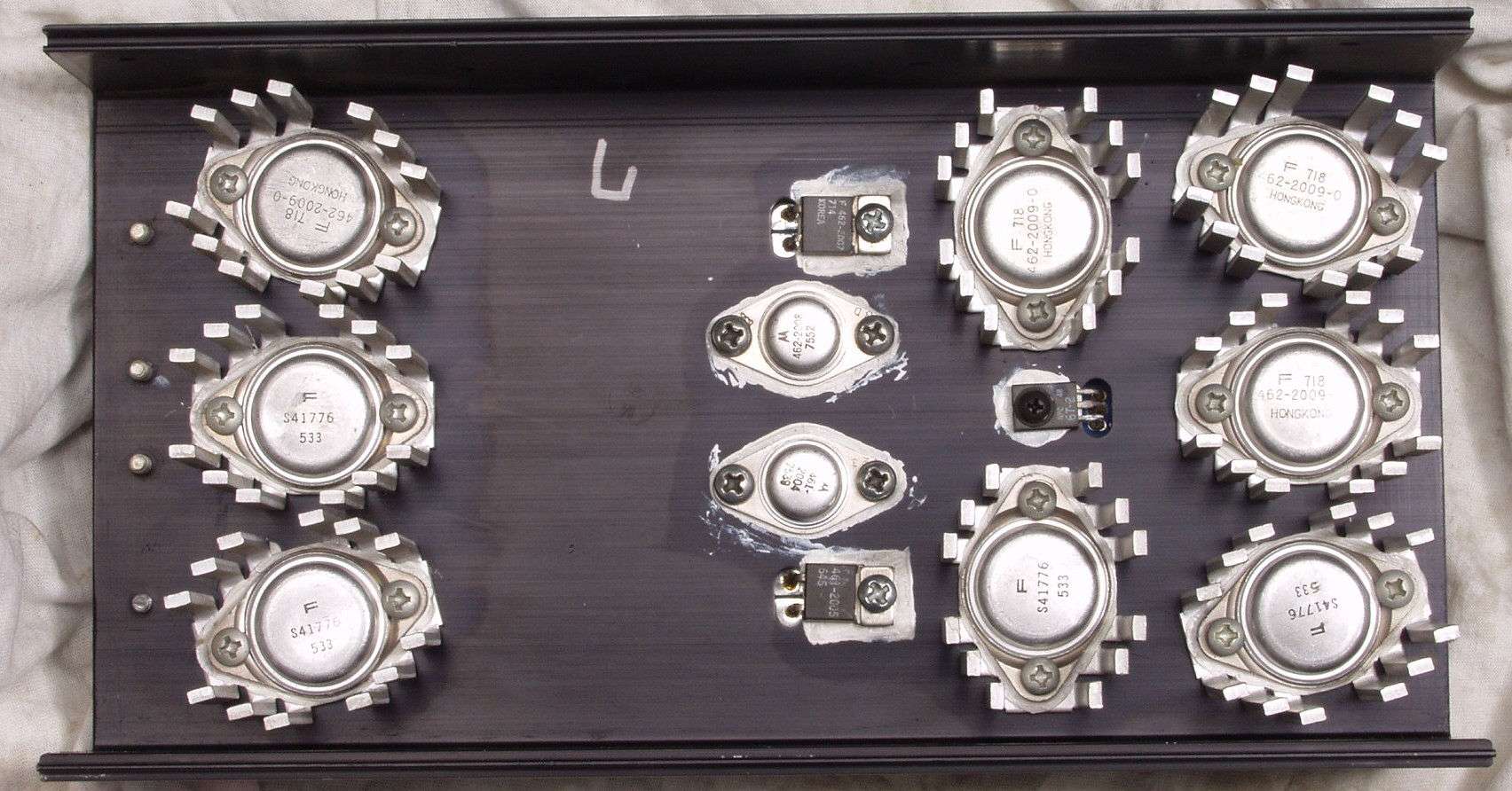

Ｃ１Ｇ．　修理（半田補正）後　Ｒ側終段ＴＲ（トランジスター）基盤　全半田やり直す

Ｃ１Ｈ．　Ｒ側終段ＴＲ（トランジスター）基盤完成　普通の所の修理は、上記で終わり。　不要なフラックスを取り、清掃後

Ｃ１Ｉ．完成　　Ｒ側ＡＭＰ　ネジは全て増締めする、結構締まる

Ｃ２Ａ．　修理前　　Ｌ側終段基板

Ｃ２Ｂ．　修理後　　Ｌ側終段基板　　　電解コンンサー１０個、半固定ＶＲ２個交換

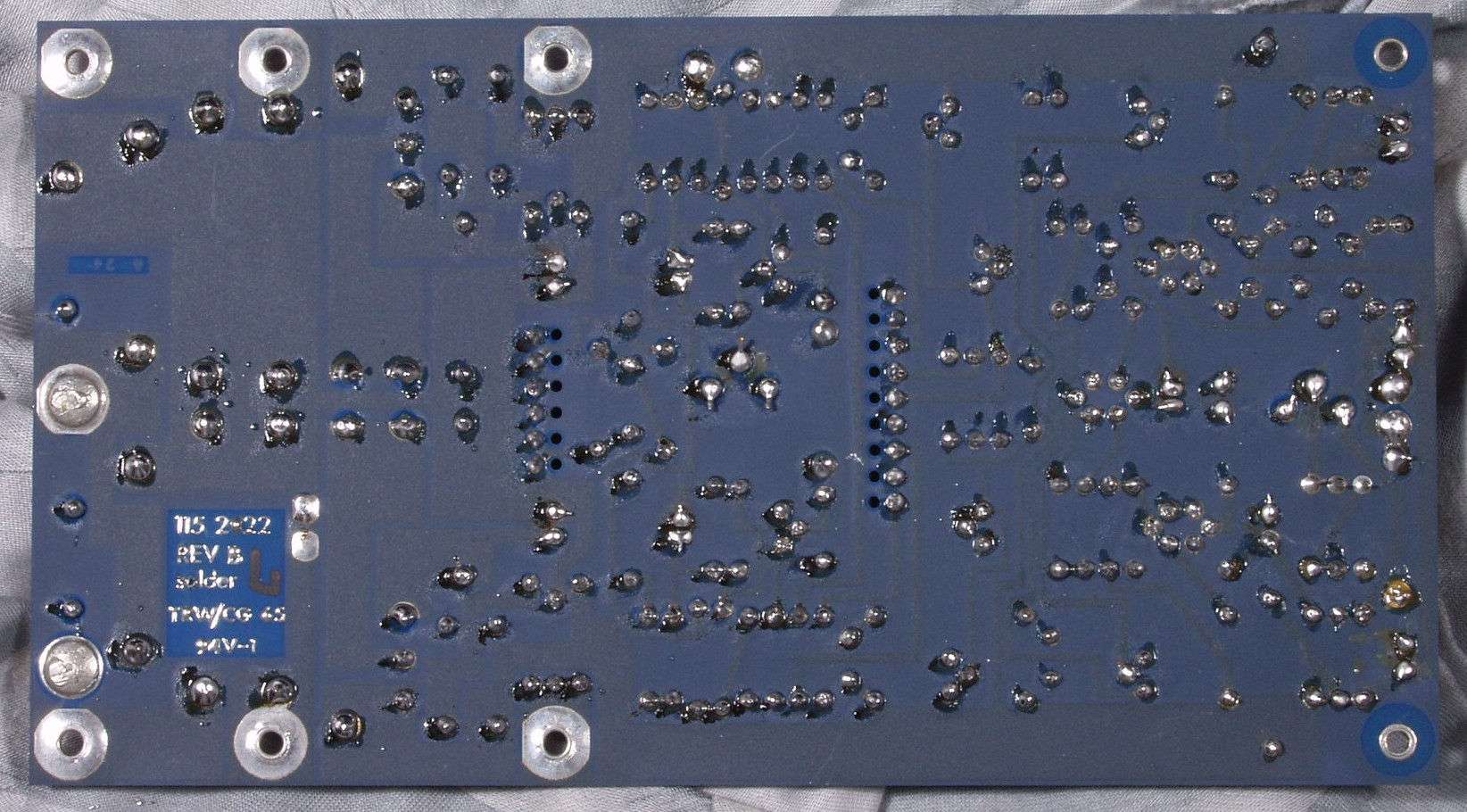

Ｃ２Ｃ．　修理前　　Ｌ側終段基板裏

Ｃ２Ｄ．　修理（半田補正）後　　Ｌ側終段基板裏　全半田やり直す

Ｃ２Ｅ．　Ｌ側終段基板裏完成　普通の所の修理は、上記で終わり。　不要なフラックスを取り、清掃後

Ｃ２Ｆ．　修理前　Ｌ側終段ＴＲ（トランジスター）基盤

Ｃ２Ｇ．　修理（半田補正）後　Ｌ側終段ＴＲ（トランジスター）基盤　全半田やり直す

Ｃ２Ｈ．　Ｌ側終段ＴＲ（トランジスター）基盤完成　普通の所の修理は、上記で終わり。　不要なフラックスを取り、清掃後

Ｃ２Ｉ．　完成　Ｌ側ＡＭＰ　ネジは全て増締めする、結構締まる

Ｃ３Ａ．　前面パネル裏修理中

Ｃ３Ｂ．　修理中　前面パネルの透明塩ビが剥げているので接着中

Ｃ３Ｃ．　修理中　パネル清掃

Ｃ４Ａ．　修理前　ＶＵメーターＡＭＰ基盤

Ｃ４Ｂ．　修理後　ＶＵメーターＡＭＰ基盤　　電解コンンサー５個、半固定ＶＲ２個交換

Ｃ４Ｂ１．　完成後　ＶＵメーターＡＭＰ基盤　　抵抗、ゼナーダイオード交換

Ｃ４Ｃ．　修理前　ＶＵメーターＡＭＰ基盤裏

Ｃ４Ｄ．　修理（半田補正）後　ＶＵメーターＡＭＰ基盤裏　全半田やり直す　不要なフラックスを取り、清掃後

Ｃ４Ｅ．　修理中　ＶＵメーターランプは綺麗、日本は電圧が低いので寿命が延びる

Ｃ５Ａ．　修理前　　ＶＵアテネッター基板　接点の出口が腐食している

Ｃ５Ｂ．　修理前　　ＶＵアテネッター基板裏

Ｃ５Ｃ．　修理（半田補正）後　　ＶＵアテネッター基板裏後　全半田やり直す　不要なフラックスを取り、清掃後

Ｃ６．　修理後　前面パネル裏

Ｃ７Ａ．　修理前　後面パネル裏

Ｃ７Ｂ．　修理後　後面パネル裏

Ｃ８Ａ．　修理前　冷却フアン　シールのスポンジがぼろぼろ

Ｃ８Ｂ．　修理後　冷却フアン

Ｃ９Ａ．　修理前　電源突入電流抑制回路

Ｃ９Ｂ．　修理後　　電源突入電流抑制回路　電解コンンサー１個交換

ＣＡＡ．　修理前　　入力＆ＳＰ出力端子

ＣＡＢ．　修理後　　入力＆ＳＰ出力端子

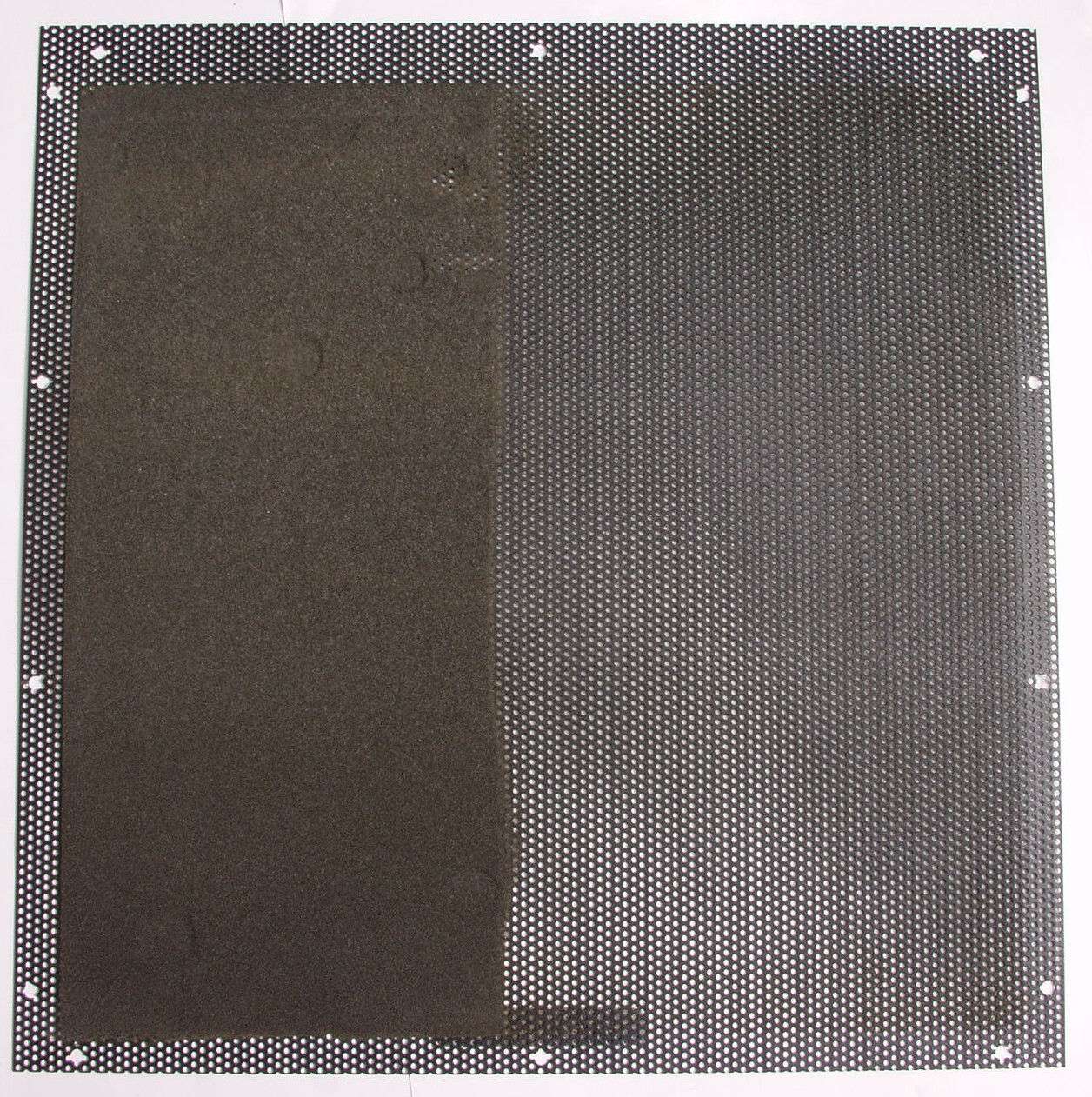

ＣＢ．　修理中　上蓋はスポンジを皆取る、半分取り除いた所

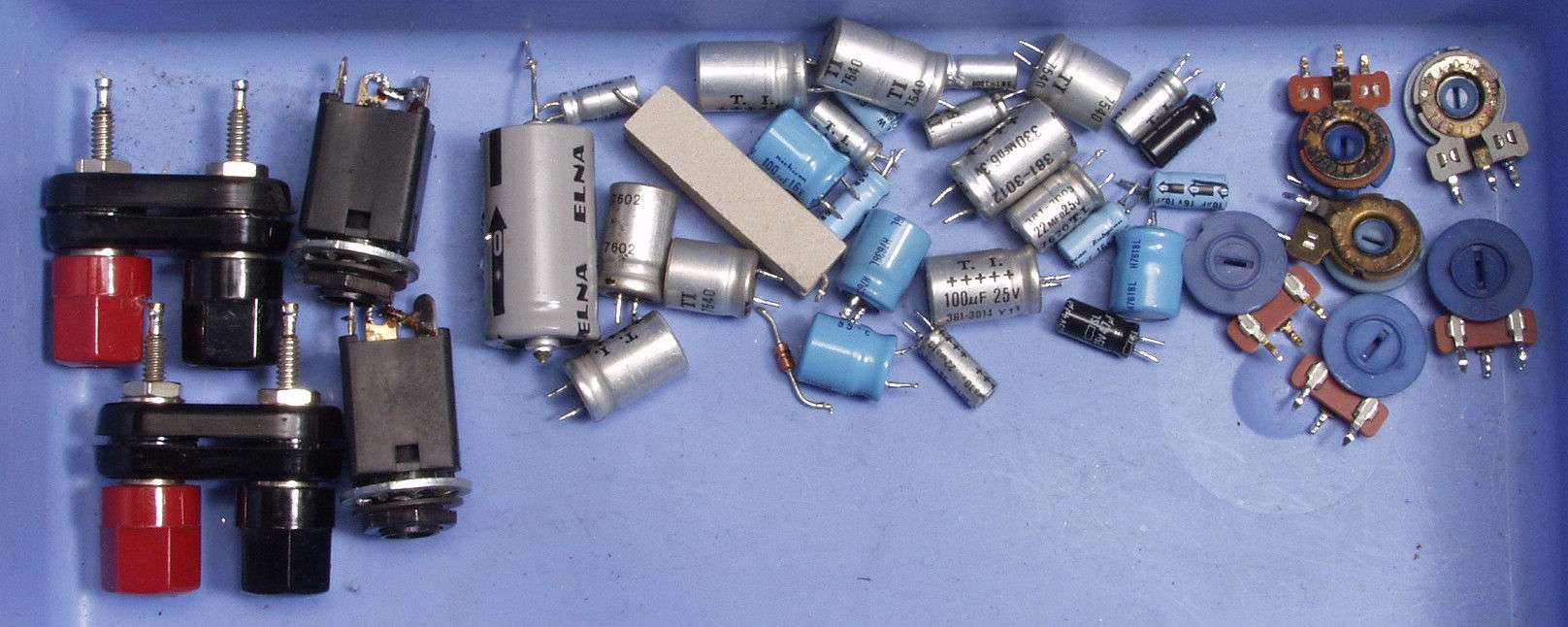

ＣＣ．　交換部品

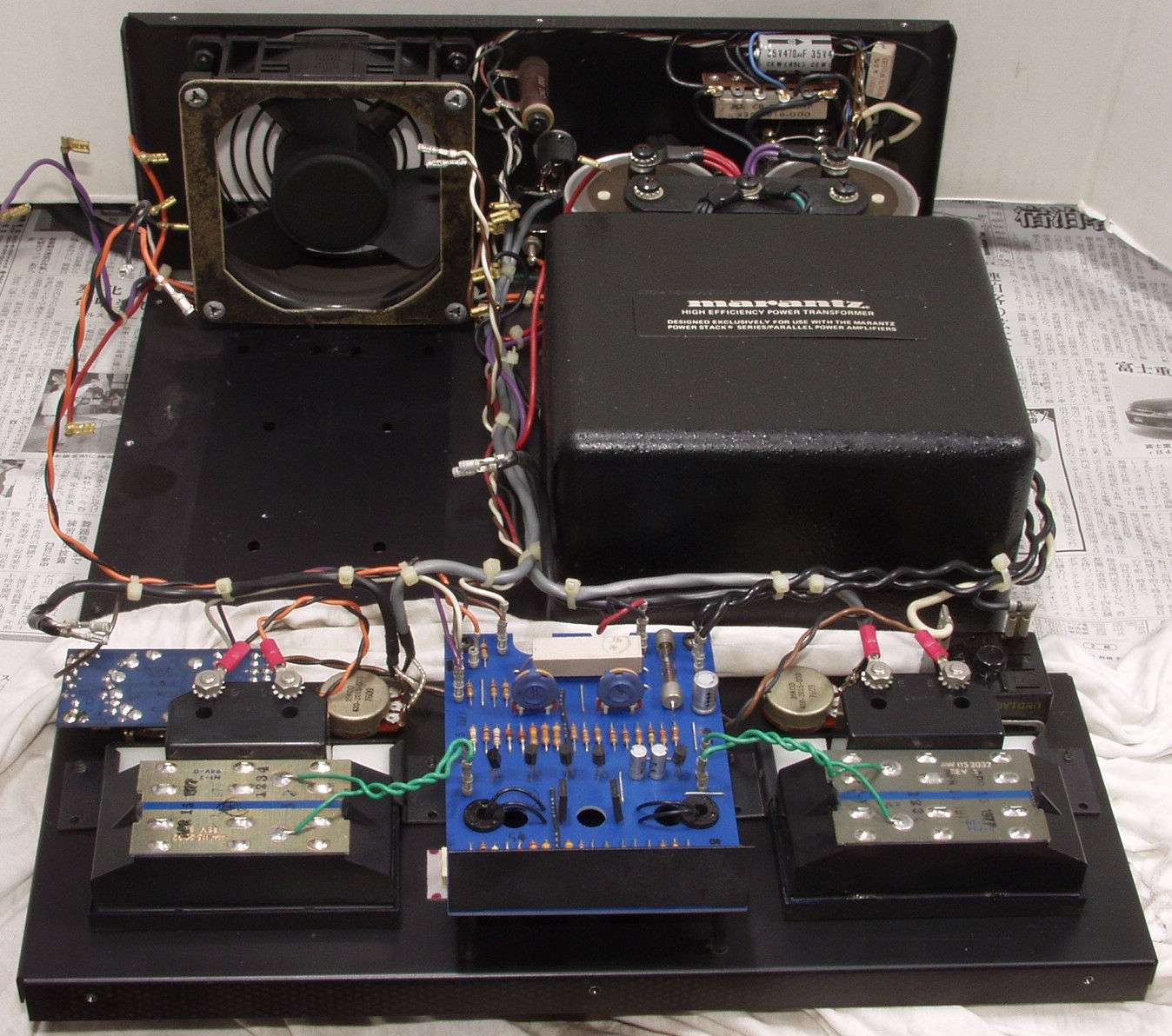

ＣＤＡ．　修理前　上から見る　

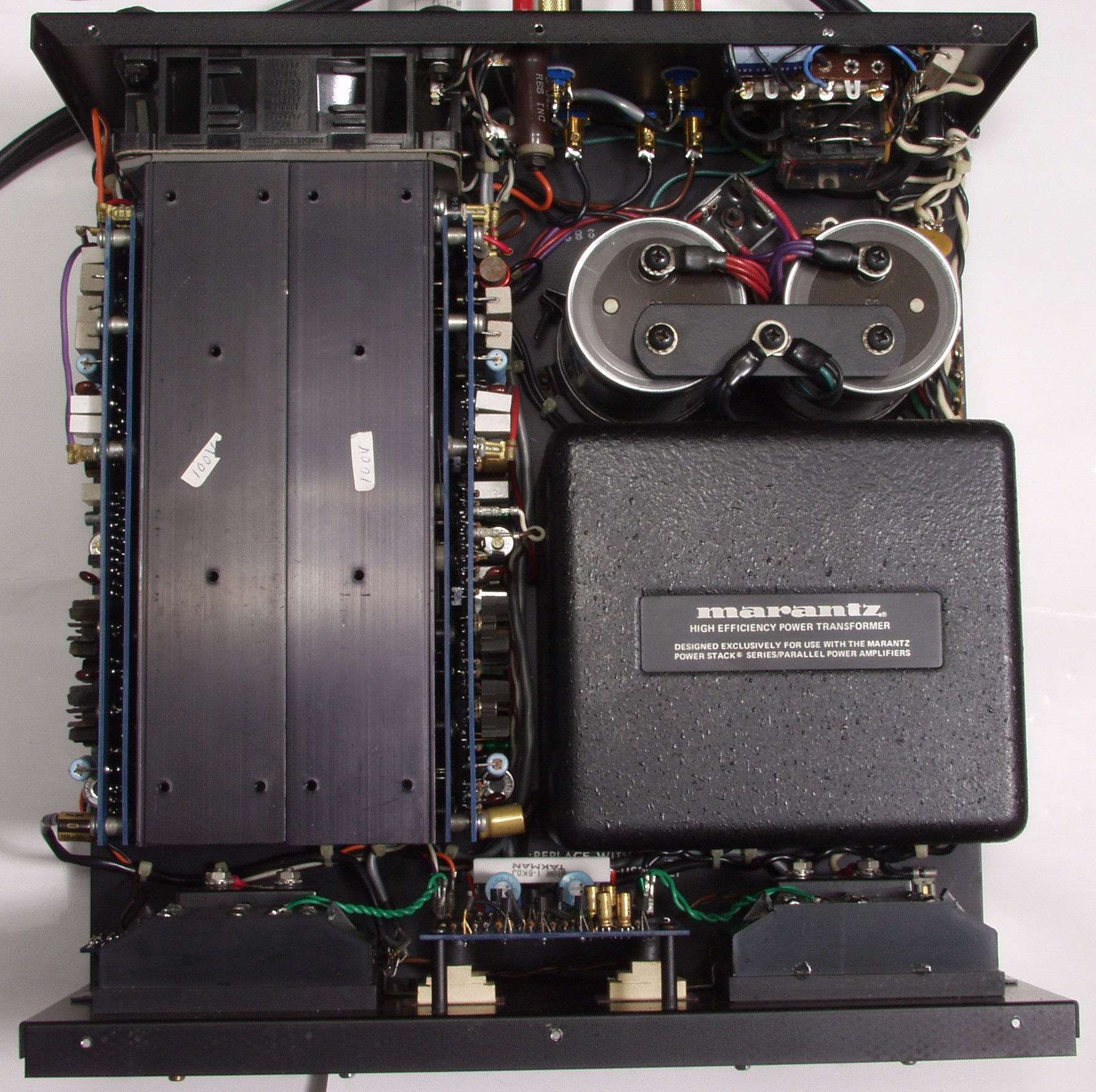

ＣＤＢ．　修理後　上から見る

Ｅ．　調整・測定
Ｅ１．　出力・歪み率測定・調整
　　　　＜見方＞
　　　　　上左オーディオ発振器より４００ＨＺ＆１ＫＨＺの信号を出す（歪み率＝約０．００３％）。
　　　　　下中＝入力波形（オーディオ発振器のＴＴＬレベル）。
　　　　　下右＝周波数計。
　　　　　上左＝ＳＰ出力の歪み率測定。　左メータ＝Ｌ出力。　右メータ＝Ｒ出力。
　　　　　上中＝ＳＰ出力電圧測定器。　赤針＝Ｒ出力。　黒針＝Ｌ出力。
　　　　　上右＝ＳＰ出力波形オシロ。　上＝Ｒ出力。　下＝Ｌ出力（出力電圧測定器の出力）。

Ｅ２Ａ．　ＳＰ出力＝４３Ｖ＝２３１Ｗ出力　０．０５％歪み　１０００ＨＺ入力

Ｅ２Ｂ．　ＳＰ出力＝４３Ｖ＝２３１Ｗ出力　０．０４％歪み　４００ＨＺ入力

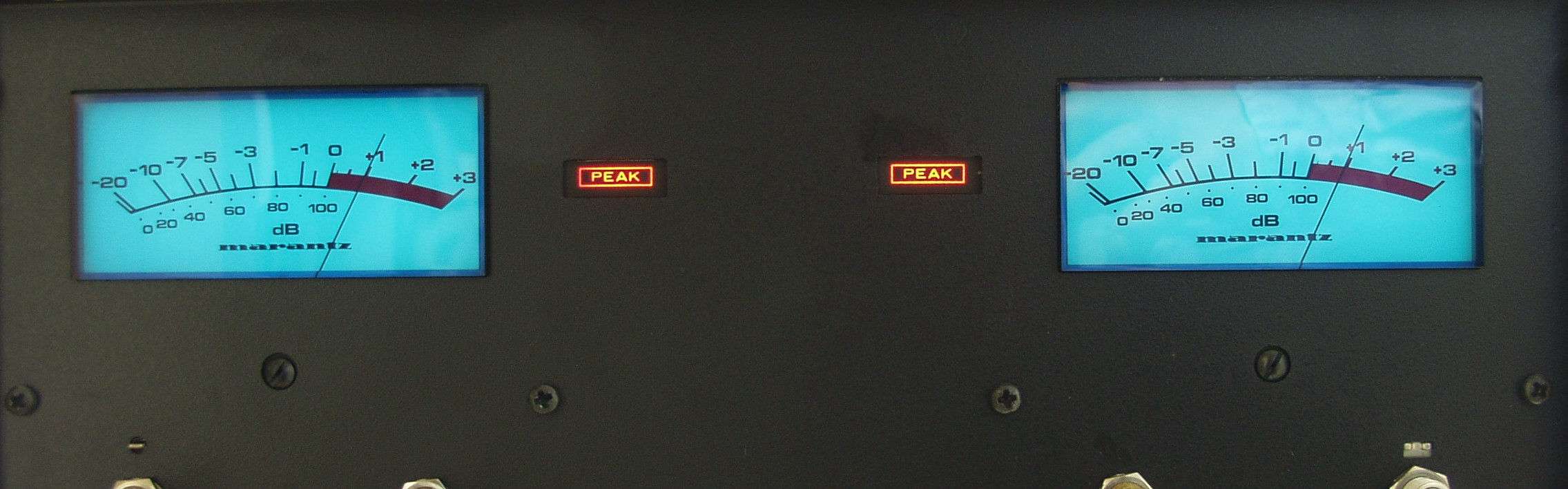

Ｅ２Ｃ．　ＶＵメーター校正　オーバーロードも点灯

Ｅ３．　完成　引き続き２４時間エージング。　右はＳＹ－Λ８８Ⅱ．　４台目

Ｅ４．　完成　お互いにお尻が綺麗になったので、見せ合い！上はＳＹ－Λ８８Ⅱ．　４台目

Ｓ．　Ｍａｒａｎｔｚ　Model ５１０Ｍ　の仕様（マニアル・カタログより）　

型式	ステレオパワーアンプ　Model ５１０Ｍ
出力	8Ω（定格出力時、両ch、20Hz～20kHz）=500W（256W＋256W）
全高調波歪率	0.1％以下（20Hz～20000Hz）
混変調歪率	0.05％以下（定格出力時、両ch、SMPTE）
周波数特性	20Hz～20kHz ±0.1dB/1W出力
入力感度	2Ｖ for 250W into 8Ω load with Gain Controls fully clockwise.
入力インピーダンス	25kΩ with Gain Controls fully clockwise.
ダンピング・ファクター	100以上
Total Noise	better than 106dB below 250W Power（8Ω Load）
Gain Control(s)	Dual
Meter Range	Single: Off, 0 db (2.56 watts), +10 db (25.6 watts), +20db (128 watts, +3dB is 256 watts)
Peak Lamp(s)	Yes
外形寸法	幅15 1/2×高さ6 1/4×奥行14インチ
重量	46ｌｂ
価格	595,000円（1972年頃）
