ＹＡＭＡＨＡ　Ｂ４．　３台目修理記録
２０２０／５／３０到着　　１０／２９完成
注意　このＡＭＰはシャーシにＳＰの線（アース側）を接続してはいけません。
　　　　ＲＬ−ＳＰのアース線も接続（共通）してもいけません。
　　　　又、ＤＣ（directconnection）入力が可能ですが、絶対に使用しないこと＝ここ参照
Ａ．　修理前の状況
  • 現状、レフトチャンネルからノイズ（バチバチ、ブツブツ）が発生しています
    電解コンデンサーの取り替えについては、ごく最近自身で取り替えを行いましたが 中途半端となっていますので、 取り替えをお願い致します。
    入力部ＶＲについて、以前にレフトチャンネルに不具合があり両チャンネルのＶＲを 取り外していますので新品にて取り付けをお願い致します。 （ＶＲ及び取り付けベース、ビスを同送致しました）
    入力部RCAジャックの金メッキ化をお願い致します。
    SP端子について、バナナプラグ対応の金メッキ端子に取り替えをお願い致します。
    電源を3Ｐインレットソケット化をお願い致します。
    ムギ球の新品取り換え。

Ｂ．　原因・現状
  • 各部、経年劣化。


Ｃ．　修理状況

D．　使用部品
  • 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　　　２６個
    半固定ＶＲ　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　１２個
    リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　３個
    FET(Field Effect Transistor)　　　　　　　　　　　　　　　　　　　　６個
    ＳＰ接続端子　　　　　　　　　　　　　　　　　　　　　　　　　２組４個。
    ３Pインレットに　　　　　　　　　　　　　　　　　　　　　　　　　　　１個、FURUTECH　FI-10(R) ロジウムメッキ。
    テフロン絶縁ＲＣＡ端子　　　　　　　　　　　　　　　　　　　　　１組２個。
    抵抗　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　３本。
    ＬＥＤ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　３個。
    ＶＲ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。


Ｅ．　調整・測定

F．　修理費　　　　１２５，０００円　　　　オーバーホール修理。

Ｙ．　ユーザー宅の設置状況

Ｓ．　ＹＡＭＡＨＡ　Ｂ４　の仕様（カタログ、マニアルより）
Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

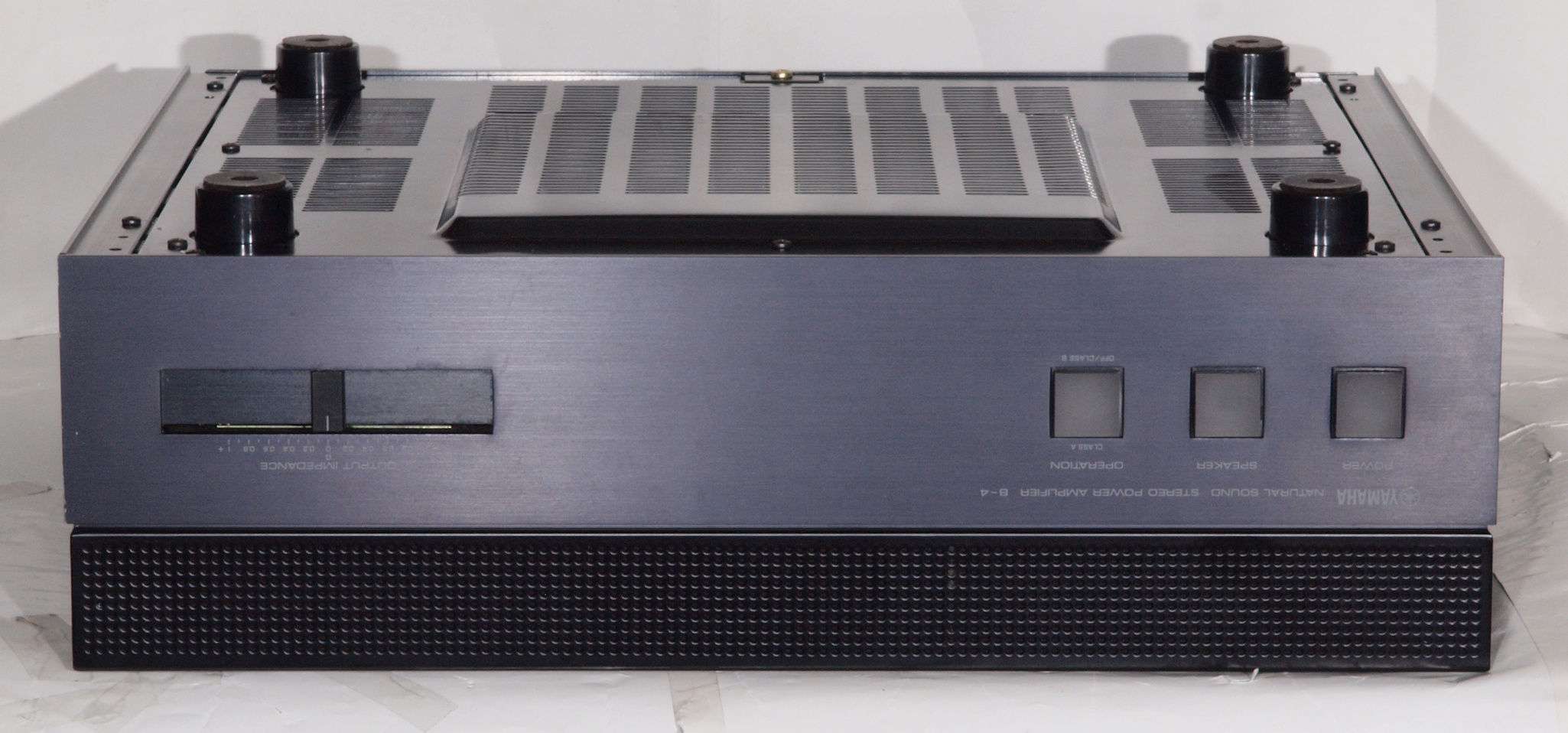

Ａ１１．　点検中　前から見る
Ａ１２．　点検中　前右から見る
Ａ１３．　点検中　後から見る
Ａ１４．　点検中　後左から見る
Ａ１５．　点検中　上から見る

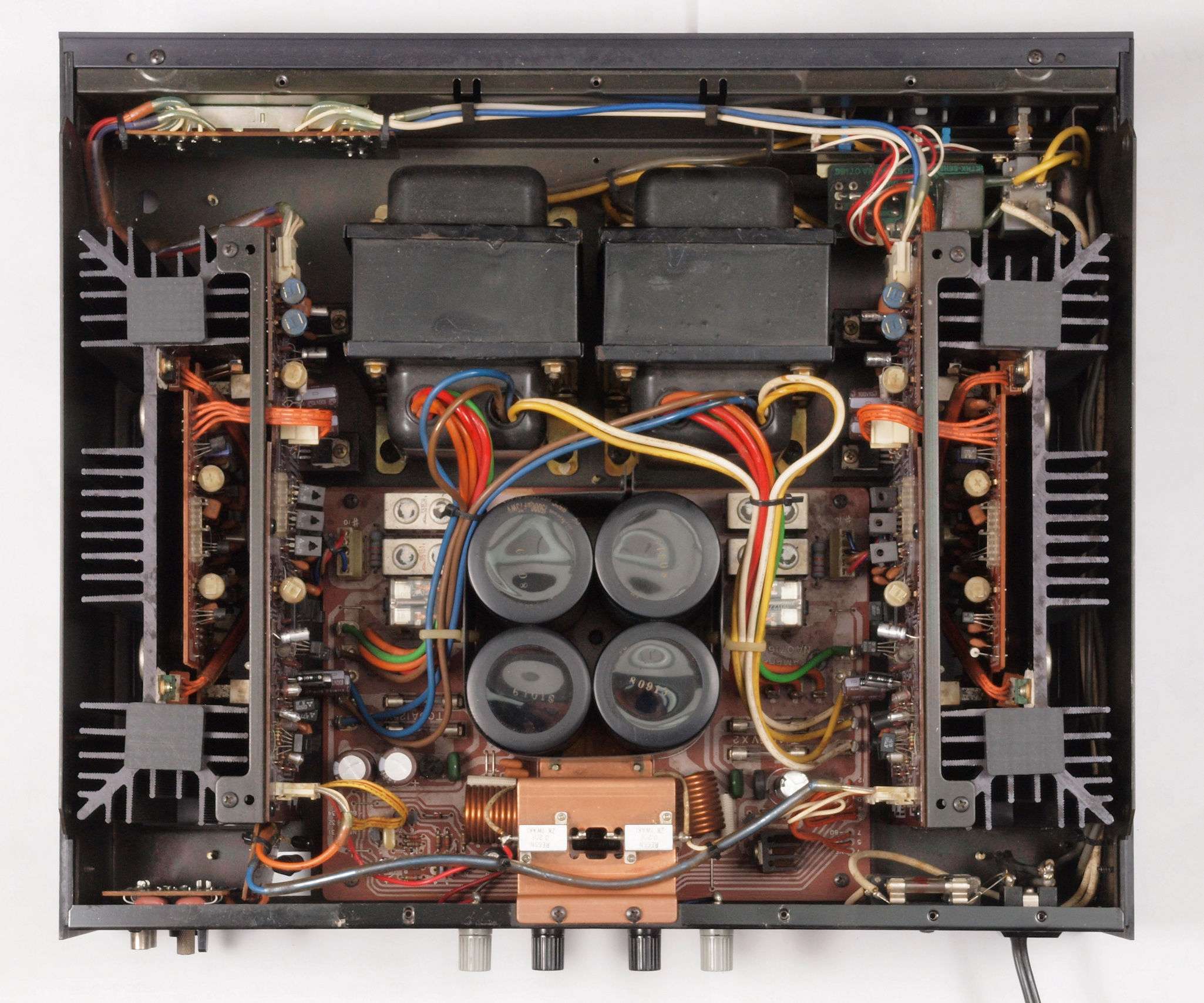

Ａ１６．　点検中　上下蓋、左右測板を取り、上から見る。
Ａ１７．　点検中　上下蓋、左右測板、コンデンサー固定板を取り、上から見る。
Ａ１８．　点検中　上下蓋を取り、上から見る。ブロック電解コンデンサーの頭のビニール膨らみ無。
Ａ２１．　点検中　下前から見る
Ａ２２．　点検中　下前左から見る
Ａ２３．　点検中　下後から見る
Ａ２４．　点検中　下後右から見る

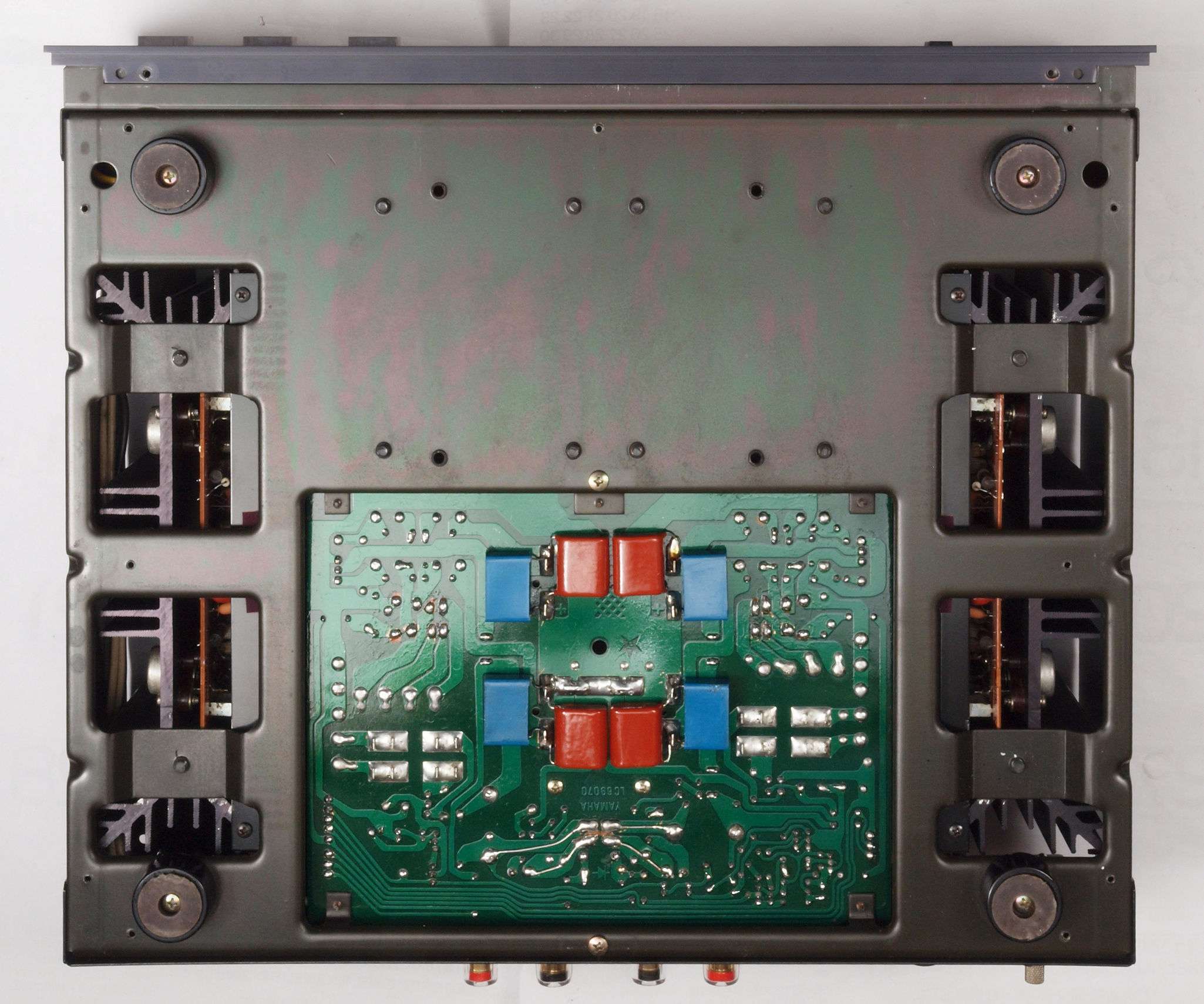

Ａ２５．　点検中　下から見る。
Ａ２６．　点検中　上下蓋、左右測板を取り、下から見る。
Ａ３１．　点検中　入力ＲＣＡ端子。
Ａ３２．　点検中　入力RCA端子。　テフロン絶縁ＲＣＡ端子に交換。　ＷＢＴ−０２０１は定価で工賃込み。

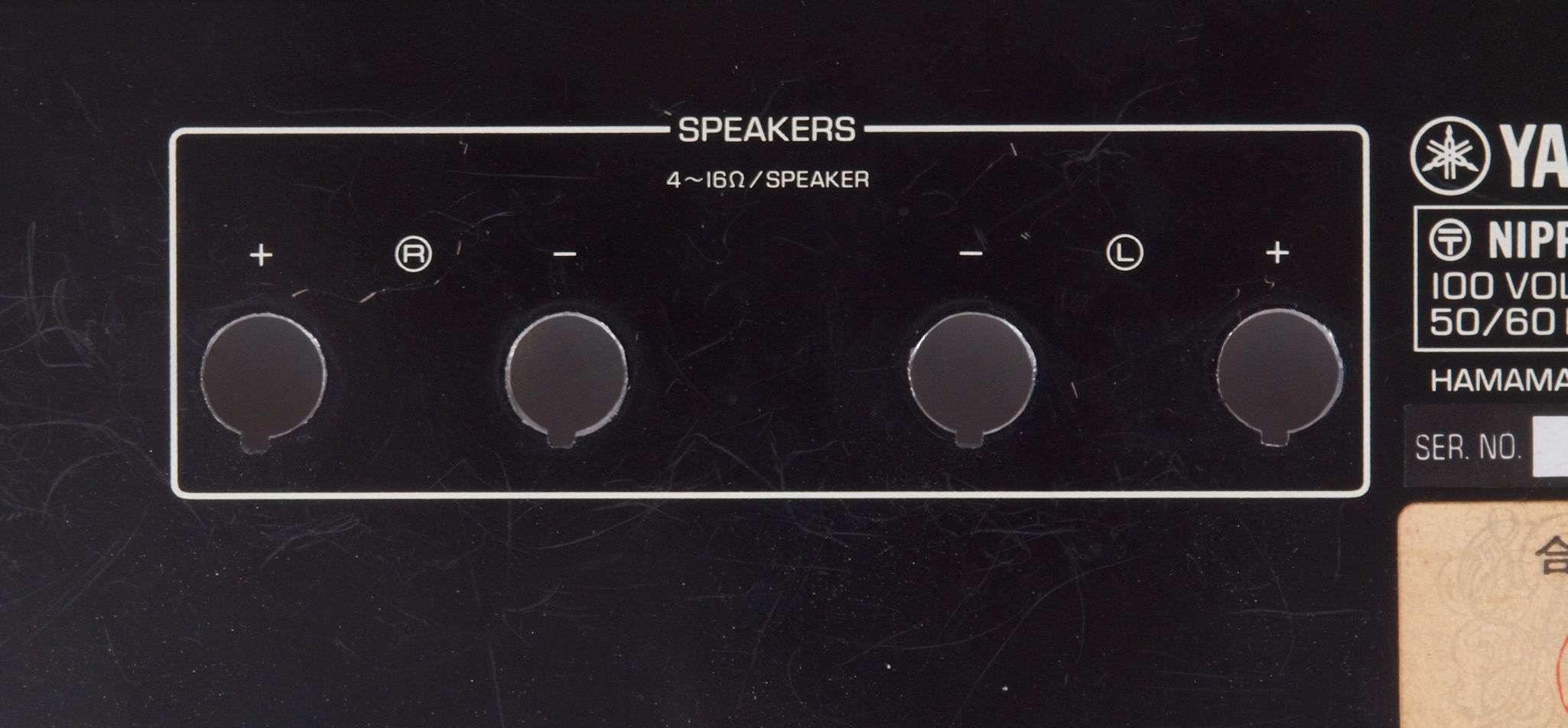

Ａ４１．　点検中　SP接続端子。

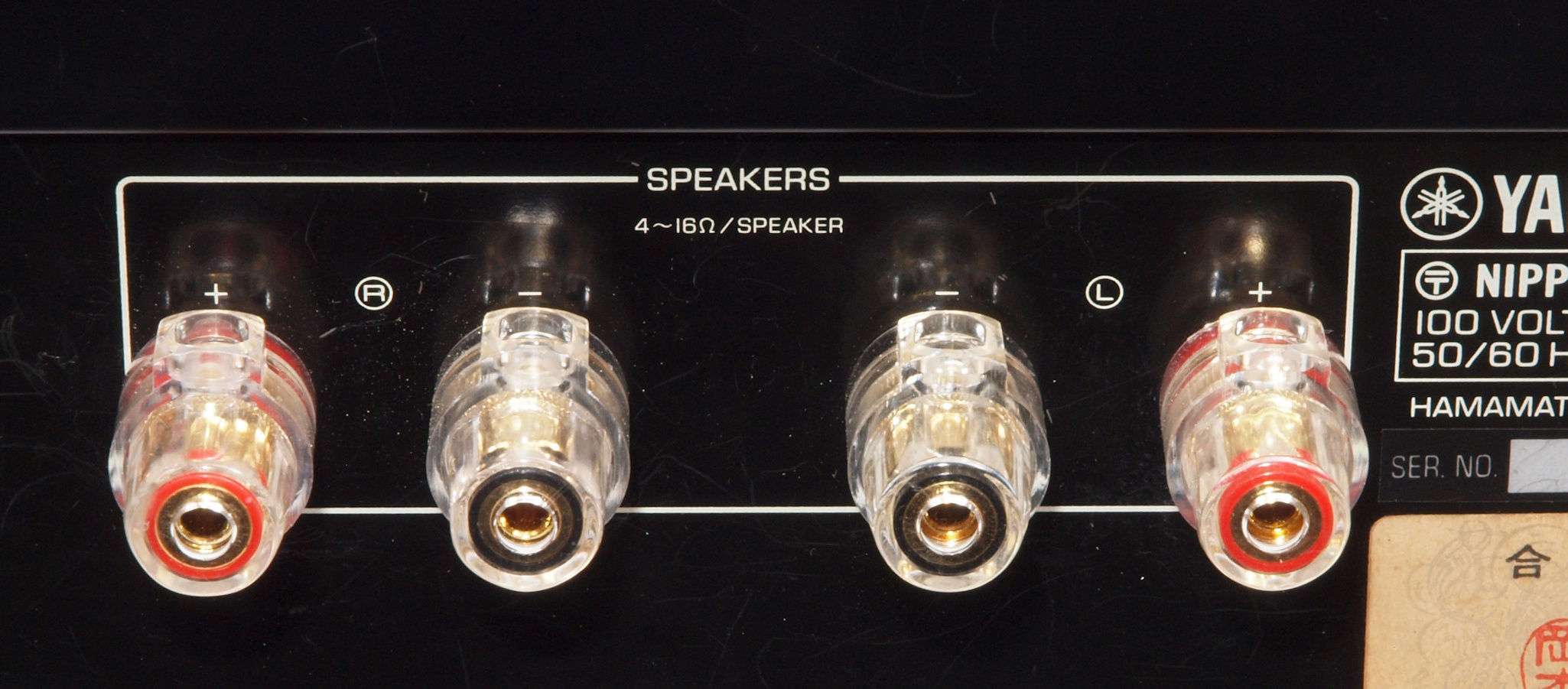

Ａ４２．　点検中　SP接続端子。　バナナ対応端子に交換。　ＷＢＴ−０７１０Ｃｕも使用可能。

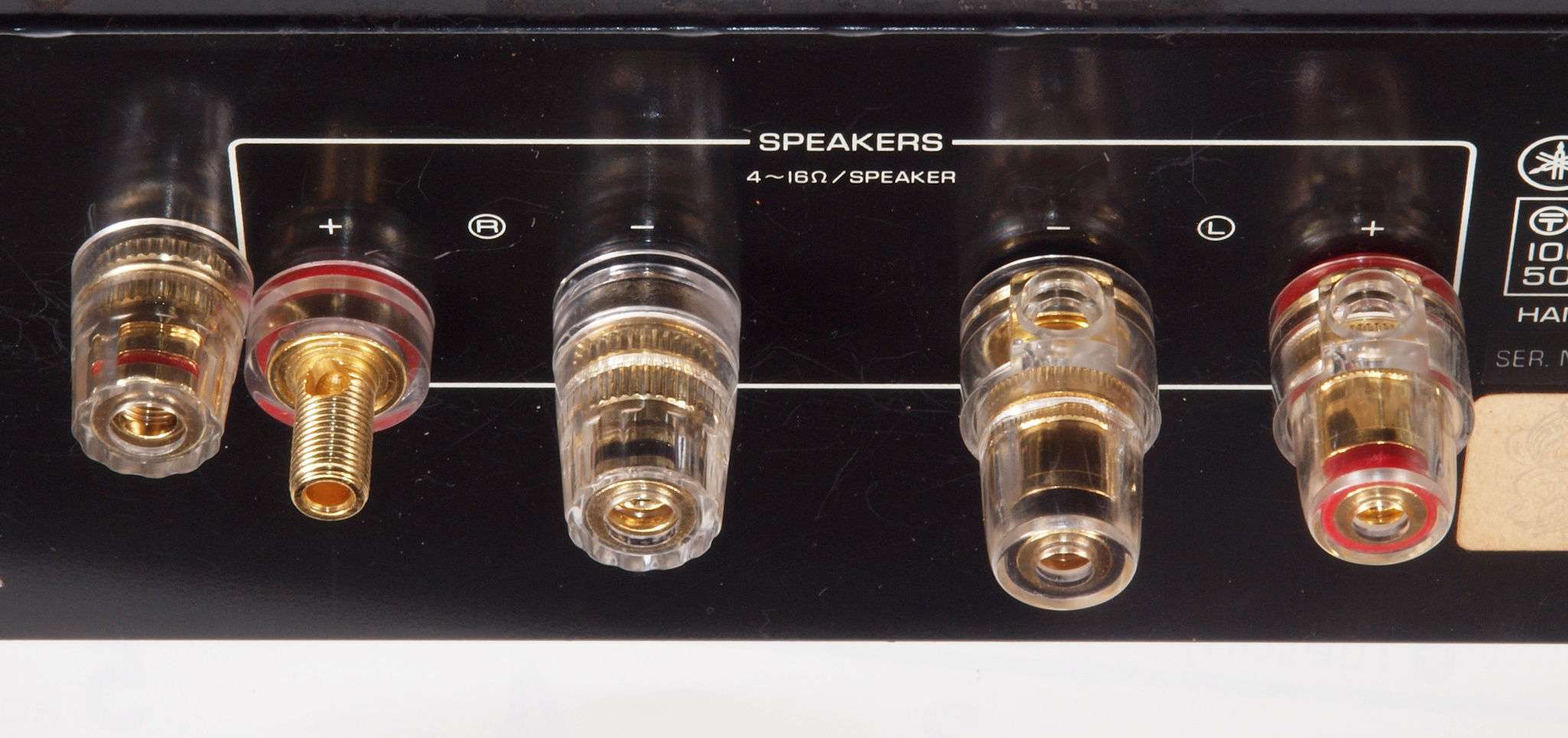

Ａ４３．　点検中　SP接続端子。　２種類から選択可能。
Ａ５１．　点検中　電源コード。
Ａ５２．　点検中　電源コード。　３Pインレットに交換。　　FURUTECH　FI-10(R) ロジウムメッキ使用。
Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｃ０．　修理中　前後パネル、左右パネル、基板を外した所。　
Ｃ１１．　修理前　Ｒ側ドライブ基板。　

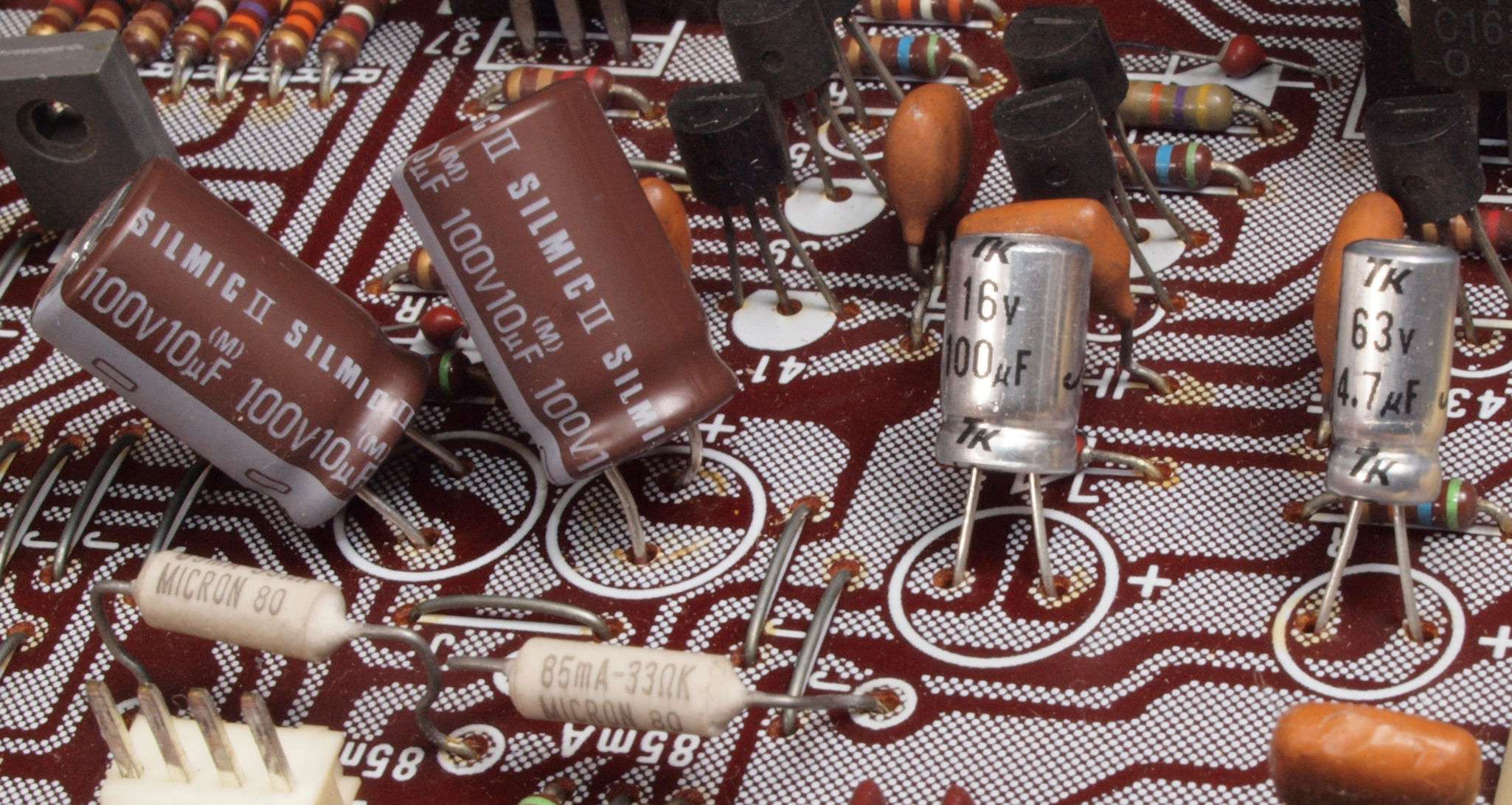

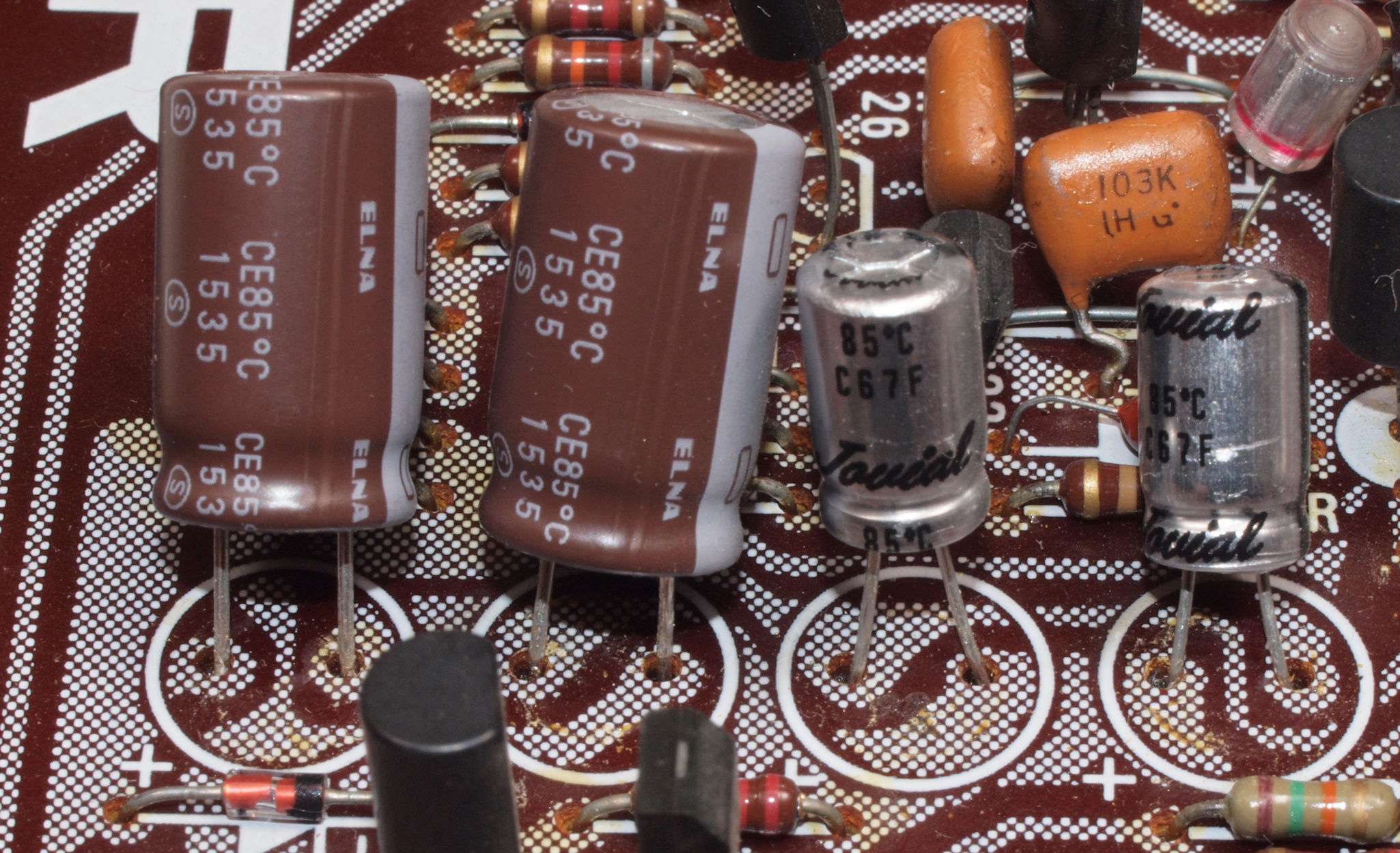

Ｃ１１２．　修理中　Ｒ側ドライブ基板。　電解コンデンサーの足（端子）は出来るだけ短くして、基板に固定する。
Ｃ１１３．　修理中　Ｒ側ドライブ基板。　電解コンデンサーの足（端子）は出来るだけ短くして、基板に固定する。
Ｃ１２．　修理後　R側-AMP基板　半固定VR４個、電解コンデンサー９個、FET(Field Effect Transistor)３個交換
Ｃ１３．　修理前　R側-AMP基板裏　
Ｃ１４．　修理（半田補正）後　R側-AMP基板裏。　全半田やり直しする。
　　　　　写真紛失。
Ｃ１５．　完成R側-AMP基板裏。　洗浄後、コート液を塗る。
Ｃ２１．　修理前　Ｌ側-AMP基板

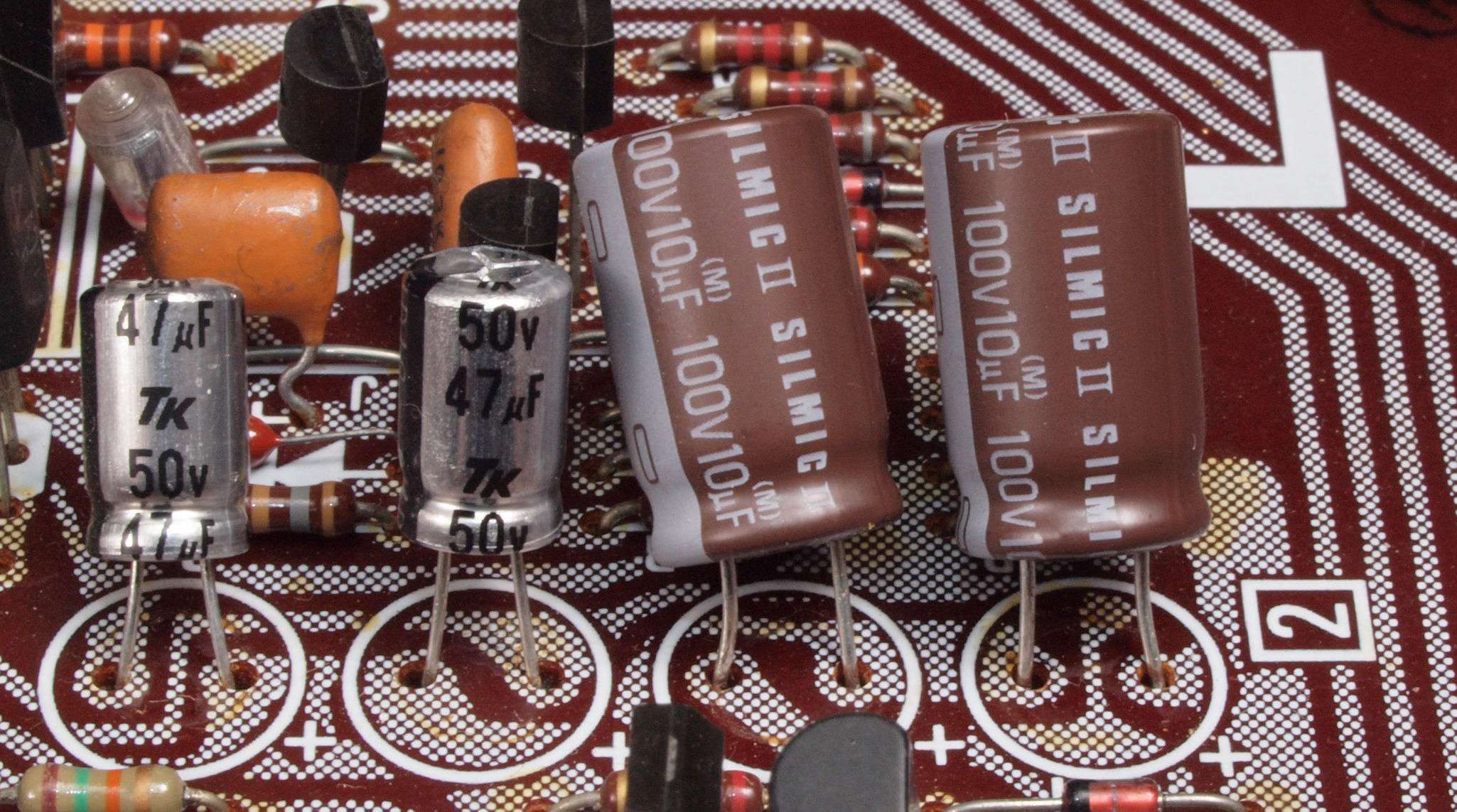

Ｃ２１２．　修理中　Ｌ側ドライブ基板。　電解コンデンサーの足（端子）は出来るだけ短くして、基板に固定する。
Ｃ２１２．　修理中　Ｌ側ドライブ基板。　電解コンデンサーの足（端子）は出来るだけ短くして、基板に固定する。
Ｃ２２．　修理後　Ｌ側-AMP基板　半固定VR４個、電解コンデンサー９個、FET(Field Effect Transistor)３個交換
Ｃ２３．　修理前　Ｌ側-AMP基板裏　
Ｃ２４．　修理（半田補正）後　Ｌ側-AMP基板裏。　全半田やり直しする。
　　　　　写真紛失。
Ｃ２５．　完成Ｌ側-AMP基板裏。　洗浄後、コート液を塗る。

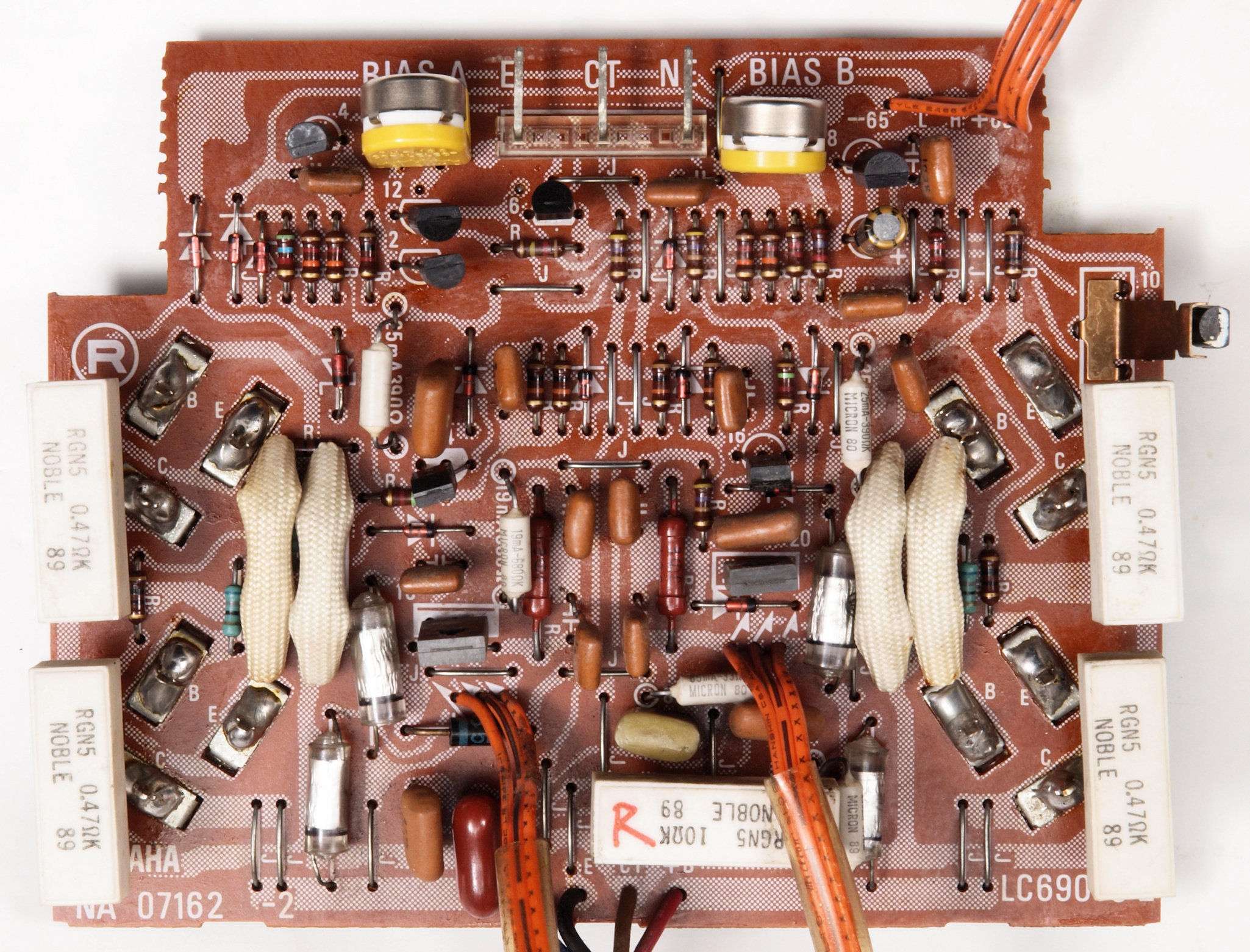

Ｃ３１．　修理前　Ｒ側-終段基板。
Ｃ３２．　修理後　Ｒ側-終段基板。　半固定VR２個、電解コンデンサー１個交換
Ｃ３３．　修理前　Ｒ側-終段基板裏　

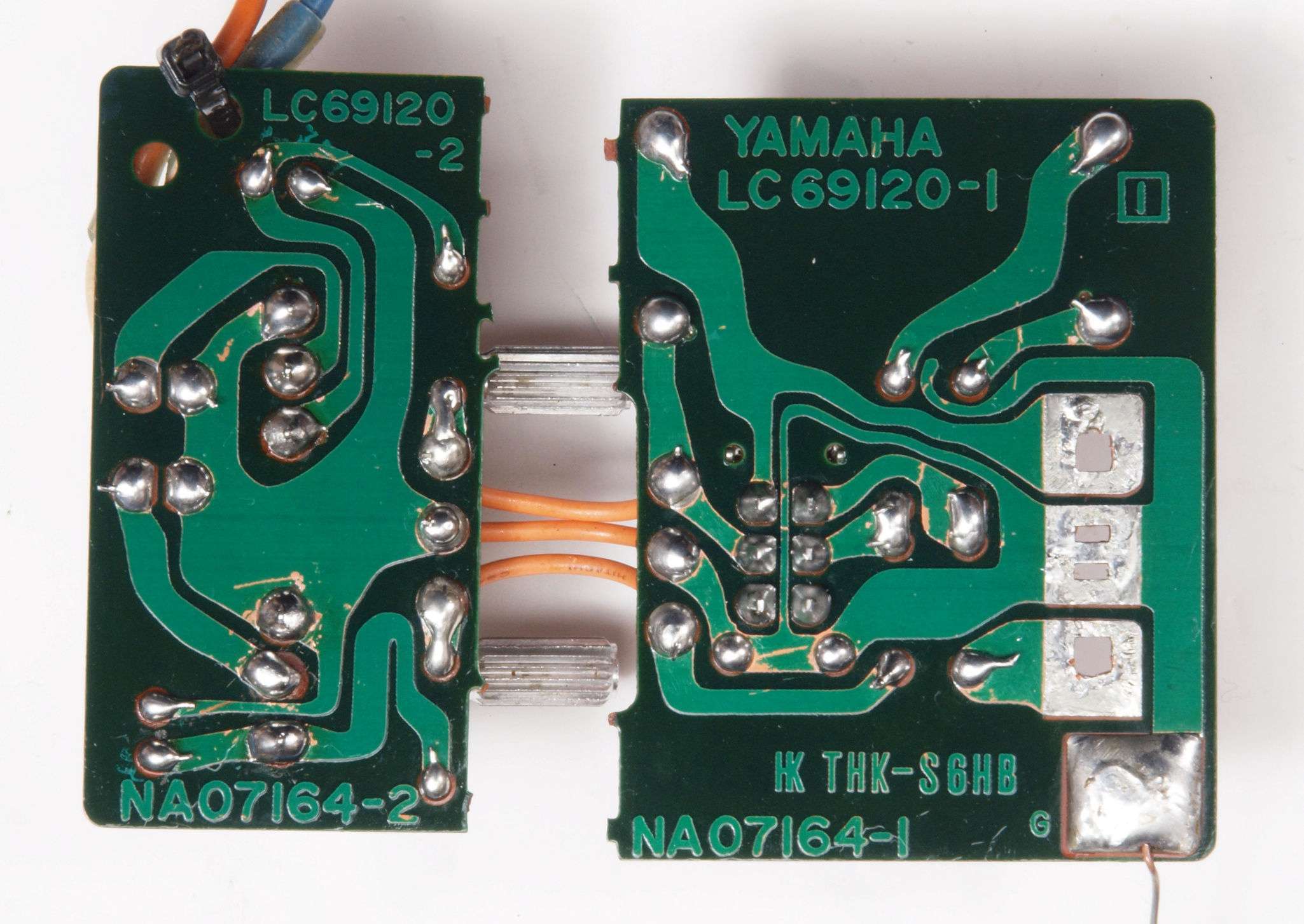

Ｃ３４．　修理（半田補正）後　Ｒ側-終段基板裏。　全半田やり直しする。
　　　　　写真紛失。
Ｃ３５．完成Ｒ側-終段基板裏。　洗浄後、コート液を塗る。
Ｃ３６．　修理前　Ｒ側-終段ＳＵＢ基板裏　
Ｃ３７．　修理（半田補正）後　Ｒ側-終段ＳＵＢ基板裏。　全半田やり直しする。
Ｃ３８．完成Ｒ側-終段ＳＵＢ基板裏。　洗浄後、コート液を塗る。
Ｃ４１．　修理前　Ｌ側-終段基板。
Ｃ４２．　修理後　Ｌ側-終段基板。　半固定VR２個、電解コンデンサー１個交換

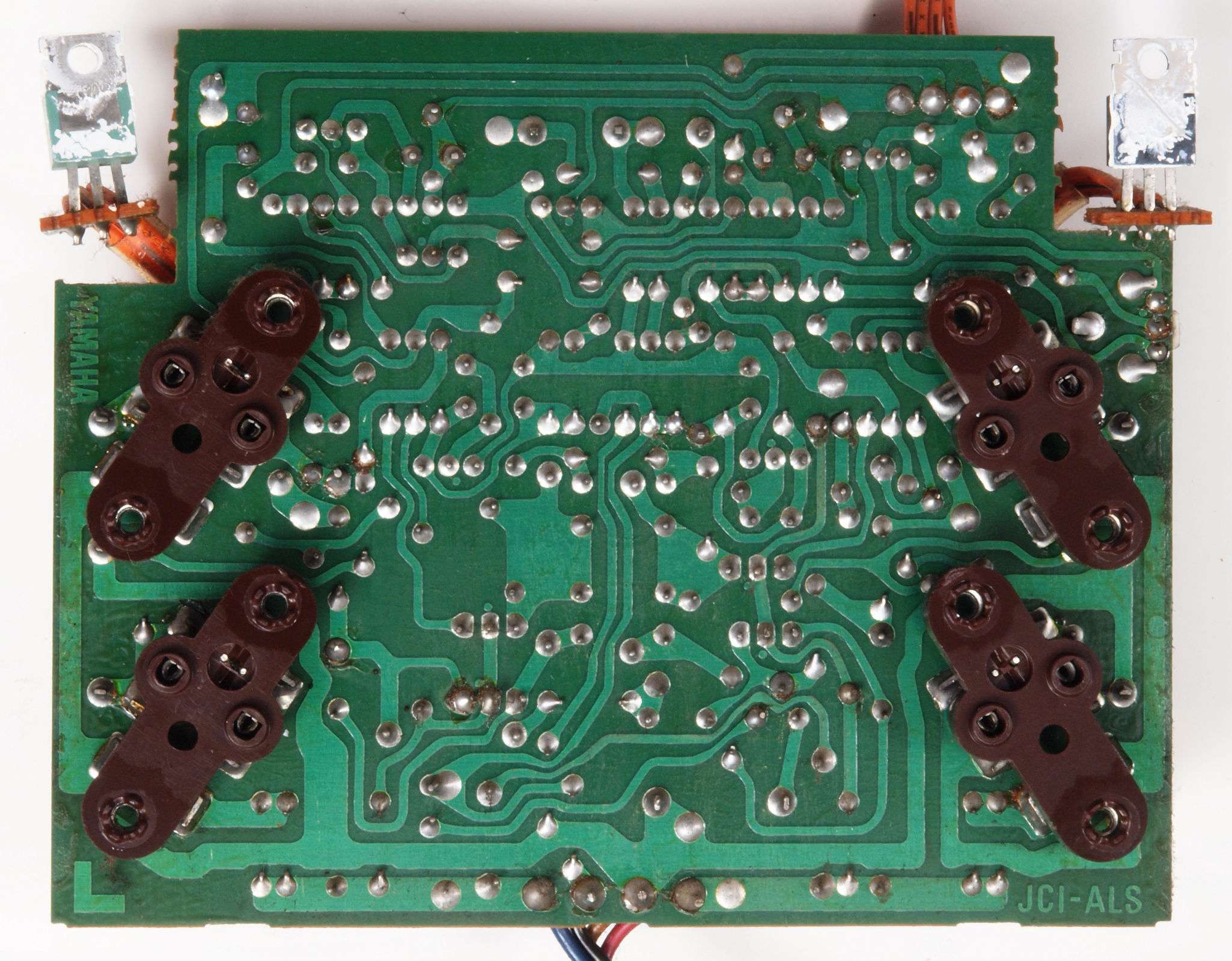

Ｃ４３．　修理前　Ｌ側-終段基板裏　
Ｃ４４．　修理（半田補正）後　Ｌ側-終段基板裏。　全半田やり直しする。
　　　　　写真紛失。
Ｃ４５．　完成Ｌ側-終段基板裏。　洗浄後、コート液を塗る。
Ｃ４６．　修理前　Ｌ側-終段ＳＵＢ基板裏　
Ｃ４７．　修理（半田補正）後　Ｌ側-終段ＳＵＢ基板裏。　全半田やり直しする。
Ｃ４８．完成Ｌ側-終段ＳＵＢ基板裏。　洗浄後、コート液を塗る。
Ｃ５１．　修理前　Ｒ側終段ＴＲ（トランジスター）

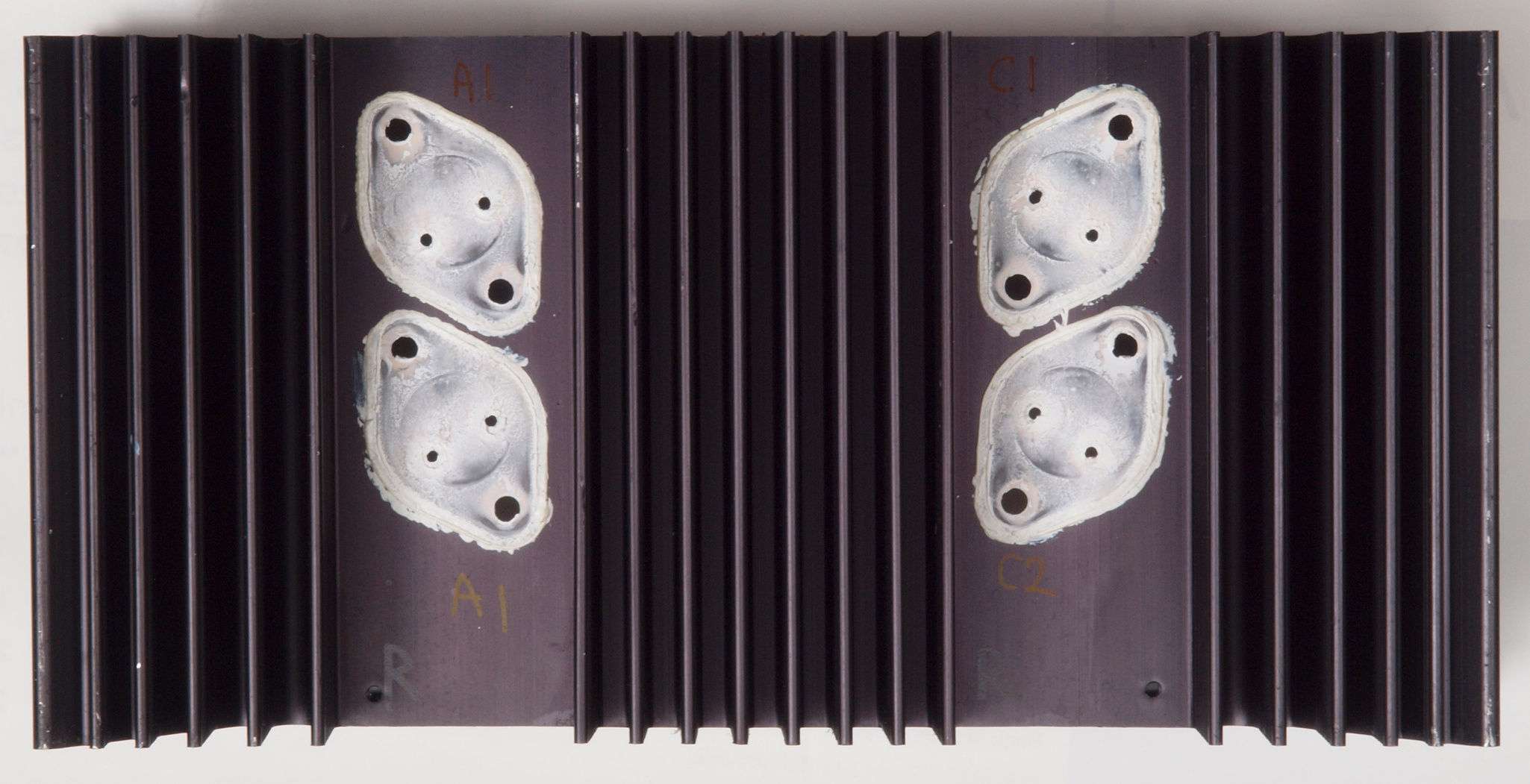

Ｃ５２．　修理中　Ｒ側終段ＴＲ（トランジスター）のマイカー。　シリコンは柔らかい。
Ｃ５３．　修理後　Ｒ側終段ＴＲ（トランジスター）
Ｃ６１．　修理前　Ｌ側終段ＴＲ（トランジスター）
Ｃ６２．　修理中　Ｌ側終段ＴＲ（トランジスター）のマイカー。　シリコンは柔らかい。
Ｃ６３．　修理後　Ｌ側終段ＴＲ（トランジスター）

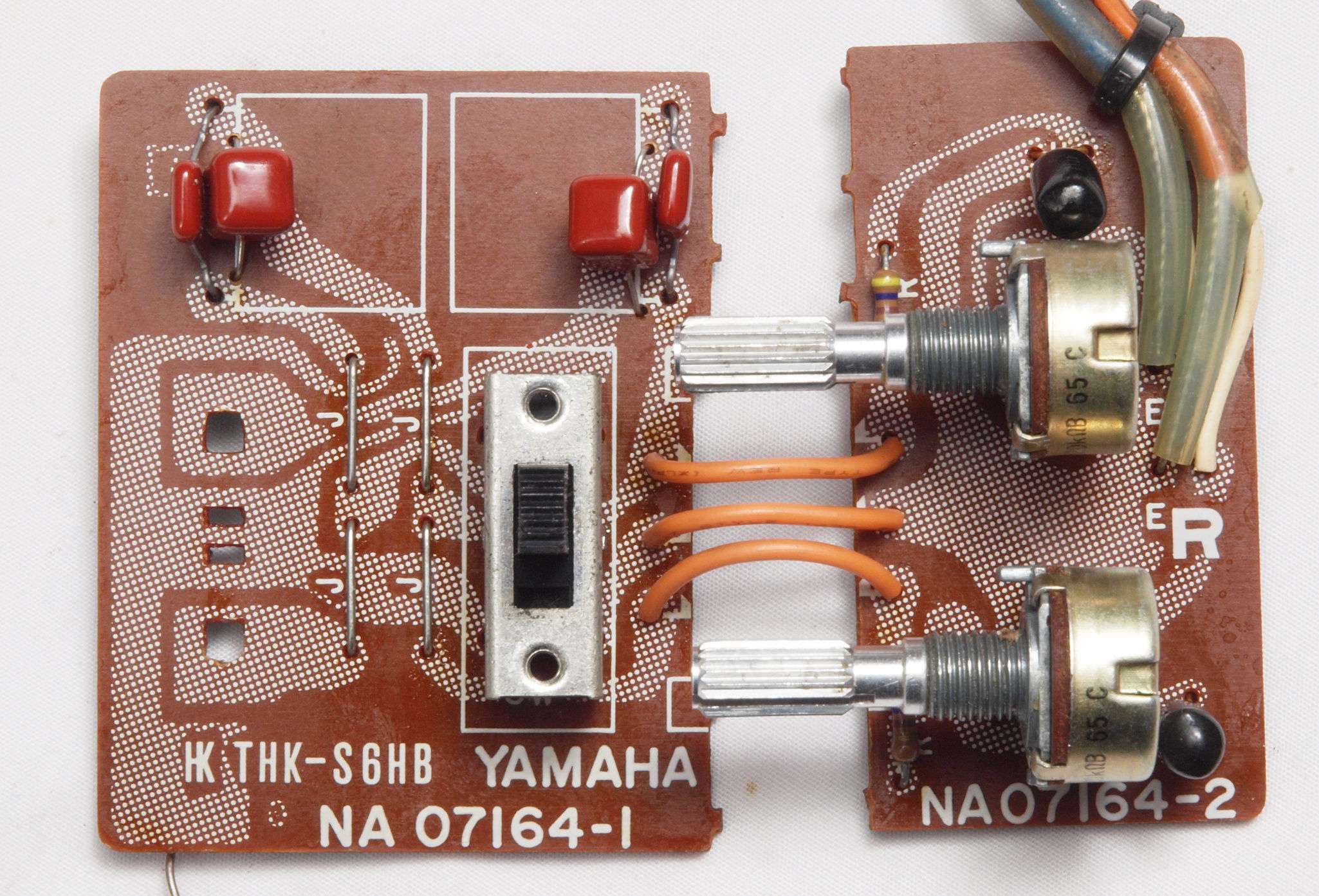

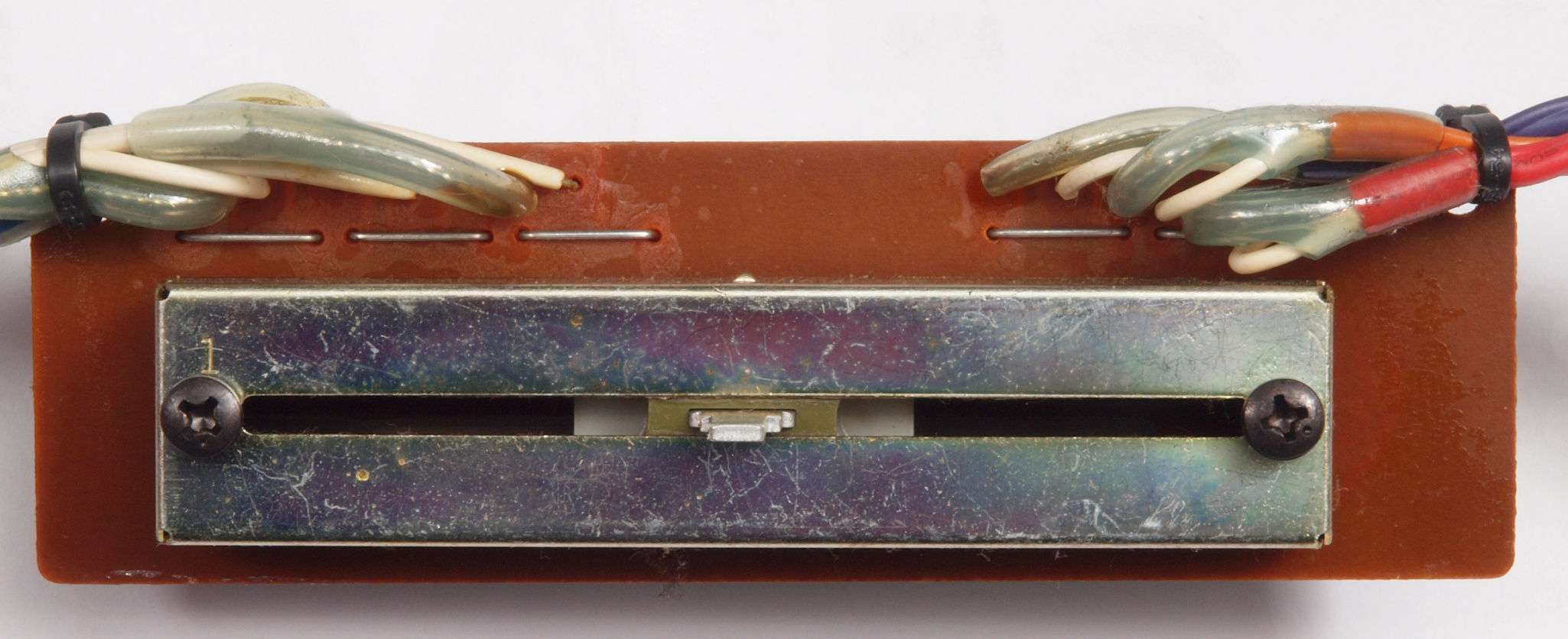

Ｃ７１．　修理前　ＲＣＡ端子基板　＆　ＶＲ基板
Ｃ７２．　修理後　ＲＣＡ端子基板　＆　ＶＲ基板　　ＶＲ２個、フィルムコンデンサー２個交換、フイルムコンデンサー２個追加。

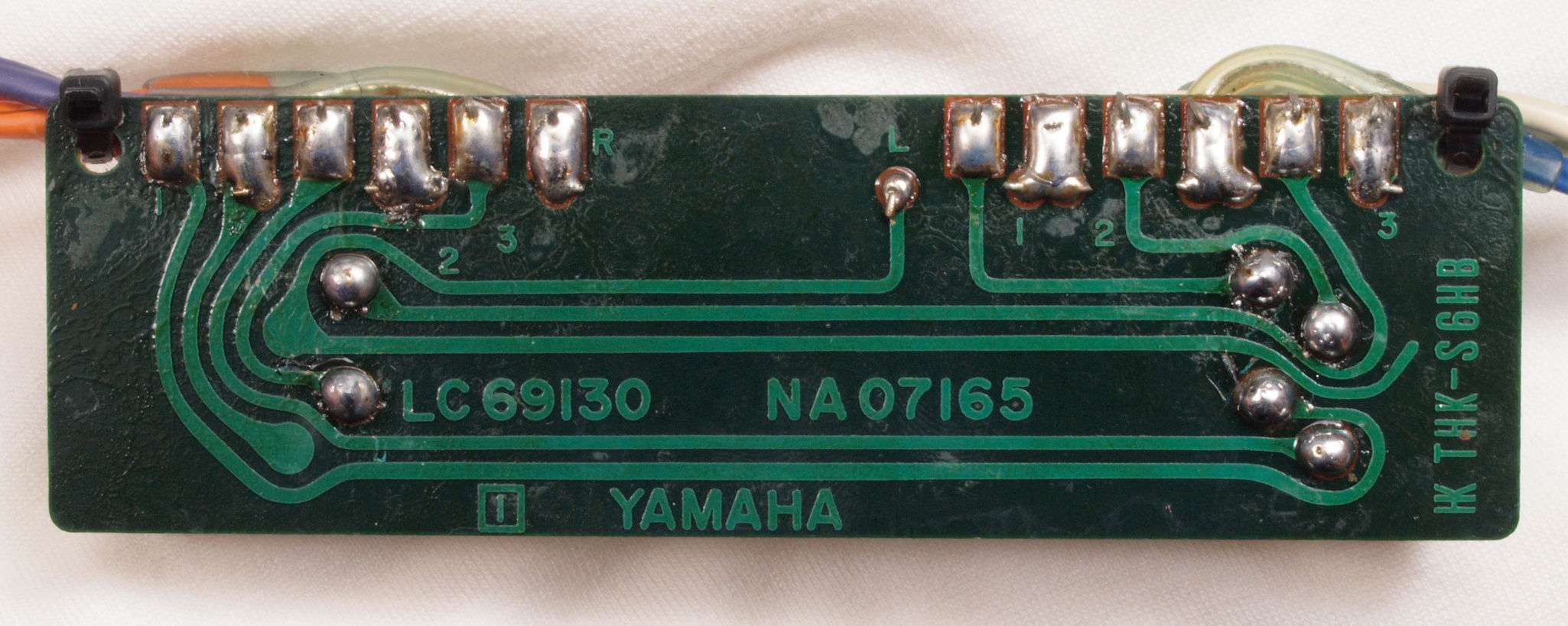

Ｃ７３．　修理前　ＲＣＡ端子基板裏　＆　ＶＲ基板裏
Ｃ７４．　修理（半田補正）後　ＲＣＡ端子基板裏　＆　ＶＲ基板裏。　全半田やり直しする。　入力ＶＲ２個交換。
Ｃ７５．　完成ＲＣＡ端子基板裏　＆　ＶＲ基板裏。　洗浄後、コート液を塗る。

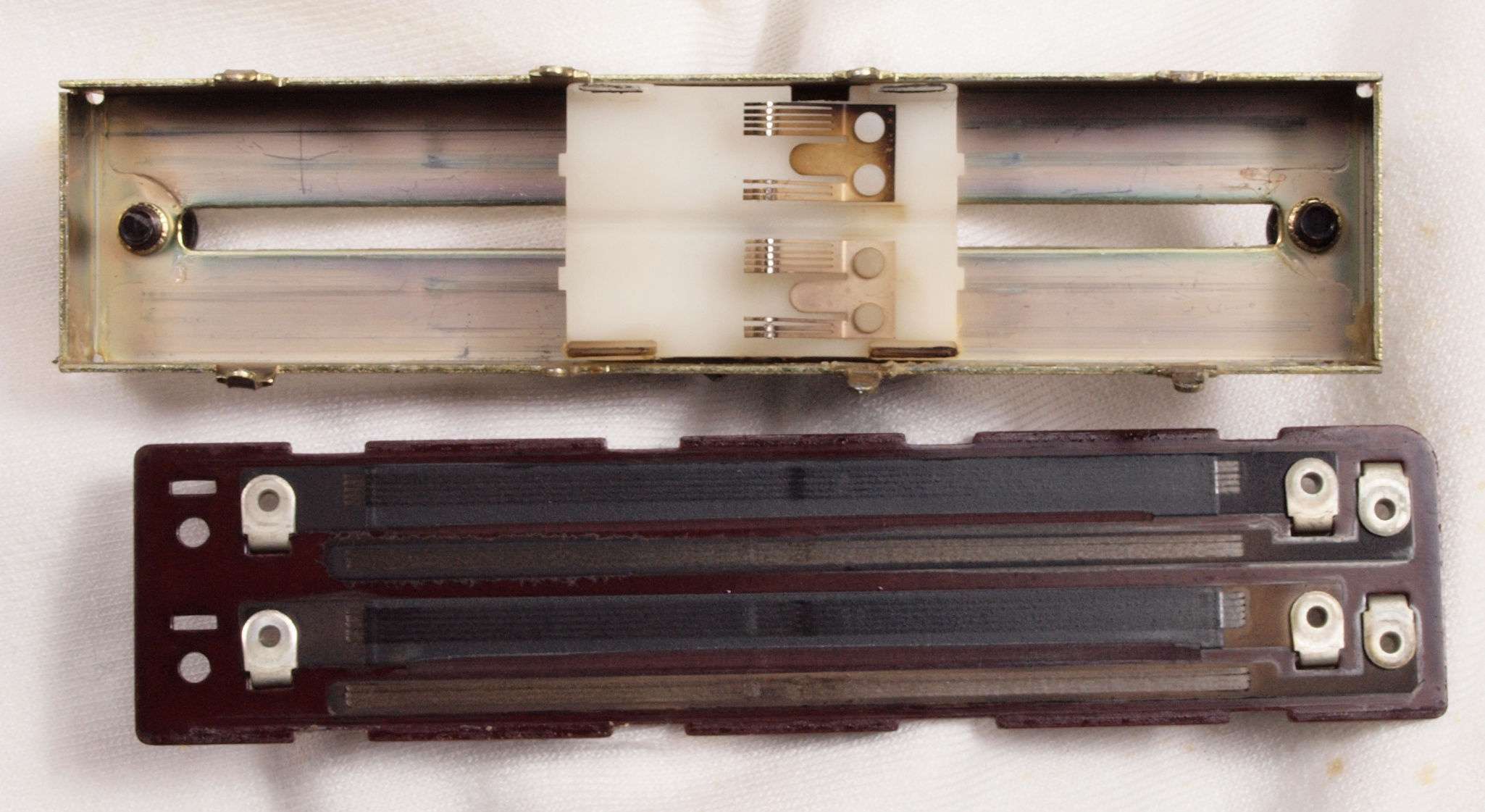

Ｃ７６．　修理中　モードＳＷ分解。
Ｃ７７．　修理（清掃）前　モードＳＷ分解・清掃。
Ｃ７８．　修理（清掃）後　モードＳＷ分解・清掃。
Ｃ８１．　修理前　入力ＲＣＡ端子。
Ｃ８２．　修理（交換）後　入力ＲＣＡ端子。
Ｃ９１．　修理前　電源基板

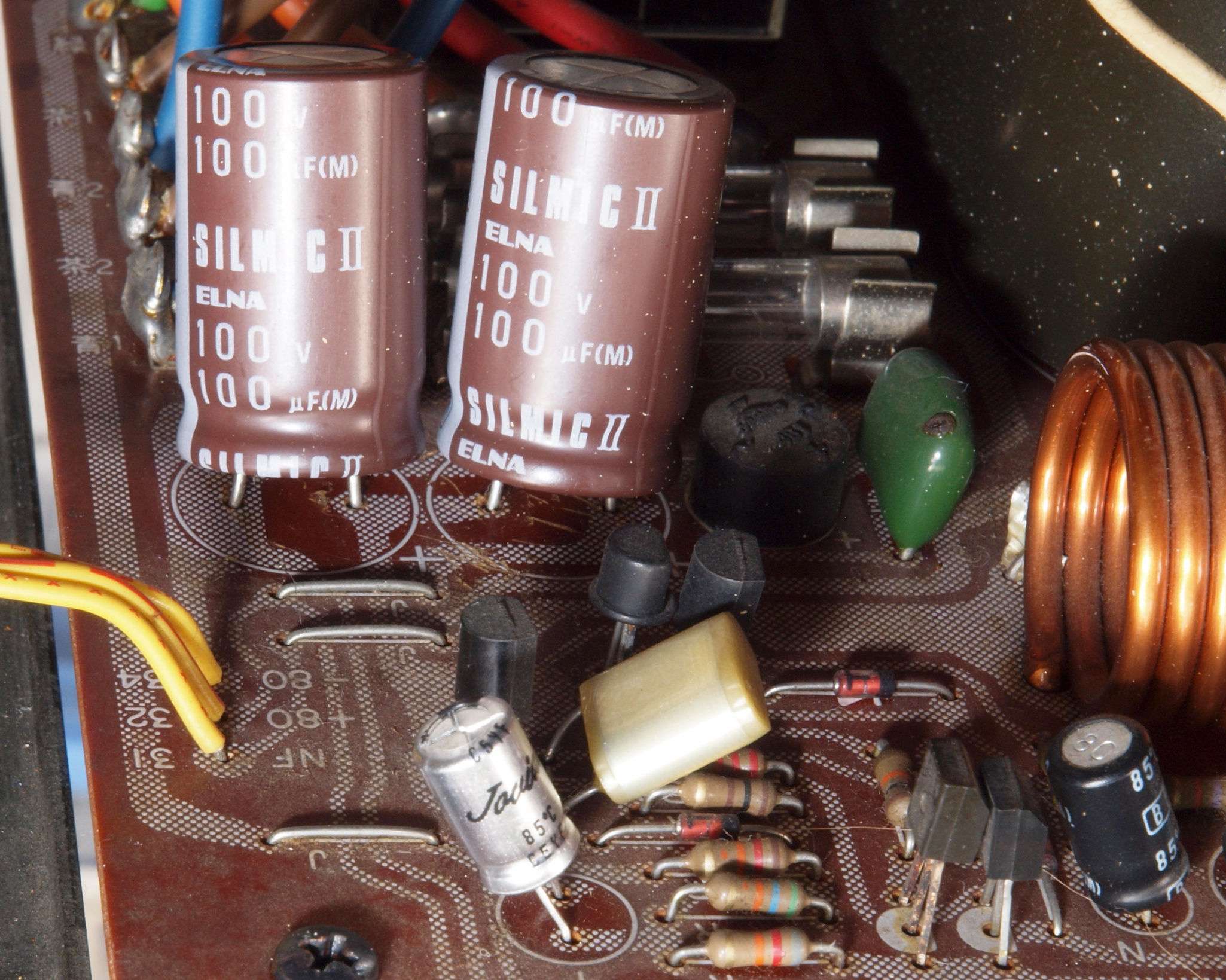

Ｃ９１２．　修理中　電源基板。　電解コンデンサーの足（端子）は出来るだけ短くして、基板に固定する。
Ｃ９１３．　修理中　電源基板。　電解コンデンサーの足（端子）は出来るだけ短くして、基板に固定する。

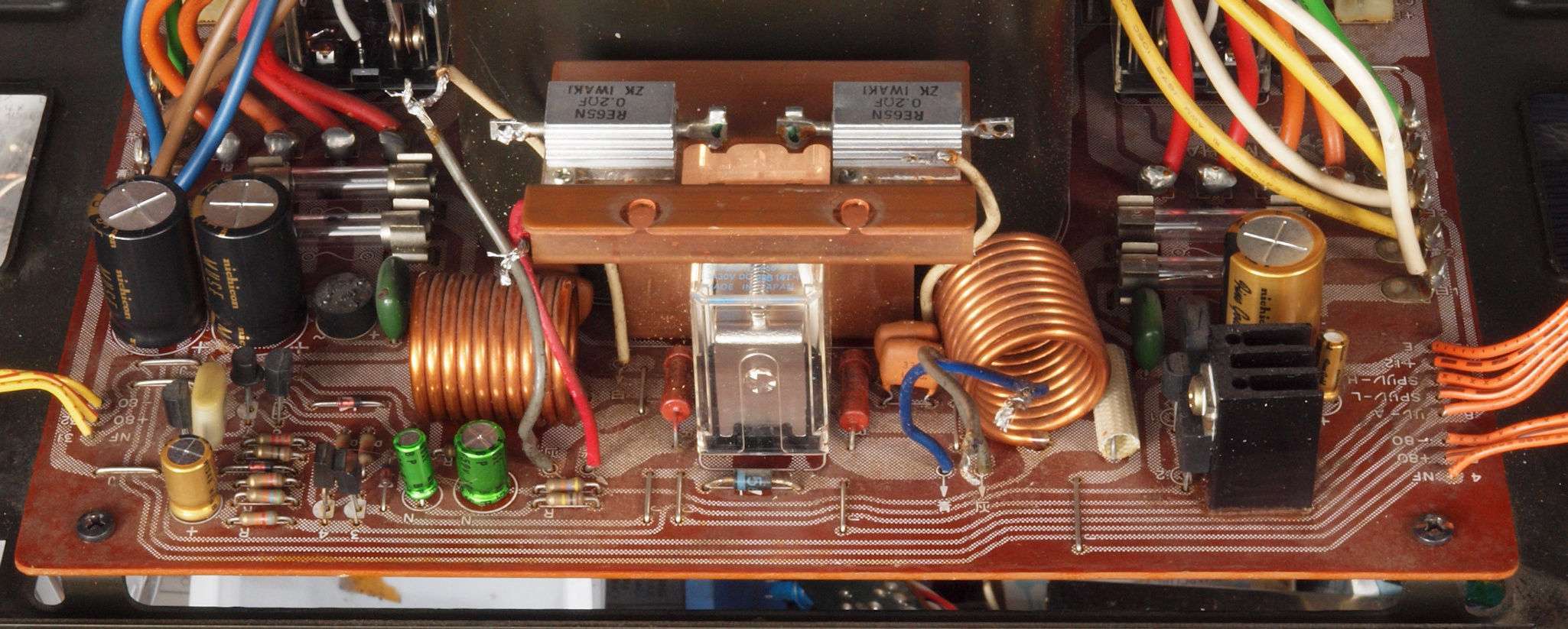

Ｃ９２．　修理後　電源基板　リレー３個、電解コンデンサー６個交換
Ｃ９３．　修理前　電源基板のＳＰ接続リレー部
Ｃ９４．　修理後　電源基板のＳＰ接続リレー部
Ｃ９５．　修理前　電源基板裏
Ｃ９６．　修理（半田補正）後　電源基板裏。　全半田やり直しする。フイルムコンデンサー４個追加。
Ｃ９７．　修理前　電源基板裏。　このＢ４は前期型なので、ＳＰ接続端子が市販品に合わない。
Ｃ９８．　電源基板裏。　基板を後期型に改造して使用する、Ｗ接点（５Ａ×２）になる。
Ｃ９９．　完成電源基板裏。　洗浄後、コート液を塗る。
ＣＡ１．　修理前　ＳＰ接続端子
ＣＡ２．　修理中　ＳＰ接続端子の穴開け。　固定ツメも使用する。
ＣＡ３．　修理後　ＳＰ接続端子
ＣＢ１．　修理前　表示ランプ基板。
ＣＢ２．　修理後　表示ランプ基板。　抵抗３本追加。　表示電球３個をＬＥＤに交換。

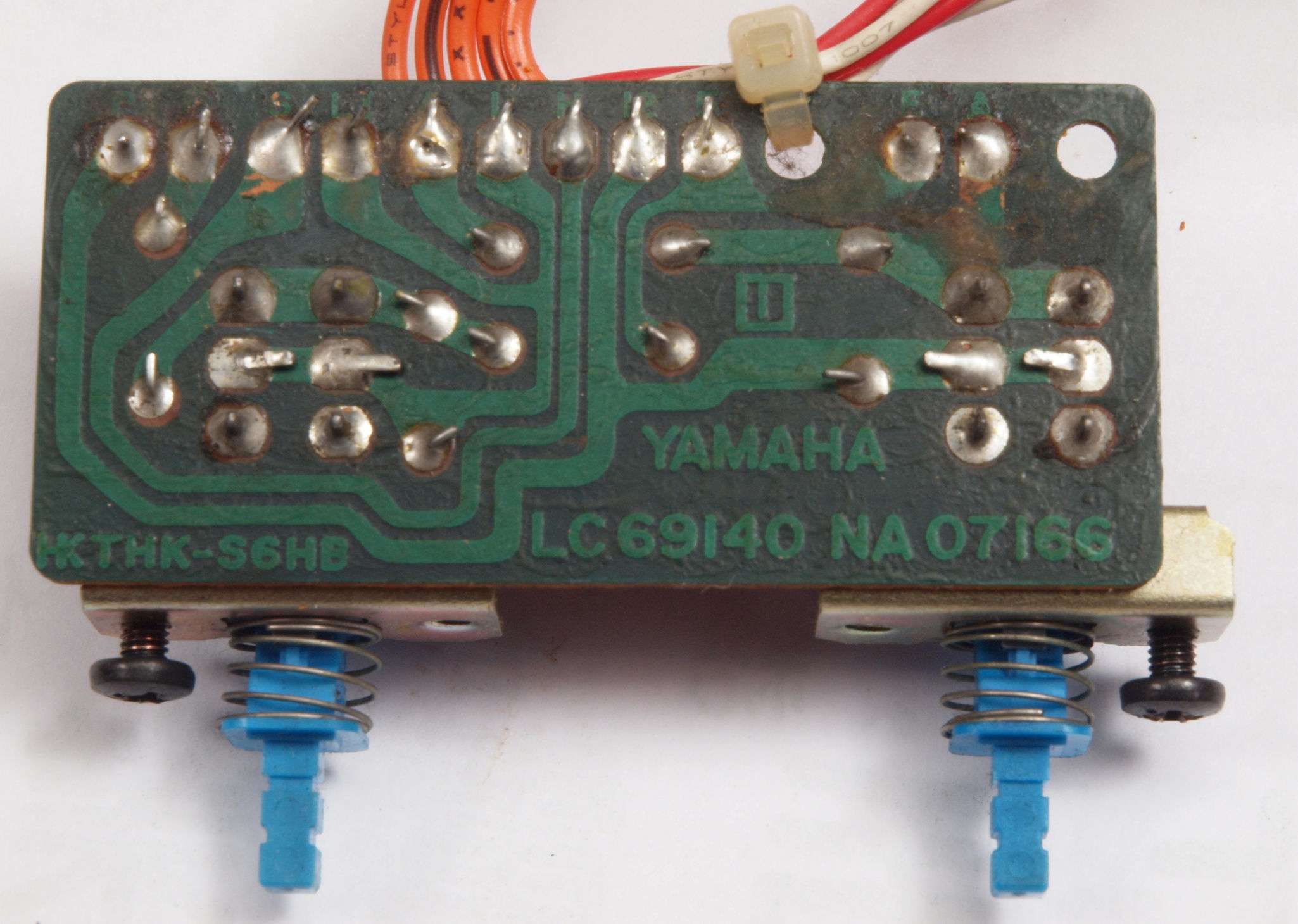

ＣＢ３．　修理前　表示ランプ基板裏。

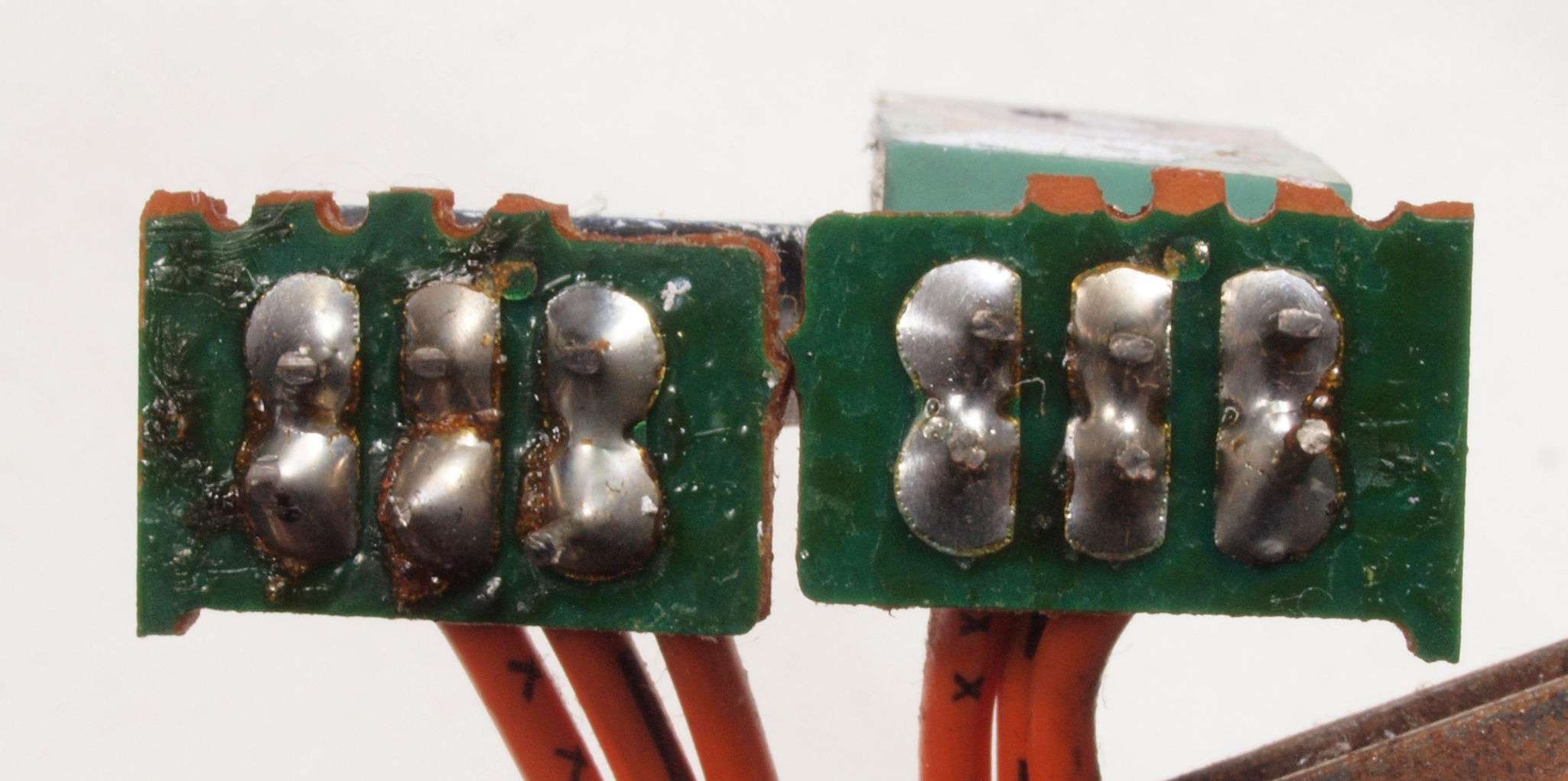

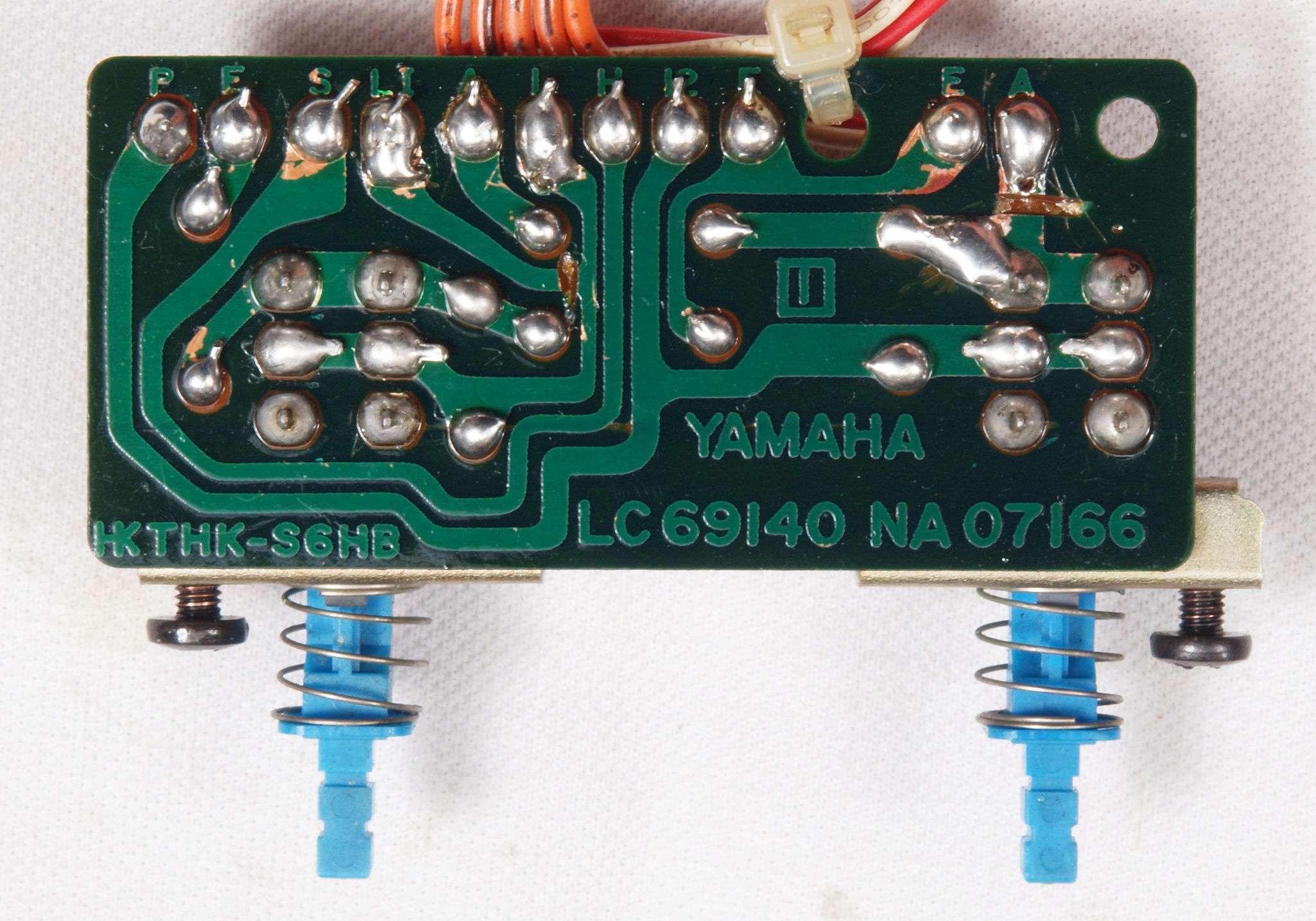

ＣＢ４．　修理（半田補正）後　表示ランプ基板裏。　全半田やり直しする。
ＣＢ５．　完成表示ランプ基板裏。　洗浄後、コート液を塗る。
ＣＣ１．　修理前　ＳＰ出力インピーダンス調整ＶＲ基板。
ＣＣ２．　修理前　ＳＰ出力インピーダンス調整ＶＲ基板裏。

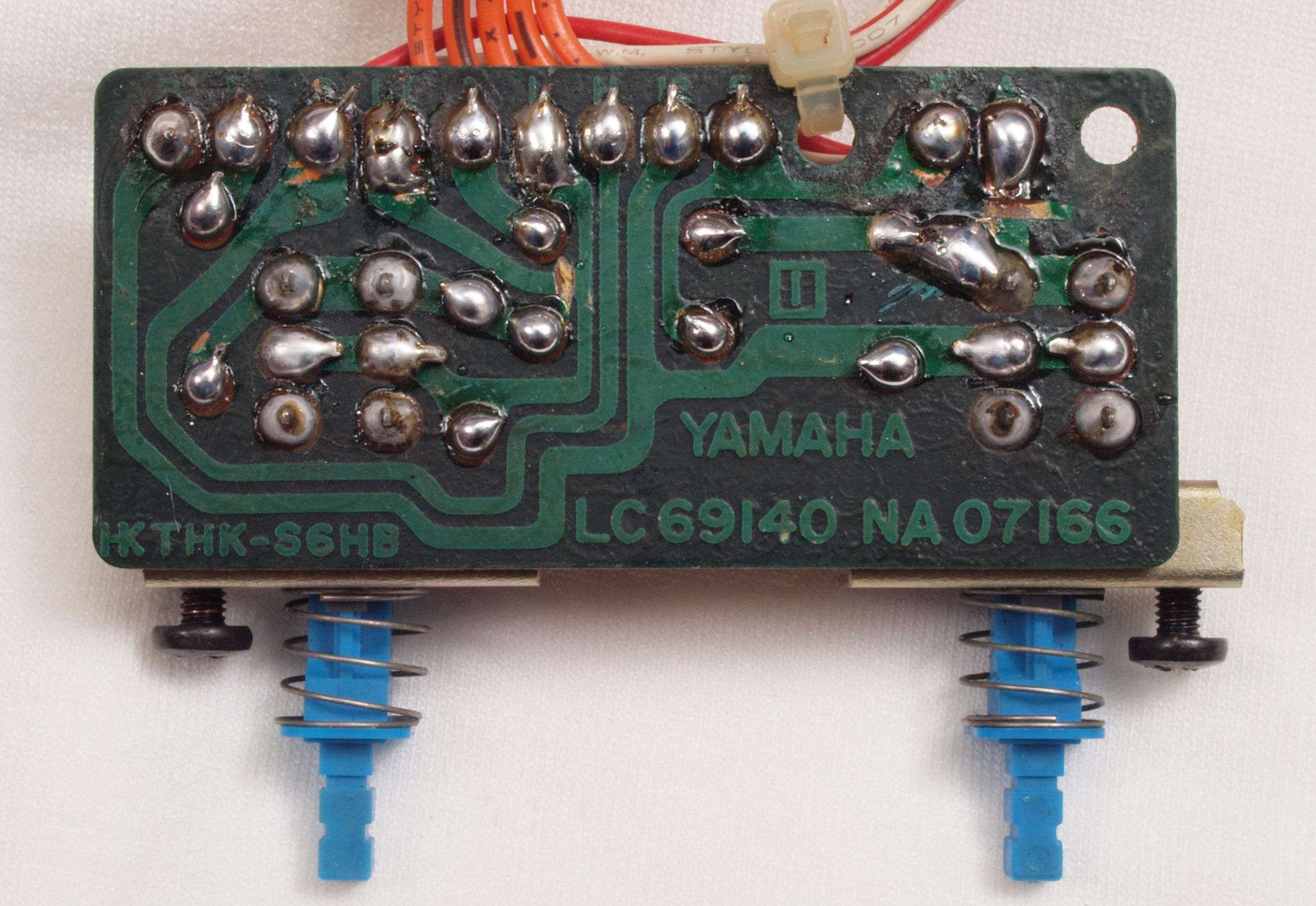

ＣＣ３．　修理（半田補正）後　ＳＰ出力インピーダンス調整ＶＲ基板裏。　全半田やり直しする。

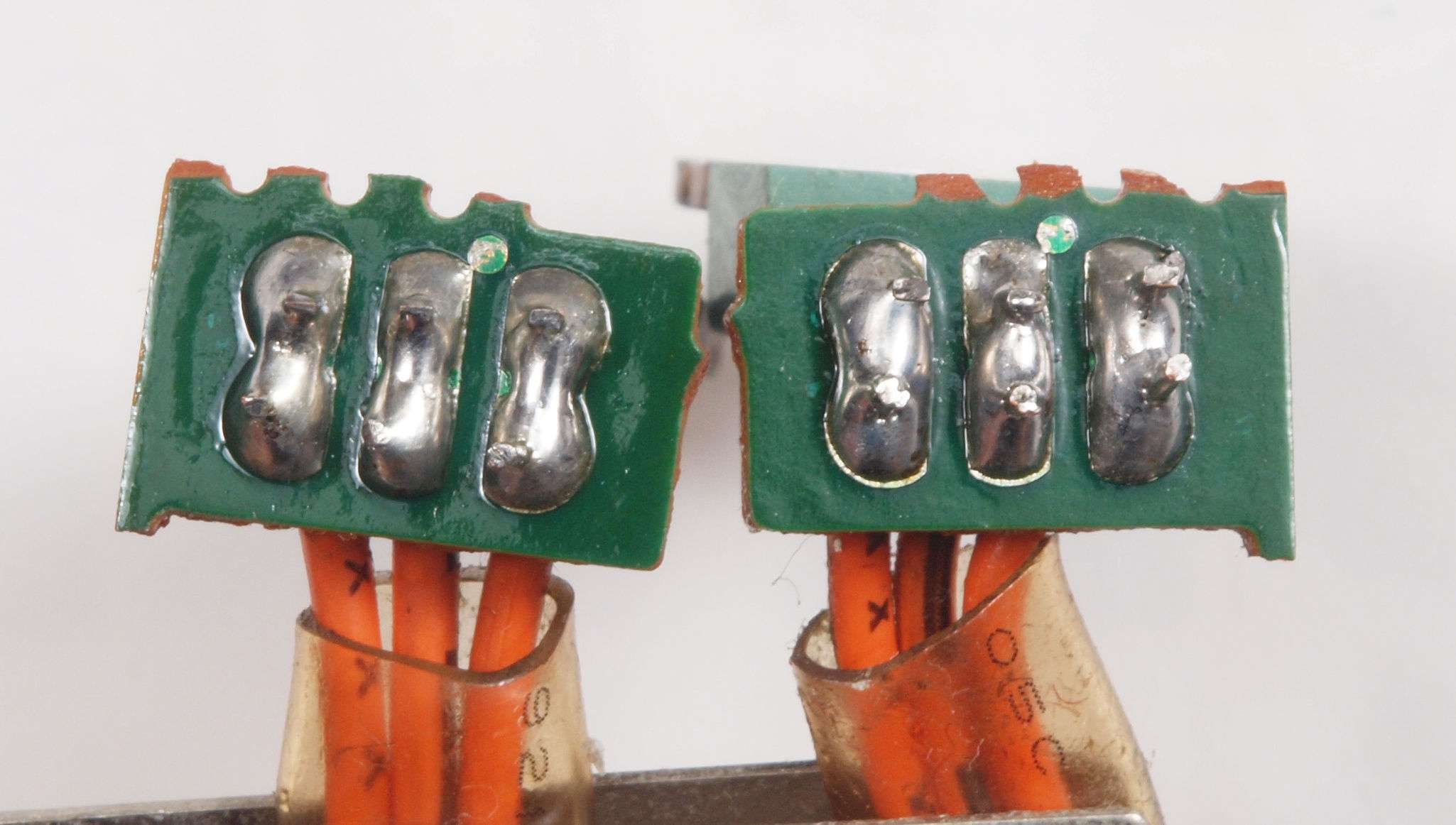

ＣＣ４．　完成ＳＰ出力インピーダンス調整ＶＲ基板裏。　洗浄後、コート液を塗る。
ＣＣ５．　修理（分解・清掃）中　ＳＰ出力インピーダンス調整ＶＲ。
ＣＣ６．　修理（分解・清掃）後　ＳＰ出力インピーダンス調整ＶＲ。

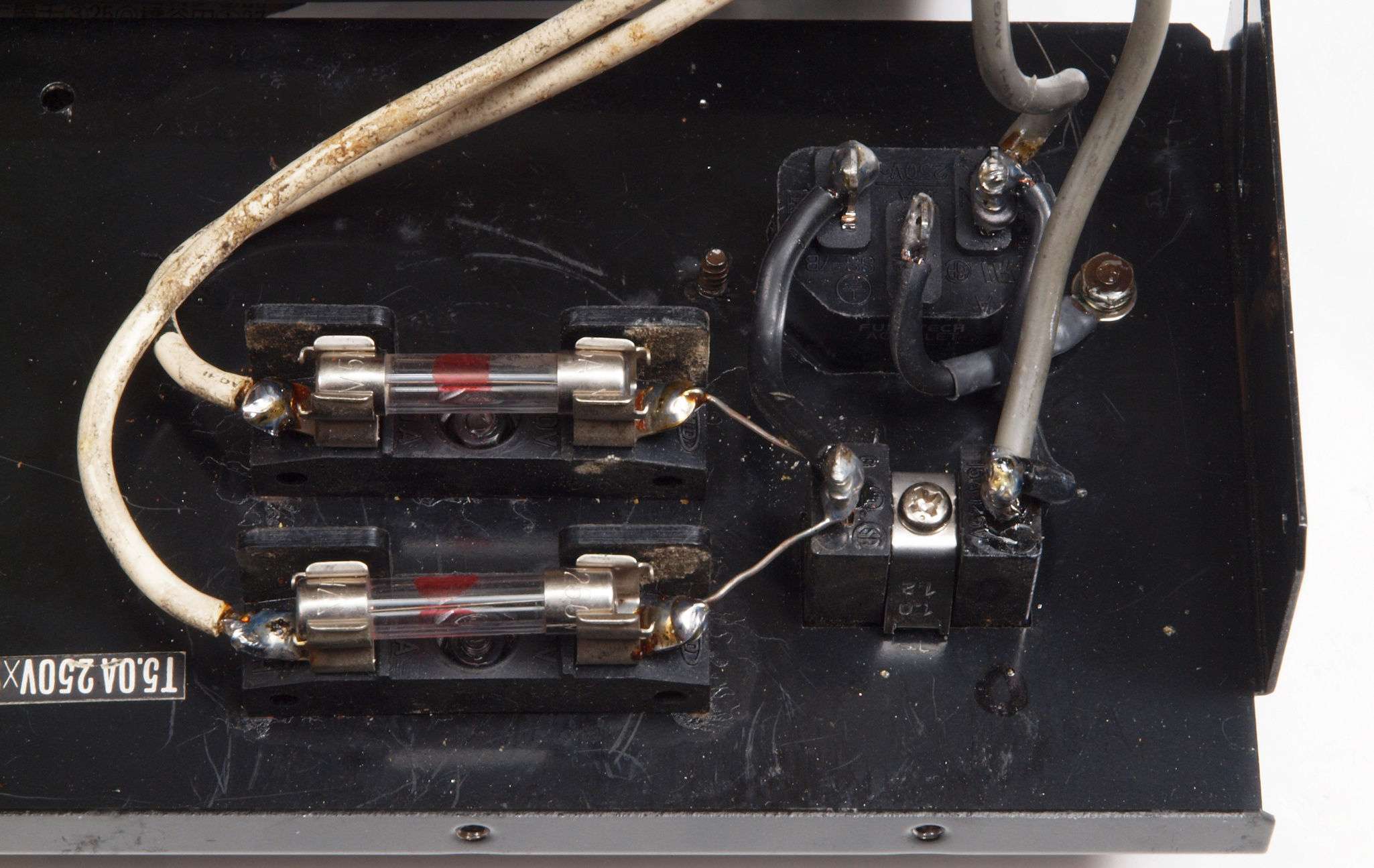

ＣＤ１．　修理前　ＳＰ接続端子　電源コード取付け部。
ＣＤ２．　修理中　３Pインレット取り付け穴位置。
ＣＤ３．　修理（交換）後　３Pインレット取り付け。　　FURUTECH　FI-10(R) ロジウムメッキ使用。
ＣＤ４．　修理（交換）後　３Pインレット裏配線。　アースはしっかり取付る。
ＣＥ１．　修理（交換）後　電源、スオイーカー、Ａ／Ｂ級動作表示。　　ＬＥＤに交換後。
ＣＦ１．　交換部品

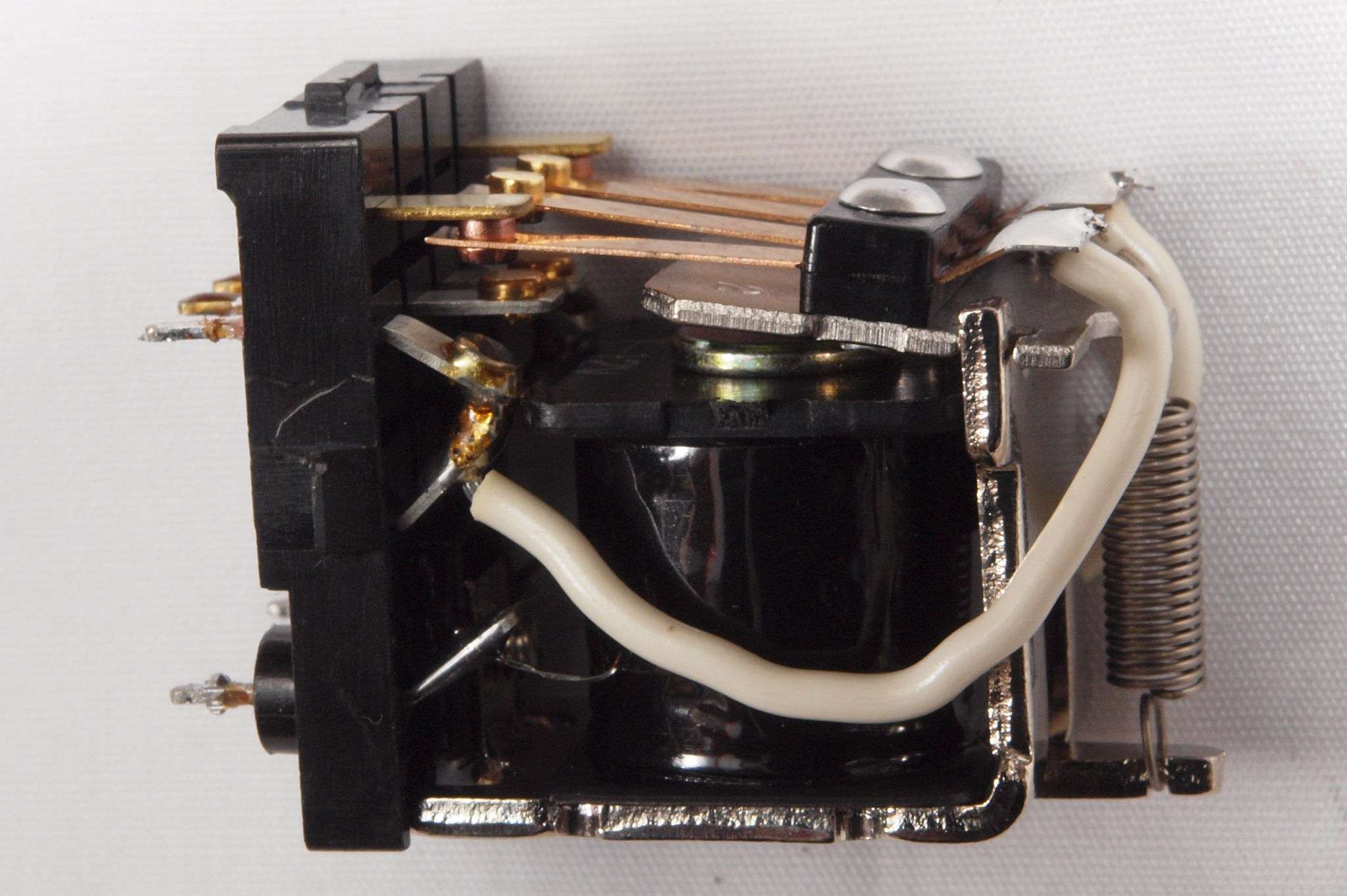

ＣＦ２．　交換部品、Ａクラス／Ｂクラスの電圧切り替えリレー。　出来るだけ通電時には切り替えしない事。
　　　　　　　　　　　　　可動片まで焼けて色が変わっている、よって接点のみ磨いてもＮＧだし、手間が高く付くだけ！
ＣＦ３．　交換部品、ＳＰ接続リレー。　このＢ４は前期型なので、同型リレーが無く、市場品を改造して使用。
　　　　　　　　　　　　よって、１ａ接点（５Ａ）のみ使用。　当方は基板を後期型に改造して使用する、Ｗ接点（５Ａ×２）になる。
ＣＦ４．　交換部品、足黒トランジスター。
ＣＦ５．　交換部品、半固定ＶＲ。
ＣＧ１．　修理前　上から見る
ＣＧ２．　修理後　上から見る
ＣＧ３．　修理前　下から見る
ＣＧ４．　修理後　下から見る
ＣＧ５．　修理前　後ろから見る。
ＣＧ６．　修理後　後ろから見る。
Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｅ０．　出力・歪み率測定・調整
　　　　「見方」。
　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。
　　　　　　　　　　よって、ダイアル設定出力レベルより低なります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。
Ｅ１１．　Ｂ級動作、５０Ｈｚ入力、Ｒ側ＳＰ出力電圧３１Ｖ＝１２０Ｗ出力、　０．００１８８％歪み。
　　　　　　　　 　　　 　　　　　　　　Ｌ側ＳＰ出力電圧３１Ｖ＝１２０Ｗ出力、　０．００１９４％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。
Ｅ１２．　Ｂ級動作、１００Ｈｚ入力、Ｒ側ＳＰ出力電圧３１Ｖ＝１２０Ｗ出力、　０．００２０６％歪み。
　　　　　　　 　　　　 　　　　　　　　　Ｌ側ＳＰ出力電圧３１Ｖ＝１２０Ｗ出力、　０．００２７％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。
Ｅ１３．　Ｂ級動作、５００Ｈｚ入力、Ｒ側ＳＰ出力電圧３１Ｖ＝１２０Ｗ出力、　０．００２６８歪み。
　　　　　　　　　　　 　　　　　　　　　 Ｌ側ＳＰ出力電圧３１Ｖ＝１２０Ｗ出力、　０．００２７８％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｅ１４．　Ｂ級動作、１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３１Ｖ＝１２０Ｗ出力、　０．００４４５％歪み。
　　　　　　　　　　　 　　　　　　　　 Ｌ側ＳＰ出力電圧３１Ｖ＝１２０Ｗ出力、　０．００４４５％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｅ１５．　Ｂ級動作、５ｋＨｚ入力、Ｒ側ＳＰ出力電圧３１Ｖ＝１２０Ｗ出力、　０．０１６３％歪み。
　　　　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３１Ｖ＝１２０Ｗ出力、　０．０１６１％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。
Ｅ１６．　Ｂ級動作、１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３１Ｖ＝１２０Ｗ出力、　０．０１８３％歪み。
　　　　　　　　　　 　　　　　　　　　 　Ｌ側ＳＰ出力電圧３１Ｖ＝１２０Ｗ出力、　０．０１８１％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。
Ｅ１７．　Ｂ級動作、５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．００５２０％歪み。
　　　　　　　　　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧２７Ｖ＝９１Ｗ出力、　０．００５３３％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

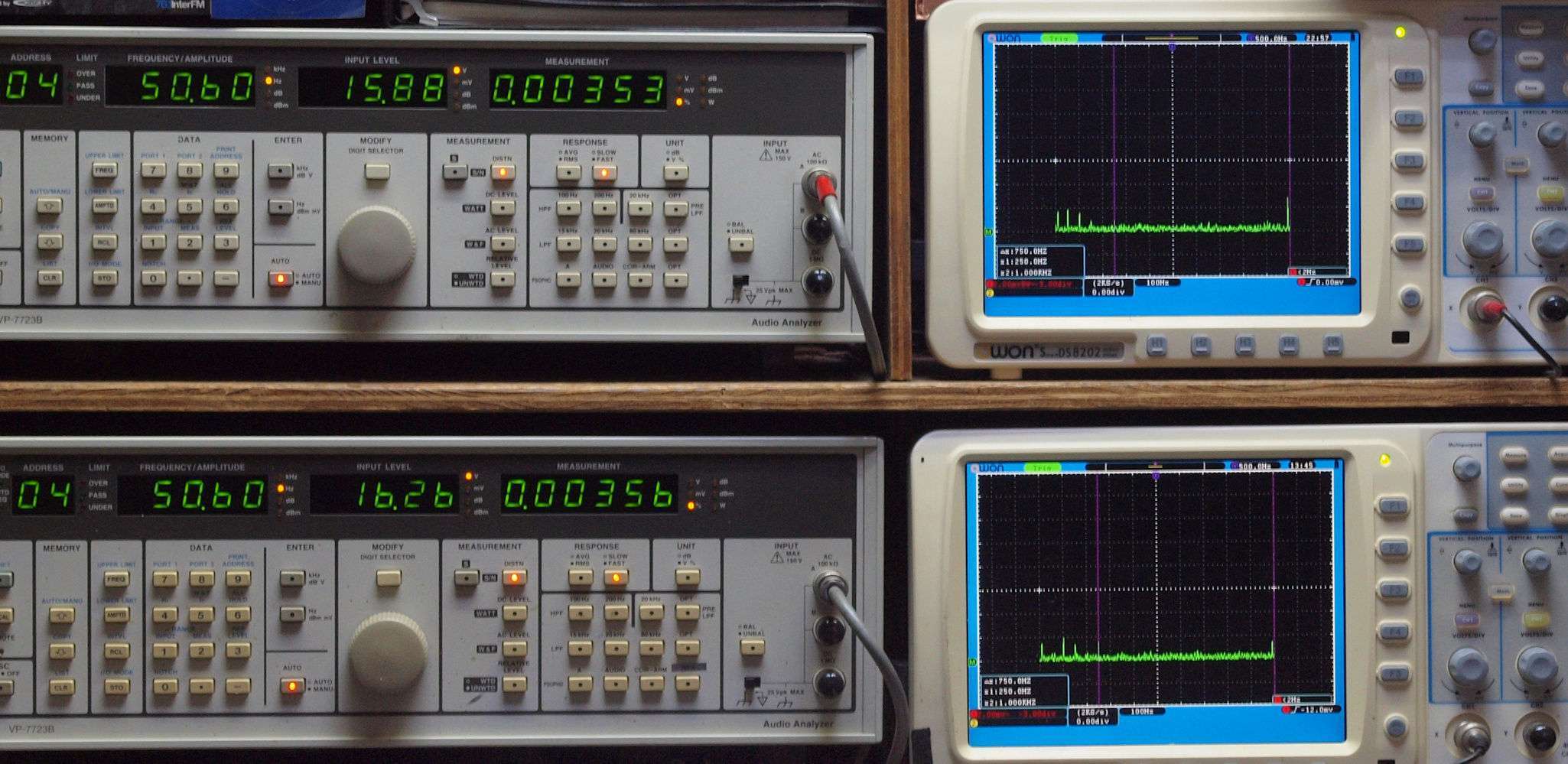

Ｅ２１．　Ａ級動作、５０Ｈｚ入力、Ｒ側ＳＰ出力電圧１６Ｖ＝３２Ｗ出力、　０．００３５３％歪み。
　　　　　　　　 　　　 　　　　　　　　Ｌ側ＳＰ出力電圧１６Ｖ＝３２Ｗ出力、　０．００３５６％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。
Ｅ２２．　Ａ級動作、１００Ｈｚ入力、Ｒ側ＳＰ出力電圧１６Ｖ＝３２Ｗ出力、　０．００３６２％歪み。
　　　　　　　 　　　　 　　　　　　　　　Ｌ側ＳＰ出力電圧１６Ｖ＝３２Ｗ出力、　０．００３６９％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

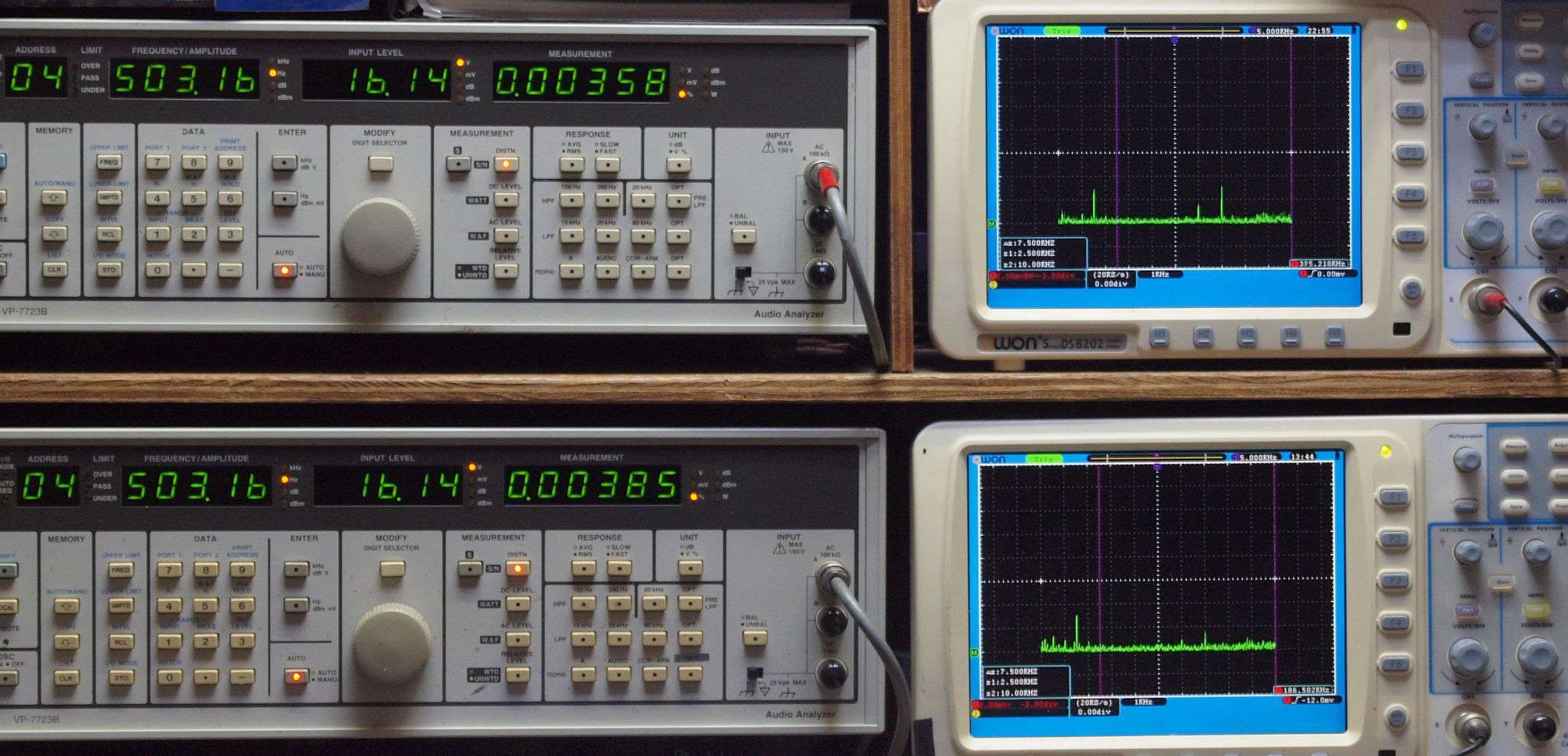

Ｅ２３．　Ａ級動作、５００Ｈｚ入力、Ｒ側ＳＰ出力電圧１６Ｖ＝３２Ｗ出力、　０．００３５８歪み。
　　　　　　　　　　　　　　　　　　 　　 Ｌ側ＳＰ出力電圧１６Ｖ＝３２Ｗ出力、　０．００３８５％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

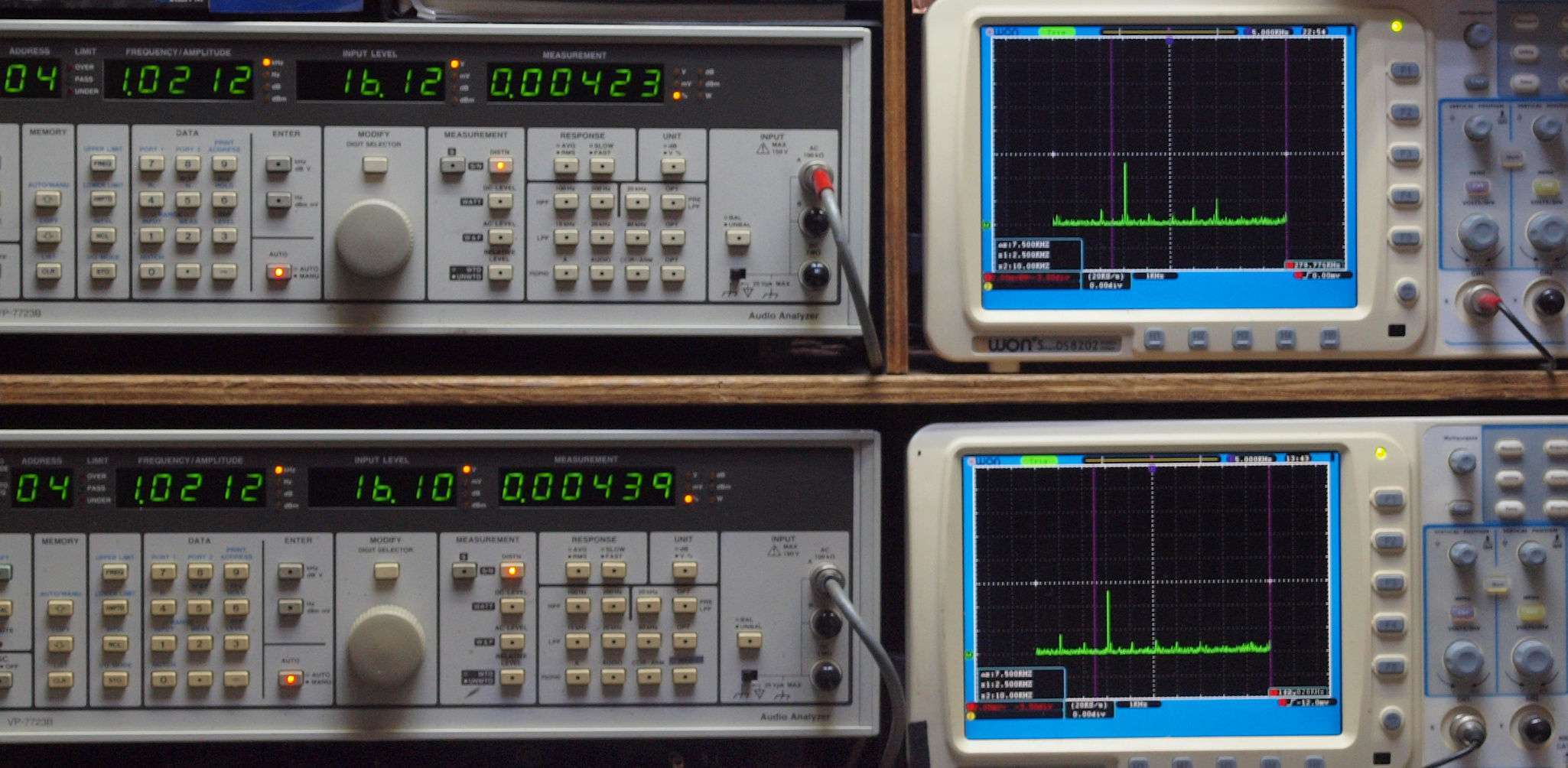

Ｅ２４．　Ａ級動作、１ｋＨｚ入力、Ｒ側ＳＰ出力電圧１６Ｖ＝３２Ｗ出力、　０．００４２３％歪み。
　　　　　　　　　　　　　　　　　　 　 Ｌ側ＳＰ出力電圧１６Ｖ＝３２Ｗ出力、　０．００４３９％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｅ２５．　Ａ級動作、５ｋＨｚ入力、Ｒ側ＳＰ出力電圧１６Ｖ＝３２Ｗ出力、　０．００７４９％歪み。
　　　　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１６Ｖ＝３２Ｗ出力、　０．００７５３％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。
Ｅ２６．　Ａ級動作、１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１６Ｖ＝３２Ｗ出力、　０．００７２２％歪み。
　　　　　　　　　　 　　　　　　　　　 　Ｌ側ＳＰ出力電圧１６Ｖ＝３２Ｗ出力、　０．００７２８％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。
Ｅ２７．　Ａ級動作、５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１４Ｖ＝２４．５Ｗ出力、　０．００５１２％歪み。
　　　　　　　　　　 　　 　　　　　　　　Ｌ側ＳＰ出力電圧１４Ｖ＝２４．５Ｗ出力、　０．００５４４％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

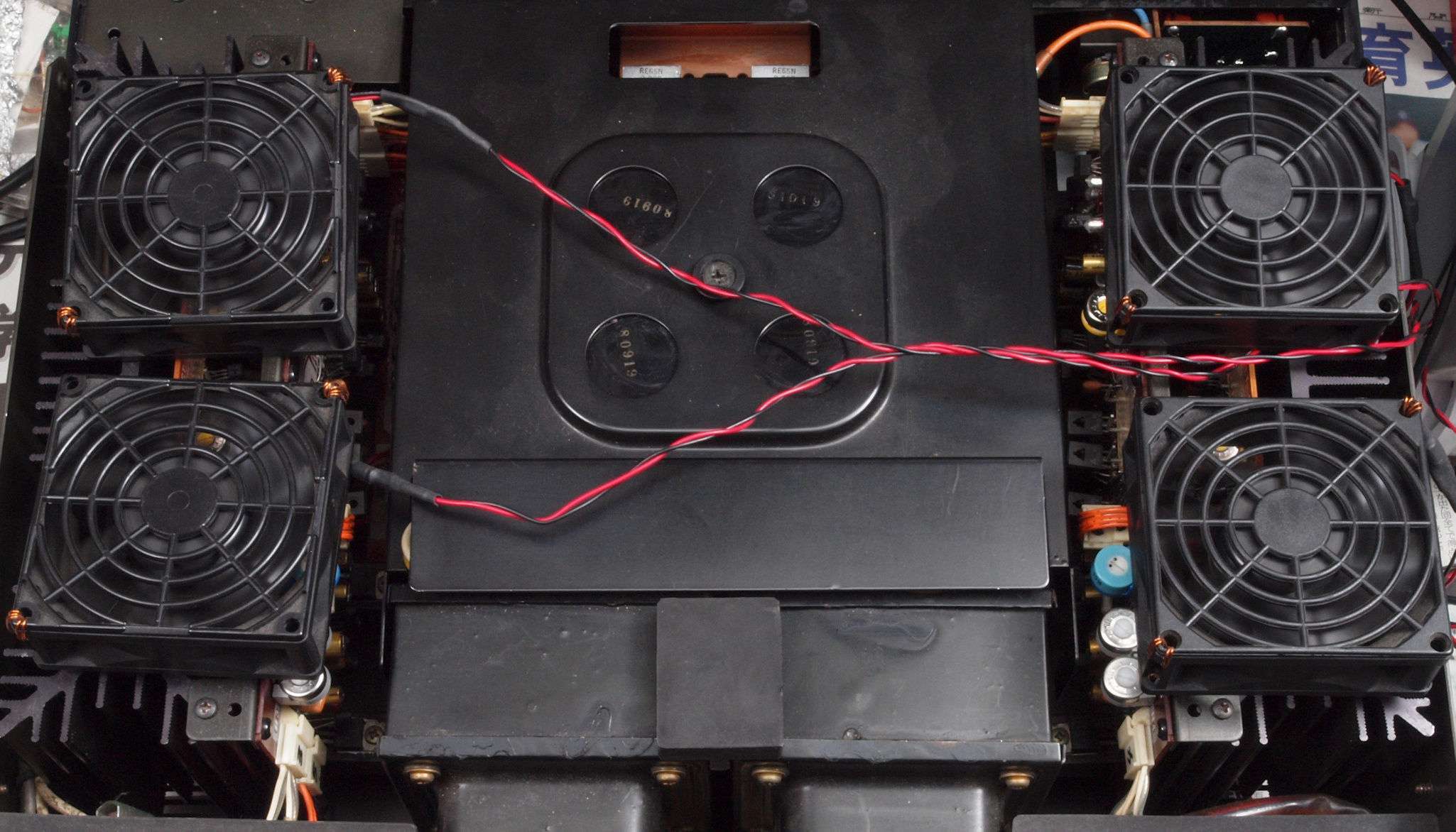

Ｅ３．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。
Ｅ４．　２４時間エージング。　左は　Ｍ−５０６ＲＳ．　３台目
Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｙ１．　設置状況、　全体正面から見る。
Ｓ．　ＹＡＭＡＨＡ　Ｂ４　の仕様（カタログ、マニアルより）　
型式 ステレオパワーアンプ 　Ｂ−４
定格出力(10Hz〜30kHz、歪0.007%) ClassB＝120W+120W(8Ω)
ClassA＝30W+30W(8Ω)
パワーバンド幅(8Ω) ClassB＝10Hz〜100kHz(歪0.02%、60W)
ClassA＝10Hz〜100kHz(歪0.008%、15W)
入力感度/インピーダンス 1V/25kΩ(8Ω、100W)
周波数特性(8Ω、1W) mode DC
  • 10Hz＝0dB
    1kHz＝0dB
    100kHz＝-1±1dB
mode AC　
  • 10Hz＝-2±1dB
    1kHz＝0dB
    100kHz＝-1±1dB
全高調波歪率(8Ω) Class B
  • 10Hz〜50kHz(60W)＝0.007%以下
    100kHz(60W)＝0.02%以下
Class A
  • 0Hz〜50kHz(15W)＝0.004%以下
    100kHz(15W)＝0.008%以下
混変調歪率(8Ω) Class B(60W)＝0.002%以下
Class A(15W)＝0.002%以下
出力インピーダンスコントロール 可変インピーダンス範囲(1kHz)＝+1Ω〜0Ω〜-1Ω
可変周波数帯域＝10Hz〜20kHz
セパレーション 80dB以上(1kHz)
70dB以上(20kHz)
残留ノイズ(IHF-A) -87dBV
使用ヒューズ T5A250V
ACアウトレット unswitched＝100W
電源 AC100V、50Hz/60Hz
定格消費電力 330W
外形寸法 幅435x高さ145.5x奥行381mm
重量 21kg
価格 ￥138,000(1978年頃)
