ＬＵＸＭＡＮ　ＣＬ−３６Ｕ．　３台目修理記録

ＬＵＸ　Ｃ−５０００Ａ、　ＹＡＭＡＨＡ　Ｂ３．３台目、　ＹＡＭＡＨＡ　Ｂ３．４台目、　ＲＸ−２０００、　ＲＹ−２２００ユーザー。 　２０２５／１／８．到着　　１／２７．完成

Ａ．　修理前の状況 オークションで購入。 出品者説明。 オーディオ好きの父からの代理出品になります。 オーディオショップに持ち込み動作確認をしてまいりました所電源も入り音も出ていました。 店員さんによりますと音のひずみが有りボリュームを絞っても音が出るとの事でした。 実動品ですが、要修理です。 また古い物ですので小傷等もございます。 ご理解いただける方のみ入札お願いします。 リサイクルショップ等に売るよりもオーディオ好きな方に直接譲りたいとの父の意向で今回出品させていただきました。 B．　原因 各部経年劣化。 メインＶＲ左側最大位置に亀裂あり。 Ｃ．　修理状況 1部フイルム・コンデンサー交換・追加。 全電解コンデンサー交換。 タイト製真空管ソケットに交換。 入出力ＲＣＡ端子をテフロン絶縁ＲＣＡ端子に交換。 メインＶＲ交換。ＥｉＺＺ社２４ステップステレオアンプ用アッテネーター使用。 各部半田補正。 電源コードを３Ｐインレットに交換）。　FURUTECH　FI-10(Ｇ)金メッキ。 1部整流ダイオード交換 Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定　別ファイルが開きます。 １２ＡＸ７（ＥＣＣ８３）　Ｇｍ、ＩＰ測定。 １２ＡＵ７（ＥＣＣ８２） 　Ｇｍ、ＩＰ測定。 １２ＢＨ７（ＥＣＣ８１）　Ｇｍ、ＩＰ測定。 Ｖ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる購入真空管測定　別ファイルが開きます。 ＥＣＣ８３ＭＧ（１２ＡＸ７）　Ｇｍ、ＩＰ測定。 ＥＣＣ８２（１２ＡＵ７）　Ｇｍ、ＩＰ測定。 １２ＢＨ７Ａ（ＥＣＣ８１）　Ｇｍ、ＩＰ測定。 Ｋ．　裏パネル修理（塗装）　　別ファイルが開きます。 Ｌ．　修理完成後の外観　　別ファイルが開きます。 Ｄ．　使用部品 フイルム・コンデンサー 　　　　個。 電解コンデンサー 　　　　　　　 個。 タイト製ＭＴ９ピンソケット　 ９個。 ブロック電解コンデンサー（TMC）　４個。 テフロン絶縁ＲＣＡ端子 　１１組２２個。 ３Ｐインレット 　１個。　FURUTECH　FI-10(Ｇ)金メッキ。 メインＶＲ　ＥｉＺＺ社２４ステップステレオアンプ用アッテネーター Ｅ．　調整・測定 Ｆ．　上位測定器による　調整・測定 Ｇ．　修理費 　　　１８０，０００円　　　オーバホール修理。 但し、真空管別途。。 　　　　　　 　　　　　　　　　　　　　　　　　３台目からの、お馴染みさん価格。 Ｙ．　ユーザー宅の設置状況 Ｓ．　ＬＵＸＭＡＮ　ＣＬ−３６Ｕ　の仕様（マニアル・カタログより）

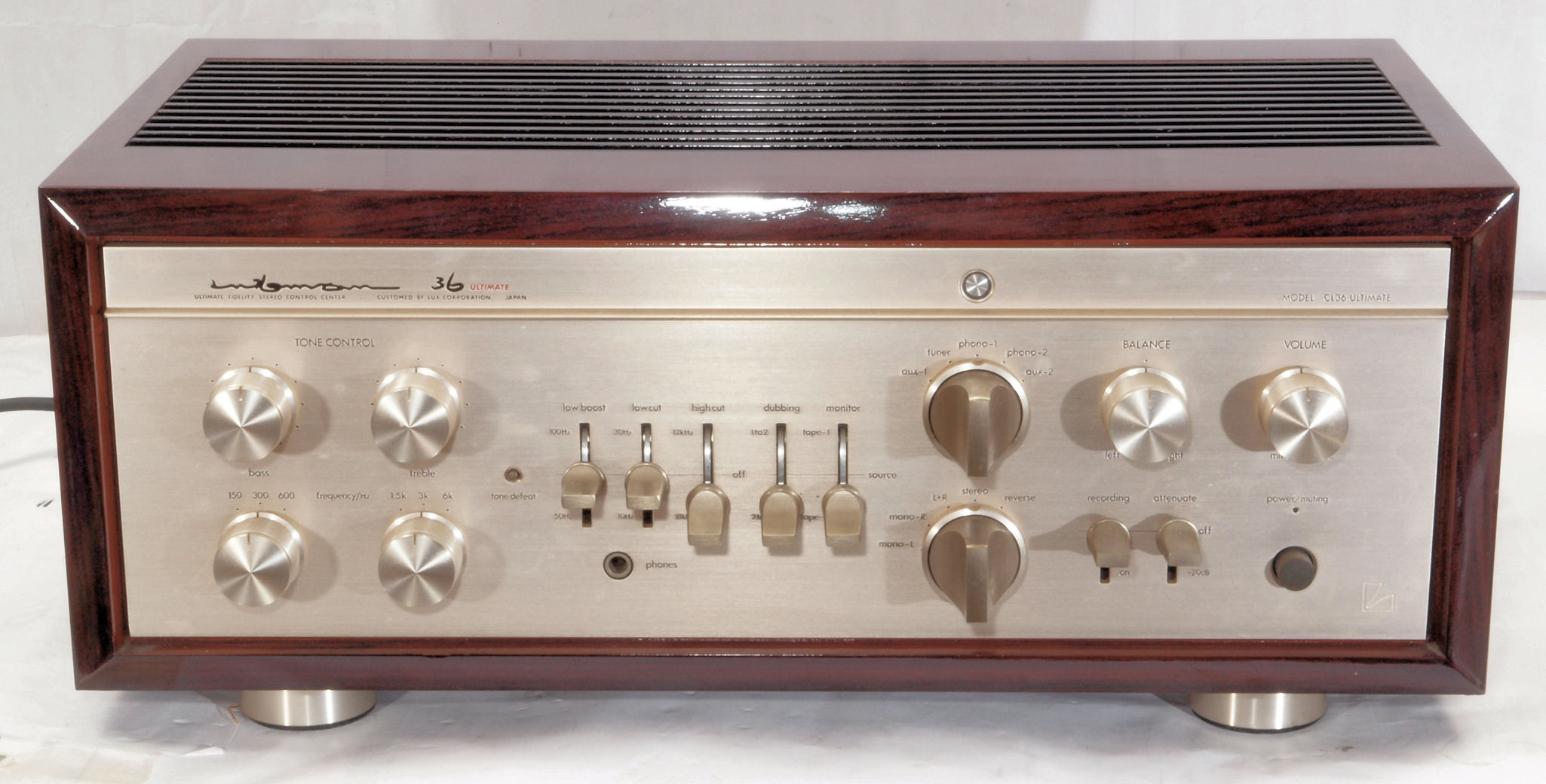

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　外観　前から見る

Ａ１２．　外観　前右から見る

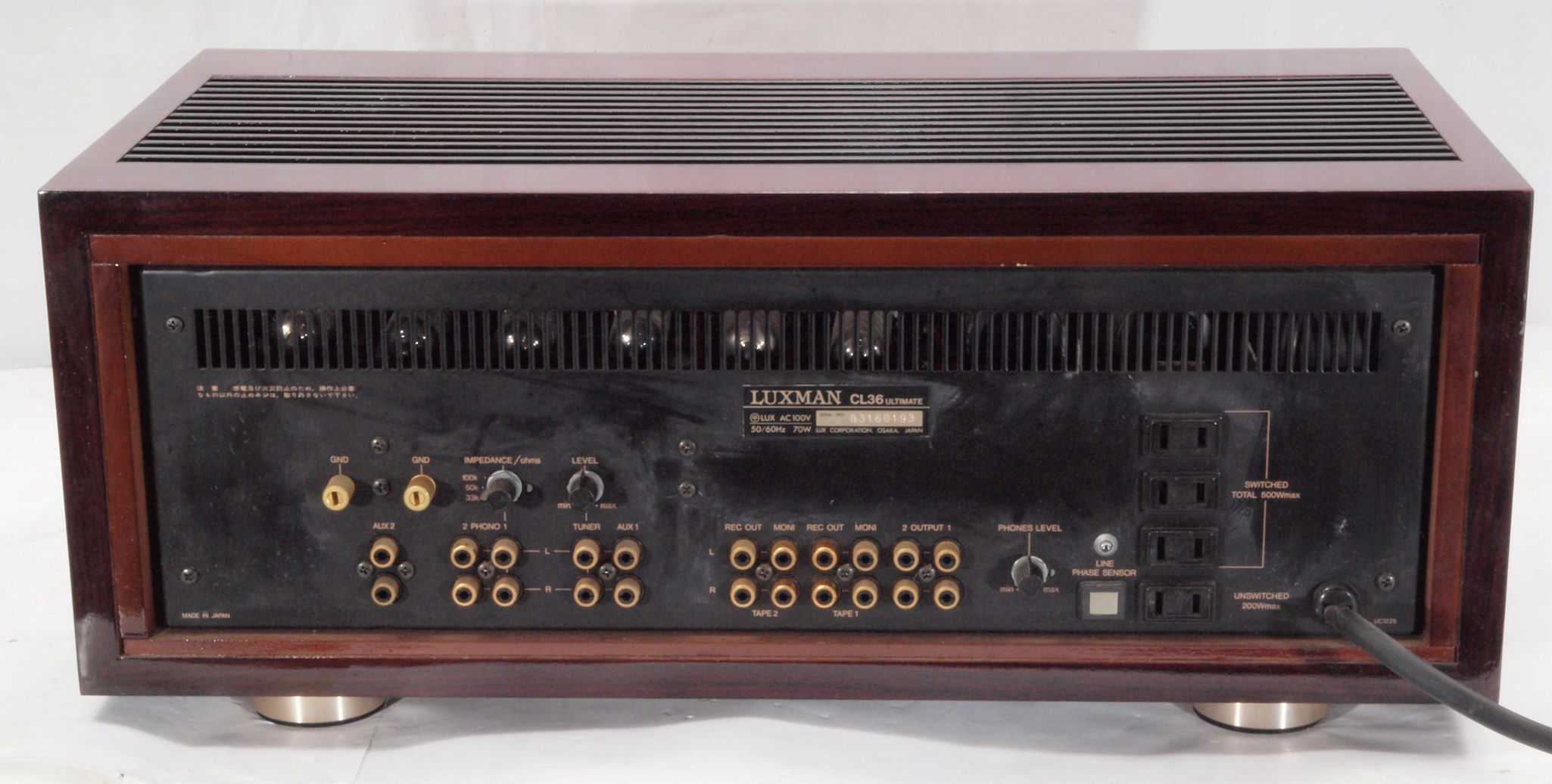

Ａ１３．　外観　後から見る

Ａ１４．　外観　後左から見る

Ａ１５．　外観　上から見る

Ａ２１．　外観　下前から見る

Ａ２２．　外観　下前左から見る

Ａ２３．　外観　下後から見る

Ａ２４．　外観　下後右から見る

Ａ２５．　外観　下から見る

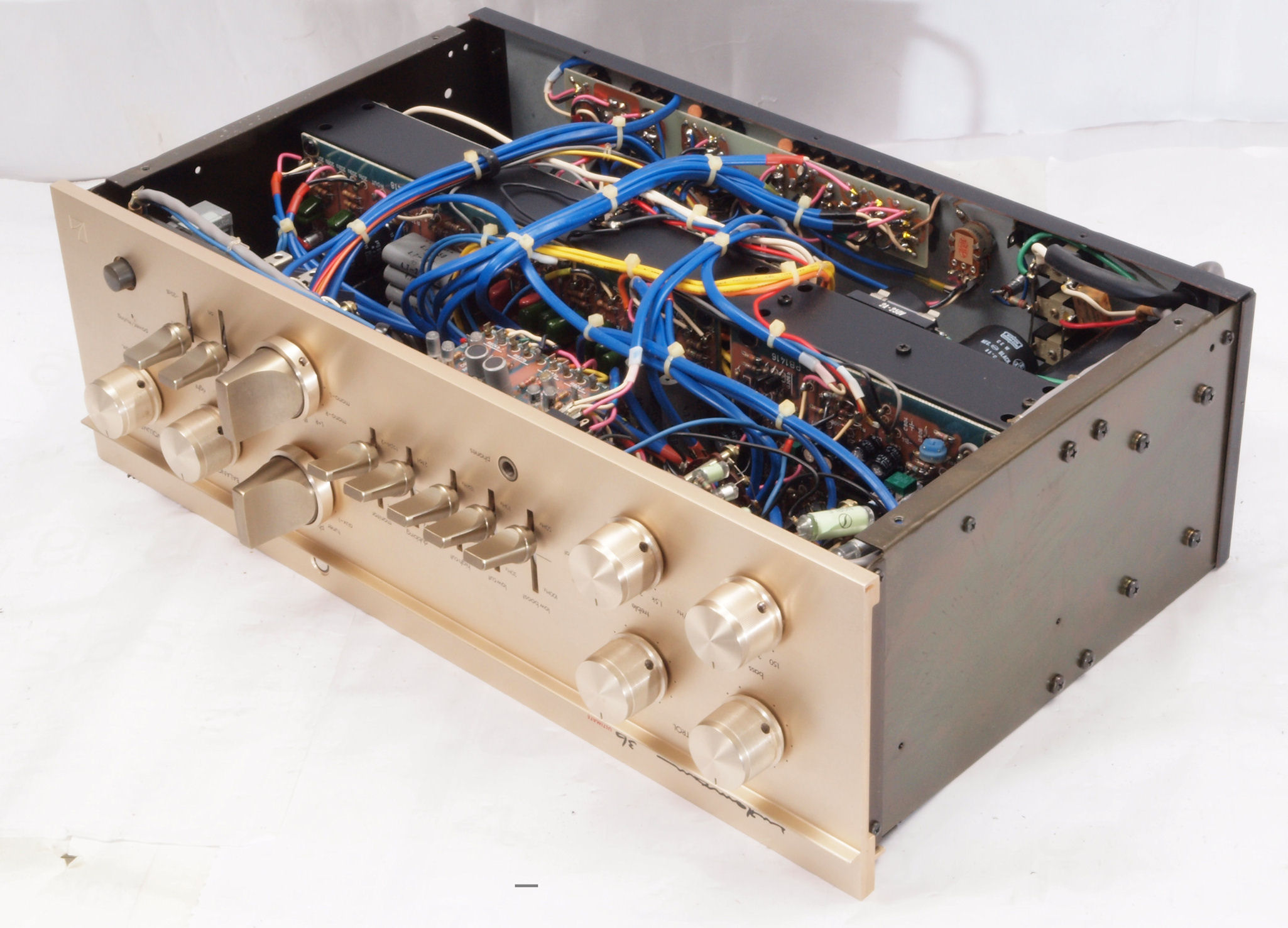

Ａ３１．　点検中　木ケースから出し、前右から見る

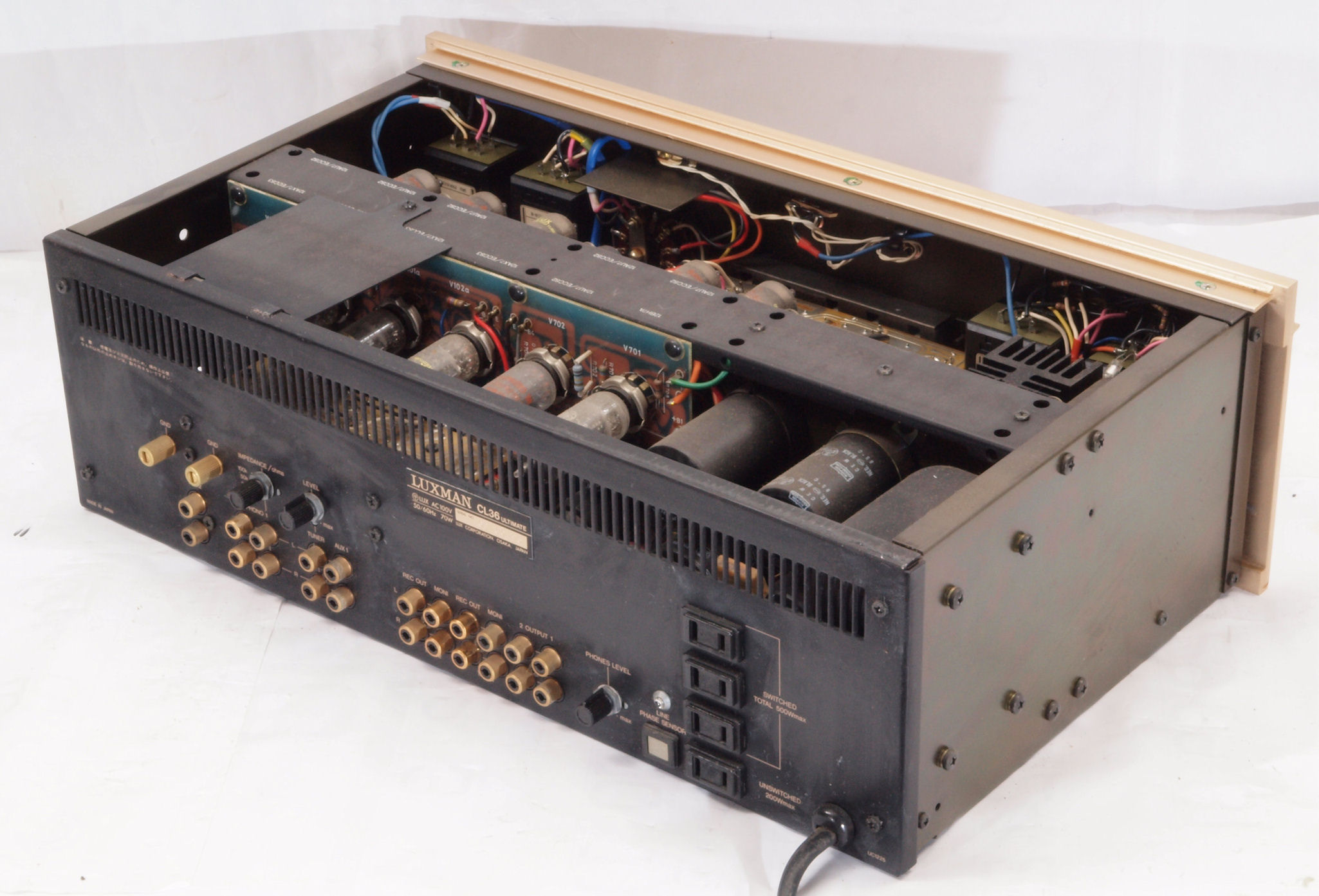

Ａ３２．　点検中　木ケースから出し、後左から見る

Ａ３３．　点検中　木ケースから出し、下前左から見る

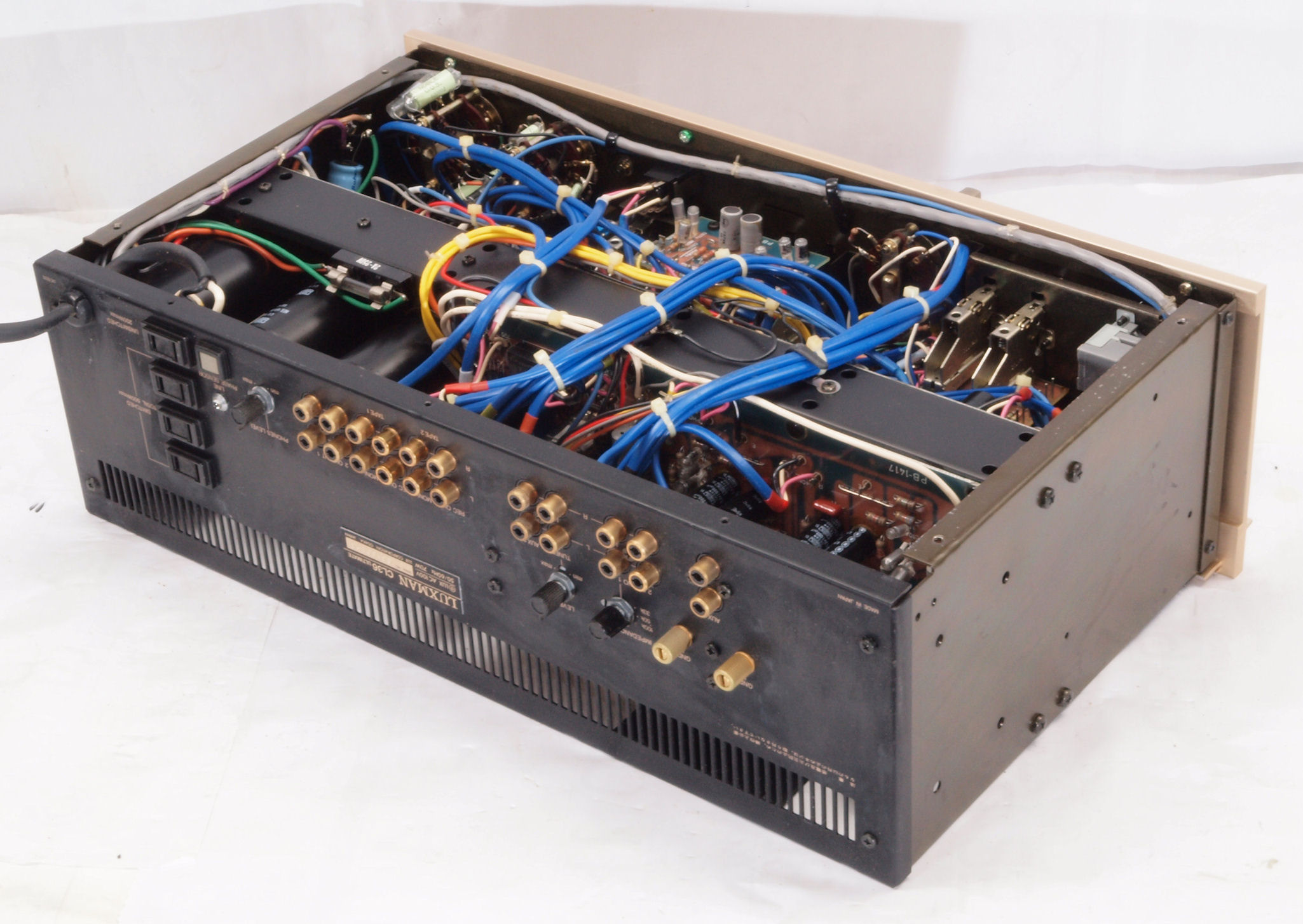

Ａ３４．　点検中　木ケースから出し、下後右から見る

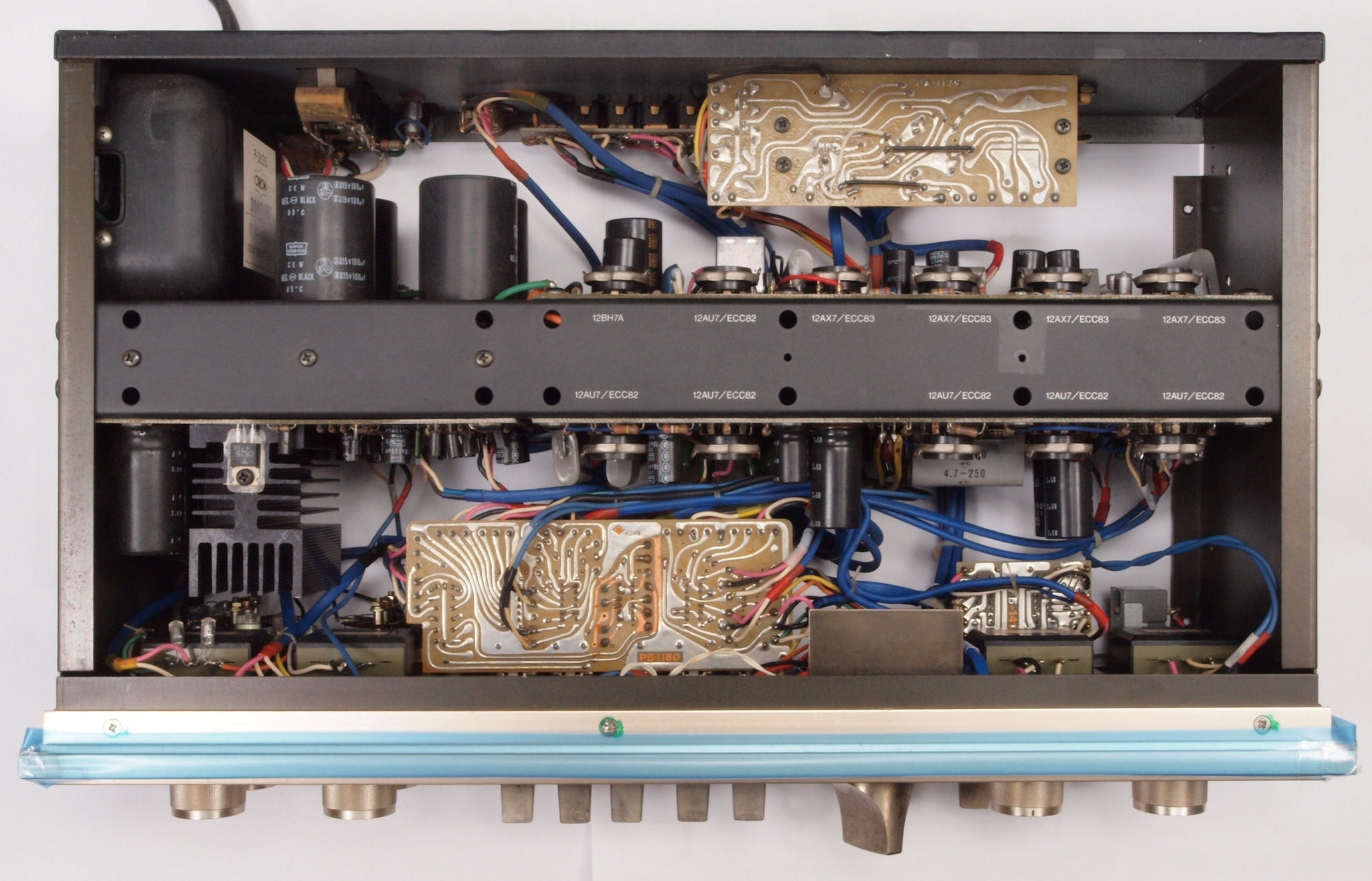

Ａ３５．　点検中　木ケースから出し、上から見る

Ａ３６．　点検中　木ケースから出し、上から見る。物理的に余裕があるので、新品に交換可能。 ＥｉＺＺ社２４ステップステレオアンプ用アッテネーター ・抵抗値：５０ｋΩ ・ステップ数：２４ ・許容電力：１／４Ｗ ・減衰量：０〜−６０ｄＢ

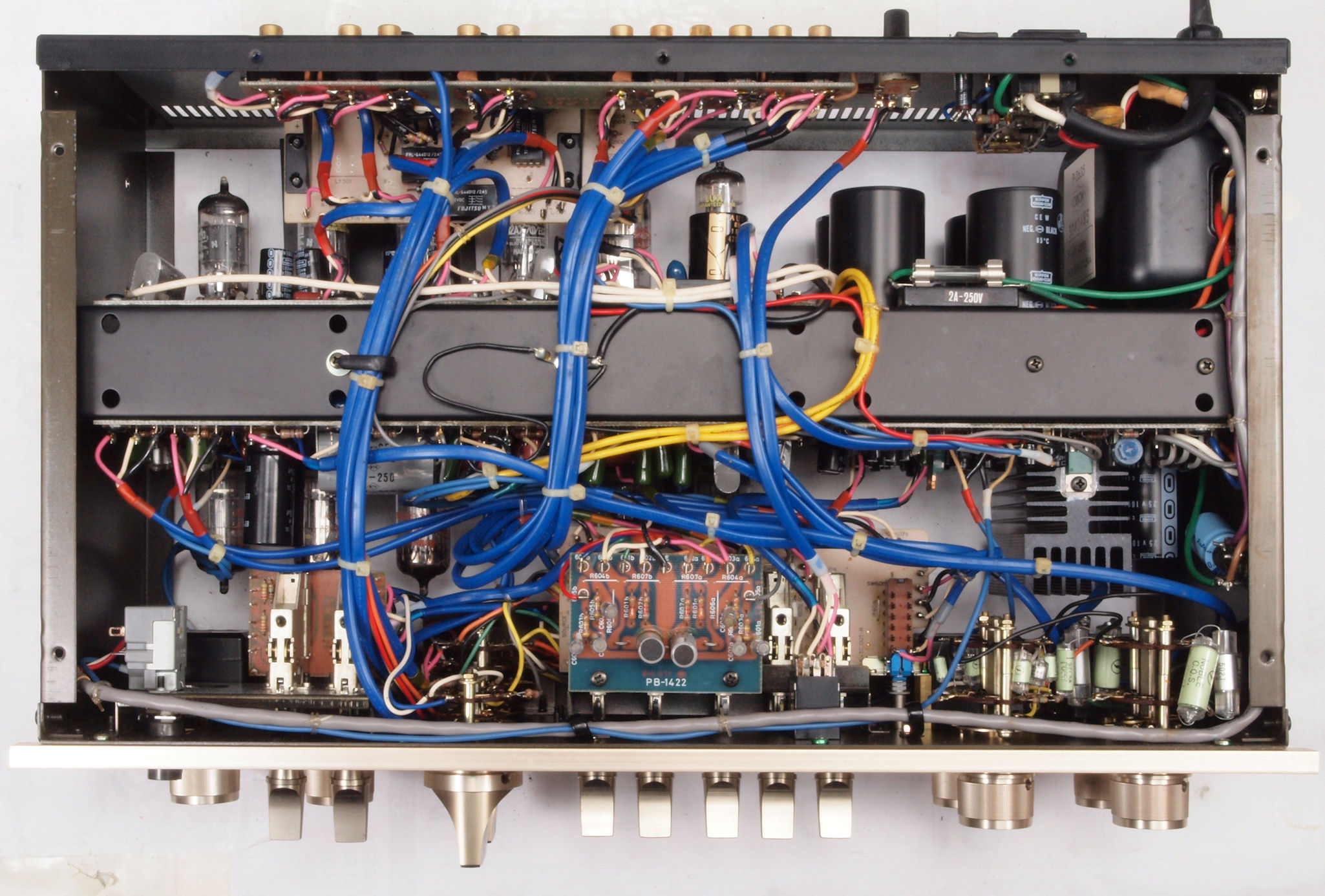

Ａ３７．　点検中　木ケースから出し、下から見る

Ａ４１．　点検中　入ＲＣＡ端子郡。

Ａ４２．　点検中　入力ＲＣＡ端子郡、　テフロン絶縁ＲＣＡ端子に交換可能。

Ａ４３．　点検中　出力ＲＣＡ端子郡。

Ａ４４．　点検中　出力ＲＣＡ端子郡、　テフロン絶縁ＲＣＡ端子に交換。

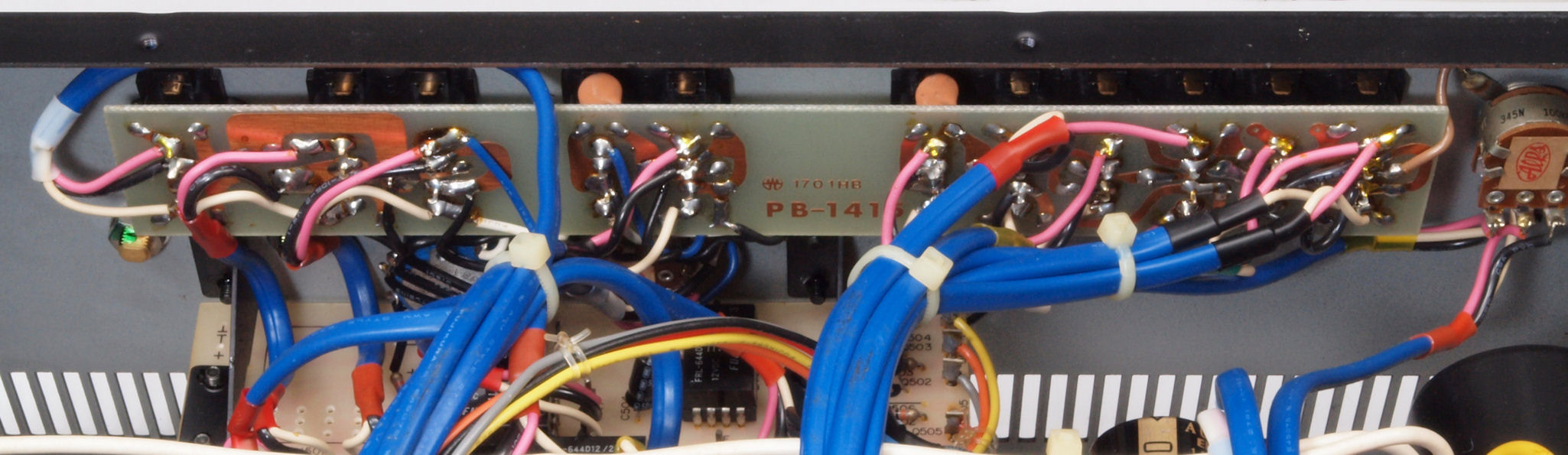

Ａ４５．　点検中　出力ＲＣＡ端子郡裏、　基板があるので全交換のみ可能。

Ａ４６．　点検中　交換するテフロン絶縁製ＲＣＡ端子。　中心電極は円筒状で４つ割方式。

Ａ４７．　点検中　ＷＢＴ製ＲＣＡ端子ＷＢＴ−０２０１。　さらに複雑な構造で「カチ」と差し込み感を与える。

Ａ４８．　点検中　最近の「ＲＣＡプラグ」の中心電極は２割になっているので接触不良が起きにくい。

Ａ５１．　点検中　電源ケーブル取付。

Ａ５２．　点検中　電源ケーブル取付。 ３Ｐインレットに交換可能。FURUTECH　FI-10(Ｇ) 金メッキ。

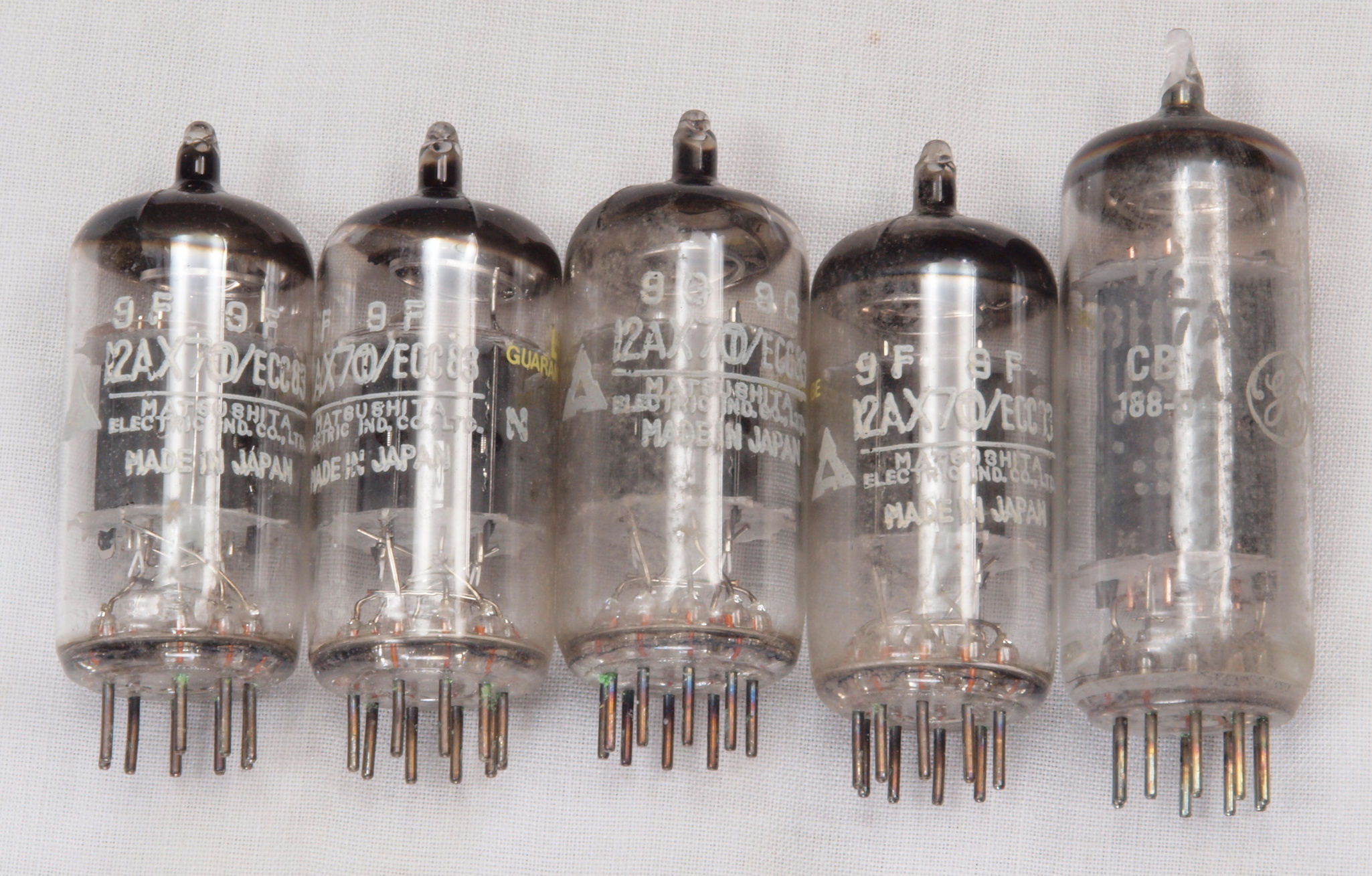

Ａ６１．　点検中　付属真空管１２ＡＸ７、１２ＢＨ７。左から１本目、２本目．．４本目、１２ＢＨ７。

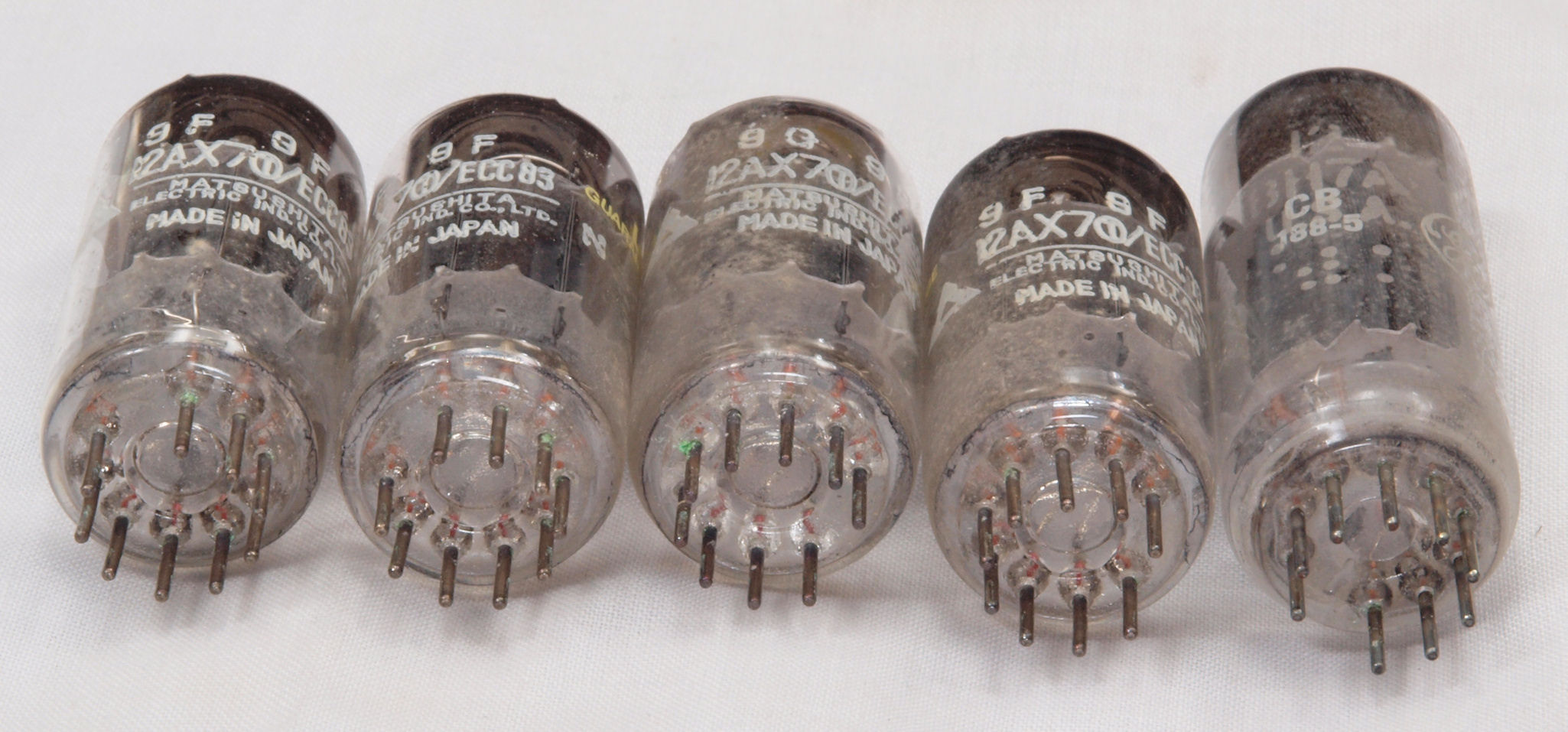

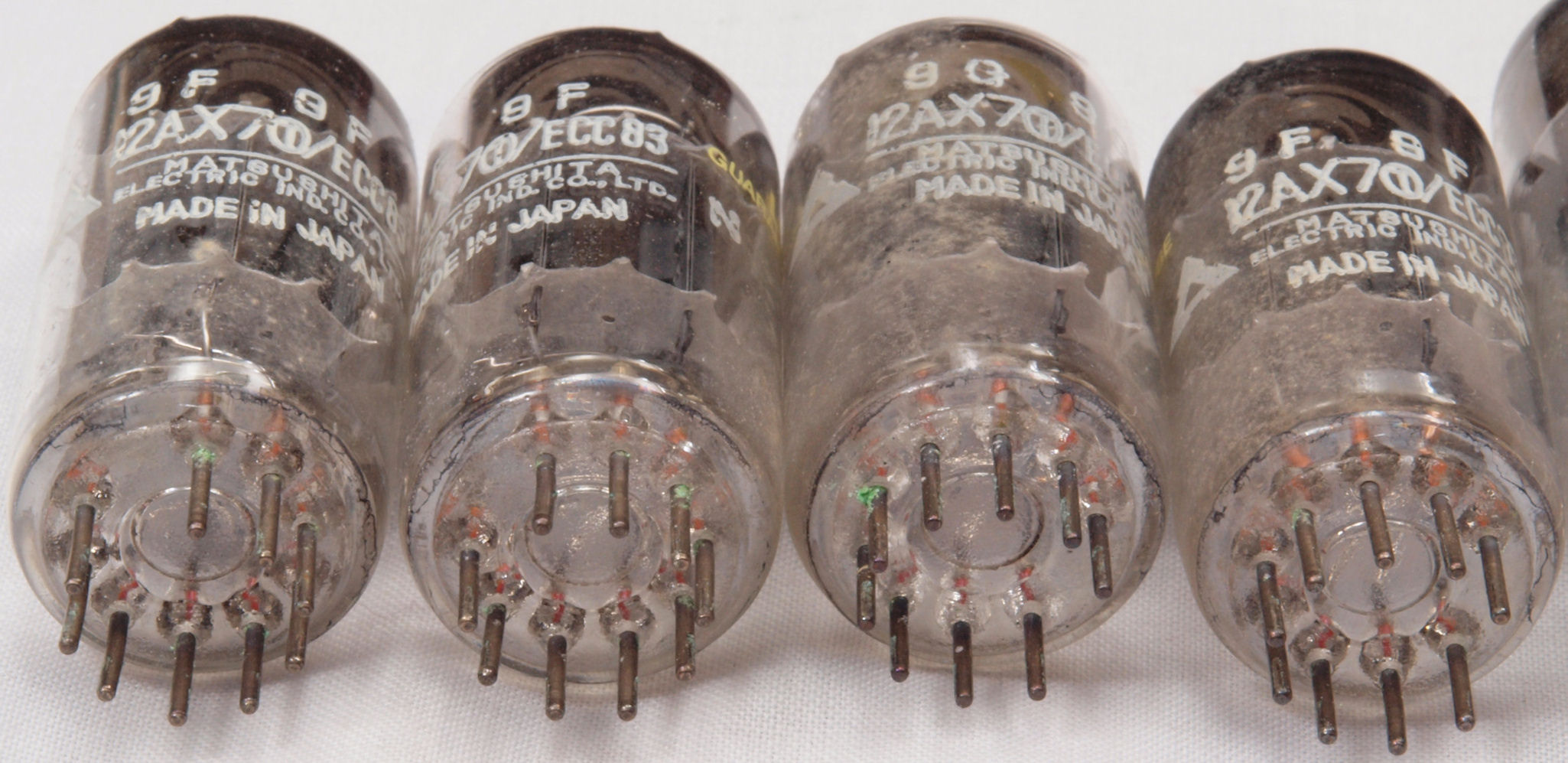

Ａ６２．　点検中　付属真空管１２ＡＸ７、１２ＢＨ７。袴（ステム側）から見る。

Ａ６３．　点検中　付属真空管１２ＡＸ７、１２ＢＨ７。袴（ステム側）から見る、足に緑青が吹いている物。　ここから空気が入り、空気管になるのが多い。

Ａ７１．　点検中　付属真空管１２ＡＵ７。左から１本目、２本目．．．６本目

Ａ7２．　点検中　付属真空管１２ＡＵ７。袴（ステム側）から見る。

Ａ8１．　クロスが付属。

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１．　修理中　前パネルを保護する。

Ｃ２．　修理中　前パネル＋前シャーシ＋後シャーシを外し、修理する。

Ｃ１１．　修理前　ＥＱ−ＡＭＰ基板。

Ｃ１１２．　修理中　真空管ソケットの固定には空気管等を挿して行う。

Ｃ１２．　修理後　ＥＱ−ＡＭＰ基板。　電解コンデンサー６個、フイルムコンデンサー６個、ゼナーダイオード２個交換

Ｃ１２２．　修理中　ＥＱ−ＡＭＰ基板。　トルエン溶媒の接着剤。

Ｃ１２３．　修理後　ＥＱ−ＡＭＰ基板。　トルエン溶媒の接着剤を取り去り、コートを塗布後。

Ｃ１２４．　修理中　ＥＱ−ＡＭＰ基板。　トルエン溶媒の接着剤２。

Ｃ１２５．　修理後　ＥＱ−ＡＭＰ基板。　トルエン溶媒の接着剤２を取り去り、コートを塗布後。

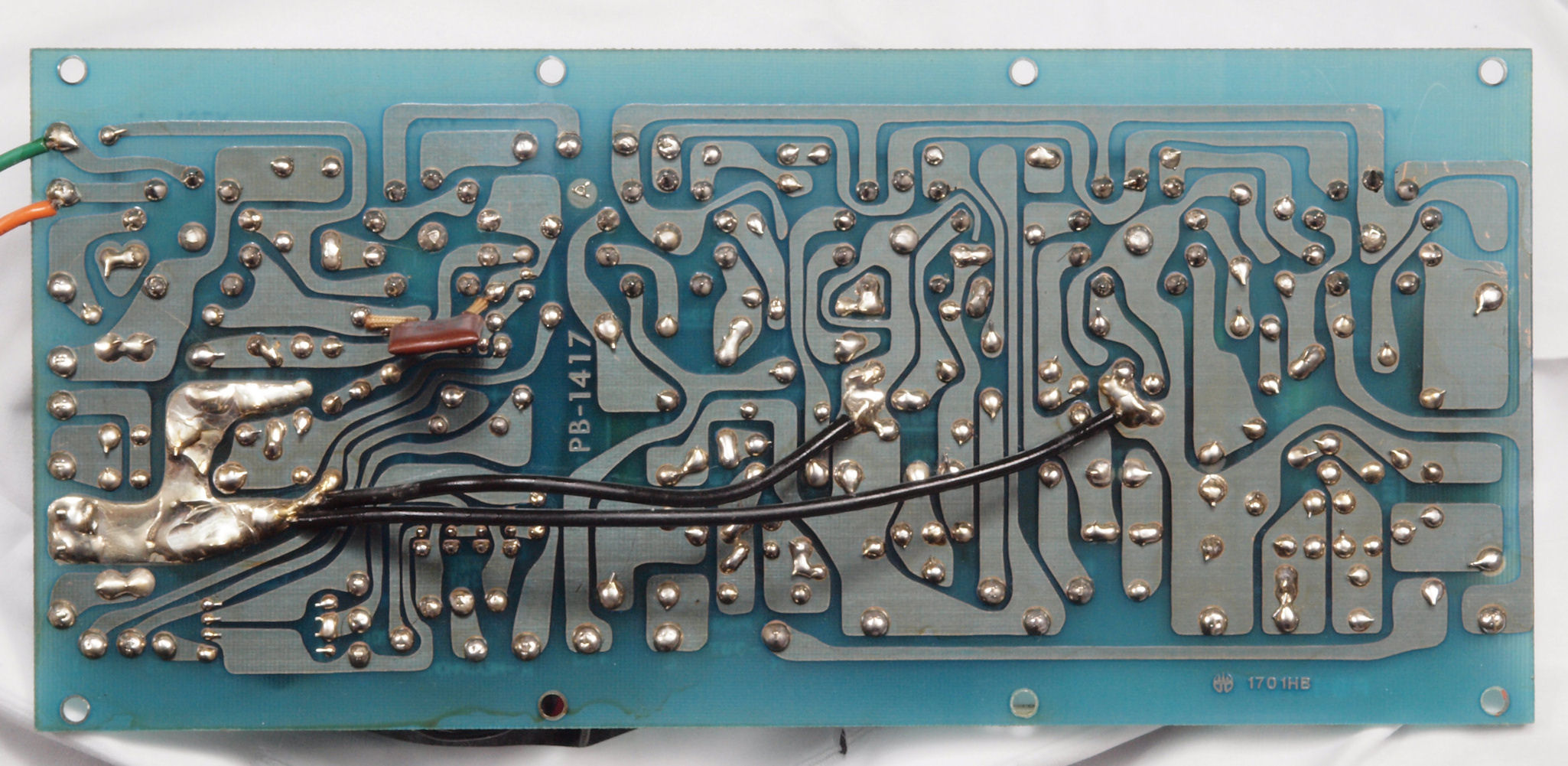

Ｃ１３．　修理前　ＥＱ−ＡＭＰ基板裏。

Ｃ１４．　修理（半田補正後）後　ＥＱ−ＡＭＰ基板裏。　全ての半田をやり直す。

Ｃ１５．完成ＥＱ−ＡＭＰ基板裏。　洗浄後防湿材を塗る。

Ｃ２１．　修理前　入力切換リレー基板

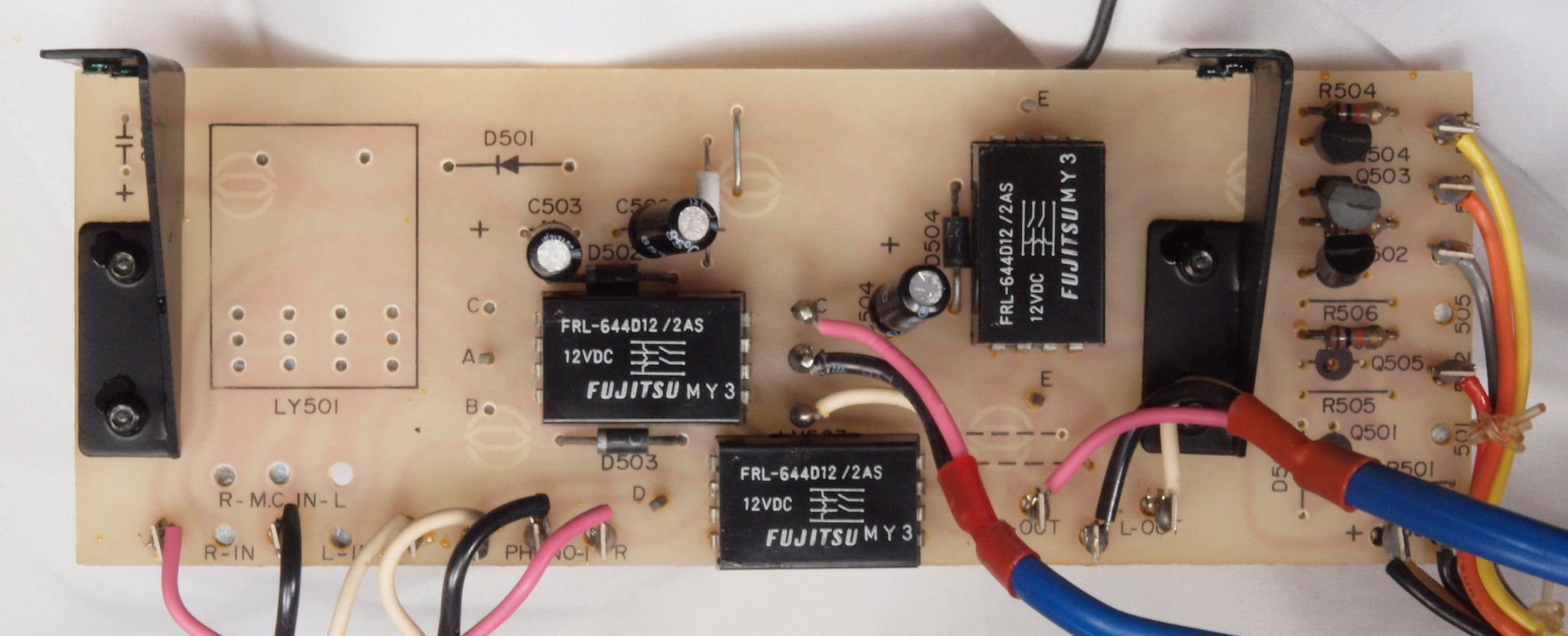

Ｃ２２．　修理後　入力切換リレー基板。　電解コンデンサー３個交換。

Ｃ２３．　修理前　入力切換リレー基板裏

Ｃ２４．　修理（半田補正後）後　入力切換リレー基板。　全ての半田をやり直す。

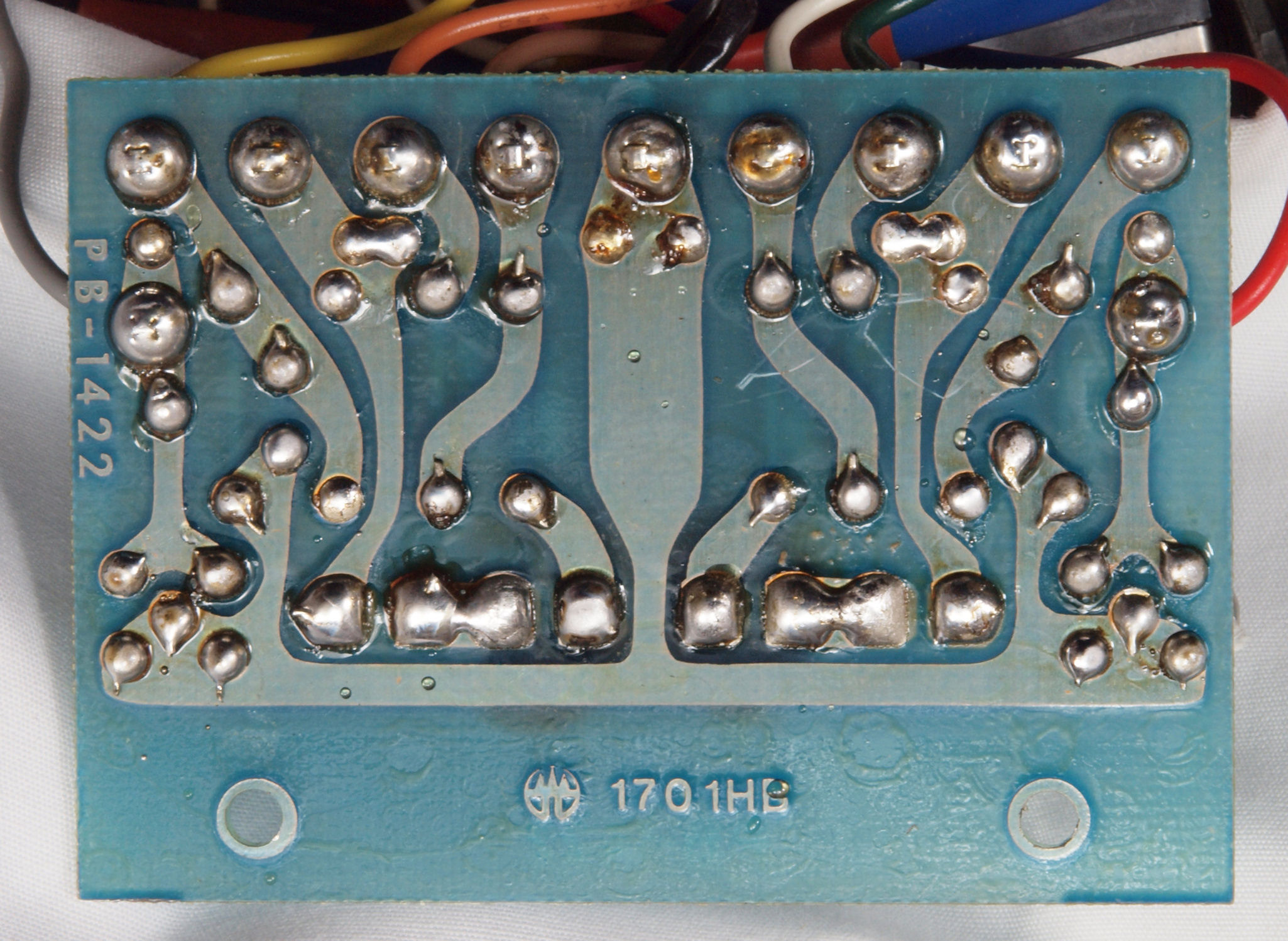

Ｃ２５．　完成入力切換リレー基板。　洗浄後防湿材を塗る。

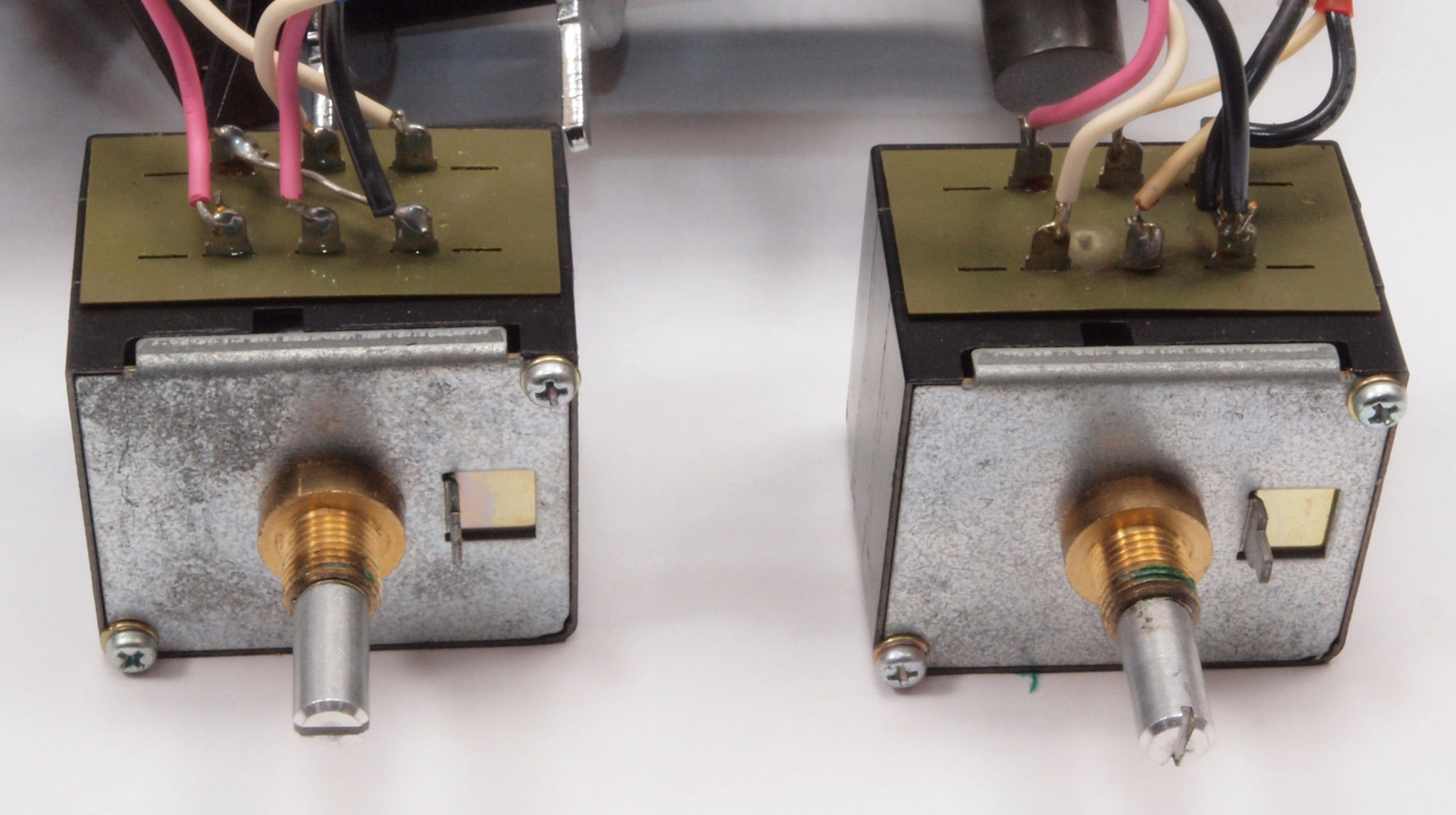

Ｃ３１．　修理前　メインＶＲ、バランスＶＲ。

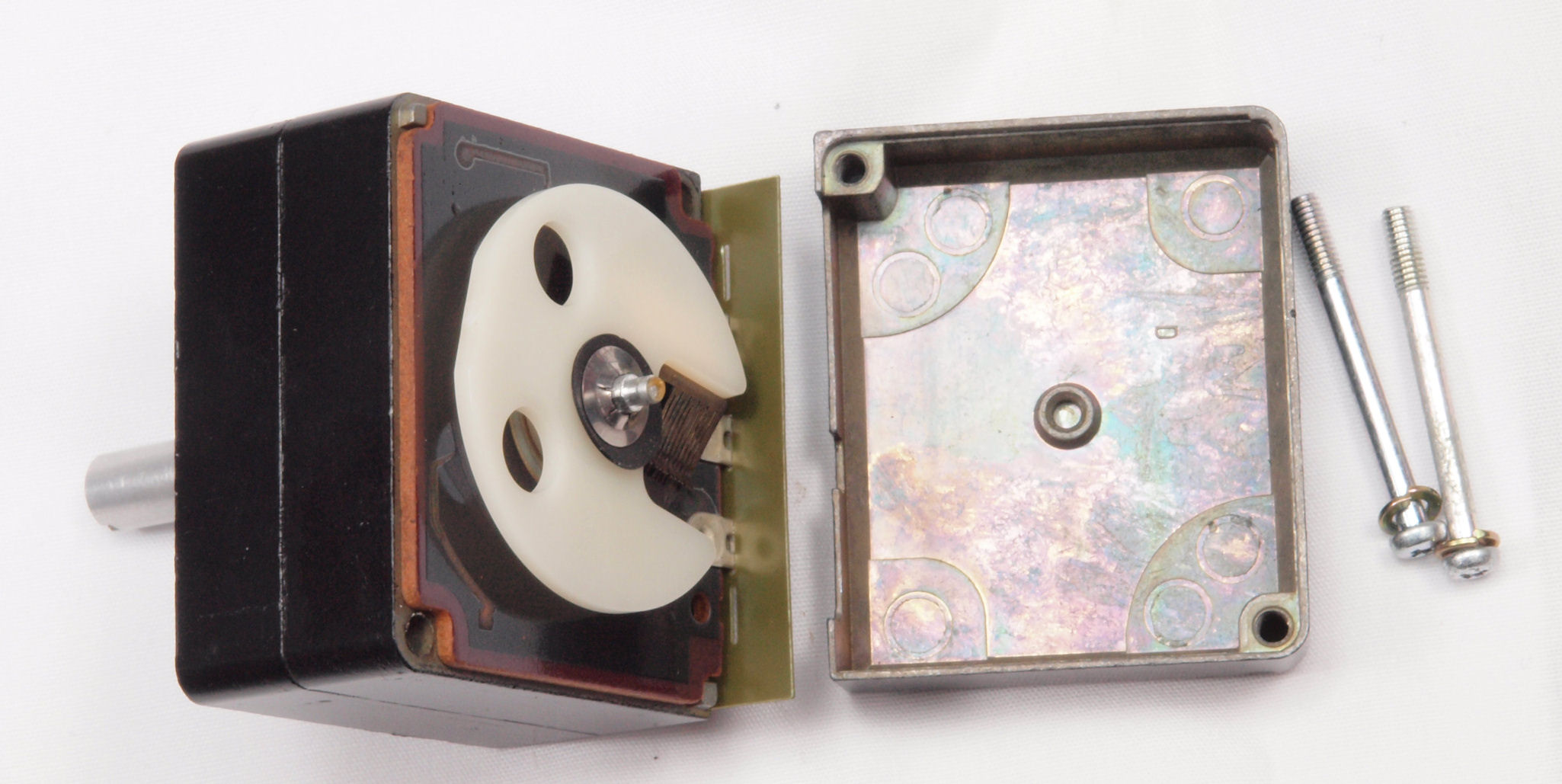

Ｃ３２．　修理中　メインＶＲ。

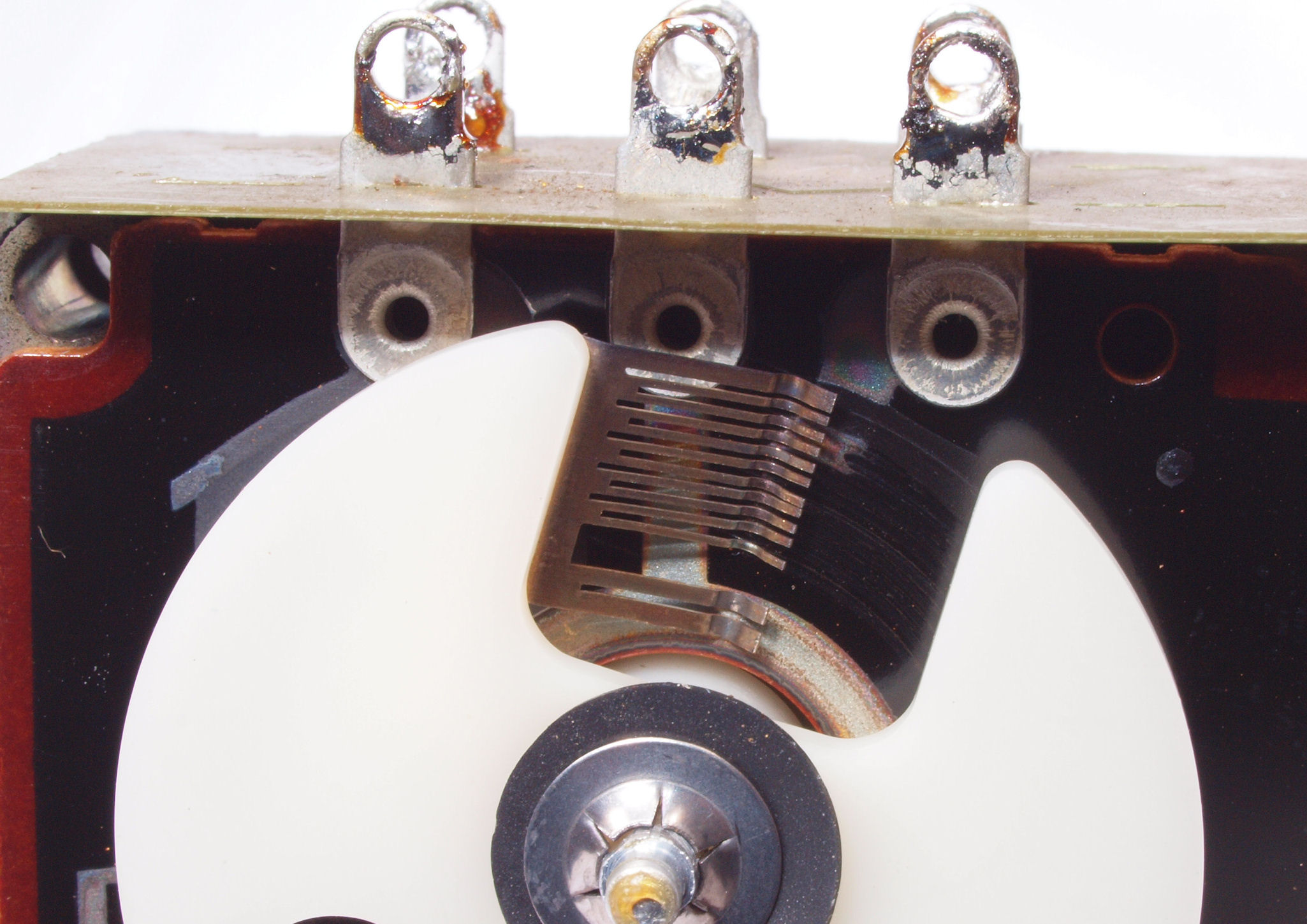

Ｃ３３．　修理中　メインＶＲ。最大の所が切れている。

Ｃ３４．　修理（洗浄）中　バランスＶＲ。

Ｃ４１．　修理前　メイン基板

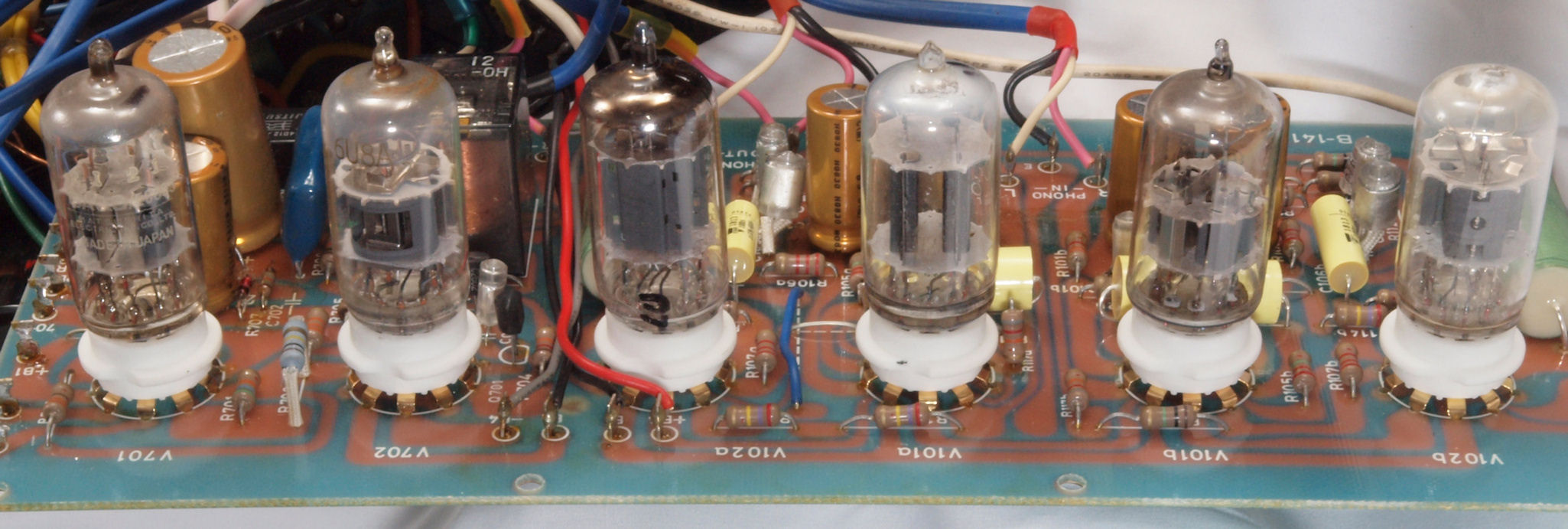

Ｃ４２．　修理中　真空管ソケットの固定には空気管等を挿して行う。

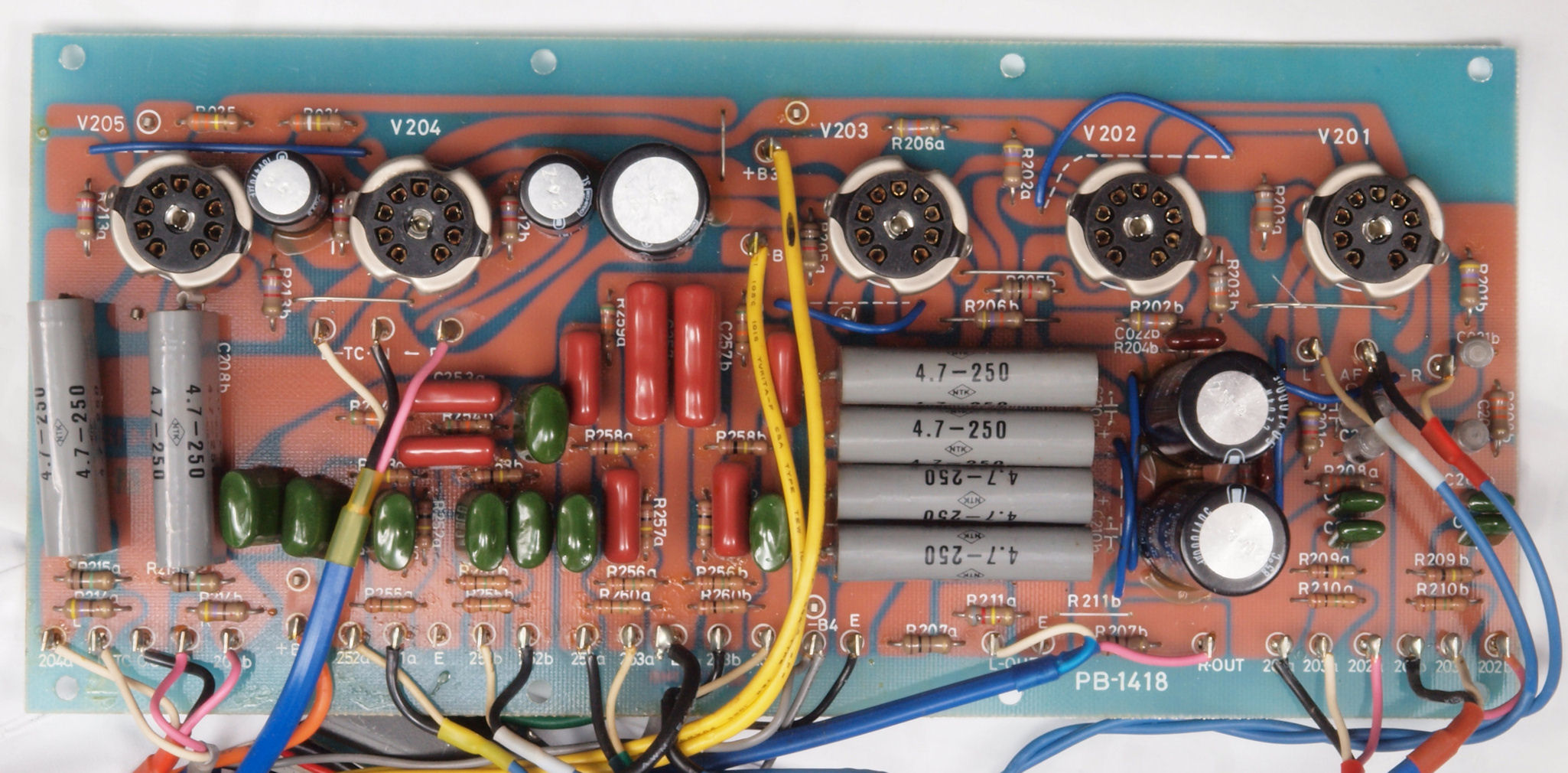

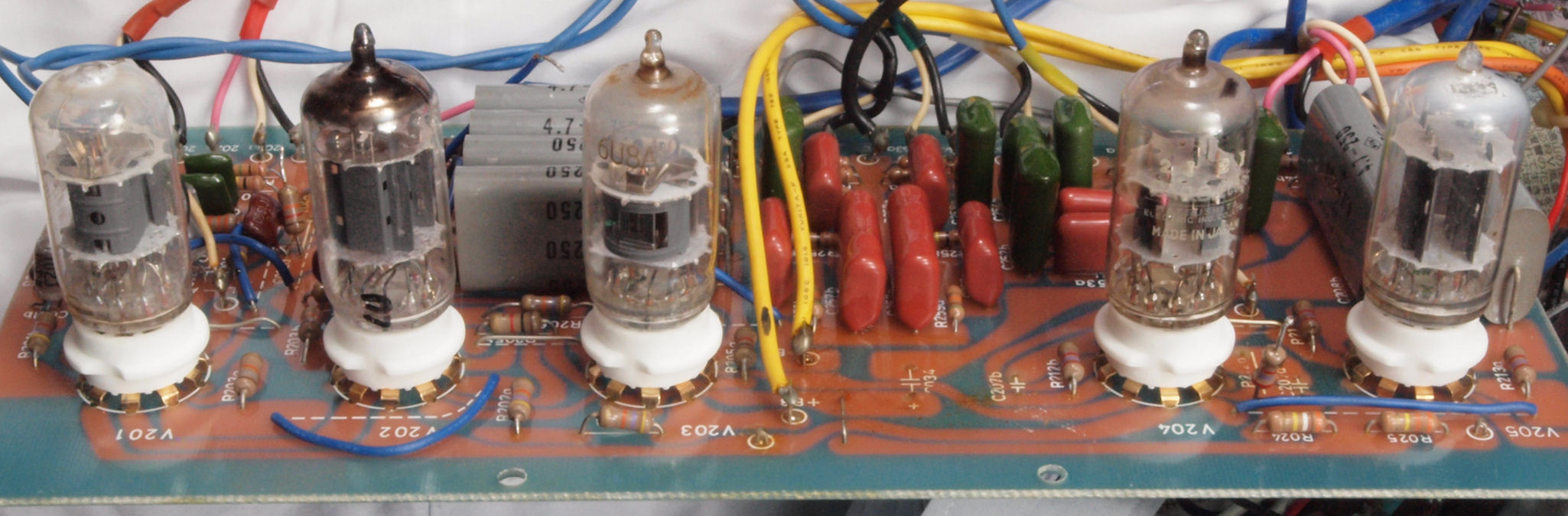

Ｃ４３．　修理後　メイン基板。　電解コンデンサー５個、フイルムコンデンサー６個交換。

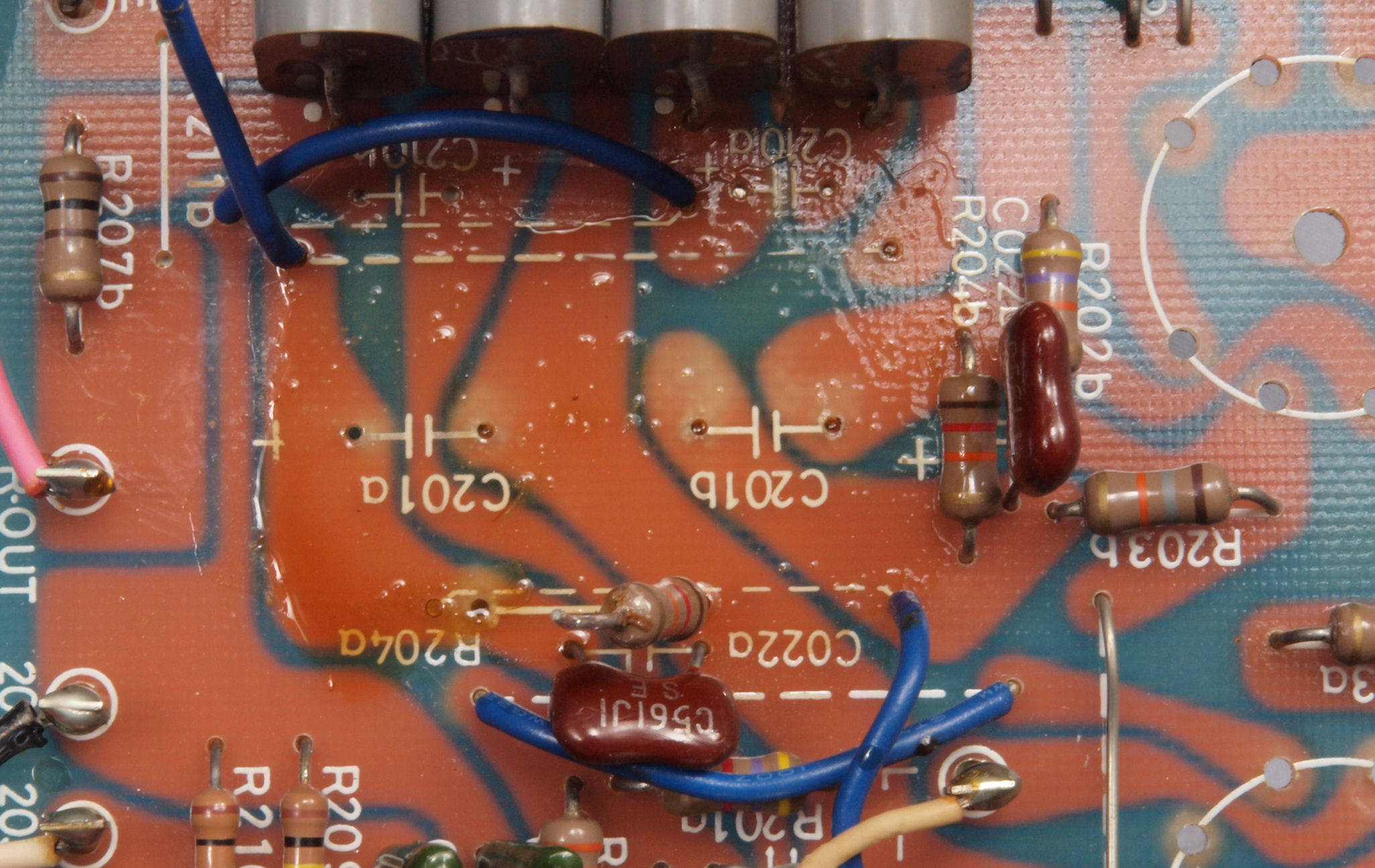

Ｃ４３２．　修理中　メイン基板。　トルエン溶媒の接着剤。

Ｃ４３３．　修理後　メイン基板。　トルエン溶媒の接着剤を取り去り、コートを塗布後。

Ｃ４３４．　修理後　メイン基板。　トルエン溶媒の接着剤２。

Ｃ４３５．　修理後　メイン基板。　トルエン溶媒の接着剤２を取り去り、コートを塗布後。

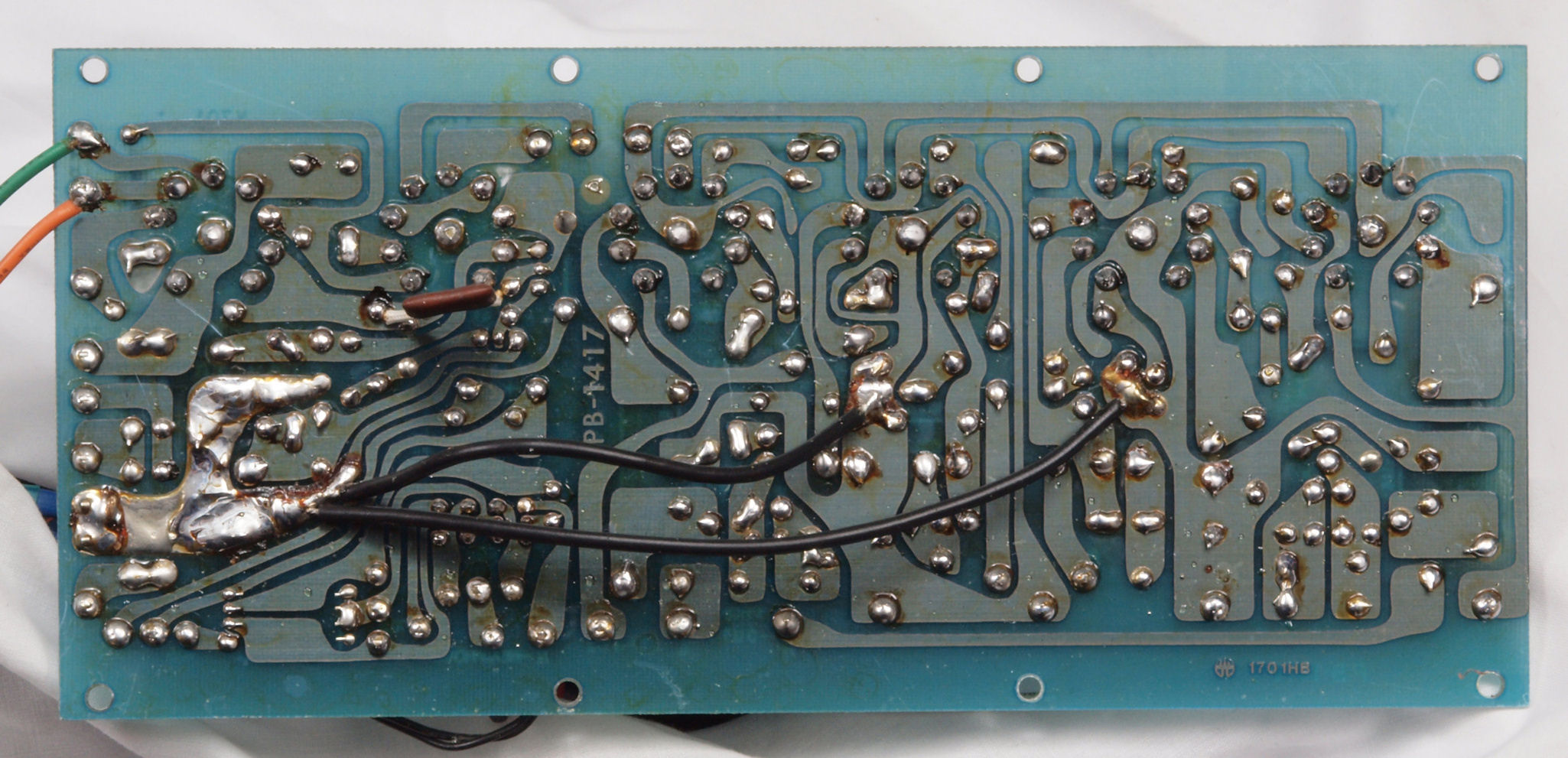

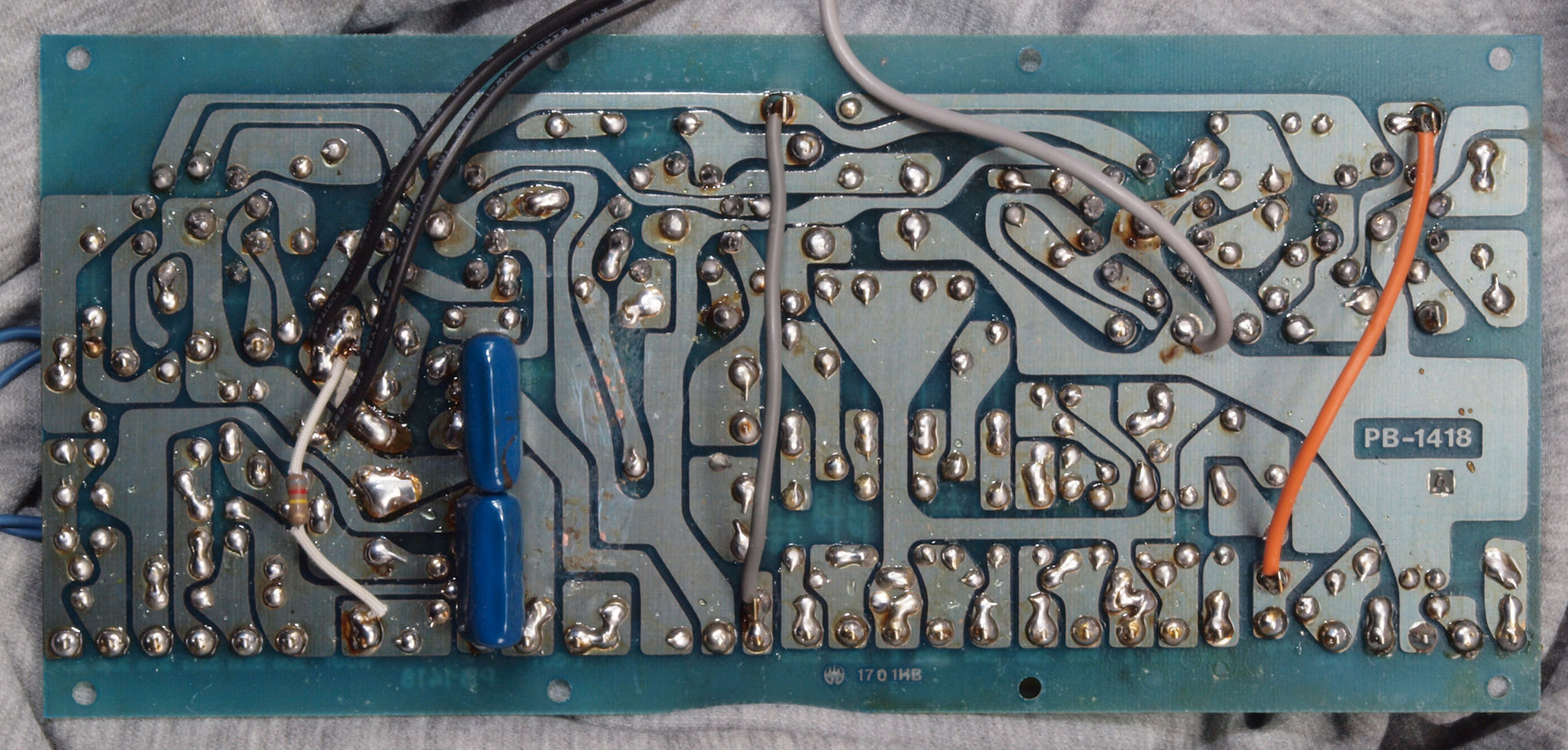

Ｃ４４．　修理前　メイン基板裏

Ｃ４４２．　修理中　メイン基板裏　トルエン溶媒の接着剤、緑青が発生している。

Ｃ４５．　修理（半田補正後）後　メイン基板。　全ての半田をやり直す。

Ｃ４６．　完成メイン基板。　洗浄後防湿材を塗る。

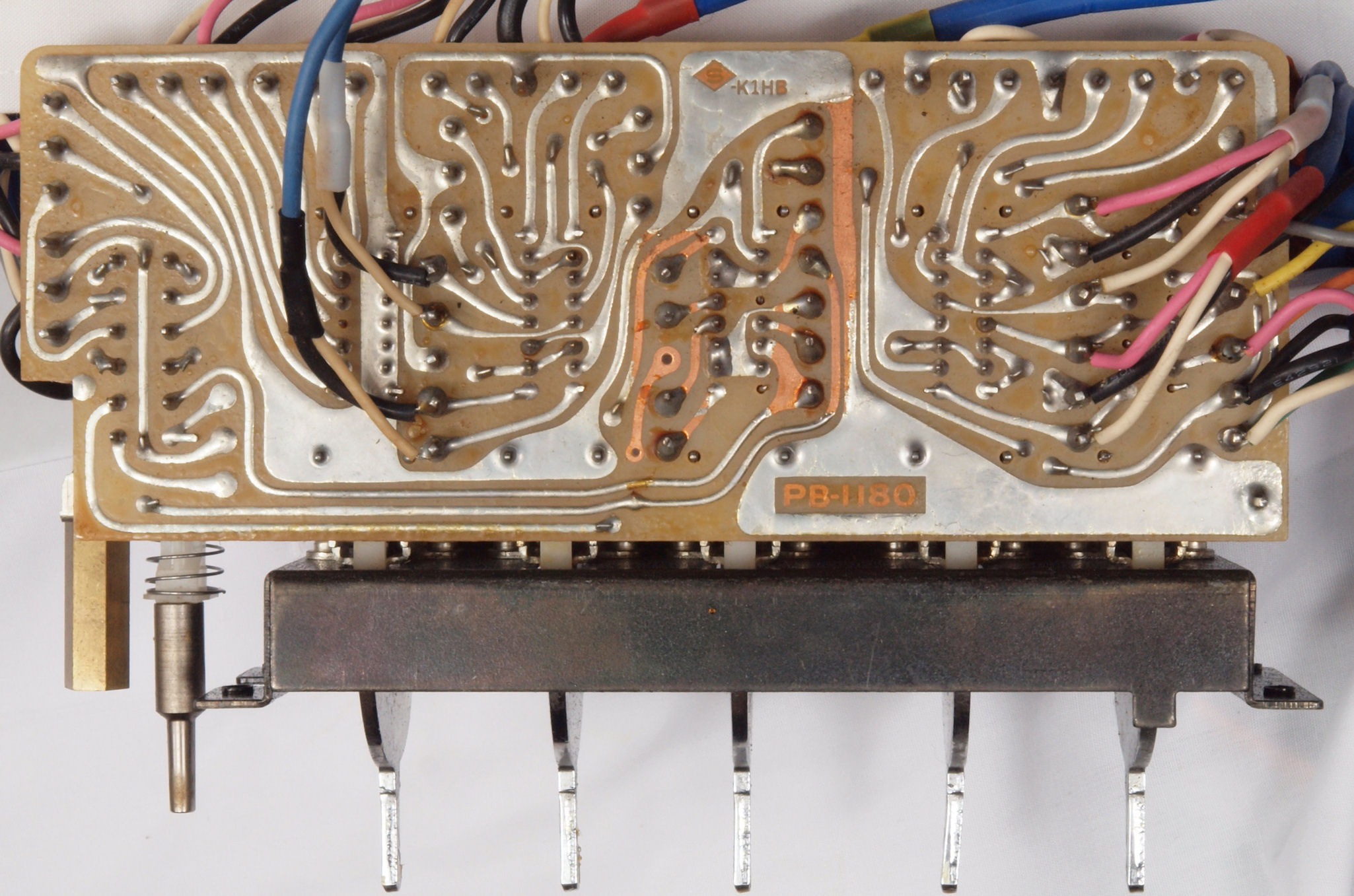

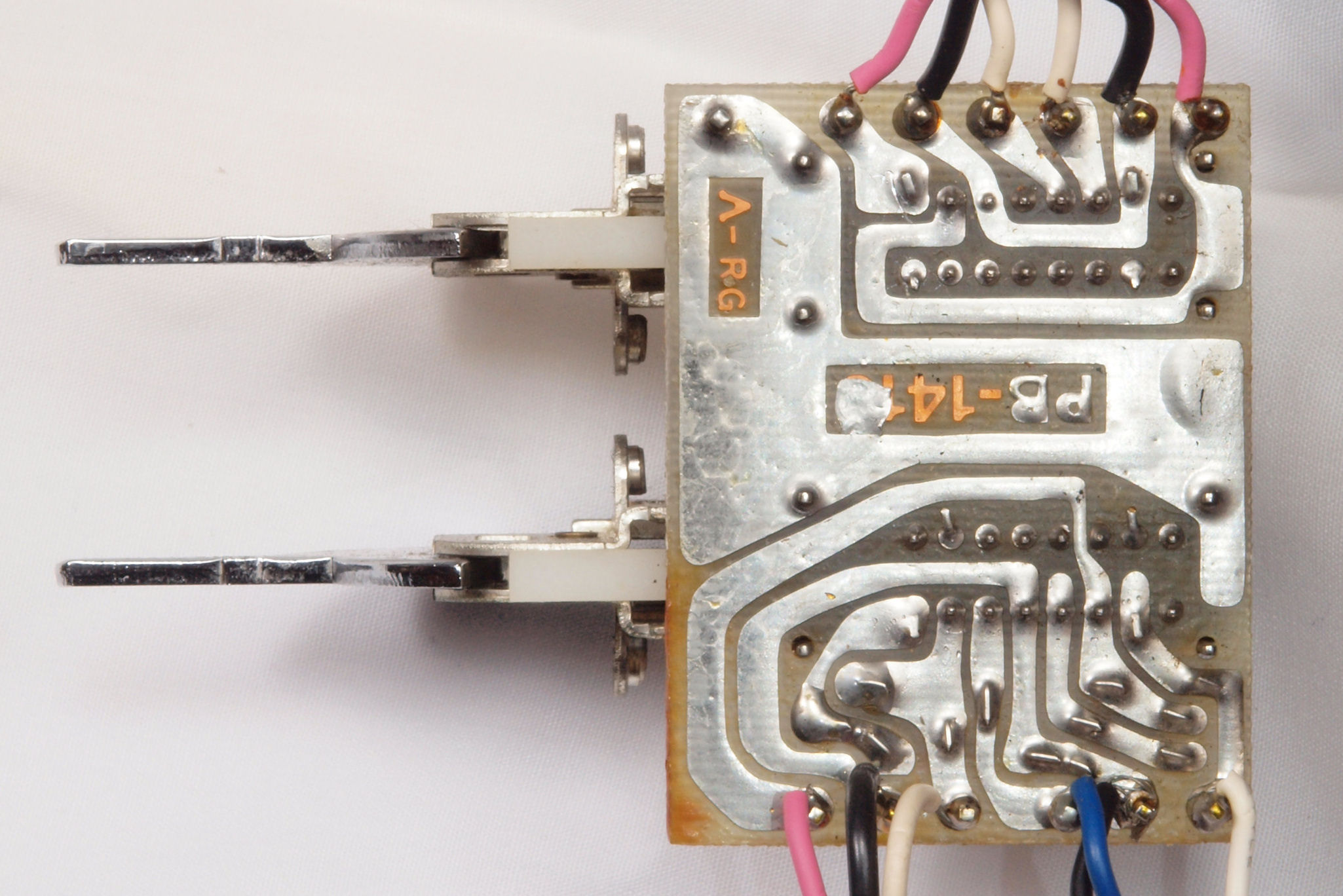

Ｃ５２．　修理前　ＬｏｗＢｏｏｓｔ、ＬｏｗＣｕｔ、ＨｉｇｔＣｕｔ、Ｄｕｂｂｉｎｇ、ＭｏｎｉｔｏｒＳＷ基板裏

Ｃ５３．　修理（半田補正後）後　ＬｏｗＢｏｏｓｔ、ＬｏｗＣｕｔ、ＨｉｇｔＣｕｔ、Ｄｕｂｂｉｎｇ、ＭｏｎｉｔｏｒＳＷ基板裏。　全ての半田をやり直す。

Ｃ５４．　完成ＬｏｗＢｏｏｓｔ、ＬｏｗＣｕｔ、ＨｉｇｔＣｕｔ、Ｄｕｂｂｉｎｇ、ＭｏｎｉｔｏｒＳＷ基板裏。　洗浄後防湿材を塗る。

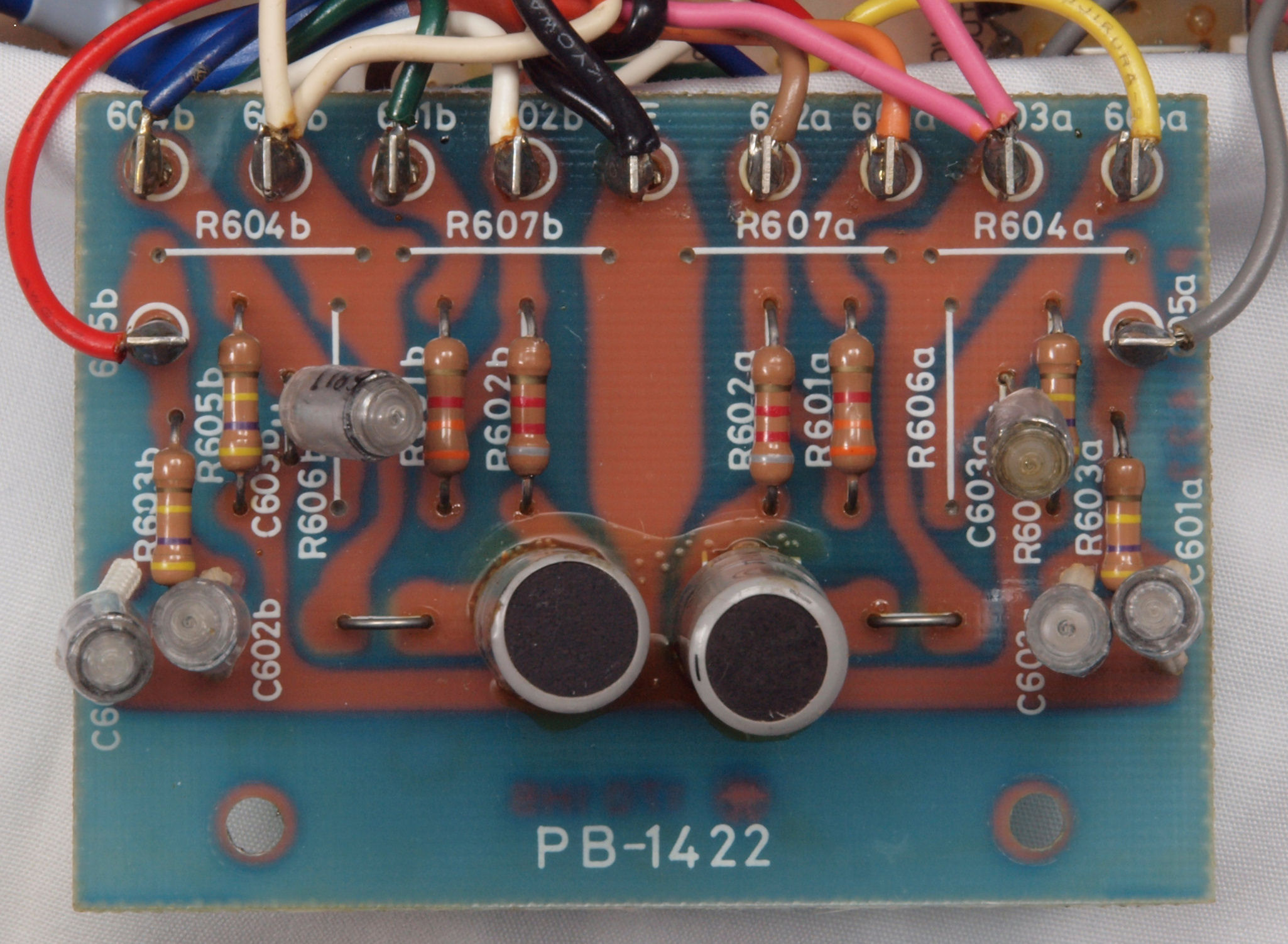

Ｃ６１．　修理前　ＬｏｗＣｕｔ、ＨｉｇｔＣｕ基板。

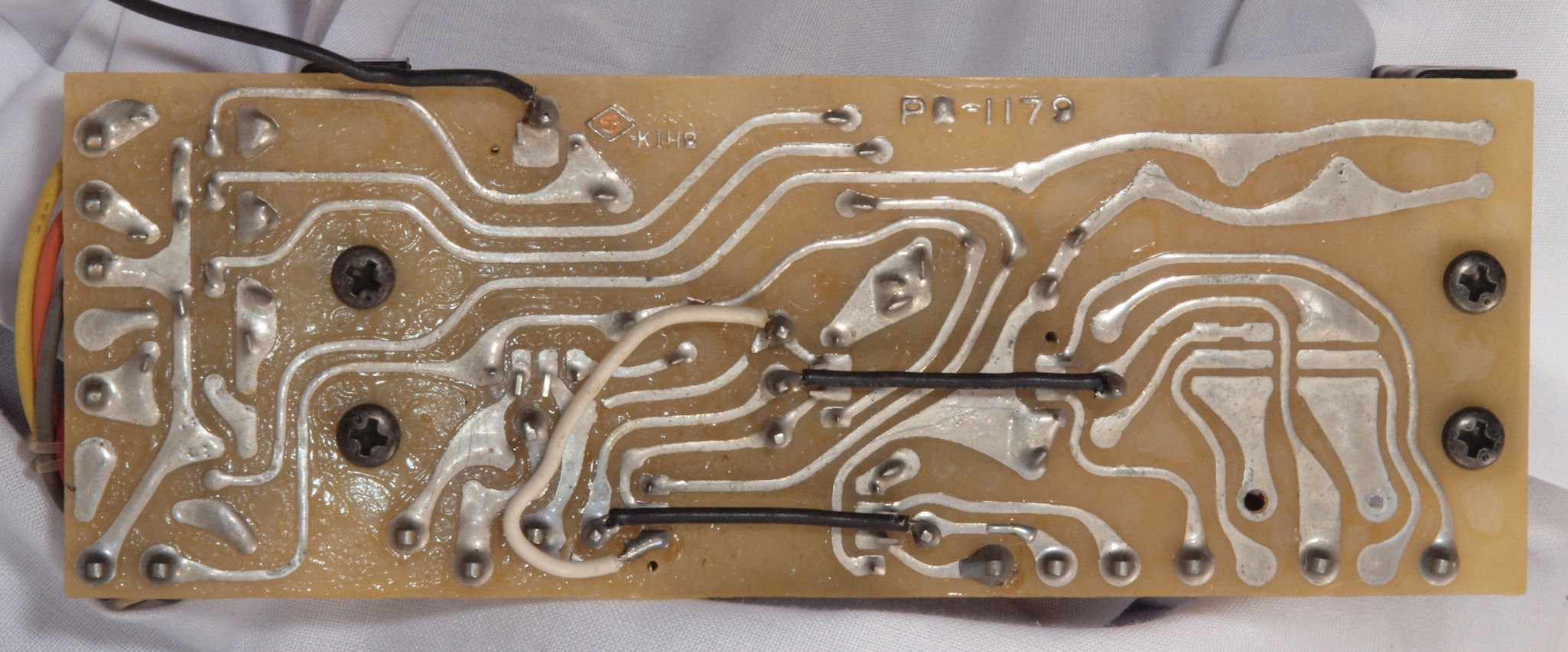

Ｃ６２．　修理前　ＬｏｗＣｕｔ、ＨｉｇｔＣｕ基板裏。

Ｃ６３．　修理（半田補正後）後　ＬｏｗＣｕｔ、ＨｉｇｔＣｕｔ基板裏。　全ての半田をやり直す。

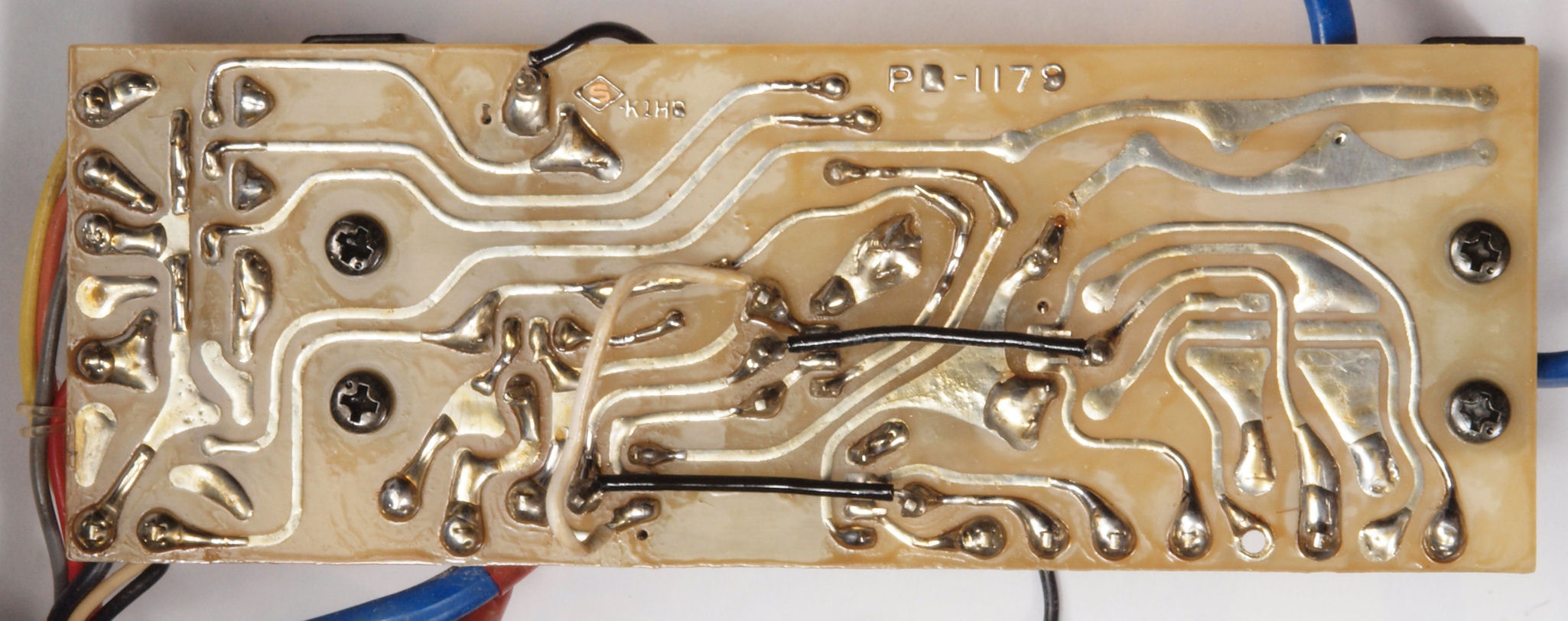

Ｃ６４．　完成ＬｏｗＣｕｔ、ＨｉｇｔＣｕｔ基板裏。　洗浄後防湿材を塗る。

Ｃ７１．　修理前　周波数切換ＳＷ。

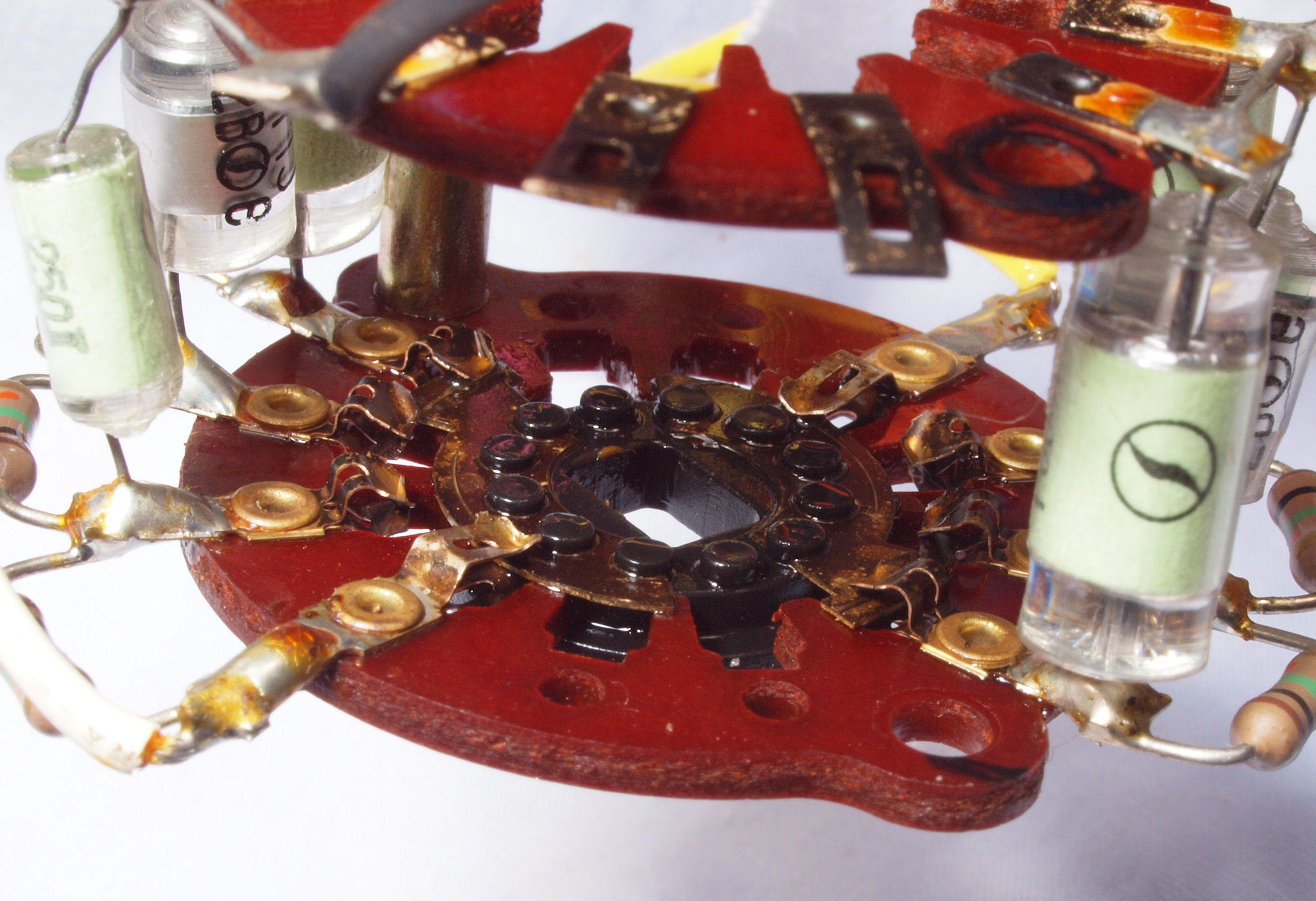

Ｃ７２．　修理中　高域用周波数切換ＳＷ。

Ｃ７３．　修理（清掃）後　高域用周波数切換ＳＷ。

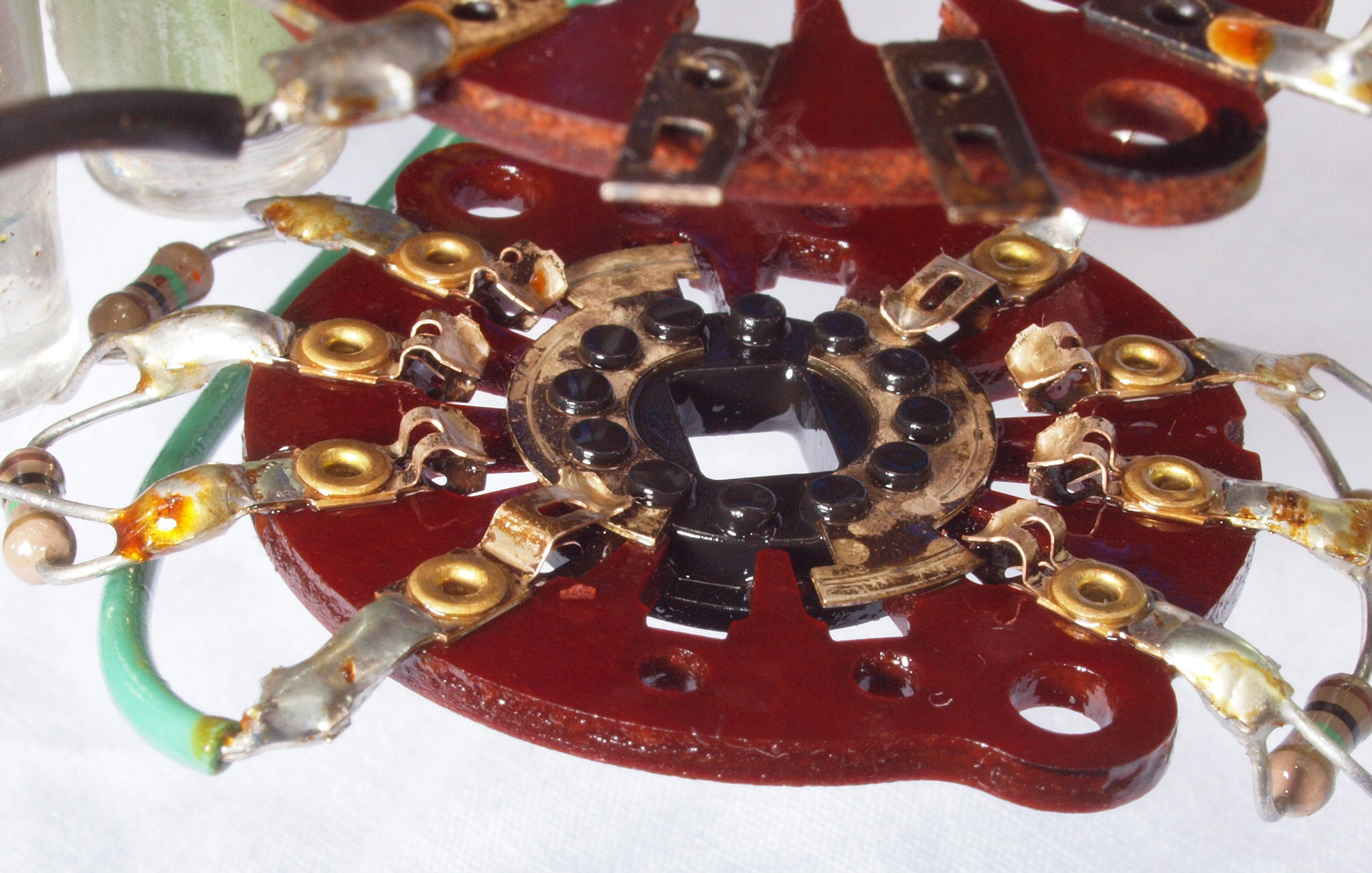

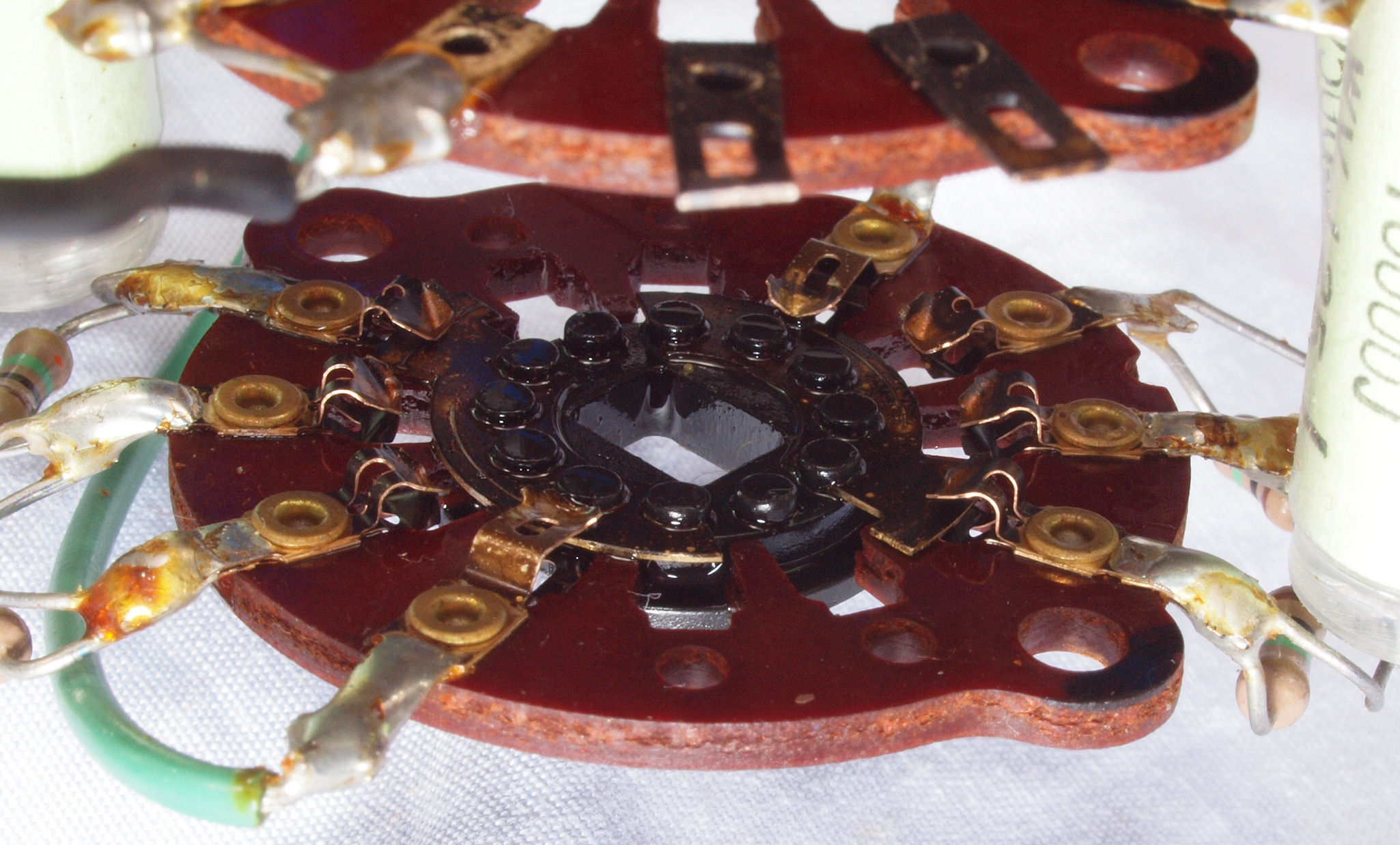

Ｃ７４．　修理中　低域用周波数切換ＳＷ。

Ｃ７５．　修理（清掃）後　低域用周波数切換ＳＷ。

Ｃ８１．　修理（清掃）中　レベルコントロールＶＲ。

Ｃ９１．　修理前　Ｒｅｃｏｒｄｉｎｇ、ＡｔｔＳＷ基板

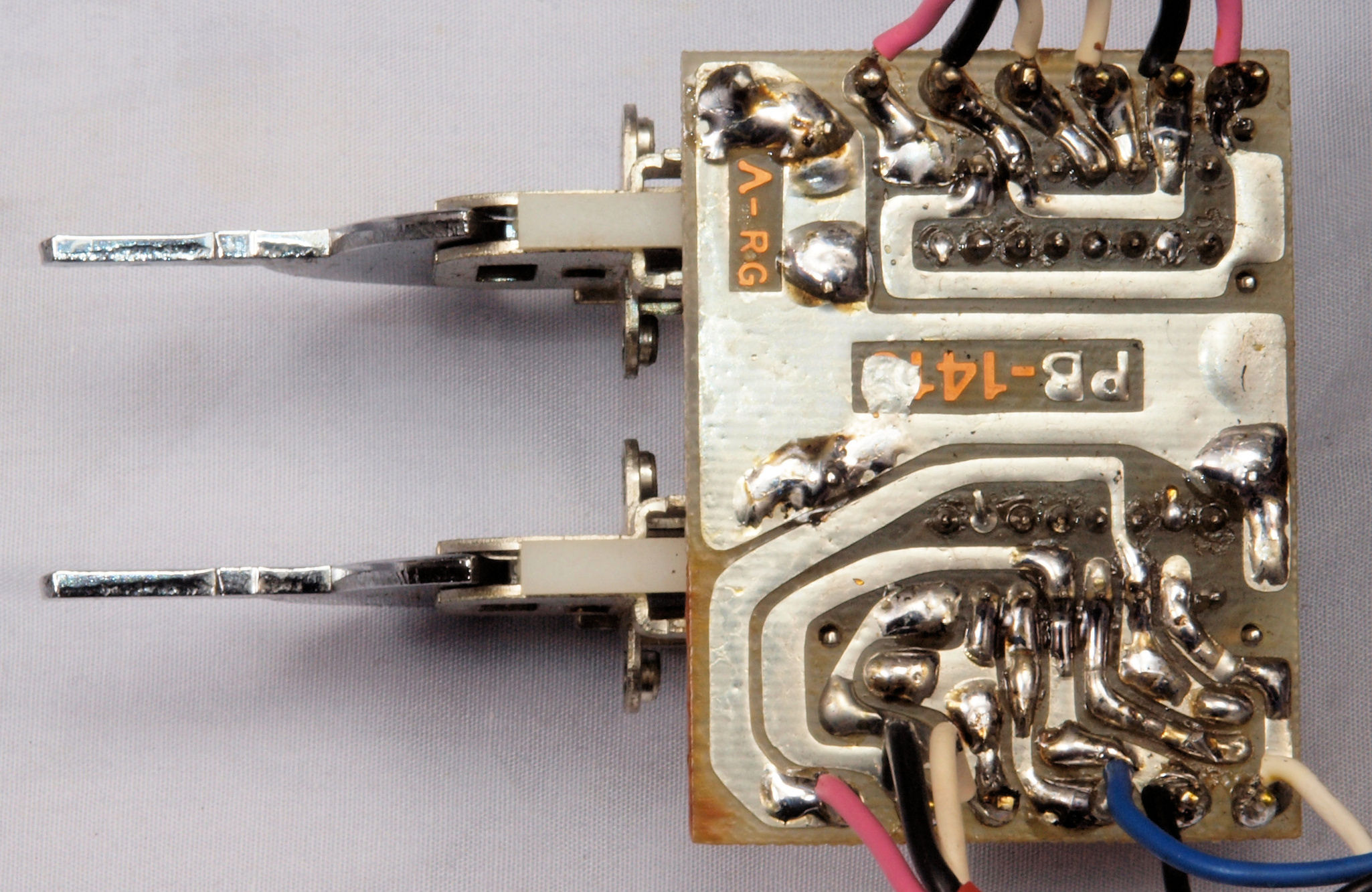

Ｃ９２．　修理前　Ｒｅｃｏｒｄｉｎｇ、ＡｔｔＳＷ基板裏

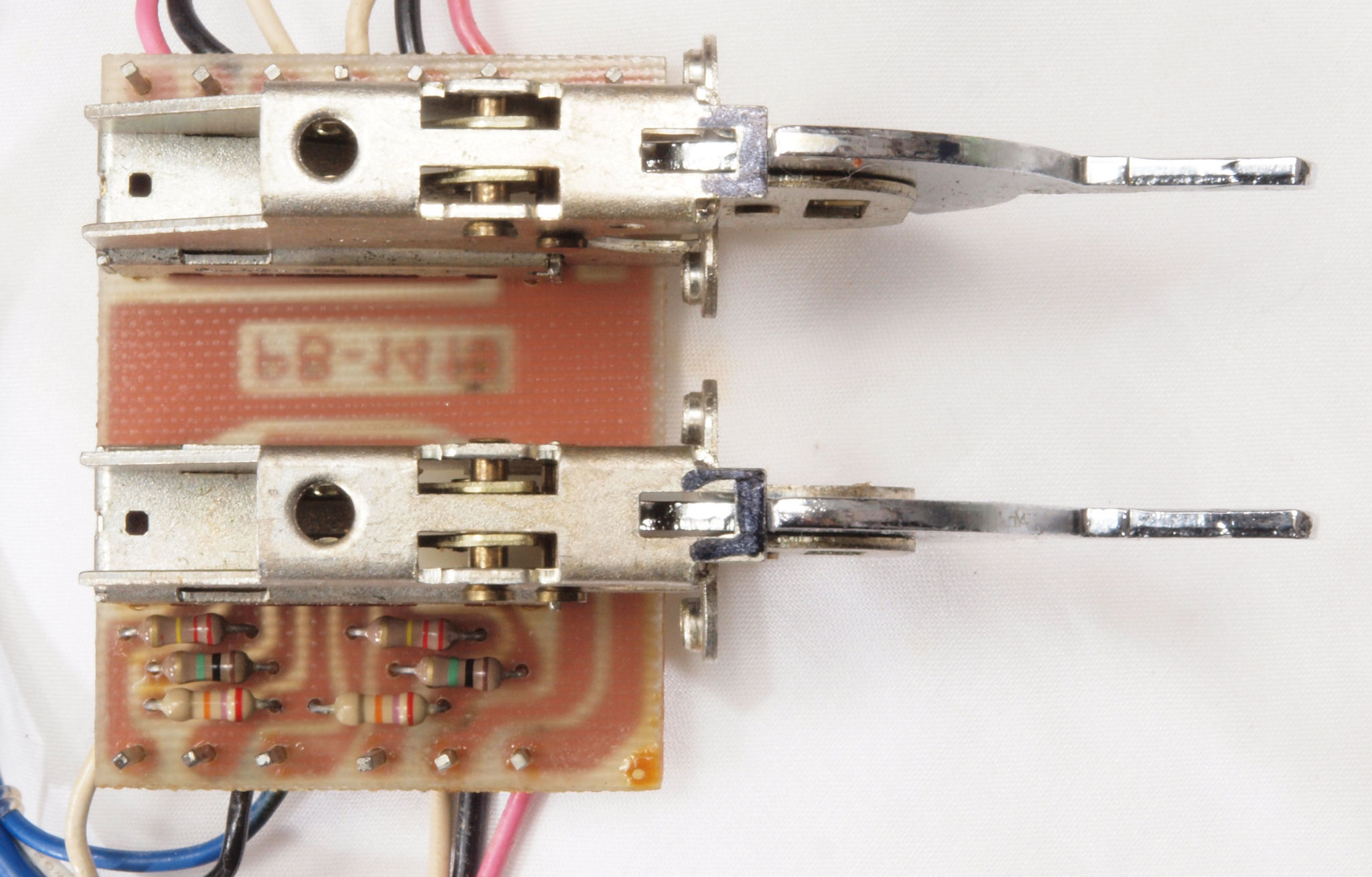

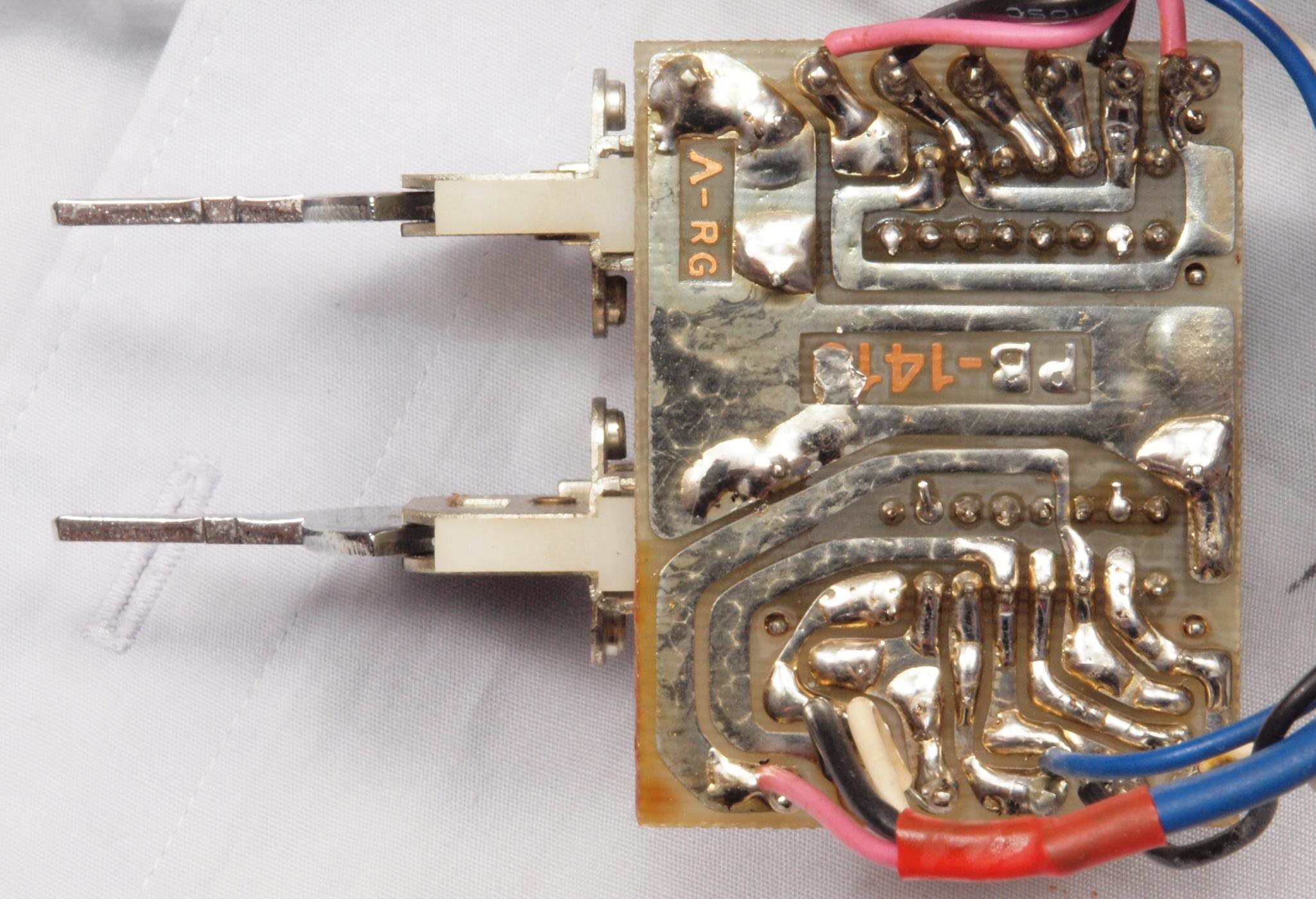

Ｃ９３．　修理（半田補正後）後　Ｒｅｃｏｒｄｉｎｇ、ＡｔｔＳＷ基板。　全ての半田をやり直す。

Ｃ９４．　完成Ｒｅｃｏｒｄｉｎｇ、ＡｔｔＳＷ基板。　洗浄後防湿材を塗る。

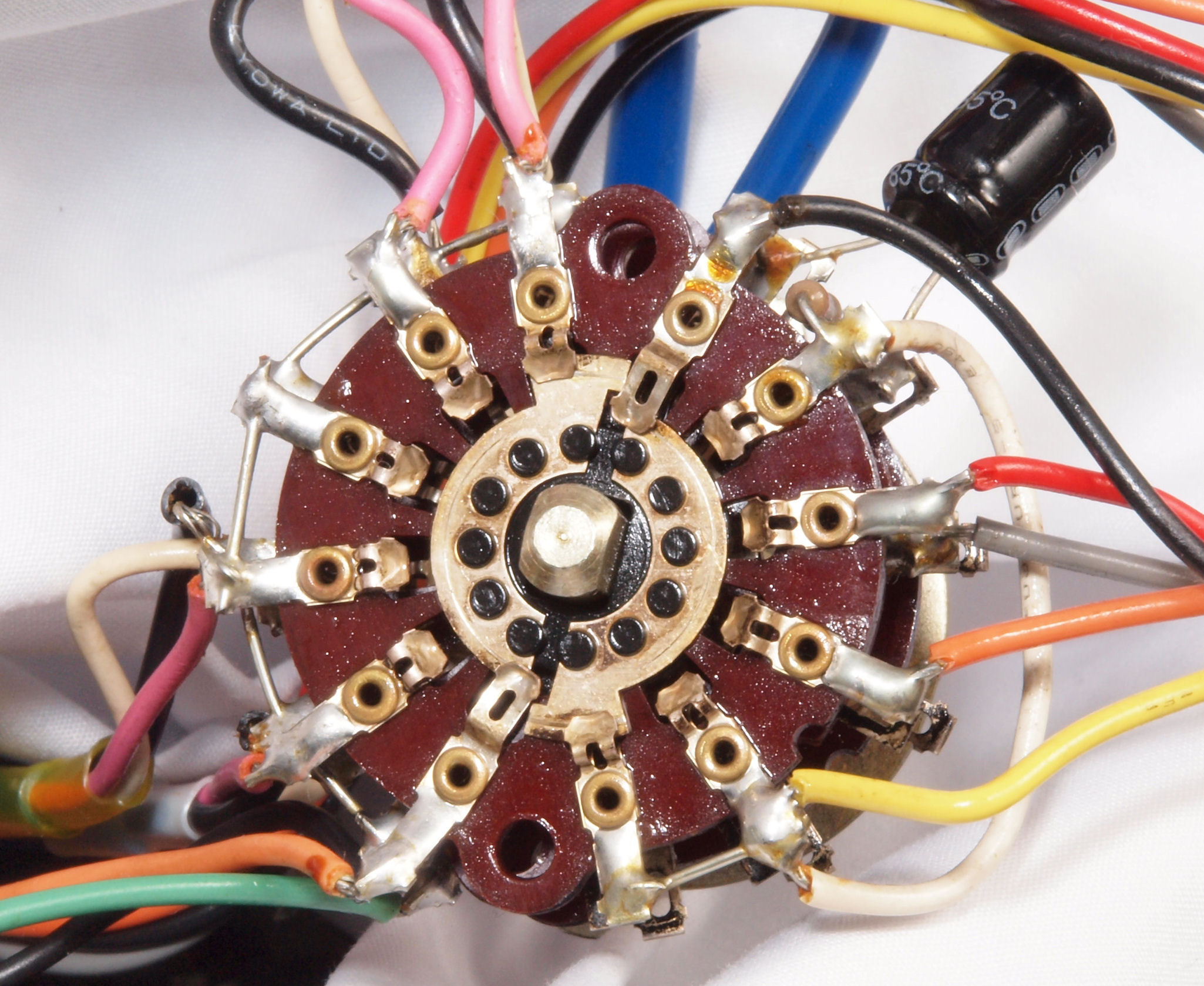

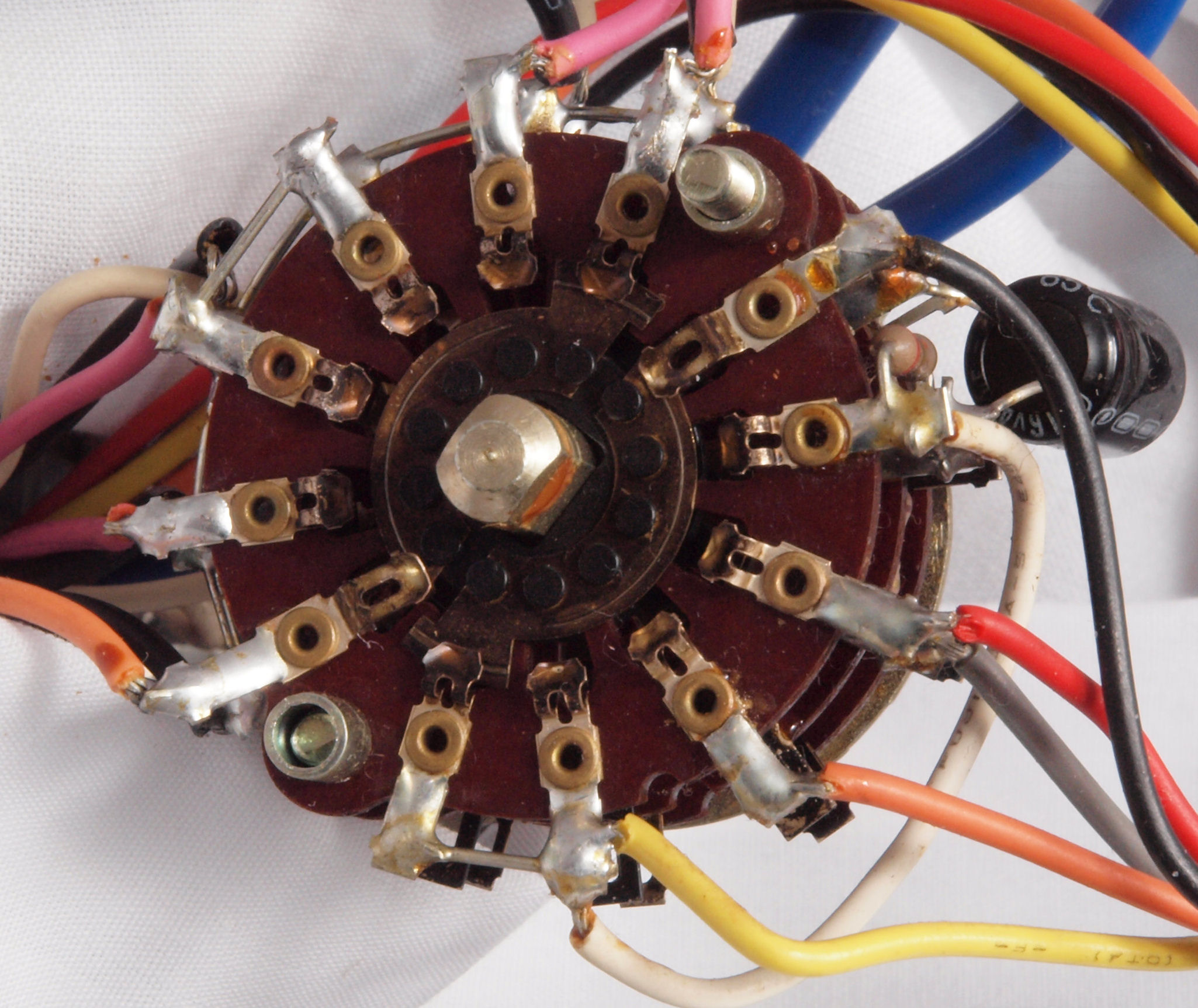

ＣＡ１．　修理前　入力切換ＳＷ。

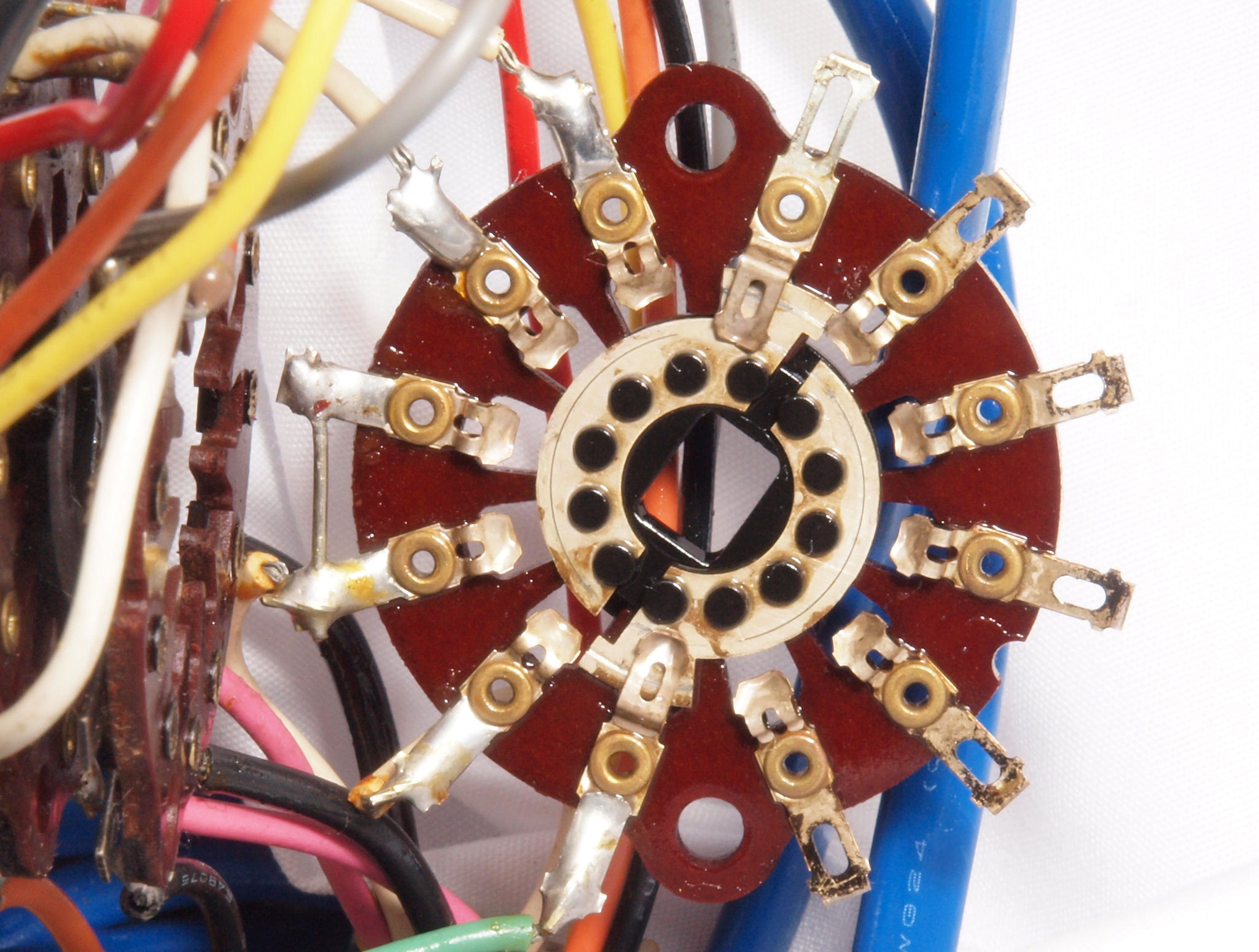

ＣＡ２．　修理（清掃）後　入力切換ＳＷ。

ＣＡ３．　修理前　入力切換ＳＷ２。

ＣＡ４．　修理（清掃）後　入力切換ＳＷ２。

ＣＡ５．　完成入力切換ＳＷ。電解コンデンサー１個交換。

ＣＣ１．　修理前　モードＳＷ。

ＣＣ２．　修理（清掃）後　モードＳＷ。

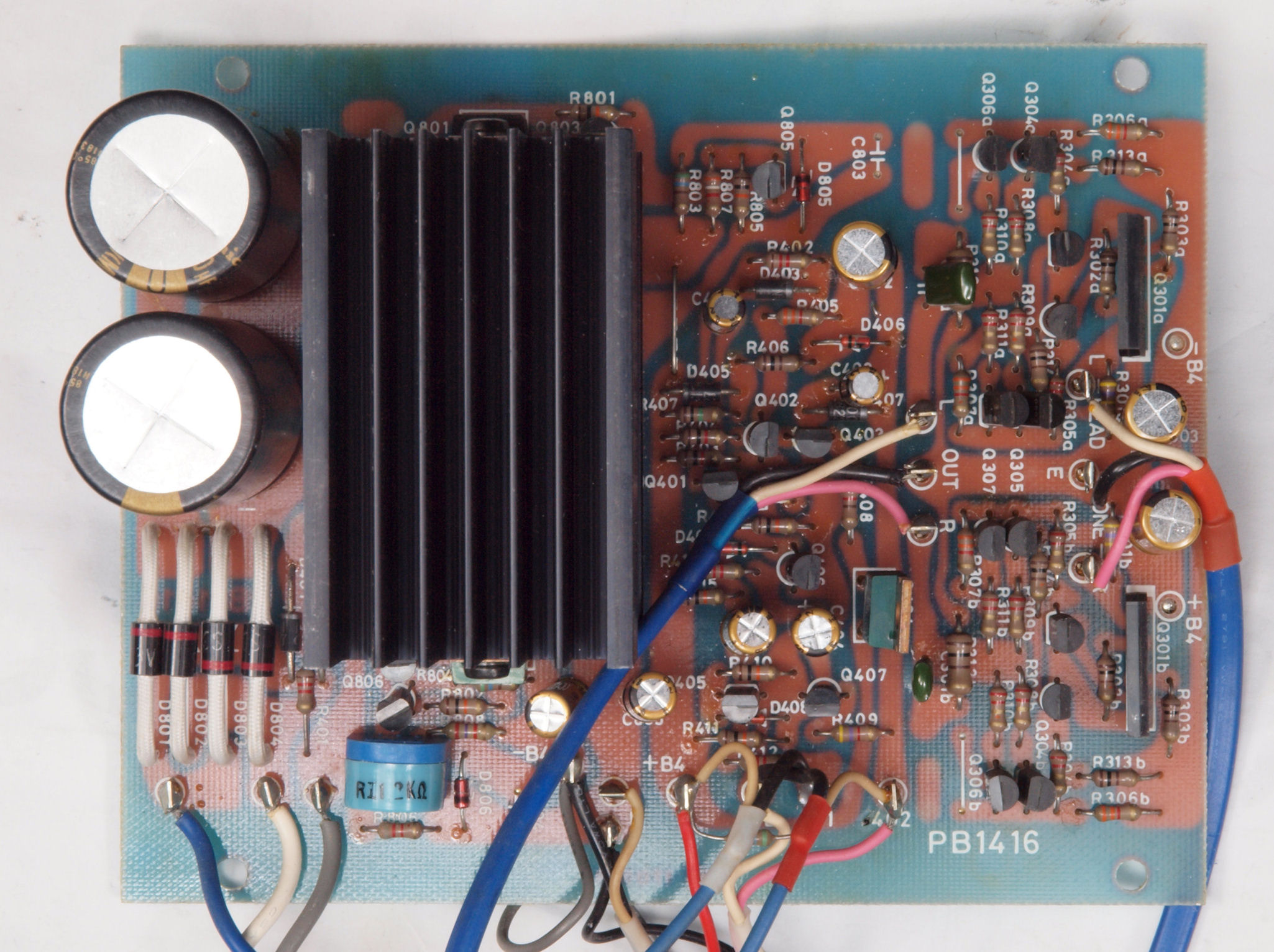

ＣＤ１．　修理前　ヘッドホーンＡＭＰ＆電源基板

ＣＤ３．　修理後　ヘッドホーンＡＭＰ＆電源基板。　電解コンデンサー１１個、半固定ＶＲ１個交換

ＣＤ４．　修理後　ヘッドホーンＡＭＰ＆電源基板裏

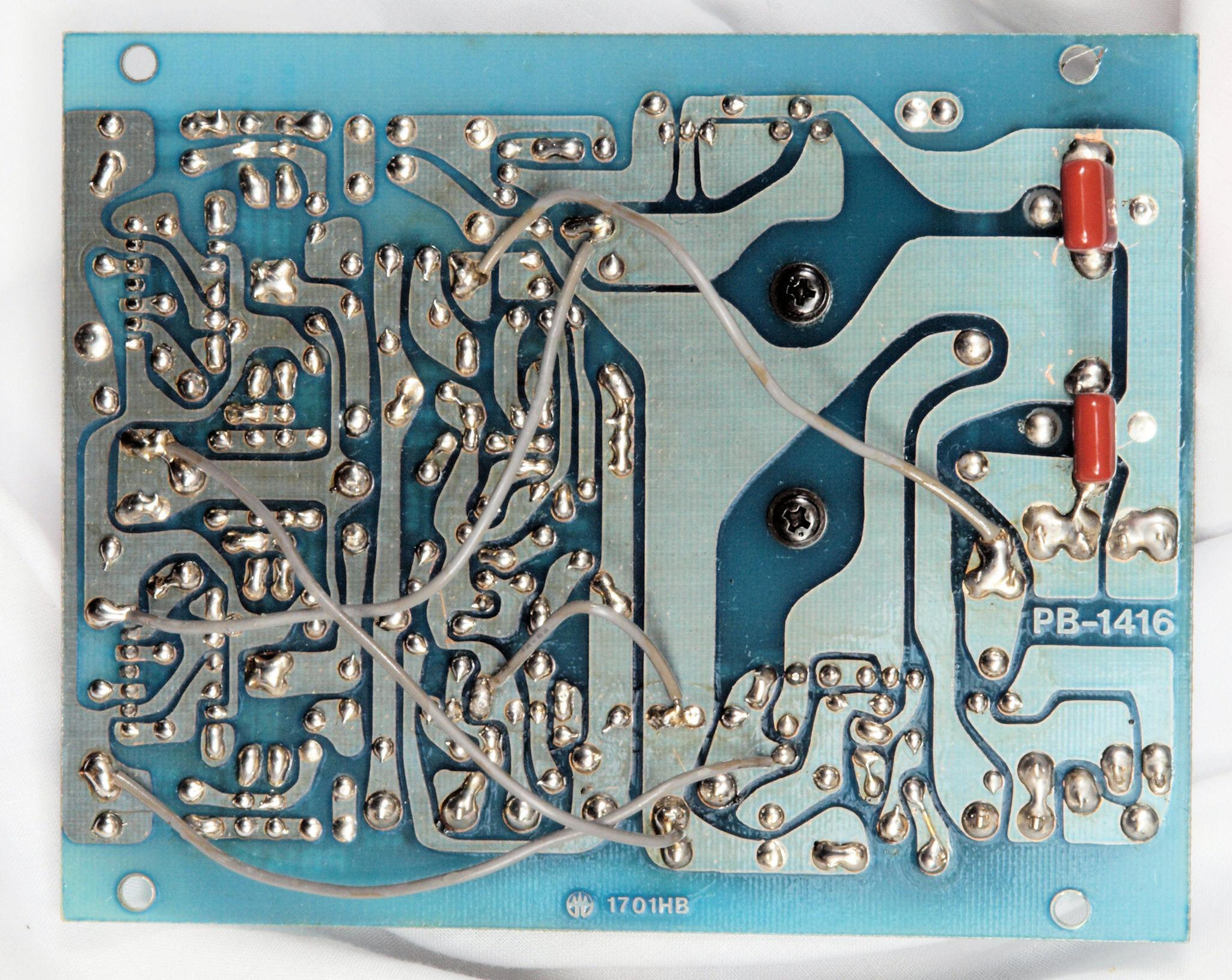

ＣＤ５．　修理（半田補正後）後　ヘッドホーンＡＭＰ＆電源基板裏。　全ての半田をやり直す。フイルムコンデンサー２個追加。

ＣＤ６．　完成ヘッドホーンＡＭＰ＆電源基板裏　洗浄後防湿材を塗る。

ＣＥ１．　修理後　高圧整流ブロック電解コンデンサー下。

ＣＥ２．　修理後　高圧整流ブロック電解コンデンサー下。　フイルムコンデンサー２個追加。

ＣＥ３．　修理後　高圧整流ブロック電解コンデンサー。

ＣＥ４．　修理前　ヒーター整流。

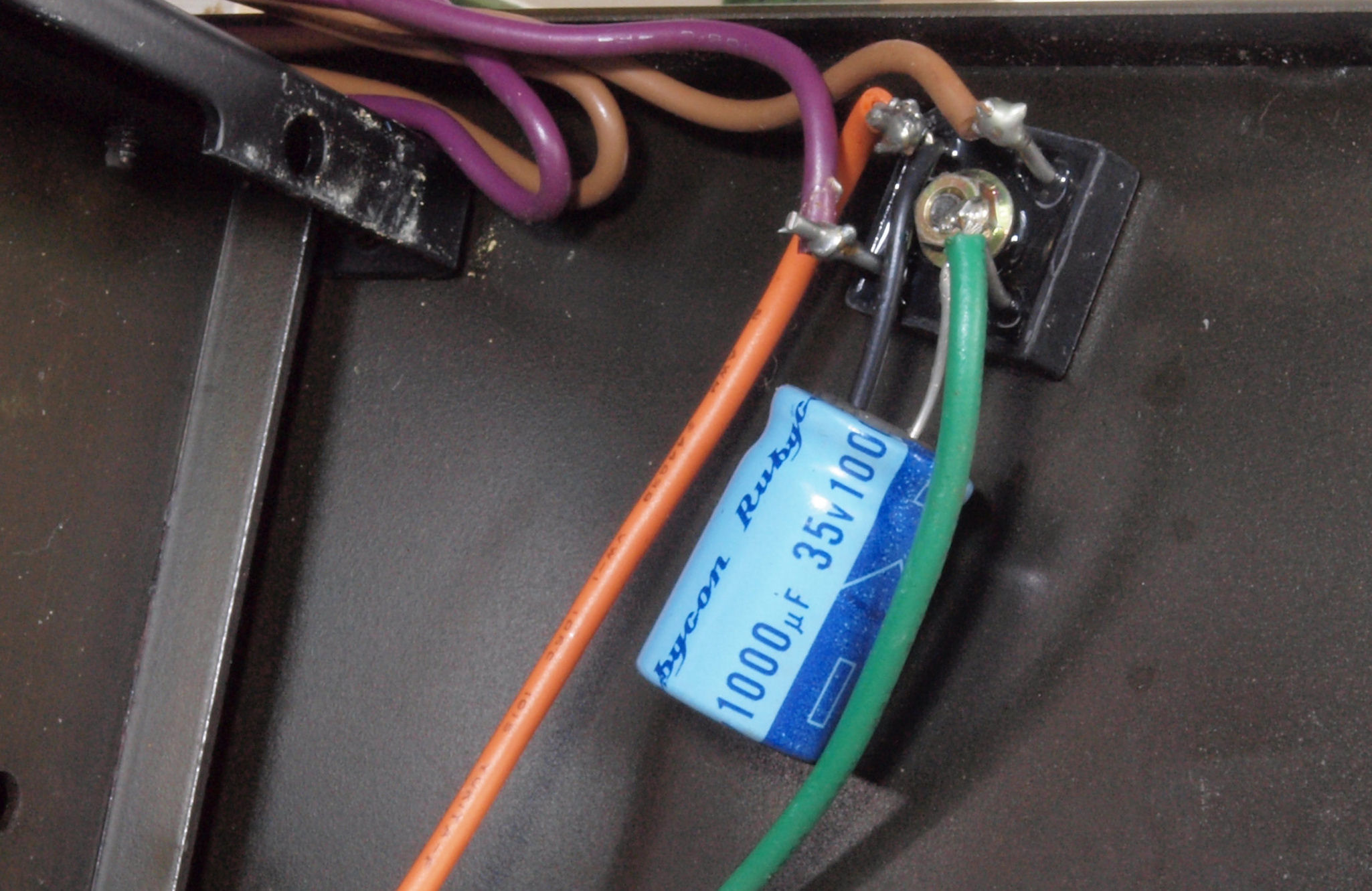

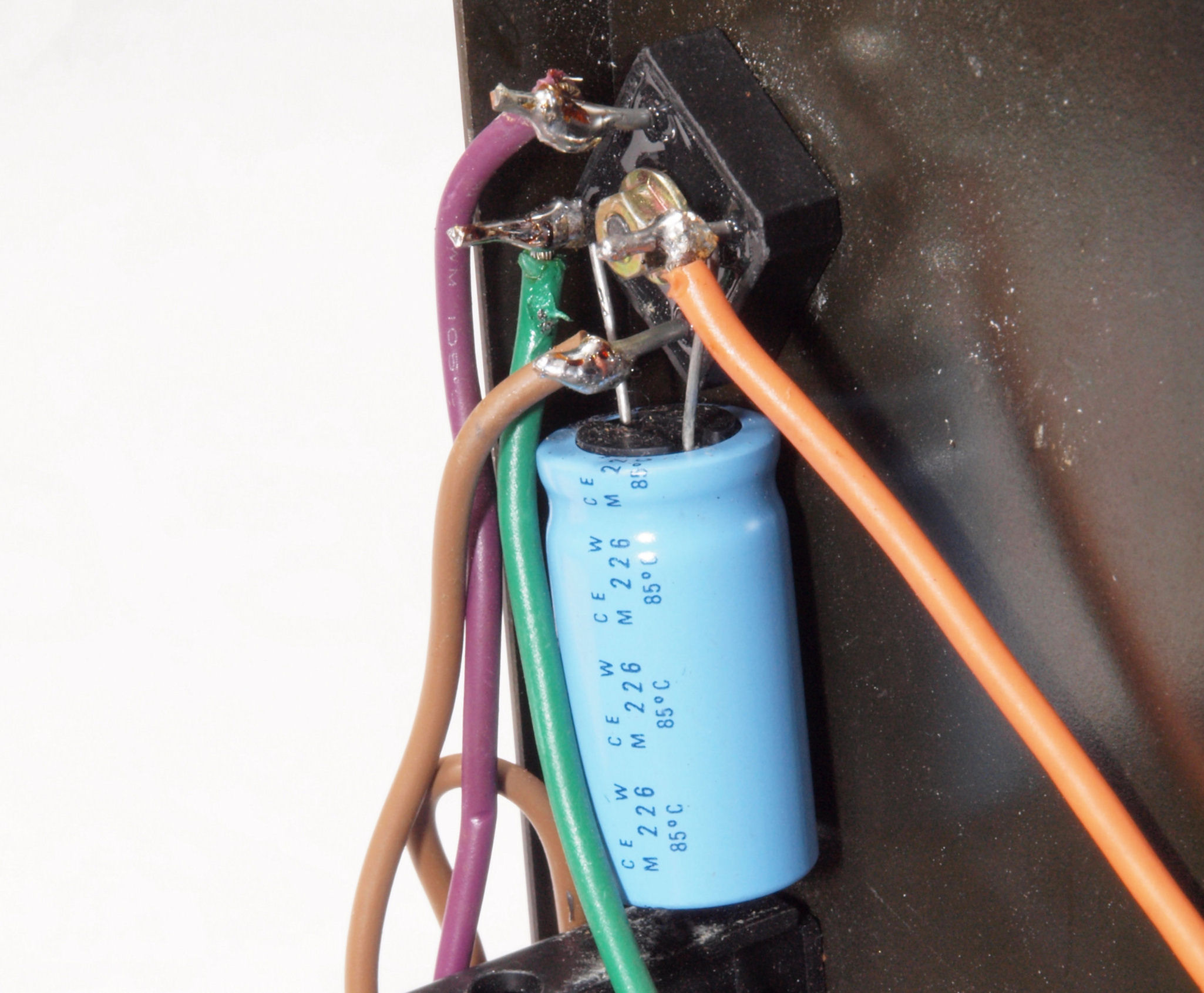

ＣＥ５．　修理後　ヒーター整流。電解コンデンサー１個交換。

ＣＦ１．　修理前　入力端子郡。

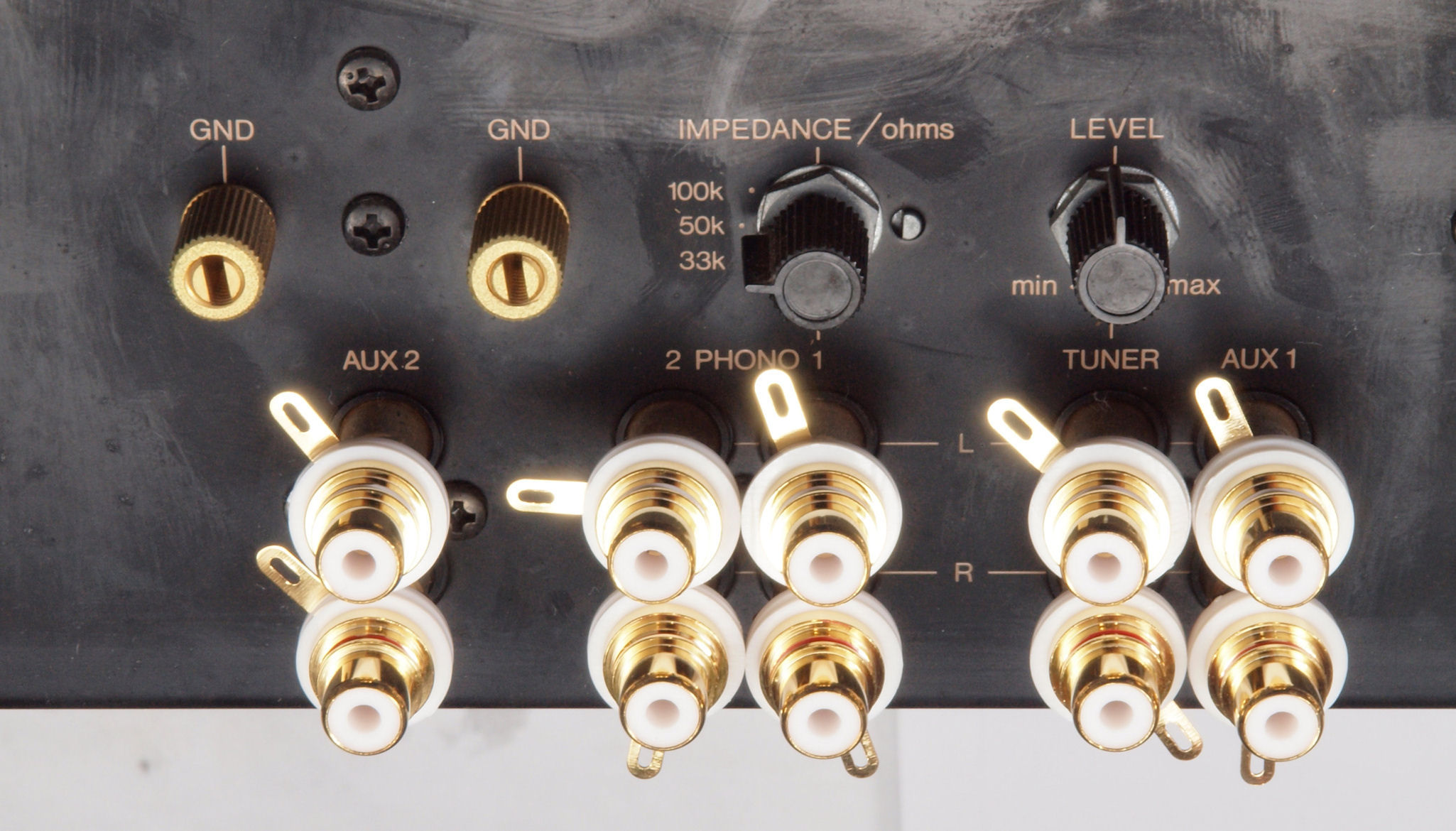

ＣＦ２．　修理（交換）後　入力端子郡。

ＣＦ３．　修理前　出力端子郡。

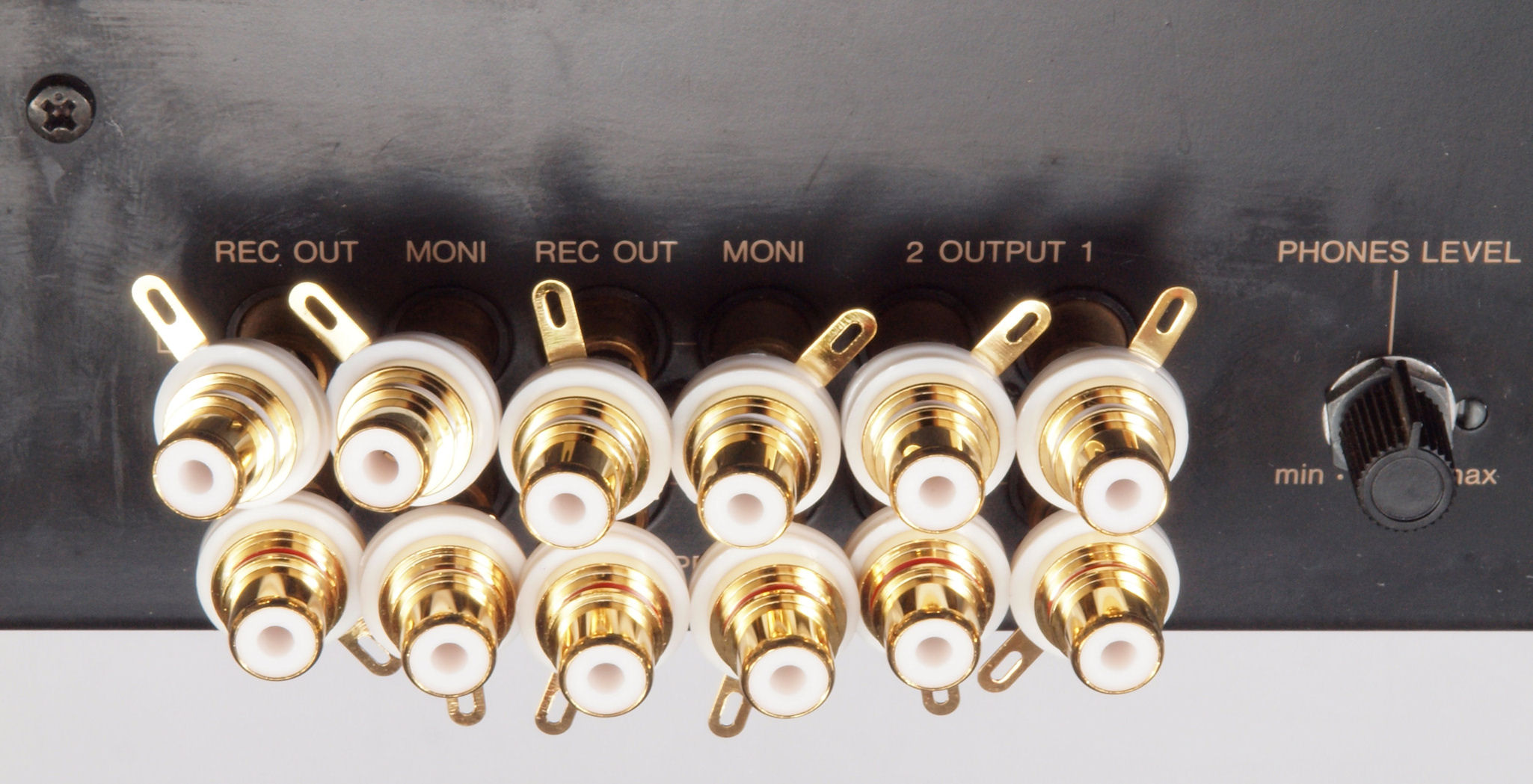

ＣＦ４．　修理（交換）後　出力端子郡。

ＣＧ１．　修理前　電源コード取り付け。

ＣＧ２．　修理中　３Ｐインレットの取り付け穴加工。

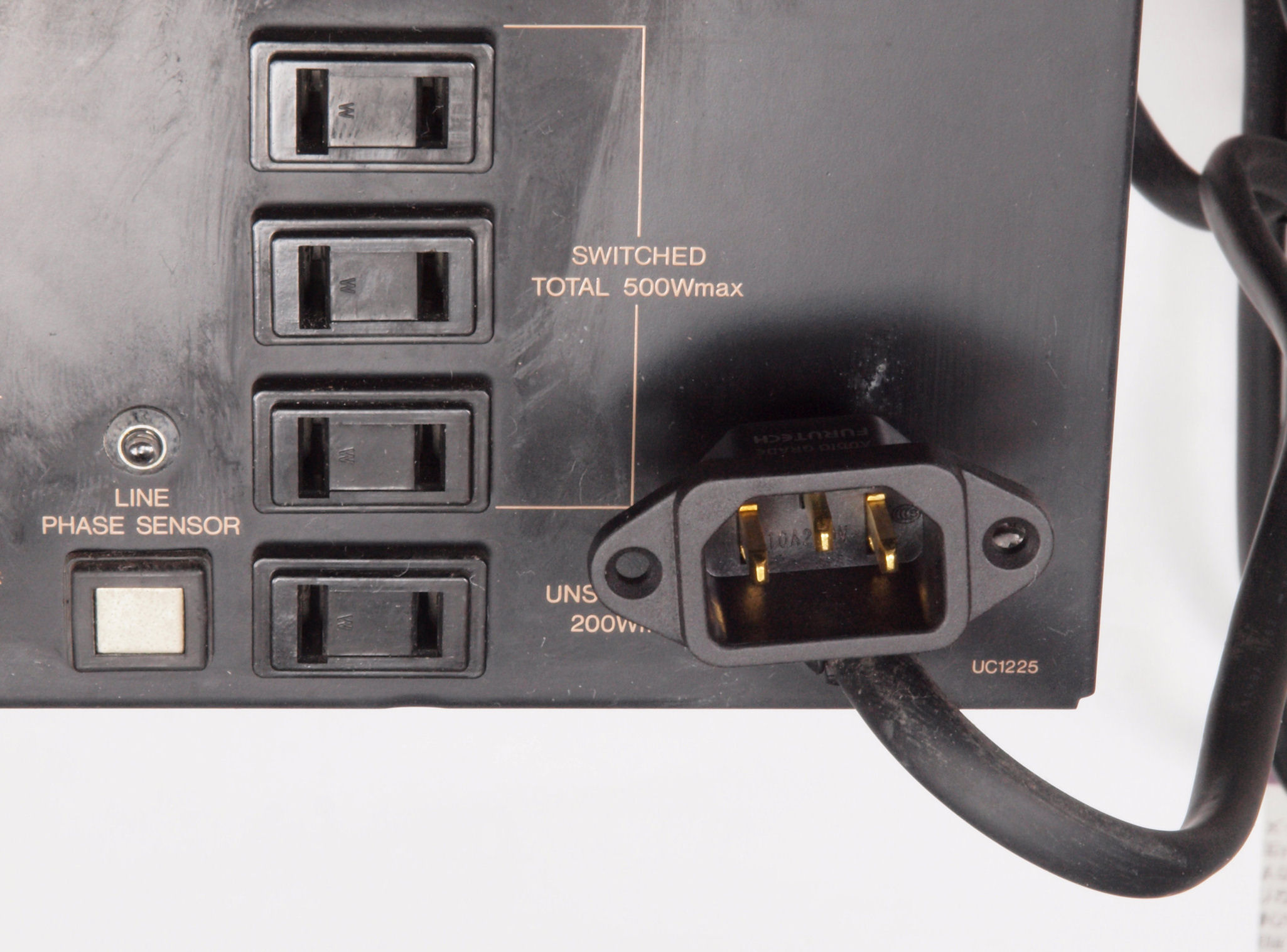

ＣＧ３．　修理（交換）後　電源ソケット

ＣＧ４．　修理前　電源ソケット裏配線、フイルムコンデンサーがヒビ割れている。

ＣＧ５．　修理後　電源ソケット裏配線、フイルムコンデンサー２個交換。３Ｐインレットのアースはしっかり取る。

ＣＨ１．　修理前　電源ＳＷ。

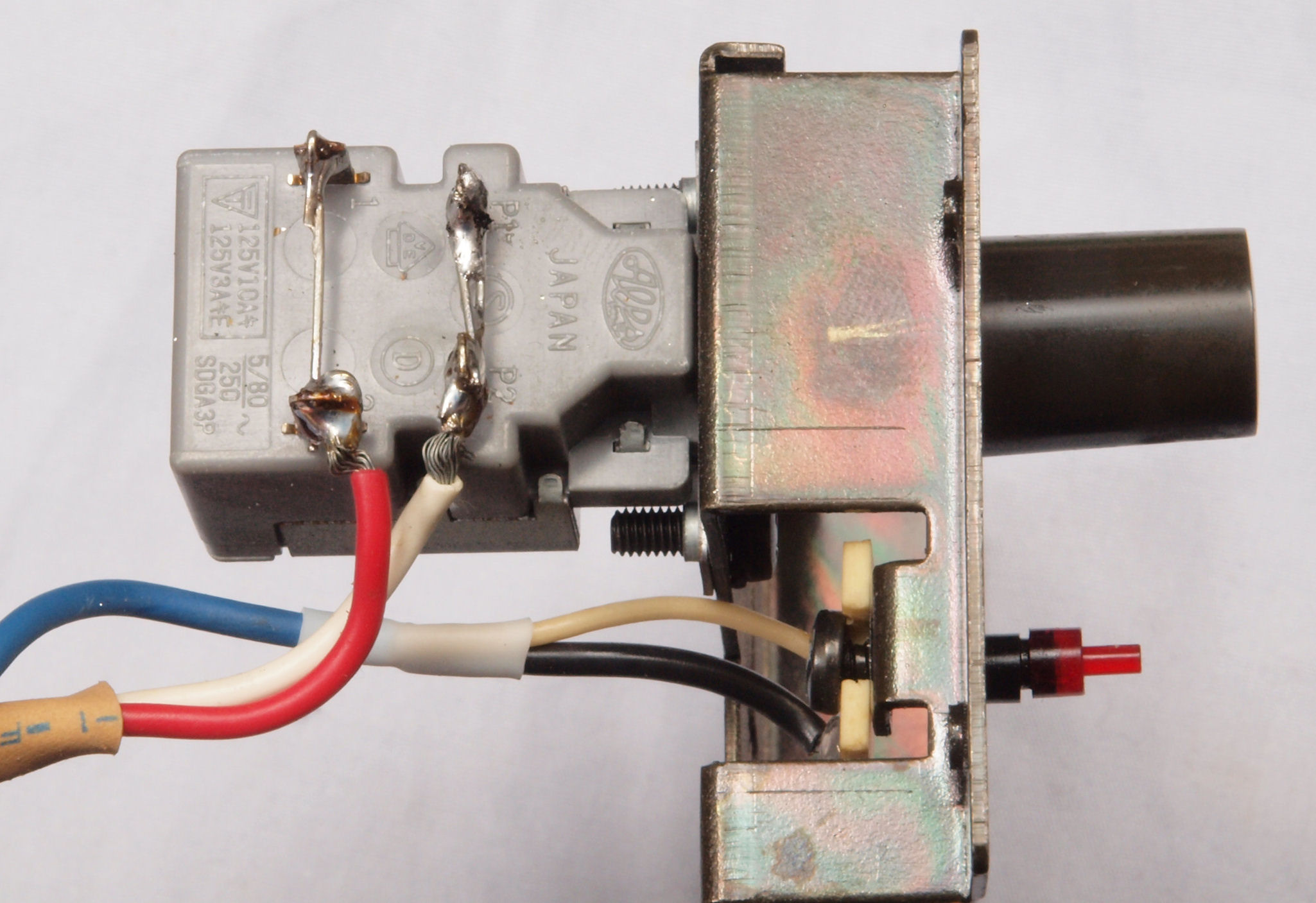

ＣＨ２．　修理後　電源ＳＷ。Ｗ接点にする。

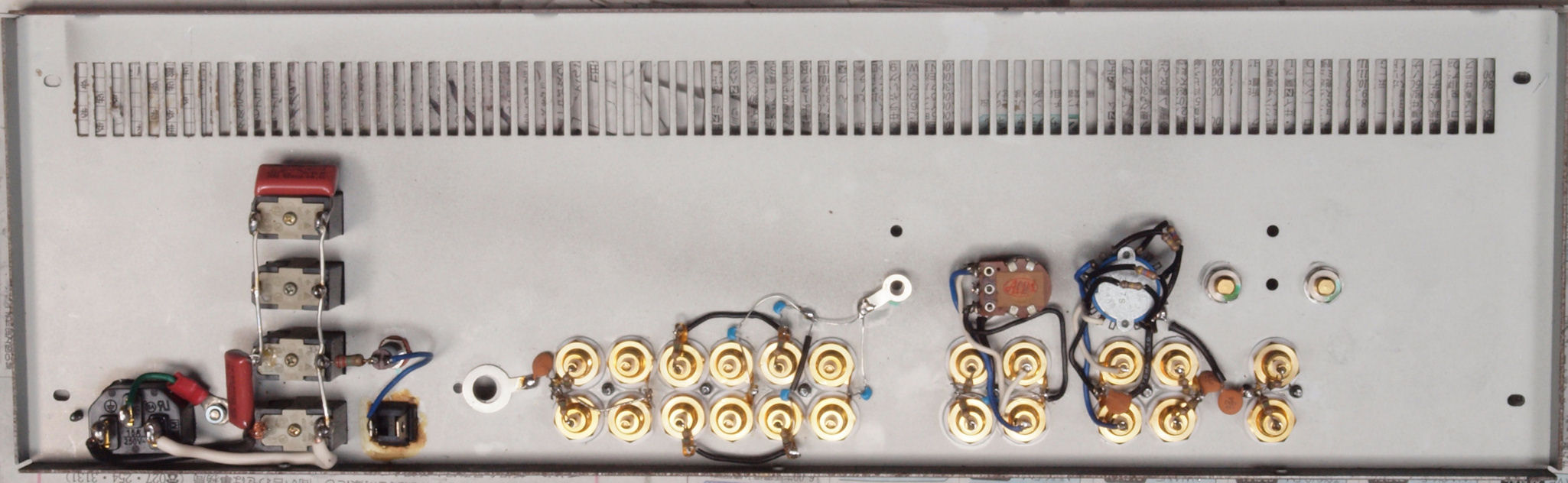

ＣＨ３．　修理後　後パネル裏配線。

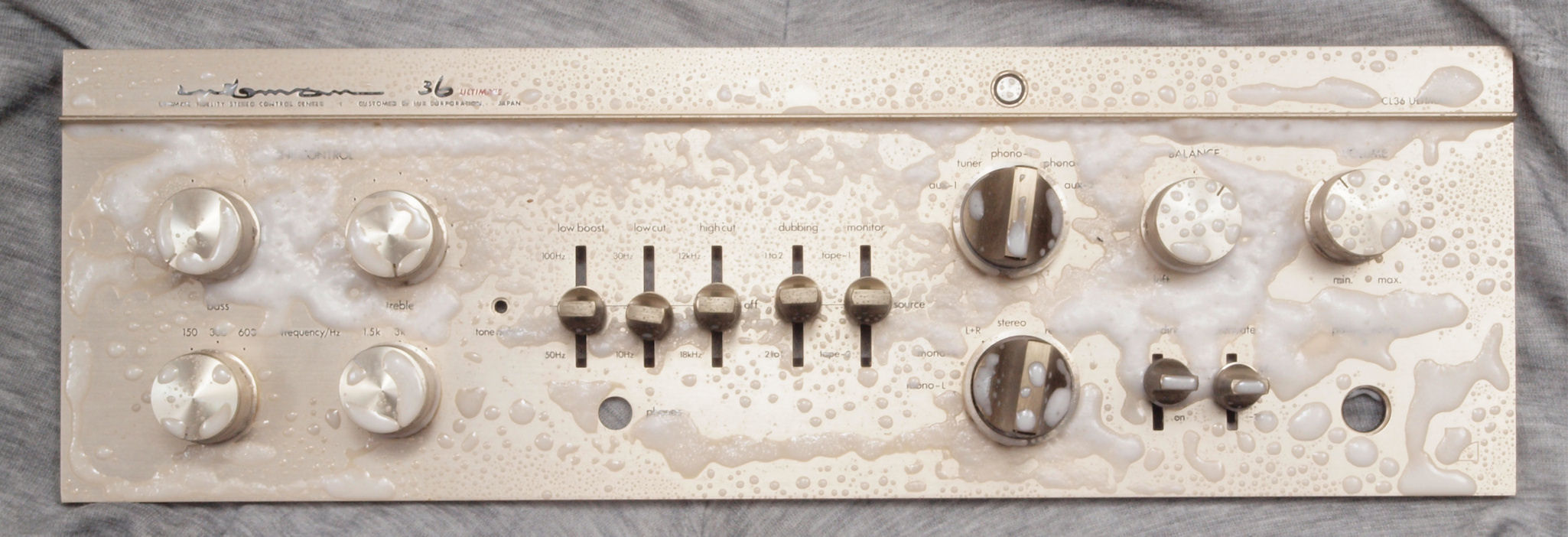

ＣＩ１．　前パネル清掃。タバコのヤニが落ちる。

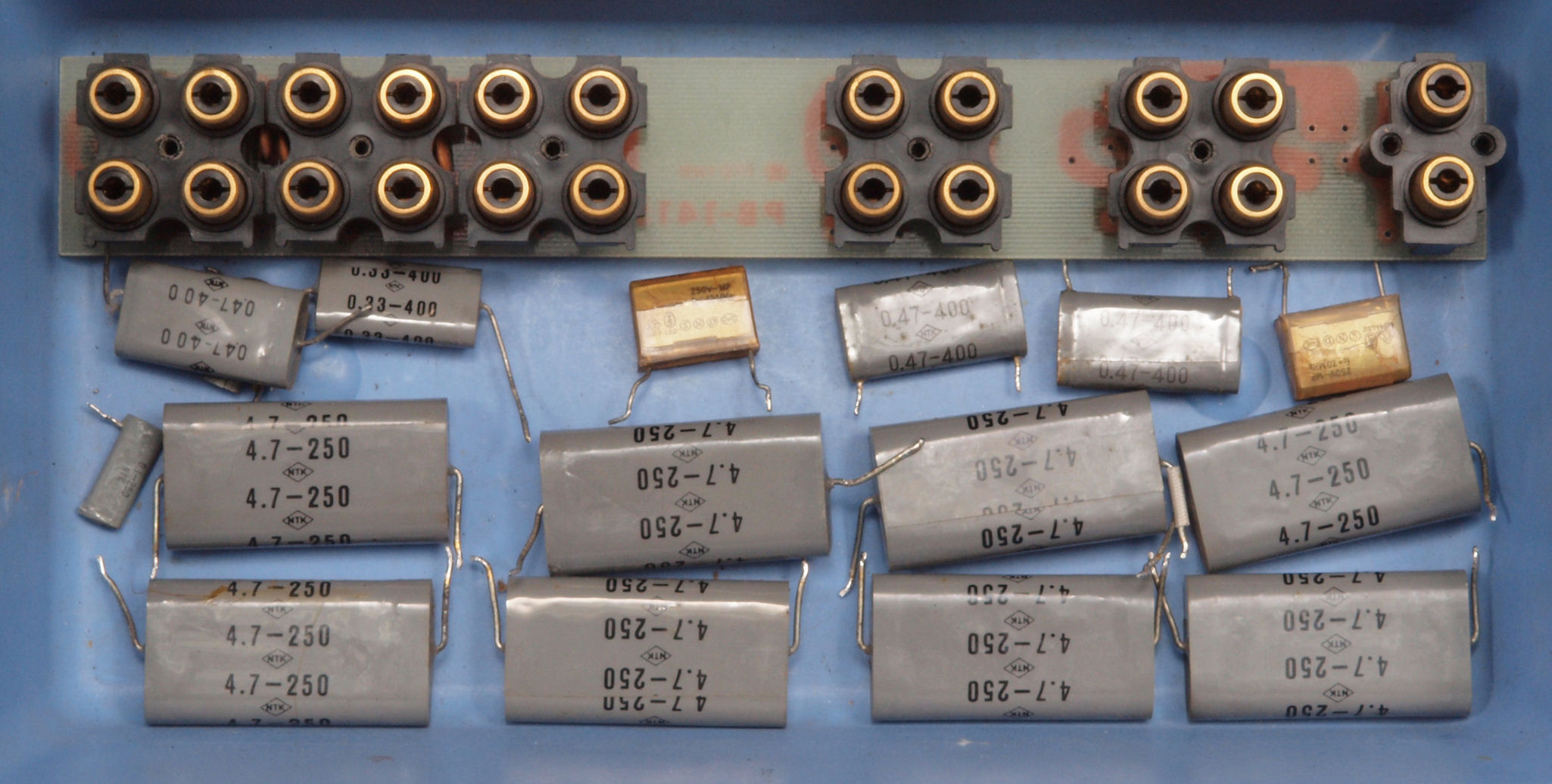

ＣＪ１．　交換部品。

ＣＪ２．　交換部品。高圧電源ブロック電解コンデンサー。 左＝交換した　１００μ＋１００μ／５００ＷＶ、右＝付いてた　４７μ＋４７μ／４５０ＷＶ

ＣＪ３．　交換部品。ヒィーター用電源ブロック電解コンデンサー。 左＝交換した　１５０００μ／３５ＷＶ、右＝付いてた　１００００μ／２５０ＷＶ

ＣＫ１．　修理前　上から見る

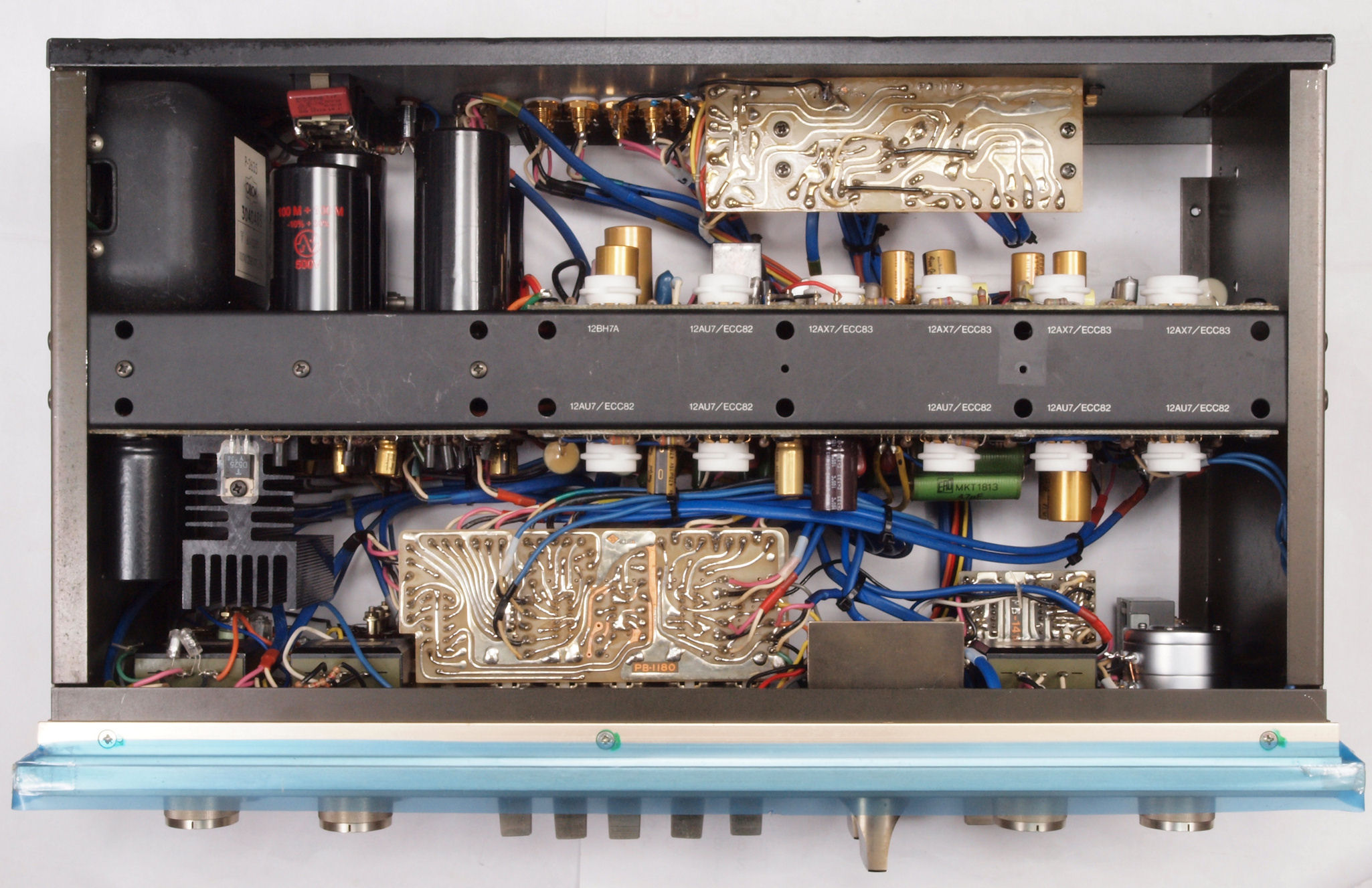

ＣＫ２．　修理後　上から見る

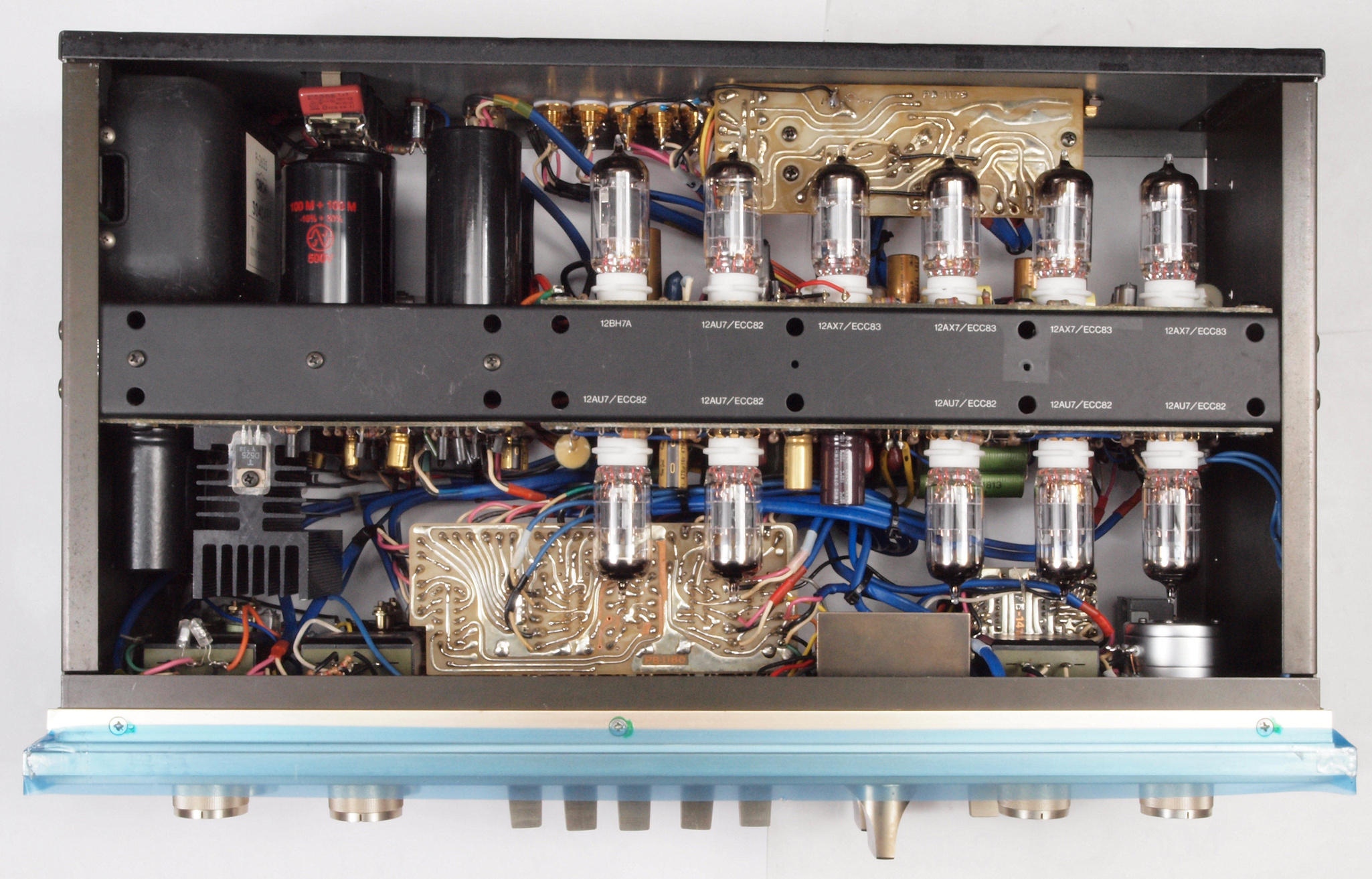

ＣＫ３．　修理後　上から見る、　真空管挿入。

ＣＫ４．　修理前　下から見る

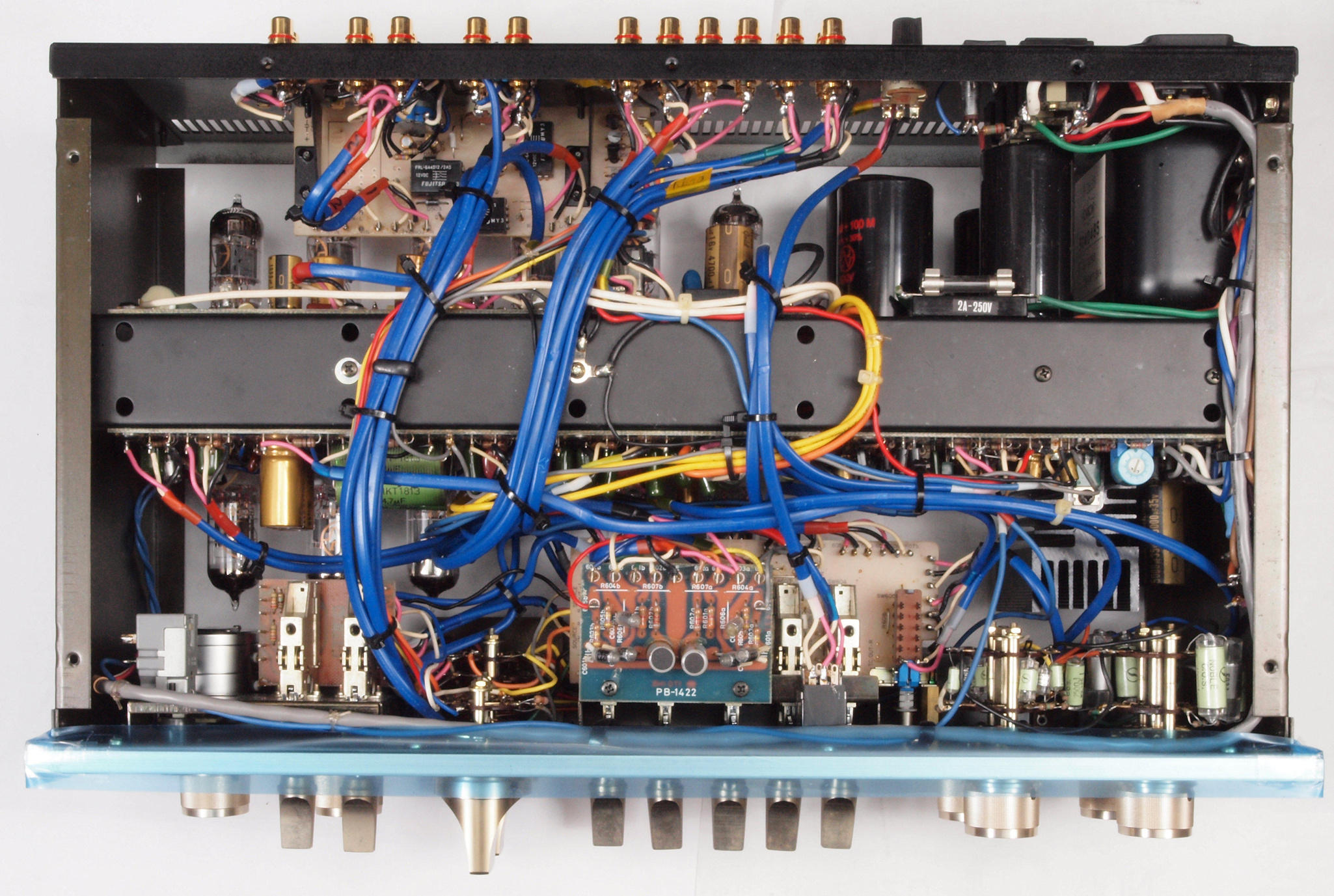

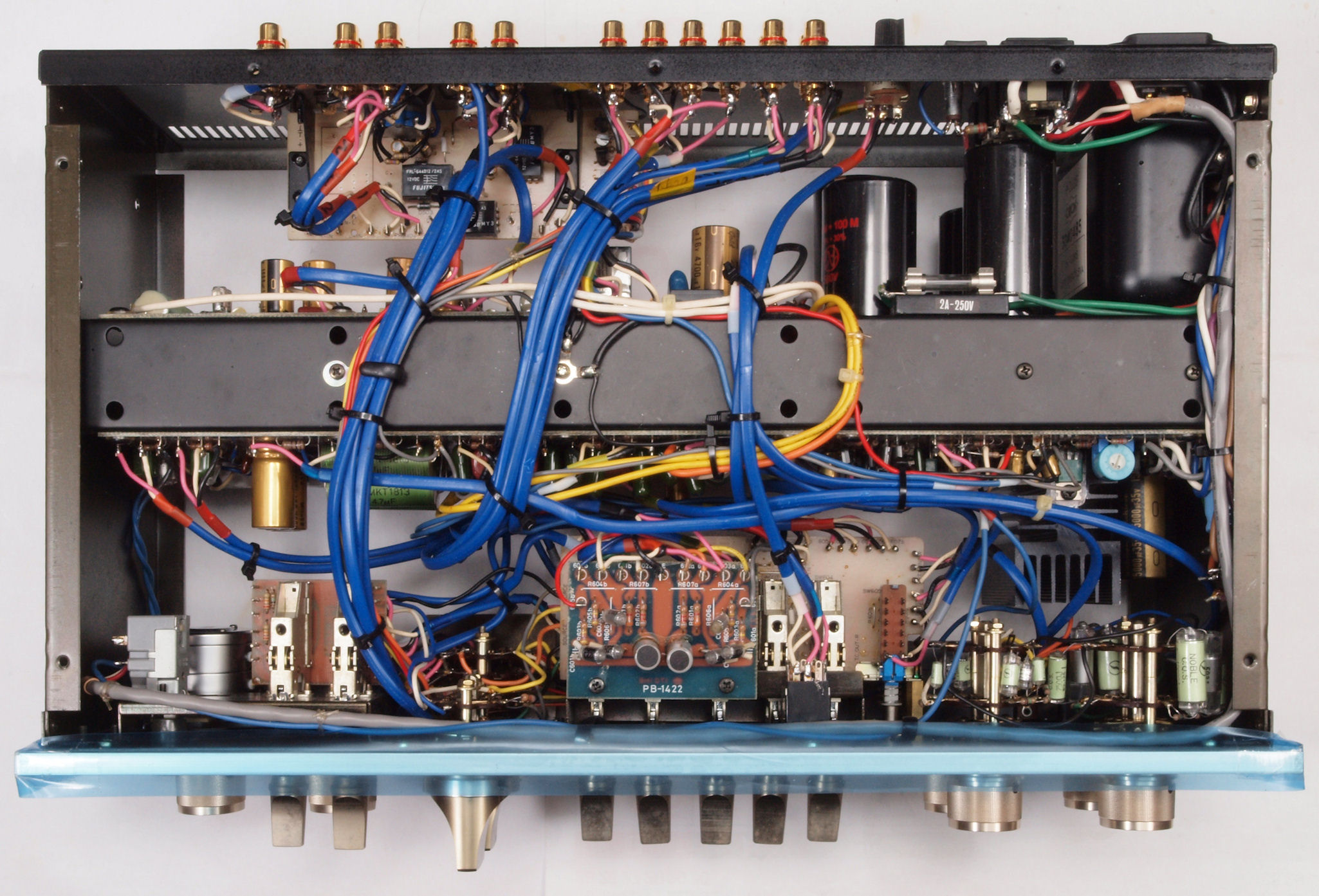

ＣＫ５．　修理後　下から見る

ＣＫ６．　修理後　下から見る、　真空管挿入。

ＣＫ７．　完成　後から見る。

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ１．　出力・歪み率測定・調整 「見方」。 　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

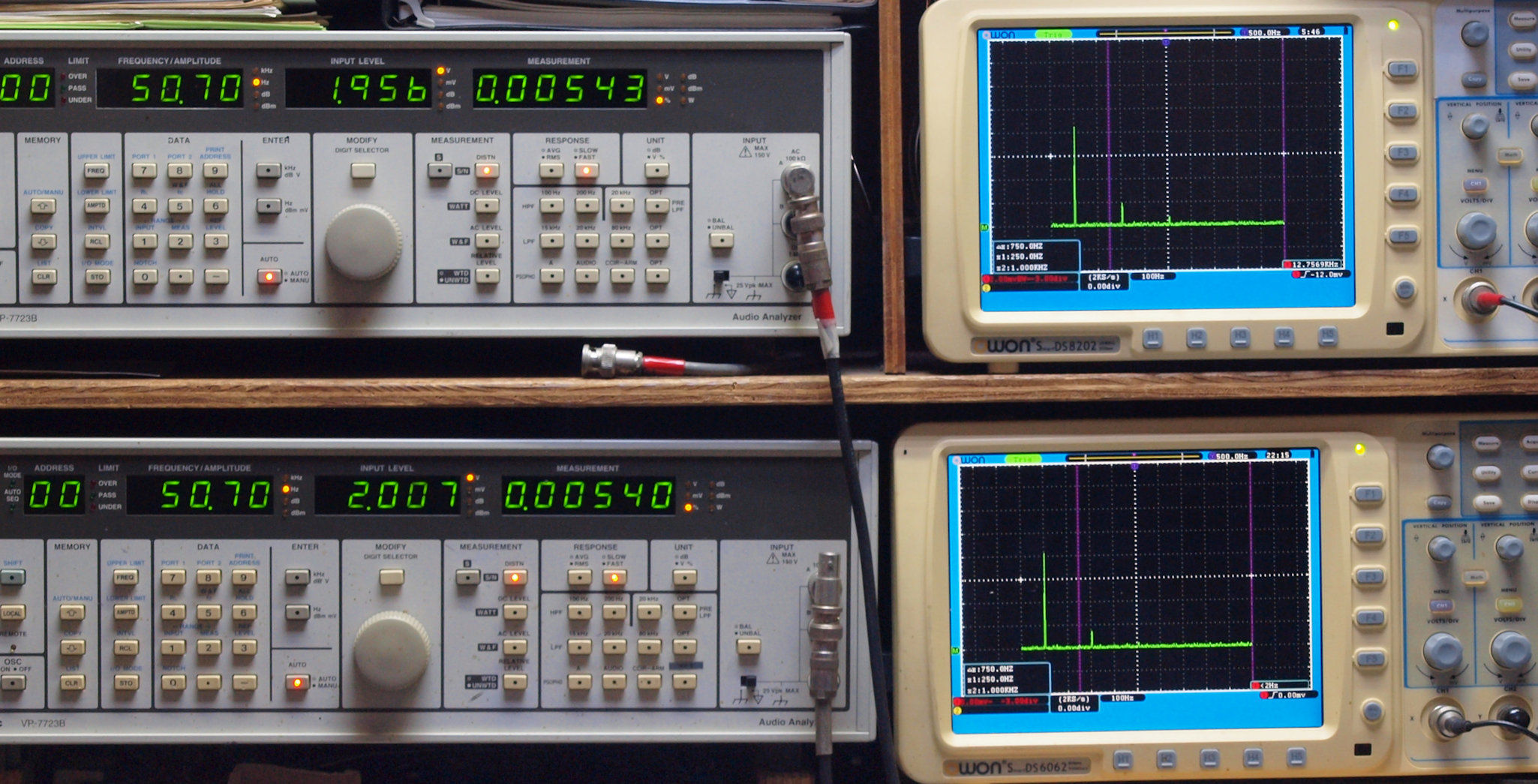

Ｅ２１．　ＡＵＸ_５０Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００５４３％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００５４０％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

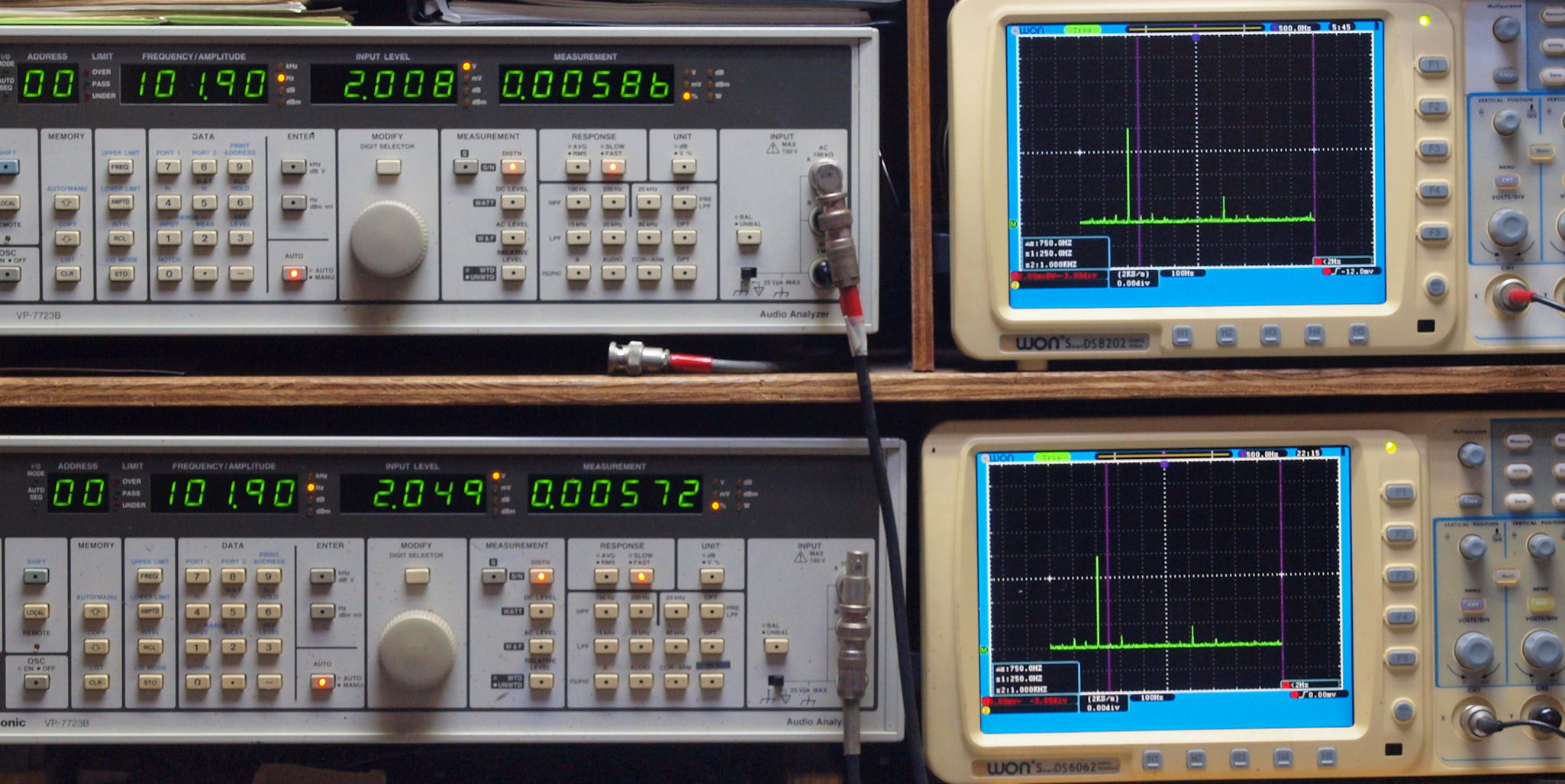

Ｅ２２．　ＡＵＸ_１００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００５８６％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００５７２％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

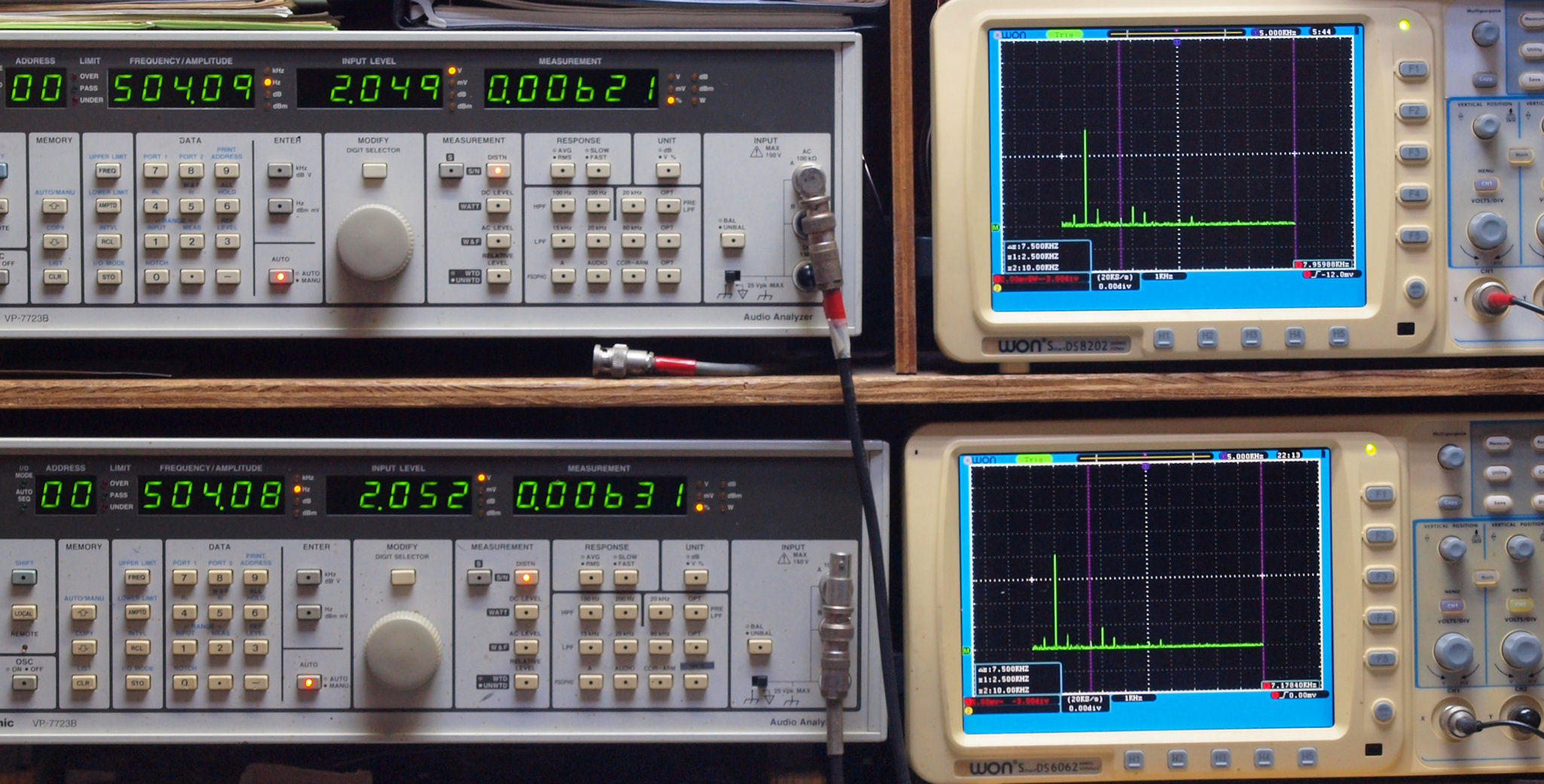

Ｅ２３．　ＡＵＸ_５００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００６２１％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００６３１％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

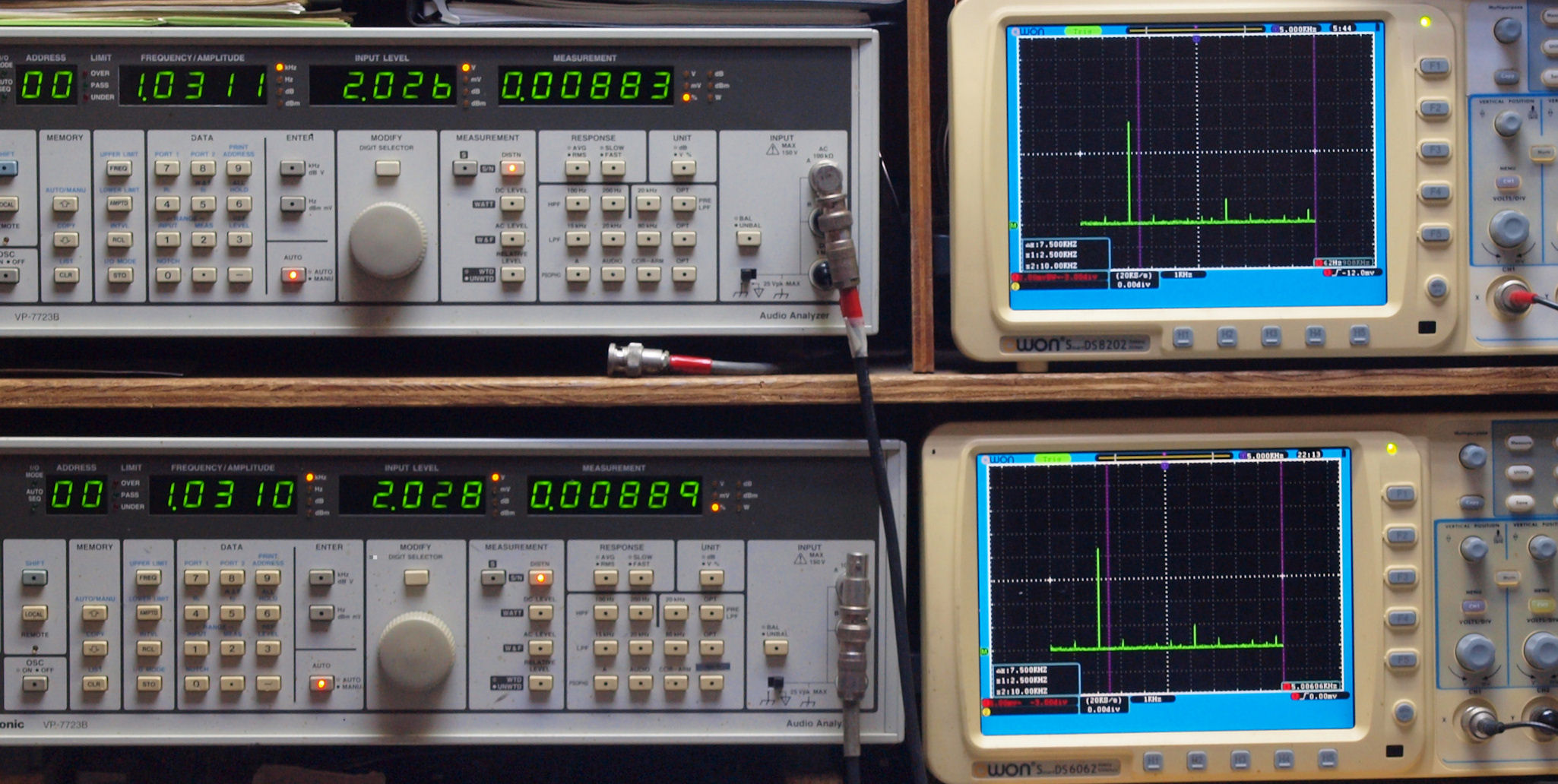

Ｅ２４．　ＡＵＸ_１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００８８３％歪み。 　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００８８９％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

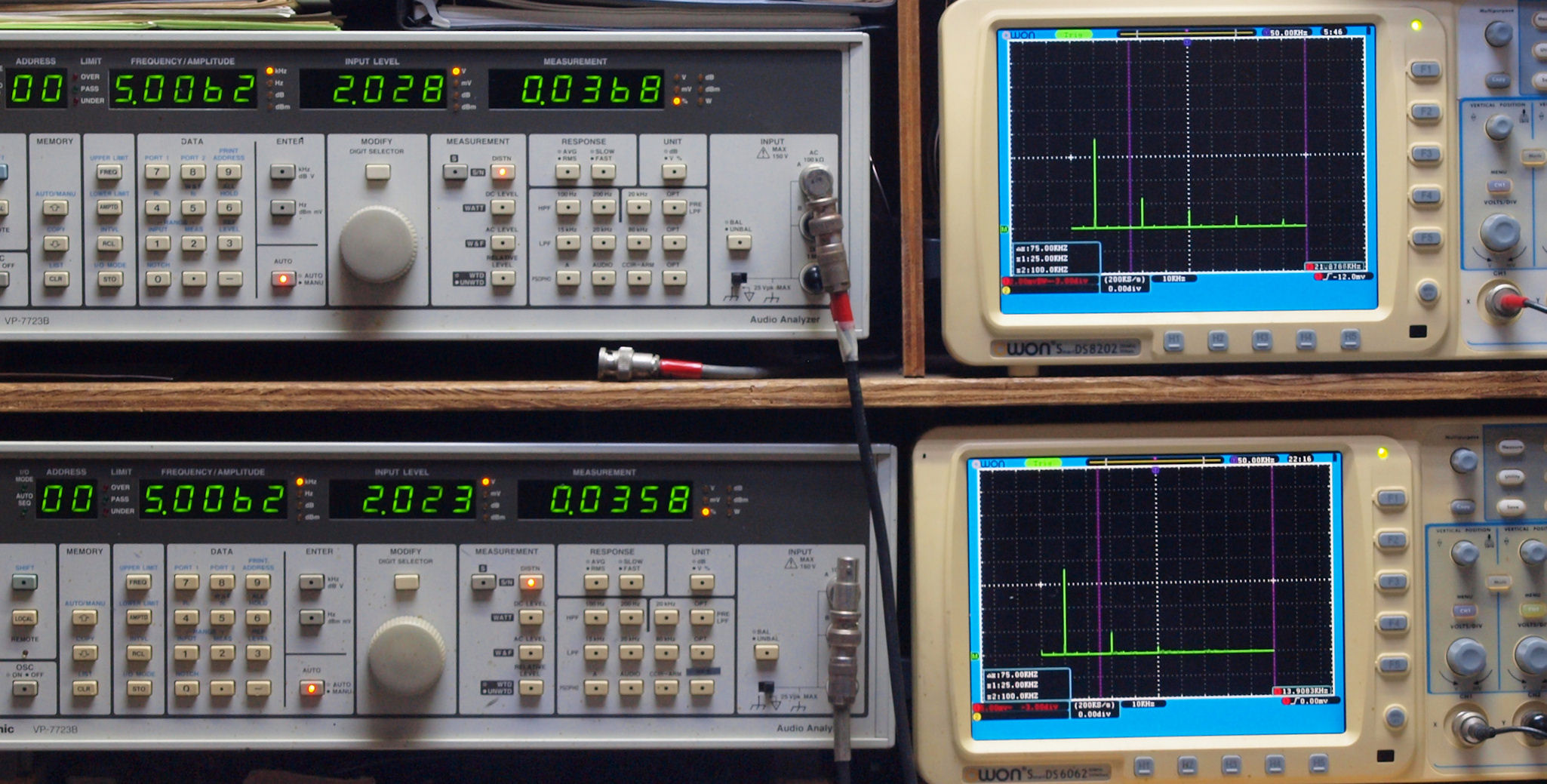

Ｅ２５．　ＡＵＸ_５ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０３６８％歪み。 　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００２５８％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２６．　ＡＵＸ_１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００５８５％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００５４６％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２７．　ＡＵＸ_５０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．３５０％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．３６３％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ３１．　ＭＭ_５０Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０６２２％歪み。 　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０６２２％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

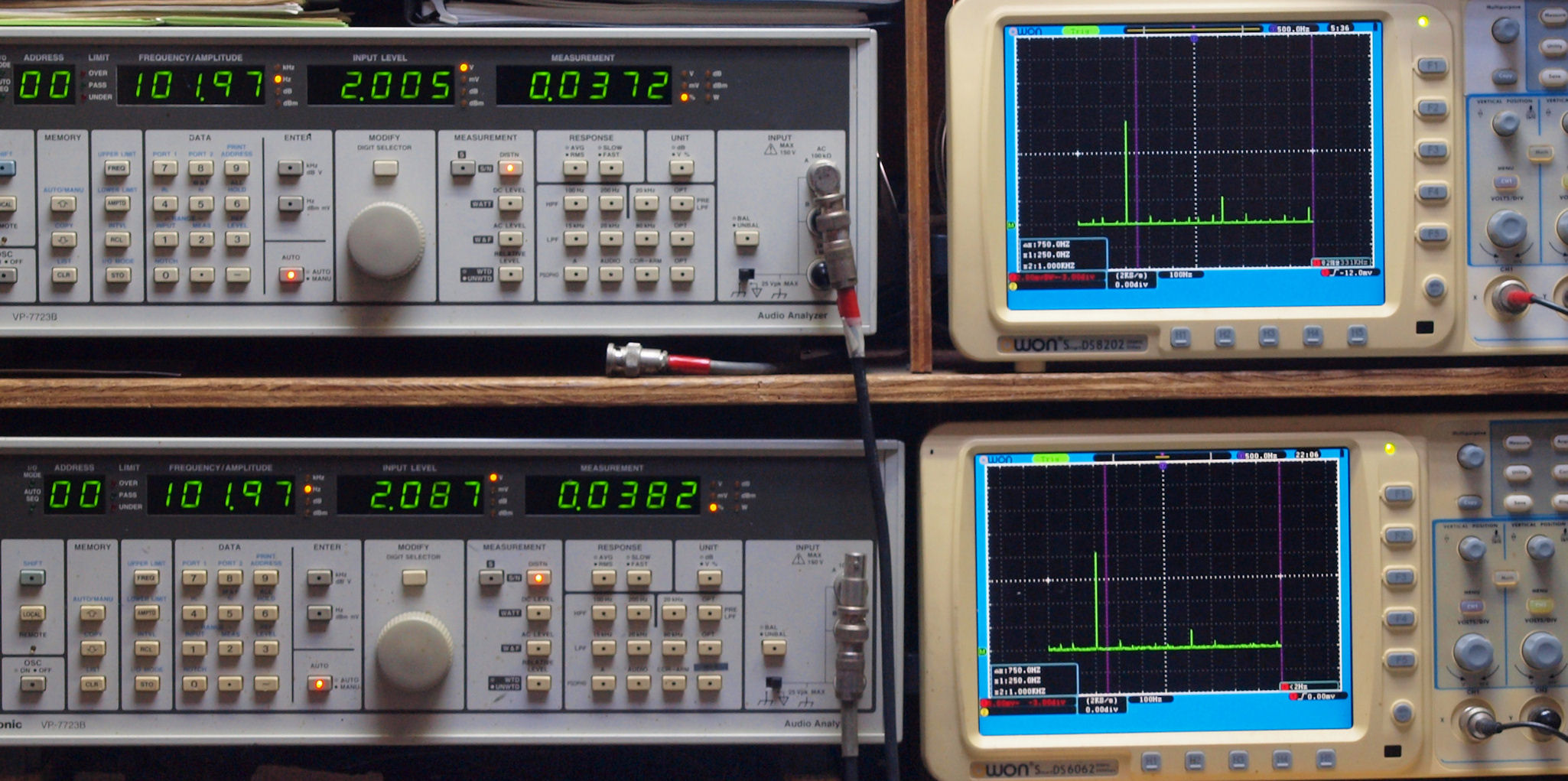

Ｅ３２．　ＭＭ_１００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０３７２％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０３８２％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ３３．　ＭＭ_５００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０２２２％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０２３５％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ３４．　ＭＭ_１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０２０８％歪み。 　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０２２３％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

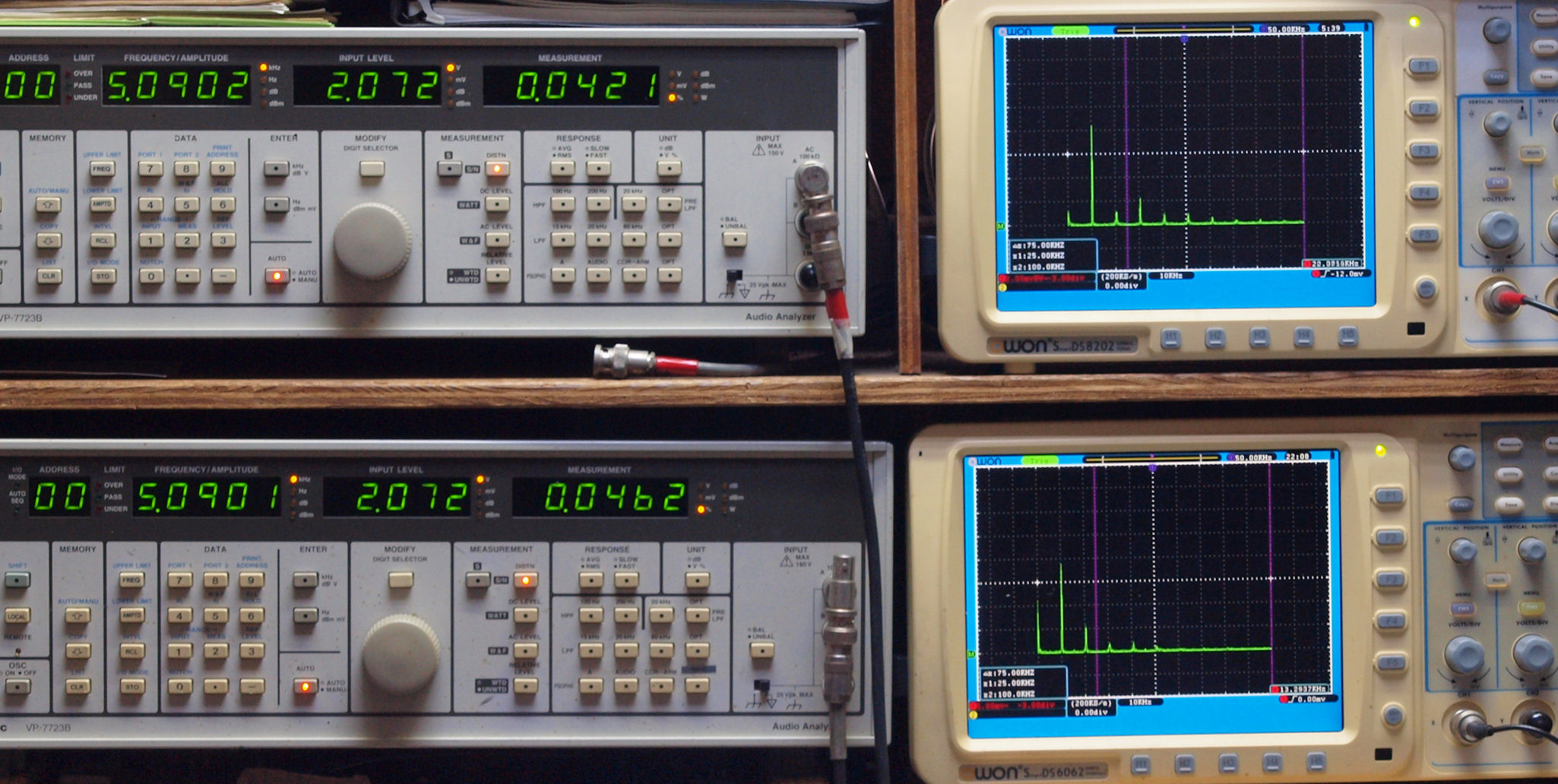

Ｅ３５．　ＭＭ_５ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０４２１％歪み。 　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０４６２％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ３６．　ＭＭ_１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０６９２％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０７２８％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ３７．　ＭＭ_５０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．３８３％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０１８４％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｆ．　上位測定器によるプリＡＭＰ調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｆ０．　下のオーディオアナライザーＶＰ−７７３２Ａで自動測定。

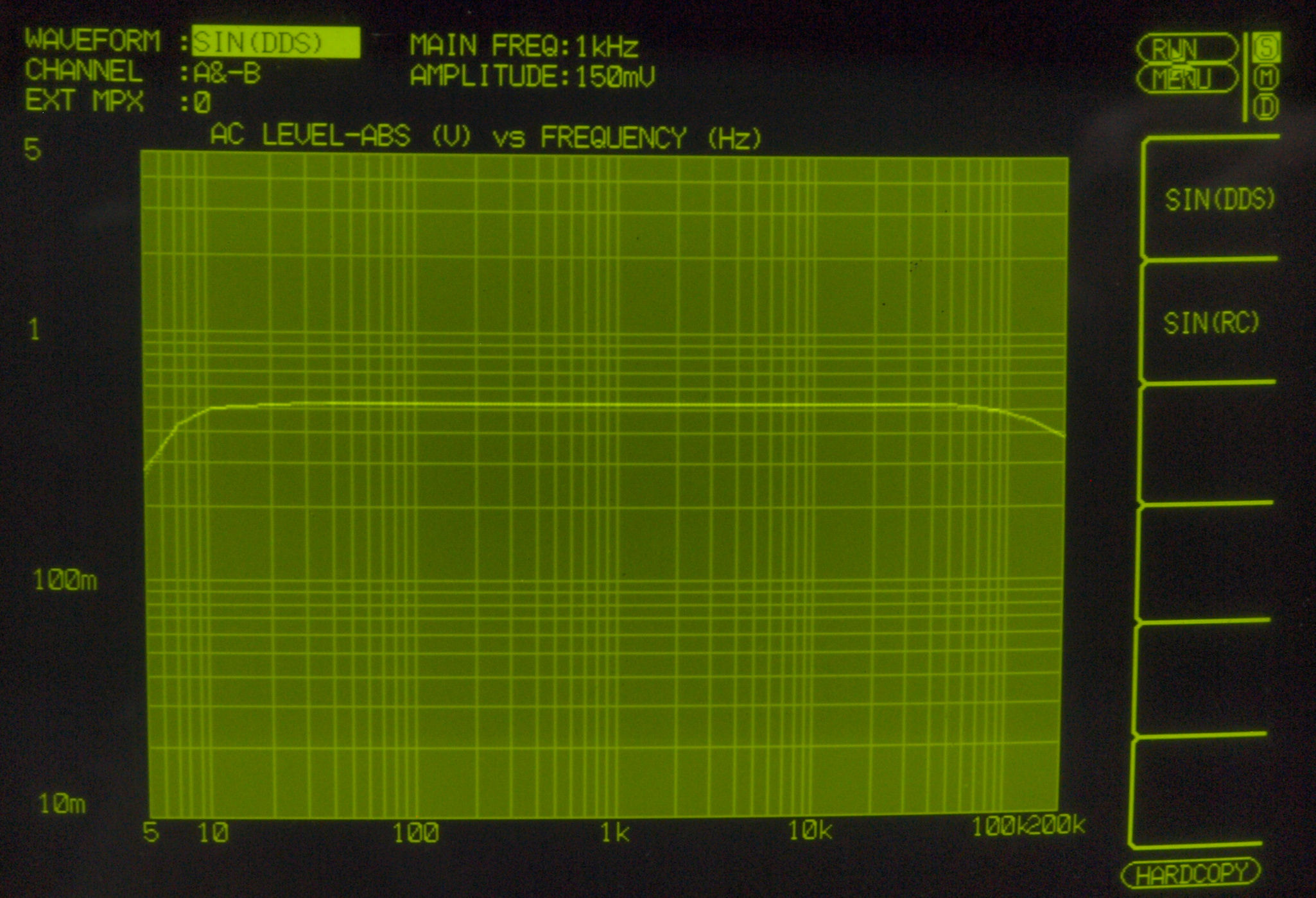

Ｆ１１．　入出力特性測定（AUX入力） 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

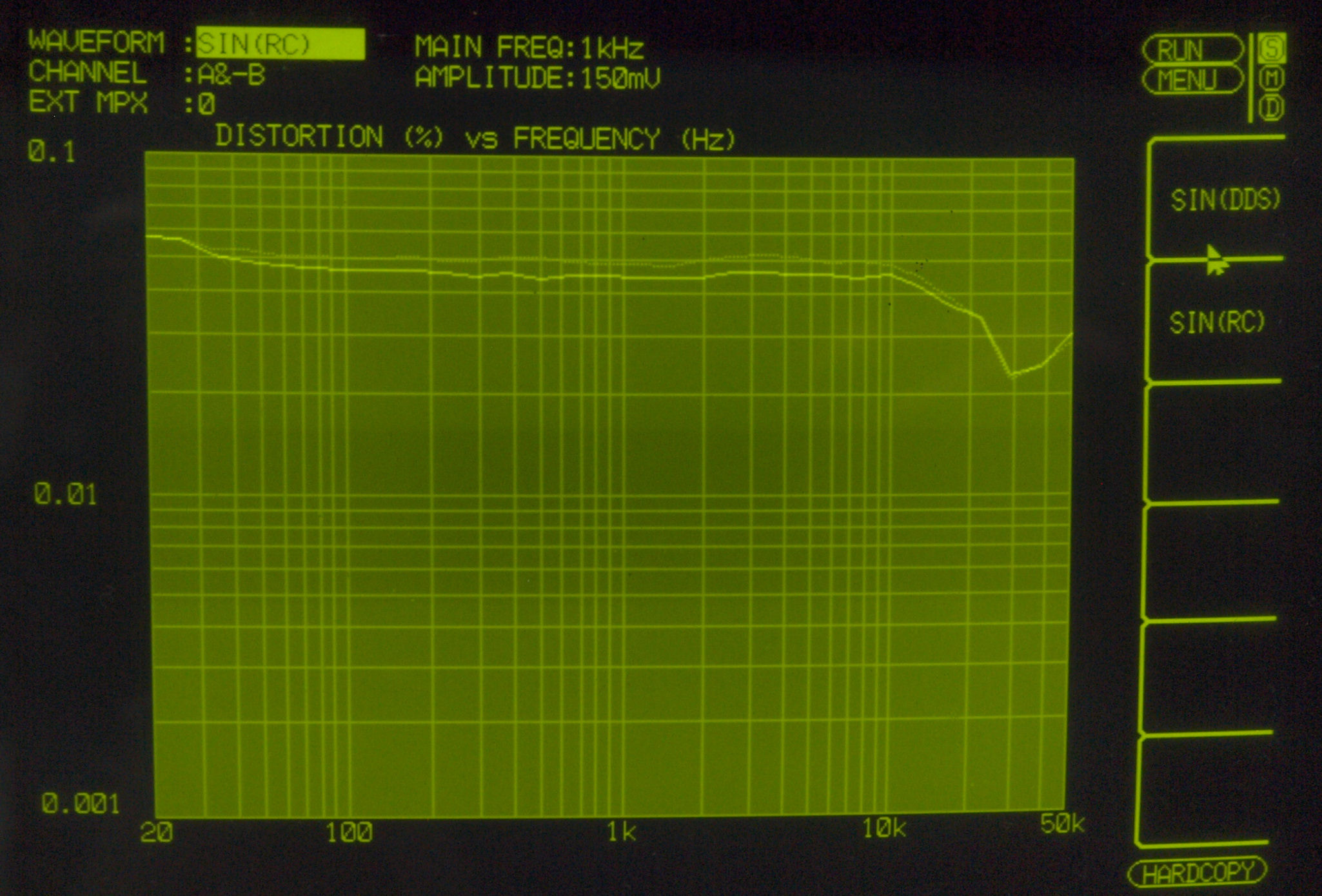

Ｆ１２．　歪み率特性測定（AUX入力） 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色。

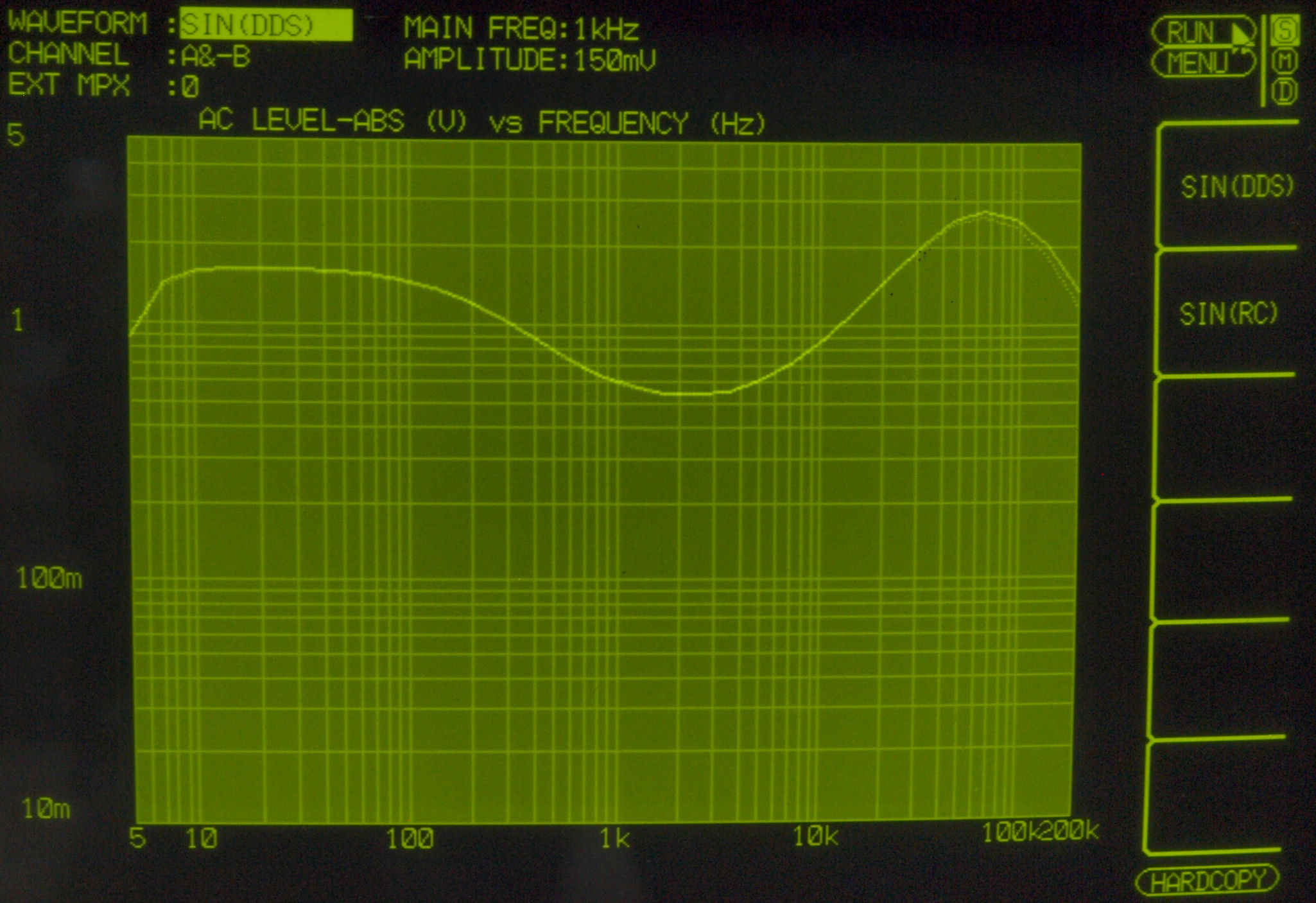

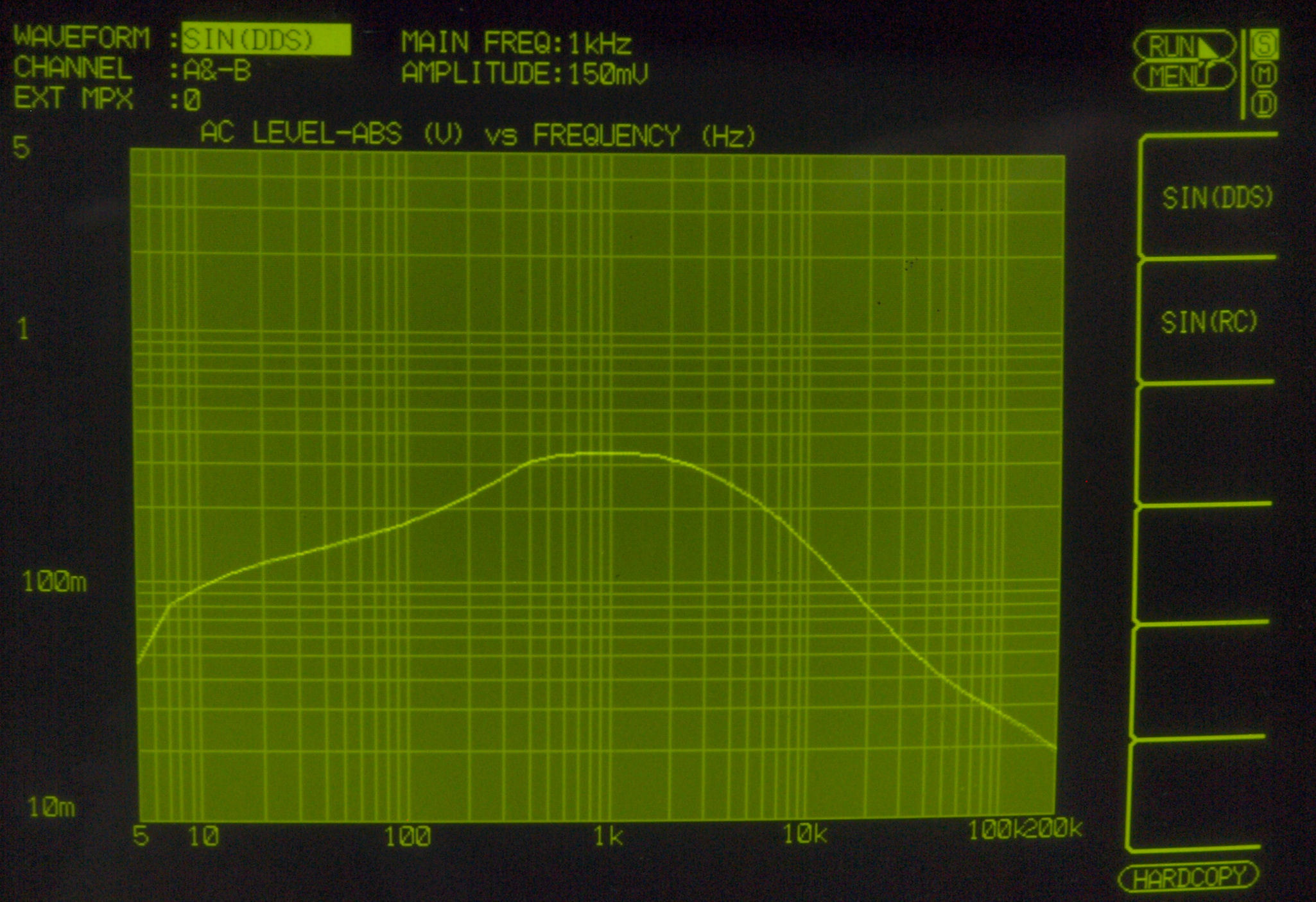

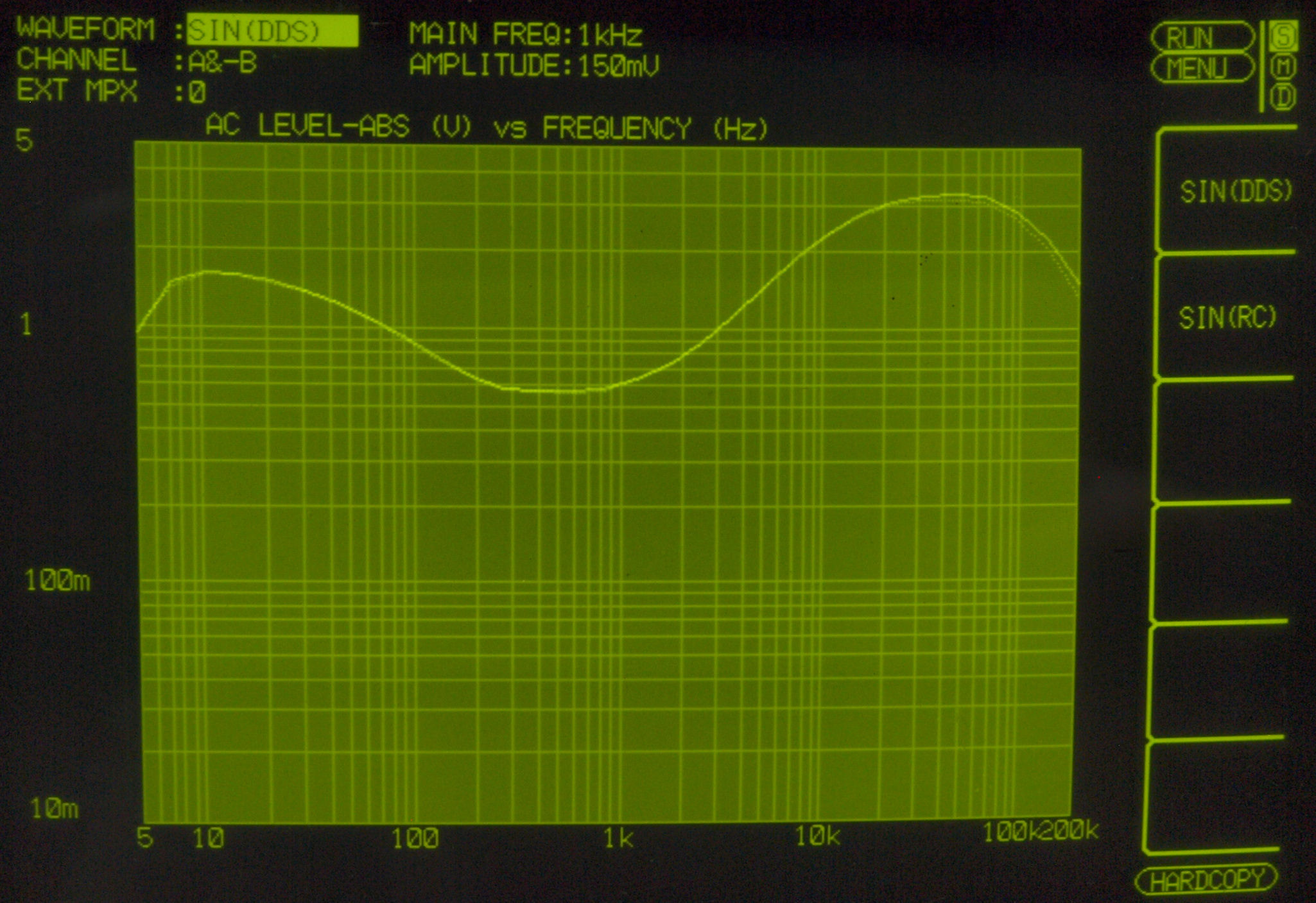

Ｆ２１．　入出力特性測定（AUX入力）　ＢＡＳＳ（１５０ＨＺ）　＆　ＴＲＥＢＬＥ（１．５ＫＨＺ）　最大 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ２２．　入出力特性測定（AUX入力）　ＢＡＳＳ（１５０ＨＺ）　＆　ＴＲＥＢＬＥ（１．５ＫＨＺ）　最小 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力、ＶＲはｍｉｎ、左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ２３．　入出力特性測定（AUX入力）　ＢＡＳＳ（３００ＨＺ）　＆　ＴＲＥＢＬＥ（３ＫＨＺ）　最大 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ２４．　入出力特性測定（AUX入力）　ＢＡＳＳ（３００ＨＺ）　＆　ＴＲＥＢＬＥ（３ＫＨＺ）　最小 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力、ＶＲはｍｉｎ、左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ２５．　入出力特性測定（AUX入力）　ＢＡＳＳ（６００ＨＺ）　＆　ＴＲＥＢＬＥ（６ＫＨＺ）　最大 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ２６．　入出力特性測定（AUX入力）　ＢＡＳＳ（６００ＨＺ）　＆　ＴＲＥＢＬＥ（６ＫＨＺ）　最小 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力、ＶＲはｍｉｎ、左出力＝薄（細い）色　右出力＝濃い（太い）色

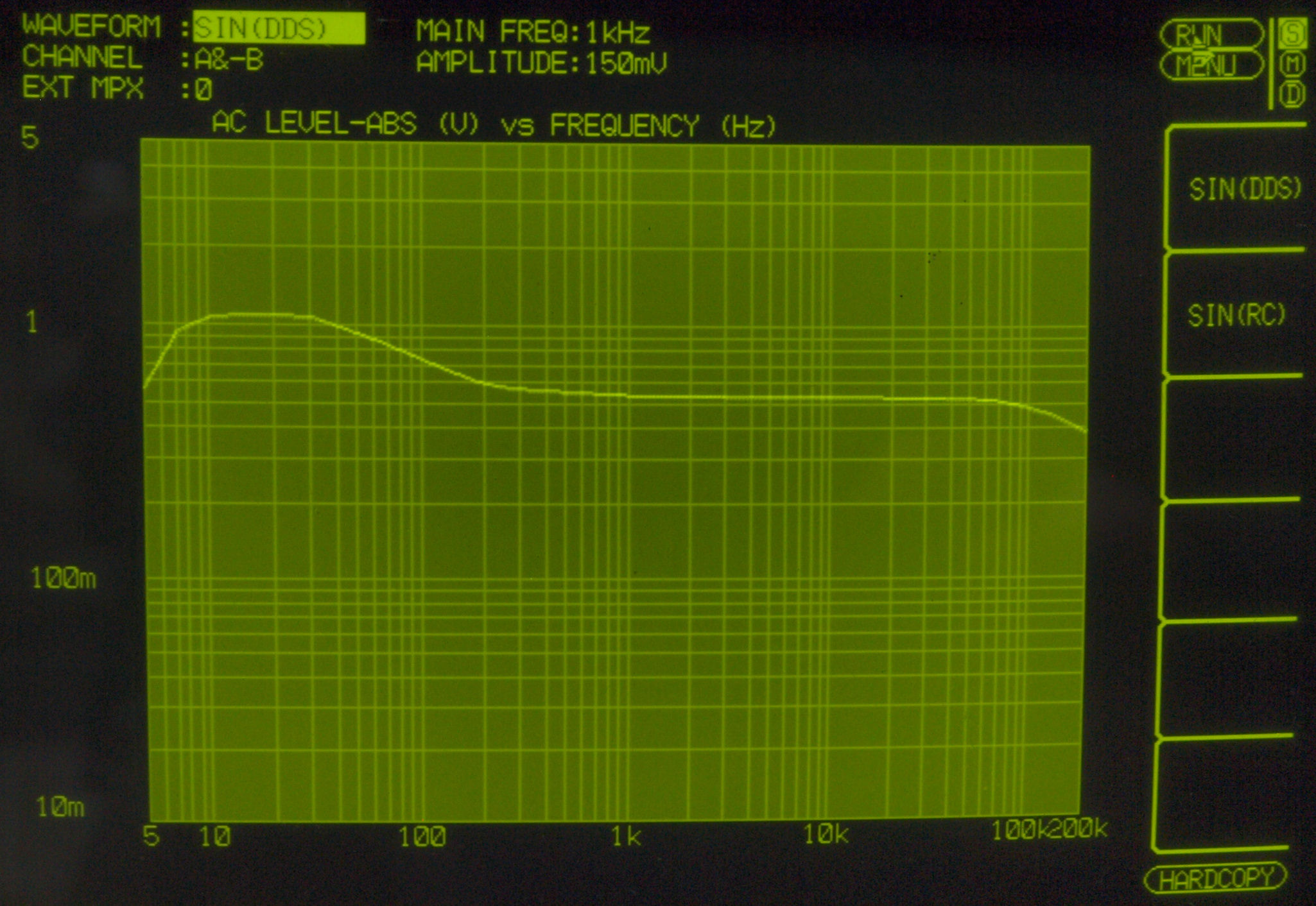

Ｆ３１．　入出力特性測定（AUX入力）　ＬｏｗＢｏｏｓｔ　５０ＨＺ 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ３２．　入出力特性測定（AUX入力）　ＬｏｗＢｏｏｓｔ　１００ＨＺ 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

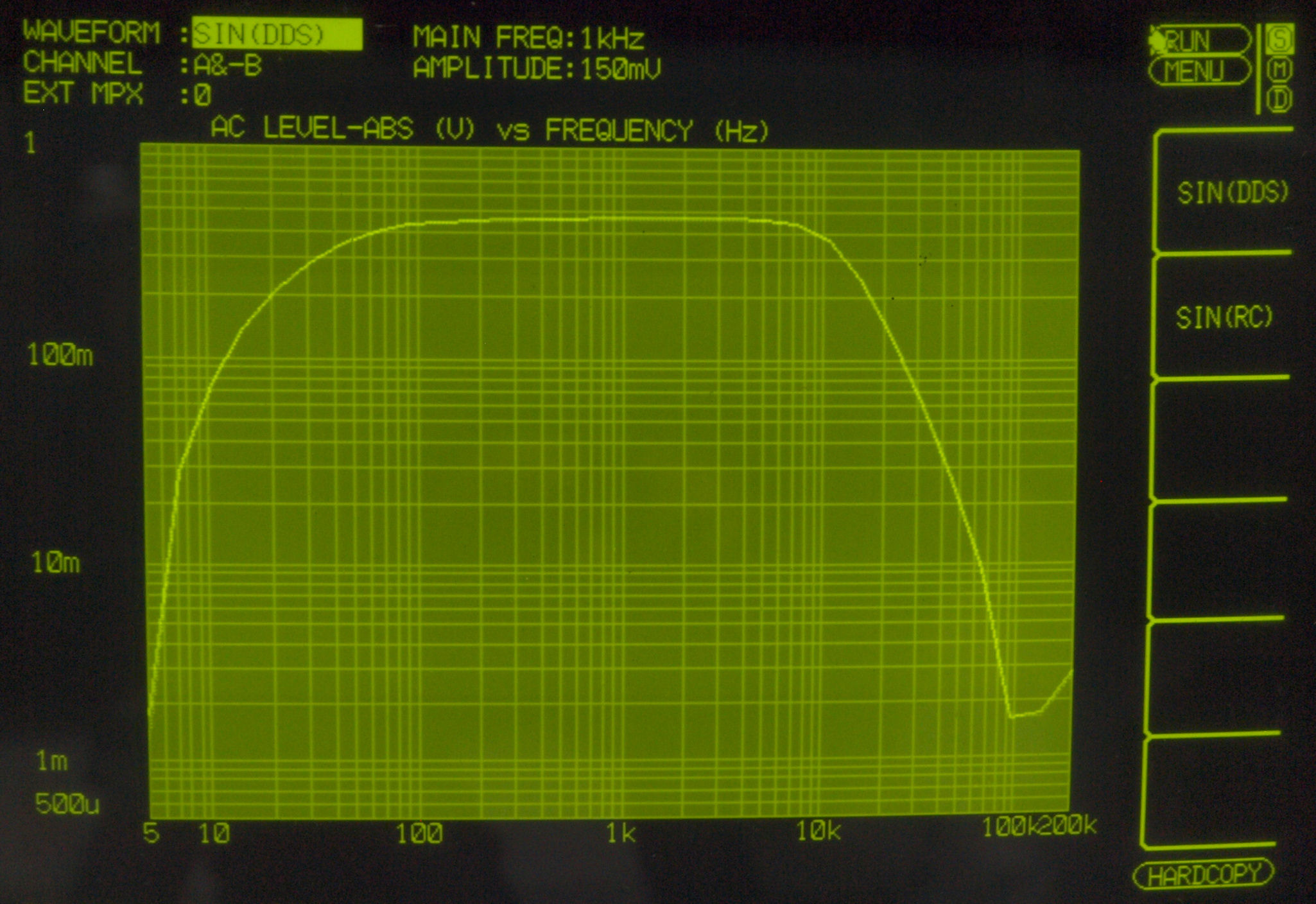

Ｆ４１．　入出力特性測定（AUX入力）　ＬｏｗＦｉｌｔｅｒ（１０ＨＺ）　＆　ＨｉｇｈＦｉｌｔｅｒ（１８ＫＨＺ）　ＯＮ 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ４２．　入出力特性測定（AUX入力）　ＬｏｗＦｉｌｔｅｒ（３０ＨＺ）　＆　ＨｉｇｈＦｉｌｔｅｒ（１２ＫＨＺ）　ＯＮ 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ５１．　入出力特性測定（MM入力）＝ＰＨＯＮＯ−２ 　　　　　　　　入力電圧＝１．５ｍＶ一定入力、ＶＲはｍａｘ、左出力＝薄（細い）色　右出力＝濃い（太い）色

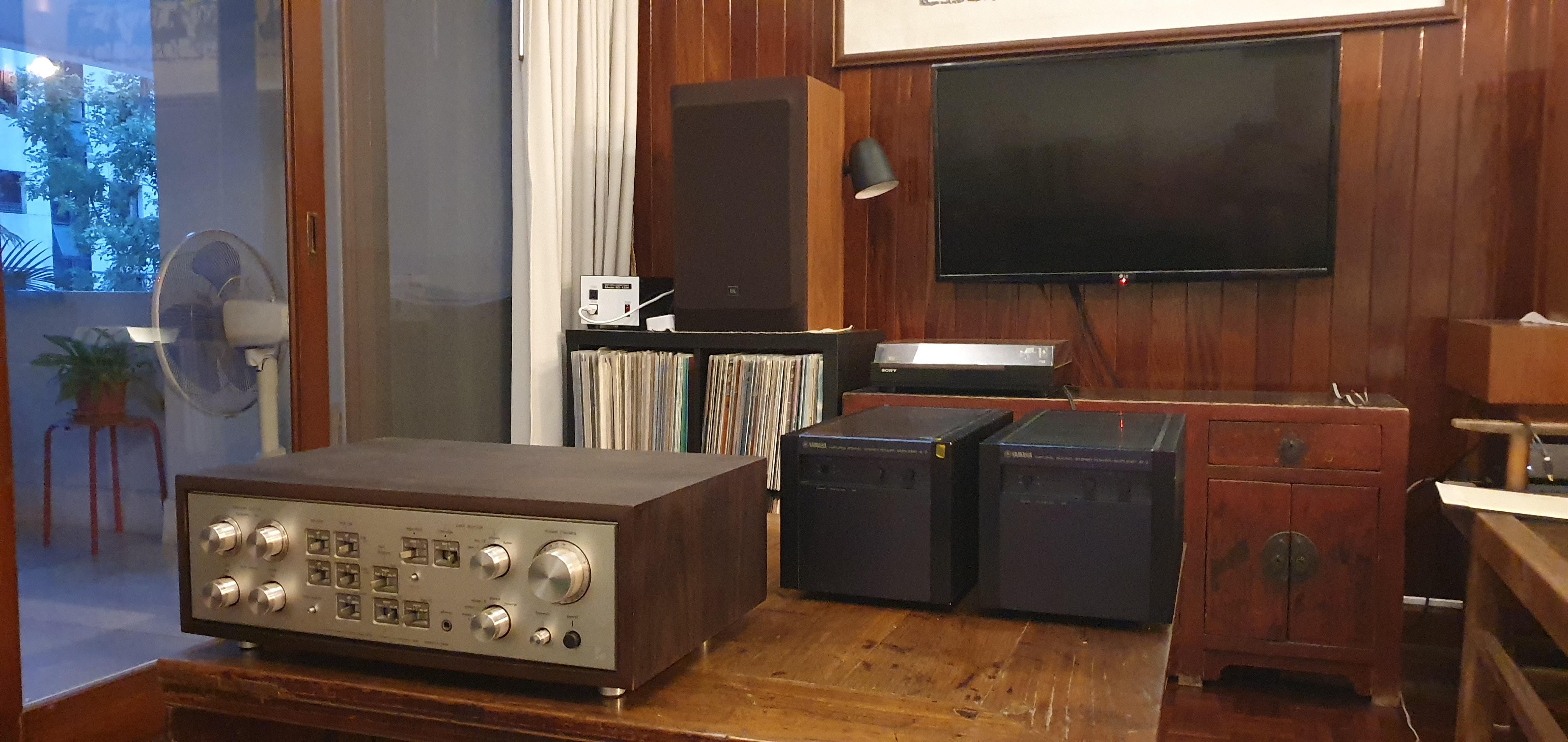

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況、　正面から見る。設置場所はタイ王国「Kingdom of Thailand」

Ｓ．　ＬＵＸ　ＣＬ-３６Ｕ　の仕様（マニアル・カタログより）

型式 管球式ステレオコントロールアンプ ＣＬ-３６Ｕ 出力電圧 定格２Ｖ、最大２０Ｖ（歪率０．３） 出力インピーダンス Ｐｒｅ　ｏｕｔ＝１ｋΩ Ｒｅｃ　ｏｕｔ＝１．２ｋΩ 全高調波歪率 （２０Ｈｚ〜２０ｋＨｚ） Ｐｈｏｎｏ１−２＝０．０３以下（Ｒｅｃ　ｏｕｔ２Ｖ） ＴｕｎｅｒＡｕｘ１−２、Ｍｏｎｉｔｏｒ１−２＝０．０５以下（Ｐｒｅ　ｏｕｔ２Ｖ） 周波数特性 Ｐｈｏｎｏ１−２＝２０Ｈｚ〜２０，０００Ｈｚ　；０．２ｄＢ ＴｕｎｅｒＡｕｘ１−２、Ｍｏｎｉｔｏｒ１−２＝１Ｈｚ〜５０，０００Ｈｚ　；０．５ｄＢ 入力感度（出力１Ｖ） Ｐｈｏｎｏ１＝２ｍＶ Ｐｈｏｎｏ２＝２ｍＶ（ＭＣ型昇圧トランス用ソケット付） ＴｕｎｅｒＡｕｘ１−２、Ｍｏｎｉｔｏｒ１−２＝１９０ｍＶ 入力インピーダンス Ｐｈｏｎｏ１＝３３ｋΩ、５０ｋΩ、１００ｋΩ（切替スイッチ付） Ｐｈｏｎｏ２＝５０ｋΩ Ｔｕｎｅｒ＝５０ｋΩ Ａｕｘ１−２、Ｍｏｎｉｔｏｒ１−２＝１００ｋΩ ＳＮ比（ＩＨＦ−Ａ補正 入力ショート） Ｐｈｏｎｏ１−２＝７５ｄＢ以上 ＴｕｎｅｒＡｕｘ１−２、Ｍｏｎｉｔｏｒ１−２＝１００ｄＢ以上 使用真空管 １２ＡＸ７（４）、１２ＡＵ７（６）、１２ＢＨ７（１） トーンコントロール ＬＵＸ方式ＮＦ型湾曲点周波数切替付 低域湾曲点＝１５０Ｈｚ、３００Ｈｚ、６００Ｈｚ 高域湾曲点＝１．５ｋＨｚ、３ｋＨｚ、６ｋＨｚ 電源電圧 ＡＣ１００Ｖ５０Ｈｚ／６０Ｈｚ 消費電力 ７０Ｗ（電気用品取締法） 外形寸法 幅４９０＆ｔｉｍｅｓ；高さ２０１＆ｔｉｍｅｓ；奥行２９４ｍｍ 重量 １１．５ｋｇ 価格 定価：３６０，０００円、１９８３年発売
