ＳＨＡＲＰ、シャープ株式会社。　２０２０年以前の修理費は参考です。

注意 　　　　シャーシにＳＰ出力の線（アース側も）を接続してはいけません。 　　　　左右ＳＰ出力のアース側も接続（共通にする）してもいけません。　ＳＰ出力ケーブルの短絡も十分に注意。

ＳＭ−ＳＸ１００．　８台目（２０２２年１２月）

ＳＭ−ＳＸ１００．　７台目（２０２１年１１月）

ＳＭ−ＳＸ１００．　６台目（２０２０年１０月）

ＳＭ−ＳＸ１００．　５台目（２０１９年２月）オーストラリアから

ＳＭ−ＳＸ１００．　４台目（２０１８年１１月）

ＳＭ−ＳＸ１００．　３台目（２０１８年１２月）

ＳＭ−ＳＸ１００．　２台目（２０１８年４月）

ＳＭ−ＳＸ１００（２０１７年１月）

ＳＭ−ＳＸ２００．　５台目（２０２３年９月）

ＳＭ−ＳＸ２００．　４台目（２０１９年９月）

ＳＭ−ＳＸ２００．　３台目（２０１９年６月）

ＳＭ−ＳＸ２００．　２台目（２０１９年２月）

ＳＭ−ＳＸ２００（２０１８年１２月）

ＳＭ−ＳＸ３００．　５台目（２０２５年４月）

ＳＭ−ＳＸ３００．　４台目（２０２４年８月）

ＳＭ−ＳＸ３００．　３台目（２０２０年８月）

ＳＭ−ＳＸ３００．　２台目（２０１９年８月）

ＳＭ−ＳＸ３００（２０１８年６月）

ＳＭ−ＳＸ１００〜ＳＭ−ＳＸ３００修理指針。 電源が入らない（通電しない・ＬＥＤ表示無）場合はＤＣ−ＤＣコンバーター焼損が殆どです。 この場合でもＡＣ−ＤＣコンバーターは通電しますので、少し熱くなります。 ＳＭ−ＳＸ１００〜ＳＭ−ＳＸ３００の「Ｐ」表示には、簡単な故障（調整でＯＫ）からＤＣ−ＤＣコンバーター焼損＋終段ＦＥＴ（電解効果トランジスター焼損）＋前段部のドライブＩＣチップ焼損＋７ｔｈ　Ｏｒｄｅｒ　ΔΣ　Ｍｏｄｕｌａｔｉｏｎ　１−Ｃｈｉｐ　ＬＳＩの交換まで有り、これらが重複する場合が多いです。 通電から必ず直ぐに「Ｐ」表示する場合はＤＣ−ＤＣコンバーター焼損です。 この場合終段ＦＥＴ（電界効果トランジスター）交換が必要な場合が殆どです。 さらには、状態により前段部のドライブＩＣチップ交換修理が必要です。 さらに進と７ｔｈ　Ｏｒｄｅｒ　ΔΣ　Ｍｏｄｕｌａｔｉｏｎ　１−Ｃｈｉｐ　ＬＳＩの交換となります。 機種別の、ＤＣ−ＤＣコンバーター交換方針。 ＳＭ−ＳＸ１００。 　　搭載ＤＣ−ＤＣコンバーターはＶＩＣＯＲからのＳｈａｒｐへのＯＥＭ製品で、現存シリーズに有りません。 　　よって回路変更をして２個を現存品と交換します。 　　回路変更しないで単純に置き換えると、終段ＦＦＥＴ（電界効果トランジスター）等の焼損につながります。 　　片側焼損でも、２個交換が必要です。 　　ＳＭ−ＳＸ１００用　７ｔｈ　Ｏｒｄｅｒ　ΔΣ　Ｍｏｄｕｌａｔｉｏｎ　１−Ｃｈｉｐ　ＬＳＩ　手持有。 ＳＭ−ＳＸ２００／ＳＭ−ＳＸ２００ＶｅｒＵＰ。 　　搭載ＤＣ−ＤＣコンバーターは旧製品で、現存シリーズ２個に置き換えます。 　　仕様が異なりますので、片側焼損でも、２個交換が必要です。 　　場合により回路変更が必要です。 　　ＳＭ−ＳＸ２００用　７ｔｈ　Ｏｒｄｅｒ　ΔΣ　Ｍｏｄｕｌａｔｉｏｎ　１−Ｃｈｉｐ　ＬＳＩ　手持有。 ＳＭ−ＳＸ３００。 　　「Ｐ」表示する場合でも、まれに調整で直る場合があります。 　　搭載ＤＣ−ＤＣコンバーターは旧製品で、現存シリーズに２個に置き換えます。 　　場合により回路変更が必要です。 　　ＳＭ−ＳＸ３００用　７ｔｈ　Ｏｒｄｅｒ　ΔΣ　Ｍｏｄｕｌａｔｉｏｎ　１−Ｃｈｉｐ　ＬＳＩ　入手不可。 このＤＣ−ＤＣコンバーターは厚膜混成集積回路（ハイブリッドＩＣ）素子なので修理不可です。 開発進歩が早く、半年ごとに仕様が変わる様です。 ＳＭ−ＳＸ１００〜ＳＭ−ＳＸ３００に使用する製品も旧バージョンになりました（２０２２／１０）。 新バージョンへの対応は研究中です。 終段ＦＥＴ（電界効果トランジスター）とドライブＩＣを大量入手しました。中の黒いのは後発のＦＥＴ（電界効果トランジスター）。

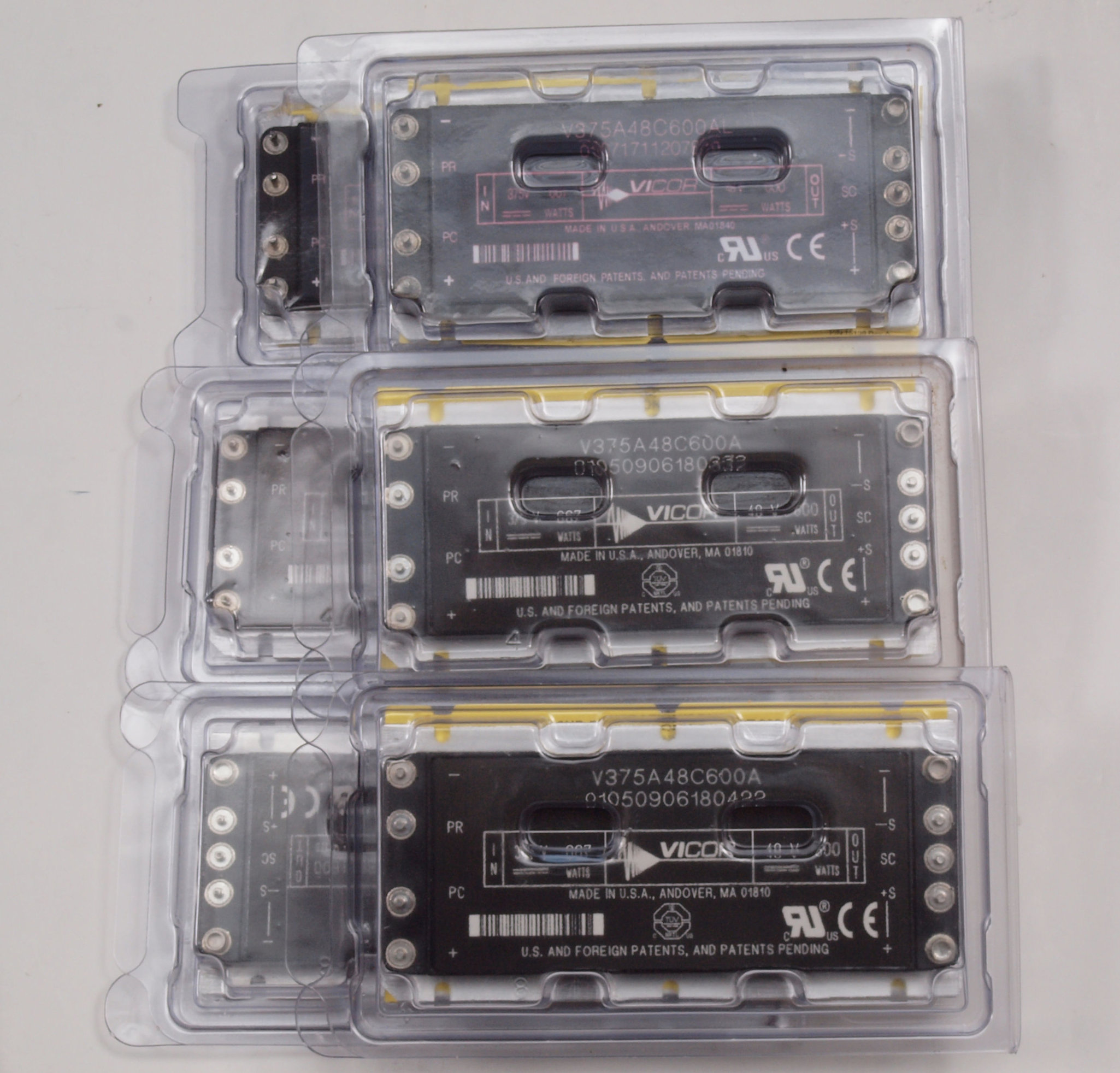

ＳＭ−ＳＸ２００／ＳＭ−ＳＸ３００　交換用ＤＣ−ＤＣコンバーターの在庫２台分４個、２０２４／８／２６．現在。 円安と過去の製品となり、価格高騰、入手難になってきました。新バージョンへの対応は研究中です。
