コンデンサー交換の効能
AU−α907i MOSLimitedD607に於ける、電解コンデンサー交換の効能

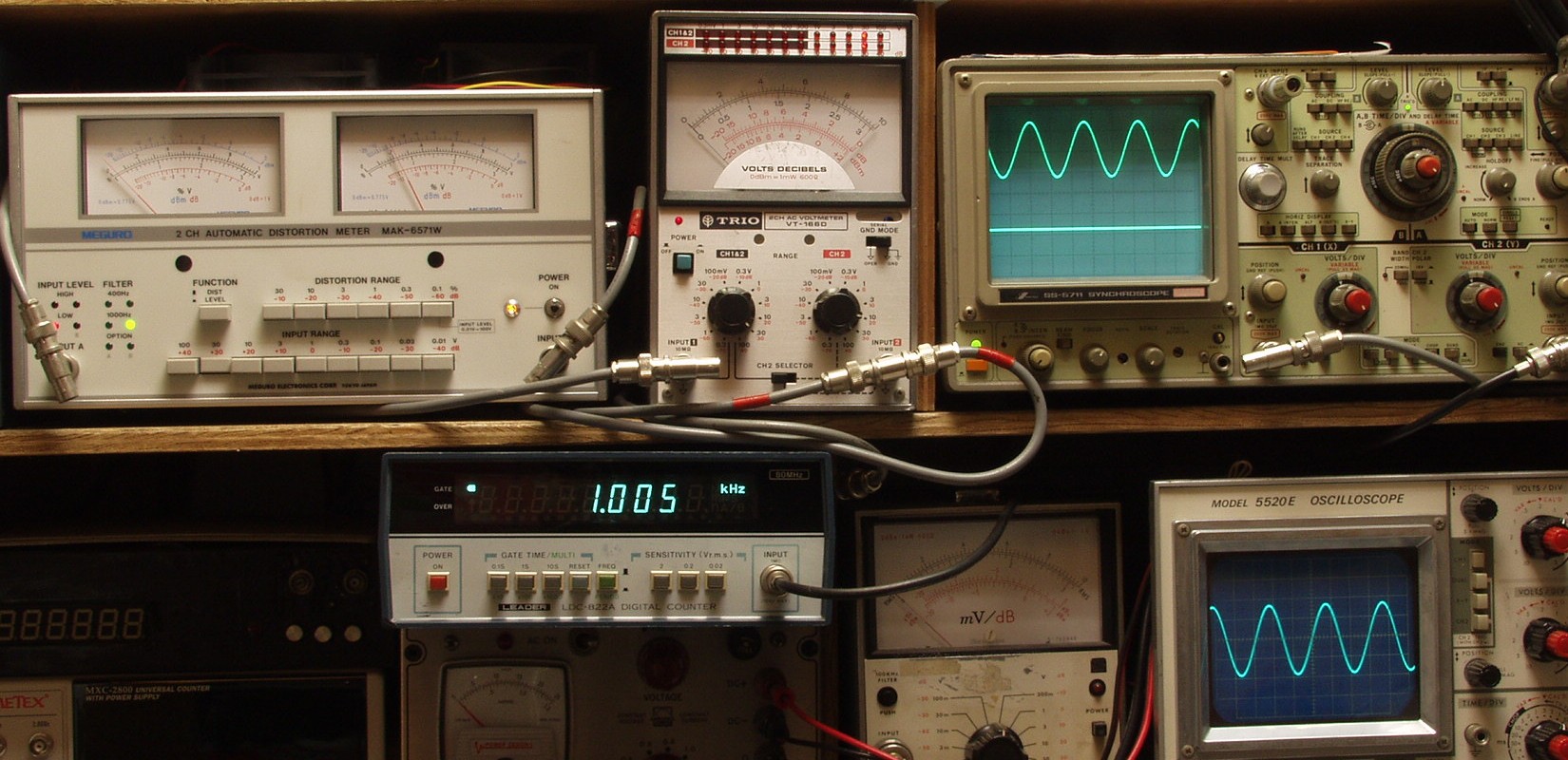

1A.修理前測定  R側 27V=91W 歪率=0.8% AUX入力 1000HZ      修理の様子はこちら
               *上左=歪率計  *上中=SP(8Ω)出力電圧計、黒針=左出力、赤針=右出力
               *上右=SP出力電圧波形、下=左出力、上=右出力
               *下中=SP出力周波数計    下左=入力電圧波形

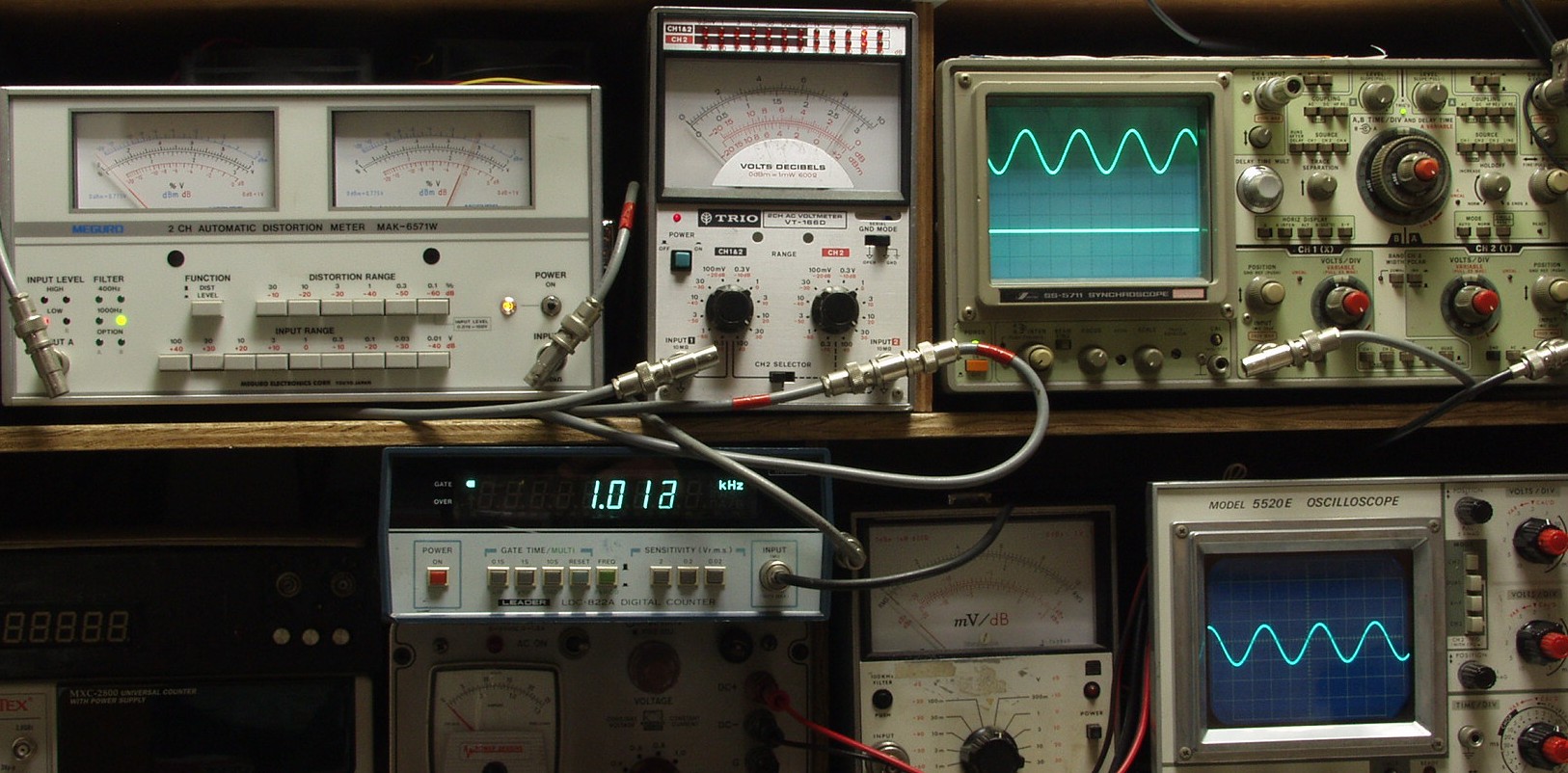

1B.R側 30V=112W 歪率=0.02% AUX入力 1000HZ       修理の様子はこちら
               *上左=歪率計  *上中=SP(8Ω)出力電圧計、黒針=左出力、赤針=右出力
               *上右=SP出力電圧波形、下=左出力、上=右出力
               *下中=SP出力周波数計    下左=入力電圧波形
AU−D607に於ける、電解コンデンサー交換の効能

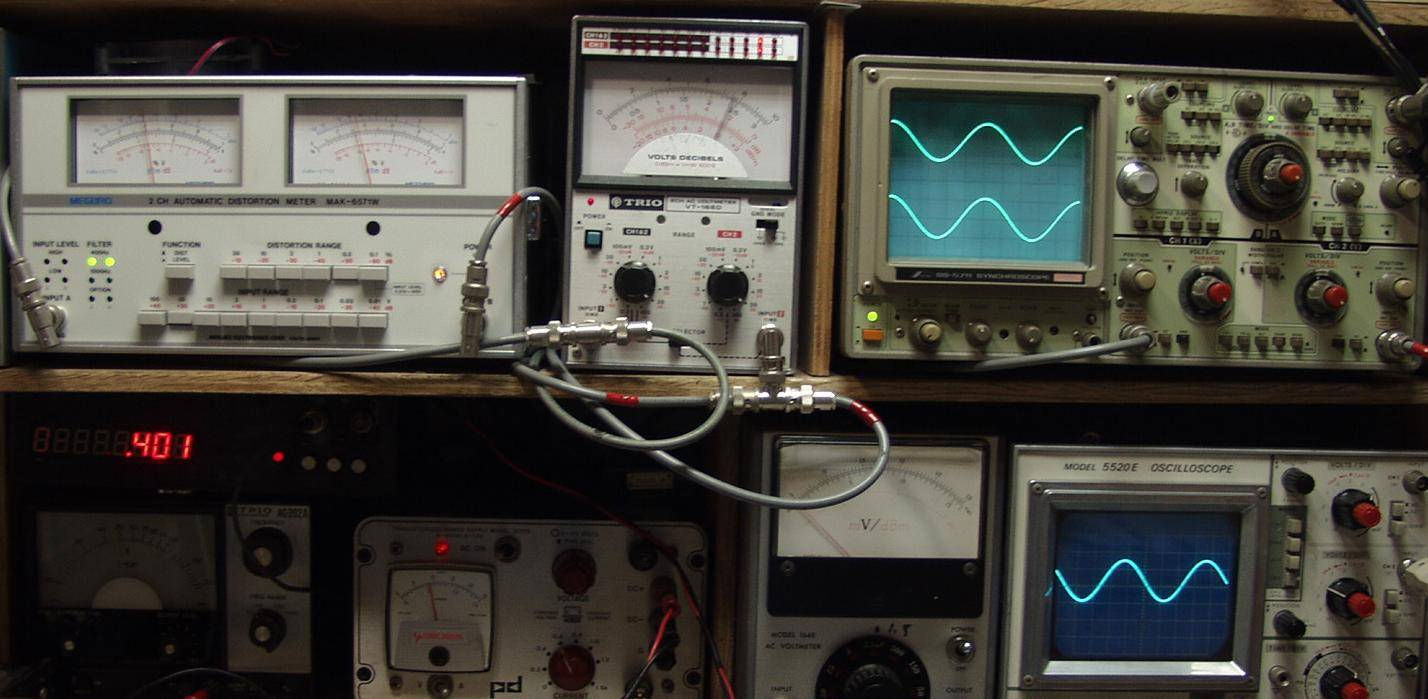

2A.悪い所のみの修理例                                 修理の様子はこちら
     出力/歪み率測定・調整  SP出力=24V=72W 歪み率=0.1% AUX端子400HZ入力
2B.電解コンデンサーをオーディオ用に交換                        修理の様子はこちら
     出力/歪み率測定・調整  SP出力=25V=78W 歪み率=0.05% AUX端子400HZ入力
AU−9500に於ける、電解コンデンサー交換の効能

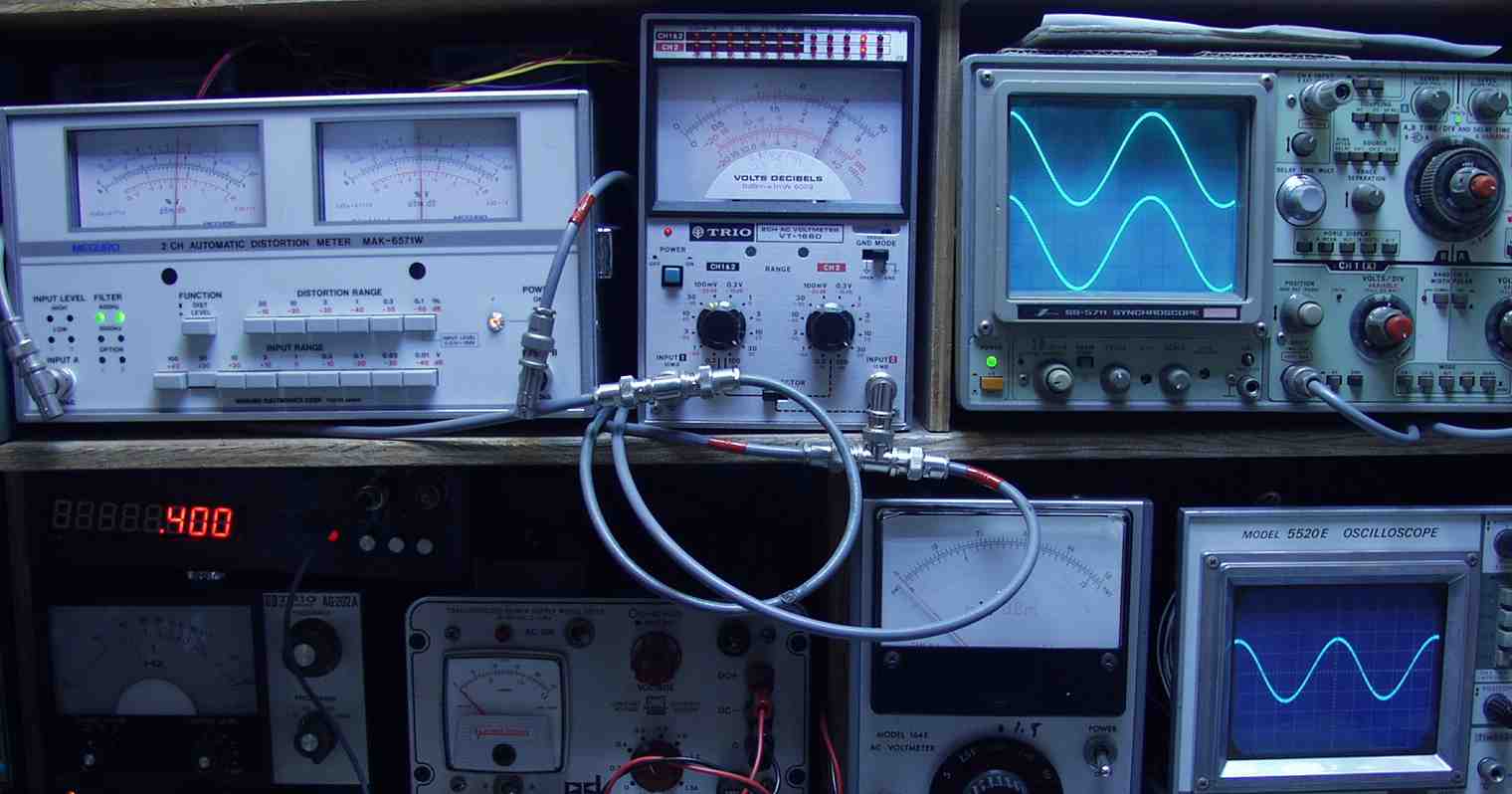

3A.悪い所のみの修理例                                   修理の様子はこちら
     出力/歪み率測定・調整  SP出力26V=85W 歪み率=0.08% AUX端子400HZ入力
3B.電解コンデンサーをオーディオ用に交換                         修理の様子はこちら
     出力/歪み率測定・調整  SP出力=25V=78W 歪み率0.03% AUX端子400HZ入力
HMA−9500に於ける、電解コンデンサー交換の効能

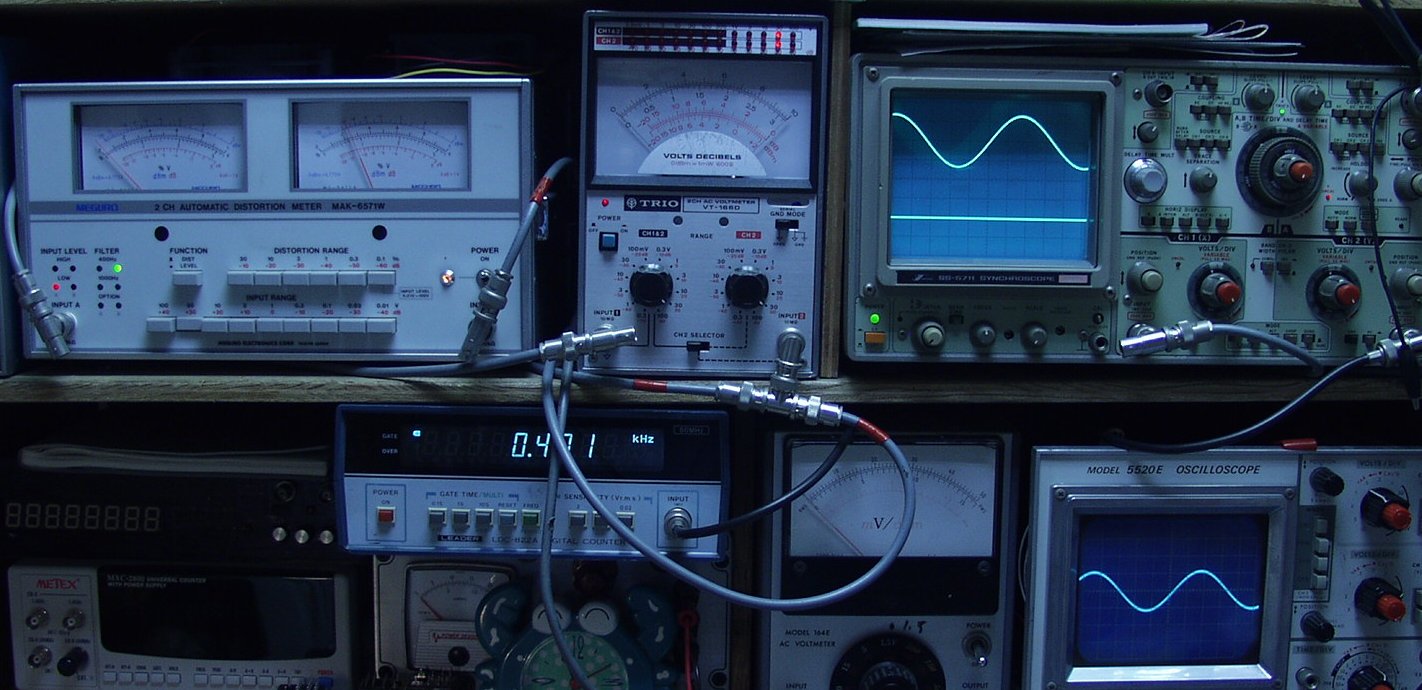

4A.悪い所のみの修理例                                  修理の様子はこちら
     出力/歪み率測定・調整  R側SP出力31V=120W 歪み率0.1% AUX端子400HZ入力

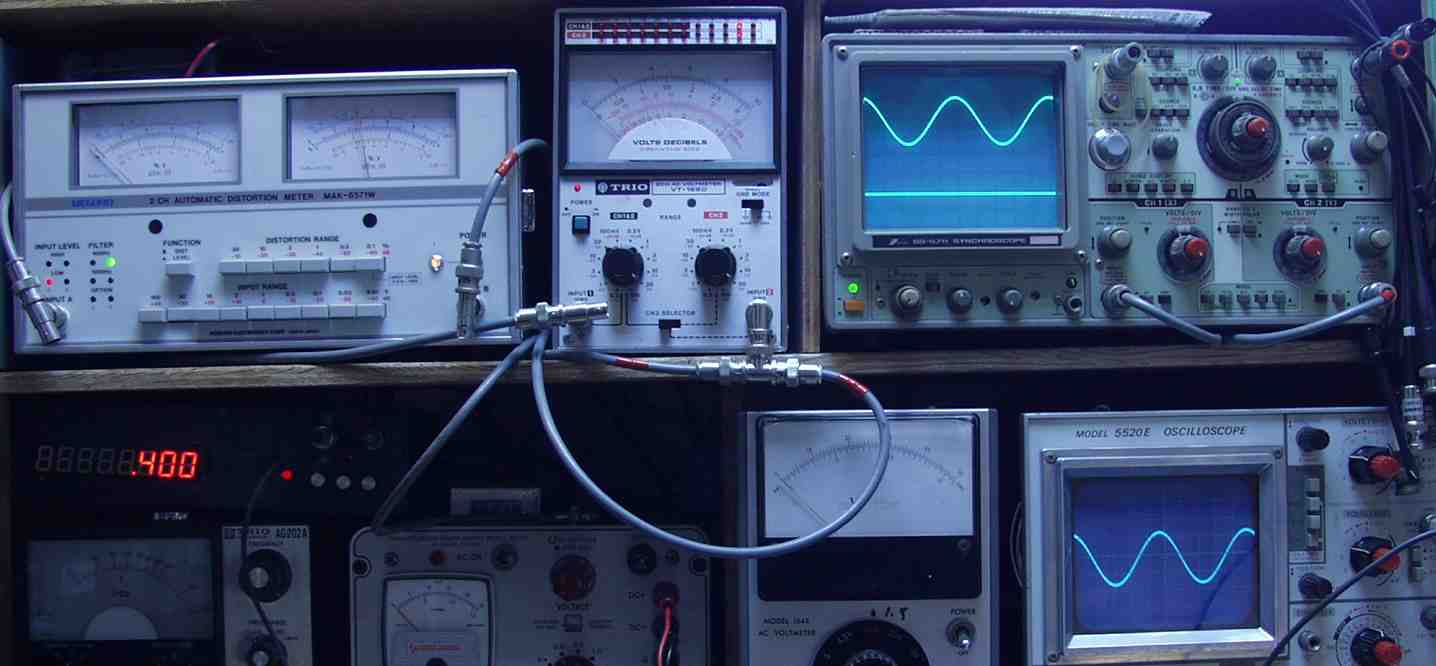

4B.電解コンデンサーをオーディオ用に交換                       修理の様子はこちら
     出力/歪み率測定・調整  R側SP出力=31V=120W出力 0.04%歪み AUX端子400HZ入力
