Sansui AU−9500.  8台目修理記録
 平成14年12月20日到着   2月2日完了
  • A. 修理前の状況
     サンスイのAMPを使用し30年。 数年前からAMPのPWを入れると数分でSPから“バチバチ”音がして、いきなり バッチンと プロテクトがかかってしまい、まったく使用出来ない状態です。

  • B.  原因
      各部劣化
      初段FET/TR

  • C. 修理状況
      調整用半固定VR交換
      終段初段TR交換
      EQ−AMP−TR交換
      コントロールAMP初段FET/TR交換
      配線手直し、補強
      各部、半田補正
      終段TR交換
  • D.  使用部品
      半固定VR                             4個
      初段TR                                4個
      EQ−AMP−TR                          4個
      コントロールAM−TR                      14個
      コントロールAM−FET                     2個
      オ−デオ用ミュ−ズ電解コンデンサー           49個
      メタライズドフイルムコンデンサー             10個
      電源の大型コンデンサー増量               5個追加
      終段TR150W損失に交換                 4組8個
      電解コンデンサー                         4個

  • E. 測定・調整
  • F. 修理費       103,000円    オーバーホール修理。

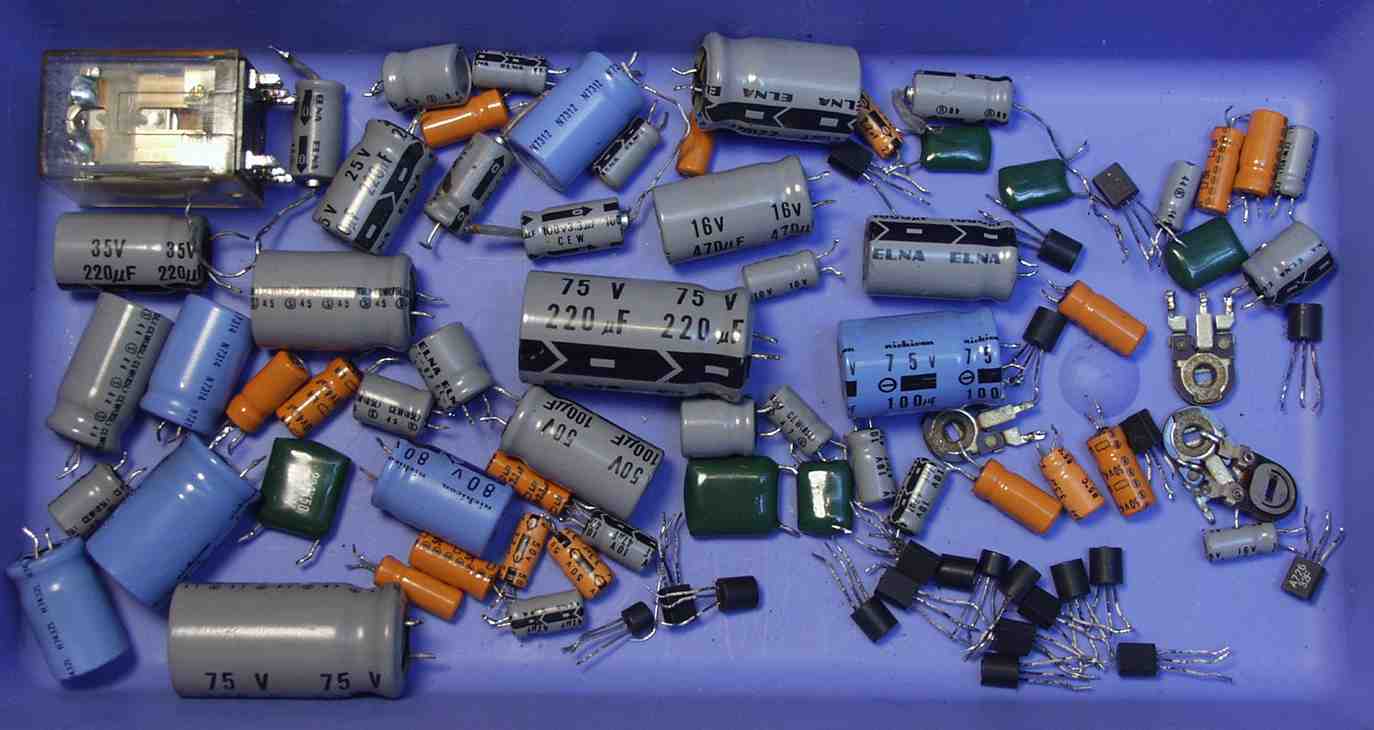

使用部品 オーディオ用ミューズ電解コンデンサー
使用部品

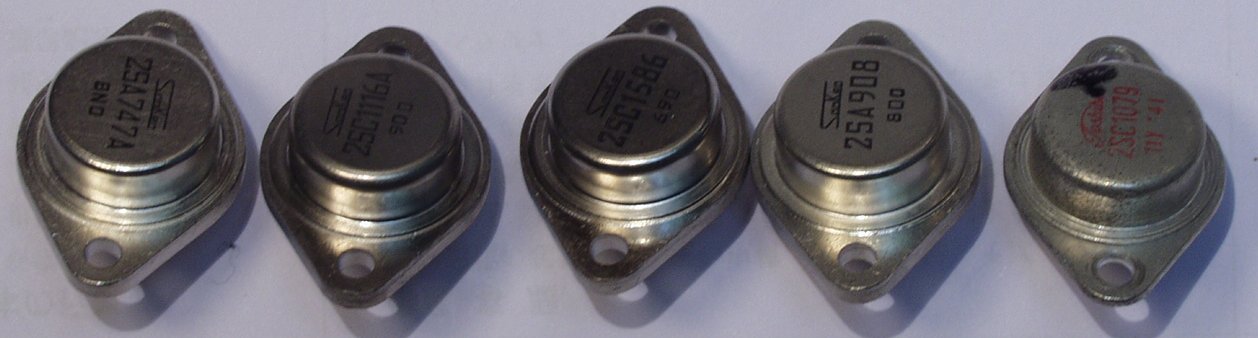

      左2個=100W損失     次の2個=150W損失   右端=着いていた物=100W損失
C. 修理状況

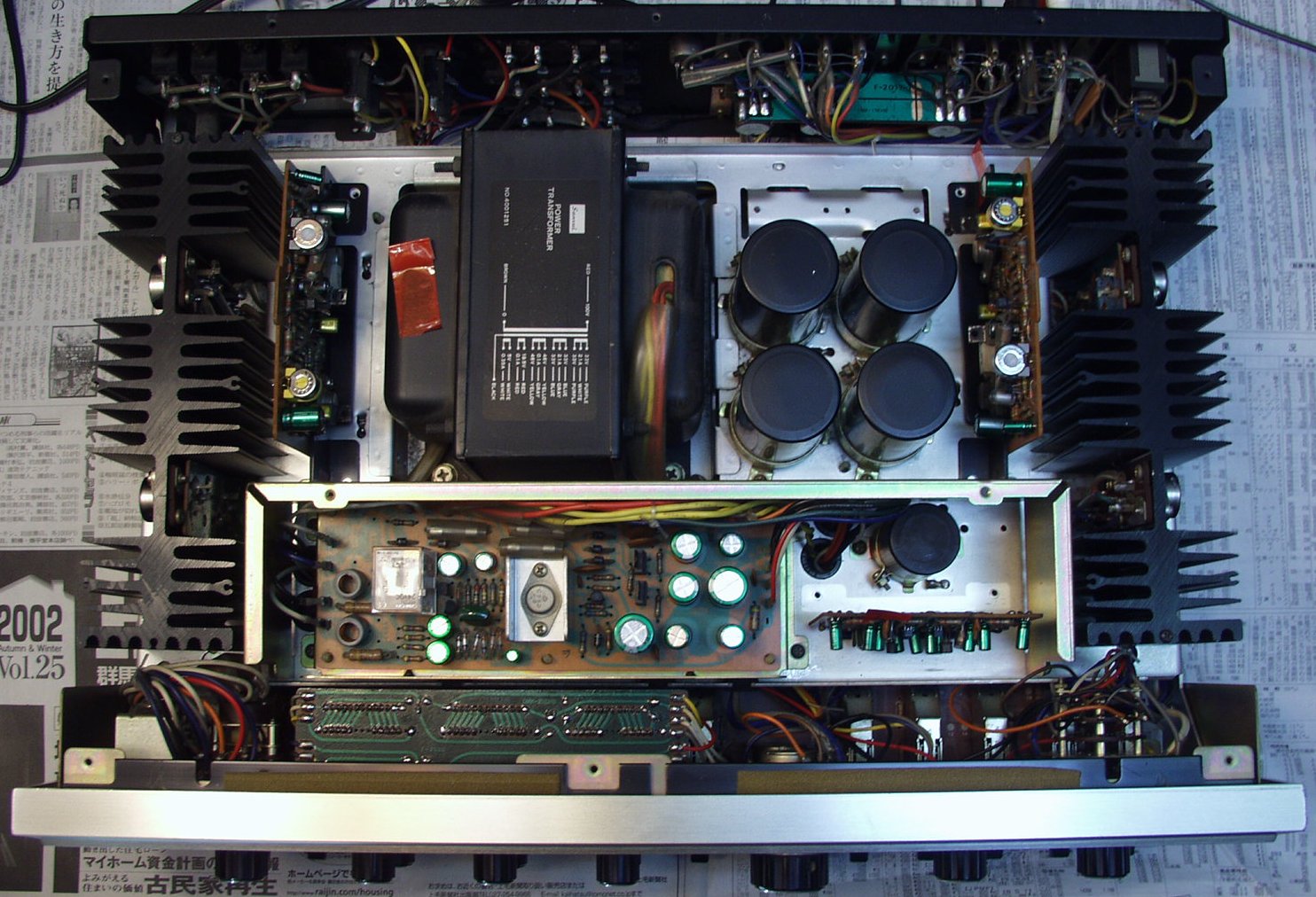

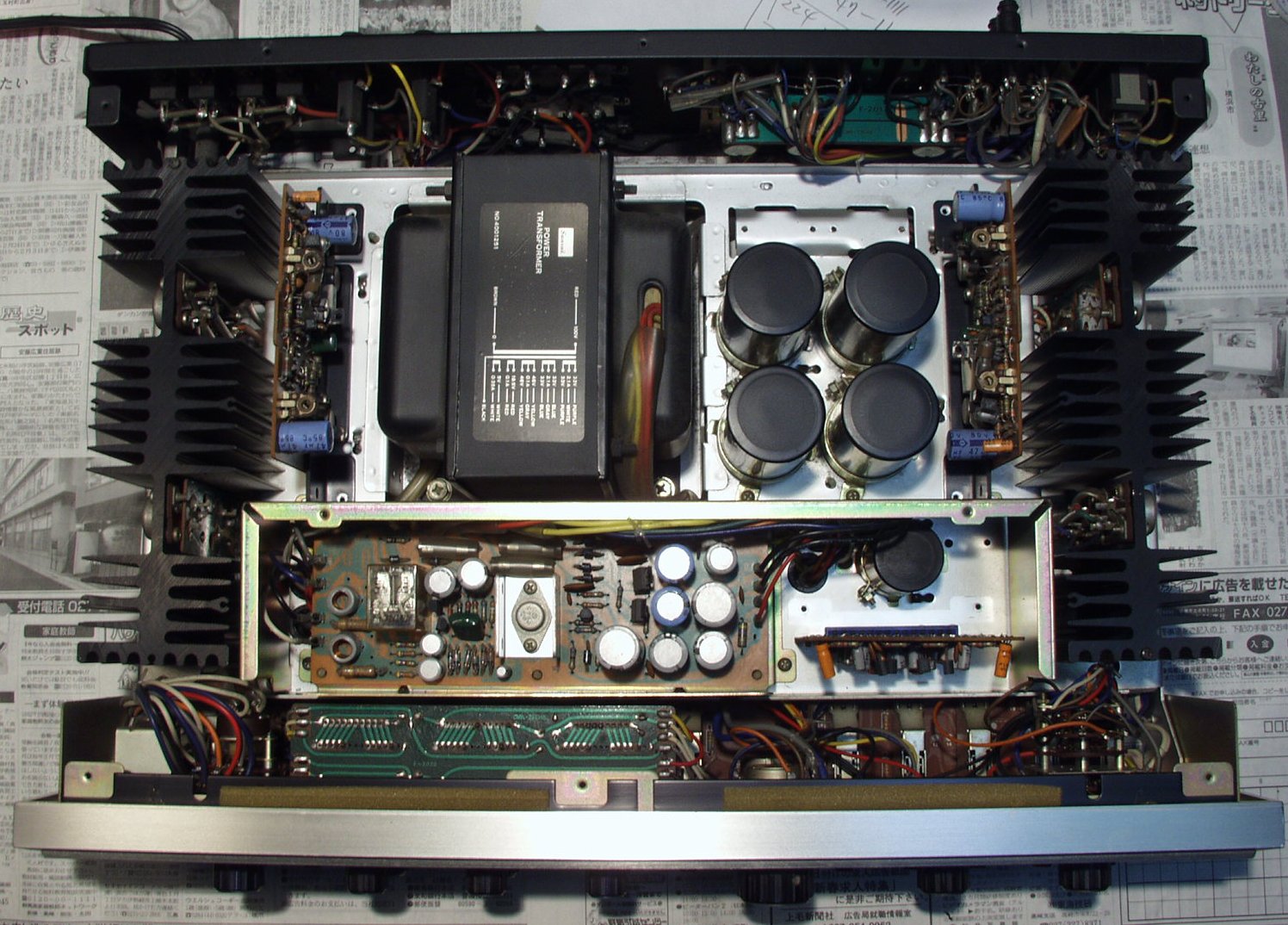

C−1A. 修理前 上から見る
C−1B. 修理後 上から見る

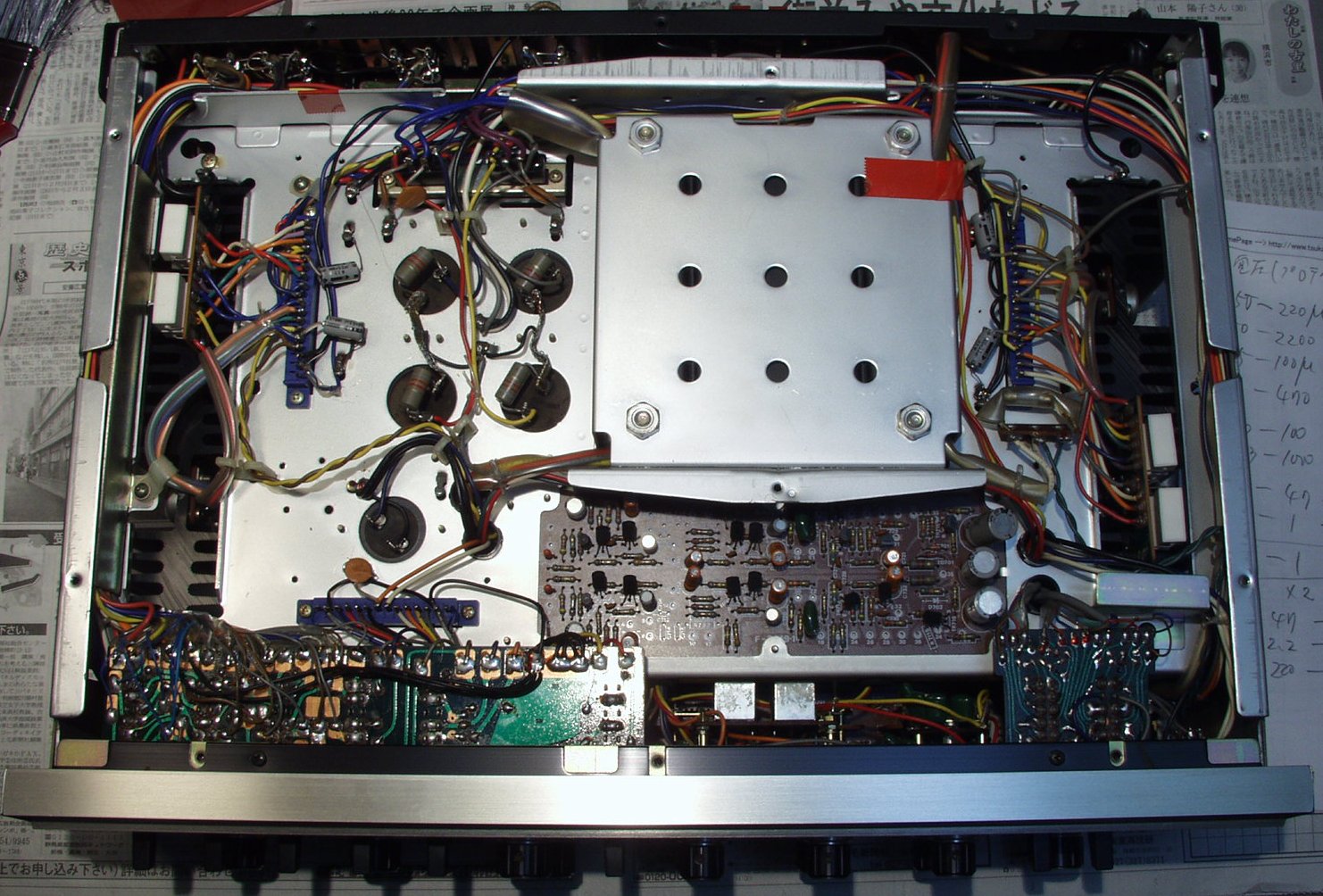

C−1C. 修理前 下から見る
C−1D. 修理後 下から見る

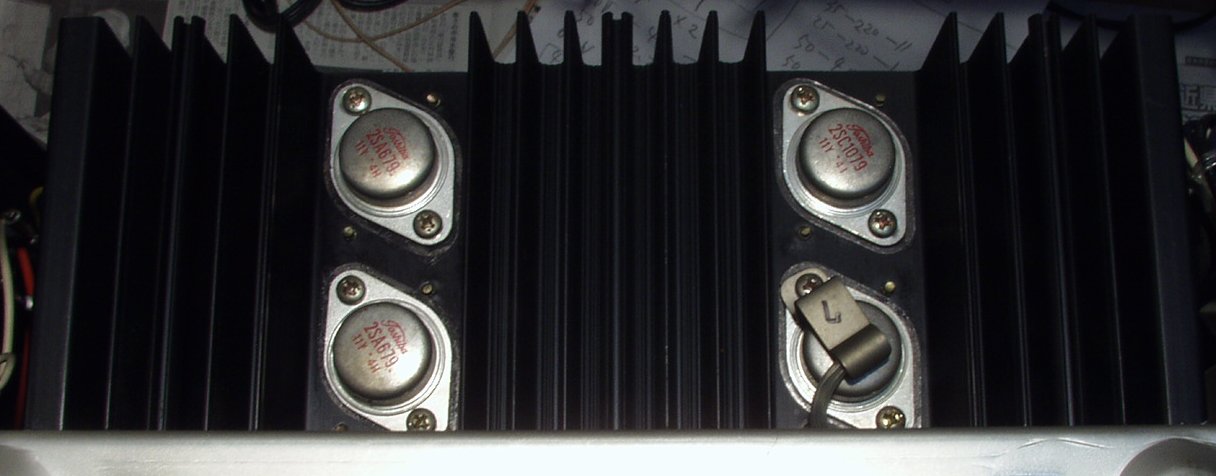

C−2A. 修理前 R側 終段トランジスター 熱でシリコングリスが流れ出し殆ど無い、右上1個死に
C−2B. 修理後 R側 150W損失に交換した終段トランジスター
C−2C. 修理前 L側 終段終段トランジスター 熱でシリコングリスが流れ出し殆ど無い
C−2D. 修理後 L側  150W損失に交換した終段トランジスター

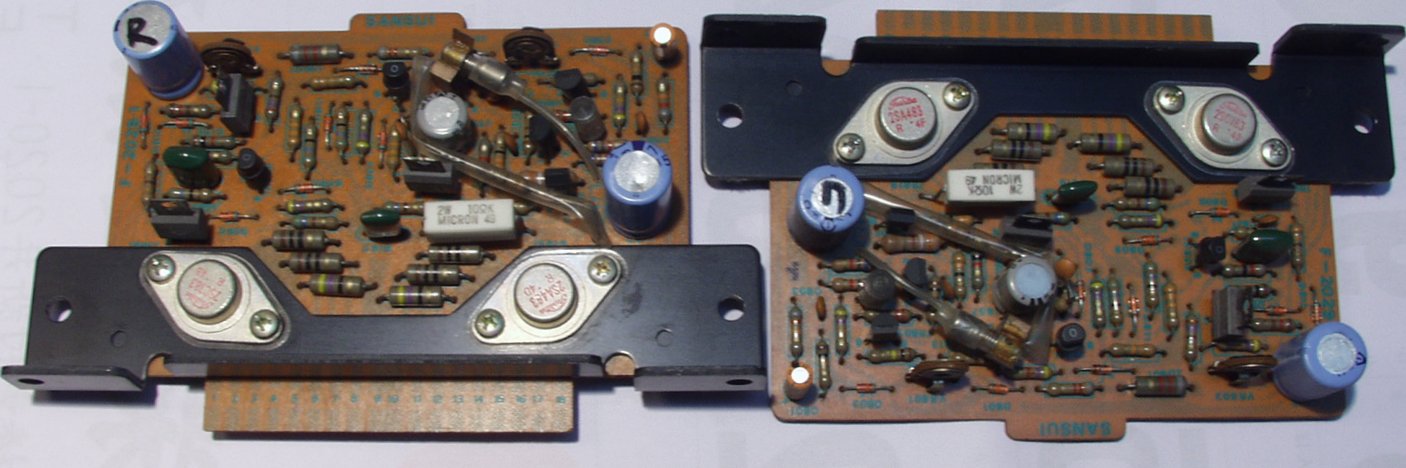

C−3A. 修理前 終段基盤

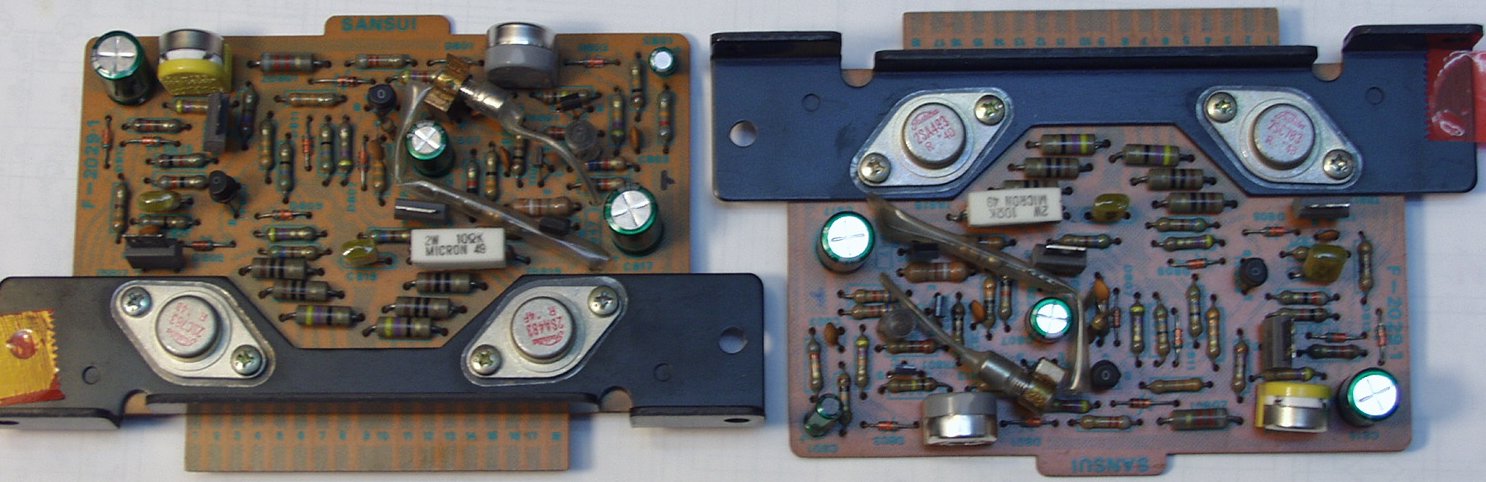

C−3B. 修理後 終段基盤 TR(トランジスター)4個、半固定VR4個、電解コンデンサー8個、フイルムコンデンサー4個交換

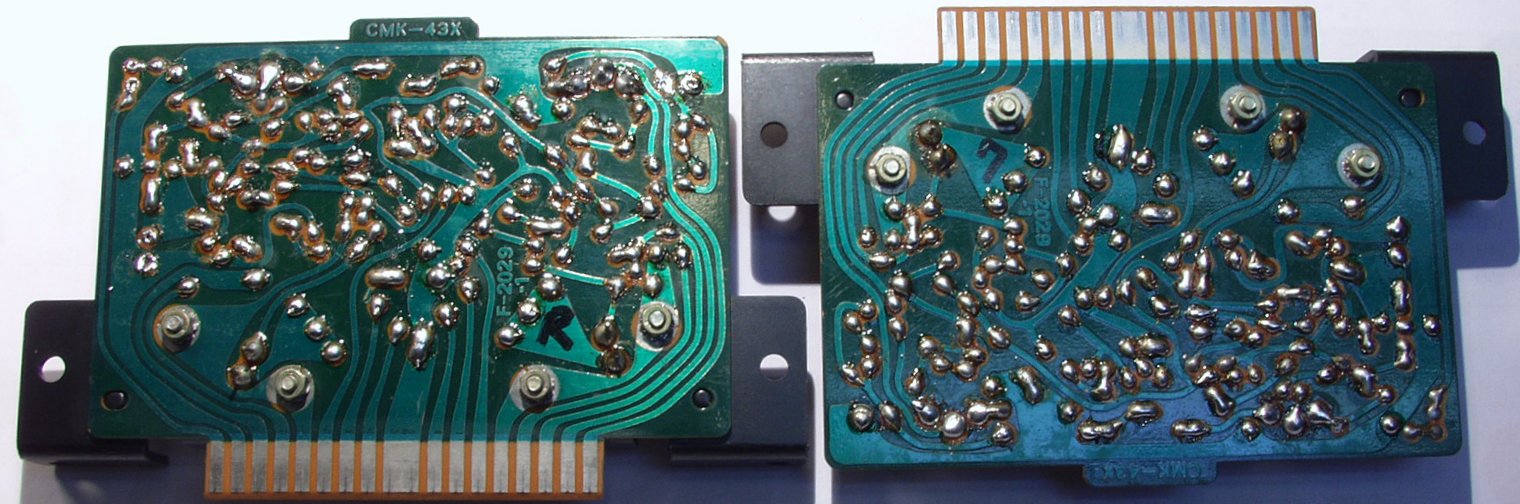

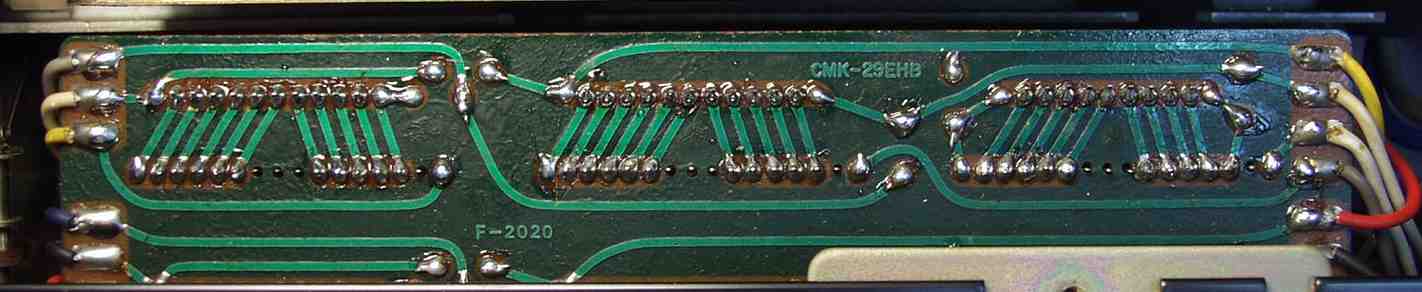

C−3C. 修理前 終段基盤裏

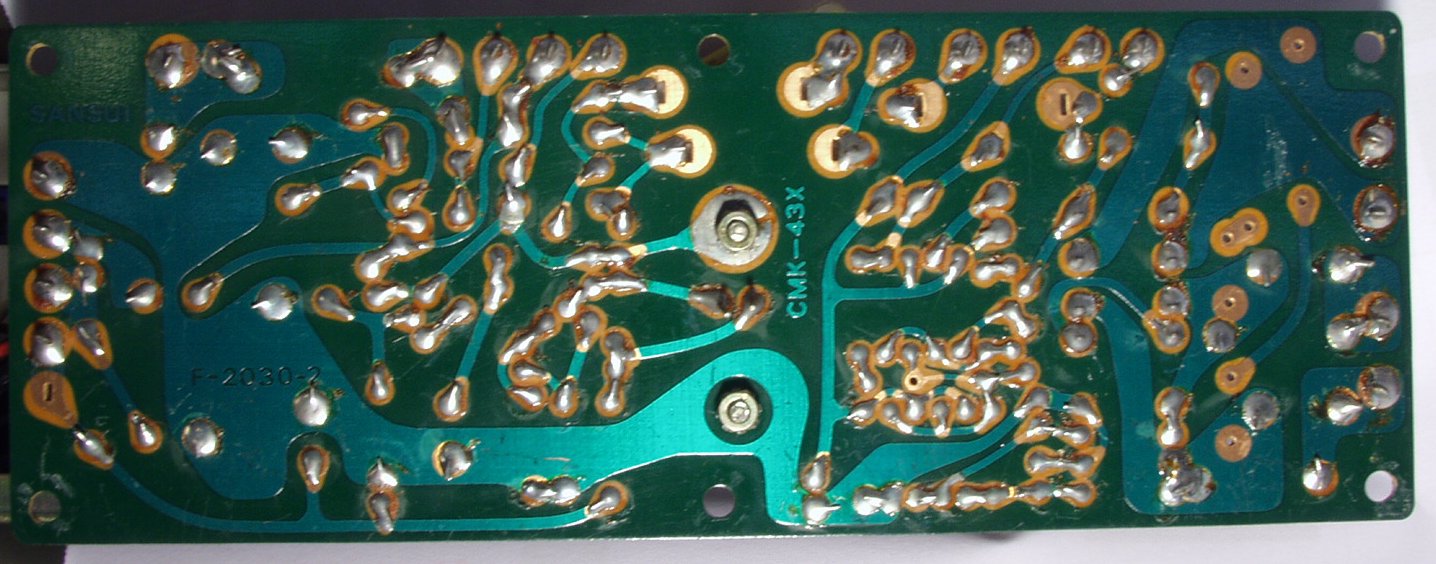

C−3D. 修理後(半田補正) 終段基盤裏 全ての半田をやり直す

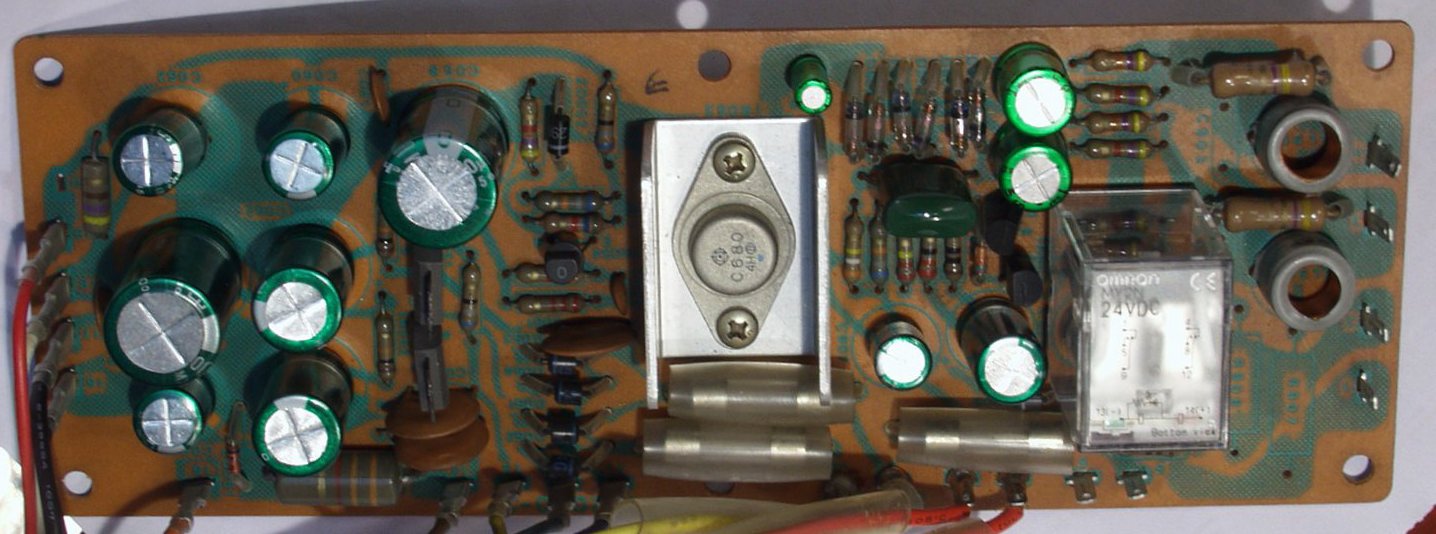

C−4A. 修理前 整流・プロテクト基盤 SP接続リレー交換
C−4B. 修理後 整流・プロテクト基盤  SP接続リレー、電解コンデンサー12個交換
C−4C. 修理前 整流・プロテクト基盤裏
C−4D. 修理後(半田補正)後 整流・プロテクト基盤裏 全ての半田をやり直す

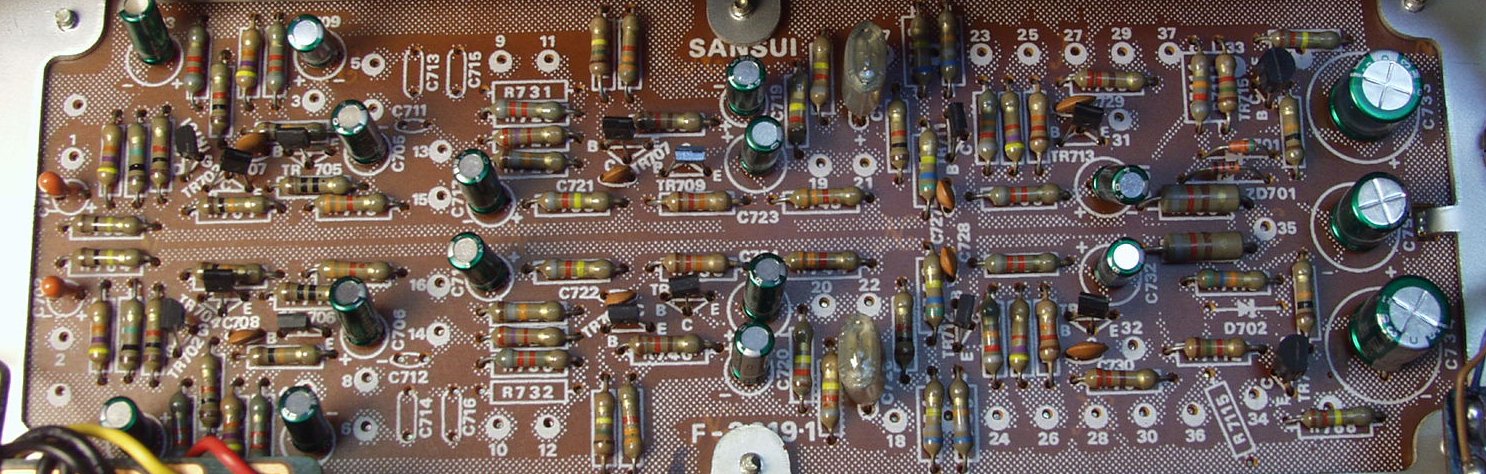

C−5A. 修理前 コントロール基盤  FET2個、TR(トランジスター)14個交換
C−5B. 修理前 コントロール基盤 露結で足が真っ黒
C−5C. 修理後 コントロール基盤 TR(トランジスター)14個、FET2個、電解コンデンサー17個、フイルムコンデンサー2個交換
C−5D. 修理前 コントロール基盤裏
C−5E. 修理後(半田補正) コントロール基盤裏 全ての半田をやり直す

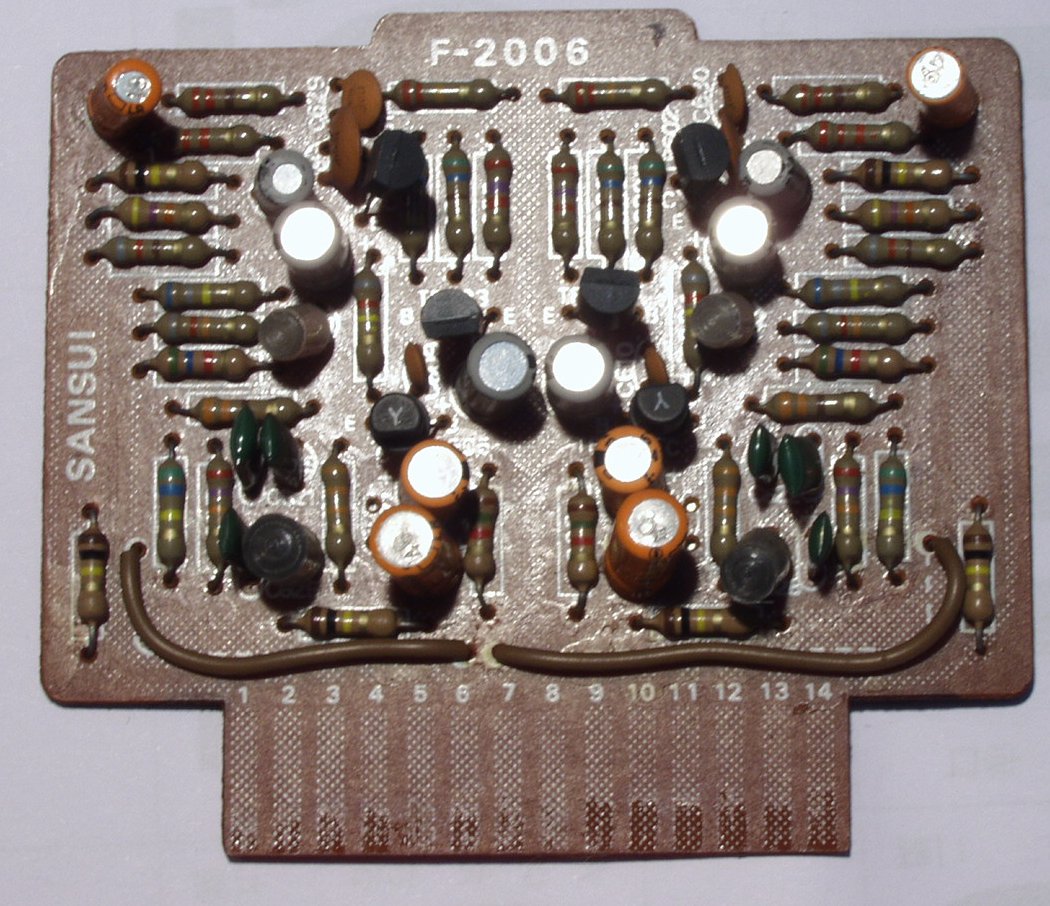

C−6A. 修理前 EQ−AMP基盤
C−6B. 修理後 EQ−AMP基盤 TR(トランジスター)4個、電解コンデンサー12個交換

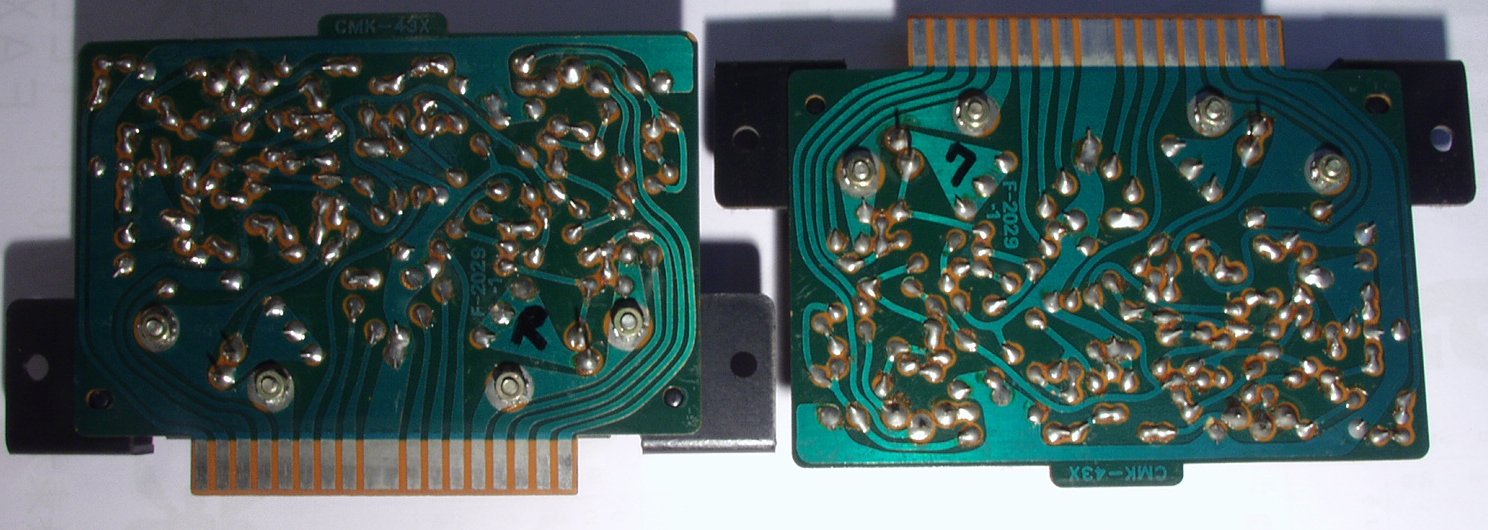

C−6C. 修理前 EQ−AMP基盤裏
C−6D. 修理後(半田補正) EQ−AMP基盤裏 全ての半田をやり直す
C−7. 増強した電解コンデンサー5個
     経年変化を考慮して増強する470μ 680μ4個

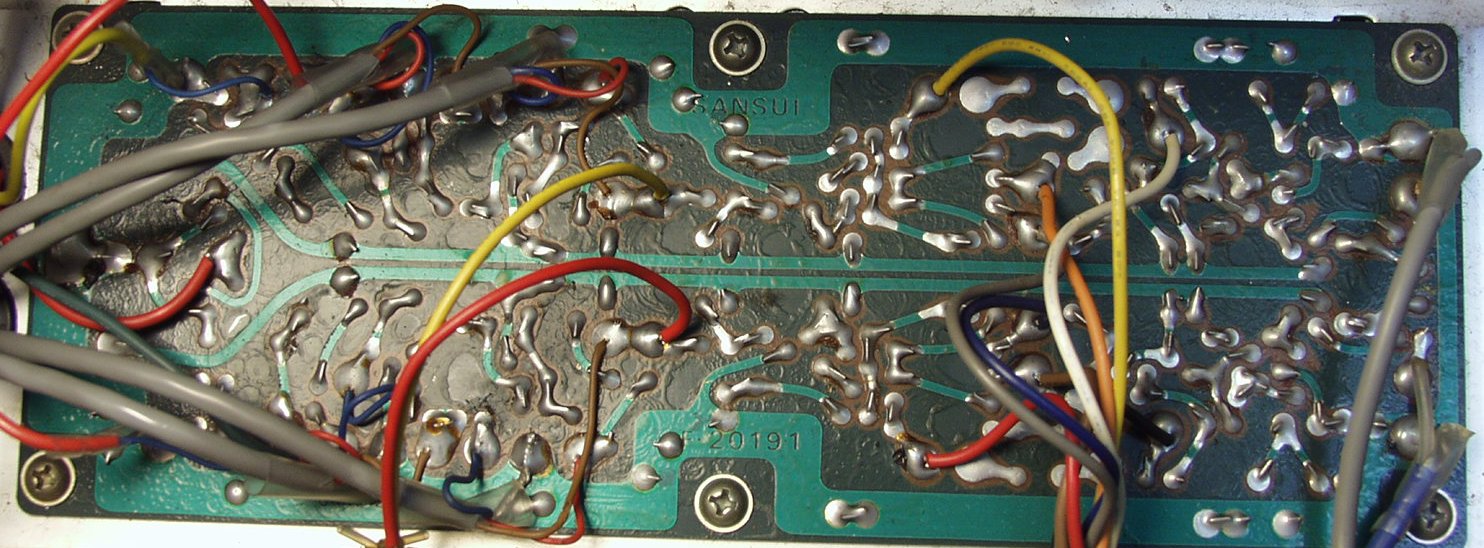

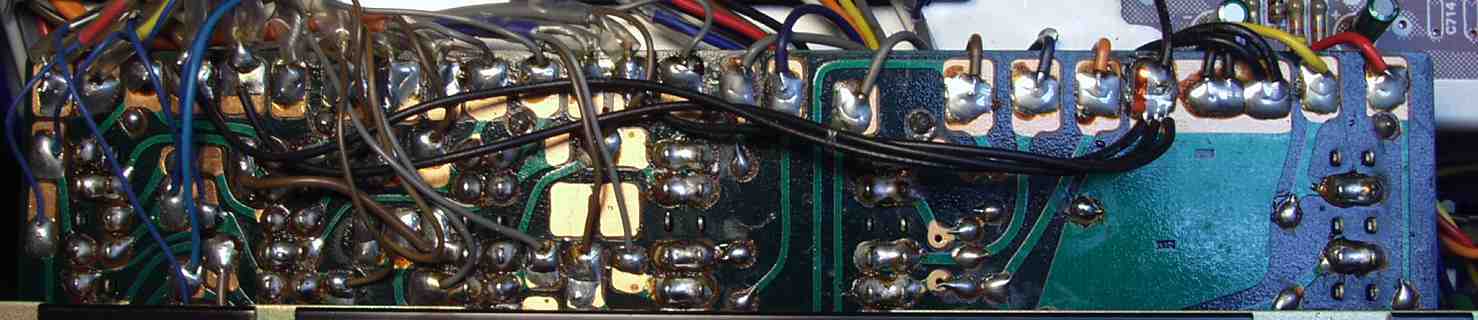

C−8A. 修理(半田補)後 全ての半田のやり直し
C−8B. 修理(半田補)後 全ての半田のやり直し
C−8C. 修理(半田補)後 全ての半田のやり直し
C−9. 修理後 交換部品 終段TR(トランジスター)除く
E. 測定・調整

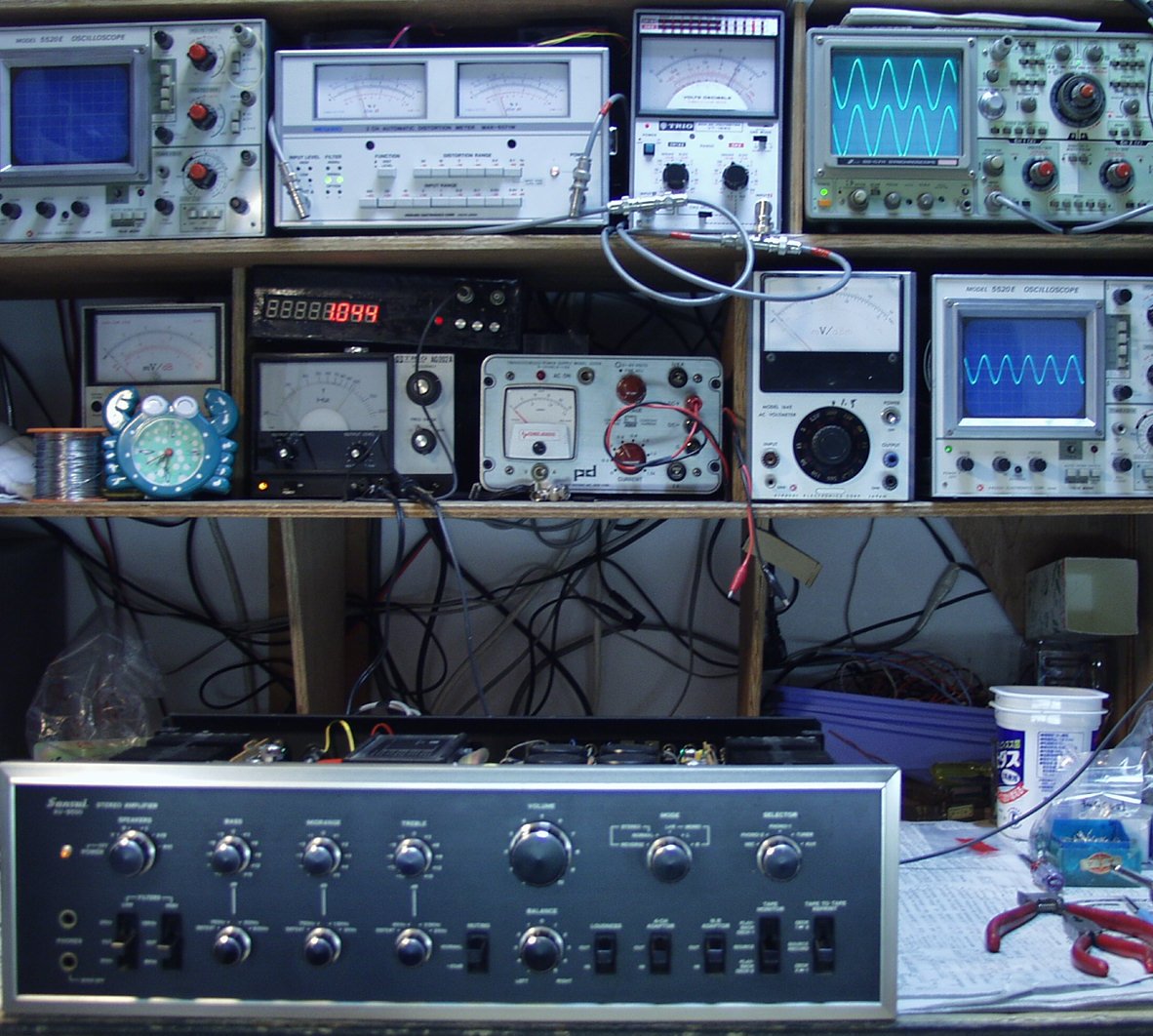

E−1. 出力/歪み率測定・調整

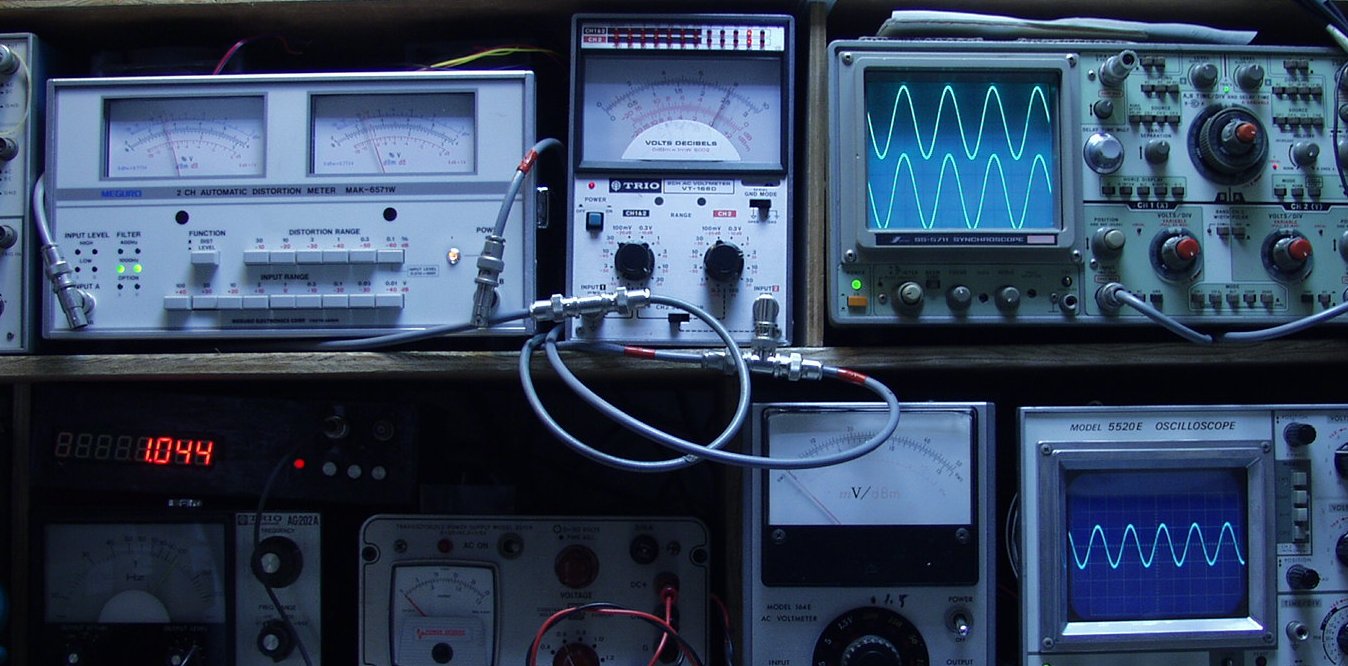

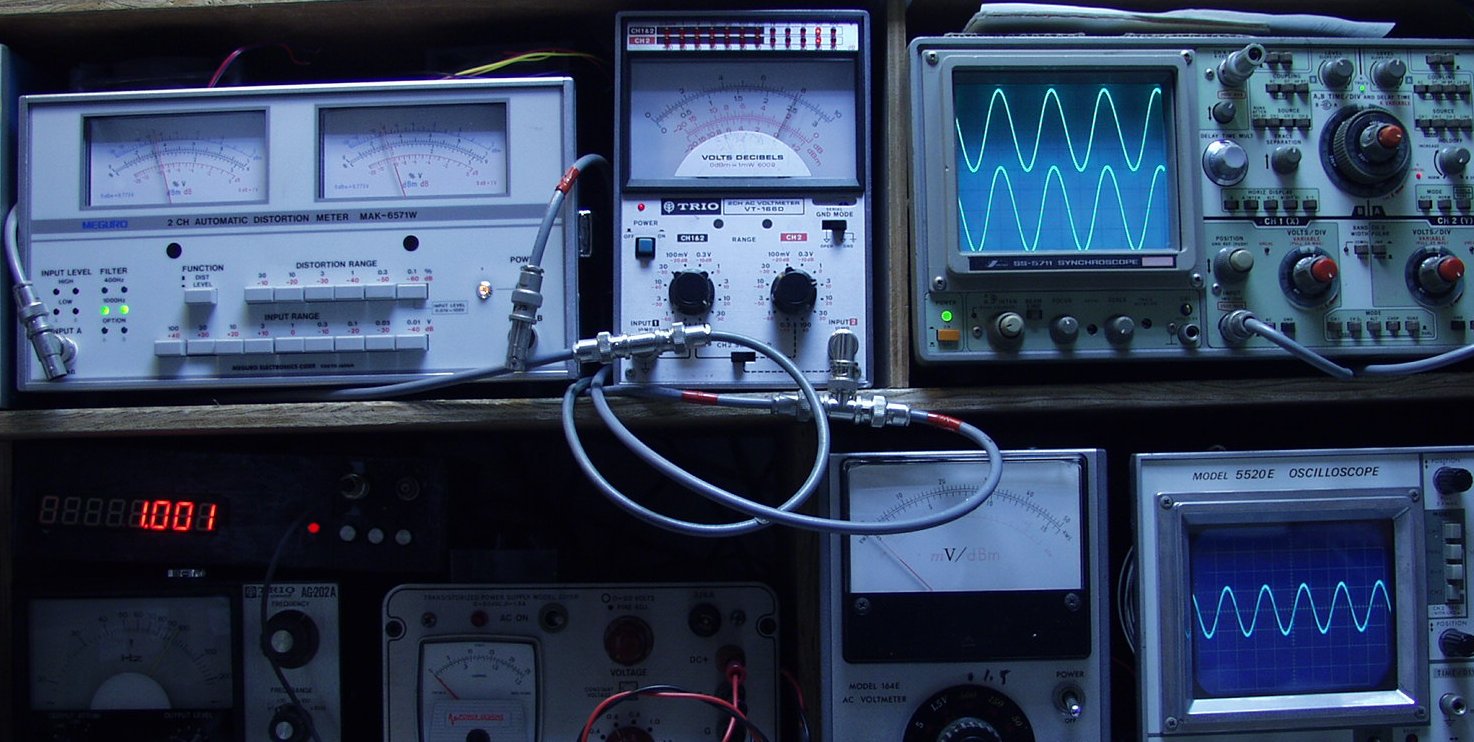

E−2A. 出力/歪み率測定・調整  出力=25V=78W 歪み率0.04% at=1000HZ AUX端子入力
E−2B. 出力/歪み率測定・調整  出力=25V=78W 歪み率0.03% at=400HZ AUX端子入力

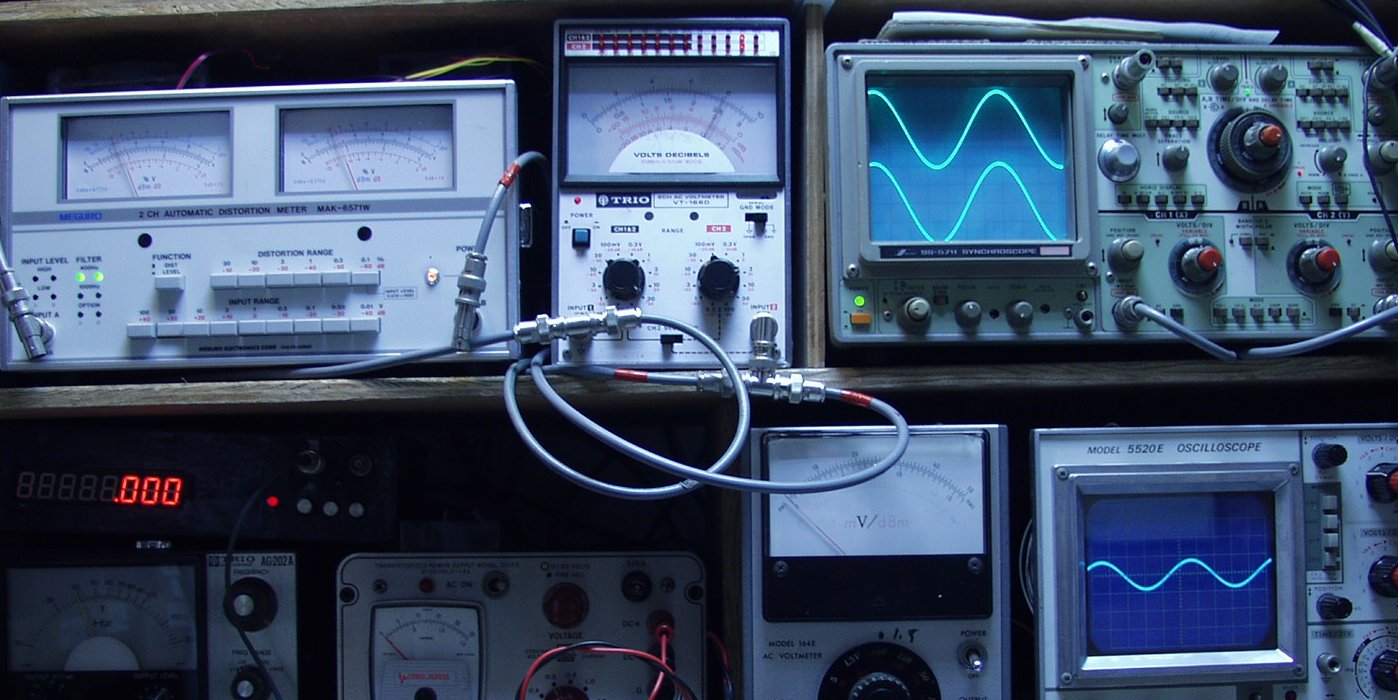

E−3A. 出力/歪み率測定・調整  出力=25V=78W 歪み率0.03% at=1000HZ MM−2端子入力
E−3B. 出力/歪み率測定・調整  出力=25V=78W 歪み率0.03% at=400HZ MM−2端子入力

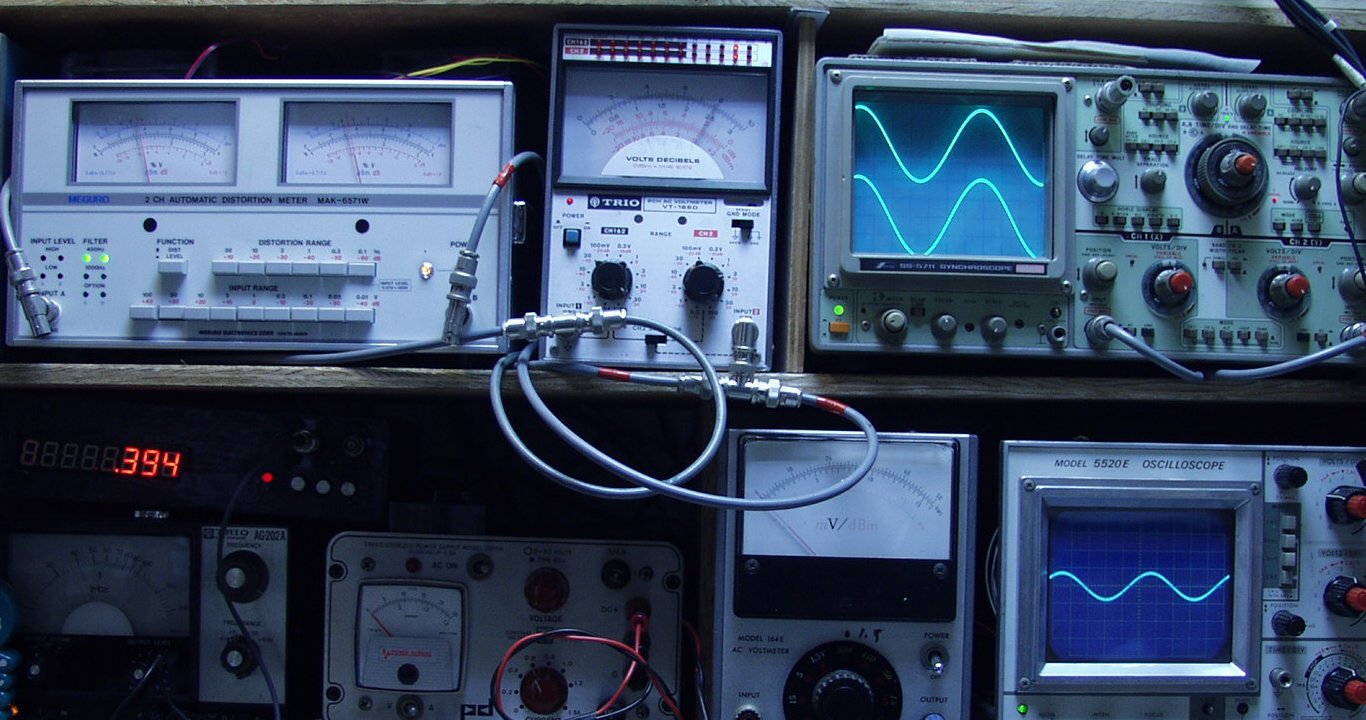

E−4A. 出力/歪み率測定・調整  出力=25V=78W 歪み率0.03% at=1000HZ MM−1端子入力
E−4B. 出力/歪み率測定・調整  出力=25V=78W 歪み率0.03% at=400HZ MM−1端子入力
E−5. 24時間エージング。
