Sansui AU−D607 旧タイプ 修理記録
 平成14年6月14日到着   8月4日完了
寸評 SP出力端子が「挟み込むタイプ」の旧タイプは人気があるようですが、
    小生が見る限り、コンデンサーの製造メーカーが異なるだけです、
    回路・使用部品は全く同じです
A. 修理前の状況
  オーバーホール修理依頼。

B.原因
  各部劣化の復元

C. 修理状況
  SP接続リレー交換
  メインAMPバイアス/バランス半固定VR交換
  メインAMP初段FET交換
  コントロールAMP初段FET交換
  配線手直し、補強

D.使用部品
  SP接続リレー                 1個
  半固定VR                    6個
  メインAMP初段FET              2個
  コントロールAMP初段FET          2個
  トーンコントロールVR             1個

E. 修理費 27,000円    <<通常修理>>

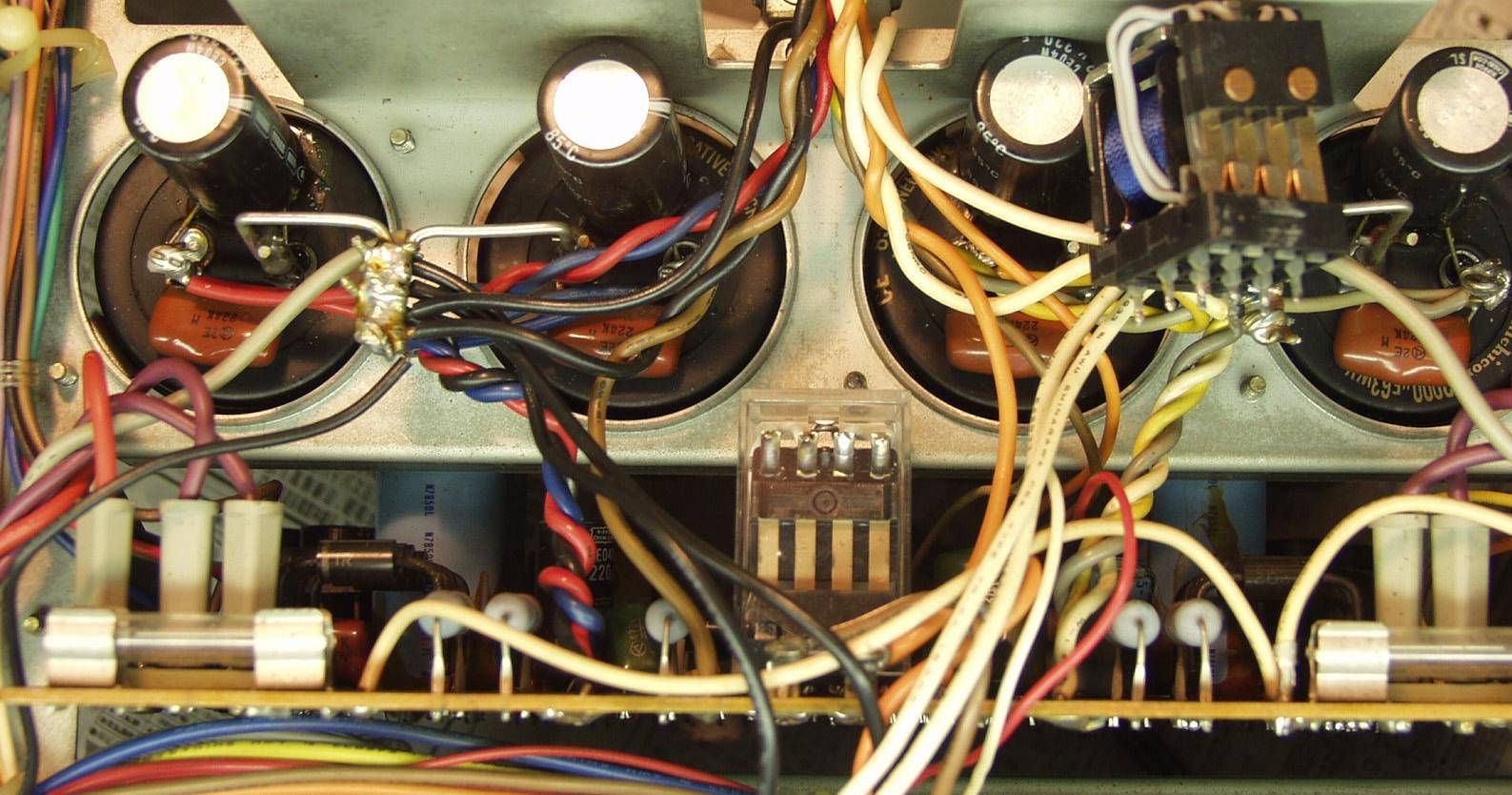

1.SP接続リレー交換
2.終段ドライブ基盤、左=修理後、右=修理前
3.終段ドライブ基盤半田補正、左=修理後、右=修理前
4.トーン・コントロールの低音VR修理
5.強力な接点復活材を使用した為、抵抗対が破損、修理不可なので交換する

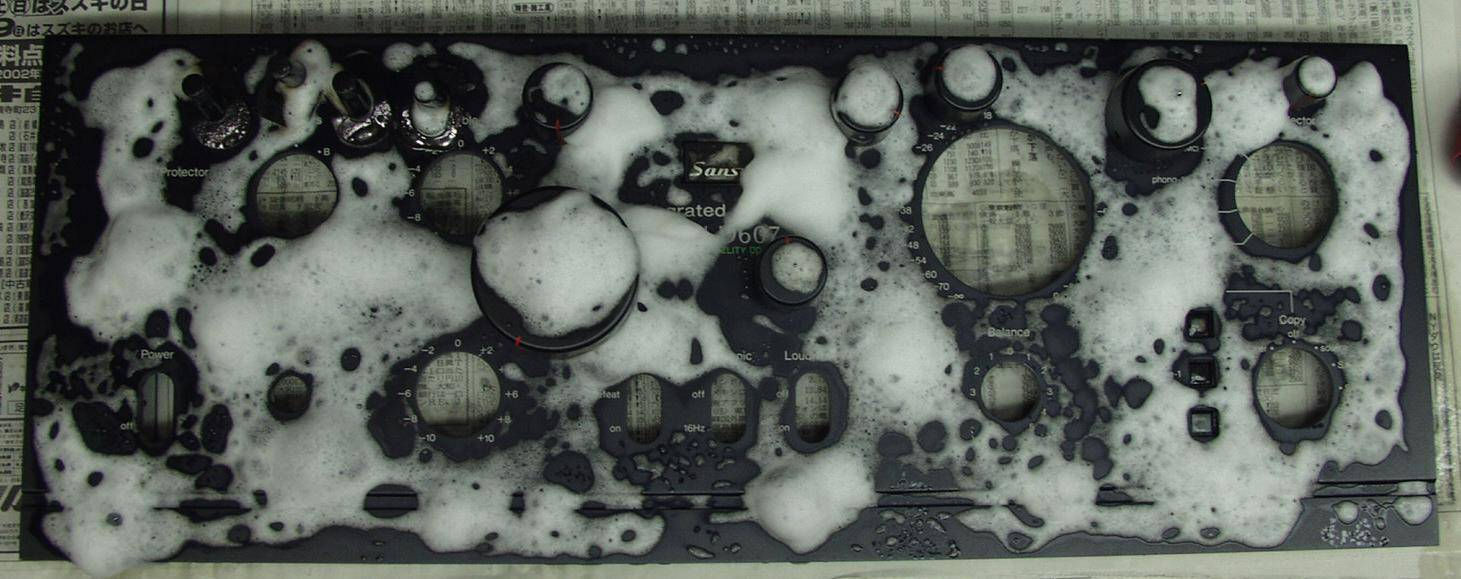

6.ガラスクリーナーでパネルの洗浄

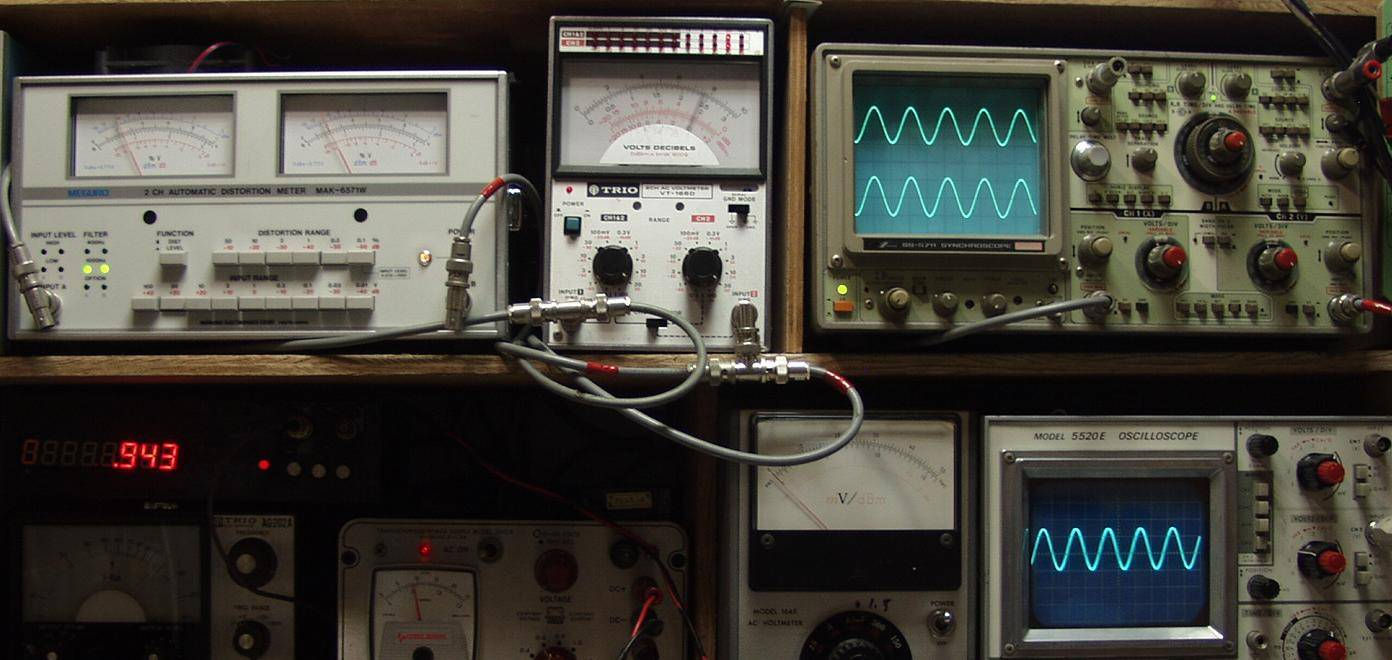

7.出力/歪み率測定・調整  出力=24V=72W 歪み率0.1% at=1000HZ AUX端子入力

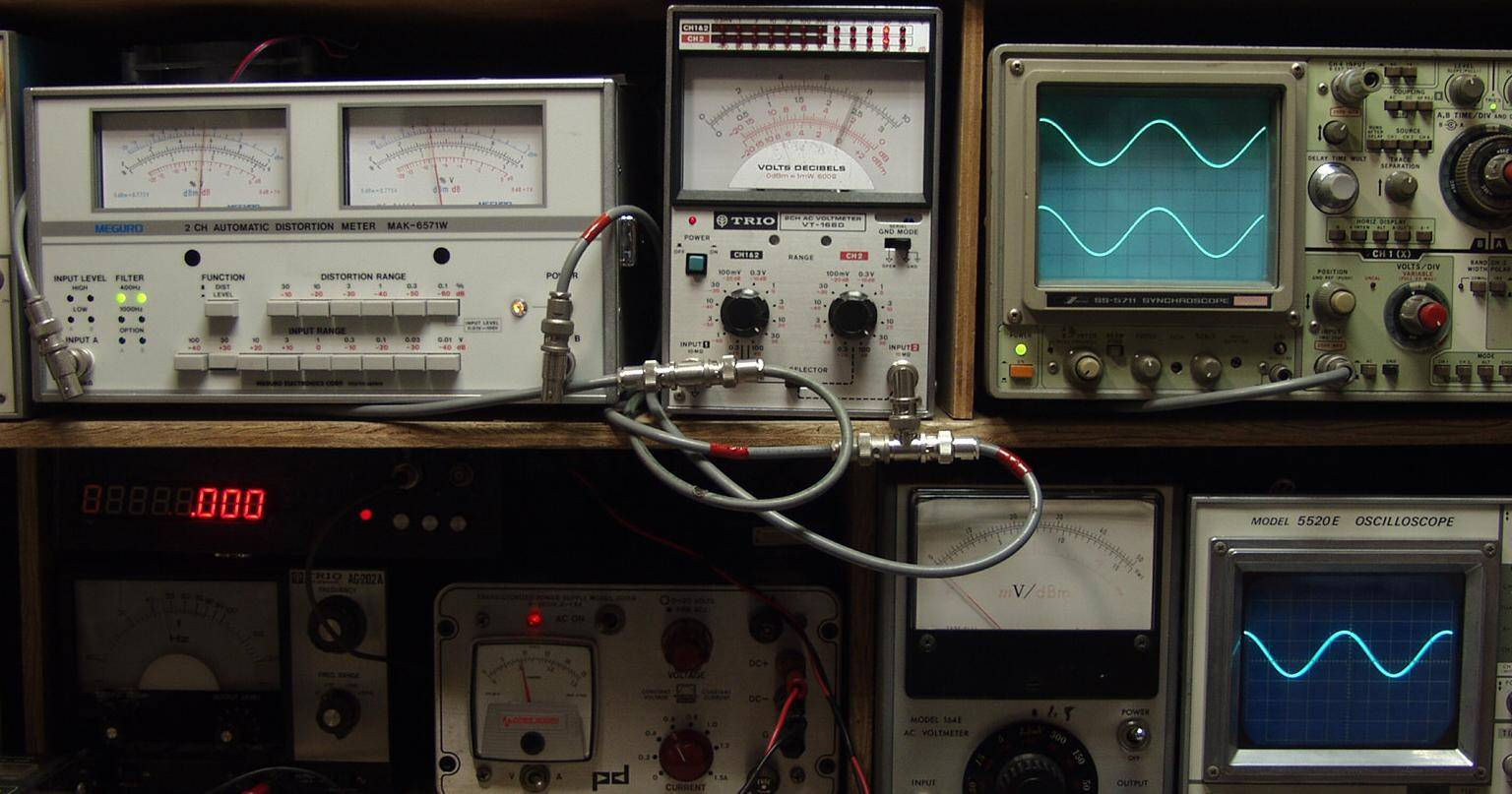

8.出力/歪み率測定・調整  出力=24V=72W 歪み率0.1% at=400HZ AUX端子入力
9.出力/歪み率測定・調整  出力=24V=72W 歪み率0.06% at=1000HZ MM端子入力
10.出力/歪み率測定・調整  出力=24V=72W 歪み率0.05% at=400HZ MM端子入力
11.完成 上から見る

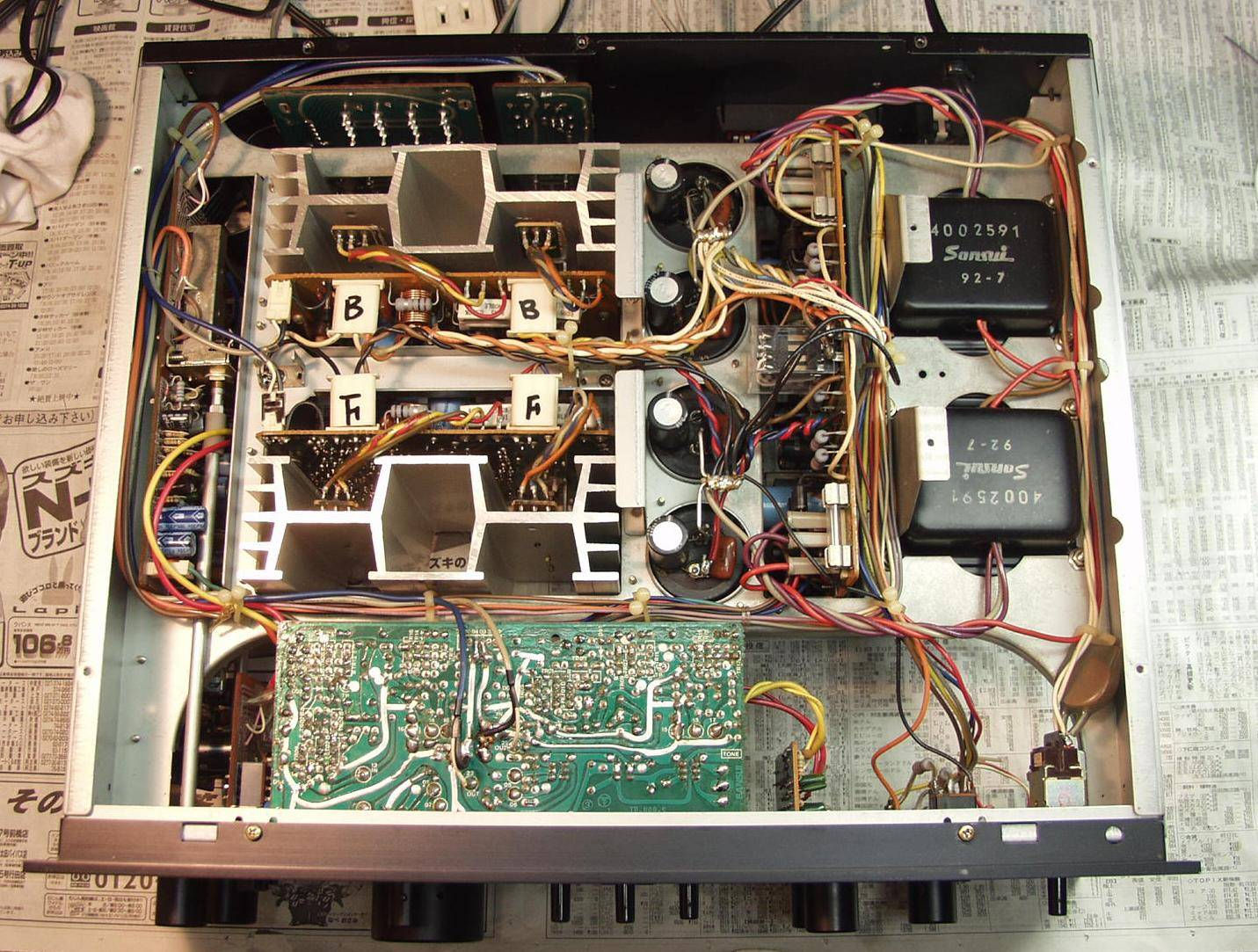

12.完成 下から見る
13. 24時間エージング。
                             d607-5e
