Aurex SY−Λ88U. 3台目修理記録
平成15年10月11日到着   10月29日完成
*B−2301L. 6台目*C−2301L. 2台目*E−06*QUAD 44. 7台目*SA−12. 2台目*SA−5.1*SY−Λ88U. 3台目*TA−D88ユーザ
注意 このAMPには、出力回路にプロテクトが有りません。 よって、出力にはDC漏れの危険が有ります。
    メインAMPと「DC入力接続」するときは、十分に注意すること。「出来れば避けた方が良い」
    <<詳しくはこちら参照>>  <<詳しくはこちら参照2>>
A. 修理前の状況
  •  チューニング修理

B. 原因

C. 修理状況
  • 接続リレー修理
    初段FET(電解トランジスター)交換
    RLバイアス/バランスVR交換
    電解コンデンサー交換(オーデオコンデンサー使用)
    メインVR/バランスVR解体清掃
D. 使用部品
  • 初段FET                           4個
    バイアス/バランス半固定VR              8個
    メタライズド・ポリエステル・フィルムコンデンサー   18個
    電源電解コンデンサー                   16個
    電解コンデンサー                      26個
    トランジスター                         4個
E. 調整・測定

EE. 上位測定器による 調整・測定

F. 修理費   98,000円    <<オーバーホール修理>>

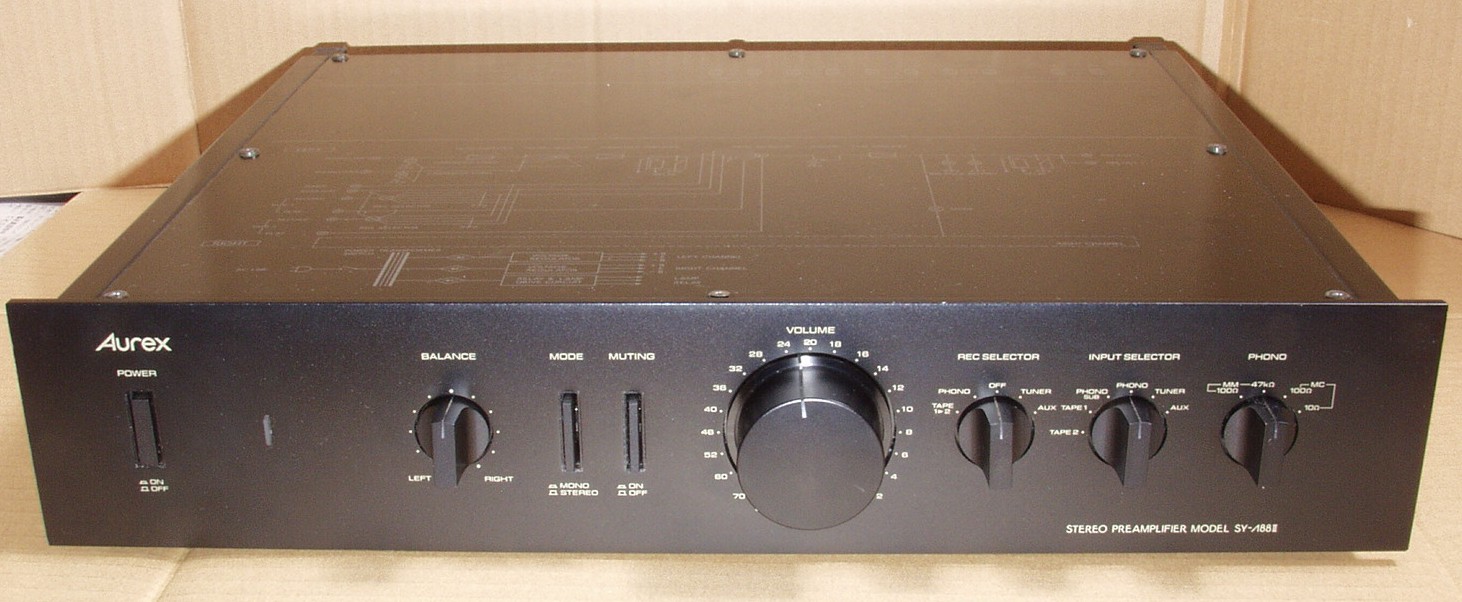

A−1A. 修理前 上から見る
A−1B. 修理前 下から見る

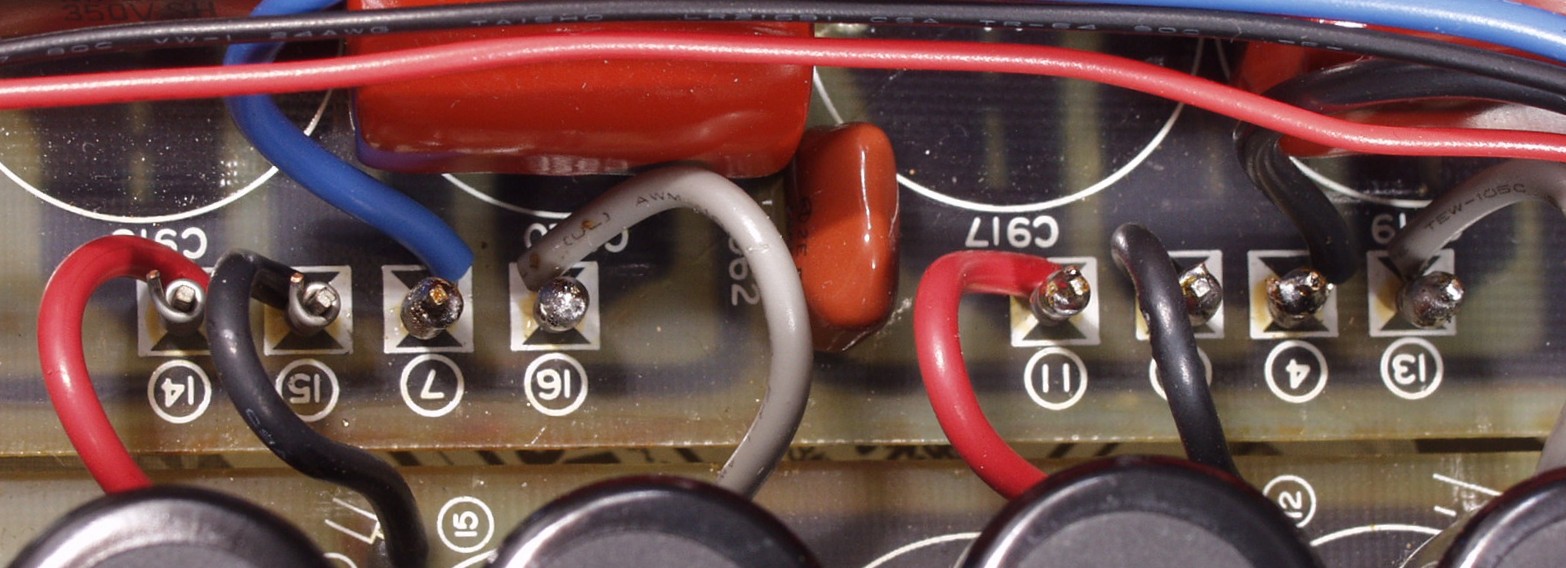

A−2A. 修理前 インレットソケット取り付け場所が無い
A−2B. 修理前 ここまで移動しないと、インレットソケット取り付け場所が無い
           信号のRCAジャックに近くなり不可
A−4. 修理前 基盤の銅箔の厚さに圧倒 しかし半田付けは大変

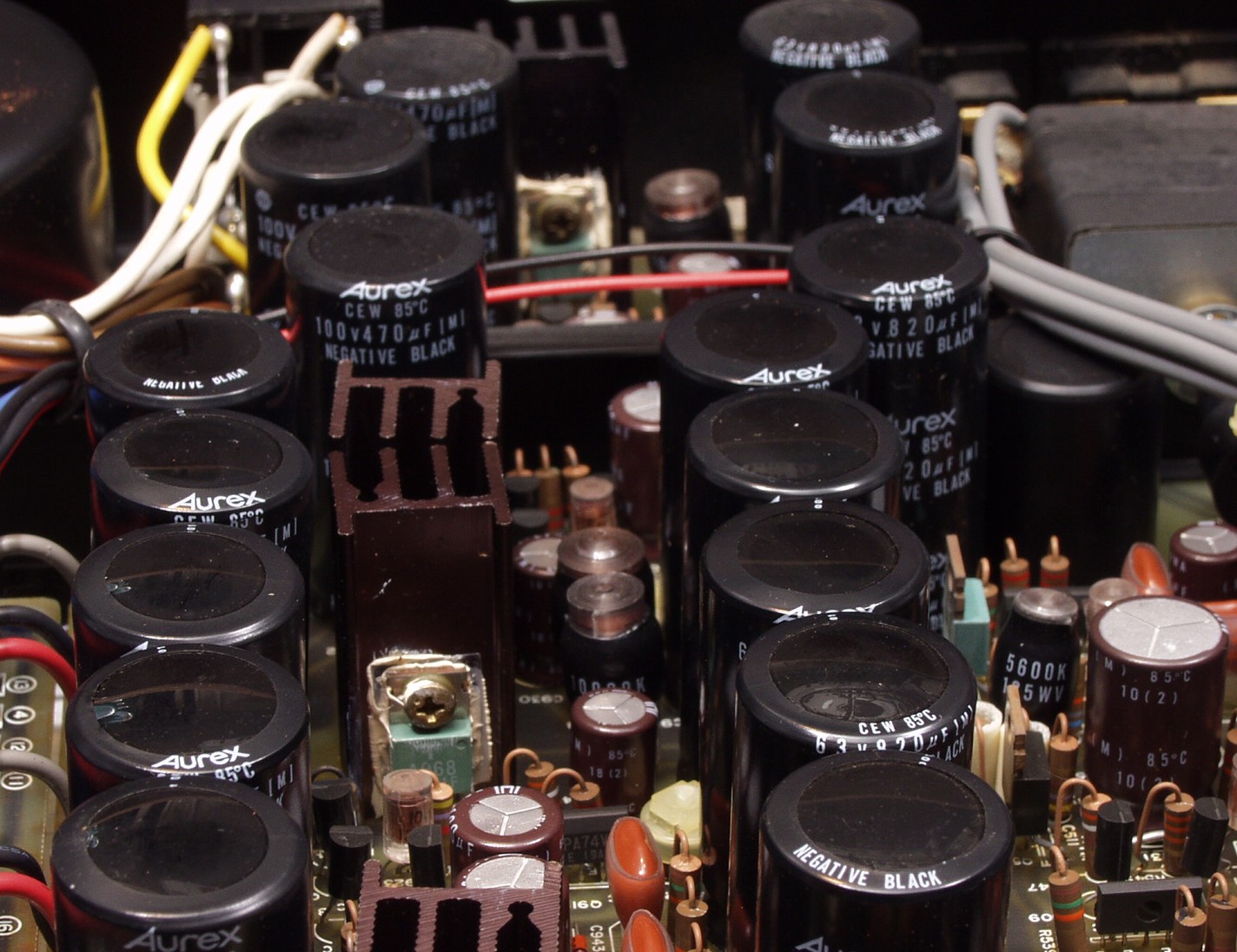

A−5. 修理前 頭の膨らんだ電解コンデンサー
A−6. 電解コンデンサー 左上=交換する1500μ      右上=交換する1000μ/100V
                 左下=付いていた470μ      右下=付いていた820μ/63V Aurexの名前が!!

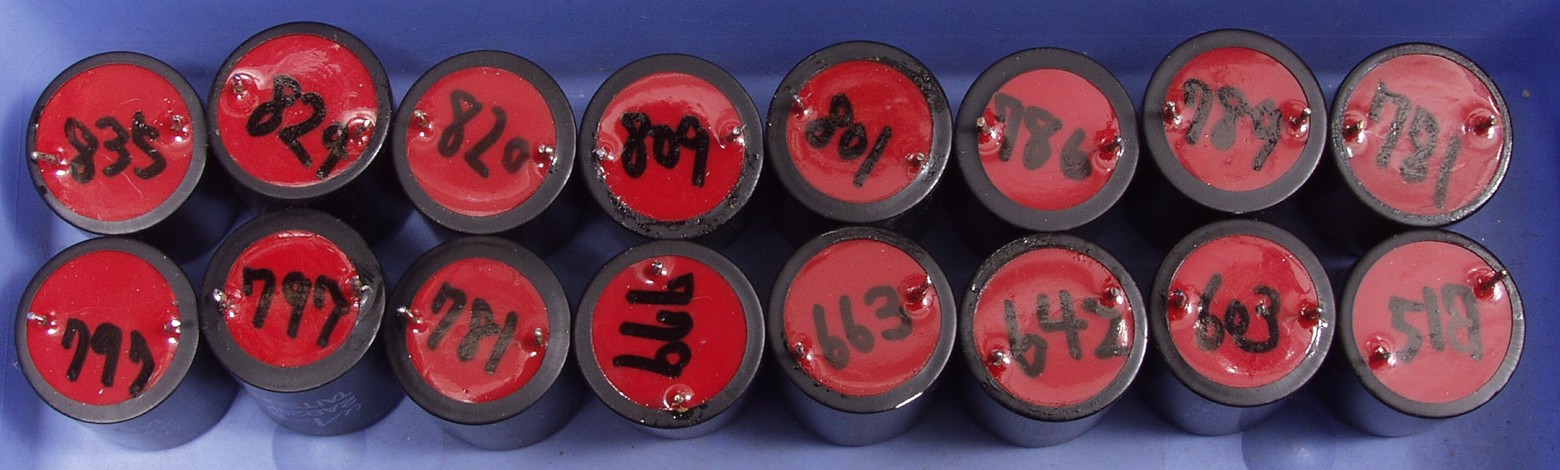

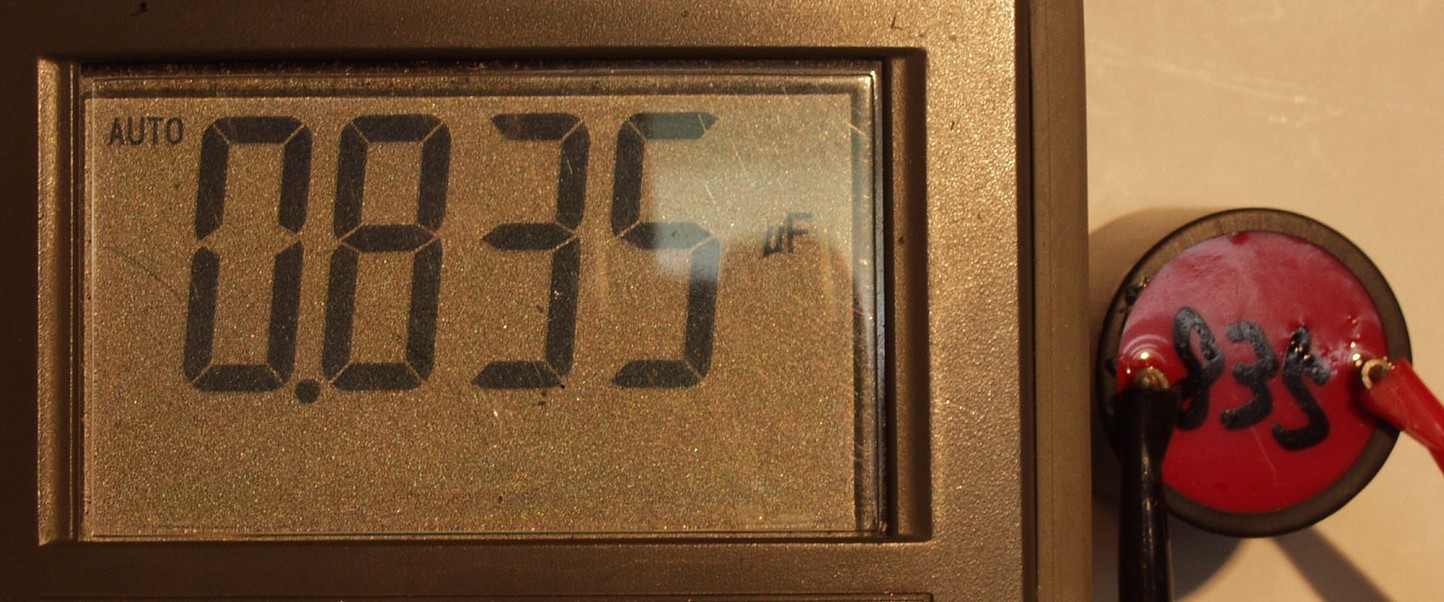

A−7A. 取り外したλコンデンサーの容量測定。 但し安い測定器なので絶対値は不信用
      年月は確実にコンデンサーを変化させます。 これでも、「λコンデンサー神話」は健在?
A−7B. 最小のλコンデンサーの容量測定 A−7B. 最大のλコンデンサーの容量測定
C. 修理状況

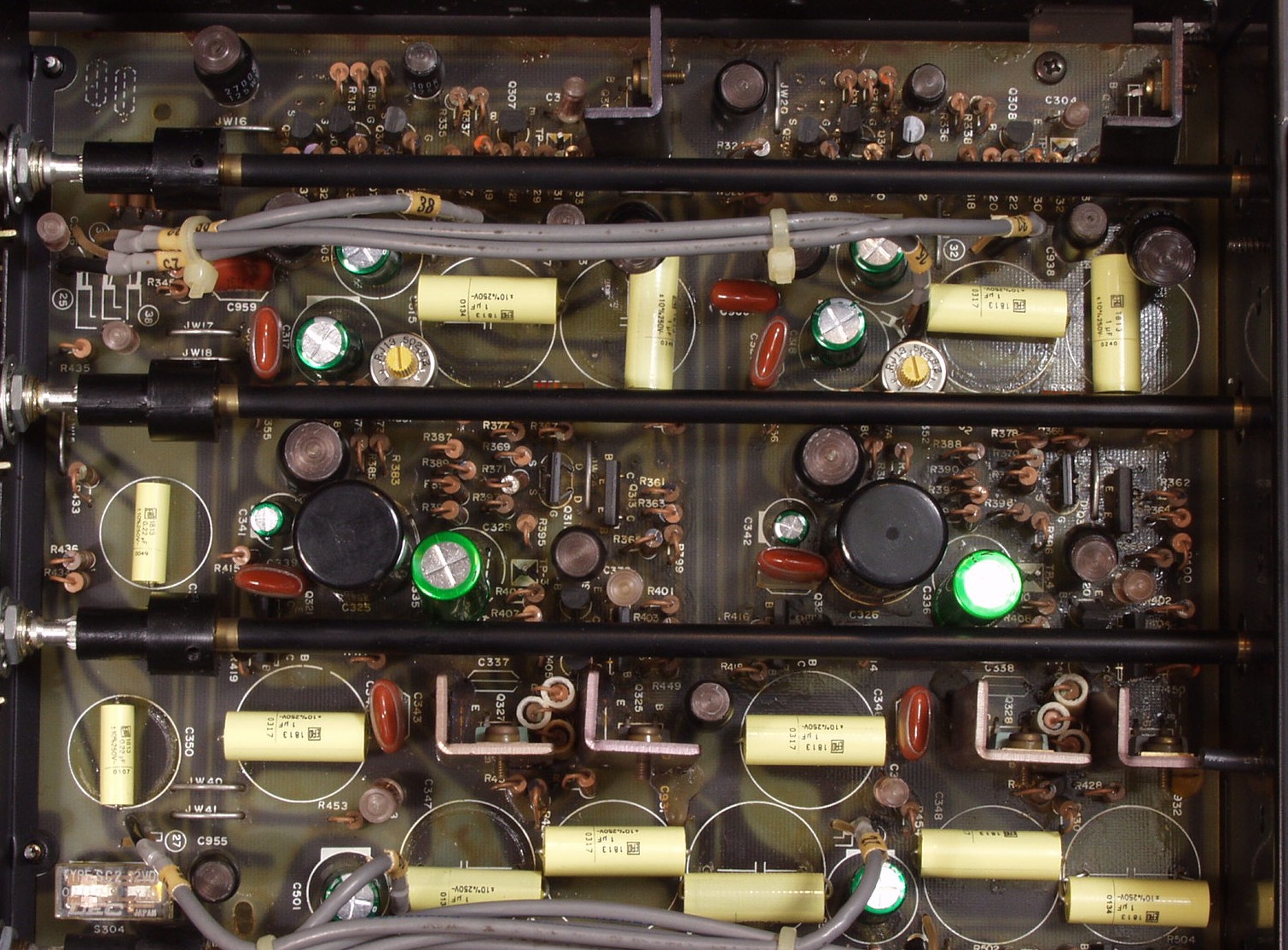

C−1A. 修理前 AMP部
C−1B. 修理後 AMP部 電解コンデンサー10個、λコンデンサー14個交換
C−1C. 修理前 AMP部裏
C−1D. 修理(ハンダ補正)後 AMP部裏 電解コンデンサー8個交換

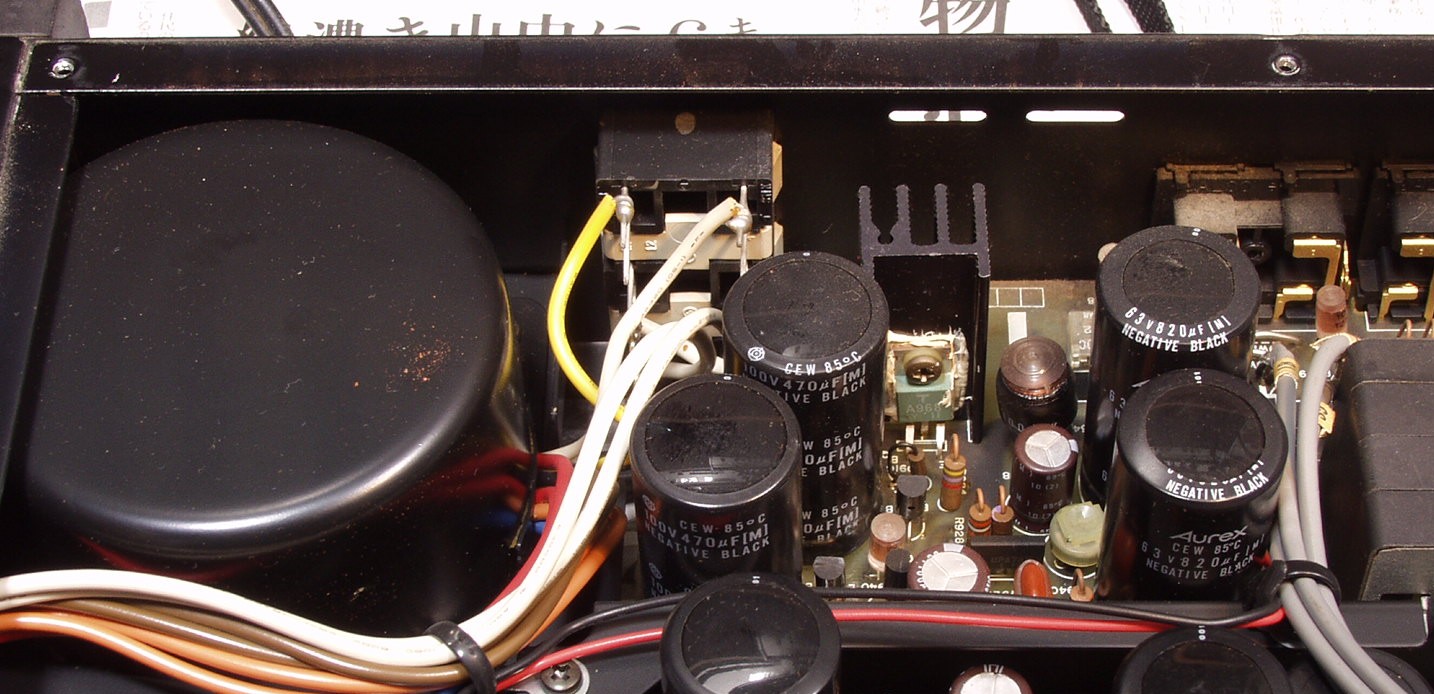

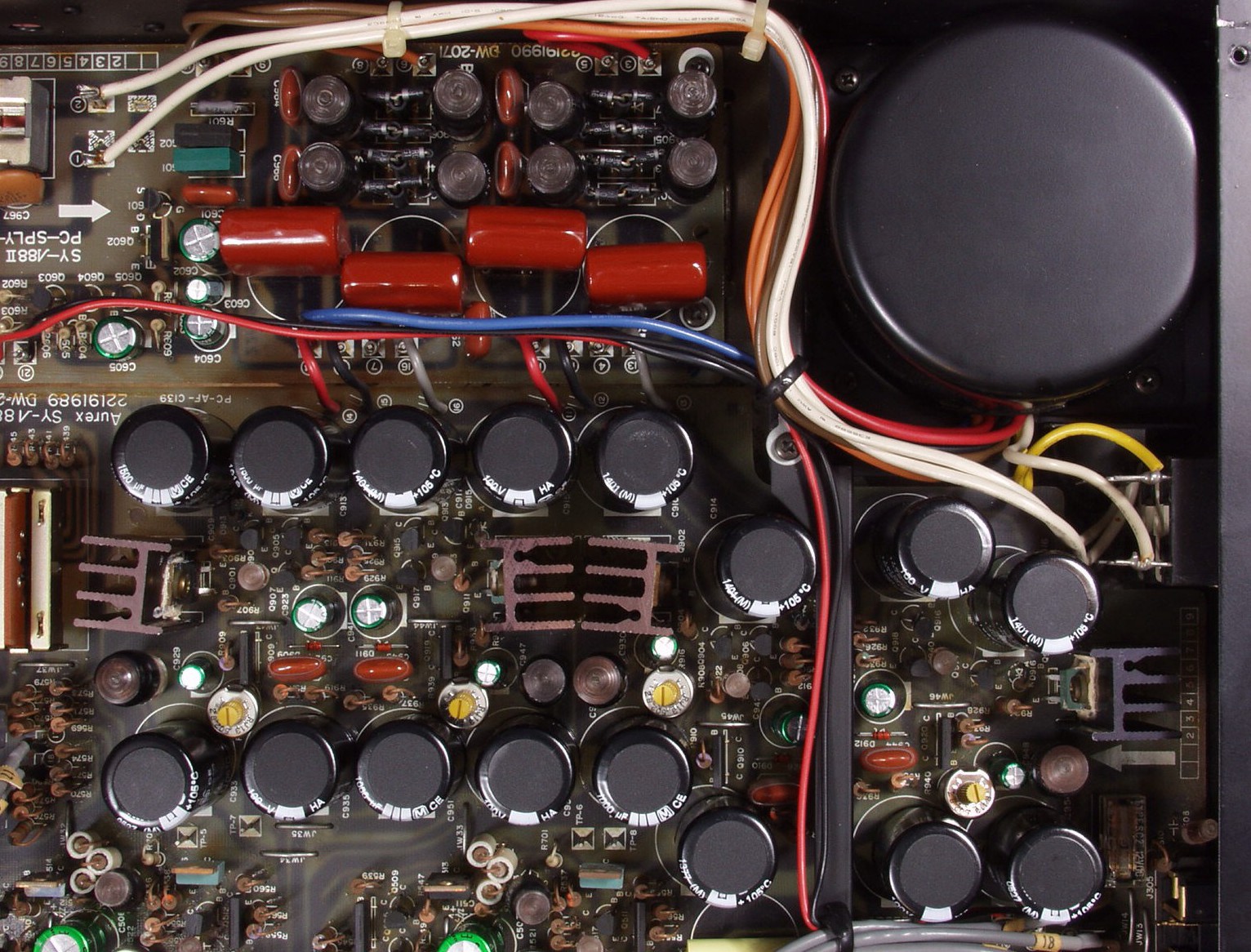

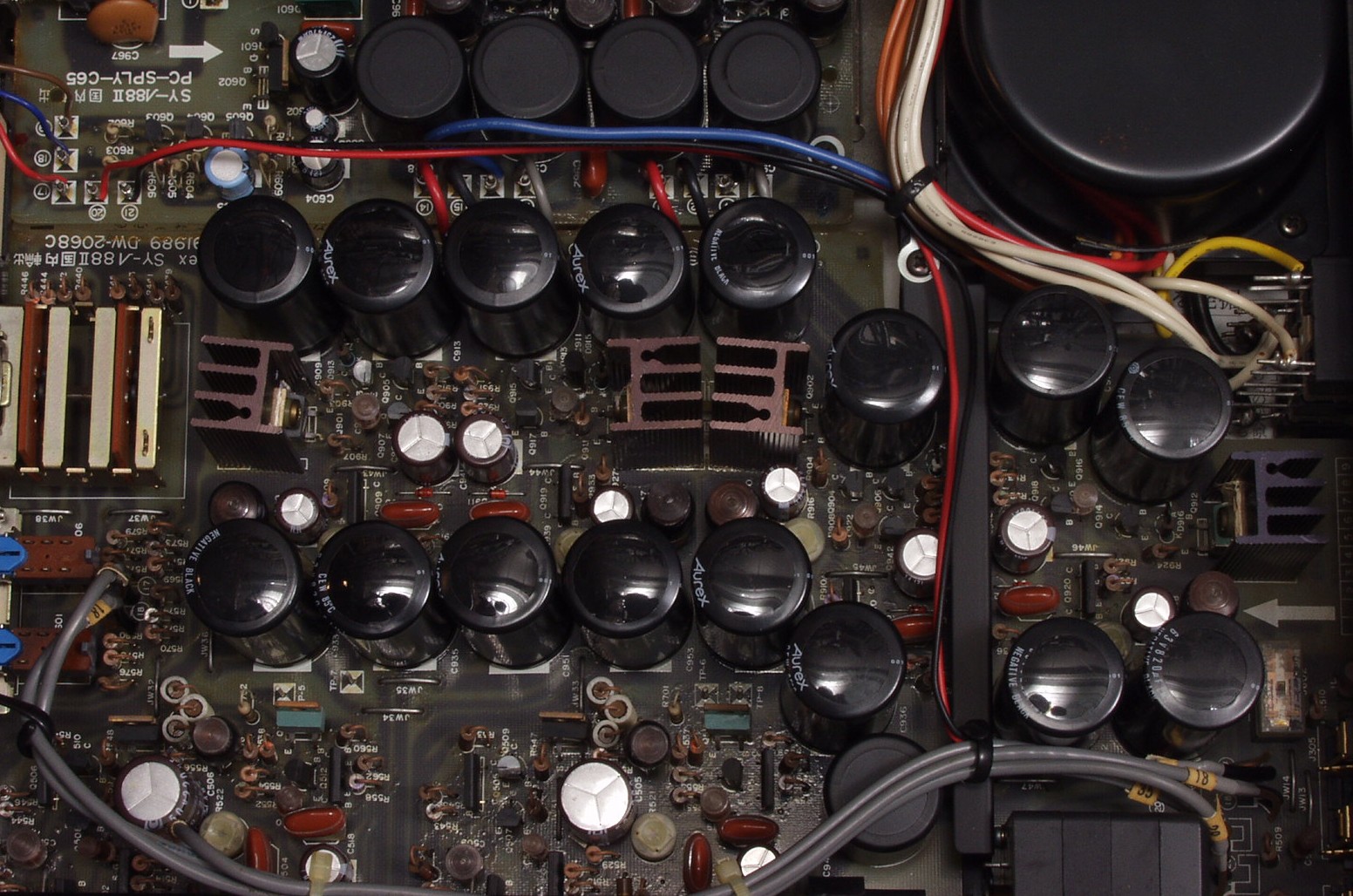

C−2A. 修理前 電源部
C−2B. 修理後  電源部 大型電解コンデンサー16個、電解コンデンサー14個、λコンデンサー4個交換

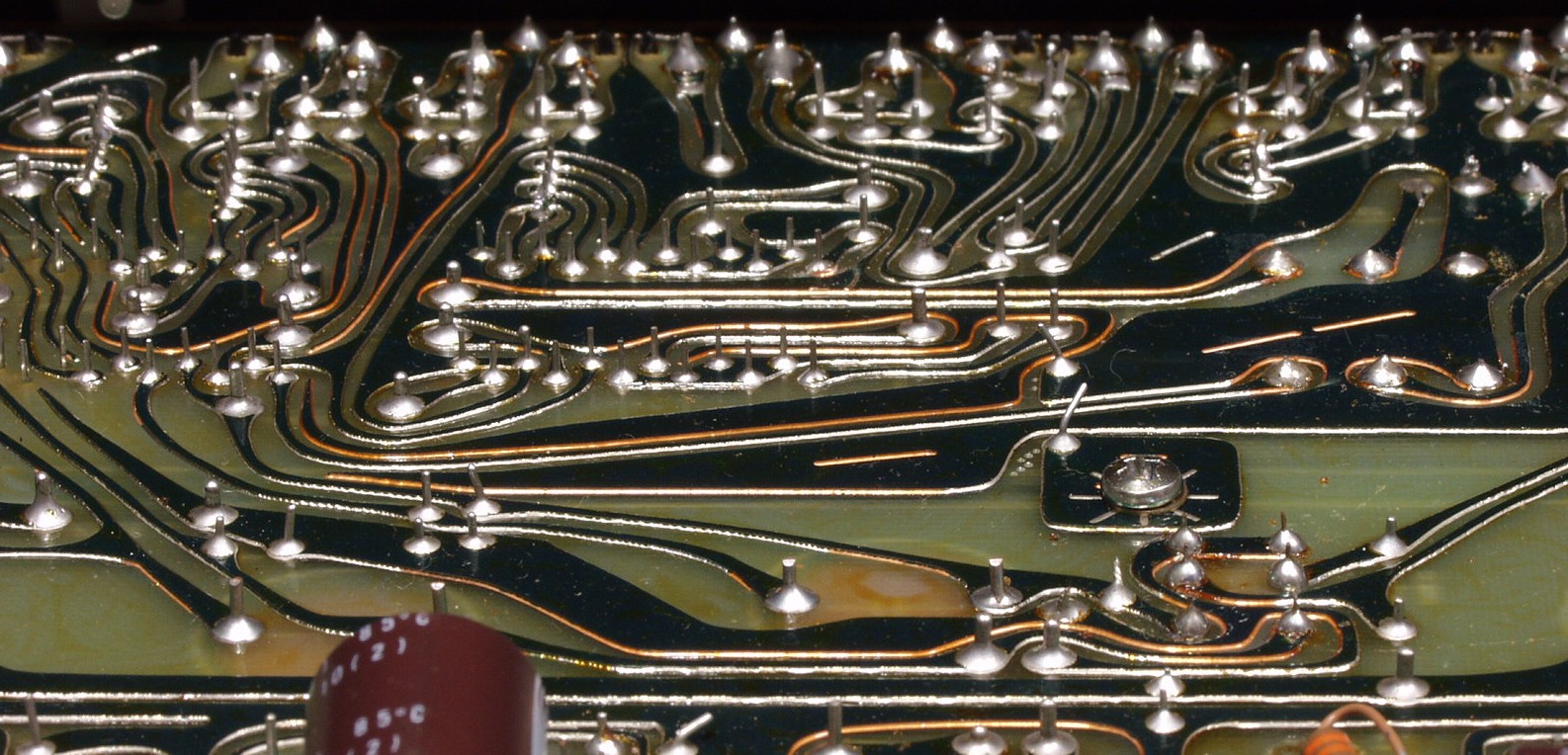

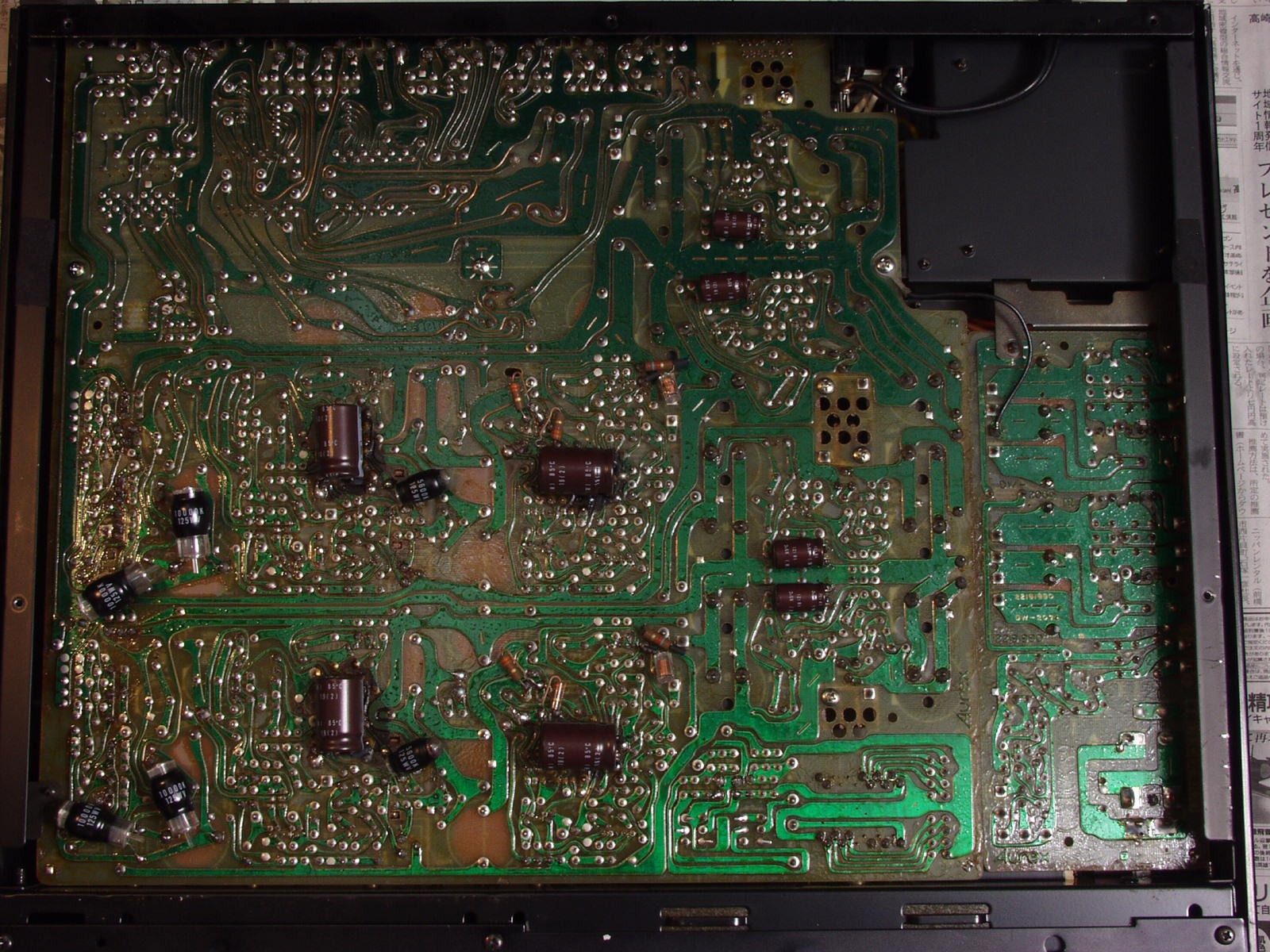

C−2C. 修理前  電源部裏
C−2C−1. 修理中  電源部裏 のハンダ不良カ所

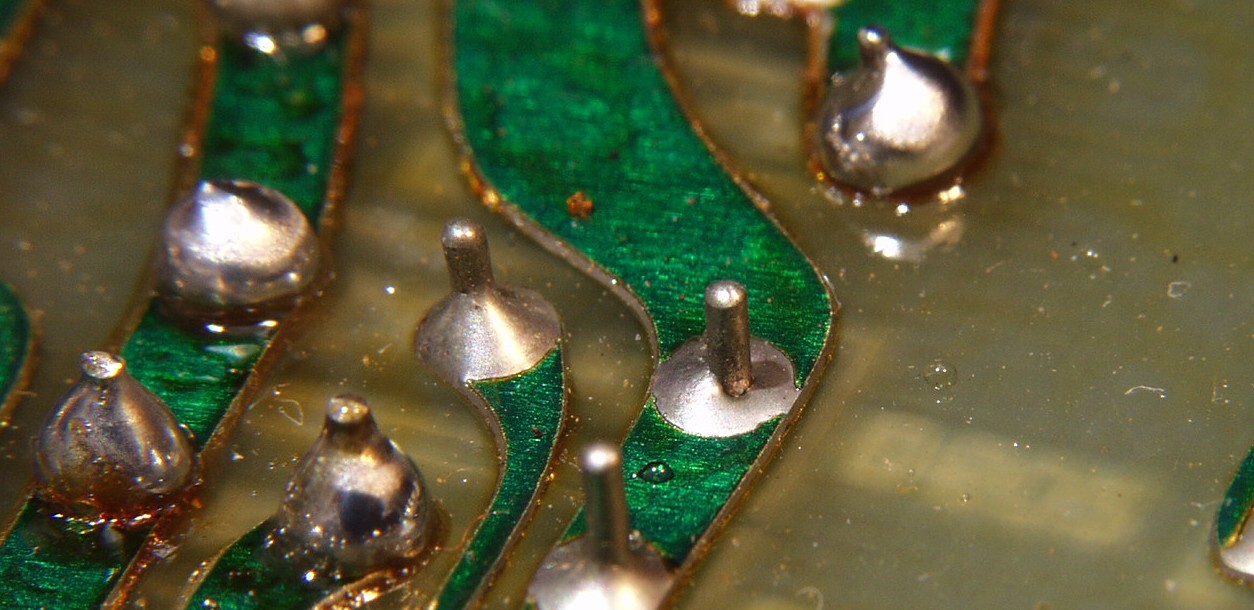

            自動ハンダ装置ではこの様な事が起こります。 特に銅箔が厚いこの機種では注意が必要
            てんこ盛りの所は、ハンダ補正が終了した物。 銅箔が厚いのでコテは通常の2倍の容量の物を使用する
                                           ↑↑↑
C−2D. 修理(ハンダ補正)後  電源部裏
C−3A. 修理前 リレー

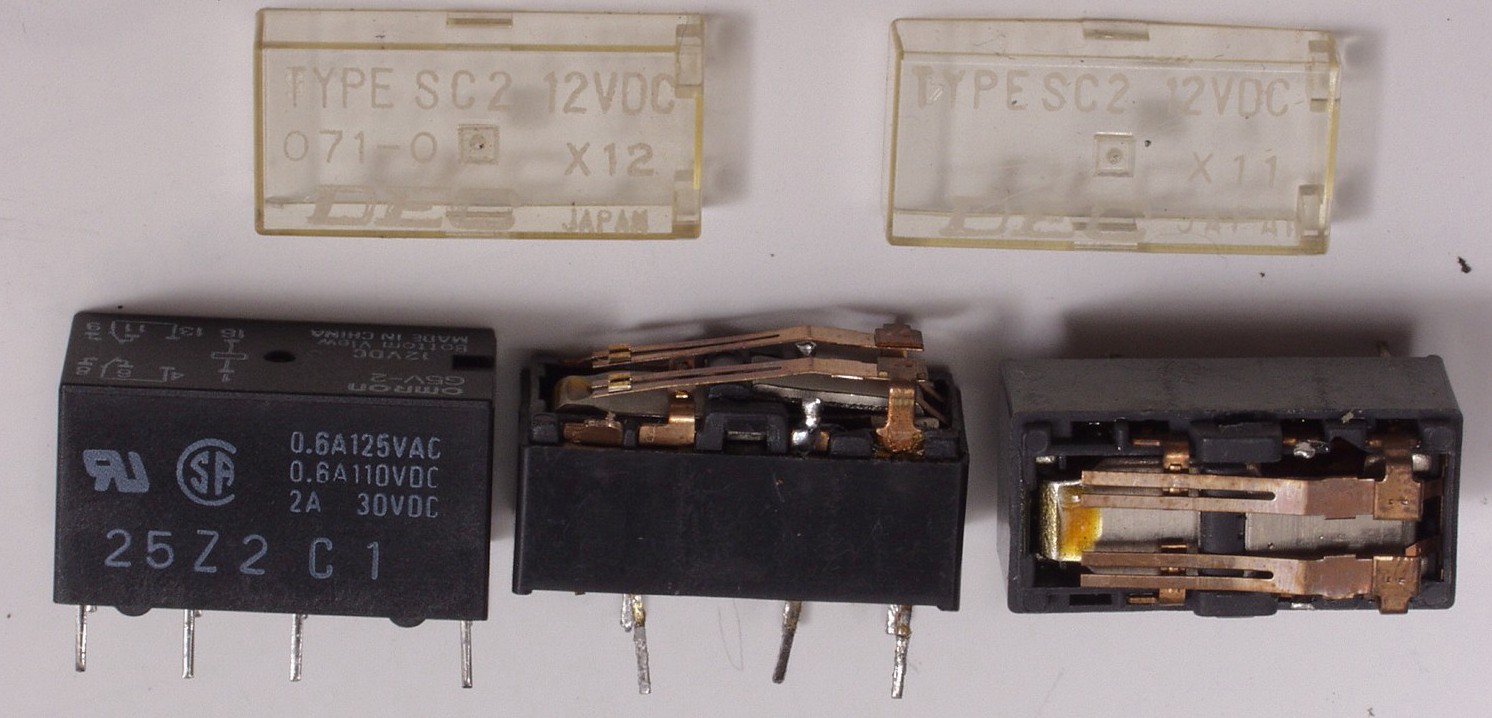

C−3B. 修理中  リレー2個洗浄 左端のが現在の代用品、しかし足の引き出しが全く異なる為、洗浄して使用
             このAMPは設計が良く、出力をアース(短絡)する方法なので、配線が長くなるので交換せず
C−3C. 修理後  リレー付近

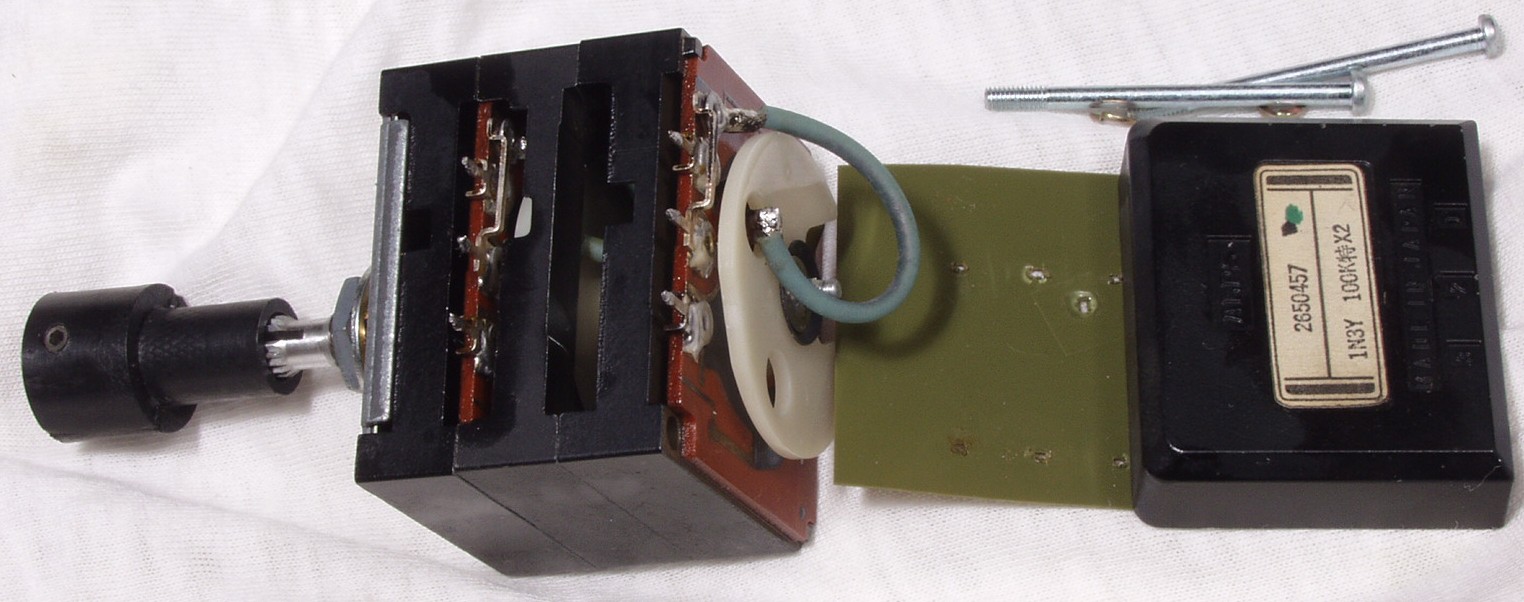

C−4. 修理中 メインVR Uからはカシメ構造
C−5A. 修理中 ラッピングもハンダを流し込む。 左端2個は未ハンダ
C−5B. 修理中 ラッピングもハンダを流し込む
C−6. パネル洗浄
C−7A.パネル裏スポンジの交換中 ご覧の様に水分を吸い、ぼろぼろ、鉄板まで腐食
C−7B. パネル裏スポンジの交換後

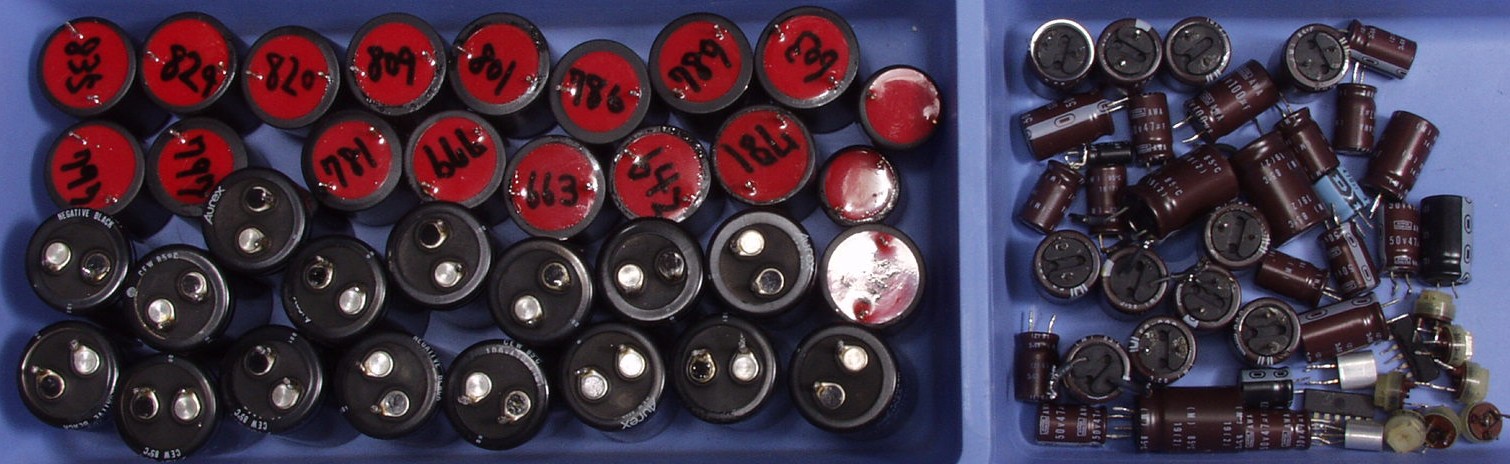

C−8. 交換した部品

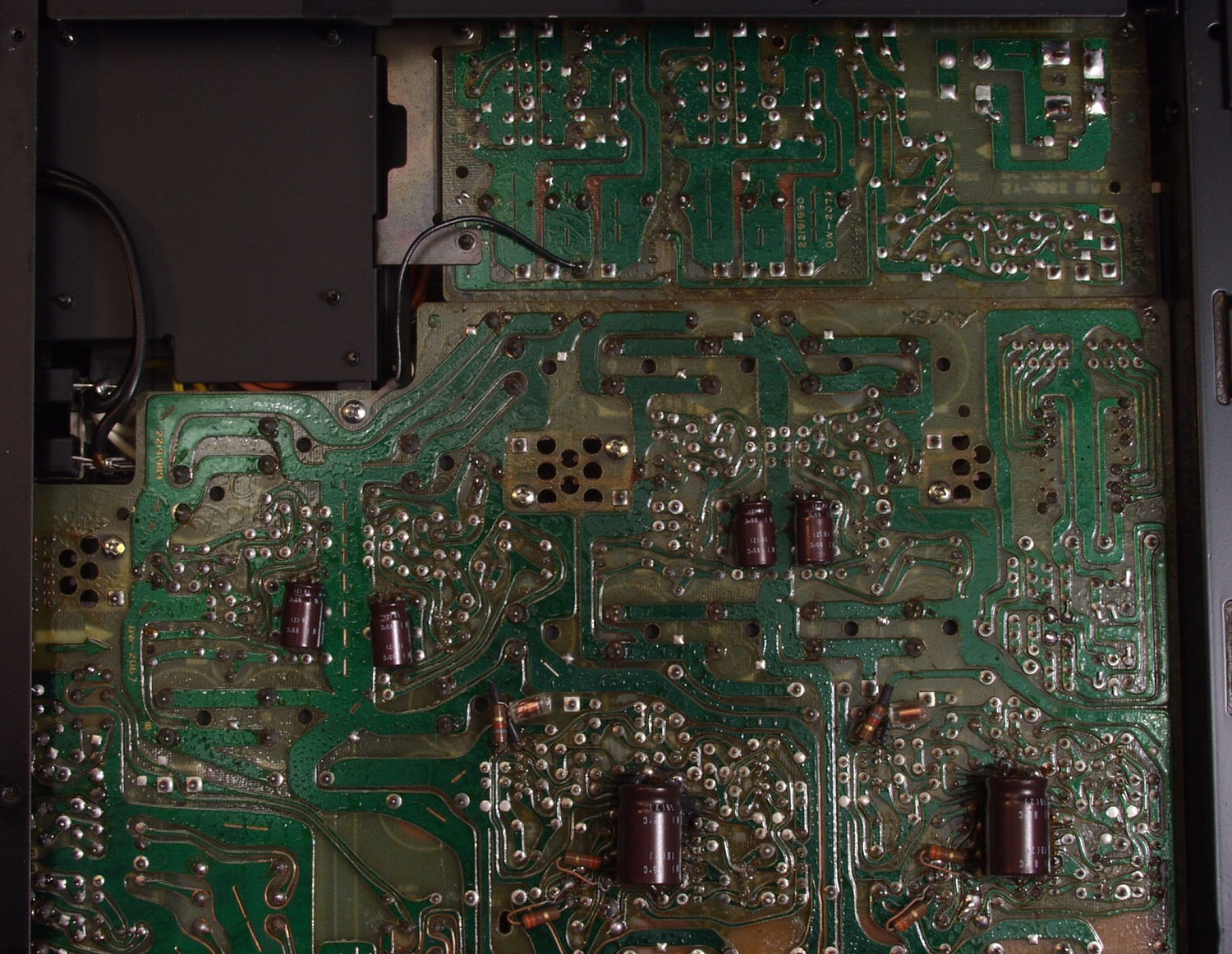

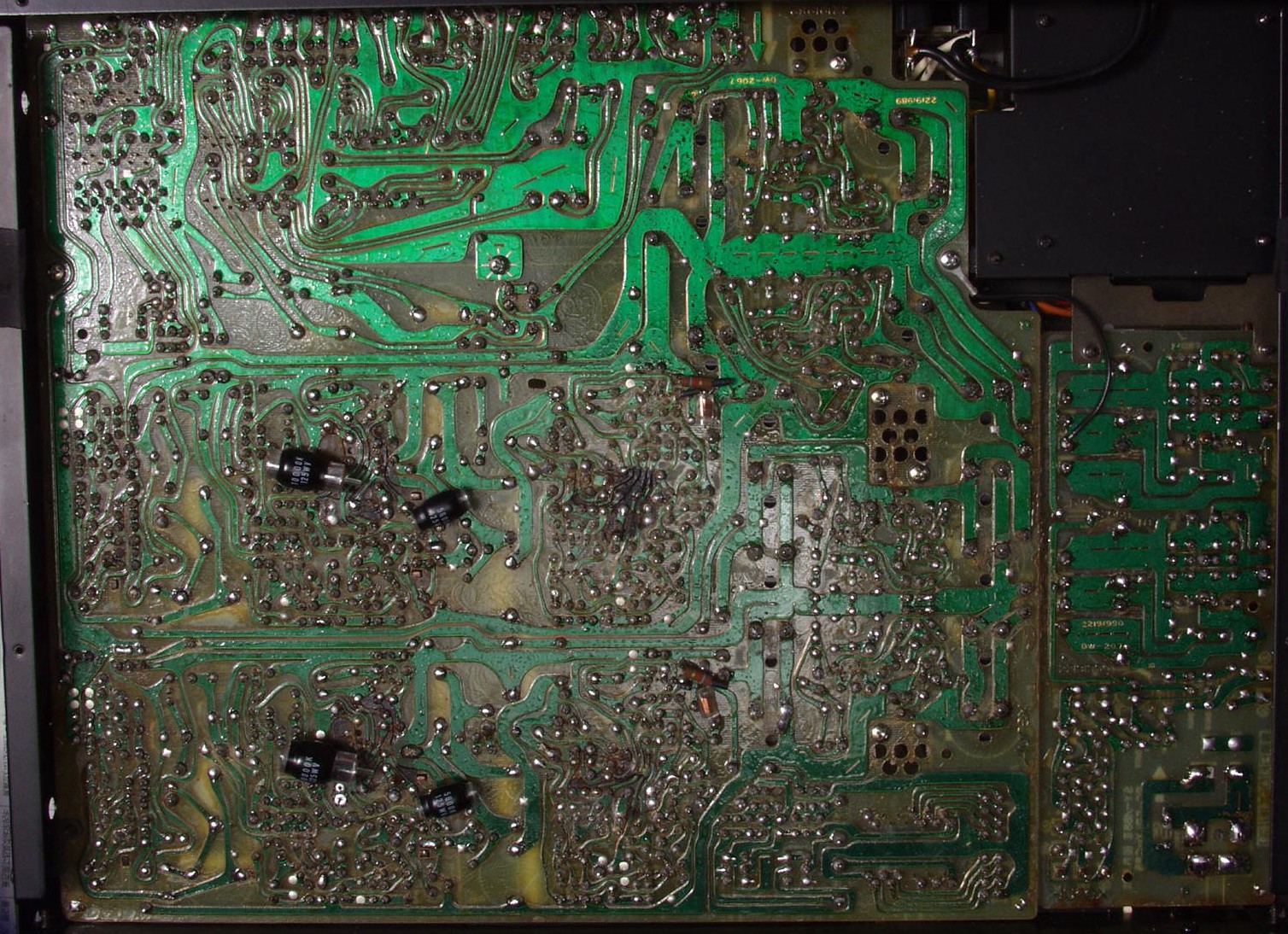

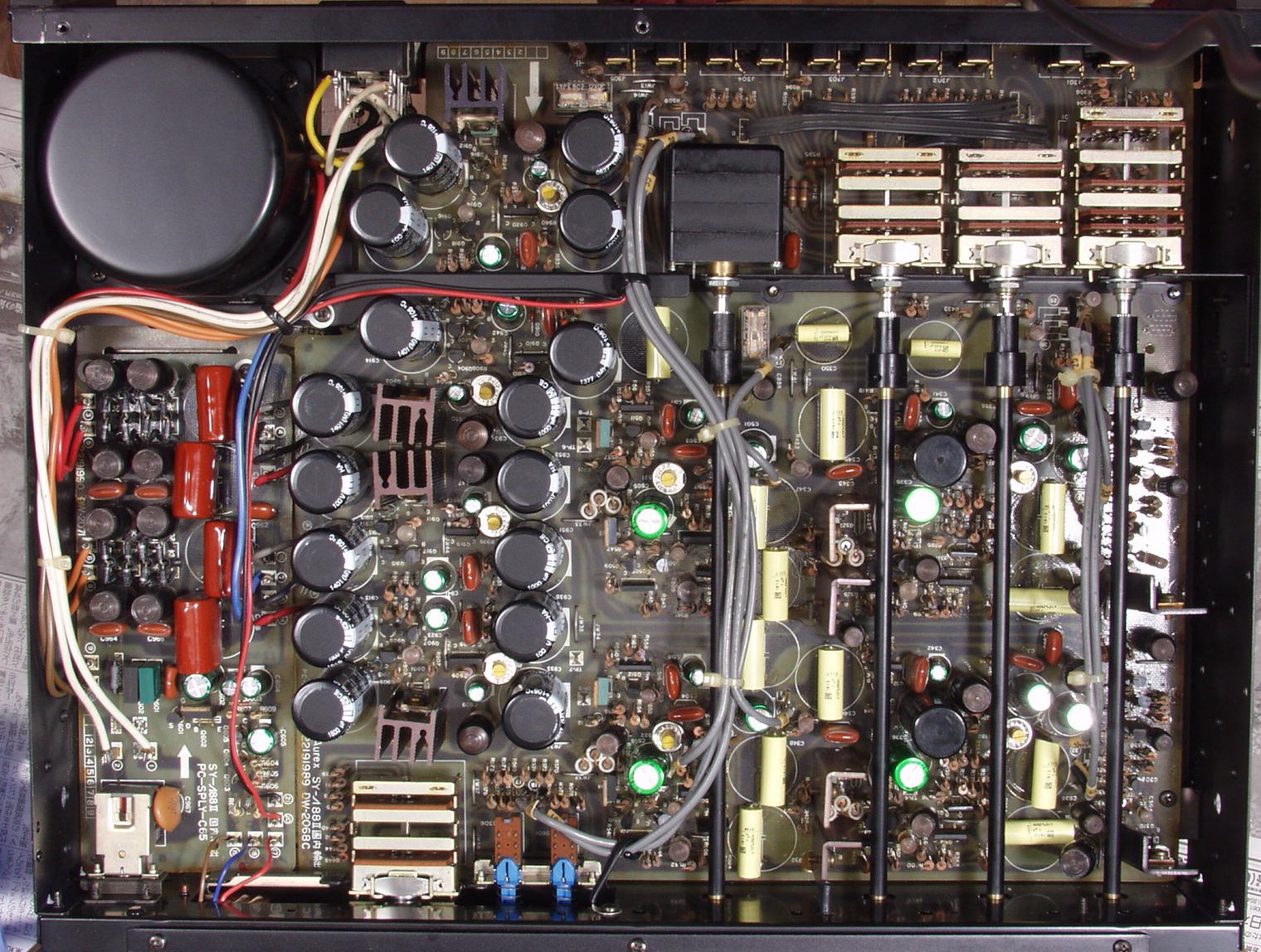

C−9A. 修理前 下から見る
C−9B. 修理後 下から見る

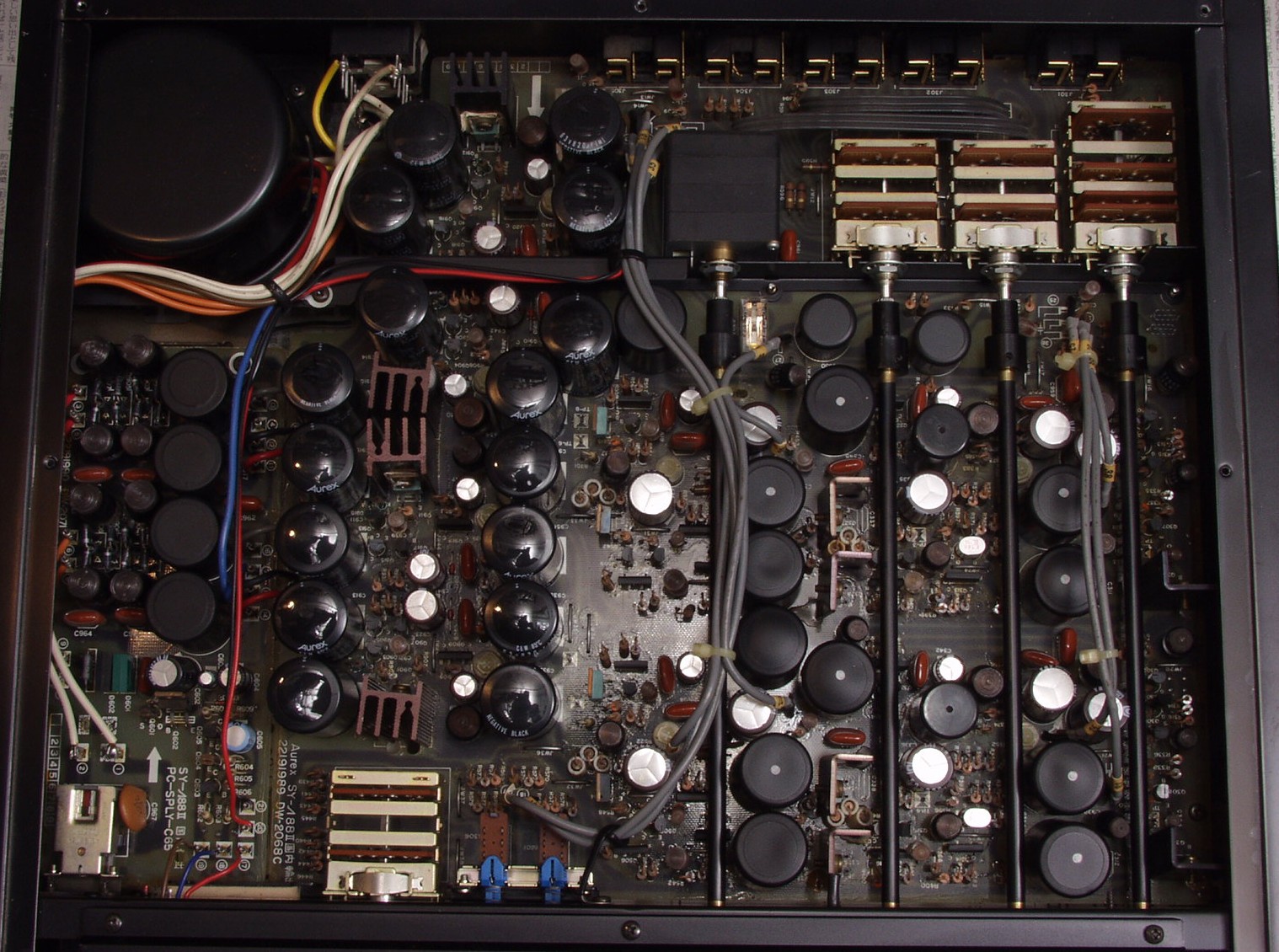

C−9C. 修理前 上から見る
C−9D. 修理後 上から見る
E. 調整・測定
E−1. 出力/歪み率測定・調整

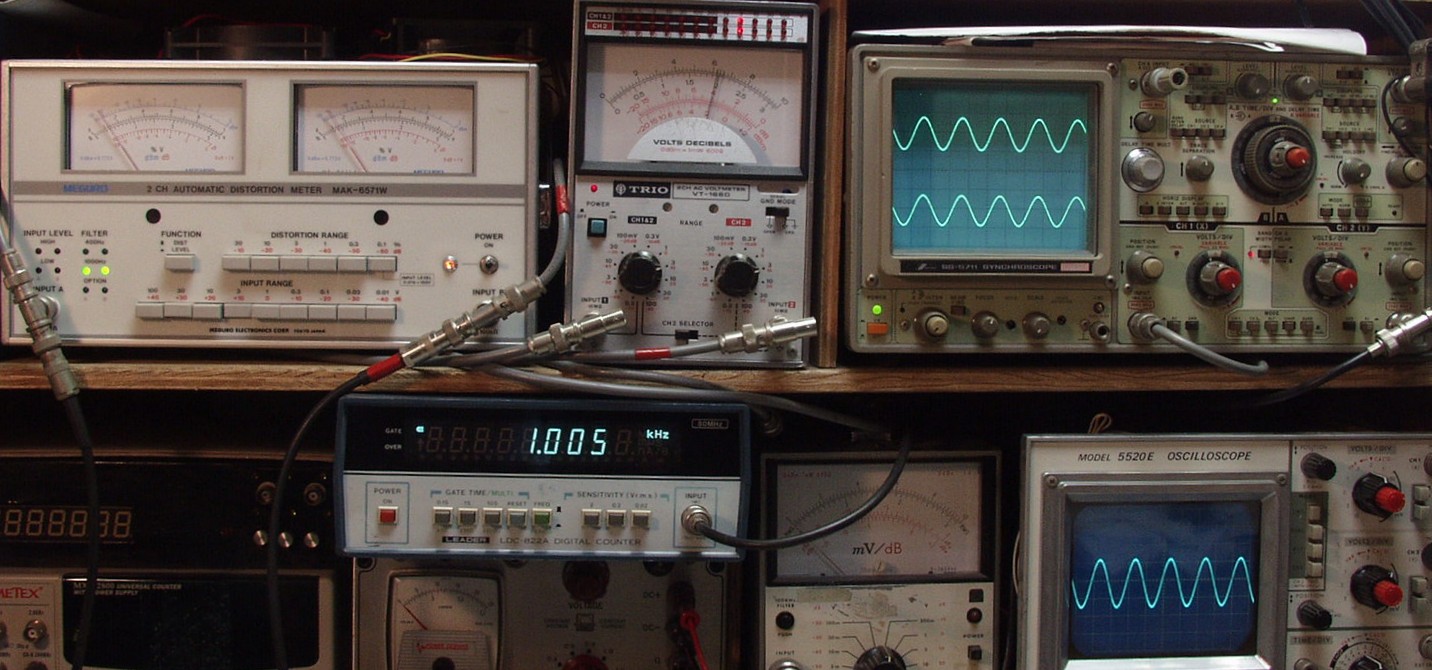

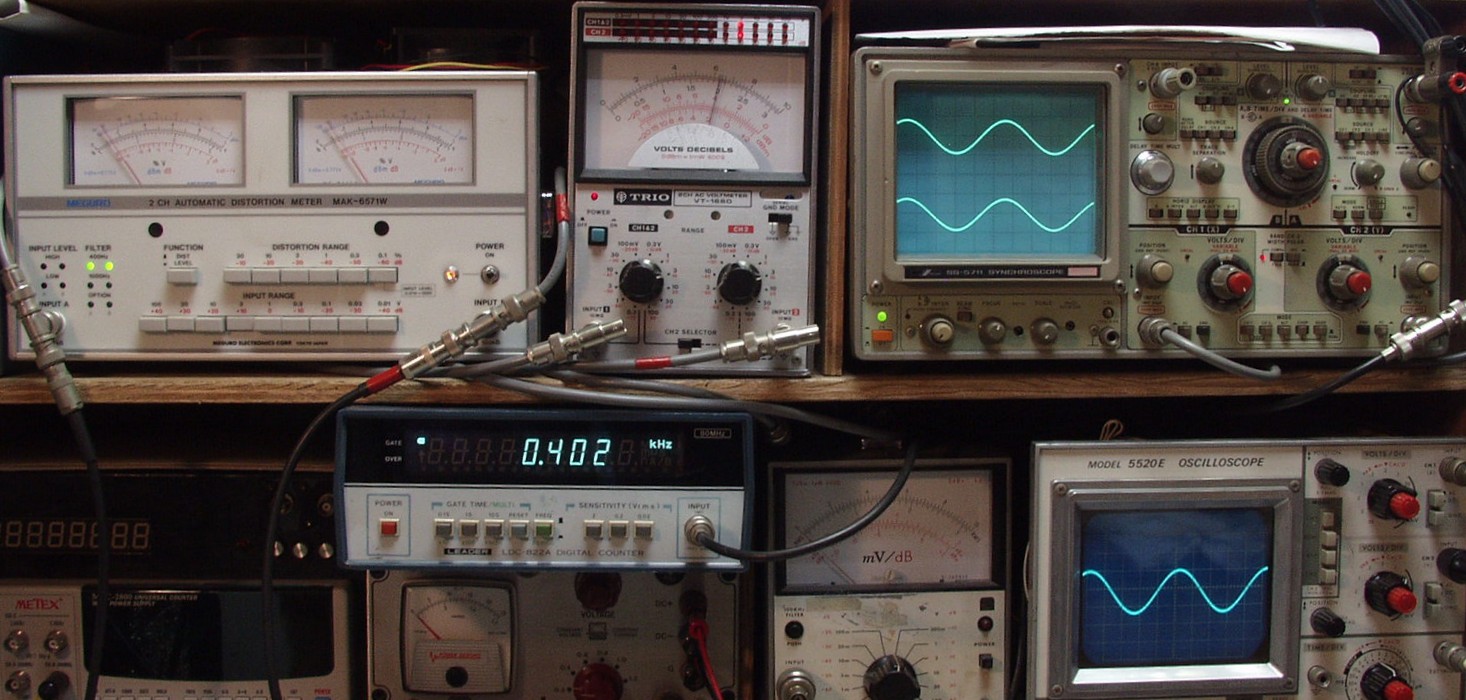

E−2A. 出力=2V(VRは最大)  0.00?%歪み  AUX入力  1000HZ
E−2B. 出力=2V(VRは最大)  0.00?%歪み  AUX入力  400HZ

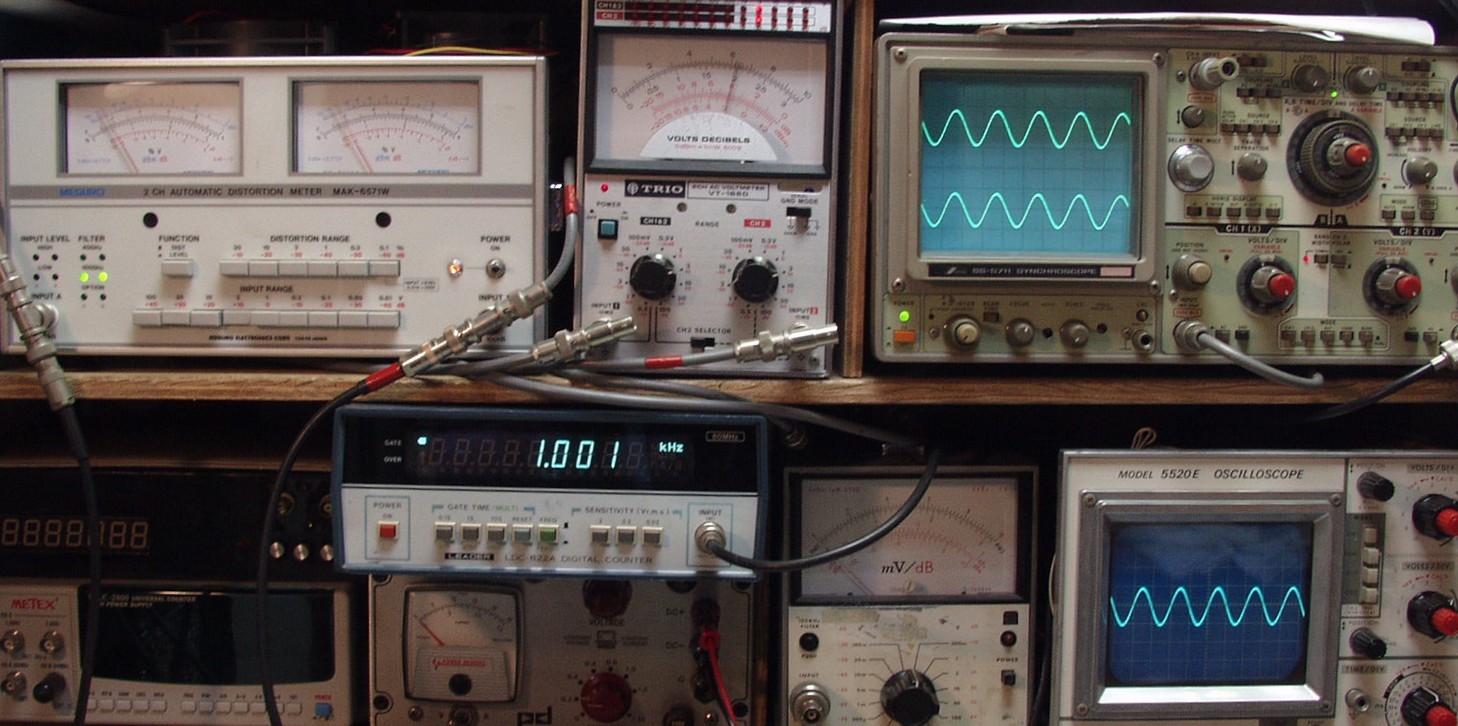

E−3A. 出力=2V(VRは最大)  0.00?%歪み  MM入力  1000HZ
E−3B. 出力=2V(VRは最大)  0.00?%歪み  MM入力  400HZ
E−4A. 出力=2V(VRは最大)  0.00?%歪み  MC入力  1000HZ
E−4B. 出力=2V(VRは最大)  0.01%歪み  MC入力  400HZ

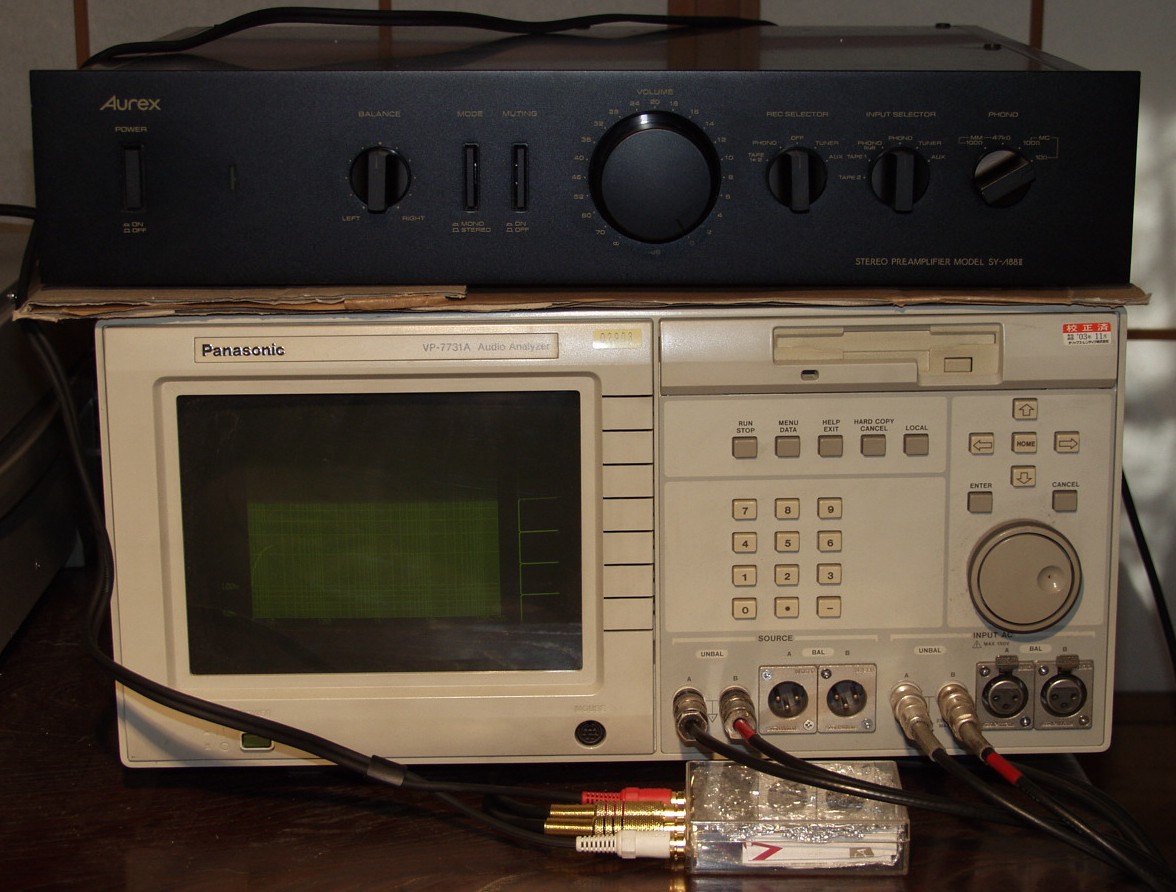

EE. 上位測定器による 調整・測定

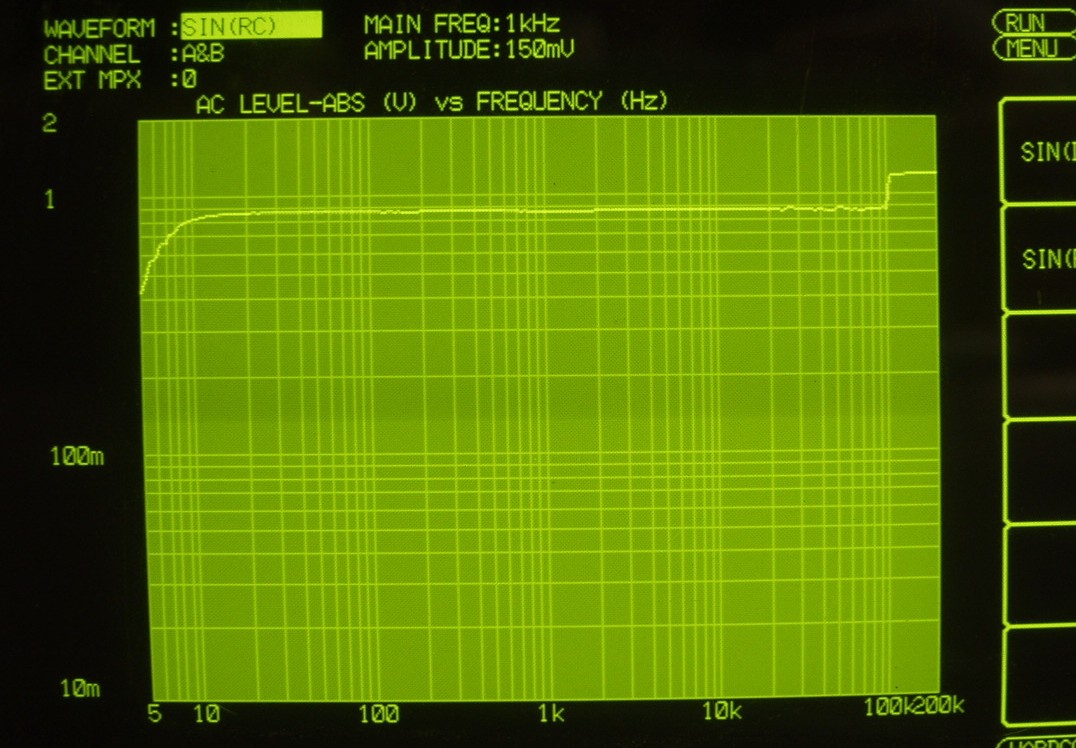

EE−2A. 入出力特性測定(AUX入力)
        AUX入力端子へ150mV一定入力 VRはmax 平均で0.9V出力   左出力=薄(細い)色 右出力=濃い(太い)色
EE−2B. 歪み率特性測定(AUX入力)
        AUX入力端子へ150mV一定入力 VRはmax  左出力=薄(細い)色 右出力=濃い(太い)色
EE−3A. 入出力特性測定(MM入力)=PHONO−3
        MM入力 入力電圧=2mV一定入力 VRはmax   左出力=薄(細い)色 右出力=濃い(太い)色

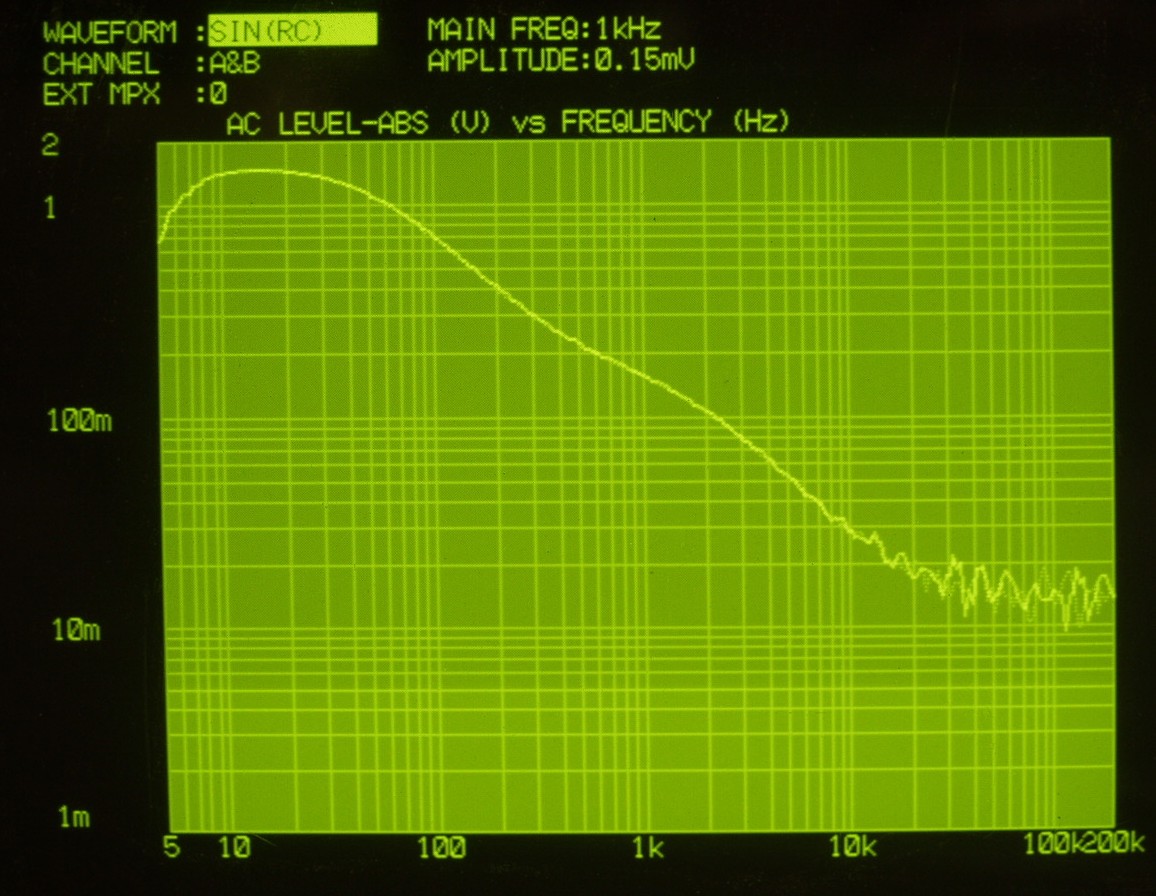

EE−3A. 入出力特性測定(MC入力)=PHONO−3
        MM入力 入力電圧=0.15mV一定入力 VRは80%   左出力=薄(細い)色 右出力=濃い(太い)色
E−3. 完成  24時間エージング
