ＳＯＮＹ　ＴＡ−Ｄ８８チャネルデバイダー　修理

平成１６年５月４日到着　　５月１４日完成

Ａ．　修理前の状況 　これは某音響設備屋さんからメンテ済みと言うことで中古で購入したものです。 （業務用に使用していたとのことで、入出力がＸＬＲ端子に変更されています） かなり酷使されたものの様で外観はひどいのですが、ボリュームに若干のガリはあるものの、特に音出しには問題はありません。 それなりに『こんなものかな』と言う感じで使っているのですが、ＳＹ−Λ８８やフォノイコの時のような変化が期待出来るのではないかと思い、チューンアップをお願いしたいと思っております。 B．　　原因 出力端子に高域減衰コンデンサー取り付け Ｃ．　修理状況 電解コンデンサー交換（オーデオコンデンサー使用） リードリレー交換 フイルムコンデンサー交換 半固定ＶＲ交換 Ｄ．　使用部品 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　　３６個 リードリレー　　　　　　　　　　　　　　　　　　　　　　　　　　　　　８個 フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　　３２個（ユニット内除く） 半固定ＶＲ　　８個 Ｅ．　調整・測定 Ｆ．　修理費　　　　　　　　　　　　　８５，０００円　　 　　　　　　　　　　　　　　　　　＜＜３台目からの、お馴染みさん価格＞＞

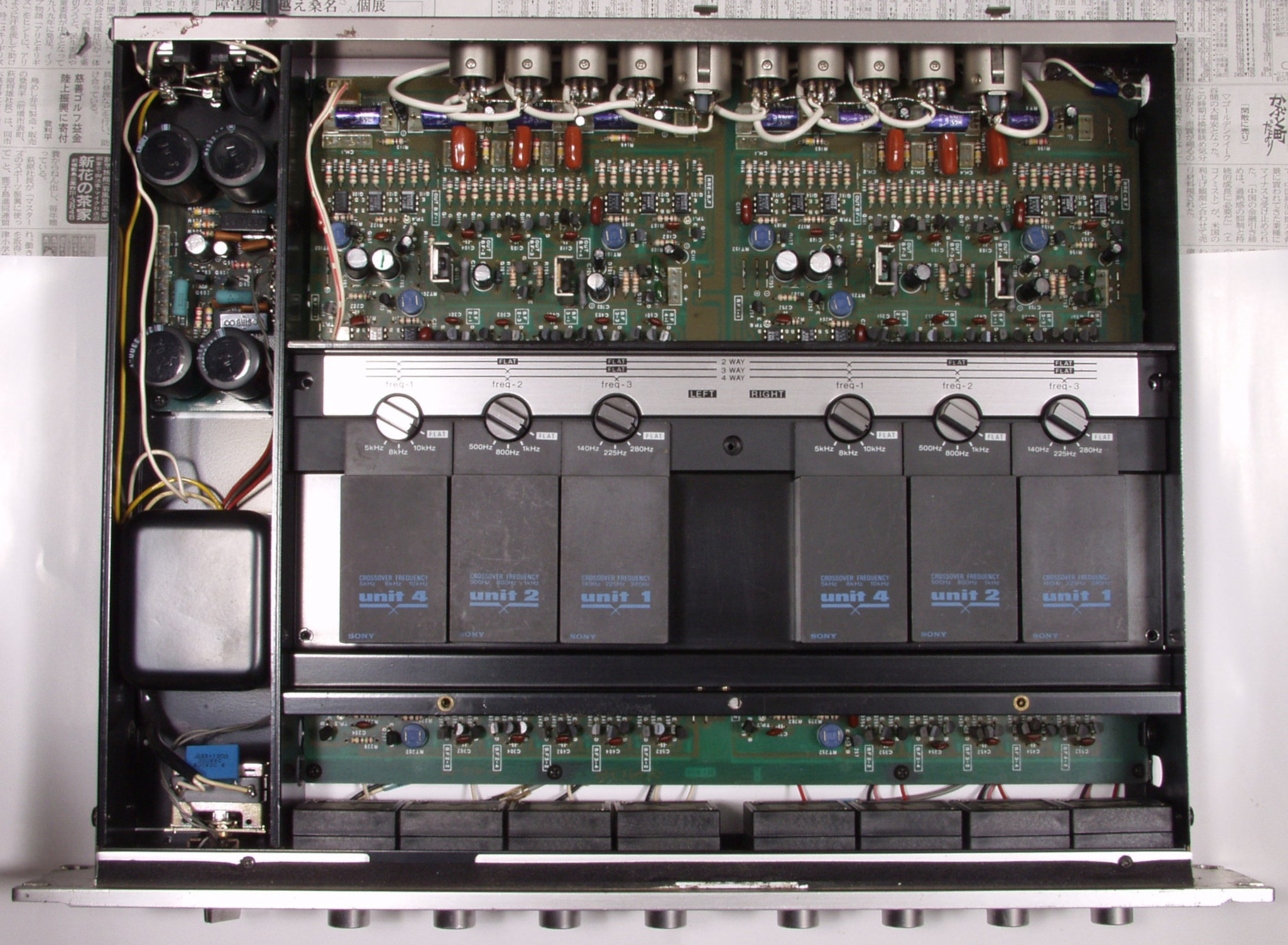

Ａ．　修理前の状況 Ａ−１．　点検中　上から見る

Ａ−２．　点検中　下から見る

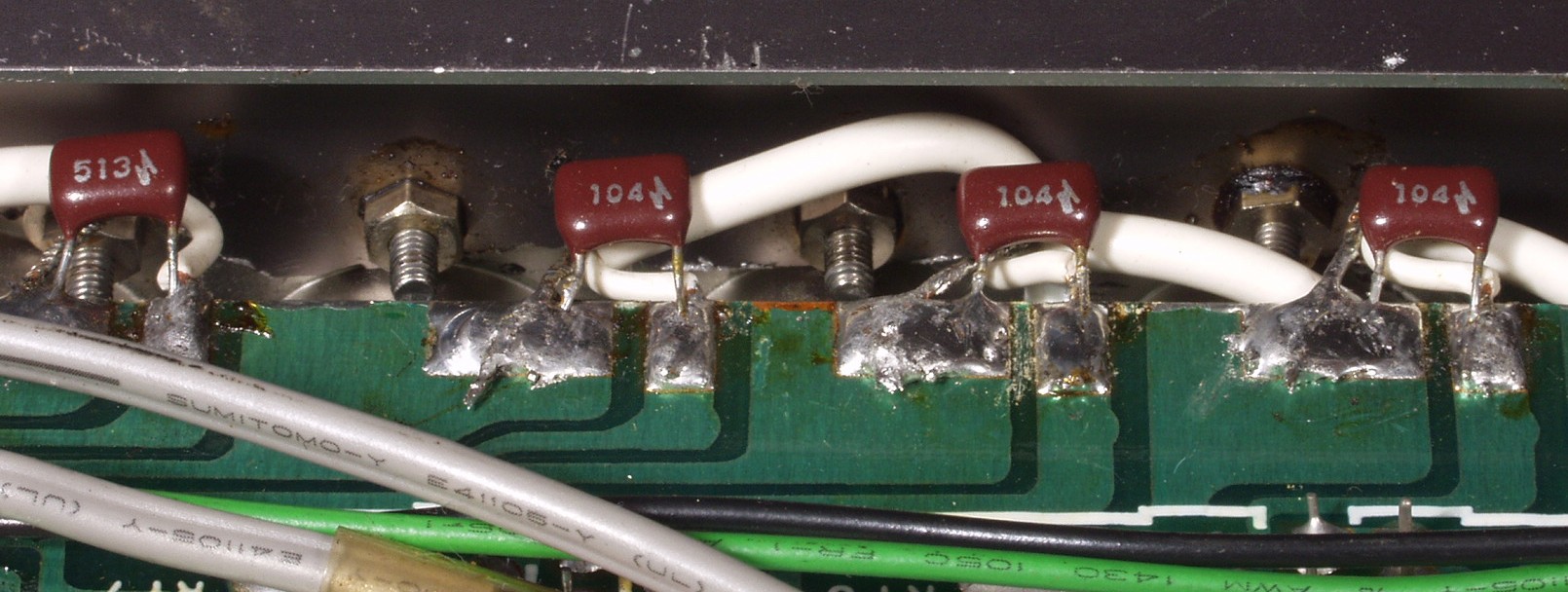

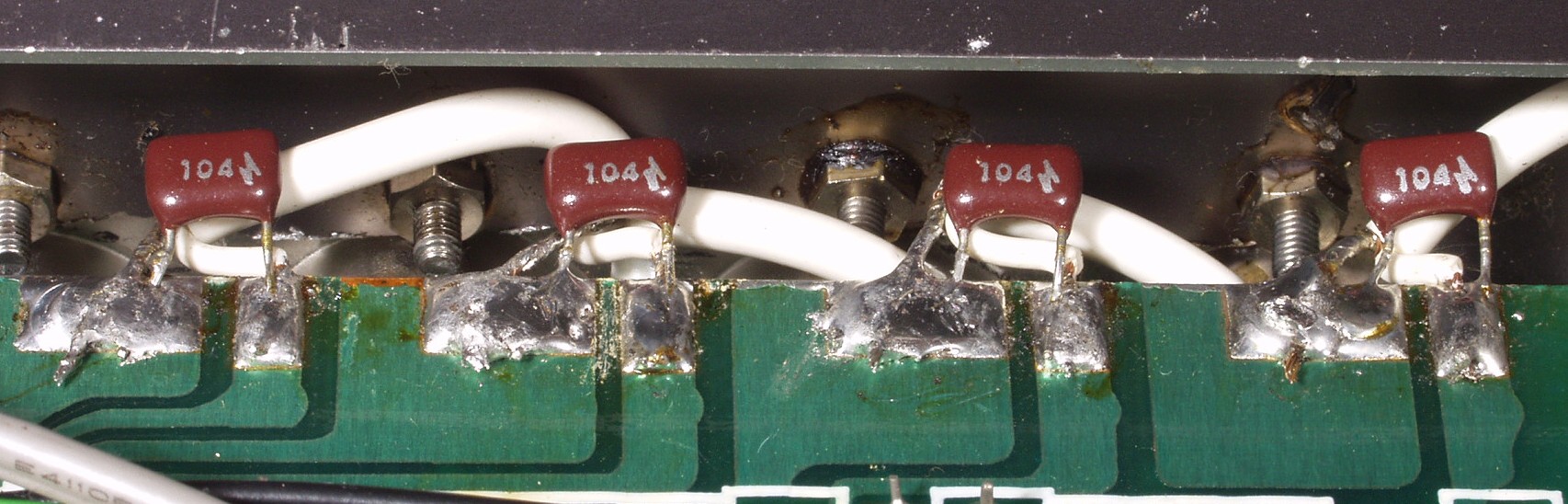

Ａ−３Ａ．　点検中　R出力に取り付けられたコンデンサー　１００ＫΩだとするとかなり高域が減衰するはず 　　　　　　　　　　　町の修理屋なんどは、平気で行う

Ａ−３Ｂ．　点検中　L出力に取り付けられたコンデンサー　１００ＫΩだとするとかなり高域が減衰するはず

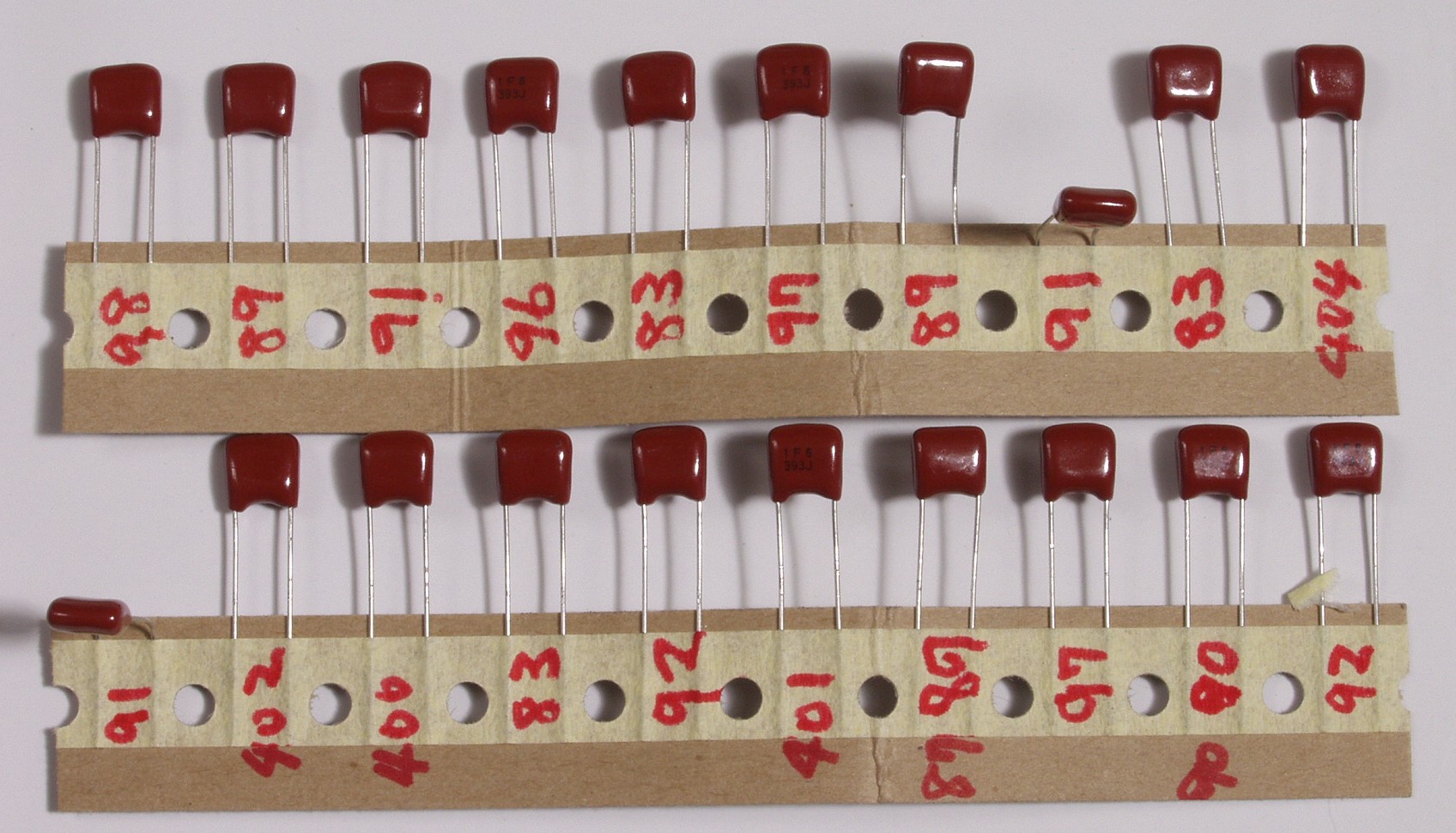

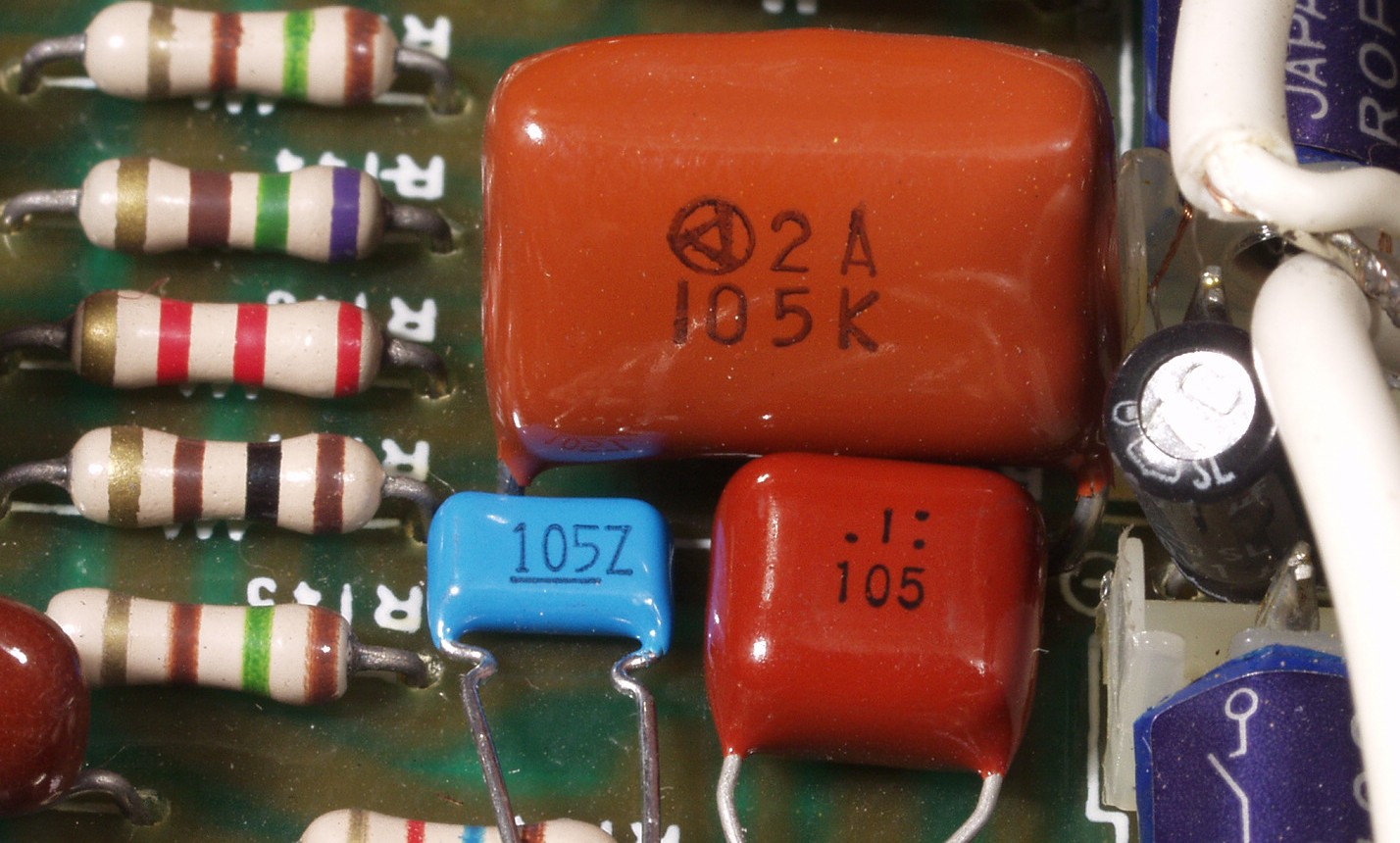

Ａ−４．　点検中　フイルムコンデンサーの比較　上＝使用されている物　下右＝現在の物　下左＝積層セラミック

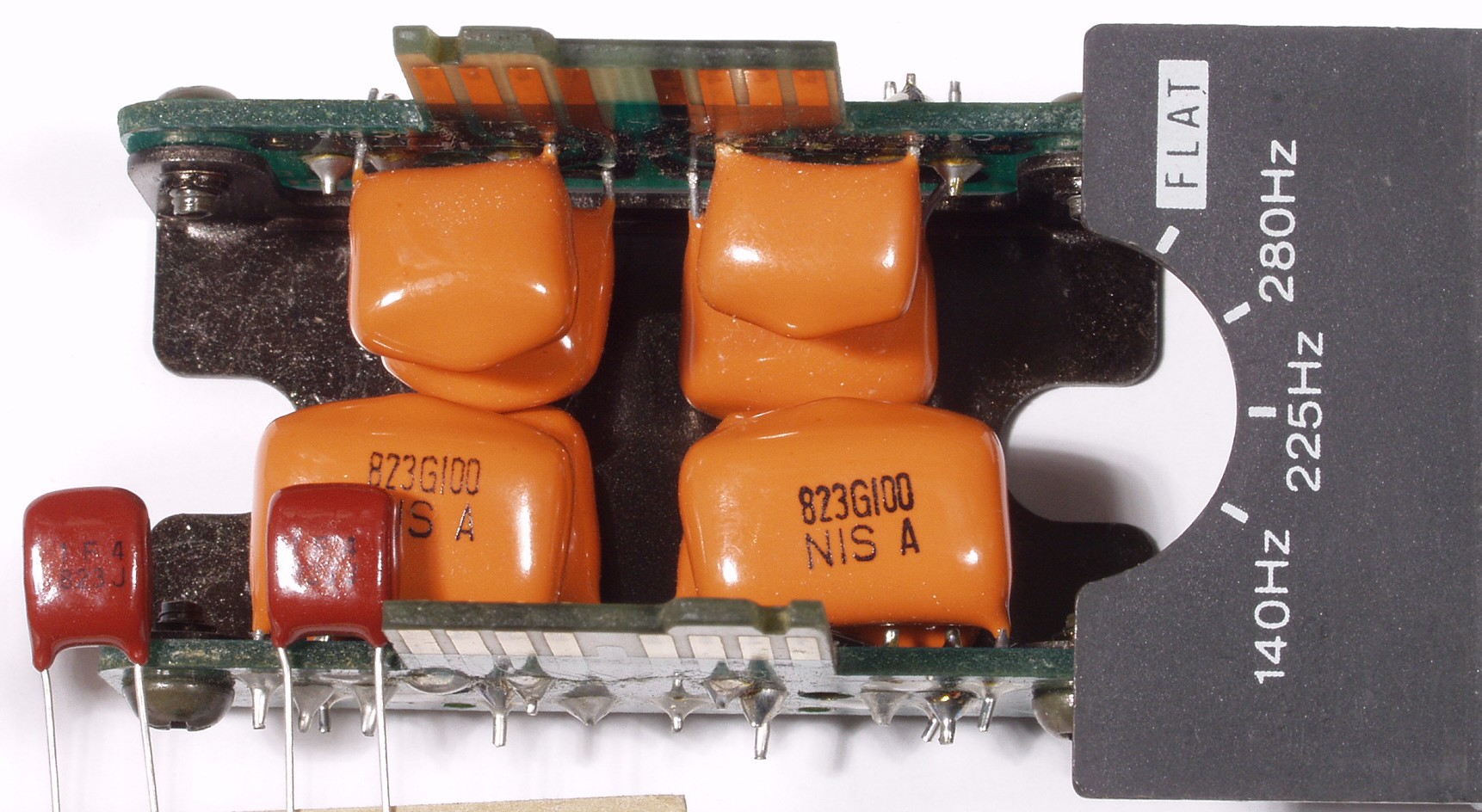

Ａ−５．　点検中　ユニットのフイルムコンデンサーの比較　下左＝現在の物 　　　　　　　　　　但し、交換する場合、フイルターの心臓部なので、入手可能な５％の中から、選別して使用する 　　　　　　　　　　１個３０円のコンデンサーを１０個の中から選別すれば、１個３００円となる！

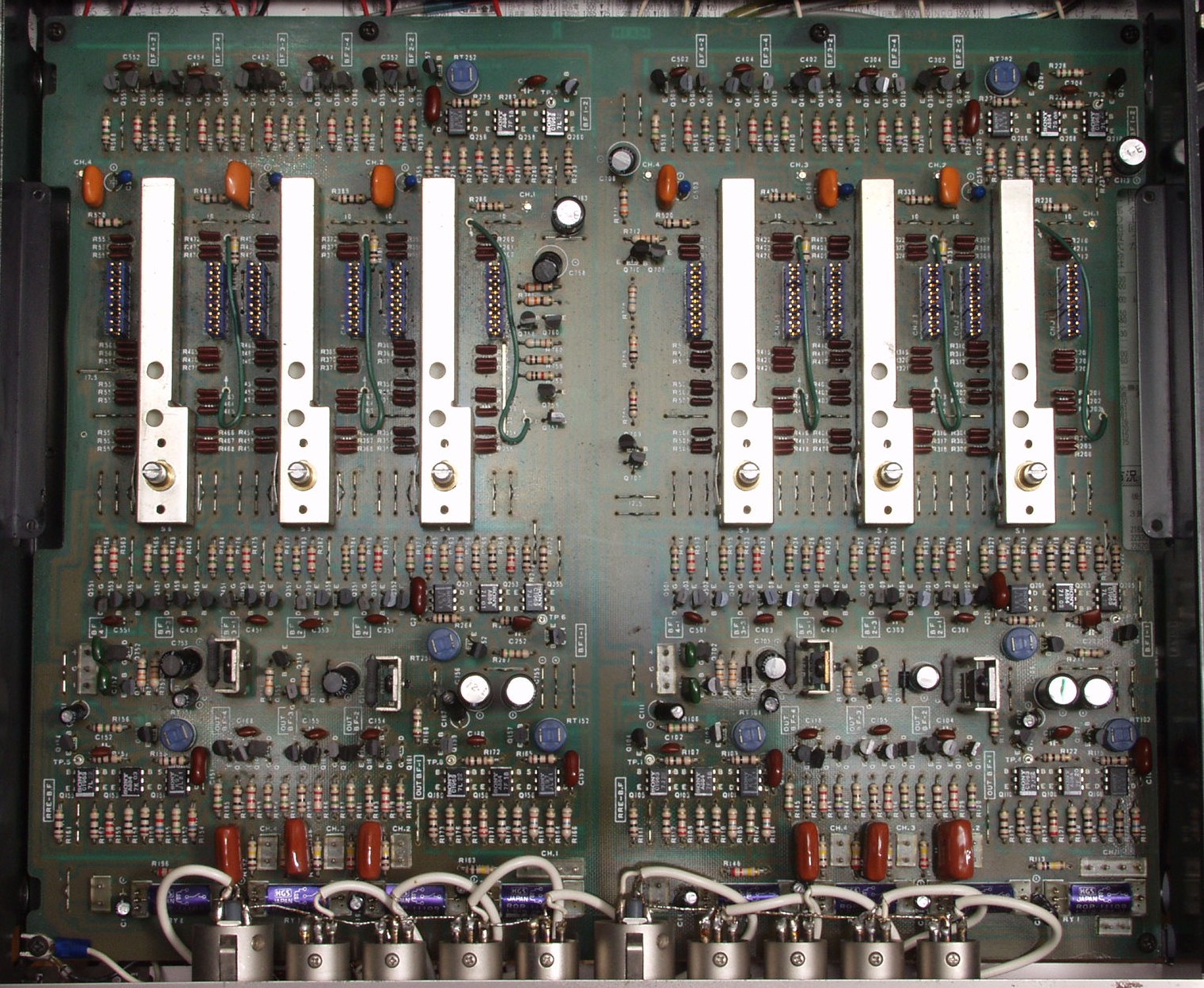

Ｃ．　修理状況 Ｃ−１Ａ．　修理前　メイン基板

Ｃ−１Ｂ．　修理後　メイン基板　半固定ＶＲ８個、電解コンデンサー２６個、フイルムコンデンサー３２個交換

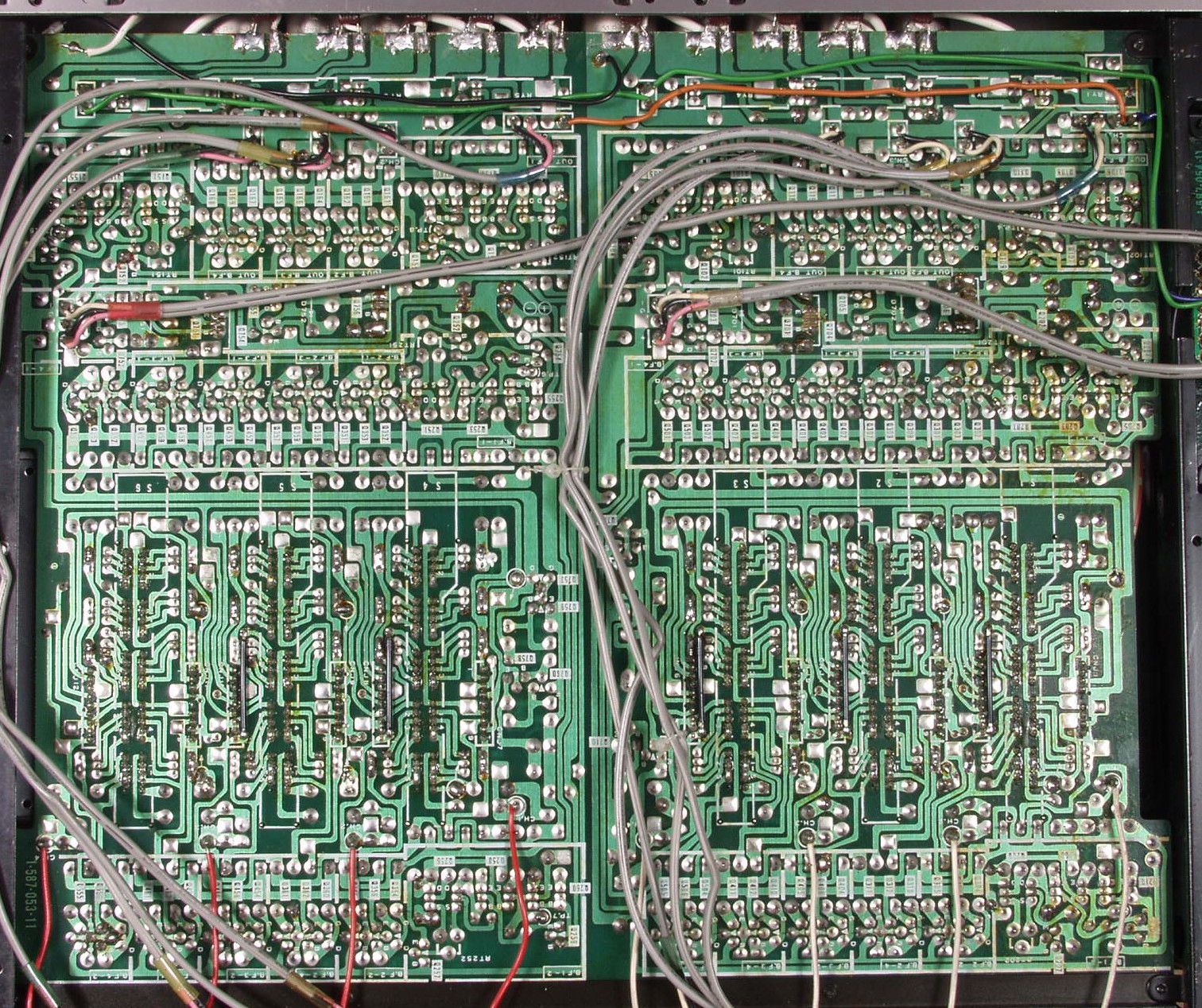

Ｃ−１Ｃ．　修理前　メイン基板裏

Ｃ−１Ｄ．　修理（半田補正）後　メイン基板裏　半田を全部やり直す、普通はこれで完成

Ｃ−１Ｅ．　修理完成後　メイン基板裏　不要なフラックスを削り落とす。 　　　　　　　　　　　　　　　　　　　「フラックス」＝半田を付ける為に、事前に塗る物、松ヤニが元祖ですが、現在は化学合成が殆ど

Ｃ−２Ａ．　修理前　電源基板

Ｃ−２Ｂ．　修理後　電源基板　２５Ｖ/３３００μから５０Ｖ/４７００μに増量交換 　　　　　　　　　　　　電解コンデンサー１０個交換

Ｃ−２Ｃ．　修理前　電源基板裏

Ｃ−２Ｄ．　修理（半田補正）後　電源基板裏　半田を全部やり直す、普通はこれで完成

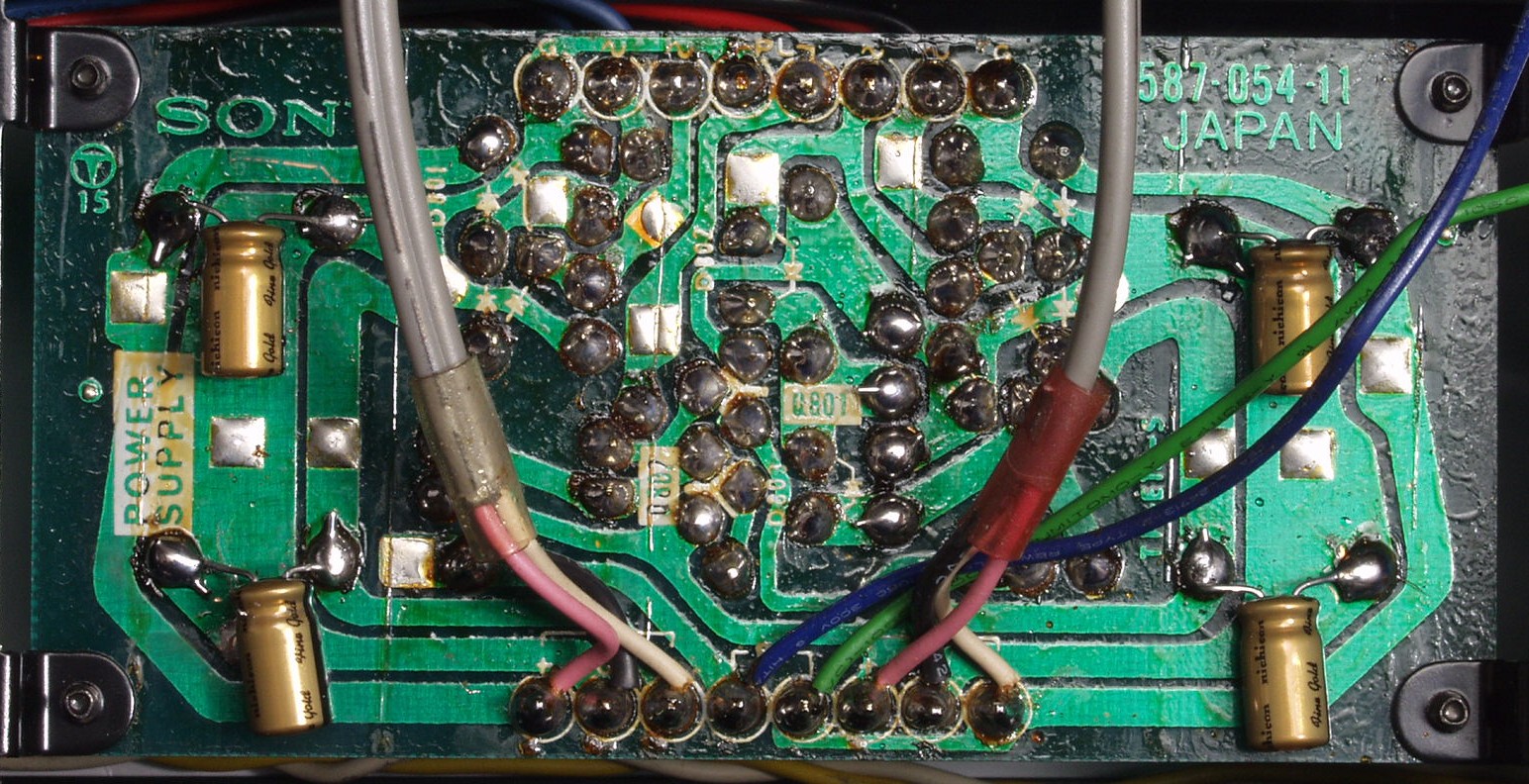

Ｃ−２Ｅ．　修理完成後　電源基板裏　不要なフラックスを削り落とす。 　　　　　　　　　　　　　　　　　　　「フラックス」＝半田を付ける為に、事前に塗る物、松ヤニが元祖ですが、現在は化学合成が殆ど

Ｃ−３Ａ．　修理中　リードリレーの交換修理　左が＝古い物　右＝新しい物 　　　　　　　　　　　リレーをそっくり交換した方が、遙かに安いが、ピン配置が異なるので素子のみ交換する

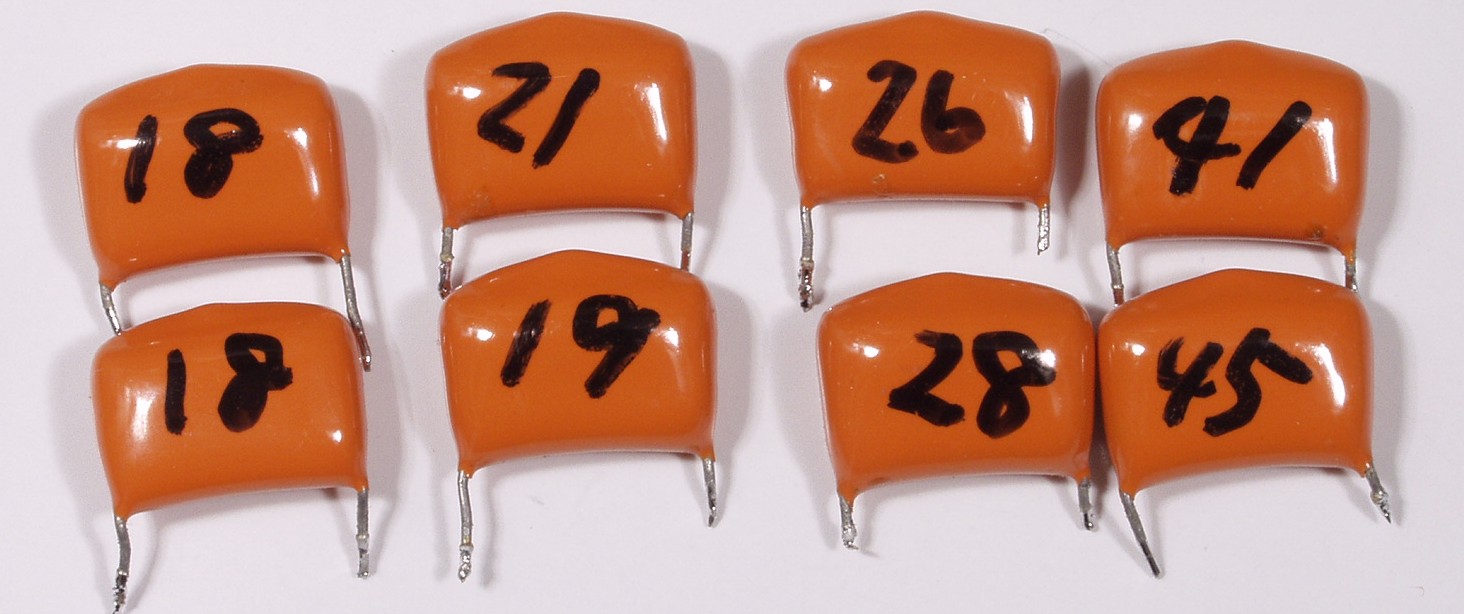

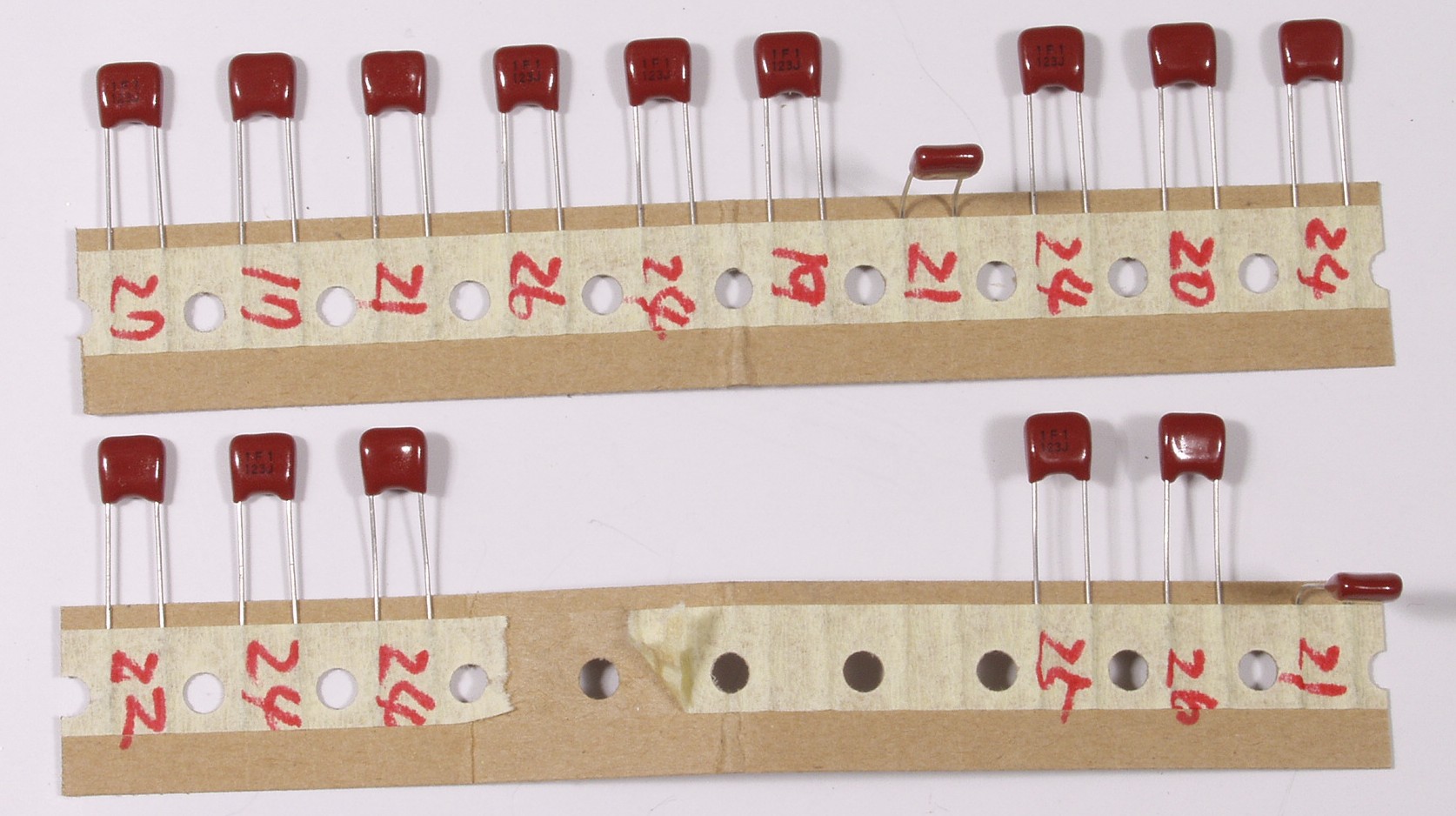

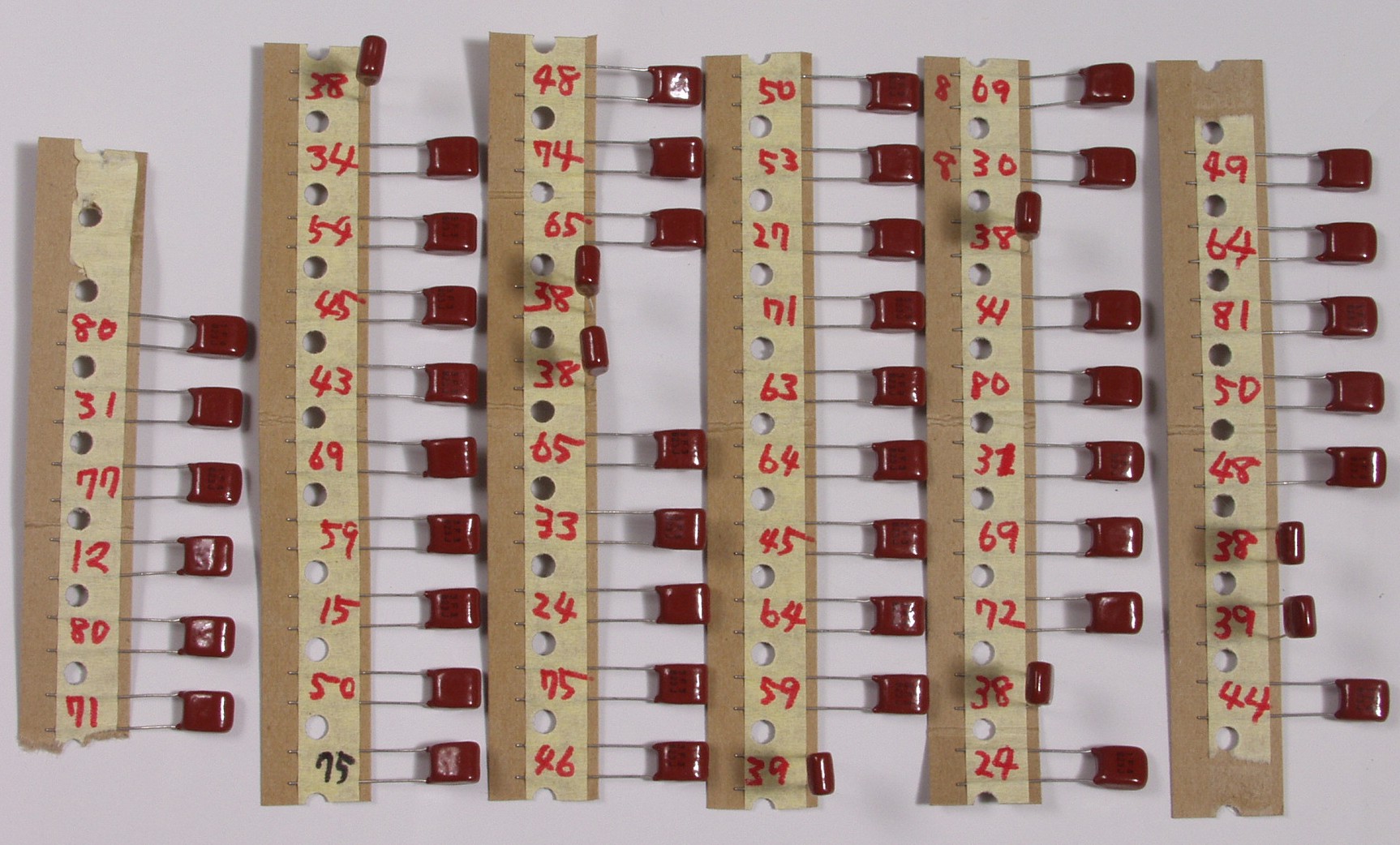

Ｃ−４Ａ．　ユニット１修理中　コンデンサー選別して使用する。　測定表示は「０．０３９０μ」の下２桁＝９０。　起きているのを使用

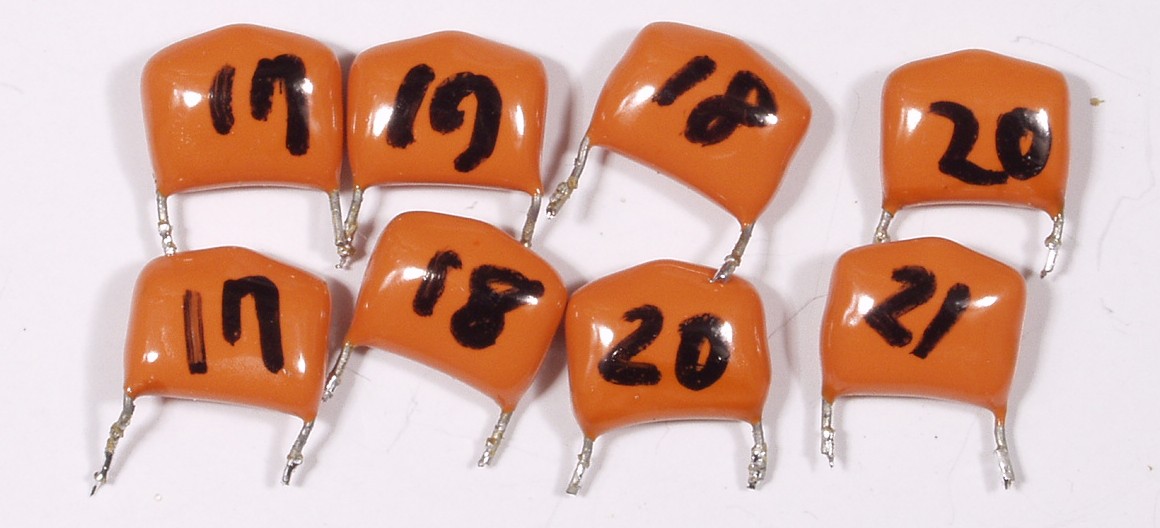

Ｃ−４Ｂ．　ユニット１修理中　コンデンサー選別して使用する。　測定表示は「０．０８２３μ」の下２桁＝２０。　起きているのを使用

Ｃ−４Ｃ．　ユニット１修理中　コンデンサー選別して使用する。　測定表示は「０．０１２０μ」の下２桁＝２０。　起きているのを使用

Ｃ−４Ｄ．　ユニット１修理中　左＝修理前　右＝修理後

Ｃ−４E．　ユニット１修理後　使用されたものを測定。表示は「０．０８２３μ」の下２桁＝２０。　０．０８１８〜０．０８４５μまでばらつく

Ｃ−４F．　ユニット１修理後　使用されたものを測定。表示は「０．０１２０μ」の下２桁＝２０。　０．０１２〜０．０１２１μまでばらつく

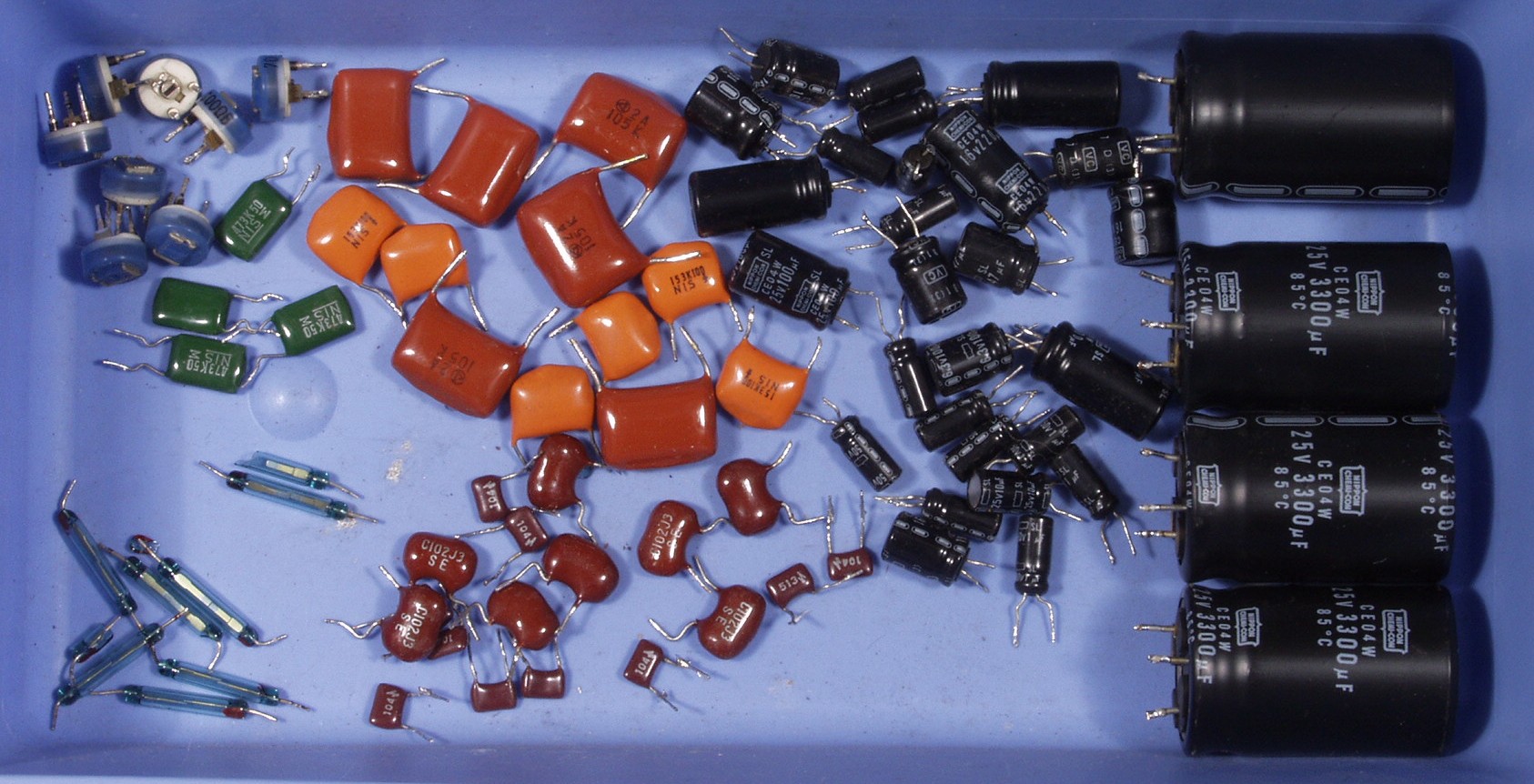

Ｃ−５．　交換部品（ユニットのコンデンサーは除く）

Ｃ−６Ａ．　修理前　上から見る

Ｃ−６Ｂ．　修理後　上から見る

Ｃ−６Ｃ．　修理前　下から見る

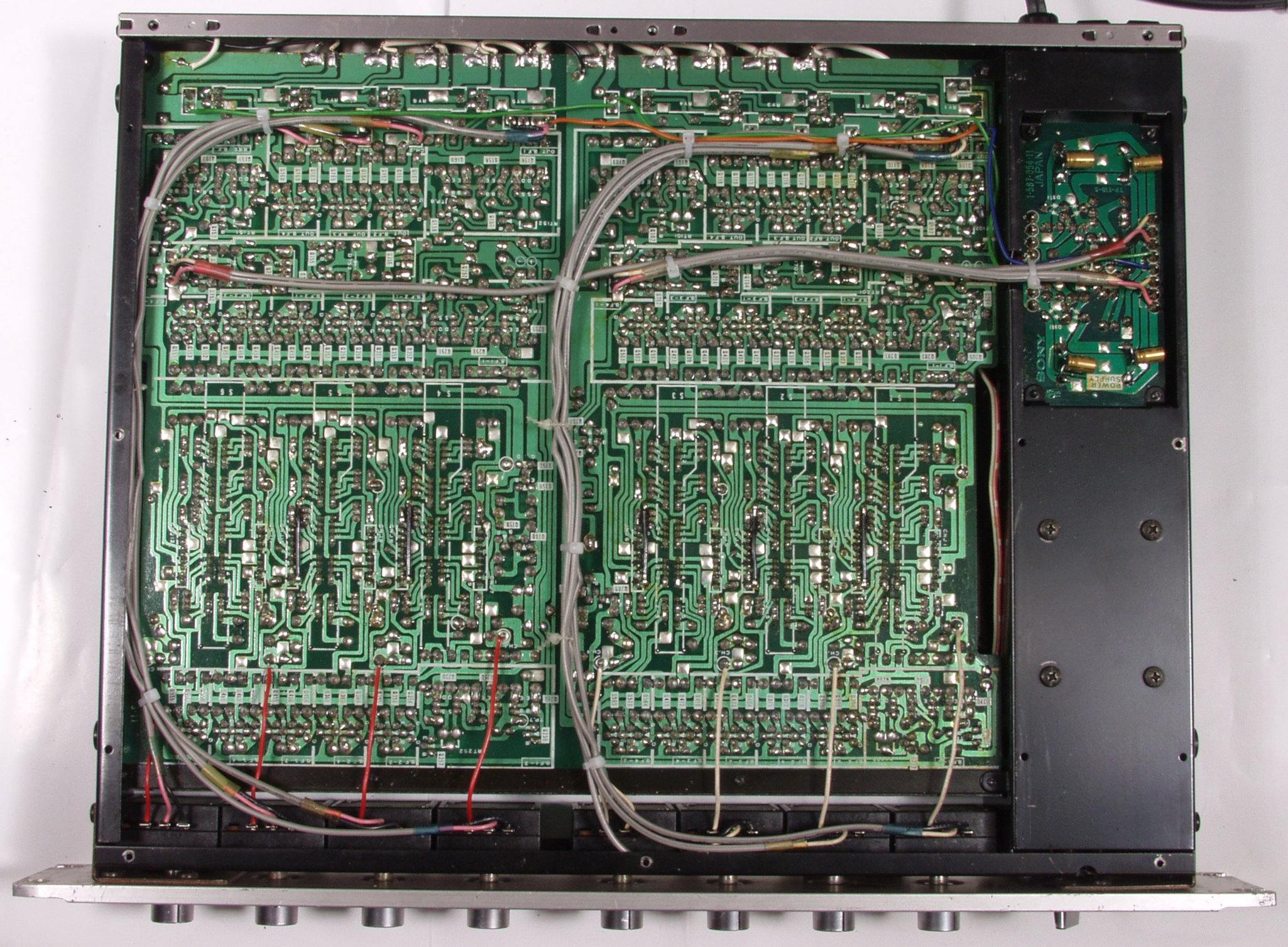

Ｃ−６Ｄ．　修理後　下から見る

Ｅ．　調整・測定 　　　　　　　　　　出力ＶＲは最大位置　この様なアクセサリーの入力レベルは１５０〜２００ｍＶにするのが良いです

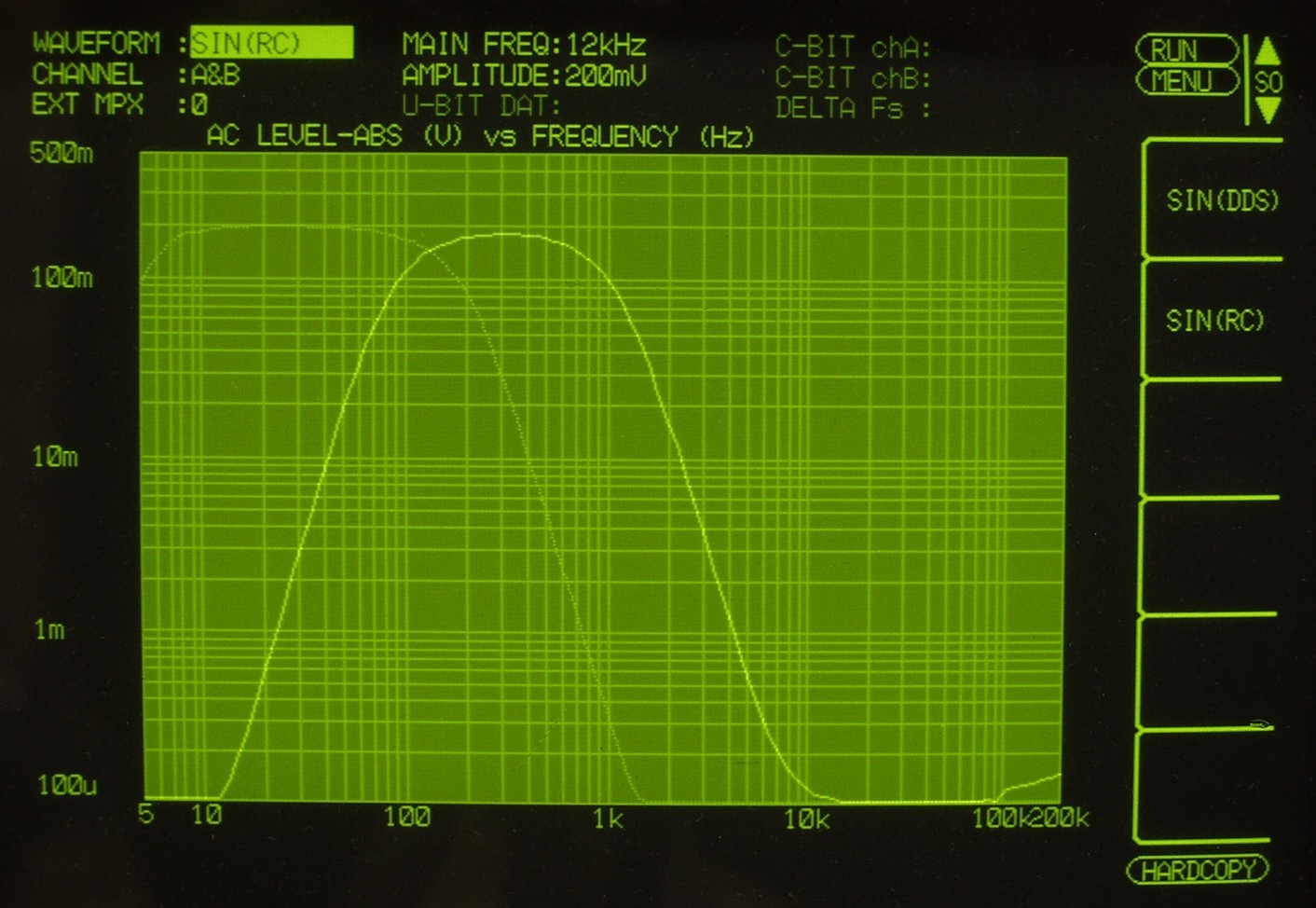

Ｅ−１Ａ．　クロス周波数　２００ＨＺ．１ＫＨＺ　Ｌ＝Ｌｏｗ．Ｒ＝ＭｉｄＬｏｗ

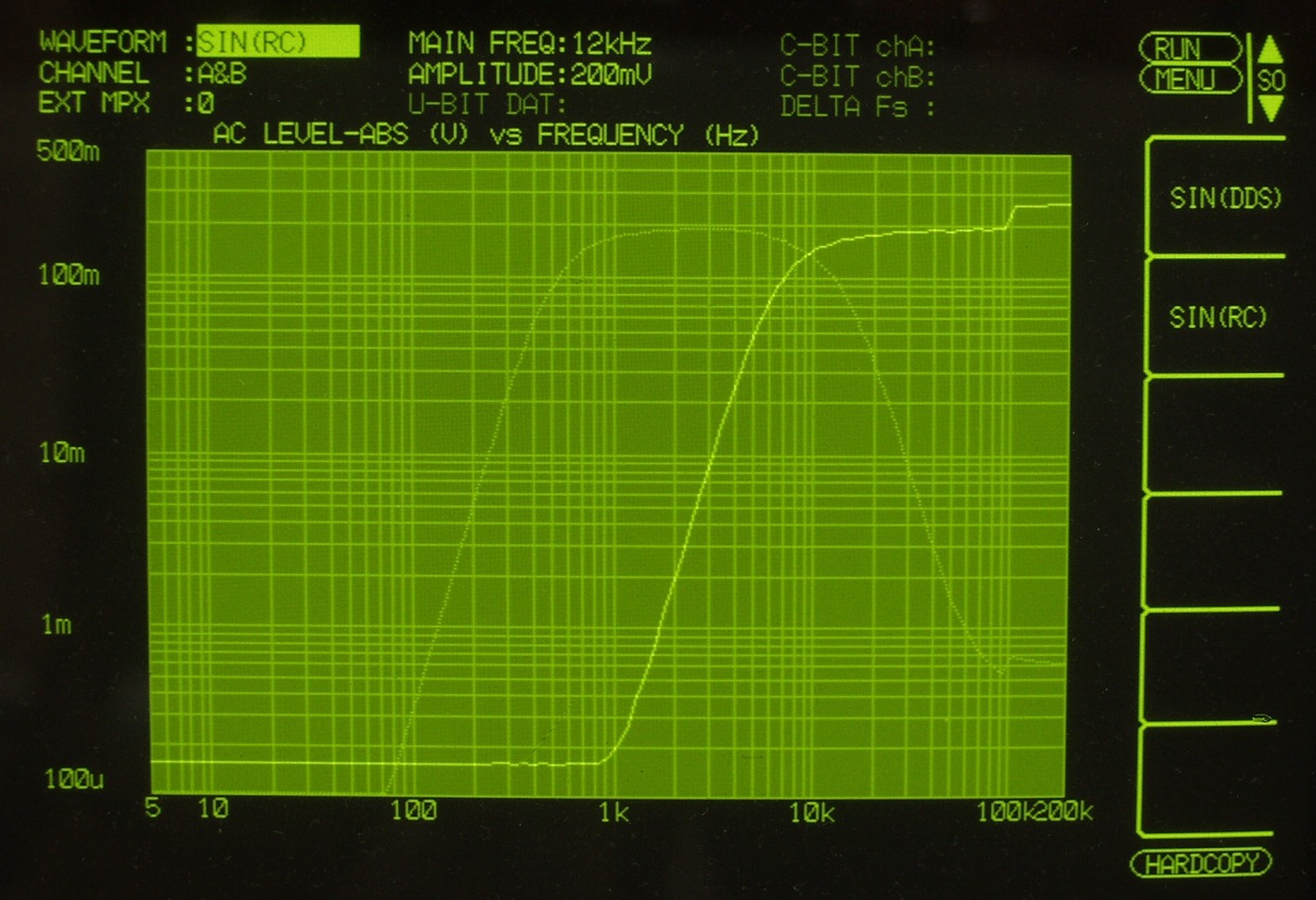

Ｅ−１Ｂ．　クロス周波数　１ＫＨＺ．１０ＫＨＺ　Ｌ＝ＭｉｄＨiｇｈ．Ｒ＝Ｈｉｇｈ

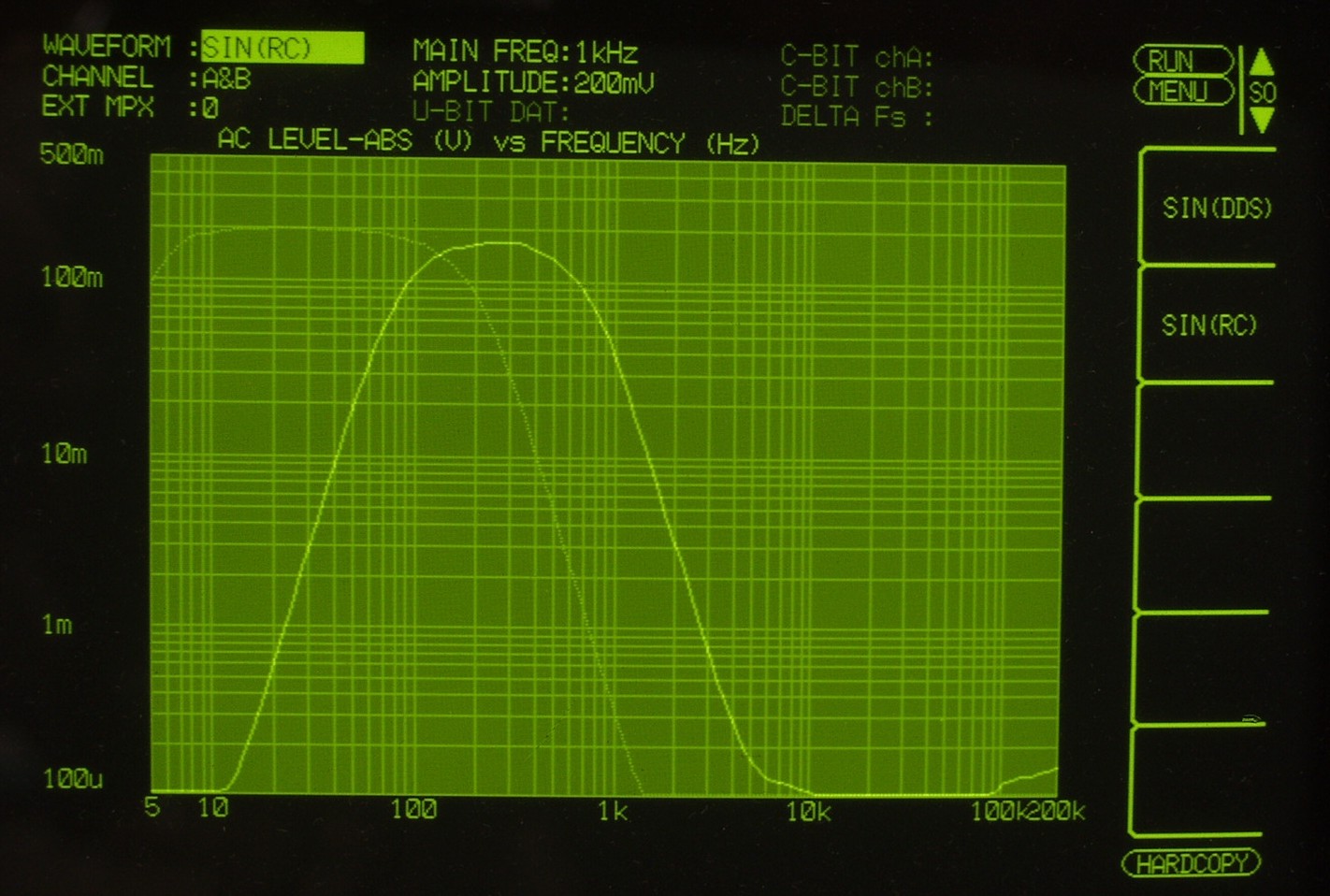

Ｅ−２Ａ．　クロス周波数　２２５ＨＺ．８００ＨＺ　Ｌ＝Ｌｏｗ．Ｒ＝ＭｉｄＬｏｗ

Ｅ−２Ｂ．　クロス周波数　８００ＨＺ．８ＫＨＺ　Ｌ＝ＭｉｄＨiｇｈ．Ｒ＝Ｈｉｇｈ

Ｅ−３Ａ．　クロス周波数　１４０ＨＺ．５００ＨＺ　Ｌ＝Ｌｏｗ．Ｒ＝ＭｉｄＬｏｗ

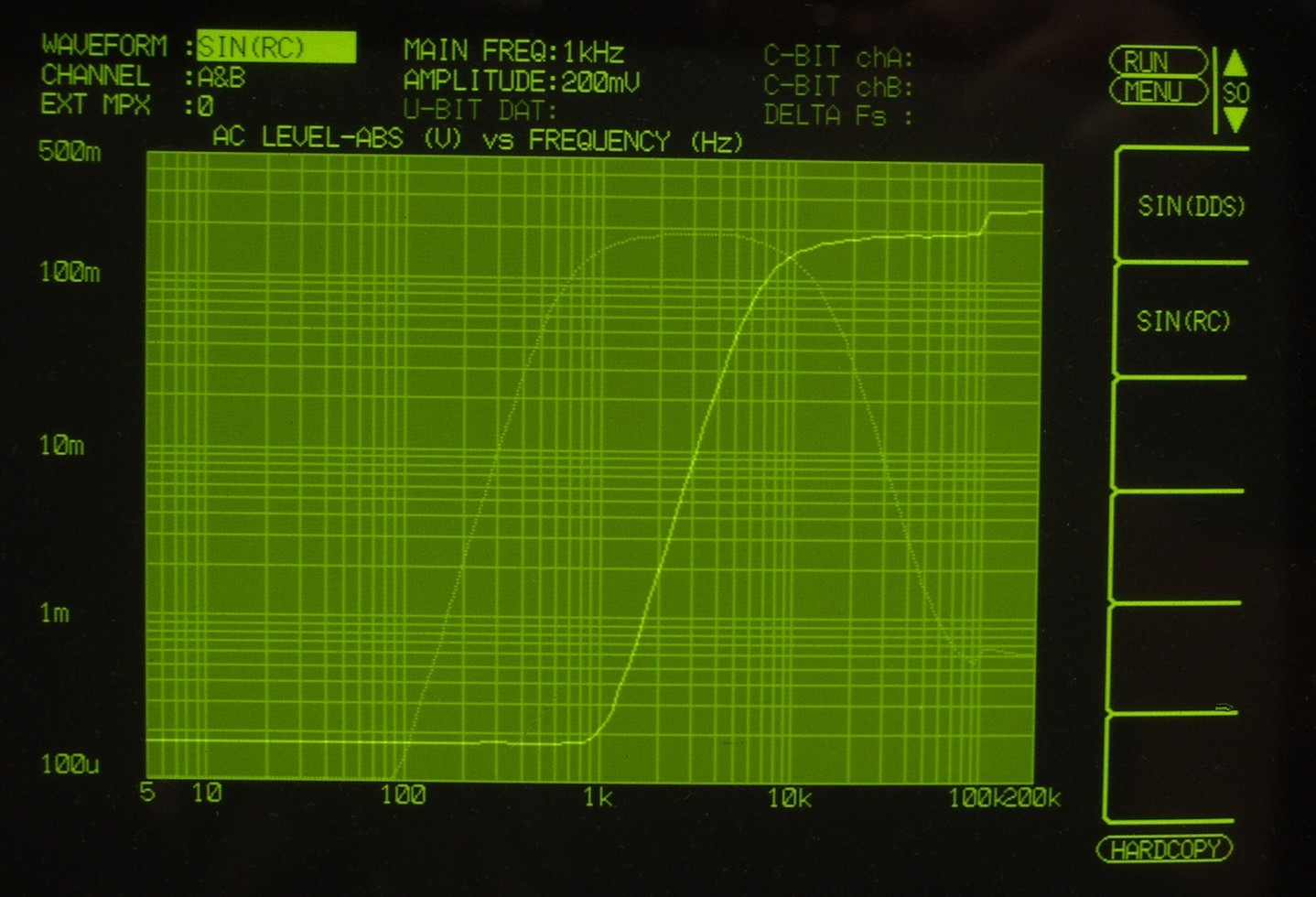

Ｅ−３Ｂ．　クロス周波数　５００ＨＺ．５ＫＨＺ　Ｌ＝ＭｉｄＨiｇｈ．Ｒ＝Ｈｉｇｈ

Ｅ−４Ａ．　クロス周波数　１４０ＨＺ．８００ＨＺ　Ｌ＝Ｌｏｗ．Ｒ＝ＭｉｄＬｏｗ

Ｅ−４Ｂ．　クロス周波数　８００ＨＺ．１０ＫＨＺ　Ｌ＝ＭｉｄＨiｇｈ．Ｒ＝Ｈｉｇｈ

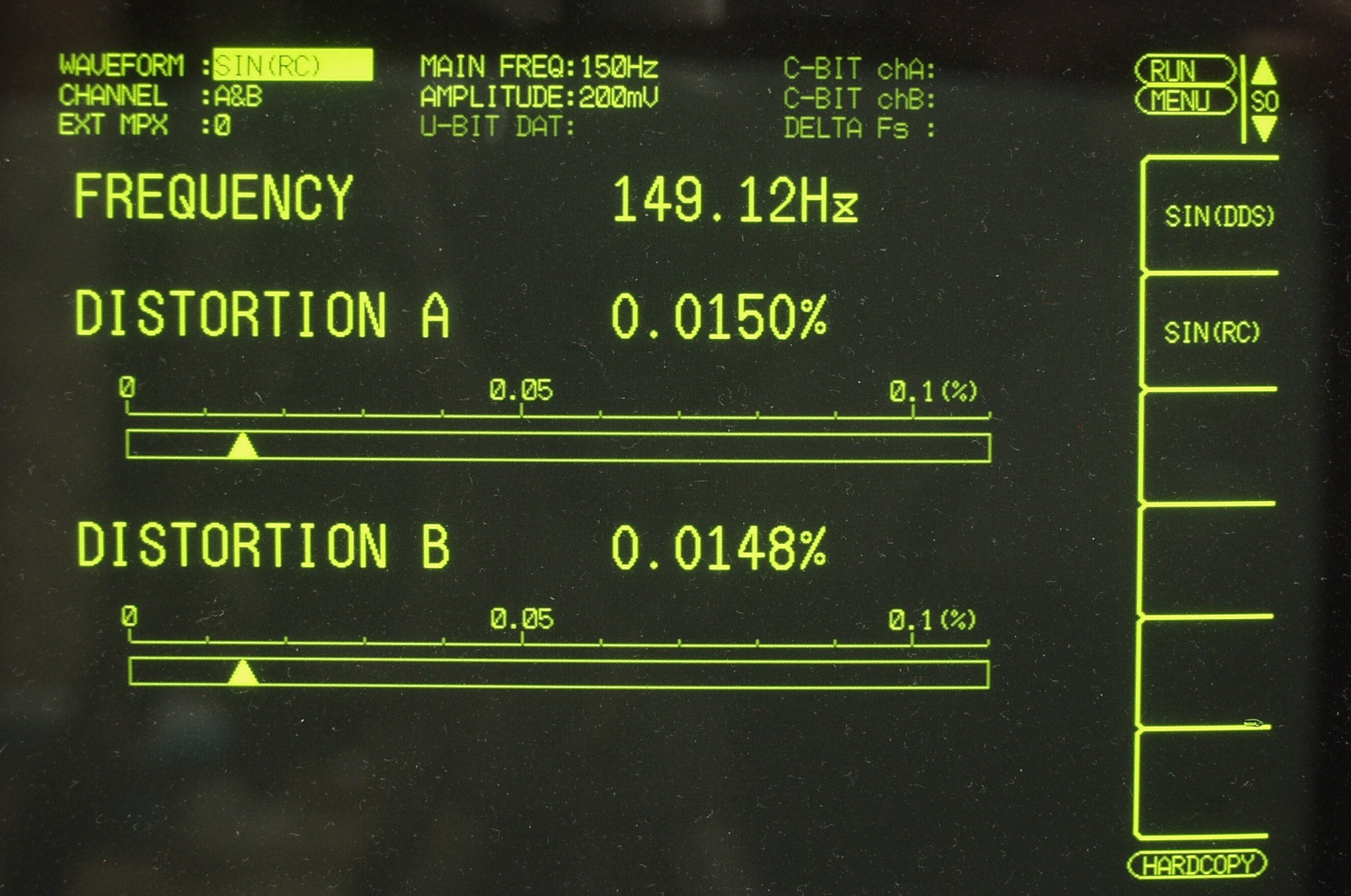

Ｅ−５Ａ．　Ｌｏｗ出力歪み率測定　１５０ＨＺ

Ｅ−５Ｂ．　ＭｉｄＬｏｗ出力歪み率測定　５００ＨＺ

Ｅ−５Ｃ．　ＭｉｄＨiｇｈ出力歪み率測定　５ＫＨＺ

Ｅ−５Ｄ．　Ｈｉｇｈ出力歪み率測定　１２ＫＨＺ

Ｅ−６．　完成　引き続き２４時間エージング
