YAMAHA B−1. 4台目再修理記録
前回修理はこちら   平成23年5月18日到着  平成23年5月21日完成
A. 部品取り用機器の状況
  • ユーザが部品とり用(ジャンク品)の購入

B. 原因・現状
  • 終段FET(電解トランジスター)電源用大型電解コンデンサー液漏れ 。

C. 修理状況
  • 終段FET(電解トランジスター)電源用電源大型電解コンデンサー交換。

D. 使用部品
  • 終段FET(電解トランジスター)電源用電源大型電解コンデンサー
                     YMMAHA B−1. 5台目より取り外し(支給品)。

G. 修理費      10,000円

S. YAMAHA B−1 の仕様(マニアルより)

U. YAMAHA UC−1 の仕様(マニアルより)
A. 部品取り用機器の状況

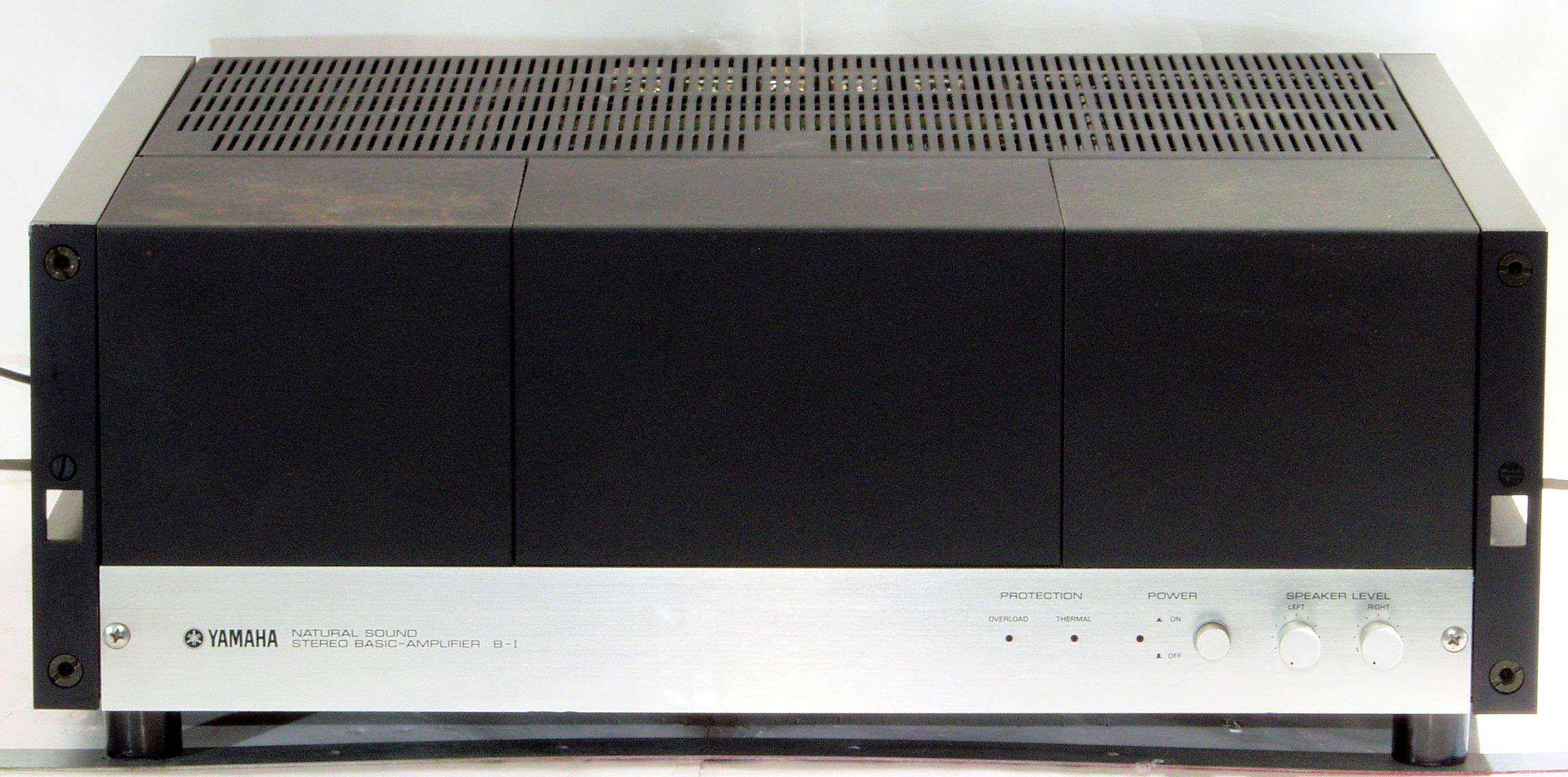

A11. 点検中、前から見る。

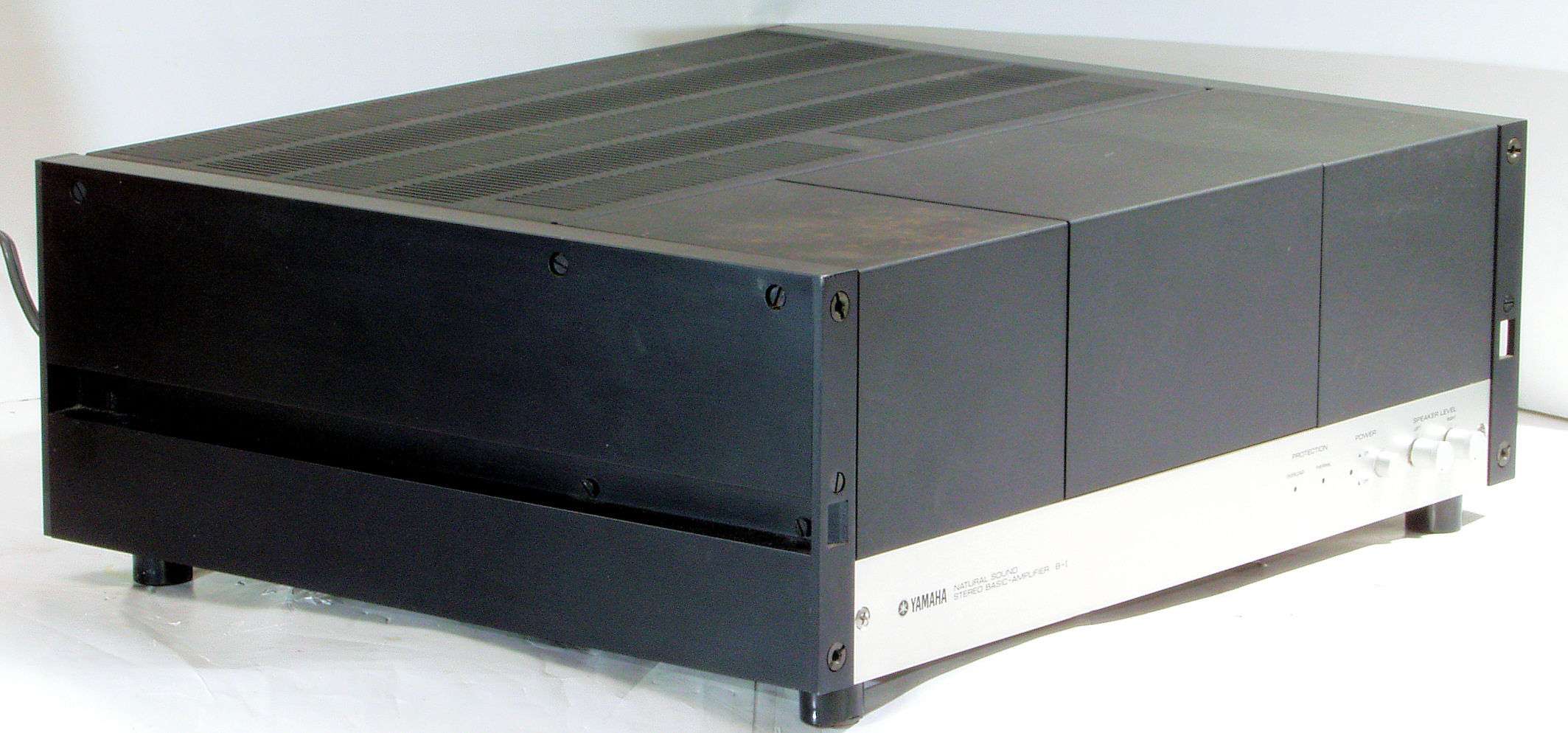

A12. 点検中、前左から見る。
A13. 点検中、左から見る。

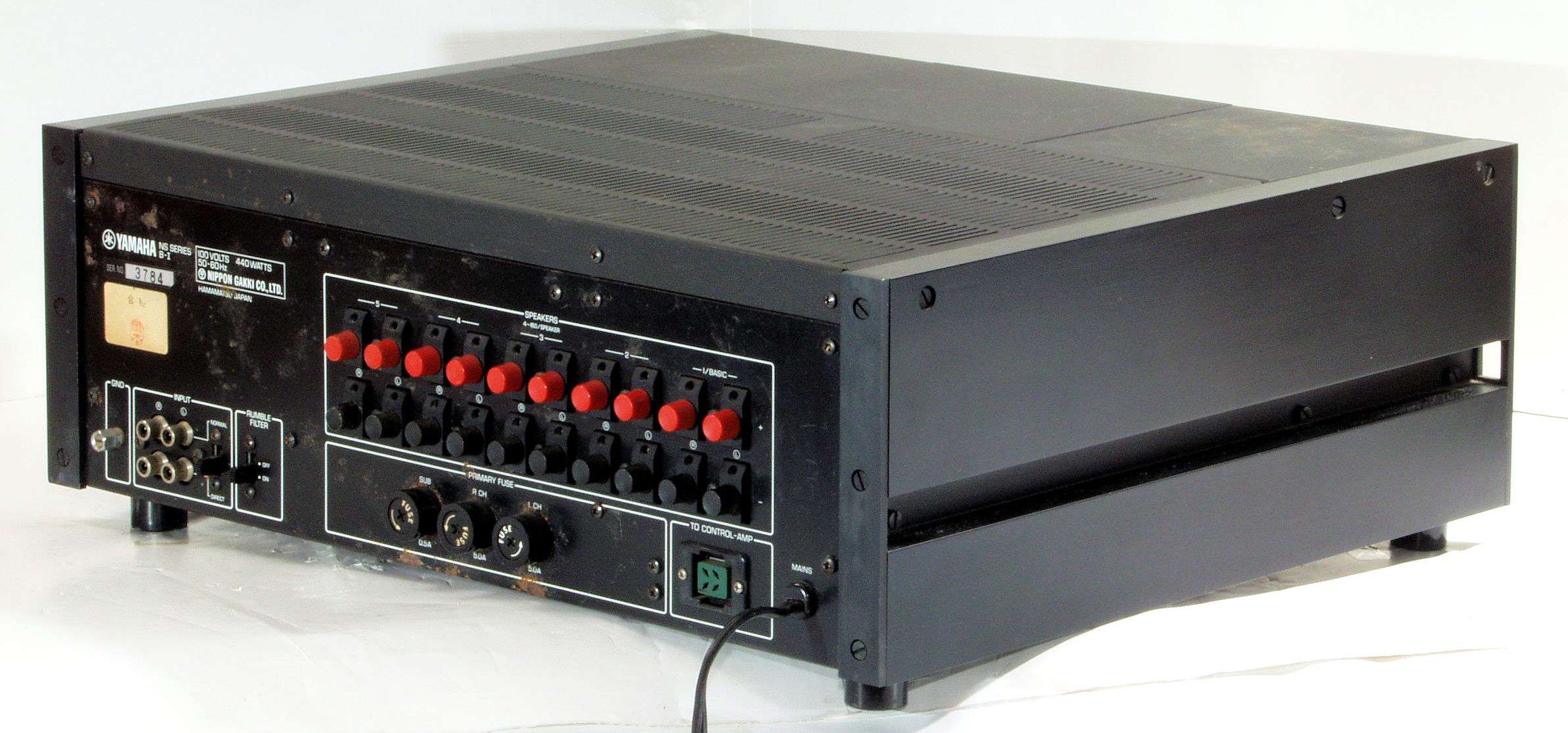

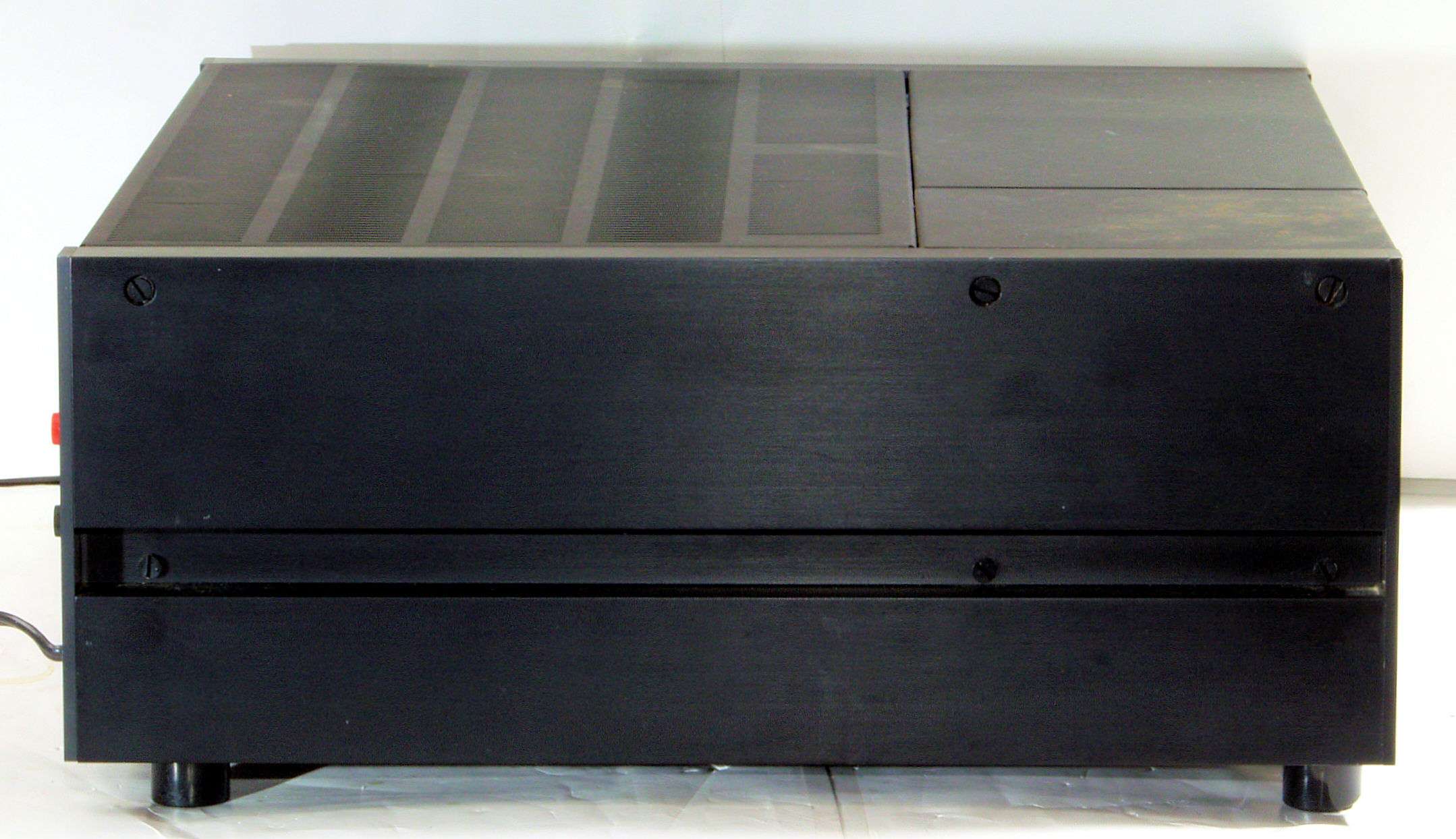

A14. 点検中、後から見る。

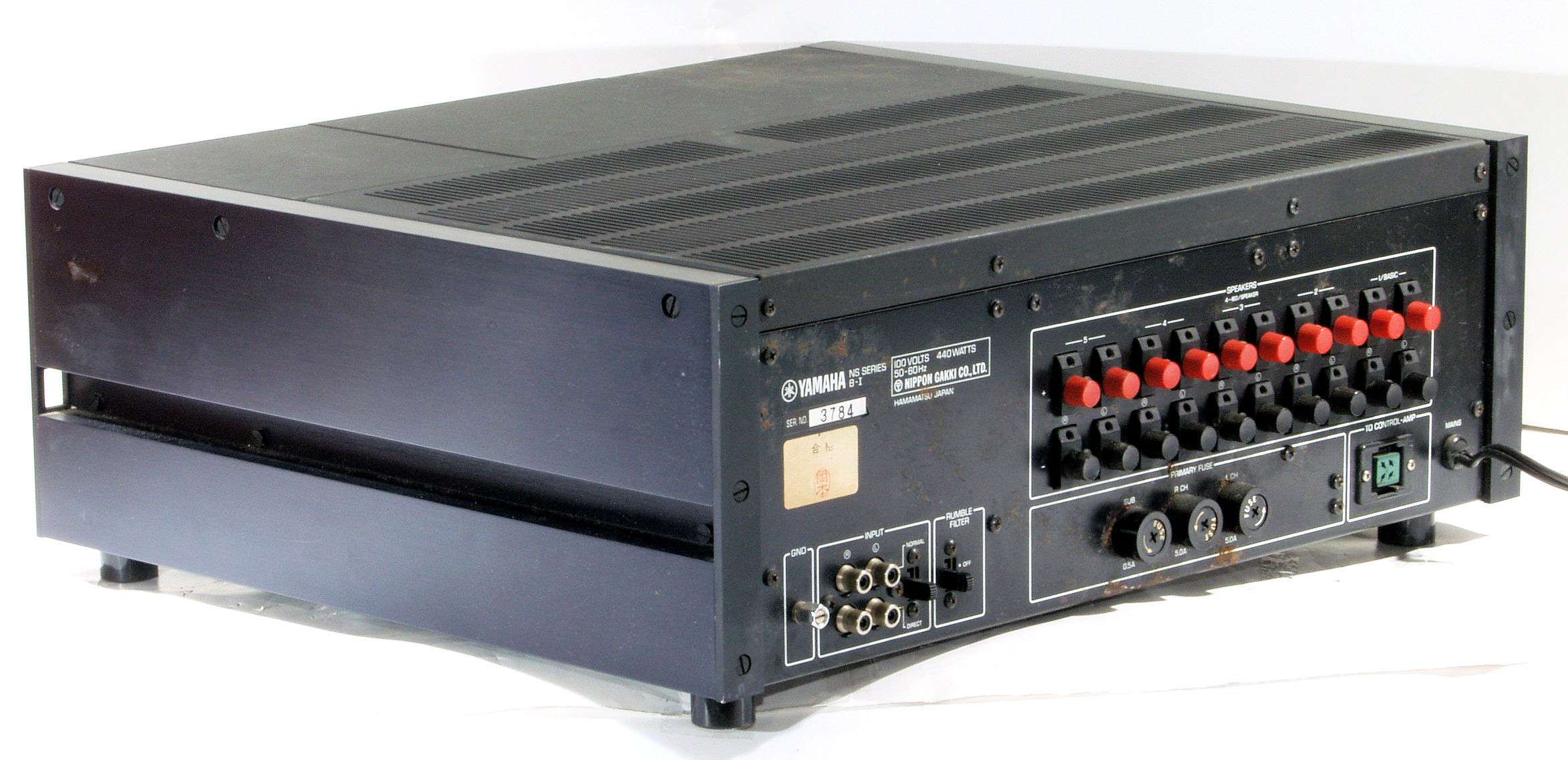

A15. 点検中、後右から見る。
A16. 点検中、右から見る。

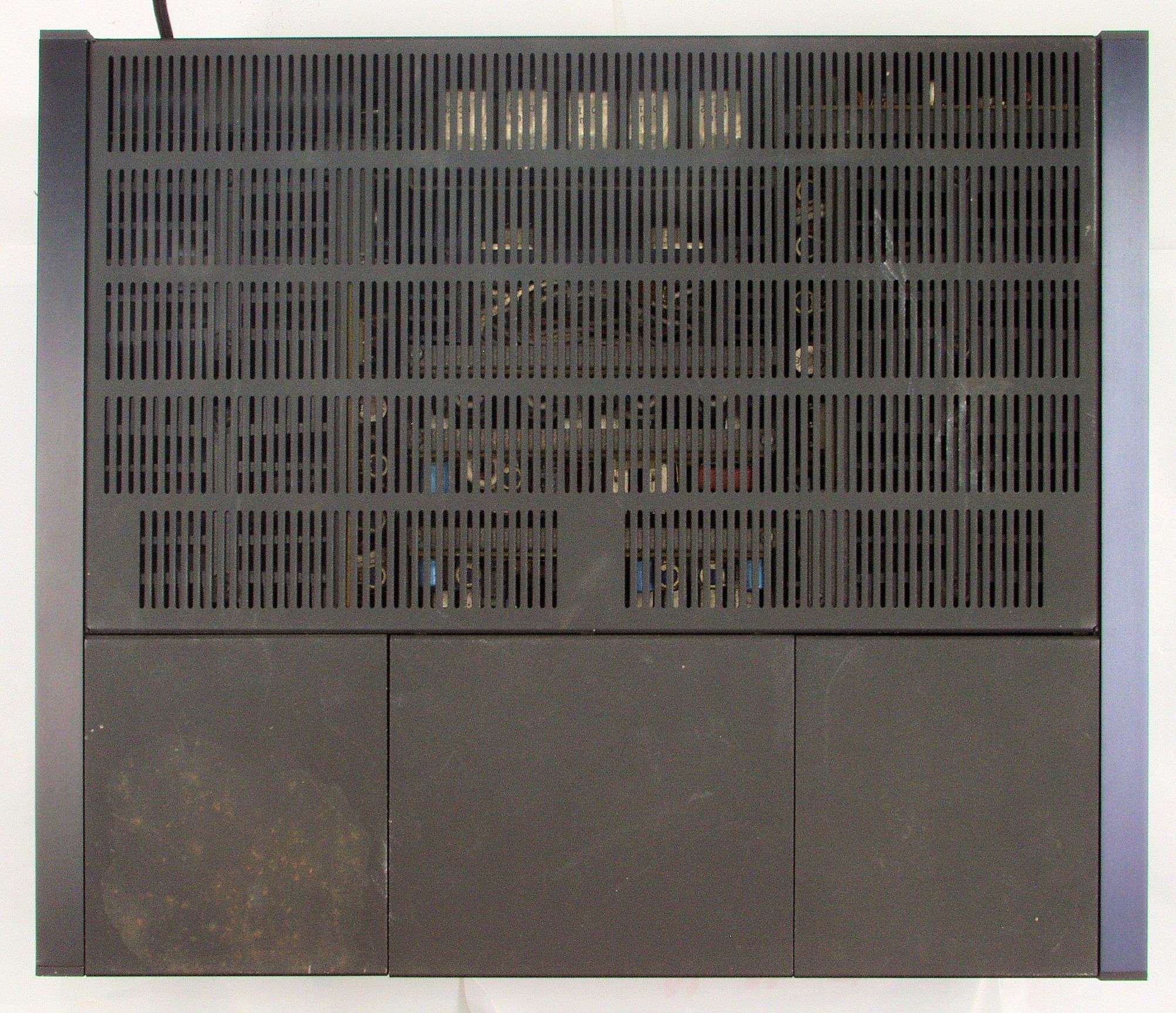

A21. 点検中、上から見る

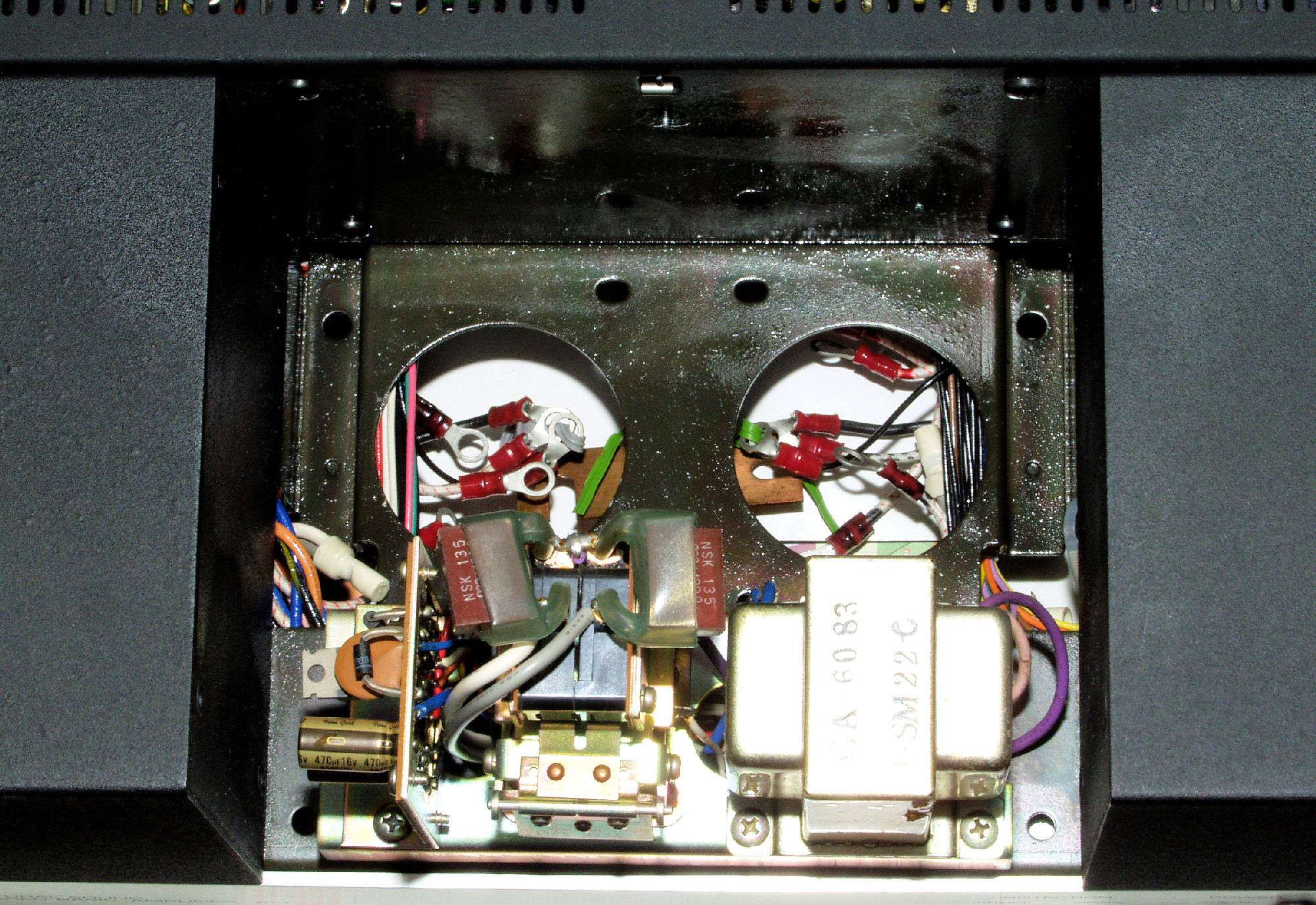

A22. 点検中、上蓋を取り、上から見る。

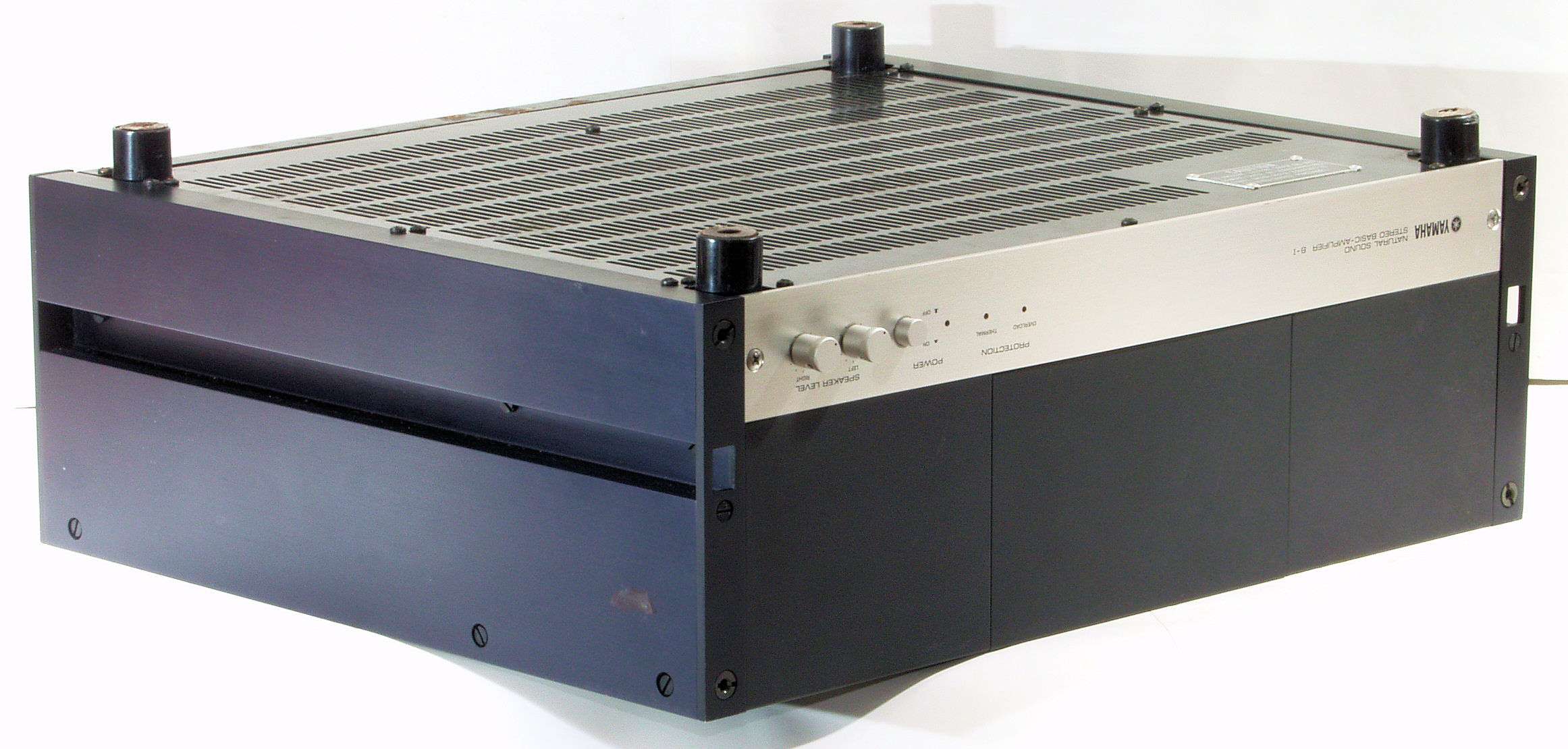

A31. 点検中、下前から見る。
A32. 点検中、下前右から見る。
A33. 点検中、下後から見る。
A34. 点検中、下後左から見る。

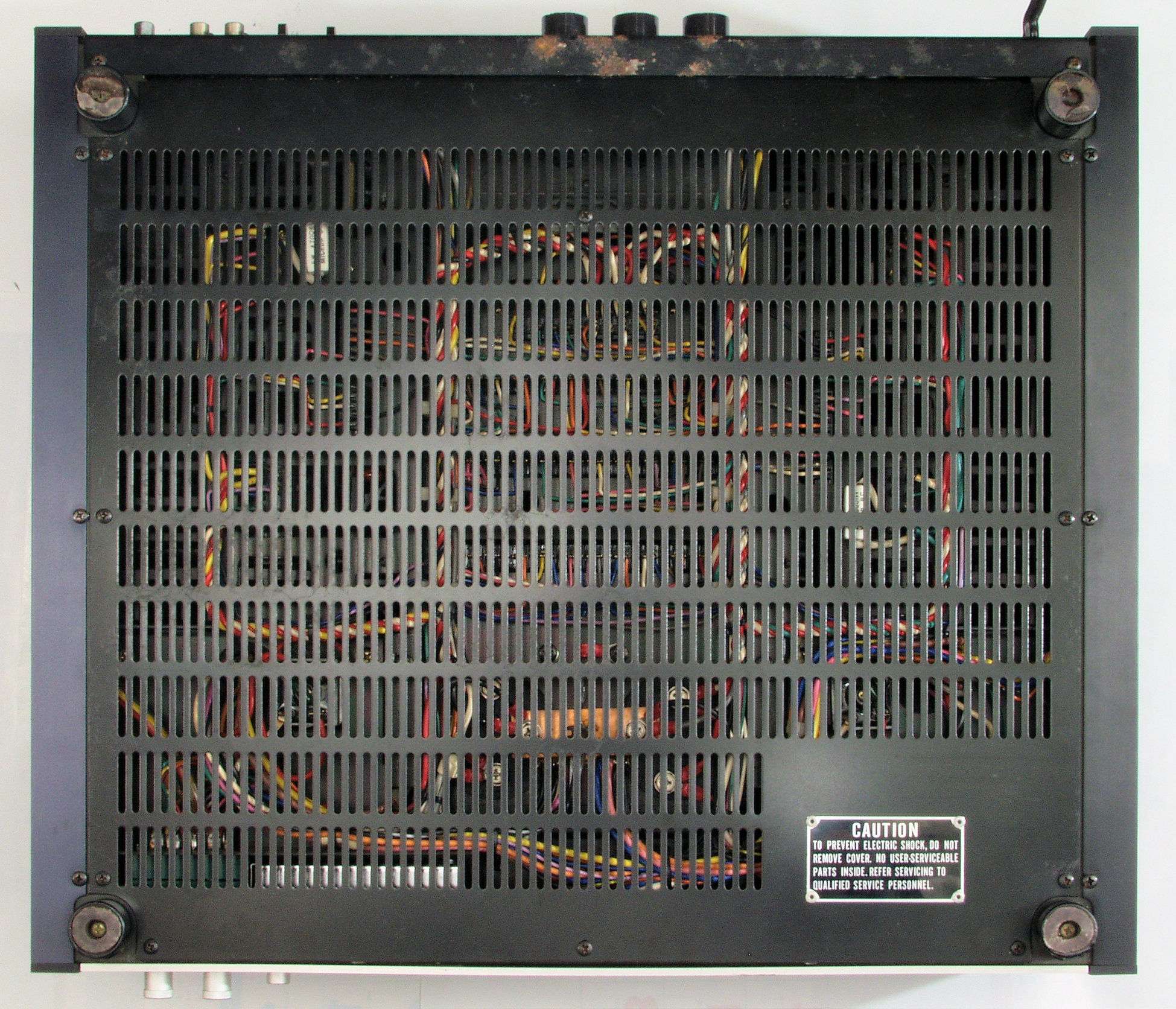

A41. 点検中、下から見る。

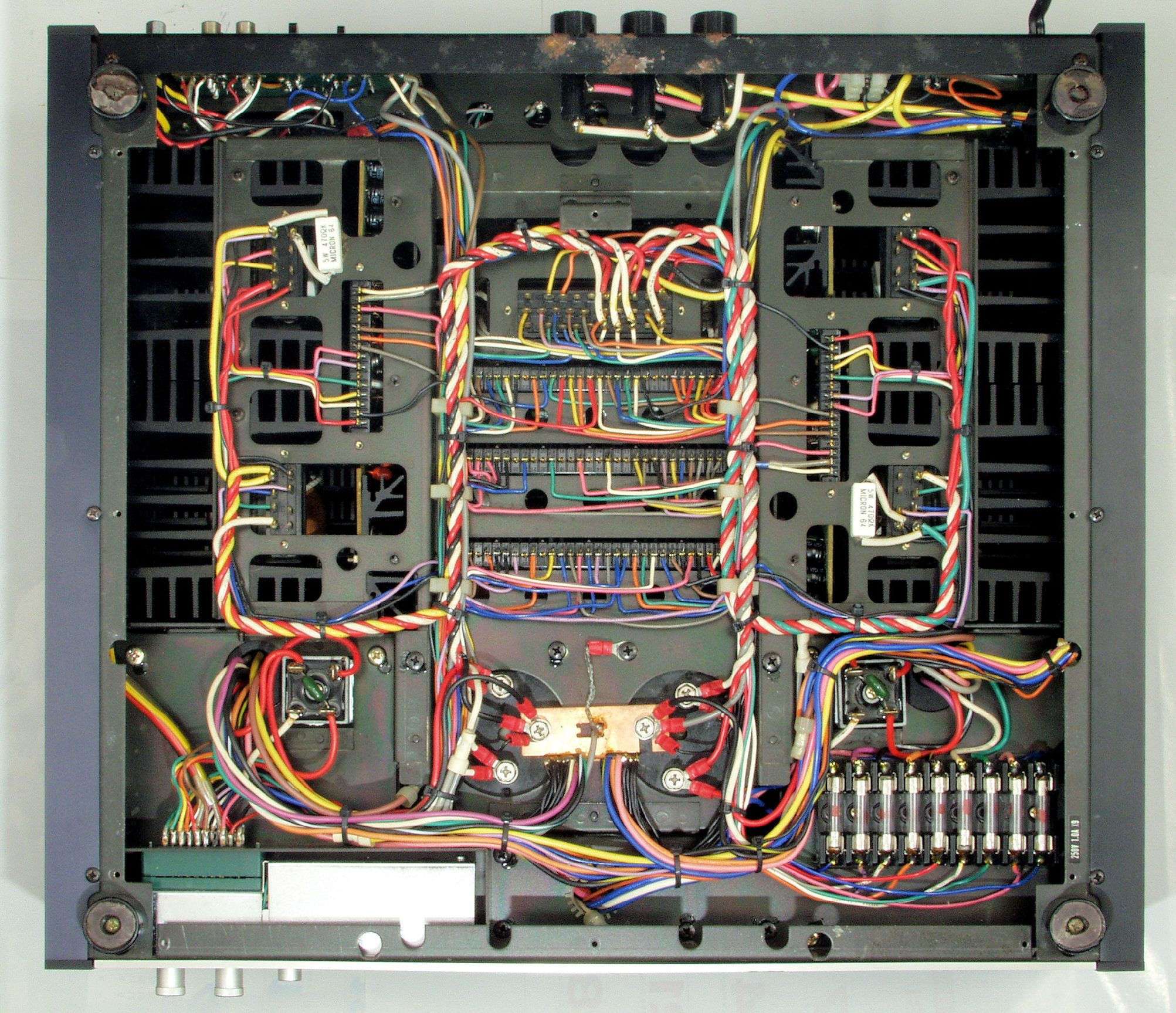

A42. 点検中、下蓋を取り、下から見る。

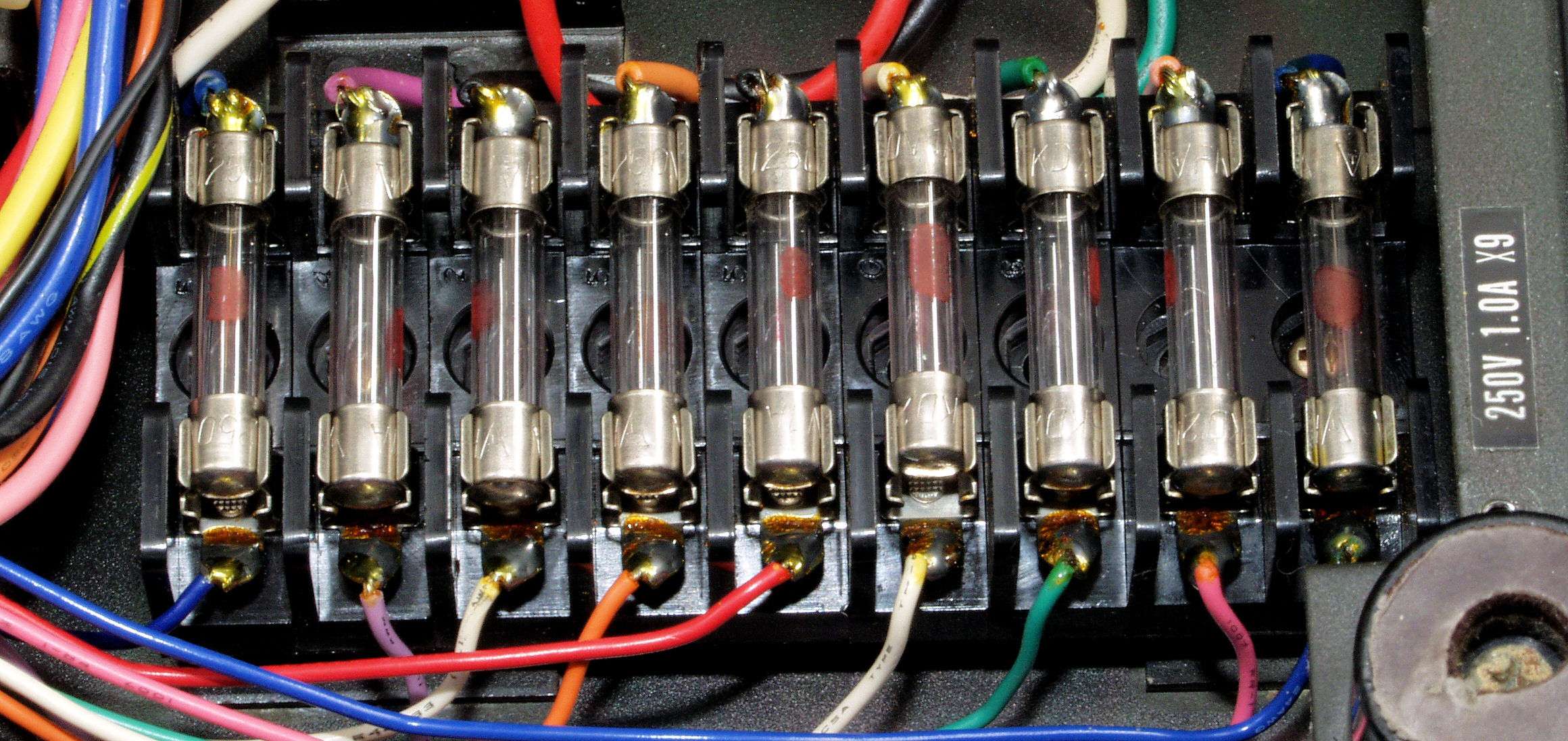

A43. 点検中、下蓋を取り、ヒューズを見る。

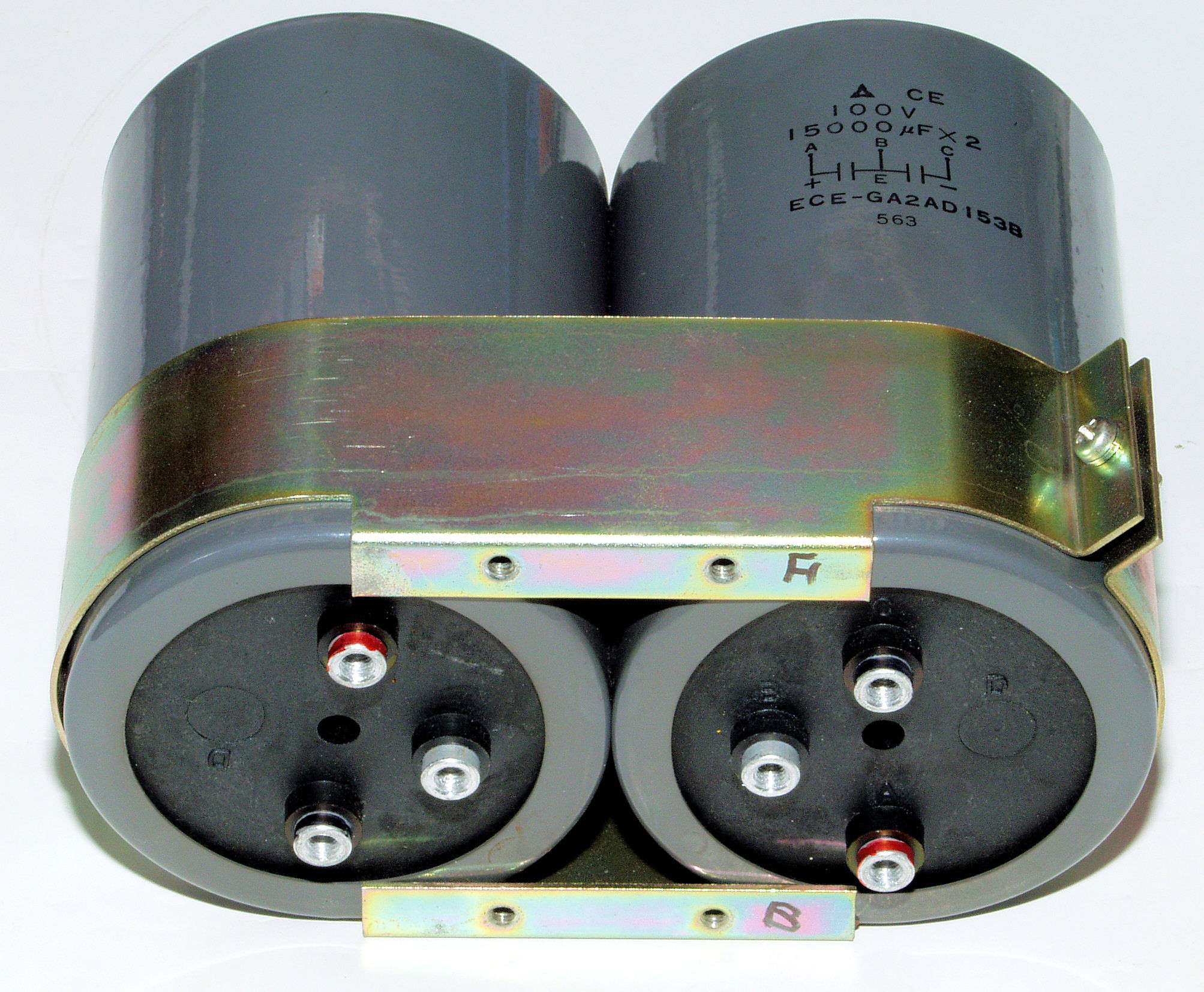

A51. 点検中 使用する 終段FET(電解トランジスター)電源用電源大型電解コンデンサー
                 YMMAHA B−1. 5台目より取り外し(支給品)。
A52. 点検中 使用する電源電解コンデンサーの下配線の様子
C. 修理状況
C11. 修理中 取り外した電源電解コンデンサー
C12. 修理中 取り外した電源電解コンデンサー頭から見る
C21. 修理中 取り付ける場所は漏れた液を拭き取り、綺麗に清掃する。 錆止めのCRCを塗布しておく。

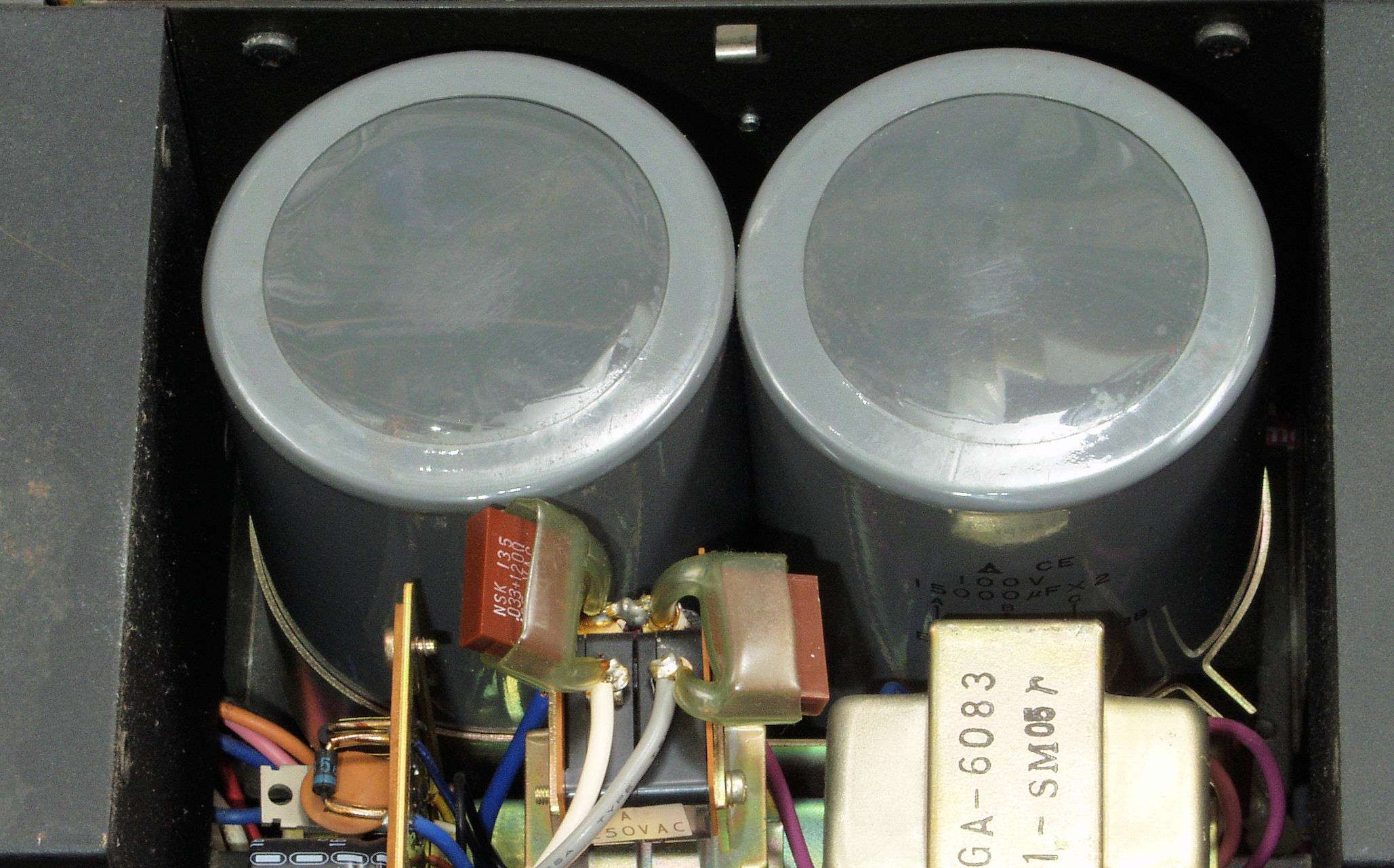

C22. 修理(交換)後 電源電解コンデンサー。

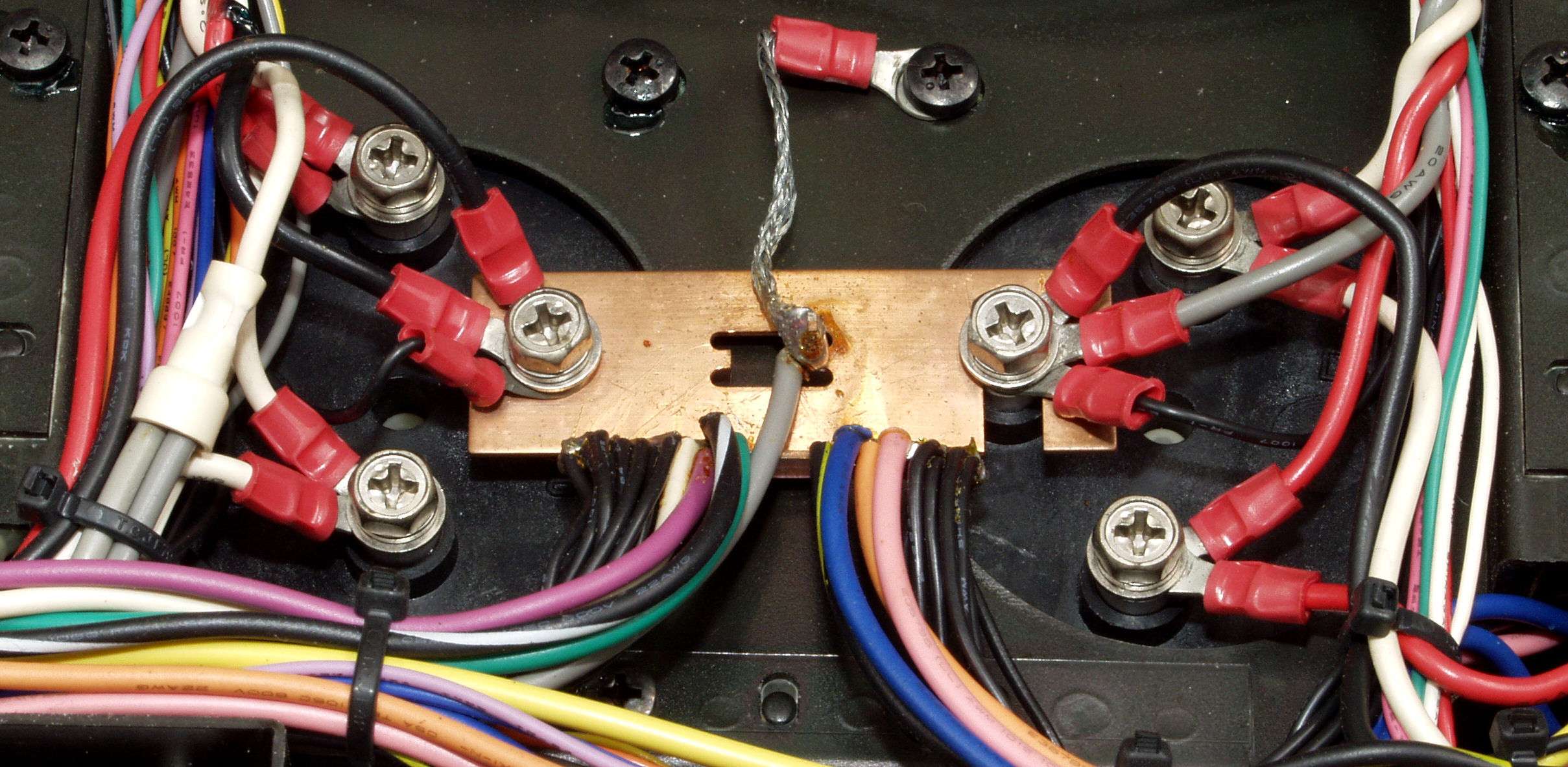

C22. 修理(交換)後 電源電解コンデンサー、下周り配線。
S. YAMAHA B−1 の仕様(マニアルより)
型式 ステレオ・パワーアンプ B-1
回路方式 シングルプッシュプルOCL、SEPP回路
パワー段用電源 L・R独立のトランス及びケミコン(15,000μF×2)×両ch
ダイナミックパワー 360W(8Ω)、(1kHz,歪0.1%)
実効出力 150W+150W(8Ω/4Ω共)、(両ch,20〜20,000Hz,歪み0.1%)
160W+160W(8Ω/4Ω共)、(両ch,1kHz,歪み0.1%)
パワーバンド幅 5Hz〜50kHz(8Ω)、(IHF,歪み0.5%)
ダンピングファクター 80(8Ω)、(両ch,100W時,8Ω)
全高調波歪率 0.02%(1kHz),0.06%(20kHz)、(両ch,100W時,8Ω)
0.02%(1kHz),0.03%(20kHz)、(両ch,1W時,8Ω)
混変調歪率 0.04%、(70Hz:7kHz=4:1,100W,8Ω)
周波数特性 5Hz〜100kHz(+0,−1dB)、(1W,8Ω)
入力インピーダンス 100kΩ
入力感度 775mV
レベル可変幅 18dB(775mV〜6V)
残留雑音 0.3mV
SN比 100dB
ランブルフィルターfc 10Hz,−12dB/oct
入力端子 NORMAL-DIRECT(SW切換)
出力端子 1-2-3-4-5(UC−1使用時)
(B-1単体の場合は1のみ)
付属回路 オーバーロード・インジケーター
パワーFET(電解トランジスター)保護回路(自動復帰・純電子式過電流保護回路)
スピーカー保護回路(電圧検出リレー駆動方式)
サーマルインジケーター(温度上昇検出保護回路)
ランブルフィルタースイッチ
主な使用半導体 FET(電解トランジスター)=39個
TR(トランジスター)=113個、 LED=3個、 ツェナーダイオード=7個、 ダイオード=64個
電源 AC100V、50Hz/60Hz
定格消費電力 440W(電気用品取締法による表示)
寸法 460W×150H×390Dmm
重量 37kg
別売品 専用アダプター UC-1
価格 335,000円(1974年当時)
U. YAMAHA UC−1 の仕様(マニアルより)
ピークメーター部 −50dB〜+5dBまで表示するピークVUメーターとメータードライブ回路
スピーカー切換部 5組のスピーカー切換SWと左右独立レベルコントロールボリューム
その他 パワーインジケーター,オーバーロードインジケーター,サーマルインジケーター
B-1との接続 直接B-1前面に実装,または,別売専用コネクターコードにて接続使用
仕上げ ブラックアルマイト,梨地仕上げ
寸法 460W×150(+5)H×83(+50)Dmm
重量 5.5kg
別売品 専用コネクターコード
価格 5万円(1974年当時)
