HMA−9500. 15台目修理
平成16年12月10日到着   平成17年1月22日完成
注意 このAMPはアースラインが浮いています
    よって、AMPのシャーシにSPの線(アース側)や入力のRCAプラグのアース側も接続してはいけません
    RL−SPのアース線も接続(共通)してもいけません
    又、DC(directconnection)入力が可能ですが、絶対に使用しないこと=ここ参照
  • A. 修理前の状況
      やっとオークションで手に入れ、これからオーディオを楽しもうとしたとたん、故障してしまいました。
      故障の症状ですが右チャンネルの音が段々小さくなり終いには全然音が出なくなりました。

  • B. 原因
      経年変化による劣化
  • C. 修理状況
      SP接続リレー交換
      初段FET(電界トランジスター)交換
      バイアス/バランスVR交換VR交換
      フューズ入抵抗交換
      WBT SP端子に交換
      WBT RCA端子に交換
      電解コンデンサー交換(オーデオコンデンサー使用)
      電源コード修理
      配線手直し、補強

  • D. 使用部品
      SP接続リレー交換                           2個
      初段FET(電界トランジスター)                    2個
      WBT SP端子                             2組(定価で工賃込み)
      WBT RCA端子                            1組(定価で工賃込み)
      電解コンデンサー(オーデオコンデンサー使用)        27個
      バイアス/バランス半固定VR                    4個
      フューズ入り抵抗                           16個
      フイルムコンデンサー                         4個
      コードブシュ                               1個

  • E. 調整・測定

  • F. 修理費   105,500円

  • G. 納品後 ユーザー様のメール

  • S. HITACHI Lo−D HMA−9500 の仕様(マニアルより)
A. 修理前の状況
A1. 修理前点検中 下から見る
A2A. 修理前点検中 電源コードが交換され、シャシ穴に直入れ!
A2B. 修理前点検中 電源コードのハンダ付け、髭が一杯!
A3. 修理前点検中 R側入力RCA端子が割れている
A4A. 修理前点検 ヒートシンクの埃、真ん中2本以外は下記の刷毛で取った
A4A. 修理前点検 ヒートシンクの埃は細い刷毛で取る、下側で掃除機で吸い取りながら行う
C. 修理状況
C1A. 修理前 Rドライブ基板

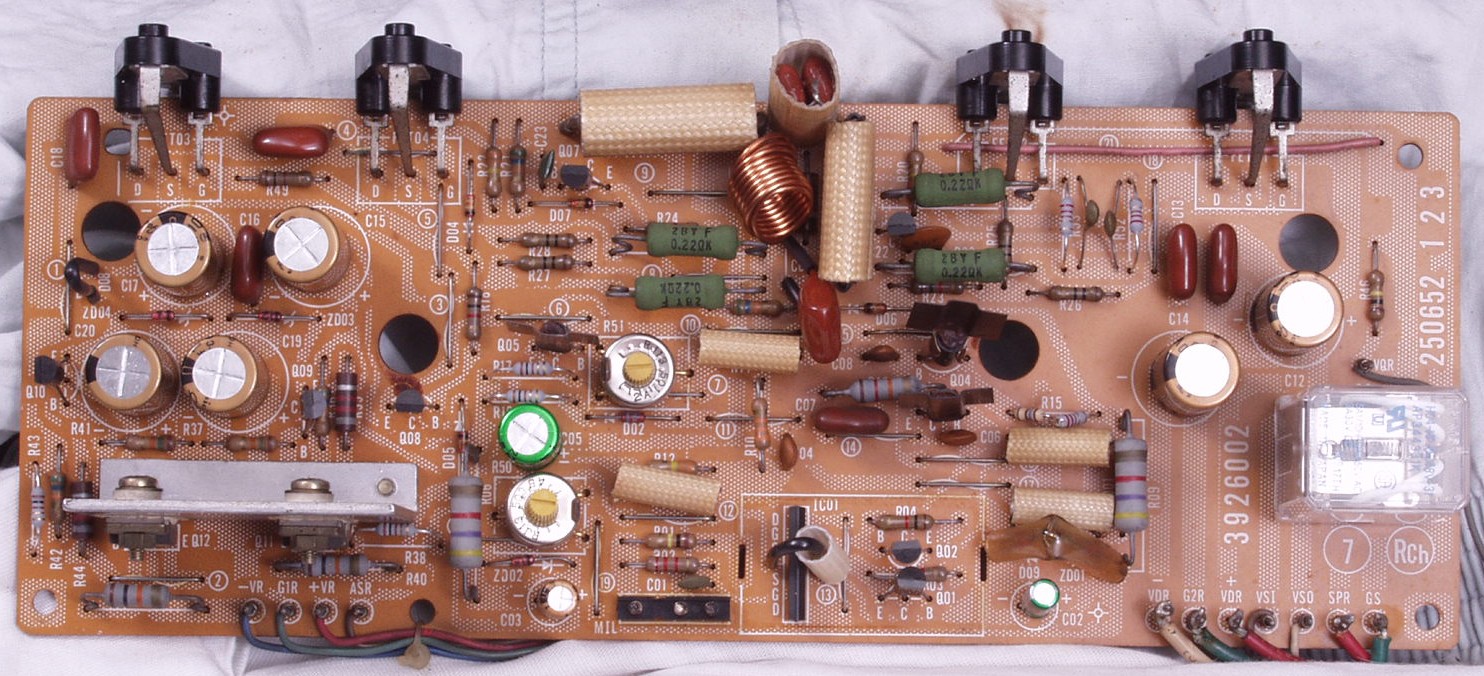

C1B. 修理後 Rドライブ基板 初段FET、バランス/バイアス調整用半固定VR2個、SP接続リレー交換
           フューズ入り抵抗も全部交換 全電解コンデンサー9個、TR(トランジスター)2個交換

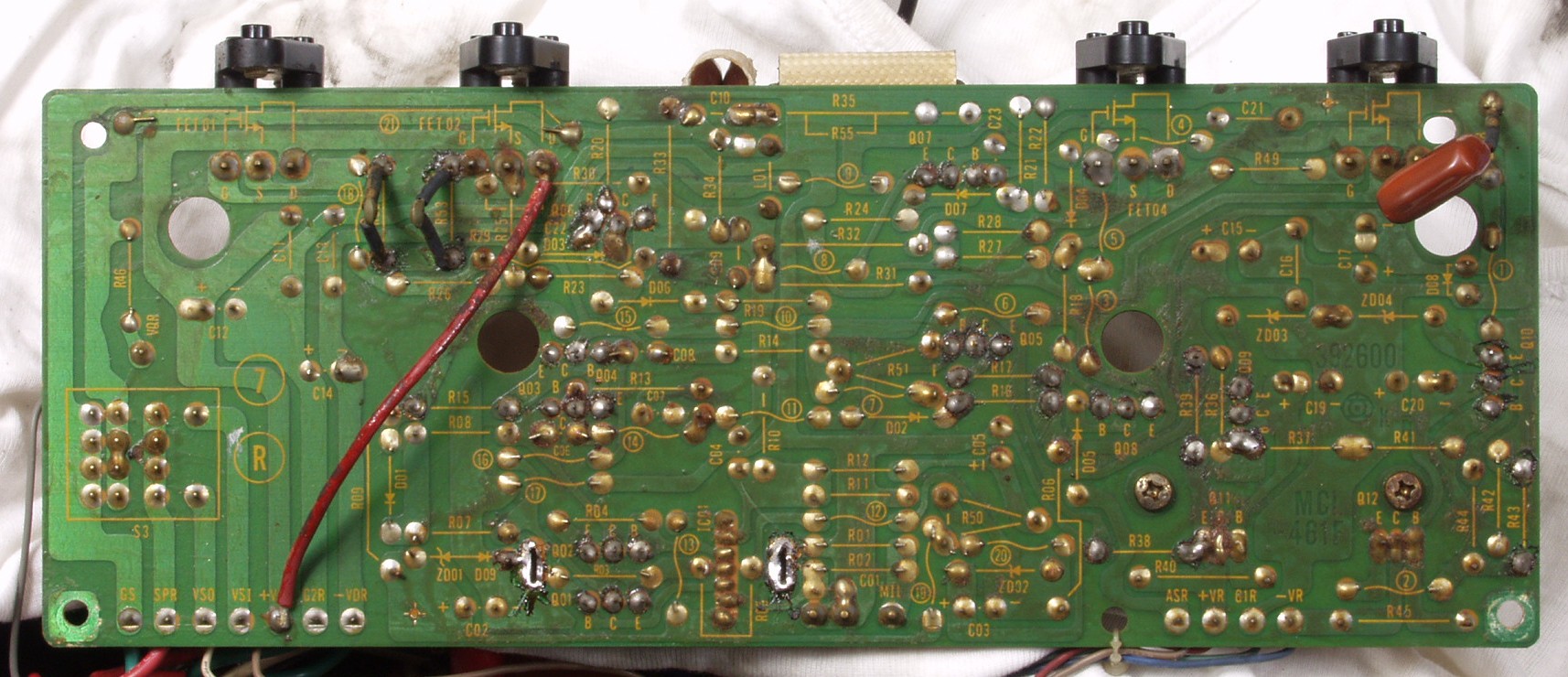

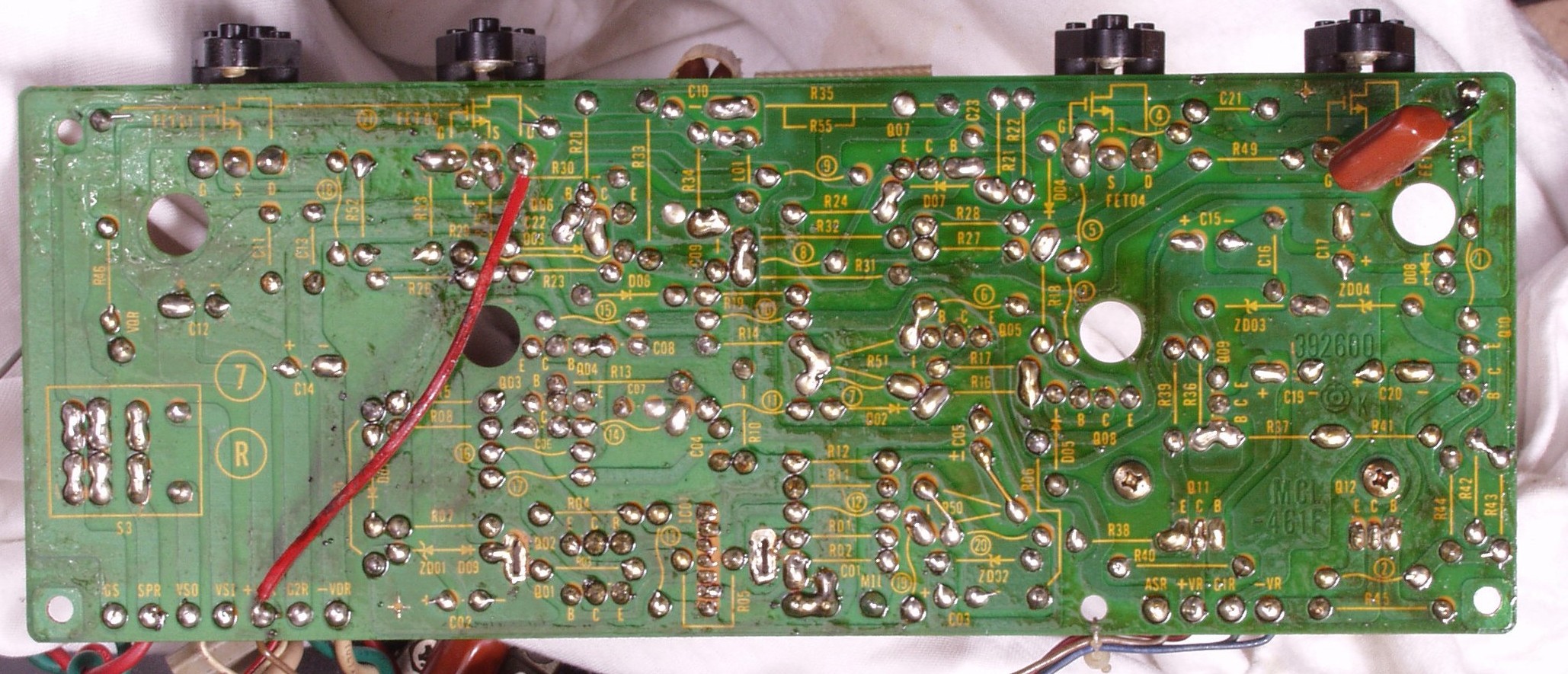

C1C. 修理前 Rドライブ基板裏

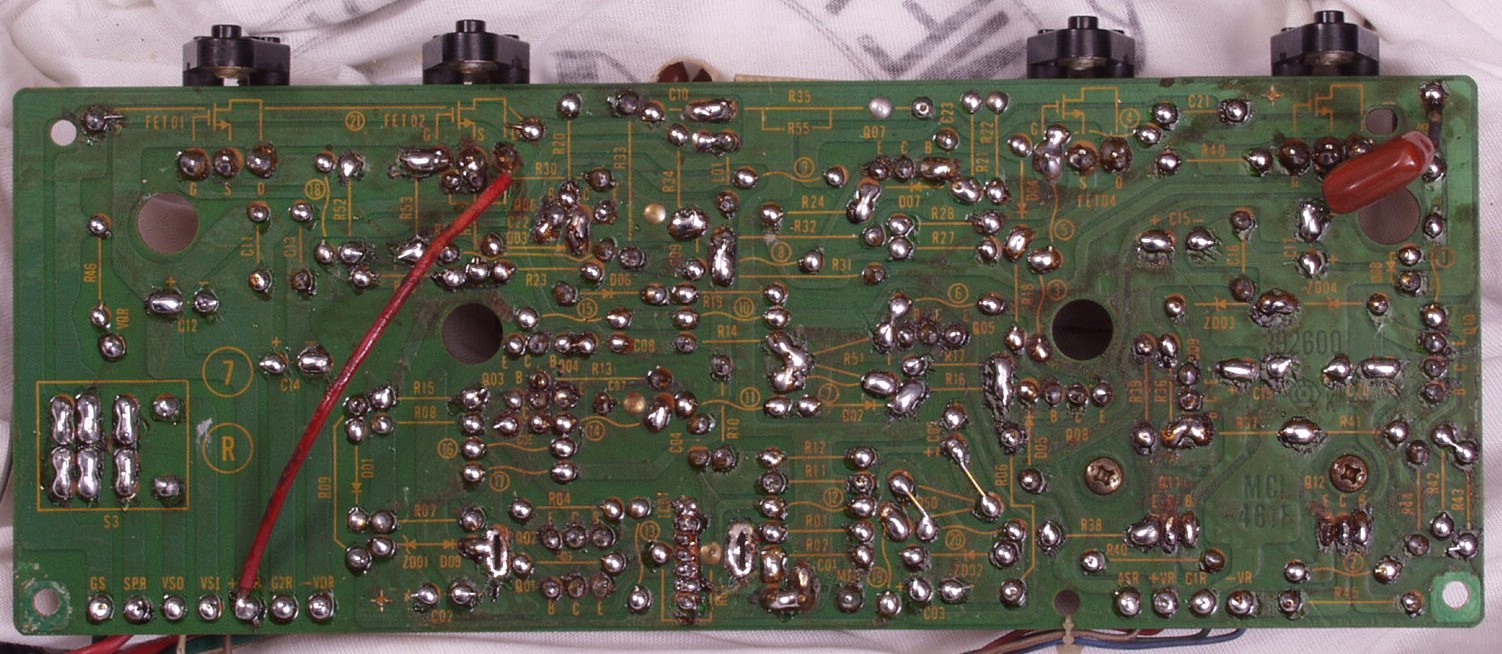

C1D. 修理(半田補正)後 Rドライブ基板裏  全ての半田をやり修す
C1E. 完成Rドライブ基板裏 余分なフラックスを取り、洗浄後
C2A. 修理前 Lドライブ基板
C2B. 修理後 Lドライブ基板 初段FET、バランス/バイアス調整用半固定VR2個、SP接続リレー交換
           フューズ入り抵抗も全部交換 全電解コンデンサー9個、TR(トランジスター)2個交換
C2C. 修理前 Lドライブ基板裏
C2D. 修理(半田補正)後 Rドライブ基板裏  全ての半田をやり修す
C2E. 完成Rドライブ基板裏 余分なフラックスを取り、洗浄後

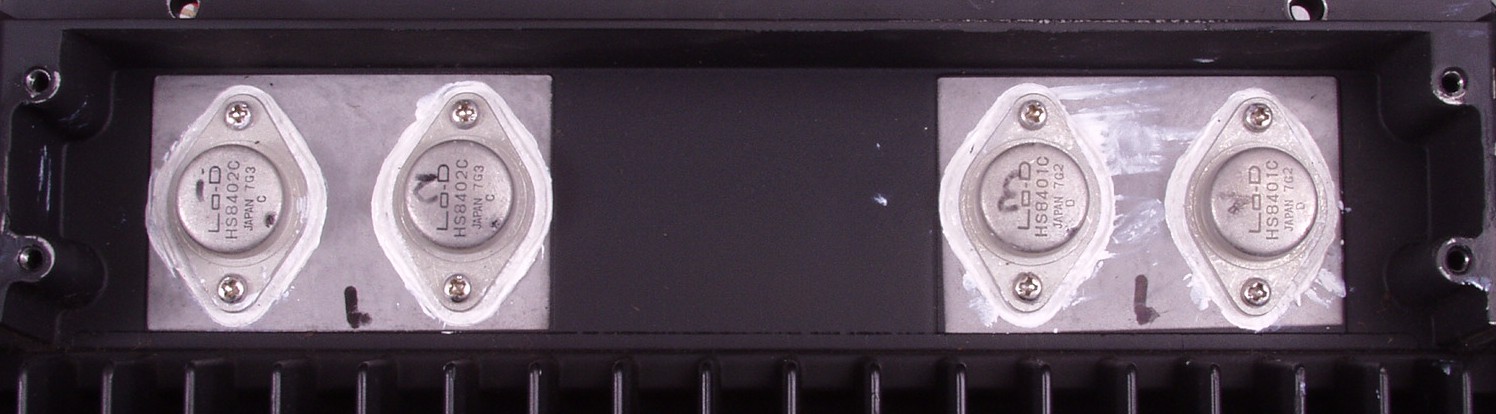

C3A. 修理前 R側 終段FET(電界トランジスター)

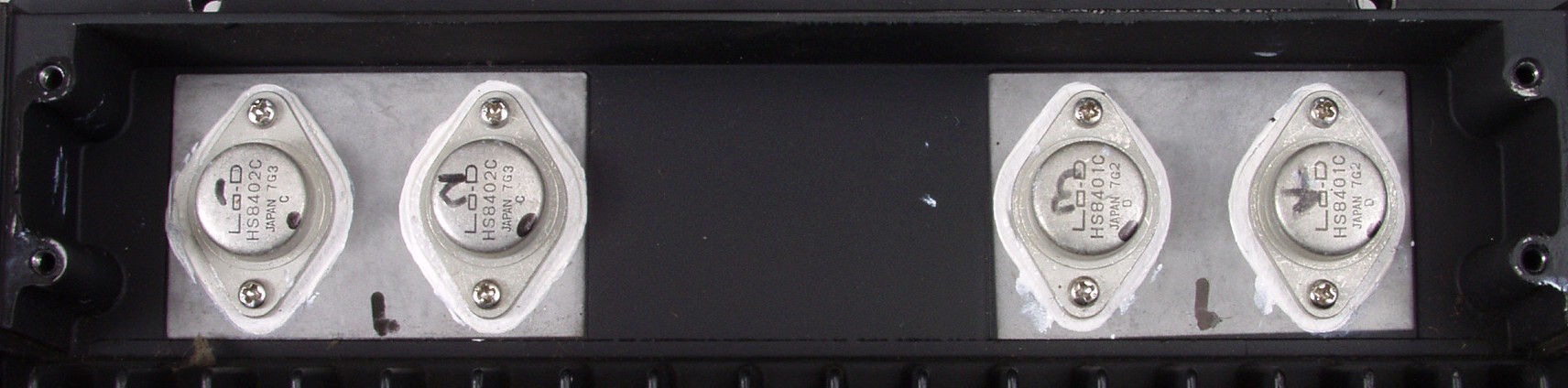

C3B. 修理後 R側 終段FET(電界トランジスター)
C3C. 修理前 L側 終段FET(電界トランジスター)
C3D. 修理後 L側 終段FET(電界トランジスター)

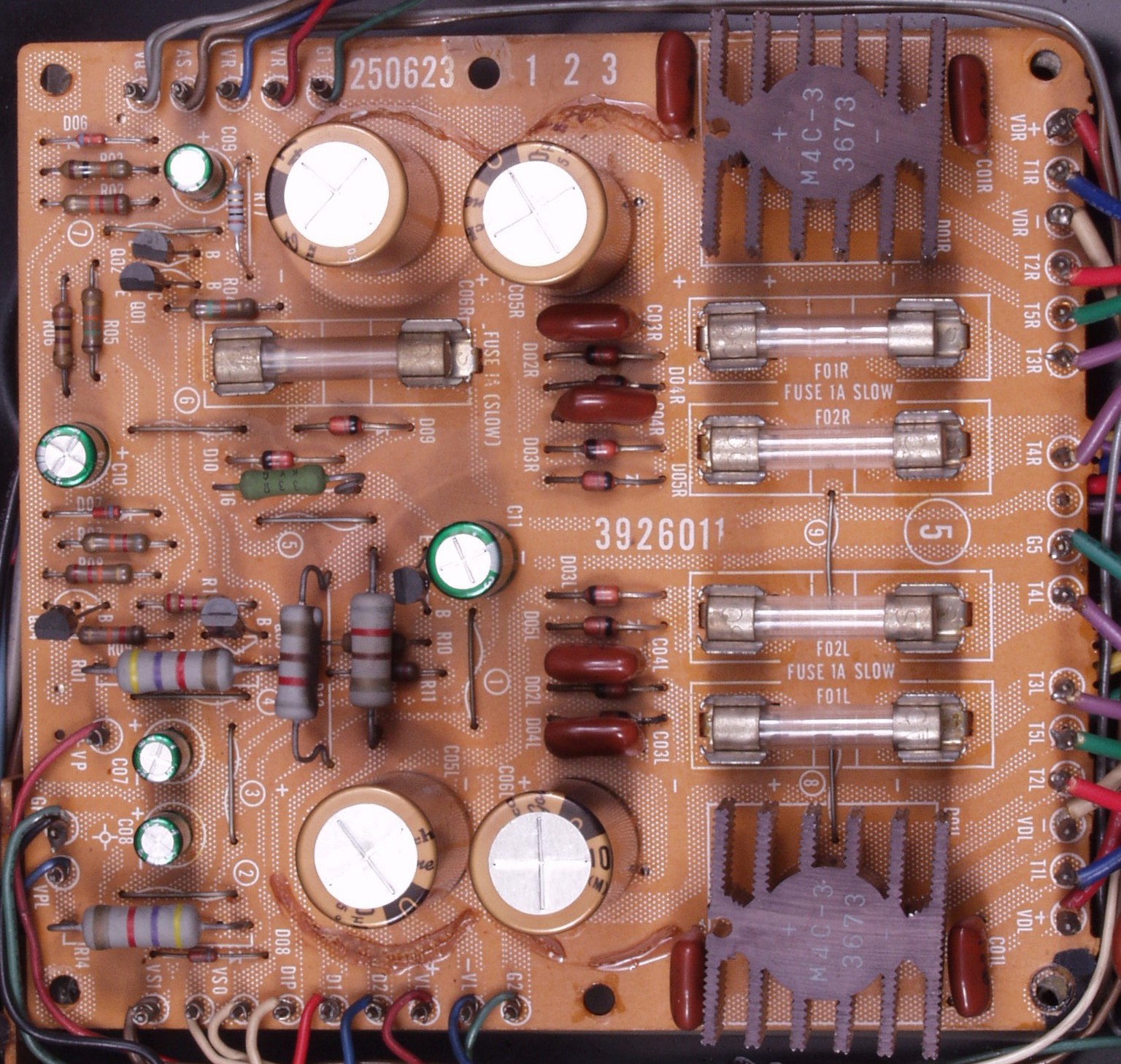

C4A. 修理前 電源基盤

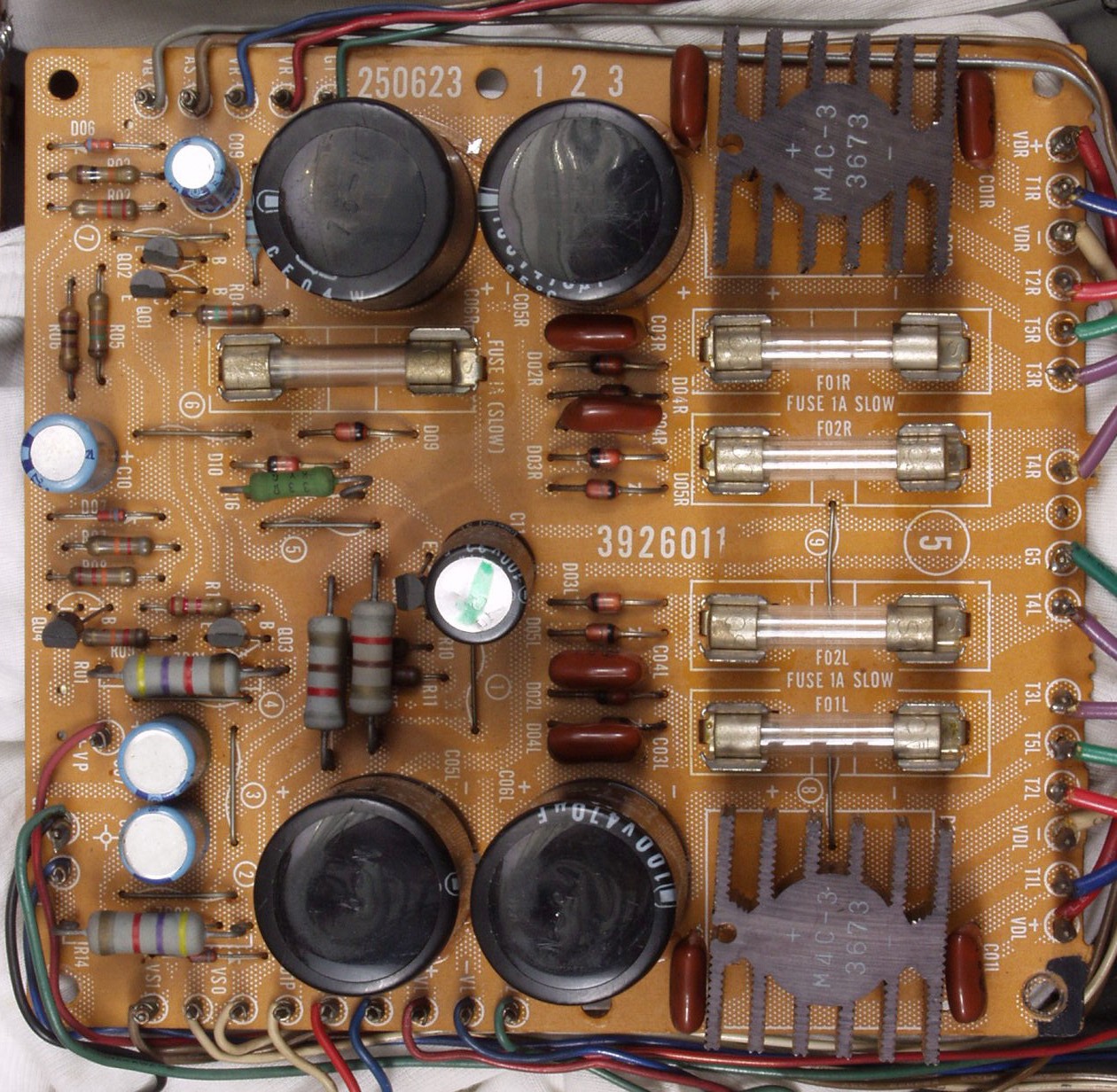

C4B. 修理後 電源基盤 電解コンデンサー9個、フューズ入り抵抗交換
C4C. 修理前 電源基盤裏
C4D. 修理(半田補正)後 電源基盤裏 全ての半田をやり修す
C4E. 完成電源基盤裏 余分なフラックスを取り、洗浄後

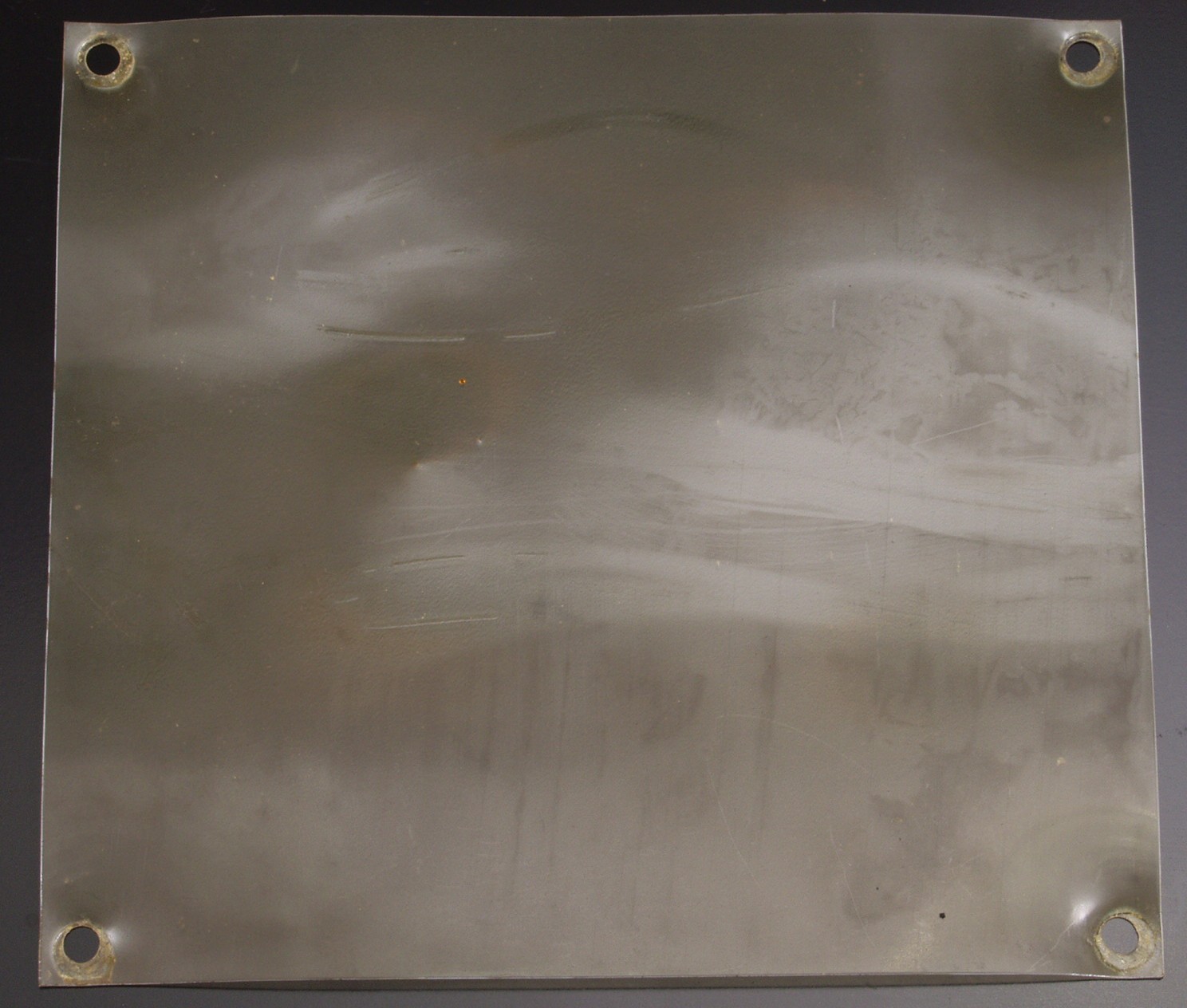

C4F. 発振で基板の銅箔が熱を帯び、解けた跡が残るが形跡が無い絶縁シート
C5A. 修理前 入力RCA端子
C5B. 修理後 入力RCA端子  WBT RCA端子 WBT−0201
C5C. 修理前 入力RCA端子基盤
C5D. 修理前 入力RCA端子基盤裏
C5E. 修理(半田補正)後 修理後 入力RCA端子基盤裏、洗浄後
C6A. 修理前 R−SP接続端子
C6B. 修理後 R−SP接続端子穴加工

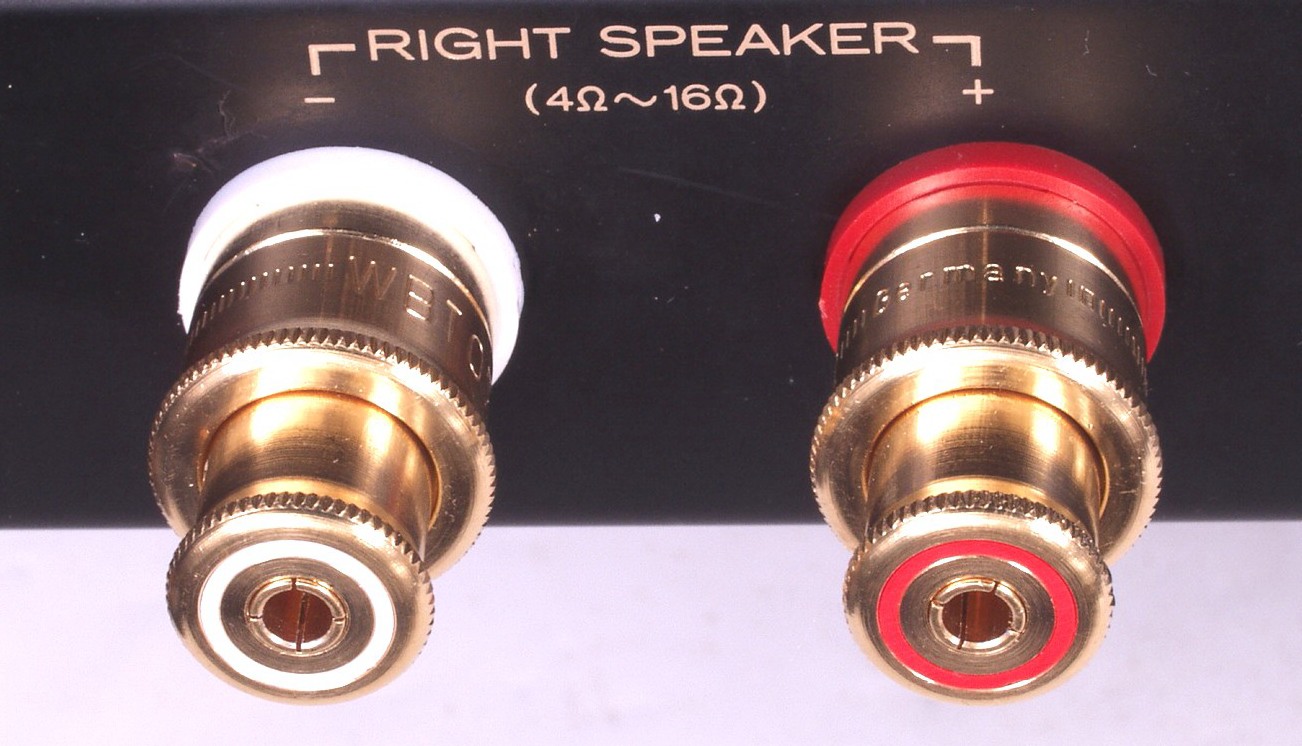

C6C. 修理後 R−SP接続端子 WBT SP端子 WBT−0702
C6D. 修理前 L−SP接続端子
C6E. 修理後 L−SP接続端子穴加工
C6F. 修理後 L−SP接続端子 WBT SP端子 WBT−0702

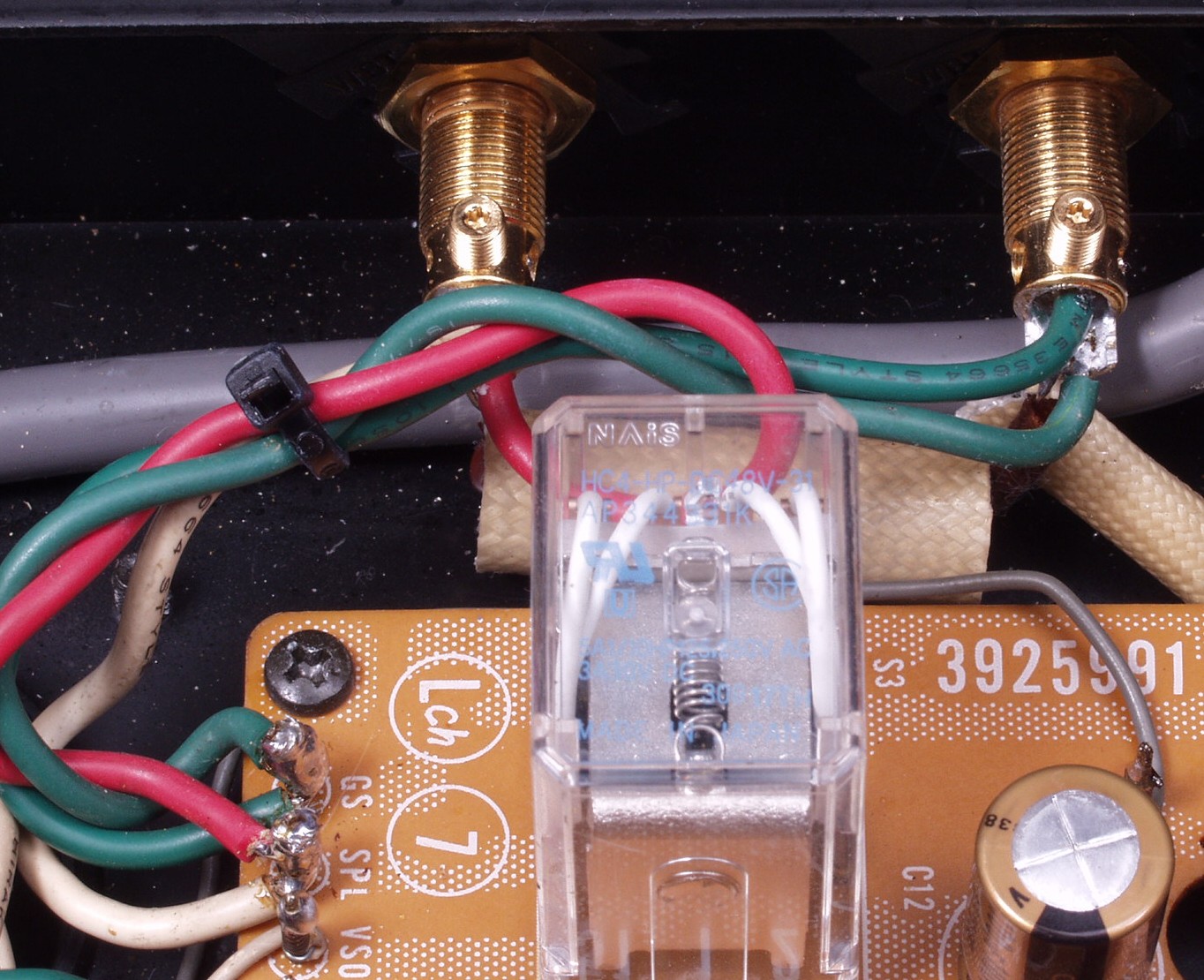

C6G. 修理後 R−SP端子への接続 WBTのネジ止めを生かし、ネジ止め接続+半田接続のW配線にした
                                                         <<理由はこちら参照>>
C6H. 修理後 R−SP端子への接続 WBTのネジ止めを生かし、ネジ止め接続+半田接続のW配線にした
                                                         <<理由はこちら参照>>

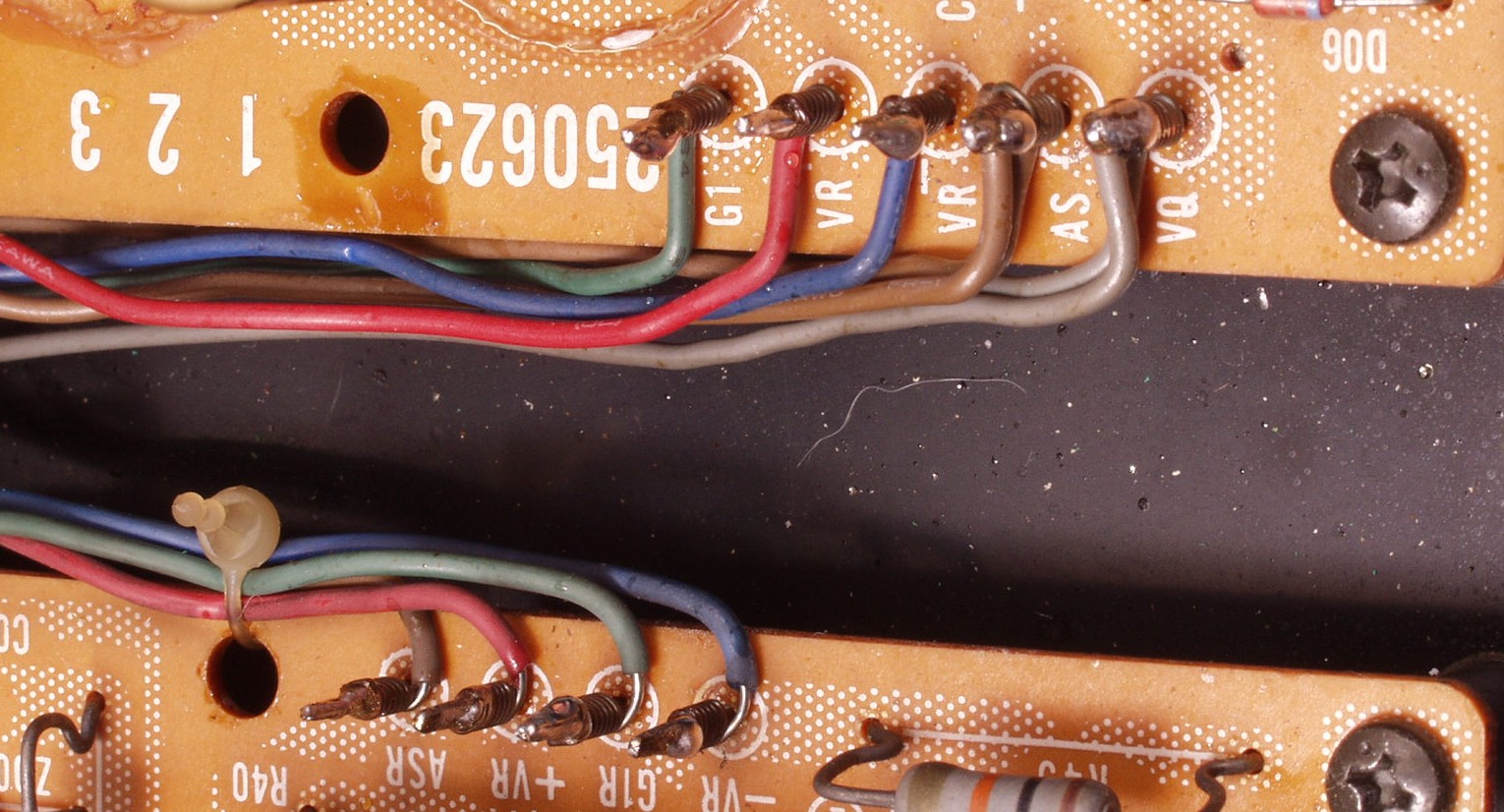

C7A. 修理後 ラッピングにも半田をする
C7B. 修理後 ラッピングにも半田をする
C8A. 修理前 ACコード接続の様子
C8B. 修理後 ACコード接続

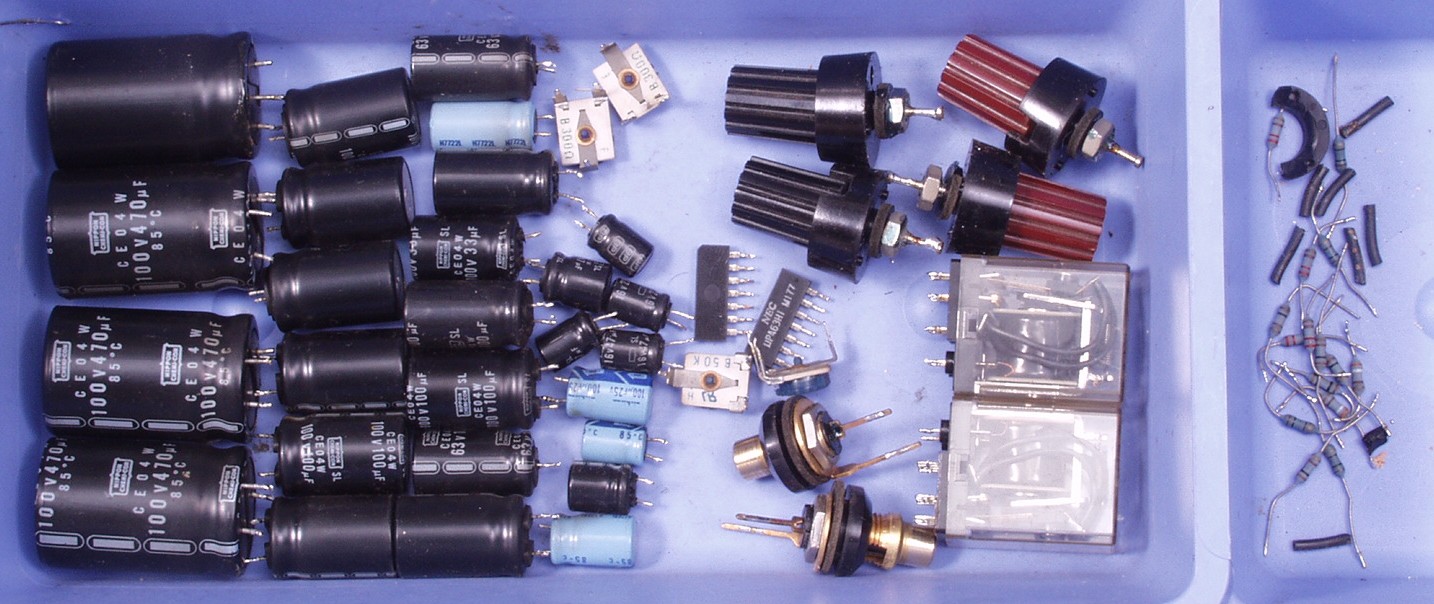

C9A. 交換した部品
C9B. 交換した部品 下から見ると劣化している電解コンデンサー

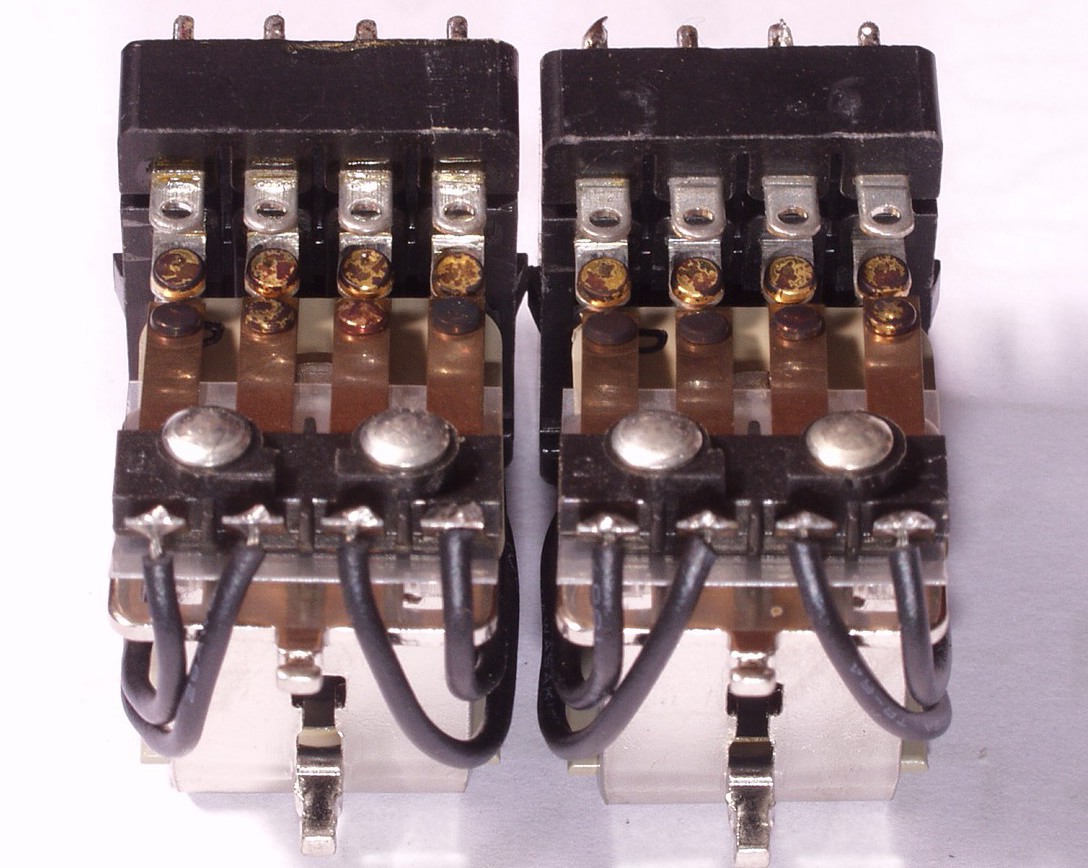

C9C. 交換した部品 接点が真っ黒のSP接続リレー
C−AA. 修理前 下から見る

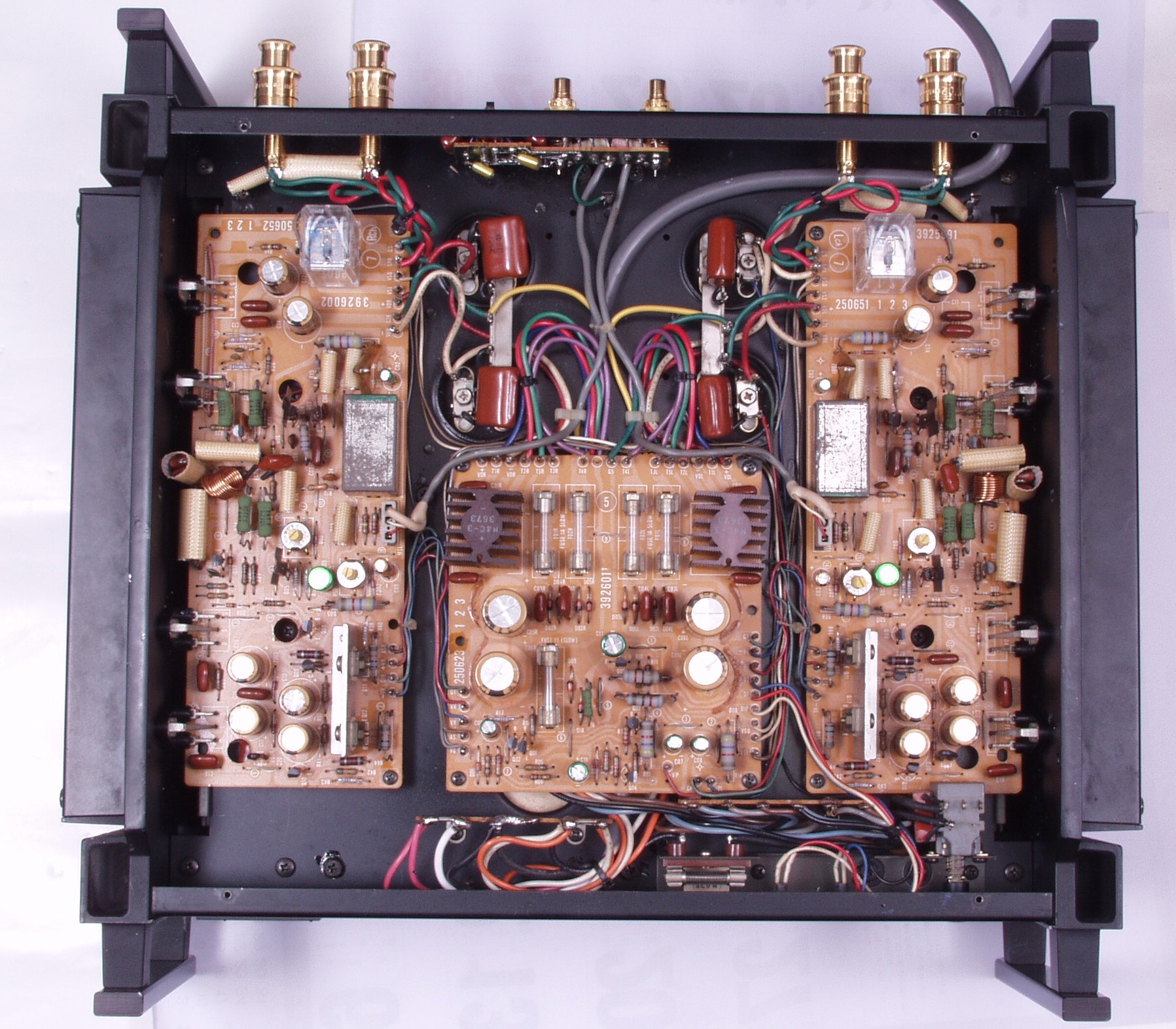

CAB. 修理後 下から見る

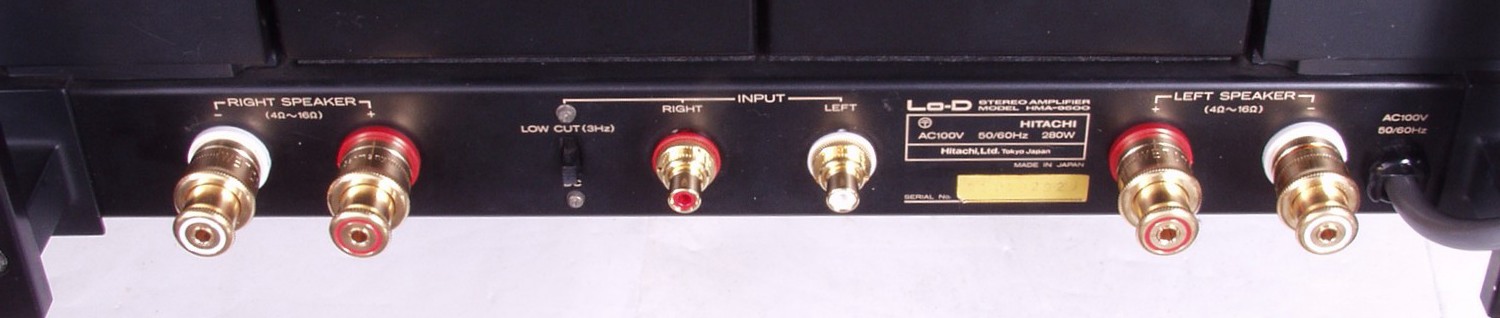

CAC. 修理後 後ろ見る
E. 調整・測定

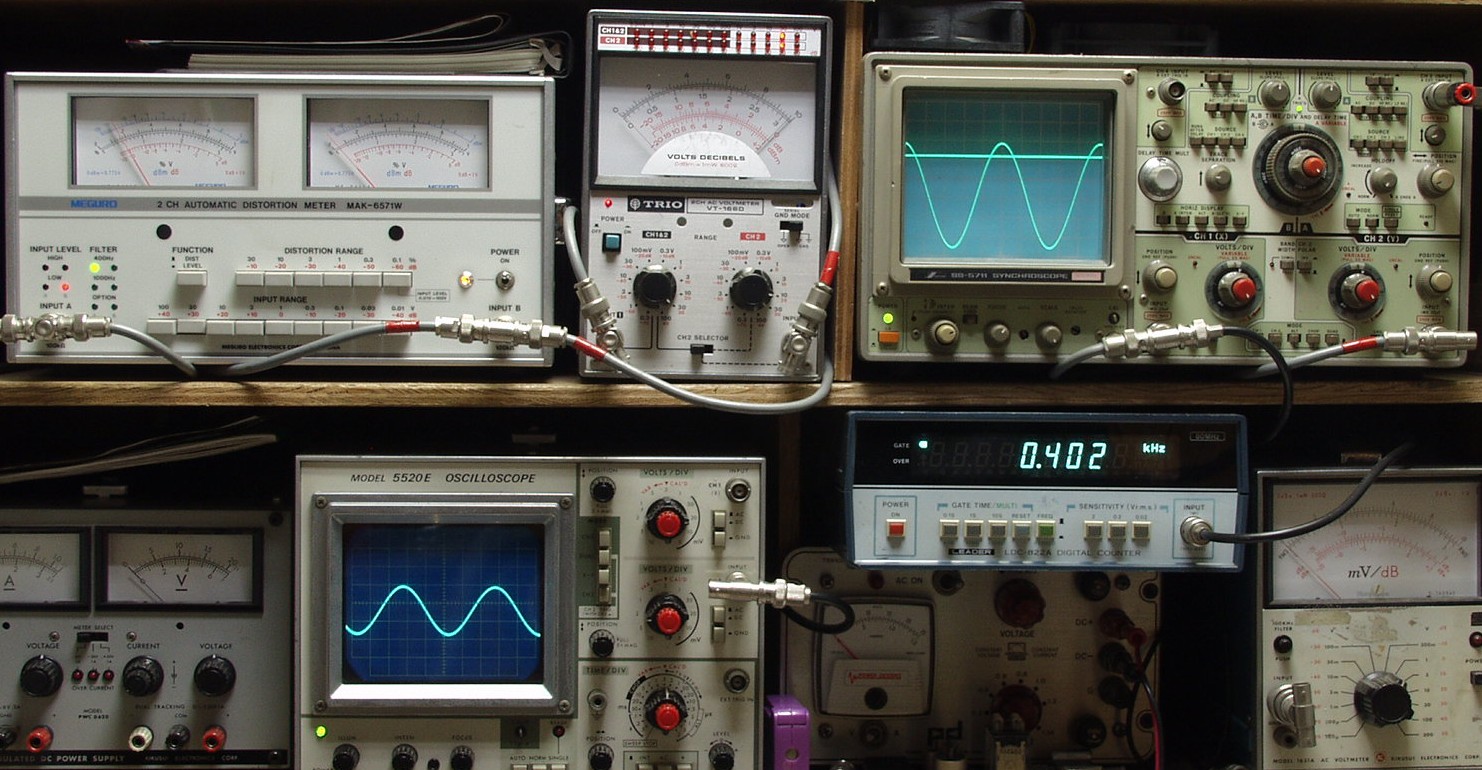

E1. 出力/歪み率測定・調整
    <見方>
     上左オーディオ発振器より400HZ・1KHZの信号を出す(歪み率=約0.003%)
     下中=入力波形(オーディオ発振器のTTLレベル) 下右=周波数計
     上左=SP出力の歪み率測定 左メータ=L出力、右メータ=R出力
     上中=SP出力電圧測定器、赤針=R出力、黒針=L出力
     上右=SP出力波形オシロ 上=R出力、下=L出力(出力電圧測定器の出力)
E2A. R側SP出力=31V=120W出力 0.02%歪み 1000HZ
          右=上=赤指針、左=下=黒指針、右下オシロ=入力波形
E2B. R側SP出力=31V=120W出力 0.02%歪み 400HZ
E3A. L側SP出力=31V=120W出力 0.02%歪み 1000HZ
           右=上=赤指針、左=下=黒指針、右下オシロ=入力波形
E3B. L側SP出力=31V=120W出力 0.02%歪み 400HZ
           右=上=赤指針、左=下=黒指針、右下オシロ=入力波形

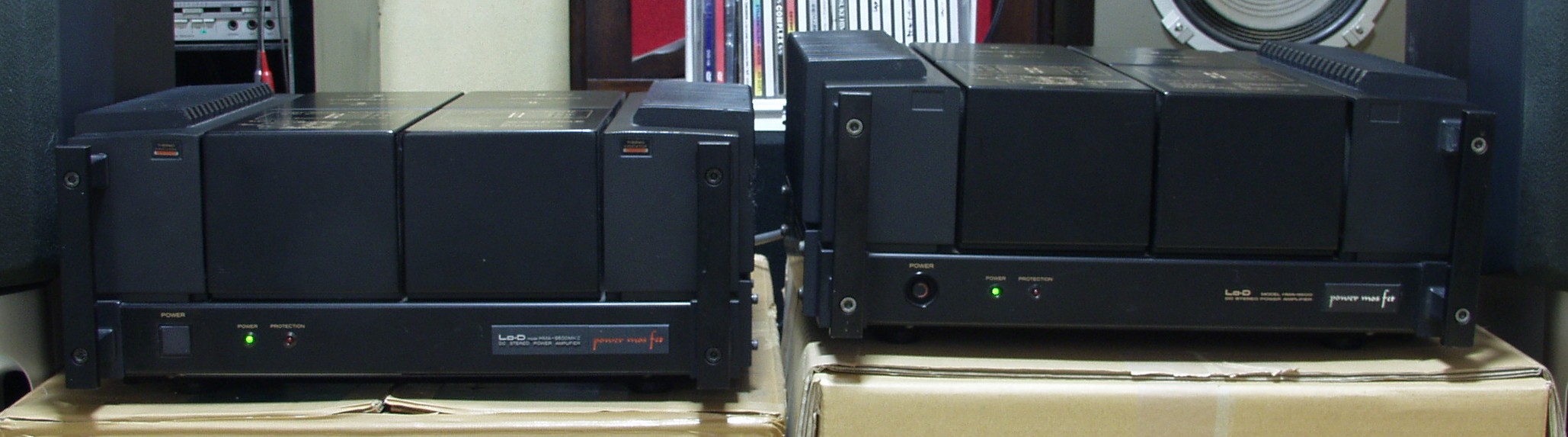

E4. 24時間エージング、 左は HMA−9500mkU. 22台目
G. 納品後 ユーザー様のメール
本日LO-D HMA9500が到着いたしました。つい今まで聞き込んでしまい、連絡をする事が遅れてしまいました。申し訳ありません。 オークションにて落札し、故障するまで聞いていた音と比べると、高音域が伸び全域に渡ってスピード感が増しました。
今までのコモッタ感じの印象からは一変しました。 これが名機の音かと納得する次第です。
