HMA−9500. 14台目修理
平成16年8月27日到着   9月5日完成
注意 このAMPはアースラインが浮いています
    よって、AMPのシャーシにSPの線(アース側)や入力のRCAプラグのアース側も接続してはいけません
    RL−SPのアース線も接続(共通)してもいけません
    又、DC(directconnection)入力が可能ですが、絶対に使用しないこと=ここ参照
  • A. 修理前の状況
      ユーザーが修理・改修を試み、失敗した機器です
      以下はユーザーからのメッセージ
    「リレー、コンデンサー、初段FET、トランジスター の交換を行いましたが、素人の限界を痛感する 結果になってしまいました。 それまで正常に作動していたRch に直流電圧60Vが恒常的に発生するようになり、 プロテクションが解除しないようになってしまいました。 中点電位調整のBLを回しても全く変化しません。 ここ3週間ほど毎日「いじっている」状態が続いていますが、 私の手持ち機材や経験では、とても問題解決に 前進しているとは思えず、 このままでは、かえって、かなりの確率でいじり壊す結果になる と思います。 今までが、たまたまうまくいっていただけだということを 痛感いたしました。」
      自分で修理する人はこちら参照

  • B. 原因
      電解コンデッンサー逆接続による、フューズ抵抗断線、中段TR(トランジスター)焼損
  • C. 修理状況
       SP接続リレー交換
      初段FET(電界トランジスター)交換
      バイアスVR交換
      フューズ入抵抗交換

  • D. 使用部品
      SP接続リレー                  2個
      バイアスス半固定VR             2個
      フュズ入り抵抗                 個
      TR(トランジスター)              6個

  • E. 調整・測定

  • F. 修理費   56,000円

  • S. HITACHI Lo−D HMA−9500 の仕様(マニアルより)
A. 修理前の状況

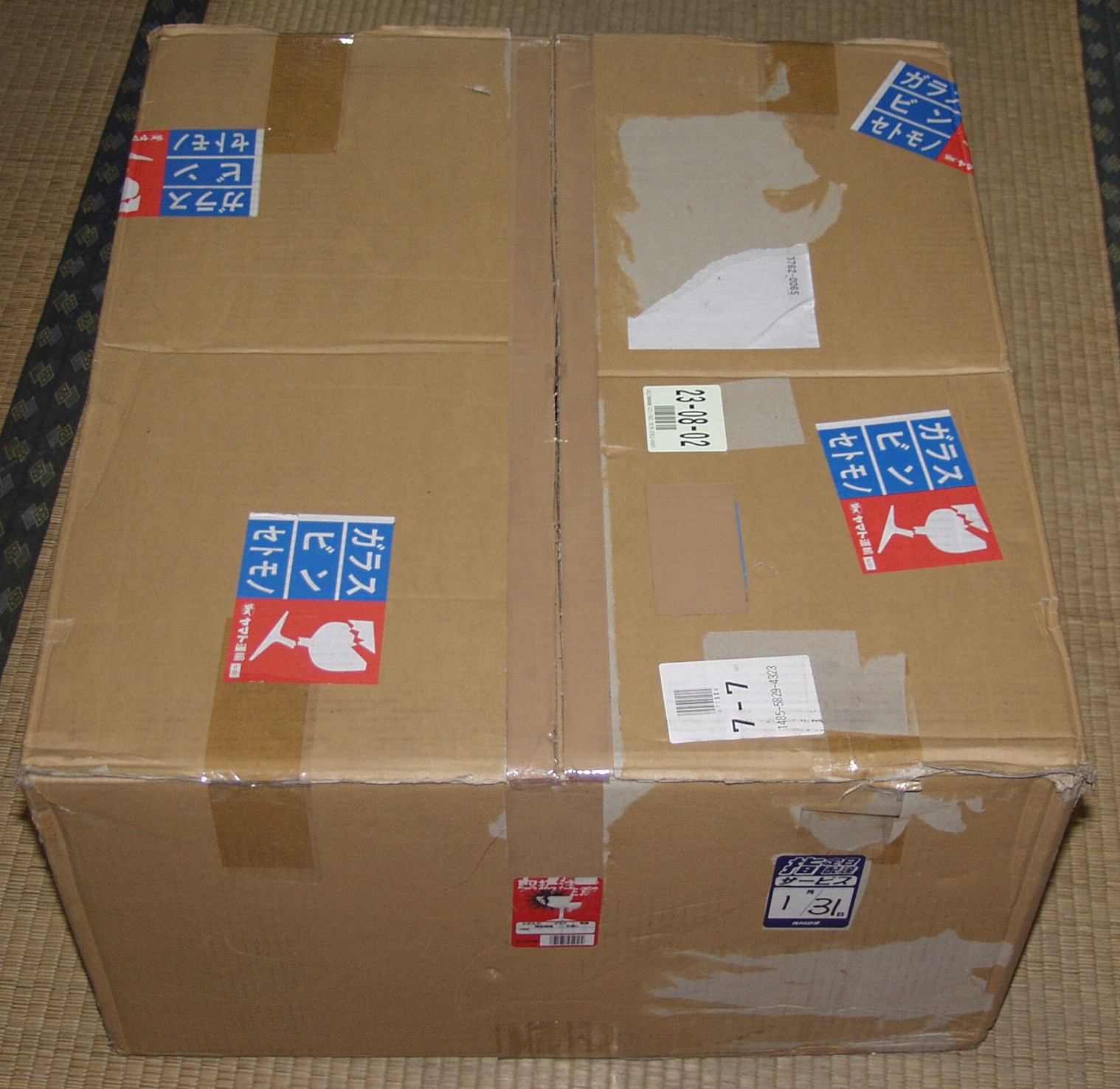

A−1A. 修理前点検中 宅配で到着 27Kgあるのだから、もう少しテープを貼りましょう

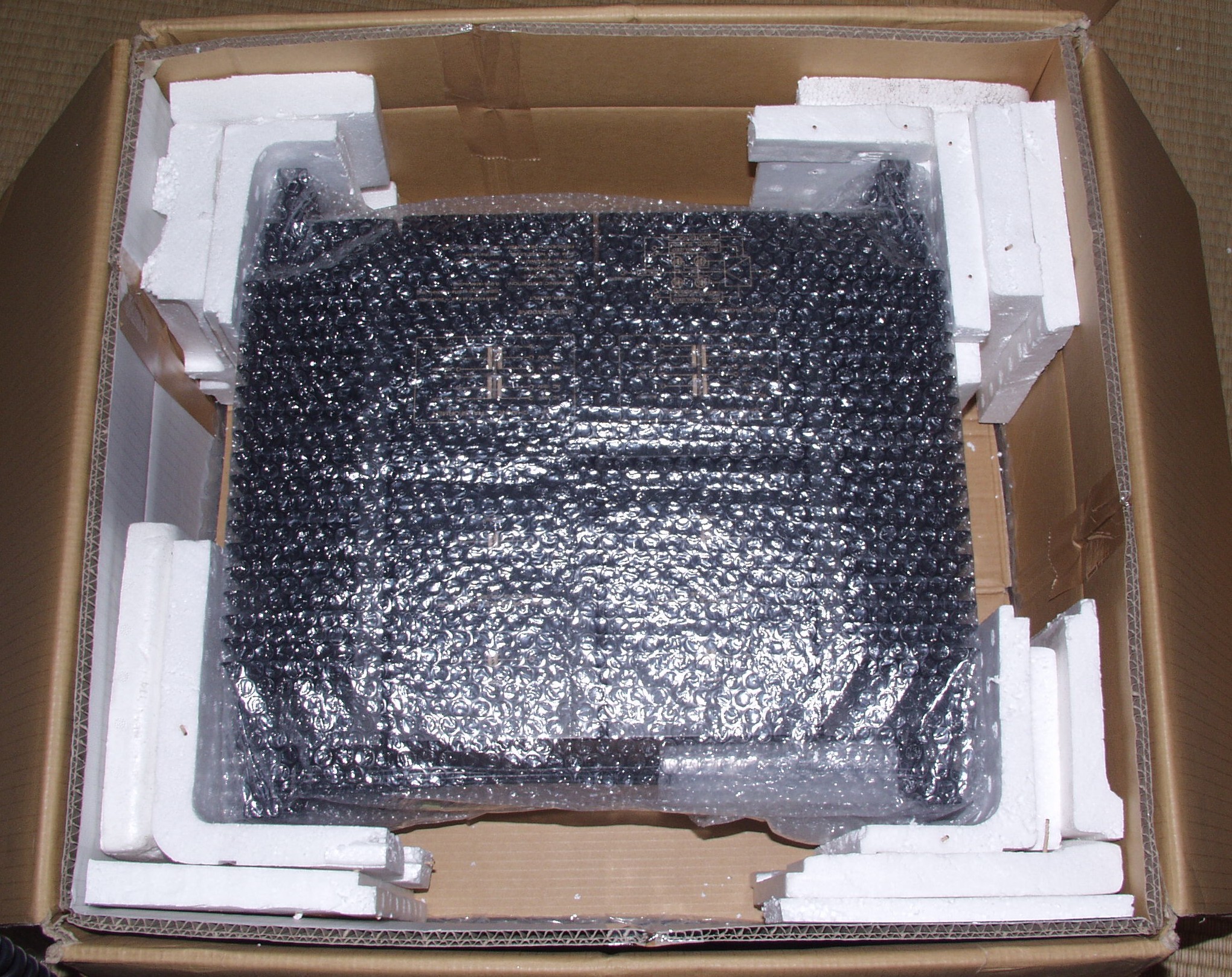

A−1B. 修理前点検中 緩衝材が少なすぎ!
A−1C. 修理前点検中 AMP本体が固定していない
              梱包についてはこちら参照
A−2A. 完成後の梱包 角をしっかりと固定する。 発砲スチロールを重ねた所は、爪楊枝で固定する
A−2B. 完成後の梱包 発砲スチロール間をダンボールで固定する
A−2C. 完成後の梱包 ダンボールケースの内蓋も、下に同じ大きさのダンボールを置き固定すると強い。
                間隙はダンボールで埋めると更に良い。
A−2D. 完成後の梱包 ダンボールケースの外蓋を固定して、完成。

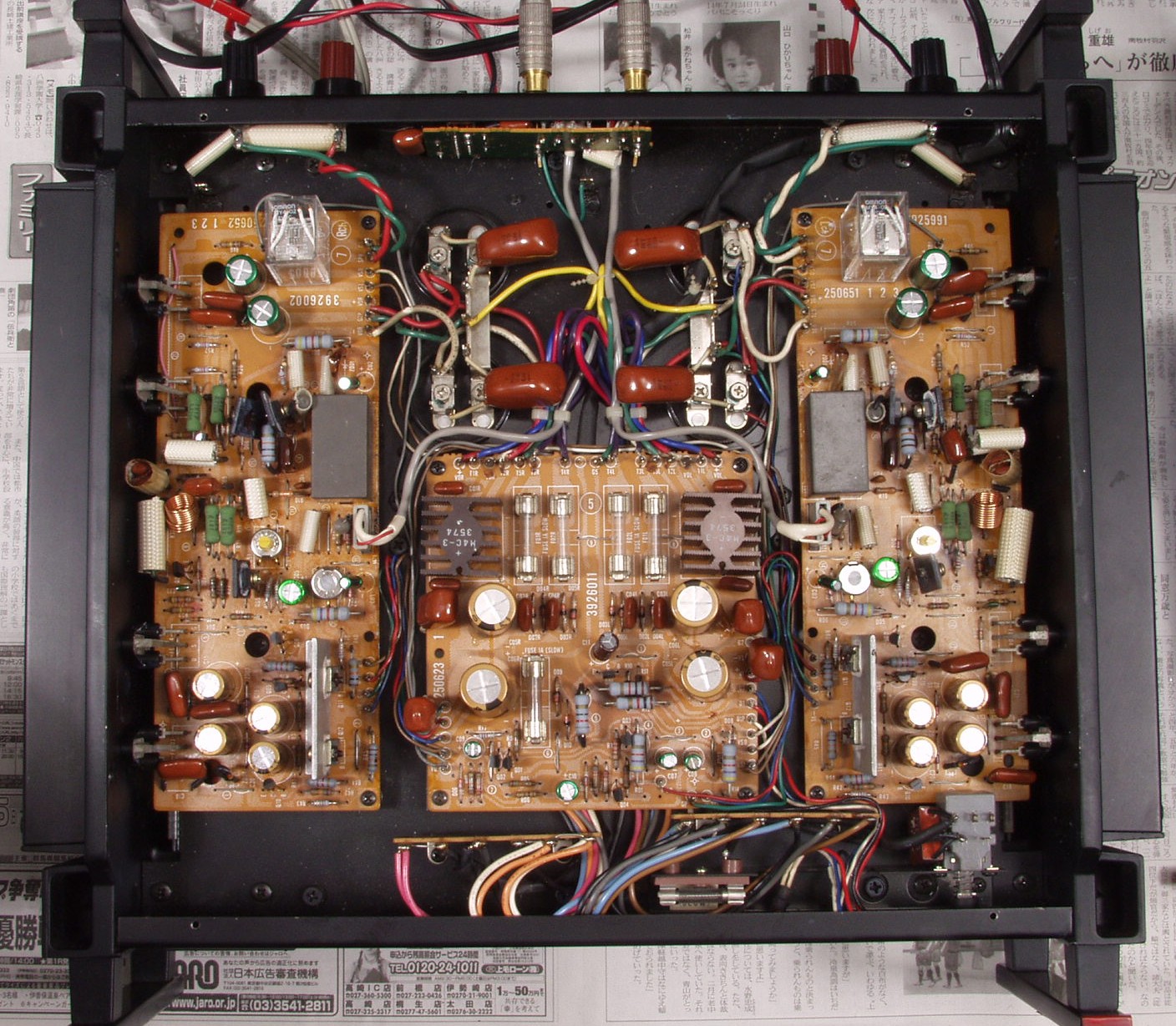

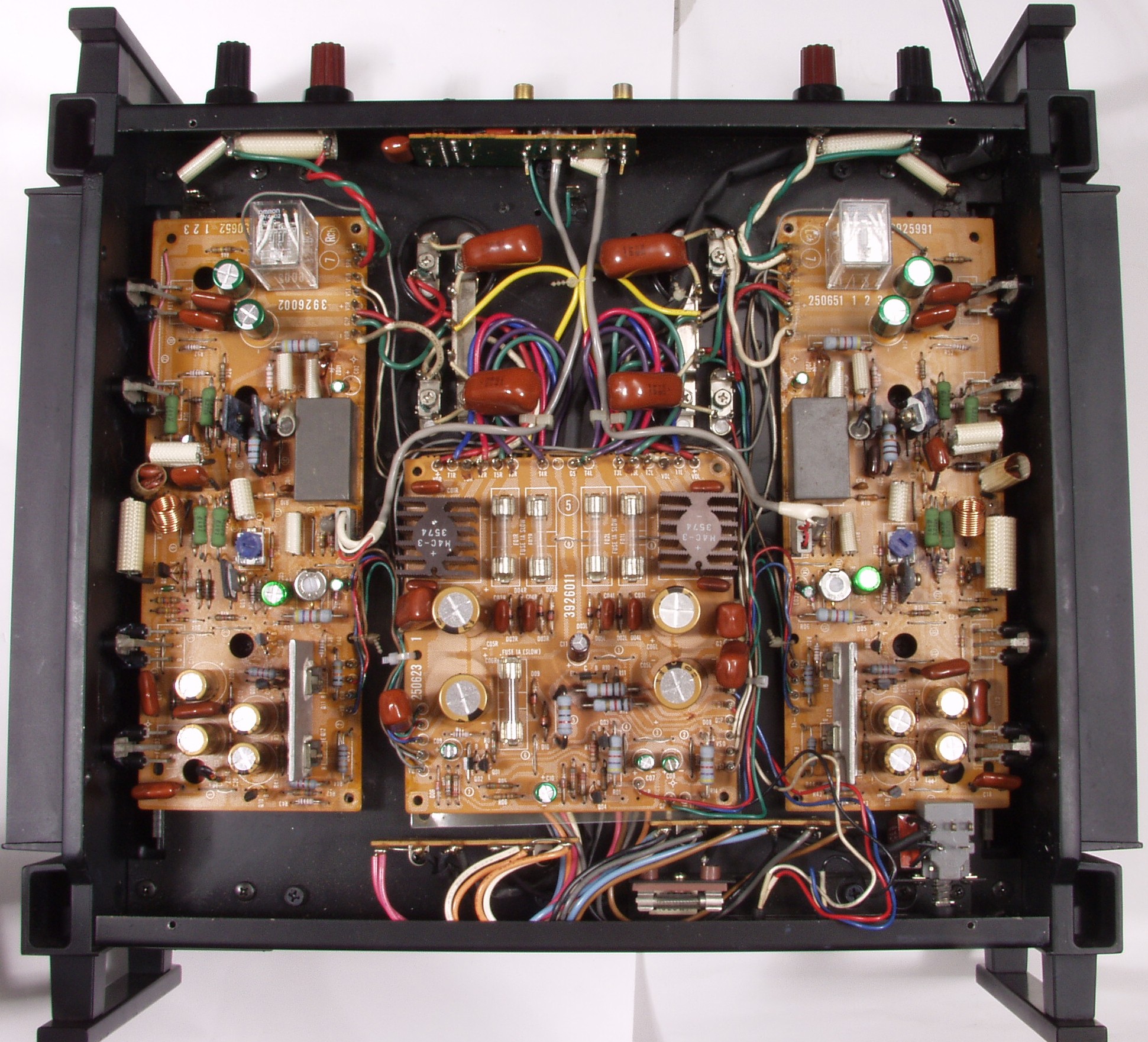

A−3. 修理前 下から見る

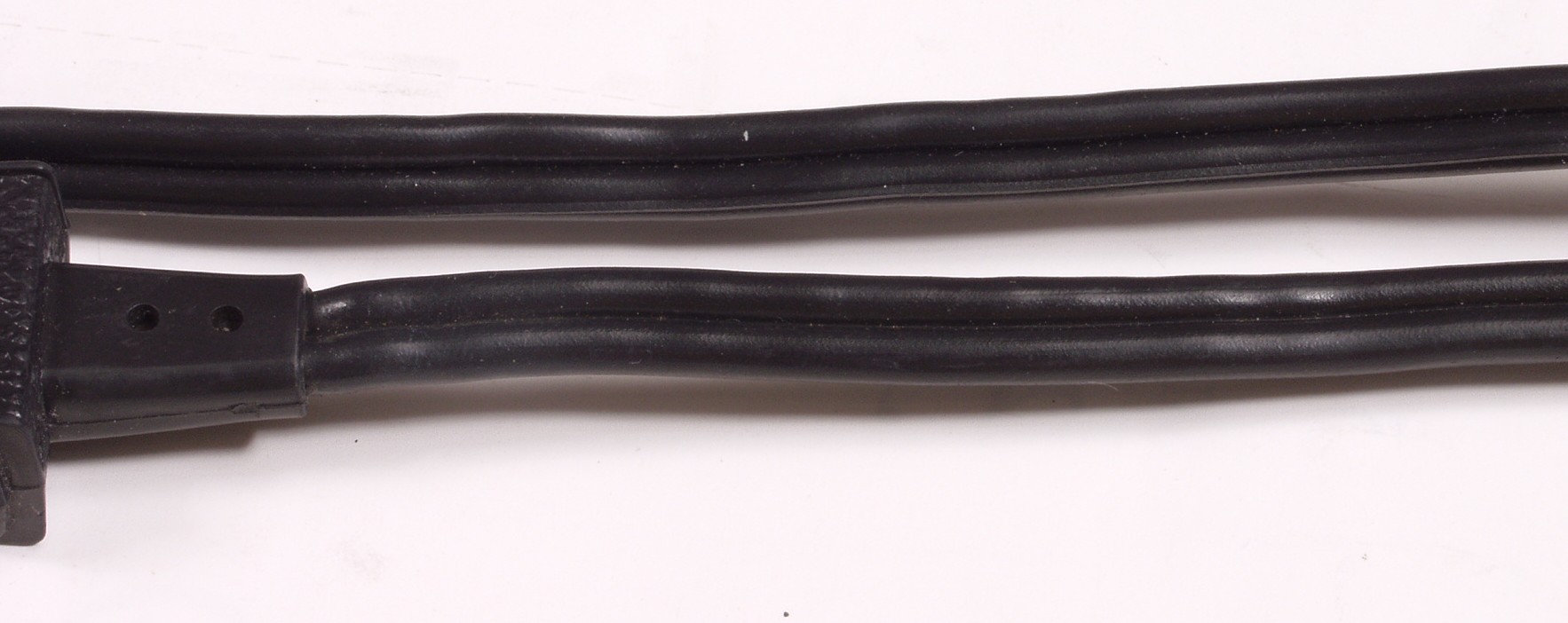

A−4. 点検中 過大電流が流れ、「よれよれ」がある電源コード
C. 修理状況

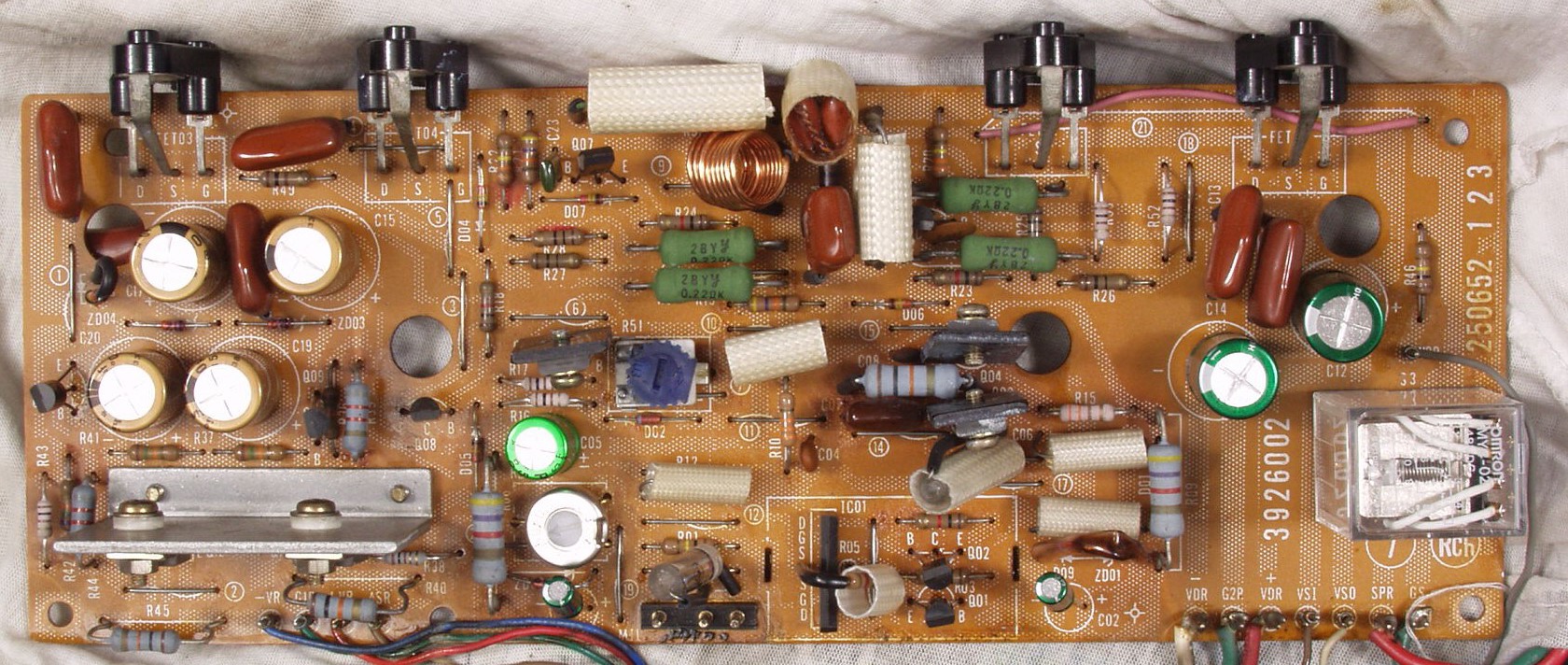

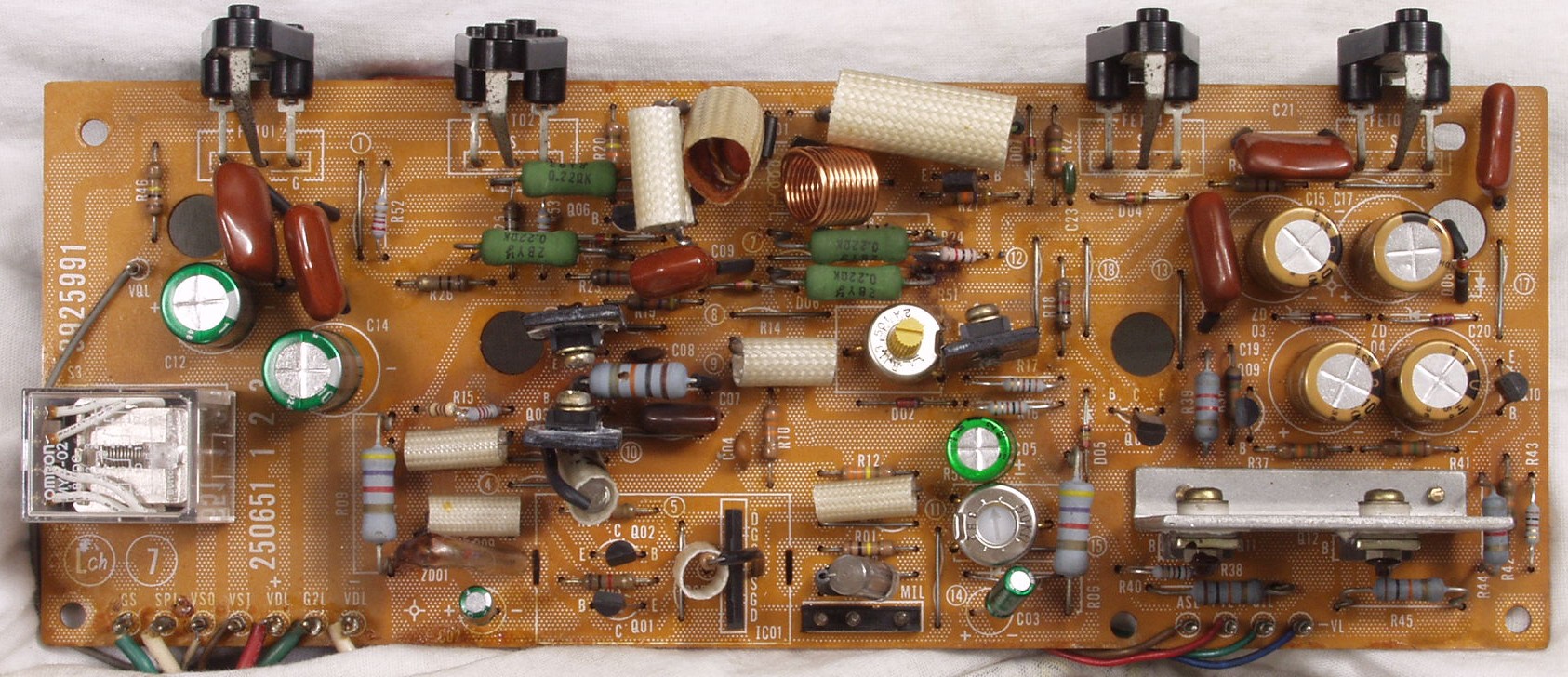

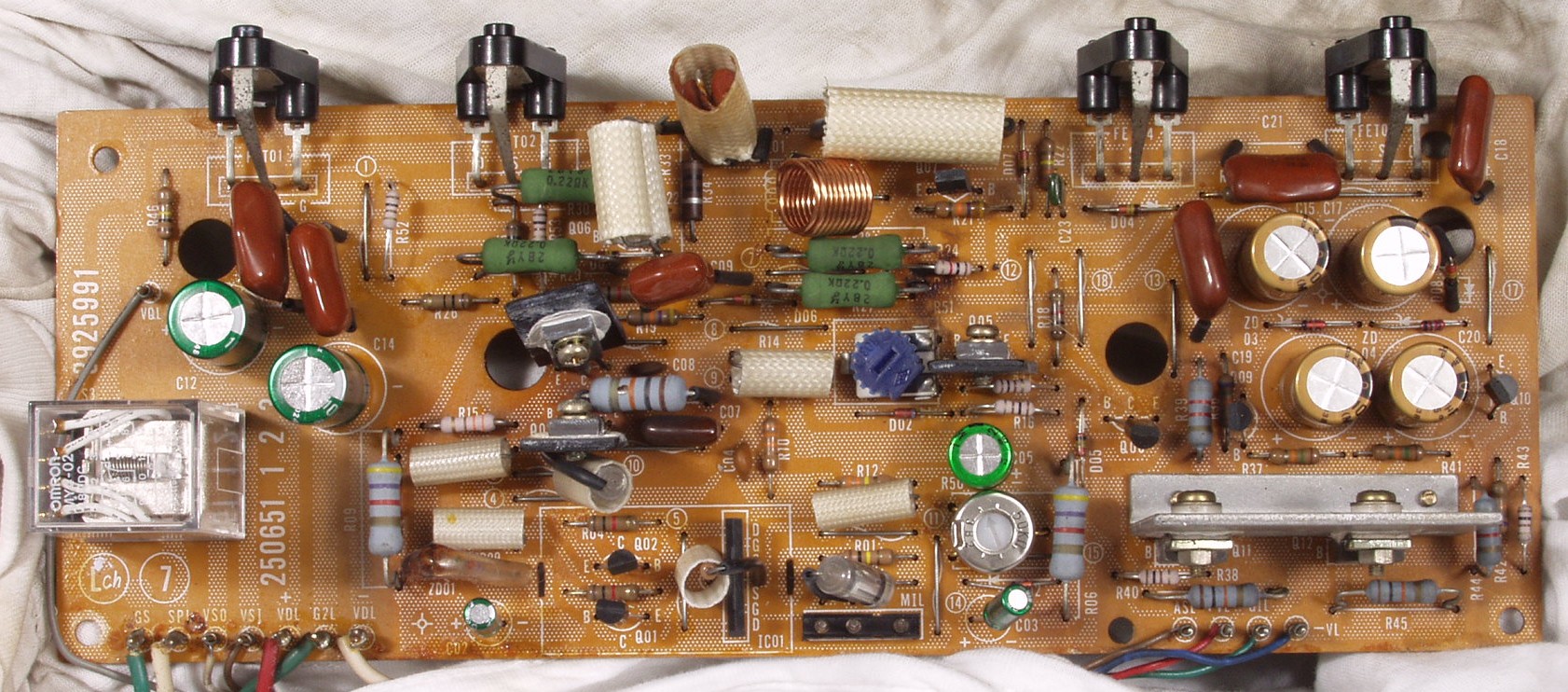

C−1A. 修理前 Rドライブ基板
C−1A−1. 修理前 Rドライブ基板 単純に増締した為、TR(トランジスター)が曲がっている
C−1B. 修理後 Rドライブ基板 バイアス調整用半固定、フューズ入り抵抗全部、TR(トランジスター)3個交換

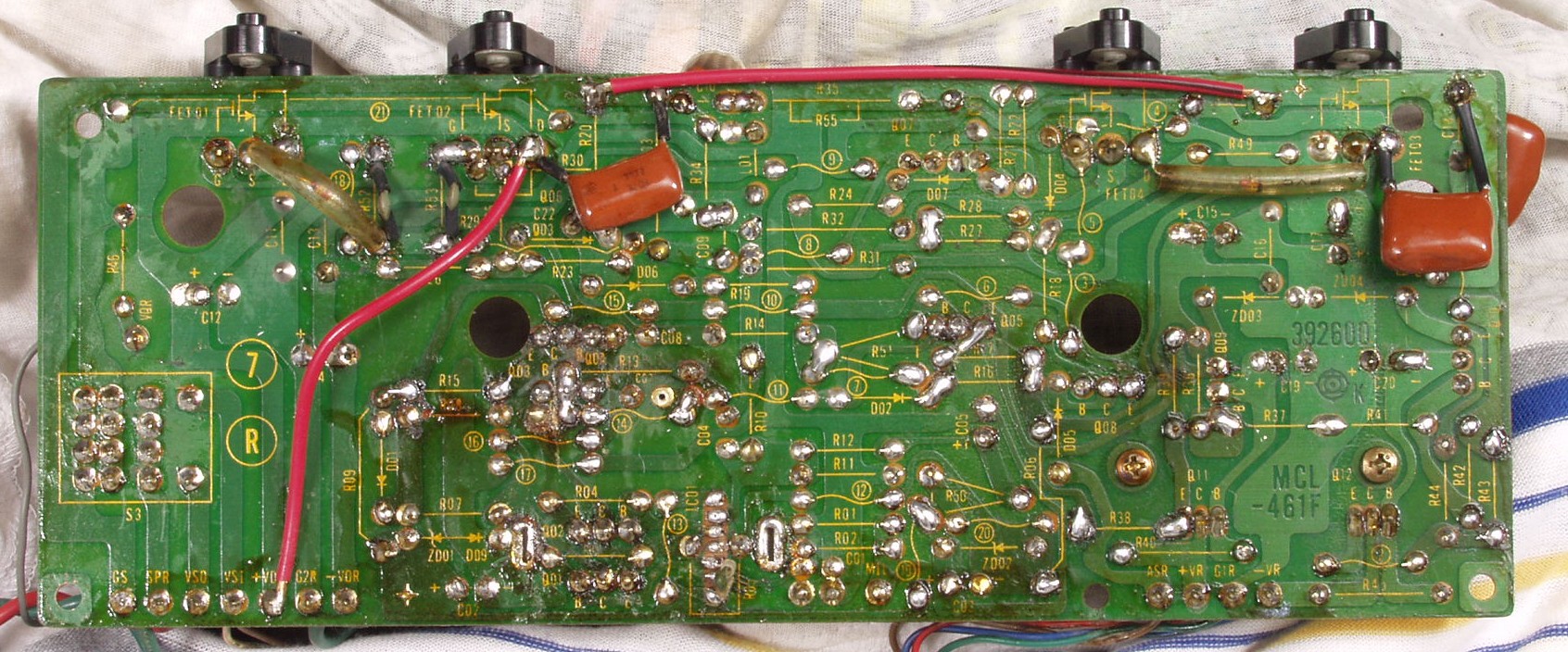

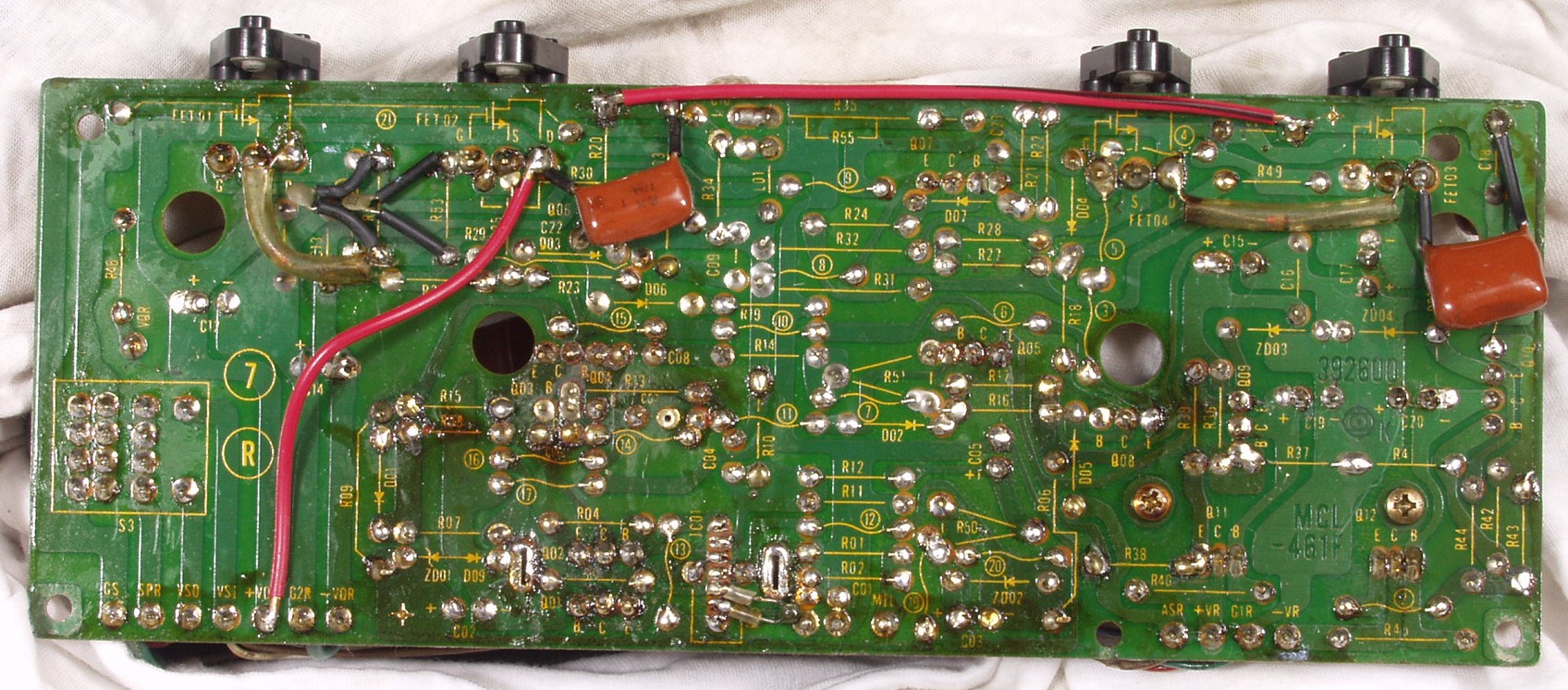

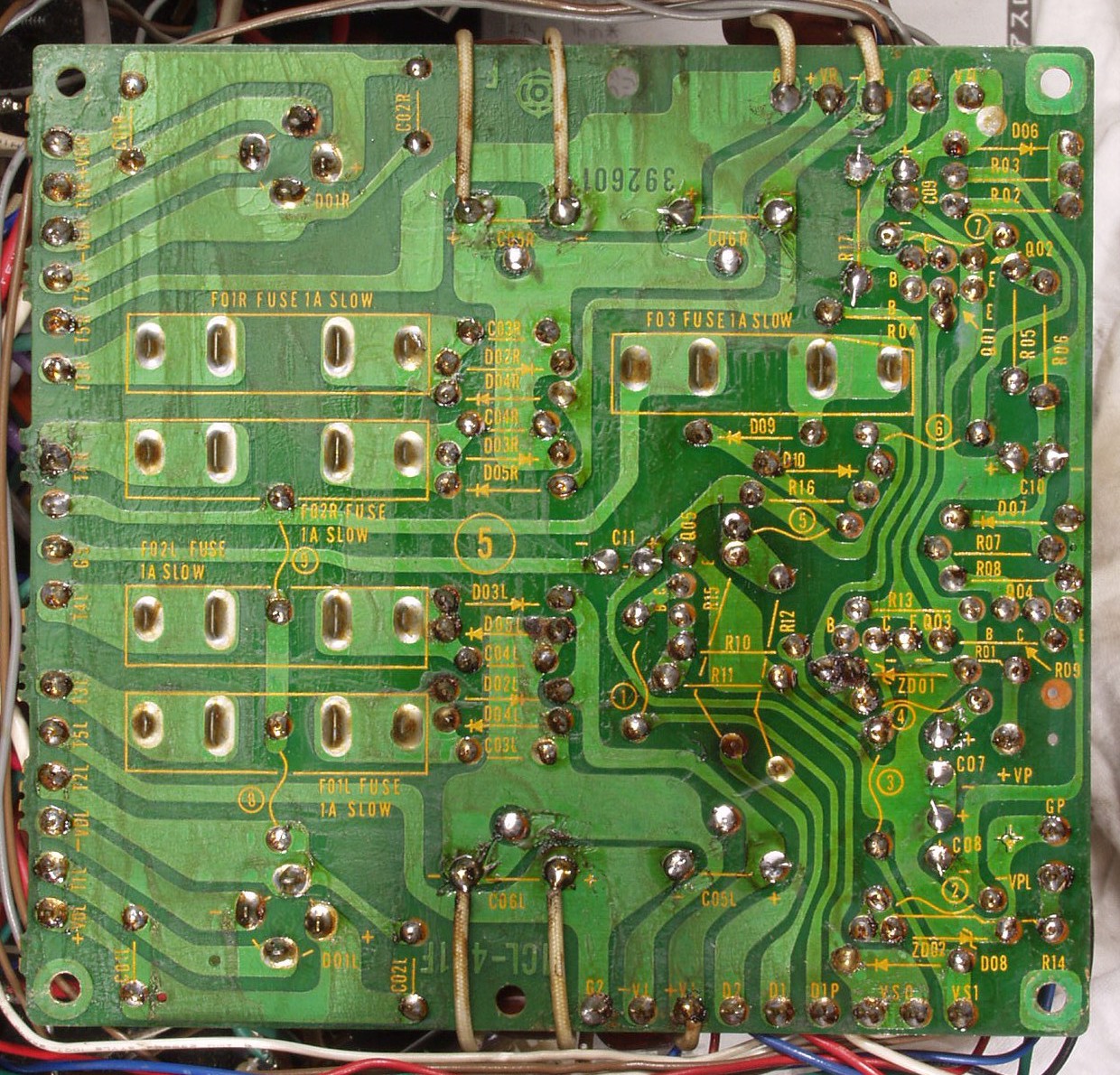

C−1C. 修理前 Rドライブ基板裏

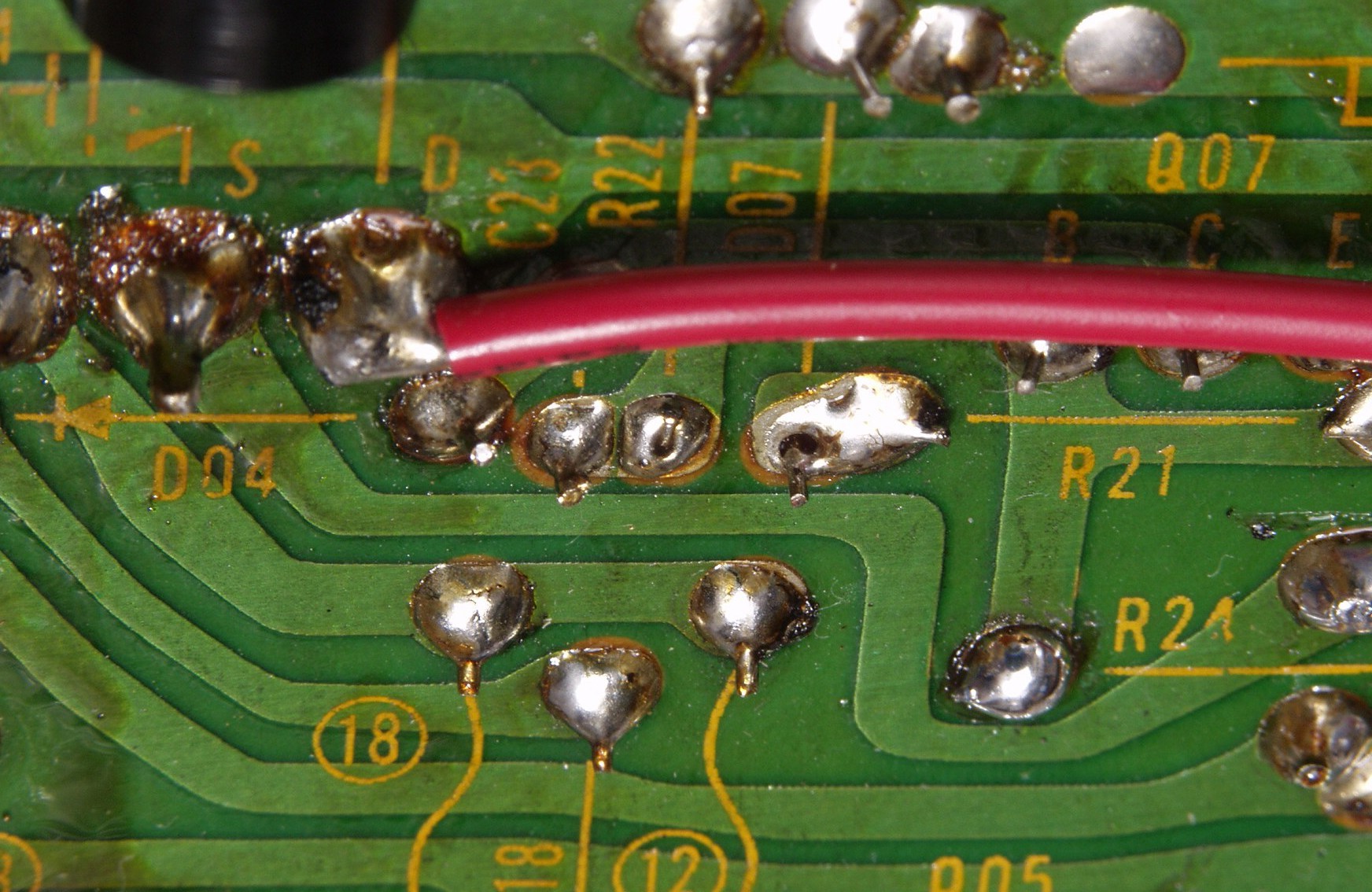

C−1C−1. 修理前 Rドライブ基板裏 半田不良(未熟な半田)
           取れている                                   取れている
C−1D. 修理後 Rドライブ基板裏

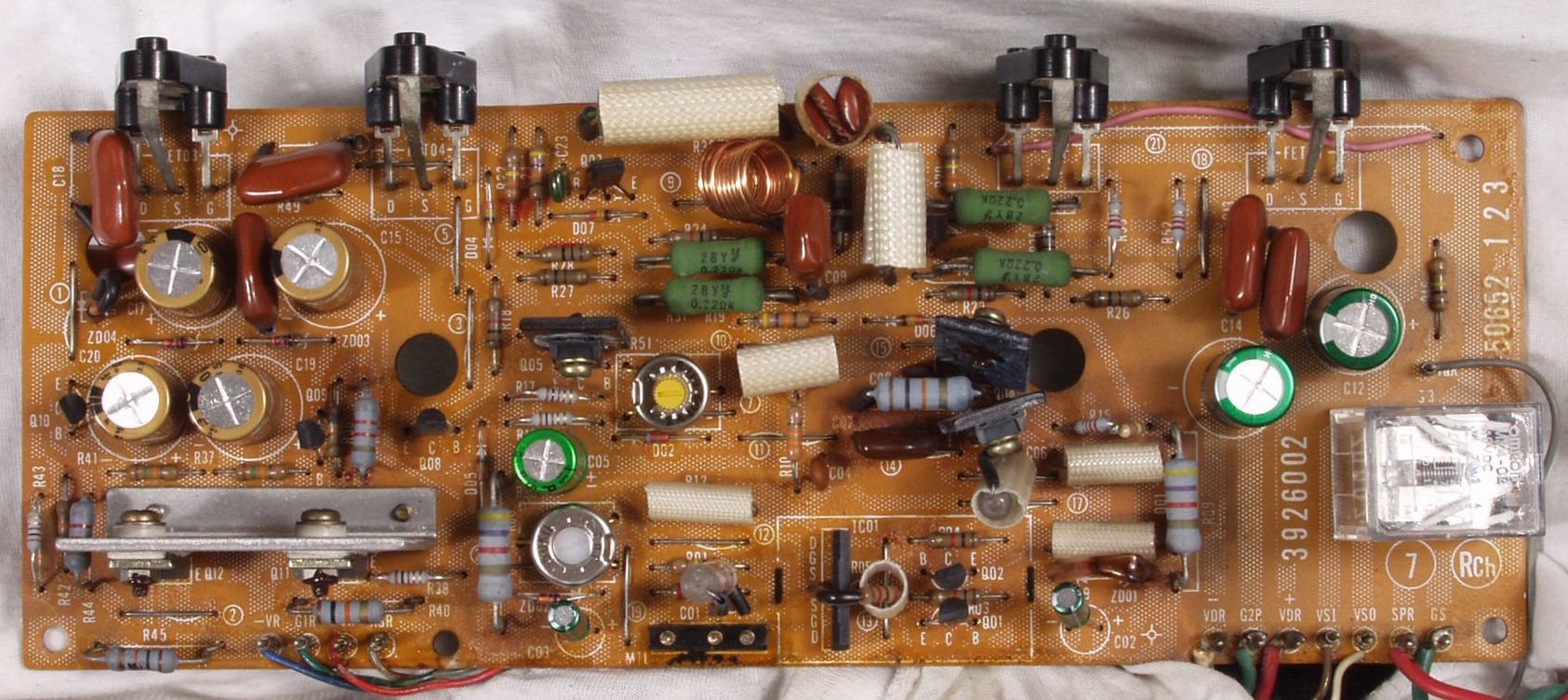

C−2A. 修理前 Lドライブ基板
C−2B. 修理後 Lドライブ基板  バイアス調整用半固定、フューズ入り抵抗全部、TR(トランジスター)3個交換
C−2C. 修理前 Lドライブ基板裏
C−2C−1. 修理前 Lドライブ基板裏 未半田部分あり、作業途中で電話や、来客が来ると、こうなる
C−2D. 修理後 Lドライブ基板裏

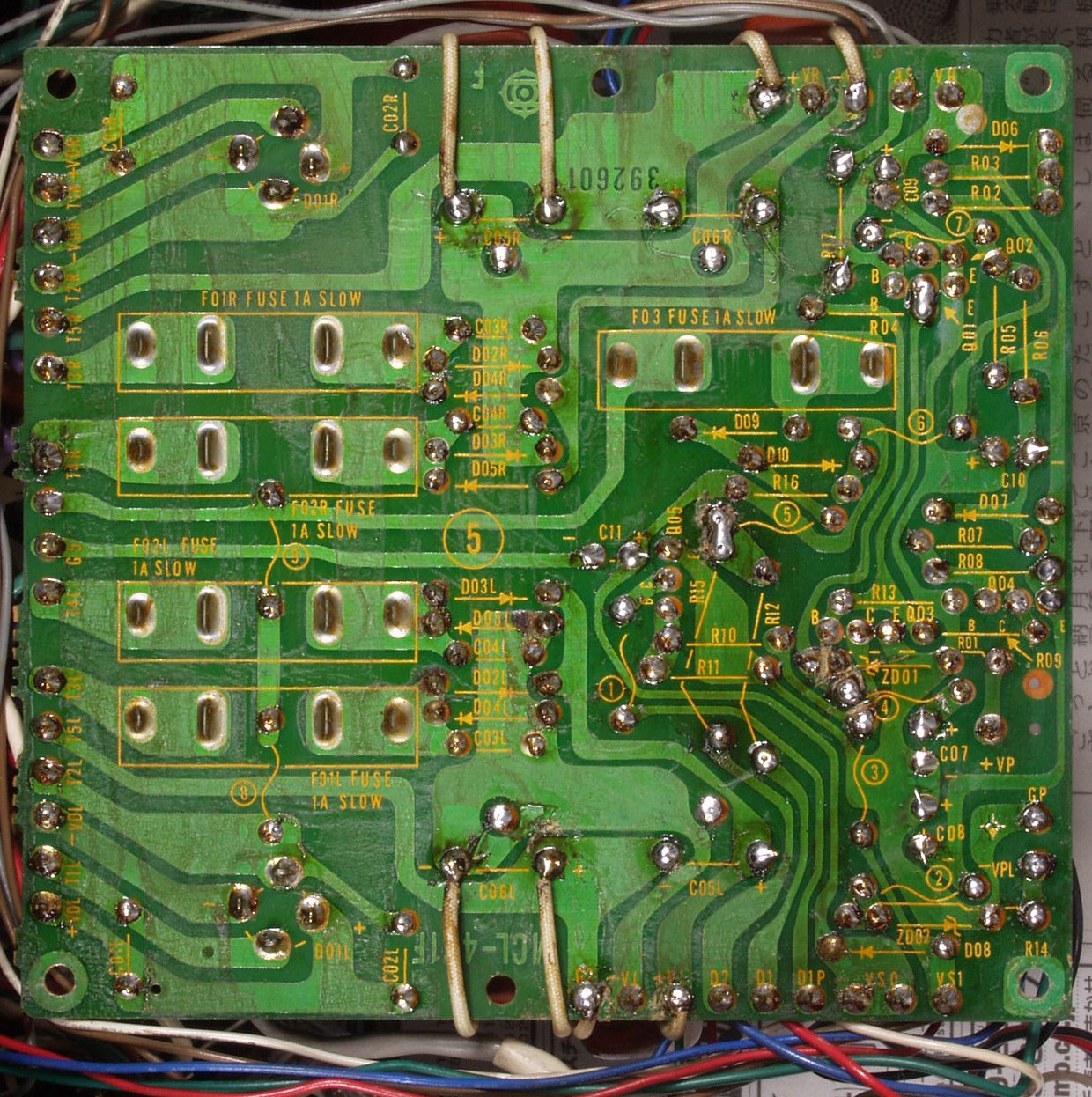

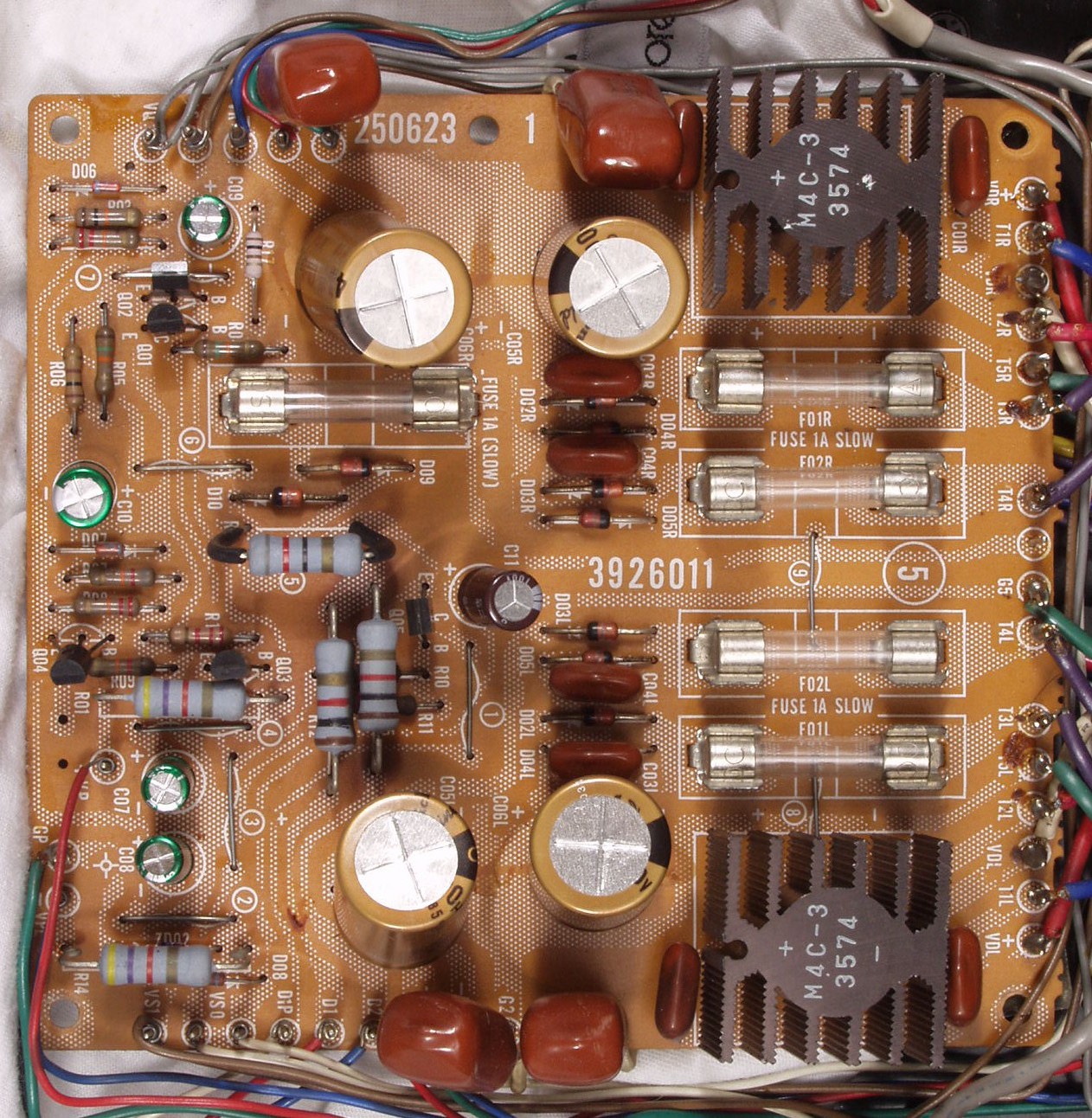

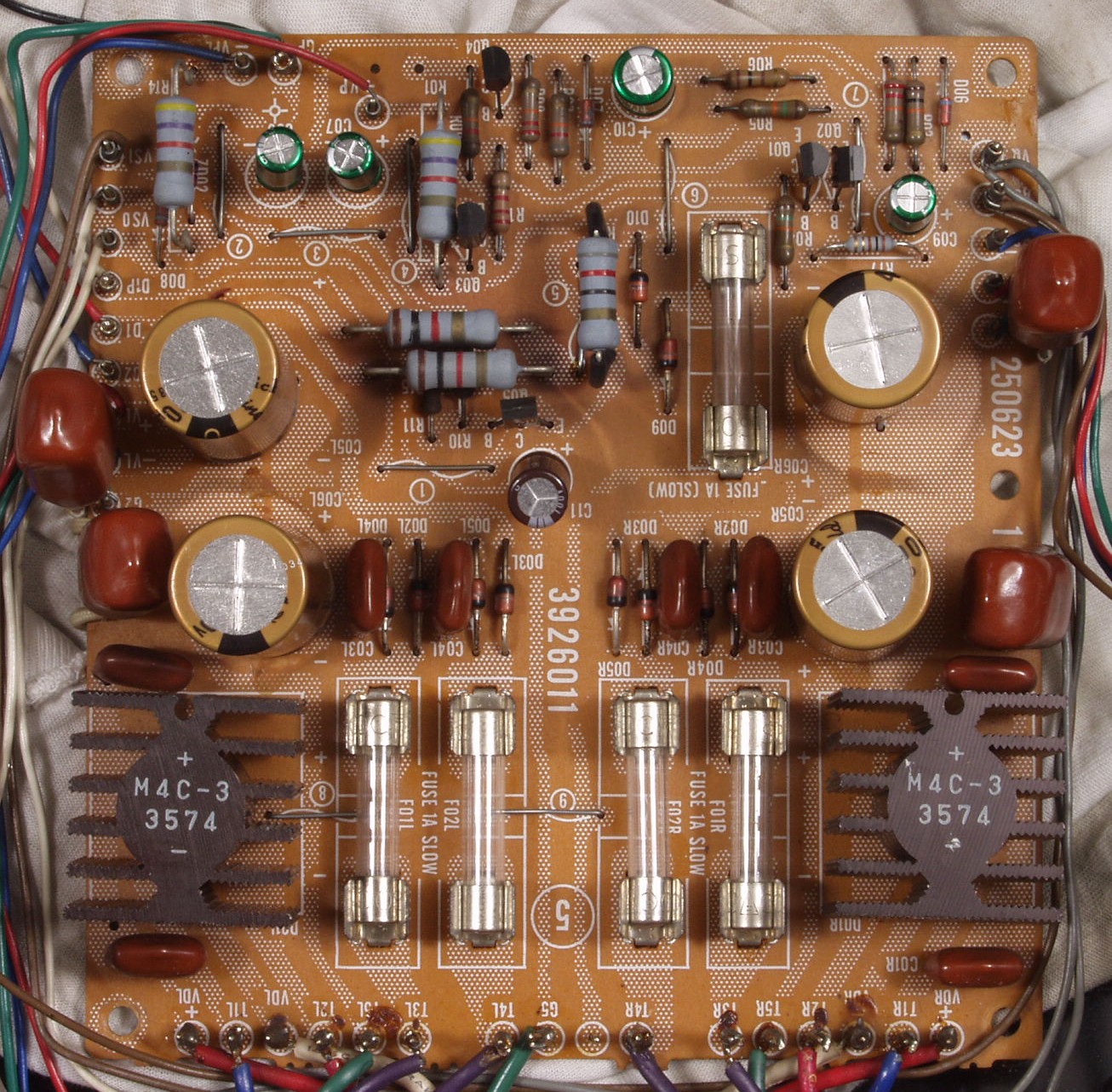

C−3A. 修理前 電源基盤
C−3B. 修理後 電源基盤 フューズ入り抵抗全部交換

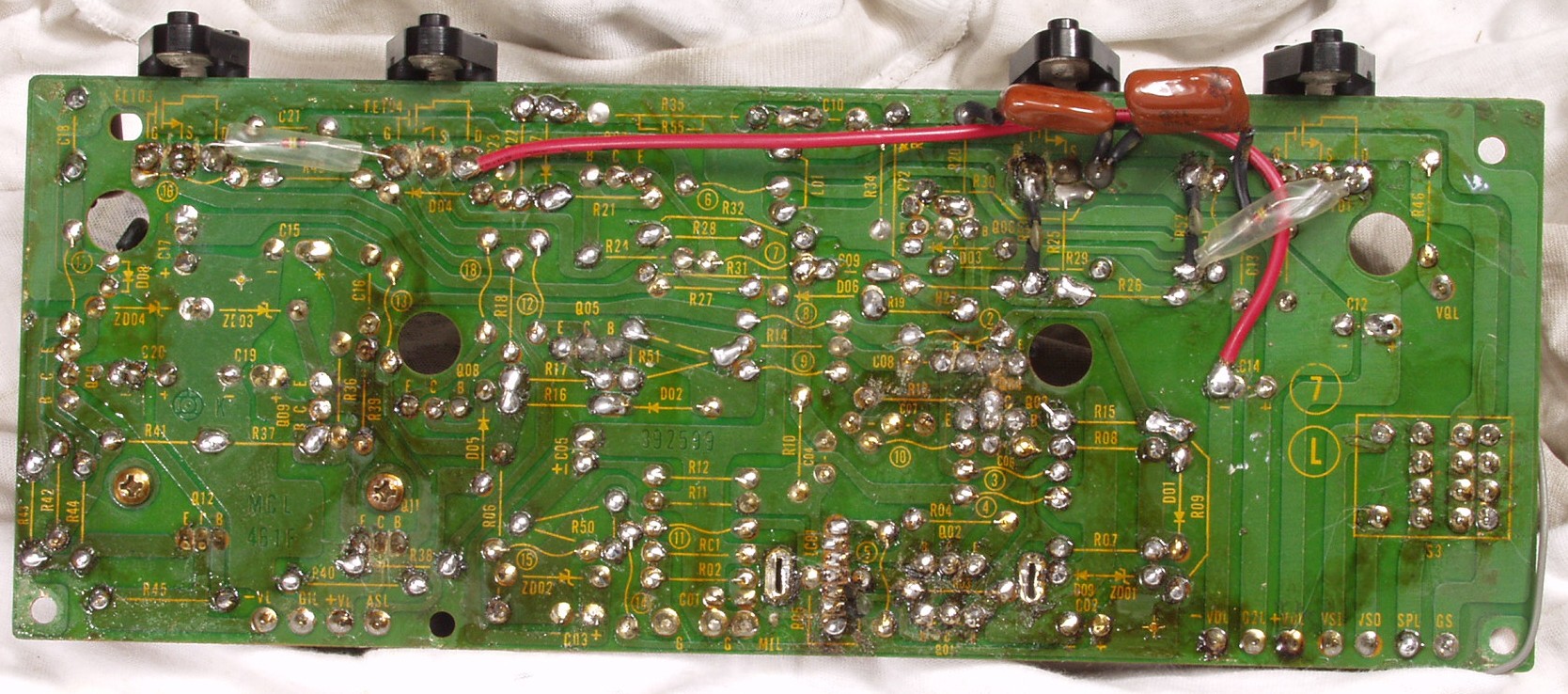

C−3C. 修理前 電源基盤裏

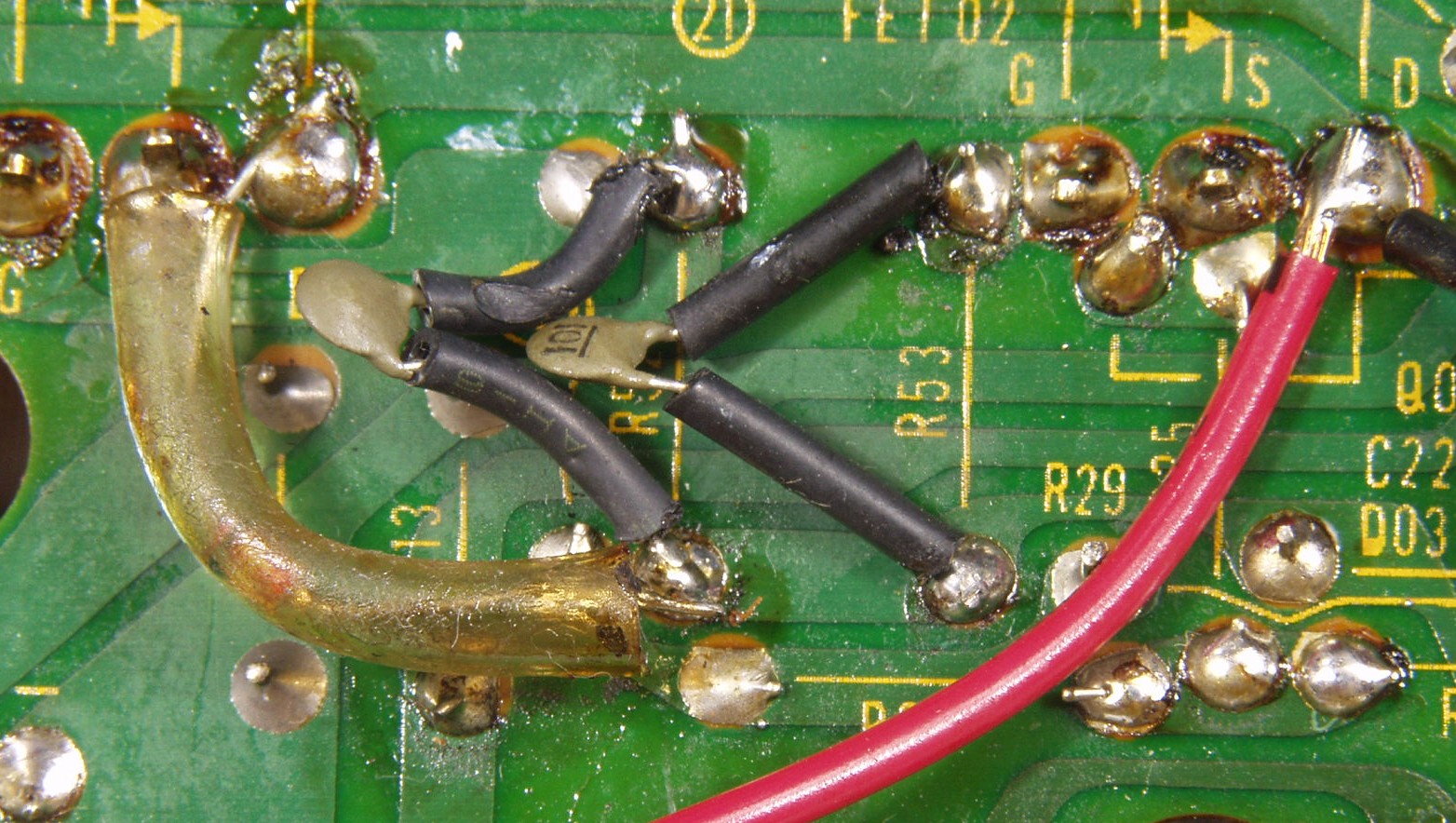

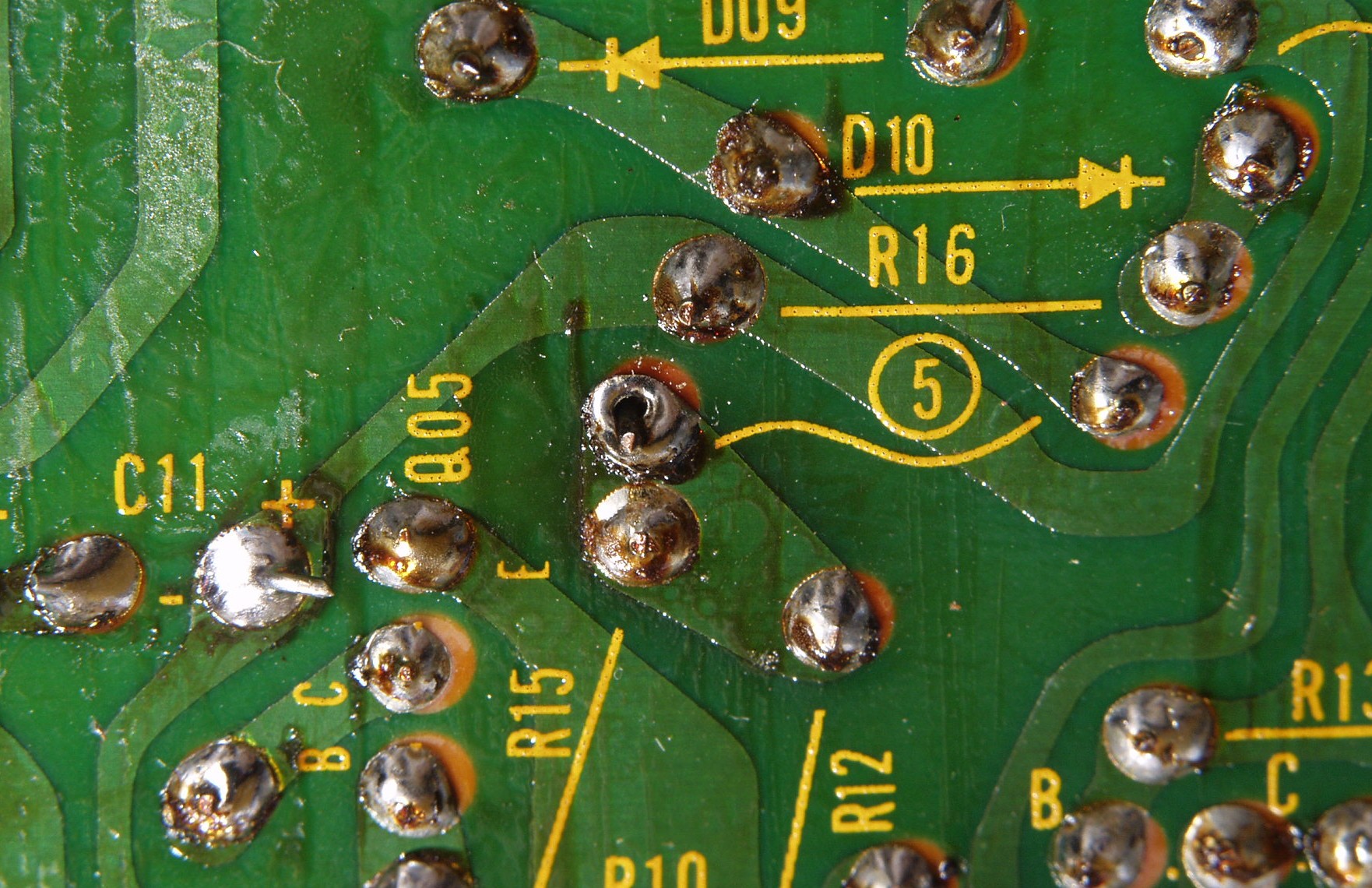

C−3C−1. 修理中 電源基盤裏 半田不良ヶ所=未半田?

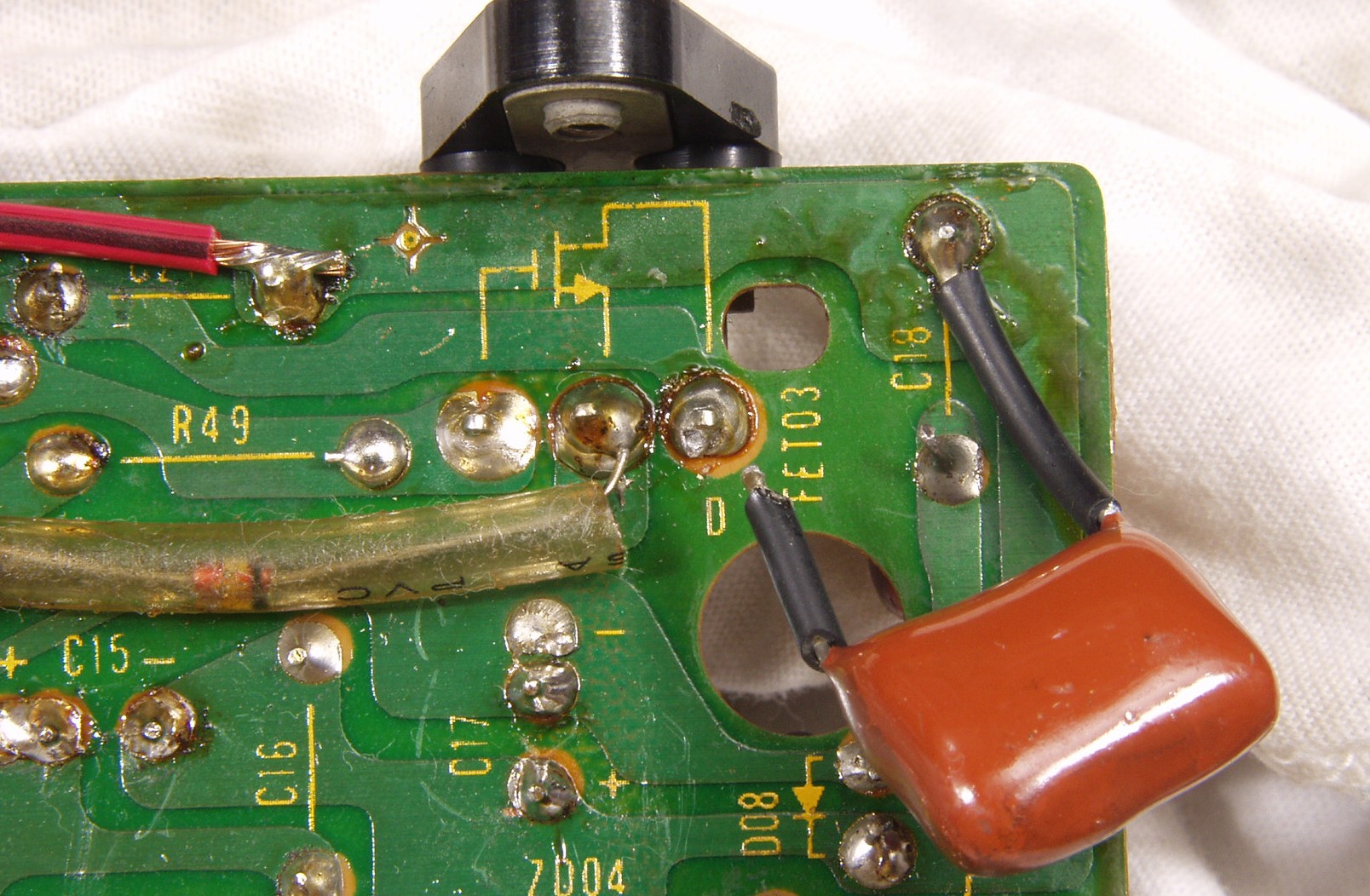

C−3C−2. 修理中 電源基盤裏 半田不良ヶ所=取れている?
C−3D. 修理後 電源基盤裏

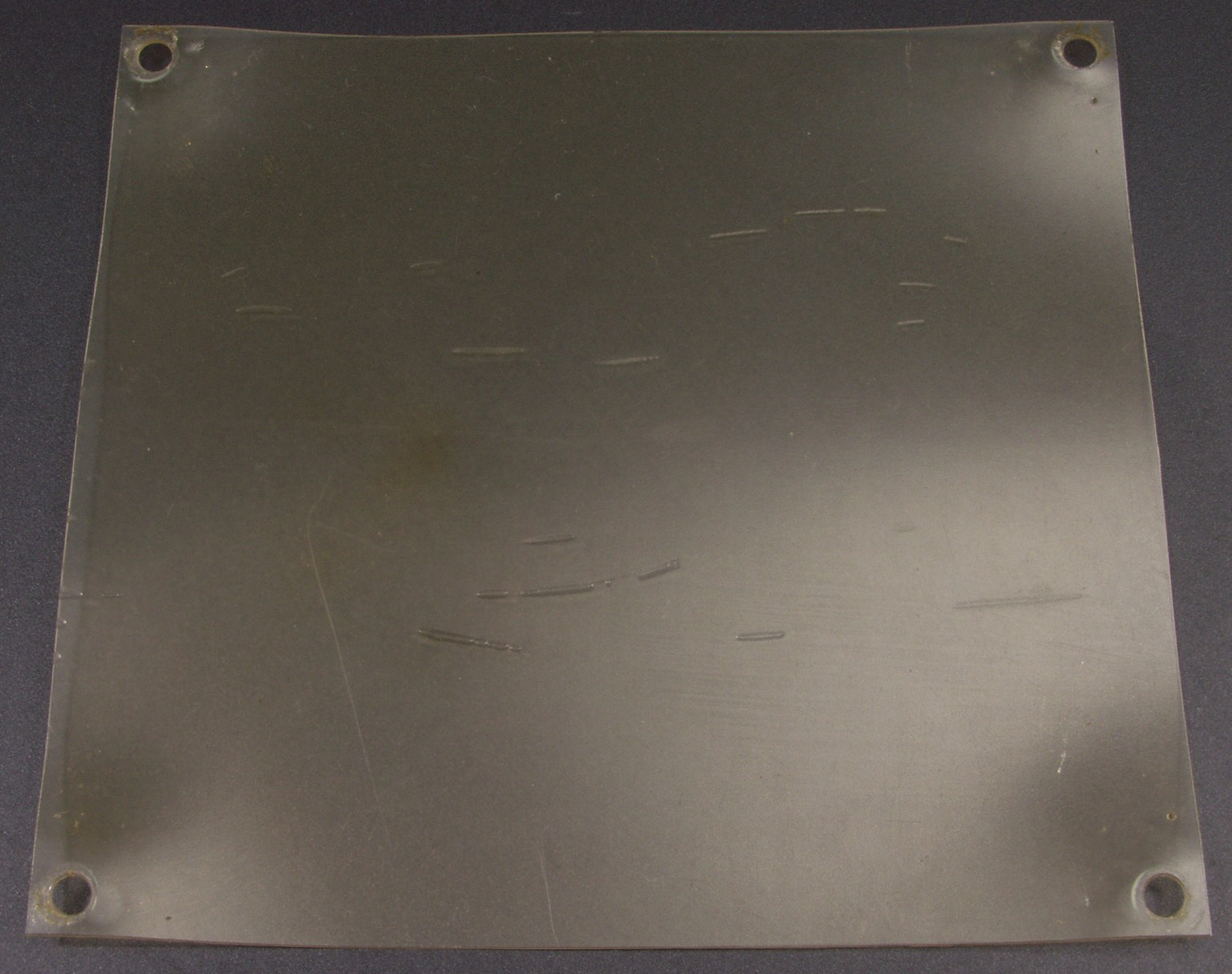

C−3F. 発振で基板の銅伯が熱を帯び、解けた跡が残るが形跡が無い絶縁シート

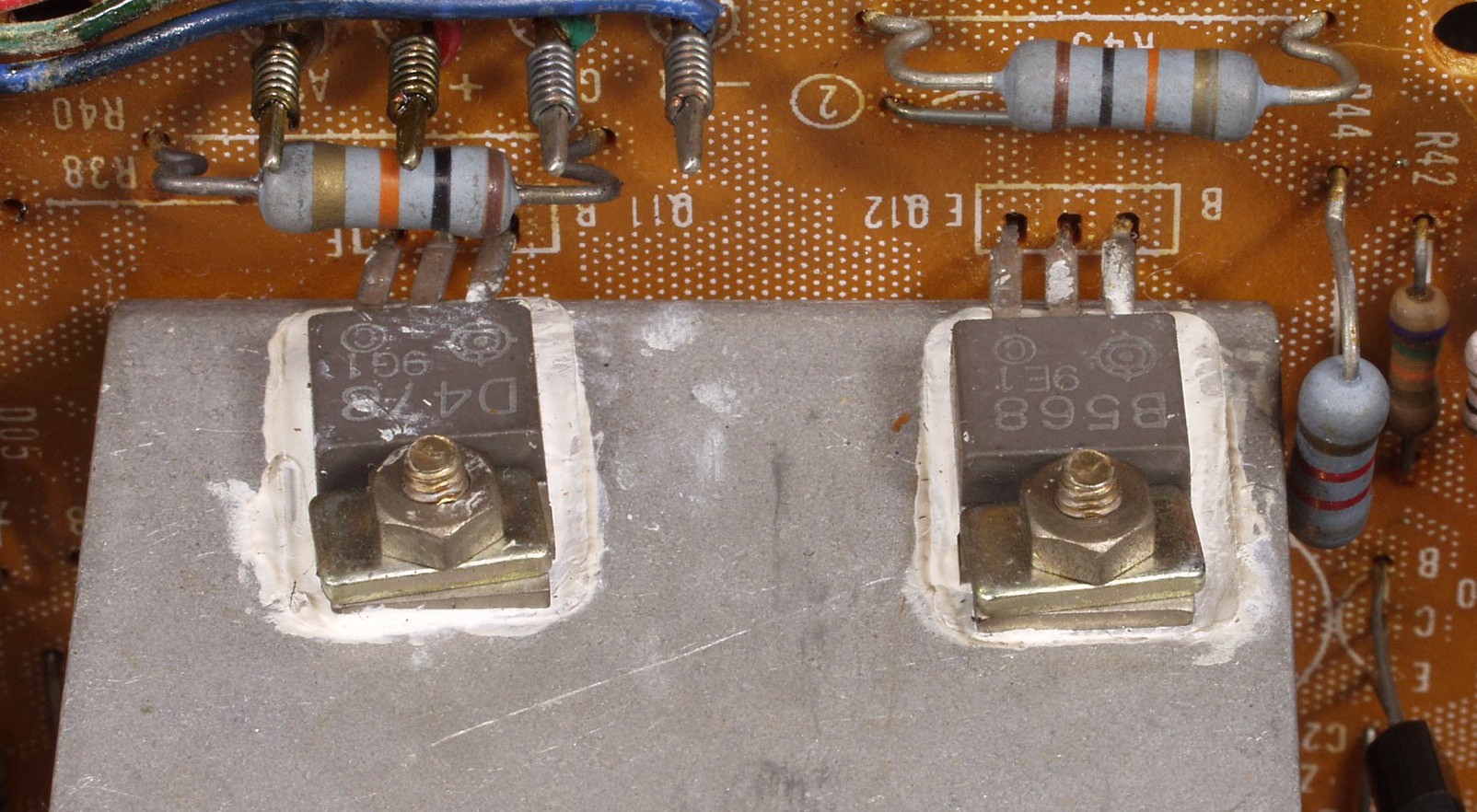

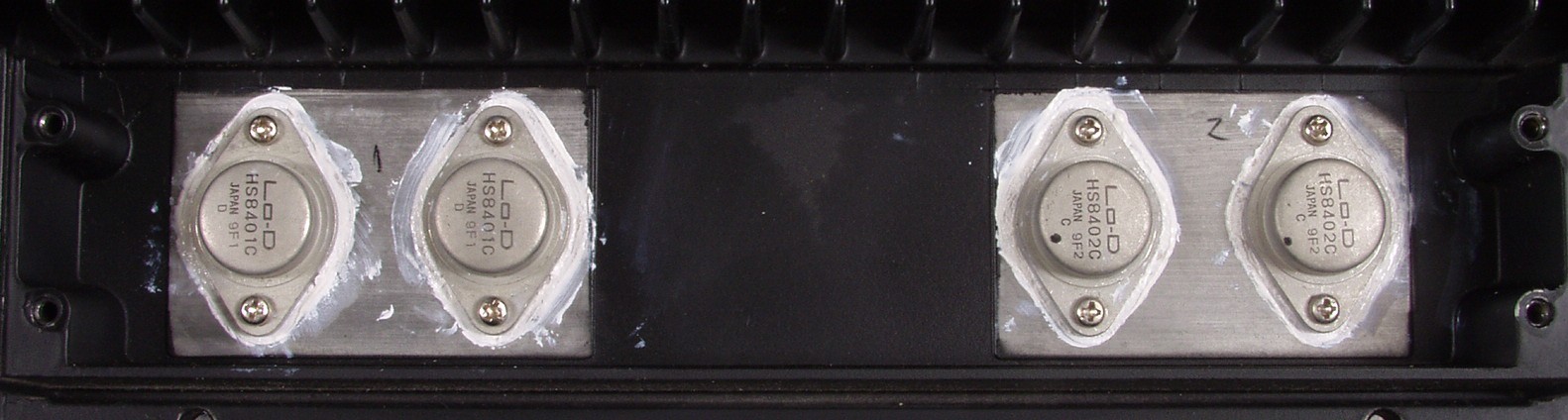

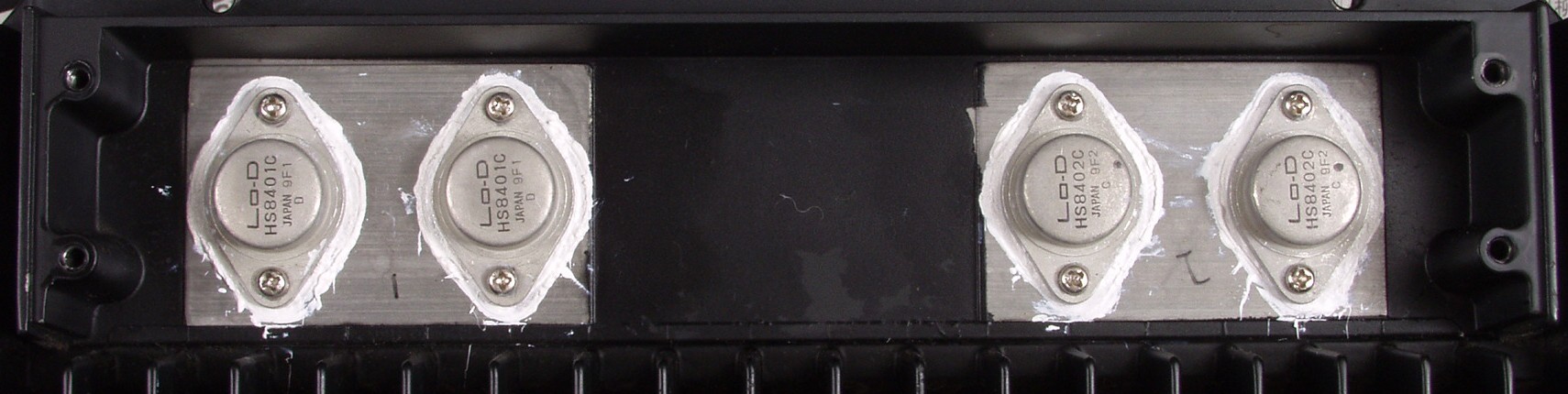

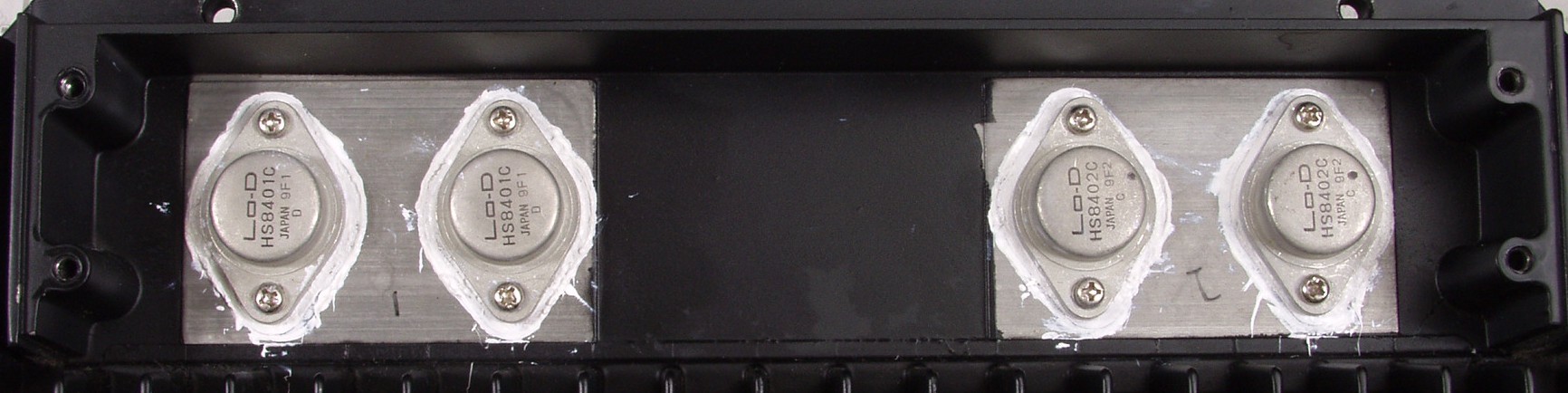

C−6A. 修理前 R終段FET
C−6B. 修理後 R終段FET
C−6C. 修理前 L終段FET
C−6D. 修理後 L終段FET

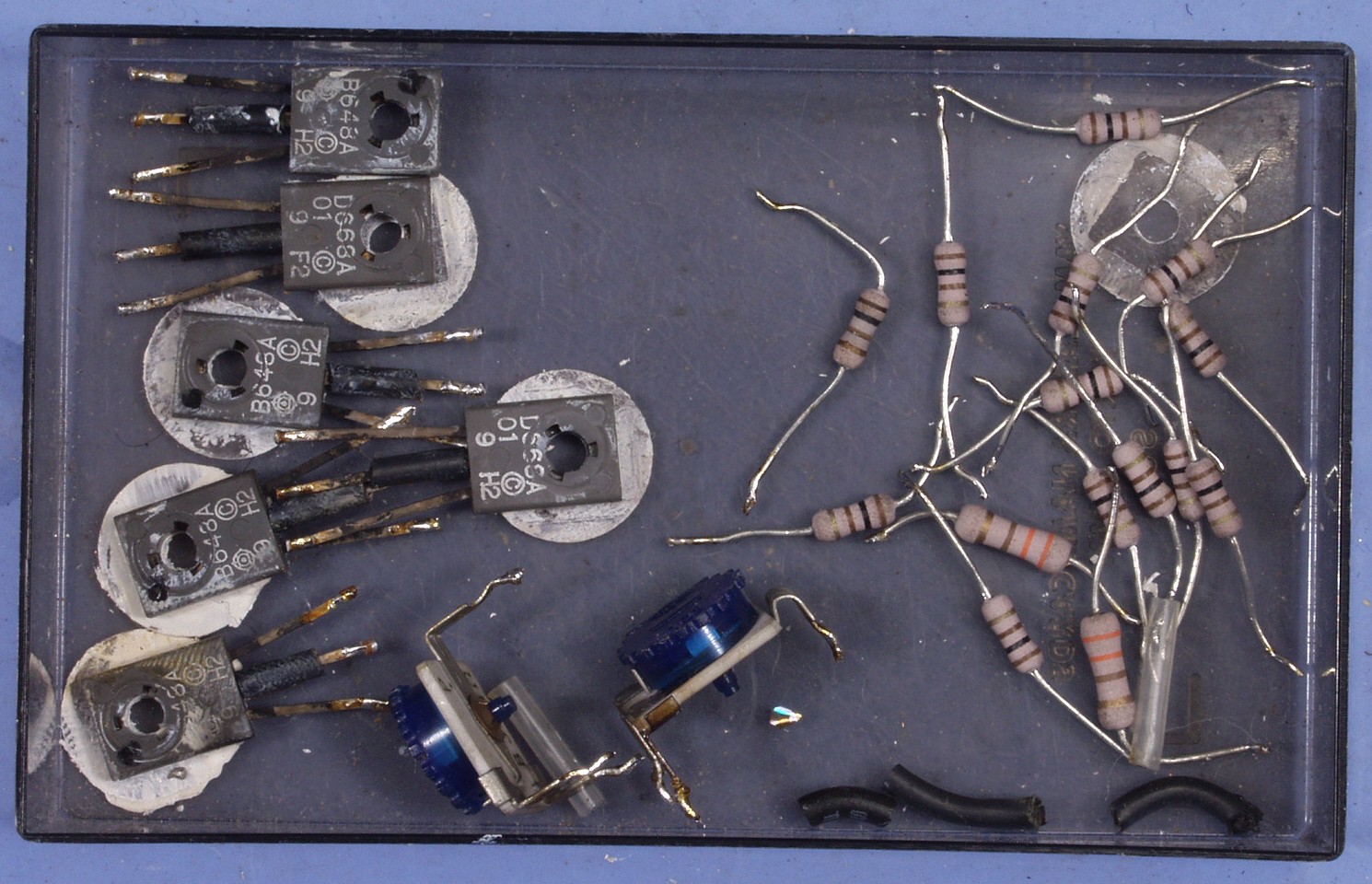

C−7. 交換した部品
C−8A. 修理前 下から見る
C−8B. 修理後 下から見る
E. 調整・測定

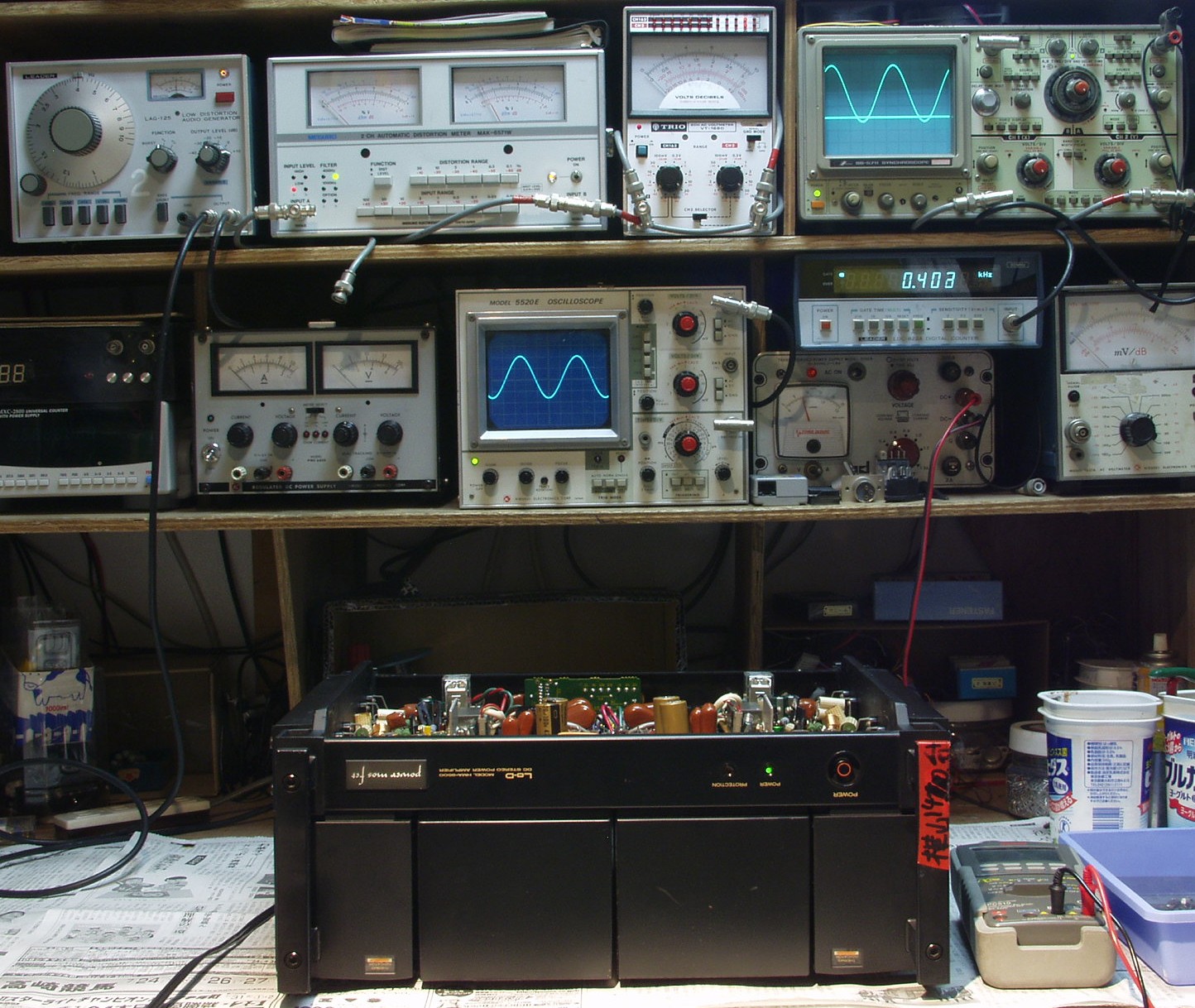

E−1. 出力/歪み率測定・調整

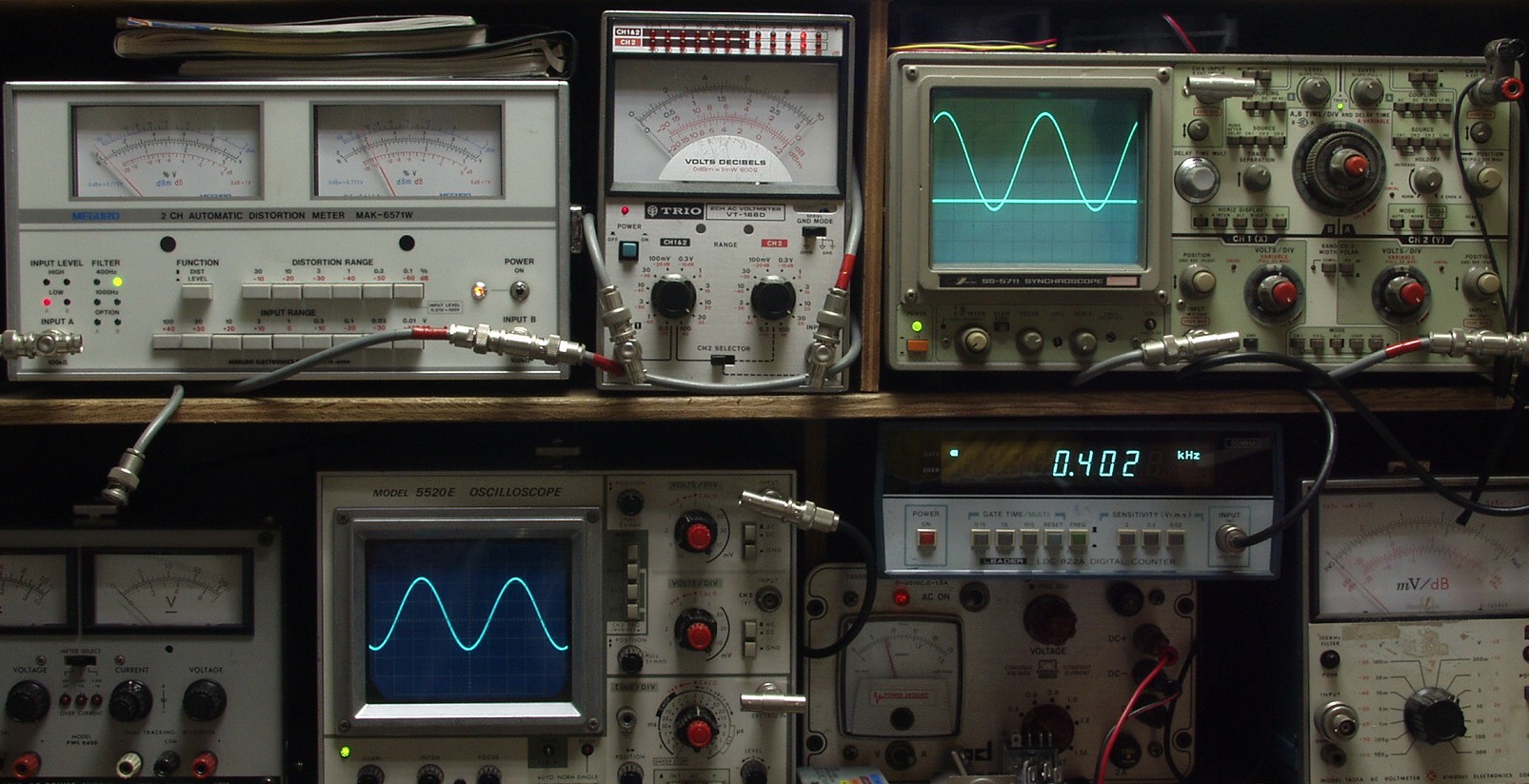

    <見方>

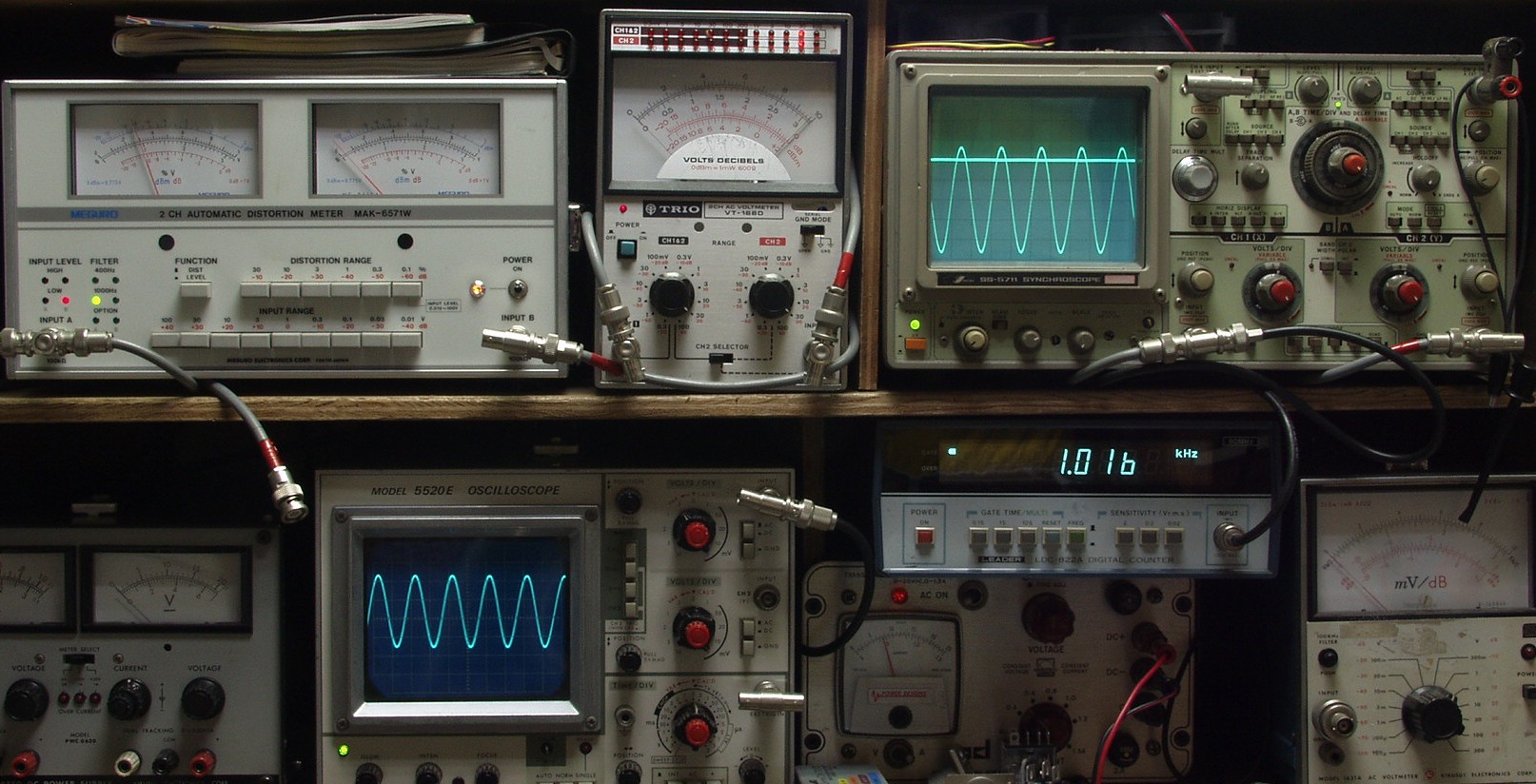

     下左オーディオ発振器より400HZ・1KHZの信号を出す(歪み率=約0.003%)
     下中=入力波形(オーディオ発振器のTTLレベル) 下右=周波数計
     上左=SP出力の歪み率測定 左メータ=L出力、右メータ=R出力
     上中=SP出力電圧測定器、赤針=R出力、黒針=L出力
     上右=SP出力波形オシロ 上=R出力、下=L出力(出力電圧測定器の出力)

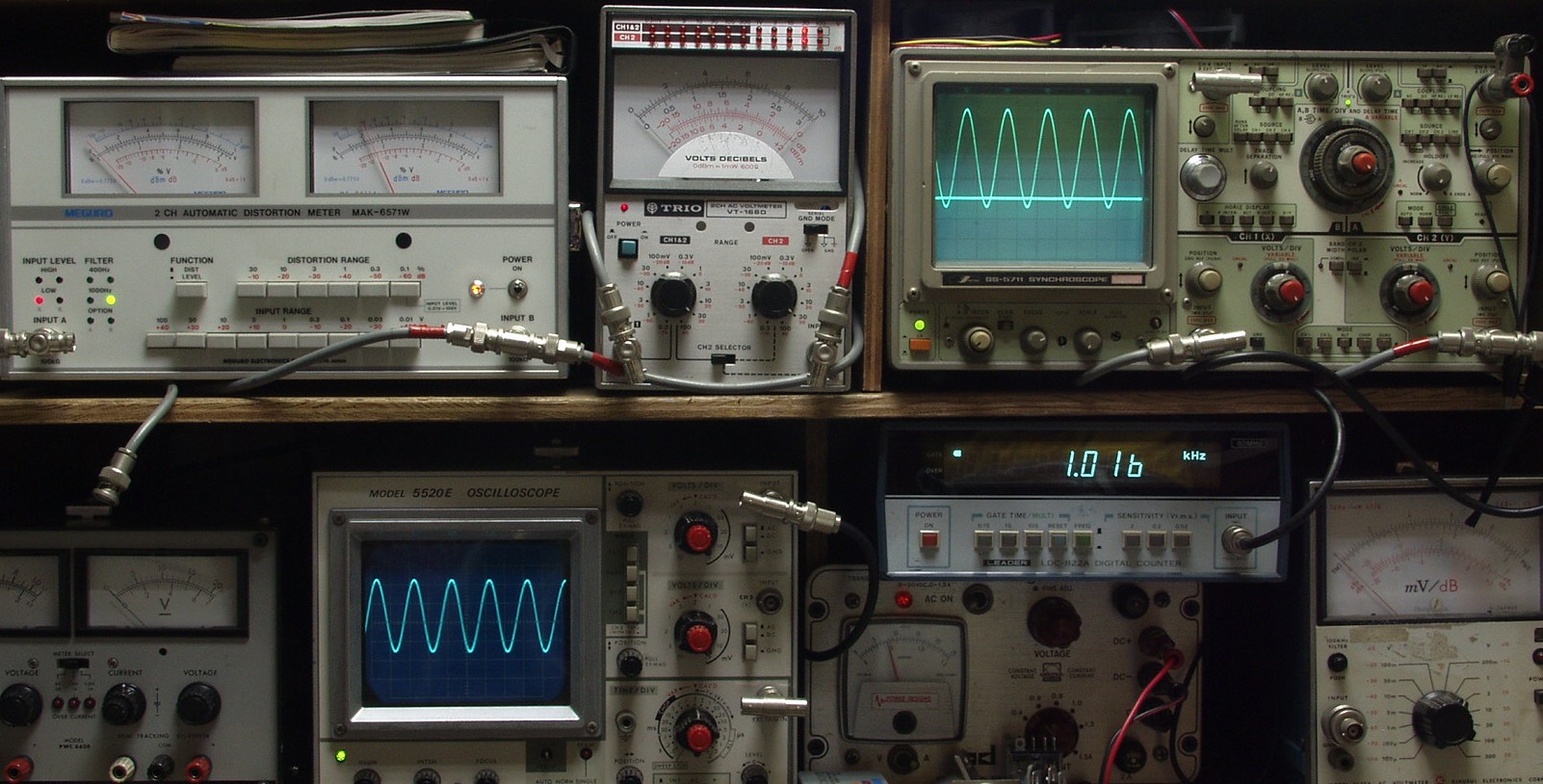

E−2A. R側SP出力=31V=120W出力 0.03%歪み 1000HZ
          右=上=赤指針、左=下=黒指針、右下オシロ=入力波形

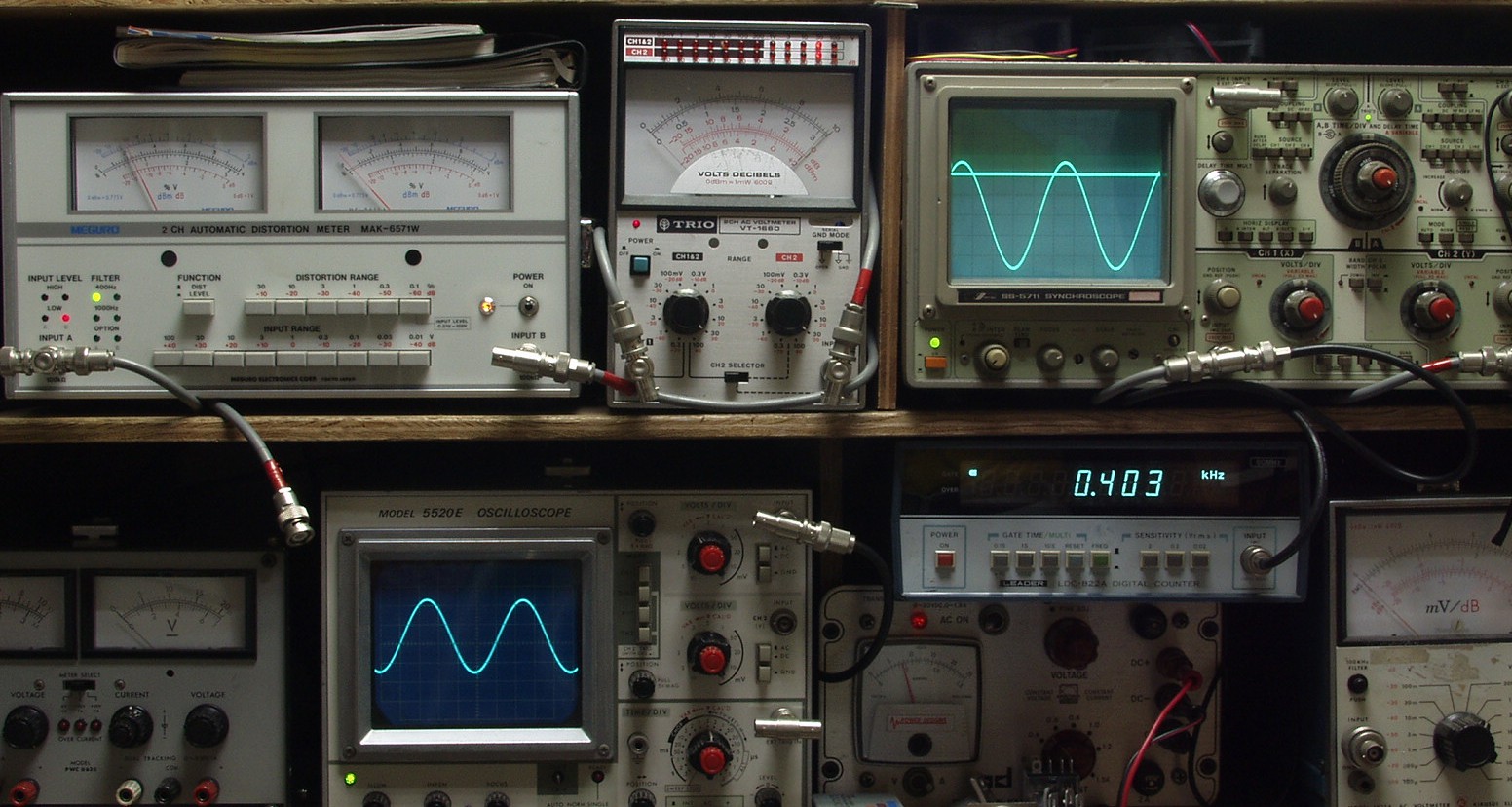

E−2B. R側SP出力=31V=120W出力 0.02%歪み 400HZ
E−3A. L側SP出力=31V=120W出力 0.04%歪み 1000HZ
           右=上=赤指針、左=下=黒指針、右下オシロ=入力波形
E−3. L側SP出力=31V=120W出力 0.03%歪み 400HZ
E−4. 24時間エージング

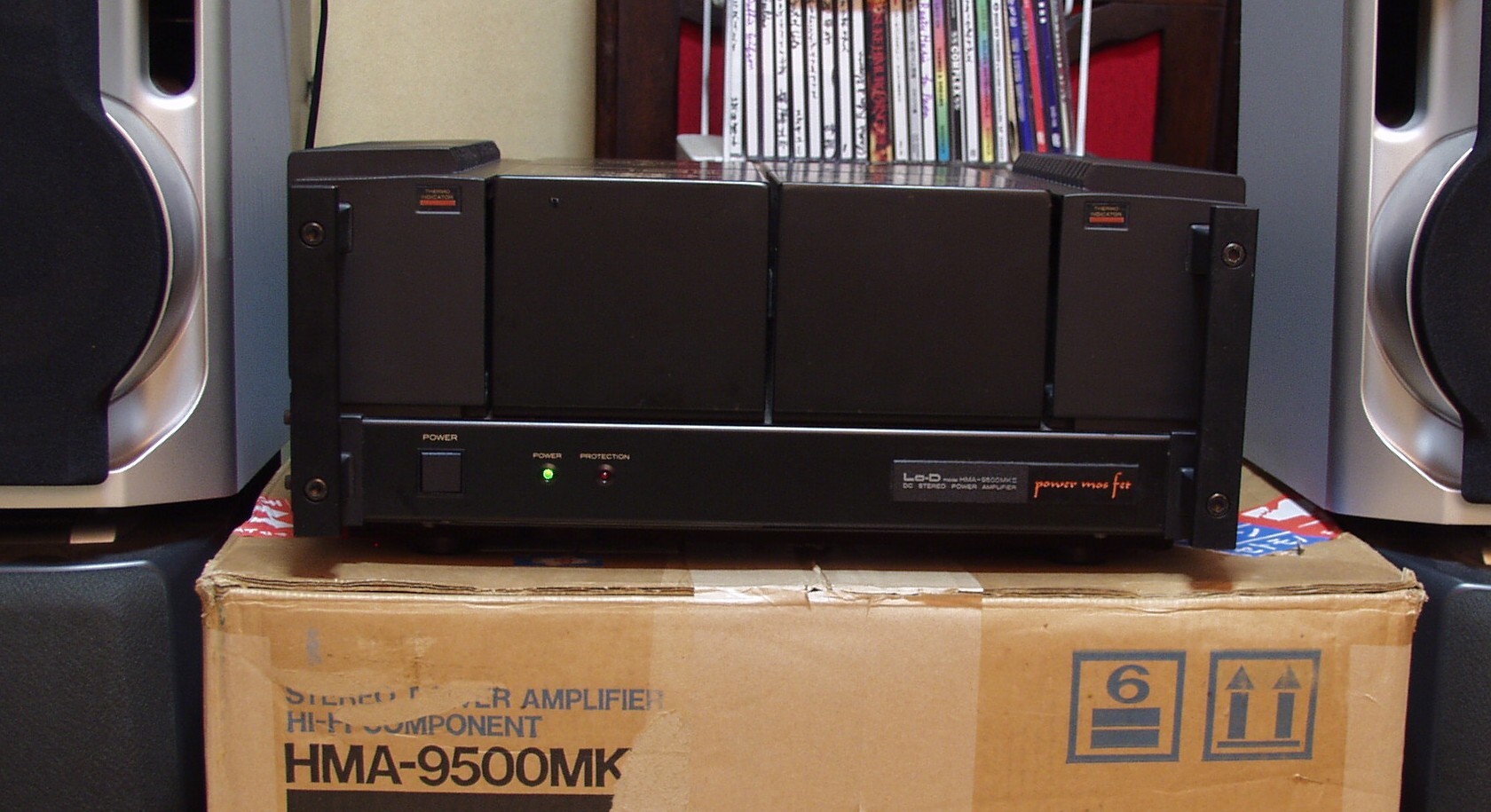

                       ha9500e10
