HMA−9500 12台目. 修理記録
平成16年7月1日到着   7月5日完成
注意 このAMPはアースラインが浮いています
    AMPのシャーシにSPの線(アース側)や入力のRCAプラグのアース側も接続してはいけません
    RL−SPのアース線も接続(共通)してもいけません

    又、DC(directconnection)入力が可能ですが、絶対に使用しないこと=ここ参照
  • A. 修理前の状況
      チューニング

  • B. 原因
      経年変化による劣化

  • C. 修理状況
      初段FET(電界トランジスター)交換
      SP接続リレー交換
      WBT SP端子に交換
      WBT RCA端子に交換
      バイアス/バランスVR交換
      TR(トランジスター)
      電解コンデンサー交換(オーディオコンデンサー使用)
      フューズ入り抵抗交換
      電源コード交換(支給品)
      配線手直し、補強
      前段TR(トランジスター)交換

  • D. 使用部品
      初段FET(電界トランジスター)                  2個
      SP接続リレー                            2個
      WBT SP端子                           2組
      WBT RCA端子                          1組
      電解コンデンサー(オーディオコンデンサー使用)       27個
      バイアス/バランス半固定VR                  4個
      フューズ入り抵抗                          16個
      フイルムコンデンサー                        4個
      TR(トランジスター)                         4個

  • E. 調整・測定

  • F. 修理費    98,000円   <<オーバーホール修理>>

  • S. HITACHI Lo−D HMA−9500 の仕様(マニアルより)
A. 修理前の状況
A−1. 点検中 下から見る
A−2. 点検中 交換依頼の支給品 この様な規格品外でも当方は電気工事士なので交換OK
C. 修理状況
C−1A. 修理前 Rドライブ基板 安全抵抗が判断線
C−1B. 修理後 Rドライブ基板 初段FET、バランス/バイアス調整用半固定VR2個、SP接続リレー交換
           フューズ入り抵抗も全部交換 全電解コンデンサー9個、TR(トランジスター)2個交換

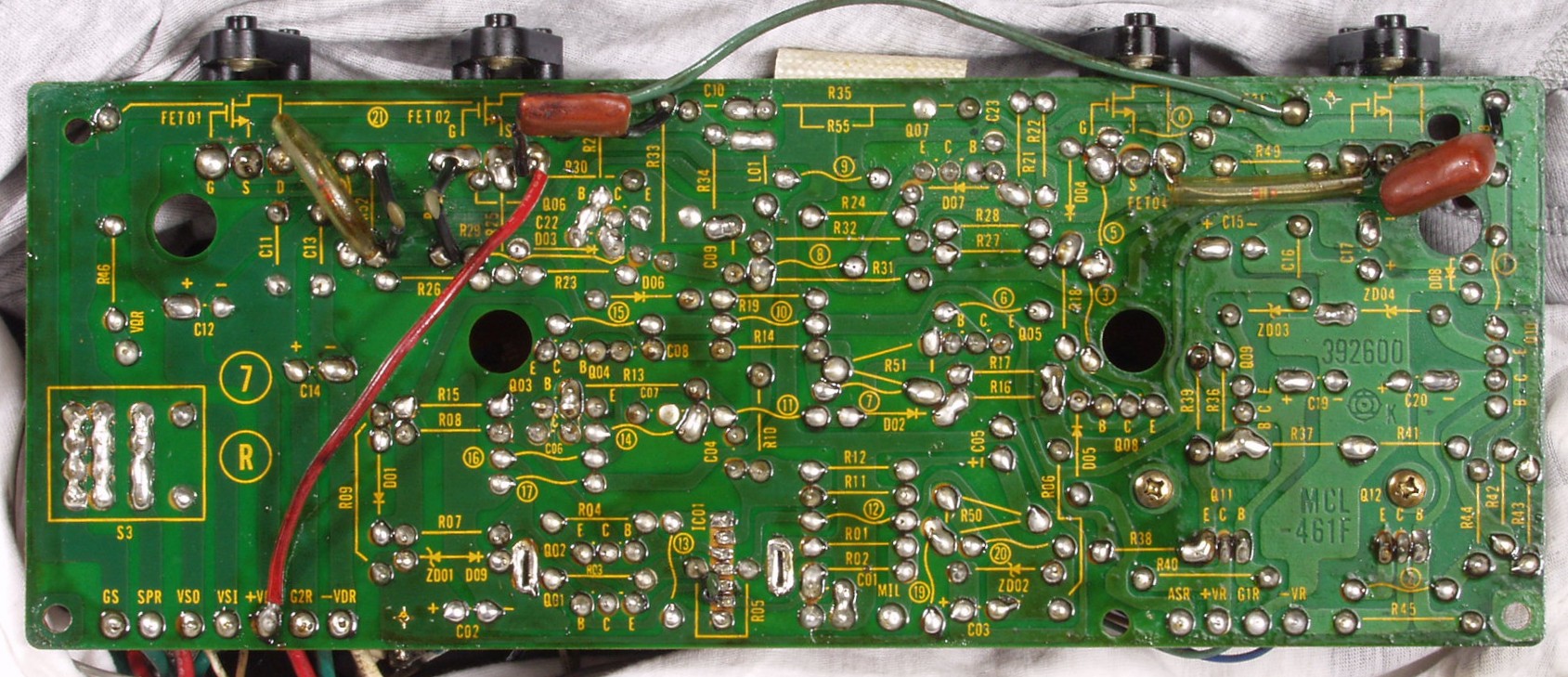

C−1C. 修理前 Rドライブ基板裏
C−1D. 修理(半田補正)後 Rドライブ基板裏  全ての半田をやり修す
C−1E. 完成 Rドライブ基板裏 余分なフラックスを取り、清掃後
C−2A. 修理前 Lドライブ基板 安全抵抗が半断線
C−2B. 修理後 Lドライブ基板 初段FET、バランス/バイアス調整用半固定VR2個、SP接続リレー交換
           フューズ入り抵抗も全部交換 全電解コンデンサー9個、TR(トランジスター)2個交換

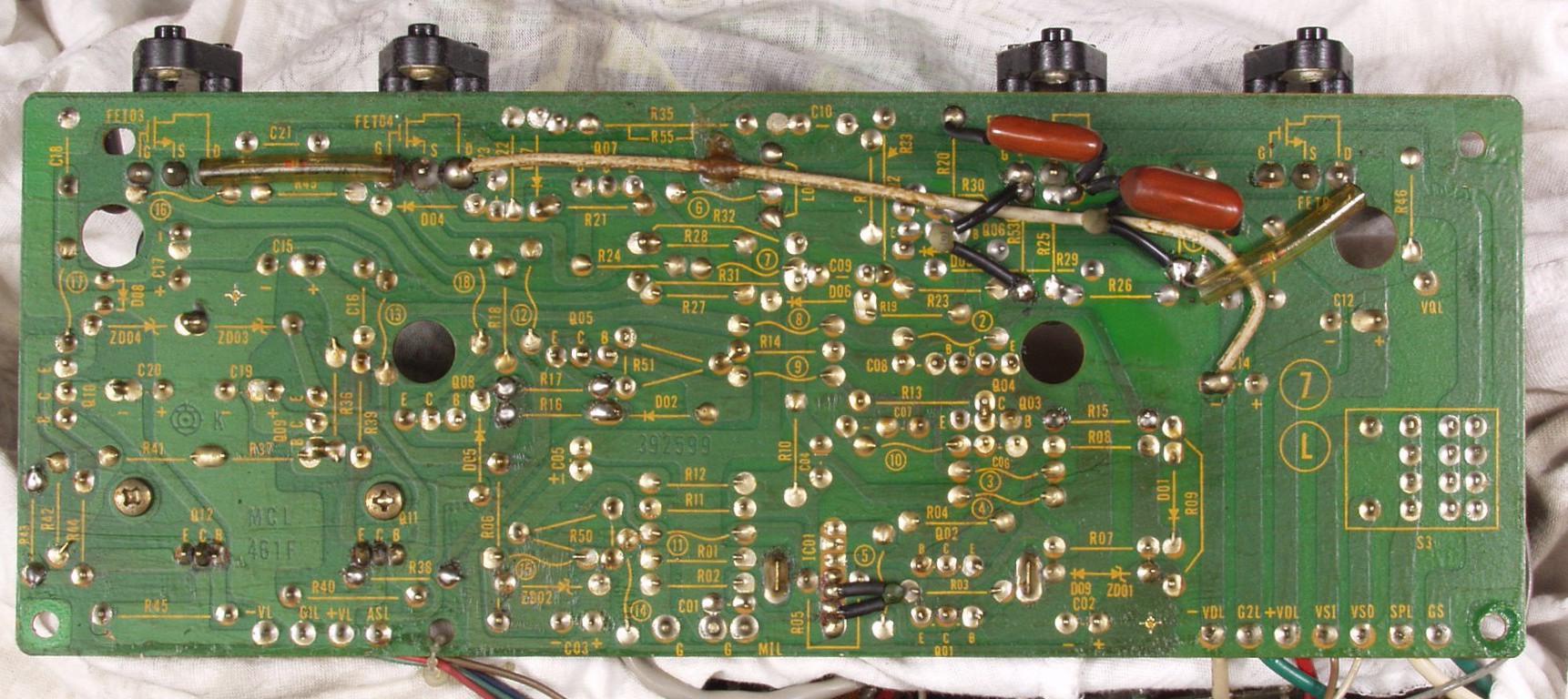

C−2C. 修理前 Lドライブ基板裏
C−2D. 修理(半田補正)後 Lドライブ基板裏 全ての半田をやり修す
C−2E. 完成 Rドライブ基板裏 余分なフラックスを取り、清掃後

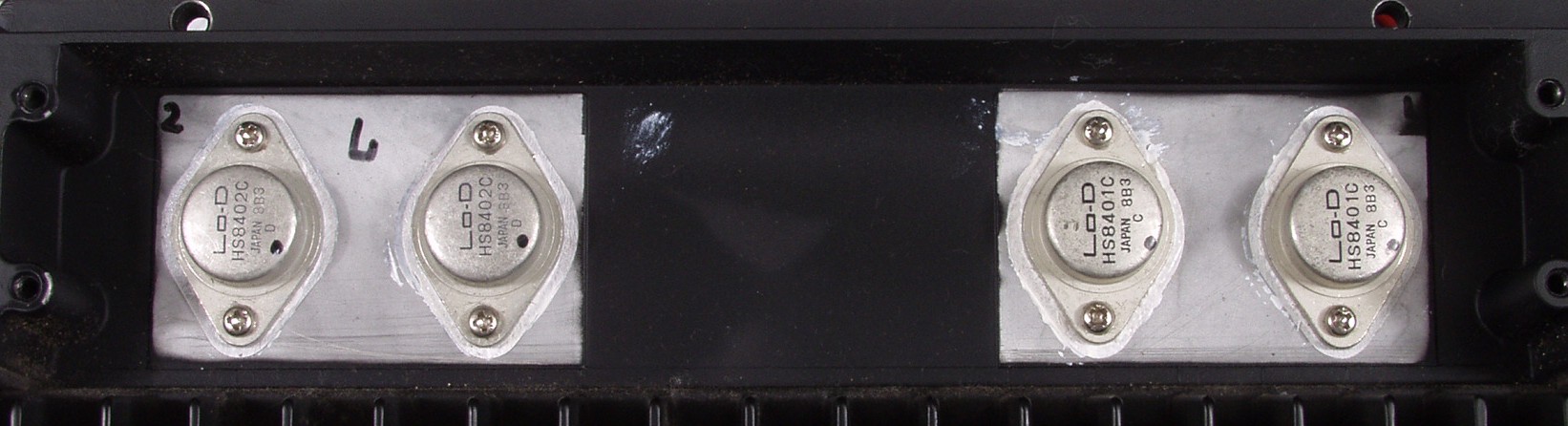

C−3A. 修理前 R側 終段FET(電界トランジスター)

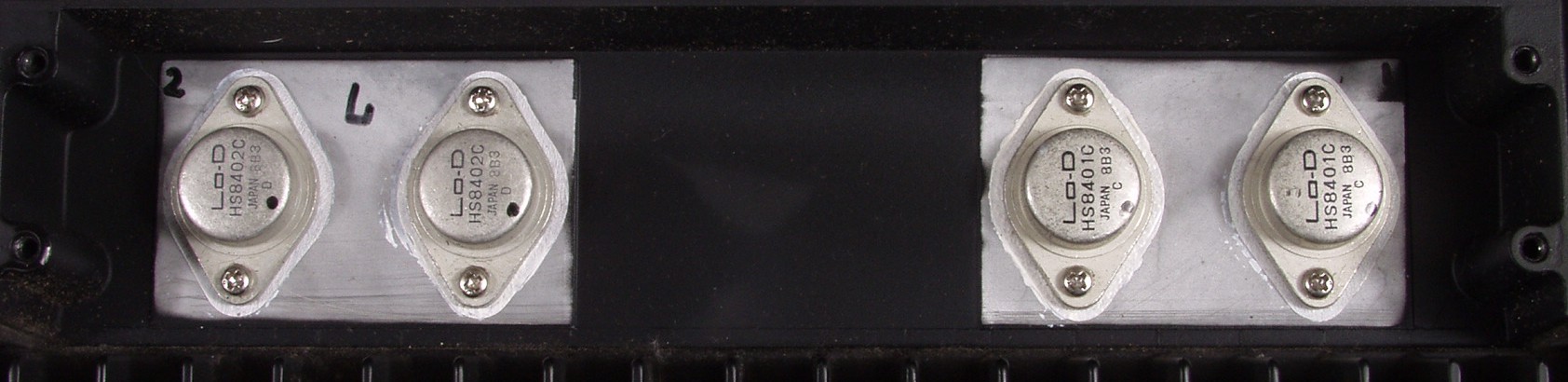

C−3B. 修理後 R側 終段FET(電界トランジスター)取り付、シリコンを十分塗り取り付ける
C−3C. 修理前 L側 終段FET(電界トランジスター)
C−3D. 修理後 L側 終段FET(電界トランジスター)取り付、シリコンを十分塗り取り付ける
C−4A. 修理前 電源基盤
C−4B. 修理後 電源基盤 電解コンデンサー9個、フューズ入り抵抗交換

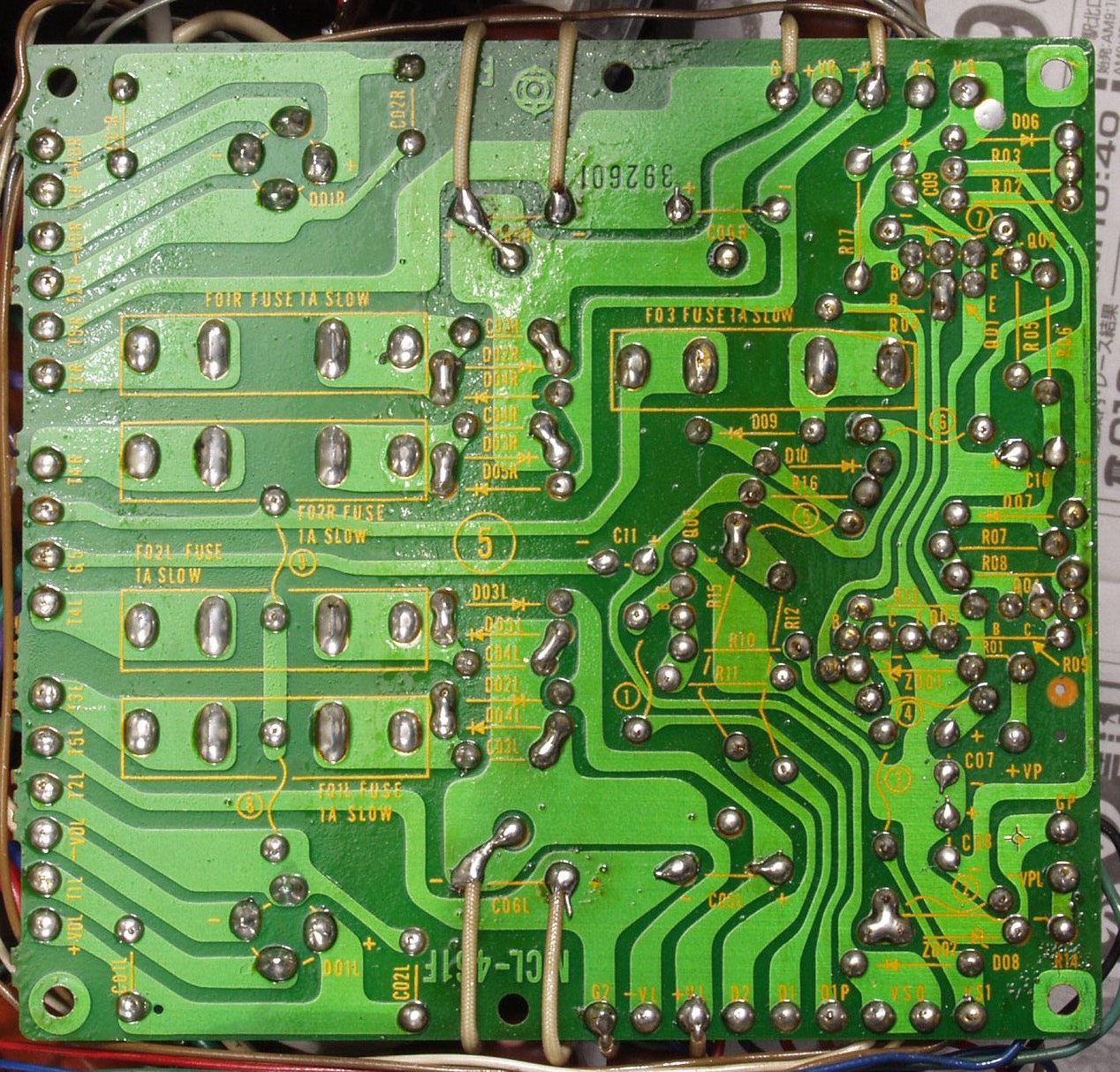

C−4C. 修理前 電源基盤裏
C−4C2. 修理前 電源基盤 下の絶縁シート 発振の熱で焼けた後がある

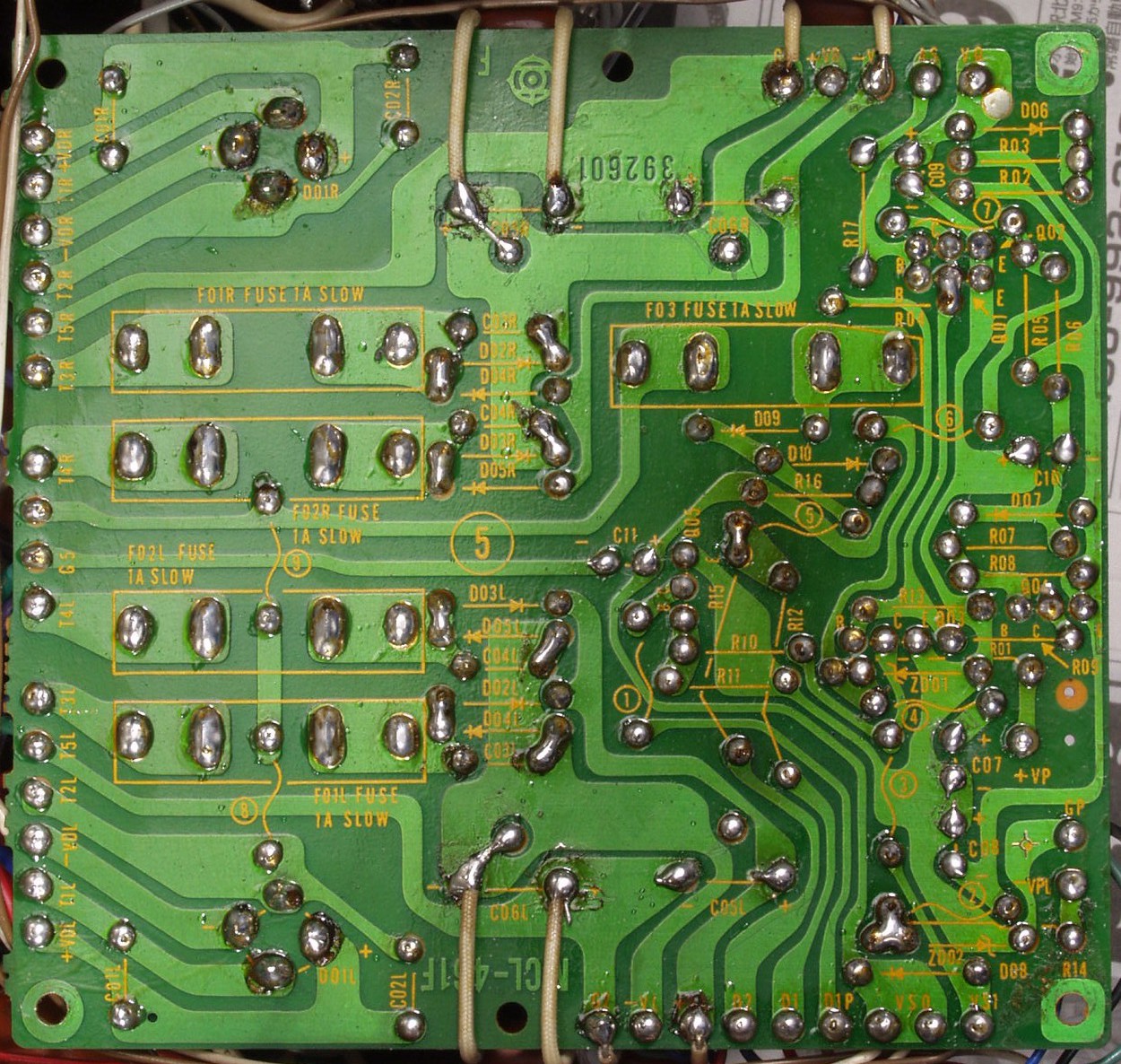

C−4D. 修理(半田補正)後 電源基盤裏  全ての半田をやり修す
C−4E. 完成 Rドライブ基板裏 余分なフラックスを取り、清掃後
C−5A. 修理前 入力RCA端子
C−5A−2. 修理中 「HMA9500「の入力RCA端子を解体する、芯のピンは2点で接触
C−5A−3. 修理中 WBTはバラせないので、よく使うテフロン絶縁のRCA端子を解体する、芯のピンは4つ割で4点で接触
C−5B. 修理後 入力RCA端子  WBT RCA端子 WBT−0201
C−5C. 修理前 入力RCA端子基盤
C−5D. 修理(半田補正)後 入力RCA端子基盤 全ての半田をやり修す

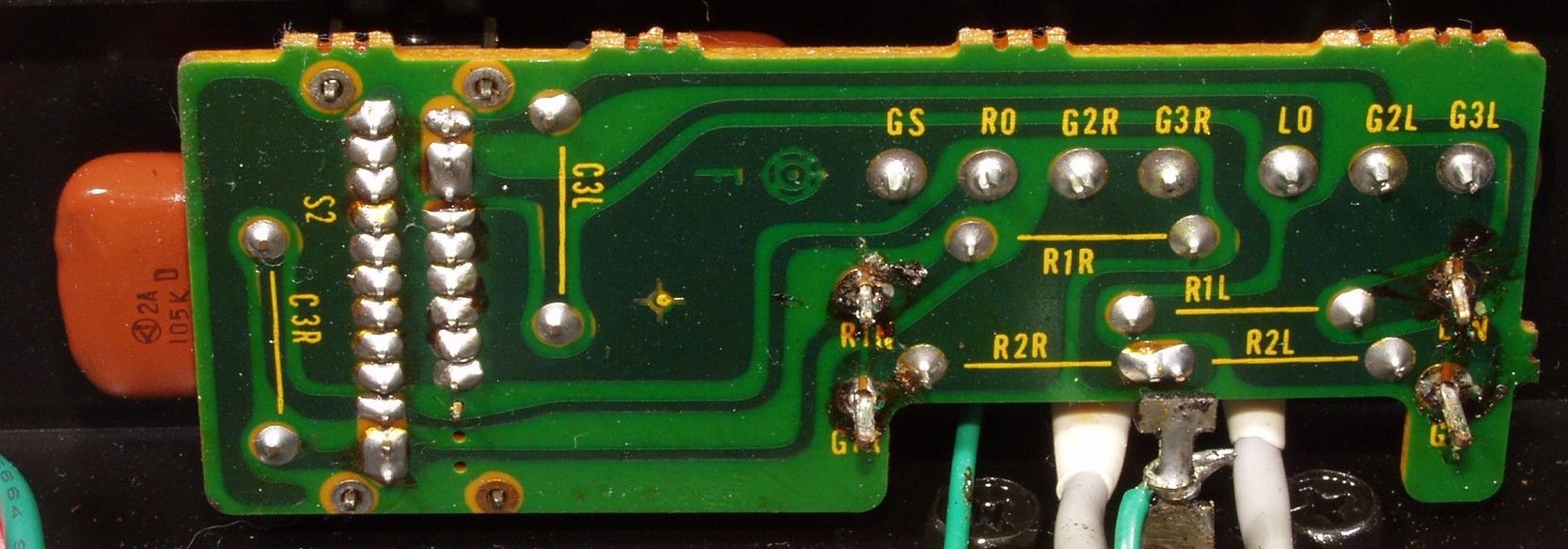

C−5E. 修理後 入力RCA端子基盤裏
C−6A. 修理前 R側SP接続端子
C−6B. 修理後 R側SP接続端子 WBT SP端子 WBT−0702
C−6C. 修理前 R側SP接続端子
C−6D. 修理後 SP接続端子 WBT SP端子 WBT−0702
C−6E. 修理後 SP端子への接続 WBTのネジ止めを生かし、ネジ止め接続+半田接続のW配線にした
                                                         <<理由はこちら参照>>
C−6F. 修理後 SP端子への接続 WBTのネジ止めを生かし、ネジ止め接続+半田接続のW配線にした
                                                         <<理由はこちら参照>>

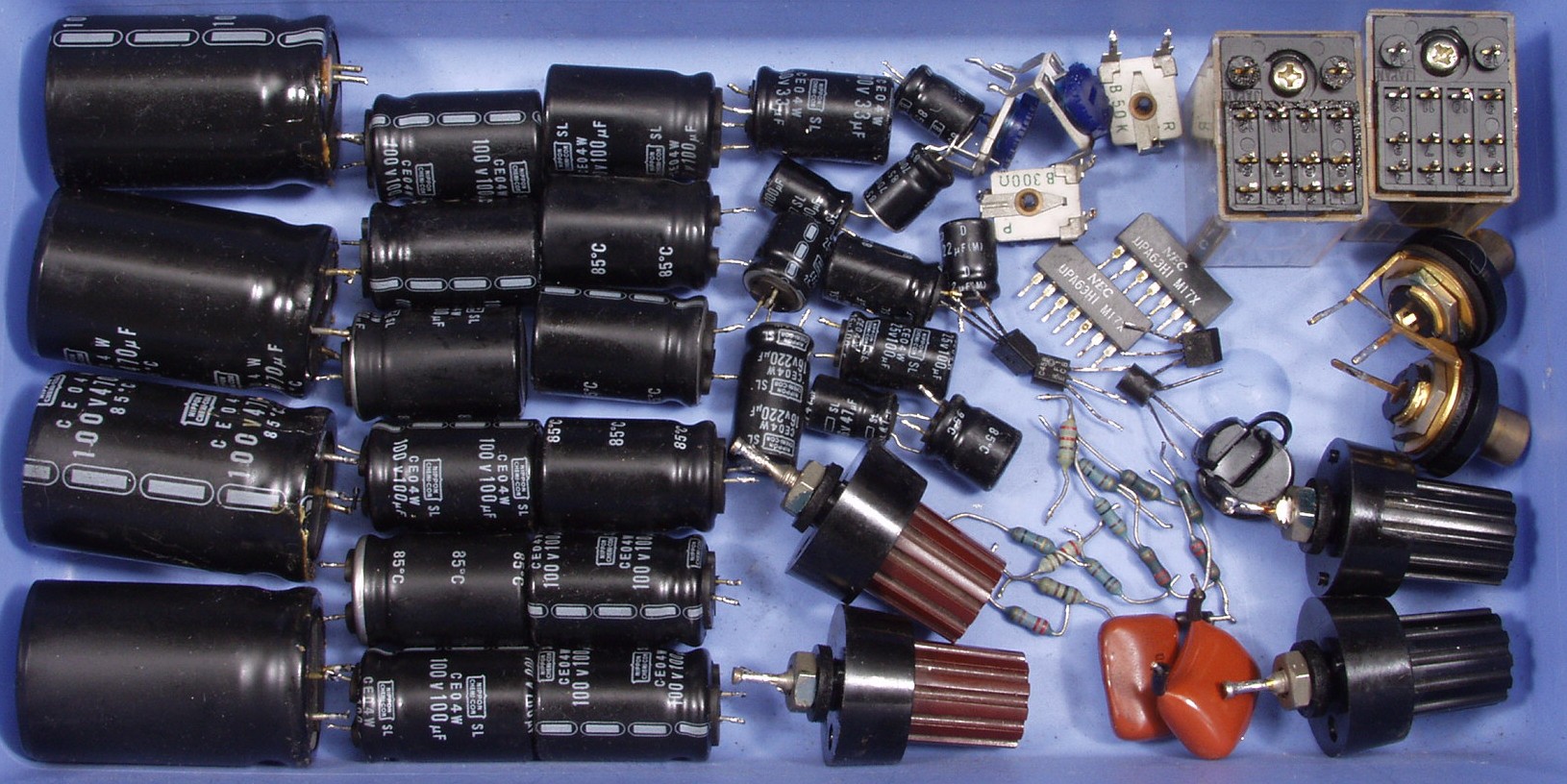

C−7A. 交換した部品 頭はOKでも、取り外してみると、熱で、電解コンデンサーのお尻ビニールが大きく剥けているのもあり
C−7B. 交換した部品 熱でよれよれの所がある電源コード
C−8A. 修理前 下から見る
C−8B. 修理後 下から見る
C−9. 修理後 綺麗なお尻で帰ります
E. 調整・測定
E−1. 出力・歪み率測定・調整
    <見方>
     下左オーディオ発振器より400HZ・1KHZの信号を出す(歪み率=約0.003%)
     下中=入力波形(オーディオ発振器のTTLレベル) 下右=周波数計
     上左=SP出力の歪み率測定 左メータ=L出力、右メータ=R出力
     上中=SP出力電圧測定器、赤針=R出力、黒針=L出力
     上右=SP出力波形オシロ 上=R出力、下=L出力(出力電圧測定器の出力)
E−2A. L側SP出力=31V=120W出力 0.04%歪み 1000HZ
           右=上=赤指針、左=下=黒指針、右下オシロ=入力波形

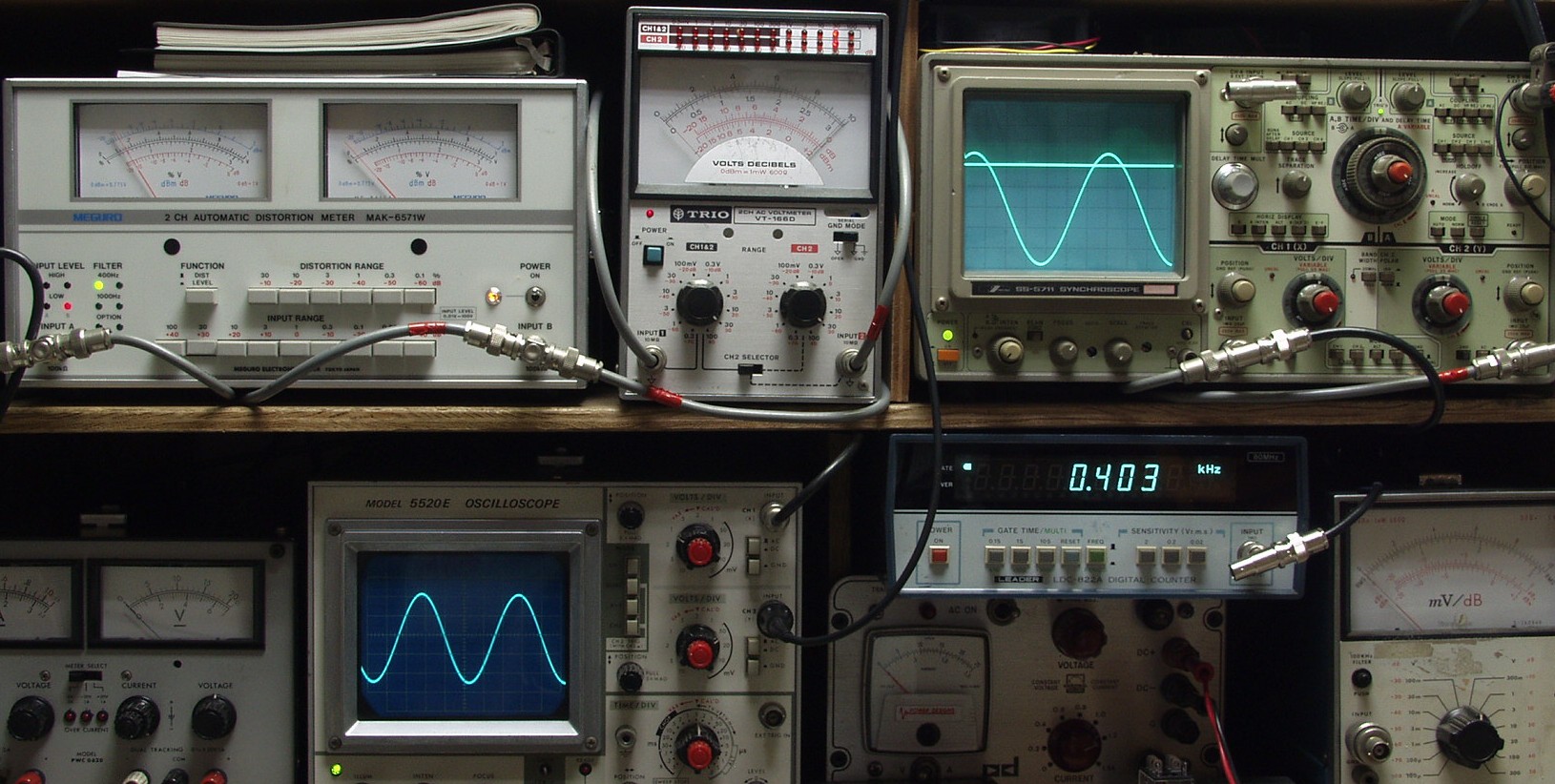

E−2. L側SP出力=31V=120W出力 0.03%歪み 400HZ
E−2C. R側SP出力=31V=120W出力 0.03%歪み 1000HZ
          右=上=赤指針、左=下=黒指針、右下オシロ=入力波形
E−2D. R側SP出力=31V=120W出力 0.03%歪み 400HZ
E−4. 24時間エージング MICRO CD−M2よりの入力を受け取り、ご機嫌かな!!
