MICRO CD−M2. 2台目修理記録
平成19年7月28日到着  7月31日完成
A. 修理前の状況
    CDが内蔵されない。

B. 原因
    駆動系(デッキ)の劣化

C. 修理状況
    ベルト交換
    ケーブル修理

D. 使用部品
     ベルト   2個

F. 修理費       18,000円  通常修理

S. MICRO CD−M2 の仕様(カタログ・マニアルより)

A. 修理前の状況
A−1. 修理前点検中 重いダイキャストのシャーシに組み付けてある。銅メッキの鉄板でシルードして有る
micro cd-m2
A−2. 修理前点検中 バランス出力のトランスが光る
micro cd-m2
A−3. 修理前点検中 付属にケーブル、CD側はCANNON
micro cd-m2

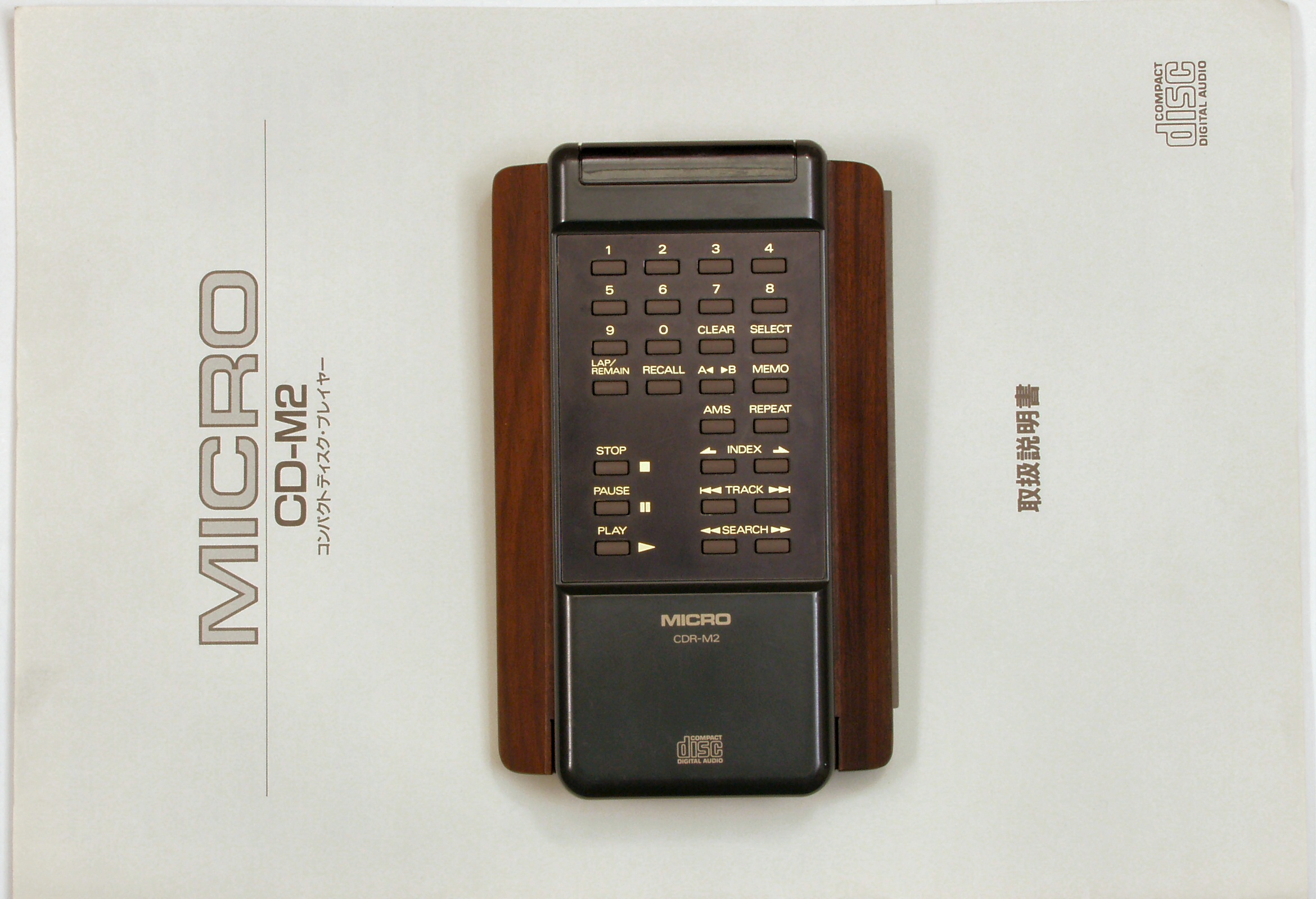

A−4. 修理前点検中 付属のリモコン
micro cd-m2
C. 修理状況

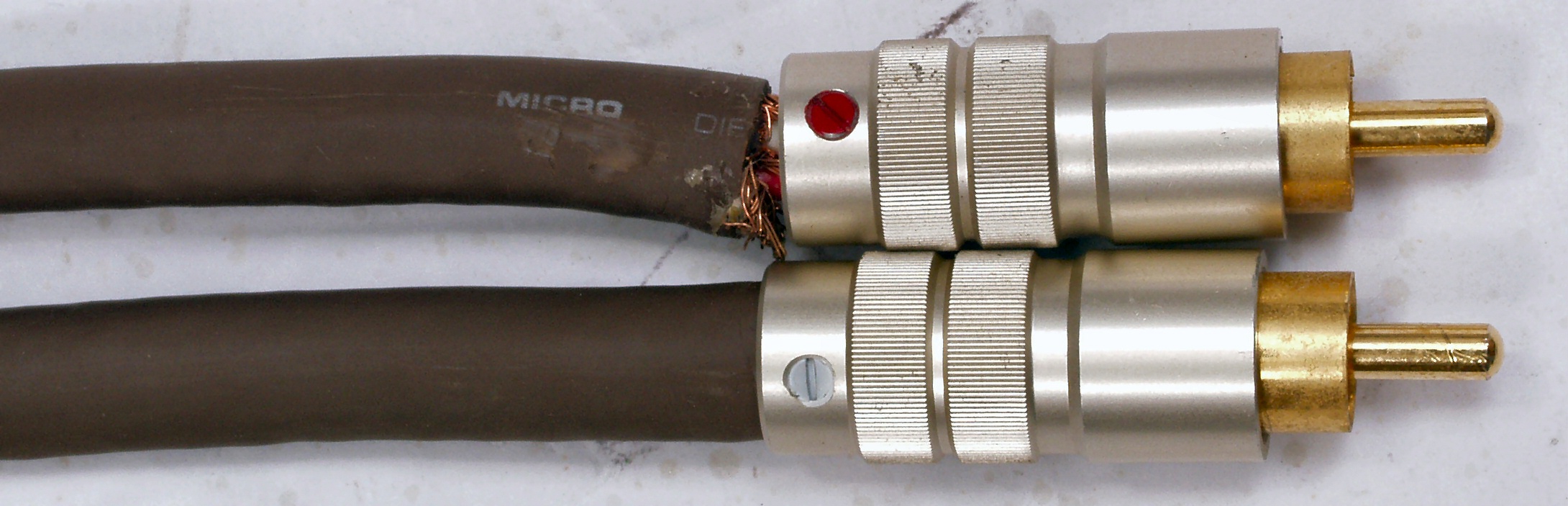

C−1A. 修理前 付属にケーブルRCA側
micro cd-m2

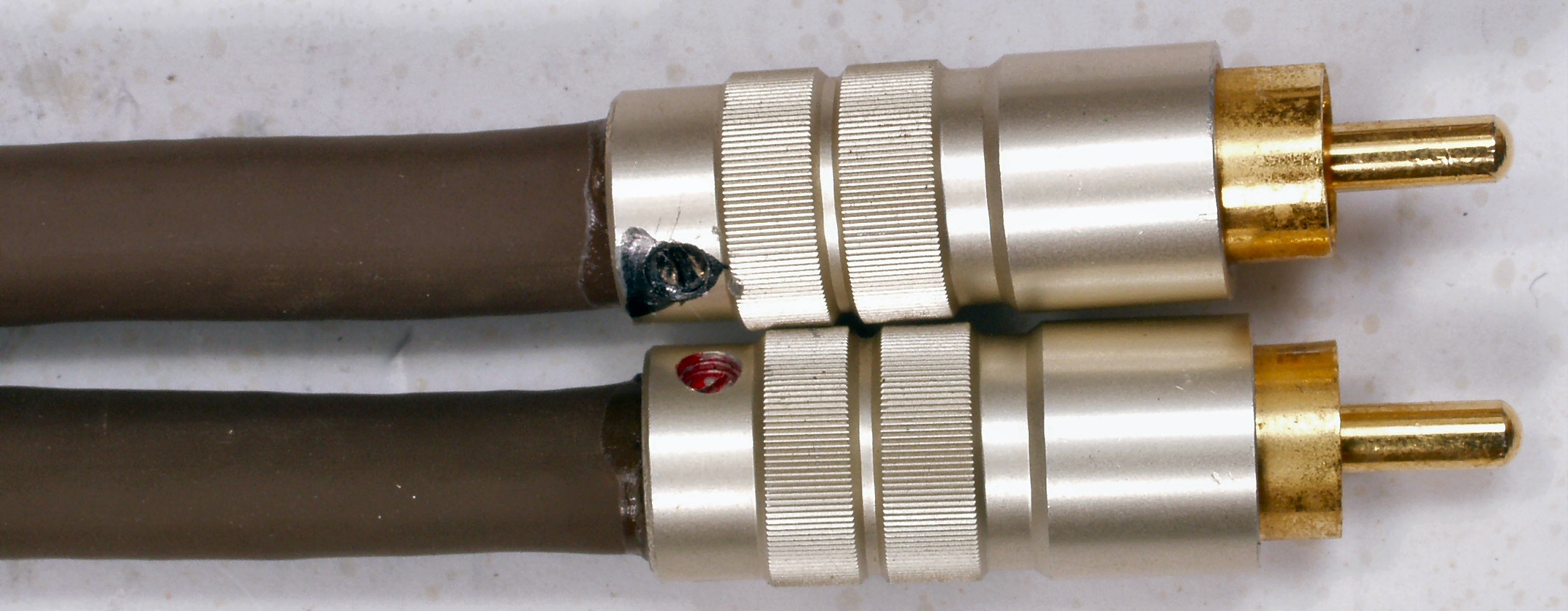

C−1B. 修理後 付属にケーブルRCA側
micro cd-m2

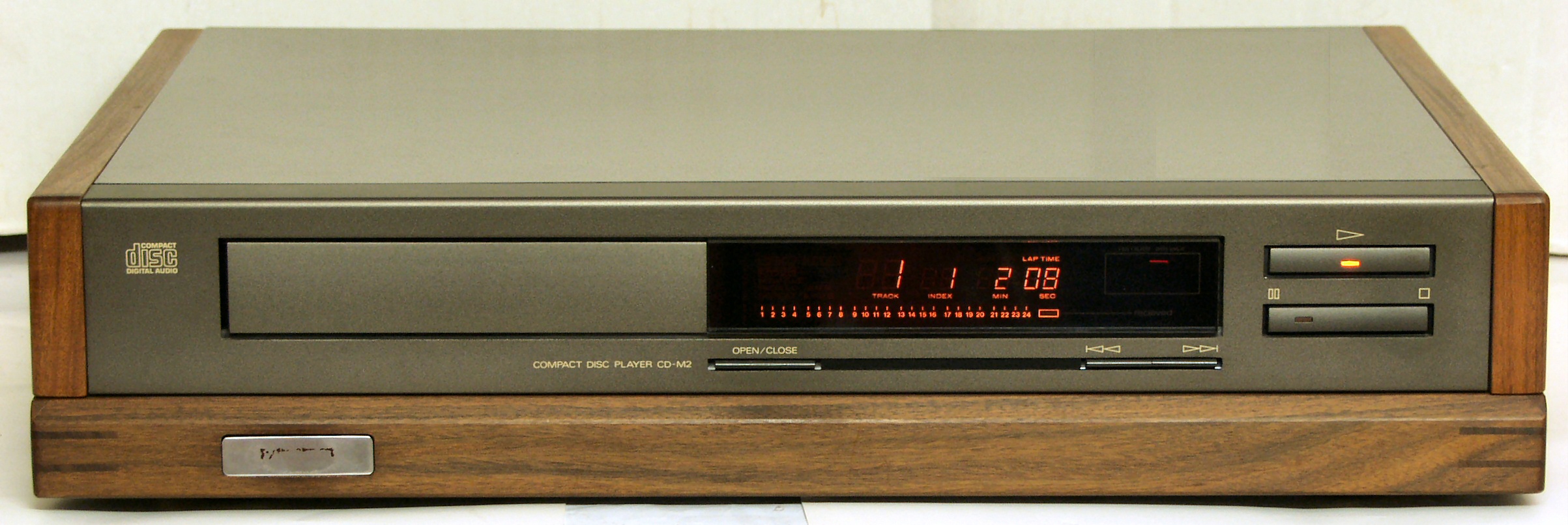

C−2A. 完成、前上から見る
micro cd-m2

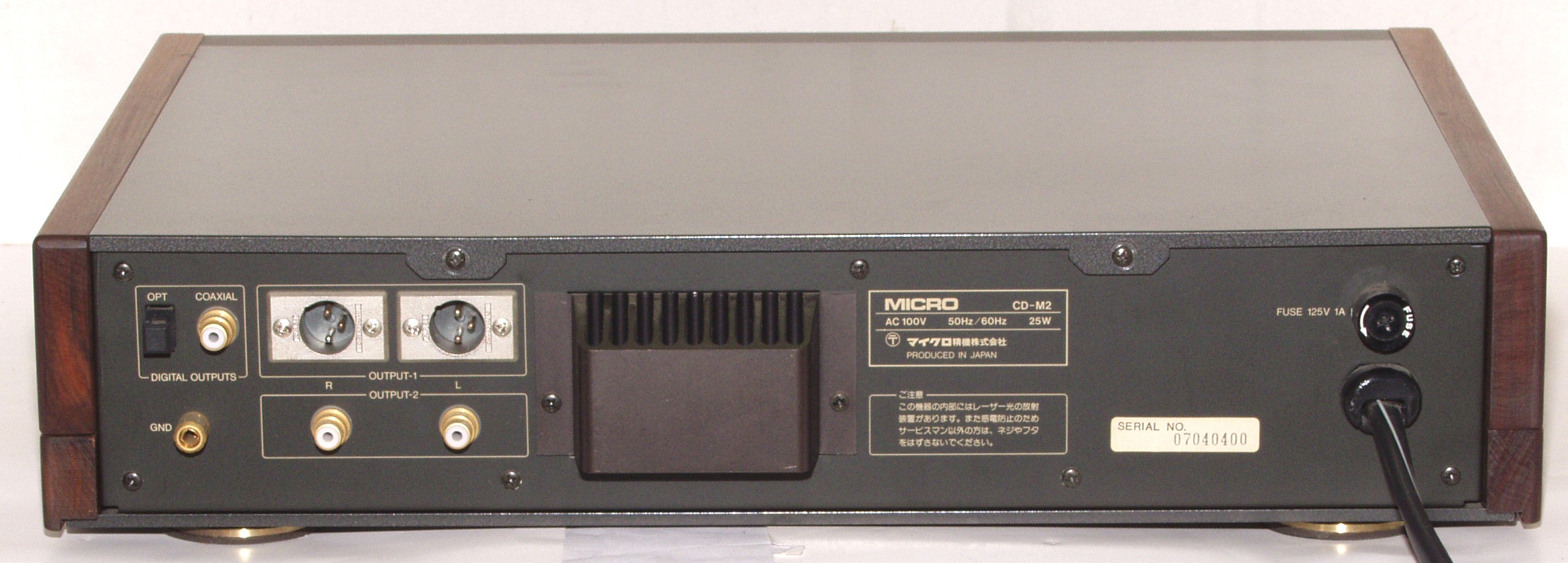

C−2B. 完成、後上から見る
micro cd-m2
S. MICRO CD−M2 の仕様(カタログ・マニアルより)
型式 コンパクトディスク・ディジタル・オーディオシステム
方式 16ビット4倍オーバーサンプリングツインDAC
3次ベッセルフィルター
チャンネル数 2チャンネル
周波数特性 2Hz〜20kHz ±0.1dB
全高調波歪率 0.0015%以下(1kHz)
S/N比 104dB以上(1kHz)
クロストーク -100dB以下(1kHz)
ダイナミックレンジ 96dB以上
出力レベル アナログ・アウト:2V RMS
バランス・アウト:1mW/600Ω
デジタル・アウト:0.5p-p/75Ω
出力型式 アナログ・アウト
アナログ・バランス・アウト
デジタル・アウト
オプティカル・アウト
電源 AC100V、50Hz/60Hz
消費電力 25W
外形寸法 幅450x高さ100x奥行330mm
重量 22kg
付属 10キー付リモコン CDR-M2
キャノンプラグ-RCAピンプラグ出力ケーブル2本
価格 ¥270,000(1987年発売)
                      m2-2-7
