YAMAHA B4 修理記録
平成14年1月27日到着   3月3日完成
注意 このAMPはシャーシにSPの線(アース側)を接続してはいけません。
    RL−SPのアース線も接続(共通)してもいけません。
    又、DC(directconnection)入力が可能ですが、絶対に使用しないこと=ここ参照
  1. 修理前の状況
    症状としましては、電源を入れてカチンという音がしてスピーカー出力のランプは点くのですが
    音が出ないことがあります、出ることもあります。

  2. 原因
    半田不良

  3. 修理状況
    プリント基板補修
    配線手直し、補強

  4. 使用部品

  5. 修理金額   18,000円   通常修理
  6. YAMAHA B4 の仕様(カタログ、マニアルより)
1. 半田不良で補正
2. パネル洗浄

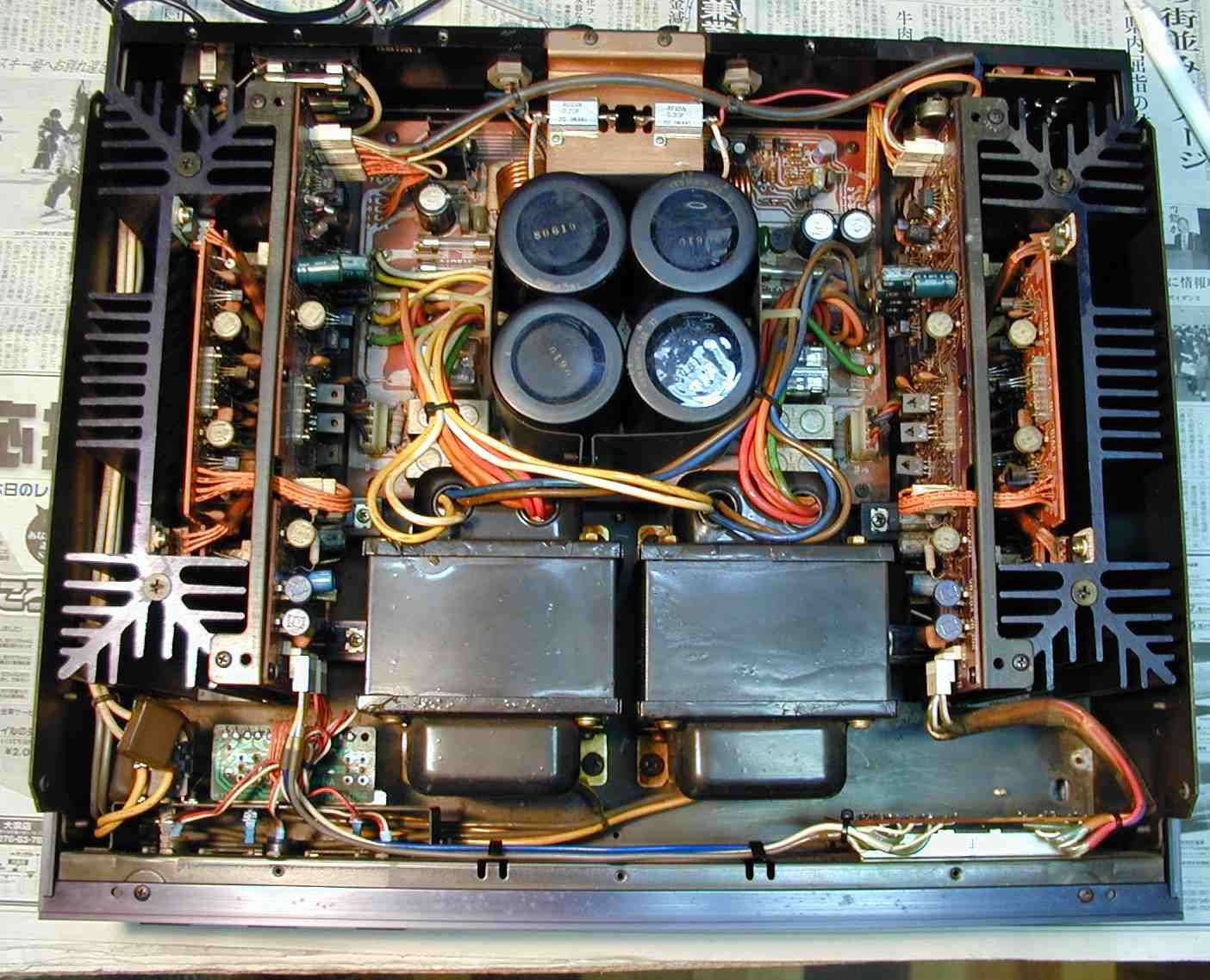

3. 完成上からみる
4. 出力、歪み調整・測定

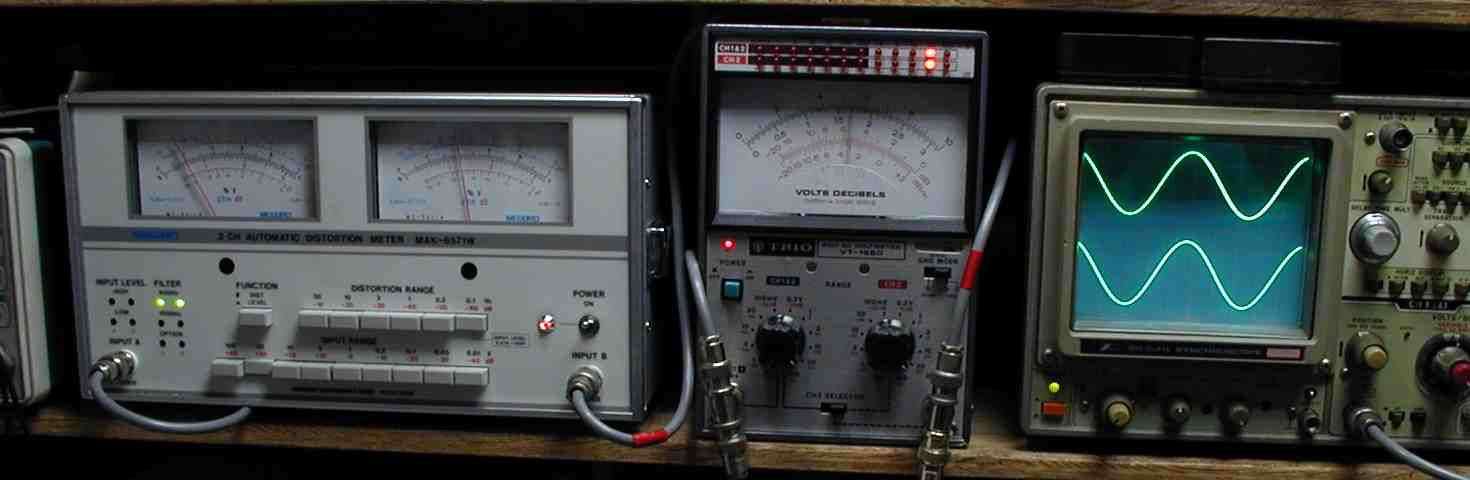

5. B級動作出力 30V=112W 歪率=0.04% 1000HZ

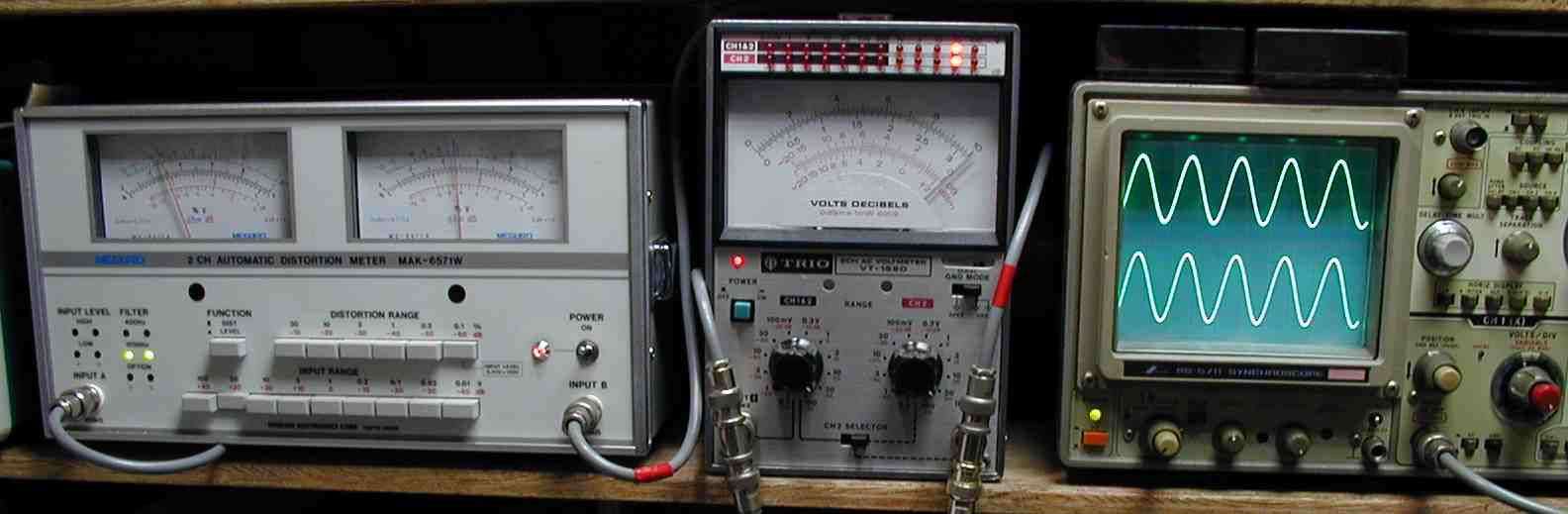

6. B級動作出力 30V=112W 歪率=0.04% 400HZ
7. A級動作出力 17V=36W 歪率=0.04% 1000HZ
8. A級動作出力 17V=36W 歪率=0.04% 4000HZ
9. 24時間エージング
S. YAMAHA B4 の仕様(カタログ、マニアルより)
型式 ステレオパワーアンプ  B−4
定格出力(10Hz〜30kHz、歪0.007%) ClassB=120W+120W(8Ω)
ClassA=30W+30W(8Ω)
パワーバンド幅(8Ω) ClassB=10Hz〜100kHz(歪0.02%、60W)
ClassA=10Hz〜100kHz(歪0.008%、15W)
入力感度/インピーダンス 1V/25kΩ(8Ω、100W)
周波数特性(8Ω、1W) mode DC
  • 10Hz=0dB
    1kHz=0dB
    100kHz=-1±1dB
mode AC
  • 10Hz=-2±1dB
    1kHz=0dB
    100kHz=-1±1dB
全高調波歪率(8Ω) Class B
  • 10Hz〜50kHz(60W)=0.007%以下
    100kHz(60W)=0.02%以下
Class A
  • 0Hz〜50kHz(15W)=0.004%以下
    100kHz(15W)=0.008%以下
混変調歪率(8Ω) Class B(60W)=0.002%以下
Class A(15W)=0.002%以下
出力インピーダンスコントロール 可変インピーダンス範囲(1kHz)=+1Ω〜0Ω〜-1Ω
可変周波数帯域=10Hz〜20kHz
セパレーション 80dB以上(1kHz)
70dB以上(20kHz)
残留ノイズ(IHF-A) -87dBV
使用ヒューズ T5A250V
ACアウトレット unswitched=100W
電源 AC100V、50Hz/60Hz
定格消費電力 330W
外形寸法 幅435x高さ145.5x奥行381mm
重量 21kg
価格 ¥138,000(1978年頃)
