HMA−9500. 25台目部品取修理
平成21年5月19日購入   5月20日完成
注意 このAMPはアースラインが浮いています
    よって、AMPのシャーシにSPの線(アース側)や入力のRCAプラグのアース側も接続してはいけません
    RL−SPのアース線も接続(共通)してもいけません
    又、DC(directconnection)入力が可能ですが、絶対に使用しないこと=ここ参照
  • A. 修理前の状況
       YAHOOオークションで「55,000円」で購入。 詳しくはこちら
        プロテクト解除しない。

  • B. 原因
       経年変化による劣化

  • C. 修理状況
       SP接続リレー交換。
       初段FET(電界トランジスター)交換。
       バイアス/バランスVR交換。
       全ヒューズ入抵抗交換。
       電解コンデンサー交換(オーディオコンデンサー使用)
       1部配線手直し、補強。

  • D. 使用部品
        SP接続リレー                               2個。
       初段FET(電界トランジスター)                     2個。
       電解コンデンサー(オーディオコンデンサー使用)          27個。
       バイアス/バランス半固定VR                      4個。
       ヒューズ入り抵抗                             16個。

  • E. 調整・測定
  • F. 修理費  95,000円、  販売価格  150,000円  完成済み

  • S. HITACHI Lo−D HMA−9500 の仕様(マニアルより)

A. 修理前の状況
A1A. 外観、前下から見る

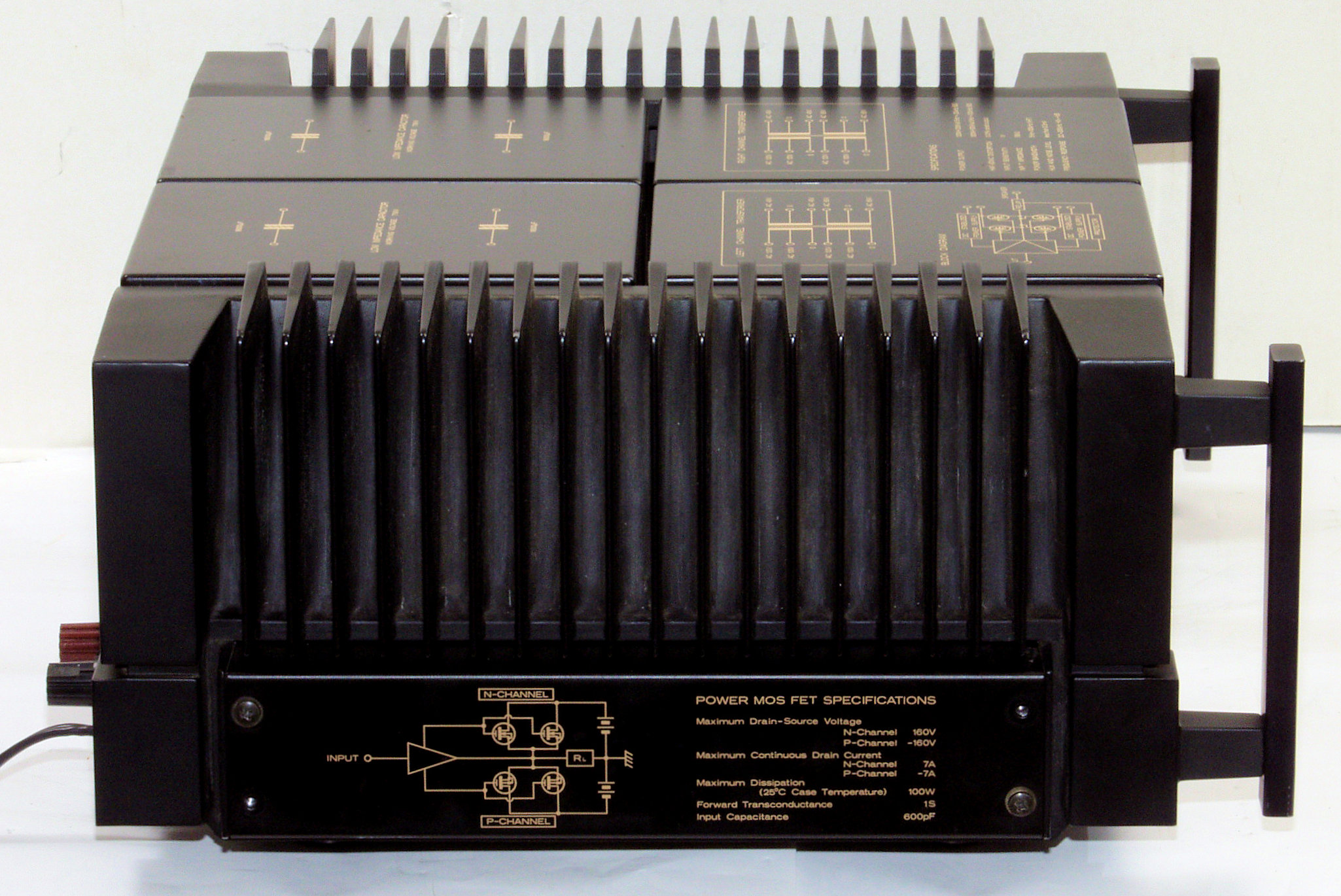

A1B. 外観、左から見る

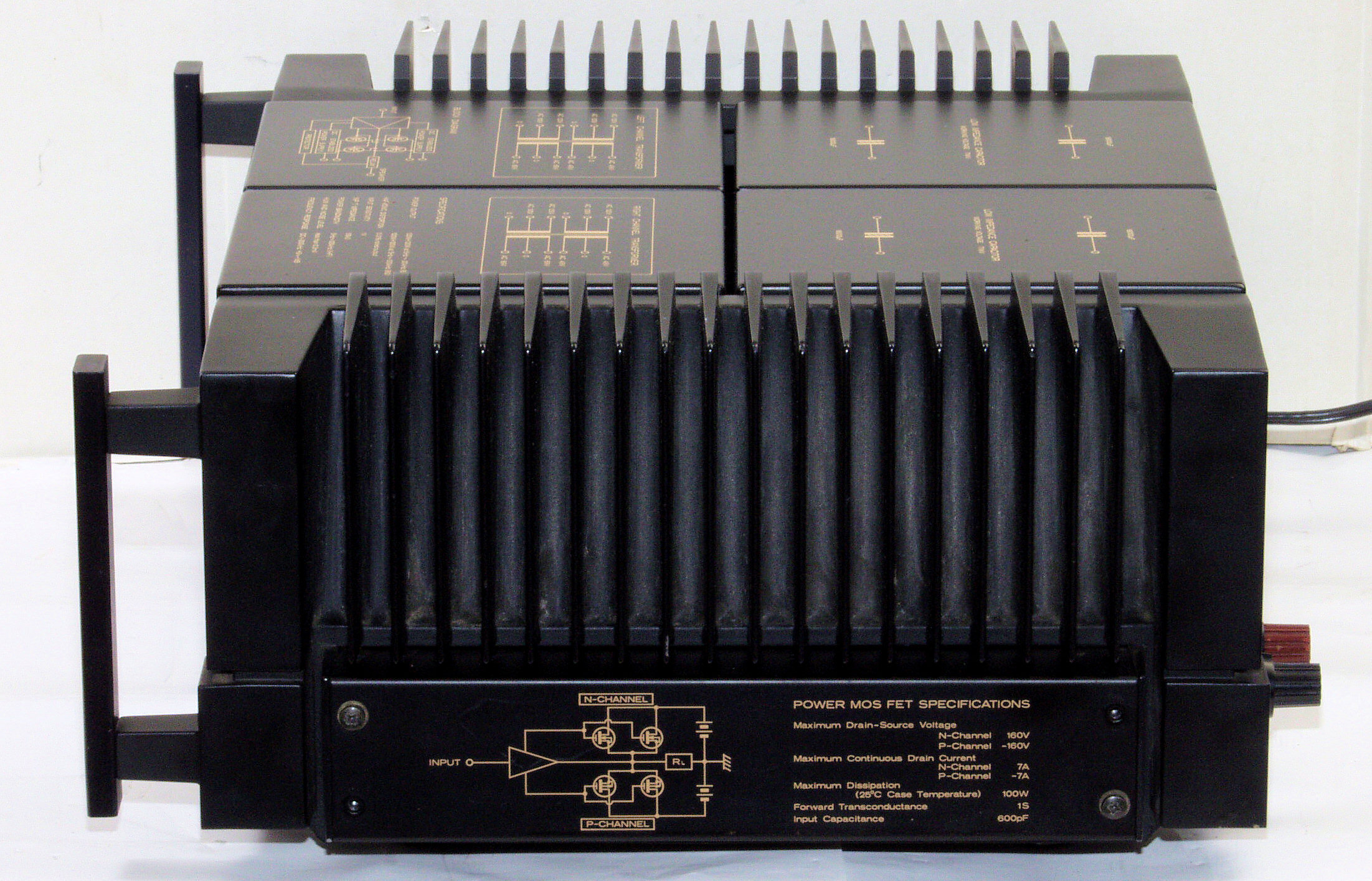

A1C. 外観、後から見る
A1D. 外観、右から見る

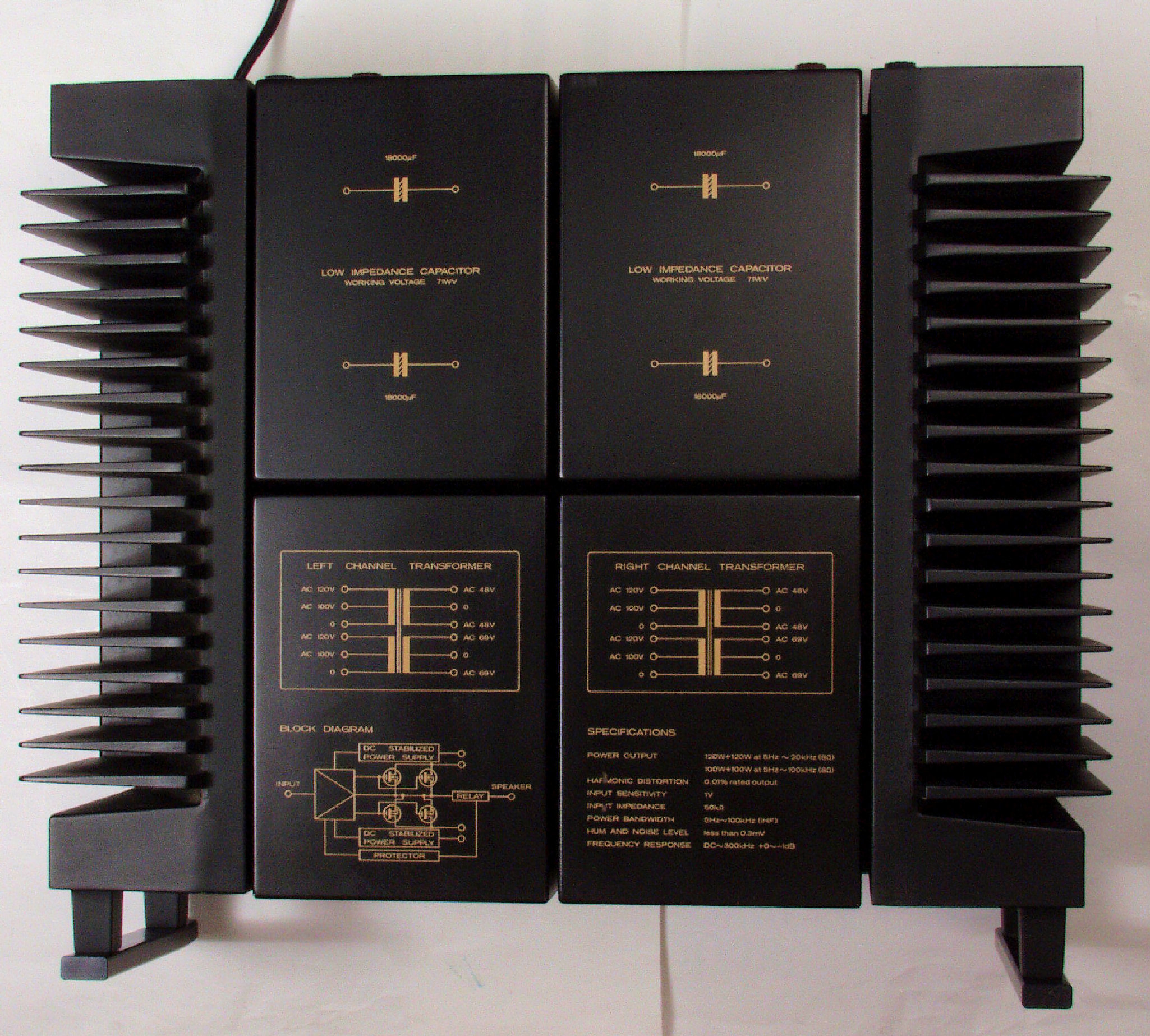

A1E. 外観、上から見る

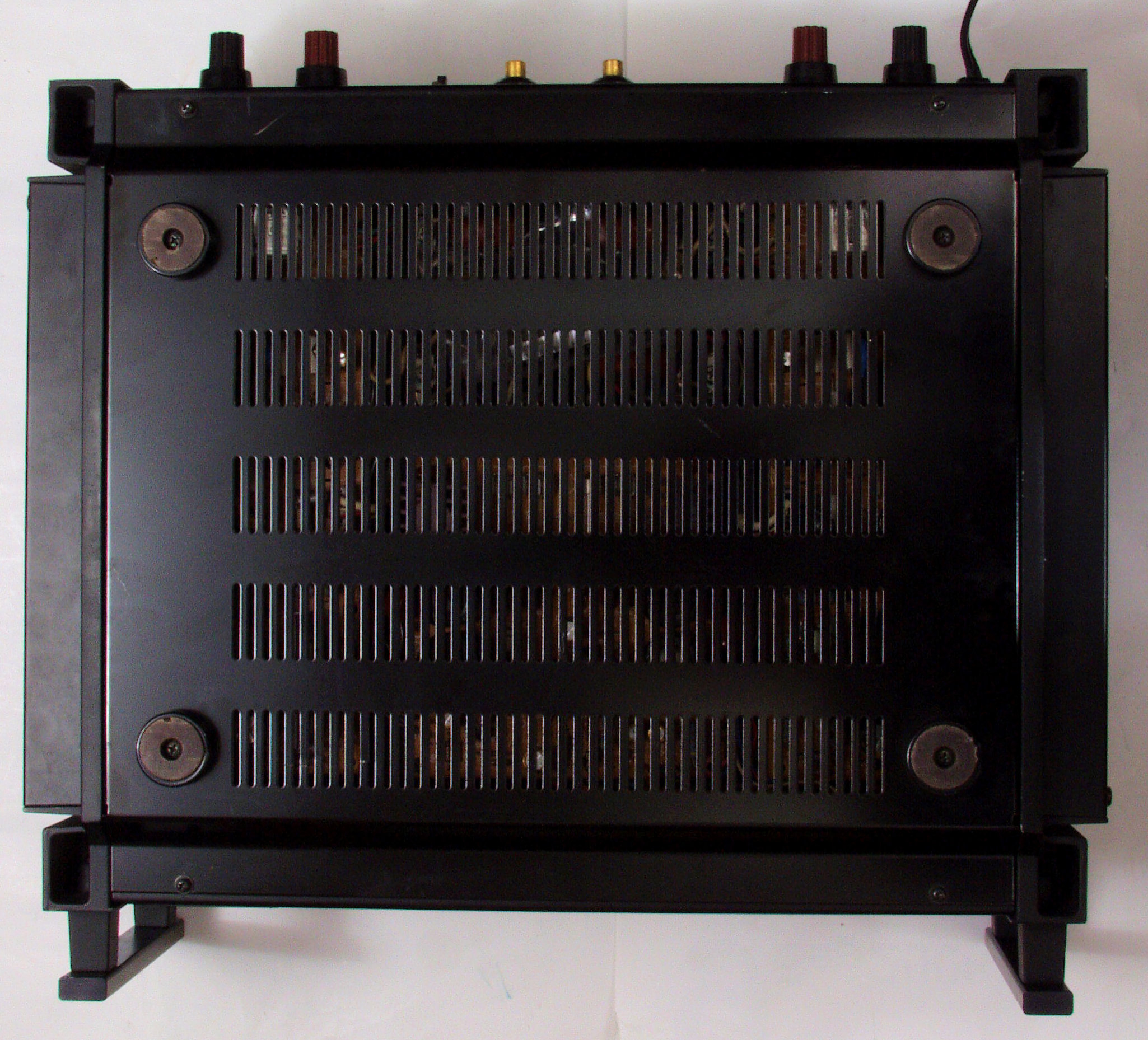

A1F. 外観、下から見る
A2A. 外観、曲がった左取っ手
A3A. 点検中、下から見る

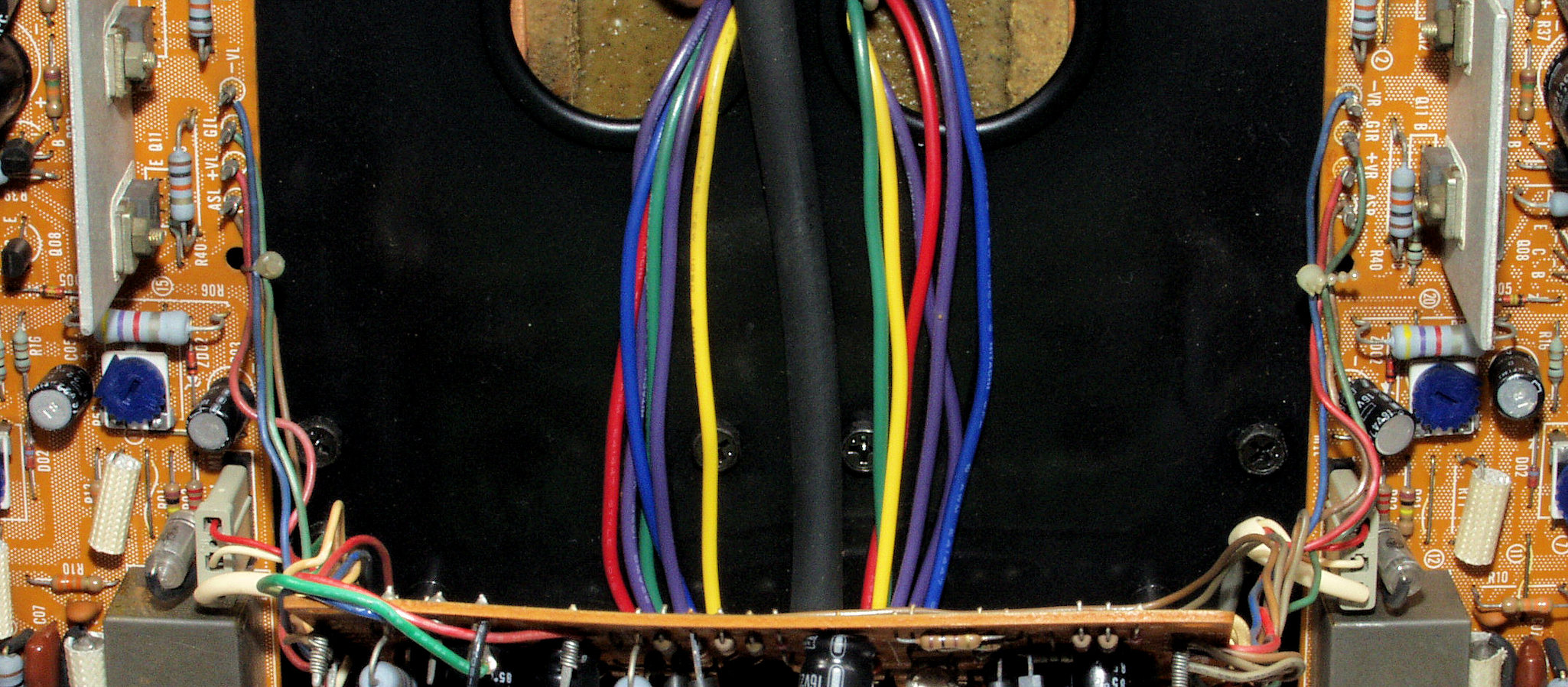

A3B. 点検中、AMP基板から電源基板へ電線結束バンドが付いている。 多分修理履歴無し!
A3C. 点検中、AMP基板から電源基板へ電線結束バンドが付いている。2
C.修理状況

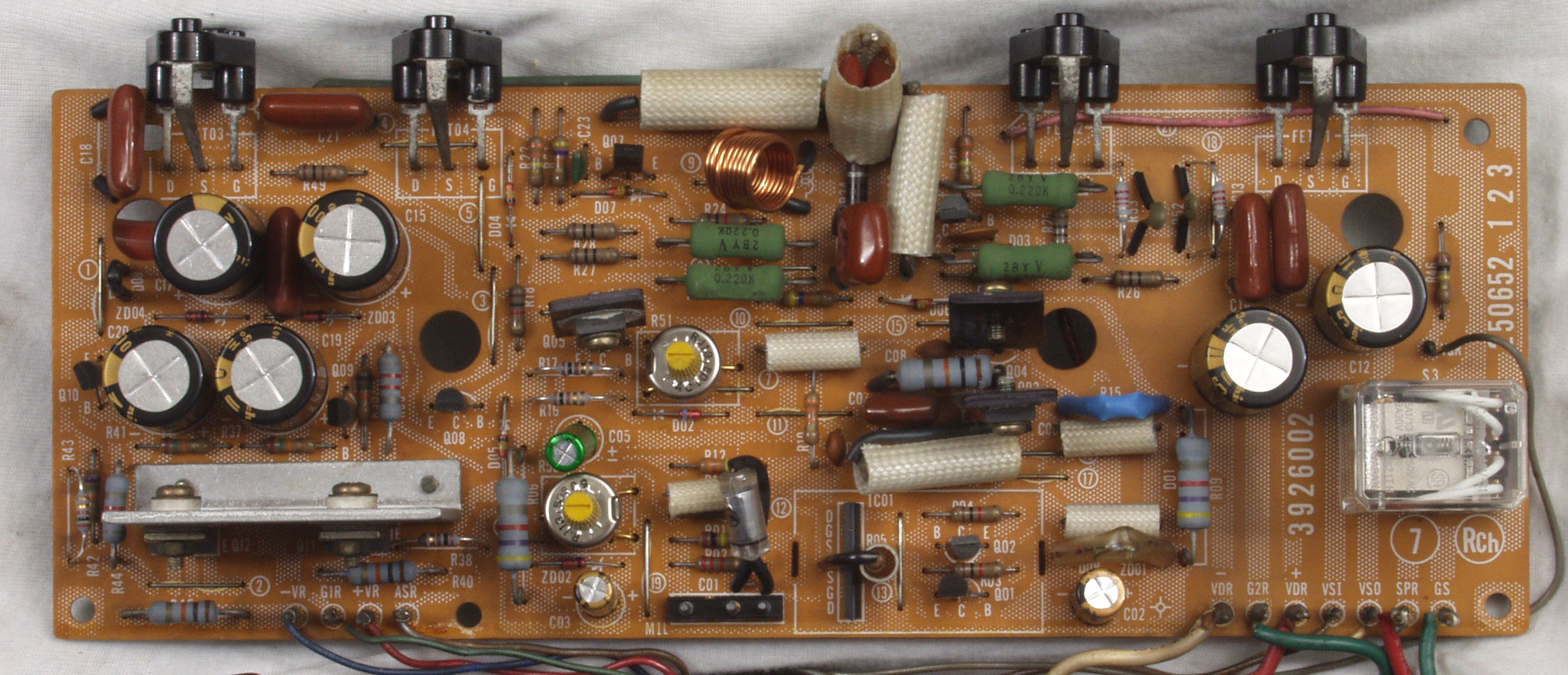

C1A. 修理前 Rドライブ基板

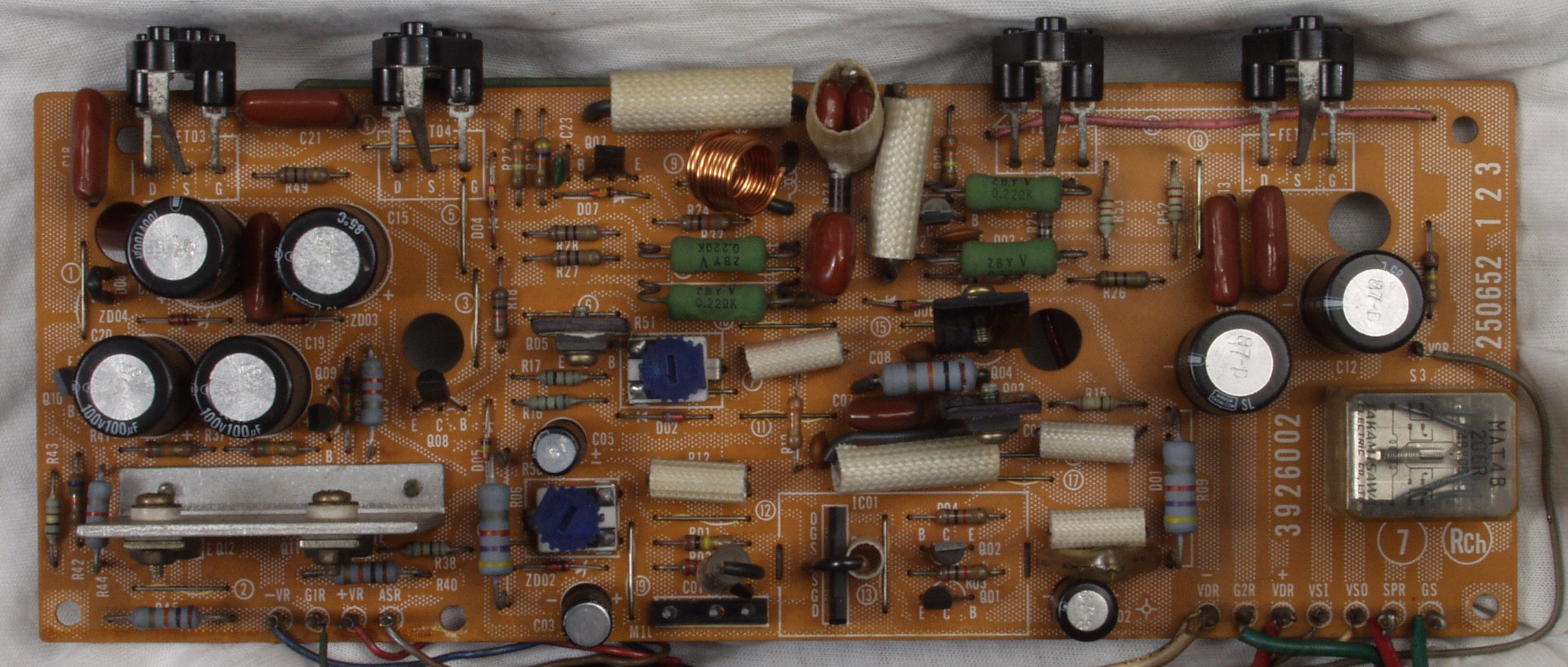

C1B. 修理後 Rドライブ基板 初段FET、バランス/バイアス調整用半固定VR2個、SP接続リレー交換
                      フューズ入り抵抗も全部交換 電解コンデンサー9個交換

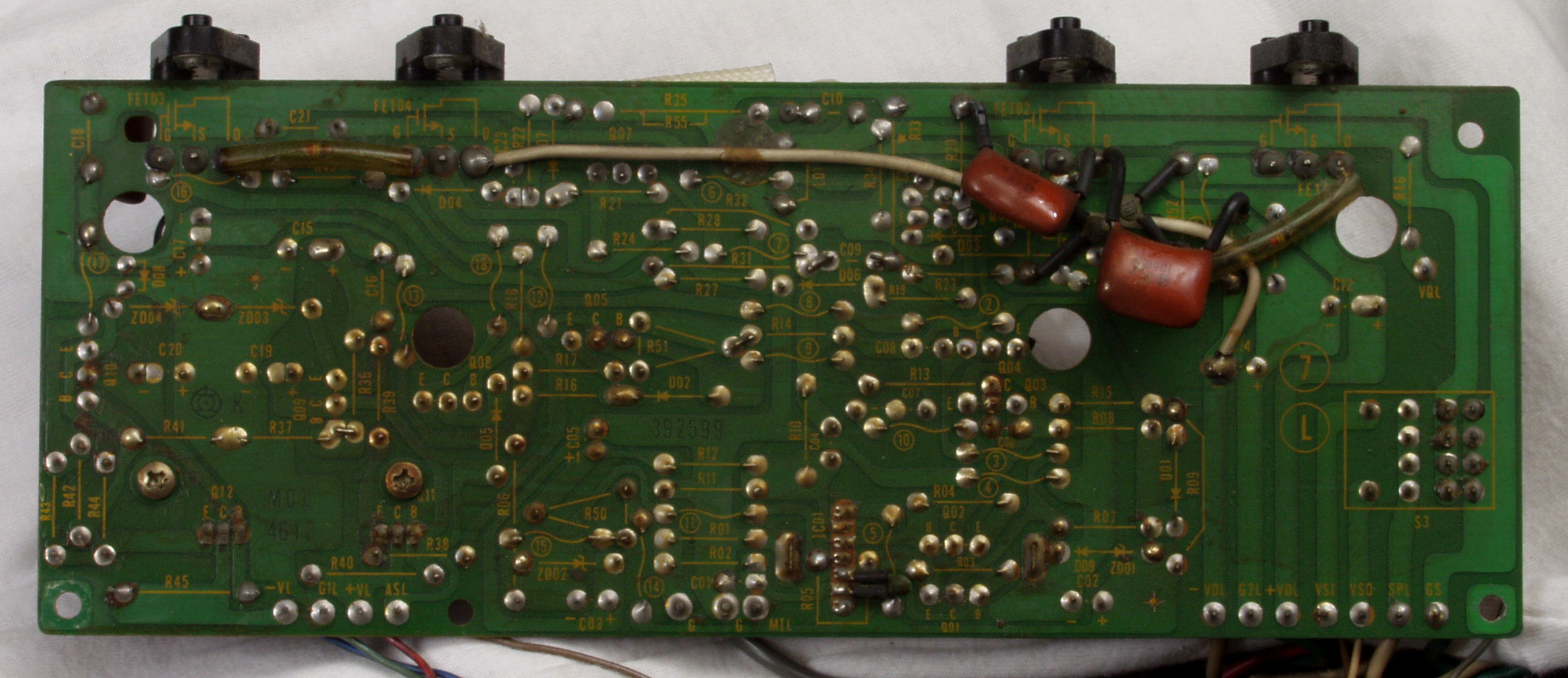

C1C. 修理前 Rドライブ基板裏、修理履歴無し!
C2A. 修理前 Lドライブ基板
C2B. 修理後 Lドライブ基板 初段FET、バランス/バイアス調整用半固定VR2個、SP接続リレー交換
                      フューズ入り抵抗も全部交換 電解コンデンサー9個交換
C2C. 修理前 Lドライブ基板裏

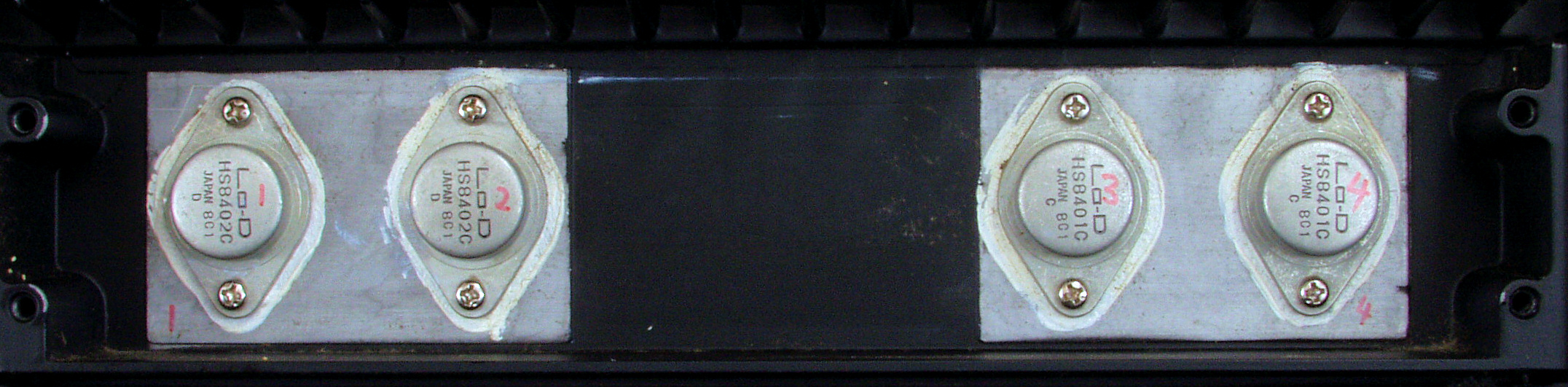

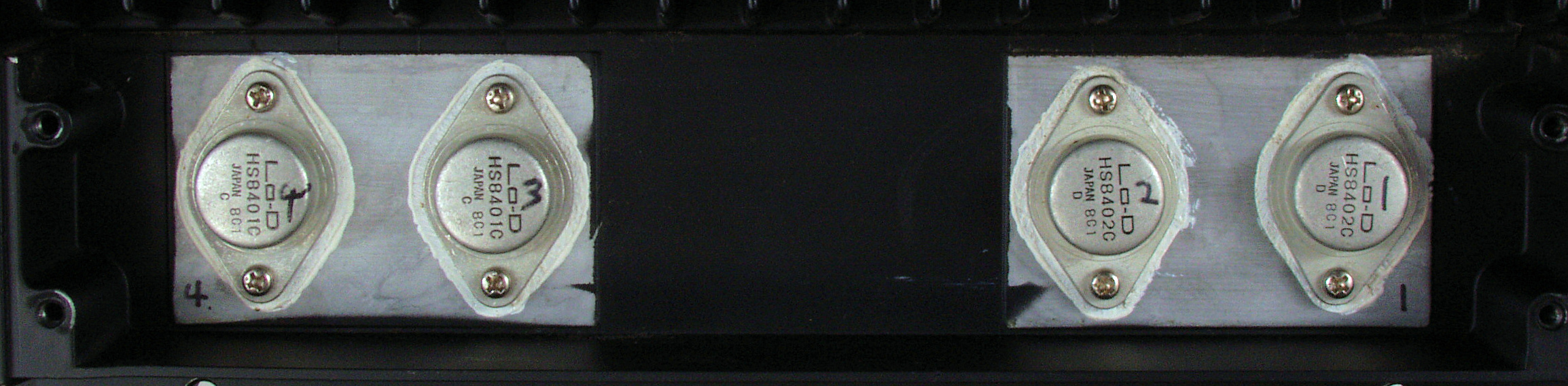

C3A. 修理前 R側 終段FET(電界トランジスター)

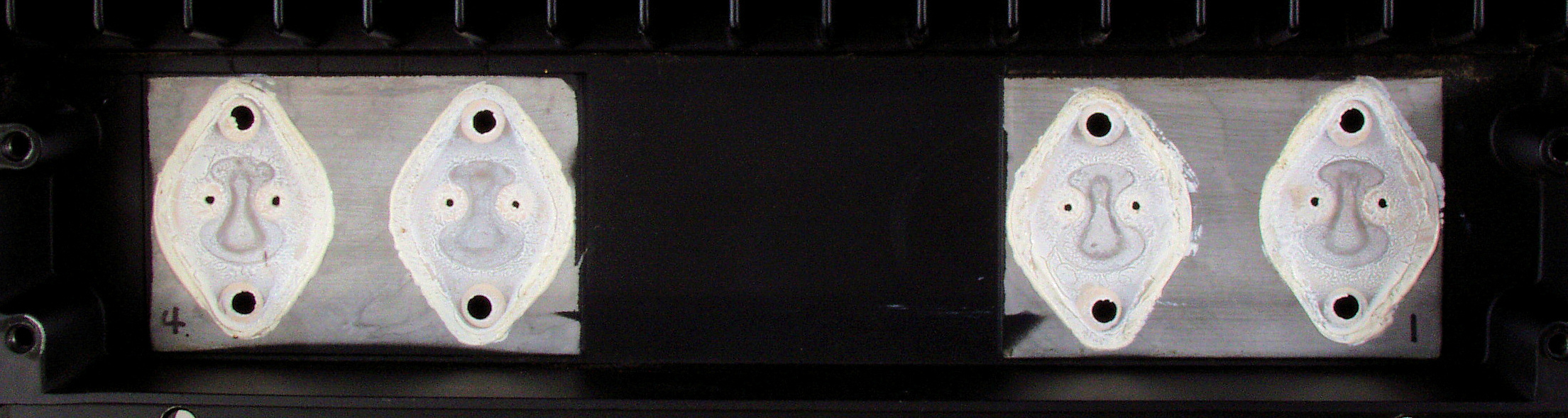

C3A−1. 修理中 R側 終段FET(電界トランジスター)のマイカー板、多分外した形跡無し!
         熱伝導の良い「シリコン製絶縁シート」は比誘電率が、シリコーンオイル=2.60〜2.75、雲母=5〜8と、
         2倍の開きがあり、高域特性に影響が出るので、現在は未採用。
C3C. 修理前 L側 終段FET(電界トランジスター)
C3C−1. 修理中 R側 終段FET(電界トランジスター)のマイカー板、多分外した形跡無し!
         熱伝導の良い「シリコン製絶縁シート」は比誘電率が、シリコーンオイル=2.60〜2.75、雲母=5〜8と、
         2倍の開きがあり、高域特性に影響が出るので、現在は未採用。

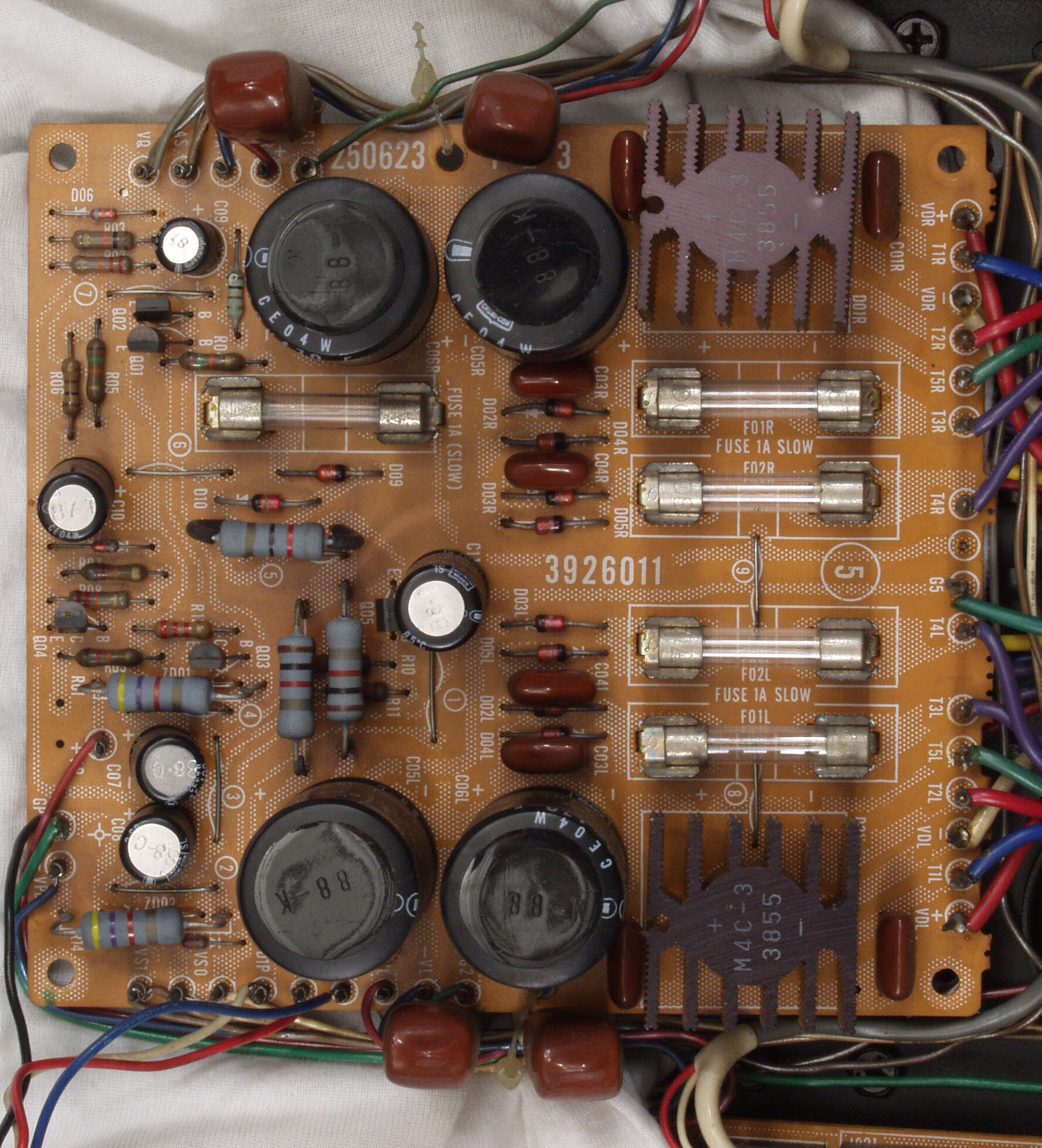

C4A. 修理前 電源基盤

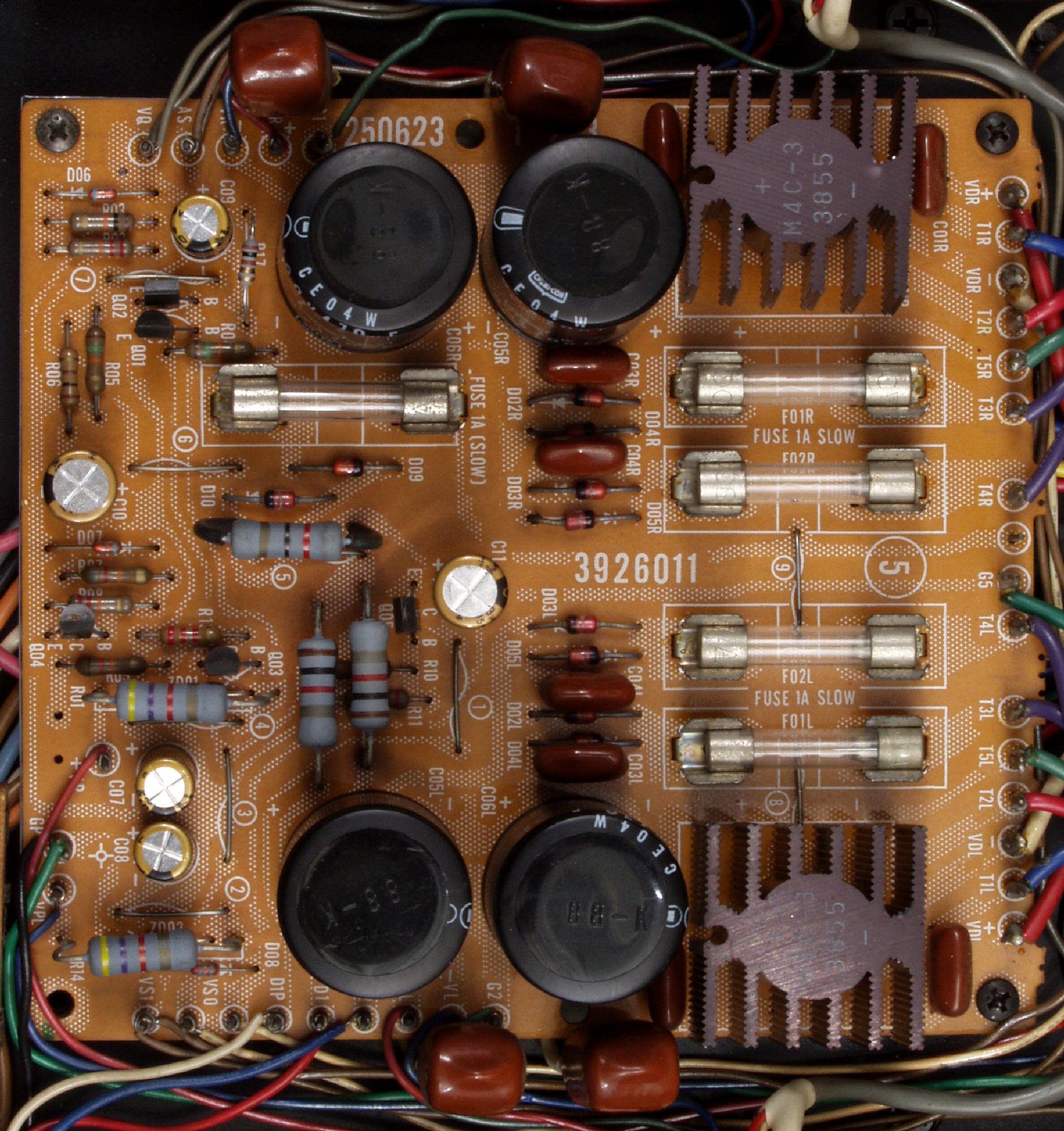

C4B. 修理後 電源基盤 電解コンデンサー9個、フューズ入り抵抗交換

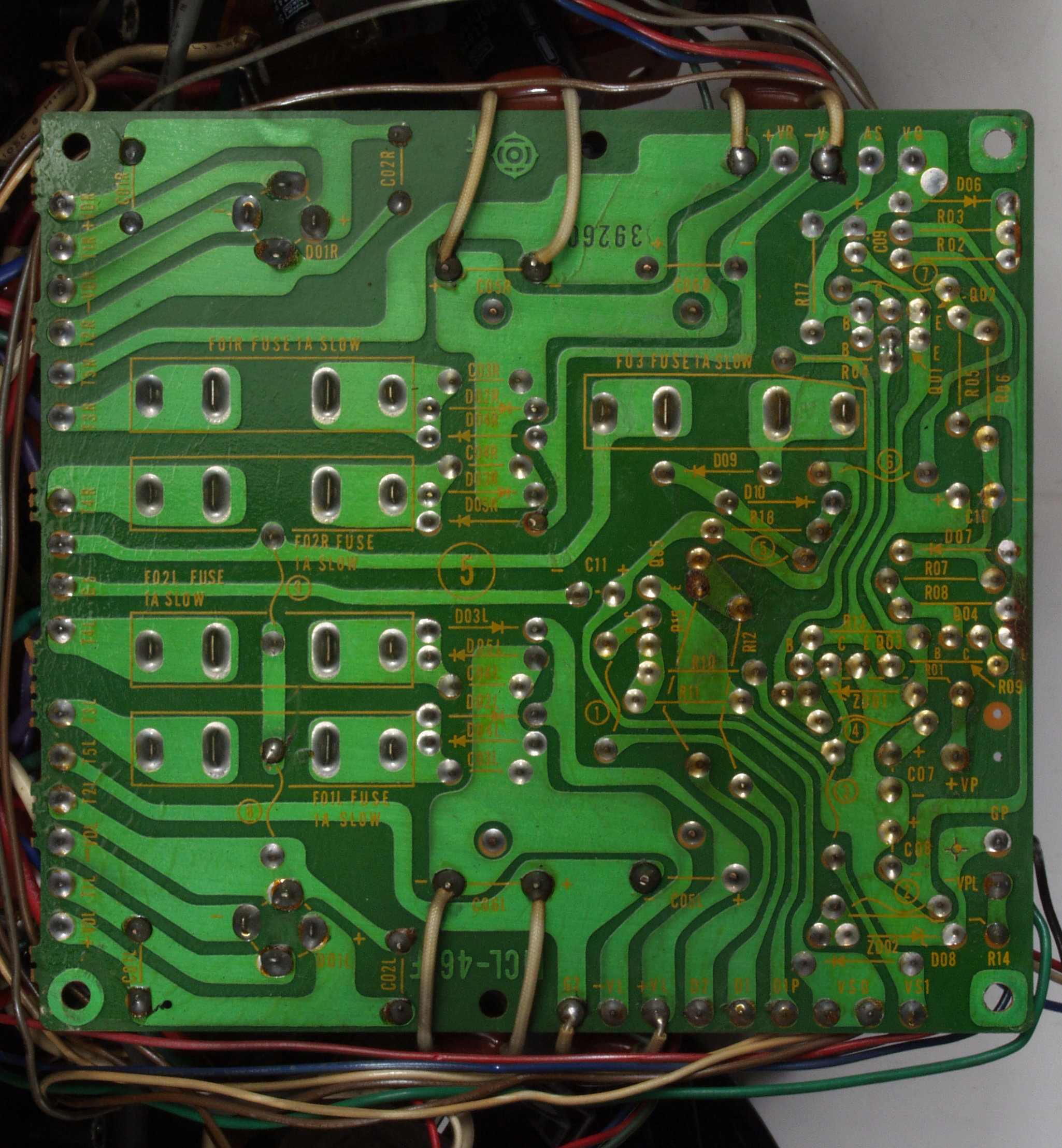

C4C. 修理前 電源基盤裏

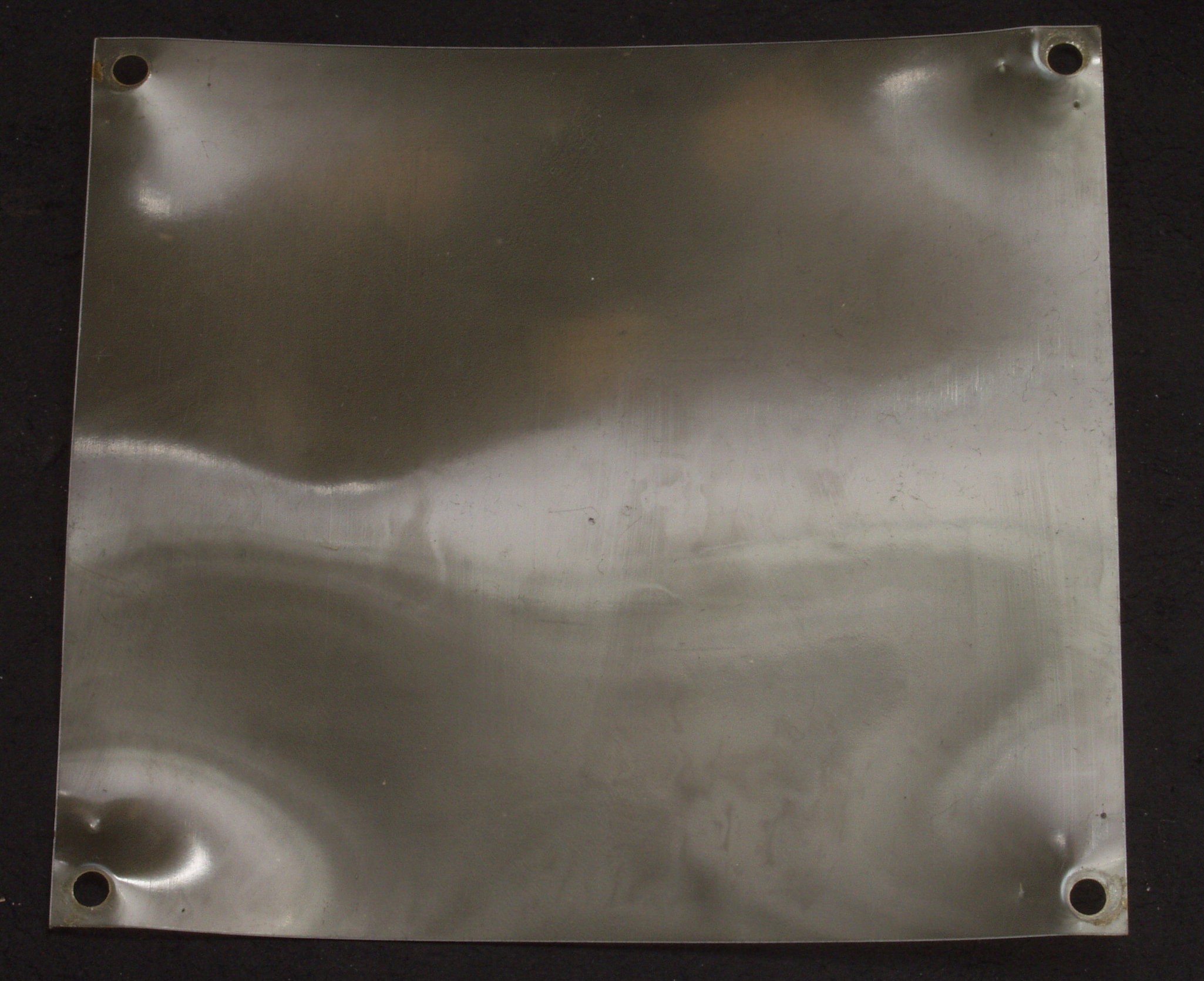

C4G. 綺麗な絶縁シート

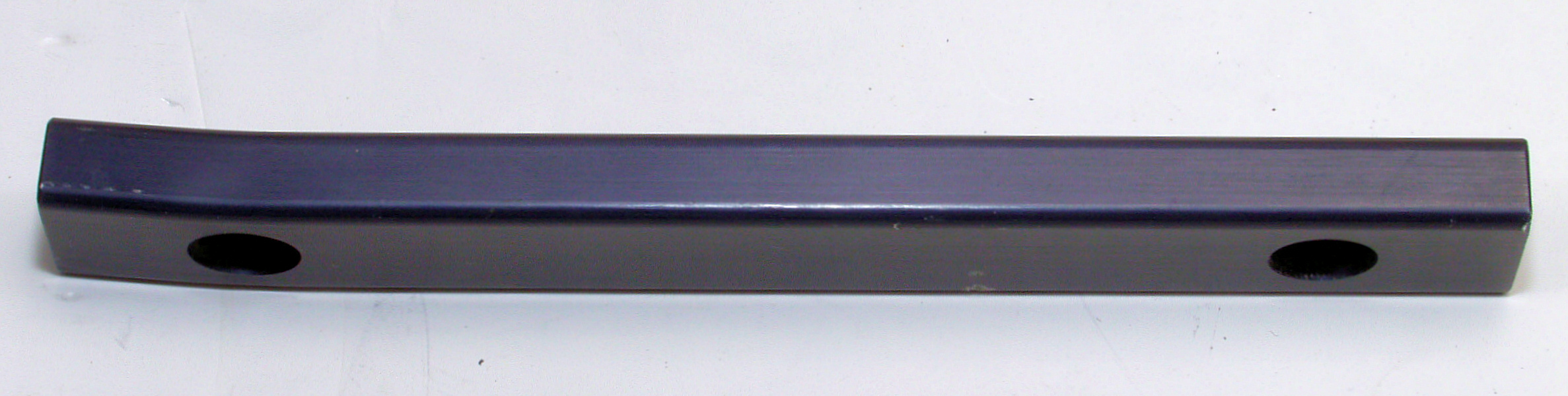

C5A. 修理前 曲がった左取っ手

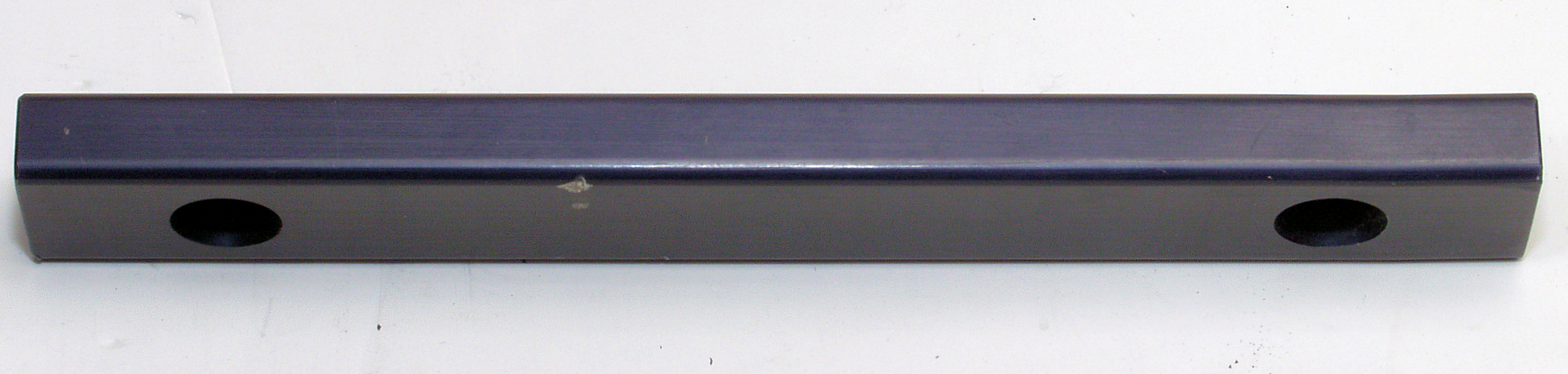

C5B. 修理後 左取っ手
C9A. 交換した部品

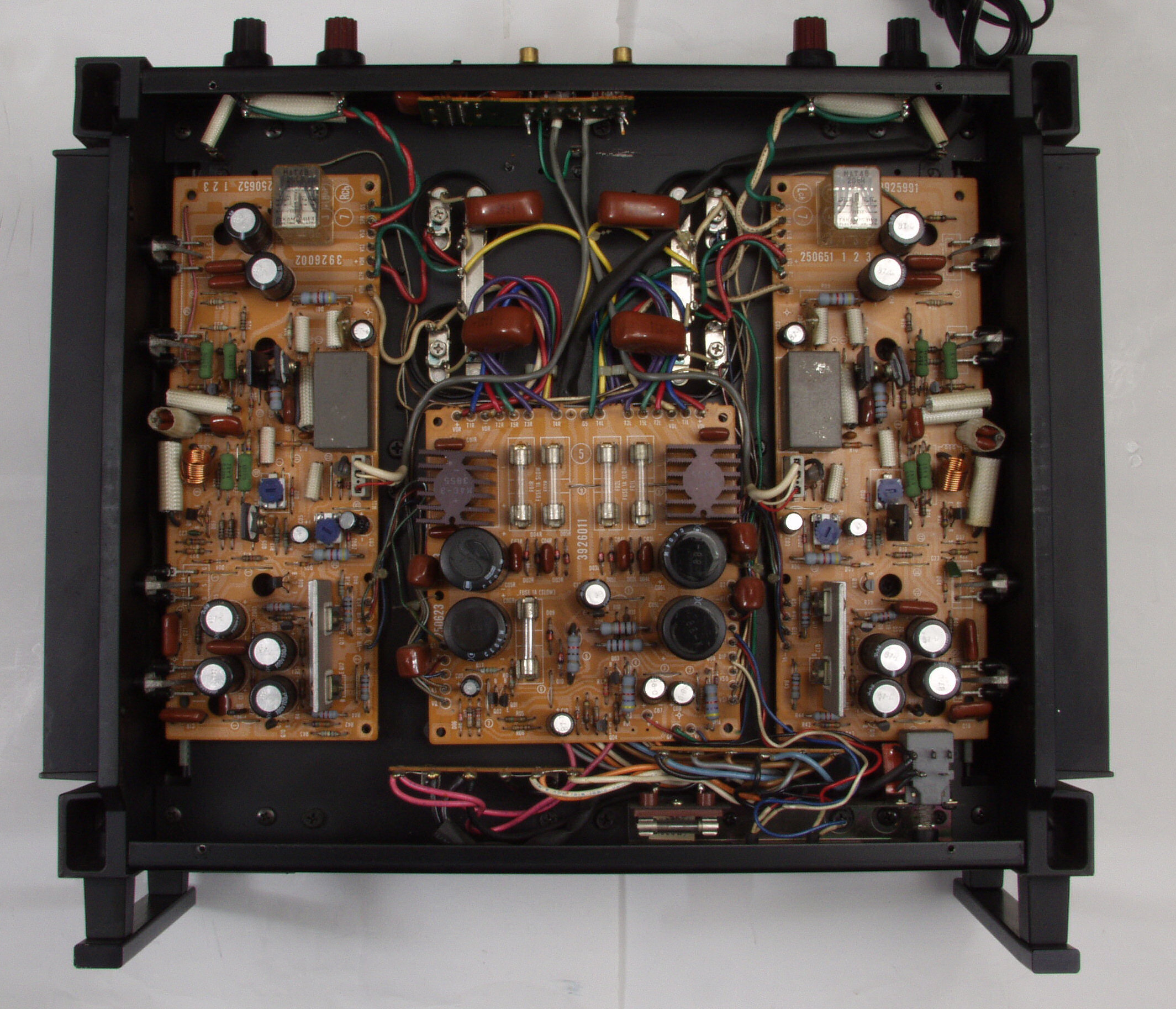

CAA. 修理前 下から見る
CAB. 修理後 下から見る
E. 調整・測定>

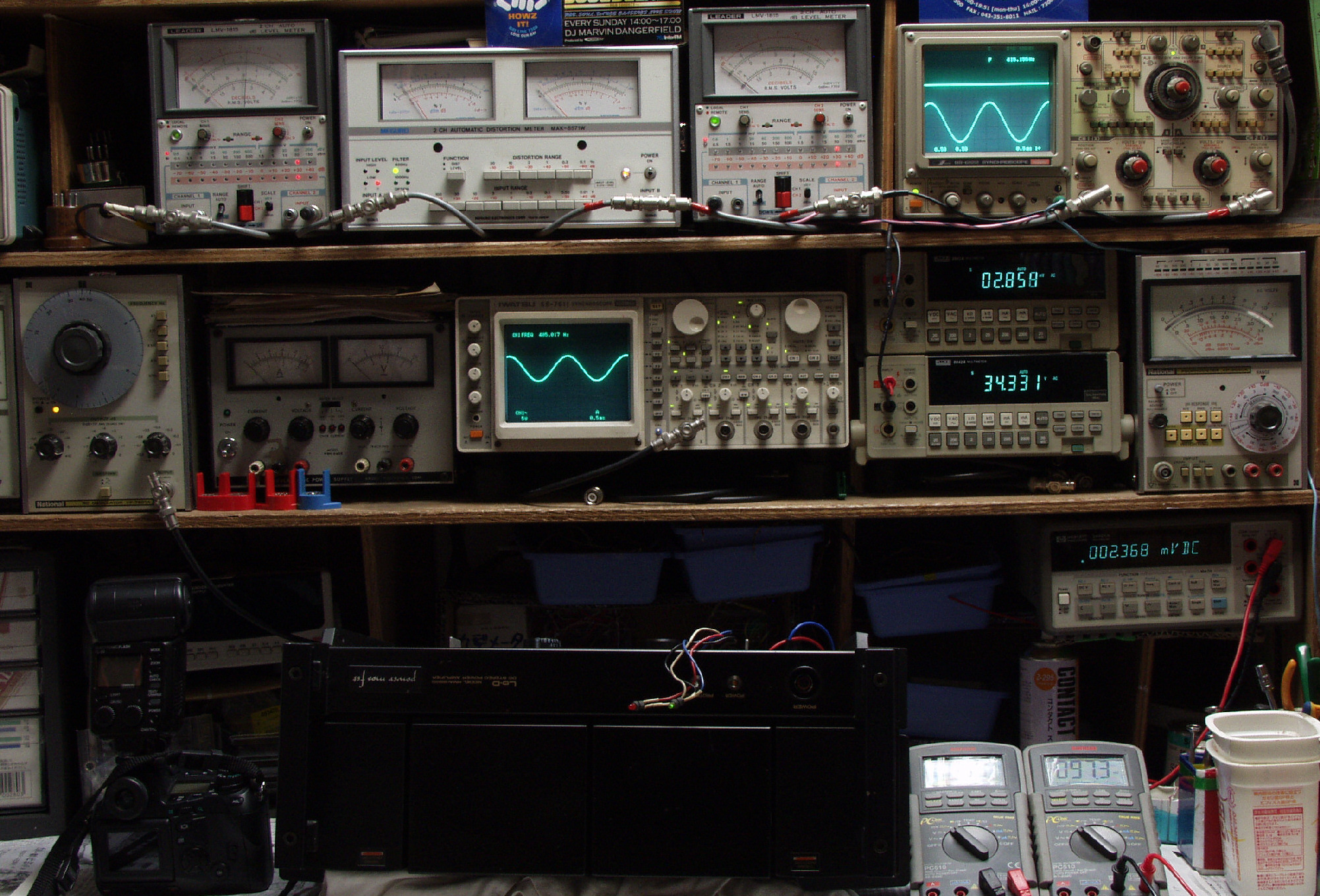

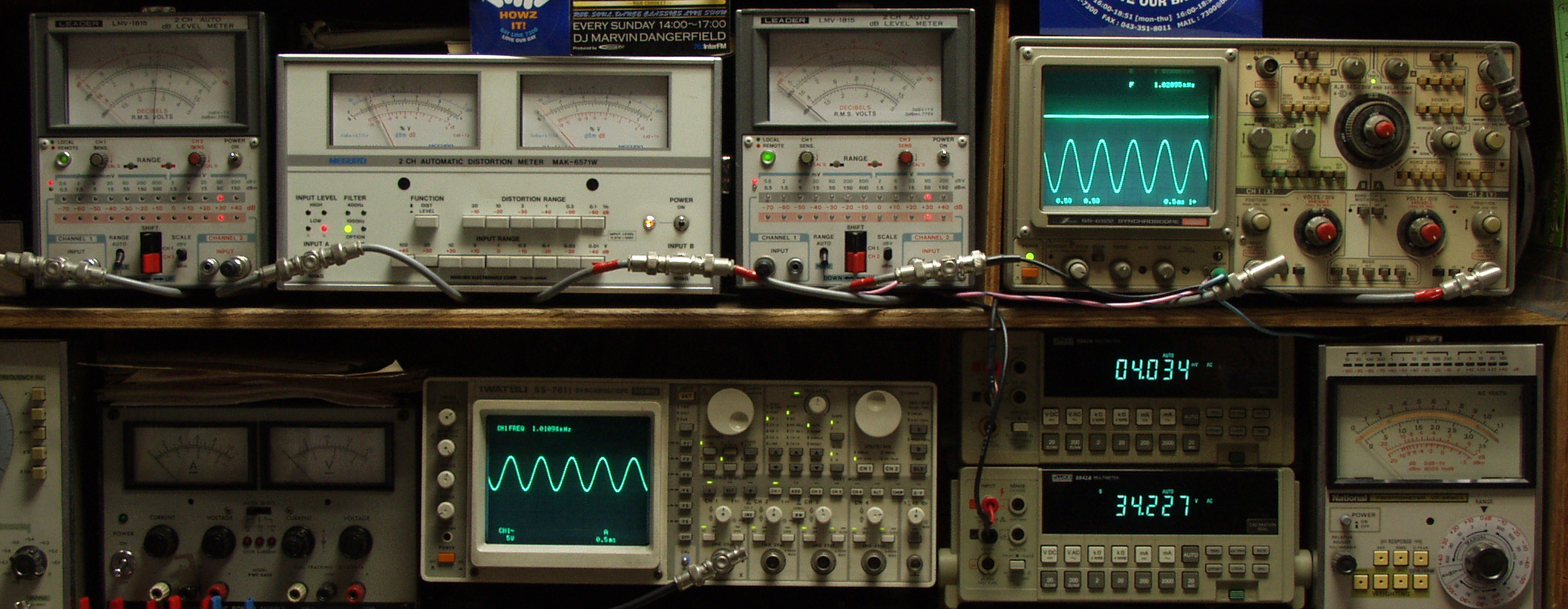

E1. 出力/歪み率測定・調整
    <見方>
   下段左端 オーディオ発振器より400HZ・1KHZの信号を出し(歪み率=約0.003%)これをAMPに入力し、SP出力を測定
   下段中左 オシロ=入力波形(オーディオ発振器のTTLレベル)   下段中右上=周波数計
   上段左端 電圧計=L側SP出力電圧測定、黒針のみ使用
   上段中左 歪み率計=SP出力の歪み率測定 左メータ=L出力、右メータ=R出力
   上段中右 電圧計=R側SP出力電圧測定、赤針のみ使用
   上段右端 オシロ=SP出力波形 上=R出力、下=L出力(実際にはRL電圧計の出力「Max1V」を観測)
   下段中右上 デジタル電圧計=R出力電圧測定 下段中右下 デジタル電圧計=L出力電圧測定

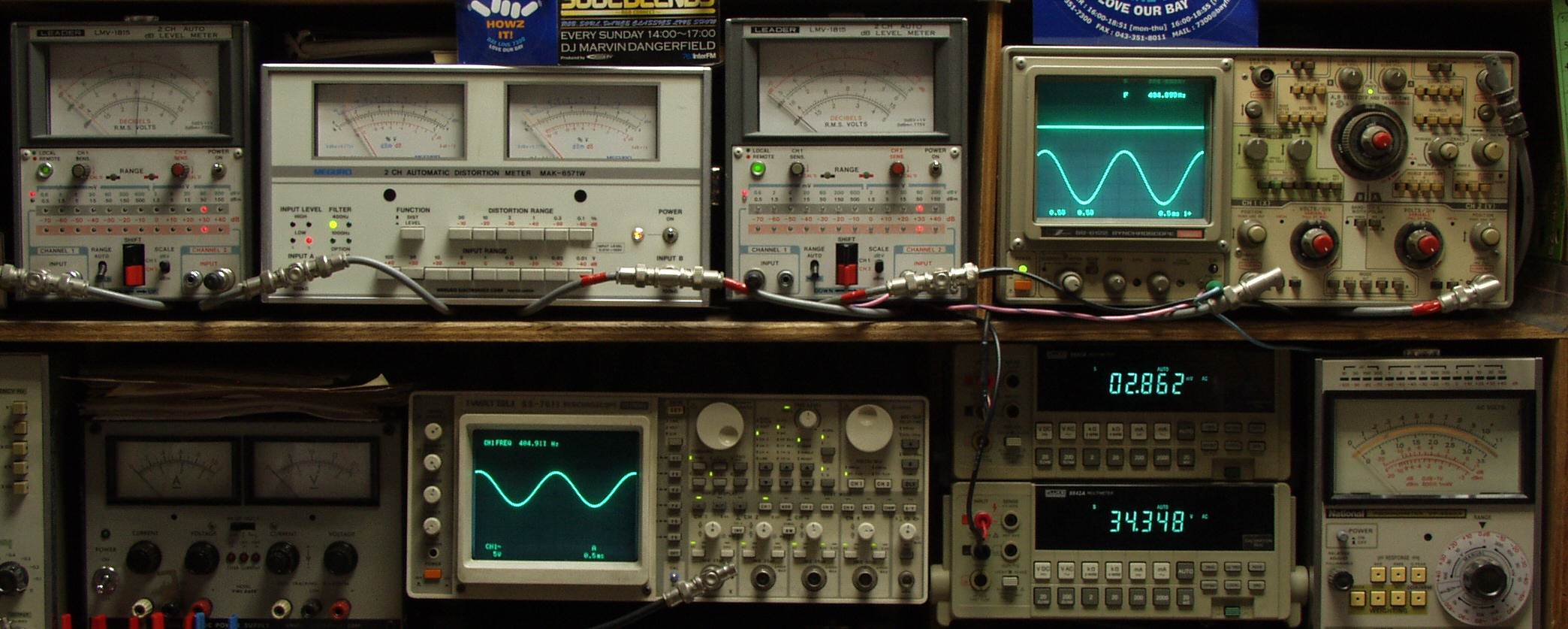

E2A. R側SP出力=34V=144W出力 0.02%歪み 1000HZ
           終段FET(電解トランジスター)が元気なのでこの結果です。 多分プロテクトの作動回数が少ないしょう?
E2B. R側SP出力=34V=144W出力 0.01%歪み 400HZ

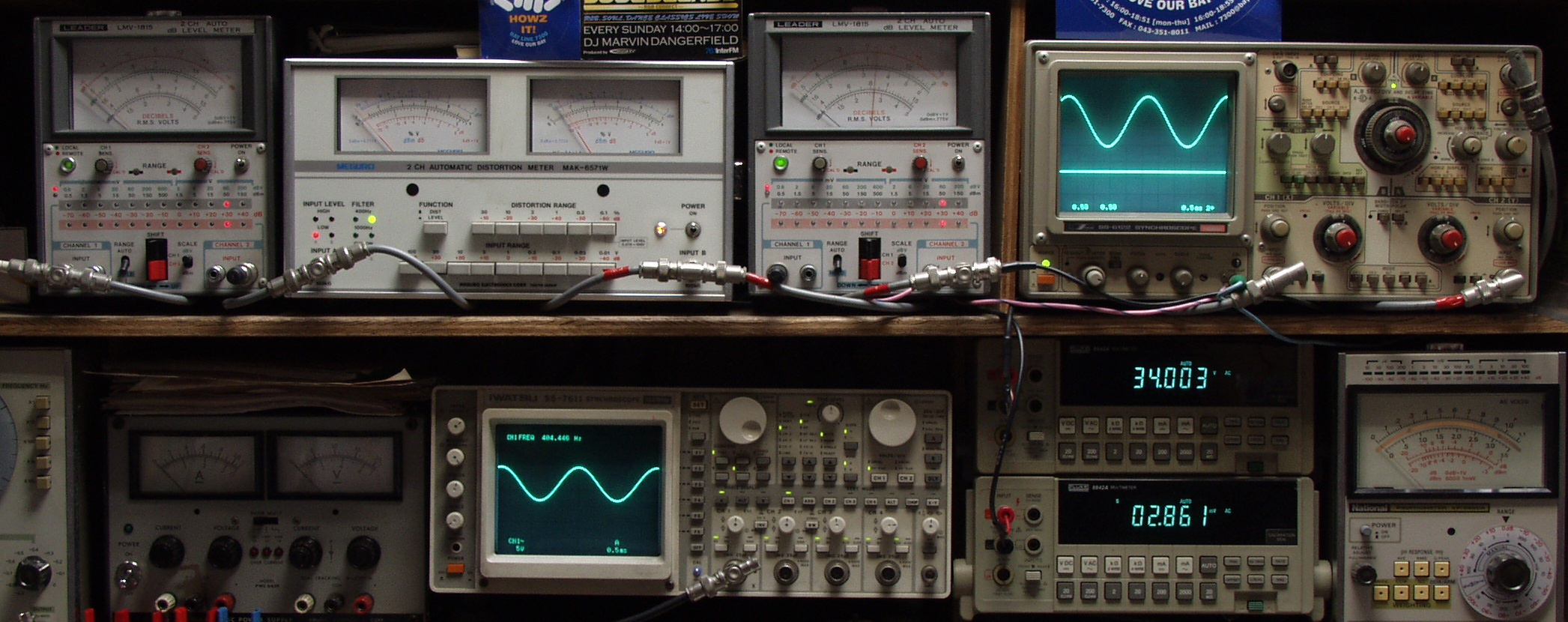

E3A. L側SP出力=34V=144W出力 0.02%歪み 1000HZ
           終段FET(電解トランジスター)が元気なのでこの結果です。 多分プロテクトの作動回数が少ないしょう?
E3B. L側SP出力=34V=144W出力 0.01%歪み 400HZ
