HMA−9500. 16台目修理
平成17年8月9日到着   8月19日完成
注意 このAMPはアースラインが浮いています
    よって、AMPのシャーシにSPの線(アース側)や入力のRCAプラグのアース側も接続してはいけません
    RL−SPのアース線も接続(共通)してもいけません
    又、DC(directconnection)入力が可能ですが、絶対に使用しないこと=ここ参照
  • A. 修理前の状況
      問題なく出力はされますが、右チャンネルにラジオ放送が混戦します。

  • B. 原因
      経年変化による劣化で、右AMPの歪みが大きく、ラジオ局の電波を検波する

  • C. 修理状況
      SP接続リレー交換
      初段FET(電界トランジスター)交換
      バイアス/バランスVR交換VR交換
      フューズ入抵抗交換
      WBT SP端子に交換
      WBT RCA端子に交換
      電解コンデンサー交換(オーディオコンデンサー使用)
      電源コード修理
      配線手直し、補強

  • D. 使用部品
      SP接続リレー                              2個
      初段FET(電界トランジスター)                    2個
      WBT SP端子                             2組(定価で工賃込み)
      WBT RCA端子                            1組(定価で工賃込み)
      電解コンデンサー(オーディオコンデンサー使用)        27個
      バイアス/バランス半固定VR                    4個
      フューズ入り抵抗                           16個
      フイルムコンデンサー                         4個
      コードブシュ                               1個

  • E. 調整・測定

  • F. 修理費   102,000円

  • S. HITACHI Lo−D HMA−9500 の仕様(マニアルより)
A. 修理前の状況

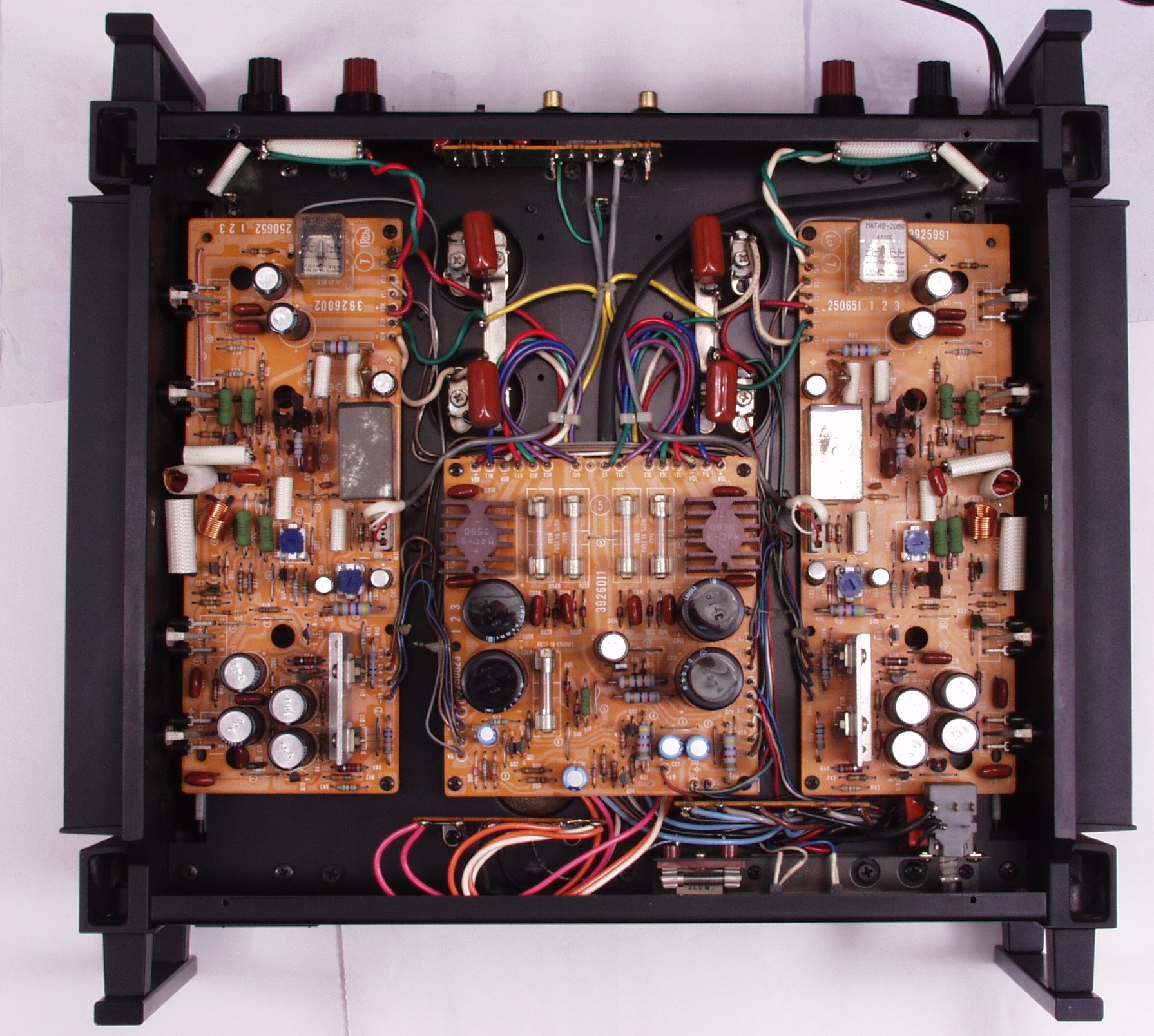

A−1. 修理前点検中 下から見る
A−2. 修理前点検中 R側SP出力=10V=12.5W出力 3.5%歪み 1000HZ
                歪みが多く、検波器になる
A−3. 修理前点検中 終段FET(電解トランジスター)の放熱器裏 埃がこびり付いている
C. 修理状況

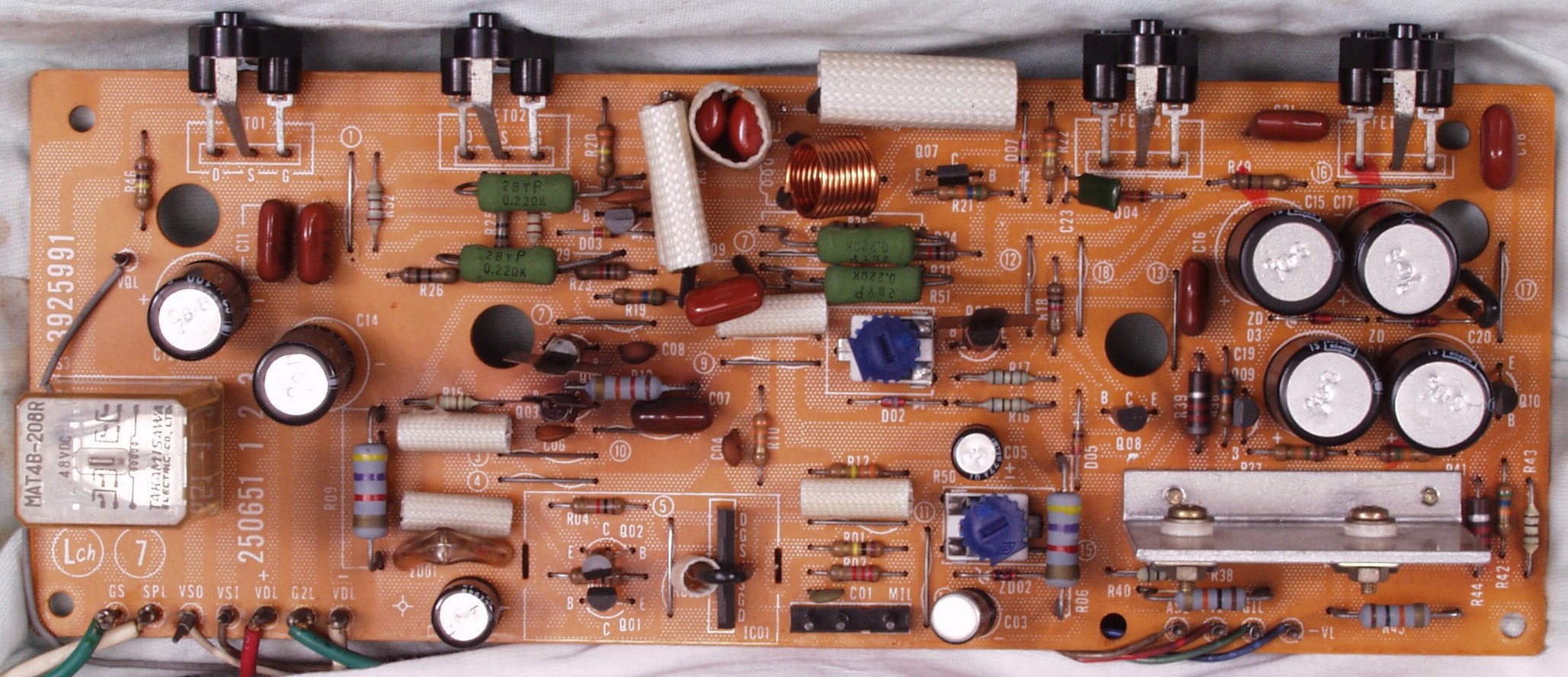

C−1A. 修理前 Rドライブ基板
C−1B. 修理後 Rドライブ基板 初段FET、バランス/バイアス調整用半固定VR2個、SP接続リレー交換
           フューズ入り抵抗も全部交換 電解コンデンサー9個、TR(トランジスター)2個交換

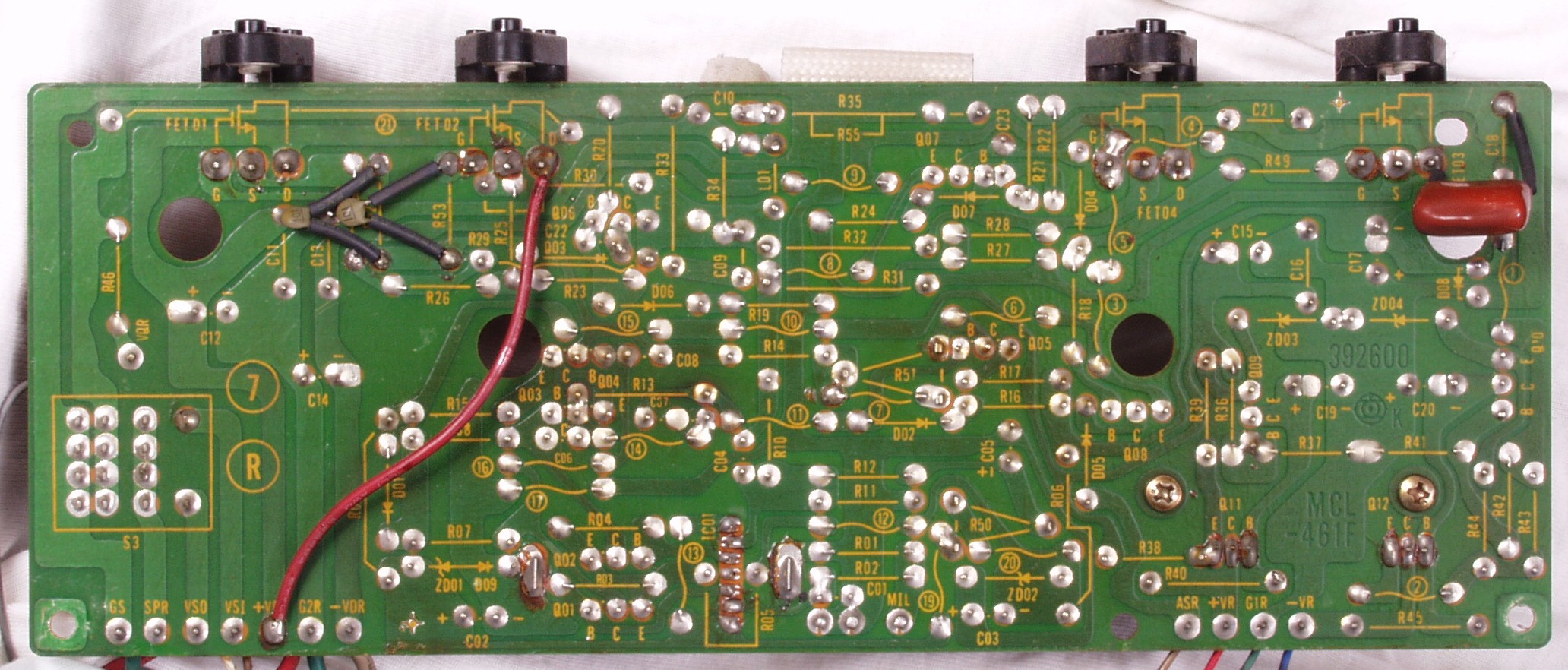

C−1C. 修理前 Rドライブ基板裏

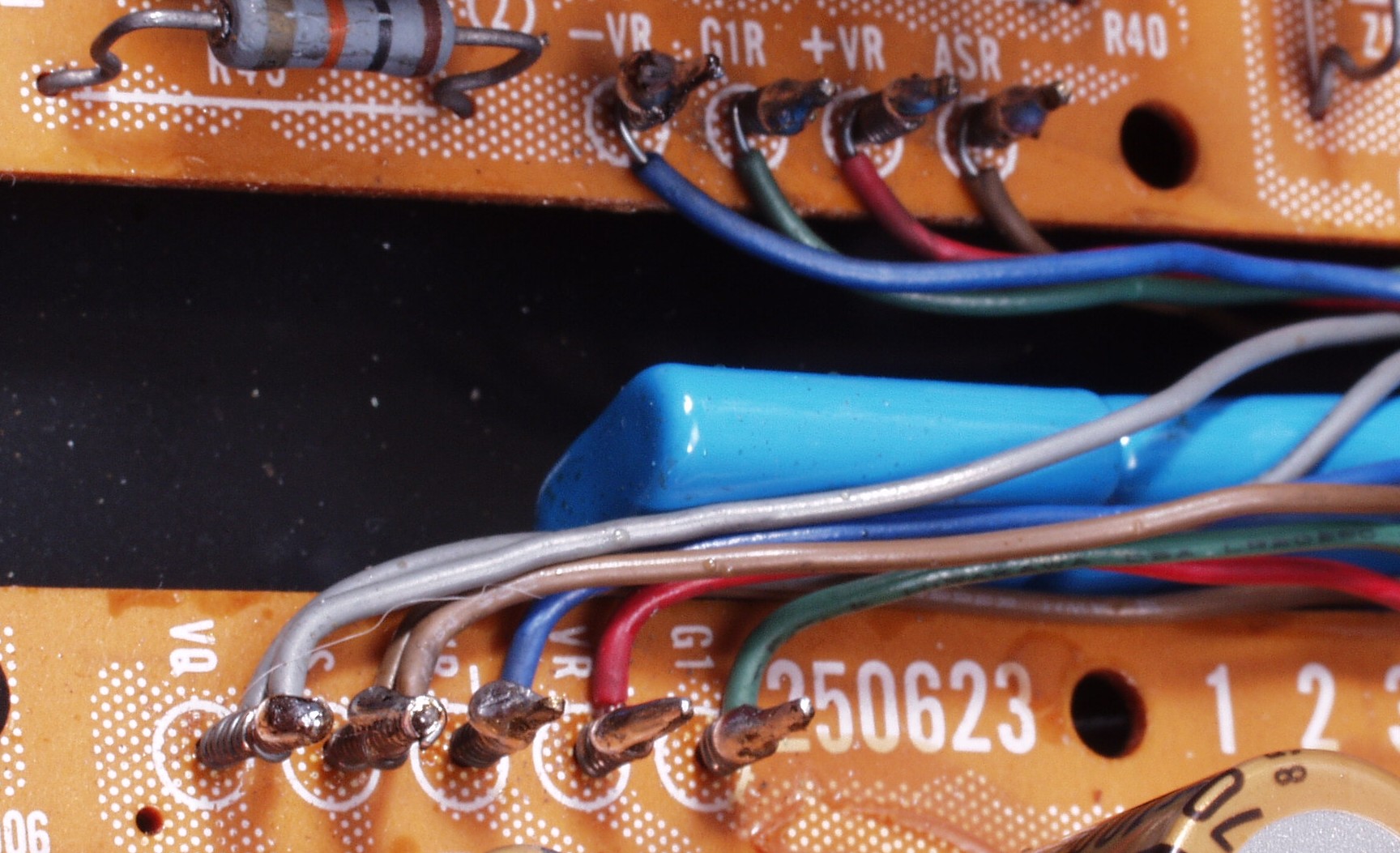

C−1D. 修理(半田補正)後 Rドライブ基板裏  全ての半田をやり修す
C−1E. 完成Rドライブ基板裏 余分なフラックスを取り、洗浄後
C−2A. 修理前 Lドライブ基板
C−2B. 修理後 Lドライブ基板 初段FET、バランス/バイアス調整用半固定VR2個、SP接続リレー交換
           フューズ入り抵抗も全部交換 電解コンデンサー9個、TR(トランジスター)2個交換
C−2C. 修理前 Lドライブ基板裏
C−2D. 修理(半田補正)後 Rドライブ基板裏  全ての半田をやり修す
C−2E. 完成Rドライブ基板裏 余分なフラックスを取り、洗浄後

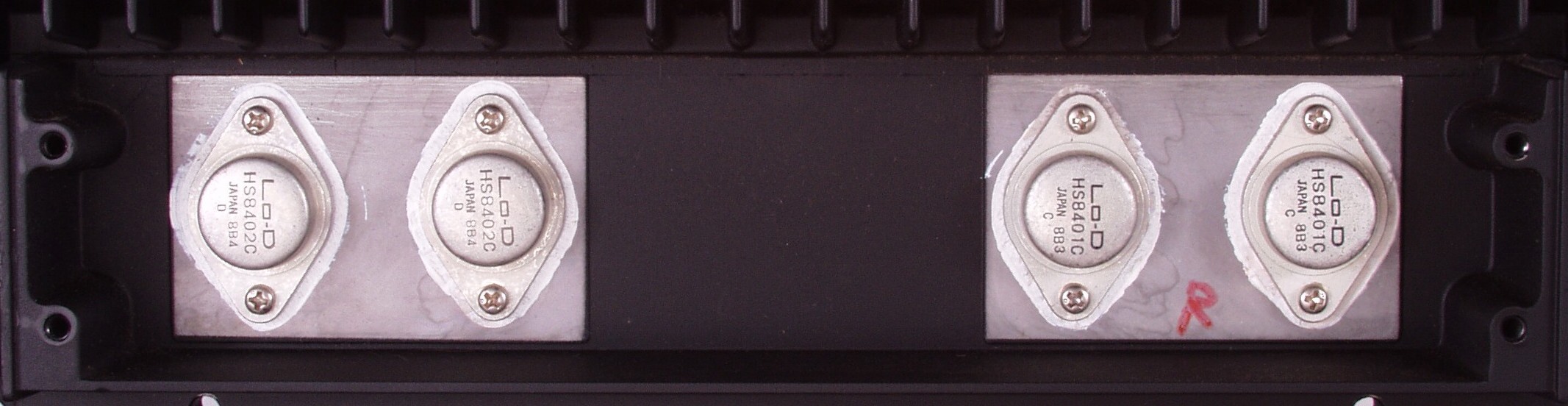

C−3A. 修理前 R側 終段FET(電界トランジスター)

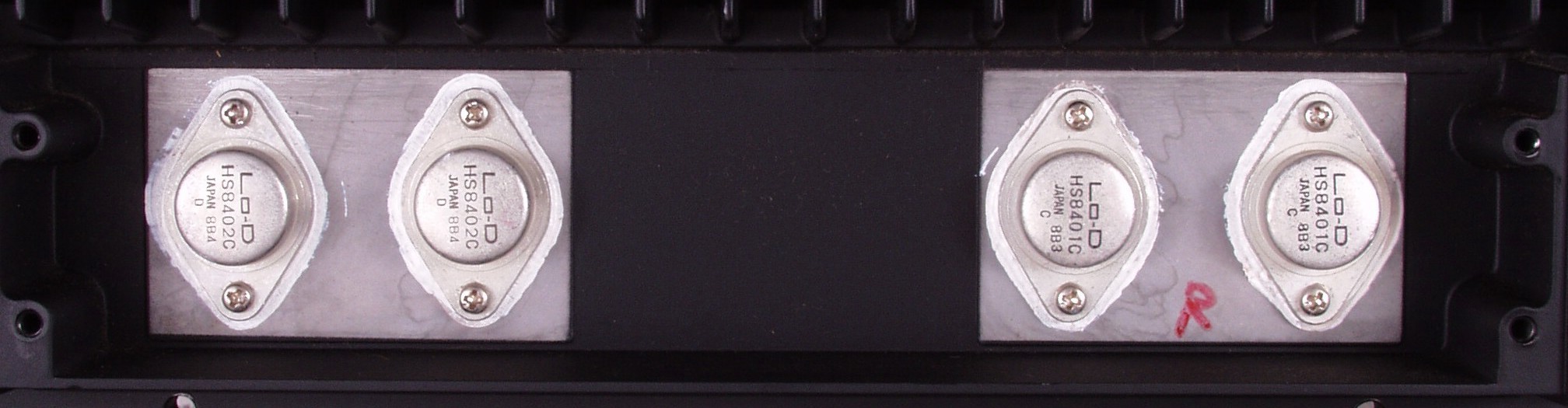

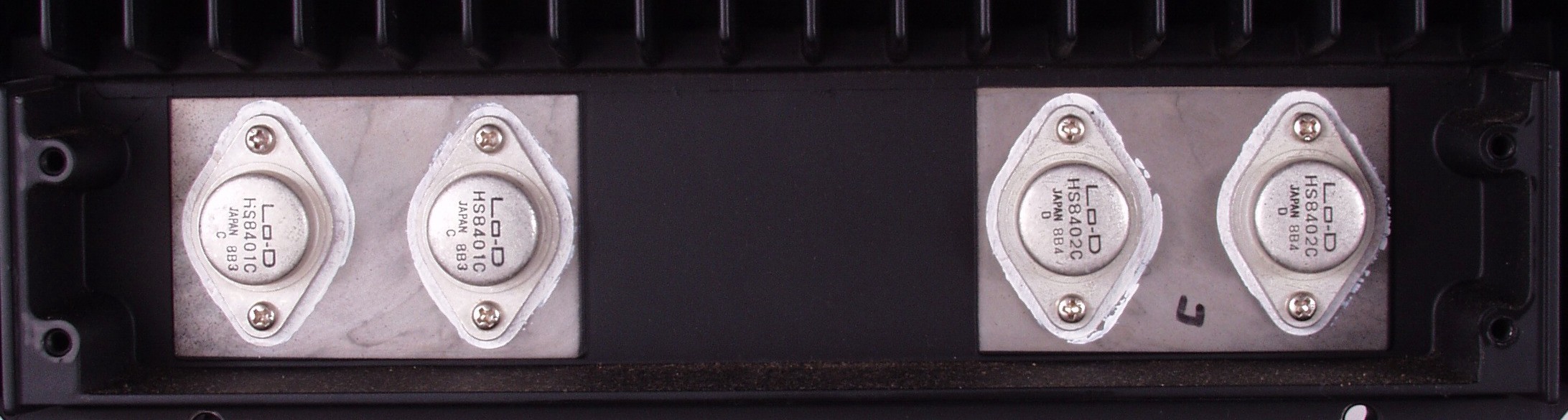

C−3B. 修理後 R側 終段FET(電界トランジスター)
C−3C. 修理前 L側 終段FET(電界トランジスター)
C−3D. 修理後 L側 終段FET(電界トランジスター)

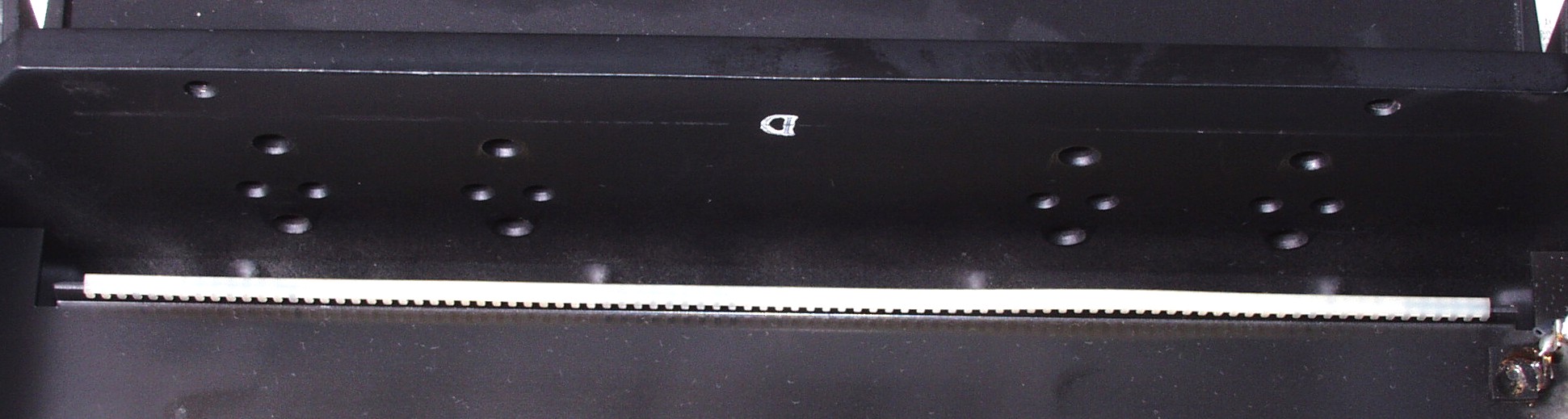

C−3E. 修理前 終段FET放熱器裏側埃
C−3F. 修理後 終段FET放熱器裏側清掃後

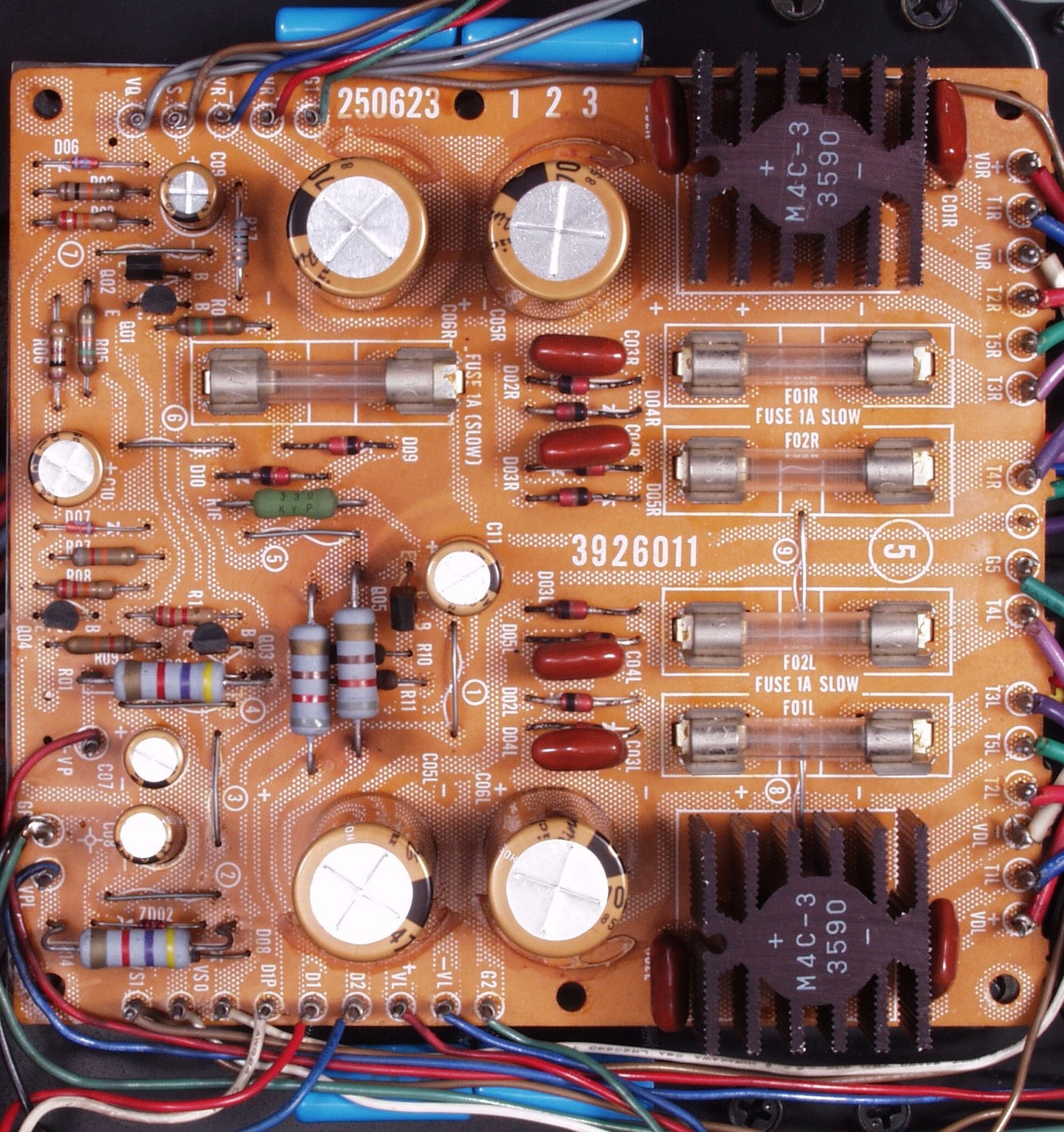

C−4A. 修理前 電源基盤
C−4B. 修理後 電源基盤 電解コンデンサー9個、フューズ入り抵抗交換、フイルムコンデンサー4個追加

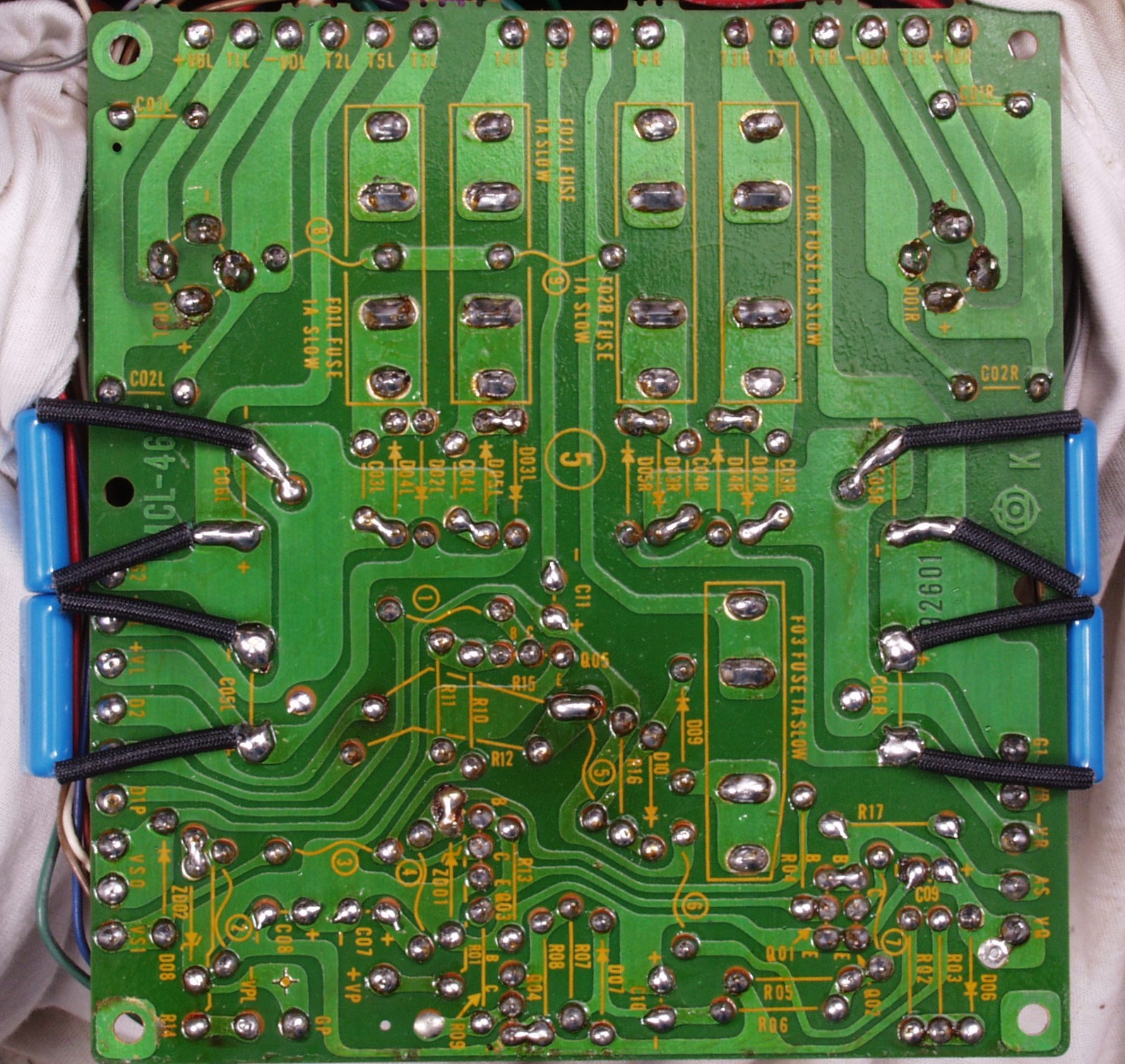

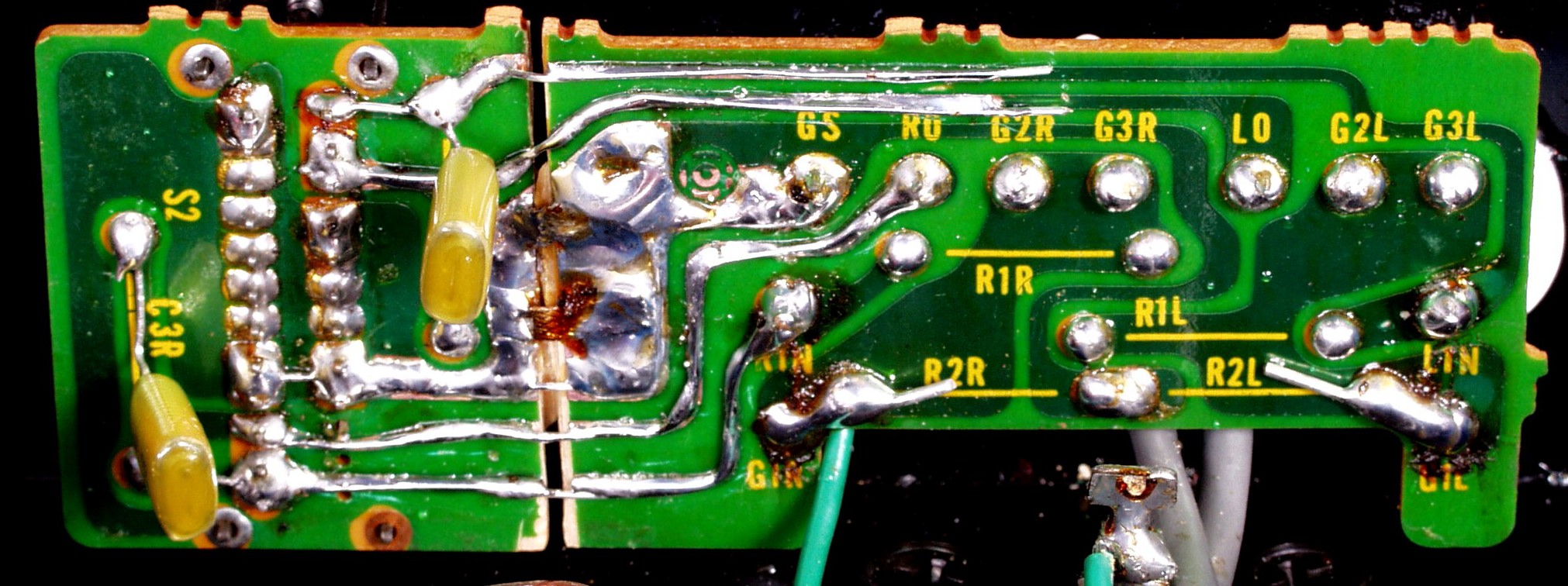

C−4C. 修理前 電源基盤裏

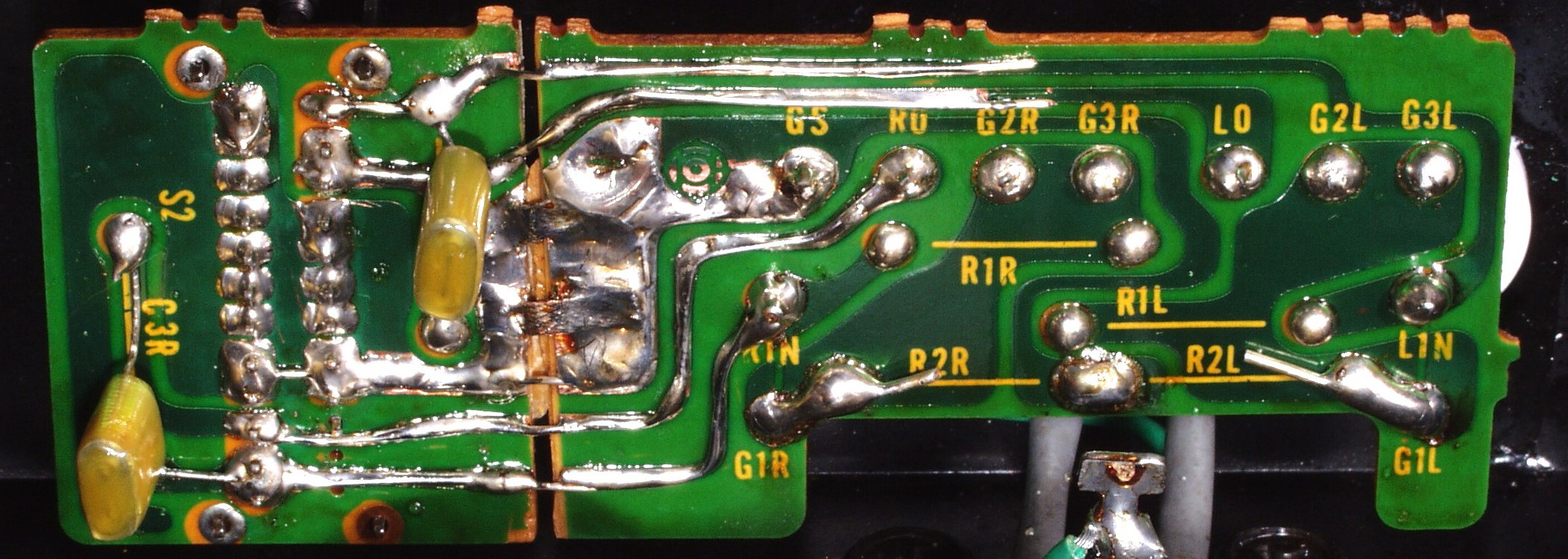

C−4D. 修理(半田補正)後 電源基盤裏 全ての半田をやり修す
C−4E. 完成電源基盤裏 余分なフラックスを取り、洗浄後
C−4F. 発振で基板の銅伯が熱を帯び、解けた跡が残る絶縁シ−ト
C−5A. 修理前 入力RCA端子
C−5B. 修理後 入力RCA端子  WBT RCA端子 WBT−0201
C−5C. 修理前 入力RCA端子基盤
C−5D. 修理前 入力RCA端子基盤裏

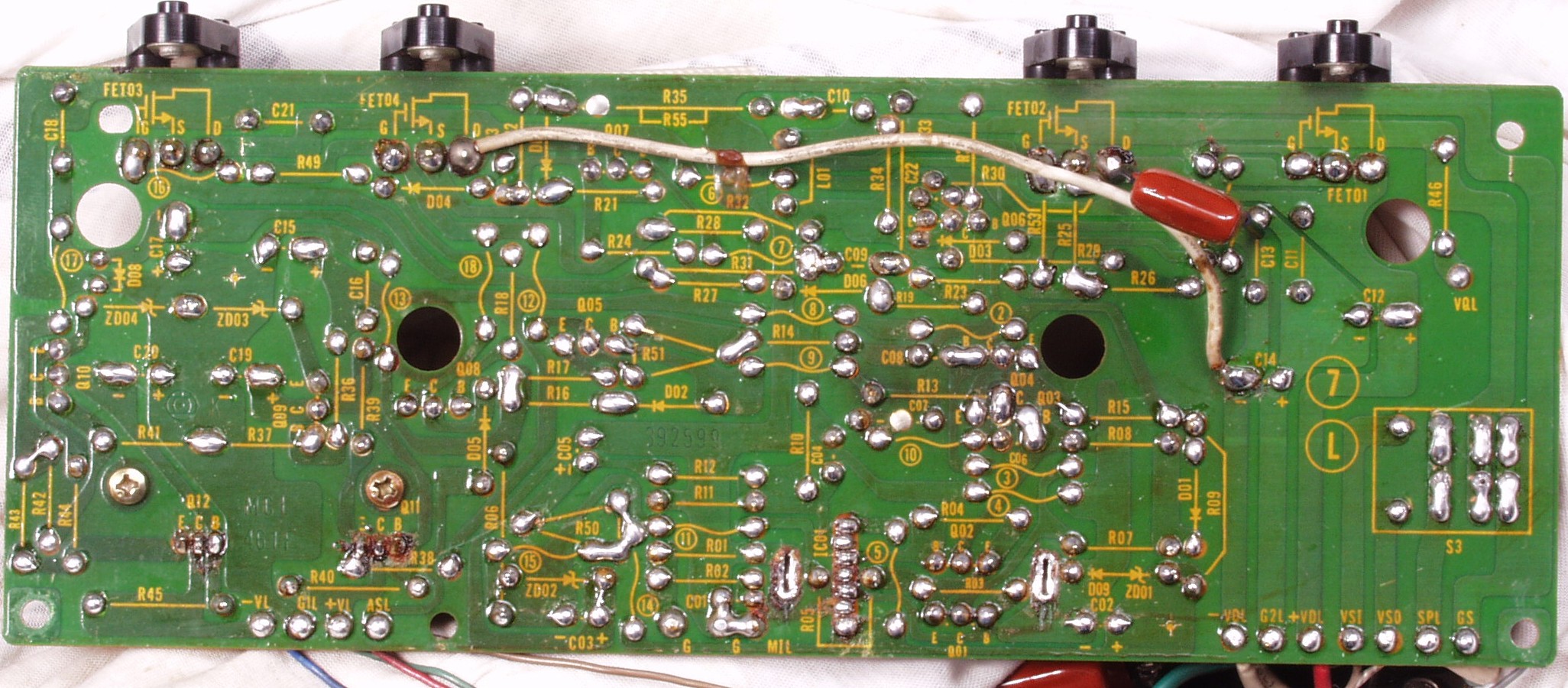

C−5E. 修理(半田補正)後 修理後 入力RCA端子基盤裏
C−5F. 完成入力RCA端子基盤裏、洗浄後
C−6A. 修理前 R−SP接続端子
C−6B. 修理後 R−SP接続端子 WBT SP端子 WBT−0702
C−6C. 修理前 L−SP接続端子

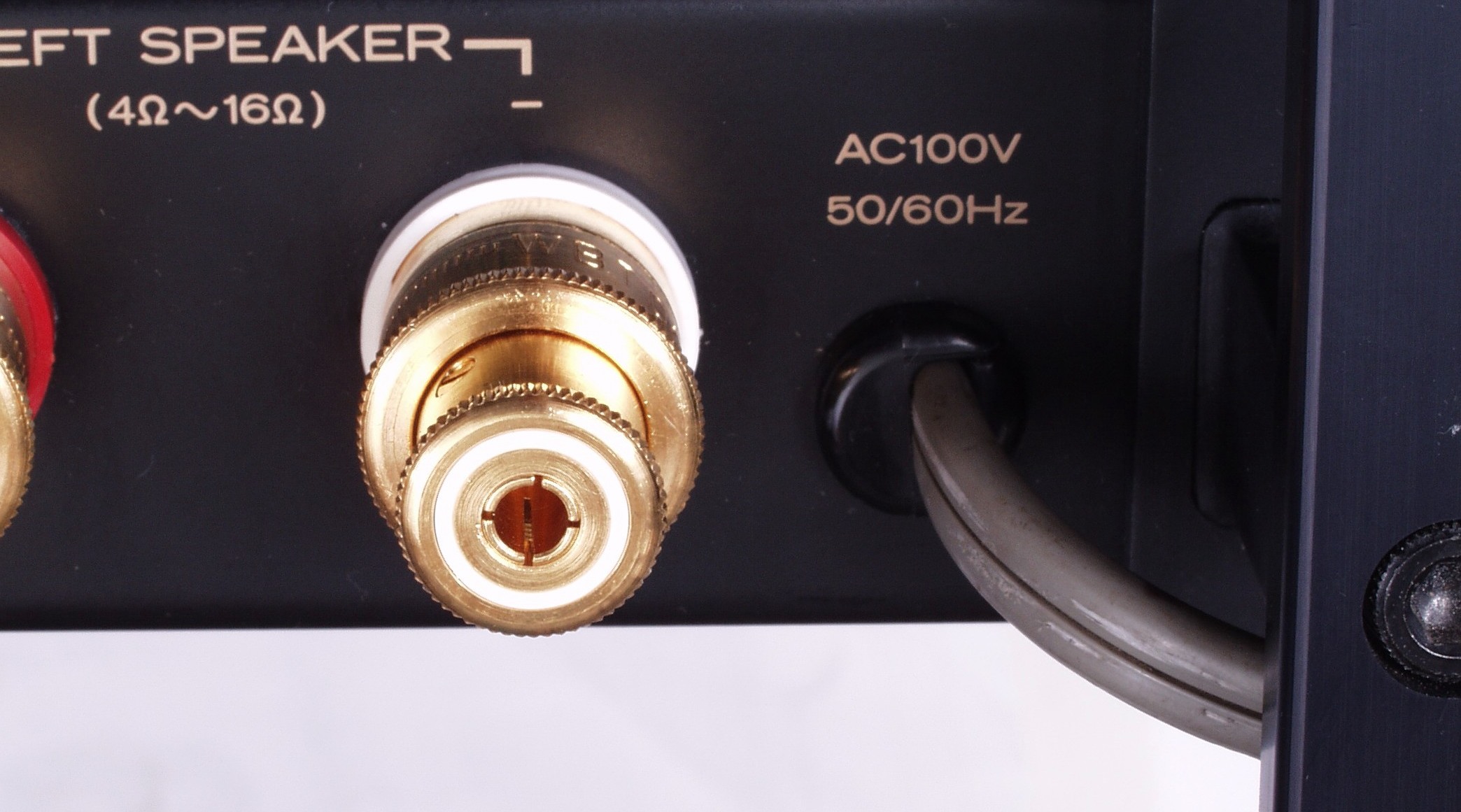

C−6D. 修理後 L−SP接続端子 WBT SP端子 WBT−0702

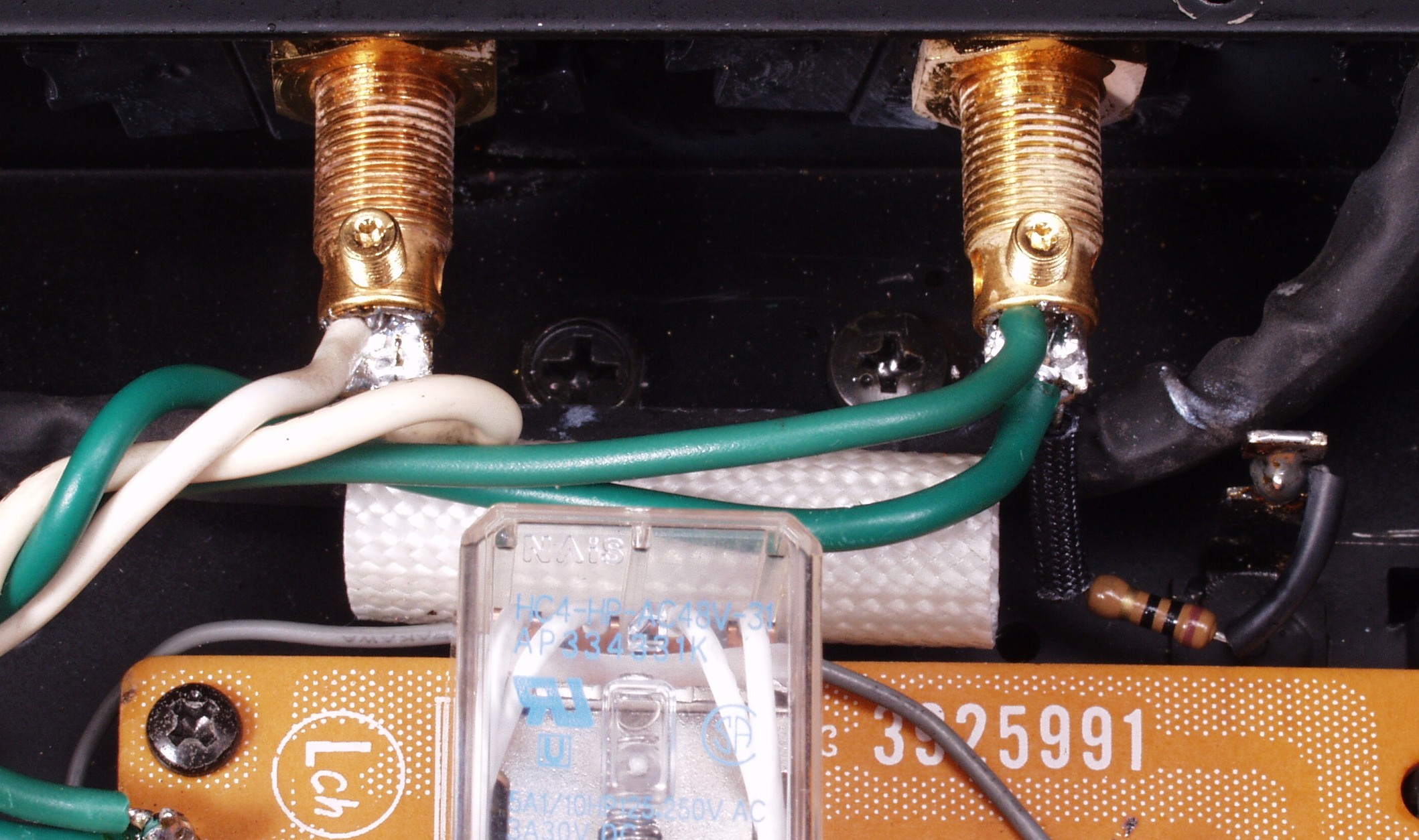

C−6E. 修理後 R−SP端子への接続 WBTのネジ止めを生かし、ネジ止め接続+半田接続のW配線にした
                                                         <<理由はこちら参照>>
C−6F. 修理後 R−SP端子への接続 WBTのネジ止めを生かし、ネジ止め接続+半田接続のW配線にした
                                                         <<理由はこちら参照>>
C−7A. 修理後 ラッピングにも半田をする
C−7B. 修理後 ラッピングにも半田をする

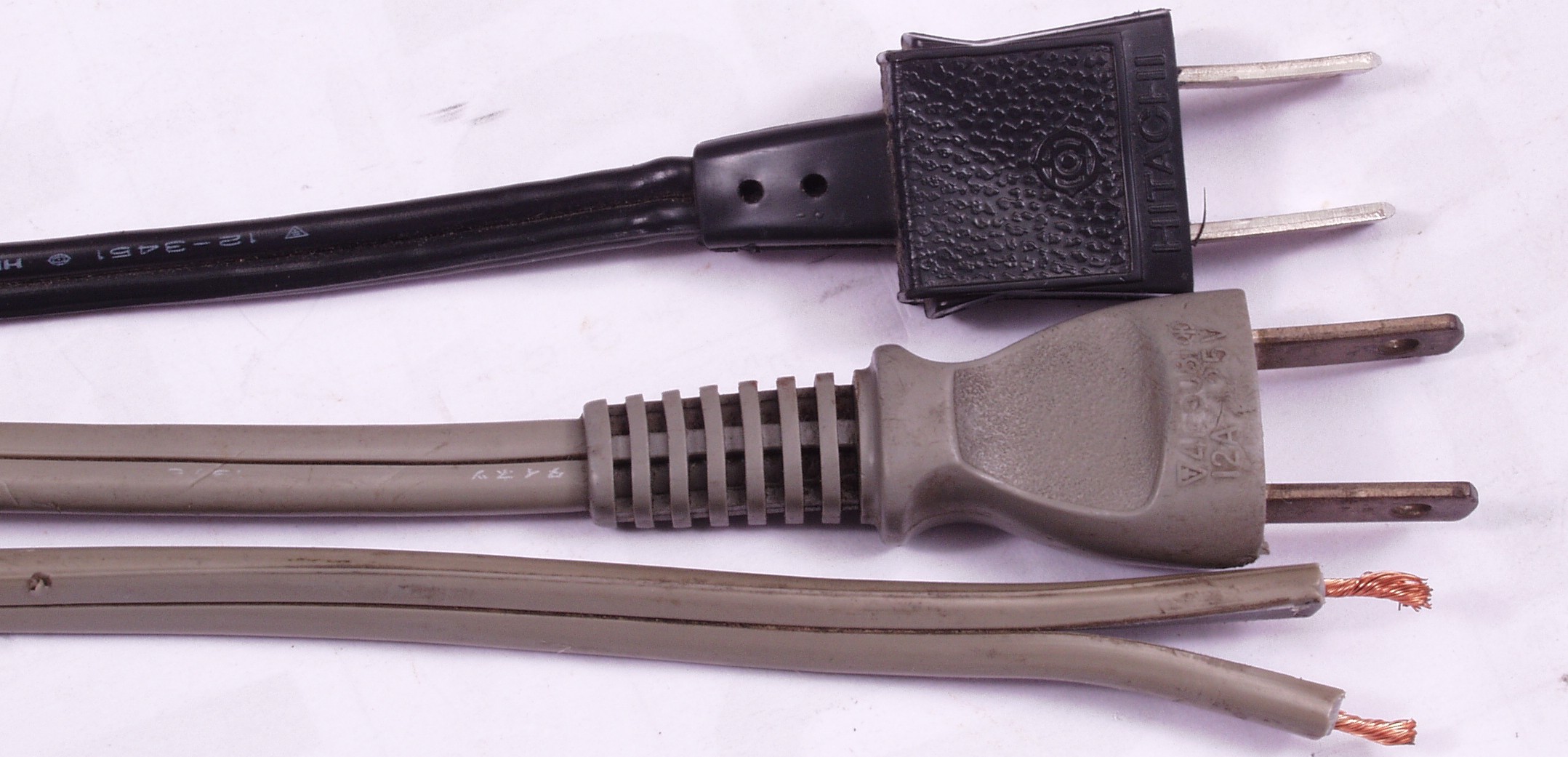

C−8A. 修理前 ACコードの比較。 上=付いている物、 下=交換する物
C−8B. 修理後 ACコード接続
C−9A. 交換した部品
C−9B. 交換した部品 下から見ると劣化している電解コンデンサー

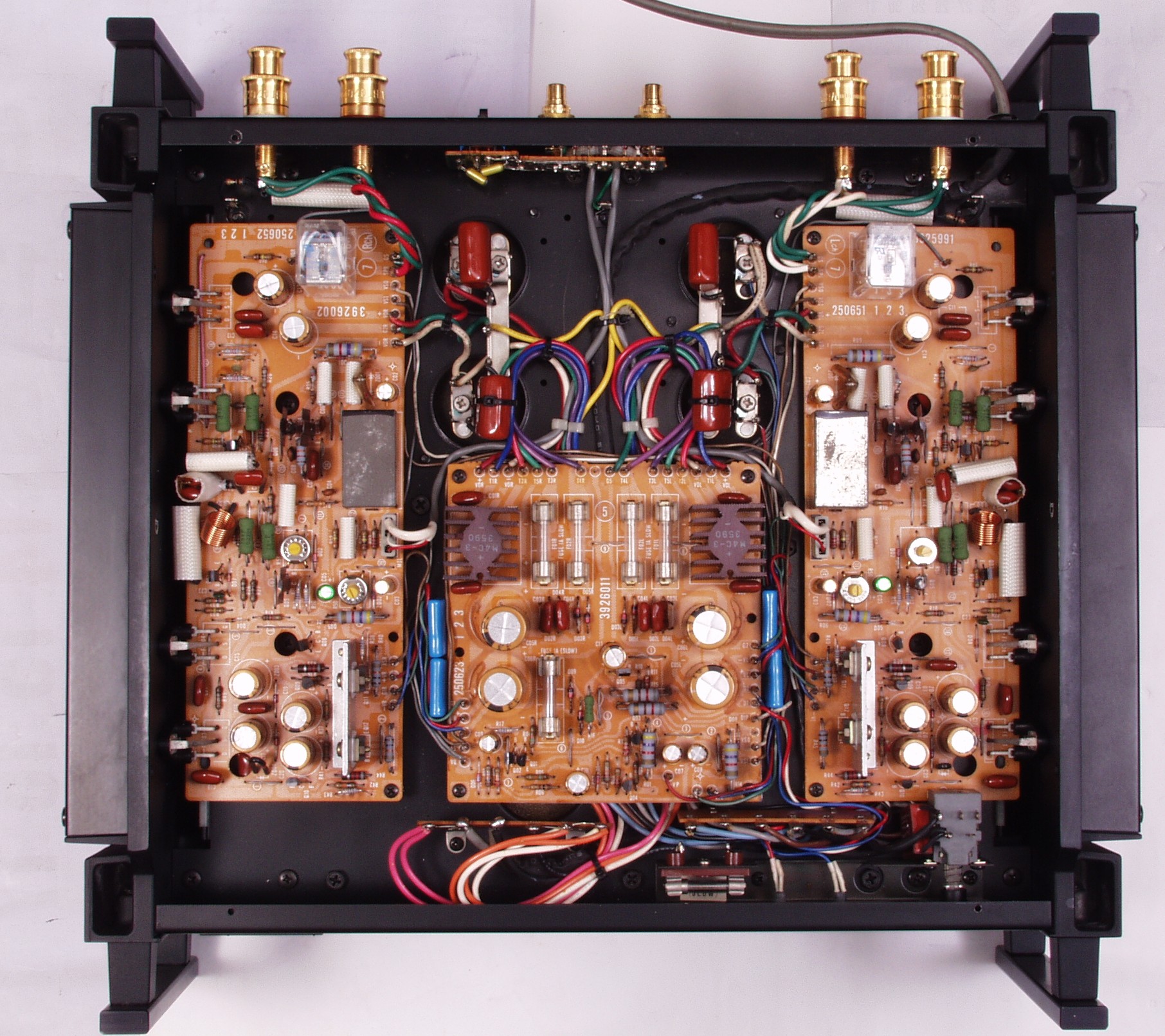

C−AA. 修理前 下から見る
C−AB. 修理後 下から見る
C−AC. 修理後 後ろ見る
E. 調整・測定
E−1. 出力/歪み率測定・調整
    <見方>

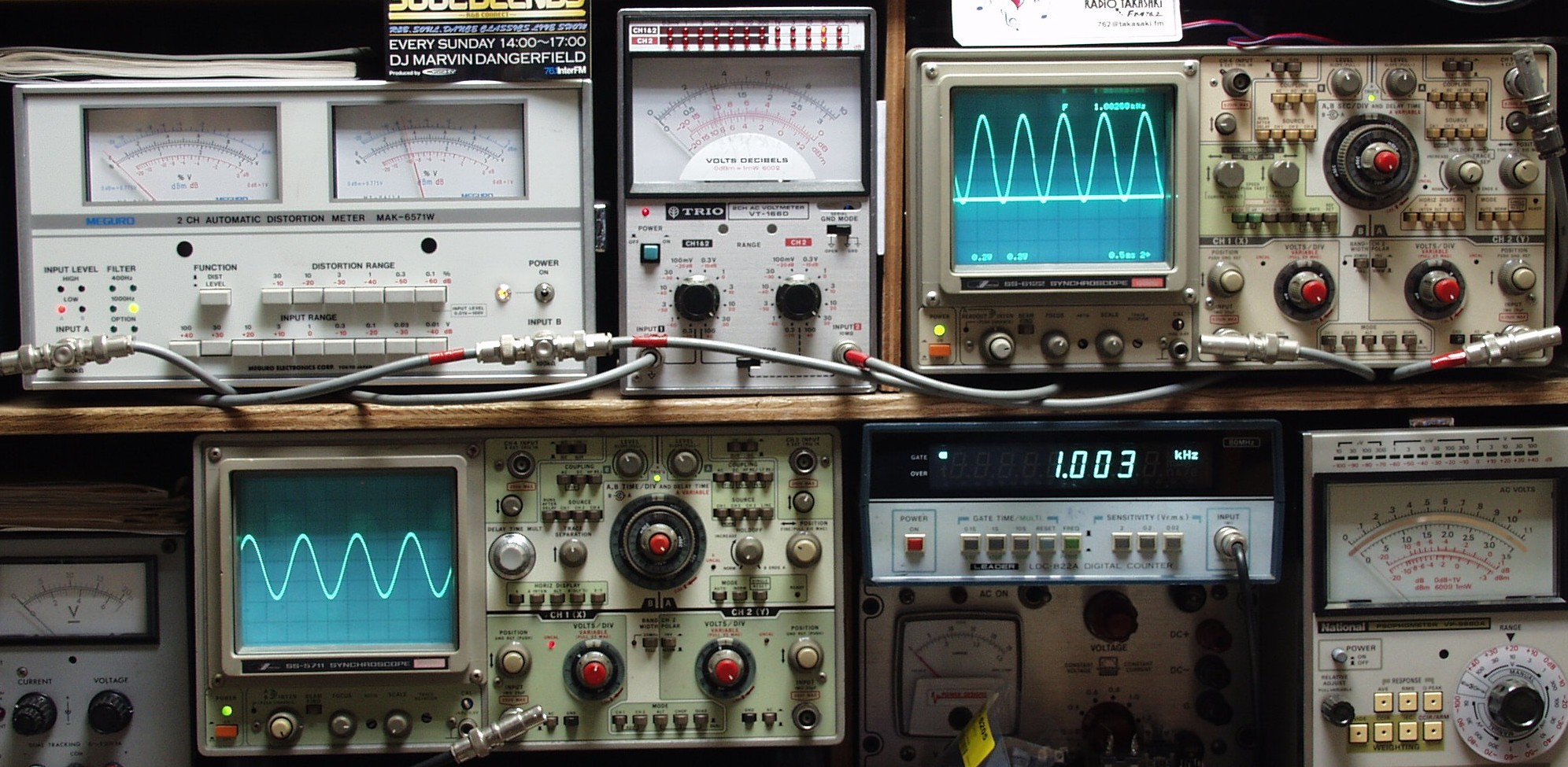

     下左オーディオ発振器より400HZ・1KHZの信号を出す(歪み率=約0.003%)
     下中=入力波形(オーディオ発振器のTTLレベル) 下右=周波数計
     上左=SP出力の歪み率測定 左メータ=L出力、右メータ=R出力
     上中=SP出力電圧測定器、赤針=R出力、黒針=L出力
     上右=SP出力波形オシロ 上=R出力、下=L出力(出力電圧測定器の出力)

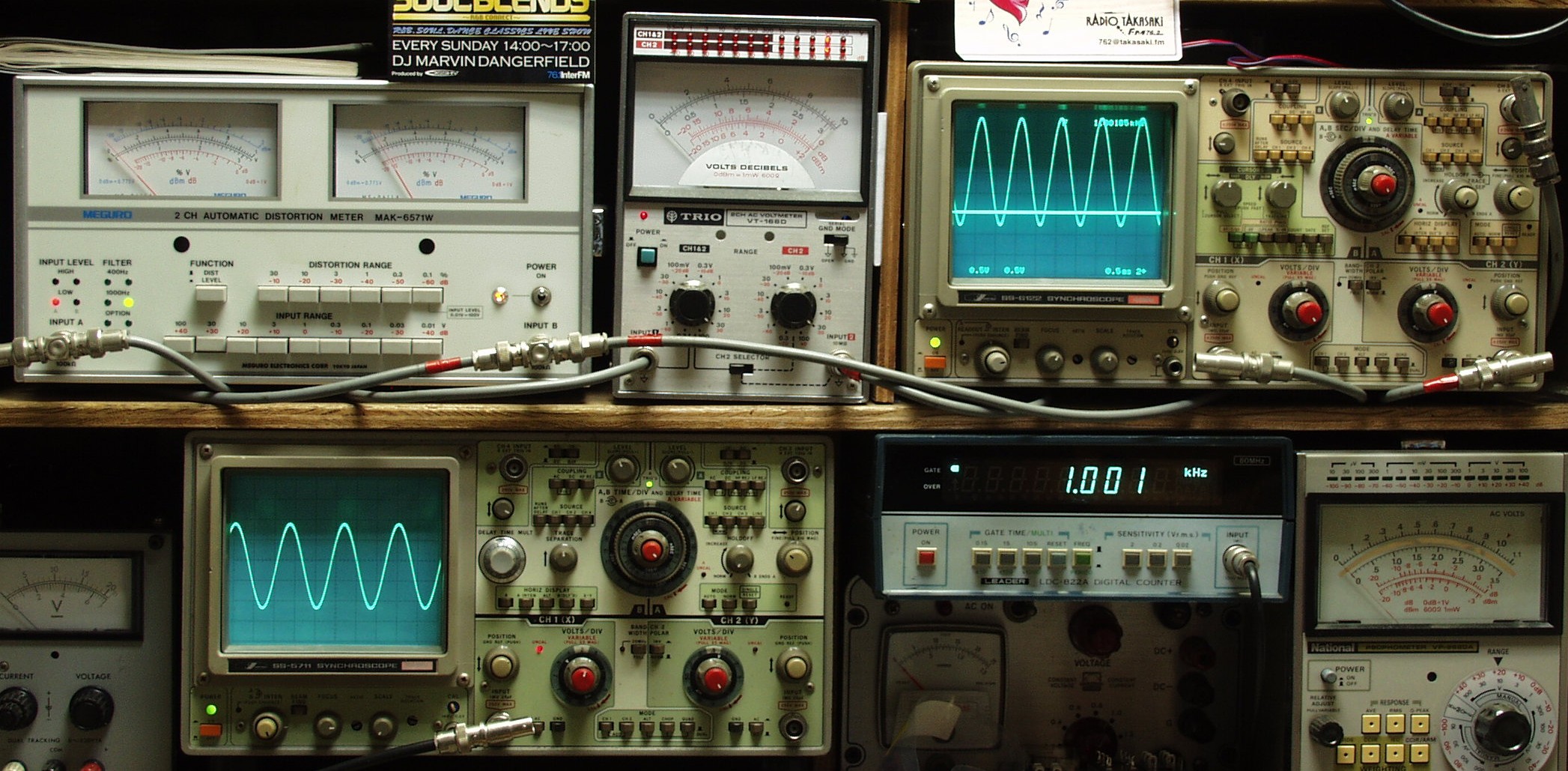

E−2A. R側SP出力=31V=120W出力 0.02%歪み 1000HZ
          右=上=赤指針、左=下=黒指針、右下オシロ=入力波形

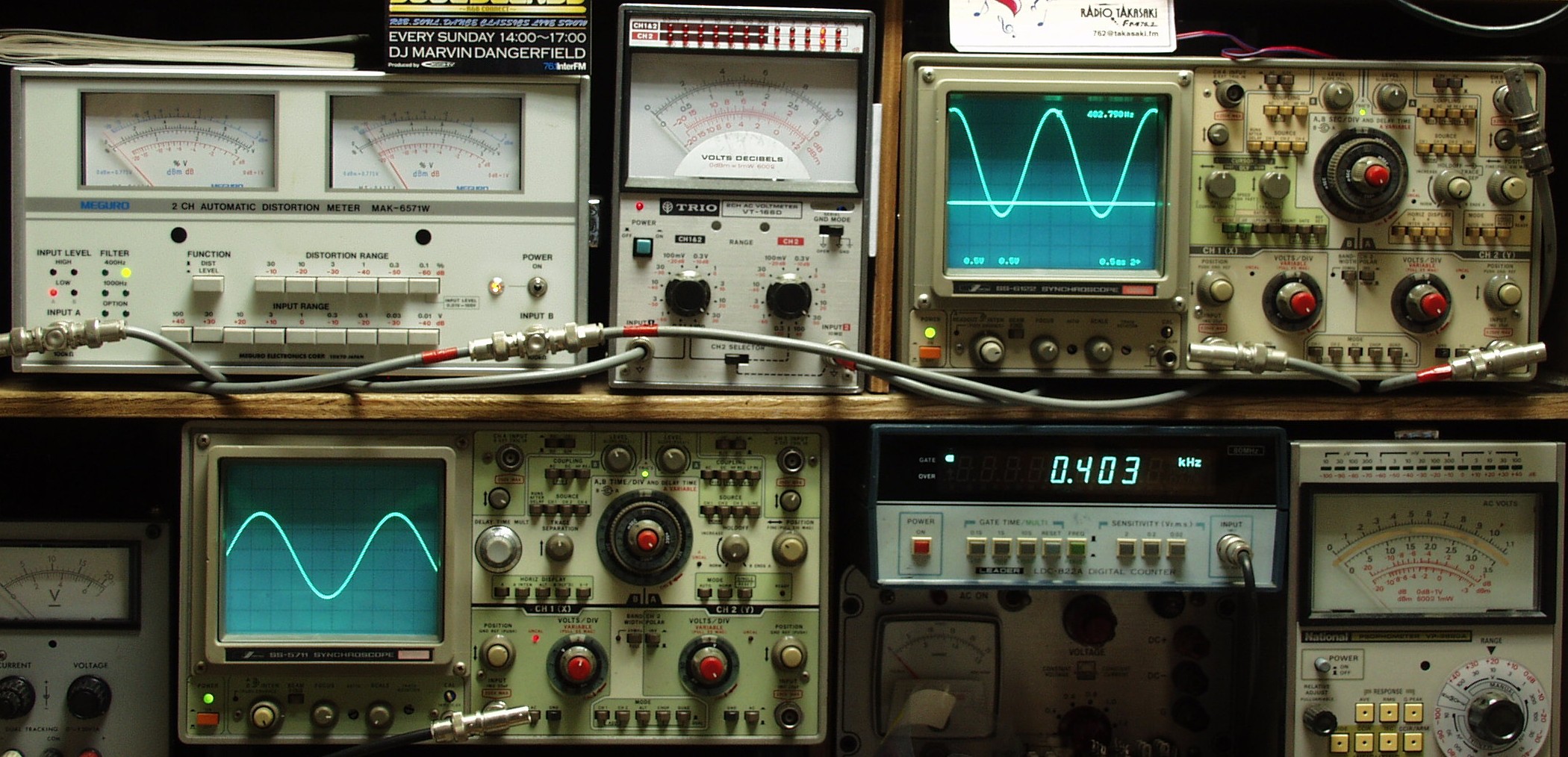

E−2B. R側SP出力=31V=120W出力 0.02%歪み 400HZ
E−3A. L側SP出力=31V=120W出力 0.02%歪み 1000HZ
           右=上=赤指針、左=下=黒指針、右下オシロ=入力波形

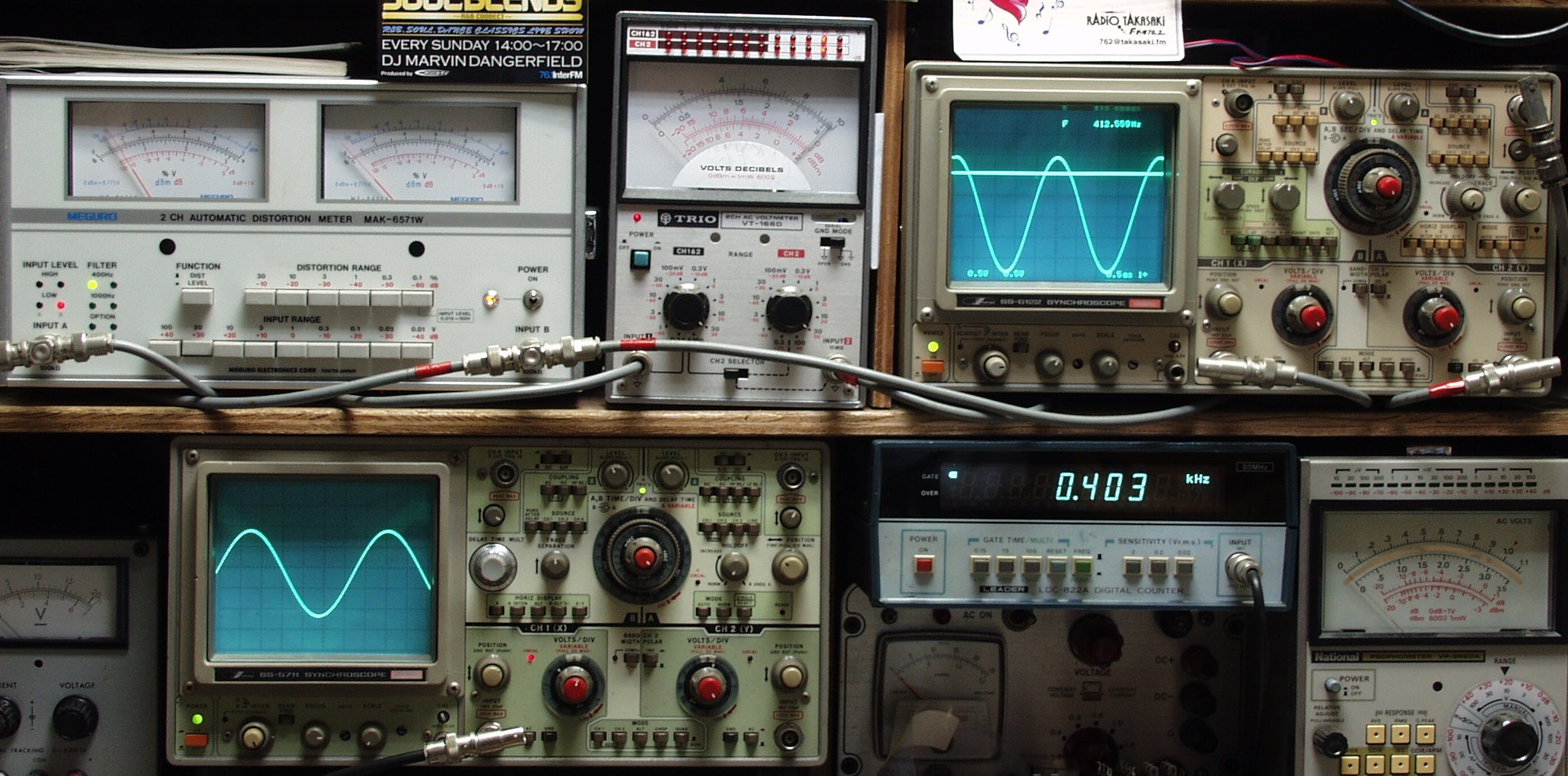

E−3B. L側SP出力=31V=120W出力 0.02%歪み 400HZ
           右=上=赤指針、左=下=黒指針、右下オシロ=入力波形
