HMA−9500. 10台目 修理記録
平成15年4月22日   4月25日完成
注意 このAMPはアースラインが浮いています
    AMPのシャーシにSPの線(アース側)や入力のRCAプラグのアース側も接続してはいけません
    RL−SPのアース線も接続(共通)してもいけません

    又、DC(directconnection)入力が可能ですが、絶対に使用しないこと=ここ参照
  • A. 修理前の状況
    プロテクト解除しない

  • B. 原因
      経年変化による劣化
      安全抵抗断線

  • C. 修理状況
      初段FET(電界トランジスター)交換
      SP接続リレー交換
      SP接続端子交換
      バイアス/バランスVR交換
      TR(トランジスター)
      電解コンデンサー交換(オーディオコンデンサー使用)
      フューズ入り抵抗交換
      配線手直し、補強

  • D. 使用部品
      初段FET(電界トランジスター)                2個
      SP接続リレー                          2個
      SP接続端子                           4個
      電解コンデンサー(オーディオコンデンサー使用)     27個
      バイアス/バランス半固定VR                4個
      フューズ入り抵抗                         18個
      フイルムコンデンサー                     2個
  • E. 調整・測定

  • F. 修理費   65,000円   <<オーバーホール修理>>

  • S. HITACHI Lo−D HMA−9500 の仕様(マニアルより)
A. 修理前の状況

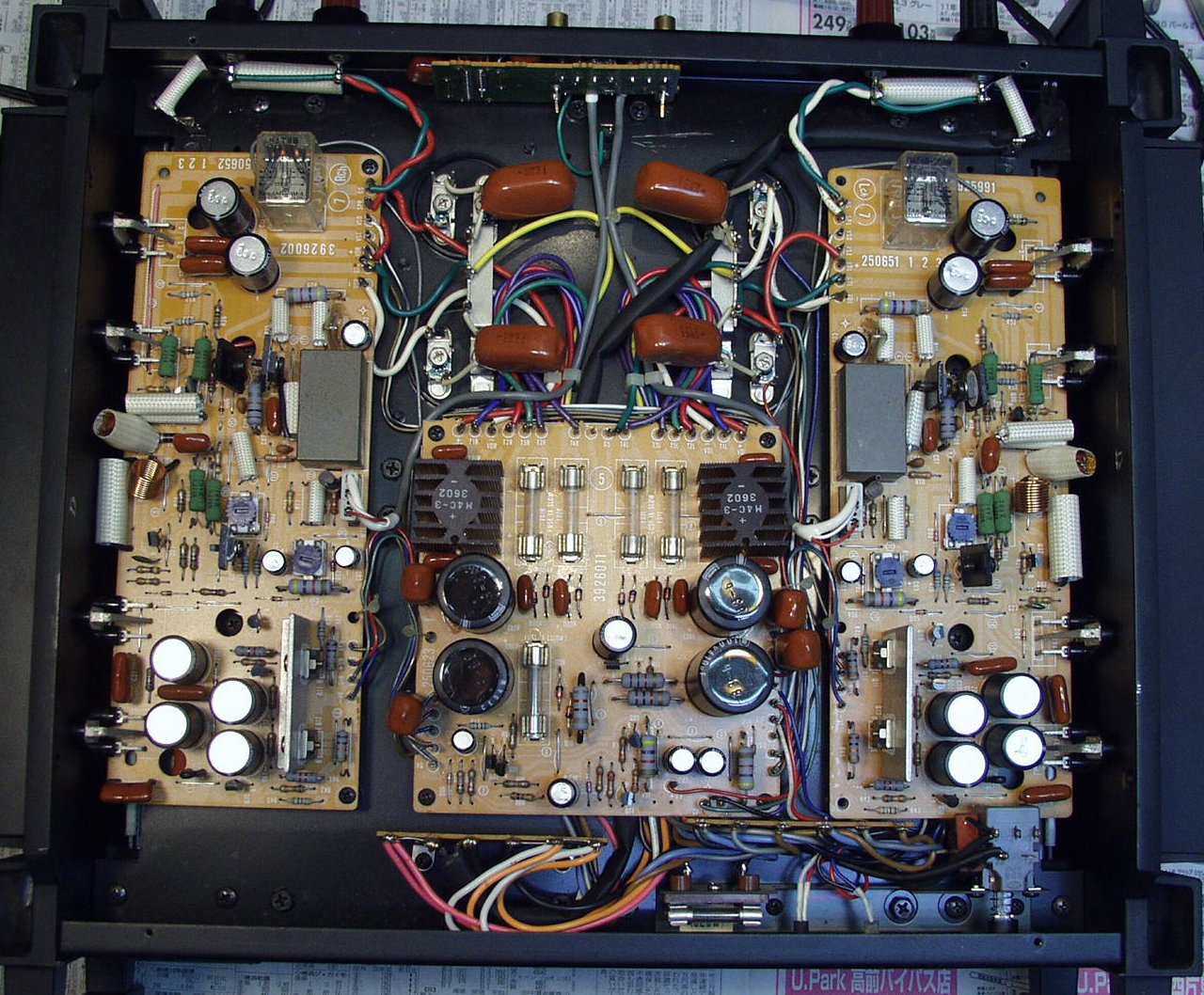

A−1. 修理前 下から見る
C. 修理状況

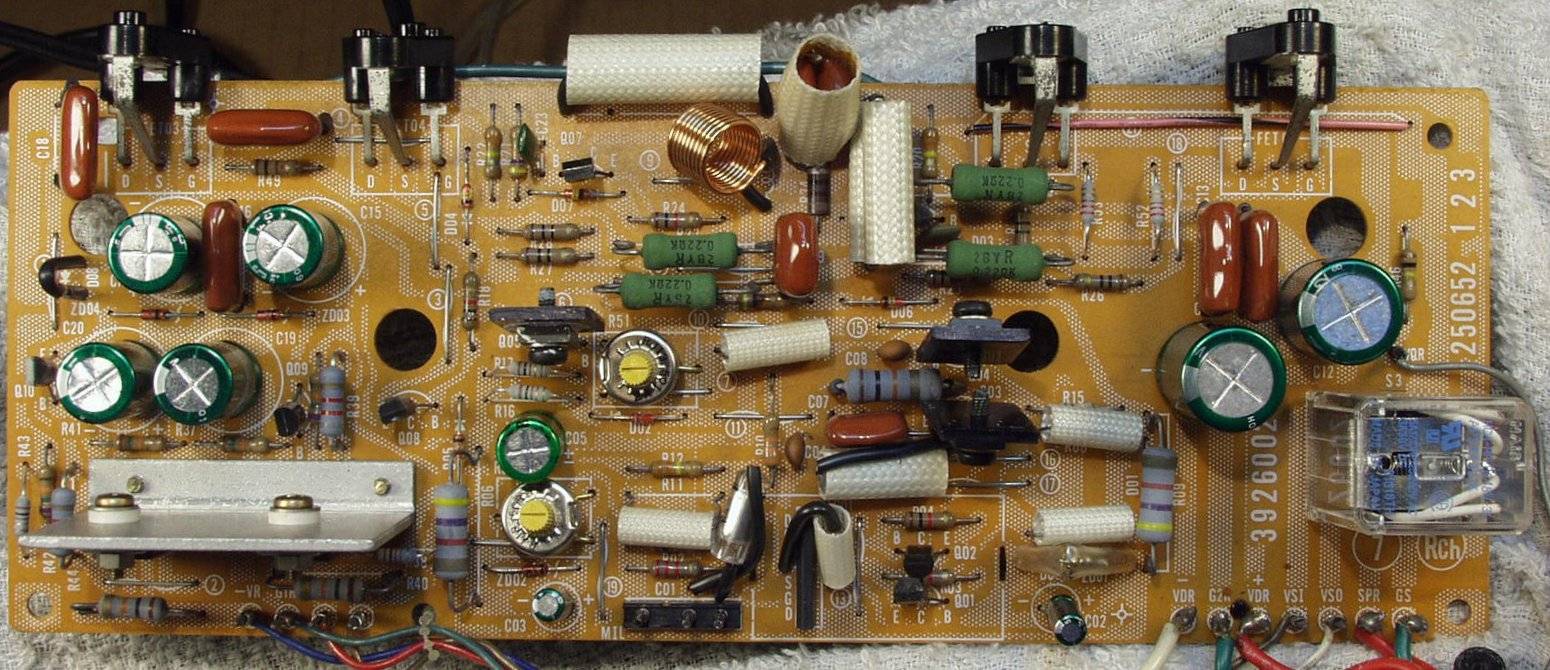

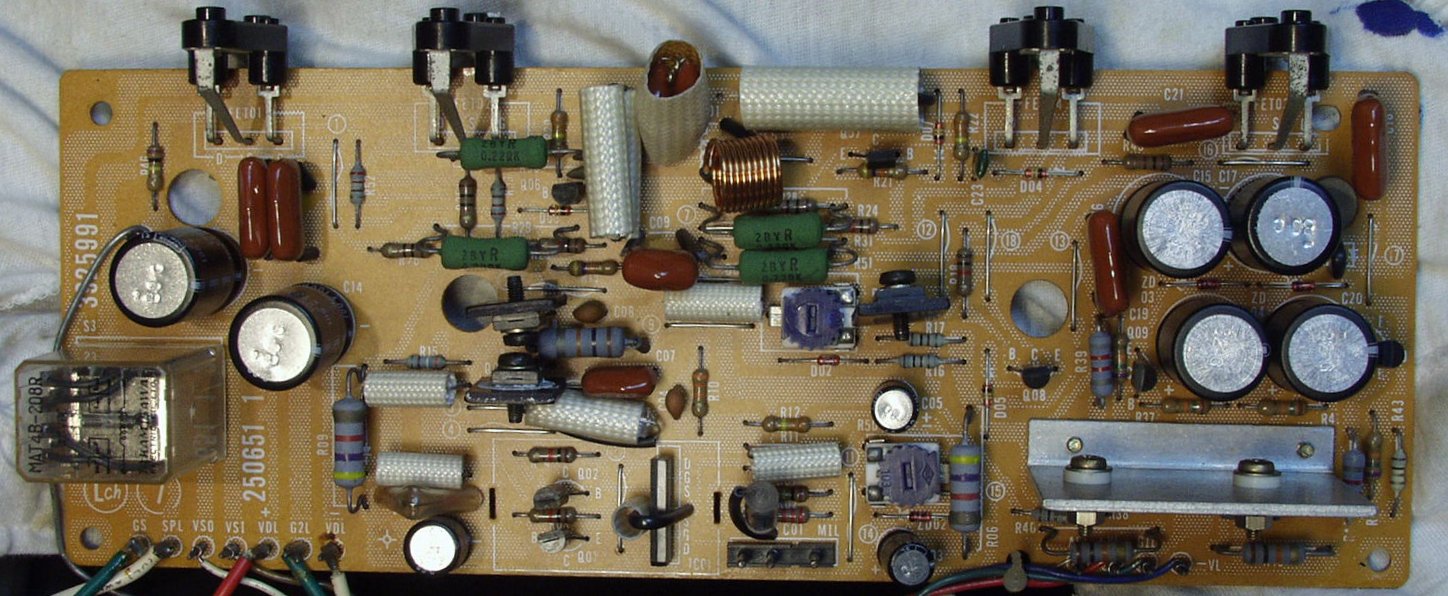

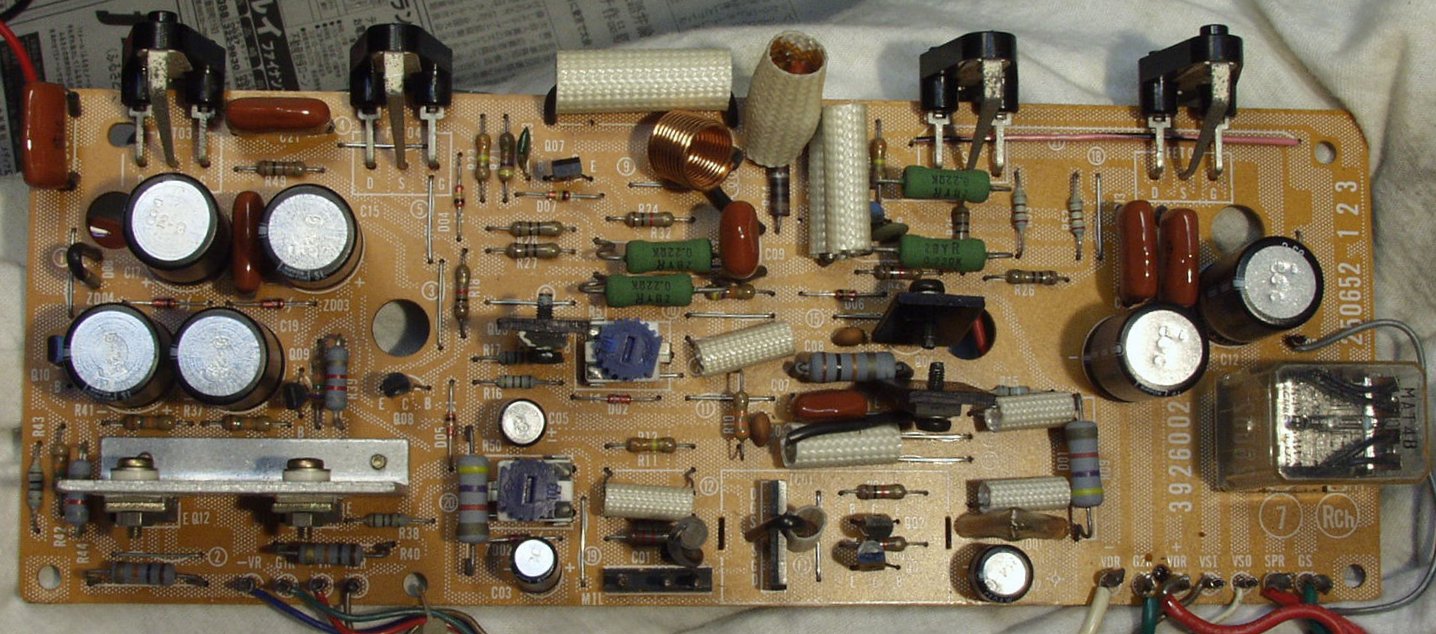

C−1A. 修理前 Rドライブ基板
C−1B. 修理後 Rドライブ基板 初段FET、バランス/バイアス調整用半固定VR、SP接続リレー交換
           フューズ入り抵抗も全部交換 全電解コンデンサー交換

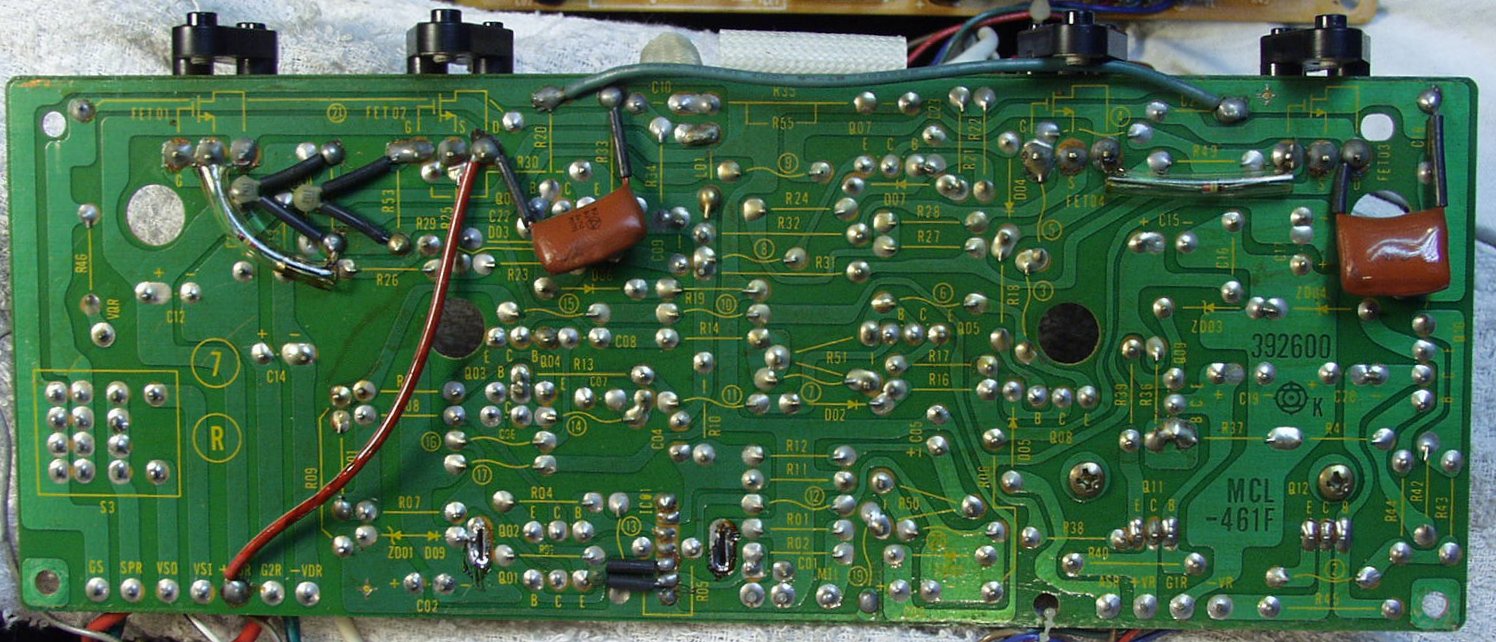

C−1C. 修理前 Rドライブ基板裏
C−1D. 修理(半田補正)後 Rドライブ基板裏  全ての半田をやり修す

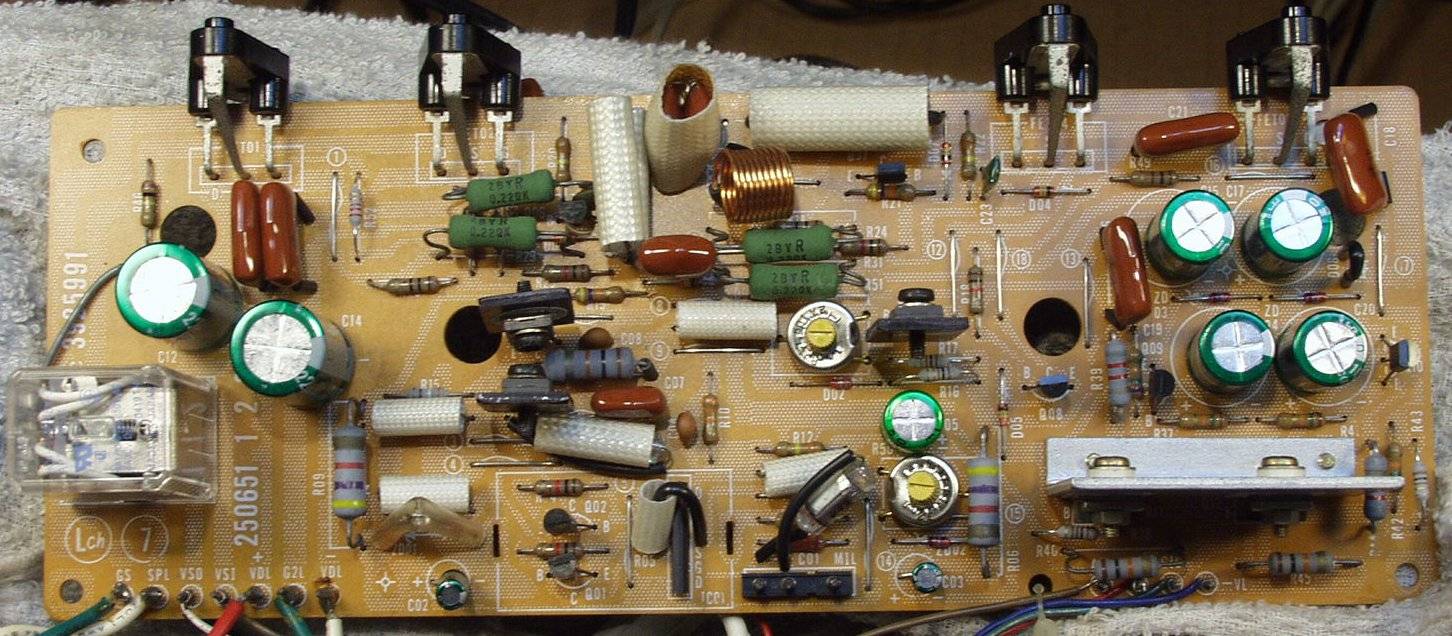

C−2A. 修理前 Lドライブ基板
C−2B. 修理後 Lドライブ基板 初段FET、バランス/バイアス調整用半固定VR、SP接続リレー交換
           フューズ入り抵抗も全部交換 全電解コンデンサー交換

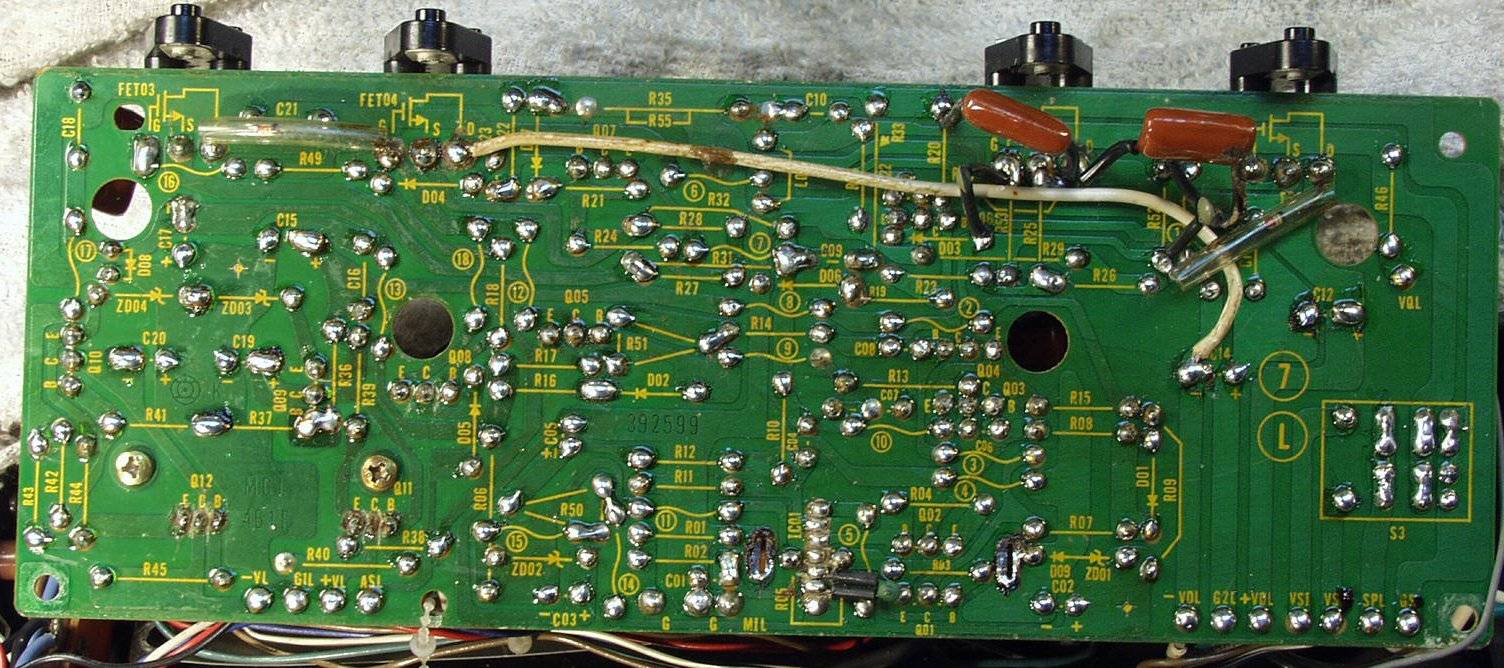

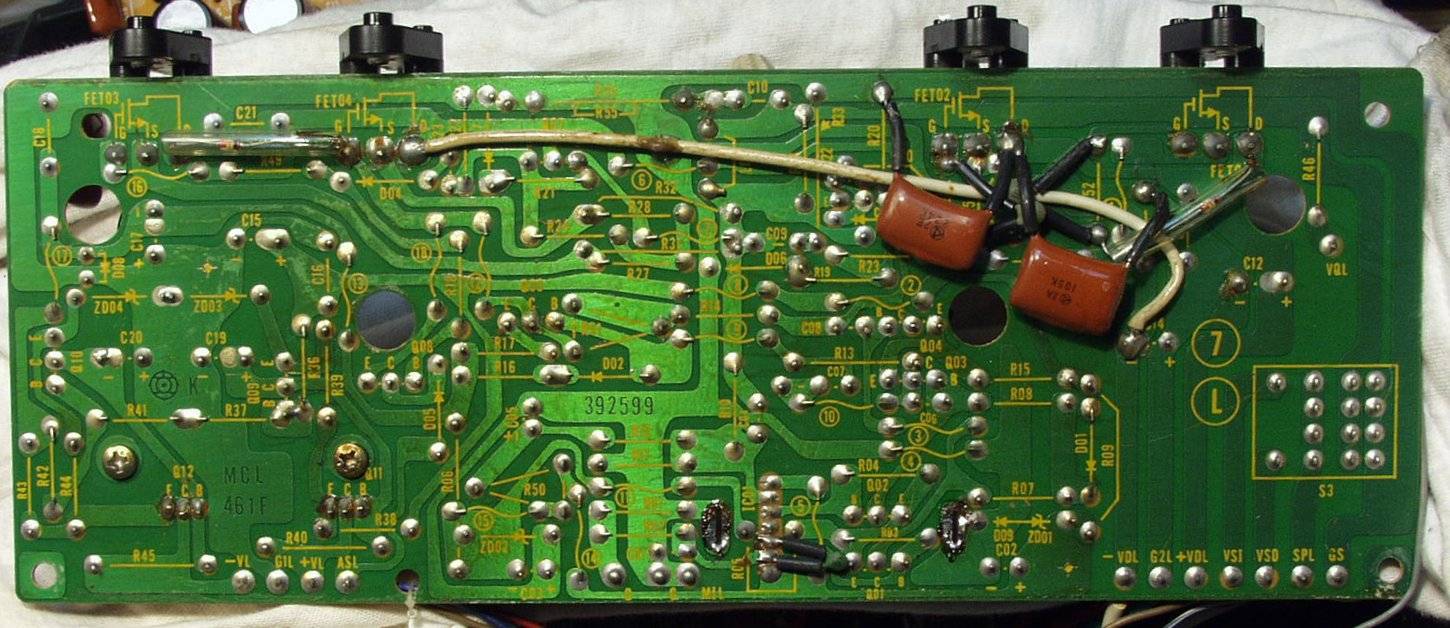

C−2C. 修理前 Lドライブ基板裏
C−2D. 修理(半田補正)後 Lドライブ基板裏 全ての半田をやり修す

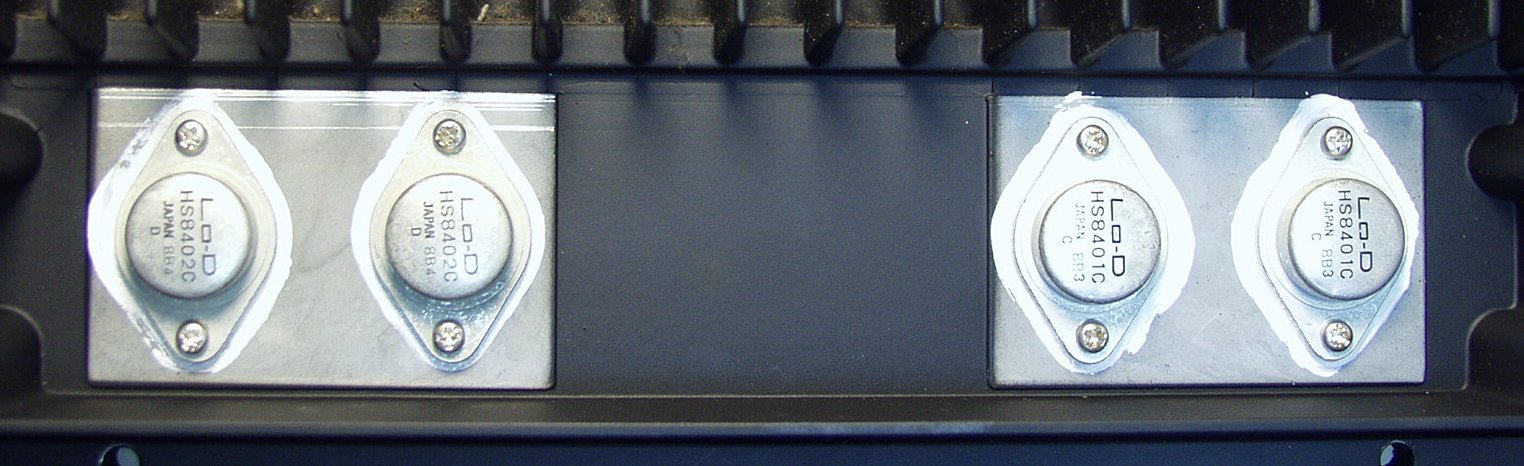

C−3A. 修理前 R側 終段FET(電界トランジスター)

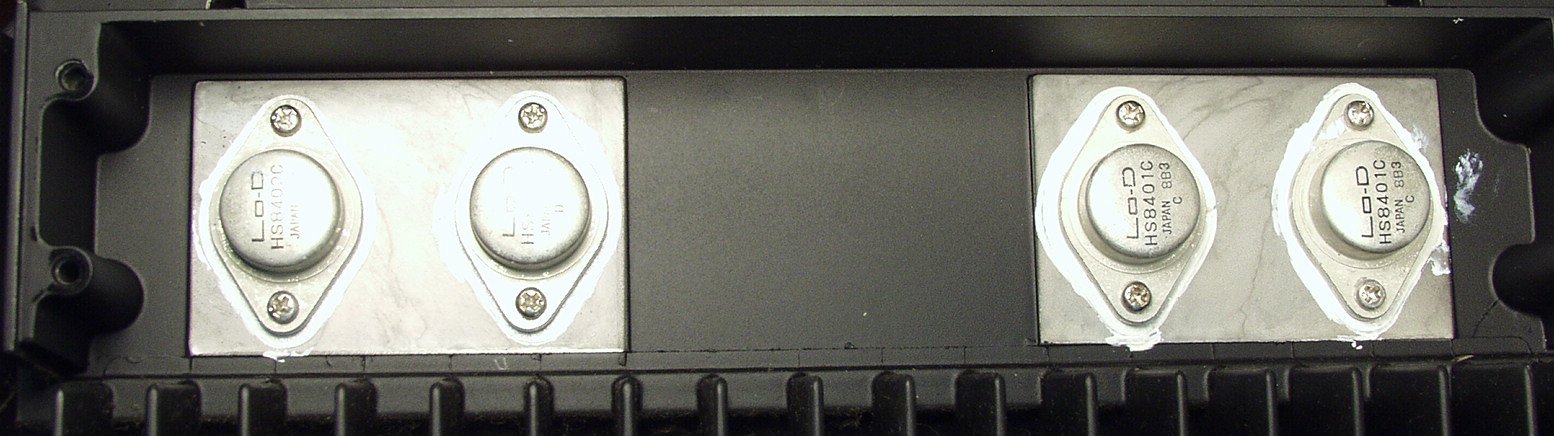

C−3B. 修理後 R側 終段FET(電界トランジスター)取り付、シリコンを十分塗り取り付ける
C−3C. 修理前 R側 終段FET(電界トランジスター)
C−3D. 修理後 L側 終段FET(電界トランジスター)取り付、シリコンを十分塗り取り付ける

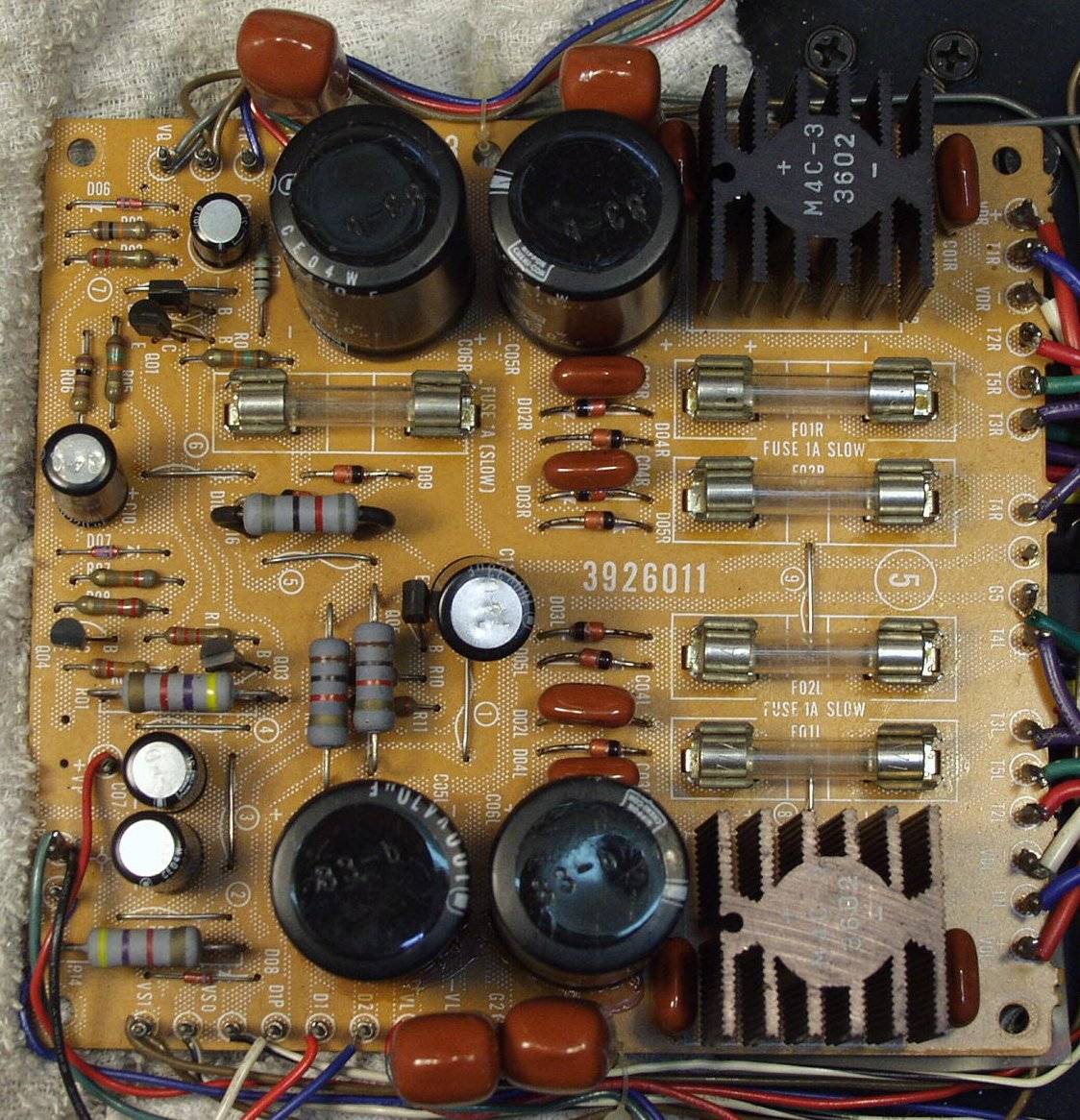

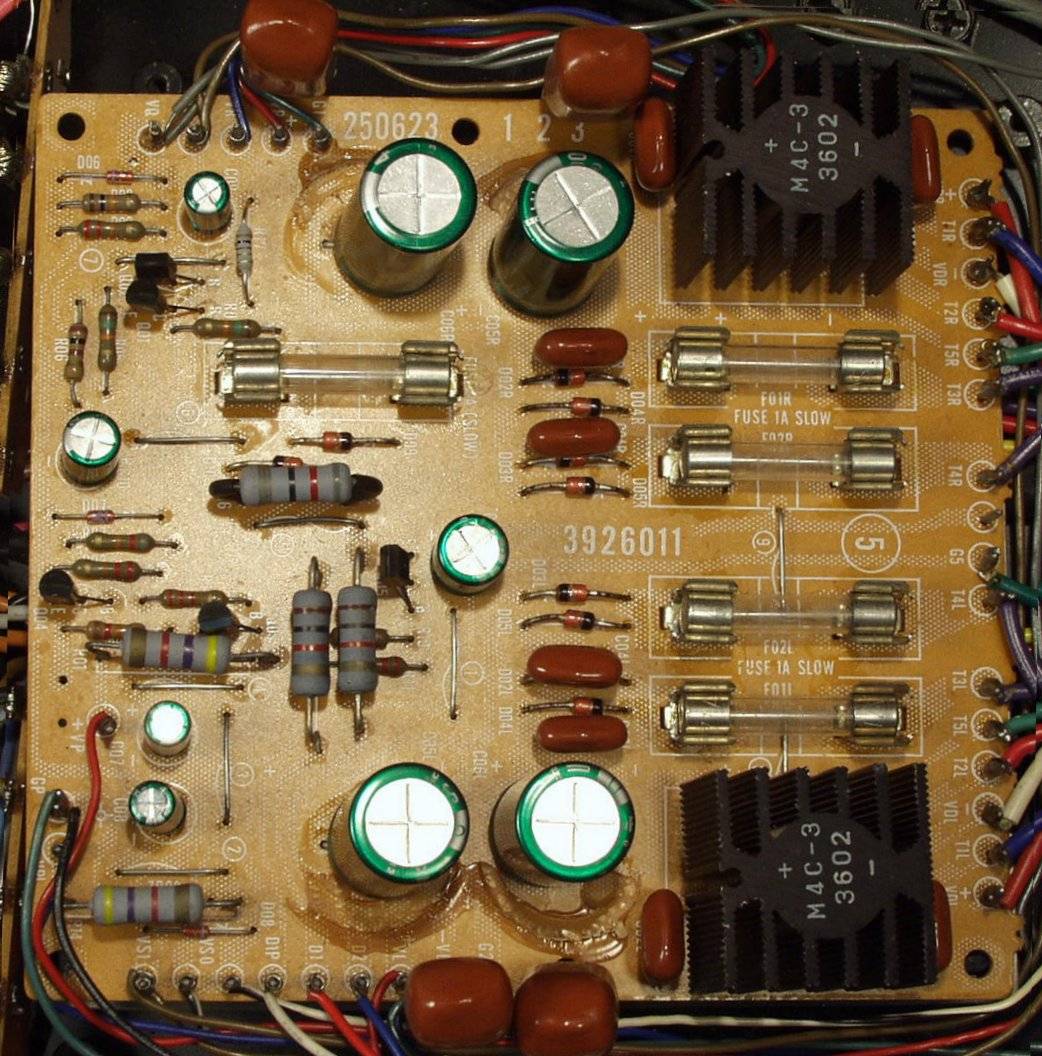

C−4A. 修理前 電源基盤
C−4B. 修理後 電源基盤 電解コンデンサー9個、抵抗交換

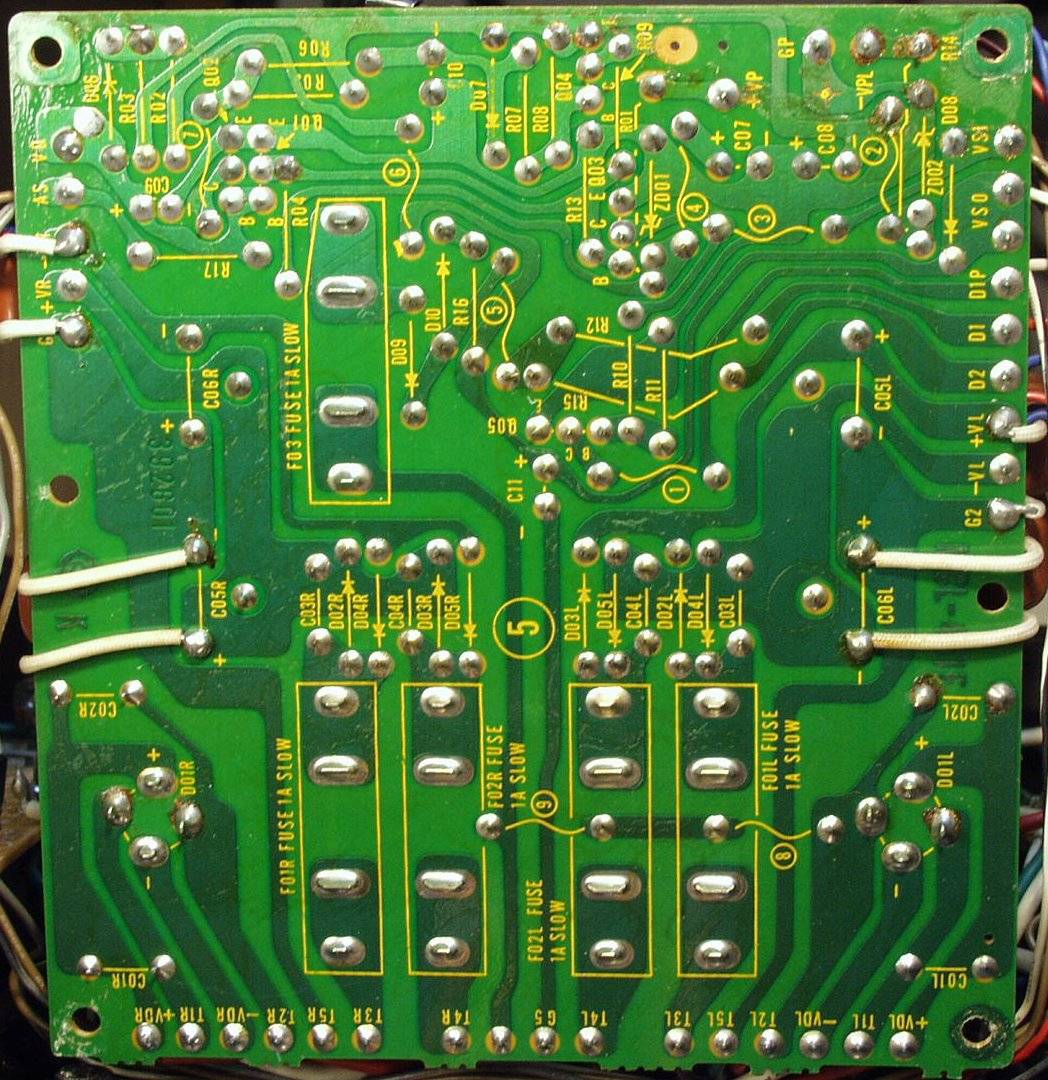

C−4C. 修理前 電源基盤裏
C−4D. 修理(半田補正)後 電源基盤裏  全ての半田をやり修す

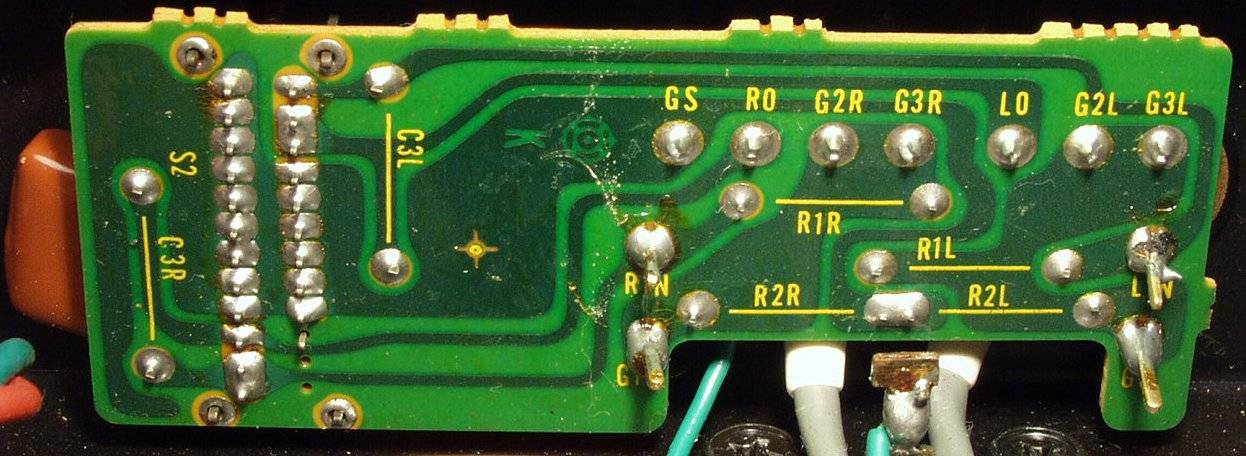

C−5A. 修理前 入力RCA端子基盤

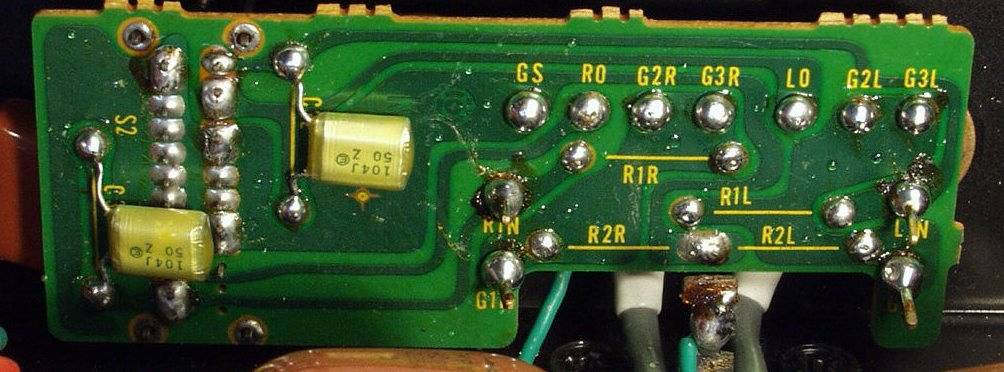

C−5B. 修理(半田補正)後 入力RCA端子基盤 全ての半田をやり修す

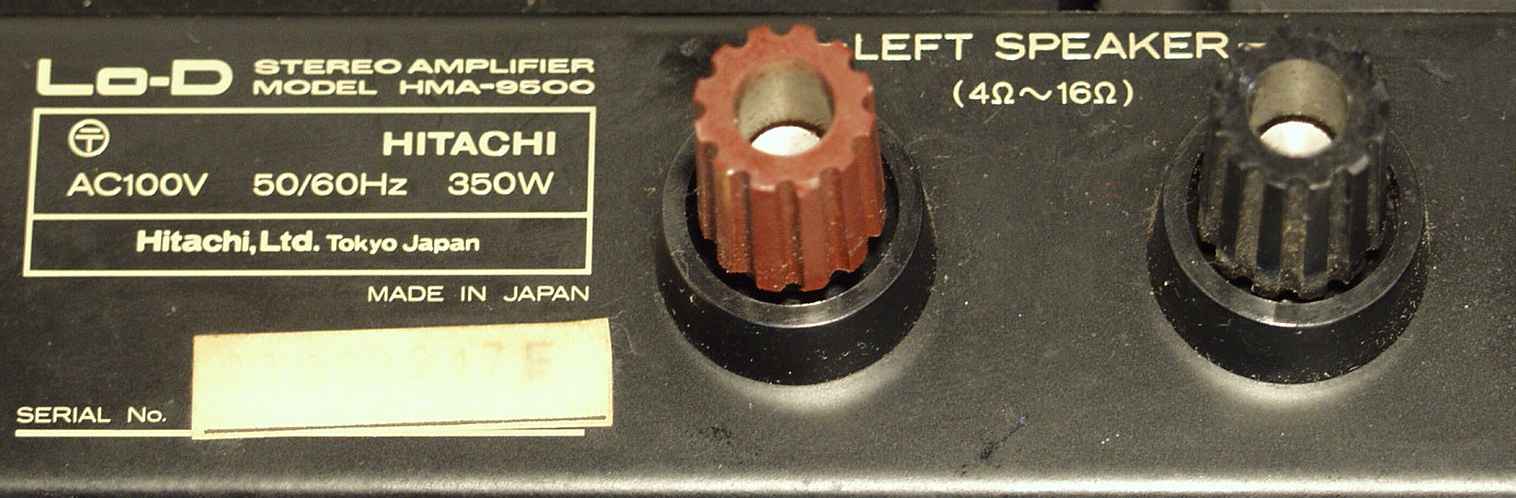

C−6A. 修理前 SP接続端子

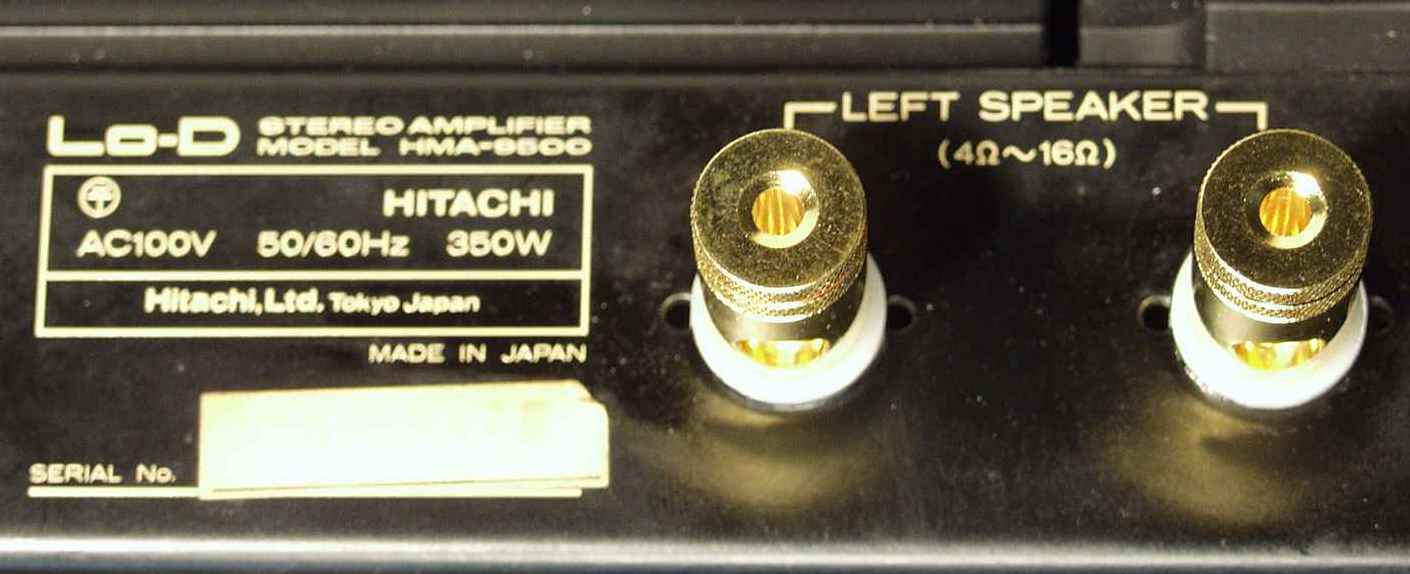

C−6B. 修理後 SP接続端子

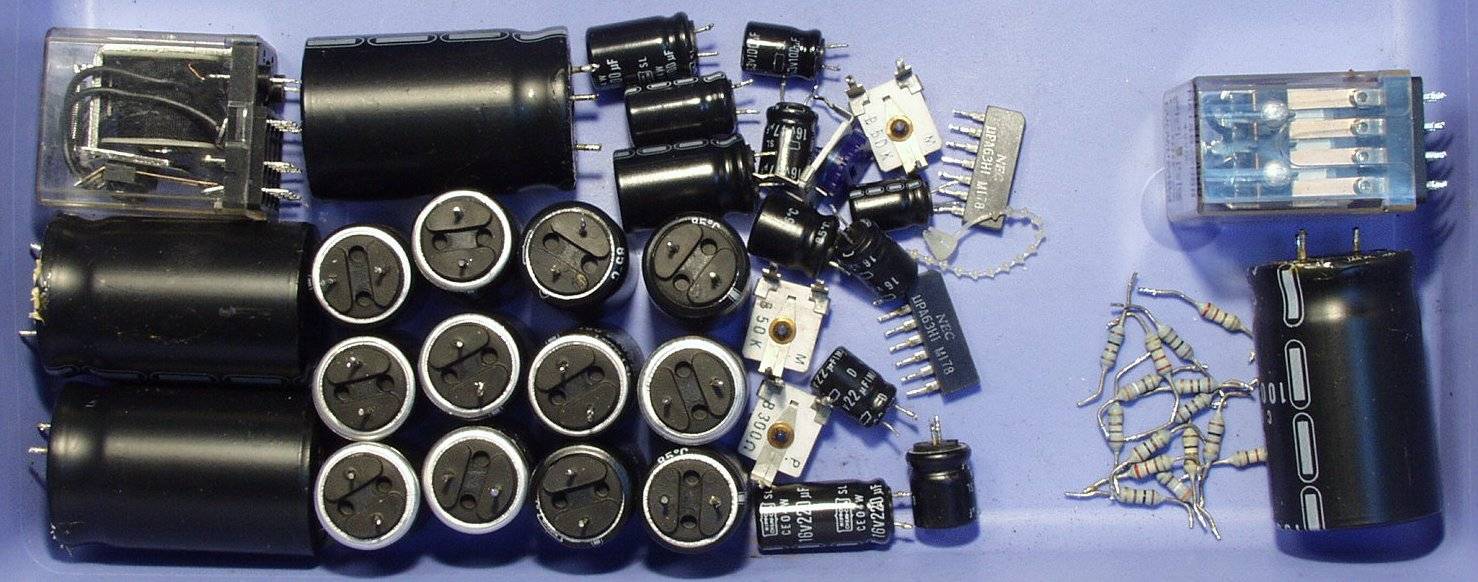

C−7. 交換した部品 熱で電界コンデンサーのビニールが大きく剥けている
E. 調整・測定

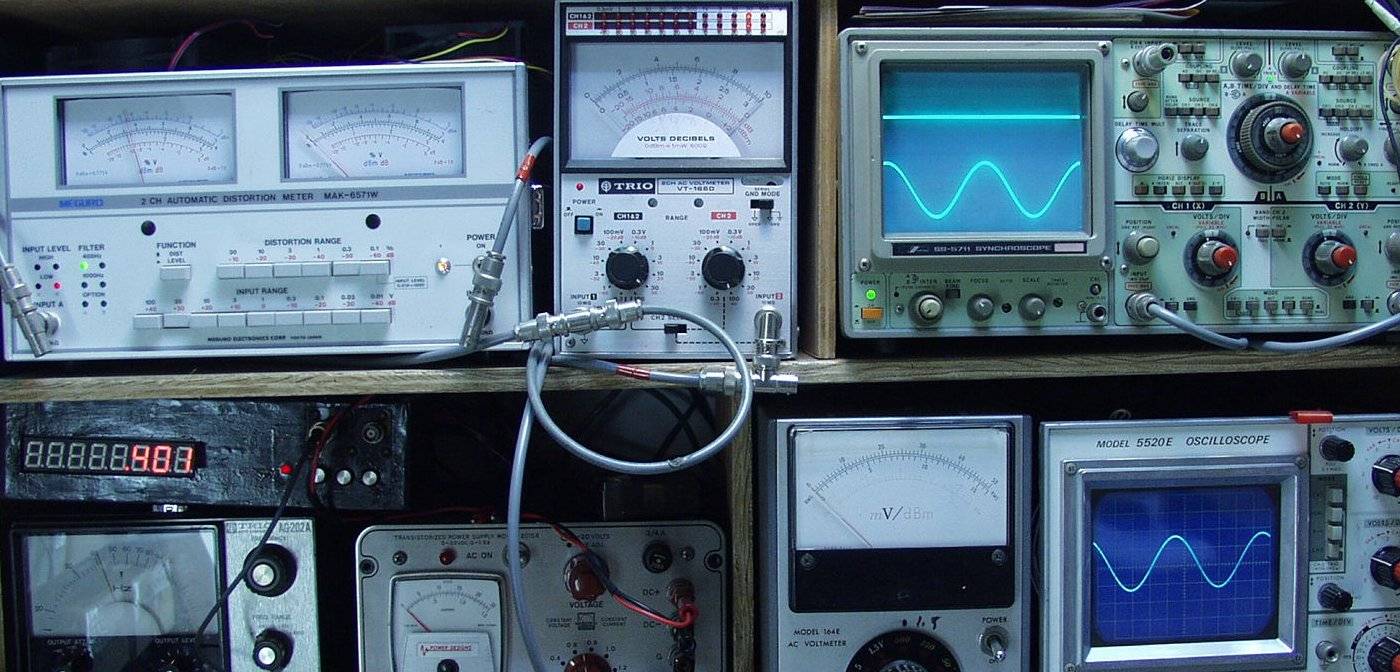

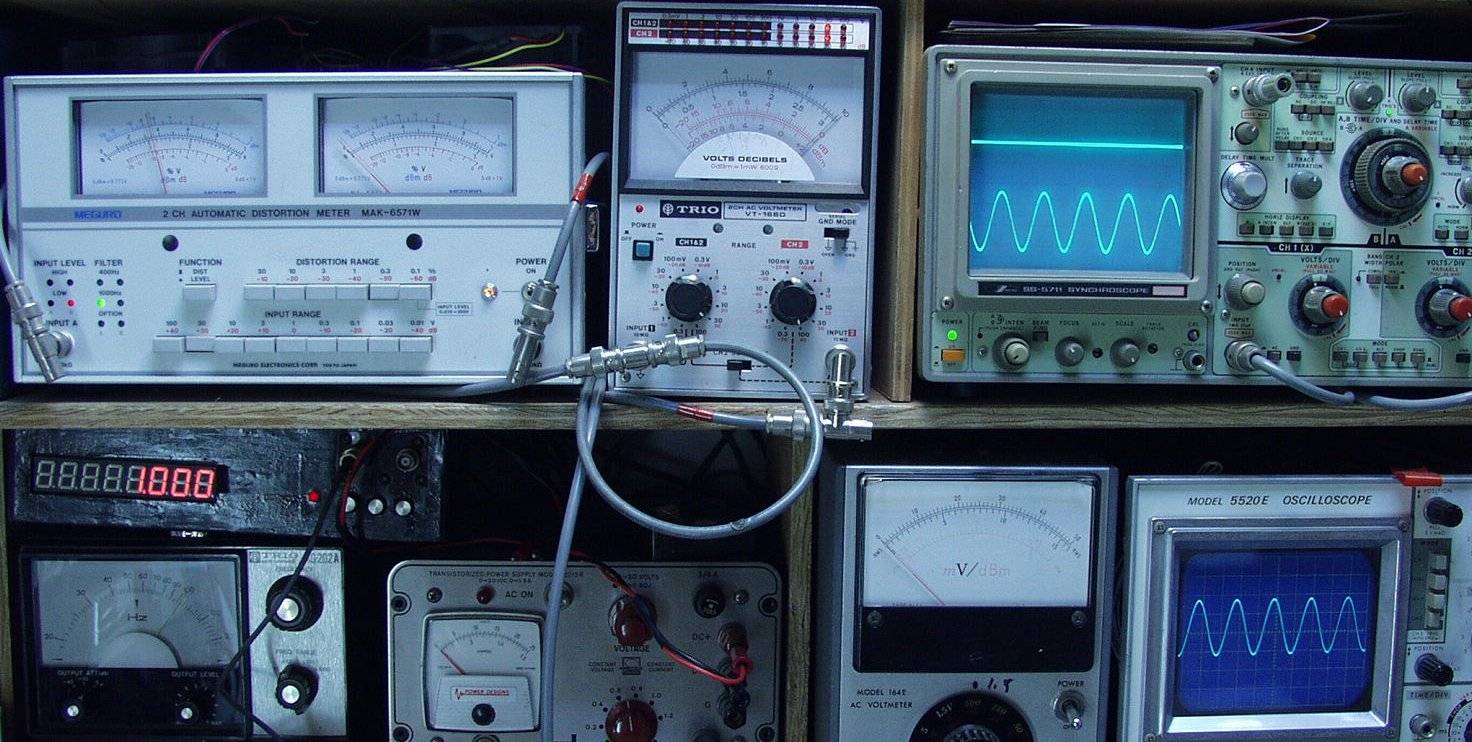

E−1. 出力・歪み率測定・調整

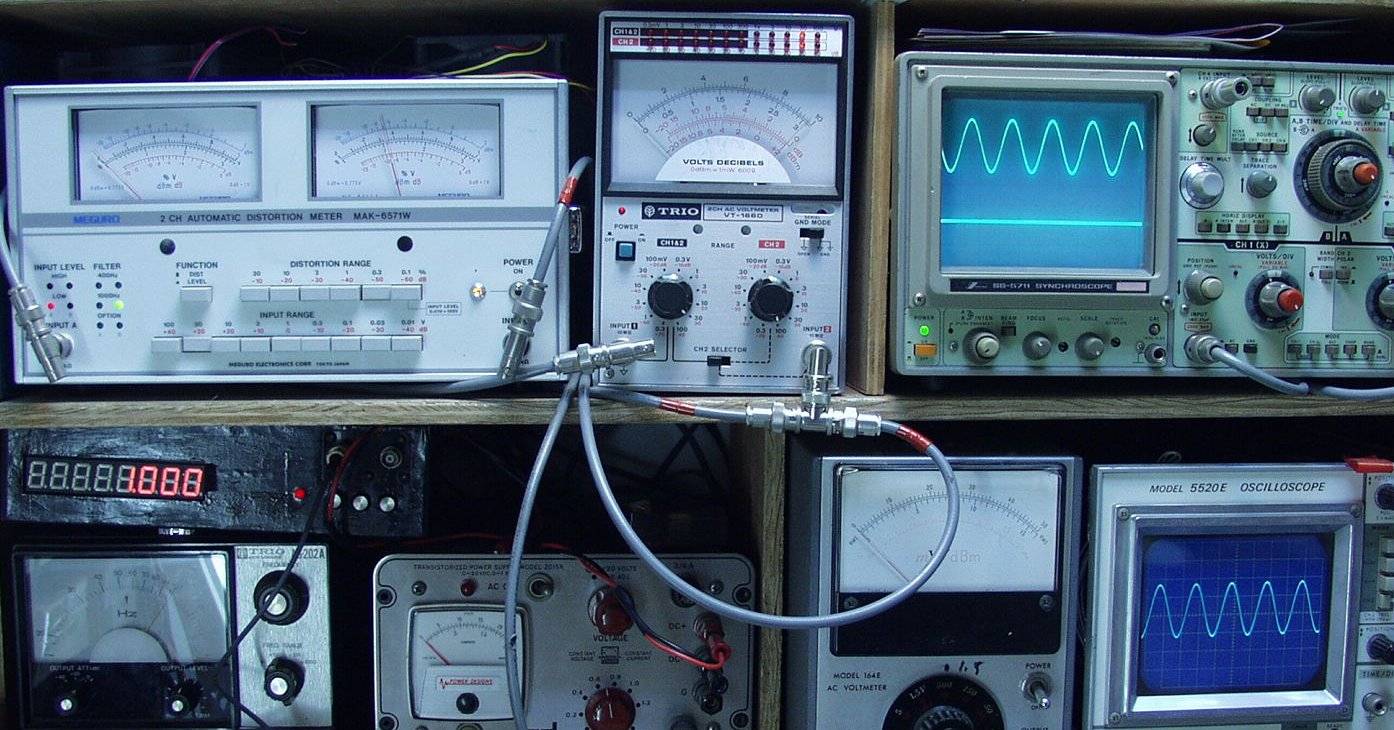

E−2A. L側、31V=120W出力 0.12%歪み 1000HZ

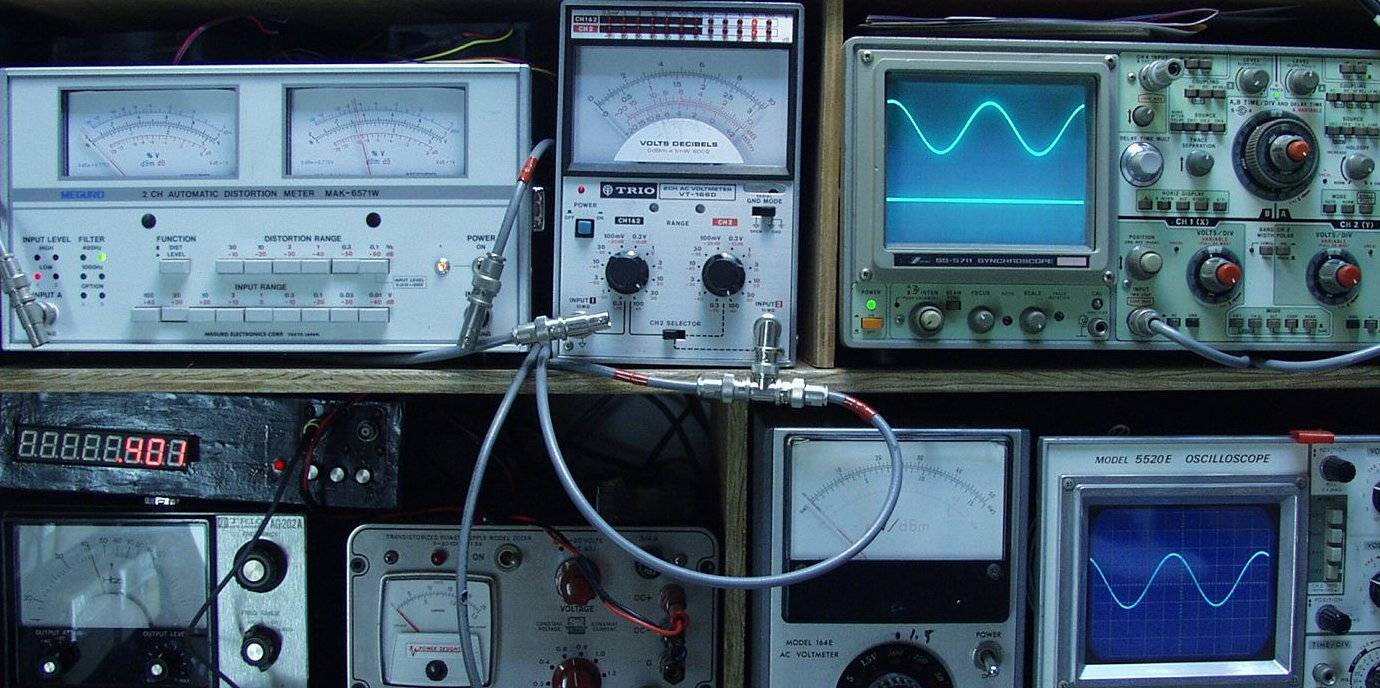

E−2. L側、31V=120W出力 0.12%歪み 400HZ
E−2C. R側、31V=120W出力 0.12%歪み 1000HZ
E−2D. R側、31V=120W出力 0.12%歪み 400HZ
E−3. 完成 下から見る

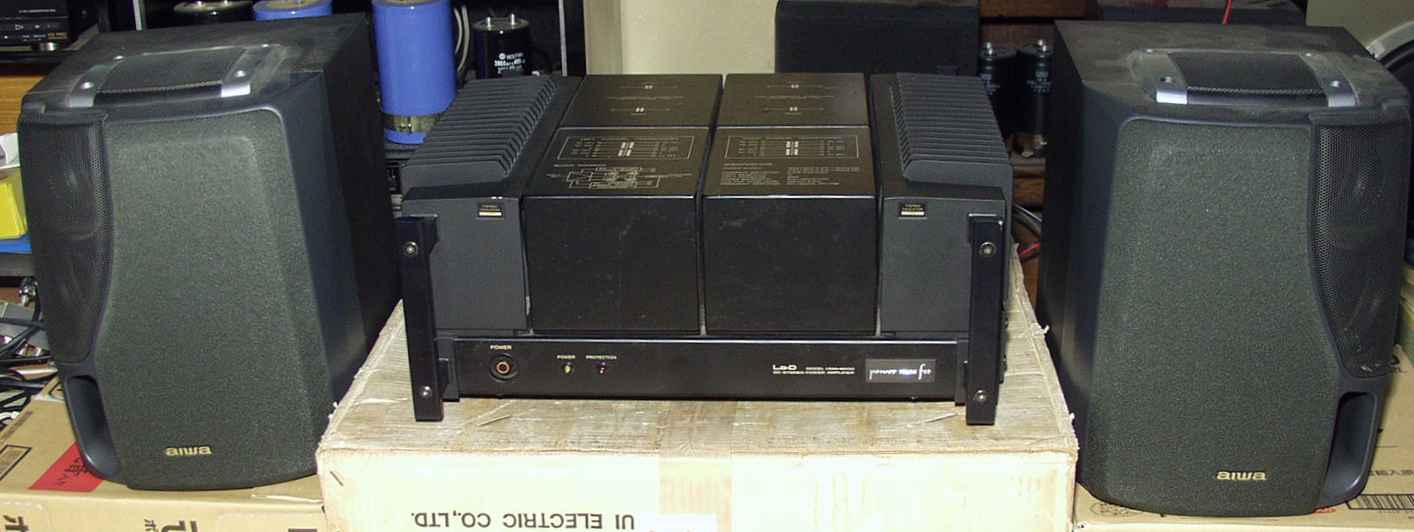

E−4. 24時間エージング
                       ha9500at
