HMA−9500. 8台目 修理記録
平成14年9月22日持込   10月18日完成
注意 このAMPはアースラインが浮いています
    AMPのシャーシにSPの線(アース側)や入力のRCAプラグのアース側も接続してはいけません
    RL−SPのアース線も接続(共通)してもいけません
    又、DC(directconnection)入力が可能ですが、絶対に使用しないこと=ここ参照
  • A. 修理前の状況
    ・スピーカーの右側から音が出ません。
    ・その他、劣化部分の補修あるいは部品交換。

  • B. 原因
      経年変化による劣化
      安全抵抗劣化

  • C. 修理状況
      初段FET(電界トランジスター)
      SP接続リレー交換
      バイアス/バランスVR交換
      TR(トランジスター)
      プリント基板補修
      電解コンデンサ−交換(オーディオコンデンサー使用)
      抵抗交換
      配線手直し、補強

  • D. 使用部品
      初段FET(電解トランジスター)                  2個
      SP接続リレー                            2個
      TR(トランジスター)                         4個
      電解コンデンサー(オ−デオコンデンサー使用)       27個
      バイアス/バランス半固定VR                  4個
      フューズ入り抵抗                          14個

  • E. 調整・測定

  • F. 修理費   65,000円   <<オーバーホール修理>>

  • S. HITACHI Lo−D HMA−9500 の仕様(マニアルより)
C. 修理状況
C−1. 修理前 R側基板
C−2. 修理後 R側基板
          初段FET(電解トランジスター)、バランス・バイアス調整用半固定VR、SP接続リレー交換、フューズ入り抵抗全部交換、電解コンデンサー全部交換
C−3. 修理前 R側ドライブ基板裏

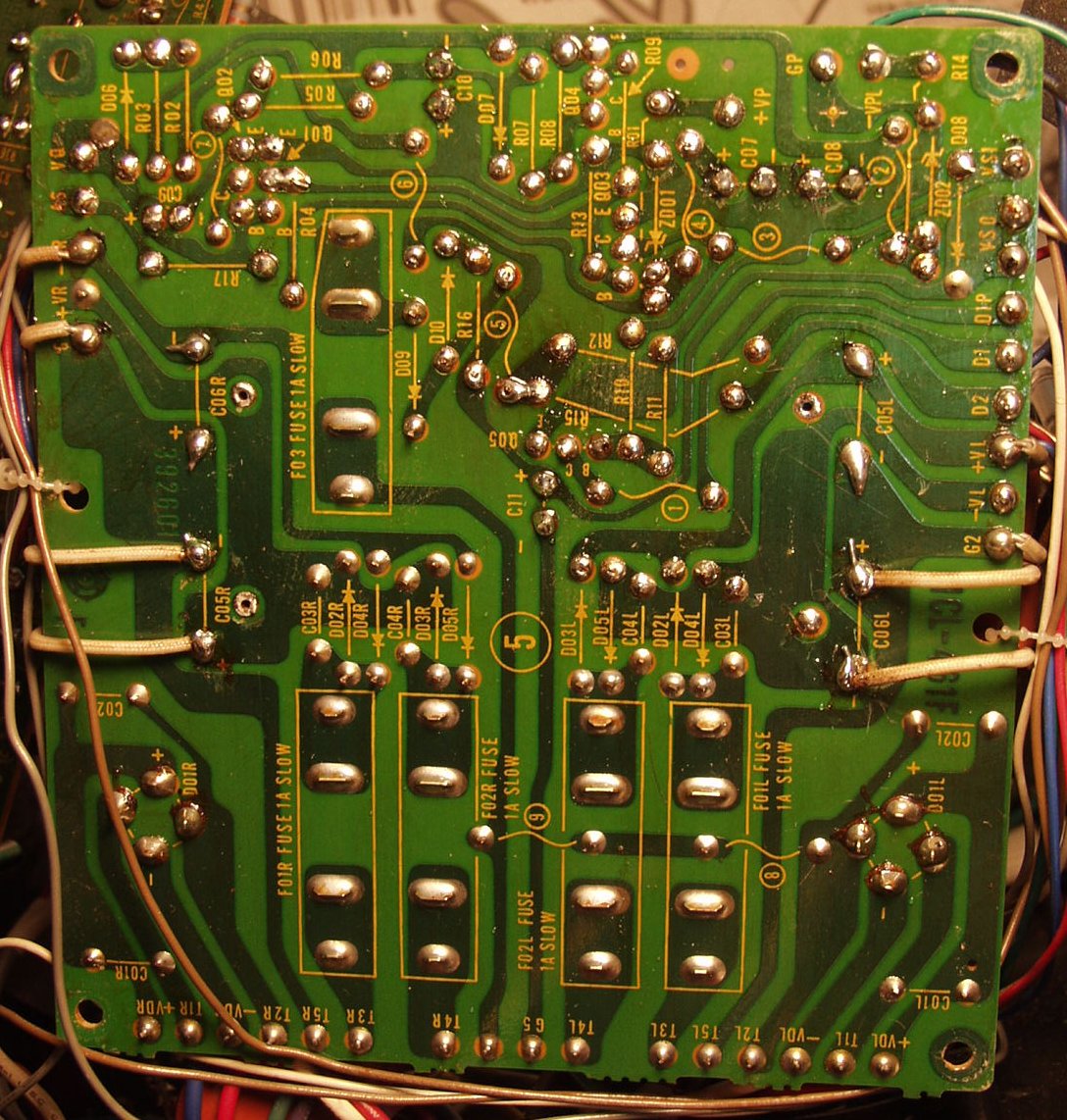

C−4. 修理後(半田補正) R側ドライブ基板裏  全ての半田をやり修す

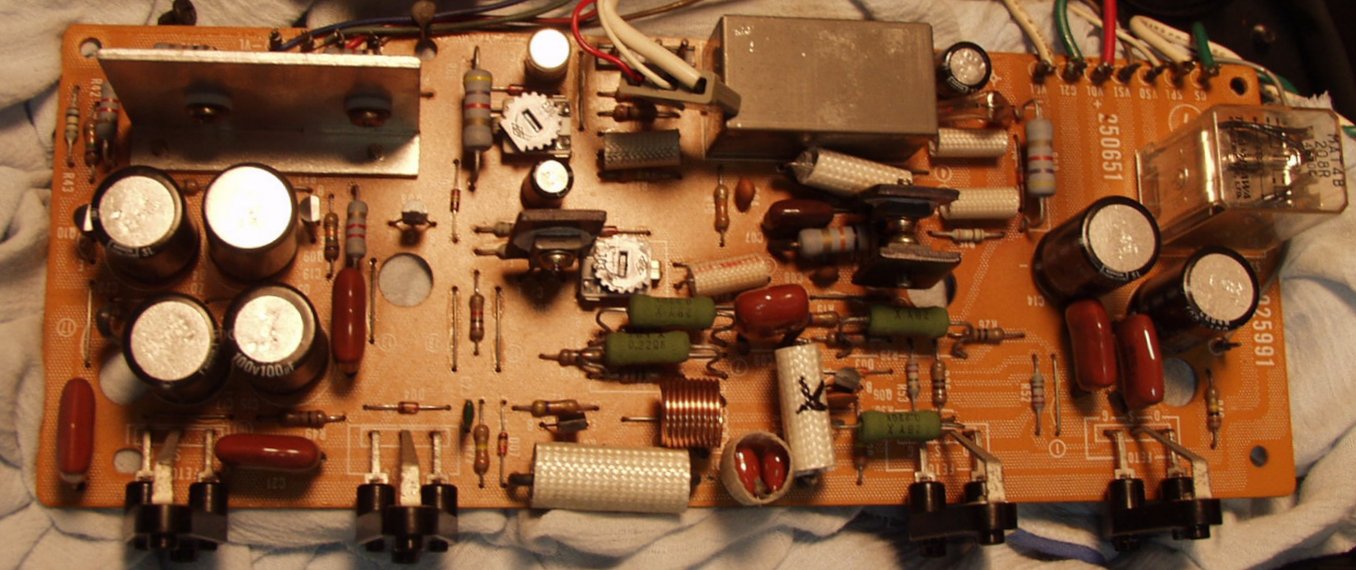

C−5. 修理前 L側基板
C−6. 修理後 L側基板
          初段FET(電解トランジスター)、バランス・バイアス調整用半固定VR、SP接続リレー交換、フューズ入り抵抗全部交換、電解コンデンサー全部交換
C−7. 修理前 L側ドライブ基板裏
C−8. 修理後(半田補正) L側ドライブ基板裏  全ての半田をやり修す
C−8. 修理前 電源基盤
C−9. 修理後 電源基盤
C−10. 修理前 電源基盤裏
C−11. 修理後(半田補正) 電源基盤裏  全ての半田をやり修す

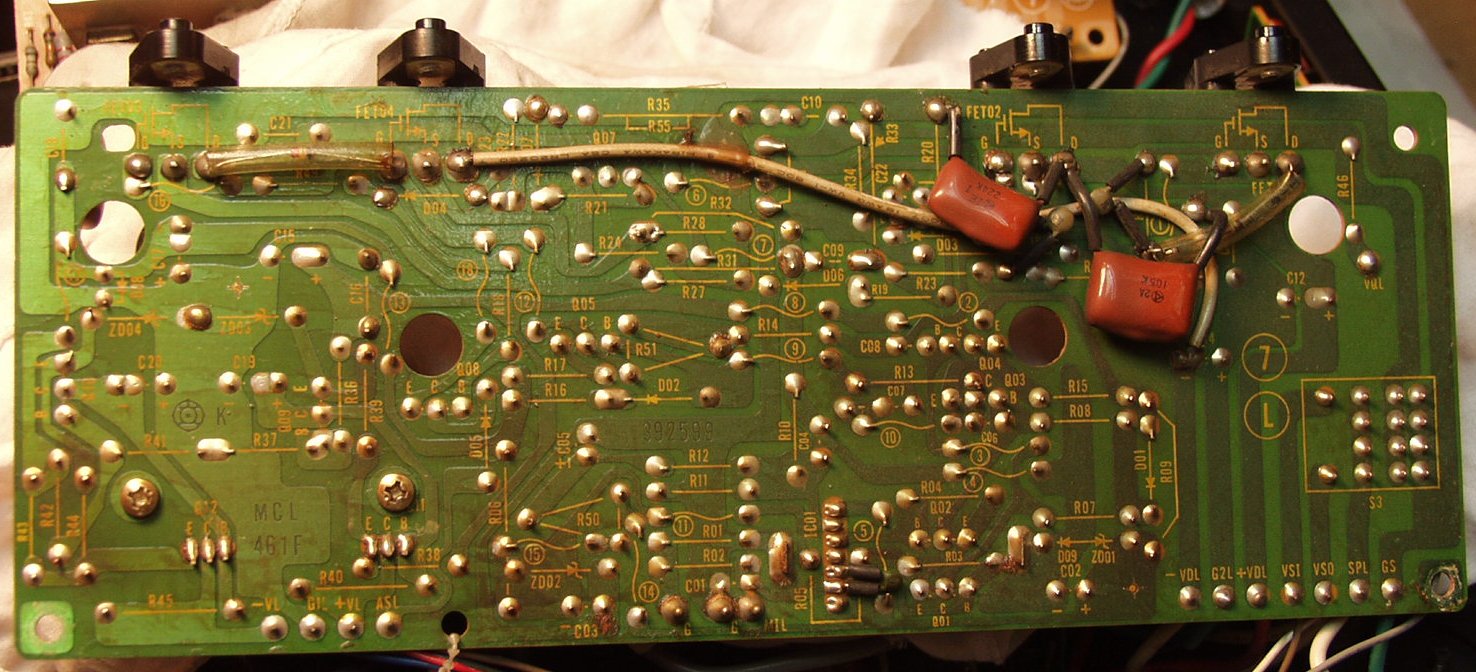

C−12. 修理後(半田補正) 入力端子基盤裏
C−13. 修理後 R側終段FET(電解トランジスター)
C−14. 修理後 L側終段FET(電解トランジスター)

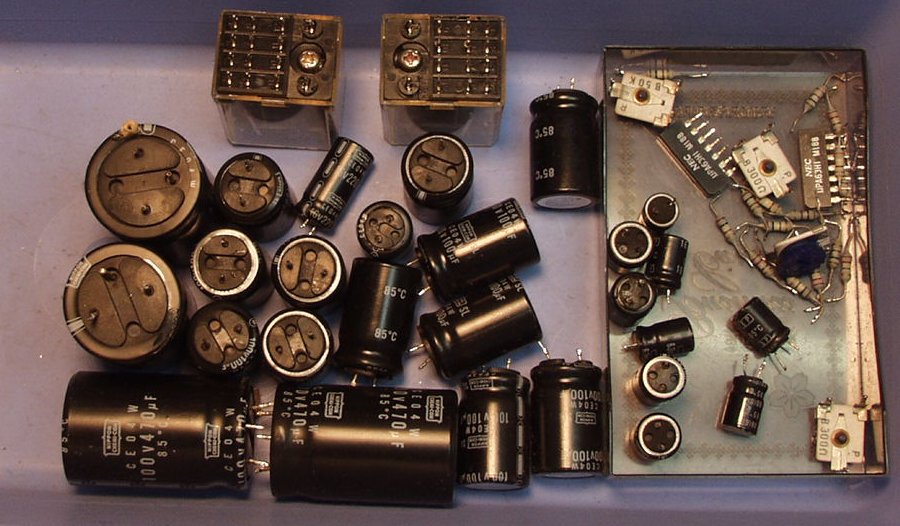

C−15. 交換したSP接続リレー等の部品
E. 調整・測定
E−1. 出力、歪み測定
E−2. 右SP出力=34V=144W 0.13%歪み 1000HZ 右下オシロ=入力1V
E−3. 左SP出力=34V=144W 0.13%歪み 1000HZ 右下オシロ=入力1V
E−4. 右SP出力=34V=144W 0.13%歪み 400HZ 右下オシロ=入力1V
E−5. 左SP出力=34V=144W 0.13%歪み 400HZ 右下オシロ=入力1V
E−6. 完成、下から見る
E−7. 完成、24時間エージング
