HMA−9500. 7台目 修理記録
平成14年10月5日持込   10月28日完成
注意 このAMPはアースラインが浮いています
    AMPのシャーシにSPの線(アース側)や入力のRCAプラグのアース側も接続してはいけません
    RL−SPのアース線も接続(共通)してもいけません

    又、DC(directconnection)入力が可能ですが、絶対に使用しないこと=ここ参照
  • A. 修理前の状況
       片chの、温度が上がりません。(音は、でます。)
       また、電源を切ると、雑音がでる状態です。

  • B. 原因
       経年変化による劣化
       安全抵抗劣化
       底板凹みで基盤が割れ、回路切断し、劣化加速した

  • C. 修理状況
      初段FET(電界トランジスター)
      SP接続リレー交換
      バイアス/バランスVR交換
      TR(トランジスター)
      プリント基板補修
      電解コンデンサー交換(オーディオコンデンサ−使用)
      抵抗交換
      配線手直し、補強

  • D. 使用部品
      初段FET(電解トランジスター)                    2個
      SP接続リレー                              2個
      TR(トランジスター)                          4個
      電解コンデンサー(オーディオコンデンサー使用)         27個
      バイアス/バランス半固定VR                     4個
      フューズ入り抵抗                            14個

  • E. 調整・測定

  • F. 修理費   65,000円   <<オーバーホール修理>>
  • S. HITACHI Lo−D HMA−9500 の仕様(マニアルより)
A. 修理前の状況

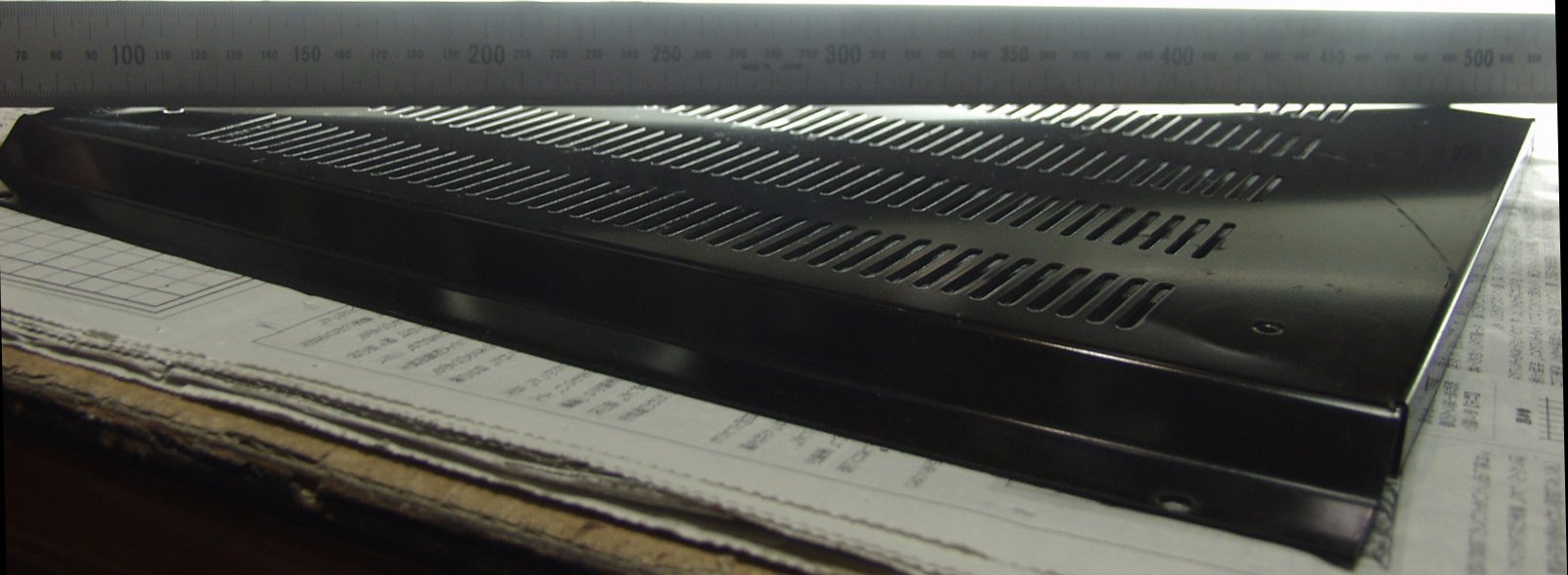

A−1. 修理前 凹んだ底板
A−2. 修理前 拡大した凹んだ底板
C. 修理状況
C−1. 修理中 割れたR基盤
C−2. 修理中 拡大した割れた基盤 右下の止めネジのすぐ上に1本  上のネジの下に1本=これが銅箔を切断

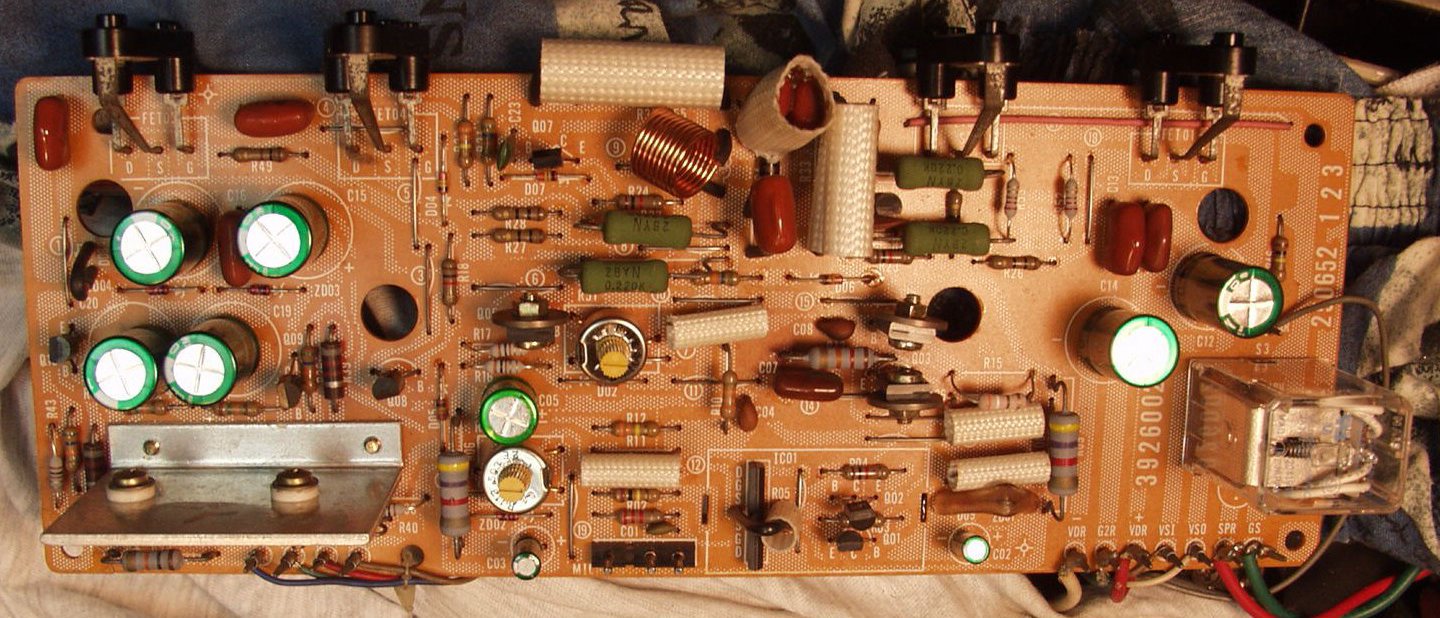

C−1. 修理前 R側基板
C−2. 修理後 R側基板
          初段FET(電解トランジスター)、バランス・バイアス調整用半固定VR、SP接続リレー交換、フューズ入り抵抗全部交換、電解コンデンサー全部交換

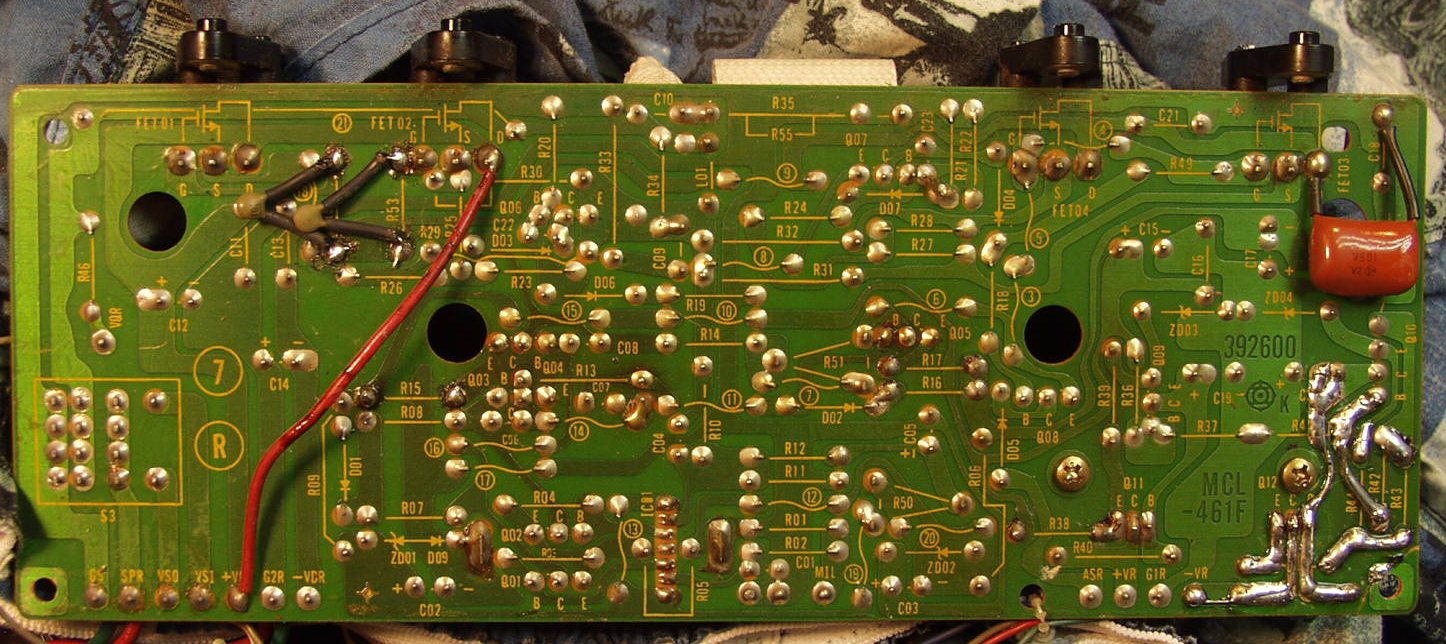

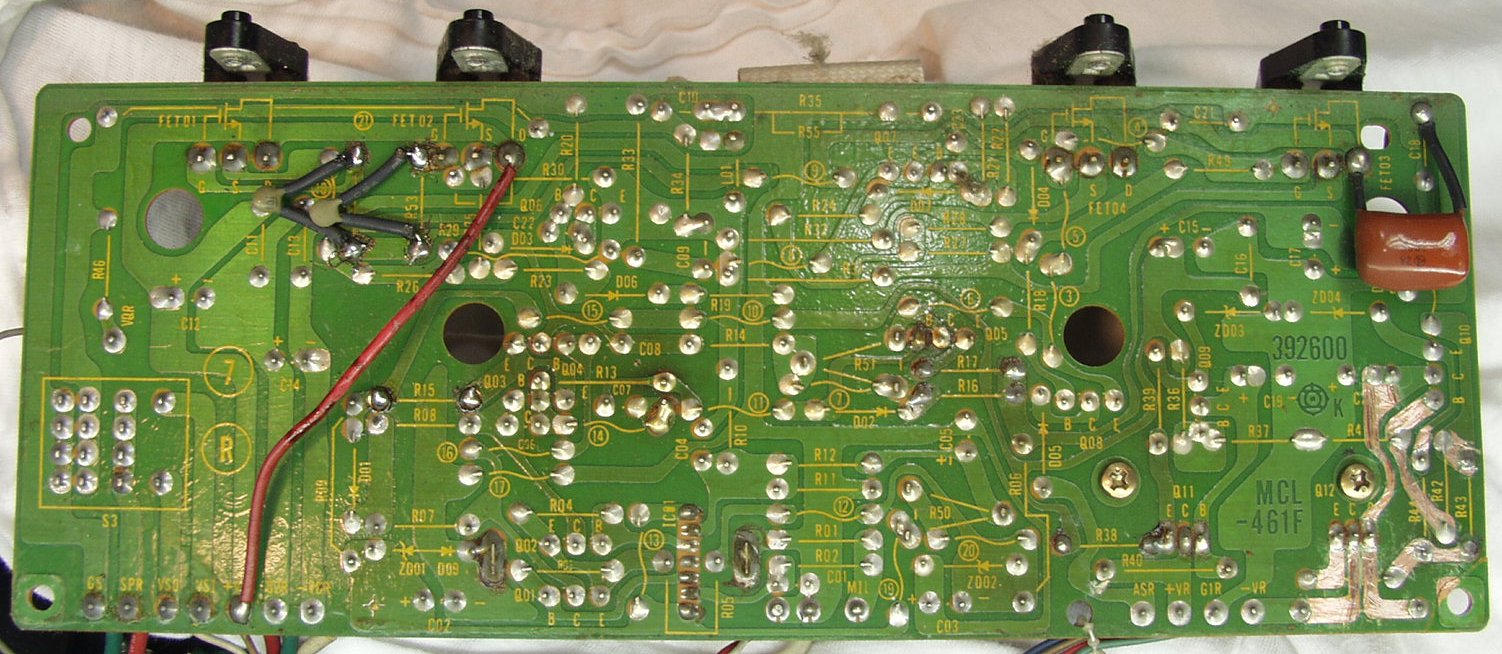

C−3. 修理前 R側ドライブ基板裏
C−4. 修理後(半田補正) R側ドライブ基板裏  全ての半田をやり修す
C−5. 修理前 L側基板
C−6. 修理後 L側基板
          初段FET(電解トランジスター)、バランス・バイアス調整用半固定VR、SP接続リレー交換、フューズ入り抵抗全部交換、電解コンデンサー全部交換
C−7. 修理前 L側ドライブ基板裏
C−8. 修理後(半田補正) R側ドライブ基板裏  全ての半田をやり修す

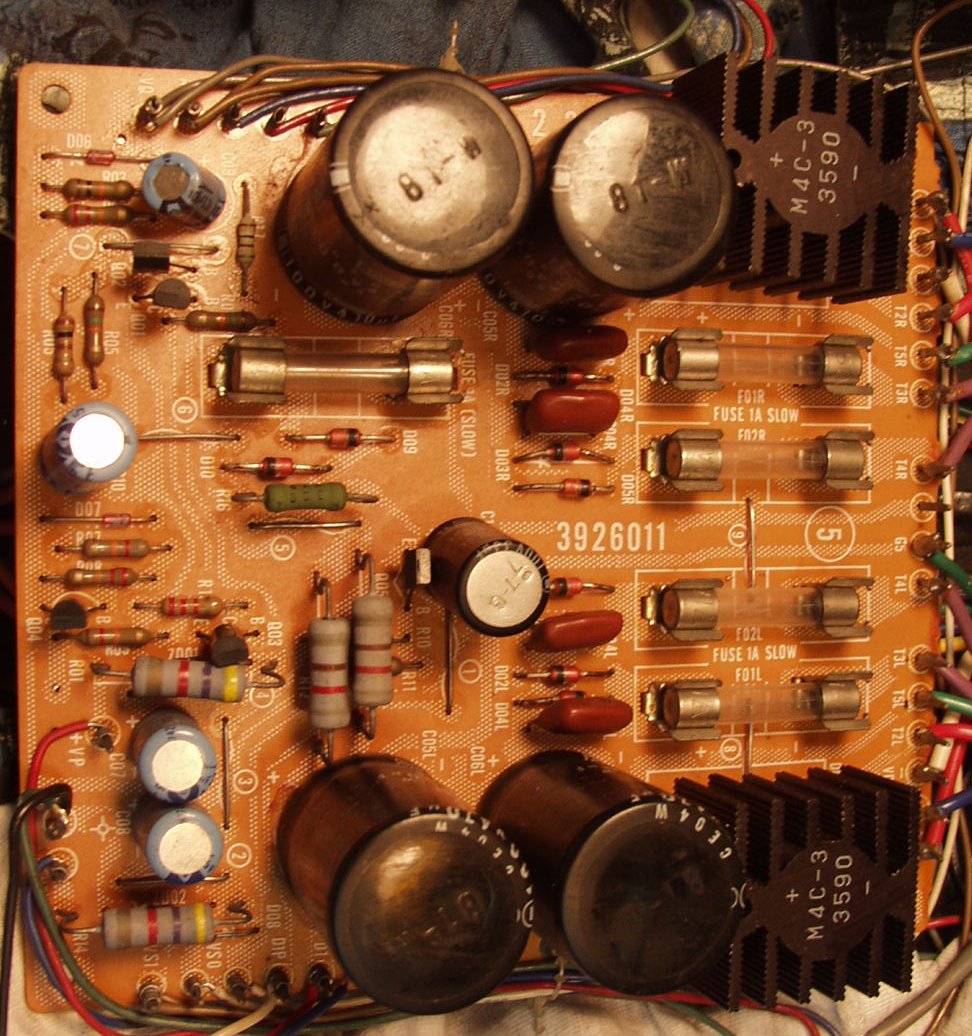

C−8. 修理前 電源基盤
C−9. 修理後 電源基盤
C−10. 修理前 電源基盤裏
C−11. 修理後(半田補正) 電源基盤裏

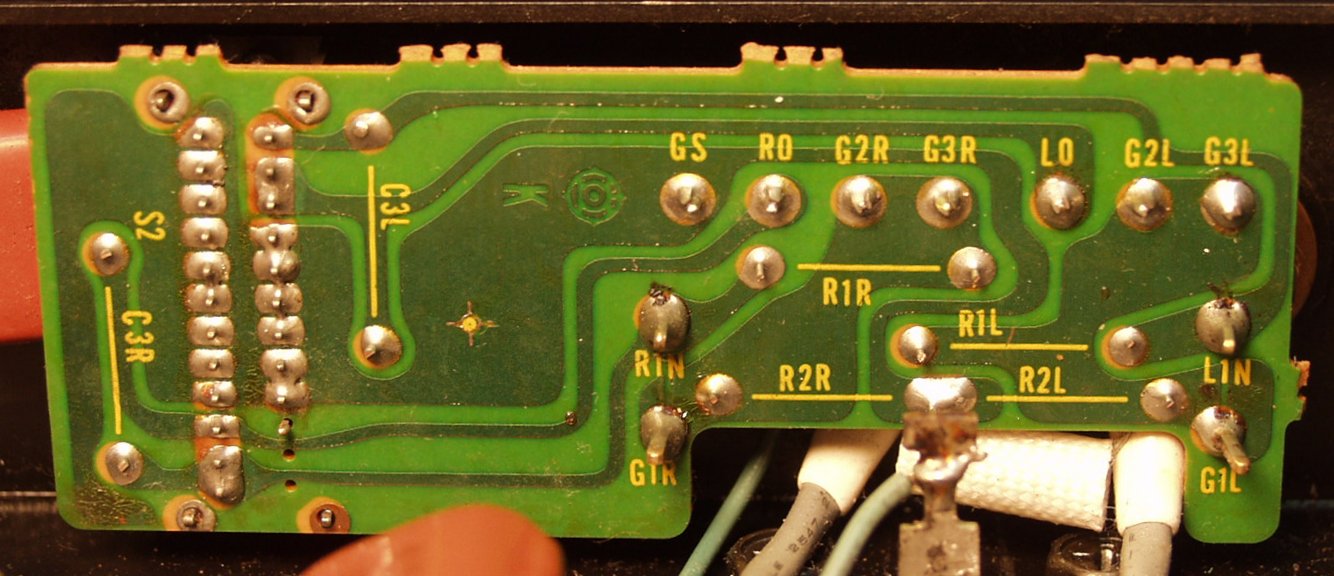

C−12. 修理前 入力端子基盤裏
C−12. 修理後(半田補正) 入力端子基盤裏

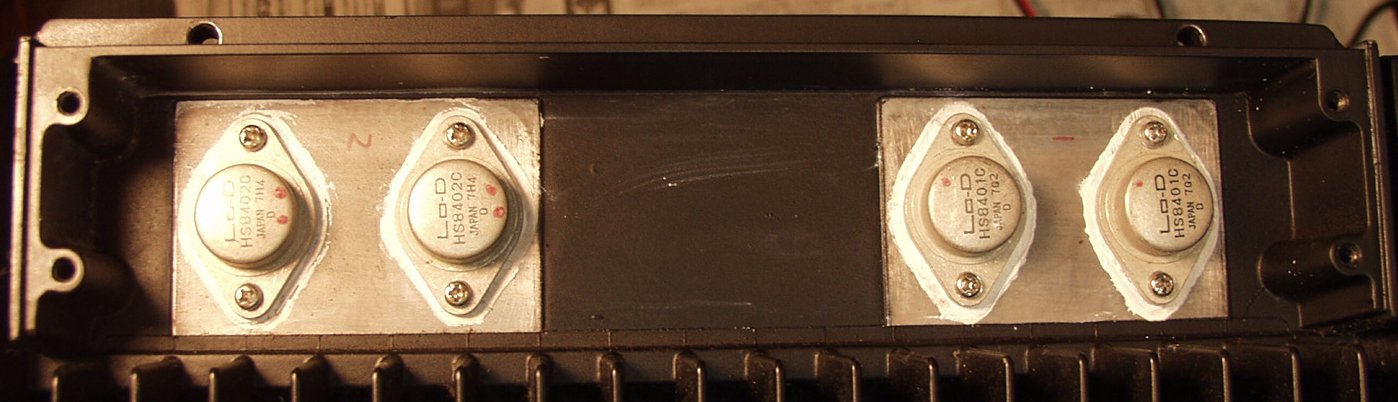

C−13. 修理後 R側終段FET(電解トランジスター)
C−14. 修理後 L側終段FET(電解トランジスター)

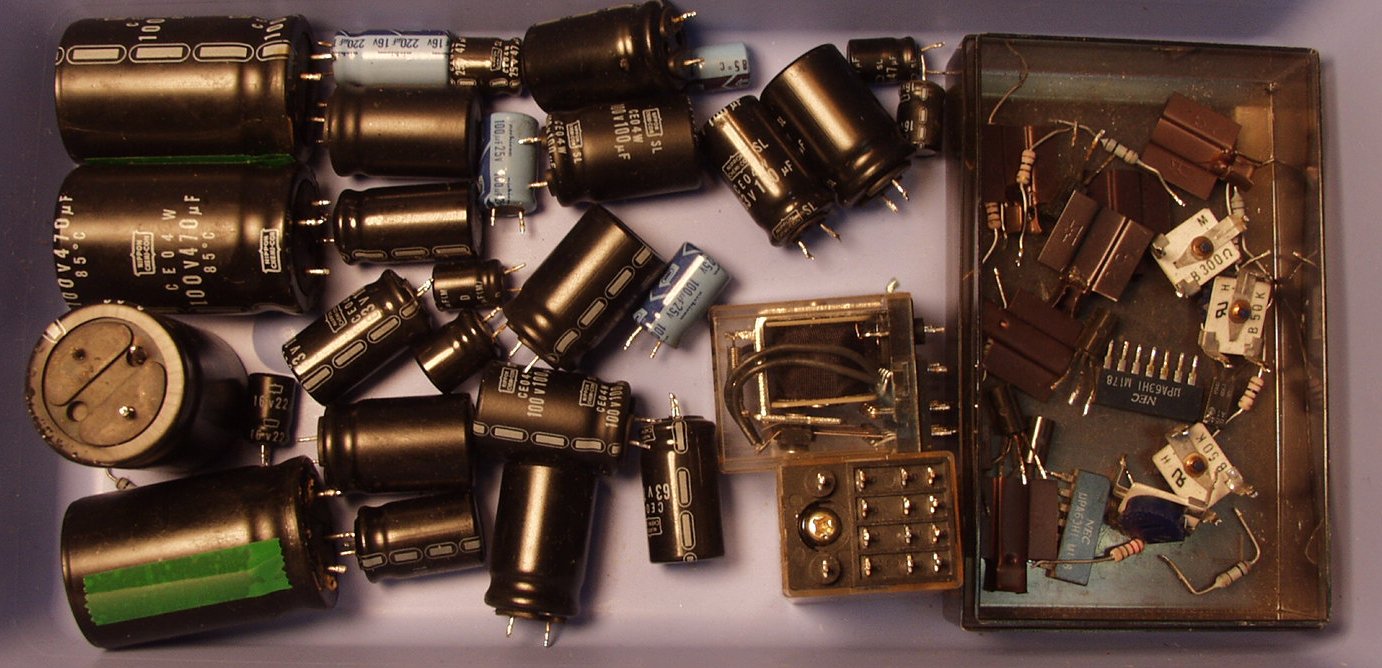

C−15. 交換したSP接続リレー等の部品
E. 調整・測定

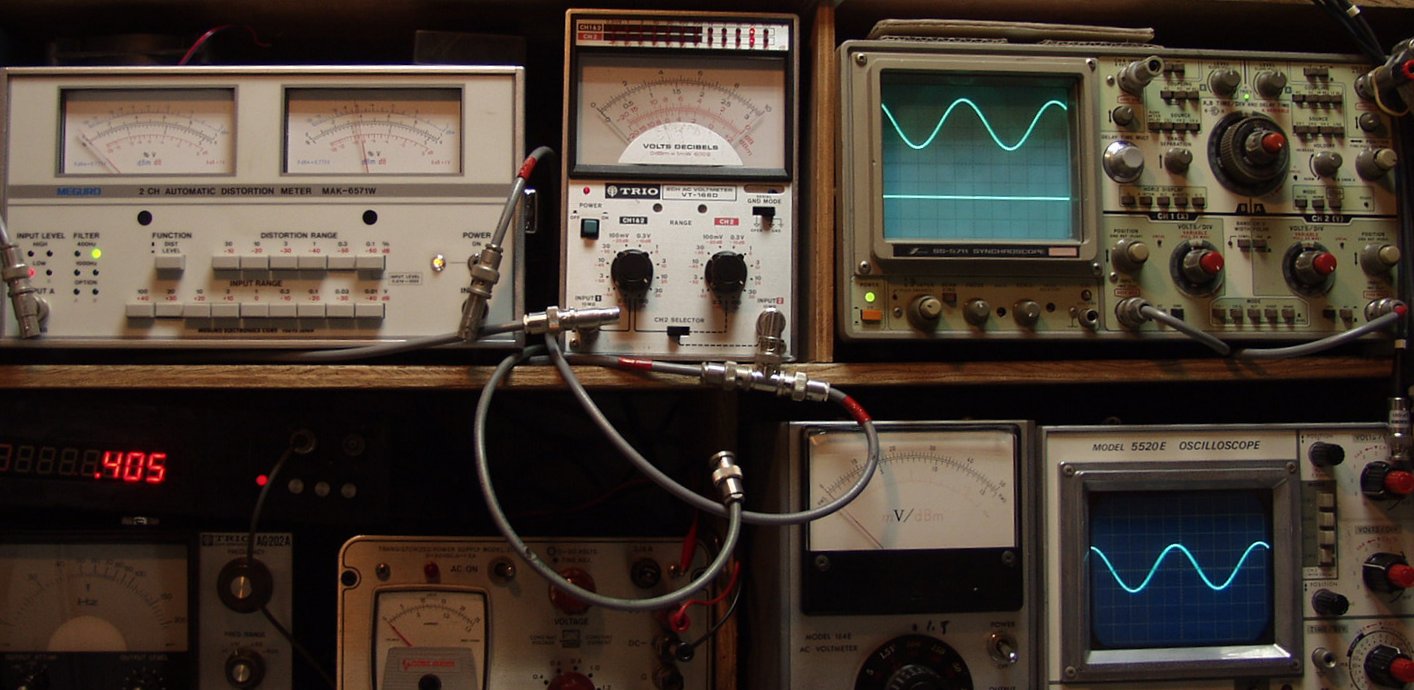

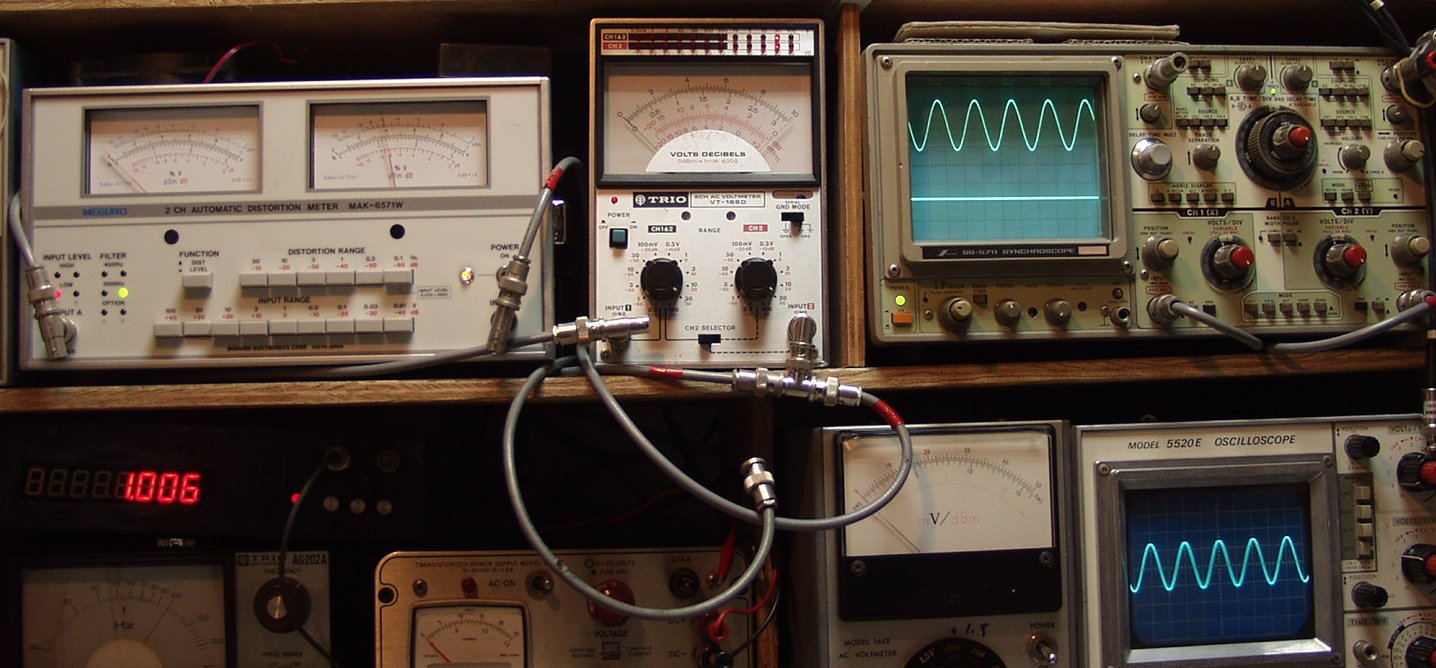

E−1. 出力、歪み測定
E−2. 右SP出力=34V=144W 0.13%歪み 1000HZ 右下オシロ=入力1V
E−3. 左SP出力=34V=144W 0.13%歪み 1000HZ 右下オシロ=入力1V
E−4. 右SP出力=34V=144W 0.13%歪み 400HZ 右下オシロ=入力1V
E−5. 左SP出力=34V=144W 0.13%歪み 400HZ 右下オシロ=入力1V

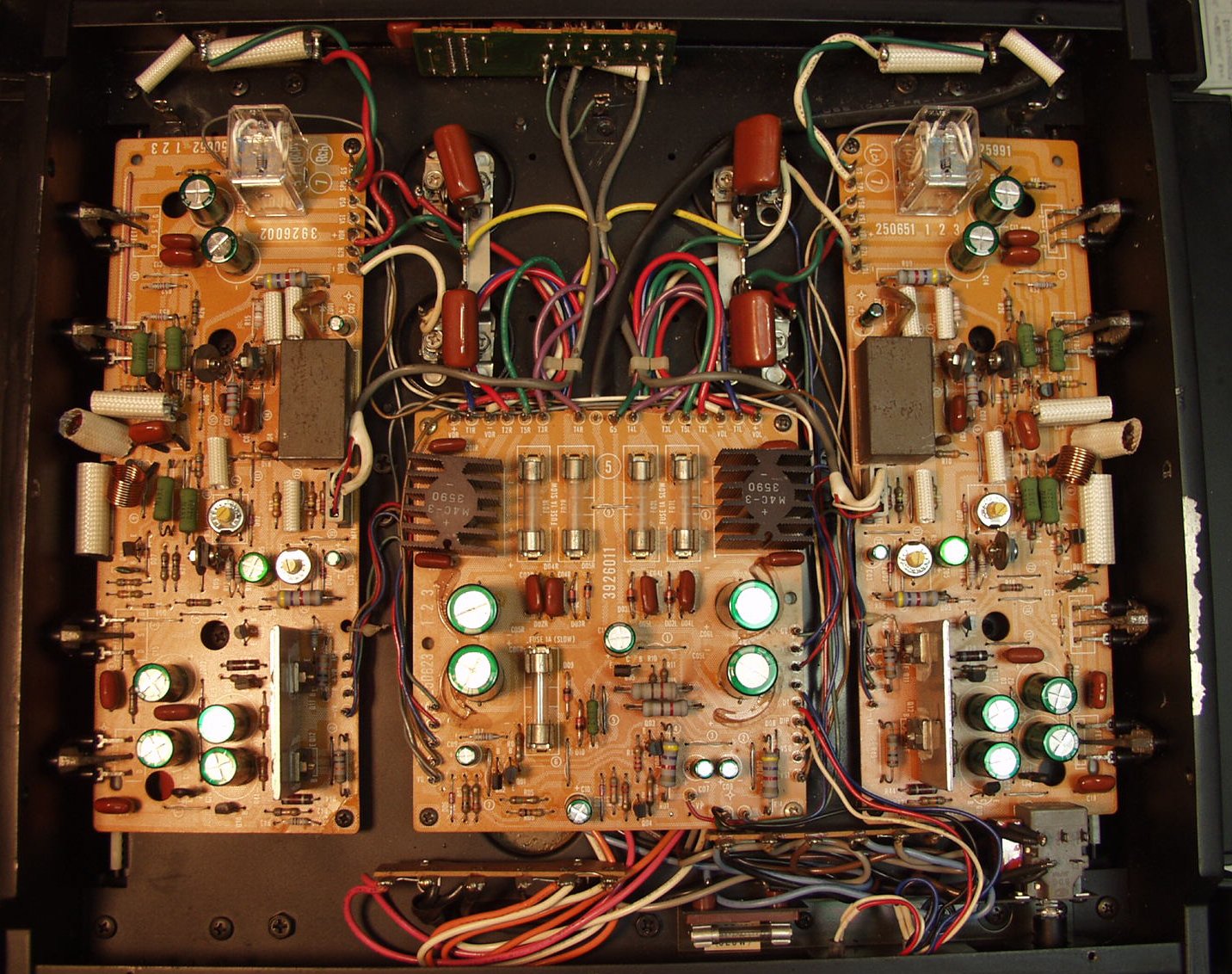

E−6. 完成、下から見る

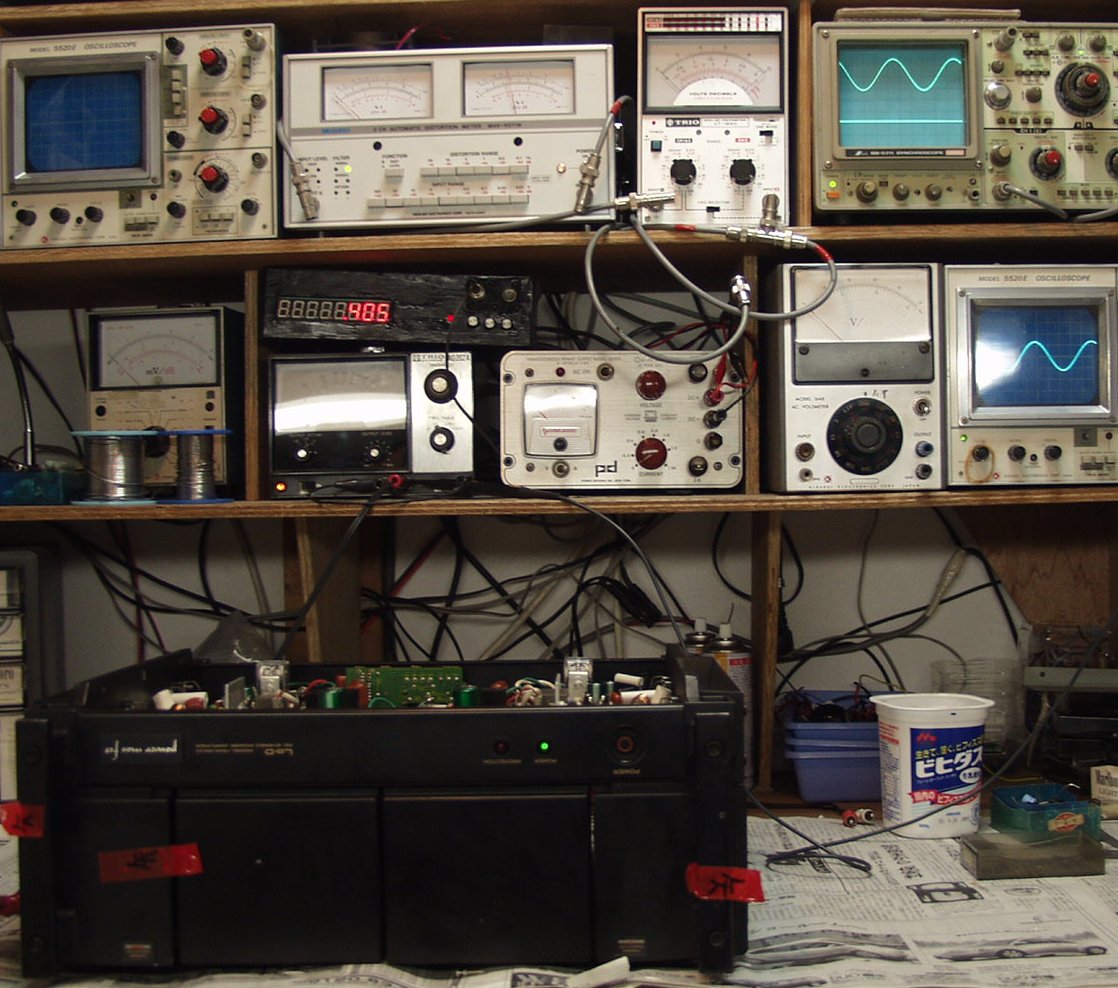

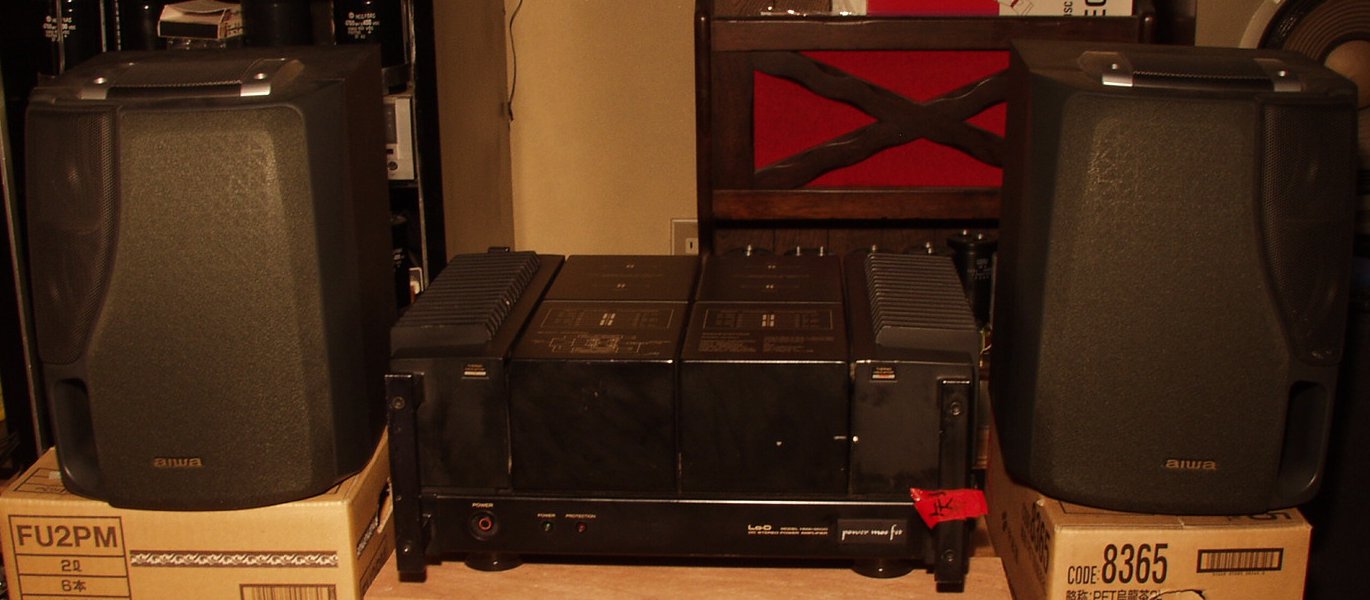

E−7. 完成、24時間エージング
