HMA−9500. 6台目 修理記録
平成14年3月17日到着   3月26日完成
注意 このAMPはアースラインが浮いています
    AMPのシャーシにSPの線(アース側)や入力のRCAプラグのアース側も接続してはいけません
    RL−SPのアース線も接続(共通)してもいけません

    又、DC(directconnection)入力が可能ですが、絶対に使用しないこと=ここ参照
A. 修理前の状況
   プロテクト解除せず

B. 原因
   経年変化による劣化

C. 修理状況
    SP接続リレー交換
   初段FET(電界トランジスター)交換
   バイアス/バランスVR交換
   TR(トランジスター)
   プリント基板補修
   配線手直し、補強

D. 使用部品
   SP接続リレー            2個
   初段FET               2個
   TR(トランジスター)        14
   バイアス/バランス半固定VR  4個
   フューズ入り抵抗           20個
   抵抗                  6個

E. 修理費   40,000円   <<通常修理>>

S. HITACHI Lo−D HMA−9500 の仕様(マニアルより)

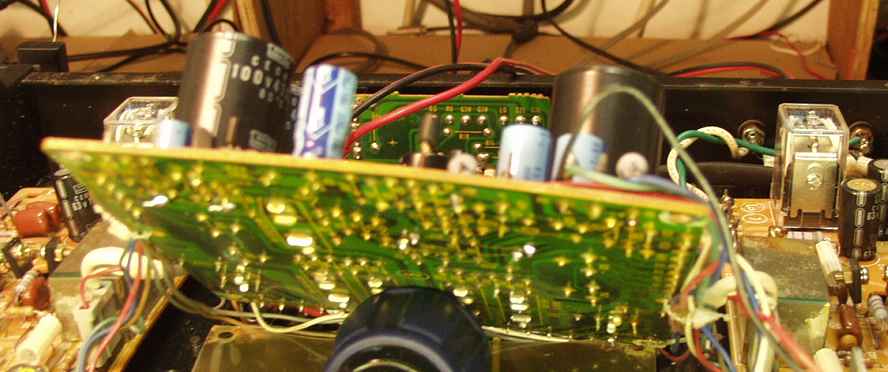

1. 電源基板修理

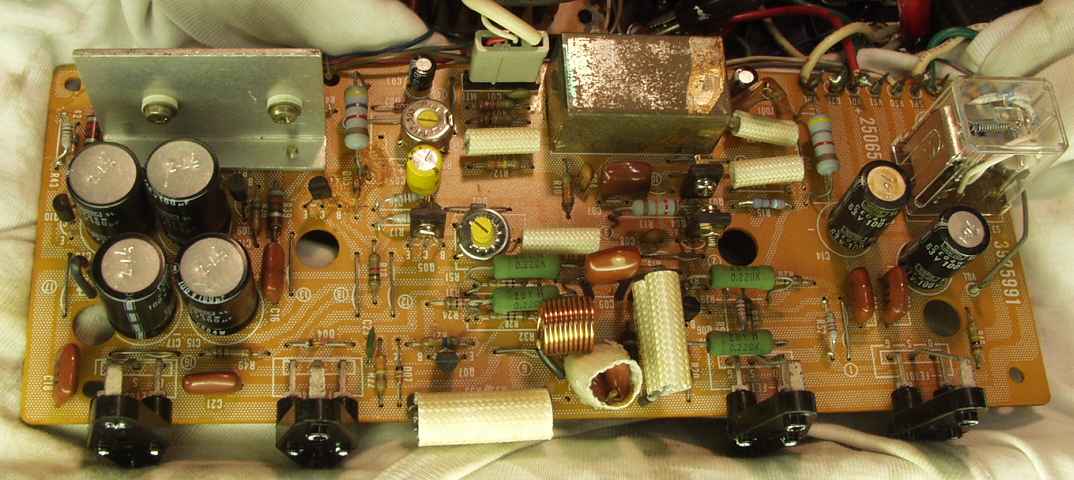

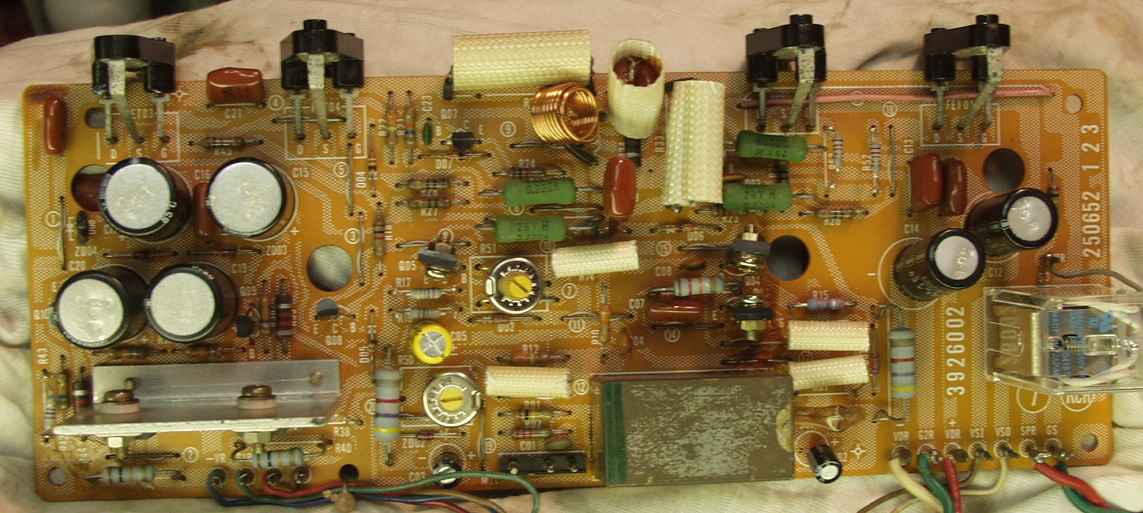

2. R側 修理後ドライブ基板、
   初段FET、全TR(トランジスター)、バランス/バイアス調整用半固定VR、
   SP接続リレー交換、フューズ入り抵抗も全部交換。

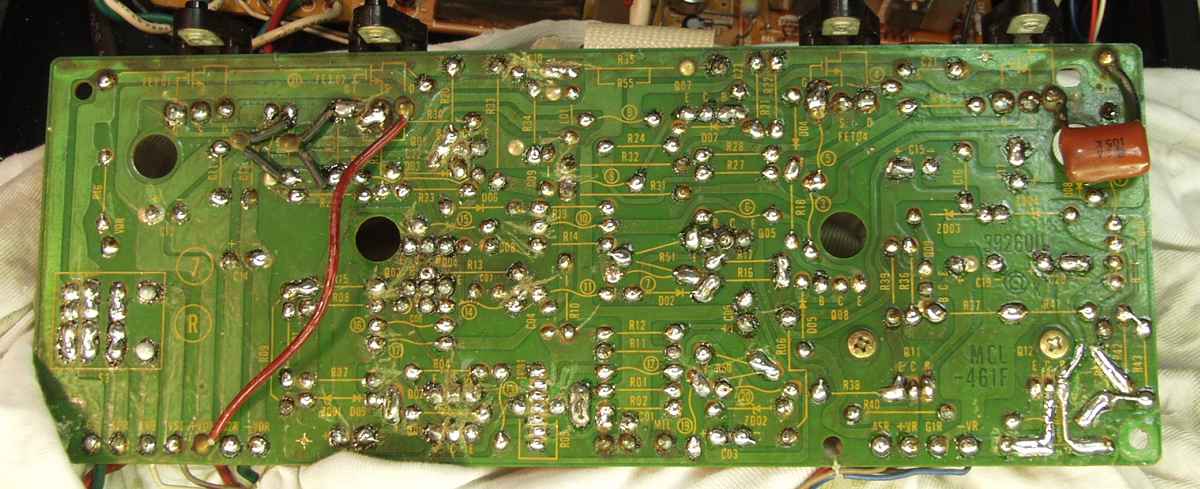

3. 半田補正したR側ドライブ基板裏  全ての半田をやり修す
4. L側 修理後ドライブ基板、
   初段FET、全TR(トランジスター)、バランス/バイアス調整用半固定VR、
   SP接続リレー交換、フューズ入り抵抗も全部交換。
5. 半田補正したL側ドライブ基板裏  全ての半田をやり修す

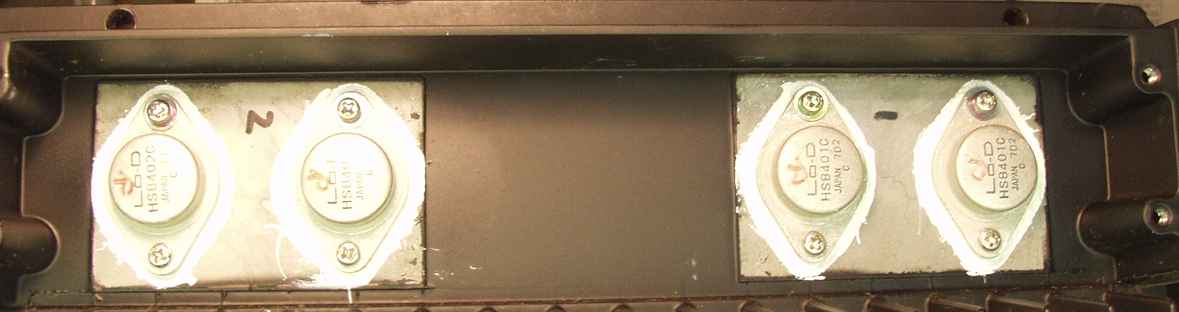

6. R側終段FET(電解トランジスター)
7. L側終段FET(電解トランジスター)
8. 出力・歪み率測定・調整

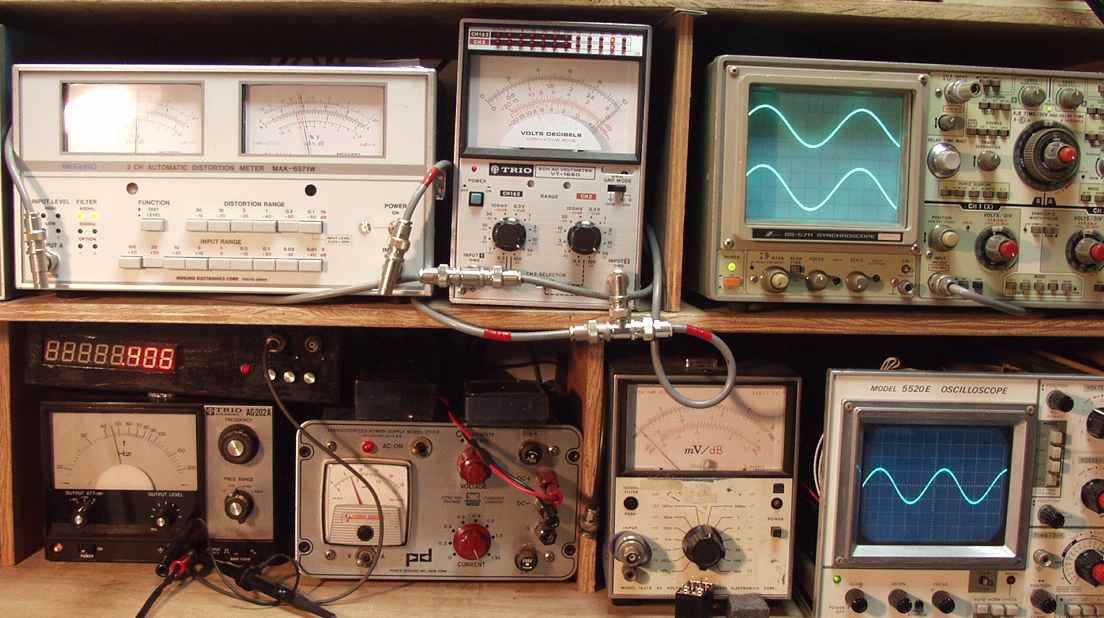

9. 30V=112W出力 0.1%歪み 1000HZ 右下オシロ=入力100mV

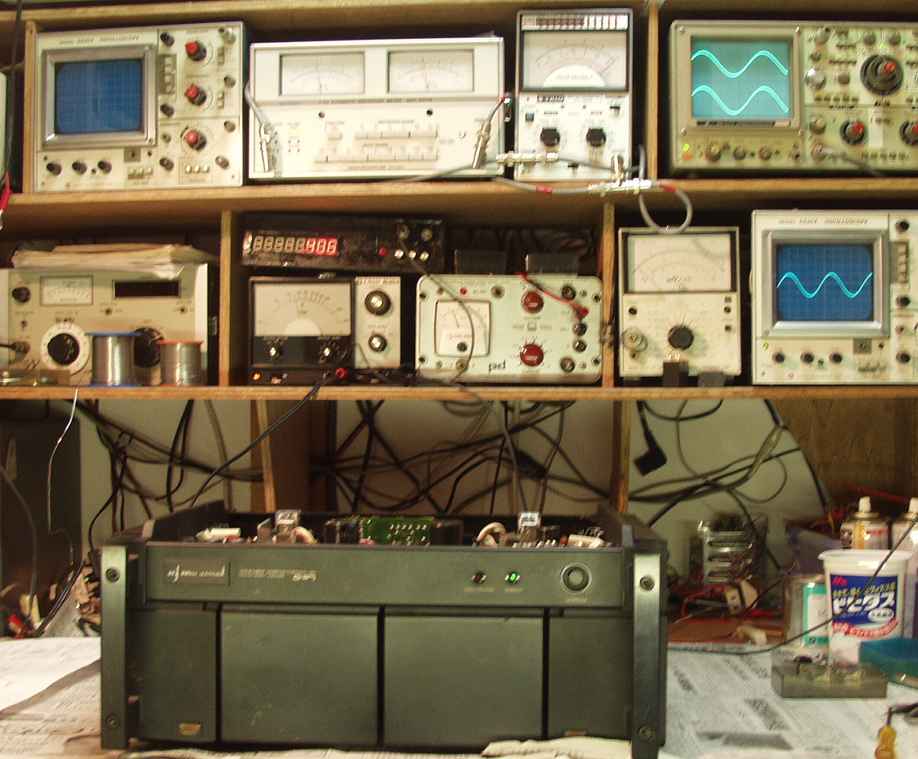

10. 30V=112W出力 0.1%歪み 400HZ。 右下オシロ=入力100mV

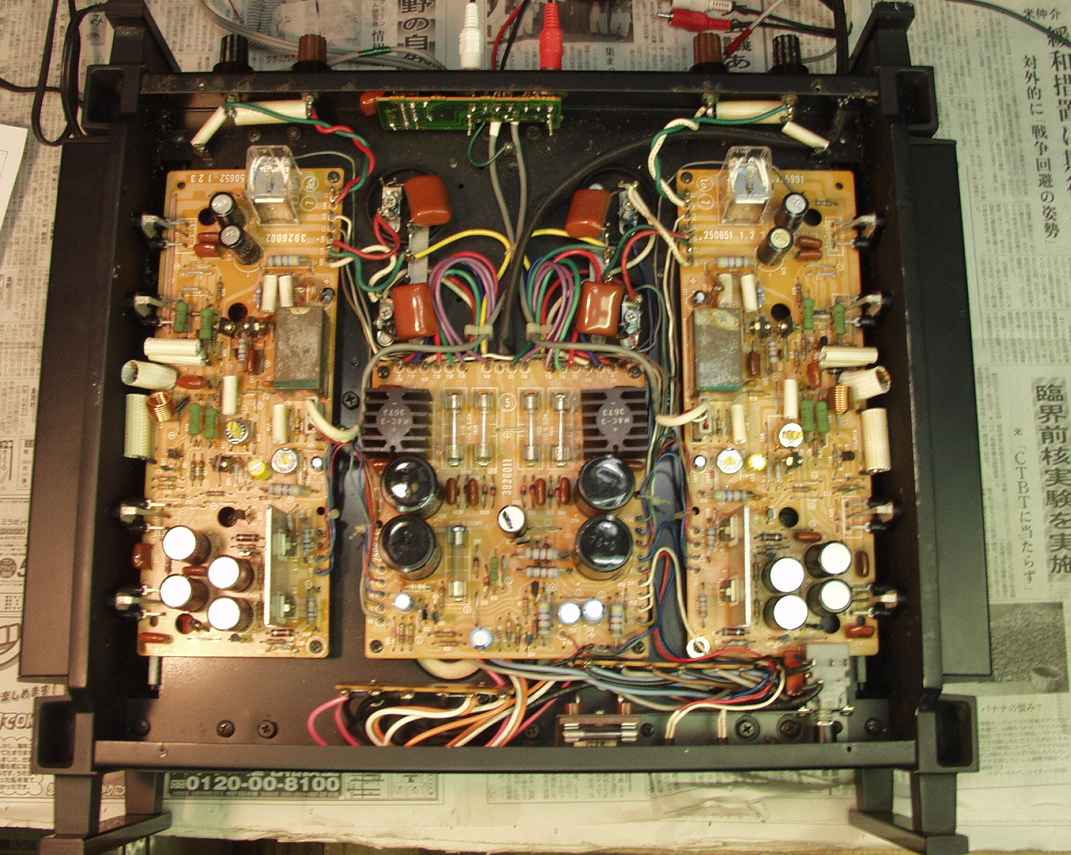

11.  完成、下から見る

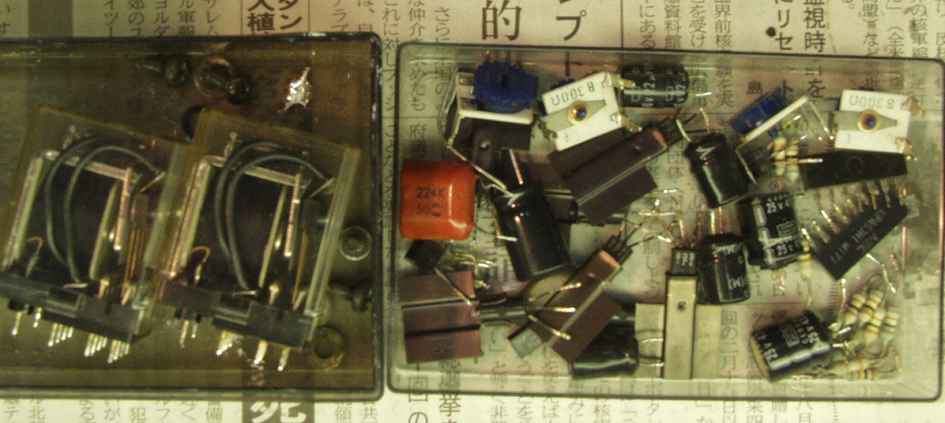

12.  交換したSP接続リレー等の部品、綺麗に取ったもののみです。
