HMA−9500. 3台目 修理記録
平成14年3月17日到着   3月23日完成
注意 このAMPはアースラインが浮いています
    AMPのシャーシにSPの線(ア−ス側)や入力のRCAプラグのアース側も接続してはいけません
    RL−SPのアース線も接続(共通)してもいけません
    又、DC(directconnection)入力が可能ですが、絶対に使用しないこと=ここ参照
A. 修理前の状況
   最近放熱板があまり熱くならないような気が致します。
   今は冬なので気のせいかもしれませんが!何分にも古いものですから、
   一度、動作点検をしてみたいと考えております

B.原因
   FETの経年変化によるバイアス変化。

C. 修理状況
   SP接続リレー交換
   RL 終段FET(電界トランジスター)バイアス/バランスVR交換
   初段FET交換
   プリント基板補修
   配線手直し、補強

D. 使用部品
    SP接続リレー            2個
   初段FET               2個
   バイアス/バランス半固定VR  4個
   抵抗                  2個

E. 修理費   32,000円   <<通常修理>>

S. HITACHI Lo−D HMA−9500 の仕様(マニアルより)
C. 修理状況

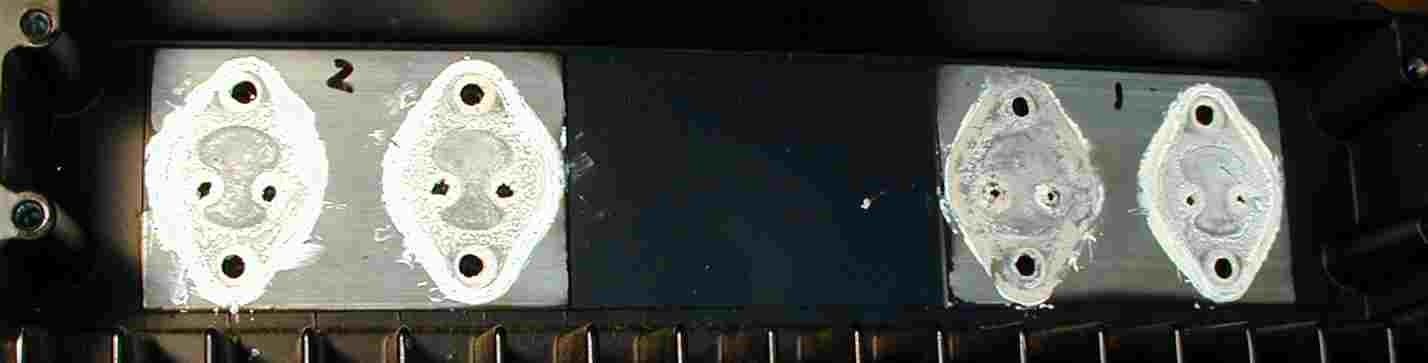

1.終段FETを取った跡3番目はシリコンが薄い。

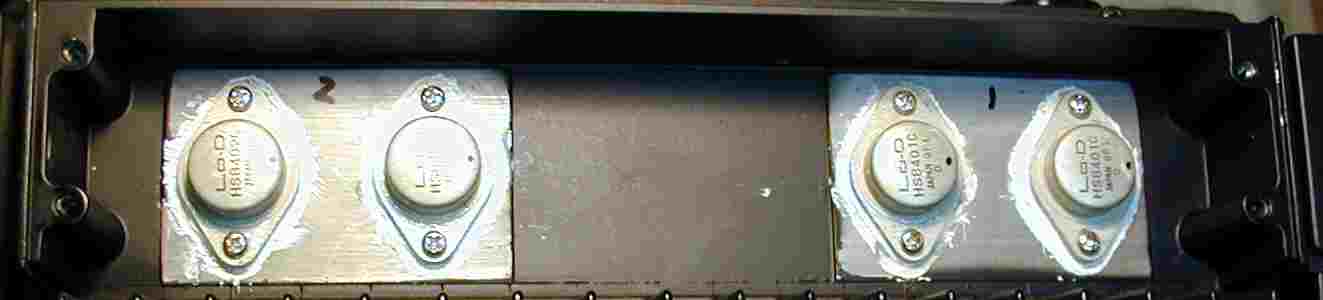

2. 修理後取り付けた様子。

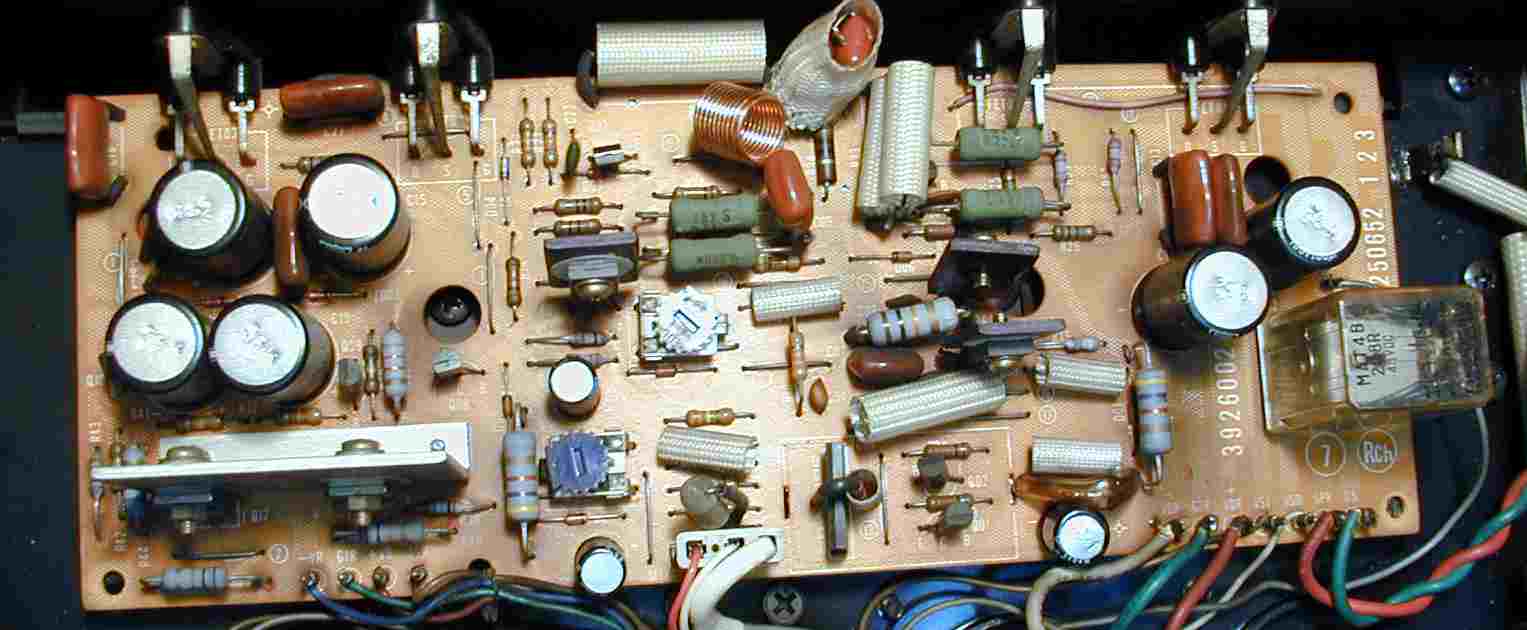

4. 修理前のドライブ基板。

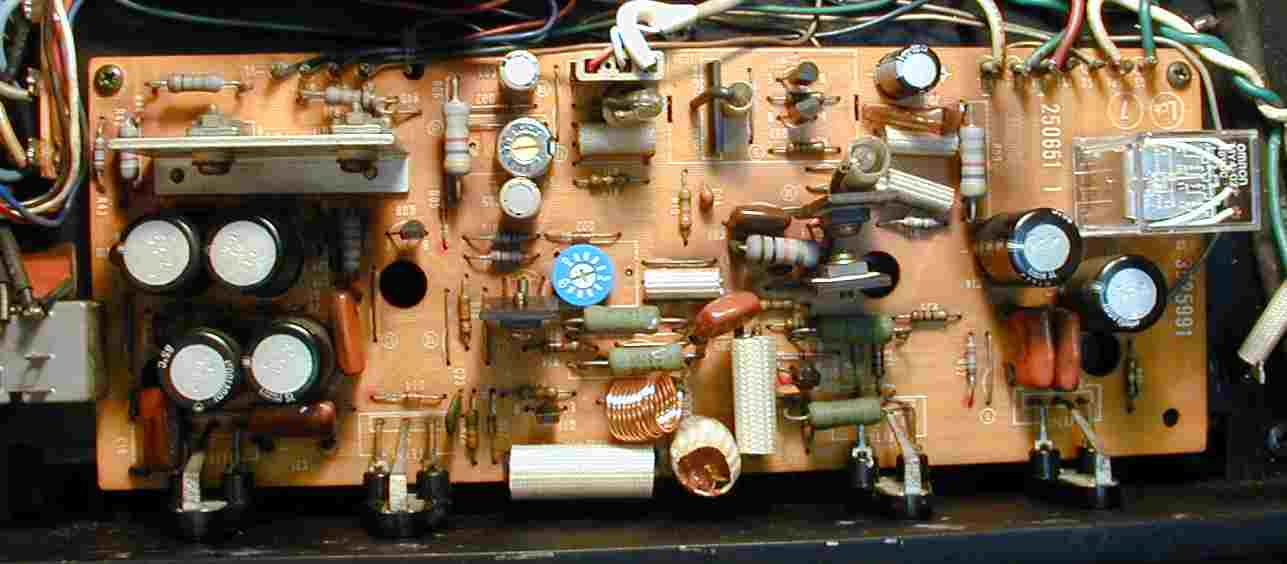

5. 修理後ドライブ基板、初段FET、バランス/バイアス調整用半固定VR、SP接続リレ−交換。

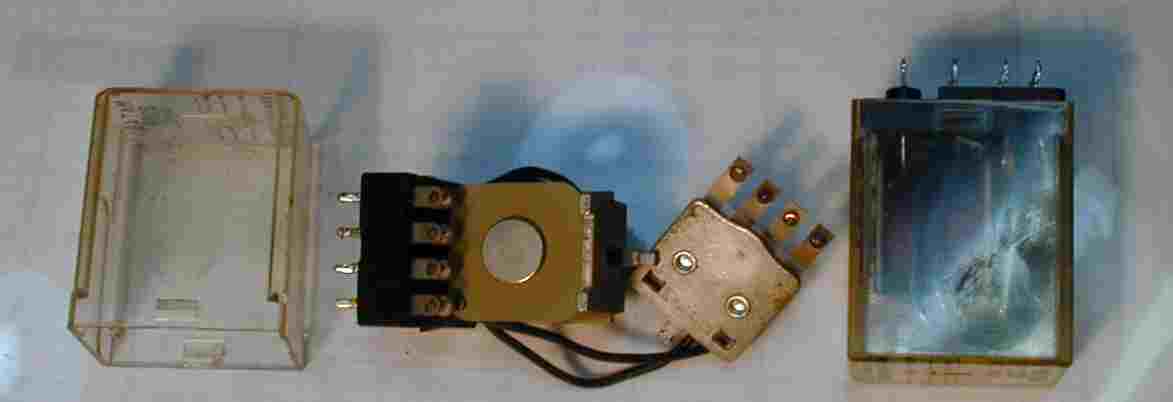

6. 交換したSP接続リレー、ご覧の様に真っ黒。

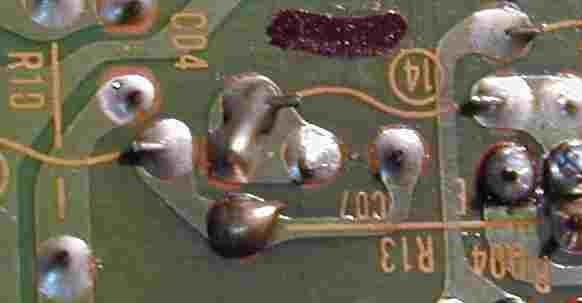

7. 半田不良の所、銅線の周りに「ヒビ」が入っている。
   原因=銅と鉛(半田)の膨張係数が異なり、長年の使用で起きる。
   元々製造を早くするため、「ドブツケ」方式なので半田のノリが薄いのも原因のひとつ。

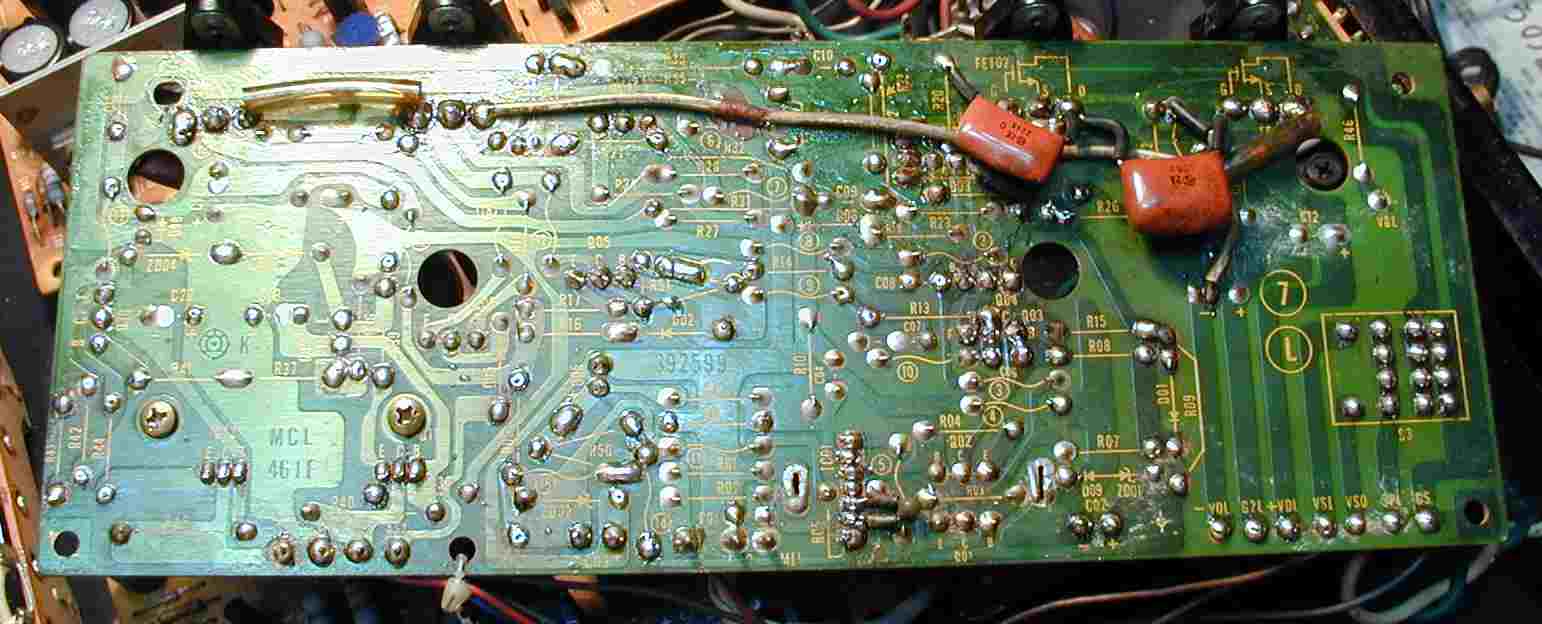

8. ハンダ補正後、怪しいと思ったら迷わず補正する、大した時間ではない。
   光って、丸いところは補正した跡です

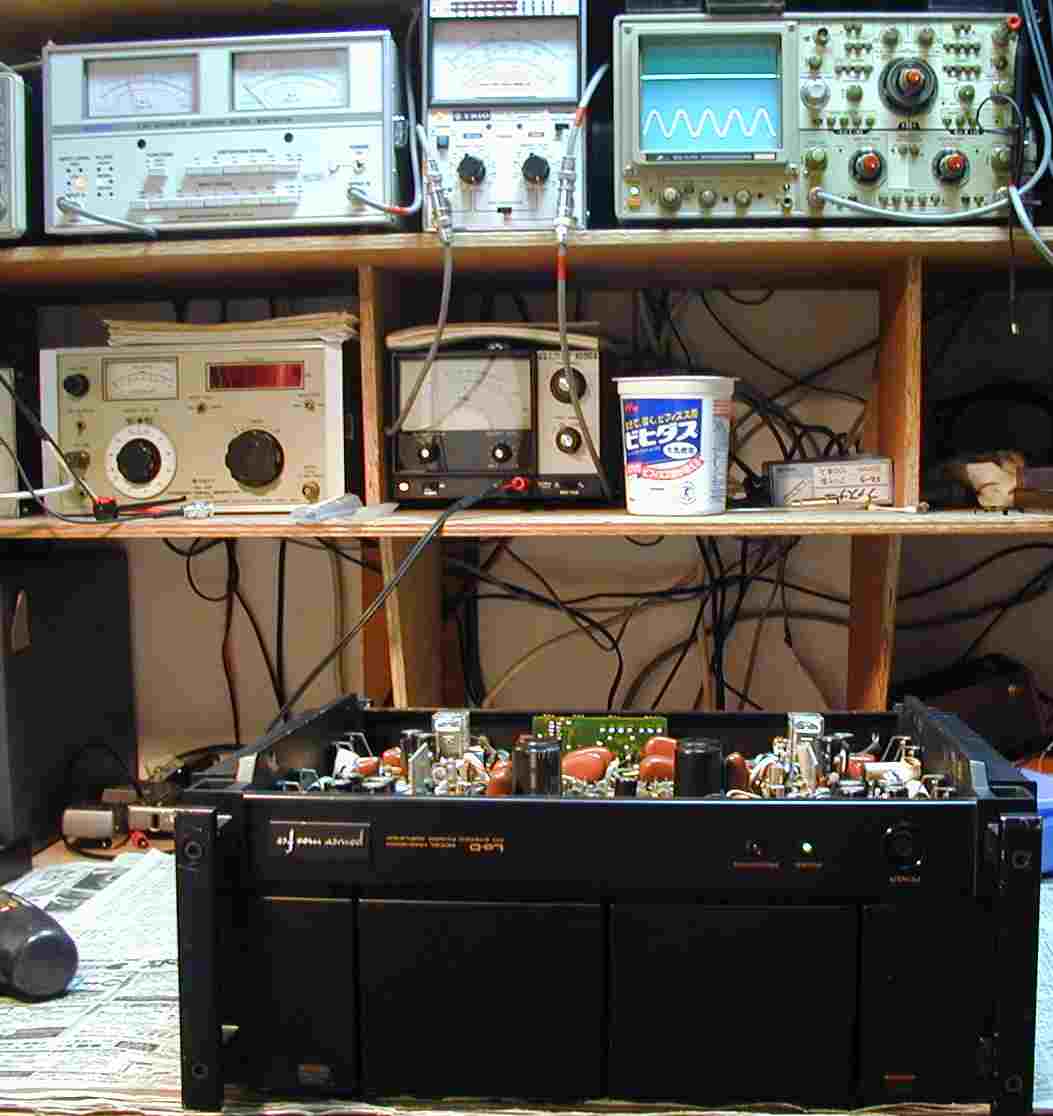

出力・歪み率測定・調整
11. 出力・歪み率測定・調整

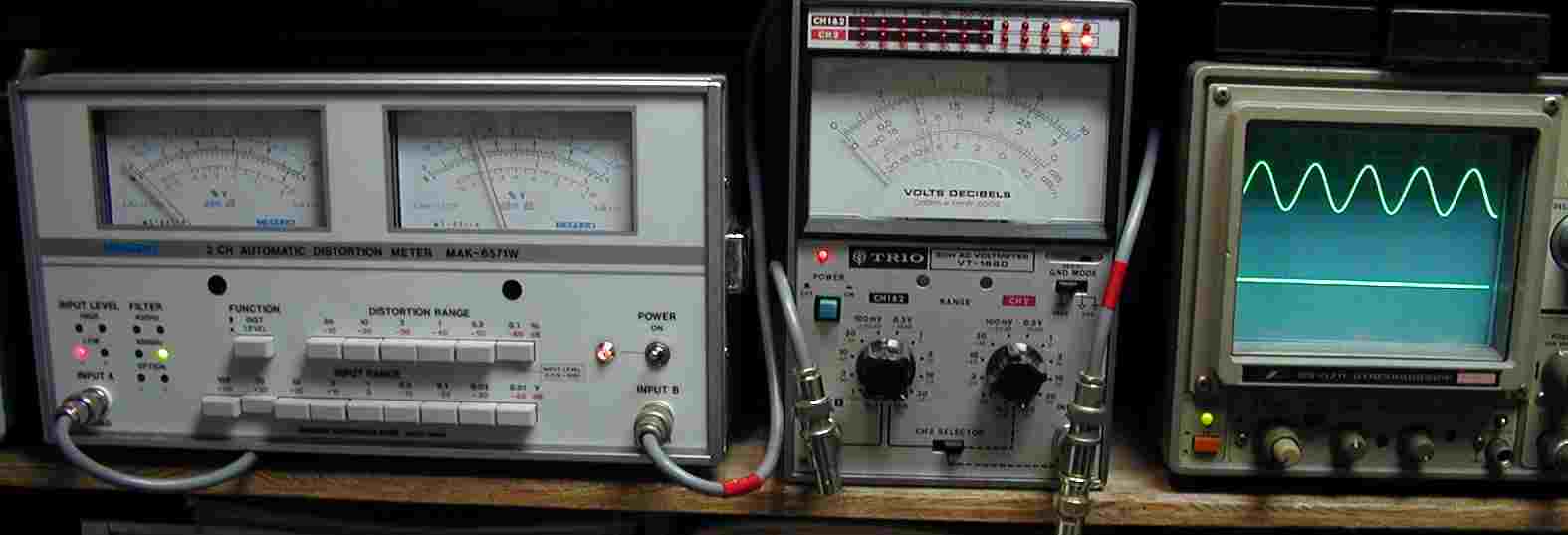

12. L側、30V=112W出力 0.04%歪み 1000HZ。

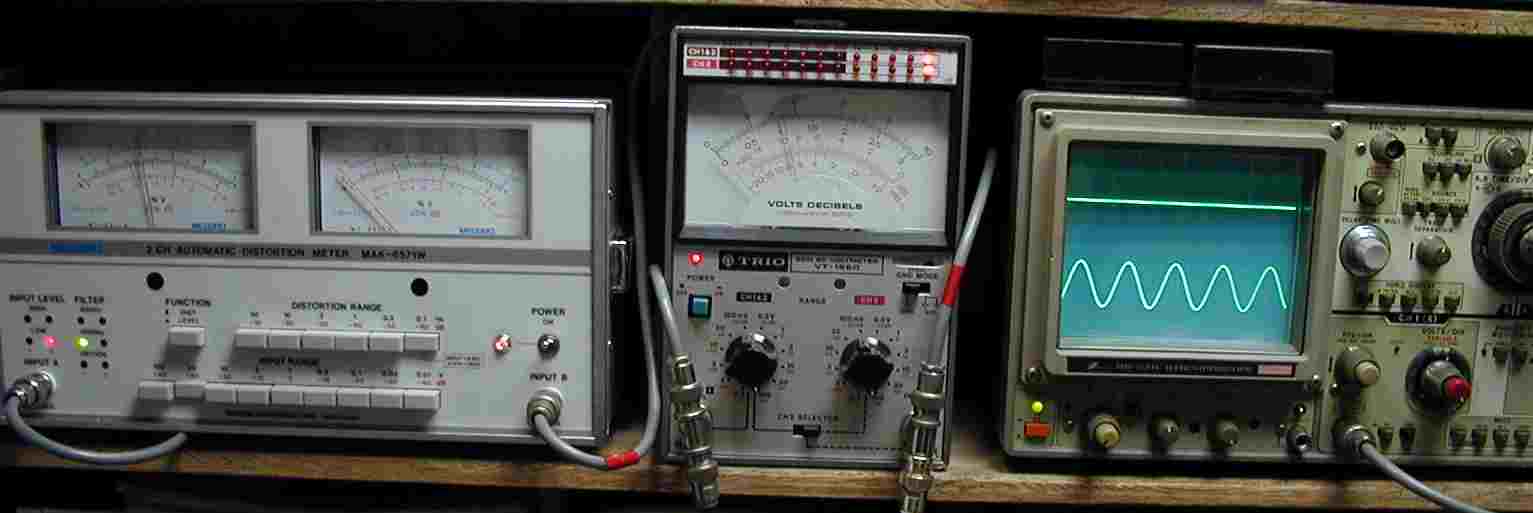

13. R側、30V=112W出力 0.04%歪み 1000HZ。

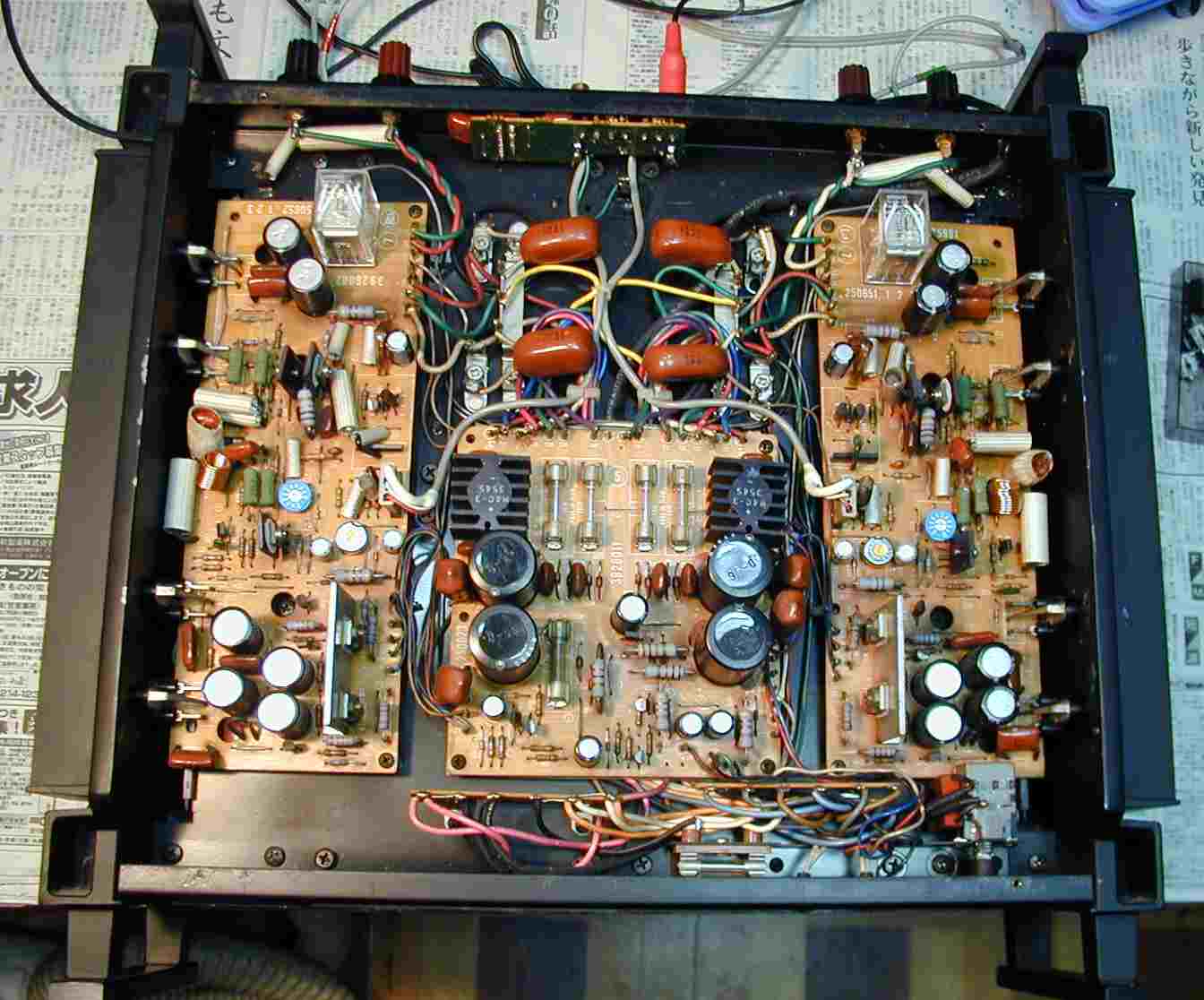

15. 完成、下から見る
