Mａｒａｎｔｚ　８Ｂ．　２台目修理記録

同時修理「ｍａｒａｎｔｚ　７Ｂ」はこちら　　　　　平成２０年３月１０日持込　　　平成２１年６月１８日完成

Ａ．　修理前の状況 ２０年ぶりに 物置から出してみました。 ステレオに詳しい友人にテスターで チェックしてもらったのですが、案の定コンデンサーや真空管は 交換した方がいいだろうとのことでした。 Ｔ．　修理前点検測定 Ｂ．　原因 経年変化による劣化。 電源ブロック電解コンデンサー劣化（液漏れ）。 Ｃ．　修理状況 電解コンデンサー交換。 配線手直し、補強。 整流ダイオード交換。 電源ブロック電解コンデンサー交換。 Ｕ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定 ６ＢＨ６　Ｇｍ、ＩＰ測定。 ６ＦＱ７（６ＣＧ７）　Ｇｍ、ＩＰ測定。 ６ＣＡ７　Ｇｍ、ＩＰ測定。 Ｄ．　使用部品 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　８個。 整流ダイオード　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　５個。 Ｅ．　調整・測定 Ｆ．　修理費　　　　　　４０，０００円　　　　　　通常修理、　真空管別途。 　　　　　　　　　　　　　　　　　　　　　　　　　　　３台目からの、お馴染みさん価格 Ｓ．　Mａｒａｎｔｚ　８Ｂ．　の仕様（カタログ・マニアルより）

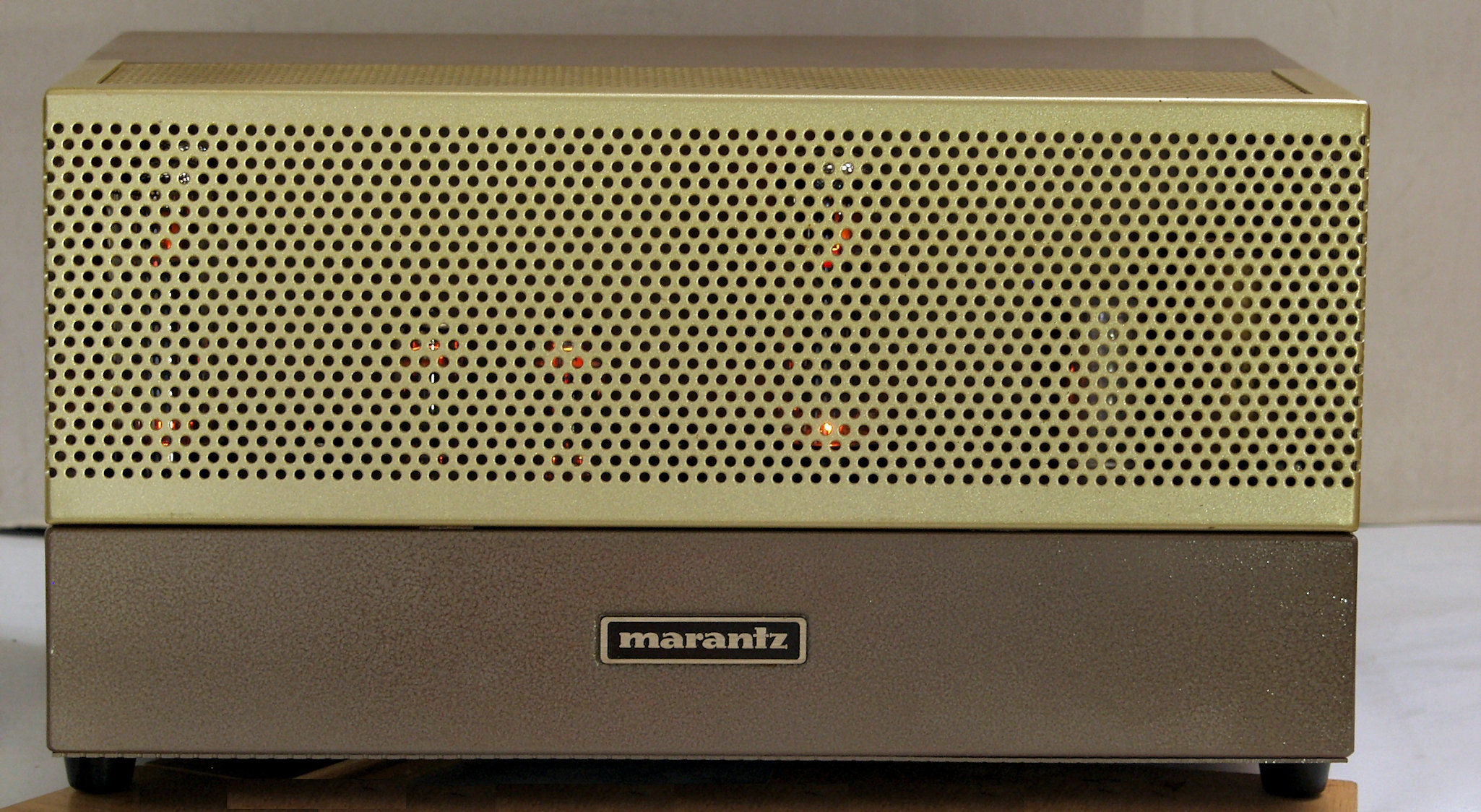

Ａ．　修理前の状況 Ａ１１．　点検中　前から見る、非常に綺麗！

Ａ１２．　点検中　ボンネットを取り、前から見る

Ａ１３．　点検中　後から見る

Ａ１４．　点検中　上から見る

Ａ１５．　点検中　真空管を抜き、上から見る

Ａ３．　点検中　下蓋を取り、下から見る

Ａ４．　点検中　ＥＬ−３４（６ＣＡ７）の比較、印字文字の焼け具合に差がある

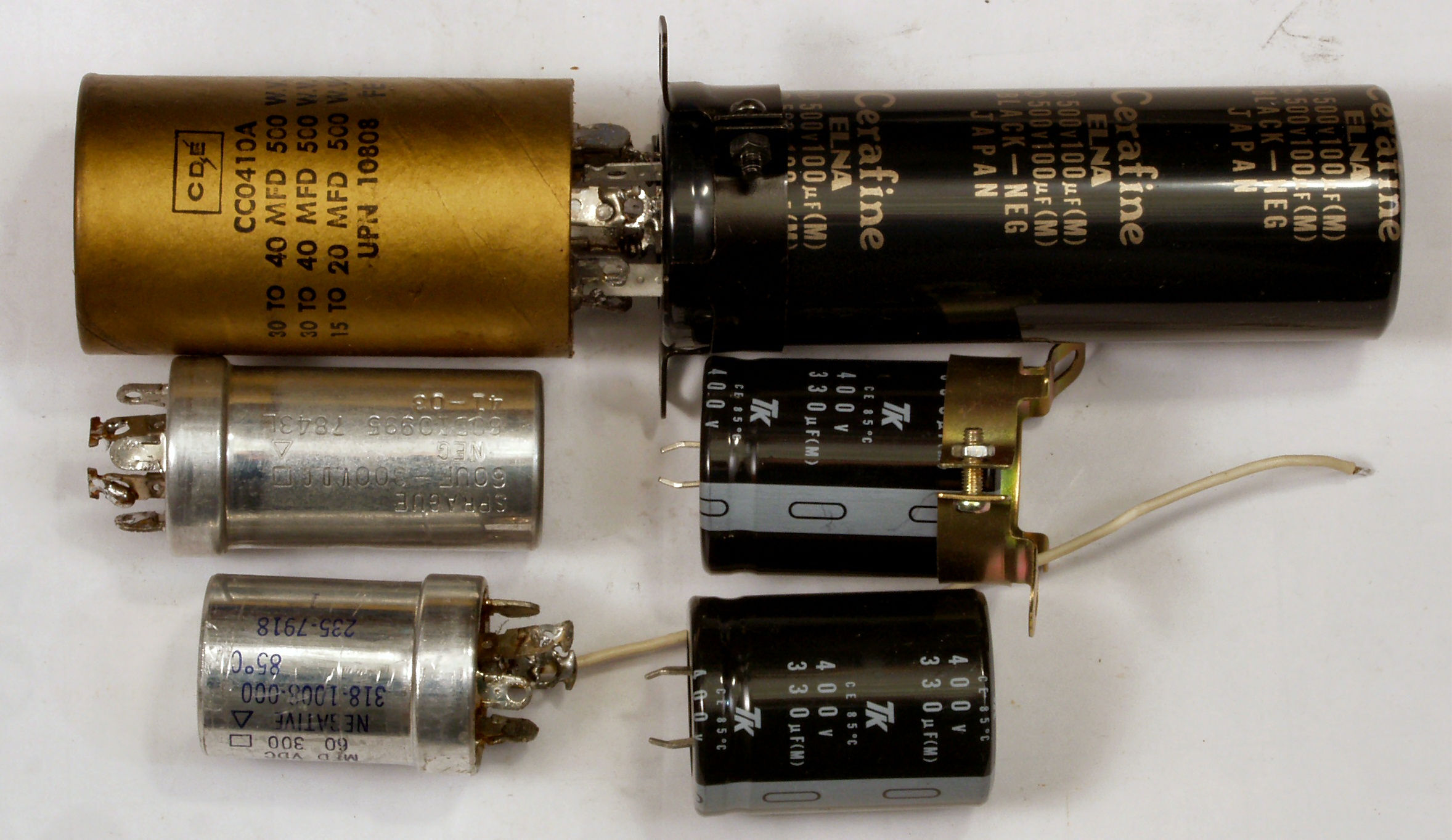

Ａ５．　点検中　交換する電源回路の電解コンデンサー。 　　　　　　　　　　　左＝付いていた物、　右＝交換する新しい物、 　　　　　　　　　　　上．．．左＝４０μ×２＋２０μ／５００ＷＶ、　左＝１００μ／５００ＷＶ×２（使用せず） 　　　　　　　　　　　中．．．左＝６０μ／３５０ＷＶ、　　　　左＝３３０μ／４００ＷＶ 　　　　　　　　　　　下．．．左＝６０μ／３５０ＷＶ、　　　　左＝３３０μ／４００ＷＶ

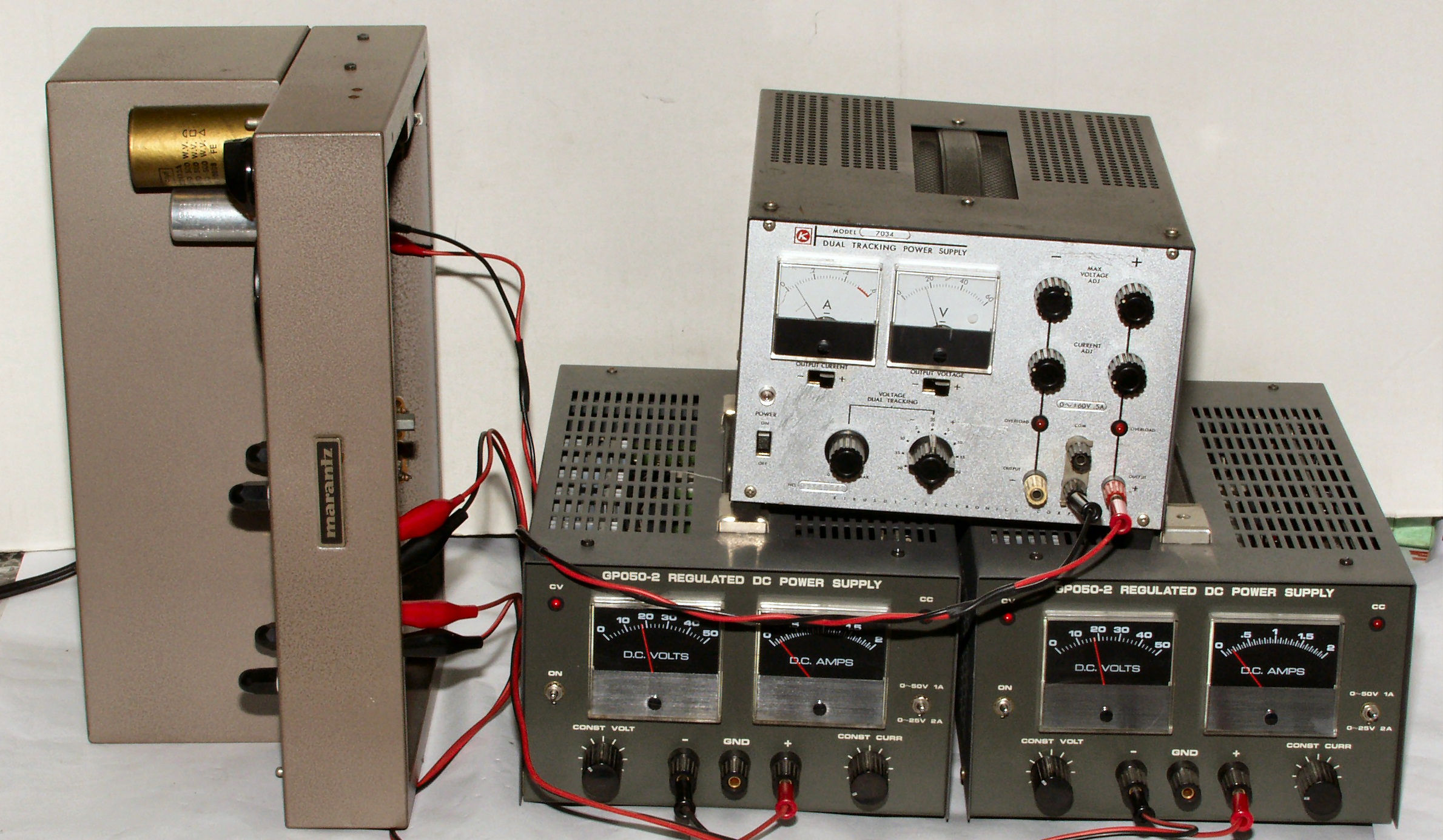

Ａ６．　点検中　長い間通電していない「トランスの高圧巻き線」は湿気を含み、絶縁力が落ちているので、 　　　　　　　　　　　巻き線に直流を流し、銅損の熱で乾燥させる。巻き線の電流を考慮し、長時間通電する（１０〜２０時間連続） 　　　　　　　　　　　下２台が出力トランス用、上が電源トランス用の使用している

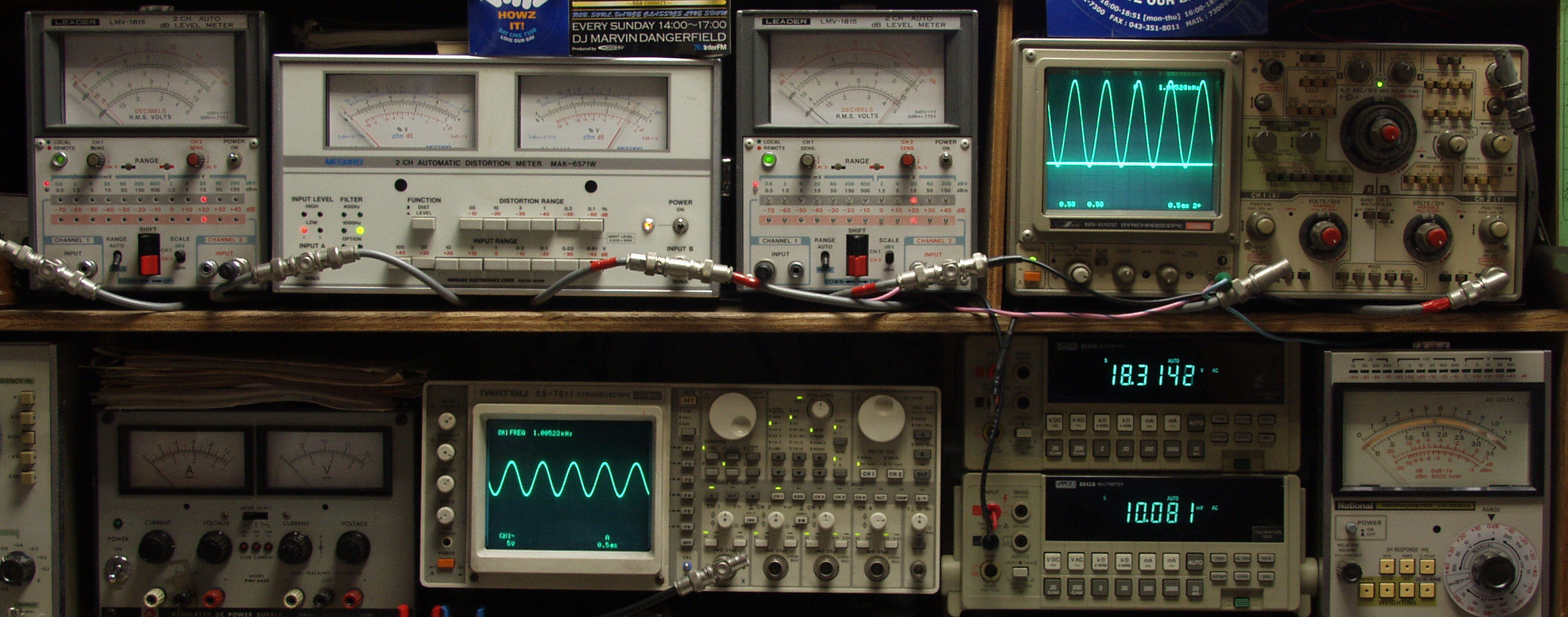

Ｔ．　修理前点検測定（バラック修理後） Ｔ１．　出力・歪み率測定 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定

Ｔ２．　Ｒ側ＳＰ出力９Ｖ＝１０Ｗ　歪み率＝１０％　測定レンジ＝１０％　１０００ＨＺ

Ｔ３．　Ｒ側ＳＰ出力９Ｖ＝１０Ｗ　歪み率＝１０％　測定レンジ＝１０％　４００ＨＺ

Ｔ４．　Ｌ側ＳＰ出力１３Ｖ＝２１Ｗ　歪み率＝３％　測定レンジ＝１０％　１０００ＨＺ

Ｔ５．　Ｌ側ＳＰ出力１３Ｖ＝２１Ｗ　歪み率＝３％　測定レンジ＝１０％　４００ＨＺ

Ｃ．　修理状況 Ｃ１．　修理前

Ｃ２．　修理後

Ｃ３．　交換部品

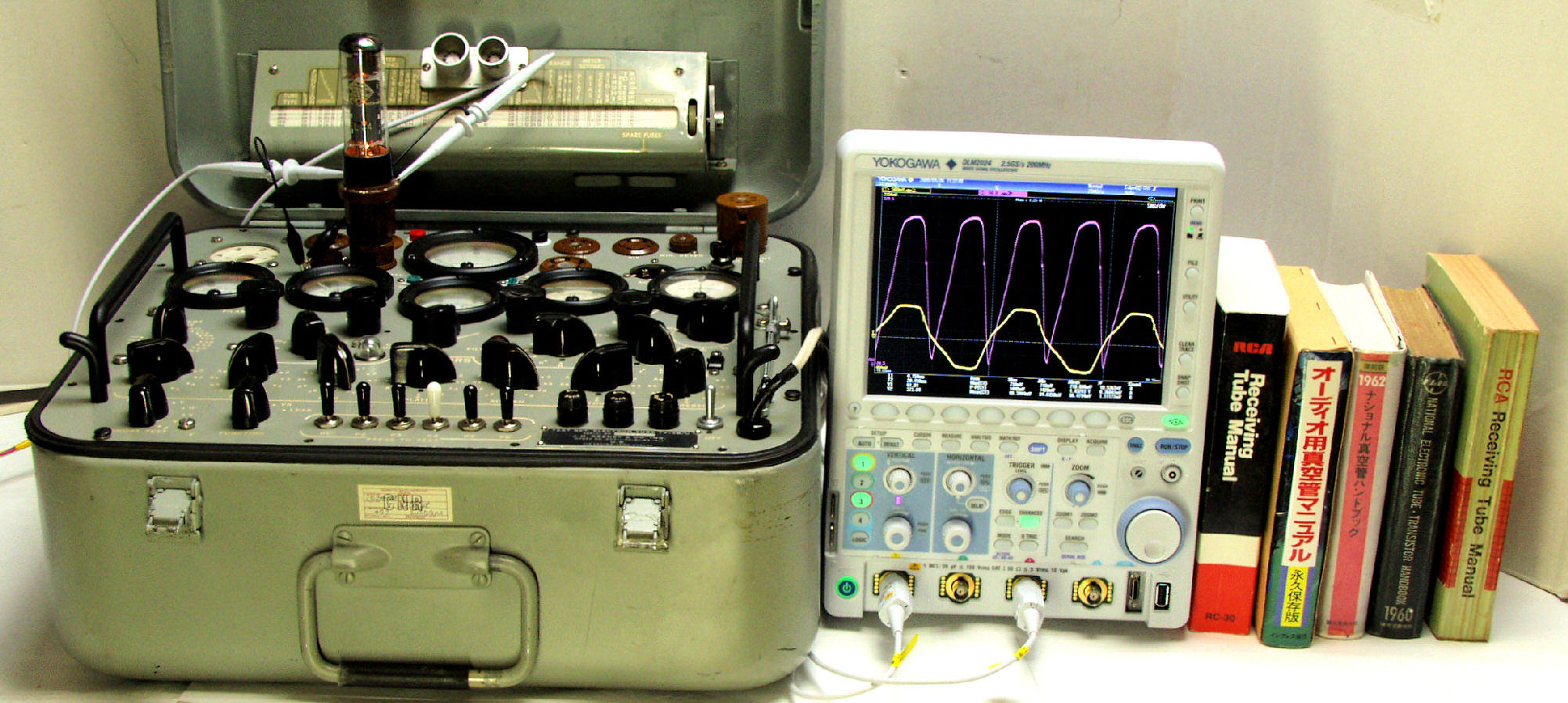

Ｕ． 　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定 Ｕ１． 　右のデジタルオシロはデモで拝借＜＜ＹＯＫＯＧＡＷＡ　ＤＬＭ２０２４＞＞

Ｕ１１．　付属６ＢＨ６「Ａ」測定。　Ｇｍ＝５０００μmho 　　　　　　　　Ｃレンジ＝６０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝１５０ＶＥｇ１＝−１Ｖ」。 　　　　　　　　真空管ハンドブック（規格表）の、 　　　　　　　　６ＢＨ６相互コンダクタンス＝４６００μmho、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝１５０Ｖ、Ｅｇ１＝−１Ｖ」 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

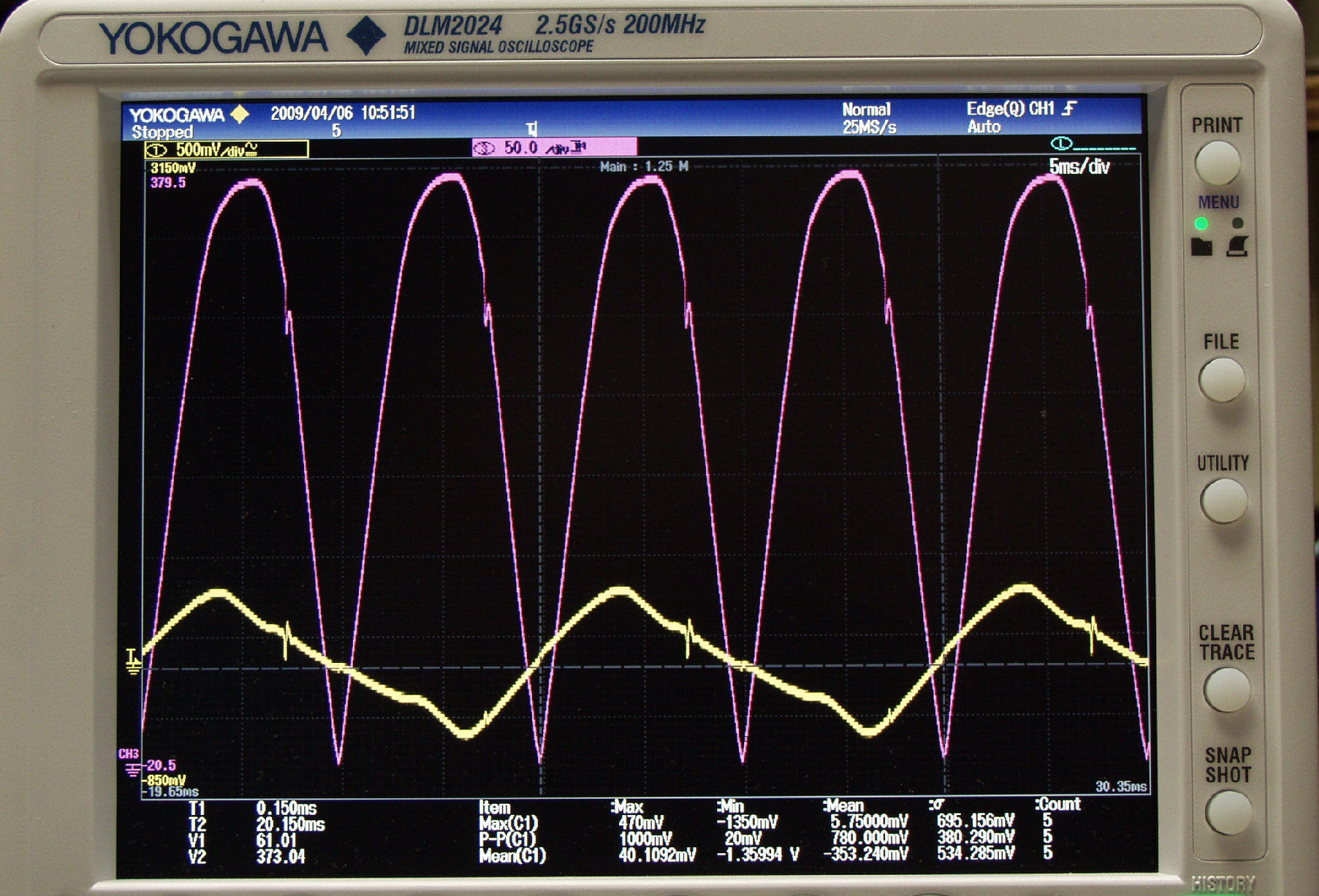

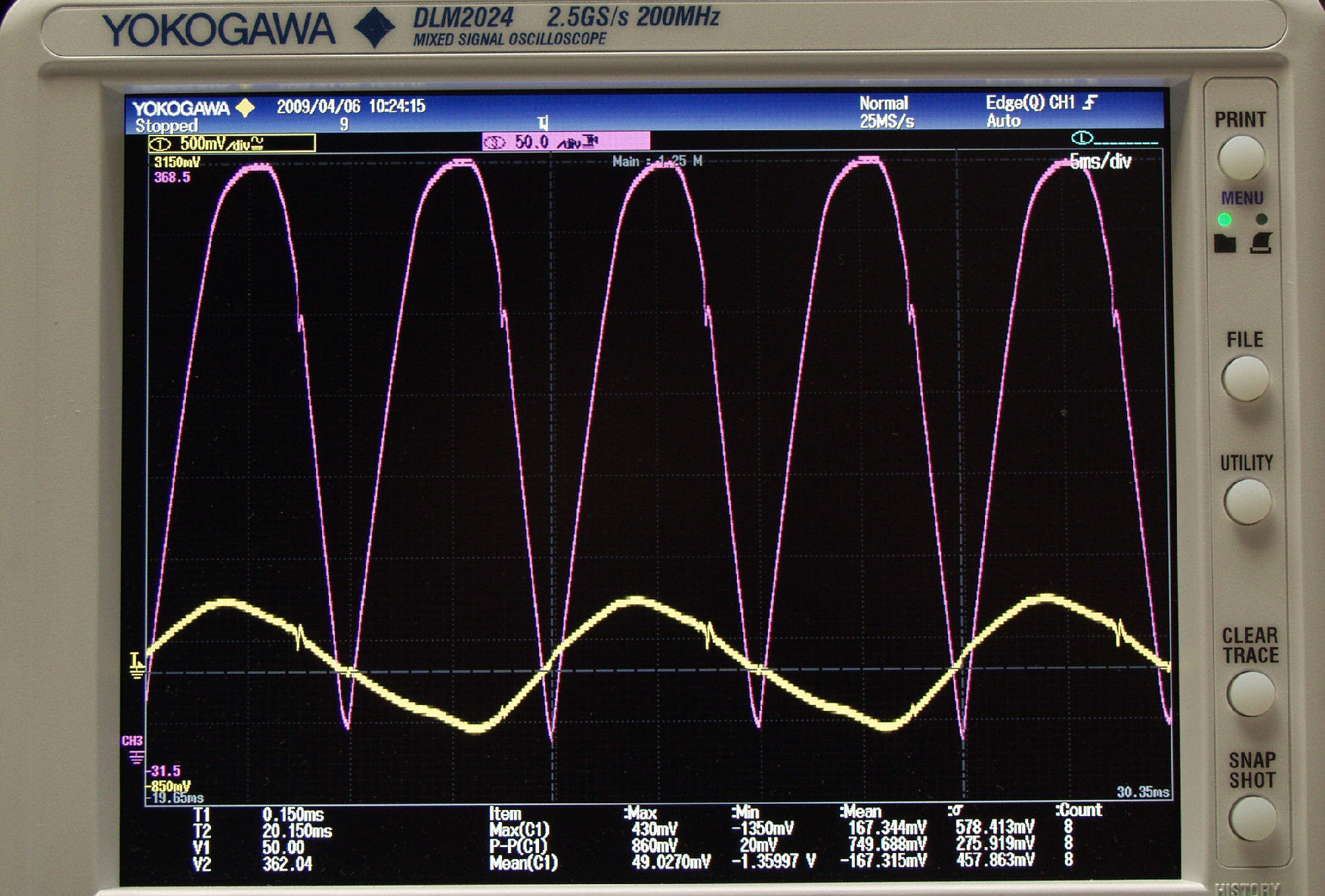

Ｕ１２．　付属６ＢＨ６「Ａ」測定の入出力波形。　赤色＝グリッド電圧、黄色＝プレート電圧

Ｕ１３．　付属６ＢＨ６「Ｂ」測定。　Ｇｍ＝４６００μmho。 　　　　　　　　Ｃレンジ＝６０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝１５０ＶＥｇ１＝−１Ｖ」。

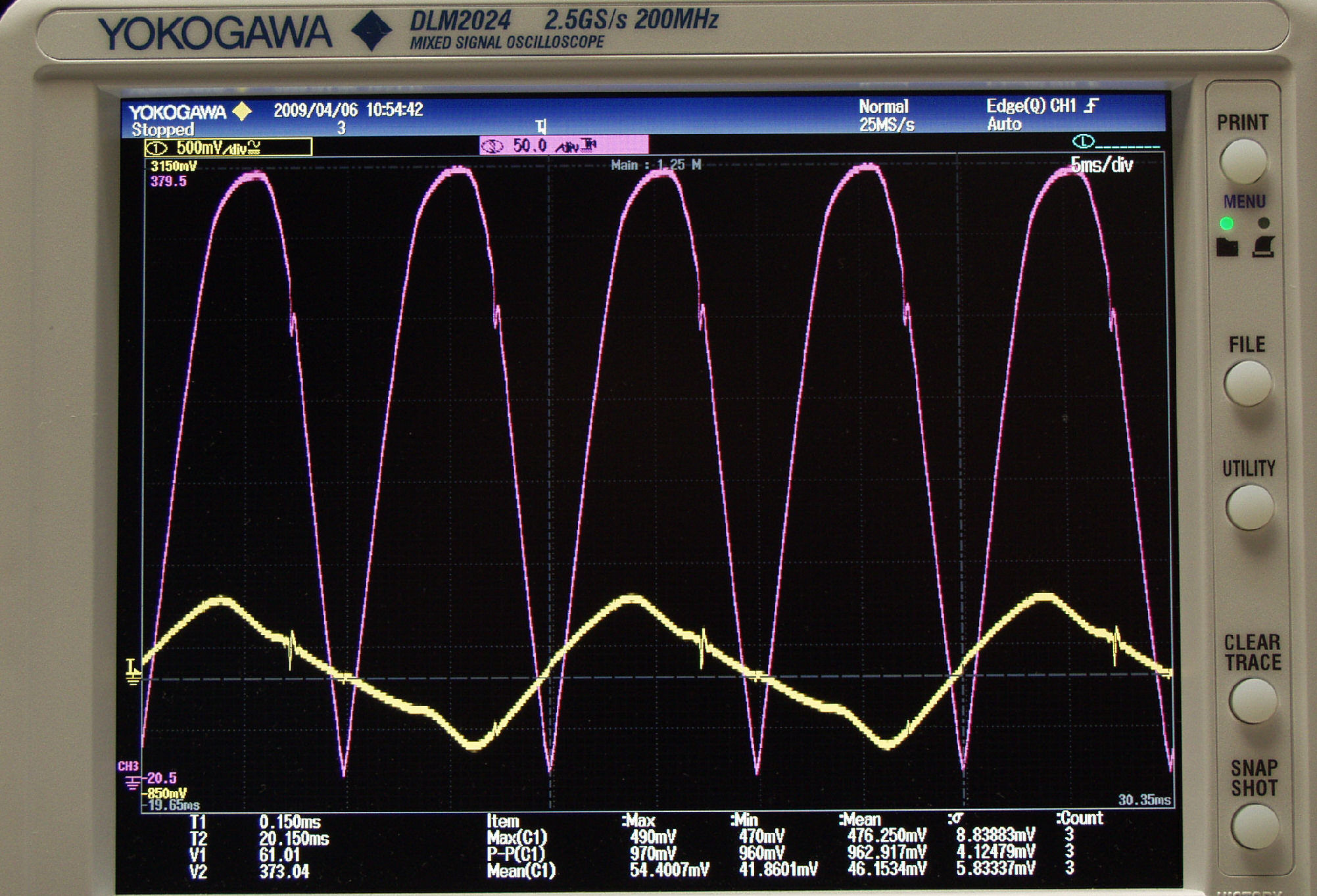

Ｕ１４．　付属６ＢＨ６「Ｂ」測定の入出力波形。　赤色＝グリッド電圧、黄色＝プレート電圧

Ｕ２１．　付属６ＦＱ７「Ａ」ユニット１測定。　Ｇｍ＝２２００μmho。 　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝１５０ＶＥｇ１＝−１Ｖ」。 　　　　　　　　真空管ハンドブック（規格表）の、 　　　　　　　　６ＦＱ７相互コンダクタンス＝２６００μmho、　「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−８Ｖ」 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

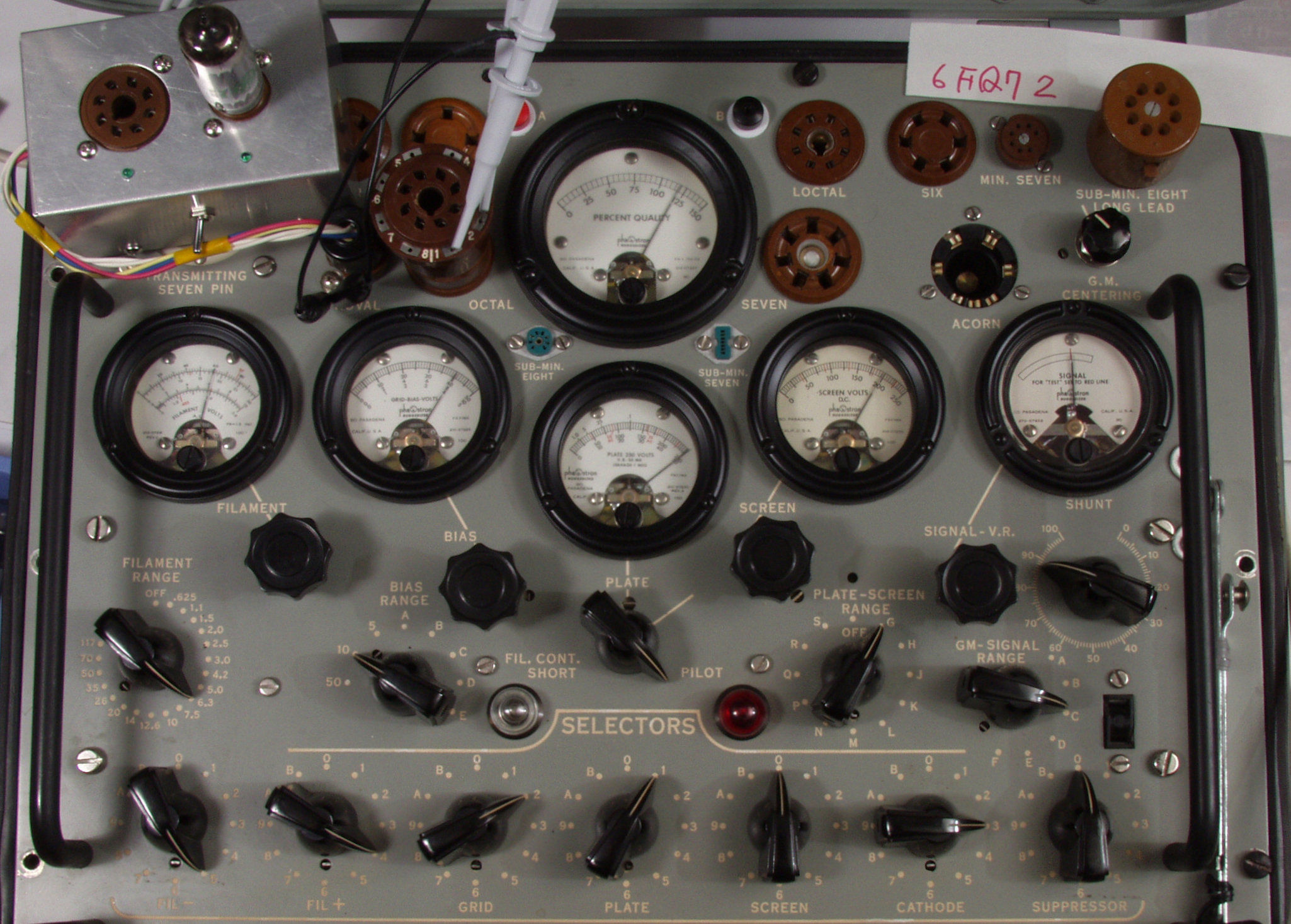

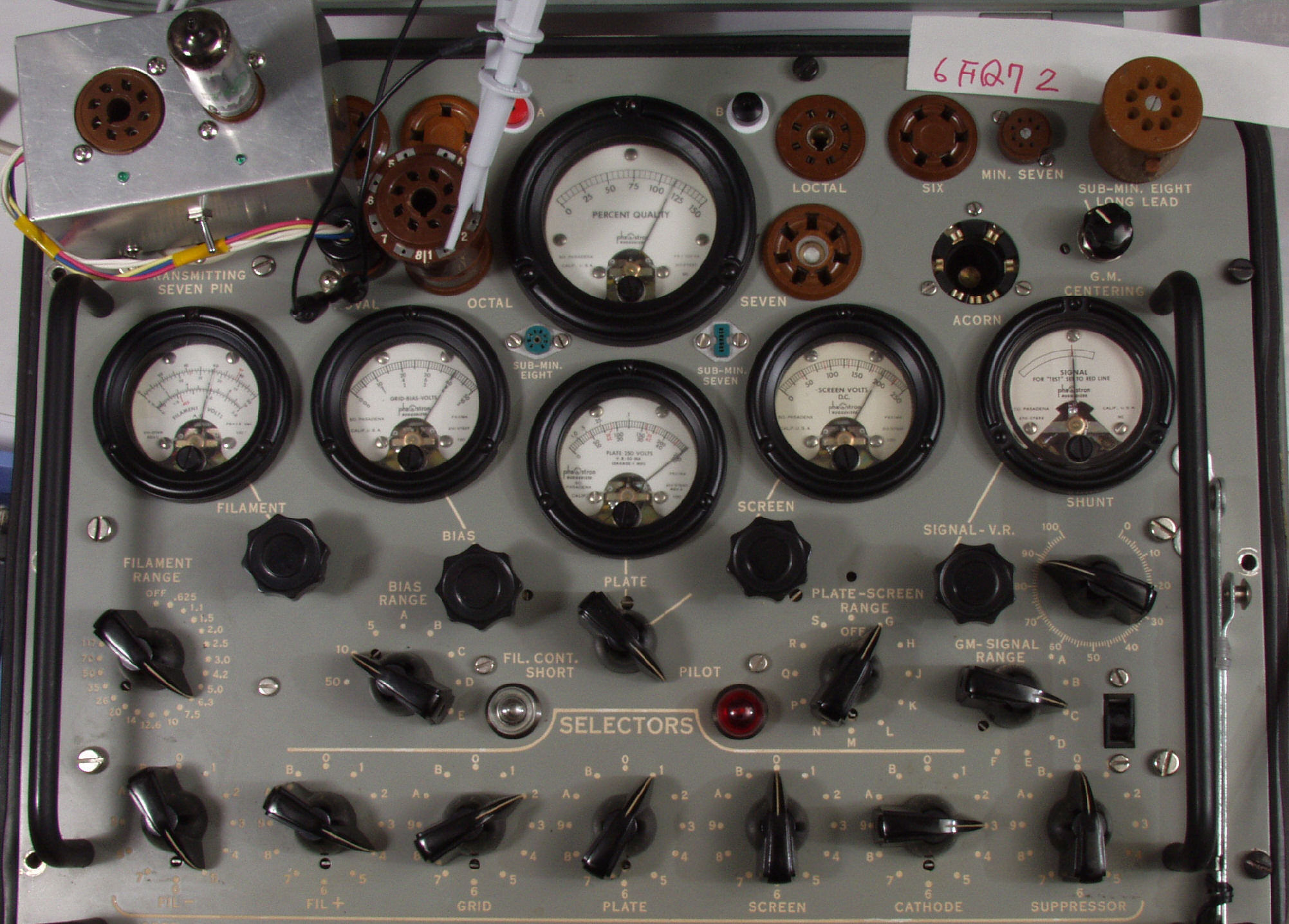

Ｕ２２．　付属６ＦＱ７「Ａ」ユニット２測定。　Ｇｍ＝２４００μmho

Ｕ２３．　付属６ＦＱ７「Ａ」測定の入出力波形。　赤色＝グリッド電圧、黄色＝プレート電圧

Ｕ３１．　付属６ＦＱ７「Ｂ」ユニット１測定。　Ｇｍ＝２４００μmho。 　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝１５０ＶＥｇ１＝−１Ｖ」。

Ｕ３２．　付属６ＦＱ７「Ｂ」ユニット２測定。　Ｇｍ＝２１００μmho

Ｕ３３．　付属６ＦＱ７「Ｂ」測定の入出力波形。　赤色＝グリッド電圧、黄色＝プレート電圧

Ｕ４１．　付属６ＣＡ７「Ａ１」測定。　Ｇｍ＝８０００μmho 　　　　　　　Ｂレンジ＝１５０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０ＶＥｇ１＝−１３．５Ｖ」。 　　　　　　　真空管ハンドブック（規格表）の、 　　　　　　　６ＣＡ７相互コンダクタンス＝１１０００μmho、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｉｐ＝７０ｍＡ、Ｅｇ１＝−１４Ｖ」 1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌ、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

Ｕ４２．　付属６ＣＡ７「Ａ１」測定の入出力波形。　赤色＝グリッド電圧、黄色＝プレート電圧

Ｕ５１．　付属６ＣＡ７「Ａ２」測定。　Ｇｍ＝７０００μmho。 　　　　　　　　Ｂレンジ＝１５０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０ＶＥｇ１＝−１３．５Ｖ」。

Ｕ５２．　付属６ＣＡ７「Ａ２」測定の入出力波形。　赤色＝グリッド電圧、黄色＝プレート電圧

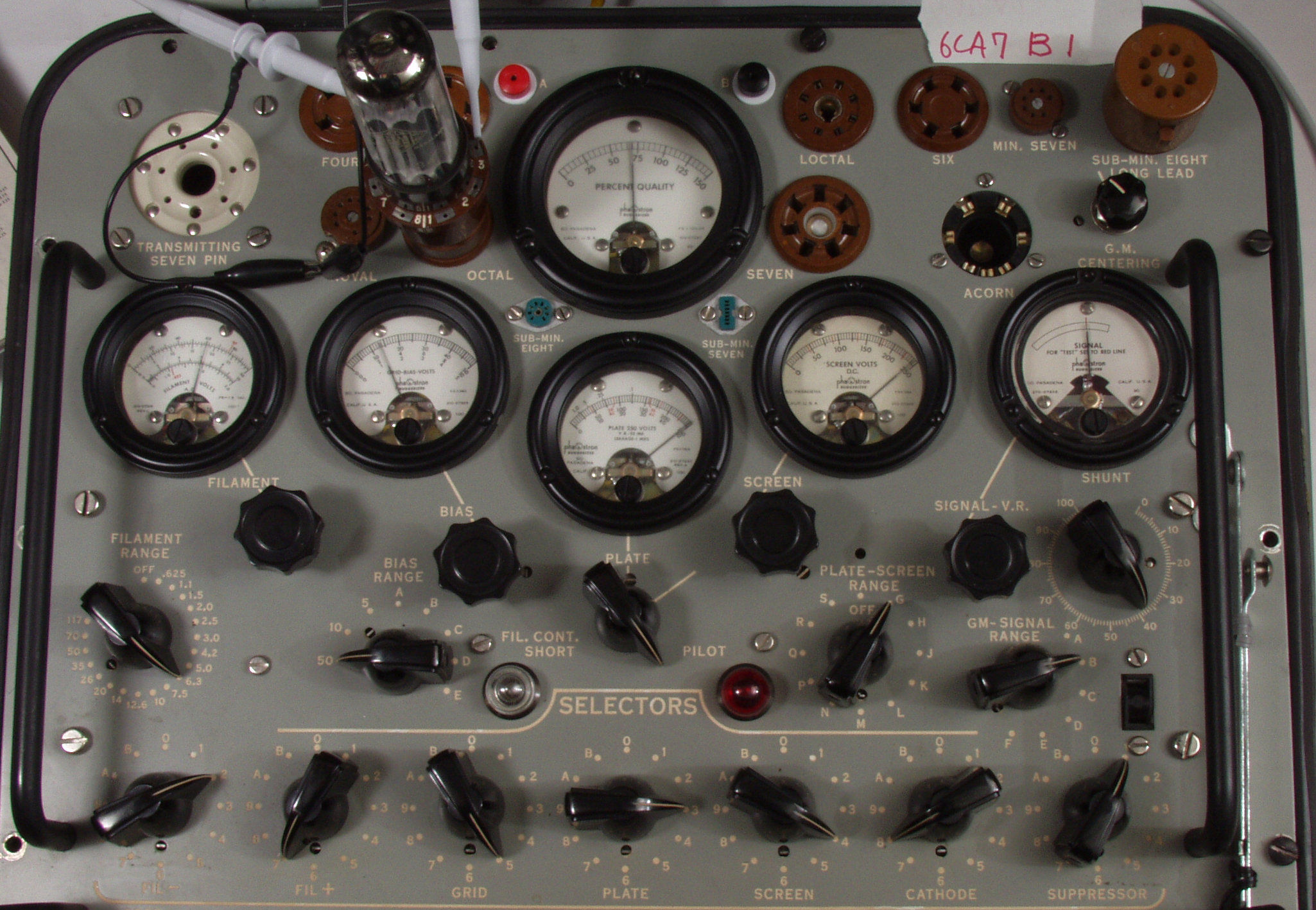

Ｕ６１．　付属６ＣＡ７「Ｂ１」測定。　Ｇｍ＝７０００μmho 　　　　　　　　Ｂレンジ＝１５０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０ＶＥｇ１＝−１３．５Ｖ」。

Ｕ６２．　付属６ＣＡ７「Ｂ１」測定の入出力波形。　赤色＝グリッド電圧、黄色＝プレート電圧

Ｕ７１．　付属６ＣＡ７「Ｂ２」測定。　Ｇｍ＝７０００μmho。 　　　　　　　　Ｂレンジ＝１５０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０ＶＥｇ１＝−１３．５Ｖ」。

Ｕ７２．　付属６ＣＡ７「Ｂ２」測定の入出力波形。　赤色＝グリッド電圧、黄色＝プレート電圧

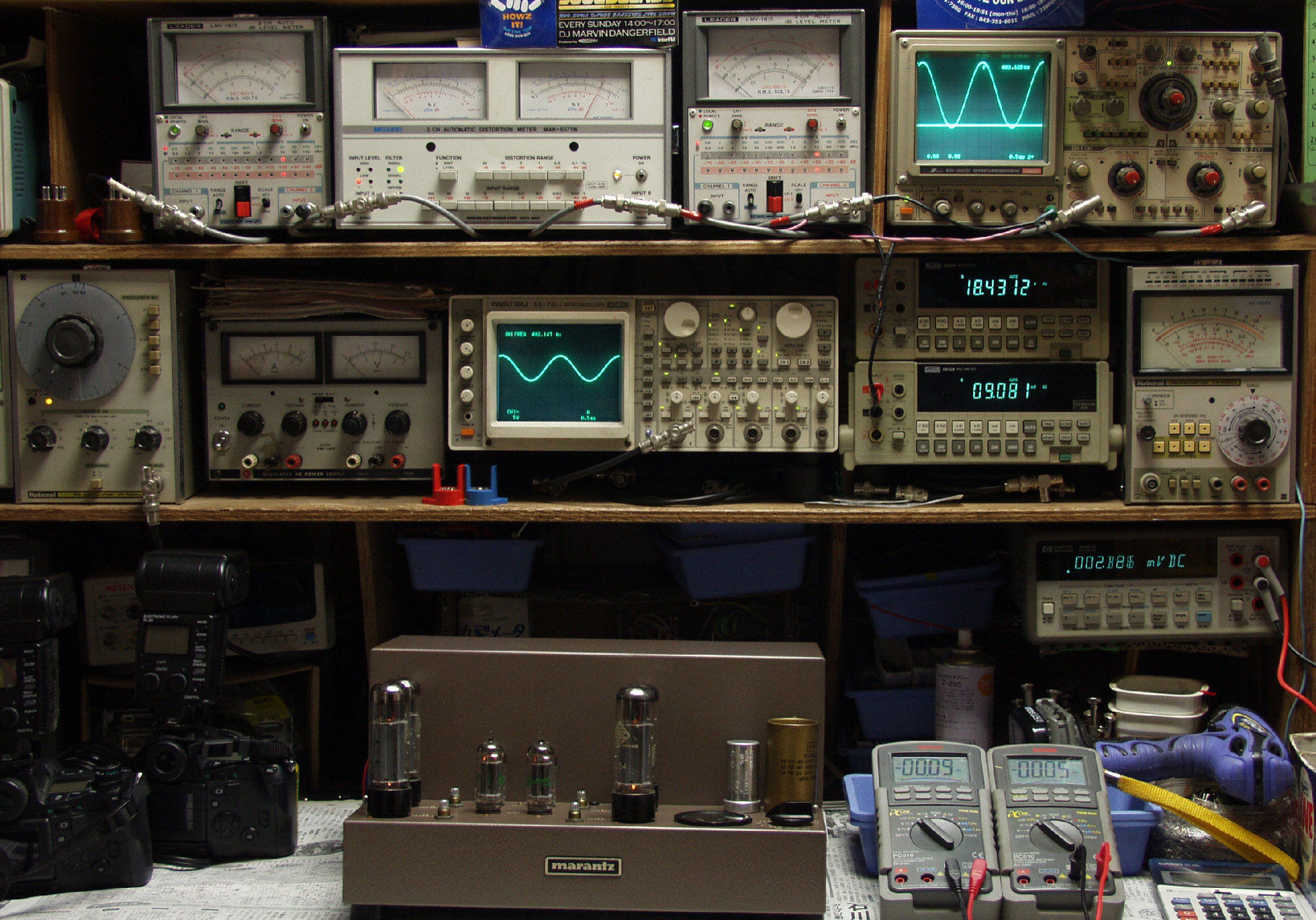

Ｅ．　調整・測定 Ｅ１．　出力・歪み率測定。 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定

Ｅ２１．　Ｒ側ＳＰ出力１８Ｖ＝４０Ｗ　歪み率＝０．２８％　測定レンジ＝０．３％　１０００ＨＺ

Ｅ２２．　Ｌ側ＳＰ出力１８Ｖ＝４０Ｗ　歪み率＝０．２４％　測定レンジ＝０．３％　１０００ＨＺ

Ｅ２４．　Ｒ側ＳＰ出力１８Ｖ＝４０Ｗ　歪み率＝０．２５％　測定レンジ＝０．３％　４００ＨＺ

Ｅ２５．　Ｌ側ＳＰ出力１８Ｖ＝４０Ｗ　歪み率＝０．２８％　測定レンジ＝０．３％　４００ＨＺ

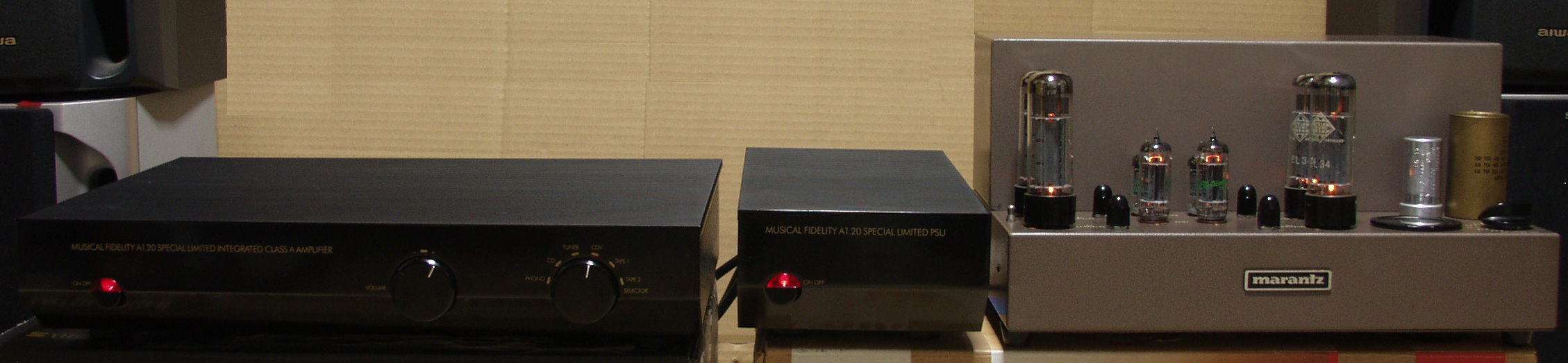

Ｅ３．　引き続き２４時間エージング。　左は「Musical Fidelity Ａ１．２０ Special Limited．　２台目」

Ｅ４１．　完成前から見る。

Ｅ４２．　完成前右から見る。

Ｅ４３．　完成後から見る。

Ｅ４４．　完成後左から見る。

Ｅ４５．　完成上から見る。

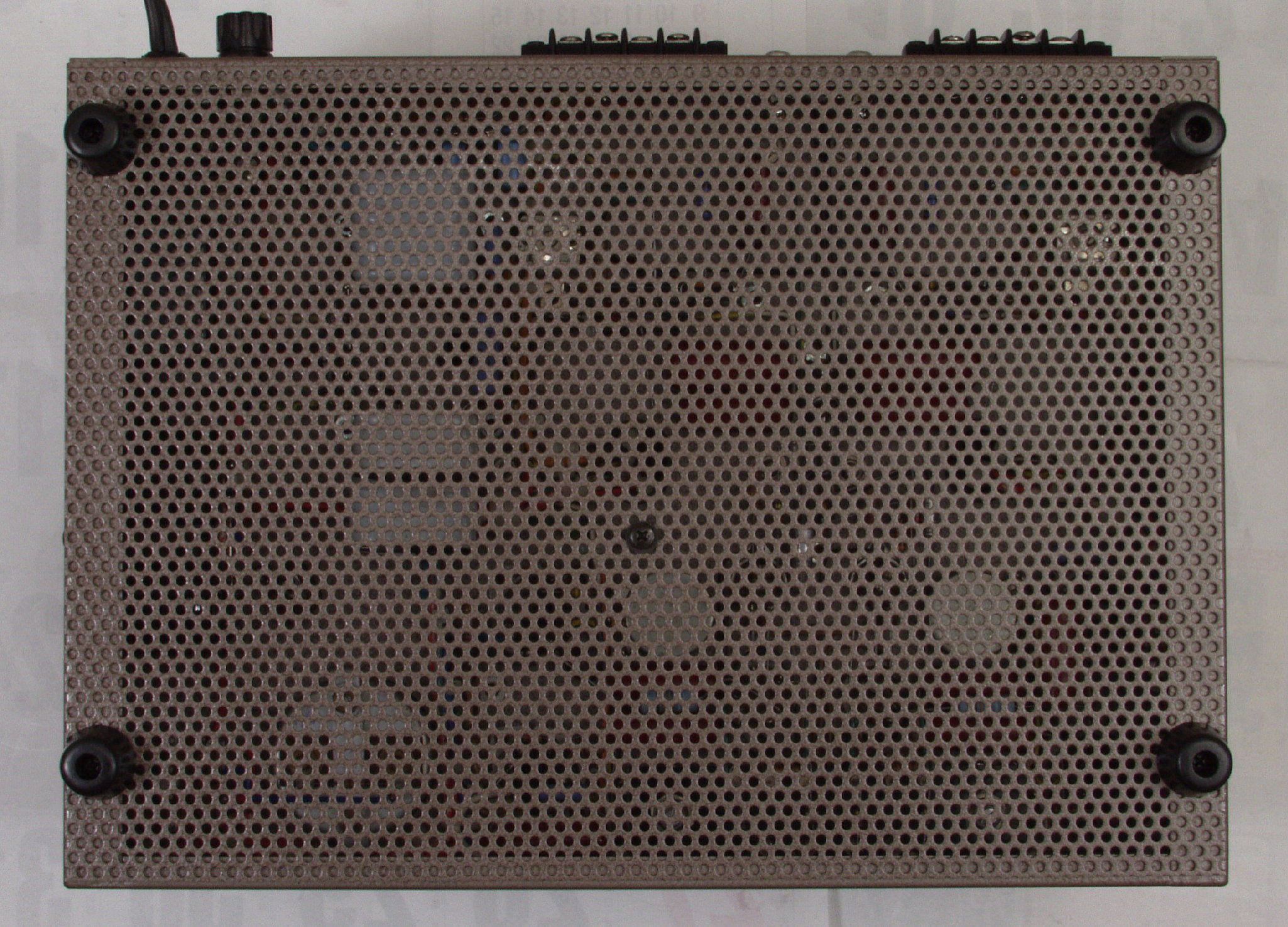

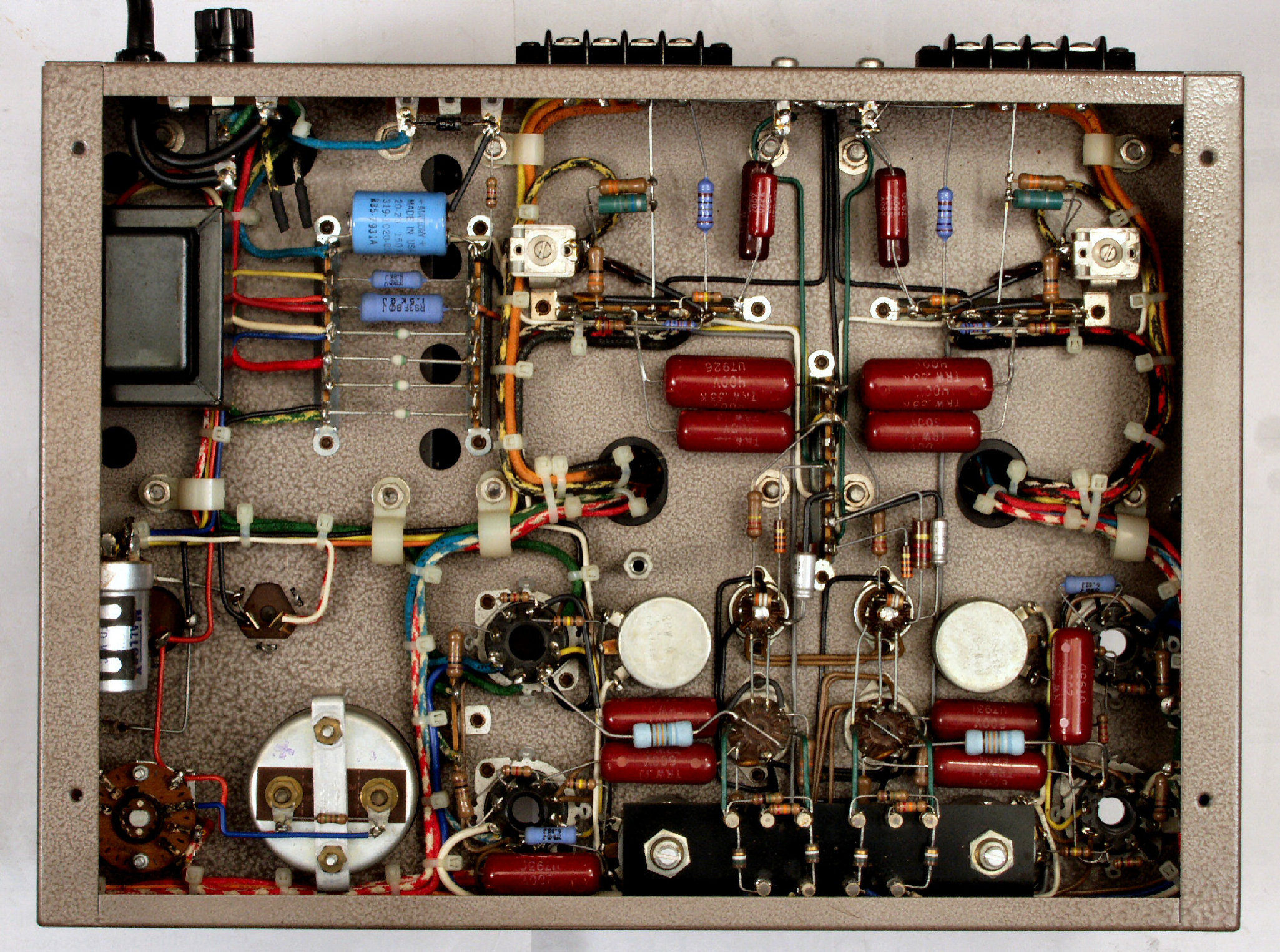

Ｅ４６．　完成下から見る。

Ｅ４７．　完成下前から見る。

Ｅ４８．　完成下前左から見る。

Ｅ４９．　完成下後から見る。

Ｅ４Ａ．　完成下後右から見る。

Ｅ５．　完成、引き続き２４時間エージング。

Ｓ．　Mａｒａｎｔｚ　８Ｂ．　の仕様（カタログ・マニアルより）

型式 管球式ステレオパワーアンプ　Model 8B 定格出力（30Hz〜20kHz） 35W＋35W（4Ω） 35W＋35W（8Ω） 35W＋35W（16Ω） ３極管接続の場合　約１5W＋１5W（8Ω） 全高調波歪率（1kHz、1W、8Ω） 0.1％ 周波数特性（1W、8Ω） 20Hz〜40kHz ±1dB 入力感度/インピーダンス（35W） 1.3V/250kΩ S/N比（EIAJ） 90dB 使用真空管 ＥＬ３４（６ＣＡ７）×４本、６ＢＨ６×２本、６ＣＧ７×２本 電源電圧 AC100V、50Hz/60Hz 消費電力（電気用品取締法） 190W 外形寸法 幅348×高さ191×奥行273mm 重量 22.5kg 価格 1953年〜1961年　\165,000 レプリカ \360,000　1995年発売
