Musical Fidelity A1.20 Special Limited.
 2台目修理記録
平成21年3月25日到着  6月14日完成
このAMPはSP接続リレーが装備されておりません。
電源入/切り時にSPに直流が流れます、ネットワークを装備していないSPを接続する時は、十分注意してください
A. 修理前の状況。
  • 極小音量時に、音量の左右バランスが崩れている。
    時折、「ボッ」とか「キンッ」といったノイズが出る。
    電源ユニットからアンプのケーブルにて、一部外皮のはがれがある。

T. 修理前点検測定

U. 修理前点検測定2

B. 原因
  • 各部劣化。

C. 修理状況
  • 電源基板修理。
    メインAMPの修理。
    プリAMPの修理。
    電源SW入切改造(遅延回路新設)。
    配線手直し、補強。
    経年劣化による各部ハンダ補正。
    RCA端子の補強。

D. 使用部品。
  • 抵抗                       4個。
    電解コンデンサー              30個。
    リレー新設                    1個。
    ブロック電解コンデンサー          8個。

E. 調整・測定

F. 修理費    105,000円   オーバーホール修理。
                         終段交換の場合は別途。

A. 修理前の点検

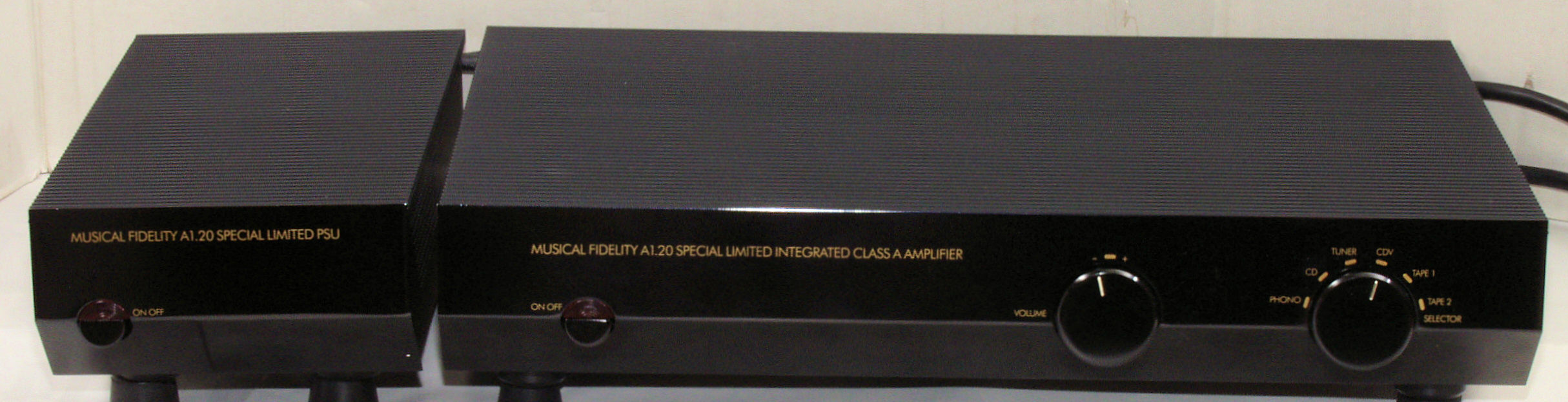

A1. 点検中 全体
A1A. 点検中 電源部、前から見る

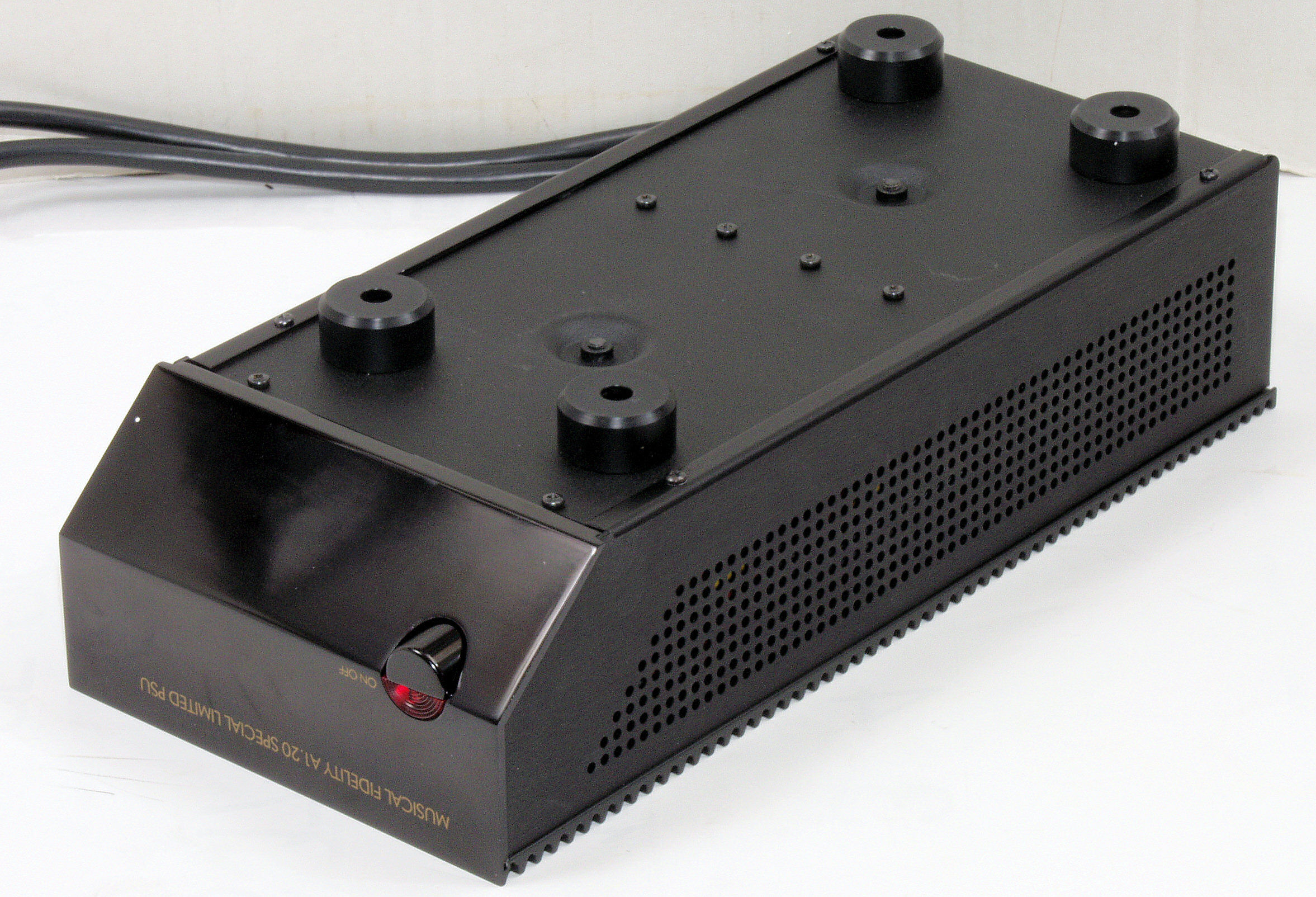

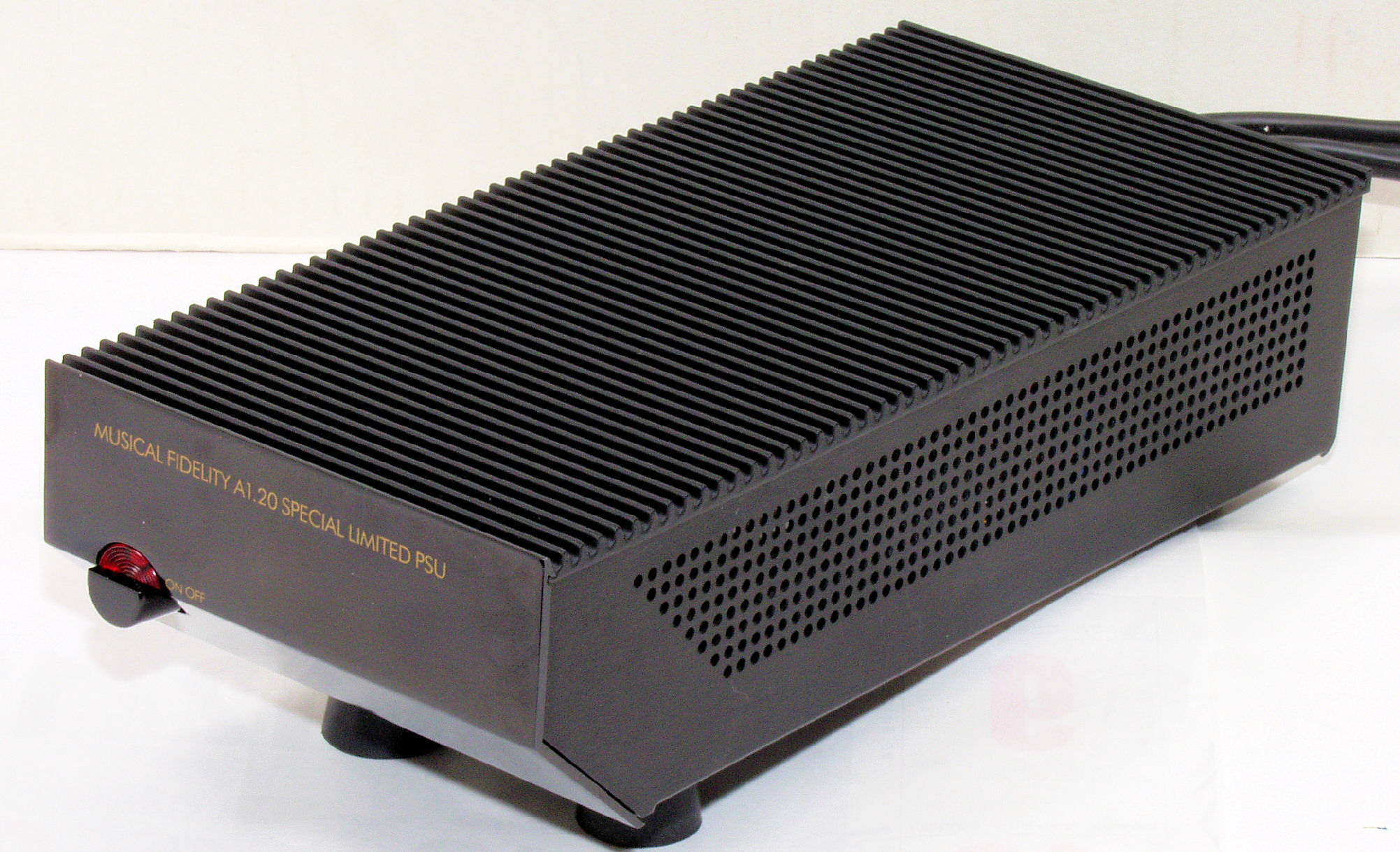

A1B. 点検中 電源部、前右上から見る
A1C. 点検中 電源部、後から見る

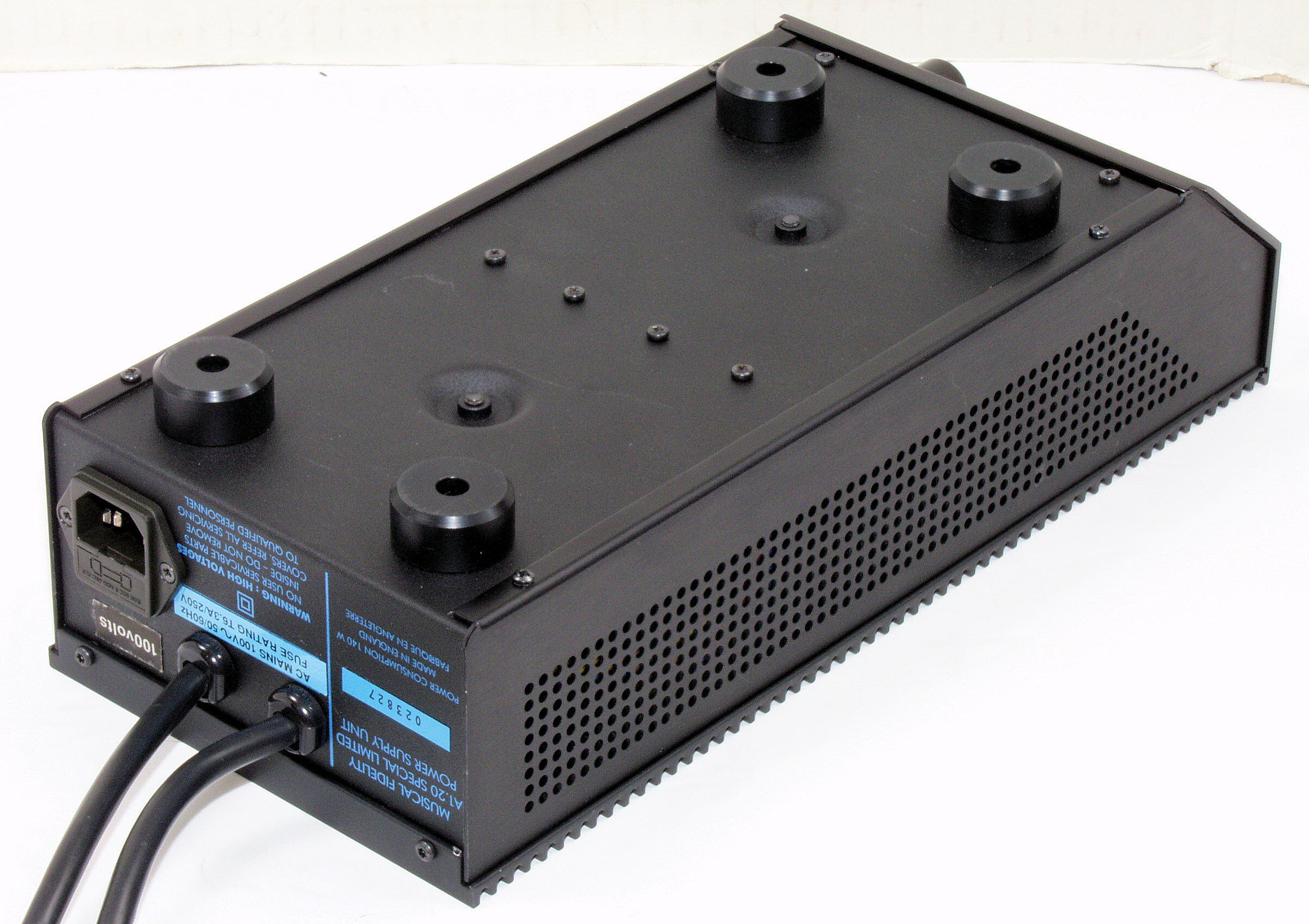

A1D. 点検中 電源部、後右上から見る

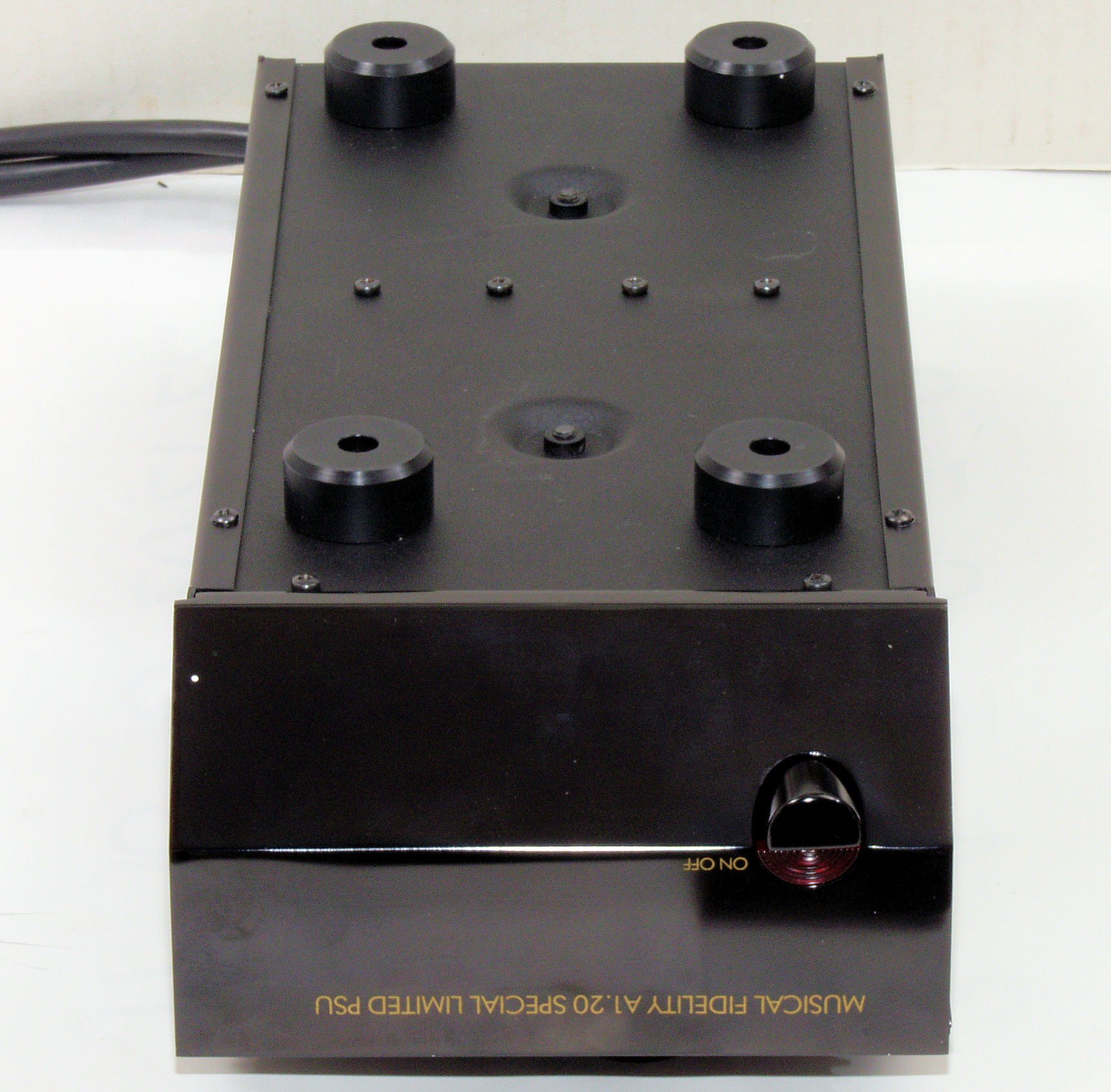

A2A. 点検中 電源部、下前から見る
A2B. 点検中 電源部、下前左から見る

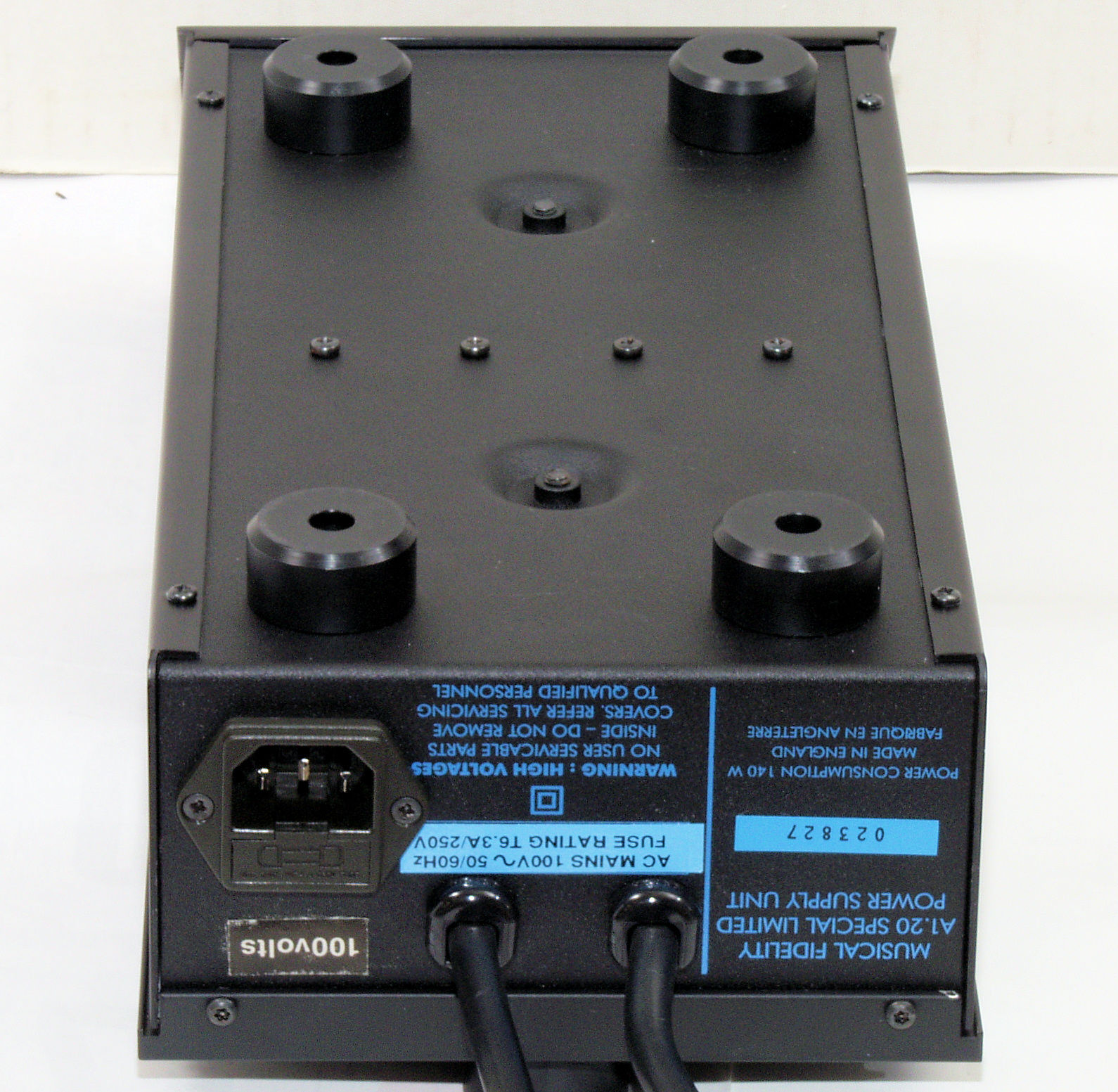

A2C. 点検中 電源部、下後から見る
A2D. 点検中 電源部、後右下から見る

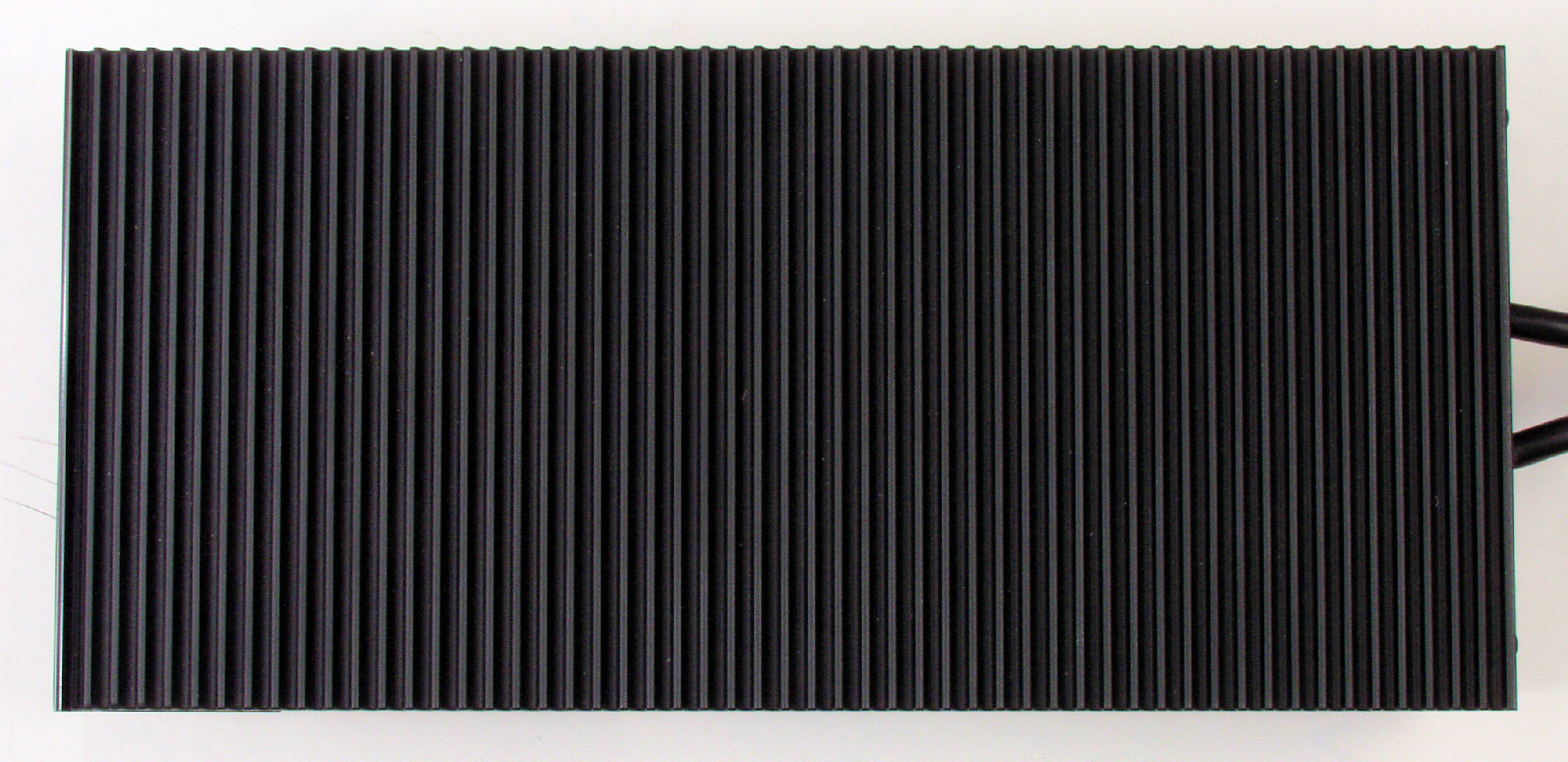

A3A. 点検中 電源部、上から見る
A3B. 点検中 電源部、下から見る

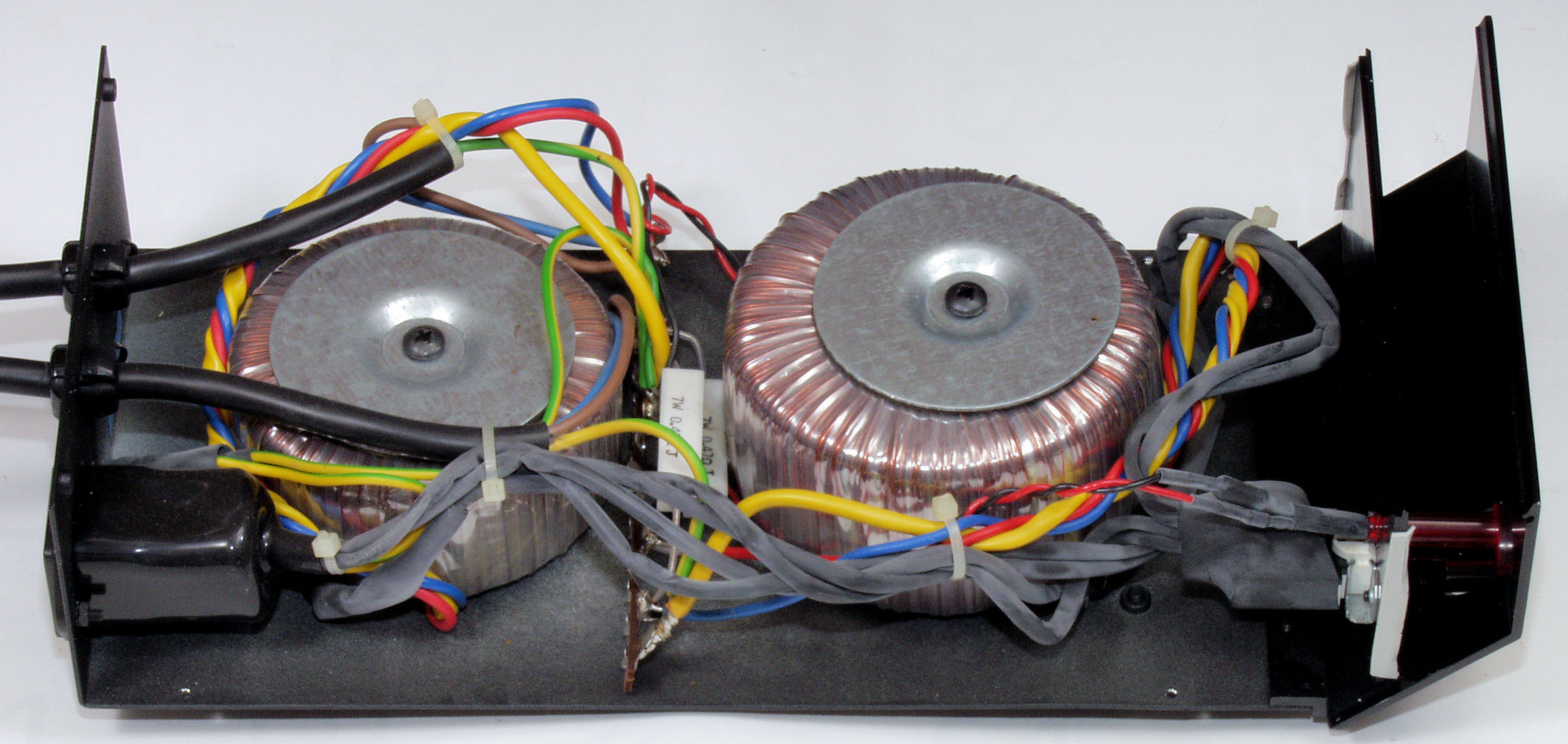

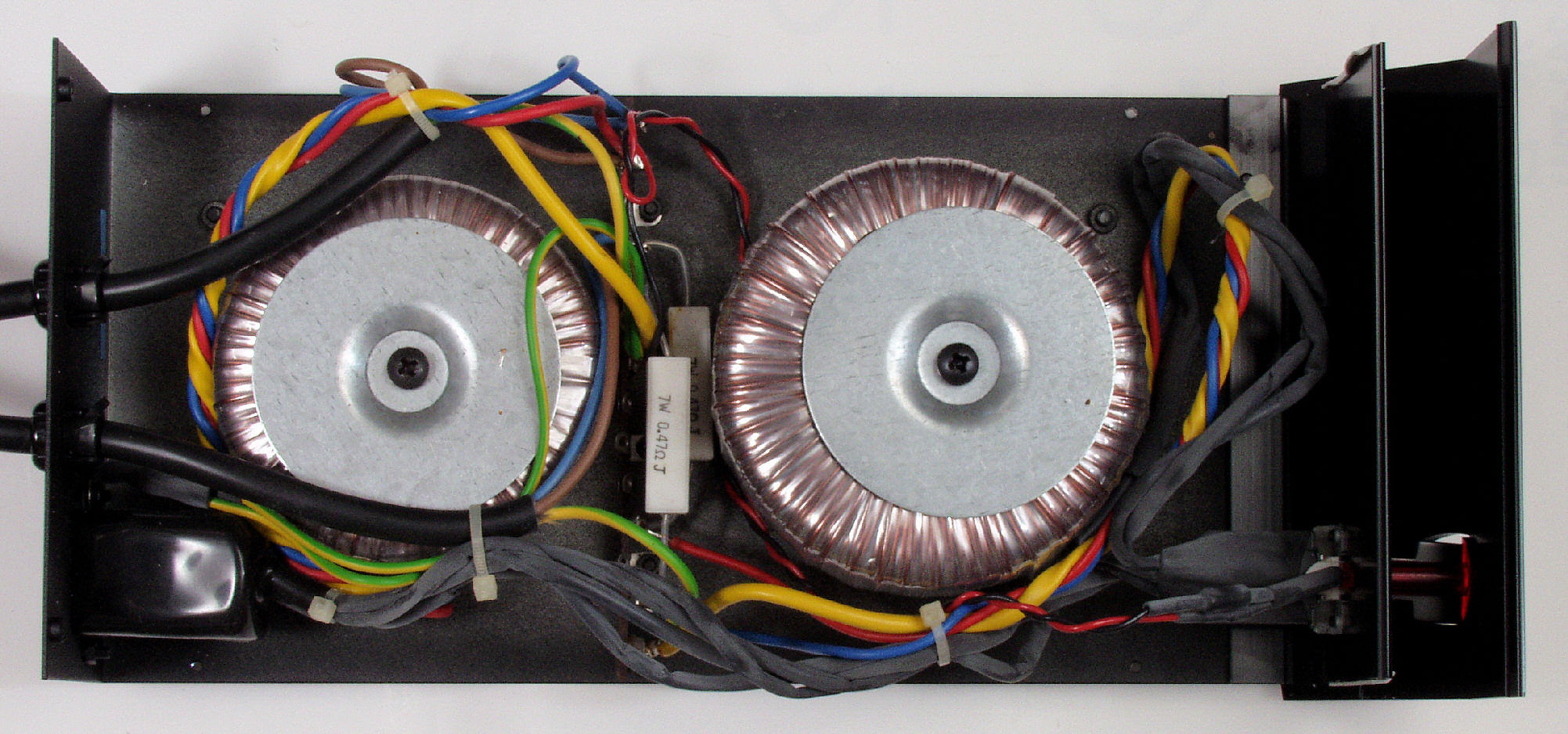

A3C. 点検中 電源部、ケースを取り、上から見る
A3D. 点検中 電源部、ケースを取り、右上から見る

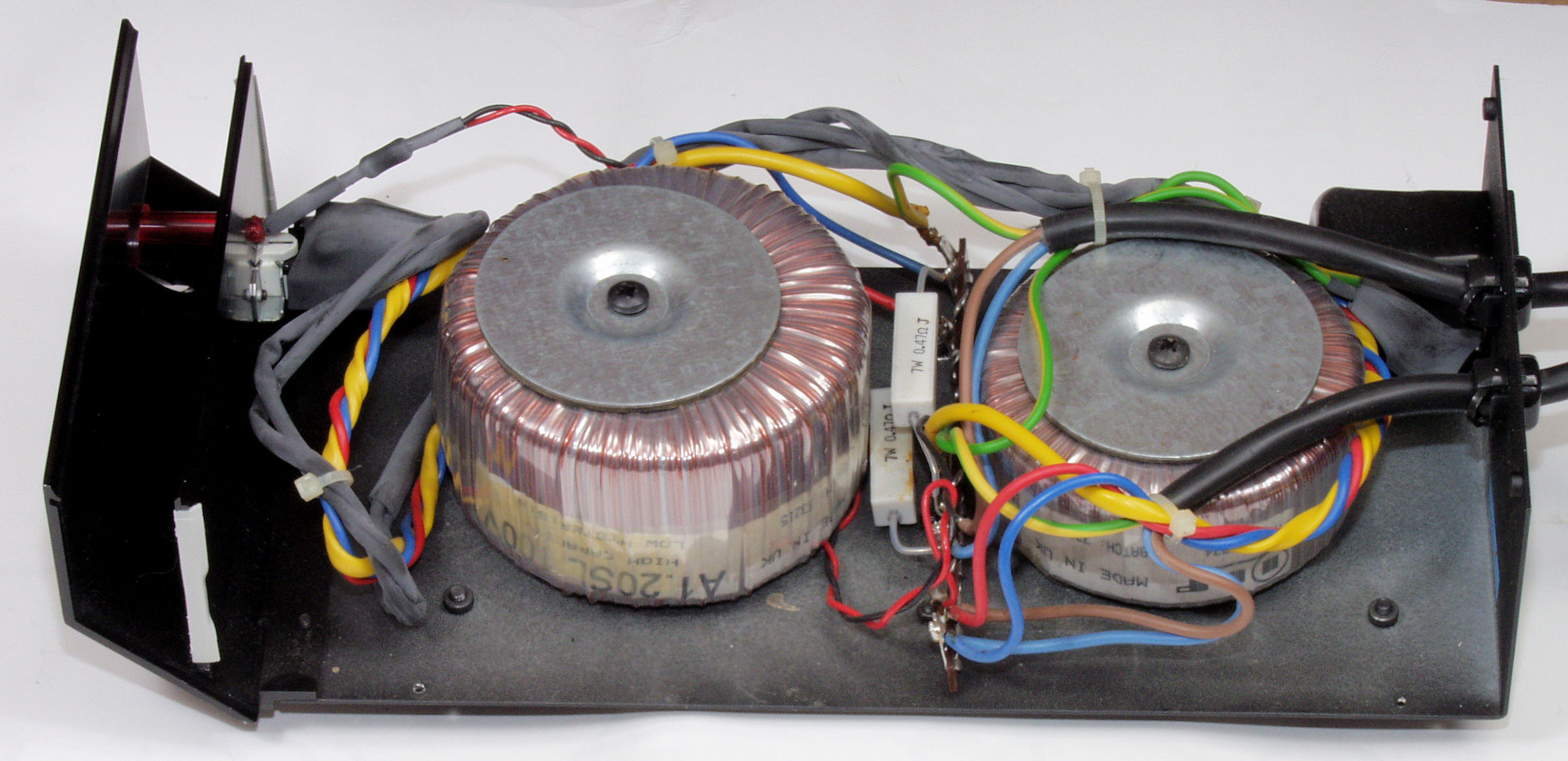

A3E. 点検中 電源部、ケースを取り、左上から見る

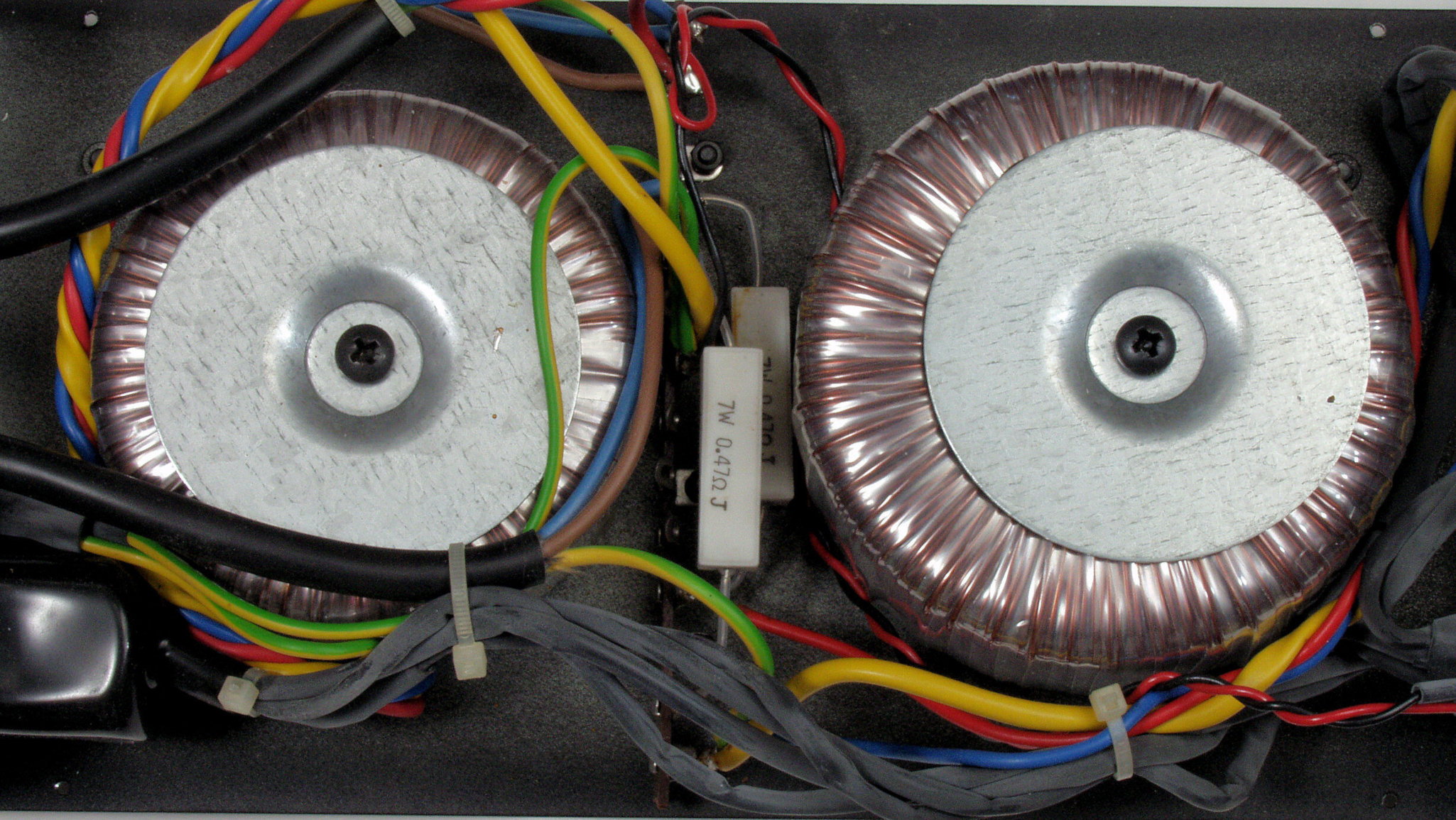

A3F. 点検中 電源部、トロイダルトランスの止め円盤がずれている!
A3G. 点検中 接続コネクター、被服押さえが効いていない!

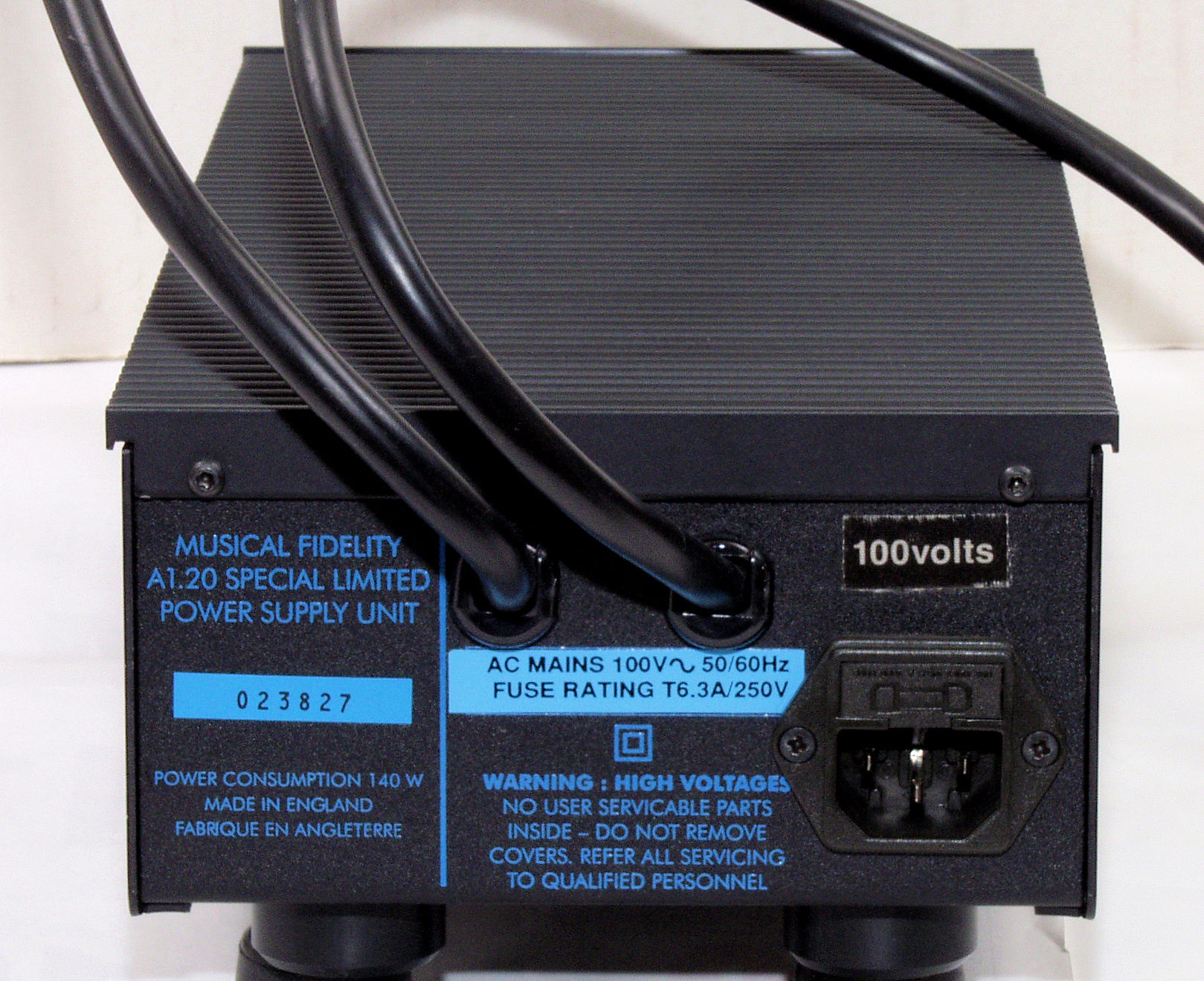

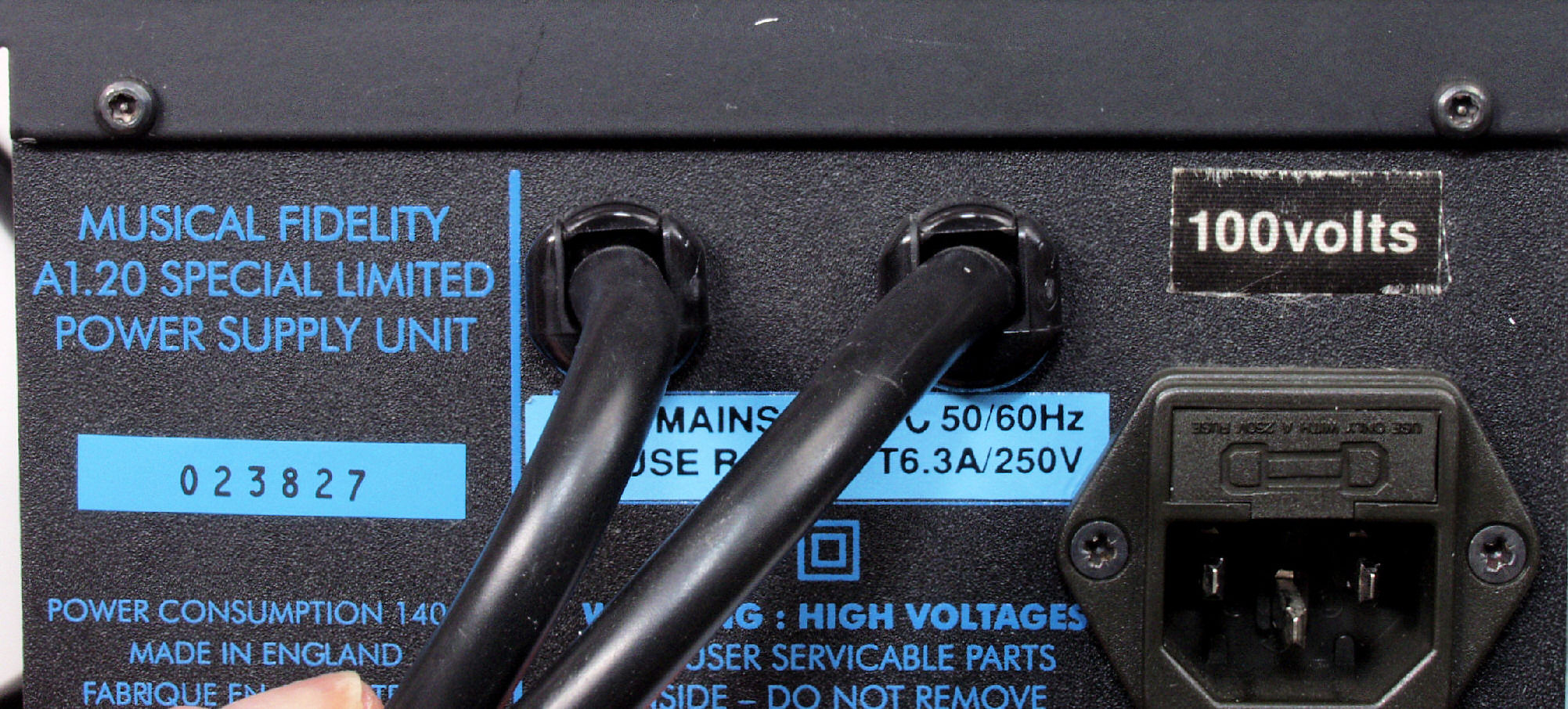

A3H. 点検中 100Voltsの表示有り?

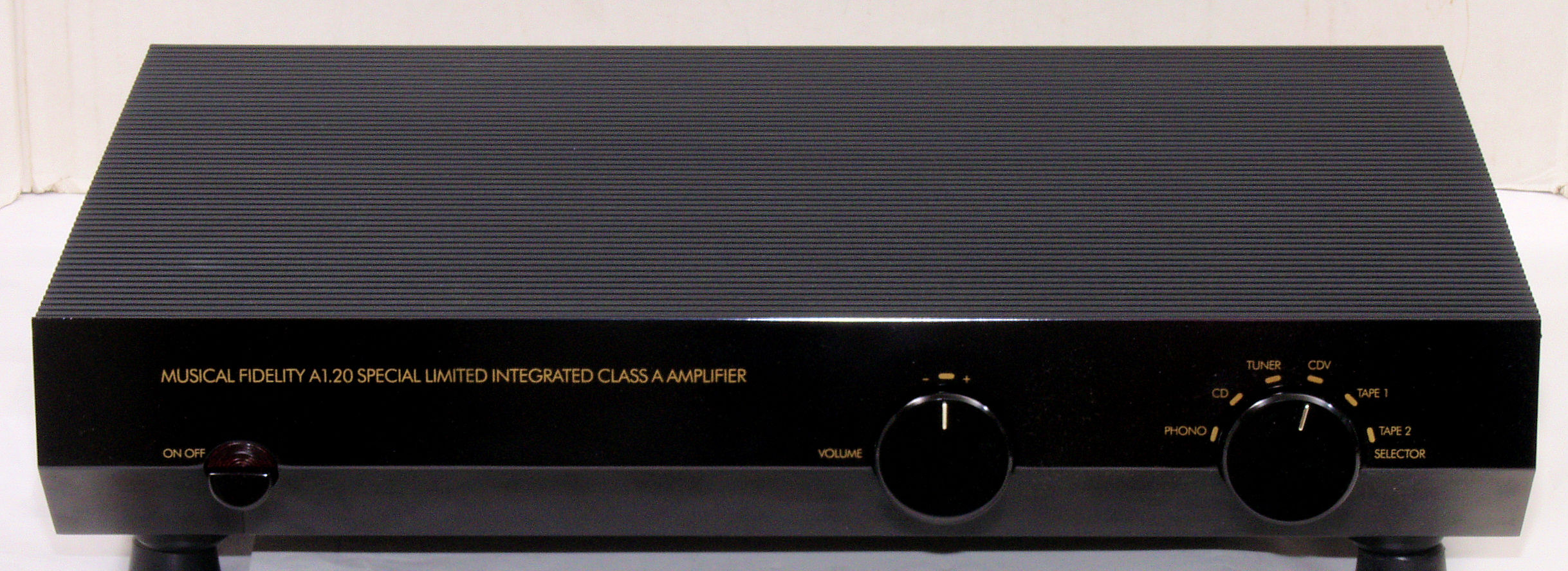

A4A. 点検中 前から見る

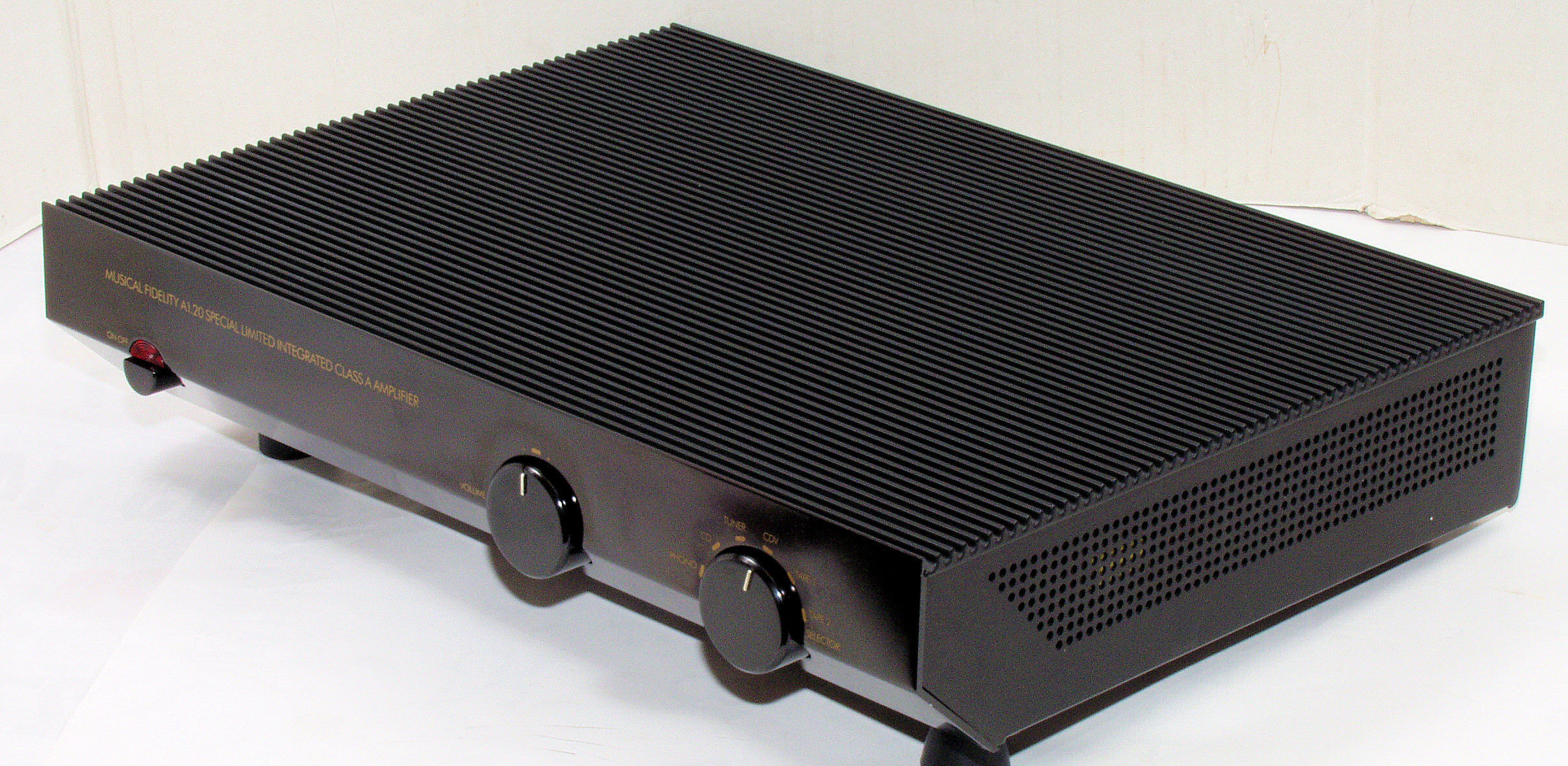

A4B. 点検中 前右上から見る

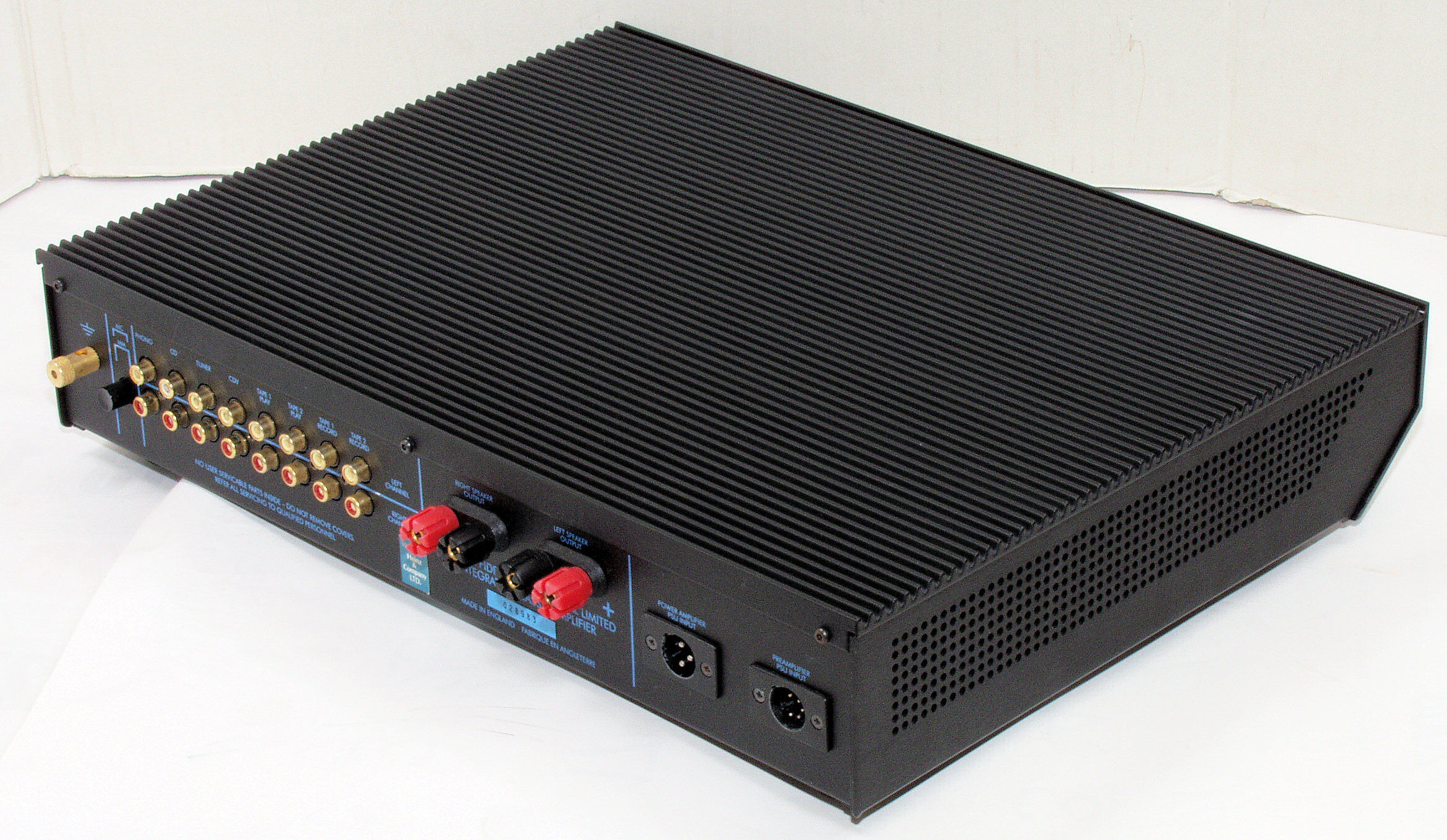

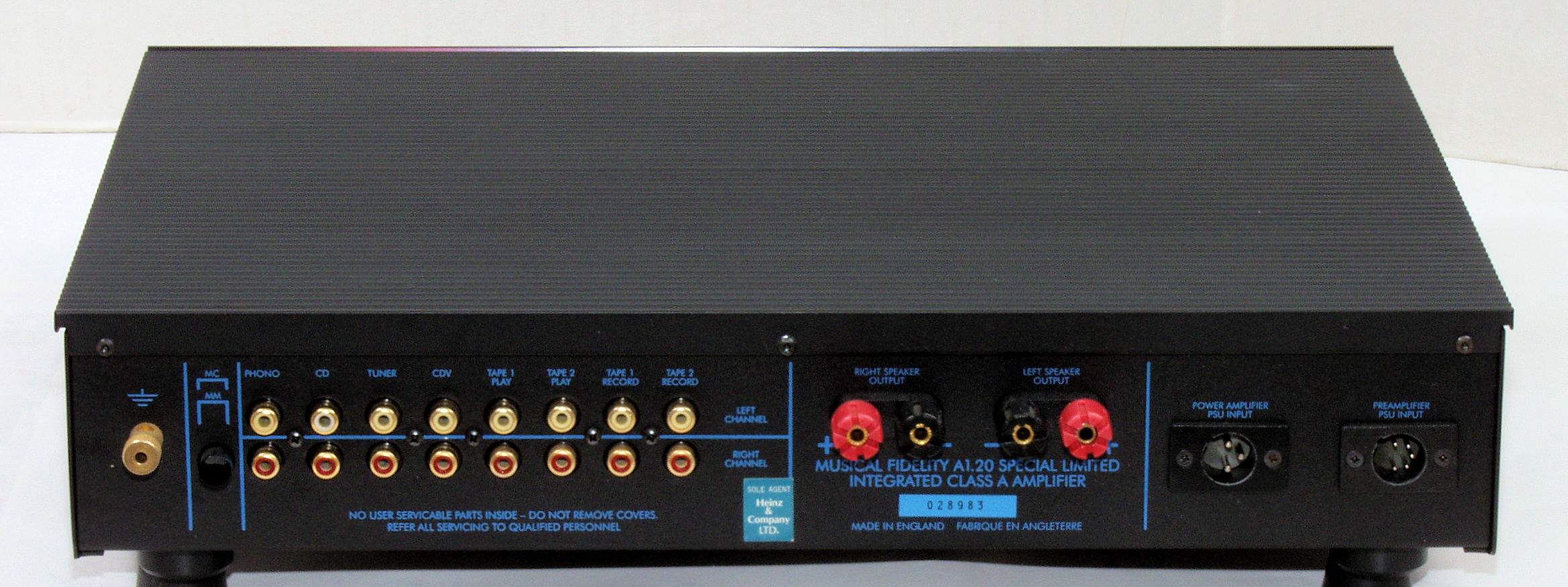

A4C. 点検中 後から見る
A4D. 点検中 後左上から見る

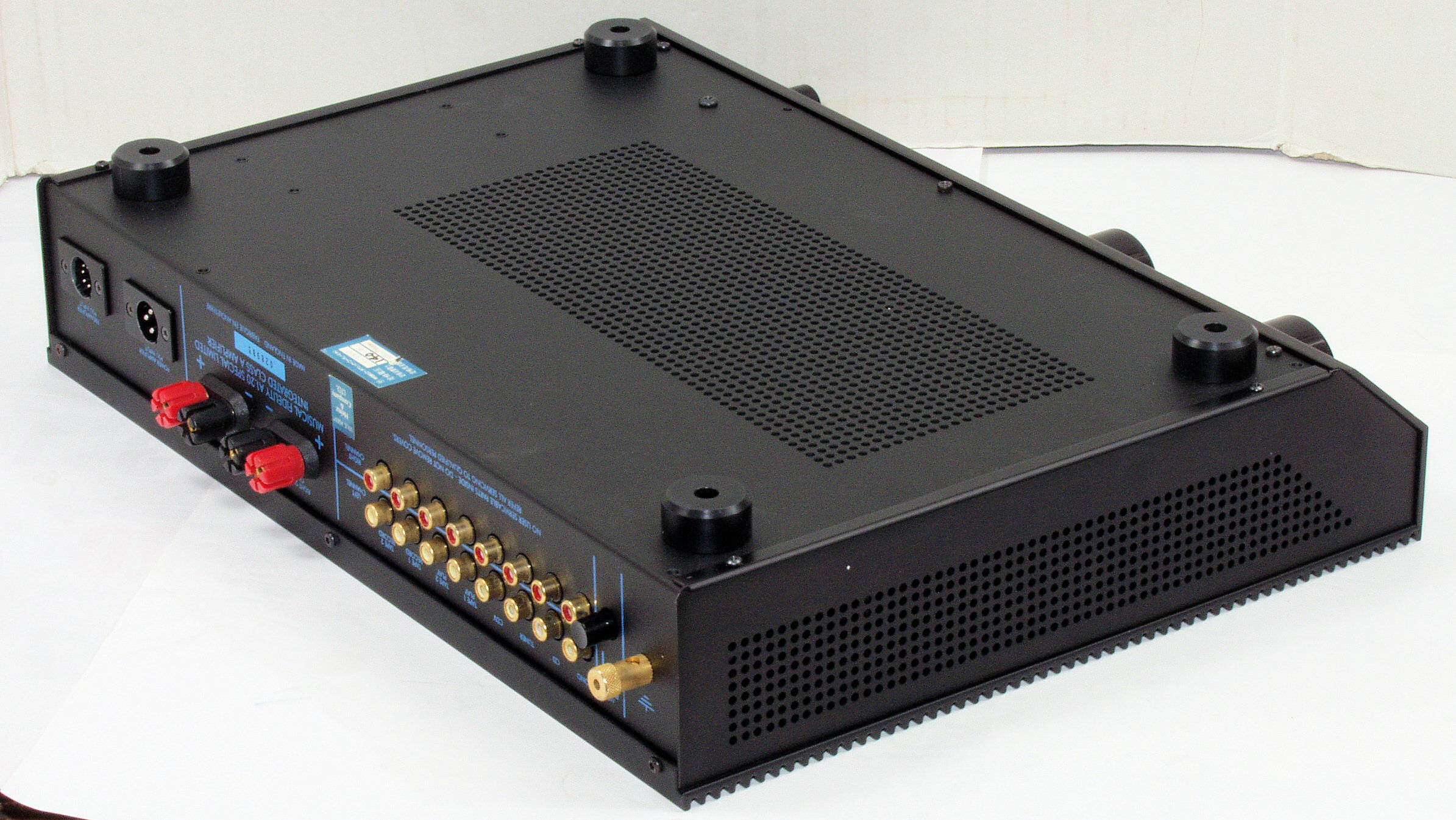

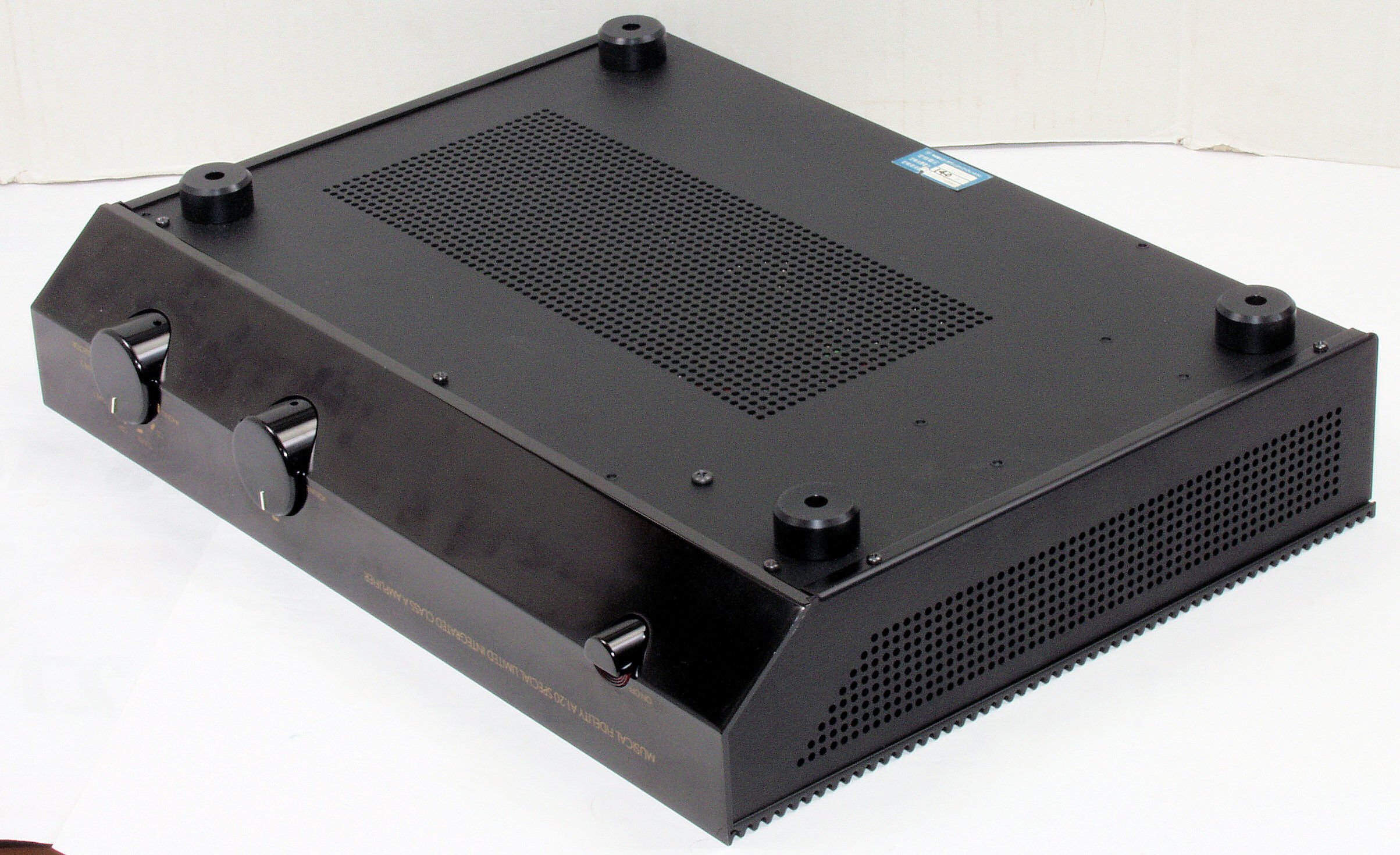

A5A. 点検中 下前から見る
A5B. 点検中 下前左から見る

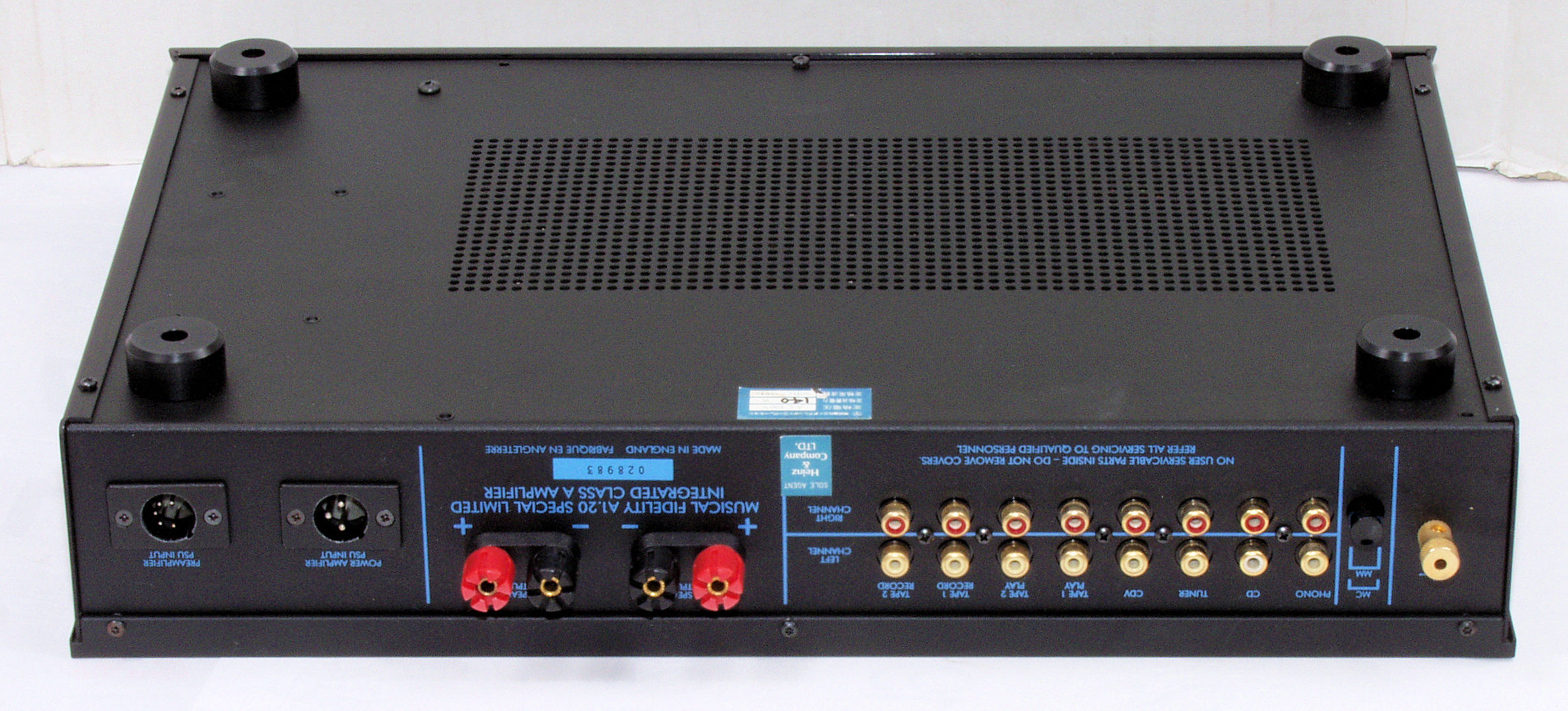

A5C. 点検中 下後から見る
A5D. 点検中 下後右から見る
A6A. 点検中 上から見る
A6B. 点検中 下から見る

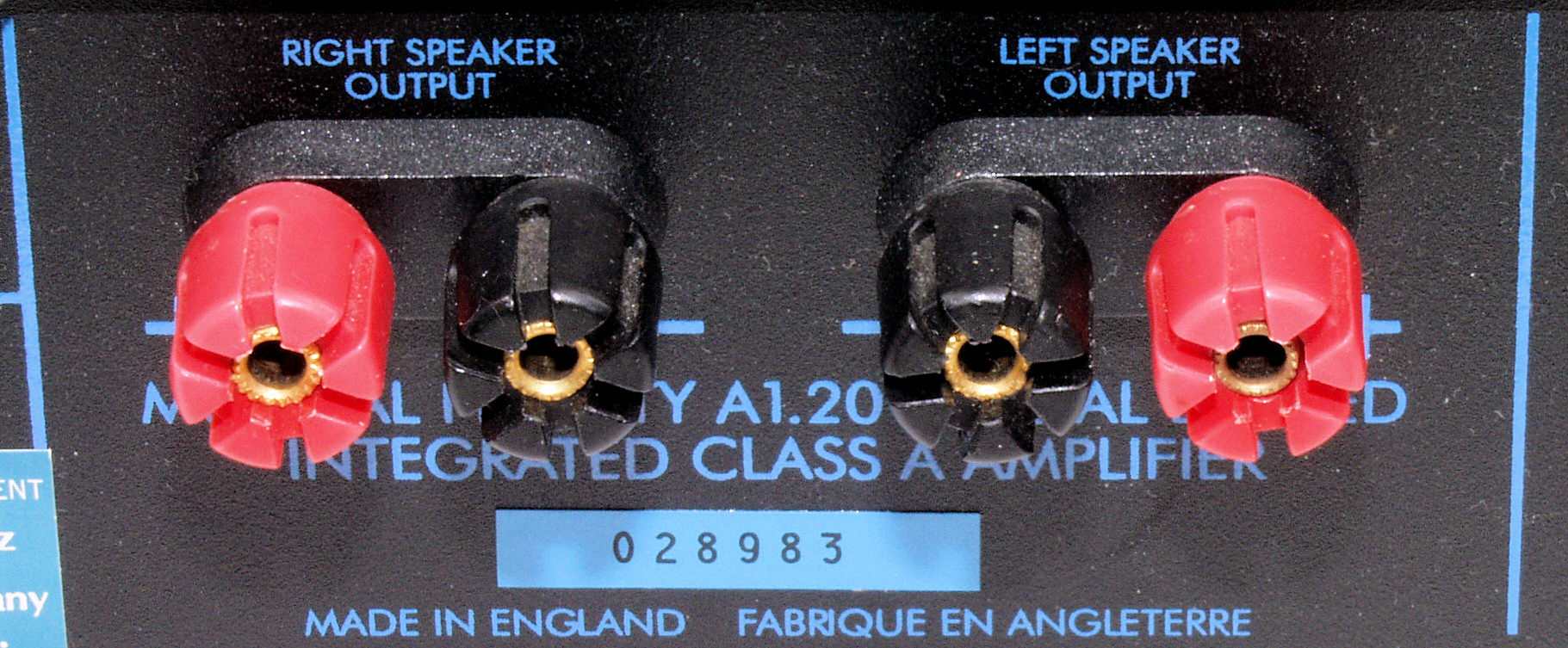

A7A. 点検中 SP接続端子

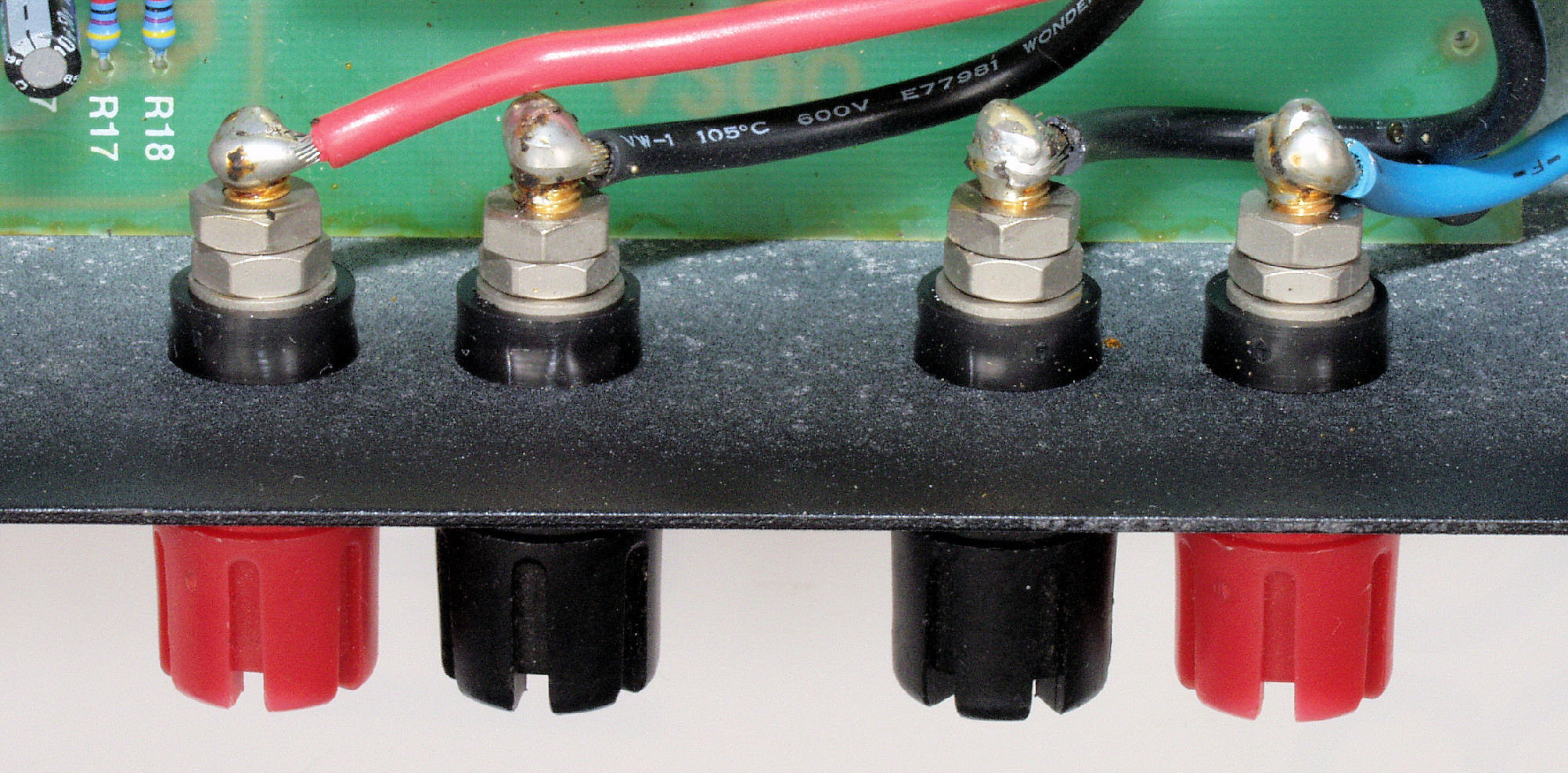

A7B. 点検中 SP接続端子裏

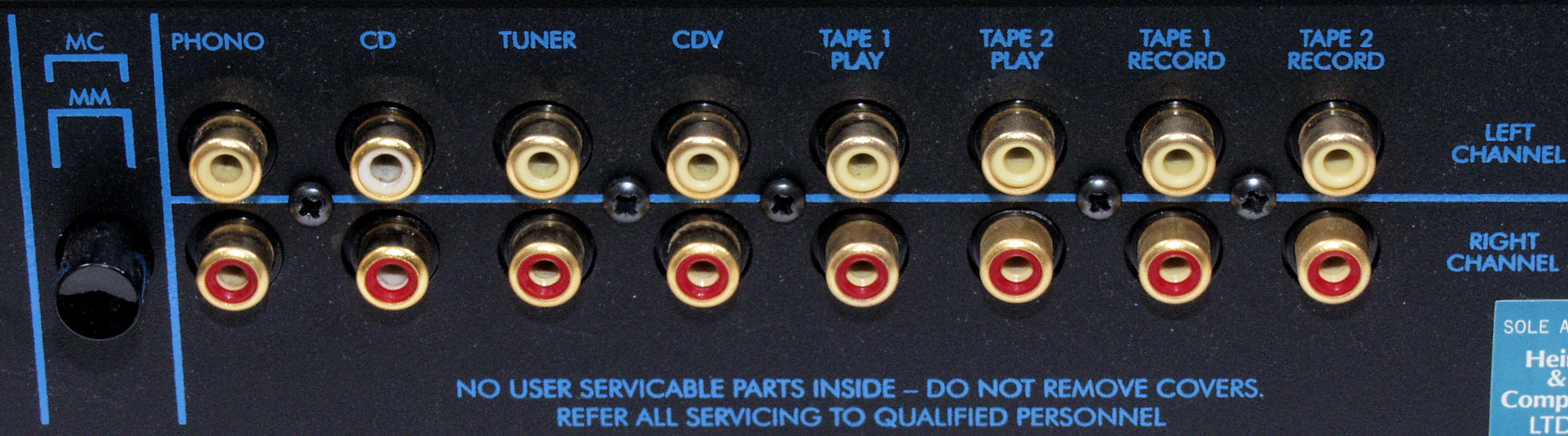

A8A. 点検中 入出力RCA端子郡
A8B. 点検中 入出力RCA端子郡裏

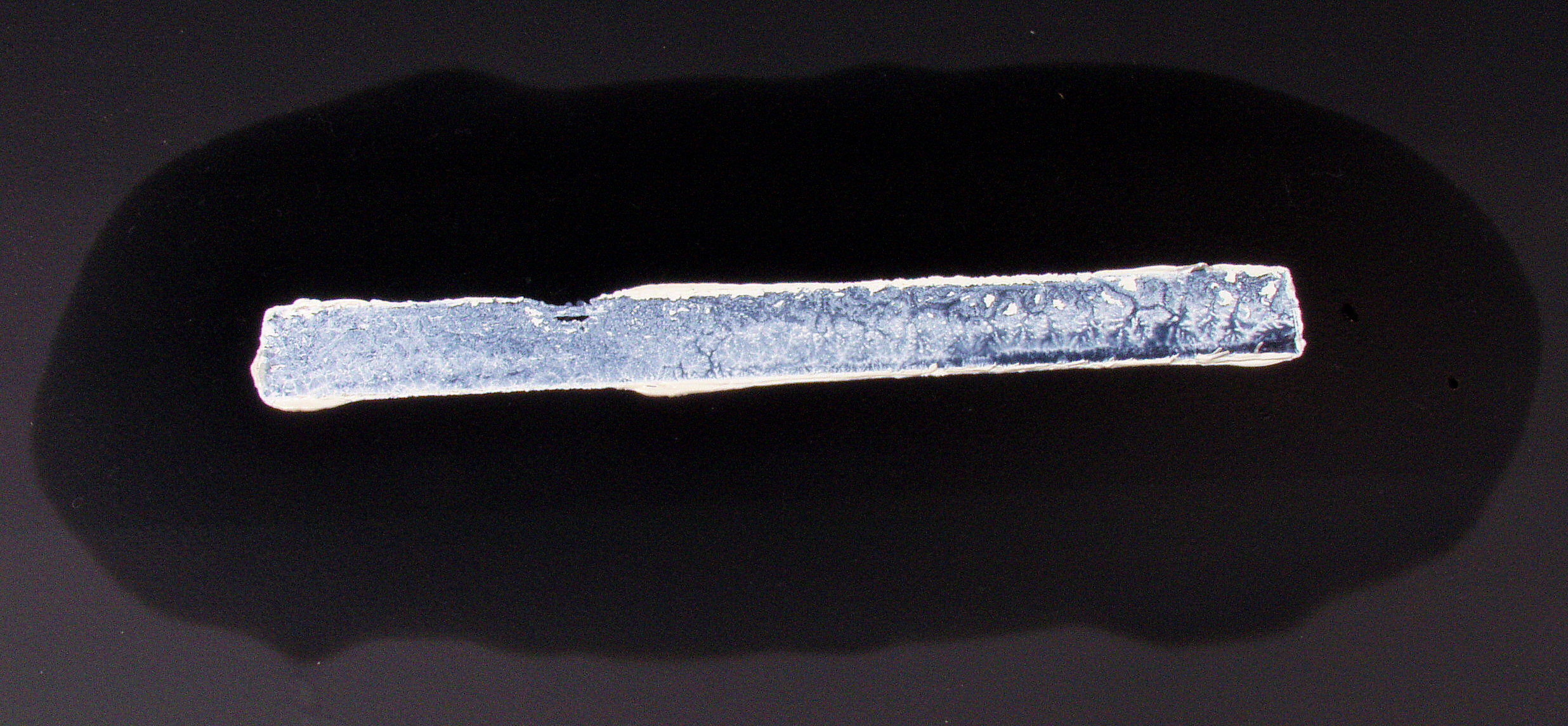

A9. 点検中 放熱器のシリコングリス、乾きが無い!
AA. 点検中 輸入業者ラベル表示
T. 修理前点検測定

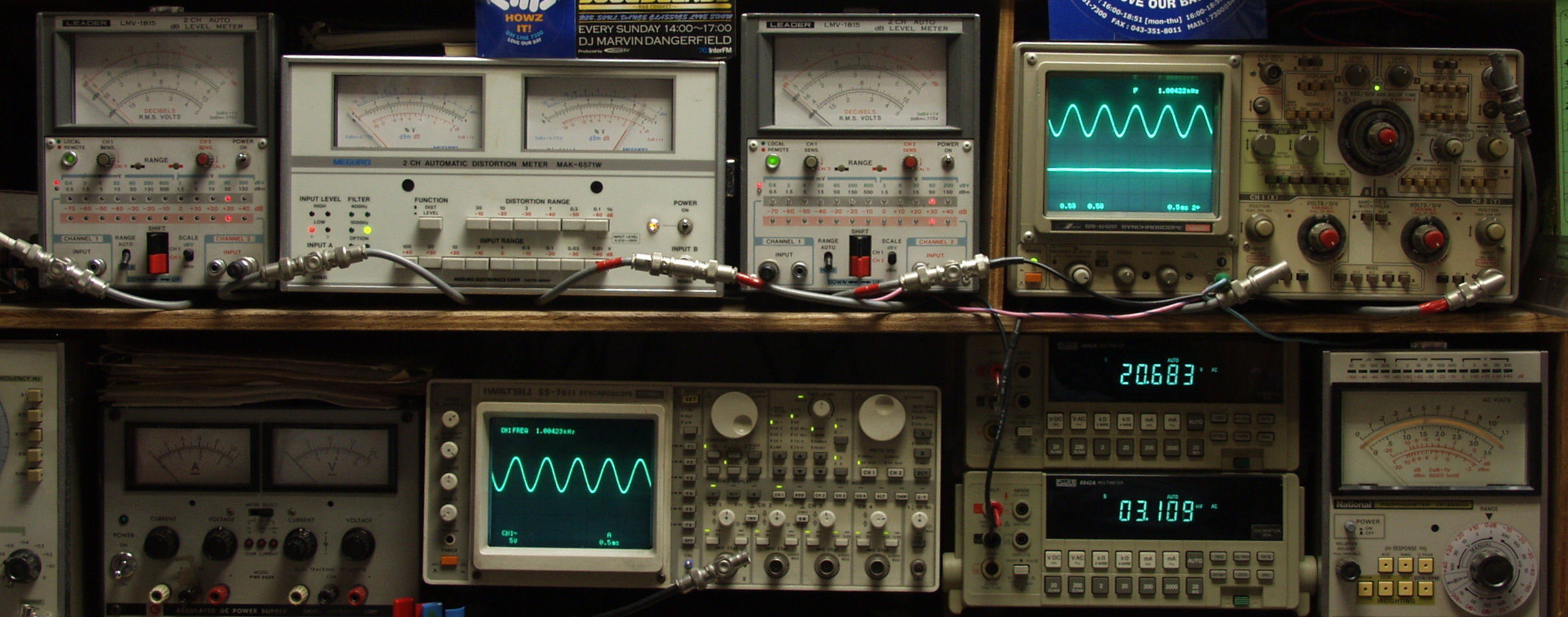

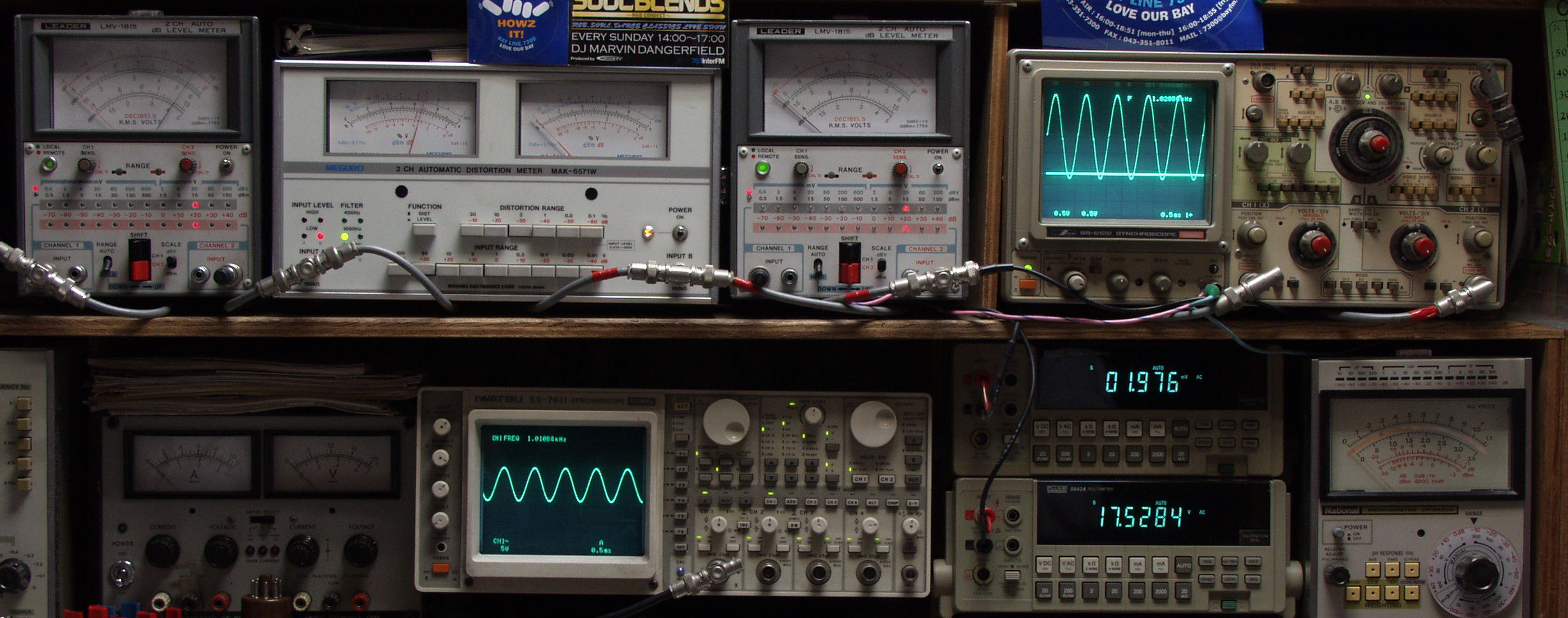

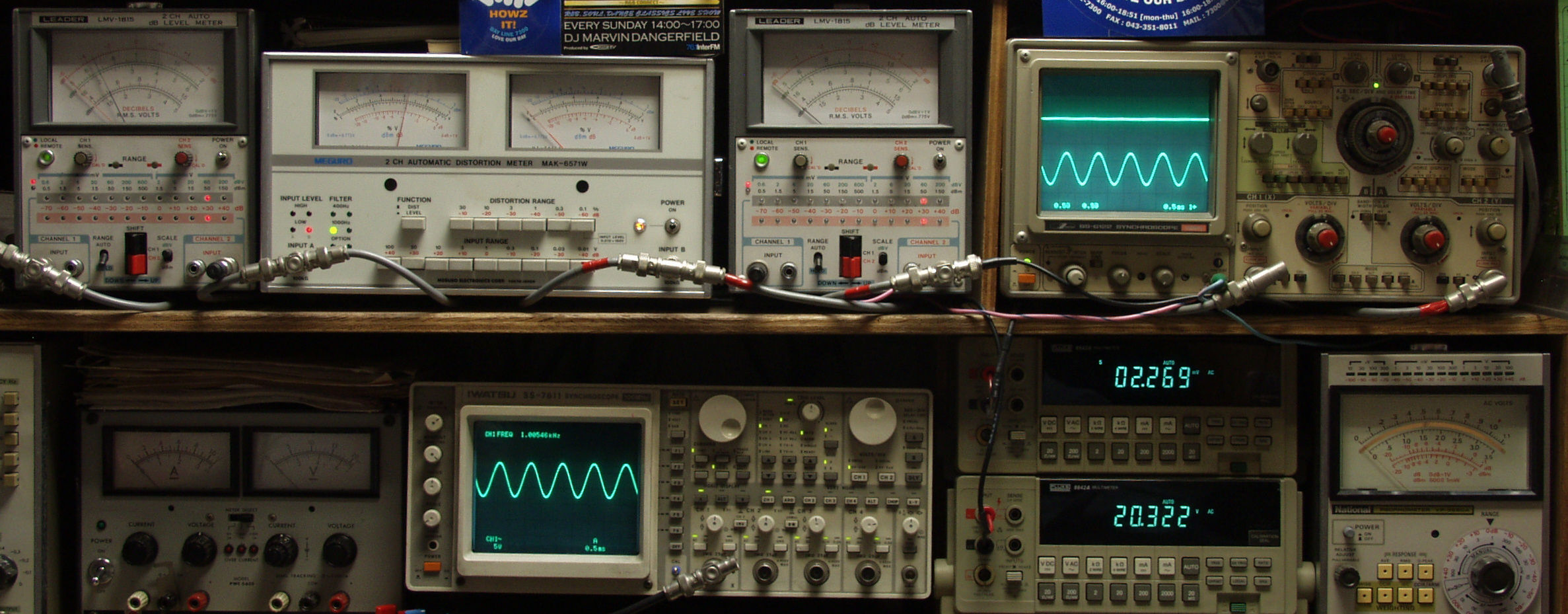

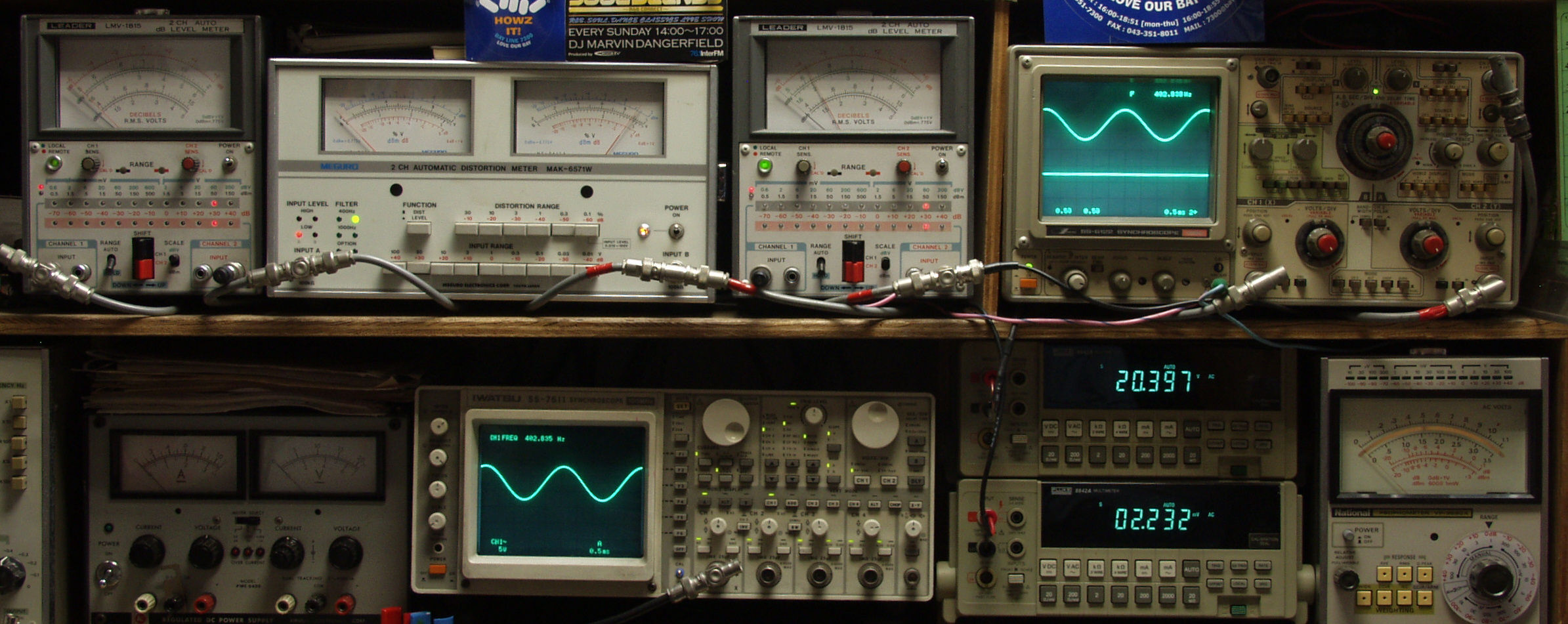

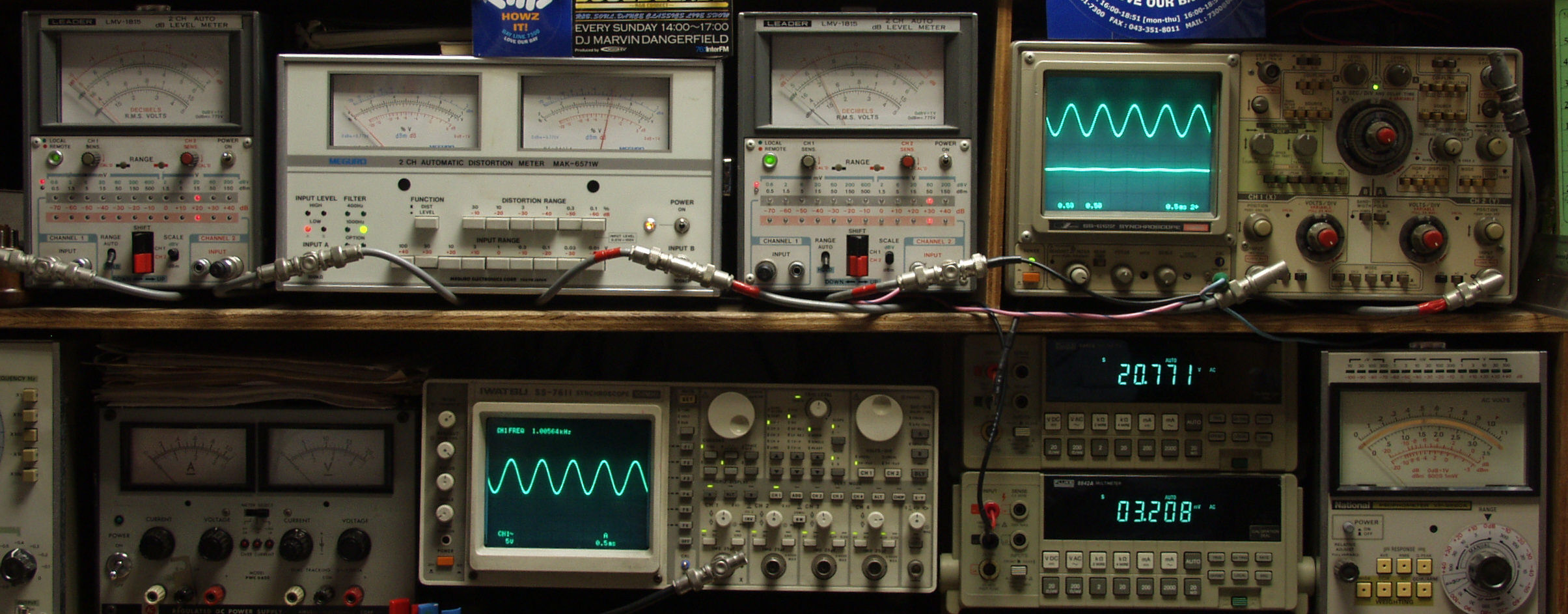

T1. 出力・歪み率測定。

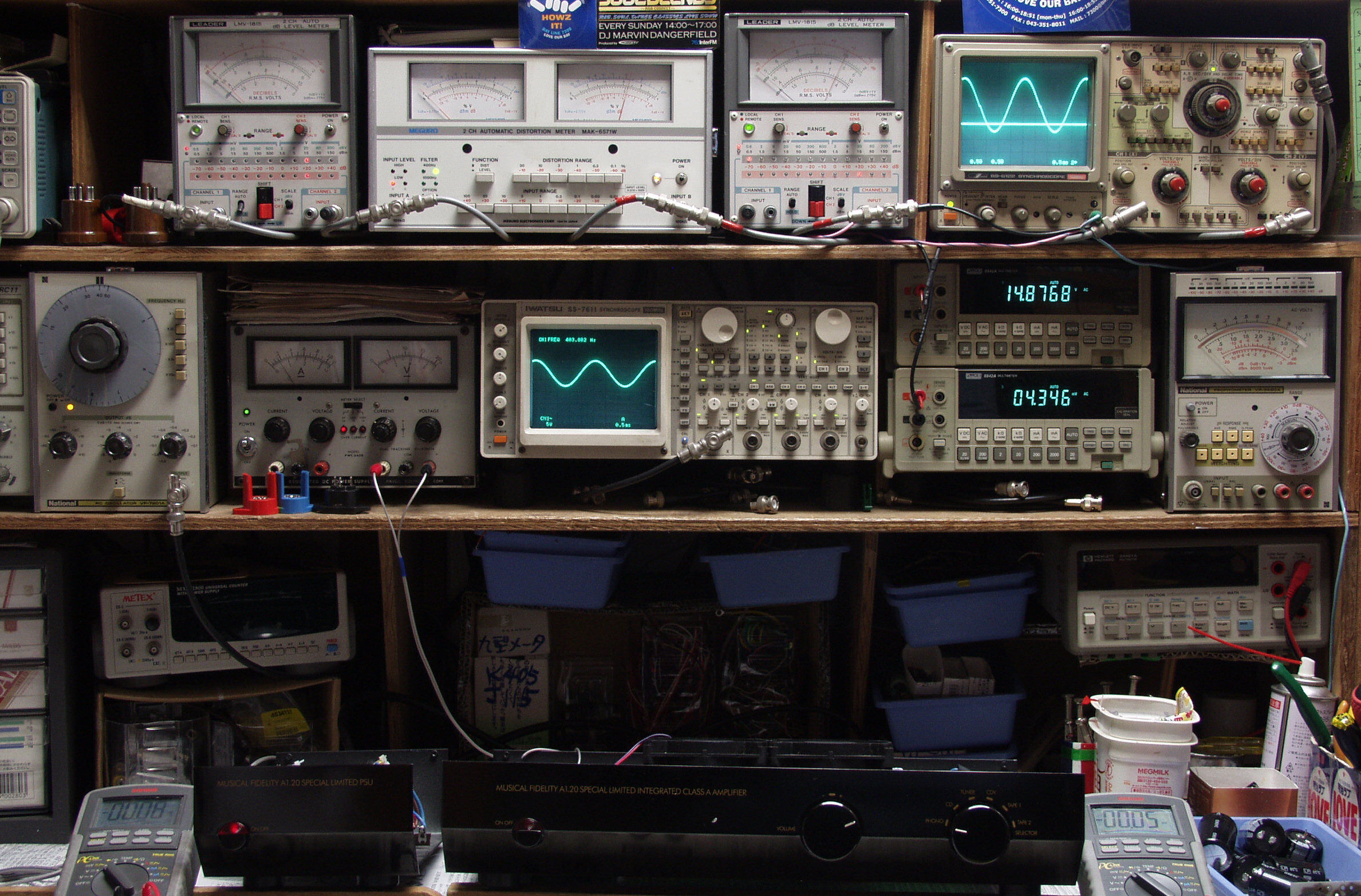

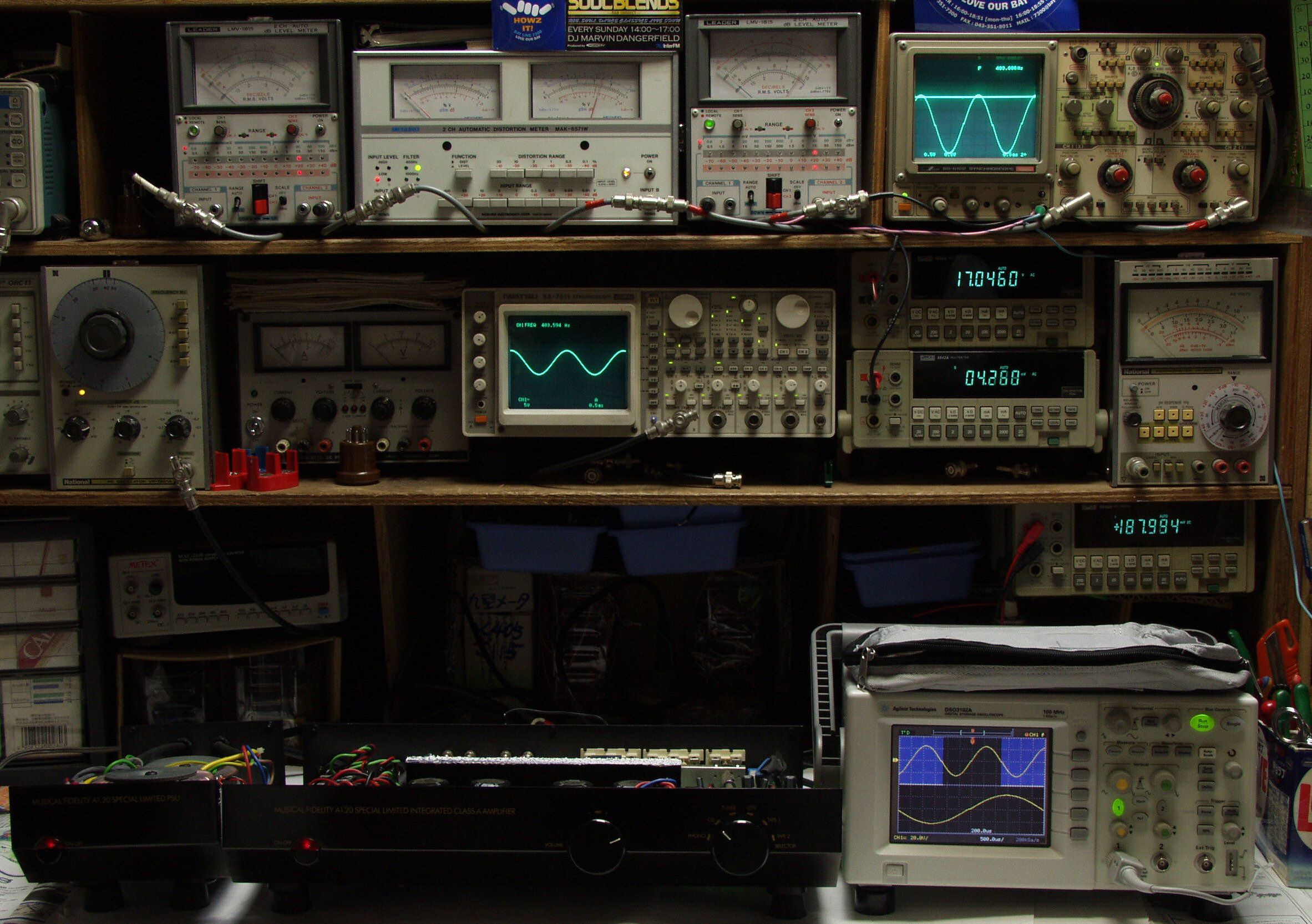

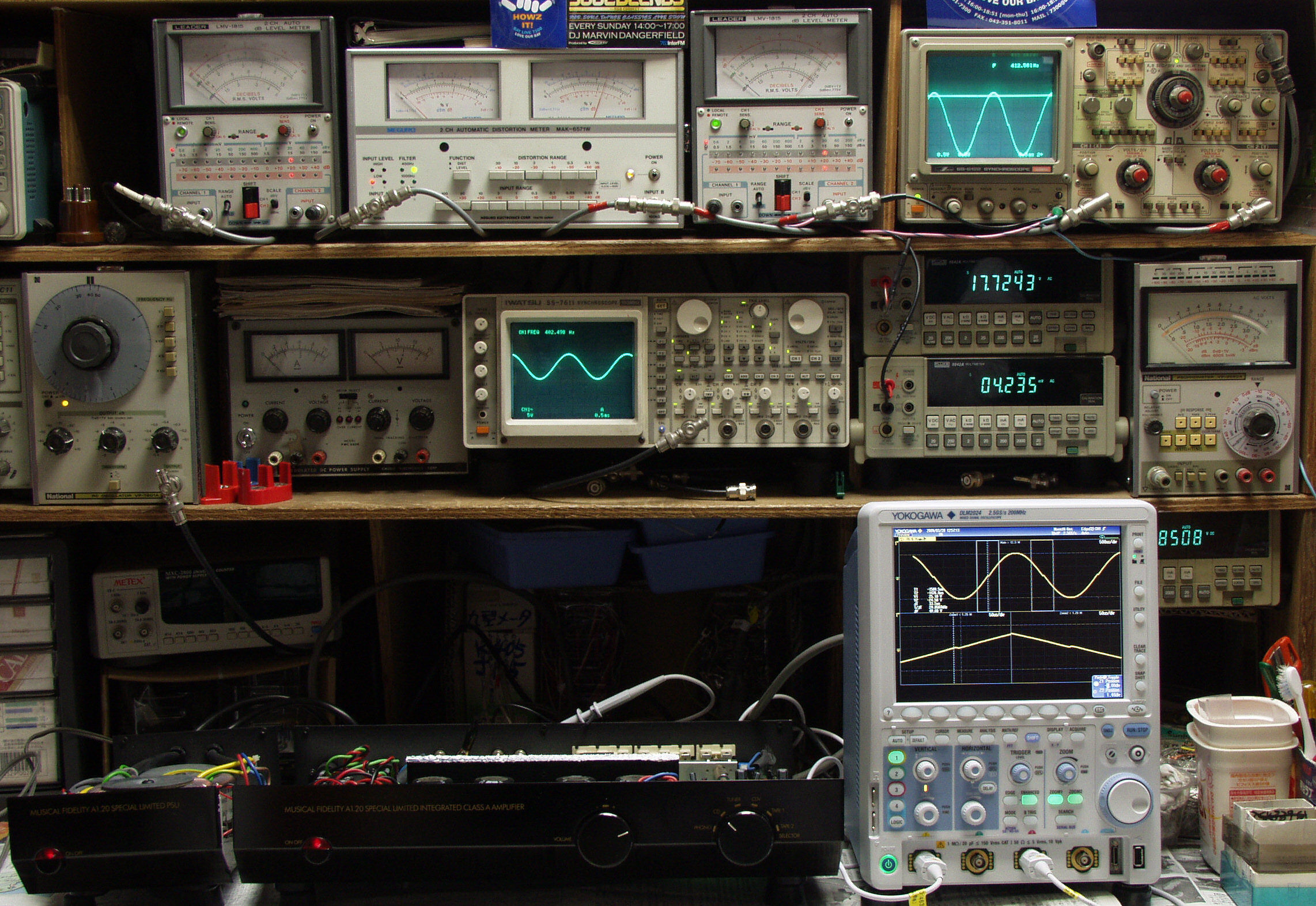

    <見方>
   下段左端 オーディオ発振器より400HZ・1KHZの信号を出し(歪み率=約0.003%)これをAMPに入力し、出力を測定。
   下段中左 オシロ=入力波形(オーディオ発振器のTTLレベル)。
   下段中右上=周波数計。
   上段左端 電圧計=L側出力電圧測定、黒針のみ使用。
   上段中左 歪み率計=出力の歪み率測定、 左メータ=L出力、右メータ=R出力。
   上段中右 電圧計=R側出力電圧測定、赤針のみ使用。
   上段右端 オシロ=出力波形、 上=R出力、下=L出力(実際にはRL電圧計の出力「Max1V」を観測)。
   下段中右上 デジタル電圧計=R出力電圧測定。
   下段中右下 デジタル電圧計=L出力電圧測定。
   右下のデジタルオシロはデモで拝借「Agilent Technologies DSO3102A 」

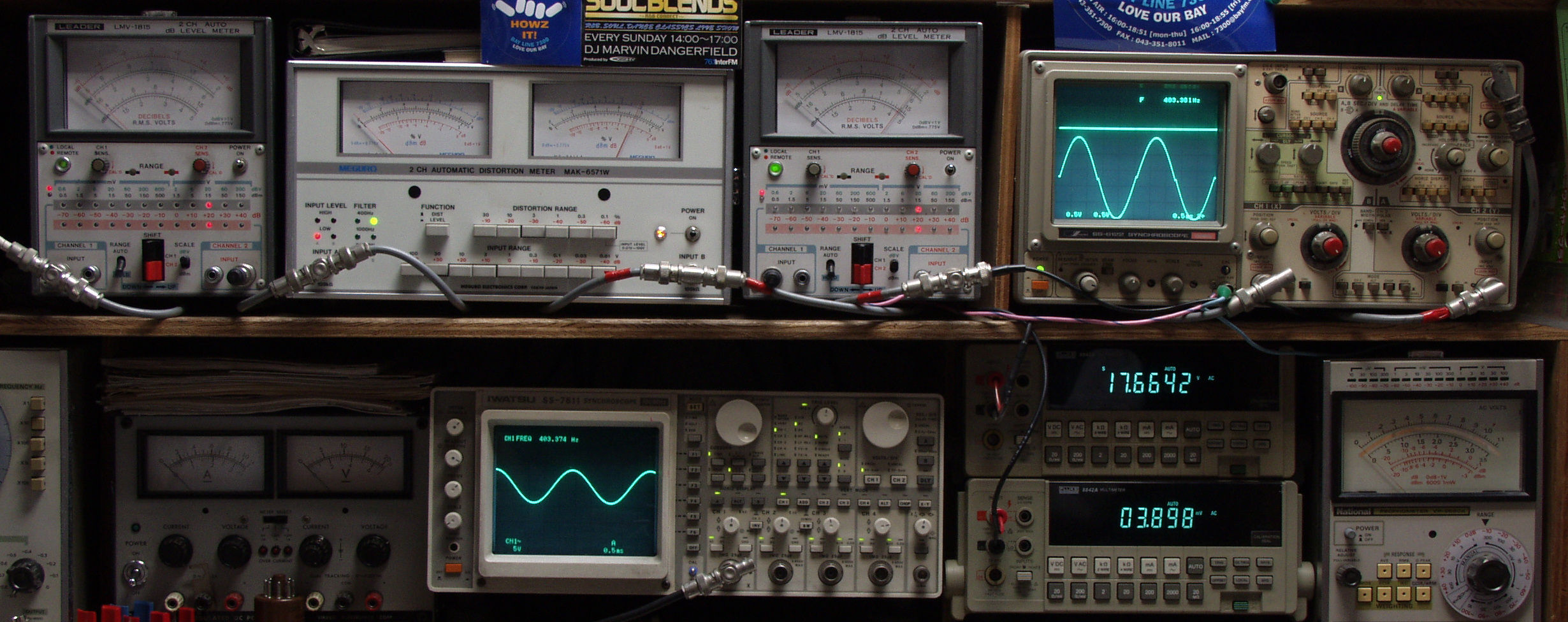

T2A. R側SP出力 17V=36W 2.2%歪み率 AUX入力 1000HZ
T2A−1. クロス歪みが出ているCRT画面

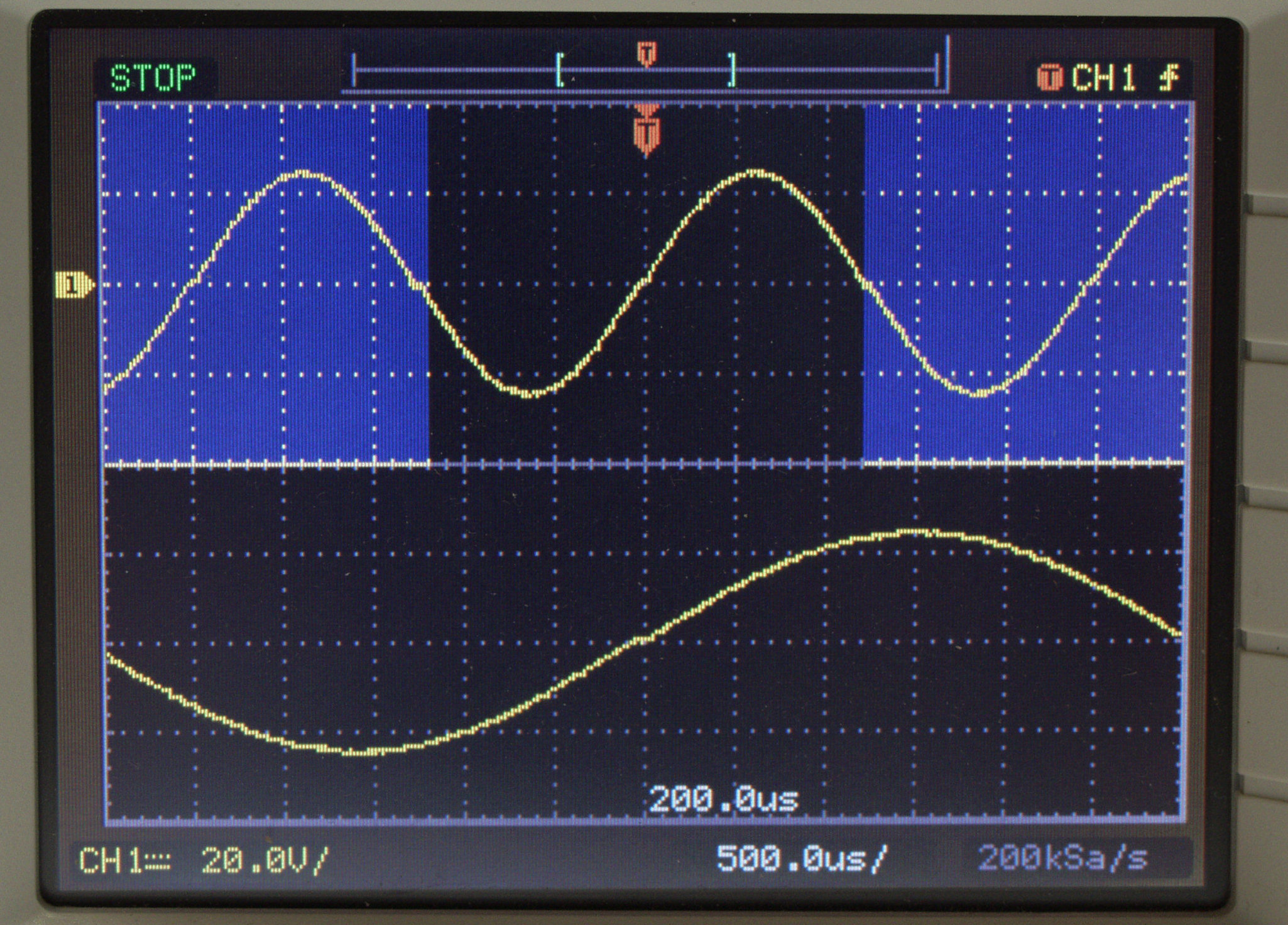

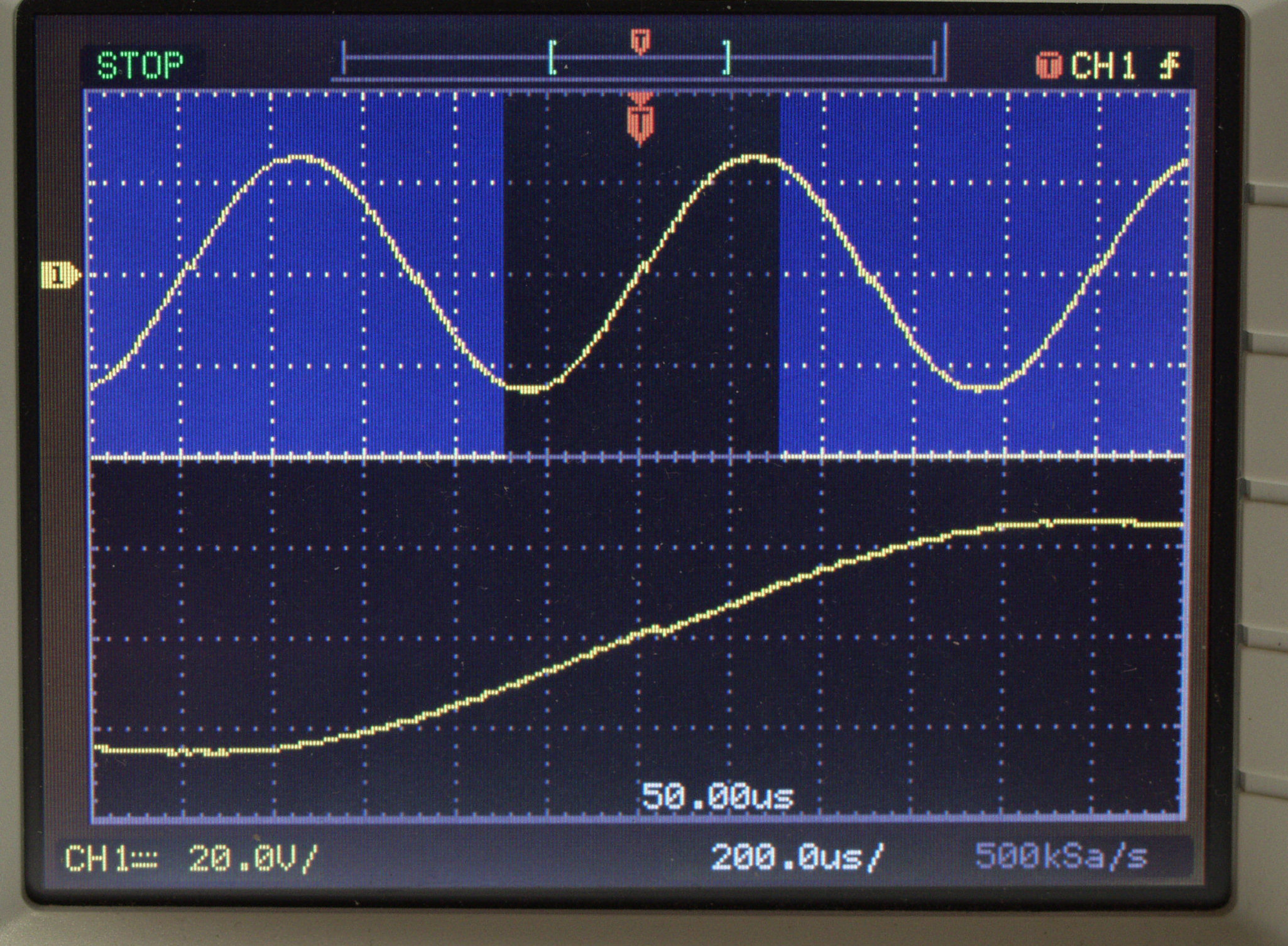

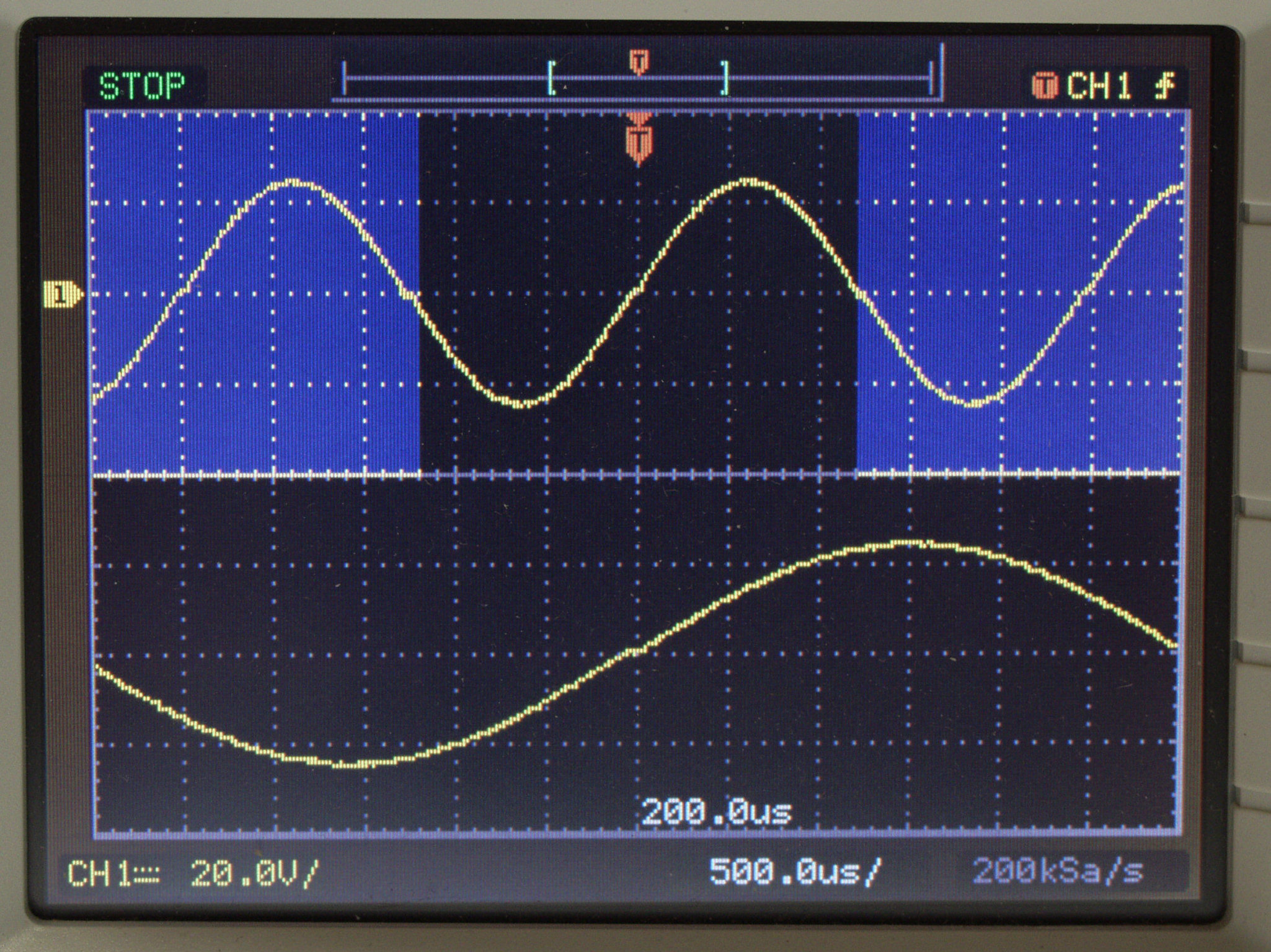

T2A−2. 「Agilent Technologies DSO3102A 」で測定
T2B. L側SP出力 17V=36W 2.4%歪み率 AUX入力 1000HZ
T2B−1. クロス歪みが出ているCRT画面
T2B−2. 「Agilent Technologies DSO3102A 」で測定
T2C.  R側SP出力 17V=36W 2.8%歪み率 AUX入力 400HZ

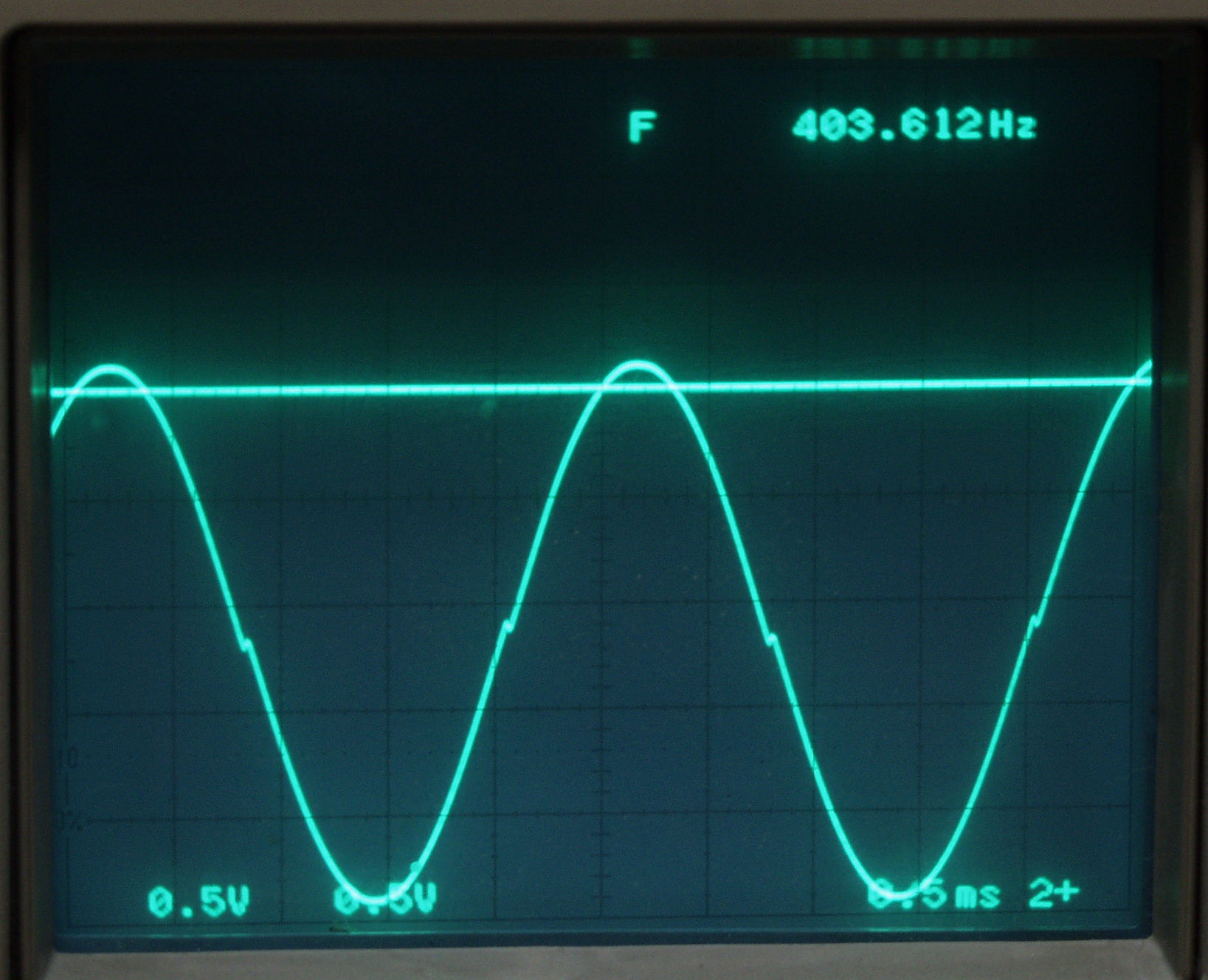

T2C1. クロス歪みが出ているCRT画面
T2C2. 「Agilent Technologies DSO3102A 」で測定
T2D.  L側SP出力 17V=36W 2.4%歪み率 AUX入力 400HZ
T2D−1. クロス歪みが出ているCRT画面
T2D−2. 「Agilent Technologies DSO3102A 」で測定
T3A. R側SP出力 17V=36W 2%歪み率 MM入力 1000HZ
T3B. L側SP出力 17V=36W 2%歪み率 MM入力 1000HZ
T3C. R側SP出力 17V=36W 2.8%歪み率 MM入力 400HZ
T3D. L側SP出力 17V=36W 2.5%歪み率 MM入力 400HZ
T4A. R側SP出力 17V=36W 2.2%歪み率 MC入力 1000HZ
T4B. L側SP出力 17V=36W 2%歪み率 MC入力 1000HZ
T4C. R側SP出力 17V=36W 2.8%歪み率 MC入力 400HZ
T4D. L側SP出力 17V=36W 2.4%歪み率 MC入力 400HZ
U. 修理前点検測定2

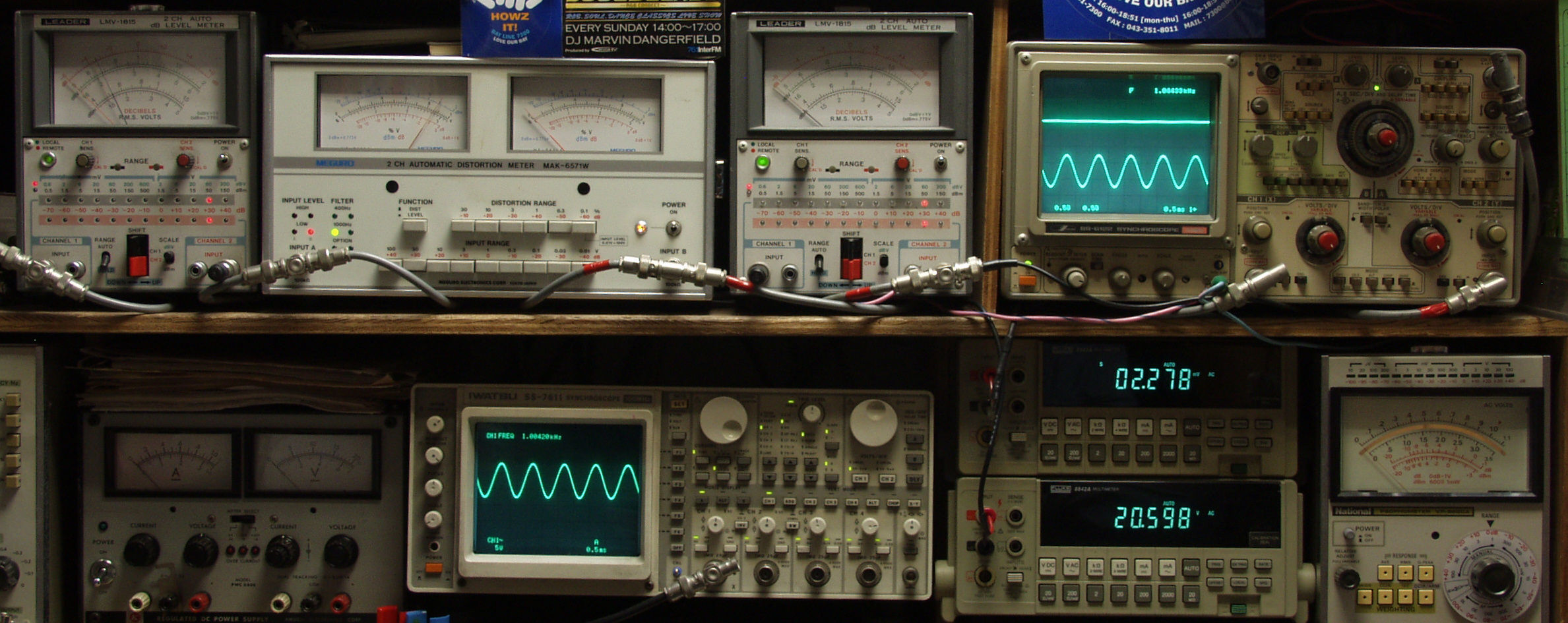

U1. 出力・歪み率測定2
    <見方>
   下段左端 オーディオ発振器より400HZ・1KHZの信号を出し(歪み率=約0.003%)これをAMPに入力し、出力を測定。
   下段中左 オシロ=入力波形(オーディオ発振器のTTLレベル)。
   下段中右上=周波数計。
   上段左端 電圧計=L側出力電圧測定、黒針のみ使用。
   上段中左 歪み率計=出力の歪み率測定、 左メータ=L出力、右メータ=R出力。
   上段中右 電圧計=R側出力電圧測定、赤針のみ使用。
   上段右端 オシロ=出力波形、 上=R出力、下=L出力(実際にはRL電圧計の出力「Max1V」を観測)。
   下段中右上 デジタル電圧計=R出力電圧測定。
   下段中右下 デジタル電圧計=L出力電圧測定。
   右下のデジタルオシロはデモで拝借<<YOKOGAWA DLM2024>>
U2A. クロス歪を<<YOKOGAWA DLM2024>>で測定、R側400HZ
U2A. クロス歪をYOKOGAWA DLM2024で測定、L側400HZ
C. 修理状況
C1A. 修理前 電源部上から見る。
C1B. 修理中 電源部のトロイダルトランスの下絶縁シート、小さすぎないか?

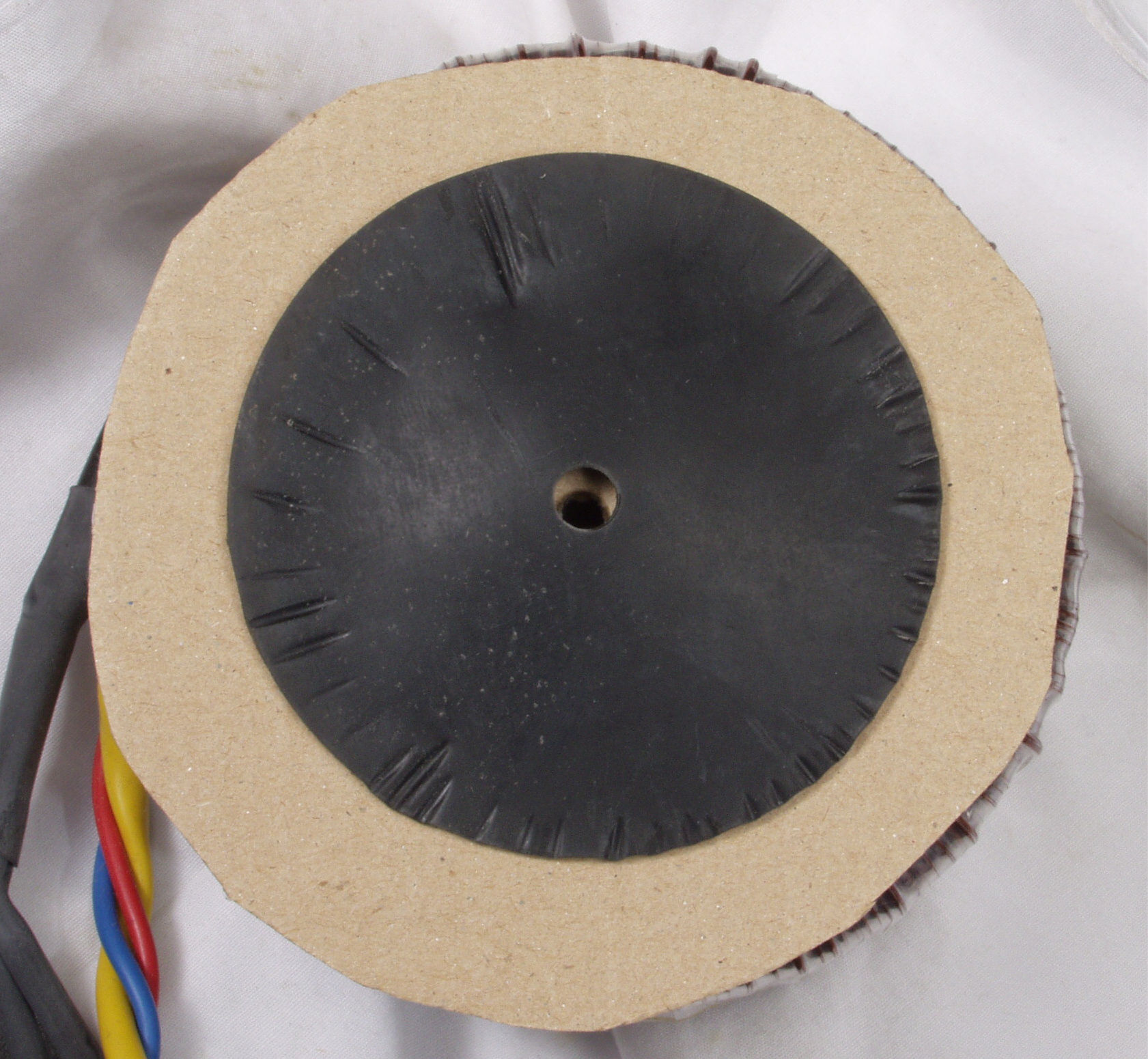

C1C. 修理後 電源部のトロイダルトランスの下絶縁シートに厚紙を足す。
C1D. 修理・改造後 電源部上から見る
C1E. 修理前 接続コネクター、被服押さえが効いていない!

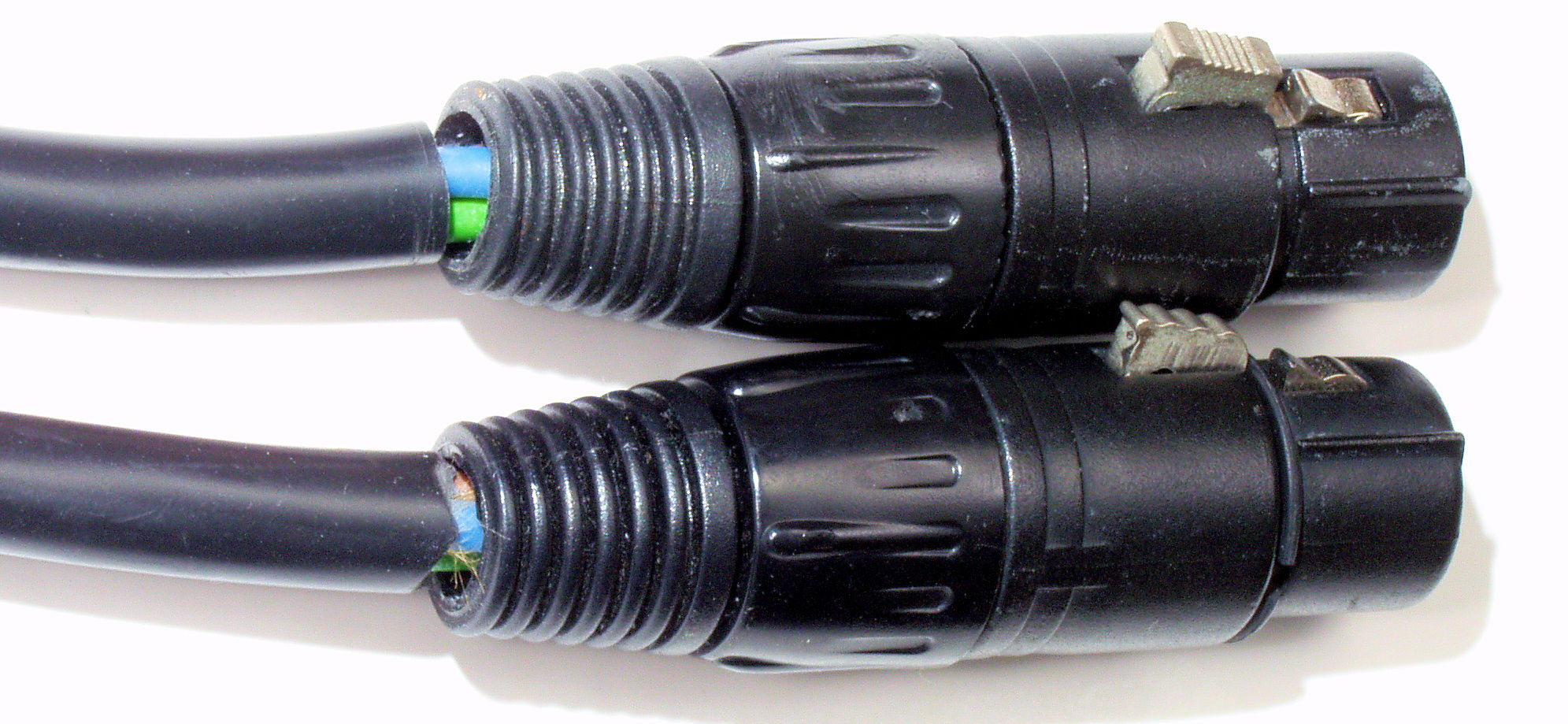

C1F. 修理後 接続コネクター
C2A. 修理前 基板
C2B. 修理後 基板

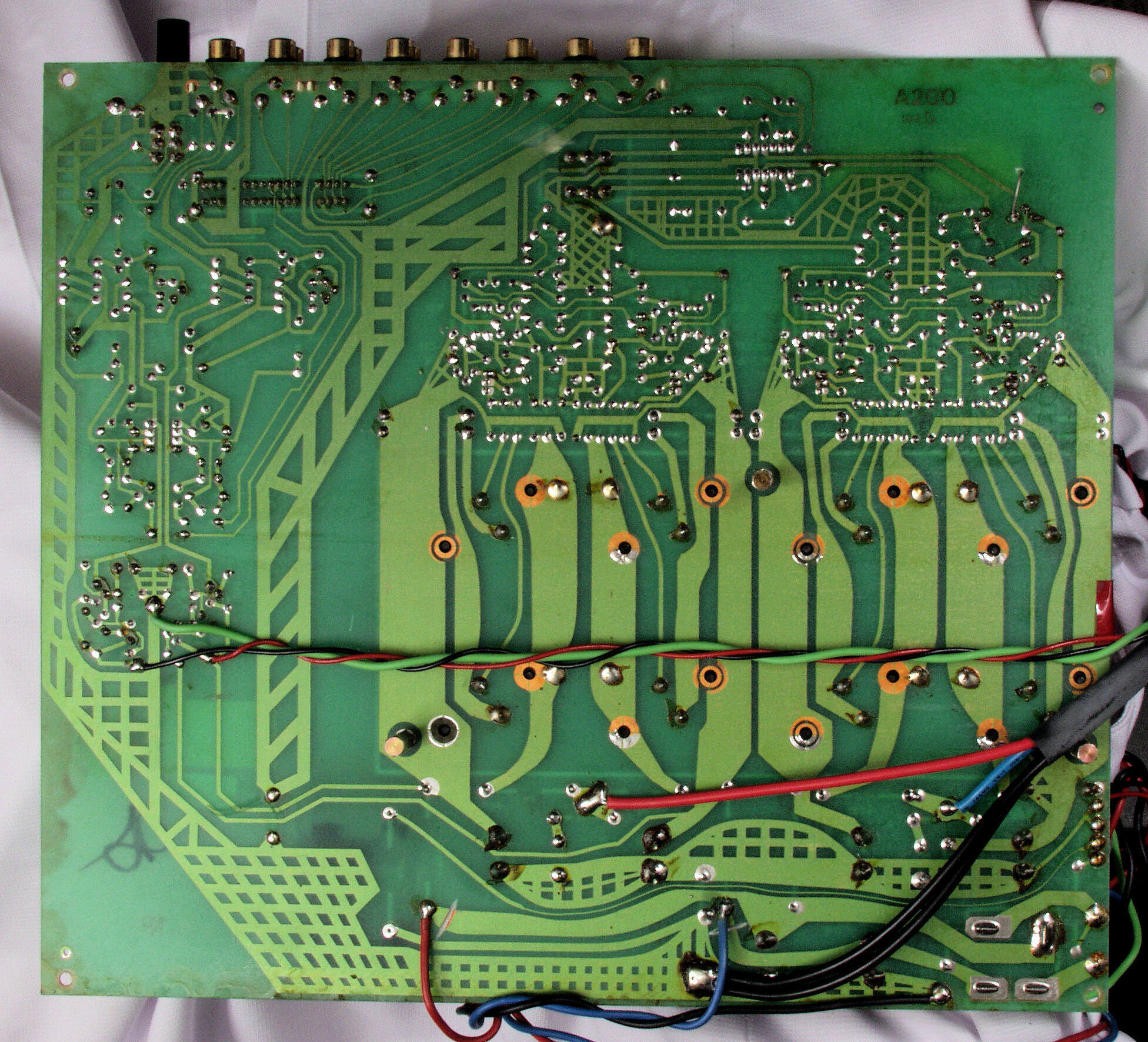

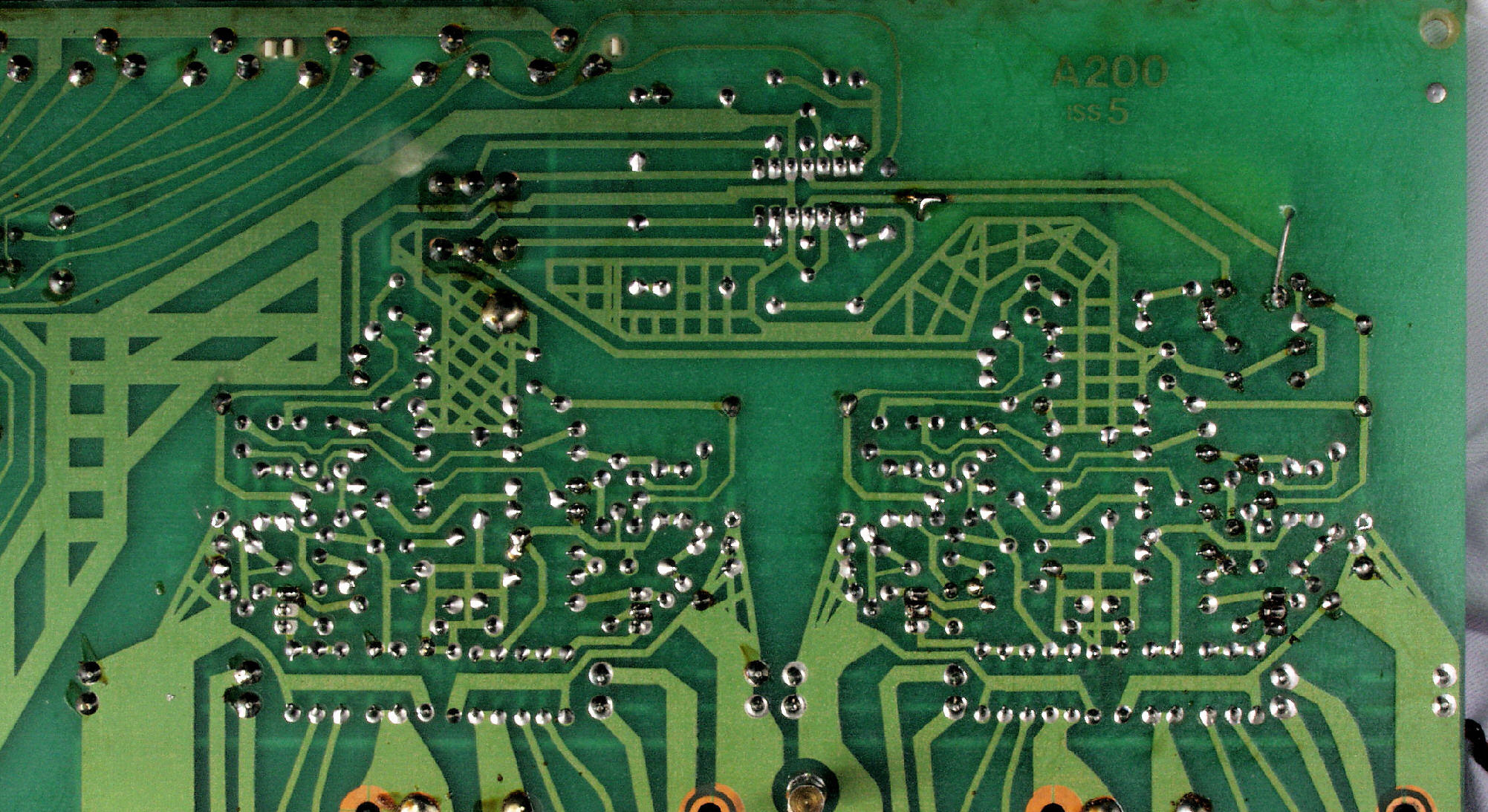

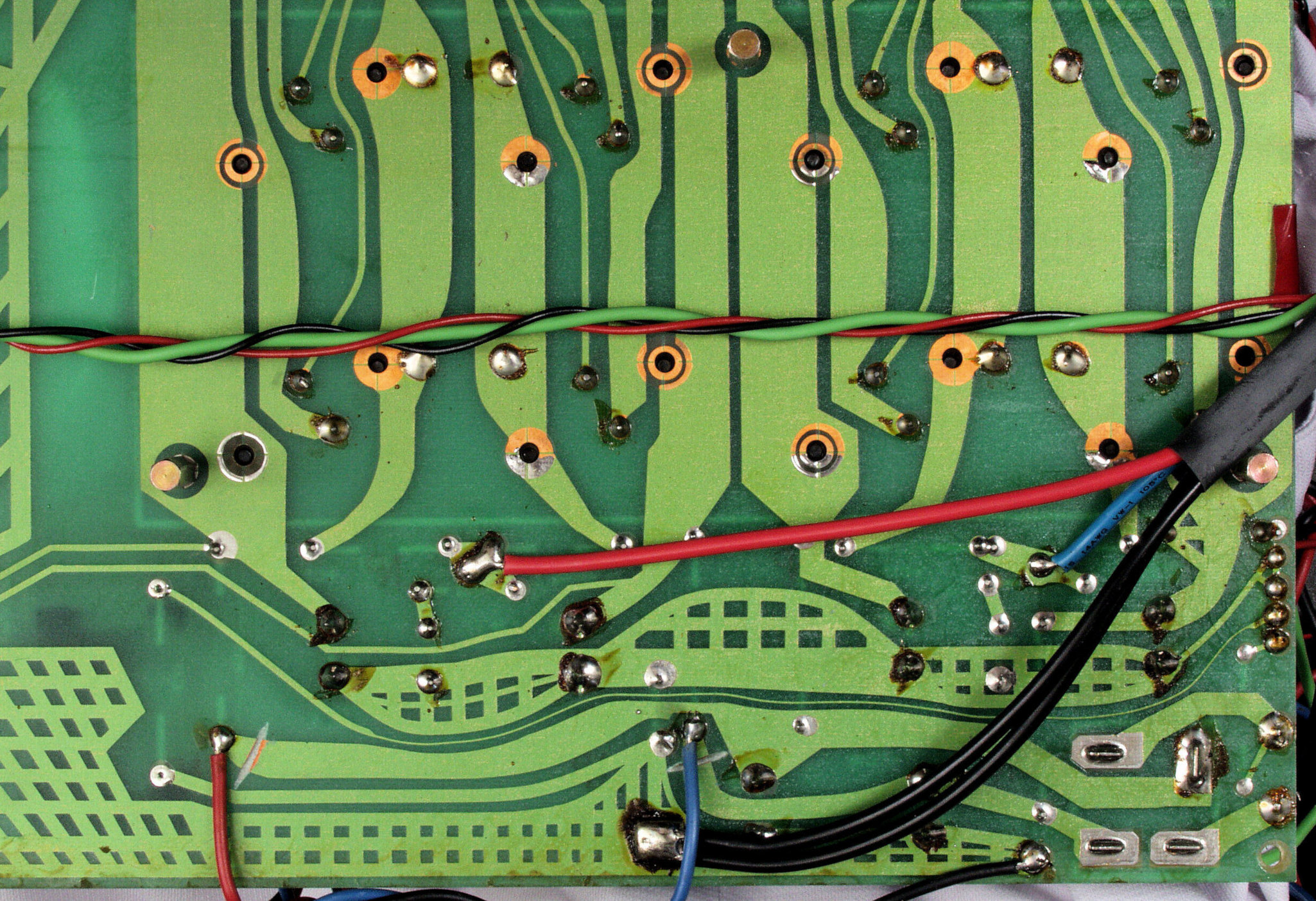

C2C. 修理前 基板裏

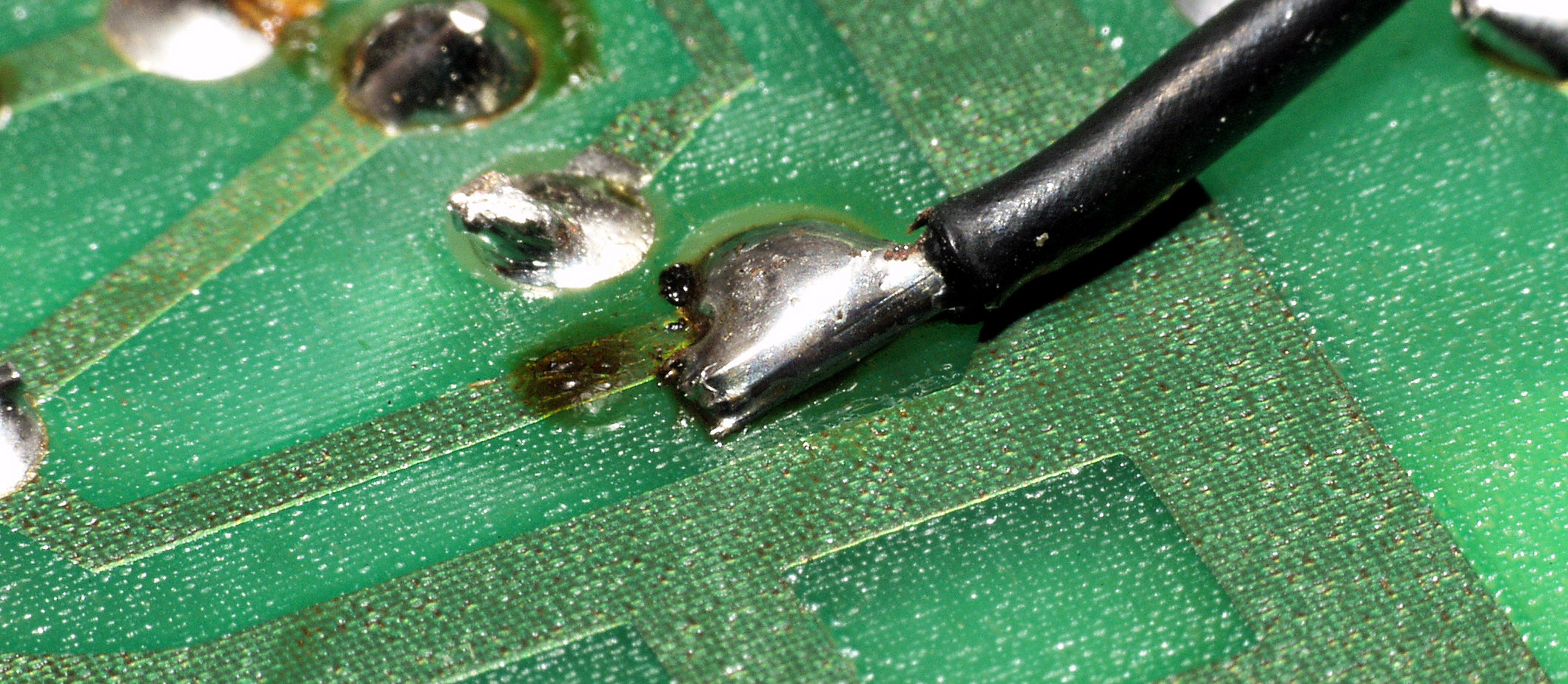

C2C1. 修理前 基板裏、もう少し、隣の銅箔から、離した方が良い

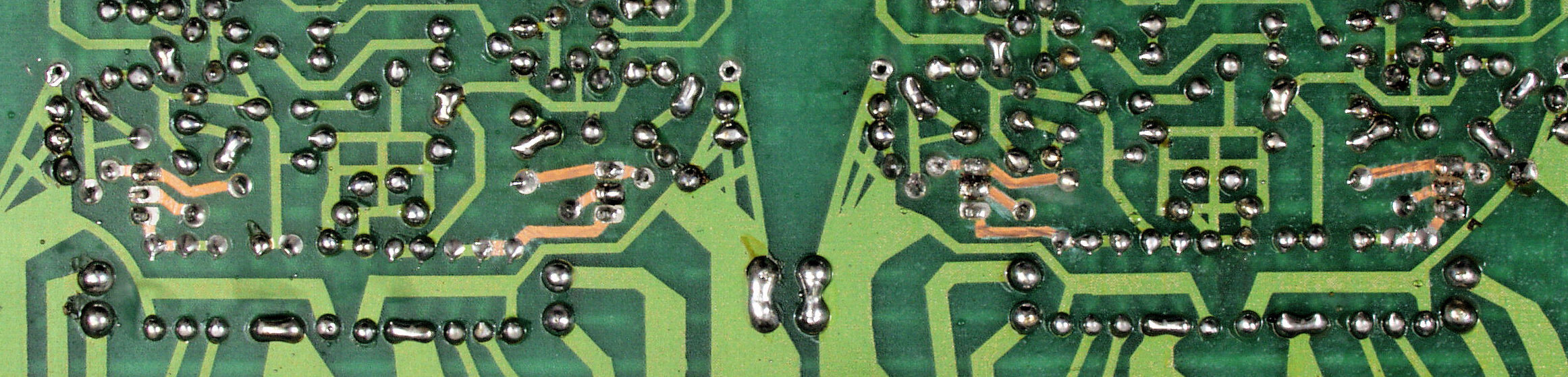

C2D. 修理(半田補正)後 基板裏、 半田を全部やり直す。
C2E. 修理中 基板裏 洗浄後
C2F. 完成基板裏 洗浄後、 洗浄後コーテング材を塗る。

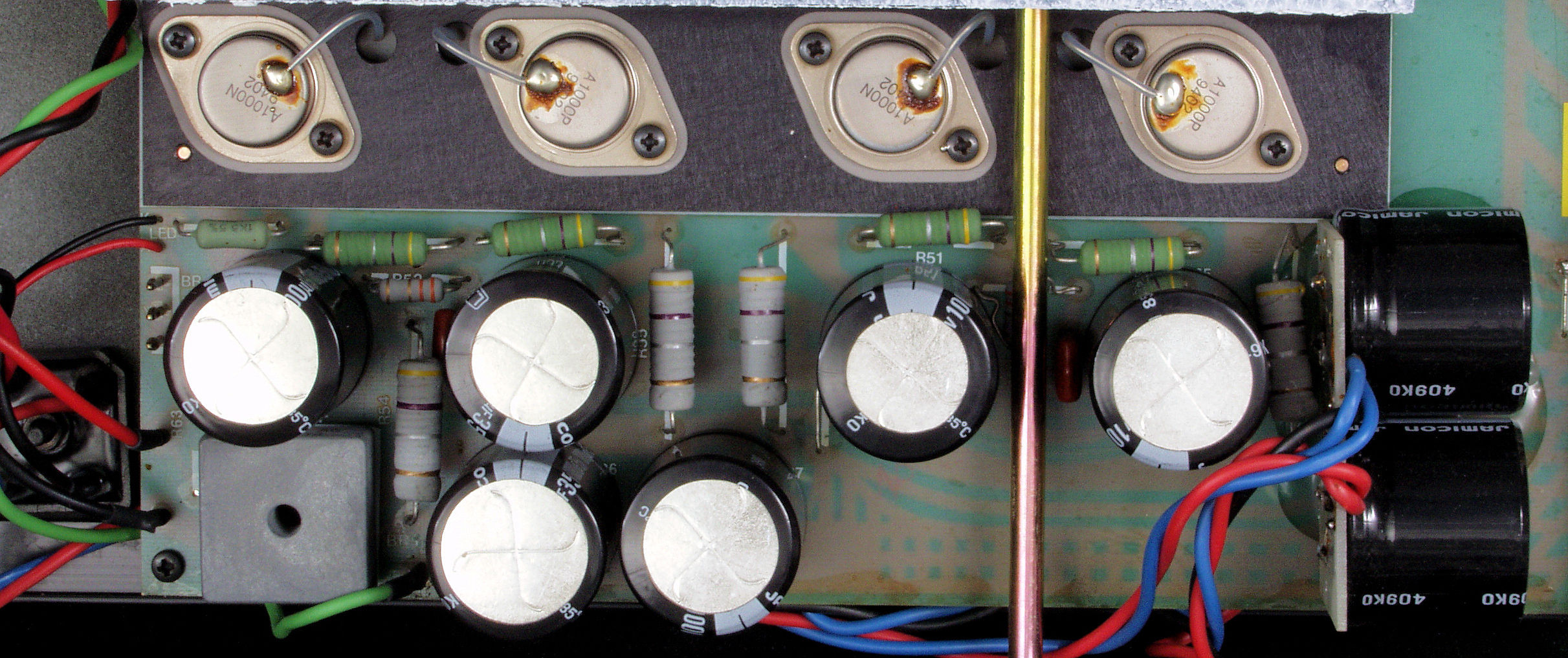

C3A. 修理前 整流基板
C3A−1. 修理中 整流基板 電解コンデンサー8個、整流ブリッジ交換

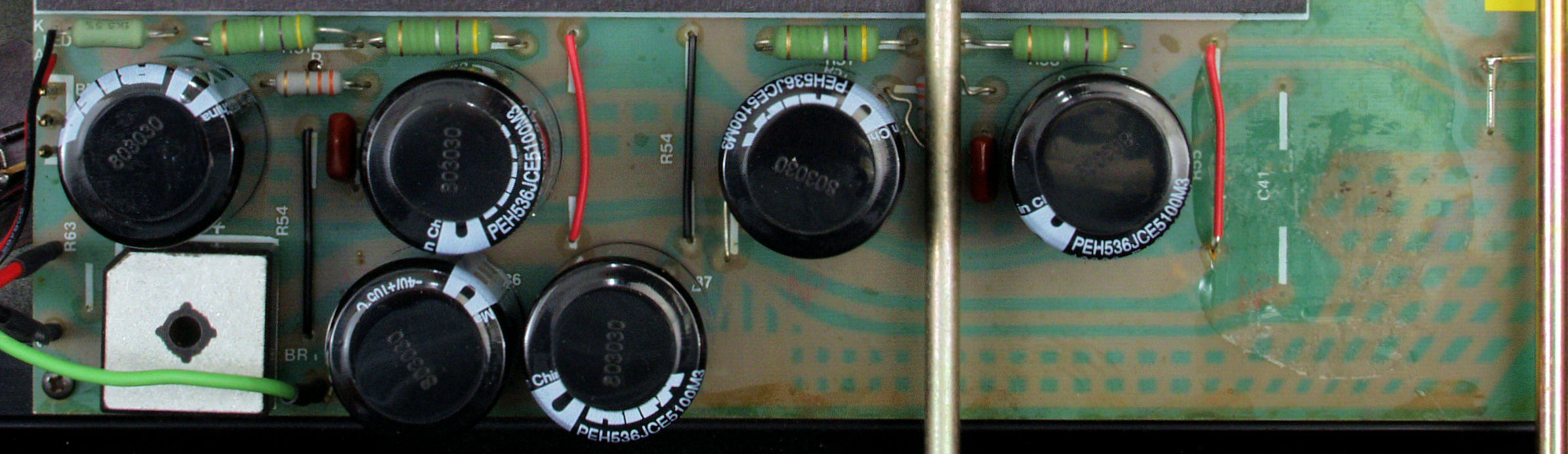

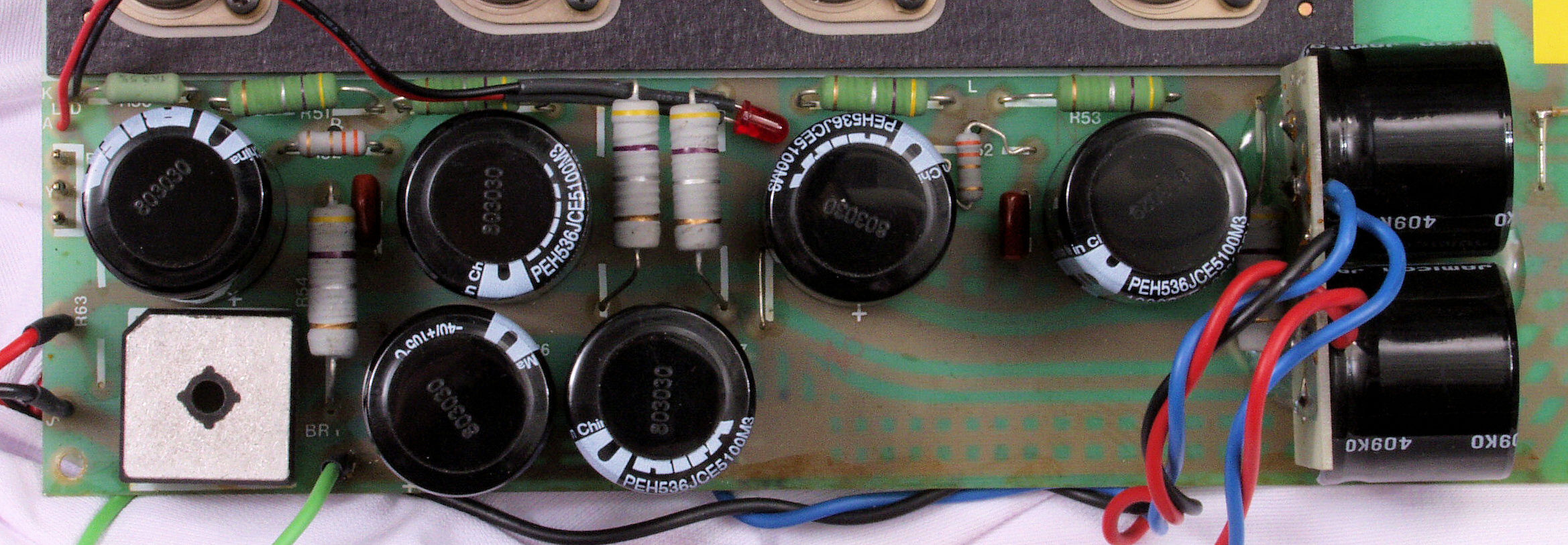

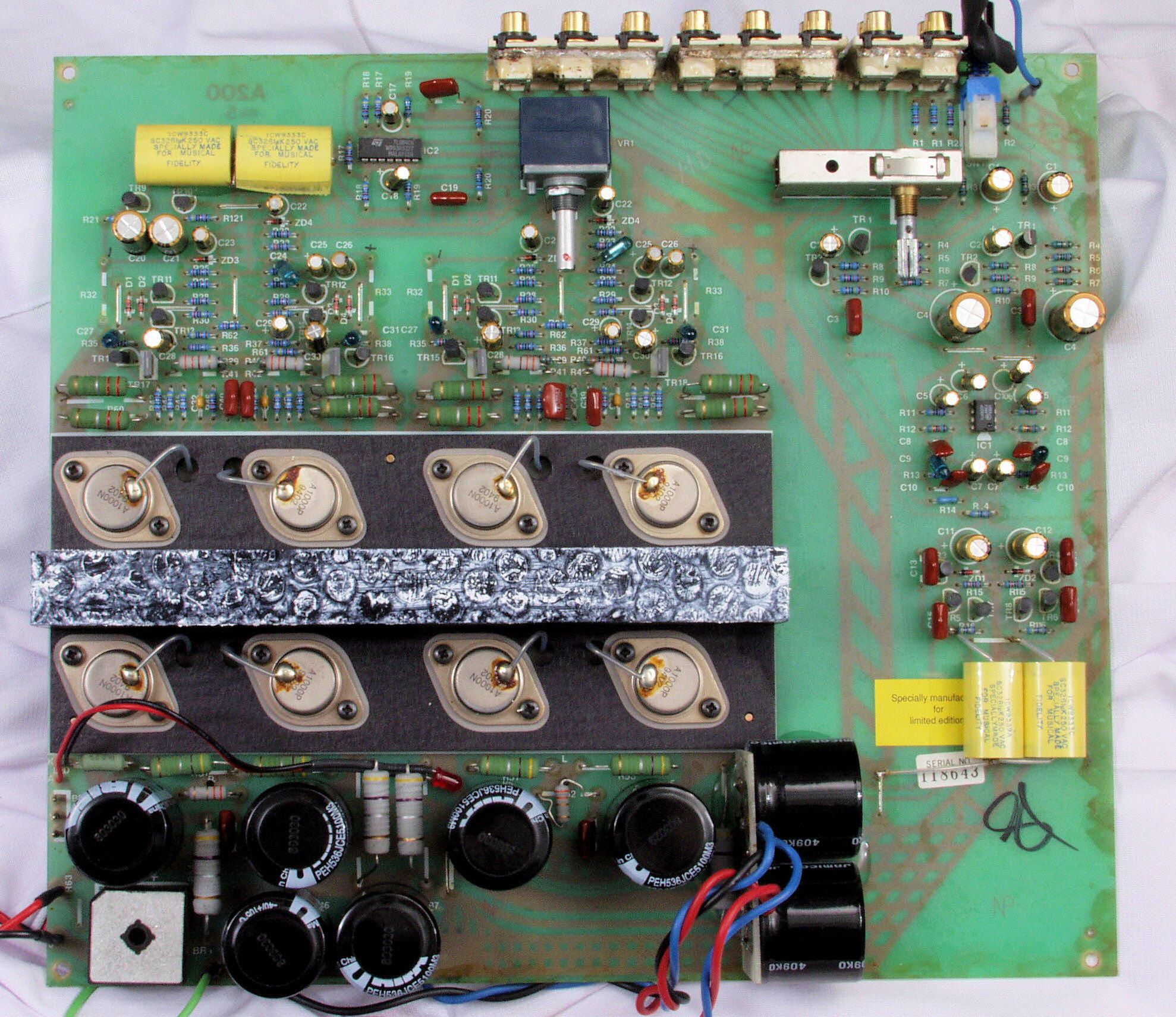

C3B. 修理後 整流基板 電解コンデンサー8個、整流ブリッジ交換

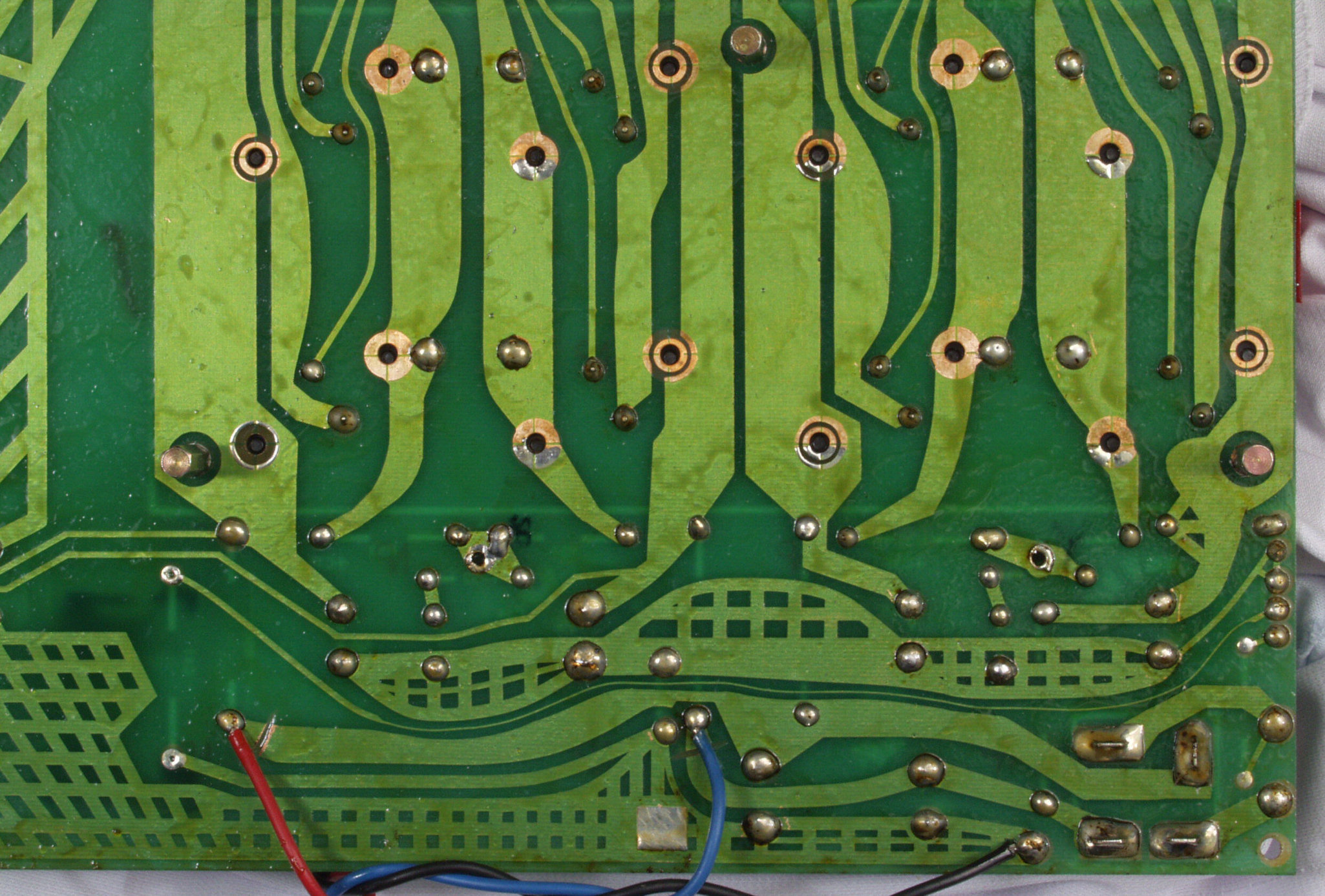

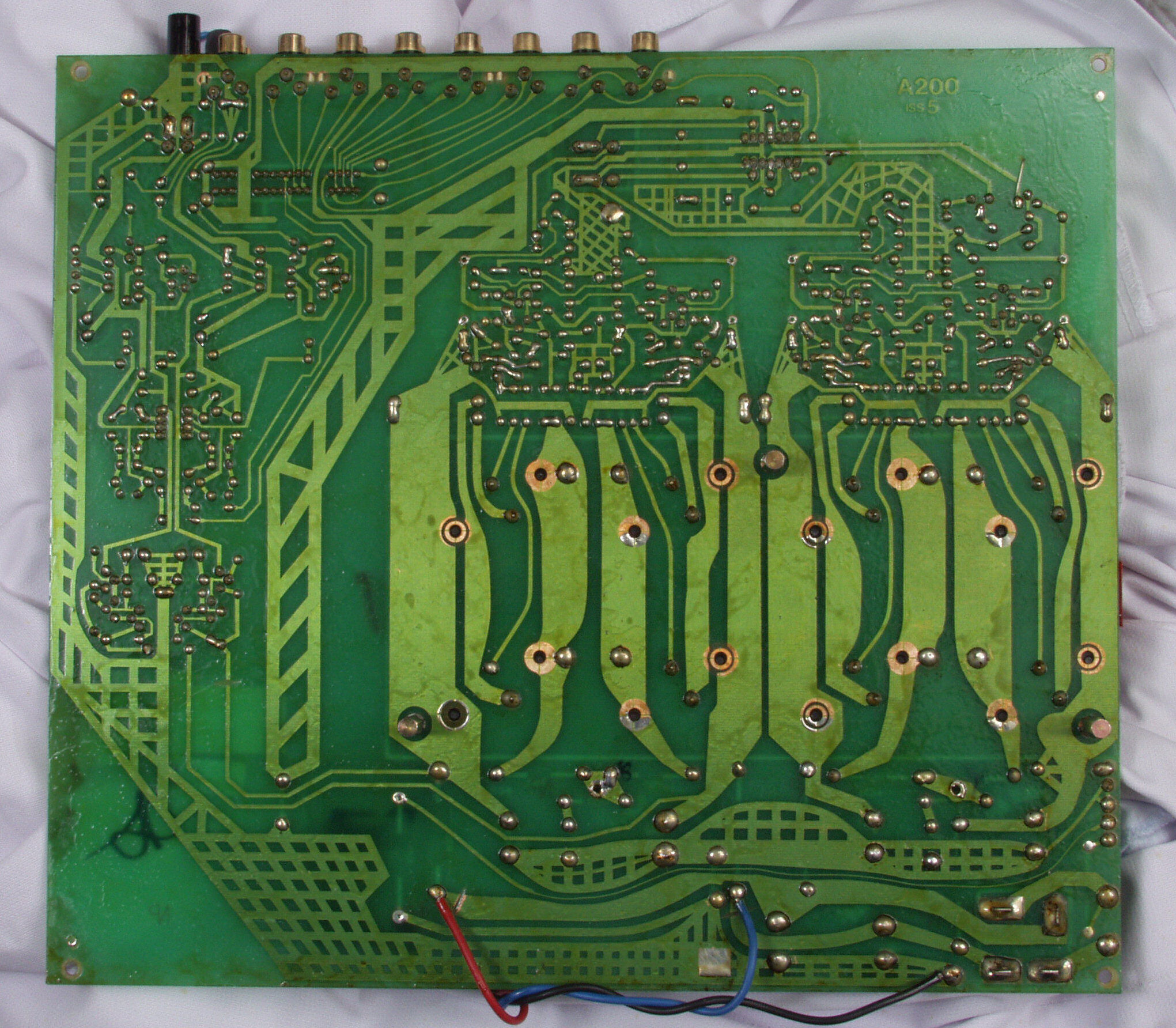

C3C. 修理前 整流基板裏+終段基板裏
C3D. 修理(半田補正)後 整流基板裏+終段基板裏、 半田を全部やり直す。
C3E. 修理中 整流基板裏+終段基板裏 洗浄後
C3F. 完成整流基板裏+終段基板裏 洗浄後、 洗浄後コーテング材を塗る。
C4A. 修理前 プリ電源基板

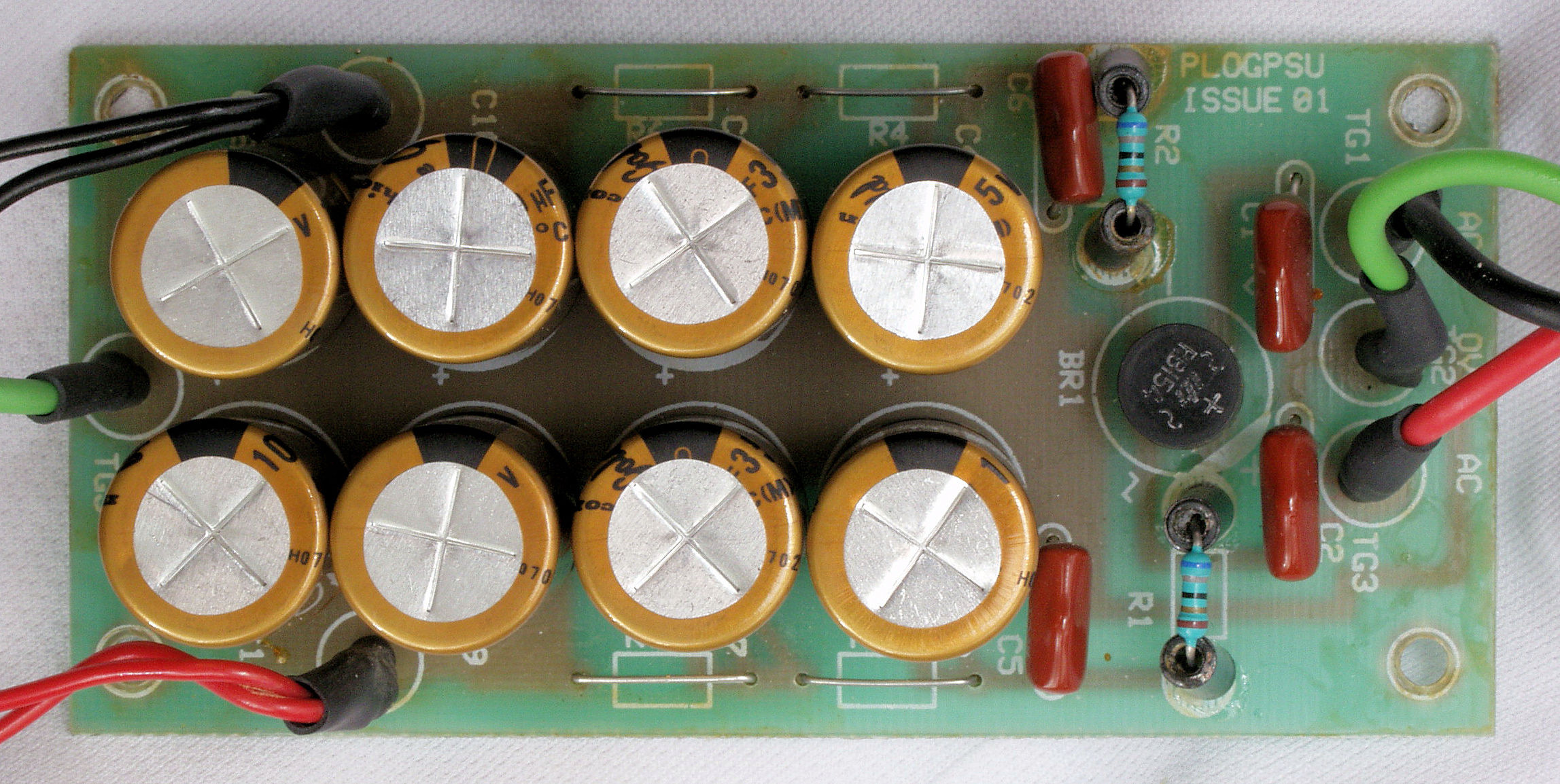

C4B. 修理後 プリ電源基板 電解コンデンサー8個

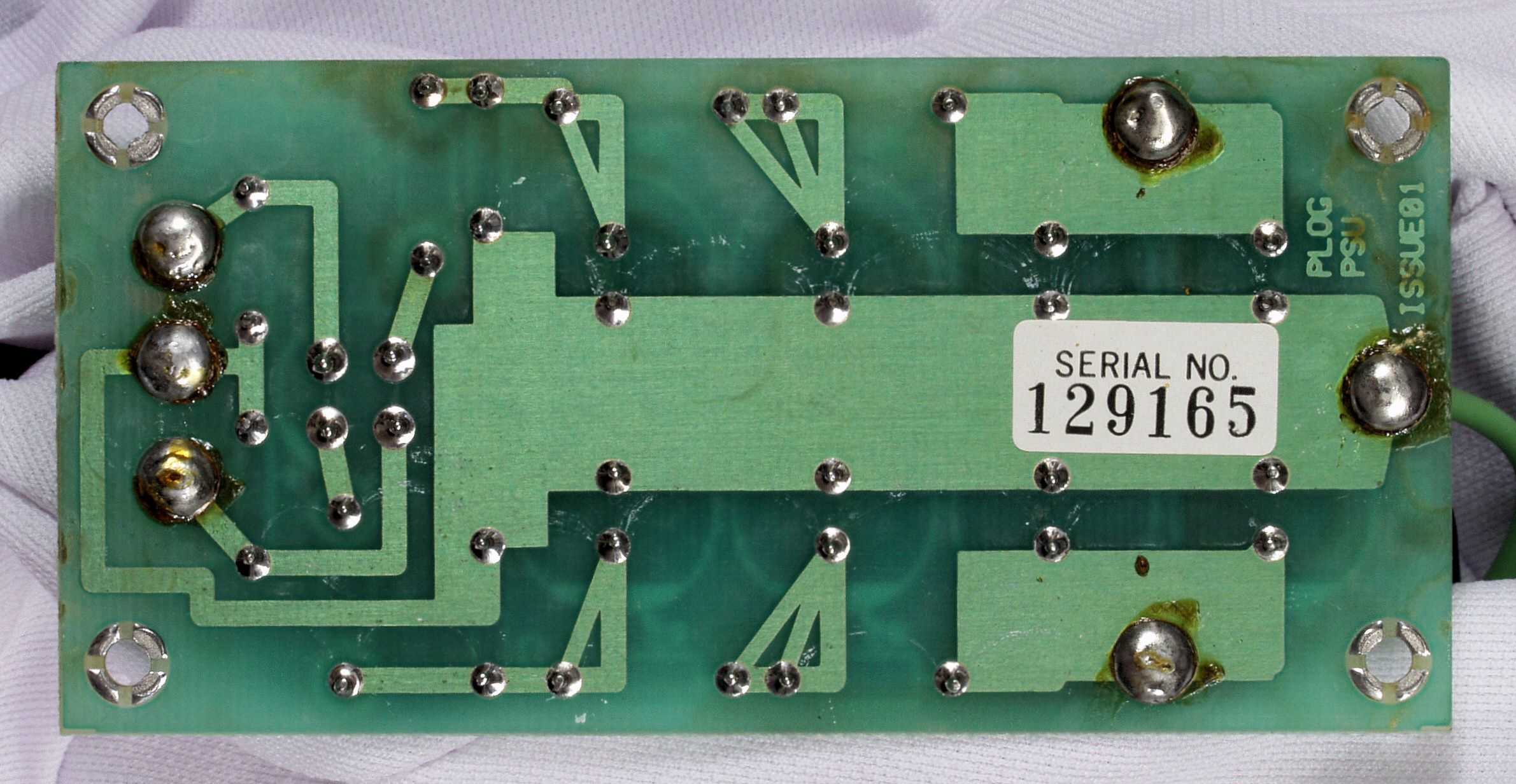

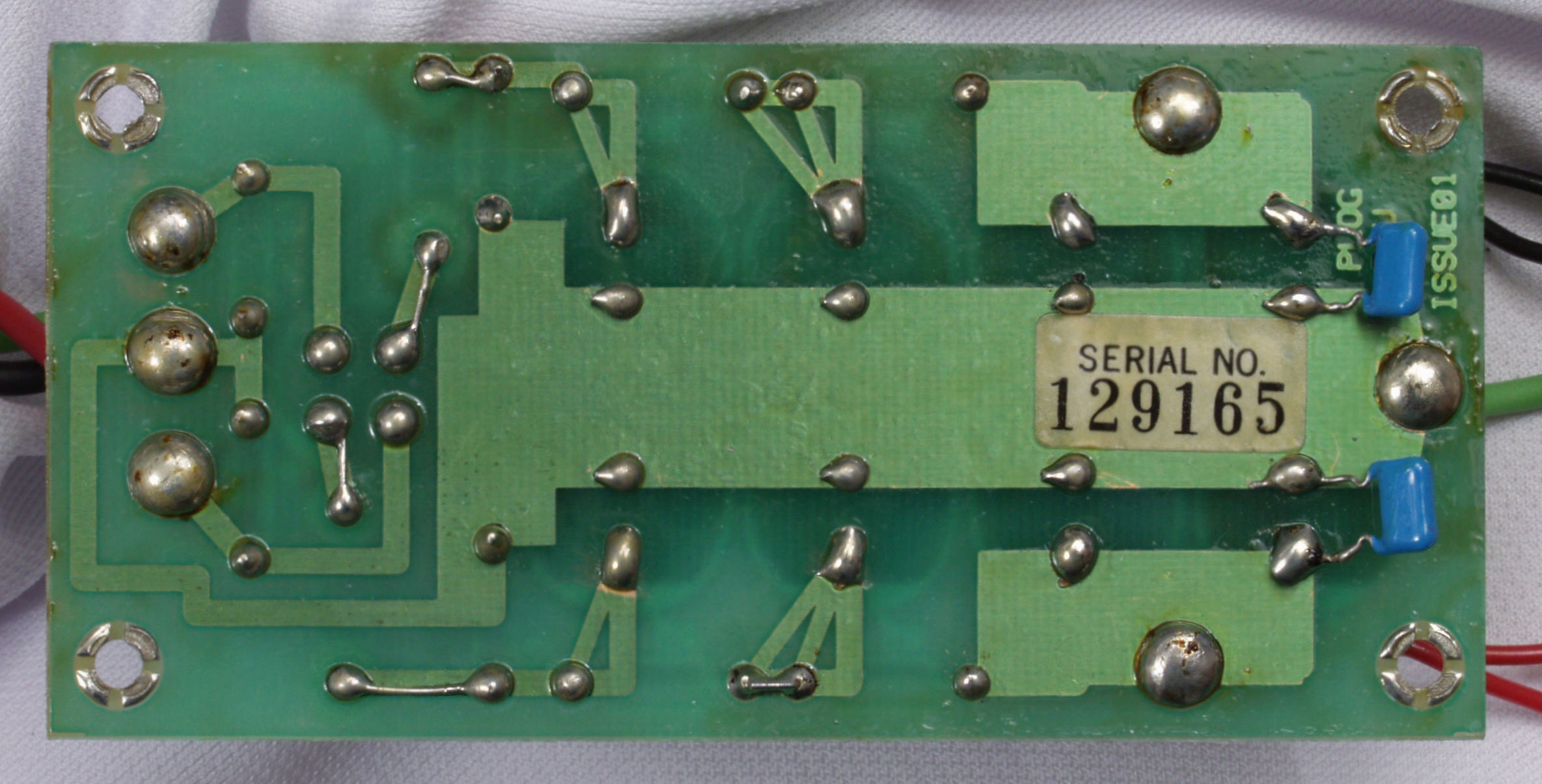

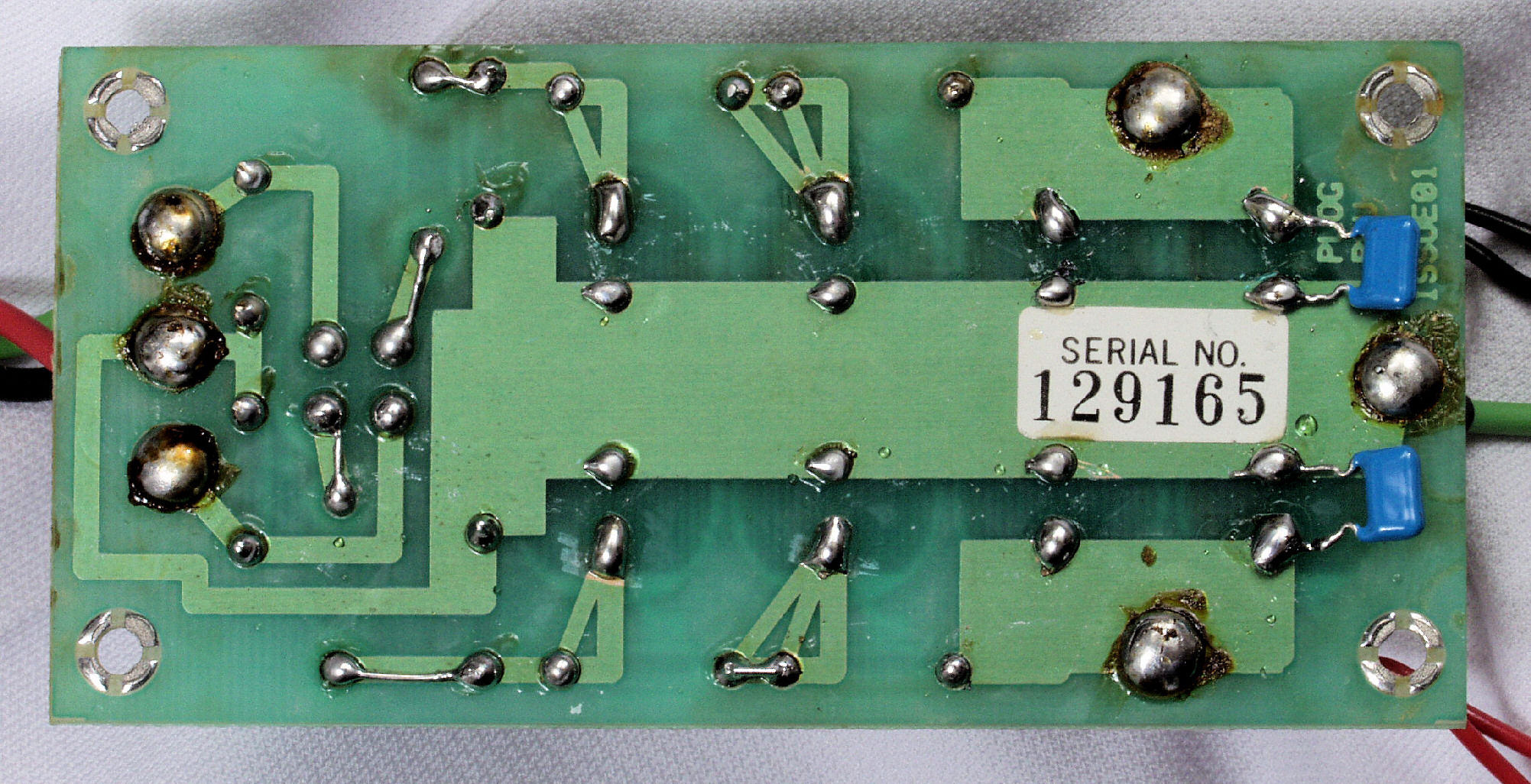

C4C. 修理前 プリ電源基板裏 回路が変更されている、しかも+−で電圧が異なる!
C4D. 修理(半田補正)後 プリ電源基板裏、 半田を全部やり直す。
C4E. 完成プリ電源基板裏 洗浄後、 洗浄後コーテング材を塗る。

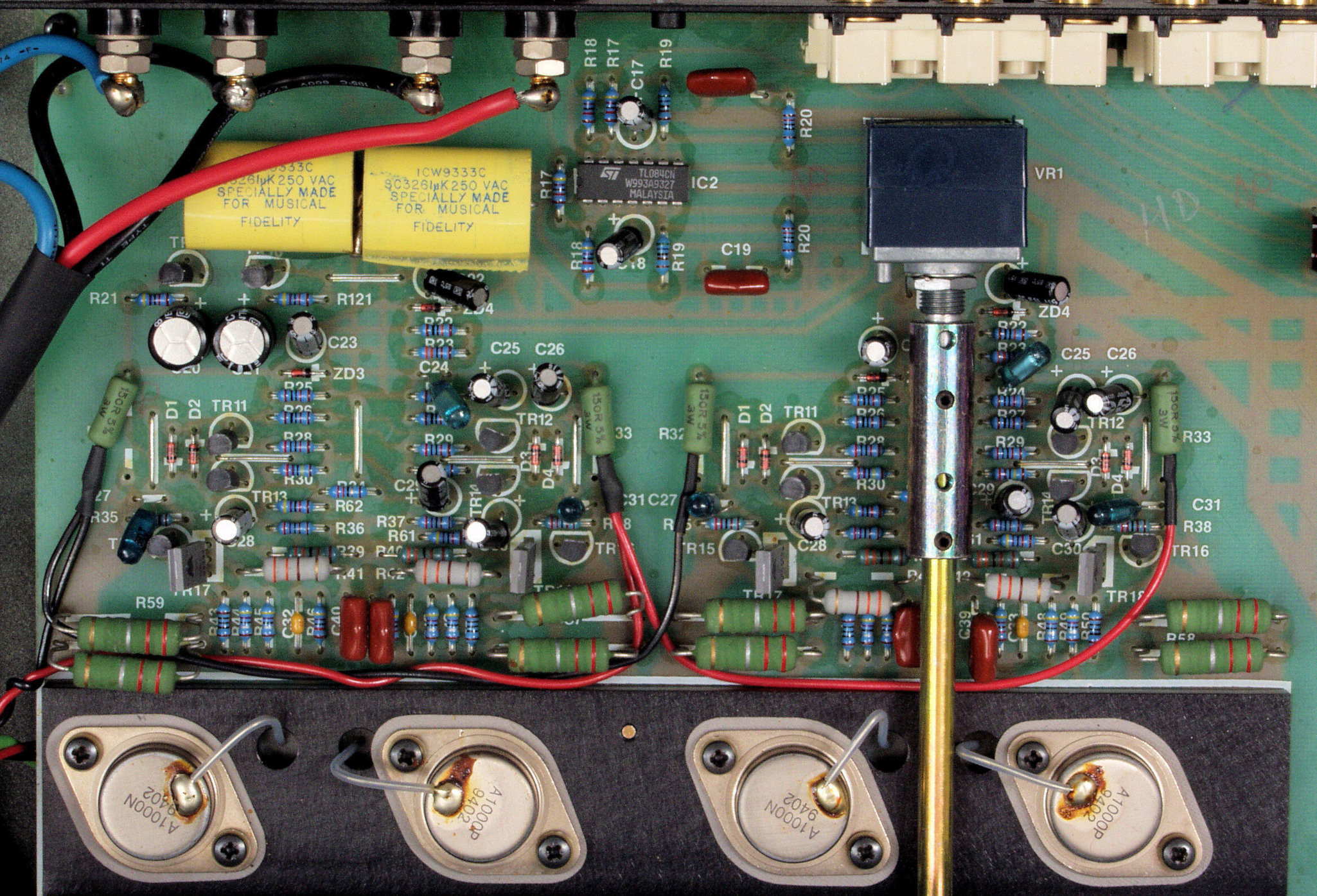

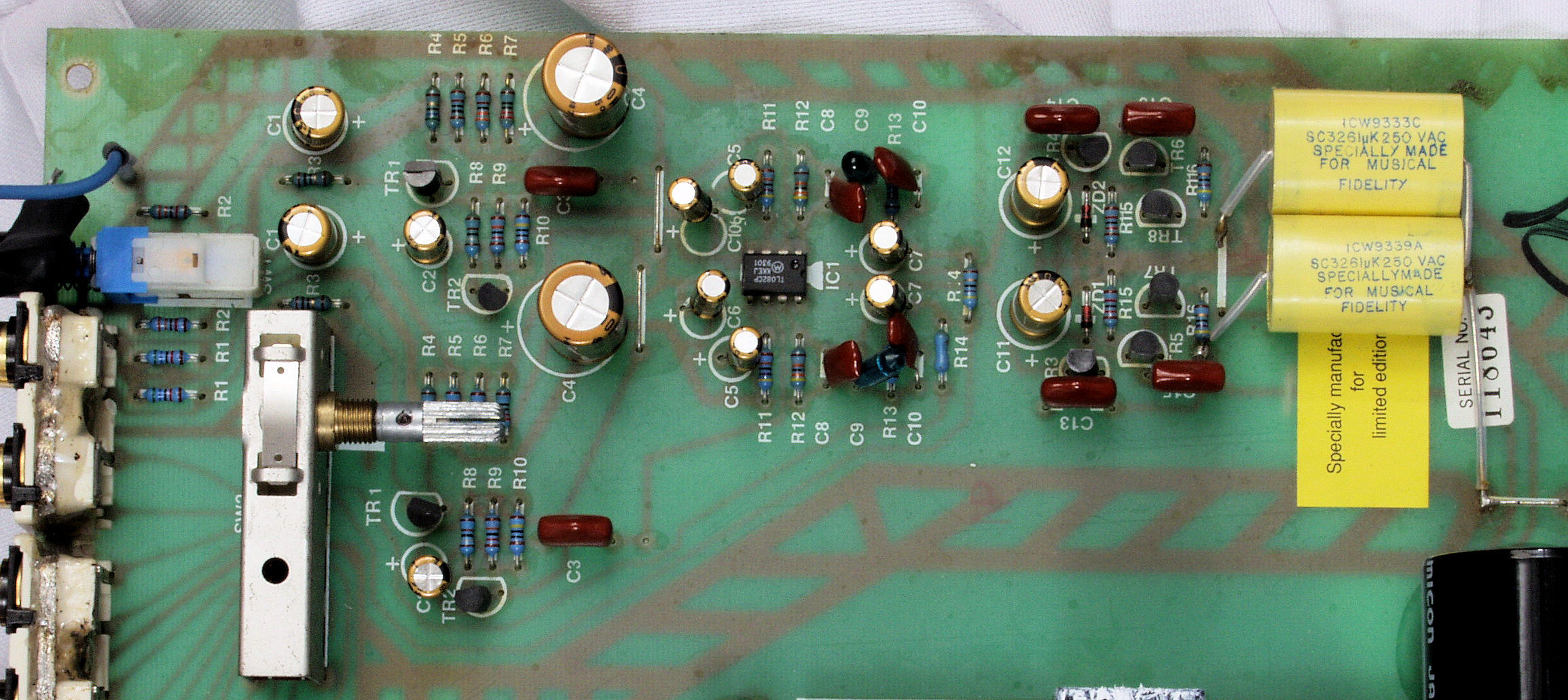

C5A. 修理前 プリ基板
C5B. 修理後 プリ基板 電解コンデンサー18個交換

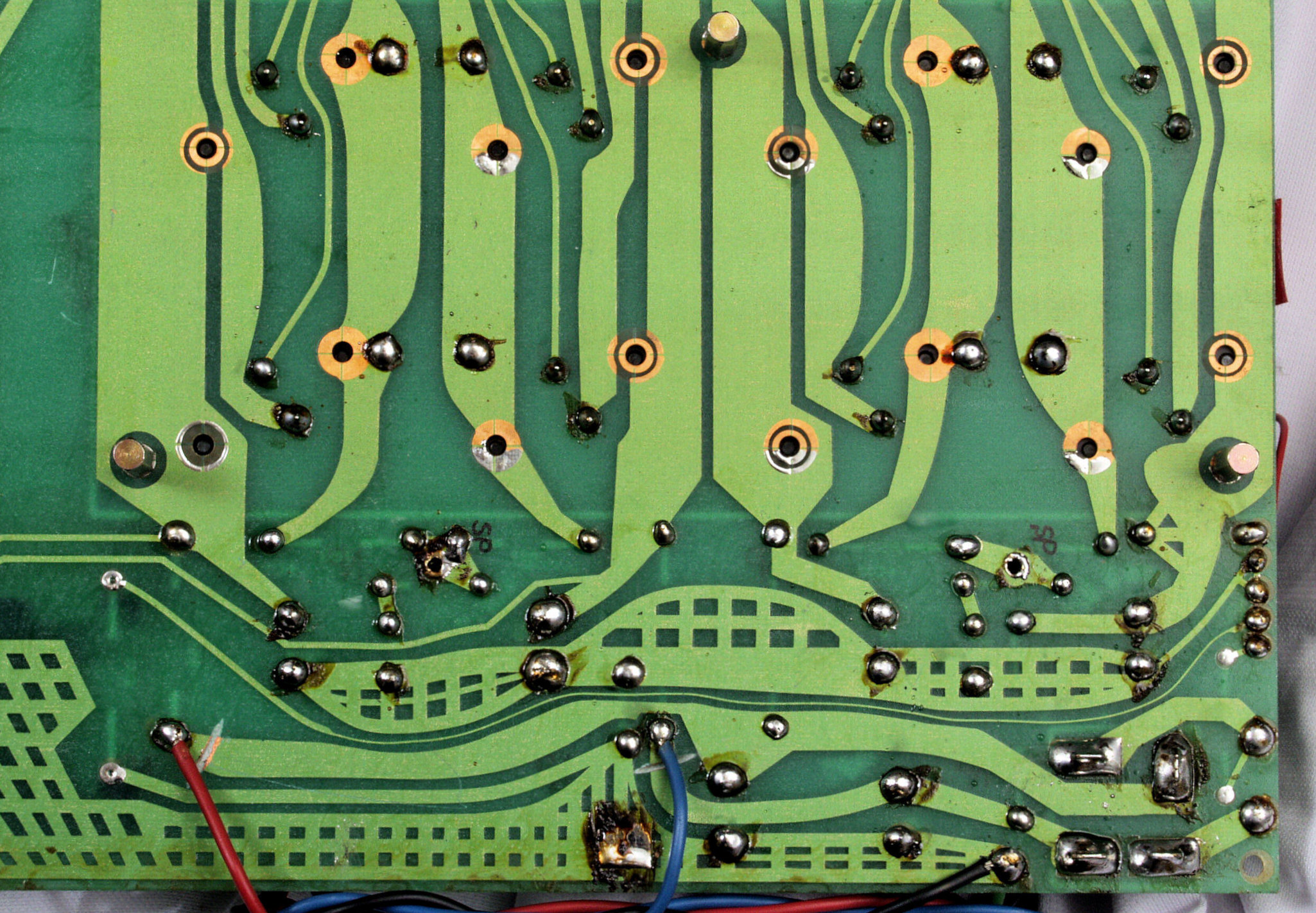

C5C. 修理前  プリ基板裏
C5C−1. 修理中  プリ基板裏、銅箔を広げる
C5D. 修理(半田補正)後 プリ基板裏、 半田を全部やり直す。
C5E. 完成プリ基板裏 洗浄後、 洗浄後コーテング材を塗る。
C6A. 修理前 EQ−AMP基板
C6B. 修理後 EQ−AMP基板   電解コンデンサー13個交換

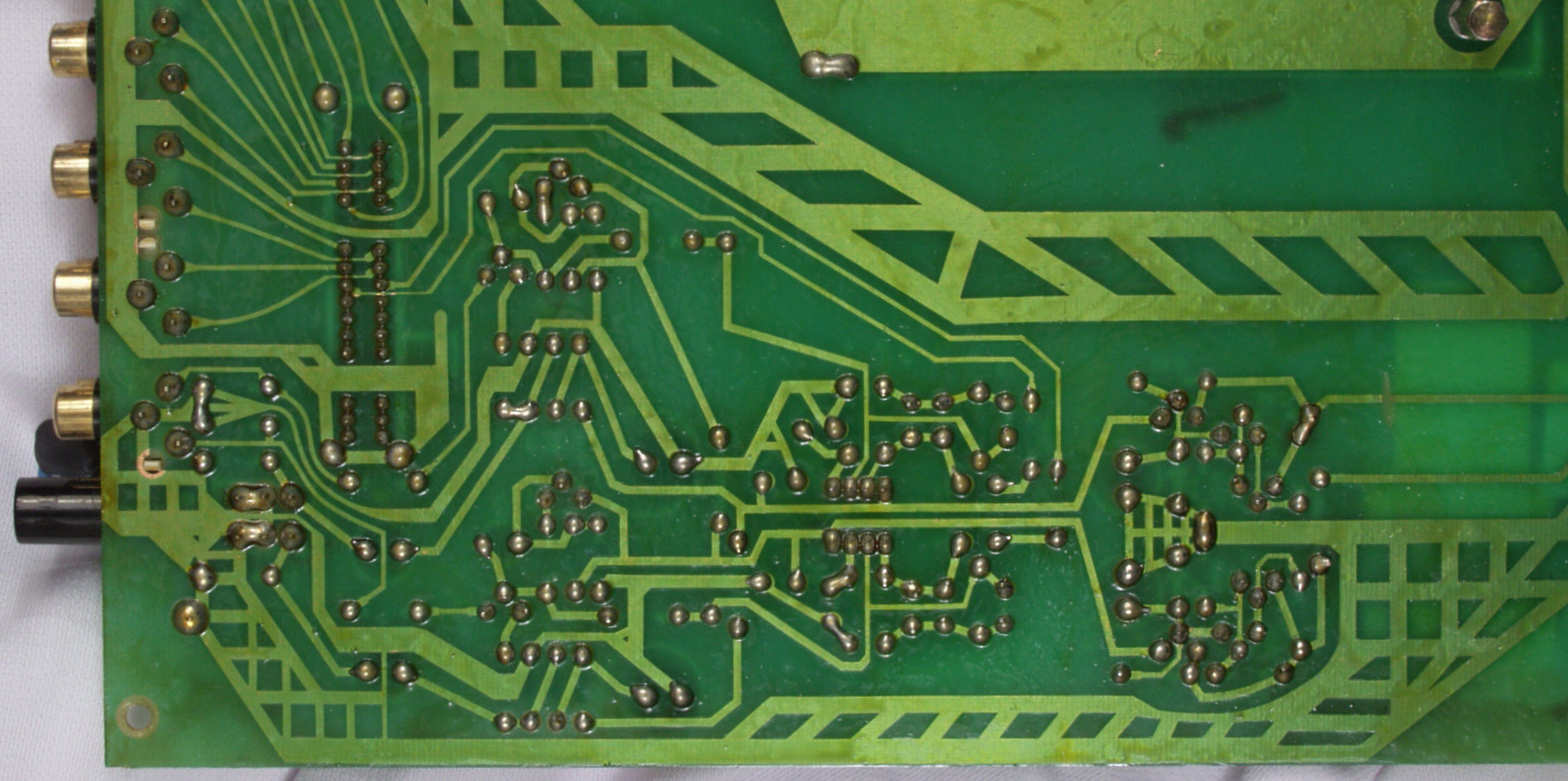

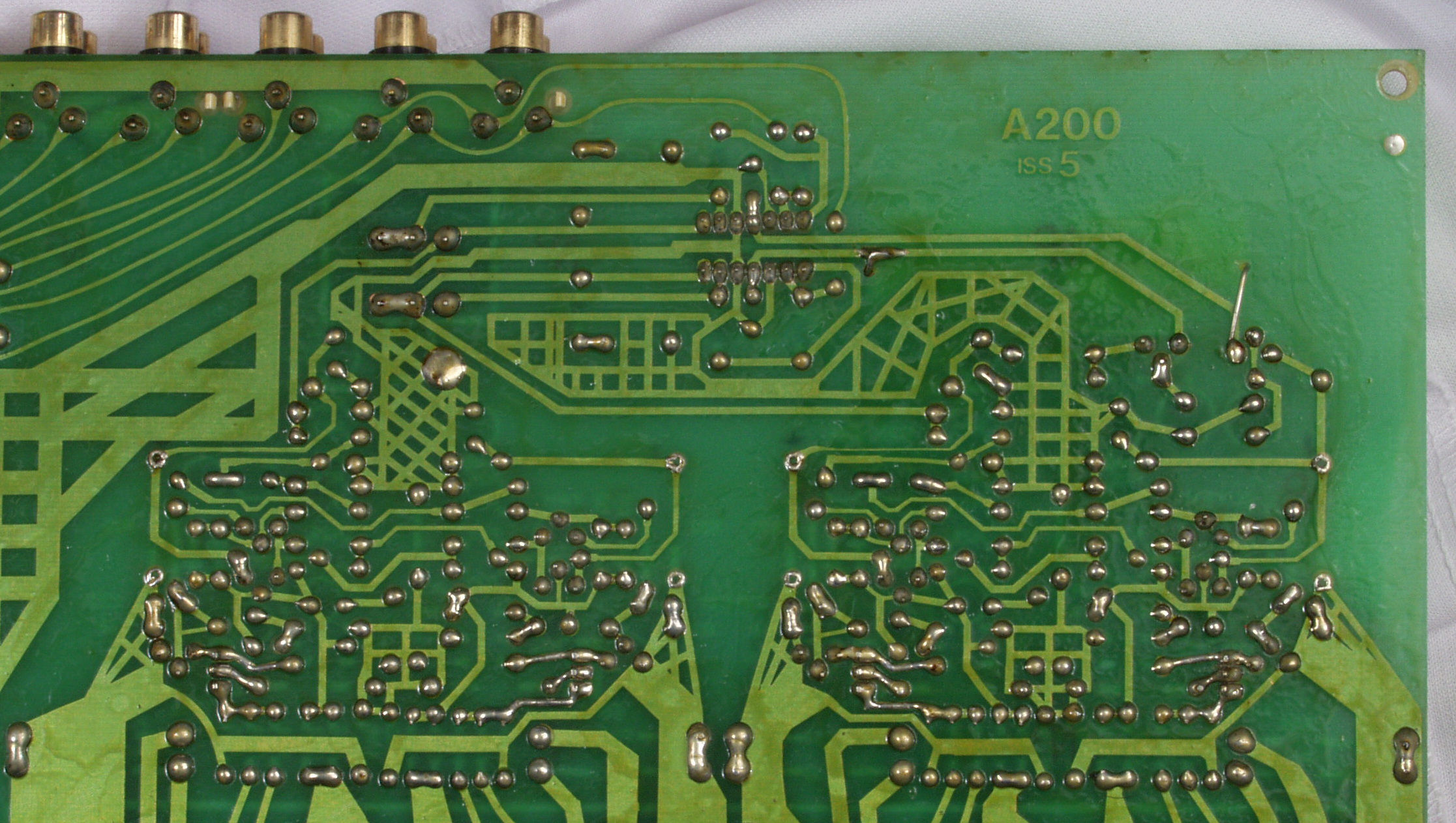

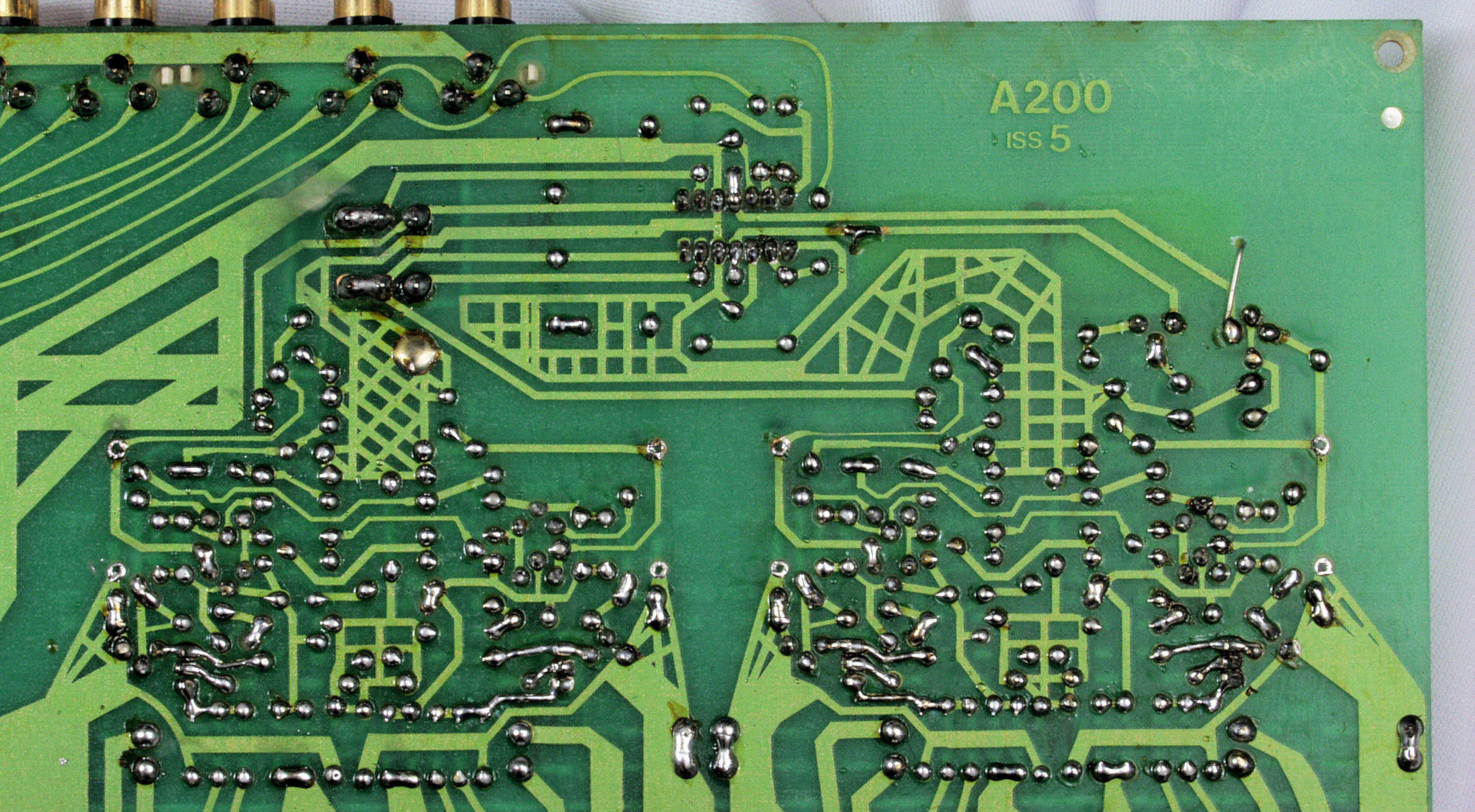

C6C. 修理前 EQ−AMP基板裏
C6D. 修理(半田補正)後 EQ−AMP基板裏、 半田を全部やり直す。
C6E. 完成EQ−AMP基板裏、 洗浄後コーテング材を塗る。
C7A. 修理前 RCA端子
C7B. 修理中 RCA端子 半田吸い取り線で補強
C7C. 修理後 RCA端子 ホットボンドでさらに補強
C7D. 修理後 入出力RCA端子郡裏
C7E. 修理後 入出力RCA端子郡裏

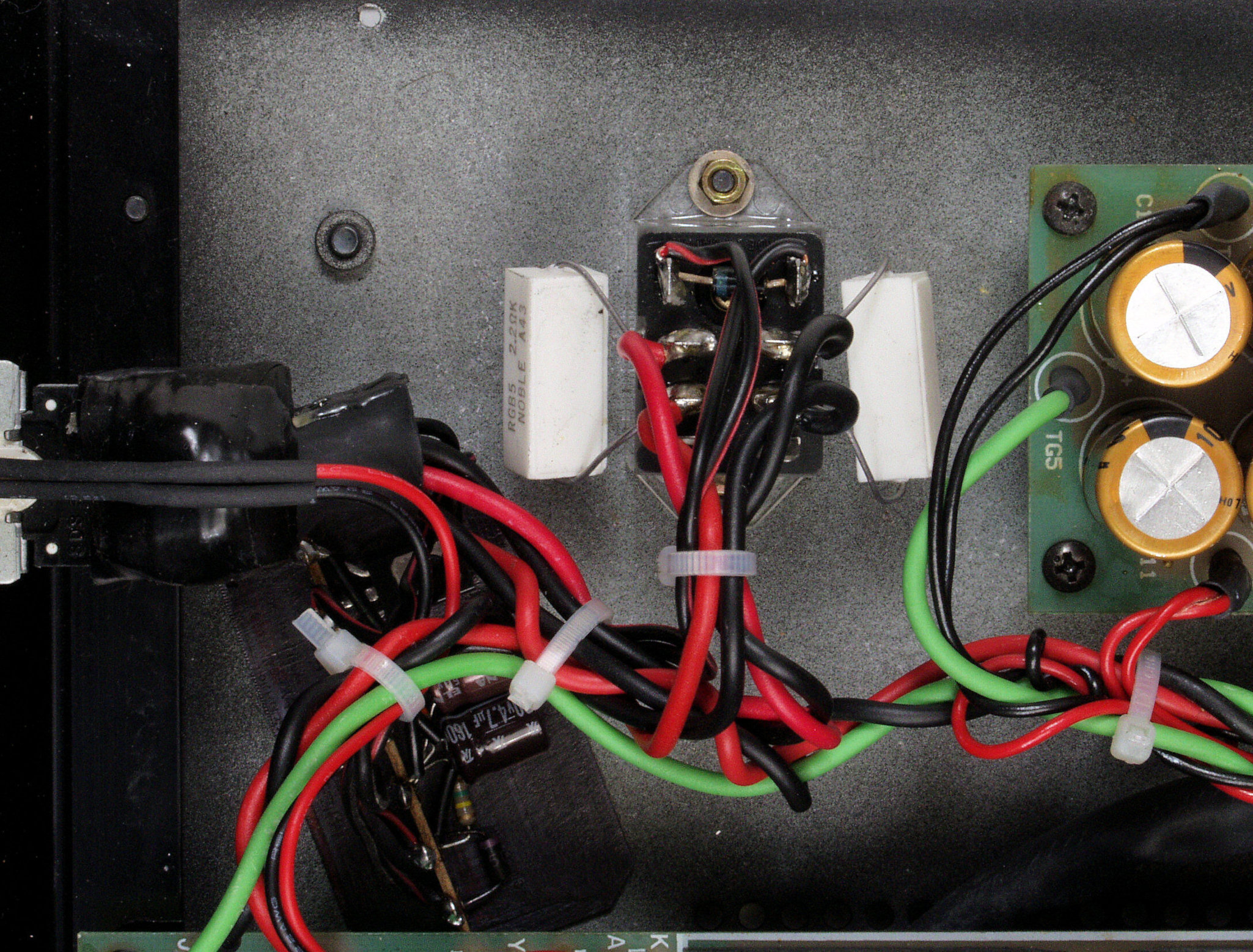

C8A. 修理後 突入電流抑制回路
C9. 交換部品

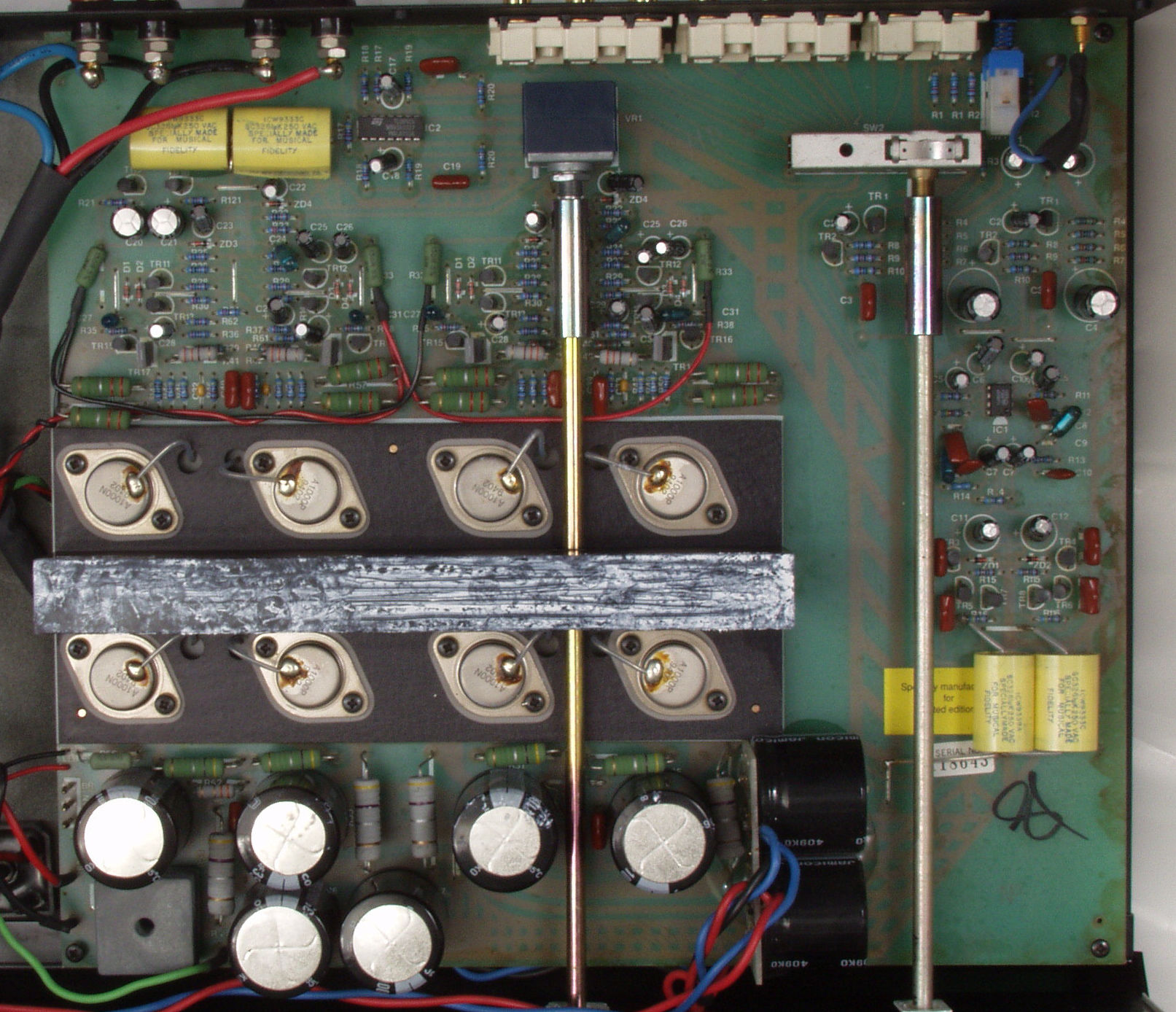

C9A. 修理前 上から見る

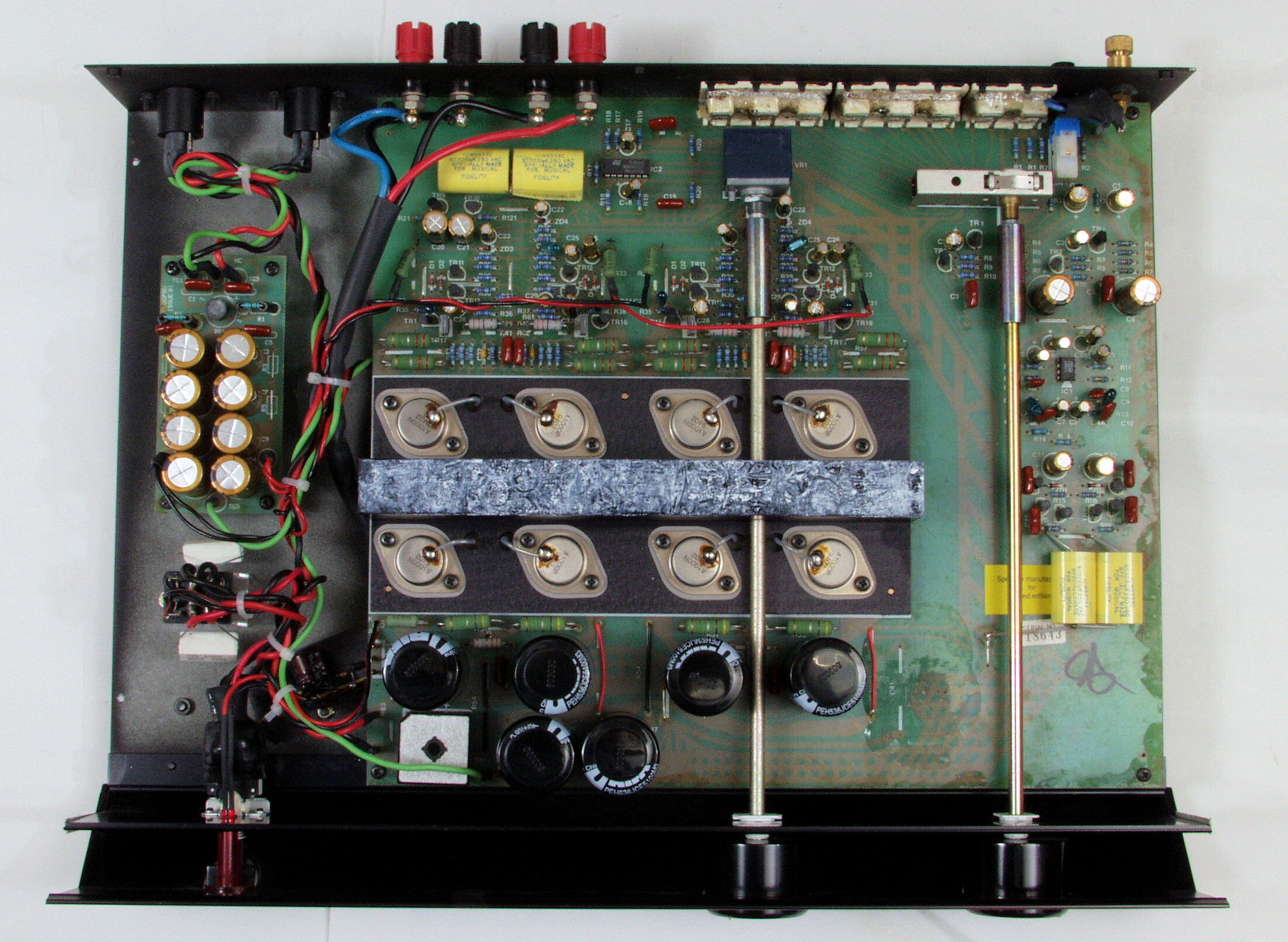

C9B. 修理後 上から見る
E. 調整・測定

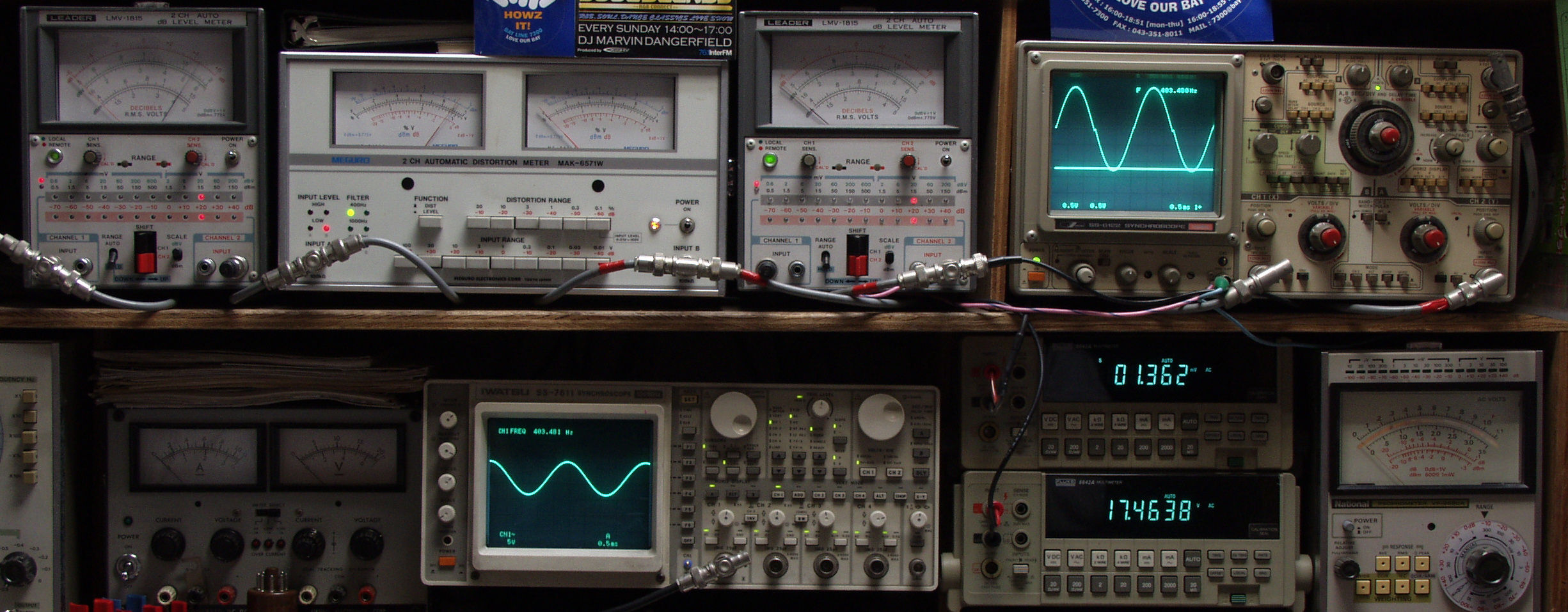

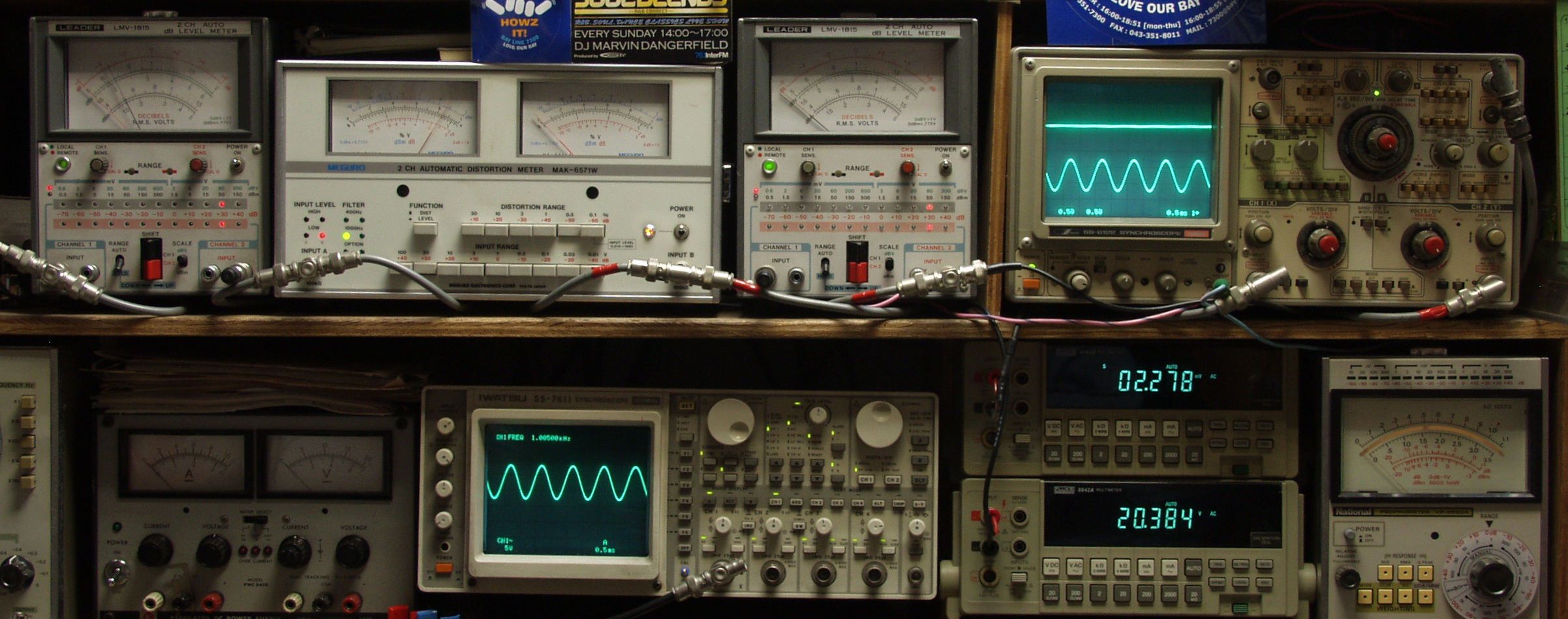

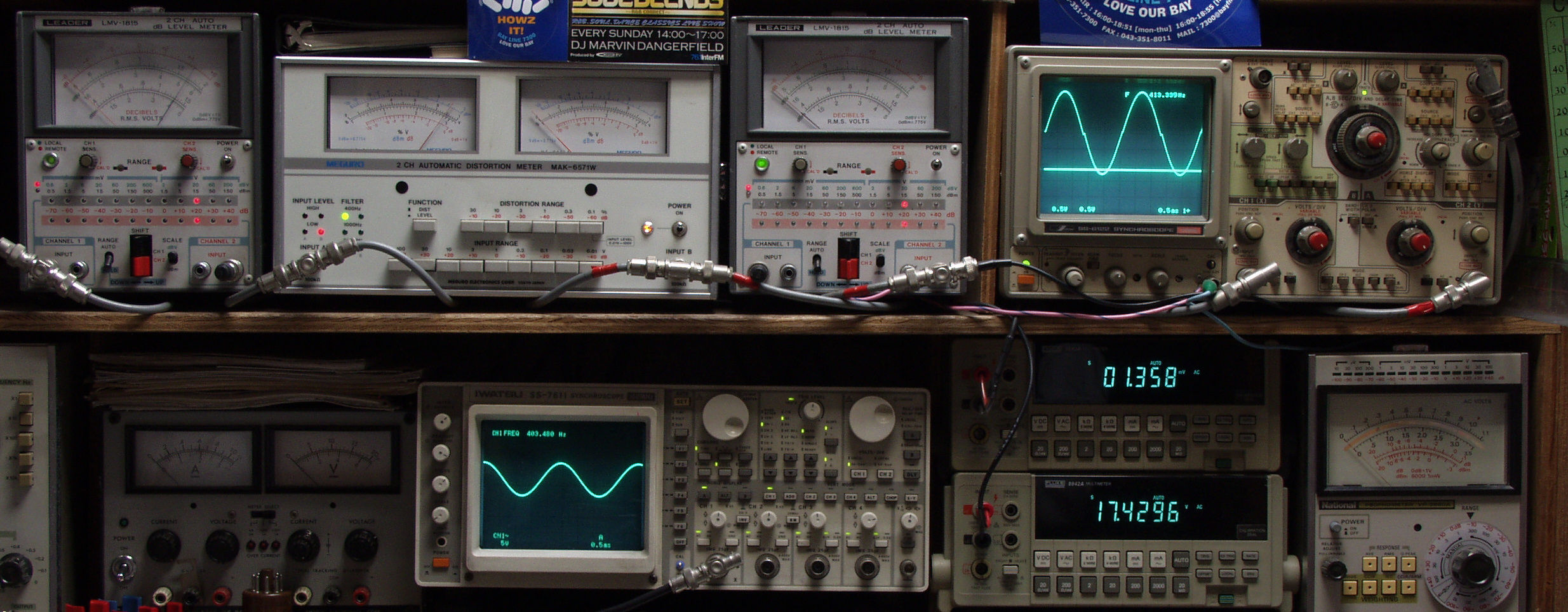

E1. 出力・歪み率測定
    <見方>
   下段左端 オーディオ発振器より400HZ・1KHZの信号を出し(歪み率=約0.003%)これをAMPに入力し、出力を測定。
   下段中左 オシロ=入力波形(オーディオ発振器のTTLレベル)。
   下段中右上=周波数計。
   上段左端 電圧計=L側出力電圧測定、黒針のみ使用。
   上段中左 歪み率計=出力の歪み率測定、 左メータ=L出力、右メータ=R出力。
   上段中右 電圧計=R側出力電圧測定、赤針のみ使用。
   上段右端 オシロ=出力波形、 上=R出力、下=L出力(実際にはRL電圧計の出力「Max1V」を観測)。
   下段中右上 デジタル電圧計=R出力電圧測定。
   下段中右下 デジタル電圧計=L出力電圧測定。

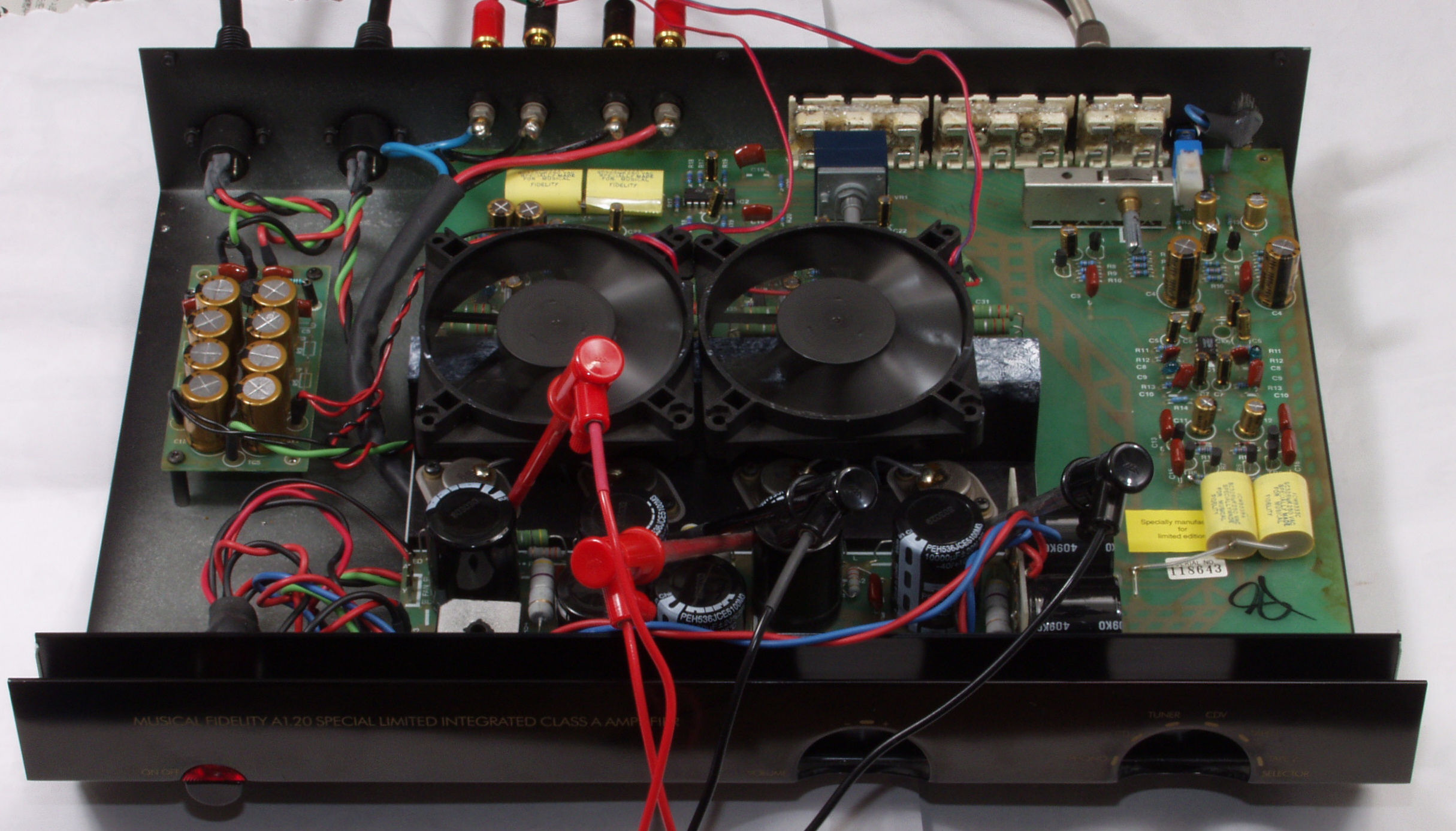

E1B. 放熱器とケースが同じなのでフアンで冷やしながら測定

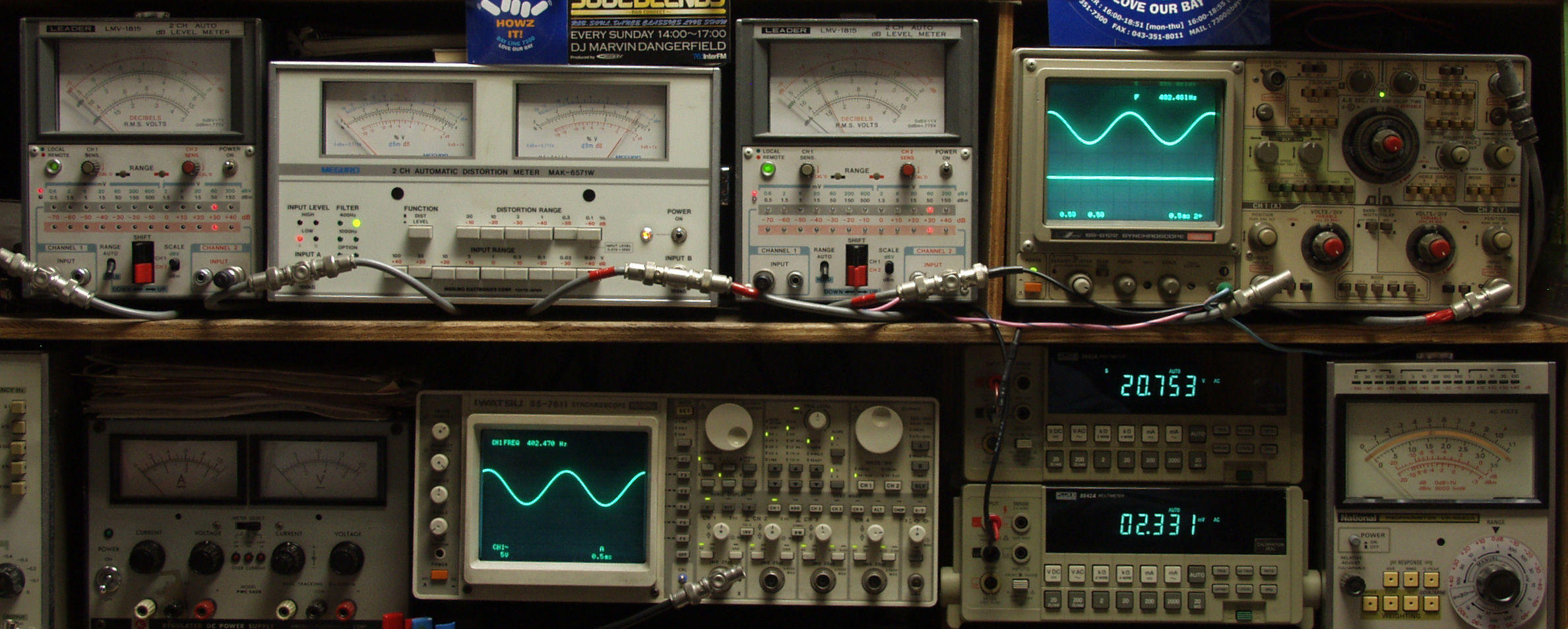

E2A. R側SP出力 20V=50W 0.2%歪み率 AUX入力 1000HZ

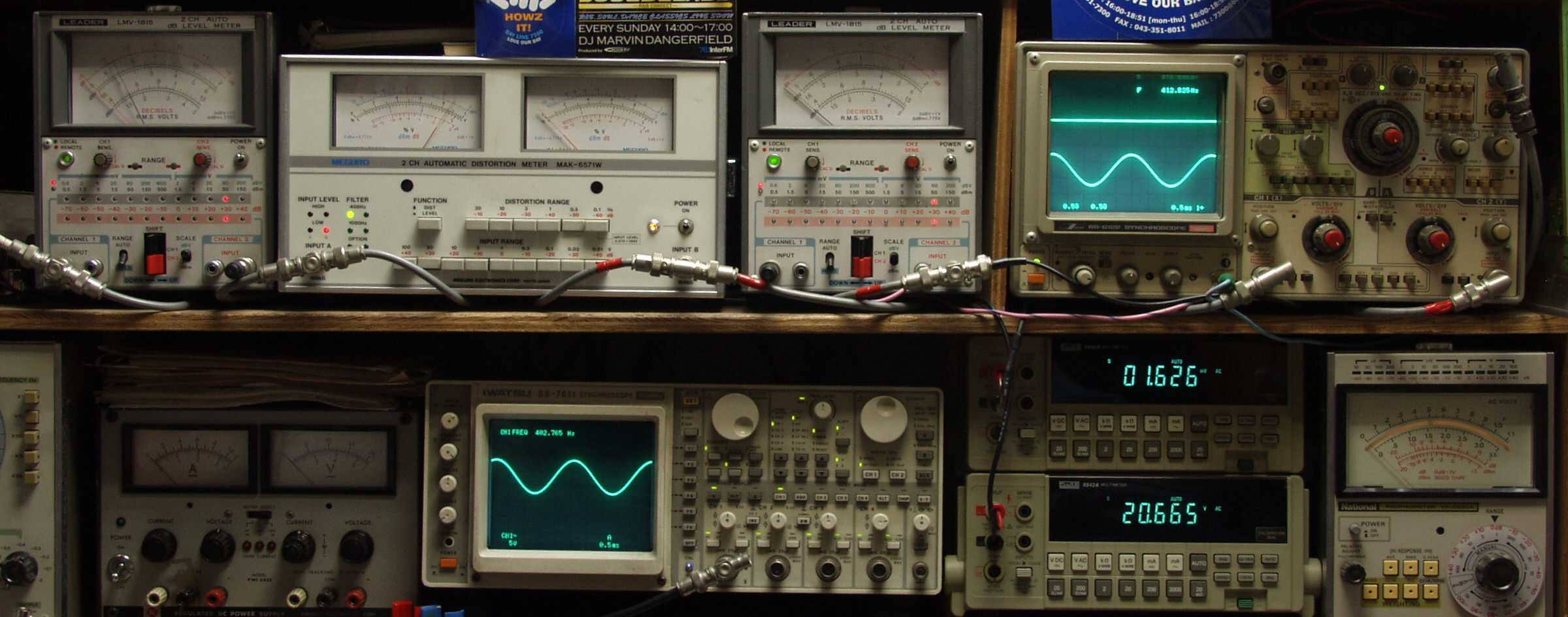

E2B. L側SP出力 20V=50W 0.2%歪み率 AUX入力 1000HZ
E2C. R側SP出力 20V=50W 0.2%歪み率 AUX入力 400HZ
E2D.  L側SP出力 20V=50W 0.2%歪み率 AUX入力 400HZ
E3A. R側SP出力 20V=50W 0.2%歪み率 MM入力 1000HZ
E3B. L側SP出力 20V=50W 0.28%歪み率 MM入力 1000HZ
E3C. R側SP出力 20V=50W 0.28%歪み率 MM入力 400HZ
E3D. L側SP出力 20V=50W 0.22%歪み率 MM入力 400HZ
E4A. R側SP出力 20V=50W 0.28%歪み率 MC入力 1000HZ
E4B. L側SP出力 20V=50W 0.28%歪み率 MC入力 1000HZ
E4C. R側SP出力 20V=50W 0.28%歪み率 MC入力 400HZ
E4D. L側SP出力 20V=50W 0.28%歪み率 MC入力 400HZ
E5. 完成 24時間エージング。 右は「marantz model 8B 2台目」。

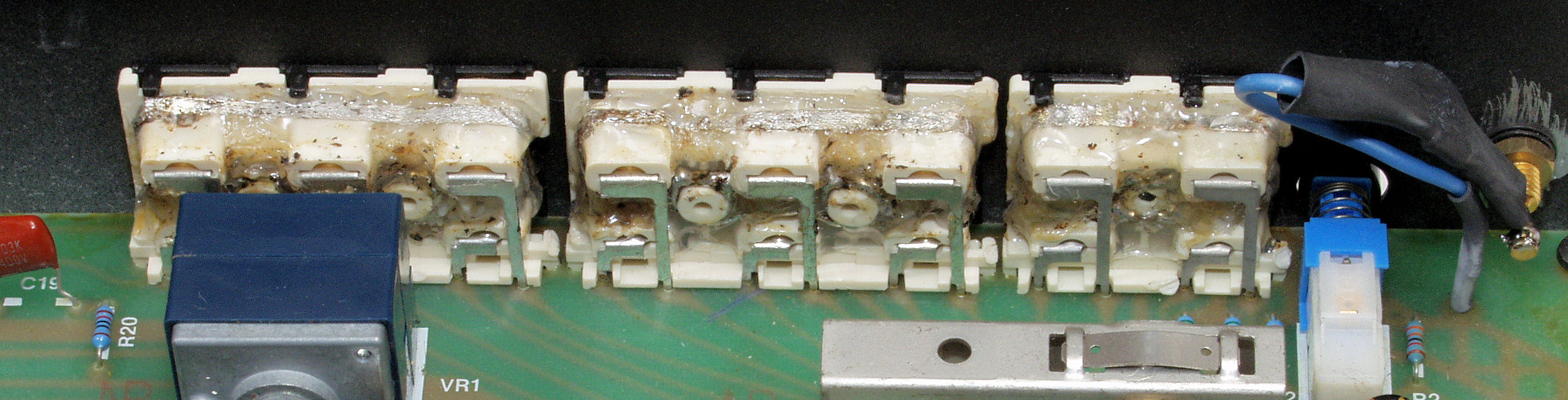

                     a120sl-233
