CounterPoint SA−5000 修理記録 | ||||||||||||||||||||||||||||||||||||||
Conrad Johnson MV−125、SA−4.3台目、SA−4.4台目ユーザー。同時修理SA−4.5台目、SA−4.6台目。 2024/7/23到着 完成 |
||||||||||||||||||||||||||||||||||||||
現在の様子、交換部品集め中。 | ||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||
A. 修理前の状況
B. 原因
C. 修理状況
P. 電源部修理状況 U. TubeTester HickokTV−2B/Uによる付属真空管測定
V. TubeTester HickokTV−2B/Uによる購入真空管測定
D. 使用部品
E. 調整・測定 F. 上位測定器による 調整・測定 G. 修理費 ,000円 オーバーホール修理。 但し、真空管は別途。 S. CounterPoint SA−5000 の仕様(カタログ・マニアルより) Y. ユーザー宅の設置状況 |
||||||||||||||||||||||||||||||||||||||
A. 修理前の状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。 A11. 点検中 前から見る。 白いツマミはタバコのヤニで黄色く変色。 |
||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||
A12. 点検中 前右から見る。左右のパネルもタバコのヤニで黄色く変色。 | ||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||

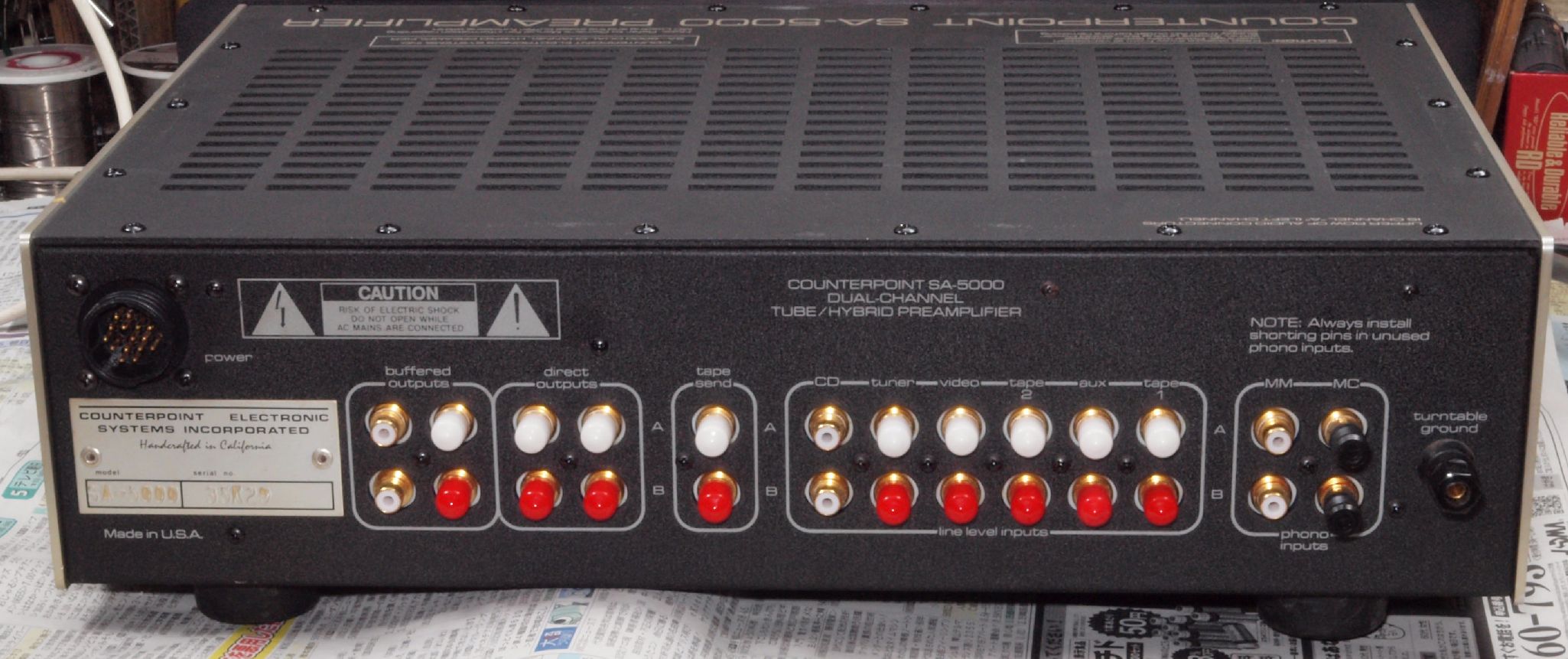

A13. 点検中 後から見る | ||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||
A14. 点検中 後左から見る | ||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||
A15. 点検中 上から見る。 上蓋の止めビスが全部無。 | ||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||
A152. 点検中 上から見る。 パソコン用のインチビスを使用。 | ||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||

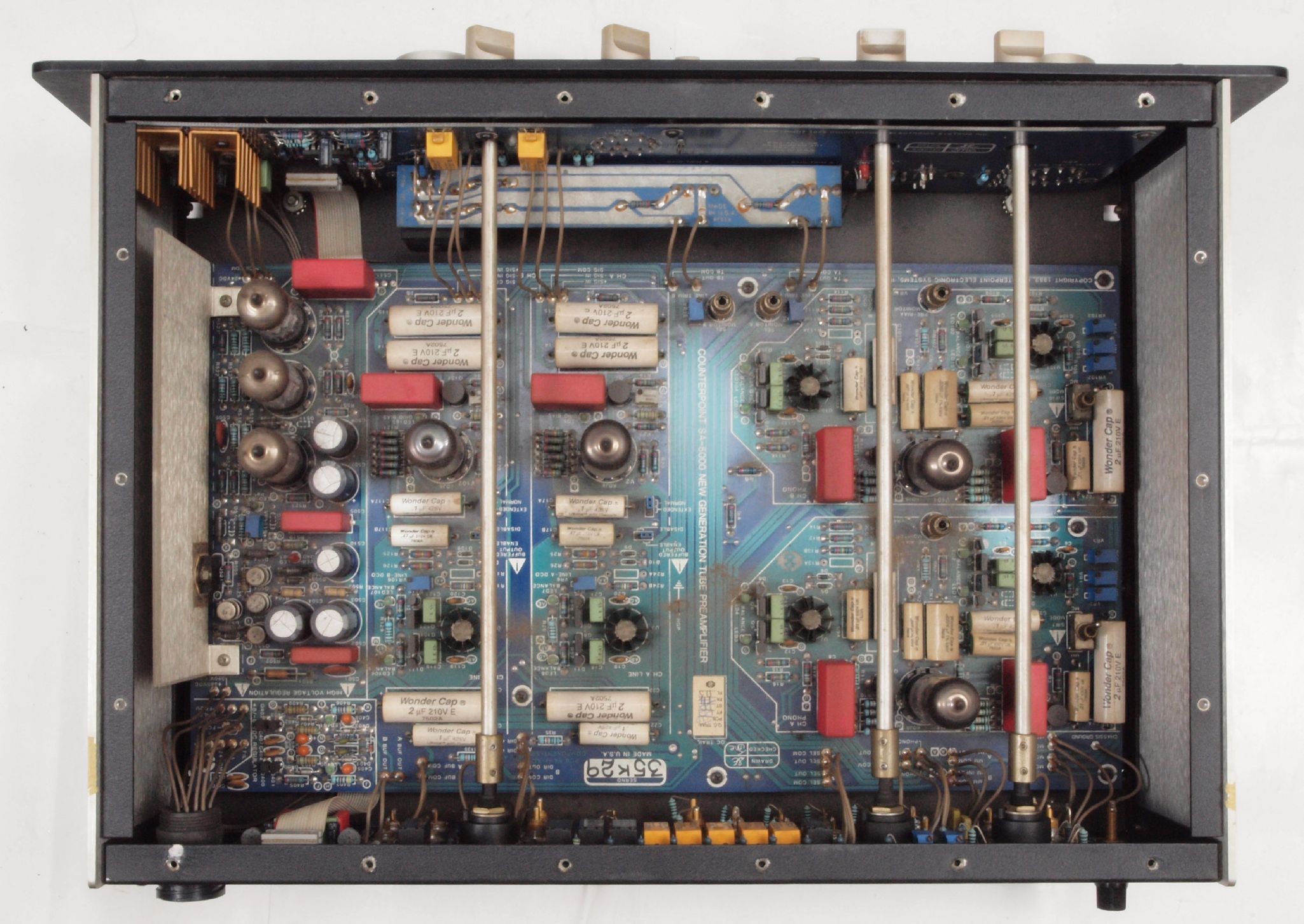

A16. 点検中 上の蓋を取り、上から見る。 | ||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||
A17. 点検中 上の蓋を取り、清掃中。 | ||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||
A18. 点検中 上の蓋を取り、清掃中。 | ||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||
A19. 点検中 上の蓋、左右パネル、前パネルを取り、点検。 | ||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||

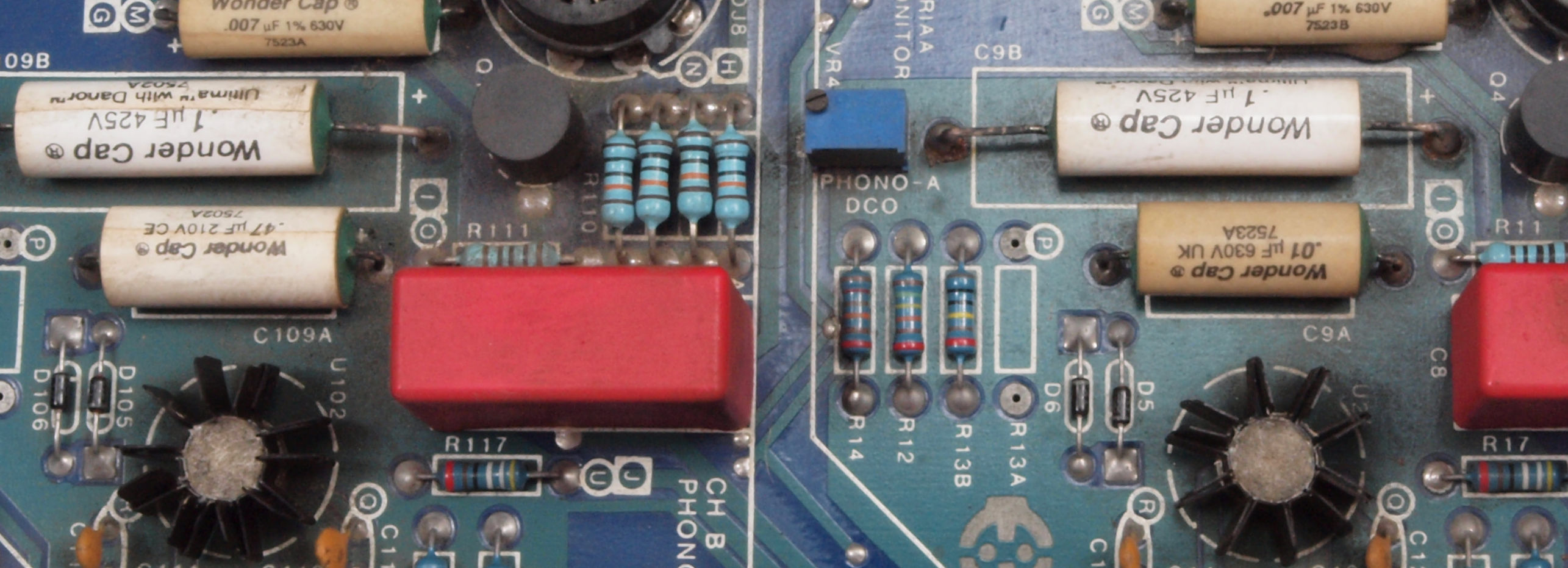

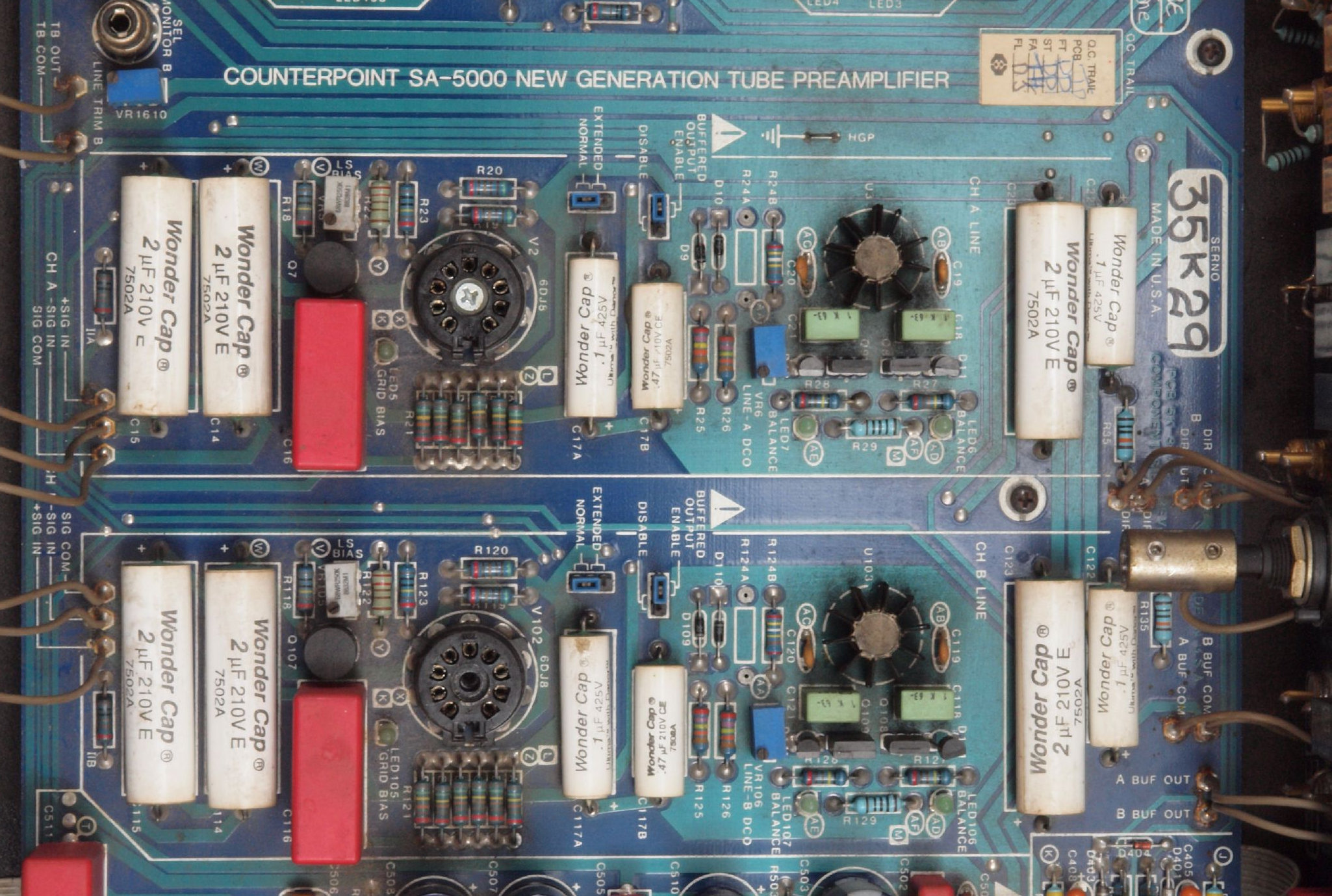

A1A. 点検中 上の蓋、左右パネル、前パネルを取り、点検。EQアンプの左右カップリングコンデンサーの容量が異なる。 左=0.47μ/210VW、右=0.1μ/630WV。 |
||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||

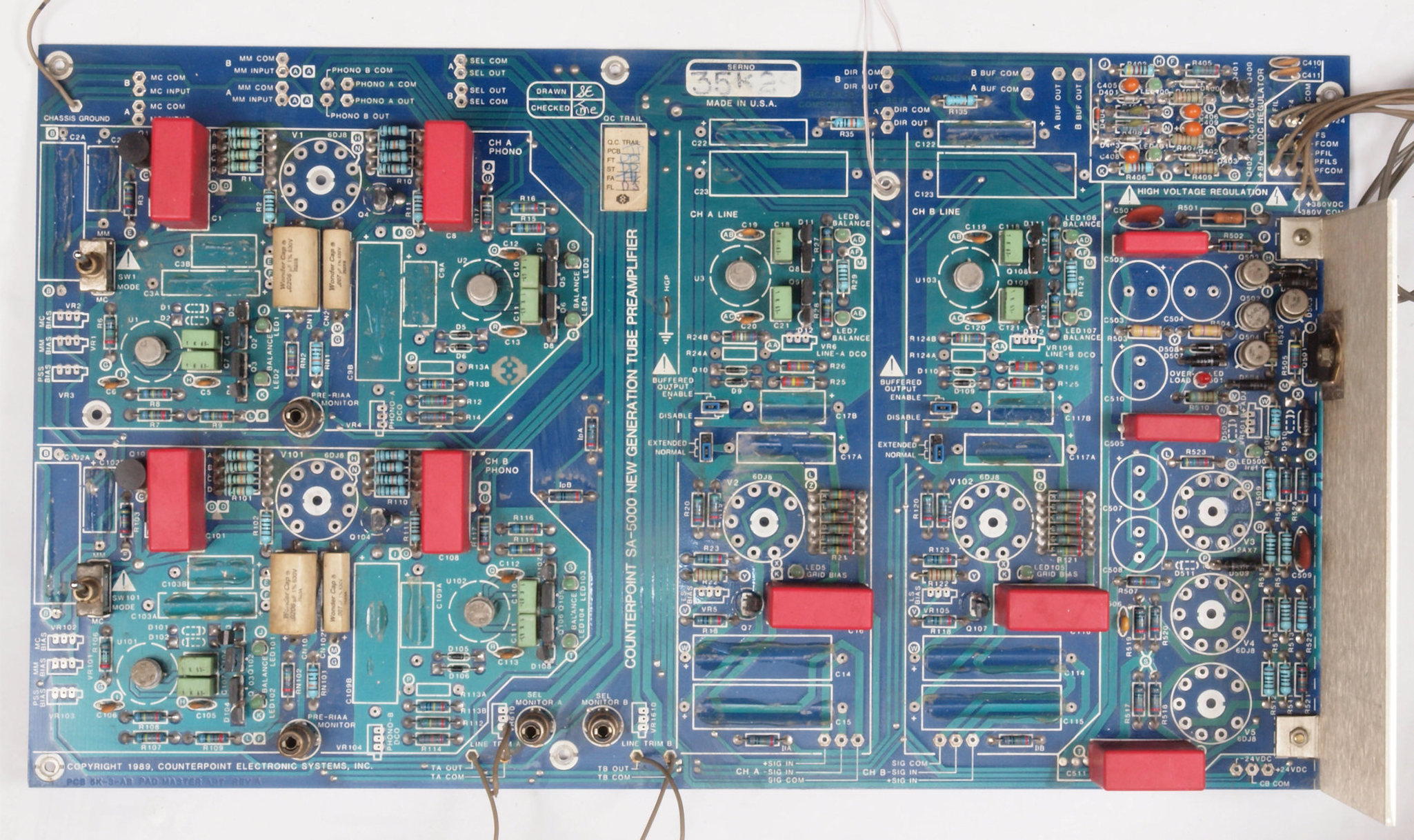

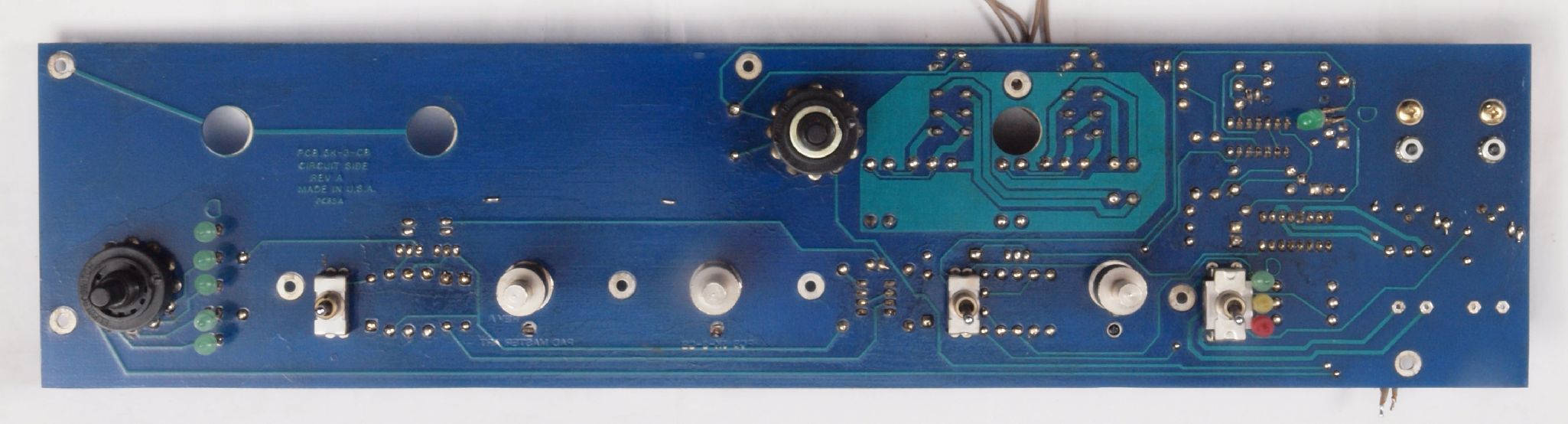

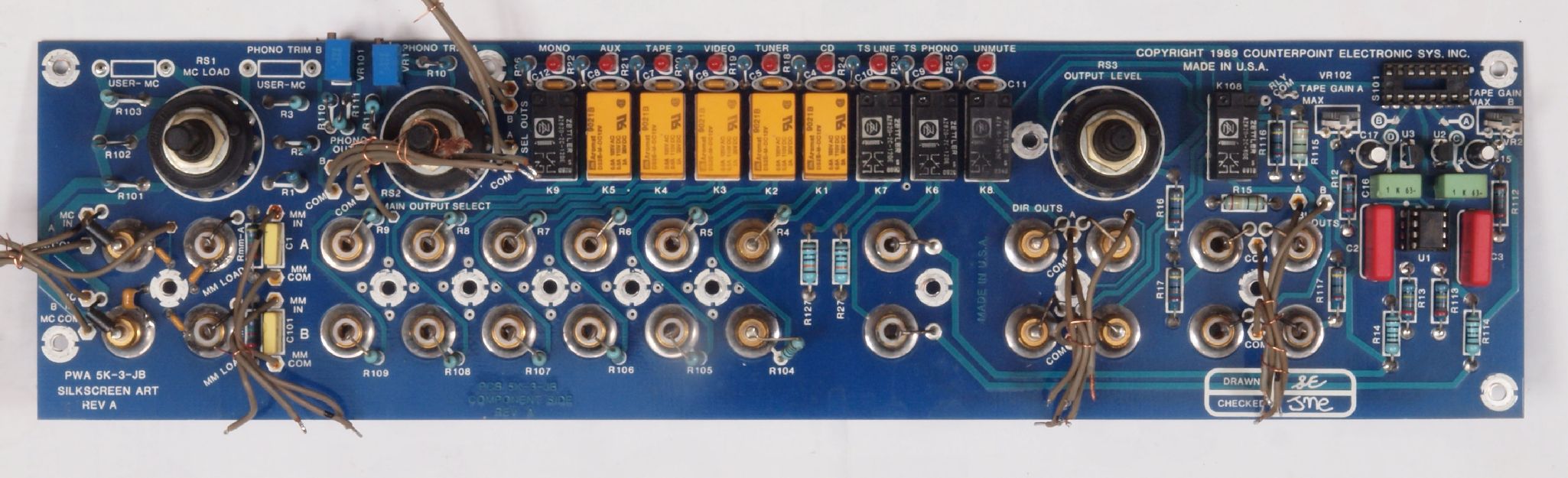

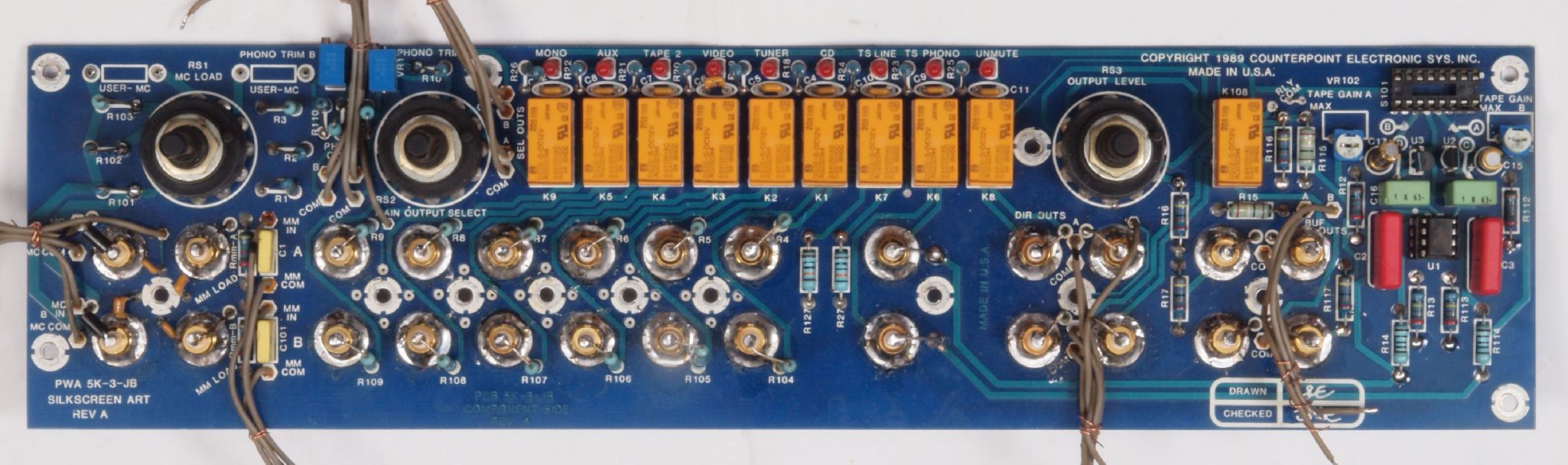

A1B. 点検中 上の蓋、左右パネル、前パネルを取り、前パネルの基板点検。 | ||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||
A21. 点検中 下前から見る | ||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||
A22. 点検中 下前左から見る | ||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||
A23. 点検中 下後から見る | ||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||
A24. 点検中 下後右から見る | ||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||
A25. 点検中 下から見る。基板のクションゴムも大分劣化してフニャフナ。 | ||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||

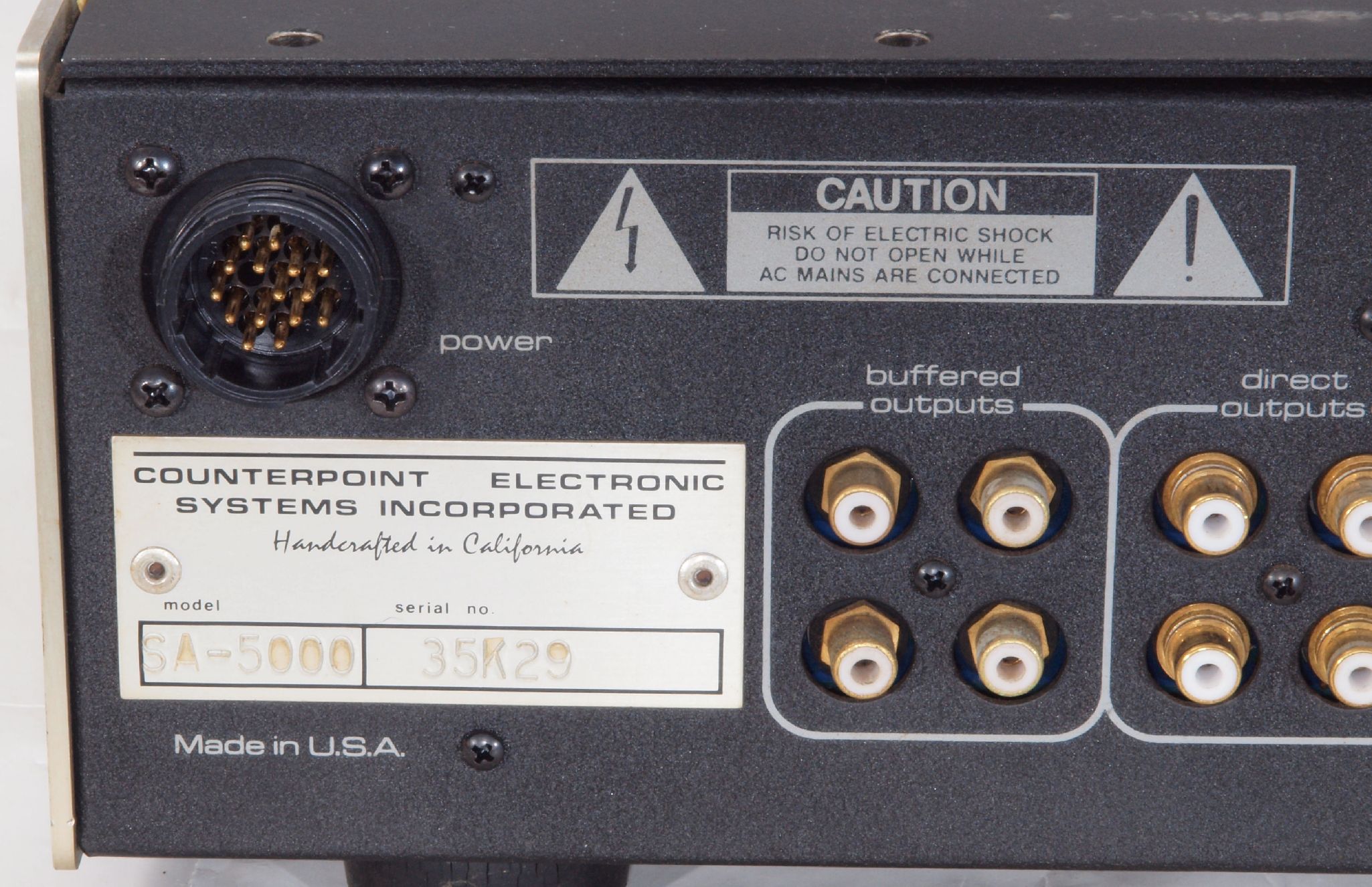

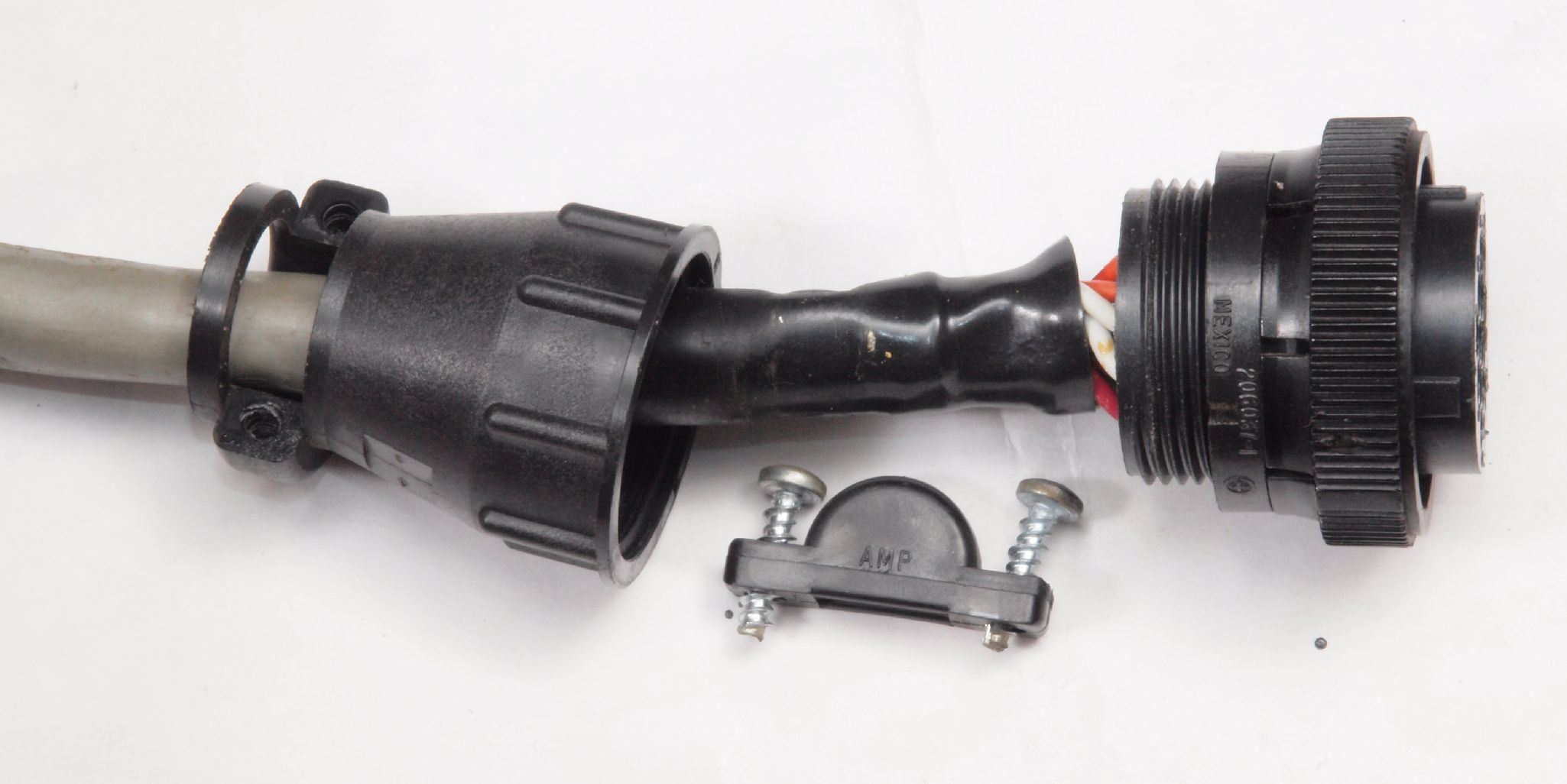

A31. 点検中 電源との接続コネクター。 | ||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||
A32. 点検中 電源との接続コネクター。落としたか何かで、変形しているのか、しっかり(チャント)奥まで入れるには苦労する。 | ||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||

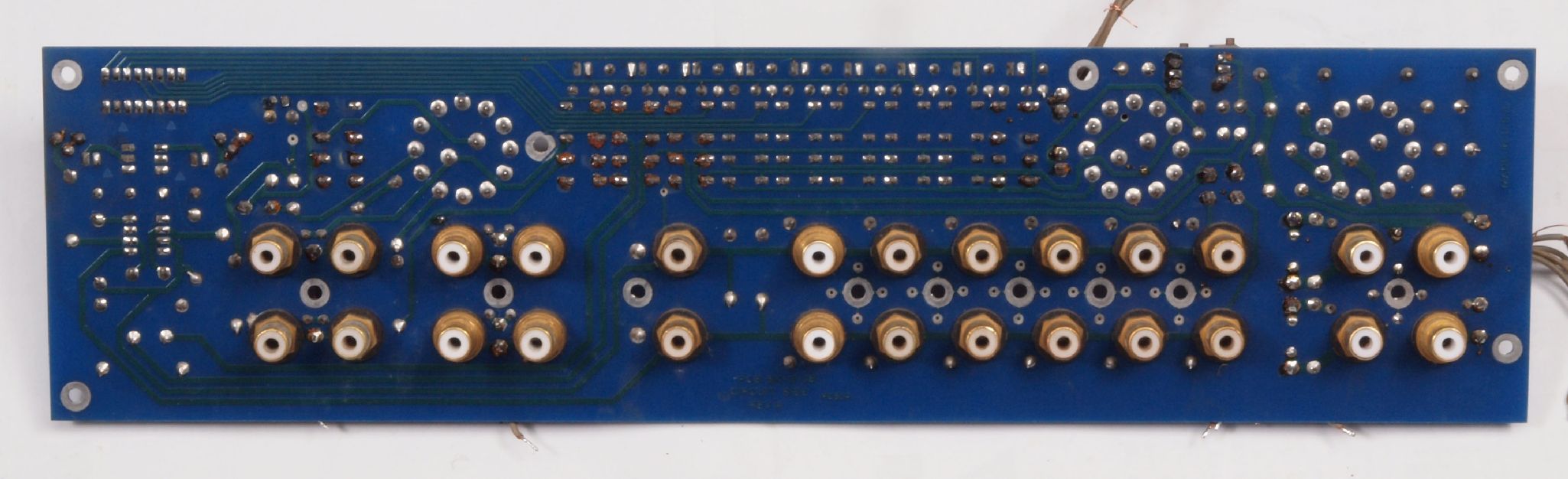

A41. 点検中 出力RCA端子。 | ||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||

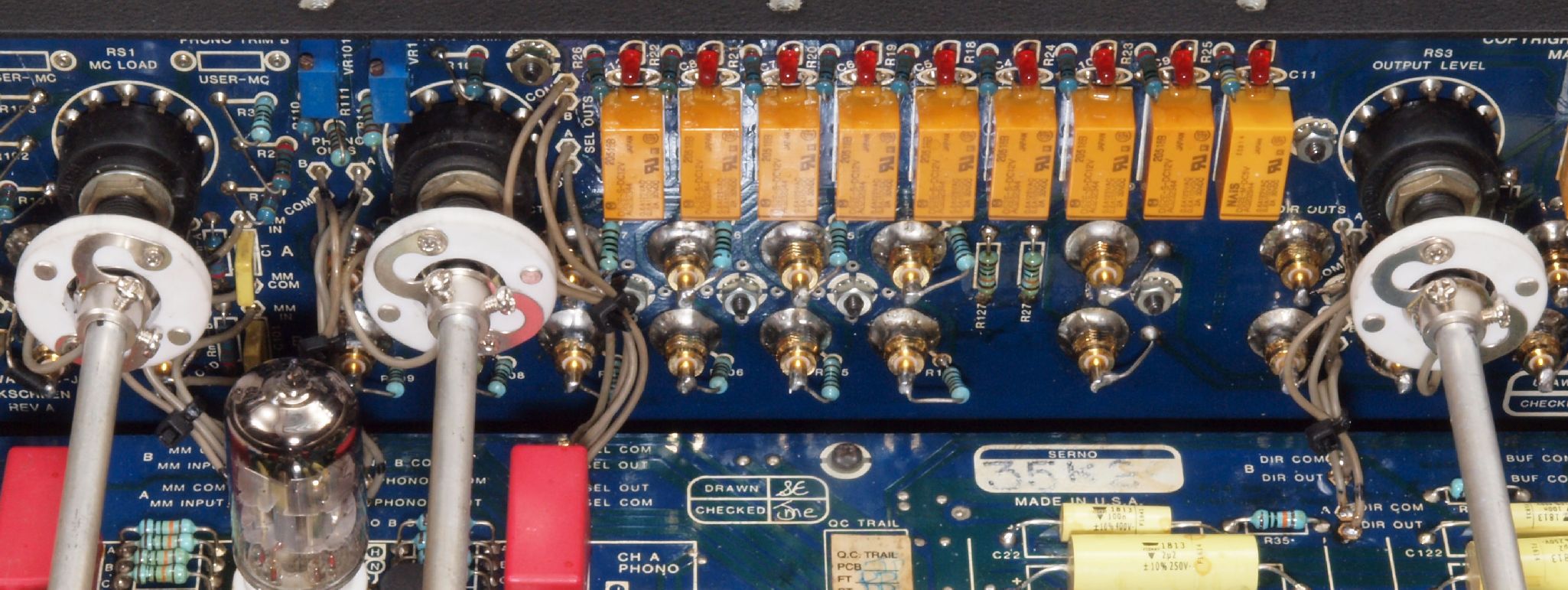

A42. 点検中 入力RCA端子。 | ||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||
A51. 点検中 制御リレーは後発品の密閉型に全交換。 | ||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||
A52. 点検中 入力切り替えSWに接触不良あり。ボリューム延長ジョイント使用、これでは軸のぶれを吸収できない。 | ||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||
A53. 点検中 入力切替SWと負荷切替SWの軸ジョイントをユニバーサルカップリングに交換する。但し、軸がインチサイズなので加工が必要。 | ||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||

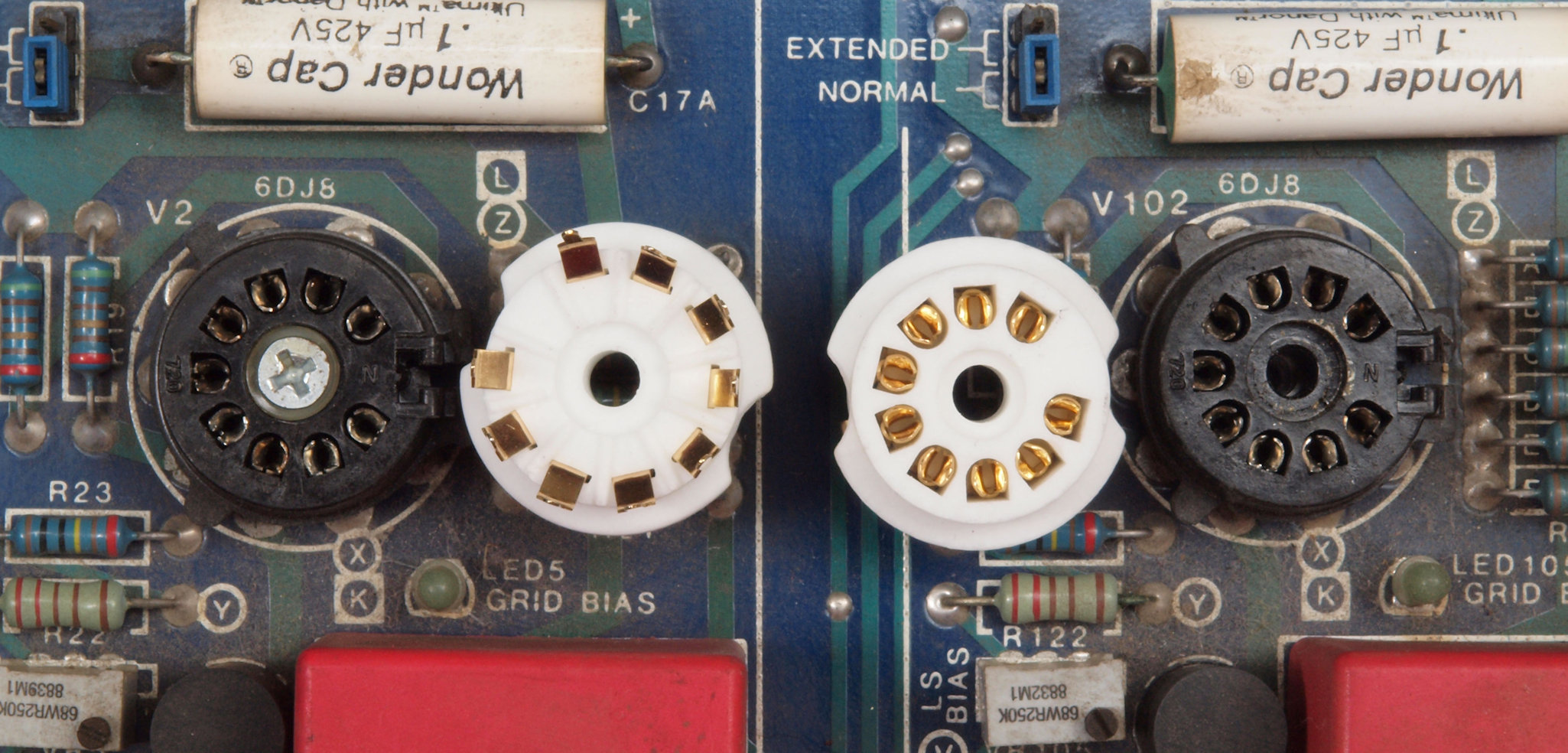

A54. 点検中 真空管ソケットは金メッキ端子タイト製に交換。古いのは接点復活材の使用形跡が見られる。 | ||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||
A54. 点検中 交換するカップリングコンデンサーは容量を測定して、ペアー組して使用する。 | ||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||

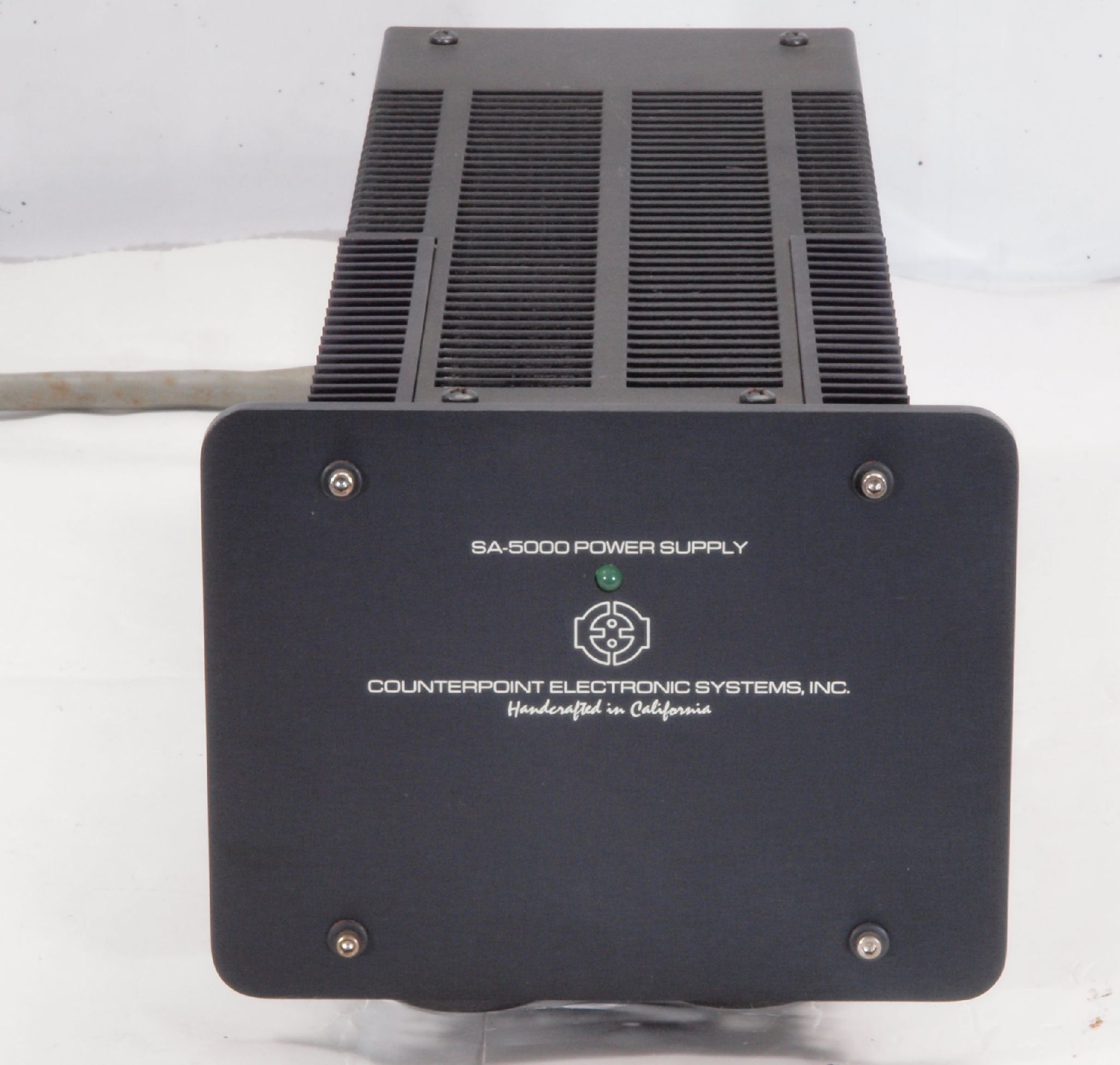

A61. 電源部点検中 前から見る | ||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||
A62. 電源部点検中 前右から見る | ||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||
A63. 電源部点検中 後から見る。 使用電源電圧表示は117Vにマーク。 | ||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||
A64. 電源部点検中 後左から見る | ||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||
A65. 電源部点検中 上から見る | ||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||

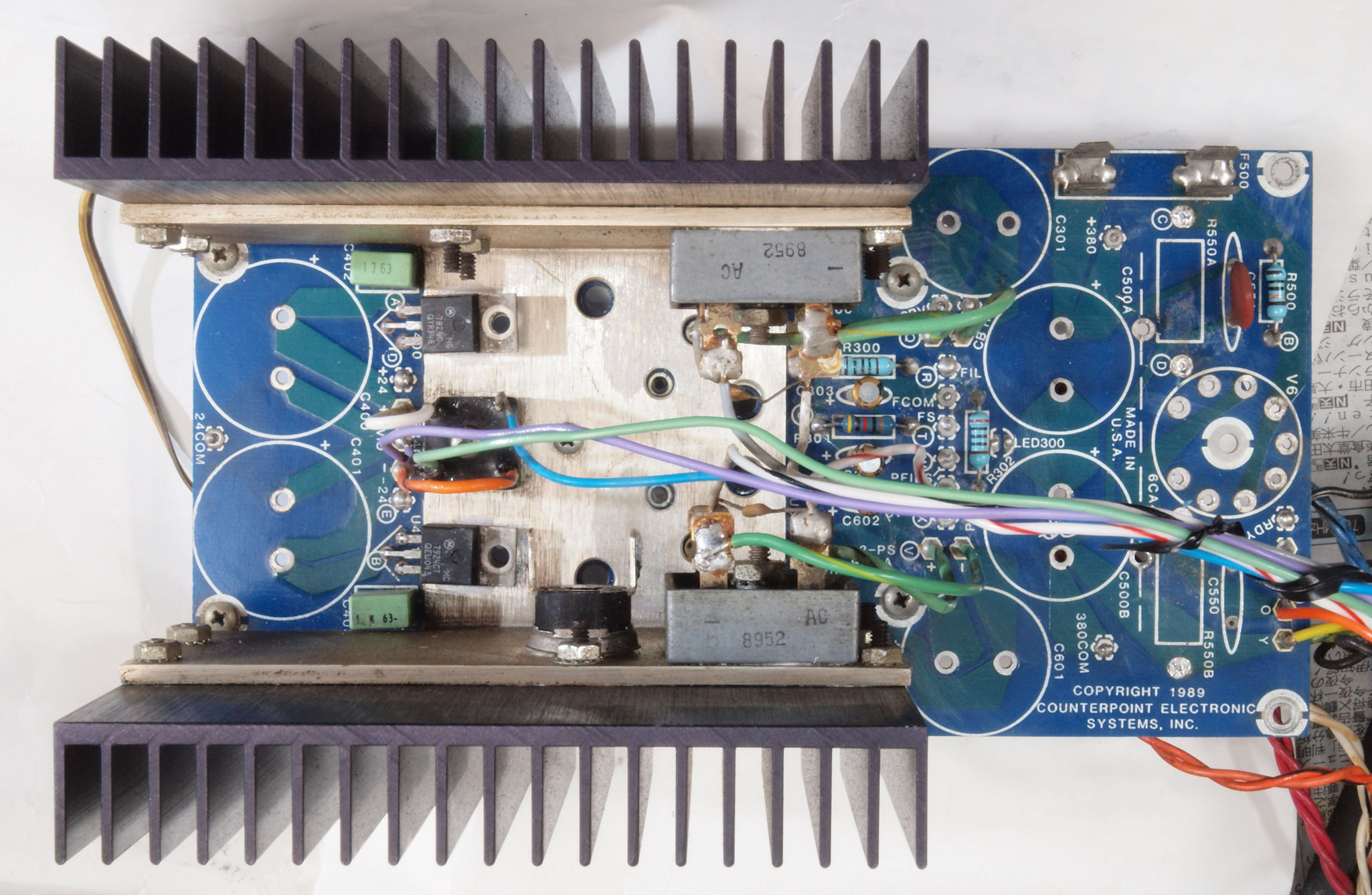

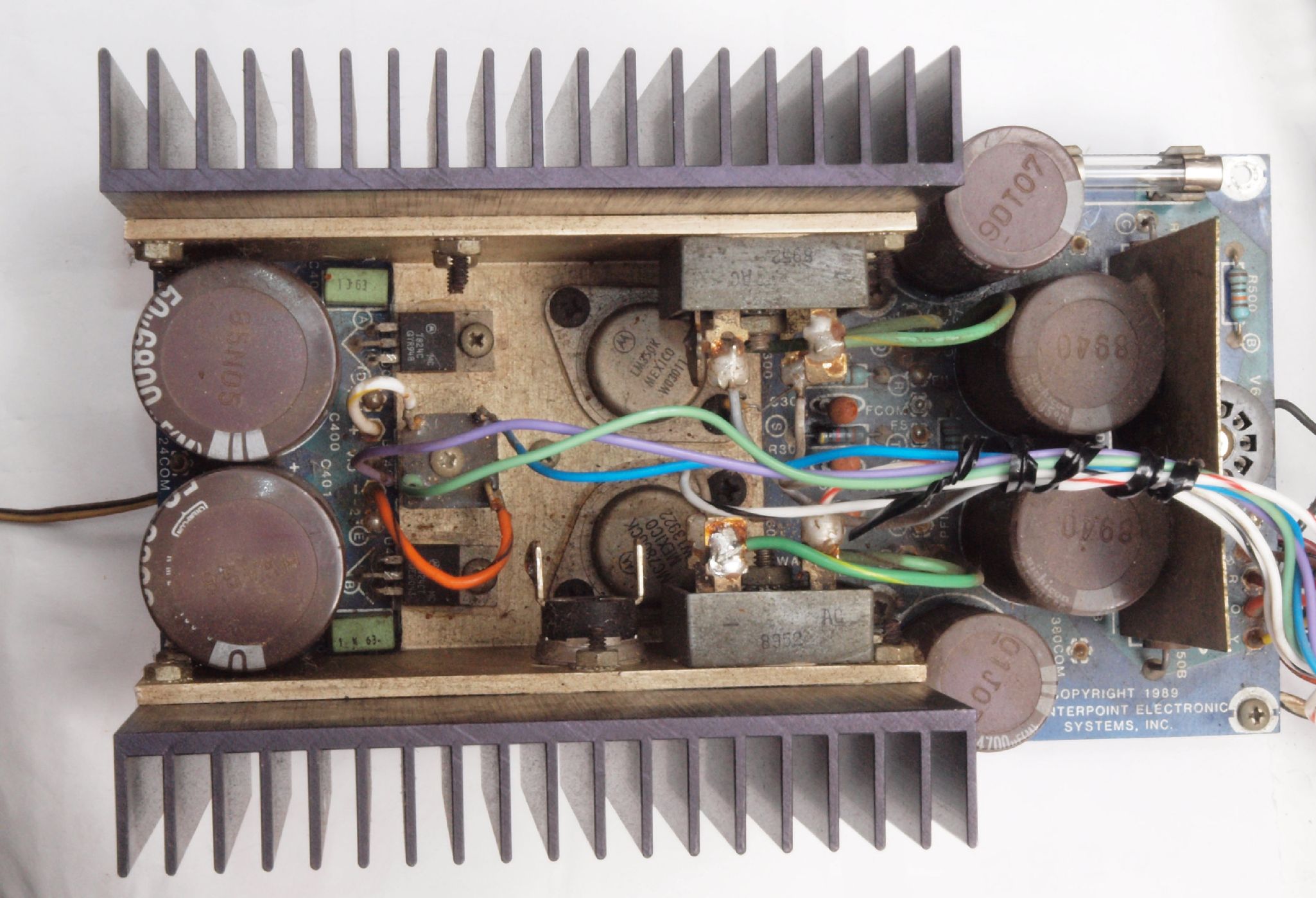

A71. 電源部点検中 カバーを取り、上から見る | ||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||

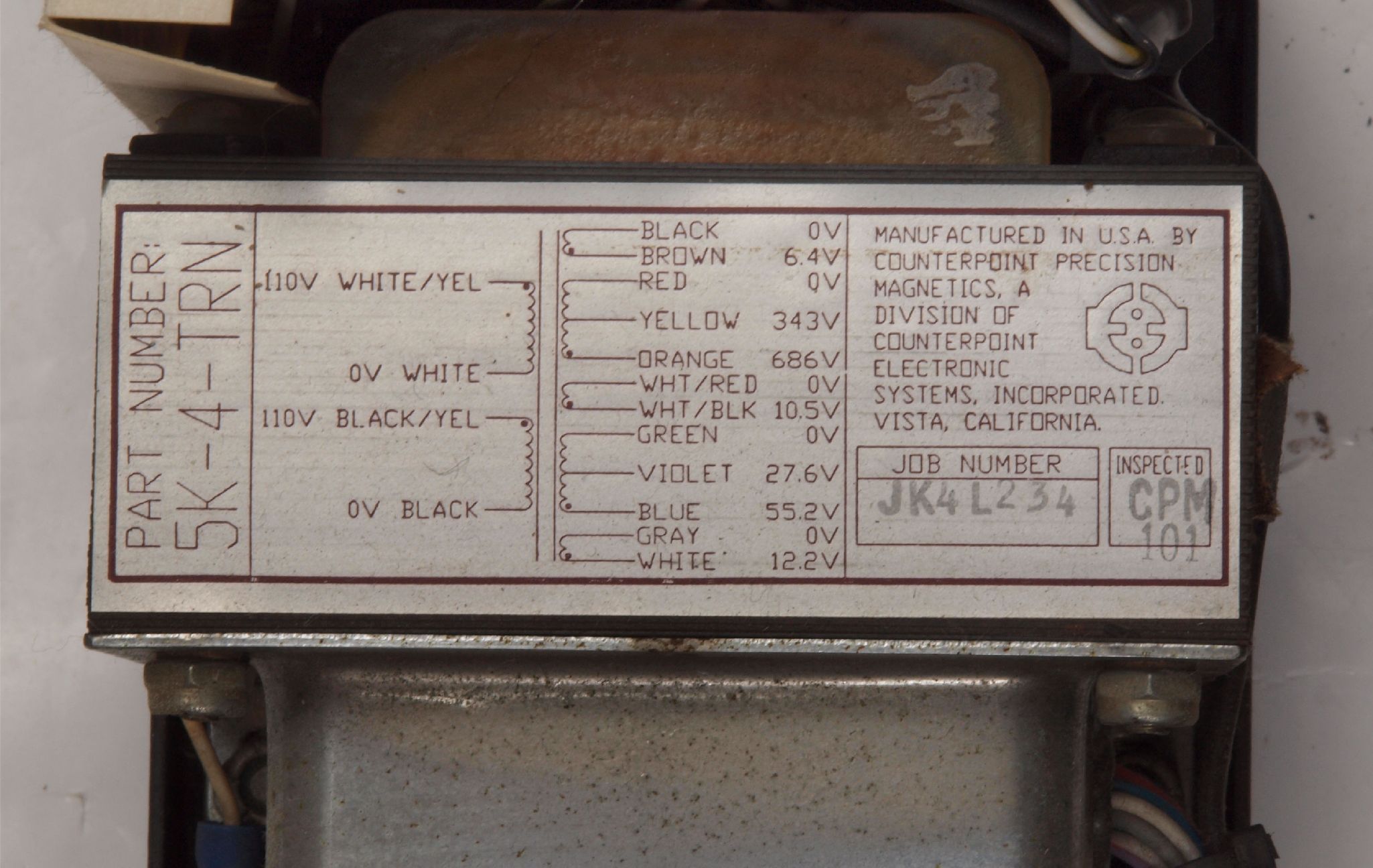

A72. 電源部点検中 カバーを取り、上から見る。電源トランスは110V/220V専用。よって平行輸入品。 | ||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||

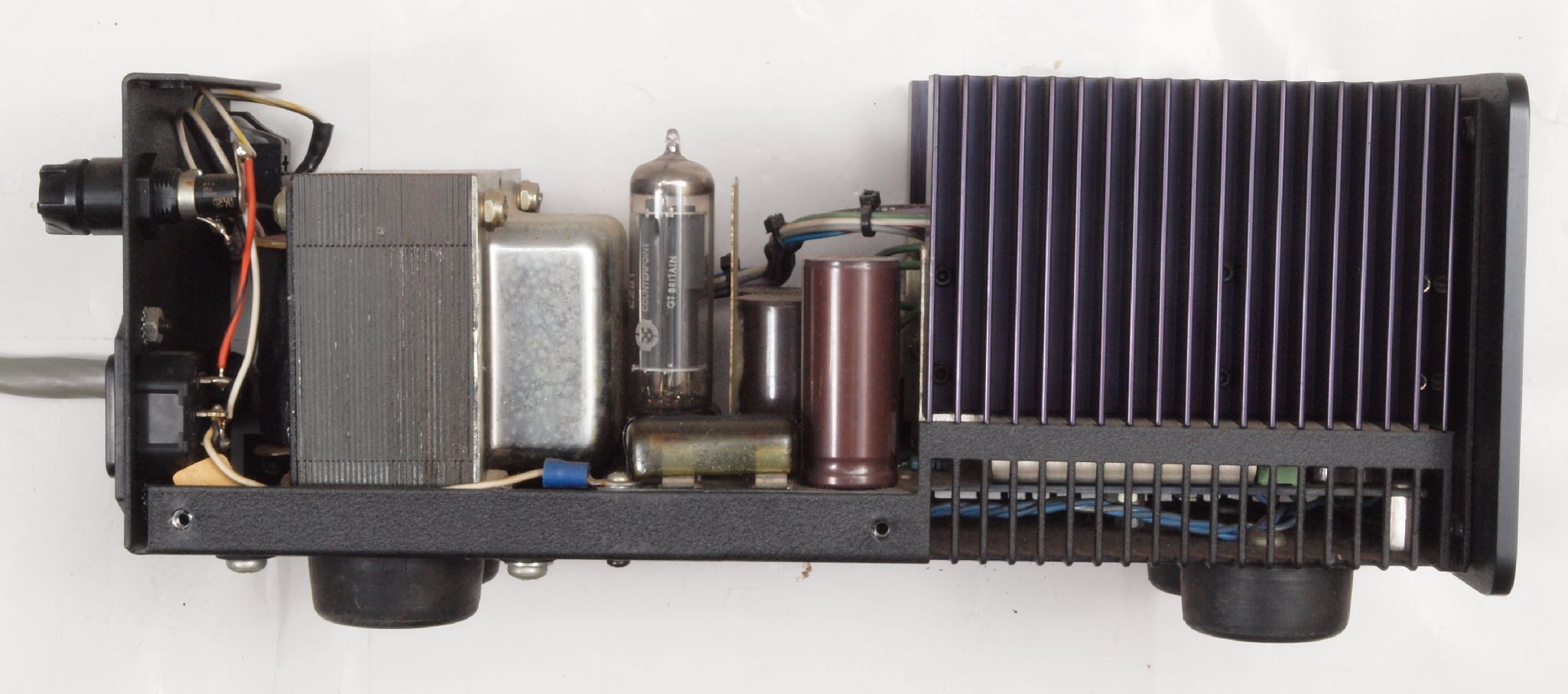

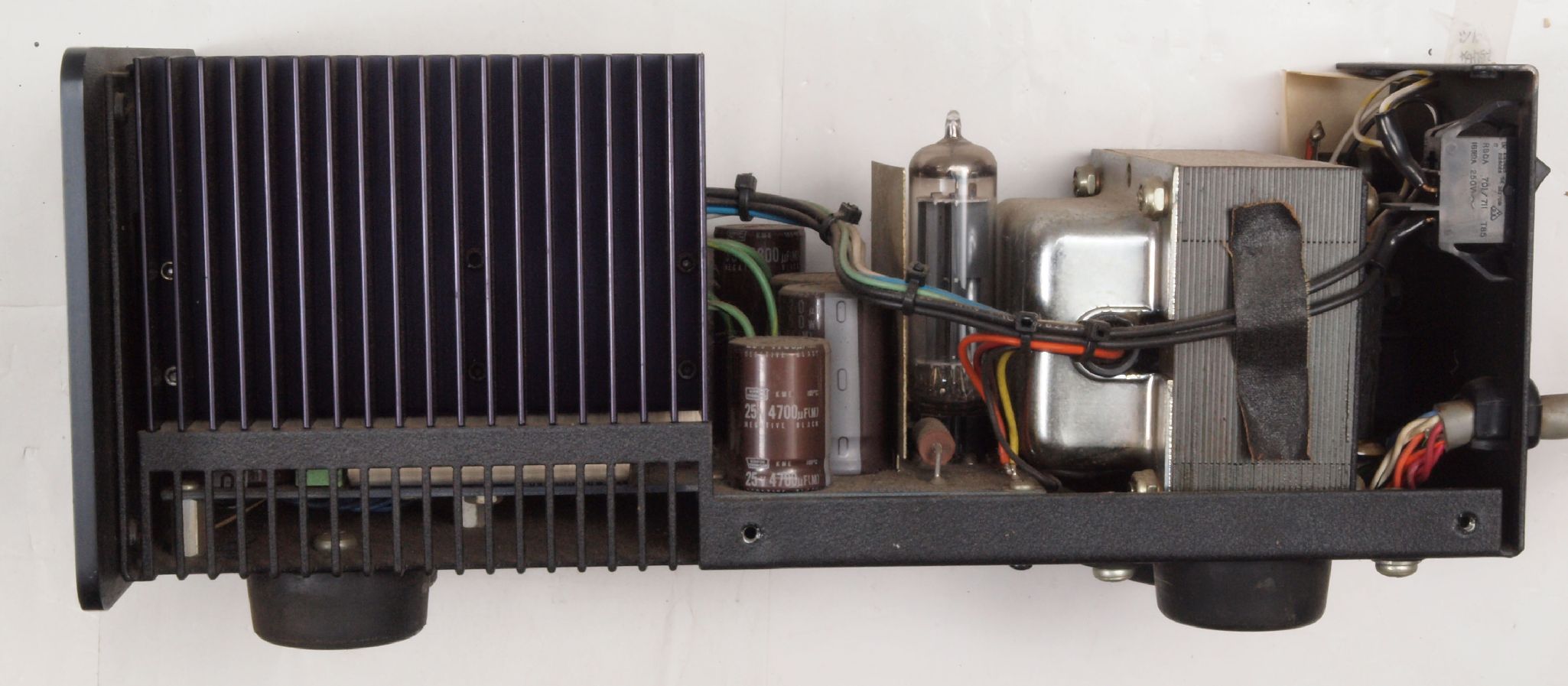

A73. 電源部点検中 カバーを取り、右から見る | ||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||
A74. 電源部点検中 カバーを取り、左から見る | ||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||
A81. 電源部点検中 電源整流・定電圧基板。 埃が一杯。 | ||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||

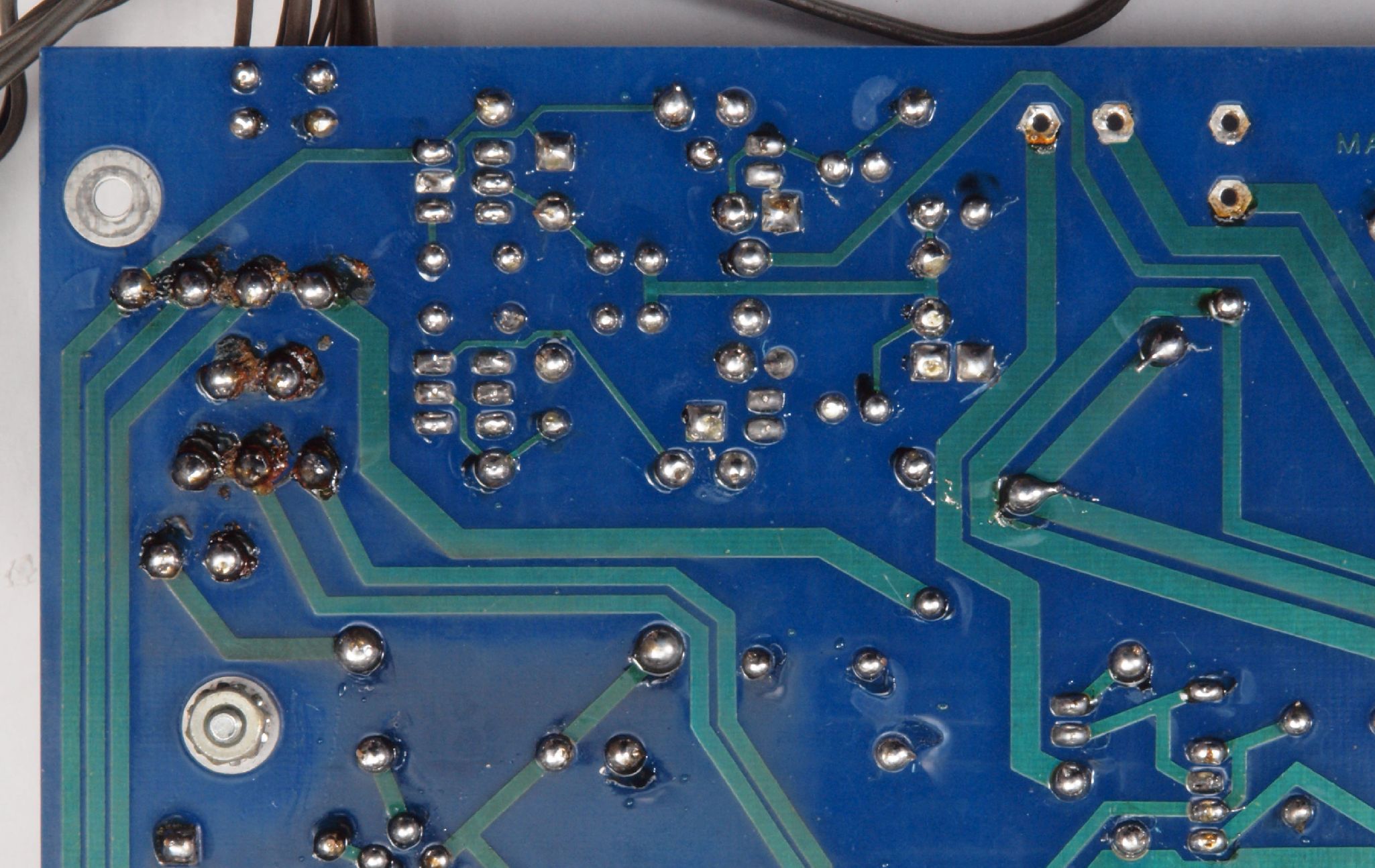

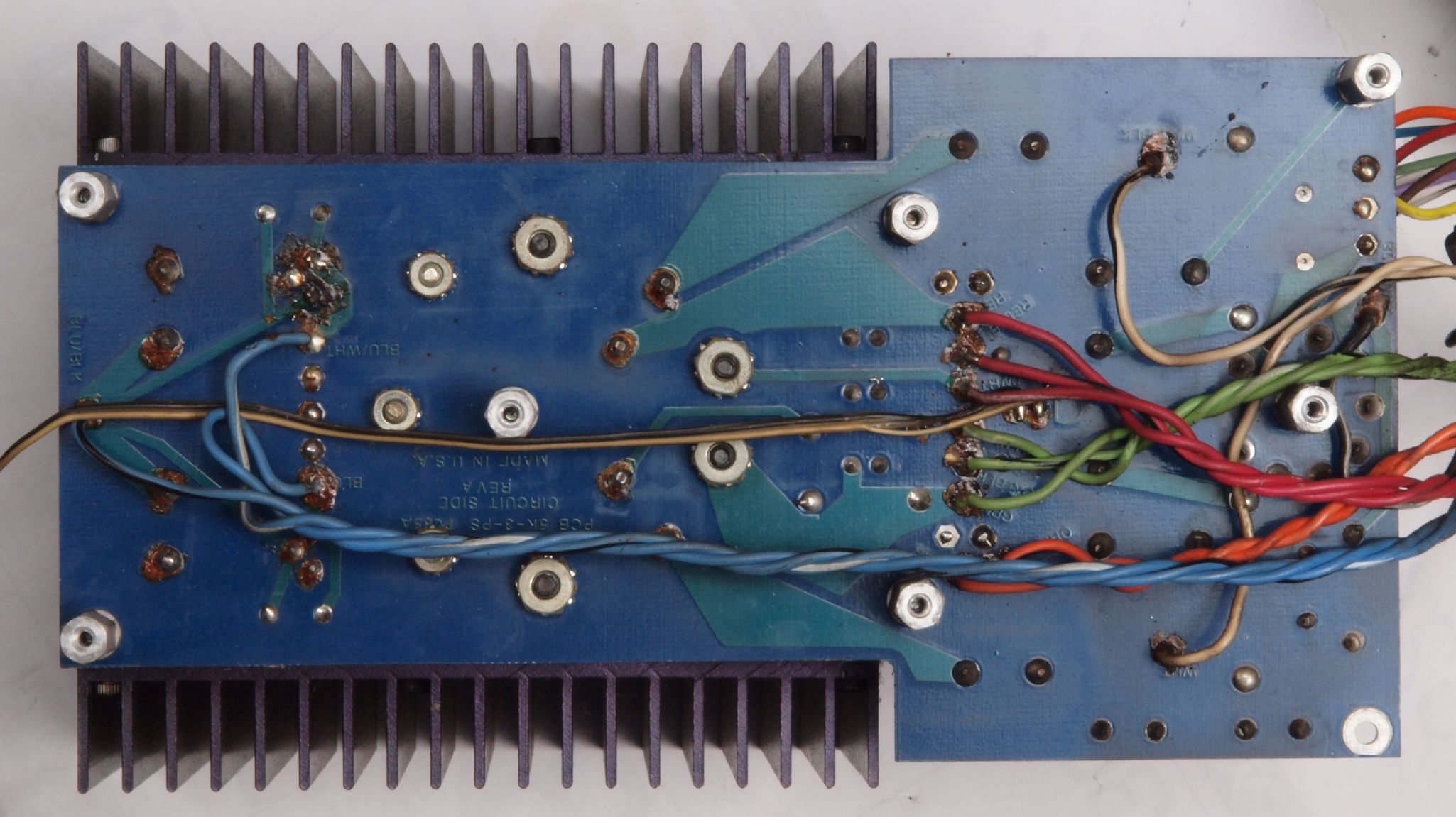

A82. 電源部点検中 電源整流・定電圧基板裏。修理履歴あり。 | ||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||

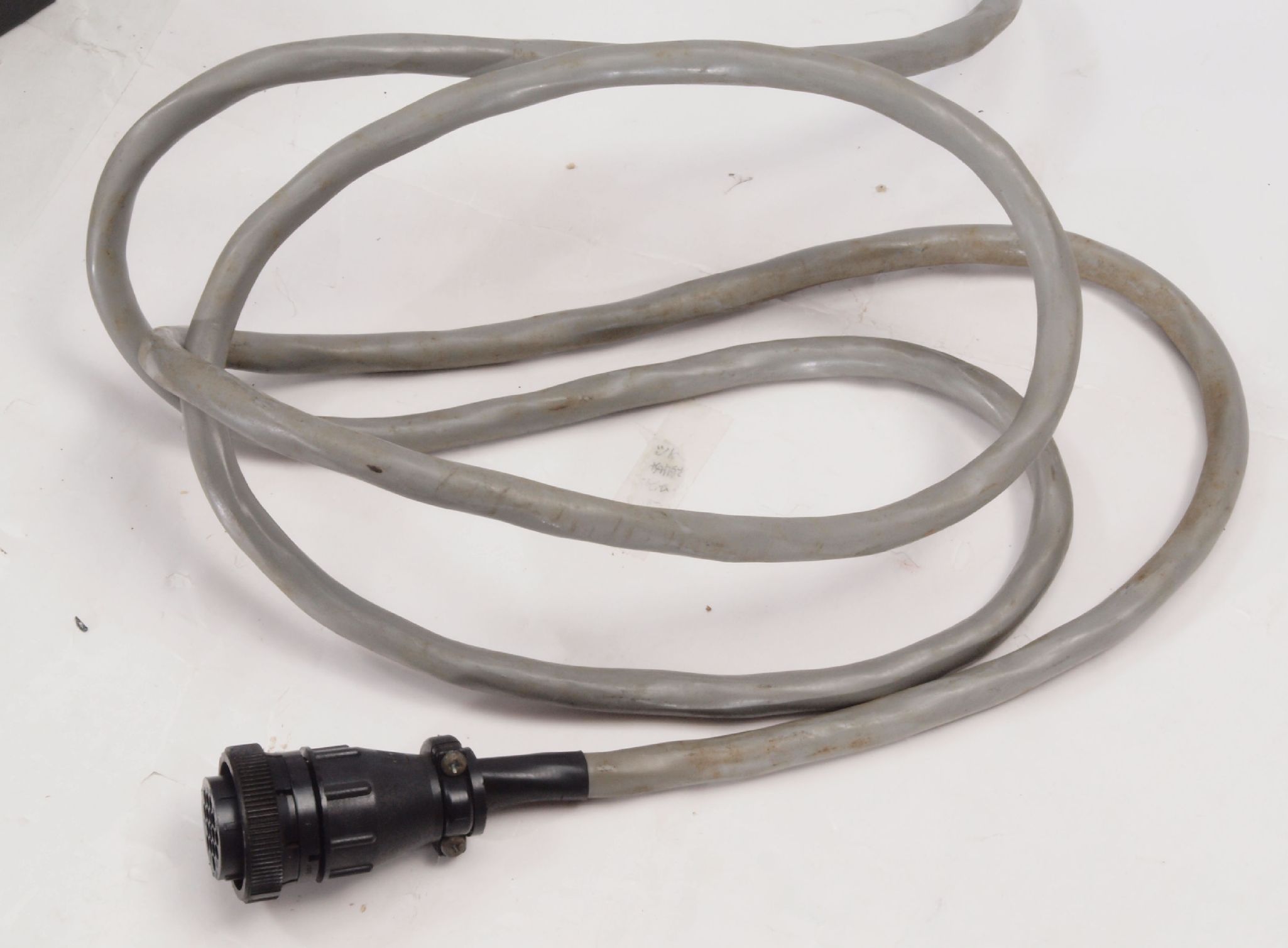

A91. 電源部点検中 接続コード。 ヨレヨレでくたびれている、タバコのヤニで黄色く変色。 | ||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||
A92. 電源部点検中 接続コード。コネクター点検、清掃。 | ||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||

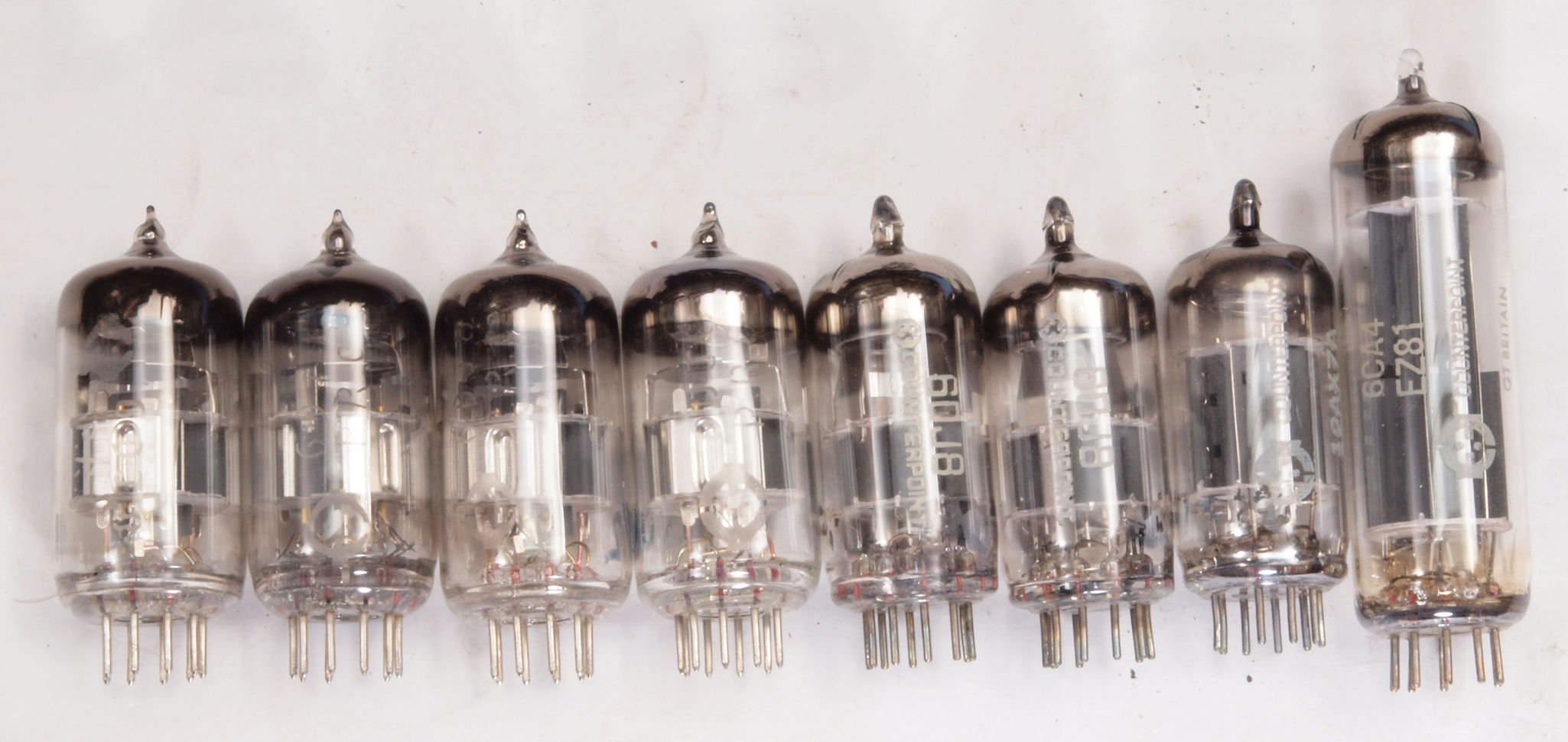

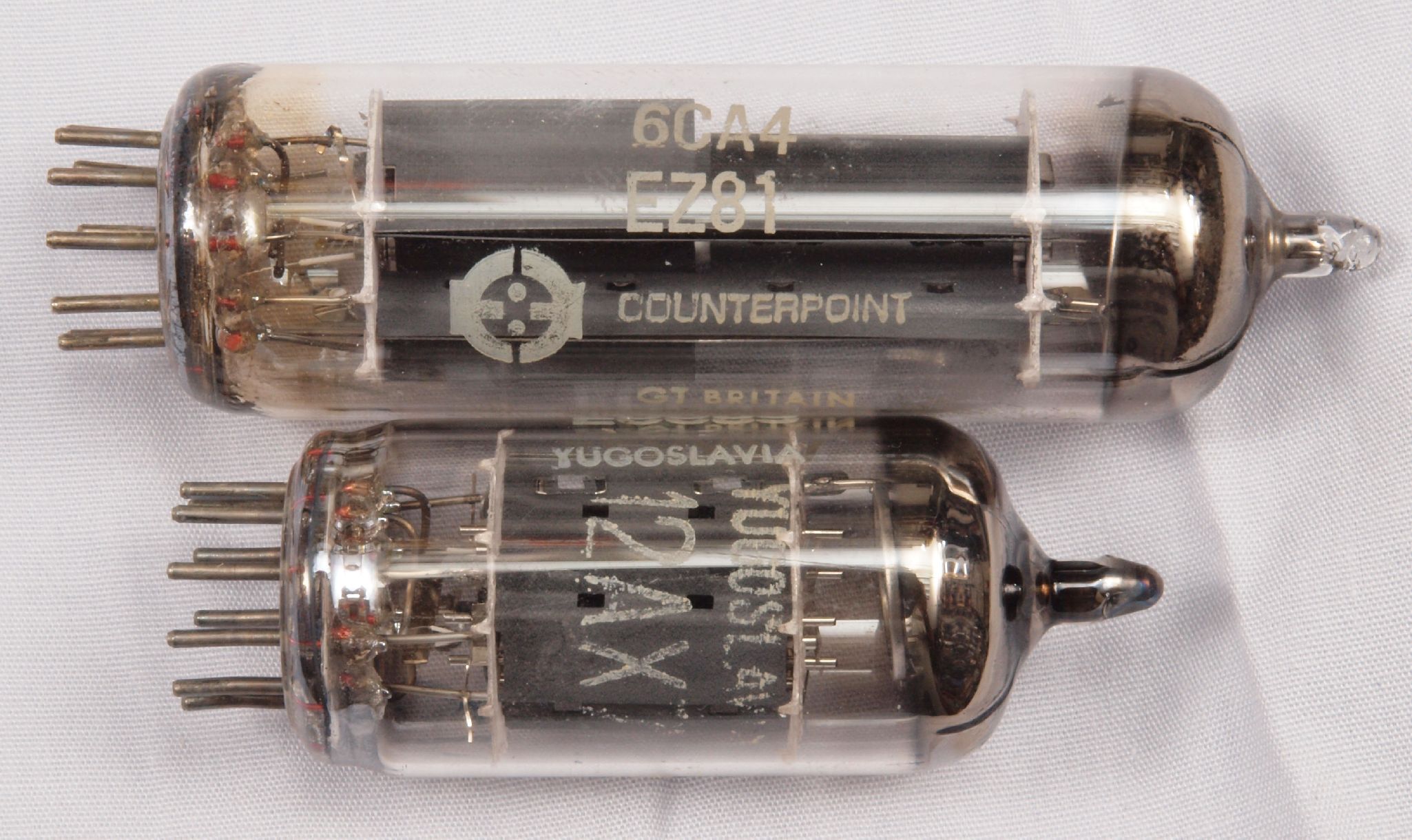

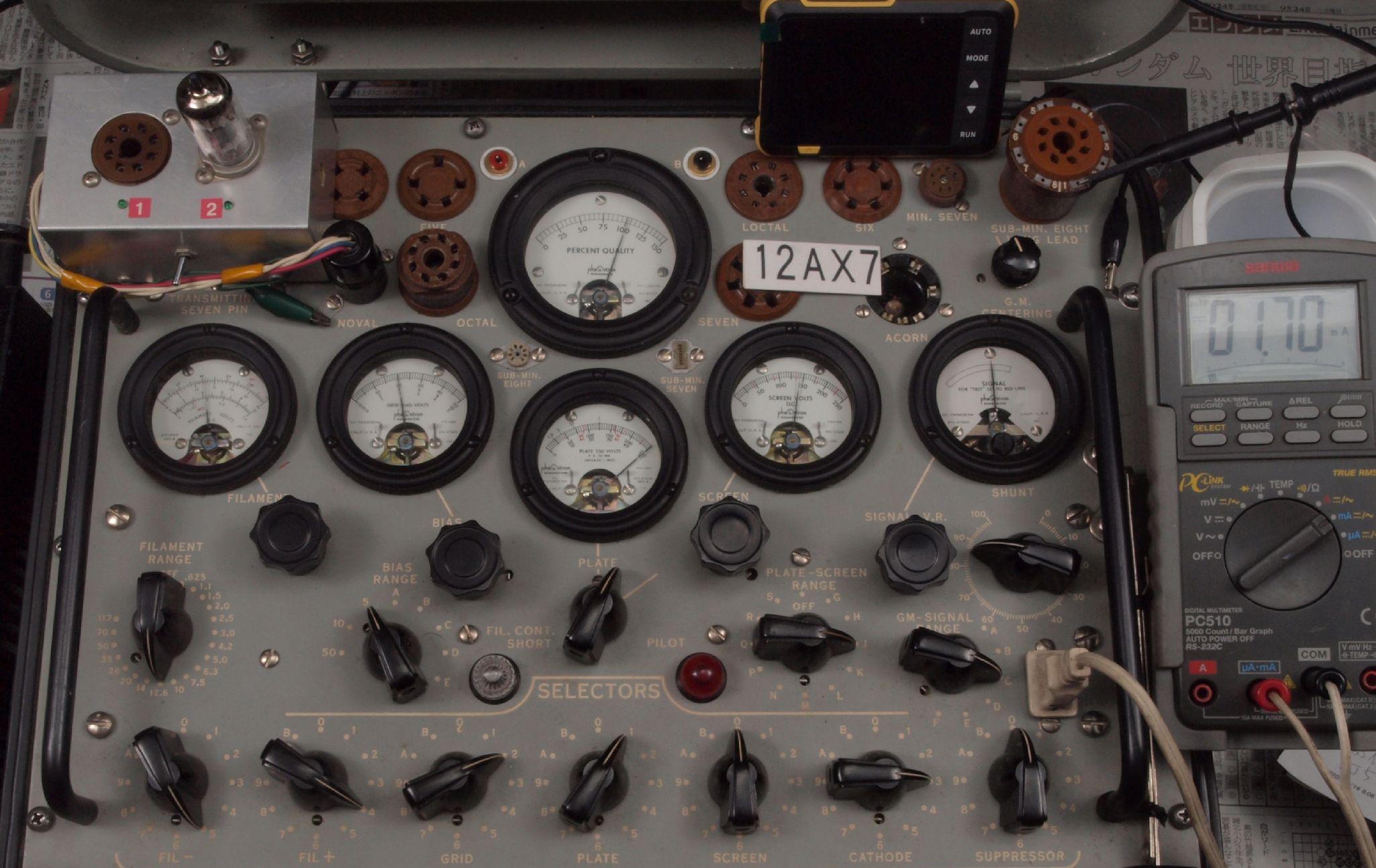

AA1. 点検中 付属真空管。 左から6DJ8、...12AX7、6CA4 | ||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||

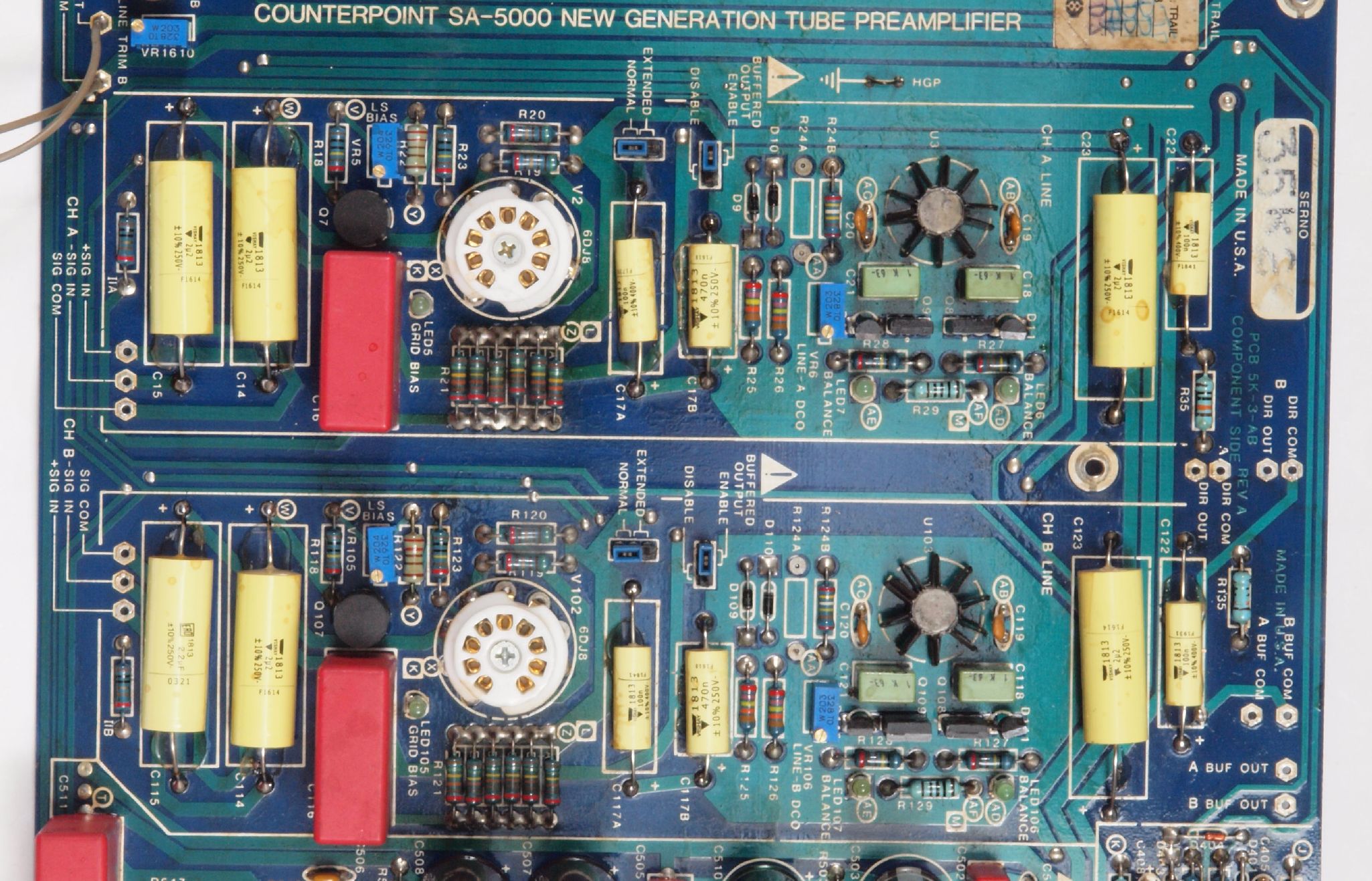

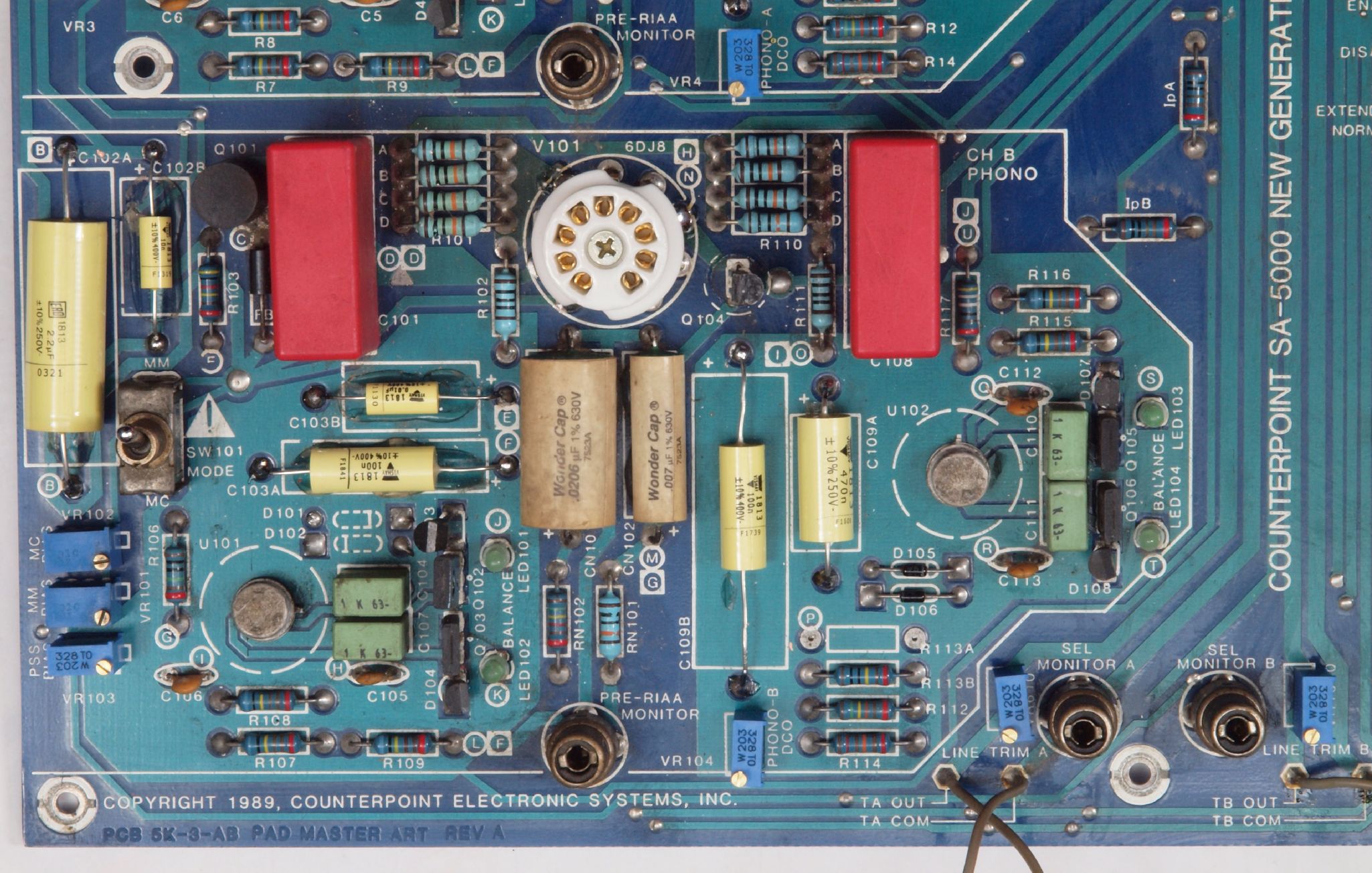

C. 修理状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。 C11. 修理前 A側MM/MC AMP基板 |
||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||

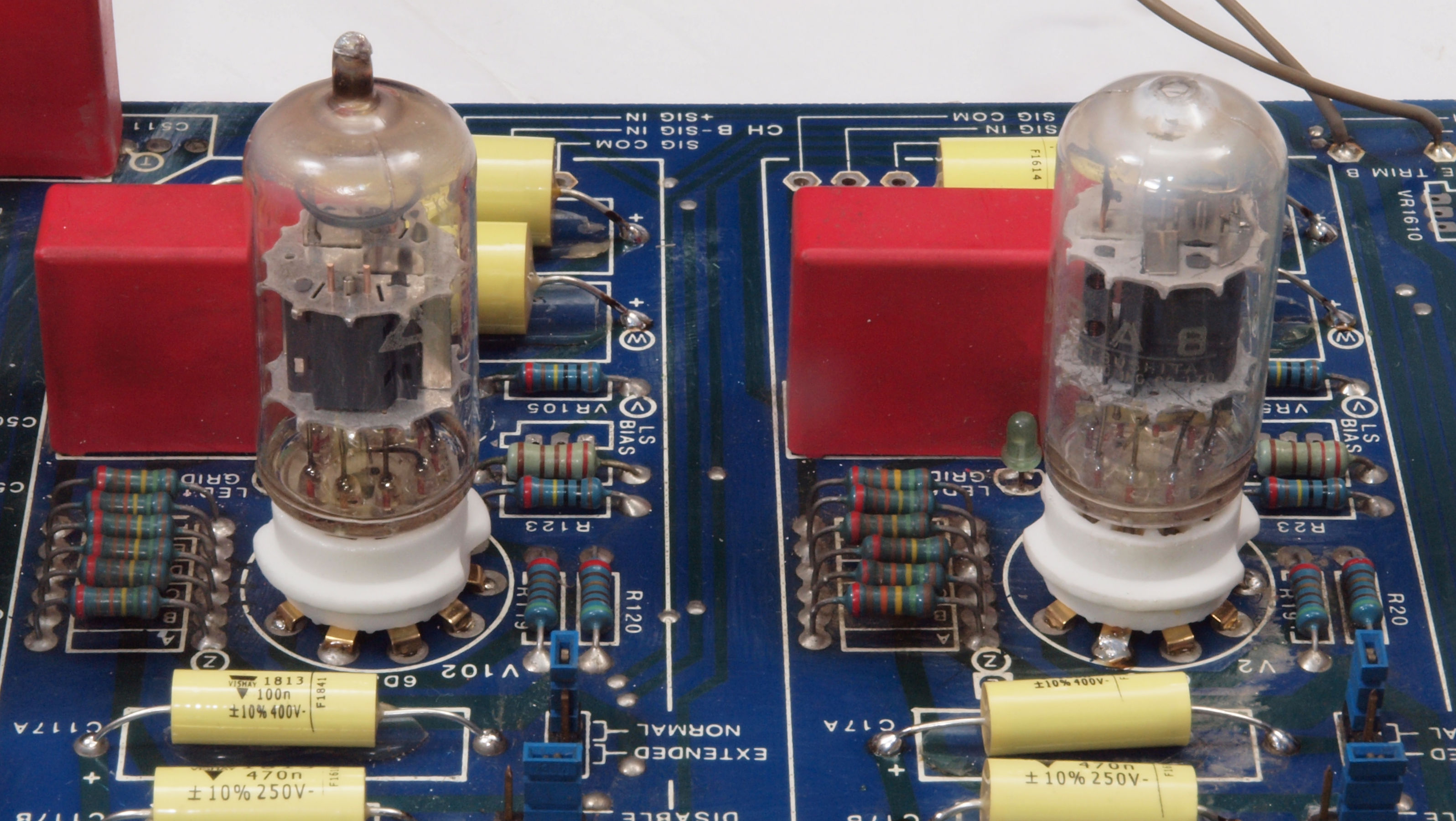

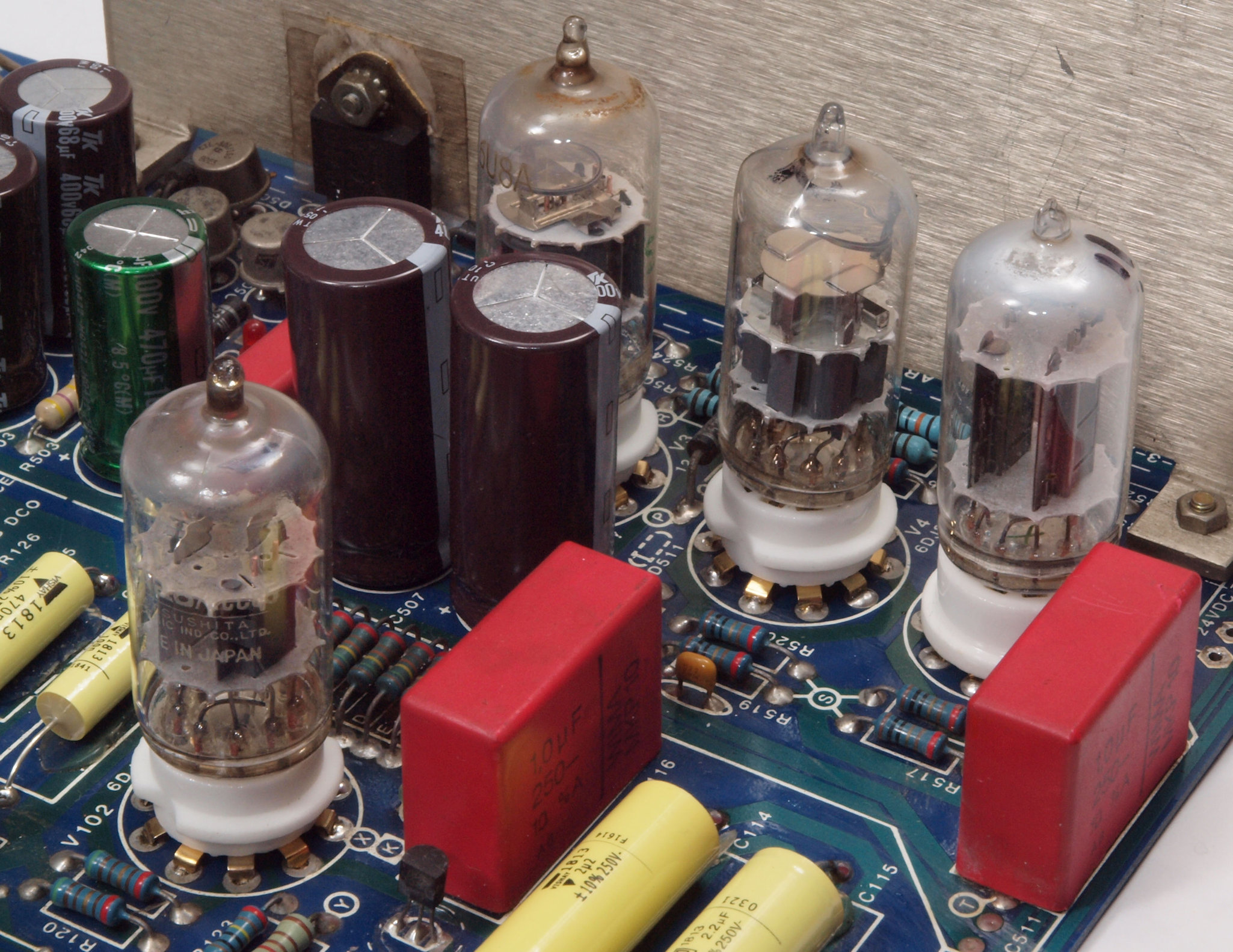

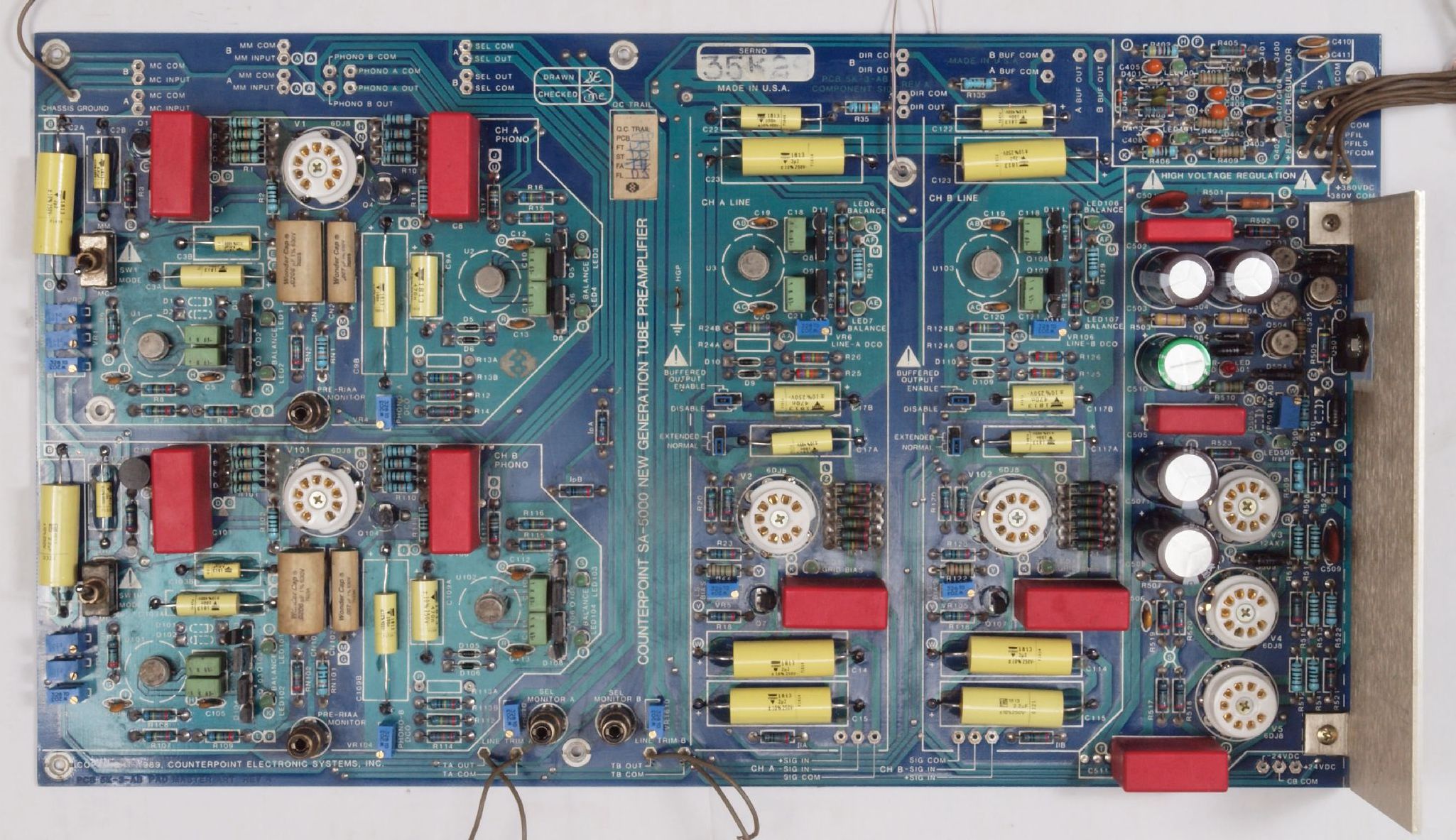

C12. 修理後 A側MM/MC AMP基板、 MT9ピンタイト製ソケット1個、半固定VR5個、フィルムコンデンサー8個交換。 | ||||||||||||||||||||||||||||||||||||||
C13. 完成A側MM/MC AMP基板 洗浄後、コートを塗布。 | ||||||||||||||||||||||||||||||||||||||

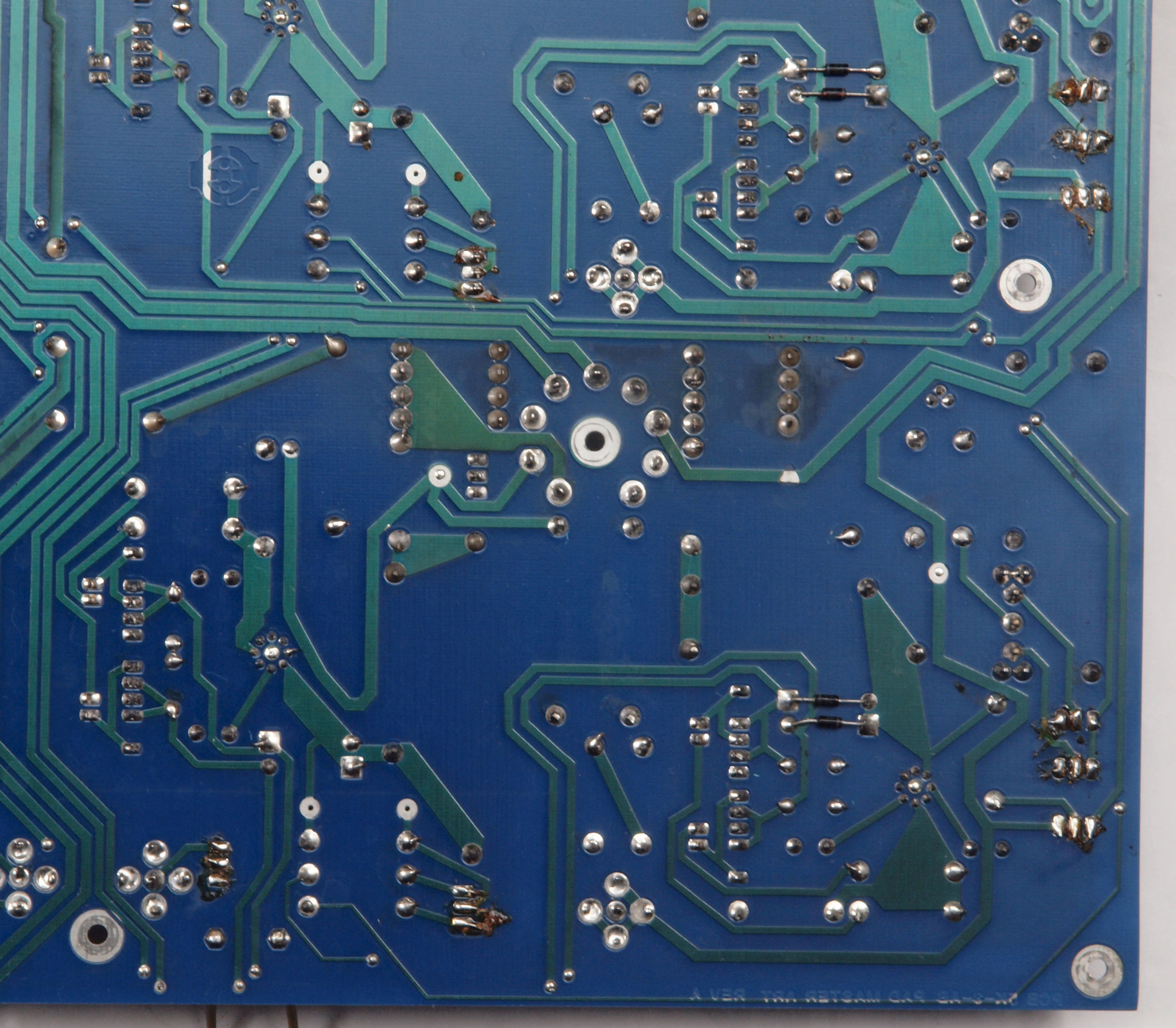

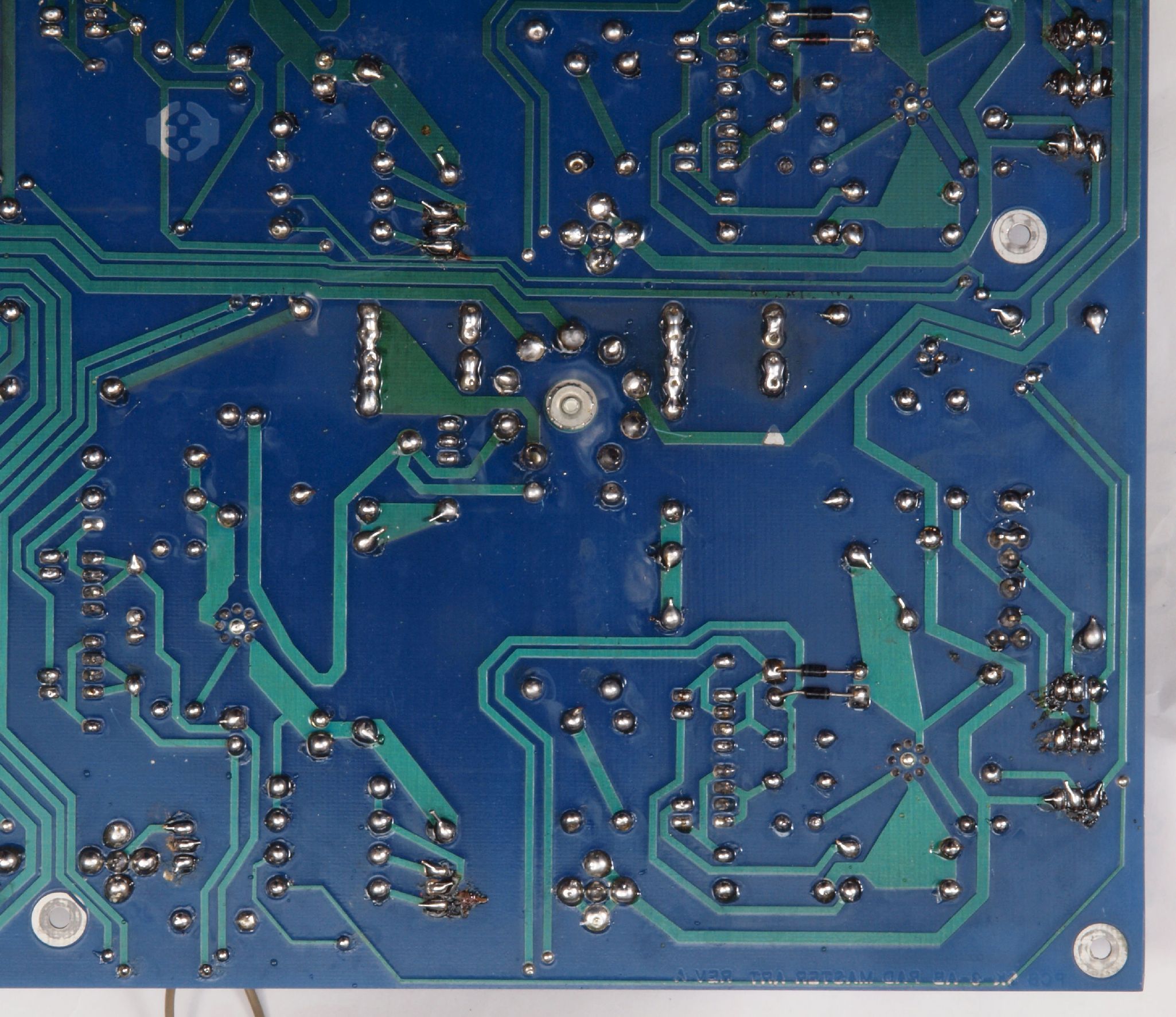

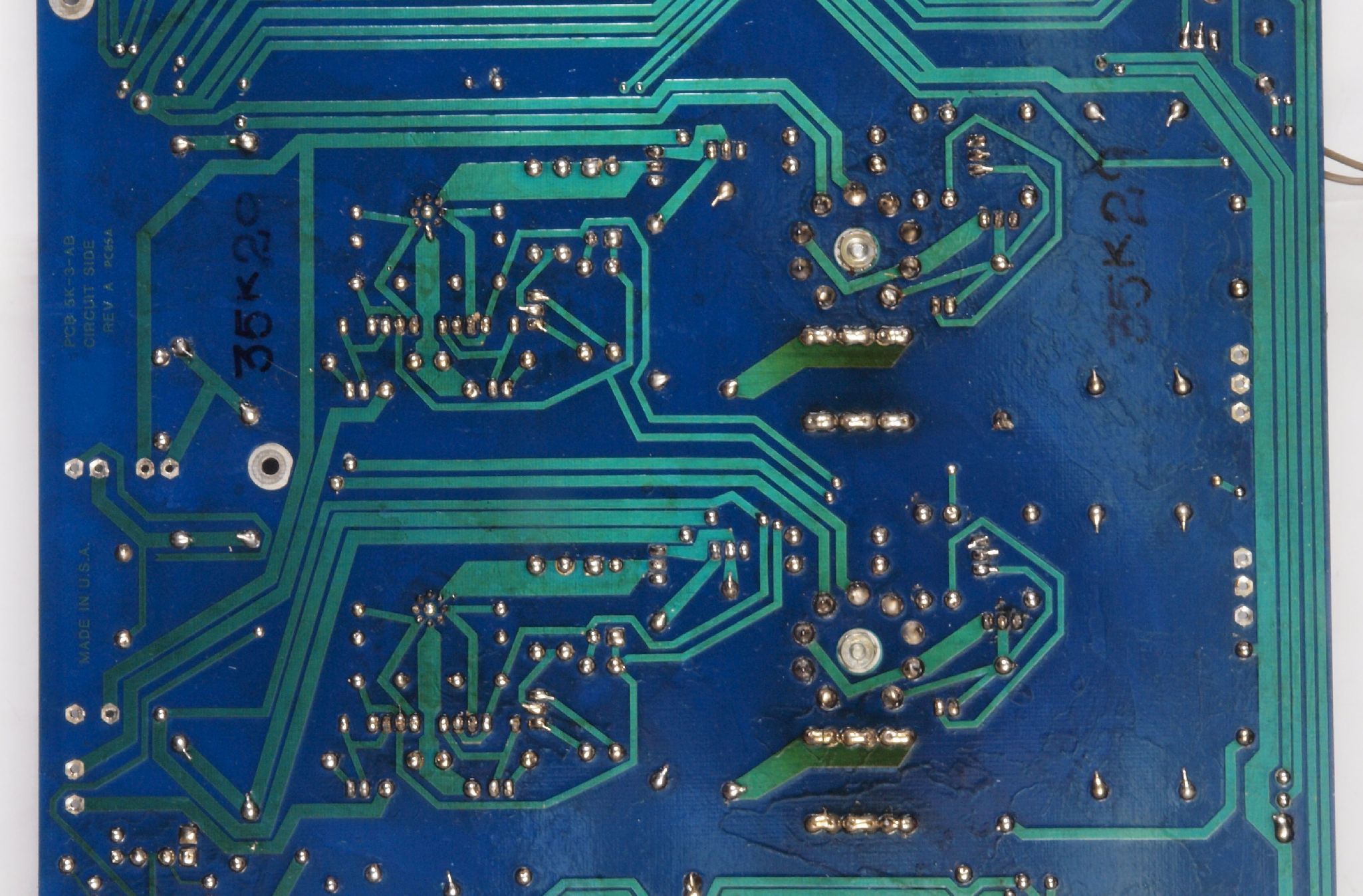

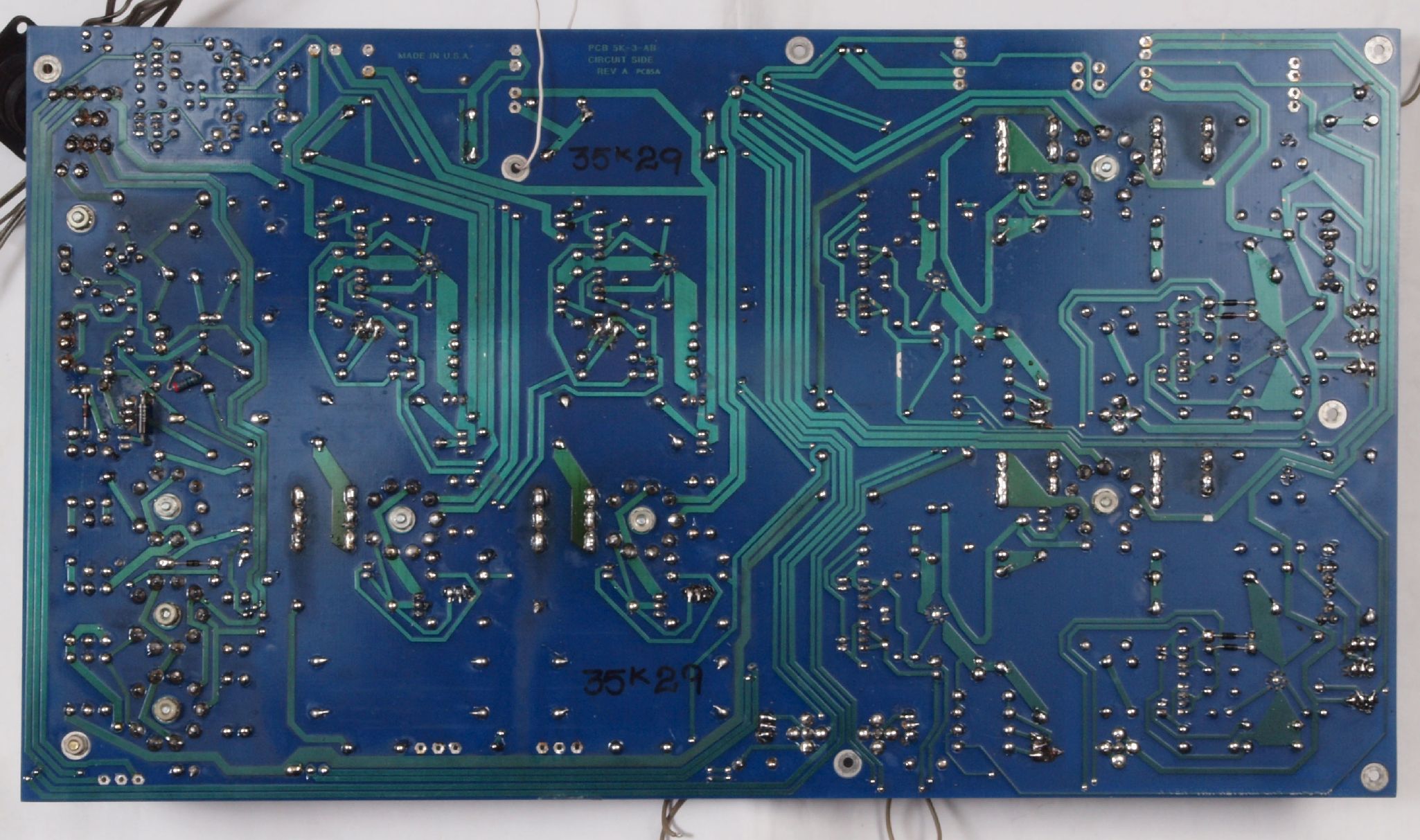

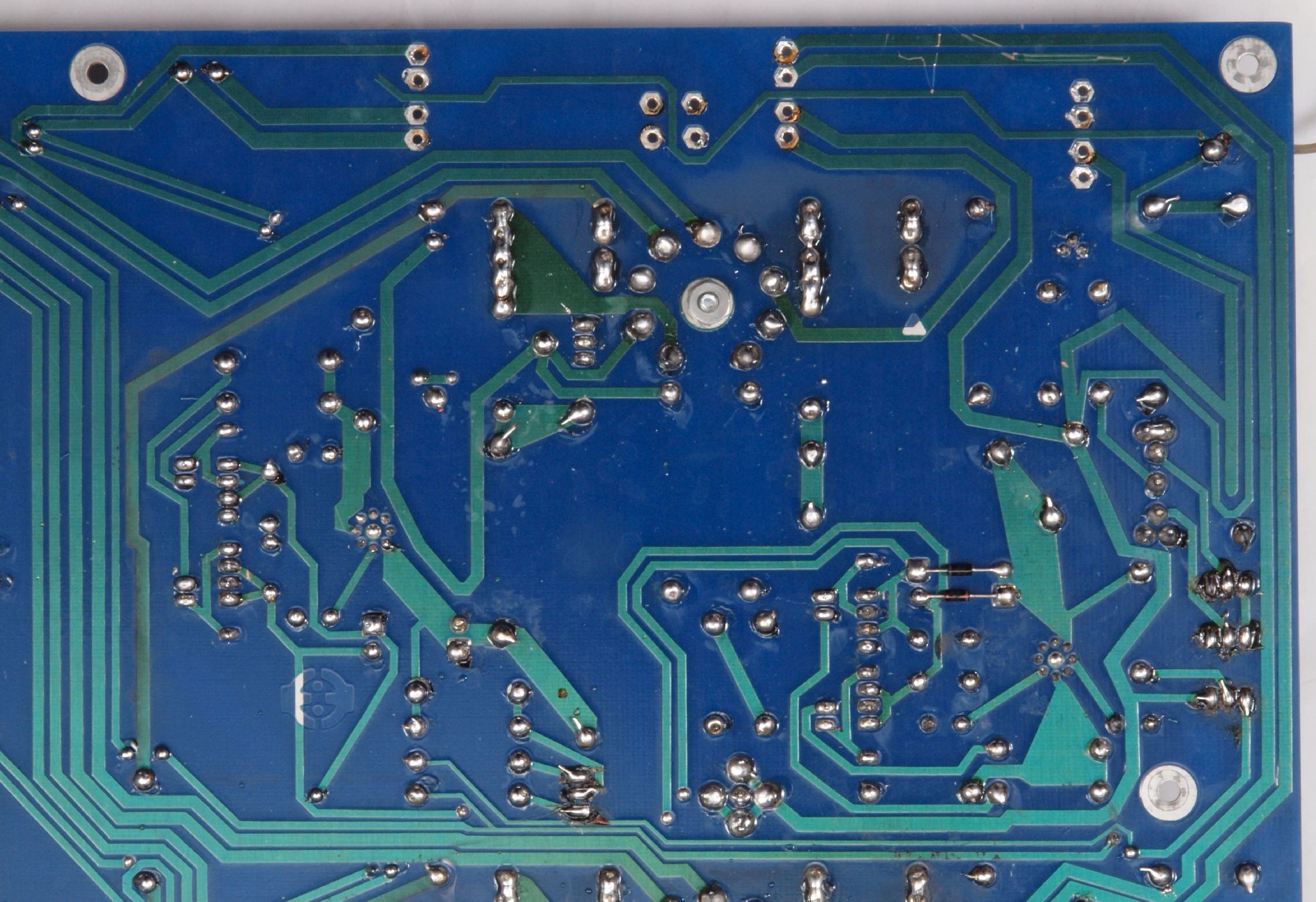

C14. 修理前 A側MM/MC AMP基板裏 | ||||||||||||||||||||||||||||||||||||||

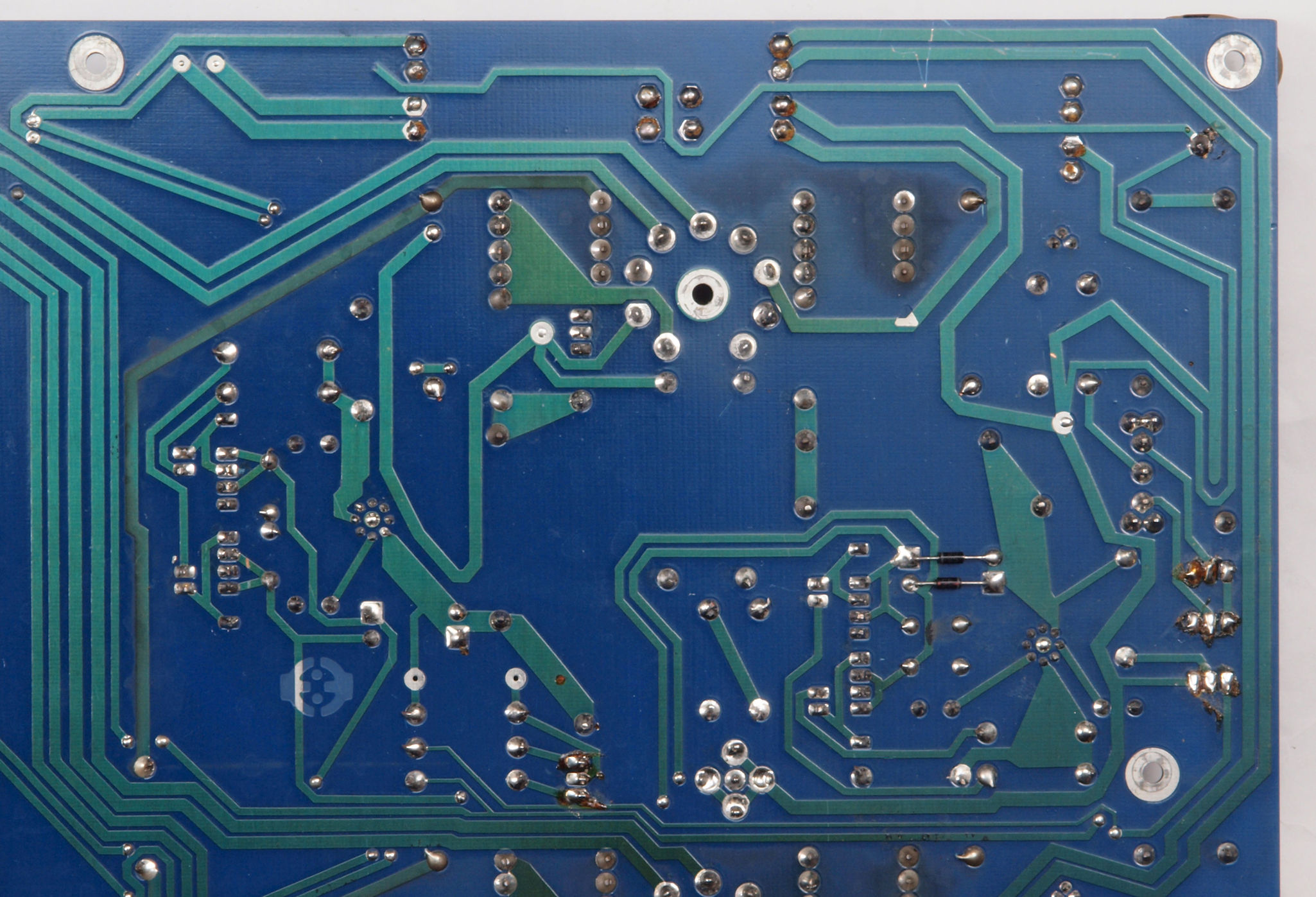

C15. 修理(半田補正)後 A側MM/MC AMP基板裏 | ||||||||||||||||||||||||||||||||||||||
C16. 完成A側MM/MC AMP基板裏 洗浄後、コートを塗布。 | ||||||||||||||||||||||||||||||||||||||
C21. 修理前 B側MM/MC AMP基板 | ||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||
C22. 修理後 B側MM/MC AMP基板、 MT9ピンタイト製ソケット1個、半固定VR5個、フィルムコンデンサー8個交換。 | ||||||||||||||||||||||||||||||||||||||
C23. 完成B側MM/MC AMP基板 洗浄後、コートを塗布。 | ||||||||||||||||||||||||||||||||||||||
C24. 修理前 B側MM/MC AMP基板裏 | ||||||||||||||||||||||||||||||||||||||

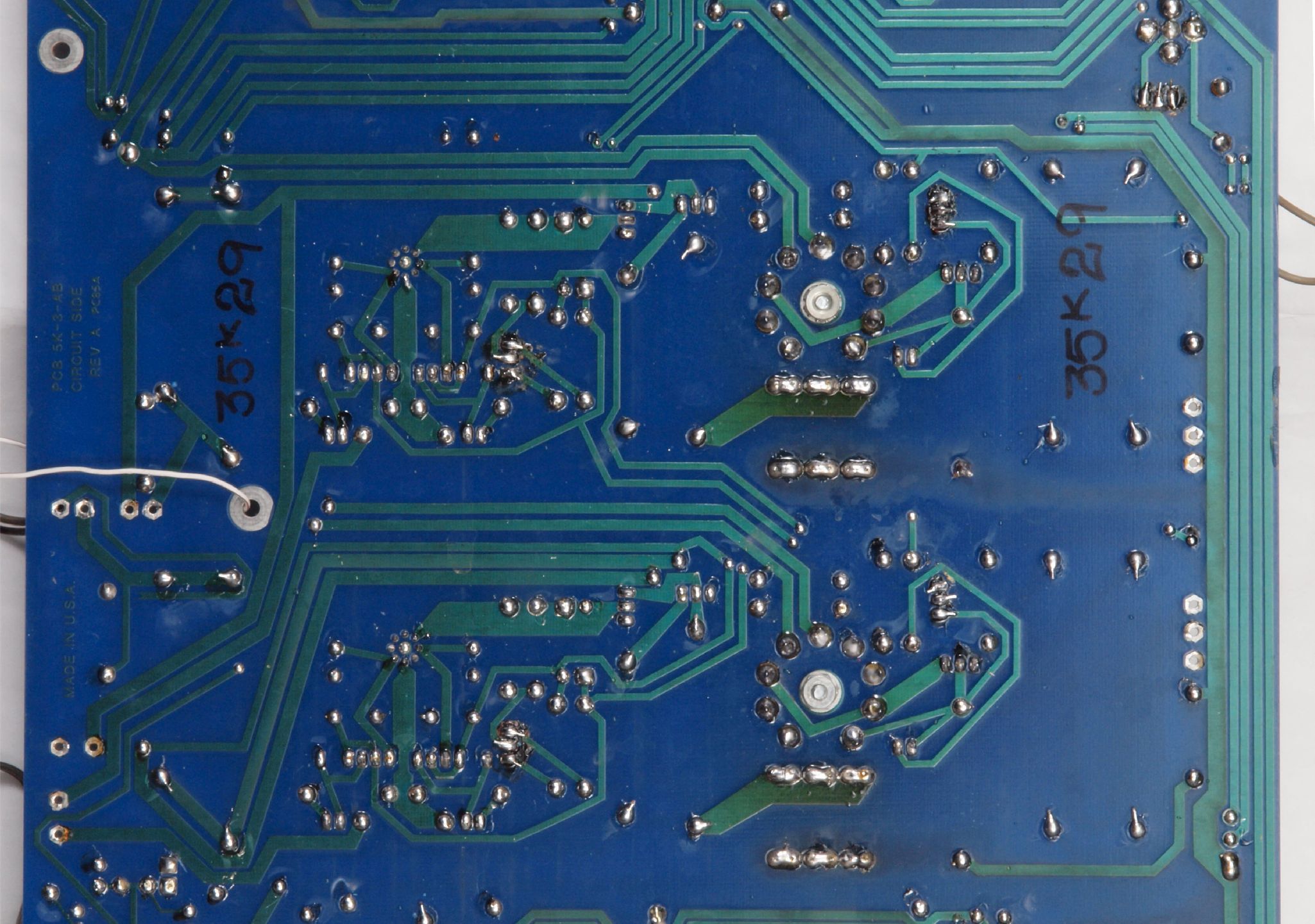

C25. 修理(半田補正)後 B側MM/MC AMP基板裏 | ||||||||||||||||||||||||||||||||||||||
C26. 完成B側MM/MC AMP基板裏 洗浄後、コートを塗布。 | ||||||||||||||||||||||||||||||||||||||
C31. 修理前 A&BバッファーAMP基板 | ||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||
C32. 修理後 バッファーAMP基板、 MT9ピンタイト製ソケット1個、半固定VR4個、フィルムコンデンサー12個交換。 | ||||||||||||||||||||||||||||||||||||||
C33. 完成バッファーAMP基板 洗浄後、コートを塗布。 | ||||||||||||||||||||||||||||||||||||||

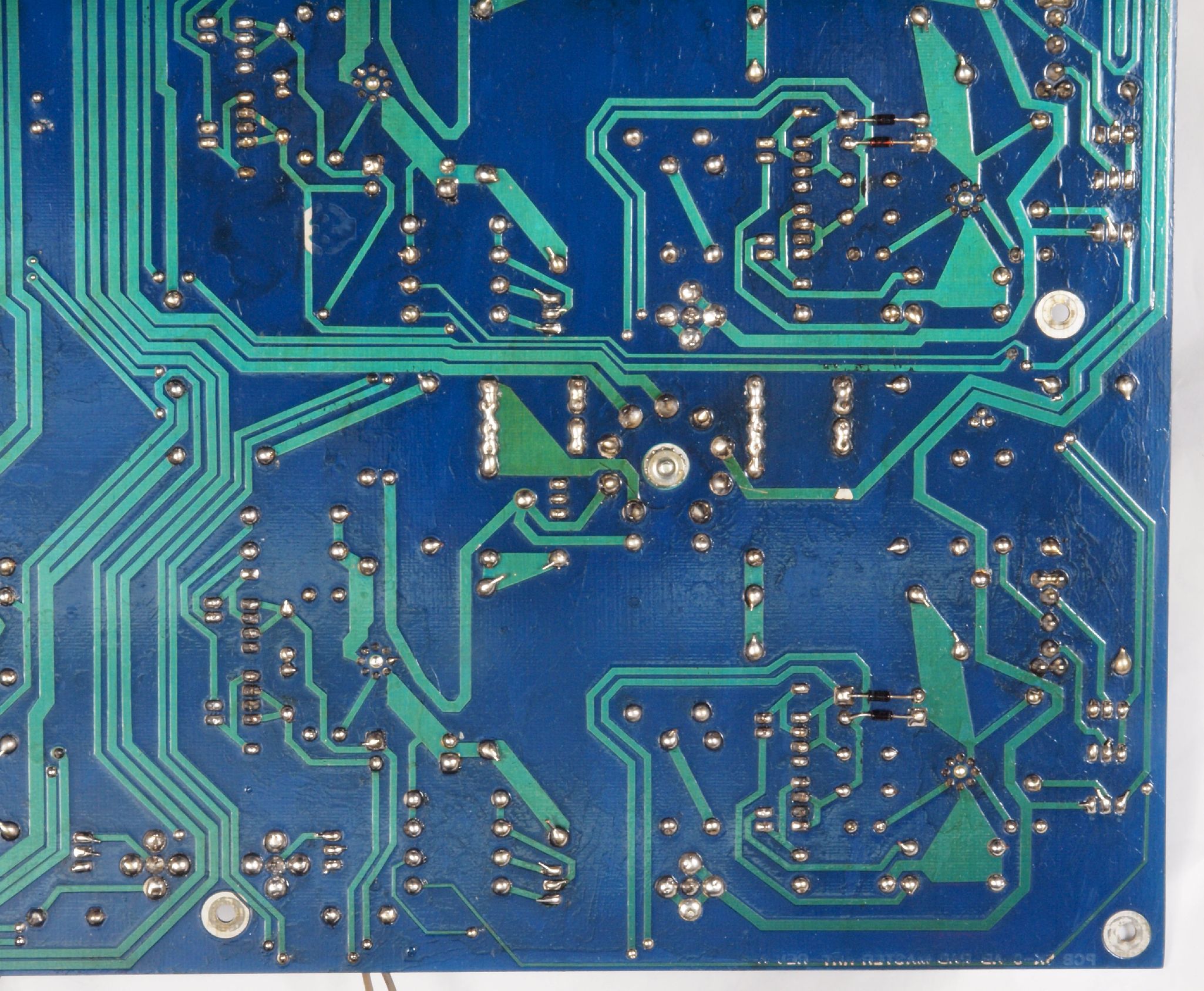

C34. 修理前 バッファーAMP基板裏 | ||||||||||||||||||||||||||||||||||||||
C35. 修理(半田補正)後 バッファーAMP基板裏 | ||||||||||||||||||||||||||||||||||||||
C36. 完成バッファーAMP基板裏 洗浄後、コートを塗布。 | ||||||||||||||||||||||||||||||||||||||

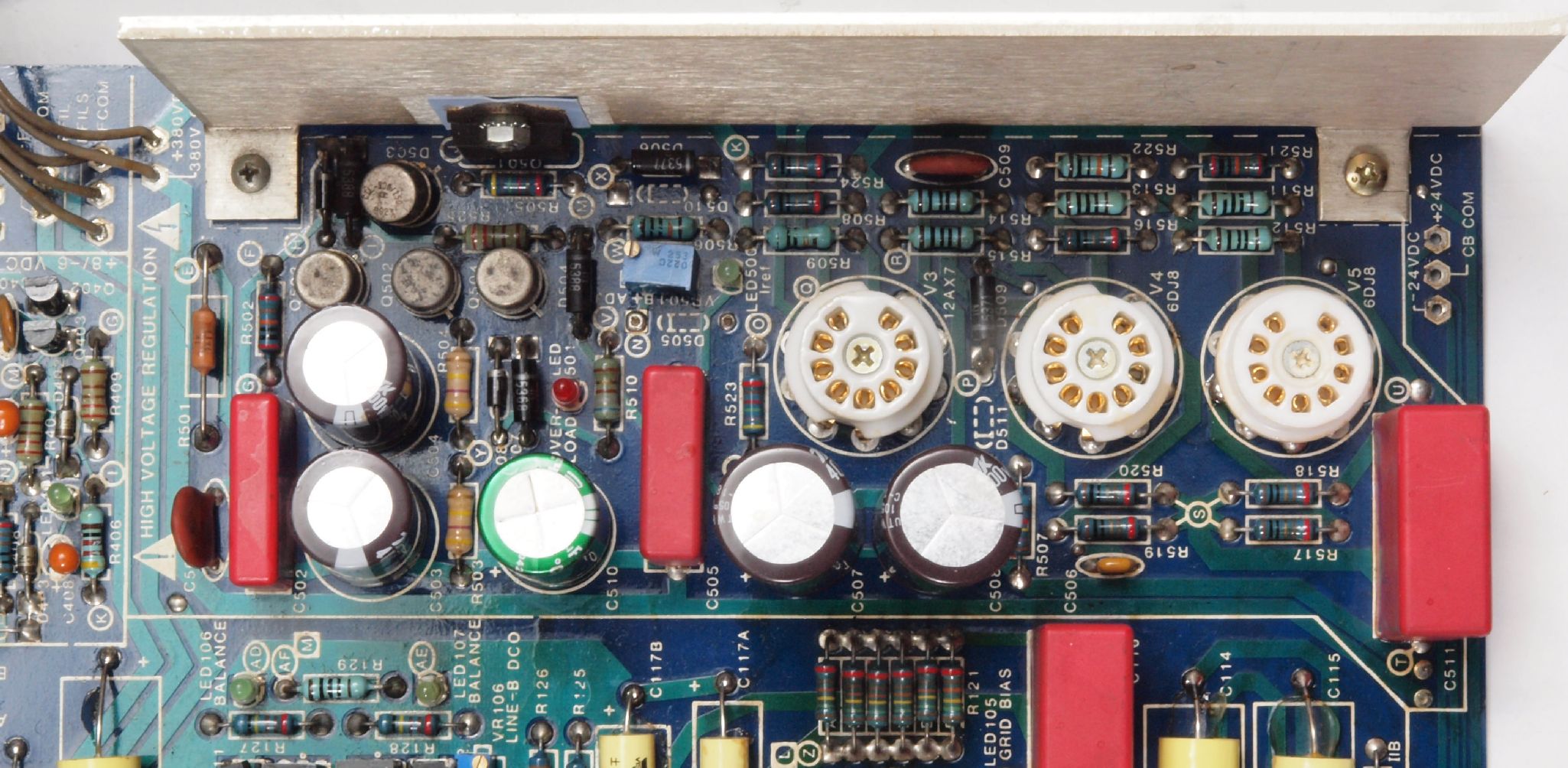

C41. 修理前 高圧定電圧基板 | ||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||
C42. 修理後 高圧定電圧基板、 MT9ピンタイト製ソケット3個、電解コンデンサー5個、半固定VR1個交換。 | ||||||||||||||||||||||||||||||||||||||
C43. 完成高圧定電圧基板 洗浄後、コートを塗布。 | ||||||||||||||||||||||||||||||||||||||
C44. 修理前 高圧定電圧基板裏 | ||||||||||||||||||||||||||||||||||||||
C45. 修理(半田補正)後 高圧定電圧基板裏 | ||||||||||||||||||||||||||||||||||||||
C46. 完成高圧定電圧基板裏 洗浄後、コートを塗布。 | ||||||||||||||||||||||||||||||||||||||

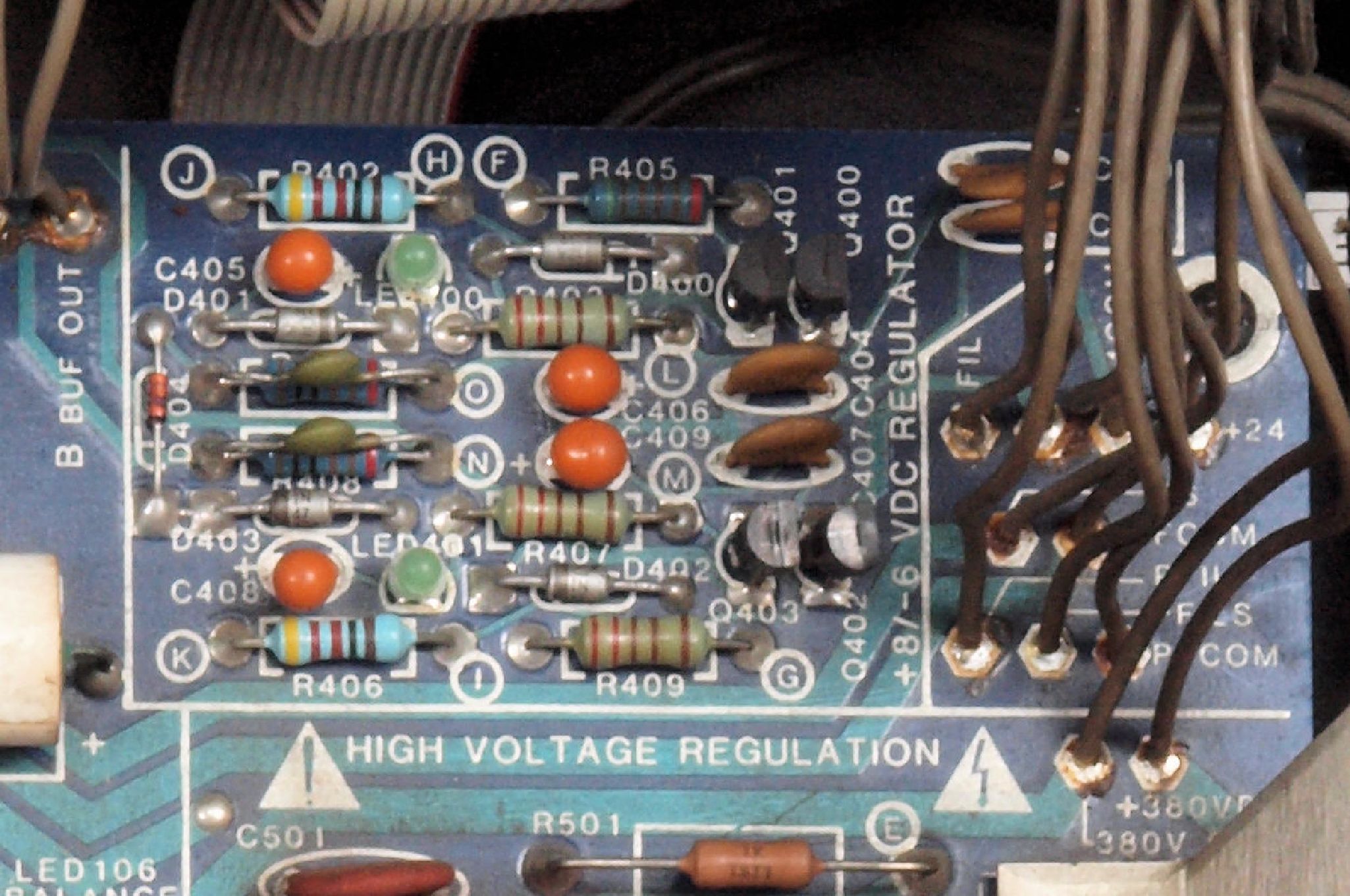

C51. 修理前 +8V、−6V定電圧基板。 | ||||||||||||||||||||||||||||||||||||||
![]() |
||||||||||||||||||||||||||||||||||||||
C52. 修理後 +8V、−6V定電圧基板。 タンタルコンデンサー4個交換 | ||||||||||||||||||||||||||||||||||||||
C53. 完成+8V、−6V定電圧基板裏部 洗浄後、コートを塗布。 | ||||||||||||||||||||||||||||||||||||||
C54. 修理前 +8V、−6V定電圧基板裏 | ||||||||||||||||||||||||||||||||||||||
C55. 修理(半田補正)後 +8V、−6V定電圧基板裏 | ||||||||||||||||||||||||||||||||||||||
C56. 完成+8V、−6V定電圧基板裏部 洗浄後、コートを塗布。 | ||||||||||||||||||||||||||||||||||||||
C51. 修理前 プロテクト基板、電源投入後一定時間、出力をアースする | ||||||||||||||||||||||||||||||||||||||
C52. 修理後 プロテクト基板 電解コンデンサー1個交換 | ||||||||||||||||||||||||||||||||||||||
C53. 完成プロテクト基板裏部 洗浄後、コートを塗布。 | ||||||||||||||||||||||||||||||||||||||
C54. 修理前 プロテクト基板裏 | ||||||||||||||||||||||||||||||||||||||
C55. 修理(半田補正)後 プロテクト基板裏 | ||||||||||||||||||||||||||||||||||||||
C56. 完成プロテクト基板裏部 洗浄後、コートを塗布。 | ||||||||||||||||||||||||||||||||||||||
C51. 修理前 プロテクト基板、電源投入後一定時間、出力をアースする | ||||||||||||||||||||||||||||||||||||||
C52. 修理後 プロテクト基板 電解コンデンサー1個交換 | ||||||||||||||||||||||||||||||||||||||
C53. 完成プロテクト基板裏部 洗浄後、コートを塗布。 | ||||||||||||||||||||||||||||||||||||||
C54. 修理前 プロテクト基板裏 | ||||||||||||||||||||||||||||||||||||||
C55. 修理(半田補正)後 プロテクト基板裏 | ||||||||||||||||||||||||||||||||||||||
C56. 完成プロテクト基板裏部 洗浄後、コートを塗布。 | ||||||||||||||||||||||||||||||||||||||

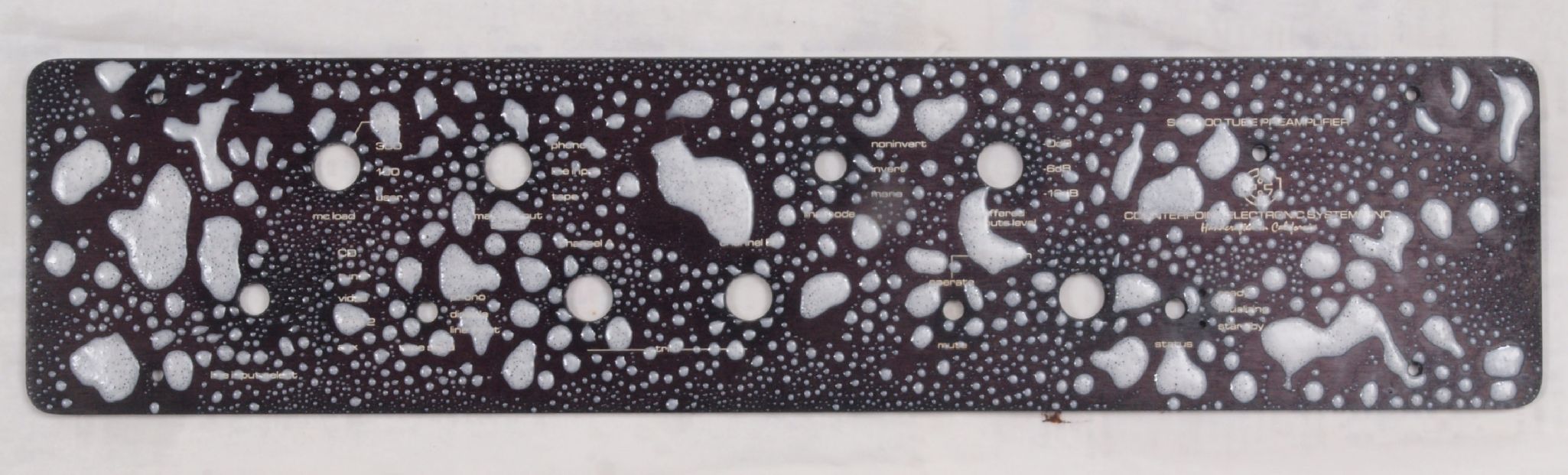

C61. 修理中 パネル洗浄 | ||||||||||||||||||||||||||||||||||||||
C71. 修理中 入力切り換えSW修理・清掃・給油 | ||||||||||||||||||||||||||||||||||||||
C81.交換部品 | ||||||||||||||||||||||||||||||||||||||
C82. 交換部品2 | ||||||||||||||||||||||||||||||||||||||

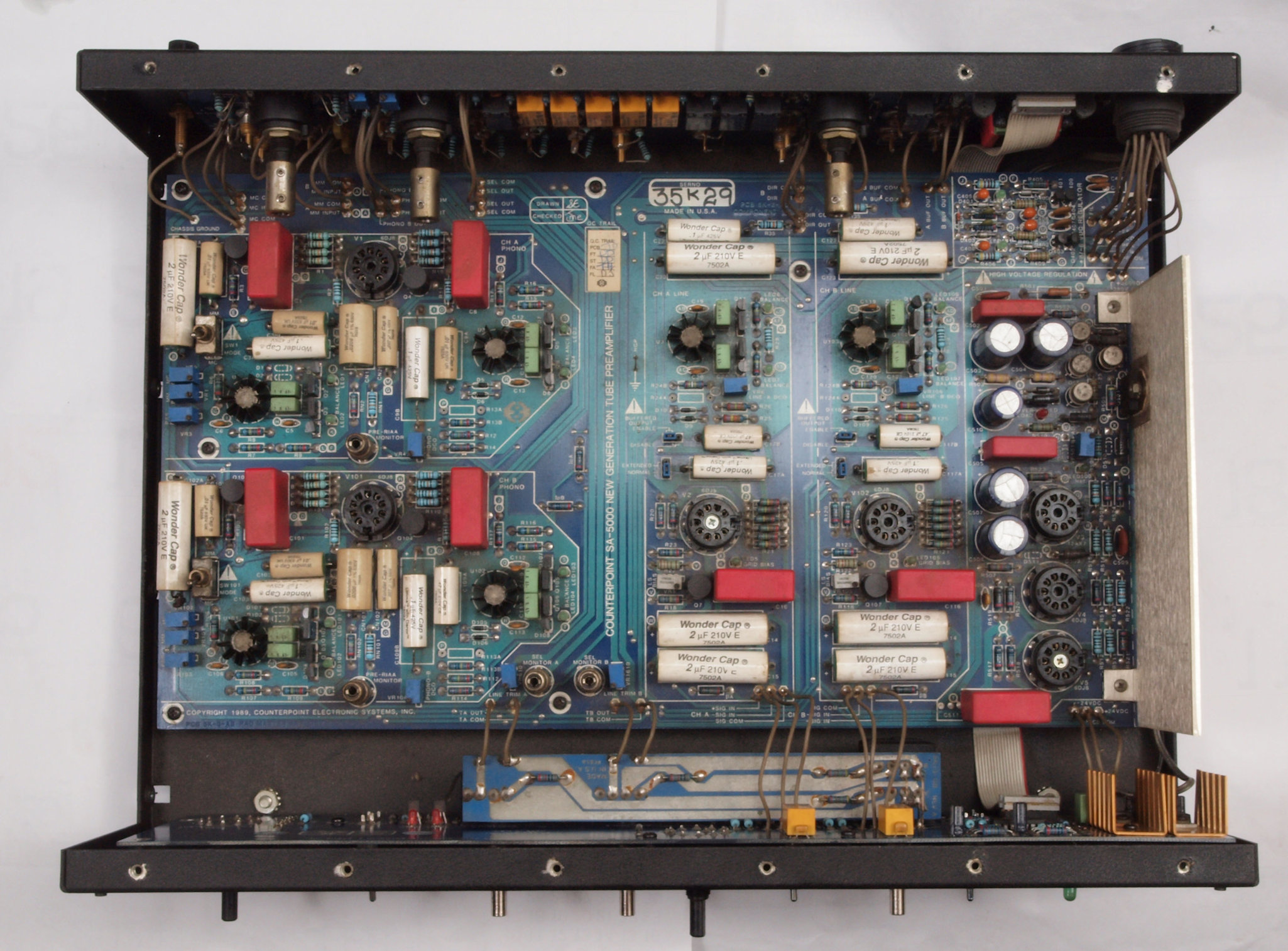

CA1. 修理前 上から見る | ||||||||||||||||||||||||||||||||||||||
CA2. 修理後 上から見る | ||||||||||||||||||||||||||||||||||||||

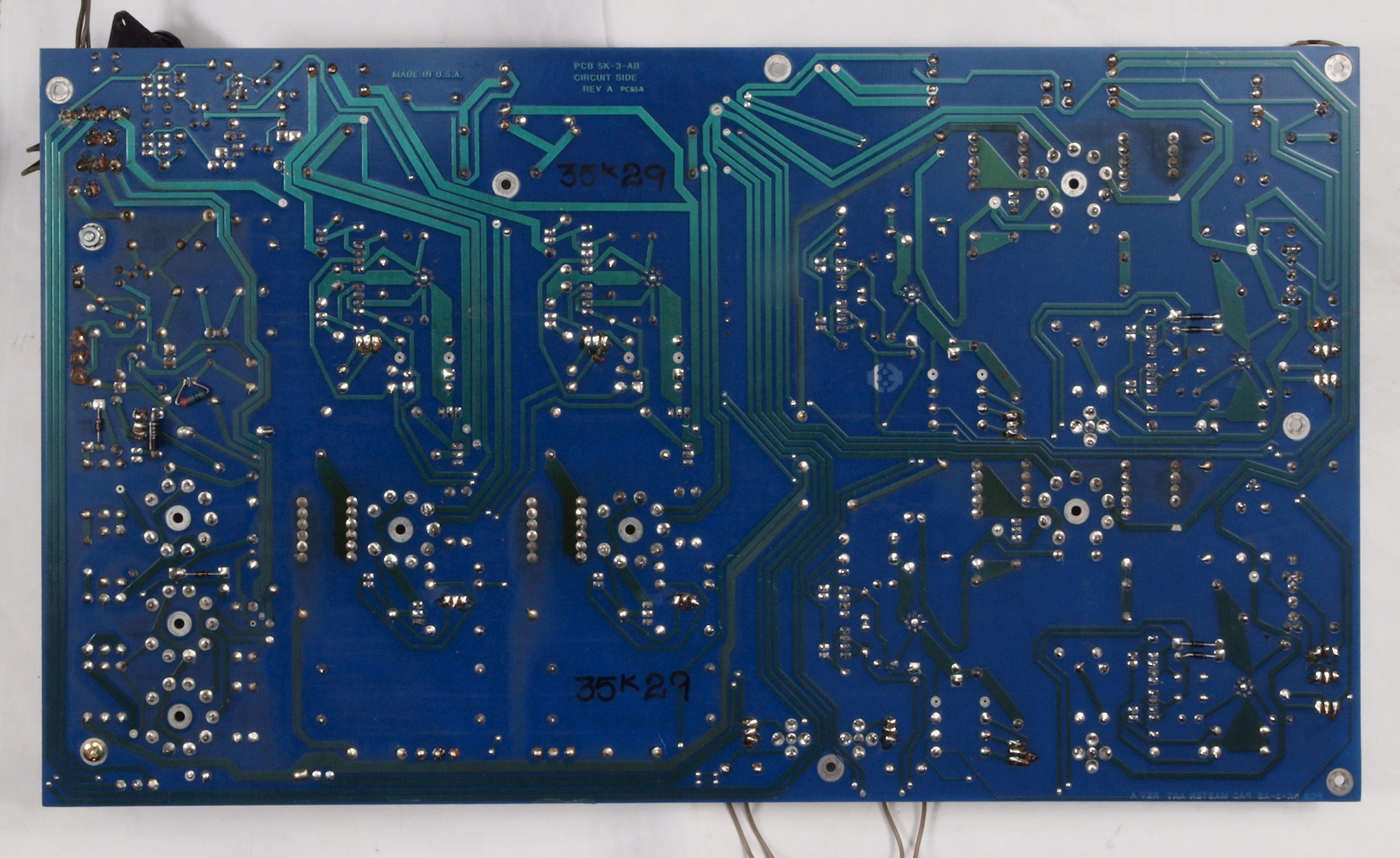

CA3. 修理前 下から見る | ||||||||||||||||||||||||||||||||||||||
CA4. 修理後 下から見る | ||||||||||||||||||||||||||||||||||||||
P. 電源部修理状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。 P11. 修理前 整流基板。 |
||||||||||||||||||||||||||||||||||||||
P12. 修理後 整流基板、 MT9ピンソケット1個、電解コンデンサー7個交換。 | ||||||||||||||||||||||||||||||||||||||
P13. 修理前 整流基板裏 | ||||||||||||||||||||||||||||||||||||||
P14. 修理(半田補正)後 整流基板裏 | ||||||||||||||||||||||||||||||||||||||
P15. 完成整流基板裏。 洗浄後、コートを塗布。 | ||||||||||||||||||||||||||||||||||||||

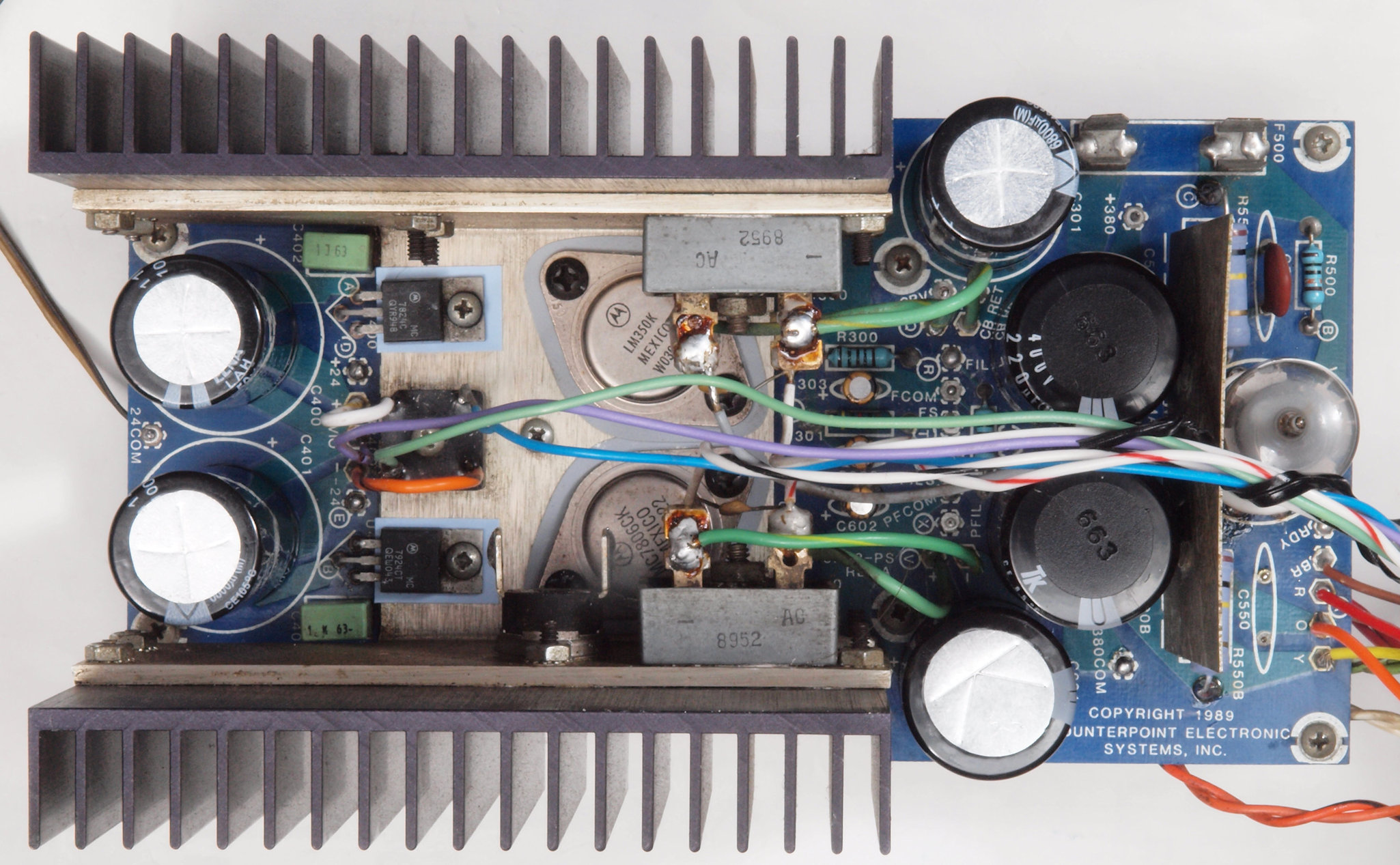

P21. 修理前 電源部 上から見る。 | ||||||||||||||||||||||||||||||||||||||
P22. 修理後 電源部 上から見る。 | ||||||||||||||||||||||||||||||||||||||

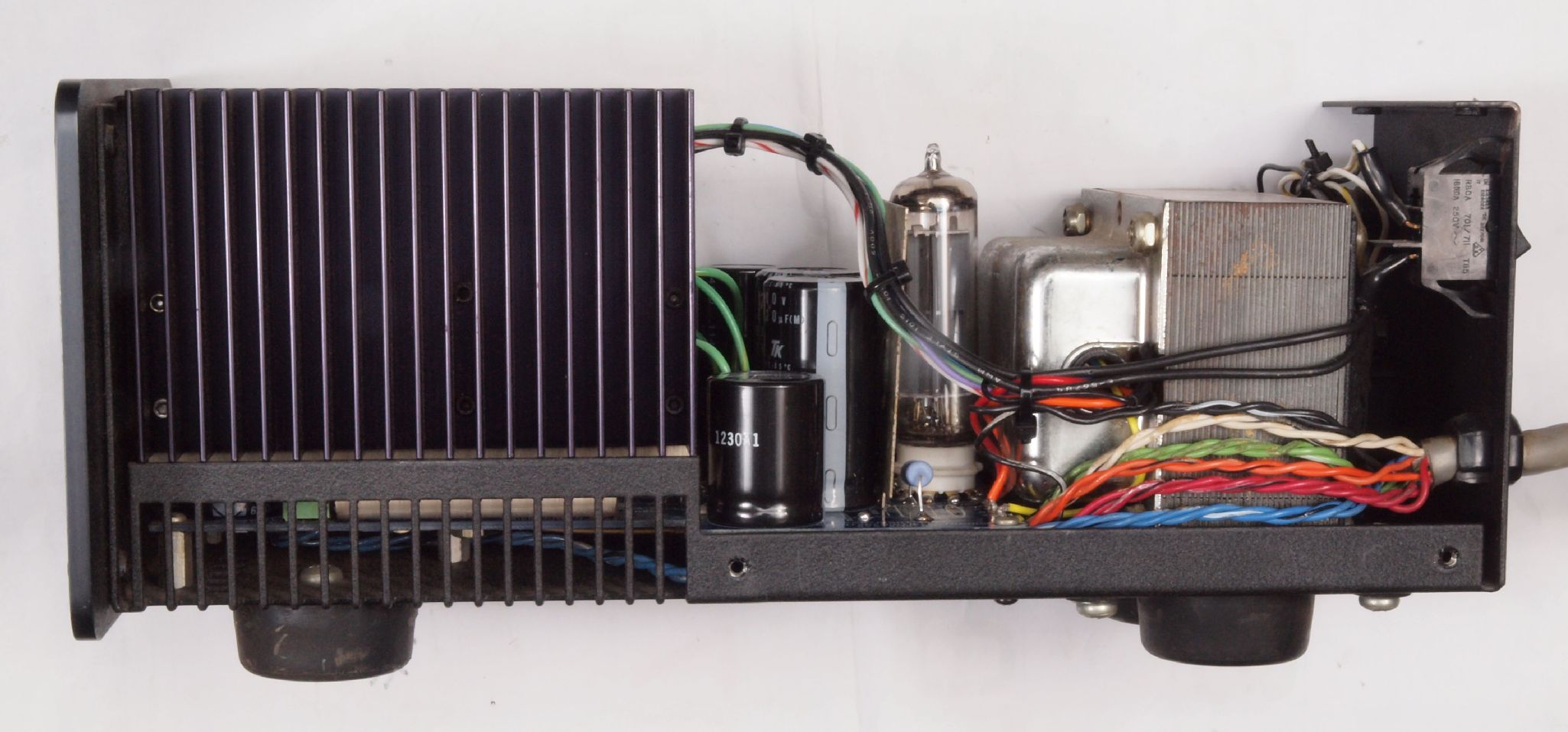

P23. 修理前 電源部 右から見る。 | ||||||||||||||||||||||||||||||||||||||
P24. 修理後 電源部 右から見る。 ブロック電解コンデンサーは下からクッション固定する。 | ||||||||||||||||||||||||||||||||||||||
P25. 修理前 電源部 左から見る。 | ||||||||||||||||||||||||||||||||||||||
P26. 修理後 電源部 左から。 ブロック電解コンデンサーは下からクッション固定する。 | ||||||||||||||||||||||||||||||||||||||

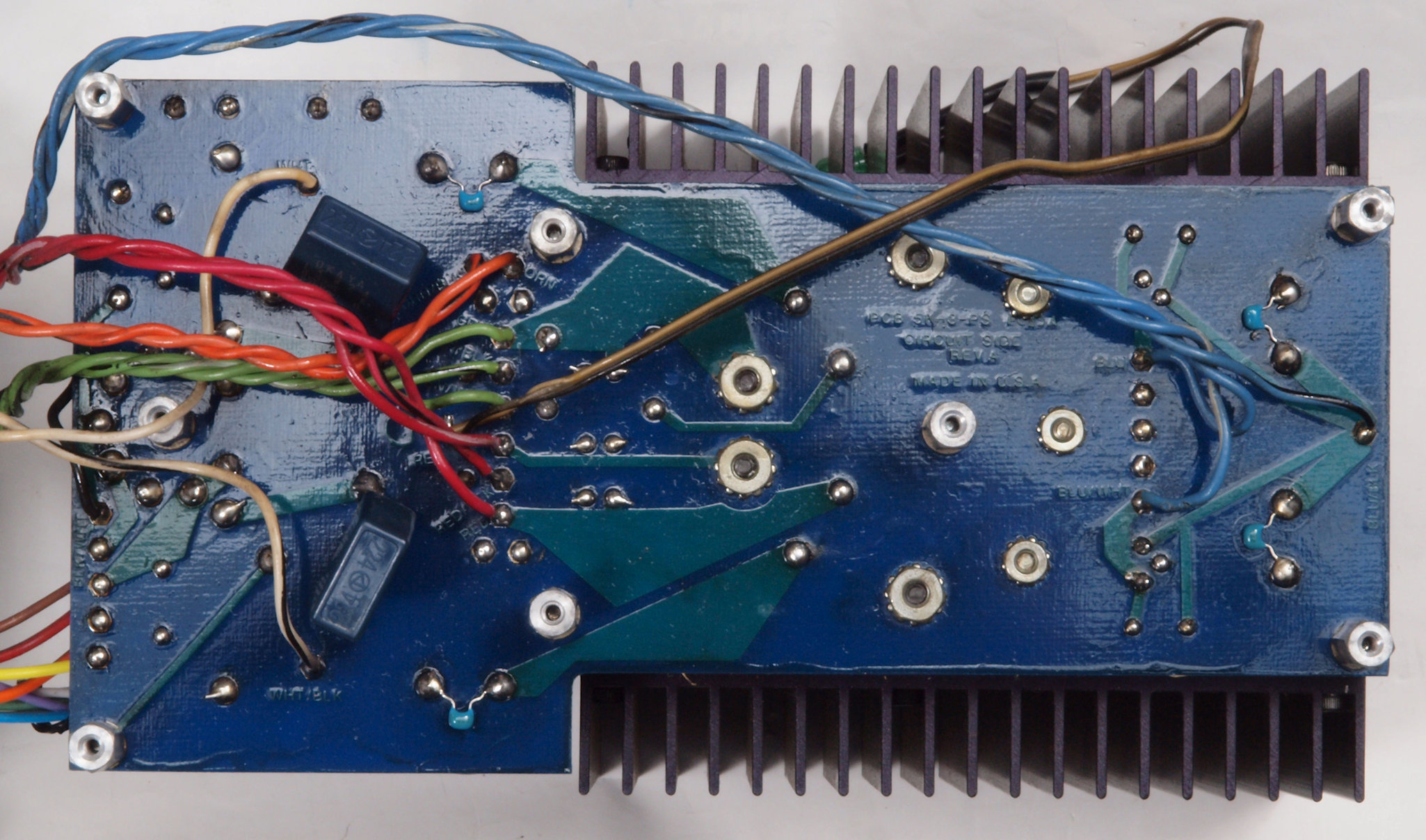

P27. 修理後 電源部 下から見る。 旧トランス止めビス穴埋め。 | ||||||||||||||||||||||||||||||||||||||
P28. 修理中 電源部のコネクター点検 | ||||||||||||||||||||||||||||||||||||||

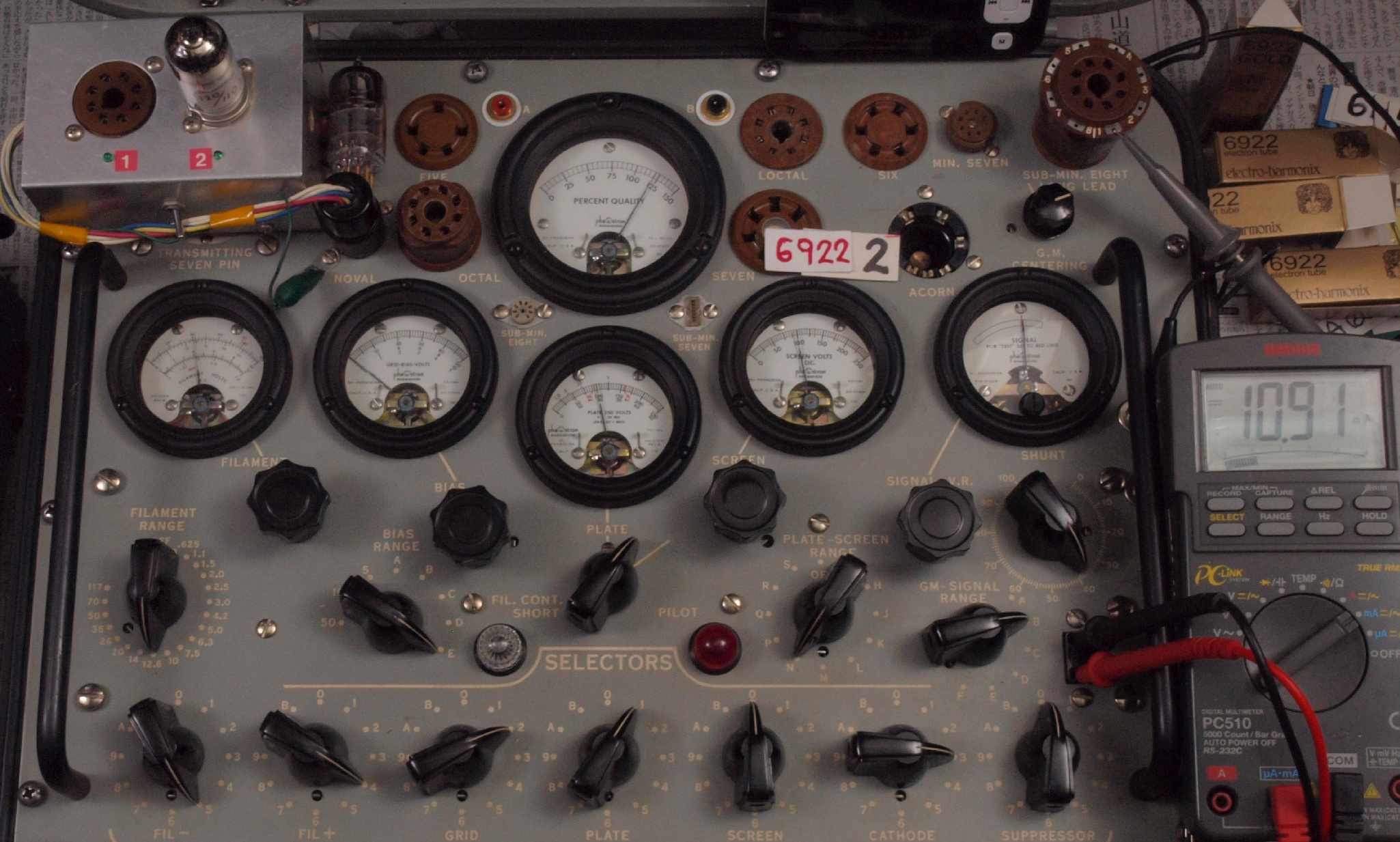

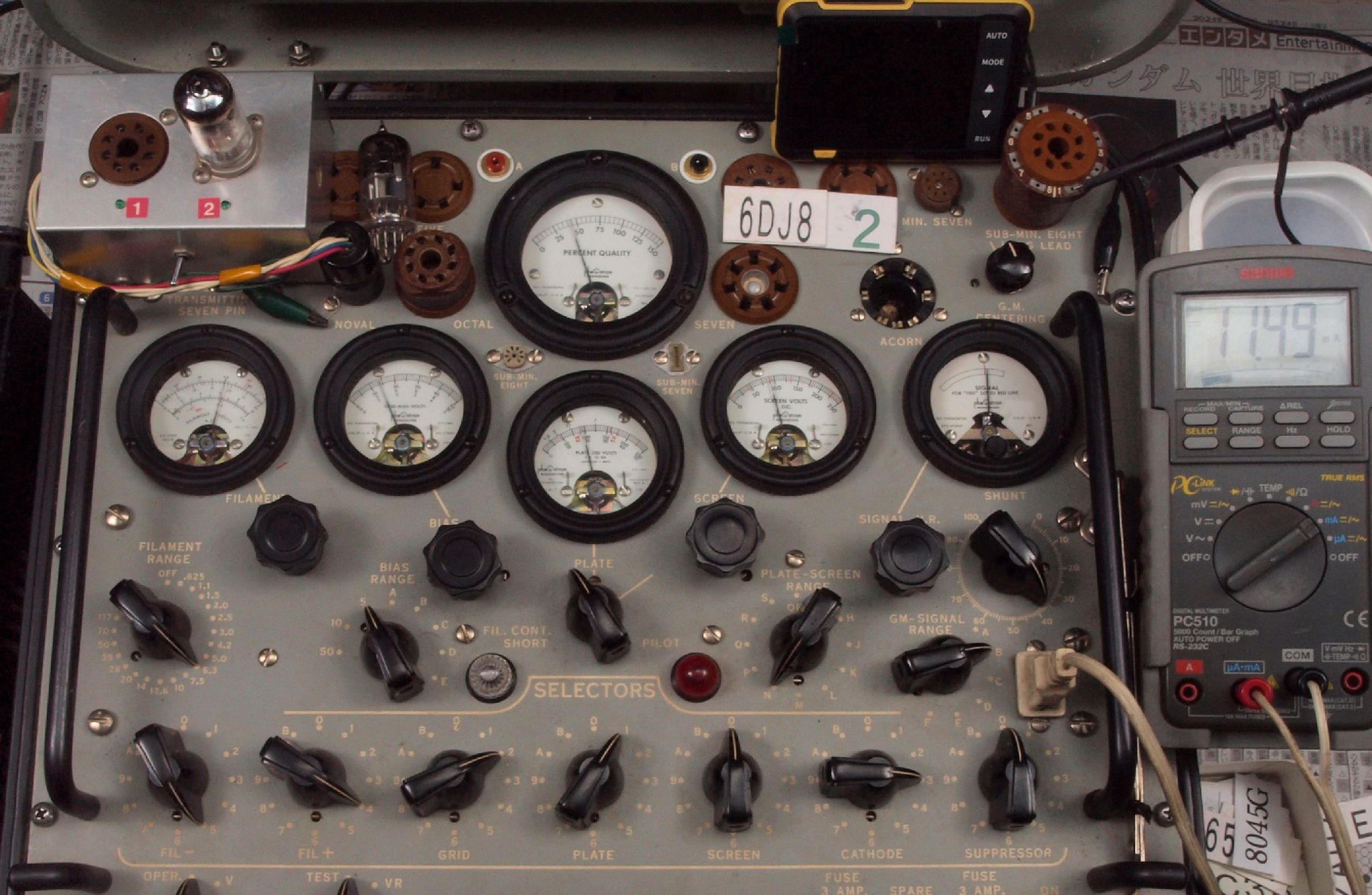

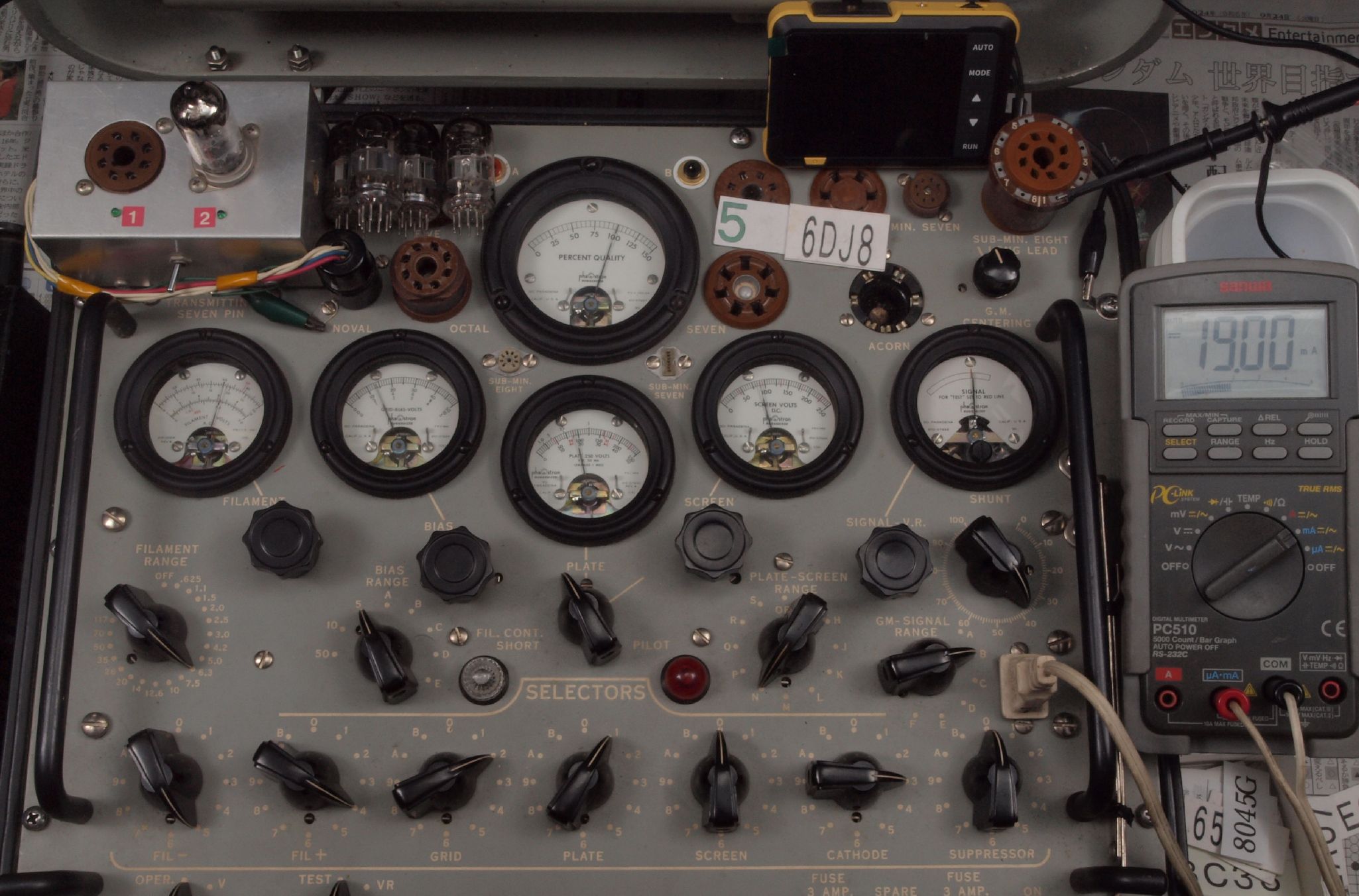

U. TubeTester HickokTV−2B/Uによる付属真空管測定。 画像をクリックすると、大きく(横幅2050ドット)表示されます。 U1. 付属真空管。 6DJ8 右から1番目、2番目、3番目、4番目、5651、6JC6、6GC5 1番目、2番目、6CA4。 |
||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||

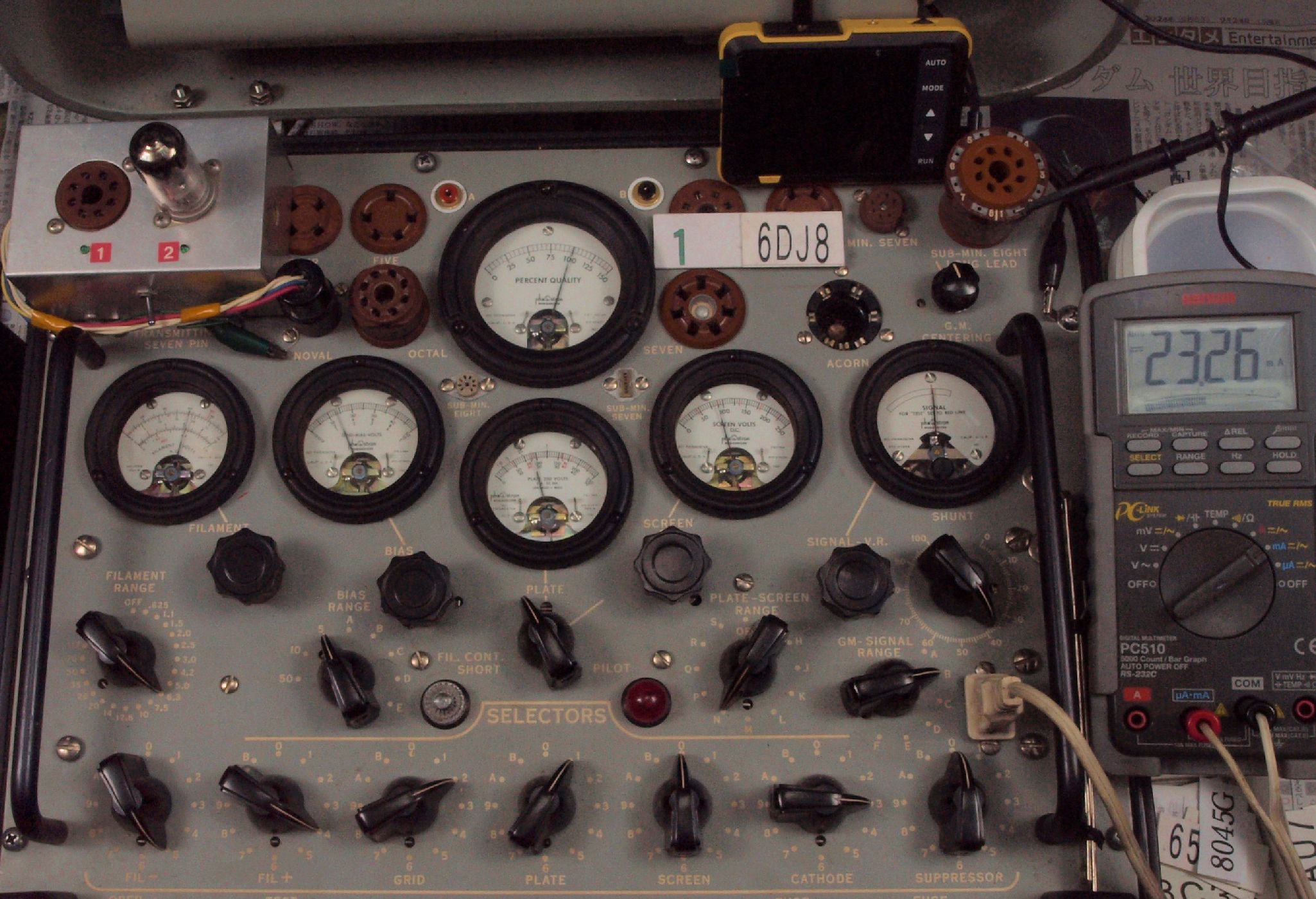

U11. 付属1本目 6DJ8 ユニット1。 Gm測定=10500μmho、 Ip=17.64mA。 測定条件、「Ep=90V、Eg1=−1.3V」、Aレンジ=30000μmhoでの測定。 相互コンダクタンス=12250μmho「Ep=90V、Ip=15mA、eg1=−1.3V」 1960/1962ナショナル真空管ハンドブック、全日本真空管マニュアル、オーディオ用真空管マニアル、69'東芝電子管ハンドブック、RC-30 Receiving Tube Manualより。 |
||||||||||||||||||||||||||||||||||||||
U12. 付属1本目 6DJ8 ユニット2。 Gm測定=12500μmho、 Ip=18.19mA。 | ||||||||||||||||||||||||||||||||||||||
U21. 付属2本目 6DJ8 ユニット1。 Gm測定=11500μmho、 Ip=17.67mA。 測定条件、「Ep=90V、Eg1=−1.3V」、Aレンジ=30000μmhoでの測定。 |
||||||||||||||||||||||||||||||||||||||
U22. 付属2本目 6DJ8 ユニット2。 Gm測定=12500μmho、 Ip=17.22mA。 | ||||||||||||||||||||||||||||||||||||||

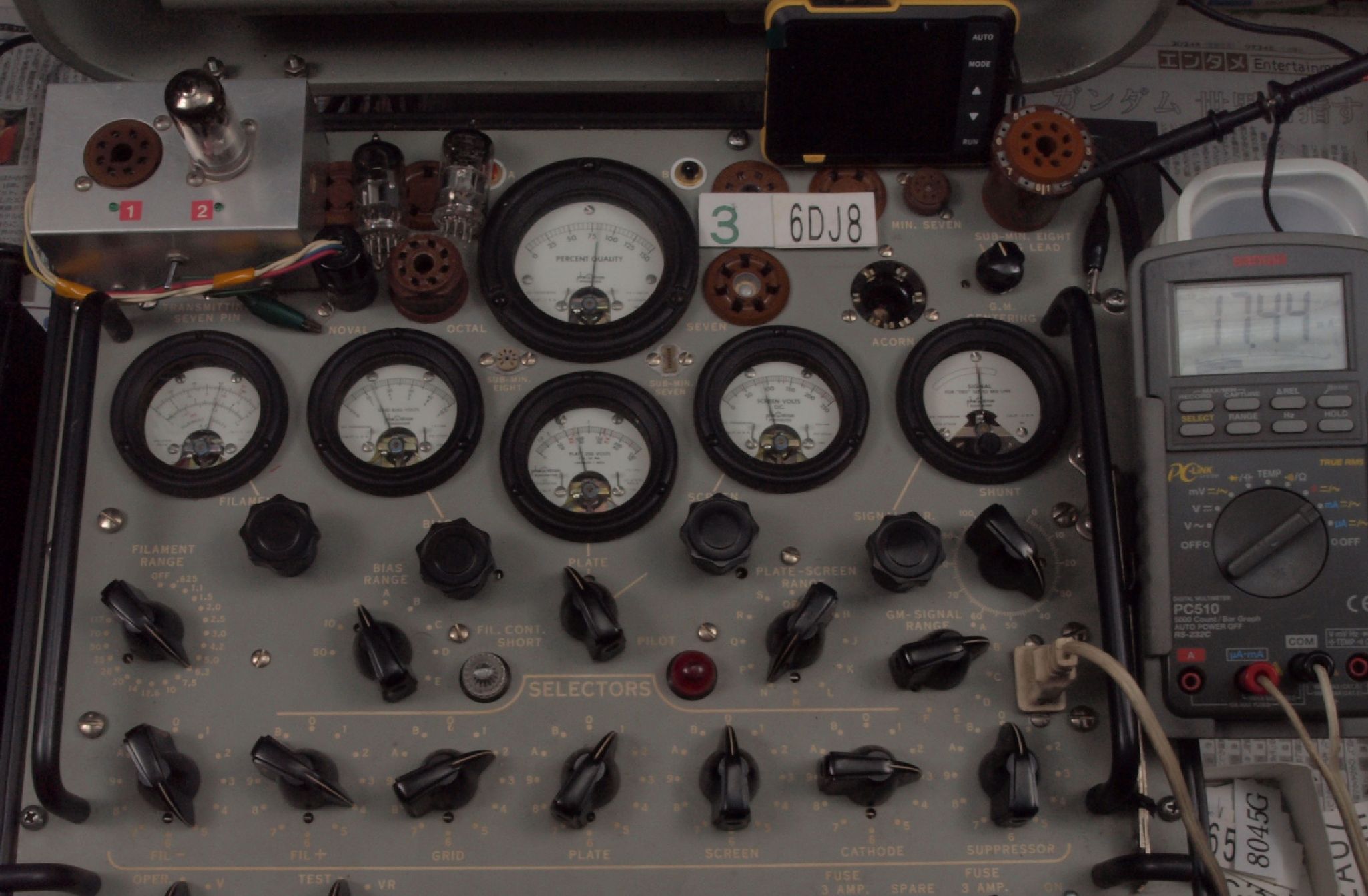

U31. 付属3本目 6DJ8 ユニット1。 Gm測定=9000μmho、 Ip=14.49mA。 測定条件、「Ep=90V、Eg1=−1.3V」、Aレンジ=30000μmhoでの測定。 |
||||||||||||||||||||||||||||||||||||||
U32. 付属3本目 6DJ8 ユニット2。 Gm測定=9300μmho、 Ip=14.40mA。 | ||||||||||||||||||||||||||||||||||||||

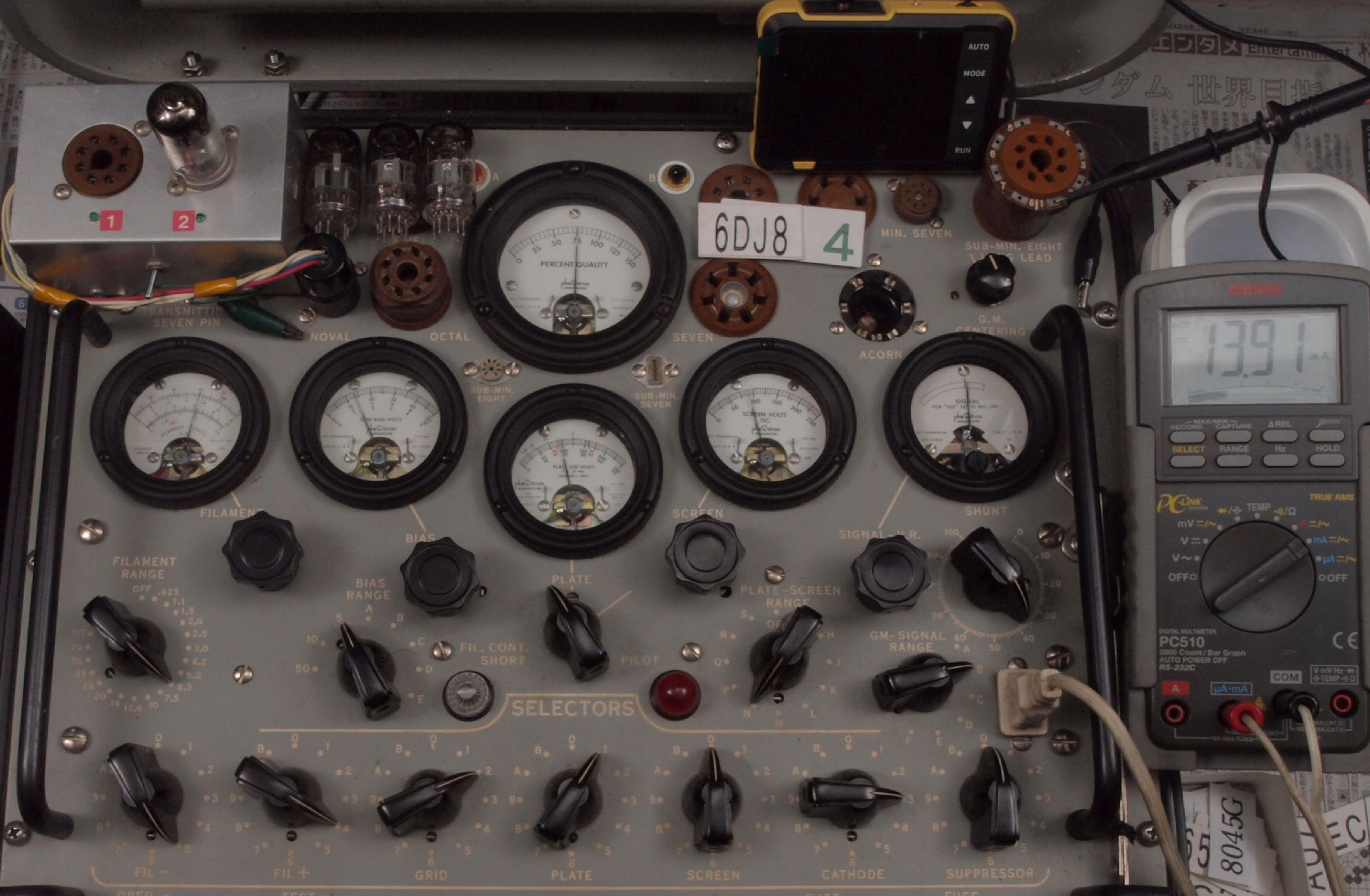

U41. 付属4本目 6DJ8 ユニット1。 Gm測定=11000μmho、 Ip=17.01mA。 測定条件、「Ep=90V、Eg1=−1.3V」、Aレンジ=30000μmhoでの測定。 |
||||||||||||||||||||||||||||||||||||||
U42. 付属4本目 6DJ8 ユニット2。 Gm測定=11500μmho、 Ip=17.00mA。 | ||||||||||||||||||||||||||||||||||||||
U5. 付属 6JC6。 Gm測定=7600μmho、 Ip=6.33mA。 測定条件、「Ep=Esg=125V、Eg1=−0.98V」、Aレンジ=30000μmhoの測定。 相互コンダクタンス=16000μmho「Ep=Esg=125V、Ip=14mA、Eg1=−0.98V」 全日本真空管マニュアル、オーディオ用真空管マニアル、69'東芝電子管ハンドブック、RC-30 Receiving Tube Manualより |
||||||||||||||||||||||||||||||||||||||
U61. 付属1本目 6GC5。 Gm測定=9000μmho、 Ip=48.3mA。 測定条件、「Ep=Esg=110V、Eg1=−7.5V」、Bレンジ=15000μmhoでの測定。 相互コンダクタンス=8000μmho「Ep=Esg=110V、Ip=49mA、Eg1=−7.5V」 オーディオ用真空管マニアル、69'東芝電子管ハンドブック、RC-30 Receiving Tube Manualより |
||||||||||||||||||||||||||||||||||||||
U62. 付属2本目 6GC5。 | ||||||||||||||||||||||||||||||||||||||
グロー放電で測定不可 | ||||||||||||||||||||||||||||||||||||||

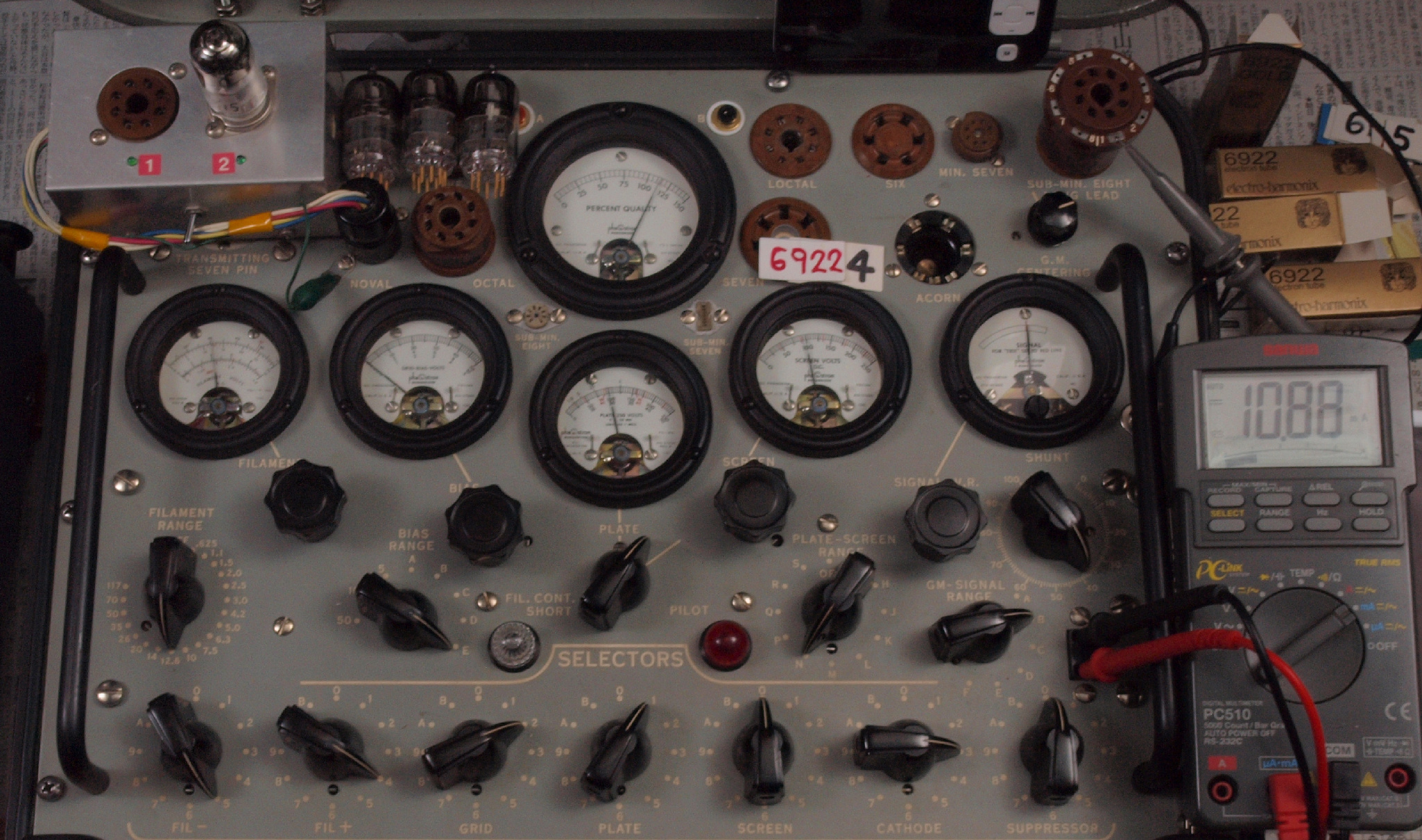

V. TubeTester HickokTV−2B/Uによる購入真空管測定。 画像をクリックすると、大きく(横幅2050ドット)表示されます。 V1. ユーザー購入真空管 E88CC(6DJ8)。購入先 相互コンダクタンス=12250μmho「Ep=90V、Ip=15mA、eg1=−1.3V」 1960/1962ナショナル真空管ハンドブック、全日本真空管マニュアル、オーディオ用真空管マニアル、69'東芝電子管ハンドブック、RC-30 Receiving Tube Manualより。 購入真空管 E88CC 右から1番目、2番目、3番目、4番目。 |
||||||||||||||||||||||||||||||||||||||

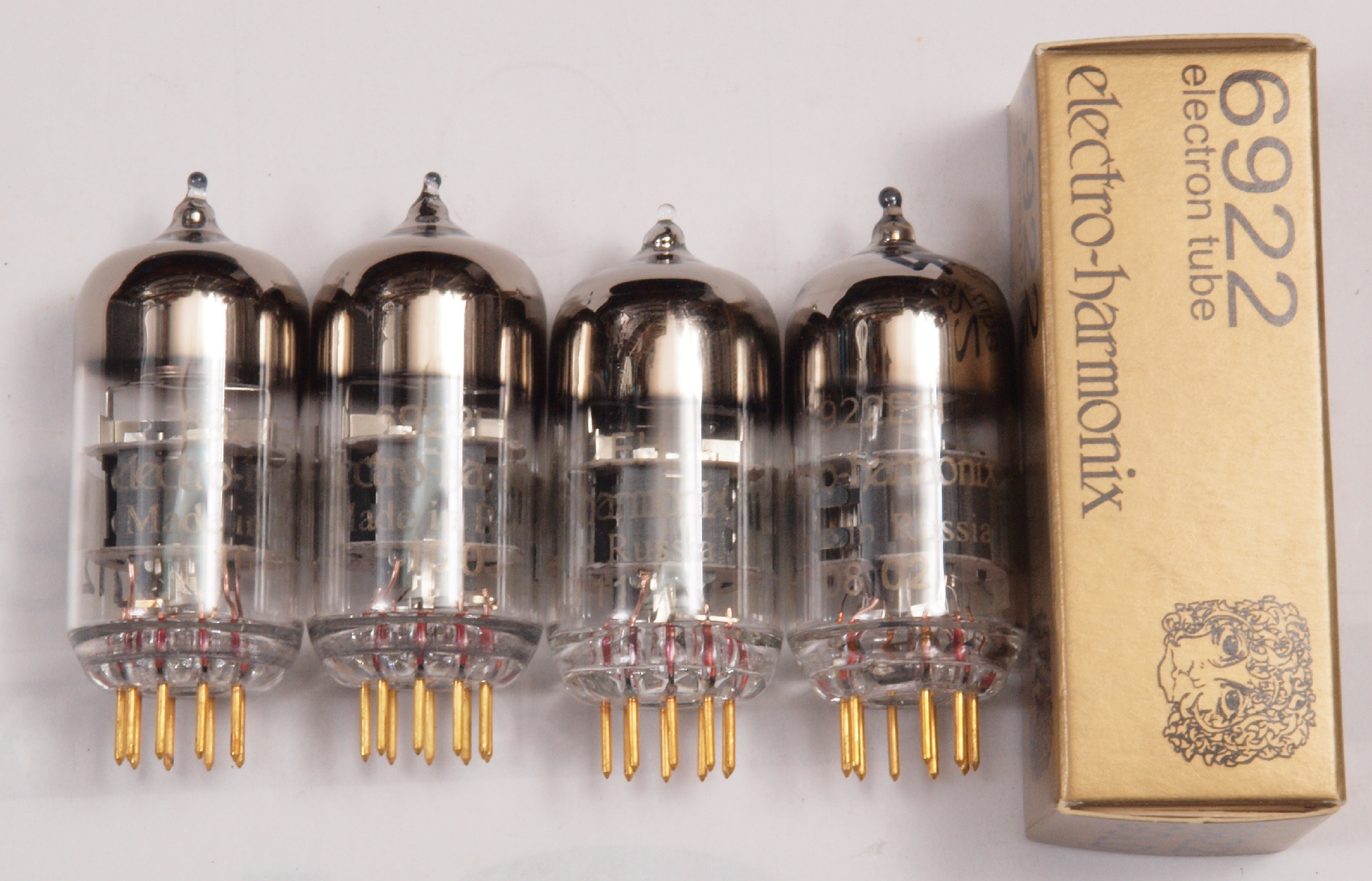

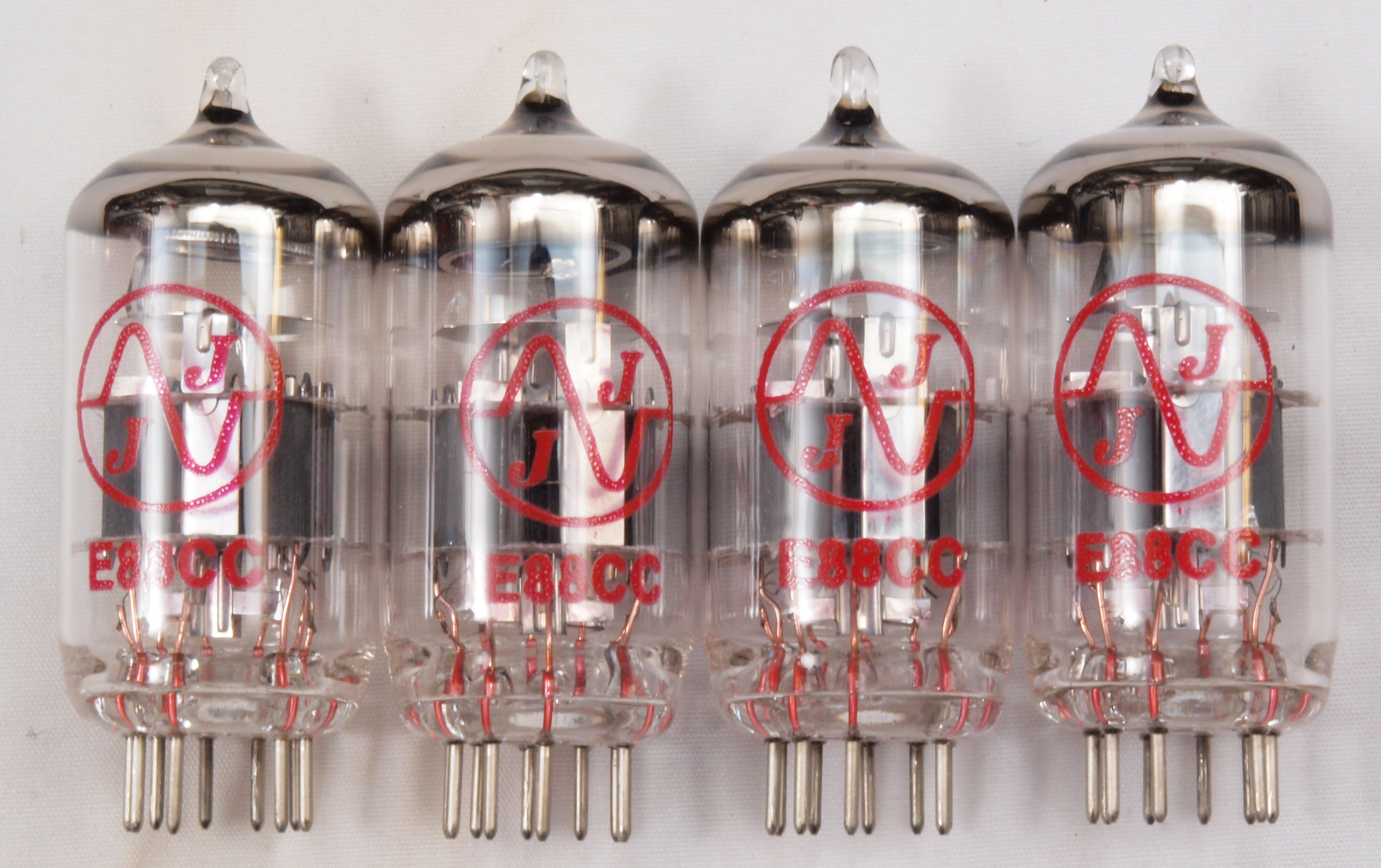

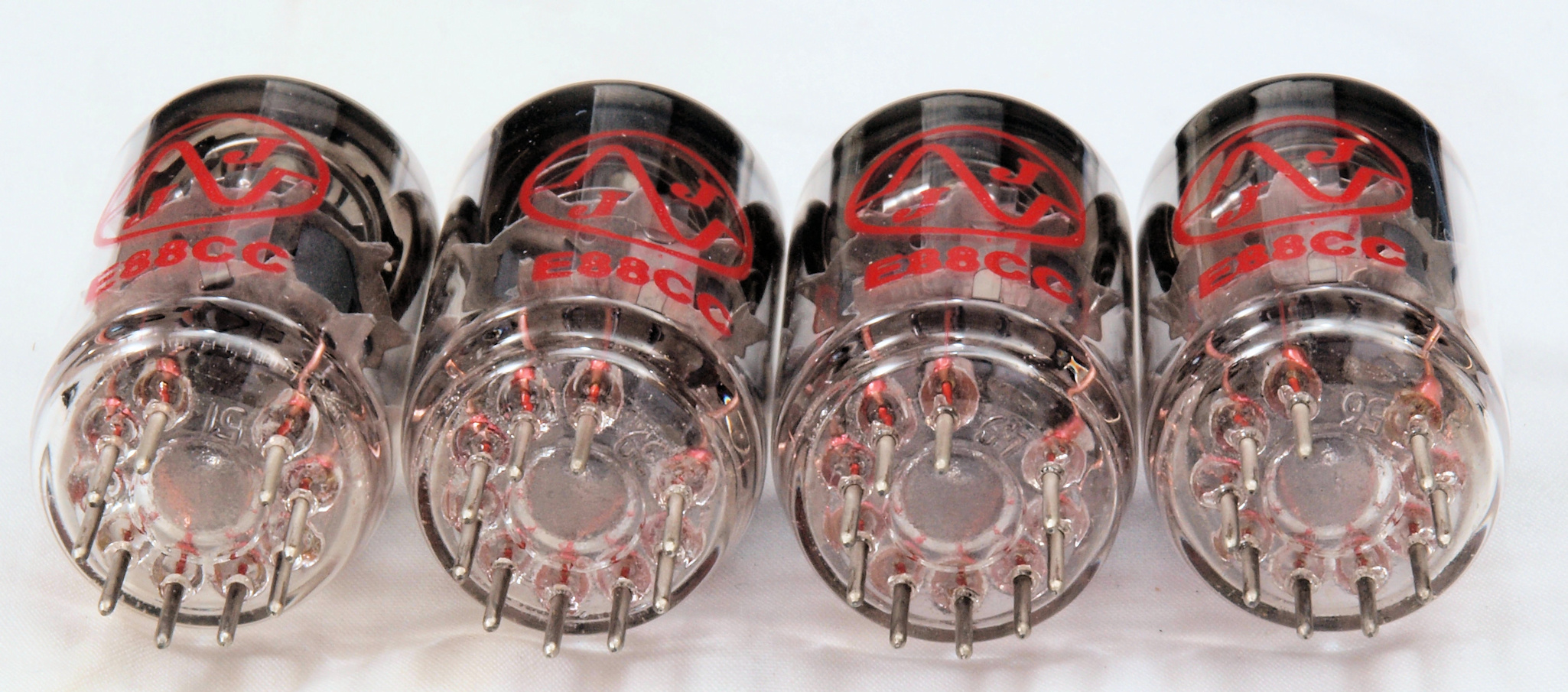

購入真空管 E88CC 右から1番目、2番目、3番目、4番目。
|
||||||||||||||||||||||||||||||||||||||

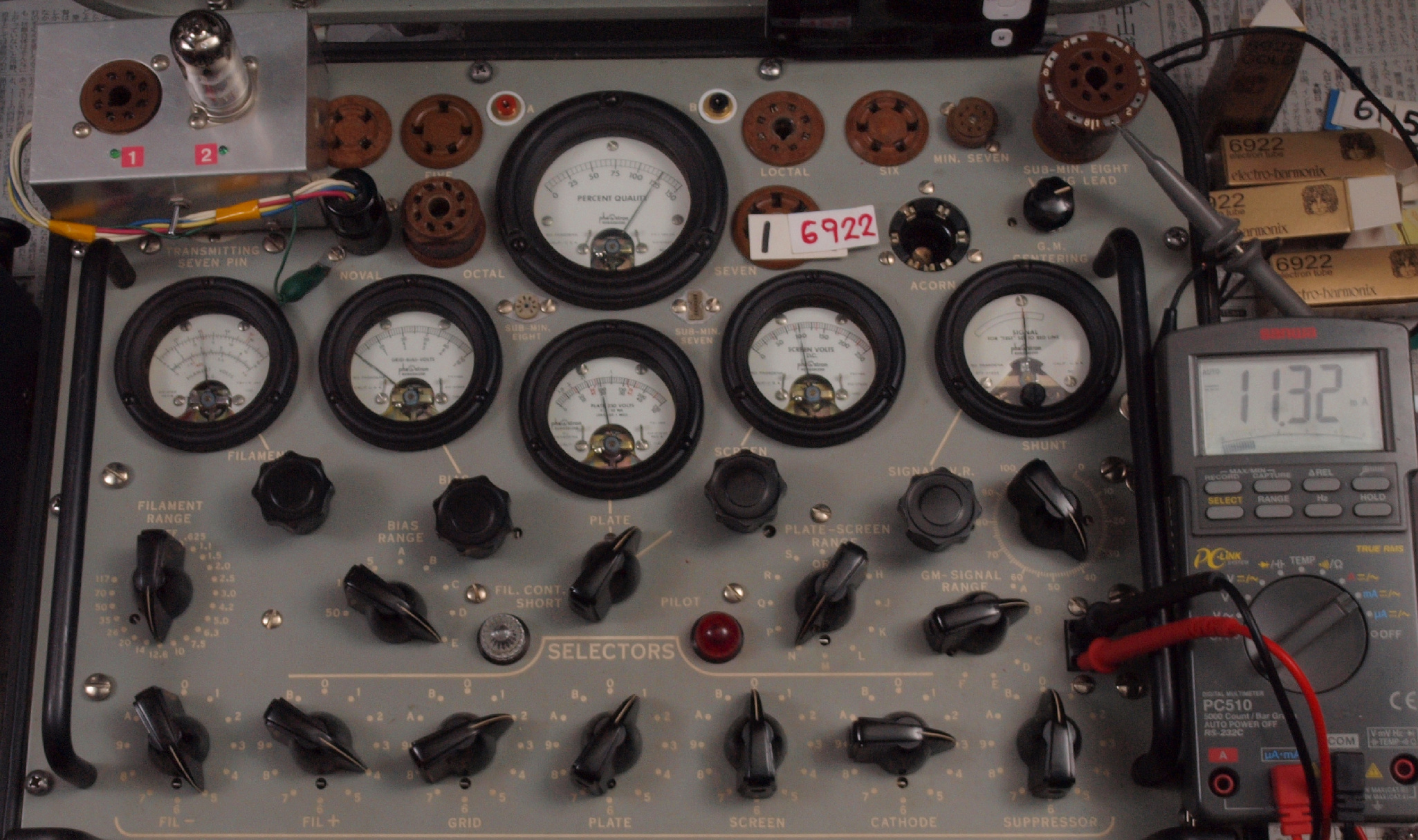

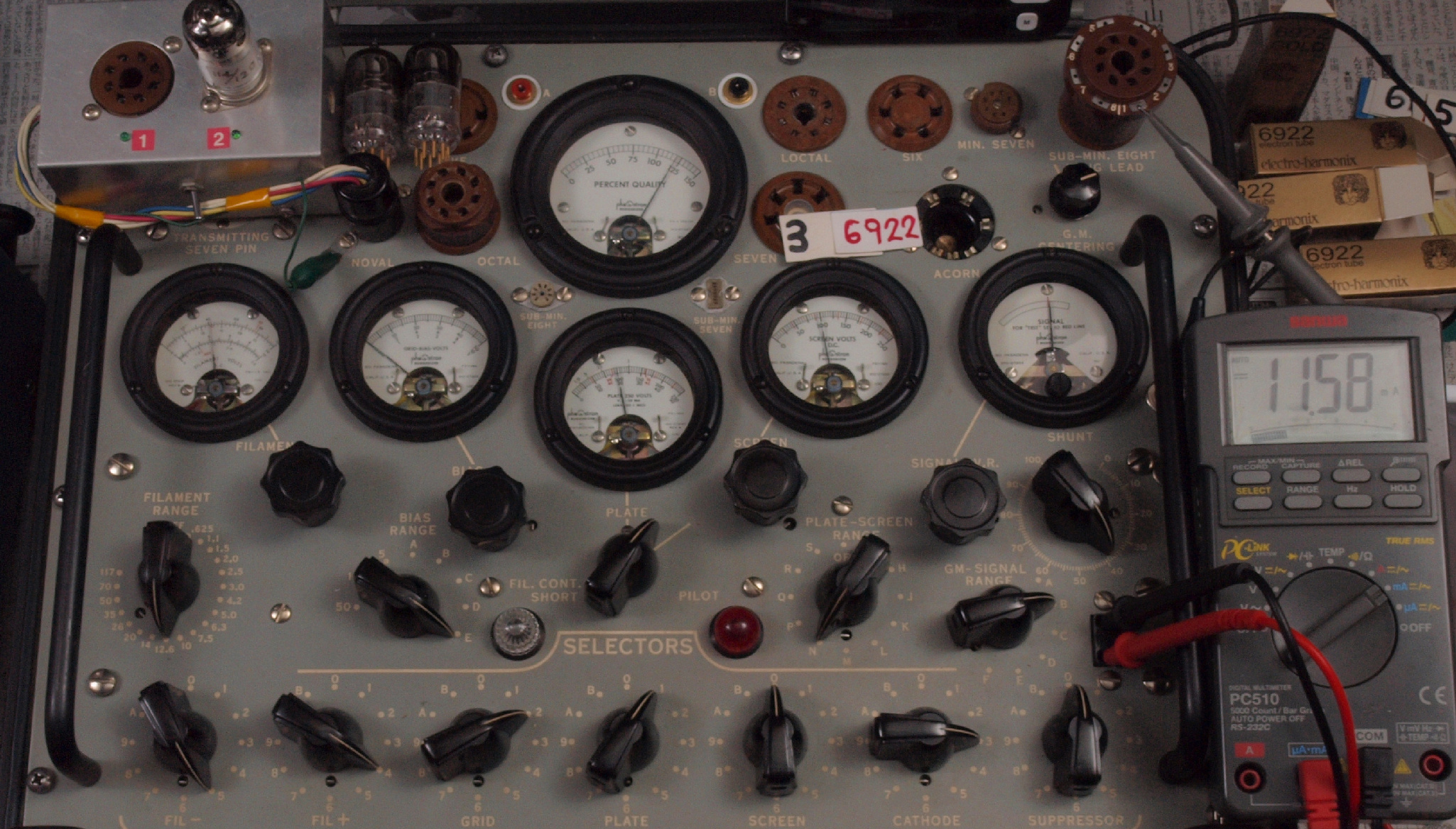

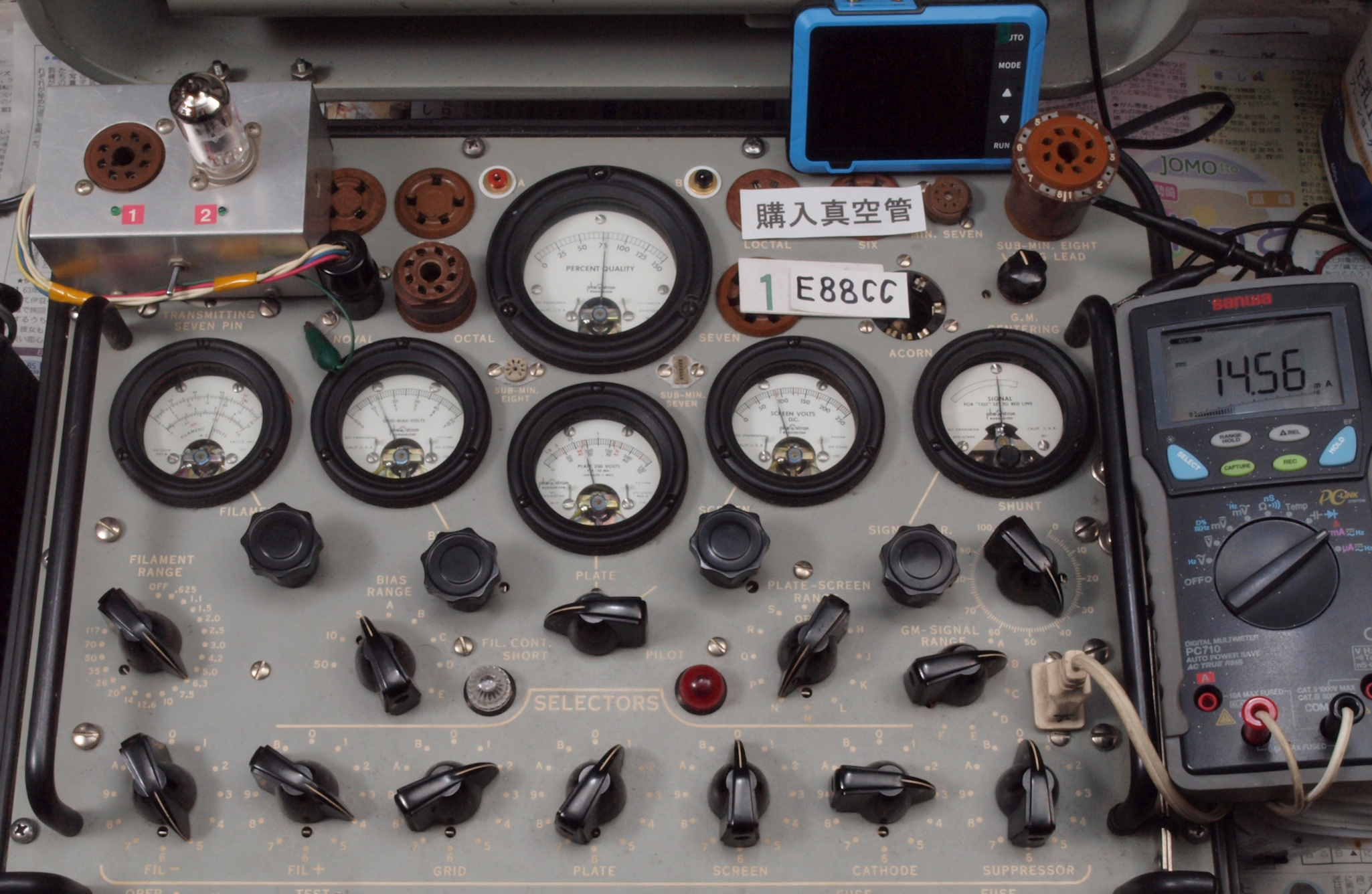

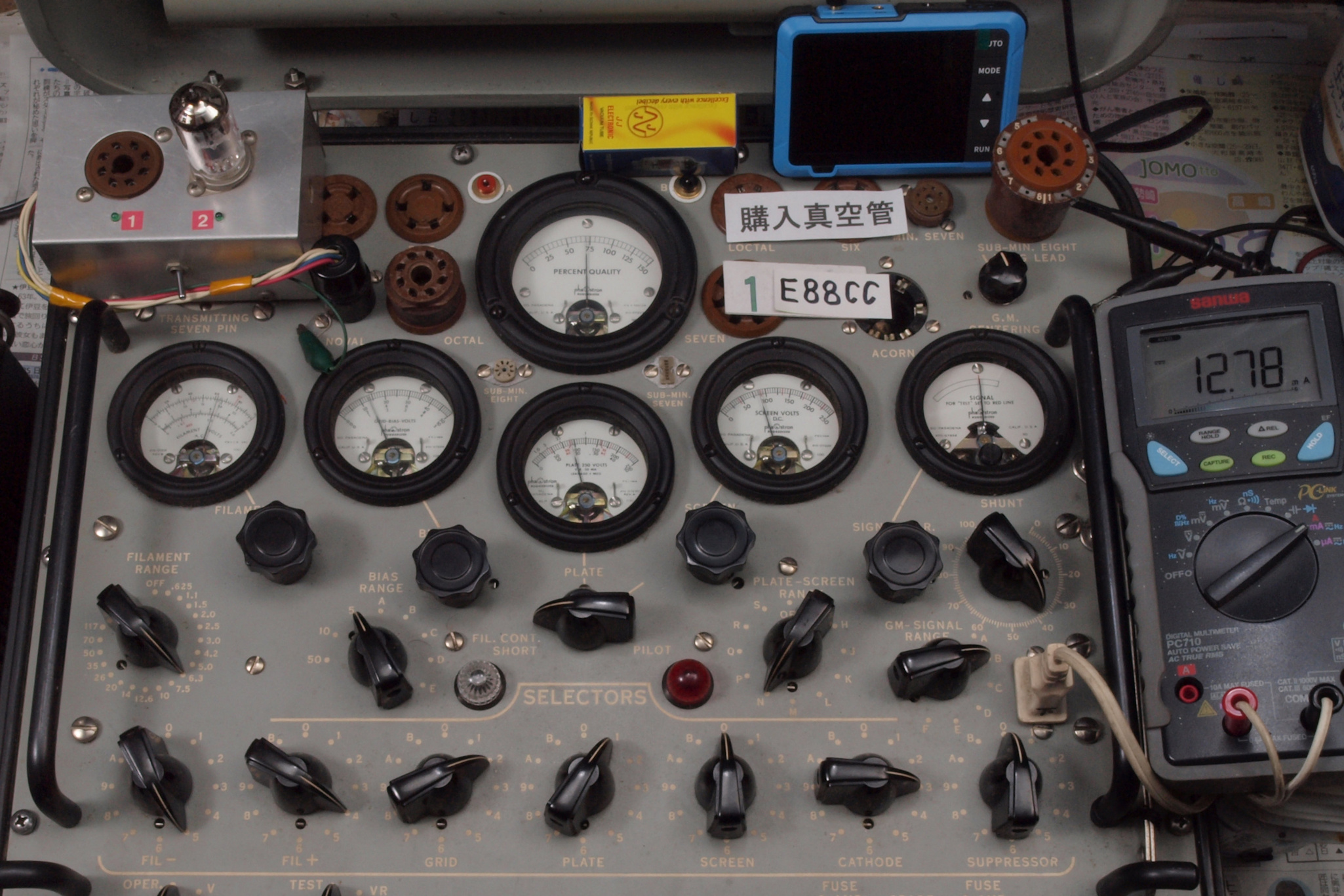

V11. 購入1本目 E88CC ユニット1。 Gm測定=12000μmho、 Ip=23.76mA。 測定条件、「Ep=90V、Eg1=−1.3V」、Aレンジ=30000μmhoでの測定。 |
||||||||||||||||||||||||||||||||||||||
V12. 購入1本目 E88CC ユニット2。 Gm測定=10000μmho、 Ip=22.37mA。 | ||||||||||||||||||||||||||||||||||||||

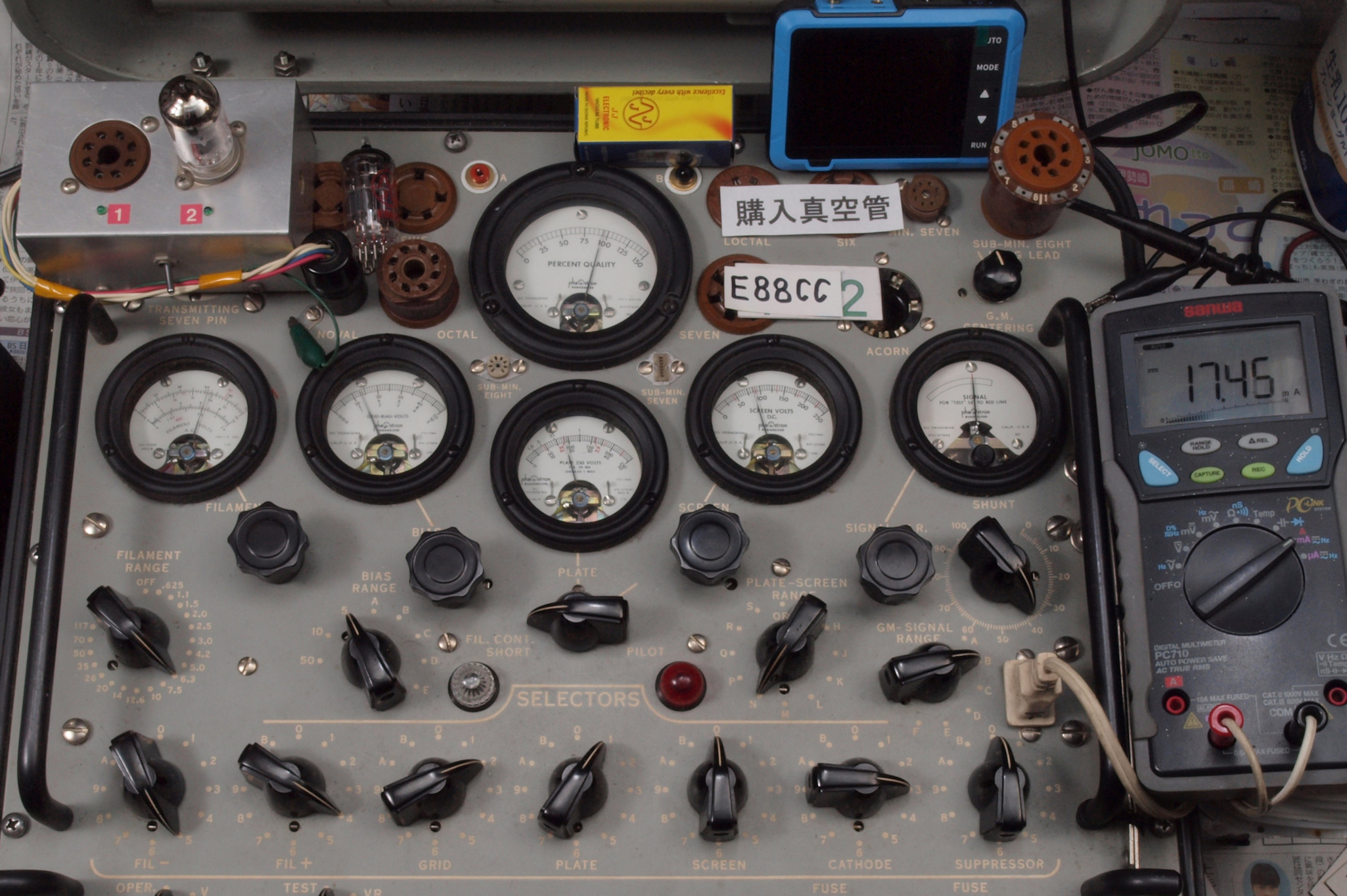

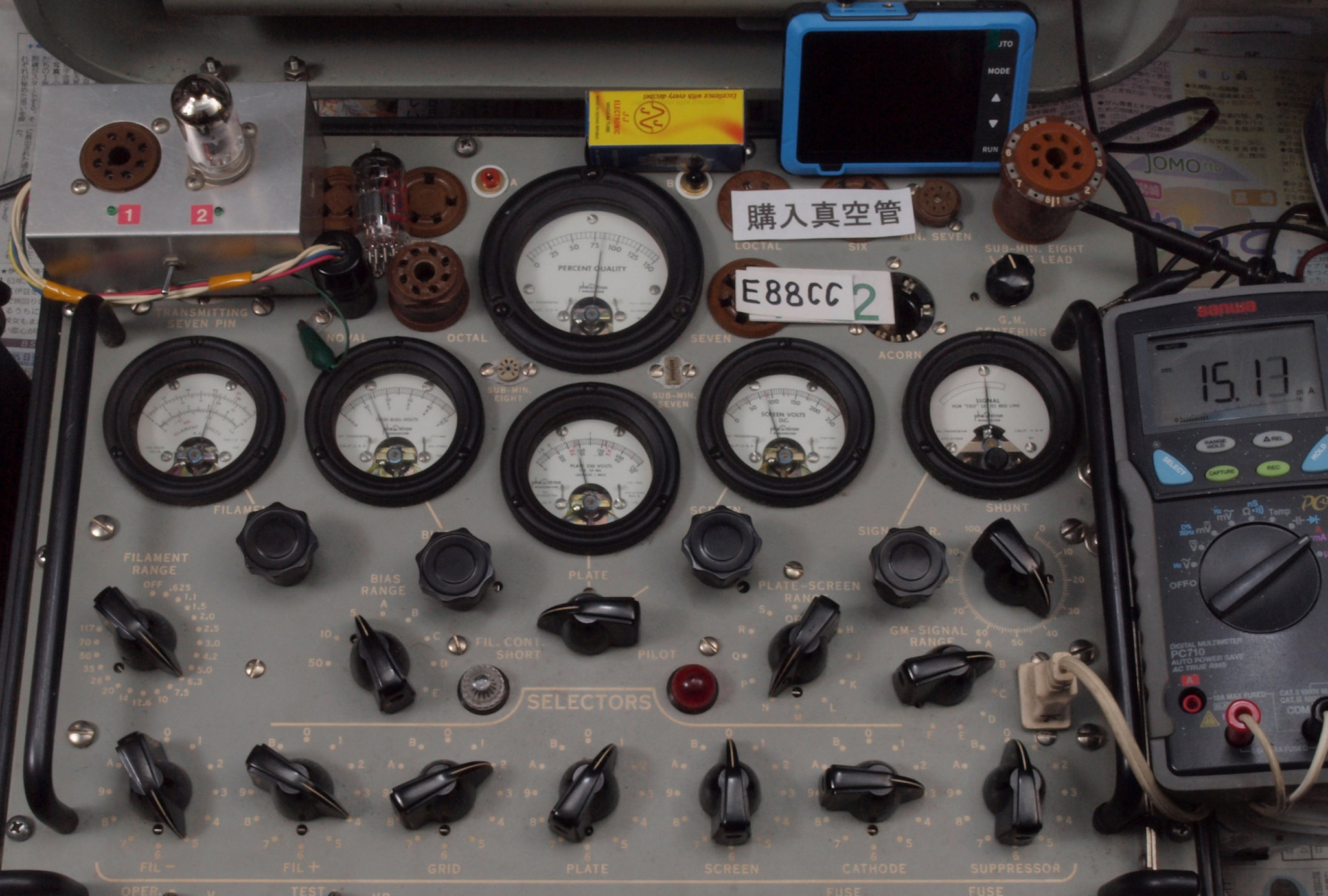

V21. 購入2本目 E88CC ユニット1。 Gm測定=10500μmho、 Ip=19.94mA。 測定条件、「Ep=90V、Eg1=−1.3V」、Aレンジ=30000μmhoでの測定。 |
||||||||||||||||||||||||||||||||||||||
V22. 購入2本目 E88CC ユニット2。 Gm測定=10500μmho、 Ip=19.97mA。 | ||||||||||||||||||||||||||||||||||||||

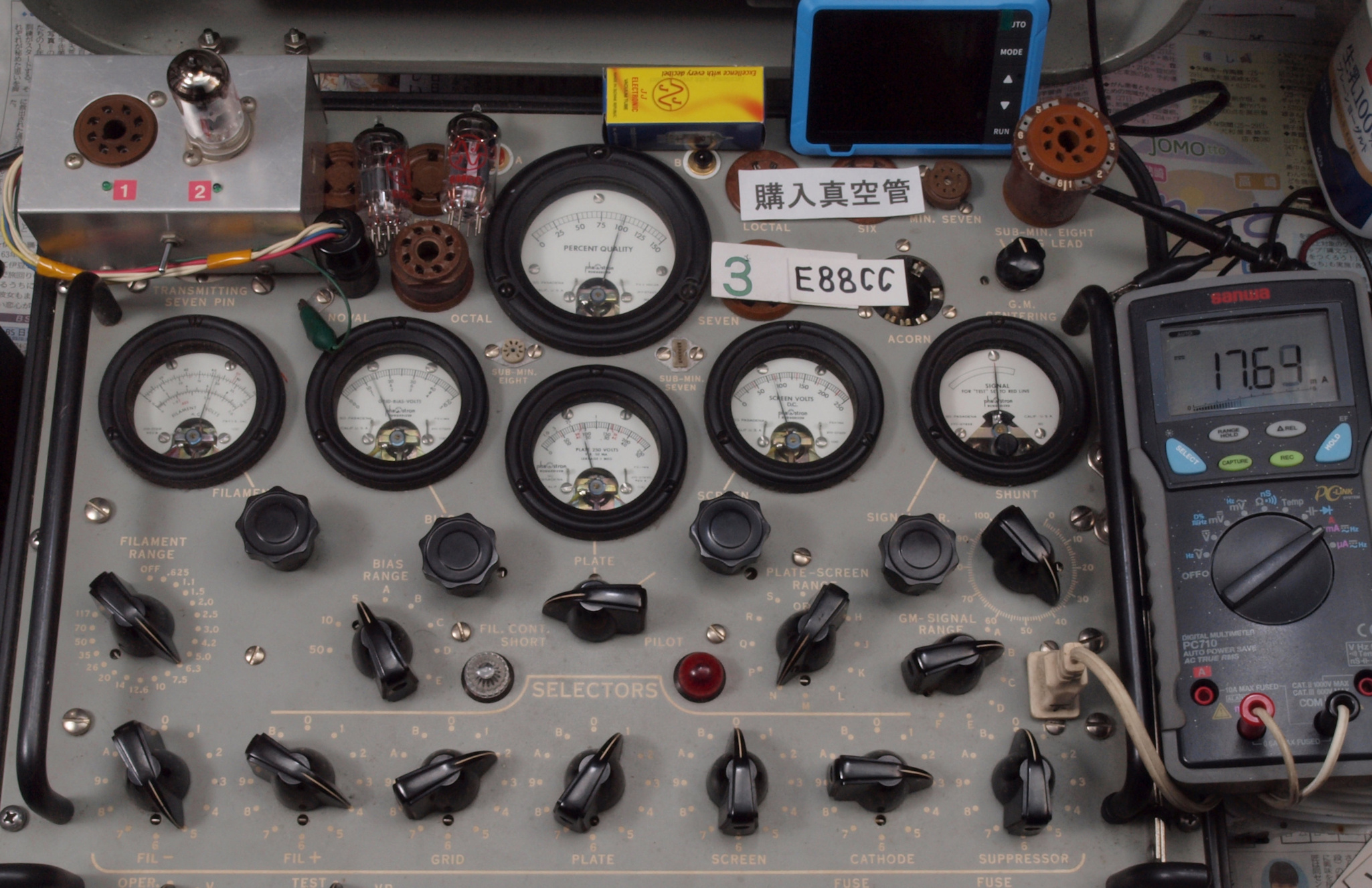

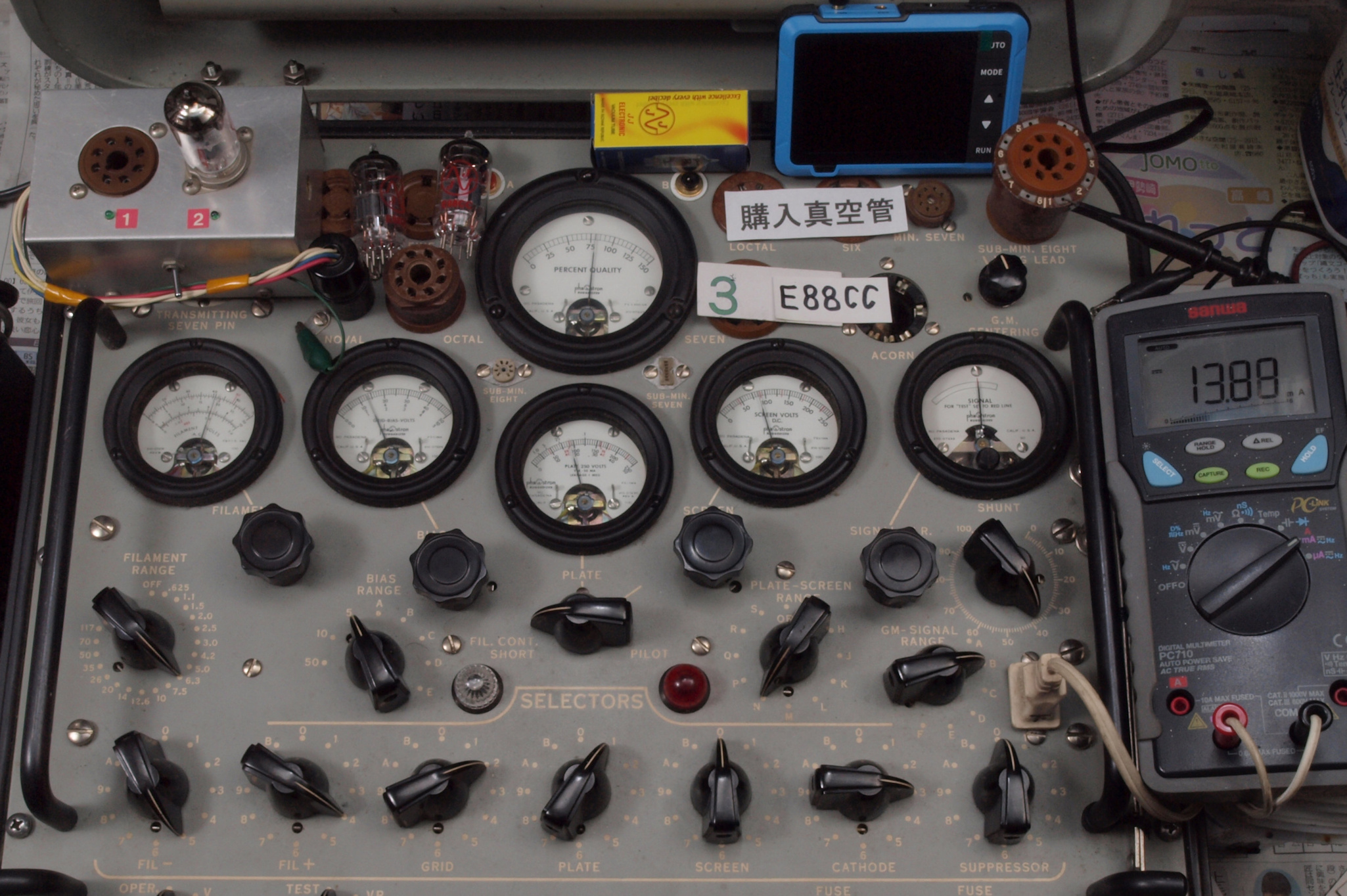

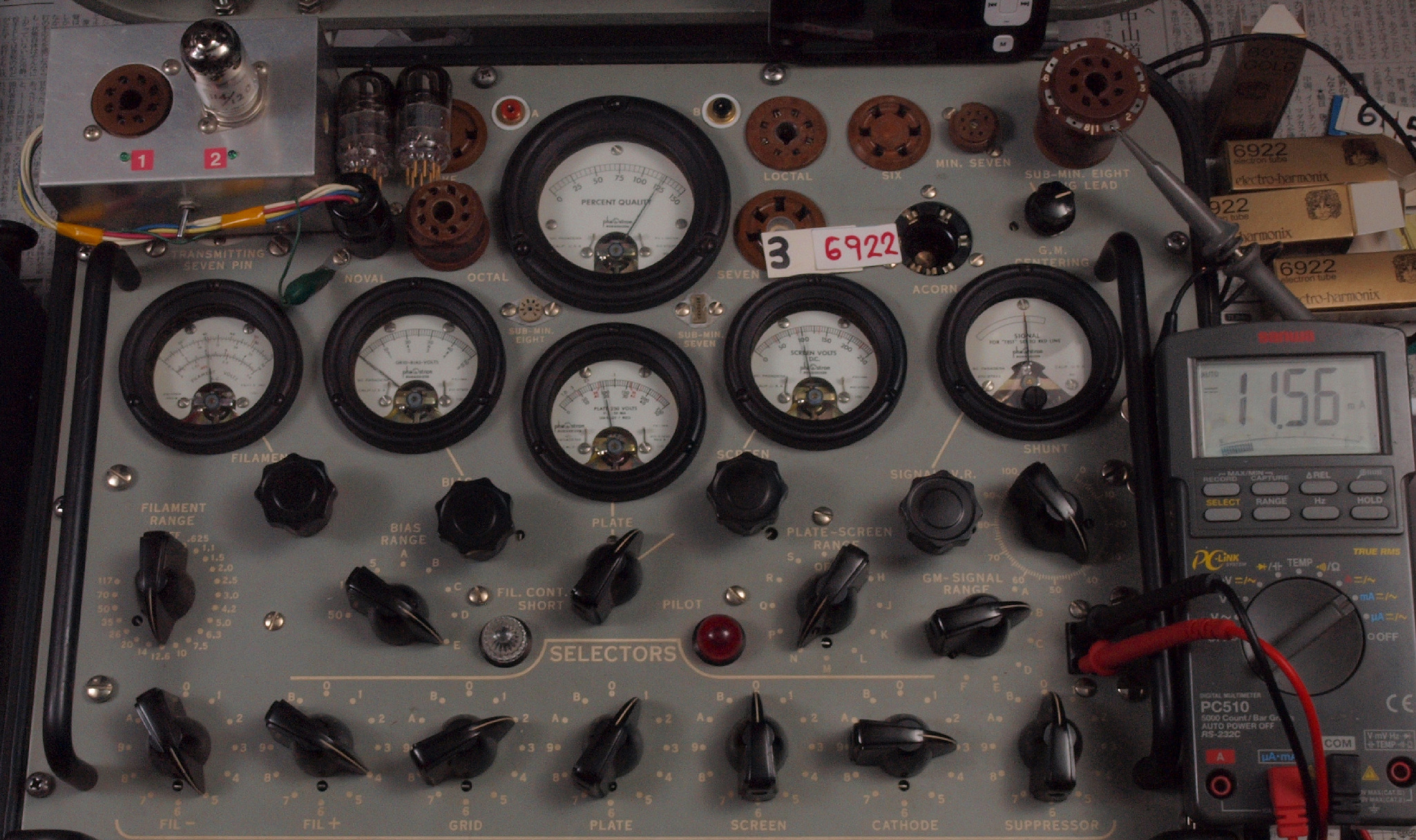

V31. 購入3本目 E88CC ユニット1。 Gm測定=10000μmho、 Ip=17.01mA。 測定条件、「Ep=90V、Eg1=−1.3V」、Aレンジ=30000μmhoでの測定。 |
||||||||||||||||||||||||||||||||||||||
V32. 購入3本目 E88CC ユニット2。 Gm測定=9500μmho、 Ip=17.03mA。 | ||||||||||||||||||||||||||||||||||||||

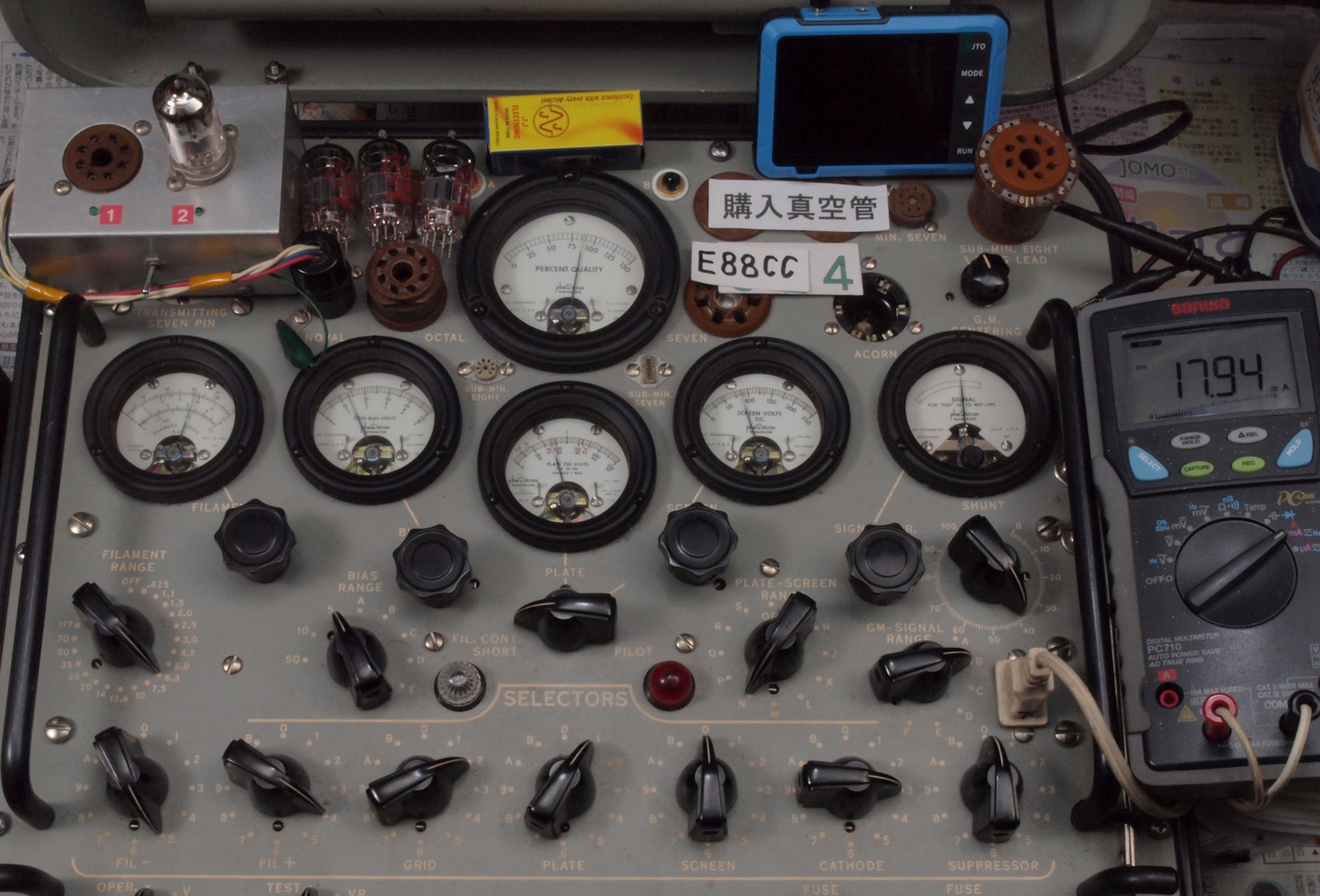

V41. 購入4本目 E88CC ユニット1。 Gm測定=12000μmho、 Ip=23.03mA。 測定条件、「Ep=90V、Eg1=−1.3V」、Aレンジ=30000μmhoでの測定。 |
||||||||||||||||||||||||||||||||||||||
V42. 購入4本目 E88CC ユニット2。 Gm測定=7000μmho、 Ip=13.65mA。 | ||||||||||||||||||||||||||||||||||||||
V5. ユーザー購入真空管 6JC6A。 購入先 相互コンダクタンス=16000μmho「Ep=Esg=125V、Ip=14mA、Eg1=−0.98V」 全日本真空管マニュアル、オーディオ用真空管マニアル、69'東芝電子管ハンドブック、RC-30 Receiving Tube Manualより 購入真空管 6JC6A 右から1番目、2番目、3番目。 |
||||||||||||||||||||||||||||||||||||||
購入真空管 6JC6A 右から1番目、2番目、3番目。 | ||||||||||||||||||||||||||||||||||||||
V51. 購入1本目 6JC6A。 Gm測定=15100μmho、 Ip=12.25mA。 測定条件、「Ep=Esg=125V、Eg1=−0.98V」、Aレンジ=30000μmhoの測定。 |
||||||||||||||||||||||||||||||||||||||
V52. 購入2本目 6JC6A。 Gm測定=17200μmho、 Ip=13.78mA。 | ||||||||||||||||||||||||||||||||||||||
V53. 購入3本目 6JC6A。 Gm測定=14400μmho、 Ip=10.42mA。 測定条件、「Ep=Esg=125V、Eg1=−0.98V」、Aレンジ=30000μmhoの測定。 |
||||||||||||||||||||||||||||||||||||||
V6. ユーザー購入真空管 6GC5。 購入先 相互コンダクタンス=8000μmho「Ep=Esg=110V、Ip=49mA、Eg1=−7.5V」 オーディオ用真空管マニアル、69'東芝電子管ハンドブック、RC-30 Receiving Tube Manualより 購入真空管 6GC5 右から1番目、2番目、3番目。 |
||||||||||||||||||||||||||||||||||||||
購入真空管 6GC5 右から1番目、2番目、3番目。 | ||||||||||||||||||||||||||||||||||||||
V61. 購入1本目 6GC5。 Gm測定=9000μmho、 Ip=49.14mA。 測定条件、「Ep=Esg=110V、Eg1=−7.5V」、Bレンジ=15000μmhoでの測定。 |
||||||||||||||||||||||||||||||||||||||
V62. 購入2本目 6GC5。 Gm測定=9000μmho、 Ip=48.40mA。 | ||||||||||||||||||||||||||||||||||||||
V63. 購入3本目 6GC5。 Gm測定=7500μmho、 Ip=43.65mA。 測定条件、「Ep=Esg=110V、Eg1=−7.5V」、Bレンジ=15000μmhoでの測定。 |
||||||||||||||||||||||||||||||||||||||

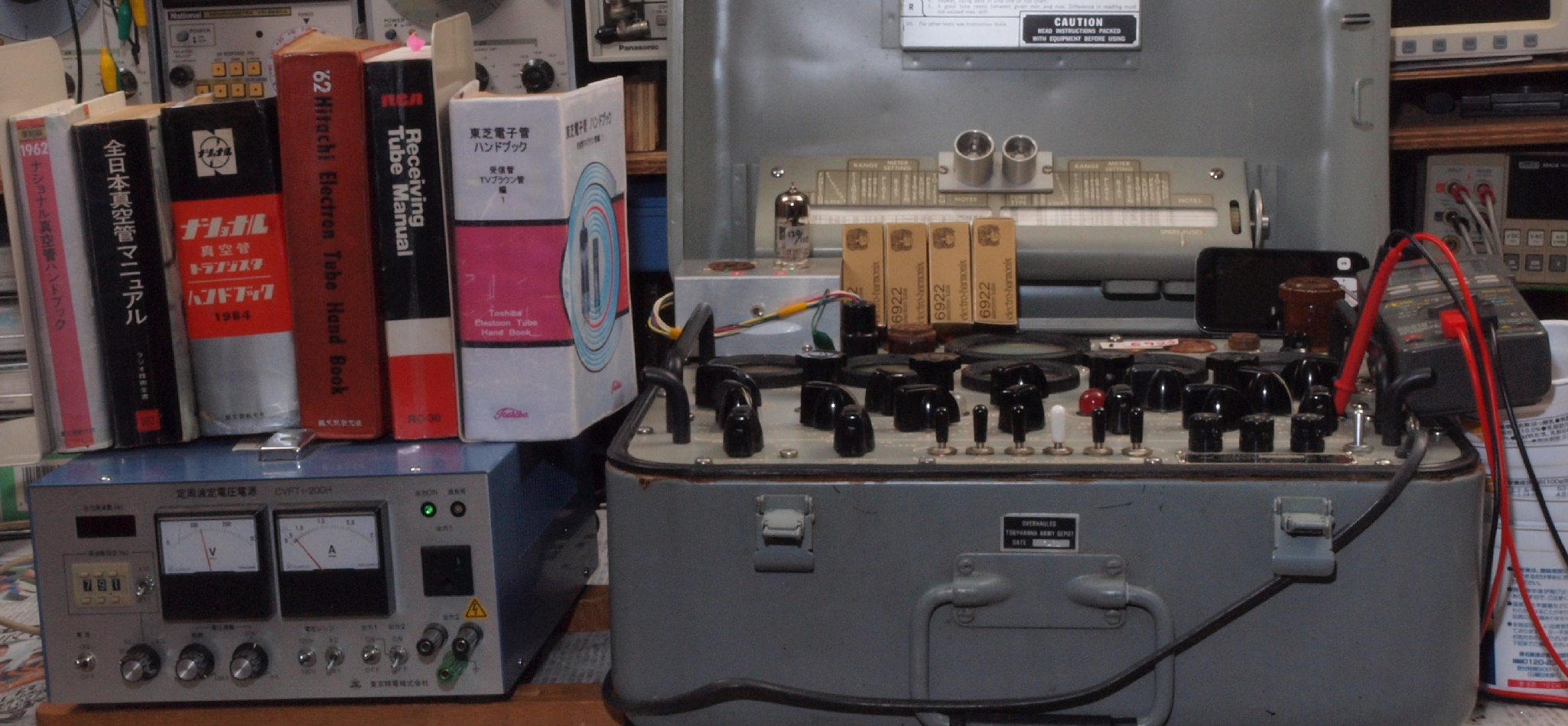

測定電源は安定化(電圧・周波数)電源を使用し、AC115V 60Hzで行う。 | ||||||||||||||||||||||||||||||||||||||

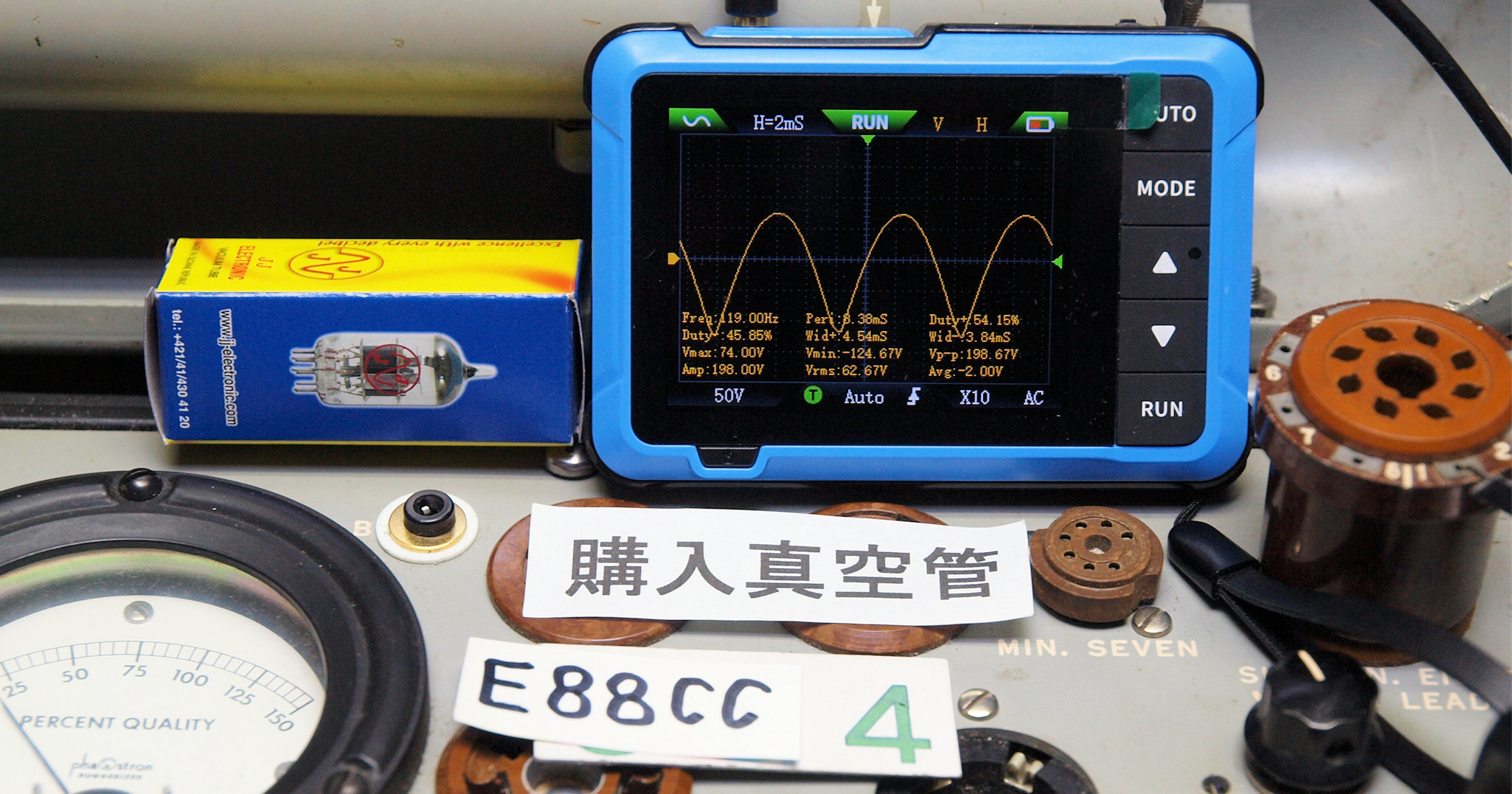

プレート波形を観測しながら測定する。 | ||||||||||||||||||||||||||||||||||||||

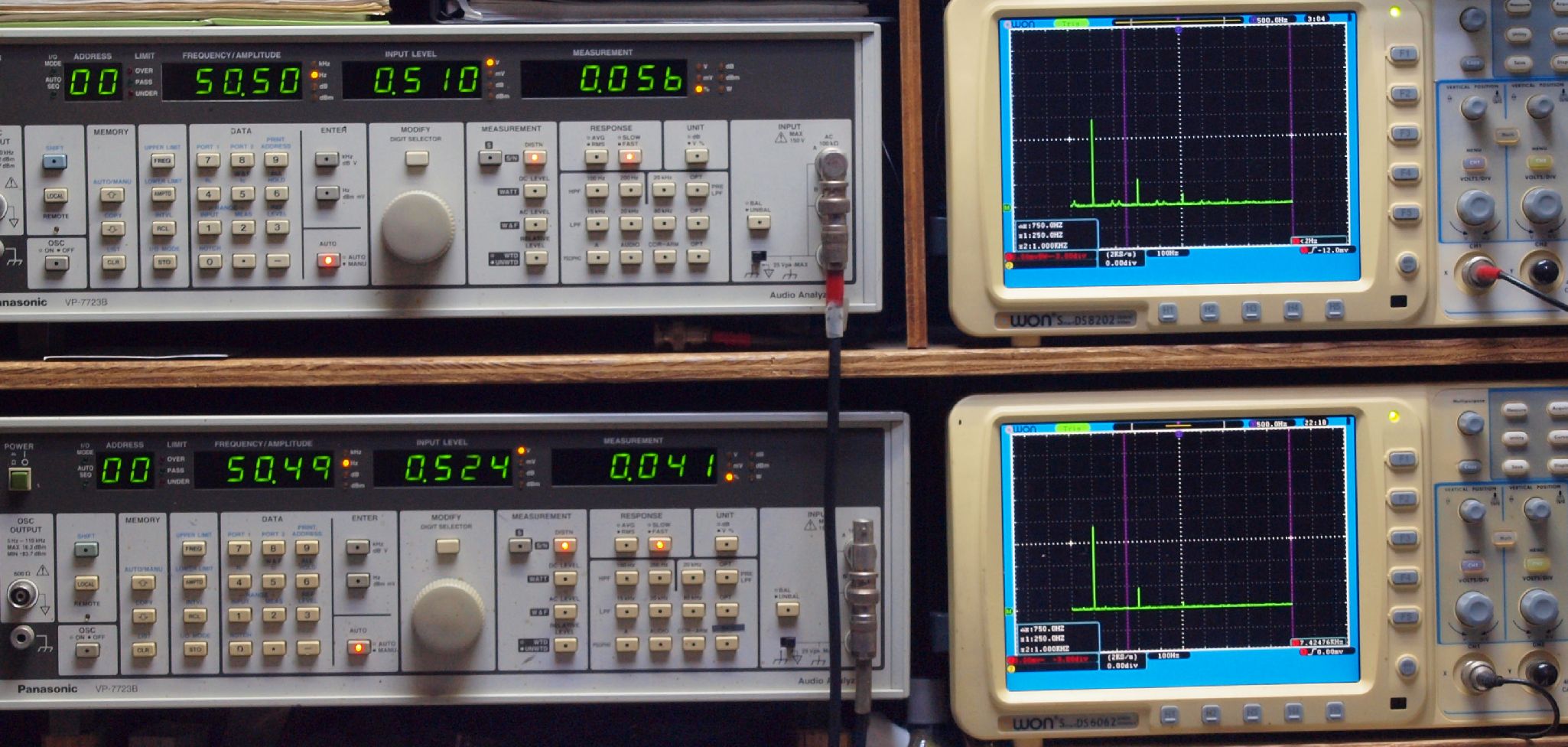

E. 調整・測定。 画像をクリックすると、大きく(横幅2050ドット)表示されます。 E0. 出力・歪み率測定・調整。 仕様から1V出力で測定。低域に設計があるので、20Hz測定追加。 「見方」。 上段中 右側SP出力を「Audio Analyzer Panasonic VP−7723B」により測定。 表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。 上段右端 VP−7723Bの基本波除去出力を「owon SDS8202(200MHZ)」で「FFT分析」表示。 下段中 左側SP出力を「Audio Analyzer Panasonic VP−7723B」により測定。 表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。 下段右端 VP−7723Bの基本波除去出力を「owon SDS6062(200MHZ)」で「FFT分析」表示。 下段左端 オーディオ発振器 VP−7201A より50Hz〜100kHzの信号を出し(歪み率=約0.003%)、ATT+分配器を通し、AMPに入力。 よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「VP−7723B」「VP−7201A」。 FFT画面の見方はこちら。 |
||||||||||||||||||||||||||||||||||||||
E11. Line20Hz入力、R側出力電圧=1V、 0.0832%歪み。 L側出力電圧=1V、 0.0673%歪み。 「FFT分析」のオシロのカーソル周波数、左=250Hz、右=1kHz。 |
||||||||||||||||||||||||||||||||||||||
E11. Line50Hz入力、R側出力電圧=1V、 0.0632%歪み。 L側出力電圧=1V、 0.0551%歪み。 「FFT分析」のオシロのカーソル周波数、左=250Hz、右=1kHz。 |
||||||||||||||||||||||||||||||||||||||
E12. Line100Hz入力、R側出力電圧=1V、 0.0662%歪み。 L側出力電圧=1V、 0.0517%歪み。 「FFT分析」のオシロのカーソル周波数、左=250Hz、右=1kHz。 |
||||||||||||||||||||||||||||||||||||||
E13. Line500Hz入力、R側出力電圧=1V、 0.0663%歪み。 L側出力電圧=1V、 0.0568%歪み。 「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。 |
||||||||||||||||||||||||||||||||||||||
E14. Line1kHz入力、R側出力電圧=1V、 0.0624%歪み。 L側出力電圧=1V、 0.0516%歪み。 「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。 |
||||||||||||||||||||||||||||||||||||||

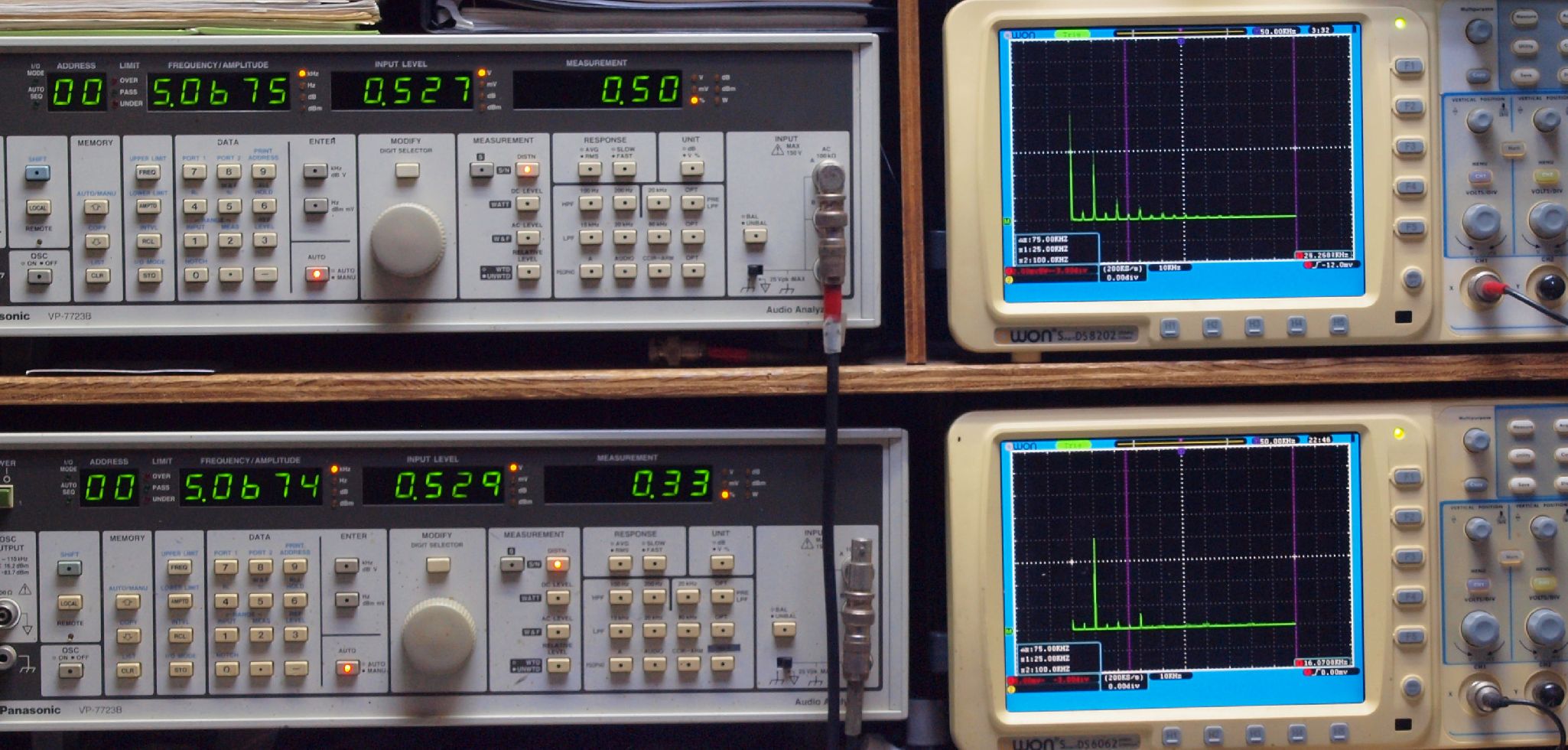

E15. Line5kHz入力、R側出力電圧=1V、 0.0684%歪み。 L側出力電圧=1V、 0.0634%歪み。 「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。 |
||||||||||||||||||||||||||||||||||||||

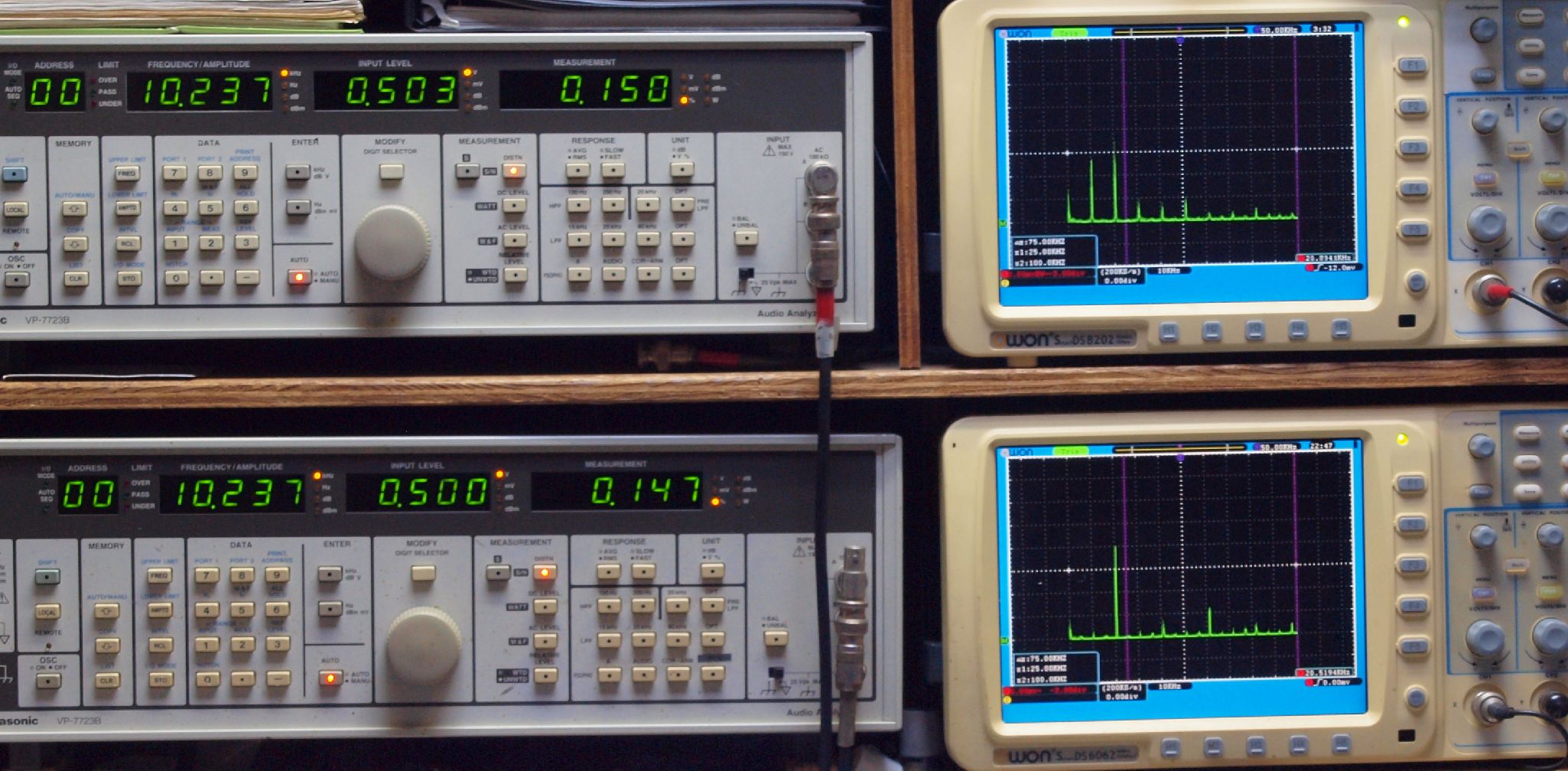

E16. Line10kHz入力、R側出力電圧=1V、 0.0573%歪み。 L側出力電圧=1V、 0.0556%歪み。 「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。 |
||||||||||||||||||||||||||||||||||||||
E17. Line50kHz入力、R側出力電圧=0.8V、 0.031%歪み。 L側出力電圧=0.8V、 0.037%歪み。 「FFT分析」のオシロのカーソル周波数、左=125kHz、右=500kHz。 |
||||||||||||||||||||||||||||||||||||||

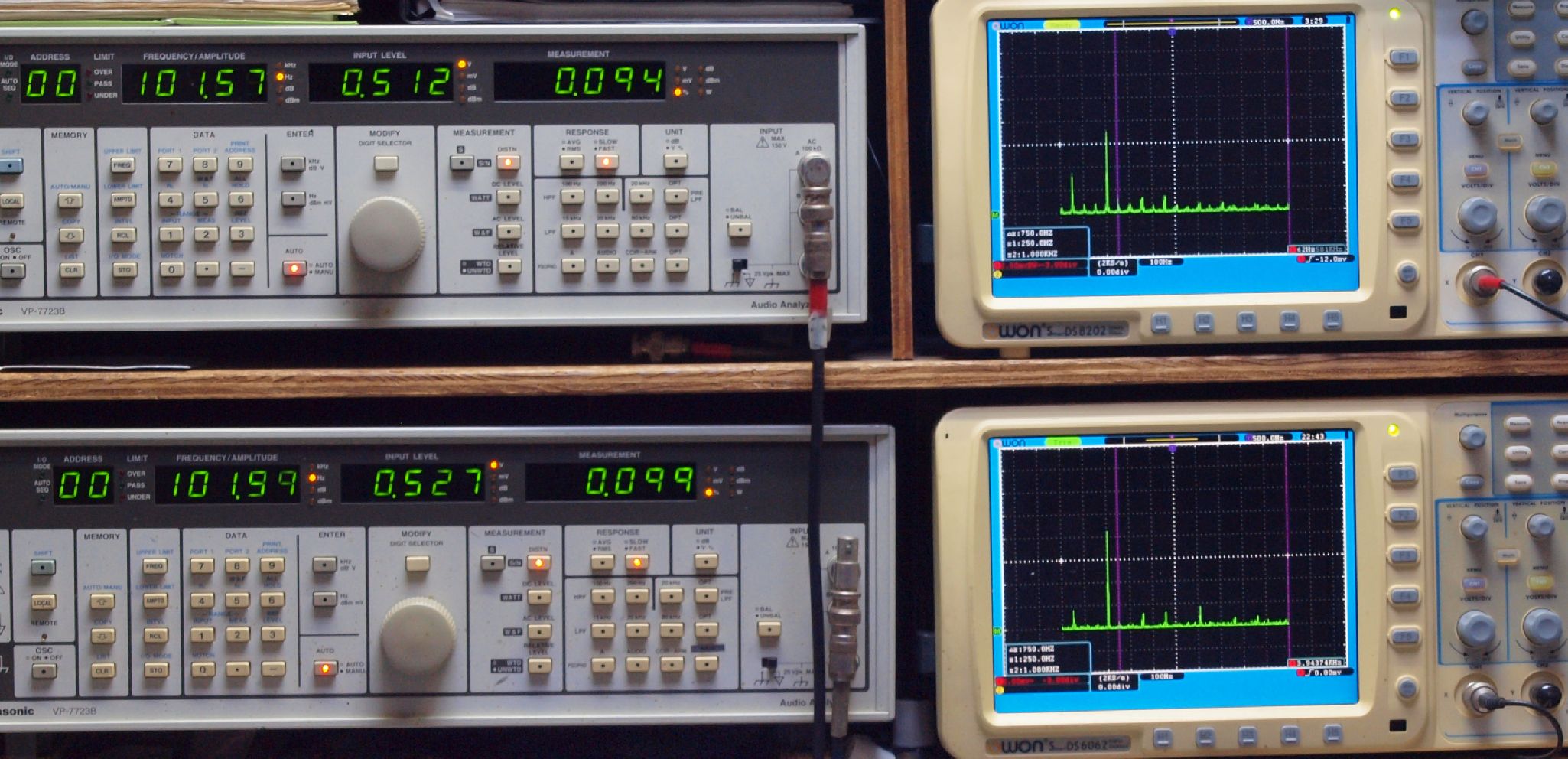

E18. Line100kHz入力、R側出力電圧=0.4V、 0.033%歪み。 L側出力電圧=0.4V、 0.040%歪み。 「FFT分析」のオシロのカーソル周波数、左=125kHz、右=500kHz。 |
||||||||||||||||||||||||||||||||||||||
E21. MM_50Hz入力、 R側出力電圧=1V、 0.1386%歪み。 L側出力電圧=1V、 0.1373%歪み。 「FFT分析」のオシロのカーソル周波数、左=250Hz、右=1kHz。 |
||||||||||||||||||||||||||||||||||||||
E22. MM_100Hz入力、R側出力電圧=1V、 0.1521%歪み。 L側出力電圧=1V、 0.1648%歪み。 「FFT分析」のオシロのカーソル周波数、左=250Hz、右=1kHz。 |
||||||||||||||||||||||||||||||||||||||
E23. MM_500Hz入力、R側出力電圧=1V、 0.118%歪み。 L側出力電圧=1V、 0.116%歪み。 「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。 |
||||||||||||||||||||||||||||||||||||||
E24. MM_1kHz入力、R側出力電圧=1V、 0.1080%歪み。 L側出力電圧=1V、 0.1048%歪み。 「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。 |
||||||||||||||||||||||||||||||||||||||
E25. MM_5kHz入力、R側出力電圧=1V、 0.0255%歪み。 L側出力電圧=1V、 0.0272%歪み。 「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。 |
||||||||||||||||||||||||||||||||||||||
写真紛失 | ||||||||||||||||||||||||||||||||||||||
E26. MM_10kHz入力、R側出力電圧=1V、 0.1117%歪み。 L側出力電圧=1V、 0.1153%歪み。 「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。 |
||||||||||||||||||||||||||||||||||||||
E27. MM_50kHz入力、R側出力電圧=0.8V、 0.17%歪み。 L側出力電圧=0.8V、 0.18%歪み。 「FFT分析」のオシロのカーソル周波数、左=125kHz、右=500kHz。 |
||||||||||||||||||||||||||||||||||||||

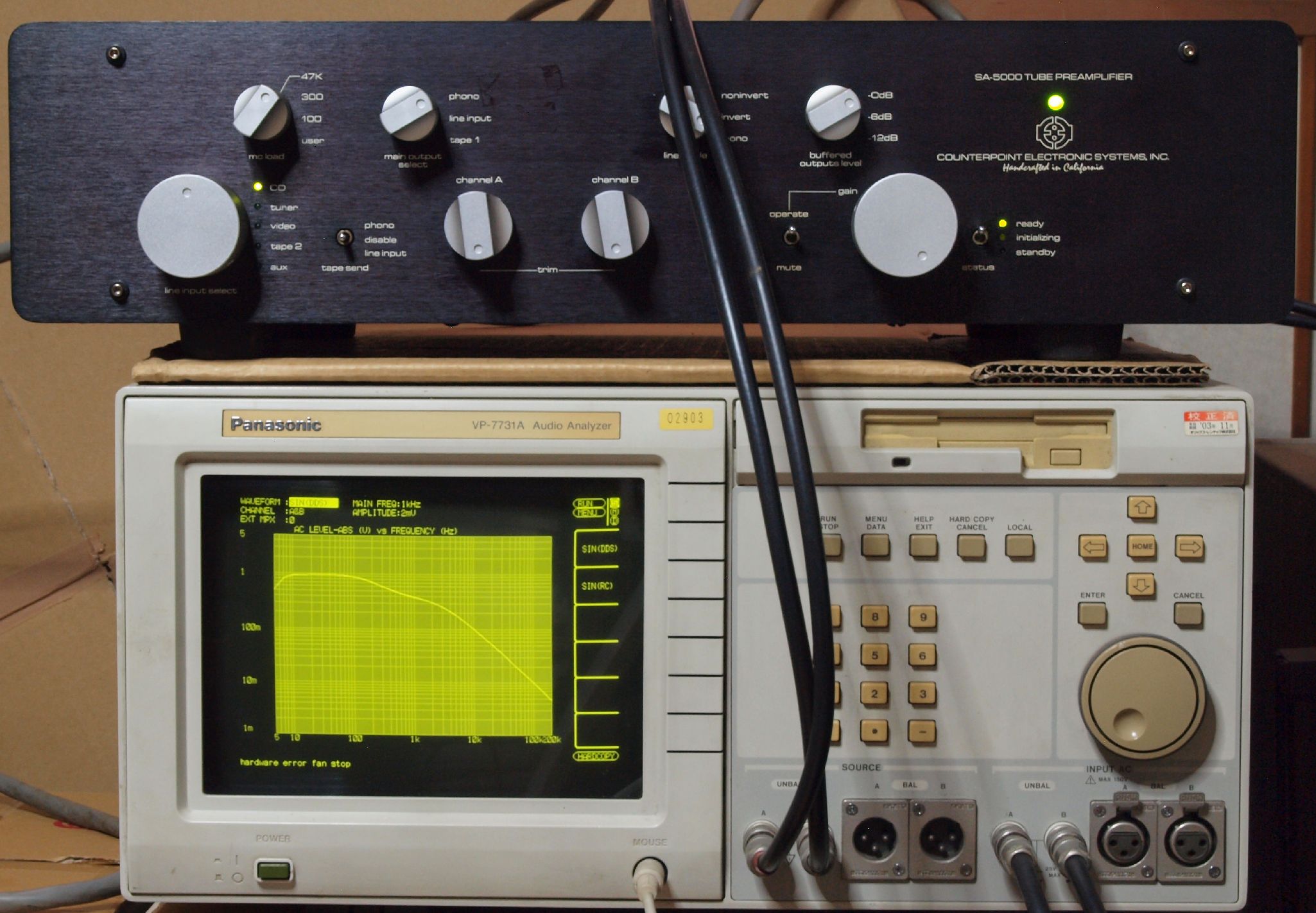

F. 上位測定器による 調整・測定。 画像をクリックすると、大きく(横幅2050ドット)表示されます。 F0. 下のオーディオアナライザーVP−7732Aで自動測定。 |
||||||||||||||||||||||||||||||||||||||

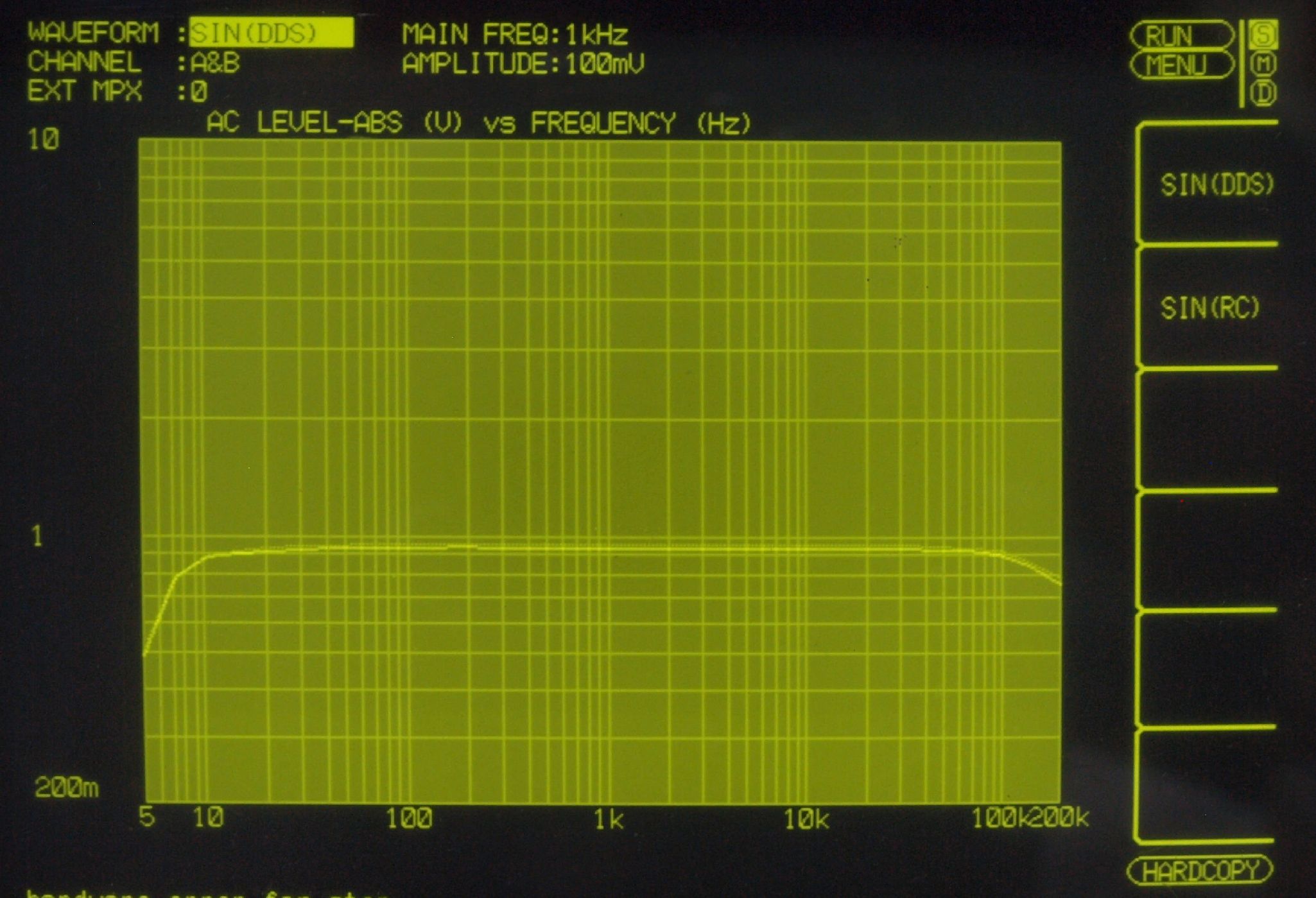

F11. 入出力特性測定(Line_LowLevel入力)。 RLの出力差は真空管の特性差。 AUX入力端子へ150mV一定入力 VRはmax。 平均で1V出力 左出力=薄(細い)色 右出力=濃い(太い)色 |
||||||||||||||||||||||||||||||||||||||
F12. 入出力特性測定(Line_HighLevel入力)。 RLの出力差は真空管の特性差。 AUX入力端子へ150mV一定入力 VRはmax。 平均で1V出力 左出力=薄(細い)色 右出力=濃い(太い)色 |
||||||||||||||||||||||||||||||||||||||
F13. 歪み率特性測定(Line_HighLevel入力) AUX入力端子へ150mV一定入力 VRはmax。 左出力=薄(細い)色 右出力=濃い(太い)色 |
||||||||||||||||||||||||||||||||||||||

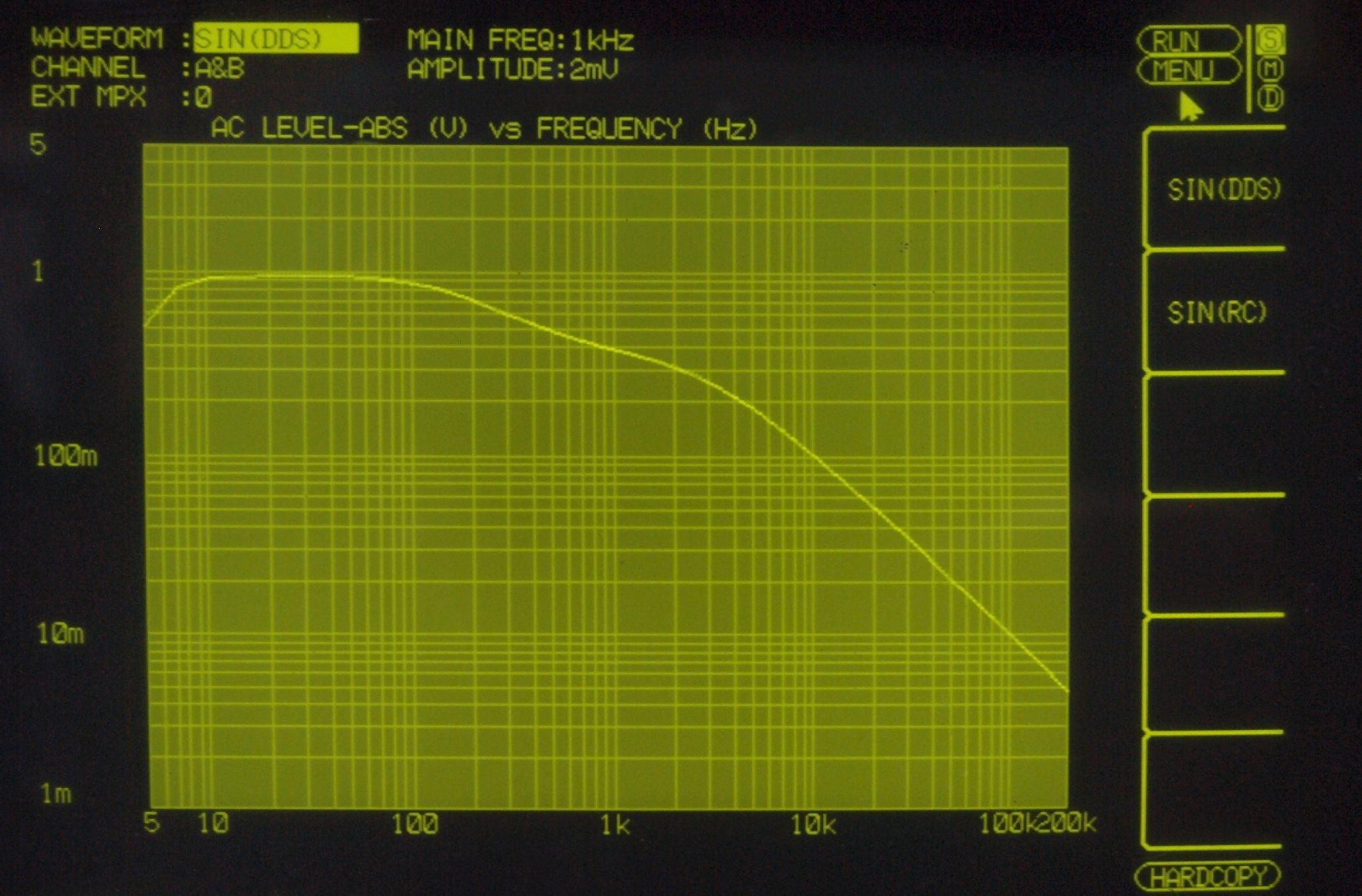

F21. 入出力特性測定(MM_HighLevel入力) MM入力 入力電圧=2mV一定入力 VRはmax 左出力=薄(細い)色 右出力=濃い(太い)色 |
||||||||||||||||||||||||||||||||||||||
F22. 入出力特性測定(MM_HighLevel入力) MM入力端子へ8mV入力 VRはmax 左出力=薄(細い)色 右出力=濃い(太い)色 |
||||||||||||||||||||||||||||||||||||||
Y1. ユーザー宅へ設置状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。 | ||||||||||||||||||||||||||||||||||||||
S. CounterPoint SA−5000 の仕様(マニアル・カタログより) | ||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
![]() ![]() |
||||||||||||||||||||||||||||||||||||||
