Ａｕｄｉｏ　Ａｎａｌｙｚｅｒ　ＶＰ−７７３２Ａ．　２台目備品修理記録
Ａ．　修理前の状況
  • ＶＰ-７７３１A．　１台目＝2003年　計測器ランドより購入。
    ＶＰ-７７３１Ａ．　２台目＝2013年　YAHOOオークションで購入、操作ＮＧ品（取説、ヘルプＦＤＤ、マウス無）。
    ＶＰ-７７３２Ａ. 　１台目＝2004年　仙台電子計測 より購入。
    ＶＰ-７７３２Ａ．　２台目＝2012年　YAHOOオークションで購入、操作ＮＧ品（ヘルプＦＤＤ、マウス無）。
    ＶＰ-７７３２Ａ．　３台目＝2013年　YAHOOオークションで購入、（取説、ヘルプＦＤＤ、マウス無）。

Ｃ．　修理状況
  • 基板等清掃。
    下蓋凹み修理。
    ファン清掃。
    無反応キーの修理。
    横の取手修理。
    ブラウン管周り清掃
    リレー交換

Ｅ．　内蔵発振器の測定（アナライズ）。

Ｓ．　Panasonic VP-７７３２A　仕様（マニアル・カタログより）
Ａ．　修理前の状況

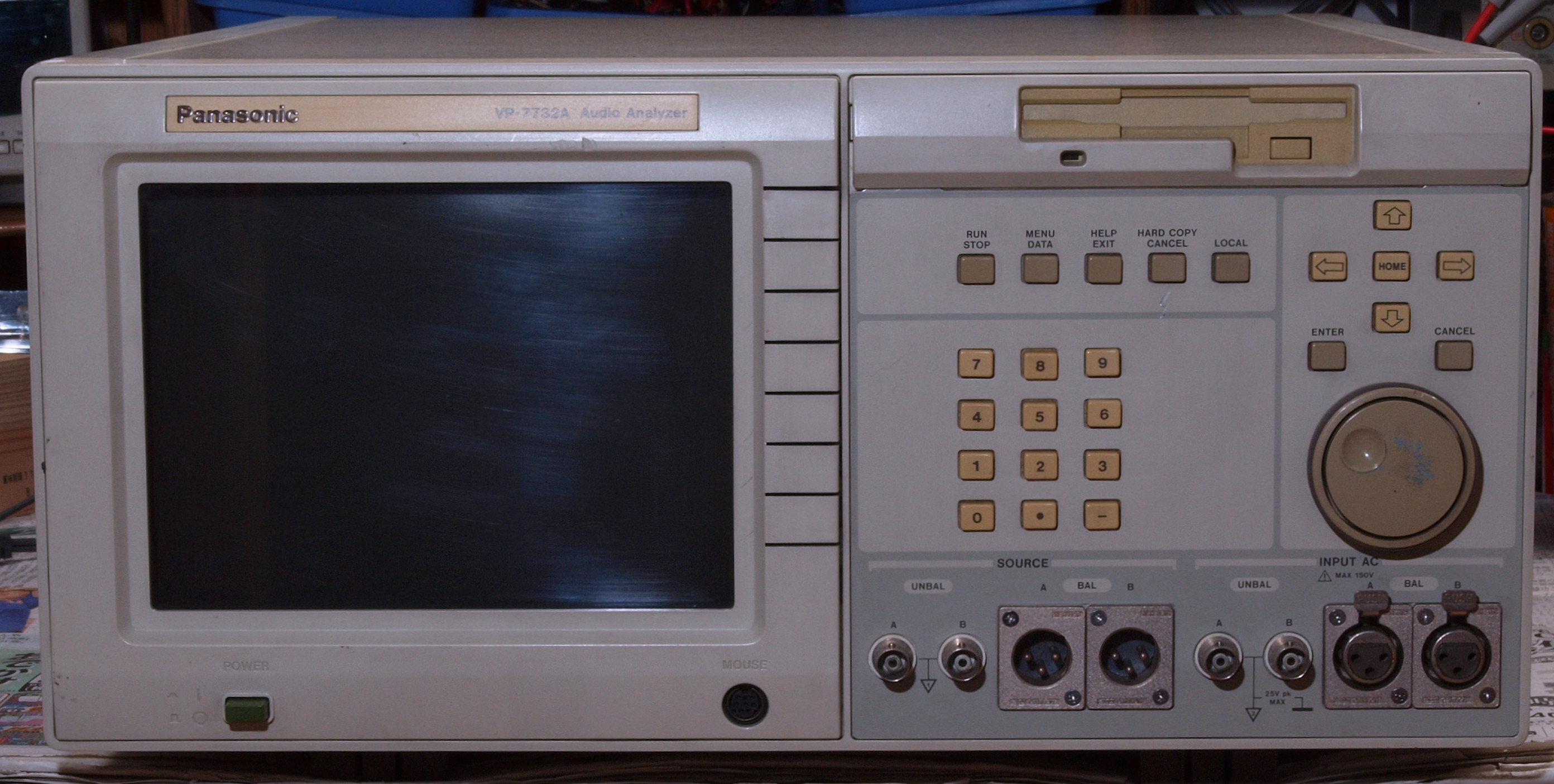

A11．　点検中　前から見る、キーは大分黄色に変色している。
A1２．　点検中　後から見る

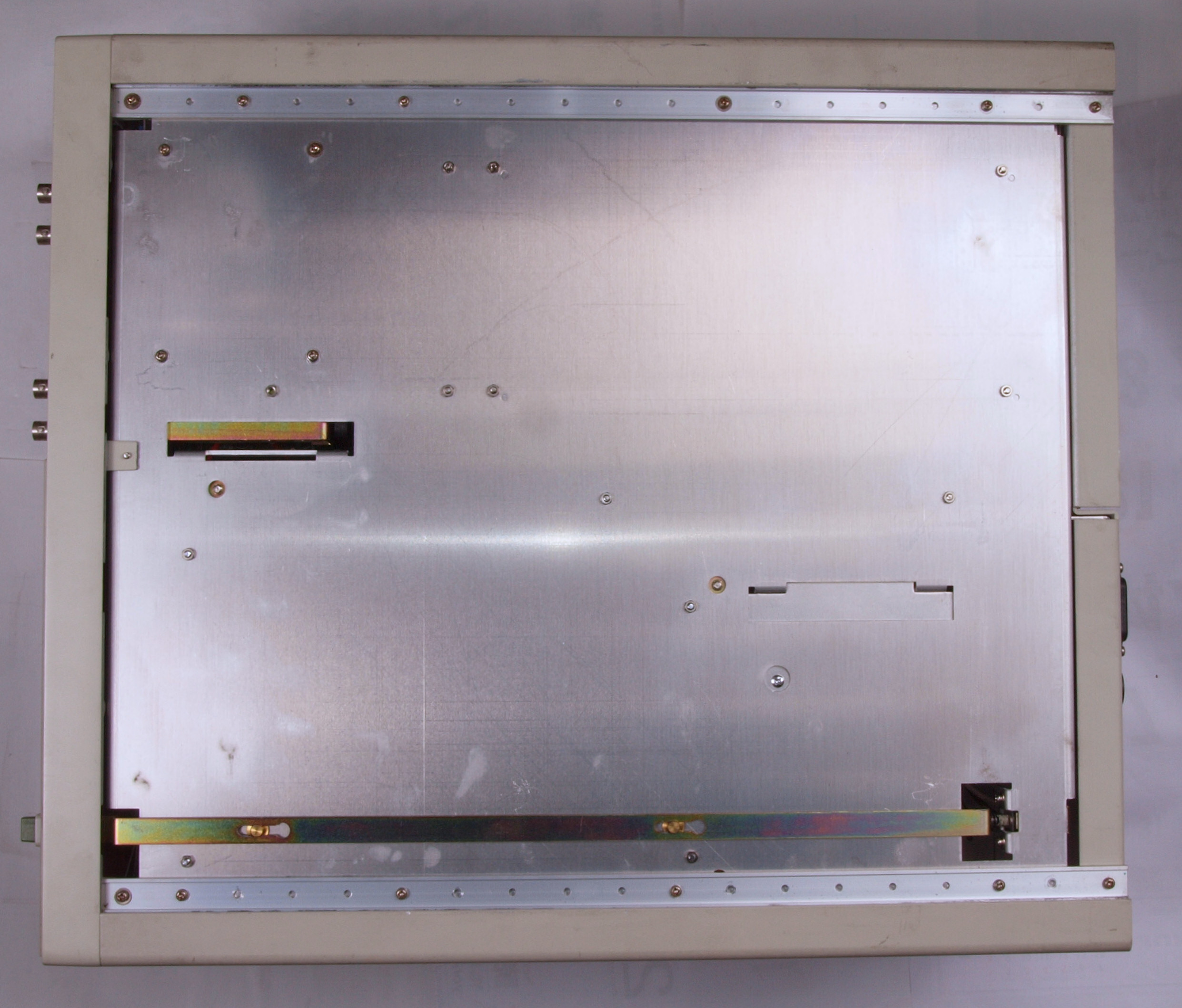

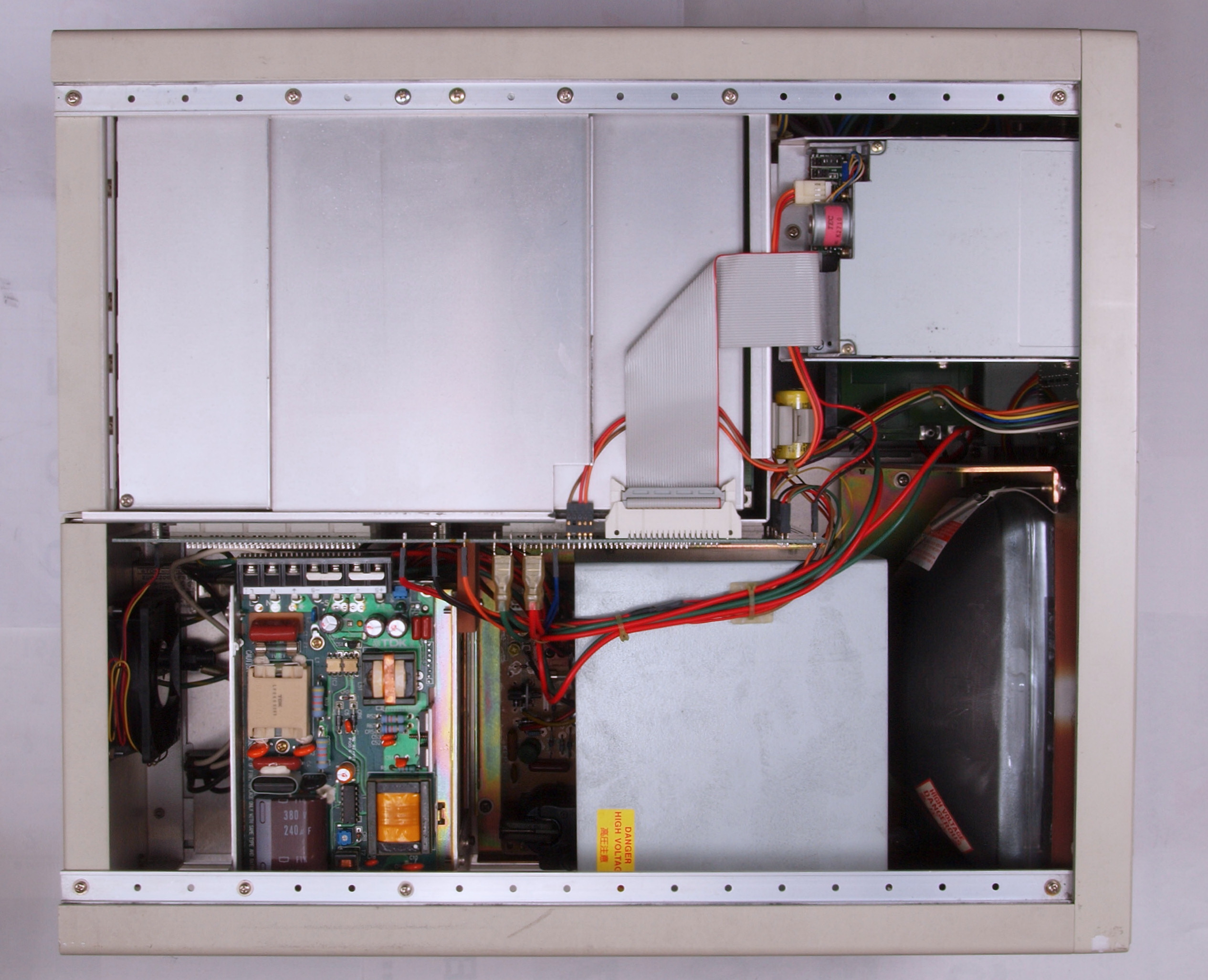

A1３．　点検中　上下の蓋を取り上から見る
A1４．　点検中　上下の蓋を取り下から見る

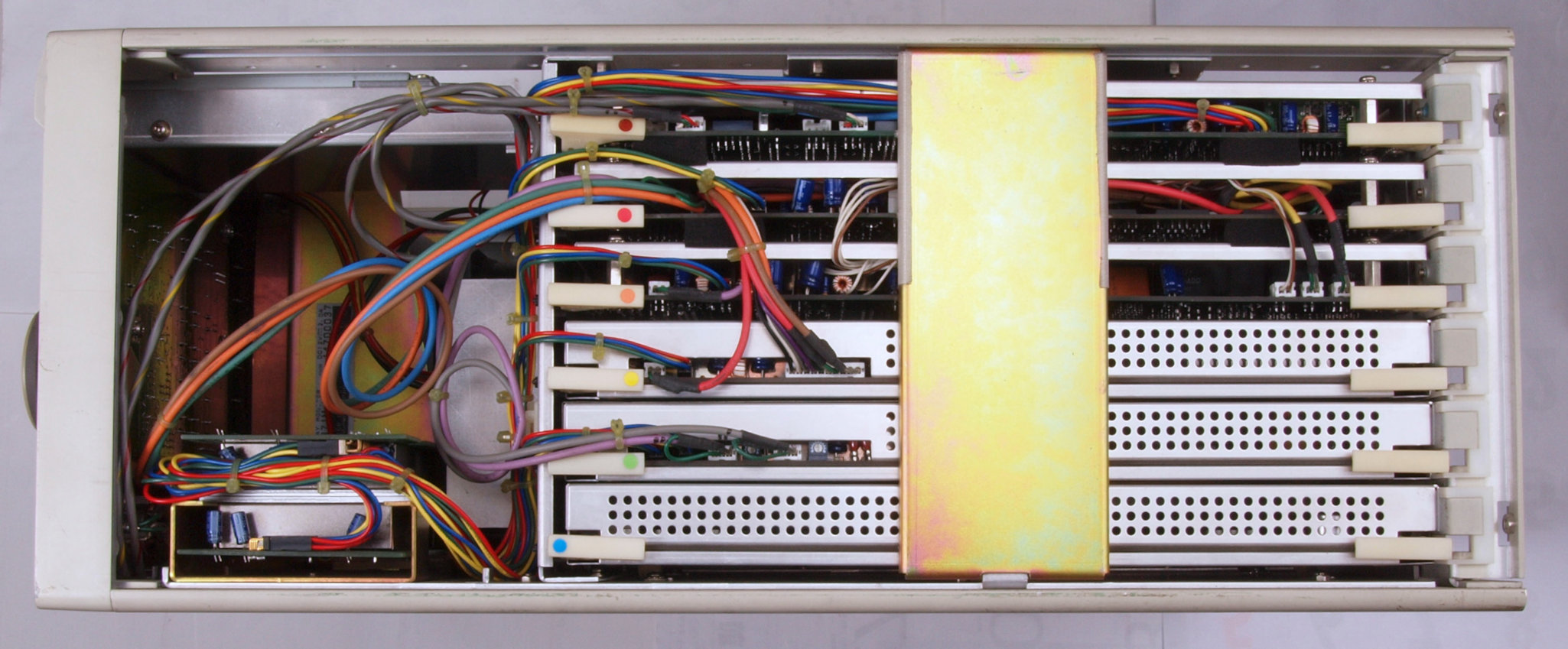

A1５．　点検中　左右の蓋を取り、右から見る
A1６．　点検中　左右の蓋を取り、左から見る
Ｃ．　修理状況

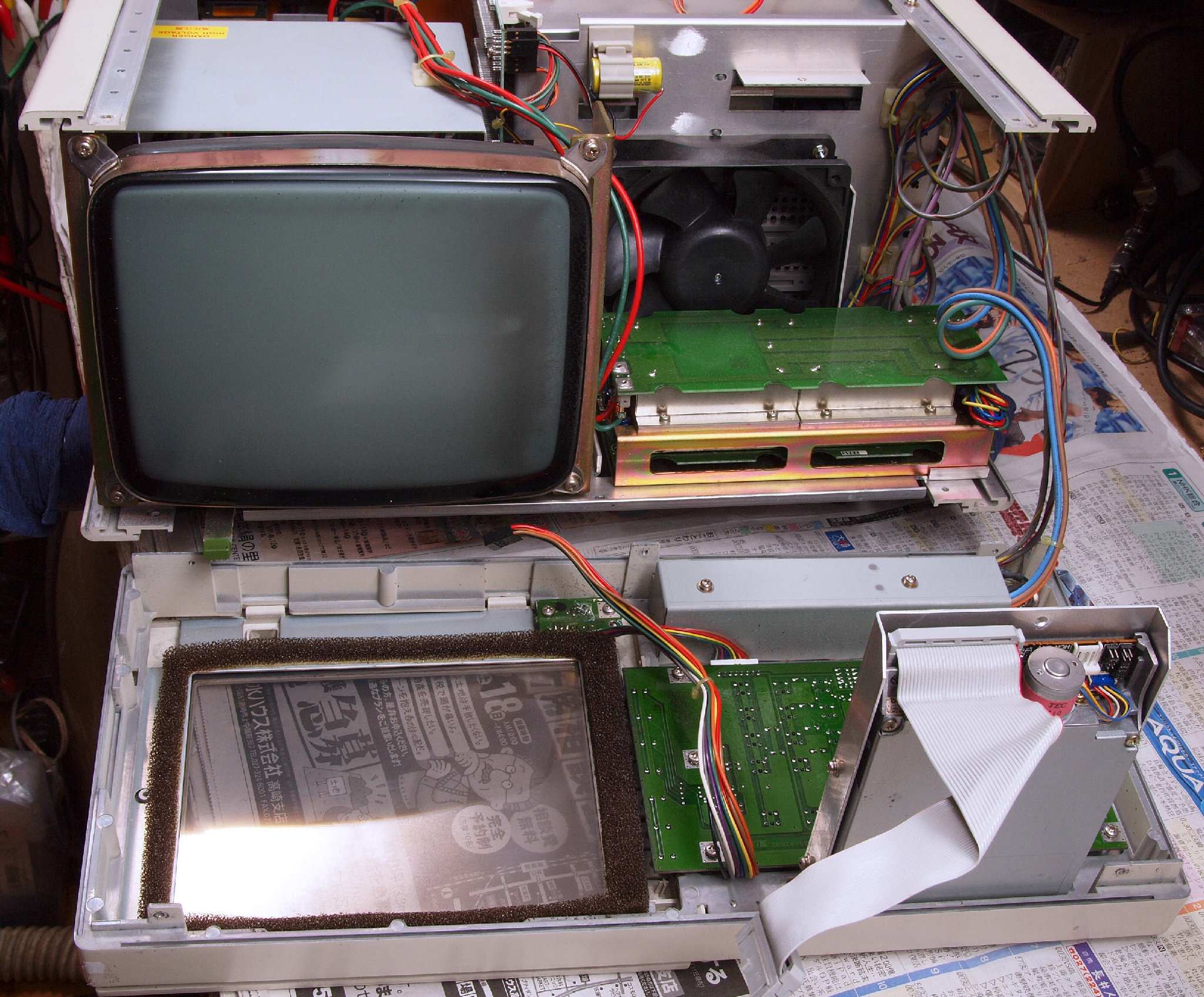

Ｃ１１．　前パネルを外し、修理中。　ブラウン管に埃が付着。

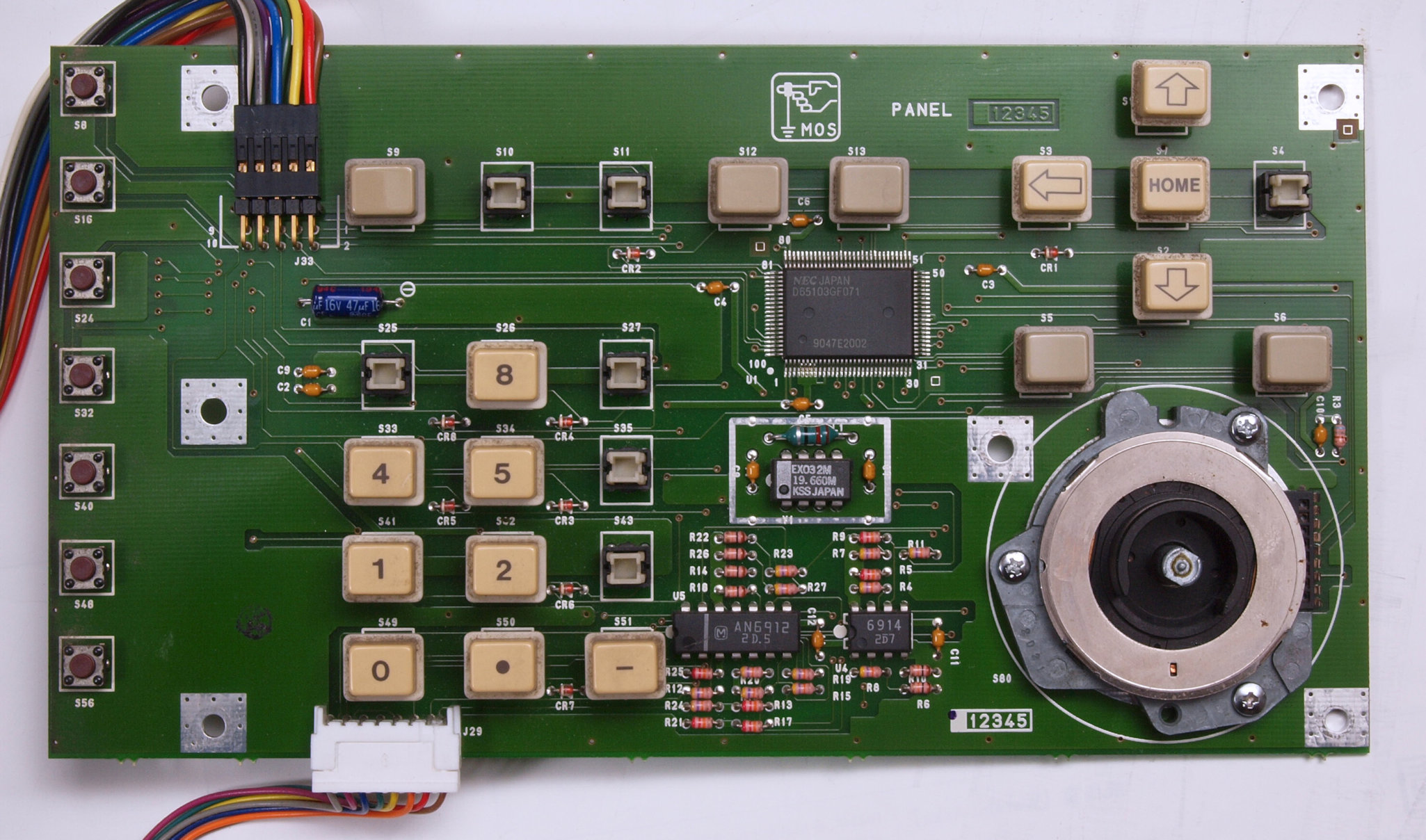

Ｃ１２．　修理中、　前面パネルのキー基板。　キートップを外したキー７個が無反応。

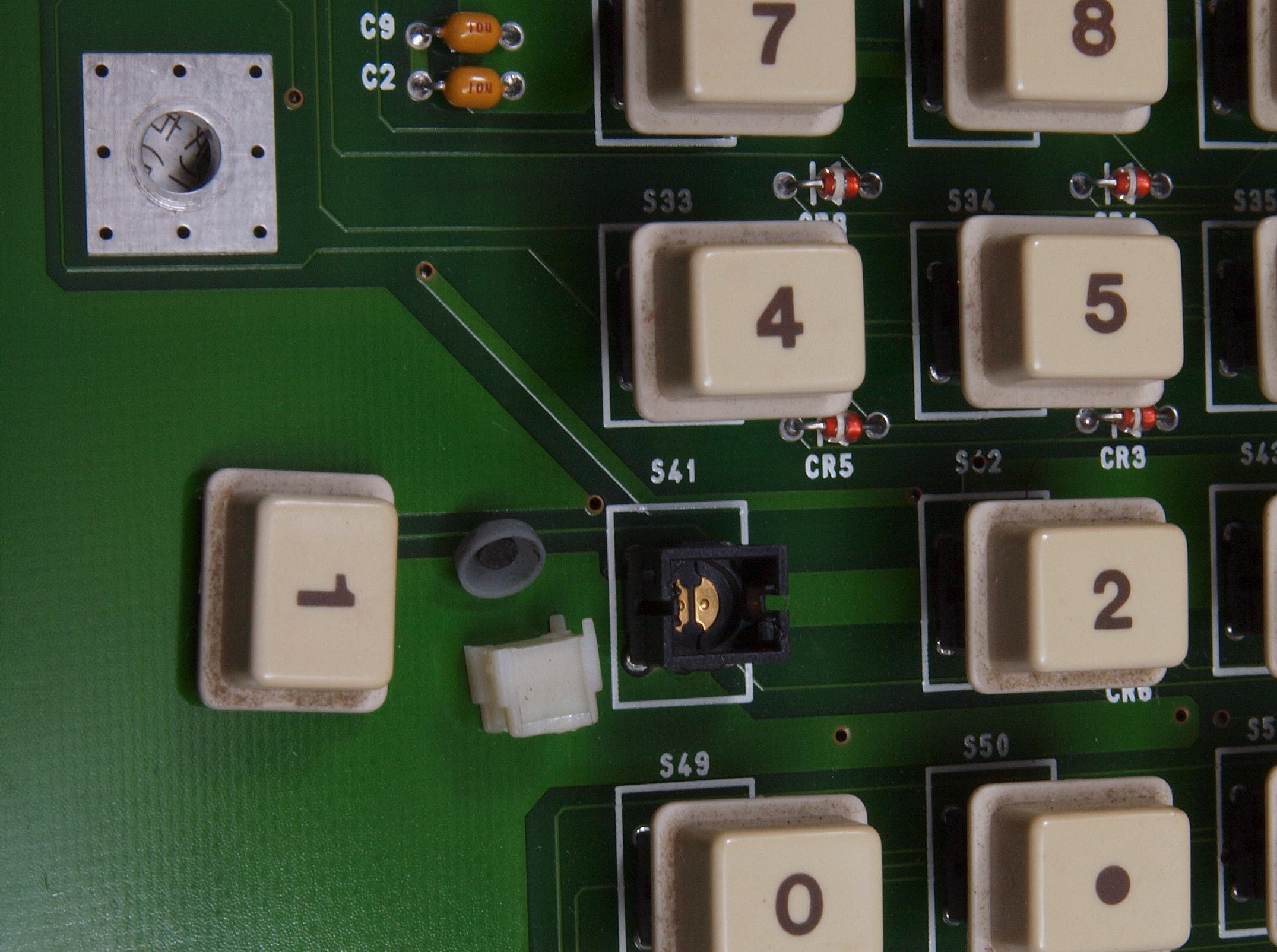

Ｃ１３．　修理中、　前面パネルのキー基板、　キー拡大。
Ｃ１４．　修理中、　前面パネルのキー基板裏。　
Ｃ２１．　清掃中、　Ａｎａｌｙｚｅｒ１基板。　
Ｃ２２．　清掃中、　Ａｎａｌｙｚｅｒ１基板裏。　
Ｃ２３．　清掃中、　Ａｎａｌｙｚｅｒ２基板。　
Ｃ２４．　清掃中、　Ａｎａｌｙｚｅｒ２基板裏。　
Ｃ２５．　清掃中、　ＣＰＵ基板。　
Ｃ２６．　清掃中、　ＣＰＵ基板裏。　

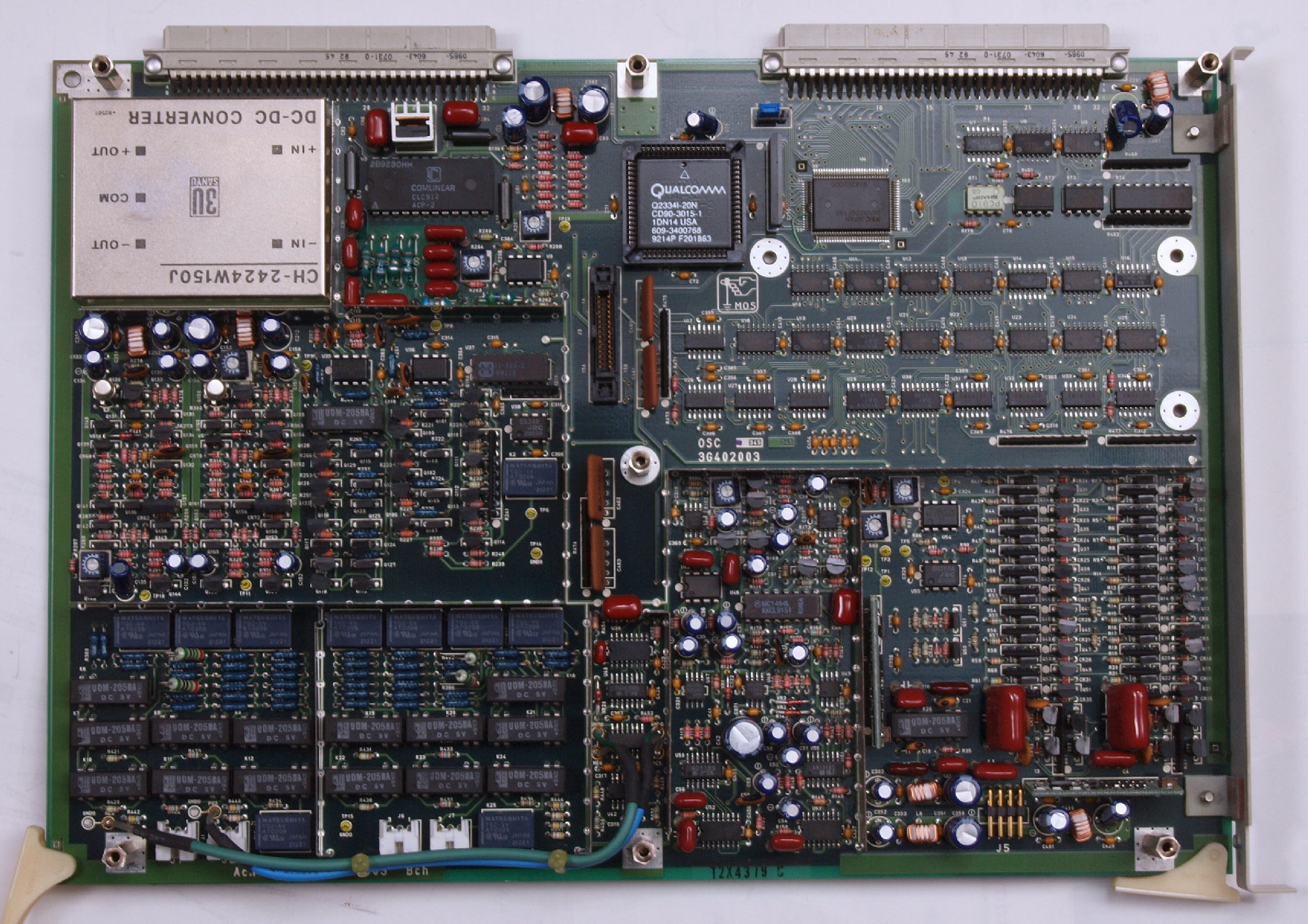

Ｃ２７．　清掃中、　ＯＳＣ基板。　
Ｃ２８．　清掃中、　ＯＳＣ基板裏。

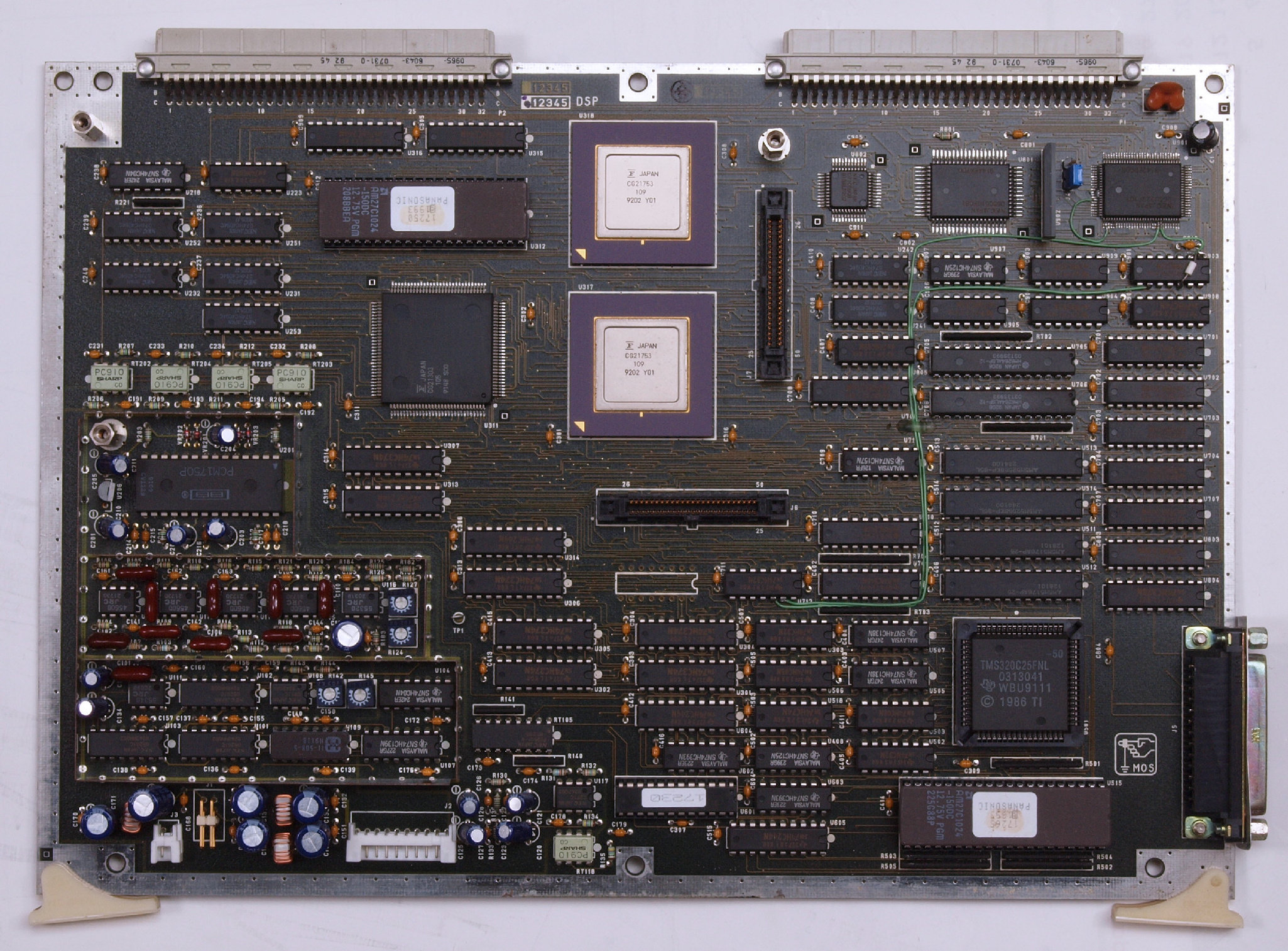

Ｃ２９．　清掃中、　ＤＳＰ基板。
Ｃ２Ａ．　清掃中、　ＤＳＰ基板裏。
Ｃ２Ｂ．　清掃中、　ＤＳＰ_Ａｎｎｅ基板。
Ｃ２Ｃ．　清掃中、　ＤＳＰ_Ａｎｎｅ基板裏。

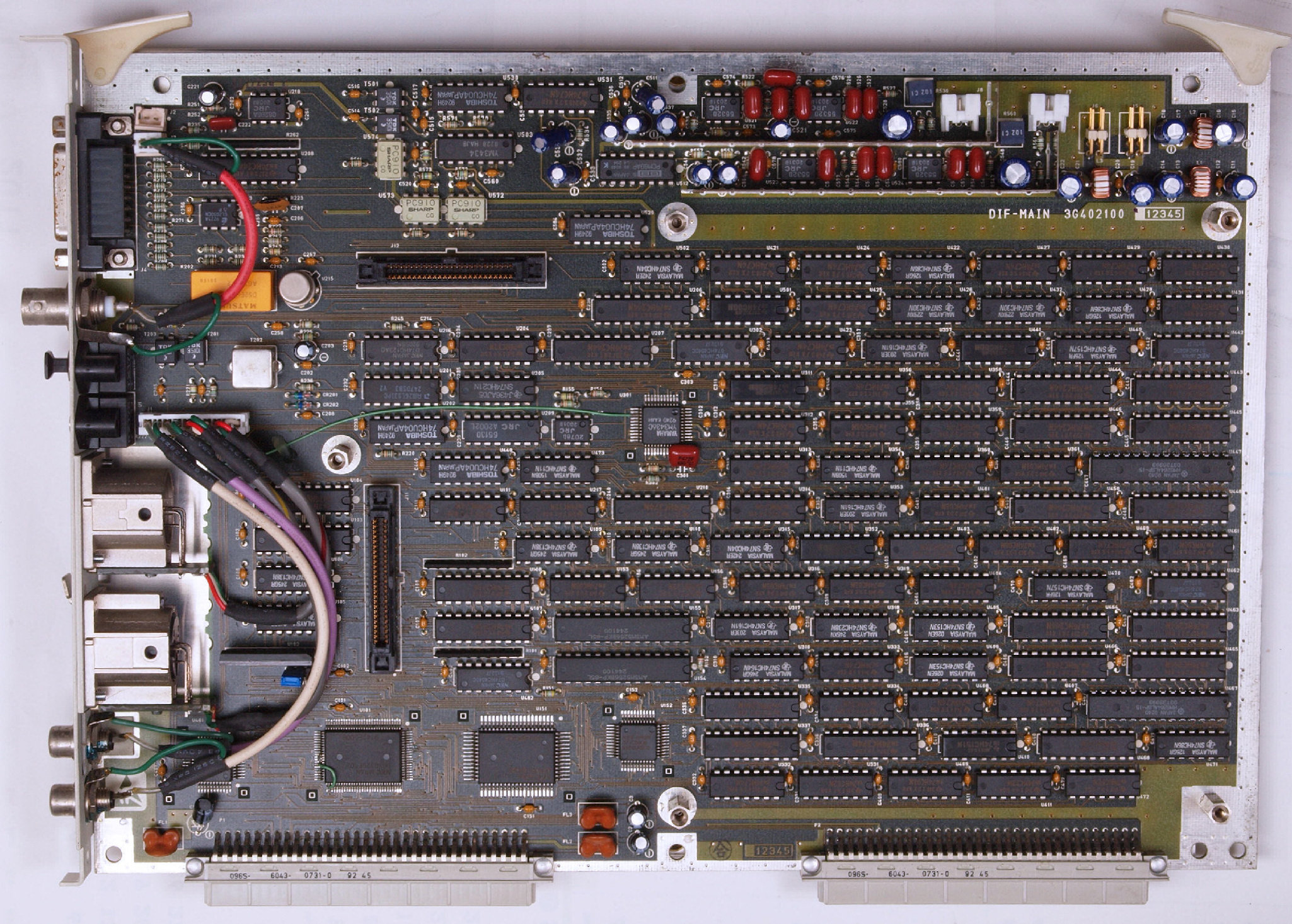

Ｃ２Ｄ．　清掃中、　Ｄｉｆ_Ｍａｉｎ基板、　この基板があるのが「ＶＰ−７７３２Ａ」。

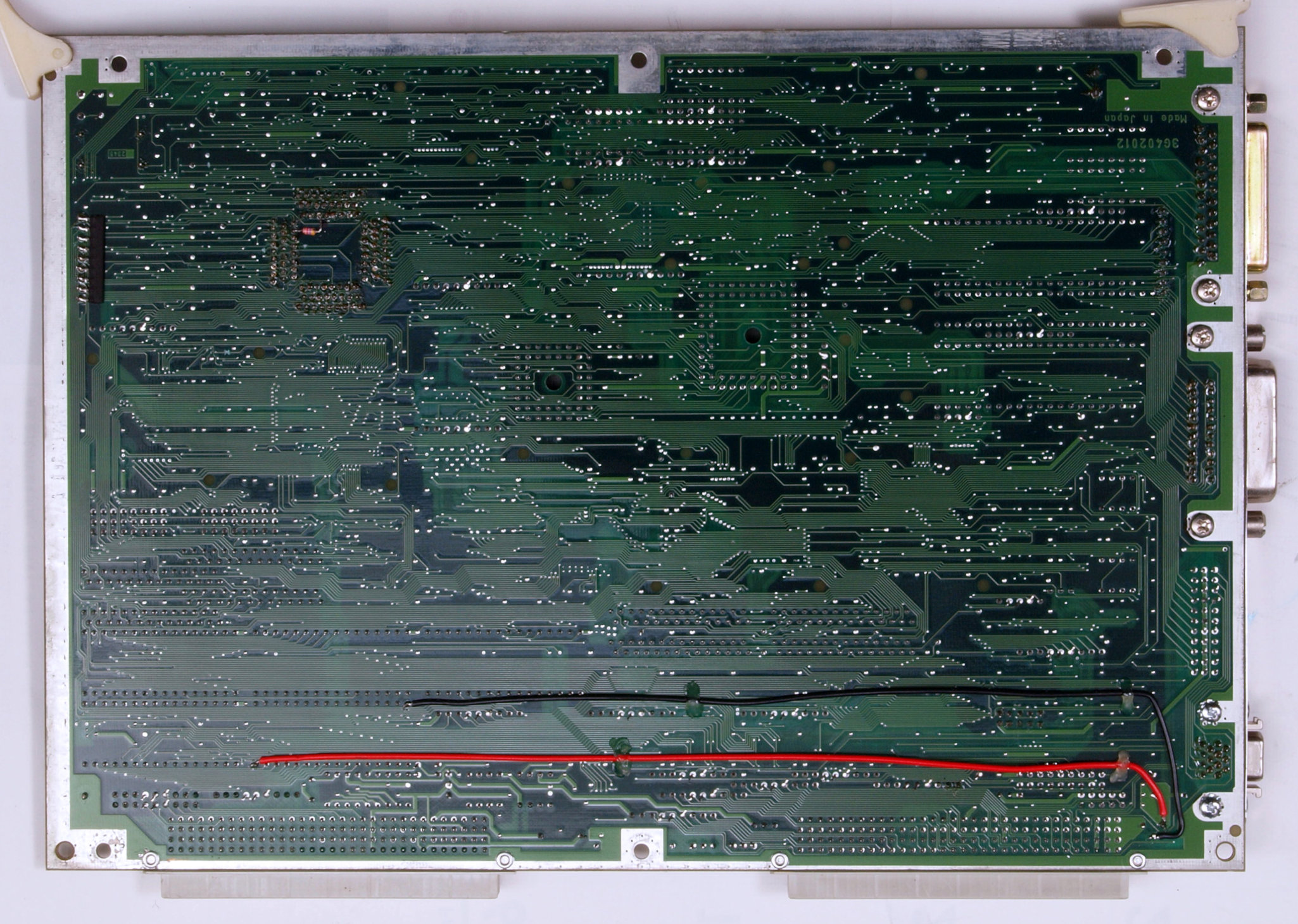

Ｃ２Ｅ．　清掃中、　Ｄｉｆ_Ｍａｉｎ基板裏。

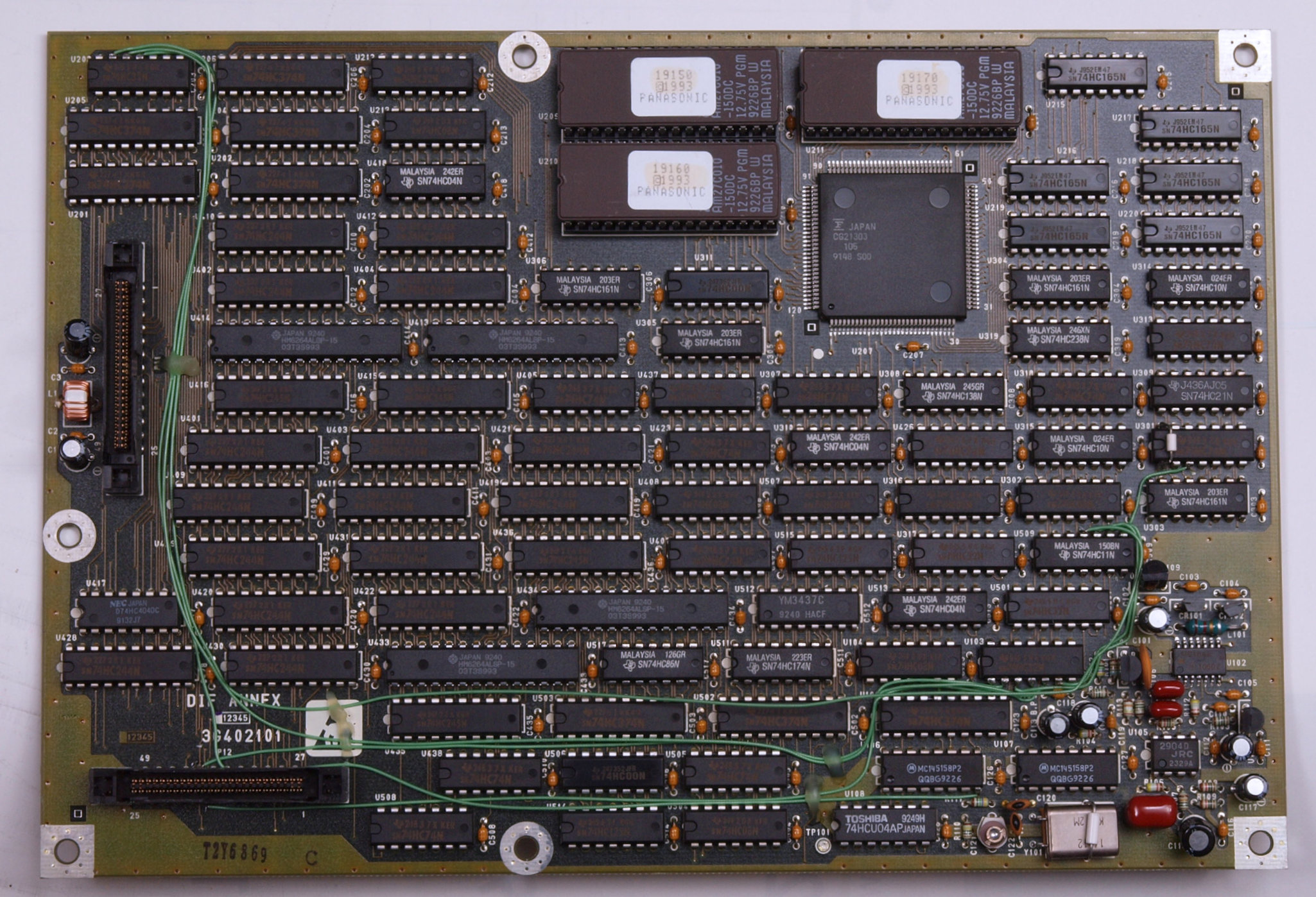

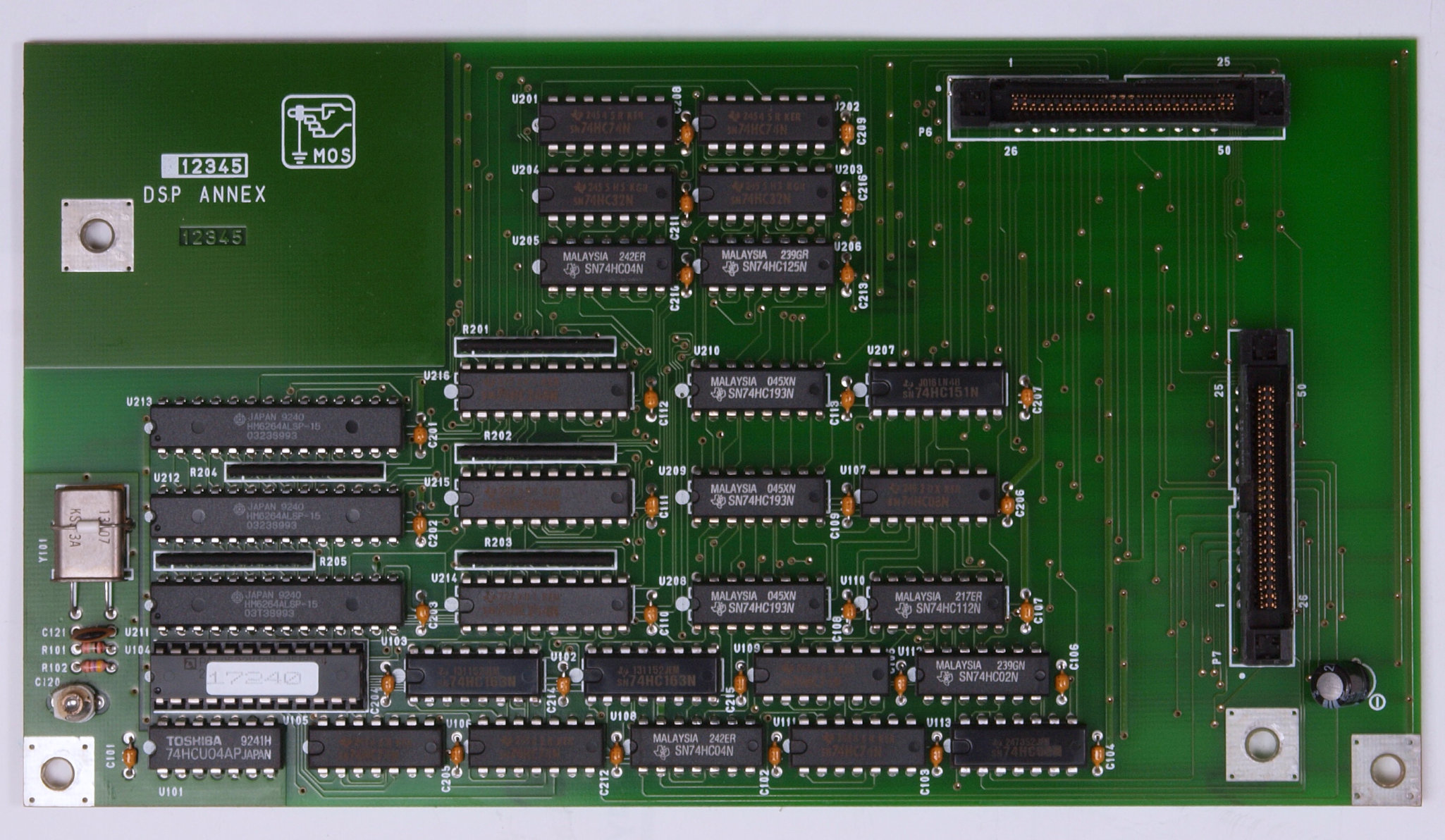

Ｃ２Ｆ．　清掃中、　ＤＳＰ_Ａｎｎｅｘ基板。

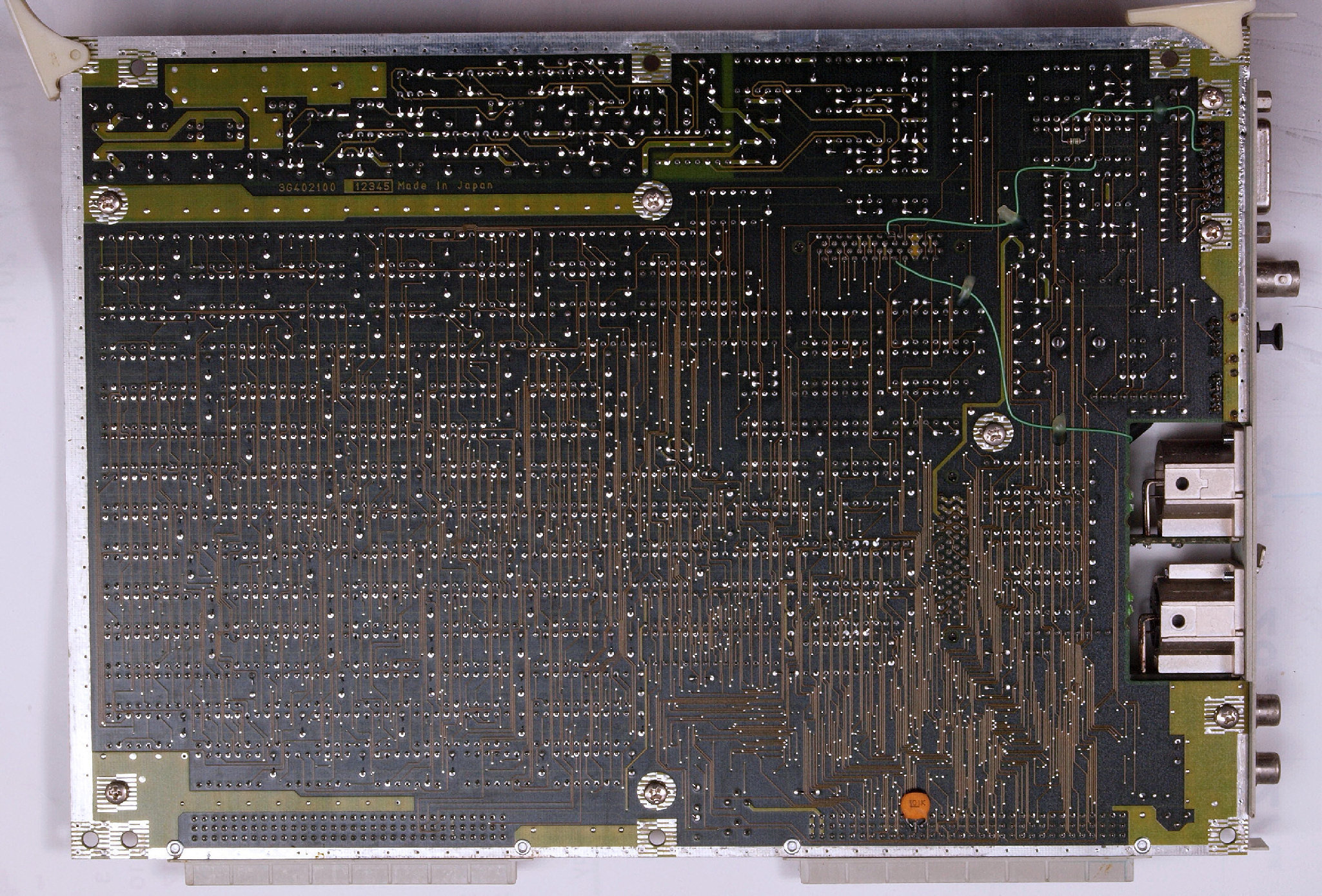

Ｃ２Ｇ．　清掃中、　ＤＳＰ_Ａｎｎｅｘ基板裏。
Ｃ３１．　修理前、　下蓋凹み。
Ｃ３２．　修理後、　下蓋。

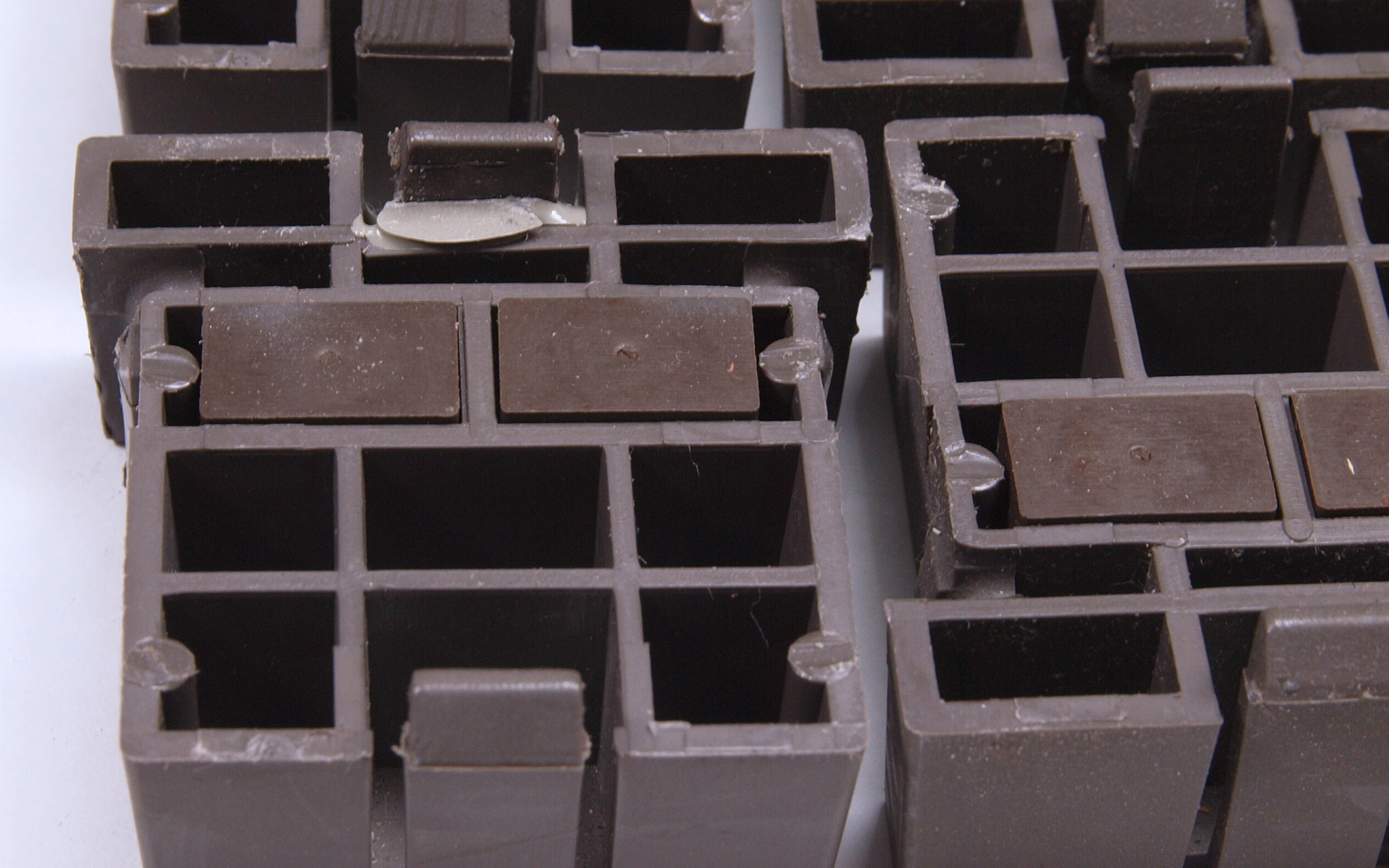

Ｃ３３．　修理中、　下蓋足。
Ｃ３４．　修理中、　下蓋足、　飛び出している接着材は削り取る。
Ｃ４１．　修理前、　取手。

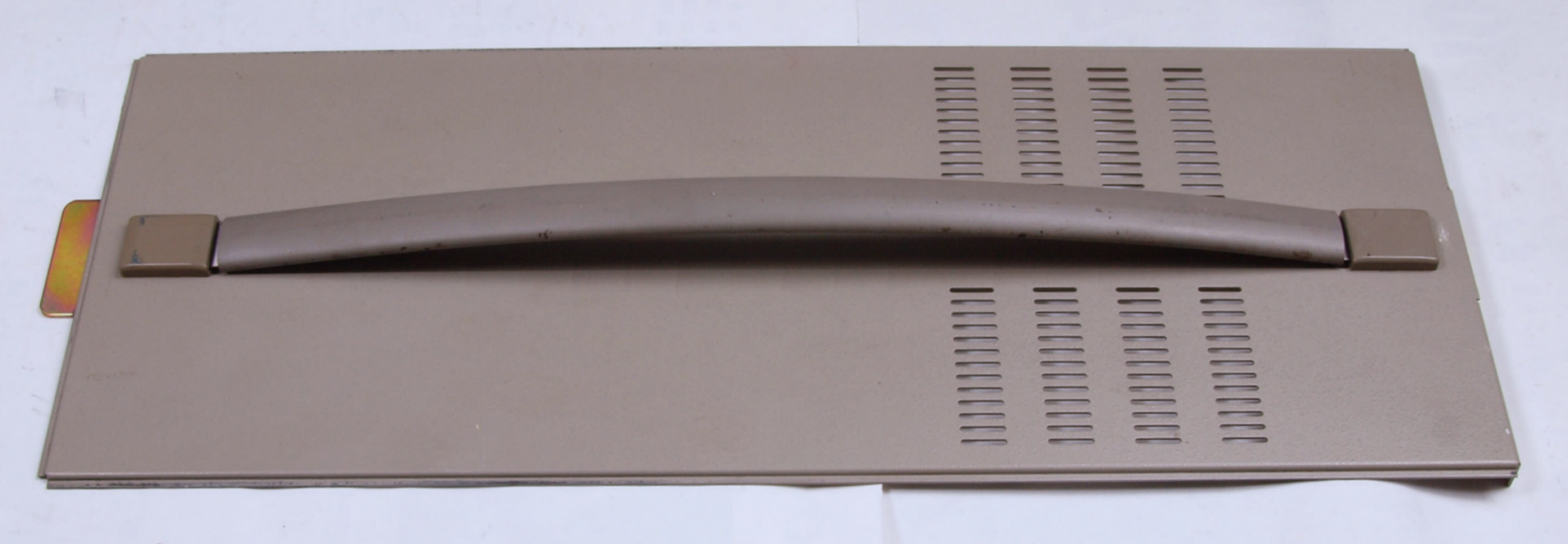

Ｃ４２．　修理後、　取手。
Ｅ．　内蔵発振器の測定（アナライズ）。
Ｅ１１．　内蔵ＯＳＣ出力＝５Ｈｚ〜２００ｋＨｚ、１０Ｖ出力を「レベル測定」する。
　　　　　　　　　　　　　　　Ａチャネル＝薄い色、Ｂチャネル＝濃い色。
Ｅ１２．　内蔵ＯＳＣ出力＝５Ｈｚ〜２００ｋＨｚ、１５０ｍＶ出力を「レベル測定」する。
　　　　　　　　　　　　　　　Ａチャネル＝薄い色、Ｂチャネル＝濃い色。

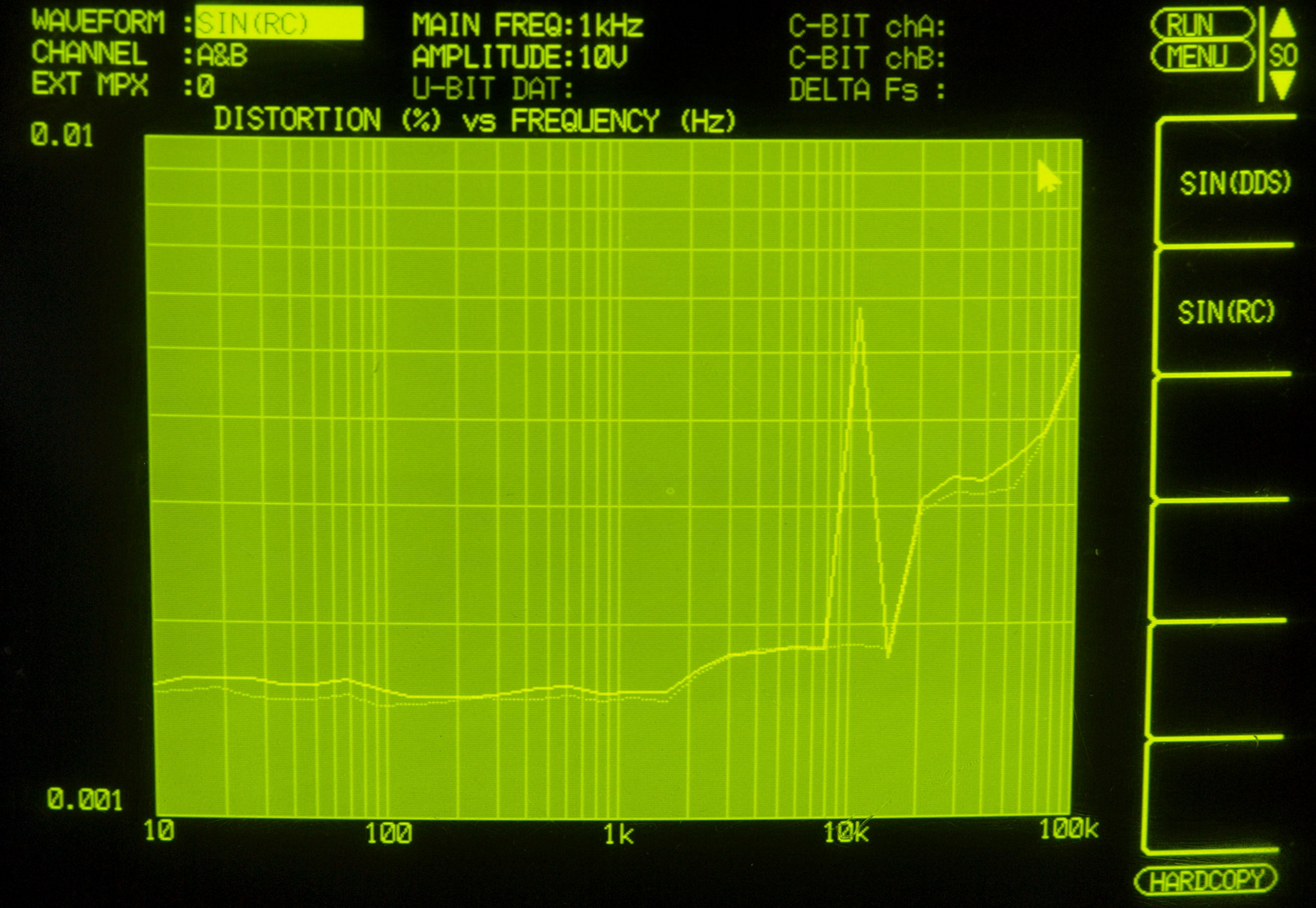

Ｅ２１．　内蔵ＯＳＣ出力＝１０Ｈｚ〜１００ｋＨｚ、１０Ｖ出力を「歪み率測定」する。
　　　　　　　　　　　　　　　Ａチャネル＝薄い色、Ｂチャネル＝濃い色。
　　　　　　　　　　　　　　　　　　　　　　　　　　　発振器（ＯＳＣ基板）Ｂチャネル出力ATT回路リレーに異常がある。
Ｅ２１２．　修理（リレー交換）後
　　　　　　内蔵ＯＳＣ出力＝１０Ｈｚ〜１００ｋＨｚ、１０Ｖ出力を「歪み率測定」する。
　　　　　　　　　　　　　　　　Ａチャネル＝薄い色、Ｂチャネル＝濃い色。
Ｅ２２．　内蔵ＯＳＣ出力＝１０Ｈｚ〜１００ｋＨｚ、２００ｍＶ出力を「歪み率測定」する。
　　　　　　　　　　　　　　　Ａチャネル＝薄い色、Ｂチャネル＝濃い色。

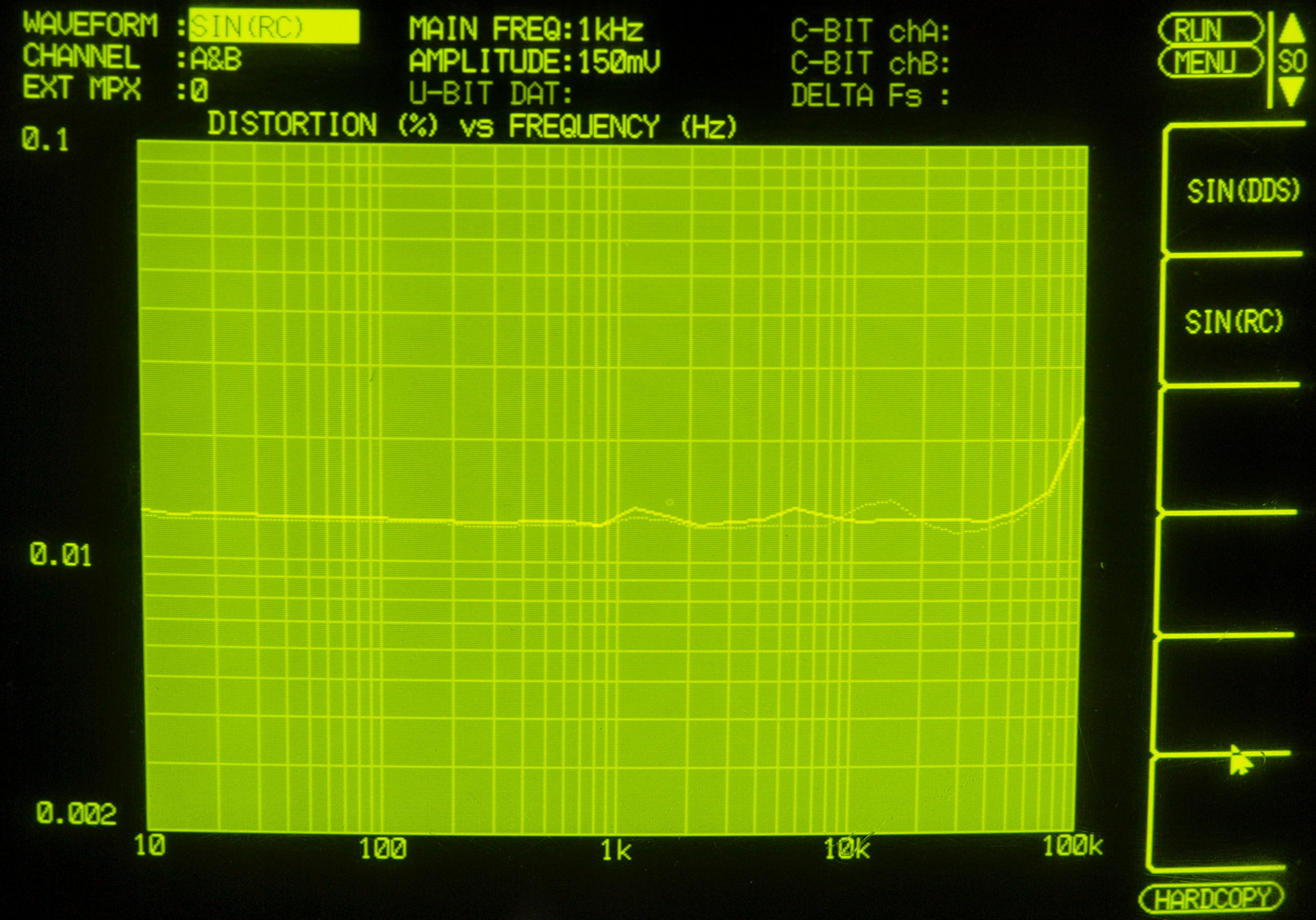

Ｅ２３．　内蔵ＯＳＣ出力＝１０Ｈｚ〜１００ｋＨｚ、１５０ｍＶ出力を「歪み率測定」する。
　　　　　　　　　　　　　　　Ａチャネル＝薄い色、Ｂチャネル＝濃い色。
２４．　内蔵ＯＳＣ出力＝１０Ｈｚ〜１００ｋＨｚ、１００ｍＶ出力を「歪み率測定」する。
　　　　　　　　　　　　　　Ａチャネル＝薄い色、Ｂチャネル＝濃い色。
２５．　内蔵ＯＳＣ出力＝１０Ｈｚ〜１００ｋＨｚ、５０ｍＶ出力を「歪み率測定」する。
　　　　　　　　　　　　　　Ａチャネル＝薄い色、Ｂチャネル＝濃い色。
Ｓ．　Panasonic VP-７７３２A　の仕様 （マニアル・カタログより）
＜測定用信号源＞
周波数範囲・ひずみ率 RC OSC(低歪率)モード
  • 周波数範囲＝10Hz〜50KHz（４レンジ）
  • 周波数確度　全範囲＝±３％、　20Hz〜20.09KHz＝±２％
  • レベルフラットネス　全範囲＝±０．３ｄＢ、 20Hz〜20.09KHz＝±０．０５ｄＢ
  • 歪率　全範囲(THD＋Ｎ) ＝0.01%以下、　20Hz〜20KHz(THD) ＝0.001%以下
DSS(高安定)モード
  • 周波数範囲＝5Hz〜210KHz
  • 周波数確度＝５×１０-5
  • レベルフラットネス　5Hz〜110KHz＝±０．２ｄＢ、 5Hz〜20KHz＝±０．０２ｄＢ
  • 歪率　5Hz〜110KHz　(THD＋Ｎ) ＝0.1%以下
オプション信号源（ＩＭＤオプション装着時）
  • 方形波（オプション）
  • トーンバーストモード（オプション）
  • 混変調ひずみ測定信号源(SMPTE、CCIF)（オプション）　
周波数確度 周波数確度　5×10-5
出力モード A only, B only, A&B, A&-B, OFF
出力抵抗／電圧 UNBAL＝ 75, 300, 600, ±2% 　25Ω±5%／0.110mV〜11.0 Vrms (UNBAL、開放端)
BAL＝150Ω, 600Ω, ±2% 50Ω±5% ／0.220 mV〜22.0 Vrms (BAL､開放端)　　　　　　　
＜周波数測定＞
入力周波数範囲 ５．０Ｈｚ〜１１０ｋＨｚ
表示､分解能 5桁数字表示
入力信号レベル範囲 30mV〜100 Vrms
確度 ±5×10'5土1 digit
方式 レシプロカル方式
＜ＤＣレベル測定（誤差表示機能付）＞
測定レンジ ５レンジ＝250.0/25.00/2.500V ・250.0/25.00mV
最大測定入力電圧 ±100V
オーバーレンジ 約10% {250.0 Vレンジは除く）
確度 士（フルレンジの0.3％十測定値の0.7%)、　土（フルレンジの1％）:25 mVレンジ
入力構成 ＢＮＣ（リアパネル）UNBAL､IMΩ
＜ＡＣレベル測定＞
測定レンジ ７レンジ
mV/dBV/dBmの表示 140.0/25.00/2.500V/250.0/25.00/2.500/0.2500mV
43.00/28.00/8.00/-12.00/-32.00/-52.00/-72.00dBV
45.22/30.22/10.22/-9.78/-29.78/-49.78/-69.78dBm
最大測定入力電圧 100 Vrms
オーバーレンジ 約10% (140.0 Vレンジは除く）
確度 フルレンジの±2% (1 kHｚ､80 kHz ＢＷ）
フラットネス ±10% (10 Hｚ〜110 kHz)、　±5% (20 Hｚ〜20 kHz)
残留雑音 ≦10μVrms (80 kHz　BW､準ピーク応答を除く
応答特性 実効値･平均値･準ピーク値応答
リラティブレベル リラティブレベル表示範囲：±130dB
ＷＡＴＴ表示
方式 AＣレベル測定値と仮想負荷抵抗（RL）により電力を演算。　　（実負荷は内蔵していません）
表示・分解能 最大６桁数字表示､0.01 Ｗ
RL設定範囲 1.0〜9999.9Ω、OjΩステップ
＜Ｓ／Ｎ測定＞
測定レンジ AＣレベル測定と同じ
測定レベル範囲 25μＶ〜100 Vrms　（Ｓ＞Ｎとする）
測定範囲 120 dB (≧25.0 V、周波数≦10kHz)
Ｓ成分レベル確度 フルレンジの±2% (1 kHz､80 kHz BW､準ピーク値応答を除く）
測定確度 土ldB（80 kHz BW､準ピーク値応答を除く）
応答特性 実効値･平均値･準ピーク値応答
Ｓ成分測定期間 01〜99.9 s　(0.1 sステップ設定可能）
＜全ひずみ率測定(入力Ａ,Ｂ共通)＞
基本波周波数範囲 １０Ｈｚ〜１１０ｋＨｚ、４レンジ
歪率測定レンジ ５レンジ（0.01000%(-80.00dB）、0.1000%(-60.00dB）、1.000%(-40.00dB）、10.00%(-20.00dB）、100.00%(0.00dB)
表示単位 入力信号レベル＝:(m) V､dBV､dBm、　ひずみ率＝％､dB、　周波数:＝(k) Hz
応答特性 入力信号レベル＝実効値応答、　ひずみ信号レベル＝実効値､平均値､準ピーク値応答
第２高調波偏差 土ldB:20 Hz〜20.09 kHz、±3dB:全範囲、　±３ｄＢ：入力2.5 mVレンジ(20 Hz〜10 kHz)
残留雑音歪み率 指示応答は平均値および実効値に対してＶｉｎ＝２．５Ｖにて
≦−７５ｄＢ，０．０１８％＝１０Ｈｚ〜１１０ｋＨｚ、５００ｋＨｚ　ＢＷ
≦−８０ｄＢ，０．０１％　＝１０Ｈｚ〜５０ｋＨｚ、５００ｋＨｚ　ＢＷ
≦−９５ｄＢ，０．００１８％＝１０Ｈｚ〜２０ｋＨｚ、８０ｋＨｚ　ＢＷ
≦−１００ｄＢ，０．００１％＝２０Ｈｚ〜１０ｋＨｚ、８０ｋＨｚ　ＢＷ
Ｖｉｎ＝２ｍＶにて≦−４５ｄＢ，０．５６％＝２０Ｈｚ〜１０ｋＨｚ、２０ｋＨｚ　ＢＷ
入力信号レベル範囲 0.08〜100Vrｍｓ/0.8〜2.5 mVrms
入力測定レンジ １３レンジ（140.0/79.4/44.70/25.00/14.00/7.94/4.470/2.500/1.400/0.794/0.4470/0.2500/2.500mV）、（43.00/38.00/33.00/28.00/23.00/18.00/13.00/8.00/3.00/-2.00/-7.00/-12.00/-52.00dBV）、（45.22/40.22/35.22/30.22/25.22/20.22/15.22/10.22/5.22/0.22/-4.78/-9.78/-49.78dBm）
入力レベル測定確度 フルレンジの±2% (1kHz)
入力レベルフラットネス ±5％:10 Hz〜20 kHz、　±10％:20 kHz〜110 kHz、　±30％:10 Hｚ〜20 kHz、2500 mVレンジ　（l kHｚ基準）
プリLPF 基本波除去フィルタの前段に30 kHz LPF挿入可能
フィルタ HPF 100/200/400Hz、　LPF 15/20/22/80KHz
＜レシオ測定(A/B､ＢyＡ共通）＞
分母側レベル範囲 25 mV〜100 Vrms
分母側フルレンジ表示 ４レンジ(140.0/25.00/2500V/250.0 mV)、　＊表示単位dBV､dBmも設定可能
分子側レベル範囲 25μＶ〜100 Vrms
分子側フルレンジ表示 ７レンジ(14 0.0 y 25.00 / 2 500 V/ 250.0 / 25.00 / 2 500 /0.2500 mV）　＊表示単位dBV､dBmも設定可能
最大測定夭力電圧 100 Vrms （分母､分子とも）
レシオ確度 ±4％、（l kHｚ､80 kHz BW､入力フルレンジで）
フラットネス　 ±15％(1 kHz､入力フルレンジで）
応答特性 分母側　実効値応答、　分子側　実効値･平均値･準ピーク値応答
＜その他＞
　　・リラティブレベル表示機能
　　・S/N測定機能
　　・オーディオサンプル信号
　　・FFTモード　ACレベル、歪率測定時のみ
　　・周波数スパン 22.5kz(48kHzｻﾝﾌﾟﾙ)20.7kz(441kHzｻﾝﾌﾟﾙ) 15kHz(32kHzｻﾝﾌﾟﾙ)
　　・その他色々の機能　
電源 ＡＣ１００Ｖ（９０〜１１２Ｖ）　５０／６０Ｈｚ　約６０ＶＡ以下
外形寸法 約430W×200H×500Dmm
重量 約20Kg
