YAMAHA B6 修理記録
平成14年7月6日到着   8月12日完成
  • 寸評
    この独特な形=多分エジプトのピラミッドをイメ−ジしてデザインされたのでしょう
    その形に、裏切ることなく、内部の回路は、トライアックを用いるなど、オ−デオの業界に「異風」を持ち込んだものです
    多分、これを受け入れたユ−ザ−は少なく、1バ−ジュンで終わったのでしょう、
    次期バ−ジョンでは、遺憾なく個性が出たのに非常に残念です
    これを、設計した人々に、心より敬意を払い、修理いたしました
  1. 修理前の状況
    20年近く前に購入したパワーアンプが故障したままになっています
    メーカでは、もう修理は出来ないといわれ、
    他の業者さんでも部品が手に入るか分か らないから、と言われてそのままにしていた物です
    電源を入れてもプロテクションランプが点いたままで、消えません

  2. 原因
    経年変化にによるトライアック不動作
    半田不良

  3. 修理状況
    SP接続リレ−交換
    プリント基板補修
    配線手直し、半田補正

  4. 使用部品
    SP接続リレ−       1個
    電解コンデンサ−     2個
    抵抗             4個

  5. 修理金額   28,000円   通常修理

1.半田不良の場所 力が加わり、大電流が流れる所は半田にひびが入る

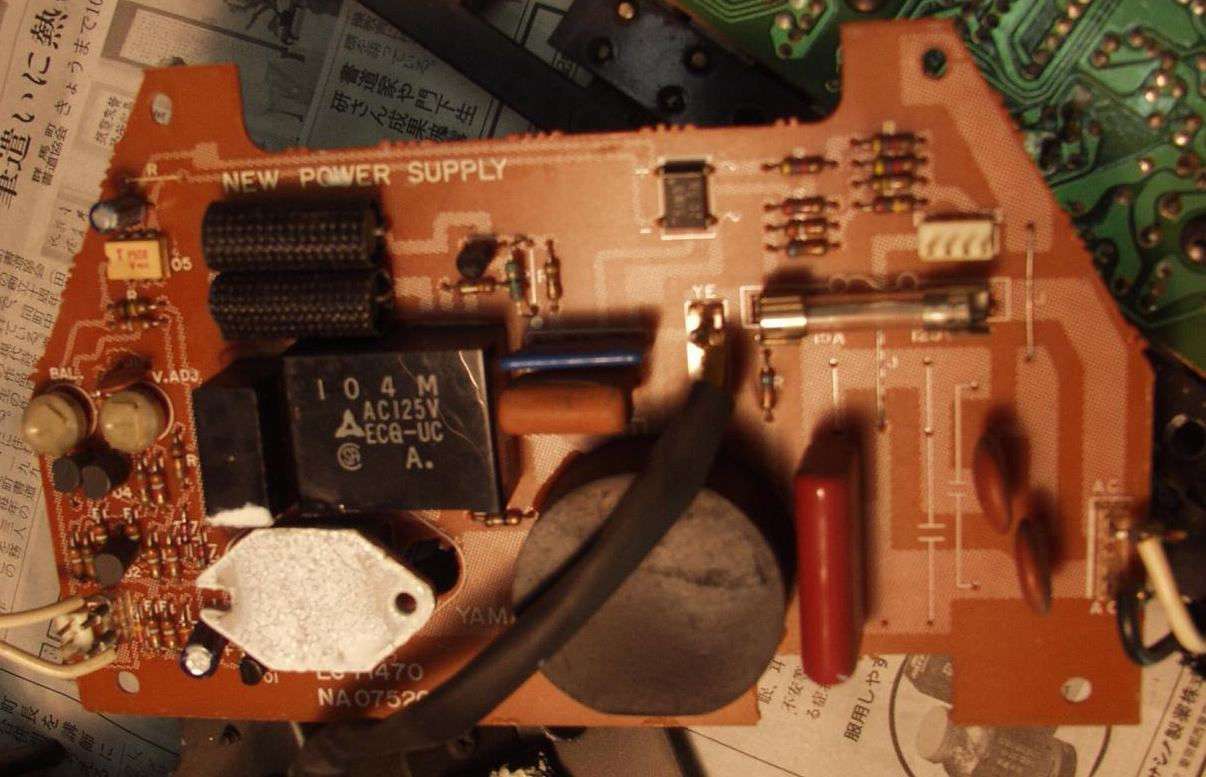

2.トライアックの付いた電源基盤
3.修理前の基盤、半田不良の幼児が沢山です

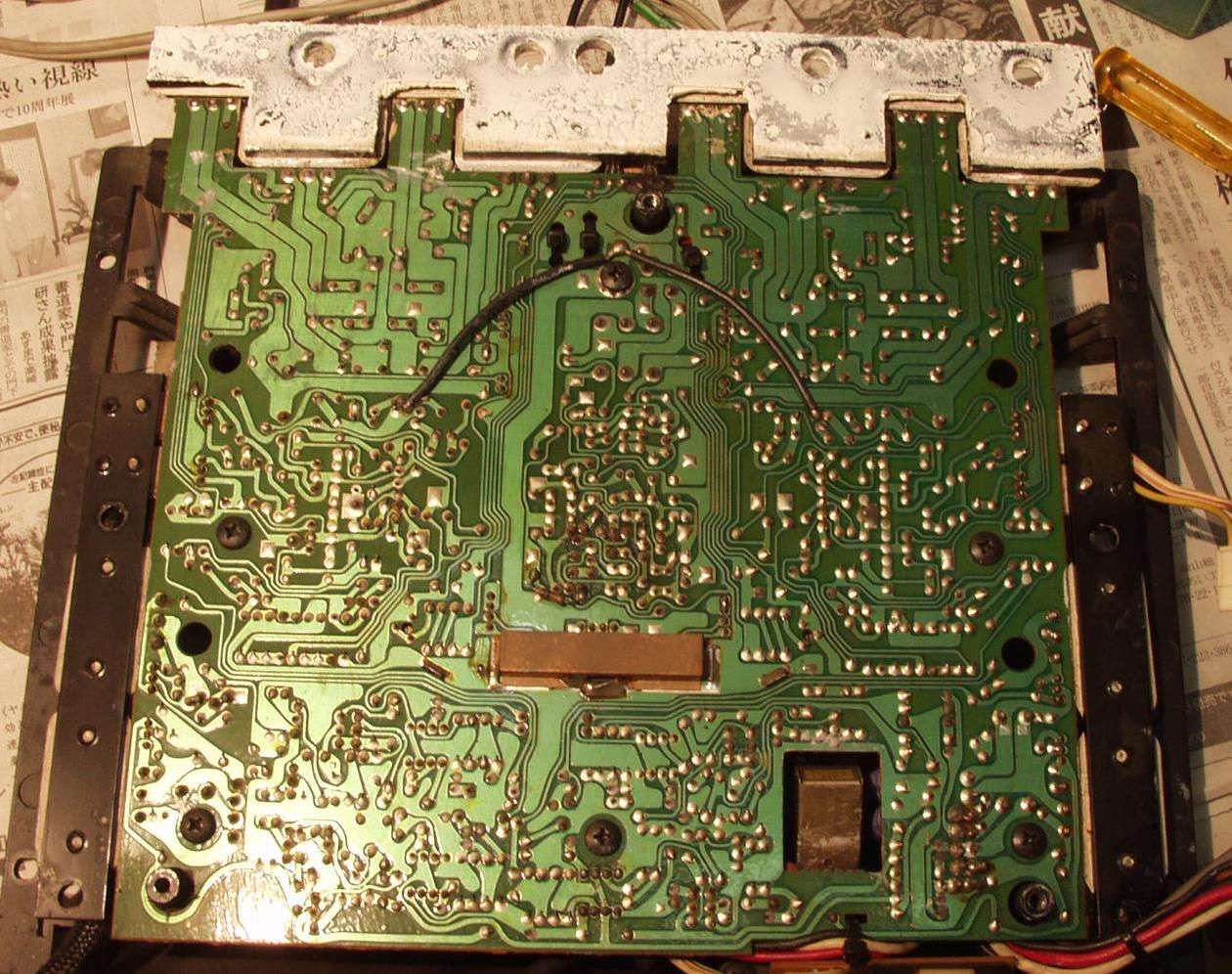

4.修理後の基盤

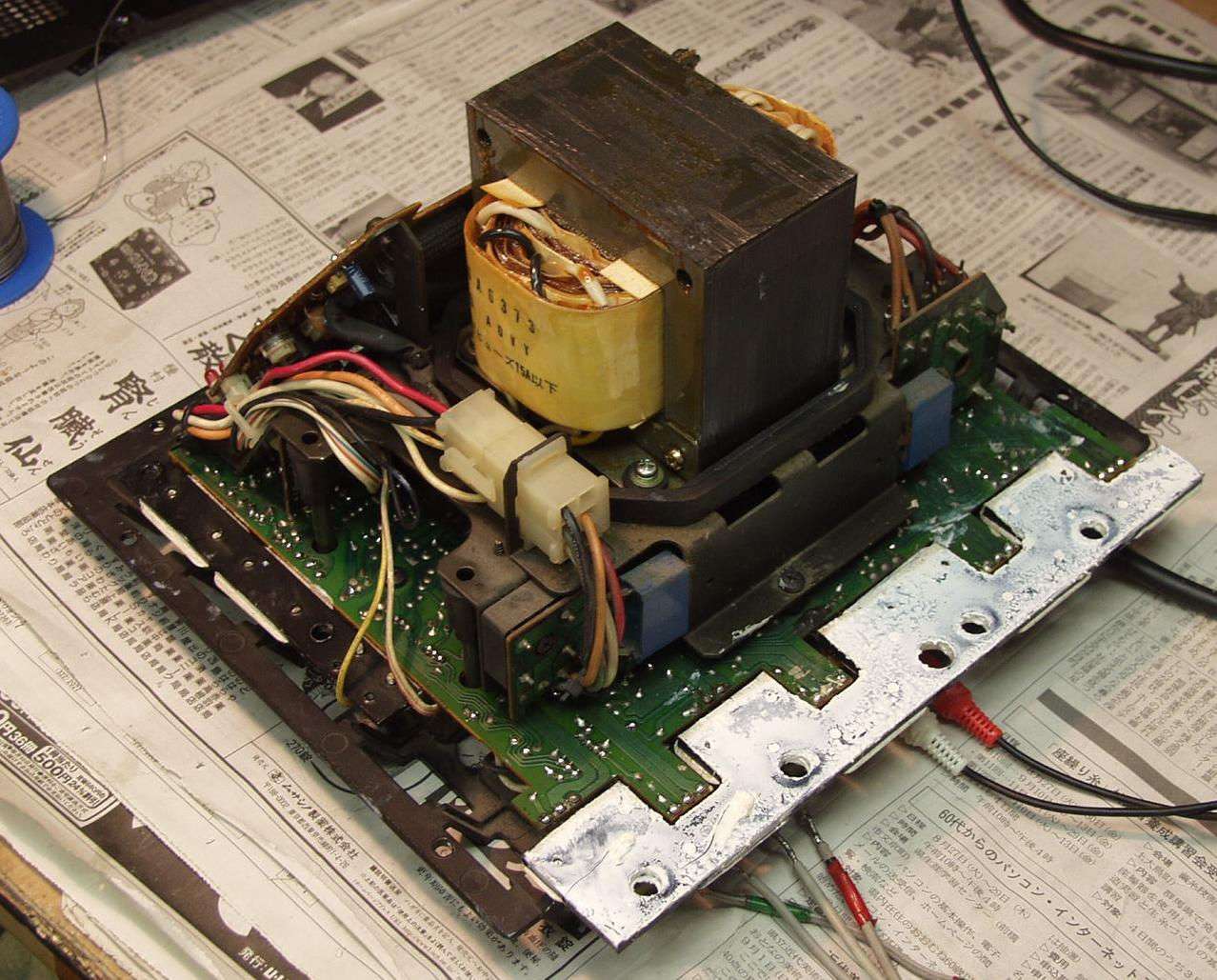

5.修理後 放熱器を取り付け前
6.修理後 放熱器を取り付け前

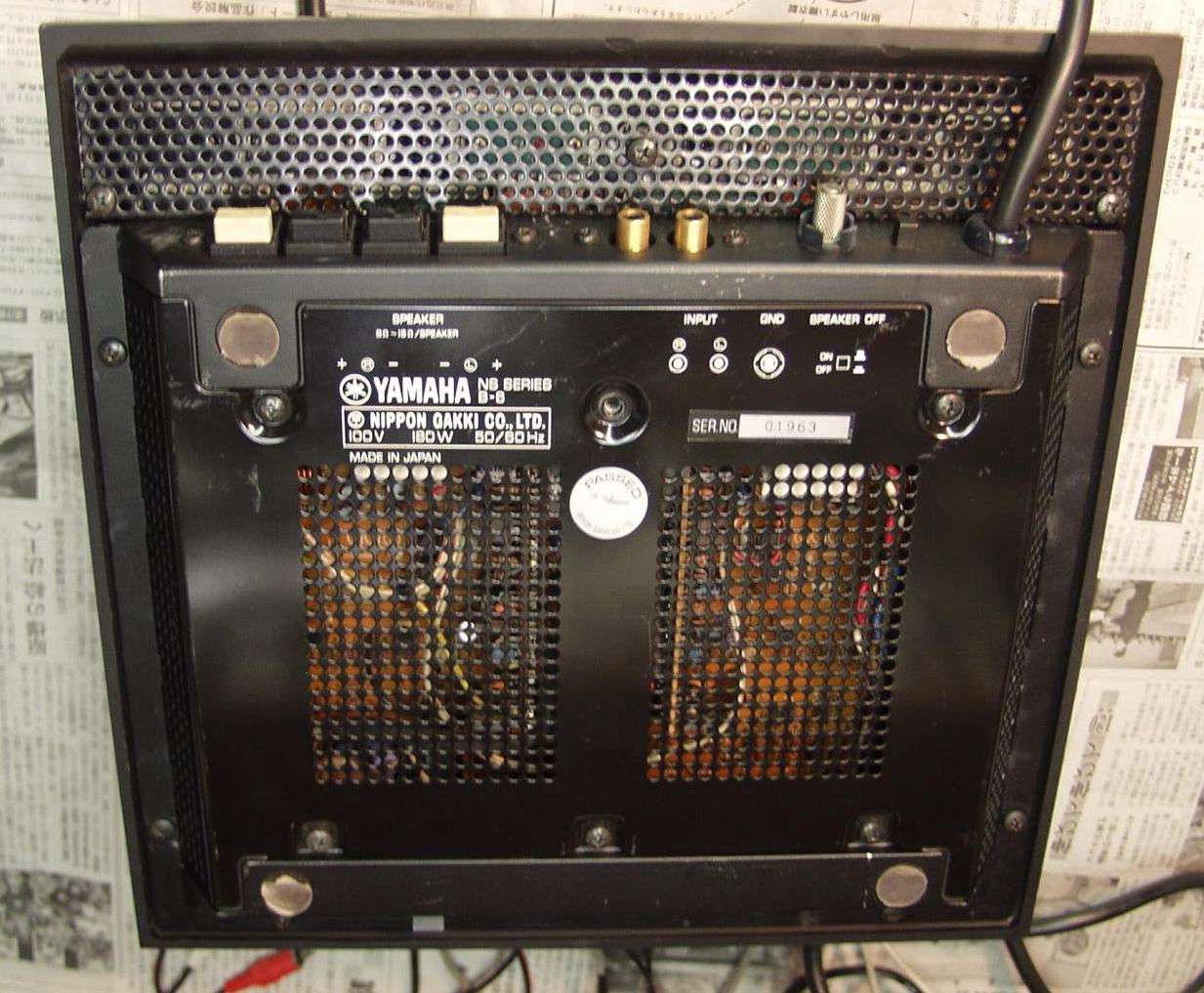

7.修理後 下から見る

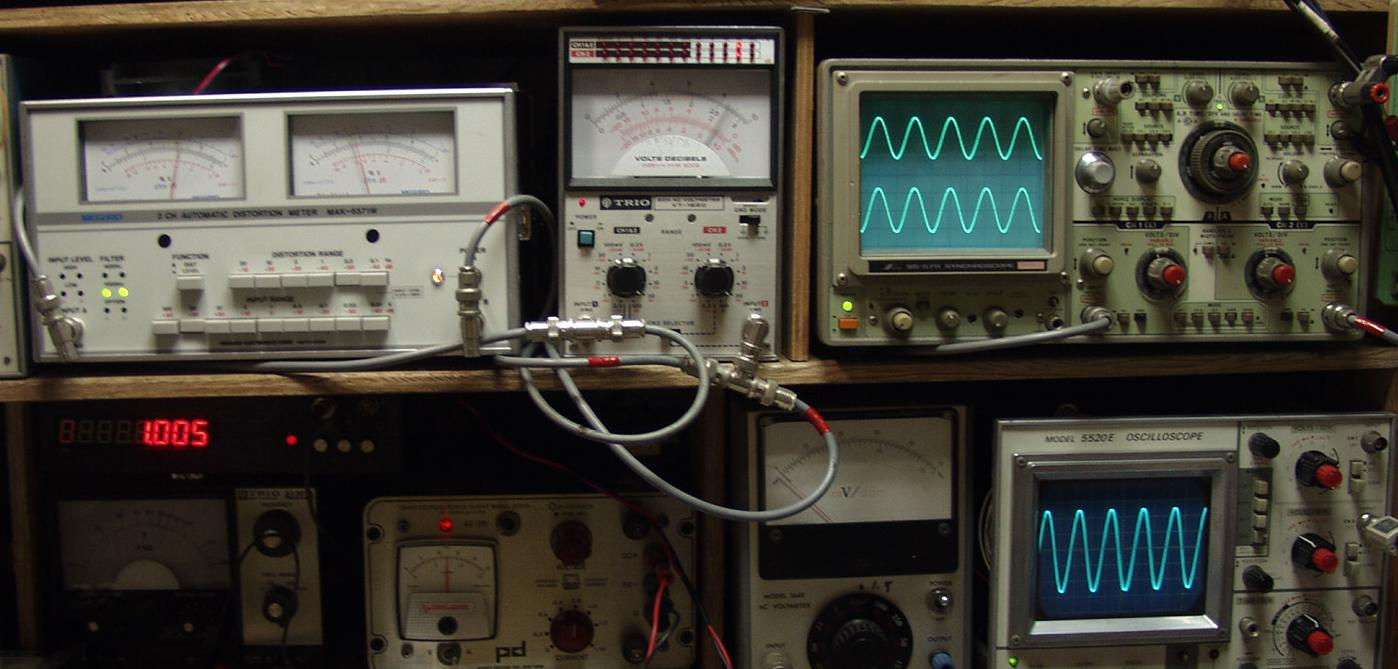

8.出力、歪み調整・測定 出力 27V=91W 歪率=0.16% 1000HZ

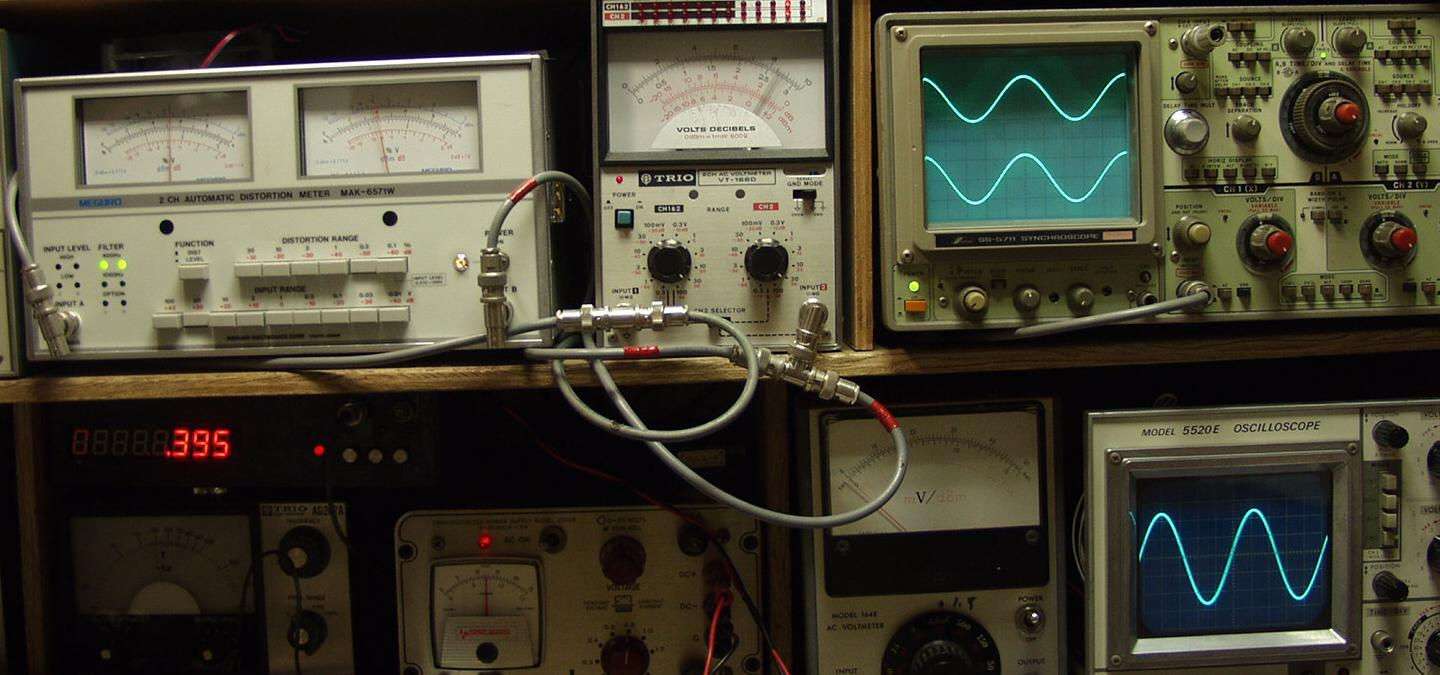

9.出力、歪み調整・測定 27V=91W 歪率=0.15% 400HZ
10.完成 下から見る
11.完成 後ろから見る

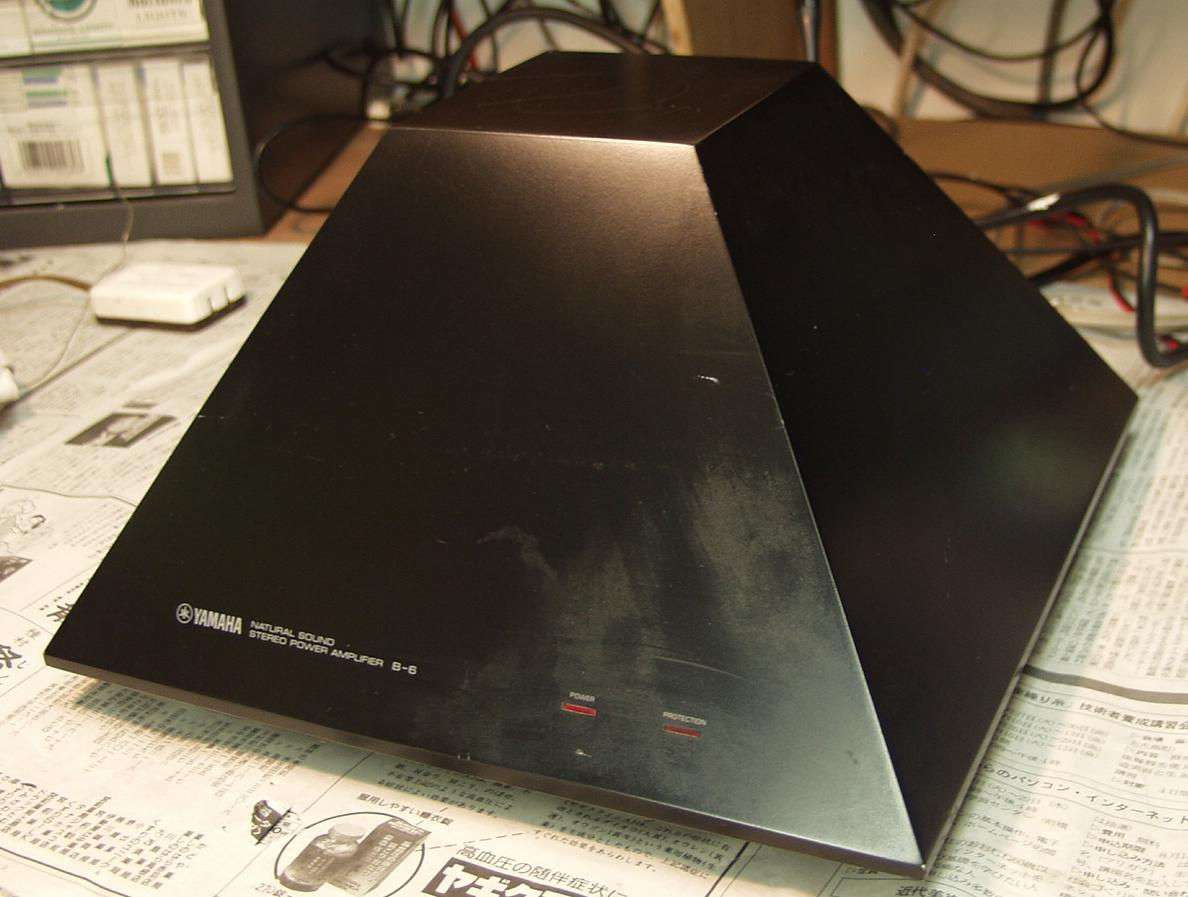

12.完成 前から見る
