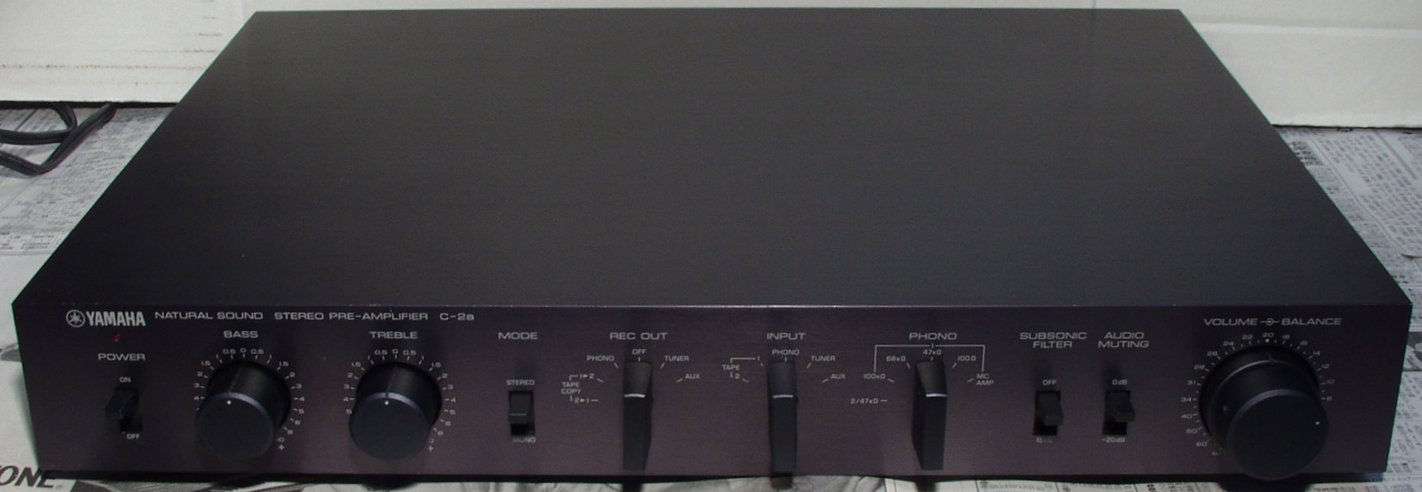

ＹＡＭＡＨＡ　Ｃ−２ａ　修理記録
平成１５年３月４到着　　３月２７日完成
注意　このＡＭＰは基板が逆さになっております。
　　　　よって、内部に熱がこもり、コンデンサーの寿命が短いです。　放熱には十分気を使ってください。＜＜使用上の注意＞＞
  • Ａ．　修理前の状況
    　　　症状 電源は入りますが、音が割れます。
    　　　電源電圧値がおかしい様です？作動増幅部不良？
    　　　Phonoアンプ部のDC調整ができません？ 急に症状が出ました。

  • Ｂ．　原因・現状
    　　　経年変化による劣化
    　　　電源ＴＲ（トランジスター）不良
    　　　出力ＴＲ（トランジスター）不良
    　
  • Ｃ．　修理状況
    　　　電源ＴＲ（トランジスター）交換
    　　　出力ＴＲ（トランジスター）交換

  • D．　使用部品
    　　　ＴＲ（トランジスター）交換　　　　　　　　　　８個

  • Ｅ．　調整・測定

  • F．　修理費（改造費）　　２１，０００円　　　＜＜通常修理＞＞　他は自分で修理される様子です
Ａ．　修理前の状況

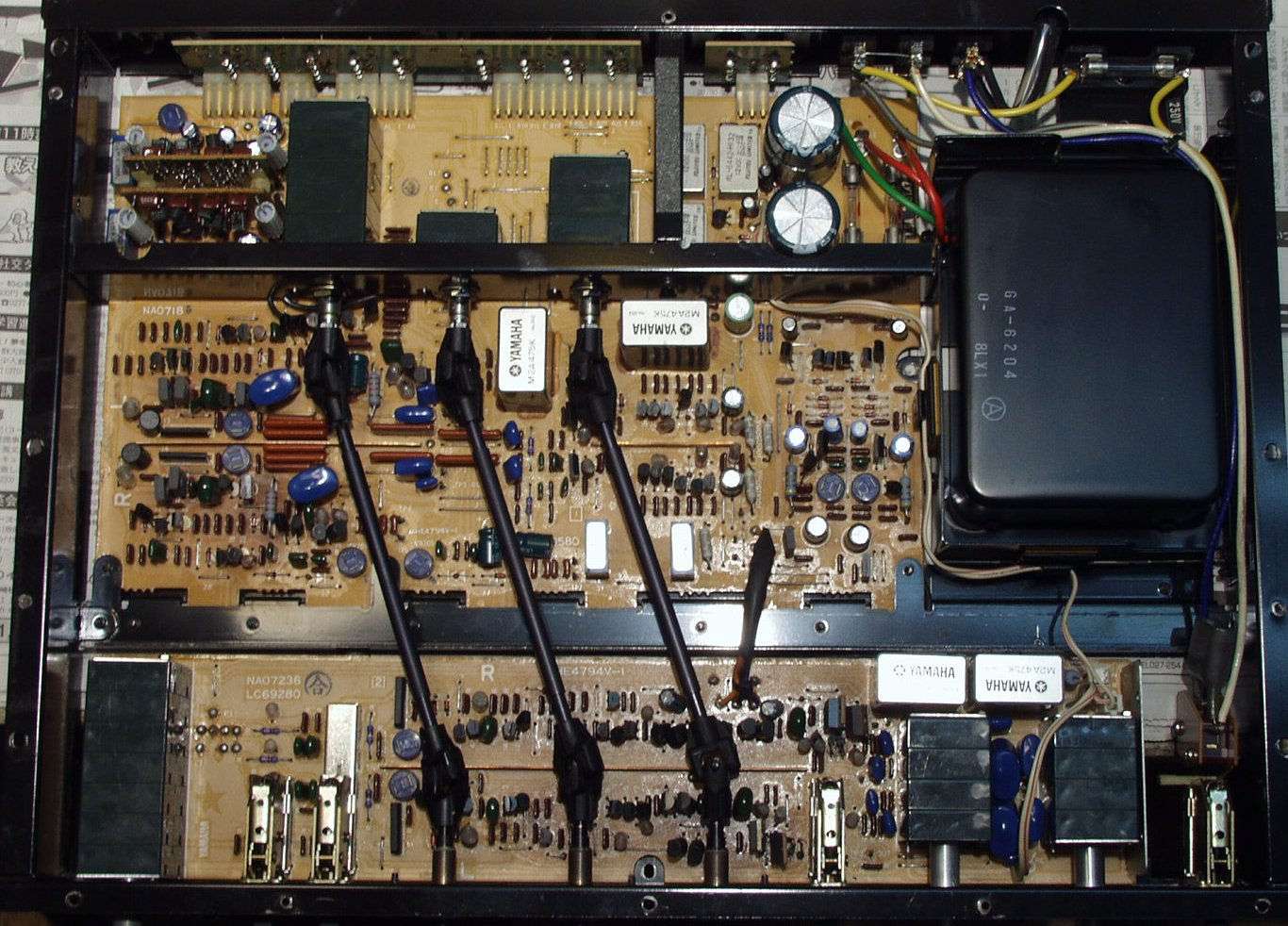

Ａ−１．　修理前　上からみる　　　

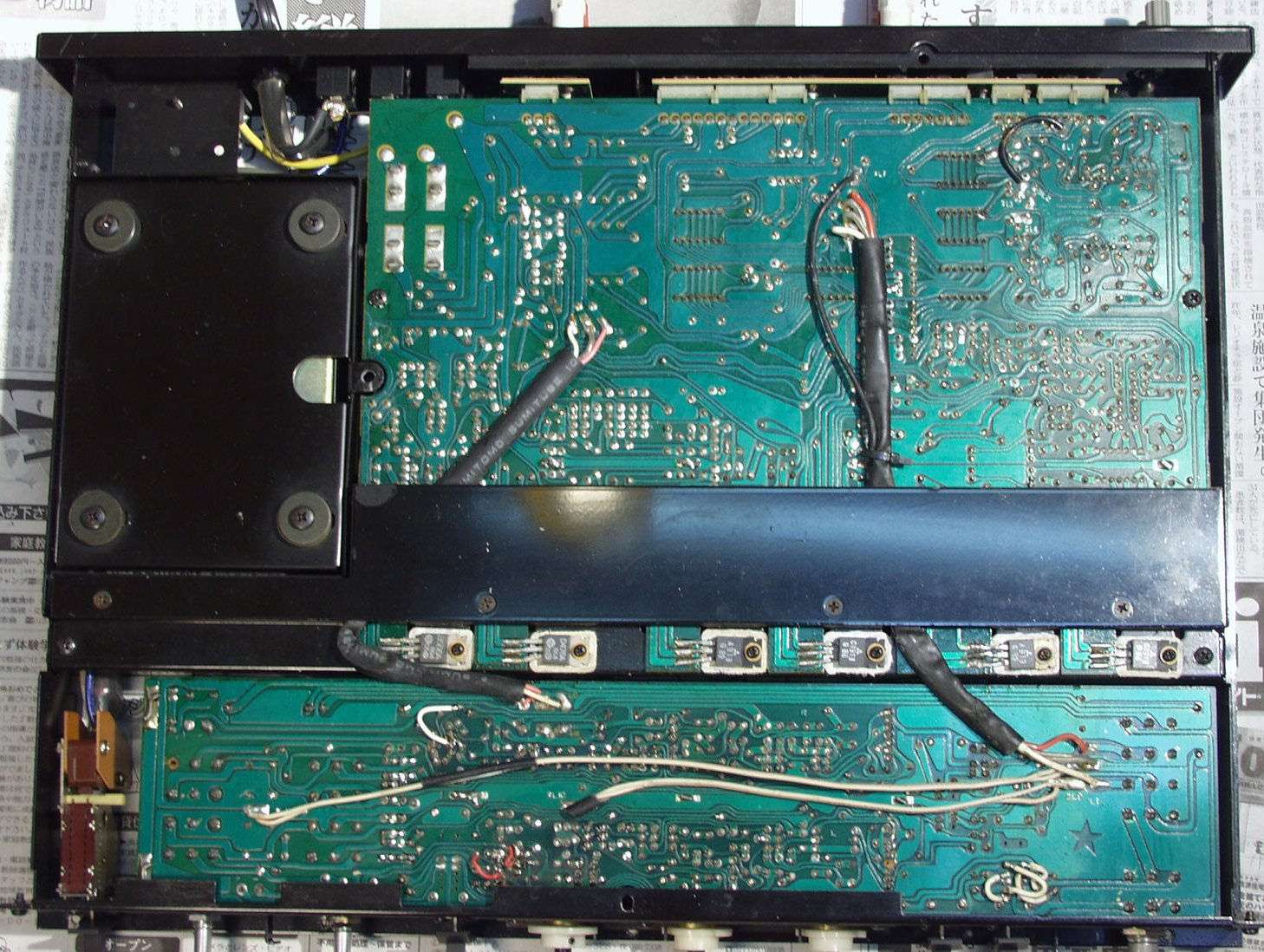

Ａ−２．　修理前　下からみる

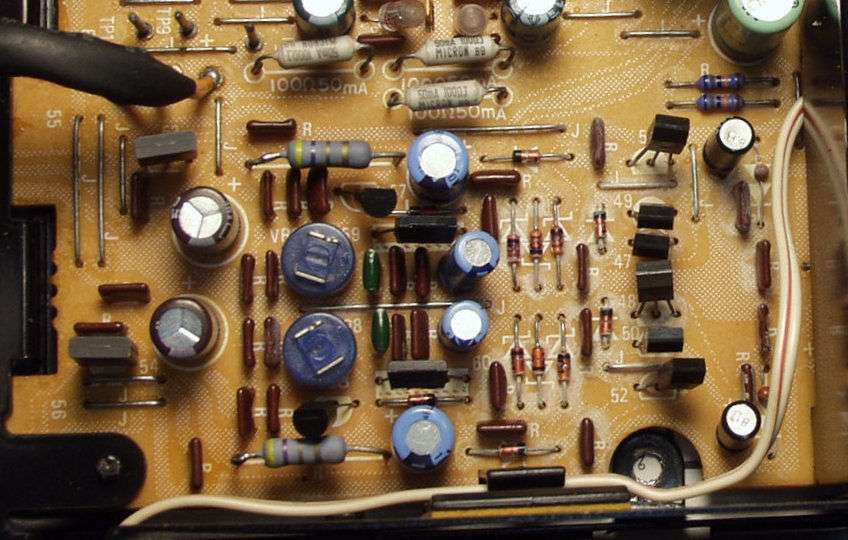

Ａ−３．　修理前　電源部、この白い幕は　接点復活材？
Ａ−４．　修理前　電解コンデンサーが液漏れ？　「ベタベタ」している
Ｃ．　修理状況

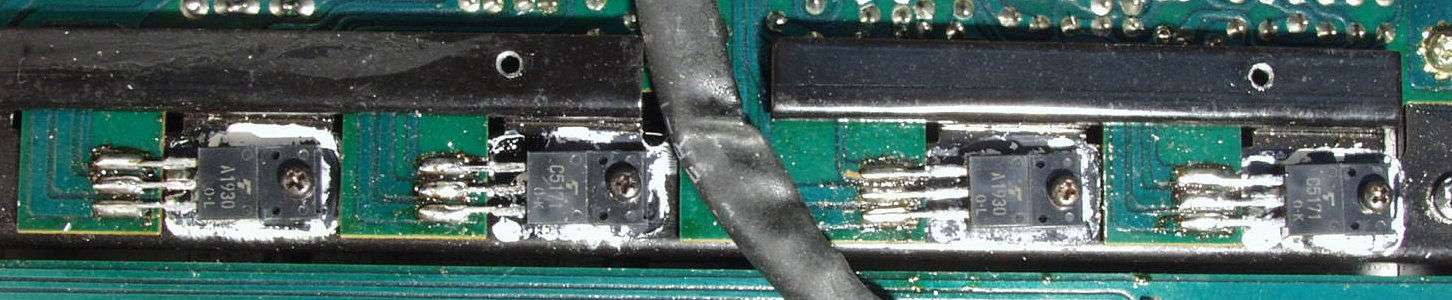

Ｃ−１Ａ．　修理前　出力ＴＲ（トランジスター）部
Ｃ−１Ｂ．　修理後　出力ＴＲ（トランジスター）部　ＴＲ（トランジスター）４個交換
Ｃ−２Ａ．　修理後　定電圧出力ＴＲ（トランジスター）部　ＴＲ（トランジスター）４個交換

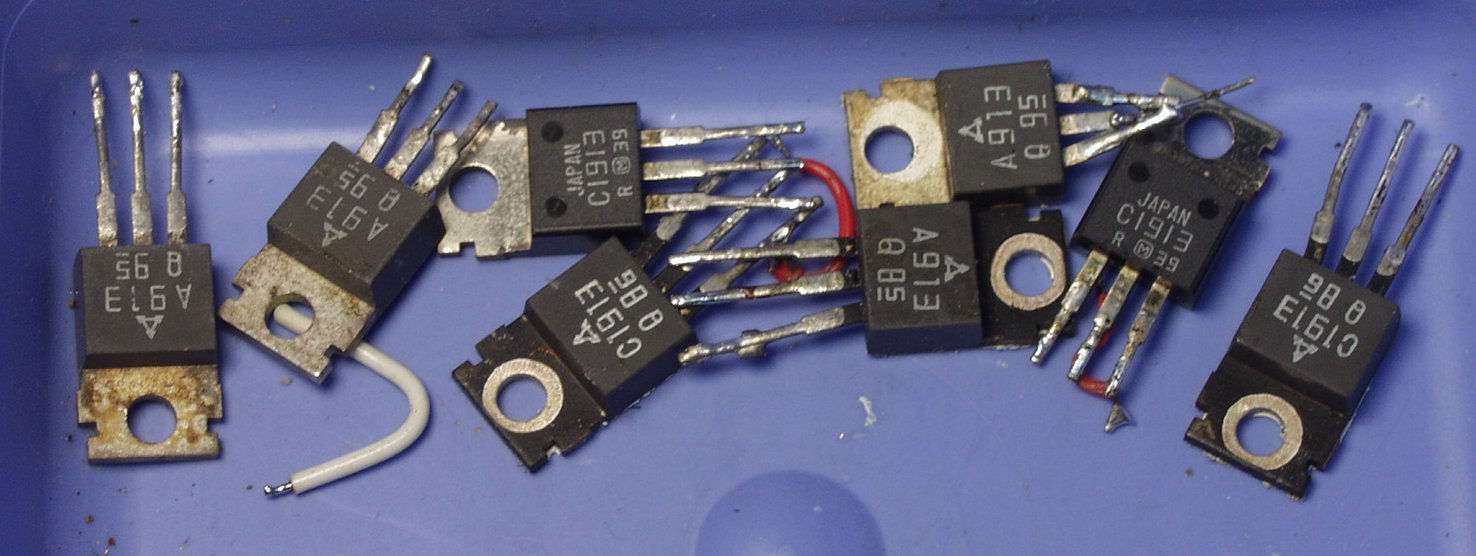

Ｃ−３．　交換部品
Ｅ．　調整・測定

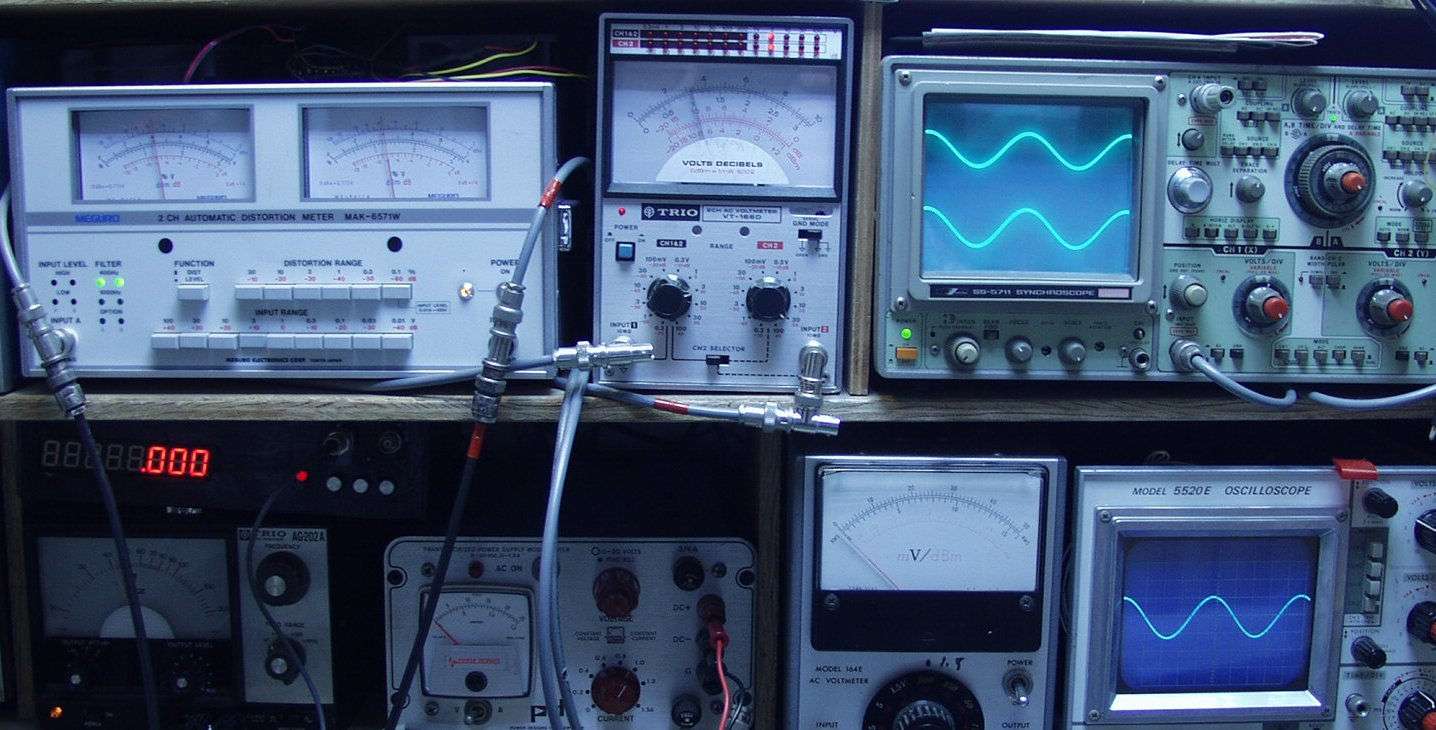

Ｅ−１Ａ．　出力／歪み率測定

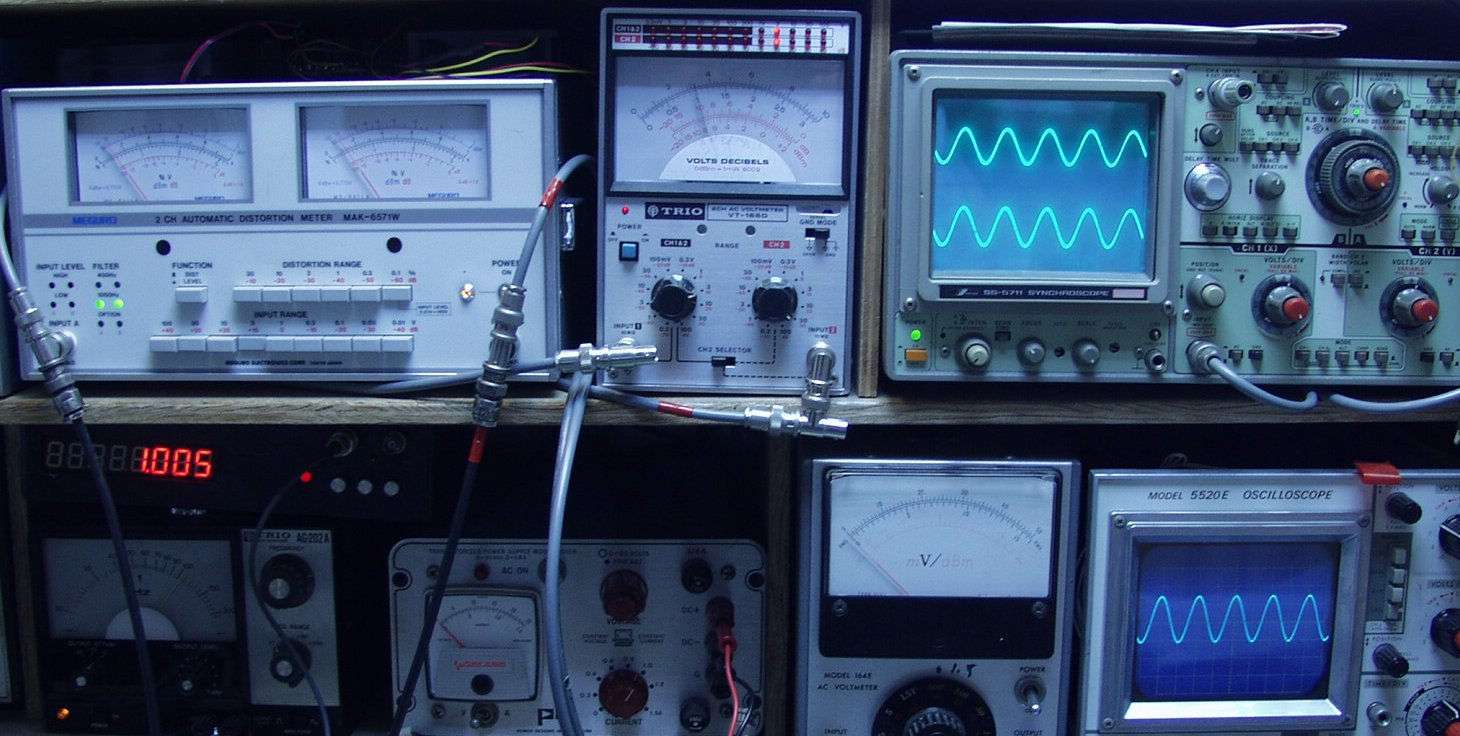

Ｅ−２Ａ．　出力電圧１Ｖ　歪み率＝０．０？％　ＡＵＸ入力　１０００ＨＺ　
Ｅ−２Ｂ．　出力電圧１Ｖ　歪み率＝０．０？％　ＡＵＸ入力　４００ＨＺ　

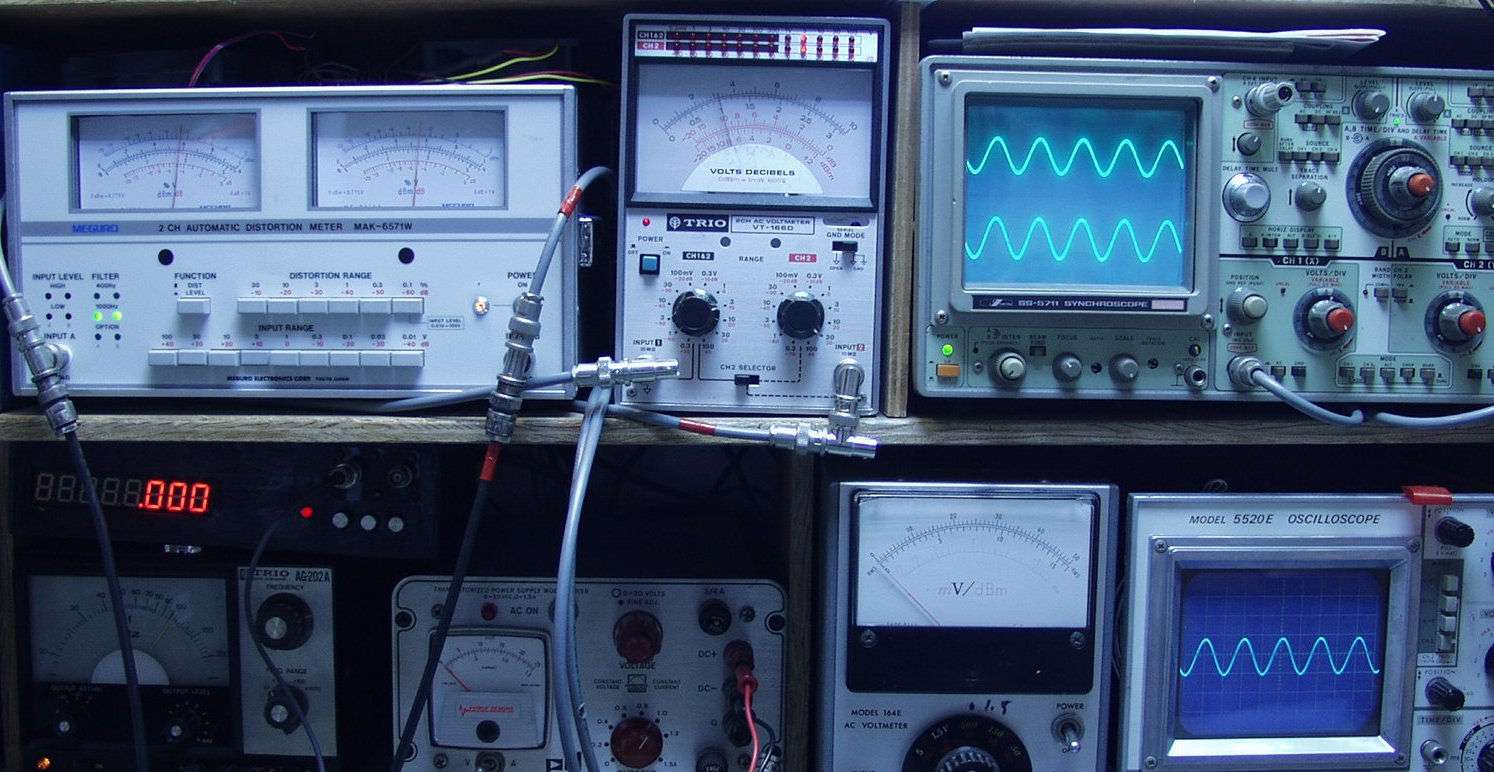

Ｅ−３Ａ．　出力電圧１Ｖ　歪み率＝０．０２％　ＭＭ入力　１０００ＨＺ
Ｅ−３Ｂ．　出力電圧１Ｖ　歪み率＝０．０４％　ＭＭ入力　４００ＨＺ
Ｅ−４Ａ．　出力電圧１Ｖ　歪み率＝０．０６％　ＭＣ入力　１０００ＨＺ
Ｅ−４Ｂ．　出力電圧１Ｖ　歪み率＝０．０４％　ＭＣ入力　４００ＨＺ
Ｅ−５．　２４時間エージング
