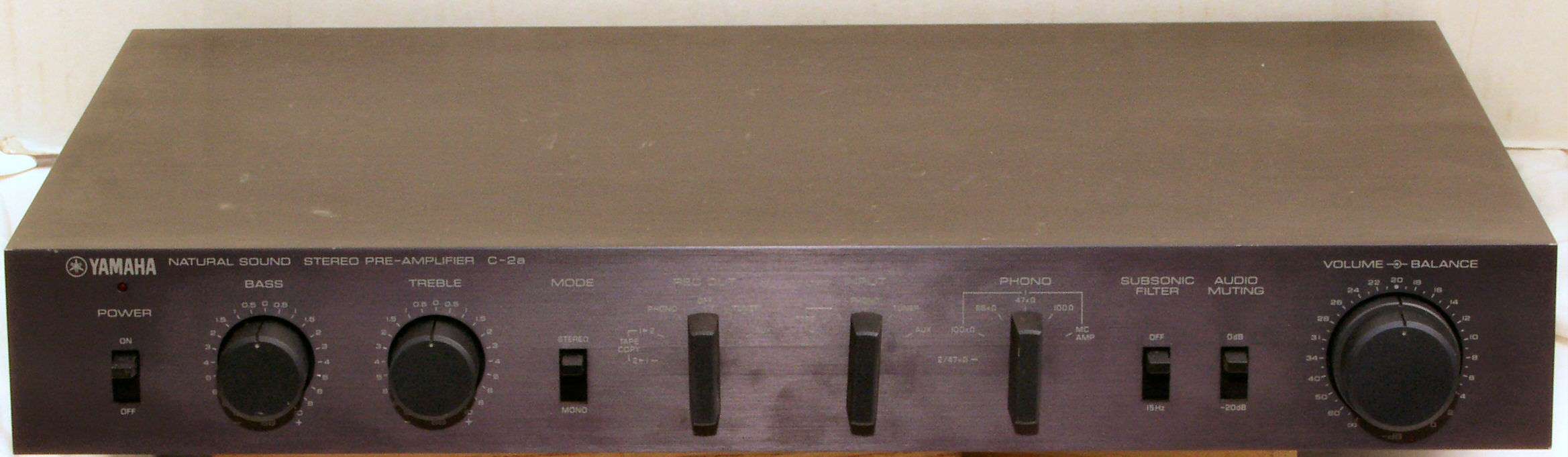

ＹＡＭＡＨＡ　Ｃ２ａ．　２台目修理記録

２００６／１１／１．到着　　１１／２３．完成

注意　このＡＭＰは基板が逆さになっております。 　　　　よって、内部に熱がこもり、コンデンサーの寿命が短いです。　放熱には十分気を使ってください。使用上の注意

Ａ．　修理前の状況 　　　これはオークションで入手したのですが、アナログの再生ができません 　　　音が片チャンから2/47kΩを選択した場合に出るといった状態です。 　　　 AUXとTUNERからは音は出ます。 　　　私にとって初めてのセパレートアンプなので現状出る音が本来の性能を発揮しているかは分からないのですが、 　　　今までのプリメインアンプとは 違うものだな、と感心する程は音は良いと感じています。 ＡＥ．　仮修前の測定 Ｂ． 　原因・現状 　　　ＭＣ−ＡＭＰがＲＬで出力差あり。 　　　ＥＱ−ＡＭＰは歪み多い。 　　　バッファーＡＭＰ歪み多い。 　　　このＡＭＰは基板が逆さになるため、放熱が悪く、熱がこもり、電解コンデンサーの劣化が進みます。 Ｃ．　 修理状況 　　　全電解コンデンサー交換 　　　半固定ＶＲ交換 　　　ＴＲ（トランジスター）交換 　　　リレー修理（内部接点交換） D． 　使用部品 　　　オーディオ用電解コンデンサー　　　　　　　　　　２７個（ニチコン・ミューズ使用） 　　　フイルムコンデンサー　　　　　　　　　　　　　　　２４個 　　　半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　１０個 　　　ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　４個 　　 Ｅ． 　調整・測定 ＥＥ． 　上位測定器による　調整・測定 F． 　修理費（改造費）　　１１５，０００円 　　　　　　　　　　　　　　　　　　オーバーホール修理。 Ｓ．　YAMAHA　Ｃ−２ａ　の仕様（カタログ・マニアルより）

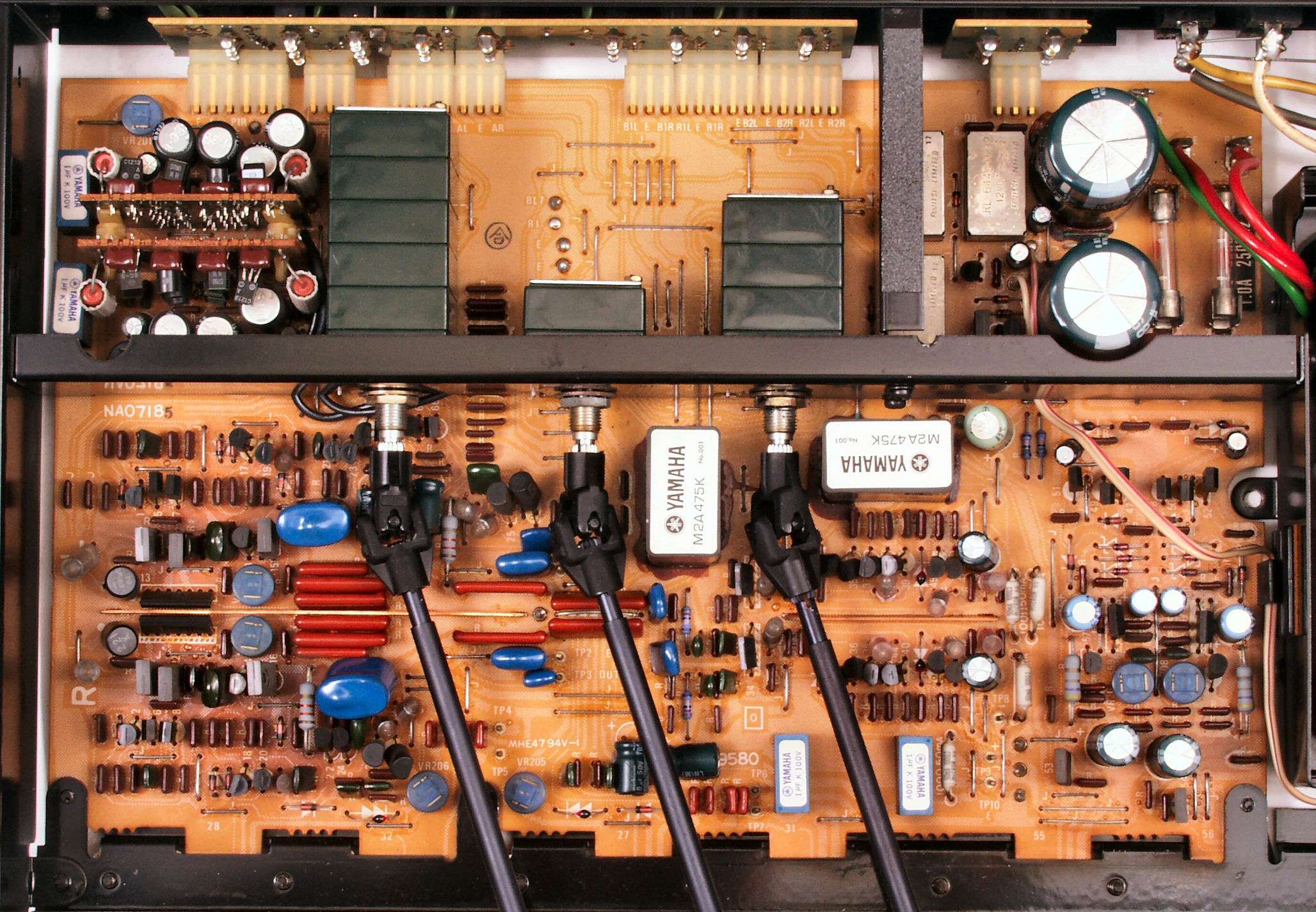

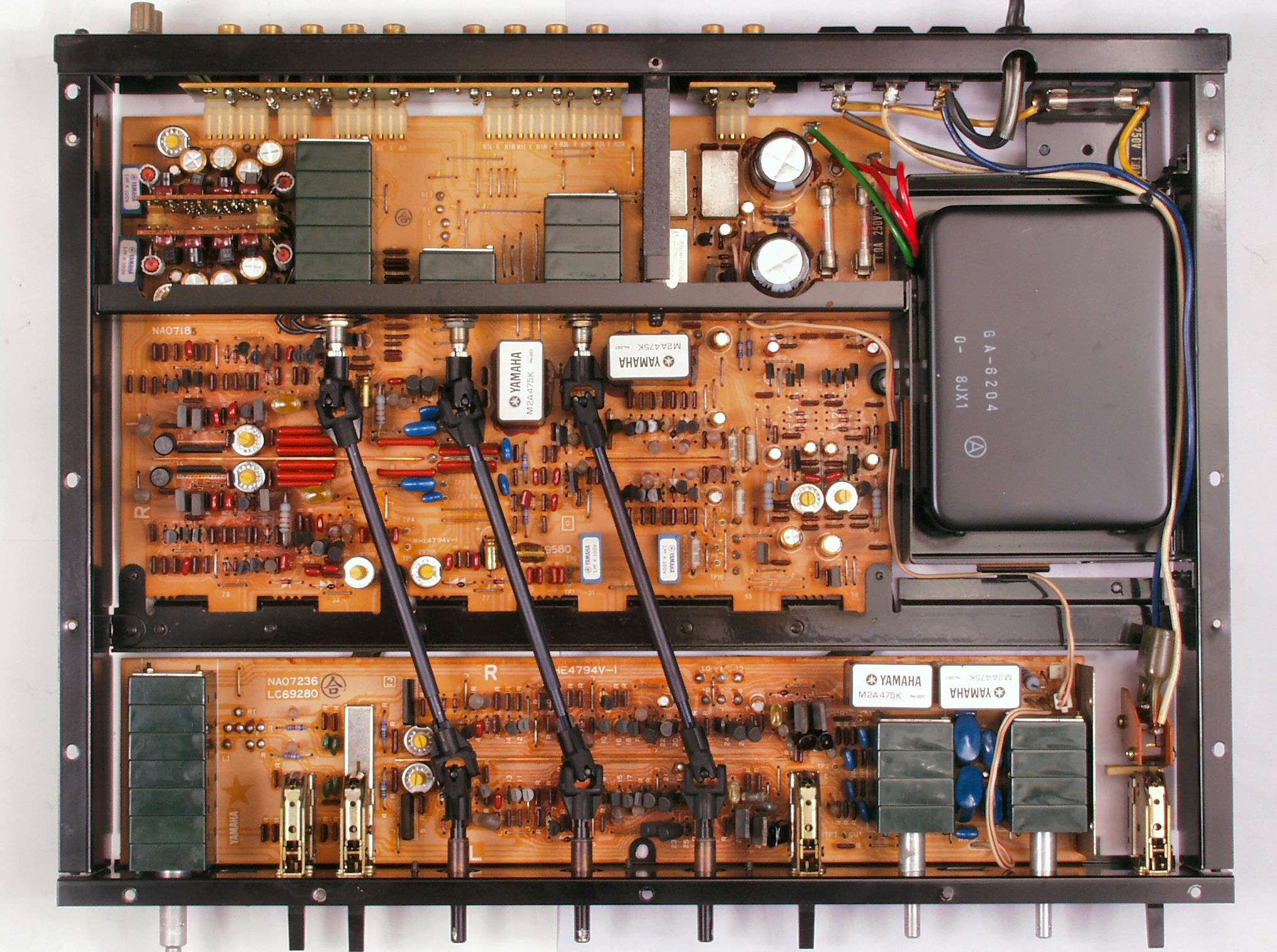

Ａ．　修理前の状況 Ａ−１．　 点検中　上から見る

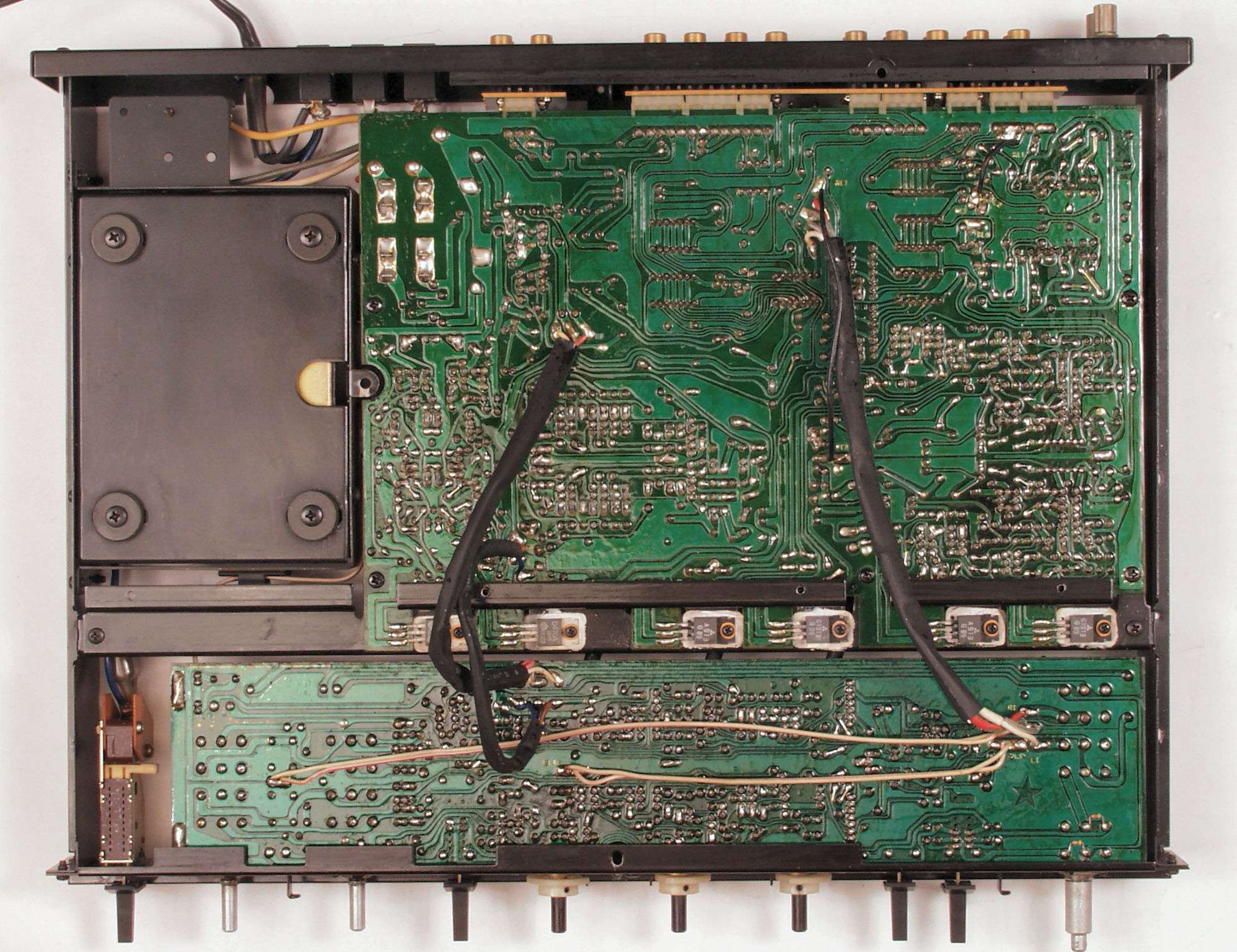

Ａ−２． 　点検中　下から見る

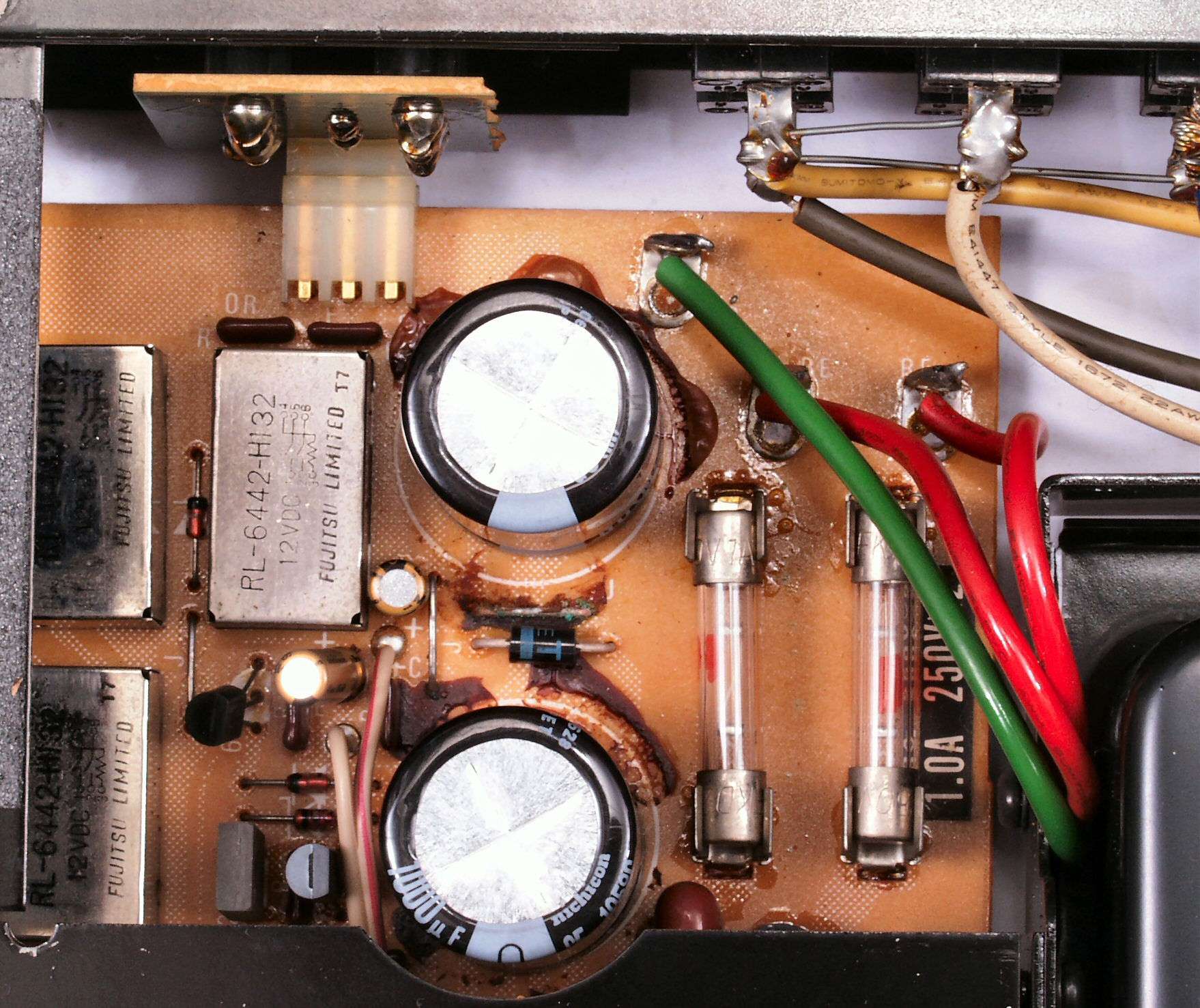

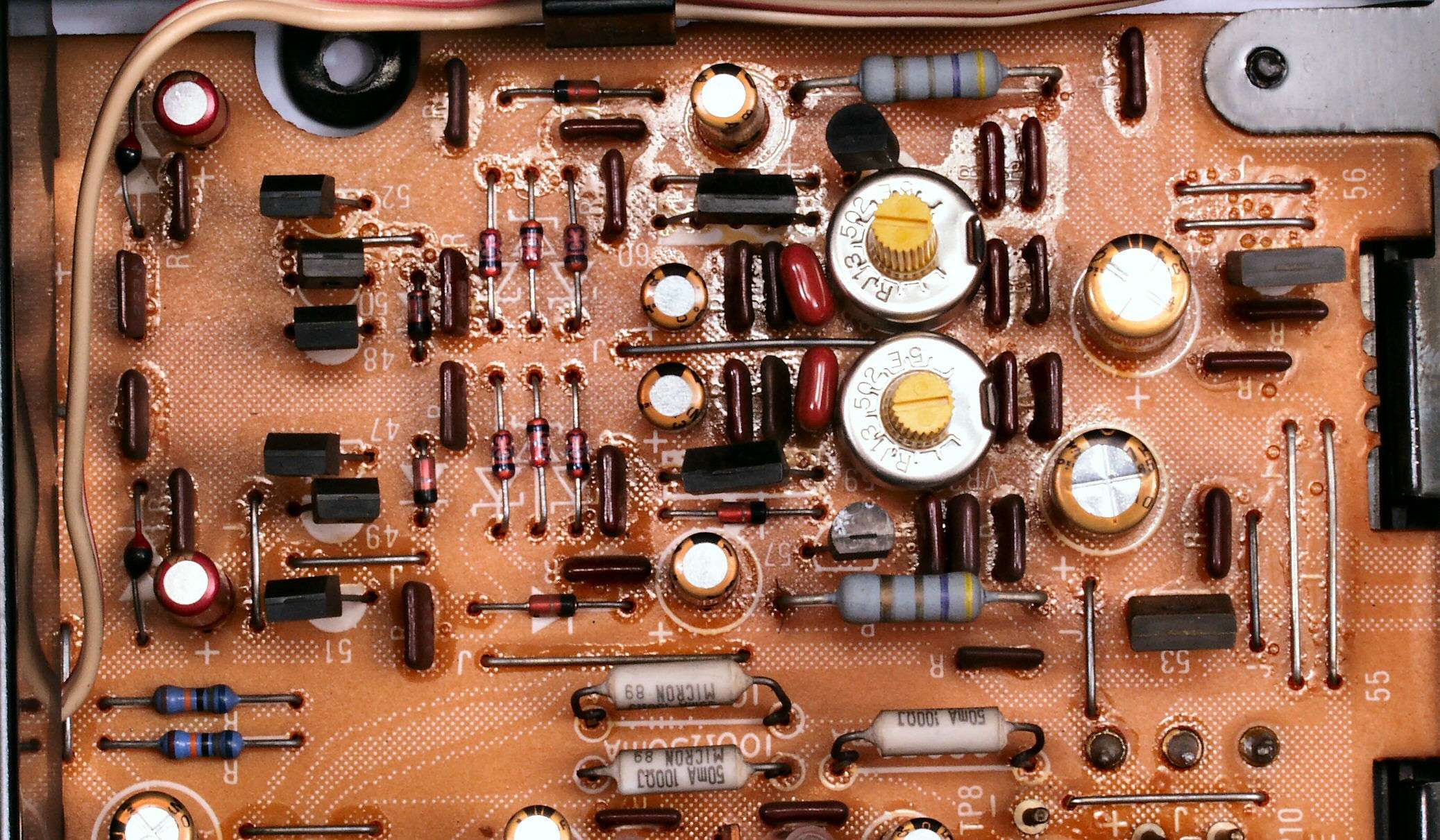

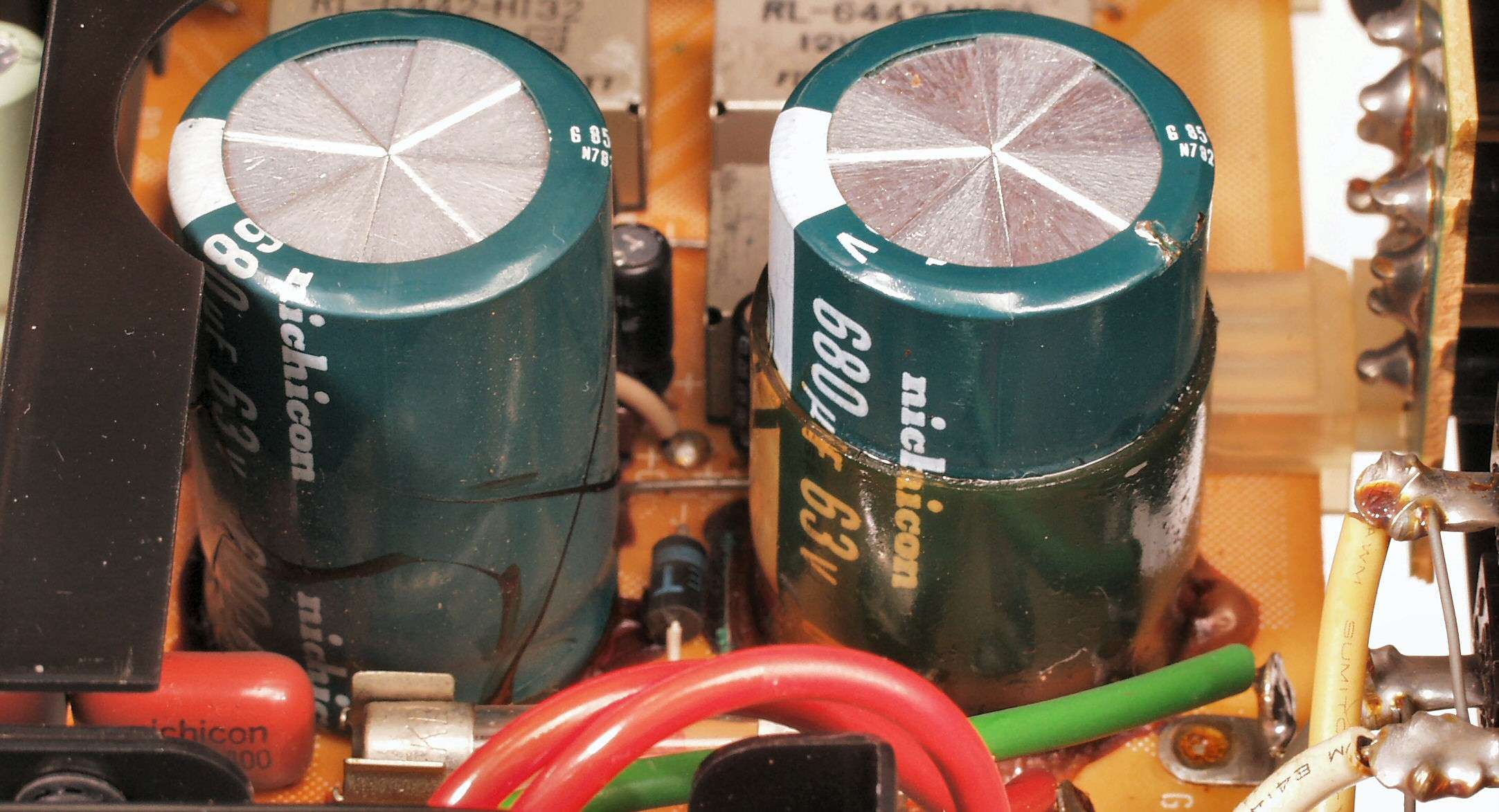

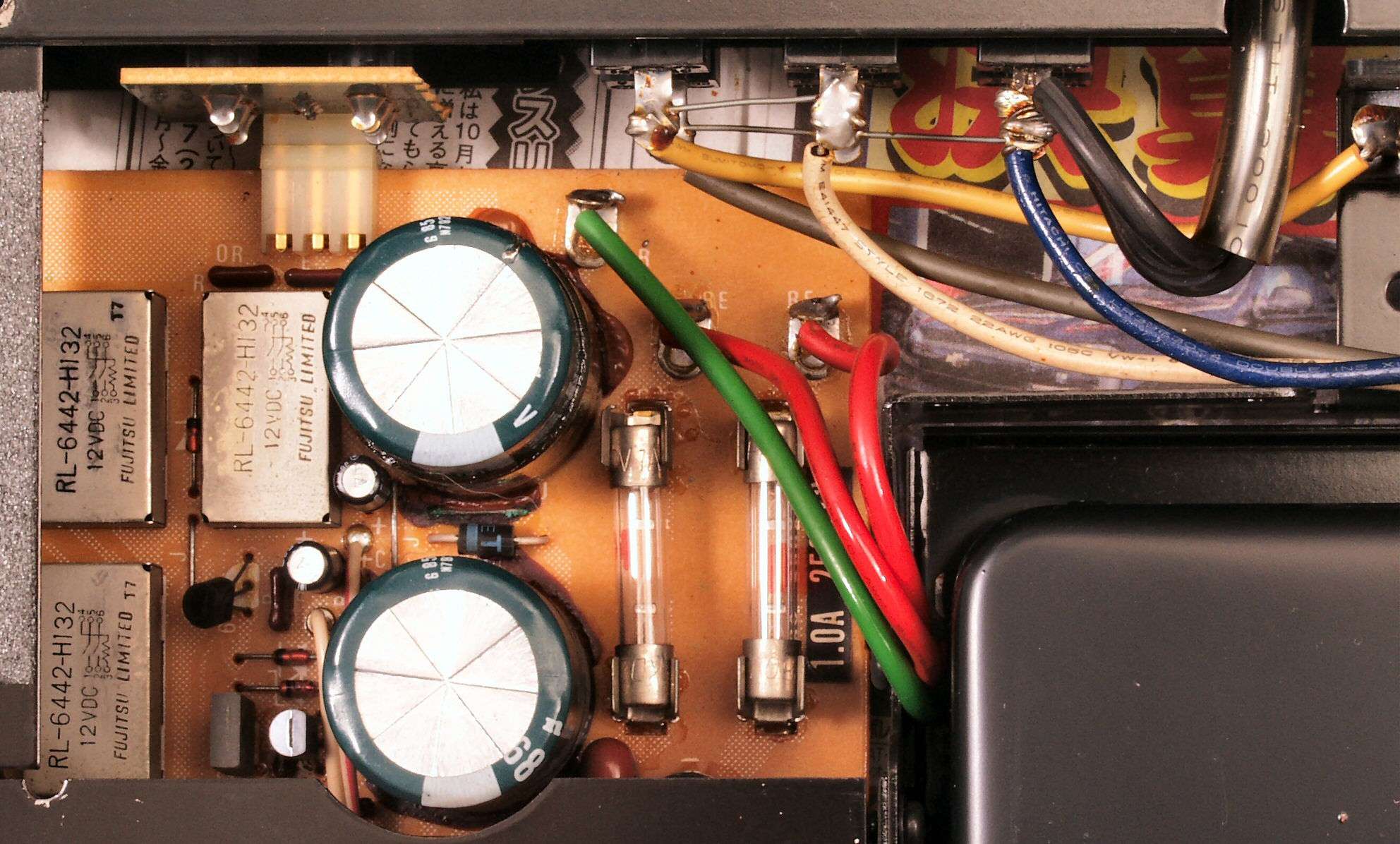

Ａ−３Ａ． 　点検中　電源の電解コンデンサー、液漏れしている

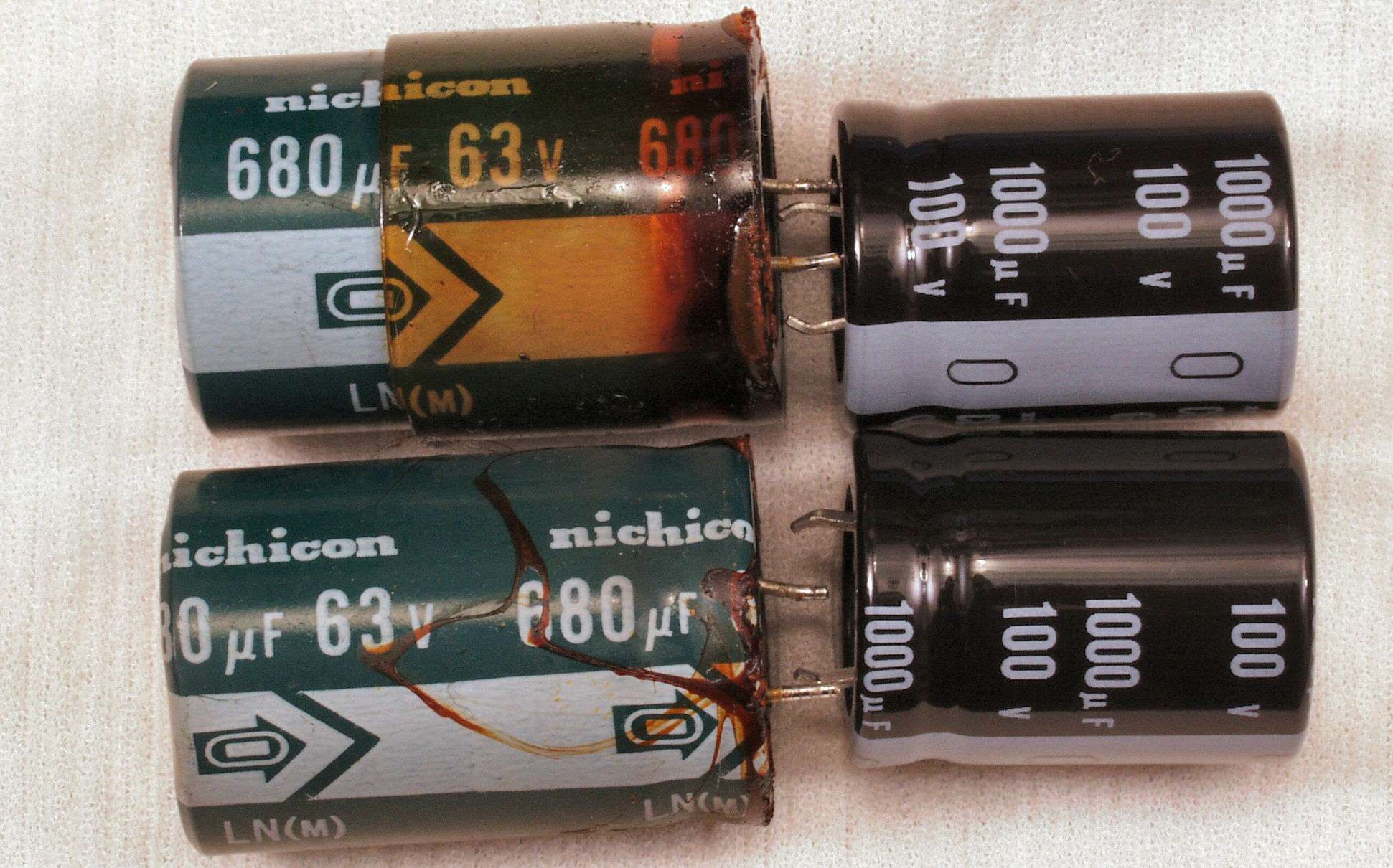

Ａ−３Ｂ． 　点検中　電解コンデンサーの比較、左＝付いている物、右＝交換する新しい物

Ａ−４． 　点検中　電源コード、「よれよれ」になっている

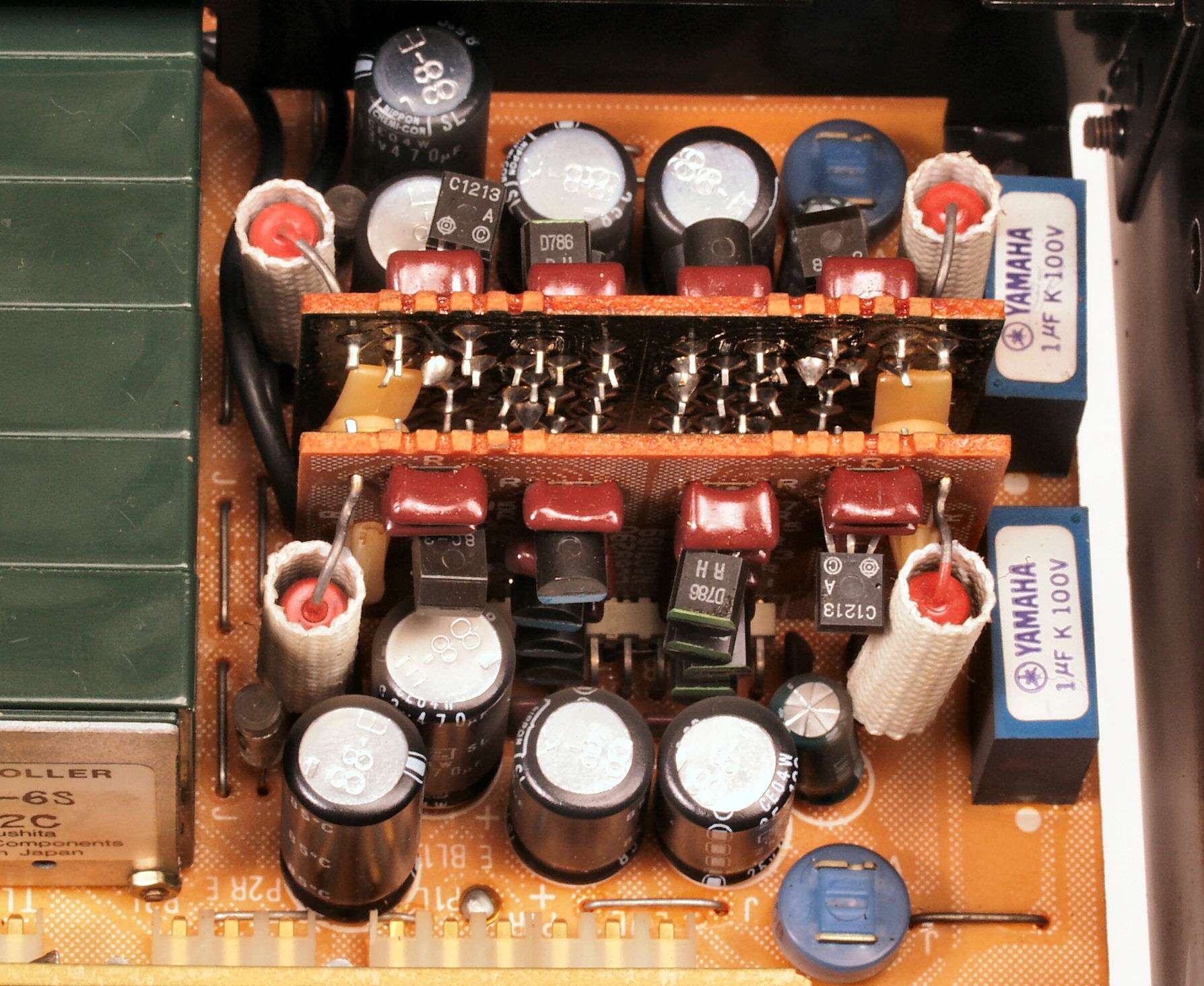

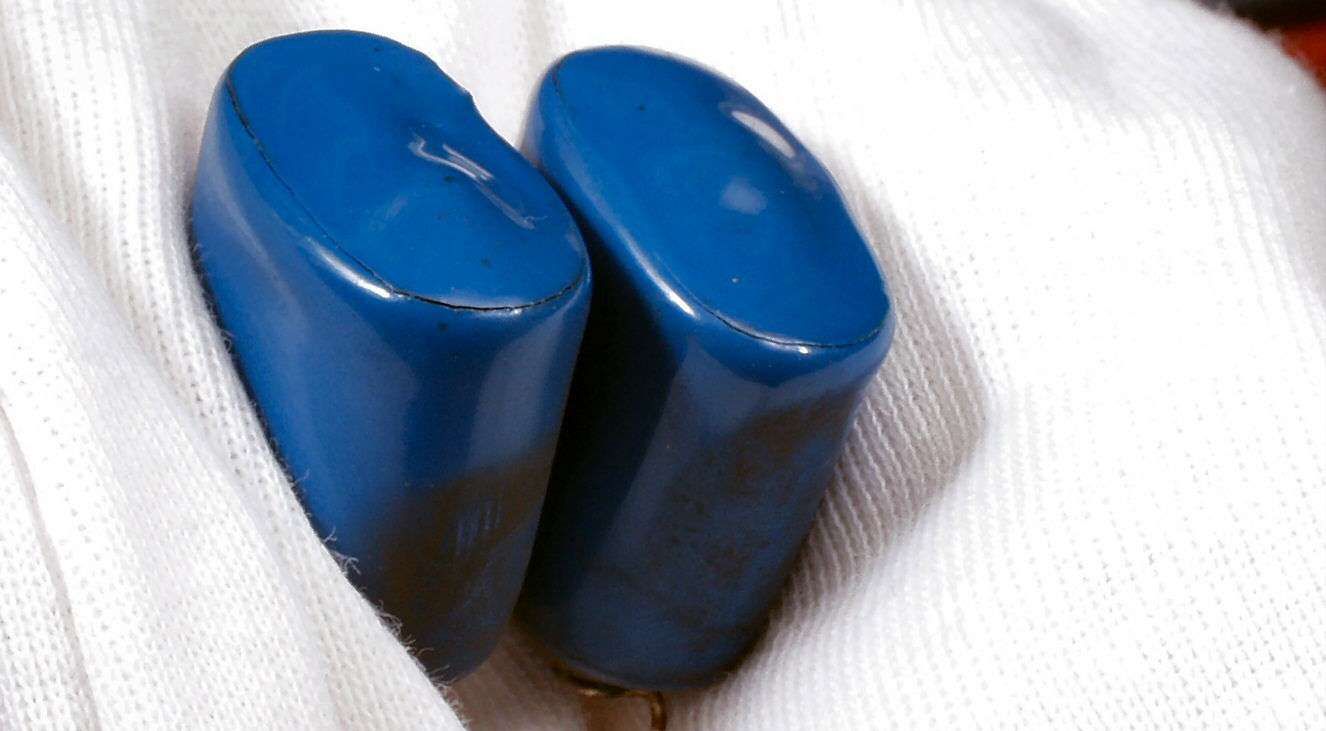

Ａ−５Ａ． 　点検中　熱の為、頭にヒビが入った、大事なＥＱ−ＡＭＰのフイルムコンデンサー！

Ａ−５Ｂ． 　点検中　取り外し拡大撮影

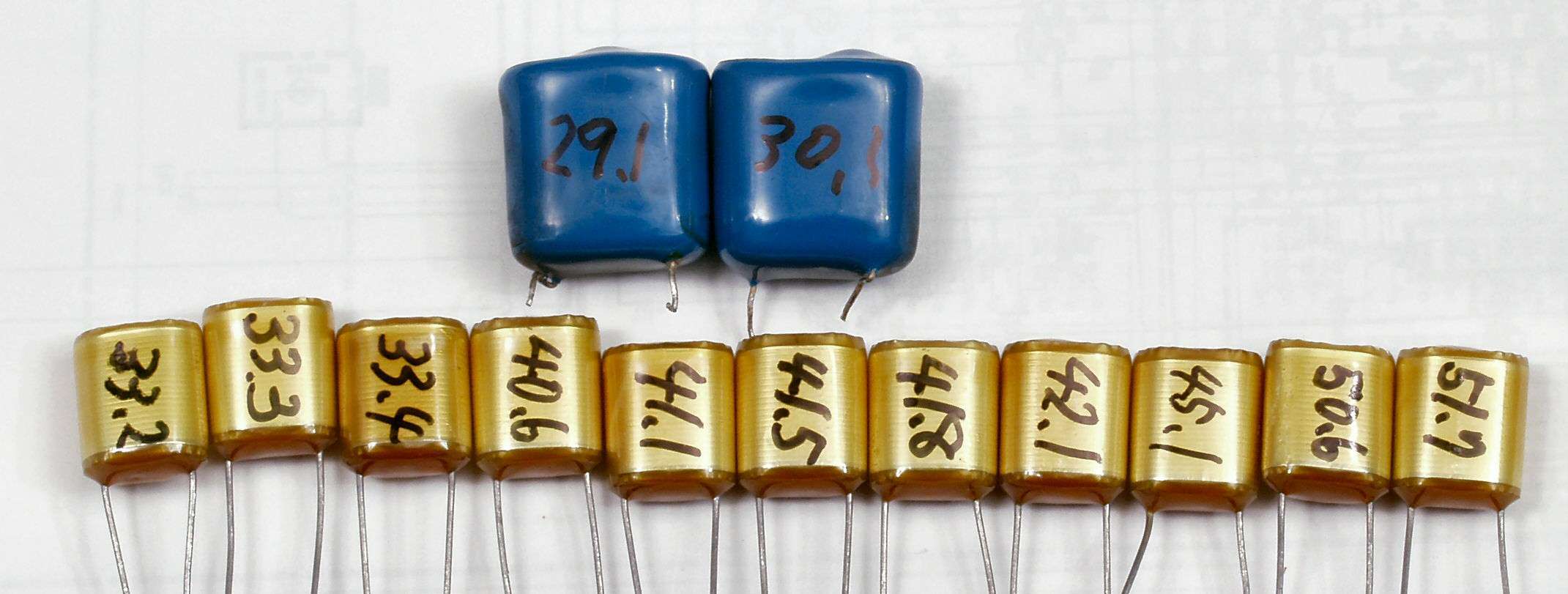

Ａ−６． 　点検中　大事なイコライザーのカーブを決めるコンデンサーなので、測定して近似値の２個を使用する

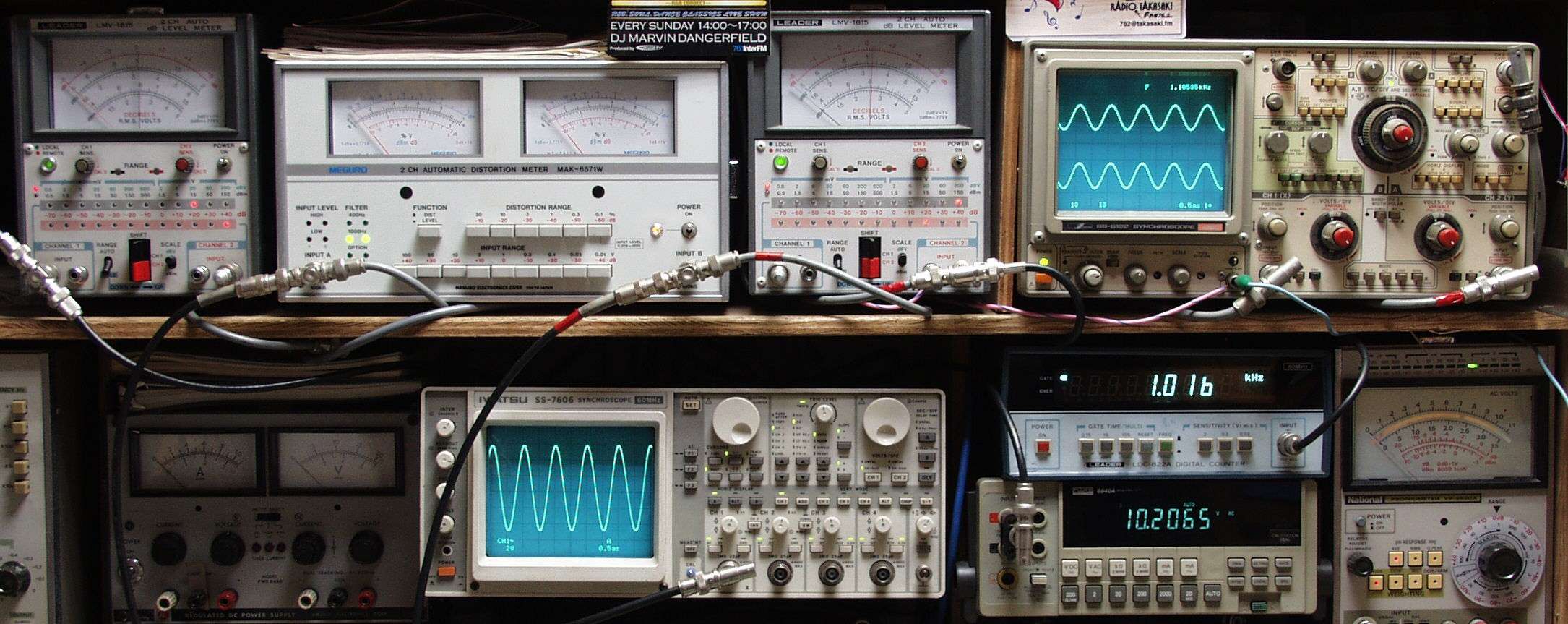

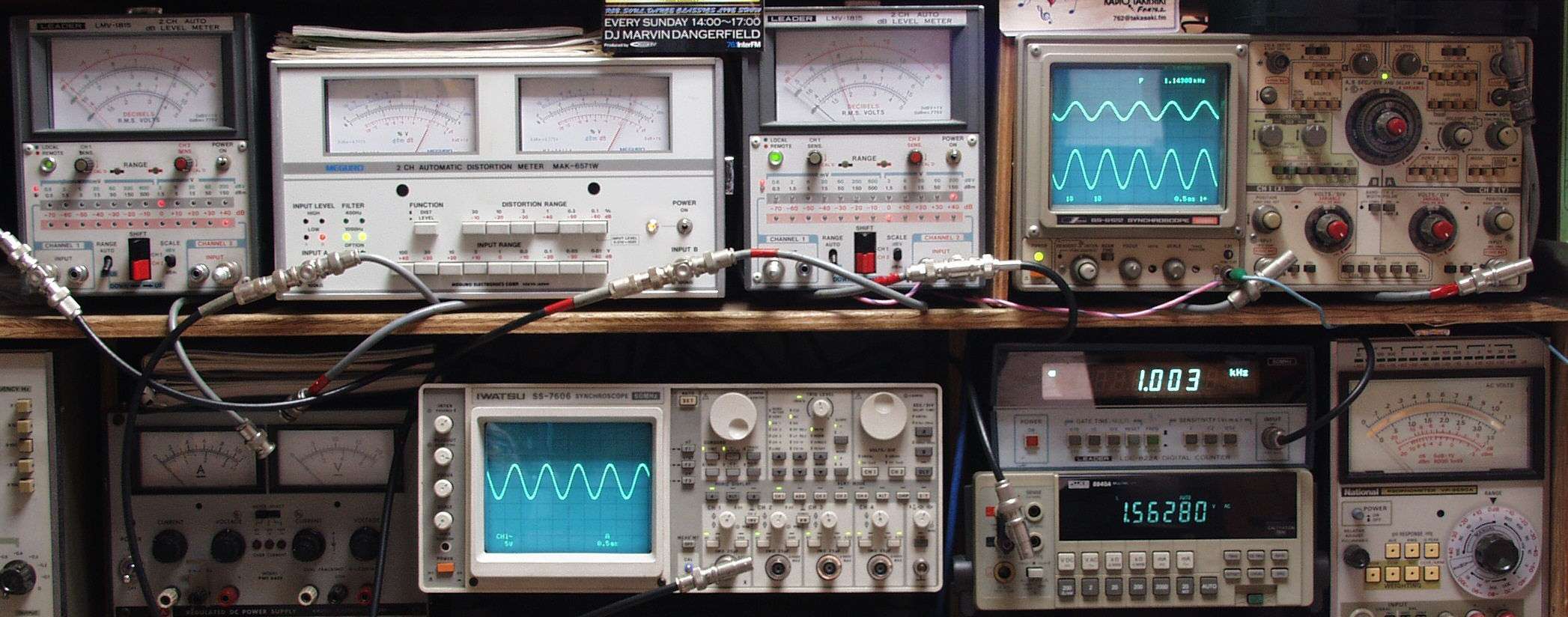

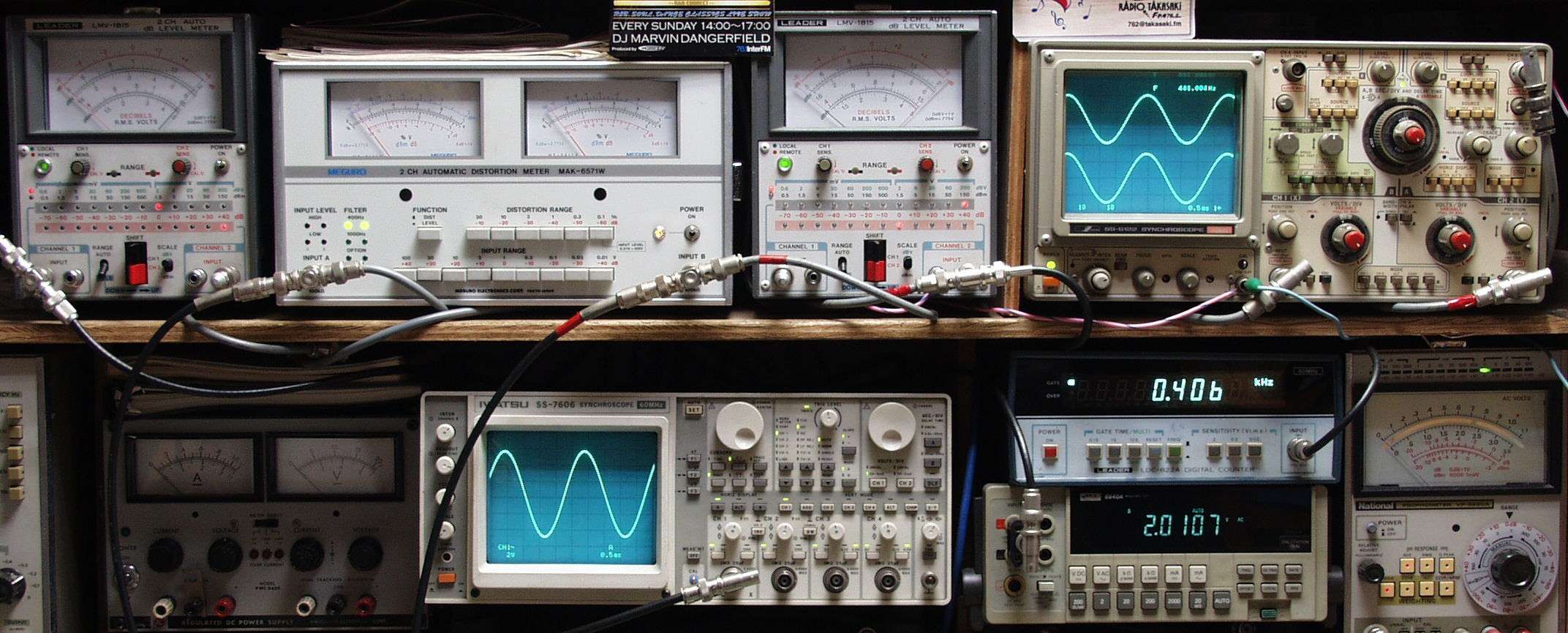

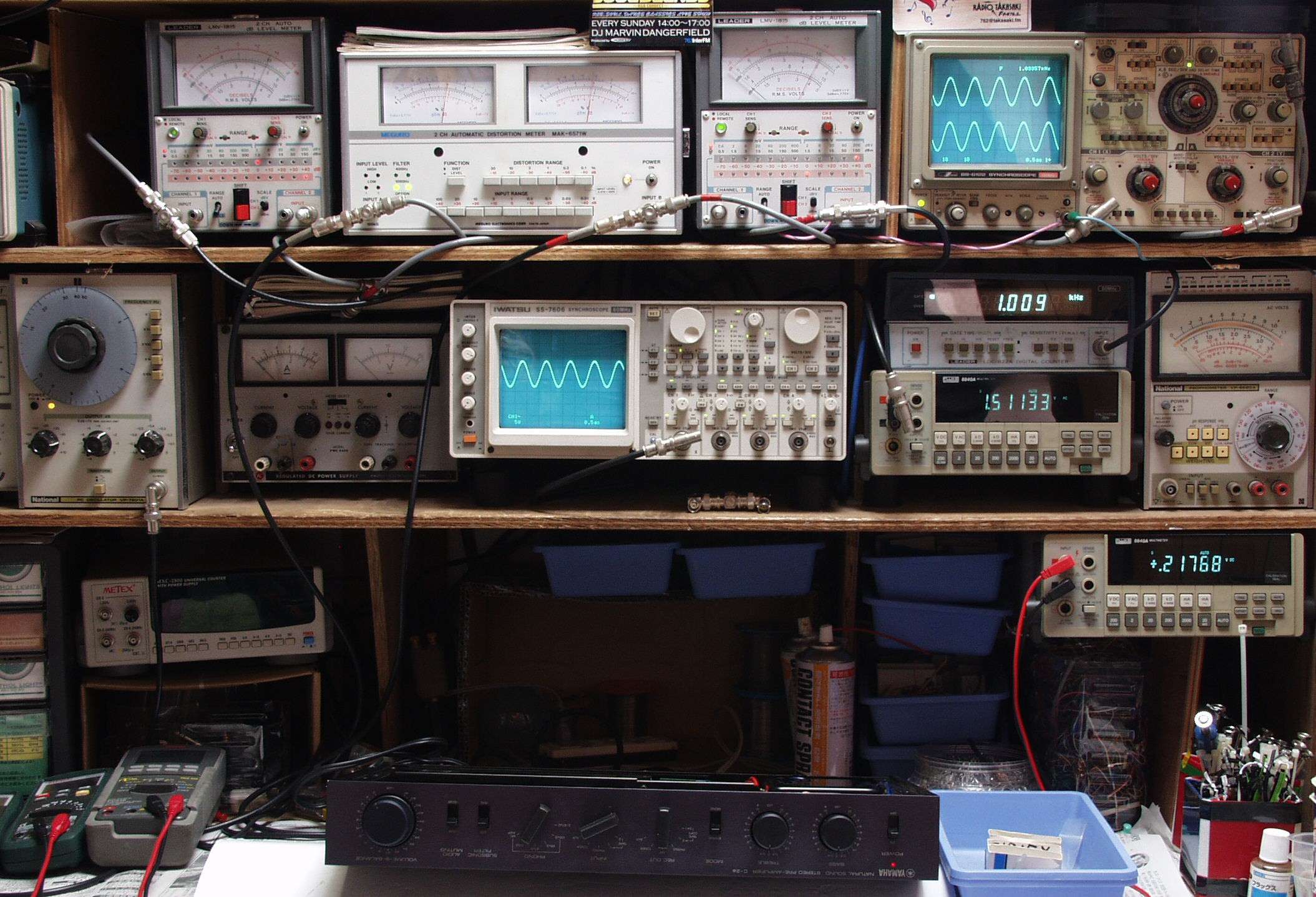

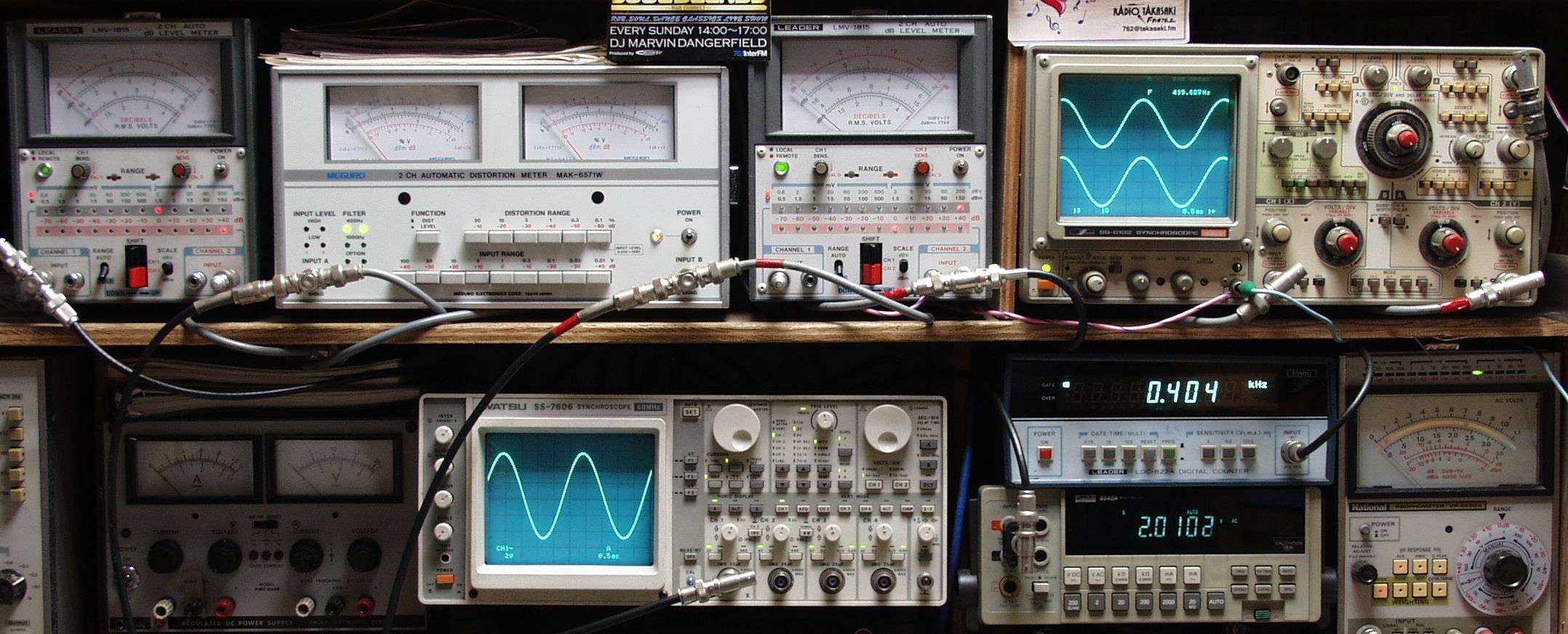

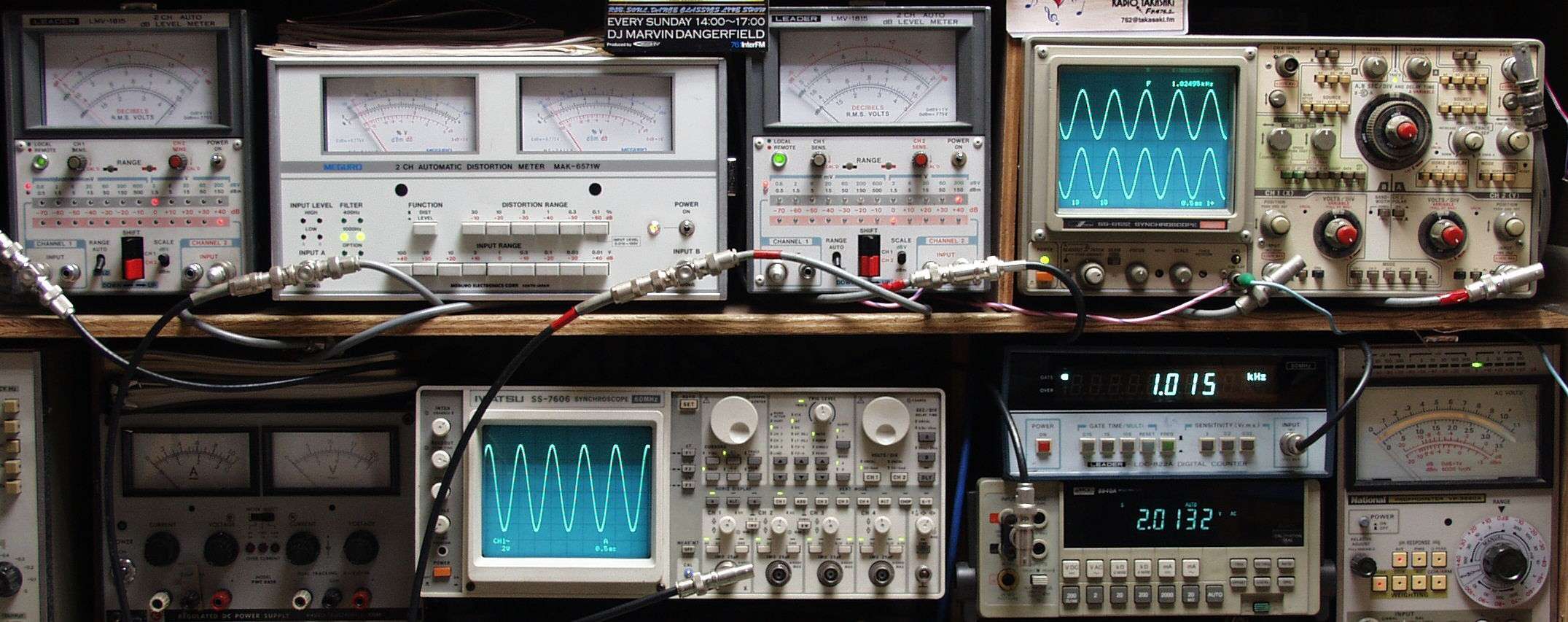

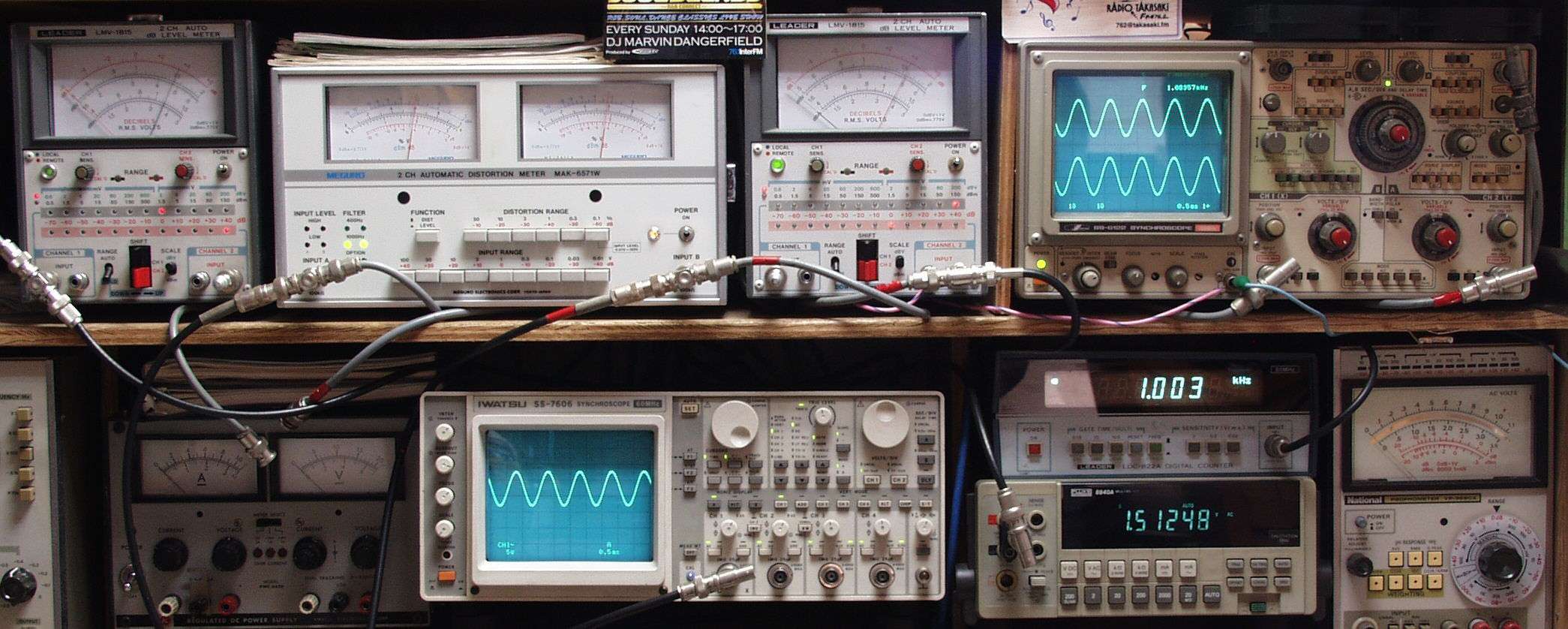

ＡＥ．　修理前の測定 　　　　＜見方＞ 　　　下左オーディオ発振器より４００ＨＺ・1ＫＨＺの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、ＳＰからの出力を測定　　　下中オシロ＝入力波形（オーディオ発振器のＴＴＬレベル） 　　　下中右上＝周波数計 　　　下中右上デジタル電圧計＝ＳＰ出力電圧測定ＲＬは切り替えて測定 　　　上左端電圧計＝Ｌ側ＳＰ出力電圧測定、黒針のみ使用 　　　上中左歪み率計＝ＳＰ出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上中右＝Ｒ側ＳＰ出力電圧測定、赤針のみ使用 　　　上右端オシロ＝ＳＰ出力波形　上＝Ｒ出力、下＝Ｌ出力

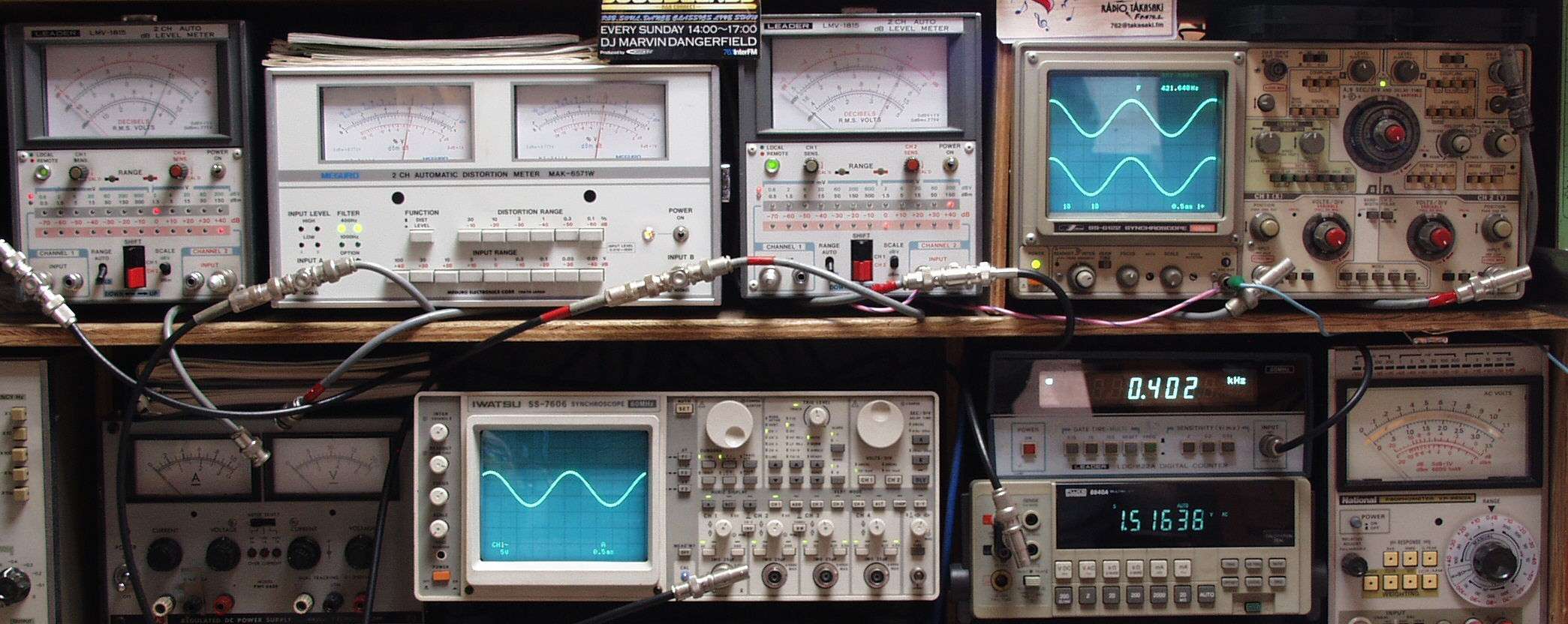

ＡＥ−１Ａ．　修理前測定（ＡＵＸ入力）　出力電圧１．５Ｖ　歪み率＝０．２％　測定レンジ＝０．３％　１０００ＨＺ入力

ＡＥ−１Ｂ．　修理前測定（ＡＵＸ入力）　出力電圧１．５Ｖ　歪み率＝０．２％　測定レンジ＝０．３％　４００ＨＺ入力

ＡＥ−２Ａ．　修理前測定（ＭＭ入力）　出力電圧１．５Ｖ　歪み率＝０．７％　測定レンジ＝１％　１０００ＨＺ入力

ＡＥ−２Ｂ．　修理前測定（ＭＭ入力）　出力電圧１．５Ｖ　歪み率＝０．７％　測定レンジ＝１％　４００ＨＺ入力

ＡＥ−３Ａ．　修理前測定（ＭＣ入力）　Ｌ力電圧１．５Ｖ　歪み率＝０．８％　測定レンジ＝１％　１０００ＨＺ入力 　　　　　　　　　　　　　　　　　　　　　　　Ｒ力電圧０．７Ｖ

ＡＥ−３Ｂ．　修理前測定（ＭＣ入力）　Ｌ力電圧１．５Ｖ　歪み率＝０．８％　測定レンジ＝１％　４００ＨＺ入力 　　　　　　　　　　　　　　　　　　　　　　　Ｒ力電圧０．７Ｖ

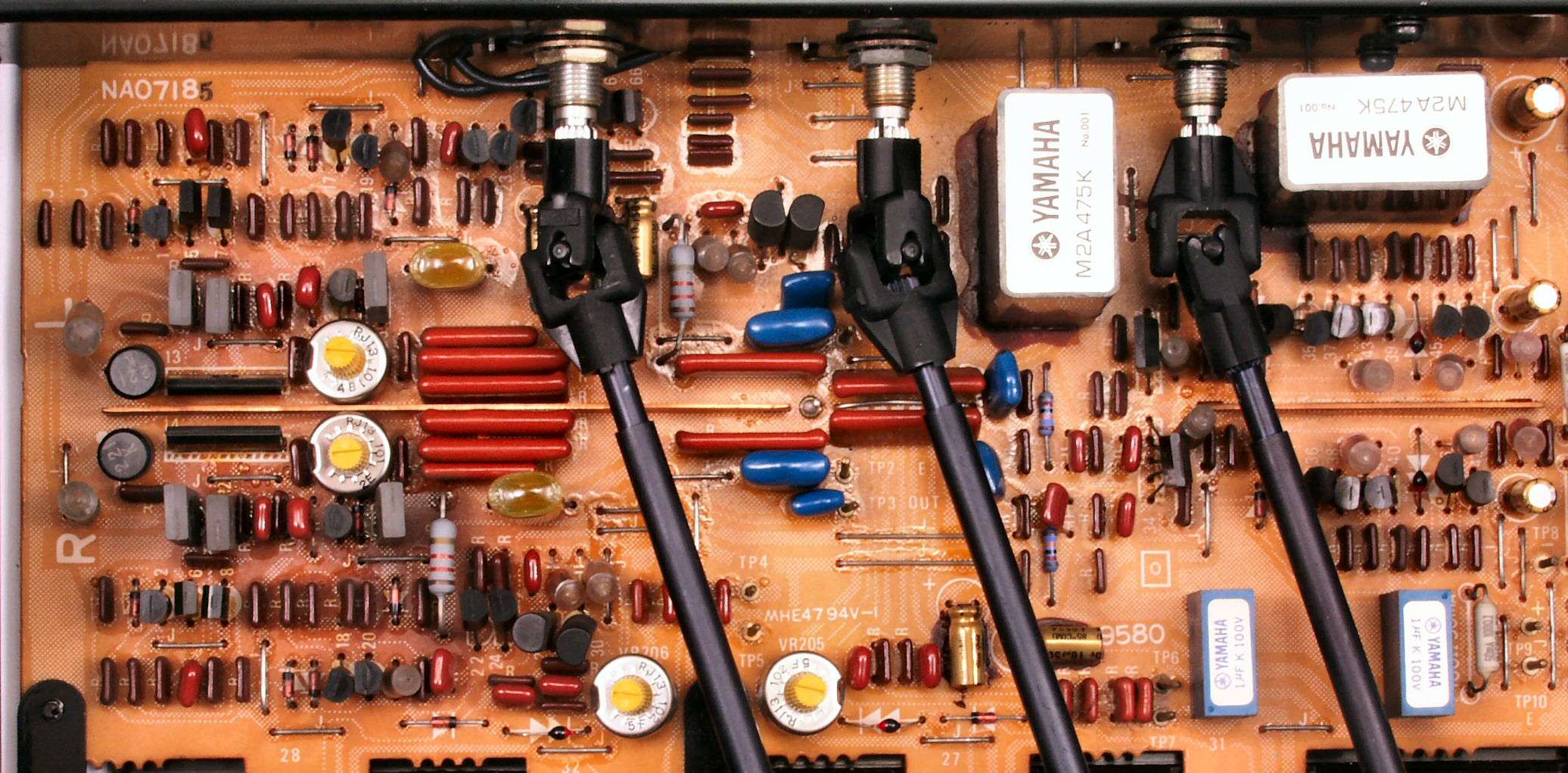

Ｃ．　修理状況 Ｃ−１Ａ． 　修理前　ＭＣ−ＡＭＰ

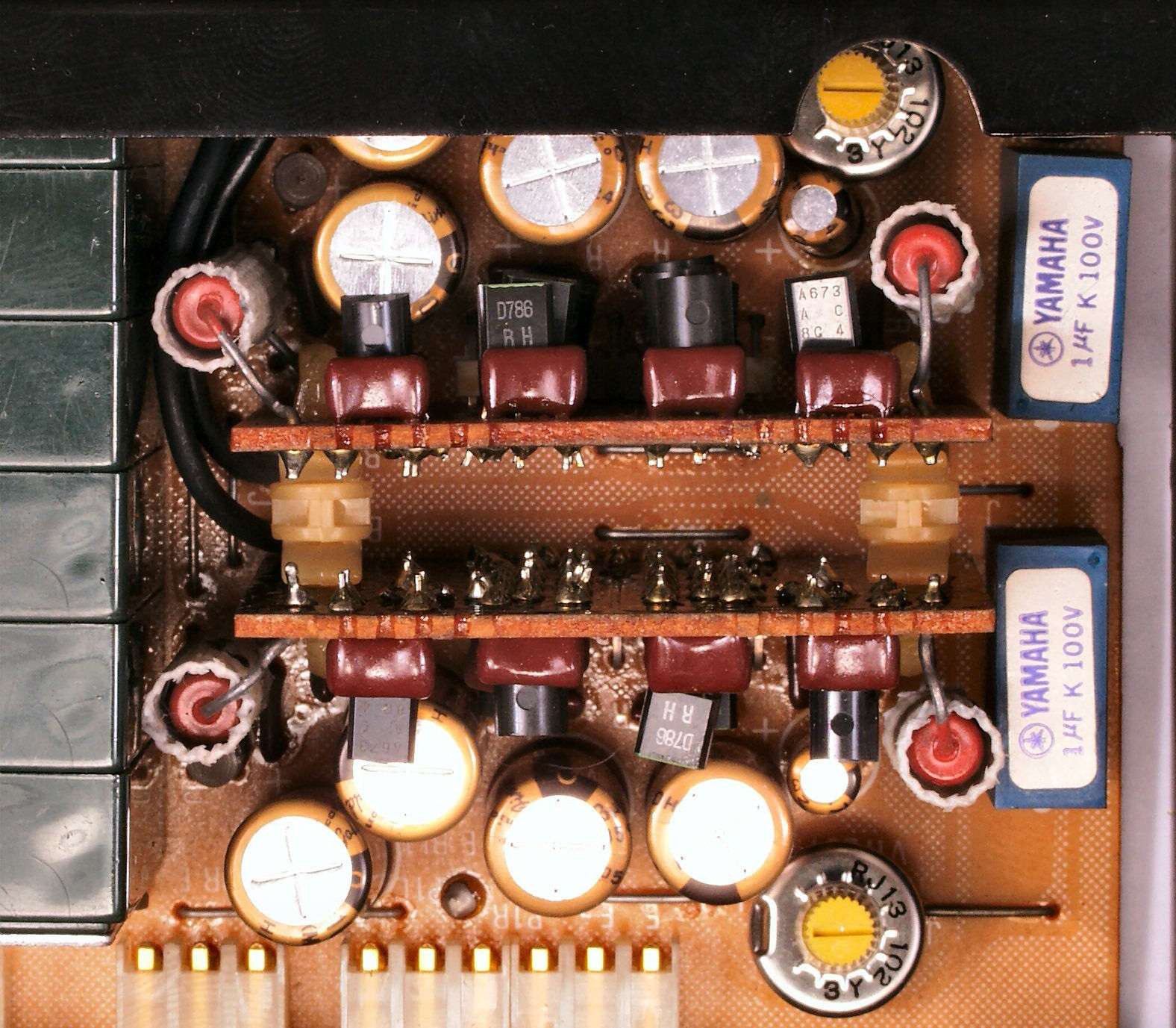

Ｃ−１Ｂ． 　修理後　ＭＣ−ＡＭＰ　ＴＲ（トランジスター）４個、電解コンデンサー５個、半固定ＶＲ２個交換

Ｃ−２Ａ． 　修理前　Ｒ−ＭＣ−ＡＭＰ基板

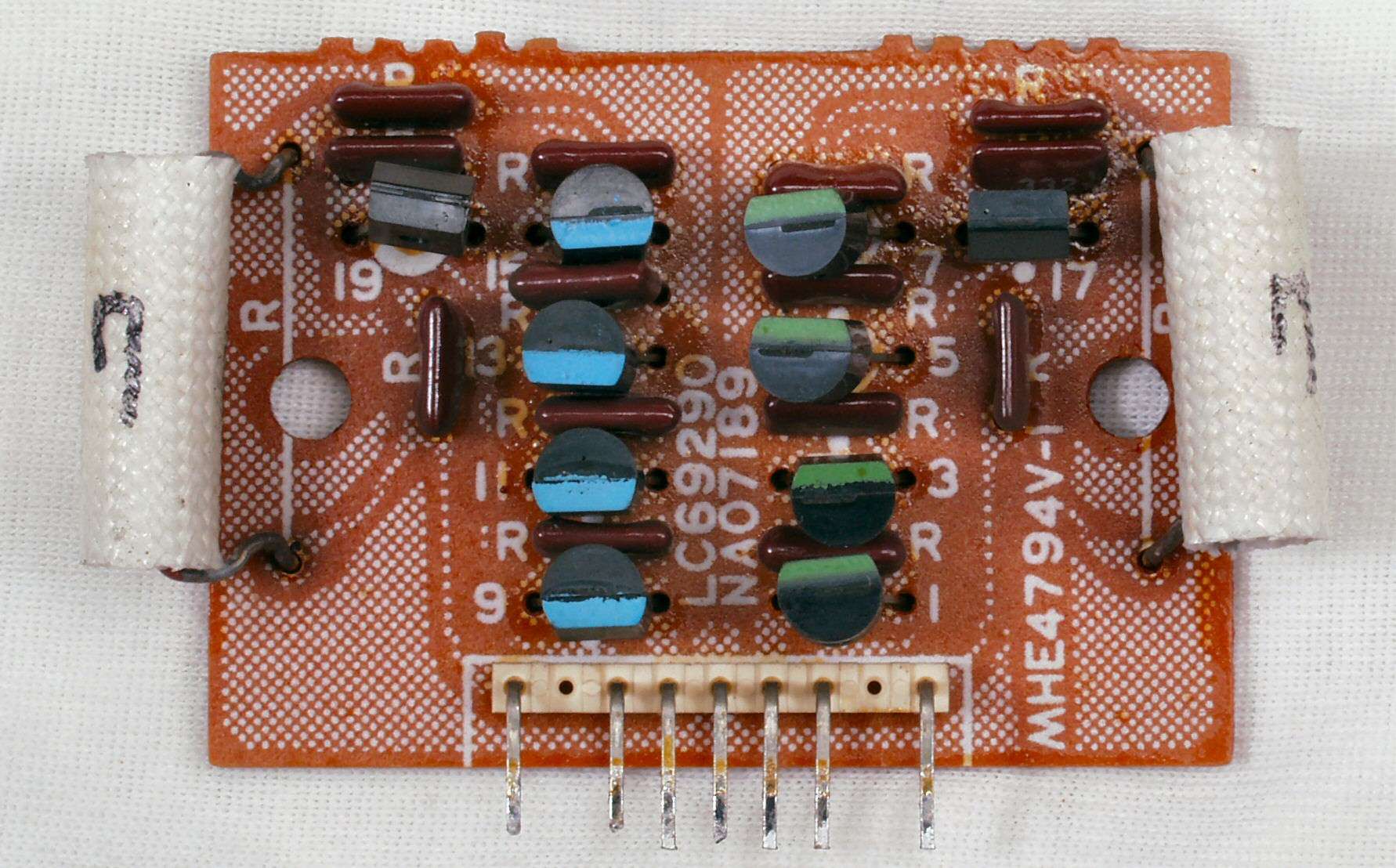

Ｃ−２Ｂ． 　修理後　Ｒ−ＭＣ−ＡＭＰ基板　ＴＲ（トランジスター）２個交換

Ｃ−２Ｃ． 　修理前　Ｒ−ＭＣ−ＡＭＰ基板裏

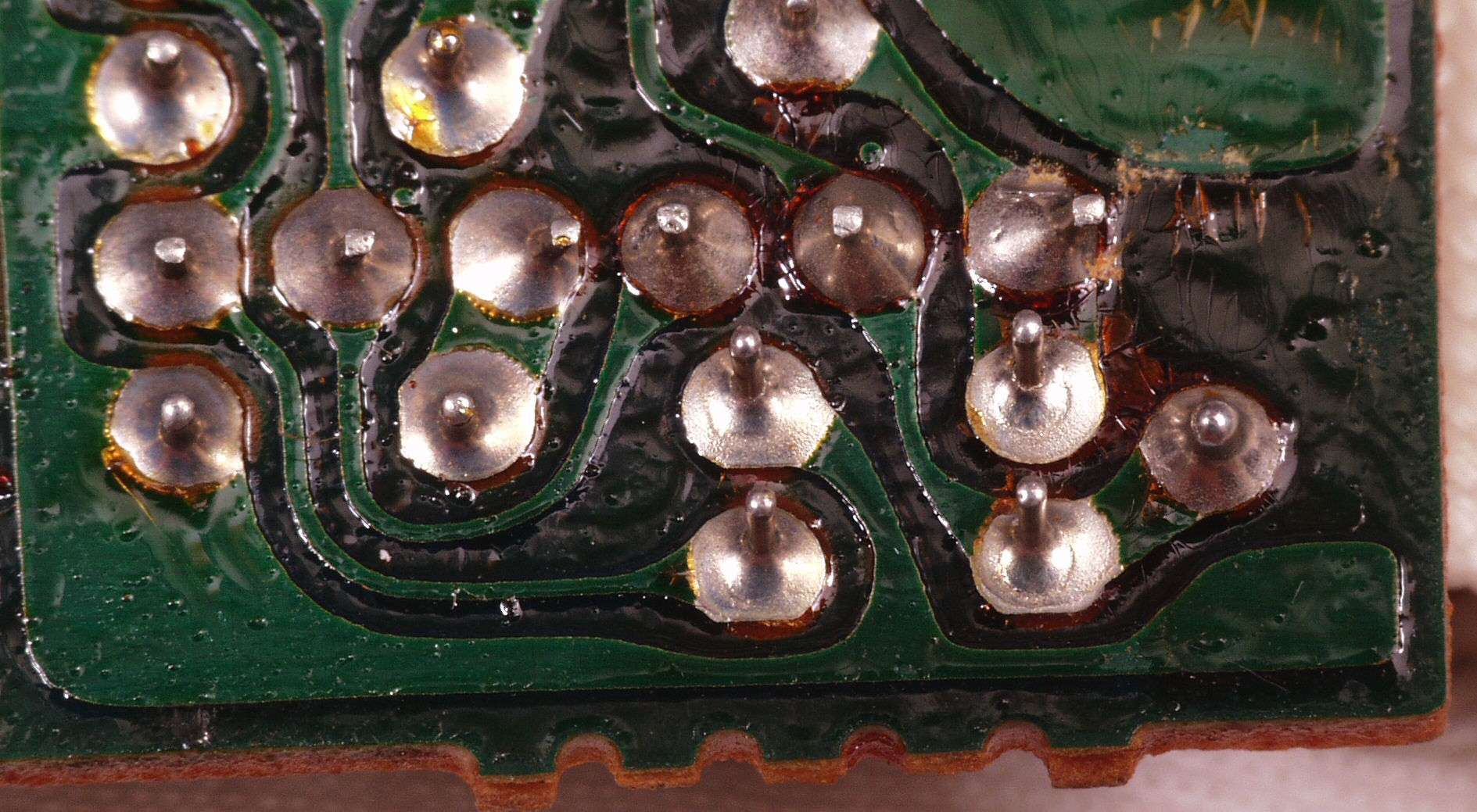

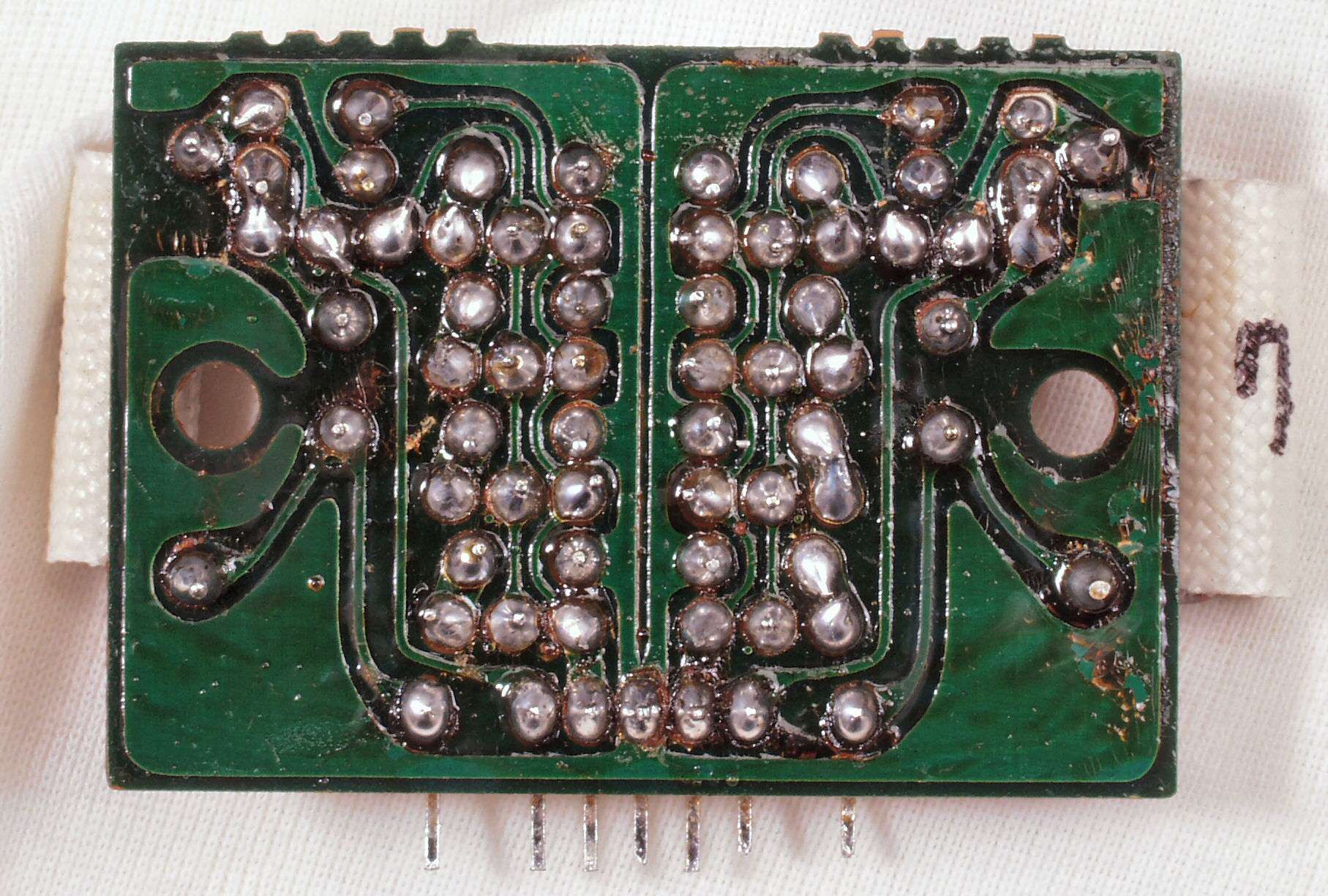

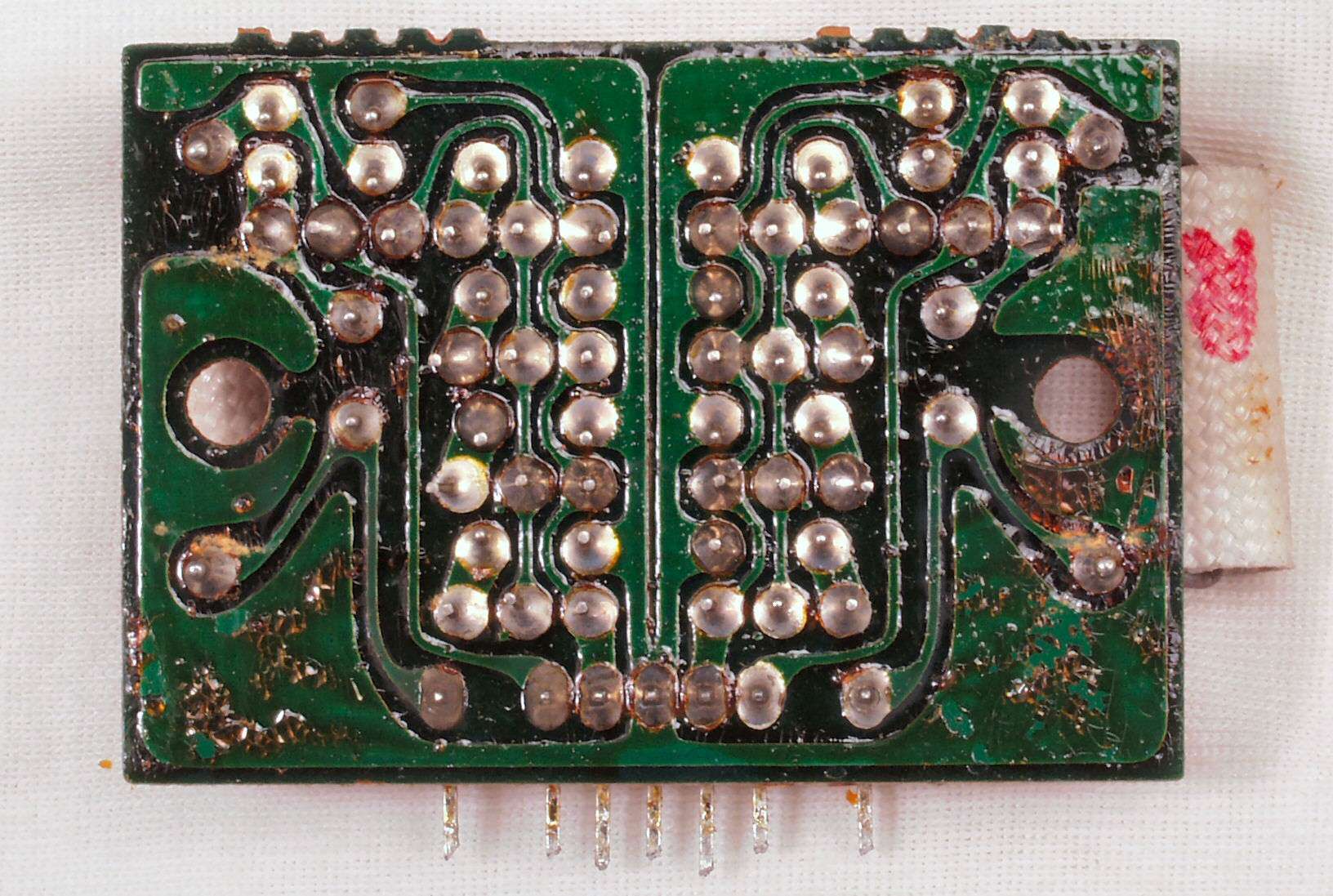

Ｃ−２Ｃ−１．　修理前　Ｒ−ＭＣ−ＡＭＰ基板裏　半田不良ｹ所

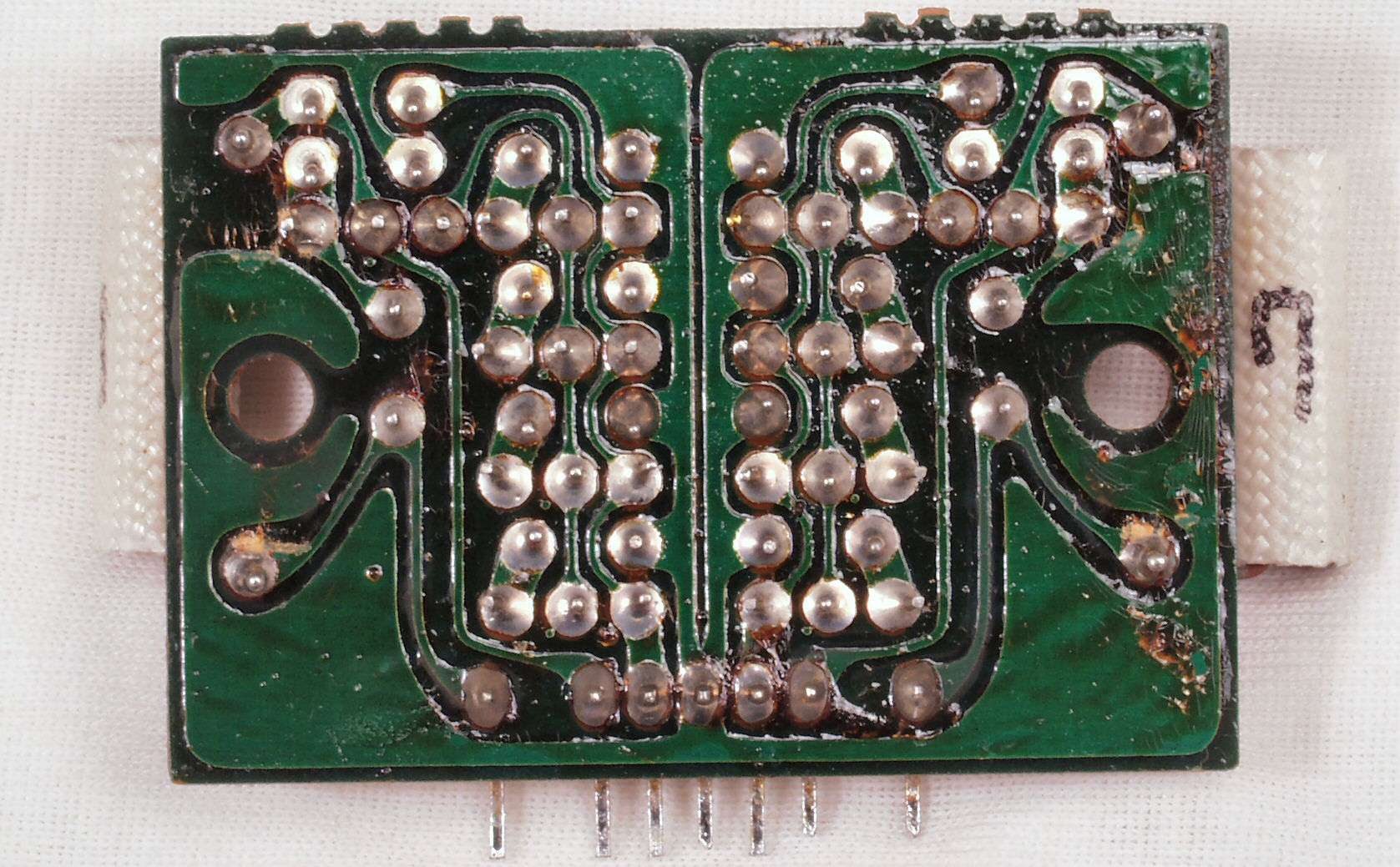

Ｃ−２Ｄ．　修理（半田補正）後　Ｒ−ＭＣ−ＡＭＰ基板裏 　全ての半田をやり修す

Ｃ−２Ｅ．　完成Ｒ−ＭＣ−ＡＭＰ　洗浄後

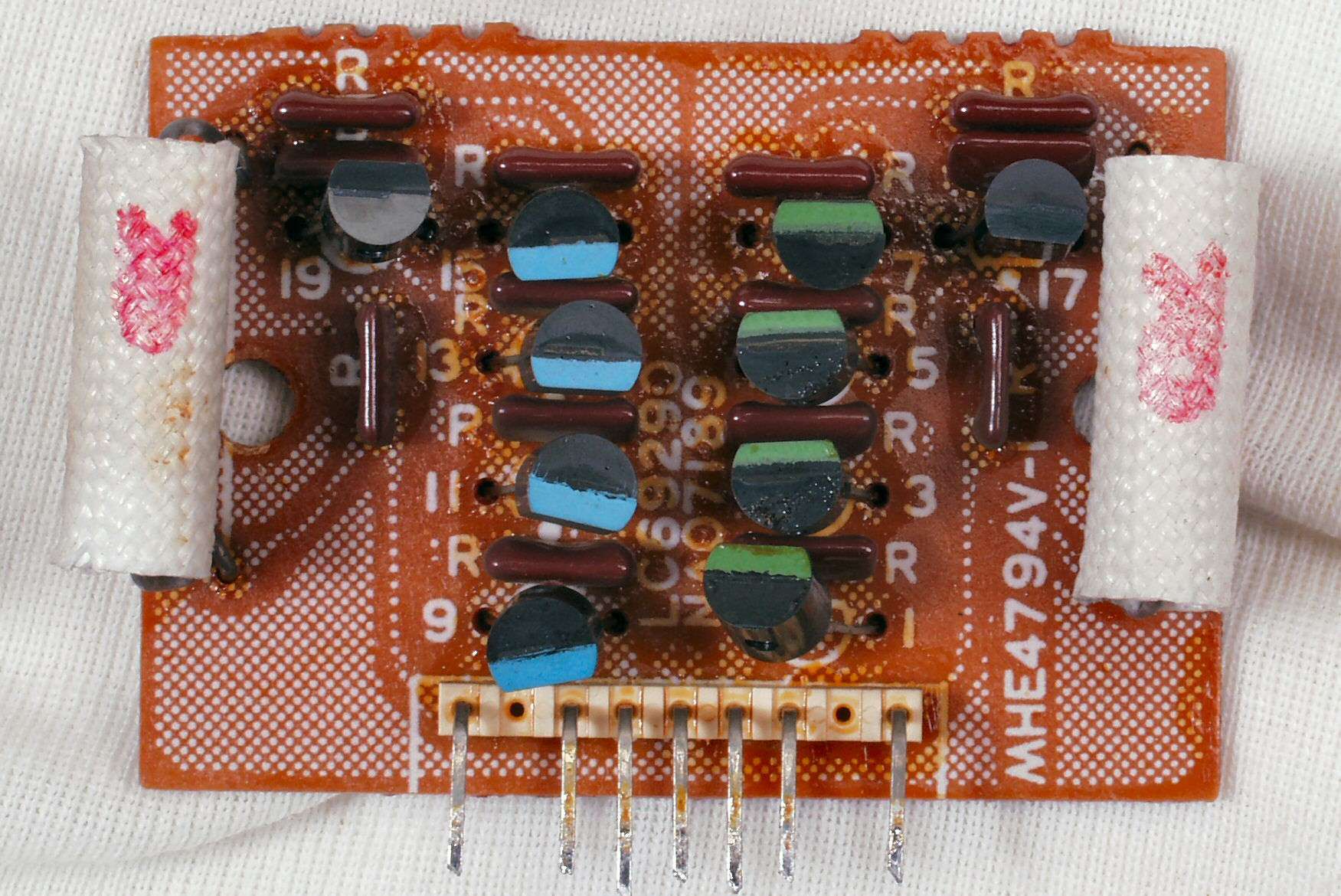

Ｃ−３Ａ． 　修理前　Ｌ−ＭＣ−ＡＭＰ基板

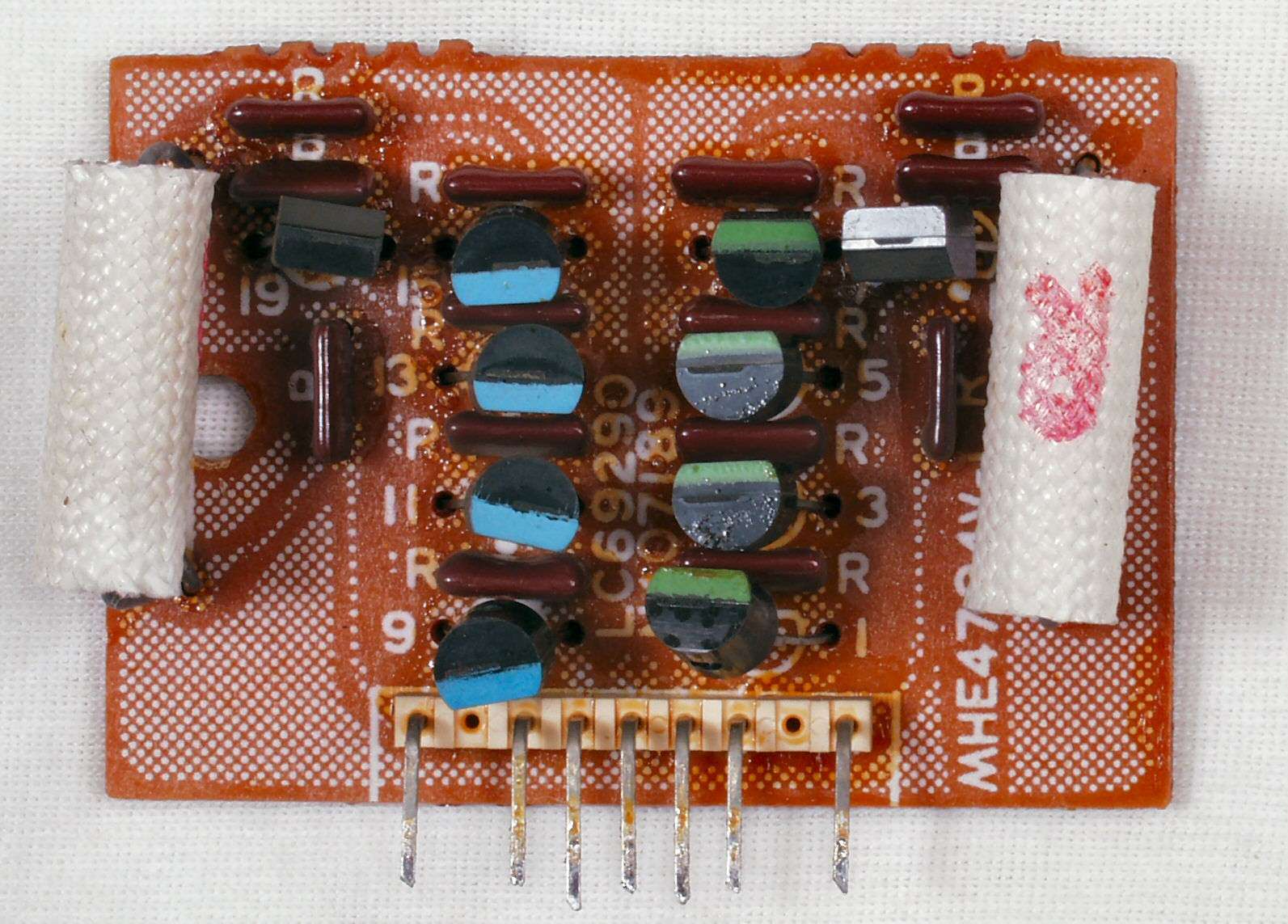

Ｃ−３Ｂ． 　修理後　Ｌ−ＭＣ−ＡＭＰ基板　ＴＲ（トランジスター）２個交換

Ｃ−３Ｃ． 　修理前　Ｌ−ＭＣ−ＡＭＰ基板裏

Ｃ−２Ｃ−１． 　修理前　Ｒ−ＭＣ−ＡＭＰ基板裏　半田不良ｹ所

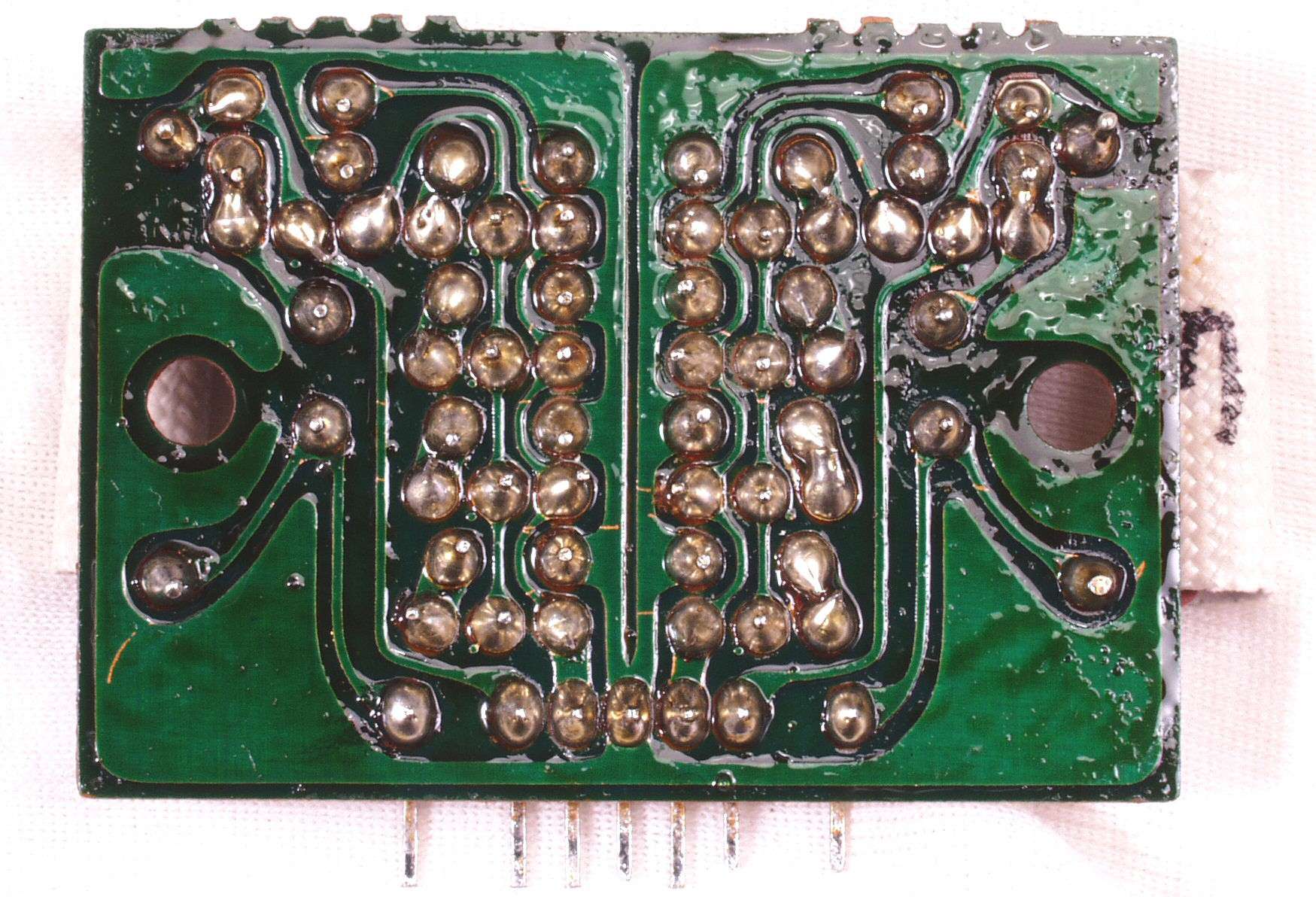

Ｃ−３Ｄ．　修理（半田補正）後　Ｌ−ＭＣ−ＡＭＰ基板裏 　全ての半田をやり修す

Ｃ−３Ｅ．　完成Ｌ−ＭＣ−ＡＭＰ　洗浄後

Ｃ−４Ａ．　修理前　ＡＭＰ基板

Ｃ−４Ｂ．　修理後　ＡＭＰ基板

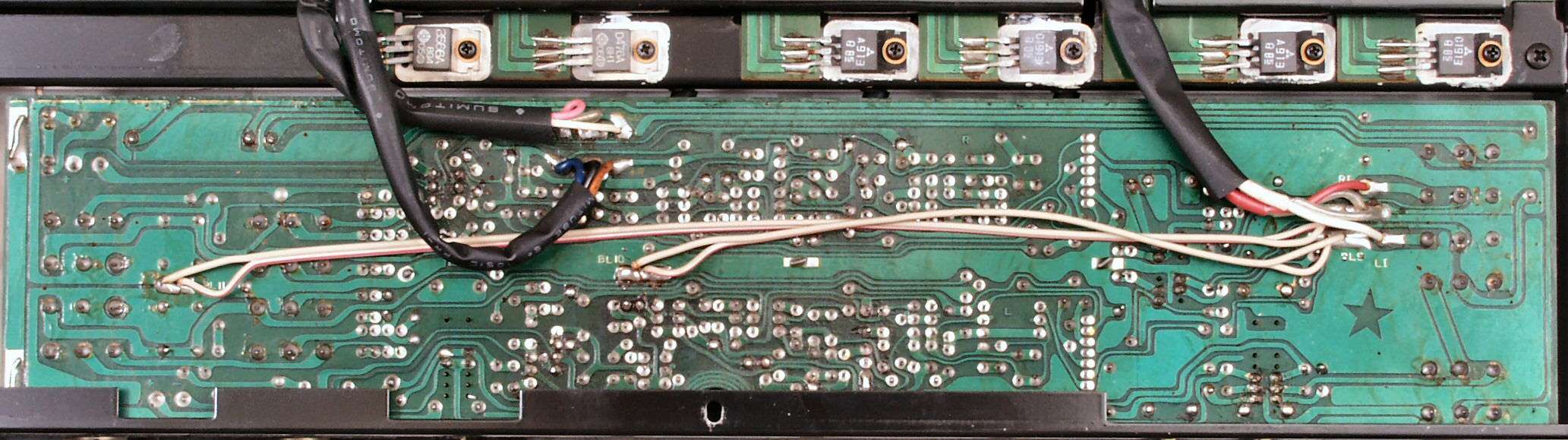

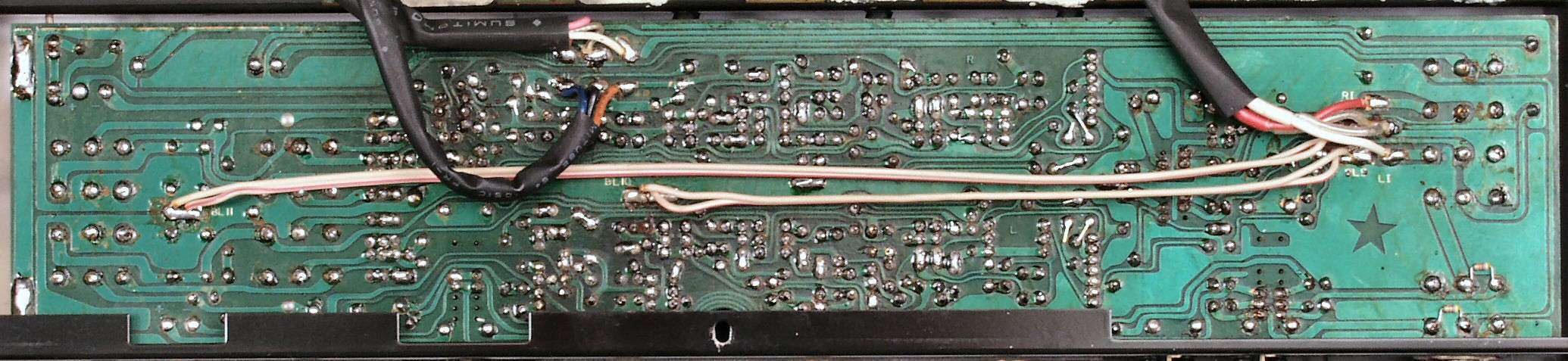

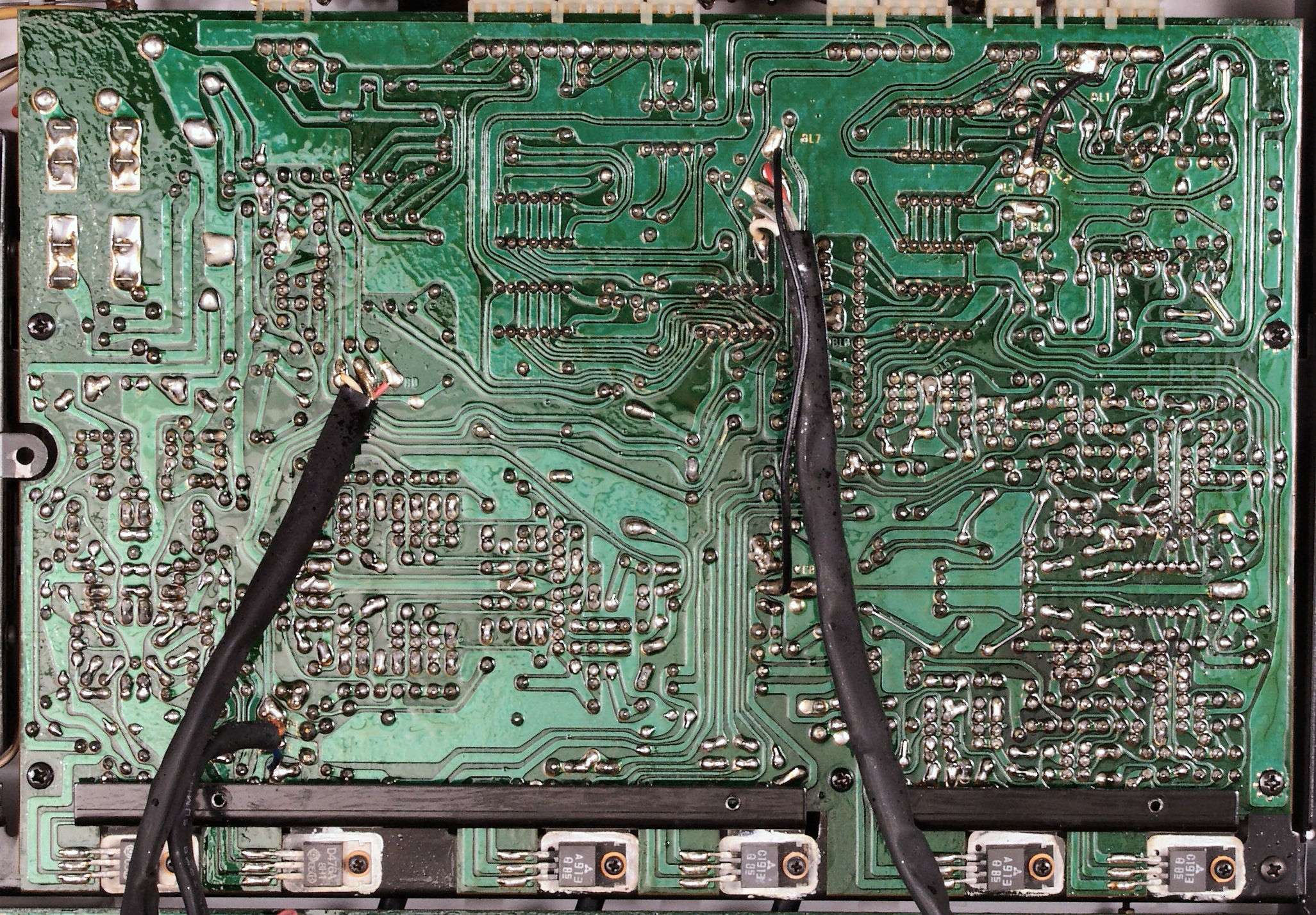

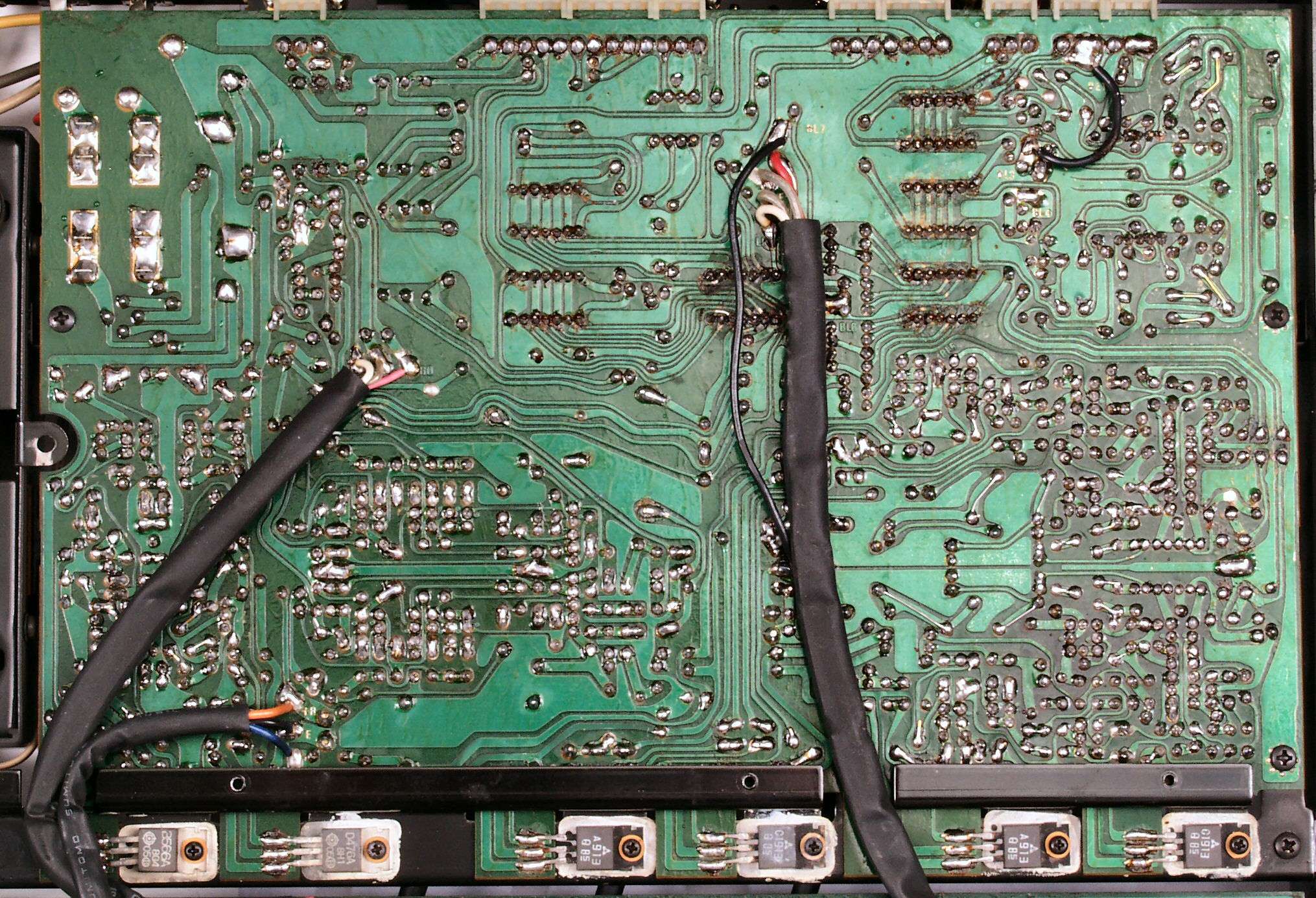

Ｃ−４Ｃ．　修理前　ＡＭＰ基板裏

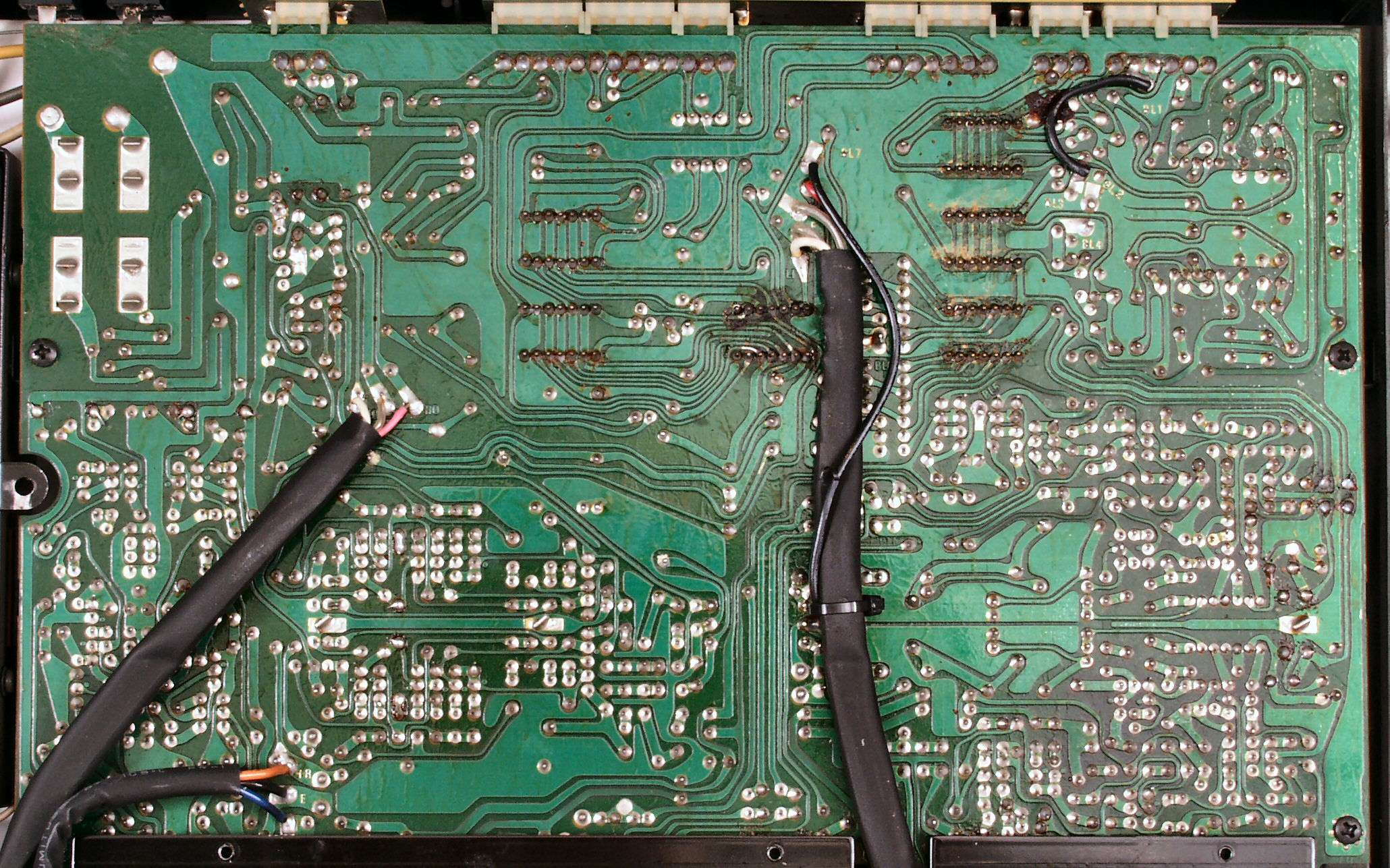

Ｃ−４Ｄ．　修理（半田補正）後　ＡＭＰ基板裏 　全ての半田をやり修す

Ｃ−４Ｅ．　完成ＡＭＰ基板　洗浄後

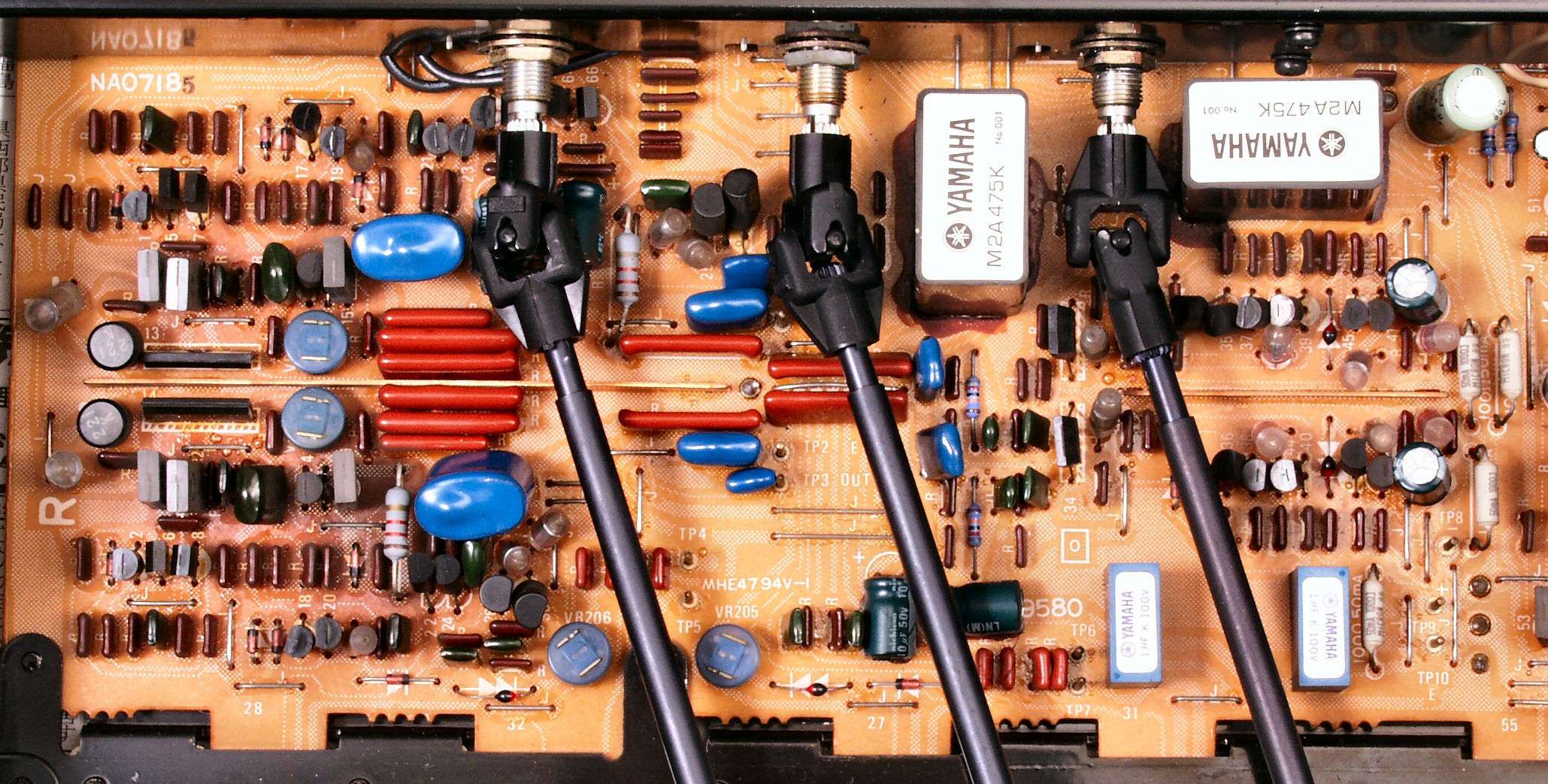

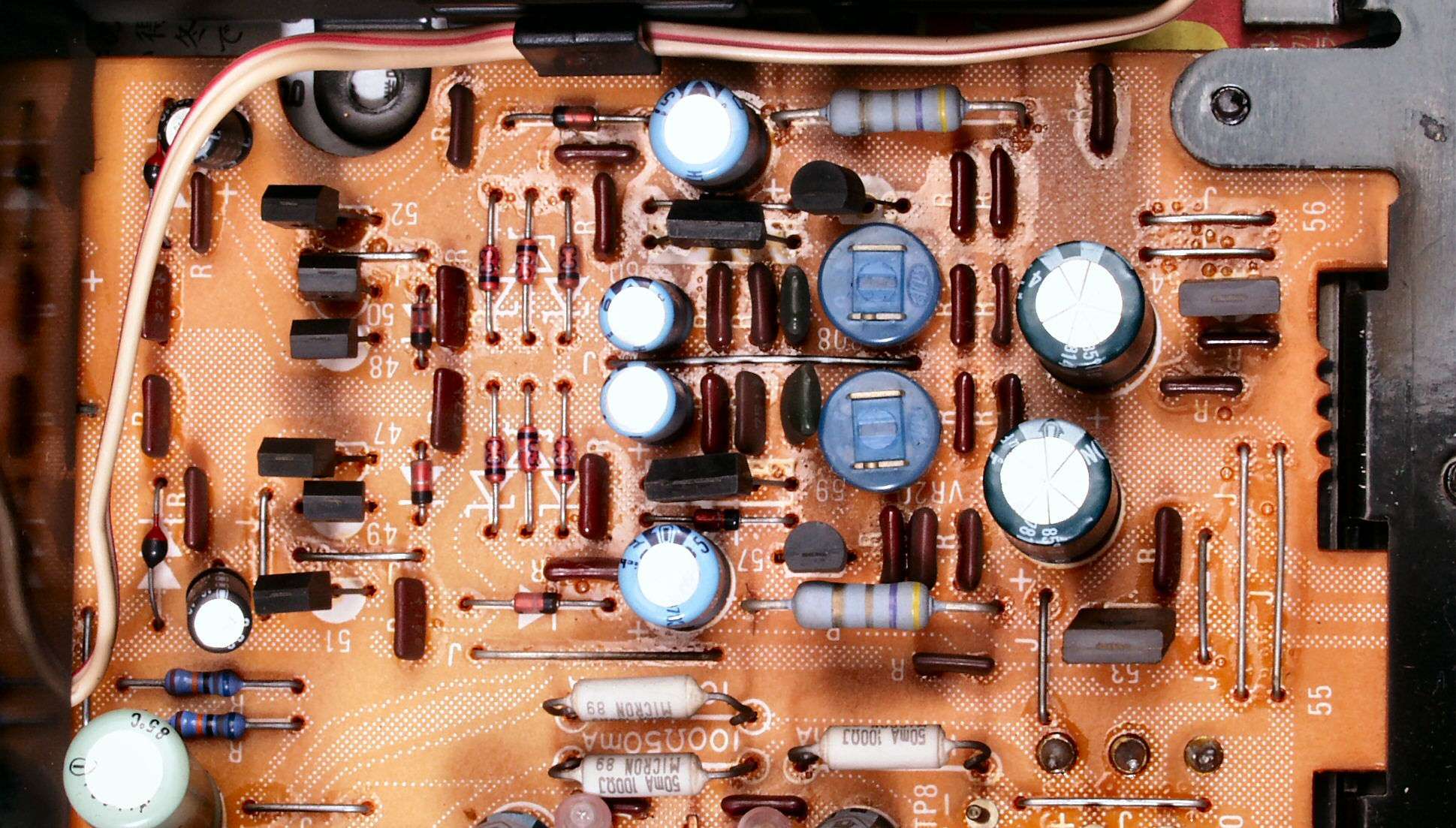

Ｃ−５Ａ．　修理前　ＥＱ−ＡＭＰ基板

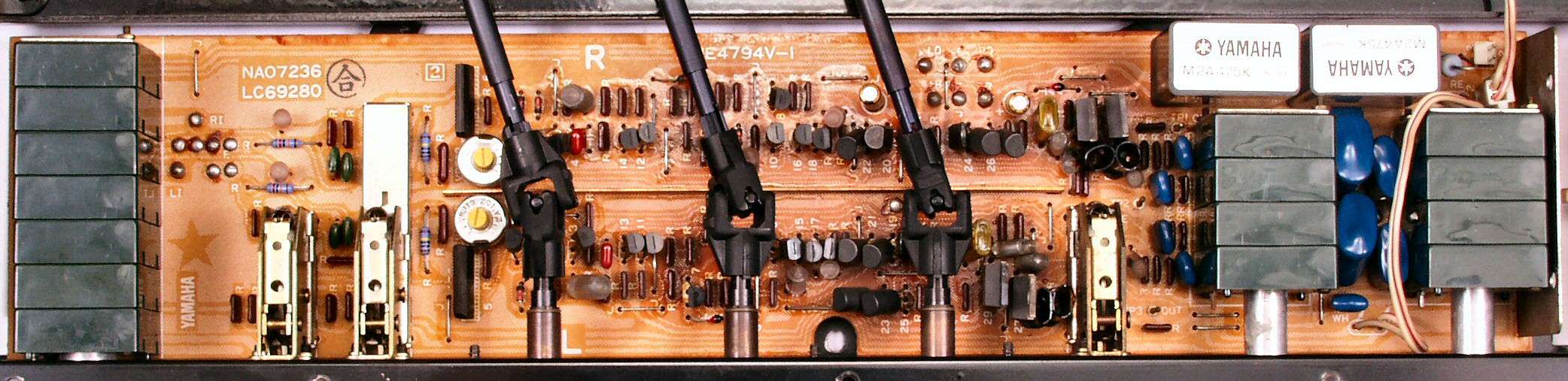

Ｃ−５Ｂ．　修理後　ＥＱ−ＡＭＰ基板　電解コンデンサー７個、フイルムコンデンサー１８個、半固定ＶＲ４個交換

Ｃ−６Ａ．　修理前　整流基板

Ｃ−６Ｂ．　修理後　整流基板　電解コンデンサー４個交換、リレー３個修理

Ｃ−７Ａ．　修理前　定電圧基板

Ｃ−７Ｂ．　修理後　定電圧基板　電解コンデンサー９個、フイルムコンデンサー２個、半固定ＶＲ２個交換

Ｃ−８Ａ．　修理前　ＴｏｎｅＣｏｎｔｒｏｌ基板

Ｃ−８Ｂ．　修理後　ＴｏｎｅＣｏｎｔｒｏｌ基板

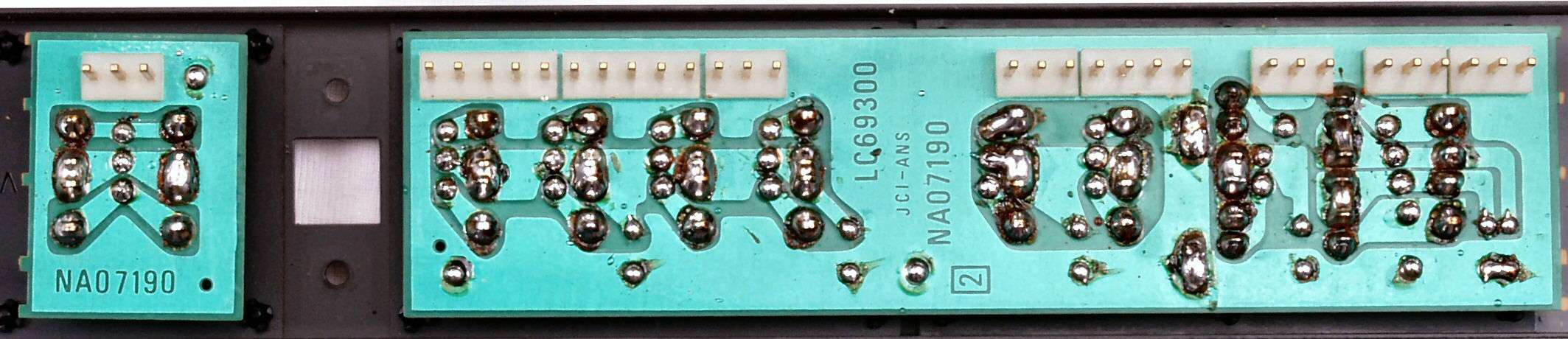

Ｃ−８Ｃ．　修理前　ＴｏｎｅＣｏｎｔｒｏｌ基板裏

Ｃ−８Ｄ．　修理（半田補正）後　ＴｏｎｅＣｏｎｔｒｏｌ基板裏 　全ての半田をやり修す

Ｃ−８Ｅ．　完成ＴｏｎｅＣｏｎｔｒｏｌ基板裏　洗浄後

Ｃ−９Ａ．修理前　ＴｏｎｅＣｏｎｔｒｏｌ基板

Ｃ−９Ｂ．　修理後　電源基板　半固定ＶＲ２個、電解コンデンサー２個、フイルムコンデンサー４個交換

Ｃ−ＡＡ．　修理前　ＲＣＡ端子

Ｃ−ＡＢ．　修理前　ＲＣＡ端子裏

Ｃ−ＡＣ．　修理（半田補正）後　ＲＣＡ端子裏

Ｃ−ＡＤ．　完成ＲＣＡ端子裏　洗浄後

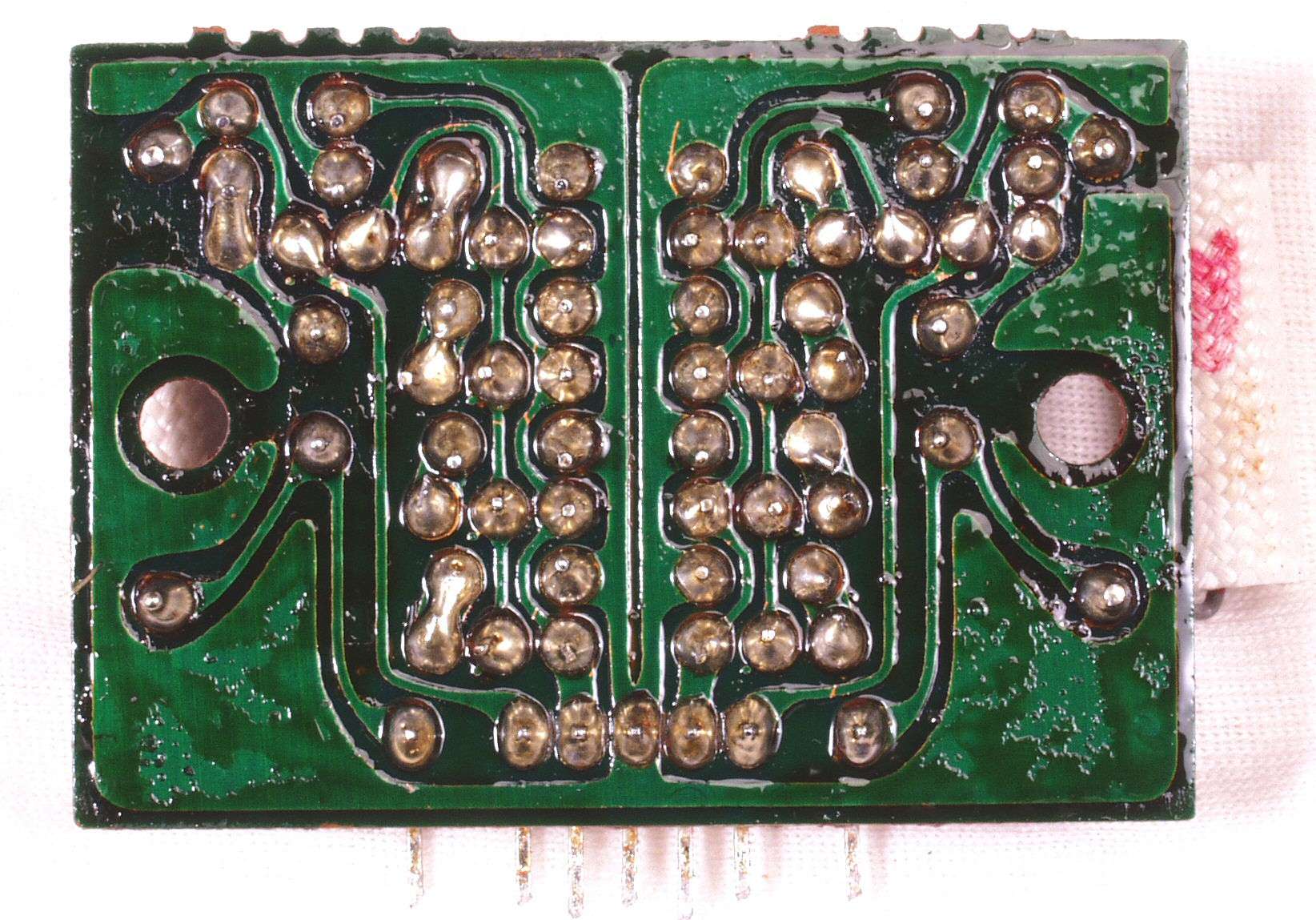

Ｃ−Ｂ．　リードリレーの接点交換

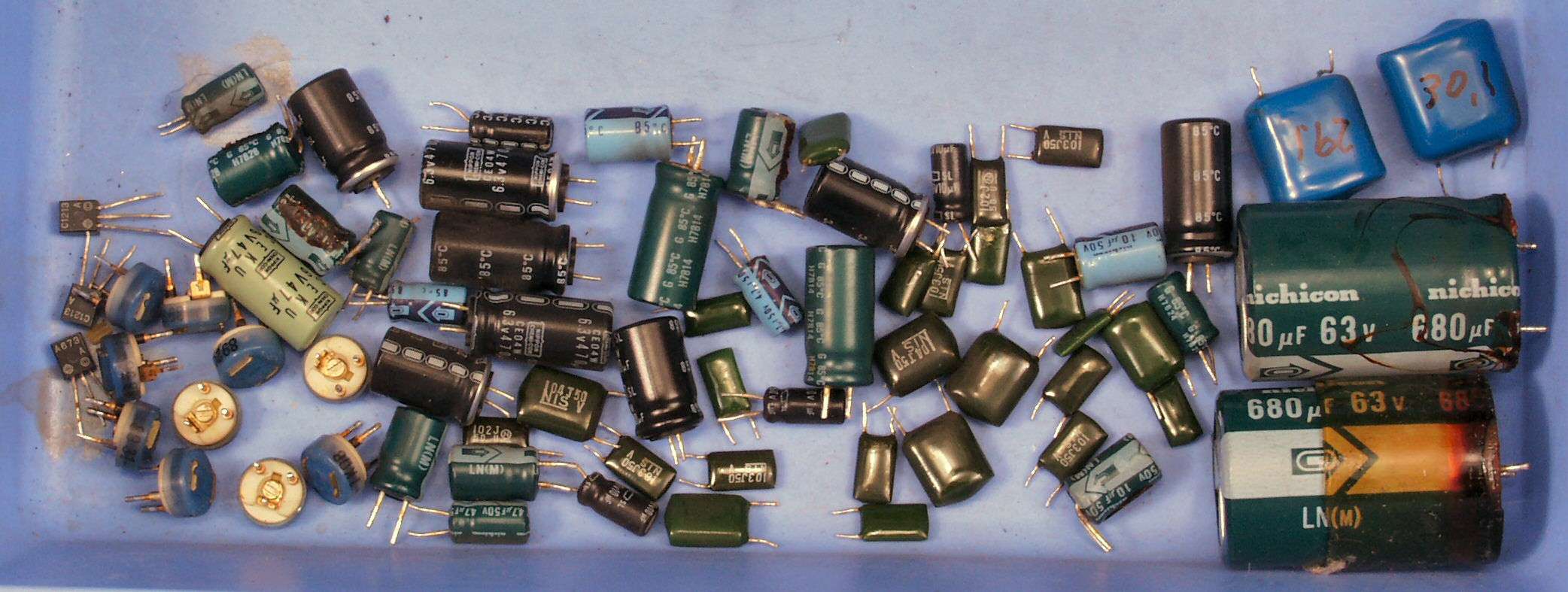

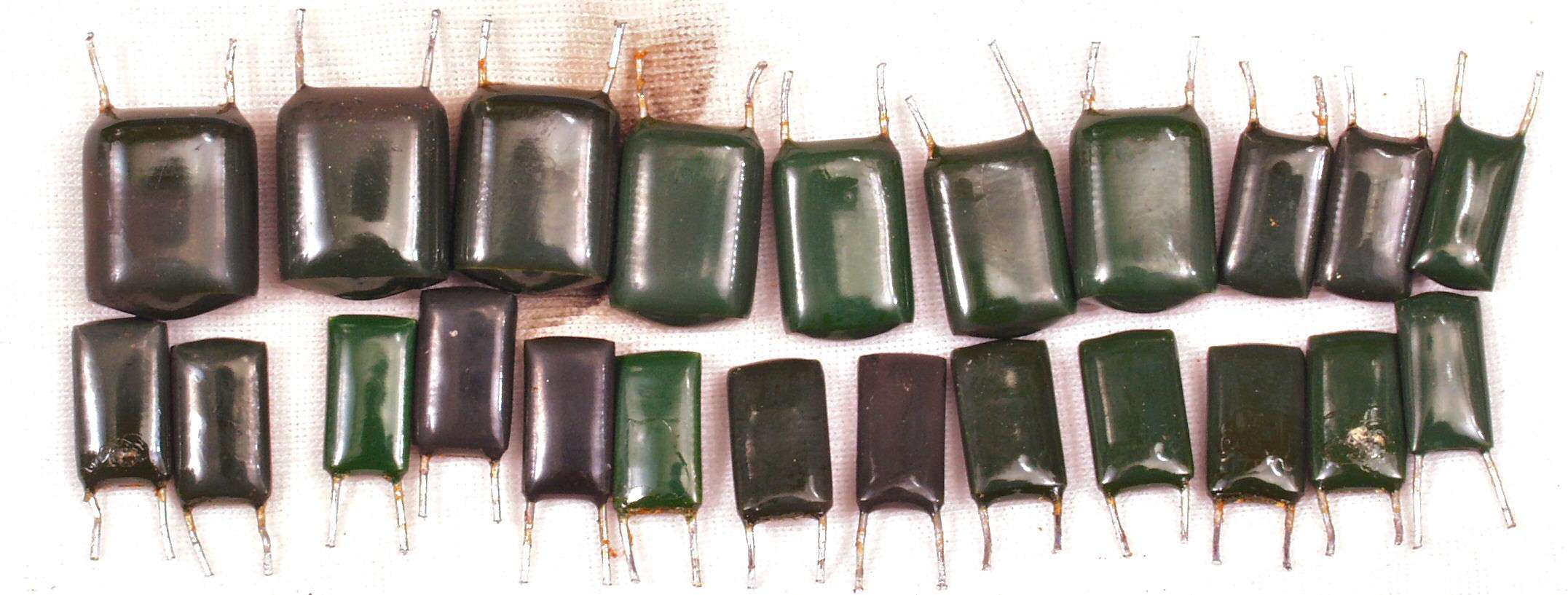

Ｃ−ＣＡ．　交換部品

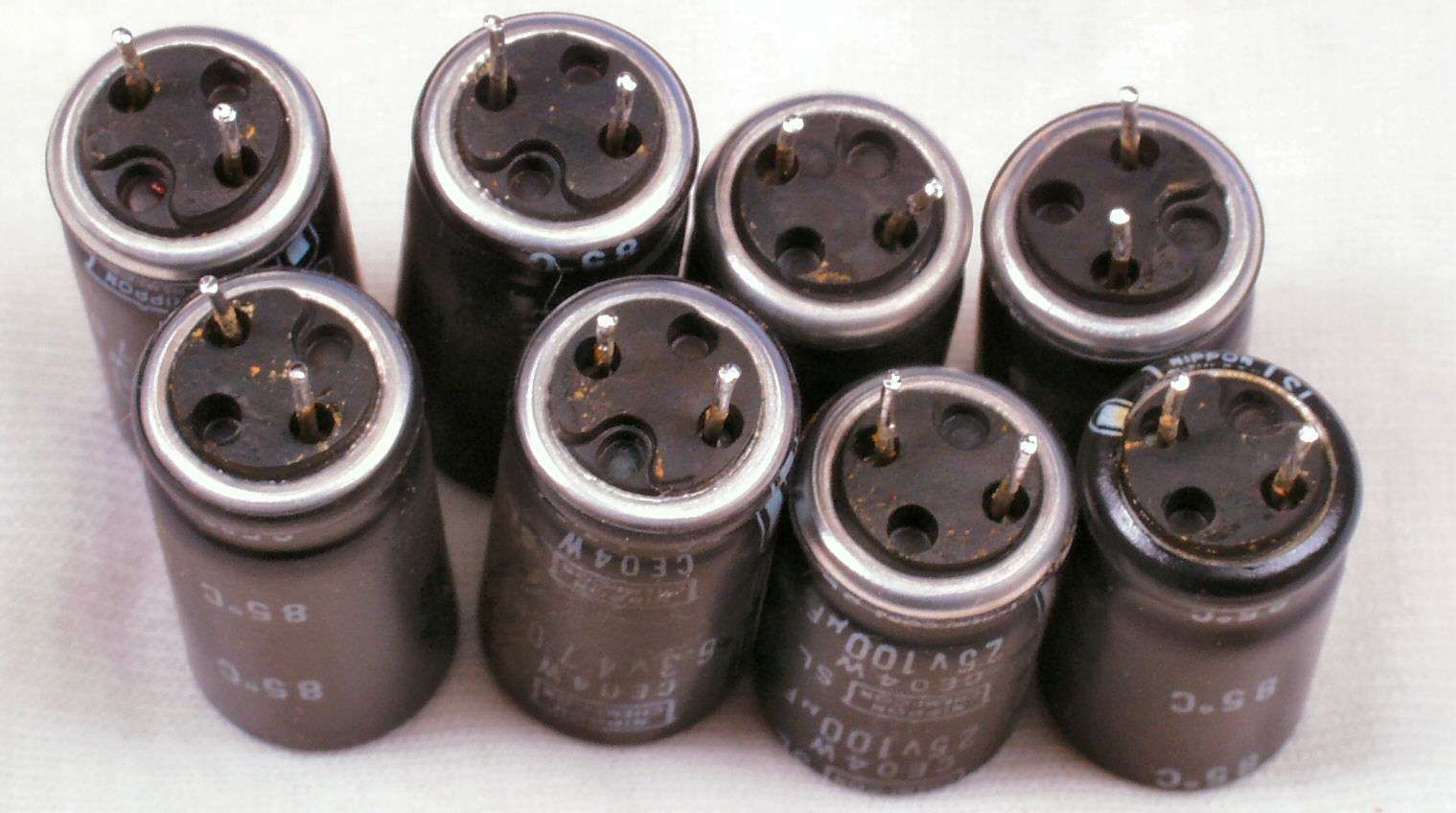

Ｃ−ＣＢ．　交換部品　底のビニールが剥けた電解コンデンサー

Ｃ−ＣＣ．　交換部品　熱で色が変色したフイルムコンデンサー

Ｃ−Ｄ．　パネル清掃

Ｃ−ＥＡ．　修理前　上から

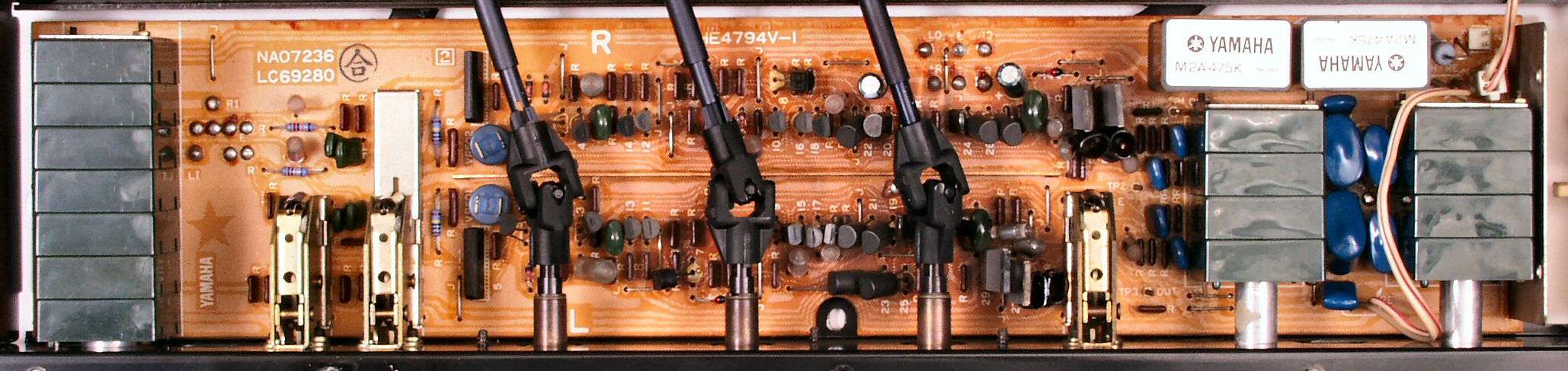

Ｃ−ＥＢ．　修理後　上から

Ｃ−ＥＣ．　修理前　下から

Ｃ−ＥＤ．　修理後　下から

Ｅ．　調整・測定 Ｅ−１Ａ．　出力・歪み率測定・調整 　　　　＜見方＞ 　　　下左オーディオ発振器より４００ＨＺ・1ＫＨＺの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、ＳＰからの出力を測定　　　下中オシロ＝入力波形（オーディオ発振器のＴＴＬレベル） 　　　下中右上＝周波数計 　　　下中右上デジタル電圧計＝ＳＰ出力電圧測定ＲＬは切り替えて測定 　　　上左端電圧計＝Ｌ側ＳＰ出力電圧測定、黒針のみ使用 　　　上中左歪み率計＝ＳＰ出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上中右＝Ｒ側ＳＰ出力電圧測定、赤針のみ使用 　　　上右端オシロ＝ＳＰ出力波形　上＝Ｒ出力、下＝Ｌ出力

Ｅ−１Ａ．　出力電圧２Ｖ　歪み率＝０．０？％　測定レンジ＝０．１％　ＡＵＸ入力　１０００ＨＺ

Ｅ−１Ｂ．　出力電圧２Ｖ　歪み率＝０．０？％　測定レンジ＝０．１％　ＡＵＸ入力　４００ＨＺ

Ｅ−２Ａ．　出力電圧２Ｖ　歪み率＝０．０？％　測定レンジ＝０．１％　ＭＭ−２入力（ＰＨＯＮＯ−２）　１０００ＨＺ

Ｅ−２Ｂ．　出力電圧２Ｖ　歪み率＝０．０４％　測定レンジ＝０．１％　ＭＭ−２入力（ＰＨＯＮＯ−２）　４００ＨＺ

Ｅ−３Ａ．　出力電圧２Ｖ　歪み率＝０．０？％　測定レンジ＝０．１％　ＭＭ−１入力（ＰＨＯＮＯ−１）　１０００ＨＺ

Ｅ−３Ｂ．　出力電圧２Ｖ　歪み率＝０．０？％　測定レンジ＝０．１％　ＭＭ−１入力（ＰＨＯＮＯ−１）　４００ＨＺ

Ｅ−４Ａ．　出力電圧２Ｖ　歪み率＝０．０？％　測定レンジ＝０．１％　ＭＣ入力（ＰＨＯＮＯ−１）　１０００ＨＺ

Ｅ−４Ｂ．　出力電圧２Ｖ　歪み率＝０．０？％　測定レンジ＝０．１％　ＭＣ入力（ＰＨＯＮＯ−１）　４００ＨＺ

Ｅ−５Ａ．　出力電圧１０Ｖ　歪み率＝０．０？％　測定レンジ＝０．１％　ＭＣ入力（ＰＨＯＮＯ−１）　１０００ＨＺ、この上で飽和する

Ｅ−５Ｂ．　出力電圧１０Ｖ　歪み率＝０．０？％　測定レンジ＝０．１％　ＭＣ入力（ＰＨＯＮＯ−１）　４００ＨＺ、この上で飽和する

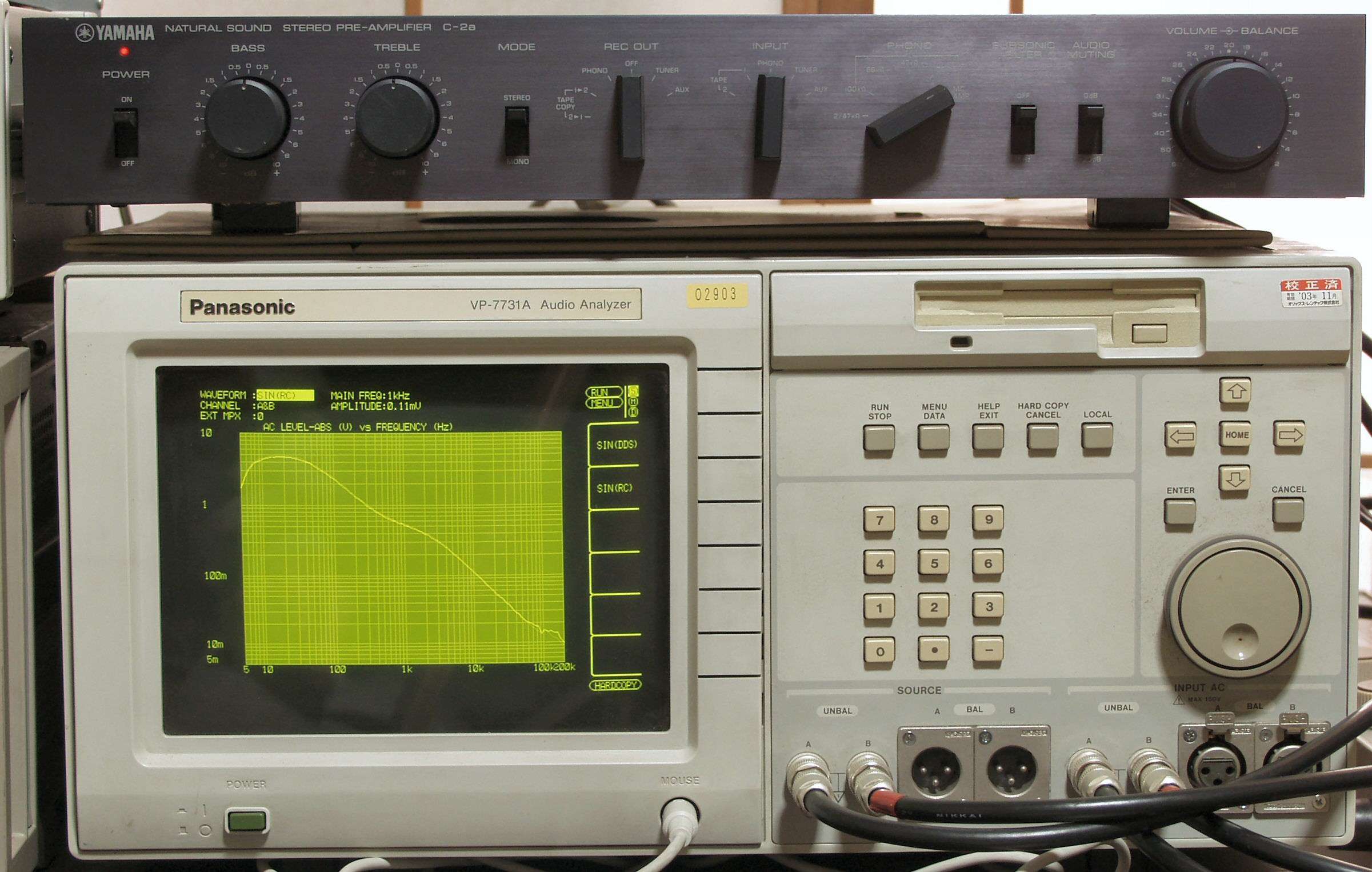

ＥＥ．　上位測定器による　調整・測定 　　　　完全に組み立てて有ります。 ＥＥ ０．　下のオーディオアナライザーＶＰ−７７３２Ａで自動測定。

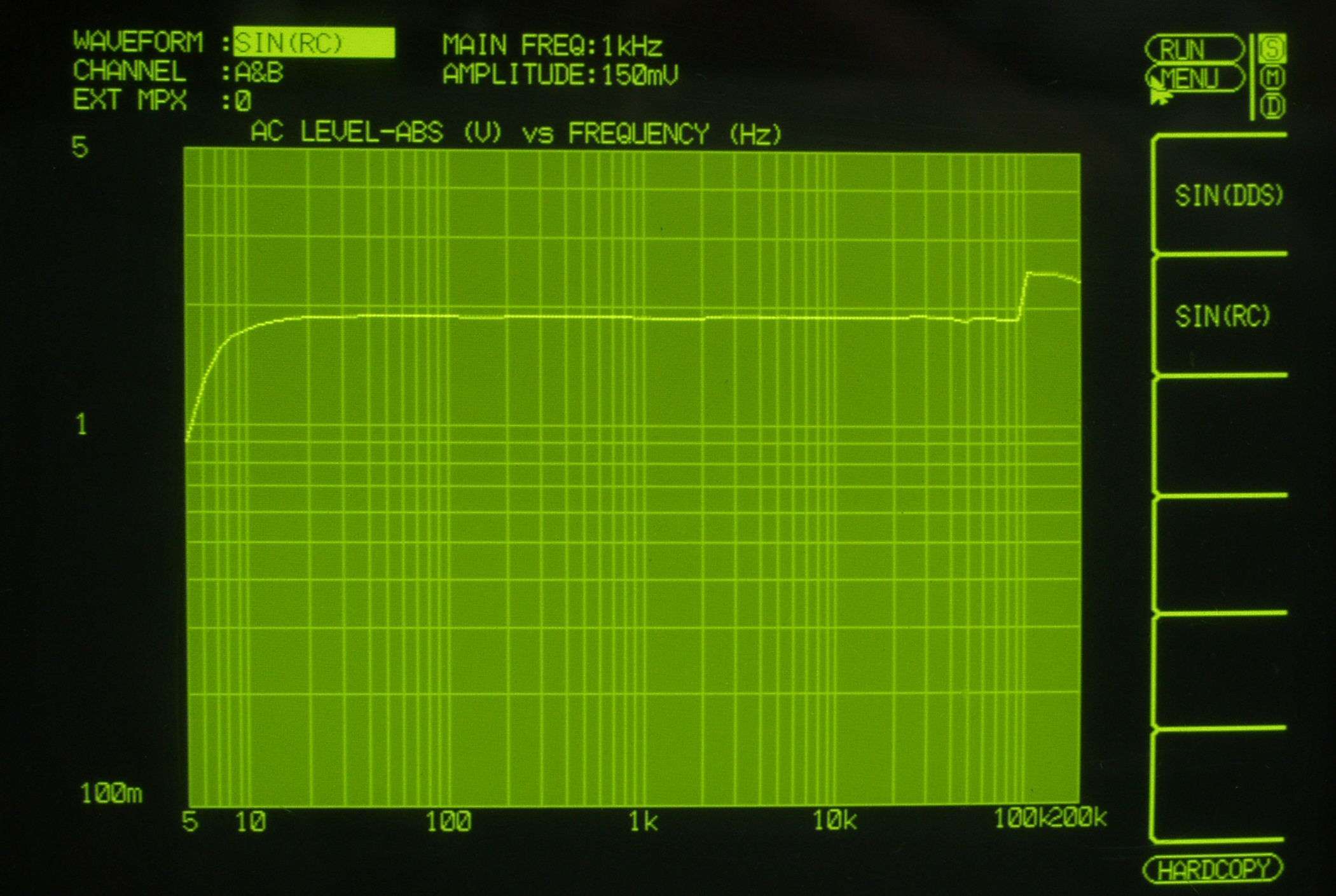

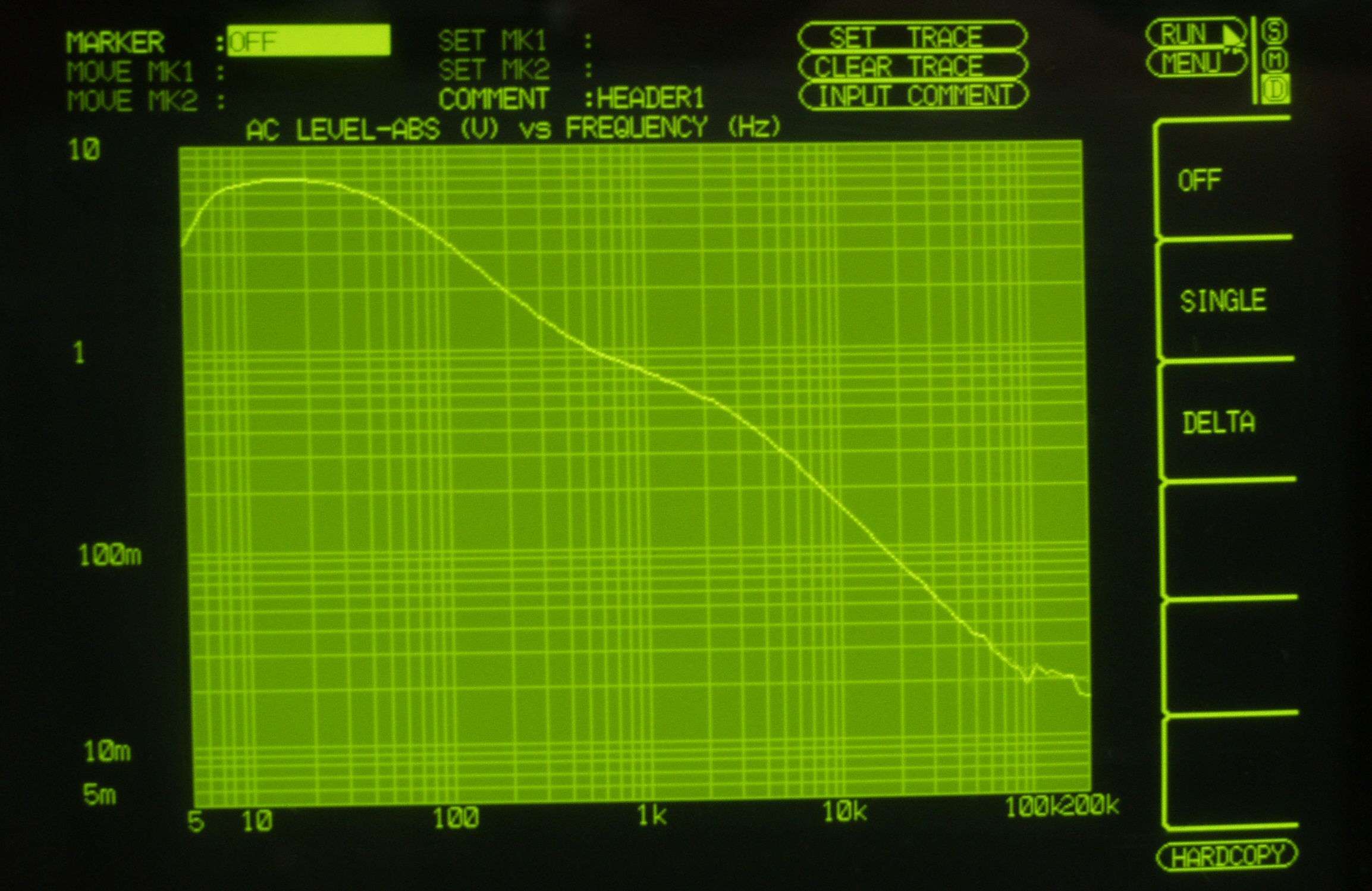

ＥＥ−１Ａ．　入出力特性測定（ＡＵＸ入力） 　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

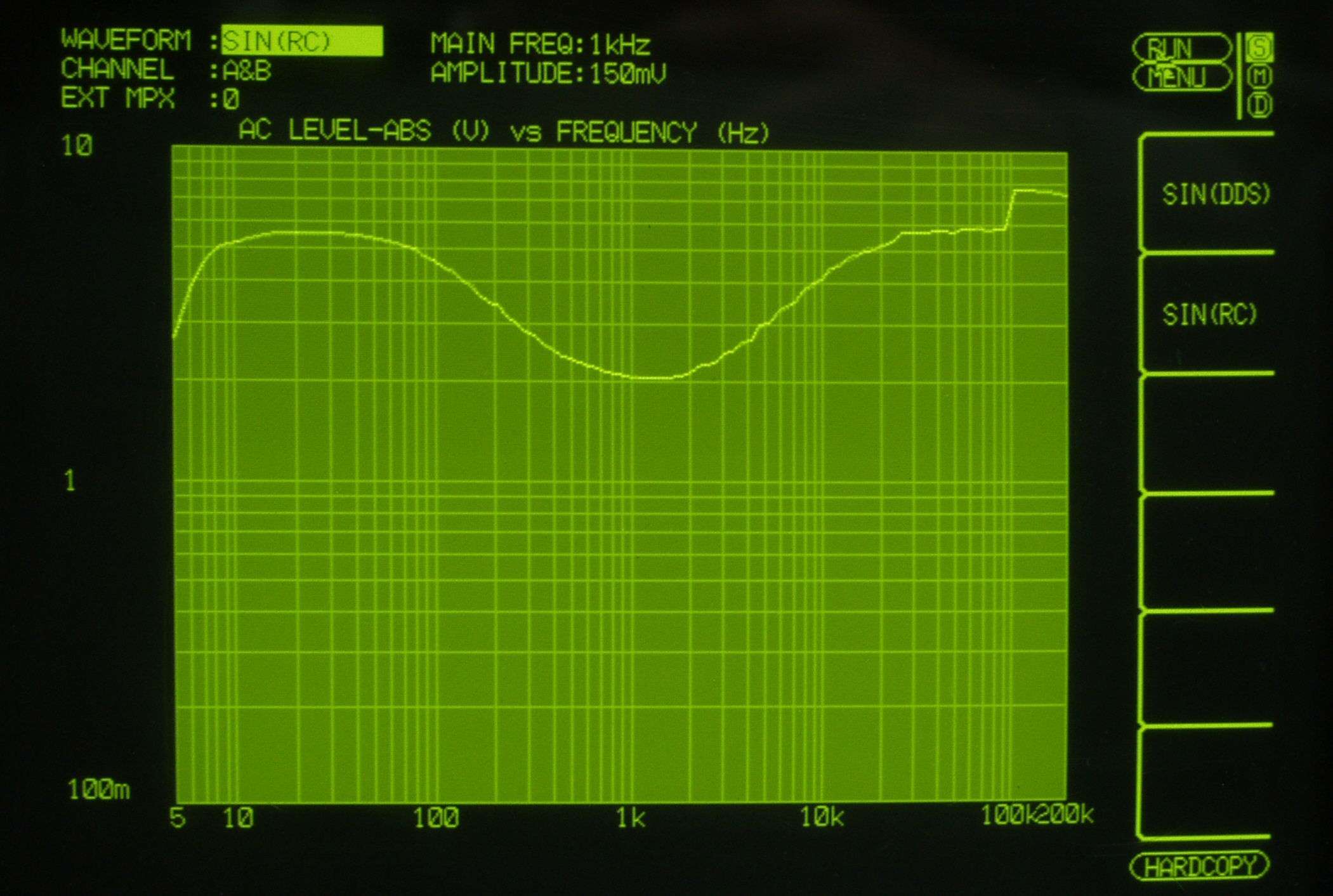

ＥＥ−１Ｂ．　入出力特性測定（ＡＵＸ入力）　ＢＡＳＳ　＆　ＴＲＥＢＬＥ　最大 　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

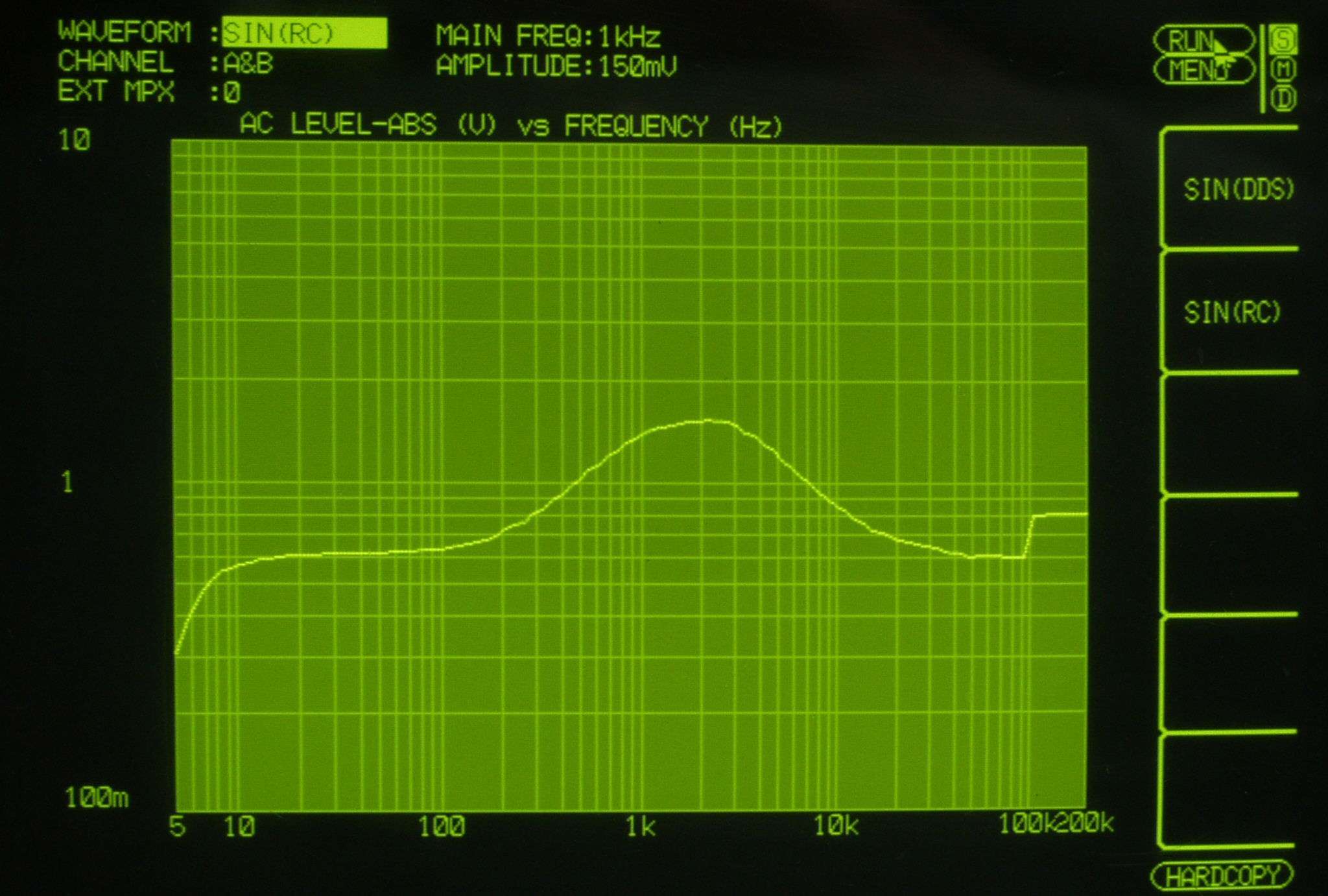

ＥＥ−１Ｃ．　入出力特性測定（ＡＵＸ入力）　ＢＡＳＳ　＆　ＴＲＥＢＬＥ　最小 　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

ＥＥ−１Ｄ．　歪み率特性測定（ＡＵＸ入力） 　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力　ＶＲはｍａｘ　　左出力＝薄（細い）色　右出力＝濃い（太い）色

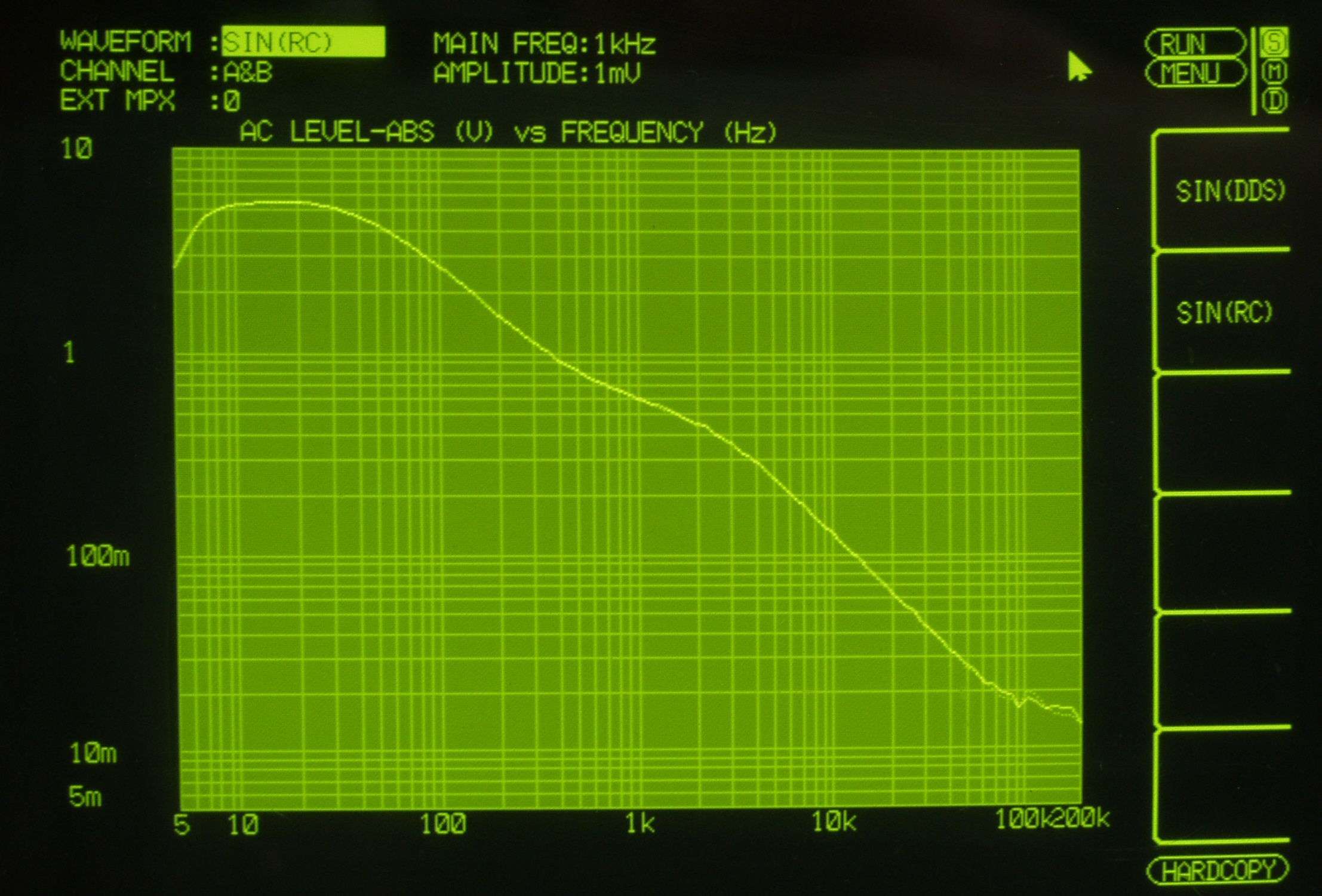

ＥＥ−２．　入出力特性測定（ＭＭ入力）＝ＰＨＯＮＯ−２ 　　　　　　ＭＭ入力　入力電圧＝２ｍＶ一定入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

ＥＥ−３Ａ．　入出力特性測定（ＭＭ入力）＝ＰＨＯＮＯ−１ 　　　　　ＭＣ入力端子へ２ｍＶ入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

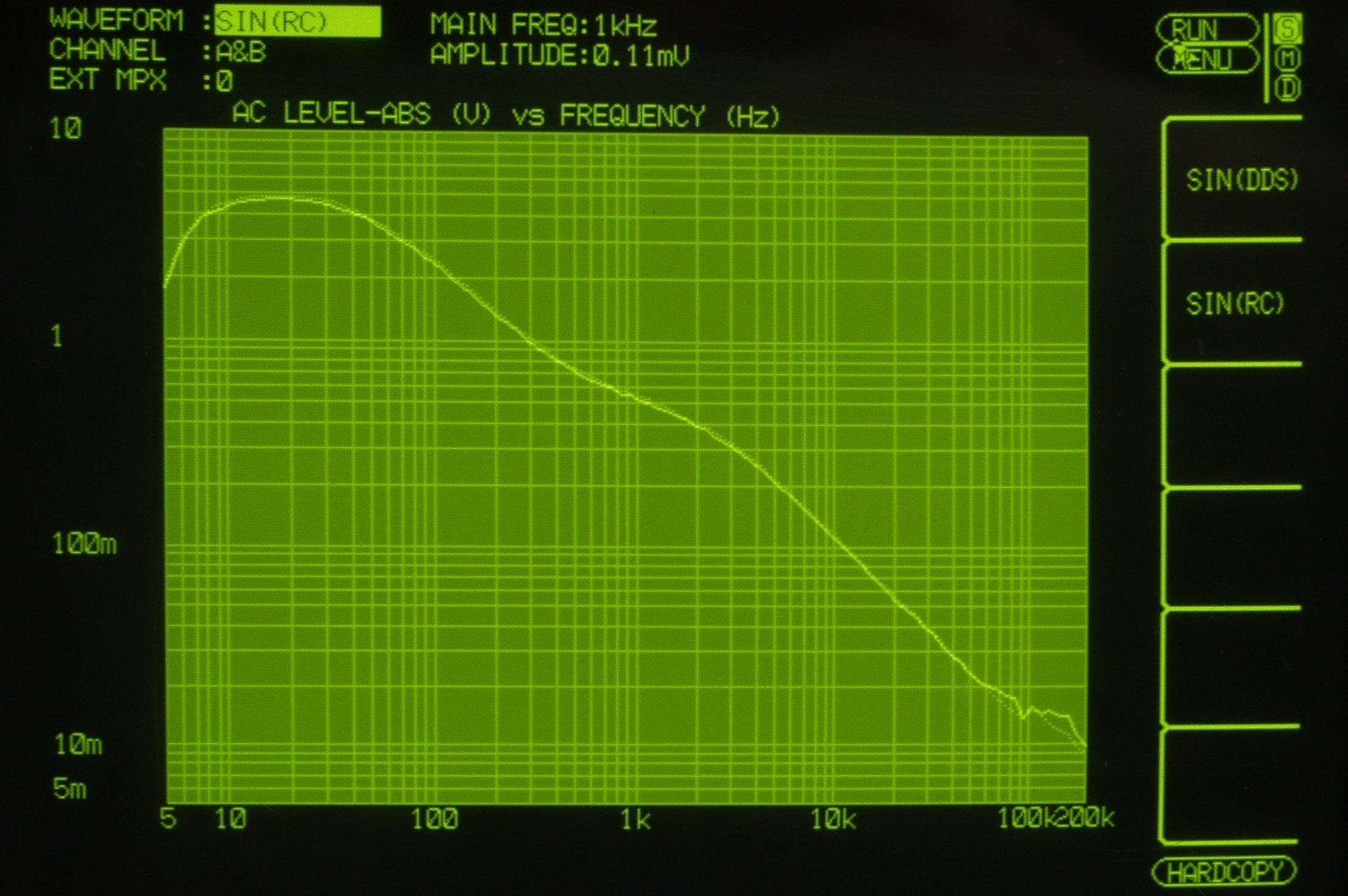

ＥＥ−３Ｂ．　入出力特性測定（ＭＣ入力）＝ＰＨＯＮＯ−１ 　　　　　ＭＣ入力端子へ０．１１ｍＶ入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｅ−５．　引き続き２４時間エージング

Ｓ．　ＹＡＭＡＨＡ　Ｃ２ａ　の仕様（カタログ・マニアルより）

型式 コントロールアンプ　Ｃ２ａ 入力感度/インピーダンス Phono1 MM=2.5mV/47kΩ、68kΩ、100kΩ Phono1 MC=100μV/50Ω Phono2 MM=2.5mV/47kΩ Aux、Tuner、Tape PB1/2=150mV/47kΩ カートリッジロード 100kΩ、68kΩ、47kΩ、100Ω 最大許容入力 Phono1 MC=10mV以上(20kHz、0.03%) Phono1/2 MM=350mV以上(1kHz、0.01%) Aux、Tuner、Tape PB1/2=30V以上(Volume -34dB) 定格出力/インピーダンス/最大出力 Pre out1/2=2V/250Ω/15V以上 Rec out1/2=150mV/100Ω/20V以上 周波数特性 Phono1/2 MM=20Hz〜20kHz 0±0.2dB(RIAA) Phono1 MC=20Hz〜20kHz 0±0.3dB(RIAA) Aux、Tuner、Tape PB1/2=10Hz〜100kHz +0 -0.2dB 全高調波歪率(20Hz〜20kHz) Phono1/2 MM=0.003%以下．．10V REC出力 Phono1 MC=0.01%以下．．1V REC出力 Aux、Tuner、Tape PB1/2=0.003%以下．．10V 出力 高調波歪率(20Hz〜20kHz HP-IBにて2〜10次の総和) Phono MM→Rec out=0.0007%以下．．1.5V 出力 Aux、Tuner、Tape1/2→Pre out=0.0007%以下．．2V 出力 混変調歪率 Aux、Tuner、Tape PB1/2=0.003%以下(10V出力) SN比(IHF-Aネットワーク) Phono1/2 MM=92dB以上 Phono1 MC=78dB以上 Aux、Tuner、Tape PB1/2=103dB以上 残留ノイズ 0.03μV以下 チャンネルセパレーション (1kHz、Volume max) Phono1/2 MM=90dB以上 Phono1 MC=78dB以上 Aux、Tuner、Tape PB1/2=90dB以上 ファンクションセパレーション (1kHz、Volume max) Phono1/2 MM→Tuner=90dB以上 Tuner→Phono1/2 MM=95dB以上 Aux→Tuner=90dB以上 トーンコントロール特性 ターンオーバー周波数、Bass=350Hz、Treble=3.5kHz 最大可変幅、Bass=±10dB(20Hz) Treble=±10dB(50kHz) サブソニックフィルター 15Hz、12dB/oct オーディオミューティング -20dB 使用半導体 FET=5個 半導体=101個 ツェナーダイオード=10個 ダイオード=32個 ACアウトレット switched=400Wmax、　unswitched=400Wmax 電源 AC100V、50Hz/60Hz 消費電力 36W 外形寸法 幅435x高さ72x奥行320mm 重量 7.9kg 価格 ￥170,000(1978年11発売)
