| Technics SU−V10 修理記録 |
| 平成17年11月30日到着 平成18年1月15日完成 |
A. 修理前の状況
- 左右から音が出たり出なかったり、バランス良くありません。
ヘッドホンも聞こえない、オペレーションSW作動しない。
B. 原因
C. 修理状況
- SP接続リレ−交換
初段IC交換
RLバイアス/バランスVR交換
大型を除く全電解コンデンサー交換(オーディオコンデンサー使用)
電源コード手直し
D.使用部品
- SP接続リレー交換 2個
初段IC 2個
バイアス/バランス半固定VR 6個
電解コンデンサー 91個
E. 調整・測定
F. 修理費(販売価格) 100,000円
|
A. 修理前の点検状況
A−1. 点検中 上から見る |
 |
| A−2. 点検中 シールドを取り上から見る |
 |

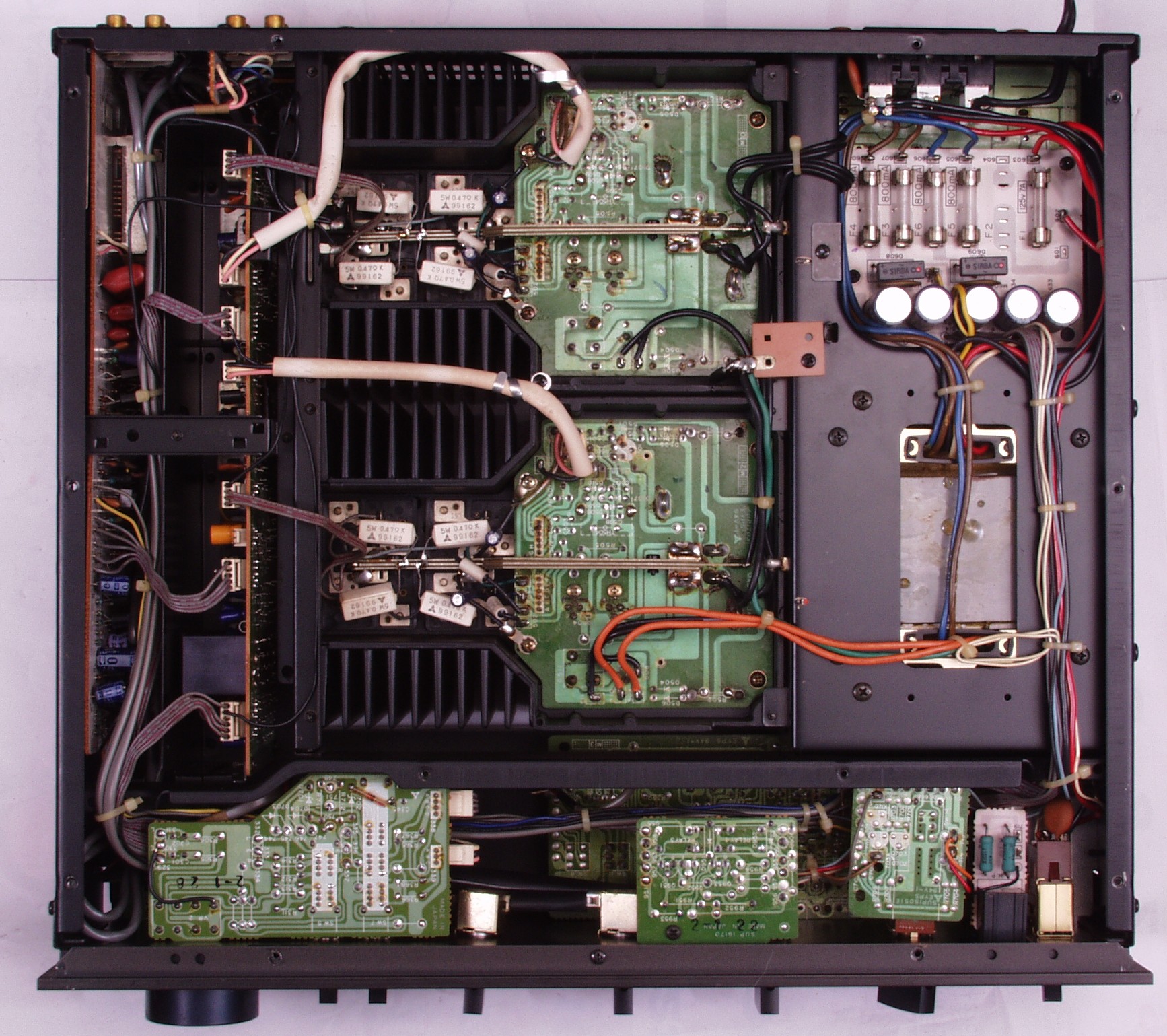

| A−3. 点検中 下から見る |
 |

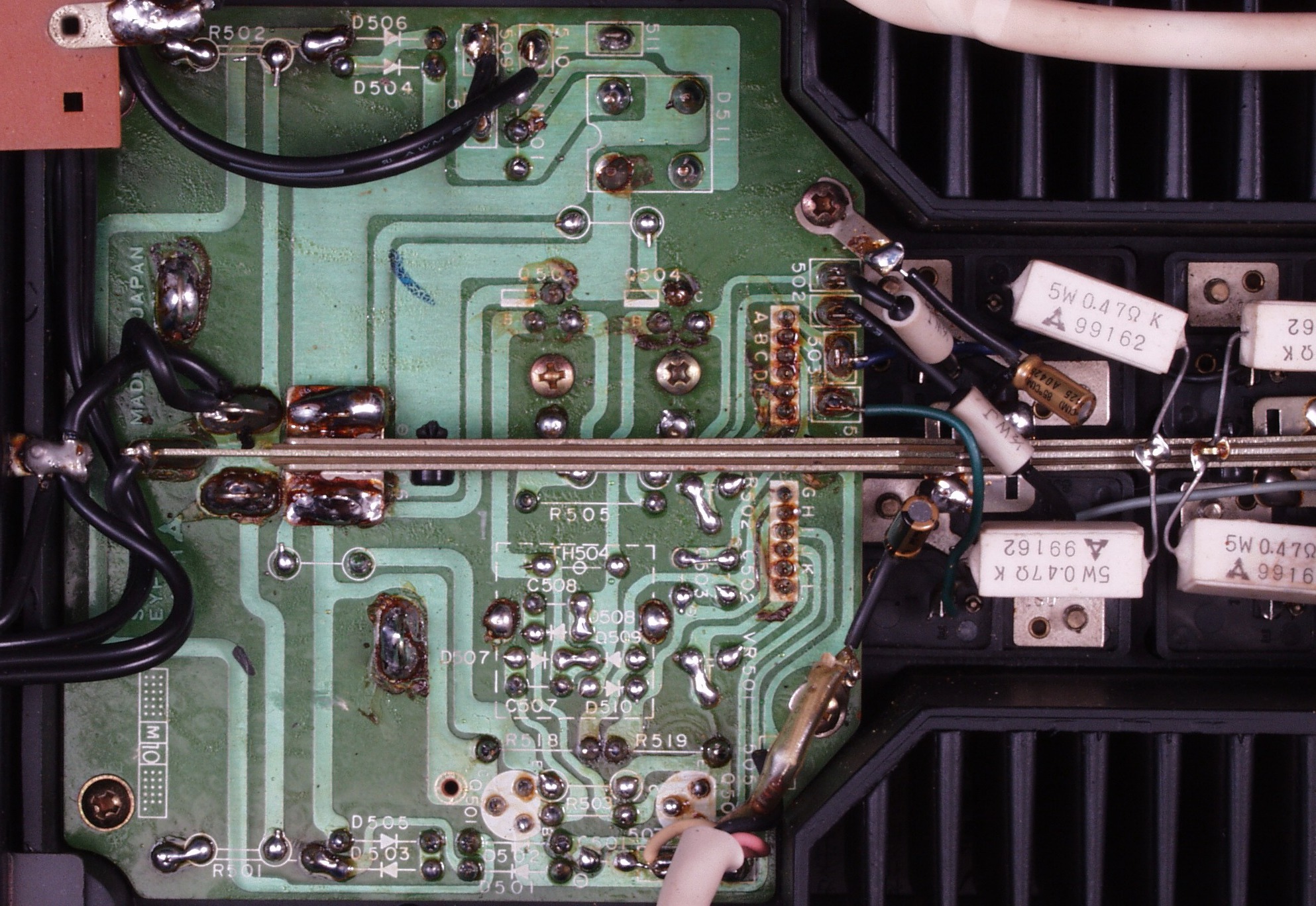

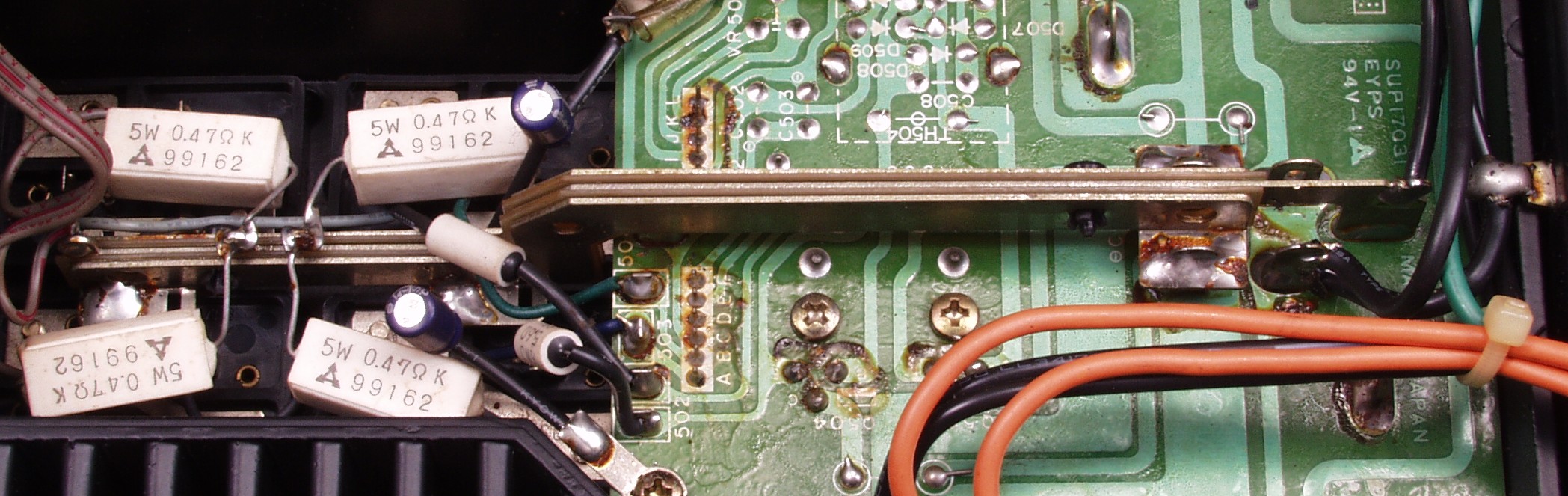

| A−4. 点検中 終段TR(トランジスター)への配線は銅版!! |
 |

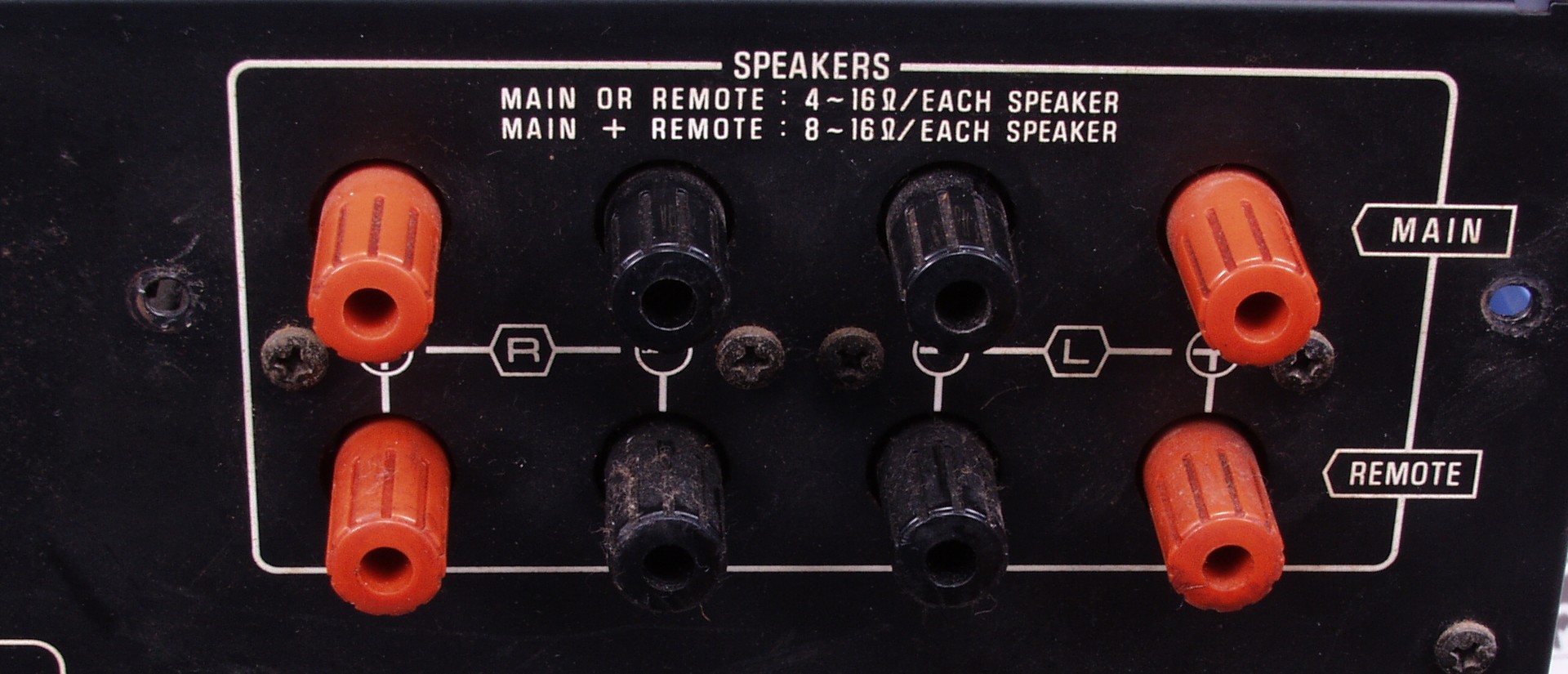

| A−5. 点検中 SP接続端子 |
 |
| A−6. 点検中 コードに力が加わり、心線が切れて熱を持ち、よれよれしてる |
 |
C. 修理状況

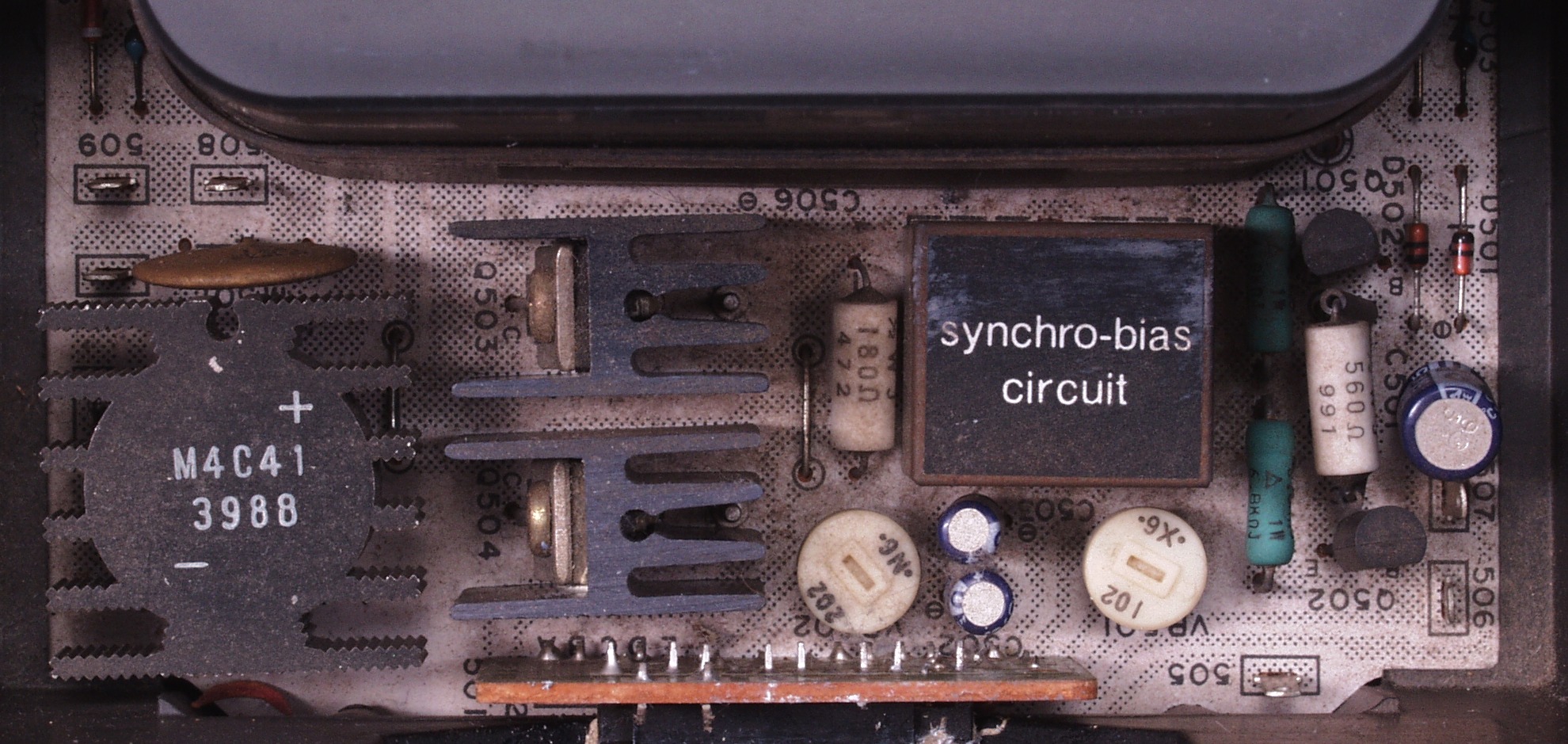

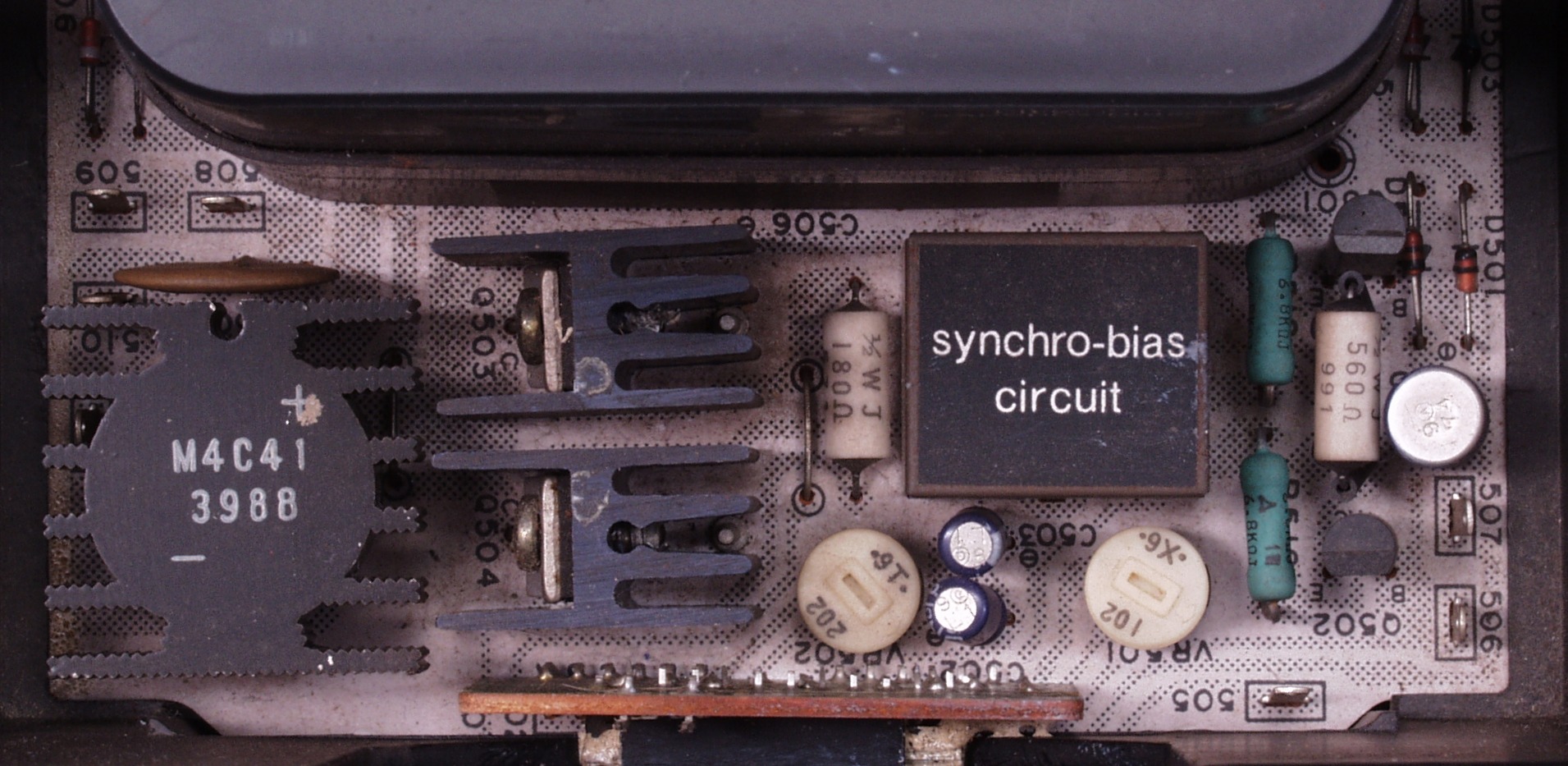

C−1A. 修理前 R_POWER_AMP基板 |
 |
| C−1B. 修理後 R_POWER_AMP基板 バランス/バイアス調整用半固定VR2個、電解コンデンサー3個交換 |
 |

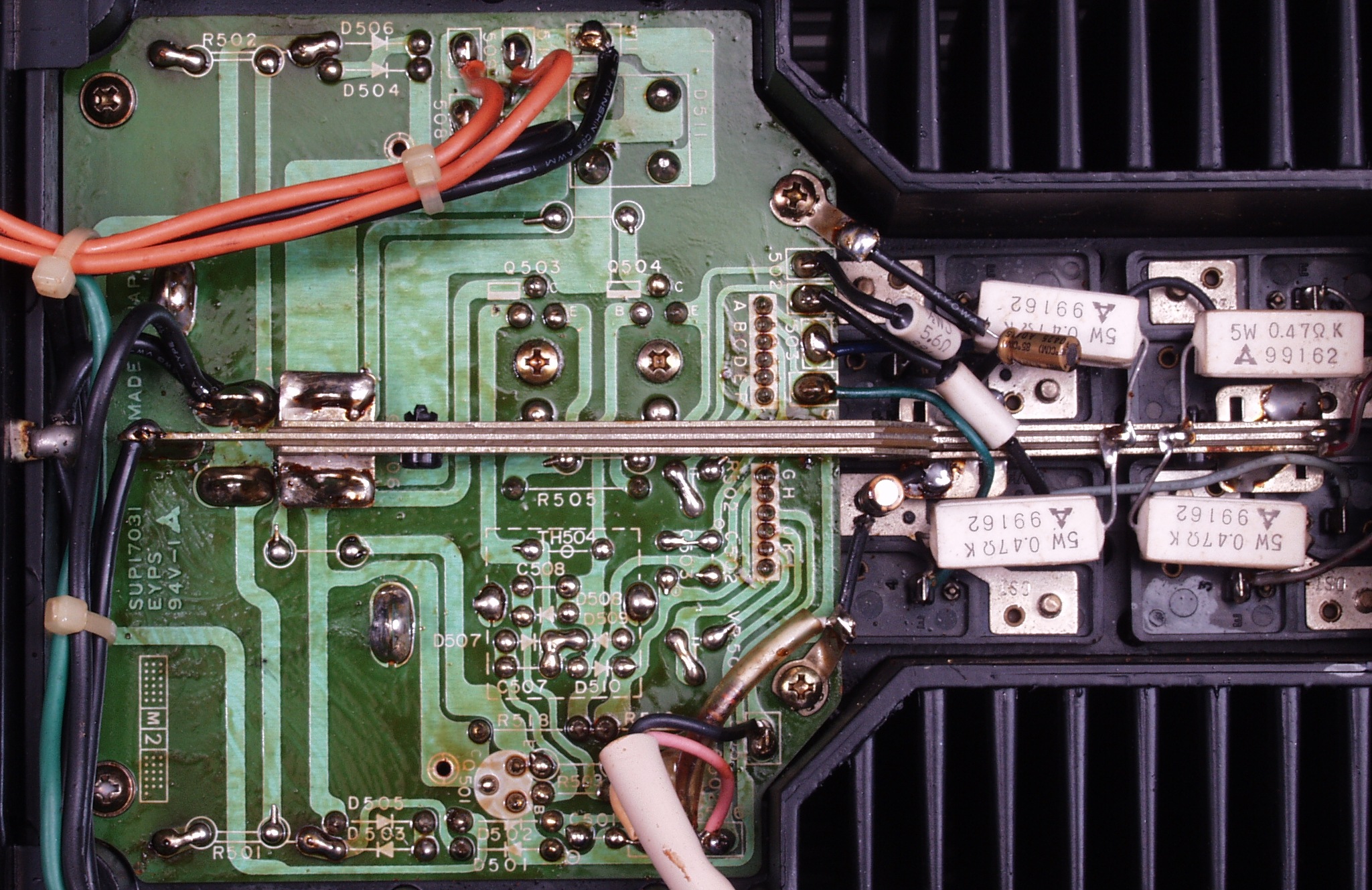

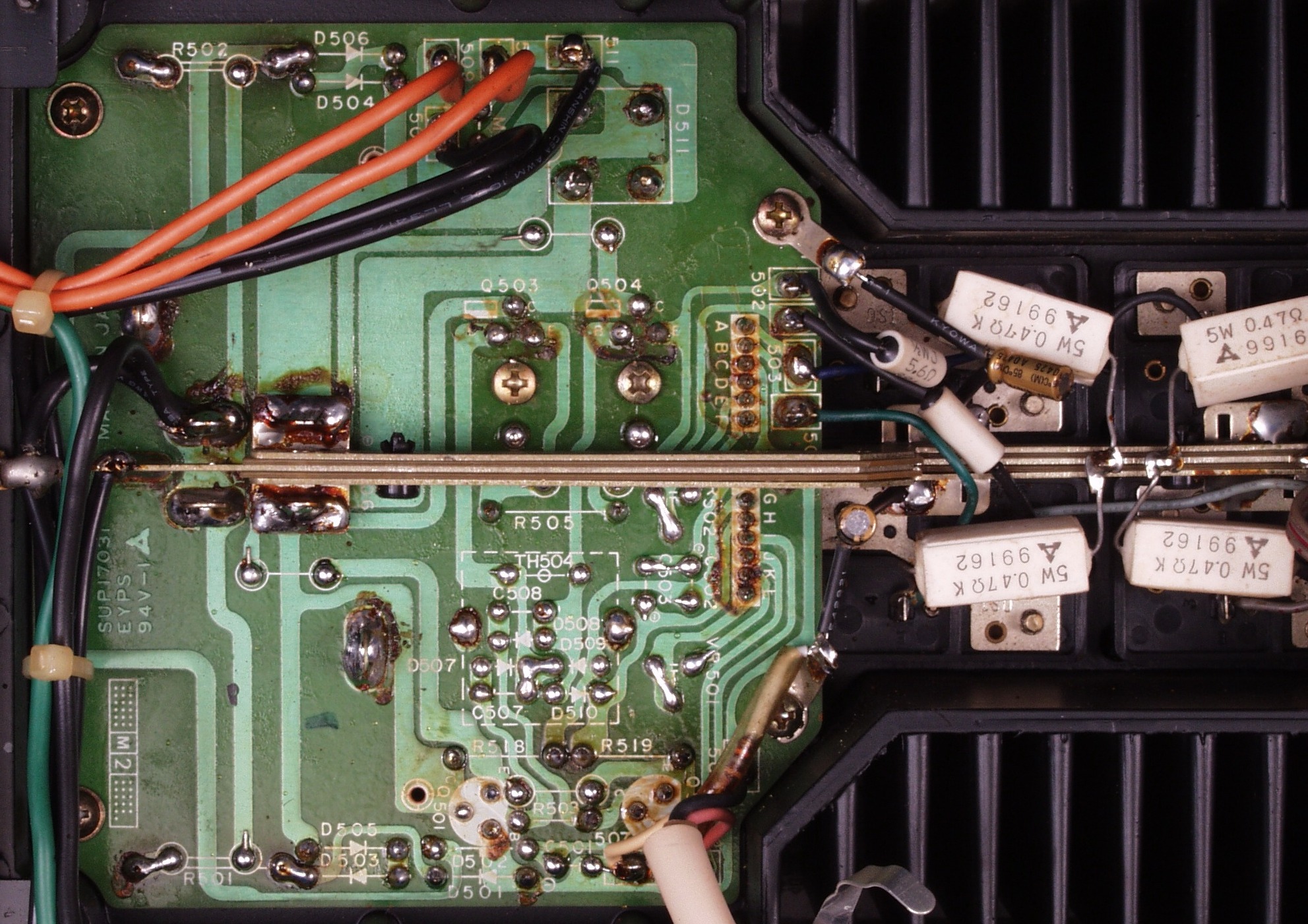

| C−1C. 修理前 R_POWER_AMP基板裏 |
 |

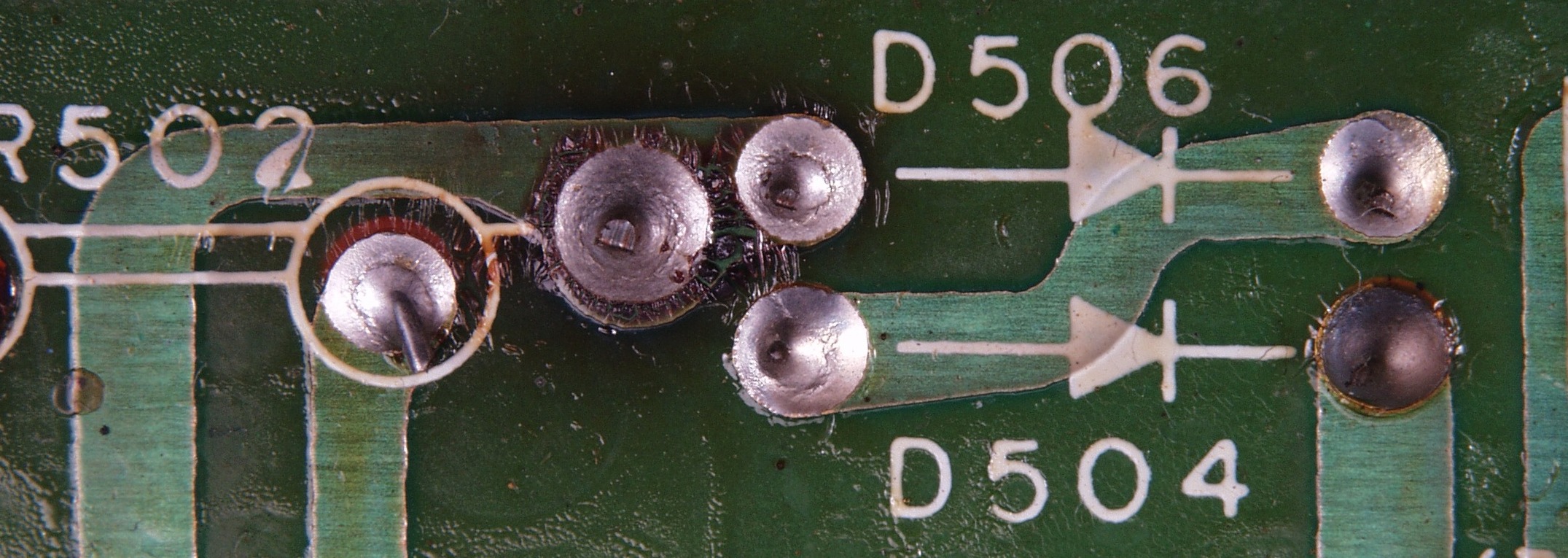

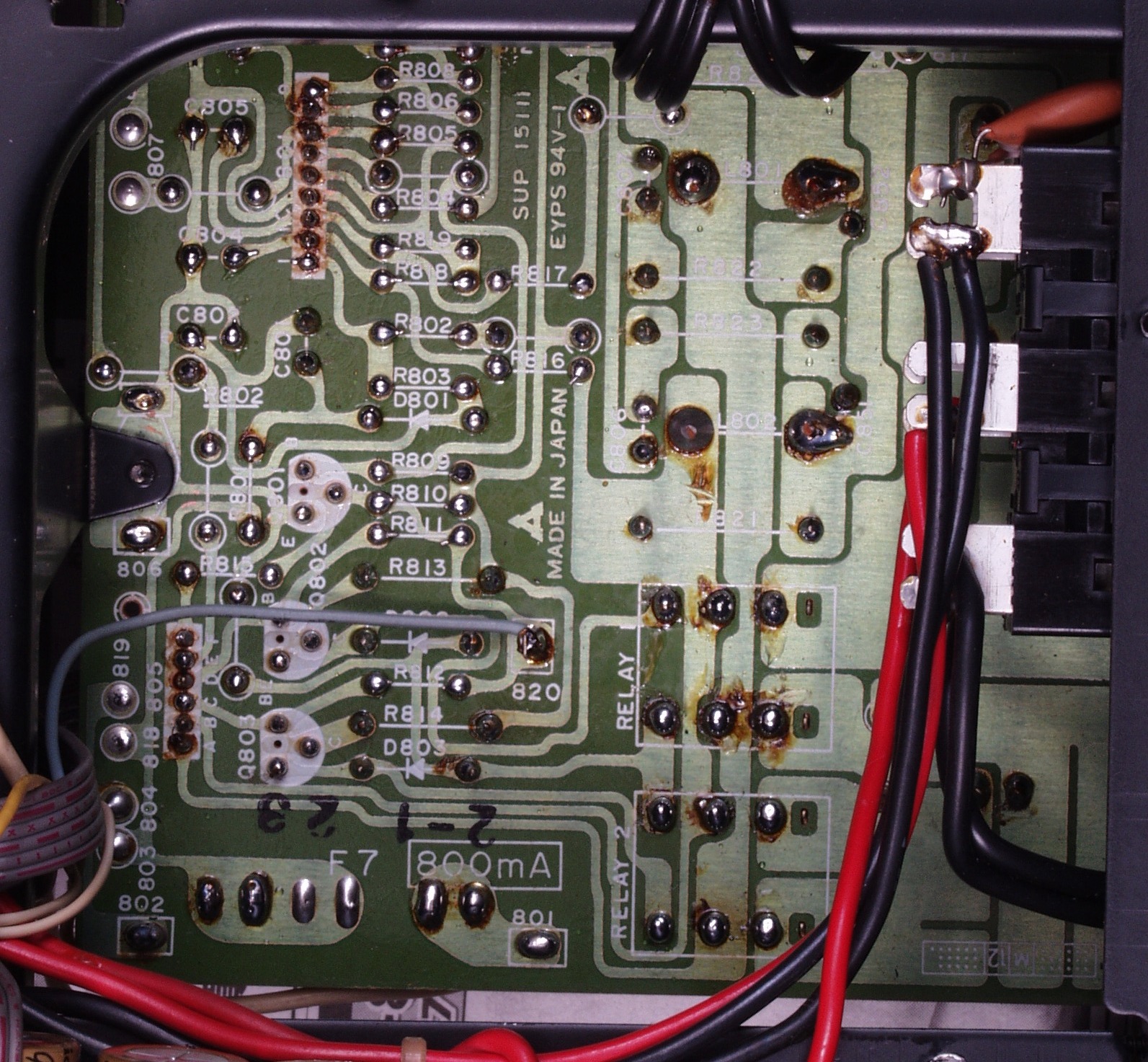

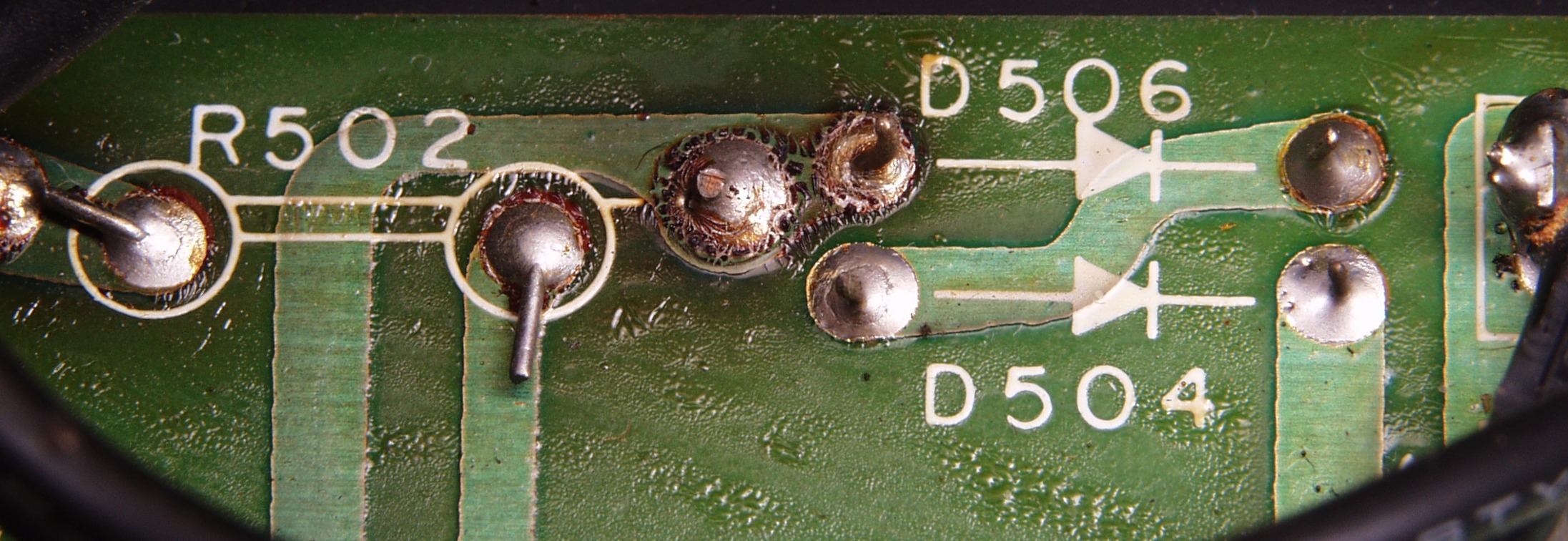

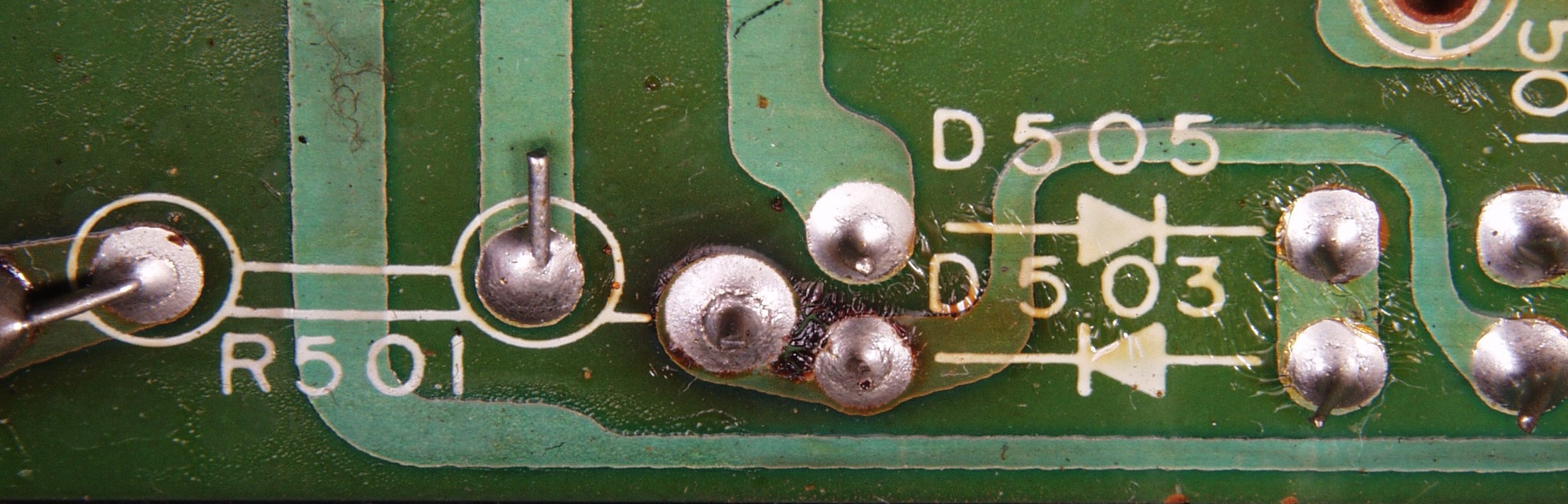

| C−1C−1. 修理前 R_POWER_AMP基板裏、ハンダ不良ケ所1 |
 |
| C−1C−2. 修理前 R_POWER_AMP基板裏、ハンダ不良ケ所2 |
 |
| C−1D. 修理(半田補正)後 R_POWER_AMP基板裏 電解コンデンサー2個交換 |
 |
| C−1E. 完成R_POWER_AMP基板裏 洗浄後 |
 |

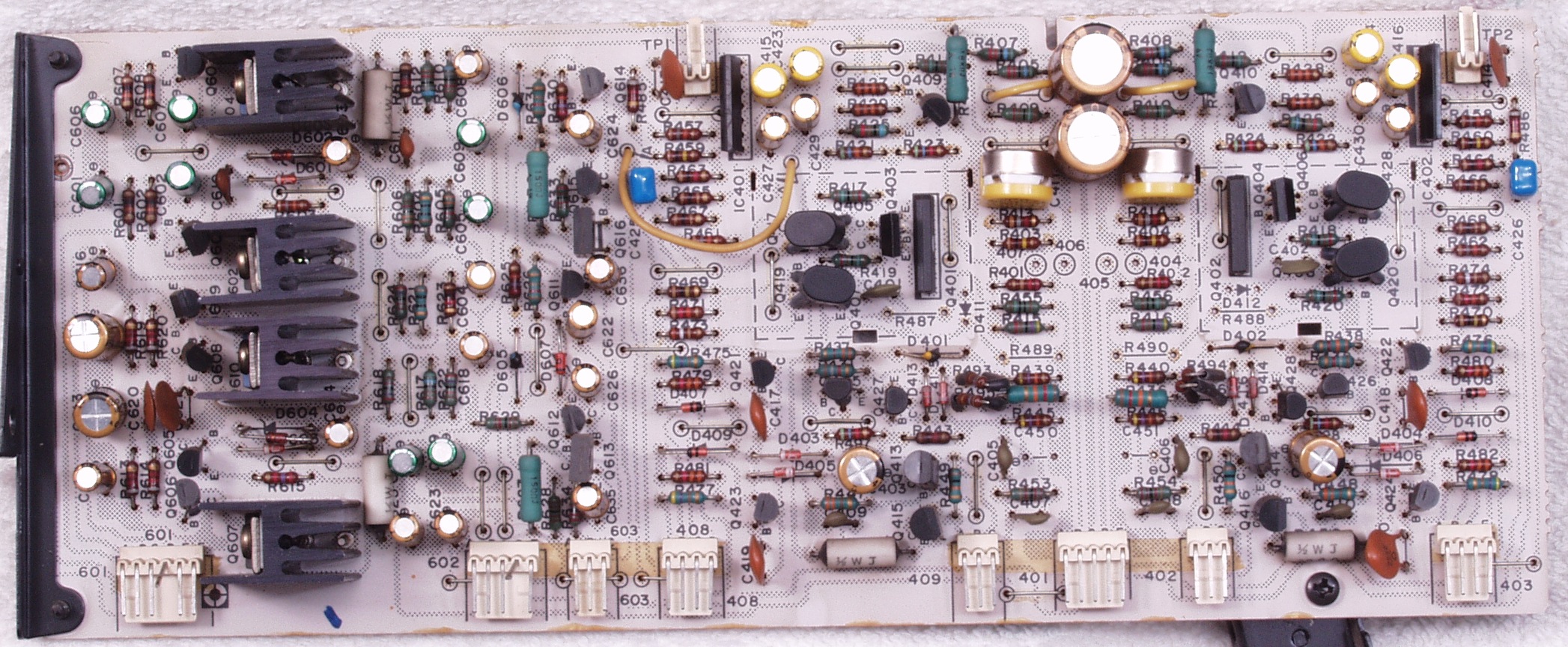

| C−2A. 修理前 L_POWER_AMP基板 |
 |
| C−2B. 修理後 L_POWER_AMP基板 バランス/バイアス調整用半固定VR2個、電解コンデンサー3個交換 |
 |
| C−2C. 修理前 L_POWER_AMP基板裏 |
 |

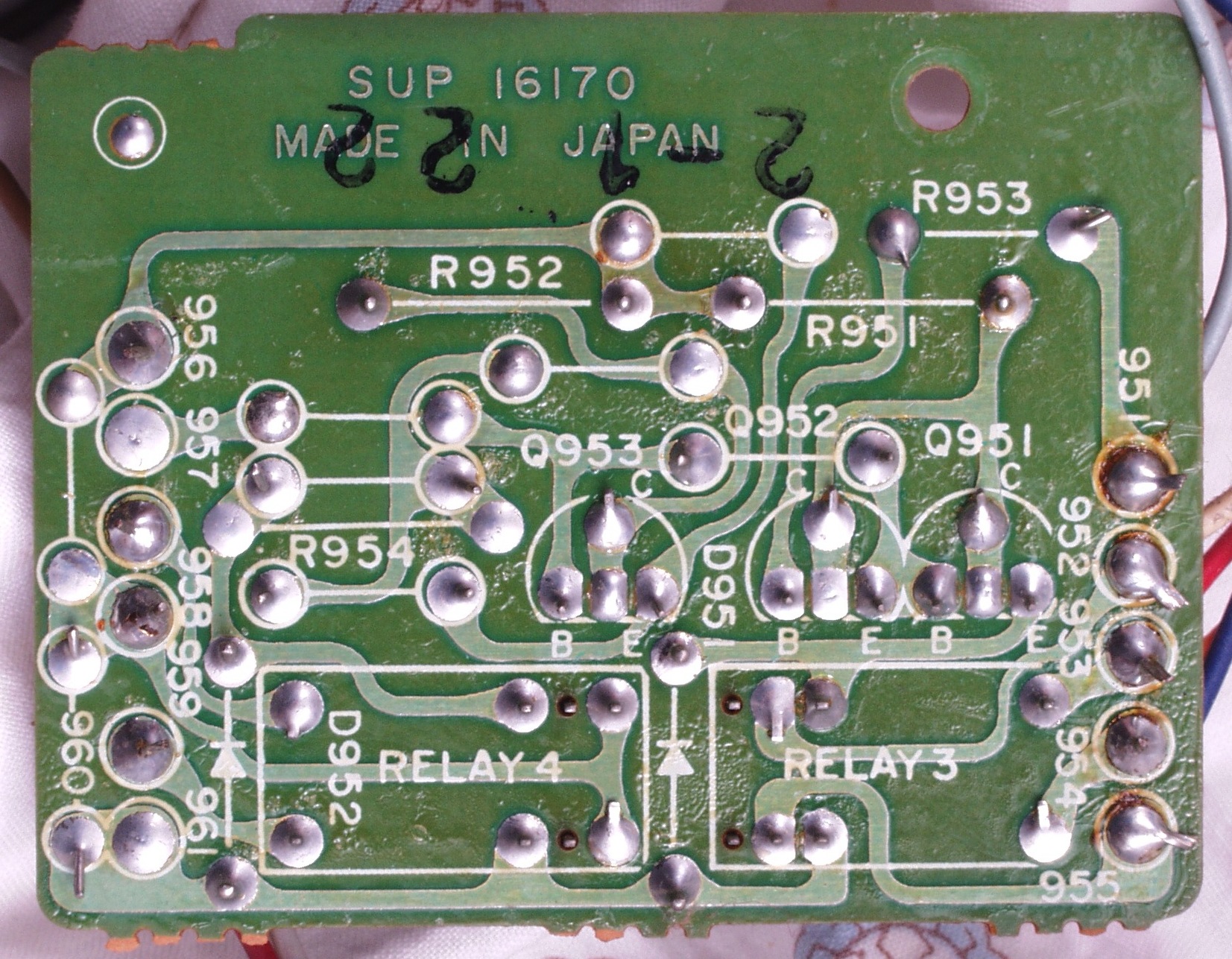

| C−2C−1. 修理前 L_POWER_AMP基板裏、ハンダ不良ケ所1 |
 |
| C−2C−2. 修理前 L_POWER_AMP基板裏、ハンダ不良ケ所2 |
 |
| C−2C−3. 修理前 L_POWER_AMP基板裏、ハンダ不良ケ所3 |
 |
| C−2D. 修理(半田補正)後 L_POWER_AMP基板裏 電解コンデンサー2個交換 |
 |
| C−2E. 完成L_POWER_AMP基板裏 洗浄後 |
 |

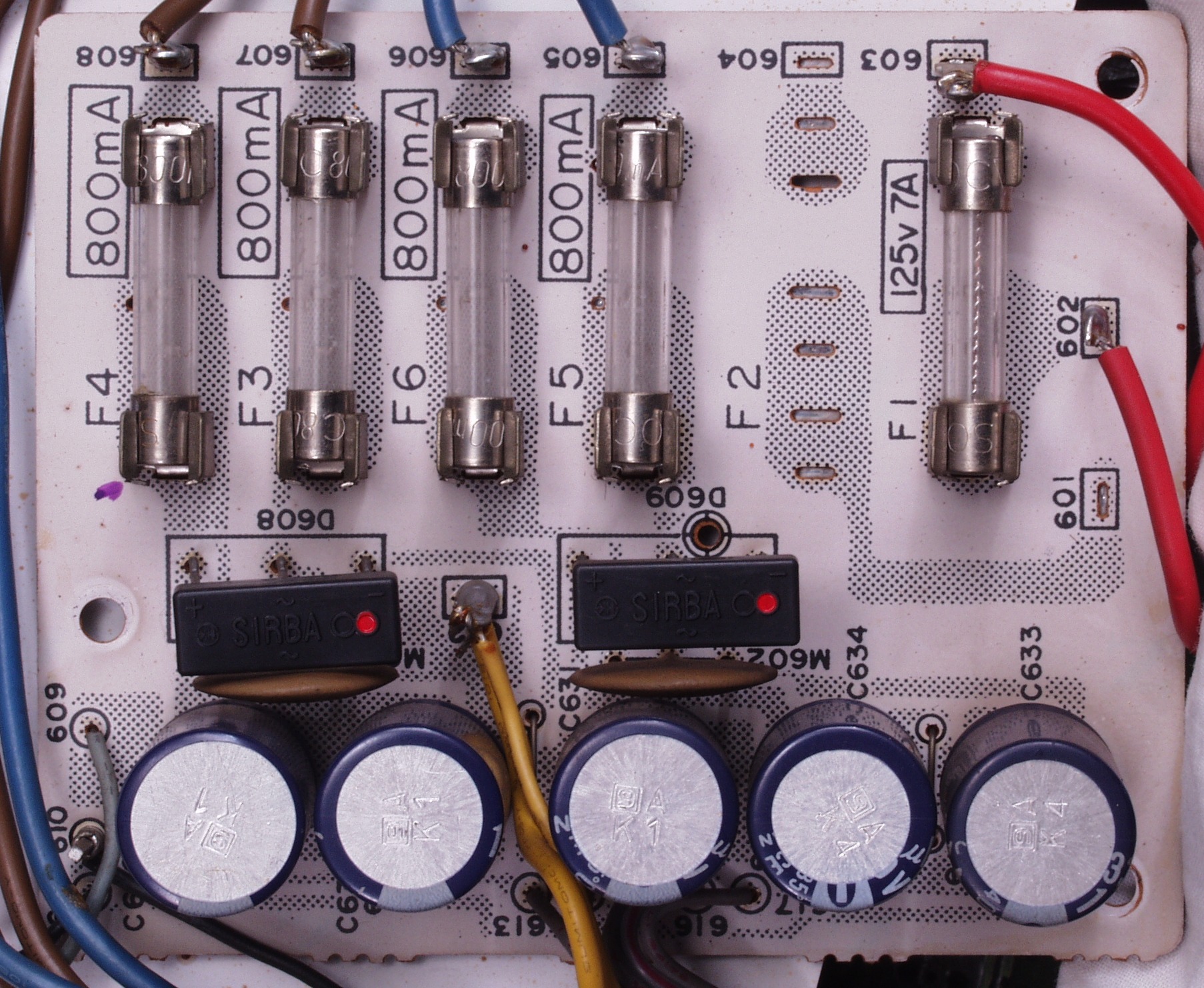

| C−3A. 修理前 整流基板 |
 |

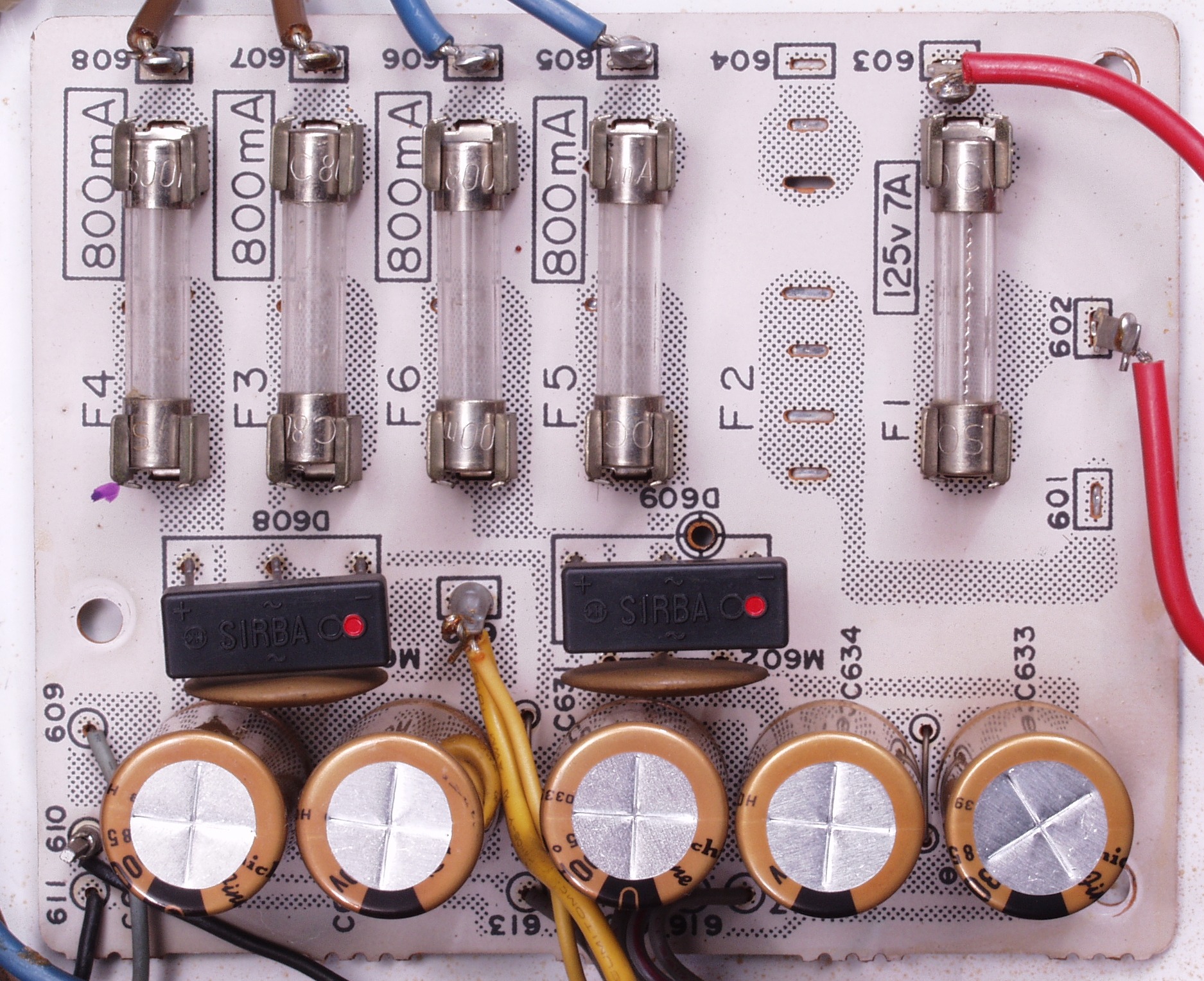

| C−3B. 修理後 整流基板 電解コンデンサー5個交換 |
 |

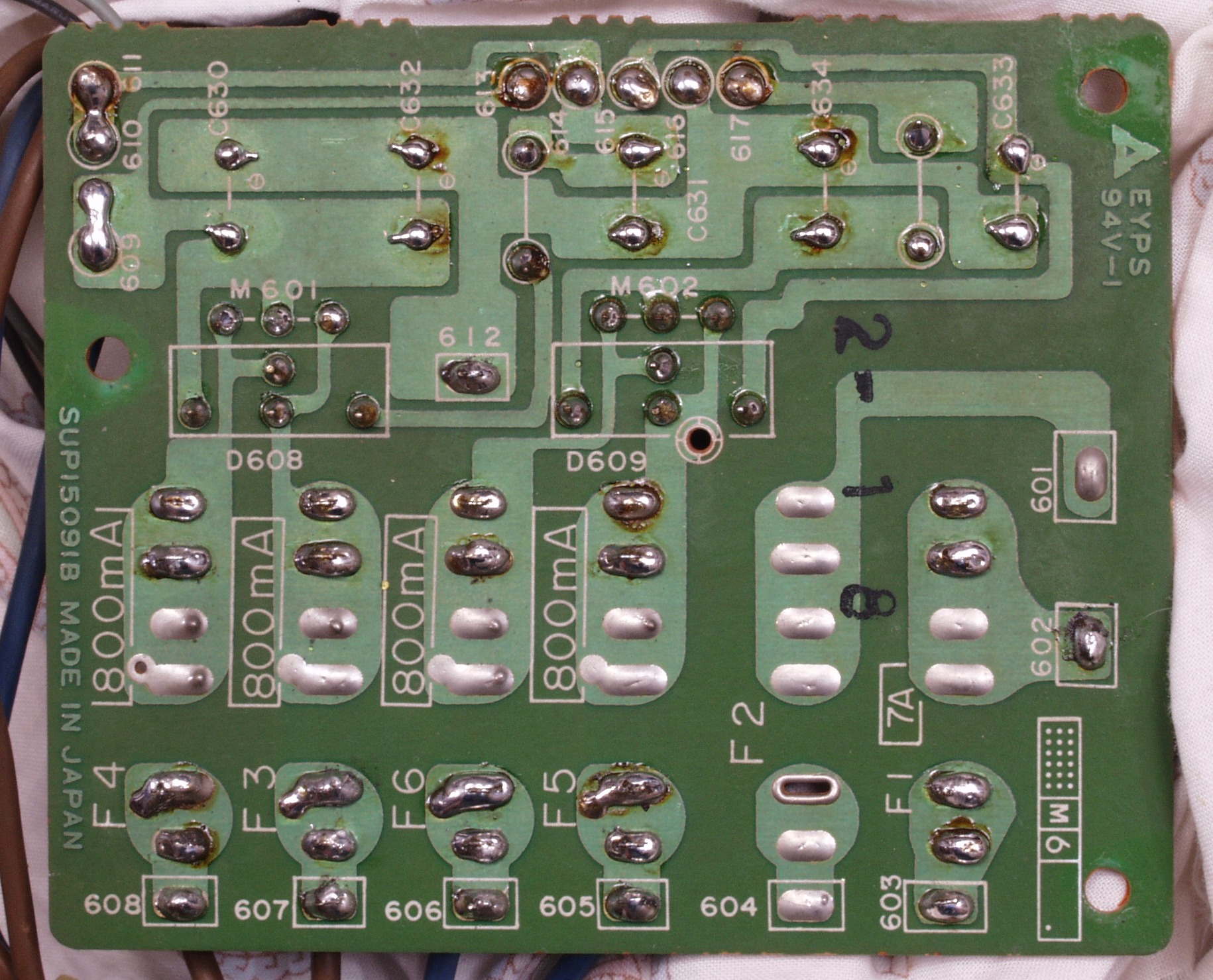

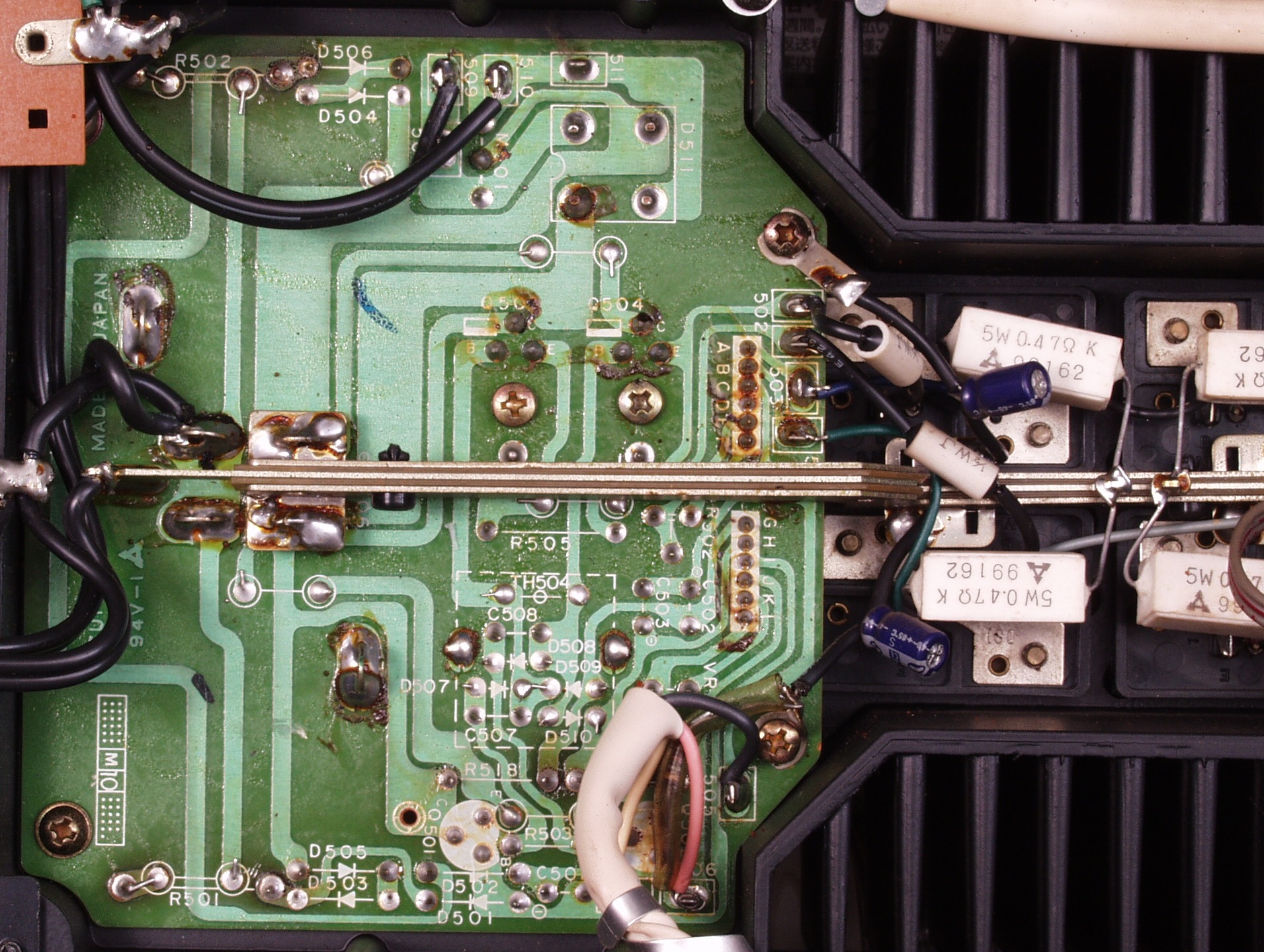

| C−3C. 修理前 整流基板裏 |
 |
| C−3D. 修理(半田補正)後 整流基板裏 |
 |

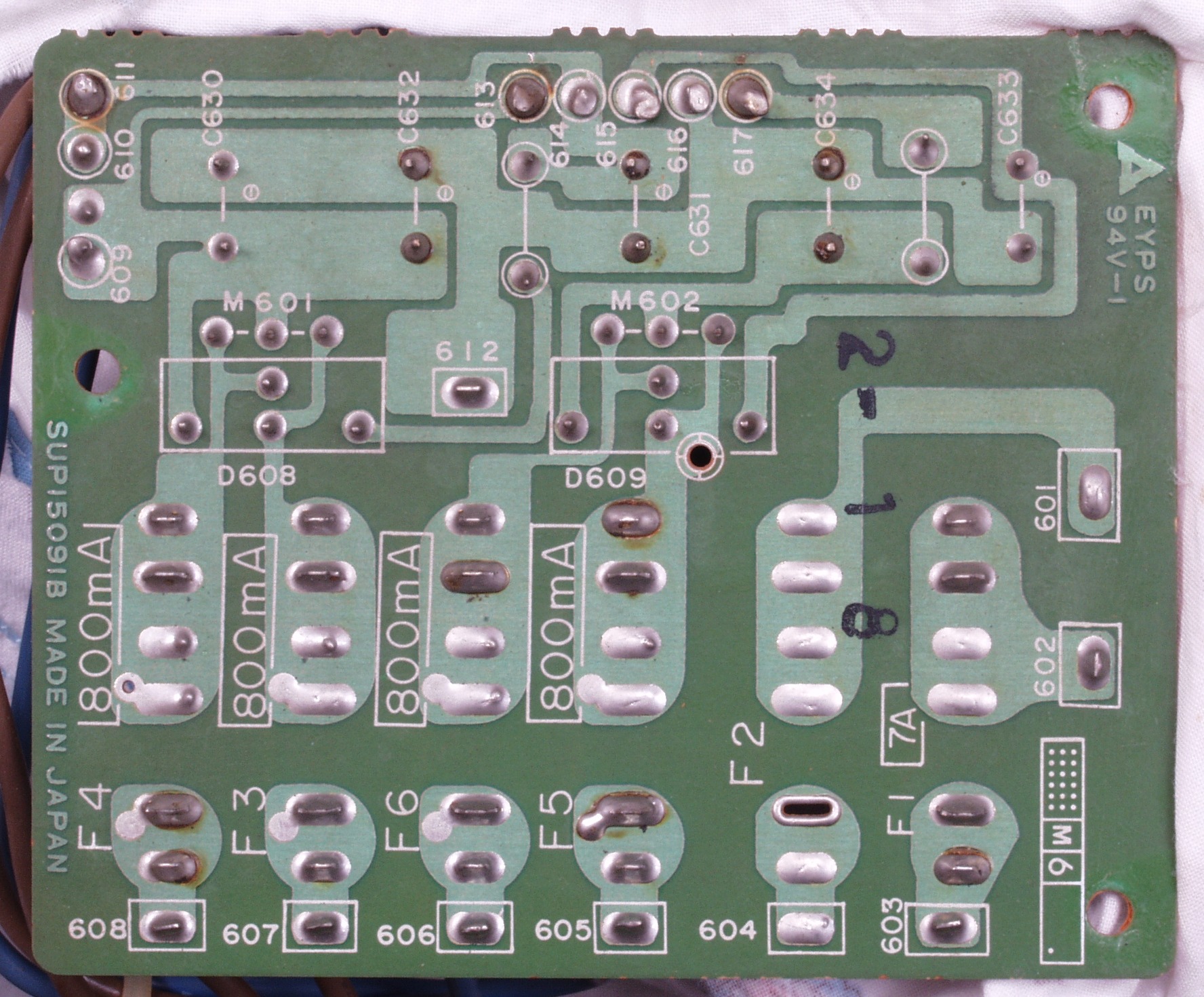

| C−3E. 完成整流基板裏 洗浄後 |
 |

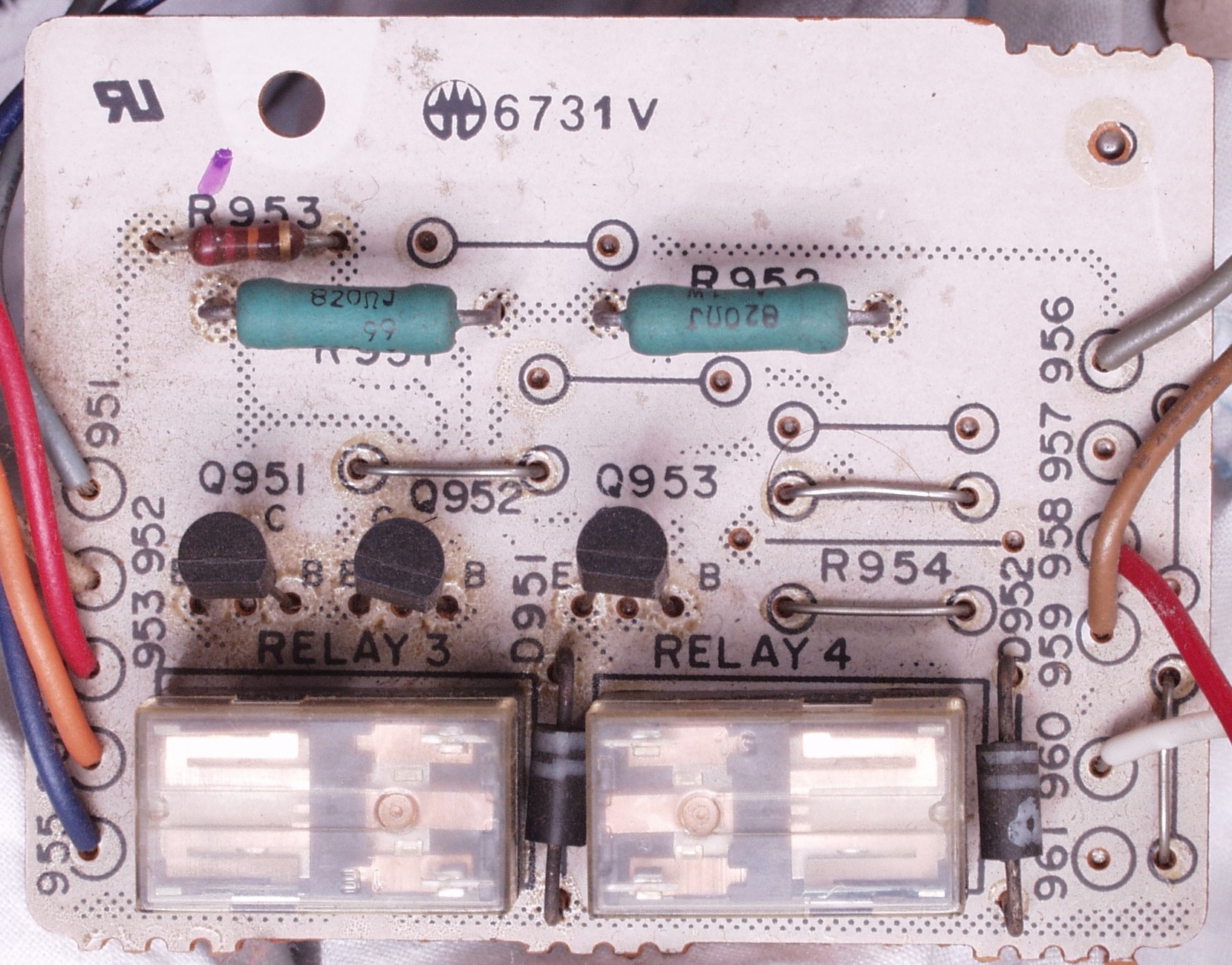

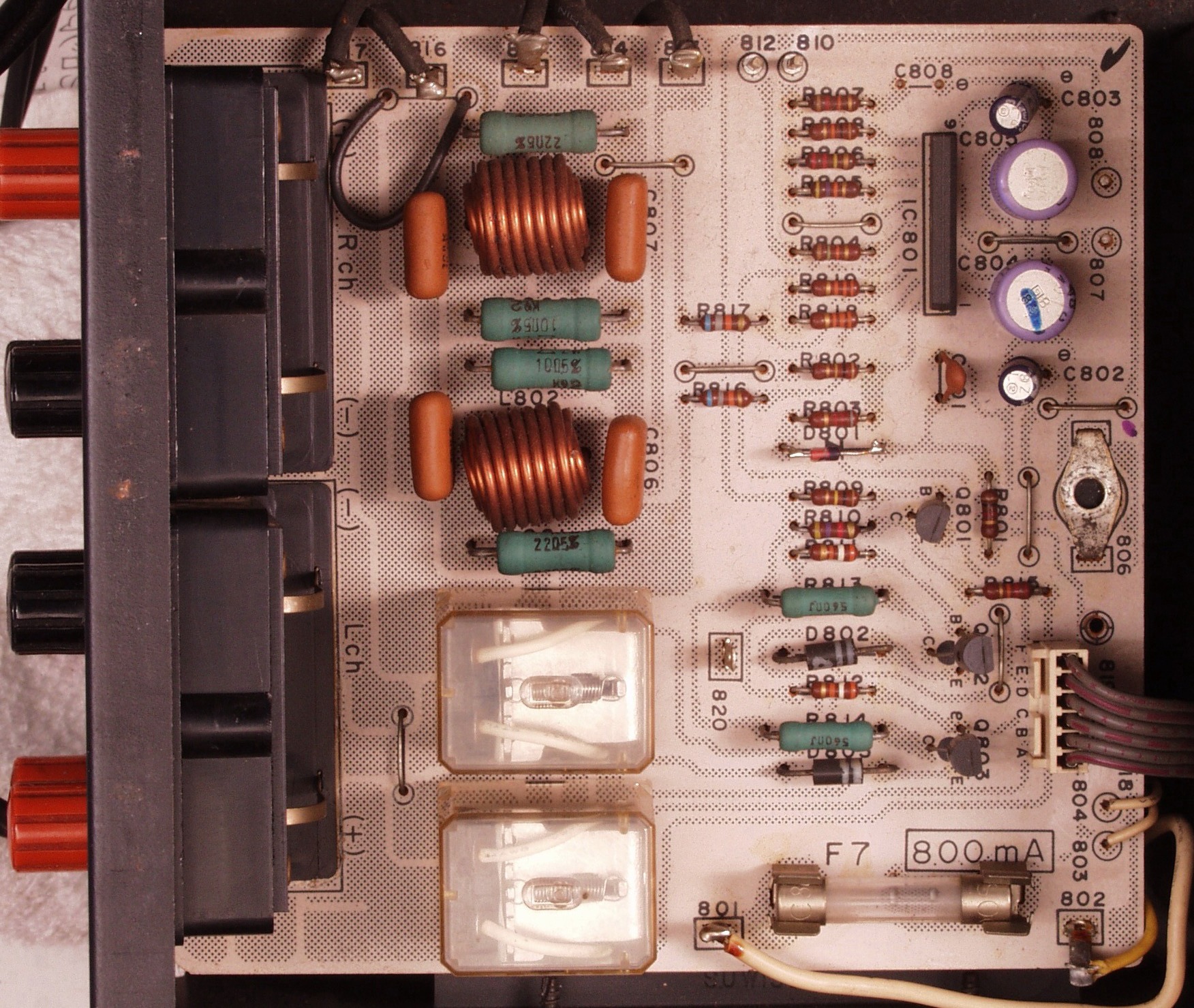

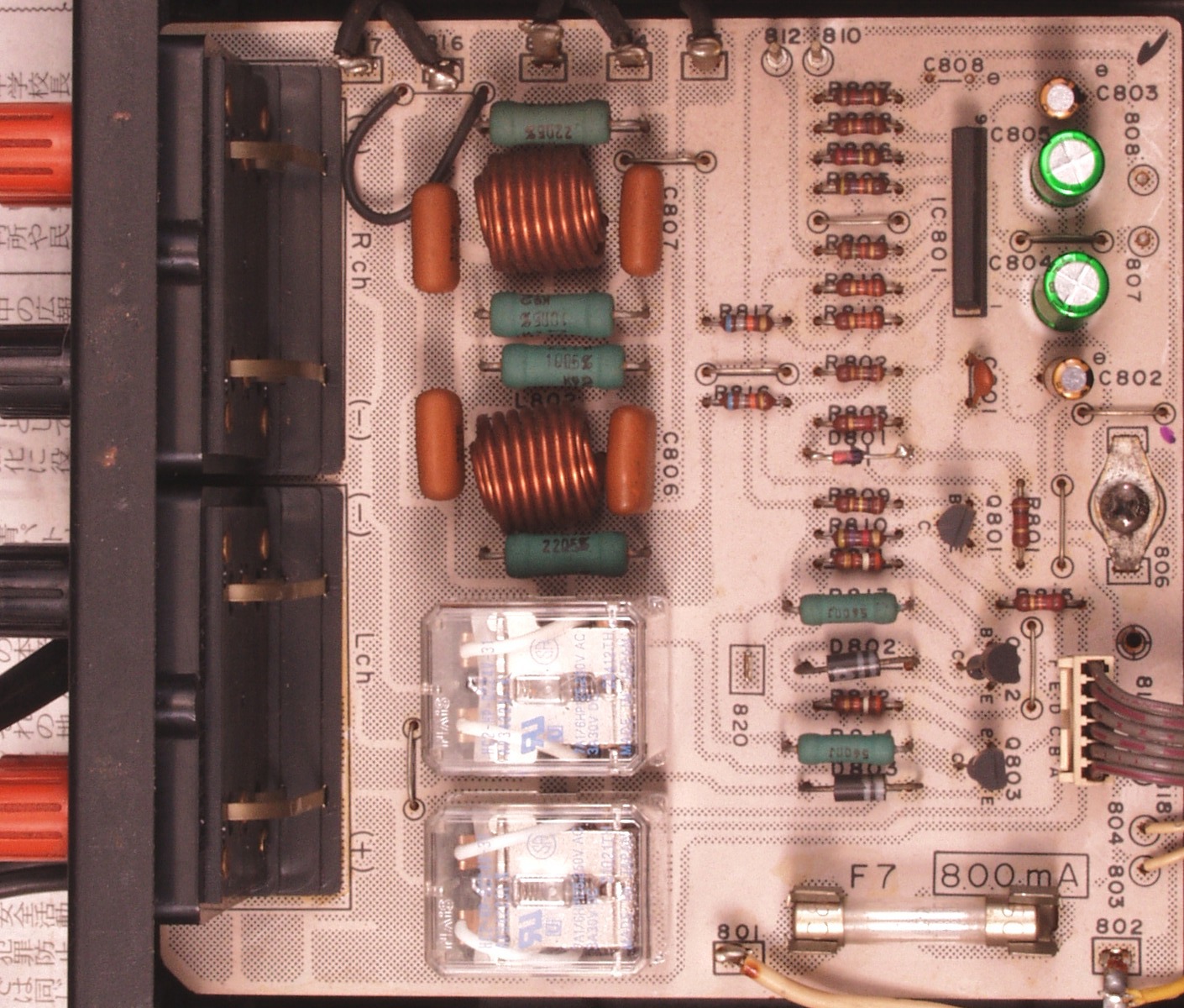

| C−4A. 修理前 SP保護基板 |
 |
| C−4B. 修理後 SP保護基板 電解コンデンサー4個、SP接続リレー2個交換 |
 |

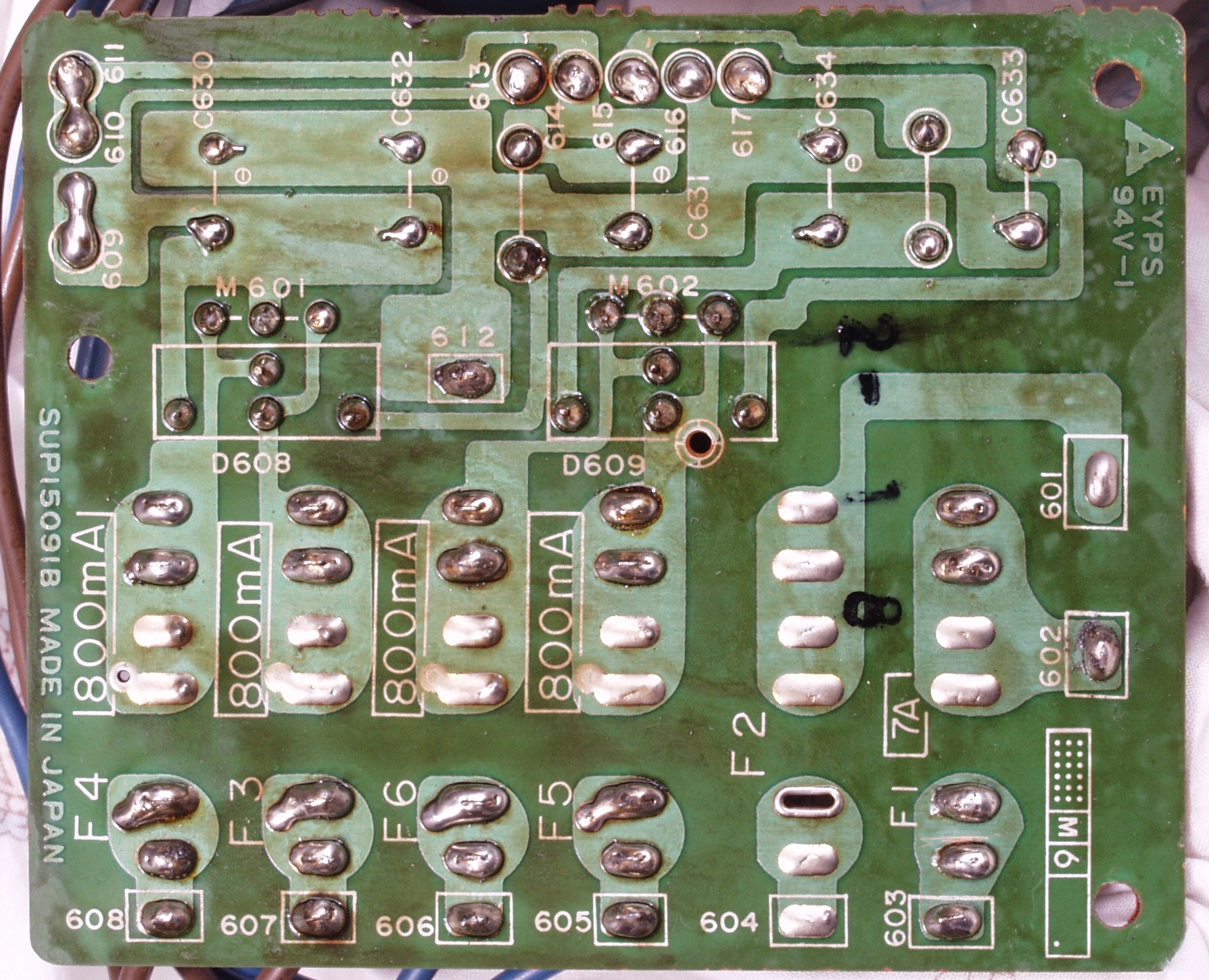

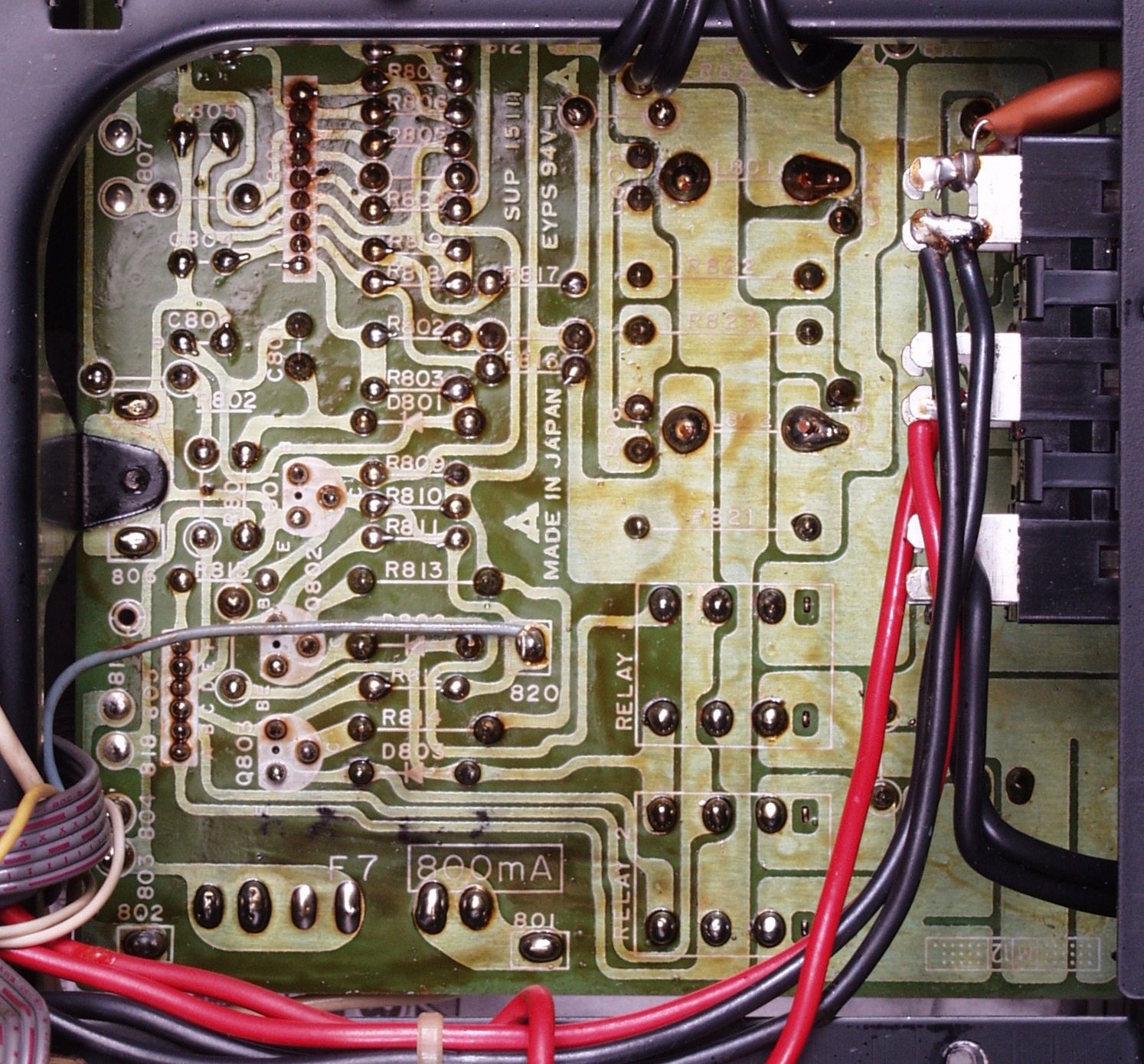

| C−4C. 修理前 SP保護基板裏 |
 |
| C−4D. 修理(半田補正)後 SP保護基板裏 |
 |
| C−4E. 完成SP保護基板裏 洗浄後 |
 |
| C−5A. 修理前 ドライブAMP基板 |
 |
| C−5A−1. 修理中 ドライブAMP基板、左右で耐圧の異なる電解コンデンサーが使用されている! |
 |
| C−5B. 修理後 ドライブAMP基板 半固定VR2個、電解コンデンサー38個交換 |
 |

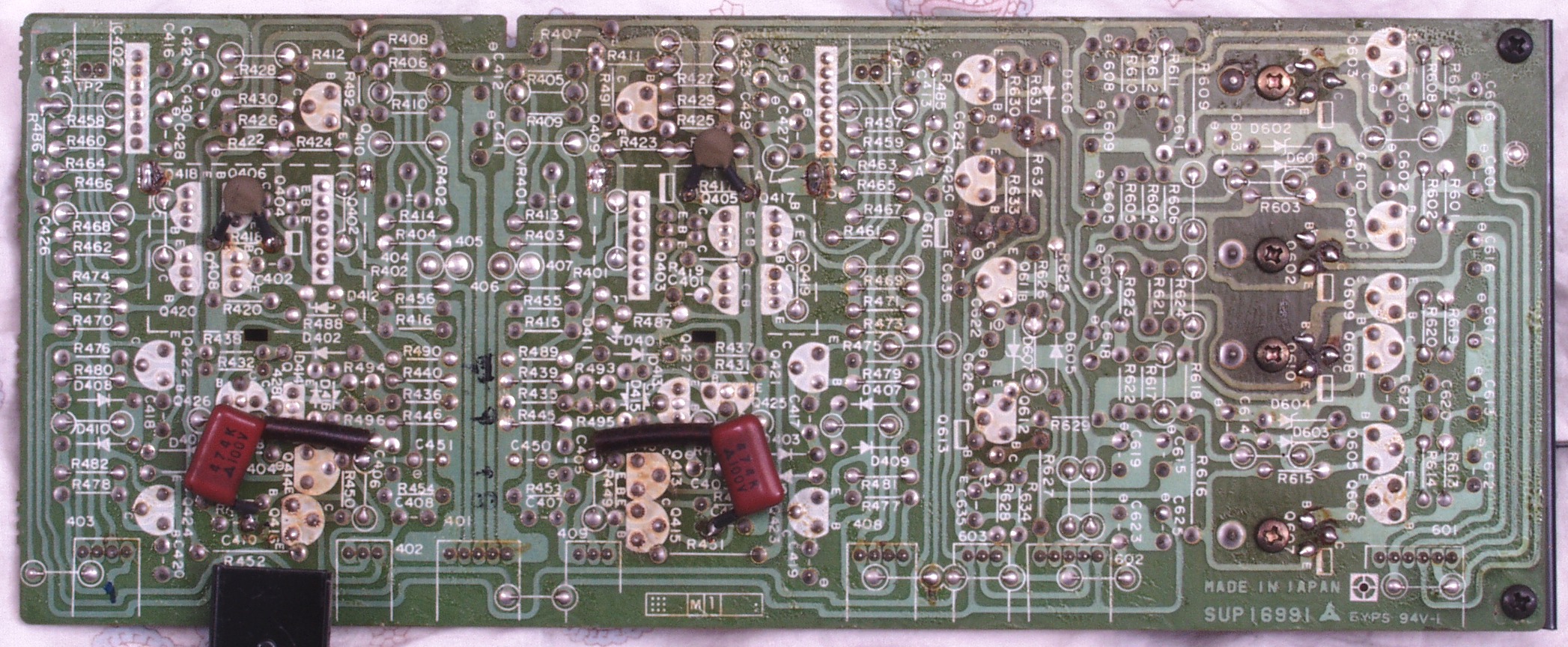

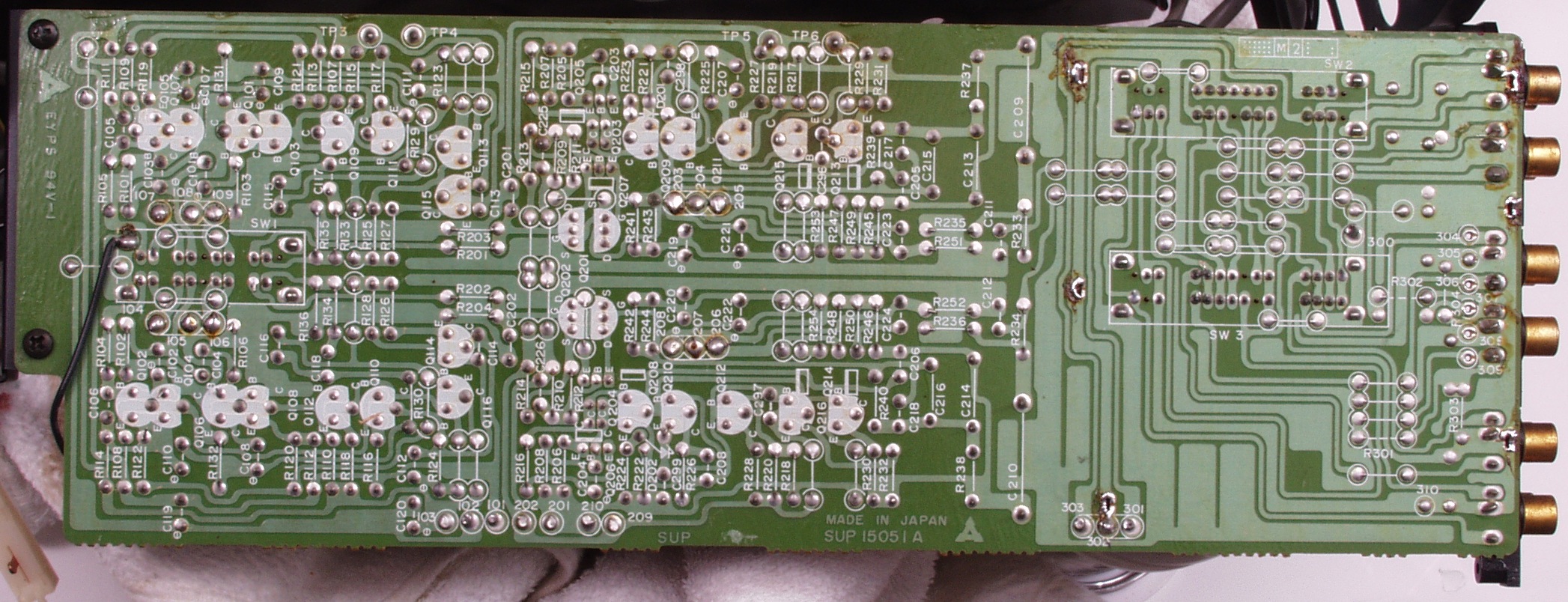

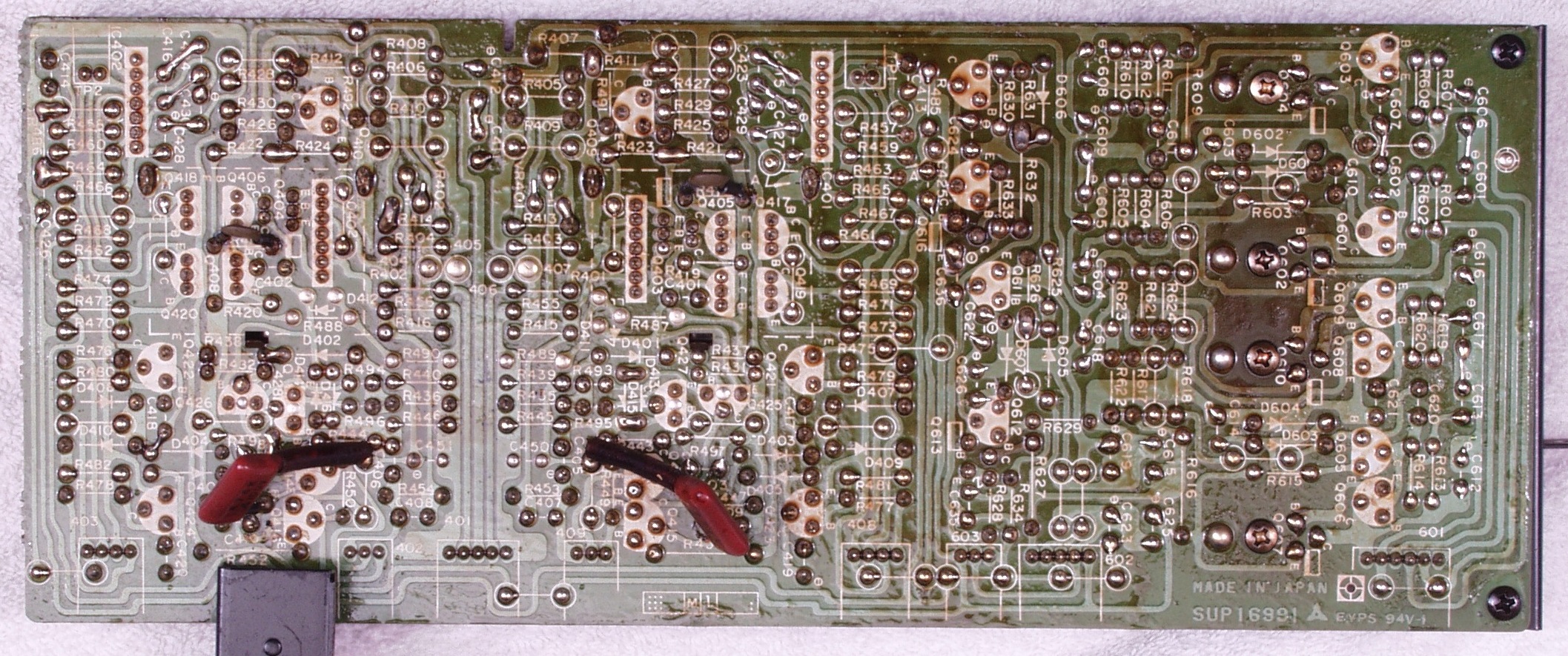

| C−5C. 修理前 ドライブAMP基板裏 |
 |
| C−5D. 修理(半田補正)後 ドライブAMP基板裏 |
 |
| C−5E. 完成ドライブAMP基板裏 洗浄後 |
 |

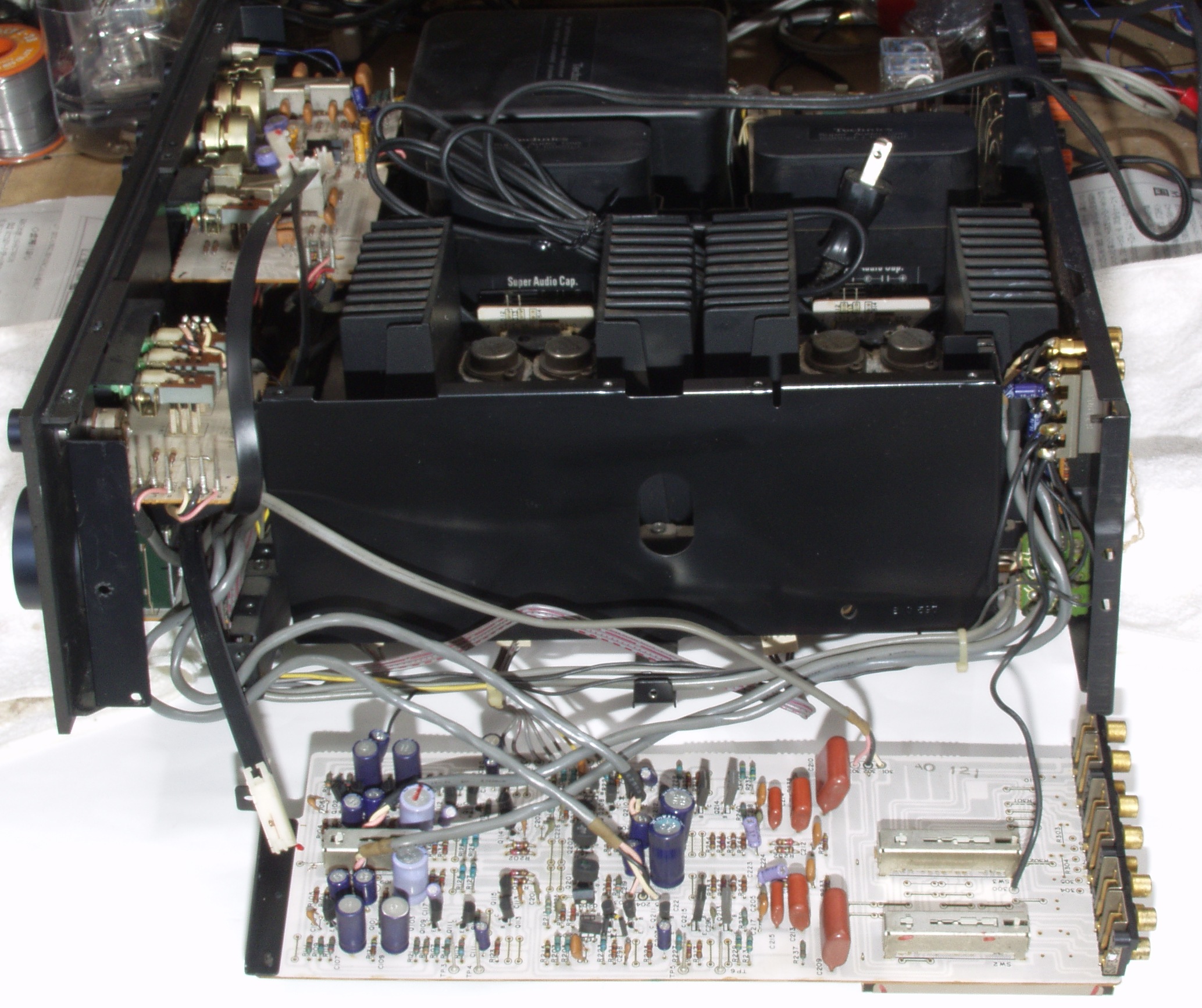

| C−6. 修理中 横パネルを取り、EQ_AMP基板を修理中 コネクターを使用していないので修理は大変 |
 |

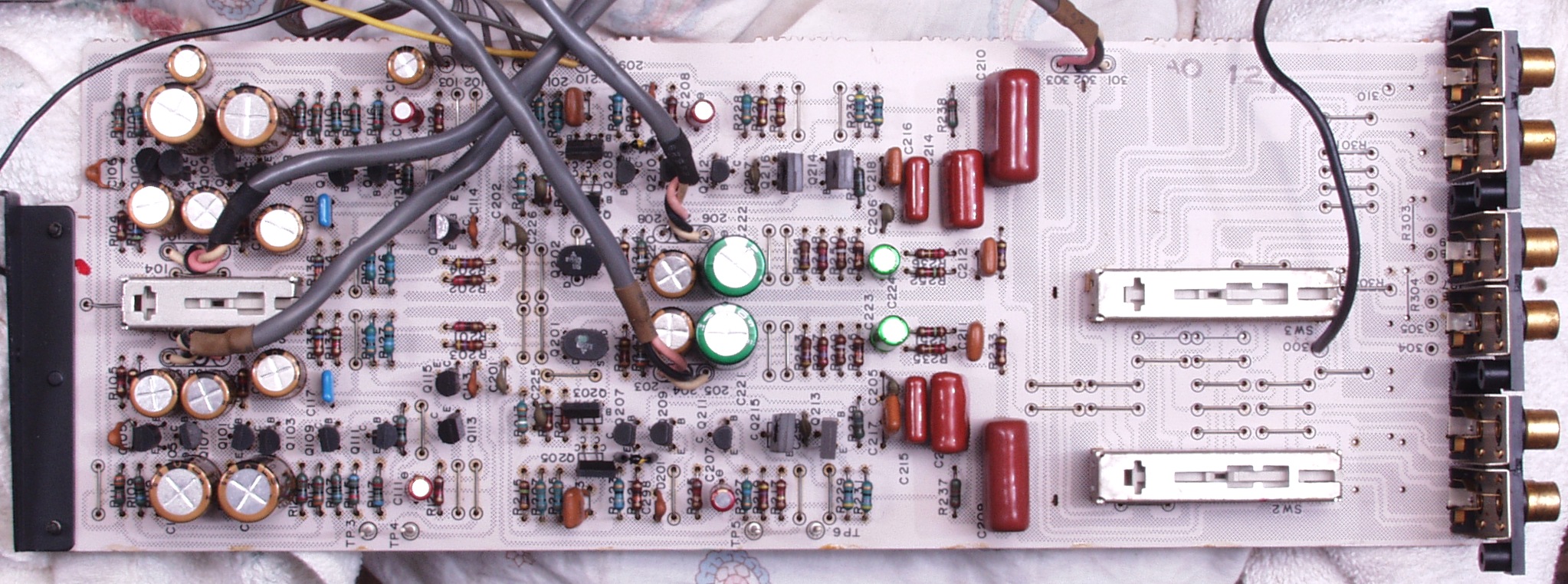

| C−6A. 修理前 EQ_AMP基板 |
 |
| C−6B. 修理後 EQ_AMP基板 電解コンデンサー24個交換 |
 |

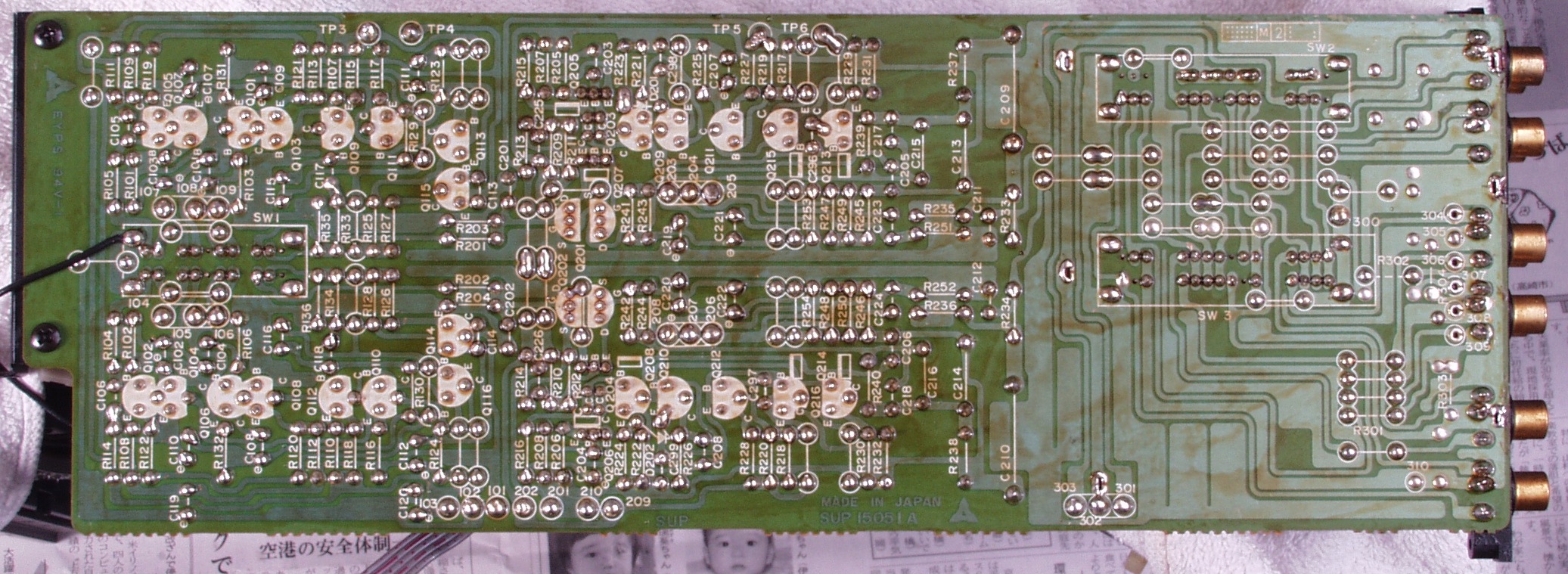

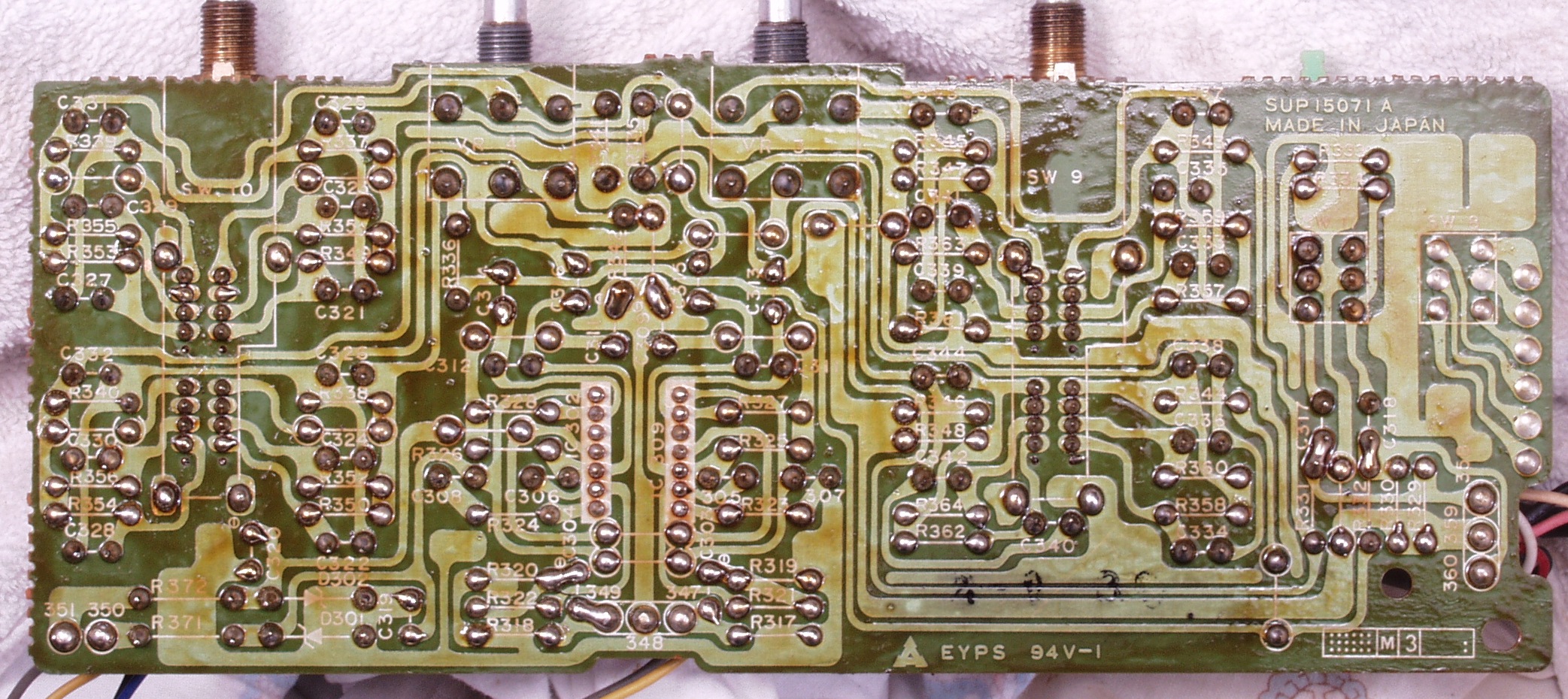

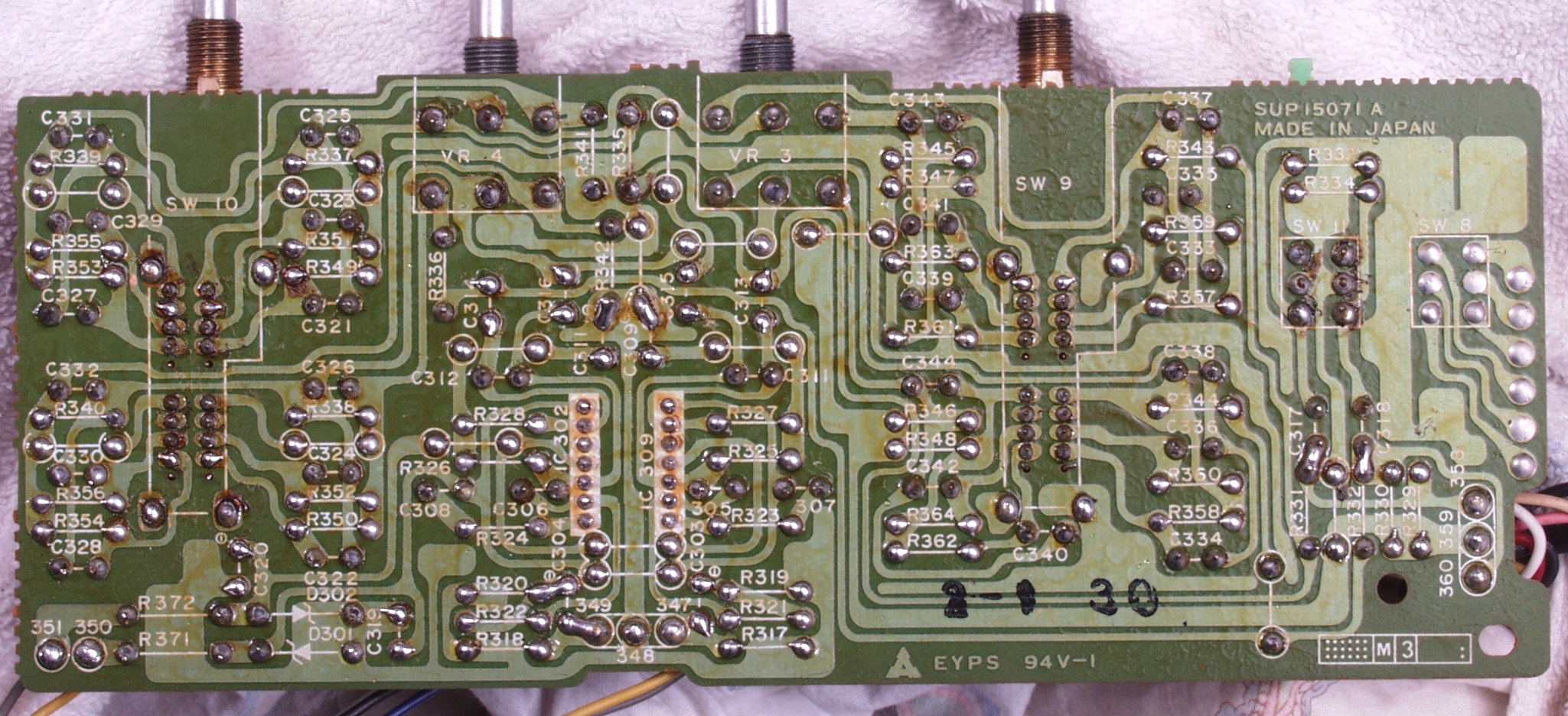

| C−6C. 修理前 EQ_AMP基板裏 |
 |
| C−6D. 修理(半田補正)後 EQ_AMP基板裏 |
 |
| C−6E. 完成EQ_AMP基板裏 洗浄後 |
 |

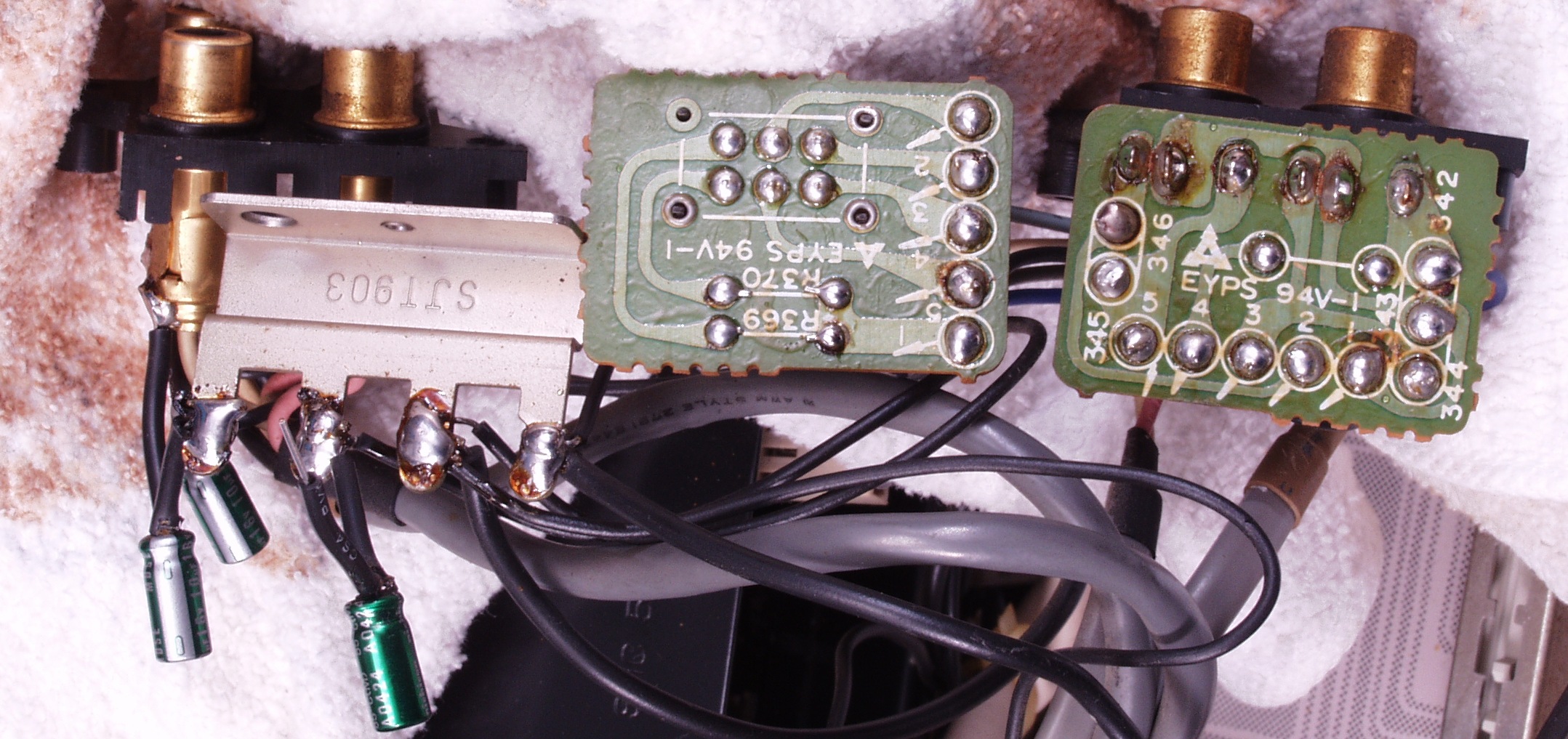

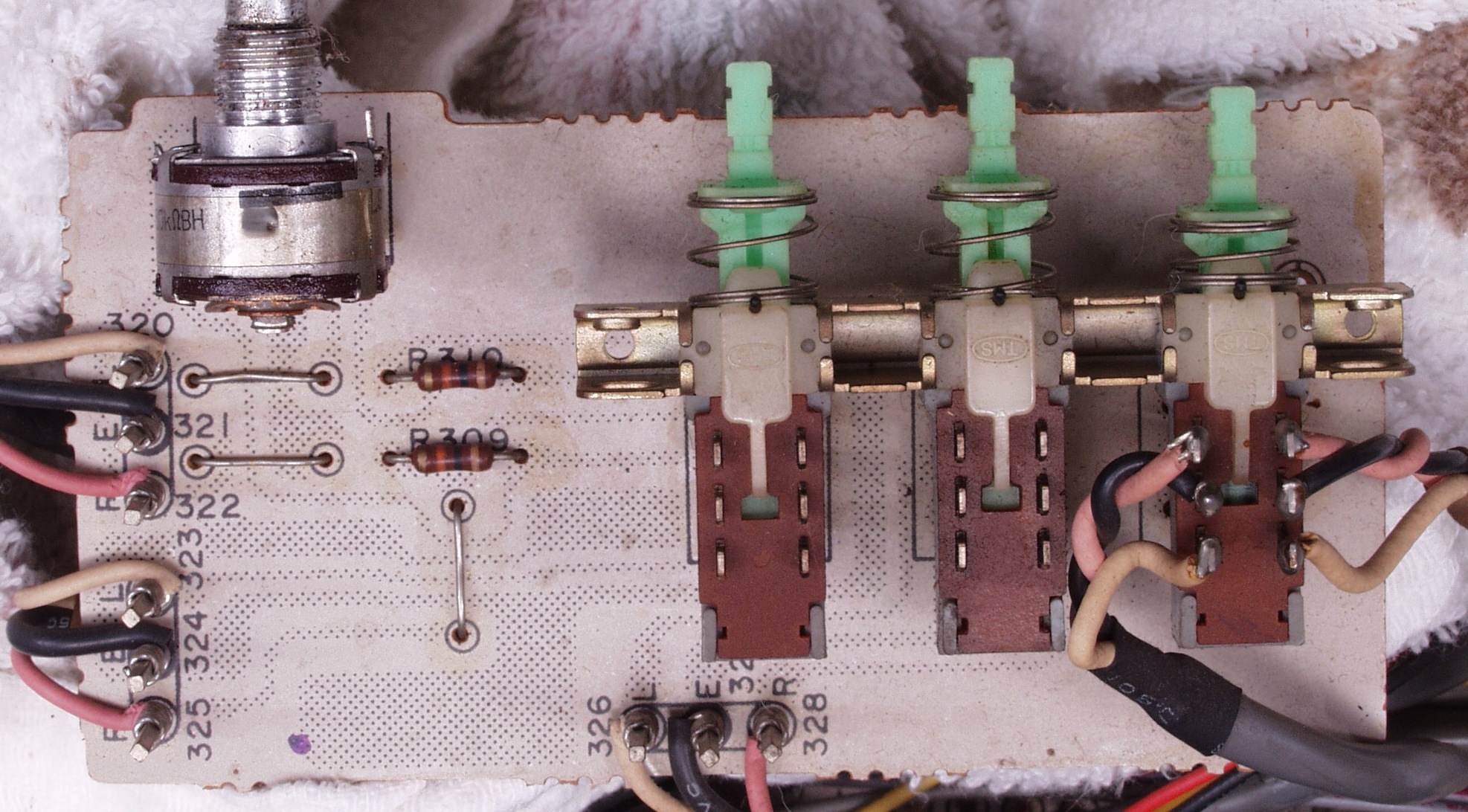

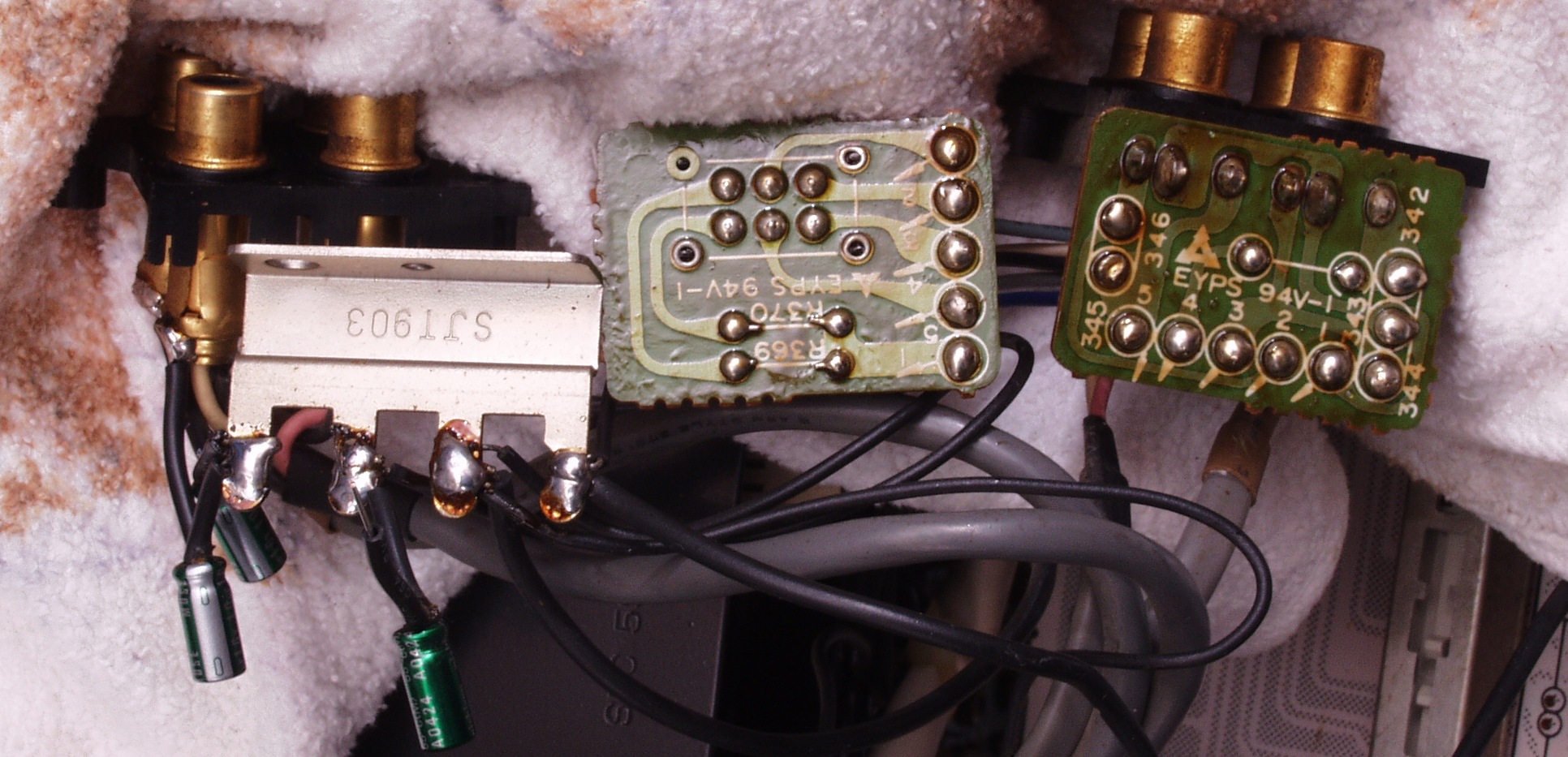

| C−7A. 修理前 PHONO_RCA端子基板、プリ・メイン切替SW基板裏、PRE_OUT・MAIN_IN_RCA端子基板裏 |
 |
C−7B. 修理(半田補正)後 PHONO_RCA端子基板、プリ・メイン切替SW基板裏、PRE_OUT・MAIN_IN_RCA端子基板裏
電解コンデンサー3個交換 |
 |
| C−7C. 完成PHONO_RCA端子基板、プリ・メイン切替SW基板裏、PRE_OUT・MAIN_IN_RCA端子基板裏 洗浄後 |
 |
| C−8. 修理中 前パネルを取り修理中 コネクターを使用していないので修理は大変 |
 |

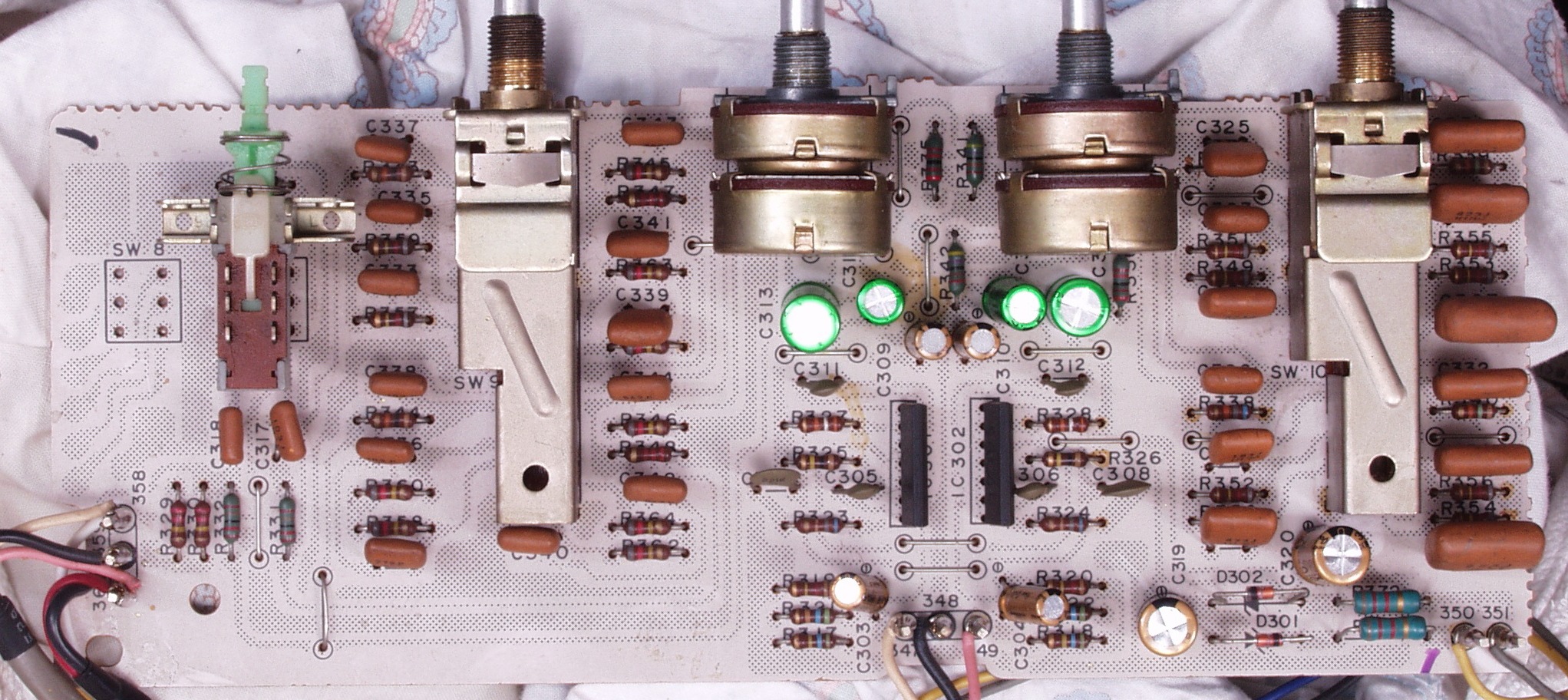

| C−8A. 修理前 TONE基板 |
 |
| C−8A. 修理後 TONE基板 電解コンデンサー10個交換、ラッピングにハンダを染み込ます |
 |

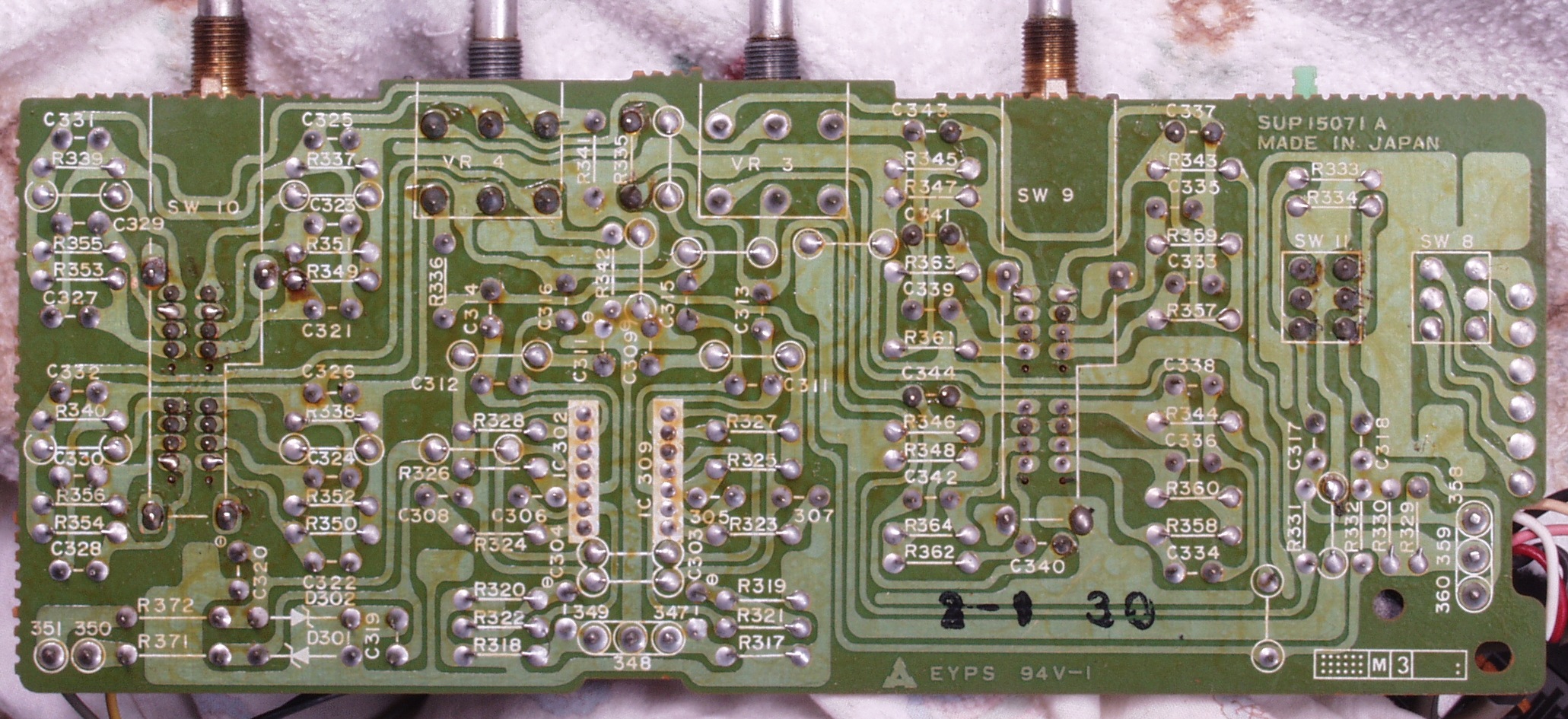

| C−8C. 修理前 TONE基板裏 |
 |
| C−8D. 修理(半田補正)後 TONE基板裏 |
 |
| C−8E. 完成TONE基板裏 洗浄後 |
 |
| C−9A. 修理前 バランスVR基板 |
 |
| C−9B. 修理後 バランスVR基板 ラッピングにハンダを染み込ます |
 |
| C−9C. 修理前 バランスVR基板裏 |
 |
| C−9D. 修理(半田補正)後 バランスVR基板裏 |
 |
| C−9E. 完成バランスVR基板裏 洗浄後 |
 |

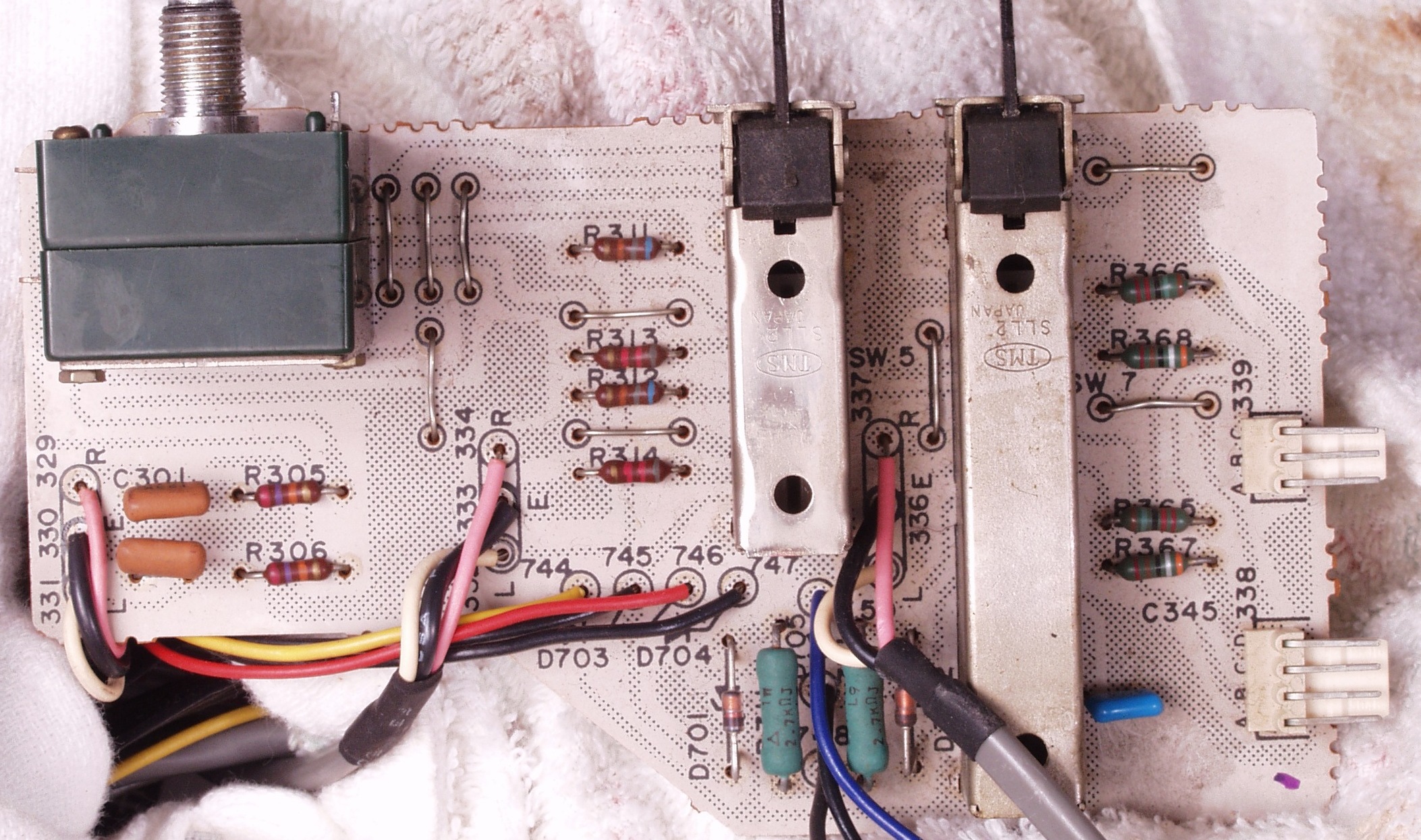

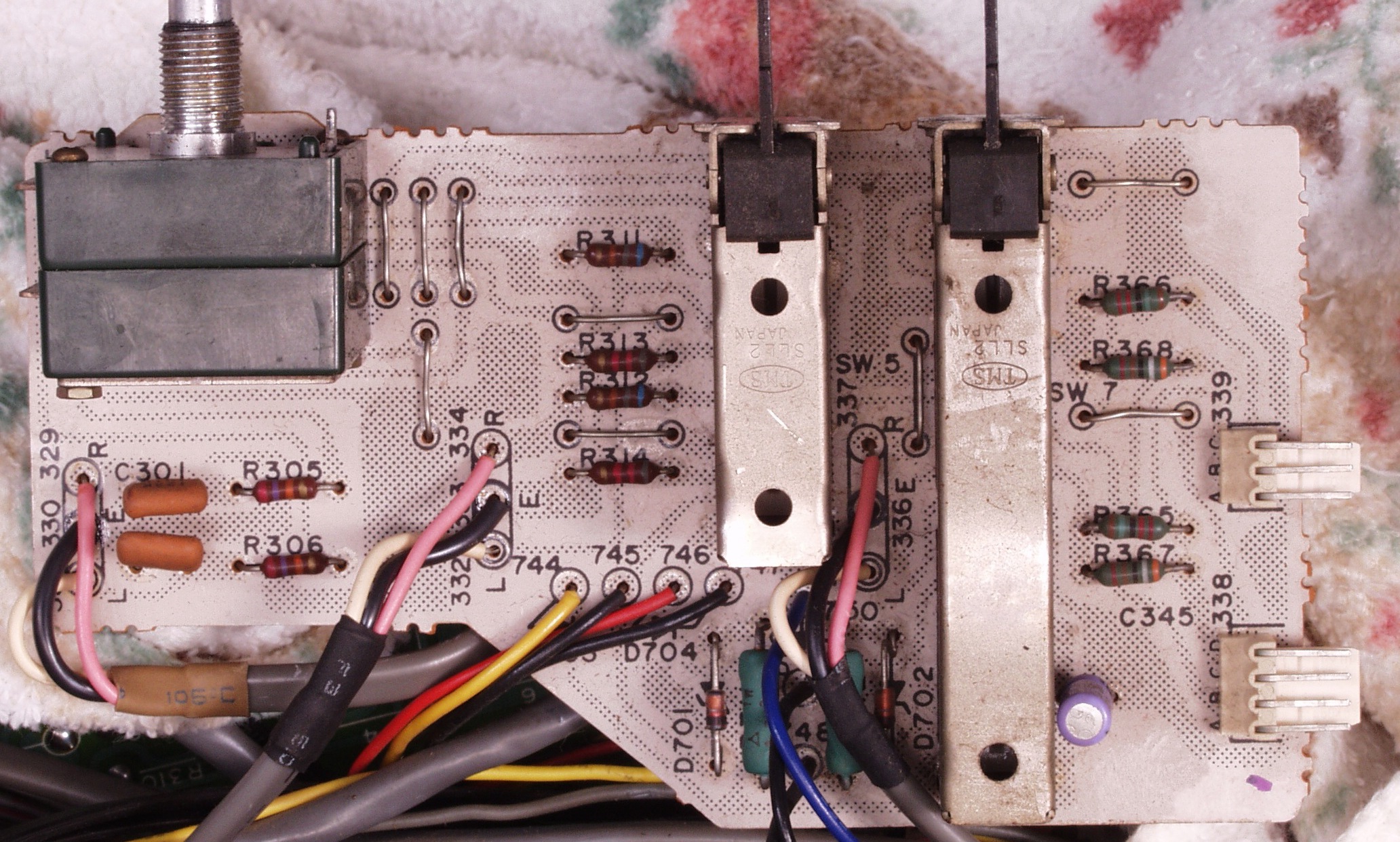

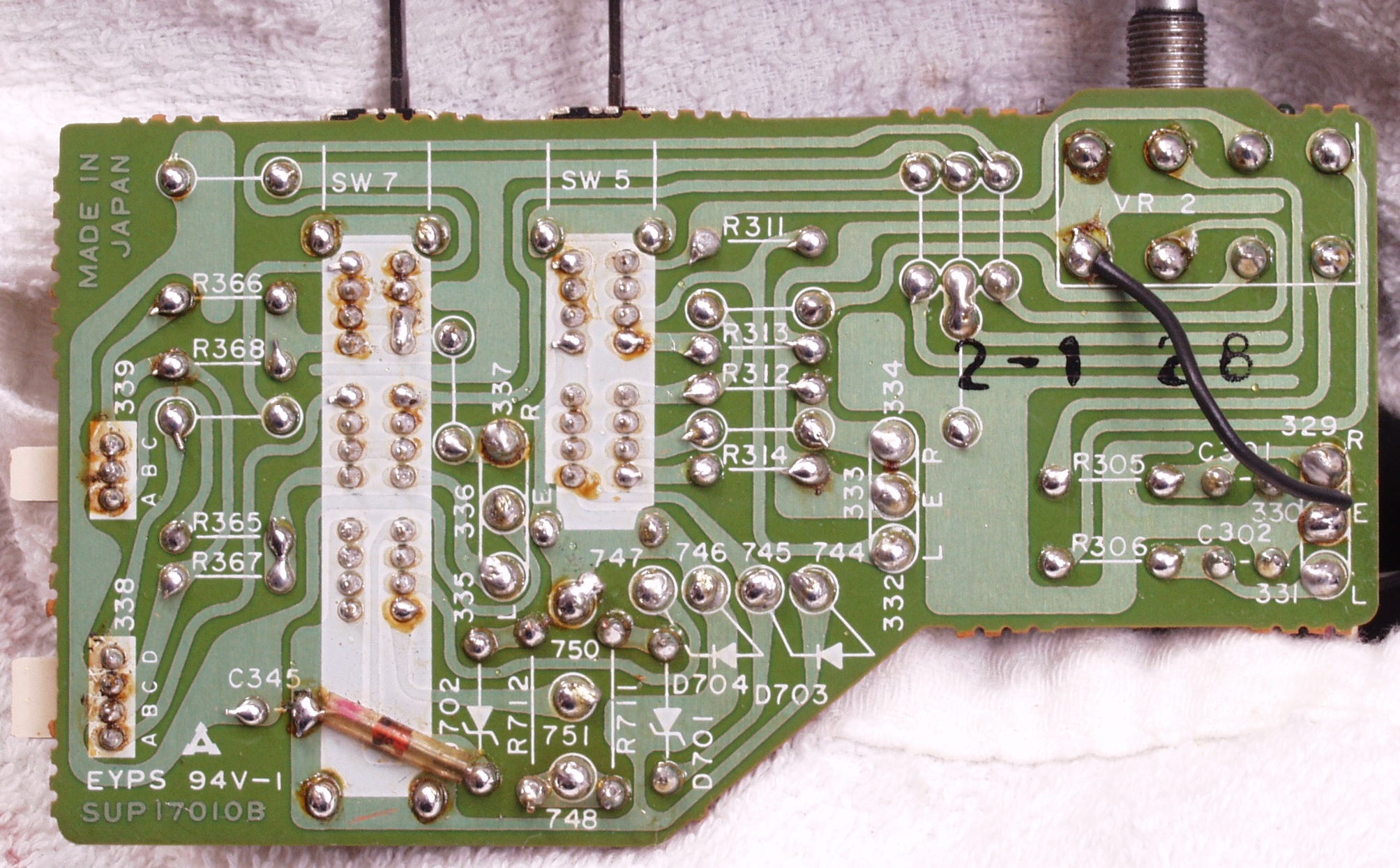

| C−AA. 修理前 メインVR基板 |
 |
| C−AB. 修理後 メインVR基板 電解コンデンサー1個交換 |
 |
| C−AC. 修理前 メインVR基板裏 |
 |

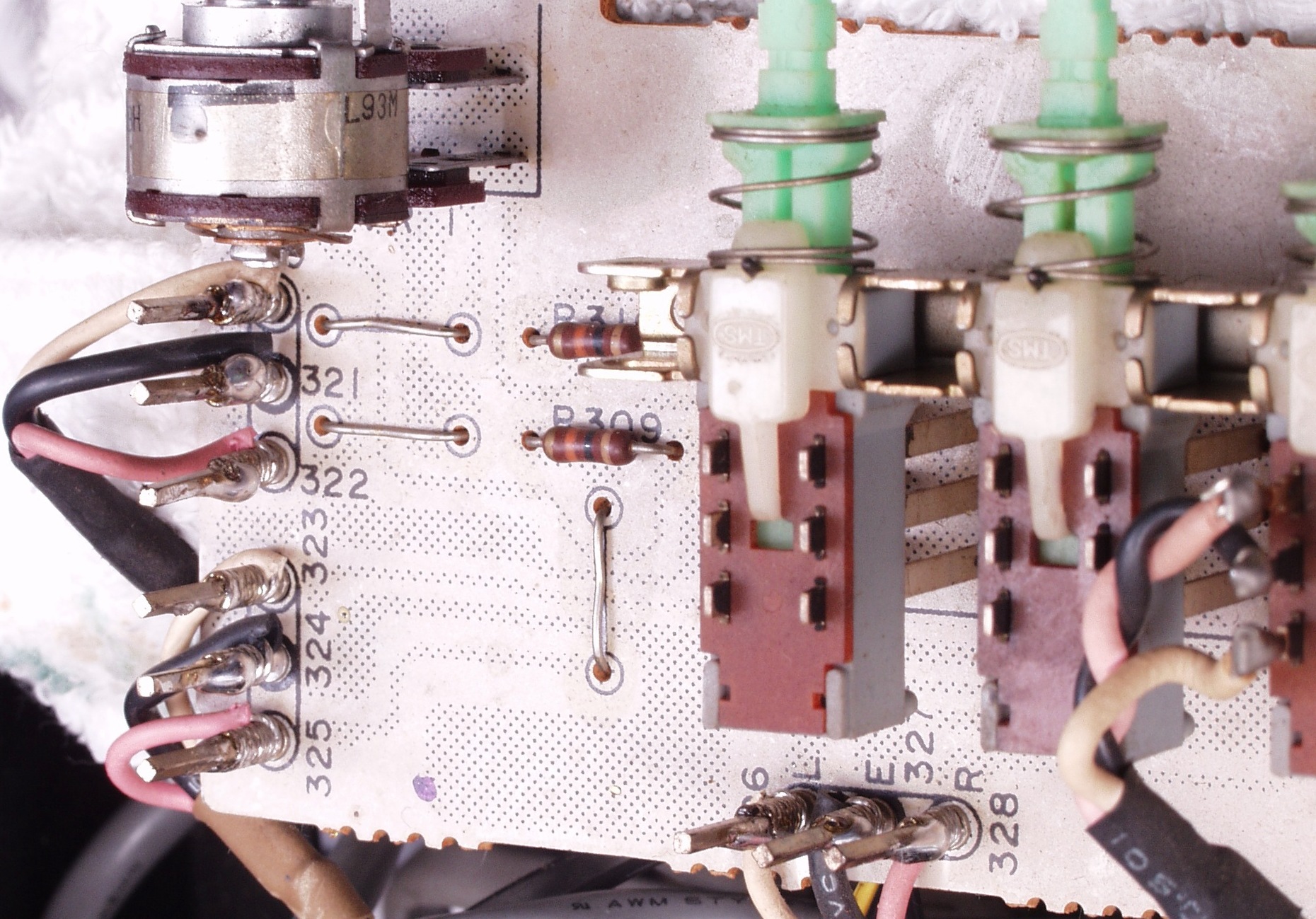

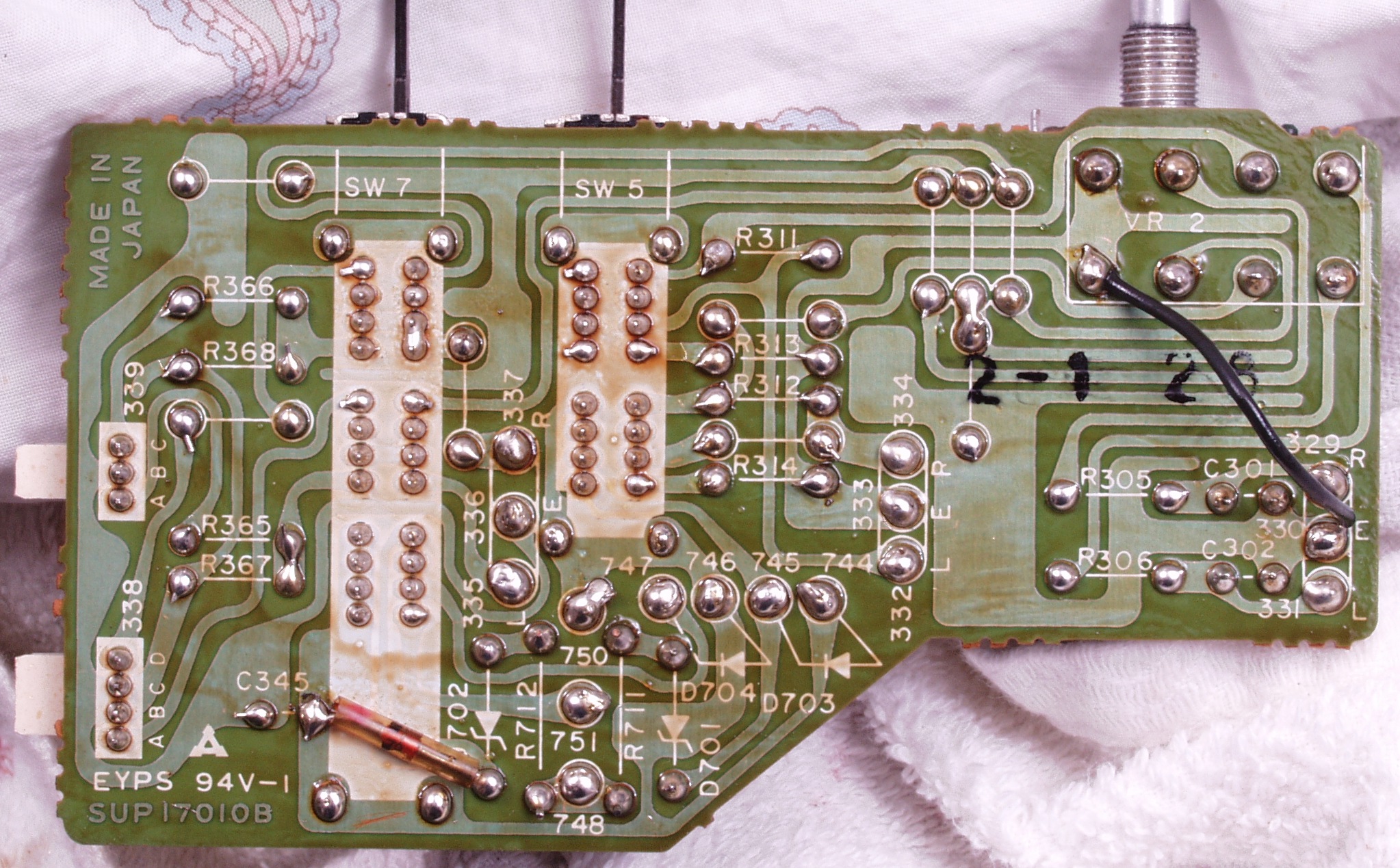

| C−AD. 修理(半田補正)後 メインVR基板裏 SW7とSW5は接点研磨・洗浄する |
 |

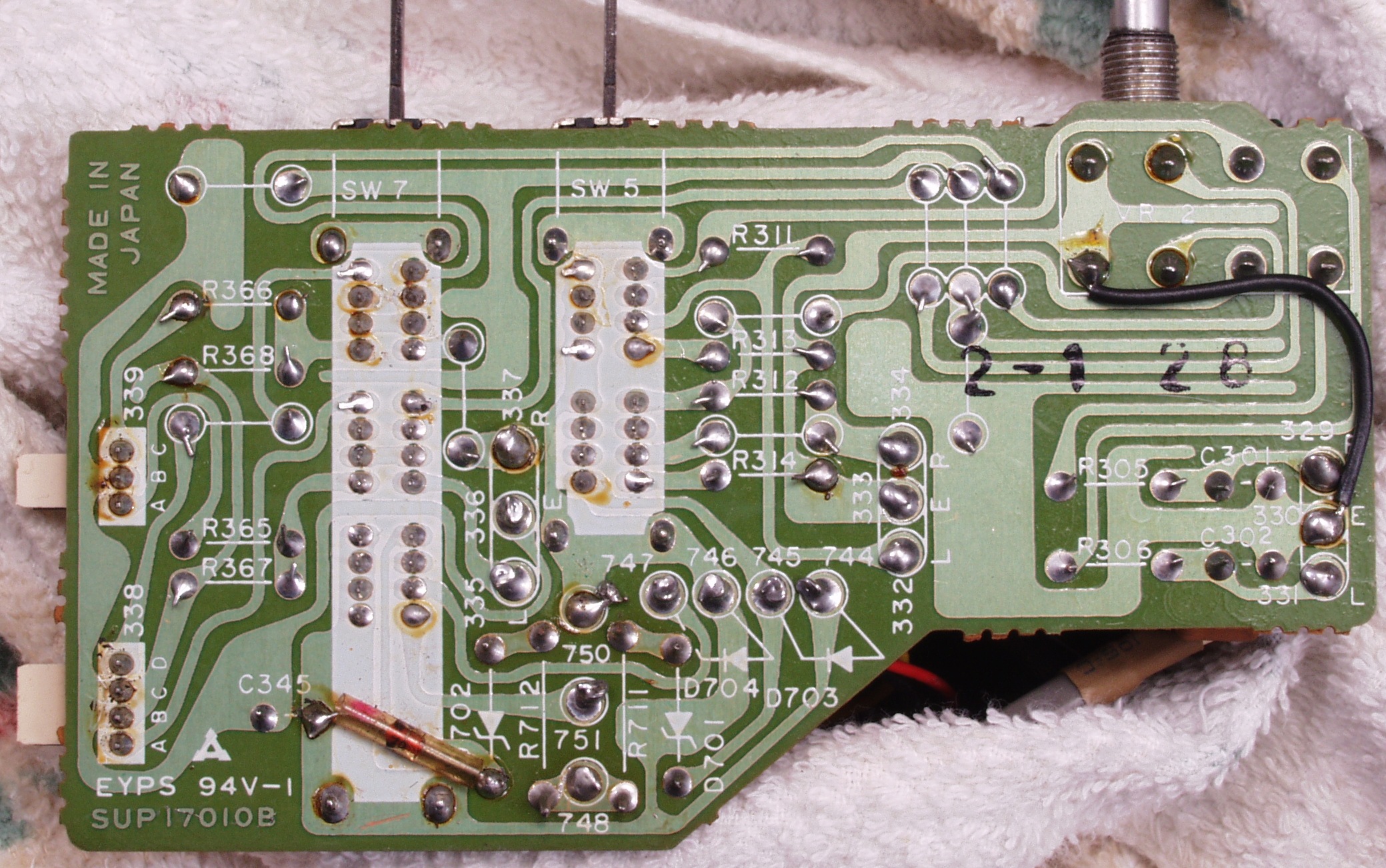

| C−AE. 完成メインVR基板裏 洗浄後 |
 |
C−BA. 修理前 入力プロテクト基板 同型が無いので、交換せず、接点研磨・洗浄のみ
設計が良く、異常入力時アースする回路なので、影響少ない |
 |

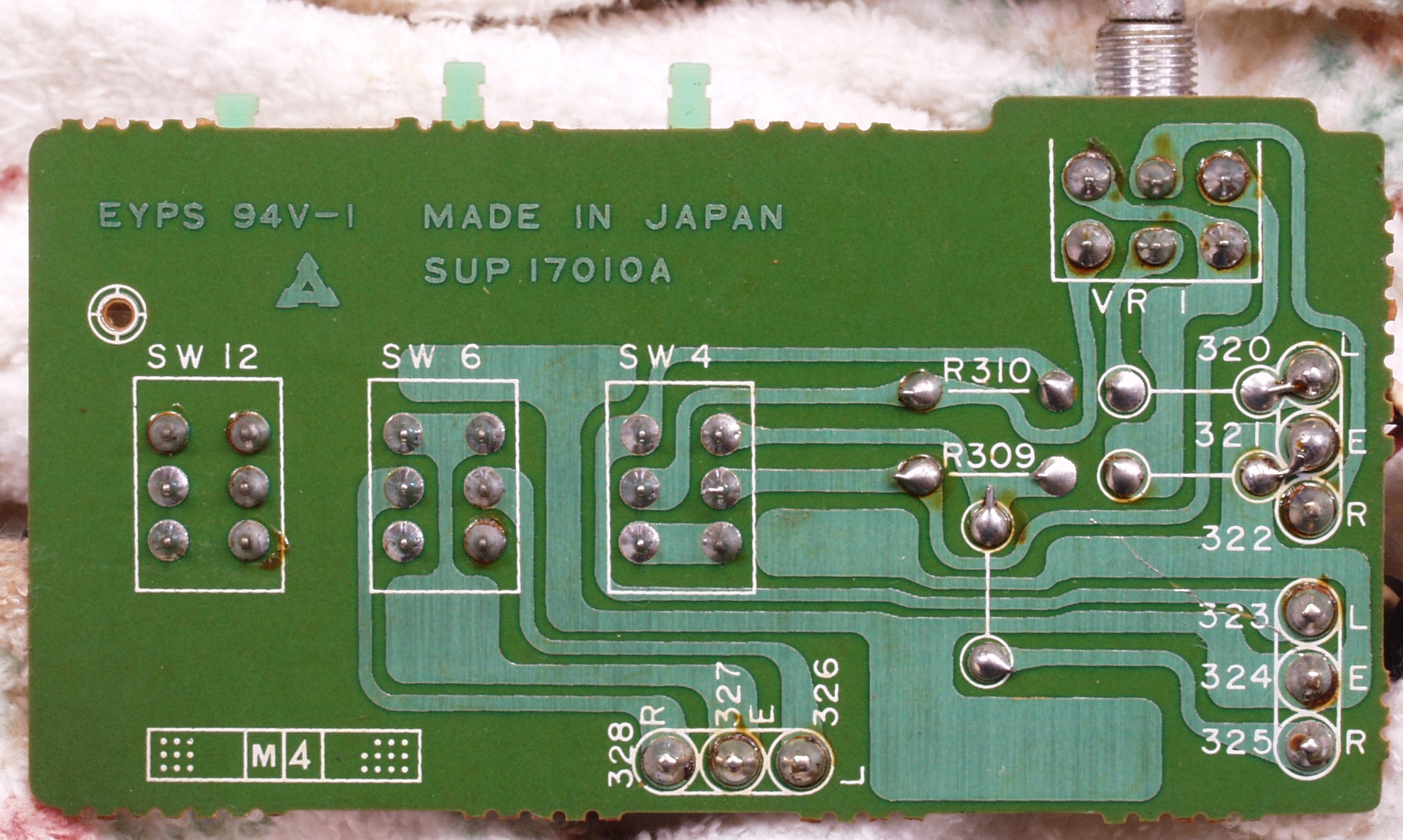

| C−BC. 修理前 入力プロテクト裏 |
 |
| C−BD. 修理(半田補正)後 入力プロテクト基板裏 |
 |
| C−BE. 完成入力プロテクト基板裏 洗浄後 |
 |

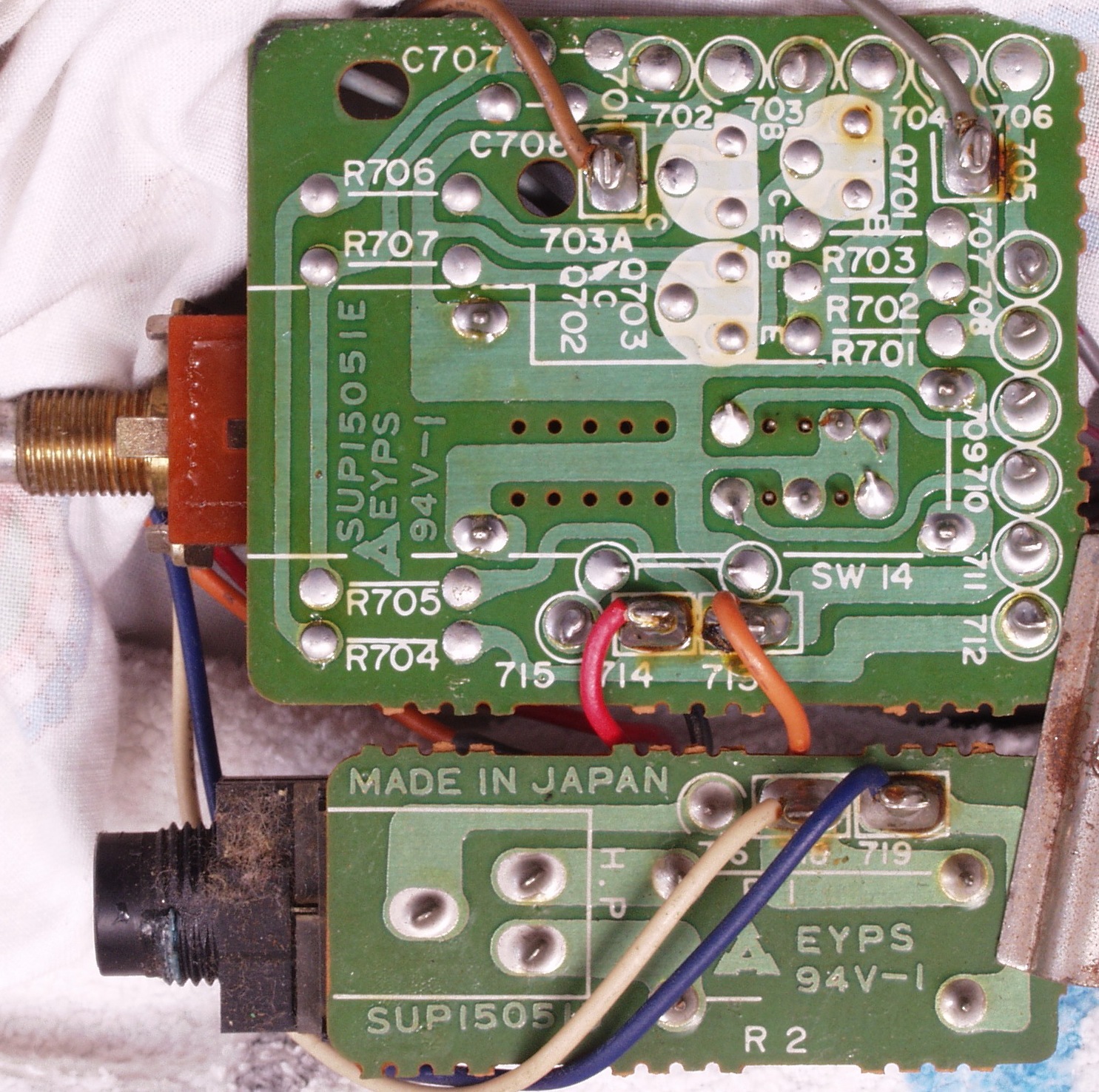

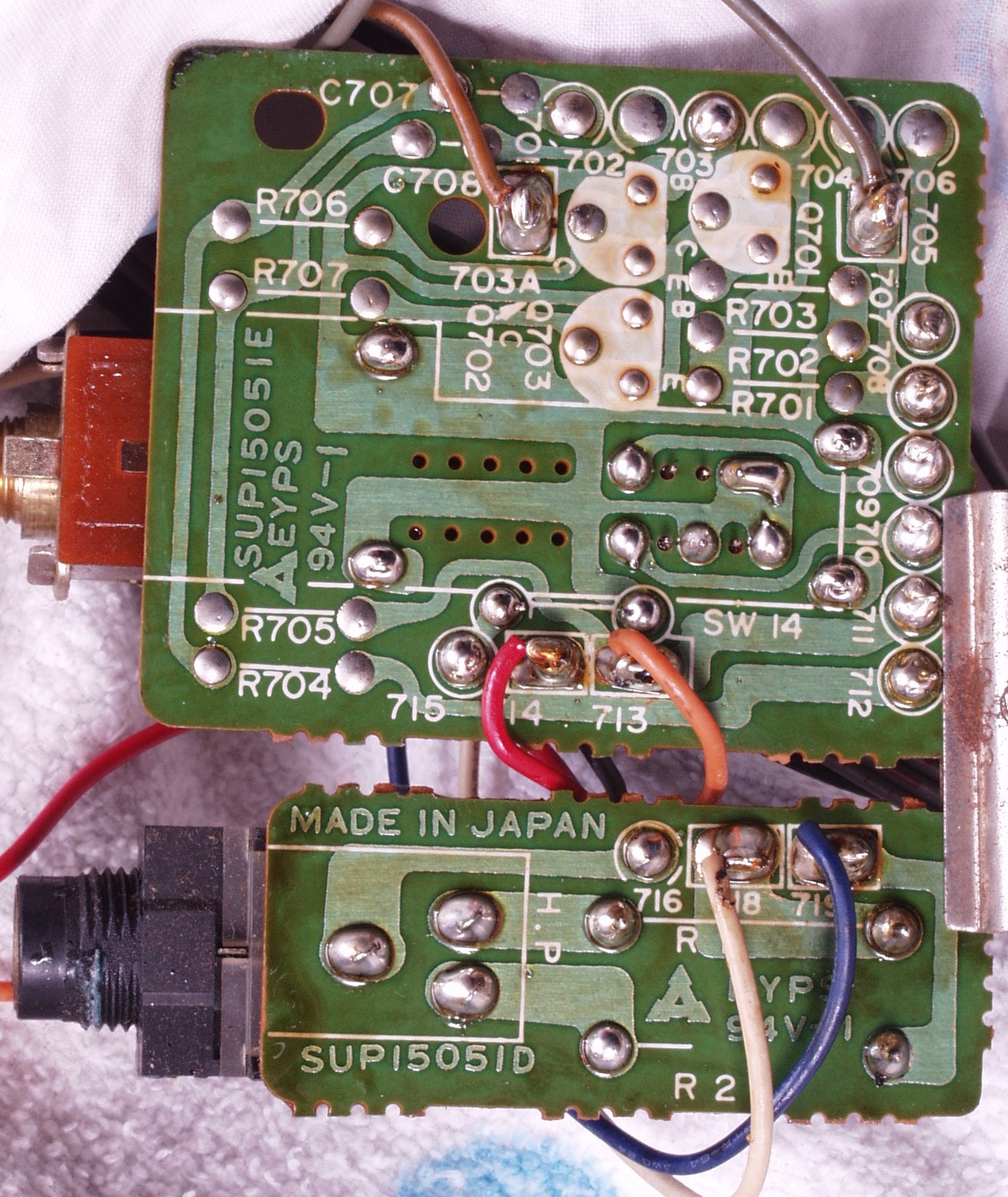

| C−CC. 修理前 SP切替SW基板裏、ホーンジャック基板裏 |
 |
| C−CD. 修理(半田補正)後 SP切替SW基板裏、ホーンジャック基板裏 |
 |
| C−CE. 完成SP切替SW基板裏、ホーンジャック基板裏 洗浄後 |
 |

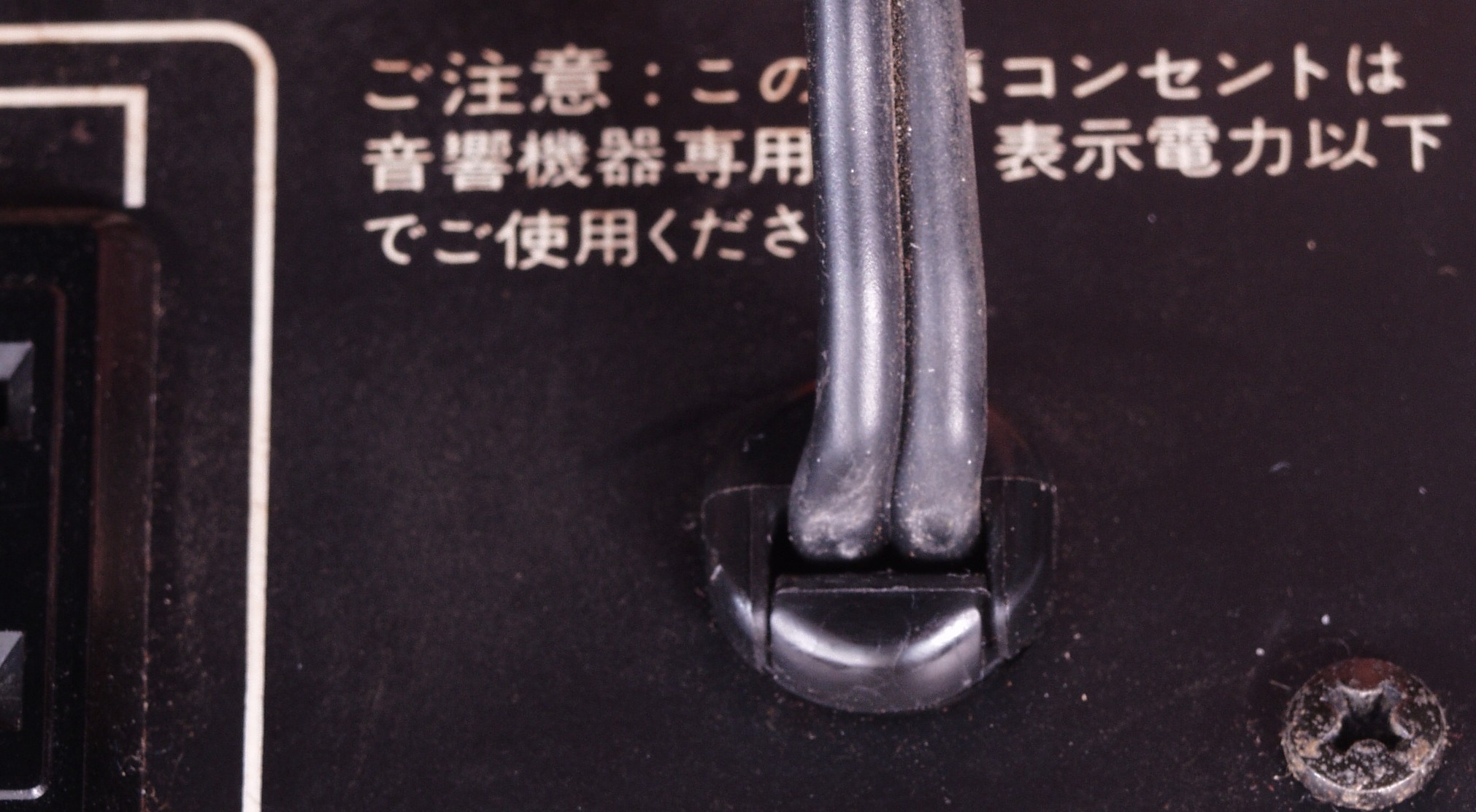

| C−DA. 修理前 電源コ−ド入り口 コードに力が加わり、心線が切れて熱を持ち、よれよれしてる |
 |
| C−DB. 修理後 電源コード入り口 10Cmほど詰める |
 |

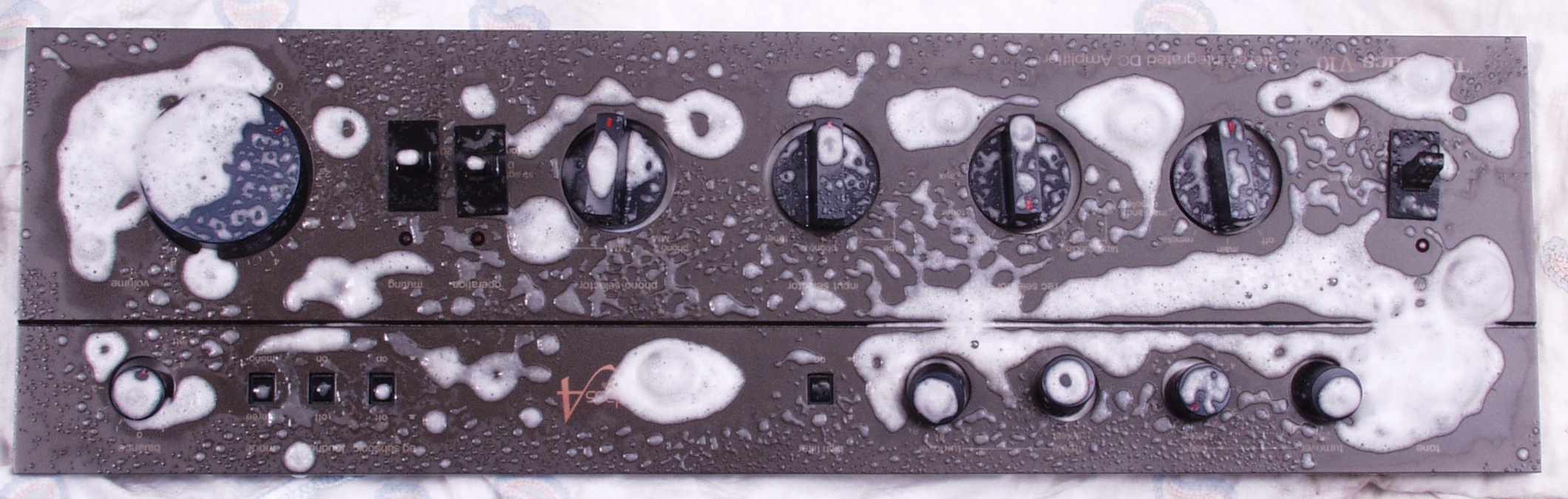

| C−EA. パネル清掃 |
 |

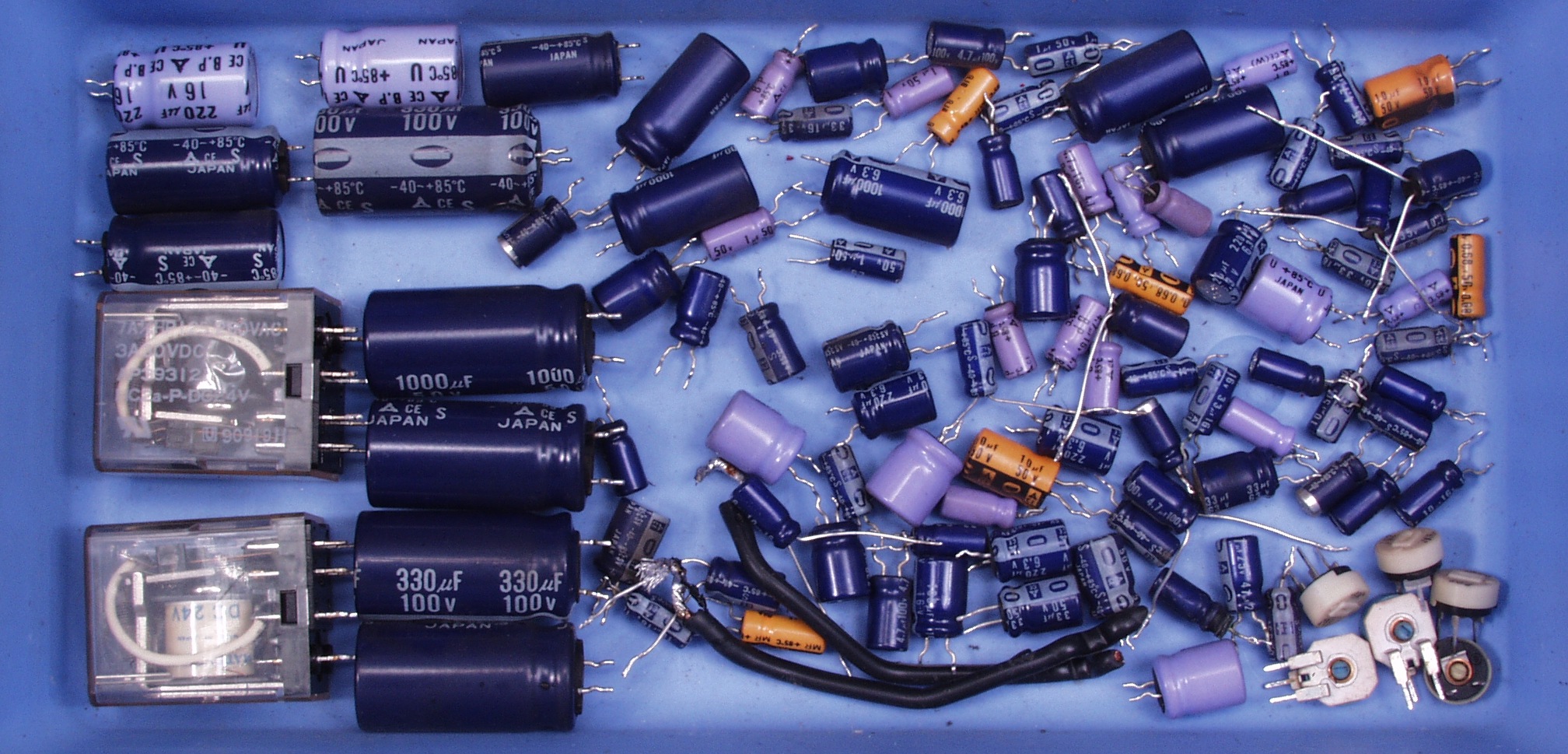

| C−EB. 交換した部品 |
 |

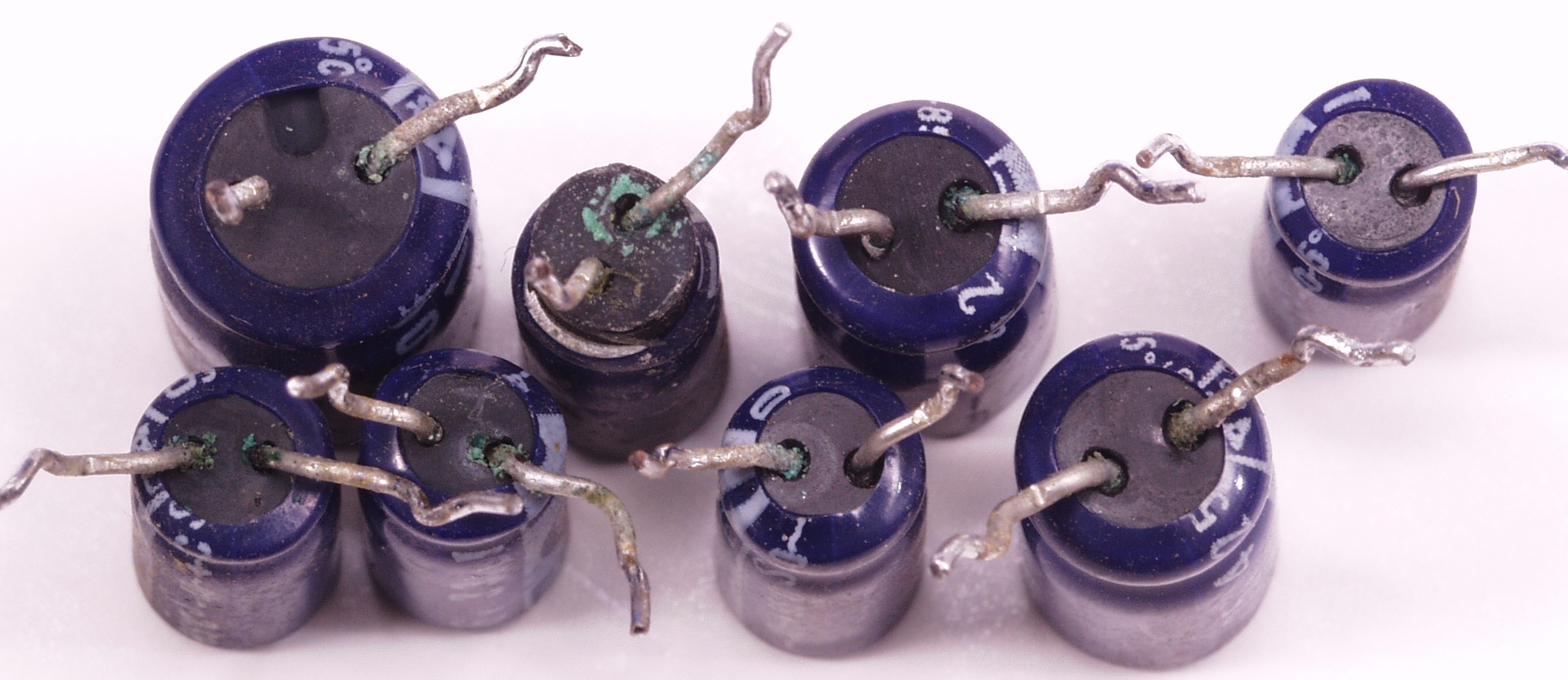

| C−EC. 交換した部品、液漏れして緑青を吹いている電解コンデンサー |
 |

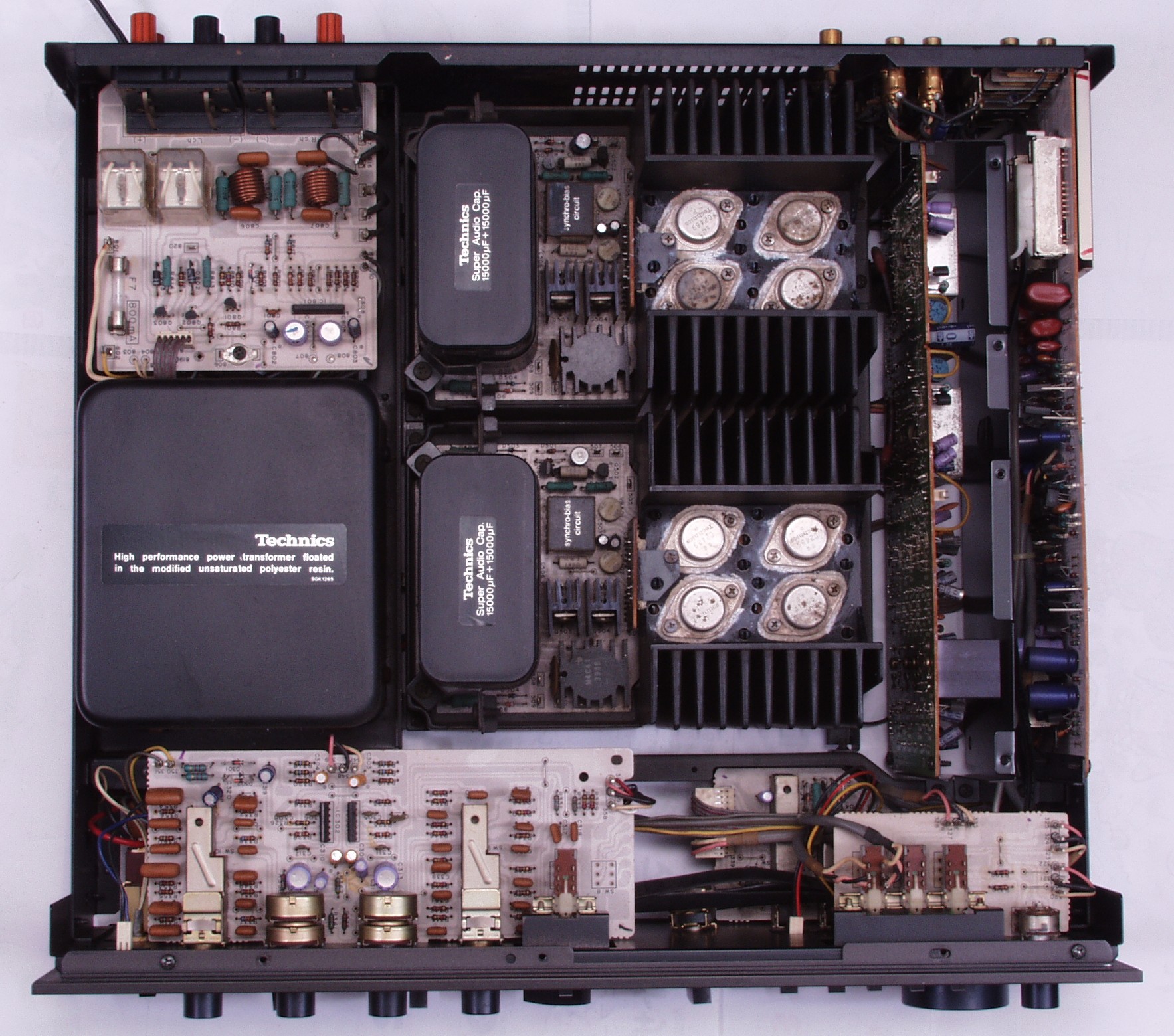

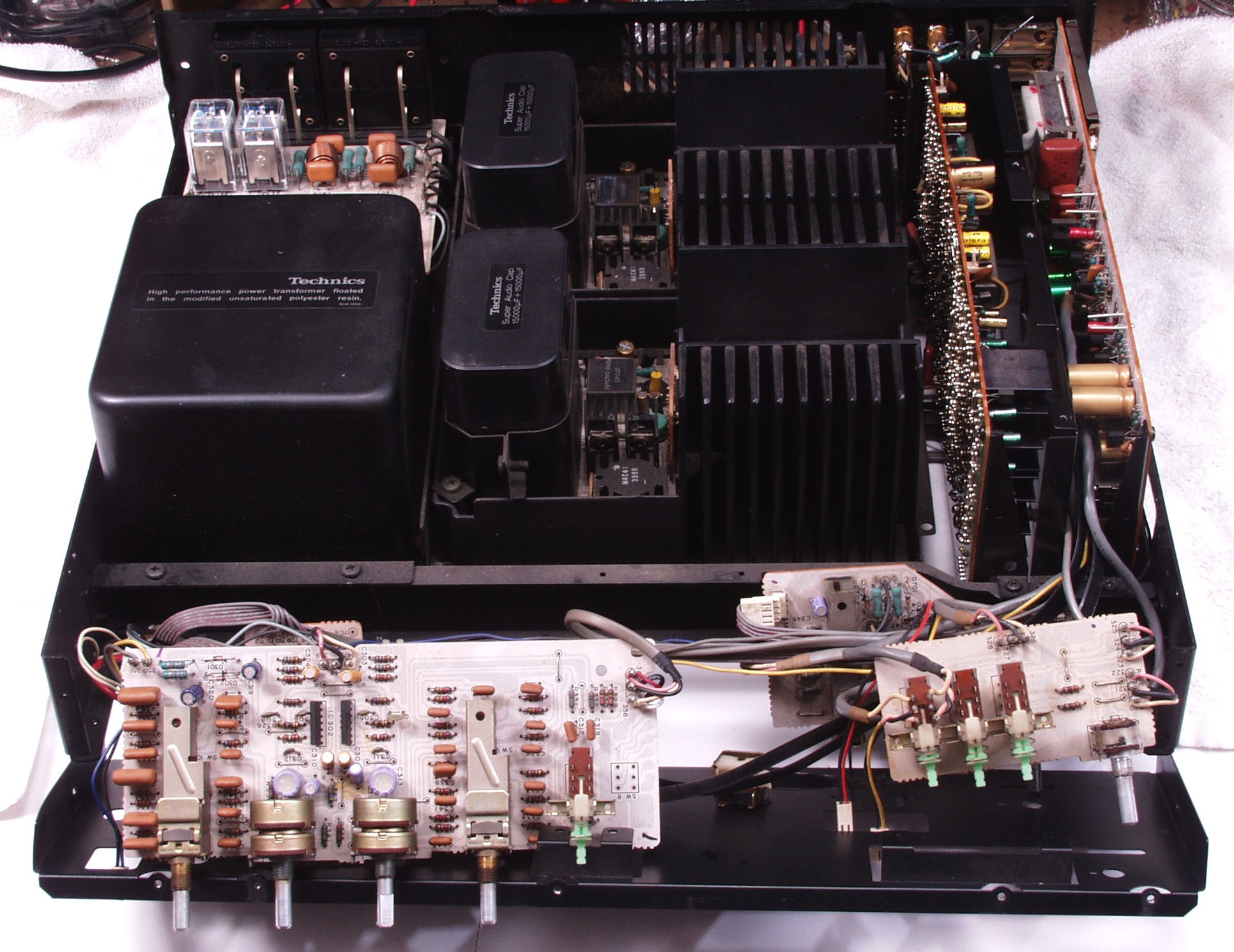

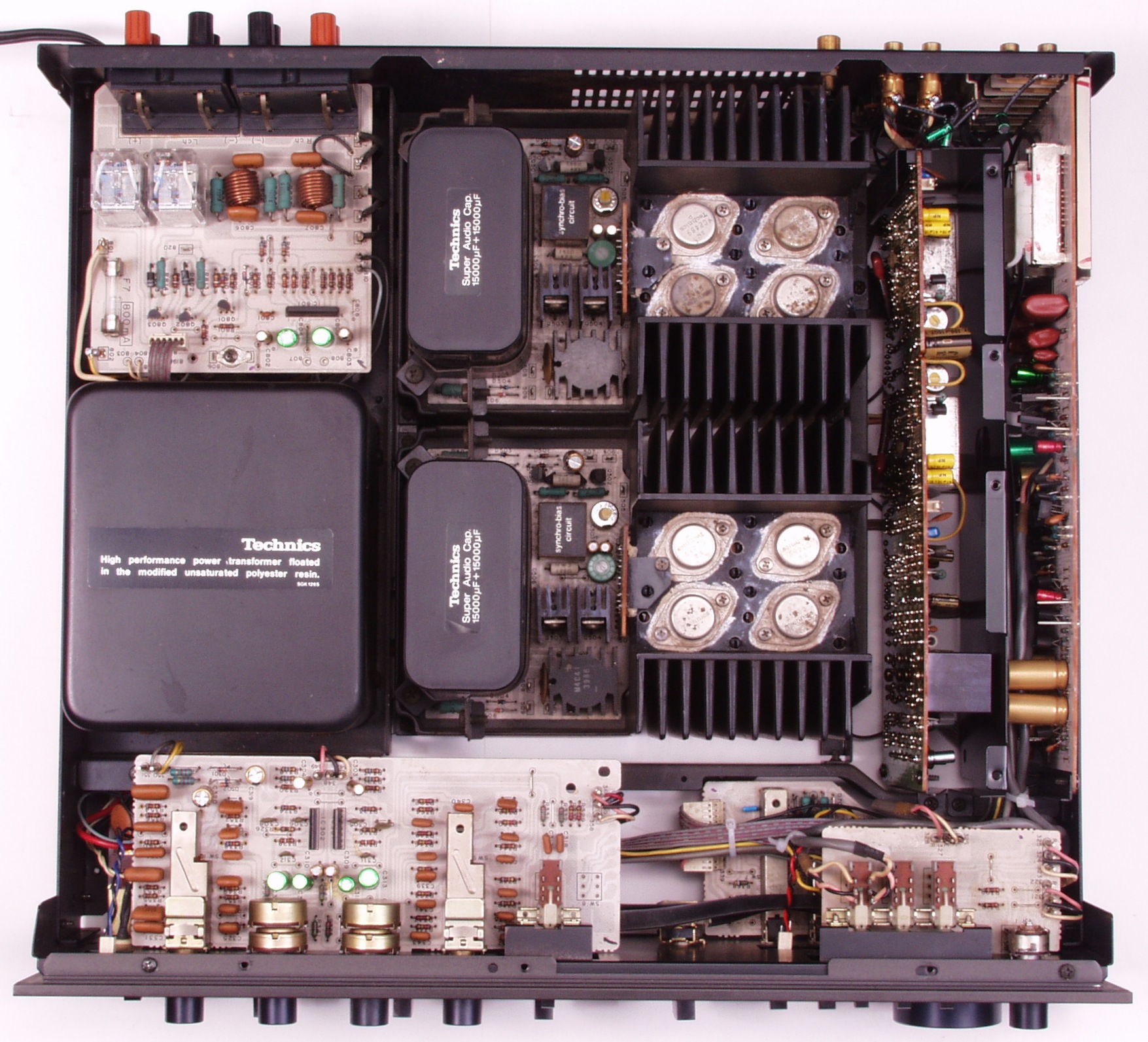

| C−FA. 修理前 上から見る |
 |
| C−FB. 修理後 上から見る |
 |
| C−FC. 修理前 下から見る |
 |
| C−FD. 修理後 下から見る |
 |
E. 調整・測定

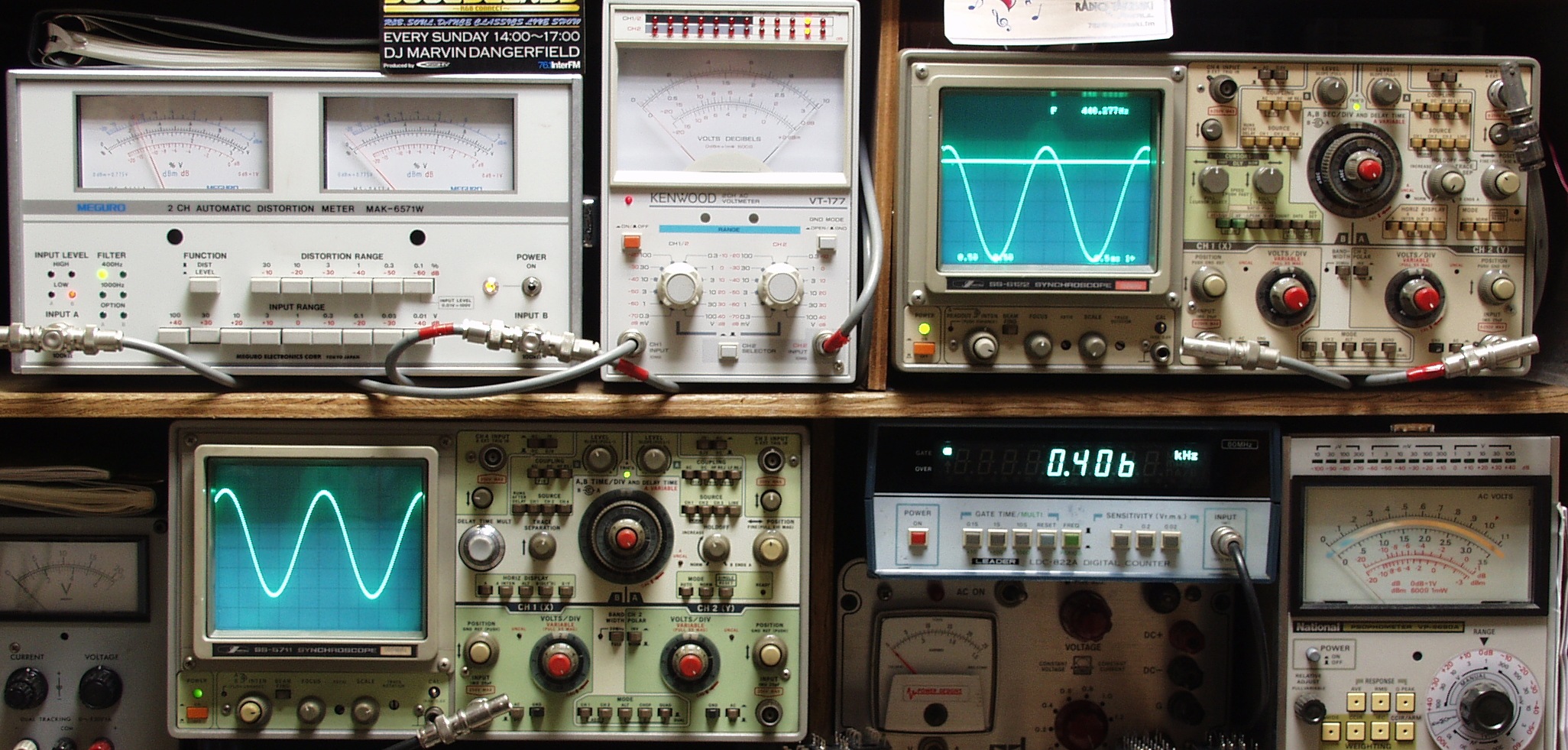

E−1. 出力/歪み率測定・調整 <見方>
下左オーディオ発振器より400HZ・1KHZの信号を出す(歪み率=約0.003%)
下中=入力波形(オーディオ発振器のTTLレベル) 下右=周波数計
上左=SP出力の歪み率測定 左メータ=L出力、右メータ=R出力
上中=SP出力電圧測定器、赤針=R出力、黒針=L出力
上右=SP出力波形オシロ 上=R出力、下=L出力(出力電圧測定器の出力) |
 |

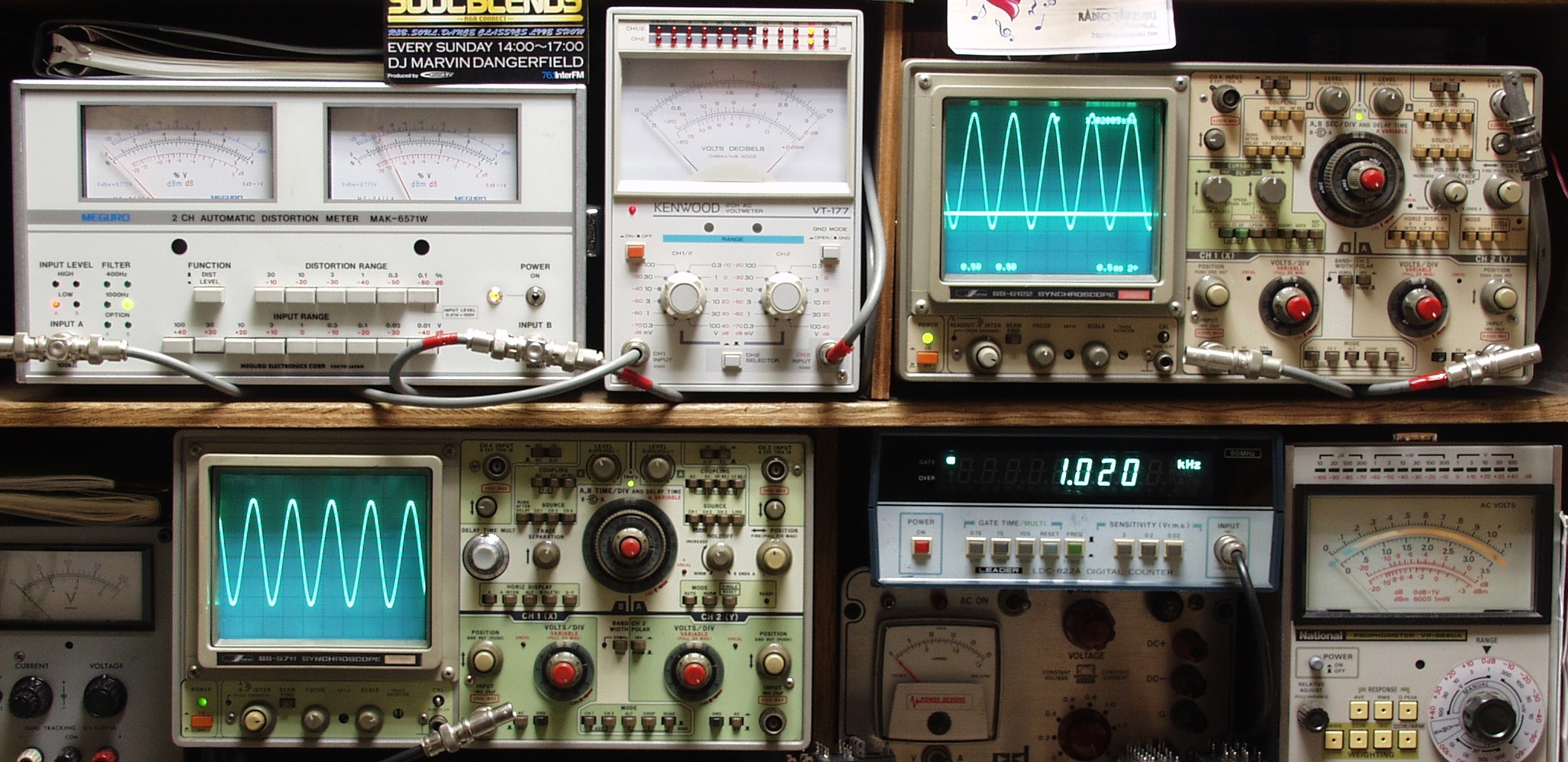

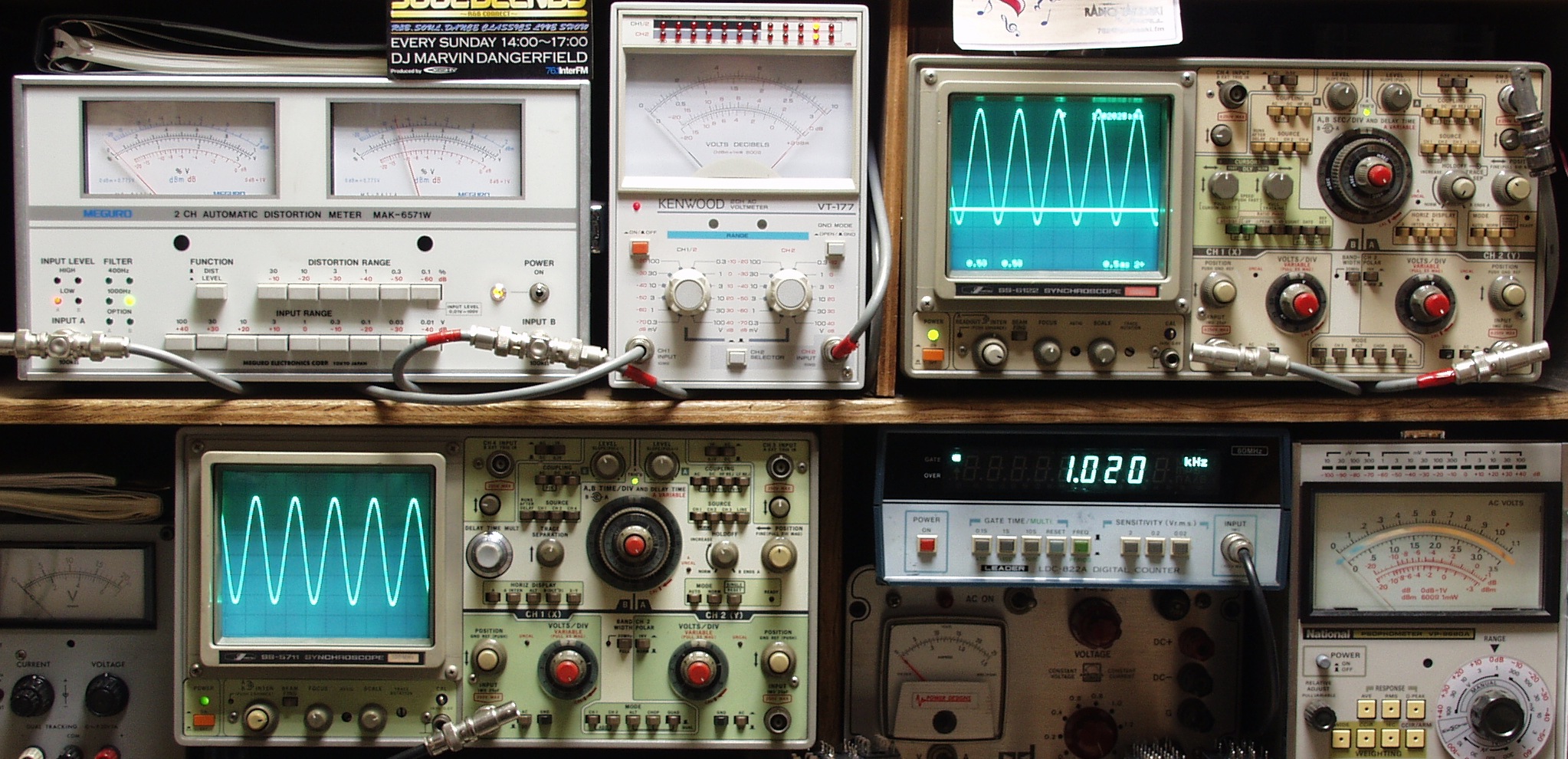

| E−2A. R側SP出力31V=120W出力 0.02%歪み 1000HZ AUX入力 |
 |
| E−2B. L側SP出力31V=120W出力 0.02%歪み 1000HZ AUX入力 |
 |

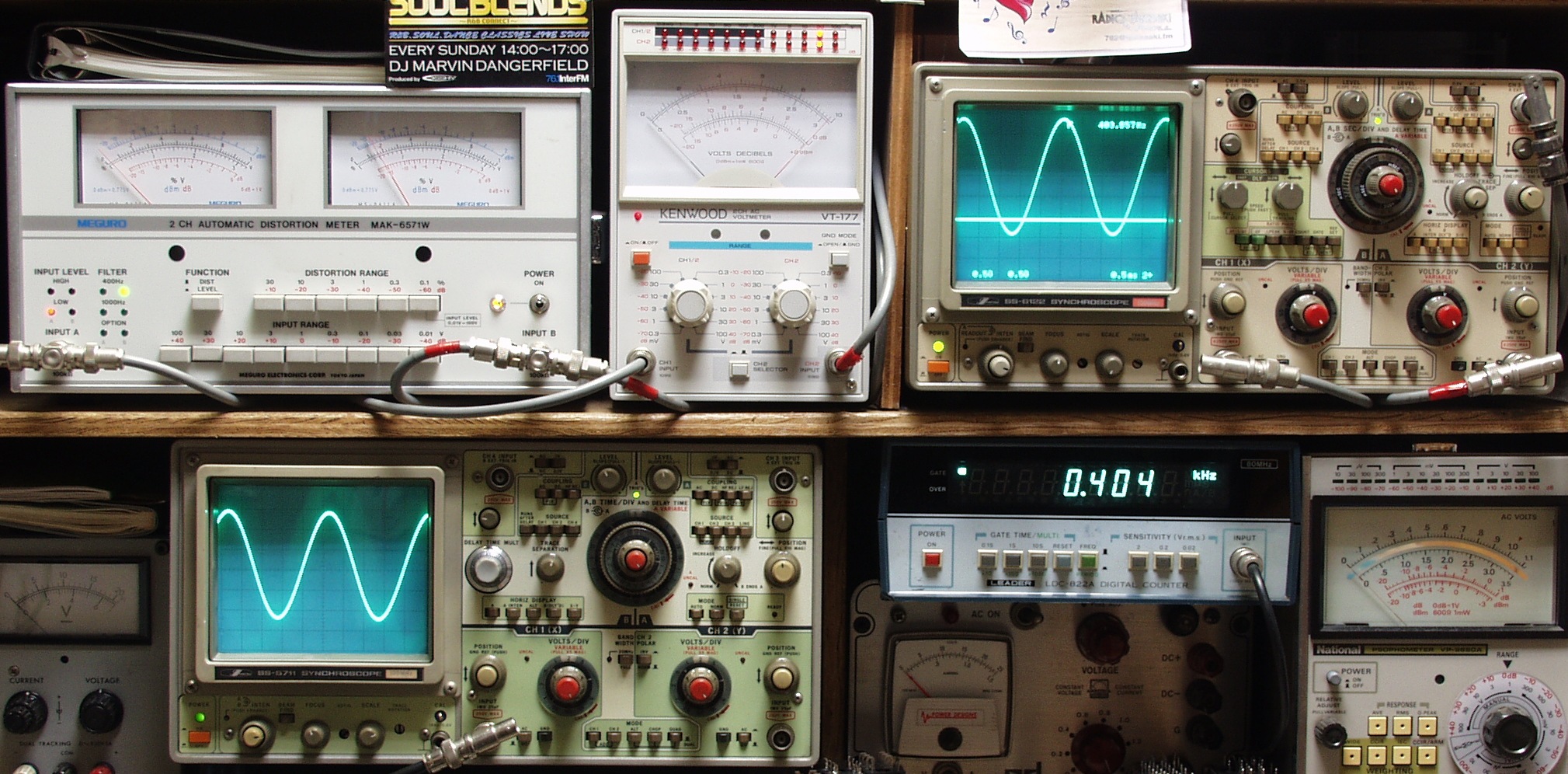

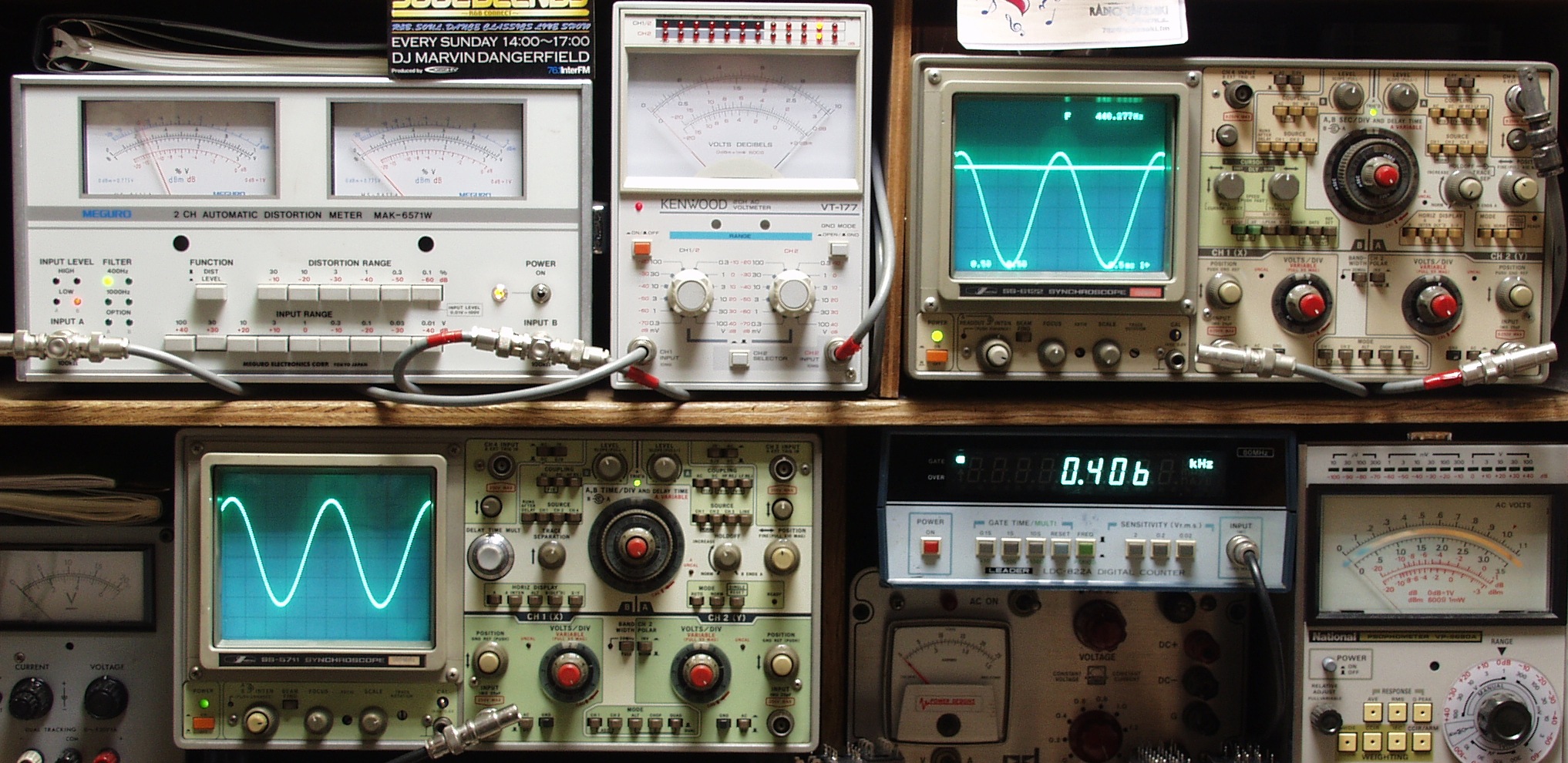

| E−2C. R側SP出力31V=120W出力 0.02%歪み 400HZ AUX入力 |
 |
| E−2D. L側SP出力31V=120W出力 0.02%歪み 400HZ AUX入力 |
 |

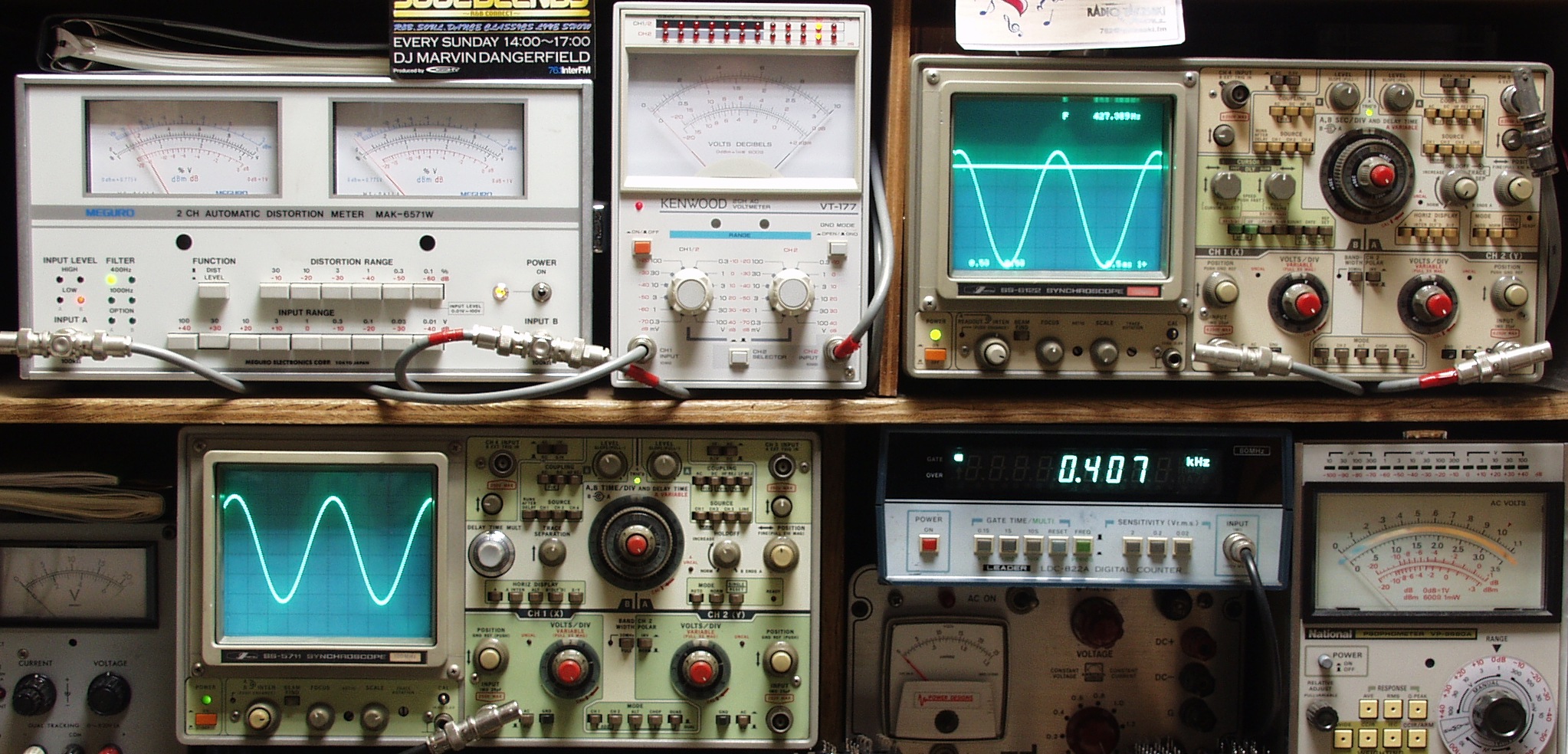

| E−3A. R側SP出力31V=120W出力 0.02%歪み 1000HZ MM(PHNO2)入力 |
 |
| E−3B. L側SP出力31V=120W出力 0.03%歪み 1000HZ MM(PHNO2)入力 |
 |
| E−3C. R側SP出力31V=120W出力 0.02%歪み 400HZ MM(PHNO2)入力 |
 |
| E−3D. L側SP出力31V=120W出力 0.03%歪み 400HZ MM(PHNO2)入力 |
 |
| E−4A. R側SP出力31V=120W出力 0.02%歪み 1000HZ MM(PHNO1)入力 |
 |
| E−4B. L側SP出力31V=120W出力 0.03%歪み 1000HZ MM(PHNO1)入力 |
 |
| E−4C. R側SP出力31V=120W出力 0.03%歪み 400HZ MM(PHNO1)入力 |
 |
| E−4D. L側SP出力31V=120W出力 0.03%歪み 400HZ MM(PHNO1)入力 |
 |
| E−5A. R側SP出力31V=120W出力 0.03%歪み 1000HZ MC(PHNO1)入力 |
 |
| E−5B. L側SP出力31V=120W出力 0.03%歪み 1000HZ MC(PHNO1)入力 |
 |
| E−5C. R側SP出力31V=120W出力 0.03%歪み 400HZ MC(PHNO1)入力 |
 |
| E−5D. L側SP出力31V=120W出力 0.03%歪み 400HZ MC(PHNO1)入力 |
 |
| E−6. 完成 24時間エージング |
 |
