Ｔｅｃｈｎｉｃｓ　SE−９６００　修理記録

寸評　終段ＴＲ（トランジスター）の供給電圧まで安定化した理想的なＡＭＰです。 　　　　途中で基盤改造がありますので、未対策器は修理した方が良いです（対作品は「２ａ」のシールが添付） 　　　　高域の発振対策を施し、安全の為、フューズを挿入した

平成１５年９月２０到着　　　１０月５日完成

Ａ．　修理前の状況 　プロテクト作動したまま 　 B．　原因 経年変化による、プロテクト回路不良 Ｃ．　修理状況 プロテクトリレー交換 初段ＴＲ（トランジスター）交換 ＲＬバイアス／バランスＶＲ交換 電解コンデンサー交換（オーディオコンデンサー使用） Ｄ．　使用部品 プロテクトリレー交換　　　　　　　　　　　　　　　　　　　　１個 初段ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　２個 バイアス／バランス半固定ＶＲ　　　　　　　　　　　　　　１０個 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　２６個 Ｅ．　調整・測定 Ｆ．　修理費　　　６８，０００円　　　＜＜オーバーホール修理＞＞

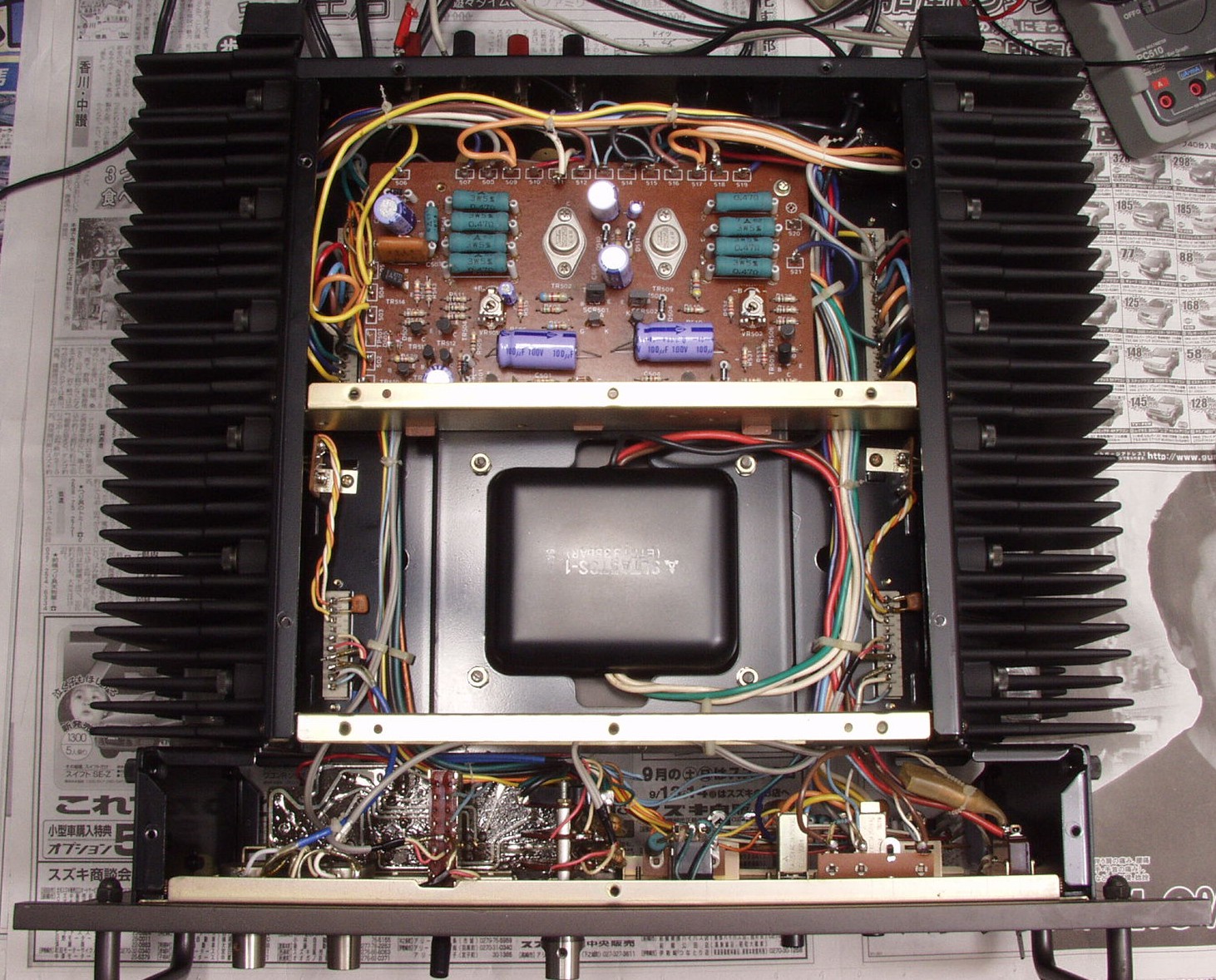

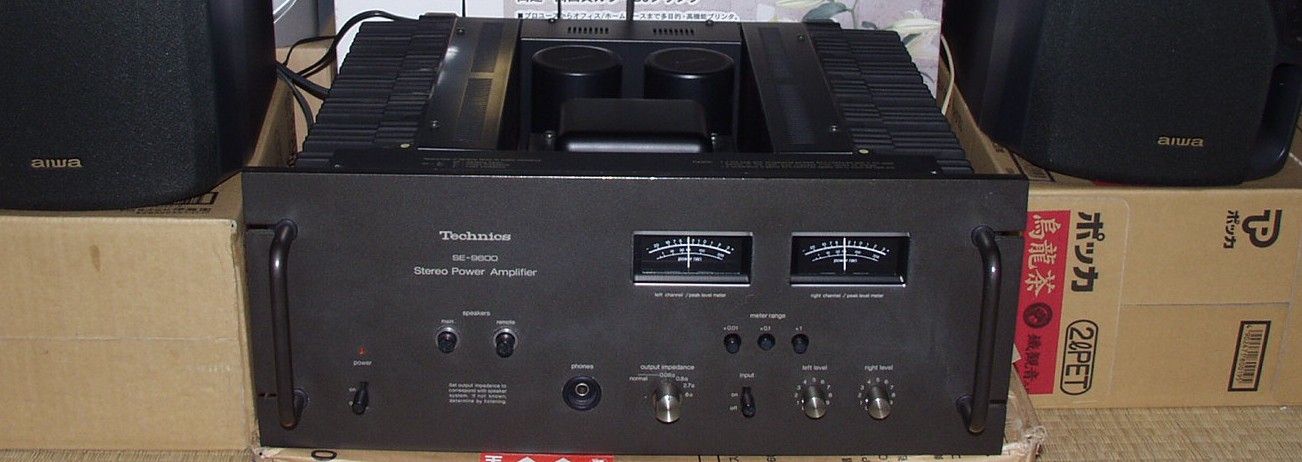

Ａ．　修理前の状況 Ａ−１Ａ．　修理前　上から見る、非常に綺麗です

Ａ−１Ｂ．　修理前　下から見る、非常に綺麗です

Ａ−２．　ＳＰ接続リレー比較　　左＝新しい物　　右＝古い物

Ｃ．　修理状況 Ｃ−１Ａ．　修理前　Ｒドライブ基板

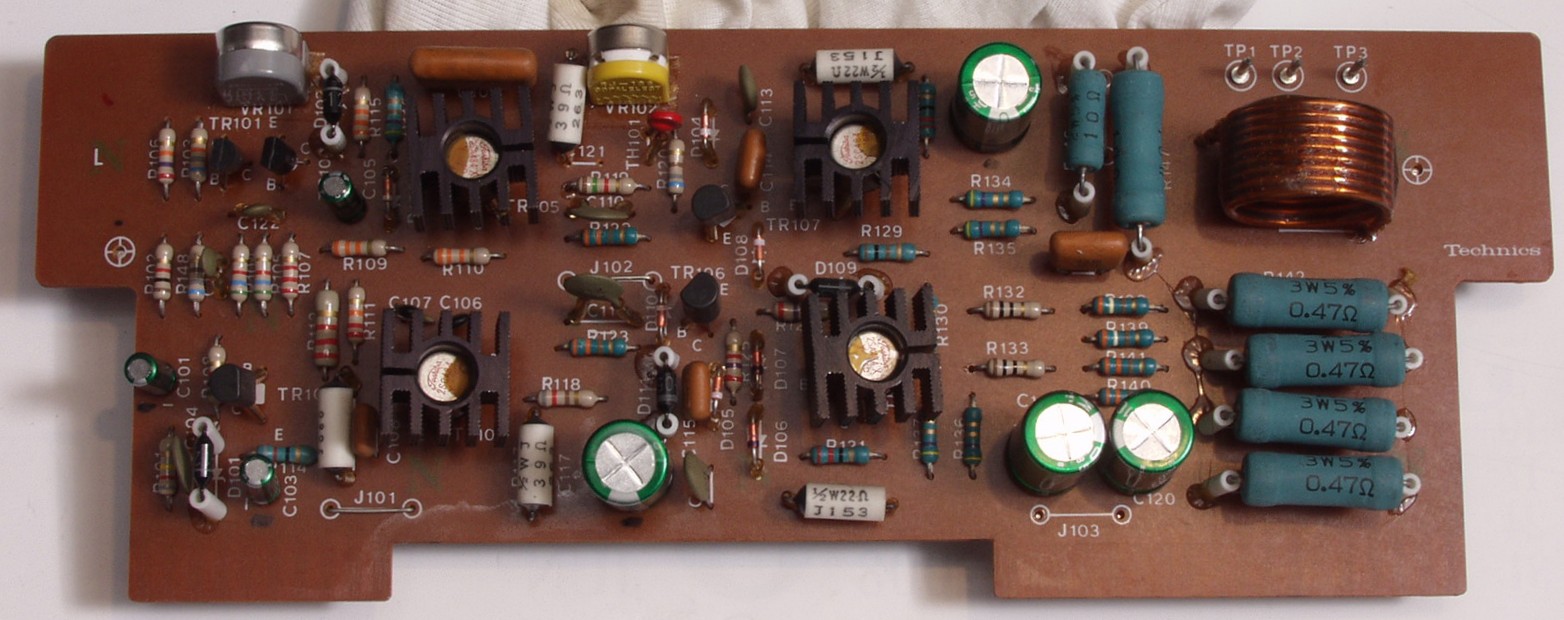

Ｃ−１Ｂ．　修理後　Ｒドライブ基板　初段ＴＲ（トランジスター）２個、バランス／バイアス調整用半固定ＶＲ２個、 　　　　　　　　　　　電解コンデンサー７個交換

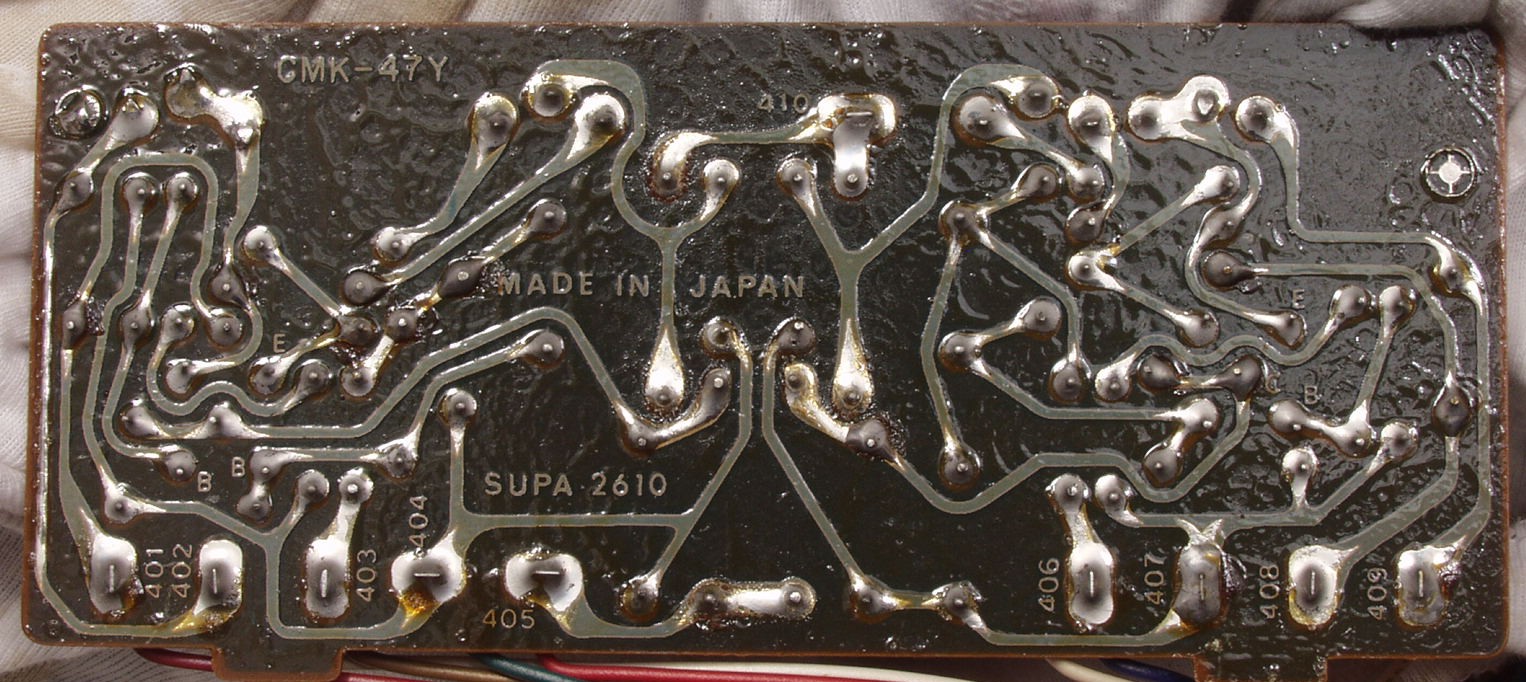

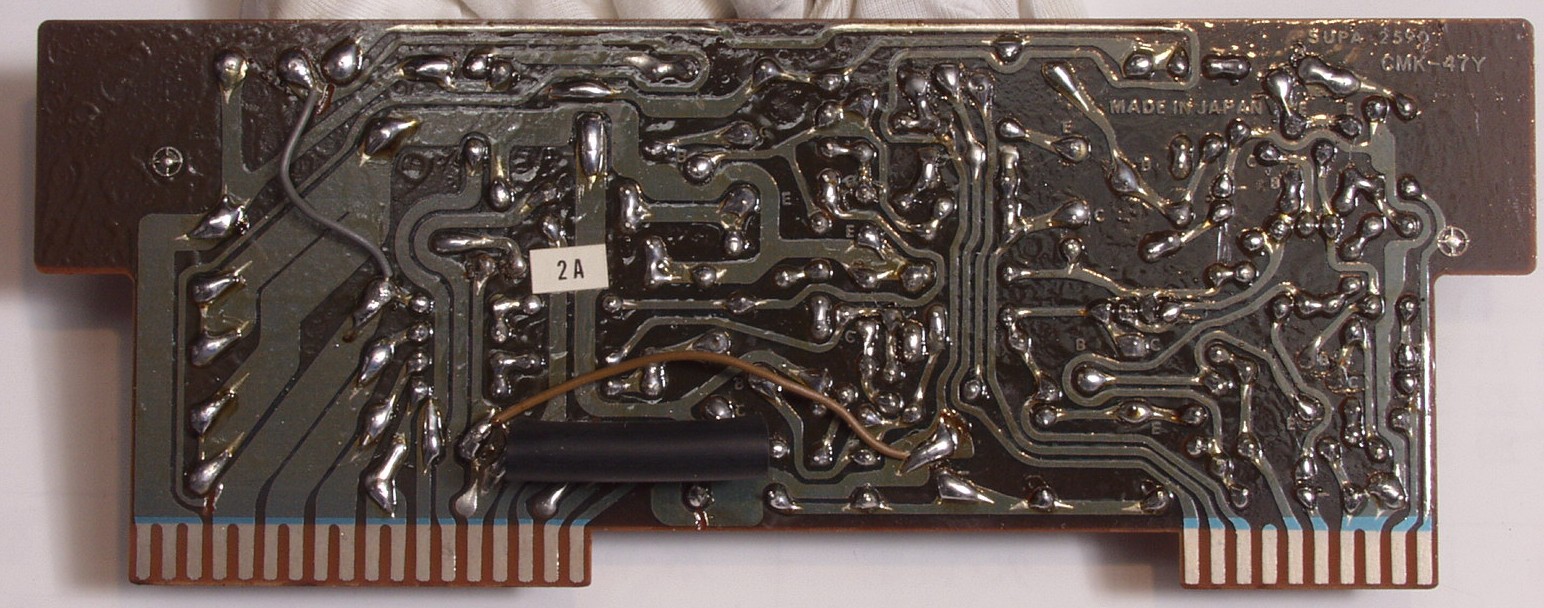

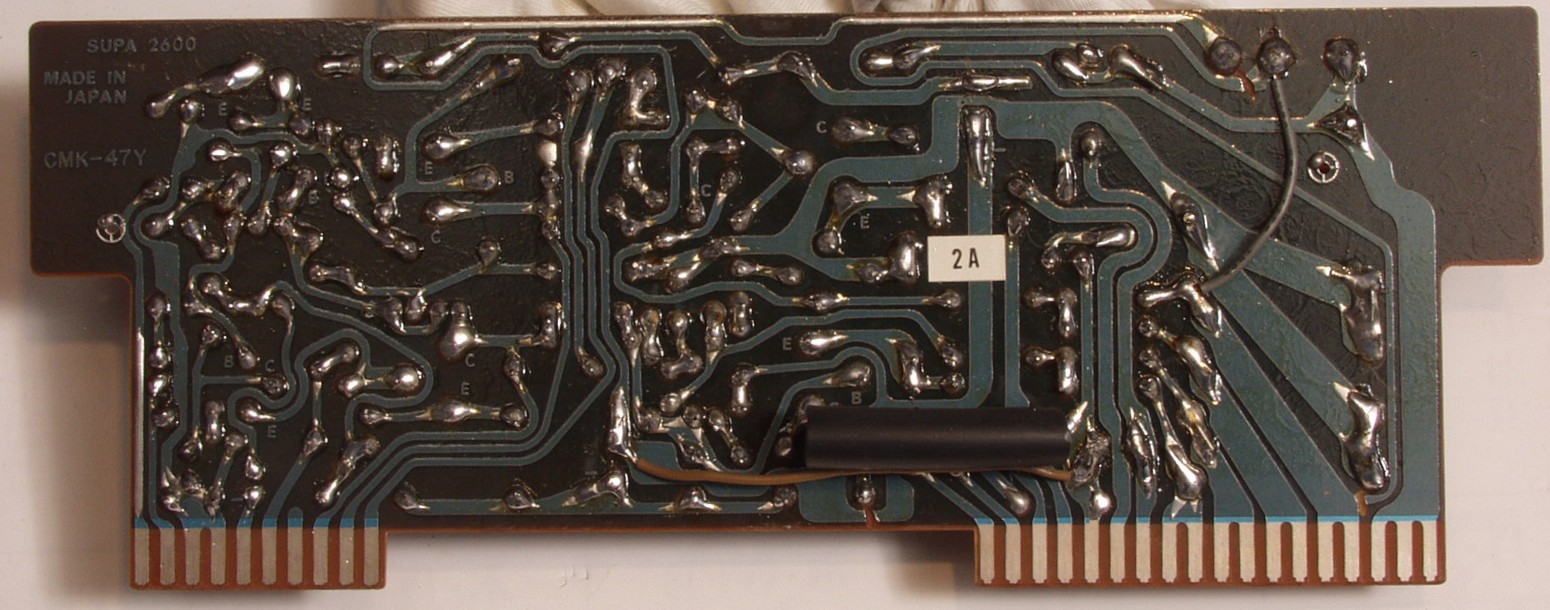

Ｃ−１Ｃ．　修理前　Ｒドライブ基板裏

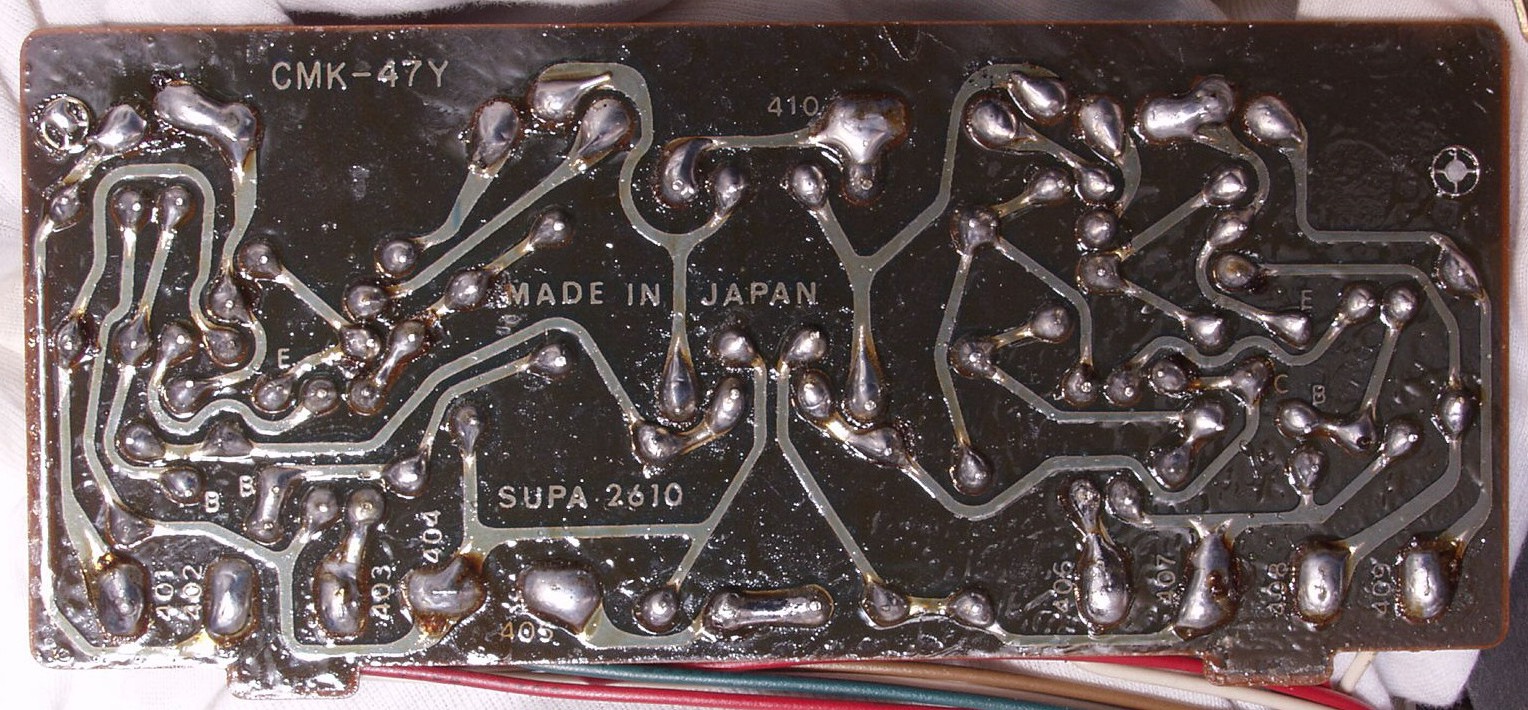

Ｃ−１Ｄ．　修理（半田補正）後　Ｒドライブ基板裏　半田を全部やり直す

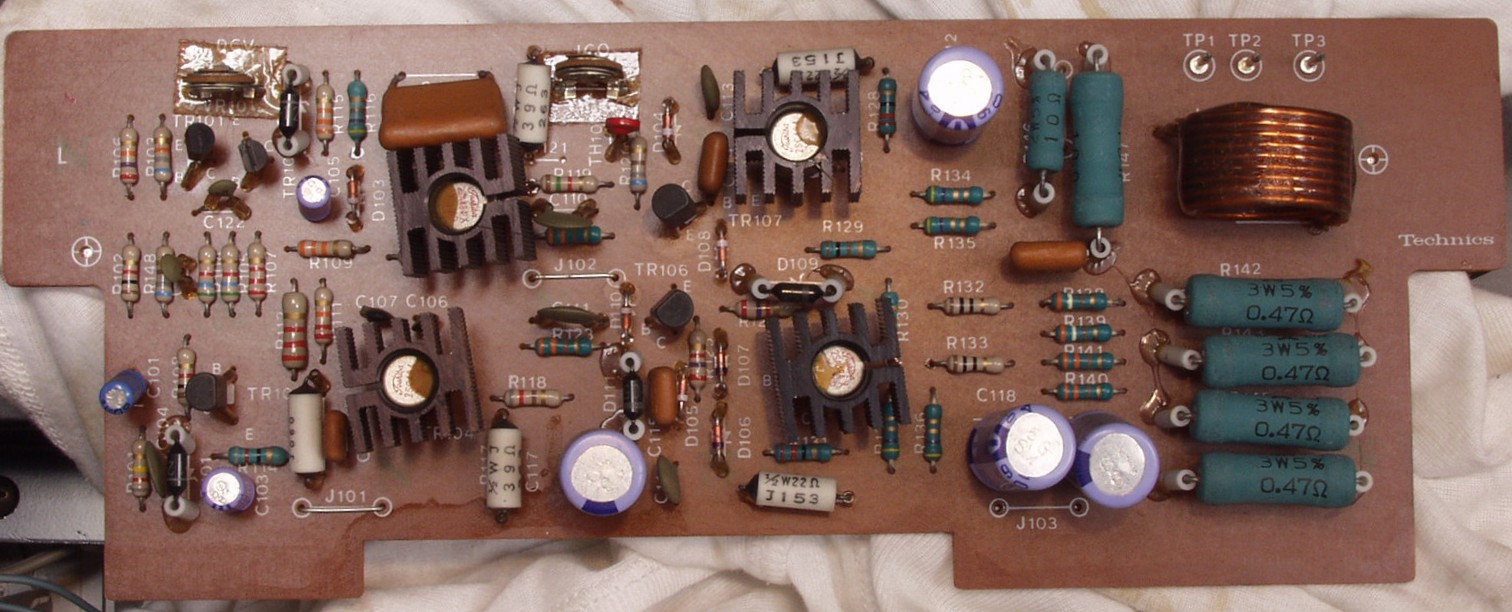

Ｃ−２Ａ．　修理前　Ｌドライブ基板

Ｃ−２B．　修理後　Ｌドライブ基板　初段ＴＲ（トランジスター）２個、バランス／バイアス調整用半固定ＶＲ２個、 　　　　　　　　　　　電解コンデンサー７個交換

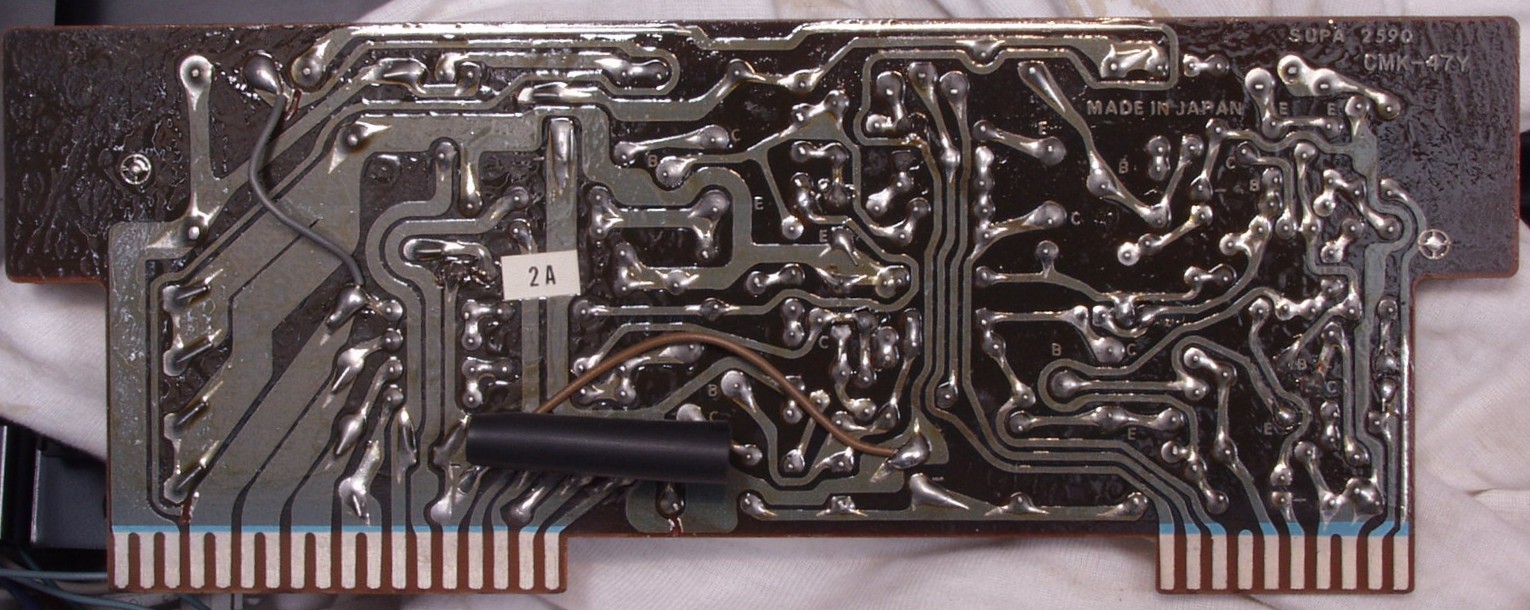

Ｃ−２Ｃ．　修理前　Ｌドライブ基板裏

Ｃ−２Ｄ．　修理（半田補正）後　Ｌドライブ基板裏　半田を全部やり直す

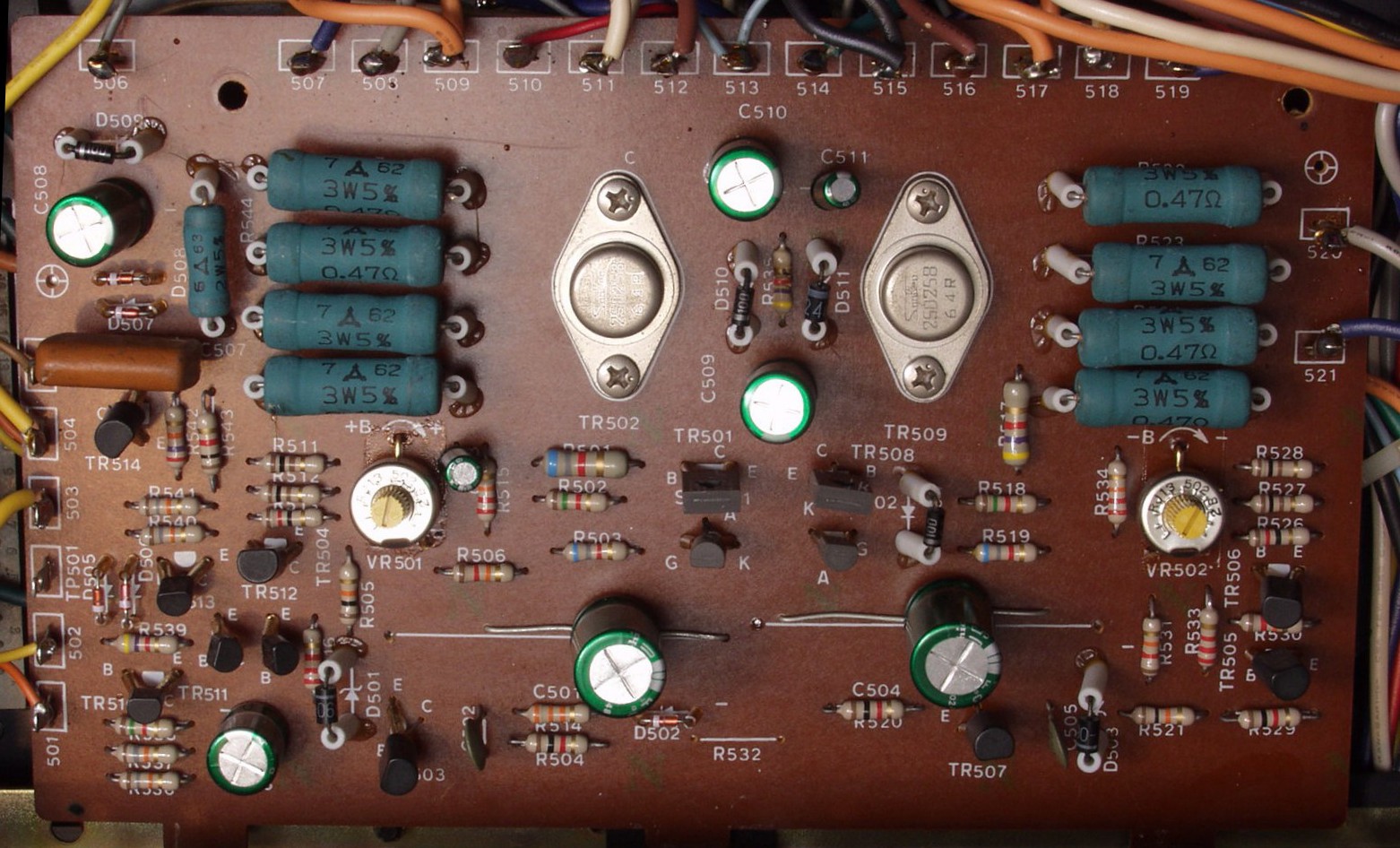

Ｃ−３Ａ．　修理前　定電圧電源基盤

Ｃ−３Ｂ．　修理後　定電圧電源基盤　半固定ＶＲ２個、電解コンデンサー７個交換

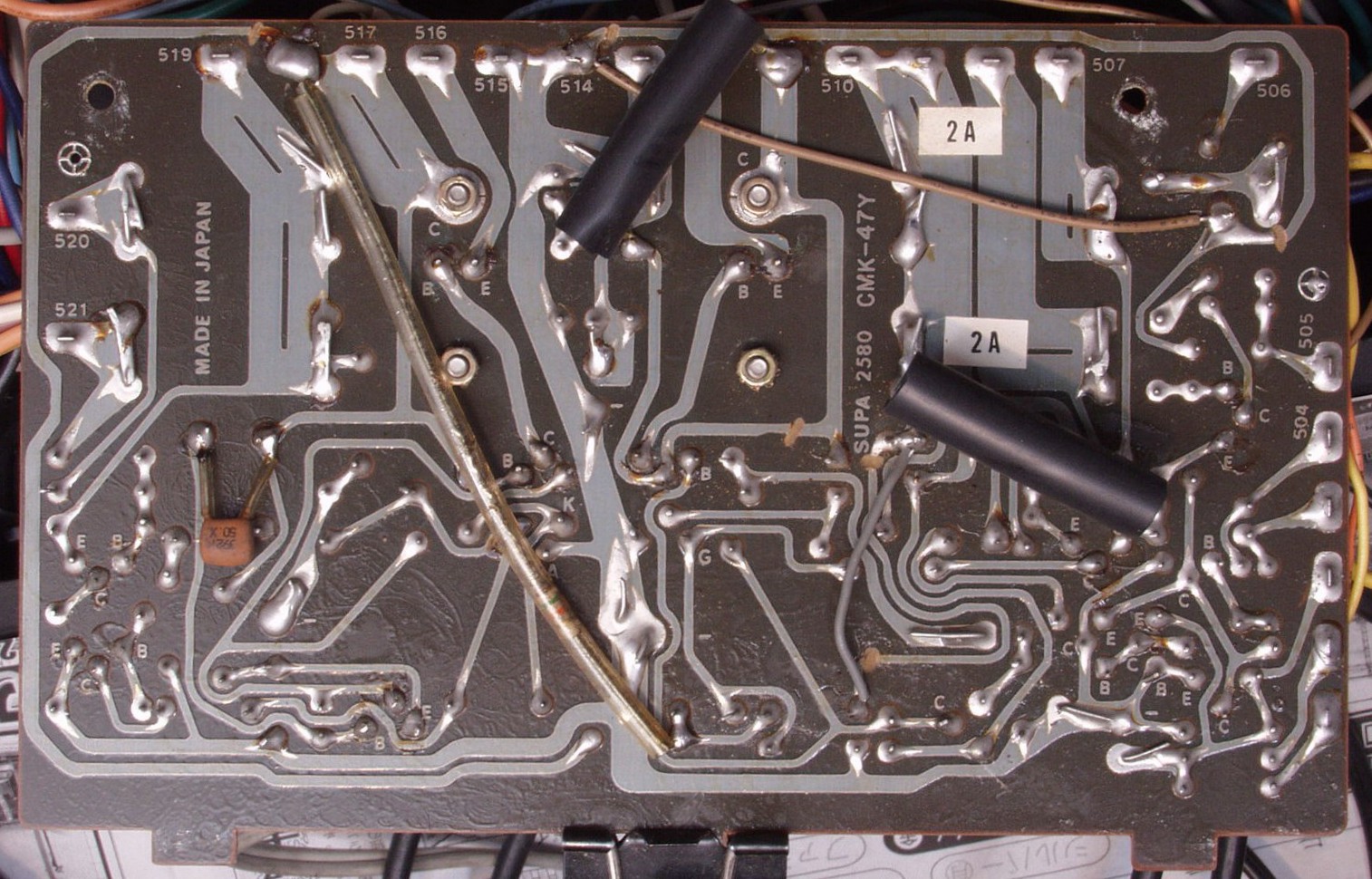

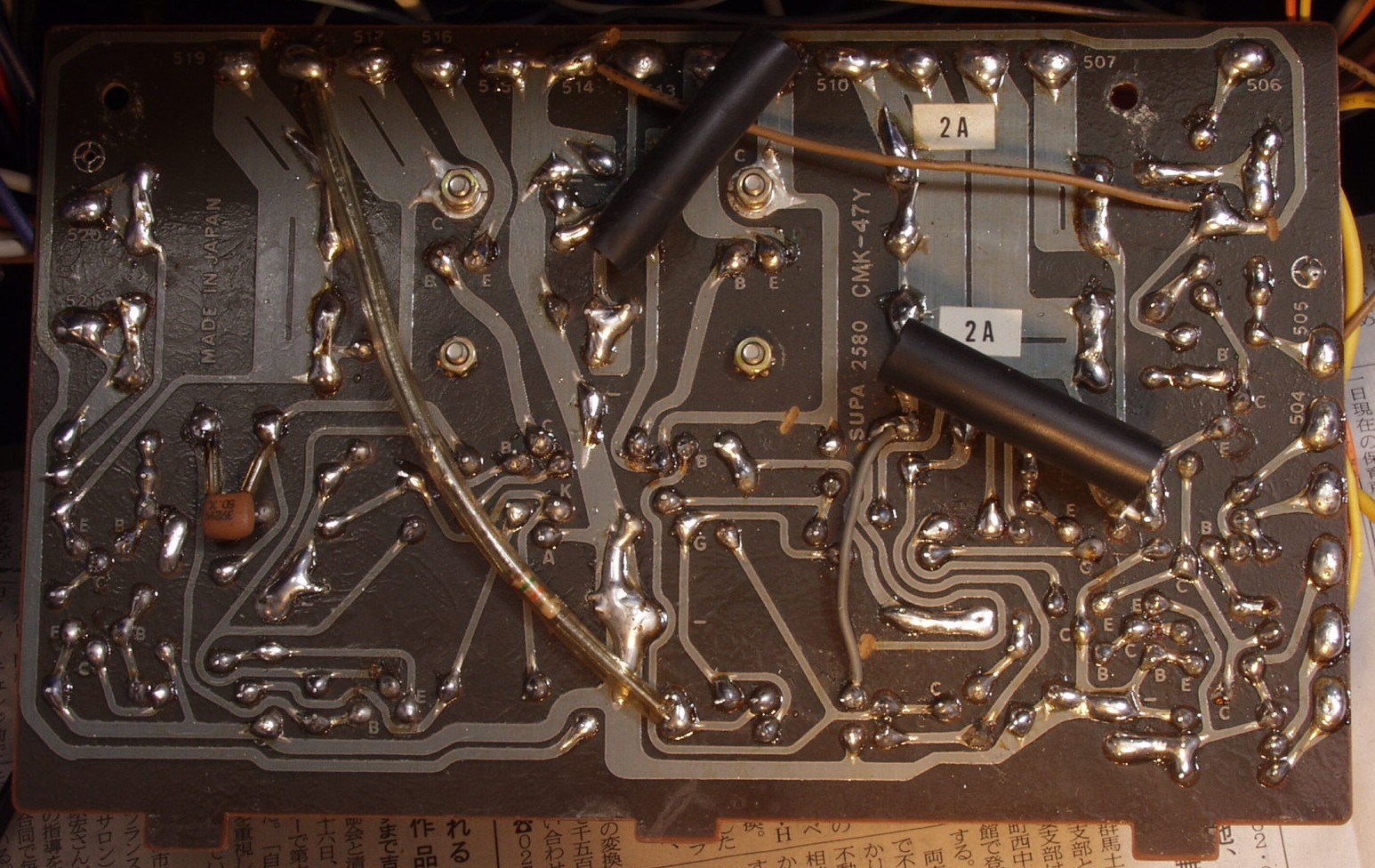

Ｃ−３Ｃ．　修理前　定電圧電源基盤　裏

Ｃ−３Ｄ．　修理（半田補正）後　定電圧電源基盤　裏

Ｃ−４Ａ．　修理前　ＶＵメーターＡＭＰ基盤

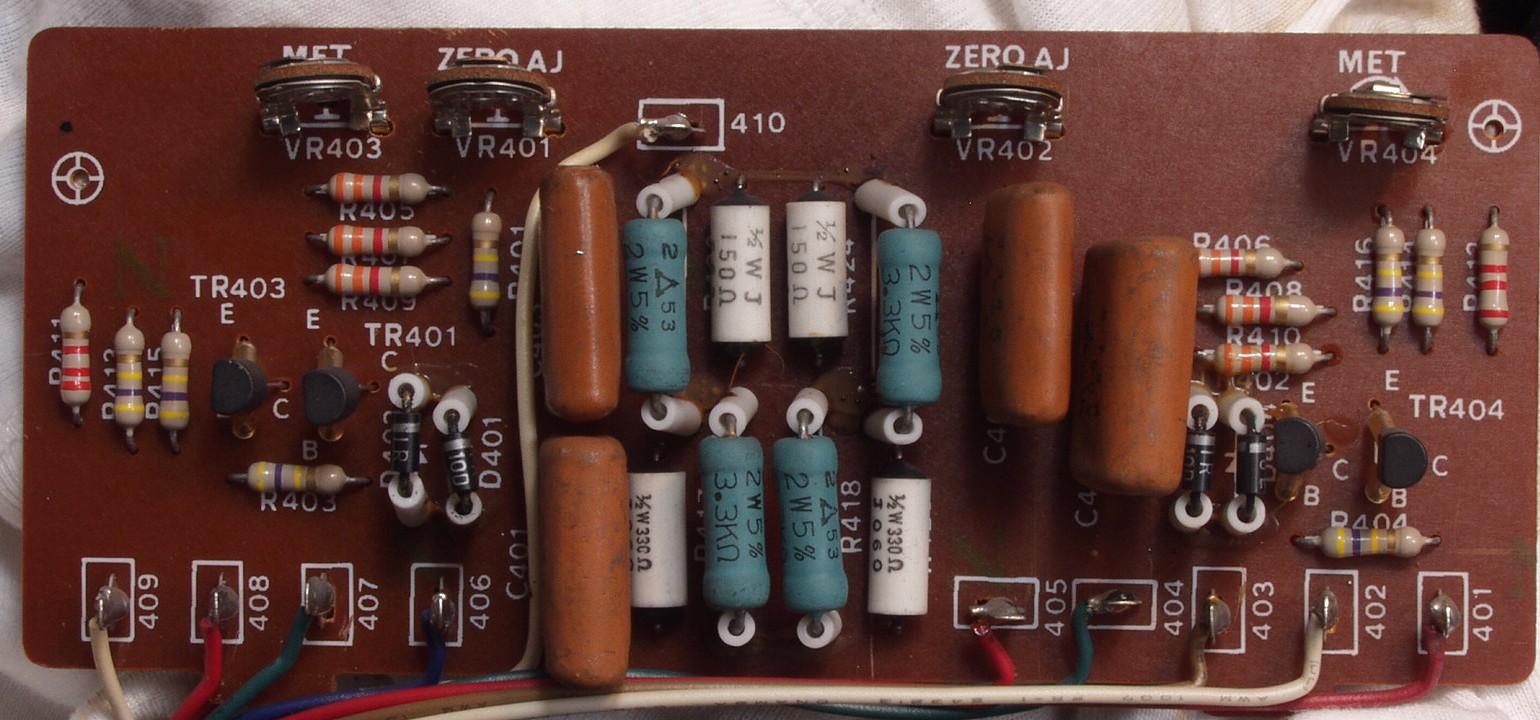

Ｃ−４Ｂ．　修理後　ＶＵメーターＡＭＰ基盤　半固定ＶＲ４個交換

Ｃ−４Ｃ．　修理前　ＶＵメーターＡＭＰ基盤裏

Ｃ−４Ｂ．　修理（半田補正後）後　ＶＵメーターＡＭＰ基盤裏

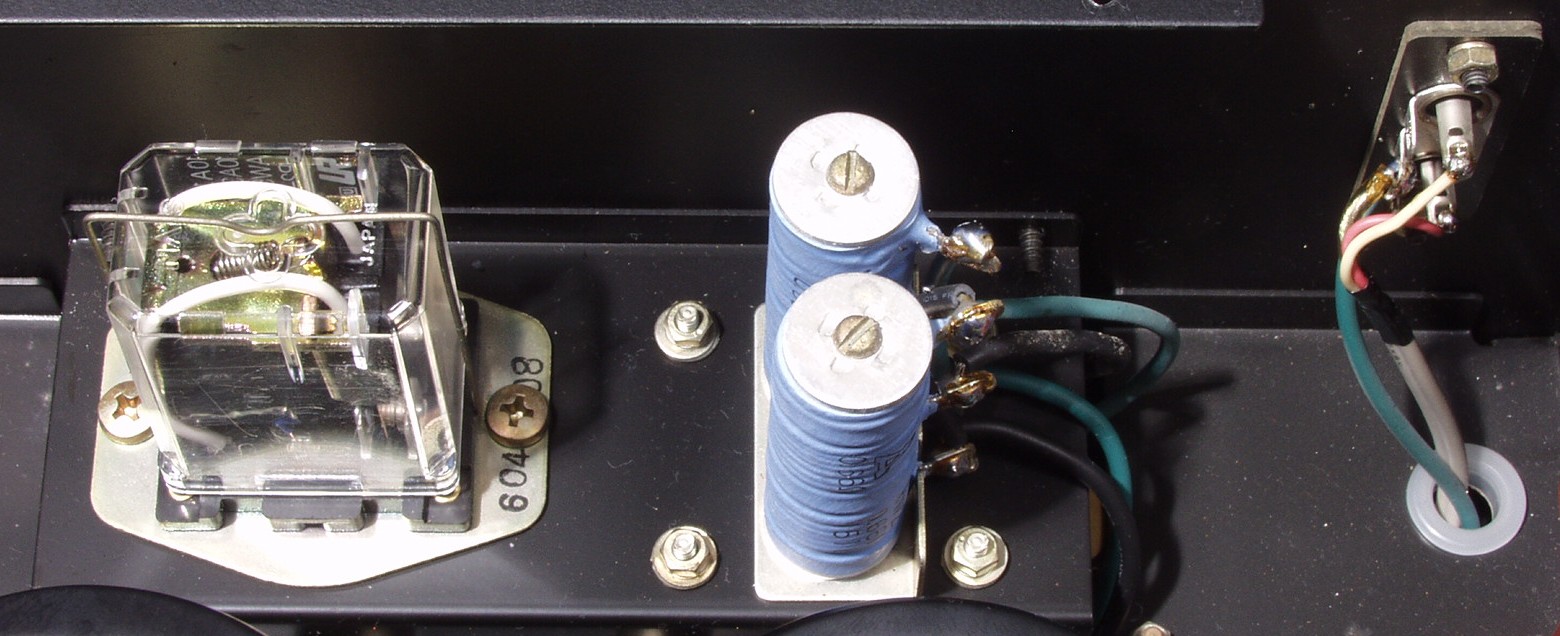

Ｃ−５Ａ．　修理前　ＳＰ接続リレ−＆入力ＲＣＡ端子.

Ｃ−５Ｂ．　修理後　ＳＰ接続リレ−＆入力ＲＣＡ端子

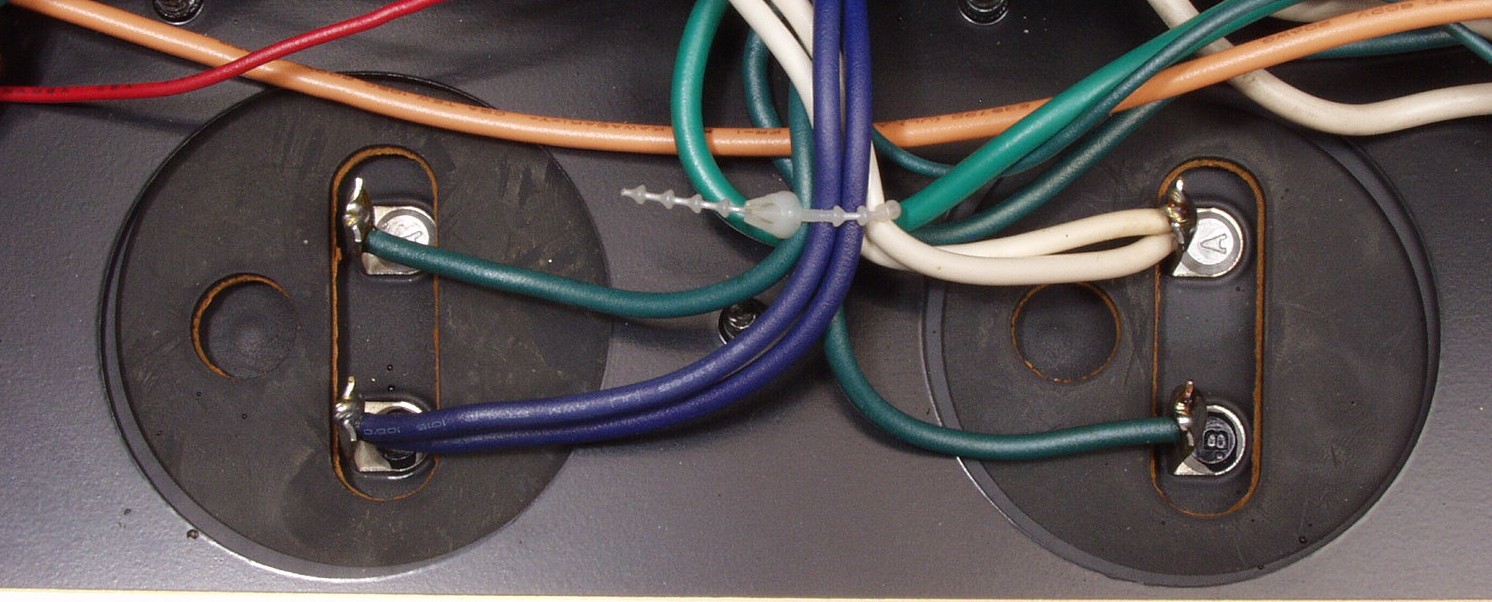

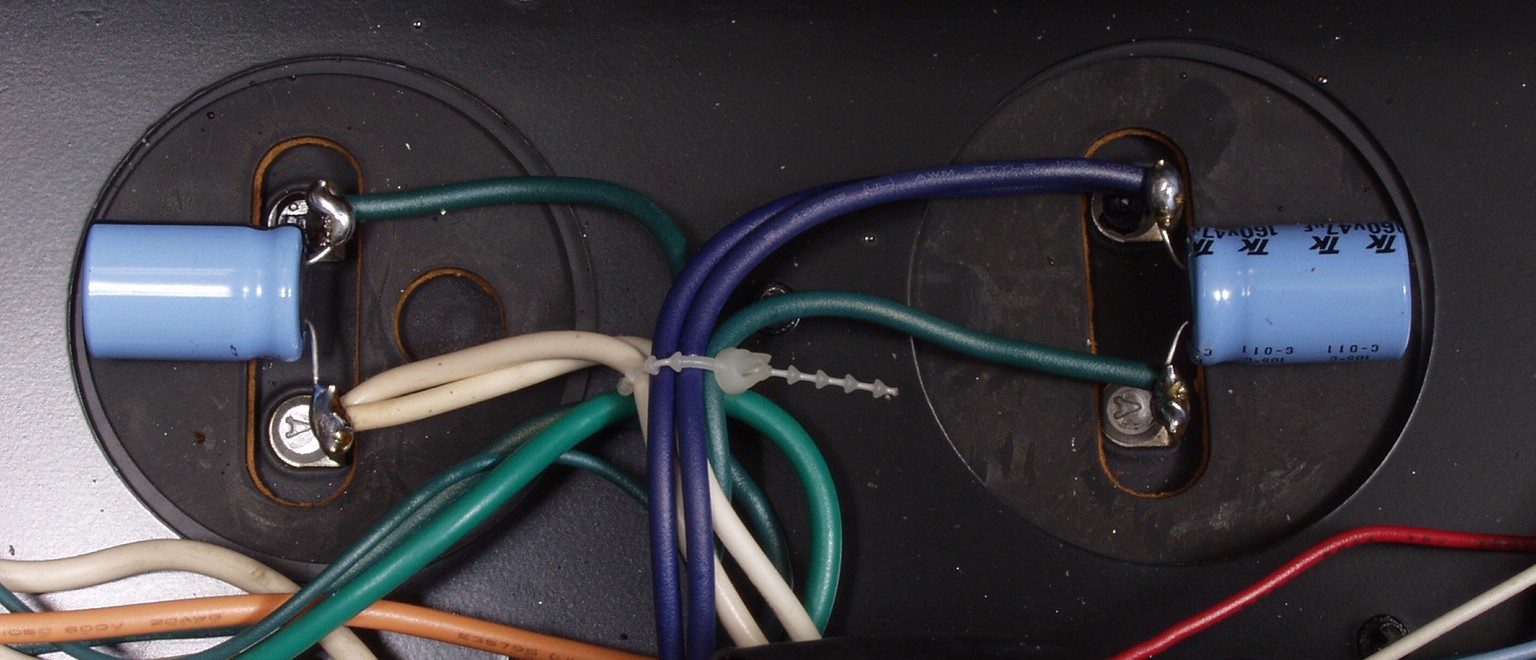

Ｃ−６Ａ．　修理前　電源電解コンデンサー

Ｃ−６Ｂ．　修理後　電源電解コンデンサー

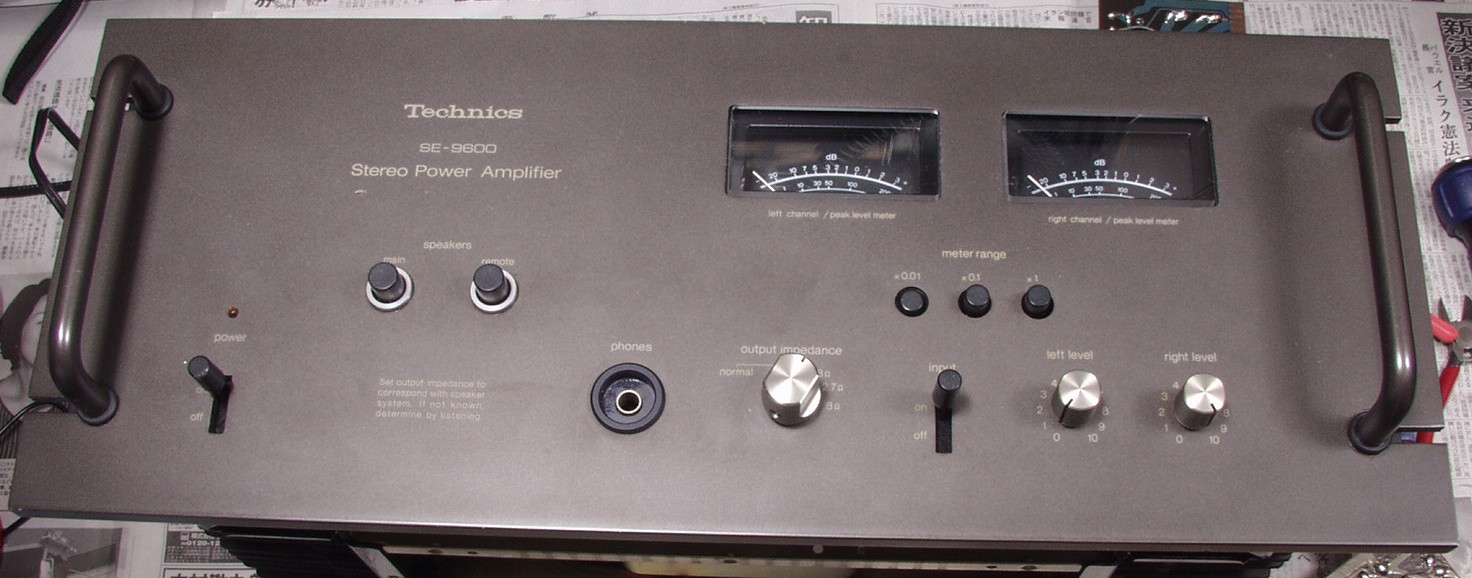

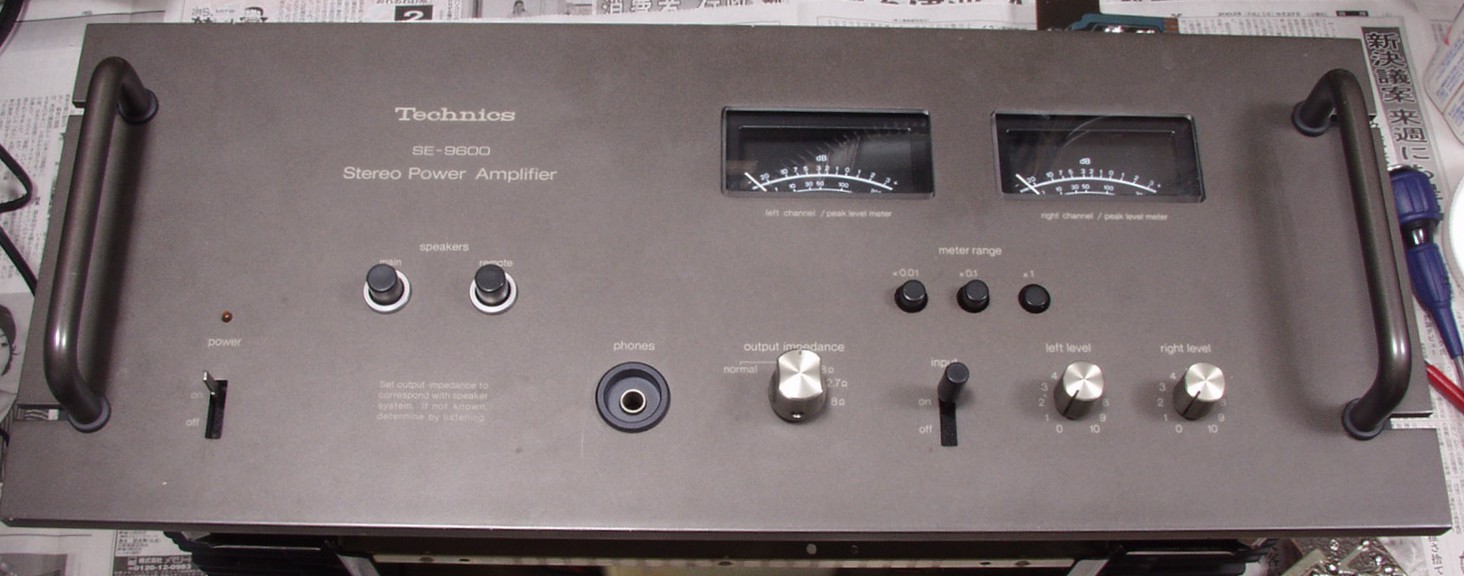

Ｃ−７Ａ．　修理前　パネル

Ｃ−７Ｂ．　修理・清掃後　パネル　電源ＳＷノブ取り付け

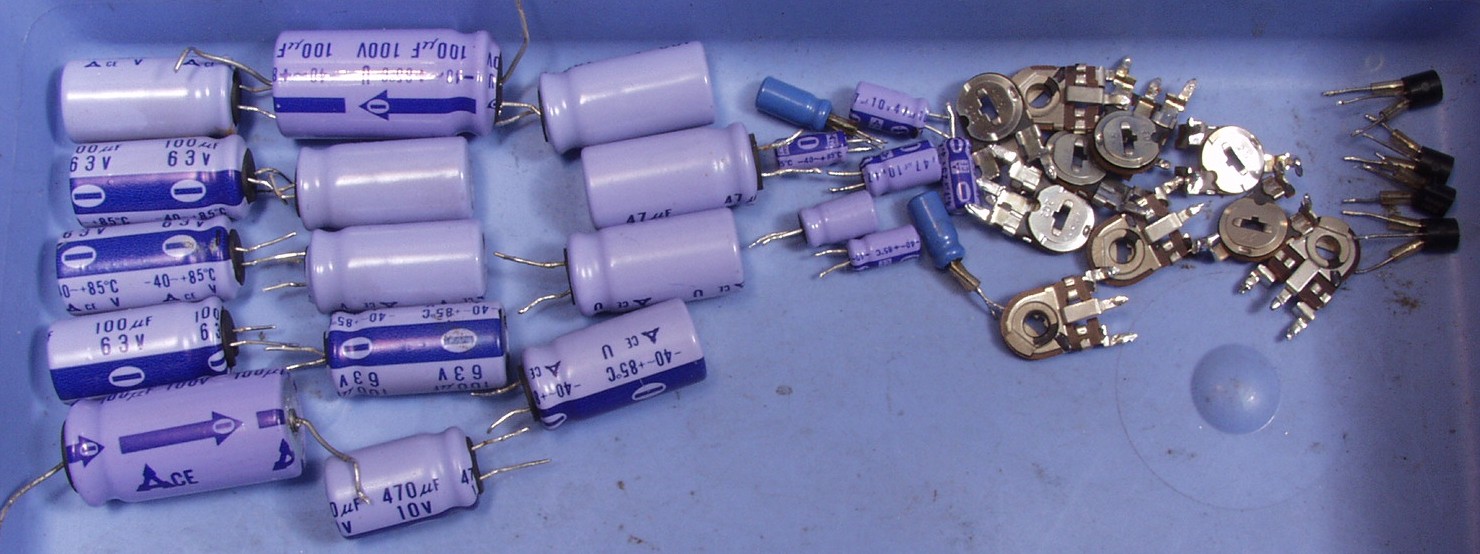

Ｃ−８．　交換した部品

Ｃ−９Ａ．　修理前　下から見る

Ｃ−９Ｂ．　修理後　下から見る

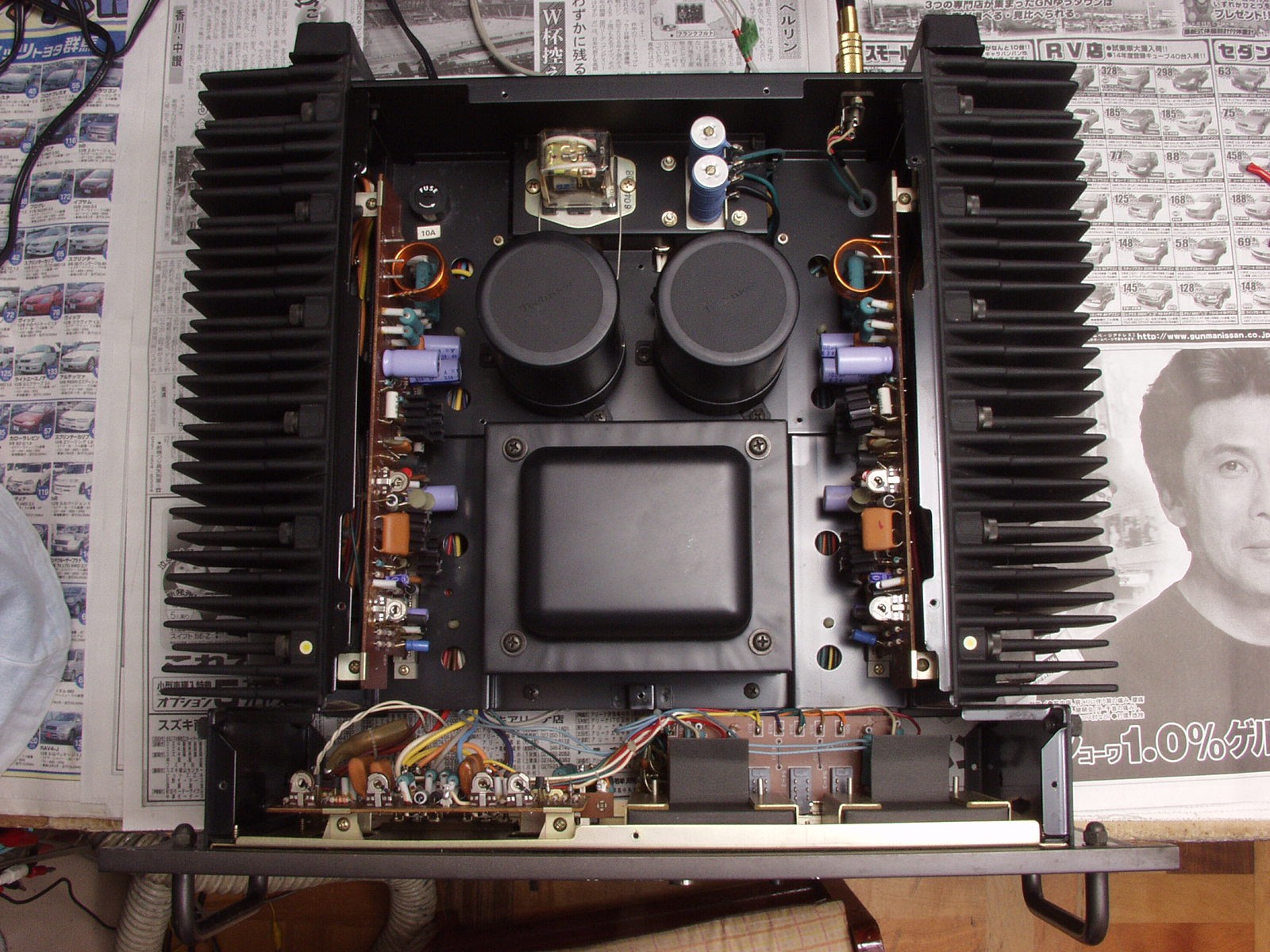

Ｃ−９Ｃ．　修理前　下から見る

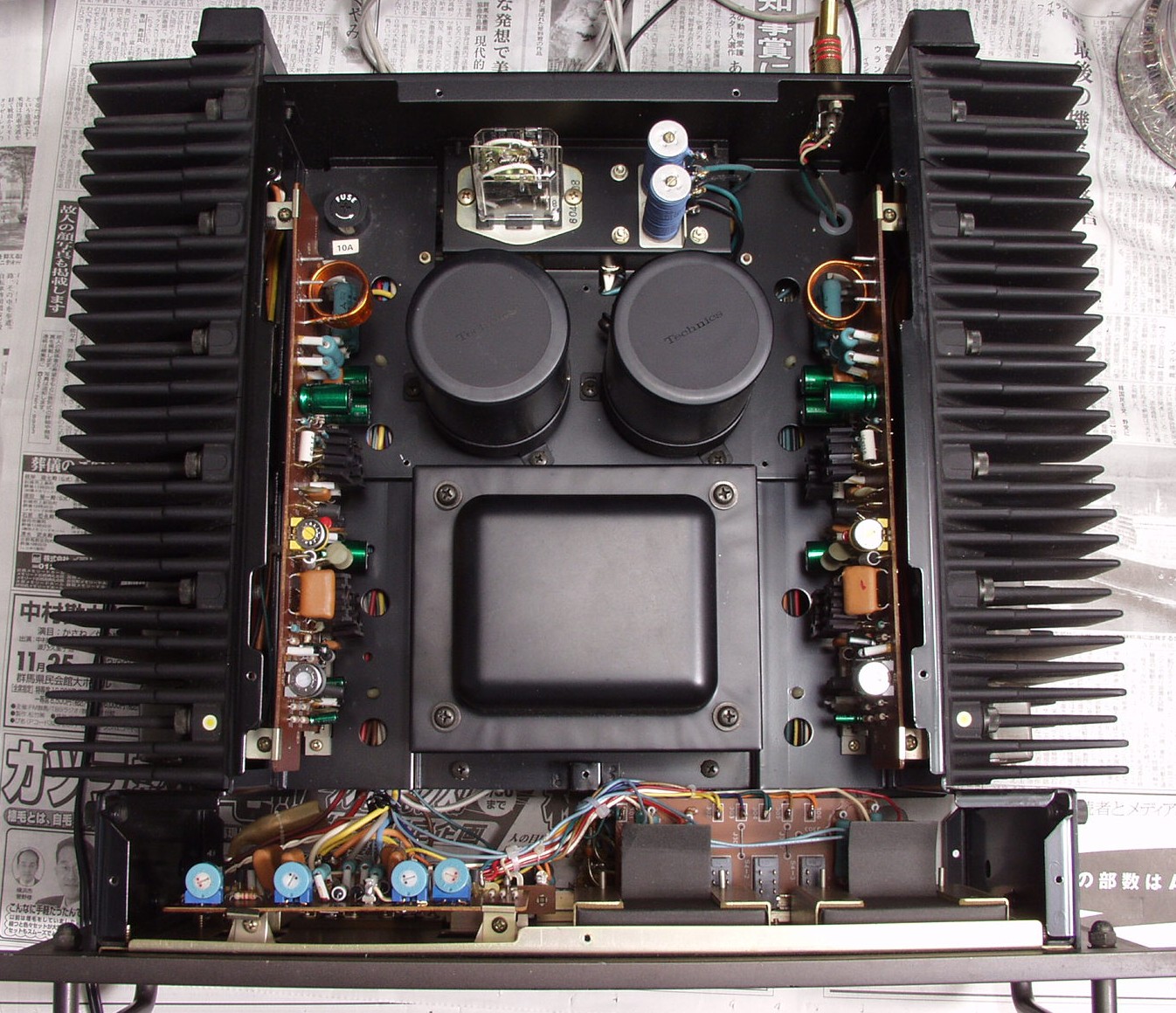

Ｃ−９Ｄ．　修理後　上から見る

Ｃ−９Ｄ．　修理後　シールド付け完成

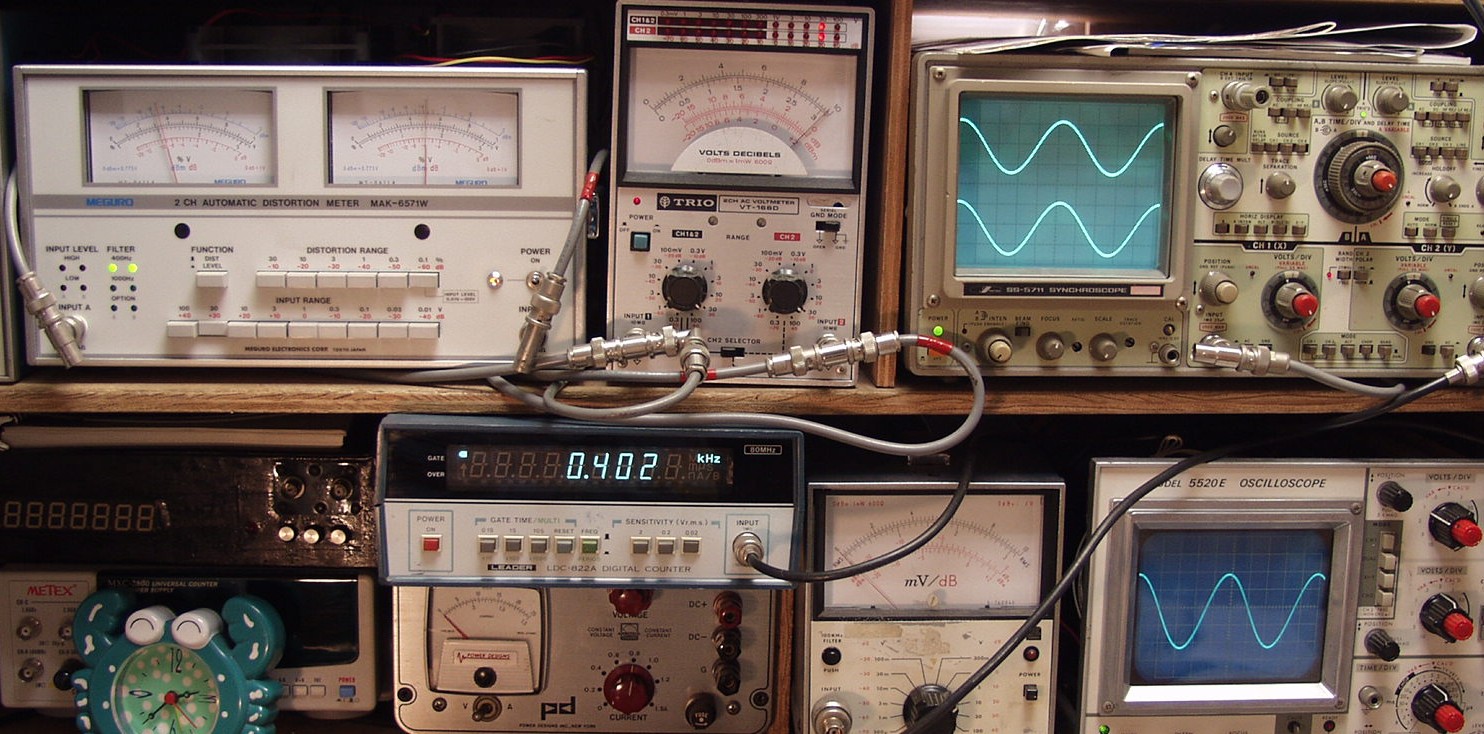

Ｅ．　調整・測定 Ｅ−１．　出力／歪み率測定・調整

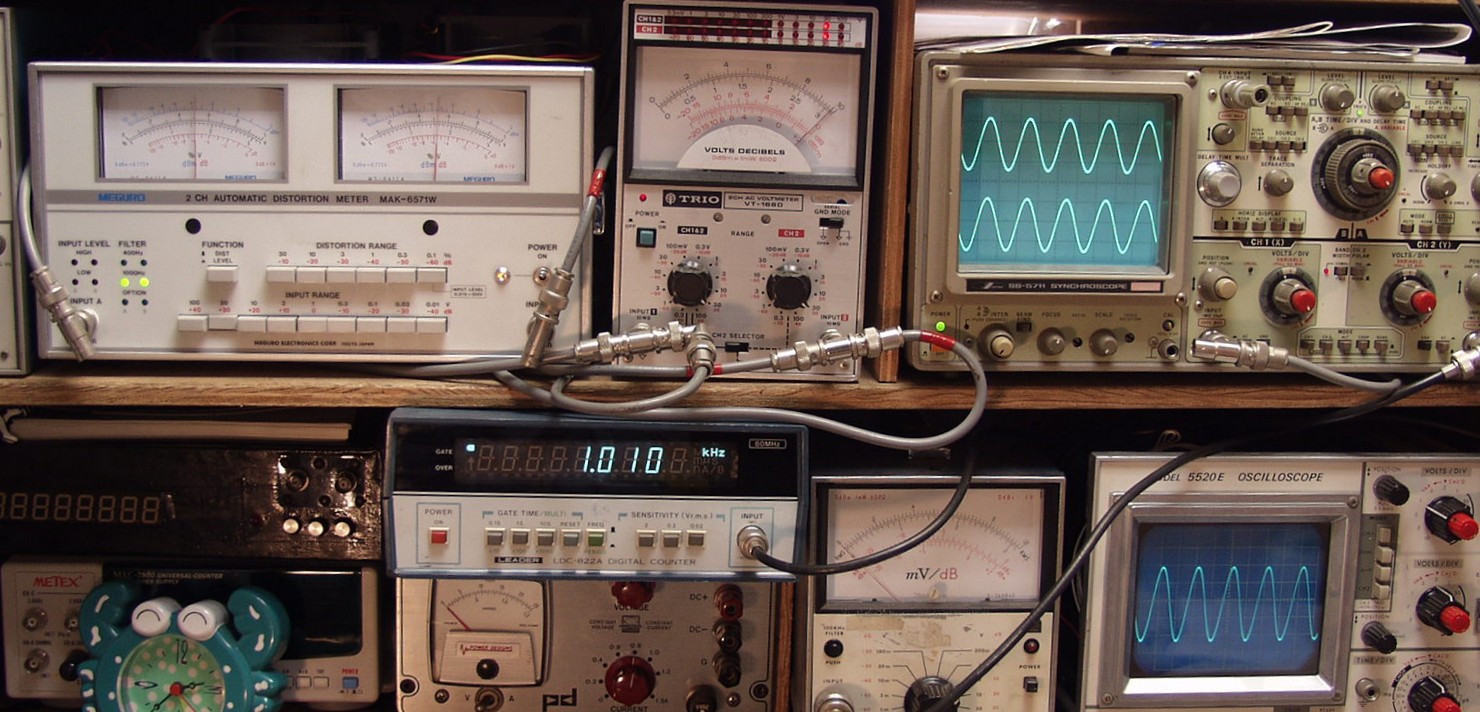

Ｅ−２Ａ．　ＳＰ出力３１Ｖ＝１２０Ｗ出力　０．０５％歪み　１０００ＨＺ

Ｅ−２Ｂ．　ＳＰ出力３１Ｖ＝１２０Ｗ出力　０．０５％歪み　４００ＨＺ

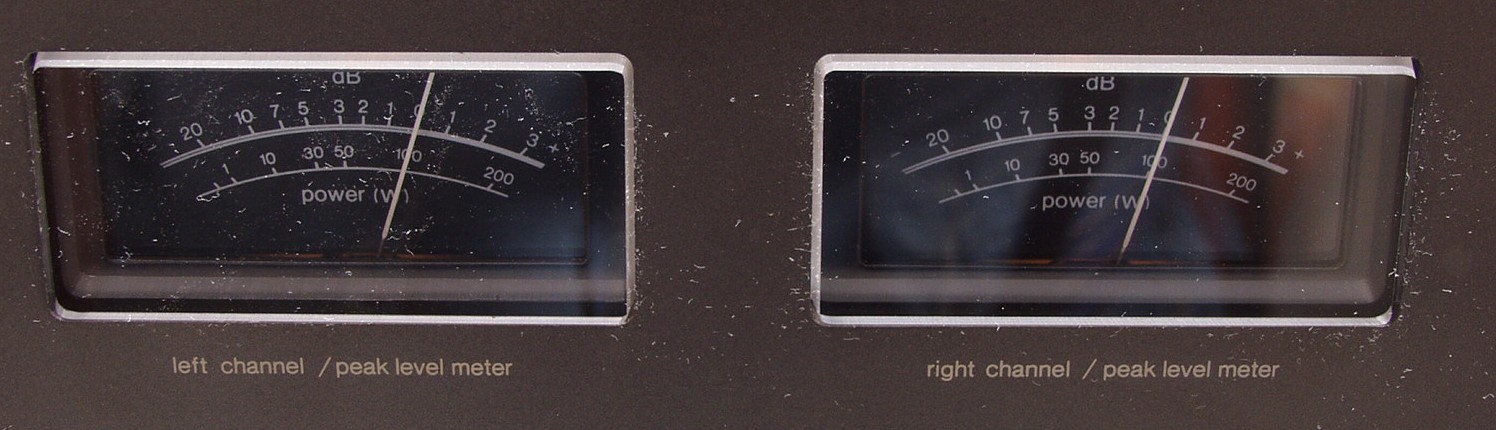

Ｅ−３．　ＶＵメーターの校正

Ｅ−４．　完成　　２４時間エージング
