Ｍａｒａｎｔｚ　ＳＣ−７．　２台目修理記録

平成１８年１月１１日到着　　１月２１日完成

Ａ．　修理前の状況 　　　20数年前に発売と同時に購入したものです。購入十年後ぐらいから、右チャンネルに音割れの症状がでるようになりました。 　　　地元のオーディオ機器を扱っている販売店を通じてメーカーに修理を依頼しましたが、修理部品の保管期限がすでに 　　　過ぎているので修理ができないとのことで、未修理で返ってきました。 　　　接点復活剤を吹きかけますと、数ヶ月間は症状がでませんので、だましだまし使用しておりました。 　　　その数年後からは、左右のチャンネルが交互に音が出なくなるようになり、その度に接点復活剤で対処しておりましたが、 　　　ついに左右とも音が出なくなりました。現在はscope out端子からダイレクトにパワーアンプ「ＳＭ−７」につなぎ使用しております。 Ｂ．　症状、原因 　　　電解コンデンサー劣化。 Ｃ．　修理状況 　　　電解コンデンサー交換、オーディオ・コンデンサー（ミューズ）使用。 　　　半固定VR交換。 　　　配線手直し、補強。 　　　経年劣化による各部ハンダ補正。 　 Ｄ．　使用部品 　　　電解コンデンサー　　　　　　　　　　　　　　　　　　　　　５９個。 　　　メタライズドフイルムコンデンサー　　　　　　　　　　　１６個。 　　　半固定VR　　　　　　　　　　　　　　　　　　　　　　　　　　１個。 　 　　　 Ｅ．　調整・測定 　 Ｆ．　修理費　　　９５，０００円　　　オーバーホール修理 Ｍａｒａｎｔｚ　ＳＣ−７　の仕様（カタログ・マニアルより）

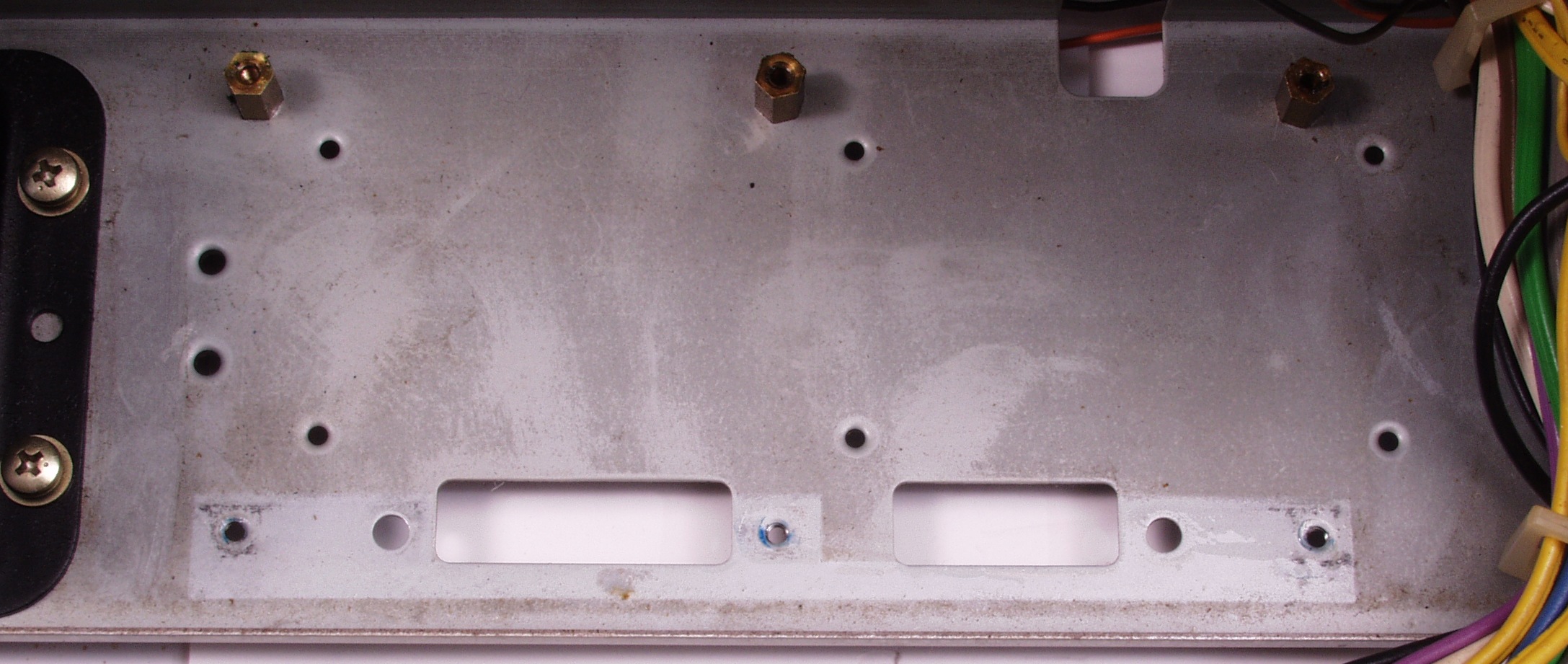

Ａ．　修理前の状況 Ａ−１．　点検中　底板の接点復活材、これだけ使用するとＶＲやＳＷのグリスが溶け出し、やがて、接点に皮膜を作る可能性あり。 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　詳しくは、こちら参考

Ａ−２Ａ．　点検中　上から見る

Ａ−２Ｂ．　点検中　上から見る

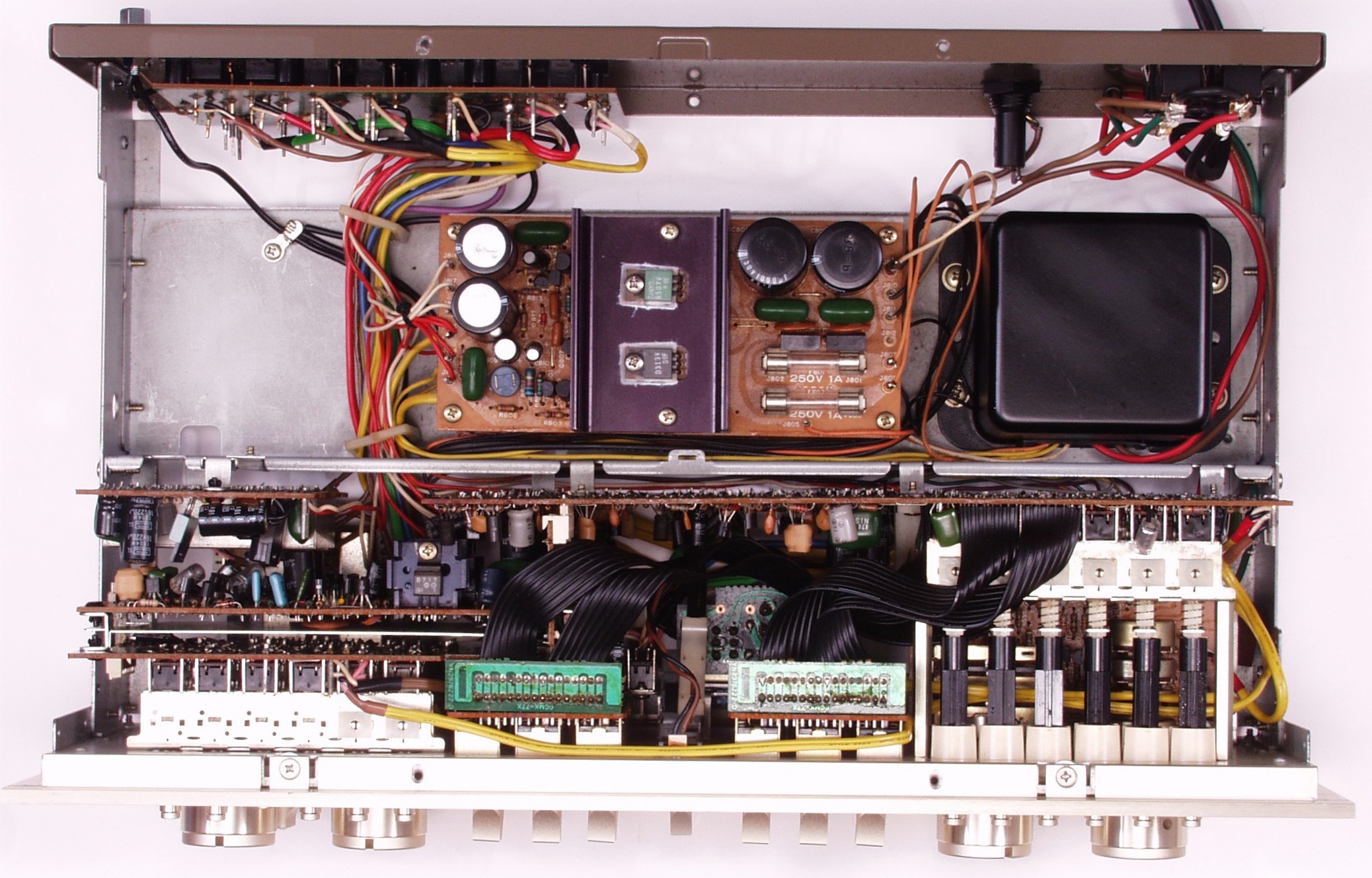

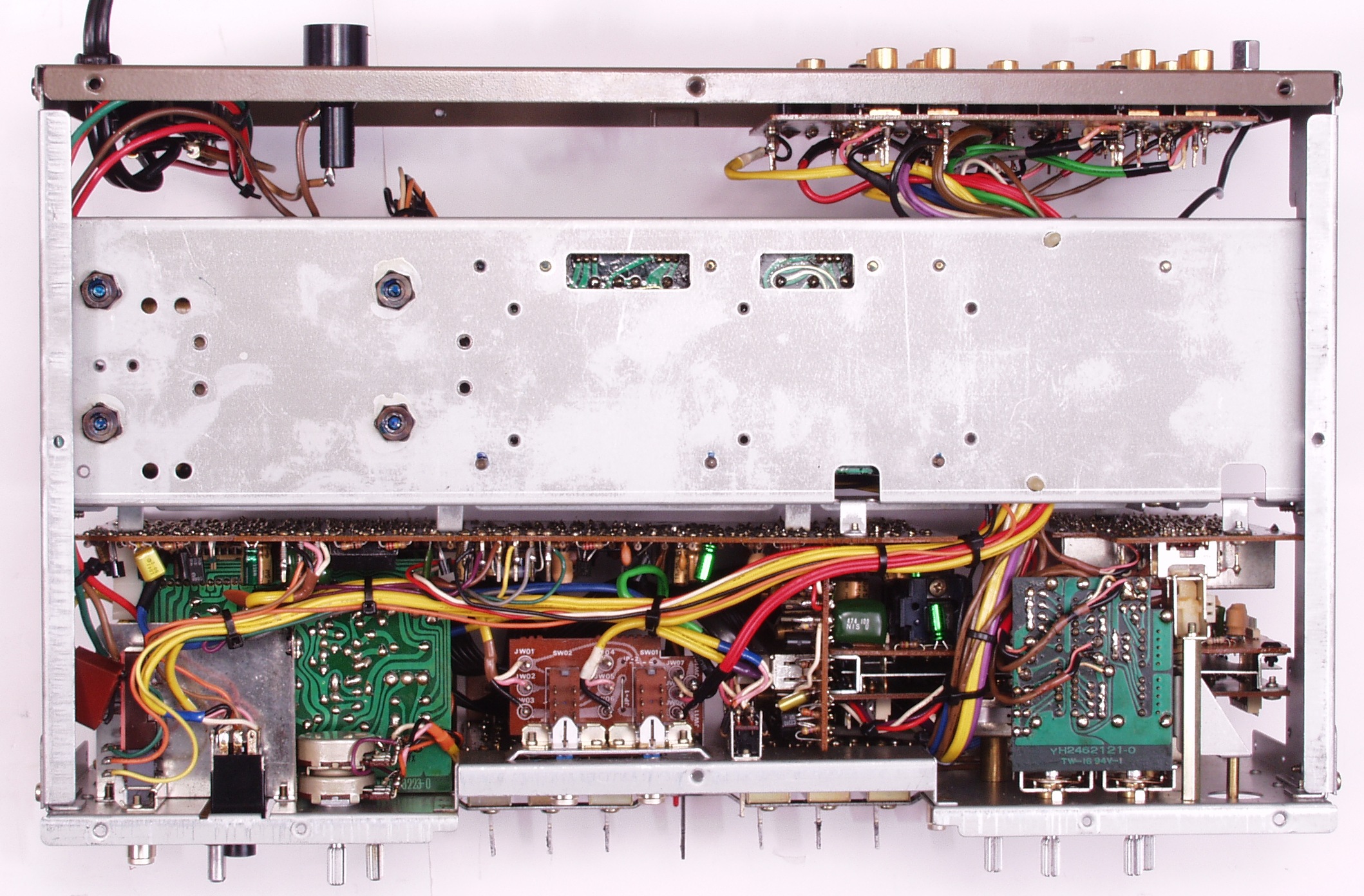

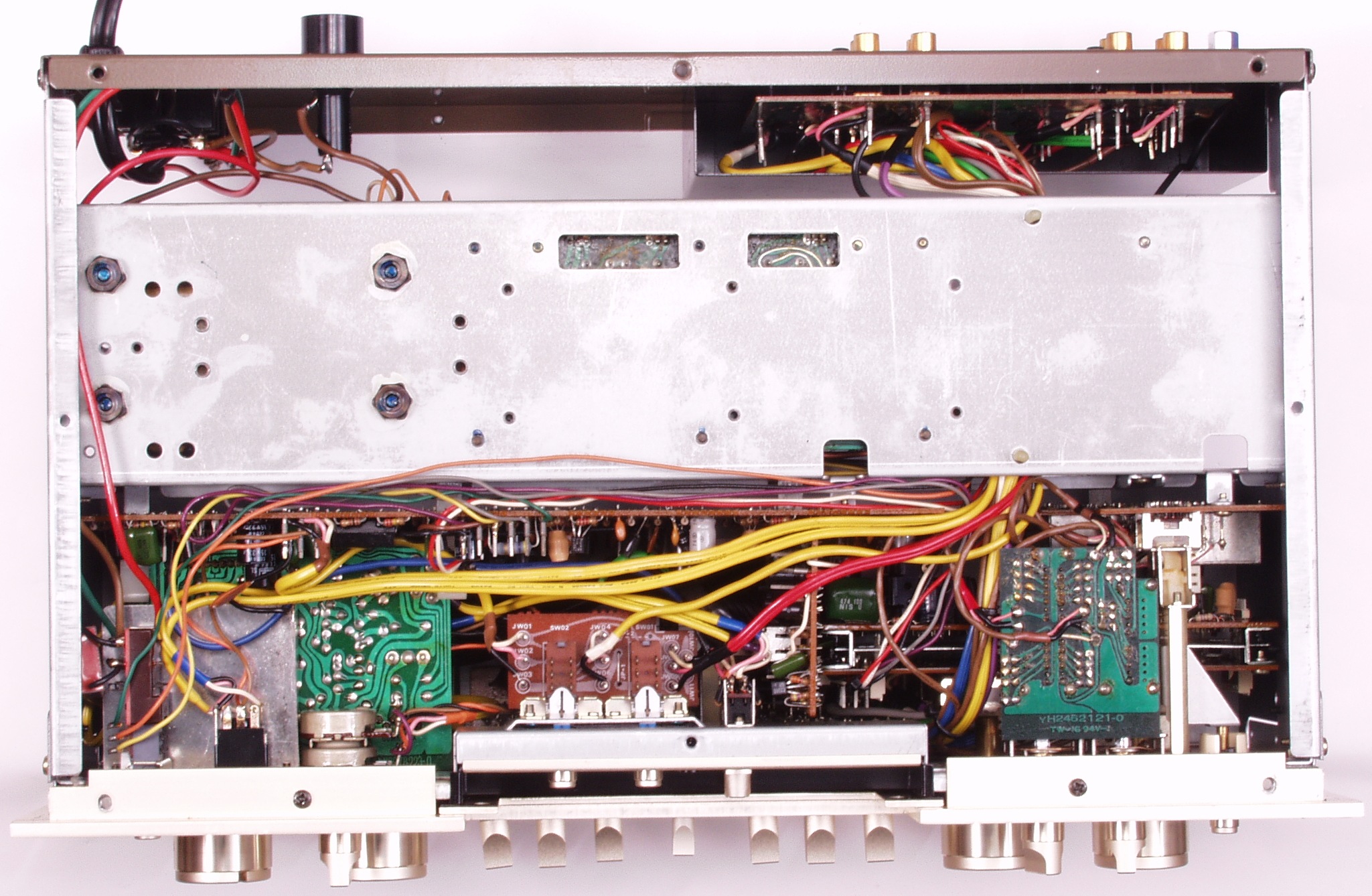

Ａ−３．　点検中　下から見る

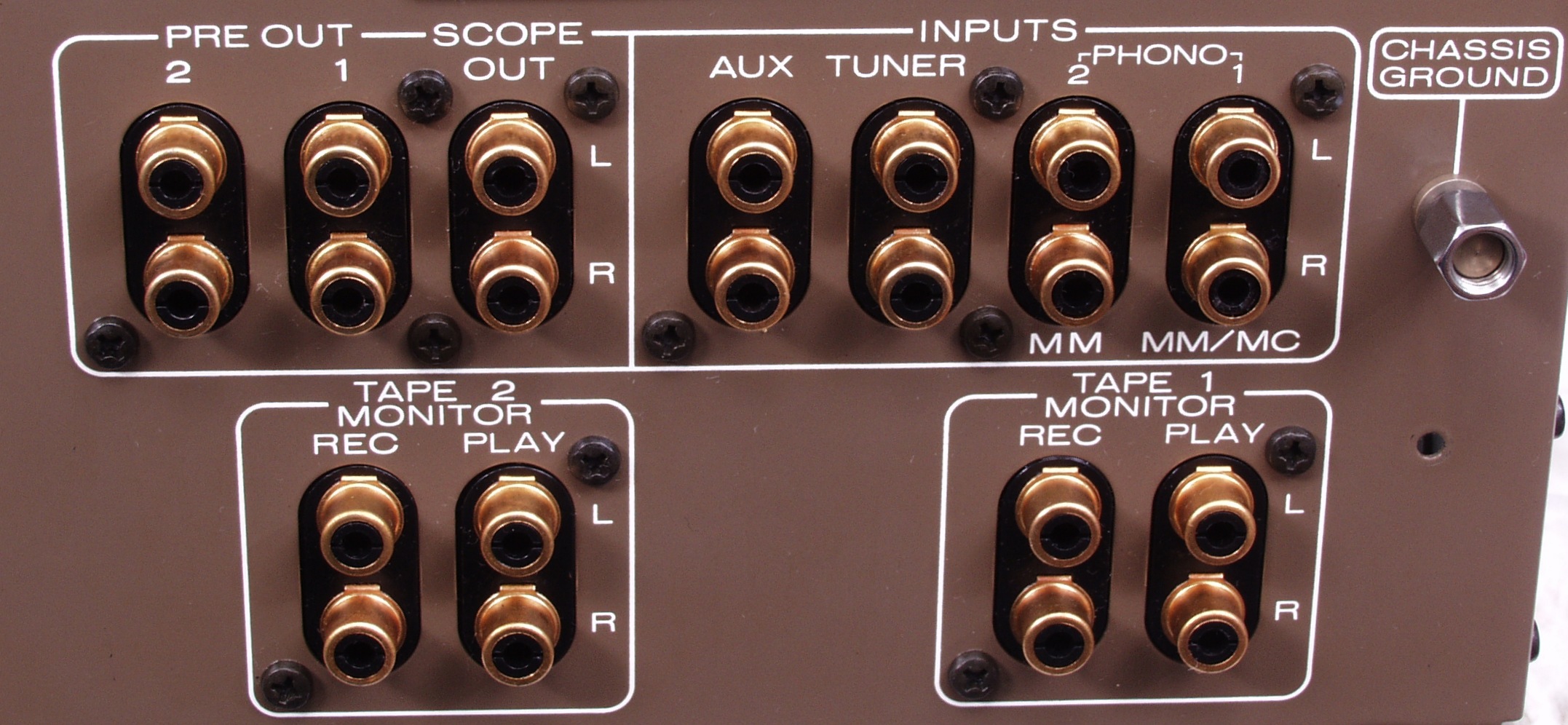

Ａ−４．　点検中　入出力ＲＣＡ端子郡

Ａ−５．　点検中　前後パネルを倒せる、簡単な修理には便利

Ａ−６．　点検中　基板取り付け金具跡にも、接点復活材が浸み込んでいる

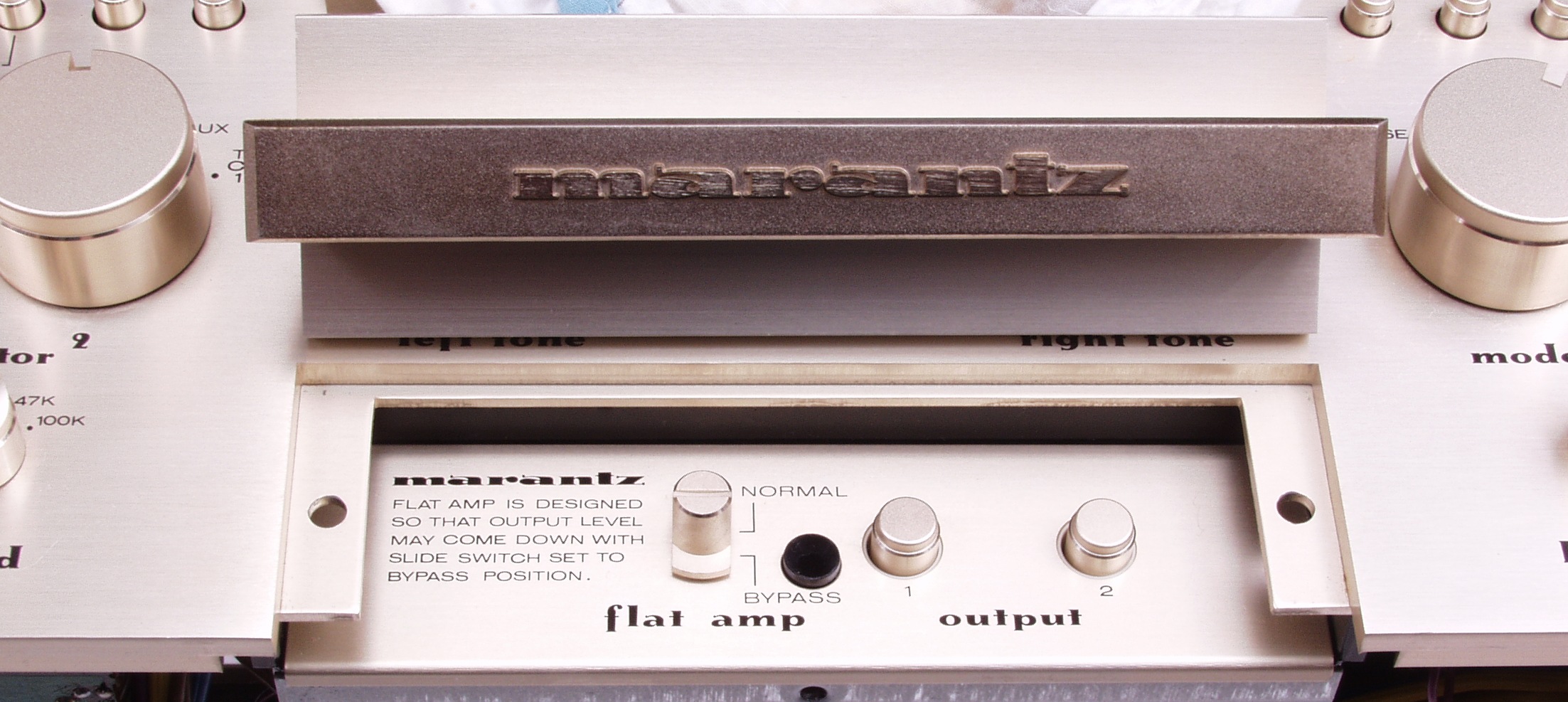

Ａ−７．　点検中　マランツフアンにはたまらないポケット＋蓋

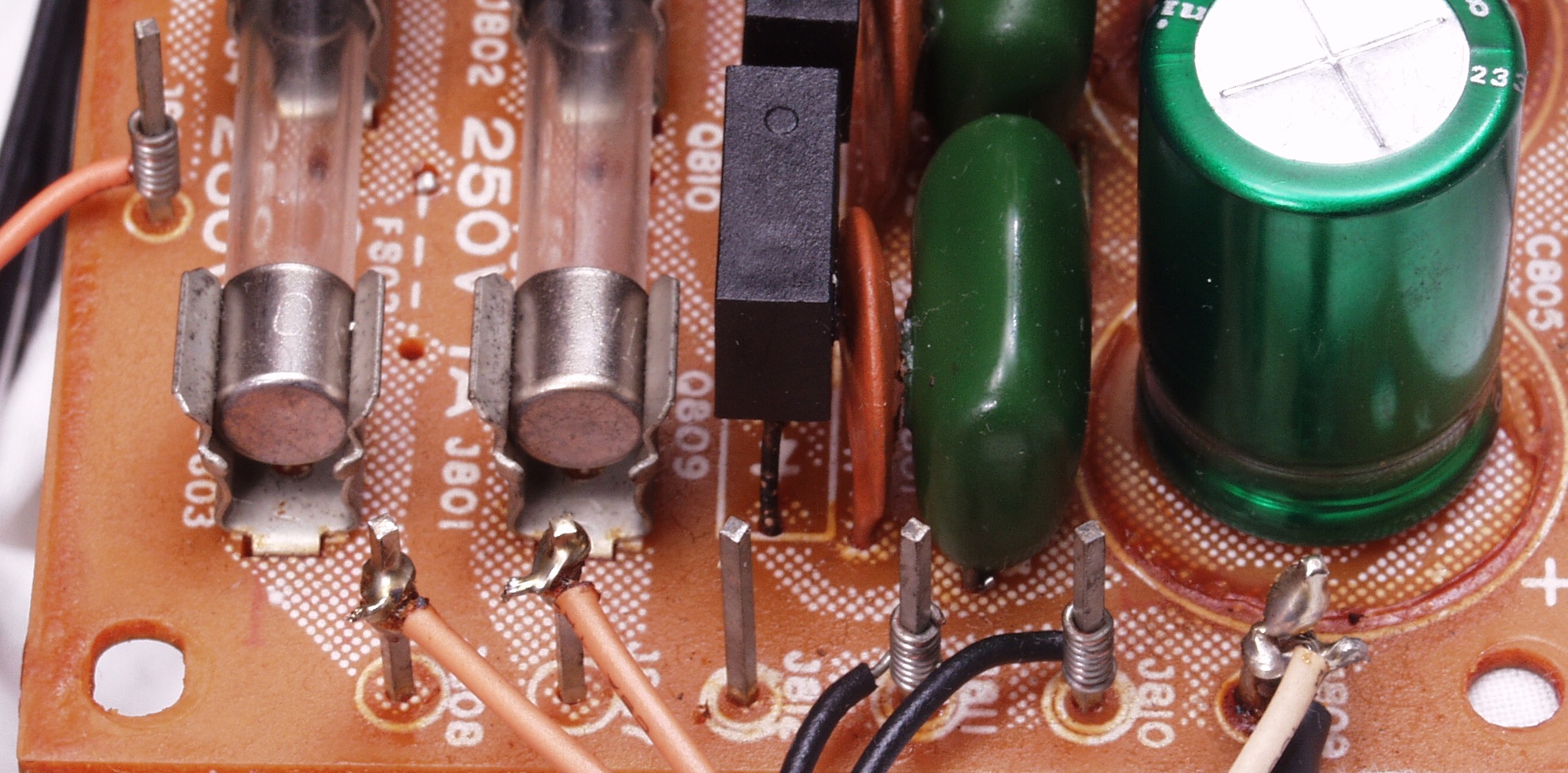

Ｃ．　修理状況 Ｃ−１．　後パネルを倒し修理中

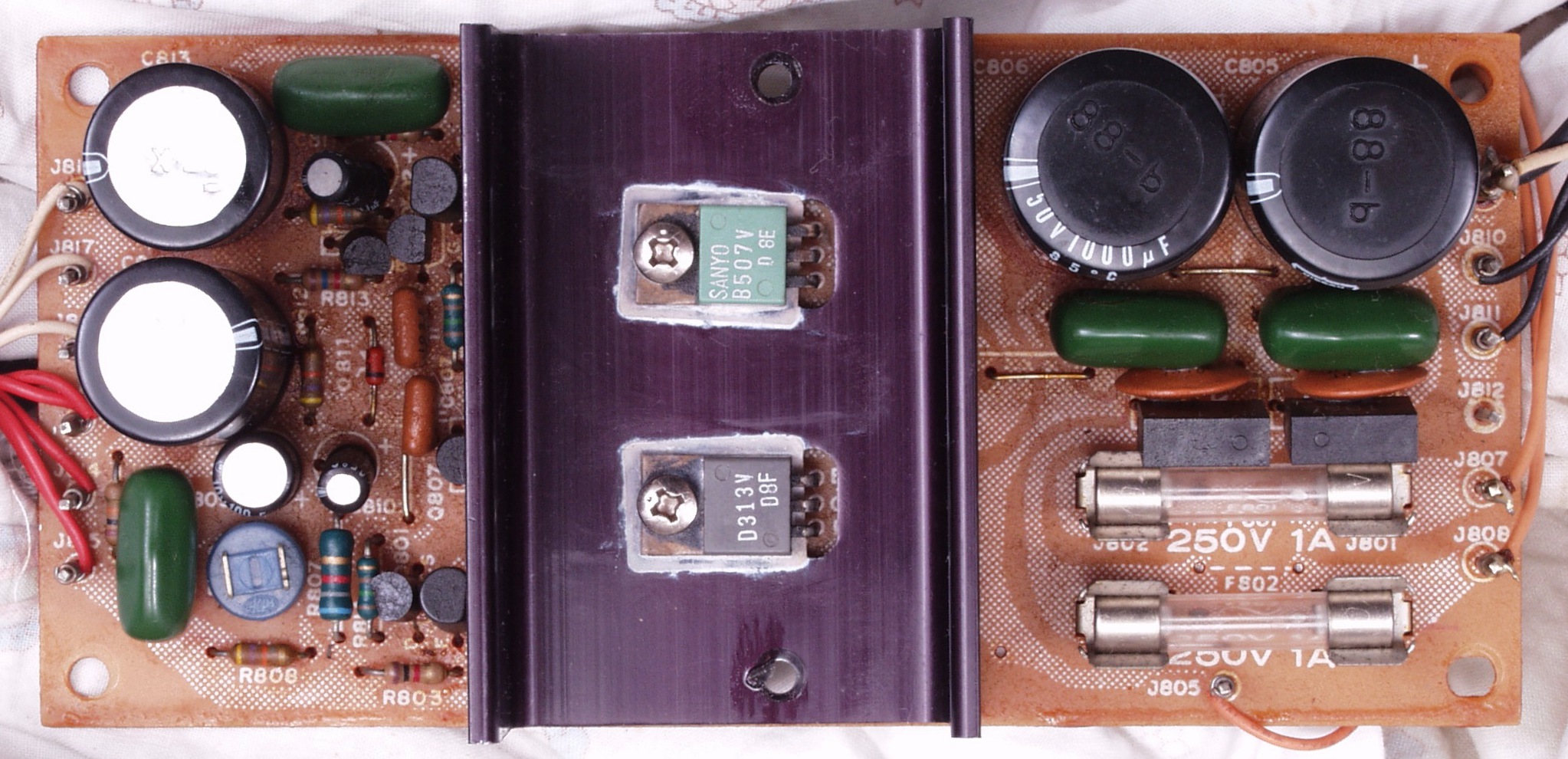

Ｃ−１Ａ．　修理前　整流・定電圧基板

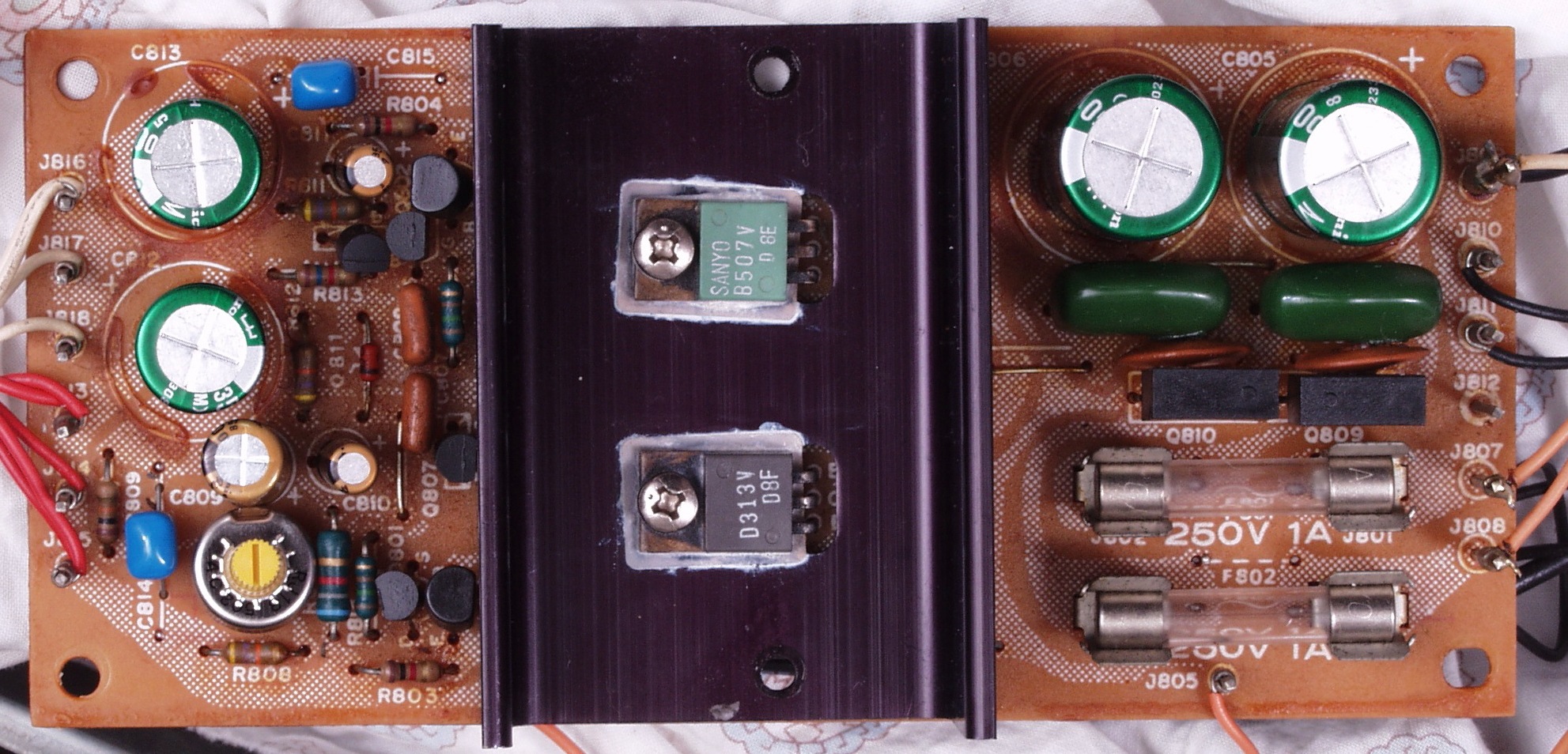

Ｃ−１Ｂ．　修理後　　整流・定電圧基板　半固定ＶＲ１個、フイルムコンデンサー２個、電解コンデンサー６個交換

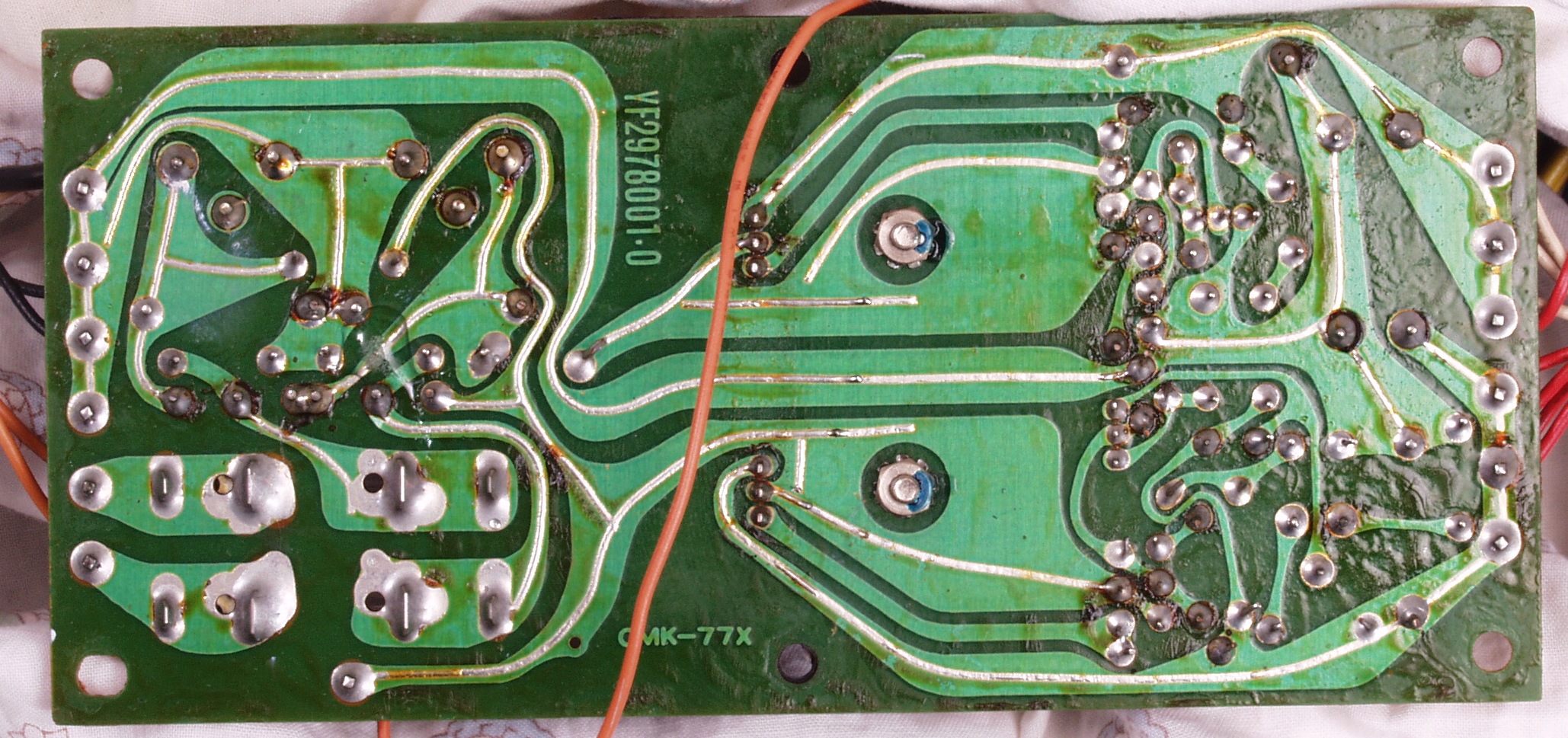

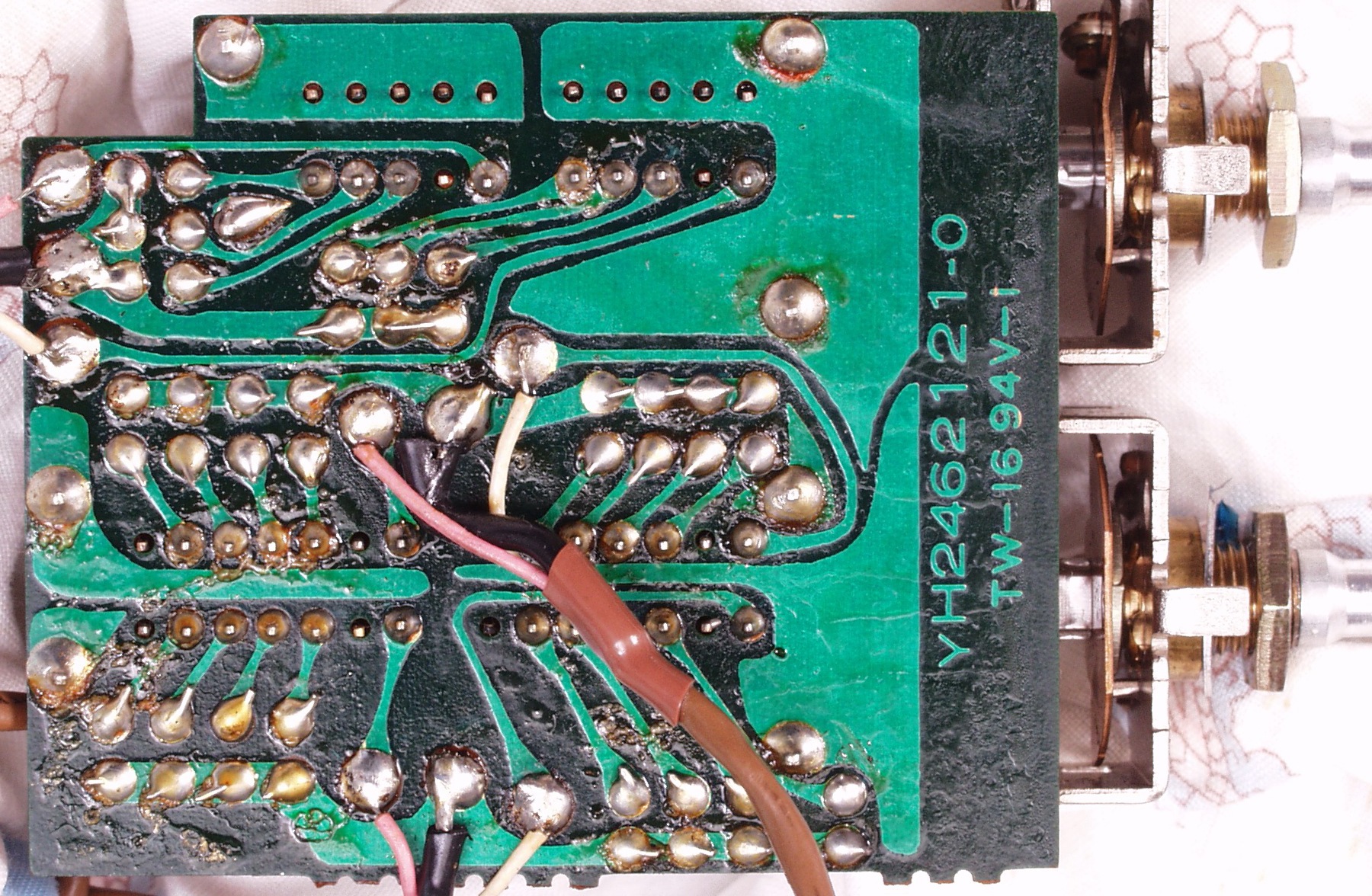

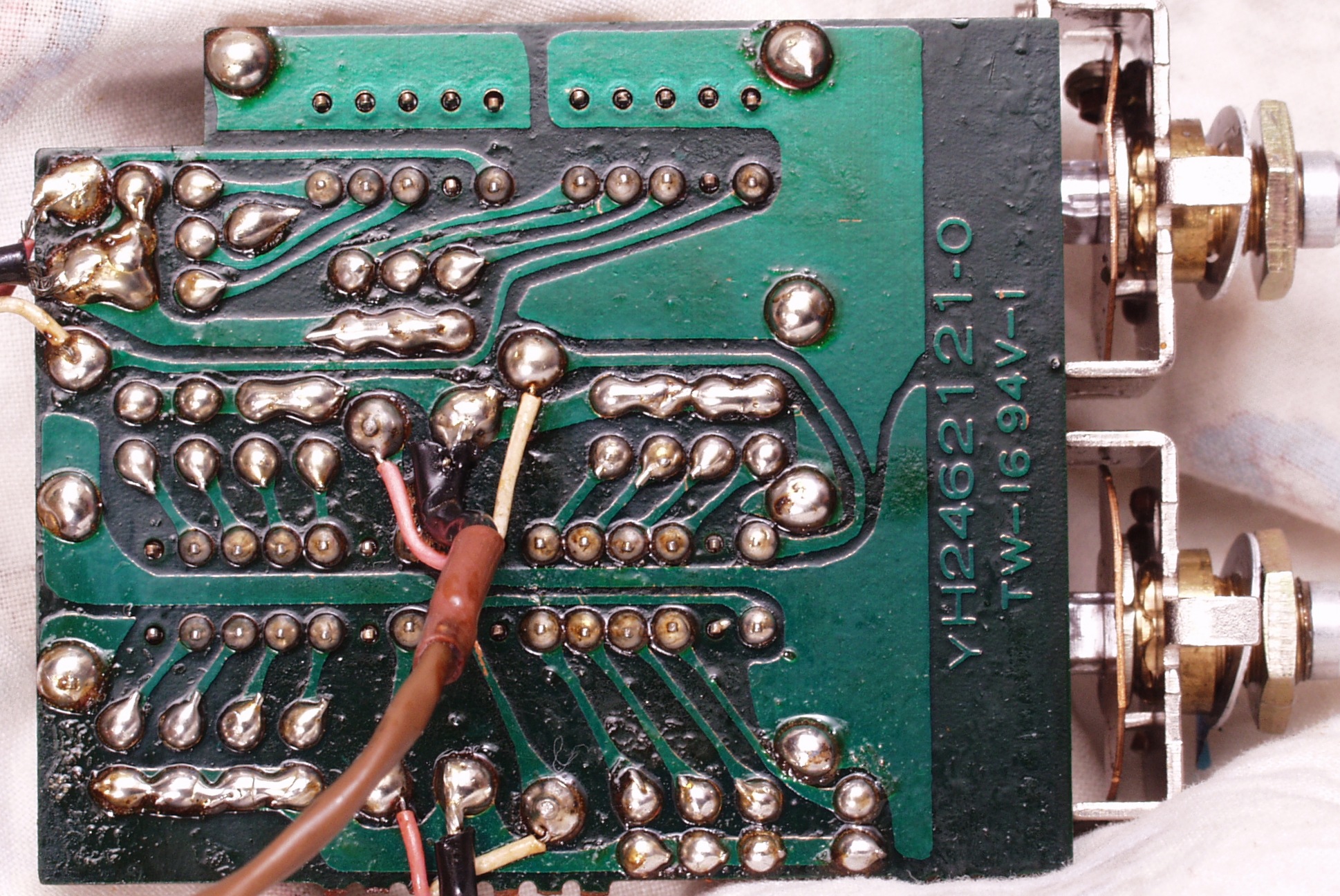

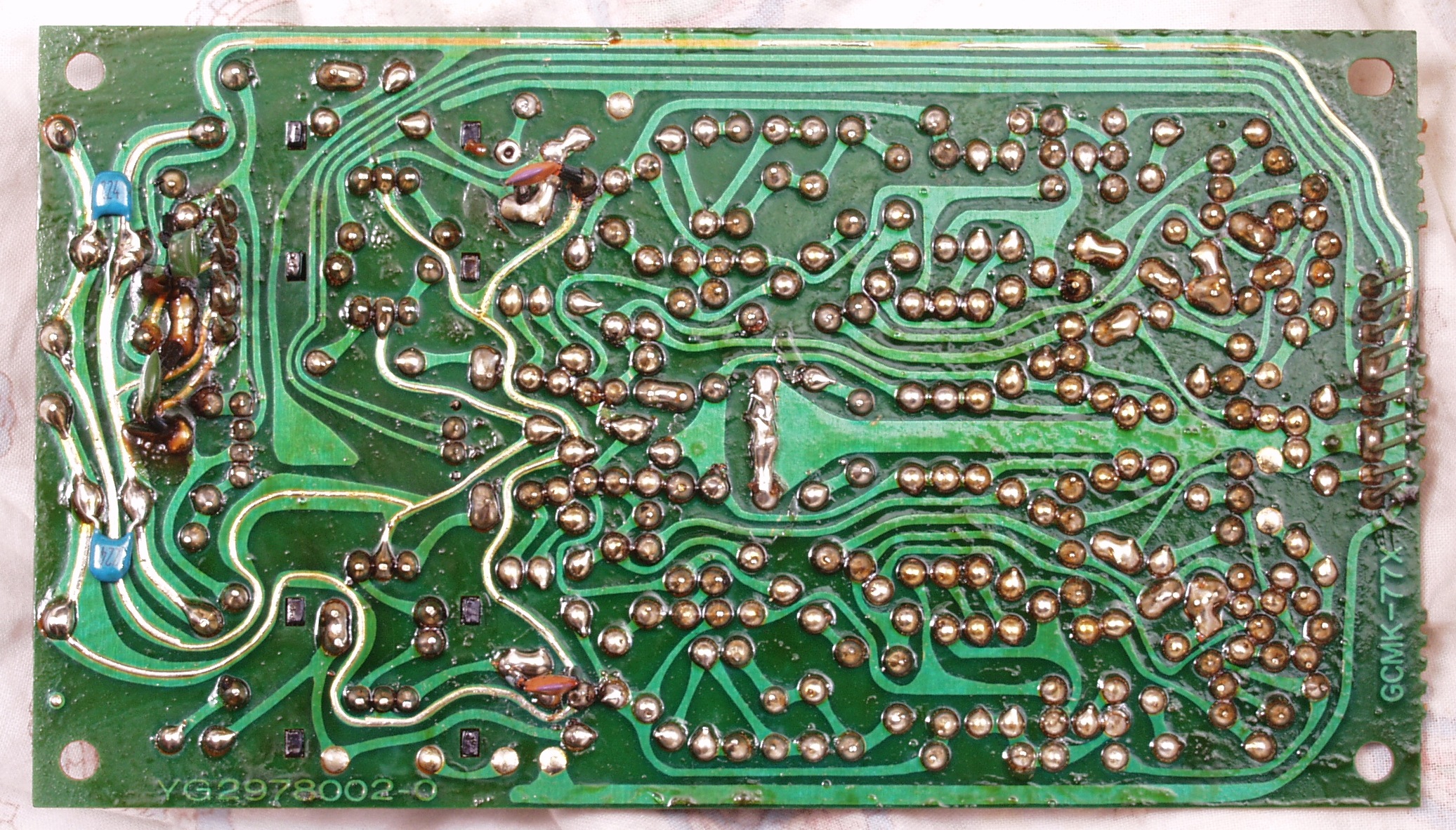

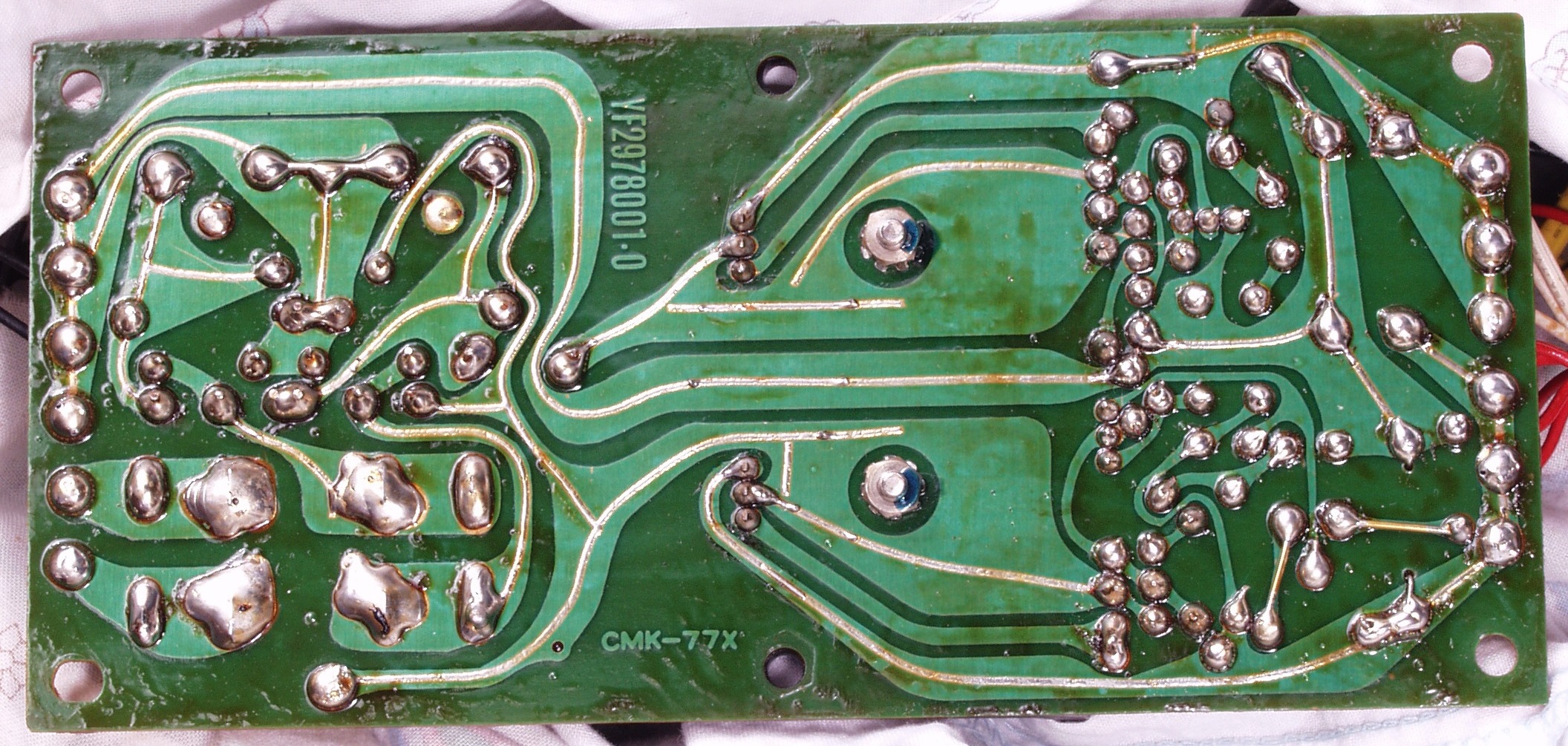

Ｃ−１Ｃ．　修理前　　整流・定電圧裏

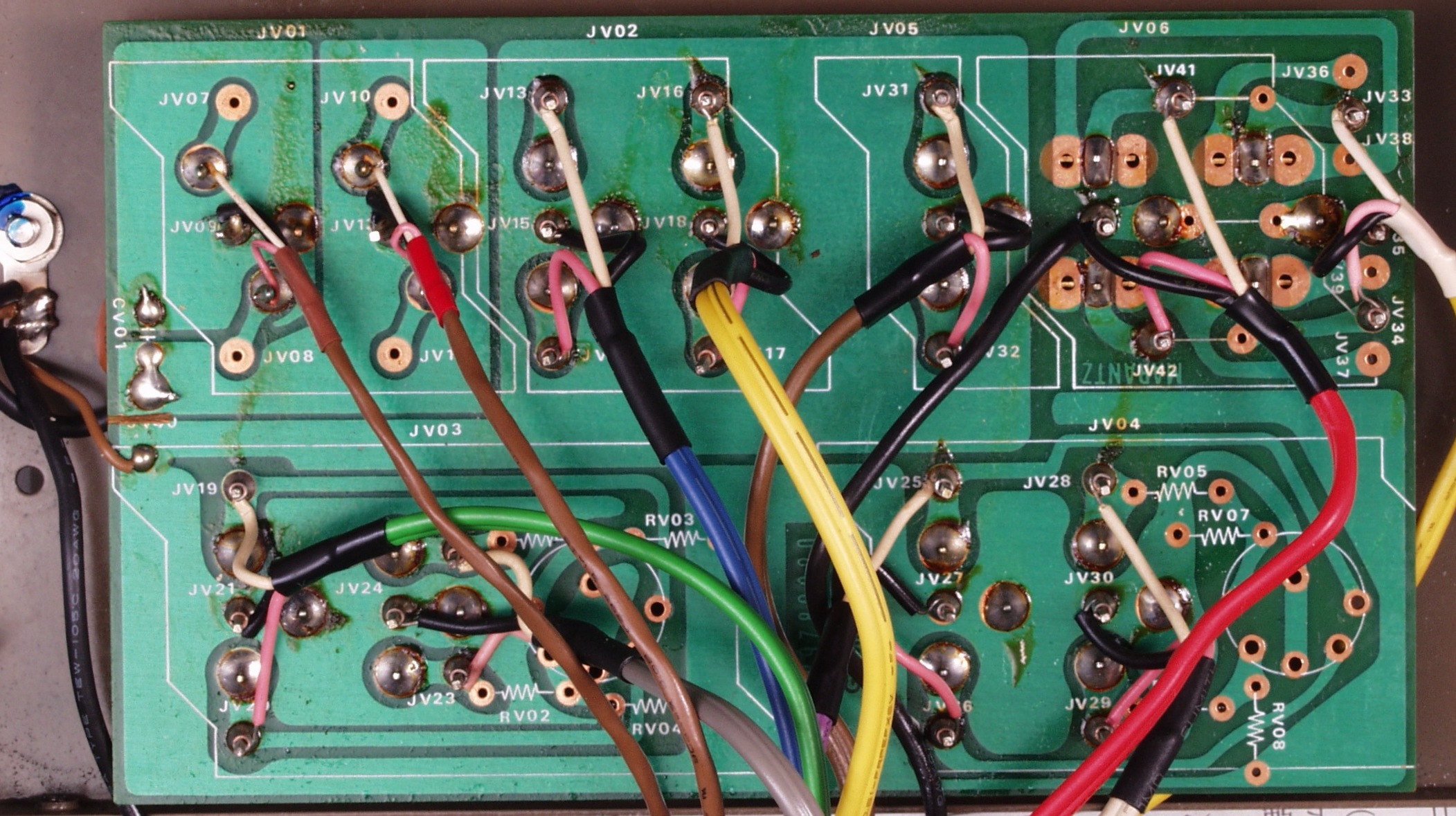

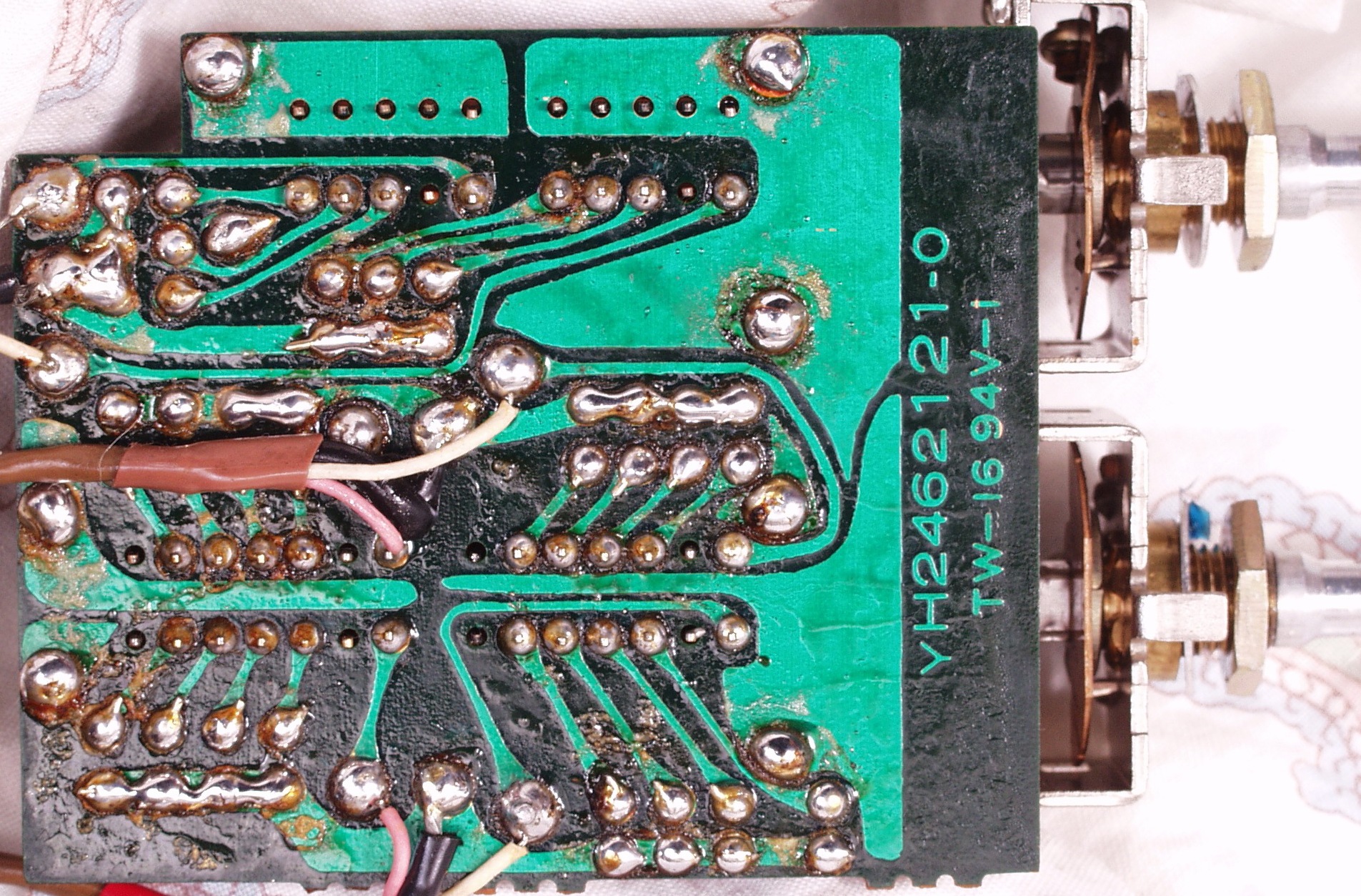

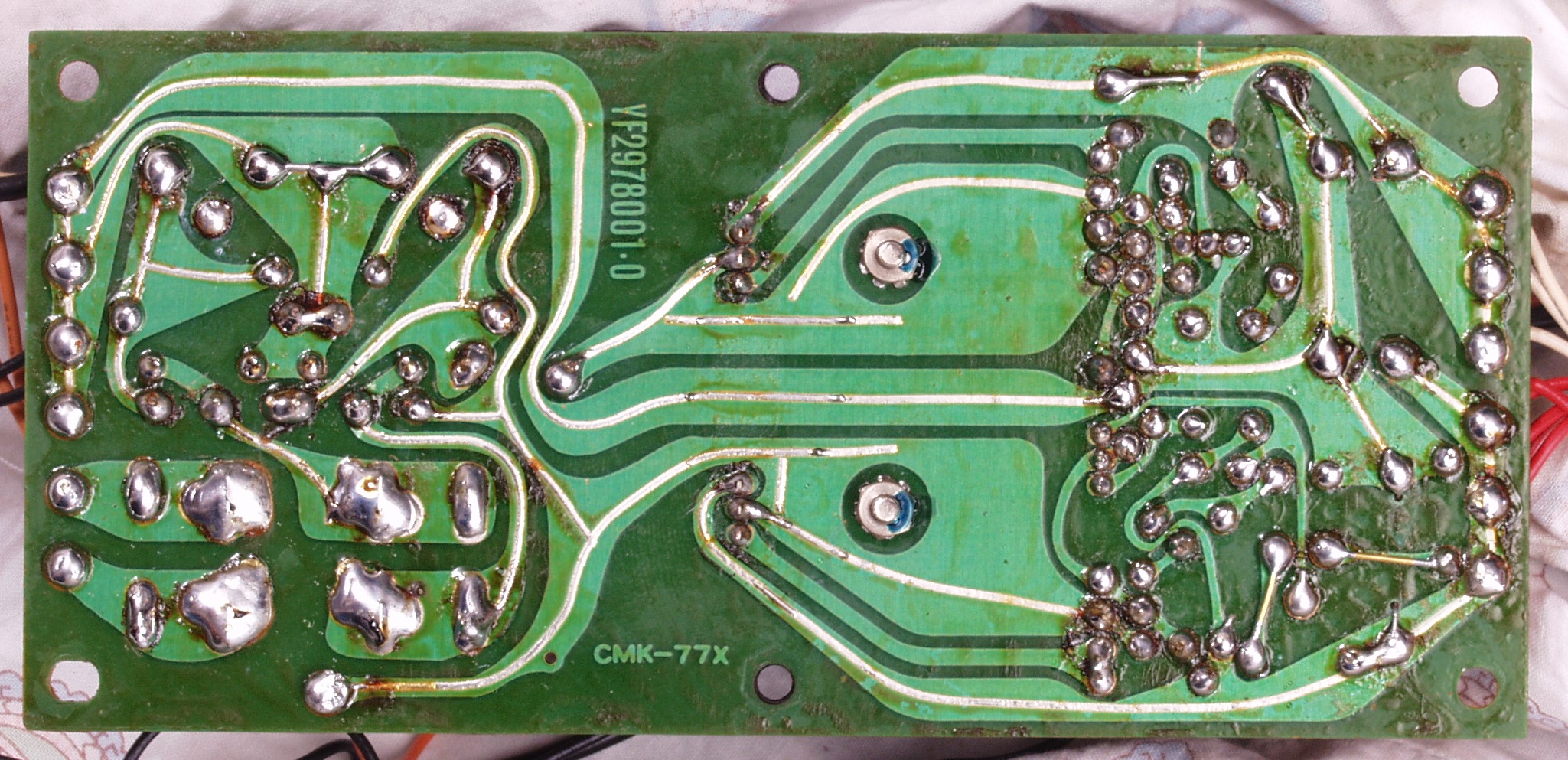

Ｃ−１D．　修理（半田補正）後　　整流・定電圧基板裏　全半田やり直す

Ｃ−１Ｅ．　完成整流・定電圧基板裏　フラックスを取り洗浄後

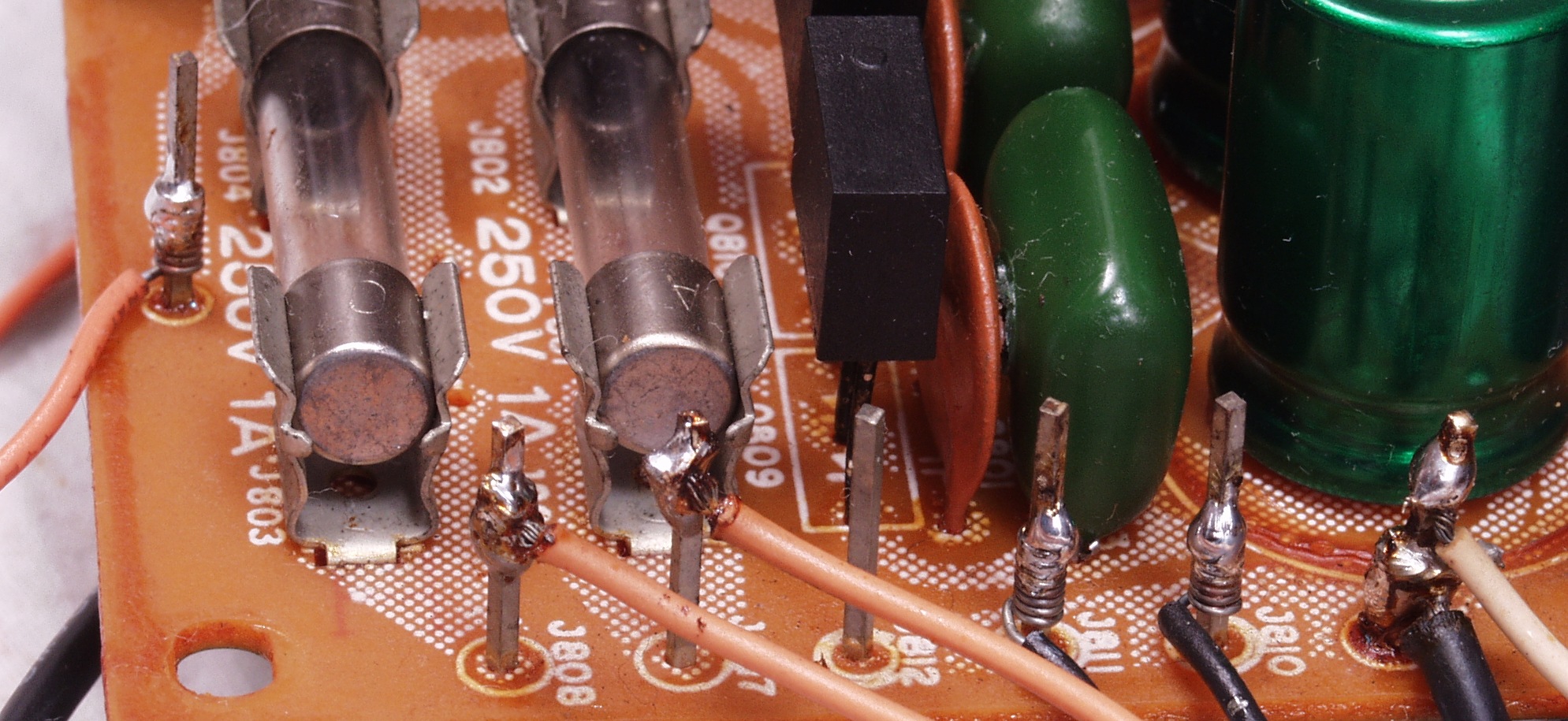

Ｃ−１Ｆ．　修理前　整流・定電圧基板ラッピング１

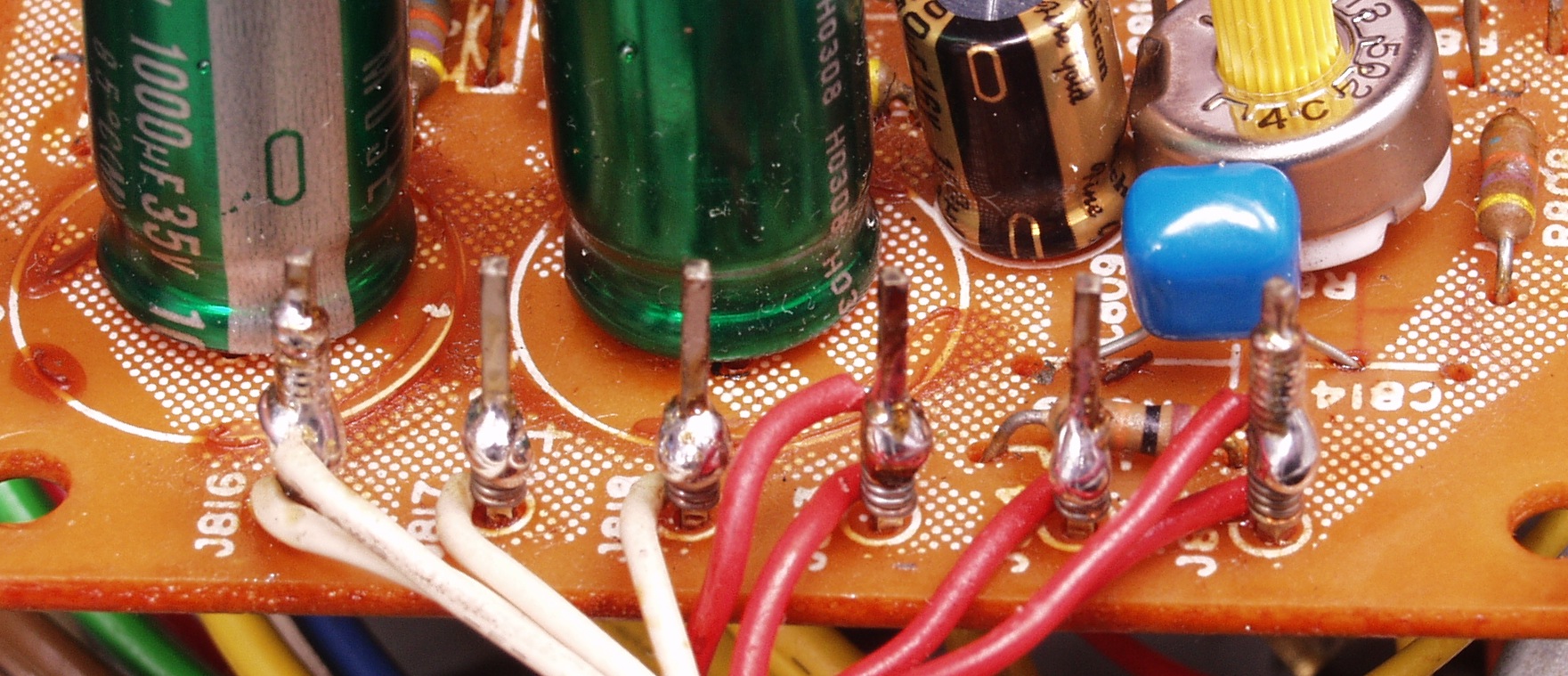

Ｃ−１Ｇ．　修理後　整流・定電圧基板ラッピング１　ハンダを浸み込ませる

Ｃ−１Ｈ．　修理前　整流・定電圧基板ラッピング２

Ｃ−１Ｉ．　修理後　整流・定電圧基板ラッピング２　ハンダを浸み込ませる

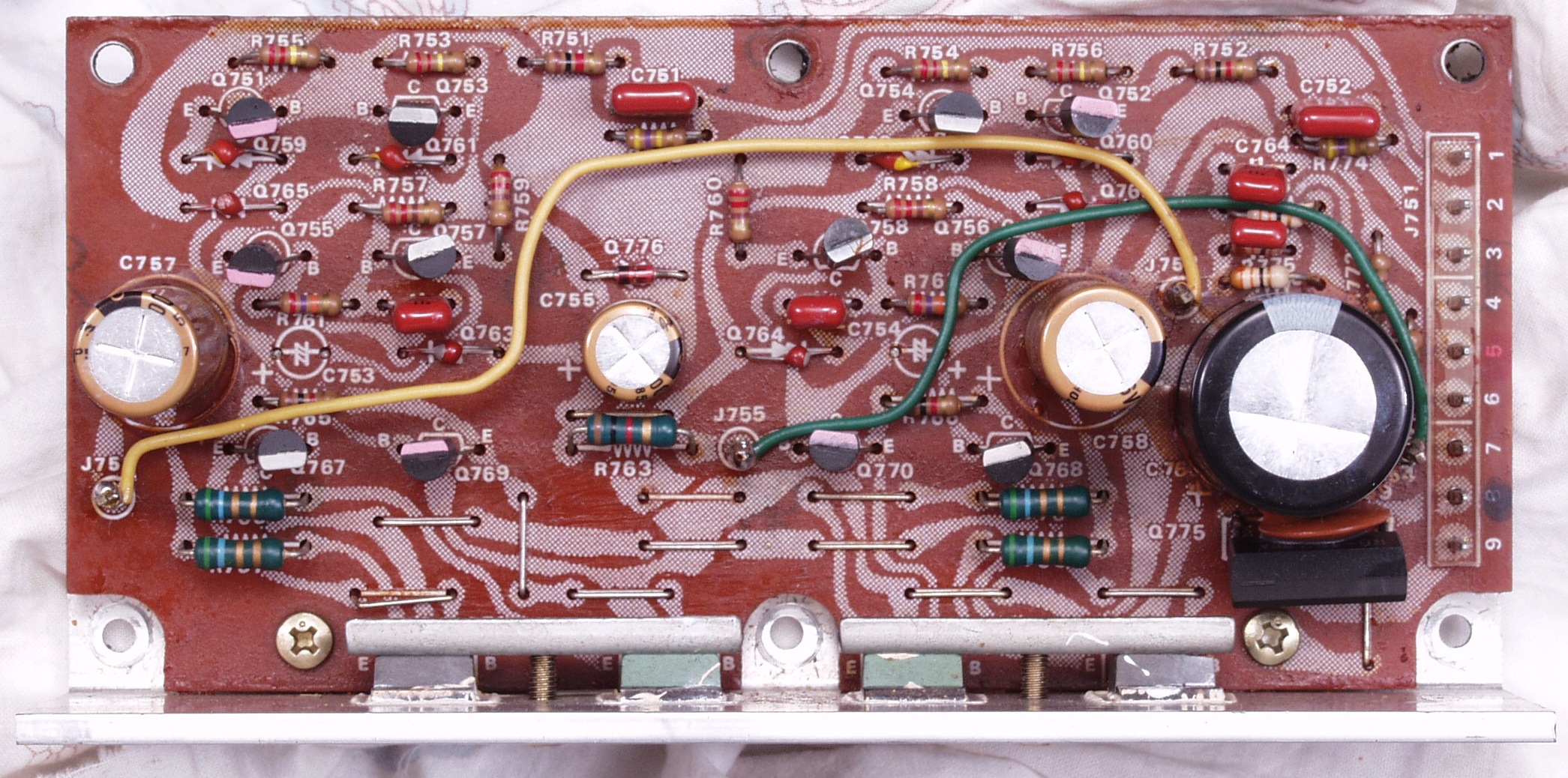

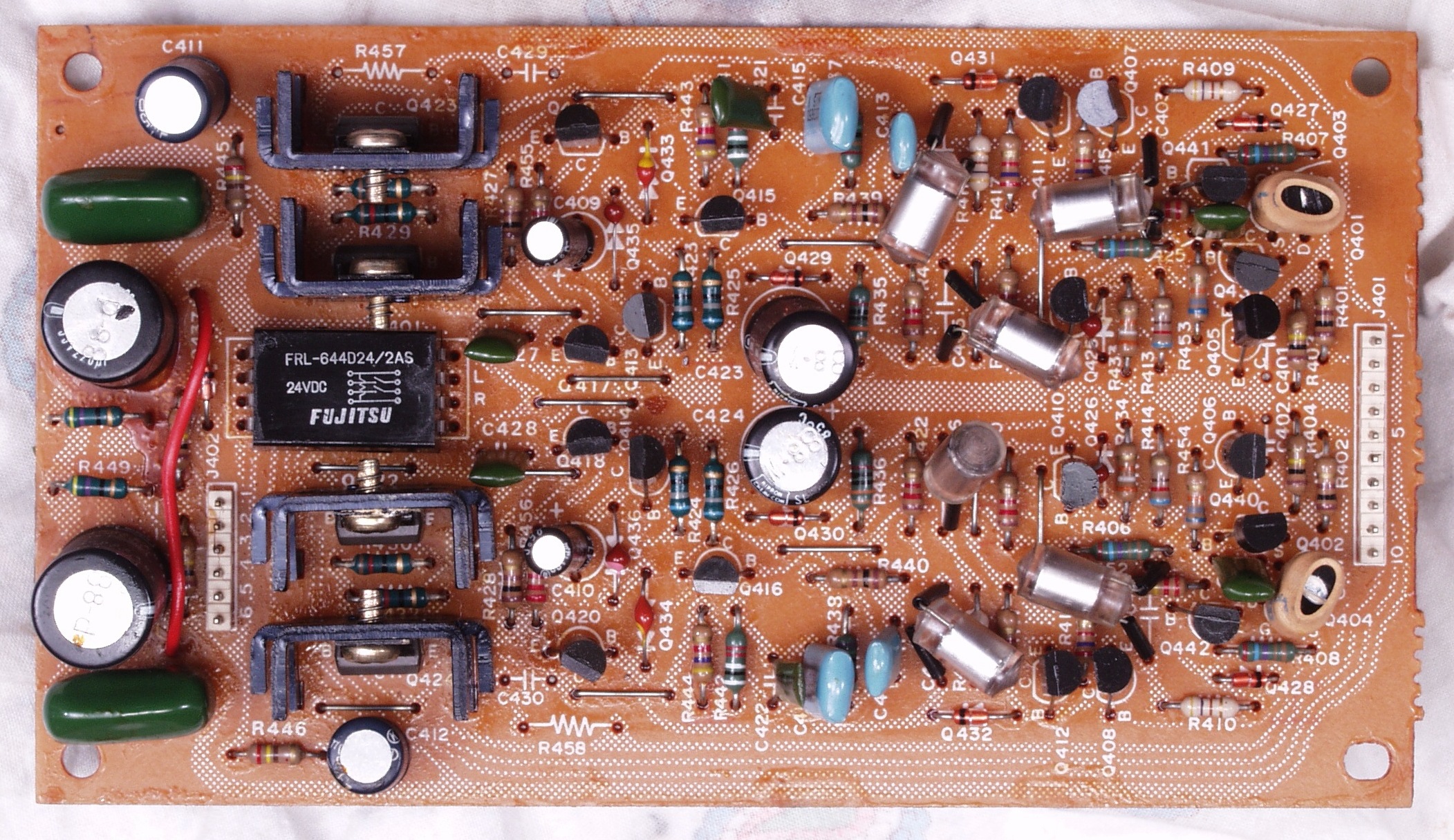

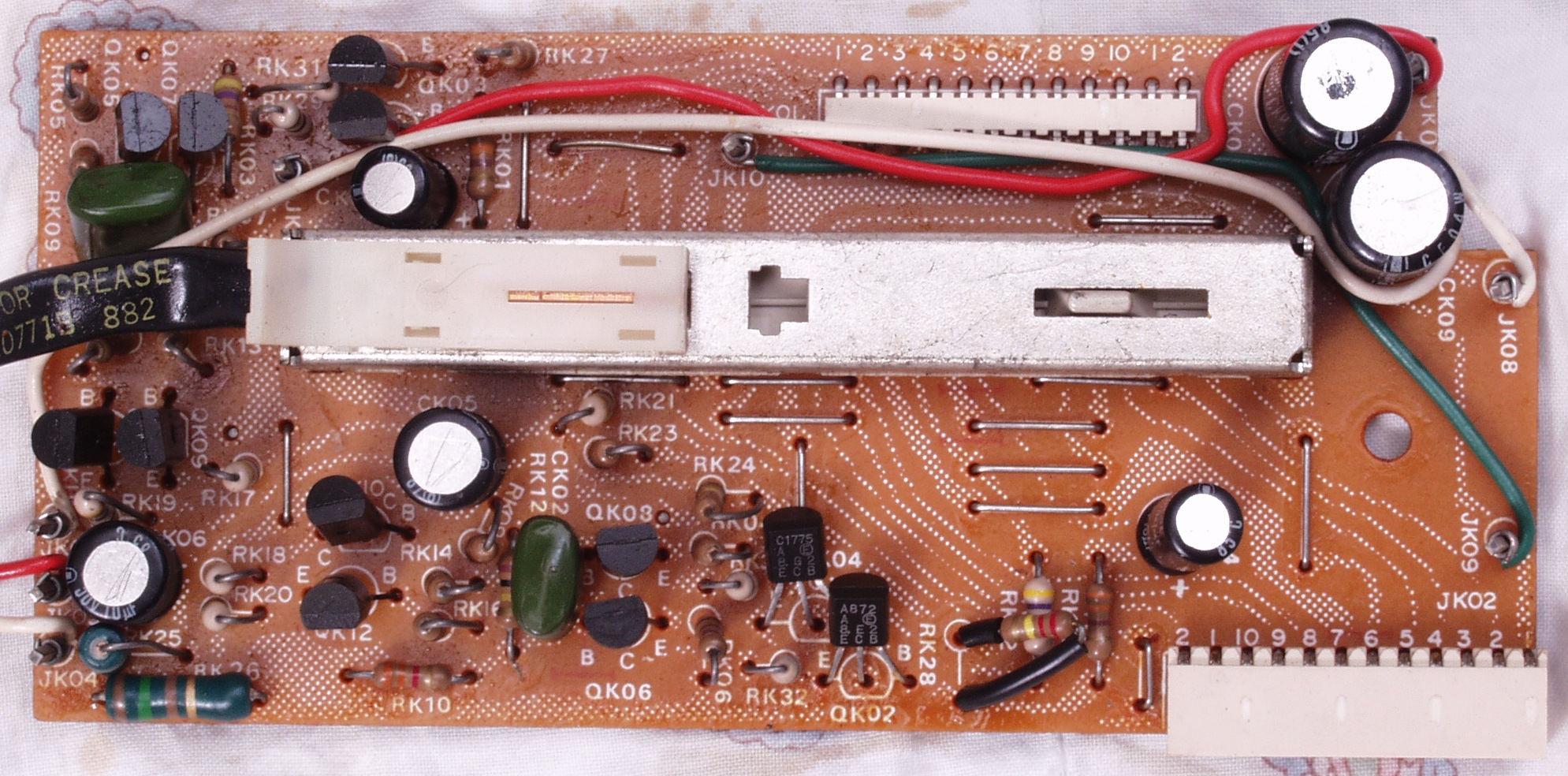

Ｃ−２Ａ．　修理前　　ＨｅａｄＰｈｏｎｅＡＭＰ基板

Ｃ−２Ｂ．　修理後　　ＨｅａｄＰｈｏｎｅＡＭＰ基板　フイルムコンデンサー６個、電解コンデンサー４個交換

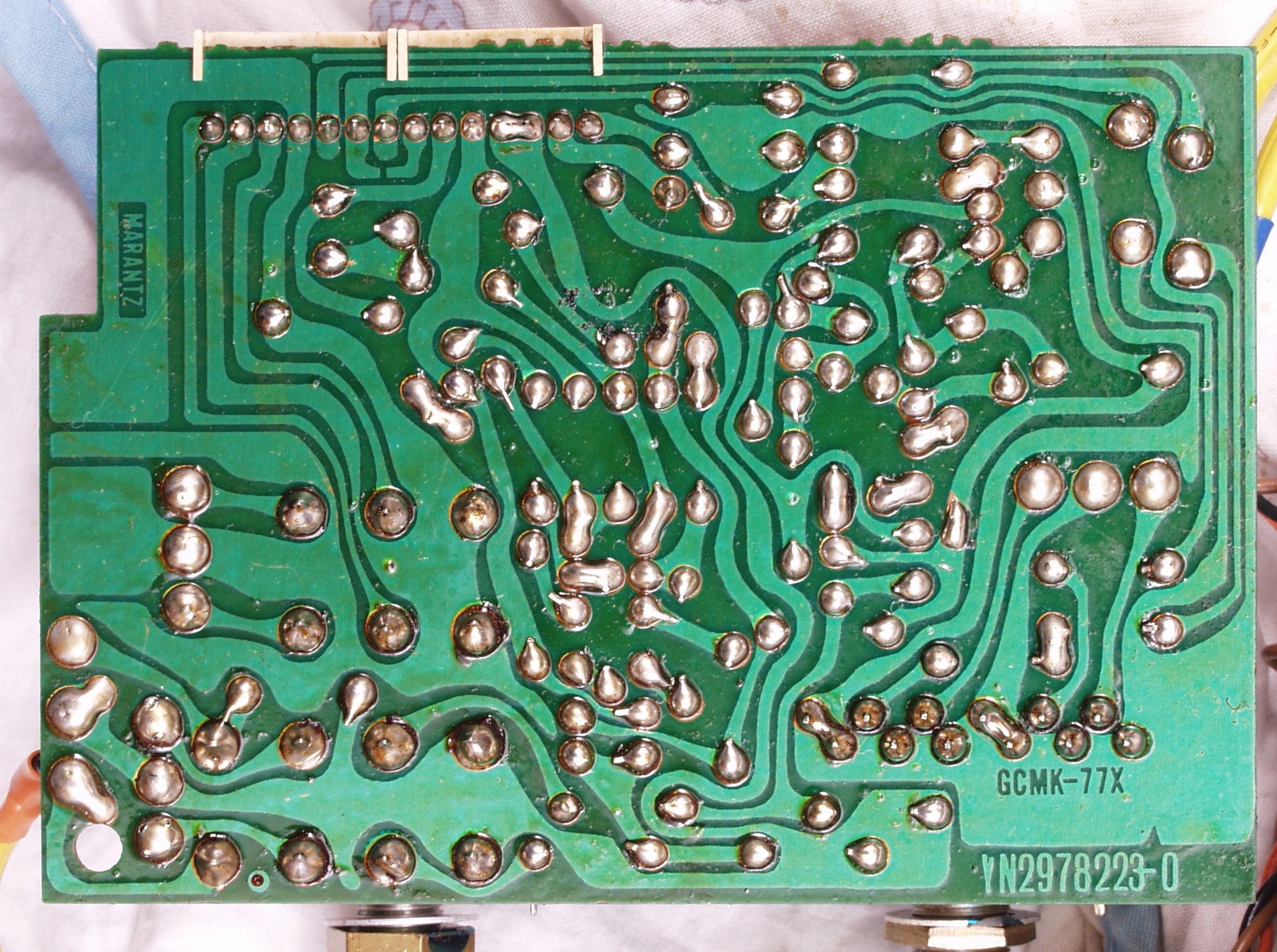

Ｃ−２Ｃ．　修理前　　ＨｅａｄＰｈｏｎｅＡＭＰ基板裏

Ｃ−２Ｃ−１．　修理中　ＨｅａｄＰｈｏｎｅＡＭＰ基板裏、電解コンデンサーの足ピッチが異なる為、穴開けする

Ｃ−２D．　修理（半田補正）後　　ＨｅａｄＰｈｏｎｅＡＭＰ基板裏　全半田やり直す

Ｃ−２Ｅ．　完成ＨｅａｄＰｈｏｎｅＡＭＰ基板裏　フラックスを取り洗浄後

Ｃ−３．　前パネルを倒し修理中

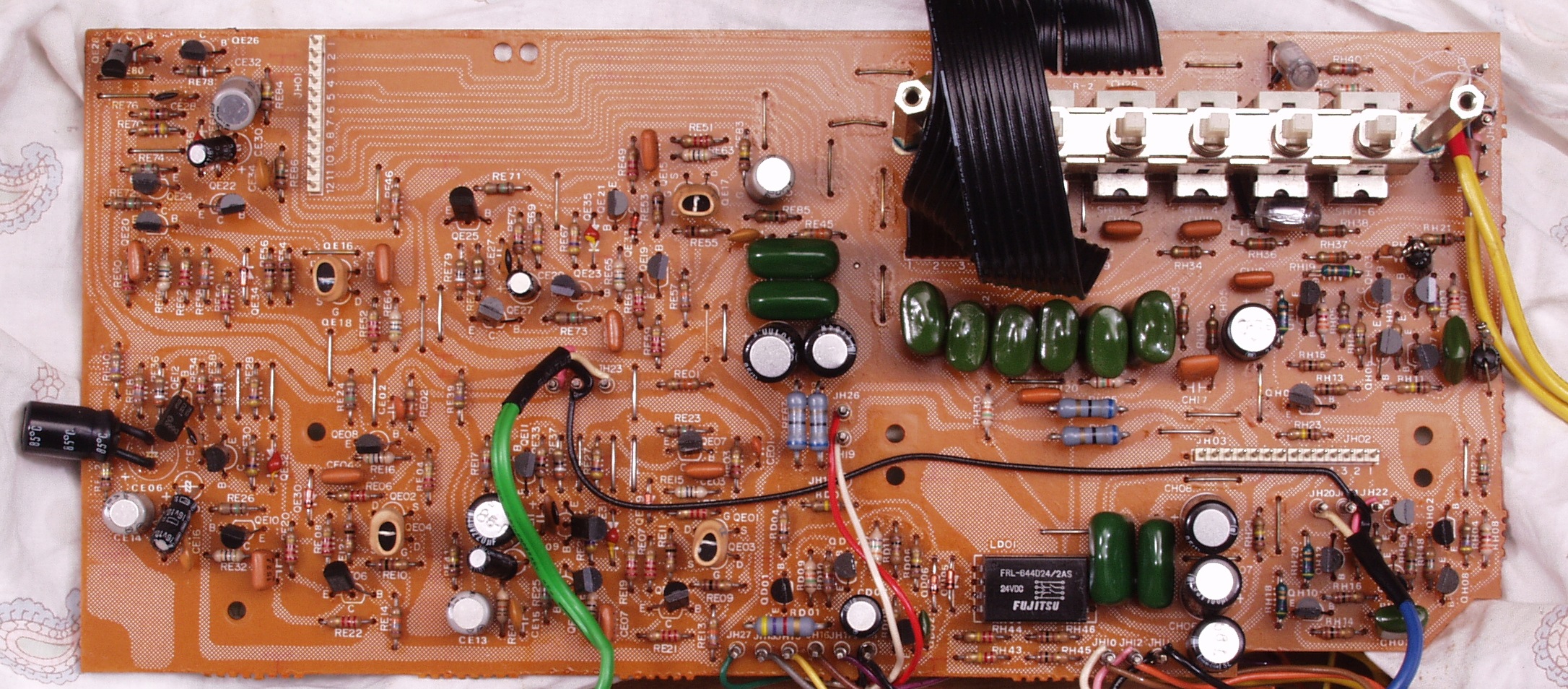

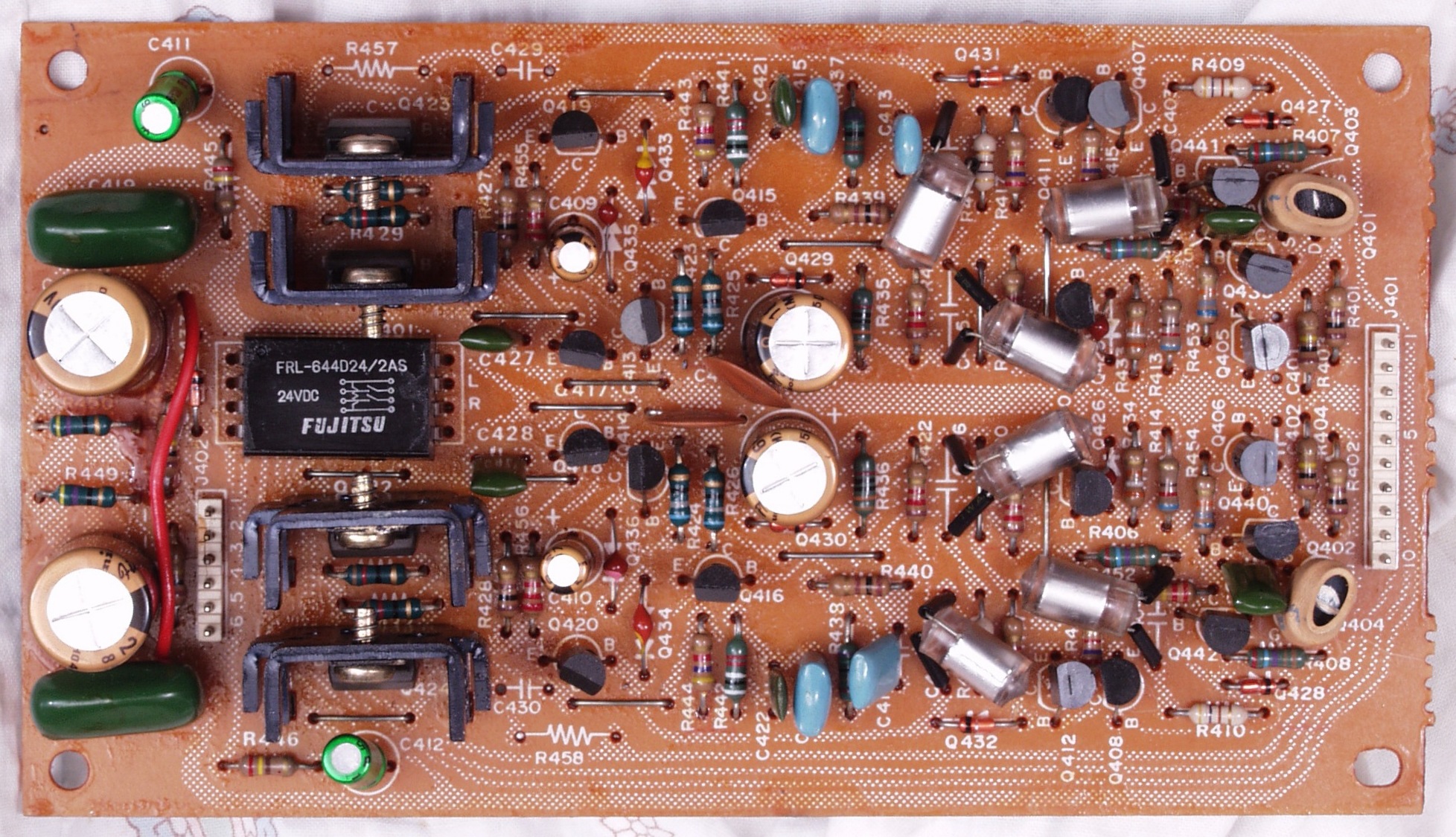

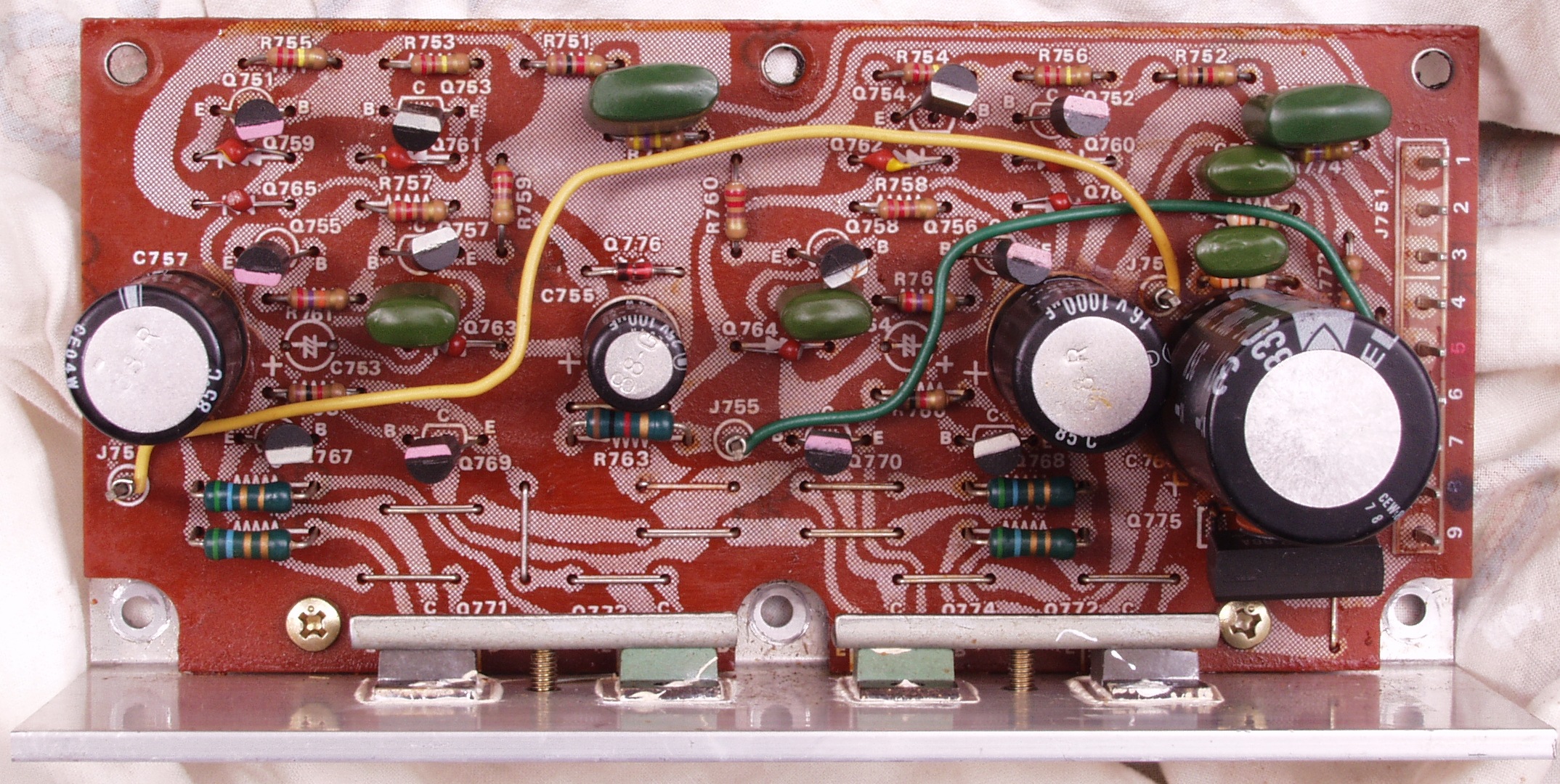

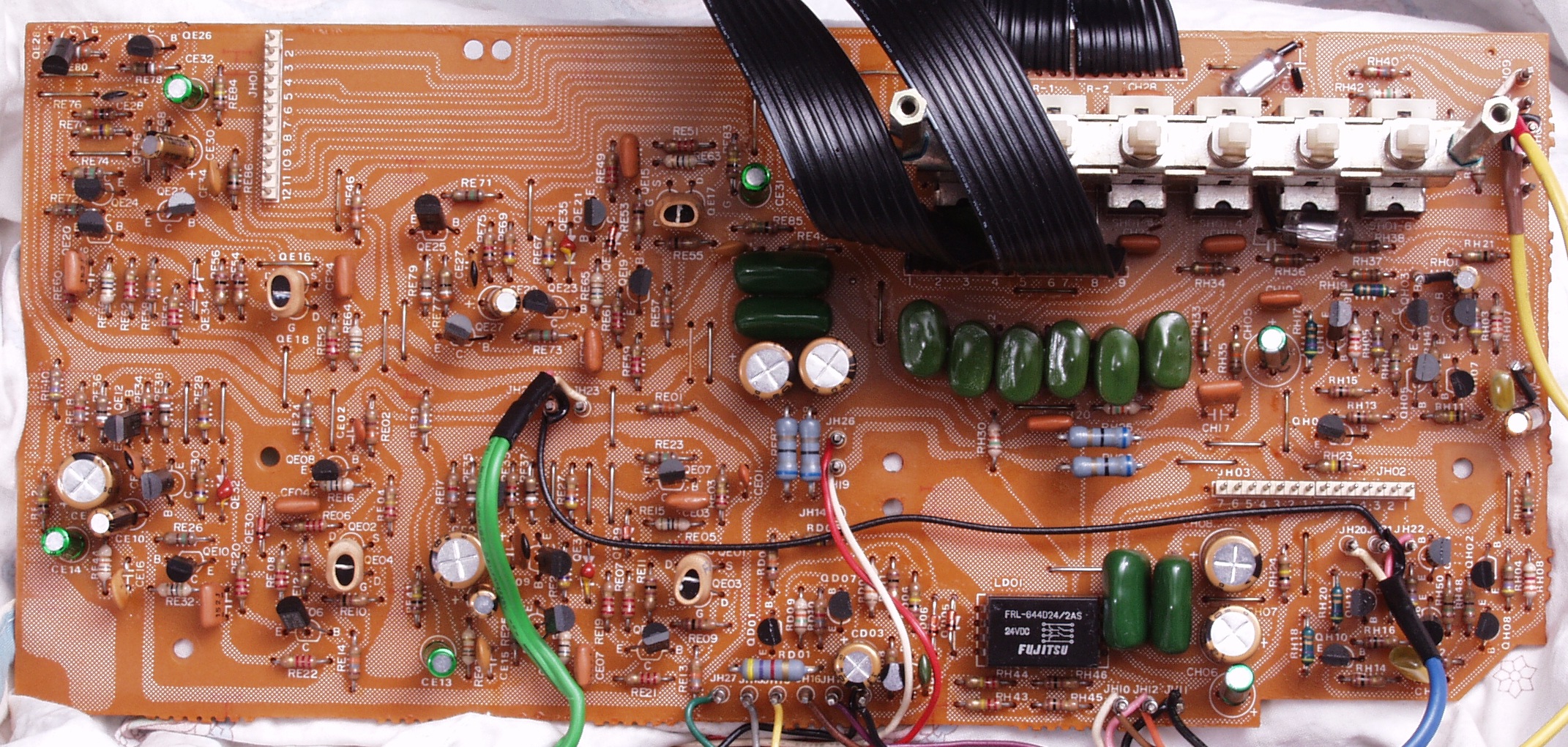

Ｃ−３Ａ．　修理前　　メイン基板

Ｃ−３Ｂ．　修理後　　メイン基板　電解コンデンサー１９個、フイルムコンデンサー２個交換

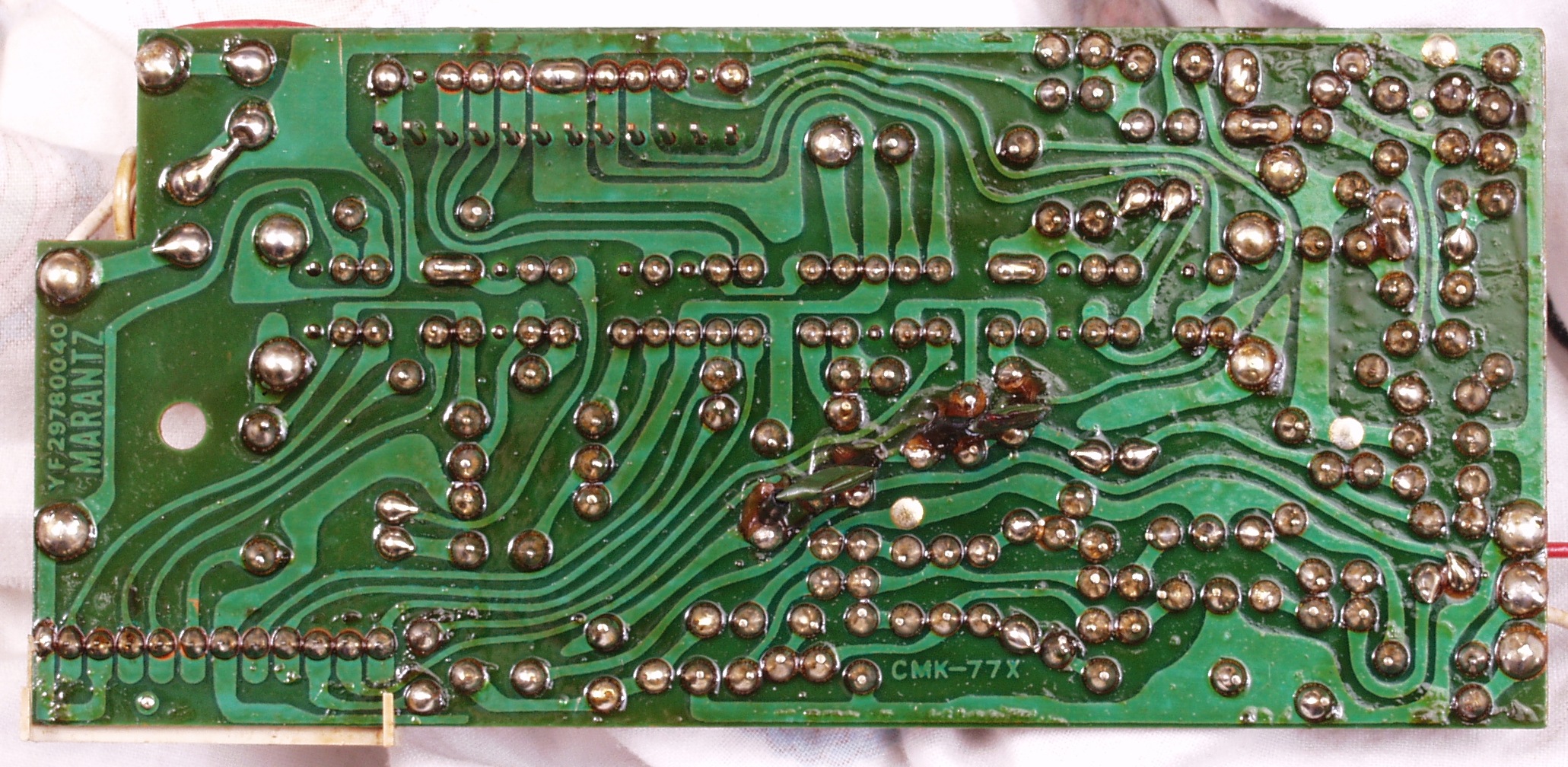

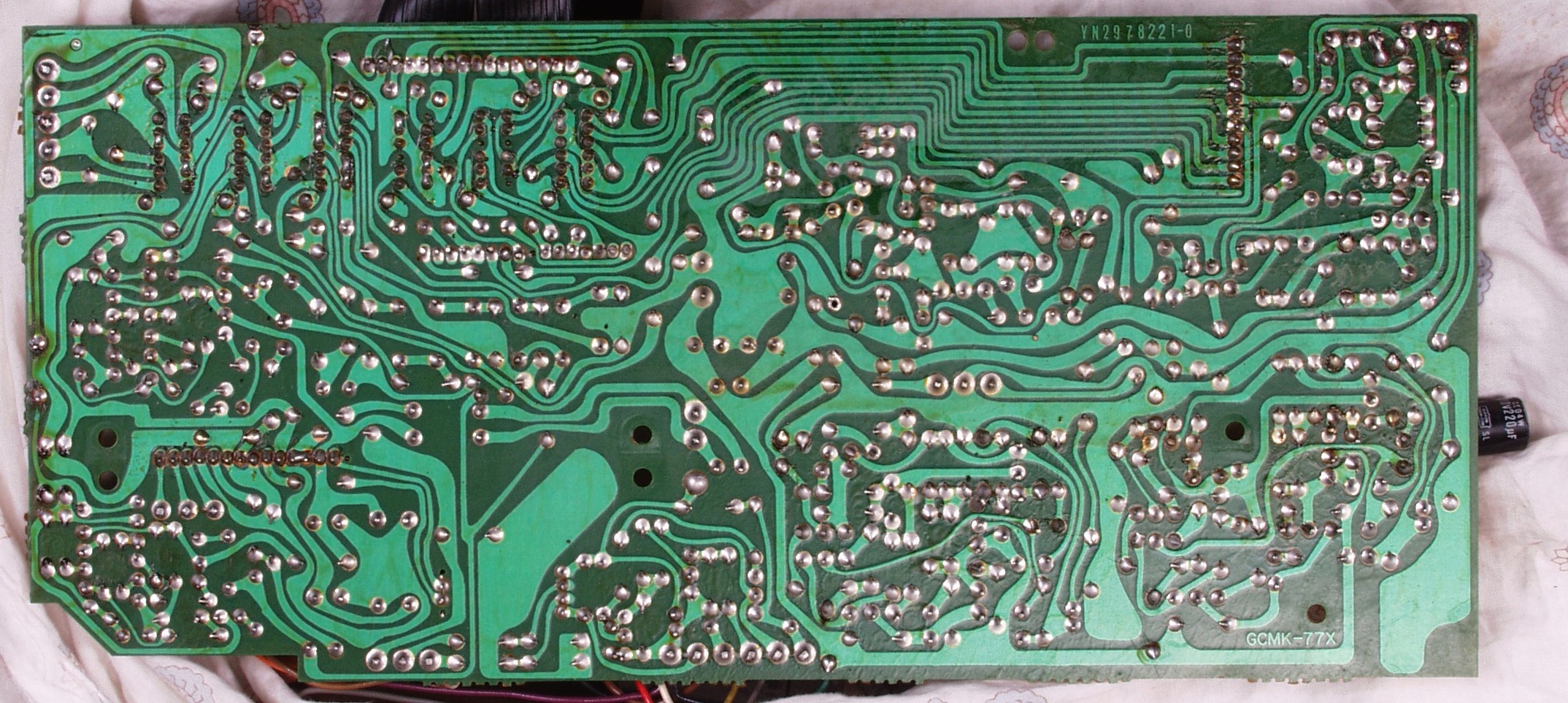

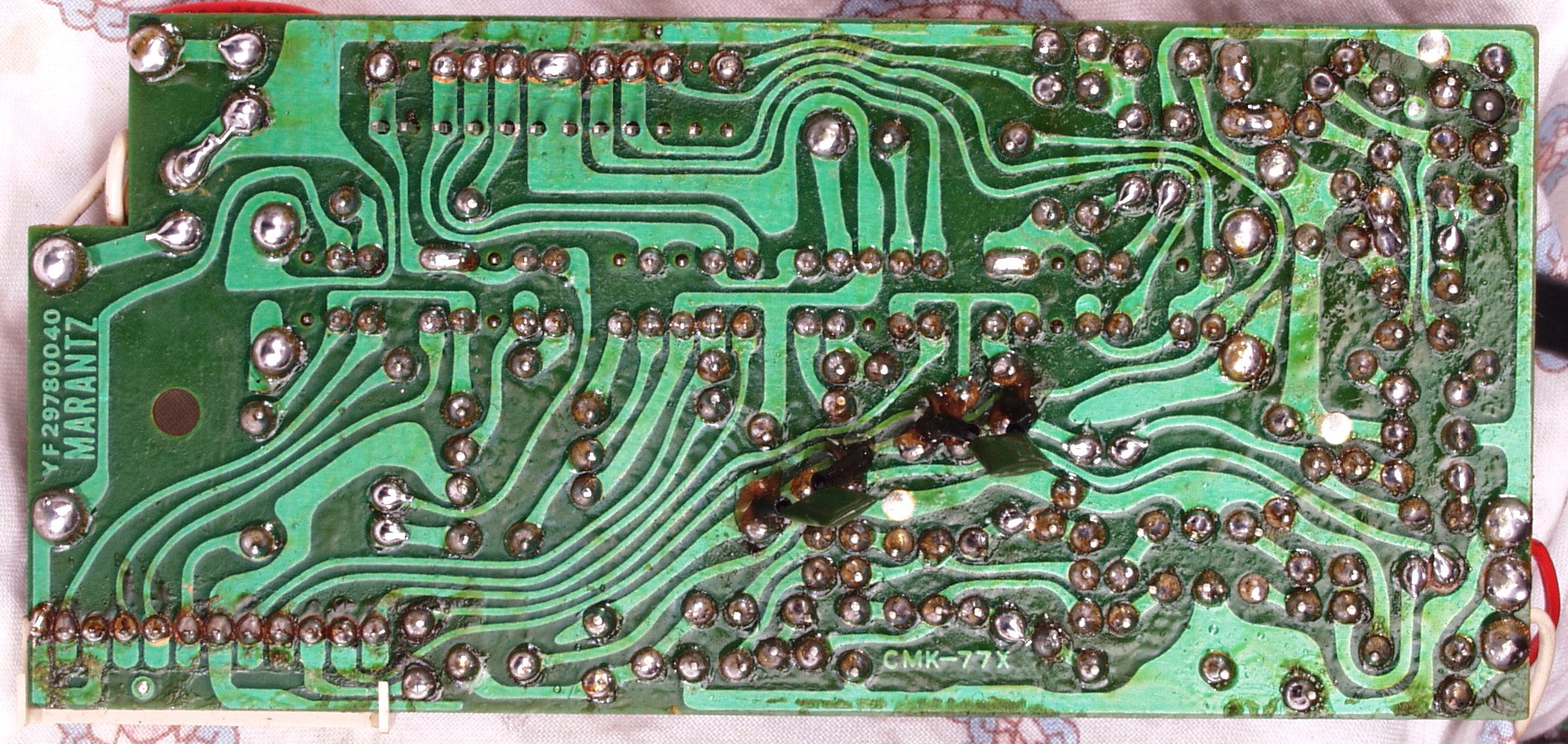

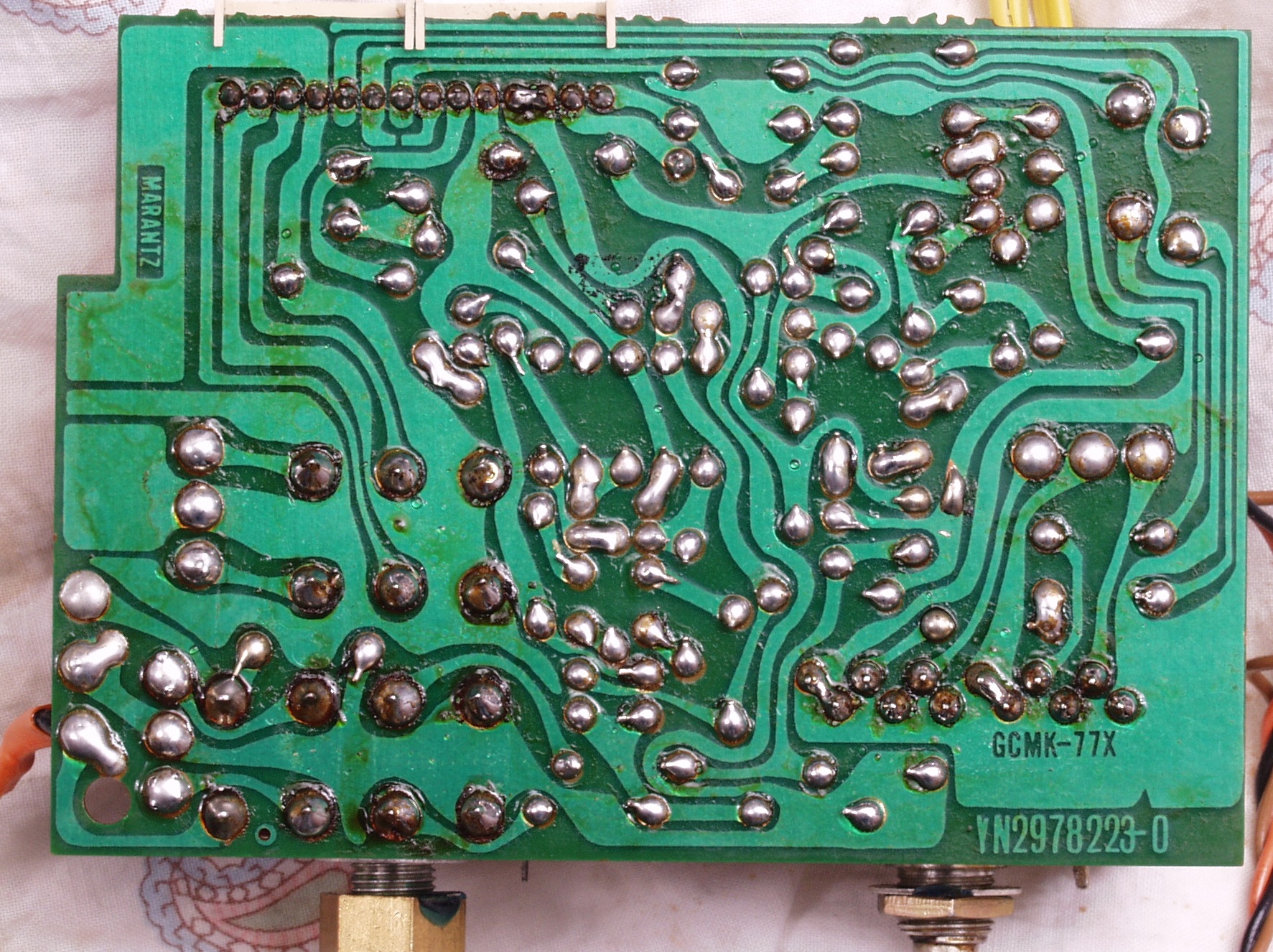

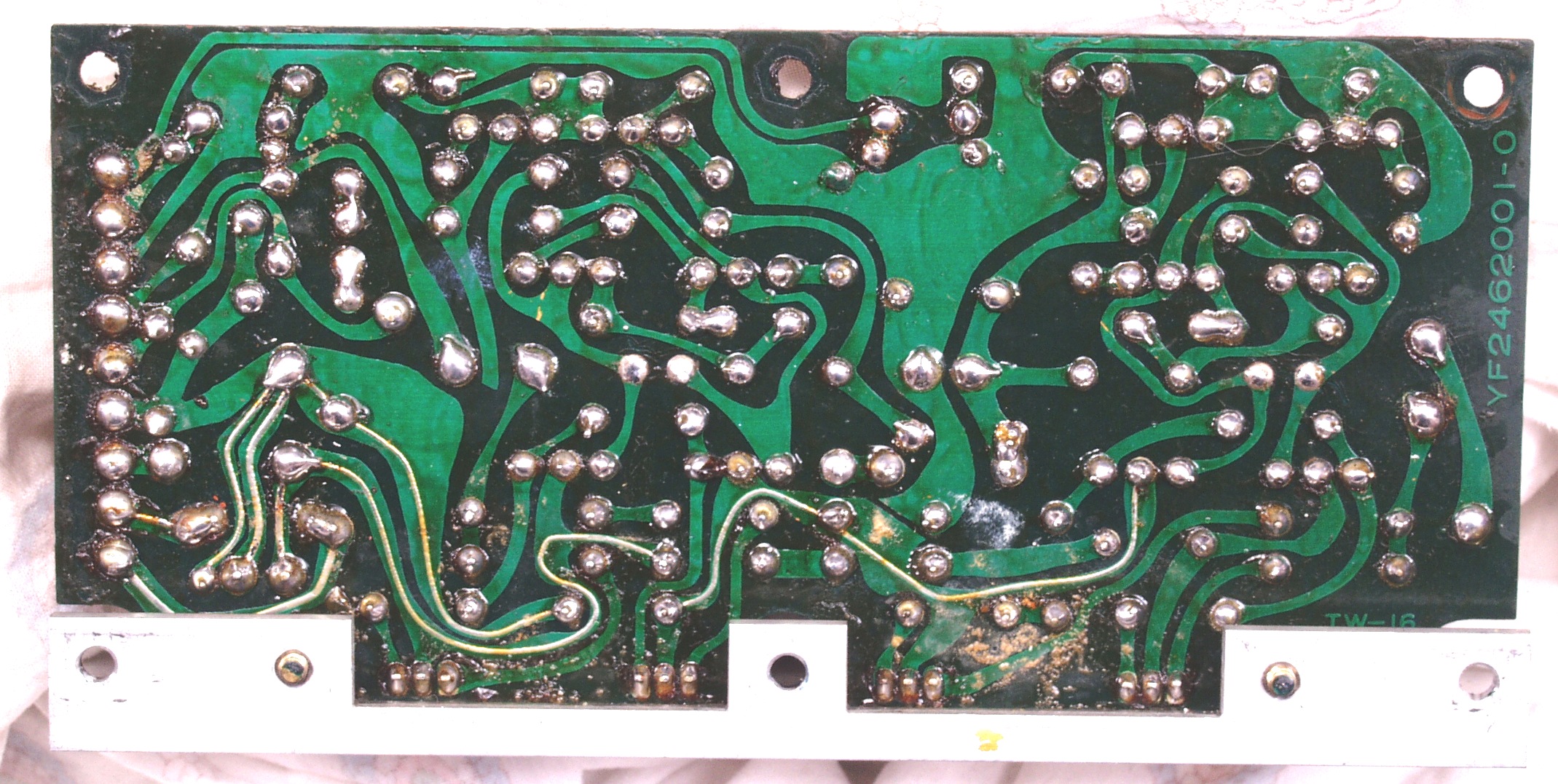

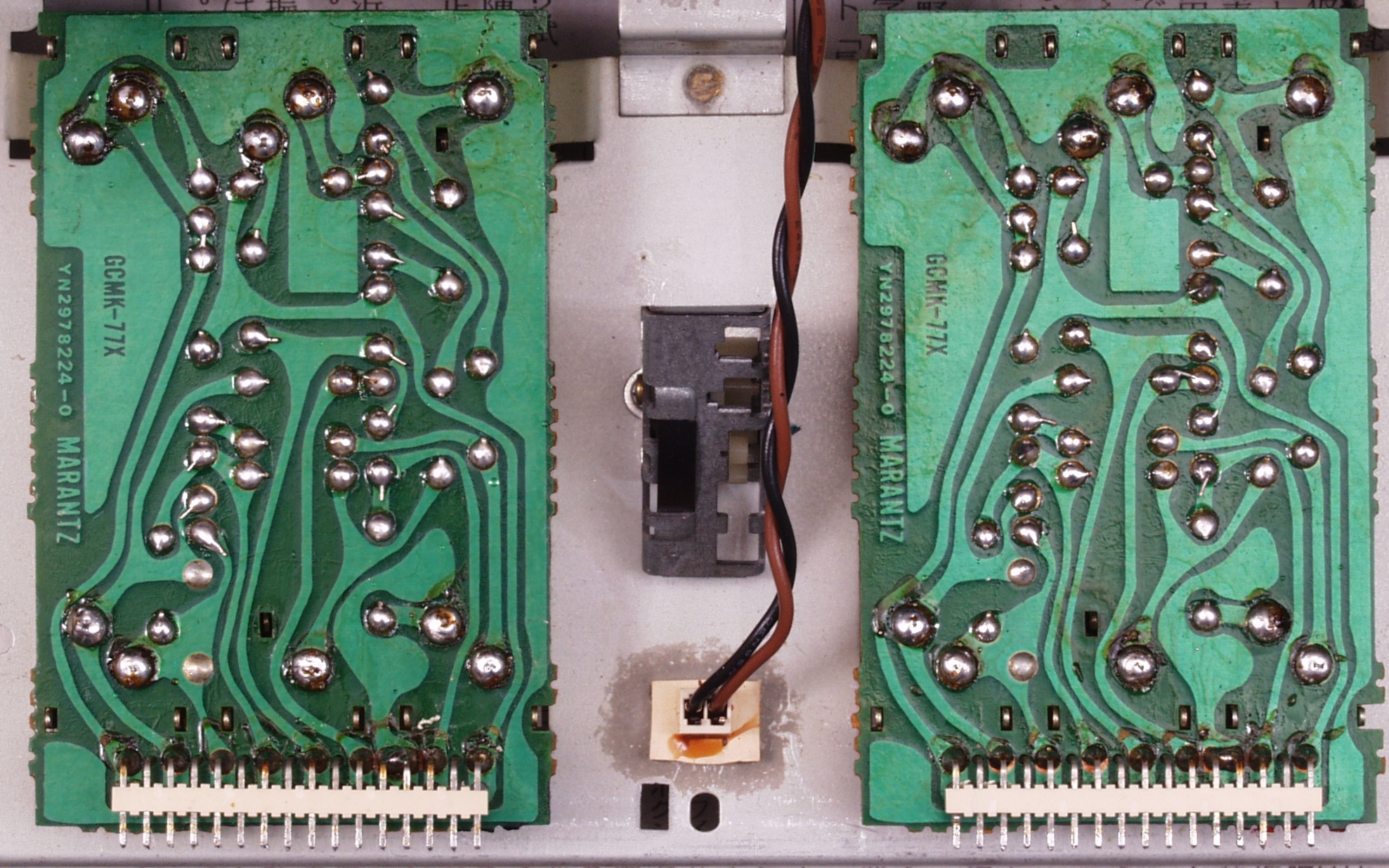

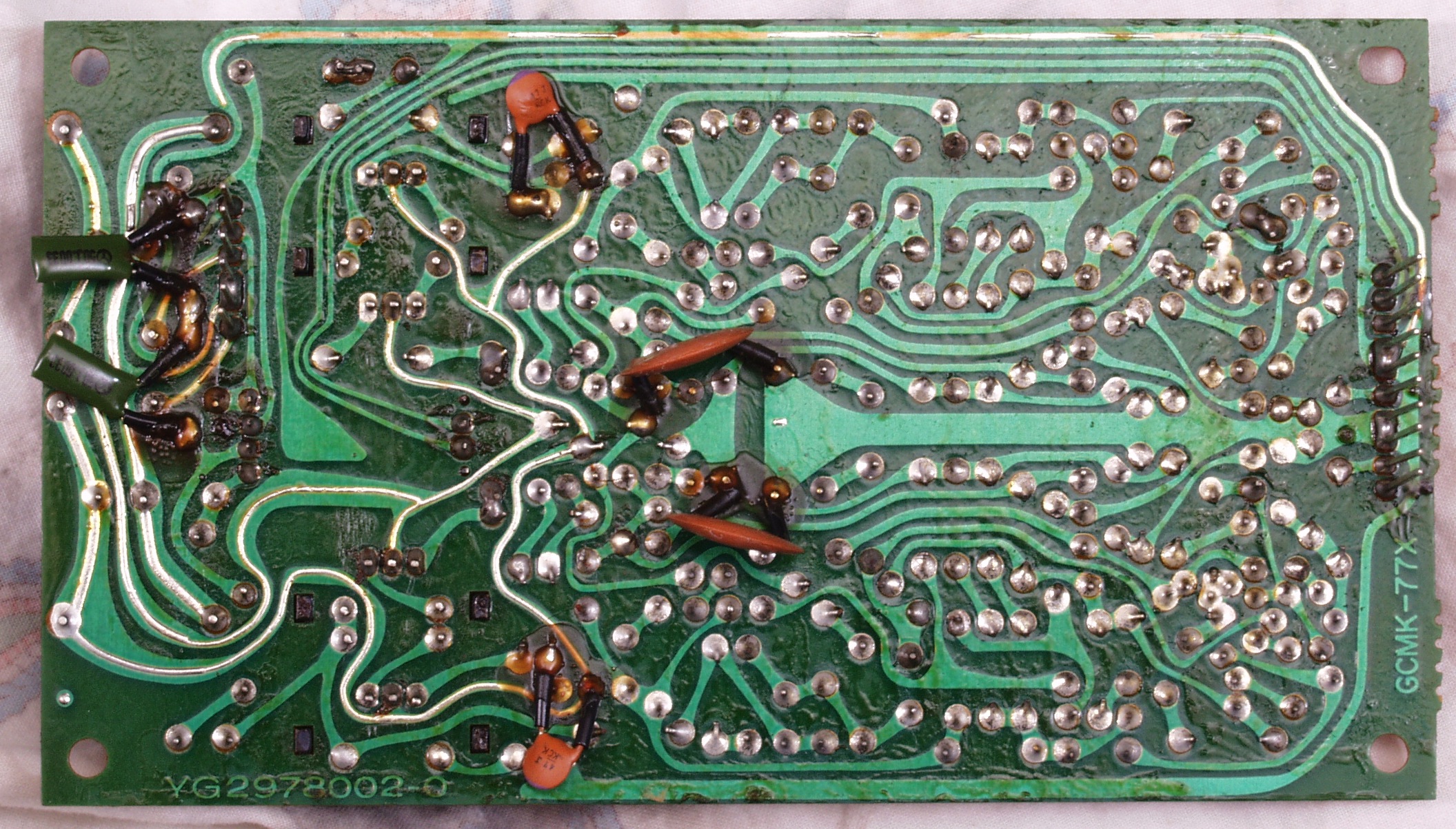

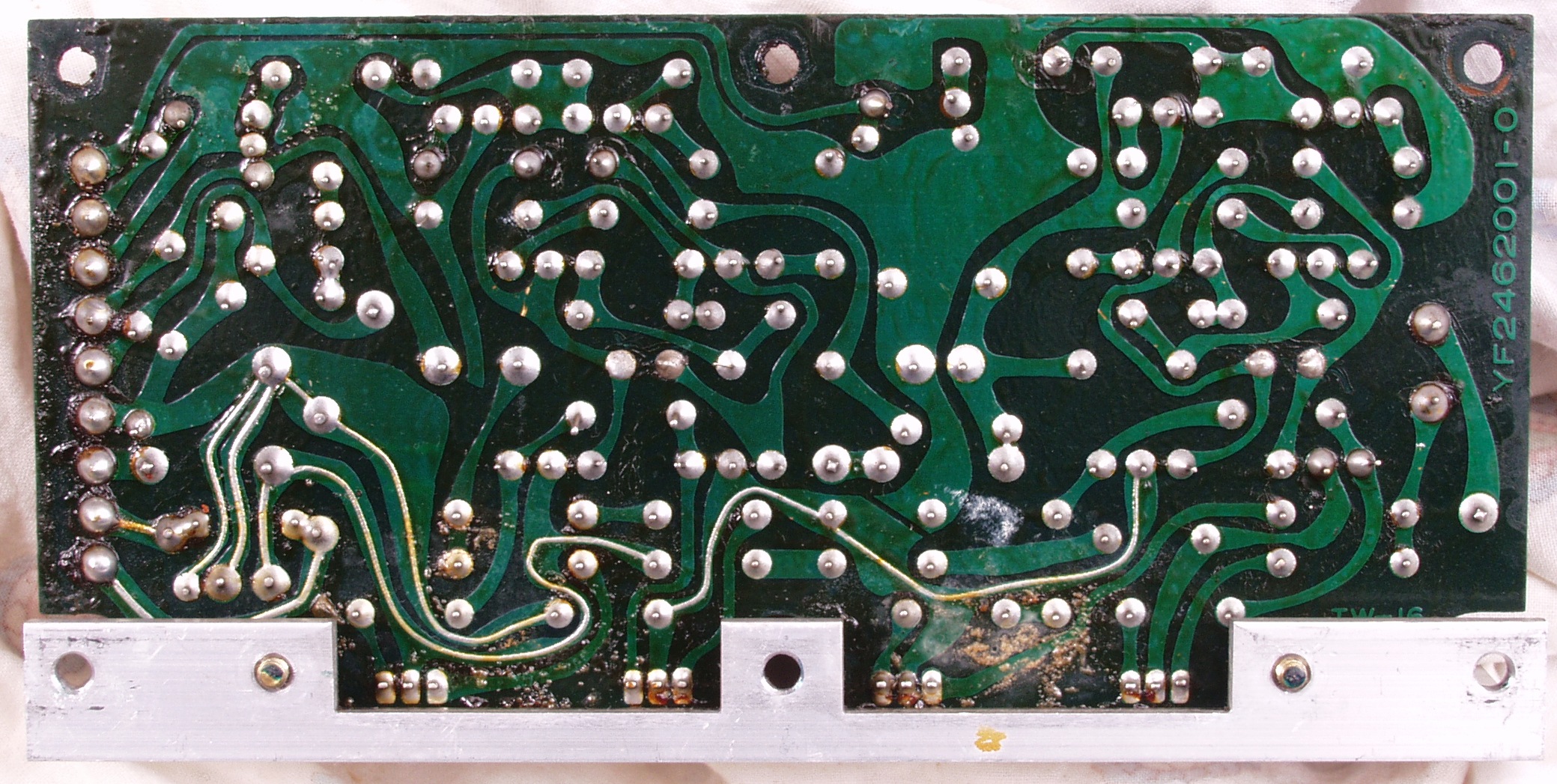

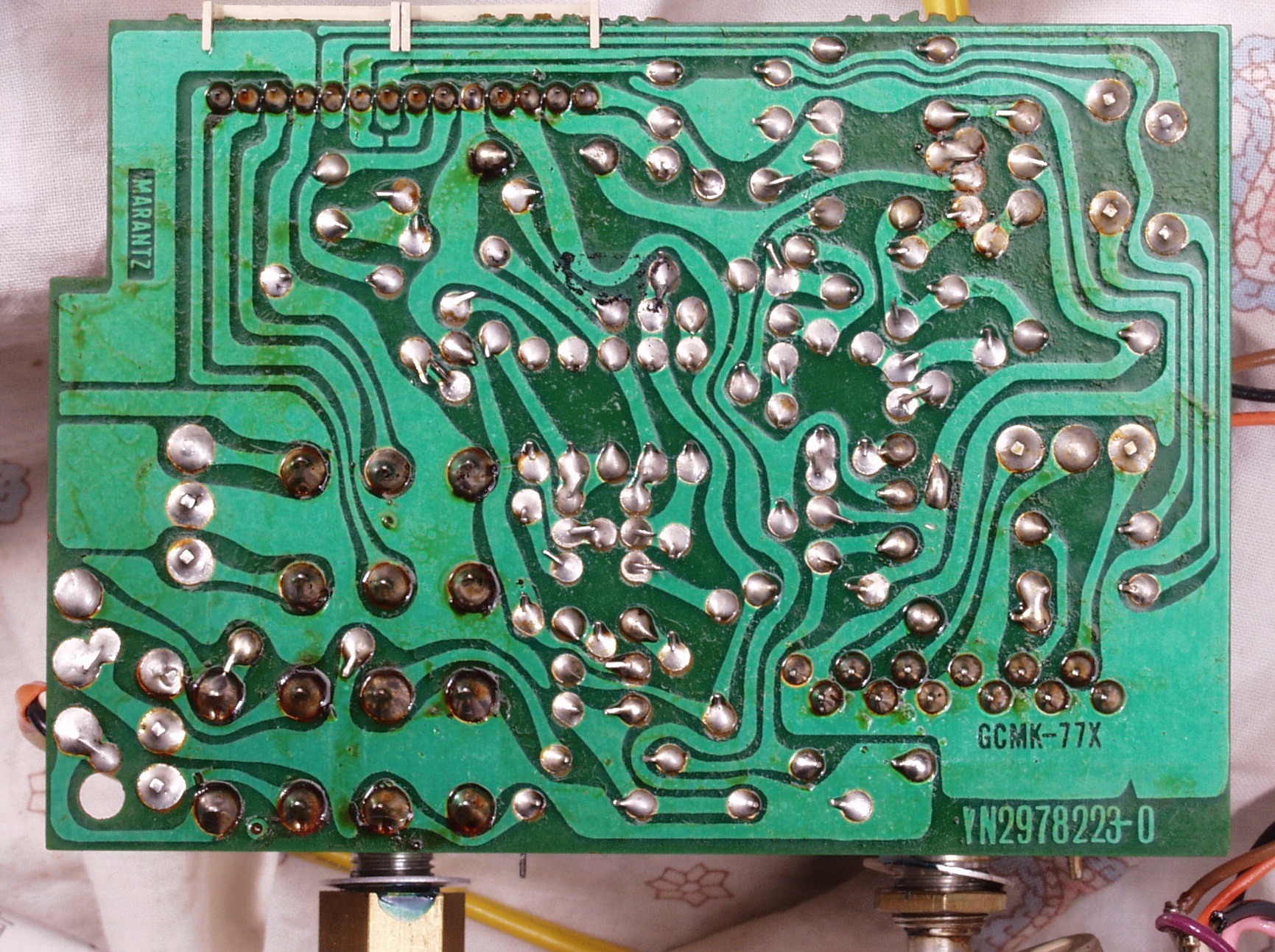

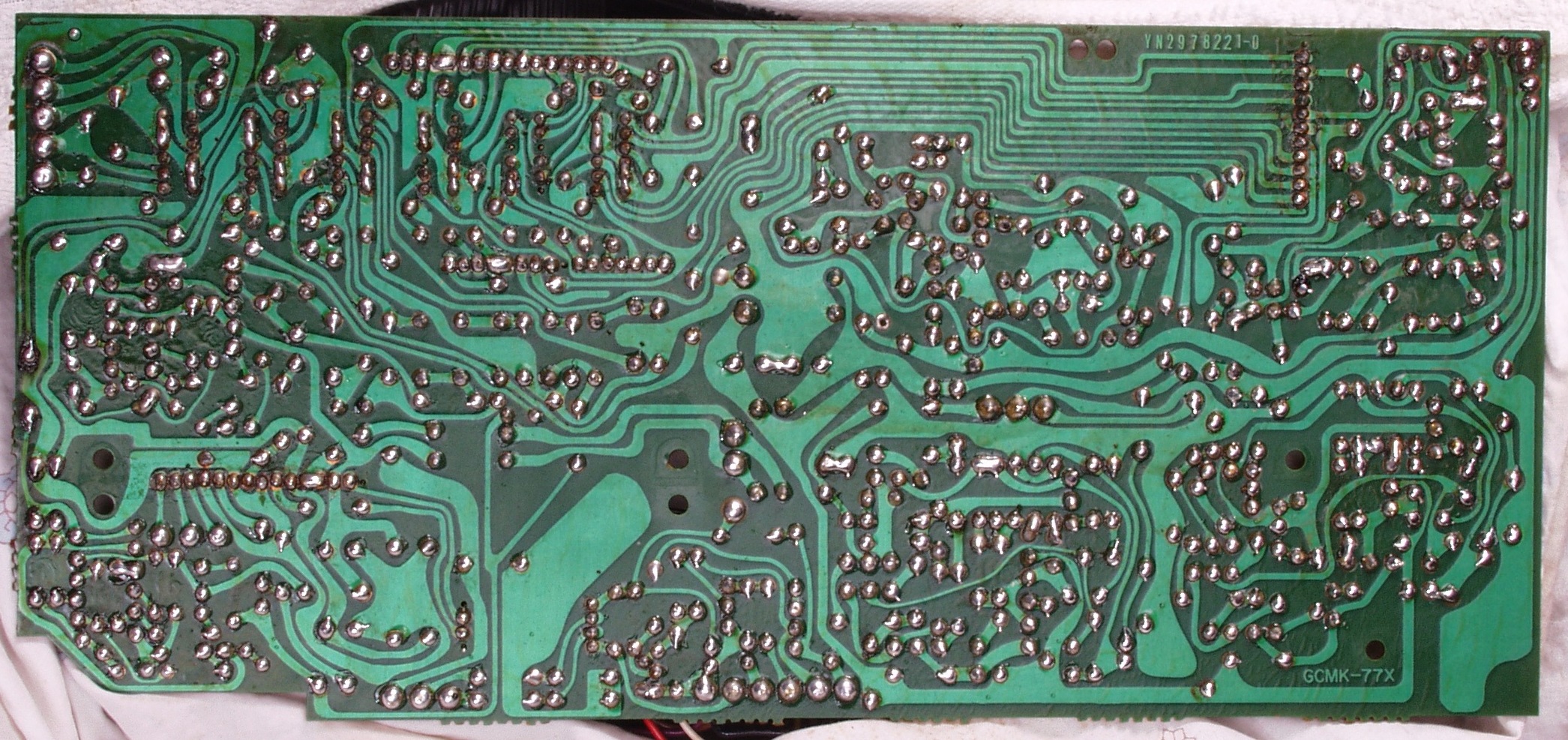

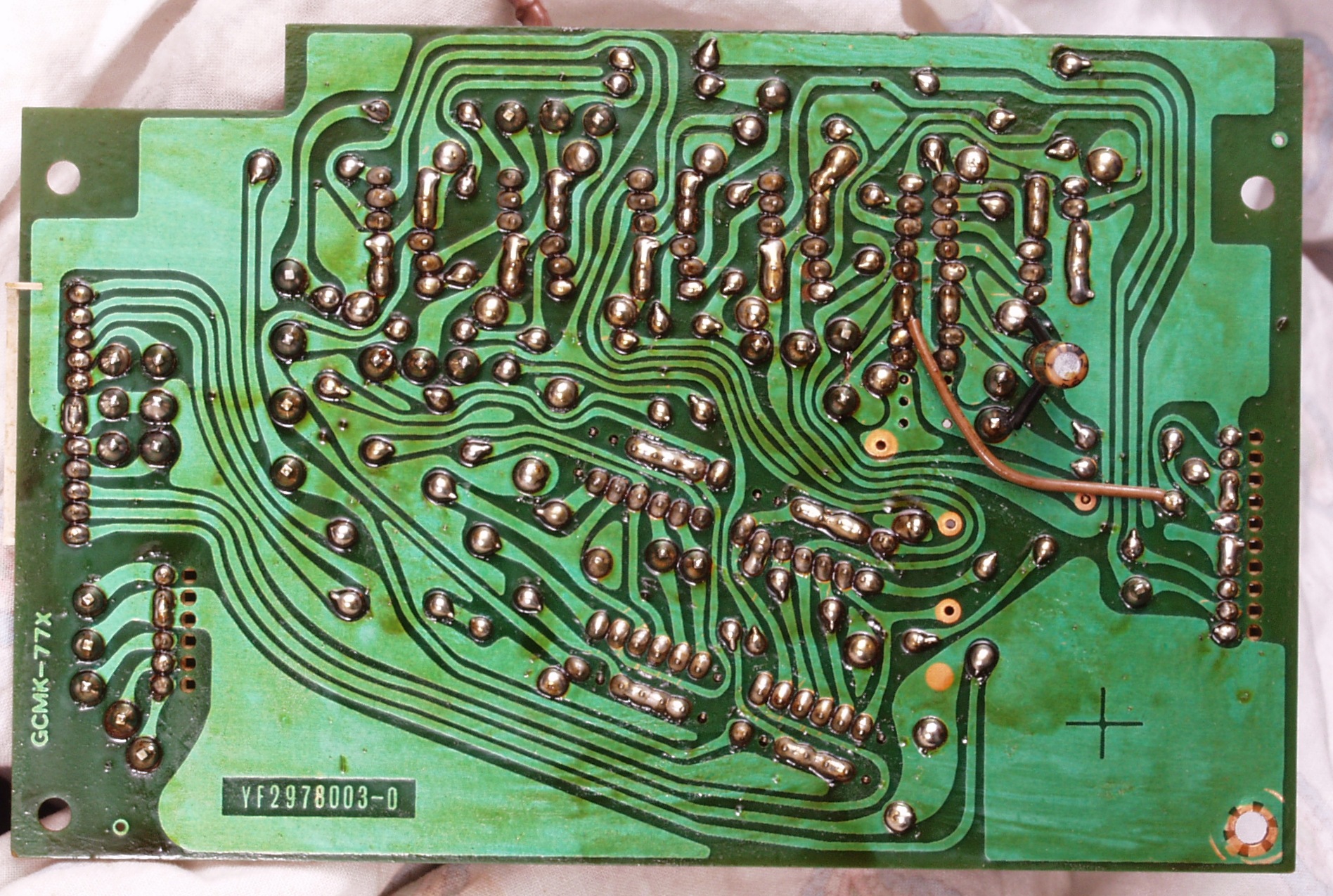

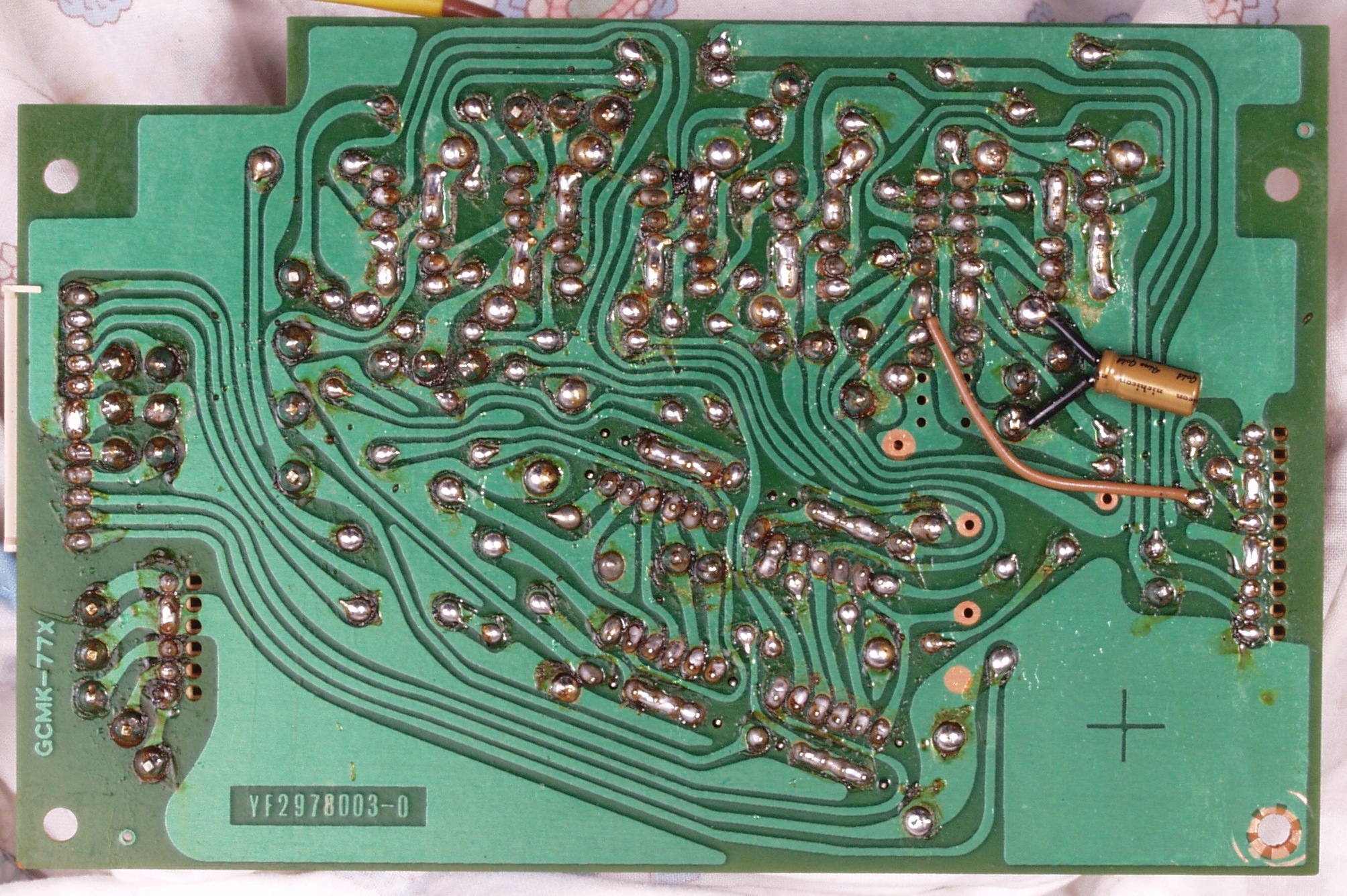

Ｃ−３Ｃ．　修理前　　メイン基板裏

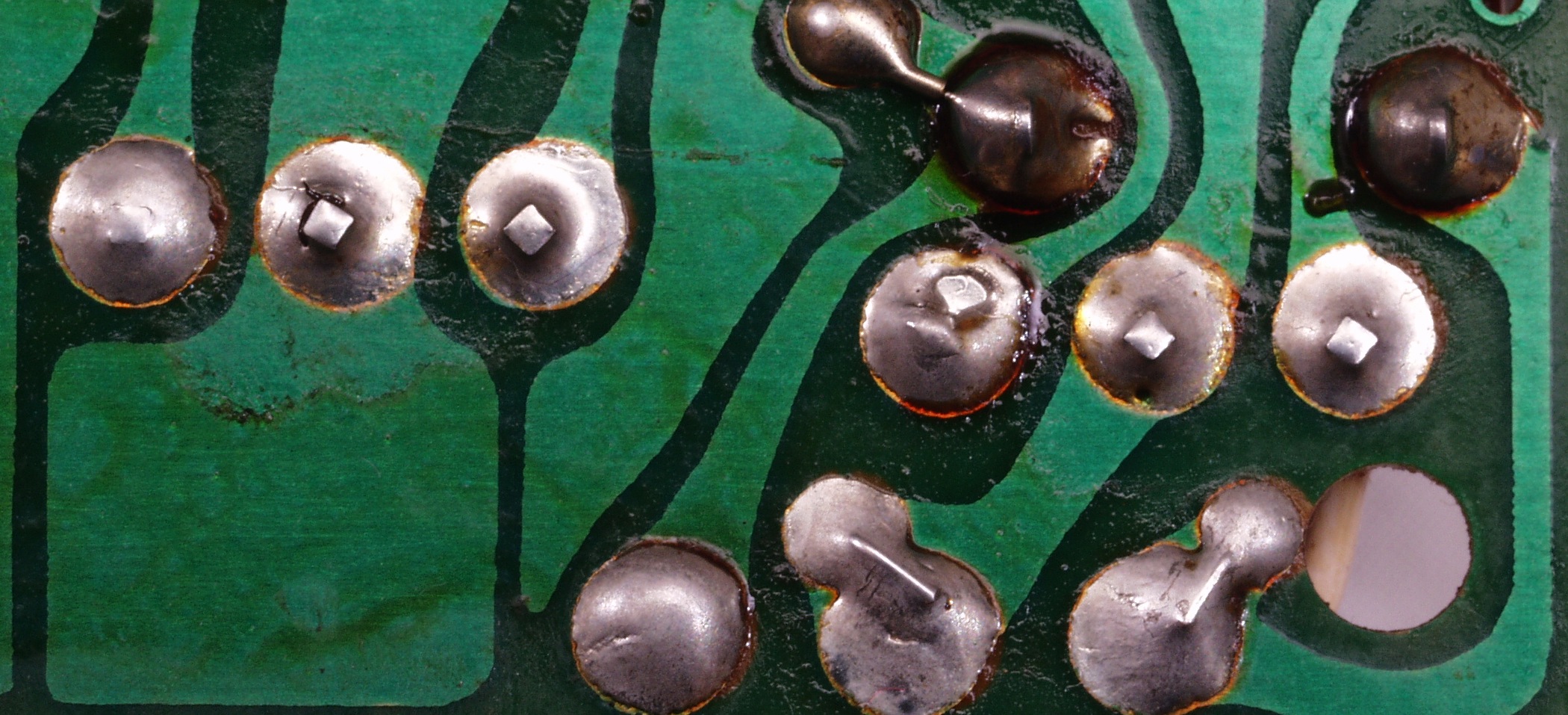

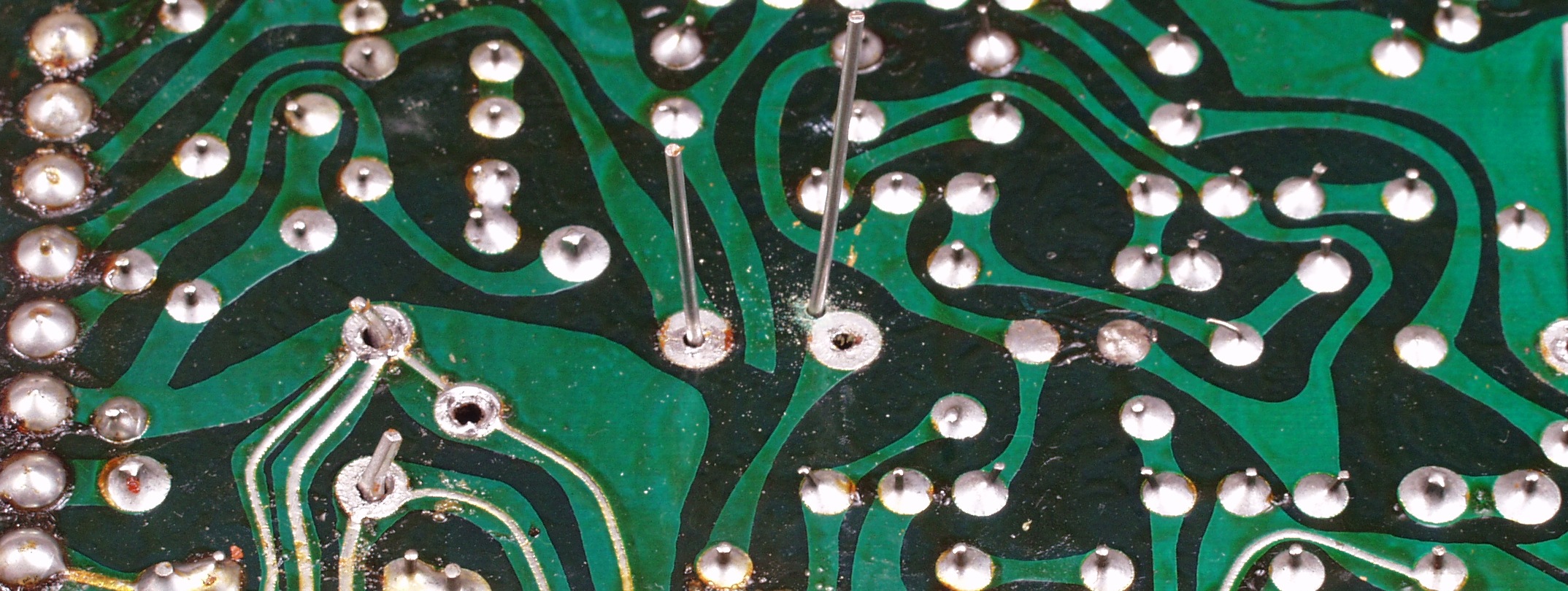

Ｃ−３Ｃ−１．　修理前　　メイン基板裏、ハンダ不良ヶ所

Ｃ−３Ｄ．　修理（半田補正）後　　メイン基板裏　全半田やり直す

Ｃ−３Ｅ．　完成メイン基板裏　フラックスを取り洗浄後

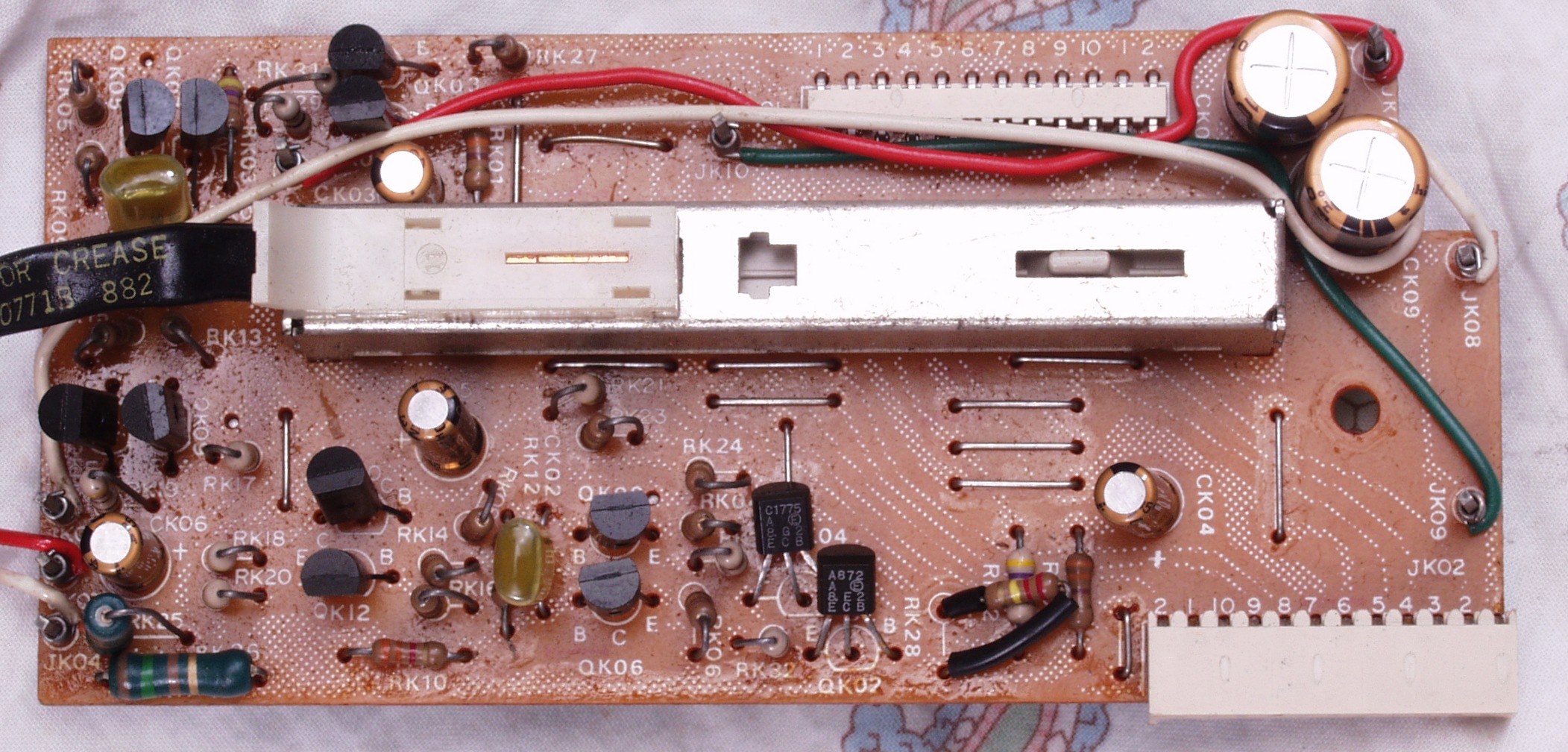

Ｃ−４Ａ．　修理前　テープＥＱ基板換

Ｃ−４Ｂ．　修理後　テープＥＱ基板　電解コンデンサー６個交換、フイルムコンデンサー２個交換

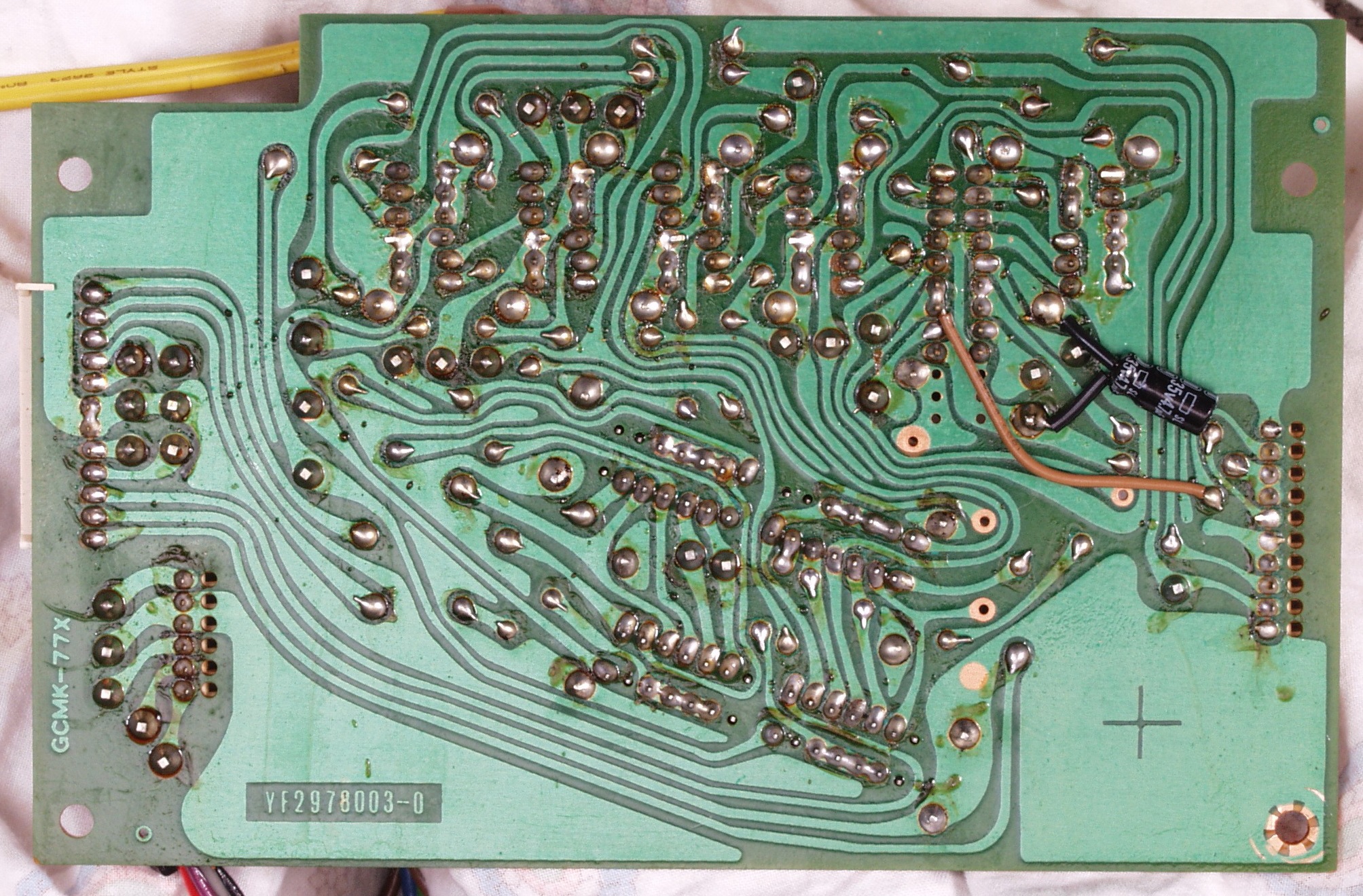

Ｃ−４C．　修理前　テープＥＱ基板裏

Ｃ−４D．　修理（半田補正）後　テープＥＱ基板裏　全半田やり直す

Ｃ−４Ｅ．　完成テープＥＱ基板裏　フラックスを取り洗浄後

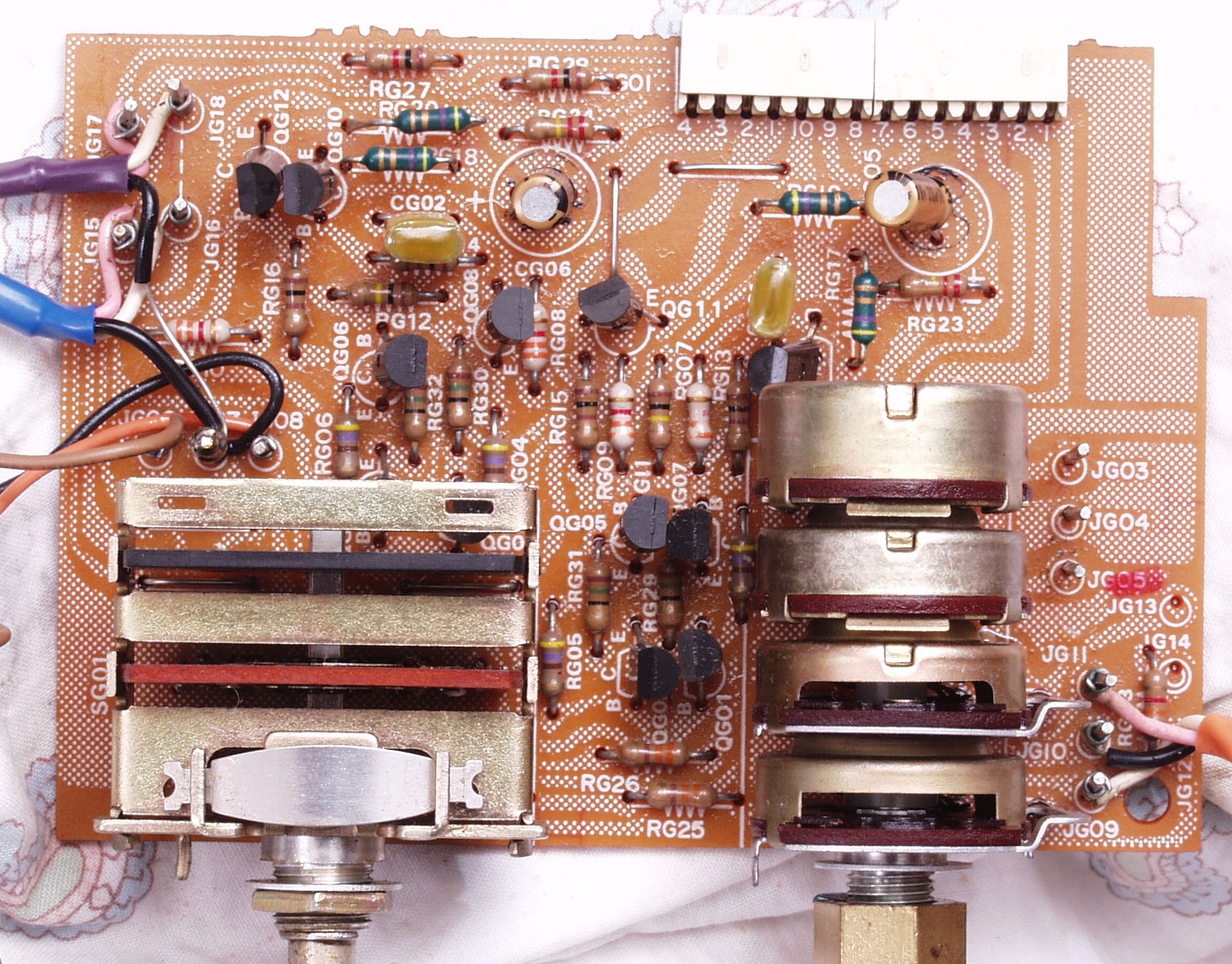

Ｃ−５Ａ．　修理前　ＶＲ基板（ＶＲ＝Ｖｏｌｕｍｅ）

Ｃ−５Ｂ．　修理後　ＶＲ基板　電解コンデンサー２個、フイルムコンデンサー２個交換

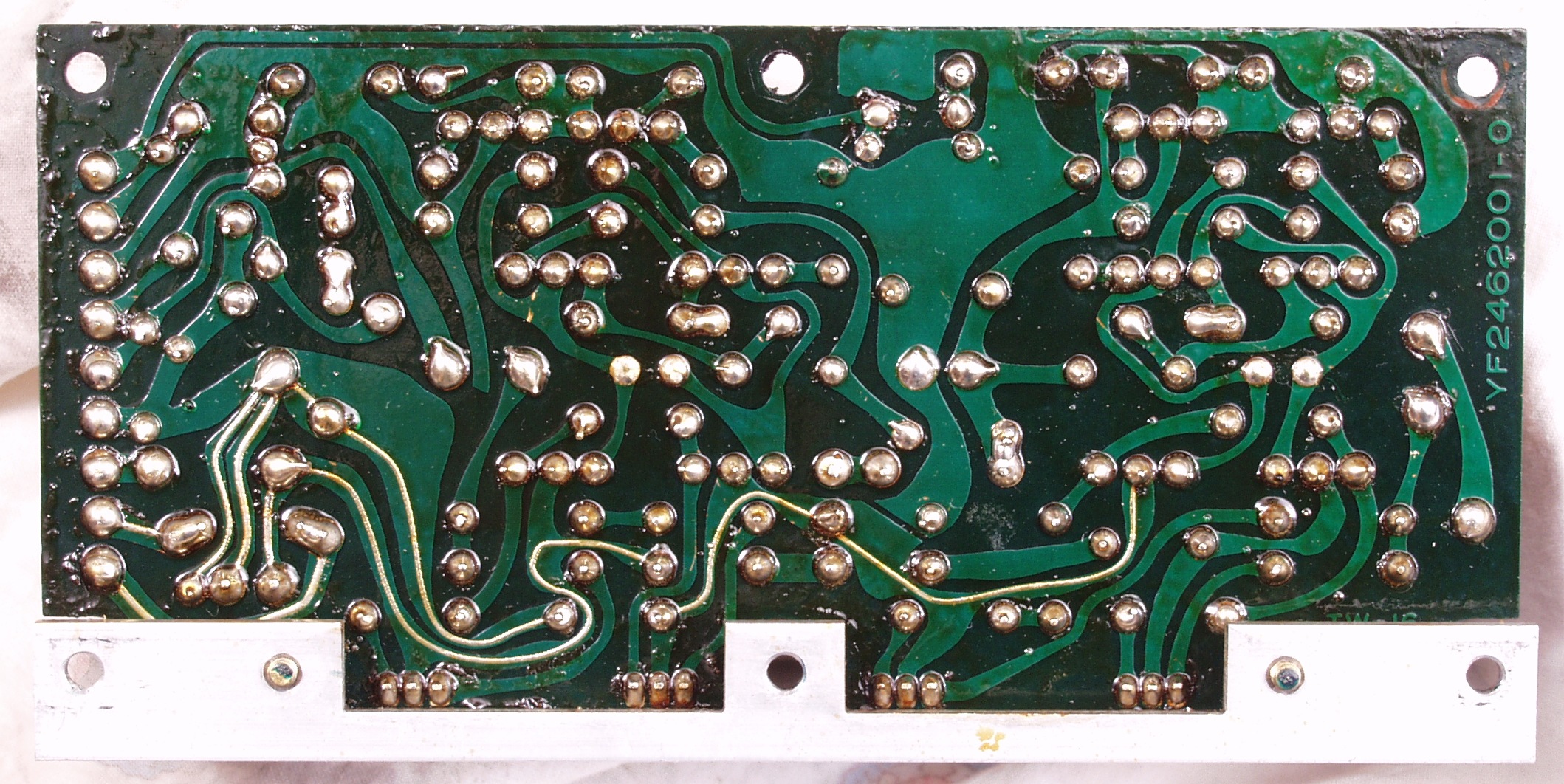

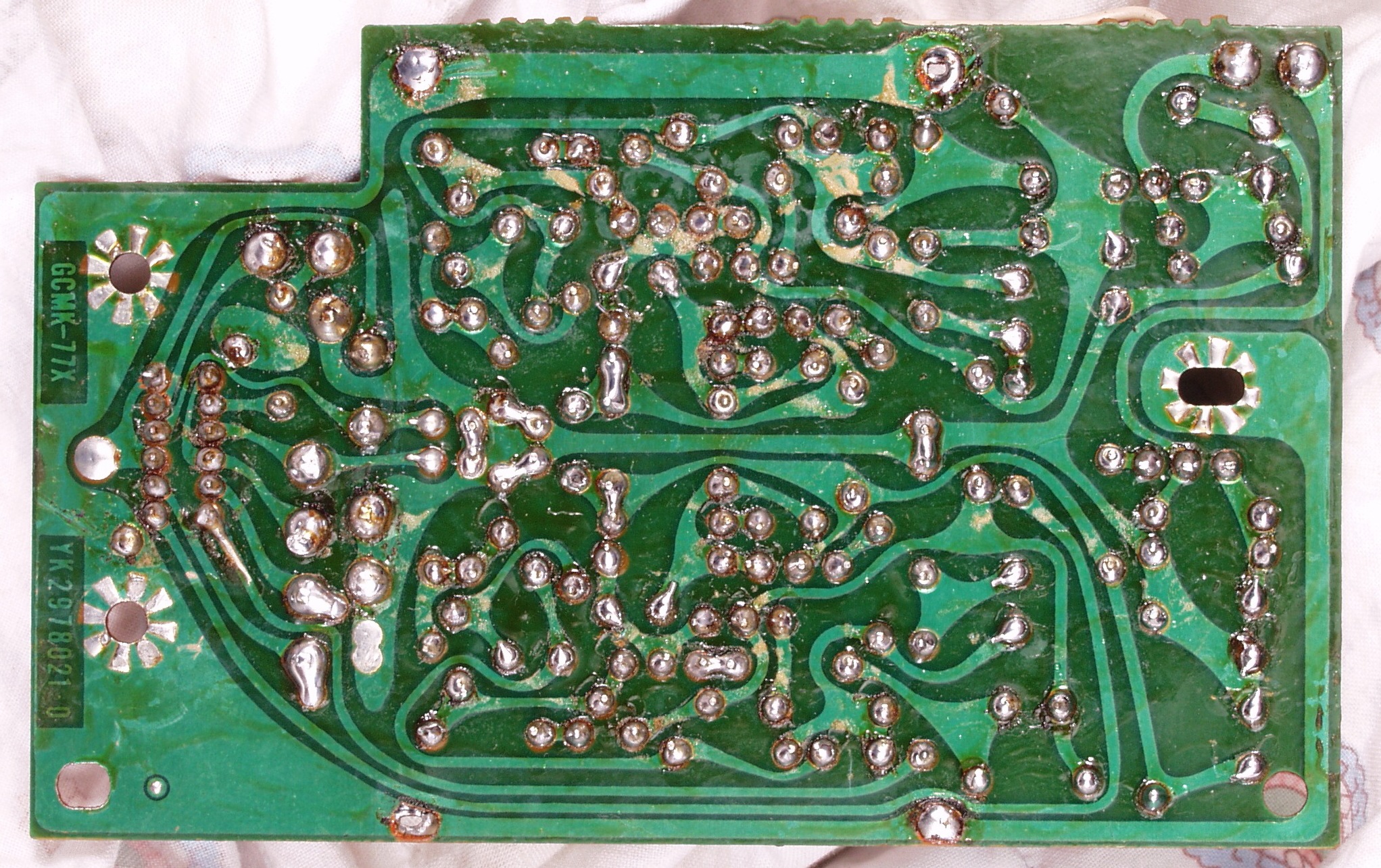

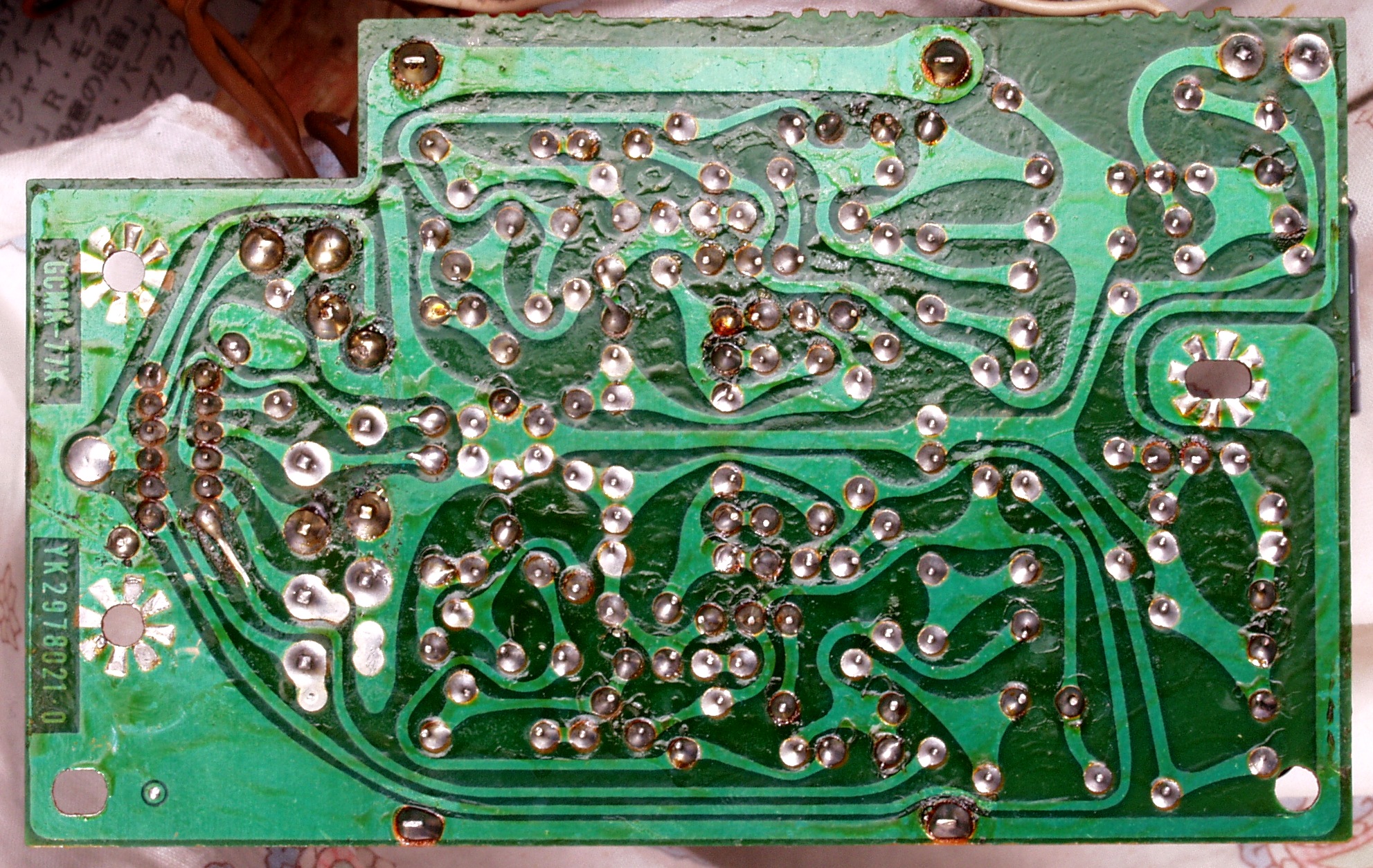

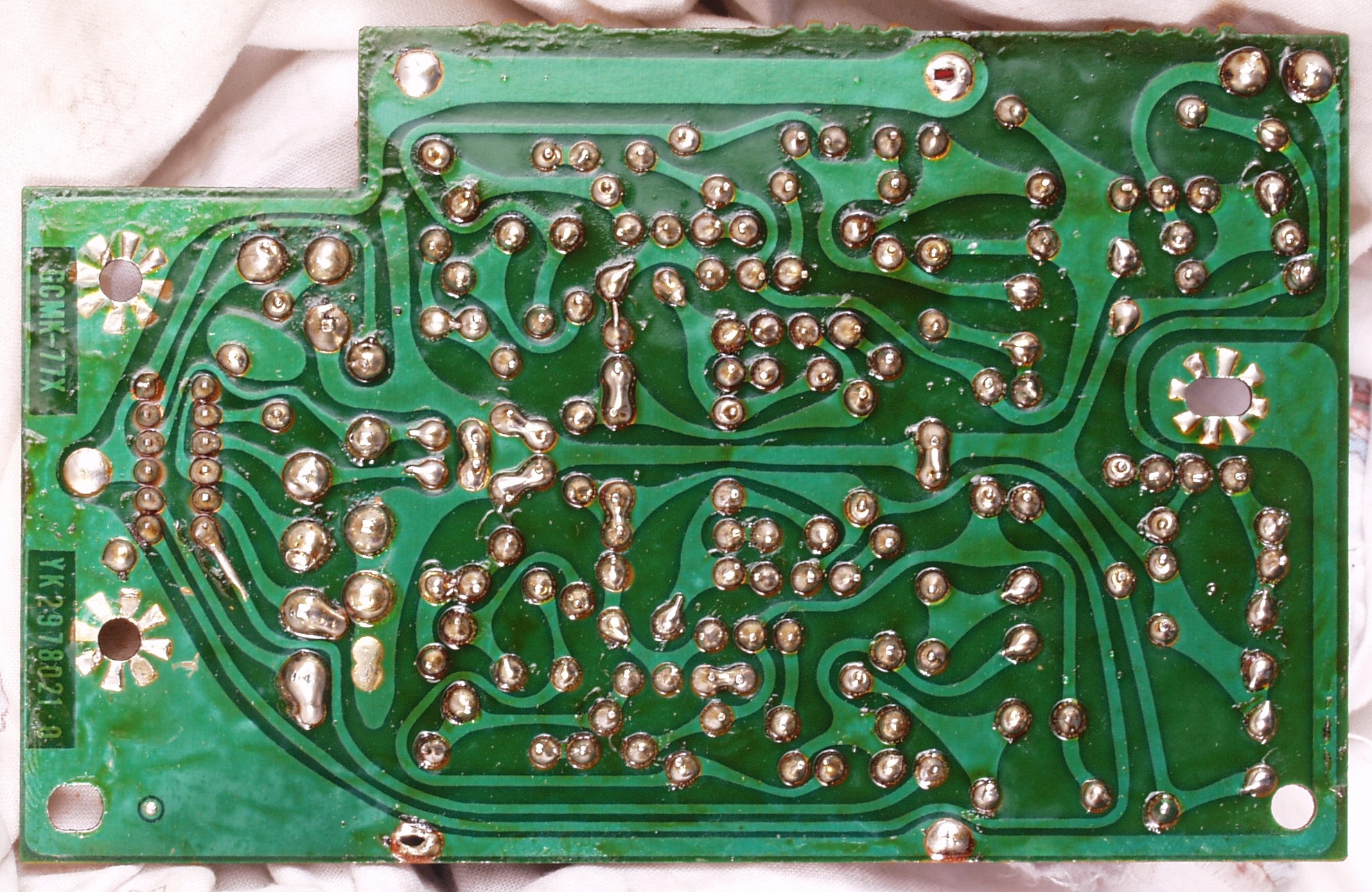

Ｃ−５Ｃ．　修理前　ＶＲ基板裏

Ｃ−５Ｄ．　修理（半田補正）後　ＶＲ基板裏　全半田やり直す

Ｃ−５Ｅ．　完成ＶＲ基板裏　フラックスを取り洗浄後

Ｃ−６Ａ．　修理前　ＥＱ−ＡＭＰ基盤（ＰｈｏｎｅＥｑｕａｌｉｚｅｒＡｍｐｌｉｆｉｅｒ）

Ｃ−６Ｂ．　修理後　ＥＱ−ＡＭＰ基盤　電解コンデンサー８個交換

Ｃ−６Ｃ．　修理前　ＥＱ−ＡＭＰ基盤裏（ＰｈｏｎｅＥｑｕａｌｉｚｅｒＡｍｐｌｉｆｉｅｒ）

Ｃ−６Ｄ．　修理（半田補正）後　ＥＱ−ＡＭＰ基盤裏　全半田やり直す、セラミックコンデンサー２個追加

Ｃ−６Ｅ．　完成ＥＱ−ＡＭＰ基盤裏　フラックスを取り洗浄後

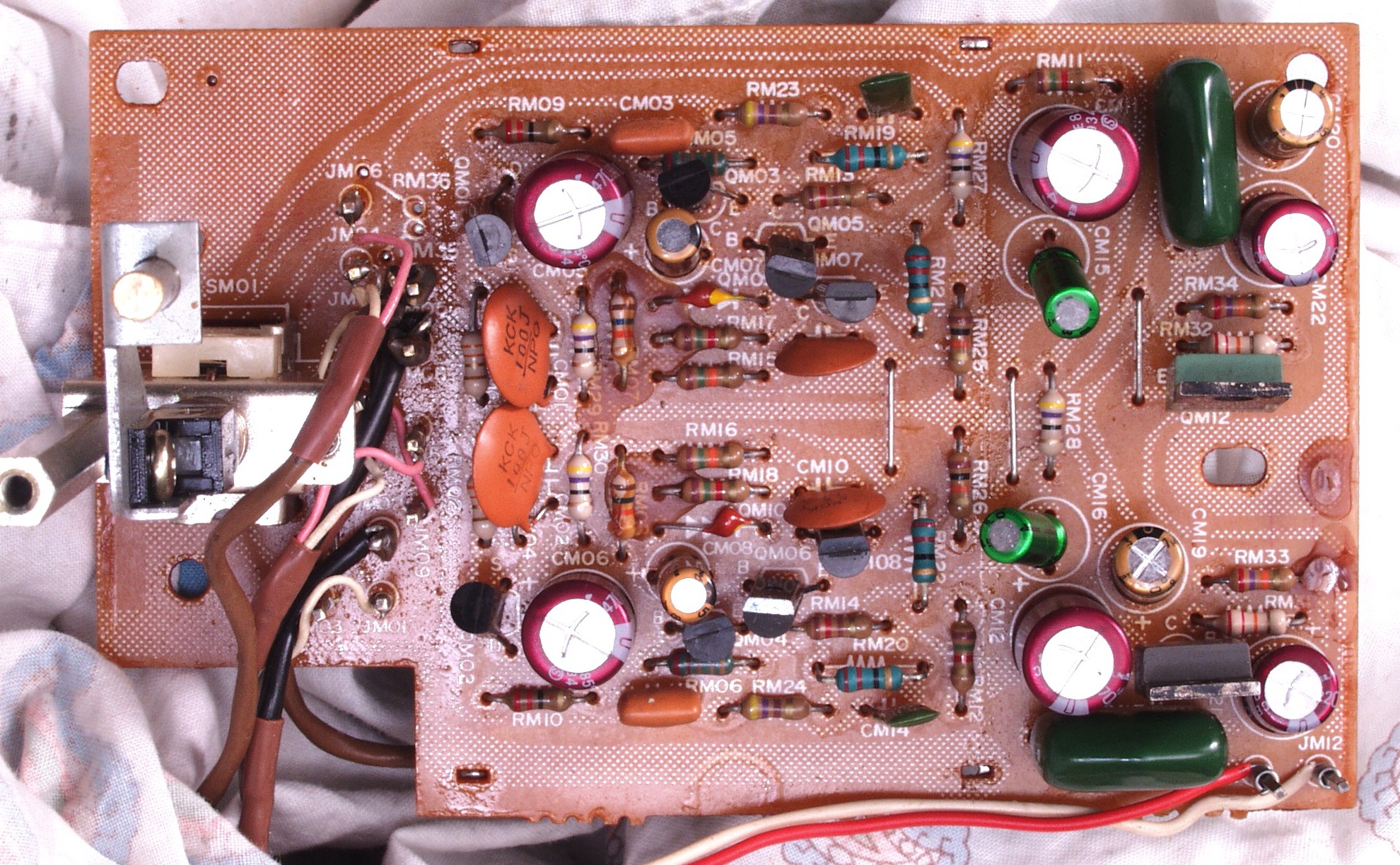

Ｃ−７Ａ．　修理前　ＭＣ−ＡＭＰ基盤　シールドケース内なので電解コンデンサーの頭のビニールの剥けが大きい

Ｃ−７Ｂ．　修理後　ＭＣ−ＡＭＰ基盤　電解コンデンサー１２個交換

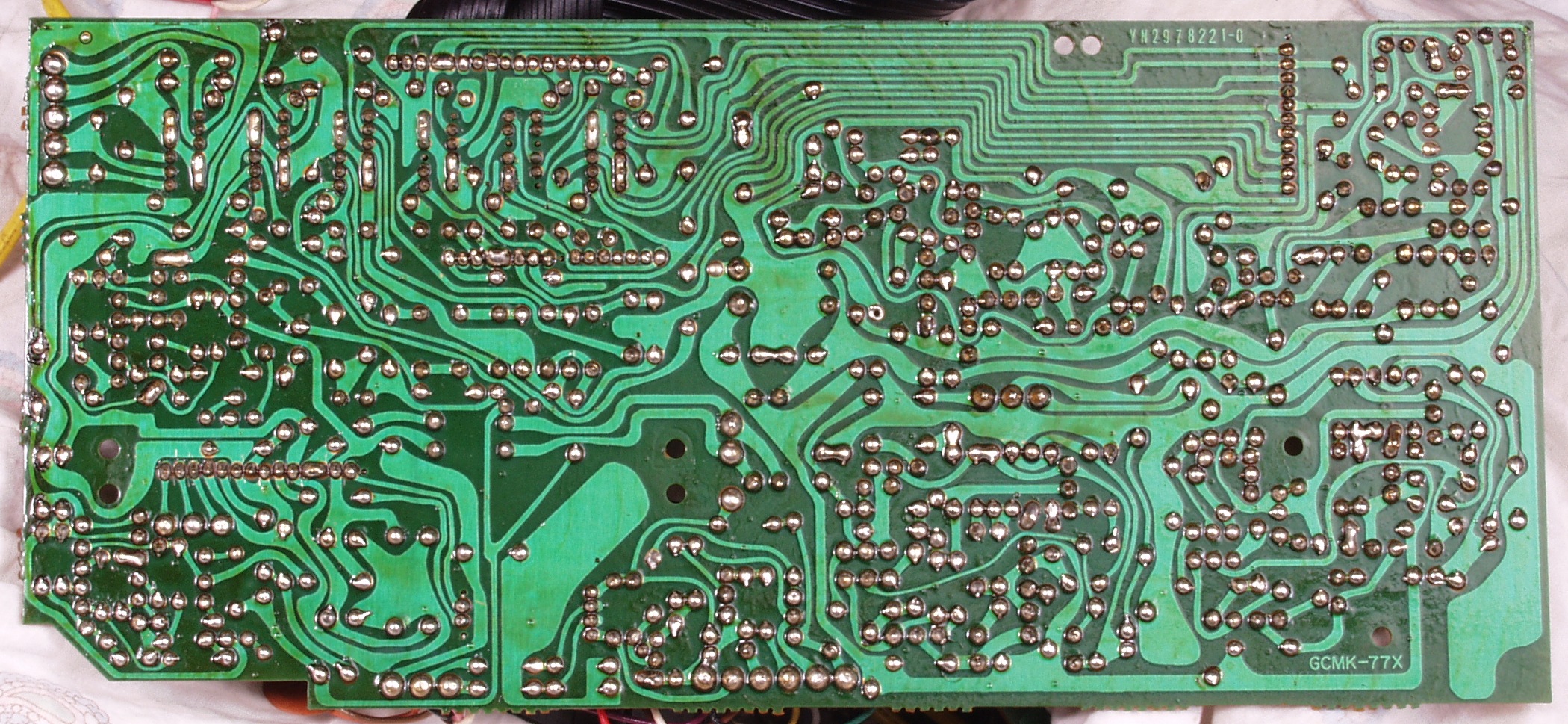

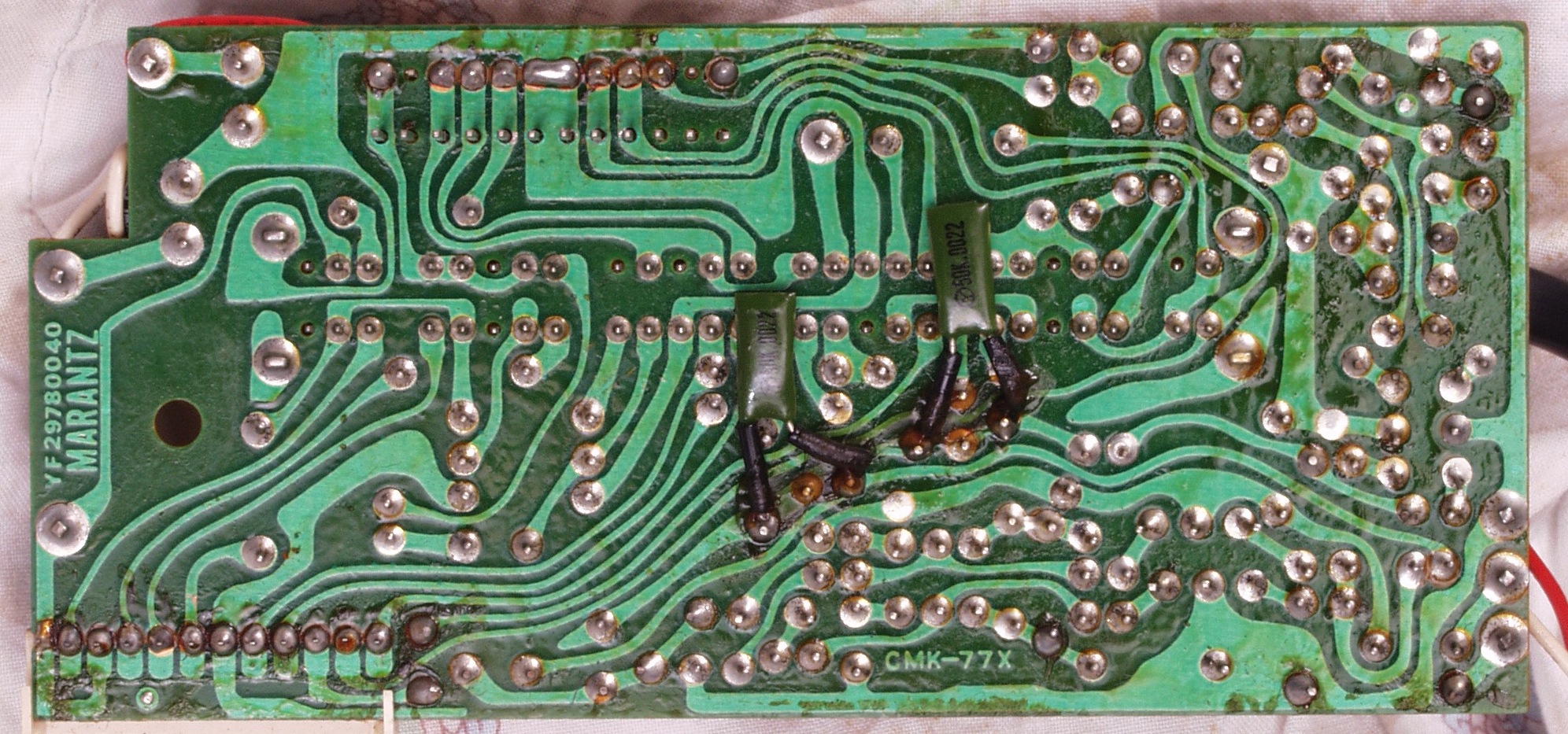

Ｃ−７Ｃ．　修理前　ＭＣ−ＡＭＰ基盤裏

Ｃ−７Ｄ．　修理（半田補正）後　ＭＣ−ＡＭＰ基盤裏　全半田やり直す

Ｃ−７Ｅ．　完成ＭＣ−ＡＭＰ基盤裏　フラックスを取り洗浄後

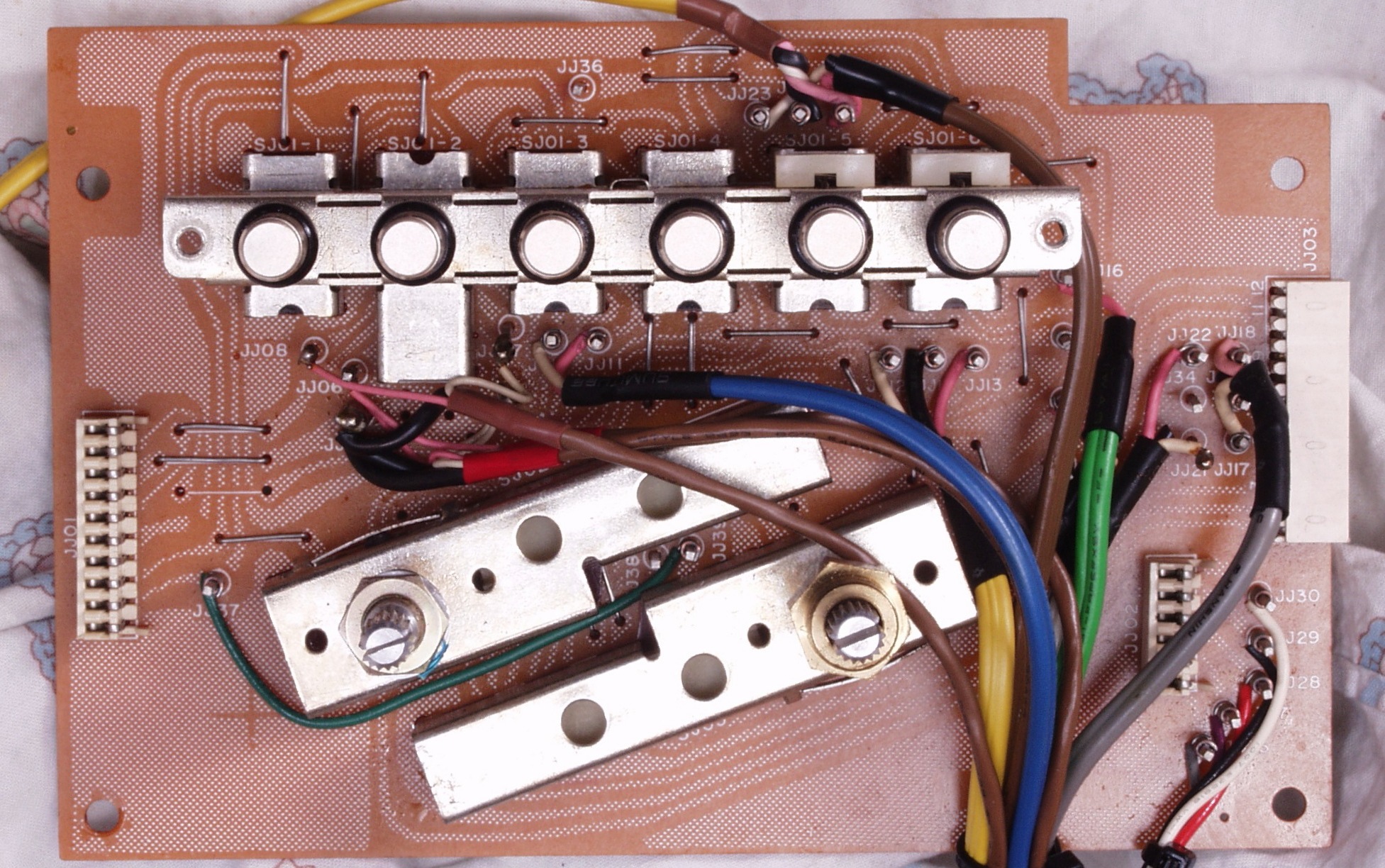

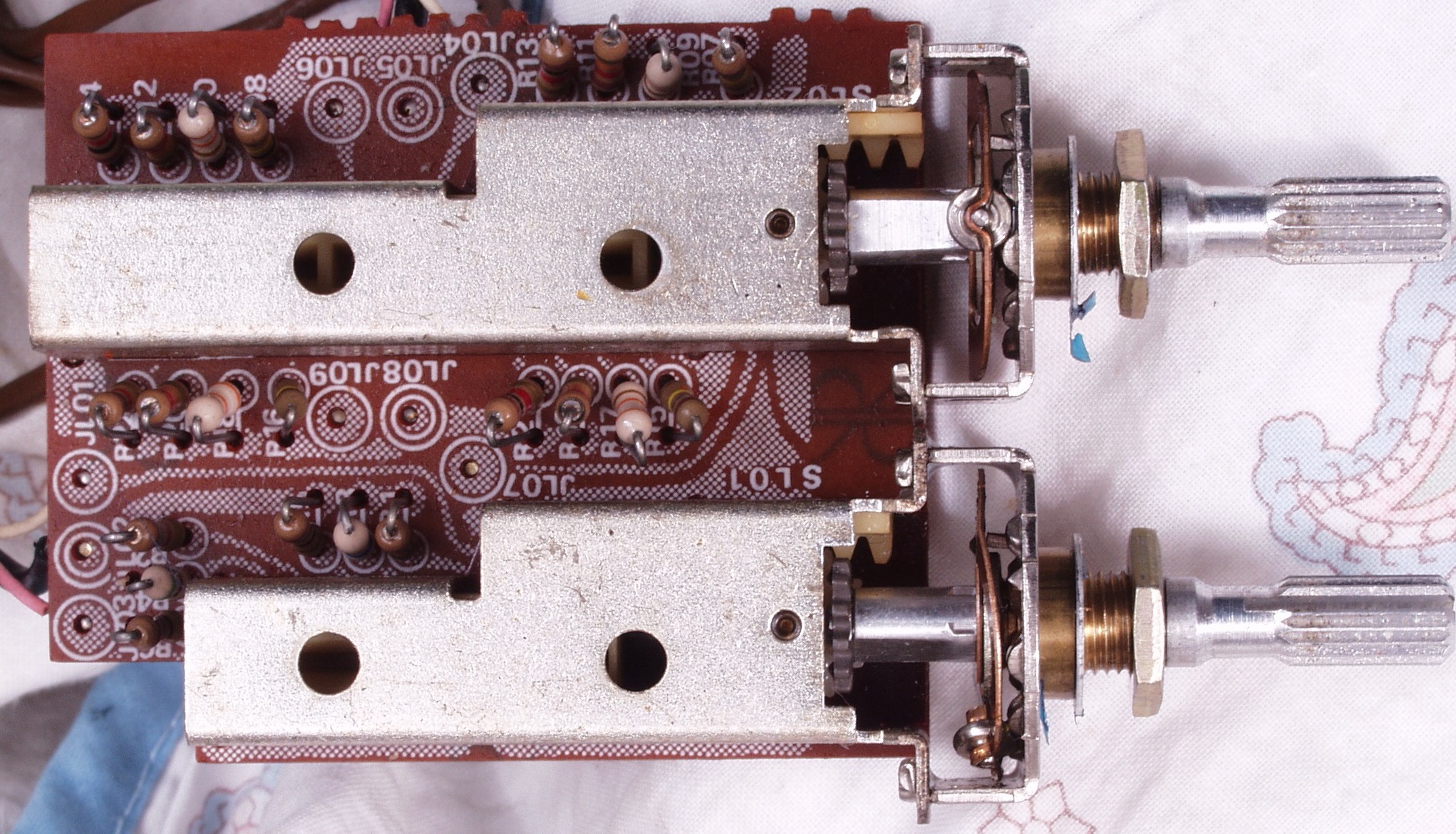

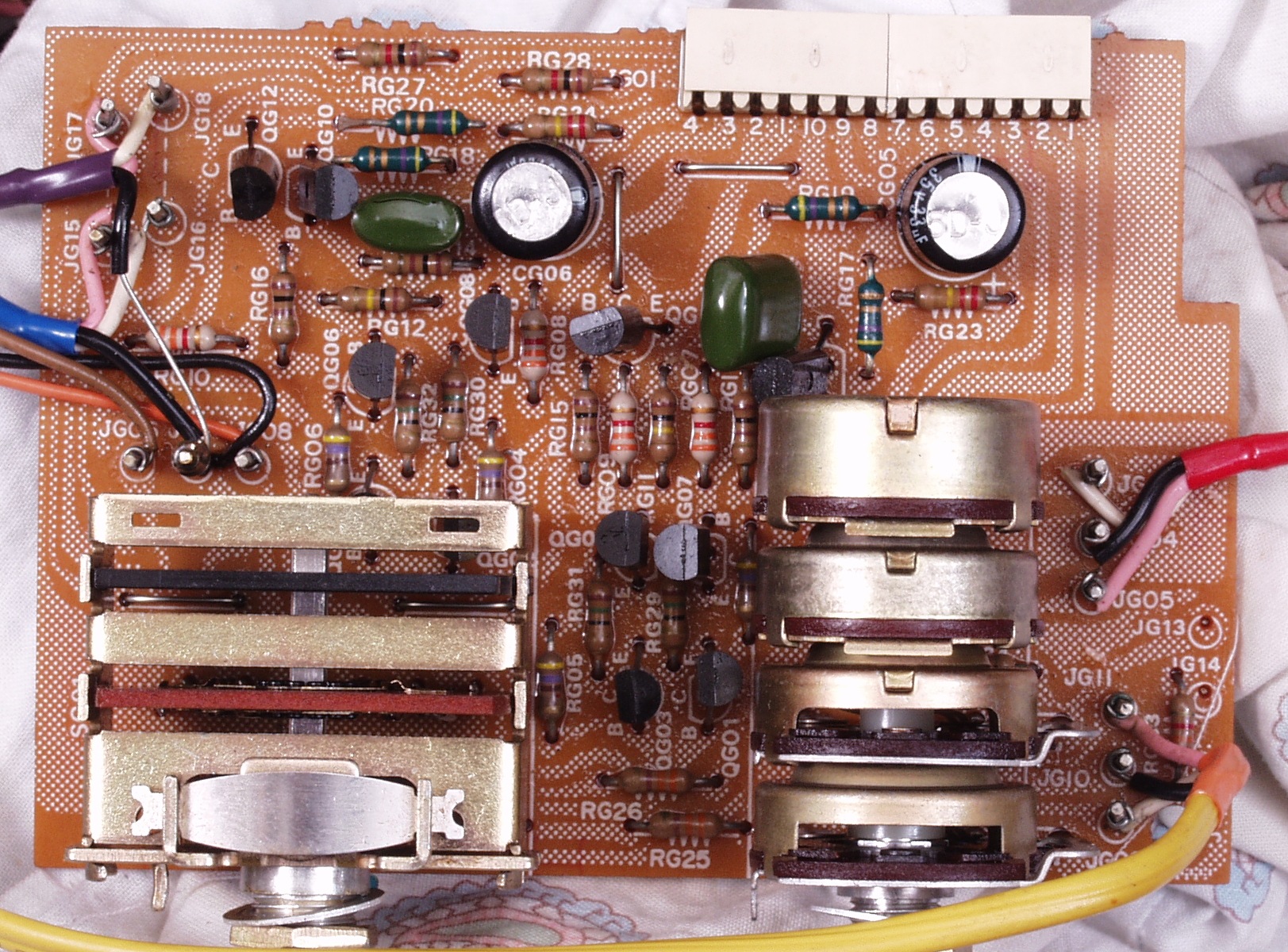

Ｃ−８Ａ．　修理前　入力ＳＷ基板

Ｃ−８Ｃ．　修理前　入力ＳＷ基板裏

Ｃ−８Ｄ．　修理（半田補正）後　　入力ＳＷ基板裏　全半田やり直す、フイルムコンデンサー１個交換

Ｃ−８Ｅ．　完成ＶＲ基板裏　フラックスを取り洗浄後

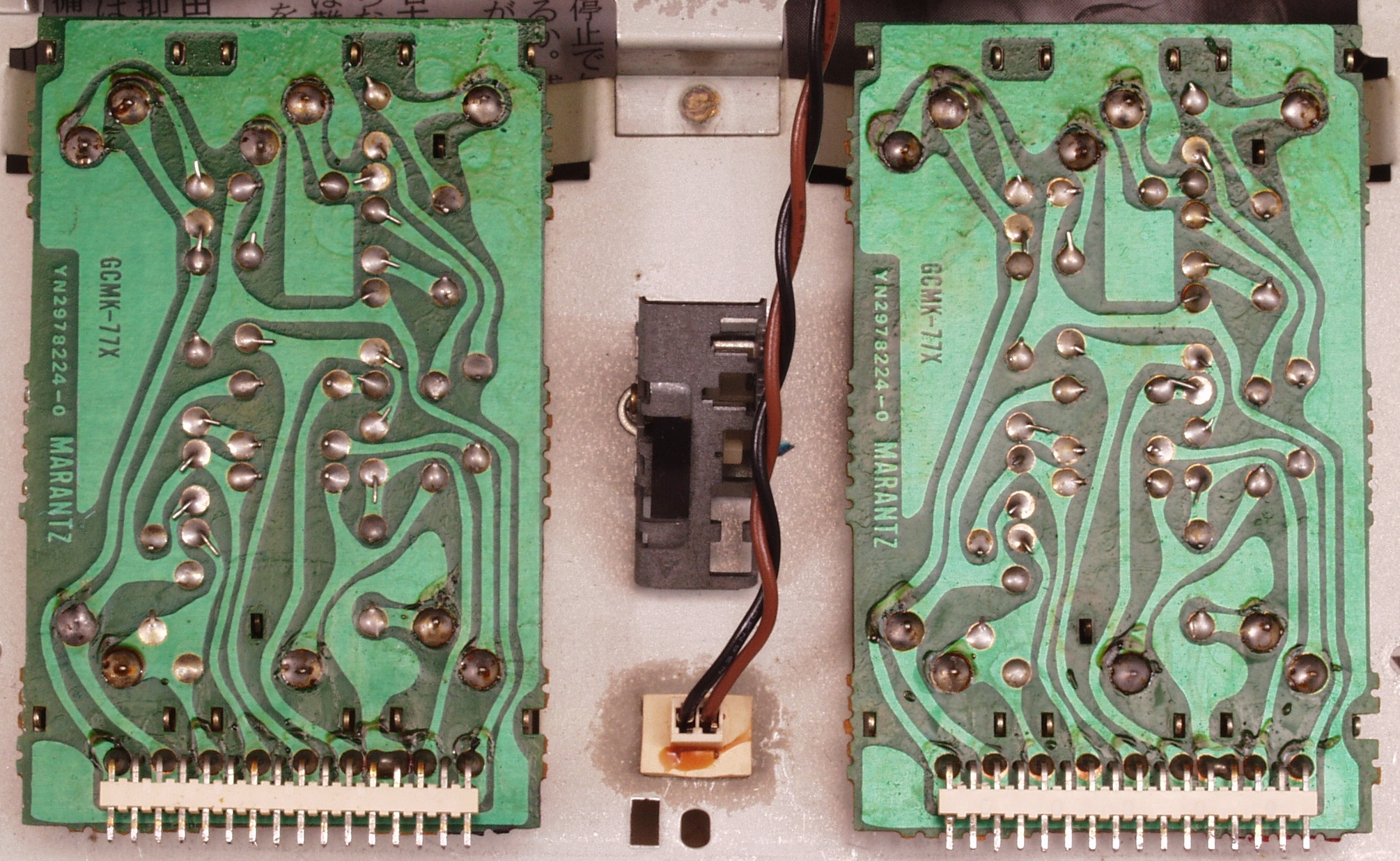

Ｃ−９Ａ．　修理前　Ｃａｒｔｒｉｄｇｅ-Ｌｏａｄ-ＳＷ基板

Ｃ−９Ｂ．　修理前　Ｃａｒｔｒｉｄｇｅ-Ｌｏａｄ-ＳＷ基板裏

Ｃ−９Ｃ．　修理（半田補正）後　Ｃａｒｔｒｉｄｇｅ-Ｌｏａｄ-ＳＷ基板裏　全半田やり直す

Ｃ−９Ｄ．　完成Ｃａｒｔｒｉｄｇｅ-Ｌｏａｄ-ＳＷ基板裏　フラックスを取り洗浄後

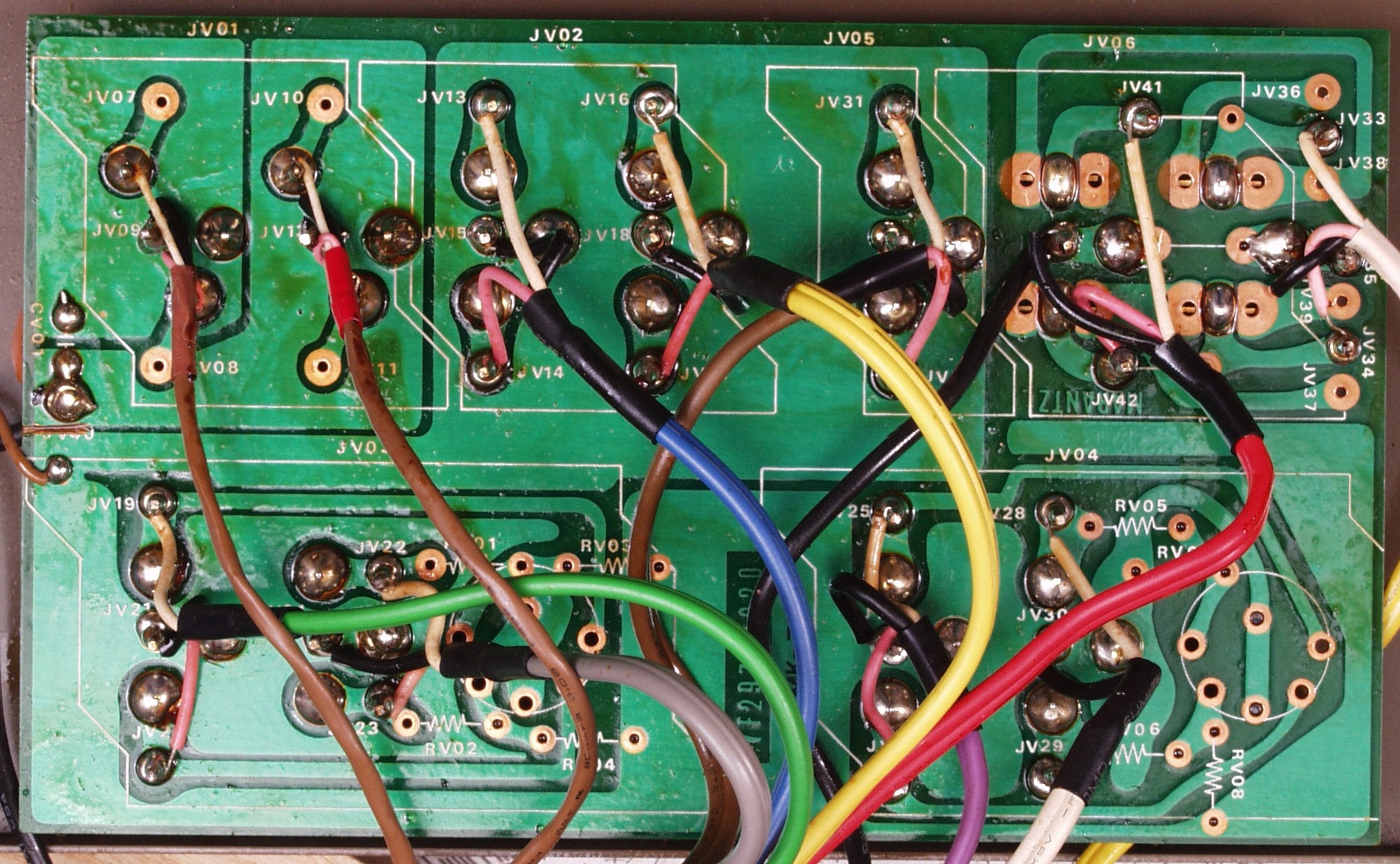

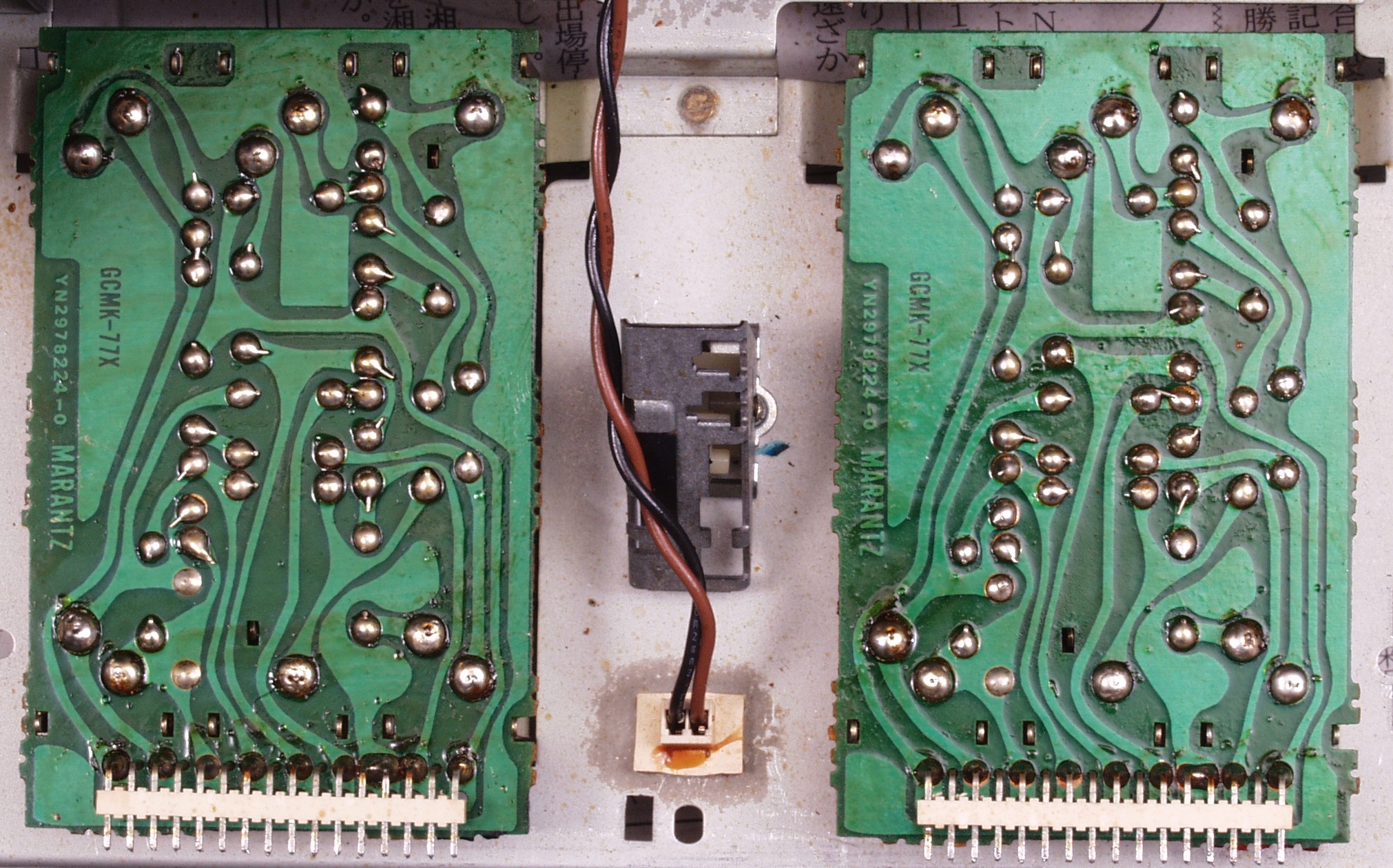

Ｃ−ＡＡ．　修理前　左右Ｔｏｎｅ基板裏

Ｃ−ＡＢ．　修理（半田補正）後　左右Ｔｏｎｅ基板裏　全半田やり直す

Ｃ−ＡＣ．　完成左右Ｔｏｎｅ基板裏　フラックスを取り洗浄後

Ｃ−ＢＡ．　修理前　出力ＳＷ基板裏

Ｃ−ＢＢ．　修理（半田補正）後　出力ＳＷ基板裏　全半田やり直す

Ｃ−ＢＣ．　完成出力ＳＷ基板裏　フラックスを取り洗浄後

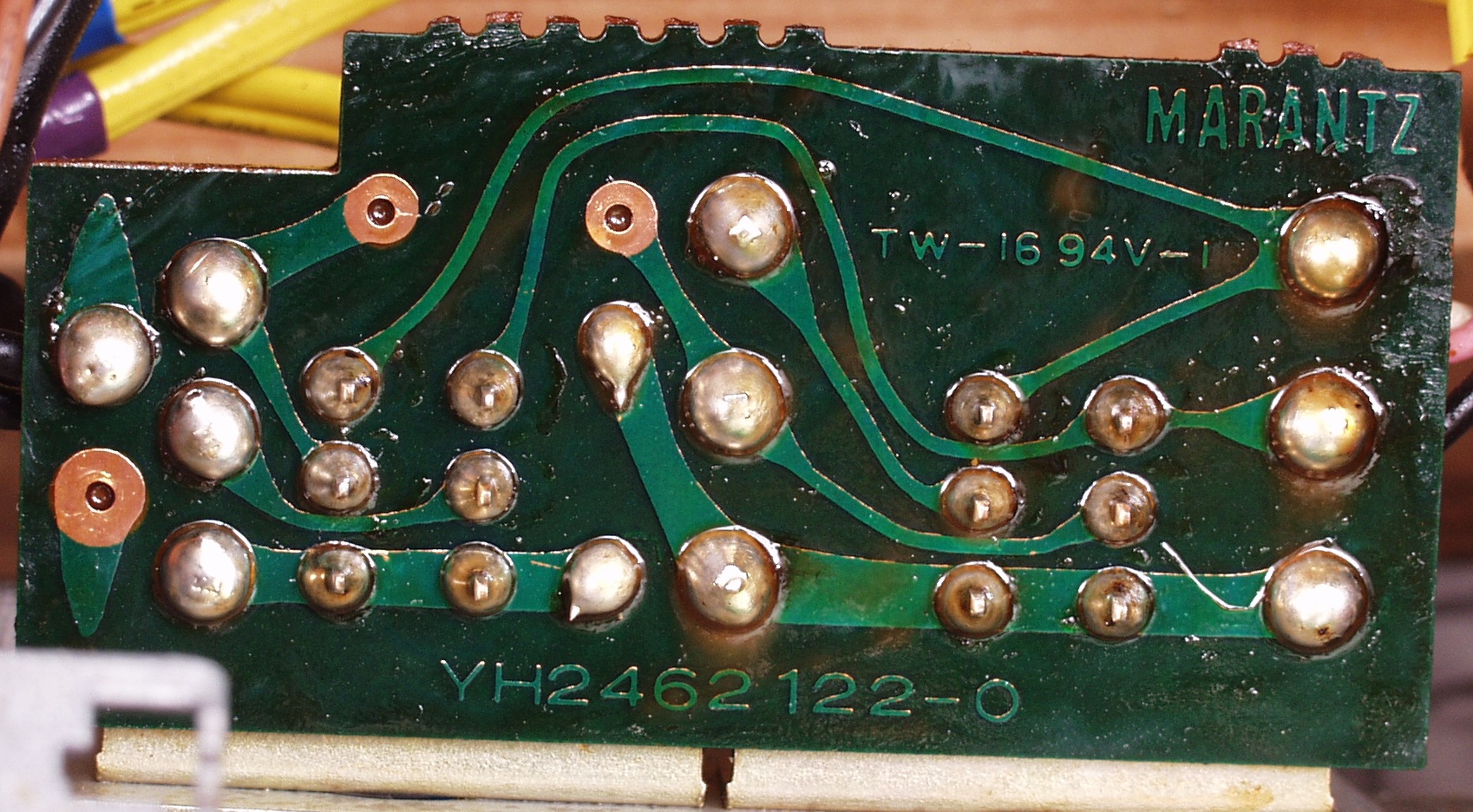

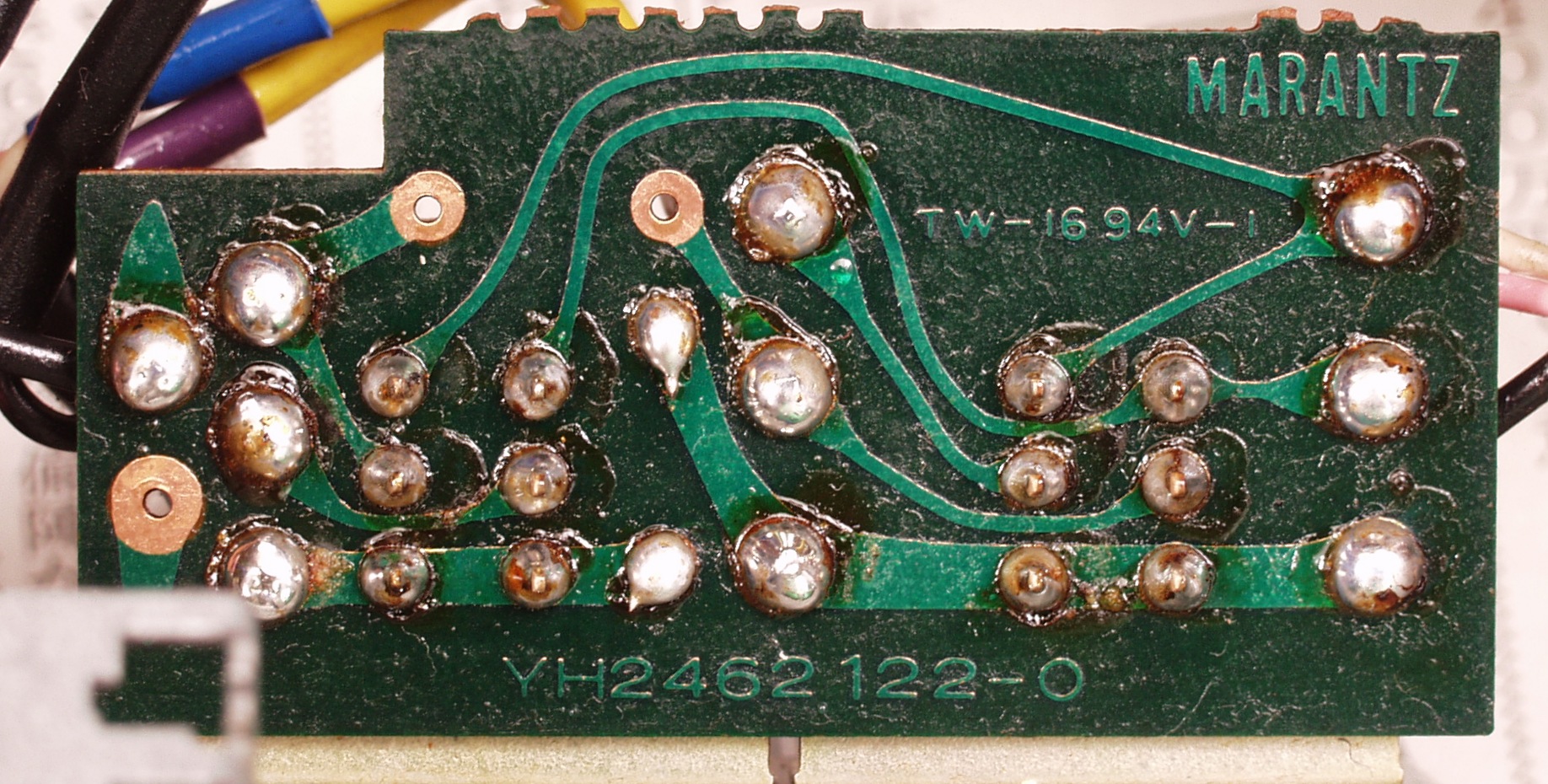

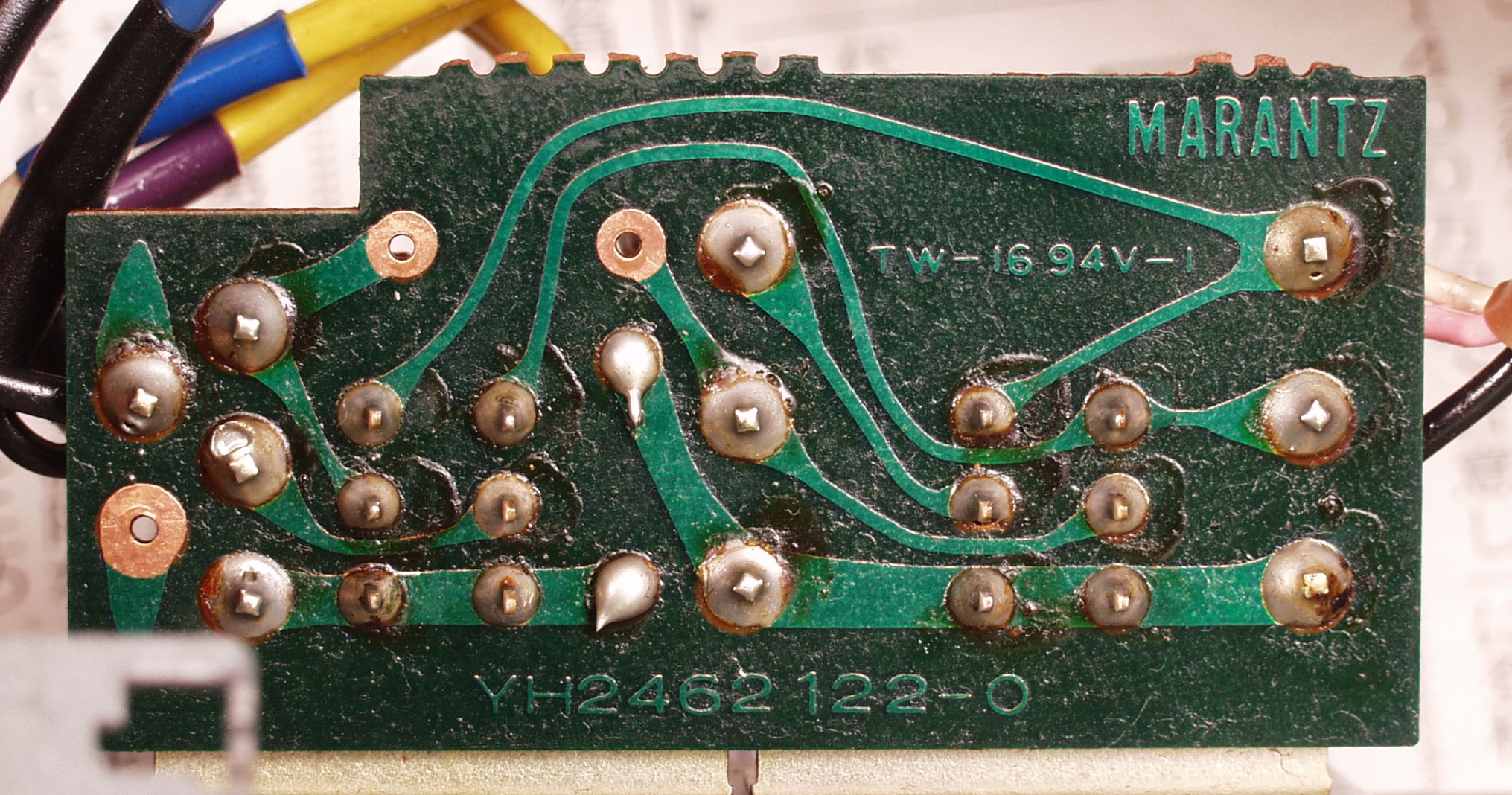

Ｃ−ＣＡ．　修理前　入出力ＲＣＡ端子基板裏

Ｃ−ＣＢ．　修理（半田補正）後　入出力ＲＣＡ端子基板裏

Ｃ−ＣＣ．　完成入出力ＲＣＡ端子基板裏　フラックスを取り洗浄後

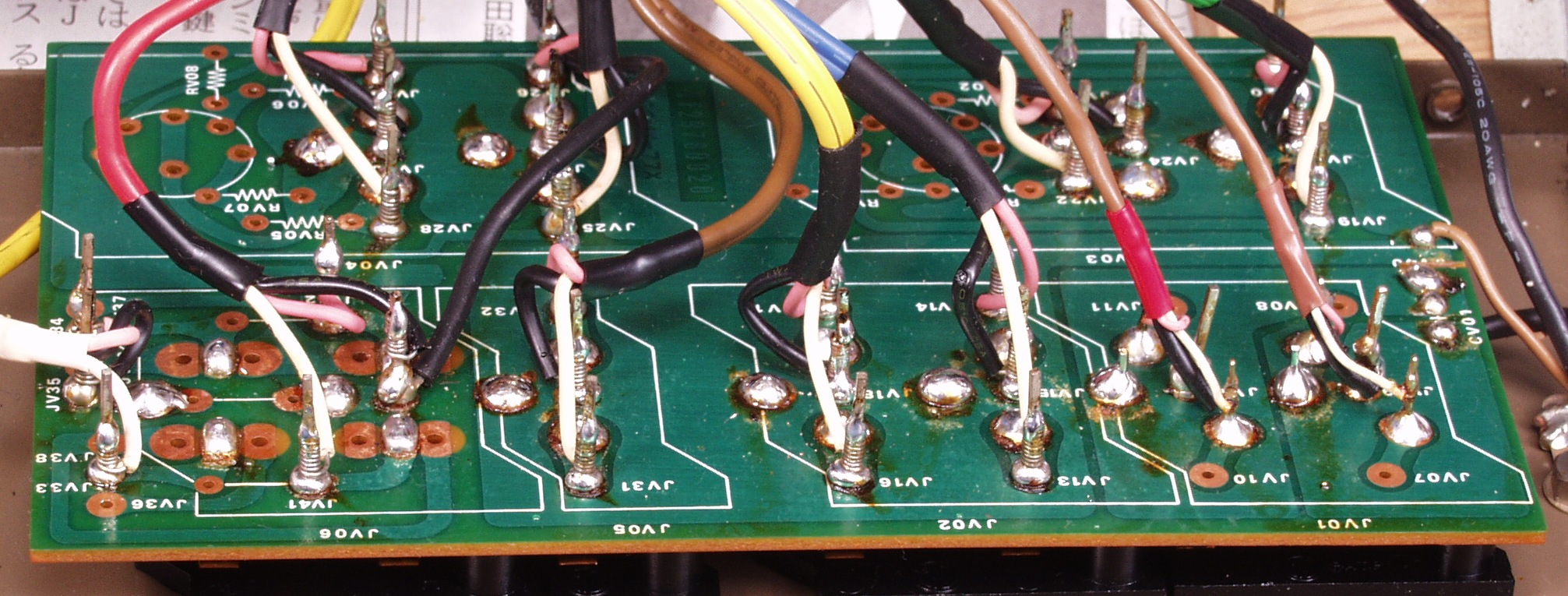

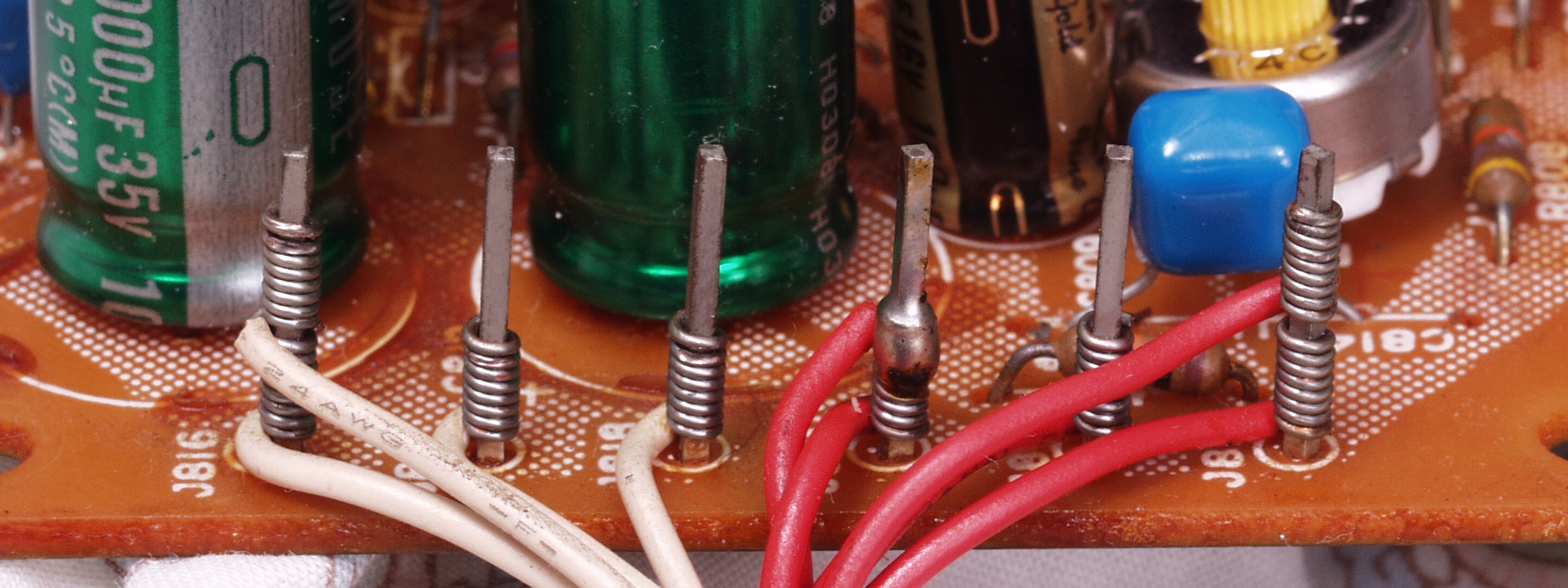

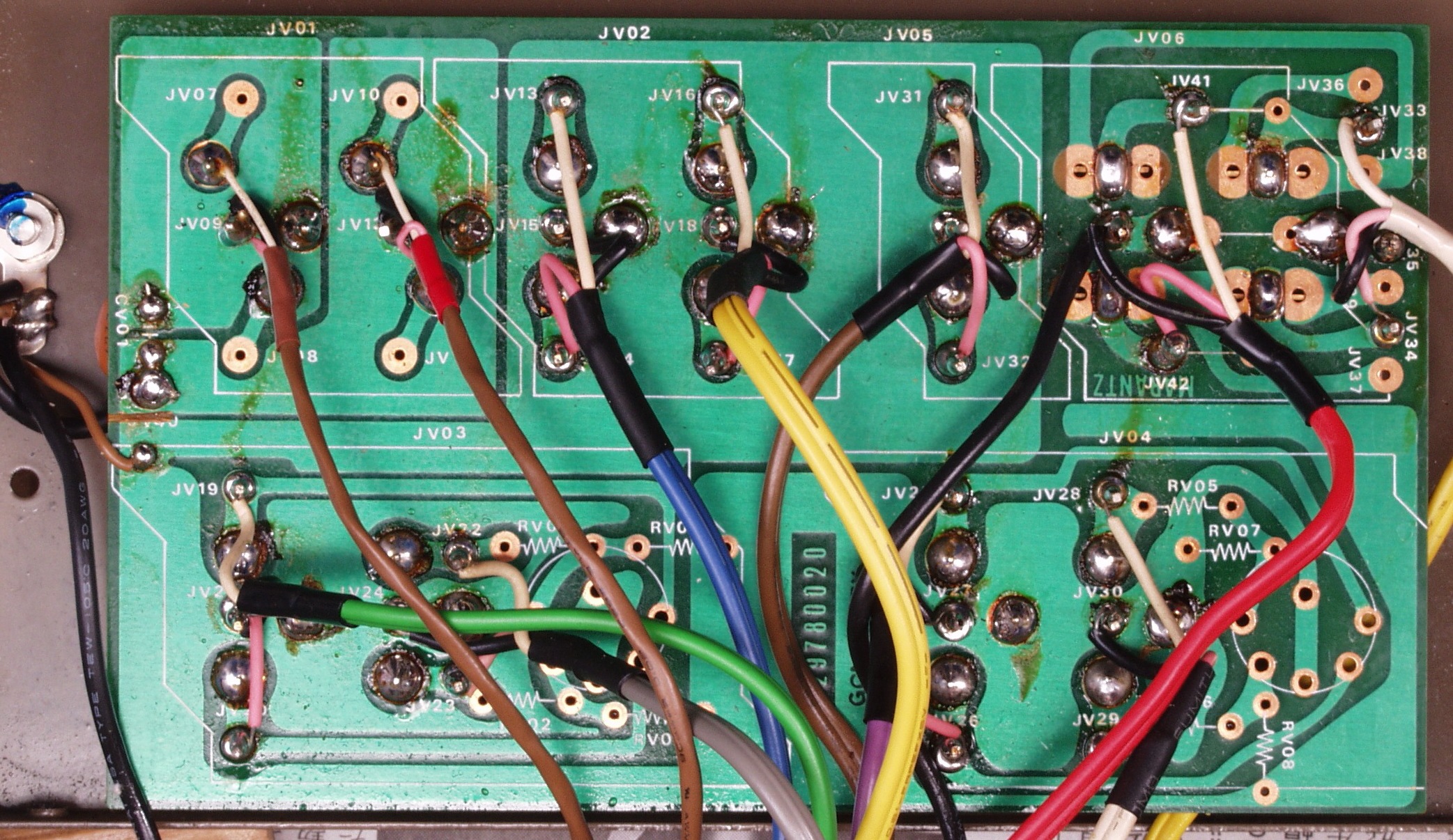

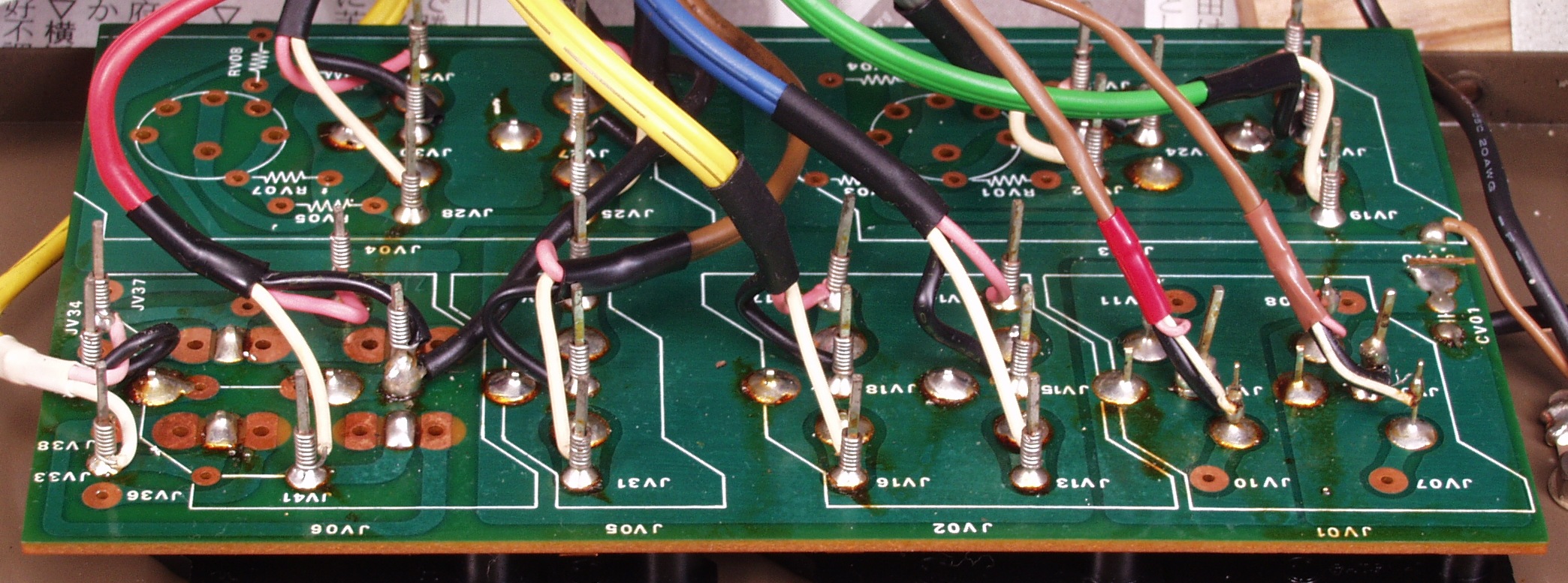

Ｃ−ＣＤ．　修理前　入出力ＲＣＡ端子基板裏ラッピング

Ｃ−ＣＥ．　修理後　入出力ＲＣＡ端子基板裏ラッピング　ハンダを浸み込ませる

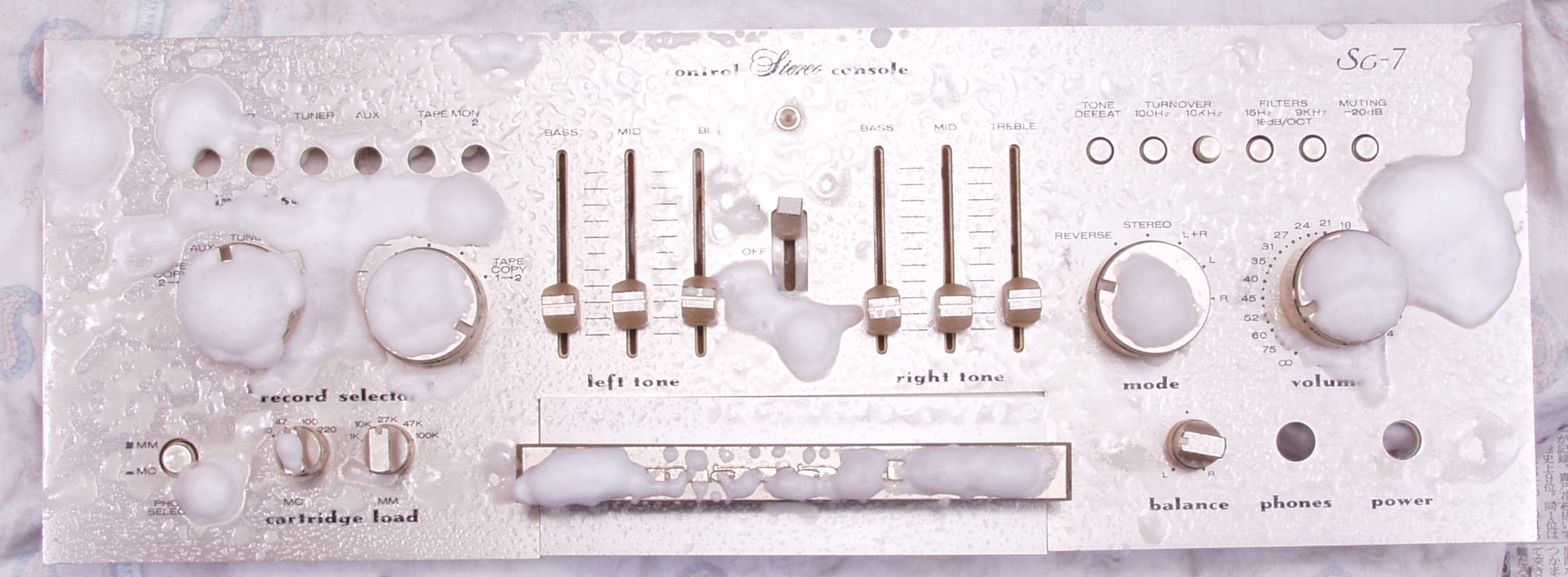

Ｃ−ＤＡ．　パネル清掃

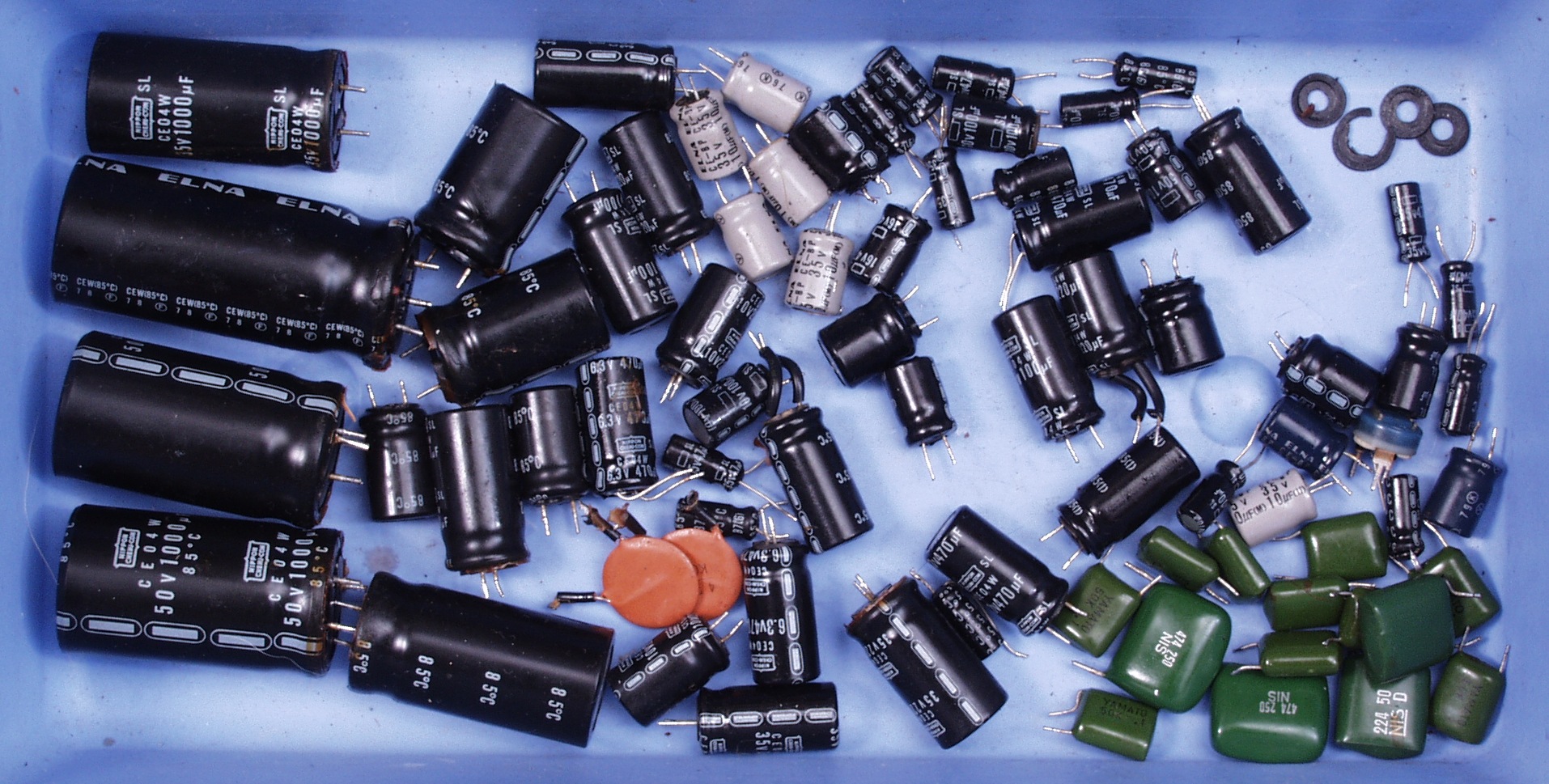

Ｃ−ＤＢ．　交換部品

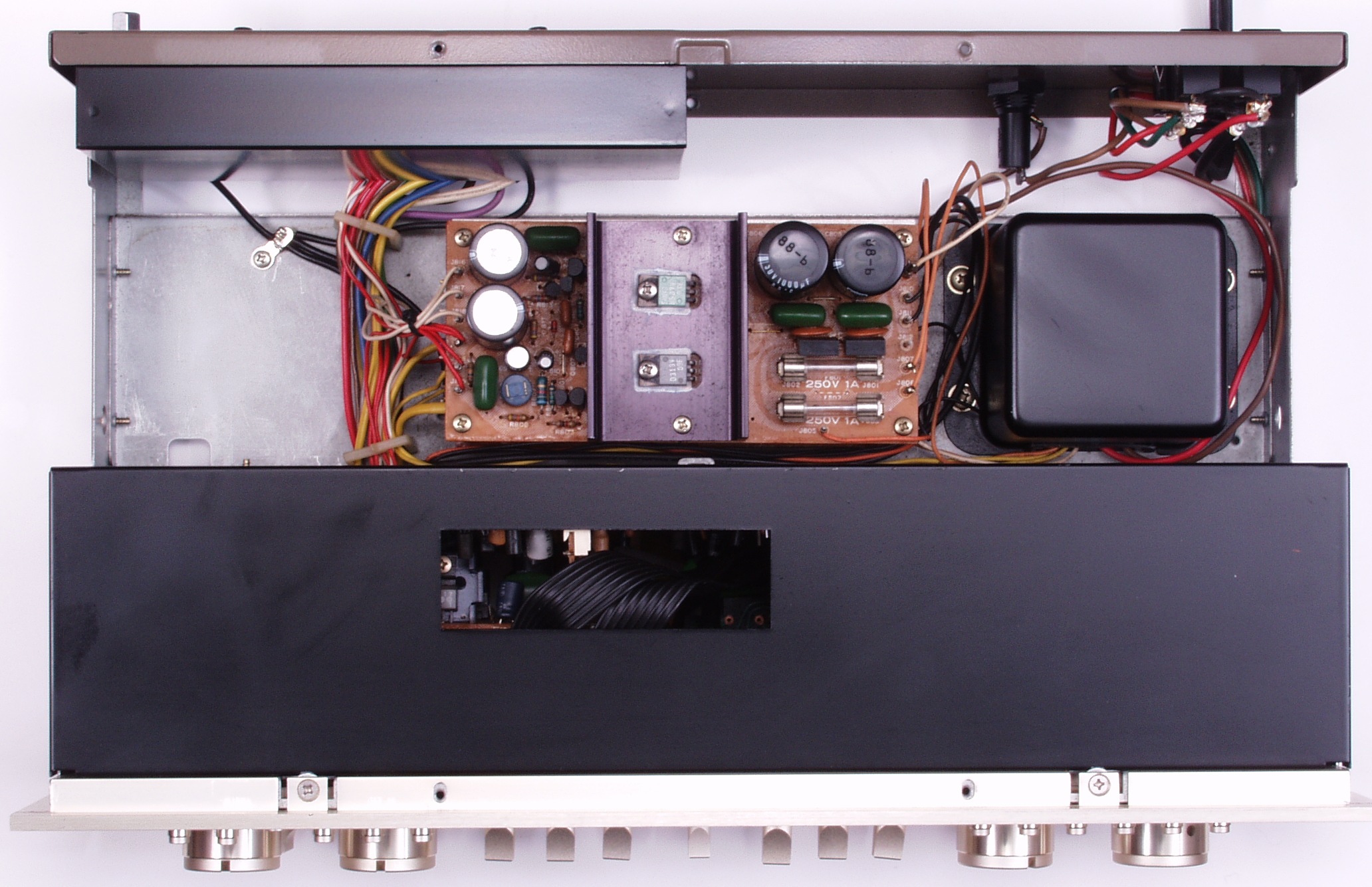

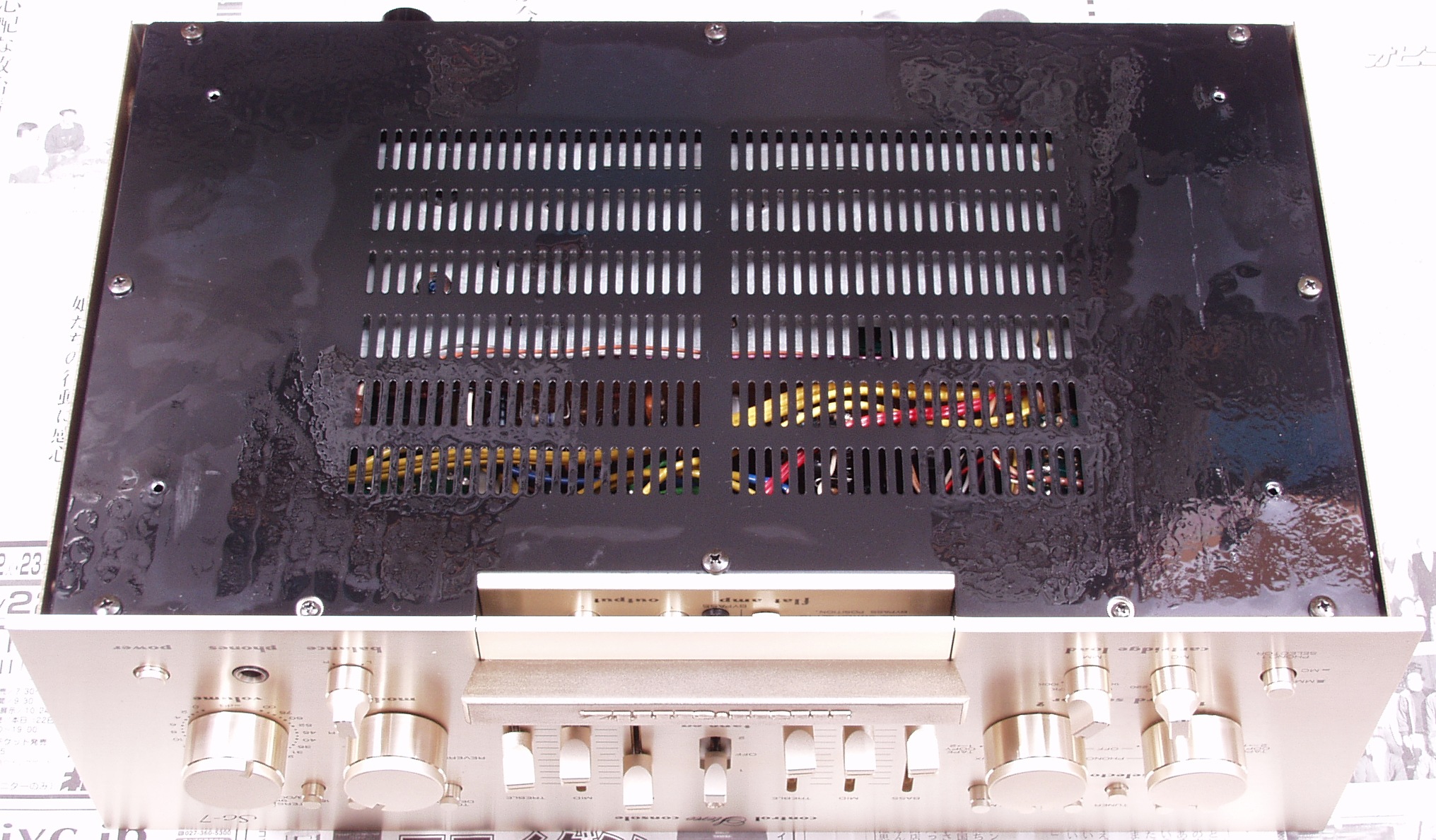

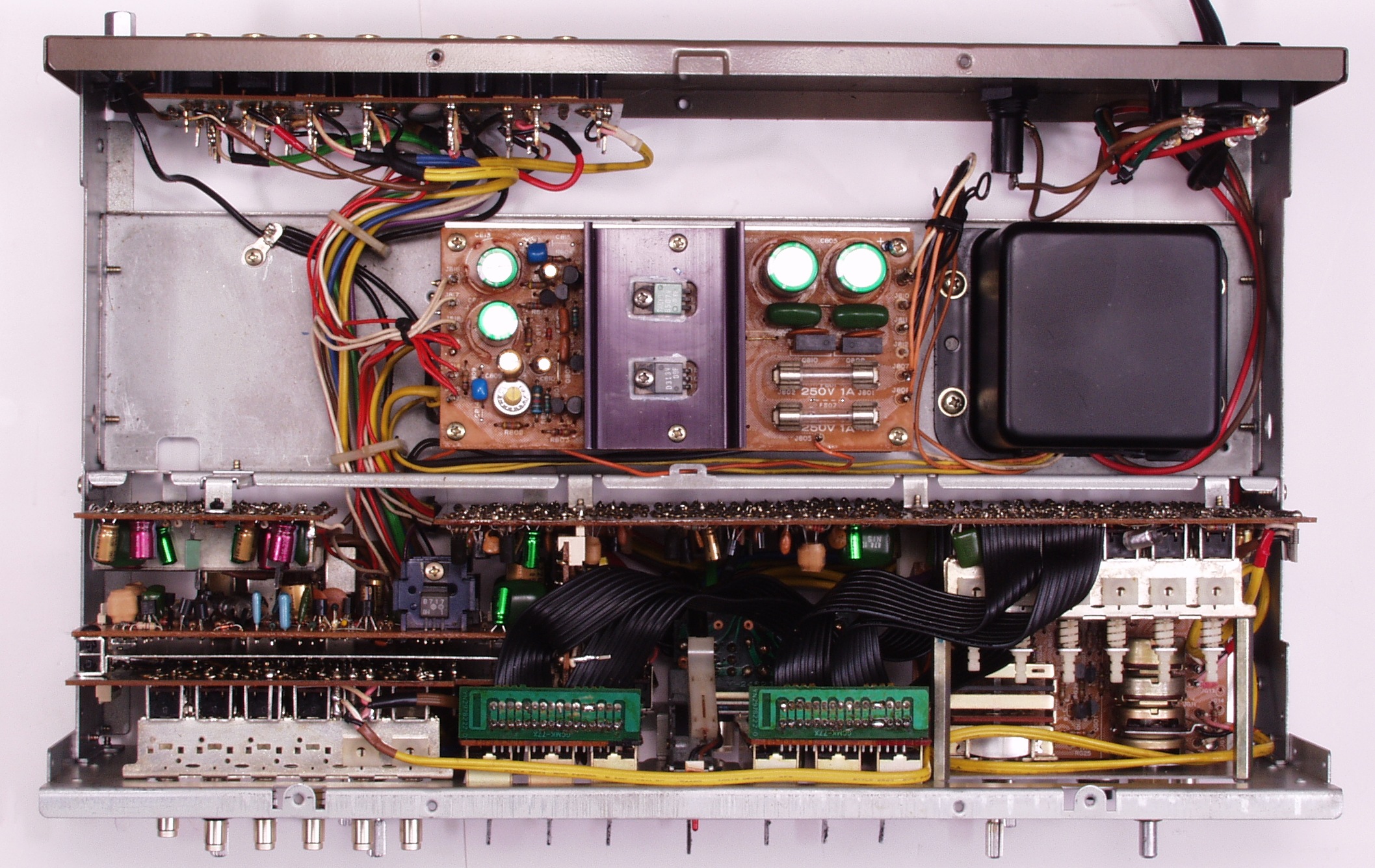

Ｃ−ＥＡ．　修理前　上から見る

Ｃ−ＥＢ．　修理後　上から見る

Ｃ−ＥC．　修理前　下から見る

Ｃ−ＥD．　修理後　下から見る

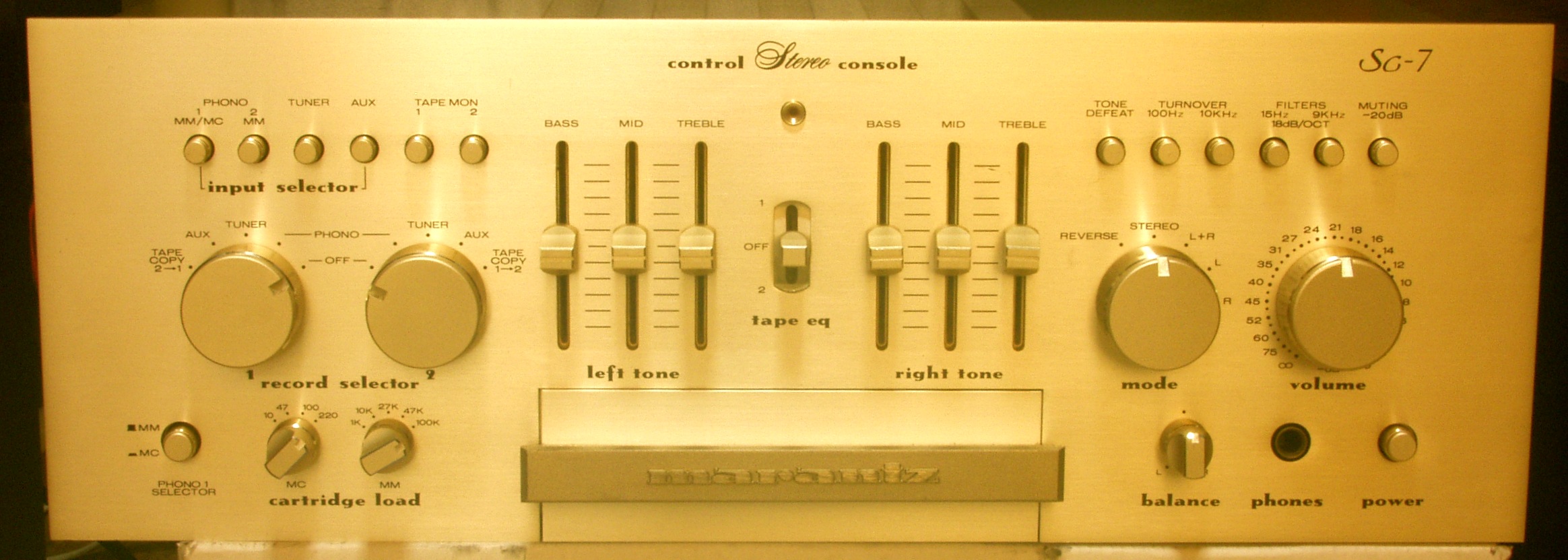

Ｃ−Ｆ．　完成

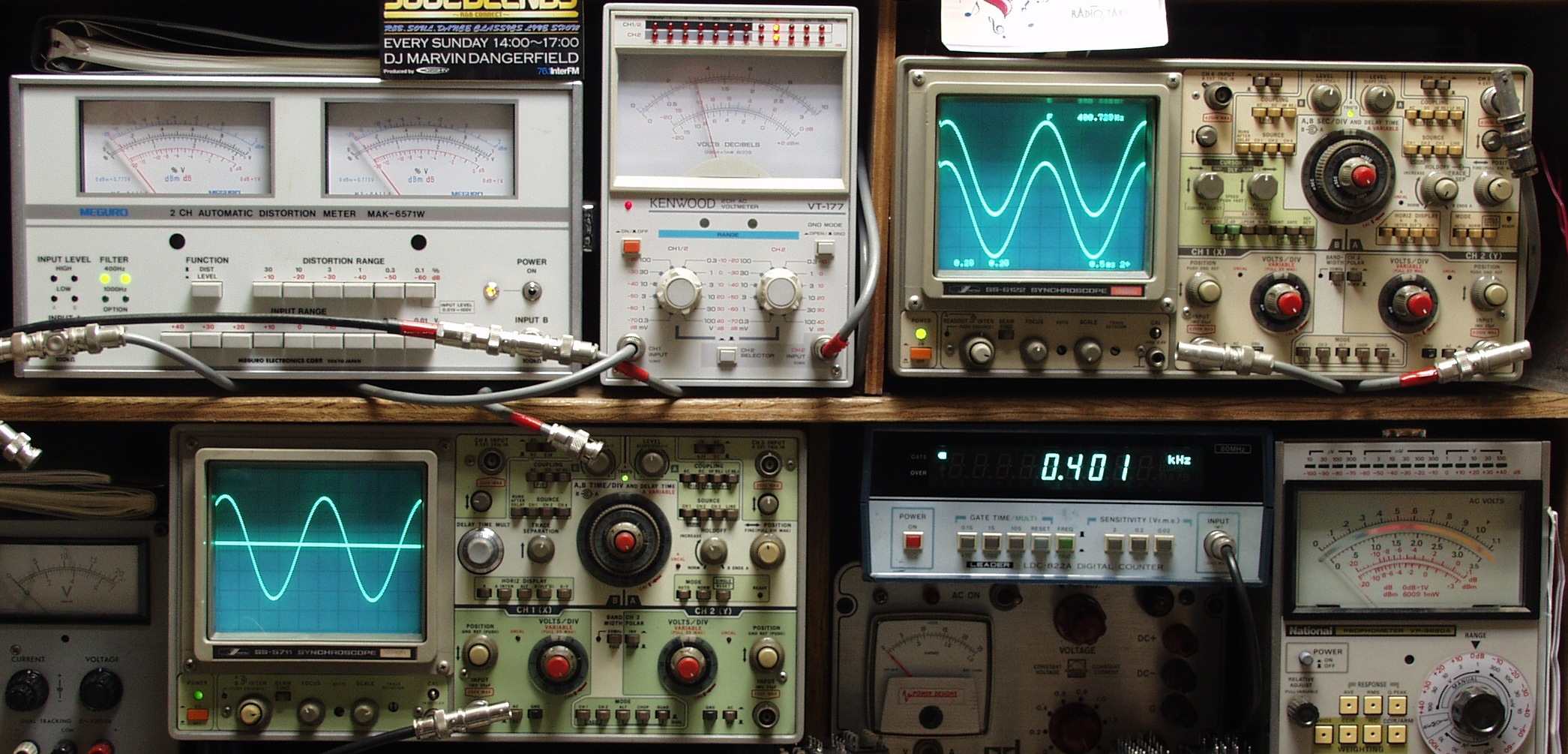

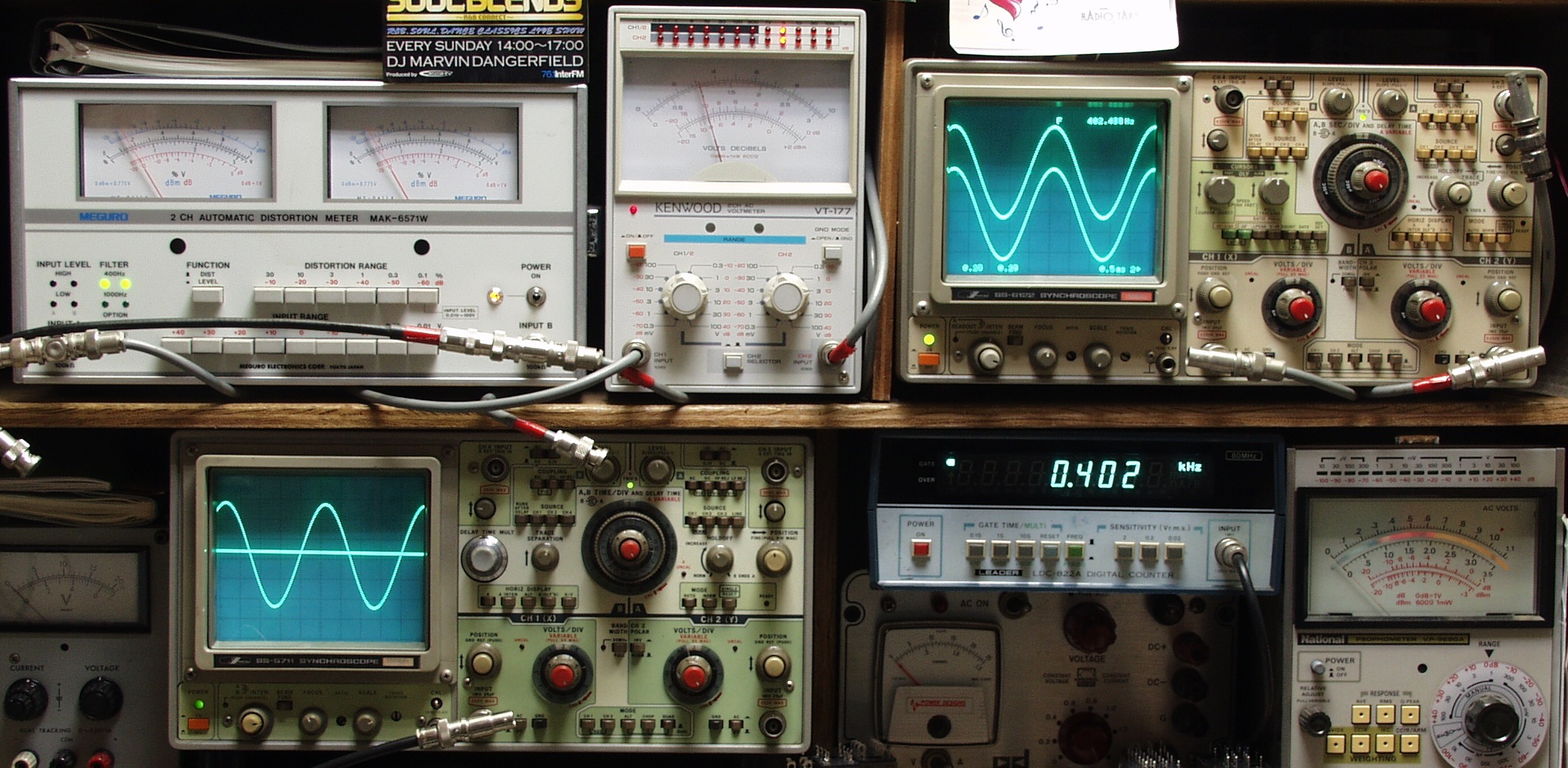

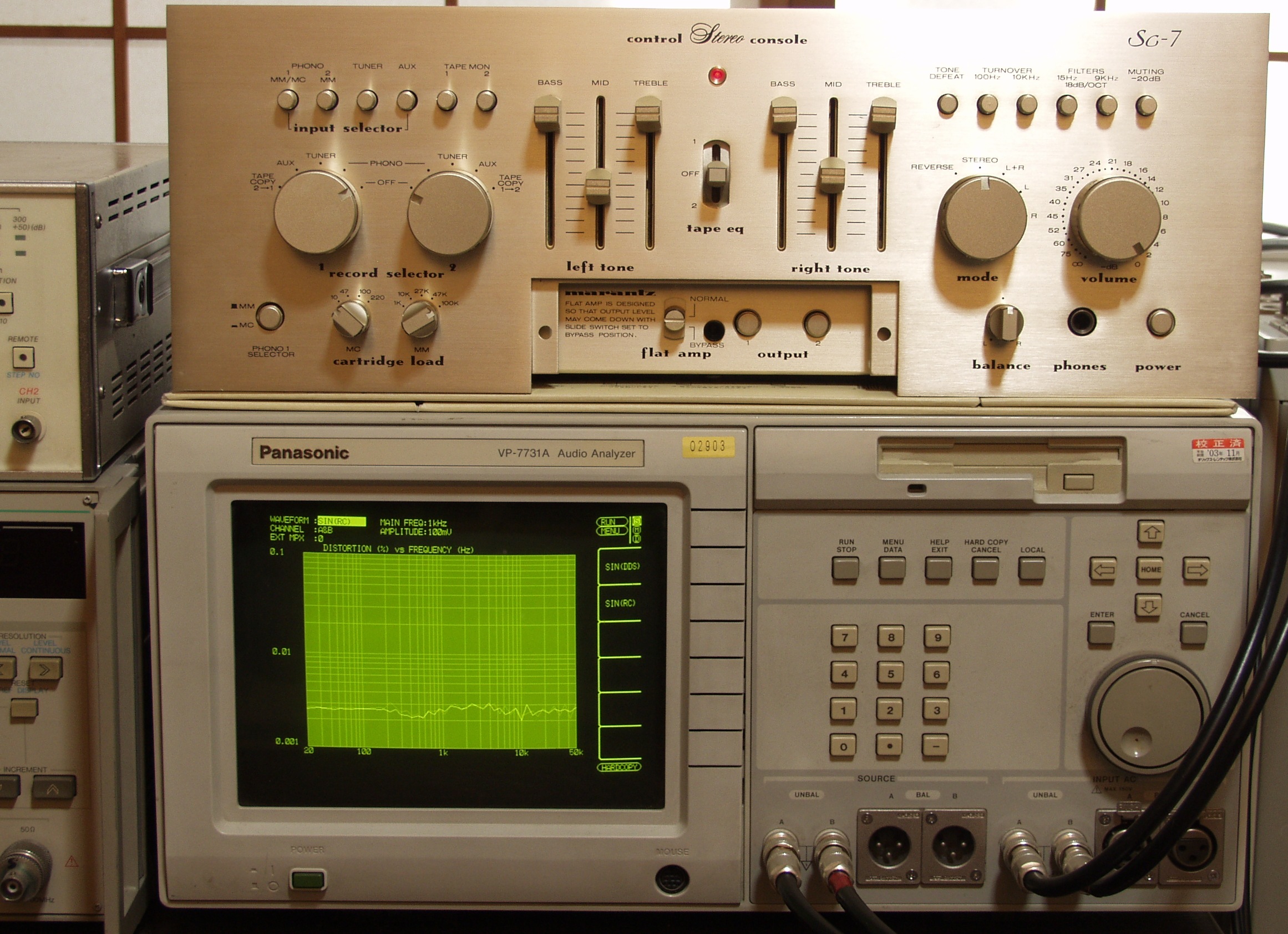

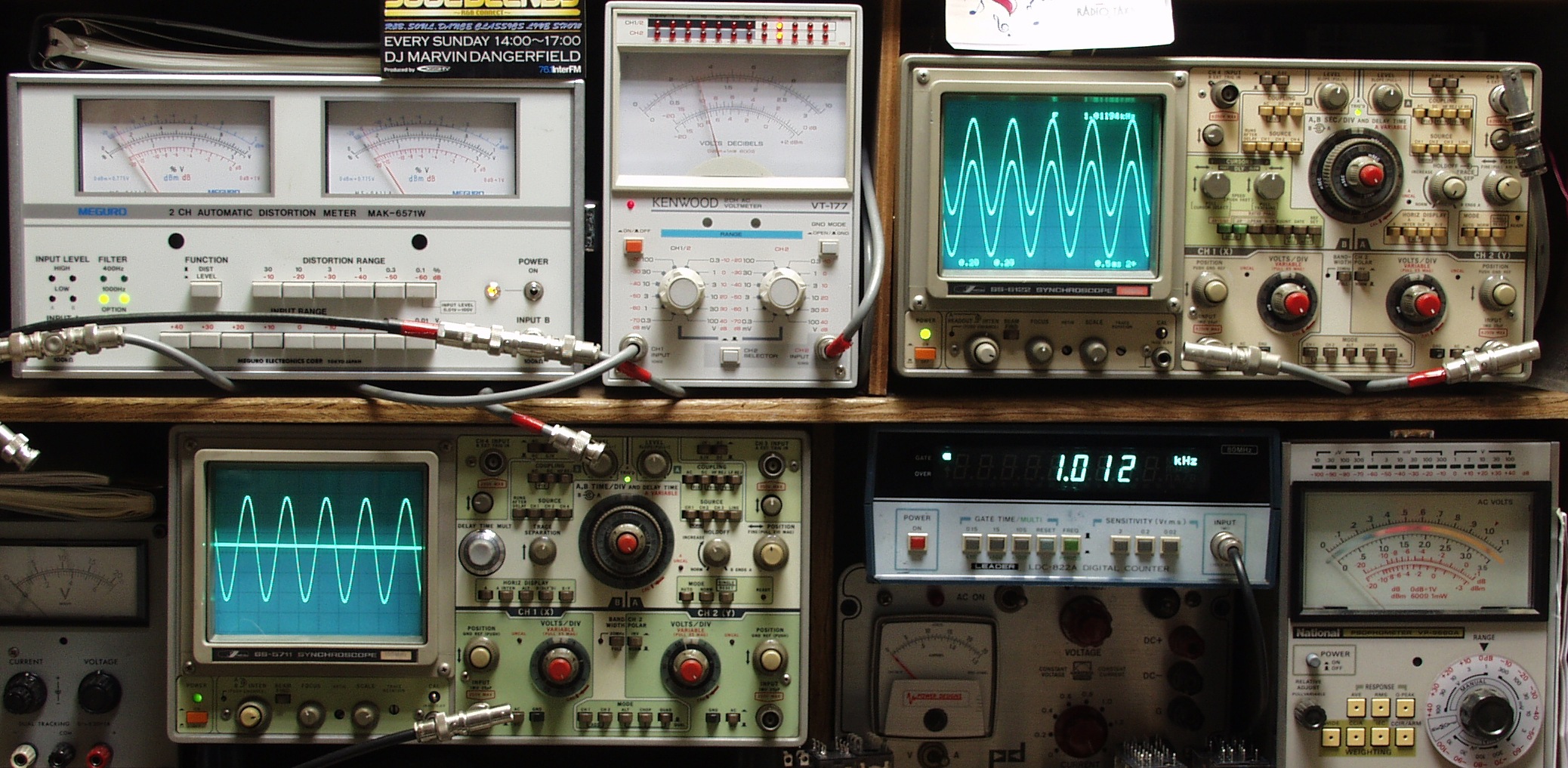

Ｅ．　調整・測定 Ｅ−１．　出力／歪み率測定・調整　ケース（シールド）に入れていないので、実際はもう少し良い 　　　　＜見方＞ 　　　　　上左オーディオ発振器より４００ＨＺ＆１KHZの信号を出す（歪み率＝約０．００３％）。 　　　　　下中＝入力波形（オーディオ発振器のTTLレベル）。 　　　　　下右＝周波数計。 　　　　　上左＝ＳＰ出力の歪み率測定。　左メータ＝Ｌ出力。　右メータ＝Ｒ出力。 　　　　　上中＝ＳＰ出力電圧測定器。　赤針＝Ｒ出力。　黒針＝Ｌ出力。 　　　　　上右＝ＳＰ出力波形オシロ。　上＝Ｒ出力。　下＝Ｌ出力（出力電圧測定器の出力）。

Ｅ−２Ａ．　出力電圧１Ｖ　歪み率＝０．０１％　測定レンジ＝０．１％　ＡＵＸ入力　１０００ＨＺ

Ｅ−２Ｂ．　出力電圧１Ｖ　歪み率＝０．０１％　測定レンジ＝０．１％　ＡＵＸ入力　４００ＨＺ

Ｅ−３Ａ．　出力電圧１Ｖ　歪み率＝０．０１％　測定レンジ＝０．１％　ＭＭ入力　１０００ＨＺ

Ｅ−３Ｂ．　出力電圧１Ｖ　歪み率＝０．０１％　測定レンジ＝０．１％　ＭＭ入力　４００ＨＺ

Ｅ−４Ａ．　出力電圧１Ｖ　歪み率＝０．０２％　測定レンジ＝０．１％　ＭＣ入力　１０００ＨＺ

Ｅ−４Ｂ．　出力電圧１Ｖ　歪み率＝０．０２％　測定レンジ＝０．１％　ＭＣ入力　４００ＨＺ

Ｅ−５．　出力電圧８Ｖ　歪み率＝０．０１％　測定レンジ＝０．１％　ＡＵＸ入力　１０００ＨＺ 　　　　　　　　　　　　　　　見かけによらず、力が有るので注意

ＥＥ．　上位測定器による　調整・測定 ＥＥ−１．　上位測定器による　調整・測定

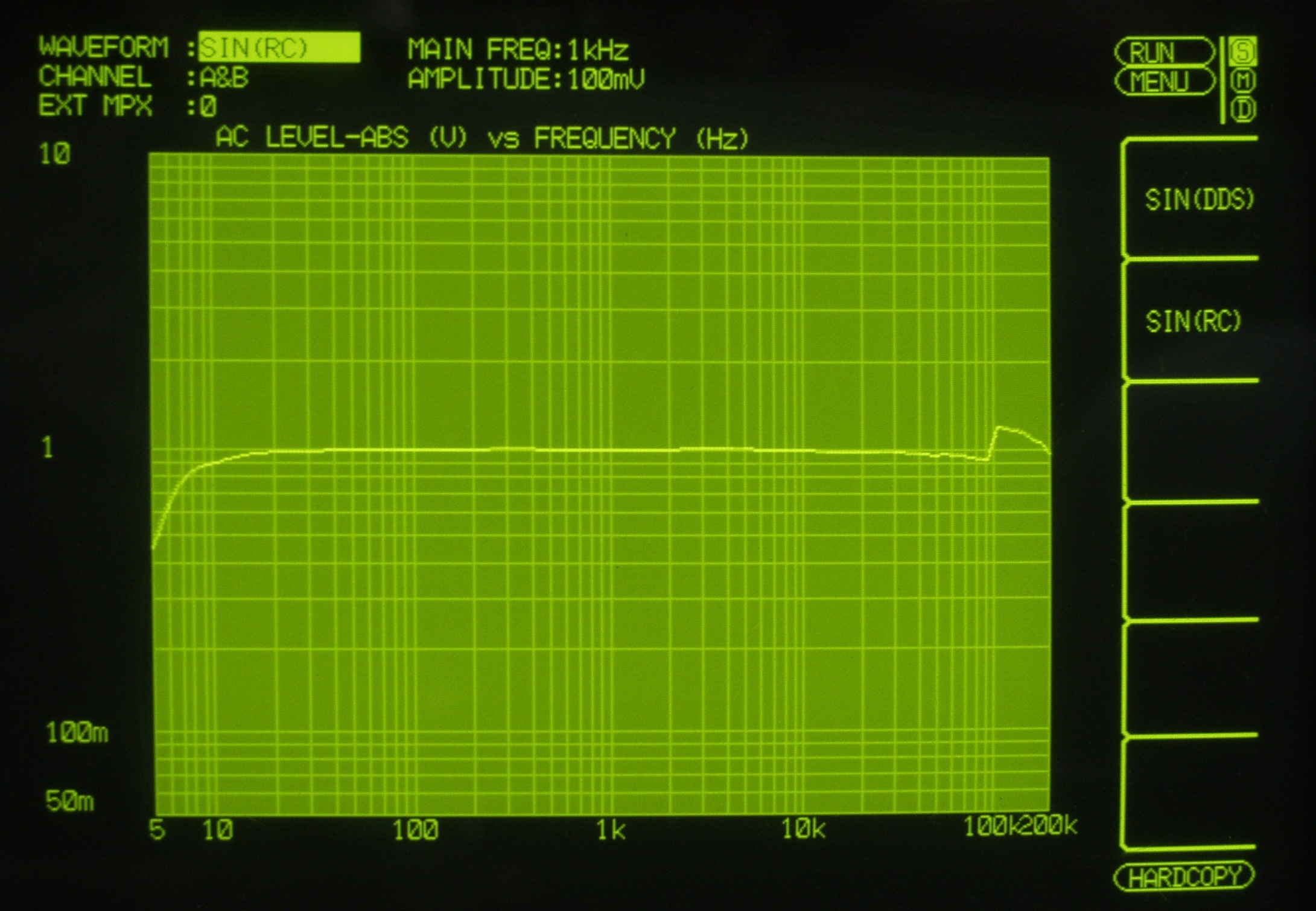

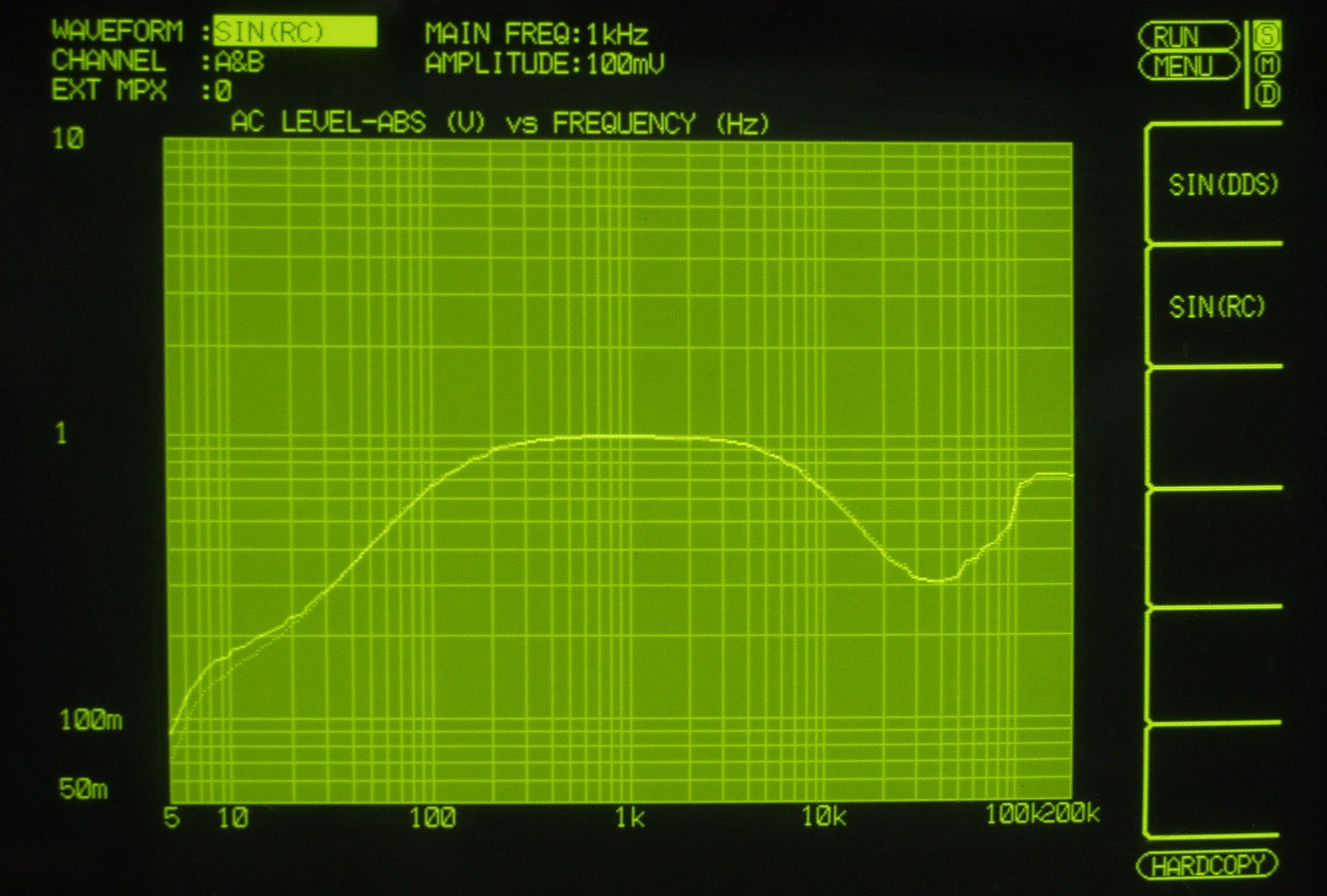

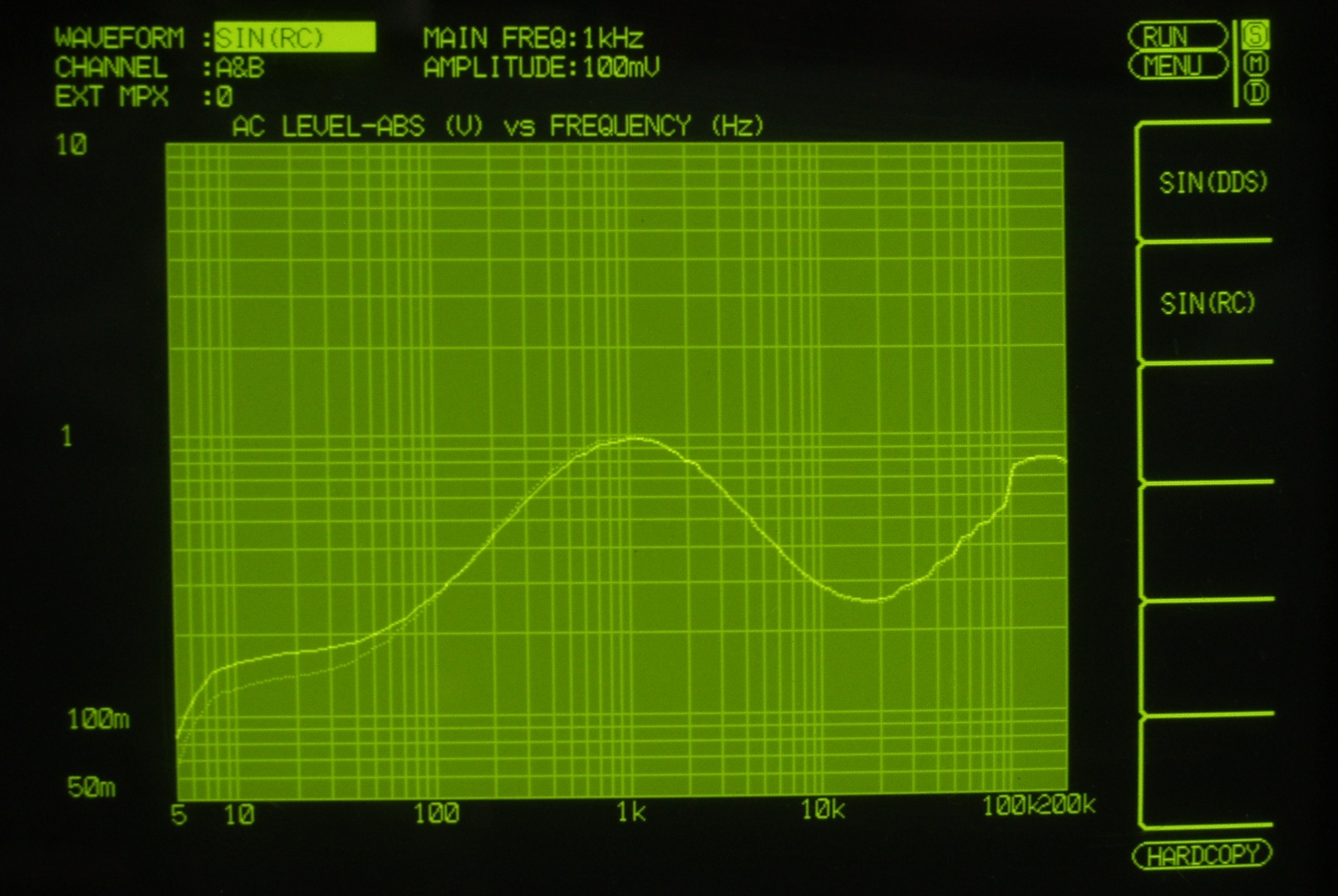

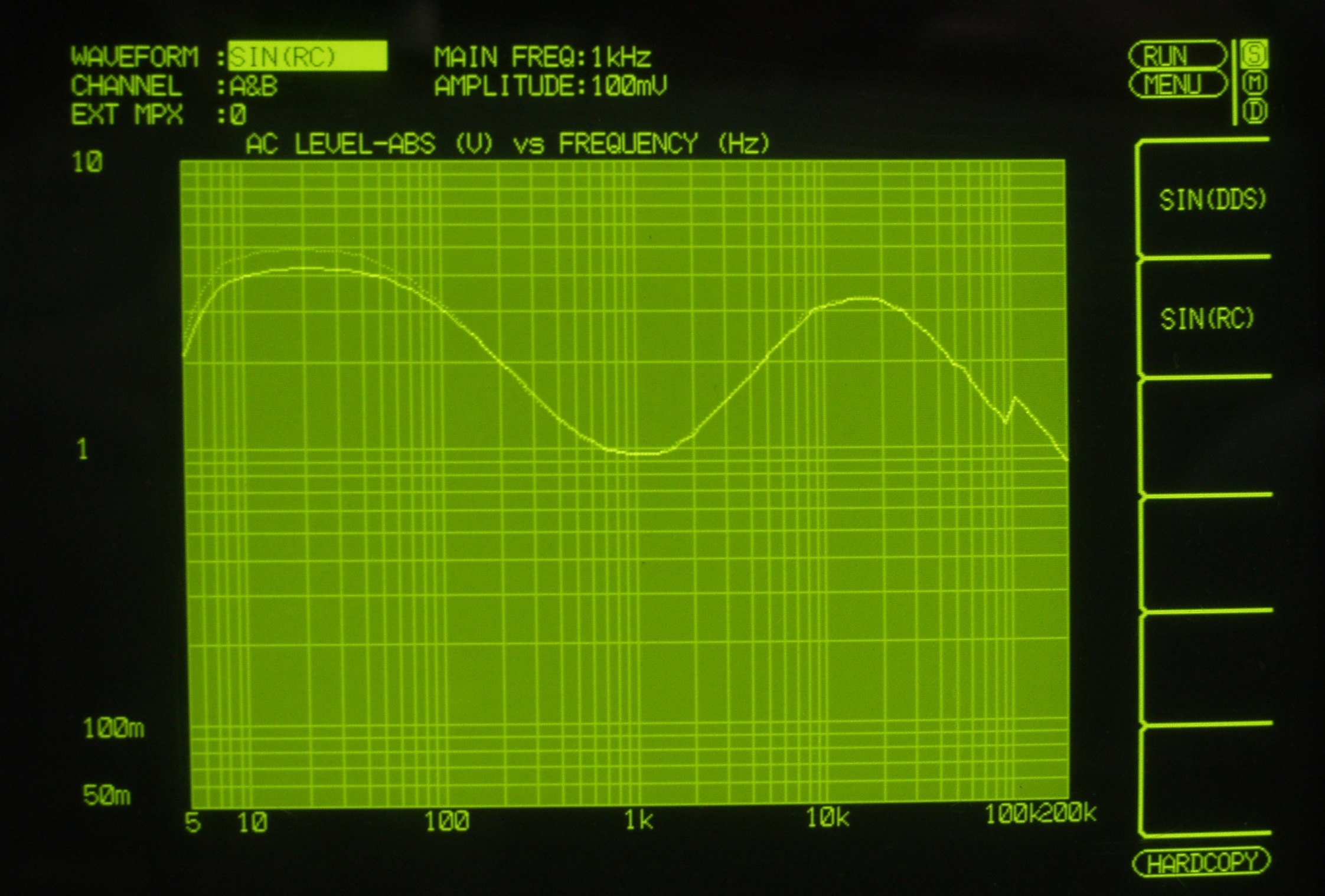

ＥＥ−２Ａ．　入出力特性測定（AUX入力） 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力。　ＶＲはｍａｘ。　左出力＝薄（細い）色。　右出力＝濃い（太い）色。

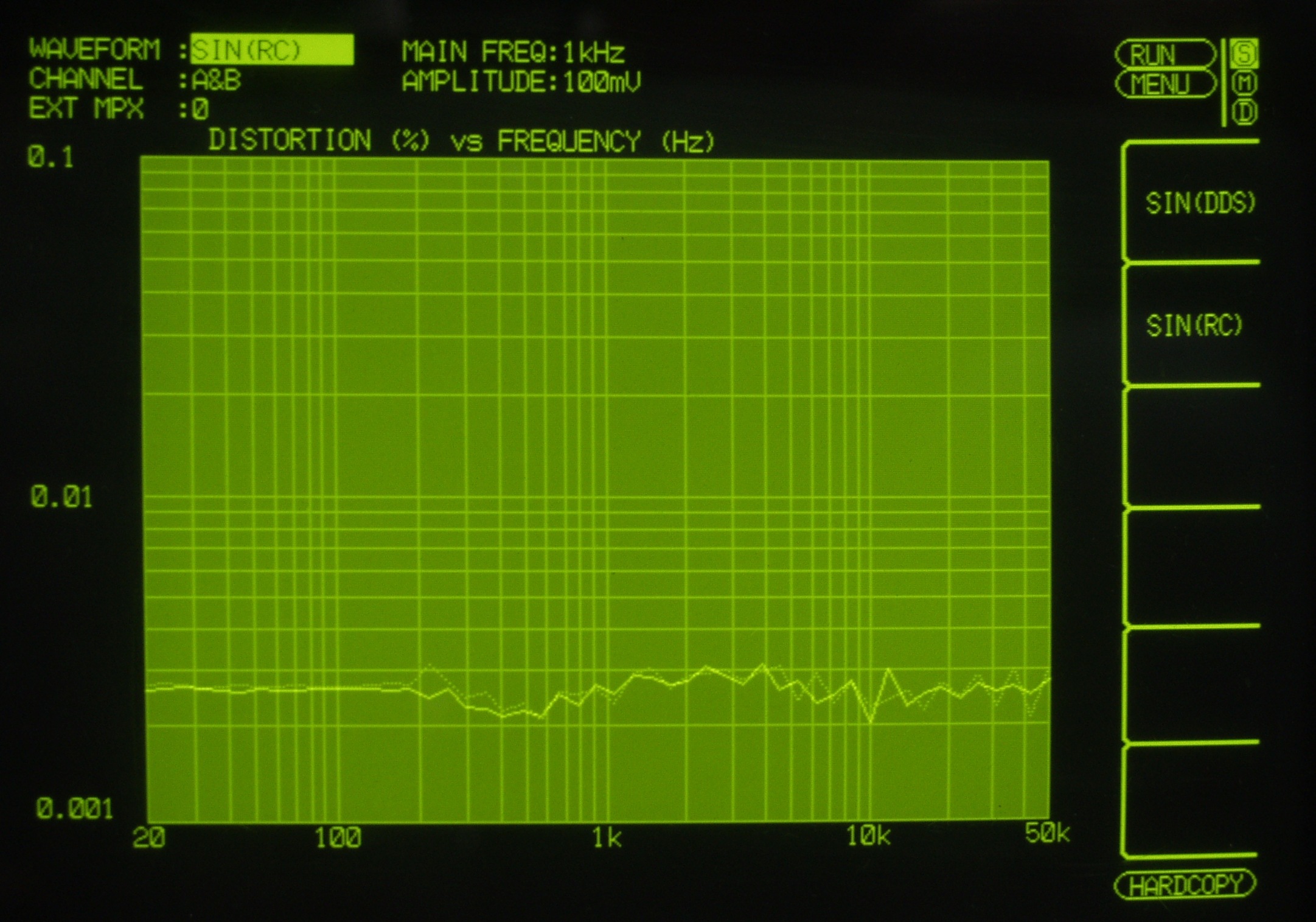

ＥＥ−２B．　歪み率特性測定（AUX入力） 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力。　ＶＲはｍａｘ。　左出力＝薄（細い）色。　右出力＝濃い（太い）色。

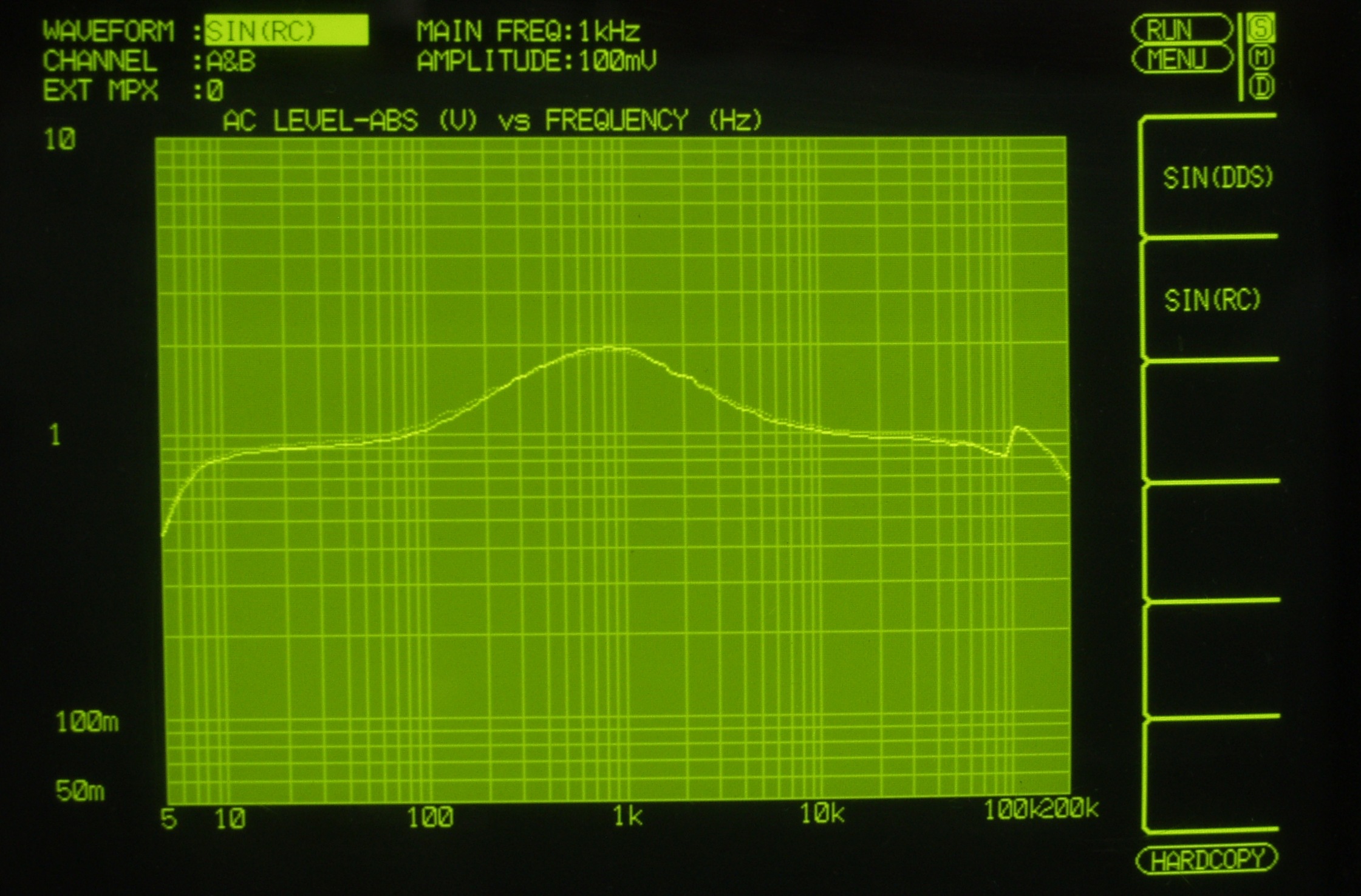

ＥＥ−３A．　入出力特性測定（AUX入力）　ＢＡＳＳ　＆　ＴＲＥＢＬＥ　最小 　　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力。　ＶＲはｍａｘ。　左出力＝薄（細い）色。　右出力＝濃い（太い）色。

ＥＥ−３Ｂ．　入出力特性測定（AUX入力）　ＢＡＳＳ　＆　ＴＲＥＢＬＥ　最大 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力。　ＶＲはｍａｘ。　左出力＝薄（細い）色。　右出力＝濃い（太い）色。

ＥＥ−４Ａ．　入出力特性測定（AUX入力）　ＢＡＳＳ・１００ＨＺ　＆　ＴＲＥＢＬＥ・１０ＫＨＺ　最小 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力。　ＶＲはｍａｘ。　左出力＝薄（細い）色。　右出力＝濃い（太い）色。

ＥＥ−４Ｂ．　入出力特性測定（AUX入力）　ＢＡＳＳ・１００ＨＺ　＆　ＴＲＥＢＬＥ・１０ＫＨＺ　最大 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力。　ＶＲはｍａｘ。　左出力＝薄（細い）色。　右出力＝濃い（太い）色。

ＥＥ−５Ａ．　入出力特性測定（AUX入力）　ＭＩＤ　最小 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力。　ＶＲはｍａｘ。　左出力＝薄（細い）色。　右出力＝濃い（太い）色。

ＥＥ−５Ｂ．　入出力特性測定（AUX入力）　ＭＩＤ　最大 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力。　ＶＲはｍａｘ。　左出力＝薄（細い）色。　右出力＝濃い（太い）色。

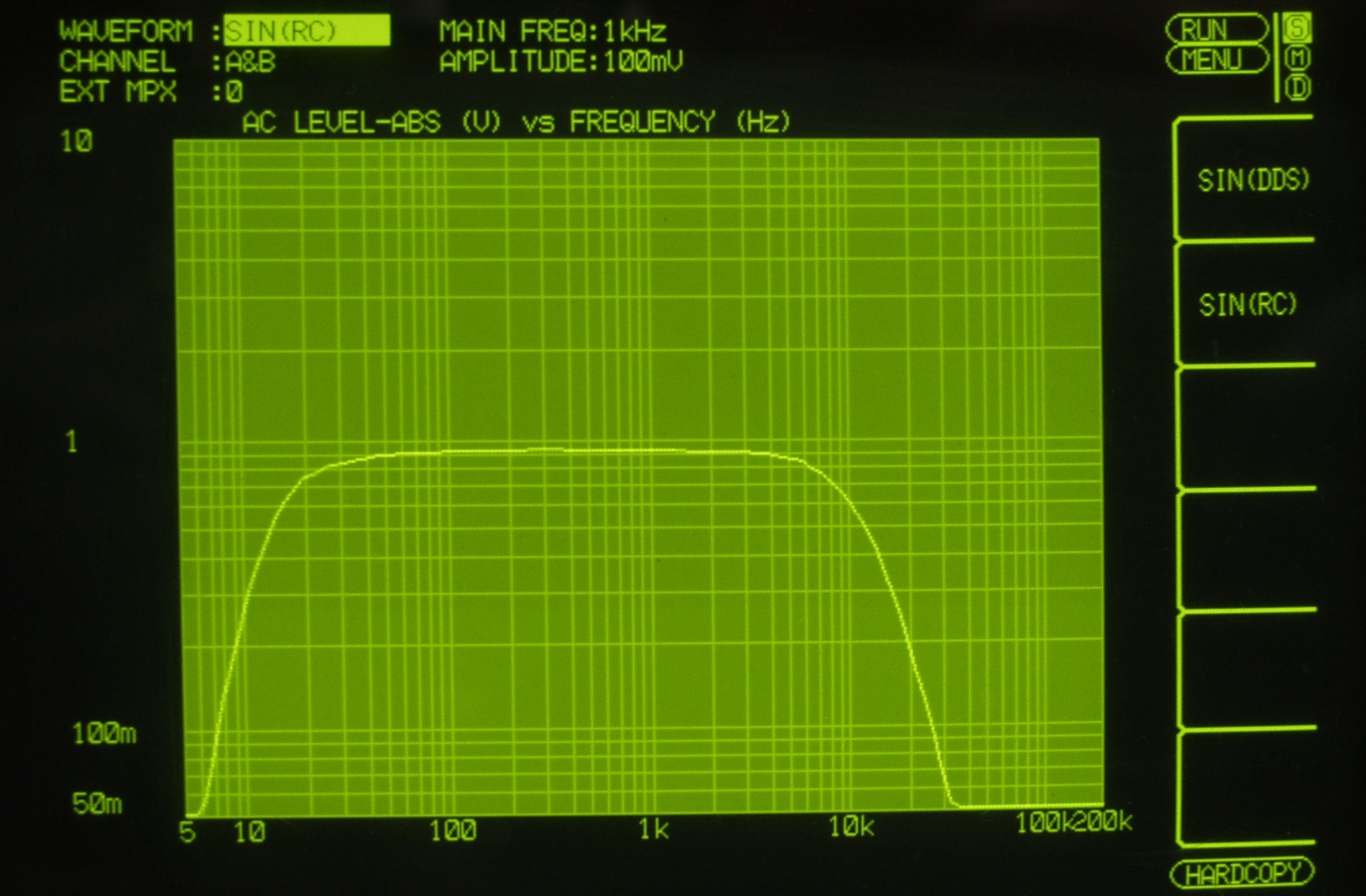

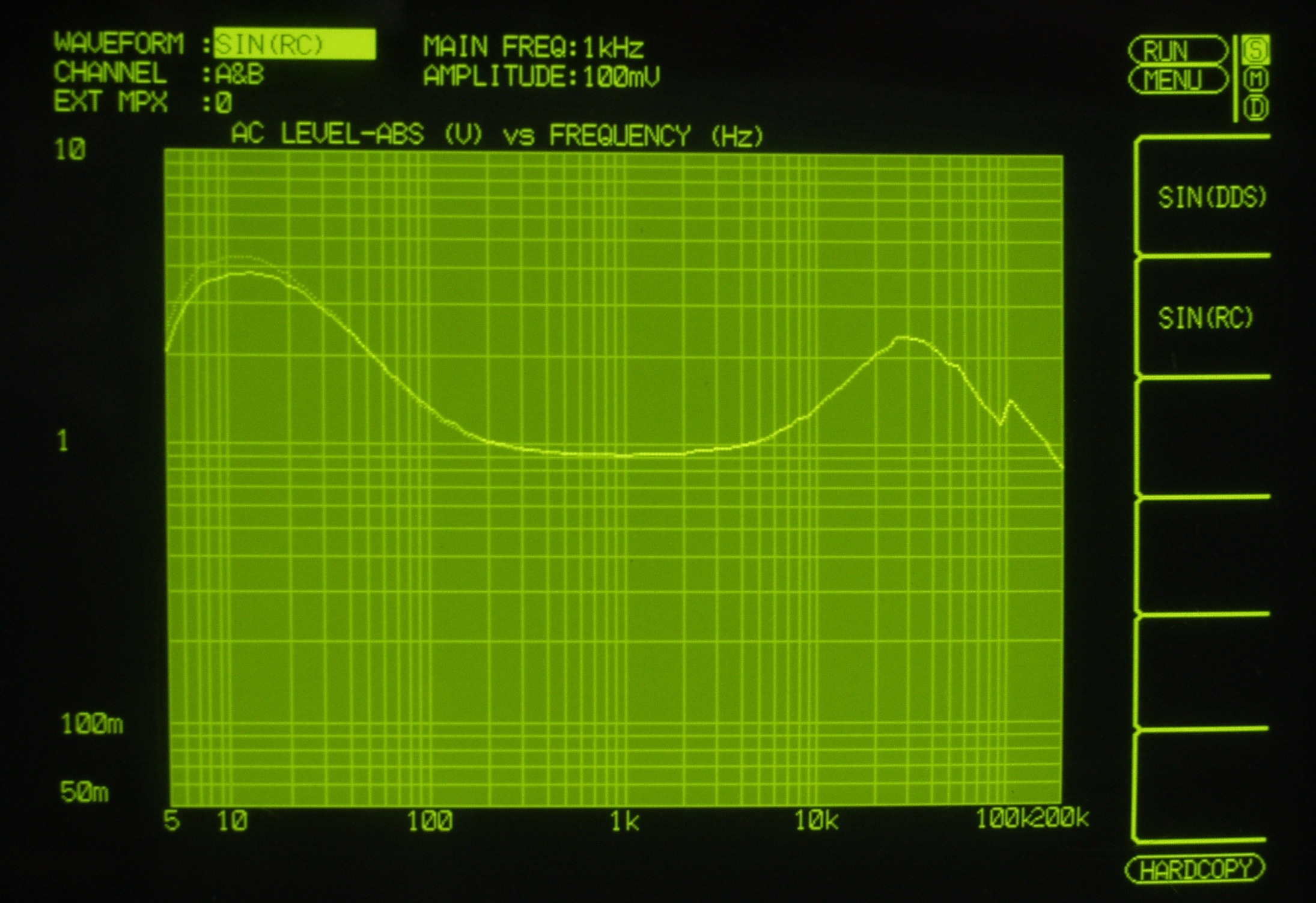

ＥＥ−６．　入出力特性測定（AUX入力）　１５HZ　＆　９KHZ　Filters　ON 　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力。　ＶＲはｍａｘ。　左出力＝薄（細い）色。　右出力＝濃い（太い）色。

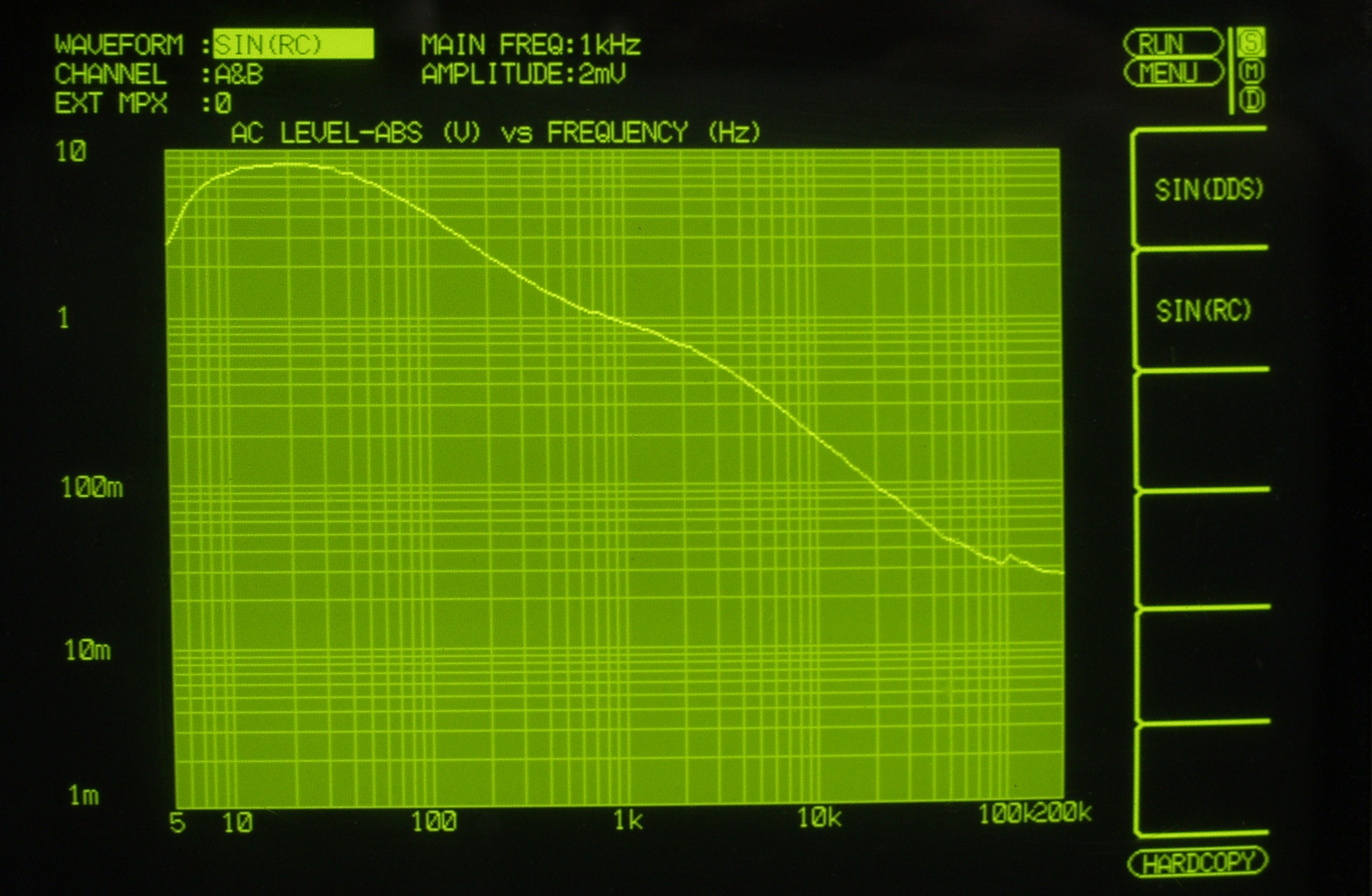

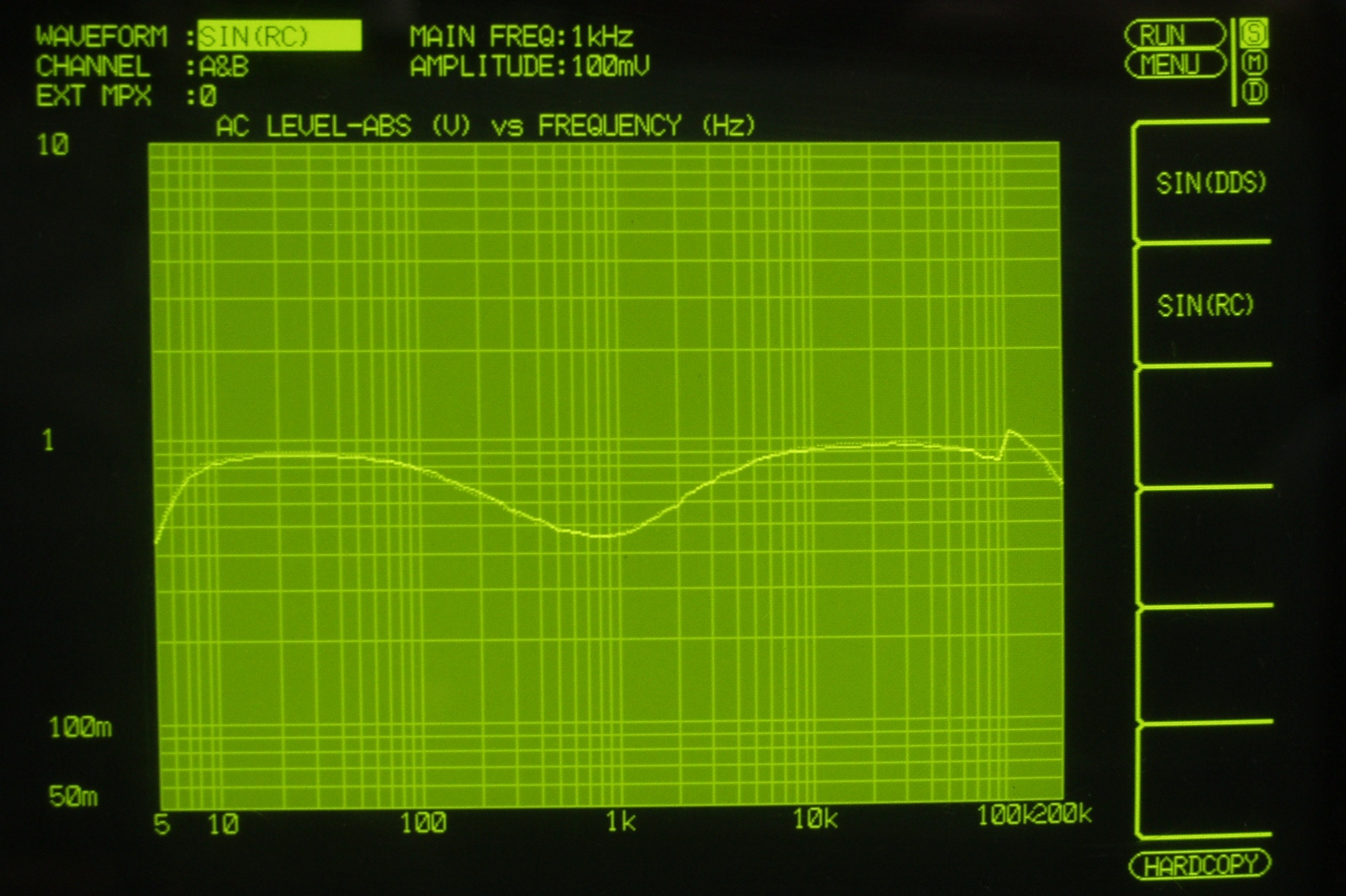

ＥＥ−７．　入出力特性測定（MM入力）＝ＰＨＯＮＯ−２ 　　　　　　　ＭＭ入力　入力電圧＝２ｍＶ一定入力。　ＶＲはｍａｘ。　左出力＝薄（細い）色。　右出力＝濃い（太い）色。

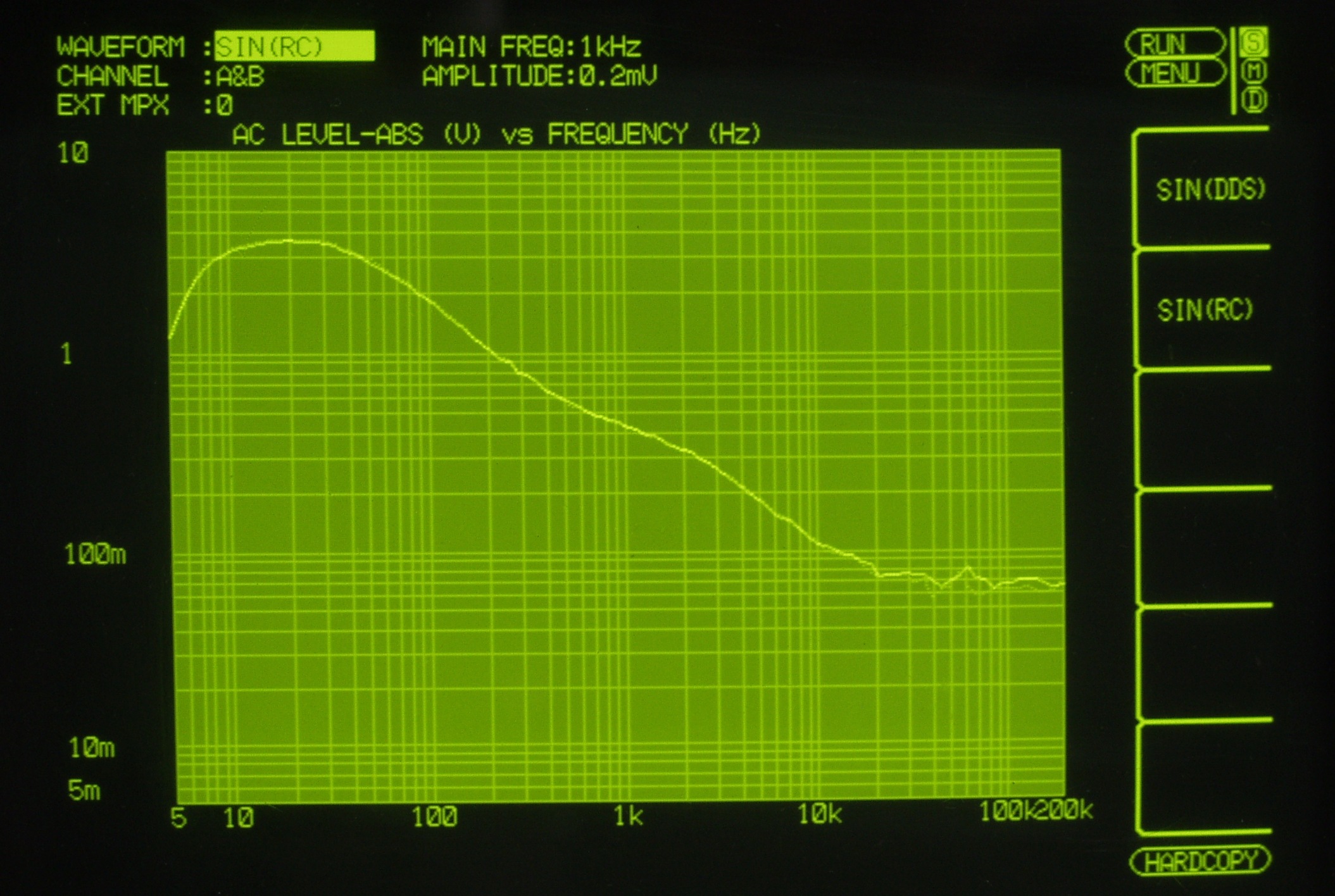

ＥＥ−８．　入出力特性測定（ＭＣ入力）＝ＰＨＯＮＯ−１ 　　　　　　　ＭＣ入力端子へ０．２ｍＶ入力。　ＶＲはｍａｘ。　左出力＝薄（細い）色。　右出力＝濃い（太い）色。

Ｅ−６．　完成　引き続き２４時間エージング

Ｓ．　Ｍａｒａｎｔｚ　ＳＣ−７　の仕様（カタログ・マニアルより）

型式 ステレオコントロールアンプ 定格出力/インピーダンス PRE-OUT＝1.5V/100Ω TAPE-OUT＝150mV/250Ω 入力感度/インピーダンス Phono1・2(MM)＝2mV/1kΩ、10kΩ、27kΩ、47kΩ、100kΩ Phono2(MC)＝200μV/10Ω、47Ω、100Ω、220Ω High Level＝150mV/40kΩ 全高調波歪率 0.004%以下 混変調歪率 0.004%以下 周波数特性 ±0.2dB(RIAA偏差、20Hz〜20kHz) +0、-0.1dB(High Level、20Hz〜20kHz) 4Hz〜120kHz(High Level、+0、-1dB) 入力等化雑音 0.24μV(Phono IHF-A) ダイナミックレンジ 120dB Phono最大入力 250mV(MM 1kHz) 25mV(MC 1kHz) トーンコントロール ±10dB(低域 100Hz) ±6dB(中域 800Hz) ±10dB(高域 10kHz) フィルタ特性 9kHz/18dBoct.(High) 15Hz/18dBoct.(Low) 消費電力 45W 電源 100V、50/60Hz 外形寸法 幅416x高さ146x奥行244mm 重量 10kg 別売 キャビネット WC-75(ウォルナット仕上げ)＝￥7,000 　　　　　　　　WC-75N(マホガニー仕上げ)＝￥11,500 価格 ￥180,000(1979年頃)
