Marantz PM−94. 2台目修理記録
平成15年3月14日到着 4月24日完成
注意 このPM−94のメインAMP入力はDC入力です
    繋ぐプリAMPがDC漏れしていると、PM−94が死にます
    DC−入力の危険はここ参照
  • A. 修理前の状況
    【プリアンプ部】 全ての入力系統で、スピーカー右chから音が出ない。
              (ただし、CD/Phono DirectのスイッチをONにすると左右chとも音が出る)
    【パワーアンプ部】 使っていると、スピーカーから『バチン』という大きなノイズが聞こえ、次の瞬間から左右chとも、
               音が出な くなる。そのまま暫く放置すると 5分程度で復旧するが、同じ症状を繰り返す。

  • B. 症状、原因
      右側、終段部 基盤不良

  • C. 修理状況「メインAMPのみ修理」
      SP接続リレー交換
      初段FET交換
      電解コンデンサー交換=オーディオ・コンデンサー(ミューズ)使用
      配線手直し、補強
      経年劣化による各部ハンダ補正


  • D. 使用部品
      SP接続リレー                      2個
      FET(電界トランジスター)               2個
      半固定VR                        6個
      電解コンデンサー                   16個


  • F. 修理費   48,000円   <<通常修理>>
                          <<メインAMPのみ修理>>


A. 修理前の状況

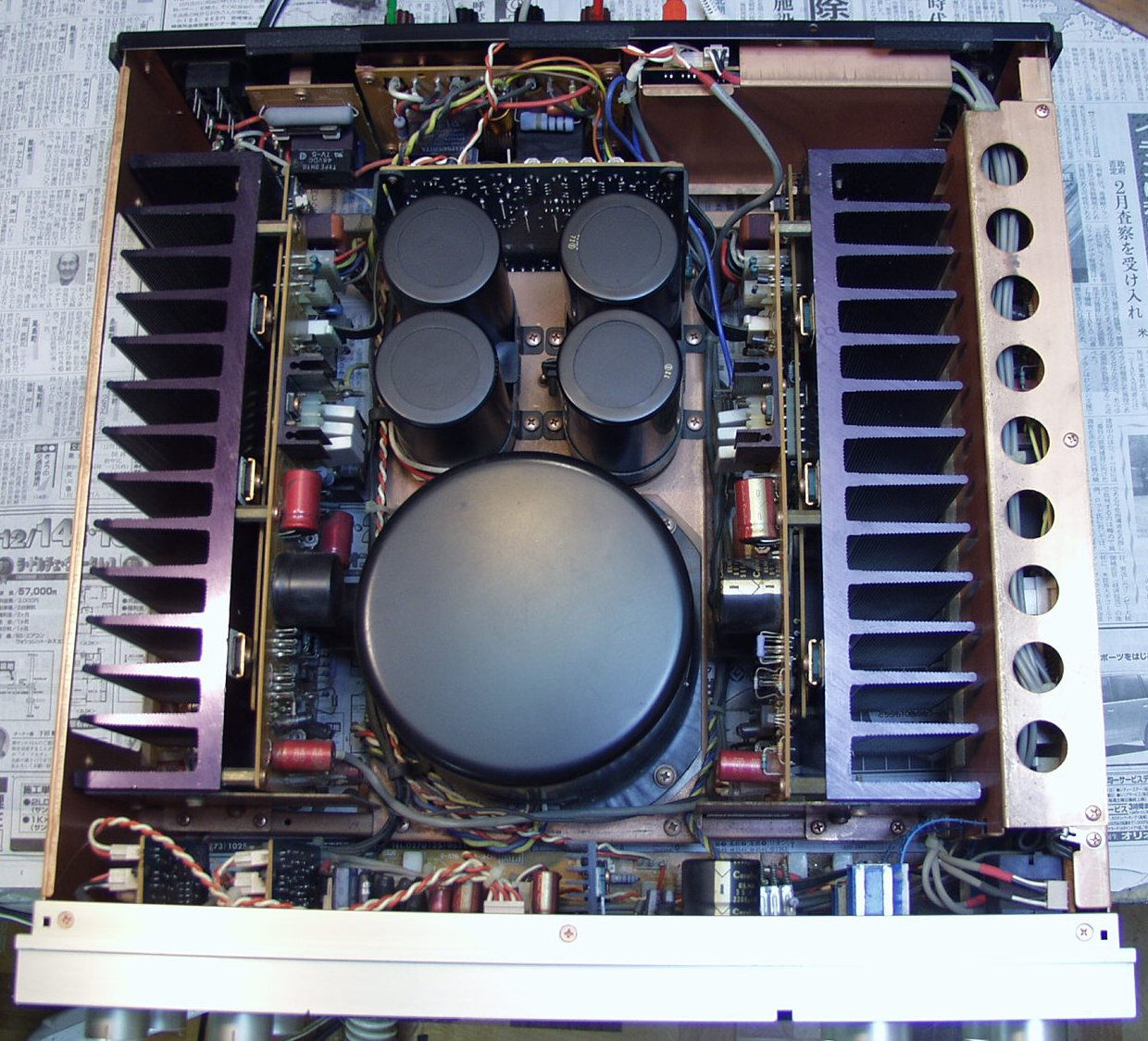

A−1A. 修理前 上から 電解コンデンサーはセラフィンを使用している
A−1B. 修理前 下から
A−1C. 修理前 ドライブAMP基盤 上の電解コンデンサーが、頭が膨らんで居るのが解ります

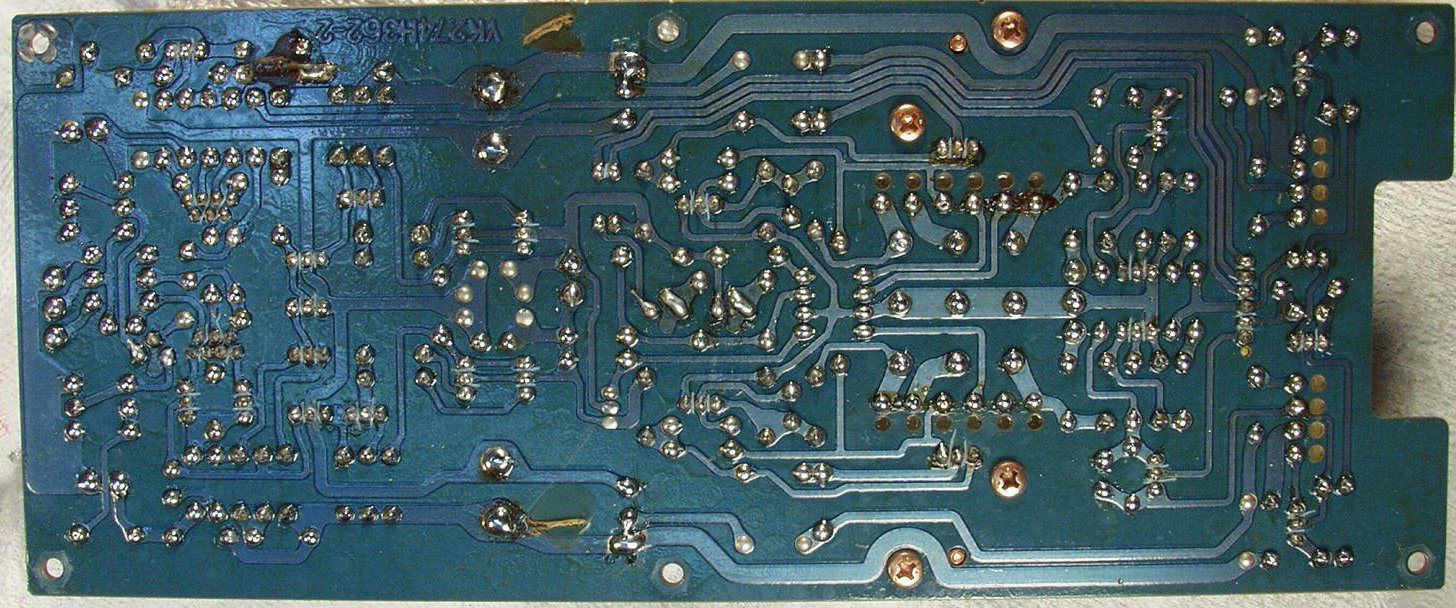

A−1D. 修理前 ドライブAMP基盤 裏
A−1E. 修理前 終段FET ドライブAMP基盤とつなげるコネクタ−が半田不良
A−1F. 出力が小さい時の場合
      右下の波形の上の部分がA級動作、下がB級動作
A−1G. 出力が大きい時の場合
      右下の波形の上の部分がA級動作、下がB級動作
C. 修理状況

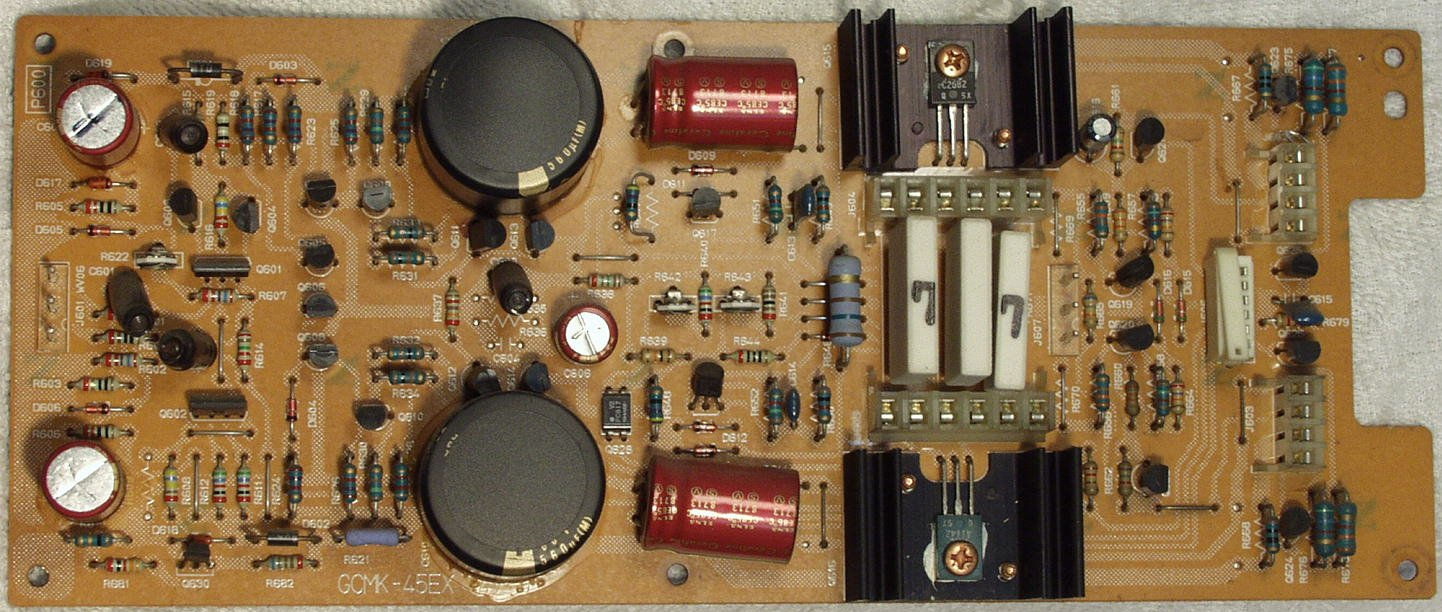

C−1A. 修理前 RドライブAMP基盤

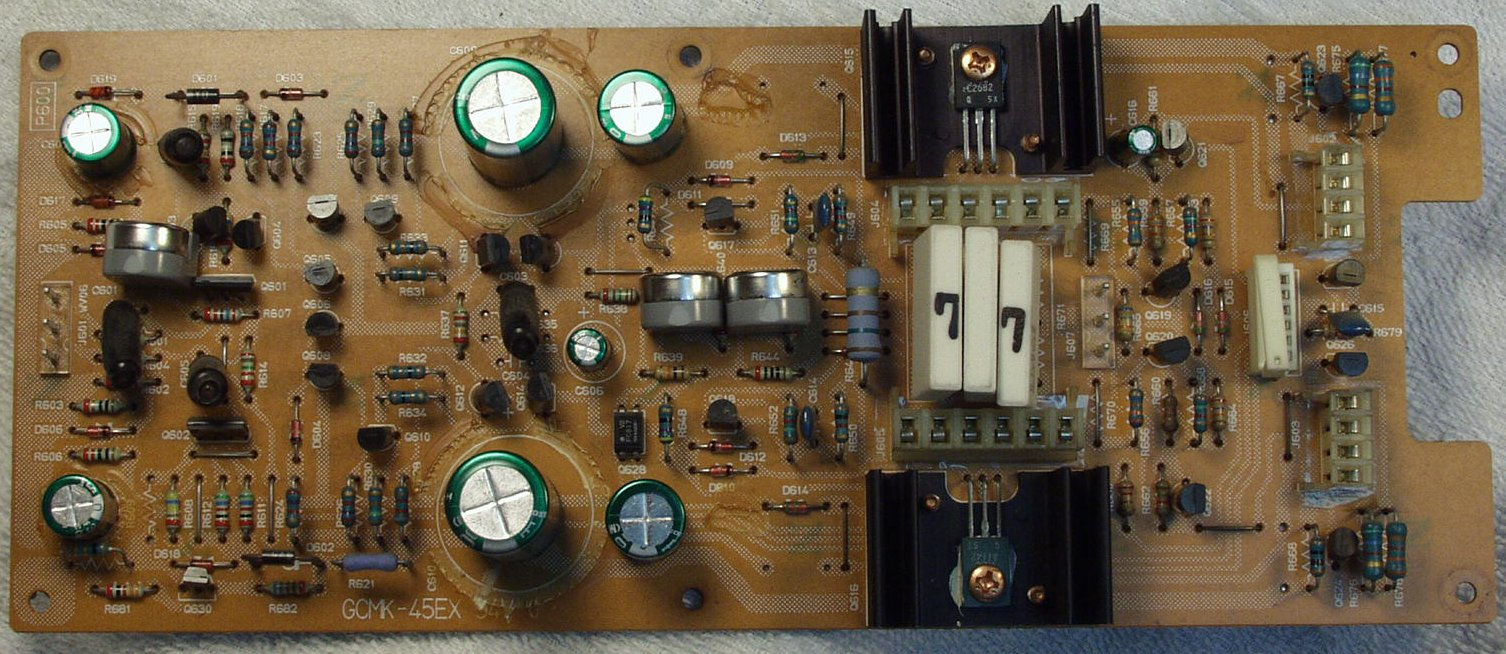

C−1B. 修理後 RドライブAMP基盤 初段FET、バランス・バイアス調整用半固定VR3個、電解コンデンサー8個交換

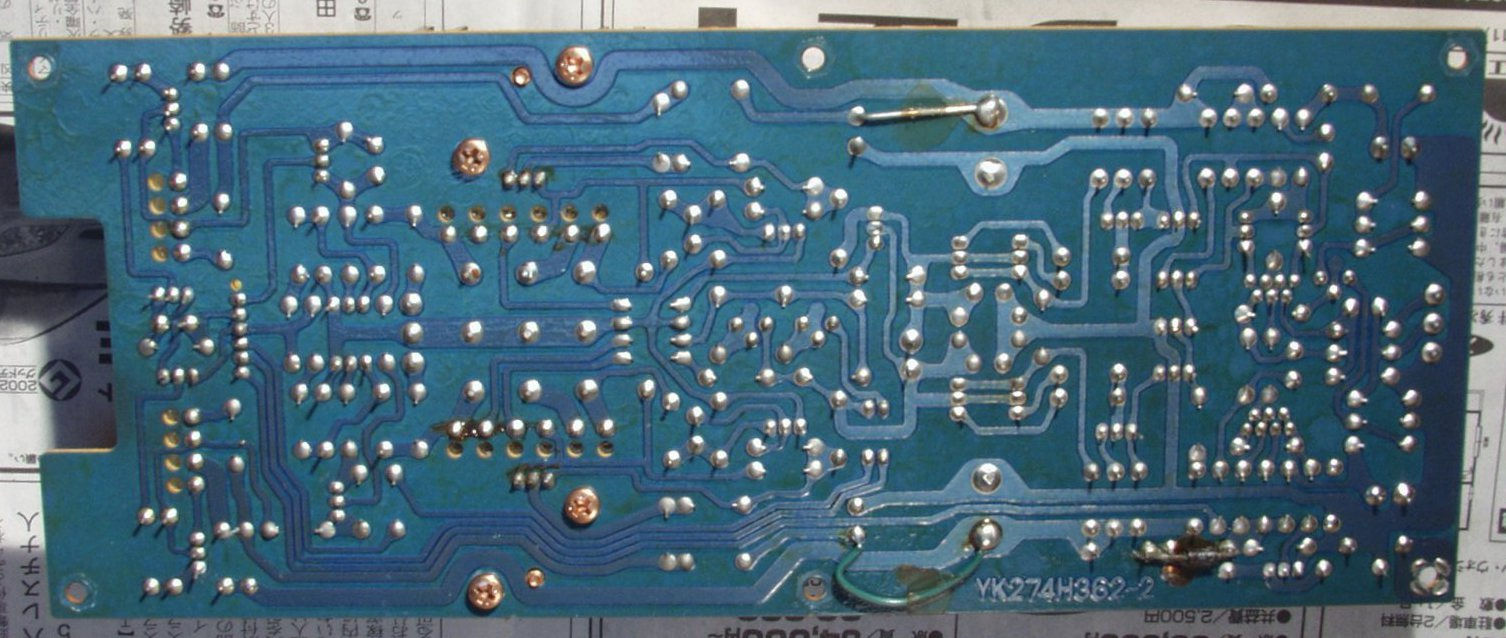

C−1C. 修理前 RドライブAMP基盤 裏
C−1D. 修理前 RドライブAMP基盤 裏 半田不良

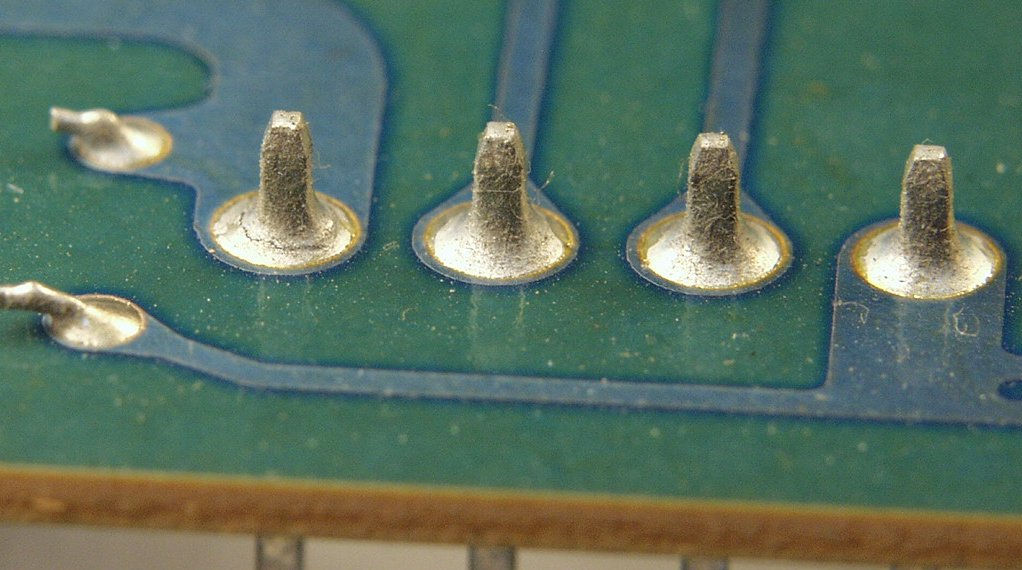

C−1E. 修理(半田補正)後 RドライブAMP基盤 裏

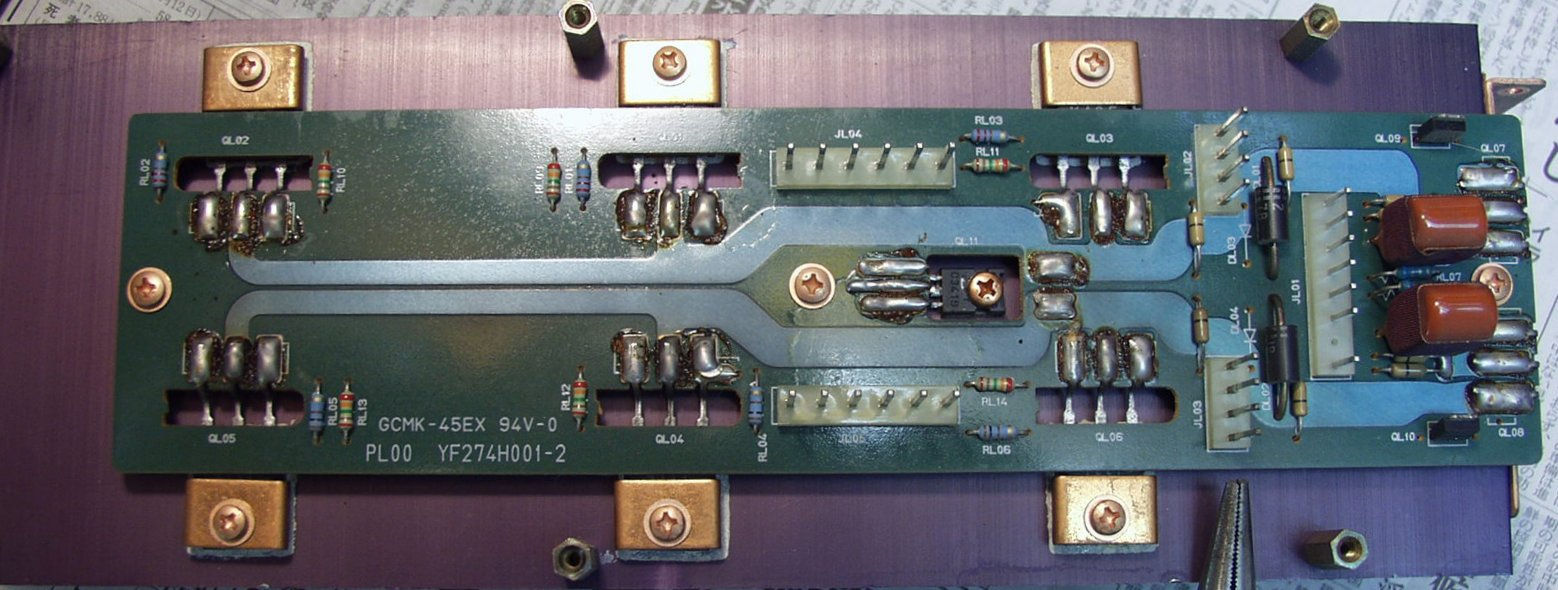

C−1F. 修理前 R終段TR(トランジスター)基板

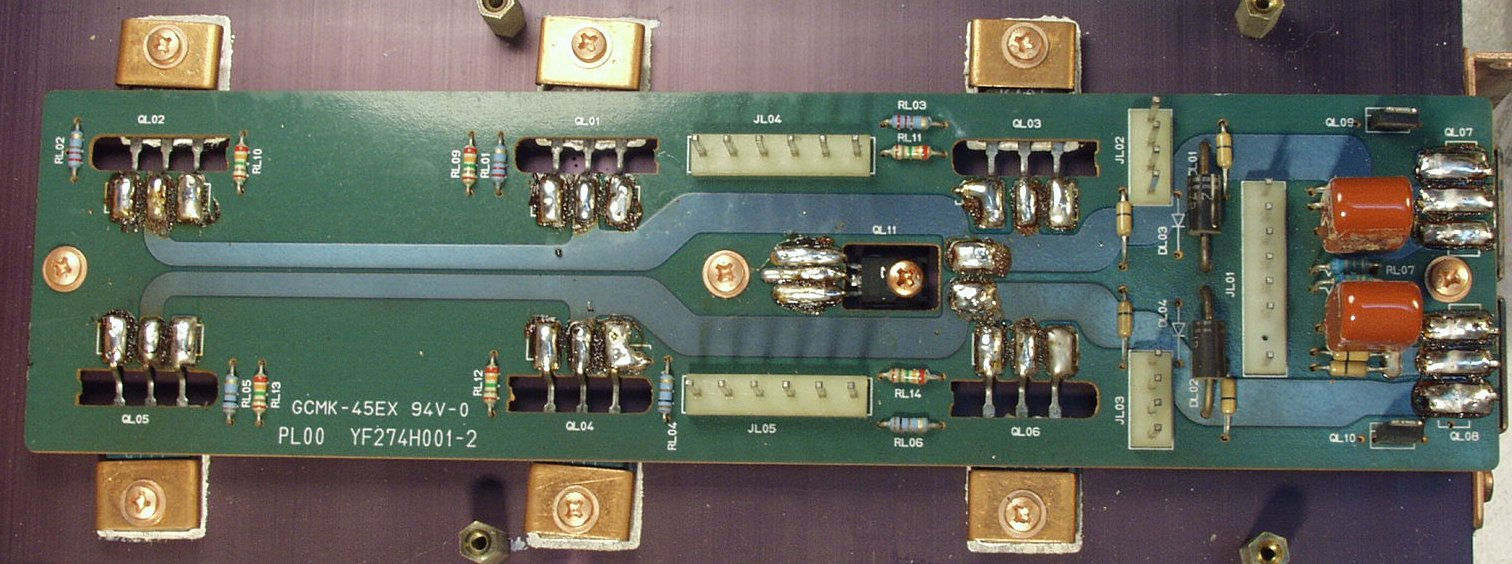

C−1G. 修理(半田補正)後 R終段TR(トランジスター)基板
C−1H. 修理前 R終段TR(トランジスター)基板 裏

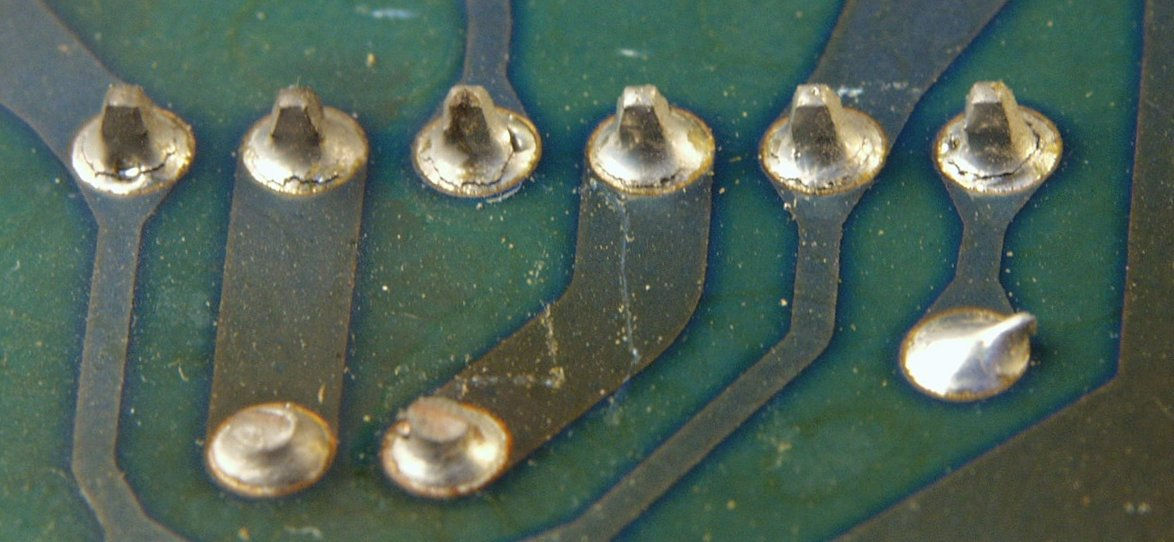

C−1I. 修理前 R終段TR(トランジスター)基板 裏 半田不良場所
C−1J. 修理(半田補正)後 R終段TR(トランジスター)基板 裏
C−2A. 修理前 LドライブAMP基盤
C−2B. 修理後 LドライブAMP基盤 初段FET、バランス・バイアス調整用半固定VR3個、電解コンデンサー8個交換
C−2C. 修理前 LドライブAMP基盤 裏
C−2D. 修理(半田補正)後 LドライブAMP基盤 裏
C−2E. 修理前 L終段TR(トランジスター)基板
C−2F. 修理後 L終段TR(トランジスター)基板
C−2G. 修理前 L終段TR(トランジスター)基板 裏
C−2H. 修理前 L終段TR(トランジスター)基板 裏 半田不良場所
C−2I. 修理(半田補正)後 L終段TR(トランジスター)基板 裏

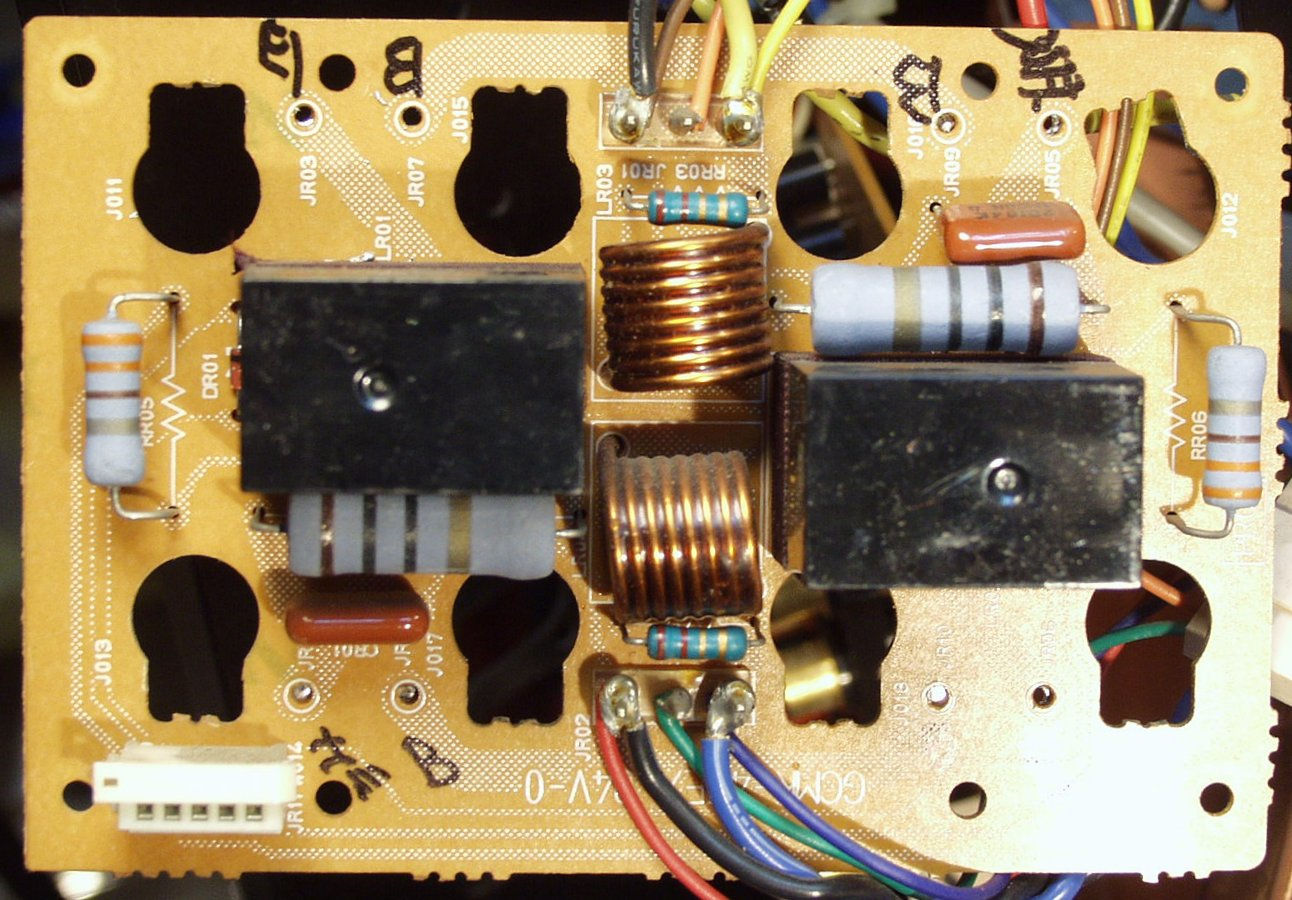

C−3A. 修理前 SP接続リレー基板

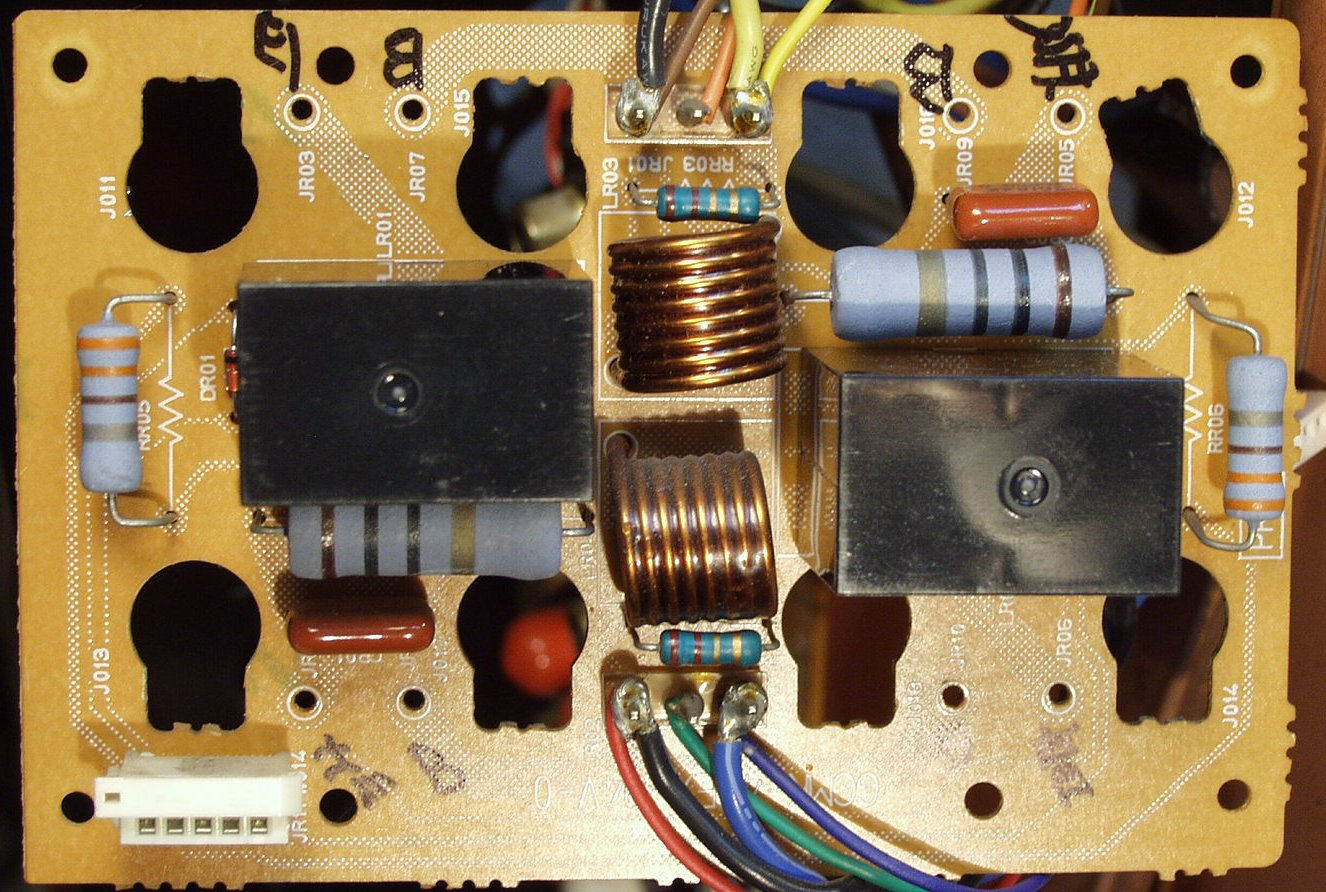

C−3B. 修理後 SP接続リレー基板 リレー2個交換
C−3C. 修理前 SP接続リレー基板 裏
C−3D. 修理後(半田補正)  SP接続リレー基板 裏

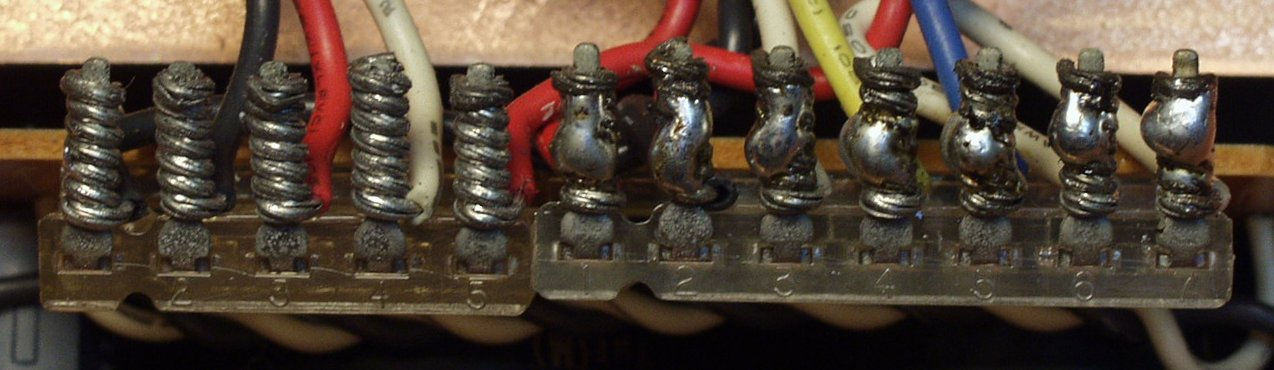

C−4. ラッピングに半田を浸み込ませる  左=修理後前  右=修理後
C−6. 交換した部品

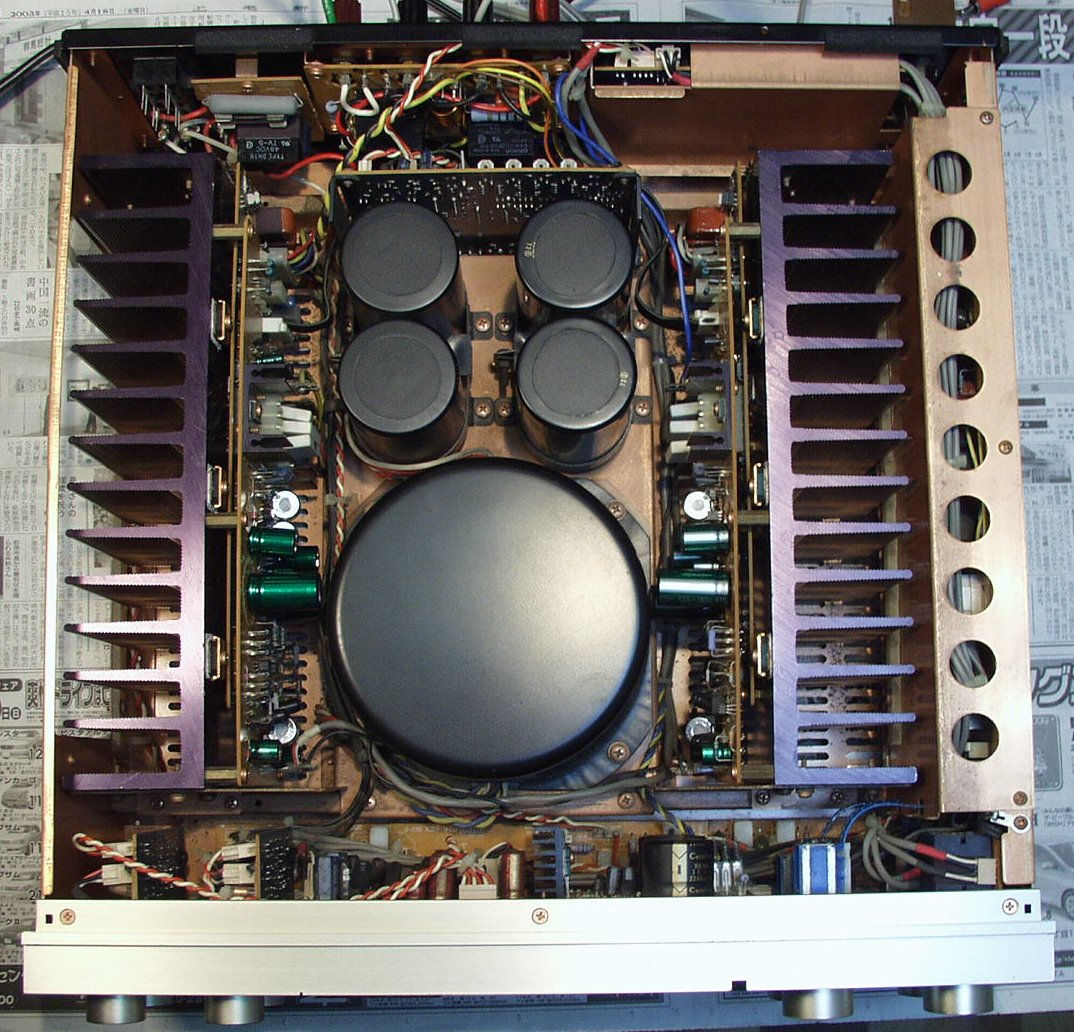

C−7A. 完成 上から見る
C−7B. 完成 下から見る
E. 調整・測定

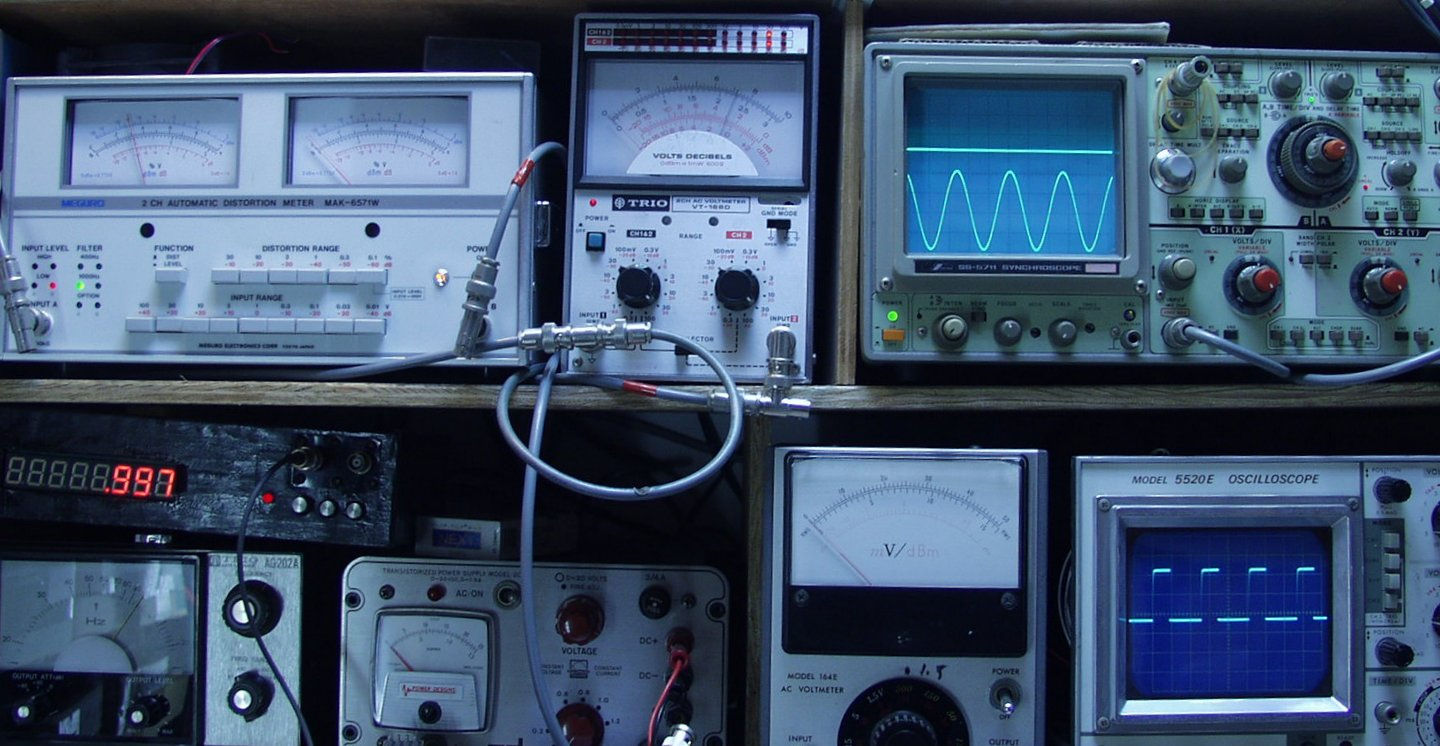

E−1A. SP出力36V=162W出力 0.07%歪率 1000HZ入力
E−1B. SP出力36V=162W出力 0.07%歪率 400HZ入力
E−3. 完成 24時間エージング
